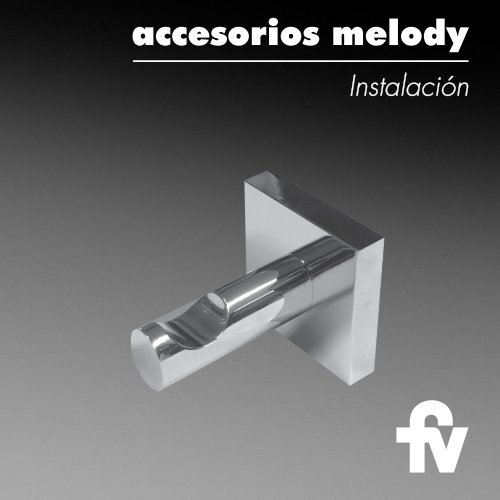

accesorios melody - Fv

accesorios melodyInstalación

Accesorios Línea MelodyRepisade vidrio.Percha.Toallero de aro.Toallerobarral, recto.Portarrollo.Estantetoallero.Portaescobillade pared.Portacepillos.Jabonerapara aplicar.

Instrucciones de instalación1_Use un soporte (en la posición queindica la figura) para marcar el lugardonde se realizará el primer agujeropara la fijación del mismo.2_Realice el agujero con una mechadiámetro 8 mm y coloque el tarugoplástico.

Tarugo plásticoTornillo3_Fije el soporte a la pared mediantelos tarugos plásticos y los tornillosprovistos con el juego. Repita elprocedimiento (pasos 1 y 2) paracompletar la fijación del mismo.AB4_Ubique el accesorio (B) sobreel soporte (A), manteniendopresionado todo el conjuntocontra la pared.Ajuste el prisionero (C) con lallave allen.Llave allenC

Instalación del toallero barral, rectoMontajeToallero barralrecto580±1 (22 1/16”)a_Usando la plantilla provista con eltoallero barral recto, marque los cuatrolugares donde perforará.b_Realice los cuatro agujeros conuna mecha diámetro 8 mm.Ac_Fije los soportes a la paredmediante los tarugos plásticos y lostornillos provistos con el juego.Verifique la horizontalidad delconjunto.Llave allenCBd_Ubique el accesorio sobre ambossoportes “A”, manteniendo presionadotodo el conjunto sobre la pared.Ajuste el prisionero “C” de cada roseta“B” a cada soporte “A” con la llaveAllen provista con el juego.

Instalación de la repisa de vidrioMontajeRepisa devidrio420±1 (16 1/2”)a_Usando la plantilla provista con elrepisa de vidrio, marque los cuatrolugares donde perforará.b_Realice los cuatro agujeros conuna mecha diámetro 8 mm.c_Fije los soportes a la paredmediante los tarugos plásticos y lostornillos provistos con el juego.Verifique la horizontalidad delconjunto.ALlave allenCBEDd_Ubique el accesorio sobre ambossoportes “A”, manteniendo presionadotodo el conjunto sobre la pared.Ajuste el prisionero “C” de cada roseta“B” a cada soporte “A” con la llaveAllen provista con el juego.De la misma forma, ajuste el prisionero“D” de cada roseta “B” al vidrio “E” dela repisa para fijar la misma al restodel accesorio.

Instalación del estante toalleroMontajeEstante toalleroa_Usando la plantilla provista con elespejo, marque los cuatro lugaresdonde perforará.580±1 (22 1/16”)b_Realice los cuatro agujeros conuna mecha diámetro 8 mm.Ac_Fije los soportes a la paredmediante los tarugos plásticos y lostornillos provistos con el juego.Verifique la horizontalidad delconjunto.Llave allenCBd_Ubique el accesorio sobre ambossoportes “A”, manteniendo presionadotodo el conjunto sobre la pared.Ajuste el prisionero “C” de cada roseta“B” a cada soporte “A” con la llaveAllen provista con el juego.Centro de Atención al Usuario “FV responde” Tel.: 0810-555-5300FV S.A. Se reserva el derecho de modificar, cambiar y/o eliminar sus productos sin previo avisoFOLL.ACCES.28/ Edición Nº 1 _ Diciembre _ 2007
