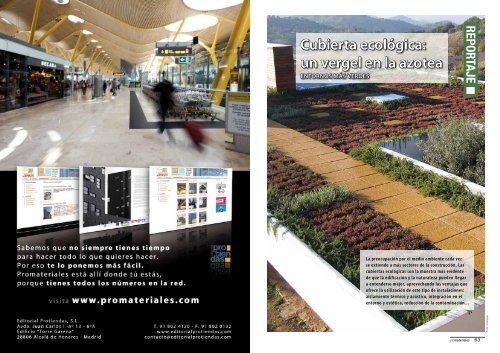

<strong>Cubierta</strong> ecológica:<br />
un <strong>vergel</strong> <strong>en</strong> <strong>la</strong> <strong>azotea</strong><br />
Entornos más verdes<br />
REPORTAJE ■<br />
La preocupación por el medio ambi<strong>en</strong>te cada vez<br />
se exti<strong>en</strong>de a más sectores de <strong>la</strong> construcción. Las<br />
cubiertas ecológicas son <strong>la</strong> muestra más evid<strong>en</strong>te<br />
de que <strong>la</strong> edificación y <strong>la</strong> naturaleza pued<strong>en</strong> llegar<br />
a <strong>en</strong>t<strong>en</strong>derse mejor, aprovechando <strong>la</strong>s v<strong>en</strong>tajas que<br />
ofrece <strong>la</strong> utilización de este tipo de insta<strong>la</strong>ciones:<br />
ais<strong>la</strong>mi<strong>en</strong>to térmico y acústico, integración <strong>en</strong> el<br />
<strong>en</strong>torno y estética, reducción de <strong>la</strong> contaminación...<br />
Foto: Intemper<br />
promateriales<br />
63
REPORTAJE ■ <strong>Cubierta</strong> ecológica: un <strong>vergel</strong> <strong>en</strong> <strong>la</strong> <strong>azotea</strong><br />
evid<strong>en</strong>tes. Además, <strong>la</strong>s cubiertas ext<strong>en</strong>sivas<br />
aportan para <strong>la</strong> propiedad un coste muy<br />
competitivo, basado <strong>en</strong> que <strong>la</strong> estructura<br />
no se debe redim<strong>en</strong>sionar, ya que el espesor<br />
de sustrato osci<strong>la</strong> <strong>en</strong>tre 8 cm. y 15 cm. y los<br />
elem<strong>en</strong>tos que <strong>la</strong> compon<strong>en</strong> son también<br />
de bajo espesor y peso. El otro punto fuerte<br />
para <strong>la</strong> ejecución de <strong>la</strong> cubierta ext<strong>en</strong>siva es<br />
su bajo mant<strong>en</strong>imi<strong>en</strong>to, basado <strong>en</strong> el tipo<br />
de p<strong>la</strong>ntación, que es muy poco exig<strong>en</strong>te <strong>en</strong><br />
cuanto a <strong>la</strong> periodicidad de riego, aunque<br />
sea muy recom<strong>en</strong>dable establecer un riego<br />
automático para <strong>la</strong>s época de sequía y para<br />
mant<strong>en</strong>er <strong>la</strong> calidad de <strong>la</strong> p<strong>la</strong>ntación y su<br />
subsist<strong>en</strong>cia a <strong>la</strong>rgo p<strong>la</strong>zo”.<br />
Obt<strong>en</strong>ción de puntos para el certificado LEED. La<br />
cubierta ecológica otorga puntos para conseguir el sello<br />
LEED (Leadership in Energy and Environm<strong>en</strong>t Design).<br />
Aum<strong>en</strong>to del valor del edificio por su singu<strong>la</strong>ridad.<br />
Los edificios que incorporan este tipo de cubierta suel<strong>en</strong><br />
ser distinguidos de los demás de su <strong>en</strong>torno.<br />
Públicos:<br />
Ret<strong>en</strong>ción del agua de lluvia. Es un sistema de<br />
prev<strong>en</strong>ción de inundaciones locales, ya que gran parte<br />
del agua de lluvia retorna al ciclo natural del agua por<br />
transpiración y evaporación de <strong>la</strong> cubierta, posibilitando<br />
además <strong>la</strong> reutilización de dicha agua.<br />
Aunque <strong>la</strong>s cubiertas ecológicas<br />
todavía son algo poco frecu<strong>en</strong>te<br />
<strong>en</strong> nuestro país, poco a poco<br />
vemos más edificios que optan por este<br />
tipo de insta<strong>la</strong>ciones para coronar sus<br />
<strong>azotea</strong>s. Habitualm<strong>en</strong>te se trata de edificios<br />
singu<strong>la</strong>res, sedes corporativas de empresas<br />
interesadas <strong>en</strong> vincu<strong>la</strong>r su marca a una<br />
imag<strong>en</strong> de innovación y preocupación por<br />
el medio ambi<strong>en</strong>te o edificios de <strong>la</strong><br />
Administración o financiados con fondos<br />
públicos, con el objetivo de servir de 'punta<br />
de <strong>la</strong>nza' o ejemplo para todos los demás.<br />
“La cubierta ecológica es un sistema<br />
especialm<strong>en</strong>te diseñado para proporcionar un<br />
<strong>en</strong>torno más ecológico <strong>en</strong> <strong>la</strong>s cubiertas p<strong>la</strong>nas.<br />
Mediante este tipo de cubierta se consigue<br />
aum<strong>en</strong>tar los metros cuadrados dedicados a<br />
zonas verdes <strong>en</strong> el interior de <strong>la</strong>s ciudades y, de<br />
esta forma, co<strong>la</strong>borar con el medio ambi<strong>en</strong>te”,<br />
com<strong>en</strong>ta Mikel Marimón, Director de <strong>la</strong> Oficina<br />
Técnica de Sánchez Pando.<br />
Como se indica desde ZinCo, “naturaleza<br />
y ciudad son, g<strong>en</strong>eralm<strong>en</strong>te, conceptos<br />
antagónicos. Calles asfaltadas, p<strong>la</strong>zas<br />
pavim<strong>en</strong>tadas, gran cantidad de edificios<br />
de hormigón, etc., hac<strong>en</strong> que el ciudadano<br />
actual ansíe poder disfrutar de una naturaleza<br />
que no <strong>en</strong>cu<strong>en</strong>tra <strong>en</strong> su <strong>en</strong>torno habitual.<br />
El <strong>en</strong>carecimi<strong>en</strong>to del suelo urbano como<br />
consecu<strong>en</strong>cia de su escasez supone que sea<br />
cada vez más difícil para los ayuntami<strong>en</strong>tos<br />
crear zonas verdes destinadas al ocio de sus<br />
ciudadanos, vitales para una vida sana. Por<br />
esta razón, <strong>la</strong>s cubiertas adquier<strong>en</strong> una gran<br />
importancia, puesto que sus b<strong>en</strong>eficios<br />
son múltiples, tanto ambi<strong>en</strong>tales y de<br />
mejora de <strong>la</strong> vida urbana como para los<br />
ciudadanos y sus vivi<strong>en</strong>das”.<br />
Por su parte, Lluís Cau<strong>la</strong>, Director<br />
Técnico de Texsa, indica que “<strong>la</strong><br />
cubierta ecológica pres<strong>en</strong>ta una<br />
serie de propiedades que supon<strong>en</strong><br />
una respuesta muy válida a los retos<br />
que deb<strong>en</strong> afrontar <strong>la</strong>s cubiertas,<br />
especialm<strong>en</strong>te <strong>la</strong>s p<strong>la</strong>nas. En g<strong>en</strong>eral,<br />
<strong>la</strong> edificación ha de ori<strong>en</strong>tarse hacia<br />
edificios que consuman m<strong>en</strong>os<br />
<strong>en</strong>ergía para mant<strong>en</strong>er los niveles de<br />
exig<strong>en</strong>cia de <strong>la</strong> sociedad. Además,<br />
han de ser edificios que aport<strong>en</strong> un<br />
nivel de radiaciones bajo, para así<br />
elevar lo mínimo <strong>la</strong> temperatura del<br />
área urbana <strong>en</strong> que se <strong>en</strong>cu<strong>en</strong>tran,<br />
como también su nivel sonoro.<br />
Asimismo, deb<strong>en</strong> permitir <strong>la</strong><br />
ubicación de insta<strong>la</strong>ciones <strong>en</strong> el<strong>la</strong> y<br />
su correspondi<strong>en</strong>te mant<strong>en</strong>imi<strong>en</strong>to.<br />
La cubierta verde responde a estas<br />
demandas, que son cada día más<br />
Foto: Kalzip<br />
Igualm<strong>en</strong>te, desde Magdan se apunta que<br />
este tipo de cubierta pres<strong>en</strong>ta una serie de<br />
”b<strong>en</strong>eficios privados” y otros “públicos”.<br />
Privados:<br />
A<strong>la</strong>rga <strong>la</strong> vida útil de <strong>la</strong> cubierta.<br />
Por <strong>la</strong> protección de los materiales de<br />
<strong>la</strong> impermeabilización: reducción de <strong>la</strong>s<br />
difer<strong>en</strong>cias de temperatura, radiación UV,<br />
granizo, vandalismo, inc<strong>en</strong>dios...<br />
Ais<strong>la</strong>mi<strong>en</strong>to térmico y acústico. Las<br />
cubierta pued<strong>en</strong> considerarse como<br />
ais<strong>la</strong>mi<strong>en</strong>to térmico adicional, reduci<strong>en</strong>do<br />
el consumo global de <strong>en</strong>ergía del edificio. Y<br />
también reduce el nivel de ruido reflejado y<br />
aum<strong>en</strong>tan el ais<strong>la</strong>mi<strong>en</strong>to al ruido.<br />
Protección al calor. Durante los<br />
meses de verano, <strong>la</strong> cubierta verde reduce<br />
<strong>la</strong>s temperaturas interiores mediante<br />
<strong>la</strong> transpiración. Esto se traduce <strong>en</strong> una<br />
reducción del gasto <strong>en</strong>ergético <strong>en</strong> sistema de<br />
refrigeración.<br />
Múltiples usos y valor superior del<br />
edificio. La cubierta verde ofrece múltiples<br />
posibilidades de uso: zonas de recreo y ocio,<br />
cafés <strong>en</strong> terrazas, hábitats naturales para<br />
insectos y p<strong>la</strong>ntas, zona de fumadores, etc.<br />
Foto: ZinCo<br />
Reducción del efecto 'is<strong>la</strong> de calor'. Las áreas verdes<br />
pued<strong>en</strong> absorber hasta el 80% de <strong>la</strong> <strong>en</strong>ergía calorífica,<br />
reduci<strong>en</strong>do este efecto. Como apunta el responsable de<br />
Sánchez Pando, estas cubiertas aportan una “mejora del<br />
microclima urbano al humidificar y <strong>en</strong>friar <strong>la</strong> temperatura<br />
ambi<strong>en</strong>te”.<br />
Reducción de <strong>la</strong> contaminación. La vegetación<br />
ti<strong>en</strong>e <strong>la</strong> capacidad de ret<strong>en</strong>er el polvo, partícu<strong>la</strong>s<br />
contaminantes y metales pesados que pued<strong>en</strong> causar<br />
problemas de salud. En este s<strong>en</strong>tido, desde ZinCo se<br />
hace hincapié <strong>en</strong> que estas estas cubiertas “reduc<strong>en</strong> CO 2<br />
y produc<strong>en</strong> O 2<br />
”.<br />
Mejora del paisaje. <strong>Un</strong>a superficie verde mejora <strong>la</strong><br />
calidad de vida <strong>en</strong> <strong>la</strong> ciudad.<br />
Hábital natural para animales y p<strong>la</strong>ntas. Estas<br />
cubiertas comp<strong>en</strong>san <strong>la</strong>s áreas verdes perdidas <strong>en</strong> <strong>la</strong>s<br />
ciudades, creando refugios para <strong>la</strong> flora y <strong>la</strong> fauna <strong>en</strong><br />
zonas antes estériles.<br />
Además de <strong>la</strong>s ya citadas, el Director Técnico de Texsa reseña<br />
otras propiedades igual de importantes de <strong>la</strong> cubierta<br />
ecológica, como su “poco peso, bajo mant<strong>en</strong>imi<strong>en</strong>to o su<br />
aspecto homogéneo a lo <strong>la</strong>rgo del año”.<br />
A pesar de estas prestaciones, parece que <strong>la</strong> cubierta<br />
ecológica aún no ha conseguido hacerse con un hueco<br />
importante <strong>en</strong> nuestro país . “El papel de <strong>la</strong> cubierta<br />
ecológica hoy <strong>en</strong> día se reduce a edificios singu<strong>la</strong>res<br />
de <strong>la</strong> Administración pública -hospitales, colegios,<br />
polideportivos...-, sedes c<strong>en</strong>trales de empresas y, más<br />
reducidam<strong>en</strong>te, a vivi<strong>en</strong>das privadas de los propios<br />
arquitectos o diseñadores”, explica el Director de <strong>la</strong><br />
Oficina Técnica de Sánchez Pando. Igualm<strong>en</strong>te, José<br />
Manuel Barrio Cabezas, Director Técnico de Aimad,<br />
considera que “por desgracia, sigue si<strong>en</strong>do <strong>la</strong> excepción<br />
'exótica' <strong>en</strong> cuanto a construcción de cubiertas. Y eso a<br />
pesar de que exist<strong>en</strong> una gran variedad de sistemas <strong>en</strong> el<br />
mercado. No se considera como una opción igualm<strong>en</strong>te<br />
válida como una cubierta de grava, pavim<strong>en</strong>tada o <strong>la</strong><br />
64 promateriales promateriales 65
REPORTAJE ■ <strong>Cubierta</strong> ecológica: un <strong>vergel</strong> <strong>en</strong> <strong>la</strong> <strong>azotea</strong><br />
<strong>Cubierta</strong> ecológica: un <strong>vergel</strong> <strong>en</strong> <strong>la</strong> <strong>azotea</strong> ■ REPORTAJE.<br />
Ilustraciones: Magdan<br />
Ilustraciones: ZinCo<br />
Foto: Intemper<br />
"Ante <strong>la</strong>s v<strong>en</strong>tajas de <strong>la</strong>s cubiertas<br />
ecológicas, <strong>en</strong> algunos países pioneros<br />
<strong>en</strong> <strong>la</strong> construcción de este tipo de<br />
cubiertas, desde <strong>la</strong> Administración se<br />
fom<strong>en</strong>ta el uso de el<strong>la</strong>s"<br />
inclinada con teja. Sigue habi<strong>en</strong>do<br />
mucho desconocimi<strong>en</strong>to de <strong>la</strong>s<br />
características de <strong>la</strong>s cubiertas<br />
verdes”.<br />
El papel de <strong>la</strong> Administración<br />
Anteriorm<strong>en</strong>te se citaba <strong>la</strong> importancia<br />
de <strong>la</strong> Administración a <strong>la</strong> hora de<br />
tomar un papel protagonista al<br />
<strong>en</strong>cargar <strong>la</strong> insta<strong>la</strong>ción de cubiertas<br />
verdes <strong>en</strong> edificios públicos. Según se<br />
afirma desde ZinCo, “ante <strong>la</strong>s v<strong>en</strong>tajas<br />
evid<strong>en</strong>tes de <strong>la</strong>s cubiertas ecológicas,<br />
no sólo para el ciudadano sino también<br />
Vegetación<br />
Sustrato<br />
Lámina filtrante<br />
P<strong>la</strong>ca dr<strong>en</strong>ante<br />
Geotextil protector y ret<strong>en</strong>edor<br />
Impermeabilización antiraices<br />
Foto: Kalzip<br />
para <strong>la</strong> economía de <strong>la</strong> Administración, <strong>en</strong><br />
algunos países pioneros <strong>en</strong> <strong>la</strong> construcción<br />
de este tipo de cubiertas, como por ejemplo<br />
Alemania, Suiza u Ho<strong>la</strong>nda, desde <strong>la</strong><br />
Administración se fom<strong>en</strong>ta el uso de el<strong>la</strong>s.<br />
Así, se están adoptando una serie de medidas<br />
como <strong>la</strong> prescripción de cubiertas ecológicas<br />
<strong>en</strong> <strong>la</strong>s ord<strong>en</strong>anzas municipales de obra nueva,<br />
<strong>la</strong> obligación de crear espacios verdes <strong>en</strong><br />
comp<strong>en</strong>sación por <strong>la</strong>s zonas naturales que<br />
se pierd<strong>en</strong> por <strong>la</strong> construcción de edificios,<br />
inc<strong>en</strong>tivos económicos para aquel<strong>la</strong>s zonas<br />
urbanas con gran d<strong>en</strong>sidad de edificios y un<br />
alto grado de contaminación o inc<strong>en</strong>tivos <strong>en</strong><br />
forma de reducción de <strong>la</strong>s cuotas por los costes<br />
de desagües”.<br />
Sin embargo, <strong>la</strong> situación <strong>en</strong> España es muy<br />
distinta. Cau<strong>la</strong> seña<strong>la</strong> que “el sector nota a<br />
faltar un apoyo c<strong>la</strong>ro y directo al promotor.<br />
Por ejemplo, mediante <strong>la</strong> reducción del pago<br />
de lic<strong>en</strong>cias de obra, etc., para así pot<strong>en</strong>ciar<br />
este tipo de cubiertas que aportan una<br />
serie de b<strong>en</strong>eficios a los c<strong>en</strong>tros urbanos y<br />
a <strong>la</strong> Administración que los gobierna”. Del<br />
mismo modo, el Director Técnico de Aimad<br />
cree que <strong>la</strong> actitud de <strong>la</strong> Administración está<br />
si<strong>en</strong>do “bastante indifer<strong>en</strong>te y, <strong>en</strong> ocasiones,<br />
hasta negativa. No se puede decir que <strong>la</strong><br />
propia Administración fom<strong>en</strong>te este tipo de<br />
cubiertas, proponiéndo<strong>la</strong>s para sus propios<br />
edificios. Aunque seguram<strong>en</strong>te también haya<br />
casos a favor de <strong>la</strong>s cubiertas verdes”.<br />
hay que t<strong>en</strong>er <strong>en</strong> cu<strong>en</strong>ta algunos aspectos <strong>en</strong> su diseño y<br />
ejecución:<br />
Estructura y forjado de <strong>la</strong> cubierta. “La carga que soporta<br />
una cubierta ecológica p<strong>la</strong>na es equival<strong>en</strong>te al peso de <strong>la</strong> capa<br />
de grava que se utiliza <strong>en</strong> <strong>la</strong> construcción de una tradicional.<br />
Para un funcionami<strong>en</strong>to óptimo de <strong>la</strong> cubierta, el código de<br />
construcción recomi<strong>en</strong>da que <strong>la</strong> cubierta t<strong>en</strong>ga una p<strong>en</strong>di<strong>en</strong>te<br />
no inferior al 2%”, se explica desde ZinCo.<br />
Impermeabilización. ZinCo recuerda que “<strong>la</strong> impermeabilización<br />
de <strong>la</strong> cubierta debe ser antirraíz. En caso de que no tuviese<br />
este tipo de impermeabilización, es indisp<strong>en</strong>sable colocar un<br />
sistema antirraíz adecuado”.<br />
Capa de ret<strong>en</strong>ción y evacuación de agua. “Para el bu<strong>en</strong><br />
funcionami<strong>en</strong>to de <strong>la</strong> cubierta es imprescindible utilizar un<br />
sistema de dr<strong>en</strong>aje adecuado, que permita oxig<strong>en</strong>ar <strong>la</strong> capa<br />
vegetal, ret<strong>en</strong>er el agua necesaria y evacuar conv<strong>en</strong>i<strong>en</strong>tem<strong>en</strong>te<br />
el agua sobrante. La te<strong>la</strong> de filtro que se coloca sobre los<br />
elem<strong>en</strong>tos de dr<strong>en</strong>aje y ret<strong>en</strong>ción debe ser resist<strong>en</strong>te y también<br />
permeable, para permitir el paso del agua y evitar que ésta<br />
erosione <strong>la</strong> capa vegetal”, seña<strong>la</strong> ZinCo.<br />
Capa vegetal y p<strong>la</strong>ntas. La empresa reseña que “es es<strong>en</strong>cial<br />
adaptar <strong>la</strong> formu<strong>la</strong>ción y el espesor del sustrato a <strong>la</strong>s necesidades<br />
de <strong>la</strong> vegetación para asegurar el éxito de <strong>la</strong> cubierta. No<br />
utilizar el sustrato adecuado puede ser desastroso para el<br />
funcionami<strong>en</strong>to de <strong>la</strong> cubierta ecológica, especialm<strong>en</strong>te <strong>en</strong><br />
<strong>la</strong>s ext<strong>en</strong>sivas. La elección del tipo de p<strong>la</strong>ntas que se colocarán<br />
debe hacerse t<strong>en</strong>i<strong>en</strong>do <strong>en</strong> cu<strong>en</strong>ta el tipo de vegetación propia<br />
del <strong>en</strong>torno natural de <strong>la</strong> zona, para insertar visualm<strong>en</strong>te <strong>la</strong><br />
cubierta <strong>en</strong> el medio natural, seleccionando aquel tipo de<br />
p<strong>la</strong>ntas que requieran el mínimo mant<strong>en</strong>imi<strong>en</strong>to”.<br />
Insta<strong>la</strong>ción y mant<strong>en</strong>imi<strong>en</strong>to. “Las cubiertas ecológicas<br />
deb<strong>en</strong> t<strong>en</strong>er un tiempo de vida prolongado, el mismo del<br />
edificio, con un cuidado mínimo. Para ello, es imprescindible<br />
que <strong>la</strong> construcción e insta<strong>la</strong>ción de <strong>la</strong> cubierta sea sumam<strong>en</strong>te<br />
correcta”, se precisa desde ZinCo.<br />
En cualquier caso, esta compañía incide <strong>en</strong> que “<strong>la</strong>s técnicas<br />
de construcción de <strong>la</strong>s cubiertas ecológicas deb<strong>en</strong> adaptarse<br />
a <strong>la</strong>s exig<strong>en</strong>cias particu<strong>la</strong>res de cada cubierta, pues no todas<br />
pres<strong>en</strong>tan <strong>la</strong>s mismas condiciones”.<br />
Texsa. C<strong>en</strong>tro socio-cultural Ágora <strong>en</strong> La Coruña<br />
La propuesta 'Montaña Mágica', pres<strong>en</strong>tada por Basic-AAP (Luis<br />
Rojo de Castro, Begoña Fernandez-Shaw y Liliana Obal) ha sido<br />
<strong>la</strong> escogida para el nuevo Ágora de La Coruña. El edificio, cuya<br />
construcción está si<strong>en</strong>do ultimada, incorporará una cubierta<br />
ext<strong>en</strong>siva verde.<br />
El proyecto consiste<br />
<strong>en</strong> un c<strong>en</strong>tro<br />
socio-cultural, con<br />
una superficie<br />
aproximada de<br />
cubierta de 2.700<br />
metros cuadrados.<br />
El principal reto y<br />
<strong>la</strong> mayor exig<strong>en</strong>cia<br />
a <strong>la</strong> que se debe<br />
<strong>en</strong>fr<strong>en</strong>tar <strong>la</strong> insta<strong>la</strong>ción es que <strong>la</strong> vegetación que se precisa debe<br />
ser visible desde el primer día, pero también a mant<strong>en</strong>er su aspecto<br />
con un mant<strong>en</strong>imi<strong>en</strong>to mínimo. Esto se debe a <strong>la</strong> propia morfología<br />
de <strong>la</strong> cubierta, que puede verse desde difer<strong>en</strong>tes perspectivas<br />
al nivel del visitante que acude al c<strong>en</strong>tro, además de pres<strong>en</strong>tar<br />
diversos espesores de sustrato y variante grado de inclinación del<br />
p<strong>la</strong>no, lo que hace que <strong>la</strong> insta<strong>la</strong>ción sea más compleja. Asimismo,<br />
esta cubierta servirá para que el edificio <strong>en</strong>caje mejor <strong>en</strong> un <strong>en</strong>torno<br />
ajardinado circundante de más de 5.000 metros cuadrados.<br />
De este modo, <strong>la</strong><br />
cubierta expone una<br />
superficie continua<br />
con distintas<br />
p<strong>en</strong>di<strong>en</strong>tes. Por ello,<br />
se está utilizando el<br />
sistema 'Gre<strong>en</strong>tex<br />
Ext<strong>en</strong>siva', basado<br />
<strong>en</strong> un sustrato<br />
mixto semianc<strong>la</strong>do<br />
de muy poco<br />
espesor, con una terminación de un tapiz continuo de ocho<br />
especies de p<strong>la</strong>ntas sedum -'Gre<strong>en</strong>tex Sedum Mats'- que aportan<br />
un muy bu<strong>en</strong> comportami<strong>en</strong>to fr<strong>en</strong>te a <strong>la</strong> erosión. Así se conseguirá<br />
que el sistema afronte <strong>la</strong> distribución del agua de lluvia, <strong>la</strong> erosión<br />
y <strong>la</strong> mayor evaporación, frecu<strong>en</strong>tes <strong>en</strong> este tipo de cubiertas.<br />
Ais<strong>la</strong>mi<strong>en</strong>to<br />
Barrera de vapor (opcional)<br />
Soporte<br />
Algunas recom<strong>en</strong>daciones<br />
Para conseguir que <strong>la</strong> cubierta responda<br />
fielm<strong>en</strong>te a los objetivos del proyecto y<br />
cump<strong>la</strong> a <strong>la</strong> perfección con lo que se le exige,<br />
66 promateriales promateriales 67
REPORTAJE ■ <strong>Cubierta</strong> ecológica: un <strong>vergel</strong> <strong>en</strong> <strong>la</strong> <strong>azotea</strong><br />
<strong>Cubierta</strong> ecológica: un <strong>vergel</strong> <strong>en</strong> <strong>la</strong> <strong>azotea</strong> ■ REPORTAJE.<br />
Zinco. Aeropuerto de Ibiza<br />
Intemper. Paraninfo de <strong>la</strong> <strong>Un</strong>iversidad del País Vasco <strong>en</strong> Bilbao<br />
Los sistemas de <strong>la</strong> empresa ZinCo han sido escogidos para <strong>la</strong><br />
realización de <strong>la</strong> cubierta ecológica insta<strong>la</strong>da <strong>en</strong> el nuevo aeropuerto<br />
de Ibiza. Estas insta<strong>la</strong>ciones se <strong>en</strong>cu<strong>en</strong>tran integradas <strong>en</strong> el parque<br />
natural de Ses Salines de Ibiza y Form<strong>en</strong>tera, por lo que los aspectos<br />
medioambi<strong>en</strong>tales ti<strong>en</strong><strong>en</strong> un peso especialm<strong>en</strong>te relevante.<br />
Por este motivo, a <strong>la</strong> hora de realizar el proyecto se buscó una<br />
cubierta con un ajardinami<strong>en</strong>to ext<strong>en</strong>sivo fértil que contribuyese a<br />
mejorar <strong>la</strong> estética del <strong>en</strong>torno, a <strong>la</strong> par que protegiese y ais<strong>la</strong>se<br />
adecuadam<strong>en</strong>te el edificio.<br />
El ing<strong>en</strong>iero técnico agríco<strong>la</strong> Artur Pereira, de <strong>la</strong> empreza ZinCo<br />
Jardinatura, y el biólogo Joan Roca, de Proyectos Paisajísticos<br />
de Baleares, asumieron este desafío, que pres<strong>en</strong>taba algunas<br />
dificultades que hubieron de tratarse con particu<strong>la</strong>r cuidado. En<br />
Sánchez Pando. Colegio Fernando de los Ríos <strong>en</strong> Torre<strong>la</strong>vega (Cantabria)<br />
Los sistema de <strong>la</strong> empresa Sánchez Pando han sido los escogidos<br />
para <strong>la</strong> cubierta ecológica incorporada <strong>en</strong> <strong>azotea</strong> de <strong>la</strong>s nuevas<br />
insta<strong>la</strong>ciones deportivas del C<strong>en</strong>tro de Educación Primaria e Infantil<br />
Fernando de los Ríos, situado <strong>en</strong> Torre<strong>la</strong>vega (Cantabria).<br />
El sistema elegido es <strong>la</strong> cubierta ecológica 'Kubertol', que<br />
proporciona el ahorro de los recursos hídricos precisos para el<br />
primer lugar, <strong>la</strong> cubierta exigía una limitación de carga de 90 Kg/<br />
m 2 . A esto había que añadir <strong>la</strong>s especiales condiciones del vi<strong>en</strong>to<br />
propias de <strong>la</strong> zona, además de <strong>la</strong>s que supon<strong>en</strong> el frecu<strong>en</strong>te paso<br />
de aeronaves. Este trabajo conjunto y el uso de los sistemas ZinCo<br />
ha dado lugar a una cubierta ajardinada que satisface <strong>la</strong>s exig<strong>en</strong>cias<br />
iniciales, a <strong>la</strong> par que solv<strong>en</strong>ta <strong>la</strong>s necesidades técnicas del proyecto.<br />
sust<strong>en</strong>to de <strong>la</strong>s p<strong>la</strong>ntas colocadas gracias a una lámina dr<strong>en</strong>ante<br />
que reti<strong>en</strong>e el agua de <strong>la</strong> lluvia y <strong>la</strong> distribuye uniformem<strong>en</strong>te<br />
bajo el ajardinami<strong>en</strong>to. El sistema está compuesto por una<br />
serie de capas que se superpon<strong>en</strong> hasta conseguir un conjunto<br />
compacto, pudi<strong>en</strong>do adaptar sus elem<strong>en</strong>tos a <strong>la</strong>s circunstancias<br />
particu<strong>la</strong>res de cada insta<strong>la</strong>ción. En este caso, <strong>la</strong> <strong>azotea</strong> recibió<br />
una imprimación asfáltica tipo 'Kolxik-2' como pretratami<strong>en</strong>to que<br />
facilita el posterior soldado de <strong>la</strong> doble capa de láminas asfálticas<br />
impermeabilizantes: 'Kubertol 30FV-P E<strong>la</strong>stómero' y 'Kubertol PF-<br />
Jardín' -ésta última antipunzonante y con aditivo antirraíz-. Sobre<br />
esta base, se colocó <strong>la</strong> capa separadora 'Kubertex PE-120' y un<br />
ais<strong>la</strong>mi<strong>en</strong>to de poliestir<strong>en</strong>o extruido de 60 mm de espesor. El<br />
conjunto se cubrió con una lámina dr<strong>en</strong>ante y ret<strong>en</strong>edora de agua<br />
'P<strong>la</strong>ton Perfodrain DE-7', otra capa separadora por <strong>en</strong>cima y, por<br />
último, el sustrato especial para <strong>la</strong> siembra del ajardinami<strong>en</strong>to. En<br />
este caso, se trata de una vegetación de p<strong>la</strong>ntas ext<strong>en</strong>sivas sobre<br />
un lecho de cantos rodados.<br />
Este edificio, inaugurado <strong>en</strong> 2010 y diseñado por el arquitecto<br />
portugués Álvaro Siza, se ubica <strong>en</strong> <strong>la</strong> zona de Abandoibarra de<br />
Bilbao. Con forma de L, su fachada principal está recubierta<br />
de azulejos grises artesanales, resaltando el resto <strong>en</strong> mármol<br />
b<strong>la</strong>nco. Alberga el Paraninfo de <strong>la</strong> UPV y complem<strong>en</strong>ta a <strong>la</strong> Nueva<br />
Biblioteca de <strong>la</strong> <strong>Un</strong>iversidad de Deusto, diseñada por Rafael<br />
Moneo. Además, el edificio está rodeado por <strong>la</strong> Torre Iberdro<strong>la</strong>, el<br />
Museo Gugg<strong>en</strong>heim y <strong>la</strong> P<strong>la</strong>za Euskadi.<br />
Intemper fue <strong>la</strong> empresa responsable de <strong>la</strong> insta<strong>la</strong>ción de su<br />
cubierta ecológica, con una superficie de 786 metros cuadrados<br />
y nueve especies distintas de p<strong>la</strong>ntas. El sistema de cubierta<br />
elegido es el 'Intemper TF ecológico', un sistema de cubierta<br />
invertida transitable con una superficie vegetal que precisa<br />
un mant<strong>en</strong>imi<strong>en</strong>to mínimo. Se compone de los sigui<strong>en</strong>tes<br />
elem<strong>en</strong>tos: p<strong>la</strong>ntas tapizantes -seleccionadas <strong>en</strong> función de <strong>la</strong><br />
climatología local, pudiéndose incorporar p<strong>la</strong>ntas autóctonas<br />
y <strong>en</strong>démicas, excluy<strong>en</strong>do p<strong>la</strong>ntas invasoras-, una capa de<br />
poco espesor (10 cm) de sustrato ecológico especial, una losa<br />
'Filtrón' -que aporta ais<strong>la</strong>mi<strong>en</strong>to y dr<strong>en</strong>aje al sistema y protege<br />
a <strong>la</strong> membrana impermeabilizante de daños producidos por<br />
actividades de jardinería-, una membrana impermeabilizante<br />
formada con <strong>la</strong> lámina 'Rh<strong>en</strong>ofol CG' -resist<strong>en</strong>te a <strong>la</strong>s raíces y a<br />
los efectos nocivos del agua <strong>en</strong>charcada y de alta durabilidad-,<br />
una capa auxiliar antipunzonante de fieltro sintético 'Feltemper<br />
300 P' y un soporte base sin p<strong>en</strong>di<strong>en</strong>te regu<strong>la</strong>rizado y nive<strong>la</strong>do.<br />
Aimad. Ciudad Financiera del Banco de Santander <strong>en</strong> Boadil<strong>la</strong> del Monte (Madrid)<br />
La empresa Aimad fue <strong>la</strong> responsable de <strong>la</strong> ejecución de <strong>la</strong>s<br />
cubiertas ecológicas de <strong>la</strong> Ciudad Financiera del Banco Santander<br />
<strong>en</strong> <strong>la</strong> madrileña localidad de Boadil<strong>la</strong> del Monte. Se trata de <strong>la</strong><br />
nueva sede de <strong>la</strong> <strong>en</strong>tidad financiera, a donde se tras<strong>la</strong>daron más<br />
de 6.000 empleados de una veint<strong>en</strong>a de sucursales de Madrid.<br />
El concepto de este proyecto fue desarrol<strong>la</strong>do por el arquitecto<br />
estadounid<strong>en</strong>se Kevin Roche, qui<strong>en</strong> hizo especial énfasis <strong>en</strong><br />
los aspectos funcionales y <strong>en</strong> un diseño flexible y ecológico que<br />
at<strong>en</strong>diera <strong>la</strong>s necesidades de <strong>la</strong>s personas.<br />
Por un <strong>la</strong>do, mitigan el impacto de <strong>la</strong> edificación, restituy<strong>en</strong>do el<br />
terr<strong>en</strong>o ocupado. Por el otro, crean un <strong>en</strong>torno de trabajo motivador.<br />
Las cubiertas se ejecutaron <strong>en</strong>tre el año 2004 y 2007 por Aimad, con<br />
los sistemas ZinCo 'Floradrain', que constan de lámina antiraíces<br />
'WSF40' -donde fuese necesaria-, 'Manta SSM45', 'Floradrain FD<br />
25' y 'Floradrain FD40' y 'filtro SF'. Sobre esta base se realizó una<br />
p<strong>la</strong>ntación variada y de gran calidad paisajística.<br />
De este modo, se <strong>en</strong>cu<strong>en</strong>tran a disposición de los empleados una<br />
guardería, consulta médica, gimnasios, biblioteca, restaurantes y un<br />
c<strong>en</strong>tro comercial. Además, <strong>la</strong>s cubiertas ajardinadas proporcionan<br />
zonas ll<strong>en</strong>as de belleza natural para reuniones de negocio y el<br />
disfrute de pausas. En este s<strong>en</strong>tido, <strong>la</strong>s cubiertas verdes juegan un<br />
papel muy importante d<strong>en</strong>tro de un desarrollo urbano sost<strong>en</strong>ible.<br />
68 promateriales promateriales 69
