Ejercicio <strong>Ortodrómica</strong> <strong>nº</strong> 3<br />
Autor: Pablo González de Villaumbrosia Garcia. 02.03.2010<br />
Debemos ir desde el punto A de coordenadas l = 51º 20’ S , L = 84º 20’ W hasta el punto B de<br />
coordenadas l = 41º 50’S y L = 172º 00’E. Calcular:<br />
1.- Rumbo ortodrómico inicial y distancia ortodrómica<br />
2.- Rumbo y distancia loxodrómicos (latitudes aumentadas)<br />
3.- Ganancia<br />
Resolución:<br />
1.- Rumbo ortodrómico inicial y distancia ortodrómica<br />

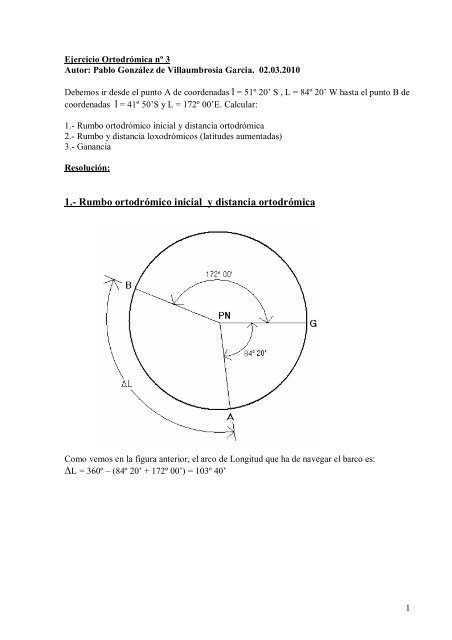

Como vemos en la figura anterior, el arco de Longitud que ha de navegar el barco es:<br />
∆L = 360º – (84º 20’ + 172º 00’) = 103º 40’<br />
1
Podemos resolver cualquiera de los dos triángulos esféricos de la figura anterior, obteniendo<br />
en ambos casos el mismo resultado:<br />
cotg (90º – 41º 50’) x sen (90º – 51º 20’) = cos (90º – 51º 20’) x cos 103º 40’ x cotg Ri <br />
Ri = S52,57ºW<br />
cos D = cos (90º – 41º 50’) x cos (90º – 51º 20’) +<br />
+ sen (90º – 41º 50’) x sen (90º – 51º 20’) x cos 103º 40’<br />
D = distancia ortodrómica navegada = 65,7466º = 3944,8 millas<br />
Respuesta 1ª pregunta<br />
Ri = S52,57ºW<br />
D = distancia ortodrómica navegada = 3944,8 millas<br />
2
2.- Rumbo y distancia loxodrómicos (latitudes aumentadas)<br />
l<br />
la = latitud aumentada = 7915,7 x log[tang(45º + )] 23 x sen l<br />
2<br />
La situación es la representada en la figura siguiente:<br />
51º 20'<br />
la_salida = 7915,7 x log [tang(45º + )] - 23 x sen (51º 20') = 3582,74 millas<br />
2<br />
41º 50'<br />
la_llegada = 7915,7 x log [tang(45º + )] - 23 x sen (41º 50') = 2752,93 millas<br />
2<br />
∆la = la_salida − la_llegada = 3582,74’ + 2752,93‘= 829,81’<br />
∆L = 360º – (84º 20’ + 172º 00’) = 103º 40’<br />
Rv = rumbo verdadero loxodrómico = arc tang<br />
∆l = 51º 20’ − 41º 50’ = 9º 30’<br />
103º 40'<br />
= N82,4ºW<br />
829,81'<br />
3
D = distancia loxodrómica navegada =<br />
Respuesta 2ª pregunta<br />
Rv = N82,4ºW<br />
D = distancia loxodrómica navegada = 4309,81 millas<br />
3.- Ganancia<br />
9º 30'<br />
= 71,83º = 4309,81 millas<br />
cos 82,4º<br />
Ganancia = distancia loxodrómica − distancia ortodrómica = 4309,81 − 3944,8 ≈ 365 millas<br />
4
