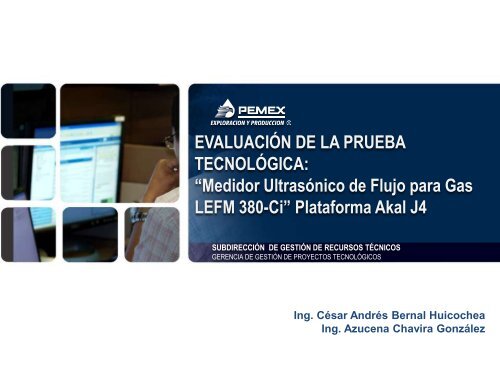

EVALUACIÓN DE LA PRUEBA<br />
TECNOLÓGICA:<br />
“<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong><br />
<strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>” Plataforma Akal J4<br />
SUBDIRECCIÓN DE GESTIÓN DE RECURSOS TÉCNICOS<br />
GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS<br />
Ing. César Andrés Bernal Huicochea<br />
Ing. Azucena Chavira González
Objetivo<br />
Introducción <strong>de</strong> la PT<br />
Criterios <strong>de</strong> <strong>de</strong>sempeño<br />
Resultados <strong>de</strong> la PT<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Conclusiones<br />
Contenido
OBJETIVO DE LA PT<br />
Evaluar Técnica y económicamente el <strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong> <strong>de</strong> 24” a través <strong>de</strong><br />
la realización <strong>de</strong> una Prueba Tecnológica en Instalaciones <strong>de</strong> la Plataforma Akal-J4 perteneciente al<br />
Activo Integral Cantarell evaluando, <strong>para</strong> <strong>de</strong>mostrar el beneficio <strong>de</strong> la tecnología en la medición <strong>de</strong><br />
gas húmedo amargo (en fase gaseosa), optimizando en la instalación, el rendimiento <strong>de</strong>l sistema <strong>de</strong><br />
medición <strong>de</strong> gas, mejorando su calidad y confiabilidad <strong>de</strong> medición, reduciendo la incertidumbre y<br />
aumentando la precisión.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Objetivo<br />
Introducción <strong>de</strong> la PT<br />
Criterios <strong>de</strong> <strong>de</strong>sempeño<br />
Resultados <strong>de</strong> la PT<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Conclusiones<br />
Contenido
Introducción <strong>de</strong> la PT<br />
Transductores ultrasónicos en alojamiento metálico (secos)<br />
sin contacto con el fluido, haciéndolos intercambiables bajo<br />
condiciones <strong>de</strong> servicio, sin requerir herramientas especiales.<br />
Químicamente resistentes a contenidos <strong>de</strong> azufre, agua y<br />
H2S.<br />
Inmunes a las concentraciones variables <strong>de</strong> N2 y CO2.<br />
Alta rangeabilidad y estabilidad en la medición <strong>de</strong>l flujo <strong>de</strong><br />
gas.<br />
Eliminan la necesidad <strong>de</strong> usar acondicionadores <strong>de</strong> flujo.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
La Ofertante Tecnológica METROMEX proporcionó a PEMEX-PEP su <strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>LEFM</strong><br />
<strong>380</strong> <strong>Ci</strong> <strong>para</strong> la medición <strong>de</strong> gas húmedo-amargo, en aplicaciones <strong>de</strong> transferencia <strong>de</strong> custodia. El MUF<br />
<strong>LEFM</strong> <strong>380</strong> <strong>Ci</strong> posee características tecnológicas superiores a la tecnología existente en el mercado hoy día,<br />
se mencionan a continuación:<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Introducción <strong>de</strong> la PT<br />
Paso libre al 100%, lo que reduce la probabilidad <strong>de</strong> formación <strong>de</strong> hidratos y obstrucciones.<br />
El procesamiento realizado en la electrónica anula los efectos <strong>de</strong>l perfil <strong>de</strong> velocida<strong>de</strong>s y el giro <strong>de</strong>l<br />
mismo en el cálculo <strong>de</strong>l volumen final reportado, <strong>de</strong>bido a su diseño <strong>de</strong> Ocho Haces.<br />
Provee un sistema <strong>de</strong> medición <strong>de</strong> paso completo sin obstrucción, produciendo una menor caída <strong>de</strong><br />
presión.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Por todo lo anterior, PEP - Región Marina Noreste, Activo Integral Cantarell, Coordinación COPIE-SN<br />
promovieron el proceso <strong>de</strong> Prueba Tecnológica aceptando la instalación (sin costo <strong>para</strong> PEP) <strong>de</strong> un<br />
medidor ultrasónico <strong>de</strong> última generación, mo<strong>de</strong>lo <strong>LEFM</strong>-<strong>380</strong>-<strong>Ci</strong>, <strong>de</strong> 24”, ANSI 600.<br />
Por interés <strong>de</strong> reconocimiento tecnológico innovador se gestiona la PT, <strong>para</strong> evaluar el diseño <strong>de</strong>l MUF en<br />
la Plataforma Akal-J4, don<strong>de</strong> se acuerda com<strong>para</strong>r contra el medidor <strong>de</strong> 24” Ø <strong>de</strong> Placa Orificio situado<br />
corriente abajo y actualmente operando <strong>para</strong> la medición <strong>de</strong> <strong>Gas</strong> Húmedo Amargo que circula por éste. Se<br />
cuenta con un Patín <strong>de</strong> Medición que consta <strong>de</strong> dos trenes <strong>de</strong> medición montados en <strong>para</strong>lelo, con<br />
medidores tipo Placa Orificio, <strong>de</strong> conexión bridada, <strong>de</strong> 24” Ø y clase 600 RF.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Introducción <strong>de</strong> la PT<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
MUF <strong>LEFM</strong> <strong>380</strong> <strong>Ci</strong> en Plataforma Akal J4<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Introducción <strong>de</strong> la PT<br />
Esta presentación refleja el seguimiento, control, supervisión, análisis y evaluación <strong>de</strong> la ejecución y<br />
resultados que los actores involucrados obtuvieron bajo criterios <strong>de</strong>finidos <strong>de</strong> la Prueba Tecnológica<br />
realizada <strong>de</strong>l 01 <strong>de</strong> agosto al 15 <strong>de</strong> diciembre <strong>de</strong> 2011 y <strong>de</strong>ntro <strong>de</strong>l marco regulatorio aprobado por la<br />
Dirección General <strong>de</strong> PEP <strong>para</strong> la realización <strong>de</strong> Pruebas Tecnológicas.<br />
Previamente se realizó el proceso <strong>de</strong> calibración <strong>de</strong> los equipos se realizó en el laboratorio <strong>de</strong>l CEESI,<br />
IOWA, trazable al NIST el 15 <strong>de</strong> octubre <strong>de</strong> 2010 y constituyendo elemento fundamental <strong>de</strong> las pruebas<br />
FAT.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Objetivo<br />
Introducción <strong>de</strong> la PT<br />
Criterios <strong>de</strong> <strong>de</strong>sempeño<br />
Resultados <strong>de</strong> la PT<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Conclusiones<br />
Contenido
Criterios <strong>de</strong> Desempeño.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Parámetros a evaluar durante la ejecución <strong>de</strong> la Prueba Tecnológica son los que a continuación<br />
se mencionan:<br />
1. Error en función <strong>de</strong>l gasto o flujo normalizados a presión y temperatura base.<br />
2. Linealidad <strong>de</strong> acuerdo a la especificación <strong>de</strong>l fabricante.<br />
3. Repetibilidad en función <strong>de</strong>l gasto o flujo normalizados a presión y temperatura base.<br />
4. Variabilidad con respecto al tiempo (3 meses, bajo condiciones estables <strong>de</strong> operación) se<br />
constatará que la incertidumbre ya la contemple.<br />
5. La linealidad y la repetibilidad <strong>de</strong>berán realizarse en 3 niveles <strong>de</strong> flujo (bajo, medio, alto) <strong>de</strong>ntro<br />
<strong>de</strong>l intervalo <strong>de</strong> operación <strong>de</strong>l medidor y <strong>de</strong> la instalación. Cada prueba <strong>de</strong>be estar constituida por<br />
un mínimo <strong>de</strong> 10 repeticiones.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Criterios <strong>de</strong> Desempeño.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
6. Verificar que <strong>para</strong> el caso <strong>de</strong> los transductores, estos cumplan con lo previsto en las normas <strong>de</strong><br />
referencia que apliquen.<br />
7. Verificar documentalmente, que los materiales con los que está constituido el medidor (sujeto<br />
a prueba) son resistentes, y que en medida, a la presencia <strong>de</strong>l ácido sulfhídrico, nitrógeno y<br />
bióxido <strong>de</strong> carbono, conforme a las especificaciones <strong>de</strong>l fabricante.<br />
8. Verificar que el resultado <strong>de</strong>l algoritmo <strong>de</strong> cálculo, <strong>de</strong>l computador <strong>de</strong> flujo, es correspondiente<br />
a lo previsto en las normas <strong>de</strong> referencia.<br />
ERRORES MÁXIMOS:<br />
±0.7 % <strong>para</strong> qt≤qi≤qmax<br />
±1.4 % <strong>para</strong> qmin≤qi≤qt<br />
REPETIBILIDAD:<br />
±0.2 % <strong>para</strong> qt≤qi≤qmax<br />
±0.4 % <strong>para</strong> qmin≤qi≤qt<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Objetivo<br />
Introducción <strong>de</strong> la PT<br />
Criterios <strong>de</strong> <strong>de</strong>sempeño<br />
Resultados <strong>de</strong> la PT<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Conclusiones<br />
Contenido
Resultados <strong>de</strong> la PT<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
El periodo <strong>de</strong> ejecución <strong>de</strong> la PT fue <strong>de</strong>l 1 <strong>de</strong> agosto al 15 <strong>de</strong> diciembre <strong>de</strong> 2011.<br />
# Descripción<br />
A Instalación<br />
B<br />
Puesta en marcha y<br />
periodo <strong>de</strong><br />
Fechas planeadas Fechas reales<br />
(dd/mm/aa)<br />
(dd/mm/aa) Observaciones<br />
Inicio Final Inicio Final<br />
Problemas estructurales al<br />
cierre final <strong>de</strong> la línea<br />
Sin problema<br />
a Verificar modificaciones Sin problema<br />
b Puesta en marcha 22/04/2011 29/04/2011 03/07/2011 06/07/2011 Sin problema<br />
Se colocó una composición<br />
c Pruebas iniciales<br />
química fija al medidor bajo<br />
prueba igual a la <strong>de</strong>l medidor <strong>de</strong><br />
referencia<br />
d Pruebas a corto plazo Sin problema<br />
C Pruebas a largo plazo 29/04/2011 30/07/2011 01/08/2011 15/12/2011<br />
El equipo bajo prueba operó<br />
con la composición química fija<br />
durante toda la prueba<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS<br />
13
Resultados <strong>de</strong> la PT<br />
Los resultados obtenidos <strong>de</strong> las mediciones, se evaluaron conforme a los criterios <strong>de</strong> <strong>de</strong>sempeño.<br />
Consi<strong>de</strong>raciones:<br />
• 147 lecturas tomadas, cada hora, <strong>de</strong>s<strong>de</strong> el 6 hasta el 12 <strong>de</strong> octubre <strong>de</strong> 2011.<br />
• Ningún error porcentual <strong>de</strong> la diferencias <strong>de</strong> las lecturas <strong>de</strong> los medidores superó el 13%, se<br />
consi<strong>de</strong>raron todos los datos <strong>para</strong> este análisis.<br />
• Los resultados <strong>de</strong> las mediciones <strong>de</strong>l medidor utilizado como referencia, no pudieron ser<br />
relacionados con los patrones <strong>de</strong> medición <strong>de</strong> referencia asignados, <strong>de</strong>bido a que no se contaron<br />
con las cartas <strong>de</strong> trazabilidad <strong>de</strong> los medidores <strong>de</strong> referencia. Con la única finalidad <strong>de</strong> encontrar la<br />
variabilidad entre los sistemas <strong>de</strong> medición, sólo se estudió el error porcentual relativo <strong>de</strong>l flujo<br />
volumétrico entre los medidores <strong>de</strong> flujo.<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS<br />
14
Resultados <strong>de</strong> la PT<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Se realizaron las pruebas con tres flujos diferentes (alto, medio y bajo). La toma <strong>de</strong> datos, fue lo<br />
más cerrada (en el menor tiempo posible) <strong>para</strong> intentar evaluar la variabilidad que tuvo el sistema<br />
suponiendo que el flujo permaneciera constante.<br />
<strong>Flujo</strong> Actual Scanner 2000 (MUF). 143 MMpcsd<br />
Presión <strong>de</strong> succión. 5.69 Kg/cm2<br />
Presión <strong>de</strong> <strong>de</strong>scarga. 56.6 Kg/cm2<br />
Presión diferencial antes <strong>de</strong> realizar operación placa <strong>de</strong> orificio. 34 pgH2O@68°F<br />
<strong>Flujo</strong> total consi<strong>de</strong>rando 3 módulos operando. (Pipe Server) 330 MMpcsd<br />
1ra Serie <strong>de</strong> datos:<br />
1ra Operación; flujo alto. 2da Operación; flujo bajo.<br />
307 MMpcsd 29-30 MMpcsd<br />
Se obtienen y se <strong>de</strong>termina que los valores <strong>de</strong> flujo sea tomados como: flujo alto (307 MMpcsd) y<br />
flujo bajo (29-30 MMpcsd).<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Resultados <strong>de</strong> la PT<br />
Para el flujo alto, la estabilidad porcentual <strong>de</strong>l<br />
sistema <strong>de</strong> medición fue <strong>de</strong> - 6.4E10-4, ±<br />
0.013, con un nivel <strong>de</strong> confianza <strong>de</strong>l 95%.<br />
Se propuso efectuar pruebas a 3 niveles <strong>de</strong><br />
flujo. Las pruebas no aportaron la evi<strong>de</strong>ncia<br />
solicitada, <strong>para</strong> cubrir los requerimientos <strong>de</strong><br />
los criterios <strong>de</strong> <strong>de</strong>sempeño establecidos<br />
(linealidad).<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Los residuales <strong>de</strong>l ajuste, se consi<strong>de</strong>raron error aleatorio <strong>de</strong>l sistema <strong>de</strong> medición.<br />
Para el flujo bajo, la estabilidad porcentual <strong>de</strong>l sistema <strong>de</strong> medición fue <strong>de</strong> -1.7E 10-4 , ± 0.016, con un<br />
nivel <strong>de</strong> confianza <strong>de</strong>l 95%.<br />
Para el flujo medio, la estabilidad porcentual <strong>de</strong>l sistema <strong>de</strong> medición fue <strong>de</strong> -1.5E 10-3 , ± 0.011, con<br />
un nivel <strong>de</strong> confianza <strong>de</strong>l 95%.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS<br />
16
Objetivo<br />
Introducción <strong>de</strong> la PT<br />
Criterios <strong>de</strong> <strong>de</strong>sempeño<br />
Resultados <strong>de</strong> la PT<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Conclusiones<br />
Contenido
Análisis y Evaluación Económica <strong>de</strong> la<br />
Prueba Tecnológica<br />
Análisis <strong>de</strong> Costos Totales.<br />
Las premisas <strong>para</strong> realizar el Análisis <strong>de</strong> Costos son las siguientes:<br />
• Tasa <strong>de</strong> interés <strong>de</strong>l 12% (<strong>de</strong> rentabilidad mínima).<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
• Costos <strong>de</strong> mantenimiento anuales <strong>de</strong> $133,638.38 USD <strong>de</strong> la Placa <strong>de</strong> orificio (medidor patrón).<br />
• Costos <strong>de</strong> mantenimiento cada lustro <strong>de</strong> $10,000 USD <strong>de</strong>l medidor ultrasónico MUF <strong>LEFM</strong>-<strong>380</strong>-<strong>Ci</strong>-<br />
24”.<br />
• Tiempo <strong>de</strong> evaluación <strong>de</strong> 10 años, <strong>para</strong> observar el comportamiento <strong>de</strong> los costos acumulados<br />
futuros a un tiempo <strong>de</strong> evaluación 0 (cero), manteniendo las consi<strong>de</strong>raciones antes mencionadas.<br />
• Los precios están en dólares y no consi<strong>de</strong>ran IVA u otro impuesto.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
<strong>Medidor</strong> <strong>de</strong><br />
<strong>Flujo</strong><br />
Placa <strong>de</strong><br />
Orificio<br />
Volumen<br />
[MMPCD]<br />
Valor <strong>de</strong>l<br />
<strong>Gas</strong><br />
Transportado<br />
[MMDLLS]<br />
% <strong>de</strong><br />
incertidumbre<br />
total <strong>de</strong>l<br />
sistema<br />
Costo <strong>de</strong>bido a la<br />
incertidumbre en la<br />
medición<br />
[MMDLLS/día]<br />
Costo anual <strong>de</strong>bido a<br />
la incertidumbre en la<br />
medición<br />
[MMDLLS/año]<br />
168.5 0.57 1.00 0.0057 2.09<br />
MUF 168.5 0.57 0.23 0.0013 0.48<br />
Diferencia por la incertidumbre 0.77 0.0043 1.57<br />
Tomando como referencia que:<br />
• El costo <strong>de</strong> gas húmedo amargo es <strong>de</strong> $ 0.0034 USD por cada pie cúbico.<br />
• El volumen <strong>de</strong> gas manejado, <strong>de</strong> 168.5 MMPCD, promedio estimado <strong>de</strong> gas transportado durante la<br />
ejecución <strong>de</strong> la PT.<br />
• La variación <strong>de</strong> la incertidumbre total <strong>de</strong>l sistema Placa <strong>de</strong> Orificio es <strong>de</strong>l 1% (con instrumentación<br />
electrónica), valor tomado <strong>de</strong>l AGA R3 “Medición <strong>de</strong> <strong>Gas</strong> Natural usando Placas <strong>de</strong> Orificio”. El<br />
sistema <strong>de</strong> medición Placa <strong>de</strong> Orificio en Akal J4, no fue inspeccionado ni se <strong>de</strong>terminó su<br />
incertidumbre total. El valor <strong>de</strong> incertidumbre <strong>de</strong>l 1% podría consi<strong>de</strong>rarse “conservador” al no<br />
consi<strong>de</strong>rar toda la vida útil <strong>de</strong>l sistema instalado en Akal J4, <strong>de</strong>sconociéndose su valor real.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Com<strong>para</strong>ción <strong>de</strong> costos totales (costos <strong>de</strong> inversiones iniciales, costos <strong>de</strong> mantenimiento <strong>de</strong> cada equipo<br />
y los costos anuales <strong>de</strong>bido a la incertidumbre en la medición <strong>de</strong> cada sistema)<br />
<strong>Medidor</strong> <strong>de</strong> <strong>Flujo</strong><br />
MUF<br />
Convencional<br />
Costo <strong>de</strong>l <strong>Medidor</strong><br />
[$ USD]<br />
Costo <strong>de</strong><br />
Mantenimiento [$<br />
USD]<br />
Frecuencia <strong>de</strong><br />
Mantenimiento<br />
[Años]<br />
Costo anual <strong>de</strong>bido<br />
a la incertidumbre<br />
en la medición<br />
[MMDLLS/año]<br />
154,167.00 44,193.91 5 0.33<br />
MUF 449,020.00 10,000.00 5 0.09<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Conclusiones <strong>de</strong>l Análisis y Evaluación Económica <strong>de</strong> la Prueba<br />
Tecnológica<br />
Del análisis <strong>de</strong> com<strong>para</strong>ción <strong>de</strong> precios, se obtuvo lo siguiente:<br />
La com<strong>para</strong>ción costos, arroja que el MUF es una mejor alternativa (presentando un ahorro <strong>de</strong>l<br />
47.85% a un periodo <strong>de</strong> evaluación <strong>de</strong> 10 años). Esto es propiciado intrínsecamente por los<br />
beneficios <strong>de</strong>rivados <strong>de</strong> una menor incertidumbre en la medición y <strong>de</strong> los menores costos <strong>de</strong><br />
mantenimiento <strong>de</strong>l equipo MUF.<br />
Los medidores no requieren <strong>de</strong> costos elevados <strong>de</strong> mantenimiento, no obstante el costo <strong>de</strong><br />
instalación se incrementa en aplicaciones costa afuera.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
Objetivo<br />
Introducción <strong>de</strong> la PT<br />
Criterios <strong>de</strong> <strong>de</strong>sempeño<br />
Resultados <strong>de</strong> la PT<br />
Análisis y Evaluación Económica <strong>de</strong> la Prueba Tecnológica<br />
Conclusiones<br />
Contenido
CONCLUSIONES<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Los medidores ultrasónicos <strong>de</strong> flujo <strong>de</strong> gas <strong>LEFM</strong> <strong>380</strong> <strong>Ci</strong> satisfacen los requerimientos <strong>de</strong> <strong>de</strong>sempeño<br />
metrológico <strong>de</strong> la norma <strong>de</strong> referencia NRF-081-PEMEX-2005 y <strong>de</strong>l Reporte AGA No.9; y pue<strong>de</strong>n ser<br />
utilizados en aplicaciones <strong>de</strong> transferencia <strong>de</strong> custodia <strong>de</strong> flujo <strong>de</strong> gas.<br />
Para flujo <strong>de</strong> dos fases, el OT <strong>de</strong>berá acreditar mediante reportes <strong>de</strong> pruebas específicas avaladas<br />
por entida<strong>de</strong>s <strong>de</strong>bidamente acreditadas y reconocidas internacionalmente.<br />
Se cumplió satisfactoriamente con las Pruebas FAT y la Calibración <strong>de</strong>l Sistema en el laboratorio <strong>de</strong><br />
pruebas, y lo requerido en la Norma <strong>de</strong> referencia <strong>de</strong> PEP NRF-081-PEMEX-2005.<br />
La calidad <strong>de</strong> los datos recolectados entre el medidor <strong>de</strong> prueba y el <strong>de</strong> referencia, impidieron obtener<br />
los resultados a los parámetros <strong>de</strong> repetibilidad, reproducibilidad y linealidad.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
CONCLUSIONES<br />
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
Se cumplió con el criterio <strong>de</strong> Error, obteniendo la <strong>de</strong>nsidad a partir <strong>de</strong> la velocidad sónica en el fluido<br />
bajo medición, obteniendo un error <strong>de</strong>l -1% con una incertidumbre <strong>de</strong> +1%.<br />
El resultado <strong>de</strong>l algoritmo <strong>de</strong> cálculo <strong>de</strong>l computador <strong>de</strong> flujo es correspondiente con lo previsto en las<br />
normas <strong>de</strong> referencia.<br />
El análisis <strong>de</strong> costos entre los medidores, indica que el MUF es un medidor que ofrece un mejor<br />
escenario económico, <strong>de</strong>s<strong>de</strong> la segunda semana <strong>de</strong> su aplicación y es una opción más económica<br />
conforme avanza el tiempo <strong>de</strong> su uso. Esto se <strong>de</strong>be principalmente a los bajos costos <strong>de</strong><br />
mantenimiento y sus frecuencias aletargadas, que amortizan los altos costos iniciales <strong>de</strong> inversión.<br />
A<strong>de</strong>más proporciona la ventaja <strong>de</strong> medir con una menor incertidumbre.<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
PT: “<strong>Medidor</strong> <strong>Ultrasónico</strong> <strong>de</strong> <strong>Flujo</strong> <strong>para</strong> <strong>Gas</strong> <strong>LEFM</strong> <strong>380</strong>-<strong>Ci</strong>”<br />
Plataforma Akal J4<br />
GRACIAS POR SU ATENCIÓN<br />
SGRT-GERENCIA DE GESTIÓN DE PROYECTOS TECNOLÓGICOS
