CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />

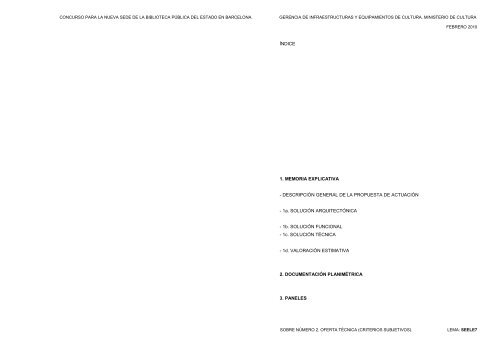

<strong>ÍNDICE</strong><br />
<strong>1.</strong> <strong>MEMORIA</strong> <strong>EXPLICATIVA</strong><br />
- <strong><strong>DE</strong>SCRIPCIÓN</strong> <strong>GENERAL</strong> <strong>DE</strong> LA PROPUESTA <strong>DE</strong> ACTUACIÓN<br />
- 1a. SOLUCIÓN ARQUITECTÓNICA<br />
- 1b. SOLUCIÓN FUNCIONAL<br />
- 1c. SOLUCIÓN TÉCNICA<br />
- 1d. VALORACIÓN ESTIMATIVA<br />
2. DOCUMENTACIÓN PLANIMÉTRICA<br />
3. PANELES<br />
FEBRERO 2010<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
<strong>1.</strong> <strong>MEMORIA</strong> <strong>EXPLICATIVA</strong><br />
FEBRERO 2010<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
<strong><strong>DE</strong>SCRIPCIÓN</strong> <strong>GENERAL</strong> <strong>DE</strong> LA PROPUESTA <strong>DE</strong> ACTUACIÓN<br />
1a. SOLUCIÓN ARQUITECTÓNICA<br />
PREMISAS INICIALES <strong>DE</strong> PROYECTO<br />
- Entender el nuevo equipamiento como parte integrante de su entorno inmediato y que va<br />
más allá del propio solar.<br />
- Ser conscientes que la disposición de la nueva Biblioteca del Estado en Barcelona en su<br />
nuevo emplazamiento después de desestimar ‘por distintas circunstancias, el emplazamiento<br />
en el antiguo Mercado del Born’, genera unas relaciones con el entorno más próximo y<br />
también, y no menos, en el entorno menos próximo.<br />
En este sentido, transversalmente la biblioteca estará posicionada en frente del corredor<br />
verde desde el Arco de Triunfo hasta, en un futuro próximo, el mar donde se concentren<br />
distintos equipamientos institucionales y culturales y a la vez en paralelo a la estación de<br />
Francia, tanto en su parte más masiva correspondiente al edificio en U que envuelve a los<br />
andenes como a la parte más liviana y transparente correspondiente a la doble nave que cobija<br />
los andenes. En un entorno menos próximo pero igualmente importante, debemos contar con el<br />
Campus de la Universidad Pompeu Fabra que se encuentra al otro lado del Parque de la<br />
Ciutadella ocupando a lo largo de la calle Wellington, prácticamente la totalidad de la longitud<br />
larga del parque y que generará una red de itinerarios entre Campus y Biblioteca.<br />
Longitudinalmente, la biblioteca no sólo tiene que responder a su visión y percepción des del<br />
barrio del Born, incluyendo el final del paseo Picasso que separa el barrio del Born del<br />
parque de la Ciutadella, sino también tiene que responder a su visión de todo el ámbito difícil<br />
de definir pero claro conceptualmente que quedará pensionado una vez el parque de la<br />
Ciutadella traviese la Ronda Litoral hasta llegar al Mar. Este ámbito tiene como hitos<br />
importantes tanto el final de la propia Estación de Francia, el edifico de Gas Natural, el<br />
Hospital del Mar, el edificio del ‘Parc de Recerca Biomèdica’ y el frente edificado de<br />
viviendas que cierra al Barrio de la Barceloneta.<br />
FEBRERO 2010<br />
- La orientación del solar respecto al sol, como no podía ser de otra manera, determina de<br />
manera definitiva la disposición del proyecto, sus secciones y aquellas medidas pasivas<br />
absolutamente imprescindibles ayer, hoy y siempre que permiten una solvencia de proyecto y<br />
de eficiencia energética al proyectar de acuerdo el sol y no en contra. En este sentido la luz<br />
natural se convierte en el auténtico protagonista del proyecto y acaba siendo materia prima<br />
proyectual. Es voluntad del proyecto no generar unas entradas de luz descontroladas ni<br />
buscando el espectáculo por el espectáculo sino buscar una luz tratada de manera adecuada<br />
para el usos de lectura ya sea informal como formal.<br />
- De acuerdo con el texto del programa de necesidades (abril 2009) que forma parte de la<br />
documentación del concurso, se ha tenido especial atención:<br />
A la definición de espacios que sean flexibles para permitir que todas las zonas puedan<br />
cambiar sus usos en función de la franja horaria así como cambiar distribuciones interiores sin<br />
problemas. En este sentido la disposición de la estructura de manera clara, nítida y<br />
organizadora ligado a la posición relativa optimizada de aquellos núcleos necesarios para<br />
el funciomento óptimo de la biblioteca (escaleras, ascensores, paso de instalaciones, servicios,<br />
etc) se inscribirá en la búsqueda de unos volúmenes limpios y claros que permitan<br />
trascender a la geometría irregular que el solar tiene. Es decir, se busca la austeridad<br />
geométrica con intención para generar complejidad y riqueza interior que mejoren la<br />
geometría de salida.<br />
La creación de espacios flexibles permite a su vez, generar sin más problemas y de manera<br />
perfectamente armoniosa, espacios de lectura formal y sobre todo informal, ya que es<br />
voluntad del proyecto que los espacios sean absolutamente dinámicos al mezclar<br />
diferentes posicionamientos de los usuarios dentro de las mismas zonas.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
A la definición del modelo de Biblioteca Central del S XXI, en función de cómo se sitúa a la<br />
Biblioteca para que sea un centro público y social de ámbito local, activo, impulsor y<br />
dinamizador, para adecuarse a los nuevos tiempos de la sociedad en red; así como ser capaz<br />
de adaptarse a las demandas de información, cultura y ocio de los ciudadanos.<br />
Al Plan Director de la Ciutadella, donde se prevé la ampliación del parque i la<br />
prolongación del paseo Picasso hasta el lateral de la Ronda litoral i establecer la<br />
prolongación de los diversos paseos interiores de forma paralela al actual paseo de los Tilos.<br />
Así mismo, también se ha consultado tanto el Plan especial de ordenación del ámbito del<br />
paseo de los Tilos en el marco de los estudios del parque de la Ciutadella y Estudio de<br />
evaluación de la movilidad generada de la Modificación Puntual del PGM para la<br />
reordenación del Paseo de Circunvalación.<br />
- De acuerdo con la Modificación del Plan General Metropolitano en el Paseo de<br />
Circunvalación (B0671B), que es el documento oficial que reordena el límite sur del paseo de<br />
Circunvalación y de acuerdo con las consultas efectuadas con los Servicios Técnicos del<br />
Ayuntamiento de Barcelona, estos son los parámetros principales edificatorios:<br />
<strong>1.</strong>Edificabilidad: Techo máximo edificable 22.000 m2 / Sup. máxima de proyecto 18.500 m2.<br />
2. Ocupación: Se podrá ocupar la totalidad del solar cualificado como equipamiento.<br />
3. Ordenación: ‘La volumetría del edificio del equipamiento se ajustará al que determina la<br />
Normativa Urbanística Metropolitana en su artículo 217, apartado 2a de Condiciones de<br />
edificación de Equipamientos Comunitarios (7)’, donde ‘en el suelo urbano, Para todo tipo de<br />
equipamientos ha de regir el tipo de ordenación de la zona donde se sitúa el equipamiento o, si<br />
es necesario, de la zona contigua y se tienen que respetar las condiciones de edificación<br />
vigentes’.<br />
4. Aparcamiento: Necesidad de un número de plazas de aparcamiento de acuerdo con el<br />
artículo 298, donde se determina una ratio de 1 plaza de cotxe por cada 200 m2 así como en<br />
intercambio justificado de plazas de coche por motocicletas o bicicletas.<br />
EL SOLAR Y SUS CONDICIONANTES.<br />
FEBRERO 2010<br />
El solar presenta una superficie total de 5.504,00 m2 con una definición geométrica irregular<br />
y de proporción alargada paralela a la estación de Francia. El solar por el flanco oeste dando a<br />
avenida ‘Marquès de la’Argentera’ se retira de la alineación definida por la fachada de la<br />
Estación de Francia, dejando un ámbito de nueva zona verde que se conecta igualmente, a<br />
lo largo de una franja aproximada de 16 m, del que fuera patio de carruajes (actual<br />
aparcamiento en superficie contiguo a la fachada norte de la estación).<br />
Topográficamente presenta una superficie muy plana sin grandes diferencias teniendo<br />
en cuenta la longitud total.<br />
La irregularidad de la planta del solar hace que tengamos en sentido transversal unas anchuras<br />
que van desde la fachada a avenida Marquès de l’Argentera de 31,5 m, a una anchura mínima<br />
de 21,5 m aproximadamente a la mitad del patio de carruajes, a una anchura máxima de 41,3<br />
m en el último cuarto de solar y una anchura de 35 m al final de solar coplanario con el final de<br />
la Estación. En sentido longitudinal se dispone de una longitud total de unos 185 m.<br />
El primer cuarto de solar presenta a sur una alineación paralela a la estación y a norte,<br />
coplanario con el edificio de planta triangular justo en la esquina de la avenida Marquès de<br />
l’Argentera y paseo de Circunvalación. A partir de este primer cuarto la geometría presenta a<br />
sur varias inflexiones que hacen agrandar la anchura del solar y a norte una adaptación<br />
aproximada a la generatriz del actual trazado del paseo de Circunvalación.<br />
Por otro lado y de acuerdo con el informe del ‘Institut de Cultura’ / ‘Museu d’Història de la<br />
Ciutat’ en relación a los resultados de la intervención arqueológica preventiva llevada a cabo en<br />
el solar, ‘los resultados de la excavación tienen un carácter muy localizado y parcial, aunque la<br />
estructuras descubiertas destacan por su gran interés histórico’ muestran restos tanto de la<br />
muralla del S XVII como del S XVIII.<br />
Finalmente desde el punto de vista geotécnico, se dispone de un terreno de arenas naturales<br />
aptas para la cimentación a una profundidad de unos 6,00 m. Cabe tener en cuenta la<br />
proximidad del nivel freático a 5,50m de profundidad con lo cual es importante no superar<br />
un nivel de subterráneo, evitar alcanzar el nivel freático, con la consiguiente simplificación del<br />
proceso constructivo y de racionalización de costes.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
JUSTIFICACIÓN <strong>DE</strong> LA PROPUESTA: DISPOSICIÓN E IMPLANTACIÓN <strong>DE</strong>L EDIFICIO<br />
Aunque en general los proyectos no vienen determinados por la respuesta a un único factor<br />
sino que es la suma de múltiples factores que acaban generando una propuesta que sin<br />
responder de manera explícita a cada uno sí que satisface a todos, en función del programa del<br />
proyecto, de sus condiciones físicas urbanas, su contexto urbano, etc hay algunos factores<br />
con un peso muy superior a los demás.<br />
Entendemos que este es el caso en que nos encontramos y en especial es determinante la<br />
toma de decisión de la disposición y ubicación del acceso principal para una Biblioteca del<br />
tamaño requerido, ya que es una decisión de proyecto que puede determinar el buen o mal<br />
funcionamiento del edificio. Los siguientes datos de proyecto y entendemos que determinantes:<br />
- La importancia tanto de la prolongación del paseo Picasso y en especial, del corredor<br />
verde desde el Arco de Triunfo hasta, en un futuro próximo por encima de la Ronda Litoral,<br />
al mar donde se concentren distintos equipamientos institucionales y culturales.<br />
- La relación continua y omnipresente con el parque de la Ciutadella y en especial con su<br />
flanco sur, justo en la parte donde mediante su ordenación global y relaciones urbanas<br />
con el entorno en un futuro próximo romperá costuras y por encima de la Ronda litoral<br />
llegará al frente marítimo, hará que la Biblioteca esté plenamente integrada y sea un<br />
elemento estratégico.<br />
- Una vez se derribe el ala transversal que determina el final del patio de carruajes,<br />
actualmente aparcamiento en superficie, la presencia y visión de la espectacular, austera y<br />
nítida doble nave que cobija los andenes de la Estación de Francia obra de Raimon Duran<br />
i Reynals y Pedro de Muguruza, aún sin saber de su futuro uso después de su futura<br />
reconversión cuando la estación de la Sagrera entre en funcionamiento y vacíe de uso actual y<br />
devengan usos culturales y de ocio, será una oportunidad excelente de vincular de una vez<br />
por todas parque y cubierta-estructura.<br />
- La propia proporción del solar y por tanto del espacio donde se desarrollará el edificio,<br />
aunque con anchuras importantes que van de los 21,5 m a los 41,3 m, debido a una larga<br />
longitud de 185 m, hacen desaconsejable producir el acceso principal por un extremo.<br />
FEBRERO 2010<br />
Por otra parte, aunque el solar al separarse de la alineación de la avenida Marquès de<br />
l’Argentera unos 15 m genera un pequeño nuevo espacio público pero que entendemos que no<br />
tiene el tamaño ni la posición estratégica que requiere un espacio público de acceso a<br />
semejante equipamiento.<br />
Así pues, atendiendo a criterios de permeabilidad, conectividad y transparencia, de<br />
acuerdo con la memoria del programa de necesidades, entre los territorios que circundan al<br />
parque de la Ciutadella y que hasta ahora habían estado cercados y aislados por el muro<br />
que delimita el zoológico y que desaparecerá con su traslado, juntamente con el objetivo de<br />
crear un corredor verde desde el Arco de Triunfo hasta el mar que concentre a los distintos<br />
equipamientos institucionales y culturales: el Museo de Ciencias Naturales, el Parlamento, el<br />
Centro Cultural del Born, el Campus urbano de la Universidad Pompeu Fabra y la Biblioteca<br />
Pública del estado en Barcelona, se ubica la entrada principal a lo largo de la fachada<br />
principal que da al parque de la Ciutadella y en especial aproximadamente a 2/3 de la<br />
longitud coincidiendo con el final del edificio en U que envuelve la doble nave de la estación.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
Esta decisión permite disponer la entrada principal en un punto mucho más próximo al<br />
centro de gravedad determinado por los núcleos principales de comunicación vertical no<br />
estarán nunca alejados de la entrada. Así, y mediante a la disposición de un porche de<br />
entrada que de hecho se percibe como coincidente en proyección con la parte de la doble<br />
nave de la estación que es percibiría des del parque (las últimas seis crugías,<br />
aproximadamente unos 95 m), se incrementa la sensación tanto de entrada (sin necesidad<br />
dar más indicaciones) como de elemento permeable y transparente que conecta<br />
directamente el parque con la cubierta-estructura.<br />
De hecho nos gusta poder explicar también que desde el momento que la relación entre<br />
parque y la cubierta-estructura de las estación es fluida y sin elementos taponadores (sean<br />
las construcciones que ahora delimitan el parque a lo largo del paseo de Circunvalación o bien<br />
el ala transversal a demoler), automáticamente se produce la entrada principal a través de<br />
este espacio.<br />
En este sentido y de acuerdo con el Estudio de evaluación de la movilidad generada de la<br />
Modificación Puntual del PGM para la reordenación del Paseo de Circunvalación, donde el<br />
actual paseo de Circunvalación tiene la calificación vial de otras vías ordenación<br />
centralizada, o sea, que tiene la calificación más baja, inferior a vías de conexión interna<br />
de 2º nivel, juntamente al hecho de la propuesta, tal y como recoge la memoria del programa<br />
de necesidades del concurso, de la voluntad de disposición de una parada de tranvía delante<br />
de la biblioteca, se propone la conversión de esta vía en zona 30 o incluso la<br />
peatonalización de este tramo de paseo, con el único paso de personas y bicicletas en<br />
sentido transversal y tranvías en sentido longitudinal, de manera que en no tener esta vía unos<br />
condicionantes de tráfico permita de manera clara y eficaz la conexión total entre el parque y la<br />
biblioteca mediante la disposición de una urbanización explícita y adecuada que ligue el<br />
mundo del parque con el conjunto biblioteca y la cubierta-estructura de la estación de Francia.<br />
Esta propuesta permitiría reforzar el paso y salto del parque en el ámbito del frente del barrio<br />
de la Berceloneta materializado por la calle Dr. Aiguader.<br />
FEBRERO 2010<br />
Por otro lado, entendemos que la volumetría del edificio hace falta que responda no sólo a una<br />
necesaria coherencia con el programa funcional sino también tanto a criterios de<br />
contextualización urbana, como son las alturas y posición relativa de los edificios colindantes<br />
(los 22,65 m del edificio en U de la estación de Francia o los 25,8 m de la cumbrera de las<br />
cubierta-estructura, los 17-18 m de las fachadas del barrio del Born a lo largo del paseo<br />
Picasso y avenida Marquès de l’Argentera o bien los 12 m del nuevo pabellón polideportivo<br />
vecino), como a criterios de aprehensión clara y nítida del edificio.<br />
En este sentido se propone un edificio escalonado en tres volúmenes (dos iguales<br />
correspondientes casi a un tercio y un tercero ligeramente superior a un tercio) que traducen y<br />
recogen los estímulos exteriores urbanos que confluyen en este lugar.<br />
En primer lugar, un primer volumen, el más bajo, el contiguo y retranqueado de la avenida<br />
Marquès de l’Argentera (fachada oeste) que no intenta competir ni con la altura del edificio en<br />
U de la estación que envuelve a la cubierta-estructura ni con la altura regular que el barrio del<br />
Born que se muestra tanto en la propia avenida Marquès de l’Argentera como en el paseo<br />
Picasso. Precisamente desde la visión que se tiene desde este paseo Picasso, ya sea alejado<br />
o de cerca, entendemos que justifica este primer volumen más bajo: anuncia, prepara y<br />
enmarca el ‘crescento’ de volúmenes que se van alejando progresivamente sin producir un<br />
impacto descontrolado.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
En segundo lugar, un segundo volumen de igual longitud que el primero, anuncia y remarca<br />
la percepción escalonada de la biblioteca, permite ya codearse con la altura del edificio en U<br />
de la estación que envuelve a la cubierta-estructura y su final en planta baja coincide con el<br />
ámbito del gran porche de entrada.<br />
Finalmente un tercer y último volumen, ligeramente más largo que los dos primeros, permite<br />
culminar la biblioteca coplanaria con el final de la cubierta-estructura de la Estación de<br />
Francia y gracias a tener la misma altura que la cumbrera de aquella, permite que la<br />
percepción de la biblioteca juntamente con la cubierta-estructura, desde el ámbito por donde<br />
el parque de la Ciutadella a modo de corredor verde llegará al frente marítimo sea percibida<br />
como un auténtico hito como lo pueden ser los edificios que puntúan todo este ámbito.<br />
Los volúmenes se articulan entre ellos mediante unos patios de proporción alargada y<br />
siempre abiertos en fachada a parque de la Ciutadella de manera que se consigue<br />
domesticar la gran longitud de 185 m posibles, permite un elemento arquitectónico de primer<br />
orden que resuelve los cambios de altura y permite además integrar los elementos más<br />
incómodos de las instalaciones especialmente de climatización y ventilación. Estos cortespatios<br />
permiten la percepción clara y nítida de los tres volúmenes desde el parque de la<br />
Ciutadella y además en el paso del segundo al tercer volumen, resolver la inclusión del gran<br />
espacio porche de entrada justo debajo del tercer volumen.<br />
FEBRERO 2010<br />
El tercer volumen tienen a su vez, teniendo en cuenta que es ligeramente más largo que los<br />
otros dos, un patio que lo subdivide en dos partes desiguales de manera que el mismo<br />
elemento de articulación entre los volúmenes en este caso resuelve la siempre difícil maniobra<br />
de orientar un mismo volumen en dos direcciones. En este caso es imprescindible poder<br />
abrir la fachada este no sólo por el propio interés de las visuales hacía el sky-line del ámbito<br />
por donde el parque de la Ciutadella a modo de corredor verde llegará al frente marítimo sino<br />
que también y debido a la anchura de la longitud de esta fachada este, 35 m, sería<br />
imperdonable tratar esta fachada como un testero opaco.<br />
La propia decisión de escalonar el edificio que permite una lectura desde el exterior para<br />
ubicarla en su contexto urbano ya explicado anteriormente, se suma las posibilidades que<br />
ofrece a las visuales interiores hacía el exterior. Efectivamente, los diferentes patios y los<br />
cambios de alturas articulados por estos, permiten convertir los ‘testeros’ que se<br />
producen en auténticas fachadas que se enriquecen en forma de visuales hacía el paseo<br />
Picasso y parque cuando la planta correspondiente supera en altura a la contigua. Igualmente<br />
en la fachada este disfruta de vistas privilegiadas a un gran espacio vacío puntuado por<br />
edificios perimetralmente.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
Si bien la propia sección longitudinal aporta una clara y nítida percepción exterior y<br />
genera a su vez unas interesantes vistas desde el edificio que enriquecen las actividades de su<br />
interior, la sección transversal no es menos importante. En este sentido la sección<br />
transversal, especialmente en el ámbito del tercer volumen, mediante el desencaje de dos<br />
cuerpos de tamaño y sección muy diferentes permite organizar el ámbito del porche de<br />
entrada, permitir la permeabilidad entre parque de Ciutadella y cubierta-estación y la<br />
creación de un verdadero espacio exterior en el interior del edificio correspondiente a la<br />
segunda planta.<br />
FEBRERO 2010<br />
Este espacio exterior dentro del propio edificio responde a la voluntad de la memoria del<br />
programa de necesidades que pide la disposición de terrazas pensadas como zonas de<br />
lectura informal abiertos al exterior. Esta gran terraza dispuesta en planta segunda permite<br />
además que la volumetría regular que aparece de manera clara y nítida desde la planta<br />
segunda, se articule de la dos naves de la cubierta-estructura de la Estación de Francia<br />
mediante la pieza de una sola altura (planta primera) que separa los dos grandes volúmenes<br />
(blbioteca y estación) que son percibidos desde el exterior próximo y lejano. Además este<br />
desencaje en sección y sobre todo teniendo en cuenta la orientación del sol, permite que el<br />
sol haga presencia en determinadas horas del día en el pavimento de entrada, puntuando y<br />
calificando el acceso principal.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
Interiormente el edificio busca la aprehensión fácil y clara de los recorridos intuitivos. El<br />
usuario una vez entra a través del porche de entrada, tiene que ser capaz de entender sin<br />
muchas dificultades el funcionamiento del edificio. De esta manera se han dispuesto una<br />
sucesión de espacios a doble altura que la sección longitudinal organiza y que indican un<br />
camino invisible y sutil por donde discurren los recorridos básicos. La comunicabilidad que<br />
generan las escaleras mecánicas dispuestas de planta baja a primera y de primera a segunda,<br />
ya muestran desde el vestíbulo de acogida las pistas del funcionamiento de la biblioteca. De<br />
hecho una vez que acaban las escaleras mecánicas en planta segunda, en este mismo nivel<br />
arranca la zona general mediante la percepción del gran espacio de acogida y al mismo<br />
nivel la gran terraza exterior que permite la transparencia y visibilidad exterior transversal.<br />
El mismo patio que separaba los dos volúmenes de la sección transversal principal en planta<br />
primera, se convierte mediante una traslación en un espacio de la misma proporción pero<br />
interior a partir de la planta segunda de manera que organiza las plantas superiores<br />
correspondientes a la zona general de manera que resuelve la notable anchura de unos 25<br />
m en dos franjas de uso tanto formal como informal de anchuras diferentes para de esta<br />
manera no crear zonas interiores sin la luz necesaria natural. Es decir se convierte una<br />
anchura de 25 m en dos franjas que reciben luz: una primera ligada a fachada norte compuesta<br />
de dos: 7 + 4 m y una segunda ligada a fachada sur de 7 m; de manera que las dos franjas de<br />
7 m organizan de manera solvente y aceptada una iluminación desde un plano de fachada y la<br />
subfranja de 4 m recibe una luz por un lado la sobrante de uso dos franjas contiguas y sobre<br />
todo una luz zenital que desciende de manera agradable y eficaz.<br />
Mediante la disposición del núcleo principal (ascensor, escalera y servicios) en una posición<br />
relativa adecuada juntamente con el resto de núcleos de comunicación vertical, se consigue<br />
organizar desde el punto de vista del cumplimiento del CTE-DB-SI las evacuaciones de<br />
manera sencilla y con el mínimo de elementos teniendo en cuenta la longitud total del edificio.<br />
1b. SOLUCIÓN FUNCIONAL<br />
LA DISPOSICIÓN <strong>DE</strong>L PROGRAMA<br />
FEBRERO 2010<br />
El programa se organiza y dispone de acuerdo con la memoria y programa de necesidades y<br />
atendiendo a la recomendación general de los gestores y expertos en bibliotecas, por la cual la<br />
biblioteca con un buen funcionamiento es aquella que sólo tiene una planta de manera que<br />
todo está a nivel y se asegura un control y movimientos razonable y solvente. Evidentemente<br />
en el caso que nos ocupa debido a la diferencia de superficie entre el solar (5.504 m2) y el<br />
programa (15.900 m2 útiles y 18.000 m2 construidos) es imposible de cumplir esta<br />
recomendación. Por tanto el criterio general se ha traducido como ocurre en programas<br />
extensos con menos superficie de solar que la superficie total, es intentar acercar nivel de<br />
entrada el resto del programa que no pueda estar a este nivel. En este sentido la sección<br />
longitudinal actúa de elemento ordenador del programa.<br />
En este sentido se ha considerado imprescindible disponer en PB, de la ZONA <strong>DE</strong> ACOGIDA<br />
Y PROMOCIÓN, el Área de vestíbulo / punto de información general, el Área de descanso<br />
de los usuarios (Cafeteria) y Sala de exposición así como la ZONA INFANTIL.<br />
Gracias a la posición relativa de estas piezas de programa se resuelve la planta de acceso de<br />
manera solvente y efectiva. El área de vestíbulo actúa de antesala múltiple y auténtico pivote<br />
organizador de la planta y de las circulaciones del edificio, de manera que además de contener<br />
el programa requerido como punto de información general (mediante los mostradores<br />
orientados directamente a la entrada y los mostradores orientados hacía la zona de paso,<br />
paneles para exposiciones informales, etc,…) también contiene los servicios de información<br />
ciudadana y información a la comunidad previstos (quiosco, escaparates, taquillas, punto<br />
de información Turística, etc), organiza tanto el acceso directo y informal hacía la ZONA<br />
INFANTIL para que queden en una posición que ni provoque molestias al resto de usuarios<br />
adultos ni las zonas de adultos generen interferencias no queridas en esta área. En este<br />
sentido el ZONA INFANTIL y debido a sus necesidades de superficie se organiza en dos<br />
plantas superpuestas pero con un único acceso desde el vestíbulo en PB. Esta área se<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
comporta como una zona muy autónoma debido a sus usuarios especiales y contiene servicios,<br />
escalera y ascensor propios. En PB se dispone el área del Fondo de Imaginación i el área<br />
para los más pequeños y en P1 se dispone el área del Fondo de los conocimientos y los<br />
Espacios de apoyo. Ambos programas tienen excelentes vistas hacia tanto el parque de la<br />
Ciutadella como a la plaza que se crea en retranquear el solar a la avenida Marquès de<br />
l’Argentera como al ámbito de zona verde entre la biblioteca y la Estación de Francia. El<br />
programa infantil coincide con el primer volumen con el que se articula la volumetría de la<br />
biblioteca.<br />
Por otra parte el área de descanso (Cafetería) se ha dispuesto en una posición tal que se<br />
permita un doble acceso: tanto desde la entrada-porche como desde el interior. Así, la<br />
cafetería puede fácilmente extender su influencia en forma de terraza exterior que confiere<br />
al porche de entrada un carácter participativo y dinámico sin entorpecer el acceso principal<br />
y a la vez tener una entrada directa desde el interior. Al ligar la cafetería al núcleo principal, se<br />
reducen los recorridos de instalaciones molestas de manera que no afecten al funcionamiento<br />
del resto de zonas y áreas de la biblioteca y además los servicios que se repiten a cada planta,<br />
aquí son utilizados para su uso, de manera que la cafetería pueda funcionar en horario<br />
extrabibliotecario sin otras necesidades.<br />
La Sala de exposición se dispone al final del vestíbulo haciendo de frontera entre el área<br />
interior de trabajo del punto de información general y la ZONA INFANTIL, de manera que<br />
dando directamente al primer patio que articula el paso del primer al segundo volumen,<br />
disfruta de una posición que se podría llegar a efectuar una entrada independiente a través del<br />
patio hacía la sala. El hecho que esté contiguo a un núcleo que lo conecta directamente con el<br />
subterráneo donde se encuentra el muelle de descarga, lo ubica de manera solvente en PB.<br />
El vestíbulo acaba relacionando la dos fachadas largas opuestas y precisamente entre los<br />
mostradores paralelos a las fachadas largas y la fachada que da al edificio de la estación de<br />
Francia se disponen unos ámbitos de taquillas, de espera con mobiliario adecuado y<br />
paneles y pantallas de televisión y exposiciones informales que permiten generar un<br />
espacio informal que se relaciona con el ámbito de zona verde entre la biblioteca y la estación<br />
así como permitir la circulación agradable e informal hacía la sala de exposiciones y el área<br />
infantil.<br />
FEBRERO 2010<br />
Desde el área de vestíbulo y en especial desde su ámbito más ligado a la entrada, se puede<br />
acceder descendiendo mediante una escalera que discurre tangente a la fachada sur en<br />
contacto con la Estación de Francia a la planta subterránea que contiene las Salas<br />
Polivalentes de la ZONA <strong>DE</strong> ACOGIDA Y PROMOCIÓN, tanto la grande como las dos<br />
pequeñas divisibles. En este sentido se ha decidido ubicar estas salas en una planta<br />
subterránea en primer lugar para liberar espacio con visibilidad de la PB ya que se trata de<br />
salas que por su uso, necesariamente serán opacas y precisamente se les podrá ofrecer unas<br />
condiciones de confort acústico proporcionales a sus necesidades. A la vez se permite<br />
generar un ‘foyer’ adecuado de acceso separado adecuadamente del vestíbulo principal para<br />
que no hayan interferencias mutuas y todo este programa a la misma cota que los diferentes<br />
almacenes necesarios para el buen funcionamiento de estas piezas.<br />
El resto de la planta subterránea se ha dispuesto todas aquellas ZONAS LOGÍSTICAS Y <strong>DE</strong><br />
CIRCULACIÓN como Almacén de materiales, Sala equipo de limpieza, Sala equipo de<br />
mantenimiento, Garaje y muelles de carga, Salas de máquinas autopréstamo y<br />
devoluciones, Almacén de Salas Polivalentes así como el área Depósito de material<br />
documental de la ZONA <strong>DE</strong> TRABAJO INTERNO, de manera que son todos aquellos usos<br />
que necesitan una relación directa con la llegada de vehículos y además son usos donde es<br />
preferible que estén en una posición discreta dando servicio al resto de programa pero sin<br />
que se note. Un patio exterior a nivel de esta planta y por tanto deprimido respecto del nivell<br />
de PB, permite hacer llagar luz natural a la Sala Polivalente grande, ventilar las piezas de<br />
aseos y vestidores de las zonas logísticas (mantenimiento y limpieza) y organizar una de las<br />
dos salidas de evacuación necesarias tanto para las salas como para el resto de programa.<br />
Desde el área de vestíbulo y en especial desde su ámbito más ligado a la entrada, se puede<br />
acceder ascendiendo mediante unas escaleras mecánicas directamente a la P1 donde se<br />
dispone parte de la ZONA <strong>GENERAL</strong> correspondiente a Área de Revistas y prensa diaria,<br />
Área de Música y Cine y Área para el público adolescente + 7 cabinas de grupo. Se<br />
dispone todo este programa en una planta absolutamente libre y flexible de manera que ya<br />
que es un ámbito donde la relación directa con el vestíbulo es muy necesaria, se ha dispuesto<br />
en el nivel más cercano que juntamente con la comunicación directa, rápida e intuitiva de<br />
las escaleras mecánicas permiten que tenga un protagonismo evidente y necesario. El<br />
propio espacio a doble altura que se sitúa entre el mostrador principal de atención al público y<br />
las puestas de entrada junto con las escaleras mecánicas, refuerza esta voluntad de<br />
inmediatez que el área de resvistas, músisa y adolescentes han de tener. Por otra parte el<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
recorrido que sugieren las escaleras mecánicas (de PB a P1 y de P1 a P2), organizan de<br />
manera natural e informal el recorrido que en este caso tendríamos: primero revistas y<br />
periódicos, luego música y cine y finalmente adolescentes. En todos los casos las vistas al<br />
exterior y por tanto la iluminación natural son clarísimas tanto hacia el parque, directamente en<br />
revistas y periódicos como a través del espacio a doble altura que se crea en el porche exterior<br />
de entrada en el caso del área de Música y Cine y área de Adolescentes.<br />
Por otro lado en P2 se disponen los espacios de apoyo que formando parte también de la<br />
ZONA <strong>GENERAL</strong> se interpolan en este nivel, ya sea para dar cobertura al otro gran paquete<br />
que está en este nivel, y que es el área de Información, ya sea porqué en este nivel se<br />
encuentra el gran espacio exterior dentro del propio edificio y que es la terraza exterior a<br />
sur, con un ámbito extenso de porche, que permite la lectura exterior de manera informal y que<br />
volumétricamente organiza las plantas a partir de este nivel y hace la entrega conceptual con<br />
la cubierta-estructura de la Estación de Francia.<br />
FEBRERO 2010<br />
Efectivamente en este nivel de P2 empieza el gran paquete de la Zona General y en concreto<br />
el área de Información, de manera que se convierte en la verdadera antesala de el paquete<br />
principal de la biblioteca, Zona General, y desde allí se percibe e intuye, gracias tanto a la<br />
sección transversal como longitudinal, el resto de la zona. Además al estar al mismo nivel<br />
de la terraza exterior a sur, lo hace especialmente atractivo ya que será la planta a la que irán<br />
los usuarios para acceder de manera natural e informal a hacer lecturas exteriores o<br />
inclusos a momentos de distensión dentro del horario de visita / trabajo en el edificio. Se podría<br />
incluso proponer un pequeño bar a este nivel con uso primavera-verano, ya que entendemos<br />
que las condiciones de vistas hacía los exteriores, la incidencia directa de luz de sur,<br />
protegida por un generoso porche y la sensación de libertad en contacto directo con la<br />
magnífica estructura de la Estación de Francia, seria un éxito seguro y fuente de unos<br />
importantes flujos de usuarios.<br />
Por tanto, las escaleras mecánicas se disponen con el concepto asignado de espacios muy<br />
visitados y con mucha rotación de personas, como lo es el programa de P1 y P2, de<br />
manera que a partir de este nivel y para no obligar a hacer recorridos demasiado lentos a<br />
usuarios que vayan a plantas superiores, las escaleras mecánicas no siguen y la manera de<br />
acceder al resto de plantas, como evidentemente a todos los niveles, es el núcleo principal de<br />
comunicaciones verticales.<br />
En la P2 se dispone el área de Trabajo interno, ocupando el segundo volumen con el que se<br />
articula la biblioteca, en una posición relativa que le permite estar bien comunicado con el<br />
núcleo principal para poder tener visitas exteriores, bien relacionado con otro núcleo y<br />
montacargas que lo vincula directamente con la zona de trabajo interno del punto de<br />
Información General y con el Depósito de material documental y en una posición relativa<br />
respecto a la volumetría muy central que permite llagar rápidamente cuando sea necesario.<br />
Esta área de trabajo interno se separa del resto del otro uso que ocupa la planta, área de<br />
Fondo General, mediante el patio que articula la fachada al parque de la Ciutadella.<br />
El resto del programa de la ZONA <strong>GENERAL</strong>, correspondiente a área del Fondo General,<br />
área de Fondo Especializado y espacios de apoyo de la Zona General, se situa en las<br />
plantas superiores, dotando de contenido el tercer volumen con el que se articula la biblioteca y<br />
con el que se alcanza su máxima altura. Este volumen en aras de dotar de visuales internas<br />
dinámicas e interesantes para crear un clima de biblioteca tanto formal como informal, se<br />
articula interiormente con un espaio a doblke altura de proporción alargada y con el que se<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
percibe la máxima altura interior de este volumen y que además organiza la planta resolviendo<br />
la notable anchura de unos 25 m, en dos franjas de uso tanto formal como informal de<br />
anchuras diferentes para de esta manera no crear zonas interiores sin la luz necesaria<br />
natural. Es decir se convierte una anchura de 25 m en dos franjas que reciben luz: una primera<br />
ligada a fachada norte compuesta de dos: 7 + 4 m y una segunda ligada a fachada sur de 7 m;<br />
de manera que las dos franjas de 7 m organizan de manera solvente y aceptada una<br />
iluminación desde un plano de fachada y la subfranja de 4 m recibe una luz por un lado la<br />
sobrante de uso dos franjas contiguas y sobre todo una luz zenital que desciende de manera<br />
agradable y eficaz.<br />
RESPUESTA A LOS REQUERIMIENTOS FUNCIONALES<br />
FEBRERO 2010<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
1c. SOLUCIÓN TÉCNICA<br />
SOLUCIONES CONSTRUCTIVAS, MATERIALES, APROVECHAMIENTO ENERGÉTICO Y<br />
MANTENIMIENTO.<br />
- PAVIMENTOS<br />
Si alguno cosa sabemos del futuro es que los cambios son rápidos y contíunuos, por tanto,<br />
para garantizar una máxima flexibilidad y una buena adaptabilidad, se propone a todo el edificio<br />
excepto a la planta subterráneo y ZONA INFANTIL, unos suelos técnicos de baja altura<br />
únicamente para el paso de todas las instalaciones eléctricas, de comunicación y señales<br />
débiles. El suelo técnico junto con un pavimento continuo de fácil repuesto otorga al conjunto<br />
un mantenimiento muy fácil y por tanto sostenible en el tiempo. El suelo técnico bajo y por tanto<br />
de alta resistencia permite que no haya problema de grandes pesos generados por las<br />
estanterías; de esta manera los cambios de posición de estanterías de mucho peso no supone<br />
ningún problema.<br />
En cambio en la ZONA INFANTIL, al disponer, por razones de los usuarios especiales, de un<br />
suelo radiante para la calefacción junto a que el nivel de electrificación del suelo debido al tipo<br />
de uso no es tan elevado, se puede mantener el mismo acabado, si cabe con alguna variante<br />
más sufrida para aguantar el trajín continuo de niños, pero sin el suelo técnico.<br />
Igualmente la planta subterránea estará formada por una solera flotante sobre la losa pilotada<br />
de la cimentación (ver SOLUCIONES ESTRUCTURALES) que da cabida de manera solvente a<br />
todo el programa que contiene.<br />
- FACHADAS, CARPINTERÍAS Y PROTECCIONES SOLARES<br />
Las cuatro fachadas permiten iluminación natural en toda la planta ya que la luz natural en<br />
calidad es materia prima del proyecto. Las fachadas se proyectan de acurdo a sus<br />
orientaciones, como no podía ser de otra manera pero con un sistema similar que se adapta a<br />
cada caso.<br />
Se propone una fachada formada por paneles industrializados de suelo a techo e inclusos<br />
llegando a dos alturas, que normalmente están formados por un cerco metálico de acero<br />
inoxidable de platinas calibradas, doble capa de vidrio con capa de baja emisividad en la hoja<br />
FEBRERO 2010<br />
exterior, con lamas de aluminio situadas en la cámara del acristalamiento practicables desde un<br />
punto centralizado de acuerdo con las solicitaciones variantes a lo largo del día (pudiendo estar<br />
totalmente plegadas en la parte superior del panel, orientadas o bien totalmente verticalescerradas<br />
para poder oscurecer si se desea) o con un diseño-sección que difunde la luz natural<br />
hacia el interior y refleja la mayoría de la radiación solar hacia el exterior evitando las<br />
ganancias térmicas (no convenientes durante el 80% del año) y por tanto reduciendo las<br />
exigencias de climatización. Con este sistema se responde adecuadamente a las solicitaciones<br />
exteriores térmicas y acústicas más allá del CTE-DB-HE. Los paneles pueden ser totalmente<br />
opacos allí donde se necesite pero en cambio mantienen el aspecto y carácter de la fachada.<br />
En la fachada sur se complementan los paneles con unos elementos metálicos galvanizados<br />
con sección en L invertida que protegen de manera solvente la fachada con más radiación y<br />
además ponen al edificio en relación con el tono metálico que tiene la cubierta-estructura de la<br />
Estación de Francia.<br />
En las fachadas a oeste y también las correspondientes a esta orientación de los patios<br />
abiertos a fachada como esta orientación tiene un ángulo de incidencia muy bajo y además<br />
esos ámbitos contienen elementos de climatización local, se han dispuesto unos elementos<br />
galvanizados formados por platinas dispuestas verticalmente que a la vez que crean una<br />
percepción muy abstracta y por tanto asimilable fácilmente, tienen una reacción respecto la luz<br />
de oeste, totalmente solvente.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
- CUBIERTAS<br />
Para conseguir una importante atenuación térmica y acústica se combina el uso de cubiertas<br />
planas pero con acabados aparentemente horizontal con juntas abiertas en aquellas zonas de<br />
terraza exterior donde es necesario la accesibilidad y cubiertas planas ajardinadas en el resto<br />
de cubiertas sin necesidad de accesibilidad pero que serán vistas desde el propio edificio.<br />
La cubierta del último volumen interpolará las placas fotovoltaicas necesarias por CTE.<br />
- ACABADOS INTERIORES<br />
Divisiones<br />
FEBRERO 2010<br />
Los elementos de división con condiciones de transparencia, serán carpinterías metálicas de<br />
máxima solvencia y con importantes posibilidades técnicas tipo ‘Jansen’, incluso para separar<br />
en algunas ocasiones sectores de incendios.<br />
Los elementos de división sin condiciones de transparencia serán elementos de yeso laminado<br />
en seco con revestimientos exteriores de acabado y para conseguir las condiciones acústicas y<br />
de carácter adecuadas.<br />
Cielos rasos<br />
El proyecto intenta minimizar al máximo la disposición de los cielos rasos, ya sea porque el<br />
trazado y disposición de los elementos de climatización están muy integrados en el proyecto y<br />
por tanto los trazados son intrínsecos a los elementos fijos de distribución, ya sea porque el<br />
concepto de peinado y disposición de la máquinas mayores, hace que se minimice la<br />
percepción del mundo ‘clima’. Así pues, en general el acabado del intradós de los forjados será<br />
el de losa de hormigón armado postesado con acabdo visto o bien un tratamiento que permita<br />
la visualización homogénea desde abajo y en cambio los carriles anchos pero bien dispuestos<br />
por donde circulan los conductos de instalaciones, estarán protegidos por unos cielos rasos<br />
metlálicos de lamas abiertas de manera que se pueda asegurar el mantenimiento sin<br />
problemas y permita obviar la disposición de tabicas laterales que obstaculizan la percepción<br />
limpia, nítida y austera del interior.<br />
De esta manera las instalaciones de iluminación artificial en zonas de cielo raso irán<br />
interpoladas entre los elementos de lamas abiertas metálicas y en zonas zonde no haya cielo<br />
raso, la gran mayoría y sobre todo, las más representativas, se resolveran con elementos<br />
colgados del forjado y alimentados desde el suelo técnico del nivel inmediatamente superior, de<br />
manera que no dejan ninguna traza el intradós visto desde la zona donde alumbran y por tanto<br />
mantiene el carácter querido.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
SOLUCIONES ESTRUCTURALES<br />
El sistema estructural propuesto responde a los requerimientos funcionales del edificio y a un<br />
criterio básico de racionalización constructiva.<br />
Se ha procurado elegir una tipología estructural acorde con la definición del resto de sistemas<br />
constructivos del edificio, en especial:<br />
- sistemas arquitectónicos de cerramientos y divisorias (fachadas y particiones interiores).<br />
- sistemas de instalaciones y equipamientos del edificio.<br />
- sistemas de comunicaciones (núcleos de escaleras y ascensores, pasos, etc)<br />
Por ello, la estructura se plantea básicamente de hormigón armado, de ejecución in situ, con<br />
forjados planos de losa postesada.<br />
Sus partes fundamentales son las siguientes:<br />
- SOPORTES VERTICALES:<br />
Se establece una retícula básica de pilares de hormigón armado con interejes de 9,20 m y<br />
generando vanos de 12 a 14,5 m. De esta manera se garantiza la compatibilidad entre las<br />
posiciones de pilares y la distribución funcional de les plantas, eliminando la necesidad de<br />
recurrir a sistemas porticados o apeos.<br />
Esta retícula de pilares se combinará con los elementos verticales de las cajas de escalera y<br />
ascensores que, funcionando como núcleos rígidos formados por muros de hormigón armado,<br />
permitirán optimizar el dimensionado de la sección de los pilares y su cuantía de acero.<br />
- FORJADOS<br />
La tipología elegida es la de losas macizas postesadas.<br />
FEBRERO 2010<br />
Los vanos interiores amplios, con luces de hasta 14,5 m, permiten compensar de modo natural<br />
los voladizos en la mayoría de posiciones.<br />
No obstante, para resolver los cuerpos volados de mayor envergadura se ha recurrido a colgar<br />
los forjados de jácenas de canto situadas en la cubierta. Estas jácenas también serán de<br />
hormigón postesado y recibiran la carga de los forjados mediante tirantes metálicos. Al<br />
concentrar en cubierta la posición de esas jácenas se posibilita que el resto de forjados puedan<br />
seguir siendo planos, facilitando así la compatibilidad del resto de sistemas constructivos.<br />
De este modo, se evita la existencia de excesivo número de pilares en planta baja, liberando el<br />
espacio público de acceso y generando un paso diáfano.<br />
- CIMENTACIÓN Y CONTENCIONES:<br />
El proyecto presenta un único nivel de sótano que se resuelve mediante un sistema de<br />
pantallas de contención perimetral de hormigón armado que posibilitarán la excavación del<br />
recinto interior.<br />
La profundidad del sótano será de aproximadamente 4,00 m. De este modo se evita alcanzar el<br />
nivel freático, con la consiguiente simplificación del proceso constructivo y de racionalización de<br />
costes.<br />
Se prevé una cimentación mediante losa pilotada.<br />
La solución planteada permite garantizar un bajo coste de mantenimento del sistema<br />
estructural y reducir el consumo energético global del edificio.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
SOLUCIONES INSTALACIONES<br />
- ASPECTOS RELATIVOS AL FUNCIONAMIENTO PASIVOS <strong>DE</strong>L EDIFICIO<br />
Climáticamente se prevé que el edificio trabaje en invierno con un aprovechamiento máximo de<br />
la radiación solar disponible, con unas fachadas vidriadas con un nivel de aislamiento óptimo<br />
que conjugado con el bajo factor solar permitirán la penetración de la radiación solar. De esta<br />
manera, el aprovechamiento de la radiación solar es prácticamente total disminuyendo la<br />
demanda energética y contando con gran apertura de luz natural para todos los espacios del<br />
programa funcional. En cambio, el bajo factor solar hace que la fachada en verano se comporte<br />
como un repelente del calor producido por el impacto solar, de manera que el nivel de<br />
aislamiento térmico funcione de manera óptima.<br />
- ASPECTOS RELATIVOS A LOS SISTEMAS ACTIVOS <strong>DE</strong>L EDIFICIO<br />
Conceptualmente, se ha considerado en todo momento que la sectoritzación proporcionada por<br />
los sistemas e instalaciones del edificio, permitan a este un comportamiento diferenciado de<br />
manera que se facilita el control y la regularitzación en un símil de edificios independentes.<br />
Es dedir, todas las instalaciones comparten los mismos criterios técnicos de sectoritzación y<br />
dimensionado que permite un comportamiento homogéneo y de los sistemas activos y<br />
optimitzación de equipos y componentes.<br />
De esta manera, se consigue potenciar la eficiencia para cubrir la demanda en los diferentes<br />
consumos energéticos del edificio así como una óptima utilización de recursos como el agua.<br />
- ASPECTOS RELATIVOS A LAS INSTALACIONES ELÉCTRICAS Y <strong>DE</strong> ALUMBRADO.<br />
Las instalaciones eléctricas del nuevo equipamiento estarán reguladas y controladas con una<br />
sectorización adecuada a cada uno de los usos, con conmutación desde cada zona de control<br />
independiente.<br />
FEBRERO 2010<br />
Se propone un sistema de monitorización de consumos, que permita establecer curvas de<br />
funcionamiento normal, máximo y mínimo y que al mismo tiempo detecte anomalías de manera<br />
inmediata para un correcto mantenimiento correctivo y al mismo tiempo reducir las ineficiencias<br />
que puedan derivar en consumos excesivos del edificio.<br />
Con respecto a las instalaciones de alumbrado, se propone un refuerzo en la aportación de luz<br />
natural con balastos electrónicos y lámparas de bajo consumo. Además, en las zonas limitadas<br />
en altura como las zonas de formación, administración, uso infantil o el bar se propone<br />
iluminación mediante LED, con aproximadamente una reducción del consumo del 60% sobre el<br />
alumbrado convencional.<br />
Por otra parte, las zonas de ocupación no permanente como núcleos de baños, pasillos de<br />
servicios y escaleras de evacuación dispondrán de detectores de presencia para el alumbrado<br />
de manera que el consumo se pueda reducir en un 80% en estas zonas.<br />
Finalmente, en el capítulo eléctrico y según el documento DB-HE5 del CTE habrá que<br />
implantar una instalación fotovoltaica que tendrá una potencia de 28kWp. Esta instalación<br />
producirá unos 37.800kWh anuales que cubrirá aproximadamente un 0,53% del consumo<br />
energético anual.<br />
- ASPECTOS RELATIVOS A LA CLIMATIZACIÓN Y VENTILACIÓN <strong>DE</strong>L EDIFICIO<br />
En cuanto a la climatización se propone un sistema aire-aire, con un sistema centralizado de<br />
producción energética de alta eficiencia que aportará calor, frío y agua caliente sanitaria en el<br />
edificio con un rendimiento estacional del 260%, con gestión centralizada y control de<br />
consumos en función de las diferentes temperaturas de consigna de cada zona.<br />
Desde este sistema se reparte la energía a cada una de las zonas. Se propone una<br />
sectorización del edificio según el programa funcional, de manera que cada zona tendrá en la<br />
misma planta toda la maquinaria que lo tiene que servir. A tal efecto, se han creado unos<br />
núcleos de maquinaria de ventilación y climatización a cada una de las plantas que además de<br />
aportar luz natural permite la total accesibilidad en la maquinaria para su mantenimiento.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
Además, el hecho de que cada núcleo esté a la misma altura que la planta que sirve hace que<br />
la inversión de la instalación se reduzca en un 20% y la mejora de la eficiencia de ésta sea<br />
superior al 30%. En este sentido, la climatización de cada zona tendrá el apoyo de<br />
recuperadores de calor, capaces de reducir el consumo energético en hasta un 40% sobre un<br />
sistema convencional.<br />
La distribución interior está basada en dos grandes estrategias:<br />
- La primera, un sistema de impulsión perimetral y paralelo a las fachadas vidriadas de manera<br />
que añadimos una resistencia térmica a la fachada ya de por si con un nivel de aislamiento<br />
muy elevado que aumenta en un 25% y que por lo tanto reduce la demanda energética del<br />
edificio de forma considerable.<br />
- La segunda, una disposición central de los conductos de impulsión y retorno que maximicen<br />
la distribución del fluido por todas las zonas a servir. Esta estrategia está especialmente<br />
pensada para instalaciones con grandes volúmenes de climatización y renovación, como<br />
aeropuertos, auditorios o bibliotecas, como es el caso.<br />
La ventilación natural es una propuesta, que aunque totalmente posible debido a las<br />
adecuadas secciones del edificio, en principio se ha desestimado por diversos aspectos: el<br />
primero es una cuestión funcional, pues para grandes volúmenes de aire como en este caso el<br />
gradiente térmico necesario entre las dos fachadas norte-sur tiene que ser tanto elevado que<br />
no se producirá prácticamente nunca, y por lo tanto no se conseguirá un buen barrido. El<br />
segundo es el tratamiento especial del material que habrá en el interior del edificio, pues la<br />
ventilación natural no sólo aporta aire no renovado del exterior sino también toda la polución<br />
que pudiera contener. Por lo tanto, la propuesta es de renovar el aire en condiciones<br />
controladas con un filtraje previo.<br />
FEBRERO 2010<br />
Finalmente, con respecto al control de la instalación, se propone un sistema de gestión<br />
mediante ‘free-cooling’ que permita la climatización del edificio en las épocas estivales en<br />
horario nocturno. Este hecho tiene tres consecuencias: en primer lugar, el rendimiento de la<br />
instalación es un 75% por el hecho de que las condiciones climáticas a las noches de verano<br />
son más favorables para el intercambio térmico y en segundo lugar, al tener el edificio<br />
climatizado previamente a la apertura del centro, durante las mañanas no habría ningún nivel<br />
acústico de los motores y motoventiladores. En tercer lugar, al climatizar de noche, todos los<br />
consumos eléctricos de los climatizadores (aproximadamente el 35-40% del consumo eléctrico<br />
total) tendrán una tarifa especial que suele ser un 23% más económica que la tarifa diurna.<br />
- ASPECTOS RELATIVOS AL CONSUMO Y AHORRO <strong>DE</strong> AGUA<br />
Con respecto al agua, se proponen dos sistemas de aprovechamiento de agua dado que la<br />
gran cubierta disponible tiene una capacidad de captación muy elevada. El primero, la recogida<br />
de las aguas pluviales para su reutilización en zonas de regadío y de otra lado, la recuperación<br />
y reutilización de las aguas grises para la descarga en cisternas. Finalmente, se propone<br />
también la instalación de sistemas de temporización en los grifos, de manera que entre las 3<br />
propuestas, se estima un ahorro de hasta el 45% del total del consumo requerido para un<br />
equipamiento con tanto de consumo de agua.<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
CONCURSO PARA LA NUEVA SE<strong>DE</strong> <strong>DE</strong> LA BIBLIOTECA PÚBLICA <strong>DE</strong>L ESTADO EN BARCELONA. GERENCIA <strong>DE</strong> INFRAESTRUCTURAS Y EQUIPAMIENTOS <strong>DE</strong> CULTURA. MINISTERIO <strong>DE</strong> CULTURA<br />
1d. VALORACIÓN ESTIMATIVA<br />
JUSTIFICACIÓN <strong>DE</strong> PRECIOS<br />
Para la obtención del presupuesto de la obra, los responsables del área de presupuesto junto<br />
con los asesores de las diferentes áreas, han utilizado la base de precios del ITEC (Instituto de<br />
Tecnología de la Construcción de Cataluña), para los capítulos más acotados y definidos de la<br />
propuesta, como la estructura y el movimiento de tierras y ratios por metro cuadrado, obtenidos<br />
de ratios reales de obras ejecutadas para el resto de capítulos, fachadas, instalaciones,<br />
acabados.<br />
FEBRERO 2010<br />
SOBRE NÚMERO 2. OFERTA TÉCNICA (CRITERIOS SUBJETIVOS). LEMA: SEELE7
