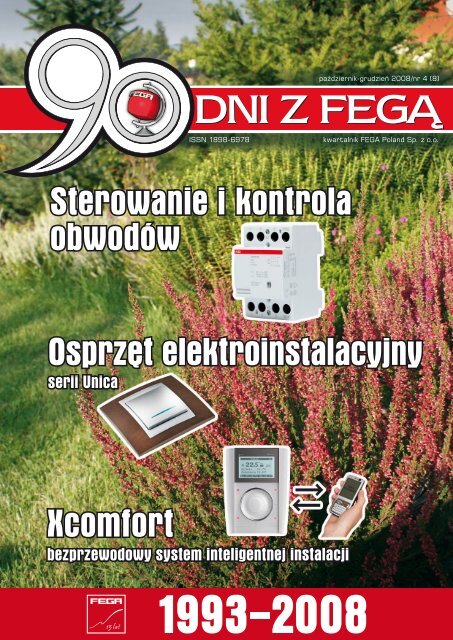

Sterowanie i kontrola obwodów Osprzęt elektroinstalacyjny Xcomfort

październik-grudzień 2008/nr 4 (8)

issn 1898-6978

kwartalnik FEGA Poland Sp. z o.o.

Sterowanie i kontrola

obwodów

Osprzęt elektroinstalacyjny

serii Unica

Xcomfort

bezprzewodowy system inteligentnej instalacji

wstęp

Janusz Jaworski – Dyrektor FEGA Poland Sp. z o.o.

Witam Państwa,

P

rasa, radio, telewizja niosą taką masę

absurdalnych, sprzecznych informacji,

komentarzy, że oddzielenie „ziarna od

plew” jest niemożliwe. Po załamaniu się

finansów bankowych w Ameryce dziennikarze otrzymali

nowy impuls do działania. Kryzys rozlewa się szeroką

falą i każdy z nas ma nadzieję, że Polska nie zostanie tak

boleśnie dotknięta i będzie to raczej bryza niż sztorm.

Ekonomiści pięknie opisują „post fatum” co się zdarzyło

i dlaczego. Tłumaczą też co będzie, ale w sposób tak zawiły

jak Pytia delficka. Nie poprawia to naszego nastroju.

My dajemy Państwu informacje innego kalibru, jednak

dla nas elektryków bardzo ważne, aktualne i co istotne

w 100% prawdziwe. Ich waga zmienia się tylko w wyniku

postępu technicznego.

Oddając Państwu do czytania ten numer kwartalnika

90 dni z FEGA mam, wraz z zespołem redakcyjnym,

nadzieję, że zapoznanie się z artykułami w kwartalniku

przyniesie Państwu ukojenie skołatanych nerwów, wskaże

drogę i wzmocni narzędzia dalszego działania. Róbmy

swoje. A na dobranoc życzę lekkiej komedii w telewizji

oglądanej przy lampce wina.

Horroru mamy dosyć na co dzień.

Życzę miłej lektury

Janusz Jaworski

Dyrektor FEGA Poland sp. z o.o.

październik – grudzień 2008

spis treŚCi

PrEZENTACJE

FEGAfilia – Bydgoszcz 3

WydArZENiA

Wyjazd szkoleniowo-integracyjny 4

PrOdUKTy

Sterowanie i kontrola obwodów 5

Elcom – wsparcie projektowe od firmy HAGER 6

Rozłączniki OT200..1600A 8

Nowoczesny produkt nkt cables

adresowany dla projektantów... i nie tylko 9

Xcomfort – bezprzewodowy system

inteligentnej instalacji 11

Mufy i głowice kablowe

na niskie napięcia 0,6/1 kV 14

WKE – obudowy przeciwogniowe 16

Wykorzystuj VENĘ! 18

Osprzęt elektroinstalacyjny serii UNICA 20

Program Plexo IP55 firmy Legrand 24

Profesjonalne oświetlenie awaryjne 26

rOZMAiTOŚCi

FEGUŚ 27

Kontakt 28

wydarzenia

FEGAfilia

– Bydgoszcz

Niespełna półtora roku temu, na mapie oddziałów

firmy FEGA Poland, pojawiła się hurtownia w Bydgoszczy.

Moja współpraca z firmą rozpoczęła się

znacznie szybciej, bo już w październiku 2004 roku. Początkowo

objąłem stanowisko doradcy techniczno-handlowego,

do którego obowiązków należało przede wszystkim

pozyskiwanie i opieka nad klientami firmy z terenu północnej

Polski. W lutym 2007 roku postawiono przede mną

nowe wyzwanie – utworzenie oddziału firmy w mieście

Bydgoszcz. Zadanie to w pełni udało się wykonać i już

w maju tego samego roku uruchomiliśmy sprzedaż.

Bydgoski oddział FEGA to prawie 800 m 2 powierzchni, na

której znajduje się duży i dobrze zaopatrzony magazyn

wraz z działem sprzedaży. Fachową obsługą klienta zajmuje

się pięcioosobowa, dobrze wykwalifikowana kadra,

której – skład wraz z rozwojem oddziału oraz potrzebami

naszych klientów – na pewno ulegnie zwiększeniu.

Dzięki dostępnemu od „ręki” szerokiemu asortymentowi

i odpowiedniej kadrze jesteśmy w stanie zaspokoić potrzeby

każdego klienta, zapewniając przy tym najwyższą

jakość obsługi.

Idealna lokalizacja i dobre rozwiązania logistyczne pozwalają

nam obsługiwać klientów zarówno z Bydgoszczy, Torunia

oraz najbliższego regionu, jak i z województw Pomorskiego

i Warmińsko-Mazurskiego.

Wszystkich przyszłych i obecnych klientów zapraszam

do współpracy z naszym oddziałem.

Sławomir Turowski kierownik filii Bydgoszcz FEGA Poland sp. z o.o.

Sławomir Turowski

Kierownik filii Bydgoszcz

FEGA Poland sp. z o.o.

Zespół FEGA Poland filia bydgoska

Magazyn

Sprzedaż


wydarzenia

Wyjazd szkoleniowo-integracyjny

FEGA Poland sp. z o.o. posiada swoje oddziały na terenie całego kraju, dlatego tegoroczny wyjazd

dla pracowników został zorganizowany w centrum Polski, w malowniczej miejscowości Smardzewice,

położonej nieopodal Zalewu Sulejowskiego.

Jak głosi legenda nazwa miejscowości pochodzi od

nazwy grzyba zwanego smardzem. Niegdyś było on

niesłychanie popularny w tamtejszych lasach, jednak

od kilku lat jest on gatunkiem chronionym – czego

zapewne nasi grzybiarze byli świadomi.

Wyjazd, który odbył się w ostatni weekend sierpnia, miał

charakter integracyjno-szkoleniowy.

Piątkowy wieczór można określić mianem „wieczorku

zapoznawczego”, pracownicy zjeżdżali się z różnych zakątków

Polski do późnych godzin wieczornych. Nasz me-

nadżer produktu okazał się nie tylko specjalistą od automatyki,

ale również uzdolnionym muzykiem.

Uzupełnieniem szkoleń, przeprowadzanych przez naszych

pracowników, było szkolenie firmy ABB, która poszerzyła

nasze wiadomości z Combi Line oraz promocji Basic.

Po całodniowym szkoleniu pracownicy mogli odprężyć się

podczas biesiady połączonej z tańcami. I jak przystało na

załogę FEGI, zabawa trwała do samego rana.

Magdalena Tomaś

Spacjalista ds. marketingu

Wakacyjne wspomnienia dzieci ze „Źródełka”

Na ręce wszystkich tych Państwa, którzy brali udział

w licytacji obrazów, zorganizowanej w trakcie imprezy

z okazji 15-lecia istnienia firmy na rynku polskim, składamy

„wakacyjne kwiaty”, które są formą podziękowania

dzieci za niesamowite wakacje.

Dochód z akcji zapewnił dzieciom trzytygodniową kolonię

pełną wrażeń i niezapomnianych przygód.

Dziękujemy

Dział Redakcji

4

produkty

Sterowanie i kontrola obwodów

Styczniki instalacyjne modułowe ESB i EN

Dążenie do poprawy bezpieczeństwa i zwiększenia niezawodności instalacji elektrycznych powoduje,

że poza podstawowymi zabezpieczeniami, coraz częściej w rozdzielniach elektrycznych montowane

są styczniki, które sterują poszczególnymi obwodami elektrycznymi. Styczniki modułowe oferowane

przez ABB wyróżniają się na tle konkurencji cichą pracą oraz niskim poborem mocy przez cewkę.

Styczniki modułowe są częścią większej serii produktów

przeznaczonych do montażu w rozdzielniach

elektrycznych na szynie TH35. Znajdują szerokie

zastosowanie w instalacjach w budynkach mieszkalnych,

biurowcach, hotelach, szpitalach, centrach handlowych

i obiektach sportowych. Znajdziemy je również w wielu

aplikacjach przemysłowych. Przeznaczone są do sterowania

i kontroli obwodów oświetleniowych, ogrzewania,

wentylacji, pomp i małych silników.

Styczniki modułowe ABB charakteryzuje cicha praca oraz

niski pobór mocy przez cewkę. Dzięki temu możliwe jest

bezpośrednie połączenie ich ze sterownikami PLC oraz

włączenie w instalację EIB. Możliwe sterowanie napięciem

przemiennym – ESB 20 i EN 20 lub wyposażone w cewkę

uniwersalną – sterowane napięciem stałym i przemiennym

– ESB 24, ESB 40, ESB 63, EN 24, EN 40 i EN 63.

Pozwalają na pracę w zakresie od 20 A do 63 A w klasie

AC-1, a dodatkową zaletą aparatów jest zintegrowany

ogranicznik przepięć w stycznikach od 24 A do 63 A.

Wszystkie aparaty mają wskaźnik położenia styków. Unikalną

własnością tych produktów jest możliwość montażu

w różnych pozycjach. Uzupełnieniem oferty styczników

modułowych są styki pomocnicze, osłony ochronne (dla

styczników od 24 A do 63 A) oraz nakładki dystansowe.

W ofercie znajdują się styczniki z wieloma układami styków

głównych. Styczniki ESB 20 i EN 20 ze względu na

Styczniki modułowe ESB20, ESB24 i ESB40

ograniczoną do 18 mm szerokość oferowane są z dwoma

stykami głównymi w układach 2N0, 1NO 1NC, 2NC,

pozostałe – o szerokości 36 mm (ESB 24 i EN 24) oraz

63 mm (ESB 40, EN 40, ESB 63, EN 63) oferowane

są w układach styków 2NO, 3NO, 4NO, 4NC, 2NO 2NC,

3NO 1NC, 1NO 3NC.

Styczniki ESB oraz EN

W skład rodziny styczników modułowych oferowanych

przez ABB wchodzą styczniki oznaczone symbolem ESB

oraz styczniki EN.

Różnica między nimi polega na sposobie sterowania styków

głównych. W styczniku ESB sterowanie możliwe jest

tylko przez zmianę napięcia sterującego. W styczniku EN

na panelu przednim znajduje się przełącznik pozwalający

na wprowadzenie stycznika w stan pracy automatycznej

– sterowanie napięciem lub sterowanie ręczne – poprzez

wybranie trybu „I” – styki zwarte, „0” – styki rozwarte.

Funkcja ta jest doskonała do testowania obwodów,

np.: sprawdzenia poprawności działania obwodu oświetlenia

awaryjnego.

Autor tekstu

Marcin Walewski

ABB Sp. z o.o.

Stycznik modułowy ESB40-40

Więcej informacji na ten temat:

Grzegorz Hawryłkiewicz

Menadżer Produktu

e-mail: g.hawrylkiewicz@fega.com.pl

tel.: 071 37 60 973, 0609 977 776

październik – grudzień 2008

5

produkty

ELCOM – wsparcie projektowe

od firmy HAGER

Program Elcom jest narzędziem, w skład którego

wchodzi szereg modułów umożliwiających

przygotowanie pełnej dokumentacji projektowej,

poczynając od przygotowania projektu (moduł

projektowy schematów wielokreskowych,

jednokreskowych i automatycznych), poprzez

przygotowanie oferty (zestawienia i specyfikacji

produktowej), rysowanie elewacji rozdzielnicy,

obliczeń strat mocy w rozdzielnicy, kalkulacji

montażowej (obliczanie roboczogodzin),

po przygotowanie zestawienia aparatów

z uwzględnieniem oznaczeń montażowych.

Wraz z instalowaniem programu Elcom 4.1 na komputerze

zainstalować można najnowszy katalog elektroniczny

Hager-Tehalit 2008, program do kreowania opisów

aparatów Semiolog lub opcjonalnie, niewielki programik

konfiguracyjny do zegarów sterujących Cronolog (astronomicznych,

rocznych, tygodniowych) – EG003.

Właściwy dobór produktów, elementów czy wyposażenia

dodatkowego ułatwia okno doboru, w którym w czytelny

sposób, można wybrać potrzebny aparat i wyposażyć go

w akcesoria dodatkowe, dedykowane tylko do przedmiotowego

aparatu. Wraz z wyborem produktu można zerknąć

na zdjęcie aparatu/obudowy lub sprawdzić szczegółowo

wszystkie niezbędne dane techniczne. Wybór produktów

Przykładowe zrzutu z ekranu z programu Elcom

produkty

jest dwu-kontekstowy. Wybrać można aparat poprzez

zakładkę „szukaj”, znając np. jedynie początek referencji

lub hierarchicznie, przechodząc do kolejnej pod-hierarchii

– rodziny produktu i metodą eliminacji dotrzeć do docelowego

produktu.

Ocena granicznych przyrostów temperatury w rozdzielnicy

stanowi w przypadku niskonapięciowych zespołów

urządzeń łączeniowych ważne kryterium. Nieprawidłowa

ocena temperatur granicznych to przyczyna przestojów

produkcyjnych, awarii maszyn oraz strat czasu

pracy.

Proces obliczania granicznych przyrostów temperatury w

rozdzielnicy zajmuje dużo czasu, dlatego w katalogu Hager

podano tablice i sformułowano wzory, aby w jak najkrótszym

czasie uzyskać wynik odnoszący się do konkretnego

produktu i określić charakterystyczne właściwości temperaturowe

przy zastosowaniu procesu obliczeniowego

zgodnego z normą VDE 0660 część 507 (PN-EN 60439-1).

Stosownie do zaleceń i wymagań norm, program Elcom

4.1 posiada wbudowany algorytm obliczania strat mocy

dla aparatów znajdujących się w obudowie z uwzględnieniem

współczynników korekcyjnych, np. posadowienia obudowy

(wolnostojąca, naścienna etc.), rodzajem przyłącza

kablowego oraz z uwzględnieniem zakładanej temperatury

otoczenia. Raport z kalkulacji strat mocy – stosownie

do wymagań normy PN-EN 60439-1 i koniecznych badań

typu (TTA lub PTTA), można wydrukować i dołączyć do dokumentacji

powykonawczej rozdzielnicy.

Podobnie jak w module rysowania schematów wielokreskowych

lub jednokreskowych, moduł rysowania elewacji

posiada również możliwość wprowadzania własnych

rozwiązań za pomocą wcześniej stworzonych makr. Każdy

widok elewacji można przedstawić w kilku rzutach,

np.: widok z drzwiami zamkniętymi, widok bez drzwi, widok

z pokrywami (maskownicami), widok bez pokryw. Wymiarowanie

rozdzielnicy z automatycznie wpisywanymi długościami/szerokościami

można przeprowadzić dla widoku

domyślnego tzn. widoku z pokrywami.

W każdym z przypadków widok elewacji można wydrukować

lub wyeksportować do formatów: .emf, .dxw, .dwg.

Specjalnym, dodatkowym programem znajdującym się

na płycie instalacyjnej Elcom 4.1 jest program Cronolog

EG003 do konfigurowania programu działania zegarów

cyfrowych firmy Hager. Zegary cyfrowe mogą być programowane

za pomocą klucza lub ręcznie. W przypadku

programowania dużej ilości zegarów, ale również w celach

praktycznych, za pomocą programu można w komfortowy

sposób programować i modyfikować czasy załączeń programów

dziennych, tygodniowych czy urlopowych.

Opisane wyżej programy są ogólnodostępne i nieodpłatne,

można ich używać na zasadach ujętych w warunkach

umowy licencyjnej, która wyświetlana jest podczas instalacji.

Autor tekstu

Maksymilian Grabowski





tel.: 071 37 60 973, 0609 977 776


produkty

Rozłączniki OT200..1600A

Doskonały wybór dla aplikacji łączeniowych

Rodzina OT200..1600A jest najbardziej kompaktowym rozwiązaniem rozłączników izolacyjnych na rynku.

Małe rozmiary mechanizmu udało się osiągnąć przez zastosowanie nowatorskiej konstrukcji sprężyny

napędu. Dodatkowo, dzięki wyjątkowo krótkiej ścieżce prądowej możliwe było zaprojektowanie styków

o bardzo małych rozmiarach.

Małe rozmiary rozłączników OT oznaczają oszczędność

miejsca, ale najważniejsze są tu ich doskonałe

parametry elektryczne. Prąd cieplny Ith ma taką

samą wartość w obudowie i w otwartej przestrzeni. Maksymalna

dopuszczalna średnia (24 godz.) temperatura pracy

rozłącznika wynosi 70°C. Przy temperaturze tej należy

zastosować współczynnik korekcyjny prądu – 0,71.

Rodzina OT może być stosowana w instalacjach przemysłowych

i na statkach przy prądach zwarciowych

do 100 kA. Może pracować w pełnym zakresie prądowym

przy napięciach do 690 VAC.

Przy napięciu 1000 VAC aparaty umożliwiają łączenie

prądów do 800 A przy obciążeniach rezystancyjnych

(AC-21A*), mieszanych rezystancyjnych i indukcyjnych

również z umiarkowanymi przeciążeniami (AC-22A*) oraz

prądów do 400 A przy obciążeniach o wielkiej indukcyjności

(AC23A*). Rozłączniki OT stosuje się również do

łączenia prądów stałych. OT200_ …T800_ pozwalają

na prowadzenie operacji łączeniowych przy napięciach

do 660 VDC (DC21.. 23*). Zastosowanie to wymaga łączenia

biegunów rozłącznika w szereg.

Rozłączniki OT mogą być mocowane w dowolnym położeniu:

pionowo, poziomo lub nawet na suficie. W przypadku

niestandardowego montażu wartości znamionowe aparatów

nie wymagają stosowania współczynników korekcyjnych.

Zaciski rozłączników pozwalają na łączenie grubych

aluminiowych kabli. Możliwe jest również łączenie dwóch

kabli równolegle na jeden zacisk. Podwójne okablowanie

zmniejsza przestrzeń zajmowaną wewnątrz obudowy.

Rączka napędu mocowana na drzwiach rozdzielnicy lub bezpośrednio

na aparacie, w sposób niezawodny identyfikuje

stan aparatu. Nie ma możliwości ustawienia jej w pozycji

OFF, jeżeli styki główne nie są rzeczywiście rozłączone.

Standardowo konstrukcja rozłączników OT200..1600 pozwala

na przetestowanie obwodów sterujących przed załączeniem

aparatów. Służy do tego pozycja TEST umieszczona

obok pozycji „0” i „I”.

Rozłączniki możemy łączyć mechanizmami sprzęgającymi

realizującymi różne funkcje. Trzy rozłączniki możemy połączyć

mechanizmem obejściowym. Dwa aparaty łączymy blokadą

mechaniczną lub mechanizmem do pracy równoległej,

pozwalającym budować aparaty 6- lub 8-biegunowe.

Funkcję przełączania I-0-II, inaczej „agregat-sieć”, zrealizujemy

na trzy sposoby. Dwa rozłączniki 2-, 3-, 4-biegunowe

obok siebie lub jeden nad drugim możemy połączyć

mechanizmem sprzęgającym z funkcją przełączania.

Mamy również gotowe przełączniki 3- lub 4-biegunowe

z napędem ręcznym typu OT200-800E0_CP, w których

dwa aparaty znajdują się w jednej obudowie. Rozłączniki

ustawione są jeden za drugim, a przełącznik na 250 A

ma zaledwie 150 mm głębokości. Trzecia możliwość

to przełączniki z napędem silnikowym typu OTM. Mogą

one być sterowane elektrycznie lub ręcznie.

Rozłączniki OT to łatwy montaż, oszczędność miejsca

i doskonałe parametry elektryczne.

Autor tekstu

Katarzyna Jarzyńska

ABB Sp. z o.o.

(* Według normy PN-EN 60947-3)





tel.: 071 37 60 973, 0609 977 776

produkty

Nowoczesny produkt nkt cables

AdrESOWANy dLA PrOJEKTANTÓW... i NiE TyLKO

to program umożliwiający projektowanie oraz automatyczne obliczenie elektrycznych

instalacji kablowych. Przy pomocy programu można zaprojektować instalacje elektryczne w jedno-,

dwu- lub trójfazowym połączeniu przy poziomach napięcia znamionowego od 230/400V do 0,6/1 kV

w sieciach typu TN i TT wraz z pełną dokumentacją. Wszystkie kalkulacje w oparciu o dane dotyczące

kabli produkcji nkt cables.

Przykładowe parametry źródła zasilania

Prawidłowa eksploatacja odbiorników energii elektrycznej

oraz pożądany komfort ich użytkowania

zależą od właściwego zaplanowania i zaprojektowania

instalacji.

Przewody i kable elektroenergetyczne powinny być tak

dobrane, aby podczas wieloletniego użytkowania nie występowało

ich przedwczesne uszkodzenie, spowodowane

szkodliwym oddziaływaniem środowiska. Same także nie

powinny stwarzać zagrożenia dla środowiska a w warunkach

pracy normalnej nie powinno występować nagrzewanie

się przewodów ponad temperaturę graniczną, dopuszczalną

długotrwale.

Właściwy dobór kabli i przewodów zapewnia odbiorcom

odpowiednią jakość energii, określoną głównie odchyleniami

napięcia od wartości znamionowej.

Odbiorniki energii elektrycznej, aby pracowały poprawnie,

powinny być zasilane napięciem o wartości zbliżonej

do znamionowej. Wymaga to niekiedy zastosowania

przewodów o przekrojach większych niż to wynika z obciążalności

prądowej, aby odchylenie napięcia od wartości

znamionowej w instalacjach w budynkach od złącza

do najdalszego odbiornika nie przekraczały 4% (PN-IEC

60364).

Przy użyciu programu nktdoc ® nie ma konieczności obserwowania

straty napięcia pomiędzy punktem zasilania

instalacji kablowej a najbardziej odległym obciążeniem.

Program nktdoc ® kontroluje to automatycznie.

Po wyborze rodzaju kabla/przewodu kolejnym etapem

jest ustalenie sposobu ułożenia. Określenie tego parametru

ma znaczenie przy wyznaczaniu obciążalności

prądowej długotrwałej, definiowanej jako największa skuteczna

wartość prądu o niezmiennym natężeniu, który

przepływając w czasie nieskończenie długim przez przewód

o określonej konstrukcji i przekroju, pozostający

w ustalonych warunkach chłodzenia, powoduje nagrzewanie

się przewodu do temperatury granicznej dopuszczalnej

długotrwale. Obciążalność prądowa przewodów

zależy między innymi od materiału i przekroju żył, od

zastosowanej izolacji oraz właśnie od sposobu ułożenia,

co wiąże się z intensywnością oddawania ciepła do otoczenia.

Metody instalacji podzielono na 3 główne grupy

z różnymi rodzajami odprowadzania ciepła. Dwie główne

grupy reprezentujące słabsze i normalne odprowadzanie

ciepła zostały podzielone na dwie podgrupy. Różne

metody instalacji można wybrać z listy i dla każdego

wyboru dokładne wyjaśnienie pojawia się poniżej.

Zawartość listy jest różna w zależności od tego czy wybrany

kabel jest wielożyłowy lub jednożyłowy. Norma PN-IEC

60364-5-523:2001 ”Instalacje elektryczne w obiektach

budowlanych. Dobór i montaż wyposażenia elektrycznego”.

Obciążalność prądowa długotrwała przewodów, opisuje

podstawowe sposoby ułożenia. Wszystkie metody ujęte

są w programie nktdoc ® i po ich wybraniu automatycznie

dokonują przeliczenia wg odpowiednich wzorów.

Dla kabli ułożonych w ziemi uwzględnia się zmiany rezystywności

cieplnej gruntu. Domyślne ustawienia programu

zakładają, że kabel jest zakopany na głębokości

przynajmniej 0,7 m (rezystancja termiczna dla ziemi

= 1 K·m/W), co jest typową wartością.

Program wyróżnia 3 typy obciążeń prądowych (stałe

w ciągu roku, zmienne i maksymalne w okresie letnim

oraz zmienne i maksymalne w zimie) i kilka rodzajów gruntu,

dla których podaje rezystancję termiczną.

Dodatkowo dla każdej z tych grup podana jest „wartość

zredukowana”. Wszystkie te parametry są skonfigurowane

w programie nktdoc ® .


9

produkty

napięcia program pokazuje w tabeli napięcia w punkcie

początkowym A oraz końcowym B odcinka kabla oraz spadek

napięcia w procentach dla każdej żyły danego kabla.

Wartości pokazane są przy 20°C oraz przy obliczonej

temperaturze przewodu.

W dalszej części pokazany jest całkowity spadek napięcia

pomiędzy punktem zasilania instalacji i punktem końcowym

odcinka kabla. Pokazywana wartość jest największą spośród

trzech faz. Podana jest też faza, której to dotyczy.

Dodatkowo na koniec podane są straty mocy w kablu oraz

całkowite straty mocy w całej instalacji. W ten sposób

nktdoc ® umożliwia oszacowanie ekonomicznego aspektu

doboru kabli.

Przykładowe obliczenia spadków napięcia

Obliczenia kabli zawsze wykonywane jest w kierunku

od źródła zasilania do obciążenia. Jeśli zmienimy jakiekolwiek

dane dla symbolu w schemacie, to dla różnych

przewodów należy skontrolować czy przekrój kabla jest

Nominalna obciążalność prądowa kabla/przewodu

jest określana przez producenta dla warunków

znamionowych a mianowicie:

t dla przewodów „w powietrzu”, niezależnie

od sposobu ułożenia, obliczeniowa temperatura

otoczenia wynosi 30°C,

t dla kabli ułożonych bezpośrednio w gruncie lub

osłonach obliczeniowa temperatura otoczenia

wynosi 20°C.

Obciążenie linii zależy także od zgrupowania kabli

i przewodów. Większa liczba przewodów w wiązce

obniża obciążenia dopuszczalne.

W ramach korekcji dla ilości zgrupowanych kabli,

program głównie rozpoczyna od wartości tabelarycznych

w normie PN-IEC 60364-5-523:2001.

Jednakże w związku z metodami instalacji ze słabym

odprowadzaniem ciepła, wartości korekty

są obliczane ze współczynnikiem 1 podzielonym

przez pierwiastek kwadratowy z n, gdzie n oznacza

liczbę zgrupowanych kabli.

nktdoc ® oblicza obciążalność prądową kabli według norm

PN-IEC 60364-5-523:2001, międzynarodowych przepisów

dotyczących instalacji wysokoprądowych część

6:2001 – 523 lub obciążalność prądowa obliczona jest

przez nktdoc ® na podstawie normy IEC 60287.

nktdoc ® zgodnie z w/w normą oblicza obciążalność prądową

nie uwzględniając w obwodach trójfazowych obciążenia

przewodu N lub ochronno-neutralnego PEN. Przewodów

PE nie bierze się pod

uwagę przy wyznaczaniu

obciążalności.

Przy obliczeniach wartości

zwarciowych dla

kabla program nktdoc ®

oblicza przede wszystkim

poziom zwarciowy

na końcach odcinka.

Oblicza również jak

długo kabel wytrzyma

prąd zwarciowy.

Natomiast przy obliczeniach

spadków Panel doboru kabli

Przykładowy schemat instalacji elektrycznej

poprawny. Po użyciu jednego przycisku „Sprawdź wszystkie

kable” nktdoc ® automatycznie sprawdzi dobór kabli

i poinformuje czy kabel jest poprawnie zwymiarowany czy

przekrój kabla jest zawyżony.

Program nktdoc ® w prosty sposób pozwala stworzyć i wydrukować

dokumentację techniczną projektowanej instalacji

w skład której wchodzą: strona tytułowa, spis treści,

schemat elektryczny, specyfikacja kabli i przewodów, wyniki

kalkulacji odnośnie spadku napięcia i straty mocy, obliczenia

zwarciowe dla poszczególnych odcinków kabla.

Dodatkowo program umożliwia wstawienie logo firmy projektowej

wykonawcy lub inwestora w nagłówku rysunków

projektowych.

Autor tekstu

mgr inż. Teresa Nita


Piotr Kotlarz


e-mail: piotr.kotlarz@fega.com.pl

tel.: 071 37 60 974, 0609 849 651

10

produkty

XCOMFOrT – BEZPrZEWOdOWy

system inteligentnej instalacji

Firma Moeller posiada w swojej ofercie bezprzewodowy system inteligentnej instalacji Xcomfort.

W ostatnim czasie zostały wprowadzone nowe elementy, które pokrótce zaprezentujemy w tym artykule.

Piloty

Urządzenia, które cieszą się największym powodzeniem

wśród klientów, są piloty, gdyż dzięki nim można w komfortowy

sposób sterować światłem, roletami, uruchamiać

sceny świetlne itp.

Dlatego w zakresie tego produktu postanowiliśmy poszerzyć

ofertę. Do niedawna, jedynym w ofercie, był pilot

dwunastokanałowy, który ze względu na wygląd, pieszczotliwe

nazywano „mydełkiem”. Przy prostszych aplikacjach

nie był w pełni wykorzystywany, dlatego wprowadzono zupełnie

nowe dwukanałowe wykonanie (Rys. 1.), z wyglądu

przypominające breloczek.

Ten niewielki, przenośny nadajnik pozwala na wysłanie

dwóch różnych sygnałów sterujących i idealnie nadaje

się do sterowania roletami i oświetleniem w jednym pomieszczeniu.

Rys. 1. Pilot dwunastokanałowy

Tak, więc wspomniane wcześniej „mydełko” zostało zastąpione

przez nowy model pilota. Jest to zupełnie nowa konstrukcja.

Już na pierwszy rzut oka widać różnicę w wyglądzie.

Poprawiono ergonomię sterowania, uruchamianie

urządzeń jest bardziej intuicyjne niż poprzednio. Pilot został

wyposażony także w diody sygnalizacyjne LED.

Komunikacja w systemie Xcomfort odbywa się w sposób

dwukierunkowy tzn. wciskając przycisk na pilocie wysyłany

jest sygnał sterujący do odbiornika. Odbiornik po wykonaniu

rozkazu wysyła odpowiedź do nadajnika potwierdzającą

realizację rozkazu. Daje to gwarancję popranego

działania całego systemu Xcomfort.

Odpowiedź pochodząca od odbiornika również jest przekazywana

użytkownikowi przez dwukrotne migniecie pomarańczowej

diody LED.

To nie koniec zamian w urządzeniach sterujących Xcomfort.

Na jesieni przewidziane jest wprowadzenie do sprzedaży

kolejnego modelu, wyposażonego w niewielki wyświetlacz

ciekłokrystaliczny. Kształt obudowy będzie bardzo zbliżony

do rozwiązania dwunastokanałowego, funkcjonalność

podobnie pozwala na sterowanie dwunastoma różnymi

odbiornikami, bądź ich grupami. Dodatkowo pilot został

wyposażony w zegar czasu rzeczywistego oraz datownik.

Dzięki temu będzie można sterować w sposób automatyczny,

tygodniowo działaniem 3 grup odbiorników.

Ponadto poszczególnym elementom wykonawczym będzie

można przyporządkować indywidualne nazwy tak, aby sterowanie

stało się jeszcze łatwiejsze.

Oczywiście projektanci nie zapomnieli o wyświetlaniu informacji

na temat zużycia energii baterii,

aby nie było niemiłych niespodzianek

spowodowanych przerwaniem

działania.

Oczywiście pilot będzie komunikował

się z właścicielem wyświetlając

napisy w języku polskim!

Do pilotów, został przygotowany

element mocujący do ściany, w postaci

magnesu. Dzięki temu prostemu

rozwiązaniu nie będzie kłopotów

z ich lokalizacją.

Panel sterujący

Room-Manager

Kolejnym urządzeniem, w którym

wprowadzono wiele zmian, jest

panel sterujący Room-Manager.

Z wyglądu urządzenie nie zmieniło

się, natomiast wewnątrz wprowadzono

kilka modyfikacji. Pierwsza z nich to wyposażenie

w moduł bluetooth urządzeń o oznaczeniu CRMA-00/13,

CRMA-00/17 (Rys. 2.).

Rys. 2. CRMA-00/13 i CRMA-00/17


produkty

Jakie dodatkowe możliwości daje to użytkownikom?

Wystarczy położyć telefon komórkowy w odległości nie

większej niż 10m, a będzie możliwa zdalna komunikacja

z inteligentną instalacją Xcomfort. Dzięki takiemu rozwiązaniu

bez jakichkolwiek przeszkód możliwa będzie zmiana

temperatury w budynku, zdalne załączanie urządzeń itd.

Komunikacja w druga stronę też jest możliwa, a więc

i otrzymywanie sms’ów o sytuacji w naszym domu/mieszkaniu

np. czy wszystkie okna są zamknięte, czy nikt nie

przebywa wewnątrz domu itd.

Room-Manager będzie mógł być również wyposażony

w dodatkowe funkcje ostrzegawcze, tzn. dostępne będzie

oprogramowanie, które pozwoli na podłączenie do panelu

większej ilości czujników (dymu, przeciwzalaniowych, ruchu,

natężenia oświetlenia,

wiatru, kontaktronów, termostatów

itp.).

Będą też dostępne w ofercie

syrenki sygnalizacyjne.

Należy jednak pamiętać, że

system inteligentnego budynku

Xcomfort nie zastąpi

systemu alarmowego,

Rys. 3. Bezprzewodowy odbiornik

ściemniejący CSAU – 01/01

może natomiast być jego

uzupełnieniem!

Na całym świecie dąży się

do zmniejszenia zużywanej

energii elektrycznej w gospodarstwach

domowych.

Również rozwiązania z tej

dziedziny zostały zaimplementowane

do Xcomfort.

Rys. 4. Room-manager

Wprowadzono elementy dające możliwość odczytu zużywanej,

w danej chwili, energii elektrycznej (Rys. 3.).

Dzięki temu można śledzić, który z odbiorników zużywa

najwięcej energii i ograniczyć jego pracę, do koniecznego

minimum. Całość (jeżeli chodzi o zużycie energii) może

być wyświetlana na Room-Managerze w postaci trendów

(Rys. 4.) i zestawienia kosztów (dziennych, tygodniowych,

miesięcznych oraz rocznych).

Można również ustawić określoną wartość, po której

przekroczeniu system zaalarmuje nas.

Rys. 5. Porównanie czujnika jakości powietrza (CSEZ-01/16) i tradycyjnego czujnika CO 2

produkty

Rys. 6. Termostat

Rys. 9. Czujnik dymu

Rys. 7. Czujnik jakości powietrza

Rys. 10. Elektrozawory

Rys. 8. Czujnik przeciwzapaleniowy

Czujniki

Kolejnym, nowym rozwiązaniem w ofercie Xcomfort jest

czujnik jakości powietrza. Na wykresie (Rys. 5.) można

łatwo odczytać różnice pomiędzy tym aparatem a tradycyjnym

czujnikiem dwutlenku węgla.

Najogólniej mówiąc w rozwiązaniu Moeller’a uwzględniane

są również inne czynniki oprócz dwutlenku węgla takie,

jak zapachy substancji chemicznych, dymu papierosowego

itp. Dzięki takiemu rozwiązaniu aparat spełnia wszelkie

wymogi dla układów wentylacyjnych do pomieszczeń,

gdzie przebywają ludzie.

Zmieniła się również oferta termostatów. Pierwszą rzeczą,

najbardziej rzucającą się w oczy, są zmiany wizualizacyjne

(Rys. 6.). Termostat został dopasowany do nowoczesnego

wyglądu pozostałych aparatów, w szczególności

paneli sterujących.

Drugą rzeczą, jest dodanie niewielkiego przełącznika

umieszczonego na obudowie, który w momencie zmiany

położenia z normalnej pozycji pracy na ECO, zmienia

utrzymywaną temperaturę na 8 stopni Celsjusza.

Wpływa to bardzo korzystnie na spadek zużycia energii,

a jednoczenie nie pozwala na wyziębienie pomieszczeń.

W tej samej obudowie można również znaleźć aparat

w postaci termostatu i czujnika wilgotności.

Kolejnymi urządzeniami, które prezentujemy w katalogach

Xcomfort są czujniki przeciwzalaniowe (Rys. 8.), czujniki

dymu (Rys. 9.) i elektrozawory (Rys. 10.).

W ostatnim czasie wprowadzono do systemu Xcomfort

wiele nowych elementów, jest to dowód na to, że system

stale się rozwija i zyskuje, stale powiększającą się, rzesze

zwolenników. Wiele rozwiązań zostało wprowadzonych

po sugestiach ze strony instalatorów oraz użytkowników,

którzy uważali ich wprowadzenie za słuszne. Jeżeli według

czytelników jakichś elementów nadal brakuje, to zapraszam

na stronę www.xcomfort.pl, gdzie znajdziecie Państwo informacje

na temat systemu oraz formularz, w którym można

umieścić swoje uwagi i przesłać do firmy Moeller.

Autor tekstu

Mariusz Tomaszewski





tel.: 071 37 60 973, 0609 977 776


produkty

Mufy i głowice kablowe

NA NiSKiE NAPiĘCiA 0,6/1 kV

RADPOL S.A., jako czołowy producent wyrobów termokurczliwych w kraju, od wielu lat współpracujący

z Zakładami Energetycznymi oferuje własne rozwiązania w zakresie osprzętu kablowego

i termokurczliwego dla elektroenergetyki. Nowe technologie, wieloletnie doświadczenie spółki

w zakresie produkcji materiałów termokurczliwych, konkurencyjny rynek oraz rosnące oczekiwania

klientów w znacznej mierze przyczyniły się do ukształtowania się aktualnej oferty firmy.

RADPOL S.A. w szerokiej gamie wyrobów oferuje

klientom mufy i głowice kablowe oparte na technologii

termokurczliwej. Oferta handlowa RADPOL

S.A. obejmuje m.in. mufy i głowice kablowe przeznaczone

do łączenia kabli o różnej izolacji, liczbie i przekroju żył.

Mufy kablowe

W obrębie tej grupy produktowej wyróżnić można mufy

kablowe przelotowe i przejściowe do łączenia kabli o izolacji

polimerowej typu Y(A)KY, na życzenie klienta wyposażone

w złączki grubościenne lub wg standardu DIN.

W technologii termokurczliwej wykonane są także zestawy

do łączenia kabli o izolacji papierowej typu (A)KFtA,

zawierające wysokiej jakości rury termokurczliwe odporne

na syciwo kablowe.

Odrębną grupę stanowią mufy kablowe na napięcie 0,6/1 kV

do kabli sygnalizacyjnych typu YKSY, YKSYy, YKSX, YNK-

SY. W ofercie spółka posiada zestawy na kable sygnalizacyjne

o ilości żył od 2 do 75 i przekrojach żył od 0,5 mm 2

do 6 mm 2 . Komplety wyposażone są w złączki z izolacją termokurczliwą.

Mufy te z powodzeniem stosowane są przez

instalatorów także do kabli typu YDY, OWY.

Kolejną mufą mogącą pracować w szczególnych warunkach

jest zestaw do pomp głębinowych zasilanych przewodami

OW, Opd, OGŁ. Mufa typu JOP posiada specjalne

masy uszczelniające zapobiegające przedostawaniu

się wody do wnętrza połączenia. Komplety wyposażone

są w złączki o podwójnej długości gwarantujące odpowiednią

wytrzymałość mechaniczną na rozciąganie, a tym

samym zapewniają stabilne połączenie przewodów i niezawodną

pracę urządzenia. Mufy JOP umożliwiają łączenie

przewodów płaskich z okrągłymi.

W grupie muf na niskie napięcie znajdują się ponadto mufy

kablowe typu JLP-CT1 stosowane do jednożyłowych kabli

trakcyjnych o przekroju 630 mm 2 . Na rzadziej wykorzystywane

w energetyce zawodowej i mniej popularne kable

o przekroju 630 mm 2 z dwoma żyłami probierczymi spółka

oferuje zestawy typu JLP-CX 1+2, również na życzenie

klienta wyposażone w złączkę wg standardu DIN.

Kolejnym produktem, który jest odpowiedzią na potrzeby

rynku i zapytania klientów są mufy do kabli/przewodów

górniczych. Znajdujące się w ofercie RADPOL S.A. mufy

można zastosować na następujące przewody: H07RN-F,

OnGc-G i YnOGY.

Mufy ze złączkami śrubowymi

Zestaw montażowy do wykonania mufy kablowej zawiera

oprócz rur termokurczliwych złączki śrubowe cynowane,

z wewnętrzną przegrodą pozwalającą na zastosowanie

ich w zestawach muf przejściowych, np. z kabla czterożyłowego

o izolacji polimerowej na kabel trzyżyłowy o izolacji

papierowej.

MUFA JSP – sygnalizacyjna

MUFA JOP – oponowa

4

produkty

Mufa śrubowa

Mufa trakcyjna

Mufa żywiczna

Głowica kablowa

Materiał użyty do produkcji

złączki umożliwia łączenie

zarówno kabli o żyłach aluminiowych,

jak i miedzianych.

Konstrukcja złączki pozwala

ponadto łączyć ze sobą

kable o różnych przekrojach

żył roboczych, np. 50 mm 2

z 150 mm 2 . Zastosowane

w tych mufach rury termokurczliwe

od dużej sile skurczu

idealnie odtwarzają izolację

kabli. Montaż zestawu

odbywa się bez kosztownego

sprzętu do zaprasowywania

złączek, wystarczy jedynie

zestaw podstawowych kluczy

płaskich, bądź oczkowych

do śrub i nakrętek.

Dopełnieniem oferty w kategorii

muf przelotowych

na niskie napięcie 0,6/1 kV

są zestawy żywiczne typu

JLZ przeznaczone do łączenia

kabli w izolacji gumowej,

polimerowej, jedno i wielożyłowych,

aluminiowyh i miedzianych,

nie opancerzonych.

W kompletach znajduje się mieszanka żywicy poliuretanowej

(żywica, utwardzacz) dostarczana w dwuczęściowym opakowaniu

umożliwiającym łatwe i szybkie zmieszanie składników.

Mieszanka żywiczna całkowicie wypełnia mufę, skutecznie

zaizolowuje, uszczelnia i zabezpiecza złącze. Montaż

muf typu JLZ odbywa się bez użycia źródła ciepła.

Głowice kablowe

Służą do zakańczania i odprowadzania mocy do różnego

typu urządzeń elektroenergetycznych. W ofercie na niskie

napięcie znajdują się głowice na kable o izolacji polimerowej

typu Y(A)KY oraz o izolacji papierowej opancerzonej

typu (A)KFtA, dla przekrojów żył od 16 mm 2 do 600 mm 2 .

W zależności od wymagań klienta spółka oferuje głowice

o niestandardowych długościach.

Zestawy powyższe sprawdzają się w długotrwałym użytkowaniu

nawet w najcięższych warunkach. Zastosowane

w głowicach rury termokurczliwe odporne są na działanie

promieniowania UV. Miejsce wyprowadzenia żył uszczelniane

jest palczatką termokurczliwą. Dzięki swojej konstrukcji

są całkowicie szczelne i odporne na warunki środowiskowe,

napięciowe i przeciążenia elektryczne sieci.


Jacek Krynicki


e-mail: jacek.krynicki@fega.com.pl

tel.: 071 37 60 972, 0691 032 993


5

produkty

WKE – obudowy przeciwogniowe

firmy SPELSBERG

Nawet najlepsze środki bezpieczeństwa nigdy nie

wykluczą całkowicie zagrożenia pożarowego. Zatem

gdy dojdzie do pożaru, szczególnie w miejscach

o dużym skupieniu ludzi, nie do przecenienia staje

się jakość i sprawność działania systemu ratowniczego.

Należą do niego między innymi prawidłowo oznakowane

drogi ewakuacyjne, instalacje alarmowe, gaśnicze i inne.

Muszą one działać możliwie jak najdłużej. Stawia to bardzo

wysokie wymagania w odniesieniu do instalacji systemów

elektrycznych, gdyż to właśnie one muszą zapewnić

działanie decydujących funkcji.

Firma Günther Spelsberg GmbH jest producentem puszek

elektroinstalacyjnych spełniających wymogi wynikające

z normy DIN 4102-12. Puszki WKE 2 do 5 spełniają swoją

funkcję podtrzymania działania obwodów elektrycznych

do 90 minut (E90), natomiast rodzina puszek WKE 200

do 400 zapewnia działanie instalacji do 30 minut (E30).

Puszki E90 – w grupie tej mamy do czynienia z puszkami

typu: WKE 2 o możliwościach przyłączeniowych w wariancie

puszki przelotowej 5×6 mm 2 lub 3×10 mm 2 ; WKE3

5×10 mm 2 , WKE4 w wersji 8×6 mm 2 lub 5×16 mm 2 ,

a także puszki WKE5 w trzech wersjach puszki przelotowej

15/20/24×6 mm 2 . W przypadku stosowania puszki

jako rozgałęźnej zakresy możliwości stosowanych średnic

przewodów, zmieniają się. Stosowne informacje znajdują

się w naszych katalogach lub na stronie www.spelsberg.pl.

Puszki te posiadają stosowne atesty instytutu w Niemczech

oraz opinię techniczną Centrum Naukowo-Badawczego

Ochrony Przeciwpożarowej w Józefowie k. Otwocka.

Jedną z istotnych cech puszek tej rodziny jest konstrukcja

wejść przewodów. Pozwala ona na samodzielny wybór przez

instalatora ilości koniecznych wejść/wyjść przewodów, jak

również samego kierunku przebiegu instalacji. Puszki wyposażone

są w minimum 4 wpusty i dodatkową zaślepkę.

Puszki maja również możliwość plombowania. Na miejsce

przeznaczenia, do klienta dostarczana jest puszka wraz

z omawianymi wyżej wpustami, zaślepką, ceramiczną kostką

połączeniową, śrubami i kołkami do betonu. Dodatkowo

w opakowaniu znajduje się instrukcja montażu.

Puszki E30 – mamy tutaj do czynienia z trzema typami

– WKE 202/3/4, WKE 302/3/4 oraz WKE 402/3/4. Ponieważ

przed puszkami tymi stawiane są inne wymagania,

to już na pierwszy rzut oka widzimy jak bardzo różnią

się obie rodziny puszek. Te o odporności E30 są masywne,

wyposażone w złączki rzędowe osadzone na szynie

i – co najważniejsze, mają przygotowane otwory na wpusty.

Masywność tych puszek wiąże się z dodatkową cechą

jaką jest odporność na ciśnienie. Będąc szczególnie często

stosowanymi w tunelach, konstruktorzy firmy Günther

Spelsberg musieli uwzględnić zjawisko fali czołowej,

która w przypadku, np. metra jest niebagatelna. Ponadto

puszki tej rodziny mają wyższy wskaźnik IP, bo aż 66.

Kolejną cechą tych puszek jest świadomy sposób doboru

już na etapie projektowania. Specjaliści muszą już wtedy

wiedzieć, czy dany obwód będzie wyposażony w puszkę

przelotową (WKE 202, 302, 402), rozgałęźną (WKE 203,

303, 403), czy też rozgałęźną z zabezpieczenie jednego

obwodu bezpiecznikiem 6,3A (WKE 204,304,404).

Firma Günther Spelsberg posiada również w swojej ofercie

przepusty kablowe o wytrzymałości ogniowej E90, zgodnej

z normą DIN 4102-9, do ścian murowanych i do ścian działowych

w technologii płyt gipsowo-kartonowych.

Bliższe informacje na temat wyrobów ognioodpornych

znajdziecie Państwo na naszych stronach internetowych:

www.spelsberg.pl oraz www.spelsberg.de, a także u naszych

doradców technicznych.

Autor tekstu

Marek Barański

Prezes & Dyrektor Zarządzający





tel.: 071 37 60 973, 0609 977 776

16

produkty

Wykorzystuj VENĘ!

To motto towarzyszące wprowadzeniu na rynek nowego systemu ramkowego firmy KOS ELEKTRO

SYSTEM, która została zaprojektowana z myślą o odbiorcach oczekujących nowoczesnego designu

przy zachowaniu najwyższej jakości produktu.

Władysław Kopaliński w swoim „Słowniku wyrazów

obcych i obcojęzycznych” podaje znaczenie

słowa VENA: „natchnienie twórcze, łatwość

tworzenia, werwa, ale to także powodzenie i szczęście”.

VENA łączy w sobie to wszystko, a ponadto oryginalne

wzornictwo z nowoczesnym, maksymalnie płaskim kształtem.

Charakteryzuje się intuicyjnym i prostym sposobem

montażu. Standardem jest podstawowy zestaw łączników

i przycisków oraz ściemniacz na podczerwień. Gniazda

wtyczkowe pojedyncze i podwójne uzupełniają gniazda

specjalistyczne RJ, RTV i inne. Ramki instalacyjne od jednokrotnych

do pięciokrotnych są zaprojektowane do uniwersalnego

wykorzystania w poziomie i w pionie.

Nowoczesne wnętrza to wyzwanie, któremu pozwala

sprostać dostępna kolorystyka:

t biały,

t kremowy,

t satyna,

t patyna,

t aluminium.

Doskonała jakość użytego tworzywa (ASA – kopolimer

akrylonitrylu) zapewnia bardzo wysoką odporność na promieniowanie

UV oraz zarysowania, nadaje produktom i pomieszczeniom

dodatkowego blasku.

produkty

Ze względu na ramkową charakterystykę VENA jest dystrybuowana

bez ramki instalacyjnej z widoczną, solidną,

metalową ramką montażową. Montaż można wykonać

na dwa sposoby, bezpośrednio do puszki podtynkowej

na wkręty przy nowych instalacjach lub przy renowacjach,

gdzie można spotkać stary typ puszek, za pomocą „łapek

rozpierających”. Podłączenie samej instalacji, wykorzystując

dopracowane szybkozłączki w łącznikach i przyciskach,

pozwala na spokojny sen użytkowników i instalatorów, zapewniając

poczucie solidności i bezpieczeństwa.

Na standardowy zestaw łączników instalacyjnych składają

się:

t łącznik pojedynczy 16 AX, 250 V~

t łącznik świecznikowy (podwójny), 16 AX, 250 V~

t łącznik schodowy 16 AX, 250 V~

t łącznik krzyżowy 16 AX, 250 V~

t łącznik żaluzjowy 16 AX, 250 V~

t przycisk „światło” 10 AX, 250 V~

t przycisk „dzwonek” 10 AX, 250 V~

Gniazda specjalistyczne, bez ramki, przygotowane

do montażu ramkowego:

t gniazdo głośnikowe pojedyncze, stereofoniczne

t gniazda antenowe RTV końcowe, RTV SAT końcowe,

RTV przelotowe

t gniazda telefoniczne RJ11 pojedyncze i podwójne

t gniazdo komputerowe RJ45 kat. 5e, nieekranowane,

z przesłoną i etykietą

Zastosowanie uchwytu do modułów pozwala na montaż

w serii VENA dowolnych modułów w standardzie 45×45,

także innych producentów (OEM), dając nieograniczone

możliwości kompozycyjne.

Łączniki i przyciski można swobodnie podświetlać stosując

element neonowy, montowany na zatrzask. Poświata

wokół klawisza spełnia funkcje estetyczne, podkreślając

mocne elementy pomieszczenia oraz lokalizacyjne, pozwalające

swobodnie i bezpiecznie poruszać się w nocy.

VENA znakomicie radzi sobie także w pomieszczeniach

specjalnych takich, jak łazienki i kuchnie (strefa II i III wg

normy PNIEC 60364) dzięki zastosowaniu elementu hermetyzującego,

podnoszącego bryzgoszczelność łączników

i przycisków do IP44. Coraz częściej kuchnie łączone

są z salonami, stając się centralnymi punktami mieszkań

i domów, wymuszając jednocześnie spójność stylistyczną

osprzętu elektroinstalacyjnego.

Ofertę łączników zamyka dobrze znany elektroniczny sterownik

oświetlenia – ściemniacz, sterowany klawiszem

i dowolnym pilotem (RC5), rozbudowany o możliwość programowania

działania na wybrany przycisk pilota, symulacji

obecności, samoczynnego wygaszania światła.

Urządzenia elektryczne i multimedialne coraz liczniej goszczą

w naszych domach, potrzebują coraz więcej punktów

zasilających. Dlatego właśnie VENA wychodząc naprzeciw

zapotrzebowaniu pozwala na instalację do pięciu gniazd

różnego przeznaczenia (tj. gniazda antenowe, teleinformatyczne,

itp.) w jednej ramce. Pozwala to uniknąć plątaniny

przedłużaczy jednocześnie zachowując charakter

pomieszczenia, a nawet go wzbogacając.

Gniazda wtyczkowe analogicznie do łączników są dostępne

bez ramki, posiadają również mocne pazurki rozpierające

z gwintem metrycznym. W gniazdach zastosowano

zaciski gwintowe gwarantujące komfortowe i bezpieczne

podłączenie przewodów o przekroju do 2,5 mm 2 .

Pełna oferta gniazd pozwala zaspokoić każdą inwestycję,

składają się na nią:

t gniazdo pojedyncze 2P z przesłoną torów prądowych

16 A, 250 V~

t gniazdo pojedyncze 2P+Z z przesłoną torów prądowych

16 A, 250 V~

t gniazdo bryzgoszczelne pojedyncze 2P+Z z przesłoną

torów prądowych 16 A, 250 V~ (IP44)

System uzupełniają niezależne gniazda podwójne, często

wykorzystywane w miejscach mniej eksponowanych,

niewymagających systemu ramkowego. Przystosowane

są do powszechnie stosowanej instalacji „przelotowej”

(posiadają dwa komplety zacisków):

t gniazdo podwójne 2×2P, 16 A, 250 V~

t gniazdo podwójne 2×2P+Z, 16 A, 250 V~

W I-szym kwartale 2009 r. firma KOS ELEKTRO SYSTEM

planuje poszerzyć ofertę o gniazda wtykowe podwójne

z przesłoną torów prądowych, do ramki:

t gniazdo podwójne 2×2P, 16 A, 250 V~

t gniazdo podwójne 2×2P+Z, 16 A, 250 V~

Podsumowując...

Wykorzystuj VENĘ!





tel.: 071 37 60 973, 0609 977 776


9

produkty


SErii UNiCA

Co wyróżnia nową serię Unica?

Seria Unica to nowoczesność, elegancja i funkcjonalność

wyrażone w najnowszym wzornictwie i zgodnie z nowoczesnymi

trendami projektowania wnętrz. Osprzęt serii

Unica to trzy grupy produktów: Unica Plus, Unica Top

i Unica Wireless.

wyglądzie. Seria Unica pozwala na kreatywność i wprowadza

nowe pomysły w urządzaniu wnętrz, stanowi ciekawy

element dekoracyjny.

Oferta kolorystyczna Unica Plus jest jedną z najszerszych

na rynku, w jej skład wchodzi 17 barw ramek ozdobnych.

Różnorodne kolory ramek – od białego poprzez wiele

odcieni zieleni, błękitu, beżu czy różu i szarości – pozwalają

dobrać osprzęt, nawet do najbardziej wymagającego

wnętrza.

Unica Top Metal

Unica Plus – szeroka paleta kolorów

Unica Top Drewno

Unica Plus

Natomiast Unica Top to grupa ekskluzywna. Charakteryzuje

się mechanizmami w kolorze aluminium oraz drewnianymi

lub metalowymi ramkami o klasycznym i eleganckim

System Unica Wireless jest idealnym rozwiązaniem, służącym

zwiększeniu komfortu użytkowania istniejących

lub nowych instalacji elektrycznych. To nowe rozszerzenie

funkcji Unica o radiowe sterowanie domem, pozwala

na zdalne sterowanie oświetleniem i żaluzjami oraz daje

możliwość programowania scen świetlnych. Największą

zaletą tego systemu jest to, że można go wprowadzać

bez konieczności przeprowadzania remontu i prowadzenia

dodatkowych przewodów. System Unica Wireless, w odróżnieniu

od innych systemów dostępnych na rynku, można

zaprogramować bez użycia narzędzi i specjalistycznej

wiedzy. Samo programowanie jest proste i łatwe do zapamiętania

już po pierwszym zastosowaniu. Dzięki temu,

że funkcje sterowania radiowego są rozszerzeniem serii

Unica Plus i Unica Top zapewniają te same walory estetyczne

i funkcjonalne.

0

produkty

Unica Wireless – sterowanie radiowe

Zaawansowane funkcje osprzętu oraz system sterowania

radiowego Unica Wireless zapewnia komfort, bezpieczeństwo

oraz oszczędność energii.

Szeroka gama produktów w każdej z serii Unica oraz łatwy

montaż pozwala na ich zastosowanie w budynkach

mieszkalnych, biurowych, jak i komercyjnych.

Estetyka, oszczędność i efektywne wykorzystanie przestrzeni

to główne założenia serii Unica. Ramki dwu-, trzyi

czterokrotne o ustawieniu poziomym i pionowym gwarantują

wielość rozwiązań dla każdego typu przestrzeni,

a przy tym ekonomiczne i ergonomiczne wykorzystanie

wnętrza. Instalator ma możliwość zestawienia obok siebie

do 4 mechanizmów.

Bezbłędne i proste podłączenie elektroniki – wszystkie

zaciski są oznaczone w czytelny sposób, co umożliwia

szybkie i poprawne podłączenie przewodów giętkich lub

sztywnych o przekroju 2,5 mm 2 . Zaciski zasilania i sterowania

są umieszczone oddzielnie dla łatwiejszego rozróżnienia,

a śruby zacisków poluzowane w celu skrócenia

czasu montażu.

Więcej funkcji – bez konieczności prowadzenia dodatkowego

przewodu – ściemniacz, czujnik ruchu lub łącznik

czasowy może zastąpić szybko i łatwo zamontowany

w puszce zwykły łącznik 1-biegunowy.

Wyraźne oznaczenia – szczegóły instalacji, schematy

montażowe, optymalne długości zarobienia żył są wyraźnie

oznaczone na ściankach łączników.

Unica Plus – ramki wielokrotne

Unica – wyraźne oznaczenia

Unica jest wszechstronnym systemem, kompatybilnym

z każdym rodzajem instalacji przesyłania danych, prostym

w obsłudze, zapewniającym wysoki komfort i jakość

użytkowania.

Nowoczesne rozwiązania konstrukcyjne i technologiczne

oparte o mikroelektronikę takie, jak m.in. ściemniacze,

łączniki czasowe czy czujniki ruchu pozwalają instalować

produkty elektroniczne tak samo łatwo, jak inne produkty

serii Unica.

Szybkie i bezpieczne podłączenie – lejkowate wejście,

ułatwiające wprowadzenie przewodu do automatycznego

zacisku łącznika. Zaciski pozwalają na wygodne wprowadzenie

żył o przekroju do 2,5 mm 2 i mają wysokie ścianki

oddzielające, co pozwala uniknąć niebezpieczeństwa

zwarć przy korzystaniu z przewodów giętkich.

Unica to nie tylko wzornictwo i bogactwo asortymentu,

ale i wiele rozwiązań ułatwiających i przyśpieszających

pracę instalatora. Największe zalety to:

Małe rozmiary – korpusy produktów elektronicznych zajmują

w puszce równie mało miejsca, co łączniki konwencjonalne,

ułatwia to ich zainstalowanie i okablowanie.

Unica – małe gabaryty

Unica – lejkowate wejścia zacisku łącznika


produkty

Prosta instalacja – oznaczone kolorami zaciski przewodów

pozwalają uniknąć pospolitych błędów, pojawiających

się w wyniku zmęczenia lub monotonii powtarzalnych

zadań.

Unica – przesłony torów prądowych

Unica – oznakowane kolorami automatyczne zaciski łącznika

Krótki czas podłączenia – liniowe ułożenie zacisków

gniazda umożliwia jednoczesne przycięcie żył, gniazda

są wyposażone w śruby zaciskowe wstępnie poluzowane,

co eliminuje jeden etap instalacji.

Unica – zaciski gniazd oddzielone wysokimi ściankami

Lepsze zamocowanie i styk – przewody są mocowane

za pomocą zacisku z wahliwą podkładką, który zapewnia

lepsze trzymanie i styk, nawet przy żyłach o różnych

średnicach.

Unica – liniowo ułożone zaciski gniazda

Bezpieczeństwo użytkowników i instalatora – przesłony

torów prądowych, zapobiegające włożeniu do gniazd

jakichkolwiek przedmiotów przez dzieci. Dobrze zwymiarowane

zaciski są oddzielone wysokimi ściankami, aby

uniknąć niebezpieczeństwa zwarcia przy zastosowaniu

giętkich przewodów.

Unica – zacisk z wahliwą podkładką

22

produkty

Oszczędność miejsca – umieszczenie wejścia dla przewodów

od góry oznacza, że gniazdo zajmuje mniej miejsca.

Unica – ramka montażowa z Zamaku

Ramki zewnętrzne zatrzaskują się na ramce montażowej

w czterech miejscach przy pomocy zakotwiczonych

kołków, pozwalając na precyzyjne zamontowanie na nierównych

ścianach.

Unica – wejście dla przewodów od góry

Wieloletnie badania i doświadczenie pozwoliły firmie Schneider

Electric na wyprodukowanie jednej z najlepszych ramek

montażowych na rynku, łącząc wytrzymałość i odporność

na korozję z łatwością użytkowania i montażu.

Ramka ta charakteryzuje się następującymi cechami:

Brak ostrych krawędzi – produkowana w Zamaku ramka

montażowa niewykrawana jest wytrzymała i odporna

na korozję.

Łatwość montażu – ramka montażowa mocowana jest

do puszki za pomocą pazurków lub opcjonalnie za pomocą

wkrętów, posiada również otwory do bezpośredniego

mocowania do ścian za pomocą kołków rozporowych.

Perfekcyjne łączenie w zestawy – wczepy umożliwiające

idealne połączenie ramek montażowych w zestawy.

Zawsze prosta – łatwiejsza do wyosiowania, z prostą

powierzchnią podpierającą, co ułatwia zastosowanie poziomicy.

Ostateczny wygląd instalacji nie zależy jedynie od koloru

i wzornictwa widocznych elementów. Równie istotne

jest, aby wszystkie elementy osprzętu pasowały do siebie,

pasowały do otoczenia, w którym są zamontowane

i aby były wytrzymałe. Materiały zastosowane do produkcji

osprzętu Unica zapewniają trwałość koloru i odporność

na zarysowania, a gładka błyszcząca powierzchnia

klawisza/pokrywy i ramki powoduje, że jest ona łatwa do

utrzymania w czystości.

Unica – montaż ramki zewnętrznej za pomocą zakotwiczonych kołków

Reasumując, seria Unica zaprojektowana z dbałością

o każdy szczegół, wyróżnia się atrakcyjnym, nowoczesnym

wzornictwem, które pasuje do każdego wnętrza.

Jest to oferta pozwalająca zaspokoić upodobania najbardziej

wymagających użytkowników i podkreślić charakter

każdego wnętrza.


Apoloniusz Kida


e-mail: apoloniusz.kida@fega.com.pl

tel.: 071 37 60 965, 0697 966 621


produkty

Nowy rewolucyjny osprzęt

Program Plexo iP55 firmy Legrand

Firma Legrand, wiodący producent osprzętu elektroinstalacyjnego, wprowadziła do swojej oferty nowy

osprzęt o stopniu ochrony IP55. Nowa oferta przeznaczona jest do instalacji elektrycznych w garażach,

piwnicach, parkingach dużych biurowców, halach przemysłowych, ogródkach restauracyjnych i wielu

innych miejscach, gdzie pył i zagrożenie wilgocią są na porządku dziennym.

Stopień ochrony IP55 gwarantuje nam, że kurz a nawet

nawet strumień wody nie zakłóci pracy osprzętu.

W nowej wersji osprzętu Plexo wprowadzono wiele

nowych udogodnień, które:

t zwiększają szybkość wykonywania instalacji,

t upraszczają projektowanie instalacji (osprzęt można

zamontować zarówno natynkowo, jak i podtynkowo),

t ułatwiają wykonanie instalacji, gdyż nawet w ostatnim

momencie można zdecydować jak wygodniej będzie poprowadzić

przewody dla osprzętu IP55.

Dysponując jednym mechanizmem (łącznik, gniazdo, przycisk,

wyłącznik automatyczny itp.), dobieramy do niego

puszkę do montażu natynkowego lub uchwyt do montażu

podtynkowego. To właśnie montaż podtynkowy

w osprzęcie IP55 jest nowym trendem, który wyznacza

firma Legrand. Do tej pory osprzęt IP55, dostępny tylko

w wersji natynkowej nie harmonizował z otoczeniem,

np. domu lub ogródków restauracyjnych, obecnie możliwość

zainstalowania osprzętu w puszce podtynkowej,

poszerza znacznie możliwości zastosowania produktów

nowego programu Plexo.

Jakie ułatwienia niesie ze sobą instalowanie Programu

Plexo? Najistotniejsze korzyści dla instalatora, jakie można

wymienić to:

t ułatwione prowadzenie przewodów,

t komfort przy okablowaniu,

t niezawodna szczelność,

t swoboda wyboru sposobu instalowania produktów (natynkowy

lub podtynkowy).

W miejscach, w których zależy wykonawcy na tym,

by zachować ich estetykę najlepiej sprawdzi się właśnie

osprzęt podtynkowy Plexo IP55 (Rys. 1.) – dostępny w kolorze

białym i szarym.

Nowy osprzęt Plexo IP55, montowany w zwykłej puszce

podtynkowej, dzięki licznym uszczelkom (Rys. 2.), zachowuje

parametry, jakie są wymagane dla osprzętu IP55.

Oprócz możliwości instalowania osprzętu podtynkowo,

firma Legrand wprowadziła również inne udogodnienia,

jak, np. gniazda zespolone (Rys. 3.), dzięki którym montaż

osprzętu staje się szybszy, osiągamy więcej, poświęcając

mniej czasu.

Rys. 1. Gniazda pojedyncze 2P+Z Program Plexo zamontowane podtynkowo

4

produkty

Uszczelka

zewnętrzna między

uchwytem i puszką

podtynkową

Uszczelka

wewnętrzna między

uchwytem i puszką

podtynkową

Uszczelka między

ramką i uchwytem

Uszczelka między

mechanizmem

i plakietką

Rys. 2. Niezawodna szczelność osprzętu Plexo dzięki licznym uszczelkom

Gniazda zespolone występują w wersji podwójnej do zamontowania

w poziomie lub pionie lub potrójnej do zamontowania

w poziomie. Takie rozwiązania w zupełności wystarczą

na zaspokojenie potrzeb większości instalacji.

Do instalacji natynkowych przewidziano również szereg

udogodnień, jak np. perforowane nasadki do łatwego wykonania

otworów (Rys. 4.), które umożliwiają łatwe wprowadzenie

zarówno samych przewodów, jak i rurek do prowadzenia

przewodów.

Do tego typu instalacji, można również użyć dostępne

w Programie Plexo listwy instalacyjne, które również

gwarantują stopień ochrony IP55 (Rys. 5.). Są to listwy,

które szybko zamontujemy na ścianie. Dzięki pokrywie

półotwartej nie tracimy czasu na montaż pokryw, gdyż

z jednej strony mamy ją już zamontowaną. Dodatkowo

akcesoria, do montażu i rozgałęziania listwy, mogą zaoszczędzić

nawet do 15% czasu potrzebnego do wykonania

instalacji natynkowej bez tych wszystkich udogodnień.

Podsumowując wszystkie wymienione zalety nowego Programu

Plexo, można stwierdzić, że jest to dla instalatora

nowa jakość pracy, która stanie się jeszcze bardziej efektywna

i przyjemna. Użytkownik zaś będzie miał gwarancję

wykonania instalacji z dbałością o szczegóły i osiągnięcie

niezawodności działania przez wiele lat eksploatacji.

Autor tekstu

Tomasz Bożek

Kierownik Produktu


Rys. 3. Gniazda podwójne Plexo 2x2P+Z





tel.: 071 37 60 973, 0609 977 776

Membrana przygotowana

do wprowadzenia

przewodów od 4 do 15 mm

Możliwość

wysunięcia

nasadek

Wypust

do przygotowania

otworu o średnicy

od 16 do 25 mm

Rys. 4. Puszka natynkowa Plexo z nasadkami

Rys. 5. Osprzęt Plexo z doprowadzeniem przewodów w listwie instalacyjnej


5

produkty

Profesjonalne oświetlenie

AWAryJNE

Nie jest ważne

ile światła emituje dana oprawa.

Ważne jest to, czy emitowane

przez oprawę światło trafia dokładnie

w to miejsce, na którym nam zależy.

Niekontrolowany rozsył światła jest tylko stratą energii.

Oprawy metricaLED charakteryzują się bardzo wysoką

sprawnością świetlną dochodzącą do 86%.

Diodowe źródła światła zapewniają niezmienny strumień

światła przez 100 tys. godzin. Opatentowany układ

elektroniczny dający oprawie wysoką sprawność w trybie

awaryjnym zarówno dla wersji SE, jak i SA oraz niezależnie

od czasu autonomii dla 1 lub 3 godzin. Łatwość montażu,

brak kosztów konserwacji oprawy w wersji IP65.

Parametry techniczne

metricaLED IP40 – Obudowa

wykonana z poliwęglanu. Klosz

o wysokiej przejrzystości minimalizuje

utratę strumienia

światła. Asymetryczny reflektor

o budowie segmentowej,

umożliwiający szerokostrumieniowy

i równomierny rozsył

emitowanego światła na płaszczyźnie

roboczej. Reflektor wykonany jest z poliwęglanu

napylanego czystym aluminium, co znacznie zwiększa jego

sprawność.

metricaLED IP65 – Bezobsługowy

układ optyczny, w którym

klosz jest zgrzewany w technologii

ultradźwiękowej wraz

z odbłyśnikiem. Obudowa wykonana

z poliwęglanu. Klosz o wysokiej

przejrzystości minimalizuje

utratę strumienia światła.

Asymetryczny reflektor o budowie

segmentowej, umożliwiający szerokostrumieniowy

i równomierny rozsył emitowanego światła na płaszczyźnie

roboczej. Uszczelka wykonana jest z plastycznego

kauczuku etylenowo-propylenowego EPDM, odpornego

na starzenie się oraz czynniki atmosferyczne.

Równomierne rozświetlenie piktogramów

Odbłyśnik w oprawach MerticaLED

8-18-24W zaprojektowany

został aby spełnić wymagania

oświetlenia awaryjnego

w zakresie bezpieczeństwa

i sprawności. Metalizowany

odbłyśnik, oprócz kierowania

strumienia światła na podłogę, zapewniając optymalne

oświetlenie dróg ewakuacyjnych, zapewnia także optymalne

podświetlenie piktogramów dostarczanych w raz

z oprawą w wersji pracy ciągłej – SA.

System szybkiego montażu oraz dostępu

do układu zasilającego oprawy

Ostatnia generacja opraw

Beghelli została zaprojektowana

w ten sposób,

aby uczynić instalację

oraz późniejsze użytkowanie

opraw jak najbardziej

proste i szybkie. Montaż

oprawy na ścianie można

szybko wykonać przy pomocy,

np. puszki montażowej

503. Natychmiastowy

dostęp do układu zasilającego

możliwy jest dzięki zastosowaniu, w obudowie oprawy

MetricaLED, zawiasów.

Montaż do ściany – czyste wzornictwo

Czyste wzornictwo opraw

Metrica LED podkreśla zaawansowany

technicznie charakter

fasetonowego odbłyśnika.

Odbłyśnik za pomocą

wielokrotnych odbić światła

w sposób kontrolowany kieruje

strumień świetlny w odpowiednim

kierunku. Akcesoria

służce wbudowaniu opraw

w ścianę minimalizują przestrzeń jaką zajmuje oprawa

w pomieszczeniu oraz sprawia, że kompleksowy element

optyczny jest głównym widocznym elementem oprawy.


Jacek Krynicki


e-mail: jacek.krynicki@fega.com.pl

tel.: 071 37 60 972, 0691 032 993

ozMaitoŚCi

ZABAWNE HISTORIE

– Z jaką prędkością porusza się ciemność?

– Ciemność porusza się z przędkością światła,

ale w przeciwnym kierunku.


kontakt

FEGA Poland Sp. z o.o.

www.fega.com.pl

SIEDZIBA:

ul. Wagonowa 5-7

53-609 Wrocław

tel. 071 37 60 900

fax 071 37 60 999

fega@fega.com.pl

ODDZIAŁ BYDGOSZCZ:

ul. Fordońska 393

85-766 Bydgoszcz

tel. 052 320 64 50

fax 052 320 64 51

bydgoszcz@fega.com.pl

ODDZIAŁ KATOWICE:

Al. Roździeńskiego 170

40-203 Katowice

tel. 032 358 37 40

fax 032 358 37 41

katowice@fega.com.pl

ODDZIAŁ KRAKÓW:

ul. Dobrego Pasterza 120A

31-416 Kraków

tel. 012 410 94 40

fax 012 410 94 41

krakow@fega.com.pl

ODDZIAŁ ŁÓDŹ:

ul. Ustronna 3/9

93-350 Łódź

tel. 042 689 12 10

fax 042 689 12 11

lodz@fega.com.pl

ODDZIAŁ POZNAŃ:

ul. Dąbrowskiego 399

60-425 Poznań

tel. 061 849 88 00

fax 061 849 88 01

poznan@fega.com.pl

ODDZIAŁ WARSZAWA:

ul. Badylarska 24

02-236 Warszawa

tel. 022 739 24 00

fax 022 739 24 10

warszawa@fega.com.pl

R E D A K C J A


nr 4 (8)



tel. 071 37 60 900

fax 071 37 60 999

fega@fega.com.pl

Nakład 1000 egz.

kierownik działu marketingu

Anna Chrzanowska-Łysak

specjalista ds. marketingu

Anna Mularska

Magdalena Tomaś

Uwagi i sugestie proszę

kierować na adres:

redakcja@fega.com.pl

projekt graficzny

Tomasz Lipka

skład

Karol Łotocki

Lorem Ipsum Studio

studio@li.com.pl

tel. 071 35 35 298

28

www.fega.com.pl

Hurtownia materiałów elektrotechnicznych i automatyki przemysłowej

FEGA Poland sp. z o.o.



tel. 071 37 60 900

fax 071 37 60 999

Oddział Bydgoszcz

ul. Fordońska 393

85-766 Bydgoszcz

tel. 052 320 64 50

fax 052 320 64 51

Oddział Łódź

ul. Ustronna 3/9

93-350 Łódź

tel. 042 689 12 10

fax 042 689 12 11

Oddział Katowice

Al. Roździeńskiego 170

40-203 Katowice

tel. 032 358 37 40

fax 032 358 37 41

Oddział Kraków

ul. Dobrego Pasterza 120A

31-416 Kraków

tel. 012 410 94 40

fax 012 410 94 41

Oddział Poznań

ul. Dąbrowskiego 399

60-425 Poznań

tel. 061 849 88 00

fax 061 849 88 01

Oddział Warszawa

ul. Badylarska 24

02-236 Warszawa

tel. 022 739 24 00

fax 022 739 24 10

Sterowanie i kontrola obwodów Osprzęt elektroinstalacyjny Xcomfort

You also want an ePaper? Increase the reach of your titles

Delete template?

Save as template?
