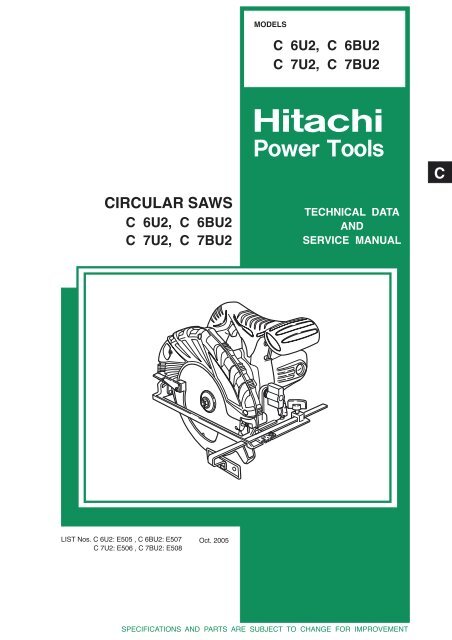

MODELS<br />
C 6U2, C 6BU2<br />
C 7U2, C 7BU2<br />
<strong>Hitachi</strong> <br />
Power Tools<br />
C<br />
CIRCULAR SAWS<br />
C 6U2, C 6BU2<br />
C 7U2, C 7BU2<br />
TECHNICAL DATA<br />
AND<br />
SERVICE MANUAL<br />
LIST Nos. C 6U2: E505 , C 6BU2: E507<br />
C 7U2: E506 , C 7BU2: E508<br />
Oct. 2005<br />
SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT
<strong>Hitachi</strong> Power Tools<br />
LIST NO. E505<br />
ELECTRIC TOOL PARTS LIST<br />
CIRCULAR SAW<br />
Model C 6U2<br />
2005 • 8 • 30<br />
(E1)<br />
501 502 503 504<br />
12 13 14<br />
11<br />
15<br />
16<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
17<br />
18<br />
32<br />
19<br />
20<br />
33<br />
34<br />
35<br />
39<br />
40<br />
28<br />
29<br />
30<br />
31<br />
36<br />
A<br />
37<br />
38<br />
27<br />
B<br />
26<br />
58<br />
25<br />
21<br />
22<br />
23<br />
24<br />
56<br />
60<br />
61<br />
55<br />
54<br />
62<br />
48<br />
63<br />
41<br />
42<br />
43<br />
49<br />
50<br />
51<br />
52<br />
53<br />
59<br />
64<br />
72<br />
73<br />
A<br />
44<br />
65<br />
66<br />
67<br />
68<br />
69<br />
70<br />
71<br />
45<br />
B<br />
46<br />
47
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
1 302-449 SPINDLE AND GEAR SET 1<br />
2 302-433 BEARING HOLDER 1<br />
3 992-013 SEAL LOCK FLAT HD. SCREW M5X14 2<br />
4 961-807 BUSHING 1<br />
5 600-3VV BALL BEARING 6003VVCMPS2L 1<br />
6 324-677 SAFETY COVER 1<br />
7 302-463 RETURN SPRING 1<br />
8 302-435 BEARING COVER 1<br />
9 990-430 SEAL LOCK FLAT HD. SCREW M4X10 2<br />
10 302-476 WASHER (A) 1<br />
11 324-678 TCT SAW BLADE 165MM-D30 HOLE-NT16 1<br />
12 324-674 SAW COVER 1<br />
13 305-691 MACHINE SCREW (W/WASHERS) M4X14 (BLACK) 4<br />
14 MODEL NAME PLATE 1<br />
15 324-669 DUST COLLECTOR 1<br />
16 324-139 SPECIAL BOLT 1<br />
17 302-464 KNOB 1<br />
18 304-043 MACHINE SCREW (W/WASHERS) M4X10 (BLACK) 1<br />
19 302-423 WASHER (B) 1<br />
20 324-662 HEX. SOCKET HD. BOLT M8X15.5 1<br />
21 325-060 RUBBER BUSHING 1<br />
22 322-089 BEARING BUSHING 1<br />
23 608-VVM BALL BEARING 608VVC2PS2L 1<br />
24 930-703 BRUSH TERMINAL 2<br />
25 340-641E STATOR ASS’Y 230V 1 INCLUD. 24<br />
26 953-121 HEX. HD. TAPPING SCREW D5X50 2<br />
27 324-675 FAN GUIDE 1<br />
28 360-729E ARMATURE 230V 1<br />
29 324-655 LOCK LEVER 1<br />
30 600-1VV BALL BEARING 6001VVCMPS2L 1<br />
31 958-130 RUBBER RING 1<br />
32 949-686 ROLL PIN D6X40 (10 PCS.) 1<br />
33 324-673 GEAR COVER ASS’Y 1 INCLUD. 31, 34, 35<br />
34 961-729 CUSHION 1<br />
35 949-794 FLAT HD. SCREW M6X20 (10 PCS.) 1<br />
36 324-660 KNOB 1<br />
37 676-531 O-RING (P-7) 1<br />
38 303-801 SLEEVE 1<br />
39 303-838 RIVING KNIFE 1<br />
40 324-664 HEX. SOCKET HD. BOLT M8X10 1<br />
41 324-658 WING NUT M8 1<br />
42 949-433 BOLT WASHER M8 (10 PCS.) 1<br />
43 301-806 WING BOLT M6X15 1<br />
44 302-469 SLOTTED HD. SET SCREW (SEAL LOCK) M6X6 1<br />
45 324-676 BASE ASS’Y 1 INCLUD. 41, 42, 46-53<br />
46 949-425 WASHER M6 (10 PCS.) 1<br />
47 302-459 WING BOLT M6X17 1<br />
48 949-214 MACHINE SCREW M4X6 (10 PCS.) 1<br />
49 949-453 SPRING WASHER M4 (10 PCS.) 1<br />
50 324-659 GUIDE PIECE 1<br />
51 302-457 BOLT (SQUARE) M8X30 1<br />
-- 2 --<br />
* ALTERNATIVE PARTS<br />
C 6U2<br />
8 -- 05
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
52 308-479 BEVEL PLATE 1<br />
53 308-480 RIVET D6X17 2<br />
54 301-653 TAPPING SCREW (W/FLANGE) D4X20 (BLACK) 5<br />
55 324-665 HOUSING ASS’Y 1 INCLUD. 66, 67<br />
56 NAME PLATE 1<br />
58 324-667 HANDLE COVER 1<br />
59 302-434 MACHINE SCREW (W/WASHERS) M5X45 (BLACK) 3<br />
60 963-756Z SWITCH (2P PILLAR TYPE) W/SAFETY LOCK 1<br />
61 946-362 BEARING LOCK 1<br />
62 981-373 TUBE (D) 2<br />
63 930-039 NOISE SUPPRESSOR 1<br />
* 64 981-373 TUBE (D) 2 FOR CORD<br />
65 316-444 DIAGONAL BOLT M8X105 1<br />
66 938-477 HEX. SOCKET SET SCREW M5X8 2<br />
67 958-900 BRUSH HOLDER 2<br />
68 999-043 CARBON BRUSH (1 PAIR) 2<br />
69 945-161 BRUSH CAP 2<br />
* 70 953-327 CORD ARMOR D8.8 1<br />
* 70 938-051 CORD ARMOR D10.1 1<br />
* 71 500-234Z CORD 1 (CORD ARMOR D8.8)<br />
* 71 500-247Z CORD 1 (CORD ARMOR D8.8) FOR FIN, DEN, SWE, NOR<br />
* 71 500-248Z CORD 1 (CORD ARMOR D10.1) FOR SUI<br />
72 937-631 CORD CLIP 1<br />
73 984-750 TAPPING SCREW (W/FLANGE) D4X16 2<br />
C 6U2<br />
8 -- 05<br />
* ALTERNATIVE PARTS -- 3 -
STANDARD ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION REMARKS<br />
NO.<br />
USED<br />
501 302-756 GUIDE 1<br />
502 872-422 HEX. BAR WRENCH 6MM 1<br />
503 303-338 KNOB 1<br />
* 504 302-443 WASHER (A) 1 FOR FRA<br />
C 6U2<br />
OPTIONAL ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
601 317-848 GUIDE RAIL ADAPTER ASS’Y 1 INCLUD. 602-607<br />
602 317-849 RAIL BAR 1<br />
603 317-850 BAR 1<br />
604 317-851 BAR 1<br />
605 301-806 WING BOLT M6X15 4<br />
606 949-237 MACHINE SCREW M5X12 (10 PCS.) 2<br />
607 949-454 SPRING WASHER M5 (10 PCS.) 2<br />
-- 4 -- * ALTERNATIVE PARTS<br />
Printed in Japan 8 -- 05<br />
(050830N)
<strong>Hitachi</strong> Power Tools<br />
LIST NO. E507<br />
ELECTRIC TOOL PARTS LIST<br />
CIRCULAR SAW<br />
Model C 6BU2<br />
2005 • 8 • 30<br />
(E1)<br />
501 502 503<br />
12 13 14 15 16 17<br />
11<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
18<br />
19<br />
33<br />
20<br />
21<br />
34<br />
35<br />
36<br />
40<br />
41<br />
27<br />
28<br />
29<br />
30<br />
31<br />
32<br />
A<br />
38<br />
37<br />
39<br />
59<br />
B<br />
25<br />
26<br />
22<br />
23<br />
24<br />
57<br />
64<br />
42<br />
43<br />
44<br />
49<br />
50<br />
51<br />
52<br />
53<br />
54<br />
55<br />
60<br />
56<br />
61<br />
62<br />
63<br />
65<br />
69<br />
70<br />
78<br />
66<br />
79<br />
67<br />
65<br />
68<br />
80<br />
A<br />
45<br />
71<br />
72<br />
73<br />
74<br />
75<br />
76<br />
77<br />
46<br />
B<br />
47<br />
48
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
1 302-449 SPINDLE AND GEAR SET 1<br />
2 302-433 BEARING HOLDER 1<br />
3 992-013 SEAL LOCK FLAT HD. SCREW M5X14 2<br />
4 961-807 BUSHING 1<br />
5 600-3VV BALL BEARING 6003VVCMPS2L 1<br />
6 324-677 SAFETY COVER 1<br />
7 302-463 RETURN SPRING 1<br />
8 302-435 BEARING COVER 1<br />
9 990-430 SEAL LOCK FLAT HD. SCREW M4X10 2<br />
10 302-476 WASHER (A) 1<br />
11 324-678 TCT SAW BLADE 165MM-D30 HOLE-NT16 1<br />
12 324-674 SAW COVER 1<br />
13 305-691 MACHINE SCREW (W/WASHERS) M4X14 (BLACK) 4<br />
14 MODEL MANE PLATE 1<br />
15 NAME PLATE (BRAKE) 1<br />
16 324-669 DUST COLLECTOR 1<br />
17 324-139 SPECIAL BOLT 1<br />
18 302-464 KNOB 1<br />
19 304-043 MACHINE SCREW (W/WASHERS) M4X10 (BLACK) 1<br />
20 302-423 WASHER (B) 1<br />
21 324-662 HEX. SOCKET HD. BOLT M8X15.5 1<br />
22 325-060 RUBBER BUSHING 1<br />
23 322-089 BEARING BUSHING 1<br />
24 608-VVM BALL BEARING 608VVC2PS2L 1<br />
25 930-703 BRUSH TERMINAL 2<br />
26 340-424G STATOR ASS’Y 230V 1 INCLUD. 25<br />
27 953-121 HEX. HD. TAPPING SCREW D5X50 2<br />
28 324-675 FAN GUIDE 1<br />
29 360-728E ARMATURE 230V 1<br />
30 324-655 LOCK LEVER 1<br />
31 600-1VV BALL BEARING 6001VVCMPS2L 1<br />
32 958-130 RUBBER RING 1<br />
33 949-686 ROLL PIN D6X40 (10 PCS.) 1<br />
34 324-673 GEAR COVER ASS’Y 1 INCLUD. 32, 35, 36<br />
35 961-729 CUSHION 1<br />
36 949-794 FLAT HD. SCREW M6X20 (10 PCS.) 1<br />
37 324-660 KNOB 1<br />
38 676-531 O-RING (P-7) 1<br />
39 303-801 SLEEVE 1<br />
40 303-838 RIVING KNIFE 1<br />
41 324-664 HEX. SOCKET HD. BOLT M8X10 1<br />
42 324-658 WING NUT M8 1<br />
43 949-433 BOLT WASHER M8 (10 PCS.) 1<br />
44 301-806 WING BOLT M6X15 1<br />
45 302-469 SLOTTED HD. SET SCREW (SEAL LOCK) M6X6 1<br />
46 324-679 BASE ASS’Y (FLUORINE) 1 INCLUD. 42, 43, 47-54<br />
47 949-425 WASHER M6 (10 PCS.) 1<br />
48 302-459 WING BOLT M6X17 1<br />
49 949-214 MACHINE SCREW M4X6 (10 PCS.) 1<br />
50 949-453 SPRING WASHER M4 (10 PCS.) 1<br />
51 324-659 GUIDE PIECE 1<br />
-- 2 --<br />
* ALTERNATIVE PARTS<br />
C 6BU2<br />
8 -- 05
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
52 302-457 BOLT (SQUARE) M8X30 1<br />
53 308-479 BEVEL PLATE 1<br />
54 308-480 RIVET D6X17 2<br />
55 301-653 TAPPING SCREW (W/FLANGE) D4X20 (BLACK) 5<br />
56 324-682 HOUSING ASS’Y 1 INCLUD. 72, 73<br />
57 NAME PLATE 1<br />
59 324-683 HANDLE COVER 1<br />
60 302-434 MACHINE SCREW (W/WASHERS) M5X45 (BLACK) 3<br />
61 324-680 INTERNAL WIRE (BLUE) 70L 1<br />
62 959-141 CONNECTOR 50092 (10 PCS.) 1<br />
63 316-445 SWITCH (B) (2P PILLER TYPE) W/SAFETY LOCK 1<br />
64 946-362 BEARING LOCK 1<br />
65 981-373 TUBE (D) 2<br />
66 938-307 PILLAR TERMINAL 1<br />
67 313-505 WIRE BAND 1<br />
68 930-039 NOISE SUPPRESSOR 1<br />
69 324-681 INTERNAL WIRE (BLUE) 100L 1<br />
* 70 981-373 TUBE (D) 1 FOR CORD<br />
71 316-444 DIAGONAL BOLT M8X105 1<br />
72 938-477 HEX. SOCKET SET SCREW M5X8 2<br />
73 960-685 BRUSH HOLDER 2<br />
74 999-056 CARBON BRUSH (1 PAIR) 2<br />
75 945-161 BRUSH CAP 2<br />
* 76 953-327 CORD ARMOR D8.8 1<br />
* 76 938-051 CORD ARMOR D10.1 1<br />
* 77 500-234Z CORD 1 (CORD ARMOR D8.8)<br />
* 77 500-247Z CORD 1 (CORD ARMOR D8.8) FOR FIN, DEN, SWE, NOR<br />
* 77 500-248Z CORD 1 (CORD ARMOR D10.1) FOR SUI<br />
78 937-631 CORD CLIP 1<br />
79 984-750 TAPPING SCREW (W/FLANGE) D4X16 2<br />
80 316-446 RESISTOR 1<br />
C 6BU2<br />
8 -- 05<br />
* ALTERNATIVE PARTS -- 3 -
STANDARD ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION REMARKS<br />
NO.<br />
USED<br />
501 302-756 GUIDE 1<br />
502 872-422 HEX. BAR WRENCH 6MM 1<br />
503 303-338 KNOB 1<br />
C 6BU2<br />
OPTIONAL ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
601 317-848 GUIDE RAIL ADAPTER ASS’Y 1 INCLUD. 602-607<br />
602 317-849 RAIL BAR 1<br />
603 317-850 BAR 1<br />
604 317-851 BAR 1<br />
605 301-806 WING BOLT M6X15 4<br />
606 949-237 MACHINE SCREW M5X12 (10 PCS.) 2<br />
607 949-454 SPRING WASHER M5 (10 PCS.) 2<br />
-- 4 -- * ALTERNATIVE PARTS<br />
Printed in Japan 8 -- 05<br />
(050830N)
<strong>Hitachi</strong> Power Tools<br />
LIST NO. E506<br />
ELECTRIC TOOL PARTS LIST<br />
CIRCULAR SAW<br />
Model C 7U2<br />
2005 • 8 • 30<br />
(E1)<br />
501 502 503<br />
504<br />
12 13 14<br />
16<br />
11<br />
15<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
27<br />
9<br />
10<br />
17<br />
28<br />
18<br />
29<br />
30<br />
31<br />
19<br />
32<br />
20<br />
A<br />
37<br />
36<br />
38<br />
33<br />
34<br />
B<br />
35<br />
25<br />
26<br />
58<br />
21<br />
22<br />
23<br />
24<br />
52<br />
53<br />
54<br />
55<br />
56<br />
60<br />
61<br />
65<br />
66<br />
67<br />
39<br />
40<br />
46<br />
47<br />
48<br />
49<br />
59<br />
63<br />
64<br />
75<br />
76<br />
41<br />
50<br />
51<br />
73<br />
74<br />
A<br />
42<br />
68<br />
69<br />
70<br />
71<br />
72<br />
43<br />
B<br />
44<br />
45
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
1 302-988 SPINDLE AND GEAR SET 1<br />
2 302-433 BEARING HOLDER 1<br />
3 992-013 SEAL LOCK FLAT HD. SCREW M5X14 2<br />
4 961-807 BUSHING 1<br />
5 600-3VV BALL BEARING 6003VVCMPS2L 1<br />
6 324-661 SAFETY COVER 1<br />
7 303-512 RETURN SPRING 1<br />
8 302-435 BEARING COVER 1<br />
9 990-430 SEAL LOCK FLAT HD. SCREW M4X10 2<br />
10 302-476 WASHER (A) 1<br />
11 324-668 TCT SAW BLADE 190MM-D30 HOLE-NT18 1<br />
12 324-654 SAW COVER 1<br />
13 305-691 MACHINE SCREW (W/WASHERS) M4X14 (BLACK) 4<br />
14 MODEL NAME PLATE 1<br />
15 324-669 DUST COLLECTOR 1<br />
16 324-139 SPECIAL BOLT 1<br />
17 302-464 KNOB 1<br />
18 304-043 MACHINE SCREW (W/WASHERS) M4X10 (BLACK) 1<br />
19 302-423 WASHER (B) 1<br />
20 324-662 HEX. SOCKET HD. BOLT M8X15.5 1<br />
21 325-060 RUBBER BUSHING 1<br />
22 322-089 BEARING BUSHING 1<br />
23 608-VVM BALL BEARING 608VVC2PS2L 1<br />
24 930-703 BRUSH TERMINAL 2<br />
* 25 340-640C STATOR ASS’Y 110V 1 INCLUD. 24<br />
* 25 340-640E STATOR ASS’Y 230V 1 INCLUD. 24<br />
26 953-174 HEX. HD. TAPPING SCREW D5X55 2<br />
27 324-656 FAN GUIDE 1<br />
* 28 360-727C ARMATURE 110V 1<br />
* 28 360-727E ARMATURE 230V 1<br />
29 324-655 LOCK LEVER 1<br />
30 600-1VV BALL BEARING 6001VVCMPS2L 1<br />
31 958-130 RUBBER RING 1<br />
32 949-686 ROLL PIN D6X40 (10 PCS.) 1<br />
33 324-653 GEAR COVER ASS’Y 1 INCLUD. 31, 34, 35<br />
34 961-729 CUSHION 1<br />
35 949-794 FLAT HD. SCREW M6X20 (10 PCS.) 1<br />
36 324-660 KNOB 1<br />
37 676-531 O-RING (P-7) 1<br />
38 303-801 SLEEVE 1<br />
39 324-658 WING NUT M8 1<br />
40 949-433 BOLT WASHER M8 (10 PCS.) 1<br />
41 301-806 WING BOLT M6X15 1<br />
42 302-469 SLOTTED HD. SET SCREW (SEAL LOCK) M6X6 1<br />
43 324-657 BASE ASS’Y 1 INCLUD. 39, 40, 44-51<br />
44 949-425 WASHER M6 (10 PCS.) 1<br />
45 302-459 WING BOLT M6X17 1<br />
46 949-214 MACHINE SCREW M4X6 (10 PCS.) 1<br />
47 949-453 SPRING WASHER M4 (10 PCS.) 1<br />
48 324-659 GUIDE PIECE 1<br />
49 302-457 BOLT (SQUARE) M8X30 1<br />
-- 2 --<br />
* ALTERNATIVE PARTS<br />
C 7U2<br />
8 -- 05
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
50 308-479 BEVEL PLATE 1<br />
51 308-480 RIVET D6X17 2<br />
52 324-663 RIVING KNIFE 1<br />
53 324-664 HEX. SOCKET HD. BOLT M8X10 1<br />
54 301-653 TAPPING SCREW (W/FLANGE) D4X20 (BLACK) 5<br />
* 55 324-665 HOUSING ASS’Y 1 INCLUD. 69, 70<br />
* 55 324-666 HOUSING ASS’Y 1 INCLUD. 69, 70 FOR SAF<br />
56 NAME PLATE 1<br />
58 324-667 HANDLE COVER 1<br />
59 302-434 MACHINE SCREW (W/WASHERS) M5X45 (BLACK) 3<br />
* 60 963-756Z SWITCH (2P PILLAR TYPE) W/SAFETY LOCK 1<br />
* 60 302-470 SWITCH (C) (1P SCREW TYPE) W/O LOCK 1 FOR SAF<br />
61 946-362 BEARING LOCK 1<br />
* 63 981-373 TUBE (D) 2 FOR CORD<br />
* 64 980-063 TERMINAL 2 FOR CORD<br />
* 65 930-804 TERMINAL M4.0 (10 PCS.) 2 FOR SAF<br />
* 66 981-373 TUBE (D) 2 EXCEPT FOR SAF<br />
67 930-039 NOISE SUPPRESSOR 1<br />
68 316-444 DIAGONAL BOLT M8X105 1<br />
69 938-477 HEX. SOCKET SET SCREW M5X8 2<br />
70 958-900 BRUSH HOLDER 2<br />
71 999-043 CARBON BRUSH (1 PAIR) 2<br />
72 945-161 BRUSH CAP 2<br />
73 953-327 CORD ARMOR D8.8 1<br />
* 74 500-234Z CORD 1 (CORD ARMOR D8.8)<br />
* 74 500-435Z CORD 1 (CORD ARMOR D8.8) FOR GBR (230V)<br />
* 74 500-461Z CORD 1 (CORD ARMOR D8.8) FOR GBR (110V)<br />
75 937-631 CORD CLIP 1<br />
76 984-750 TAPPING SCREW (W/FLANGE) D4X16 2<br />
C 7U2<br />
8 -- 05<br />
* ALTERNATIVE PARTS -- 3 -
STANDARD ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION REMARKS<br />
NO.<br />
USED<br />
501 302-756 GUIDE 1<br />
502 872-422 HEX. BAR WRENCH 6MM 1<br />
503 303-338 KNOB 1<br />
* 504 302-443 WASHER (A) 1 FOR FRA<br />
C 7U2<br />
OPTIONAL ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
601 317-848 GUIDE RAIL ADAPTER ASS’Y 1 INCLUD. 602-607<br />
602 317-849 RAIL BAR 1<br />
603 317-850 BAR 1<br />
604 317-851 BAR 1<br />
605 301-806 WING BOLT M6X15 4<br />
606 949-237 MACHINE SCREW M5X12 (10 PCS.) 2<br />
607 949-454 SPRING WASHER M5 (10 PCS.) 2<br />
-- 4 -- * ALTERNATIVE PARTS<br />
Printed in Japan 8 -- 05<br />
(050830N)
<strong>Hitachi</strong> Power Tools<br />
LIST NO. E508<br />
ELECTRIC TOOL PARTS LIST<br />
CIRCULAR SAW<br />
Model C 7BU2<br />
2005 • 8 • 30<br />
(E1)<br />
501 502 503<br />
12 13 14 15 16 17<br />
11<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7 8<br />
9<br />
10<br />
18<br />
19<br />
31<br />
32<br />
20<br />
33<br />
21<br />
A<br />
34<br />
35<br />
36<br />
30<br />
28<br />
29<br />
37<br />
38<br />
39<br />
B<br />
27<br />
26<br />
59<br />
25<br />
22<br />
23<br />
24<br />
57<br />
40<br />
41<br />
47<br />
48<br />
49<br />
50<br />
53<br />
54<br />
55<br />
60<br />
56<br />
61<br />
62<br />
63<br />
64<br />
65<br />
66<br />
70<br />
71<br />
79<br />
67<br />
80<br />
68<br />
65<br />
69<br />
42<br />
51 52<br />
77<br />
81<br />
A<br />
43<br />
72<br />
73<br />
74<br />
75<br />
76<br />
78<br />
44<br />
B<br />
45<br />
46
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
1 302-988 SPINDLE AND GEAR SET 1<br />
2 302-433 BEARING HOLDER 1<br />
3 992-013 SEAL LOCK FLAT HD. SCREW M5X14 2<br />
4 961-807 BUSHING 1<br />
5 600-3VV BALL BEARING 6003VVCMPS2L 1<br />
6 324-661 SAFETY COVER 1<br />
7 303-512 RETURN SPRING 1<br />
8 302-435 BEARING COVER 1<br />
9 990-430 SEAL LOCK FLAT HD. SCREW M4X10 2<br />
10 302-476 WASHER (A) 1<br />
11 324-668 TCT SAW BLADE 190MM-D30 HOLE-NT18 1<br />
12 324-654 SAW COVER 1<br />
13 305-691 MACHINE SCREW (W/WASHERS) M4X14 (BLACK) 4<br />
14 MODEL NAME PLATE 1<br />
15 NAME PLATE (BRAKE) 1<br />
16 324-669 DUST COLLECTOR 1<br />
17 324-139 SPECIAL BOLT 1<br />
18 302-464 KNOB 1<br />
19 304-043 MACHINE SCREW (W/WASHERS) M4X10 (BLACK) 1<br />
20 302-423 WASHER (B) 1<br />
21 324-662 HEX. SOCKET HD. BOLT M8X15.5 1<br />
22 325-060 RUBBER BUSHING 1<br />
23 322-089 BEARING BUSHING 1<br />
24 608-VVM BALL BEARING 608VVC2PS2L 1<br />
25 930-703 BRUSH TERMINAL 2<br />
* 26 340-445G STATOR ASS’Y 110V 1 INCLUD. 25<br />
* 26 340-425G STATOR ASS’Y 230V 1 INCLUD. 25<br />
27 953-174 HEX. HD. TAPPING SCREW D5X55 2<br />
28 324-656 FAN GUIDE 1<br />
* 29 360-726C ARMATURE 110V 1<br />
* 29 360-726E ARMATURE 230V 1<br />
30 324-655 LOCK LEVER 1<br />
31 600-1VV BALL BEARING 6001VVCMPS2L 1<br />
32 958-130 RUBBER RING 1<br />
33 949-686 ROLL PIN D6X40 (10 PCS.) 1<br />
34 324-653 GEAR COVER ASS’Y 1 INCLUD. 32, 35, 36<br />
35 961-729 CUSHION 1<br />
36 949-794 FLAT HD. SCREW M6X20 (10 PCS.) 1<br />
37 324-660 KNOB 1<br />
38 676-531 O-RING (P-7) 1<br />
39 303-801 SLEEVE 1<br />
40 324-658 WING NUT M8 1<br />
41 949-433 BOLT WASHER M8 (10 PCS.) 1<br />
42 301-806 WING BOLT M6X15 1<br />
43 302-469 SLOTTED HD. SET SCREW (SEAL LOCK) M6X6 1<br />
44 324-672 BASE ASS’Y (FLUORINE) 1 INCLUD. 40, 41, 45-52<br />
45 949-425 WASHER M6 (10 PCS.) 1<br />
46 302-459 WING BOLT M6X17 1<br />
47 949-214 MACHINE SCREW M4X6 (10 PCS.) 1<br />
48 949-453 SPRING WASHER M4 (10 PCS.) 1<br />
49 324-659 GUIDE PIECE 1<br />
-- 2 --<br />
* ALTERNATIVE PARTS<br />
C 7BU2<br />
8 -- 05
PARTS<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
50 302-457 BOLT (SQUARE) M8X30 1<br />
51 308-479 BEVEL PLATE 1<br />
52 308-480 RIVET D6X17 2<br />
53 324-663 RIVING KNIFE 1<br />
54 324-664 HEX. SOCKET HD. BOLT M8X10 1<br />
55 301-653 TAPPING SCREW (W/FLANGE) D4X20 (BLACK) 5<br />
56 324-682 HOUSING ASS’Y 1 INCLUD. 73, 74<br />
57 NAME PLATE 1<br />
59 324-683 HANDLE COVER 1<br />
60 302-434 MACHINE SCREW (W/WASHERS) M5X45 (BLACK) 3<br />
61 324-680 INTERNAL WIRE (BLUE) 70L 1<br />
62 959-141 CONNECTOR 50092 (10 PCS.) 1<br />
63 316-445 SWITCH (B) (2P PILLER TYPE) W/SAFETY LOCK 1<br />
64 946-362 BEARING LOCK 1<br />
* 65 981-373 TUBE (D) 2<br />
* 65 981-373 TUBE (D) 1 FOR GBR (110V)<br />
* 66 961-419Z TERMINAL 1 FOR GBR (110V)<br />
67 938-307 PILLAR TERMINAL 1<br />
68 313-505 WIRE BAND 1<br />
* 69 930-039 NOISE SUPPRESSOR 1<br />
* 69 994-273 NOISE SUPPRESSOR 1 FOR GBR (110V)<br />
* 70 324-681 INTERNAL WIRE (BLUE) 100L 1 EXCEPT FOR GBR (110V)<br />
* 71 981-373 TUBE (D) 1 FOR CORD<br />
72 316-444 DIAGONAL BOLT M8X105 1<br />
73 938-477 HEX. SOCKET SET SCREW M5X8 2<br />
74 960-685 BRUSH HOLDER 2<br />
75 999-056 CARBON BRUSH (1 PAIR) 2<br />
76 945-161 BRUSH CAP 2<br />
* 77 953-327 CORD ARMOR D8.8 1<br />
* 77 938-051 CORD ARMOR D10.1 1<br />
* 78 500-234Z CORD 1 (CORD ARMOR D8.8)<br />
* 78 500-247Z CORD 1 (CORD ARMOR D8.8) FOR FIN, NOR, SWE, DEN<br />
* 78 500-435Z CORD 1 (CORD ARMOR D8.8) FOR GBR (230V)<br />
* 78 500-461Z CORD 1 (CORD ARMOR D8.8) FOR GBR (110V)<br />
* 78 500-248Z CORD 1 (CORD ARMOR D10.1) FOR SUI<br />
79 937-631 CORD CLIP 1<br />
80 984-750 TAPPING SCREW (W/FLANGE) D4X16 2<br />
* 81 316-446 RESISTOR 1 EXCEPT FOR GBR (110V)<br />
C 7BU2<br />
8 -- 05<br />
* ALTERNATIVE PARTS -- 3 -
STANDARD ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION REMARKS<br />
NO.<br />
USED<br />
501 302-756 GUIDE 1<br />
502 872-422 HEX. BAR WRENCH 6MM 1<br />
503 303-338 KNOB 1<br />
C 7BU2<br />
OPTIONAL ACCESSORIES<br />
ITEM<br />
NO.<br />
CODE NO. DESCRIPTION<br />
NO.<br />
USED<br />
REMARKS<br />
601 317-848 GUIDE RAIL ADAPTER ASS’Y 1 INCLUD. 602-607<br />
602 317-849 RAIL BAR 1<br />
603 317-850 BAR 1<br />
604 317-851 BAR 1<br />
605 301-806 WING BOLT M6X15 4<br />
606 949-237 MACHINE SCREW M5X12 (10 PCS.) 2<br />
607 949-454 SPRING WASHER M5 (10 PCS.) 2<br />
-- 4 -- * ALTERNATIVE PARTS<br />
Printed in Japan 8 -- 05<br />
(050830N)
