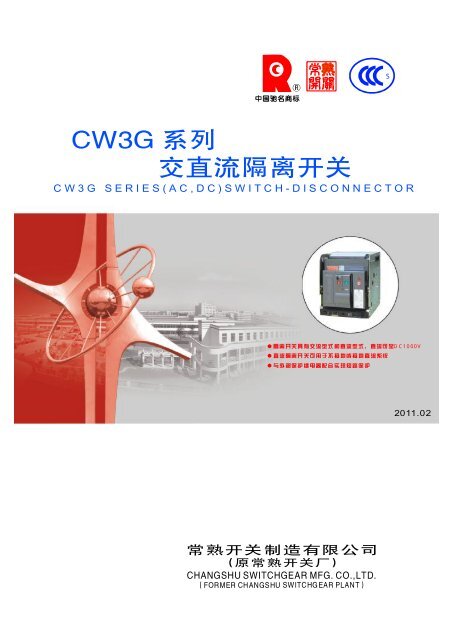

S<br />
CW3G 系 列<br />
交 直 流 隔 离 开 关<br />
CW3G SERIES(AC,DC)SWITCH-DISCONNECTOR<br />
● 隔 离 开 关 具 有 交 流 型 式 和 直 流 型 式 , 直 流 可 至 DC1000V<br />
● 直 流 隔 离 开 关 可 用 于 不 接 地 或 接 地 直 流 系 统<br />
● 与 外 部 保 护 继 电 器 配 合 实 现 短 路 保 护<br />
2011.02<br />
常 熟 开 关 制 造 有 限 公 司<br />
( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG. CO.,LTD.<br />
( FORMER CHANGSHU SWITCHGEARPLANT)
China Well-knownTrademark<br />
Postdoctoral Programme<br />
China Certificateof "theKey<br />
High-tech Enterprise"<br />
Quality ManagementSystem Certificate<br />
EnvironmentalManagement<br />
System Certificate<br />
OccupationalHealth And Safety<br />
Management System Certificate<br />
Certificate OfConformity For<br />
Measurement ManagementSystems
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CV1-12 系 列<br />
高 压 真 空 断 路 器<br />
CV2-12 系 列<br />
高 压 真 空 断 路 器<br />
CV1-24 系 列<br />
高 压 真 空 断 路 器<br />
CV1-40.5 系 列<br />
高 压 真 空 断 路 器<br />
CW1 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW2 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3 系 列<br />
智 能 型 万 能 式 断 路 器<br />
CW3V 系 列<br />
智 能 型 真 空 万 能 式 断 路 器<br />
CM1 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM1 E系 列<br />
电 子 式 塑 壳 断 路 器<br />
CM1 Z系 列<br />
智 能 型 断 路 器<br />
CM1 L系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM1 EL系 列<br />
带 剩 余 电 流 保 护<br />
电 子 可 调 式 断 路 器<br />
CM2 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM2Z 系 列<br />
智 能 型 塑 壳 断 路 器<br />
CM2L 系 列<br />
带 剩 余 电 流 保 护 塑 壳 断 路 器<br />
CM3 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CM5Z 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CA1 系 列 自 动<br />
转 换 开 关 (CB 级 )<br />
CAP1 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CAP2 系 列 自 动<br />
转 换 开 关 (PC 级 )<br />
CK3 系 列 接 触 器<br />
CJR3 系 列<br />
热 过 载 继 电 器<br />
CJD3 系 列<br />
电 子 过 载 继 电 器<br />
CLJ3 剩 余 电 流<br />
动 作 继 电 器
常 熟 开 关 制 造 有 限 公 司<br />
为 您 提 供 电 气 系 统 完 整 的 解 决 方 案<br />
CR1 系 列<br />
电 动 机 软 起 动 器<br />
CR2 系 列<br />
电 动 机 软 起 动 器<br />
CD1 系 列<br />
电 动 机 保 护 器<br />
CD4 系 列<br />
智 能 马 达 保 护 器<br />
CB1 系 列<br />
控 制 和 保 护 开 关 电 器 (CPS)<br />
CF1 系 列<br />
通 用 变 频 器<br />
CS1G 系 列 三 相 并 网 型<br />
光 伏 发 电 逆 变 器<br />
CW3G 系 列<br />
隔 离 开 关 (AC,DC)<br />
CM3DC 系 列<br />
塑 料 外 壳 式 断 路 器<br />
CH 系 列 小 型 断 路 器<br />
CE1 系 列<br />
智 能 型 电 力 仪 表<br />
CI1 系 列<br />
远 程 智 能 I/O 模 块<br />
CN1DP-MP<br />
CN1DP-MD<br />
CN1DP-MC<br />
通 信 适 配 器<br />
CN1EG 以 太 网<br />
适 配 器<br />
FDM3<br />
短 消 息 通 知 模 块<br />
FWB1 温 度 报 警 模 块<br />
CSJ1 系 列 剩 余 电 流 式 电 气<br />
火 灾 监 控 探 测 器 ( 独 立 式 )<br />
CMSJ2 系 列 剩 余 电 流 式 电 气<br />
火 灾 监 控 探 测 器 ( 非 独 立 式 )<br />
CSX1 电 气 火 灾 监 控 设 备<br />
●Riyear-PowerNet 配 电 监 控 系 统<br />
●FCX3 智 能 配 电 监 控 器
目 录<br />
R<br />
概 述<br />
GENERAL<br />
1<br />
型 号 含 义<br />
TYPEAND ITS MEANING<br />
1<br />
正 常 工 作 条 件 和 安 装 条 件<br />
ENVIRONMENTCONDITIONS FOR OPERATIONANDINSTALLATION<br />
2<br />
CW3G 交 流 隔 离 开 关 主 要 技 术 指 标<br />
MAIN TECHNICAL PARAMETERS FOR CW3G AC SWIRCH-DISCONNRCTOR<br />
3<br />
CW3G 直 流 隔 离 开 关 主 要 技 术 指 标<br />
MAIN TECHNICAL PARAMETERS FOR CW3G DC SWIRCH-DISCONNRCTOR<br />
4<br />
结 构 简 介<br />
SYNOPOFSTRUCTURE<br />
5<br />
附 件<br />
ACCESSORIES<br />
8<br />
功 耗 及 降 容 系 数<br />
POWER LOSS AND DERATINGCOEFFICIENT<br />
10<br />
高 海 拔 降 容<br />
ALTITUDEDERATING<br />
11<br />
隔 离 开 关 主 回 路 接 线 铜 排 规 格 参 考 表<br />
ROFERENCE TABLE OF MAIN CIRCUITWIRING COOPER BAR FOR SWITCH-DIXONNECTOR<br />
11<br />
安 装 安 全 间 隙<br />
MOUNTINGSAFETY CLEARANCE<br />
12<br />
CW3G 交 直 流 隔 离 开 关 二 次 回 路 接 线 图<br />
SECONDARY CIRCUIT WIRING DIAGRAMFORCW3GACOR DC SWITCH-DISCONNECTOR<br />
13<br />
CW3G 交 流 隔 离 开 关 外 形 尺 寸 和 安 装 尺 寸<br />
OUTLINEDIMENSIONS AND MOUNTING DIMENSIONS FOR CW3GSWITCH-DISCONNECTOR<br />
14<br />
CW3G 交 流 隔 离 开 关 门 框 开 孔 尺 寸<br />
CUTOUT DIMENSIONS OFTHEDOORFRAMEFORCW3G ACSWITCH-DISCONNECTOR<br />
17<br />
直 流 系 统 中 隔 离 开 关 接 线 方 式<br />
CONNECTED TYPE OF SWITCH-DISCONNECTORFORDC SYSTEM<br />
18<br />
直 流 系 统 应 用<br />
APPLICATION FOR D.C SYSTEM<br />
19<br />
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINEAND MOUNTING DIMENSIONS AND CONNECTEDFOR CW3G DC SWITCH-DISCONNECTOR<br />
20<br />
CW3G 直 流 隔 离 开 关 门 框 开 孔 尺 寸<br />
CUTOUT DIMENSIONS OFTHEDOORFRAMEFORCW3G DC SWITCH-DISCONNECTOR<br />
32<br />
CW3G 交 流 隔 离 开 关 订 货 规 范<br />
ORDERING FORM FOR CW3GAC SWITCH-DISCONNECTOR<br />
33<br />
CW3G 直 流 隔 离 开 关 订 货 规 范<br />
ORDERING FORM FOR CW3GDC SWITCH-DISCONNECTOR<br />
34
概<br />
述<br />
CW3G系 列 隔 离 开 关 是 由 相 应 的 CW3系 列 断<br />
路 器 派 生 并 保 持 了 相 同 的 外 形 尺 寸 及 安 装 尺 寸 ,<br />
主 要 安 装 在 低 压 配 电 电 路 中 作 主 电 路 的 接 通 和 断<br />
开 , 并 可 起 隔 离 作 用 。 其 符 号 表 示 为 “ ”。<br />
额 定 工 作 电 流 630A~ 2500A;<br />
额 定 工 作 电 压 AC690V及 以 下 , DC1000V及 以 下 ;<br />
具 有 3极 和 4极 ;<br />
抽 屉 式 和 固 定 式 ;<br />
产 品 符 合 以 下 标 准 :<br />
IEC60947-1及<br />
GB14048.1-2006 低 压 开 关 设 备<br />
和 控 制 设 备 总 则<br />
IEC60947-3及<br />
GB14048.3-2008 低 压 开 关 设 备<br />
和 控 制 设 备 开 关 、 隔 离 器 、 隔 离 开 关 以 及 熔 断 器<br />
组 合 电 器<br />
产 品 获 国 家 强 制 性 产 品 认 证 CCC标 志<br />
CW3G series switch-disconnector (hereinafter<br />
short as switch) is derived fromthe corresponding CW3<br />
series circuit-breaker, and it keeps the same outline<br />
dimensions and mounting dimensions of CW1. The<br />
switch is installed in the low voltage distribution<br />
circuits, to make the main circuit closed and opened.<br />
The switch also plays isolated role, its corresponding<br />
symbol is shown as “ ”.<br />
Rated operationalcurrent: 630A~2500A;<br />
Rated operational voltage: AC690V or below<br />
DC1000Vorbelow;<br />
Threeorfourpoles;<br />
Draw-out type orfixed type;<br />
Complywith thedemands ofthefollowingstandards:<br />
IEC60947-1 及 GB14048.1-2006 Low-Voltage<br />
switchgearand controlgear General rules<br />
IEC60947-3 及 GB14048.3-2008 Low-Voltage<br />
switchgear and controlgear switches, disconnectors,<br />
switch-disconnectorsand fuse-combinationunits<br />
The product is permitted touse the CCC markingof<br />
CQC.<br />
型 号 含 义<br />
由 CW3 断 路 器 派 生<br />
的 隔 离 开 关<br />
Switch-disconnector<br />
derivedfrom CW3circuit breakers<br />
CW3G /<br />
电 流 种 类 ( 交 流 不 标 , 直 流 标 DC)<br />
Currentcategory<br />
(omit forAC current, DC fordirectcurrent)<br />
极 数 ( 用 于 交 流 时 , 三 极 不 标 出 ,<br />
四 极 标 4; 用 于 直 流 时 , 表 示 串 联<br />
极 数 , 但 三 极 也 不 标 出 )<br />
Pole(omit forthree poles,4forfour<br />
poles for AC;series poles for DC)<br />
约 定 发 热 电 流<br />
( 同 一 壳 架 中 最 大 额 定 工 作 电 流 )<br />
Conventional thermal current<br />
(the max.rated operational current inthe<br />
sameframe)<br />
1
正 常 工 作 条 件 和 安 装 条 件<br />
周 围 空 气 温 度 为 -5℃~+40℃, 且 24h 的 平 均<br />
值 不 超 过 +35℃;<br />
安 装 地 点 的 海 拔 不 超 过 2000m;<br />
安 装 地 点 的 空 气 相 对 湿 度 在 最 高 温 度 为<br />
+40℃ 时 不 超 过 50%; 在 较 低 温 度 下 可 以 有 较 高 的<br />
相 对 湿 度 , 最 湿 月 的 月 平 均 最 低 温 度 不 超 过 +25<br />
℃, 该 月 的 月 平 均 最 大 相 对 湿 度 不 超 过 90%, 并<br />
考 虑 因 温 度 变 化 发 生 在 产 品 表 面 上 的 凝 露 ;<br />
污 染 等 级 为 3 级 ;<br />
主 电 路 的 安 装 类 别 为 Ⅳ, 其 余 辅 助 电 路 、 控<br />
制 电 路 安 装 类 别 为 Ⅲ;<br />
产 品 应 按 使 用 说 明 书 要 求 安 装 。 其 垂 直 倾 斜<br />
度 不 超 过 5°。<br />
Ambient temperature:-5℃~+40℃ .The average<br />
temperaturein 24hours below+35℃.<br />
Elevation ofinstallationsite: ≤2000m.<br />
Relative humidity: not exceeding 50% at the<br />
maximum ambient temperature of +40℃ .With lower<br />
temperature, higher humidity would be permitted, but<br />
the lowest average temperature in a month not<br />
exceeding +25℃ during the most moist month,and the<br />
maximum monthly average relative humidity not<br />
exceeding90% in that month,andgivingconsideration<br />
tothedews onthe goodssurface, which would appear<br />
duetotemperaturechange.<br />
Pollution degree: 3.<br />
Installing categories: Ⅳ for switch’ s main<br />
circuits; Ⅲ for other auxiliary circuits and control<br />
circuits.<br />
The switch should be installed according to<br />
stipulations in operation manual, the vertical gradient<br />
isn’tmore than5°.<br />
2
CW3G 交 流 隔 离 开 关 主 要 技 术 指 标<br />
型 号<br />
Type<br />
最 大 约 定 发 热 电 流 Ith (A)<br />
Conventionalthermal current Ith(A)<br />
额 定 工 作 电 流 Ie(A)<br />
Rated operationalcurrentIe(A)<br />
额 定 工 作 电 压 Ue(V)<br />
Rated operationalvoltageUe(V)<br />
额 定 绝 缘 电 压 Ui(V)<br />
Rated insulation voltage Ui(V)<br />
额 定 冲 击 耐 受 电 压 Uimp (V)<br />
Rated impulse withstandvoltageUimp (V)<br />
极 数<br />
Poles<br />
N 极 额 定 工 作 电 流 IN<br />
Rated operationalcurrentofN-pole I(A) N<br />
额 定 短 路 接 通 能 力 Icm(kA)( 峰 值 )<br />
Rated short-circuitmaking capacity Icm(kA)(peak)<br />
额 定 短 时 耐 受 电 流 (1s)Icw(kA)( 有 效 值 )<br />
Rated short-time withstandcurrentIcw(kA)(effective value)<br />
AC400V<br />
AC690V<br />
AC400V<br />
AC690V<br />
CW3G-2500<br />
2500<br />
630,800,1000,1250,1600,2000,2500<br />
AC50Hz/400、690<br />
1000<br />
12000<br />
3、4<br />
100%Ie<br />
143<br />
143<br />
65<br />
65<br />
具 有 外 部 保 护 继 电 器 , 最 大 延 时 0.4s 极 限 分 断 能 力 (kA)<br />
Limitedbreaking capacityatmax. delaytime0.4s (withexteriorprotectrelay)(kA)<br />
AC400V<br />
65<br />
使 用 类 别 Utilization category AC-22A,<br />
AC-23A<br />
分 闸 时 间 ( 无 附 加 延 时 )(ms)<br />
Break time (withoutadditional time-delay)(ms)<br />
合 闸 时 间 (ms)<br />
Make time(ms)<br />
电 气 寿 命 *( 次 times)<br />
Electricaldurability<br />
30~40<br />
最 大 70<br />
Max<br />
AC400V 8000<br />
AC690V 2500<br />
机 械 寿 命 *( 次 times)<br />
Mechanicaldurability<br />
免 维 护<br />
Non-maintainance<br />
有 维 护<br />
Maintainance<br />
H×W×L<br />
Outlinedimensions (mm)<br />
12500<br />
25000<br />
W H L<br />
外 形 尺 寸<br />
水 平 ( 后 置 )<br />
Horizonta(back set)<br />
3P<br />
4P<br />
347 438 395<br />
442 438<br />
395<br />
垂 直 ( 后 置 )<br />
Vertical(back set)<br />
3P<br />
4P<br />
347 438<br />
442 438<br />
395<br />
395<br />
L<br />
W<br />
水 平 联 接<br />
Horizontal<br />
3P<br />
4P<br />
362 395 290<br />
457 395 290<br />
* 注 : 根 据 GB14048.1-2006, 术 语 “ 寿 命 ” 表 示 电 器 在 修 理 或 更 换 部 件 前 能 完 成 的 操 作 循 环 次 数 的 概 率 。<br />
*Note:for GB14048.1-2006,theterm"durability" expresses the expectancy ofthe number ofoperating cycleswhich canbe performed by the equipment before repair or replacementparts.<br />
3
CW3G 直 流 隔 离 开 关 主 要 技 术 指 标<br />
型 号<br />
Type<br />
最 大 约 定 发 热 电 流 Ith(A)<br />
Conventionalthermal current Ith(A)<br />
额 定 工 作 电 流 Ie(A)<br />
RatedoperationalcurrentIe(A)<br />
额 定 工 作 电 压 Ue(V)<br />
RatedoperationalvoltageUe(V)<br />
额 定 绝 缘 电 压 Ui(V)<br />
Ratedinsulation voltage Ui (V)<br />
额 定 冲 击 耐 受 电 压 Uimp(V)<br />
Rated impulse withstandvoltageUimp(V)<br />
串 联 极 数<br />
Series poles<br />
额 定 短 路 接 通 能 力 Icm(kA)( 峰 值 )<br />
Rated short-circuitmaking capacity Icm(kA)(peak)<br />
DC750V<br />
DC1000V<br />
CW3G-2500/DC<br />
2500<br />
630,800,1000,1250,1600,2000,2500<br />
DC750、1000<br />
1000<br />
12000<br />
三 极 串 / 四 极 串<br />
52.5<br />
52.5<br />
额 定 短 时 耐 受 电 流 (1s)Icw(kA)( 有 效 值 )<br />
Rated short-time withstandcurrentIcw(kA)(effective value)<br />
使 用 类 别 Utilizationcategory<br />
DC750V<br />
DC1000V<br />
40<br />
40<br />
DC-22A,DC-23A<br />
具 有 外 部 保 护 继 电 器 , 最 大 延 时 0.4s 极 限 分 断 能 力 (kA)<br />
DC1000V<br />
Limitedbreaking capacityatmax. delaytime0.4s (withexterior protectrelay)(kA)<br />
25<br />
分 闸 时 间 ( 无 附 加 延 时 )(ms)<br />
Breaktime (withoutadditionaltime-delay)(ms)<br />
合 闸 时 间 (ms)<br />
Make time (ms)<br />
30~40<br />
最 大 70<br />
Max<br />
电 气 寿 命 *( 次 times)<br />
Electricaldurability<br />
机 械 寿 命 *( 次 times)<br />
Mechanicaldurability<br />
DC750V<br />
DC1000V<br />
免 维 护<br />
Non-maintainance<br />
有 维 护<br />
Maintainance<br />
H×W×L<br />
Outlinedimensions (mm)<br />
2000<br />
1500<br />
12500<br />
25000<br />
W H L<br />
外 形 尺 寸<br />
水 平 ( 后 置 )<br />
Horizonta(back set)<br />
三 极 串<br />
四 极 串<br />
347 438 395<br />
442 438<br />
395<br />
垂 直 ( 后 置 )<br />
Vertical(back set)<br />
三 极 串<br />
四 极 串<br />
347 438<br />
442 438<br />
395<br />
395<br />
L<br />
W<br />
水 平 联 接<br />
Horizontal<br />
三 极 串<br />
四 极 串<br />
362 395 290<br />
457 395 290<br />
* 注 : 根 据 GB14048.1-2006, 术 语 “ 寿 命 ” 表 示 电 器 在 修 理 或 更 换 部 件 前 能 完 成 的 操 作 循 环 次 数 的 概 率 。<br />
*Note:for GB14048.1-2006,theterm"durability" expresses the expectancy ofthe number ofoperating cycleswhich canbe performed by the equipment before repair or replacementparts.<br />
4
结 构 简 介 SYNOP OF STRUCTURE<br />
6<br />
7<br />
8<br />
9<br />
10<br />
5<br />
4<br />
3<br />
2<br />
1<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
铭 牌<br />
贮 能 释 能 指 示<br />
合 闸 按 钮<br />
商 标<br />
手 动 贮 能 手 柄<br />
二 次 回 路 接 线 端 子<br />
“ 分 闸 ” 锁 定 装 置<br />
分 闸 按 钮<br />
合 闸 “I”、 分 闸 “O” 指 示<br />
合 闸 准 备 就 绪 时 指 示 “OK”<br />
抽 屉 式 “ 分 离 ” 位 置 安 全 挂 锁 装 置<br />
抽 屉 式 “ 分 离 ”、“ 试 验 ”、“ 连 接<br />
” 三 位 置 “ 解 锁 拨 钮 ”<br />
抽 屉 式 摇 杆 工 作 孔<br />
抽 屉 式 “ 分 离 ”、“ 试 验 ”、“ 连 接<br />
” 三 位 置 指 示<br />
抽 屉 式 摇 杆 存 放 孔<br />
1Nameplate<br />
2Indications of chargingand discharging<br />
3Closingbutton<br />
4Brand<br />
5Manual charginghandle<br />
6Terminals of secondarycircuit<br />
7 “opening” lock mechanism<br />
8Openingbutton<br />
9Indication of closing(“I”)and opening(“O”)<br />
10Indication of ready-for-close(“OK”)<br />
11 Safety padlock mechanism as the draw-out<br />
indicates thepositionof “separated”<br />
12 "Unlock button" of the three positions ("separated",<br />
"test" and "connected")fordraw-out<br />
13Rockeroperatinghole ofthedraw-out<br />
14 Indications of the three positions ("separated",<br />
"test" and "connected")of thedraw-out<br />
15Rockerstorageholeof thedraw-out<br />
5
结 构 简 介 SYNOP OF STRUCTURE<br />
7<br />
8<br />
9<br />
10<br />
6<br />
4 5 3<br />
2<br />
1<br />
11 12 13 14 15<br />
注 :<br />
Note:<br />
1“ 分 离 ”: 指 示 主 回 路 与 二 次 回 路 均 为 隔<br />
1 "Separated": indicates that main circuit and<br />
离 状 态 ;<br />
secondarycircuitareboth inisolation.<br />
"Test": indicates that main circuitis in isolation<br />
“ 试 验 ”: 指 示 主 回 路 为 隔 离 状 态 , 二 次 回<br />
and secondarycircuit is in connection.<br />
路 为 连 接 状 态 ;<br />
"Connected": indicates that main circuit and<br />
“ 连 接 ”: 指 示 主 回 路 与 二 次 回 路 均 为 连 接 secondarycircuitareboth inconnection.<br />
状 态 。<br />
2The switch-disconnector can be automatically<br />
2 当 本 体 被 摇 至 “ 分 离 ” 或 “ 试 验 ” 或 “ 连 locked (rocker can not be turned at this point) when its<br />
接 ” 位 置 时 即 可 被 自 动 锁 定 ( 摇 杆 不 可 再 摇 main part is at the position of "separated", "test" or<br />
动 ), 可 通 过 向 左 拨 动 “ 解 锁 拨 钮 ” 解 锁 。<br />
"connected" by turning the rocker, and can be<br />
unlockedby pushing"unlock button" totheleft side.<br />
6
结 构 简 介 SYNOP OF STRUCTURE<br />
● 抽 屉 式 隔 离 开 关 的 抽 屉 座<br />
● Draw-out socket ofdraw-outswitch-disconnector<br />
抽 屉 式 隔 离 开 关 的 抽 屉 座 具 有 隔 离 主 回 路 母 排 的 挡 板 , 当 抽 出 时 起 安 全 保 护 作 用 。<br />
Thedraw-out socket hasthe hackplateforisolatingthecopperbar of themain circuit, whichtakes theroleof safety<br />
protection when the switch-disconnectorisdraw out.<br />
19<br />
18<br />
17<br />
16<br />
16<br />
17<br />
18<br />
19<br />
安 装 孔<br />
安 全 挡 板<br />
二 次 回 路 接 线 端 子<br />
侧 板<br />
16Installation hole<br />
17Safetyback plat<br />
18Wiringterminals ofsecondarycircuit<br />
19Side plate<br />
7
附 件<br />
ACCESSORIES<br />
● 分 励 脱 扣 器<br />
可 远 距 离 操 纵 使 隔 离 开 关 断 开<br />
特 性<br />
Shunt release<br />
Characteristics<br />
额 定 控 制 电 源 电 压 Us(V)<br />
Rated voltageof controlpower supply<br />
To break the circuit breaker byremote control<br />
AC400 AC230 DC220 DC110<br />
动 作 电 压 (V)<br />
瞬 时 电 流 (A)<br />
Operating voltage<br />
Instantaneous current<br />
(0.7~1.1)Us<br />
0.5 0.9 0.9 1.8<br />
分 断 时 间 (ms)<br />
Breakingtime 不 大 于 30 Nomorethan30<br />
● 合 闸 电 磁 铁 Closingelectromagnet<br />
贮 能 结 束 后 , 合 闸 电 磁 铁 能 使 操 作 机 构 的 贮 能 弹 簧 力 瞬 间 释 放 , 使 隔 离 开 关 快 速 闭 合 。<br />
After thecircuitbreaker endsup its energystoragetheclosingelectromagnet will make the energy<br />
storing spring torelease itsenergy instantlyso thatthecircuitbreakerisclosedquickly.<br />
特 性 Characteristics<br />
额 定 控 制 电 源 电 压 Us(V)<br />
Ratedvoltageofcontrolpower supply<br />
AC400 AC230 DC220 DC110<br />
动 作 电 压 (V)<br />
瞬 时 电 流 (A)<br />
Operating voltage<br />
Instantaneous current<br />
(0.85~1.1)Us<br />
0.5 0.9 0.9 1.8<br />
合 闸 时 间 (ms)<br />
Breakingtime 不 大 于 70 No more than 70<br />
● 电 动 操 作 机 构 Motor driven operating mechanism<br />
隔 离 开 关 具 有 电 动 机 贮 能 及 自 动 再 贮 能 功 能 , 亦 可 手 动 贮 能 。<br />
Thecircuit breakerhasthefunction of motor drivenenergystorage andautomaticenergy-restoring.<br />
Theenergystoragecan alsobedonemanually.<br />
特 性 Characteristics<br />
额 定 控 制 电 源 电 压 Us(V)<br />
Ratedvoltageofcontrolpower supply<br />
动 作 电 压 (V)<br />
Operatingvoltage<br />
AC400 AC230 DC220 DC110<br />
(0.85~1.1)Us<br />
功 耗<br />
Power loss<br />
192VA<br />
192W<br />
储 能 时 间 (s)<br />
Charging time<br />
不 大 于 5<br />
8
附 件<br />
ACCESSORIES<br />
● 辅 助 开 关 Auxiliary switch<br />
额 定 值 Ratedvalue<br />
额 定 工 作 电 压 (V)<br />
Rated operational voltage<br />
AC<br />
DC<br />
230<br />
400<br />
220<br />
110<br />
约 定 发 热 电 流 Ith(A)<br />
Conventionalthermal current<br />
6<br />
额 定 控 制 容 量<br />
Rated capacity<br />
300VA<br />
60W<br />
● 抽 屉 式 隔 离 开 关 “ 分 离 ” 位 置 安 全 挂 锁 装 置<br />
抽 屉 式 断 路 器 处 于 “ 分 离 ” 位 置 时 , 可 拔 出 锁 杆 来 锁 定 , 锁<br />
定 后 开 关 将 无 法 摇 至 “ 试 验 ” 或 “ 连 接 ” 位 置 。<br />
挂 锁 用 户 自 备 。<br />
Safety padlock mechanism of draw-out circuit breakers at the<br />
positionof "separated"<br />
When the draw-out circuit breaker indicates the positions of<br />
"separated" the locking stick can be locked with padlock after pulling<br />
out so that the rocker of the circuit breaker can not be turned to the<br />
positionof "test" of "connected".<br />
Padlockshould beprovidedby usersthemselves<br />
“ 分 离 ” 位 置 安 全 挂 锁 装 置<br />
Safety padlock mechanism at the<br />
position of"separated"<br />
● “ 分 闸 ” 锁 定 装 置 "opening"lockingmechanism<br />
“ 分 闸 ” 锁 定 装 置 可 将 隔 离 开 关 的 断 开 按 钮 锁 定 在 按 下 位 置<br />
上 , 此 时 , 隔 离 开 关 将 不 能 闭 合 。<br />
"opening" locking mechanism can lock the "OFF" button of the<br />
circuit breaker on the pressed position. As a result, the switchdisconnectorcan<br />
not beclosed.<br />
“ 分 闸 ” 锁 定 装 置<br />
"O pening"lockingmechanism<br />
●<br />
按 钮 锁 定 装 置 "Pushbutton" lockingdevice<br />
加 装 按 钮 锁 定 装 置 可 防 止 误 操 作 合 闸 或 分 闸 按 钮 。<br />
挂 锁 用 户 自 备 。<br />
When "Pushbutton" locking device is installed it can prevent<br />
somebodyfromoperatingbutton of closingor openingbymistake.<br />
Padlockshould beprovidedbyusers themselves.<br />
按 钮 锁 定 装 置<br />
Pushbutton lockingdevice<br />
9
附 件<br />
ACCESSORIES<br />
● 计 数 器 Counter<br />
计 数 器 累 计 隔 离 开 关 机 械 操 作 的 次 数 , 用 户 一 目 了 然 。<br />
The counter can count mechanical operation times<br />
accumulativelyand anexact number is presented.<br />
● 相 间 隔 板 Interphasebarriers<br />
相 间 隔 板 加 强 母 排 间 绝 缘 , 为 隔 离 开 关 选 择 件 , 用 户 需 要<br />
时 可 配 置 。<br />
Interphase barriers which strengthen insulation between busbarsareoptional<br />
and will be equippedwhenusers need.<br />
相 间 隔 板<br />
Interphase barriers<br />
功 耗 及 降 容 系 数 POWER LOSS AND DERATINGCOEFFICIENT<br />
功 耗 ( 环 境 温 度 +40℃)<br />
Power loss (environmenttemperature+40℃)<br />
功 耗 是 在 通 以 最 大 约 定 发 热 电 流 情 况 下 测 量 的 总 的 损 耗 。<br />
Powerloss is theoverall consumption measuredwith the swirch-disconnectorwhichis electrifiedwith current Inm.<br />
型 号<br />
Type<br />
三 极 / 四 极 功 耗 (W) Three/Four-polespowerloss<br />
固 定 式 Fixedtype 抽 屉 式 Draw-outtype<br />
降 容 系 数<br />
CW3G-2500 356.8 823.4<br />
Deratingcoefficient<br />
下 表 表 示 隔 离 开 关 在 所 处 周 围 工 作 环 境 温 度 且 满 足 GB14048.3 中 约 定 发 热 条 件 下 持 续 承 载 电 流 的 能 力 。<br />
Thefollowingtableshows continual current-loadingcapacityof switch-disconnector at different ambient environment<br />
temperatureandundertheconditionsofthe satisfaction ofconventional heatingin GB14048.3.<br />
周 围 工 作 环 境 温 度 Ambient environment temperature<br />
持 续 承 载 电 流 能 力<br />
Continualcurrentloadingcapacity<br />
+40℃ +45℃ +50℃ +55℃ +60℃<br />
CW3G-2500 1Inm 0.96Inm 0.90Inm 0.86Inm 0.80Inm<br />
10
高 海 拔 降 容 ALTITUDE DERATING<br />
海 拔 超 过 适 用 工 作 环 境 的 2000m, 电 气 性 能 可 参 照 下 表 修 正 :<br />
Ifaltitudeexceeds workenvironmentfor2000mtheelectric property of switch-disconnectorcan becorrectedaccording<br />
tothefollowingtable.<br />
海 拔 (m) Altitude<br />
2000 3000 4000 5000<br />
工 频 耐 压 (V) Power-frequency withstand voltage<br />
3500 3150 2500 2000<br />
工 作 电 流 修 正 系 数 Correction factor ofoperationalcurrent<br />
1 0.93 0.88 0.82<br />
隔 离 开 关 主 回 路 接 线 铜 排 规 格 参 考 表 ROFERENCE TABLE OF MAIN CIRCUITWIRING COOPER BAR FOR SWITCH-DIXONNECTOR<br />
型 号<br />
Type<br />
CW3G-2500<br />
额 定 工 作 电 流 Ie(A)<br />
Ratedcurrent<br />
630<br />
800<br />
1000<br />
1250<br />
1600<br />
2000<br />
2500<br />
铜 排 规 格<br />
根 数 Number<br />
2<br />
2<br />
2<br />
3<br />
2<br />
3<br />
4<br />
Specification ofcooperbars<br />
尺 寸 (mm×mm) Size<br />
50×<br />
5<br />
60×<br />
5<br />
60×<br />
5<br />
60×<br />
5<br />
60×<br />
10<br />
60×<br />
10<br />
60×<br />
10<br />
表 中 规 格 为 隔 离 开 关 处 于 周 围 环 境 温 度 最 高 40℃, 敞 开 安 装 且 满 足 GB14048.3 中 约 定 发 热 条 件 。<br />
The specificationof cooperbars intheabove tableareintroduced undertheconditionsthatthe switch-disconnectors<br />
openinstalledareatthe maximumambient environmenttemperature of40℃ andsatisfyconventional heating in<br />
GB14048.3.<br />
11
安 装 安 全 间 隙<br />
MOUNTING SAFETY CLEARANCE<br />
抽 屉 式 Draw-out<br />
d2<br />
d2<br />
常 熟 开 关 制 造 有 限 公 司<br />
隔 离 开 关 与 柜 壁 或 带 电 部 件 最 小 距 离<br />
Minimndistancebetweenbreaker with switchboard wallorlivepart.<br />
d1( 注 note)(mm)<br />
d2(mm)<br />
柜 壁<br />
Switchboard wall<br />
0<br />
0<br />
带 电 部 分<br />
Live part<br />
60<br />
60<br />
固 定 式 Fixed<br />
d2<br />
d2<br />
隔 离 开 关 与 柜 壁 或 带 电 部 件 最 小 距 离<br />
Minimndistancebetweenbreaker with switchboard wallorlivepart.<br />
d1( 注 note)(mm)<br />
d2(mm)<br />
柜 壁<br />
Switchboard wall<br />
0<br />
0<br />
带 电 部 分<br />
Live part<br />
60<br />
60<br />
注 : 安 全 间 隙 要 考 虑 两 次 回 路 的 走 线 。<br />
Note:secondarycircuitwiring mustbe considered for safety clearance.<br />
12
CW3G 交 直 流 隔 离 开 关 二 次 回 路 接 线 图<br />
13
CW3G 交 流 隔 离 开 关 外 形 尺 寸 和 安 装 尺 寸<br />
OUTLINE DIMENSIONS AND MOUNTING DIMENSIONS FORCW3G AC SWITCH-DISCONNECTOR<br />
CW3G-2500 三 极 隔 离 开 关 ( 抽 屉 式 交 流 型 )<br />
CW3G-2500 threepoles switch-disconnector(drow-out,AC type)<br />
电 流 规 格<br />
Currentspecifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
A 向<br />
Direction A<br />
95 95 24-φ11<br />
30<br />
70<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
A<br />
63<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点 Base point<br />
10 97 175<br />
102<br />
47 395<br />
D<br />
41 265<br />
41<br />
“ 分 离 ” 位 置 "Separated"position<br />
水 平 ( 后 置 ) Horizontal(backset)<br />
C<br />
φ11<br />
D 向<br />
DirectionD<br />
2-φ14<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
63<br />
30<br />
15<br />
24-φ11<br />
基 点<br />
11×17<br />
C 向<br />
Direction C<br />
95 95<br />
10<br />
47<br />
97<br />
102<br />
基 点 Basepoint<br />
175<br />
395<br />
“ 分 离 ” 位 置 "Separated"position<br />
垂 直 ( 后 置 ) Vertical(backset)<br />
L<br />
14
CW3G 交 流 隔 离 开 关 外 形 尺 寸 和 安 装 尺 寸<br />
OUTLINE DIMENSIONS AND MOUNTING DIMENSIONS FORCW3G AC SWITCH-DISCONNECTOR<br />
CW3G-2500 四 极 隔 离 开 关 ( 抽 屉 式 交 流 型 )<br />
CW3G-2500 fourpoleswitch-disconnector(drow-out,ACtype)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
A 向<br />
Direction A<br />
95 95 95 32-φ11<br />
N 极<br />
Npole<br />
30<br />
70<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
A<br />
63<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点 Base point<br />
41<br />
360<br />
41<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
D<br />
“ 分 离 ” 位 置 "Separated"position<br />
水 平 ( 后 置 ) Horizontal(back set)<br />
C<br />
D 向<br />
Direction D<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
63<br />
30<br />
15<br />
φ11 2-φ14<br />
24-φ11<br />
基 点<br />
Base point<br />
11×17<br />
基 点 Base point<br />
C 向<br />
Direction C<br />
95 95 95<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
“ 分 离 ” 位 置 "Separated"position<br />
垂 直 ( 后 置 ) Vertical(back set)<br />
N 极<br />
Npole<br />
L<br />
15
CW3G 交 流 隔 离 开 关 外 形 尺 寸 和 安 装 尺 寸<br />
OUTLINE DIMENSIONS AND MOUNTING DIMENSIONS FORCW3G AC SWITCH-DISCONNECTOR<br />
CW3G-2500 三 极 隔 离 开 关 ( 固 定 式 交 流 型 )<br />
CW3G-2500threepoles switch-disconnector(Fixed,AC type)<br />
电 流 规 格<br />
Current specifications L(mm) C( mm)<br />
2000A、<br />
2500A 20 132<br />
630A~1600A<br />
15 134.5<br />
A 向<br />
Direction A<br />
95 95 24-φ11<br />
30<br />
60<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
A<br />
61<br />
CW3G-2500 四 极 隔 离 开 关 ( 固 定 式 交 流 型 )<br />
CW3G-2500 fourpoleswitch-disconnector(Fixed,AC type)<br />
电 流 规 格<br />
Current specifications L(mm) C( mm)<br />
2000A、<br />
2500A<br />
630A~1600A<br />
基 点 Basepoint<br />
150<br />
285<br />
290<br />
69.5<br />
20<br />
15<br />
132<br />
134.5<br />
11 340<br />
基 点<br />
Basepoint 11<br />
A 向<br />
Direction A<br />
95 95 95<br />
32-φ11<br />
N 极<br />
30<br />
Npole 60<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
A<br />
61<br />
基 点 Basepoint<br />
150<br />
285<br />
290<br />
69.5<br />
基 点<br />
11 435 Base point 11<br />
16
CW3G 交 流 隔 离 开 关 门 框 开 孔 尺 寸<br />
CUTOUT DIMENSIONS OF THE DOORFRAME FOR CW3G AC SWITCH-DISCONNECTOR<br />
CW3G-2500 三 极 隔 离 开 关 ( 抽 屉 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 256mm<br />
CW3G-2500switch-disconnectorwiththreepoles(drawout<br />
type)<br />
The drawing of cutout dimensions for mounting cover of<br />
doorframe<br />
Distance from thepanelcenterof switch-disconnector to<br />
therighthingof cabinet doorshouldbeat least 256mm<br />
CW3G-2500 四 极 隔 离 开 关 ( 抽 屉 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 303.5mm<br />
CW3G-2500 switch-disconnector with four poles<br />
(draw-out type)<br />
Thedrawingofcutoutdimensionsformountingcoverof<br />
doorframe<br />
Distance from the panel center of switch-disconnector<br />
totheright hinge of cabinet door should be at least<br />
303.5mm<br />
底 面<br />
Base<br />
11- 6<br />
258<br />
312<br />
175 175<br />
底 面<br />
Base<br />
14- 6<br />
100<br />
353<br />
407<br />
445<br />
CW3G-2500 三 极 隔 离 开 关 ( 固 定 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 256mm<br />
CW3G-2500 switch-disconnector with three poles (fixed<br />
type)<br />
The drawing of cutout dimensions for mounting cover of<br />
doorframe<br />
Distance fromthepanelcenterof switch-disconnector tothe<br />
righthinge of cabinet doorshouldbeat least 256mm<br />
CW3G-2500 四 极 隔 离 开 关 ( 固 定 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 303.5mm<br />
CW3G-2500 switch-disconnector with four poles (fixed<br />
type)<br />
The drawing of cutout dimensions for mountingcover of<br />
doorframe<br />
Distance fromthepanelcenterof switch-disconnector tothe<br />
righthinge of cabinet doorshouldbeat least 303.5mm<br />
底 面<br />
Base<br />
8- 6<br />
312<br />
175 175<br />
底 面<br />
Base<br />
10- 6<br />
100<br />
407<br />
445<br />
17
直 流 系 统 中 隔 离 开 关 接 线 方 式<br />
Connected type of switch-disconnector for DC system<br />
三 极 串 隔 离 开 关<br />
A 型 接 线 方 式<br />
B 型 接 线 方 式<br />
四 极 串 隔 离 开 关<br />
C 型 接 线 方 式<br />
D 型 接 线 方 式<br />
Three seriesswitch-disconnector<br />
Aconnectedtype<br />
Bconnectedtype<br />
Four series switch-disconnector<br />
Cconnectedtype<br />
Dconnectedtype<br />
负 载 Load<br />
负 载<br />
Load<br />
A 型 接 线 方 式<br />
Aconnectedtype<br />
B 型 接 线 方 式<br />
Bconnected type<br />
负 载<br />
Load<br />
负 载 Load<br />
C 型 接 线 方 式<br />
Cconnected type<br />
D 型 接 线 方 式<br />
Dconnectedtype<br />
18
直 流 系 统 应 用 Application for D.C system<br />
在 直 流 系 统 中 选 择 开 关 电 器 主 要 考 虑 以 下 方 面 :<br />
● 额 定 工 作 电 压 , 考 虑 分 断 的 串 联 极 数<br />
● 额 定 电 流 , 考 虑 负 载 功 率<br />
● 接 地 系 统 方 式 ( 如 下 所 示 )<br />
in d.c.system,choosingaswitch-disconnectorisin consideration ofthe<br />
followings:<br />
1、rated operationvoltage ,in considerationof breakingnumber ofpolesin<br />
series<br />
2、rated current,inconsideration ofload power<br />
3、mannerofground system(asfollowings)<br />
系 统 类 型<br />
system catelogy<br />
负 极 接 地<br />
negativepole grounding<br />
接 地 系 统 groundsystem<br />
中 心 点 接 地<br />
corepoint grounding<br />
不 接 地 系 统<br />
no grounding system<br />
各 种 故 障 类 型<br />
alloffaultcatelogy<br />
故 障 Ⅰ<br />
FaultⅠ<br />
接 电 源 正 极 触 头 的 电 压 为 U<br />
voltageUofthepositivepolecontact<br />
connectedtopower<br />
接 电 源 正 极 触 头 的 电 压 为 U/2<br />
voltageU/2of thepositivepolecontact<br />
connectedtopower<br />
无 影 响<br />
no effect<br />
故 障 影 响<br />
faulteffect<br />
故 障 Ⅱ<br />
FaultⅡ<br />
故 障 Ⅲ<br />
FaultⅢ<br />
串 联 的 触 头 电 压 为 U<br />
voltage U of<br />
the contacts in series<br />
无 影 响<br />
no effect<br />
串 联 的 触 头 电 压 为 U<br />
voltage U of<br />
the contacts in series<br />
接 电 源 负 极 的 触 头 电 压 为 U/2<br />
voltageU/2ofthenegativepolecontact<br />
connectedto power<br />
串 联 的 触 头 电 压 为 U<br />
voltage U of<br />
thecontacts in series<br />
无 影 响<br />
no effect<br />
故 障 Ⅰ 和 Ⅳ<br />
FaultⅠand<br />
at sametime<br />
接 电 源 正 极 或 负 极 触 头 的 电 压 为 U<br />
voltage Uofthe positive ornegative pole<br />
contactconnectedtopower<br />
最 严 重 情 况<br />
the mostseriouscondition<br />
故 障 Ⅰfault Ⅰ 故 障 和<br />
Ⅰ<br />
Ⅰ ⅢFault and fault<br />
Ⅲ<br />
同 时 发 生 故 障<br />
和<br />
Ⅰ Ⅳ<br />
FaultⅠ<br />
and Ⅳ atsame time<br />
解 决 方 案<br />
Item<br />
可 在 正 极 串 联<br />
canbe inseries on<br />
the positivepole<br />
电 源 正 负 极 都 接 触 头<br />
可 在 正 负 极 串 联<br />
can be in series onthe positive<br />
or negativepole<br />
CW3G 直 流 隔 离 开 关 适 用 的 不 同 电 源 系 统 / 负 载 接 线 方 法<br />
suitabledifferentpowersystem /load wiringmanner forCW3G switch-disconnector<br />
额 定 电 压<br />
Rated operationalvoltage<br />
DC750V<br />
DC1000V<br />
不 接 地 系 统<br />
电 源 / 负 载 接 线 方 式 Power/load wiringmanner<br />
负 极 接 地 系 统<br />
中 心 点 接 地 系 统<br />
No grounding system Negative pointgroundingsystem Core pointgrounding system<br />
C A B<br />
C D C<br />
19
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 直 流 A 型 接 线 方 式 , 抽 屉 式 水 平 后 置 )<br />
CW3G-2500/DC switch-disconnector( Aconnectedtypefor DC,<br />
draw-out andhorizontalback set )<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
63<br />
C<br />
B<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点 Base point<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
D<br />
41 265<br />
41<br />
“ 分 离 ” 位 置 "Separated"position<br />
水 平 ( 后 置 ) Horizontal(back set)<br />
C 向<br />
Direction C<br />
A 向<br />
Direction A<br />
95<br />
4-φ11 30<br />
70<br />
+<br />
电 源 Line+<br />
B 向<br />
Direction B<br />
95 4-φ11<br />
负 载 Load+<br />
D 向<br />
Direction D<br />
30<br />
70<br />
2-φ14<br />
负 载 Load<br />
A 型 接 线 方 式<br />
Aconnected type<br />
φ11<br />
11×17<br />
基 点<br />
Base point<br />
20
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 直 流 A 型 接 线 方 式 , 抽 屉 式 垂 直 后 置 )<br />
CW3G-2500/DCswitch-disconnector( Aconnectedtype forDC,<br />
draw-outand vertical back set)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outside of<br />
the cabinet<br />
63<br />
30<br />
A<br />
C<br />
15<br />
8-φ11<br />
B<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点 Basepoint<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
D<br />
41 265<br />
41<br />
“ 分 离 ” 位 置 "Separated"position<br />
垂 直 ( 后 置 ) Vertical(back set)<br />
C 向<br />
Direction C<br />
A 向<br />
DirectionA<br />
95<br />
L<br />
+<br />
电 源 Line+<br />
B 向<br />
DirectionB<br />
95<br />
负 载 Load+<br />
D 向<br />
Direction D<br />
L<br />
2-φ14<br />
负 载 Load<br />
φ11<br />
11×17<br />
基 点<br />
Base point<br />
A 型 接 线 方 式<br />
Aconnected type<br />
21
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 直 流 A 型 接 线 方 式 , 固 定 式 )<br />
CW3G-2500/DCswitch-disconnector( Aconnectedtype<br />
for DC, fixed)<br />
电 流 规 格<br />
Current specifications L(mm) C( mm)<br />
2000A、<br />
2500A 20 132<br />
630A~1600A<br />
15 134.5<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
C<br />
61<br />
B<br />
基 点<br />
150<br />
285<br />
290<br />
Basepoint<br />
69.5<br />
11<br />
基 点<br />
340 Basepoint 11<br />
C 向<br />
DirectionC<br />
A 向<br />
Direction A<br />
95<br />
+<br />
电 源 Line+<br />
负 载 Load+<br />
4-φ11<br />
30<br />
60<br />
B 向<br />
Direction B<br />
95<br />
4-φ11<br />
负 载 Load<br />
30<br />
60<br />
A 型 接 线 方 式<br />
Aconnected type<br />
22
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 直 流 B 型 接 线 方 式 , 抽 屉 式 水 平 后 置 )<br />
CW3G-2500/DC switch-disconnector( BconnectedtypeforDC,<br />
draw-out and horizontal back set)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
C<br />
63<br />
B<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点 Base point<br />
10 97<br />
102<br />
47<br />
175<br />
D<br />
41 265 41<br />
“ 分 离 ” 位 置 "Separated"position<br />
水 平 ( 后 置 ) Horizontal(back set)<br />
C 向<br />
Direction C<br />
A 向<br />
Direction A<br />
95 95<br />
12-φ11<br />
30<br />
70<br />
+<br />
Load-<br />
负<br />
载<br />
Load+<br />
电 源 Line+<br />
B 向<br />
Direction B<br />
95 4-φ11<br />
-<br />
电 源 Line-<br />
D 向<br />
Direction D<br />
30<br />
70<br />
2-φ14<br />
11×17<br />
负 载<br />
Load<br />
φ11<br />
基 点<br />
Base point<br />
B 型 接 线 方 式<br />
Bconnected type<br />
23
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 直 流 B 型 接 线 方 式 , 抽 屉 式 垂 直 后 置 )<br />
CW3G-2500/DCswitch-disconnector( Bconnectedtype forDC,<br />
draw-outand vertial back set)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
63<br />
C<br />
15<br />
30 24-φ11<br />
B<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点 Base point<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
“ 分 离 ” 位 置 "Separated"position<br />
垂 直 ( 后 置 ) Vertical(back set)<br />
C 向<br />
Direction C<br />
D<br />
41 265 41<br />
A 向<br />
DirectionA<br />
95 95<br />
L<br />
B 向<br />
DirectionB<br />
+<br />
95<br />
Load-<br />
电 源 Line+<br />
负<br />
载<br />
Load+<br />
-<br />
电 源 Line-<br />
L<br />
D 向<br />
Direction D<br />
2-φ14<br />
11×17<br />
负 载<br />
Load<br />
B 型 接 线 方 式<br />
Bconnectedtype<br />
φ11<br />
基 点<br />
Basepoint<br />
24
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 直 流 B 型 接 线 方 式 , 固 定 式 )<br />
CW3G-2500/DC switch-disconnector(Bconnectedtype<br />
for DC ,fixed)<br />
电 流 规 格<br />
Current specifications L(mm) C( mm)<br />
2000A、<br />
2500A 20 132<br />
630A~1600A<br />
15 134.5<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
C<br />
61<br />
B<br />
基 点<br />
Basepoint<br />
150<br />
285<br />
290<br />
69.5<br />
11<br />
340 基 点 11<br />
Base point<br />
C 向<br />
Direction C<br />
A 向<br />
Direction A<br />
95 95 12-φ11<br />
30<br />
+<br />
60<br />
Load-<br />
负<br />
载<br />
Load+<br />
-<br />
电 源 Line+<br />
B 向<br />
Direction B<br />
95<br />
4-φ11<br />
电 源 Line-<br />
30<br />
60<br />
负 载<br />
Load<br />
B 型 接 线 方 式<br />
Bconnected type<br />
25
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/4DC 隔 离 开 关 ( 直 流 C 型 接 线 方 式 , 抽 屉 式 水 平 后 置 )<br />
CW3G-2500/4DC switch-disconnector( Cconnected type forDC,<br />
draw-outand horizotalback set)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
C<br />
63<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点<br />
Base point<br />
41 360 41<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
“ 分 离 ” 位 置<br />
水 平 ( 后 置 )<br />
"Separated"position<br />
Horizontal(back set)<br />
C 向<br />
Direction C<br />
D<br />
A 向<br />
Direction A<br />
95 95 95<br />
16-φ11<br />
30<br />
70<br />
-<br />
+<br />
电 源 Line-<br />
Load-<br />
负<br />
载<br />
Load+<br />
电 源 Line+<br />
D 向<br />
Direction D<br />
2-φ14<br />
负 载<br />
Load<br />
φ11<br />
11×17<br />
基 点<br />
Base point<br />
C 型 接 线 方 式<br />
Cconnectedtype<br />
26
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/4DC 隔 离 开 关 ( 直 流 C 型 接 线 方 式 , 抽 屉 式 垂 直 后 置 )<br />
CW3G-2500/4DC switch-disconnector( Cconnected type forDC,<br />
draw-outand vertical back set)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
63<br />
30<br />
A<br />
15<br />
C<br />
16-φ11<br />
常 熟 开 关 制 造 有 限 公 司<br />
10<br />
47<br />
97<br />
102<br />
基 点 Base point<br />
175<br />
395<br />
“ 分 离 ” 位 置 "Separated"position<br />
垂 直 ( 后 置 ) Vertical(back set)<br />
D<br />
41 360 41<br />
A 向<br />
Direction A<br />
95 95 95<br />
L<br />
C 向<br />
DirectionC<br />
D 向<br />
Direction D<br />
2-φ14<br />
- +<br />
11×17<br />
电 源 Line-<br />
Load-<br />
电 源 Line+<br />
φ11<br />
基 点<br />
Base point<br />
负<br />
载<br />
Load+<br />
负 载<br />
Load<br />
C 型 接 线 方 式<br />
Cconnected type<br />
27
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/4DC 隔 离 开 关 ( 直 流 C 型 接 线 方 式 , 固 定 式 )<br />
CW3G-2500/4DC switch-disconnector(Cconnectedtype<br />
forDC ,fixed)<br />
电 流 规 格<br />
Current specifications L(mm) C( mm)<br />
2000A、<br />
2500A 20 187<br />
630A~1600A 15 189.5<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
C<br />
61<br />
基 点 Base point<br />
150<br />
285<br />
290<br />
69.5<br />
11<br />
基 点<br />
435 Base point 11<br />
C 向<br />
Direction C<br />
A 向<br />
Direction A<br />
95<br />
95 95<br />
16-φ11<br />
电 源 Line-<br />
Load-<br />
- +<br />
电 源 Line+<br />
30<br />
60<br />
负<br />
载<br />
Load+<br />
负 载<br />
Load<br />
C 型 接 线 方 式<br />
Cconnectedtype<br />
28
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/4DC 隔 离 开 关 ( 直 流 D 型 接 线 方 式 , 抽 屉 式 水 平 后 置 )<br />
CW3G-2500/4DC switch-disconnector( Dconnected type forDC,<br />
draw-outand horizontal backset)<br />
电 流 规 格<br />
Currentspecifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
C<br />
63<br />
常 熟 开 关 制 造 有 限 公 司<br />
基 点<br />
Base point<br />
41<br />
360 41<br />
10 97 175<br />
102<br />
47<br />
395<br />
D<br />
“ 分 离 ” 位 置<br />
水 平 ( 后 置 )<br />
"Separated"position<br />
Horizontal(back set)<br />
C 向<br />
Direction C<br />
A 向<br />
Direction A<br />
285<br />
8-φ11<br />
+<br />
30<br />
70<br />
负 载 load+<br />
电 源 line+<br />
D 向<br />
Direction D<br />
2-φ14<br />
D 型 接 线 方 式<br />
Dconnected type<br />
φ11<br />
11×17<br />
基 点<br />
Base point<br />
负 载 Load<br />
29
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/4DC 隔 离 开 关 ( 直 流 D 型 接 线 方 式 , 抽 屉 式 垂 直 后 置 )<br />
CW3G-2500/4DC switch-disconnector( Dconnected type forDC,<br />
draw-outand vertical back set)<br />
电 流 规 格<br />
Current specifications<br />
2000A、<br />
2500A<br />
630A~1600A<br />
L(mm)<br />
20<br />
15<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
63<br />
30<br />
A<br />
15<br />
C<br />
8-φ11<br />
常 熟 开 关 制 造 有 限 公 司<br />
10<br />
47<br />
97<br />
102<br />
175<br />
395<br />
“ 分 离 ” 位 置<br />
垂 直 ( 后 置 )<br />
"Separated"position<br />
Vertical(back set)<br />
D<br />
C 向<br />
Direction C<br />
41 360<br />
41<br />
A 向<br />
Direction A<br />
285<br />
L<br />
负 载 load+<br />
+<br />
电 源 line+<br />
D 向<br />
Direction D<br />
2-φ14<br />
11×17<br />
φ11<br />
D 型 接 线 方 式<br />
Dconnected type<br />
负 载 Load<br />
30
CW3G 直 流 隔 离 开 关 外 形 安 装 尺 寸 和 接 线 方 式<br />
OUTLINE AND MOUNTING DIMENSIONS AND CONNECTED FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/4DC 隔 离 开 关 ( 直 流 D 型 接 线 方 式 , 固 定 式 )<br />
CW3G-2500/4DC switch-disconnector(D connected type<br />
for DC ,fixed)<br />
电 流 规 格<br />
Current specifications L(mm) C( mm)<br />
2000A、<br />
2500A 20 187<br />
630A~1600A<br />
15 189.5<br />
柜 门 外 边<br />
Outsideof<br />
the cabinet<br />
A<br />
61<br />
基 点 Base point<br />
150<br />
285<br />
290<br />
69.5<br />
11<br />
基 点<br />
435 Base point 11<br />
C 向<br />
DirectionC<br />
A 向<br />
Direction A<br />
285<br />
8-φ11<br />
负 载 load+<br />
+<br />
电 源 line+<br />
30<br />
60<br />
负 载 Load<br />
D 型 接 线 方 式<br />
Dconnected type<br />
31
CW3G 直 流 隔 离 开 关 门 框 开 孔 尺 寸<br />
CUTOUT DIMENSIONS OF THE DOORFRAME FOR CW3G DC SWITCH-DISCONNECTOR<br />
CW3G-2500/DC 隔 离 开 关 ( 抽 屉 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 256mm<br />
CW3G-2500/DCswitch-disconnector(draw-outtype)<br />
The drawing of cutout dimensions for mounting cover of<br />
doorframe<br />
Distance from thepanelcenterof switch-disconnector to<br />
therighthingof cabinet doorshouldbeat least 256mm<br />
CW3G-2500/4DC 隔 离 开 关 ( 抽 屉 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 303.5mm<br />
CW3G-2500/4DCswitch-disconnector(draw-out type)<br />
Thedrawingofcutoutdimensionsformountingcoverof<br />
doorframe<br />
Distance fromthepanelcenterof switch-disconnector to<br />
theright hinge of cabinet door should be at least<br />
303.5mm<br />
底 面<br />
Base<br />
11- 6<br />
258<br />
312<br />
175 175<br />
底 面<br />
Base<br />
14- 6<br />
100<br />
353<br />
407<br />
445<br />
CW3G-2500/DC 隔 离 开 关 ( 固 定 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 256mm<br />
CW3G-2500/DCswitch-disconnector(fixed type)<br />
The drawing of cutout dimensions for mounting cover of<br />
doorframe<br />
Distance fromthepanelcenterof switch-disconnector tothe<br />
righthinge of cabinet doorshouldbeat least 256mm<br />
CW3G-2500/4DC 隔 离 开 关 ( 固 定 式 )<br />
安 装 门 框 前 盖 开 孔 图<br />
面 板 中 心 离 柜 门 右 铰 链 最 小 距 离 为 303.5mm<br />
CW3G-2500/4DCswitch-disconnector(fixedtype)<br />
The drawing of cutout dimensions for mountingcover of<br />
doorframe<br />
Distance fromthepanelcenterof switch-disconnector tothe<br />
righthinge of cabinet doorshouldbeat least 303.5mm<br />
底 面<br />
Base<br />
8- 6<br />
312<br />
175 175<br />
底 面<br />
Base<br />
10- 6<br />
100<br />
407<br />
445<br />
32
CW3G 交 流 隔 离 开 关 订 货 规 范<br />
ORDERING FORM FOR CW3G AC SWITCH-DISCONNECTOR<br />
用 户 单 位<br />
Name<br />
型 号<br />
Type<br />
额 定 工 作 电 流<br />
Ratedoperationalcurrent<br />
安 装 方 式<br />
Mounting<br />
联 接 方 式<br />
Connection<br />
CW3G- /<br />
Ie=<br />
□ 固 定 式<br />
Fixed<br />
□ 水 平<br />
Horizontal<br />
A<br />
□ 抽 屉 式<br />
Draw-out<br />
□ 垂 直<br />
Vertical<br />
订 货 台 数<br />
Order amount<br />
额 定 电 压 □ AC400V<br />
Ratedvoltage<br />
分 励 脱 扣 器 □AC230V □AC400V □DC220V □DC110V<br />
Shuntrelease<br />
合 闸 电 磁 铁 □AC230V □AC400V □DC220V □DC110V<br />
Closing electromagnel<br />
电 动 操 作 机 构 □AC230V □AC400V □DC220V □DC110V<br />
Power-driven operation mechanism<br />
辅 助 开 关 □4 组 转 换 触 头 □4 常 开 4 常 闭<br />
Auxiliary switch Four pairsofchange four piecesofnormally-open<br />
over contacts<br />
contacts(NC)andfourpieces<br />
ofnormally-closed contacts<br />
( 请 在 上 填 上 数 字 , □ 内 打 上 √)<br />
(please filledfiguresin ,or sign√ in □)<br />
订 货 日 期<br />
Order date<br />
□AC690V<br />
特 殊 形 式 □6 组 转 换 触 头 □6 常 开 6 常 闭<br />
Exceptionalpattern six pairsofchange sixpiecesofnormally-open<br />
over contacts<br />
contacts(NC)andsix piecesof<br />
normally-closedcontacts<br />
□ 按 钮 锁<br />
□ 相 间 隔 板<br />
□ 计 数 器<br />
Pushbuttonlockmechanism Interphasebarriers Counter<br />
33
CW3G 直 流 隔 离 开 关 订 货 规 范<br />
ORDERING FORM FOR CW3G DC SWITCH-DISCONNECTOR<br />
( 请 在 上 填 上 数 字 , □ 内 打 上 √)<br />
(please filled figuresin ,orsign√<br />
in □)<br />
用 户 单 位<br />
Name<br />
型 号<br />
Type<br />
额 定 工 作 电 流<br />
Ratedoperationalcurrent<br />
安 装 方 式<br />
Mounting<br />
电 源 / 负 载 联 接 方 式<br />
Power/load connectedtype<br />
CW3G- / DC<br />
Ie=<br />
□ 固 定 式<br />
Fixed<br />
A<br />
□ 抽 屉 式<br />
Draw-out<br />
订 货 台 数<br />
Order amount<br />
额 定 电 压<br />
Ratedvoltage<br />
□A 型 □B 型 □C 型 □D 型<br />
Atype Btype Ctype Dtype<br />
分 励 脱 扣 器 □AC230V □AC400V □DC220V □DC110V<br />
Shunt release<br />
合 闸 电 磁 铁 □AC230V □AC400V □DC220V □DC110V<br />
Closingelectromagnel<br />
电 动 操 作 机 构 □AC230V □AC400V □DC220V □DC110V<br />
Power-driven operation mechanism<br />
□ DC750V<br />
订 货 日 期<br />
Order date<br />
□DC1000V<br />
辅 助 开 关 □4 组 转 换 触 头 □4 常 开 4 常 闭<br />
Auxiliary switch Four pairsofchange four piecesofnormally-open<br />
over contacts<br />
contacts(NC)andfourpieces<br />
ofnormally-closed contacts<br />
特 殊 形 式 □6 组 转 换 触 头 □6 常 开 6 常 闭<br />
Exceptionalpattern six pairsofchange sixpiecesofnormally-open<br />
over contacts<br />
contacts(NC)andsix piecesof<br />
normally-closedcontacts<br />
□ 按 钮 锁<br />
Pushbuttonlockmechanism<br />
□ 相 间 隔 板<br />
Interphase barriers<br />
□ 计 数 器<br />
Counter<br />
34
全 国 一 级 经 销 商 明 细 表<br />
北 京<br />
北 京 欣 凯 通 机 电 有 限 公 司 010-66162644<br />
北 方 森 源 电 气 有 限 公 司 010-87581701<br />
天 津<br />
天 津 市 强 强 电 器 科 技 有 限 公 司 022-83715527<br />
上 海<br />
上 海 常 开 电 器 设 备 有 限 公 司 021-56319090<br />
上 海 企 开 电 器 设 备 有 限 公 司 021-56319090<br />
上 海 森 昊 电 器 有 限 公 司 021-54791857<br />
上 海 泰 耀 机 电 设 备 有 限 公 司 021-57428230<br />
上 海 三 樱 电 气 有 限 公 司 021-56032616<br />
重 庆<br />
重 庆 宏 腾 物 资 有 限 公 司 023-68615538<br />
福 建<br />
泉 州 市 恒 源 电 力 设 备 有 限 公 司 0595-22587087<br />
浙 江<br />
杭 州 华 森 电 器 有 限 公 司 0571-86947817<br />
杭 州 天 源 机 电 设 备 有 限 公 司 0571-87244850<br />
乐 清 市 新 格 电 气 有 限 公 司 0577-61722717<br />
宁 波 市 江 东 腾 辉 电 器 有 限 公 司 0574-87890910<br />
安 徽<br />
合 肥 恒 祥 电 气 设 备 安 装 有 限 公 司 0551-4668867<br />
江 苏<br />
南 京 扬 力 电 器 有 限 公 司 025-84605256<br />
南 京 苏 能 动 力 工 程 设 计 有 限 公 司 025-85283021<br />
常 州 市 中 环 电 器 有 限 公 司 0519-88867161<br />
镇 江 兆 丰 电 器 有 限 公 司 0511-88320888<br />
苏 州 市 机 电 设 备 有 限 责 任 公 司 0512-67202006<br />
苏 州 苏 新 机 电 设 备 有 限 公 司 0512-67571866<br />
苏 州 市 中 信 机 电 设 备 有 限 公 司 0512-65225732<br />
苏 州 明 大 机 电 有 限 公 司 0512-65833162<br />
无 锡 市 法 德 兰 电 器 成 套 公 司 0510-82736734<br />
盐 城 市 科 宇 电 气 有 限 公 司 0515-89800508<br />
连 云 港 市 希 门 自 动 化 电 器 设 备 有 限 公 司 0518-85452767<br />
徐 州 泛 得 电 子 有 限 公 司 0516-83846977<br />
南 通 正 源 电 气 有 限 公 司 0513-85030391<br />
扬 州 通 润 电 气 设 备 有 限 公 司 0514-87856707<br />
常 熟 市 中 通 电 力 设 备 有 限 责 任 公 司 0512-52853511<br />
常 熟 市 欧 亚 机 电 产 品 销 售 有 限 公 司 0512-52221970<br />
常 熟 市 润 源 电 气 设 备 销 售 有 限 公 司 0512-51580510<br />
山 东<br />
淄 博 新 能 机 电 设 备 有 限 公 司 0533-2186118<br />
济 南 中 机 电 亿 万 电 器 有 限 公 司 0531-85869188<br />
烟 台 信 谊 电 气 技 术 有 限 公 司 0535-6105866<br />
江 苏 华 晟 电 器 设 备 有 限 公 司 山 东 电 气 技 术 中 心 0531-88950385<br />
江 西<br />
江 西 佳 创 实 业 有 限 公 司 0791-8317951<br />
广 东<br />
广 州 市 友 朋 电 气 设 备 有 限 公 司 020-34528679<br />
佛 山 市 君 鹏 机 电 设 备 有 限 公 司 0757-83811990<br />
佛 山 市 嘉 合 贸 易 有 限 公 司 0757-83397660<br />
东 莞 市 运 通 泰 电 气 科 技 有 限 公 司 0769-22028877<br />
深 圳 市 华 冠 电 器 销 售 有 限 公 司 0755-83928001<br />
众 业 达 电 气 股 份 有 限 公 司 0754-88739922<br />
汕 头 市 新 兴 工 业 配 套 材 料 有 限 公 司 0754-88681888<br />
湖 南<br />
长 沙 常 开 电 气 有 限 公 司 0731-84699925<br />
长 沙 市 康 发 电 器 有 限 公 司 0731-84422858<br />
湖 北<br />
武 汉 万 千 新 能 电 气 有 限 公 司 027-87256467<br />
武 汉 圣 天 科 技 有 限 公 司 027-82706552<br />
广 西<br />
南 宁 市 德 控 机 电 设 备 有 限 责 任 公 司 0771-3212829<br />
河 北<br />
河 北 华 尔 电 气 有 限 公 司 0311-87834870<br />
河 南<br />
河 南 中 电 电 器 有 限 公 司 0371-66974968<br />
河 南 航 天 机 电 数 字 有 限 公 司 0371-63329025<br />
四 川<br />
成 都 慧 永 电 器 成 套 设 备 有 限 公 司 028-68003527<br />
陕 西<br />
陕 西 新 力 源 电 气 有 限 公 司 029-88348089<br />
西 安 西 菱 电 器 机 械 设 备 有 限 公 司 029-88320213<br />
云 南<br />
昆 明 惠 尔 电 气 有 限 公 司 0871-7367961<br />
宁 夏<br />
银 川 同 正 电 气 有 限 公 司 0951-6014483<br />
甘 肃<br />
天 水 上 联 电 器 成 套 有 限 公 司 0938-8381068<br />
山 西<br />
山 西 万 里 顺 贸 易 有 限 公 司 0351-6521630<br />
山 西 常 顺 电 器 销 售 服 务 有 限 公 司 0351-7023860<br />
新 疆<br />
新 疆 德 控 电 气 有 限 公 司 0991-5818361<br />
辽 宁<br />
沈 阳 市 新 业 物 资 实 业 公 司 024-22734762<br />
鞍 山 市 耐 特 机 电 系 统 工 程 有 限 公 司 0412-5230221<br />
黑 龙 江<br />
哈 尔 滨 北 低 成 套 设 备 有 限 公 司 0451-88387734<br />
内 蒙 古<br />
包 头 市 杰 德 自 动 化 工 程 有 限 公 司 0472-6973800<br />
海 南<br />
海 南 华 胜 电 气 设 备 有 限 公 司 0898-66226803
常 熟 开 关<br />
持 续 超 越<br />
国 家 重 点 高 新 技 术 企 业<br />
全 国 企 事 业 知 识 产 权 示 范 单 位<br />
全 国 守 合 同 重 信 用 企 业<br />
国 家 科 学 技 术 进 步 二 等 奖 获 得 者<br />
2011.02<br />
常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )<br />
CHANGSHUSWITCHGEARMFG.CO.,LTD. ( FORMERCHANGSHUSWITCHGEARPLANT)<br />
ADDRESS:NO.8 JIANYE ROADCHANGSHU,JIANGSU,P.R.CHINA<br />
URL:HTTP://WWW.RIYUE.COM.CN<br />
E-MAIL:cskg0001@cs-kg.com<br />
POSTCODE:215500<br />
因 产 品 技 术 需 不 断 改 进 , 所 有 数 据 应 以 本 公 司 技 术 部 门 最 新 确 认 为 准 。<br />
本 产 品 样 本 的 版 权 和 解 释 权 属 常 熟 开 关 制 造 有 限 公 司 ( 原 常 熟 开 关 厂 )。<br />
All technical data of productsshould be subject to finalconfirmation of our technical department.<br />
Publishing of this product catalogue and explainationof all details will be reservedby Changshu Switchgear<br />
Mfg. Co., Ltd. ( former Changshu Switchgear Plant ).
