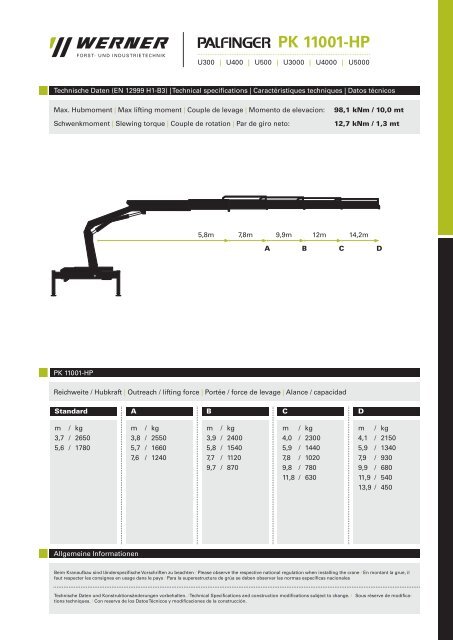

Technische Daten (EN 12999 H1-B3) | Technical specifi cations | Caractéristiques techniques | Datos técnicos<br />
Max. Hubmoment | Max lifting moment | Couple de levage | Momento de elevacion: 98,1 kNm / 10,0 mt<br />
Schwenkmoment | Slewing torque | Couple de rotation | Par de giro neto: 12,7 kNm / 1,3 mt<br />
<strong>PK</strong> <strong>11001</strong>-<strong>HP</strong><br />
<strong>PK</strong> <strong>11001</strong>-<strong>HP</strong><br />
U300 | U400 | U500 | U3000 | U4000 | U5000<br />
Reichweite / Hubkraft | Outreach / lifting force | Portée / force de levage | Alance / capacidad<br />
Standard<br />
m / kg<br />
3,7 / 2650<br />
5,6 / 1780<br />
A<br />
Allgemeine Informationen<br />
m / kg<br />
3,8 / 2550<br />
5,7 / 1660<br />
7,6 / 1240<br />
5,8m 7,8m 9,9m 12m 14,2m<br />
B<br />
m / kg<br />
3,9 / 2400<br />
5,8 / 1540<br />
7,7 / 1120<br />
9,7 / 870<br />
A B C D<br />
C<br />
m / kg<br />
4,0 / 2300<br />
5,9 / 1440<br />
7,8 / 1020<br />
9,8 / 780<br />
11,8 / 630<br />
D<br />
m / kg<br />
4,1 / 2150<br />
5,9 / 1340<br />
7,9 / 930<br />
9,9 / 680<br />
11,9 / 540<br />
13,9 / 450<br />
Beim Kranaufbau sind länderspezifi sche Vorschriften zu beachten / Please observe the respective national regulation when installing the crane / En montant la grue, il<br />
faut respecter les consignes en usage dans le pays / Para la superestructura de grúa se deben observar las normas específi cas nacionales<br />
Technische Daten und Konstruktionsänderungen vorbehalten. / Technical Specifi cations and construction modifi cations subject to change. / Sous réserve de modifi cations<br />
techniques. / Con reserva de los Datos Técnicos y modifi caciones de la construcción.
Baumuster / Radstand<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>11001</strong>-<strong>HP</strong> B<br />
0m<br />
5460kg<br />
53.6kN<br />
2400kg<br />
23.5kN<br />
1120kg<br />
11.0kN<br />
1540kg 870kg<br />
15.1kN<br />
8.5kN<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m<br />
–4m<br />
10m 11m<br />
405.103 / 3.080<br />
405.123 / 3.600<br />
405.221 / 3.900<br />
437.426 / 3.850<br />
437.436 / 3.850<br />
14m<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
0m<br />
–1m<br />
–2m<br />
–3m<br />
Ehranger Straße 101<br />
D-54293 Trier<br />
Postfach 8051<br />
D-54181 Trier<br />
0m<br />
5360kg<br />
52.6kN<br />
2300kg<br />
22.6kN<br />
1440kg<br />
14.1kN<br />
780kg<br />
7.7kN<br />
1020kg 630kg<br />
10.0kN 6.2kN<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>11001</strong>-<strong>HP</strong> C <strong>PK</strong> <strong>11001</strong>-<strong>HP</strong> D<br />
16m<br />
15m<br />
14m<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
–1m<br />
–2m<br />
–3m<br />
–4m<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m 13m<br />
Gesamthubhöhe » siehe Diagramm | Overall height » see diagram<br />
Hauteur totale » voir diagramme | Belgae alure » vis diagrama<br />
Tel.: +49 (0) 651 6867-124<br />
Fax.: +49 (0) 651 64146<br />
vertrieb@werner-trier.com<br />
www.werner-trier.com<br />
0m<br />
0m<br />
5260kg<br />
51.6kN<br />
405.103 / 3.080<br />
405.123 / 3.600<br />
405.221 / 3.900<br />
437.426 / 3.850<br />
437.436 / 3.850<br />
2150kg<br />
21.1kN<br />
1340kg<br />
13.1kN<br />
930kg<br />
9.1kN<br />
680kg<br />
6.7kN<br />
540kg<br />
5.3kN<br />
450kg<br />
4.4kN<br />
18m<br />
17m<br />
16m<br />
15m<br />
14m<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
0m<br />
–4m<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m 13m 14m 15m<br />
–1m<br />
–2m<br />
–3m
