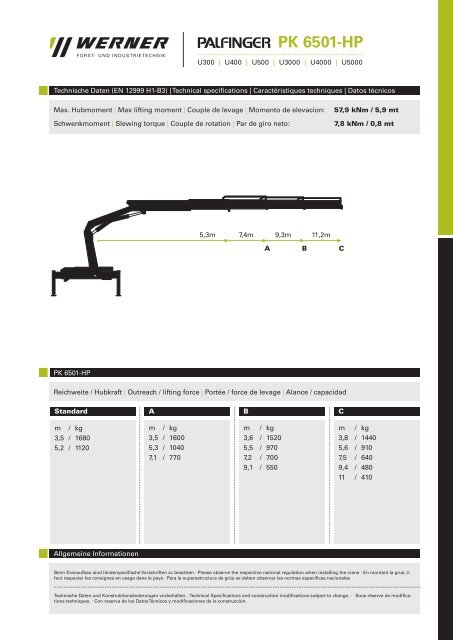

Technische Daten (EN 12999 H1-B3) | Technical specifi cations | Caractéristiques techniques | Datos técnicos<br />
Max. Hubmoment | Max lifting moment | Couple de levage | Momento de elevacion: 57,9 kNm / 5,9 mt<br />
Schwenkmoment | Slewing torque | Couple de rotation | Par de giro neto: 7,8 kNm / 0,8 mt<br />
<strong>PK</strong> <strong>6501</strong>-<strong>HP</strong><br />
Reichweite / Hubkraft | Outreach / lifting force | Portée / force de levage | Alance / capacidad<br />
Standard A B C<br />
m / kg<br />
3,5 / 1680<br />
5,2 / 1120<br />
Allgemeine Informationen<br />
m / kg<br />
3,5 / 1600<br />
5,3 / 1040<br />
7,1 / 770<br />
5,3m 7,4m 9,3m 11,2m<br />
m / kg<br />
3,6 / 1520<br />
5,5 / 970<br />
7,2 / 700<br />
9,1 / 550<br />
<strong>PK</strong> <strong>6501</strong>-<strong>HP</strong><br />
U300 | U400 | U500 | U3000 | U4000 | U5000<br />
A B C<br />
m / kg<br />
3,8 / 1440<br />
5,6 / 910<br />
7,5 / 640<br />
9,4 / 480<br />
11 / 410<br />
Beim Kranaufbau sind länderspezifi sche Vorschriften zu beachten / Please observe the respective national regulation when installing the crane / En montant la grue, il<br />
faut respecter les consignes en usage dans le pays / Para la superestructura de grúa se deben observar las normas específi cas nacionales<br />
Technische Daten und Konstruktionsänderungen vorbehalten. / Technical Specifi cations and construction modifi cations subject to change. / Sous réserve de modifi cations<br />
techniques. / Con reserva de los Datos Técnicos y modifi caciones de la construcción.
Baumuster / Radstand<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>6501</strong>-<strong>HP</strong> A<br />
0m<br />
0m<br />
1m<br />
2m<br />
1600kg<br />
15.7kN<br />
3m<br />
4m<br />
1040kg<br />
10.2kN<br />
5m<br />
770kg<br />
7.6kN<br />
6m<br />
405.103 / 3.080<br />
405.123 / 3.600<br />
405.221 / 3.900<br />
437.426 / 3.850<br />
437.436 / 3.550<br />
7m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
0m<br />
–1m<br />
–2m<br />
–3m<br />
–4m<br />
8m<br />
