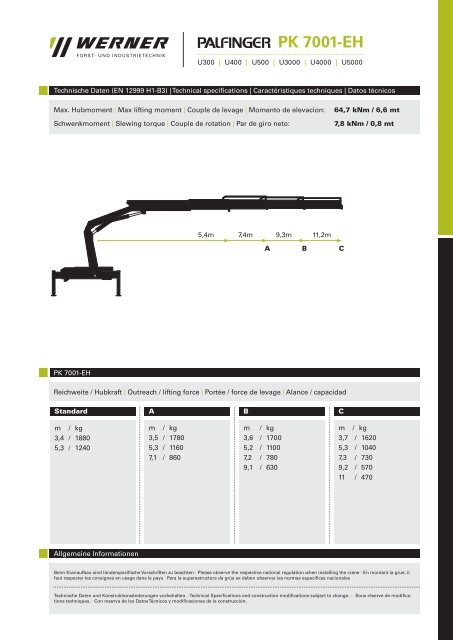

Technische Daten (EN 12999 H1-B3) | Technical specifi cations | Caractéristiques techniques | Datos técnicos<br />
Max. Hubmoment | Max lifting moment | Couple de levage | Momento de elevacion: 64,7 kNm / 6,6 mt<br />
Schwenkmoment | Slewing torque | Couple de rotation | Par de giro neto: 7,8 kNm / 0,8 mt<br />
<strong>PK</strong> <strong>7001</strong>-<strong>EH</strong><br />
<strong>PK</strong> <strong>7001</strong>-<strong>EH</strong><br />
5,4m 7,4m 9,3m 11,2m<br />
A B C<br />
Reichweite / Hubkraft | Outreach / lifting force | Portée / force de levage | Alance / capacidad<br />
Allgemeine Informationen<br />
U300 | U400 | U500 | U3000 | U4000 | U5000<br />
Standard A B C<br />
m / kg<br />
3,4 / 1880<br />
5,3 / 1240<br />
m / kg<br />
3,5 / 1780<br />
5,3 / 1160<br />
7,1 / 860<br />
m / kg<br />
3,6 / 1700<br />
5,2 / 1100<br />
7,2 / 780<br />
9,1 / 630<br />
m / kg<br />
3,7 / 1620<br />
5,3 / 1040<br />
7,3 / 730<br />
9,2 / 570<br />
11 / 470<br />
Beim Kranaufbau sind länderspezifi sche Vorschriften zu beachten / Please observe the respective national regulation when installing the crane / En montant la grue, il<br />
faut respecter les consignes en usage dans le pays / Para la superestructura de grúa se deben observar las normas específi cas nacionales<br />
Technische Daten und Konstruktionsänderungen vorbehalten. / Technical Specifi cations and construction modifi cations subject to change. / Sous réserve de modifi cations<br />
techniques. / Con reserva de los Datos Técnicos y modifi caciones de la construcción.
Baumuster / Radstand<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>7001</strong>-<strong>EH</strong> A<br />
0m<br />
0m<br />
1m<br />
2m<br />
1780kg<br />
17.5kN<br />
3m<br />
4m<br />
1160kg<br />
11.4kN<br />
5m<br />
860kg<br />
8.4kN<br />
6m<br />
405.103 / 3.080<br />
405.123 / 3.600<br />
405.221 / 3.900<br />
437.426 / 3.850<br />
437.436 / 3.850<br />
7m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
0m<br />
–1m<br />
–2m<br />
–3m<br />
–4m<br />
8m<br />
Ehranger Straße 101<br />
D-54293 Trier<br />
Postfach 8051<br />
D-54181 Trier<br />
0m<br />
1700kg<br />
16.7kN<br />
1100kg<br />
10.8kN<br />
790kg<br />
7.7kN<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>7001</strong>-<strong>EH</strong> B <strong>PK</strong> <strong>7001</strong>-<strong>EH</strong> C<br />
630kg<br />
6.2kN<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
0m<br />
–1m<br />
–2m<br />
–3m<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m<br />
–4m<br />
10m<br />
Gesamthubhöhe » siehe Diagramm | Overall height » see diagram<br />
Hauteur totale » voir diagramme | Belgae alure » vis diagrama<br />
Tel.: +49 (0) 651 6867-124<br />
Fax.: +49 (0) 651 64146<br />
vertrieb@werner-trier.com<br />
www.werner-trier.com<br />
0m<br />
405.103 / 3.080<br />
405.123 / 3.600<br />
405.221 / 3.900<br />
437.426 / 3.850<br />
437.436 / 3.850<br />
1620kg<br />
15.9kN<br />
1040kg<br />
10.2kN<br />
730kg<br />
7.2kN<br />
570kg<br />
5.6kN<br />
470kg<br />
4.6kN<br />
15m<br />
14m<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
2m<br />
1m<br />
0m<br />
–1m<br />
–2m<br />
–3m<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m<br />
–4m<br />
10m 11m 12m
