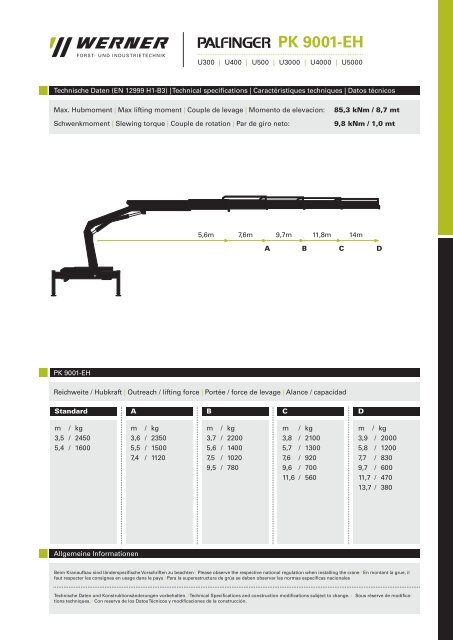

Technische Daten (EN 12999 H1-B3) | Technical specifi cations | Caractéristiques techniques | Datos técnicos Max. Hubmoment | Max lifting moment | Couple de levage | Momento de elevacion: 85,3 kNm / 8,7 mt Schwenkmoment | Slewing torque | Couple de rotation | Par de giro neto: 9,8 kNm / 1,0 mt PK 9001-EH PK 9001-EH Reichweite / Hubkraft | Outreach / lifting force | Portée / force de levage | Alance / capacidad Standard m / kg 3,5 / 2450 5,4 / 1600 A Allgemeine Informationen m / kg 3,6 / 2350 5,5 / 1500 7,4 / 1120 U300 | U400 | U500 | U3000 | U4000 | U5000 5,6m 7,6m 9,7m 11,8m 14m B m / kg 3,7 / 2200 5,6 / 1400 7,5 / 1020 9,5 / 780 A B C D C m / kg 3,8 / 2100 5,7 / 1300 7,6 / 920 9,6 / 700 11,6 / 560 D m / kg 3,9 / 2000 5,8 / 1200 7,7 / 830 9,7 / 600 11,7 / 470 13,7 / 380 Beim Kranaufbau sind länderspezifi sche Vorschriften zu beachten / Please observe the respective national regulation when installing the crane / En montant la grue, il faut respecter les consignes en usage dans le pays / Para la superestructura de grúa se deben observar las normas específi cas nacionales Technische Daten und Konstruktionsänderungen vorbehalten. / Technical Specifi cations and construction modifi cations subject to change. / Sous réserve de modifi cations techniques. / Con reserva de los Datos Técnicos y modifi caciones de la construcción.
Technische Daten (EN 12999 H1-B3) | Technical specifi cations | Caractéristiques techniques | Datos técnicos<br />
Max. Hubmoment | Max lifting moment | Couple de levage | Momento de elevacion: 85,3 kNm / 8,7 mt<br />
Schwenkmoment | Slewing torque | Couple de rotation | Par de giro neto: 9,8 kNm / 1,0 mt<br />
<strong>PK</strong> <strong>9001</strong>-<strong>EH</strong><br />
<strong>PK</strong> <strong>9001</strong>-<strong>EH</strong><br />
Reichweite / Hubkraft | Outreach / lifting force | Portée / force de levage | Alance / capacidad<br />
Standard<br />
m / kg<br />
3,5 / 2450<br />
5,4 / 1600<br />
A<br />
Allgemeine Informationen<br />
m / kg<br />
3,6 / 2350<br />
5,5 / 1500<br />
7,4 / 1120<br />
U300 | U400 | U500 | U3000 | U4000 | U5000<br />
5,6m 7,6m 9,7m 11,8m 14m<br />
B<br />
m / kg<br />
3,7 / 2200<br />
5,6 / 1400<br />
7,5 / 1020<br />
9,5 / 780<br />
A B C D<br />
C<br />
m / kg<br />
3,8 / 2100<br />
5,7 / 1300<br />
7,6 / 920<br />
9,6 / 700<br />
11,6 / 560<br />
D<br />
m / kg<br />
3,9 / 2000<br />
5,8 / 1200<br />
7,7 / 830<br />
9,7 / 600<br />
11,7 / 470<br />
13,7 / 380<br />
Beim Kranaufbau sind länderspezifi sche Vorschriften zu beachten / Please observe the respective national regulation when installing the crane / En montant la grue, il<br />
faut respecter les consignes en usage dans le pays / Para la superestructura de grúa se deben observar las normas específi cas nacionales<br />
Technische Daten und Konstruktionsänderungen vorbehalten. / Technical Specifi cations and construction modifi cations subject to change. / Sous réserve de modifi cations<br />
techniques. / Con reserva de los Datos Técnicos y modifi caciones de la construcción.
Baumuster / Radstand<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>9001</strong>-<strong>EH</strong> B<br />
2200kg<br />
21.6kN<br />
2m<br />
5000kg<br />
49.1kN<br />
1400kg<br />
13.7kN<br />
780kg<br />
7.7kN<br />
1m<br />
0m<br />
0m<br />
1020kg<br />
10.0kN<br />
–1m<br />
–2m<br />
–3m<br />
–4m<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m<br />
405.103 / 3.080<br />
405.123 / 3.600<br />
405.221 / 3.900<br />
437.426 / 3.850<br />
437.436 / 3.850<br />
14m<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
Ehranger Straße 101<br />
D-54293 Trier<br />
Postfach 8051<br />
D-54181 Trier<br />
405.101 / 3.080<br />
405.121 / 3.600<br />
405.201 / 3.350<br />
437.421 / 3.250<br />
437.431 / 3.250<br />
<strong>PK</strong> <strong>9001</strong>-<strong>EH</strong> C <strong>PK</strong> <strong>9001</strong>-<strong>EH</strong> D<br />
2100kg<br />
20.6kN<br />
16m<br />
15m<br />
14m<br />
13m<br />
12m<br />
11m<br />
10m<br />
9m<br />
8m<br />
7m<br />
6m<br />
5m<br />
4m<br />
3m<br />
4900kg<br />
48.1kN<br />
1300kg<br />
12.8kN<br />
700kg<br />
6.9kN<br />
2m<br />
1m<br />
0m<br />
0m<br />
920kg<br />
9.0kN<br />
560kg<br />
5.5kN<br />
–1m<br />
–2m<br />
–3m<br />
–4m<br />
0m 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m<br />
Gesamthubhöhe » siehe Diagramm | Overall height » see diagram<br />
Hauteur totale » voir diagramme | Belgae alure » vis diagrama<br />
