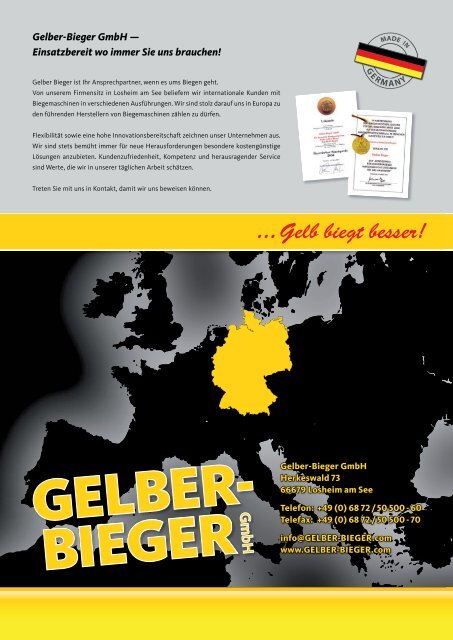

<strong>Gelber</strong>-<strong>Bieger</strong> <strong>GmbH</strong> —<br />
Einsatzbereit wo immer Sie uns brauchen!<br />
<strong>Gelber</strong> <strong>Bieger</strong> ist Ihr Ansprechpartner, wenn es ums Biegen geht.<br />
Von unserem Firmensitz in Losheim am See beliefern wir internationale Kunden mit<br />
Biegemaschinen in verschiedenen Ausführungen. Wir sind stolz darauf uns in Europa zu<br />
den führenden Herstellern von Biegemaschinen zählen zu dürfen.<br />
Flexibilität sowie eine hohe Innovationsbereitschaft zeichnen unser Unternehmen aus.<br />
Wir sind stets bemüht immer für neue Herausforderungen besondere kostengünstige<br />
Lösungen anzubieten. Kundenzufriedenheit, Kompetenz und herausragender Service<br />
sind Werte, die wir in unserer täglichen Arbeit schätzen.<br />
Treten Sie mit uns in Kontakt, damit wir uns beweisen können.<br />
IN IN E<br />
MADE<br />
RR EE MM GGG AAN NY<br />
... Gelb biegt besser!<br />
<strong>Gelber</strong>-<strong>Bieger</strong> <strong>GmbH</strong><br />
Herkeswald 73<br />
66679 Losheim am See<br />
Telefon: +49 (0) 68 72 / 50 500 - 60<br />
Telefax: +49 (0) 68 72 / 50 500 - 70<br />
info@GELBER-BIEGER.com<br />
www.GELBER-BIEGER.com<br />
M<br />
G<br />
B
ELBER-<br />
IEGER<br />
Der Hauptkatalog<br />
4D 3D<br />
... Gelb biegt besser!<br />
<strong>GmbH</strong>
GELBER-<br />
BIEGER<br />
<strong>GmbH</strong><br />
Von der Konstruktion bis zum Vertrieb:<br />
Alles aus einer Hand!<br />
Planung und Konstruktion<br />
Wir planen, entwickeln und konstruieren unsere<br />
Produkte in unserem Haus.<br />
Fertigung<br />
Montage<br />
Wir fertigen in unseren eigenen Fertigungsstätten<br />
oder lassen auf Lizenz bauen.<br />
Die Endmontage und Qualitätskontrolle erfolgt<br />
in unserem Logistikzentrum.<br />
Marketing<br />
Vertrieb<br />
In Deutschland sowie Europa und der ganzen<br />
Welt sind wir auf den Fachmessen präsent.<br />
Wir vertreiben über Internet, Händler und<br />
auch selbst, indem wir Ihnen vor Ort unsere<br />
Produkte präsentieren.<br />
Konstruktion<br />
Fertigung<br />
Montage<br />
Marketing<br />
Vertrieb<br />
www.GELBER-BIEGER.com ���� info@GELBER-BIEGER.com
<strong>Gelber</strong>-<strong>Bieger</strong> <strong>GmbH</strong> Herkeswald 73 �� 66679 Losheim am See<br />
Telefon: +49 (0) 68 72 / 50 500-60 �� Fax: +49 (0) 68 72 / 50 500-70<br />
��� Informationen zu Abkantpressen .....................................................................................................................4 – 5<br />
Abkantpresse GB 28 .............................................................................................................................................................................................................6 – 7<br />
Abkantpresse GB 30 NC ..................................................................................................................................................................................................8 – 9<br />
��� Informationen zu Rohrausschleifern ...................................................................................................10 – 11<br />
Rohrausschleifer RS-2 ................................................................................................................................................................................................... 12 – 13<br />
��� Informationen zu Profilbiegern ..................................................................................................................... 14 – 15<br />
Profilbieger Alfa 40 / 50 / 70 .............................................................................................................................................................................. 16 – 17<br />
Profilbieger Alfa 100 / 160 ..................................................................................................................................................................................... 18 – 19<br />
Profilbieger Delta 40 / 50 / 60 / 80 / 100 ........................................................................................................................................ 20 – 23<br />
Profilbieger Slalom 20 / 50 / 60 ................................................................................................................................................................... 24 – 25<br />
Profilbieger DS 40 / 50 / 80 / 120 ...............................................................................................................................................................26 – 27<br />
Profilbieger Vario .............................................................................................................................................................................................................28 – 29<br />
��� Informationen zu Dornbiegern .....................................................................................................................30 – 31<br />
Dornbieger S-03 28 und S-03 42 ..................................................................................................................................................................................32<br />
Dornbieger S-03 42 RL und S-03 50 ........................................................................................................................................................................33<br />
Dornbieger S-03 60 Light und S-03 60 RL ......................................................................................................................................................34<br />
Dornbieger S-03 70 und S-03 70 RL .........................................................................................................................................................................35<br />
Dornbieger S-03 80 ......................................................................................................................................................................................................................36<br />
��� Informationen zu Rotationsbiegern ....................................................................................................38 – 39<br />
Rotationsbieger ...................................................................................................................................................................................................................40 – 41<br />
��� Informationen zu Mobi-<strong>Bieger</strong>n.................................................................................................................42 – 43<br />
Mobi-<strong>Bieger</strong> Basic ............................................................................................................................................................................................................44 – 45<br />
Mobi-<strong>Bieger</strong> Basic NC .................................................................................................................................................................................................46 – 47<br />
Mobi-<strong>Bieger</strong> 130 ................................................................................................................................................................................................................ 48 – 49<br />
Mobi-<strong>Bieger</strong> Rotation ................................................................................................................................................................................................50 – 51<br />
Mobi-<strong>Bieger</strong> Schneiden ..........................................................................................................................................................................................................52<br />
��� Informationen zu XL und XL-PLUS ..........................................................................................................54 – 57<br />
XL Standard ............................................................................................................................................................................................................................58 – 59<br />
XL RB 40 .....................................................................................................................................................................................................................................60 – 61<br />
XL RB 40-Plus ......................................................................................................................................................................................................................62 – 63<br />
XL Wendelbieger .............................................................................................................................................................................................................64 – 65<br />
XL Ergänzungsset .................................................................................................................................................................. 66<br />
XL Pressbieger .................................................................................................................................................................67<br />
XL Sonderwerkzeuge ........................................................................................................................68 – 69<br />
X1 Tischbieger ......................................................................................................................................70 – 71<br />
X1 Kombi-<strong>Bieger</strong> ..............................................................................................................................72 – 73<br />
Messtisch ..............................................................................................................................................................74<br />
Software Wendel- und Rohrbiegen ......................................................................................75<br />
Handrohrbieger HRB 12 ..................................................................................................................76<br />
Winkelbieger 100 E ............................................................................................................................... 77<br />
Handbieger HB ............................................................................................................................ 78 – 79<br />
... Gelb biegt besser!<br />
Abkantpresse<br />
A
Informationen zu Abkantpressen<br />
Stempelaufnahme<br />
laufnahme<br />
Stempel<br />
Auflagetisch, etisch,<br />
höhenverstellbar erstellbar<br />
Biegebalken, alken,<br />
höhenverstellbar erstellbar<br />
(80 mm) m)<br />
4<br />
Not-Aus<br />
Fußpedal pedal<br />
Die Abkantpresse GB 28<br />
Hinteranschlag<br />
Die Abkantpresse GB 28 verfügt über eine Geschwindigkeit,<br />
die Arbeitsgeschwindigkeit von 10 mm/s.<br />
Dies hat zum Zweck, dass die Maschine mit einem geringeren<br />
Sicherheitsaufwand betrieben werden kann.<br />
Um jedoch trotzdem rationell arbeiten zu können, haben<br />
wir uns etwas einfallen lassen, den Anhub. Sie können frei<br />
die Höhe einstellen, um die sich das Werkzeug nach dem<br />
Biegen öffnen soll. Somit arbeiten Sie immer im Arbeitshub<br />
und haben keinen Leerweg.<br />
Digitalanzeige<br />
Werkzeugaufbau<br />
Bewegliche Teile<br />
Hubeinstellung<br />
(max. Hub 67 mm)<br />
Vorfahren Vorfahre des<br />
Hinteran Hinteranschlags<br />
Zylinde Zylinder<br />
nach oben o<br />
fahren<br />
Ein / AAus<br />
Handjusti Handjustierung<br />
des<br />
Hinterans Hinteranschlags<br />
Hydraulik Hyd<br />
Druckeinst<br />
Druckeinstellung<br />
Ölstand Ölsta<br />
Die AMADA/PROMECAM Werkzeugaufnahme erlaubt das<br />
Verwenden einer Vielzahl von Standardwerkzeugen welche<br />
kurzfristig verfügbar und zu günstigen Preisen erhältlich<br />
sind.<br />
Die maximale Öffnung zwischen Stempelaufnahme und<br />
Biegebalken beträgt 250 mm. Der Biegebalken lässt sich um<br />
80 mm verstellen. Maximaler Hub des Stempels 67 mm.
S Materialstärke (mm)<br />
V V-Öffnung (mm)<br />
F Kraft (t/m)<br />
B Kürzeste Kante (mm)<br />
Ri Radius innen (mm)<br />
R Alu 20-25 kg/mm²<br />
R Stahl 40-45 kg/mm²<br />
R Edelstahl 65-70 kg/mm²<br />
Biegeleistung bei Freibiegen 90° Stahl ST 45 in mm<br />
S<br />
V 6 8 10 12 16 20 25 32 40 50 63 80 100 125 160 200 250<br />
B 4 5,5 7 8,5 11 14 17,5 22 28 35 45 55 71 89 113 140 175<br />
Ri 1 1,3 1,6 2 2,6 3,3 4 5 6,5 8 10 13 16 20 26 33 41<br />
0,5 3<br />
0,6 4 4<br />
0,8 7 5 4<br />
1 11 8 7 6<br />
1,2 16 12 10 8 6<br />
1,5 17 15 13 9 8<br />
2 27 22 17 13 11<br />
2,5 35 26 21 17 13<br />
3 38 30 24 19 15<br />
4 54 42 34 27 21<br />
5 67 52 42 33 26<br />
6 75 60 48 38 30<br />
8<br />
10 GB 28 t/m<br />
107 85<br />
134<br />
68<br />
105<br />
53<br />
85<br />
43<br />
67 53<br />
12 153 120 95 78 60<br />
15 188 150 120 95 75<br />
Werkzeugvarianten und -sektionierung<br />
Standard 1 Standard 2 Schlosser Feinmechaniker<br />
A R H max. t/m<br />
1260 85° 0,8 66,60 100<br />
2067 80<br />
S<br />
F<br />
Ri<br />
V<br />
B<br />
A R H max. t/m<br />
1026 60° 0,8 67 80<br />
2034 60<br />
F t/m =<br />
S² x 2 x R<br />
1,4 x V<br />
Beispiel<br />
Um 2 mm Blech (S) in eine Matrize mit Öffnung (V) 16 mm<br />
zu biegen, werden (F) 17 Tonnen benötigt.<br />
A R H max. t/m<br />
1015 88° 3 88,50 60<br />
2024 100<br />
F t/m<br />
Videos unter:<br />
www.GELBER-BIEGER.com<br />
V A R H S Rf/P max. t/m<br />
1162 60° 0,8 85 40<br />
3021 10 60° 0,6 18 R 0,5 60<br />
5<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
6<br />
Abkantpresse GB 28<br />
�� �������������������<br />
�������������<br />
�� �����������������<br />
�� ���������<br />
�� �����������������<br />
�� ���������������������������<br />
�� �����������������������������������������������<br />
�� ����������������������������������<br />
�� ����������������������<br />
�� ���������������������������������������������<br />
Abbildung kann abweichen
Elektrischer Hinteranschlag Hydraulikzylinder mit Torsionsstange<br />
seitliche Führung<br />
Bedienung<br />
Bei der Abkantpresse GB 28 besteht die<br />
Möglichkeit einen Wert zu programmieren, um<br />
einen Biegewinkel zu realisieren.<br />
Der Hinteranschlag ist von vorne elektrisch<br />
einstellbar. Die Position des Hinteranschlages<br />
ist an einem Stellrad vorne abzulesen, dort ist<br />
auch die Feineinstellung von Hand vorzunehmen.<br />
��������������������������<br />
1 x�������������28<br />
1 x Hinteranschlag<br />
1 x Auflagetisch<br />
1 x Fußpedal<br />
Auflagetisch und Stellrad für Hinteranschlag<br />
GB 28 835 GB 28 1250 GB 28 1500<br />
Maße L x B x H (mm) 1300 x 600 x 1660 1750 x 600 x 1660 1950 x 930 x 1660<br />
Leistung (kW) 4,5 4,5 4,5<br />
Tonnage 28 28 28<br />
Werkzeugbreite (mm) 835 1250 1500<br />
Hubgeschwind. 10 mm/s 10 mm/s 10 mm/s<br />
Anschlaglänge (mm) 350 350 350<br />
Gewicht (kg) 880 1160 1240<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x Schutzgitter<br />
���������������������<br />
� Werkzeuge sektioniert<br />
7<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger Profilbieger Rohrausschleifer Abkantpresse<br />
Abk Abkantpresse<br />
Abk bk t p ss
8<br />
Abkantpresse GB 30 NC<br />
�� �������������������<br />
�� �����������������<br />
�� �����������������<br />
�� 10 Biegefolgen programmierbar<br />
�� �����������������������������<br />
�� ����������������������������������<br />
�� ����������������������<br />
�� ���������������������������������������������<br />
Abbildung kann abweichen
gesteuerter Hinteranschlag<br />
Die hydraulischen Abkantpressen der Serie<br />
GB 30NC bieten, dank der einfach zu handhabenden<br />
NC Steuerung, einen perfekten<br />
Bedienkomfort. Die Steuerung unterstützt die<br />
Betriebsarten einfaches und mehrfaches<br />
Biegen, welche jeweils im manuellen als auch<br />
im automatischen Modus ausgeführt werden<br />
können. Beim mehrfachen Biegen können bis<br />
zu 10 Biegewinkel und 10 Hinteranschlag-<br />
positionen programmiert werden.<br />
Die erstellten Programme können auf 4 x 99<br />
Speicherplätzen abgelegt werden.<br />
Steuerung Bedienung<br />
Biegebeispiel Hinteranschlag, Werkzeug Standard 2<br />
��������������������������<br />
1 x�������������30 NC<br />
1 x Hinteranschlag<br />
1 x Blechauflage<br />
1 x Fußpedal<br />
GB 30 NC 835 GB 30 NC 1250 GB 30 NC 1500<br />
Maße L x B x H (mm) 1370 x 930 x 1660 1820 x 930 x 1660 2020 x 930 x 1660<br />
Leistung (kW) 4,5 4,5 4,5<br />
Tonnage (t) 30 30 30<br />
Werkzeugbreite (mm) 835 1250 1500<br />
Hubgeschwind. (mm/s) 10 10 10<br />
Anschlaglänge (mm) 430 430 430<br />
Gewicht (kg) 880 1160 1240<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x Schutzgitter<br />
���������������������<br />
� Werkzeuge sektioniert<br />
���������������������������<br />
9<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger Profilbieger Rohrausschleifer Abkantpresse<br />
Abk Abkantpresse<br />
Abk bk t p ss
Informationen zu Rohrausschleifern<br />
Diverse Einstellungen zum<br />
Ausrichten des Schleifbandes<br />
Bedienung<br />
(Start / Stop)<br />
���������������<br />
1 und 2<br />
Anschlag<br />
10<br />
�����������<br />
Flachschleifen Spritzschutz<br />
Bewegliche Teile<br />
Spannbacken<br />
Spindelzustellung
�����������������������������������������������<br />
Standard<br />
B x L (mm) Korn Form Bemerkung<br />
CS 811 YACT 120 x 2000 40 F4G<br />
Die Alternative<br />
Hervorragende Kornhaftung, stabile,<br />
hochreißfeste Polyester-Unterlage für<br />
besonders hohe Beanspruchungen<br />
beim Grobschliff und Entgraten von<br />
Stahl und Edelstahl.<br />
Hochwertiger Zirkorund für höchste<br />
Aggressivität über die gesamte<br />
Lebensdauer.<br />
B x L (mm) Korn Form Bemerkung<br />
CS 409 Y 120 x 2000 40 F4G<br />
Unser Bestes<br />
RS-2<br />
Maße L x B x H (mm) 800 x 1500 x 1250<br />
Leistung (kW) 3,0<br />
Gewicht (kg) 211<br />
Drehzahl (U/min) 1400 u. 2800<br />
Ausschliff (mm) ø 20 - 100 x 120<br />
Körnung der<br />
Schleifbänder<br />
mögliche<br />
Ausschleifwinkel<br />
Körnung 40<br />
oder Körnung 60<br />
ø 50 mm à 30°<br />
ø 80 mm à 45°<br />
ø 100 mm à 60°<br />
Hervorragendes hochfestes Zirkonkorund<br />
Hochleistungsband mit kühlender<br />
Multibindung für den kühlen Schliff<br />
bei Edelstahl und hochlegierten Stählen<br />
B x L (mm) Korn Form Bemerkung<br />
CS 910 YACT 120 x 2000 40 F4G<br />
Ausgeschliffenes Rohr<br />
Besonders reißfestes Hochleistungsschleifband<br />
mit enormer Abtragsleistung<br />
und Standzeit durch selbstschärfendes<br />
Keramikkorn für das Schleifen<br />
von hochlegierten Stählen, zusätzliche<br />
Multibindung für den kühlen Schliff.<br />
Videos unter:<br />
www.GELBER-BIEGER.com<br />
11<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
12<br />
Rohrausschleifer RS-2<br />
Spannen / Ausrichten des<br />
Schleifbandes<br />
Einfacher Bandwechsel<br />
Anschlag<br />
Schleifbänder<br />
Kontaktrolle<br />
Bedienung RS-2<br />
große Schleiffläche<br />
Abbildung zeigt Rohrausschleifer mit einer Schleifgeschwindigkeit
�� �������������������������������������������<br />
Der Spannbacken ist massiv. Für kleinere Rohrdurch-<br />
messer kann dieser umgedreht werden.<br />
�� ����������������������������������������������������������<br />
ein genaues Ausschleifen ohne Kraftaufwand unter<br />
konstantem Druck.<br />
�� �������2 besitzt zwei Schleifgeschwindigkeiten, die<br />
erste langsame Geschwindigkeit zum Schleifen von Edel-<br />
stahl, die Zweite mit 2800 U/min zum Schleifen von<br />
Stahl.<br />
�� ��������������������������������������������������<br />
Schleifen von Edelstahl verhindert das Anlaufen des<br />
Rohres. Eine bläuliche Verfärbung ist jedoch nicht ganz<br />
zu verhindern.<br />
�� ����������������������������������������������������������<br />
arbeit erreichen Sie mit unserem speziellen Hochleistungsschleifband<br />
aus keramischem Korund mit kühlender<br />
Multibindung.<br />
�� ����������������������������������������������������������<br />
wir unseren Kunden, da das Ausschleifen sehr viel Metall-<br />
staub freigibt. Die Kostenfrage steht jedoch oft im Vorder-<br />
grund, deshalb haben wir entschieden, diese Absaugung als<br />
Sonderangebot anzubieten.<br />
�� ������������������������������������2 Schrauben mit Schnellspannung<br />
30° 45° 60° 90°<br />
RS-2 max. Ø (mm) 50 80 100 100<br />
42 mm 90° 33 mm auf Gehrung Kontaktrollen<br />
��������������������������<br />
1 x�������������2<br />
1 x��������������42 mm<br />
1 x Schleifband<br />
1 x Bedienungsanleitung<br />
1 x���������������<br />
���������������������<br />
Abbildung zeigt die optionale Absaugung<br />
� ������������������ø 18 - 100 mm<br />
� �������������<br />
� Absaugung<br />
13<br />
Abkantpresse<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger Profilbieger R RRohra Rohrausschleifer<br />
R RRohrausschleifer h h sschleifer ss hl hl if f
Informationen zu Profilbiegern<br />
Digitalanzeige<br />
(optional Steuerung)<br />
Zylinder<br />
Auf / Ab<br />
Fußbedienung<br />
�����������������������<br />
����������������������<br />
14<br />
�����������<br />
Not-Aus<br />
����������<br />
����������������������<br />
����������������������<br />
Ösen zum Anheben /<br />
��������������������<br />
Abstützrollen<br />
Hydraulik Ein<br />
Bewegliche Teile<br />
Füße für<br />
horizontale<br />
Arbeitsposition<br />
Hauptschalter<br />
����������<br />
2�������������������
Allgemeines<br />
Pyramidalbiegemaschinen mit 3 angetriebenen Walzen und<br />
hydraulischer Verstellung der oberen Walze. Die DS-Serie<br />
ist geeignet zum Biegen von Flach- und Winkeleisen, T- und<br />
U-Eisen und anderen Profilen. Rundrohre können auch<br />
gebogen werden.<br />
Der Walzenrücken ist glatt, zum Biegen von Messing- und<br />
Aluprofilen sowie rostfreien Stahlprofilen, ohne Beschädigung<br />
der Oberfläche. 3 angetriebene Walzen erlauben das<br />
Biegen von Profilen mit sehr kleinen Radien ohne Rutschen.<br />
Ideale Maschine für Handwerker und leichten Metallbau,<br />
für Hersteller von Serpentinen, für Wärmeaustauscher und<br />
für diejenigen, die eine sehr vielseitige und preiswerte Maschine<br />
mit guten Leistungen möchten. Die Universalwalzen<br />
als Normalzubehör können außer den obengenannten Profi-<br />
Bedienungen<br />
����������� Einstellungen des Hub mit Hilfe der Digitalanzeige.<br />
Endposition wird mit mechanischem Anschlag eingestellt.<br />
len, auch Quadrat- und Rechteckrohre biegen, ohne Beschädigung<br />
der Oberfläche. Spezielles Zubehör ist auf Anfrage<br />
verfügbar, wie z.B. Walzen für Rundrohre, Aluminium-<br />
und Sonderwalzen für weitere Anwendungen.<br />
Sonderrichtrollen für Winkel mit Innenflansche, Verstärkungsstangen<br />
für bestimmte Arbeiten, bei denen eine<br />
größere Wellenfestigkeit erforderlich ist. Die hydraulische<br />
Verstellung erlaubt, die obere Walze, mit dem schon zwischen<br />
den Walzen eingefügten Material, zu positionieren.<br />
Der mechanische Endanschlag, der auf dem hydraulischen<br />
Zylinder angebaut ist, erlaubt eine genaue Stellung der<br />
oberen Walze.<br />
Um vertikal zu arbeiten kann die Maschine gekippt werden.<br />
Die Digitalanzeige hilft beim Finden der exakten Biegung.<br />
���� 20 Biegepositionen speicherbar. 10 Programme mit 10 Biegepositionen speicherbar. Durch wiederholtes<br />
Betätigen der hydraulischen Zustellung werden die einzelnen Biegepositionen nacheinander positioniert.<br />
Für 10 Profile können die Biegeparameter zur Vorausberechnung der Walzenposition bei einem vorgege-<br />
benen Radius, hinterlegt werden.<br />
������� Mit dieser Steuerung ist es möglich, aufeinanderfolgende Radien und Geraden zu programmieren, um<br />
im Wiederholungsfall möglichst keinen oder nur einen geringen Ausschuß zu biegen.<br />
Z.B. würde bei einem quadratischen Biegeteil mit abgerundeten Ecken das Programm folgendermaßen<br />
aussehen:<br />
���������1���������������5�<br />
Programmschritt 1 = Gerade 250 mm<br />
Programmschritt 2 = Radius 200 mm x 90 °<br />
Programmschritt 3 = Gerade 500 mm<br />
Mehr Bilder ilder<br />
unter:<br />
www.GELBER-BIEGER.com<br />
Es können 20 Programme gespeichert werden, wobei jedes Programm aus max. 30 ineinander überge-<br />
henden Radien bestehen kann. Da jedes Material bzw. Profil andere Biegeeigenschaften hat, müssen diese<br />
Eigenschaften der Steuerung mitgeteilt werden. Dazu wird von jedem Profil 1x ein Biegeversuch gemacht<br />
und in die Steuerung übertragen. Der besondere Vorteil dieser Technik besteht darin, dass einmal erstellte<br />
Programme an unterschiedlichen Profilen angewendet werden können.<br />
15<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
16<br />
Alfa 70 H2<br />
4D<br />
Profilbieger Alfa 40 / 50 / 70<br />
Alfa 40 CNC<br />
Alfa 50 CNC - 8 Achsen<br />
Alfa 40 Alfa 50 Alfa 70<br />
Durchmesser Wellen Walzenträger (mm) 40 50 70<br />
Nutzbare Länge Standardwellen (mm) 95 115 160<br />
Durchmesser obere universelle Walze (mm) 137 165 245<br />
Durchmesser untere universelle Walzen (mm) 147 175 245<br />
Achsenabstand untere Wellen in Stellung Takt Null (mm) 201 229 368<br />
Achsenabstand untere Wellen in Stellung Takt Maximal (mm) 180 207 319<br />
Maximaler Takt untere Wellen (mm) 47 84 102<br />
Wellendrehung pro Minute (min¯¹) (**) 13 8 5,5<br />
Motorleistung Walzendrehung (kW) (**) 3 3 4<br />
Motorleistung hydraulische Steuereinheit (kW) (**) 0,75 0,75 1,1<br />
Gesamtleistung (kW) (**) 3,75 3,75 5,1<br />
Leistung jedes hydraulischen Zylinders (kN) (**) 85 95 158<br />
Lärmpegel während der Biegung (db) (**) 80 75 75<br />
Ungefähres Maschinengewicht (kg) (**) 400 650 1300<br />
Gewicht nur Holzkasten (kg) (**) 48 95 109<br />
Abmessung Maschine (cm) (**) 105 x 75 x 120 138 x 101 x 132 164 x 122 x 158<br />
Abmessung Holzkasten für Verpackung (cm) (**) 110 x 85 x 145 150 x 124 x 150 182 x 152 x 192<br />
**Daten beziehen sich auf Biegemaschinen vom Typ H<br />
Abbildung kann abweichen
Alfa 40 Alfa 50 Alfa 70<br />
mm min. Radien mm min. Radien mm min. Radien<br />
20 x 10 100 20 x 10 100 40 x 10 150<br />
50 x 8 300 50 x 12 200 70 x 10 250<br />
50 x 10 300 50 x 15 500 100 x 15 450<br />
40 x 5 80 50 x 5 100 50 x 10 130<br />
60 x 15 130 80 x 16 200 80 x 20 200<br />
60 x 20 300 80 x 20 600 130 x 30 400<br />
15 130 15 150 30 150<br />
25 250 30 300 40 250<br />
28 600 35 700 50 500<br />
20 80 20 150 35 150<br />
28 150 35 300 50 250<br />
30 300 40 400 60 400<br />
30 x 30 x 3 130 30 x 30 x 3 125 35 x 35 x 3 250<br />
50 x 50 x 5 300 50 x 50 x 5 250 70 x 70 x 8 500<br />
50 x 50 x 7 500 60 x 60 x 6 500 80 x 80 x 8 600<br />
30 x 30 x 3 200 30 x 30 x 3 200 40 x 40 x 4 300<br />
40 x 40 x 4 300 40 x 40 x 5 300 70 x 70 x 9 500<br />
45 x 45 x 5 600 50 x 50 x 6 500 80 x 80 x 8 600<br />
30 x 30 x 3 100 30 x 30 x 3 150 70 x 30 x 4 200<br />
60 x 30 x 5,5 250 60 x 60 x 7 300 70 x 70 x 8 500<br />
50 x 50 x 5 500 80 x 40 x 7,5 500 80 x 80 x 8 700<br />
30 x 30 x 3 150 30 x 30 x 3 150 30 x 30 x 4 200<br />
60 x 30 x 5,5 300 50 x 50 x 6 300 70 x 70 x 8 500<br />
45 x 45 x 6 600 70 x 35 x 6 500 80 x 60 x 8 700<br />
30 x 15 x 4 130 30 x 15 x 4 150 60 x 30 x 6 200<br />
50 x 25 x 5 250 60 x 30 x 6 200 120 x 55 x 6 400<br />
60 x 30 x 5 400 80 x 45 x 6 400 140 x 60 x 7,5 600<br />
30 x 15 x 4 130 30 x 15 x 4 150 60 x 30 x 6 200<br />
50 x 25 x 5 250 50 x 25 x 5 200 120 x 55 x 6 400<br />
60 x 30 x 5 350 80 x 45 x 6 500 140 x 60 x 7,5 600<br />
21,3 x 2,35 (1/2") 80 26,9 x 2,3 (3/4") 100 40,3 x 3,2 (1,5") 200<br />
33,7 x 2,6 (1") 250 48,3 x 2,9 (1,5") 300 88,9 x 3,2 (3") 400<br />
48,3 x 2,9 (1,5") 300 60,3 x 3,2 (2") 500 101,6 x 3,6 (3,5") 600<br />
25 x 1,5 150 25 x 1,5 100 40 x 2 200<br />
50 x 1,8 700 60 x 2 400 100 x 2 1000<br />
60 x 2 800 70 x 2 800 100 x 3 1200<br />
- - - - - -<br />
- - - - INP 120 250<br />
- - - - - -<br />
20 x 20 x 1,5 200 20 x 20 x 2 120 40 x 40 x 2,7 250<br />
40 x 40 x 2 600 50 x 50 x 2,5 800 80 x 80 x 3,2 600<br />
45 x 45 x 2,5 1000 60 x 60 x 3 2000 80 x 80 x 4 900<br />
30 x 10 x 1,5 200 30 x 15 x 1,5 150 50 x 25 x 2 300<br />
40 x 40 x 2 700 60 x 30 x 2,5 1000 80 x 40 x 5 1000<br />
45 x 45 x 2,5 600 80 x 30 x 3 3000 120 x 30 x 3,2 1500<br />
30 x 10 x 1,5 300 30 x 15 x 3 150 50 x 25 x 2 300<br />
50 x 25 x 2,5 700 60 x 30 x 2,5 1000 100 x 30 x 3,2 1000<br />
60 x 30 x 2,5 1000 80 x 30 x 3 2000 120 x 40 x 3 1500<br />
30 x 10 x 1,5 200 30 x 15 x 1,5 150 50 x 25 x 2 300<br />
40 x 20 x 2,5 600 60 x 30 x 2,5 800 100 x 30 x 3,2 1000<br />
60 x 30 x 2,5 900 80 x 30 x 3 3000 120 x 40 x 3 1500<br />
30 x 10 x 1,5 300 30 x 15 x 2 150 50 x 25 x 2 300<br />
50 x 25 x 1,5 700 60 x 30 x 2,5 800 100 x 30 x 3,2 1000<br />
60 x 30 x 2,5 1000 80 x 30 x 3 2500 120 x 40 x 3 1500<br />
17<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filb filbi g
18<br />
4D<br />
Profilbieger Alpha 100 / 160<br />
Alpha 100 Alpha 160<br />
Hydraulische Biegemaschine mit drei angetriebenen Walzen und doppelter unabhängiger Zustellung.<br />
Die obere Walze ist festsitzend; die unteren Walzen sind auf geraden Führungen montiert und werden hydraulisch<br />
verstellt. Jede Walze ist mit hydraulischem Untersetzungsgetriebe ausgestattet.<br />
Die Standardausrüstung der Maschine beinhaltet auf beiden Seiten Richtrollen mit doppelter hydraulischer Einstellung.<br />
Jede Richtrolle kann so positioniert werden, wie es die optimale Korrektur des Profils erfordert.<br />
Die Maschinengeometrie erlaubt das Biegen von großen schweren, aber auch von kleinen Profilen mit sehr geringen<br />
Radien. Auf Grund ihrer Eigenschaften ist diese Maschine ideal für Handwerk und Industrie. Das Hauptmerkmal besteht<br />
in der Möglichkeit unabhängige Verstärkungszugstangen (patentiert) zu verwenden, um die Höchstleistungen<br />
der Maschine zu steigern.<br />
Alpha 100 Alpha 160<br />
Durchmesser Wellen Walzenträger (mm) 80 140<br />
Wellennutzlänge (mm) 220 320<br />
Walzendurchmesser (mm) 275 380<br />
Umdrehungsgeschwindigkeit pro Minute (min¯¹) 11 4<br />
Motorleistung (kW) 9,5 11,4<br />
Arbeitshöhe (cm) 96 - 110 120 - 147<br />
Verpackungsmaße (cm) 114 x 145 x 155 195 x 190 x 190<br />
Maschinengewicht (kg) 2.000 3.850<br />
Abbildung kann abweichen
Alpha 100 Alpha 160<br />
mm min. Radien mm min. Radien<br />
100 x 20 500 140 x 30 1.500<br />
120 x 35 1.000 170 x 35 1.500<br />
100 x 100 x 12 1.200 130 x 130 x 12 1.800<br />
110 x 110 x 12 1.000 150 x 150 x 15 1.500<br />
100 x 100 x 12 1.200 130 x 130 x 12 1.800<br />
110 x 110 x 12 1.000 150 x 150 x 15 1.500<br />
UNP 160 350 UNP 260 500<br />
UNP 160 350 UNP 260 500<br />
UNP 120 1.500 UNP 200 2.500<br />
UNP 140 1.400 UNP 220 3.000<br />
HEA 140 1.500 HEA 220 2.100<br />
HEB 140 1.500 HEB 220 2.300<br />
IPE 160 1.000 IPE 240 1.200<br />
IPN 160 1.000 IPN 240 1.000<br />
HEA 100 1.800<br />
HEB 100 1.400<br />
HEA 140 2.500<br />
HEA 160 2.700<br />
HEB 120 2.300<br />
HEB 160 3.000<br />
IPE 120 3.000 IPE 180 2.200<br />
IPE 140 2.000 IPE 220 2.500<br />
IPN 120 2.500 IPN 180 2.500<br />
IPN 140 1.500 IPN 220 2.500<br />
114,3 x 3,2 (4") 1.000 168,3 x 4 1.800<br />
138,7 x 4 (5") 1.000 193,7 x 6 2.500<br />
80 x 4 2.000 120 x 5 2.000<br />
100 x 5 1.000 160 x 6 3.600<br />
19<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filbi filb g
20<br />
Radienmessgeräte<br />
Delta 60<br />
4D<br />
Profilb. Delta 40 / 50 / 60 / 80 / 100<br />
Delta 50 CNC-C<br />
Unabhängige Abstützung (für alle Modelle)<br />
Delta 40 Delta 50 Delta 60 Delta 80 Delta 100<br />
Durchmesser Wellen Walzenträger (mm) 40 50 60 80 100<br />
Wellennutzlänge (mm) 95 115 160 220 260<br />
Walzendurchmesser (mm) 147 175 224 275 315<br />
Umdrehungsgeschwind. pro Minute (min¯¹) 12 8 7,7 6 5<br />
Motorleistung (kW) 3 3,75 5,5 7,5 11<br />
Arbeitshöhe (cm) 87 93 92 107 110<br />
Verpackungsmaße (cm) 132 x 94 x 142 103 x 135 x 155 105 x 150 x 170 170 x 136 x 185 180 x 185 x 215<br />
Maschinengewicht (kg) 440 580 1.020 2.100 2.670<br />
Abbildung kann abweichen
Delta 40 Delta 50 Delta 60<br />
mm min. Radien mm min. Radien mm min. Radien<br />
60 x 25 200 110 x 20 250<br />
60 x 10 200 80 x 12 400<br />
35 200 40 350<br />
50 x 50 x 7 400 60 x 60 x 6 400<br />
50 x 50 x 7 600 60 x 60 x 6 500<br />
50 x 50 x 7 300 60 x 60 x 7 400<br />
50 x 50 x 7 300 60 x 60 x 7 400<br />
65 x 42 x 5,5 300 80 x 45 x 6 250<br />
65 x 42 x 5,5 300 80 x 45 x 6 250<br />
40 x 35 x 5 250 50 x 38 x 5 600<br />
- - - -<br />
- - - -<br />
60 x 2 250 70 x 2 600<br />
60,3 x 2 (2") 250 76,1 x 3,2 (2 1/2") 500<br />
38 200 45 700<br />
60 x 40 x 2 300 80 x 40 x 3 1.000<br />
60 x 40 x 2 700 70 x 50 x 3 1.500<br />
140 x 40 400<br />
150 x 40 500<br />
100 x 15 700<br />
100 x 25 800<br />
50 250<br />
60 400<br />
80 x 80 x 8 250<br />
90 x 90 x 9 600<br />
80 x 80 x 8 350<br />
90 x 90 x 9 700<br />
80 x 80 x 8 350<br />
80 x 80 x 10 400<br />
80 x 80 x 8 300<br />
80 x 80 x 10 400<br />
120 x 55 x 7 300<br />
160 x 65 x 7,5 400<br />
120 x 55 x 7 1.000<br />
160 x 65 x 7,5 1.500<br />
80 x 45 x 6 400<br />
100 x 50 x 6 450<br />
INP 100 2.500<br />
INP 140 4.000<br />
IPE 80 800<br />
IPE 100 1.200<br />
100 x 4 600<br />
120 x 4 800<br />
101,6 x 3,6 (3 1/2") 250<br />
114,3 x 4,5 (4") 400<br />
60 800<br />
70 1.000<br />
120 x 50 x 4 800<br />
120 x 60 x 4 1.000<br />
100 x 40 x 3 600<br />
120 x 60 x 4 1.000<br />
21<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filbi filb g
22<br />
Delta 40 Delta 50 Delta 60<br />
mm min. Radien mm min. Radien mm min. Radien<br />
50 x 50 x 2 1.000 60 x 60 x 4 600<br />
60 x 30 x 2,5 700 80 x 30 x 3 1.200<br />
50 x 25 x 2,5 900 80 x 30 x 3 1.200<br />
a50 x b50 x c20 400 a50 x b90 x c30 500<br />
a50 x b60 x c15 400 a60 x b95 x c20 400<br />
Delta 80 Delta 100<br />
mm min. Radien mm min. Radien<br />
180 x 40 600<br />
110 x 35 1.000<br />
70 700<br />
100 x 100 x 11 700<br />
100 x 100 x 11 800<br />
100 x 100 x 11 500<br />
100 x 100 x 11 500<br />
220 x 80 x 9 600<br />
220 x 80 x 9 600<br />
100 x 50 x 6 1.200<br />
80 x 80 x 3,2 600<br />
90 x 90 x 4 1.000<br />
80 x 45 x 3 800<br />
120 x 40 x 3 1.000<br />
80 x 45 x 3 800<br />
120 x 50 x 3 1.000<br />
a60 x b90 x c50 450<br />
a70 x b100 x c50 500<br />
a70 x b90 x c10 450<br />
a80 x b100 x c45 450<br />
200 x 40 600<br />
200 x 50 700<br />
120 x 20 350<br />
120 x 35 600<br />
70 400<br />
80 500<br />
100 x 100 x 12 1000<br />
120 x 120 x 13 2000<br />
100 x 100 x 12 1000<br />
120 x 120 x 13 2500<br />
100 x 100 x 12 800<br />
120 x 120 x 13 1500<br />
100 x 100 x 12 800<br />
120 x 120 x 13 1500<br />
200 x 75 x 8,5 500<br />
260 x 90 x 10 700<br />
200 x 75 x 8,5 500<br />
260 x 90 x 10 700<br />
120 x 55 x 7 2500<br />
140 x 60 x 7 3000
Diverse <strong>Bieger</strong>ollen<br />
Delta 80 Delta 100<br />
mm min. Radien mm min. Radien<br />
INP 180 900<br />
IPE 140 1.800<br />
150 x 4 2.000<br />
139,7 x 5 (5") 1.000<br />
80 400<br />
140 x 50 x 4 1.500<br />
140 x 50 x 4 2.000<br />
100 x 100 x 4 1.500<br />
160 x 40 x 3 1.500<br />
120 x 40 x 3 1.500<br />
A80 x B110 x C70 500<br />
A90 x B110 x C45 450<br />
INP 180 1000<br />
INP 220 1200<br />
HEB 120 2000<br />
HEB 140 2500<br />
140 x 4 1200<br />
160 x 4,5 2500<br />
139,7 x 4 (5") 1500<br />
168,3 x 4 (6") 2500<br />
80 700<br />
95 900<br />
120 x 60 x 3,2 900<br />
150 x 60 x 5 1800<br />
100 x 60 x 5 1000<br />
150 x 60 x 5 2500<br />
100 x 100 x 4 1200<br />
120 x 120 x 5 2000<br />
100 x 50 x 3 900<br />
180 x 60 x 4 1300<br />
100 x 50 x 3 700<br />
160 x 40 x 3 1000<br />
A100 x B100 x C60 600<br />
A120 x B120 x C70 800<br />
A100 x B100 x C60 600<br />
A120 x B130 x C60 700<br />
23<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filbi filb g
24<br />
Slalom 20<br />
3D<br />
Profilbieger Slalom 20 / 50 / 60<br />
Slalom 20 Slalom 50 Slalom 60<br />
Wellennutzlänge (mm) 21 45 55<br />
Walzendurchmesser (mm) 48 105/108 117<br />
Umdrehungsgeschwindigkeit pro Minute (min¯¹) 6-42 5-33 4-25<br />
Motorleistung (kW) 3 5 8<br />
Arbeitshöhe (cm) 107 107 107<br />
Verpackungsmaße (cm) 150 x 85 x 112 170 x 130 x 125 185 x 95 x 125<br />
Maschinengewicht (kg) 640 760 1.250<br />
Abbildung kann abweichen
Slalom 20 Slalom 50 Slalom 60<br />
mm min. Radius mm min. Radius mm min. Radius<br />
20 x 6 100 50 x 12 70 60 x 5 120<br />
10 x 5 60 35 x 8 90 40 x 8 100<br />
10 50 18 80 20 90<br />
- - 50 x 30 x 4 120 60 x 40 150<br />
- - 40 x 20 x 4 100 50 x 25 130<br />
10 x 1 40 10 x 1 90 10 x 1 90<br />
16 x 1 60 10 x 2 80 20 x 1 100<br />
20 x 1 80 20 x 1 100 20 x 1,2 95<br />
13,5 x 22 (1/4") 50 20 x 1,5 80 30 x 1,2 120<br />
17,2 x 2,3 (3/8") 50 30 x 1,2 120 30 x 2 95<br />
- - 30 x 2 90 40 x 1,5 170<br />
- - 40 x 15 170 40 x 2 170<br />
- - 40 x 2 150 50 x 1,5 220<br />
- - 50 x 1,5 220 50 x 2 240<br />
- - 50 x 2 200 60 x 1,5 350<br />
- - 26,9 x 2,6 (3/4") 100 60 x 2 300<br />
12 60 20 120 25 200<br />
18 x 9 x 1,2 70 50 x 20 x 2 100 60 x 20 x 2 160<br />
16 x 8 x 1,2 80 40 x 20 x 2 120 50 x 20 x 2 200<br />
14 x 1,2 50 30 x 30 x 1,5 100 40 x 40 x 2 160<br />
16 x 8 x 1,2 80 50 x 20 x 2 120 60 x 20 x 2 160<br />
18 x 9 x 1,2 100 40 x 20 x 2 100 50 x 20 x 2<br />
200<br />
25<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filb filbi g
26<br />
4D<br />
Profilbieger DS 50 / 60 / 80 / 120<br />
DS 50 DS 60<br />
DS 50 DS 60 DS 80 DS 120<br />
Durchmesser Wellen Walzenträger (mm) 40 50 60 100<br />
Wellennutzlänge (mm) 95 115 160 260<br />
Walzendurchmesser (mm) 147 175 225 315<br />
Umdrehungsgeschwindigkeit pro Min. (min¯¹) 9-18 8-16 7,7 5<br />
Motorleistung (kW) 2 4 5,5 11<br />
Arbeitshöhe (cm) 100 93 100 115<br />
Verpackungsmaße (cm) 75 x 18 x 135 76 x 122 x 138 105 x 150 x 170 195 x 180 x 210<br />
Maschinengewicht (kg) 400 440 1000 2600<br />
DS 50 DS 60 DS 80 DS 120<br />
mm min. Radien mm min. Radien mm min. Radien mm min. Radien<br />
60 x 25 180<br />
140 x 35 300 200 x 35 400<br />
100 x 20 250<br />
60 x 30 220 150 x 35 400 200 x 45 500<br />
60 x 12 500<br />
100 x 12 600 120 x 20 350<br />
80 x 10 300<br />
60 x 20 600 100 x 20 700 120 x 30 500<br />
Abbildung kann abweichen
DS 50 DS 60 DS 80 DS 120<br />
mm min. Radien mm min. Radien mm min. Radien mm min. Radien<br />
30 180<br />
50 250 65 200<br />
40 350<br />
35 220 60 400 75 300<br />
50 x 50 x 5 300<br />
80 x 80 x 8 250 100 x 100 x 12 1.000<br />
60 x 60 x 6 400<br />
60 x 60 x 6 400 90 x 90 x 9 600 120 x 120 x 13 2.000<br />
50 x 50 x 5 350<br />
80 x 80 x 8 350 100 x 100 x 12 1.000<br />
60 x 60 x 6 500<br />
60 x 60 x 6 500 90 x 90 x 9 700 120 x 120 x 13 2.500<br />
50 x 50 x 5 350<br />
80 x 80 x 8 350 100 x 100 x 10 800<br />
60 x 60 x 7 400<br />
60 x 60 x 6 500 80 x 80 x 10 400 120 x 120 x 13 1.500<br />
50 x 50 x 5 300<br />
80 x 80 x 8 350 100 x 100 x 10 800<br />
60 x 60 x 7 400<br />
60 x 60 x 6 400 80 x 80 x 10 400 120 x 120 x 13 1.500<br />
60 x 35 x 4<br />
65 x 42 x 5,5<br />
200<br />
250<br />
80 x 45 x 6 250<br />
120 x 55 x 7<br />
160 x 65 x 7,5<br />
300<br />
400<br />
200 x 75 x 8,5<br />
260 x 90 x 10<br />
500<br />
700<br />
60 x 35 x 4<br />
65 x 42 x 5,5<br />
200<br />
250<br />
80 x 45 x 6 250<br />
120 x 55 x 7<br />
160 x 65 x 7,5<br />
300<br />
400<br />
200 x 75 x 8,5<br />
260 x 90 x 10<br />
500<br />
700<br />
40 x 35 x 5<br />
60 x 35 x 4<br />
600<br />
1.200<br />
40 x 35 x 5 600<br />
65 x 42 x 5,5<br />
80 x 45 x 6<br />
600<br />
1.200<br />
120 x 55 x 7<br />
140 x 60 x 7<br />
2.500<br />
3.000<br />
- - - -<br />
- - - -<br />
INP 100 400 INP 180 1.000<br />
INP 140 450 INP 220 1.200<br />
IPE 80 2.500 HEB 120 2.000<br />
IPE 100 4.000 HEB 140 2.500<br />
60 x 2 600<br />
100 x 3 600 140 x 3 1.200<br />
70 x 2 600<br />
70 x 2 800 120 x 3 1.000 180 x 3 2.500<br />
60,3 x 4,2 (2") 400<br />
101,6 x 3,6 (3 1/2") 700 114,3 x 5,4 (4") 1.400<br />
76,1 x 3,2<br />
600<br />
(2 1/2")<br />
76,1 x 3,2 (2 1/2") 600 114,3 x 4 (4") 1000 139,7 x 5 (5") 2.300<br />
40 300<br />
60 250 80 300<br />
40 300<br />
50 600 70 400 90 600<br />
60 x 30 x 3 800<br />
100 x 50 x 4 800 120 x 80 x 5 1.200<br />
80 x 40 x 3 1000<br />
80 x 40 x 4 1.200 120 x 60 x 4 1.000 160 x 80 x 6,3 1.800<br />
60 x 30 x 4 1.200<br />
100 x 50 x 4 800 120 x 60 x 5 1.200<br />
80 x 40 x 2,5 1500<br />
80 x 40 x 2,5 1.500 120 x 60 x 4 1000 140 x 80 x 5 1.900<br />
50 x 50 x 3 1.500<br />
80 x 80 x 3,2 600 100 x 4 1.200<br />
60 x 60 x 3 600<br />
60 x 60 x 3 2.000 90 x 90 x 4 1.000 120 x 4 2.000<br />
60 x 30 x 2,5 800<br />
80 x 45 x 3 800 100 x 50 x 3 900<br />
80 x 30 x 3 1200<br />
80 x 40 x 2,5 1.200 120 x 40 x 3 1.000 180 x 60 x 4 1.300<br />
60 x 30 x 3 1.200<br />
80 x 45 x 3 800 100 x 50 x 30 700<br />
80 x 30 x 3 1200<br />
60 x 40 x 3 1.500 120 x 50 x 3 1.000 160 x 40 x 3 1.000<br />
a40 x b60 x c20 500<br />
a60 x b90 x c50 450 a100 x b100 x c60 600<br />
A50 x B90 x<br />
600<br />
C30<br />
a50 x b75 x c25 450 a70 x b100 x c50 500 a120 x b120 x c70 800<br />
27<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filb filbi g
28<br />
4D<br />
Der Profilbieger Vario ist der<br />
erste variable Profilbieger der<br />
Welt. Sie entscheiden über die<br />
Ausstattung, die Sie benötigen<br />
oder Sie passen den <strong>Bieger</strong> an<br />
Ihre finanzielle Situation an.<br />
Das Beste ist jedoch: Egal wie<br />
Sie sich entscheiden, Sie können<br />
jederzeit den Profilbieger<br />
Vario aufrüsten.<br />
Machen Sie wann Sie wollen,<br />
aus einem einfachen manuell<br />
zustellbaren <strong>Bieger</strong> mit 2<br />
angetriebenen Wellen einen<br />
Hochleistungsbieger mit<br />
hydraulischer Zustellung und 3<br />
angetriebenen Wellen.<br />
Und der Preis? Lassen Sie sich<br />
überraschen, der Profilbieger<br />
Vario I ist wohl der günstigste<br />
Profilbieger auf dem Markt.<br />
Optional erhältlich:<br />
� �� ����������������<br />
� �� �����������������������������<br />
� �� �����������������������������������<br />
� �� �������������������������������������<br />
Profilbieger Vario<br />
Profilbieger Vario<br />
Durchmesser Wellen* (mm) 40<br />
Motorleistung (kW) 1,2<br />
Spannung (V) 400<br />
Hydraulikdruck (Bar) 210<br />
Werkzeughöhe (mm) 100<br />
Maße L x B x H (mm) 1200 x 800 x 800 (mit langen Füßen)<br />
Maschinengewicht (kg) 100<br />
Profilbieger Vario<br />
60 x 20 mm<br />
40 x 12 mm<br />
48 x 2 mm<br />
Die Biegeleistungen hängen vom Ausstattungstyp ab (Vario I, Vario II)!<br />
* Doppelgelagert bzw. Wellenabstützung möglich. 40 x 40 x 3 mm<br />
Abbildung kann abweichen
4D<br />
Profilbieger Vario I<br />
Profilbieger mit 3 angetriebenen Wellen und manueller<br />
Zustellung. Der günstigste Profilbieger.<br />
4D<br />
Profilbieger mit 2 angetriebenen<br />
Walzen und hydraulischer Zustellung.<br />
Vario II<br />
Vario I<br />
Profilbieger Vario II<br />
Mit 2 angetriebenen Wellen Mit 3 angetriebenen Wellen Serienmäßiges Maßband. Optional digital<br />
29<br />
Abkantpresse<br />
Rohrausschleifer<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger Dornbieger P Profilbieger<br />
P PProfilbieger filbi filb g
Informationen zu Dornbiegern<br />
Spannzylinder<br />
Spannbacke<br />
�������������<br />
Biegearm<br />
30<br />
Gegenlager<br />
Anschlag für<br />
Verdrehung<br />
Dornstange<br />
Dornrückzug<br />
Einstellung<br />
Dornrückzug<br />
Bedienpult mit integrierter<br />
���������������������<br />
Bewegliche Teile<br />
3������4<br />
Backenfutter<br />
Halterung für<br />
�������������<br />
�����������������
Serienausstattung der Dornbieger S-03���������������<br />
� �� �������������������������������<br />
� �� �������������<br />
� �� ����������������������������������������<br />
� �� ������������������������<br />
� �� �������������������������<br />
� �� ������������������������<br />
� �� ����������������<br />
� �� ����������<br />
����������������<br />
Als erster Hersteller bieten wir Ihnen serienmäßig folgende innovative<br />
Lösung an. Mit dem serienmäßigen Bedienpult kann eine Vielzahl von<br />
Biegeprogrammen durchgeführt werden, ohne mit einem externen<br />
Laptop oder PC programmieren zu müssen. Unser System ermittelt<br />
folgende Parameter:<br />
� �� ��������������������������<br />
� �� ��������<br />
� �� �����������<br />
Anschlagsystem<br />
Die Software berechnet für Sie die Position an der die Biegung theoretisch<br />
erfolgen soll. Im Display des Bedienpultes sehen Sie den Soll-/<br />
Ist-Vergleich, damit Sie per Hand die gewünschte Position einstellen<br />
können.<br />
Klappenanschlag zur Längeneinstellung<br />
Die Klappanschläge werden dann benutzt, wenn verschieden große<br />
Serien gebogen werden. Sie können somit auf einfachste Art schnell,<br />
genau und wirtschaftlich biegen.<br />
Verdreheinrichtung mit Anschlägen (optional)<br />
Für die Verdreheinrichtung gilt dasselbe wie für die Längeneinstellung,<br />
auch hier ist auf dem Display ein Soll-/Ist-Vergleich ablesbar und es<br />
besteht die Möglichkeit Anschläge von Hand zu setzen.<br />
��������<br />
� �� �����������������������������<br />
� �� ��������������������������������������<br />
� �� ����������������������������<br />
� �� �����������<br />
� �� �������������������<br />
� �� �������������<br />
Vierbackenfutter<br />
Kugeldorn<br />
Längenanschlag<br />
Bedienpult mit Onboard-Software<br />
Videos unter:<br />
www.GELBER-BIEGER.com<br />
31<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
32<br />
S-03 42<br />
Antriebsleistung Biegeachse (kW) 1,5<br />
Drehzahl Biegewelle (upm) 4,76<br />
Max. <strong>Bieger</strong>adius Rm (mm) 120<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 12<br />
<strong>Bieger</strong>ichtung links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
S-03 28<br />
Antriebsleistung Biegeachse (kW) 0,75<br />
Drehzahl Biegewelle (upm) 4,76<br />
Max. <strong>Bieger</strong>adius Rm (mm) 90<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 20<br />
Durchmesser Biegewelle (mm) 25<br />
kleinste Biegewelle (mm) 12<br />
<strong>Bieger</strong>ichtung links<br />
Antriebsleistung Hydraulik (kW) 1,5<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
Dornbieger S-03 28<br />
28 x 3<br />
Max. Biegeleistung VA 1.4301 28 x 2<br />
4kt Rohr St 20 x 20 x 2<br />
kleinster Rohrdurchmesser (mm) 4<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 3,7 x 0,9 x 1,4 / 800<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,2 x 0,9 x 1,4 / 950<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 6,7 x 0,9 x 1,4 / 1100 S-03 28 mit Verdrehung / Längenmesssystem<br />
Dornbieger S-03 42<br />
42,4 x 3,25<br />
Max. Biegeleistung VA 1.4301 42,4 x 2,6<br />
4kt Rohr St 25 x 25 x 2<br />
kleinster Rohrdurchmesser (mm) 4<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 3,7 x 0,9 x 1,4 / 800<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,2 x 0,9 x 1,4 / 950<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 6,7 x 0,9 x 1,4 / 1100<br />
S-03 42, z.B. 2,5 m lang<br />
Abbildungen können abweichen
S-03 42 RL<br />
S-03 50<br />
Dornbieger S-03 42 RL<br />
Dornbieger S-03 50<br />
S-03 50<br />
Antriebsleistung Biegeachse (kW) 2,2<br />
Drehzahl Biegewelle (upm) 4,76<br />
Max. <strong>Bieger</strong>adius Rm (mm) 150<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 12<br />
<strong>Bieger</strong>ichtung links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
S-03 42 RL<br />
Antriebsleistung Biegeachse (kW) 1,5<br />
Drehzahl Biegewelle (upm) 4,76<br />
Max. <strong>Bieger</strong>adius Rm (mm) 120<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 12<br />
<strong>Bieger</strong>ichtung Rechts/Links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
42,4 x 3,25<br />
Max. Biegeleistung VA 1.4301 42,4 x 2,6<br />
4kt Rohr St 25 x 25 x 2<br />
kleinster Rohrdurchmesser (mm) 4<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 3,7 x 0,9 x 1,4 / 800<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,2 x 0,9 x 1,4 / 950<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 6,7 x 0,9 x 1,4 / 1100<br />
54 x 3<br />
Max. Biegeleistung VA 1.4301 54 x 2<br />
4kt Rohr St 30 x 30 x 3<br />
kleinster Rohrdurchmesser (mm) 6<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 3,8 x 0,9 x 1,4 / 900<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,3 x 0,9 x 1,4 / 1050<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 6,8 x 0,9 x 1,4 / 1200<br />
33<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger D Dornbieger<br />
D DDornbieger bi bb g
34<br />
S-03 60 RL<br />
Antriebsleistung Biegeachse (kW) 2,2<br />
Drehzahl Biegewelle (upm) 2,9<br />
Max. <strong>Bieger</strong>adius Rm (mm) 150<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 25<br />
<strong>Bieger</strong>ichtung rechts/links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
S-03 60 Light<br />
Antriebsleistung Biegeachse (kW) 2,2<br />
Drehzahl Biegewelle (upm) 3,98<br />
Max. <strong>Bieger</strong>adius Rm (mm) 150<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 12<br />
<strong>Bieger</strong>ichtung links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
Dornbieger S-03 60 Light<br />
60 x 2,9<br />
Max. Biegeleistung VA 1.4301 60 x 2<br />
4kt Rohr St 40 x 40 x 3<br />
kleinster Rohrdurchmesser (mm) 6<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 3,8 x 0,9 x 1,4 / 900<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,3 x 0,9 x 1,4 / 1050<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 6,8 x 0,9 x 1,4 / 1200 S-03 60 Light-Version<br />
Dornbieger S-03 60 RL<br />
60 x 4<br />
Max. Biegeleistung VA 1.4301 60 x 3<br />
4kt Rohr St 50 x 50 x 2,5<br />
kleinster Rohrdurchmesser (mm) 6<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 4 x 1 x 1,4 / 1200<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,5 x 1 x 1,4 / 1400<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 7 x 1 x 1,4 / 1600 S-03 60 RL<br />
Abbildungen können abweichen
S-03 70<br />
S-03 70 RL<br />
Dornbieger S-03 70<br />
Dornbieger S-03 70 70 RL RL<br />
S-03 70 RL<br />
Antriebsleistung Biegeachse (kW) 3<br />
Drehzahl Biegewelle (upm) 2,9<br />
Max. <strong>Bieger</strong>adius Rm (mm) 150<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 25<br />
<strong>Bieger</strong>ichtung rechts/links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
S-03 70<br />
Antriebsleistung Biegeachse (kW) 3<br />
Drehzahl Biegewelle (upm) 2,9<br />
Max. <strong>Bieger</strong>adius Rm (mm) 150<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 25<br />
<strong>Bieger</strong>ichtung links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
70 x 3<br />
Max. Biegeleistung VA 1.4301 70 x 2<br />
4kt Rohr St 50 x 50 x 3<br />
kleinster Rohrdurchmesser (mm) 20<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 4 x 1 x 1,4 / 1200<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,5 x 1 x 1,4 / 1400<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 7 x 1 x 1,4 / 1600<br />
70 x 3<br />
Max. Biegeleistung VA 1.4301 70 x 2<br />
4kt Rohr St 50 x 50 x 3<br />
kleinster Rohrdurchmesser (mm) 20<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 4 x 1 x 1,4 / 1200<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,5 x 1 x 1,4 / 1400<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 7 x 1 x 1,4 / 1600<br />
35<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger D Dornbieger<br />
D DDornbieger bi bb g
36<br />
S-03 80<br />
Antriebsleistung Biegeachse (kW) 4<br />
Drehzahl Biegewelle (upm) 2,51<br />
Max. <strong>Bieger</strong>adius Rm (mm) 200<br />
Min. <strong>Bieger</strong>adius Stand.welle (mm) 40<br />
Durchmesser Biegewelle (mm) 50<br />
kleinste Biegewelle (mm) 50<br />
<strong>Bieger</strong>ichtung links<br />
Antriebsleistung Hydraulik (kW) 3<br />
Max. Biegeleistung<br />
Streckgrenze ma x . 210 N/mm 2<br />
76 x 3,6<br />
Max. Biegeleistung VA 1.4301 76 x 2,6<br />
4kt Rohr St 50 x 50 x 4<br />
kleinster Rohrdurchmesser (mm) 20<br />
Vorschub 3 m: Maße (m)/Gewicht (kg) 4 x 1 x 1,4 / 1500<br />
Vorschub 4,5 m: Maße (m)/Gewicht (kg) 5,5 x 1 x 1,4 / 1750<br />
Vorschub 6 m: Maße (m)/Gewicht (kg) 7 x 1 x 1,4 / 2000 S-03 80 L<br />
Dornbiegen<br />
Beim Dornbiegen wird das Rohr über den Biegedorn in die Biegemaschine eingeschoben<br />
und zwischen Biegewerkzeug und Klemmstück gespannt. Der Biegekopf<br />
dreht sich um die Biegeachse und biegt das Rohr im Biegewerkzeug. Im Gegenlager<br />
stützt sich das Rohr während des Biegevorgangs ab.<br />
Mit dem Dornbiegeverfahren können kleinste <strong>Bieger</strong>adien mit bester Bogen-<br />
qualität hergestellt werden. Dornbiegemaschinen können – abhängig vom eingesetzten<br />
Werkstoff – <strong>Bieger</strong>adien ab 1,5 x Rohraußendurchmesser gezielt biegen.<br />
Je dünnwandiger das Rohr ist und umso kleiner der <strong>Bieger</strong>adius ist, desto aufwendiger<br />
werden die Biegewerkzeuge. Für den Biegevorgang können verschieden<br />
Biegedorne benutzt werden.<br />
��������������<br />
Dornbieger S-03 80<br />
Die Biegewerkzeuge bestehen aus einem gehärteten Einsatzstahl. Die Härtung<br />
verhindert vorzeitigen Verschleiß und Verformung der Biegewerkzeuge.<br />
Ungehärtete Werkzeuge verschleißen schneller, kommt es zur Faltenbildung<br />
drücken sich die Falten in das Werkzeug und machen es unbrauchbar.<br />
6.<br />
Kugeldorn<br />
7.<br />
Faltenglätter<br />
Abbildungen können abweichen
7.<br />
7.<br />
4.<br />
4.<br />
2.<br />
3. / 5.<br />
3. / 5.<br />
2.<br />
1.<br />
1.<br />
1. Spannstück:<br />
Die Spannstücke werden je nach Anforderung<br />
mit glatter od. geriffelter Oberfläche geliefert.<br />
2. �����������<br />
Zur Abstützung des Biegevorgangs benötigt<br />
man ein Gegenlager. Bei dickwandigen Rohren<br />
verwendet man Gegenrollen. Dünnwandige<br />
Rohre werden mit Gleitschienen gebogen.<br />
3. �����������<br />
Biegedorne stützen die Außenseite des<br />
Rohres beim Biegen ab. Die Biegedorne sind<br />
für die Ovalität des Bogens verantwortlich u.<br />
verhindern nur bedingt eine Faltenbildung.<br />
4. ��������������<br />
Das Biegewerkzeug definiert den <strong>Bieger</strong>adius<br />
mit dem das Rohr gebogen wird. Z.B.<br />
für ein 42 mm Rohr R=42 x 2 = 84 mm.<br />
5. �������������<br />
Starre Biegedorne werden bei dickwandigen<br />
Rohren und großen <strong>Bieger</strong>adien eingesetzt.<br />
6. ������������������������<br />
Kugeldorne haben am Ende des starren<br />
Dorns noch eine oder mehrere bewegliche<br />
Kugeln. Dadurch stützt der Dorn das Rohr<br />
noch tiefer im Bogen. Mit Kugeldornen<br />
werden dünnwandige Rohre mit kleinen <strong>Bieger</strong>adien<br />
gebogen. Je kleiner der <strong>Bieger</strong>adius<br />
und je dünnwandiger das Rohr, desto mehr<br />
Kugeln werden eingesetzt. Beim Einsatz von<br />
Kugeldornen werden nahtlose Rohre oder<br />
Rohre mit geglätteter Schweißnaht benötigt.<br />
7. ��������������<br />
Kommt es beim Dornbiegen zur Faltenbildung,<br />
ist der Einsatz von einem Faltenglätter<br />
notwendig. Faltenglätter „glätten nicht die<br />
Falten“, sondern verhindern die Faltenbildung.<br />
Oft kann auf den Einsatz eines<br />
Faltenglätters verzichtet werden,<br />
wenn geglühte Rohre gebogen werden.<br />
37<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> Rotationsbieger D Dornbieger<br />
D DDornbieger bi bb g
Informationen zu Rotationsbiegern<br />
Biegeschablone<br />
Gegenrolle<br />
Hauptschalter<br />
���������������<br />
�����������������������<br />
38<br />
Exzenterhebel<br />
zum schnellen Lösen<br />
Gegenhalter mit<br />
Spindelzustellung<br />
Anders wie beim Dornbieger biegt der Maschinentyp »Rotation« ohne Dorn, die <strong>Bieger</strong>adien sind größer und abhän-<br />
gig von der Wandstärke des Rohrs. Die <strong>Bieger</strong>adien können Sie der Tabelle entnehmen. Für jeden Rohrdurchmesser<br />
benötigen Sie eine passende Biegeschablone, es besteht die Möglichkeit mehrere Biegewinkel hintereinander<br />
einzuprogrammieren und hintereinander abzuarbeiten. Diese Programme sind auch speicherbar. Optional können<br />
die Modelle »Rotation« zum Auslösen der Biegung mit einem Fußpedal betrieben werden. Die besten Ergebnisse<br />
erreichen Sie mit geglühtem Rohr.<br />
Rotationsbieger 40 Rotationsbieger 60 Rotation 76<br />
Motorleistung (kW) 2,2 4 4<br />
Spannung (V) 400 400 400<br />
Umdrehungsgeschwind.<br />
pro Minute (min¯¹)<br />
4,76 3 7<br />
Maße L x B x H (mm) 1400 x 600 x 980 600 x 500 x 950 850 x 620 x 980<br />
Maschinengewicht (kg) 500 190 260<br />
Biegeleistung Drehteller<br />
Rundmaterial • Ø 25 mm ST 33<br />
Flacheisen 50 x 15 mm<br />
Vierkant 15 mm<br />
Rohr ○nicht möglich<br />
Rundmaterial • Ø 30 mm ST 33<br />
Flacheisen 50 x 20 mm<br />
Vierkant 15 mm<br />
Rohr ○ Ø 60 mm x 3,2<br />
Bewegliche Teile<br />
Rundmaterial • Ø 35 mm ST 33<br />
Flacheisen 100 x 15 mm<br />
Vierkant 20 mm<br />
Rohr ○ Ø 76 mm x 4
����������������������○<br />
Rohrdurchmesser<br />
in mm<br />
Stärke des Rohrs in mm<br />
1 1,5 2 2,5 3 4 5 6<br />
16 R 40 R 40 R 40 R 40 R 40 R 40 R 40 R 40<br />
18 R 42 R 42 R 42 R 42 R 40 R 40 R 40 R 40<br />
19 R 45 R 45 R 45 R 45 R 45 R 40 R 40 R 40<br />
20 R 50 R 50 R 45 R 45 R 45 R 45 R 45 R 45<br />
22 R 60 R 60 R 55 R 55 R 45 R 45 R 45 R 45<br />
24 R 75 R 65 R 60 R 60 R 50 R 50 R 50 R 50<br />
25 R 80 R 75 R 75 R 70 R 55 R 55 R 55 R 50<br />
28 R 90 R 85 R 80 R 80 R 55 R 55 R 55 R 55<br />
30 R 100 R 100 R 95 R 85 R 70 R 70 R 70 R 65<br />
32 R 100 R 100 R 95 R 85 R 75 R 70 R 70 R 70<br />
35 R 100 R 100 R 95 R 80 R 70 R 70 R 70<br />
38 R 100 R 95 R 85 R 85 R 85 R 85<br />
40 R 100 R 100 R 95 R 85 R 85 R 85<br />
42 R 105 R 100 R 95 R 95 R 90 R 90<br />
45 R 140 R 130 R 105 R 100 R 100 R 100<br />
48 R 140 R 140 R 110 R 110 R 110 R 105<br />
50 R 140 R 150 R 120 R 120 R 120 R 120<br />
55 R 140 R 160 R 135 R 130 R 125 R 125<br />
60 R 140 R 160 R 150 R 150 R 150 R 145<br />
64 R 170 R 160 R 150 R 150 R 150<br />
70 R 200 R 200 R 190 R 185<br />
76 R 220 R 220 R 210 R 400<br />
Biegetabelle Vierkantrohr<br />
Rohrdurchmesser<br />
in mm<br />
Stärke des Rohrs in mm<br />
1 1,5 2 2,5 3 4 5 6<br />
30 R 100 R 100 R 95 R 85 R 70 R 70 R 70 R 65<br />
32 R 110 R 100 R 95 R 85 R 75 R 70 R 70 R 70<br />
35 R 100 R 100 R 95 R 80 R 70 R 70 R 70<br />
38 R 100 R 95 R 85 R 85 R 85 R 85<br />
40 R 100 R 100 R 95 R 85 R 85 R 85<br />
42 R 105 R 100 R 95 R 95 R 90 R 90<br />
45 R 140 R 130 R 105 R 100 R 100 R 100<br />
48 R 140 R 140 R 110 R 110 R 110 R 105<br />
50 R 140 R 150 R 120 R 120 R 120 R 120<br />
55 R 140 R 160 R 135 R 130 R 125 R 125<br />
Mehr Bilder ilder<br />
unter:<br />
www.GELBER-BIEGER.com<br />
39<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
Bedienpult Gegenlager Mitnehmer<br />
40<br />
Rotationsbieger
Rundmaterial • Ø 50 mm (Sondermaschine) Rundmaterial • Ø 32 mm<br />
Rundmaterial • Ø 14 mm Rundmaterial • Ø 32 mm<br />
Rotation 60 Rotation 40<br />
41<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus Mobi-<strong>Bieger</strong> R RRotationsbieger Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
Rotationsbieger<br />
R RRotationsbieger t ti i s bi<br />
bi b g
Informationen zu Mobi-<strong>Bieger</strong>n<br />
Seitenanschlag<br />
42<br />
!<br />
Stempel (verdrehbar)<br />
�������<br />
Arretierung<br />
Biegezapfen<br />
Anschlüsse<br />
Hydraulikaggregat<br />
Bayerischer Staatspreis<br />
2004<br />
„Es handelt sich wohl um die kleinste und leichteste<br />
Horizontalbiegepresse der Welt!“ ,<br />
sagt Daniel Holletschek, Geschäftsführer der <strong>Gelber</strong>-<strong>Bieger</strong> <strong>GmbH</strong><br />
und ließ sich den Mobi-<strong>Bieger</strong> lückenlos patentieren.<br />
Bedienhebel (vor-zurück)<br />
Bewegliche Teile<br />
�������������������<br />
����������������������
Handlich bei großer Leistung<br />
Der neuartige, hydraulische <strong>Bieger</strong> ist besonders leicht und klein – und<br />
damit auch mobil.<br />
Im Hause <strong>Gelber</strong>-<strong>Bieger</strong> in Losheim wurde eine nur 80 Kilogramm leichte<br />
hydraulische Horizontalbiegepresse entwickelt, die den Winkelbieger<br />
ablösen soll. Der Mobi-<strong>Bieger</strong> lässt sich leicht transportieren, zum Beispiel<br />
auf die Baustelle, denn er ist nur 80 cm lang, 25 cm breit und hoch.<br />
Trotz seiner handlichen Maße drückt die Horizontalpresse zehn Tonnen.<br />
Dies entspricht einer Biegeleistung von 100 x 15 Millimeter bei Baustahl.<br />
Ein einfach einzustellender Anschlag ermöglicht eine Biegegenauigkeit<br />
im 0,1 mm Bereich. Das Hydraulikgerät wird immer separat aufgestellt<br />
und mit 2 Schnellverschlüssen mit der Presse verbunden.<br />
Das Besondere am Mobi-<strong>Bieger</strong> ist, dass er mit dem Stempel in die<br />
Matrize drückt. Dies ist bei kleinen Maschinen nicht die Regel. Um ein<br />
geschlossenes Teil zu biegen, besteht die Möglichkeit den Stempel mit<br />
der Matrize auszutauschen.<br />
Bei Bedarf kann auch um einen Biegedorn abgewinkelt werden. Mit diesem<br />
kann ein Rechteck von 50 mm Schenkellänge gebogen werden.<br />
��������������������������<br />
� �� �����<br />
� �� ��������<br />
� �� 130<br />
� �� ��������<br />
� �� �������<br />
� �� ���������<br />
� �� ������������������<br />
Diese Positionen sind zusammen erhältlich.<br />
Eine Vielzahl von Sonderwerkzeugen wurde bereits realisiert.<br />
Drehteller Schneiden<br />
Mobi-<strong>Bieger</strong><br />
Standardwerkzeug<br />
Biegen um den Biegedorn<br />
Hydraulikaggregat<br />
Videos unter:<br />
www.GELBER-BIEGER.com<br />
43<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
44<br />
Mobi-<strong>Bieger</strong> Basic<br />
Mobi-<strong>Bieger</strong> Basic<br />
Die Funktionsweise des Mobi-<strong>Bieger</strong>s ist sehr einfach. Sie legen das zu biegende Teil zwischen Stempel und<br />
Matrize und betätigen einfach den Handhebel nach vorn. Wenn das Teil im gewünschten Winkel gebogen ist, lassen<br />
Sie einfach den Bedienhebel los.<br />
Um diese Biegung zu wiederholen, besteht die Möglichkeit einen Anschlag einzustellen, hierzu wird beigedreht bis<br />
diese fest am Zylinderboden sitzt, ab jetzt biegt der Mobi-<strong>Bieger</strong> immer den gleichen Winkel. Durch leichtes drehen<br />
der Anschlagmutter kann der Biegewinkel nachgestellt werden.<br />
Der O-Ring, vor der Anschlagmutter, dient zur Arbeitssicherheit und vermindert die Quetschgefahr.<br />
Mobi-<strong>Bieger</strong> Basic<br />
Motorleistung (kW) 1,5<br />
Spannung (V) 240 / 380<br />
Hydraulikdruck (Bar) 240<br />
Arbeitsdruck (t) 10<br />
Werkzeughöhe (mm) 100<br />
Maße L x B x H (mm) 1200 x 250 x 280<br />
Maschinengewicht (kg) 80<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
selbstgebautes Werkzeug<br />
Abbildung kann abweichen
Bedienhebel<br />
Arbeitssicherheit<br />
100 x 8 mm Flacheisen<br />
20 x 20 mm Flacheisen Mit Matrize in Stempel drücken<br />
Der Mobi-<strong>Bieger</strong> benötigt keine besonderen Sicherheitseinrichtungen.<br />
Seine Arbeitsgeschwindigkeit liegt bei 10 mm pro Sekunde. Es sollte darauf geachtet werden in der Mitte des Stempels zu<br />
biegen, z. B. beim Biegen von 20 x 20 mm sollte das Material so unterlegt werden, dass mittig am Stempel gebogen wird.<br />
Sie können dazu unser mitgeliefertes Höhenblech benutzen, das einfach auf der gewünschten Höhe in den Matrizenhalter<br />
eingeschoben wird (Abbildung siehe nächste Seite).<br />
Zubehörpaket<br />
��������������������������<br />
1 x���������������������������<br />
1 x���������������<br />
1 x Höhenblech<br />
1 x Hydraulikaggregat<br />
1 x����������������<br />
1 x����������5<br />
1 x Ölfüllung<br />
1 x���������������<br />
Biegen um den Biegebolzen<br />
���������������������<br />
� Werkzeugzubehörpaket<br />
� Stempeladapter<br />
� Unterschrank<br />
45<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus M Mobi Mobi-<strong>Bieger</strong><br />
Mobi M MMobi-<strong>Bieger</strong> bi b <strong>Bieger</strong> Bi g
46<br />
Mobi-<strong>Bieger</strong> Basic NC<br />
Mobi-<strong>Bieger</strong> Basic NC<br />
Der Mobi-<strong>Bieger</strong> Basic NC hat die selben Eigenschaften: Hub, Presskraft, Geschwindigkeit, wie der Mobi-<strong>Bieger</strong><br />
Basic. Zusätzlich ist der Mobi-<strong>Bieger</strong> Basic NC gesteuert, d.h. es besteht die Möglichkeit bis zu 8 Biegepositionen zu<br />
programmieren und hintereinander abzuarbeiten. Die Programmierung ist die Gleiche wie bei dem Modell XL.<br />
Die Möglichkeit den Hub mit der Anschlagmutter einzustellen besteht trotzdem, somit ist ein manuelles<br />
Arbeiten kein Problem.<br />
Mobi-<strong>Bieger</strong> Basic NC<br />
Motorleistung (kW) 1,5<br />
Spannung (V) 240 / 380<br />
Hydraulikdruck (Bar) 240<br />
Arbeitsdruck (t) 10<br />
Werkzeughöhe (mm) 100<br />
Maße L x B x H (mm) 1200 x 250 x 280<br />
Maschinengewicht (kg) 80<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Sonderwerkzeug<br />
Abbildung kann abweichen
Unterschrank<br />
gesteuerter Längenanschlag<br />
Optional steht ein gesteuerter Längenanschlag zur Verfügung. Hier können Programme gespeichert werden oder<br />
Sie können ganz einfach manuell auf eine gewünschte Biegeposition fahren.<br />
Der Mobi-<strong>Bieger</strong> und das Längenmesssystem sind gekoppelt, dass heißt der Längenanschlag verfährt automatisch,<br />
wenn der Mobi-<strong>Bieger</strong> mit dem Biegen fertig ist.<br />
Höhenblech<br />
��������������������������<br />
1 x������������������������������<br />
1 x���������������<br />
1 x Höhenblech<br />
1 x Hydraulikaggregat<br />
1 x����������������<br />
1 x����������5<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x Unterschrank<br />
1 x Steuerung<br />
Stempeladapter AMADA/PROMECAM<br />
���������������������<br />
� Werkzeugzubehörpaket<br />
� Stempeladapter<br />
� ��������������������������<br />
47<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus M Mobi Mobi-<strong>Bieger</strong><br />
Mobi M MMobi-<strong>Bieger</strong> bi b <strong>Bieger</strong> Bi g
48<br />
Mobi-<strong>Bieger</strong> 130<br />
Mobi-<strong>Bieger</strong> 130<br />
In den meisten Fällen ist eine Arbeitshöhe von 100 mm ausreichend. Einige Kunden, wie z.B. Schaltschrankbauer<br />
oder Blechbearbeiter, die Kupfer oder Aluminium verarbeiten, benötigen 130 mm Werkzeughöhe.<br />
Für diese Kunden haben wir das Modell Mobi-<strong>Bieger</strong> 130 entworfen. Auch hier gelten die gleichen technischen<br />
Angaben, nur die Werkzeughöhe beträgt 130 mm.<br />
Mobi-<strong>Bieger</strong> 130<br />
Motorleistung (kW) 1,5<br />
Spannung (V) 240 / 380<br />
Hydraulikdruck (Bar) 240<br />
Arbeitsdruck (t) 10<br />
Werkzeughöhe (mm) 130<br />
Maße L x B x H (mm) 1200 x 250 x 280<br />
Maschinengewicht (kg) 80<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Z-Biegungen<br />
Abbildung kann abweichen
Biegen mit Stempeladapter<br />
Der mitgelieferte Standardstempel hat einen Radius von ca. 3 mm. Dies ist für den Einsatz in Schlossereien und Metallwerkstätten<br />
optimal, da dieser sehr hart und robust ist. Der Stempel eignet sich für die meisten Biegearbeiten.<br />
Der oben im Bild abgebildete Stempeladapter ermöglicht es alle Stempel vom Typ AMADA bzw. PROMECAM aufzunehmen.<br />
Die Matrizenaufnahme ist 60 mm breit und bereits auch ohne Adapter mit diesen Systemen kompatibel.<br />
Oben im Bild auch zu sehen: Eine T-Matrize, die es ermöglicht Z-Biegungen zu realisieren. Hier unten: Diverse Werkzeugkombinationen<br />
mit Werkzeugnummern.<br />
1014<br />
3081<br />
1026<br />
2034<br />
��������������������������<br />
1 x����������������������������<br />
Erhöhungsset auf 130 mm<br />
1 x���������������<br />
1 x Höhenblech<br />
1 x Hydraulikaggregat<br />
1 x����������������<br />
1 x����������5<br />
1 x Ölfüllung<br />
1 x���������������<br />
1032<br />
2025<br />
Biegen mit T-Matrize<br />
1012<br />
2030<br />
���������������������<br />
� Werkzeugzubehörpaket<br />
� Stempeladapter<br />
� Unterschrank<br />
49<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus M Mobi Mobi-<strong>Bieger</strong><br />
Mobi M MMobi-<strong>Bieger</strong> bi b <strong>Bieger</strong> Bi g
50<br />
Mobi-<strong>Bieger</strong> Rotation<br />
Eine der gelungensten Konstruktionen der Firma <strong>Gelber</strong>-<strong>Bieger</strong> ist es, einen Drehteller, mit Hilfe einer Zahnstange<br />
anzutreiben. In der Maschine <strong>Gelber</strong>-<strong>Bieger</strong> XL wurde dieser Drehtellerantrieb zum ersten Mal eingesetzt, so profitiert<br />
nun auch der Mobi-<strong>Bieger</strong> von dieser Entwicklung.<br />
Die Rotation ist ein Werkzeug, das Sie mit Hilfe von 4 Schrauben auf den Mobi-<strong>Bieger</strong> aufbauen können, die erreichte<br />
Drehbewegung ist 270°. Der Drehwinkel ist wie gehabt mit Hilfe der Anschlagschraube einzustellen.<br />
Mobi-<strong>Bieger</strong> Rotation<br />
Motorleistung (kW) 1,5<br />
Spannung (V) 240 / 380<br />
Hydraulikdruck (Bar) 240<br />
Arbeitsdruck (t) 10<br />
Werkzeughöhe (mm) 100<br />
Maße L x B x H (mm) 1200 x 250 x 280<br />
Maschinengewicht (kg) 80<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Biegeleistung Drehteller<br />
Mobi-<strong>Bieger</strong> Rotation<br />
Rundmaterial • Ø 16 mm Edelstahl<br />
Flacheisen 40x8 mm<br />
Vierkant 14 mm<br />
Rohr ○ Ø 21 mm<br />
Verstellbare Gegenrolle<br />
Abbildung kann abweichen
Vierkant<br />
Flacheisen<br />
Drahtbiegen Flacheisen liegend<br />
16 mm Rundmaterial<br />
Die Biegemöglichkeiten auf dem Drehteller sind vielfältig. Sie können Flacheisen hochkant oder liegend, Rundmaterial<br />
oder Vierkant-, sowie kleine Rohre biegen. Die Ringe in den Standardgrößen von 40 bis 120 mm geben den <strong>Bieger</strong>adius vor.<br />
Diese werden einfach auf den Biegebolzen mit D = 30 mm aufgesteckt. Der Exzenter spannt das Material und der Gegenhalter<br />
führt es. Der Drehteller ist die effizienteste Lösung zum Herstellen von Schellen oder Teilen, die um 180° gebogen<br />
werden müssen. Die Konstruktion ermöglicht das Überbiegen so, dass bei einer 180° Biegung nach dem Auffedern die<br />
Schenkel parallel stehen.<br />
Formrollen zum Rohrbiegen<br />
��������������������������<br />
1 x����������������������������<br />
� ������������<br />
1 x���������������<br />
1 x Höhenblech<br />
1 x Hydraulikaggregat<br />
Biegebeispiele<br />
1 x����������������<br />
1 x����������5<br />
1 x Ölfüllung<br />
1 x���������������<br />
Zubehörpaket Satz Ringe (10 Stück)<br />
���������������������<br />
� Werkzeugzubehörpaket<br />
� ������������10 Stück)<br />
� �����������������<br />
� Unterschrank<br />
51<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus M Mobi Mobi-<strong>Bieger</strong><br />
Mobi M MMobi-<strong>Bieger</strong> bi b <strong>Bieger</strong> Bi g
52<br />
Mobi-<strong>Bieger</strong> Schneidewerkzeug<br />
Mobi-<strong>Bieger</strong> Schneiden<br />
Das Schneiden von Stahl und Kupfer ist mit dem Schneidewerkzeug für Mobi-<strong>Bieger</strong> kein Problem mehr.<br />
Das Schneidwerkzeug wird einfach an Stelle des Matrizenhalters festgeschraubt.<br />
Flacheisen 40 x 8 mm<br />
Rückseite mit Anschlag Schnittqualität<br />
Blech Rundmaterial • Ø 16 mm<br />
Diverse Beispiele<br />
Abbildung kann abweichen
Wendeltreppe realisiert mit dem Gelben-<strong>Bieger</strong> XL und der Wendelbiegeeinrichtung.<br />
53<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Diverses Tisch-/Kombibieger XL / XL-Plus M Mobi Mobi-<strong>Bieger</strong><br />
Mobi M MMobi-<strong>Bieger</strong> bi b Bi <strong>Bieger</strong> Bi g
Informationen zu XL<br />
2. Arbeitsstation<br />
Drehteller<br />
Steuerung Handbedienung<br />
54<br />
Bedienpult mit Steuerung<br />
1. Arbeitsstation<br />
Abkanten<br />
Sensitive Handhebel<br />
Druckeinstellung<br />
Bewegliche Teile<br />
3. Arbeitsstation<br />
�����������<br />
�������������<br />
Hydraulikanschluss
Der Universal-<strong>Bieger</strong><br />
Im Jahr 2000 entwickelte die Firma <strong>Gelber</strong>-<strong>Bieger</strong> eine einzigartige<br />
Horizontalpresse, den Gelben-<strong>Bieger</strong> XL.<br />
Die Maschine steckt voller Besonderheiten. Der 30 Tonnen Zylinder ist<br />
im Tisch integriert und bietet dadurch eine unübertroffene Biegefreiheit.<br />
Zudem ist dieser Zylinder ein Gleichlaufzylinder, der mit der gleichen<br />
Kraft nach rechts wie auch nach links drücken kann. Die Maschine bietet<br />
somit die Möglichkeit an 2 Arbeitsstationen zu arbeiten.<br />
Sie können ein Werkzeug rechts aufbauen und ein anderes links oder<br />
den ersten Arbeitsschritt auf der einen und den zweiten auf der anderen<br />
Seite durchführen.<br />
Eine andere außergewöhnliche Funktion ist der eingebaute Drehteller.<br />
Dieser ermöglicht zum Beispiel 25 mm Rundstahl um 270° zu biegen.<br />
Zusätzlich seitliche Hydraulikanschlüsse runden die universelle Benutzung<br />
der Maschine ab, hier können Sie Hydraulikeinheiten oder von uns<br />
angebotenes Zubehör anklemmen.<br />
In der Bedienung ist der Gelbe-<strong>Bieger</strong> XL auch einzigartig, die erste<br />
Möglichkeit ist, die Maschine mit einem sensitiven Handhebel zu steuern,<br />
dass heißt, Sie können sich sehr langsam und mit sehr viel Gefühl<br />
an die gewünschte Biegung herantasten, Sie können richten oder vorhandene,<br />
gebogene Teile nachbiegen bzw. korrigieren.<br />
Die zweite Möglichkeit ist die Programmierung. Bis zu 8 Programmschritte<br />
können nacheinander abgearbeitet werden. Diese Programme<br />
können entweder direkt eingegeben werden oder im »Touch-in« Verfahren<br />
(dass heißt von Hand auf eine Position fahren und diese abspeichern)<br />
gespeichert werden.<br />
Außergewöhnlich bei dieser Maschine sind die Abmessungen mit<br />
1200 x 600 mm ist der <strong>Gelber</strong>-<strong>Bieger</strong> XL, die kompakteste Maschine auf<br />
dem Markt. Vor allem der überdimensionierte Hub des Zylinders von<br />
350 mm unterscheidet sie deutlich von unseren Mitbewerbern.<br />
���������������������������������������<br />
� �� �����������<br />
� �� ��������������<br />
� �� ���������������<br />
� �� ����������������<br />
� �� ��������������<br />
� �� ������������������<br />
Profilbieger<br />
Wendelbieger<br />
Ergänzungsset<br />
Sonderwerkzeuge<br />
Videos unter:<br />
www.GELBER-BIEGER.com<br />
55<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
Informationen zu XL-Plus<br />
Steuerung Handbedienung<br />
56
Bedienung<br />
��������������������������������������<br />
Der XL-Plus ist eine Weiterentwicklung, ein Face-Lifting des Gelben-<strong>Bieger</strong>s XL. Die Funktionalität und Kompatibilität der<br />
Werkzeuge ist zu 100% gewährleistet. Alle Werkzeuge vom Modell XL passen auf das Modell XL-Plus.<br />
������������������������������������������������������������ ���������������������������������������������������������<br />
����������������������������������������������� �����������������������������������������<br />
��������������������������������������������� ���������������������������<br />
������������������������ ����������������������������������������������<br />
������������������������������������������������ ���������������������������������������������������<br />
����������������������������������������������������� ���������������������������������<br />
leichter entfernen zu können<br />
Wir haben bei diesem Model auch noch die Möglichkeit den gesamten Tisch (Oberfläche und Führungen) plasmanitrieren<br />
zu lassen (gegen Aufpreis). Dies schützt die Maschine vor Rost, Verkratzen und Verschleiß und wertet diese optisch auf.<br />
Schublade Steckverbindung Neues Untergestell<br />
Videos unter:<br />
www.GELBER- BIEGER.com<br />
57<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Diverses
58<br />
XL Standard<br />
Auf dem oberen Foto, unsere empfohlene Mindestausstattung, dass sogenannte Set 1.<br />
Dieser Werkzeugsatz beinhaltet Werkzeughalter und Werkzeuge zum Abkanten von 2 – 15 mm Blech, sowie die<br />
Grundausstattung zum Biegen mit dem Drehteller. Ein einfacher Seitenanschlag ist auch im Paket enthalten.<br />
XL Standard<br />
Motorleistung (kW) 7,5<br />
Spannung (V) 400<br />
Hydraulikdruck (Bar) 250<br />
Arbeitsdruck (t) 30<br />
Werkzeughöhe (mm) 165<br />
Maße L x B x H (mm) 1200 x 800 x 900<br />
Maschinengewicht (kg) 1200<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Biegeleistung Drehteller<br />
4D<br />
Rundmaterial • Ø 25 mm Edelstahl<br />
Flacheisen 140 x 15 mm<br />
Vierkant 16 mm<br />
Rohr ○ Ø 33 mm<br />
XL Standard<br />
Standardwerkzeugset 1<br />
Abbildung kann abweichen
21 mm Rohr<br />
Flacheisen<br />
16 mm Rundmaterial<br />
40 x 8 mm Flacheisen 14 mm Vierkant 20 mm Rundmaterial<br />
Die Biegemöglichkeiten auf dem Gelben-<strong>Bieger</strong> XL sind fast uneingeschränkt.<br />
Viele Teile können Sie mit dem Standardwerkzeug biegen, ansonsten haben Sie die Möglichkeit auf einfache Art Sonderwerkzeuge<br />
selbst anzufertigen.<br />
Flacheisen 160 x 6 mm Flacheisen 120 x 15 mm<br />
��������������������������<br />
1 x���������������������<br />
1 x���������������<br />
1 x Bedienpult<br />
1 x Hydraulikanschlüsse<br />
1 x Ölfüllung<br />
1 x���������������<br />
���������������������<br />
� Werkzeugzubehörpaket Set 1<br />
59<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
Diverses Tisch-/Kombibieger XL / XL XL-Plus XL XL-Plus Pl Plus Pl Plll<br />
s
60<br />
4D<br />
XL Profilbieger<br />
Der Profilbieger ist eine besondere Konstruktion, er wird einfach mit 4 Schrauben auf die rechte Seite der Maschine<br />
geschraubt und mit dem zusätzlichen Hydraulikanschluss verbunden. Bei diesem Profilbieger wird jede der 3 Wellen<br />
mit einem eigenen Hydraulikmotor angetrieben. Die Geschwindigkeit der Wellen ist proportional mit Hilfe des 2.<br />
Handhebels zu regeln. Diese Konstruktion ist absolut wartungsfrei.<br />
Motorleistung (kW) 7,5<br />
Spannung (V) 400<br />
Hydraulikdruck (Bar) 250<br />
Arbeitsdruck (t) 30<br />
Werkzeughöhe (mm) 165<br />
Maße L x B x H (mm) 1200 x 800 x 900<br />
Maschinengewicht (kg) 1380<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Biegeleistung Drehteller<br />
XL Profilbieger RB 40<br />
Rundmaterial • Ø 25 mm Edelstahl<br />
Flacheisen 140 x 15 mm<br />
Vierkant 16 mm<br />
Rohr ○ Ø 33 mm<br />
XL Profilbieger RB 40<br />
60 x 25 mm<br />
60 x 12 mm<br />
60 x 2 mm<br />
50 x 50 x 3 mm<br />
Abbildung kann abweichen
3 Hydraulikmotoren<br />
33 mm Stahlrohr Biegedurchmesser 340 mm<br />
Doppelwalzen<br />
42 x 5 mm Alurohr<br />
Der kleinstmögliche <strong>Bieger</strong>adius ist 110 mm. Wie unten auf den Fotos zu sehen, besteht die Möglichkeit die Biegewellen<br />
abzustützen. Das Einmalige hierbei: Jede Welle wird einzeln abgestützt und Sie haben dadurch weiterhin die Möglichkeit<br />
den <strong>Bieger</strong>adius frei zu verändern.<br />
Achs-/ Biegewellenabstützung Profilbieger<br />
��������������������������<br />
1 x���������������������<br />
� �����������������40<br />
1 x���������������<br />
1 x Bedienpult<br />
1 x Hydraulikanschlüsse<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x Satz Walzen 33,7 mm<br />
33 mm Stahlrohr Biegedurchmesser 340 mm<br />
���������������������<br />
� Wendelbiegeset<br />
� ���������������������<br />
� ������������������������<br />
� ��������������������<br />
61<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
Diverses Tisch-/Kombibieger XL / XL XL-Plus XL XL-Plus Pl Plus Pl Plll<br />
s
62<br />
4D<br />
XL Profilbieger RB 40 Plus<br />
Der Profilbieger RB 40-Plus ist die Weiterentwicklung des bewährten RB 40. Es handelt sich hier um einen Profilbieger<br />
mit verstellbaren Biegewellen. Die Vorteile sind: Höhere Biegeleistung, weniger Verformung beim Biegen<br />
von Profilen, geringere Werkzeugkosten, da günstige kleine <strong>Bieger</strong>ollen verwendet werden.<br />
Der Wellendurchmesser beträgt wie beim RB 40 bei 40 mm.<br />
Motorleistung (kW) 7,5<br />
Spannung (V) 400<br />
Hydraulikdruck (Bar) 250<br />
Arbeitsdruck (t) 30<br />
Werkzeughöhe (mm) 165<br />
Maße L x B x H (mm) 1200 x 800 x 900<br />
Maschinengewicht (kg) 1500<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Biegeleistung Drehteller<br />
XL Profilbieger RB 40-Plus<br />
Rundmaterial • Ø 25 mm Edelstahl<br />
Flacheisen 140 x 15 mm<br />
Vierkant 16 mm<br />
Rohr ○ Ø 33 mm<br />
XL Profilbieger RB 40-Plus<br />
150 x 15 mm<br />
80 x 12 mm<br />
75 x 2 mm<br />
50 x 50 x 3 mm<br />
Abbildung kann abweichen
Achseinstellung<br />
Wendelbieger<br />
Führung der 3. Walze<br />
RB 40-Plus mit 3 Hydraulikmotoren Klemmung der Biegewalzen<br />
RB 40-Plus Achsabstand 800 mm<br />
��������������������������<br />
1 x�����������������<br />
� �����������������40�����<br />
1 x���������������<br />
1 x Bedienpult<br />
1 x Hydraulikanschlüsse<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x Satz Walzen 33,7 mm<br />
RB 40-Plus Achsabstand 300 mm<br />
���������������������<br />
� Wendelbiegeset<br />
� ���������������������<br />
� ������������������������<br />
� ��������������������<br />
63<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
Diverses Tisch-/Kombibieger XL / XL XL-Plus XL XL-Plus Pl Plus Pl Plll<br />
s
64<br />
XL Wendelbiege-Einrichtung<br />
Das Wendelbiegepaket besteht aus mehreren Teilen:<br />
��������������������������������������������������������� ���������������������������������������<br />
������������������������������������������ ������������������������������������������������<br />
Die Wendelbiegeeinrichtung ist sowohl rechts als auch links montierbar.<br />
Es ist wichtig, dass die Maschine horizontal arbeitet, damit das Gewicht des Rohrs auf der Hubrolle aufliegt. Der<br />
<strong>Gelber</strong>-<strong>Bieger</strong> XL ist optimal für Wendelbiegearbeiten. Um Spiralen ohne Steigung zu biegen (siehe Bild unten) ist<br />
keine Wendelbiegeeinrichtung erforderlich.<br />
kleinster Wendeldurch-<br />
messer mit Wendelbiegeeinrichtung<br />
(mm)<br />
kleinster Wendeldurch-<br />
messer ohne Wendelbiegeeinrichtung<br />
(mm)<br />
XL Wendelbieger<br />
800<br />
225<br />
Wendelrichtung rechts/links<br />
max. Rohrdurchmesser<br />
(mm)<br />
XL Wendelbieger<br />
60<br />
Spirale aus 17 mm Rohr<br />
Abbildung kann abweichen
Hubrolle<br />
Wendelbiegeeinrichtung rechts montiert<br />
Adapterplatte rechts/links<br />
Eine Wendeltreppe ist im Prinzip mit einer Schraube zu vergleichen, sie hat ein Links- oder Rechtsgewinde, einen Durchmesser<br />
und eine Steigung. All diese Informationen benötigen Sie um eine passende Wendel zu biegen.<br />
Die Software hilft Ihnen bei der Ermittlung der Steigung und des <strong>Bieger</strong>adius. Wenn die ermittelten Werte korrekt eingestellt<br />
sind und regelmäßig überprüft werden, passt die Wendel perfekt auf die Treppe.<br />
Wendelbiege-Messeinrichtungen Profilbieger mit Wendelbiegeeinrichtung<br />
��������������������������<br />
1 x���������������������<br />
� ������������������������������<br />
1 x���������������<br />
1 x Bedienpult<br />
2 x Hydraulikanschlüsse<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x Satz Walzen 33,7 mm<br />
Wendeltreppe<br />
���������������������<br />
� ������������������������<br />
� ���������������������<br />
65<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
Diverses Tisch-/Kombibieger XL //////////////////////////////////// / XL XL-Plus XL XL-Plus Pl Plus Pl Plll<br />
s
66<br />
Das Ergänzungsset erweitert die<br />
Biegemöglichkeiten auf 3 Arten:<br />
Die 10 Ringe für den Drehteller:<br />
Durchmesser 40 mm bis 120 mm in Abständen<br />
von 10 mm, ermöglichen Ihnen<br />
sehr schnell unterschiedliche Biege-<br />
radien auf dem Drehteller zu biegen.<br />
Sie können diese Ringe auch auf den<br />
Exzenter stecken, um das zu biegende<br />
Material zu klemmen.<br />
Das Standardwerkzeug hat 85° bzw. 88°,<br />
mit Zusatz-Stempel und Multi V-<br />
Matrizen sind 60° Biegungen möglich.<br />
Der Biegedorn bietet Ihnen die Möglichkeit<br />
kleine geschlossene Teile zu biegen,<br />
z. B. ein Flacheisen zu einem Vierkantrohr<br />
von 55 x 55 mm. Gesamtes Ergänzungsset<br />
Mindestquerschnitt 50 x 50 mm<br />
XL Ergänzungsset<br />
Rundbiegen um Biegedorn<br />
Abbildung kann abweichen
XL Pressbieger<br />
Pressbiegeeinrichtung verstärkte Version 76 mm<br />
Das Pressbiegen ermöglicht hauptsächlich das Biegen von dickwandigen Rohren mit einem mittleren <strong>Bieger</strong>adius<br />
(4 x D), um einen definierten Winkel (z. B. 90°). Zum Biegen eines Rohrs benötigen Sie für jede Rohrgröße eine Biegeform.<br />
Den Biegewinkel können Sie mit der Steuerung des <strong>Gelber</strong>-<strong>Bieger</strong> XL programmieren.<br />
Pressbiegeeinrichtung Standard bis 60 mm<br />
Rohr Ø Rohr in mm<br />
<strong>Bieger</strong>adius<br />
in mm<br />
3/8 17,2 46,5<br />
1/2 21,3 55,5<br />
3/4 26,9 71<br />
1 33,7 94<br />
1 1/4 42,7 150<br />
1 1/2 48,3 163<br />
2 60,3 220<br />
67<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
Diverses Tisch-/Kombibieger XL / XL XL-Plus XL XL-Plus Pl Plus Pl Plll<br />
s
Mehr Bilder Bilder<br />
unter:<br />
www.GELBER-BIEGER.com<br />
XL Sonderwerkzeuge<br />
Sonderwerkzeug Beispiel 2<br />
Sonderwerkzeug Beispiel 4<br />
68<br />
Sonderwerkzeug Beispiel 1<br />
Sonderwerkzeug Beispiel 3<br />
Sonderwerkzeug Beispiel 5<br />
Abbildung kann abweichen
Sonderwerkzeug Beispiel 6<br />
Sonderwerkzeug Beispiel 7<br />
Sonderwerkzeug Beispiel 8 Sonderwerkzeug Beispiel 9 Sonderwerkzeug Beispiel 10<br />
Sonderwerkzeug Beispiel 11 Sonderwerkzeug Beispiel 12<br />
Sonderwerkzeug Beispiel 13 Sonderwerkzeug Beispiel 14 Sonderwerkzeug Beispiel 15<br />
69<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
Diverses Tisch-/Kombibieger XL / XL XL-Plus XL XL-Plus Pl Plus Pl Plll<br />
s
70<br />
X1 Tischbieger<br />
Tischbieger komplett (optional mit Rollen)<br />
Als Neuvorstellung präsentiert die Fa. <strong>Gelber</strong>-<strong>Bieger</strong> eine raffinierte Möglichkeit des Biegens. Dieses System ist ein<br />
modulares System und baut auf die zurzeit sehr beliebten Schweißtische auf. Die Schweißtische diverser Anbieter<br />
dienen in erster Linie als Schweißlehre. Von 1 x 1 m bis 4 x 2 m mit einem 28 mm Lochsystem und einer 100 mm<br />
Rasterung kam das Konstruktionsbüro von <strong>Gelber</strong>-<strong>Bieger</strong> auf die Idee, diese robusten Schweißtische als Grundlage<br />
unterschiedlicher Biegemaschinen zu nehmen.<br />
Der Tischbieger ermöglicht das Abkanten auf eine Höhe von 100 mm von Flacheisen bis 15 mm Stärke. Die Kraft<br />
beträgt 10 t und der Hub 150 mm. Angetrieben wird der <strong>Bieger</strong> von einem kleinen separaten Hydraulikaggregat, das<br />
auch für andere Anwendungen eingesetzt werden kann. Die Biegemöglichkeiten sowie die Bedienung sind der des<br />
Mobi-<strong>Bieger</strong>s ähnlich.<br />
X1 Tischbieger<br />
Motorleistung (kW) 1,5<br />
Spannung (V) 240 / 380<br />
Hydraulikdruck (Bar) 240<br />
Arbeitsdruck (t) 10<br />
Werkzeughöhe (mm) 100<br />
Maße L x B x H (mm) 1200 x 250 x 280<br />
Maschinengewicht (kg) 80<br />
Biegeleistung Flach 100 x 15 ( V = 125 )<br />
Fordern Sie unseren Sonderkatalog über<br />
Biegemaschinen für Schweißtische an!<br />
Standardwerkzeug (im Lieferumfang enthalten)<br />
Abbildung kann abweichen
Höhenblech und selbstgebauter Anschlag<br />
��������������������������<br />
1 x X1������������<br />
1 x Höhenblech<br />
1 x Hydraulikaggregat<br />
1 x����������������<br />
1 x����������5<br />
1 x Ölfüllung<br />
1 x���������������<br />
Sonderwerkzeug 30°<br />
Biegen mit Matrize in Stempel (für geschlossene Teile) Biegen von Vierkant 20x20mm<br />
���������������������<br />
� Werkzeugzubehörpaket<br />
� Stempeladapter<br />
� �������������28 mm<br />
� �����������������<br />
71<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Diverses Ti Tisch Tisch-/Kombibieger<br />
Tisch Ti Tisch-/Kombibieger<br />
s h h/ / /K /Kombibieger<br />
/K / bibi bb g
72<br />
4D<br />
Kombi-<strong>Bieger</strong> mit optionalem Zubehör<br />
Als Ausbaumöglichkeit baute das Team <strong>Gelber</strong>-<strong>Bieger</strong> einen Profilbiegeaufsatz auf den Schweißtisch, dieser ist erhältlich<br />
mit 2 oder 3 hydraulischen Motoren. Der Profilbieger wird mit dem Tischbieger kombiniert und erhält somit<br />
eine hydraulische Zustellung und eine Biegeleistung bis 48 mm Rundrohr. Die Antriebsmotoren werden vom selben<br />
Hydraulikaggregat versorgt. Die Bauteile werden somit doppelt verwendet, was sich positiv auf die Kosten auswirkt.<br />
X1 Kombi-<strong>Bieger</strong><br />
Motorleistung (kW) 1,5<br />
Spannung (V) 240 / 380<br />
Hydraulikdruck (Bar) 240<br />
Arbeitsdruck (t) 10<br />
Werkzeughöhe (mm) 100<br />
Maße L x B x H (mm) 1400 x 600 x 500<br />
Maschinengewicht (kg) 140<br />
Biegeleistung Rohr 48 mm<br />
X1 Kombi-<strong>Bieger</strong><br />
Polyamidwalzen für Edelstahl<br />
Abbildung kann abweichen
Einfacher Walzenwechsel mit einem Werkzeug<br />
Rohrabstützung (optional)<br />
��������������������������<br />
1 x X1������������<br />
1 x Höhenblech<br />
1 x Hydraulikaggregat<br />
1 x����������������<br />
1 x����������5<br />
1 x Ölfüllung<br />
1 x���������������<br />
1 x������������������<br />
Wendelbiegeeinrichtung (optional)<br />
���������������������<br />
� Werkzeugzubehörpaket<br />
� �������������28 mm<br />
� ��������������<br />
� Wendelbiegeset<br />
73<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Diverses Ti Tisch Tisch-/Kombibieger<br />
Tisch Ti Tisch-/Kombibieger<br />
s h h/ / /K /Kombibieger<br />
/K / bibi bb g
Messtisch<br />
74<br />
Messtisch M 16 - 1000 x 1000 mm<br />
Digitalanzeige - Auflösung wählbar<br />
Winkelmessung<br />
Längenmessung<br />
Dieser Messtisch besteht aus einem digitalen Messsystem und<br />
einem Schweißtisch 16 mm System. Der Tisch ist die Basis des<br />
Systems. Die Größe des Tisches definiert den Messbereich.<br />
Tische sind in verschiedenen Größen lieferbar oder auch untereinander<br />
kombinierbar.<br />
Wenn die Größe des Messtisches festgelegt ist, besteht die<br />
Möglichkeit 2 Messsysteme aufzubauen:<br />
� �� �������������<br />
� �� �������������<br />
Die Messsysteme sind in verschiedenen Auflösungen (Genauigkeiten)<br />
lieferbar. Es besteht auch die Möglichkeit in einer<br />
3. Ebene zu messen.<br />
Sprechen Sie mit uns, wir bauen Ihnen was Sie brauchen.<br />
Im Bereich der Biegetechnik setzen wir einen Messtisch ein um:<br />
� �� den Winkel gebogener Flacheisen zu prüfen<br />
(gebogen mit Mobi-<strong>Bieger</strong> oder XL)<br />
� �� Die Materialnachfederung bei Rohren zu ermitteln<br />
(Dornbiegemaschine). Um diese zu ermitteln wird<br />
mit einer Dornbiegemaschine ein Winkel von 45°; 90°,<br />
und 135° gebogen.<br />
Abbildung kann abweichen
Software Wendelbiegen<br />
Software Rohrbiegen<br />
Robies-W berechnet die Einstellwerte für<br />
Drei-Rollen-Biegemaschinen zur Fertigung<br />
von Spindeltreppenhandläufen.<br />
Es können entweder die Stufendaten<br />
(Steigung, Stufenanzahl, Stufenradius,<br />
Stufenbreite, Stufenwinkel) oder die<br />
Treppendaten als Eingabe verwendet<br />
werden.<br />
Die Software berechnet den tatsächlichen<br />
<strong>Bieger</strong>adius und die Verdrehung.<br />
Robies-R ermöglicht eine Rohrkonstruktion<br />
mit einem Isometrieblatt.<br />
Rohrlinien und Hilfslinien werden mit Hilfe<br />
der X, Y, Z Buttons gezeichnet.<br />
Die Software Robies-XYZ ist eine einfach<br />
zu bedienende Software zur Ermittlung<br />
der Biegedaten Vorschub, Verdrehung und<br />
Biegewinkel.<br />
Durch Eingabe des <strong>Bieger</strong>adius und der<br />
Rohrpunkte mit X,Y,Z Koordinaten, werden<br />
die Biegedaten Vorschub, Verdrehung, Biegewinkel<br />
und Rohrlänge berechnet.<br />
Die Koordinateneingabe kann absolut<br />
oder inkrementell erfolgen. Die Software<br />
eignet sich besonders für Kunden die mit<br />
CAD-Zeichnungen arbeiten, auf denen die<br />
Rohrpunkte bereits angegeben sind.<br />
75<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Di Diverses Di Diverses s s
76<br />
Handrohrbieger HRB 12<br />
Ein Handrohrbieger zum Biegen von Rohren und Vollmaterial bis 12 mm. Der Handrohrbieger kann sowohl als<br />
Rohrbieger mit oder ohne Dorn verwendet werden.<br />
Bei dem Model HRB 12-Plus ist die Biegeachse, Längenverstellung und Verdreheinrichtung mit Digitalanzeigen<br />
ausgestattet.<br />
HRB 12 mit 6 mm Rohr. Schweißtisch optional. Mindestausführung ohne Messsystem und Verdrehung.<br />
HRB 12-Plus mit 5 mm Draht. Ausstattung mit Mess-<br />
system und Verdrehung. Schweißtisch optional.<br />
Digitalanzeige für Längenmessung und Verdrehung.<br />
Optional: Dornstange mit Rückzug f. dünnwandiges Rohr<br />
Biegekopf mit Winkelmesssystem<br />
Handrohrbieger HRB 12<br />
Wellendurchmesser (mm) 20<br />
max. <strong>Bieger</strong>adius (mm) 60<br />
max. Rohrdurchmesser<br />
Standardbiegewerkzeug<br />
St 35: 12 x 1,5 mm<br />
VA: 12 x 1 mm<br />
Cu weich/hart: 15 x 1 mm<br />
6 mm: R 20 mm<br />
8 mm: R 25 mm<br />
10 mm: R 30 mm<br />
12 mm: R 35 mm<br />
Abbildung kann abweichen
Lieferumfang Winkelbieger 100 E<br />
Winkelbieger 100 E<br />
1. 2. 3.<br />
4. 5.<br />
Biegen Kalt Biegen Warm<br />
Flachstahl max. (mm) 100 x 6 oder 50 x 12 100 x 12 oder 60 x 20<br />
Rundstahl max. (mm) 18 30<br />
Vierkantstahl max. (mm) 18 30<br />
Flachkupfer max. (mm) 100 x 12 -<br />
Winkelstahl<br />
ausgeklinkt max. (mm)<br />
Diverse Biegebacken mit verschiedenen<br />
Radien optional<br />
erhältlich.<br />
60 x 8 100 x 12<br />
Biegeleistung bezieht sich auf<br />
Materialquerschnitte bei einer<br />
Festigkeit von 40 da N/mm.<br />
77<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Di Diverses Di Diverses s s
78<br />
Handbieger HB<br />
Handbieger HB Paket I Schweißtisch und <strong>Bieger</strong>olle optional<br />
Flacheisen 40 x 4 mm abgekantet Flacheisen 40 x 6 mm um 180° gebogen<br />
Rohr 17,2 mm Rundmaterial 5 mm Vierkant 12 mm<br />
Abbildung kann abweichen
HB Paket I<br />
HB Paket II<br />
HB Paket III<br />
HB Paket IV<br />
Zum Biegen von Vollmaterial<br />
�����������16 mm<br />
����������14 mm<br />
������������40 x 8 mm<br />
Zum Biegen von Flacheisen<br />
�����������10 mm<br />
����������10 mm<br />
������������40 x 6 mm<br />
Zum Biegen von Flacheisen<br />
������������40 x 6 mm<br />
Z������������������<br />
��������������� 17,2 mm<br />
21,3 mm<br />
26,7 mm<br />
79<br />
Abkantpresse<br />
Rohrausschleifer<br />
Profilbieger<br />
Dornbieger<br />
Rotationsbieger<br />
Mobi-<strong>Bieger</strong><br />
XL / XL-Plus<br />
Tisch-/Kombibieger<br />
Di Diverses Di Diverses s s
