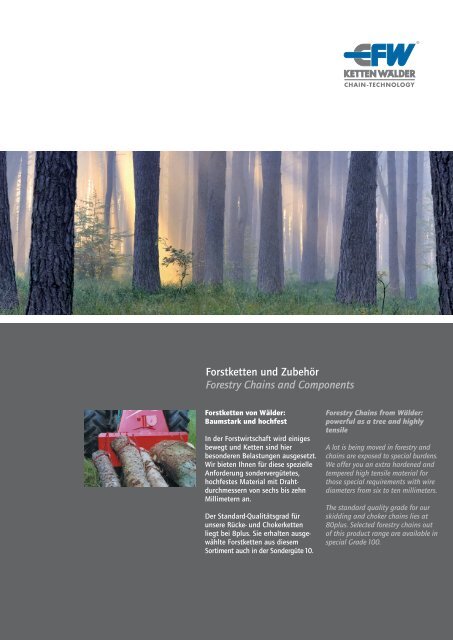

<strong>Forstketten</strong> <strong>und</strong> <strong>Zubehör</strong><br />
<strong>Forestry</strong> <strong>Chains</strong> <strong>and</strong> Components<br />
<strong>Forstketten</strong> von <strong>Wälder</strong>:<br />
Baumstark <strong>und</strong> hochfest<br />
In der Forstwirtschaft wird einiges<br />
bewegt <strong>und</strong> <strong>Ketten</strong> sind hier<br />
beson deren Belastungen ausgesetzt.<br />
Wir bieten Ihnen für diese spezielle<br />
Anforderung sondervergütetes,<br />
ho ch festes Material mit Draht -<br />
durch messern von sechs bis zehn<br />
Millimetern an.<br />
Der St<strong>and</strong>ard-Qualitätsgrad für<br />
unsere Rücke- <strong>und</strong> Chokerketten<br />
liegt bei 8plus. Sie erhalten ausgewählte<br />
<strong>Forstketten</strong> aus diesem<br />
Sortiment auch in der Sondergüte 10.<br />
<strong>Forestry</strong> <strong>Chains</strong> from <strong>Wälder</strong>:<br />
powerful as a tree <strong>and</strong> highly<br />
tensile<br />
A lot is being moved in forestry <strong>and</strong><br />
chains are exposed to special burdens.<br />
We offer you an extra hardened <strong>and</strong><br />
tempered high tensile material for<br />
those special requirements with wire<br />
diameters from six to ten millimeters.<br />
The st<strong>and</strong>ard quality grade for our<br />
skidding <strong>and</strong> choker chains lies at<br />
80plus. Selected forestry chains out<br />
of this product range are available in<br />
special Grade 100.
32 Rückeketten Sondergüte 8plus<br />
Skidding <strong>Chains</strong> in Special Grade 80plus<br />
Bezeichnung Zul. Zugkraft <strong>Ketten</strong> Gewicht Euro Euro<br />
Type Admissible Chain Weight Stück/pc je weiteren m<br />
Tensile Force each add. m<br />
kN d/mm ca./appr. kg<br />
RKS 6 – 2000 R<br />
RKS 7 – 2000 R<br />
RKS 7 – 2000 Z<br />
RKS 8 – 2000 R<br />
RKS 8 – 2000 Z<br />
RKS 10 – 2000 R<br />
RKV 8 –2500 R<br />
RKV 10 –2500 R<br />
RKL 8 –2000 R<br />
RKL 10 –2000 R<br />
RAZ 7 – 2500 R<br />
RAZ 8 – 2500 R<br />
Rückeketten RKS mit Schlinghaken<br />
Skidding <strong>Chains</strong> RKS with sling hook<br />
22<br />
30<br />
33<br />
40<br />
45<br />
63<br />
40<br />
63<br />
40<br />
63<br />
30<br />
40<br />
6<br />
7<br />
7<br />
8<br />
8<br />
10<br />
8<br />
10<br />
8<br />
10<br />
7<br />
8<br />
2,18<br />
2,87<br />
2,88<br />
3,52<br />
4,20<br />
5,73<br />
Rückeketten RKV mit Verkürzungslasche<br />
Skidding <strong>Chains</strong> RKV with shortening shoe<br />
4,65<br />
7,50<br />
Rückeketten RKL mit Lasthaken<br />
Skidding <strong>Chains</strong> RKL with load hook<br />
3,65<br />
5,91<br />
Allzweckketten RAZ mit Parallelhaken<br />
Skidding <strong>Chains</strong> RAZ with grab hook<br />
3,49<br />
4,18<br />
8 ∧<br />
= R<strong>und</strong>stahlkette mit 8 mm Drahtdurchmesser,<br />
Ro<strong>und</strong> Steel Chain with 8 mm diameter<br />
8 ∧<br />
= Zweikantkette mit 8 mm Drahtdurchmesser,<br />
Square Steel Chain with 8 mm diameter<br />
Verkürzung VRK Aufpreis<br />
Shortening VRK upcharge<br />
28,50<br />
31,85<br />
31,95<br />
35,90<br />
36,25<br />
46,70<br />
46,15<br />
62,20<br />
38,95<br />
53,95<br />
43,30<br />
46,15<br />
5,65<br />
6,90<br />
7,00<br />
7,95<br />
8,75<br />
11,55<br />
7,95<br />
11,55<br />
7,95<br />
11,55<br />
6,90<br />
7,95<br />
!<br />
Bestellhinweis/Order Note:<br />
Bitte immer die gewünschte Länge angeben. Auch in <strong>and</strong>eren Längen lieferbar.<br />
Kindly always state the desired length. Also available in other lengths.<br />
Bezeichnung für Kette Verkürzung Euro<br />
Type for Chain Shortening Stück/pc<br />
VRK 6<br />
VRK 7<br />
VRK 8<br />
VRK 10<br />
RKS 6<br />
RKS /RKL/RAZ 7<br />
RKS /RKL/RAZ 8<br />
RKS /RKL 10<br />
PHO 6<br />
PHO 8<br />
PHO 8<br />
PHO 10 F<br />
5,10<br />
6,70<br />
6,70<br />
4,95<br />
L = 2 000 mm<br />
L = 2 500 mm<br />
L = 2 000 mm<br />
L = 2 500 mm
Chokerketten Sondergüte 8plus<br />
Choker <strong>Chains</strong> Special Grade 80plus<br />
Chokerketten GCE mit Endglied<br />
Choker <strong>Chains</strong> GCE with master link<br />
Bezeichnung Zul. Zugkraft <strong>Ketten</strong> Gewicht Euro Euro<br />
Type Admissible Chain Weight Stück/pc je weiteren m<br />
Tensile Force<br />
kN d/mm ca./appr. kg each add. m<br />
GCE 8 – 1800 R<br />
GCS 6 – 1800 R<br />
GCS 7 – 1800 R<br />
GCS 7 – 1800 Z<br />
GCS 8 – 1800 R<br />
GCS 8 – 1800 Z<br />
GCD 6 – 2500 R<br />
GCD 7 – 2500 R<br />
GCD 7 – 2500 Z<br />
GCD 8 – 2500 R<br />
GCD 8 – 2500 Z<br />
d *Sicherheitshinweise<br />
40 8 3,36 38,05 7,95<br />
Chokerketten GCS mit Schlinghaken<br />
Choker <strong>Chains</strong> GCS with sling hook<br />
22<br />
30<br />
33<br />
40<br />
45<br />
Chokerketten GCD mit Schlinghaken <strong>und</strong> Durchstecknadel, passend zu Seilgleitbügel<br />
Choker <strong>Chains</strong> GCD with sling hook <strong>and</strong> slip through pin, fitting sliding shoe<br />
22<br />
30<br />
33<br />
40<br />
45<br />
6<br />
7<br />
7<br />
8<br />
8<br />
6<br />
7<br />
7<br />
8<br />
8<br />
2,19<br />
2,75<br />
2,77<br />
3,48<br />
3,92<br />
2,43<br />
3,25<br />
3,37<br />
4,09<br />
4,77<br />
8 ∧<br />
= R<strong>und</strong>stahlkette mit 8 mm Drahtdurchmesser,<br />
Ro<strong>und</strong> Steel Chain with 8 mm diameter<br />
8 ∧<br />
= Zweikantkette mit 8 mm Drahtdurchmesser,<br />
Square Steel Chain with 8 mm diameter<br />
23,90<br />
26,50<br />
26,70<br />
30,10<br />
30,40<br />
24,50<br />
26,70<br />
26,80<br />
29,95<br />
30,50<br />
5,65<br />
6,90<br />
7,00<br />
7,95<br />
8,75<br />
5,65<br />
6,90<br />
7,00<br />
7,95<br />
8,75<br />
!<br />
Bestellhinweis/Order Note:<br />
Seilgleitbügel muss getrennt bestellt werden.<br />
Bitte immer die gewünschte Länge angeben. Auch in <strong>and</strong>eren Längen lieferbar.<br />
Sliding shoe has to be ordered separately.<br />
Kindly always state the desired length. Also available in other lengths.<br />
für Seite 32/33:<br />
• Die angegebenen Zugkräfte sind Maximalwerte <strong>und</strong> gelten nur bei horizontalem Zug.<br />
• Angegebene Zugkraft nicht überschreiten, da Bruchgefahr.<br />
• Die maximale Zugkraft wird nur bei neuen Teilen gewährleistet.<br />
• Vor jedem Gebrauch visuell kontrollieren.<br />
• Bei Verformung, Rissen, Kerben <strong>und</strong> übermäßigen Verschleiß aussondern.<br />
• Nur zum Ziehen verwenden, nicht zum Heben!<br />
*Safety guidelines for Pages 32/33:<br />
• The indicated tensile forces are maximum values <strong>and</strong> are only valid at horizontal tension.<br />
• Do not exceed the indicated tensile force, otherwise risk of breakage.<br />
• The maximum tensile force is only guaranteed at new parts.<br />
• Control visually before each usage.<br />
• Discard upon any deformation, tears, notches <strong>and</strong>/or excessive wear.<br />
• Only use for pulling, not for lifting!<br />
L = 1 800 mm<br />
L = 1 800 mm<br />
L = 2 500 mm<br />
33
34<br />
<strong>Forstketten</strong>zubehör Sondergüte 8plus<br />
<strong>Forestry</strong> <strong>Chains</strong> Components Special Grade 80plus<br />
Bezeichnung Zul. Zugkraft Min. Bruchkraft Maße mm Gewicht Artikel-Nr. Euro<br />
Type Admissible Minimum Dimensions Weight Article No. m<br />
Tensile Force Breaking Force<br />
kN kN d t b ca./appr. kg<br />
K2 7 – 8*<br />
K2 8 – 8*<br />
R<strong>und</strong>stahlketten K<br />
Ro<strong>und</strong> Steel <strong>Chains</strong> K<br />
Bezeichnung Zul. Zugkraft Min. Bruchkraft Maße mm Gewicht Artikel-Nr. Euro<br />
Type Admissible Minimum Dimensions Weight Article No. m<br />
Tensile Force Breaking Force<br />
kN kN d t b ca./appr. kg<br />
K 6 R<br />
K 7 R<br />
K 8 R<br />
K 10 R<br />
22<br />
30<br />
40<br />
63<br />
45<br />
61<br />
80<br />
126<br />
6<br />
7<br />
8<br />
10<br />
Zweikantketten K2<br />
Square Steel <strong>Chains</strong> K2<br />
33<br />
45<br />
66<br />
90<br />
7<br />
8<br />
Aufhängeglieder AG/BG<br />
Master Links AG/BG<br />
18<br />
21<br />
24<br />
30<br />
24<br />
28<br />
26<br />
29<br />
0,81<br />
1,14<br />
1,44<br />
2,30<br />
1,150<br />
1,780<br />
301106 RL<br />
301107 RL<br />
301108 RL<br />
301110 RL<br />
338 807 RL<br />
338 808 RL<br />
5,15<br />
6,20<br />
7,10<br />
10,25<br />
6,60<br />
8,35<br />
Bezeichnung Zul. Zugkraft Maße mm Gewicht Artikel-Nr Euro<br />
Type Admissible Dimensions mm Weight Article No. Stück/pc<br />
Tensile Force<br />
kN d t b ca./appr. kg<br />
A-Glieder/Links<br />
AG 13 – 7<br />
AG 13 – 8<br />
AG 13 – 9<br />
AG 13<br />
AG 16<br />
AG 18<br />
B-Glieder/Links<br />
BG 8<br />
BG 10<br />
BG 13<br />
BG 16<br />
BG 18<br />
BG 22<br />
13<br />
13<br />
13<br />
13<br />
16<br />
18<br />
70<br />
85<br />
95<br />
110<br />
110<br />
135<br />
35<br />
45<br />
54<br />
60<br />
60<br />
75<br />
0,250<br />
0,270<br />
0,310<br />
0,340<br />
0,530<br />
0,800<br />
Aufhängeköpfe mit Gabelring AKG<br />
Master Links with Captive Coupling AKG<br />
302 013 RL<br />
302 213 RL<br />
302113 RL<br />
302 813 RL<br />
302 816 RL<br />
302 818 RL<br />
3,70<br />
3,80<br />
3,95<br />
4,05<br />
5,05<br />
6,80<br />
Bezeichnung Zul. Zugkraft Maße mm Gewicht Artikel-Nr Euro<br />
Type Admissible Dimensions mm Weight Article No. Stück/pc<br />
Tensile Force<br />
kN d a b t ca./appr. kg<br />
AKG 6<br />
AKG 8<br />
AKG 10<br />
AKG 13<br />
B<strong>und</strong>längen mindestens 20 m. B<strong>und</strong>le lengths min. 20 m.<br />
B<strong>und</strong>längen mindestens 20 m. B<strong>und</strong>le lengths min. 20 m.<br />
*Nicht zum Heben von Lasten zugelassen. *No admission for lifting of loads.<br />
40<br />
40<br />
40<br />
40<br />
63<br />
106<br />
30<br />
40<br />
40<br />
63<br />
106<br />
160<br />
22<br />
40<br />
63<br />
106<br />
8<br />
10<br />
13<br />
16<br />
18<br />
22<br />
13<br />
16<br />
18<br />
22<br />
54<br />
70<br />
85<br />
115<br />
35<br />
44<br />
54<br />
70<br />
85<br />
115<br />
25<br />
34<br />
40<br />
50<br />
19<br />
20<br />
25<br />
34<br />
40<br />
50<br />
84<br />
110<br />
135<br />
185<br />
21,60<br />
24,90<br />
28,80<br />
36,00<br />
0,050<br />
0,080<br />
0,195<br />
0,370<br />
0,530<br />
1,065<br />
0,280<br />
0,560<br />
0,890<br />
1,760<br />
302 308 RL<br />
302 310 RL<br />
302 313 RL<br />
302 316 RL<br />
302 318 RL<br />
302 322 RL<br />
363 606 RL<br />
363 608 RL<br />
363 610 RL<br />
363 613 RL<br />
2,15<br />
2,80<br />
3,50<br />
4,65<br />
5,90<br />
8,95<br />
8,55<br />
12,50<br />
15,15<br />
24,85<br />
t d<br />
t d<br />
t<br />
t<br />
a<br />
b<br />
b<br />
b<br />
b<br />
d<br />
d
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
SHG 6 /7*<br />
SHG 7 /8*<br />
SHG 10*<br />
Schlinghaken mit Gabel SHG<br />
Sling Hooks with Clevis SHG<br />
30<br />
40<br />
63<br />
0,290<br />
0,480<br />
0,865<br />
315 806 RL<br />
315 808 RL<br />
315 810 RL<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
GHOS 6<br />
GHOS 7 /8<br />
GHOS 10<br />
Lasthaken mit Gabel GHOS ohne Sicherung<br />
Load Hooks with Clevis GHOS without safety latch<br />
22<br />
40<br />
63<br />
0,390<br />
0,560<br />
1,020<br />
302 221 RL<br />
302 222 RL<br />
302 223 RL<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
VG 6<br />
VG 7 /8<br />
VG 10<br />
Verbindungsglieder VG<br />
Connecting Links VG<br />
22<br />
40<br />
63<br />
0,085<br />
0,150<br />
0,310<br />
307 206 RL<br />
307 208 RL<br />
307 210 RL<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
PHG 6<br />
PHG 7 /8<br />
PHG 10<br />
Parallelhaken mit Gabel PHG<br />
Grab Hooks with Clevis PHG<br />
22<br />
40<br />
63<br />
0,140<br />
0,360<br />
0,850<br />
314 806 RL<br />
314 808 RL<br />
314 810 RL<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
PHO 6<br />
PHO 7 /8<br />
PHO 10<br />
PHO 10 F*<br />
*Nicht zum Heben von Lasten zugelassen. * No admission for lifting of loads.<br />
Parallelhaken mit Öse PHO<br />
Grab Hooks with Eye PHO<br />
22<br />
40<br />
63<br />
75<br />
0,225<br />
0,470<br />
1,090<br />
0,660<br />
316 206 RL<br />
316 208 RL<br />
316 210 RL<br />
316 211 RL<br />
*Nicht zum Heben von Lasten zugelassen. *No admission for lifting of loads.<br />
4,40<br />
5,50<br />
8,60<br />
8,10<br />
9,00<br />
13,90<br />
5,40<br />
5,60<br />
6,95<br />
5,30<br />
8,10<br />
13,00<br />
4,80<br />
6,20<br />
11,35<br />
4,80<br />
*<br />
35
36<br />
Seilgleithaken SGH ohne Sicherung<br />
Sliding Hooks SGH without safety latch<br />
Bezeichnung Zul. Zugkraft Loch Maulweite Gewicht Artikel-Nr. Euro<br />
Type Admissible Gap Rim width Weight Article No. Stück/pc<br />
Tensile Force<br />
kN d/mm mm ca./appr. kg<br />
SGH 13<br />
SGH 16<br />
SGH 19<br />
SGH 26<br />
40<br />
63<br />
80<br />
100<br />
17<br />
22<br />
27<br />
33<br />
24<br />
28<br />
36<br />
47<br />
Seilgleithaken SGHS mit Sicherung<br />
Sliding Hooks SGHS with safety latch<br />
0,635<br />
0,930<br />
1,800<br />
4,000<br />
337 813 RL<br />
337816 RL<br />
337 819 RL<br />
337 826 RL<br />
8,80<br />
12,30<br />
21,70<br />
38,10<br />
Bezeichnung Zul. Zugkraft Loch Maulweite Gewicht Artikel-Nr. Euro<br />
Type Admissible Gap Rim width Weight Article No. Stück/pc<br />
Tensile Force<br />
kN d/mm mm ca./appr. kg<br />
SGHS 13<br />
SGHS 16<br />
SGHS 19<br />
SGHS 26<br />
40<br />
63<br />
80<br />
100<br />
17<br />
22<br />
27<br />
33<br />
16,0<br />
21,5<br />
30,0<br />
40,0<br />
Chokerhaken mit Gabel GCH<br />
Choker Hooks with Clevis GCH<br />
0,660<br />
1,000<br />
1,900<br />
4,200<br />
337 913 RL<br />
337 916 RL<br />
337 919 RL<br />
337 926 RL<br />
10,50<br />
13,70<br />
21,70<br />
38,10<br />
Bezeichnung Zul. Zugkraft für Seil Gewicht Artikel-Nr. Euro<br />
Type Admissible for Rope Weight Article No. Stück/pc<br />
Tensile Force<br />
kN max. mm ca./appr. kg<br />
GCH 8 40 16<br />
0,620 317 208 RL 10,90<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Admissible Weight Article No. Stück/pc<br />
Tensile Force<br />
kN ca./appr. kg<br />
SGB 8<br />
SGB 10<br />
Seilgleitbügel SGB<br />
Sliding Shoes SGB<br />
40<br />
63<br />
0,630<br />
1,230<br />
Seilgleitbügel drehbar SGBD<br />
Sliding Shoes swivable SGBD<br />
337 808 RL<br />
337 810 RL<br />
d<br />
Die hier aufgeführten Artikel sind nicht<br />
zum Heben von Lasten zugelassen.<br />
The here indicated articles have no<br />
admission for lifting loads.<br />
6,10<br />
19,55<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Admissible Weight Article No. Stück/pc<br />
Tensile Force<br />
kN ca./appr. kg<br />
SGBD 7/8 40 0,680 337 508 RL 9,20
Seilrollen SRB mit beweglichen Seitenblechen<br />
Rope Pulleys SRB with movable side plates<br />
Bezeichnung Zul. Zugkraft Windenzug- Rollen Gewicht Artikel-Nr. Euro<br />
Type Admissible kraft max. Roller Weight Article No. Stück/pc<br />
Tensile Force Winch Tensile<br />
Force max.<br />
kN kN ∅ mm ca./appr. kg<br />
SRB 14<br />
SRB 16<br />
Bezeichnung Zul. Zugkraft Windenzug- Rollen Gewicht Artikel-Nr. Euro<br />
Type Admissible kraft max. Roller Weight Article No. Stück/pc<br />
Tensile Force Winch Tensile<br />
Force max.<br />
kN kN ∅ mm ca./appr. kg<br />
SRK 10<br />
SRK 12<br />
SRK 16<br />
50<br />
100<br />
25<br />
50<br />
140<br />
160<br />
4,8<br />
8,4<br />
337 514 RL<br />
337 516 RL<br />
89,10<br />
126,90<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Admissible Weight Article No. Stück/pc<br />
Tensile Force<br />
kN ca./appr. kg<br />
SRV 6<br />
SRV 8<br />
Durchstecknadeln DN verzinkt<br />
Slip through Pins DN zinc plated<br />
Bezeichnung Gewicht Artikel-Nr. Euro<br />
Type Weight Article No. Stück/pc<br />
ca./appr. kg<br />
DN 8 0,130 337 201 WV 1,35<br />
Laufrolle aus Stahl, galvanisch verzinkt, kugelgelagert. Seitenbleche mit Ösen kunststoffbeschichtet.<br />
Seilmontage durch Verschieben der Seitenbleche.<br />
Roller made of steel, galvanized, with ball bearing. Side plates with eyelets, powder coated.<br />
Rope assembly by twisting the side plates.<br />
Seilrollen SRK mit aufklappbarem Seitenblech<br />
Rope Pulleys SRK with side opening plate<br />
40<br />
64<br />
100<br />
Seilrollen SRV mit Verkürzungslasche<br />
Rope Pulleys SRV with shortening latch<br />
22<br />
40<br />
20<br />
32<br />
50<br />
144<br />
176<br />
220<br />
1,185<br />
1,310<br />
6,2<br />
12,0<br />
21,4<br />
337706 RL<br />
337708 RL<br />
337610 RL<br />
337612 RL<br />
337616 RL<br />
109,00<br />
173,00<br />
209,00<br />
Laufrolle aus Stahl, galvanisch verzinkt, kugelgelagert. Seitenbleche kunststoffbeschichtet.<br />
Einfaches Einlegen des Seiles durch Klappmechanismus. Drehbarer, hochfester Haken.<br />
Roller made of steel, galvanized, with ball bearing. Side plates powder coated.<br />
Simple insertion of the rope thanks to flap mechanism. Swivable high-tensile hook.<br />
Spreizwinkel Windenzugkraft<br />
Angle of Spread Winch Tensile Force<br />
0°<br />
90°<br />
120°<br />
50 % der zulässigen SR-Zugkraft<br />
50 % of the admissible Tensile SR-Force<br />
75 % der zulässigen SR-Zugkraft<br />
75 % of the admissible Tensile SR-Force<br />
100 % der zulässigen SR-Zugkraft<br />
100 % of the admissible Tensile SR-Force<br />
Windenzugkraft<br />
Winch Tensile Force<br />
27,50<br />
29,80<br />
zul. Zugkraft<br />
Tensile Force<br />
Spreizwinkel<br />
Angle of Spread<br />
d<br />
Seilkraft am Stückgut<br />
Cable Force at piece goods<br />
37<br />
Die hier aufgeführten Artikel sind nicht<br />
zum Heben von Lasten zugelassen.<br />
The here indicated articles have no<br />
admission for lifting loads.
38 <strong>Forstketten</strong> <strong>und</strong> <strong>Zubehör</strong> Sondergüte 10 blau<br />
<strong>Forestry</strong> <strong>Chains</strong> Components Special Grade 100 blue<br />
Rückeketten WRS mit Schlinghaken<br />
Skidding <strong>Chains</strong> WRS with clevis sling hook<br />
Bezeichnung Zul. Zugkraft Gewicht Euro Euro<br />
Type Adm. Tensile Force Weight Stück/pc je weiteren m<br />
kN* ca./appr. kg each add. m<br />
WRS 7 – 2500 Z<br />
WRS 8 –2500 Z<br />
WRS 10 – 2500 Z<br />
Bezeichnung Zul. Zugkraft Gewicht Euro Euro<br />
Type Adm. Tensile Force Weight Stück/pc je weiteren m<br />
kN* ca./appr. kg each add. m<br />
WCD 7 – 2500 Z<br />
WCD 8 – 2500 Z<br />
WCD 10 – 2500 Z<br />
Bezeichnung Zul. Zugkraft Gewicht Euro Euro<br />
Type Adm. Tensile Force Weight Stück/pc je weiteren m<br />
kN* ca./appr. kg each add. m<br />
WCS 7 – 1800 Z<br />
WCS 8 – 1800 Z<br />
40<br />
60<br />
85<br />
Chokerketten WCD mit Schlinghaken <strong>und</strong> Durchstecknadel, passend zu Seilgleitbügel<br />
Choker <strong>Chains</strong> WCD with clevis sling hook <strong>and</strong> slip through pin, fitting sliding shoes<br />
40<br />
60<br />
85<br />
40<br />
60<br />
3,57<br />
5,07<br />
7,59<br />
3,38<br />
4,77<br />
7,10<br />
2,98<br />
3,92<br />
43,15<br />
51,30<br />
63,15<br />
29,90<br />
36,05<br />
47,40<br />
!<br />
Bestellhinweis/Order Note:<br />
Seilgleitbügel muss getrennt bestellt werden.<br />
Sliding shoe has to be ordered separately.<br />
Chokerketten WCS mit Schlinghaken<br />
Choker <strong>Chains</strong> WCS with clevis sling hook<br />
28,85<br />
32,95<br />
!<br />
Bestellhinweis/Order Note:<br />
Bitte immer die gewünschte Länge angeben.<br />
Kindly always state the desired length.<br />
9,60<br />
12,50<br />
16,90<br />
9,60<br />
12,50<br />
16,90<br />
9,60<br />
12,50<br />
L = 2 500 mm<br />
L = 2 500 mm<br />
L = 1 800 mm<br />
d<br />
*Sicherheitshinweise:<br />
• Die angegebenen Zugkräfte sind Maximalwerte <strong>und</strong> gelten nur bei horizontalem Zug.<br />
• Angegebene Zugkraft nicht überschreiten, da Bruchgefahr.<br />
• Die maximale Zugkraft wird nur bei neuen Teilen gewährleistet.<br />
• Vor jedem Gebrauch visuell kontrollieren.<br />
• Bei Verformung, Rissen, Kerben <strong>und</strong> übermäßigen Verschleiß aussondern.<br />
• Nur zum Ziehen verwenden, nicht zum Heben!<br />
*Safety guidelines:<br />
• The indicated tensile forces are maximum values <strong>and</strong> are only valid at horizontal tension.<br />
• Do not exceed the indicated tensile force, otherwise risk of breakage.<br />
• The maximum tensile force is only guaranteed at new parts.<br />
• Control visually before each usage.<br />
• Discard upon any deformation, tears, notches <strong>and</strong>/or excessive wear.<br />
• Only use for pulling, not for lifting!
Zweikantketten K2<br />
Square Steel <strong>Chains</strong> K2<br />
Bezeichnung Zul. Zugkraft Min. Bruchkraft Maße mm Gewicht Artikel-Nr. Euro<br />
Type Admissible Minimum Dimensions mm Weight Article No. m<br />
Tensile Force Breaking Force<br />
kN ca. kN d t b ca./appr. kg<br />
K2 7 – 10<br />
K2 8 – 10<br />
K2 10 – 10<br />
40<br />
60<br />
85<br />
80<br />
120<br />
170<br />
Aufhängeglieder AG<br />
Master Links AG<br />
7<br />
8<br />
10<br />
24<br />
28<br />
35<br />
26<br />
29<br />
35<br />
1,150<br />
1,710<br />
2,500<br />
d<br />
338107 BL<br />
338108 BL<br />
338110 BL<br />
39<br />
Die hier aufgeführten Artikel sind nicht<br />
zum Heben von Lasten zugelassen.<br />
The here indicated articles have no<br />
admission for lifting loads.<br />
8,95<br />
11,75<br />
15,90<br />
Bezeichnung Zul. Zugkraft Maße mm Gewicht Artikel-Nr. Euro<br />
Type Admissible Dimensions mm Weight Article No. Stück/pc<br />
Tensile Force<br />
kN d t b ca./appr. kg<br />
AG 13 – 8B<br />
AG 13 – 9B<br />
AG 13 B<br />
AG 16 B<br />
AG 22 B<br />
40<br />
40<br />
40<br />
63<br />
160<br />
13<br />
13<br />
13<br />
16<br />
22<br />
85<br />
95<br />
110<br />
110<br />
115<br />
45<br />
54<br />
60<br />
60<br />
50<br />
0,270<br />
0,310<br />
0,340<br />
0,530<br />
1,080<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Admissible Weight Article No. Stück/pc<br />
Tensile Force<br />
kN ca./appr. kg<br />
SHG 6/7 B<br />
SHG 8 B<br />
SHG 10 B<br />
Schlinghaken mit Gabel SHG<br />
Sling Hooks with Clevis SHG<br />
40<br />
60<br />
85<br />
0,290<br />
0,480<br />
0,760<br />
315106 BL<br />
315108 BL<br />
315110 BL<br />
5,40<br />
6,55<br />
10,95<br />
Bezeichnung Zul. Zugkraft für Seil Gewicht Artikel-Nr. Euro<br />
Type Admissible for Rope Weight Article No. Stück/pc<br />
Tensile Force<br />
kN max. mm ca./appr. kg<br />
GCH 6 /7 B<br />
GCH 8 B<br />
Chokerhaken mit Gabel GCH<br />
Choker Hooks with Clevis GCH<br />
40<br />
60<br />
13<br />
16<br />
0,520<br />
0,620<br />
317106 BL<br />
317108 BL<br />
10,80<br />
12,10<br />
302 613 BL<br />
302713 BL<br />
302 913 BL<br />
302 916 BL<br />
302 922 BL<br />
4,25<br />
4,35<br />
4,45<br />
5,60<br />
9,90<br />
t<br />
b<br />
t d<br />
b<br />
d
40<br />
Parallelhaken mit Öse PHO<br />
Grab Hooks with Eye PHO<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
PHO 6 B<br />
PHO 7 /8B<br />
PHO 10 B<br />
Seilrollen SRV mit Verkürzungslasche<br />
Rope Pulleys SRV with shortening latch<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
SR V 8 B<br />
Seilgleitbügel SGB beidseitig verwendbar<br />
Sliding Shoes SGB both sides usable<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
SGB 7/8 B<br />
SGB 10 B<br />
Seilgleitbügel drehbar SGBD beidseitig verwendbar<br />
Sliding Shoes swivable SGBD both sides usable<br />
Bezeichnung Zul. Zugkraft Gewicht Artikel-Nr. Euro<br />
Type Adm. Tensile Force Weight Article No. Stück/pc<br />
kN ca./appr. kg<br />
SGBD 7/8 B<br />
Durchstecknadeln DN verzinkt<br />
Slip through Pins DN zinc plated<br />
Bezeichnung Gewicht Artikel-Nr. Euro<br />
Type Weight Article No. Stück/pc<br />
ca./appr. kg<br />
DN 8 0,130 337 201 WV 1,35<br />
30<br />
50<br />
85<br />
60<br />
60<br />
85<br />
60<br />
0,225<br />
0,470<br />
1,090<br />
1,22<br />
0,61<br />
1,38<br />
0,68<br />
316 206 BL<br />
316 208 BL<br />
316 210 BL<br />
337 208 BL<br />
337108 BL<br />
337 110 BL<br />
337608 BL<br />
d<br />
Die hier aufgeführten Artikel sind nicht<br />
zum Heben von Lasten zugelassen.<br />
The here indicated articles have no<br />
admission for lifting loads.<br />
5,10<br />
6,70<br />
12,45<br />
31,40<br />
9,20<br />
14,35<br />
16,00
Die preiswerte<br />
Alternative zur<br />
Selbstmontage<br />
für den Forst.<br />
The cost-effective<br />
alternative<br />
for self-assembly<br />
for forestry.<br />
Forstbauteile „Grün“<br />
<strong>Forestry</strong> Components “Green“<br />
Parallelhaken mit Öse PO<br />
Eye Grab Hooks PO<br />
Bezeichnung <strong>Ketten</strong> Beanspruchungs- Gewicht Artikel-Nr. Euro<br />
Type Chain grenze Weight Article No. Stück/pc<br />
Limit of Stress<br />
mm kg ca./appr. kg<br />
PO 1 /4<br />
PO 5 /16<br />
PO 3 /8<br />
PO 1 /2<br />
Bezeichnung <strong>Ketten</strong> Beanspruchungs- Gewicht Artikel-Nr. Euro<br />
Type Chain grenze Weight Article No. Stück/pc<br />
Limit of Stress<br />
mm kg ca./appr. kg<br />
PG 1 /4<br />
PG 5 /16<br />
PG 3 /8<br />
Parallelhaken mit Gabel PG<br />
Clevis Grab Hooks PG<br />
850<br />
1300<br />
1800<br />
Schlupfhaken mit Öse SO<br />
Eye Sling Hooks SO<br />
0,205<br />
0,350<br />
0,510<br />
176 030<br />
176 035<br />
176 040<br />
3,65<br />
4,40<br />
6,30<br />
Bezeichnung <strong>Ketten</strong> Beanspruchungs- Gewicht Artikel-Nr. Euro<br />
Type Chain grenze Weight Article No. Stück/pc<br />
Limit of Stress<br />
mm kg ca./appr. kg<br />
SO 1 /4<br />
SO 5 /16<br />
SO 3 /8<br />
Schlupfhaken mit Gabel SG<br />
Clevis Sling Hooks SG<br />
Bezeichnung <strong>Ketten</strong> Beanspruchungs- Gewicht Artikel-Nr. Euro<br />
Type Chain grenze Weight Article No. Stück/pc<br />
Limit of Stress<br />
mm kg ca./appr. kg<br />
SG 1 /4<br />
SG 5 /16<br />
SG 3 /8<br />
850<br />
1300<br />
1800<br />
850<br />
1300<br />
1800<br />
Aufhängeringe mit Gabel ARG<br />
Clevis Reeving Rings ARG<br />
0,210<br />
0,290<br />
0,450<br />
0,340<br />
0,450<br />
0,640<br />
176 067<br />
176 068<br />
176 069<br />
176 055<br />
176 060<br />
176 065<br />
3,50<br />
4,85<br />
5,75<br />
5,35<br />
7,60<br />
9,45<br />
Bezeichnung <strong>Ketten</strong> Beanspruchungs- Gewicht Artikel-Nr. Euro<br />
Type Chain grenze Weight Article No. Stück/pc<br />
Limit of Stress<br />
mm kg ca./appr. kg<br />
ARG 1 /4<br />
ARG 5 /16<br />
ARG 3 /8<br />
6 – 7<br />
8 – 9<br />
10 – 12<br />
13<br />
6 – 7<br />
8 – 9<br />
10 – 12<br />
6 – 7<br />
8 – 9<br />
10 – 12<br />
6 – 7<br />
8 – 9<br />
10 – 12<br />
6 – 7<br />
8 – 9<br />
10 – 12<br />
850<br />
1300<br />
1800<br />
2 300<br />
850<br />
1300<br />
1800<br />
0,120<br />
0,210<br />
0,320<br />
0,620<br />
0,310<br />
0,510<br />
0,880<br />
d<br />
Die hier aufgeführten Artikel sind nicht<br />
zum Heben von Lasten zugelassen.<br />
The here indicated articles have no<br />
admission for lifting loads.<br />
176 005<br />
176 010<br />
176 015<br />
176 020<br />
176 080<br />
176 085<br />
176 090<br />
2,50<br />
3,20<br />
4,45<br />
4,75<br />
7,25<br />
9,70<br />
13,60<br />
41
42<br />
Qualität aus Deutschl<strong>and</strong><br />
Quality made in Germany
