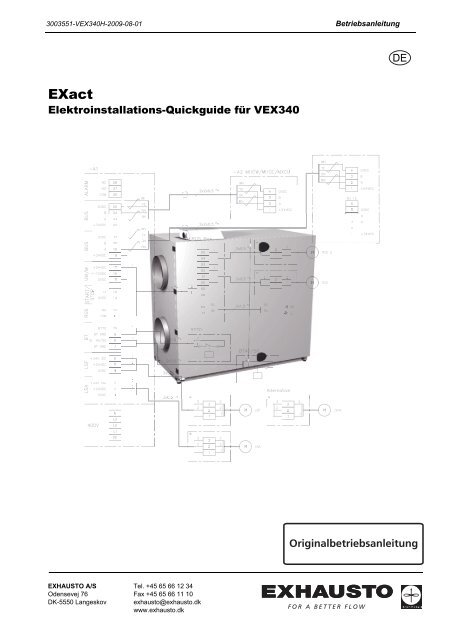

2.Installation des VEX-Gerätes - exhausto.de

3003551-VEX340H-2009-08-01 Betriebsanleitung

EXact

Elektroinstallations-Quickguide für VEX340

EXHAUSTO A/S

Odensevej 76

DK-5550 Langeskov

Tel. +45 65 66 12 34

Fax +45 65 66 11 10

exhausto@exhausto.dk

www.exhausto.dk

3003551-VEX340H-2009-08-01

1. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten

1.1 Anschlussdiagramm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1.1 Endterminierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.2 Kabelplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2. Installation des VEX-Gerätes

2.1 Umfang der Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.1.1 Anschlüsse im Anschlusskasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.2 Dimensionierung und Elektroinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.2.1 Anforderungen und Empfehlungen zur Installation . . . . . . . . . . . . . . . . . . . 10

2.3 Elektrokomponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.3.1 Bauteile im Anschlusskasten....................................................................... 13

2.3.2 Klemmreihe des Connection Board (Anschlusskastens) ............................ 14

2.3.3 Anschluss von geschirmtem Twisted-Pair-Kabel an modbus . . . . . . . . . . . 15

2.3.4 Wartung – Anschluss eines zusätzlichen HMI-Bedienpanels . . . . . . . . . . . 15

2/16


Verbotssymbol

Gefahrensymbol

Anwendungs-

bereich der

bereich

Warnhinweise

Nicht öffnen...

Das VEX-Gerät

während des

Betriebs

verschlossen

halten

Nichtbeachtung von Anweisungen, die mit einem Verbotssymbol

gekennzeichnet sind, ist mit Lebensgefahr verbunden.

Nichtbeachtung von Anweisungen, die mit einem Gefahrensymbol

gekennzeichnet sind, ist mit Risiko für Personen- bzw. Sachschäden

verbunden.

Diese Anleitung gilt für die Systemautomatik EXact von EXHAUSTO. Für mitgeliefertes

Zubehör und zusätzliche Ausrüstung wird auf die jeweilige Betriebsanleitung dieser

Erzeugnisse verwiesen.

Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des

Lüftungsgerätes wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt.

Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen

die Weisungen und Anweisungen dieser Bedienungsanleitung zurückzuführen sind.

Der elektrische Anschluss muss von einem Elektroinstallateur nach

den örtlichen Bestimmungen und gesetzlichen Vorschriften

ausgeführt werden.

...Wartungstüren erst nach Abschalten der Versorgungsspannung an

der Versorgungstrennung öffnen. Die Versorgungstrennung befindet

sich links am Anschlusskasten oben auf dem Gerät.

Während des Betriebs muss das VEX-Gerät

stets geschlossen sein:

• Entweder am Schlosszylinder im Handgriff,

nicht vergessen den Schlüssel vom

Schloss abziehen!

• Oder mit einem Vorhängeschloss. Dazu den

Vorhängeschlossbeschlag im Handgriff

benutzen.

3/16


Typenschild Das Typenschild des VEX-Geräts enthält Angaben über die Variante (1) des VEX-

Geräts.

Hinweis Halten Sie bitte die Produktionsnummer (2) bei Anfragen jeder Art über das

Produkt bei der EXHAUSTO GmbH bereit.

4/16

1

2

3003551-VEX340H-2009-08-01 Anschlussdiagramm für Spannungsversorgung

1. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten

1.1 Anschlussdiagramm

Diagramm Das Diagramm auf der nächsten Seite zeigt den Anschluss der Versorgungsspannung,

des HMI-Panels sowie diverser Zubehörbauteile, die an den Anschlusskasten

anzuschließen sind.

Erläuterung zum

Diagramm

Bezeichnung Erläuterung

Geliefert

von...

-A1 Anschlusskasten EXHAUSTO

-A2 Anschlusskasten für Nachheizregister/Kühleinheit EXHAUSTO

-A3 Anschlusskasten für eventuelles Elektroheizregister EXHAUSTO

-F1 Vorsicherungen in Gruppentafel Kunde

-Q1 Gruppenschalter in Gruppentafel Kunde

-F2 Automatische Sicherungen im Anschlusskasten EXHAUSTO

-Q2 Versorgungstrennung im Anschlusskasten EXHAUSTO

Hinweis Den Lieferumfang der Zubehörkomponenten entnehmen Sie bitte der Ankreuzliste auf

der Vorderseite der VEX-Anleitung.

5/16


VEX340

6/16

Siehe bitte die getrennte

Zusatzanleitung des

Nachheizregisters MHCW

oder MHCE, der Kühleinheit

MXCU oder des

Kaltwasserregisters MCCW.

* Keine EXHAUSTO- Lieferung

** 120 Ω Widerstand für Endterminierung

*** Lüsterklemme für Weiterführung von 24 VDC


1.1.1 Endterminierung

Diagram 1

Diagram 2

An der ersten und letzten Einheit am Busstrang ist eine Endterminierung erforderlich.

Die untenstehenden Diagramme zeigen zwei Beispiele von Endterminierung.

Die Position der Kurzschlussbrücke JP2 auf der Anschlussplatine geht aus dem

Abschnitt “Klemmreihe für Anschlussplatine” hervor.

Falls... dann...

HMI einzige Einheit am

Busstrang ist (wahlfreier

Busstecker)

mehrere Einheiten am

anderen Busstecker

montiert werden

die Busstecker nicht benutzt

werden

7/16

ist die Kurzschlussbrücke an JP 2

anzuschließen. Dadurch wird der

120 Widerstand zugeschaltet.

ist eine Endterminierung der letzten

Einheit erforderlich. JP2 darf nicht

benutzt werden.

ist die Kurzschlussbrücke an JP2

anzuschließen, wie in Diagramm 1

dargestellt.

Dadurch wird der 120 Widerstand

zugeschaltet.

Siehe

Diagramm Nr.

1

2


1.2 Kabelplan

Der folgende Kabelplan zeigt das am Anschlusskasten anschließbare Zubehör.

8/16

3003551-VEX340H-2009-08-01 Installation des VEX-Gerätes

2.Installation des VEX-Gerätes

2.1 Umfang der Installation

Lüftungsgerät Die Elektroinstallation des Lüftungsgerätes umfasst folgende Arbeiten:

Anschlüsse am Lüftungsgerät:

• Anschlusskasten

• Eventuell Nachheizregister (HCE/HCW)

• Eventuell externen Kühlfläche (MXCU)

• Eventuell Kaltwasserregister (CCW)

2.1.1 Anschlüsse im Anschlusskasten

Mögliche

Anschlüsse

* Drahtbrücke am

Anschlusskasten

Die möglichen Anschlüsse an die Klemmreihe im Anschlusskasten gehen aus der

folgenden Übersicht hervor:

Mögliche Anschlüsse Siehe Abschnit…

Versorgungsspannung 2.2

Bedieneinheit EXact über modbus 1

Modbusmodbus-Komponenten, über modbus in der Zusatzanleitung der

betreffenden Komponente

Steuergerät für das Nachheizregister

in der Zusatzanleitung des

(Wasserheiz-register), MHCW-Modul, über

modbus

Wasserheizregisters HCW

Steuergerät für das Nachheizregister (Elektroheiz- in der Zusatzanleitung des

register), MHCE-Modul, über modbus

Elektroheizregisters HCE

Regelung der externen Kühleinheit MXCU in der Zusatzanleitung für der

externen Kühlfläche XCU

Regelung das Kaltwasserregisters MCCW in der Zusatzanleitung des

Kaltwasserregisters CCW

Ext. Start/Stop* unten

Absperrklappe für Fortluft LSA 1

Absperrklappe für Außenluft LSF/LSFR 1

Brandthermostate BT 40/50/70* 1 und unten

Falls dann

externe Ein-/Aus-Funktion

benutzt wird

Brandthermostate (BT) nicht

benutzt werden

9/16

ist die Drahtbrücke zwischen Klemme 13 und 14 zu

entfernen

ist eine Drahtbrücke zwischen Klemme 7 und 8

sowie zwischen Klemme 9 und 10 anzubringen


2.2 Dimensionierung und Elektroinstallation

• Die Dimensionierung und Installation des Versorgungskabels

muss den geltenden gesetzlichen Vorschriften entsprechen.

• Die Erdklemme (PE) ist stets anzuschließen.

Diagramm Die Versorgungsspannung ist gemäß dem Diagramm im Abschnitt “Anschlussdiagramm

für Spannungsversorgung und Anschlusskasten” an die Versorgungstrennung

anzuschließen.

2.2.1 Anforderungen und Empfehlungen zur Installation

Versorgungstrennung

und

automatische

Sicherungen

Das Gerät verfügt über integrierte Versorgungstrennung und automatische

Sicherungen, die gegen Überlastung und Kurzschluss schützen.

Vorsicherung Die Vorsicherung muss für folgende Zwecke geeignet sein:

• Schutz gegen Kurzschluss des Gerätes.

• Schutz gegen Kurzschluss des Versorgungskabels.

• Überlastungsschutz des Versorgungskabels.

Max. Größe: Die Vorsicherung darf max. 63 A (gG/gL) sein.

Versorgungskabel

Bei der Bemessung des Versorgungskabels sind die Verhältnisse am Montageort

einschließlich Temperatur- und Verlegungsverhältnisse des Kabels zu berücksichtigen.

Fehlerstromschutzschalter

• Das Gerät ist gegen indirekte Berührung zu schützen.

Vorzugsweise ist Erdanschluss, Nulleiter oder

Fehlerspannungsschutzschalter zu wählen.

Falls in der Installation Fehlerstromschutzschalter montiert werden, müssen

diese den folgenden Anforderungen entsprechen:

• Fehlerstromschutzschalter Typ A gemäß IEC 755 Amend. 2), die

bei der Erfassung von Gleichfehlerströmen (pulsierendem

Gleichstrom)

• Fehlerstromschutzschalter müssen mit dem folgenden Symbol

gekennzeichnet sein:

• Der Schalter soll nach maximal 0,3 Sekunden auslösen.

Leckstrom Ein Leckstrom von bis zu 300 mA kann vorkommen.

10/16


Elektroanschluss

Kurzschlussstrom Der maximale Kurzschlussstrom (Icu) gemäß EN60947.2 beträgt 10kA.

Zubehör Zubehör vom Typ HCW, MXCU, CCW und TM-RGS lässt sich in der Automatikbox für

VEX340 anschließen und benötigt kein separates Versorgungskabel.

Klemmen (U1, N) Dürfen nur für obengenanntes Zubehör benutzt und maximal mit 1,8A belastet werden.

Potentialausgleich

VEX-Typ Spannung

Bemessener Stromverbrauch

(max. Phasenstrom)

VEX340H 1x230V + N + PE 13,0 A

Es können maximal 1 Stck. HCW (Nachheizung) und 1 Stck. CCW (Kühlung)

angeschlossen werden. Die Exact-Regelung sorgt dafür, dass Nachheizung und

Kühlung nicht gleichzeitig in Betrieb sein können.

Zwischen dem VEX-Gerät und Zubehör vom Typ HCE muss ein

Potentialausgleich hergestellt werden.

11/16


2.3 Elektrokomponenten

Anordnung der

Elektrokomponente

Hauptsteuerung

Hauptsteuerung

Connection Board

24V Stromversorgung

Automatische Sicherungen

Versorgungstrennung

12/16

Motorsteuerung


2.3.1 Bauteile im Anschlusskasten

Connection Board

Automatische

Sicherungen

Versorgungstrennung,

innen

Anschluss für

Versorgungsspannung!

13/16


2.3.2 Klemmreihe des Connection Board (Anschlusskastens)

USB-A USB-B ETHERNET

Das folgende Schema gibt eine Übersicht über die an der Klemmreihe anschließbaren

Bauteile (Standard + Zubehör).

Komponente Klemmreihe Nr. Anschluss folgender Bauteile...

LSA/LSAR 1 - 3 • Absperrklappe Fortluft LS

• Absperrklappe Fortluft mit Rückstellfeder LSAR

LSF 4 - 6 • Absperrklappe Außenluft LS

• Absperrklappe Außenluft mit Rückstellfeder LSRF

BT 7 - 10 • BT40

• BT50

• BT70

RGS 11 - 12 • Rauchgasklappe RGS

START/STOPP 13 - 14 • Ein-/Ausschaltfunktion

UM/MI 15 - 17 • Klappe 0-10V Regelsignal

BUS 18 - 21 • Bus an externes Zubehör

BUS 22 - 25 • Bus an externes Zubehör

Alarm 26 - 28 • Summenalarm

Ethernet • PC- oder Netzwerkanschluss

USB-A • Für Servicezwecke

USB-B • Für Servicezwecke

AO • Rückluft, Bypassklappenmotor

BP1 • Bypassklappen

BP2 TRIM

Zusätzliche Klemmen:

• Bypassklappen

DI • Für zukünftige Erweiterung

TI • Für zukünftige Erweiterung

AI • Für zukünftige Erweiterung

RELAY

Jumper:

• Evtl. für Innenbeleuchtung im Gerät

JP2 • Endterminierung möglich - siehe Abschnit 1.

14/16

RD12203-01


2.3.3 Anschluss von geschirmtem Twisted-Pair-Kabel an modbus

Kabeltyp Für den modbus wird ein geschirmtes Kabel vom Typ 2 x 2 x 0,25 � benutzt.

Anschluss Leiter und Abschirmung sind korrekt anzuschließen wie im untenstehenden Schema

beschrieben.

2

1

Schritt Vorgehen

1 Den 0V-Leiter und den 24V-Leiter zusammenwinden.

A und B müssen zusammengewunden sein (1).

Symbol auf der Abbildung: paarweise gewundene Leiter

2 Die Leiter des modbus’ses in korrekter Länge abisolieren; darauf achten,

dass sie nicht beschädigt werden und abbrechen.

3 Alle Schrauben des modbus-Steckers anziehen.

4 Die Abschirmung des modbus’ses korrekt im Anschlusskasten anschließen.

Den Abschirmungsdraht an den 0V-Leiter (2) anschließen.

2.3.4 Wartung – Anschluss eines zusätzlichen HMI-Bedienpanels

Falls bei Wartung ein zusätzliches HMI-Bedienpanel angeschlossen wird, so wird das

als Standard angeschlossene HMI-Panel der Anlage übersteuert. Siehe bitte Näheres

hierüber in der Exact-Basisanleitung.

15/16


EXHAUSTO A/S

Odensevej 76

DK-5550 Langeskov

Tel.: +45 6566 1234

Fax: +45 6566 1110

exhausto@exhausto.dk

www.exhausto.dk

EXHAUSTO GmbH

Am Ockenheimer Graben 40

D-55411 Bingen-Kempten

Tel.: +49 6721 9178-112

Fax: +49 6721 9178-97

info@exhausto.de

www.exhausto.de

EXHAUSTO NORGE A/S

Lilleakerveien 4

N-0283 Oslo

Tel.: +47 2412 4200

Fax: +47 2412 4201

post@exhausto.no

www.exhausto.no

EXHAUSTO Ventilation Ltd.

Unit 1, Pelham Court

Pelham Place

Broadfield - Crawley

West Sussex - RH11 9SH

Tel. +44 (0) 1293 511555

Fax +44 (0) 1293 533888

info@exhausto-ventilation.co.uk

www.exhausto-ventilation.co.uk

EXHAUSTO AB

Verkstadsgatan 13

S-542 33 Mariestad

Tel.: +46 501 39 33 40

Fax: +46 501 39 33 41

info@exhausto.se

www.exhausto.se

SCAN-PRO AG

Postfach 74

CH-8117 Fällanden

Tel.: +41 43 355 34 00

Fax: +41 43 355 34 09

info@scanpro.ch

www.scanpro.ch

EXHAUSTO Suomi

Nummiperkontie 21

FI-21250 Masku

Tel.: +358 45 113 2628

Fax: +358 2 432 0013

info@exhausto-ventilation.fi

www.exhausto-ventilation.com

INATHERM B.V.

Vijzelweg 10

NL-5145 NK Waalwijk

Tel.: +31 416 317 830

Fax: +31 416 342 755

sales@inatherm.nl

www.inatherm.nl

BM Vallá hf

Stórhöfda 23

IS-110 Reykjavik

Tel.: +354 530 3400

Fax: +354 530 3401

bmvalla@bmvalla.is

www.bmvalla.is

16/16

2.Installation des VEX-Gerätes - exhausto.de

Sie wollen auch ein ePaper? Erhöhen Sie die Reichweite Ihrer Titel.

Template löschen?

Als Template speichern?
