Technik<br />
// Elektrowerkzeuge<br />

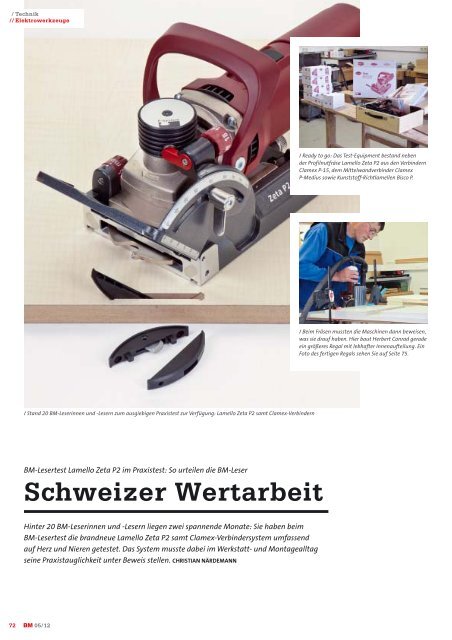

/ Stand 20 BM-Leserinnen und -Lesern zum ausgiebigen Praxistest zur Verfügung: <strong>Lamello</strong> Zeta P2 samt Clamex-Verbindern<br />
BM-Lesertest <strong>Lamello</strong> Zeta P2 im Praxistest: So urteilen die BM-Leser<br />
<strong>Schweizer</strong> <strong>Wertarbeit</strong><br />
Hinter 20 BM-Leserinnen und -Lesern liegen zwei spannende Monate: Sie haben beim<br />
BM-Lesertest die brandneue <strong>Lamello</strong> Zeta P2 samt Clamex-Verbindersystem umfassend<br />
auf Herz und Nieren getestet. Das System musste dabei im Werkstatt- und Montage alltag<br />
seine Praxistauglichkeit unter Beweis stellen. CHRISTIAN NÄRDEMANN<br />
72 BM 05/12<br />
/ Ready to go: Das Test-Equipment bestand neben<br />
der Profilnutfräse <strong>Lamello</strong> Zeta P2 aus den Verbindern<br />
Clamex P-15, dem Mittelwandverbinder Clamex<br />
P-Medius sowie Kunststoff-Richtlamellen Bisco P.<br />
/ Beim Fräsen mussten die Maschinen dann beweisen,<br />
was sie drauf haben. Hier baut Herbert Conrad gerade<br />
ein größeres Regal mit lebhafter Innenaufteilung. Ein<br />
Foto des fertigen Regals sehen Sie auf Seite 75.
Technische Besonderheit ist die kurze Auf- und Abwärtsbewegung<br />
des Werkzeugs am Ende des Fräsvorgangs<br />
für das Erstellen der Profilnut. Diese wird durch<br />
Drücken der Maschine gegen den Endanschlag ausgelöst.<br />
/ Auch Gehrungsverbindungen lassen sich unkom -<br />
pliziert mit dem schwenkbaren Anschlag der Zeta P2<br />
herstellen. (Foto: Lothar Bolte, Kreishandwerkerschaft<br />
Essen, Abteilung Berufliche Bildung)<br />
I Während des Tests entstanden in den Werkstätten<br />
bzw. auch auf Montage unterschiedlichste<br />
Möbel und Einbauten: Wandhängende<br />
Sideboards, komplexe Regale, Einbauschränke,<br />
geschwungene Bilderrahmen oder auch<br />
ein Hocker sind dabei nur einige Beispiele dessen,<br />
was mit Hilfe des Verbindungssystems<br />
alles gebaut wurde. Auch die BM-Redakteure<br />
Heinz Fink (Schreinermeister, Holztechniker<br />
und Gestalter) und Marc Hildebrand (Schreiner<br />
und Holztechniker) haben außer Konkurrenz<br />
kräftig gefräst und verbunden. Ihr Fazit<br />
finden Sie im Kasten auf Seite 75.<br />
/ Azubis nehmen die Maschine und deren Zubehör in<br />
Augenschein und machen sich mit der Funktionsweise<br />
vertraut. (Foto: Lothar Bolte, Kreishandwerkerschaft<br />
Essen, Abteilung Berufliche Bildung)<br />
/ Rückseitiges Verbindungsdetail eines großen,<br />
geschweiften Rahmens, gebaut von Schülern der<br />
Berufsfachschule Holz der Gewerbeschule Bad<br />
Säckingen. (Foto: Siegfried Eckert)<br />
/ BM-Direkt //<strong>Lamello</strong> Zeta P2<br />
Weitere Eindrücke, Meinungen<br />
und Leser-Beurteilungen rund um<br />
diesen BM-Lesertest. Außerdem<br />
beschreiben wir das Verbindungsprinzip.<br />
Auspacken und sofort loslegen …<br />
… sollte man mit der Maschine nicht, ohne<br />
sich die gut gemachte Bedienungsanleitung<br />
gründlich anzusehen und sich mit den Funktionen,<br />
den Komponenten und der Arbeitsweise<br />
zunächst theoretisch vertraut zu machen.<br />
Diese halbe halbe Stunde ist gut investierte<br />
Zeit. Danach kann es losgehen.<br />
Zur Testausstattung gehörten über die brandneue<br />
<strong>Lamello</strong> Zeta P2 (im Holzkoffer) hinaus<br />
natürlich auch ausreichend Verbinder. Neben<br />
dem bewährten Clamex P-15 waren dies der<br />
neue Clamex P-Medius für Mittelwandverbin -<br />
/ Siegfried Eckert von der Gewerbeschule Bad<br />
Säckingen hat mit 14 Schülern der Berufsfachschule<br />
Holz den Maschinentest in den Unterricht integriert<br />
und für willkommene Abwechslung gesorgt.<br />
/ Martin Schneider (Modell- und Formenbau Blasius<br />
Gerg GmbH) hat beim Bau eines Hockers zwei<br />
Ver binder parallel angeordnet, um eine noch höhere<br />
Stabilität zu erreichen.<br />
dun gen (die Einbautiefe beträgt 10 mm) sowie<br />
darüber hinaus auch Kunststoff-Richtlamellen<br />
Bisco P. Neu an der Maschine selbst:<br />
Sie ist nun mit zwei verschiedenen Tiefen -<br />
stellern ausgerüs tet: Der neue Tiefensteller<br />
ist am Schwenkanschlag angebracht und<br />
ermöglicht fünf verschiedene Frästiefen für<br />
das P-System.<br />
Das Profiurteil der BM-Tester<br />
Die Maschine hat einen hervorragen den<br />
ersten Eindruck bei den Testern hinterlas sen,<br />
insbesondere in Sachen Qualitätsanmutung<br />
05/12 BM 73
Technik<br />
// Elektrowerkzeuge<br />
/ Auch hier kommt es auf Präzision an: Martin Schneider nutzt den Clamex-Verbinder, um einen<br />
gleichmäßig nach unten überstehenden Umleimer passgenau mit der Platte zu verbinden.<br />
BM-Lesertest <strong>Lamello</strong> Zeta P2: Ergebnisse im Überblick<br />
Allgemeines<br />
Wie ansprechend finden Sie die Optik der <strong>Lamello</strong> P2?<br />
Qualitätsanmutung der Maschine<br />
Unterbringung der Maschine im Holzkoffer<br />
System und Anwendung<br />
Wie beurteilen Sie die Möglichkeiten der schnellen Montage?<br />
Wie wichtig ist Ihnen die Möglichkeit …<br />
… der Zerlegbarkeit?<br />
… der Stapelbarkeit?<br />
… des flexiblen Einbaus in verschiedenen Winkeln?<br />
… der kleinen Zugangsöffnung von 6 mm Durchmesser?<br />
… des Einsatzes als Spannhilfe zum Verleimen?<br />
Wie beurteilen Sie die Bedienefreundlichkeit der Zeta P2?<br />
Wie beurteilen Sie die Funktionalität des Tiefenstellers für das P-System?<br />
Fazit<br />
Wie zufrieden sind Sie mit der getesteten Zeta P2 insgesamt?<br />
Würden Sie die Maschine an Kollegen weiterempfehlen? (Ja-Antworten)<br />
Wie beurteilen Sie den Preis für Maschine samt mitgeliefertem Zubehör<br />
in Höhe von 1289 Euro (UVP zzgl. MwSt.)?<br />
* Durchschnittliche Bewertung (Mittelwert aller Bewertungen) entsprechend<br />
dem deutschen Schulnotensystem von 1 (sehr gut) bis 6 (ungenügend).<br />
Note*<br />
1,5<br />
1,3<br />
2,2<br />
1,3<br />
1,5<br />
2,1<br />
1,6<br />
1,4<br />
1,8<br />
1,5<br />
1,7<br />
1,5<br />
95 %<br />
3,1<br />
BM Grafik<br />
/ Kollege Holger Lösch baute mit der Testmaschine<br />
ein attraktives wandhängendes Sideboard mit Schiebetüren<br />
und kleinteiliger Innenaufteilung. Nachdem …<br />
/ Der fertige Hocker von Martin Schneider. Ein<br />
Verbindungsdetail ist auf der vorherigen Doppelseite<br />
zu sehen.<br />
fährt sie mit einer durchschnittlichen 1,3<br />
eine her vorragende Note ein. Klei ner Wer -<br />
mutstrop fen: Der Holzkoffer, in dem die<br />
Testma schinen untergebracht waren, wurde<br />
eher als unpraktisch empfunden. Anmerkung:<br />
Die Maschine gibt es alternativ auch im praktischen<br />
Systainer.<br />
Nach der Theorie kommt die Praxis<br />
Der positive Eindruck der Tester hat sich auch<br />
während der Arbeit mit der Profilnutfräse<br />
fortgesetzt. Insbesondere die Fräspräzision,<br />
aber auch die Schnelligkeit der Montage oder<br />
auch die unkomplizierte Zerlegbarkeit der<br />
Verbindung haben viele BM-Tester dabei besonders<br />
überzeugt.<br />
Aber auch Optimierungswünsche wurden von<br />
den BM-Testern geboren: So regen Thomas<br />
Sexlinger und Martin Schneider an, den Verbinder<br />
durchzubohren, sodass er von beiden<br />
Seiten aus zugänglich ist.<br />
Auf Nachfrage der BM-Redaktion erklärt <strong>Lamello</strong><br />
dazu sehr schlüssig, warum diese Option<br />
bereits in einem frühen Stadium der Ent-<br />
74 BM 05/12 05/12 BM 74
… alle Verbindungen gefräst und der Korpus zusammengebaut<br />
war, hat er schließlich seinen endgültigen<br />
Platz an der Wand eingenommen.<br />
/ In der Werkstatt zusammengebautes Regal, davor<br />
sein Erbauer und BM-Tester Herbert Conrad mit der<br />
Testmaschine.<br />
wicklung diskutiert und ausgeschlossen wurde:<br />
„Dadurch, dass der Verbinder nur einseitig<br />
ein Loch hat, ist klar ersichtlich, wie er einzu -<br />
set zen ist. Nur so ist verbindlich sichergestellt,<br />
dass immer in gleicher Drehrichtung geöffnet<br />
bzw. geschlossen wird.“<br />
Fazit: Ein präzises Profisystem<br />
Die Tester bescheinigen der Zeta P2 eine einfache<br />
Handhabung. So verwundert es nicht,<br />
dass die Maschine denn auch mit einer 1,5 bei<br />
der Frage nach der Zufriedenheit insgesamt<br />
ein blendendes Ergebnis einfährt und von<br />
95 Prozent aller Tester an Kollegen weiterempfohlen<br />
wird. Herwig Puchberger aus dem<br />
österreichischen Wels fasst seine Eindrücke so<br />
zusammen: „Die <strong>Lamello</strong> arbeitet wie ein<br />
<strong>Schweizer</strong> Uhrwerk. Ich konnte mir nicht vorstellen,<br />
dass man eine neue Verbindungsart<br />
erfinden kann. Dieses Gerät kommt für mich<br />
gleich nach der <strong>Schweizer</strong> Schoki.“<br />
Bleibt noch, allen Kolleginnen und Kollegen<br />
für ihr engagiertes Mitmachen an diesem<br />
spannenden BM-Leser test zu danken! I<br />
Einfach im Handling, überraschend stabil<br />
„Optisch ansprechend und<br />
solide zeigte sich die <strong>Lamello</strong><br />
Zeta P2, bevor wir sie dem<br />
Praxistest unterzogen. Bei der<br />
Fertigung von Korpussen konnte<br />
sie uns trotz ihres Gewichts<br />
auch in Handling und Funktionalität<br />
überzeugen. Selbst bei<br />
versehentlich um 10 mm längs<br />
versetzter Einfräsung stellte das<br />
Nachfräsen kein Problem dar<br />
und beeinflusste die Funktion<br />
der Verbinder nicht.<br />
Im nächsten Schritt sorgt die<br />
Bohrlehre für die Zugangsöffnung<br />
des Verschlusses für<br />
zügiges Arbeiten, denn sie birgt<br />
praktisch kein Fehlerpotenzial.<br />
Dass auf zusätzliche Schrauben<br />
oder Exzenterverbinder<br />
verzichtet werden kann, hat neben<br />
der Zeitersparnis in der<br />
Werkstatt auch Vorteile bei der<br />
Montage.<br />
Die Clamexverbinder P-15 bzw.<br />
P-Medius benötigen beim Zusammenbau<br />
wesentlich weniger<br />
Platz zum Einfahren als herkömmliche<br />
Verbinderbolzen.<br />
Vorteilhaft ist dies vor allem<br />
beim Zusammenbau eines Korpusses<br />
direkt in der Mauernische.<br />
Die Zugangsbohrung<br />
zum Festziehen des Beschlags<br />
fällt optisch wenig auf und der<br />
Verbinder entwickelt beachtliche<br />
Zugkräfte – selbst bei der<br />
/ Erst gucken, dann fräsen: BM-Redakteur<br />
Heinz Fink nimmt die Testmaschine<br />
zunächst in Augenschein, …<br />
BM-Redakteure testen mit<br />
Verwendung in Spanplatte.<br />
Den hölzernen Aufbewahrungskoffer<br />
empfanden wir allerdings<br />
als nicht ganz zeitgemäß.<br />
Dessen Kunststoffeinsatz für<br />
Maschine und Zubehör hält –<br />
im Gegensatz zur Maschine<br />
selbst – wohl nicht „für die<br />
Ewigkeit“. Wir würden deshalb<br />
den optional erhältlichen<br />
Systainer bevorzugen.<br />
Sorgfalt ist beim Fräsen geboten:<br />
Ungewohnt ist die abschließendeAuf-/Abwärtsbewegung<br />
des Werkzeugs beim<br />
Fräsvorgang. Wer es hier allzu<br />
eilig hat und nicht bewusst gegen<br />
den Tiefenanschlag fährt,<br />
dem fehlt später die Einschub -<br />
nut für den Verbinder.<br />
Nicht auf den ersten Blick erkennbar<br />
war für uns, dass zum<br />
Wechseln des Absaugstutzens<br />
das Chassis gelöst werden<br />
muss. Wer stattdessen mit<br />
Nachdruck am Stutzen zieht,<br />
reißt schnell die Arretierungsnase<br />
ab.<br />
Insgesamt können wir die Maschine<br />
unseren Kollegen guten<br />
Gewissens weiterempfehlen.<br />
Die relativ hohe Investition dürfte<br />
sich vermutlich recht schnell<br />
amortisiert haben, zumal von<br />
einer langen Lebensdauer des<br />
Profigerätes auszugehen ist.“<br />
(Marc Hildebrand, Heinz Fink)<br />
/ … bevor er zusammen mit seinem<br />
Redaktionskollegen Marc Hildebrand<br />
die Maschine ausgiebig testet.<br />
05/12 BM 75
