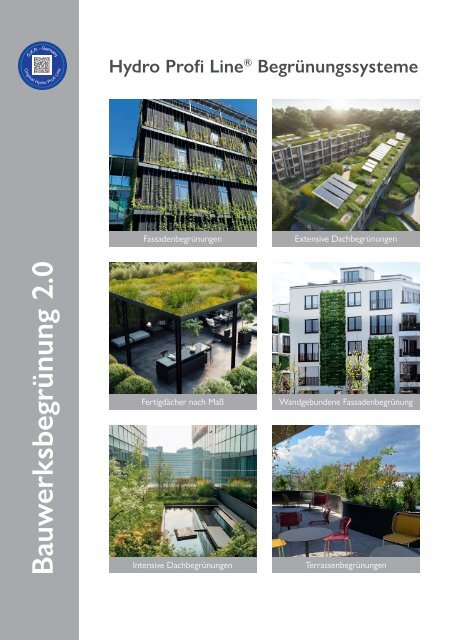

Erfolgreiche ePaper selbst erstellen
Machen Sie aus Ihren PDF Publikationen ein blätterbares Flipbook mit unserer einzigartigen Google optimierten e-Paper Software.
1<br />
Bauwerksbegrünung<br />
G.K.R. - Germany<br />
Original <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme<br />
Fassadenbegrünungen<br />
Extensive Dachbegrünungen<br />
<strong>2.0</strong><br />
Fertigdächer nach Maß<br />
Intensive Dachbegrünungen<br />
Wandgebundene Fassadenbegrünung<br />
Terrassenbegrünungen
"Wie werden unsere Städte in hundert Jahren aussehen?<br />
Formen wir gemeinsam eine lebendige Zukunft, in der unsere Städte grüner und gesünder erstrahlen.<br />
Jeder Beitrag ist von unschätzbarem Wert."<br />
Wolfgang M. Plattner<br />
2
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme sind die innovative Lösung für wassersparende und funktionelle <strong>Bauwerksbegrünungen</strong>.<br />
Die Systeme basieren auf einem hydroponischen Prinzip, bei dem sich die Pflanzen <strong>mit</strong> Wasser und<br />
Nährstoffen über ein Wurzelnetz in einem substratfreien Wurzelvegetationsbereich versorgen. Dadurch wird der<br />
Wasserverbrauch um bis zu 80 % gegenüber Begrünungen in anderen Pflanzsystemen reduziert.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme produzieren wir für Begrünungen von:<br />
Dächern, Bauwerken, Städten, versiegelten Flächen, Balkonen, Terrassen, Höfen, Carports, Fassaden, Wänden,<br />
Wüsten und Flächen ohne Erde.<br />
Alle horizontalen und vertikalen Begrünungsvorhaben können nachhaltig realisiert werden und<br />
verändern unsere Lebensräume:<br />
Reduzierung von Hitzeinseln:<br />
In dicht besiedelten urbanen Gebieten kann sich die Temperatur im Sommer stark erhöhen, was zu sogenannten<br />
"Hitzeinseln" führt. Begrünung trägt dazu bei, die Umgebungstemperatur zu senken, indem sie Schatten spendet<br />
und die Verdunstung von Wasser fördert, was die städtische Hitze abmildert und die Lebensqualität für die<br />
Bewohner verbessert.<br />
Wassermanagement:<br />
Grünflächen absorbieren Regenwasser und verhindern, dass es direkt in die Kanalisation fließt. Dies hilft, Überflutungen<br />
bei starkem Regen zu reduzieren. Außerdem trägt die Begrünung zur Filterung von Schadstoffen aus<br />
dem Regenwasser bei, bevor es in die Umwelt gelangt.<br />
Biodiversität:<br />
Stadtbegrünung bietet Lebensraum und Nahrung für verschiedene Tier- und Pflanzenarten, einschließlich Vögeln,<br />
Insekten und kleinen Säugetieren. Dies trägt zur Erhöhung der biologischen Vielfalt in städtischen Gebieten bei<br />
und unterstützt das ökologische Gleichgewicht.<br />
Luftqualität:<br />
Pflanzen spielen eine wichtige Rolle bei der Verbesserung der Luftqualität. Sie absorbieren Kohlendioxid (CO 2 ),<br />
produzieren Sauerstoff und filtern Schadstoffe wie Stickoxide, Schwefeldioxide und Kohlenmonoxid aus der Luft.<br />
Ästhetik und psychisches Wohlbefinden:<br />
Grünflächen sind nicht nur ein ästhetischer Gewinn für die Stadtlandschaft, sondern auch wichtige Orte der Erholung<br />
und Entspannung für die Bewohner. Der Kontakt <strong>mit</strong> der Natur trägt nachweislich zum psychischen Wohlbefinden<br />
bei und hilft dabei, Stress abzubauen.<br />
Soziale Interaktion:<br />
Grünflächen fördern soziale Interaktion und den Gemeinschaftssinn, indem sie Orte für Treffen und Aktivitäten<br />
im Freien bieten. Das stärkt die Bindungen zwischen den Bewohnern und schafft eine gesündere und glücklichere<br />
städtische Umgebung.<br />
Insgesamt sorgen Außenbegrünungen in Städten für gesunde und umweltfreundliche Lebensräume. Dies ist<br />
besonders wichtig, da immer mehr Menschen in städtischen Gebieten leben, und die Herausforderungen im<br />
Zusammenhang <strong>mit</strong> Umweltbelastungen und Klimawandel in diesen Gebieten zunehmen.<br />
© GKR Germany 3
Intensive Dachbegrünung<br />
4
Inhaltsverzeichnis<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System<br />
Systemerklärung 6 - 7<br />
Vorteile im Überblick 9<br />
Funktionselemente 10 -11<br />
Voraussetzung 12 -13<br />
Wasser- und Nährstoffversorgung 14 - 15<br />
Bauwerksbegrünung <strong>2.0</strong><br />
Gebäudebegrünungssystem 18 - 21<br />
Extensive Dachbegrünung und Flächenbegrünung 22 - 27<br />
Solaranlagen + Extensivbegrünung 28 - 31<br />
Extensive Dachbegrünung von Runddächern 32 - 33<br />
Extensive Dachbegrünung von Schrägdächern 34 - 35<br />
Pflanzbeispiele für Extensivbegrünungssysteme 36 - 37<br />
Intensive Dachbegrünung und Flächenbegrünung 38 - 41<br />
Intensive Dach- und Flächenbegrünung <strong>mit</strong> Modulsystemen 42 - 49<br />
Intensive Dach- und Flächenbegrünung <strong>mit</strong> Rastersystemen 50 - 55<br />
Intensive Dach- und Flächenbegrünung für Großpflanzensysteme 56 - 57<br />
HPL ® Intensiv- und Extensivbegrünungssysteme in Kombination 58 - 59<br />
Betonschachtringe und Gefäße <strong>mit</strong> HPL ® Pflanzkörben / Kulturtöpfen 60 - 61<br />
Pflanzeninseln 62 - 63<br />
Fassadenbegrünung 64 - 73<br />
Wandgebundene Fassadenbegrünung 74 - 77<br />
Balkonbegrünung und Terrassenbegrünung 78 - 87<br />
Fertigdach nach Maß 88 - 93<br />
Carports <strong>mit</strong> Grünflächen / Nutzflächen 94 - 95<br />
Pavillons zum Begrünen 96 - 99<br />
Sichtschutzwände / Schallschutzwände 100 - 101<br />
Multifunktionale Gefäße 102 - 103<br />
Luftbefeuchtung von Städten 104 - 107<br />
Wüstenbegrünung 108 - 109<br />
Systemproduktionen<br />
Planung und Entwicklung 110<br />
Produktion und Qualität 111<br />
© GKR Germany 5
G.K.R. - Germany<br />
Original <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong><br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System (HPL ® System)<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systeme bestehen aus:<br />
● einem wasserdichtem Gefäß oder Becken in beliebiger Form und Größe<br />
● einer <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemscheibe<br />
● <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfen oder <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkörben<br />
● einem Wasserstandsanzeiger oder einer Wasserstandsmesseinrichtung<br />
● <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzsubstrat<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systeme können <strong>mit</strong> allen Pflanzen<br />
in beliebiger Größe bepflanzt werden.<br />
6
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System<br />
Beispielhafte Verwendung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemen im Pflanzbecken:<br />
Metallmanschette zur<br />
Höhenanpassung<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzkorb<br />
Alle Pflanzenarten<br />
sind möglich<br />
Wurzelballen<br />
Optionales Abdeckmaterial<br />
z.B. Zierkies<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzsubstrat<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzbecken<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Wasserstandsanzeiger<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Spezialkulturtopf<br />
Optionaler<br />
Wasseranschluss<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Systemscheibe<br />
Vegetationsraum<br />
ohne Substrat<br />
Drang- und<br />
Haltewurzeln<br />
Feinwurzeln<br />
Überlauf<br />
Wasserreservoir<br />
ohne Substrat<br />
<strong>Hydro</strong> Prof <strong>Line</strong> ® in der Anwendung:<br />
● Die Pflanzen werden <strong>mit</strong> ihrem Wurzelballen unter Verwendung von HPL ® Pflanzsubstrat in die<br />
HPL ® Kulturtöpfe oder HPL ® Pflanzkörbe umgepflanzt.<br />
● Die bepflanzten HPL ® Kulturtöpfe oder HPL ® Pflanzkörbe werden angegossen.<br />
● Jetzt werden die bepflanzten HPL ® Kulturtöpfe oder HPL ® Pflanzkörbe in die HPL ® Systemscheibe gehängt.<br />
Die Pflanzen „schweben“ dann abständig vom Boden in einer substratfreien Wurzelvegetationskammer <strong>mit</strong><br />
großem Wasserreservoir.<br />
● Abschließend kann die Oberfläche der HPL ® Systemscheibe <strong>mit</strong> beliebigem anorganischem Material<br />
(z.B. Zierkies) bedeckt werden.<br />
© GKR Germany<br />
7
Nachhaltige Konzepte für die Begrünung von Bauwerken und Städten der Zukunft voller Visionen.<br />
8
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System<br />
Die Vorteile im Überblick:<br />
Wasserreduzierung<br />
Ein um bis zu 80 % reduzierter Wasserverbrauch für Begrünungen gegenüber<br />
allen derzeit verwendeten <strong>Begrünungssystemen</strong><br />
Gewichtsreduzierung und geringe Aufbauhöhe<br />
Im System werden außerhalb der Spezialkulturtöpfe keine Pflanzsubstrate benötigt,<br />
wodurch sich die Aufbauhöhe und das Gewicht für Begrünungen erheblich reduziert.<br />
Wasserregulierung<br />
Einzigartiger Wurzelvegetationsbereich <strong>mit</strong> frei regulierbarer Wasseranstauhöhe<br />
und der Möglichkeit einer Wasserwirtschaft.<br />
Einfache Handhabung<br />
Schnelle und einfache Installation sämtlicher <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme<br />
bei reduziertem Arbeitszeit- und Kostenaufwand.<br />
Kostenreduzierung<br />
Aufwendige und störanfällige Bewässerungsanlagen werden nicht mehr benötigt.<br />
Pflege- und Unterhaltskosten reduzieren sich erheblich.<br />
Leichtes Bepflanzen<br />
Schnell und einfach zu Bepflanzen. Einzigartiges Quick Change System für den<br />
punktuellen Pflanzenaustausch, ohne aufwendige Pflanzarbeit.<br />
Zukunftsorientiert<br />
Wir entwickeln und produzieren multifunktionale Gefäße und Installationen,<br />
in denen technische Lösungen platzsparend integriert werden.<br />
Nachhaltig<br />
Wir fertigen alle Produkte aus hochwertigen, wiederverwendbaren Materialien<br />
und unterstützen das Cradle to Cradle ® Prinzip.<br />
Brandschutz<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme eignen sich hervorragend zur Erfüllung<br />
von Brandschutzanforderungen.<br />
© GKR Germany 9
Die Funktionselemente der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systeme:<br />
Einzigartige HPL ® Wurzelvegetationskammer<br />
Die HPL ® Wurzelvegetationskammer wird <strong>mit</strong> einer HPL ® Systemscheibe oder<br />
dem HPL ® Begrünungssystem produziert. Die Oberfläche begrenzt die Wurzelvegetationskammer,<br />
besteht aus Metall und reduziert das Verdunsten von Wasser<br />
nach außen.<br />
In der substratfreien Wurzelvegetationskammer befinden sich ausschließlich<br />
Wasser, feuchte Luft und die eingehängten HPL ® Kulturtöpfe / HPL ® Pflanzkörbe.<br />
Die Oberfläche der Wurzelvegetationskammer ist ca. 3 Grad kälter oder wärmer<br />
als das Wasserreservoir im System. Durch die Temperaturdifferenz kondensiert<br />
das Wasser an der Unterseite der Wurzelvegetationskammer und tropft zurück<br />
in das Wasserreservoir. Es bildet sich ein natürliches Feuchteklima dass für<br />
hervorragendes Wurzelwachstum und da<strong>mit</strong> für gesunde Pflanzen sorgt.<br />
Das HPL ® Pflanzsystem sorgt für<br />
neues Wurzelwachstumsverhalten<br />
Wenn Pflanzen herkömmlich in die Erde gepflanzt werden bilden sich je nach Art<br />
Pfahlwurzeln, Flachwurzeln oder Herzwurzeln in Kombination <strong>mit</strong> Feinwurzeln zur<br />
Pflanzenversorgung.<br />
Im HPL ® Pflanzsystem hängen die Pflanzen stattdessen über einem Wasserreservoir<br />
und bilden sofort ausschließlich Feinwurzeln, die direkt ins Wasser wachsen.<br />
Bei diesem neuen Wurzelwachstumsverhalten in einer substratfreien Wasserfläche<br />
entstehen keine Wurzelverdichtungen. Die Eigenschaften der Feinwurzeln reduzieren<br />
Schadstoffe und reinigen das Wasser. Auch ein Wurzelverjüngungsschnitt ist möglich.<br />
HPL ® Systemscheiben und HPL ® Begrünungssysteme<br />
Für jedem Begrünungsplan stellen wir passende HPL ® Systemscheiben und HPL ®<br />
Begrünungssysteme <strong>mit</strong> entsprechender Anordnung und Anzahl der ausgewählten<br />
Pflanzen her. Es können beliebig viele Kulturtopföffnungen <strong>mit</strong> unterschiedlichen<br />
Kulturtopfgrößen kombiniert werden.<br />
Sie planen Ihr Pflanzkonzept <strong>mit</strong> Größe, Anzahl und Standort der Pflanzen und<br />
wir fertigen entsprechend die HPL ® Begrünungssysteme.<br />
Jeder Begrünungswunsch ist möglich und ohne Pflanzarbeiten schnell und einfach<br />
realisierbar.<br />
80% Wasserersparnis und geringster Pflegeaufwand<br />
In HPL ® <strong>Begrünungssystemen</strong> gibt es keine Oberflächenverdunstung des Wassers<br />
über Pflanzsubstrate. Das Wasser im Wasseranstaubereich der Wurzelvegetationskammer<br />
verdunstet ausschließlich über die HPL ® Kulturtopföffnungen zum befeuchten<br />
der Pflanzen. Das restliche Wasser neben den Kulturtöpfen kondensiert an den<br />
HPL ® Begrünungssystemunterflächen und tropft zurück in das Wasserreservoir.<br />
Mit dieser HPL ® systemspezifischen Eigenschaft reduziert sich der Wasserverbrauch für<br />
Begrünungen um bis zu 80 % im Vergleich zu Begrünungen in anderen Pflanzsystemen.<br />
Zusätzlich verhindert die substratfreie Oberfläche neben den eingehängten HPL ®<br />
Kulturtöpfen das Wachstum von Unkräutern. Der Pflegeaufwand für die begrünten<br />
Flächen vermindert sich erheblich.<br />
10
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System<br />
Herkömmlicher<br />
Aufbau<br />
Aufbau <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Reduzierte Aufbauhöhen und geringes Gewicht<br />
Mit dem veränderten Wurzelwachstum in den HPL ® Pflanzsystemen reduzieren<br />
sich die Aufbauhöhen und das Volumen für Begrünungen erheblich.<br />
Die Grünflächen können niedriger angelegt und auch kleinere Gefäße verwendet<br />
werden. Für die Produktion von Pflanzgefäßen und Becken wird weniger und<br />
dünneres Material benötigt. Folglich reduziert sich das Gewicht für die<br />
Pflanzbecken und Pflanzgefäße.<br />
Der substratfreie Wurzelvegetationsbereich vermindert zusätzlich das Gewicht<br />
für Begrünungen.<br />
HPL ® Kulturtöpfe / Pflanzkörbe<br />
HPL ® Kulturtöpfe / Pflanzkörbe bestehen aus recyceltem Kunststoff und sind in<br />
verschiedenen Größen <strong>mit</strong> einem Volumen von 1,5 bis 375 Litern erhältlich.<br />
Zusätzlich produzieren wir HPL ® Kulturtöpfe / Pflanzkörbe aus verzinktem Stahl<br />
oder Edelstahl passend für jede Pflanzengröße. Alle HPL ® Kulturtöpfe / Pflanzkörbe<br />
verfügen über zahlreiche seitliche Öffnungen über die das „Herz“ der Pflanzen in<br />
HPL ® <strong>Begrünungssystemen</strong> optimal belüftet und befeuchtet wird. Diese idealen<br />
Wurzelversorgungsbedingungen sorgen für gesundes Wurzelwachstum und<br />
prächtige Pflanzen in jeder Sorte und Größe.<br />
HPL ® Kulturtöpfe / Pflanzkörbe eignen sich auch hervorragend für die Anzucht<br />
und Kultivierung von Pflanzen. Die Pflanzen können so ohne Umpflanzung sofort<br />
für HPL ® Begrünungssysteme verwendet werden.<br />
HPL ® Pflanzsubstrat<br />
HPL ® Pflanzsubstrate haben wir speziell für das Bepflanzen von HPL ® Kulturtöpfen<br />
bzw. Pflanzkörben und für Begrünungen <strong>mit</strong> HPL ® Flächenbegrünungssystemen<br />
entwickelt. Die dauerhaft, formstabilen Substrate bestehen aus Mischungen <strong>mit</strong><br />
Zeolith und Bims in diversen Korngrößen. Jede HPL ® Pflanzsubstratmischung<br />
verfügt über eigene kapillare Eigenschaften.<br />
Für jedes HPL ® Begrünungssystem das entsprechende HPL ® Pflanzsubstrat für<br />
nachhaltig, funktionelle Begrünungen.<br />
HPL ® Quick Change System für einfachen Pflanzenaustausch<br />
Das HPL ® Quick Change System macht es einfach, Pflanzen auch nach Jahren<br />
schnell auszutauschen, ohne aufwendige Umpflanzarbeiten durchführen zu müssen.<br />
Jeder bepflanzte HPL ® Kulturtopf oder Pflanzkorb kann punktuell aus den HPL ®<br />
Systemscheiben bzw. <strong>Begrünungssystemen</strong> entnommen werden. Der Kulturtopf /<br />
Pflanzkorb wird anschließend entleert, neu bepflanzt und abschließend wieder in<br />
die HPL ® Systemscheibe oder in das Begrünungssystem eingesetzt.<br />
© GKR Germany 11
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systeme benötigen ein<br />
wasserdichtes Gefäß oder ein Wasserbecken:<br />
Wasserversorgung und Wasseranstau<br />
Auf Dächern, auf versiegelten Flächen, in Pflanzbecken oder in Pflanzgefäßen<br />
wird Wasser angestaut und ein substratfreies Wasserreservoir <strong>mit</strong> regulierbarer<br />
Wassertiefe gebildet.<br />
Im Außenbereich wird das Wasserreservoir über Niederschlagswasser und<br />
ergänzend <strong>mit</strong> Grauwasser oder Trinkwasser aufgefüllt.<br />
In Innenbereichen erfolgt das Auffüllen <strong>mit</strong> Trinkwasser oder automatisch<br />
<strong>mit</strong> Niederschlagswasser über das HPL ® Gebäudebegrünungssystem.<br />
Die Wasserbefüllung und Nährstoffzugabe kann manuell oder automatisch<br />
über eine Wasserzugabe- und Düngerstation erfolgen.<br />
Wasseranstau in Becken aus Bitumen<br />
Für Bauwerke, Dachflächen und versiegelte Flächen empfehlen wir zur Beckenbildung<br />
(Abdichtung der Flächen) die Verwendung von 2-lagigen Bitumen <strong>mit</strong> einer<br />
dazwischen liegenden Leckortungsfolie. Mit der Leckortungsfolie können jederzeit<br />
undichte Stellen im Becken punktgenau geortet werden. Zum Abdichten von<br />
undichten Stellen wird das Becken entleert, die Bepflanzung über dem georteten<br />
Leck entfernt (- siehe auch HPL ® Quick Change System), die undichte Stelle<br />
repariert und abschließend wird die Bepflanzung wieder in das HPL ® Begrünungssystem<br />
eingehängt.<br />
Zur Beckenbildung können auch Bitumen ohne Wurzelschutz verwendet werden.<br />
Wasseranstau in Becken aus EPDM Folien<br />
In Innenräumen oder Freiräumen können Wasserbecken <strong>mit</strong> der Verwendung<br />
von EPDM Folien angefertigt werden. Beckenkonstruktionen aus Holz, Metall<br />
oder anderen Baustoffen werden in beliebiger Form und Größe gefertigt und<br />
anschließend <strong>mit</strong> EPDM Folien ausgekleidet. Die EPDM Folien können lose<br />
verlegt oder eingeklebt werden.<br />
Wasseranstau in Becken / Pflanzgefäßen aus Beton<br />
Unter Verwendung von wasserdichtem Beton können Becken und<br />
Pflanzgefäße in jeder Form und Größe produziert werden.<br />
Mit passgenauen HPL ® <strong>Begrünungssystemen</strong> sind in Betonkonstruktionen<br />
Wechselbepflanzungen, Freilandbepflanzungen, Innenraumbegrünungen<br />
und Baumpflanzungen <strong>mit</strong> Bäumen bis zu 30 Meter Pflanzenhöhe möglich.<br />
Wir produzieren für jedes Begrünungsvorhaben das entsprechende<br />
HPL ® Begrünungssystem.<br />
12
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System<br />
Wasseranstau in HPL ® Pflanzenbecken / HPL ® Pflanzgefäßen<br />
aus Edelstahl, Aluminium, Stahl<br />
Wir produzieren für jedes Bauvorhaben HPL ® Pflanzenbecken und Pflanzgefäße<br />
aus Edelstahl, Aluminium oder Stahl in jeder Form und Größe.<br />
Jede Oberflächenfarbe ist möglich.<br />
Die Becken und Gefäße sind formstabil, winterfest und leichtgewichtig.<br />
Alle Becken und Pflanzgefäße können zur Wasser- und Nährstoffversorgung<br />
hydraulisch verbunden werden.<br />
Wasseranstau in HPL ® Pflanzgefäßen aus Kunststoff<br />
Unser Sortiment umfasst HPL ® Kunststoffgefäße in einer Vielzahl von Formen und<br />
Größen. Die Gefäße werden aus recyceltem Kunststoff hergestellt.<br />
HPL ® Kunststoffgefäße sind leichtgewichtig, formstabil, winterfest und kostengünstig.<br />
Alle Kunststoffgefäße sind für <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzsysteme optimiert.<br />
Wasserversorgung über Bachläufe<br />
Rinnsale in beliebiger Form, Größe und Länge <strong>mit</strong> einer Wassertiefe von 5 cm bis<br />
15 cm können auf versiegelte Flächen gebaut werden. Diese Wasserläufe können<br />
beispielsweise <strong>mit</strong> Wasser aus unterirdischen Bächen in Städten befüllt werden.<br />
Überläufe regeln die Wasserstandtiefe und leiten überschüssiges Wasser wieder<br />
zurück in die Bäche. In diese künstlich angelegten Wasserläufe können beliebig viele<br />
Pflanzflächen <strong>mit</strong> der Verwendung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
integriert werden.<br />
Eine perfekte Lösung für funktionelle, nachhaltige Begrünungen von versiegelten<br />
Flächen in Städten ohne Gießaufwand.<br />
Wasserversorgung über schwimmende Inseln auf Seen<br />
Es können schwimmende Inseln in jeder Form und Größe auf Seen verankert<br />
werden. Mit <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemen können diese Inseln funktionell begrünt<br />
werden. Die Pflanzen versorgen sich über das Seewasser und gedeihen prächtig<br />
ohne Gießaufwand.<br />
Ein schwimmender Biergarten, eine Palmeninsel oder ein schwimmender Park?<br />
Wir bieten maßgeschneiderte Lösungen für Ihre Ideen.<br />
© GKR Germany 13
Die Wasser- und Nährstoffversorgung<br />
in <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemen:<br />
Hydraulische Verbindung von Becken und Gefäßen<br />
Pflanzbecken und Pflanzgefäße können <strong>mit</strong>einander verbunden werden, sodass<br />
das Wasser gleichmäßig über einen Zulauf verteilt wird und in beiden Behältern<br />
auf gleicher Höhe steht. Überschüssiges Wasser wird über einen festen Überlauf<br />
abgeleitet und kann z.B. in einer Zisterne gesammelt werden.<br />
Regenwassermanagement <strong>mit</strong> flexiblen Wasserstandshöhen<br />
Unsere höhenverstellbaren HPL ® Wasserüberläufe ermöglichen eine Regulierung<br />
des Wasserstands von 0 cm bis 20 cm auf Flachdächern, horizontalen Flächen und<br />
in Pflanzbecken. Sie können angestautes Wasser jederzeit entleeren und wieder<br />
auffüllen.<br />
Diese Überläufe sind einfach zu installieren und werden elektronisch gesteuert,<br />
entweder manuell per Handsteuerung oder automatisch über eine Computersteuerung.<br />
Sie bieten die ideale Lösung für ein optimales Regenwassermanagement.<br />
Fixe Wasserstandshöhen auf Flachdächer,<br />
horizontalen Flächen und in Pflanzbecken<br />
Wasserüberlaufe <strong>mit</strong> einer festen, maximalen Wasserstandshöhe verhindern auch<br />
bei extremen Niederschlagsmengen eine Überfüllung der Pflanzbecken / Gefäße.<br />
Das überschüssige Wasser wird über die Wasserüberläufe abgeleitet und in<br />
die Kanalisation oder in eine Wasserzisterne geführt.<br />
Wasserversorgung und Nährstoffzugabe per Hand<br />
In einzelnen Pflanzgefäßen und Pflanzbecken ist die Wasserstandshöhe zuverlässig<br />
über HPL ® Wasserstandsanzeiger abzulesen. Entsprechend wird Wasser <strong>mit</strong> Zugabe<br />
von HPL ® Flüssigdünger per Hand nachgefüllt. Wir empfehlen eine regelmäßige<br />
Überprüfung und Messung der Nährstofflösung in Außenbereichen, da sich über<br />
Niederschlagswasser die Konzentration der Nährstofflösung reduziert.<br />
Über eine zusätzliche Zugabe von Dünger und Salzen wird die Konzentration<br />
wieder angepasst.<br />
(v.l.n.r. Wasserstandsanzeiger aus Kunststoff, Wasserstandsanzeiger aus Edelstahl,<br />
Vandalenschutz)<br />
14
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System<br />
Automatische Wasser- und Nährstoffversorgung<br />
Bei größeren Begrünungsanlagen wird die Wasser- und Nähstoffzuführung<br />
automatisch geregelt.<br />
Die Wasserstandshöhen in den Becken werden über Schwimmerschalter<br />
gemessen und bei Bedarf entsprechend viel Wasser nachgefüllt.<br />
Der PH-Wert und die Nährstoffkonzentration wird in einer zentralen<br />
Versorgungsstation gemessen und über eine Nähstoffmischungsanlage<br />
automatisch <strong>mit</strong> der Zugabe von Salzen und Dünger optimiert.<br />
1<br />
Wasserwirtschaft<br />
Die substratfreien Wasserflächen in sämtlichen HPL ® <strong>Begrünungssystemen</strong><br />
ermöglichen eine nachhaltige und funktionelle Wasserwirtschaft ohne<br />
aufwendige Bewässerungsanlagen.<br />
Alle horizontalen und vertikalen Begrünungen können über das HPL ®<br />
Gebäudebegrünungssystem kostengünstig <strong>mit</strong> Wasser und Nährstoffen<br />
versorgt werden.<br />
1<br />
2<br />
© GKR Germany 15
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
Wir zeigen nachhaltige und funktionelle <strong>Bauwerksbegrünungen</strong> <strong>mit</strong> Lösungen<br />
für horizontale und vertikale Begrünungsmöglichkeiten.<br />
Die Nutzung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemen bei der Bauwerksbegrünung ermöglicht eine Senkung des<br />
Wasserverbrauchs und des Substratbedarfs um beeindruckende 80 %. Dies leistet einen bedeutenden<br />
Beitrag zur Schonung unserer Ressourcen und zur Anpassung an die Herausforderungen des Klimawandels.<br />
extensive Dachbegrünung<br />
Terrassenbegrünung<br />
Beckenbegrünung<br />
Balkonbegrünung<br />
16
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme produzieren wir beispielsweise für:<br />
● Extensive und intensive Dachbegrünungen – auch in Kombination <strong>mit</strong> Bäumen<br />
● Wandgebundene Fassadenbegrünungen – <strong>mit</strong> Stauden, Gräsern und Saisonpflanzen<br />
● Fassadenbegrünungen – <strong>mit</strong> Rankpflanzen, fest installiert oder verschiebbar möglich<br />
● Balkon- und Terrassenbegrünungen<br />
intensive Dachbegrünung<br />
Innenraumbegrünung<br />
Fassadenbegrünung<br />
Wandgebundene Fassadenbegrünung<br />
© GKR Germany<br />
17
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem<br />
Eine steuerbare, nachhaltige Wasserwirtschaft und ein stark reduzierter<br />
Wasserverbrauch für alle Begrünungen sind die Basis dieser Erfindung.<br />
Sämtliche Begrünungen von Bauwerken und Innenräumen können <strong>mit</strong> dem<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem über eine Ringbewässerung<br />
automatisch <strong>mit</strong> Wasser und Nährstoffen versorgt werden.<br />
18
Bauwerksbegrünung <strong>2.0</strong><br />
Optimale Regenwassernutzung, hervorragende Flächenisolierung, Möglichkeit<br />
einer kontrollierten Wasserwirtschaft, geringer Wasserverbrauch<br />
Kein Unkraut, keine Staunässe, keine Wurzelverdichtung, kein Umpflanzen,<br />
keine Frostschäden, kein Gießaufwand<br />
Für eine nachhaltige Gebäudebegrünung können alle <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systeme auf Dächern, Terrassen, Balkonen,<br />
an Fassaden und Innenräumen über eine Ringbewässerung verbunden werden. Dabei dienen die Dach- und<br />
Freiflächen als Sammelbecken für das Regenwasser. Mit dem gesammelten Regenwasser werden dann alle Pflanzen<br />
im Gebäudebegrünungssystem automatisch versorgt.<br />
So<strong>mit</strong> werden unsere Trinkwasservorräte geschützt und wir können trotzdem die zahlreichen Vorteile von<br />
Pflanzen nutzen. In Niederschlagsärmeren Gebieten Regionen <strong>mit</strong> geringem Niederschlag kann zusätzlich <strong>mit</strong><br />
Trinkwasser bewässert werden.<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem ermöglicht zudem,<br />
flexibel auf Wettervorhersagen zu reagieren.<br />
Beispielsweise können die Wasserbecken vor starken Regenfällen automatisch entleert werden, indem das Wasser<br />
in Zisternen umgeleitet wird. Auf diese Weise können die Wasserbecken anstehende Niederschläge aufnehmen.<br />
Das entlastet die Kanalisation und reduziert das Risiko von Überschwemmungen.<br />
© GKR Germany 19
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem für Außenbegrünungen<br />
Diese Grafik veranschaulicht, wie das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem begrünte Dächer, Balkone,<br />
Fassaden, einen Carport und eine Flächenbegrünung über eine Ringbewässerung <strong>mit</strong>einander verbindet. In diesem<br />
Konzept dienen die Dachflächen, das Carportdach und die Flächenbegrünung als Wasserspeicher, die alle Bepflanzungen<br />
<strong>mit</strong> Wasser versorgen. Überschüssiges Regenwasser wird in Zisternen gesammelt und bei Bedarf wieder<br />
den Becken zugeführt.<br />
Legende Gebäudebegrünungssystem:<br />
1<br />
2<br />
Wasserbecken<br />
Überlaufentwässerung Dachflächen + Wasserbecken<br />
Komplettentwässerung Dachflächen + Wasserbecken<br />
Zusatzbewässerung Dachflächen + Wasserbecken<br />
Bewässerung Innenflächen Wasserbecken / Gefäße + Wandbegrünung<br />
über Trinkwasseranschluss oder aufbereitetes Regenwasser<br />
Optional: Wasserprüfung Pflanzen + Nährstoffe<br />
Regenwasserzisterne <strong>mit</strong> / ohne Aufbereitung zu Gebrauchs- / Trinkwasserqualität<br />
Regenwasserzisterne <strong>mit</strong> Filterung ohne Wasseraufbereitung<br />
Anmerkung: Regenwasserzisternen 1 + 2 zusätzlich nutzbar für Wassererwärmung/-kühlung,<br />
Temperierung der Wasserbecken oder als Ergänzung für Raumkonditionierung<br />
20
Bauwerksbegrünung <strong>2.0</strong><br />
Zusätzlich können auch Innenraumbegrünungen über das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem<br />
automatisch <strong>mit</strong> Wasser und Nährstoffen versorgt werden<br />
Eine Pumpe fördert das Wasser aus der Zisterne bis zum obersten Gefäß, einem Becken oder einer Wandbegrünung<br />
im Gebäude. Sobald der maximale Wasserstand erreicht ist, wird das überschüssige Wasser im Rahmen<br />
einer Ringbewässerung automatisch in die Pflanzgefäße der nächst unterliegenden Stockwerke entsprechend<br />
weitergeleitet. Sind alle Gefäße im untersten Stockwerk gefüllt läuft das überschüssige Wasser zurück in die Zisterne.<br />
Legende Gebäudebegrünungssystem:<br />
Überlaufentwässerung Wasserbecken / Gefäße + Wandbegrünung<br />
Bewässerung Innenflächen Wasserbecken / Gefäße + Wandbegrünung<br />
über Trinkwasseranschluss oder aufbereitetes Regenwasser<br />
Optional: Wasserprüfung Pflanzen + Nährstoffe<br />
© GKR Germany 21
22
Bauwerksbegrünung <strong>2.0</strong><br />
Extensive Dach- und Flächenbegrünungen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystemen<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme sind für Flachdächer, Schrägdächer, Runddächer, sowie für<br />
Flächenbegrünungen erhältlich.<br />
Flächen können in beliebiger Größe extensiv <strong>mit</strong> Begrünungsmatten, Rollrasen, Moosen, Stauden, Kräuter<br />
und Bodendecker begrünt werden.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme sind:<br />
leichtgewichtig, einfach zu installieren, funktionell, formstabil, begehbar, nachhaltig, ohne Kunststoff<br />
Extensive Begrünungen <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystemen<br />
bieten eine Reihe von Vorteilen:<br />
● Reduziertes Risiko von Überschwemmungen: Extensive Dachbegrünungen sind in der Lage, bis zu 90 %<br />
des Regenwassers zu absorbieren. Dadurch wird verhindert, dass große Mengen Wasser unkontrolliert in die<br />
Kanalisation fließen und möglicherweise Überschwemmungen verursachen.<br />
● Verbesserte Luftqualität: Extensive Dachbegrünungen können Luftschadstoffe wie Stickoxide und Feinstaub<br />
aus der Luft filtern. Dies kann zu einer Verbesserung der Luftqualität in der Umgebung beitragen.<br />
● Reduzierte Lärmbelästigung: Extensive Dachbegrünungen können Lärm aus der Umgebung dämpfen.<br />
Dies kann zu einem ruhigeren Lebensumfeld beitragen.<br />
● Verbesserte Wärmedämmung: Extensive Dachbegrünungen können helfen, Gebäude im Sommer kühler<br />
und im Winter wärmer zu halten. Dies kann zu Energieeinsparungen führen.<br />
● Verbesserte Lebensqualität: Extensive Dachbegrünungen können zu einer Verbesserung der Lebensqualität<br />
beitragen, indem sie ein grüneres und schöneres Umfeld schaffen.<br />
Begrünungen <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystemen sind<br />
eine gute Investition in die Zukunft Ihres Gebäudes und der Umwelt.<br />
© GKR Germany 23
Extensive Begrünungen von Flächen<br />
– Neigung 0 bis 5 Grad<br />
– Wasseranstauhöhe 80 mm bis 165 mm<br />
– Systemaufbau 1<br />
Alle horizontalen Flächen können einfach, funktionell und nachhaltig <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystemen begrünt werden.<br />
Für die zu begrünenden Fläche ist ein Wasserbecken <strong>mit</strong> einer möglichen Wasseranstauhöhe von mindestens<br />
80 mm bis maximal 165 mm erforderlich.<br />
Die Flächen werden zu Wasserbecken umfunktioniert. Die Wasserbecken können <strong>mit</strong> Bitumen oder <strong>mit</strong> EPDM<br />
Folien installiert werden. Es können auch Becken aus wasserdichtem Beton oder Metall gefertigt werden. In die<br />
Becken werden die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme vollflächig verlegt und schonen da<strong>mit</strong> dauerhaft<br />
die Flächenabdichtungen oder Dachhaut. Auf die Systemplatten wird die extensive Begrünung aufgebaut.<br />
Bei extensiven Begrünungen <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystemen gibt es kein stehendes Wasser<br />
nach heftigen Niederschlägen auf den Grünflächen. Das Wasser versickert schnell von der Oberfläche durch die<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemplatten in den <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wurzelvegetationsbereich und wird im Wasserbecken<br />
gesammelt. Über Bodenabläufe wird beim Erreichen der maximalen Wasseranstauhöhe das Wasser abgeleitet<br />
und kann beispielsweise in Bodentanks gesammelt werden.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme <strong>mit</strong> Wasseranstau eignen sich<br />
hervorragend für ein fortschrittliches Regenwassermanagement.<br />
24
Bauwerksbegrünung <strong>2.0</strong><br />
Extensive Begrünungen <strong>mit</strong> Begrünungsmatten, Rollrasen, Moos<br />
Mittlerer Abflussbeiwert 0,3<br />
11<br />
3<br />
2<br />
1<br />
2<br />
3<br />
Wasseranstauhöhe von mindestens 80 mm bis maximal 165 mm Höhe,<br />
entsprechend der Höhe der verwendeten HPL ® Wasseranstausystemplatte<br />
Aufbauhöhe der Begrünung ca. 100 mm<br />
Regulierbarer Wasseranstaubereich wahlweise 50 mm, 100 mm oder 135 mm<br />
Systemaufbau 1<br />
2<br />
3<br />
A<br />
B<br />
C<br />
D<br />
E<br />
F<br />
G<br />
A<br />
B<br />
C<br />
D<br />
E<br />
F<br />
G<br />
Begrünung – Aufbauhöhe ca. 30 mm bis 40 mm<br />
HPL ® Vegetationssubstrat – Aufbauhöhe ca. 30 mm<br />
HPL ® Zeostrat 5/16 mm – Aufbauhöhe ca. 30 mm<br />
HPL ® Systemplatte 1,5 mm Stärke – feuerverzinktes Stahlblech<br />
Formatgrößen (Länge x Breite):<br />
1.000 mm x <strong>2.0</strong>00 mm / 1.250 mm x 2.500 mm / 1.500 mm x 3.000 mm<br />
HPL ® Wasseranstausystemplatte 0,75 mm Stärke<br />
– aluminiumverzinktes Stahlblech,<br />
Länge: bis maximal 18 m, Formatgrößen (Höhe x Breite):<br />
50 mm x 1.000 mm / 100 mm x 825 mm / 135 mm x 930 mm<br />
Dachhaut / Dachabdichtung / Beckenabdichtung<br />
Flachdach / Fläche <strong>mit</strong> Wasseranstau<br />
– Neigung 0 Grad bis max. 5 Grad<br />
Begrünung:<br />
Zuerst wird eine ca. 3 cm hohe Schicht grobkörniges Zeostrat (C) auf die Systemplatte (D) geschüttet. Darauf<br />
wird eine ca. 3 cm hohe Schicht feinkörniges Vegetationssubstrat (B) verteilt. Anschließend wird die gewünschte<br />
Begrünung auf diese vorbereitete Schicht verlegt.<br />
Sportplatzrasen <strong>mit</strong> HPL ® Extensivbegrünungssystem<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystem ermöglicht kostengünstig<br />
die Anlage von funktionellen und nachhaltigen Rasenflächen in Sportstätten.<br />
Die regulierbare Wasseranstauebene ohne Pflanzsubstrat im Wurzelvegetationsbereich<br />
kann erwärmt werden und sorgt für schneefreie Rasenflächen<br />
im Winter. Zugleich bietet die Wasseranstaufläche genügend<br />
Speicherkapazität für das Bewässern der Rasenfläche.<br />
Der Rasen kann jederzeit oberhalb der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemplatten<br />
ersetzt werden. Die Abdichtungsfläche bleibt davon unberührt.<br />
© GKR Germany 25
26<br />
Extensive Begrünungen von Flächen<br />
– Neigung 0 bis 5 Grad<br />
– Wasseranstauhöhe 80 mm bis 165 mm<br />
– Systemaufbau 2
Bauwerksbegrünung <strong>2.0</strong><br />
Extensive / intensive Begrünungen <strong>mit</strong> Stauden, Gräser, Sträucher, Bodendecker<br />
Mittlerer Abflussbeiwert 0,2<br />
2<br />
1<br />
3<br />
1<br />
2<br />
3<br />
Wasseranstauhöhe von mindestens 80 mm bis maximal 165 mm Höhe,<br />
entsprechend der Höhe der verwendeten HPL ® Wasseranstausystemplatte<br />
Aufbauhöhe der Begrünung von 100 mm bis 300 mm<br />
Regulierbarer Wasseranstaubereich wahlweise 50 mm, 100 mm oder 135 mm<br />
Systemaufbau 2<br />
A<br />
Begrünung <strong>mit</strong> Stauden, Gräser, Bodendecker<br />
B<br />
HPL ® Zeostrat 5/16 mm oder HPL ® Vegetationssubstrat<br />
– Aufbauhöhe ca. 100 mm bis 300 mm<br />
C<br />
D<br />
E<br />
F<br />
HPL ® Systemplatte 1,5 mm Stärke – feuerverzinktes Stahlblech<br />
Formatgrößen (Länge x Breite):<br />
1.000 mm x <strong>2.0</strong>00 mm / 1.250 mm x 2.500 mm / 1.500 mm x 3.000 mm<br />
HPL ® Wasseranstausystemplatte 0,75 mm Stärke<br />
– aluminiumverzinktes Stahlblech,<br />
Länge: bis maximal 18 m, Formatgrößen (Höhe x Breite):<br />
50 mm x 1.000 mm / 100 mm x 825 mm / 135 mm x 930 mm<br />
Dachhaut / Dachabdichtung / Beckenabdichtung<br />
Flachdach / Fläche <strong>mit</strong> Wasseranstau<br />
– Neigung 0 Grad bis max. 5 Grad<br />
Bepflanzung:<br />
Auf die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemplatte (C) wird eine Schicht Vegetationssubstrat (B) verteilt. Das Substrat<br />
zeichnet sich durch seine hervorragende Kapillarwirkung aus und ermöglicht gleichzeitig ein schnelles Abfließen<br />
des Niederschlagswassers. Die Aufbauhöhe kann je nach gewünschter Bepflanzung zwischen 10 cm und 30 cm<br />
variieren. In das Substrat werden die ausgewählten Pflanzen gepflanzt werden.<br />
© GKR Germany 27
Solaranlagen und extensive Begrünungen von Flächen<br />
– Neigung 0 bis 5 Grad<br />
– Wasseranstauhöhe 80 mm bis 165 mm<br />
– Systemaufbau 3<br />
Solaranlagen jeder Größe und allen Herstellern sind installierbar.<br />
Für die Montage von Photovoltaikanlagen produzieren wir <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Solar-Aufstellsysteme in Kombination<br />
<strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystemen.<br />
Das HPL ® Solar-Aufstellsystem ermöglicht eine einfache Montage. Die Solarpaneelen können variabel auf das<br />
Ständersystem montiert werden.<br />
Die begrünten HPL ® Extensivbegrünungssysteme sorgen für die nötige Belastung der HPL ® Solar-Aufstellsysteme<br />
und gewährleisten die Standsicherheit der installierten Anlagen.<br />
Auch Luftwärmepumpen oder andere technische Bauteile können ergänzend auf das HPL ® Solar-Aufstellsystem<br />
montiert werden.<br />
HPL ® Extensivbegrünungssysteme <strong>mit</strong> Wasseranstau sorgen für funktionelle, wassersparende und pflegeleichte<br />
Begrünungen.<br />
28
Bauwerksbegrünung <strong>2.0</strong><br />
© GKR Germany 29
Solaranlagen <strong>mit</strong> extensiven Begrünungen auf Flächen<br />
– Neigung 0 bis 5 Grad<br />
– Wasseranstauhöhe 80 mm bis 165 mm<br />
– Systemaufbau 3<br />
Aufbaudicke der extensiven Begrünung von 10 cm bis 30 cm<br />
Mittlerer Abflussbeiwert entsprechend der gewählten Begrünungsform: 0,2 oder 0,3<br />
2<br />
Bepflanzung <strong>mit</strong><br />
Flächenbegrünungsmatten<br />
HPL ® Zeostrat<br />
HPL ® Flächenbegrünungsmodul<br />
3<br />
Solarpaneele<br />
1<br />
HPL ® Kühl- und Wasserspeichermodule für Solaranlagen<br />
Höhenregulierbarer Wasserüberlauf<br />
Wasseranstauhöhe regulierbar von 80 mm - 165 mm<br />
Wasserbecken konstruiert z.B. aus Bitumenabdichtung, Edelstahl oder EPDM-Folie<br />
Wasserzufuhr über Trinkwasseranschluss oder Wasserzisterne <strong>mit</strong> optionaler Wasseraufbereitungsanlage<br />
Dachabdichtung oder Flächenbelag<br />
(unter anderem Dünger, PH-Wert)<br />
1<br />
2<br />
3<br />
Wasseranstauhöhe von mindestens 80 mm bis maximal 165 mm Höhe,<br />
entsprechend der Höhe der verwendeten HPL ® Wasseranstausystemplatte<br />
Aufbauhöhe der Begrünung von 100 mm<br />
bei einer extensiven Begrünung <strong>mit</strong> Begrünungsmatten, Rollrasen oder Moos – Abflussbeiwert 0,3<br />
Aufbauhöhe der Begrünung von 100 mm bis 300 mm<br />
bei einer extensiven Begrünung <strong>mit</strong> Stauden, Gräser, Bodendecker, Koniferen – Abflussbeiwert 0,2<br />
Regulierbarer Wasseranstaubereich wahlweise 50 mm, 100 mm oder 135 mm<br />
Für die Begrünungen sind Wasserbecken <strong>mit</strong> einer möglichen Wasseranstauhöhe von mindestens 80 mm erforderlich.<br />
Die Becken können im Rahmen der Gebäudeabdichtung aus Bitumen oder aus EPDM Folien erstellt werden.<br />
Ebenso können Becken aus wasserdichtem Beton oder Metall auf jeder horizontalen Fläche aufgebaut werden.<br />
In die Becken wird das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystem flächig verlegt und das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Solar-Aufstellsystem entsprechend der Solaranlagenplanung <strong>mit</strong> installiert.<br />
Abschließend wird auf das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssystem die Extensivbegrünung gepflanzt.<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme sind formstabil, leichtgewichtig und begehbar.<br />
Wir produzieren die Systeme aus verzinktem Stahlblech passend zu jedem Begrünungsvorhaben.<br />
30
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Solarständer<br />
Systemaufbau 3<br />
Seitenansicht:<br />
1<br />
2<br />
3<br />
4<br />
5<br />
HPL ® Solarständer Bodenleiste – Länge bis 600 cm<br />
Querschnittgröße passend zu Höhe <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wasseranstausystemplatte<br />
HPL ® Solarständer Höhenleiste Länge bis 200 cm<br />
HPL ® Solarständer Aufnahmegelenk – zur Fixierung und Ausrichtung der HPL ® Solarständer Solarmontageleiste (4)<br />
HPL ® Solarständer Solarmontageleiste – Länge bis 800 cm<br />
HPL ® Solarständer Montageösen<br />
Das HPL ® Aufstellsystem kann in jede Himmelsrichtung einfach installiert werden.<br />
Systemaufbau gerade:<br />
Systemaufbau schräg:<br />
A<br />
B<br />
HPL ® Wasseranstausystemplatte<br />
– Höhe abhängig von gewünschter Wasseranstauhöhe<br />
HPL ® Systemplatte 1,5 mm Stärke<br />
– feuerverzinktes Stahlblech<br />
Formatgrößen (Länge x Breite): 1.000 mm x <strong>2.0</strong>00 mm<br />
1.250 mm x 2.500 mm<br />
1.500 mm x 3.000 mm<br />
C<br />
D<br />
X<br />
Aufbau der Begrünung<br />
Dachhaut / Dachabdichtung / Beckenabdichtung<br />
Solaranlage inklusive Befestigungsmaterial<br />
– zur Montage auf die Solarmontageleiste (4)<br />
© GKR Germany 31
Extensive Begrünung von Runddächern<br />
– Neigung 5 bis 45 Grad<br />
– <strong>mit</strong> Wasserspeichervlies 3,5 mm / 5 mm / 7 mm<br />
– Systemaufbau 4<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme <strong>mit</strong> Wasserspeichervlies sind für<br />
Runddächer <strong>mit</strong> einer Neigung von 5 bis 45 Grad entwickelt.<br />
Die Bewässerung erfolgt oberflächig über Niederschlagswasser und ergänzend über marktübliche Flächenbewässerungssysteme.<br />
Das Wasser wird im Bewässerungsvlies gespeichert. Die HPL ® Systemplatten produzieren<br />
wir aus formstabilem, aluminiumverzinktem Stahlblech. Das HPL ® Extensivbegrünungssystem schützt vollflächig<br />
und dauerhaft die Dachhaut und Dachabdichtungen. Die begrünten Flächen sind begehbar.<br />
32
Bauwerksbegrünung <strong>2.0</strong><br />
Extensive Begrünungen <strong>mit</strong> Begrünungsmatten oder Rollrasen<br />
Mittlerer Abflussbeiwert 0,3<br />
Aufbau der Begrünung:<br />
Zuerst werden die HPL ® Systemplatten auf dem Dach verlegt. Diese verhindern dauerhaft ein Abrutschen der<br />
Begrünungen von den Dachflächen. Dann legt man das Wasserspeichervlies auf die Systemplatten. Anschließend<br />
wird das verlegte Wasserspeichervlies gründlich bewässert, um eine gleichmäßige Auflage sicherzustellen. Als<br />
nächstes befüllt man das HPL ® Extensivbegrünungssystem <strong>mit</strong> dem HPL ® Pflanzsubstrat. Zum Schluss werden die<br />
Vegetationsmatten auf dem Substrat verlegt.<br />
Systemaufbau 4<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme:<br />
● bieten Abrutschsicherheit<br />
● sind dauerhaft formstabil<br />
● sind begehbar<br />
● sind einfach zu verlegen<br />
● schützen die Dachhaut<br />
A<br />
B<br />
C<br />
D<br />
Begrünungsmatte – Aufbaudicke ca. 30 mm bis 40 mm<br />
HPL ® Vegetationssubstrat – Aufbaudicke ca. 100 mm<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wasserspeichervlies<br />
- Aufbaudicke 3,5 mm, 300 g pro qm, Speicherfähigkeit 3 Liter pro qm<br />
- Aufbaudicke 5,0 mm, 500 g pro qm, Speicherfähigkeit 5 Liter pro qm<br />
- Aufbaudicke 7,0 mm, 1.000 g pro qm, Speicherfähigkeit 10 Liter pro qm<br />
HPL ® Systemplatte 0,75 mm Stärke, Höhe 100 mm<br />
– aluminiumverzinktes Stahlblech;<br />
E<br />
Abgedichtete Dachfläche <strong>mit</strong><br />
5 Grad bis maximal 45 Grad Neigung<br />
© GKR Germany 33
Extensive Begrünung von Schrägdächern<br />
– Neigung 5 bis 45 Grad<br />
– <strong>mit</strong> Wasserspeichervlies 3,5 mm / 5 mm / 7 mm<br />
– Systemaufbau 5<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme <strong>mit</strong> Wasserspeichervlies sind speziell<br />
für schräge Dächer <strong>mit</strong> Neigungen von 5 bis 45 Grad entwickelt worden.<br />
Die Bewässerung erfolgt vorrangig durch den Einsatz von Regenwasser, unterstützt durch gängige Bewässerungssysteme,<br />
die auf dem Markt erhältlich sind. Das Wasser wird im Bewässerungsvlies gespeichert. Unsere HPL ®<br />
Systemplatten bestehen aus stabilem Stahlblech, das <strong>mit</strong> Aluminium verzinkt ist. Das HPL ® Extensivbegrünungssystem<br />
bietet umfassenden und dauerhaften Schutz für das Dach und die Dachabdichtung. Zusätzlich sind die<br />
begrünten Flächen begehbar.<br />
34
Bauwerksbegrünung <strong>2.0</strong><br />
Extensive Begrünungen <strong>mit</strong> Begrünungsmatten oder Rollrasen<br />
Mittlerer Abflussbeiwert 0,3<br />
Aufbau der Begrünung:<br />
Zunächst erfolgt die Verlegung der HPL ® Systemplatten auf dem Dach, um ein dauerhaftes Verhindern des Abrutschens<br />
der Begrünung von den Dachflächen zu gewährleisten. Anschließend wird das Wasserspeichervlies über die<br />
Systemplatten gelegt und sorgfältig bewässert, um eine gleichmäßige Verteilung sicherzustellen. Im nächsten Schritt<br />
erfolgt die Befüllung des HPL ® Extensivbegrünungssystems <strong>mit</strong> dem HPL ® Pflanzsubstrat. Abschließend werden<br />
die Vegetationsmatten auf dem Substrat platziert.<br />
Systemaufbau 5<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme:<br />
● bieten Abrutschsicherheit<br />
● sind dauerhaft formstabil<br />
● sind begehbar<br />
● sind einfach zu verlegen<br />
● schützen die Dachhaut<br />
A<br />
Begrünungsmatte – Aufbaudicke ca. 30 mm bis 40 mm<br />
B<br />
HPL ® Vegetationssubstrat – Aufbaudicke ca. 100 mm<br />
C<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wasserspeichervlies<br />
- Aufbaudicke 3,5 mm, 300 g pro qm, Speicherfähigkeit 3 Liter pro qm<br />
- Aufbaudicke 5,0 mm, 500 g pro qm, Speicherfähigkeit 5 Liter pro qm<br />
- Aufbaudicke 7,0 mm, 1.000 g pro qm, Speicherfähigkeit 10 Liter pro qm<br />
D<br />
E<br />
HPL ® Systemplatte 0,75 mm Stärke, Höhe 100 mm<br />
– aluminiumverzinktes Stahlblech;<br />
Abgedichtete Dachfläche <strong>mit</strong><br />
5 Grad bis maximal 45 Grad Neigung<br />
© GKR Germany 35
Pflanzbeispiele für<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme<br />
Extensive Begrünungen für Systemaufbau 1, 3, 4, 5:<br />
Sedum-Mix-Begrünungsmatte<br />
Sedum-Begrünungsmatte<br />
Sedum-Kräuter-Begrünungsmatte<br />
Blumenwiese<br />
Sportrasen<br />
Moos<br />
36
Bauwerksbegrünung <strong>2.0</strong><br />
Extensive Begrünungen <strong>mit</strong> vielfältigen Pflanzenarten für Systemaufbau 2:<br />
Stauden<br />
Bodendecker und Stauden<br />
Sedum<br />
Koniferen, Farne Gräser Kräuter<br />
© GKR Germany 37
38
Bauwerksbegrünung <strong>2.0</strong><br />
Intensive Dach- und Flächenbegrünungen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssystemen<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssysteme bestehen aus <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsystemen, -Rastersystemen<br />
und -Großplanzensystemen. Dank der Kombinationsmöglichkeiten aus diesen drei Systemen ist es möglich,<br />
Pflanzen jeglicher Art und Größe zur intensiven Begrünung von Dächern und Freiflächen zu verwenden.<br />
Alle Systeme gewährleisten ein gesundes und üppiges Wachstum der Pflanzen bei reduziertem Wasserverbrauch<br />
und minimalen Pflegeaufwand.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssysteme sind:<br />
leichtgewichtig, einfach zu installieren und zu bepflanzen, funktionell, beliebig kombinierbar,<br />
wieder verwendbar, nachhaltig<br />
Intensive Begrünungen <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssystemen<br />
bieten zahlreiche Vorteile:<br />
● Verbesserung der Luftqualität:<br />
Intensive Begrünungen tragen zur Reduzierung von Luftverschmutzung bei, da Pflanzen Kohlendioxid aufnehmen<br />
und Sauerstoff abgeben. Sie filtern auch Schadstoffe aus der Luft, was insbesondere in dicht besiedelten städtischen<br />
Gebieten von großer Bedeutung ist.<br />
● Temperaturregulierung:<br />
Pflanzen bieten natürlichen Schatten und Verdunstungskühlung, was dazu beiträgt, Hitzeinselwirkung zu<br />
verringern. Dies kann im Sommer das städtische Mikroklima verbessern.<br />
● Reduzierung von Lärmbelästigung:<br />
Grünanlagen können Schallwellen absorbieren, was zu einer Verringerung der Lärmbelästigung führt.<br />
Dies trägt zur Schaffung einer ruhigeren und angenehmeren Umgebung bei.<br />
● Erhöhung der Lebensqualität:<br />
Intensive Begrünungen schaffen Orte für Erholung und Entspannung, die den physischen und psychischen Wohlbefinden<br />
der Bewohner zugutekommen. Sie fördern soziale Interaktion und bieten Raum für Freizeitaktivitäten.<br />
● Biodiversität:<br />
Grünanlagen fördern die Vielfalt der Tier- und Pflanzenwelt. Dies trägt zum Erhalt der Biodiversität bei<br />
und kann dadurch Ökosysteme schützen.<br />
● Reduzierung von Überschwemmungen:<br />
Intensive Begrünungen, wie Gründächer und begrünte Flächen, absorbieren Regenwasser und reduzieren so<strong>mit</strong><br />
das Risiko von Überschwemmungen und die Belastung der Kanalisation.<br />
● Förderung der nachhaltigen Stadtentwicklung:<br />
Intensive Begrünungen sind ein wichtiger Bestandteil nachhaltiger Stadtplanung. Sie tragen dazu bei, das<br />
städtische Umfeld lebenswerter zu gestalten und gleichzeitig die Umweltauswirkungen der urbanen Expansion<br />
zu reduzieren.<br />
● Wirtschaftliche Vorteile:<br />
Grünanlagen können Immobilienwerte steigern und die Attraktivität von Stadtvierteln für Investoren und<br />
Touristen erhöhen.<br />
© GKR Germany 39
Intensive Dach- und Flächenbegrünungen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssystemen<br />
Vorteile von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssystemen gegenüber intensiven<br />
Begrünungen <strong>mit</strong> herkömmlichen Systemen:<br />
● Vielseitige Gestaltungsmöglichkeiten:<br />
Unsere Systeme ermöglichen die kreative Gestaltung von begrünten Dächern und Flächen <strong>mit</strong> einer Auswahl<br />
von allen Pflanzen und Bäumen jeder Größe.<br />
● Gewichtsreduktion:<br />
Mit unseren Systemen lässt sich das Gewicht der begrünten Flächen um bis zu 80 % verringern. Dies hat<br />
praktische Vorteile, wie die Erhöhung der Tragfähigkeit von Dächern und die Reduzierung der Kosten für<br />
statische Anpassungen.<br />
● Wasserwirtschaft:<br />
Die Systeme ermöglichen eine effiziente Wasserwirtschaft, indem sie Regenwasser in Becken auffangen und<br />
speichern. Vor starken Regenfällen kann das Wasser durch das vollständige Entleeren der Becken in Zisternen<br />
umgeleitet werden, um zusätzliches Regenwasser aufzufangen. Dies hilft dabei, die Belastung der Kanalisation<br />
zu verringern, Überschwemmungen zu verhindern und unsere Wasserressourcen zu schonen.<br />
● Schonung der Dachhaut:<br />
Dank des veränderten Wurzelwachstums durch die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systeme sind Schäden durch Wurzelpressdruck<br />
ausgeschlossen. Beckenabdichtungen bleiben unversehrt und ein punktueller Austausch einzelner<br />
Pflanzen bleibt immer möglich.<br />
● Reparaturmöglichkeiten:<br />
Unsere Systeme erleichtern die Reparatur von undichten Stellen auf den Flächen. Dies trägt dazu bei, langfristige<br />
Instandhaltungskosten zu reduzieren. Wir empfehlen für Dachabdichtungen eine doppellagige Bitumenbahn <strong>mit</strong><br />
innen liegender Leckortungsfolie. Hier<strong>mit</strong> können undichte Stellen punktuell festgestellt werden. Zur Reparatur<br />
wird das Becken entleert und die entsprechende Pflanze im Schadensbereich ohne Pflanzarbeiten entfernt und<br />
hinterher wieder eingehängt.<br />
● Zusätzliche Isolierung:<br />
Unsere Systeme bieten über die Wasserfläche eine weitere Schicht Isolierung, die den Energieverbrauch senken<br />
kann, und so<strong>mit</strong> zu Einsparungen bei den Energiekosten führt. In den wärmeren Monaten wirkt diese Isolierung<br />
zudem temperaturregulierend und trägt zur Abkühlung des Gebäudes bei.<br />
40
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Intensivbegrünungssysteme bestehen aus:<br />
● <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsystemen<br />
● <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystemen<br />
● <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensystemen<br />
Kombinations- und Anwendungsbeispiel:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Kulturtöpfe<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Schwerlastkorb<br />
Abdeckmaterial<br />
z.B. Zierkies<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Abdeckscheibe<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Systemscheibe<br />
4<br />
1<br />
3<br />
2<br />
5 6 7<br />
1<br />
Wasserzulauf<br />
2 Gebäudeabdichtung<br />
3 Wasseranstau 0 cm - 13 cm<br />
4 Regulierung Wasseranstauhöhe<br />
5 <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsystem<br />
6 <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensystem<br />
7 <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem<br />
Funktion:<br />
Es können Teilbereiche von Flächen oder gesamte Dachflächen begrünt werden.<br />
Hierfür werden die gewünschten Formen und Größen der Wasserbecken aufgestellt oder die komplette<br />
Dachfläche als Wasserbecken umfunktioniert.<br />
Die Wasserbecken können aus Edelstahl oder Beton sein. Ebenfalls ist eine Abdichtung von Becken <strong>mit</strong> Bitumen<br />
oder EPDM-Folien möglich.<br />
Die Becken haben eine mögliche Wasseranstauhöhe von 5 cm bis 13 cm.<br />
In diese Wasserbecken können je nach Begrünungswunsch <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme (Seite 42 - 49),<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großplanzensystemen für Bäume (Seite 56 - 57) und <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersysteme<br />
(Seite 50 - 55) einzeln oder kombiniert verwendet werden.<br />
Die passenden Kulturtöpfe bzw. Großkulturtöpfe werden bepflanzt und anschließend nur noch eingehängt.<br />
Abschließend werden Systemplatten und Abdeckscheiben optional <strong>mit</strong> Zierkies bedeckt.<br />
Die Becken können dann <strong>mit</strong> Wasser aufgefüllt werden. Die Pflanzen versorgen sich selbst <strong>mit</strong> dem benötigtem<br />
Wasser. Die kontinuierliche Wasserversorgung kann über Niederschlag und ergänzend <strong>mit</strong> Trinkwasser gewährleistet<br />
werden. Wasseranschlüsse, sowie feste oder regulierbare Abläufe sind einfach zu integrieren.<br />
Eine Versorgung <strong>mit</strong> Dünger sollte regelmäßig erfolgen und kontrolliert werden. Düngemessstationen können zur<br />
Automatisierung dieses Prozesses helfen.<br />
© GKR Germany 41
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme für<br />
Intensive Dach- und Flächenbegrünung<br />
Auf allen horizontalen Flächen sind <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme die Lösung für<br />
nachhaltige, funktionelle Begrünungen von Bauwerken, Dächern, Städten sowie von<br />
allen versiegelten Flächen. Sämtliche Pflanzen in jeder Größe können verwendet<br />
werden und gedeihen prächtig.<br />
Intensive Dachbegrünung <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulen<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Module in Regenwasserauffangbecken<br />
42
Bauwerksbegrünung <strong>2.0</strong><br />
HPL ® Pflanzmodule sind in unserer Standardserie oder als Maßanfertigung erhältlich<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule produzieren wir aus verzinktem Stahl oder Edelstahl. In unserer Serienproduktion<br />
sind Module <strong>mit</strong> 1 x Kulturtopföffnung für Pflanzen bis 500 cm Höhe, Module <strong>mit</strong> bis zu 25 x Kulturtopföffnungen<br />
für Pflanzen bis 200 cm Höhe und Module <strong>mit</strong> Pflanzkörben für Wechselbepflanzungen erhältlich.<br />
Für begehbare Wartungsflächen zwischen den bepflanzten Modulen produzieren wir Gehwegmodule <strong>mit</strong> und<br />
ohne Beleuchtung. Die Höhe der jeweiligen Module richtet sich nach der Größe der gewünschten Bepflanzung.<br />
Die Oberflächen sind naturbelassen oder pulverbeschichtet nach RAL erhältlich.<br />
Anleitung für die Verwendung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen:<br />
● <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule in ein Wasserbecken oder Wasserlauf <strong>mit</strong> einer Wasseranstauhöhe von<br />
5 cm - 13 cm stellen, arrangieren und bei Bedarf <strong>mit</strong>einander verbinden.<br />
● Anschließend werden die bepflanzten HPL ® Kulturtöpfe oder Körbe in die Pflanzmodule eingehängt.<br />
● Abschließend wird die bepflanzte Oberfläche <strong>mit</strong> beliebigem anorganischem Material, wie z.B. Zierkies, bedeckt.<br />
● Fertig bepflanzt ist die zu begrünende Fläche.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule sind beliebig <strong>mit</strong>einander kombinierbar.<br />
Kombinationsbeispiel aus <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen für Kulturtöpfe, Pflanzkörben und Gehwegmodulen<br />
© GKR Germany 43
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme für<br />
Intensive Dach- und Flächenbegrünung<br />
Unser Standardsortiment:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule für Kulturtöpfe<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 245 mm<br />
HPL ® Spezialkulturtöpfe:<br />
25 Stück x 1,3 Liter<br />
Ø 140 mm, Höhe 160 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 235 mm<br />
HPL ® Spezialkulturtöpfe:<br />
25 Stück x 2 Liter<br />
Ø 165 mm, Höhe 145 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 250 mm<br />
HPL ® Spezialkulturtöpfe:<br />
16 Stück x 3 Liter<br />
Ø 190 mm, Höhe 175 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 265 mm<br />
HPL ® Spezialkulturtöpfe:<br />
16 Stück x 3,5 Liter<br />
Ø 215 mm, Höhe 190 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 270 mm<br />
HPL ® Spezialkulturtöpfe:<br />
16 Stück x 5 Liter<br />
Ø 230 mm, Höhe 200 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 290 mm<br />
HPL ® Spezialkulturtöpfe:<br />
9 Stück x 7,5 Liter<br />
Ø 260 mm, Höhe 220 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 305 mm<br />
HPL ® Spezialkulturtöpfe:<br />
9 Stück x 9,5 Liter<br />
Ø 285 mm, Höhe 240 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 320 mm<br />
HPL ® Spezialkulturtöpfe:<br />
9 Stück x 12 Liter<br />
Ø 305 mm, Höhe 265 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 370 mm<br />
HPL ® Spezialkulturtöpfe:<br />
4 Stück x 25 Liter<br />
Ø 375 mm, Höhe 320 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 410 mm<br />
HPL ® Spezialkulturtöpfe:<br />
4 Stück x 35 Liter<br />
Ø 420 mm, Höhe 360 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 440 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 50 Liter<br />
Ø 500 mm, Höhe 390 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 490 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 70 Liter<br />
Ø 550 mm, Höhe 450 mm<br />
44
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule für Kulturtöpfe<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 500 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 90 Liter<br />
Ø 600 mm, Höhe 460 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 580 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 180 Liter<br />
Ø 780 mm, Höhe 530 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 200 mm x 245 mm<br />
HPL ® Spezialkulturtöpfe:<br />
6 Stück x 1,3 Liter<br />
Ø 140 mm, Höhe 160 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 200 mm x 235 mm<br />
HPL ® Spezialkulturtöpfe:<br />
5 Stück x 2 Liter<br />
Ø 165 mm, Höhe 145 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 220 mm x 250 mm<br />
HPL ® Spezialkulturtöpfe:<br />
5 Stück x 3 Liter<br />
Ø 190 mm, Höhe 175 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 245 mm<br />
HPL ® Spezialkulturtöpfe:<br />
11 Stück x 1,3 Liter<br />
Ø 140 mm, Höhe 160 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 235 mm<br />
HPL ® Spezialkulturtöpfe:<br />
11 Stück x 2 Liter<br />
Ø 165 mm, Höhe 145 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 250 mm<br />
HPL ® Spezialkulturtöpfe:<br />
6 Stück x 3 Liter<br />
Ø 190 mm, Höhe 175 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 265 mm<br />
HPL ® Spezialkulturtöpfe:<br />
8 Stück x 3,5 Liter<br />
Ø 215 mm, Höhe 190 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 270 mm<br />
HPL ® Spezialkulturtöpfe:<br />
8 Stück x 5 Liter<br />
Ø 230 mm, Höhe 200 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 290 mm<br />
HPL ® Spezialkulturtöpfe:<br />
3 Stück x 7,5 Liter<br />
Ø 260 mm, Höhe 220 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 305 mm<br />
HPL ® Spezialkulturtöpfe:<br />
3 Stück x 9,5 Liter<br />
Ø 285 mm, Höhe 240 mm<br />
© GKR Germany 45
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme für<br />
Intensive Dach- und Flächenbegrünung<br />
Unser Standardsortiment:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule für Kulturtöpfe<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 320 mm<br />
HPL ® Spezialkulturtöpfe:<br />
3 Stück x 12 Liter<br />
Ø 305 mm, Höhe 265 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 370 mm<br />
HPL ® Spezialkulturtöpfe:<br />
2 Stück x 25 Liter<br />
Ø 375 mm, Höhe 320 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 410 mm<br />
HPL ® Spezialkulturtöpfe:<br />
2 Stück x 35 Liter<br />
Ø 420 mm, Höhe 360 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 340 mm<br />
HPL ® Pflanzkorb:<br />
1 Stück x 45 Liter<br />
690 mm x 285 mm x 285 mm<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule für Großpflanzen<br />
Länge 1.500 mm x Breite 1.500 mm x Höhe 590 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 285 Liter Ø 950 mm, Höhe 550 mm<br />
Länge 1.500 mm x Breite 1.500 mm x Höhe 700 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 375 Liter Ø 1.020 mm, Höhe 650 mm<br />
46
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungsmodule <strong>mit</strong> Pflanzkörben<br />
Die HPL ® Pflanzkörbe ersetzen die HPL ® Kulturtöpfe und eignen sich hervorragend für Wechselbepflanzungen.<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 215 mm<br />
HPL ® Pflanzkorb:<br />
1.000 mm x 1.000 mm x 115 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x<br />
1.414 mm x 215 mm<br />
HPL ® Pflanzkorb:<br />
1.000 mm x 1.000 mm x<br />
1.414 mm x 115 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 265 mm<br />
HPL ® Pflanzkorb:<br />
1.000 mm x 1.000 mm x 165 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x<br />
1.414 mm x 265 mm<br />
HPL ® Pflanzkorb:<br />
1.000 mm x 1.000 mm x<br />
1.414 mm x 165 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 215 mm<br />
HPL ® Pflanzkorb:<br />
1.000 mm x 500 mm x 115 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 265 mm<br />
HPL ® Pflanzkorb:<br />
1.000 mm x 500 mm x 165 mm<br />
© GKR Germany 47
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme für<br />
Intensive Dach- und Flächenbegrünung<br />
Unser Standardsortiment:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gehwegmodule<br />
Als Ergänzung zu <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen sind <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gehwegmodule zur Installation<br />
zwischen den Pflanzmodulen erhältlich. Sie dienen als Wegfläche zur Versorgung / Wartung der begrünten<br />
Fläche. Die Module sind auch <strong>mit</strong> Bohrungen zur Montage von LED Strahlern bestellbar.<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 160 mm<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 160 mm<br />
Länge x Breite x Höhe:<br />
1.500 mm x 1.500 mm x 160 mm<br />
Länge x Breite x Höhe:<br />
1.500 mm x 1.500 mm x 160 mm<br />
48
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsysteme <strong>mit</strong> Rollen für<br />
Großpflanzen als Sonderanfertigung<br />
Mit <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen <strong>mit</strong> Rollen werden Großpflanzen mobil. Großpflanzen in Becken können<br />
ohne Pflanzarbeiten jederzeit verschoben werden. Sei es für eine Pflanzenpflege, oder einfach nur um das Erscheinungsbild<br />
der Grünanlage zu verändern. Die mobilen Module produzieren wir aus Edelstahl in der gewünschten<br />
Größe passend zur jeweiligen Solitärpflanze. Die Oberflächen sind in Edelstahl natur oder pulverbeschichtet in jeder<br />
RAL Farbe erhältlich. Die verdeckten Schwerlastrollen der Module sind aus Edelstahl und hochwertigem Kunststoff.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Systemplatte<br />
Kulturtopföffnung<br />
Außenwand für<br />
Klimakammer<br />
Schwerlastrollen<br />
Wasseranstau 13 cm<br />
Abnehmbare Außenwände<br />
Wasserbecken <strong>mit</strong> bepflanzten, mobilen<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulsystemen<br />
© GKR Germany 49
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersysteme für<br />
Intensive Dach- und Flächenbegrünung<br />
Für nachhaltige, funktionelle Begrünungen von versiegelten Flächen, Bauwerken,<br />
Dächern, Wasserflächen und Innenräumen.<br />
Intensive Dachbegrünung <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem installiert<br />
50
Bauwerksbegrünung <strong>2.0</strong><br />
HPL ® Rastersysteme sind in jedem Becken aufstellbar. Das System kann entsprechend der Höhe des Wasserstandes,<br />
der Bodenneigung bzw. bei Bodenunebenheiten angepasst werden. HPL ® Rastersysteme fertigen wir nach Maß in<br />
allen Größen. Die Anzahl und Größe der Kulturtopfausschnitte in den HPL ® Systemscheiben ist abhängig von der<br />
gewünschten Begrünung und wird entsprechend produziert. HPL ® Pflanzkörbe für Wechselbepflanzungen, sowie<br />
HPL ® Gehwegplatten sind ebenfalls erhältlich. Kombinationen <strong>mit</strong> Solitärpflanzen oder <strong>mit</strong> Wechselbepflanzungen<br />
sind möglich. Das HPL ® Rastersystem ist einfach zu installieren und selbst vorhandene Flachdächer können so<br />
ohne Eingriff in die Bausubstanz jederzeit intensiv begrünt werden.<br />
Anleitung zum Aufbau der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersysteme:<br />
● HPL ® Rastersystemfüße in das Becken stellen und <strong>mit</strong> HPL ® Rastersystemleisten verbinden.<br />
● Die HPL ® Rastergrundkonstruktion über die verstellbaren HPL ® Rastersystemfüße horizontal ausrichten.<br />
● Die HPL ® Rastersystemscheiben einlegen und <strong>mit</strong> der Grundkonstruktion verschrauben.<br />
● Anschließend werden die Pflanzen in ihren HPL ® Kulturtöpfen in die HPL ® Rastersystemscheiben gehängt.<br />
● Auch HPL ® Pflanzkörbe <strong>mit</strong> Wechselbepflanzungen können im Rastersystem verwendet werden.<br />
● Abschließend kann die Oberfläche <strong>mit</strong> beliebigem anorganischem Material, wie z.B. Zierkies bedeckt werden.<br />
● Fertig bepflanzt ist die zu begrünende Fläche.<br />
Rastergrundgerüst<br />
Höhenregulierbare<br />
Rasterkonstruktion<br />
HPL ® Systemscheibe<br />
für HPL ® Kulturtöpfe<br />
Höhenregulierbare<br />
Rasterkonstruktion<br />
HPL ® Pflanzkorb<br />
© GKR Germany 51
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersysteme für<br />
Intensive Dach- und Flächenbegrünung<br />
Unser Standardsortiment:<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem bietet zahlreiche Kombinationsmöglichkeiten und ist endlos erweiterbar.<br />
Das HPL ® Rastergrundgerüst ist höhenverstellbar, wodurch sämtliche Bodenunebenheiten schnell und einfach<br />
ausgeglichen werden können.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystemteile<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Rastersystemfüße<br />
Material:<br />
Fuß – Edelstahl<br />
Verbindungskappe –<br />
verzinkter Stahl<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Rasterverbindungsleisten<br />
L-Träger<br />
Material:<br />
verzinkter Stahl<br />
Länge: 500 mm<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Rasterverbindungsleisten<br />
X-Träger<br />
Material:<br />
verzinkter Stahl<br />
Länge: 500 mm<br />
L-Träger<br />
Material:<br />
verzinkter Stahl<br />
Länge: 1.000 mm<br />
X-Träger<br />
Material:<br />
verzinkter Stahl<br />
Länge: 1.000 mm<br />
L-Träger<br />
Material:<br />
verzinkter Stahl<br />
Länge: 1.400 mm<br />
X-Träger<br />
Material:<br />
verzinkter Stahl<br />
Länge: 1.400 mm<br />
52
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystemscheiben für Kulturtöpfe<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemscheiben sind passend zu unserm Rastersystem in verschiedenen Standardgrößen erhältlich.<br />
Sie werden einfach auf das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem gelegt und dann bei Bedarf <strong>mit</strong> der Hauptkonstruktion<br />
verschraubt. Danach können die bepflanzten Kulturtöpfe ganz einfach in die Systemscheiben einhängt werden.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemscheiben zum Rastersystem<br />
Länge: 1.050 mm<br />
Breite: 1.050 mm<br />
HPL ® Spezialkulturtöpfe:<br />
25 Stück x 1,3 Liter<br />
Ø 140 mm, Höhe 160 mm<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
HPL ® Spezialkulturtöpfe:<br />
11 Stück x 1,3 Liter<br />
Ø 140 mm, Höhe 160 mm<br />
Länge: 1.050 mm<br />
Breite: 1.050 mm<br />
HPL ® Spezialkulturtöpfe:<br />
25 Stück x 2 Liter<br />
Ø 165 mm, Höhe 145 mm<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
HPL ® Spezialkulturtöpfe:<br />
11 Stück x 2 Liter<br />
Ø 165 mm, Höhe 145 mm<br />
Länge: 1.050 mm<br />
Breite: 1.050 mm<br />
HPL ® Spezialkulturtöpfe:<br />
16 Stück x 3 Liter<br />
Ø 190 mm, Höhe 175 mm<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
HPL ® Spezialkulturtöpfe:<br />
8 Stück x 3 Liter<br />
Ø 190 mm, Höhe 175 mm<br />
Länge: 1.050 mm<br />
Breite: 1.050 mm<br />
HPL ® Spezialkulturtöpfe:<br />
16 Stück x 3,5 Liter<br />
Ø 215 mm, Höhe 190 mm<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
HPL ® Spezialkulturtöpfe:<br />
8 Stück x 3,5 Liter<br />
Ø 215 mm, Höhe 190 mm<br />
© GKR Germany 53
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystempflanzkörbe<br />
und <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gehwegmodulscheiben<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkörbe <strong>mit</strong> entsprechenden <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemscheiben<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkörbe sind bestens geeignet für Saisonale Wechselbepflanzungen. Um die Pflanzkörbe im<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem zu nutzen, werden die entsprechenden HPL ® Systemscheiben benötigt. Diese<br />
Systemscheiben werden auf das Rastersystem platziert und können bei Bedarf festgeschraubt werden. Danach<br />
können die bepflanzten Pflanzkörbe einfach in die Systemscheiben eingehängt werden.<br />
Pflanzkorb:<br />
Länge: 1.000 mm<br />
Breite: 500 mm<br />
Höhe: 165 mm<br />
Systemscheibe:<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
Pflanzkorb:<br />
Länge: 1.000 mm<br />
Breite: 1.000 mm<br />
Höhe: 165 mm<br />
Systemscheibe:<br />
Länge: 1.050 mm<br />
Breite: 1.050 mm<br />
Pflanzkorb:<br />
Breite: 1.000 mm<br />
Breite: 1.000 mm<br />
Länge: 1.414 mm<br />
Höhe: 165 mm<br />
Pflanzkorb:<br />
Breite: 1.050 mm<br />
Breite: 1.050 mm<br />
Länge: 1.464 mm<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gehwegmodulscheiben<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gehwegmodulscheiben als Wegfläche für die Versorgung / Wartung der begrünten Fläche.<br />
Die Scheiben sind auch <strong>mit</strong> Bohrungen zur Montage von LED Strahlern erhältlich.<br />
Gehwegmodulscheibe:<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
Gehwegmodulscheibe:<br />
Länge: 1.050 mm<br />
Breite: 525 mm<br />
Mit Bohrung zur Montage<br />
von LED Strahlern<br />
54
Bauwerksbegrünung <strong>2.0</strong><br />
Wir fertigen die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemscheiben auch als Sonderanfertigung an.<br />
Dies ermöglicht es uns, maßgeschneiderte Lösungen anzubieten, die genau den<br />
Anforderungen und Wünschen unserer Kunden entsprechen.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem integriert in Holzmöbel<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem <strong>mit</strong> Systemscheiben als Sonderanfertigung<br />
© GKR Germany 55
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensysteme für<br />
Intensive Dach- und Flächenbegrünungen<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensysteme fertigen wir in allen Größen und Formen<br />
passend zu jedem Begrünungsvorhaben. Landschaften <strong>mit</strong> integrierten Großpflanzen<br />
sind problemlos realisierbar. <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensysteme sind auch für<br />
Begrünungen an Standorten <strong>mit</strong> erhöhten Windlasten geeignet.<br />
Installation und Neubepflanzung im Herbst<br />
Bepflanzung nach 8 Monaten<br />
56
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensysteme bestehen aus einem <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzenkulturtopf und<br />
einem <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Vegetationsmantel aus Edelstahl. Die Vegetationsmäntel bilden die Vegetationskammer<br />
um den Großpflanzenkulturtopf herum. Die Mäntel sind pulverbeschichtet in jeder RAL Farbe erhältlich.<br />
Für den einfachen Transport von bepflanzten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzenkulturtöpfen sind Transportösen<br />
integriert. Für eine Wurzelballenverankerung sind im inneren des Kulturtopfes Befestigungsmöglichkeiten vorhanden.<br />
HPL ® Großpflanzenkulturtopf<br />
HPL ® Großpflanzenkulturtopf<br />
<strong>mit</strong> Vegetationsmantel<br />
Transportösen<br />
Die Verwendung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensystemen:<br />
● Den Kulturtopfboden <strong>mit</strong> einer Schicht <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Substrat bedecken. (Abbildung 1)<br />
● Den Baum im Kulturtopf platzieren und über die innen liegenden Befestigungsringe<br />
die Wurzelballenverankerung ausführen. (Abbildung 1)<br />
● Jetzt den Kulturtopf bis zur Oberkante <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Substrat auffüllen.<br />
● Unter Verwendung der Transportösen kann der bepflanzte Großkulturtopf<br />
beispielsweise per Kran am gewünschten Aufstellort platziert werden. (Abbildung 2)<br />
● Abschließend wird der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Vegetationsmantel am Kulturtopf befestigt. (Abbildung 3)<br />
1) Wurzelballenverankerung 2) Transport per Kran 3) Vegetationsmantel<br />
© GKR Germany 57
HPL ® Intensivbegrünungssysteme<br />
und -Extensivbegrünungssysteme<br />
sind beliebig kombinierbar<br />
Die vielfältigen HPL ® Systeme bieten zahlreiche Optionen für eine<br />
ästhetische Begrünung – sei es durch verschiedene Pflanzen im<br />
Rastersystem, einzelne Pflanzen in großzügigen Modulen oder<br />
extensive Begrünungen im Extensivbegrünungssystem.<br />
So ergeben sich unzählige Gestaltungsmöglichkeiten, für eine<br />
ansprechende und harmonische Begrünung. Grünflächen<br />
werden zu einem wahren Blickfang und bieten gleichzeitig<br />
wertvolle ökologische Vorteile.<br />
2 1<br />
2<br />
2<br />
1<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Extensivbegrünungssysteme<br />
für extensive und intensive Begrünungen<br />
2<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule für<br />
Pflanzen von 40 cm bis 600 cm Höhe<br />
1<br />
2<br />
Pflanzen<br />
58<br />
3 cm<br />
10 cm<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Substrat 5-50 cm<br />
Lochblechplatte<br />
13 cm Wasserstandshöhe<br />
10 cm substratfreie<br />
Wasserfläche<br />
Trapezplatte Höhe 10 cm
4<br />
1 1<br />
3<br />
3<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzensystem<br />
<strong>mit</strong> Edelstahlmantel nach Maß für Bäume<br />
und Sträucher in beliebiger Größe<br />
4<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzenkulturtopf<br />
in Betonschachtring nach DIN 4034<br />
für Bäume bis 15 Meter Höhe<br />
3 4<br />
© GKR Germany 59
Betonschachtringe und Gefäße <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkörben<br />
Betonschachtringe <strong>mit</strong> Boden nach DIN 4034 inkl. <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkorb<br />
Handelsübliche Betonschachtringe werden <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkörben ausgestattet und können<br />
für sämtliche Begrünungen und Wechselbepflanzungen verwendet werden.<br />
Die Betongefäße können überall aufgestellt oder auch vergraben werden, sind dauerhaft formstabil, wetterfest<br />
und robust. Sie eignen sich hervorragend zur Begrünung von versiegelten Flächen, Bauwerken und Städte.<br />
Die Pflanzkörbe können jederzeit einfach entfernt, neubepflanzt und wieder eingesetzt werden.<br />
Betonschachtringe <strong>mit</strong> Boden und Überlauf<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkorb<br />
Setabbildung Außen Ø Höhe Gewicht Pflanzkorb Innen Ø Pflanztiefe Gewicht<br />
1.000 mm 500 mm 660 kg 840 mm 250 mm 46,3 kg<br />
1.200 mm 500 mm 900 kg 1.040 mm 250 mm 57,7 kg<br />
1.500 mm 500 mm 1.200 kg 1.340 mm 250 mm 75,7 kg<br />
<strong>2.0</strong>00 mm 500 mm 1.850 kg 1.840 mm 250 mm 114,6 kg<br />
2.500 mm 500 mm 3.100 kg 2.340 mm 250 mm 159,8 kg<br />
2.800 mm 500 mm 3.450 kg 2.640 mm 250 mm 184,5 kg<br />
60
Betonschachtringe und Gefäße <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzenkulturtöpfen<br />
Betonschachtringe <strong>mit</strong> Boden nach DIN 4034 inkl. HPL ® Kulturtopf<br />
Gängige Betonschachtringe können <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzenkulturtöpfen ausgestattet werden<br />
und eignen sich für die Bepflanzung <strong>mit</strong> Pflanzen bis zu einer Höhe von 20 Metern.<br />
Die Betongefäße können überall aufgestellt oder eingegraben werden. Sie sind formstabil, wetterbeständig und<br />
robust. Diese Gefäße eignen sich besonders gut für die Begrünung <strong>mit</strong> Solitärpflanzen auf versiegelten Flächen,<br />
Bauwerken, in Städten und auf Flächen ohne Erde wie zum Beispiel in Wüsten. Es ist möglich, die Gefäße für<br />
Bewässerungssysteme hydraulisch <strong>mit</strong>einander zu verbinden.<br />
Betonschachtringe <strong>mit</strong> Boden und Überlauf<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Großpflanzenkulturtopf<br />
Setabbildung Außen Ø Höhe Gewicht Kulturtopf Innen Ø Pflanztiefe Gewicht<br />
1.000 mm 1.000 mm 1.050 kg 840 mm 750 mm 65,7 kg<br />
1.200 mm 1.000 mm 1.320 kg 1.040 mm 750 mm 79,6 kg<br />
1.500 mm 1.000 mm 1.770 kg 1.340 mm 750 mm 101,3 kg<br />
<strong>2.0</strong>00 mm 1.000 mm 2.600 kg 1.840 mm 750 mm 149,4 kg<br />
2.500 mm 1.500 mm 5.100 kg 2.340 mm 1.250 mm 247,8 kg<br />
2.800 mm 1.500 mm 5.760 kg 2.640 mm 1.250 mm 279,8 kg<br />
© GKR Germany 61
Pflanzeninseln <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssystem<br />
Begrünte Inseln sind überall aufstellbar und in jeder Form und Größe erhältlich.<br />
Die Installation ist unkompliziert und schnell. Die Systeme können jederzeit rückgebaut und an einem neuen<br />
Ort wieder verwendet werden. Die Verkleidungen der Inseln können beliebig ausgeführt werden. Als Standard<br />
verwenden wir pulverbeschichtetes Metall in gewünschter RAL-Farbe.<br />
Musterbeispiel einer Pflanzinsel:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Begrünungsmodul für<br />
einen HPL ® Kulturtopf<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzkorb<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzmodule für<br />
HPL ® Kulturtöpfe<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystem<br />
hier <strong>mit</strong> wird die Größe und Form<br />
der Insel vorinstalliert<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Rastersystemfüße<br />
zur Regulierung von Bodenunebenheiten<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Wasserbecken aus<br />
Edelstahl, im Outdoorbereich<br />
<strong>mit</strong> Überlauf<br />
Die einfache und schnelle Installation von begrünten Inseln:<br />
● Den Aufstellungsort auswählen und die gewünschte Größe / Form der Pflanzinsel festlegen. Dementsprechend<br />
das HPL ® Rastersystem aufstellen und die Oberfläche <strong>mit</strong>tels der HPL ® Rasterssystemfüße horizontal ausrichten.<br />
● Die HPL ® Wasserbecken auf das HPL ® Rastersystem stellen und die HPL ® Module / Pflanzkörbe in die Becken stellen.<br />
● Die Pflanzen im HPL ® Kulturtopf in die HPL ® Module einhängen oder die HPL ® Pflanzkörbe bepflanzen.<br />
● Abschließend die Insel seitlich verkleiden und die Oberfläche <strong>mit</strong> beliebigem Abdeckmaterial (z.B. Zierkies) auffüllen.<br />
62
Beispiel einer teilweise verblendeten Pflanzeninsel<br />
HPL ® Pflanzeninseln <strong>mit</strong> Sitzgelegenheit für eine ansprechende Begrünung der Innenstadt.<br />
© GKR Germany 63
Üppige Begrünung der Fassade unter Verwendung von sowohl kletternden Pflanzen als auch einzelnen Gewächsen.<br />
64
Bauwerksbegrünung <strong>2.0</strong><br />
Fassadenbegrünungen nachhaltig und funktionell <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssystemen<br />
Die Anwendung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssystemen ermöglicht<br />
eine unkomplizierte Begrünung von Fassaden an sämtlichen Bauwerken, unabhängig<br />
von der Flächengröße.<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssystem ist eine innovative und nachhaltige Lösung für die Begrünung<br />
von Fassaden um eine grüne und lebendige Oberfläche zu schaffen.<br />
Kulturtöpfe oder Pflanzkörbe:<br />
Die Begrünung erfolgt in <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gefäßen, die <strong>mit</strong> einzelnen Kulturtöpfen oder Pflanzkörben vor der<br />
Fassade platziert werden.<br />
Begrünungsmöglichkeiten:<br />
Die Begrünung kann auf unterschiedliche Arten umgesetzt werden, beispielsweise durch den Einsatz von Spalieren<br />
für Kletter- und Rankpflanzen, um eine flächige Begrünung zu erreichen. Alternativ ist auch eine intensive Begrünung<br />
<strong>mit</strong> Stauden, Sträuchern und Gräsern möglich. Auch vorgezogene Hecken in beweglichen Gefäßen sind möglich.<br />
Beschaffenheit der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzgefäße und Pflanzbecken:<br />
Für das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssystem werden die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzgefäße und Pflanzbecken<br />
aus Edelstahl oder Aluminium gefertigt und sind in vielfältigen Formen und Größen erhältlich. Durch die<br />
Pulverbeschichtung sind die Gefäße nicht nur ästhetisch ansprechend, sondern auch in allen RAL Farben erhältlich.<br />
Sturmsicher:<br />
Die bepflanzten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfen werden <strong>mit</strong> Befestigungsklammern fixiert wodurch sie auch bei<br />
stürmischen Bedingungen sicher verankert sind.<br />
Wasser- und Nährstoffversorgung:<br />
Die Gefäße können hydraulisch <strong>mit</strong>einander verbunden werden, um eine automatische Versorgung <strong>mit</strong> Wasser<br />
und Nährstoffen zu ermöglichen. Dies erlaubt es, gezielt und einfach jede Etage, einzelne Teilbereiche oder alle<br />
Etagen zu versorgen. Selbstverständlich kann die komplette Begrünung auch über das HPL ® Gebäudebegrünungssystem<br />
<strong>mit</strong> Wasser- und Nährstoffen versorgt werden. (Siehe HPL ® Gebäudebegrünungssystem Seite 16 - 21)<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssysteme sind einfach zu installieren<br />
und bieten eine Reihe von Vorteilen:<br />
● Reduzierter Wasserverbrauch<br />
● Geringeres Gewicht<br />
● Verbesserte Luftqualität<br />
● Verminderte Lärmbelästigung<br />
● Erhöhte Wärmedämmung<br />
● Steigerung der Biodiversität<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssystem ist die ideale Lösung für alle, die ihre Fassade<br />
nachhaltig begrünen möchten und die Vorteile einer solchen Begrünung genießen wollen.<br />
© GKR Germany 65
Individuelle Fassadenbegrünungen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäßen<br />
In <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäßen können alle Pflanzensorten in jeder Größe verwenden werden.<br />
Wir produzieren die Gefäße aus Edelstahl oder verzinktem Stahl in entsprechender Größe zu Ihrem Begrünungsvorhaben.<br />
Bäume, Sträucher, Rosen, Hecken oder Rankpflanzen beliebig kombiniert, – alles ist möglich. Als kostengünstige<br />
Variante erhalten Sie bei uns Fassadenbegrünungsgefäße aus recyceltem Kunststoff in Standardmaßen.<br />
Alle Fassadenbegrünungsgefäße verfügen über sämtliche Vorteile der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzsysteme.<br />
Funktionsaufbau zu Fassadenbegrünungen <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäßen<br />
inklusive <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfen oder Pflanzkörben<br />
Zulauf<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe Hydraulische Verbindung<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkorb Ablauf<br />
66
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße aus recyceltem Kunststoff<br />
<strong>mit</strong> hydraulischen Verbindungsmöglichkeiten zur Wasserversorgung<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße nach Maß aus Edelstahl<br />
<strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfen oder Pflanzkörben<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße nach Maß aus Edelstahl<br />
in Kombination <strong>mit</strong> bauseits vorhandenen Rankhilfen für Kletterpflanzen<br />
© GKR Germany 67
Fassadenbegrünung <strong>mit</strong> Rankpflanzen in<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäßen<br />
<strong>mit</strong> integrierter Rankseilbefestigung<br />
Wir produzieren <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße aus Edelstahl oder verzinktem Stahl in jeder Form<br />
und Größe passend zu jedem Fassadenbegrünungsvorhaben. Unsere Gefäße <strong>mit</strong> integrierter Rankseilbefestigungsmöglichkeit<br />
ermöglichen die einfache Montage von Seilen in beliebigem Abstand und in jeder Länge.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße <strong>mit</strong> Rankhilfen sorgen für nachhaltige, funktionelle Begrünungen.<br />
Die leichtgewichtigen Gefäße sind einfach zu installieren und ermöglichen Begrünungen an jeder Fassade. Eine<br />
Nährstoff- und Wasserversorgungsstation übernimmt die automatische, wartungsfreie Pflanzenversorgung.<br />
Projektbeispiel vom Rendering bis zum realisiertem Projekt<br />
1. Rendering Fassadenbegrünung <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungssystemen inklusive Rankseile<br />
BV: Headquarter Kastner-Group/ Vahn, Südtirol; Planung: Partner und Partner Architekten<br />
2. Anordnung und Bemaßung<br />
der benötigten<br />
Fassadenbegrünungsgefäße<br />
pro Geschoß<br />
68
Bauwerksbegrünung <strong>2.0</strong><br />
3. Planung und Konstruktion<br />
der Befestigungskonsolen und<br />
hydraulischen Verbindungen<br />
4. Anfertigung von Konstruktionsund<br />
Produktionszeichnungen<br />
zu Gefäßen und<br />
Rankseilbefestigungen<br />
5. Detailplanung und Zeichnungen<br />
zur Anordnung der<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe,<br />
der Windsicherungsklammern<br />
und den hydraulischen<br />
Verbindungen für die<br />
Wasserversorgung<br />
6. Produktion der<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Fassadenbegrünungsgefäßen<br />
entsprechend den<br />
Planungsunterlagen und<br />
Produktionszeichnungen<br />
© GKR Germany 69
7. Befestigung der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße an der Fassade 8. Installation d. hydraulischen Verbindung<br />
70<br />
9. Bepflanzung der HPL ® Fassadenbegrünungsgefäße und aufbinden der Pflanzen
Bauwerksbegrünung <strong>2.0</strong><br />
10. Anschluss der automatischen Wasser- und Nährstoffversorgungsstation<br />
11. Fertig bepflanzt<br />
© GKR Germany 71
Verschiebbare <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße<br />
auf Führungsschienen vor Fassaden<br />
Die Gefäße können flexibel bewegt werden, wahlweise per Hand oder <strong>mit</strong> elektronischer Steuerung.<br />
Mit mobilen HPL ® Rankpflanzengefäßen werden Gebäude zu lebenden Objekten <strong>mit</strong> ständig wechselndem<br />
Erscheinungsbild. Die HPL ® Rankpflanzengefäße sind auf horizontalen Führungsschienen entweder zusammenhängend<br />
oder einzeln je nach Konstruktionswunsch verschiebbar. Räume können so nach Belieben beschattet<br />
oder belichtet werden.<br />
Die Bewässerung der Rankpflanzengefäße erfolgt mühelos per Hand oder automatisch, ohne den Bedarf an<br />
kostspieligen Bewässerungssystemen.<br />
Erleben Sie immergrüne oder blühende Schattierungen, während die Heckenelemente zusätzlich als natürliche<br />
Luftfilter dienen, Feinstaub binden und Schadstoffe reduzieren.<br />
Die Elemente der Hecke lassen sich, abhängig Konstruktionspräferenz, entweder<br />
gemeinsam als zusammenhängende Einheit oder individuell einzeln verschieben.<br />
einzeln oder zusammenhängend beliebig bewegbar<br />
1<br />
3<br />
4<br />
2<br />
8<br />
11<br />
10<br />
9<br />
5<br />
6<br />
7<br />
Wasserablauf<br />
Frontansicht<br />
Wasserzulauf<br />
Seitenansicht<br />
72
Bauwerksbegrünung <strong>2.0</strong><br />
1 Führungsschienen<br />
5 Befestigungsanker<br />
9 Zierblende<br />
für das Rankpflanzengerüst zur Fixierung an der Fassade<br />
zum Verdecken der Versorgungstechnik<br />
2 Schienen<br />
für rollbare Rankpflanzengefäße<br />
3 Verschiebbare<br />
Rankpflanzenhecken<br />
für Schattierungen in beliebiger<br />
Breite und Höhe<br />
4 HPL ® Rankpflanzengefäß<br />
in jeder Größe und Farbe<br />
6 Vorgeständertes Gerüst<br />
zum Befestigen der Gefäße<br />
7 Bodenfundament<br />
zum Aufbau des<br />
vorgeständerten Gerüstes<br />
8 Bewässerung, Wasserstand und<br />
Nährstoffversorgungskontrolle<br />
über bewegliche<br />
Medienversorgungskette<br />
10 Bewegungsmedium<br />
– zum automatischen Verschieben<br />
der Rankpflanzengefäße<br />
11<br />
Abstands- Verbindungsund<br />
Bewässerungsrohr<br />
für automatisch bewegliche<br />
Rankpflanzengefäße<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fassadenbegrünungsgefäße nach Maß aus Edelstahl <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzkörben für Bepflanzungen <strong>mit</strong> Fertighecken am „laufenden Meter“.<br />
Jede Breite, jede Länge und alle RAL Farben<br />
Die mobilen <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Fassadenbegrünungsgefäße<br />
produzieren wir aus Edelstahl<br />
oder verzinktem Stahl in jeder<br />
Länge und Breite und sind pulverbeschichtet<br />
in jeder RAL Farbe<br />
erhältlich.<br />
Fertig begrünter Sichtschutz, Sonnenschutz und Schallschutz für jede Fassade.<br />
Die Gefäße eignen sich<br />
hervorragend zum Bepflanzen<br />
<strong>mit</strong> vorkultivierten Hecken am<br />
„laufenden Meter“.<br />
Für die unterschiedlichen<br />
Gefäßgrößen stehen vorgepflanzte<br />
Rankpflanzengitter <strong>mit</strong> einer Vielfalt<br />
an Pflanzenarten zur Verfügung.<br />
© GKR Germany 73
Funktionelle, vertikale Flächenbegrünungen von Gebäuden.<br />
74
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssysteme<br />
für wandgebundene Begrünungen von Bauwerken<br />
Die Wandbegrünungssysteme lassen sich problemlos direkt an jeder Wand oder<br />
Fassade anbringen oder alternativ auf Ständern montieren und frei aufstellen.<br />
Kulturtöpfe oder Pflanzkörbe:<br />
Die Wandelemete sind wahlweise <strong>mit</strong> HPL ® Systemscheiben aus Edelstahl und einzelnen HPL ® Kulturtöpfen oder<br />
<strong>mit</strong> HPL ® Pflanzkörben aus Edelstahl erhältlich.<br />
Größenauswahl:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssysteme produzieren wir standardmäßig <strong>mit</strong> einer Länge von 100 cm. Zudem<br />
fertigen wir sie in verschiedenen Breiten für unterschiedliche Kulturtopfgrößen bzw. Pflanzkörbe. Andere Größen<br />
und Formen sind als Sonderanfertigung erhältlich.<br />
Beschaffenheit der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungsmodule:<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungsmodule produzieren wir aus Edelstahl. Die Oberflächen sind unbehandelt<br />
natur oder pulverbeschichtet in jeder gewünschten RAL Farbe erhältlich.<br />
Wasser- und Nährstoffversorgung:<br />
Die Module sind hydraulisch verbunden und können über einen Zulauf <strong>mit</strong> Wasser und Nährstoffen versorgt werden.<br />
Wasserführungs-Überlaufsystem:<br />
Das Überlaufsystem verbindet alle Module vertikal <strong>mit</strong>einander, wodurch ein geschlossener Kreislauf vom obersten<br />
Modul bis zur Zisterne entsteht.<br />
Alle Wandbegrünungen können auch in das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gebäudebegrünungssystem integriert werden.<br />
Begrünungsmöglichkeiten:<br />
Sämtliche Pflanzensorten, wie Koniferen, Stauden, Sträucher, Farne, Hängepflanzen, blühende Pflanzen, Kräuter<br />
gedeihen prächtig. Verblühte oder verbrauchte Pflanzen können jederzeit ohne Pflanzarbeiten schnell und einfach<br />
ausgetauscht werden.<br />
Zusätzliche Wärmedämmung:<br />
Bei Bedarf kann zusätzlich eine Wärmedämmung zwischen den Rückwänden der Module und der Wand / Fassade<br />
integriert werden.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssysteme bieten eine Reihe von Vorteilen:<br />
● Reduzierter Wasserverbrauch<br />
● Geringeres Gewicht<br />
● Verbesserte Luftqualität<br />
● Verminderte Lärmbelästigung<br />
● Erhöhte Wärmedämmung<br />
● Steigerung der Biodiversität<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssysteme erfüllen sämtliche Brandschutzanforderungen.<br />
Die Montage der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungsmodule sollten nur von qualifizierten Fassadenbauern<br />
/ Montagebetrieben unter Berücksichtigung der Tragfähigkeit und Befestigungsfähigkeit der<br />
Fassade / Mauer des Gebäudes erfolgen. Die Lasten sind entsprechend zu berechnen.<br />
© GKR Germany 75
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssysteme<br />
für wandgebundene Begrünungen von Bauwerken<br />
Schematischer Aufbau von <strong>Hydro</strong> Pro <strong>Line</strong> ® Wand- und Fassadenbegrünungssystemen<br />
1<br />
HPL ® Fassadenbegrünungssystem<br />
HPL ® Wandbegrünungssystem<br />
40 cm<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
13 cm<br />
Optional:<br />
10<br />
11<br />
Optional: Verwendung<br />
einer Wasserzisterne<br />
Dünger / Wasser<br />
Messstation<br />
1<br />
Wasserzufuhr<br />
HPL ® Systemscheibe<br />
4 8 HPL ® Beckenbegrünungssystem<br />
2 Wasserüberlauf<br />
3<br />
HPL ® Wandbegrünungsmodule<br />
aus Edelstahl<br />
(Oberfläche Edelstahl natur oder<br />
pulverbeschichtet nach RAL)<br />
5 HPL® Pflanzkorb<br />
(Option B)<br />
6 HPL® Kulturtopf<br />
(Option A)<br />
7<br />
Abdeckmaterial<br />
z.B. Zierkies<br />
9 HPL ® Pflanzbecken<br />
10 13 cm Wasseranstauebene<br />
11 HPL ® Kulturtöpfe<br />
76
Bauwerksbegrünung <strong>2.0</strong><br />
A<br />
B<br />
A<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungsmodule<br />
(Abbildung <strong>mit</strong> unterschiedlichen Beckenbreiten)<br />
Standardmäßig haben die Wandbegrünungsmodule eine Länge von 100 cm.<br />
Sie sind in 3 unterschiedliche Breiten erhältlich:<br />
Für <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe A <strong>mit</strong> den Durchmessern von<br />
13,5 cm / 15 cm / 21,5 cm oder für Pflanzkörbe B aus Edelstahl.<br />
Andere Größen und Formen sind als Sonderanfertigung erhältlich.<br />
Die Oberflächen der Wandbegrünungsmodule sind in Edelstahl natur<br />
oder pulverbeschichtet in jeder gewünschten RAL Farbe erhältlich.<br />
Wasserführungs-Überlaufsystem<br />
Die obersten Wandbegrünungselemente werden <strong>mit</strong> Wasser befüllt.<br />
Das Wasser läuft dann über die Wasserüberlaufsöffnung in die darunter<br />
montierten Wandbegrünungsmodule bis zum untersten Pflanzmodul. Von<br />
diesem untersten Pflanzmodul läuft die Nährstofflösung in eine Zisterne<br />
von der es bei Bedarf wieder zum obersten Wandbegrünungsmodul hochgepumpt<br />
wird.<br />
In diesem Wasserkreislauf reinigen die Nährstoffwurzeln der Pflanzen<br />
gleichzeitig das Wasser.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssystem - Eckmodule<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Eckmodule produzieren wir entsprechend der<br />
vorgegebenen Bauwerksform. Jedes Winkel- und Bogenmaß ist möglich.<br />
Grüne Wände als Luftfilter<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssysteme können auch als Vorbau<br />
von Gebäudebelüftungs- und Klimaanlagen als Luftfilter und zur Vorkühlung<br />
der Ansaugluft verwendet werden.<br />
Bedarfsweise kann eine zusätzliche Filtermatte zwischen den<br />
Rückwänden der Module und der Wand / Fassade installiert werden.<br />
Klimaanlage<br />
Begrünung<br />
kühlere Ansaugluft<br />
HPL ® Wandbegrünungssystem<br />
© GKR Germany 77
Balkonbegrünung <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzbecken<br />
78
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Balkon- und Terrassenbegrünung<br />
<strong>mit</strong> Bewässerungssystem<br />
Umweltfreundliche und unkomplizierte Grünoasen<br />
Für eine Begrünung von Balkonen und Terrassen bieten wir verschiedene Optionen an:<br />
1. Maßgefertigte Pflanzbecken aus Edelstahl für eine individuelle Gestaltung<br />
2. Rinnensysteme, die ähnlich wie Dachrinnen funktionieren und in Kombination<br />
<strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen eingesetzt werden<br />
3. Pflanzgefäße aus recyceltem Kunststoff für eine nachhaltige Alternative<br />
Wasser- und Nährstoffversorgung:<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzbecken, - Kunststoffgefäße bzw. - Module sind so konzipiert, dass sie <strong>mit</strong>einander hydraulisch<br />
verbunden werden können. Durch einen Zulauf werden sie <strong>mit</strong> Wasser und Nährstoffen versorgt, wobei natürlich<br />
auch gesammeltes Niederschlagswasser verwendet wird.<br />
Zum Vorteil der Bewohner:<br />
Diese können unbeschwert in den Urlaub fahren oder, wenn einige oft zeitweise abwesend sind, dennoch die Freude<br />
an den herrlichen Balkonbegrünungen erleben, ohne sich um irgendetwas sorgen zu müssen. Ein grüner Daumen ist<br />
nicht erforderlich, und das ästhetische Erscheinungsbild des Gebäudes bleibt stets ansprechend.<br />
Begrünungsmöglichkeiten:<br />
Sämtliche Pflanzensorten, wie Koniferen, Stauden, Sträucher, Farne, Hängepflanzen, blühende Pflanzen, Kräuter<br />
gedeihen prächtig. Verblühte oder verbrauchte Pflanzen können jederzeit ohne Pflanzarbeiten schnell und einfach<br />
ausgetauscht werden.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Balkon- und Terrassenbegrünungen bieten eine Reihe von Vorteilen:<br />
● Sorglose Begrünung für Bewohner, Mieter und Vermieter gleichermaßen<br />
● Reduzierter Wasserverbrauch<br />
● Geringeres Gewicht<br />
● Verbesserte Luftqualität<br />
● Verminderte Lärmbelästigung<br />
● Steigerung der Biodiversität<br />
© GKR Germany 79
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Balkon- und Terrassenbegrünung<br />
<strong>mit</strong> Bewässerungssystem<br />
1. Maßgefertigte Pflanzbecken aus Edelstahl<br />
– für eine individuelle Gestaltung<br />
Gestalten Sie Ihre Umgebung <strong>mit</strong> exklusiven Pflanzbecken nach individuellen Maßen aus hochwertigem Edelstahl.<br />
Unsere Pflanzbecken sind nicht nur ästhetisch ansprechend, sondern verfügen auch über das innovative<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System. Wir produzieren die Pflanzbecken in jeder Form, Größe und Farbe.<br />
Installation:<br />
Die Pflanzbecken werden auf den vorgesehenen Platz gestellt und hydraulisch <strong>mit</strong>einander verbunden.<br />
Anschließend werden die Systemscheiben aufgelegt.<br />
Zusätzliche Installationsmöglichkeiten:<br />
Eine Integration von Beispielsweise Strahlern, Steckdosen und Ladestationen ist ebenfalls möglich.<br />
Bepflanzung:<br />
Nach dem Aufbau der Pflanzbecken werden die bepflanzten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe einfach in die<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemscheiben gehängt. Die Oberfläche wird abschließend <strong>mit</strong> anorganischem Material,<br />
wie zum Beispiel Zierkies, bedeckt.<br />
Wasser- und Nährstoffversorgung:<br />
Durch die hydraulische Verbindung wird die Wasser- und Nährstoffversorgung für alle Becken gewährleistet.<br />
Pro Begrünungsebene genügt ein Bewässerungszulauf und ein Ablaufanschluss – kostspielige und aufwendige<br />
Bewässerungsanlagen sind überflüssig. Die Nährstoffversorgung erfolgt automatisch über eine Messstation.<br />
Installationsmöglichkeiten und Funktionsdarstellung von Beckensystemen:<br />
Mit Wasserkreislauf und Nährstoffversorgung für Begrünungen in <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Terrassenbegrünungssystemen<br />
Optional:<br />
Dünger / Wasser<br />
Messstation<br />
Anschluss /<br />
Kreislauf Becken<br />
Trinkwasseranschluss<br />
Wasserzulauf /<br />
Kreislauf Becken<br />
Notüberlauf<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Systemring<br />
als Erhöhung für größere Kulturtöpfe<br />
Hydraulische Verbindung<br />
Verbindung zum Wasserkreislauf<br />
80
Bauwerksbegrünung <strong>2.0</strong><br />
A) Planung und Konstruktionszeichnung entsprechend dem Begrünungskonzept<br />
B) Entsprechend der Planung produzierte <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzbecken<br />
© GKR Germany 81
C) Bepflanzung der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzbecken<br />
Freude am Gärtnern ohne Aufwand. Mit unserem einfachen System ermöglichen wir müheloses Einsetzen der Kulturtöpfe.<br />
Vielfalt der Natur in unseren Pflanzbecken, die <strong>mit</strong> einer Fülle unterschiedlicher Pflanzenarten intensiv begrünt sind.<br />
82
Bauwerksbegrünung <strong>2.0</strong><br />
D) Fertig begrünte Terrasse<br />
Die vollständig bepflanzten Becken sind <strong>mit</strong> dekorativem Zierkies bedeckt.<br />
Oase der Entspannung auf der sonnigen Terrasse, umgeben von üppigem Grün.<br />
© GKR Germany 83
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Balkon- und Terrassenbegrünung<br />
<strong>mit</strong> Bewässerungssystem<br />
2. Edelstahlrinnen in Kombination <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Balkon- und Terrassenbegrünung <strong>mit</strong> Bewässerungssystem ist eine clevere Lösung, um<br />
Balkone und Terrassen effektiv zu entwässern (nach DIN 1986-100 „Entwässerungsanlagen für Gebäude und<br />
Grundstücke“) und gleichzeitig eine optimale Bewässerung für die Bepflanzung sicherzustellen. Hierbei kommen<br />
Edelstahlrinnen in Kombination <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodulen zum Einsatz.<br />
Edelstahlrinnen in verschiedenen Größen:<br />
Wir fertigen Edelstahlrinnen in beliebigen Langen <strong>mit</strong> Höhen von 13 cm bis 18 cm, einer Breite von mindesten<br />
25 cm. Die Breite und Wasseranstauhöhe der Rinnen ist abhängig von der gewünschten Bepflanzung und wird<br />
entsprechend dimensioniert.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule:<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule produzieren wir aus verzinktem Stahl oder Edelstahl. Standardmäßig<br />
haben die Module eine Länge von 1.000 mm und eine Breite von 1.000 mm, 500 mm oder 220 mm.<br />
Die Anzahl der Kulturtopföffnungen sind 1- 25 Stück. Die Höhe der jeweiligen Module richtet sich nach der<br />
Größe der gewünschten Bepflanzung. Zusätzlich produzieren wir Module als Sonderanfertigung in beliebiger Form<br />
und Größe. Die Oberflächen der Module sind naturbelassen oder pulverbeschichtet in jeder RAL Farbe erhältlich.<br />
Installation:<br />
Die Rinnen werden vor dem Bodenbelag installiert und dienen als Auffangbecken für die Entwässerung der<br />
Terrassen- und Balkonflächen. Optional ist auch die Entwässerung der Dachfläche über diese Rinnen möglich.<br />
Nach der Installation der Rinnen werden die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule in die Edelstahlwannen gesetzt.<br />
Bepflanzung:<br />
Abschließen werden die bepflanzten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe einfach in die Module gehängt.<br />
Installationsmöglichkeiten und Funktionsdarstellung von Rinnensystemen:<br />
Regenrinne zur<br />
Bewässerung<br />
Vorfilter<br />
Edelstahlwanne<br />
84
Bauwerksbegrünung <strong>2.0</strong><br />
Modulbeispiele:<br />
Länge x Breite x Höhe:<br />
1.000 mm x 1.000 mm x 580 mm<br />
HPL ® Spezialkulturtopf:<br />
1 Stück x 180 Liter<br />
Länge x Breite x Höhe:<br />
1.000 mm x 500 mm x 370 mm<br />
HPL ® Spezialkulturtöpfe:<br />
2 Stück x 25 Liter<br />
Länge x Breite x Höhe:<br />
1.000 mm x 220 mm x 250 mm<br />
HPL ® Spezialkulturtöpfe:<br />
5 Stück x 3 Liter<br />
Weitere Module auf Seite ?-?<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Terrassenbegrünung außen liegend<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzmodule im Rinnensystem<br />
© GKR Germany 85
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Balkon- und Terrassenbegrünung<br />
<strong>mit</strong> Bewässerungssystem<br />
3. Begrünungen in Pflanzgefäßen aus recyceltem Kunststoff<br />
– eine kostengünstige Lösung.<br />
Die Kunststoffgefäße werden aus hochwertigem und komplett recycelbarem Polystyrol gefertigt.<br />
Die Pflanzgefäße sind winterfest, wasserdicht und formstabil.<br />
JAGO ©<br />
Größen:<br />
Unsere Kunststoffgefäße sind <strong>mit</strong> den Längen 80 cm / 90 cm / 100 cm / 120 cm verfügbar.<br />
Kulturtöpfe oder Pflanzkörbe:<br />
Die Gefäße sind <strong>mit</strong> Modulen für <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe oder <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzkörbe erhältlich.<br />
Farben:<br />
Die Gefäße können unlackiert oder lackiert in jeder RAL Farbe bestellt werden.<br />
Installation:<br />
Die Pflanzgefäße werden nach dem Aufstellen hydraulisch <strong>mit</strong>einander verbunden.<br />
Anschließend werden die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Module in die Gefäße gestellt.<br />
Bepflanzung:<br />
In die Module werden die bepflanzten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kulturtöpfe oder Pflanzkörbe gehängt.<br />
Die Oberflächen können <strong>mit</strong> anorganischem Material, wie zum Beispiel Zierkies, abgedeckt werden.<br />
Wasser- und Nährstoffversorgung:<br />
Die bepflanzten Gefäße werden durch eine Messstation automatisch <strong>mit</strong> Wasser und Nährstoffen versorgt.<br />
Durch die hydraulische Verbindung ist pro Etage nur eine Zulaufverbindung und ein Ablaufanschluss nötig.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kunststoffgefäße <strong>mit</strong> hydraulischer Verbindung<br />
Für HPL ® Kulturtöpfe oder Pflanzkörbe<br />
86
Bauwerksbegrünung <strong>2.0</strong><br />
Lackierte <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Kunststoffgefäße <strong>mit</strong> ansprechender, funktioneller Begrünung.<br />
Unlackierte, naturbelassene Kunststoffgefäße <strong>mit</strong> intensiver Begrünung.<br />
© GKR Germany 87
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fertigdach nach Maß<br />
für extensive oder intensive Begrünungen<br />
Die Fertigdächer produzieren wir aus Aluminium in jeder Form und Größe.<br />
Sie sind leichtgewichtig, einfach zu installieren und leicht zu bepflanzen.<br />
Fertigdach nach Maß als Terrassenüberdachung <strong>mit</strong> extensiver Begrünung.<br />
Beispiele für maßgeschneiderte Fertigdächern in verschiedenen Formen.<br />
Rechteckig Oval Rund<br />
88
Bauwerksbegrünung <strong>2.0</strong><br />
Wählen Sie Ihr Fertigdach für eine extensive oder intensive Begrünung.<br />
Wir produzieren das Fertigdach entsprechend der vorhandenen Unterkonstruktion.<br />
Verwendungsmöglichkeiten:<br />
Fertigdächer werden beispielsweise zur Überdachung von Terrassen, Fahrradständer, Eingangsbereichen,<br />
Bus- und Trambahnwartehäuschen, Mülltonnenhäuschen und vielen anderen Bauwerken verwendet.<br />
Installationsmöglichkeiten:<br />
Die Fertigdächer werden passgenau zur Unterkonstruktion gefertigt und sind schnell und einfach montierbar.<br />
Die Unterkonstruktionen sind dem Gewicht der bepflanzten Dächer anzupassen und entsprechend auszuführen.<br />
Eine statische Berechnung zur Belastbarkeit der Unterkonstruktion ist zwingend erforderlich!<br />
Beschaffenheit der Fertigdächer:<br />
Die Fertigdächer <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssystem fertigen wir aus leichtgewichtigem Aluminium.<br />
Sie sind pulverbeschichtet in jeder RAL Farbe erhältlich.<br />
Wasserversorgung:<br />
Die Wasserversorgung erfolgt über Niederschlagswasser. In dem substratfreien Wasseranstaubereich wird<br />
das Regenwasser gesammelt. Bei längeren Trockenperioden können die Begrünungen zusätzlich manuell oder<br />
automatisch <strong>mit</strong> Wasser versorgt werden.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fertigdächer sind die Lösung für funktionelle, pflegeleichte und wassersparende<br />
Begrünungen. Weitere Vorzüge dieser Fertigdächer sind:<br />
● leichtgewichtig und dauerhaft wasserdicht<br />
● formstabil und witterungsfest<br />
● erfüllen die Brandschutzanforderungen<br />
● ermöglichen ein gesteuertes Niederschlagsmanagement<br />
Gründächer bieten zahlreiche Vorteile wie die Reduzierung von Hitzebelastung, Verbesserung der<br />
Luftqualität, Lärmminderung, Steigerung der Lebensqualität und die Wertsteigerung von Immobilien.<br />
Fertigdach nach Maß für Bus- und Trambahnwartehäuschen <strong>mit</strong> intensiver Begrünung.<br />
© GKR Germany 89
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fertigdach nach Maß<br />
für extensive Begrünungen<br />
Extensive Begrünungen <strong>mit</strong> Begrünungsmatten, Rollrasen oder Moos<br />
– Mittlerer Abflussbeiwert 0,3<br />
Die Aufbauhöhe der Fertigdächer für extensive Begrünungen beträgt 150 mm.<br />
Das substratfreie Wasserreservoir beträgt 50 mm.<br />
Dachaufbau:<br />
11<br />
5<br />
5<br />
2<br />
3<br />
4<br />
2<br />
3<br />
4<br />
1<br />
2<br />
3<br />
4<br />
5<br />
Wasseranstauhöhe 80 mm<br />
Aufbauhöhe der Begrünung A + B + C ca. 100 mm<br />
Substratfreies Wasserreservoir 50 mm<br />
Solarzelle<br />
Überlaufrohr leitet beim Erreichen der maximalen Wasseranstauhöhe das überschüssige Niederschlagswasser ab.<br />
Unterkonstruktion – Auflage für das Fertigdach<br />
Funktionsaufbau:<br />
A<br />
A<br />
Begrünungsmatte – Aufbauhöhe ca. 30 mm bis 40 mm<br />
B<br />
B<br />
HPL ® Vegetationssubstrat – Aufbauhöhe ca. 30 mm<br />
A<br />
C<br />
C<br />
HPL ® Zeostrat 5/16 mm – Aufbauhöhe ca. 30 mm<br />
D<br />
B<br />
D<br />
C<br />
E<br />
HPL ® Systemplatte – 1,5 mm Stärke<br />
2<br />
3<br />
4<br />
2<br />
3<br />
FD<br />
E<br />
GE<br />
F<br />
F<br />
HPL ® Fertigdachgrundplatte<br />
– aluminiumverzinktes Stahlblech<br />
Unterkonstruktion<br />
Pflanzanweisung:<br />
Zuerst wird eine ca. 3 cm hohe Schicht grobkörniges Zeostrat (C) auf die Systemplatte (D) geschüttet.<br />
Anschließend wird auf die Zeostratfläche das HPL ® Vegetationssubstrat (B) <strong>mit</strong> einer Höhe von ca. 3 cm verteilt.<br />
Abschließend werden auf die vorbereiteten Flächen die Begrünungsmatten verlegt.<br />
90
Bauwerksbegrünung <strong>2.0</strong><br />
Fertigdächer sind in jeder RAL Farbe erhältlich.<br />
Fertigdach <strong>mit</strong> SEDUM MIX Matte bepflanzt.<br />
© GKR Germany 91
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Fertigdach nach Maß<br />
für intensive Begrünungen<br />
Intensive Begrünungen <strong>mit</strong> Koniferen, Sträuchern, Blühpflanzen, Gräser<br />
Die Aufbauhöhe der Fertigdächer für extensive Begrünungen beträgt 350 mm.<br />
Das substratfreie Wasserreservoir beträgt 130 mm.<br />
Dachaufbau:<br />
Wasseranstauhöhe<br />
HPL ® Systemring als Erhöhung<br />
für größere Kulturtöpfe<br />
HPL ® Fertigdach<br />
Überlaufrohr<br />
Unterkonstruktion<br />
Pflanzanweisung:<br />
Zuerst werden die Erdpflanzen <strong>mit</strong> ihren Wurzelballen unter Verwendung von HPL ® Zeostrat 5/16 mm<br />
in die HPL ® Kulturtöpfe gepflanzt.<br />
Anschließend werden die bepflanzten Kulturtöpfe in die HPL ® Systemplattenöffnungen gehängt.<br />
Abschließend kann die Systemplattenoberfläche <strong>mit</strong> anorganischem Material (wie Beispielsweise Zierkies)<br />
abgedeckt werden.<br />
Fertig bepflanztes Dach <strong>mit</strong> unterschiedlichen Kulturtopfgrößen und HPL ® Systemring als Erhöhung.<br />
92
Bauwerksbegrünung <strong>2.0</strong><br />
Fertigdach intensiv begrünt <strong>mit</strong> verschiedenen Sträuchern, Gräsern und Koniferen.<br />
© GKR Germany 93
94<br />
Carports nach Maß <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong>
Bauwerksbegrünung <strong>2.0</strong><br />
Begrünte Carports bieten als Abstellplatz für Autos, Motorräder, Campingfahrzeuge,<br />
Fahrräder und vieles mehr, eine attraktive Überdachung <strong>mit</strong> vielfältigem Nutzen.<br />
Die Überdachung schützt Ihre Fahrzeuge vor Witterungseinflüssen wie Regen, Schnee und Hagel. Auf dem<br />
Carportdach gewinnen Sie zusätzliche Fläche, die zum Beispiel als Dachterrasse genutzt werden kann.<br />
Es sind Teilbegrünungen <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzbecken, - Modulen oder - Pflanzgefäßen möglich oder das<br />
gesamte Dach kann extensiv bzw. intensiv begrünt werden. Zudem ist eine Begrünung an den Seitenflächen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wandbegrünungssystemen oder <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Modulen möglich.<br />
Die Carports <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong> fertigen wir aus verzinktem Stahl. In Zusammenarbeit<br />
<strong>mit</strong> Bauherren und Architekten planen und produzieren wir den gewünschten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Carport nach<br />
Maß. Wir realisieren <strong>mit</strong> Ihnen jedes Begrünungs- und Nutzungskonzept.<br />
Beispiel Carport:<br />
HPL ® Pflanzmodule im Becken<br />
HPL ® Flächenbegrünungssystem<br />
Nutzbare Terrassenfläche<br />
HPL ® Pflanzmodule im Becken<br />
HPL ® Wandbegrünungssystem <strong>mit</strong> Pflanzkörben<br />
Die Dächer der Carports können <strong>mit</strong> Rasen- oder Wiesenflächen, <strong>mit</strong> Stauden, Bodendeckern, Koniferen, Sträucher,<br />
Gräser, Kräutern, Bäumen und vielen anderen Pflanzen entsprechend den am Aufstellungsort vorhandenen Lichtund<br />
Klimaverhältnissen bepflanzt werden. Wählen Sie Ihre Lieblingsbegrünungen und erfreuen sich über den besten<br />
Pflanzenwuchs in den <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong> bei geringstem Wasserbedarf und Wartungsaufwand.<br />
© GKR Germany 95
Begrünte Pavillons <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
Pavillons <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssystem bieten ganzjährige Nutzungsmöglichkeiten und<br />
sind die Lösung für intensive und extensive Begrünungen über versiegelten Flächen.<br />
Die Bewässerung erfolgt hauptsächlich durch Regenwasser. Überschüssiges Regenwasser kann in einer Zisterne<br />
gesammelt werden und bei längeren Trockenperioden zum Nachbewässern verwendet werden. Ohne Zisterne<br />
werden die Pavillons <strong>mit</strong> Trinkwasser entsprechend nachbewässert.<br />
Die Pavillons produzieren wir aus verzinktem Stahl in jeder Form und Größe. Die entsprechenden <strong>Hydro</strong> <strong>Profi</strong><br />
<strong>Line</strong> ® Begrünungssysteme fertigen wir aus Edelstahl, verzinktem Stahl oder Aluminium. Die Metallflächen sind<br />
pulverbeschichtet und in jeder RAL-Farbe erhältlich. Unsere Standard-Pavillons werden modular gebaut, so dass<br />
sie beliebig <strong>mit</strong>einander verbunden und kombiniert werden können.<br />
Die Pavillons können <strong>mit</strong> zahlreichen Zusatzfunktionen ausgestattet werden, wie Beispielsweise Heizstrahler,<br />
Beleuchtungssysteme, Überwachungskameras, Ladestationen für E-Bikes und Handys, LAN-Verstärkungsanlagen,<br />
Flachbildschirme für Informationen oder Werbung, Verkaufstheken sowie Regenwassersammelbehälter für<br />
überschüssiges Niederschlagswasser.<br />
96
Bauwerksbegrünung <strong>2.0</strong><br />
Durch die Pavillons werden wettergeschützte Freiflächen gewonnen. Eine üppige Stadtbegrünung in<br />
zweiter Ebene ohne Flächenverbrauch sorgt zudem für eine hervorragende Schallreduzierung.<br />
Beispiel:<br />
Aufstellmaße:<br />
460 cm x 410 cm<br />
Firsthöhe:<br />
von 220 cm Höhe bis 400 cm<br />
Dachbegrünung bestehend aus:<br />
16 x Begrünungsmodule für intensive /<br />
extensive Begrünungen<br />
4 x Gehweg- / Versorgungsmodule<br />
Städte und Gemeinden innerhalb<br />
der EU können unsere HPL ®<br />
Begrünungspavillons auch langfristig<br />
bei uns mieten und schonen so<br />
nachhaltig ihre Haushaltskassen.<br />
Viele weitere Möglichkeiten sind<br />
umsetzbar. Wir beraten Sie gerne.<br />
© GKR Germany 97
Begrünte Pavillons <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
Eine grüne Oase <strong>mit</strong>ten in der Stadt?<br />
Unsere Vision: Ein begrünter Münchener Viktualienmarkt <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pavillons<br />
Derzeit sieht man eine massive Flächenversiegelung<br />
unter Verwendung von Schirmen und Markisen vor den<br />
Marktgebäuden.<br />
Die grün markierten Flächen in der Abbildung kennzeichnen<br />
potenzielle Standorte für begrünte Pavillons.<br />
Begrünte Pavillons erwecken <strong>mit</strong> einer Vielzahl von Pflanzen wie blühenden Saisonblumen, Stauden, Gräsern und<br />
immergrüne Sträucher, die Natur in der Stadt zum Leben.<br />
Diese beeindruckende Initiative kann durch die zahlreichen Touristen in alle Welt hinausgetragen werden, und so<br />
die Schönheit grüner Innenstädte bekannt machen.<br />
98
Bauwerksbegrünung <strong>2.0</strong><br />
Eine weitere charmante Idee für Begrünungen<br />
in zweiter Ebene wäre vor Restaurants und Cafés.<br />
Anstelle von großen Schirmen könnten die Pavillons das<br />
ganze Jahr über einen wunderbaren Nutzen bieten: Im<br />
Sommer spenden sie Schatten, während sie bei Regen<br />
vor Niederschlägen schützen.<br />
Unter solch begrünten Pavillons speisen Gäste<br />
kulinarisch, während darüber eine blühende Oase<br />
entsteht, die Bienen und Schmetterlingen Nahrung<br />
und Freude bietet.<br />
Auch begrünte Trambahn-Wartehäuschen sind<br />
eine Lösung für grüne Oasen <strong>mit</strong>ten in der Stadt:<br />
Vorhandene Unterkonstruktionen können für die<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pavillons verwendet werden.<br />
Die neuen Dächer <strong>mit</strong> HPL ® <strong>Begrünungssystemen</strong><br />
tragen dazu bei, die Natur in die Stadt zurückzubringen.<br />
© GKR Germany 99
Sichtschutzwände und Schallschutzwände<br />
<strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssystem<br />
Begrünte Sicht- und Schallschutzwände sind perfekt für<br />
Stadtbegrünungen und Verkehrswegbegleitbegrünungen.<br />
Die Wände bestehen aus hochwertigem Edelstahl, sind in jeder RAL Farbe erhältlich und werden als flexibles<br />
Modulsystem für beliebige Längen hergestellt. Sie können auf jedem festen Untergrund aufgestellt werden und bei<br />
Bedarf auch <strong>mit</strong> der Bodenfläche <strong>mit</strong>tels Verschraubung fixiert werden. Die vormontierten Wände werden auf<br />
Europaletten geliefert und lassen sich einfach per Kran <strong>mit</strong>hilfe der demontierbaren Transportösen aufstellen.<br />
Zwischen den Modulen lassen sich verschiedene Elemente wie Informationsflächen, Werbeflächen und Sitzmöglichkeiten<br />
integrieren. Zudem bietet der integrierte Gardena ® Steckanschluss eine einfache Bewässerungsoption.<br />
Wir bieten Sicht- und Schallschutzwände für einseitige oder beidseitige Begrünungen an.<br />
Standardmäßig sind sie in den Maßen 1.200 mm Länge, 800 mm Breite und 2.400 mm Höhe erhältlich.<br />
Unsere Standardmodule bestehen aus:<br />
Für einseitige Begrünungen:<br />
1 x Montage- / Aufstellrahmen,<br />
4 x Pflanzbecken inkl. HPL ® System<br />
16 x HPL ® Kulturtöpfe 7,5 Liter<br />
1 x Rückwand<br />
1 x Schlauchanschlusskupplung<br />
Für beidseitige Begrünungen:<br />
2 x Montage- / Aufstellrahmen,<br />
8 x Pflanzbecken inkl. HPL ® System<br />
32 x HPL ® Kulturtöpfe 7,5 Liter<br />
2 x Rückwand<br />
2 x Schlauchanschlusskupplung<br />
Für Abschlusselemente:<br />
4 x Pflanzbecken inkl. HPL ® System<br />
9 x Kulturtöpfe 7,5 Liter<br />
Montagematerial<br />
100
Bauwerksbegrünung <strong>2.0</strong><br />
Auch Schallschutzflächen aus verschiedenen Materialien wie bruchsicheres Glas, Holz<br />
oder Metall können in beliebiger Größe zwischen den Modulen installiert werden.<br />
© GKR Germany 101
Multifunktionale Gefäße und Konstruktionen<br />
<strong>mit</strong> integrierter Technik und <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzsystem<br />
Pflanzgefäße und Konstruktionen <strong>mit</strong> technischen Features<br />
Platzsparende Kombinationen aus Technik und pflegeleichten, funktionellen Begrünungen sind unsere Lösungsansätze.<br />
Wir produzieren Pflanzgefäße <strong>mit</strong> einer Vielzahl von Optionen wie integrierte Beleuchtung <strong>mit</strong> oder ohne<br />
Solartechnik, angebaute Flatscreen-Bildschirme, Ladestationen für Elektroautos, Handys und E-Bikes, sowie Sendestationen<br />
für Kommunikationsnetzwerke und vieles mehr. Nennen Sie uns Ihre Wünsche, wir werden Sie <strong>mit</strong><br />
Ihnen realisieren.<br />
Fahrradwegbeleuchtung <strong>mit</strong> integriertem Bewegungsmelder<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Gefäß <strong>mit</strong> Unterkonstruktion<br />
zur Fahrradwegbeleuchtung<br />
Pflanzgefäß <strong>mit</strong> Platzbeleuchtung und autarker Stromversorgung über Solarpanele<br />
LED Beleuchtung<br />
Solarmodul<br />
Integrierter<br />
Solarmodulmast<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Pflanzgefäß<br />
LED Flächenbeleuchtungsmodule<br />
Integrierter<br />
Solartechnikbereich<br />
Niveauregulierung<br />
102
Bauwerksbegrünung <strong>2.0</strong><br />
Zukunft gestalten: Visionäre Ideen und Ausblicke für innovative Anwendungen<br />
Info- / Werbedisplay<br />
HPL ®<br />
Bepflanzung<br />
Solarzelle<br />
Infoscreens<br />
Ein üppiger Teppich aus grünem<br />
Blattwerk schmückt den unteren<br />
Teil, der Anzeigetafel links.<br />
Vertikale HPL ® Bepflanzung<br />
Solar Werbesäule<br />
Display<br />
Ähnlich verhält es sich <strong>mit</strong> der<br />
Werbesäule, die oben <strong>mit</strong> LED<br />
Anzeigern ausgestattet ist und<br />
unten von einer zauberhaften<br />
grünen Bepflanzung umgeben ist.<br />
Zweier Sitzbank<br />
Sitzbank <strong>mit</strong> Doppelbeleuchtung<br />
HPL ®<br />
Pflanzgefäß<br />
Fußwegbeleuchtung<br />
Fußwegbeleuchtung<br />
Fußgängerbeleuchtung Einzeln<br />
HPL ®<br />
Pflanzgefäß<br />
Stadtbeleuchtung<br />
Entlang der Fußgängerzone laden<br />
Sitzbänke Passanten zum Verweilen<br />
ein. Getragen von zwei üppig begrünten<br />
Pflanzgefäßen, erstrahlen<br />
sie sogar bei Einbruch der Dunkelheit<br />
in sanftem Licht.<br />
Weitere solcher beleuchteten<br />
Pflanzgefäße <strong>mit</strong> großen Bäumen<br />
fügen sich harmonisch in das<br />
Stadtbild ein.<br />
Unterstützung<br />
und<br />
Diebstahlschutz<br />
HPL ®<br />
Pflanzgefäß<br />
E-Bike Ladestation<br />
Display<br />
Ladedock<br />
E-Auto<br />
Baumhalterung<br />
und<br />
Diebstahlschutz<br />
HPL ®<br />
Pflanzgefäß<br />
E-Bike Ladestation rund<br />
E-Auto<br />
Ladedock<br />
Ladestationen für E-Autos<br />
Vor einer Ladestation für Elektroautos<br />
steht ein schöner Baum<br />
in einem eleganten Pflanzgefäß.<br />
Die harmonische Verbindung von<br />
Natur und Technologie schafft nicht<br />
nur Schatten und Wohlbefinden,<br />
sondern auch eine umweltbewusste<br />
Energiequelle für moderne Mobilität.<br />
E-Bike<br />
Ladestation<br />
Ladestation Laternenanbindung<br />
Ladestation<br />
Zweigeteiltes<br />
HPL ®<br />
Pflanzgefäß<br />
HPL ®<br />
Pflanzgefäß<br />
Infosäule LED Schrift<br />
LED<br />
Screen<br />
Ladestation und Infosäule<br />
Lade deine Energie auf – nicht nur<br />
dein E-Bike! Genieße eine grüne<br />
Oase an unserer großzügigen Ladestation.<br />
Unsere Infosäule in einem prachtvollen<br />
Pflanzgefäß begrüßt dich <strong>mit</strong><br />
leuchtender LED-Schrift<br />
© GKR Germany 103
Regenwassermanagement und Luftbefeuchtung<br />
von Städten über Dachflächen <strong>mit</strong> dem<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Luftbefeuchtungssystem<br />
Um Städte effektiv zu befeuchten, werden Dach- und horizontale Flächen in Wasserauffangbecken<br />
für Regenwasser umgewandelt. Ein perfekter Baustein zur Realisierung<br />
von Schwammstädten.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Luftbefeuchtungssystem für eine steuerbare Wasserwirtschaft<br />
104
Bauwerksbegrünung <strong>2.0</strong><br />
Dachflächen und horizontale Flächen werden zu Auffangbecken für Niederschlagswasser<br />
umfunktioniert. Die substratfreie Wasserfläche ermöglicht ein funktionales<br />
Regenwassermanagement und dient gleichzeitig zur Luftbefeuchtung. Ein perfekter<br />
Baustein zur Realisierung von Schwammstädten.<br />
© GKR Germany 105
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Luftbefeuchtungssystem<br />
Das System ist eine nachhaltige Lösung, die zu einer Reduzierung<br />
des Energieverbrauchs und des CO 2 -Ausstoßes beiträgt.<br />
Die Verwendung des <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Luftbefeuchtungssystems ist eine innovative und umweltfreundliche<br />
Methode zur Verbesserung der Luftqualität. Durch die Verdunstung von Wasser aus diesem System wird die<br />
Luftfeuchtigkeit erhöht. Dies führt zu einer Abkühlung der Luft und einer Reduzierung der Hitzebelastung.<br />
Außerdem werden Schadstoffe aus der Luft gefiltert, was die Luftqualität insgesamt verbessert.<br />
Das <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Luftbefeuchtungssystem kann auf allen horizontalen Dachflächen problemlos installiert<br />
werden und ist einfach zu verwenden. Abhängig von der statischen Belastbarkeit der Dachflächen ist eine<br />
regulierbare Wasseranstauhöhe von 0 cm bis 20 cm möglich. Das gesammelte Wasser wird über eine<br />
steuerbare Regelung angestaut oder abgelassen. Bei starken Niederschlagsmengen kann überschüssiges<br />
Wasser in Zisternen gesammelt werden und steht für weitere Anwendungen zur Verfügung. Eine individuelle<br />
Wasserwirtschaft ist möglich.<br />
Wahlweise kann das System <strong>mit</strong> einer Kiesschicht abgedeckt werden. Diese Kiesabdeckung auf dem Dach<br />
bildet eine isolierende Schicht, die vor sowohl Wärme als auch Kälte schützt.<br />
Dachaufbau:<br />
1<br />
2<br />
1<br />
2<br />
Kiesschüttung Höhe 20 mm bis 150 mm – entsprechend statischer Belastbarkeit<br />
– auch ohne Kiesschüttung verwendbar<br />
Regulierbarer Wasseranstaubereich <strong>mit</strong> einer Höhe von 0 cm bis 20 cm<br />
Systemaufbau:<br />
A<br />
B<br />
C<br />
D<br />
E<br />
Kiesschüttung – Aufbaudicke ca. 20 mm bis 150 mm<br />
HPL ® Systemplatte 1,5 mm Stärke – feuerverzinktes Stahlblech<br />
Formatgrößen (Länge x Breite):<br />
1.000 mm x <strong>2.0</strong>00 mm / 1.250 mm x 2.500 mm / 1.500 mm x 3.000 mm<br />
HPL ® Wasseranstausystemplatte – aluminiumverzinktes Stahlblech,<br />
Materialstärken wahlweise:<br />
0,75 mm / 0,88 mm / 1,00 mm / 1,25 mm / 1,50 mm<br />
Formatgrößen (Höhe x Breite):<br />
50 mm x 1.000 mm / 100 mm x 825 mm / 135 mm x 930 mm<br />
Länge: bis maximal 18 m<br />
Dachhaut / Dachabdichtung / Beckenabdichtung<br />
Flachdach / Fläche <strong>mit</strong> Wasseranstau<br />
– Neigung 0 Grad bis maximal 5 Grad<br />
Das System ist formstabil, begehbar, einfach zu verlegen und schützt die Dachhaut.<br />
106
Bauwerksbegrünung <strong>2.0</strong><br />
Solar- / Photovoltaikanlagen installiert auf dem HPL ® Solar-Aufstellsystem<br />
in Kombination <strong>mit</strong> dem HPL ® Luftbefeuchtungssystem<br />
Systemaufbau Seitenansicht:<br />
1<br />
2<br />
3<br />
4<br />
5<br />
HPL ® Solarständer Bodenleiste – Länge bis 600 cm<br />
Querschnittgröße passend zu Höhe <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wasseranstausystemplatte<br />
HPL ® Solarständer Höhenleiste Länge bis 200 cm<br />
HPL ® Solarständer Aufnahmegelenk – zur Fixierung und Ausrichtung der HPL ® Solarständer Solarmontageleiste (4)<br />
HPL ® Solarständer Solarmontageleiste – Länge bis 800 cm<br />
HPL ® Solarständer Montageösen<br />
HPL ® Solarständer ermöglichen die Montage von Solarpaneelen in jede Himmelsrichtung.<br />
Systemaufbau gerade:<br />
Systemaufbau schräg:<br />
A<br />
B<br />
HPL ® Wasseranstausystemplatte<br />
– Höhe abhängig von gewünschter Wasseranstauhöhe<br />
HPL ® Systemplatte 1,5 mm Stärke<br />
– feuerverzinktes Stahlblech<br />
Formatgrößen (Länge x Breite): 1.000 mm x <strong>2.0</strong>00 mm<br />
1.250 mm x 2.500 mm<br />
1.500 mm x 3.000 mm<br />
C<br />
D<br />
X<br />
optional Kiesabdeckung<br />
Dachhaut / Dachabdichtung / Beckenabdichtung<br />
Solaranlage inklusive Befestigungsmaterial<br />
– zur Montage auf die Solarmontageleiste (4)<br />
© GKR Germany 107
Begrünung von Wüsten, Gesteinsflächen und Flächen ohne<br />
Erde <strong>mit</strong> <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssystemen<br />
Die Lösung zur Renaturierung von Flächen<br />
Die <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssysteme wurden entwickelt, um Flächen, Bauwerke und Innenräume<br />
in Regionen <strong>mit</strong> geringem Niederschlag zu begrünen.<br />
Der Wasserverbrauch und der Bedarf von Pflanzsubstraten für Begrünungen reduziert sich auf ein Minimum.<br />
Kein Tropfen Wasser versickert im Boden. Unterspülungen von Gebäuden und Pflanzflächen sind dadurch nicht<br />
mehr möglich.<br />
Begrünte Flächen und Gebäude verändern das Klima und fördern Regenfälle. Wüstenflächen und Gesteinsflächen<br />
werden zu neuen Lebensräumen.<br />
Querschnitt vom <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssystem<br />
108
Bauwerksbegrünung <strong>2.0</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssysteme unter dem Sand<br />
Die Funktion der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssysteme:<br />
● Alle Begrünungen im Freien und in Innenräumen sind über einen geschlossenen Wasserkreislauf verbunden.<br />
● Für die Bewässerung wird in der Regel Grauwasser verwendet und dem Wasserkreislauf zugeführt.<br />
● Über einen eingebundenen Wassertank im Wasserkreislauf wird die Nährlösung für die Pflanzen beigemengt.<br />
● Optional können Wärmetauscher an die Wassertanks zur Klimatisierung von Gebäuden angeschlossen werden.<br />
2<br />
3<br />
2<br />
1<br />
1<br />
1<br />
2<br />
2<br />
Veranschaulichung von <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssystemen unter dem Sand<br />
1 HPL ® Begrünungssystem 2 HPL ® Dessert Greening Boxen 3 Verbindungsrohre<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Dessert Greening Boxen<br />
Unsere speziell entwickelten <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Dessert Greening Boxen<br />
sind die Basiselemente der <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Wüstenbegrünungssysteme<br />
und sorgen für einen funktionellen, nachhaltigen Wasserkreislauf.<br />
Die Boxen sind für alle Großpflanzen verwendbar. Sie werden im Boden<br />
vergraben und dienen als Wasserzwischenspeicher im <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ®<br />
Wüstenbegrünungssystem. Über die Boxen werden die angrenzenden<br />
Begrünungen <strong>mit</strong> Wasser versorgt.<br />
Der Innenraum der Boxen ist begehbar, ein Wurzelverjüngungsschnitt ist<br />
möglich und die Reinigung des Wasserspeichers kann jederzeit erfolgen.<br />
© GKR Germany 109
Planung und Entwicklung <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
Wir konzipieren für jedes Begrünungsvorhaben geeignete und funktionelle<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme. Wir unterstützen Sie bei Ihren<br />
Planungen und beim Erstellen von entsprechenden Ausschreibungsunterlagen.<br />
Ihre Ideen, unsere Fragen:<br />
● Was ist gewünscht: Eine Dach-, Fassaden-, Stadtbegrünung, Balkon- / Terrassen- oder Flächenbegrünung?<br />
● Art der Begrünung: Eine intensive oder extensive Begrünung, oder eine Begrünung <strong>mit</strong> Bäumen?<br />
● Größe der Fläche: Wie groß ist die Fläche, die begrünt werden soll?<br />
● Standortbestimmung: Wie viel Sonnenlicht erhält die Fläche?<br />
● Bauwerk: Wie hoch ist die Tragfähigkeit im Begrünungsbereich?<br />
● Wasser: Welche Wasserversorgung steht zur Verfügung?<br />
Nach Einbeziehung dieser Punkte können wir <strong>mit</strong> der Planung beginnen. Gerne können wir<br />
unter sorgfältiger Beachtung Ihrer Wünsche und Anforderungen ein perfekt abgestimmtes<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssystem für Sie produzieren.<br />
110
Systemproduktionen<br />
Produktion und Qualität von<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® <strong>Begrünungssystemen</strong><br />
Wir produzieren <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme<br />
nach höchsten Qualitätsrichtlinien unseres Unternehmens<br />
Die Systeme werden in hoch qualifizierten, lizenzierten Fertigungsbetrieben hergestellt und unterliegen strengen<br />
Qualitätskontrollen. Unsere fortlaufenden Qualitätsprüfungen gewährleisten nachhaltige und funktionale <strong>Hydro</strong><br />
<strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme.<br />
Cradle to Cradle (oder kurz: C2C) ist ein Ansatz für eine nachhaltige Kreislaufwirtschaft und wird bei der Auswahl<br />
unserer Rohstoffe zur Produktion berücksichtigt. Selbst nach langjährigem Einsatz in Projekten können <strong>Hydro</strong> <strong>Profi</strong><br />
<strong>Line</strong> ® Begrünungssysteme erneut in neuen Projekten für Begrünungen verwendet werden.<br />
G.K.R. - Germany<br />
Original <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong><br />
Unser Produktsiegel steht für geprüfte Qualität und Originalität.<br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Begrünungssysteme sind eine Erfindung und Entwicklung<br />
der GKR Germany und patentrechtlich geschützt.<br />
Jede nicht durch uns schriftlich genehmigte Nachahmung, Produktion oder<br />
ein Verkauf wird strafrechtlich verfolgt.<br />
© GKR Germany 111
Unser Katalog:<br />
Pflanzgefäße für Innenraumbegrünungen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzsystem<br />
G.K.R. - Germany<br />
Original <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong><br />
Verwandeln Sie Innenräume in blühende Oasen. Lassen Sie sich von unserer Vielfalt an<br />
ansprechenden Gefäßen und dem innovativen <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® System inspirieren.<br />
Im Katalog bieten wir Ihnen eine breite Auswahl wie Pflanzgefäße aus Edelstahl,<br />
Kunststoff und Beton, Wandbegrünungssysteme, Raumteilersysteme, Hängeampeln,<br />
Topf-in-Topf-Systeme, Pflanzcontainer, Einsatzgefäße für Möbel, sowie große Pflanzbecken.<br />
Der Katalog ist als gedruckte Version erhältlich. Auf Anfrage senden wir Ihnen den<br />
Katalog gerne kostenlos zu.<br />
Alternativ können Sie unsere Kataloge und Broschüren auch online ansehen oder<br />
herunterladen unter: www.hydro-profi-line.com/kataloge-und-broschueren/<br />
© GKR Germany
Unser Katalog:<br />
Pflanzgefäße für Außenbegrünungen <strong>mit</strong><br />
<strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong> ® Pflanzsystem<br />
G.K.R. - Germany<br />
Original <strong>Hydro</strong> <strong>Profi</strong> <strong>Line</strong><br />
Im Katalog finden Sie unter anderem Edelstahlgefäße, Betongefäße, Pflanzcontainer,<br />
Kunststoffgefäße, Topf in Topf Gefäße, Raumteiler und Gefäße <strong>mit</strong> Solarbeleuchtung.<br />
Der Katalog ist als gedruckte Version erhältlich. Auf Anfrage senden wir Ihnen den<br />
Katalog gerne kostenlos zu.<br />
Alternativ können Sie unsere Kataloge und Broschüren auch online ansehen oder<br />
herunterladen unter: www.hydro-profi-line.com/kataloge-und-broschueren/
© GKR Germany
www.HYDRO-PROFI-LINE.com
