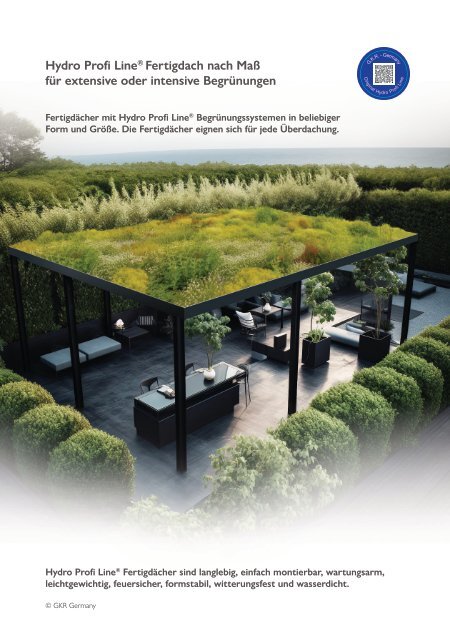

Begrünbares Fertigdach nach Maß

Hydro Profi Line ® Fertigdach nach Maß
für extensive oder intensive Begrünungen
G.K.R. - Germany
Original Hydro Profi Line
Fertigdächer mit Hydro Profi Line ® Begrünungssystemen in beliebiger
Form und Größe. Die Fertigdächer eignen sich für jede Überdachung.
Hydro Profi Line ® Fertigdächer sind langlebig, einfach montierbar, wartungsarm,
leichtgewichtig, feuersicher, formstabil, witterungsfest und wasserdicht.
© GKR Germany

Hydro Profi Line ® Fertigdach nach Maß
für extensive oder intensive Begrünungen
Die Fertigdächer produzieren wir aus Aluminium in jeder Form und Größe.
Sie sind leichtgewichtig, einfach zu installieren und leicht zu bepflanzen.
Fertigdach nach Maß als Terrassenüberdachung mit extensiver Begrünung.
Beispiele für maßgeschneiderte Fertigdächern in verschiedenen Formen.
Rechteckig Oval Rund
2

Bauwerksbegrünung 2.0
Wählen Sie Ihr Fertigdach für eine extensive oder intensive Begrünung.
Wir produzieren das Fertigdach entsprechend der vorhandenen Unterkonstruktion.
Verwendungsmöglichkeiten:
Fertigdächer werden beispielsweise zur Überdachung von Terrassen, Fahrradständer, Eingangsbereichen,
Bus- und Trambahnwartehäuschen, Mülltonnenhäuschen und vielen anderen Bauwerken verwendet.
Installationsmöglichkeiten:
Die Fertigdächer werden passgenau zur Unterkonstruktion gefertigt und sind schnell und einfach montierbar.
Die Unterkonstruktionen sind dem Gewicht der bepflanzten Dächer anzupassen und entsprechend auszuführen.
Eine statische Berechnung zur Belastbarkeit der Unterkonstruktion ist zwingend erforderlich!
Beschaffenheit der Fertigdächer:
Die Fertigdächer mit Hydro Profi Line ® Begrünungssystem fertigen wir aus leichtgewichtigem Aluminium.
Sie sind pulverbeschichtet in jeder RAL Farbe erhältlich.
Wasserversorgung:
Die Wasserversorgung erfolgt über Niederschlagswasser. In dem substratfreien Wasseranstaubereich wird das
Regenwasser gesammelt. Bei längeren Trockenperioden können die Begrünungen zusätzlich manuell oder automatisch
mit Wasser versorgt werden.
Hydro Profi Line ® Fertigdächer sind nachhaltig und sorgen für
funktionelle, pflegeleichte, wassersparende Begrünungen.
Weitere Vorteile von Hydro Profi Line ® Fertigdächern:
● Sie sind langlebig und wartungsarm.
● Sie sind leichtgewichtig und feuersicher.
● Sie sind formstabil, witterungsfest und wasserdicht.
● Sie sind eine geeignete Investition in die Zukunft von Gebäuden.
Begrünte Dächer bieten viele Vorteile:
Reduzierung der Hitzebelastung, Verbesserung der Luftqualität, Reduzierung des Lärms,
Verbesserung der Lebensqualität, Steigerung des Immobilienwerts.
Fertigdach nach Maß für Bus- und Trambahnwartehäuschen mit intensiver Begrünung.
© GKR Germany 3

Hydro Profi Line ® Fertigdach nach Maß
für extensive Begrünungen
Extensive Begrünungen mit Begrünungsmatten, Rollrasen oder Moos
– Mittlerer Abflussbeiwert 0,3
Die Aufbauhöhe der Fertigdächer für extensive Begrünungen beträgt 150 mm.
Das substratfreie Wasserreservoir beträgt 50 mm.
Dachaufbau:
11
5
5
2
3
4
2
3
4
1
2
3
4
5
Wasseranstauhöhe 80 mm
Aufbauhöhe der Begrünung A + B + C ca. 100 mm
Substratfreies Wasserreservoir 50 mm
Überlaufrohr leitet beim Erreichen der maximalen Wasseranstauhöhe das überschüssige Niederschlagswasser ab.
Unterkonstruktion – Auflage für das Fertigdach
Funktionsaufbau:
A
A
Begrünungsmatte – Aufbauhöhe ca. 30 mm bis 40 mm
B
B
HPL ® Vegetationssubstrat – Aufbauhöhe ca. 30 mm
A
C
C
HPL ® Zeostrat 5/16 mm – Aufbauhöhe ca. 30 mm
D
B
D
C
E
HPL ® Systemplatte – 1,5 mm Stärke
2
3
4
2
3
FD
E
GE
F
F
HPL ® Fertigdachgrundplatte
– aluminiumverzinktes Stahlblech
Unterkonstruktion
Pflanzanweisung:
Zuerst wird eine ca. 3 cm hohe Schicht grobkörniges Zeostrat (C) auf die Systemplatte (D) geschüttet.
Anschließend wird auf die Zeostratfläche das HPL ® Vegetationssubstrat (B) mit einer Höhe von ca. 3 cm verteilt.
Abschließend werden auf die vorbereiteten Flächen die Begrünungsmatten verlegt.
4

Bauwerksbegrünung 2.0
Fertigdächer sind in jeder RAL Farbe erhältlich.
Fertigdach mit SEDUM MIX Matte bepflanzt.
© GKR Germany 5

Hydro Profi Line ® Fertigdach nach Maß
für intensive Begrünungen
Intensive Begrünungen mit Koniferen, Sträuchern, Blühpflanzen, Gräser
Die Aufbauhöhe der Fertigdächer für extensive Begrünungen beträgt 350 mm.
Das substratfreie Wasserreservoir beträgt 130 mm.
Dachaufbau:
Wasseranstauhöhe
HPL ® Systemring als Erhöhung
für größere Kulturtöpfe
HPL ® Fertigdach
Überlaufrohr
Unterkonstruktion
Pflanzanweisung:
Zuerst werden die Erdpflanzen mit ihren Wurzelballen unter Verwendung von HPL ® Zeostrat 5/16 mm
in die HPL ® Kulturtöpfe gepflanzt.
Anschließend werden die bepflanzten Kulturtöpfe in die HPL ® Systemplattenöffnungen gehängt.
Abschließend kann die Systemplattenoberfläche mit anorganischem Material (wie Beispielsweise Zierkies)
abgedeckt werden.
Fertig bepflanztes Dach mit unterschiedlichen Kulturtopfgrößen und HPL ® Systemring als Erhöhung.
6

Bauwerksbegrünung 2.0
Fertigdach intensiv begrünt mit verschiedenen Sträuchern, Gräsern und Koniferen.
© GKR Germany 7

www.hydro-profi-line.com
