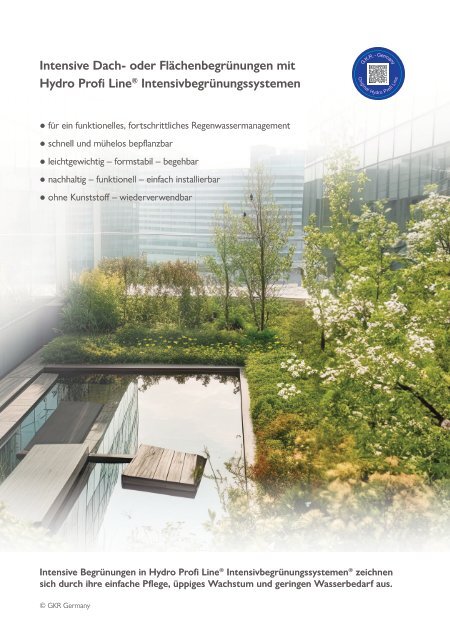

Intensive Dachbegrünung mit Hydro Profi Line Intensivbegrünungssystemen

Intensive Dach- oder Flächenbegrünungen mit
Hydro Profi Line ® Intensivbegrünungssystemen
G.K.R. - Germany
Original Hydro Profi Line
● für ein funktionelles, fortschrittliches Regenwassermanagement
● schnell und mühelos bepflanzbar
● leichtgewichtig – formstabil – begehbar
● nachhaltig – funktionell – einfach installierbar
● ohne Kunststoff – wiederverwendbar
Intensive Begrünungen in Hydro Profi Line ® Intensivbegrünungssystemen ® zeichnen
sich durch ihre einfache Pflege, üppiges Wachstum und geringen Wasserbedarf aus.
© GKR Germany

Intensive Dach- und Flächenbegrünungen mit
Hydro Profi Line ® Intensivbegrünungssystemen
Hydro Profi Line ® Intensivbegrünungssysteme bestehen aus Hydro Profi Line ® Modulsystemen, - Rastersystemen
und - Großplanzensystemen. Dank der Kombinationsmöglichkeiten aus diesen drei Systemen ist es möglich,
Pflanzen jeglicher Art und Größe zur intensiven Begrünung von Dächern und Freiflächen zu verwenden. Alle
Systeme gewährleisten ein gesundes und üppiges Wachstum der Pflanzen, während der Wasserverbrauch und der
Pflegeaufwand minimal gehalten werden.
Hydro Profi Line ® Extensivbegrünungssysteme sind: leichtgewichtig – einfach zu installieren
und zu bepflanzen – funktionell – nachhaltig – beliebig kombinierbar – wieder verwendbar
Intensive Begrünungen mit Hydro Profi Line ® Intensivbegrünungssystemen bringen
zahlreiche Vorteile mit sich:
● Verbesserung der Luftqualität:
Intensive Begrünungen tragen zur Reduzierung von Luftverschmutzung bei, da Pflanzen Kohlendioxid aufnehmen
und Sauerstoff abgeben. Sie filtern auch Schadstoffe aus der Luft, was insbesondere in dicht besiedelten
städtischen Gebieten von großer Bedeutung ist.
● Temperaturregulierung:
Pflanzen bieten natürlichen Schatten und Verdunstungskühlung, was dazu beiträgt, Hitzeinselwirkung zu
verringern. Dies kann im Sommer das städtische Mikroklima verbessern.
● Reduzierung von Lärmbelästigung:
Grünanlagen können Schallwellen absorbieren, was zu einer Verringerung der Lärmbelästigung führt.
Dies trägt zur Schaffung einer ruhigeren und angenehmeren Umgebung bei.
● Erhöhung der Lebensqualität:
Intensive Begrünungen schaffen Orte für Erholung und Entspannung, die den physischen und psychischen Wohlbefinden
der Bewohner zugutekommen. Sie fördern soziale Interaktion und bieten Raum für Freizeitaktivitäten.
● Biodiversität:
Grünanlagen fördern die Vielfalt der Tier- und Pflanzenwelt. Dies trägt zum Erhalt der Biodiversität bei
und kann dadurch Ökosysteme schützen.
● Reduzierung von Überschwemmungen:
Intensive Begrünungen, wie Gründächer und begrünte Flächen, absorbieren Regenwasser und reduzieren somit
das Risiko von Überschwemmungen und die Belastung der Kanalisation.
● Förderung der nachhaltigen Stadtentwicklung:
Intensive Begrünungen sind ein wichtiger Bestandteil nachhaltiger Stadtplanung. Sie tragen dazu bei, das
städtische Umfeld lebenswerter zu gestalten und gleichzeitig die Umweltauswirkungen der urbanen Expansion
zu reduzieren.
● Wirtschaftliche Vorteile:
Grünanlagen können Immobilienwerte steigern und die Attraktivität von Stadtvierteln für Investoren und
Touristen erhöhen.
2 © GKR Germany
3

Intensive Dach- und Flächenbegrünungen mit
Hydro Profi Line ® Intensivbegrünungssystemen
Hydro Profi Line ® Intensivbegrünungssysteme bestehen aus:
● Hydro Profi Line ® Modulsystemen
● Hydro Profi Line ® Rastersystemen
● Hydro Profi Line ® Großplanzensystemen
Kombinations- und Anwendungsbeispiel:
Hydro Profi Line ®
Kulturtöpfe
Hydro Profi Line ®
Schwerlastkorb
Abdeckmaterial
z.B. Zierkies
Hydro Profi Line ®
Abdeckscheibe
Hydro Profi Line ®
Systemscheibe
Vorteile von Hydro Profi Line Intensivbegrünungssystemen gegenüber intensiven
Begrünungen mit herkömmlichen Systemen:
● Vielseitige Gestaltungsmöglichkeiten:
Unsere Systeme ermöglichen die kreative Gestaltung von begrünten Dächern und Flächen mit einer Auswahl
von allen Pflanzen und Bäumen jeder Größe.
1
2
5 6 7
3
4
● Gewichtsreduktion:
Mit unseren Systemen lässt sich das Gewicht der begrünten Flächen um bis zu 80 % verringern. Dies hat
praktische Vorteile, wie die Erhöhung der Tragfähigkeit von Dächern und die Reduzierung der Kosten für
statische Anpassungen.
● Wasserwirtschaft:
Die Systeme ermöglichen eine effiziente Wasserwirtschaft, indem sie Regenwasser in Becken auffangen und
speichern. Vor starken Regenfällen kann das Wasser durch das vollständige Entleeren der Becken in Zisternen
umgeleitet werden, um zusätzliches Regenwasser aufzufangen. Dies hilft dabei, die Belastung der Kanalisation
zu verringern, Überschwemmungen zu verhindern und unsere Wasserressourcen zu schonen.
● Schonung der Dachhaut:
Dank des veränderten Wurzelwachstums durch die Hydro Profi Line ® Systeme sind Schäden durch Wurzelpressdruck
ausgeschlossen. Beckenabdichtungen bleiben unversehrt und ein punktueller Austausch einzelner
Pflanzen bleibt immer möglich.
● Reparaturmöglichkeiten:
Unsere Systeme erleichtern die Reparatur von undichten Stellen auf den Flächen. Dies trägt dazu bei, langfristige
Instandhaltungskosten zu reduzieren. Wir empfehlen für Dachabdichtungen eine doppellagige Bitumenbahn mit
innen liegender Leckortungsfolie. Hiermit können undichte Stellen punktuell festgestellt werden. Zur Reparatur
wird das Becken entleert und die entsprechende Pflanze im Schadensbereich ohne Pflanzarbeiten entfernt und
hinterher wieder eingehängt.
● Zusätzliche Isolierung:
Unsere Systeme bieten über die Wasserfläche eine weitere Schicht Isolierung, die den Energieverbrauch senken
kann, und somit zu Einsparungen bei den Energiekosten führt. In den wärmeren Monaten wirkt diese Isolierung
zudem temperaturregulierend und trägt zur Abkühlung des Gebäudes bei.
4 © GKR Germany
1
Wasserzulauf
2 Gebäudeabdichtung
Funktion:
3 Wasseranstau 0 cm - 13 cm
4 Regulierung Wasseranstauhöhe
Es können Teilbereiche von Flächen oder gesamte Dachflächen begrünt werden.
5 Hydro Profi Line ® Modulsystem
6 Hydro Profi Line ® Großpflanzensystem
7 Hydro Profi Line ® Rastersystem
Hierfür werden die gewünschten Formen und Größen der Wasserbecken aufgestellt oder die komplette
Dachfläche als Wasserbecken umfunktioniert.
Die Wasserbecken können aus Edelstahl oder Beton sein. Ebenfalls ist eine Abdichtung von Becken mit Bitumen
oder EPDM-Folien möglich.
Die Becken haben eine mögliche Wasseranstauhöhe von 5 cm bis 13 cm.
In diese Wasserbecken können je nach Begrünungswunsch Hydro Profi Line ® Modulsysteme (Seite ?),
Hydro Profi Line ® Großplanzensystemen für Bäume (Seite ?) und Hydro Profi Line ® Rastersysteme (Seite ?)
einzeln oder kombiniert verwendet werden.
Die passenden Kulturtöpfe bzw. Großkulturtöpfe werden bepflanzt und anschließend nur noch eingehängt.
Abschließend werden Systemplatten und Abdeckscheiben optional mit Zierkies bedeckt.
Die Becken können dann mit Wasser aufgefüllt werden. Die Pflanzen versorgen sich selbst mit dem benötigtem
Wasser. Die kontinuierliche Wasserversorgung kann über Niederschlag und ergänzend mit Trinkwasser gewährleistet
werden. Wasseranschlüsse, sowie feste oder regulierbare Abläufe sind einfach zu integrieren.
Eine Versorgung mit Dünger sollte regelmäßig erfolgen und kontrolliert werden. Düngemessstationen können zur
Automatisierung dieses Prozesses helfen.
5

Hydro Profi Line ® Modulsysteme für
Intensive Dach- und Flächenbegrünung
Auf allen horizontalen Flächen sind Hydro Profi Line ® Modulsysteme die Lösung für
nachhaltige, funktionelle Begrünungen von Bauwerken, Dächern, Städten sowie von
allen versiegelten Flächen. Sämtliche Pflanzen in jeder Größe können verwendet
werden und gedeihen prächtig.
HPL ® Pflanzmodule sind in unserer Standardserie oder als Maßanfertigung erhältlich
Die Hydro Profi Line ® Pflanzmodule produzieren wir aus verzinktem Stahl oder Edelstahl. In unserer Serienproduktion
sind Module mit 1 x Kulturtopföffnung für Pflanzen bis 500 cm Höhe, Module mit bis zu 25 x Kulturtopföffnungen
für Pflanzen bis 200 cm Höhe und Module mit Pflanzkörben für Wechselbepflanzungen erhältlich.
Für begehbare Wartungsflächen zwischen den bepflanzten Modulen produzieren wir Gehwegmodule mit und
ohne Beleuchtung. Die Höhe der jeweiligen Module richtet sich nach der Größe der gewünschten Bepflanzung.
Die Oberflächen sind naturbelassen oder pulverbeschichtet nach RAL erhältlich.
Anleitung für die Verwendung von Hydro Profi Line ® Pflanzmodulen:
● Hydro Profi Line ® Pflanzmodule in ein Wasserbecken oder Wasserlauf mit einer Wasseranstauhöhe
von 5 cm - 13 cm stellen, arrangieren und bei Bedarf miteinander verbinden.
● Anschließend werden die bepflanzten Hydro Profi Line ® Kulturtöpfe oder Körbe
in die Pflanzmodule eingehängt.
● Abschließend wird die bepflanzte Oberfläche mit einem beliebigem anorganischem
Material, wie z.B. Zierkies, bedeckt.
● Fertig bepflanzt ist die zu begrünende Fläche.
Hydro Profi Line ® Pflanzmodule sind beliebig miteinander kombinierbar.
Intensive Dachbegrünung mit Hydro Profi Line ® Modulen
Hydro Profi Line ® Module in Regenwasserauffangbecken
Kombinationsbeispiel aus Hydro Profi Line ® Pflanzmodulen für Kulturtöpfe, Pflanzkörben und Gehwegmodulen
6 © GKR Germany
7

Hydro Profi Line ® Modulsysteme für
Intensive Dach- und Flächenbegrünung
Unser Standardsortiment:
Hydro Profi Line ® Pflanzmodule für Kulturtöpfe
Hydro Profi Line ® Pflanzmodule für Kulturtöpfe
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 245 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 235 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 500 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 580 mm
HPL ® Spezialkulturtöpfe:
25 Stück x 1,3 Liter
Ø 140 mm, Höhe 160 mm
HPL ® Spezialkulturtöpfe:
25 Stück x 2 Liter
Ø 165 mm, Höhe 145 mm
HPL ® Spezialkulturtopf:
1 Stück x 90 Liter
Ø 600 mm, Höhe 460 mm
HPL ® Spezialkulturtopf:
1 Stück x 180 Liter
Ø 780 mm, Höhe 530 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 250 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 265 mm
Länge x Breite x Höhe:
1.000 mm x 200 mm x 245 mm
Länge x Breite x Höhe:
1.000 mm x 200 mm x 235 mm
HPL ® Spezialkulturtöpfe:
16 Stück x 3 Liter
Ø 190 mm, Höhe 175 mm
HPL ® Spezialkulturtöpfe:
16 Stück x 3,5 Liter
Ø 215 mm, Höhe 190 mm
HPL ® Spezialkulturtöpfe:
6 Stück x 1,3 Liter
Ø 140 mm, Höhe 160 mm
HPL ® Spezialkulturtöpfe:
5 Stück x 2 Liter
Ø 165 mm, Höhe 145 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 270 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 290 mm
Länge x Breite x Höhe:
1.000 mm x 220 mm x 250 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 245 mm
HPL ® Spezialkulturtöpfe:
16 Stück x 5 Liter
Ø 230 mm, Höhe 200 mm
HPL ® Spezialkulturtöpfe:
9 Stück x 7,5 Liter
Ø 260 mm, Höhe 220 mm
HPL ® Spezialkulturtöpfe:
5 Stück x 3 Liter
Ø 190 mm, Höhe 175 mm
HPL ® Spezialkulturtöpfe:
11 Stück x 1,3 Liter
Ø 140 mm, Höhe 160 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 305 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 320 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 235 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 250 mm
HPL ® Spezialkulturtöpfe:
9 Stück x 9,5 Liter
Ø 285 mm, Höhe 240 mm
HPL ® Spezialkulturtöpfe:
9 Stück x 12 Liter
Ø 305 mm, Höhe 265 mm
HPL ® Spezialkulturtöpfe:
11 Stück x 2 Liter
Ø 165 mm, Höhe 145 mm
HPL ® Spezialkulturtöpfe:
6 Stück x 3 Liter
Ø 190 mm, Höhe 175 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 370 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 410 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 265 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 270 mm
HPL ® Spezialkulturtöpfe:
4 Stück x 25 Liter
Ø 375 mm, Höhe 320 mm
HPL ® Spezialkulturtöpfe:
4 Stück x 35 Liter
Ø 420 mm, Höhe 360 mm
HPL ® Spezialkulturtöpfe:
8 Stück x 3,5 Liter
Ø 215 mm, Höhe 190 mm
HPL ® Spezialkulturtöpfe:
8 Stück x 5 Liter
Ø 230 mm, Höhe 200 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 440 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 490 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 290 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 305 mm
HPL ® Spezialkulturtopf:
1 Stück x 50 Liter
Ø 500 mm, Höhe 390 mm
HPL ® Spezialkulturtopf:
1 Stück x 70 Liter
Ø 550 mm, Höhe 450 mm
HPL ® Spezialkulturtöpfe:
3 Stück x 7,5 Liter
Ø 260 mm, Höhe 220 mm
HPL ® Spezialkulturtöpfe:
3 Stück x 9,5 Liter
Ø 285 mm, Höhe 240 mm
8 © GKR Germany
9

Hydro Profi Line ® Modulsysteme für
Intensive Dach- und Flächenbegrünung
Hydro Profi Line ® Begrünungsmodule mit Pflanzkörben
Unser Standardsortiment:
Die Hydro Profi Line ® Pflanzkörbe ersetzen die Kulturtöpfe und eignen
sich hervorragend für Wechselbepflanzungen.
Hydro Profi Line ® Pflanzmodule für Kulturtöpfe
Länge x Breite x Höhe:
1.000 mm x 500 mm x 320 mm
HPL ® Spezialkulturtöpfe:
3 Stück x 12 Liter
Ø 305 mm, Höhe 265 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 370 mm
HPL ® Spezialkulturtöpfe:
2 Stück x 25 Liter
Ø 375 mm, Höhe 320 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 215 mm
HPL ® Pflanzkorb:
1.000 mm x 1.000 mm x 115 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x
1.414 mm x 215 mm
HPL ® Pflanzkorb:
1.000 mm x 1.000 mm x
1.414 mm x 115 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 410 mm
HPL ® Spezialkulturtöpfe:
2 Stück x 35 Liter
Ø 420 mm, Höhe 360 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 340 mm
HPL ® Pflanzkorb:
1 Stück x 45 Liter
690 mm x 285 mm x 285 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x 265 mm
HPL ® Pflanzkorb:
1.000 mm x 1.000 mm x 165 mm
Länge x Breite x Höhe:
1.000 mm x 1.000 mm x
1.414 mm x 265 mm
HPL ® Pflanzkorb:
1.000 mm x 1.000 mm x
1.414 mm x 165 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 215 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 265 mm
Hydro Profi Line ® Pflanzmodule für Großpflanzen
HPL ® Pflanzkorb:
1.000 mm x 500 mm x 115 mm
HPL ® Pflanzkorb:
1.000 mm x 500 mm x 165 mm
Länge 1.500 mm x Breite 1.500 mm x Höhe 590 mm
HPL ® Spezialkulturtopf:
1 Stück x 285 Liter Ø 950 mm, Höhe 550 mm
Länge 1.500 mm x Breite 1.500 mm x Höhe 700 mm
HPL ® Spezialkulturtopf:
1 Stück x 375 Liter Ø 1.020 mm, Höhe 650 mm
10 © GKR Germany
11

Hydro Profi Line ® Modulsysteme für
Intensive Dach- und Flächenbegrünung
Unser Standardsortiment:
Hydro Profi Line ® Gehwegmodule
Als Ergänzung zu Hydro Profi Line ® Pflanzmodulen sind Hydro Profi Line ® Gehwegmodule zur Installation
zwischen den Pflanzmodulen erhältlich. Sie dienen als Wegfläche zur Versorgung / Wartung der begrünten
Fläche. Die Module sind auch mit Bohrungen zur Montage von LED Strahlern bestellbar.
Hydro Profi Line ® Modulsysteme mit Rollen für
Großpflanzen als Sonderanfertigung
Mit Hydro Profi Line ® Pflanzmodulen mit Rollen werden Großpflanzen mobil. Großpflanzen in Becken können
ohne Pflanzarbeiten jederzeit verschoben werden. Sei es für eine Pflanzenpflege, oder einfach nur um das Erscheinungsbild
der Grünanlage zu verändern. Die mobilen Module produzieren wir aus Edelstahl in der gewünschten
Größe passend zur jeweiligen Solitärpflanze. Die Oberflächen sind in Edelstahl natur oder pulverbeschichtet in jeder
RAL Farbe erhältlich. Die verdeckten Schwerlastrollen der Module sind aus Edelstahl und hochwertigem Kunststoff.
Hydro Profi Line ®
Systemplatte
Kulturtopföffnung
Länge x Breite x Höhe:
1.000 mm x 500 mm x 160 mm
Länge x Breite x Höhe:
1.000 mm x 500 mm x 160 mm
Außenwand für
Klimakammer
Länge x Breite x Höhe:
1.500 mm x 1.500 mm x 160 mm
Länge x Breite x Höhe:
1.500 mm x 1.500 mm x 160 mm
Schwerlastrollen
Wasseranstau 13 cm
Abnehmbare Außenwände
Wasserbecken mit bepflanzten, mobilen
Hydro Profi Line ® Modulsystemen
12 © GKR Germany
13

Hydro Profi Line ® Rastersysteme für
Intensive Dach- und Flächenbegrünung
Für nachhaltige, funktionelle Begrünungen von versiegelten Flächen,
Dächern, Bauwerken, Wasserflächen und Innenräumen.
HPL ® Rastersysteme sind in jedem Becken aufstellbar. Das System kann entsprechend der Höhe des Wasserstandes,
der Bodenneigung bzw. bei Bodenunebenheiten angepasst werden. HPL ® Rastersysteme fertigen wir nach Maß in
allen Größen. Die Anzahl und Größe der Kulturtopfausschnitte in den HPL ® Systemscheiben ist abhängig von der
gewünschten Begrünung und wird entsprechend produziert. HPL ® Pflanzkörbe für Wechselbepflanzungen, sowie
HPL ® Gehwegplatten sind ebenfalls erhältlich. Kombinationen mit Solitärpflanzen oder mit Wechselbepflanzungen
sind möglich. Das HPL ® Rastersystem ist einfach zu installieren und selbst vorhandene Flachdächer können so
ohne Eingriff in die Bausubstanz jederzeit intensiv begrünt werden.
Intensive Dachbegrünung mit Hydro Profi Line ® Rastersystem
Anleitung zum Aufbau der Hydro Profi Line ® Rastersysteme:
● HPL ® Rastersystemfüße in das Becken stellen und mit HPL ® Rastersystemleisten verbinden.
● Die HPL ® Rastergrundkonstruktion über die verstellbaren HPL ® Rastersystemfüße horizontal ausrichten.
● Die HPL ® Rastersystemscheiben einlegen und mit der Grundkonstruktion verschrauben.
● Anschließend werden die Pflanzen in ihren HPL ® Kulturtöpfen in die HPL ® Rastersystemscheiben gehängt.
● Auch HPL ® Pflanzkörbe mit Wechselbepflanzungen können im Rastersystem verwendet werden.
● Abschließend kann die Oberfläche mit einem beliebigem anorganischem Material, wie z.B. Zierkies bedeckt
werden. Fertig bepflanzt ist die zu begrünende Fläche.
Rastergrundgerüst
Höhenregulierbare
Rasterkonstruktion
HPL ® Systemscheibe
für HPL ® Kulturtöpfe
Höhenregulierbare
Rasterkonstruktion
Hydro Profi Line ® Rastersystem installiert
HPL ® Pflanzkorb
14 © GKR Germany
15

Hydro Profi Line ® Rastersysteme für
Intensive Dach- und Flächenbegrünung
Unser Standardsortiment:
Das Hydro Profi Line ® Rastersystem bietet zahlreiche Kombinationsmöglichkeiten und ist endlos erweiterbar.
Das HPL ® Rastergrundgerüst ist höhenverstellbar, wodurch sämtliche Bodenunebenheiten schnell und einfach
ausgeglichen werden können.
Hydro Profi Line ® Rastersystemscheiben für Kulturtöpfe
Hydro Profi Line ® Systemscheiben sind passend zu unserm Rastersystem in verschiedenen Standardgrößen erhältlich.
Sie werden einfach auf das Hydro Profi Line ® Rastersystem gelegt und dann bei Bedarf mit der Hauptkonstruktion
verschraubt. Danach können die bepflanzten Kulturtöpfe ganz einfach in die Systemscheiben einhängt werden.
Hydro Profi Line ® Rastersystemteile
Hydro Profi Line ® Systemscheiben zum Rastersystem
Hydro Profi Line ®
Rastersystemfüße
Material:
Fuß – Edelstahl
Verbindungskappe –
verzinkter Stahl
Hydro Profi Line ®
Rasterverbindungsleisten
L-Träger
Material:
verzinkter Stahl
Länge: 500 mm
Länge: 1.050 mm
Breite: 1.050 mm
HPL ® Spezialkulturtöpfe:
25 Stück x 1,3 Liter
Ø 140 mm, Höhe 160 mm
Länge: 1.050 mm
Breite: 525 mm
HPL ® Spezialkulturtöpfe:
11 Stück x 1,3 Liter
Ø 140 mm, Höhe 160 mm
Hydro Profi Line ®
Rasterverbindungsleisten
X-Träger
Material:
verzinkter Stahl
Länge: 500 mm
L-Träger
Material:
verzinkter Stahl
Länge: 1.000 mm
Länge: 1.050 mm
Breite: 1.050 mm
HPL ® Spezialkulturtöpfe:
25 Stück x 2 Liter
Ø 165 mm, Höhe 145 mm
Länge: 1.050 mm
Breite: 525 mm
HPL ® Spezialkulturtöpfe:
11 Stück x 2 Liter
Ø 165 mm, Höhe 145 mm
X-Träger
Material:
verzinkter Stahl
Länge: 1.000 mm
L-Träger
Material:
verzinkter Stahl
Länge: 1.400 mm
Länge: 1.050 mm
Breite: 1.050 mm
HPL ® Spezialkulturtöpfe:
16 Stück x 3 Liter
Ø 190 mm, Höhe 175 mm
Länge: 1.050 mm
Breite: 525 mm
HPL ® Spezialkulturtöpfe:
8 Stück x 3 Liter
Ø 190 mm, Höhe 175 mm
X-Träger
Material:
verzinkter Stahl
Länge: 1.400 mm
Länge: 1.050 mm
Breite: 1.050 mm
HPL ® Spezialkulturtöpfe:
16 Stück x 3,5 Liter
Ø 215 mm, Höhe 190 mm
Länge: 1.050 mm
Breite: 525 mm
HPL ® Spezialkulturtöpfe:
8 Stück x 3,5 Liter
Ø 215 mm, Höhe 190 mm
16 © GKR Germany
17

Hydro Profi Line ® Rastersystempflanzkörbe
und Hydro Profi Line ® Gehwegmodulscheiben
Wir fertigen die Hydro Profi Line ® Systemscheiben auch als Sonderanfertigung an.
Dies ermöglicht es uns, maßgeschneiderte Lösungen anzubieten, die genau den
Anforderungen und Wünschen unserer Kunden entsprechen.
Hydro Profi Line ® Pflanzkörbe mit entsprechenden Hydro Profi Line ® Systemscheiben
Hydro Profi Line ® Pflanzkörbe sind bestens geeignet für Saisonale Wechelbepflanzungen. Um die Pflanzkörbe
im Hydro Profi Line ® Rastersystem zu nutzen, benötigen Sie die entsprechenden HPL ® Systemscheiben. Diese
Systemscheiben werden auf das Rastersystem platziert und können bei Bedarf festgeschraubt werden. Danach
können die bepflanzten Pflanzkörbe einfach in die Systemscheiben eingehängt werden.
Pflanzkorb:
Länge: 1.000 mm
Breite: 500 mm
Höhe: 165 mm
Systemscheibe:
Länge: 1.050 mm
Breite: 525 mm
Pflanzkorb:
Länge: 1.000 mm
Breite: 1.000 mm
Höhe: 165 mm
Systemscheibe:
Länge: 1.050 mm
Breite: 1.050 mm
Pflanzkorb:
Breite: 1.000 mm
Breite: 1.000 mm
Länge: 1.414 mm
Höhe: 165 mm
Pflanzkorb:
Breite: 1.050 mm
Breite: 1.050 mm
Länge: 1.464 mm
Hydro Profi Line ® Rastersystem integriert in Holzmöbel
Hydro Profi Line ® Gehwegmodulscheiben
Hydro Profi Line ® Gehwegmodulscheiben als Wegfläche für die Versorgung / Wartung der begrünten Fläche.
Die Scheiben sind auch mit Bohrungen zur Montage von LED Strahlern erhältlich.
Gehwegmodulscheibe:
Länge: 1.050 mm
Breite: 525 mm
Gehwegmodulscheibe:
Länge: 1.050 mm
Breite: 525 mm
Mit Bohrung zur Montage
von LED Strahlern
Hydro Profi Line ® Rastersystem mit Systemscheiben als Sonderanfertigung
18 © GKR Germany
19

Hydro Profi Line ® Großpflanzensysteme für
Intensive Dach- und Flächenbegrünungen
Hydro Profi Line ® Großpflanzensysteme fertigen wir in allen Größen und Formen
passend zu jedem Begrünungsvorhaben. Landschaften mit integrierten Großpflanzen
sind problemlos realisierbar. Hydro Profi Line ® Großpflanzensysteme sind auch für
Begrünungen an Standorten mit erhöhten Windlasten geeignet.
Hydro Profi Line ® Großpflanzensysteme bestehen aus einem Hydro Profi Line ® Großpflanzenkulturtopf und
einem Hydro Profi Line ® Vegetationsmantel aus Edelstahl. Die Vegetationsmäntel bilden die Vegetationskammer
um den Großpflanzenkulturtopf herum. Die Mäntel sind pulverbeschichtet in jeder RAL Farbe erhältlich.
Für den einfachen Transport von bepflanzten Hydro Profi Line ® Großpflanzenkulturtöpfen sind Transportösen
integriert. Für eine Wurzelballenverankerung sind im inneren des Kulturtopfes Befestigungsmöglichkeiten vorhanden.
Die Verwendung von Hydro Profi Line ® Großpflanzensystemen:
● Den Kulturtopfboden mit einer Schicht Hydro Profi Line ® Substrat bedecken. (Abbildung 1)
● Den Baum im Kulturtopf platzieren und über die innen liegenden Befestigungsringe
die Wurzelballenverankerung ausführen. (Abbildung 1)
● Jetzt den Kulturtopf bis zur Oberkante mit Hydro Profi Line ® Substrat auffüllen.
● Unter Verwendung der Transportösen kann der bepflanzte Großkulturtopf
beispielsweise per Kran am gewünschten Aufstellort platziert werden. (Abbildung 2)
● Abschließend wird der Hydro Profi Line ® Vegetationsmantel am Kulturtopf befestigt. (Abbildung 3)
HPL ® Großpflanzenkulturtopf
HPL ® Großpflanzenkulturtopf
mit Vegetationsmantel
Transportösen
Installation und Neubepflanzung im Herbst
Bepflanzung nach 8 Monaten
1) Wurzelballenverankerung 2) Transport per Kran 3) Vegetationsmantel
20 © GKR Germany
21

HPL ® Intensivbegrünungssysteme
sind beliebig kombinierbar mit
HPL ® Extensivbegrünungssystemen
Die vielfältigen HPL ® Systeme bieten zahlreiche Optionen für
eine ästhetische Begrünung – sei es durch verschiedene Pflanzen
im Rastersystem, einzelne Pflanzen in großzügigen Modulen oder
extensive Begrünungen im Extensivbegrünungsystem.
So ergeben sich unzählige Gestaltungsmöglichkeiten, für eine
ansprechende und harmonische Begrünung. Grünflächen
werden zu einem wahren Blickfang und bieten gleichzeitig
wertvolle ökologische Vorteile.
4
2
3
2
2 1 1 1
1
Hydro Profi Line ® Extensivbegrünungssysteme
für extensive und intensive Begrünungen
2
Hydro Profi Line ® Pflanzmodule für
Pflanzen von 40 cm bis 600 cm Höhe
3
Hydro Profi Line ® Großpflanzensystem
mit Edelstahlmantel nach Maß für Bäume
und Sträucher in beliebiger Größe
4
Hydro Profi Line ® Großpflanzenkulturtopf
in Betonschachtring nach DIN 4034
für Bäume bis 15 Meter Höhe
1
2 3 4
Pflanzen
3 cm
10 cm
Hydro Profi Line ®
Substrat 5-50 cm
Lochblechplatte
13 cm Wasserstandshöhe
10 cm substratfreie
Wasserfläche
Trapezplatte Höhe 10 cm
22 © GKR Germany
23

www.hydro-profi-line.com
