3<br />
60. Jahrgang<br />
<strong>2023</strong><br />
ISSN 0934-5914<br />
B2836<br />
Die Fachzeitschrift für Objektbau<br />

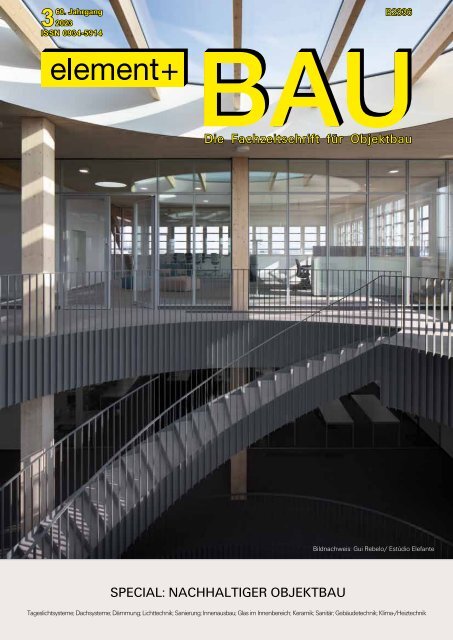

Bildnachweis: Gui Rebelo/ Estúdio Elefante<br />
SPECIAL: NACHHALTIGER OBJEKTBAU<br />
Tageslichtsysteme; Dachsysteme; Dämmung; Lichttechnik; Sanierung; Innenausbau; Glas im Innenbereich; Keramik; Sanitär; Gebäudetechnik; Klima-/Heiztechnik
GREEN EFFICIENT TECHNOLOGIES<br />
Die unabhängige Medienplattform<br />
für Energieversorgung, Effizienzsteigerung<br />
und alternative Energieträger und -speicher<br />
Nachhaltige Möglichkeiten in der<br />
Prozesstechnologie<br />
Kreislaufwirtschaft im industriellen<br />
Produktionsprozess<br />
Themenbereiche H 2<br />
, Synthetische<br />
Kraftstoffe, Wasser, Solar & Photovoltaik,<br />
Windkraft, Bioenergie, Geothermie,<br />
Batterietechnologie, Systemintegration<br />
und weitere Alternativmöglichkeiten<br />
Dr. Harnisch Verlags GmbH · Eschenstraße 25 · 90441 Nürnberg · Tel.: +49 (0) 911 - 2018 0 · info@harnisch.com · www.harnisch.com
editorial<br />
Armin König<br />
Chefredakteur<br />
Liebe Leser,<br />
das Hin und Her in Bezug auf das geplante, neue Gebäudeenergiegesetz hatte die letzten Wochen und Monate z.T. schon<br />
groteske Züge angenommen. Fast kein Tag verging, an dem nicht von grüner Seite gebetsmühlenartig die fast heilsbringerische<br />
Durchschlagskraft von Wärmepumpen in Sachen Klimaschutz beteuert wurde, sich Fernsehmoderatoren<br />
plötzlich als Klimaschutzexperten generierten oder ein bayerischer Wirtschaftsminister sich die "Demokratie zurückholen"<br />
wollte. Besonders schrille Töne kamen auch von ganz links bis ganz rechts, namentlich von Alice Weidel und Sarah<br />
Wagenknecht, die fast schon den Untergang des Abendlandes an die Wand malten. Und auch die gemäßigte Opposition<br />
kritierte lautstark die Regierung. Teile der Regierung in Form der FDP gefielen sich selbst in der Rolle der Opposition und<br />
opponierten gegen die Gesetzesvorlage. Und unser Bundeskanzler vermied es tunlichts sich in dieser Gemengelage deutlich<br />
und klar zu positionieren.<br />
Was bei diesen ganzen Polittheater aber aus meiner Sicht komplett aus den Augen verloren wurde: Will die Bundesregierung<br />
ihr selbst gestecktes Ziel der CO 2<br />
-Reduktion bis zum Jahr 2030 von 55 Prozent der Treibhausgase im Vergleich zu<br />
1990 schaffen, darf die Sparte "Wohnen und Bauen" nicht außen vor bleiben. Ob dies allerdings mit der bloßen Fokussierung<br />
auf Wärmepumpen erreicht werden kann, mag ich wohl bezweifeln. Was mir in der Diskussion rund um das<br />
Gebäudeenergiegesetz grundsätzlich fehlte und fehlt, ist eine Versachlichung der Diskussion. Anstatt Frontalopposition<br />
zu betreiben, hätte ich mir (zumindet von der gemäßigten Opposition) etwas konstruktivere Kritik gewünscht. Stattdessen<br />
wurde der Eindruck vermittelt, dass eigentlich alles so bleiben kann, wie bisher. Mitnichten! Genauso wenig, wie für alle<br />
CO 2<br />
-Probleme rund um Bauen und Wohnen Wärmepumpen ein Allheilmittel darstellen. CO 2<br />
-reduzierte Baustoffe, Recycling,<br />
auf die jeweiligen Anforderungen der unterschiedlichen Gebäude zugeschnittenen Heizkonzepte – ja überhaupt<br />
"Technologieoffenheit" – könnten Lösungsansätze darstellen.<br />
Was jedoch durch diesen, aus meiner Sicht unausgereiften, Gesetzesentwurf, aber auch durch die vollkommen überzogene<br />
Kritik daran bereits jetzt erreicht wurde, ist eine massive Verunsicherung von Eigenheimbesitzern, Bauwilligen und<br />
Bauindustrie. Dies ist umso tragischer, da die Baukonjunktur sich auf massiver Talfahrt befindet, bezahlbarer Wohnraum<br />
jedoch dringend benötigt wird. Hier wäre zuallererst Planungssicherheit für alle Beteiligten erforderlich. Im Moment jedoch<br />
führt die Hängepartie eher dazu, die Investitionsbereitschaft nachhaltig zu hemmen und damit ein Wiedererstarken der<br />
Bauindustrie deutlich zu erschweren. Und ich habe leider wenig Hoffnung, dass sich daran in naher Zukunft grundsätzlich<br />
etwas ändern könnte!<br />
Dass es in Sachen ökologisches Bauen aber durchaus positve Ansätze gibt, zeigen wir im Rahmen unseres Specials<br />
"Nachhaltiger Objektbau" ab Seite 6. Dort präsentieren wir Ihnen ein paar gelungene Beispielobjekt, die hier zukunftsfähige<br />
und ganzheitliche Ansätze verfolgen.<br />
Viele interessante Informationen und Anregungen bei der Lektüre dieser element + BAU wünscht Ihnen<br />
Ihr<br />
element + BAU • 3/<strong>2023</strong><br />
3
inhalt<br />
SPECIAL: NACHHALTIGER OBJEKTBAU<br />
Neuer Firmensitz von Hald & Grunewald<br />
in Rottenburg am Neckar<br />
Symbiose aus natürlicher Ästhetik<br />
und Funktion<br />
Mehrfamilienhäuser in der Caerphillystraße<br />
in Ludwigsburg<br />
Nachhaltig gebaut – fair vermietet<br />
Hildburgschule Rinteln<br />
Wohlfühlen im nachhaltigen Schulhaus<br />
aus Holz<br />
Neubau des Fahrradreifenhersteller<br />
Ralf Bohle GmbH in Reichshof-Wehnrath<br />
Nachhaltiges Gebäudekonzept<br />
mit Kompaktdach<br />
Möbelfabrik „The Plus“ im norwegischen<br />
Ort Magnor<br />
Nachhaltigkeit in neuer Dimension<br />
Fachmarktzentrum in Morsbach<br />
Innovative Heiz- und Kühltechnologie:<br />
Heiß auf Eis<br />
Newton Bürogebäude der<br />
TÜV Süd Gruppe in München<br />
Nachhaltig und lichtdurchflutet<br />
Zukunftssichere Ladelösungen<br />
für Neubau und Bestand<br />
Zusammenspiel von Hard- und Software<br />
Energetische Sanierung von mittleren<br />
bis großen Bestandsgebäuden<br />
Mehrere Wärmepumpen kaskadierbar<br />
für größere Gebäudekomplexe und<br />
Quartiersnetze<br />
OBJEKTE<br />
U-Bahn-Waschanlage in Prag<br />
Funktionell und Langlebig<br />
49 Wohnungen entstehen auf dem<br />
Areal der Kitzinger Brauhöfe<br />
Von der Brauerei zur Wohnidylle<br />
Neues Kunst- und Designmuseum in Ingolstadt<br />
Neubau unter historischer Bausubstanz<br />
Sportperformance- und -therapiezentrum<br />
in Rimsting<br />
Optimale Ausleuchtung ohne aufzuheizen<br />
Historische Lokhalle in Freiburg<br />
Sheddächer erstrahlen wieder in neuem Glanz<br />
6<br />
9<br />
12<br />
14<br />
16<br />
18<br />
20<br />
23<br />
24<br />
26<br />
28<br />
31<br />
34<br />
36<br />
Mischung aus Miet- und Eigentumswohnungen<br />
sowie geförderten Wohnraum: Ausgezeichnetes<br />
Wohnbauprojekt in Ludwigsburg<br />
kann auch ökologisch überzeugen.<br />
Seite 9<br />
Herausragende Bodengestaltung in nachhaltigem<br />
Schulhaus: Neubau der Hildburgschule in<br />
Rinteln.<br />
Seite 12<br />
Die vielleicht umweltfreundlichste Möbelfabrik<br />
der Welt: „The Plus“ im norwegischen Ort<br />
Magnor.<br />
Seite 16<br />
4 element + BAU • 3/<strong>2023</strong>
inhalt<br />
RUBRIKEN<br />
Produkte<br />
Branche aktuell<br />
Vorschau/Impressum<br />
38<br />
42<br />
43<br />
Für Sie notiert...<br />
Die Laufzeit der BAU wird für zukünftige Veranstaltungen<br />
von sechs auf fünf Tage verkürzt.<br />
Dies hat die Messe München nach Beratung<br />
mit dem Kuratorium und dem Fachbeirat der<br />
BAU beschlossen. Die nächste Weltleitmesse<br />
für Architektur, Materialien und Systeme findet<br />
vom 13. bis 17. Januar 2025 und damit von<br />
Montag bis Freitag statt.<br />
Hell und lichtdurchflutet: Newton Bürogebäude<br />
der TÜV Süd Gruppe in München<br />
Seite 20<br />
Symbiose aus Tradition und Moderne. Sportperformance-<br />
und -therapiezentrum in Rimsting.<br />
Seite 34<br />
Dr. Reinhard Pfeiffer, Geschäftsführer der<br />
Messe München, erklärt: „Die vergangene<br />
Veranstaltung im April war ein voller Erfolg. Die<br />
Austeller und Besucher haben der BAU in der<br />
Befragung ein sehr gutes Zeugnis ausgestellt.<br />
Bei unseren Gesprächen mit den Key Accounts<br />
während der Messe zeigte sich jedoch vermehrt,<br />
dass die Firmen eine Verkürzung der<br />
Messelaufzeit begrüßen würden.“<br />
Dieter Schäfer, langjähriger Vorsitzender des<br />
Fachbeirats sowie des Kuratoriums der BAU,<br />
betont: „In unseren Sitzungen dieser Tage<br />
haben wir gemeinsam mit der Messe München<br />
diese Thematik kritisch beleuchtet und<br />
erhielten von der großen Mehrheit unserer<br />
Mitglieder eine ähnliche Einschätzung. Der<br />
Wunsch der Branche ist hier eindeutig.“ Pfeiffer<br />
bringt das Ergebnis der Gespräche auf den<br />
Punkt: „Diesem Wunsch kommen wir daher<br />
nun nach. Wir sind überzeugt, dass die BAU<br />
mit diesem Schritt für Aussteller und Besucher<br />
zukünftig noch komprimierter und effizienter<br />
wird.“<br />
Der Freitag bleibt unverändert ein voller Messetag<br />
mit den gleichen Öffnungszeiten wie an<br />
allen anderen Messetagen. Dies ist das einhellige<br />
Votum von Fachbeirat und Kuratorium der<br />
BAU.<br />
Weitere Informationen gibt es unter<br />
https://bau-muenchen.com/de/<br />
element + BAU • 3/<strong>2023</strong><br />
5
special<br />
nachhaltiger objektbau<br />
Neuer Firmensitz von Hald & Grunewald in Rottenburg am Neckar<br />
Symbiose aus natürlicher Ästhetik und Funktion<br />
Bildnachweis: Gui Rebelo/ Estúdio Elefante<br />
Einen auf Nachhaltigkeit ausgerichteten Gewerbebau wurde für Hald & Grunewald in Rottenburg<br />
am Neckar realisiert. Der neue Firmensitz des Händlers und Vermieters von Flurförderzeugen<br />
basiert auf den Plänen von rundzwei Architekten BDA aus Berlin und wurde in tragender<br />
Holzbauweise umgesetzt. Er besteht aus einem Hallenteil sowie einem Bürobereich, welche<br />
gemeinsam ein kompaktes Volumen bilden. Das zweite Obergeschoss des Verwaltungsbaus<br />
ist als auskragender Querriegel ausgestaltet. Die Verbindung zum Hallengebäude schafft ein<br />
um das komplette Gebäude gezogenes Vordach. Dabei kommt eine Gitterkonstruktion aus<br />
karbonisiertem Lärchenholz zum Einsatz. Sie dient zugleich als gestalterisches Element und<br />
Sonnenschutz. Im Inneren ist Holz ebenfalls das dominierende Material. Ein besonderer Blickfang<br />
im Bürobereich ist die breite Wendeltreppe.<br />
Seit der Gründung im Jahr 1965 –<br />
damals noch in Garage und Wohnzimmer<br />
an der Eichendorffstraße in<br />
Herrenberg – hat sich Hald & Grunewald<br />
zu einem der führenden Komplettanbieter<br />
rund um den Verkauf und die Vermietung<br />
von Flurförderzeugen und Container-<br />
Raumlösungen entwickelt. Für zukünftiges<br />
Wachstum ist das Unternehmen mit<br />
seinen 90 Mitarbeiterinnen und Mitarbeitern<br />
nun in die neue Firmenzentrale in<br />
Rottenburg-Ergenzingen gezogen. Denn<br />
in Herrenberg stand kein Gewerbegrundstück<br />
in passender Größenordnung zur<br />
Verfügung. Der Gewerbepark Ergenzingen-Ost<br />
mit guter Anbindung zur Autobahn<br />
A81 und ausgebauter Infrastruktur<br />
ist nun der neue Hauptstandort für das Familienunternehmen<br />
in dritter Generation.<br />
Doch nicht nur die Lage überzeugt: Der<br />
dortige Neubau steht beispielhaft für ein<br />
innovatives Energieversorgungskonzept<br />
und eine umweltschonende Bauweise<br />
mit Holz. Brüninghoff übernahm bei dem<br />
Projekt die Detail- und Anschlussstatik für<br />
den Holzbau sowie die Werk- und Montageplanung<br />
für den Hochbau. Die Ausführung<br />
erfolgte ab den Fundamenten bis<br />
zum veredelten Roh- und Innenausbau.<br />
Genug Platz in<br />
allen Bereichen<br />
Der Neubau nach Entwürfen des Berliner<br />
Architekturbüros rundzwei besteht aus<br />
einer Halle für die Lagerung und Instandhaltung<br />
der Mietmaschinen sowie einem<br />
Büro- und Verwaltungsbereich. Er wurde<br />
als kompaktes Volumen umgesetzt. Die<br />
Halle mit einer Raumhöhe von 9,50<br />
Metern und 2.150 Quadratmetern Grundfläche<br />
ist in mehrere Abschnitte unterteilt.<br />
Hier finden sich, neben einer Werkstatt<br />
mit 1.000 Quadratmetern inklusive Lackierhalle<br />
und Nebenräumen, auch eine<br />
Ausstellung mit 200 Quadratmetern und<br />
ein 800 Quadratmeter großes Lager. Ein<br />
weiteres Lager mit Büroräumen auf 500<br />
Quadratmetern Fläche befindet sich auf<br />
einer zweiten Ebene.<br />
Holz als<br />
umweltschonende<br />
Ressource<br />
Bei dem Projekt fiel die Entscheidung<br />
bewusst auf den Baustoff. Es kommt<br />
in Form von Brettschichtholz-Balken,<br />
Stützen, Bindern und Brettsperrholz-Decken<br />
zum Einsatz. In der Halle bleibt das<br />
Tragwerk komplett sichtbar. Im Büro sind<br />
Stützen und Binder sichtbar, die Decken<br />
sind dort verkleidet. Für die Dämmung<br />
wird umweltverträgliche Holzweichfaser<br />
verwendet. Diese hat die Eigenschaft, im<br />
Winter zu dämmen und im Sommer als<br />
Hitzeschutz zu dienen. Zur räumlichen<br />
Trennung der einzelnen Nutzbereiche<br />
dienen Holzrahmenbau-Wände. Die<br />
6 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
Der Neubau umfasst einen Hallen- und Bürobereich, umgesetzt als kompaktes Volumen mit auskragendem Querriegel.<br />
Bildnachweis: Gui Rebelo/ Estúdio Elefante<br />
Holzbinder der Hallenkonstruktion kragen<br />
umlaufend sechs Meter aus. Es kommen<br />
zehn Binderachsen im Abstand von sechs<br />
Metern zum Einsatz. Diese sind im First<br />
gestoßen. Im Bereich der Dachterrasse<br />
wurden Doppelbinder verwendet. Die<br />
Stützen verfügen über eine quadratische<br />
Grundfläche von 48 mal 48 Zentimeter.<br />
Die BSP-Deckenelemente haben Stärken<br />
von 25, 27 und 30 Zentimetern. Die<br />
Verwaltung mit 2.100 Quadratmetern<br />
Grundfläche ist über das Erdgeschoss<br />
und die darüberliegenden Stockwerke<br />
verteilt. Im Erdgeschoss liegt die Raumhöhe<br />
bei 5,50 Metern, im ersten und<br />
zweiten Obergeschoss bei jeweils 3,50<br />
Metern. Halle und Verwaltung sind<br />
miteinander verbunden. Die Besonderheit<br />
dabei: Mitarbeitende können durch zwei<br />
Fenster mit F90-Festverglasung direkt in<br />
die Halle blicken. Durch ein Brandschutz-<br />
Schiebetor können Maschinen bei Bedarf<br />
in das Atrium gefahren werden.<br />
Vorfertigungsgrad<br />
im Holzbau<br />
mussten mögliche Ungenauigkeiten<br />
im Ortbeton bei der Holzbauplanung<br />
berücksichtigt werden. Die Abstimmung<br />
von Produktion und Montage erwies sich<br />
als logistische Herausforderung, da das<br />
Holz nicht offen auf der Baustelle gelagert<br />
werden konnte. Deshalb wurden einzelne<br />
Elemente vorproduziert. So entstanden<br />
die Holzrahmenbau-Wände bei Brüninghoff<br />
in Villingen-Schwenningen, die<br />
BSP-Decken und BSH-Balken wurden<br />
bei der Poppensieker & Derix GmbH in<br />
Westerkappeln gefertigt. Vor Ort wurde<br />
zudem ein Wetterschutzdach eingesetzt,<br />
um einen witterungsunabhängigen<br />
Bauablauf zu gewähren. Auch das Thema<br />
Brandschutz hatte großen Einfluss auf die<br />
Bauweise. Die entsprechenden Bauteile<br />
Im Sockelbereich sowie bei den Treppenhauskernen<br />
inklusive Aufzugsschacht,<br />
den Decken im Atrium und weiteren<br />
Wänden setzt man aus statischen<br />
Gründen auf Stahlbeton. Die Aussteifung<br />
des Baukörpers über die F90-Trennwand<br />
zwischen Hallen -und Verwaltungsbereich<br />
gab den Bauablauf vor. Zusätzlich<br />
Das komplette Gebäude umschließt ein Vordach in Gitterkonstruktion, welches als Element<br />
und Sonnenschutz dient.<br />
Bildnachweis: Brüninghoff<br />
element + BAU • 3/<strong>2023</strong><br />
7
special<br />
nachhaltiger objektbau<br />
Die aufwendige Wendeltreppe im Büro führt<br />
vom Erdgeschoss in das zweite Stockwerk.<br />
Im Innenbereich bleibt ein Großteil der verwendeten Holzelemente sichtbar. So wird eine natürliche<br />
Raumatmosphäre geschaffen.<br />
Bildnachweis (Seite 8): Gui Rebelo/ Estúdio Elefante<br />
und Anschlüsse wurden dementsprechend<br />
dimensioniert und ausgeführt.<br />
Nachhaltiges<br />
Energiekonzept<br />
Geheizt wird mit einem Blockheizkraftwerk.<br />
Es versorgt die Industriefußbodenheizungen<br />
des Werksgebäudes und<br />
des Atriums im Betriebsgebäude. Das<br />
Kraftwerk liefert Wärmeenergie für die<br />
Bodenflächen sowie einen Großteil des<br />
Bautafel<br />
Bauvorhaben:<br />
Betriebs- und Bürogebäude für Anbieter von Flurförderzeugen<br />
und Container-Raumlösungen, Rottenburg-Ergenzingen<br />
Bauherr:<br />
Hald & Grunewald GmbH, Herrenberg<br />
Architekt:<br />
rundzwei Architekten BDA Reeg&Dufour PartGmbB, Berlin<br />
Rohbau inkl. Innenausbau und Statik Holzbau:<br />
Brüninghoff GmbH & Co. KG, Heiden<br />
Bauweise:<br />
Holzmassivbau<br />
Bauzeit Brüninghoff:<br />
Juni 2021 bis Dezember 2022<br />
Strombedarfs für das Gebäude. Eine Absorptionskältemaschine<br />
sorgt im Sommer<br />
für ein angenehmes Raumklima. Auf eine<br />
komplexe Lüftungsanlage mit Wärmerückgewinnung<br />
wurde aus umwelttechnischen<br />
Gründen verzichtet. Stattdessen<br />
wird die Frischluftzufuhr manuell über das<br />
Öffnen der Fenster erfolgen. Lediglich die<br />
innenliegenden Sozial- und Büroräume<br />
werden separat mittels einer Lüftungsanlage<br />
belüftet. Auch die Holzoberfläche der<br />
Konstruktion trägt durch ihre Feuchtigkeit<br />
absorbierenden Eigenschaften zur natürlichen<br />
Klimatisierung der Räume bei. Hinsichtlich<br />
der Dachfläche entschieden sich<br />
die Beteiligten für ein Gründach. Letzteres<br />
bietet zukünftig Schutz- und Brutstätten<br />
für Vögel, Bienen und Insekten. Das Zusammenspiel<br />
aller Faktoren trägt dazu bei,<br />
dass der KfW-55-Niedrigenergiestandard<br />
erzielt wird.<br />
Äußere<br />
Holzverkleidung<br />
Der untere Baukörper ist mit einer Fassade<br />
aus naturbelassenem Lärchenholz<br />
in Wechselfalzoptik verkleidet und bildet<br />
so einen Kontrast zum auskragenden<br />
Querriegel. Die Holzgitterkonstruktion aus<br />
karbonisiertem Lärchenholz wurde vorgefertigt<br />
und hängt senkrecht am Vordach.<br />
Die Karbonisierung hat überwiegend<br />
gestalterische Gründe, dient jedoch auch<br />
als Holzschutz. Die Oberfläche wird durch<br />
das Verbrennen gegen Verwitterung und<br />
Wasser verdichtet. So werden keine chemischen<br />
Holzschutzmittel benötigt.<br />
Mit dem neuen Unternehmenssitz von<br />
Hald & Grunewald beweist Brüninghoff,<br />
dass der natürliche Baustoff Holz auch im<br />
Gewerbebau erfolgreich eingesetzt werden<br />
kann. Das repräsentative Gebäude<br />
wird nicht nur den räumlichen Anforderungen<br />
mit verschiedenen Funktionsbereichen<br />
gerecht. Vielmehr überzeugt<br />
die gesamte, individuelle Architektur mit<br />
Wendeltreppe und Atrium im Inneren sowie<br />
der Außengestaltung mit Querriegel<br />
und karbonisierter Holz-Fassade.<br />
8 element + BAU • 3/<strong>2023</strong>
Die WBL definierte für das Bauvorhaben<br />
einen klaren Rahmen der zu erfüllenden<br />
Kriterien. Dazu zählte neben dem<br />
KfW55-Standard die Vermeidung eines<br />
klassischen Massivbaus mit WDVS aus<br />
Polystyrol. Bei der Auswahl der Baumatenachhaltiger<br />
objektbau<br />
special<br />
Mehrfamilienhäuser in der Caerphillystraße in Ludwigsburg<br />
Nachhaltig gebaut – fair vermietet<br />
Fünf Mehrfamilienhäuser hat die Wohnungsbau Ludwigsburg GmbH (WBL) in der Caerphillystraße<br />
in Ludwigsburg errichten lassen. Nachhaltigkeit und Wirtschaftlichkeit waren die Ziele.<br />
Zugleich wurde mit dem Projekt bezahlbarer Wohnraum nach dem eigen entwickelten „Fair-<br />
Wohnen“-Modell geschaffen. Die energieeffizienten Punkthäuser in monolithischer Ziegelbauweise<br />
entsprechen höchsten ökologischen, ökonomischen und technischen Standards. Dafür<br />
wurden sie mit dem Qualitätssiegel 2020 für Nachhaltigen Wohnungsbau und zwei weiteren<br />
Immobilien- und Architektur-Preisen ausgezeichnet.<br />
Die fünf Mehrfamilienhäuser im Ludwigsburger Stadtteil Sonnenberg tragen das NaWoh-Qualitätssiegel 2020. Der Rohbau der KfW-55-Gebäude<br />
wurde in monolithischer Bauweise mit Perlit verfüllten Poroton-Ziegeln errichtet, die die Anforderungen an Ökologie und Nachhaltigkeit der<br />
Bausubstanz bestmöglich erfüllen.<br />
Bildnachweis (alle Bilder): Fotografie Dietmar Strauß<br />
In den Stadtteil Sonnenberg im Südwesten<br />
Ludwigsburgs sollten sich<br />
fünf neue Mehrfamilienhäuser in die<br />
vorgegebene städtebauliche Körnung des<br />
Bebauungsplans harmonisch einfügen.<br />
Mit ihrem aus einer Mehrfachbeauftragung<br />
der Wohnungsbau Ludwigsburg<br />
GmbH hervorgegangenen Siegerentwurf<br />
konnte die ARP ArchitektenPartnerschaft<br />
Stuttgart GbR überzeugen. Die Positionierung<br />
der fünfgeschossigen Gebäude mit<br />
42 Mietwohnungen, 18 Eigentumswohnungen<br />
und 2 Tiefgaragen ermöglichen<br />
Blickverbindungen zwischen der Einfamilienhausbebauung<br />
im Norden des Quartiers<br />
und den Freiräumen im Süden. Das<br />
ausgeklügelte Konzept der Wohnungsbau<br />
Ludwigsburg GmbH (WBL), geförderten<br />
Wohnraum mit Miet- und Eigentumswohnungen<br />
zu mischen, schuf zudem<br />
finanzielle Freiräume, um architektonische<br />
Qualität, eine nachhaltige Bauweise<br />
sowie einen sehr guten Ausstattungsstandard<br />
zu ermöglichen.<br />
Bauherr übernimmt<br />
gesellschaftliche<br />
Vorbildfunktion<br />
element + BAU • 3/<strong>2023</strong><br />
9
special<br />
nachhaltiger objektbau<br />
für die Bauweise der Mehrfamilienhäuser<br />
im Vergleich zu einer Standardlösung aus<br />
Stahlbeton und Kalksandstein-Mauerwerk<br />
mit WDVS. „Aus der Gegenüberstellung<br />
mit Holzbau, Leichtbau und Wärmedämmziegeln<br />
ging eindeutig die Ziegelbauweise<br />
als wirtschaftlichste Bauweise<br />
hervor“, berichtet Architektin Julia Diez.<br />
Diese Anforderung ließ sich mit den Tonbaustoffen<br />
von Wienerberger am besten<br />
umsetzen.<br />
Rohbau<br />
weitestgehend<br />
aus Ziegeln erstellt<br />
Die asymmetrischen Schrägdächer der Gebäude sind so vollflächig wie möglich mit Photovoltaikmodulen<br />
belegt und werden zur ökologischen Erzeugung von Strom genutzt. Barrierefreie<br />
Durchwegungen mit Spiel- und Aufenthaltsmöglichkeiten laden zum Verweilen ein.<br />
rialien standen für den Bauherren Ökologie<br />
und Dauerhaftigkeit im Vordergrund.<br />
Denn die Gebäude sollten unter anderem<br />
die Vorgaben des NaWoh-Qualitätssiegels<br />
erfüllen. „Als kommunale Wohnungsbaugesellschaft<br />
sehen wir uns hier in der<br />
Rolle eines gesellschaftlichen Vorreiters“,<br />
so Achim Eckstein, Abteilungsleiter Projektmanagement<br />
bei der WBL.<br />
Systemvergleich zur<br />
Ermittlung der<br />
geeigneten Bauweise<br />
Die Architekten der ARP Architekten-<br />
Partnerschaft Stuttgart GbR bewerteten<br />
deshalb zunächst verschiedene Systeme<br />
Die hohen Anforderungen an die Statik<br />
der Fünfgeschosser bei gleichzeitig hoher<br />
Wärmedämmung des Mauerwerks konnte<br />
der Perlit verfüllte Poroton-Ziegel S9-P<br />
mit einer Wandstärke von 42,5 cm optimal<br />
erfüllen. Den Bauherren überzeugte<br />
besonders die innenliegende Dämmung<br />
aus dem natürlichen Vulkangestein Perlit,<br />
für die das Produkt mit dem Blauen Engel<br />
ausgezeichnet ist. Gewünscht war auch<br />
ein wohngesundes Raumklima, das dem<br />
Poroton-Ziegel S9 in puncto Schadstoffund<br />
Emmissionsfreiheit vom ECO-Institut<br />
bescheinigt wird.<br />
„Wesentliches Kriterium für uns als ausführende<br />
Architekten und die beauftragten<br />
Bauphysiker bei der Errichtung der<br />
Geschosswohnungen war das Zertifikat<br />
für erhöhten Schallschutz nach DIN<br />
4109-2. Das besaß der S9-Perlit damals<br />
als einziger Ziegel in dieser Wandstärke<br />
mit U-Werten kleiner gleich 0,20“, erinnert<br />
sich Julia Diez.<br />
Detailausführungen<br />
durch Systemergänzungen<br />
möglich<br />
Wienerberger verfügt über ein umfangreiches<br />
Programm an Systemergänzungen<br />
aus Ziegeln, mit dem Details wie Sturzübermauerungen,<br />
Decken- und Fensteranschlüsse<br />
oder Ziegelverblendungen von<br />
aussteifenden Betonwänden oder Stahlbetonstützen<br />
ausgeführt werden konnten.<br />
Die in monolithischer Ziegelbauweise errichteten Gebäude ermöglichen einen hochwertigen<br />
und wohngesunden Lebensraum für die Bewohner. Zusätzlichen Komfort bieten die Zwei- bis<br />
Sechs-Zimmer-Wohnungen durch ihre Ausstattung mit Smart-Home-Lösungen.<br />
Die Mehrfamilienhäuser in der Ludwigsburger<br />
Caerphillystraße waren für die ARP<br />
ArchitektenPartnerschaft Stuttgart die<br />
ersten mehrgeschossigen Gebäude, die<br />
sie in monolithischer Bauweise realisierten.<br />
„Mit den detaillierten Planungs- und<br />
Ausführungsunterlagen von Wienerberger<br />
sowie persönlichen Beratungsleistungen<br />
konnten wir alle Detailfragen klären, da<br />
es für einzelne Problemstellungen damals<br />
noch keine Standardlösungen gab“, so die<br />
Bilanz von Julia Diez.<br />
10 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
Sozialauftrag für<br />
bezahlbaren Mietwohnungsbau<br />
und<br />
hochwertigen Lebensraum<br />
Mit dem Bauprojekt wollte die WBL vor<br />
allem auch bezahlbare Mietwohnungen<br />
für Menschen mit mittlerem bis geringem<br />
Einkommen nach dem WBL-eigenen „Fair-<br />
Wohnen“-Modell und mit Hilfe des Landeswohnraumförderprogramms<br />
des Landes<br />
Baden-Württemberg schaffen. Zum<br />
Modell gehören Eigentumswohnungen,<br />
reguläre und preisgedämpfte Mietwohnungen.<br />
Der Erlös aus dem Verkauf der<br />
Eigentumswohnungen wird in die preisgedämpften<br />
Mietwohnungen reinvestiert.<br />
Diese kommen Bürgern mit Wohnberechtigungsschein<br />
(WBS) zugute. Steigt das<br />
Einkommen der Mieter, reduziert sich die<br />
Preisdämpfung entsprechend. Das „Fair-<br />
Wohnen“-Modell ermöglicht so zusätzlich<br />
die soziale Durchmischung von Wohnanlagen<br />
und stabile Hausgemeinschaften,<br />
so Andreas Veit, Geschäftsführer der<br />
Wohnungsbau Ludwigsburg GmbH.<br />
Ausgezeichneter<br />
Wohnbau<br />
Durch die erfolgreiche Leistung aller Baubeteiligten<br />
konnte das Ziel der Auszeichnung<br />
mit dem NaWoh-Qualitätssiegel<br />
2020 für nachhaltigen Wohnungsbau erreicht<br />
werden. Die 2019 fertiggestellten<br />
Mehrfamilienhäuser in der Caerphillystraße<br />
in Ludwigsburg wurden außerdem mit<br />
dem ImmobilienAward Metropolregion<br />
Stuttgart 2019 in der Kategorie Wohnen<br />
prämiert sowie beim Auszeichnungsverfahren<br />
der Architektenkammer „Beispielhaftes<br />
Bauen im Landkreis Ludwigsburg<br />
2013–2019“.<br />
since 1883<br />
Bautafel<br />
Objekt:<br />
Wohnanlage Caerphillystraße Ludwigsburg; (5 Mehrfamilienhäuser, 60 WE)<br />
Bauherr:<br />
Wohnungsbau Ludwigsburg GmbH (WBL)<br />
Architekten:<br />
ARP ArchitektenPartnerschaft Stuttgart GbR<br />
Energetischer Standard:<br />
KfW-Energieeffizienzhaus 55<br />
Complete Ceramic Solution<br />
We create<br />
ceramic tiles<br />
in harmony<br />
with time<br />
and nature.<br />
rako.eu<br />
Außenwände:<br />
Verfüllte Poroton-Ziegel S9-Perlit in 42,5 cm; Poroton Deckenrandschalen<br />
(DRS 200, DRS 300 im Fensterbereich)<br />
Innenwände / Wohnungstrennwände:<br />
Poroton-Hochlochziegel Plan-T 17,5-1,4 EB (Schallschutzziegel in<br />
Wandstärke 17,5; Rohdichteklasse 1,4; Erdbebenzone 0-3,<br />
Druckfestigkeitsklasse 20);<br />
Beton mit vertikaler Deckenrandschalen-Dämmung (Poroton DRS 200 und 280)<br />
Systemzubehör:<br />
Poroton Wärmdämmfassade WDF 12 cm in Teilbereichen vor<br />
aussteifenden Betonwänden; Poroton-Anschlagschalen P-AS 12/6,0 cm;<br />
Poroton WU-Schalen mit Fensteranschlag; Poroton U-Schalen 17,5 cm;<br />
Poroton Deckenrandschalen DRS 200 / 280 / 300<br />
Fertigstellung:<br />
2019<br />
Auszeichnungen:<br />
Qualitätssiegel für Nachhaltigen Wohnungsbau (NaWoh) 2020,<br />
ImmobilienAward Metropolregion Stuttgart 2019 / Kategorie Wohnen,<br />
Auszeichnung Architektenkammer Baden-Württemberg<br />
„Beispielhaftes Bauen im Landkreis Ludwigsburg 2013–2019“
special<br />
nachhaltiger objektbau<br />
Hildburgschule Rinteln<br />
Wohlfühlen im nachhaltigen Schulhaus aus Holz<br />
Eintreten und Wohlfühlen – mit seiner hochwertigen Holzbauweise und der erstklassigen<br />
Innenausstattung bietet der Erweiterungsbau der Hildburgschule im niedersächsischen Rinteln<br />
den rund 900 Schüler:innen eine angenehme und inspirierende Lernumgebung. Nachhaltigkeit<br />
und Regionalität spielten beim Bau der integrierten Gesamtschule eine große Rolle. So<br />
wurde das Lärchenholz für die Fassade im eigenen Forstbetrieb des Bauherrn geschlagen. Da<br />
die Holzkonstruktion initialer Bestandteil des Gestaltungskonzepts ist, bleiben nahezu alle wesentlichen<br />
Tragwerks- und Bauteile im Innenraum sichtbar. Eine durch die Wärme des Holzes<br />
geprägte, angenehme Raumatmosphäre sowie die rationelle Fertigung, die eine kurze Bauzeit<br />
möglich machte und das zukunftsweisende Energiekonzept zählen zu den großen Stärken<br />
des Neubaus. Für seine zukunftsweisende und klimaschonende Architektur wurde die vom<br />
Stuttgarter Büro Bez+Kock geplante Schule 2022 bereits mit dem 1. Platz beim Holzbaupreis<br />
Niedersachsen ausgezeichnet und war unter den vier Finalisten des renommierten Deutschen<br />
Nachhaltigkeitspreises für Architektur 2022.<br />
hergestellt und auf den Farbkanon der<br />
Innenräume abgestimmt wurde.<br />
Vom Klassenraum<br />
bis zum Schullabor –<br />
ein Boden für<br />
alle Anforderungen<br />
Für ökologisch und ökonomisch zukunftsfähig geplante Bildungsbauten sind die robusten<br />
Kautschukböden mit ihrer großen Designvielfalt eine erstklassige Wahl.<br />
Bildnachweis (alle Bilder): Joachim Grothus<br />
Hohe Qualitätsmaßstäbe legten Planer<br />
und Nutzer auch bei der Innenausstattung<br />
des Schulgebäudes<br />
an. Mit dem norament 926 Noppenbelag<br />
entschieden sie sich für ein außergewöhnliches<br />
Boden-Design, das konsequent<br />
auf rund 5.000 Quadratmetern<br />
umgesetzt wurde. Für die „nora Noppe“<br />
sprach neben ihrer Robustheit vor allem<br />
die Möglichkeit, verschiedene Funktionsbereiche<br />
im Schulgebäude einheitlich<br />
und gleichzeitig individuell zu gestalten.<br />
Durch seinen ikonischen Look passt der<br />
Designklassiker wie das i-Tüpfelchen in<br />
das authentische Materialkonzept des<br />
Neubaus. Das Tafelgrün des Bodens ist<br />
eine Sonderfarbe, die speziell für das Projekt<br />
am Produktionsstandort in Weinheim<br />
Die innere Aufteilung des neuen Schulgebäudes<br />
ist klar und einfach. Im Erdgeschoss<br />
sind Fachräume und Verwaltung<br />
untergebracht. Im Obergeschoss, das<br />
über eine offene Treppe und einen Aufzug<br />
barrierefrei erreichbar ist, gruppieren<br />
sich insgesamt sechs Cluster jeweils um<br />
eine offene Mitte, die als zentrale, mit<br />
Tageslicht erfüllte Aktionsfläche vielfältig<br />
genutzt werden kann. Bei der Farbgebung<br />
konzentrierten sich Bez+Kock Architekten<br />
auf natürliche Töne, um so eine positive<br />
psychologische Wirkung und eine<br />
angenehme Raumatmosphäre zu erzielen.<br />
Zudem sollten die Oberflächen eine<br />
besondere Wertigkeit vermitteln, authentisch<br />
wirken und dadurch dazu beitragen,<br />
dass die Kinder und Jugendlichen ihre<br />
Schule wertschätzen. Dies galt besonders<br />
auch für den Bodenbelag. „Der norament<br />
926 Noppenboden passte mit seiner<br />
hochwertigen Qualität, dem charaktervollen<br />
Design und der angenehmen Haptik<br />
ideal ins Farb- und Materialkonzept“, sagt<br />
Projektleiter Marc Nuding von Bez+Kock<br />
Architekten.<br />
Der Grünton des Belags verweist in seiner<br />
Farbigkeit nicht nur auf die traditionellen<br />
Schultafeln, sondern weckt auch Assoziationen<br />
an Wald, Wiese und Natur.<br />
12 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
Planer und Bauherrn überzeugte vor<br />
allem die Möglichkeit, den Kautschukbelag<br />
bereichsübergreifend in allen Unterrichtsräumen<br />
einzusetzen – auch in den<br />
Fachräumen und der Lehrküche. „In den<br />
naturwissenschaftlichen Klassenräumen<br />
musste der Boden beständig gegen die<br />
im Unterricht eingesetzten Chemikalien<br />
sein und in der Lehrküche war eine hohe<br />
Rutschfestigkeit gefragt – alle diese funktionalen<br />
Anforderungen erfüllen die norament<br />
926 Beläge bestens“, so Nuding<br />
weiter. Aufgrund ihrer extrem dichten<br />
Oberfläche sind nora Kautschukböden<br />
äußerst robust und nahezu unverwüstlich<br />
– deshalb ist auch die Lebensdauer von<br />
norament Belägen mit 40 Jahren außergewöhnlich<br />
lang.<br />
Bautafel<br />
Pflegeleichte Böden –<br />
günstige<br />
Lebenszykluskosten<br />
Neben der überdurchschnittlich langen<br />
Haltbarkeit der Kautschukbeläge wirkt<br />
sich auch deren beschichtungsfreie Reinigung<br />
auf günstige Lebenszykluskosten<br />
(LCC) aus. Dieser ökonomische Aspekt<br />
rückt bei der Auswahl von Bodenbelägen<br />
für Schulgebäude immer stärker<br />
in den Fokus. „Für einen nachhaltigen,<br />
wirtschaftlichen Unterhalt von Schulen<br />
sind einfach zu reinigende Bodenbeläge<br />
ohne temporäre Beschichtungen, wie<br />
Kautschuk, ideal“, unterstreicht Martina<br />
Objekt:<br />
Integrierte Gesamtschule Hildburgschule, Rinteln; www.hildburgschule.de<br />
Bauherr:<br />
Landkreis Schaumburg, Stadthagen; www.schaumburg.de<br />
Hoock, nora Marktsegment-Spezialistin für<br />
das Bildungswesen in der DACH-Region.<br />
Denn dadurch entfallen Beschichtungssanierungen<br />
ebenso wie die damit verbundenen<br />
kosten- und arbeitsintensiven<br />
Grundreinigungen. Auf diese Weise können<br />
während der gesamten Lebensdauer<br />
des Fußbodens große Mengen hochalkalischer,<br />
chemischer Reinigungs- und<br />
Beschichtungsmittel eingespart werden –<br />
gut für die Umwelt und das Budget. Auch<br />
das aufwändige Aus- und Einräumen der<br />
Klassenzimmer entfällt.<br />
Architekt:<br />
Bez+Kock Architekten Generalplaner GmbH, Stuttgart; www.bez-kock.de<br />
Verleger:<br />
Dieter Holschbach GmbH, Morsbach; www.holschbach.eu<br />
Produkte:<br />
norament® 926, Sonderfarbe Tafelgrün, verlegte Fläche insgesamt ca. 5.000 m 2<br />
Verlegung:<br />
04 – 08 / 2021<br />
Einsatzbereiche:<br />
Klassenzimmer, Fachräume, Lehrküche Flure, Aufenthaltsbereiche<br />
element + BAU • 3/<strong>2023</strong><br />
13
special<br />
nachhaltiger objektbau<br />
Neubau des Fahrradreifenhersteller Ralf Bohle GmbH in Reichshof-Wehnrath<br />
Nachhaltiges Gebäudekonzept mit Kompaktdach<br />
Ein auf Nachhaltigkeit ausgerichtetes Gebäudekonzept für zeitgemäßes Arbeiten: Nach Plänen<br />
von Architekt Ralf Janz ist für den Fahrradreifenhersteller Ralf Bohle GmbH – bekannt durch<br />
den Markennamen Schwalbe – ein moderner Neubau am Stammsitz in Reichshof-Wehnrath.<br />
(Nordrhein-Westfalen) entstanden. Für eine hohe Aufenthaltsqualität sorgt dabei insbesondere<br />
die aufwendig gestaltete Dachterrasse mit verschiedenen Aufbauten wie Begrünung, Sitzlandschaften<br />
und ähnlichem.<br />
Mit der Marke Schwalbe ist die<br />
Ralf Bohle GmbH führend in der<br />
Herstellung von Fahrrad- und<br />
Rollstuhlreifen. Seinen Stammsitz hat<br />
das weltweit agierende Unternehmen im<br />
oberbergischen Reichsdorf-Wehnrath.<br />
Um den Standort weiter auf die Zukunft<br />
auszurichten, ergänzt hier ein moderner<br />
Verwaltungskomplex mit einer Nutzfläche<br />
von 7.000 Quadratmetern die Bestandsbebauung.<br />
Er bietet Raum, um angrenzende<br />
Aufgabenbereiche und Abteilungen<br />
näher zusammenzubringen und ein<br />
kreatives sowie produktives Miteinander<br />
zu fördern. So sind hier der Forschungsund<br />
Entwicklungsbereich, das Marketing<br />
und die Geschäftsführung verortet. Um<br />
den sehr guten Teamzusammenhalt und<br />
kommunikativen Austausch untereinander<br />
zu bewahren, wird der Neubau durch<br />
einen modernen Verbindungsgang an die<br />
bereits bestehenden Gebäude angeschlossen.<br />
Mit Blick ins<br />
oberbergische Land<br />
Das moderne Firmengebäude spiegelt<br />
mit seiner nachhaltigen und zukunftsorientierten<br />
Bauweise die zentralen<br />
Unternehmenswerte wider: technische<br />
Dynamik, menschliche Kreativität, verantwortliches<br />
Umweltbewusstsein sowie ein<br />
verhältnismäßiger Umgang mit Ressourcen.<br />
Diesem Gedanken ordnet sich auch<br />
die Gestaltung des Flachdachs unter.<br />
Es ist auf einer Fläche von rund 1.100<br />
Quadratmetern großzügig bepflanzt und<br />
bildet einen Ausgleich für die versiegelten<br />
Bereiche. So sorgt die Bepflanzung<br />
sowohl für den Rückhalt und die Abflussminderung<br />
von Regenwasser als auch für<br />
eine höhere Biodiversität. Der Dachgarten<br />
bietet zahlreiche Sitzmöglichkeiten, die<br />
den Blick auf das oberbergische Land<br />
öffnen. Zudem werden hier Obst, Gemüse<br />
Das neue Gebäude der Ralf Bohle GmbH am Standort Reichsdorf-Wehnrath wurde mit einem<br />
Fokus auf eine innovationsfördernde Arbeitsumgebung realisiert.<br />
Bildnachweis (alle Bilder): FOAMGLAS<br />
und Kräuter angebaut – die Erzeugnisse<br />
finden auch in der hauseigenen Kantine<br />
Verwendung. Abwechslungsreiche Pflanzenbeete<br />
tragen zu einer naturnahen Gestaltung<br />
bei. Abgerundet wird die intensiv<br />
begrünte Erlebnis-Gartenfläche durch eine<br />
Boule-Bahn sowie eine Joggingstrecke.<br />
Wasserdichter<br />
und unterlaufsicherer<br />
Dachaufbau<br />
Mit der Kombination aus Garten, Terrassenflächen,<br />
Sitz- und Gehbereichen<br />
bietet die Dachfläche vielfältige Nutzungsmöglichkeiten.<br />
Daraus entstehende<br />
Belastungen mussten bereits im Planungsprozess<br />
berücksichtigt werden. Um<br />
diesen dauerhaft standzuhalten, kam in<br />
Reichshof-Wehnrath eine Kombination<br />
aus Foamglas und entsprechend hochwertigen<br />
Abdichtungen zu Einsatz. Dem<br />
Aufbau des Kompaktdachsystems folgend,<br />
wird der Schaumglas-Dämmstoff mit<br />
einer zweilagigen bituminösen Abdichtung<br />
kombiniert. Die Dämmschicht wird<br />
vollflächig und vollfugig mit Heißbitumen<br />
verlegt und ist komplett unterlaufsicher.<br />
Auf diese Weise ist der Aufbau zugleich<br />
wasserdicht und wurzelfest. Nach der im<br />
Verband erfolgten Verlegung der Platten<br />
wird auch die Abdichtung oberhalb der<br />
Dämmschicht vollflächig verklebt. Für die<br />
Dachflächen des Verwaltungsbaus kamen<br />
insgesamt rund 2.200 Quadratmeter der<br />
hochwertigen Schaumglasplatten zum<br />
Einsatz. Zum überwiegenden Teil wurde<br />
das Produkt Foamglas Tapered T3+ verbaut.<br />
Mit ihrem eingebauten Gefälle eignet<br />
sich die Dämmplatte besonders für den<br />
Flachdachaufbau und gewährleistet dort<br />
eine sichere Wasserableitung – ohne, dass<br />
dazu zusätzliche Maßnahmen erforderlich<br />
sind. Herstellerseitig wird ein objektspezifischer<br />
System- und Verlegeplan für die<br />
Fläche zur Verfügung gestellt, sodass<br />
die Arbeitsvorbereitung und auch die<br />
Entwässerungsführung optimiert werden.<br />
Mit den verwendeten Dämmstoffplatten<br />
ergibt sich so ein Dachaufbau, bei dem die<br />
14 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
Mit der Kombination aus Garten, Terrassenflächen, Sitz- und Gehbereichen bietet die Dachfläche vielfältige Nutzungsmöglichkeiten. Daraus<br />
entstehende Belastungen mussten bereits im Planungsprozess berücksichtigt werden.<br />
bauphysikalischen Eigenschaften dauerhaft<br />
sichergestellt sind. Mit dieser Art der<br />
Dachkonstruktion setzt der Reifenhersteller<br />
auf eine langlebige, beständige und vor<br />
allem nachhaltige Lösung. Dies spiegelt<br />
auch die 25 Jahre Bauherren-Garantie<br />
wider, die der Hersteller auf das Kompaktdach<br />
gewährt. Letztere umfasst sowohl die<br />
Funktionsfähigkeit als auch die Dichtigkeit<br />
der verbauten Systemkomponenten.<br />
Nachhaltig und<br />
ressourcenschonend<br />
Im Vordergrund des Projektes stand eine<br />
ressourcenschonende Bauweise. So wurden<br />
für die Errichtung des neuen Gebäudes<br />
ausschließlich Materialien verwendet,<br />
die dem Cradle to Cradle Prinzip folgen<br />
und am Ende ihrer Nutzung recycelt<br />
werden können. Diesem Gedanken entspricht<br />
auch der eingesetzte Dämmstoff:<br />
Zunächst verfügen die Platten selbst über<br />
einen Recyclinganteil von ca. 60 Prozent.<br />
Die gemäß EPD deklarierte Nutzungsdauer<br />
von Foamglas beträgt 100 Jahre. Sollte<br />
eine Wiederverwendung des eingesetzten<br />
Materials am Ende ausgeschlossen sein,<br />
wird das Material zu Granulat zerkleinert,<br />
recycelt und in dieser Form einer anderen<br />
Nutzung zugeführt. Mit diesen Eigenschaften<br />
entsprechen die Dämmprodukte dem<br />
nachhaltigen Ansatz des Auftraggebers.<br />
Bautafel<br />
Projekt:<br />
Bauherr:<br />
Architekt:<br />
Schwalbe Neubau Hauptzentrale<br />
Ralf Bohle GmbH, Reichshof-Wehnrath<br />
Ralf Janz, Wiehl<br />
Dämmung:<br />
Deutsche Foamglas GmbH<br />
Bauzeit: Juli 2018 bis Juli 2021<br />
Auf der Dachfläche werden Gemüse, Obst und<br />
Kräutern angebaut. Der Ertrag findet in der eigenen<br />
Kantine Verwendung und ist Bestandteil<br />
der kulinarischen Vielfalt.<br />
element + BAU • 3/<strong>2023</strong><br />
15
special<br />
nachhaltiger objektbau<br />
Möbelfabrik „The Plus“ im norwegischen Ort Magnor<br />
Nachhaltigkeit in neuer Dimension<br />
Umgeben von Wäldern und grüner Natur hat der renommierte Möbelhersteller Vestre im<br />
norwegischen Ort Magnor einen außergewöhnlichen Produktionsstandort eröffnet. Das nach<br />
Plänen der Bjarke Ingels Group (BIG) entstandene „The Plus“ ist womöglich die umweltfreundlichste<br />
Möbelfabrik der Welt und soll dafür die höchste Umweltzertifizierung BREEAM „Herausragend“<br />
erhalten. Als Paradebeispiel für zukunftsgerechtes Bauen verbindet „The Plus“<br />
Nachhaltigkeit mit Wirtschaftlichkeit. Einen bedeutenden Beitrag leistet dazu die innovative<br />
Fassade aus recyceltem End-of-Life-Aluminium.<br />
Die zukunftsweisende Vestre Möbelfabrik<br />
gilt als eine der größten<br />
Investitionen in der norwegischen<br />
Möbelindustrie der vergangenen Jahrzehnte<br />
und liegt in Magnor – nahe der<br />
schwedischen Grenze. Die gewählte<br />
Namensgebung „The Plus“ ergibt sich aus<br />
der Gebäudearchitektur – dieses gleicht<br />
optisch einem Pluszeichen. In der Mitte<br />
befindet sich das Herzstück der Fabrik: im<br />
Erlebniszentrum können Besucher den<br />
Produktionsprozess live erleben. In den<br />
vier Gebäudeteilen, die das Pluszeichen<br />
bilden, sind die verschiedenen Bereiche<br />
der Möbelfertigung untergebracht: das<br />
Material-Lager, die Lackiererei, die Holzbearbeitung<br />
und die Montageabteilung.<br />
Jedes Möbelstück wird komplett vor Ort<br />
hergestellt und später in die ganze Welt<br />
verschickt.<br />
Auch im Innern ist die neue Möbelfabrik<br />
einzigartig und durchbricht gezielt die<br />
klassische Optik und Gestaltung eines<br />
Gewerbebaus. So hat man zum Beispiel<br />
Die Namensgebung "The Plus" erschließt sich aus der Vogelperspektive mehr als deutlich.<br />
Bildnachweis (alle Bilder): Einar Aslaksen/Vestre<br />
16 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
Bricht mit der Optik und Gestaltung eines gewöhnlichen Gewerbebaus auch im Inneren: So<br />
hat man im Produktionsbereich z.B. bunte Kombinationen auf den Boden malen lassen. Jeder<br />
einzelne Abschnitt hat eine ausgewählte Farbe aus der RAL-Farbpalette von Vestre.<br />
Transparenz, Licht und Luft sowie der Bezug<br />
zur Natur prägen die Architektur dieses außergewöhnlichen<br />
Produktionsgebäudes.<br />
im Produktionsbereich bunte Kombinationen<br />
auf den Boden malen lassen. Jeder<br />
einzelne Abschnitt hat eine ausgewählte<br />
Farbe aus der RAL-Farbpalette von<br />
Vestre – und jede gewählte Bodenfarbe<br />
führt schließlich zurück zum Kreisel in der<br />
Mitte. Mit dieser einzigartigen farblichen<br />
Abbildung der Produktion entsteht ein<br />
visueller Bezug, an dem man sich leicht<br />
orientieren kann. Darüber hinaus lässt<br />
sich damit auch der Arbeitsablauf verfolgen,<br />
erkennen und erklären. So soll die<br />
Fabrik für Besucher und Mitarbeitende<br />
noch attraktiver werden.<br />
Innovatives<br />
Energiekonzept<br />
Mit „The Plus“ verfolgt Vestre das Ziel,<br />
den Energieverbrauch gegenüber vergleichbaren<br />
Produktionsstätten um 90 %<br />
zu senken. So verfügt das Gebäude über<br />
900 Sonnenkollektoren, 17 geothermische<br />
Brunnen und Wärmepumpen, die in<br />
die Wände integriert sind und Wärme aus<br />
dem Produktionsprozess aufnehmen. Die<br />
überschüssige Wärme, die von den Sonnenkollektoren<br />
produziert wird, wird zum<br />
Heizen, aber auch in einem Kühlsystem<br />
für Brauchwasser verwendet. Im Produktionskreislauf<br />
werden 90 % des Wassers<br />
ebenfalls wiederverwendet.<br />
Zudem sind alle vier Gebäudeflügel mit<br />
einer Dachbegrünung versehen. Dadurch<br />
entsteht – abgestimmt auf die Umgebung<br />
– eine natürliche Waldvegetation und<br />
zusammen mit den Sonnenkollektoren<br />
werden jährlich 250.000 Kilowattstunden<br />
erneuerbare Energie produziert.<br />
Umweltfreundliche und<br />
transparente<br />
Fassadenlösung<br />
Ein besonderes Highlight von „The Plus“<br />
ist die bis zu 14 Meter hohe und höchst<br />
transparente Gebäudehülle aus dem Fassadensystem<br />
Wictec sowie dem Fenstersystem<br />
Wicline von Wicona – gefertigt aus<br />
Hydro Circal. Diese nachhaltige Aluminiumlegierung<br />
besteht zu mindestens<br />
75 % aus recyceltem End-of-Life-Aluminium.<br />
Also Altschrott, der bereits einmal<br />
in Aluminiumprodukten verbaut war und<br />
recycelt wurde – bei gleichbleibend hoher<br />
Qualität wie Primäraluminium. Außerdem<br />
verbraucht Hydro Circal nur 5 % der<br />
Energie, die für die Produktion von Primäraluminium<br />
benötigt wird. Die rund 2000<br />
Quadratmeter große Fassade wurde speziell<br />
für das Projekt entwickelt, um maximale<br />
Transparenz und einen möglichst geringen<br />
Energieverbrauch zu gewährleisten.<br />
Die Entscheidung für das Fassadensystem<br />
war übrigens im wahrsten Sinne des<br />
Wortes naheliegend. Denn die norwegische<br />
Niederlassung des Aluminiumsystemhauses<br />
befindet sich ebenfalls in Magnor.<br />
Zudem verwendet Vestre das Recycling-<br />
Aluminium bereits auch in mehreren<br />
seiner Möbel.<br />
element + BAU • 3/<strong>2023</strong><br />
17
special<br />
nachhaltiger objektbau<br />
Fachmarktzentrum in Morsbach<br />
Innovative Heiz- und Kühltechnologie: Heiß auf Eis<br />
Iris Darstein-Ebner<br />
Um den CO 2<br />
-Ausstoß weltweit zu reduzieren, spielt der Gebäudesektor eine maßgebliche<br />
Rolle: Neben der Anwendung ressourcenschonender Bauweisen muss der Energieverbrauch<br />
von Gebäuden im Betrieb gesenkt werden. Zukunftsorientiertes Handeln bedeutet beim Modulbauspezialisten<br />
Alho mit innovativen und ökologischen Lösungen den aktuellen Herausforderungen<br />
zu begegnen – zum Beispiel mit dem Einsatz nachhaltiger Technologien wie der<br />
innovativen Eisspeicher-Heizung, die erstmals im Fachmarktzentrum Morsbach verbaut wurde.<br />
Das sogenannte „Fachmarktzentrum“ ist ein moderner Neubau, der nicht nur einen bestehenden Supermarkt integriert, sondern auf zusätzlich<br />
rund 5.500 qm Bruttogeschossfläche hochwertige Räume zum Wohnen, Einkaufen und Arbeiten unter einem Dach bietet – 2.300 qm davon in<br />
moderner Modulbauweise. Die Eisspeicher-Funktion ermöglicht einen effizienten und sparsamen Heizbetrieb im Fachmarktzentrum. Sie setzt<br />
umweltbewusst und nachhaltig auf erneuerbare Energien und absolut CO 2<br />
-freie Energieerzeugung.<br />
Bildnachweis (alle Bilder): Alho Unternehemnsgruppe<br />
In Morsbach, einer Gemeinde zwischen<br />
Köln und Siegen, ist mit dem Fachmarktzentrum<br />
ein moderner Neubau<br />
entstanden, der Einkaufen, Arbeiten<br />
und Wohnen auf drei Geschossen und<br />
einer Gesamtfläche von 5.424 qm unter<br />
einem Dach vereint. Dabei wurden das<br />
Erdgeschoss sowie die Treppenhäuser<br />
und Technikräume in konventioneller<br />
Betonfertigbauweise erstellt, während das<br />
erste und zweite Obergeschoss auf die<br />
Betonkonstruktion in Stahl-Modulbauweise<br />
aufgesetzt wurden.<br />
Energetisch hat das Gebäude mit seiner<br />
innovativen Heiz- und Kühltechnologie<br />
Vorbildfunktion: In Zeiten massiv steigender<br />
Energiekosten zum Heizen und Kühlen<br />
von Gebäuden stellt das Eisspeicher-<br />
Energiesystems eine extrem nachhaltige,<br />
weil CO 2<br />
-freie Art der Energieerzeugung<br />
dar. Sie nutzt das ökologisch völlig<br />
unbedenkliche Speichermedium Wasser<br />
und dessen Fähigkeit zur Kristallisation<br />
als regenerative Energie – ein völlig neuer<br />
Ansatz!<br />
Heizen mit Eis<br />
Das Prinzip der Eisspeicherheizung lässt<br />
sich so erklären: Beim Übergang von 0 °C<br />
kaltem Wasser zum 0 °C kaltem Eis wird<br />
sogenannte Kristallisationsenergie freigesetzt.<br />
Diese ist etwa 80 Mal höher als<br />
würde man Wasser einfach um ein Grad<br />
Celsius abkühlen. Das gezielte Wechselspiel<br />
von Wärmeentzug zum Gefrieren<br />
und Regeneration – also der Wärmezufuhr<br />
zum Auftauen – kann nahezu endlos<br />
wiederholt und die Energie somit unbegrenzt<br />
nutzbar gemacht werden. Dadurch<br />
ist die Technologie des Eisspeicher-Energiesystems<br />
höchst wirtschaftlich. Beim<br />
Fachmarktzentrum in Morsbach wurden<br />
der Eis-Energiespeicher, eine Wärmepumpe,<br />
ein „Kraft-Dach“ mit Solar-Absorbern<br />
und eine Photovoltaikanlage für die<br />
Stromerzeugung zu einem nachhaltigen<br />
Konzept vereint: Der Eisspeicher besteht<br />
aus einem unterirdischen, mit Wasser<br />
gefüllten Betontank und ist über eine<br />
Rohrwendel – ähnlich einem Tauchsieder<br />
– mit einer Sole-Wasser-Wärmepumpe<br />
verbunden. Diese entzieht dem Eisspeicher<br />
die Wärme und verdichtet sie auf<br />
eine höhere Vorlauftemperatur zum<br />
18 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
Heizen des Gebäudes. Durch den Entzug<br />
der Wärme aus dem Eisspeicher vereist<br />
das System. Um die Eisspeicher-Funktion<br />
effizient am Laufen zu halten, muss der<br />
Behälter immer wieder regeneriert bzw.<br />
das Eis aufgetaut werden. Möglich ist das<br />
mit kostenfreier Umweltenergie, die neben<br />
dem umliegenden Erdreich auch aus<br />
Solar-Luft-Absorbern kommt, die auf dem<br />
Dach des Neubaus installiert sind.<br />
Neben der Wärmegewinnung kann das<br />
Eis-Energiespeichersystem im Sommer<br />
zur natürlichen Gebäudekühlung eingesetzt<br />
werden („natural cooling“). Wenn<br />
das Wasser im Eispeicher zum Ende der<br />
Heizperiode vereist ist, wird im Sommer<br />
wiederum dem vereisten Wasser die<br />
Kälte entzogen und – wie im Winter die<br />
Wärme – über die Fußbodenheizung in<br />
die Räume zu deren Kühlung geleitet.<br />
Insgesamt ist das Fachmarktzentrum<br />
Morsbach ein gelungenes Beispiel für<br />
nachhaltige Innovation im Gebäudesektor.<br />
Die Kombination einer ressourcenschonenden<br />
Bauweise mit einer CO 2<br />
-freien Art<br />
der Energieversorgung weist den Weg<br />
zu einer maßgeblichen Verringerung der<br />
Emissionen im gesamten Gebäudelebenszyklus.<br />
Der Eisspeicher besteht aus einem unterirdischen, mit Wasser gefüllten Betontank und ist über<br />
eine Rohrwendel – ähnlich einem Tauchsieder – mit einer Sole-Wasser-Wärmepumpe verbunden.<br />
Diese entzieht dem Eisspeicher die Wärme und verdichtet sie auf eine höhere Vorlauftemperatur<br />
zum Heizen des Gebäudes. Durch den Entzug der Wärme aus dem Eisspeicher vereist das System.<br />
Um die Eisspeicher-Funktion effizient am Laufen zu halten, muss der Behälter immer wieder<br />
regeneriert bzw. das Eis aufgetaut werden. Möglich ist das mit kostenfreier Umweltenergie, die<br />
neben dem umliegenden Erdreich auch aus Solar-Luft-Absorbern kommt.<br />
Besuchen Sie uns unter:<br />
www.harnisch.com<br />
Gut aufgestellt.<br />
Die internationalen Fachzeitschriften des Dr. Harnisch Verlags<br />
Ergänzend zu dem haptischen Charme klassischer Print-Magazine<br />
haben wir vor kurzem unsere Magazin-Webseiten weiterentwickelt,<br />
responsive design und usability standen hier im Mittelpunkt.<br />
Neben den kostenlos lesbaren digitalen Ausgaben, News, Events,<br />
Abonnement und allgemeinen Informationen unserer Fachpublikationen<br />
finden Sie auf www.harnisch.com alle relevanten Inhalte.<br />
Unsere Publikationen:<br />
- Technology & Marketing -
special<br />
nachhaltiger objektbau<br />
Newton Bürogebäude der TÜV Süd Gruppe in München<br />
Nachhaltig und lichtdurchflutet<br />
Im Dezember 2018 wurde das imposante Bürogebäude „Newton“ der TÜV Süd Gruppe im<br />
Münchner Westend fertiggestellt und bietet seitdem auf 37.250 m² oberirdischer Brutto-<br />
Grundfläche rund 1.800 Menschen Raum für Kreativität. Das optische Highlight des Gebäudes<br />
ist ein 950 m² großes Glasdach, welches die komplette Eingangshalle überdacht und somit<br />
für viel Tageslicht im Innenraum sorgt. Durch die spannende Raumwirkung gilt die Halle als<br />
Zentrum des Hauses. Bei dort stattfindenden Events wird so eine einzigartige Atmosphäre<br />
geschaffen.<br />
Neben hochmodernen Büros<br />
profitieren die Mieter im Newton<br />
außerdem von einem Casino mit<br />
Show Cooking, einer Barista Bar, vier<br />
begrünten Innenhöfen und vor allem von<br />
einem ökologischen Baukonzept, welches<br />
mit vorhandenen und erneuerbaren Ressourcen<br />
arbeitet.<br />
Nachhaltig bauen –<br />
langfristig profitieren<br />
Mit einem Primärenergieverbrauch von<br />
70 kWh/a*m² ist das Newton eines der<br />
sparsamsten Bürogebäude Münchens.<br />
Möglich machen das, sowohl bauliche<br />
Ausstattungen wie Dreifachverglasung im<br />
gesamten Gebäude, Sonnenschutzverglasung<br />
und außenliegender Sonnenschutz,<br />
als auch technische Gebäudeausrüstungen.<br />
So wird Strom durch Photovoltaik erzeugt,<br />
mit Grundwasser wird geheizt und<br />
auch gekühlt. „Wir haben viel getan, um<br />
natürliche Ressourcen wie Grundwasser,<br />
Sonneneinstrahlung und Tageslicht zu<br />
nutzen. Wir haben ein Gebäude geschaffen,<br />
das für die Menschen gebaut ist, das<br />
die Umwelt schont und dem Bauherrn<br />
eine langfristige Wertschöpfung ermöglicht“,<br />
erklärt Franz Meier, projektleitender<br />
Architekt von DMP Architekten München.<br />
Aufgrund dieses einzigartigen Baukonzeptes<br />
erhielt das Newton das Platin-Zertifikat<br />
für Nachhaltigkeit der Deutschen Gesellschaft<br />
für nachhaltiges Bauen (DGNB)<br />
und sicherte sich einen Spitzenplatz unter<br />
den Münchner Bürohausprojekten. Auch<br />
das Lamilux PR60 Glasdach zahlt auf<br />
dieses Konto ein.<br />
Das rundum ausgereifte Tageslichtsystem<br />
sorgt für hohen Tageslichteinfall, energieeffizientes<br />
Bauen und hohe Sicherheit<br />
auf dem Dach. Die EPDM-Außendichtung<br />
20 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
und die spezielle Anordnung der Rahmenprofile<br />
sorgen für den ungehinderten<br />
Ablauf des Regenwassers, bevor es in die<br />
Konstruktion eindringen kann. Das für die<br />
innere Dichtebene speziell entwickelte<br />
Dichtungssystem gewährleistet eine<br />
effiziente Belüftung des Falzgrundes und<br />
eine kontrollierte Wasser- und Kondensatableitung.<br />
Findet Wasser seinen Weg in<br />
die Konstruktion, setzt dank des stoßfreien<br />
und sich überlappenden Dichtungssystems<br />
die Sekundärentwässerung ein, die für den<br />
ungehinderten Ablauf des Wassers sorgt,<br />
ohne den Glasfalz zu zerstören. Das vermeidet<br />
blinde Scheiben. Zudem sorgt das<br />
Dichtungssystem für optimale Isothermenverläufe.<br />
Da die gesamte Konstruktion thermisch<br />
getrennt ist, wird das Glasdach zum<br />
aktiven Energiemanager des Gebäudes:<br />
Im Sommer bleibt die Wärme draußen, im<br />
Winter drinnen. Um eine besonders hohe<br />
Langlebigkeit der Verglasung zu erreichen,<br />
muss der Falzgrund sowohl in den Pfosten<br />
als auch in den Riegeln belüftet werden.<br />
Das erreicht die Firma Lamilux durch<br />
patentierte AVS-Technologie, die selbst in<br />
hochgedämmten Systemen die passive<br />
Falzgrundbelüftung gewährleistet.<br />
Natürliches Licht<br />
für Gesundheit,<br />
Konzentration und<br />
Energieeffizienz<br />
Besonders Tageslicht spielt in Bürokomplexen<br />
eine große Rolle. So fördert es<br />
nachweislich die Konzentrationsfähigkeit,<br />
Stimmung und Kreativität der Angestellten.<br />
Ein Fakt, welchen sich das Architekturbüro<br />
DMP Architekten München bei<br />
Konzeption und Bau des Gebäudes groß<br />
auf die Fahne geschrieben hatte: „Natürliches<br />
Tageslicht entspricht dem natürlichen<br />
Rhythmus und dem natürlichen<br />
Empfinden des Menschen. Wenn wir<br />
uns daran halten, halten wir uns an den<br />
menschlichen Maßstab. Alle Anstrengungen<br />
mit künstlichem Licht gehen immer<br />
wieder in die Richtung das natürliche<br />
Licht zu ersetzen oder zu optimieren.<br />
Wenn wir die Möglichkeit haben, das<br />
natürliche Licht nutzen zu können, ist<br />
das in allen Belangen das nachhaltigste<br />
Konzept“, so Architekt Franz Meier. Und<br />
dieses Konzept wurde von den Planern<br />
umgesetzt. Große Fensterfronten an allen<br />
Seiten durchfluten die Büroräume der<br />
Obergeschosse mit natürlichem Licht.<br />
Ein besonderes Highlight des Newton ist<br />
aber mit Sicherheit die verglaste Eingangshalle:<br />
„Wir wollten den Außenraum<br />
zum Innenraum machen. Die Tageszeit<br />
und die Jahreszeit sollten erlebbar und<br />
spürbar sein und Orientierung geben. Zu<br />
all diesen Zeiten und Stimmungen sollte<br />
der Raum aber auch nutzbar sein“, erklärt<br />
Franz Meier, Architekt DMP Architekten<br />
München.<br />
Das 950 m² große Glasdach überdacht<br />
dabei die komplette Halle und sorgt<br />
für eine spannende Raumwirkung im<br />
Inneren des Gebäudes. Dabei sind der<br />
hohe Tageslichteinfall, Energieeffizienz<br />
und hohe Sicherheit auf dem Dach nur<br />
einige der unzähligen Vorteile, die das<br />
Glasdach mit sich bringt. „Das Besondere<br />
an dieser Tageslichtkonstruktion,<br />
gegenüber anderen Tageslichtsystemen,<br />
ist die individuelle Gestaltung und die<br />
Freiheit in den Dimensionen. Außerdem<br />
ist das Lamilux Glasdach PR60 nicht<br />
an Rastermaße gebunden“, erklärt Lutz<br />
Jennermann, Diplom-Ingenieur bei<br />
Lamilux. Das 950 m² große Glasdach<br />
im Newton Gebäude stellte allerdings<br />
auch die Mitarbeiter des Herstellers vor<br />
einige Herausforderungen: „Ein gewölbtes<br />
Dach mit gebogenen Scheiben, das<br />
gab es bei uns vorher noch nicht“, erklärt<br />
Einzigartige<br />
Atmosphäre dank<br />
individueller Gestaltung<br />
Tageslicht ist ein zentraler Bestandteil des Entwurfs von DMP Architekten. Die verglaste Eingangshalle<br />
setzt hier den wohl markantesten Akzent und sorgt für eine spannende Raumwirkung<br />
im Inneren des Gebäudes.<br />
Bildnachweis (alle Bilder): Lamilux<br />
element + BAU • 3/<strong>2023</strong><br />
21
special<br />
nachhaltiger objektbau<br />
Jennermann. Und weiter: „Es mussten<br />
sowohl in unserem Werk in Rehau, als<br />
auch beim Institut für Fenstertechnik (ift)<br />
in Rosenheim Tests absolviert werden, da<br />
die Scheiben gewölbt eingebaut und in<br />
Form ‚gebogen‘ werden mussten. Dabei<br />
wurden auch Tests zur Schlagregendichtheit<br />
und Luftdurchlässigkeit ausgeführt.<br />
Auch die Widerstandsfähigkeit gegen<br />
Windlast wurde gemessen, da wir für<br />
die diese spezielle Geometrie noch keine<br />
Nachweise hatten.“<br />
Besonders die Installation forderte<br />
einen perfekt koordinierten Ablauf. „Die<br />
Montage war durchaus herausfordernd.<br />
Unsere Fertigung konnte nur Einzelteile<br />
produzieren, welche auf der Baustelle in<br />
München zusammengebaut wurden. Das<br />
Komplizierte hierbei war, dass alle Profile<br />
unterschiedlich waren. Die Montage<br />
glich also einem Puzzle.“ Mit mehr als 70<br />
Jahren Erfahrung im Bereich Tageslichtsysteme<br />
konnten die Lamilux-Fachleute,<br />
gemeinsam mit dem Team von Metallbau<br />
Dodel aus Ulm, diese Herausforderung<br />
jedoch reibungslos meistern.<br />
31 x 31 Meter misst das nicht alltägliche Glasdach, das nicht nur durch seine schiere Größe<br />
sondern auch durch seine filigrane Eleganz architektonische Zeichen setzt.<br />
Das individuelle Glasdach bereichert so<br />
das Gebäude mit einem architektonischen<br />
Highlight: „Bei einer solchen Größe, wir<br />
reden von circa 31 x 31 Metern Tageslicht<br />
auf einem individuellen Stahlbau,<br />
ist das Lamilux Glasdach PR60 definitiv<br />
konkurrenzlos. Weder mit Lichtbändern<br />
noch mit Lichtkuppeln ist dieser Effekt,<br />
diese komplett verglaste Eingangshalle,<br />
technisch als auch ästhetisch machbar“,<br />
so Jennermann.<br />
Glasdachkonstruktion<br />
schafft Wohlfühlfaktor<br />
Die gewölbt eingebauten Scheiben machten umfangreiche Tests im Produktionswerk und<br />
beim ift in Rosenheim nötig, um in Sachen Schlagregendichtigkeit, Luftdurchlässigkeit und<br />
Widerstandsfähigkeit gegen Windlasten auf der sicheren Seite zu sein.<br />
Diese ästhetisch reizvolle Glasdachkonstruktion<br />
ist definitiv ein optisches Highlight<br />
und sorgt im Eingangsbereich des<br />
Münchener Bürogebäudes für eine spannende<br />
Raumwirkung zu jeder Jahres- und<br />
Tageszeit: „Das Newton ist nicht nur ein<br />
Bürogebäude, es vereint viele Funktionen<br />
und Bereiche, die wichtig sind, um eine<br />
auf den Menschen bezogene und angenehme<br />
Arbeitsumgebung zu schaffen“,<br />
so Franz Meier, projektleitender Architekt<br />
von DMP Architekten München. Und<br />
weiter: „Wir wollten ein Bürogebäude<br />
kreieren, das zu einem Ort wird, zu dem<br />
die Menschen gerne gehen, an dem sie<br />
sich gerne aufhalten. Durch die überglaste<br />
Eingangshalle mit den Bäumen und<br />
die öffentlichen Bereiche ist uns das gut<br />
gelungen. Es ist einfach schön zu sehen,<br />
dass Architektur dazu beitragen kann,<br />
dass sich Menschen gerne in einem Gebäude<br />
aufhalten, weil sie sich dort in einer<br />
angenehmen, freundlichen und komfortablen<br />
Umgebung befinden, einfach, weil<br />
sie sich wohlfühlen.“<br />
22 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
Zukunftssichere Ladelösungen für Neubau und Bestand<br />
Zusammenspiel von Hard- und Software<br />
Das neue Gebäude-Elektromobilitätsinfrastruktur-Gesetz (GEIG) setzt die Immobilienwirtschaft<br />
unter Zugzwang, da der Anschluss von Ladestationen bei Neubauten und Renovierungen<br />
sichergestellt werden muss. Bei gewerblich genutzten Objekten mit mehr als zehn Stellplätzen<br />
muss sogar mindestens ein Ladepunkt erbaut werden. Das stellt Bauherren, Architekten und<br />
Elektroplaner vor neue Aufgaben. Wie man das „Projekt Ladeinfrastruktur“ ressourcensparend<br />
angehen können und wie sich Neubau und Bestand erfolgreich mit Ladepunkten ausstatten<br />
lassen, erklärt Michael Moritz, Key Account Manager bei ChargeOne.<br />
Ladeinfrastruktur an die Nutzerbedürfnisse<br />
anpassen:<br />
Um den Anforderungen der Nutzer gerecht<br />
zu werden, sollten sich Anzahl der<br />
Ladepunkte und Ladetechnik nach der<br />
Anzahl der E-Autos, der Art der Fahrzeuge<br />
und der durchschnittlichen Parkdauer<br />
richten. Vor der Wohnanlage sind<br />
Normallader meist ausreichend, während<br />
beispielsweise auf dem Unternehmensparkplatz<br />
Schnelllader mit 50 kW Ladeleistung<br />
oder mehr erforderlich werden –<br />
sofern das Dienstfahrzeug schnell wieder<br />
einsatzbereit sein muss.<br />
Doch nicht jede Liegenschaft lässt die<br />
Errichtung einer beliebigen Anzahl und<br />
Art von Ladepunkten zu. Anschlussleistung,<br />
Gebäudezustand oder Platzmangel<br />
machen dem Elektroplaner schnell einen<br />
Strich durch die Rechnung.<br />
Neubau und Bestand: Technische und<br />
bauliche Faktoren:<br />
Bei Neubauten kann die Dimensionierung<br />
der Ladeleistung und der Verkabelung<br />
gut geplant werden. Gemäß dem GEIG<br />
muss zumindest das vorgeschriebene<br />
Schutzrohr für Elektrokabel vorhanden<br />
sein, um genug Platz für die Installation<br />
der Infrastruktur zu bieten.<br />
Im Bestand können vorhandene Leitungen<br />
eine Abstimmung mit dem Versorger<br />
erforderlich machen, falls diese nicht die<br />
nötige Energie liefern. Hinzu kommt die<br />
Gebäudesubstanz: Nicht jedes Gebäude<br />
verkraftet zum Beispiel Kernbohrungen,<br />
um das Verlegesystem zu erweitern.<br />
Entsprechende bauliche Maßnahmen<br />
treiben die Kosten in die Höhe. Die frühzeitige<br />
Analyse der Liegenschaft durch<br />
Elektromobilitätsexperten ist ratsam. Das<br />
Münchener Unternehmen ChargeOne<br />
etwa greift auf 120 Jahre Erfahrung in<br />
der Gebäudesystemtechnik zurück und<br />
unterstützt Elektroplaner – von der Beratung<br />
zur Ladetechnik über die Absprache<br />
mit dem Versorger bis hin zur fachgerechten<br />
Installation.<br />
Lastmanagement sichert Gebäudefunktionalität:<br />
Für einen sicheren Betrieb der Ladelösung<br />
ist das Zusammenspiel von Hardund<br />
Software entscheidend. Dabei sollte<br />
der Elektroplaner die softwareseitige<br />
Kompatibilität berücksichtigen: Sowohl<br />
mit Bezug auf das Energie- und Lastmanagementsystem<br />
wie auch auf den Datentransfer<br />
für die Verbrauchserfassung.<br />
Gerade bei Bestandsobjekten bietet ein<br />
dynamisches Lastmanagement eine gute<br />
Alternative zur aufwendigen Verstärkung<br />
des Netzanschlusses. Es stellt die Gebäudefunktionalität<br />
jederzeit sicher – auch<br />
bei der parallelen Nutzung von mehreren<br />
Ladepunkten. Auch federt es Lastspitzen<br />
ab, sodass unnötig hohe Ladekosten<br />
vermieden werden und das gesamte<br />
System kleiner dimensioniert werden<br />
kann. Das Lastmanagement regelt zudem<br />
die Verteilung zwischen den Ladepunkten,<br />
was besonders bei verschiedenen<br />
Nutzergruppen sinnvoll ist. Eine externe<br />
Lastmanagementsteuerung, wie sie von<br />
ChargeOne angeboten wird, ermöglicht<br />
die optimale Steuerung und Kontrolle der<br />
Ladestationen.<br />
Zuverlässige Kommunikation ins Backend<br />
ist das A und O:<br />
Für die Erfassung und Verarbeitung der<br />
„Tankdaten“ ist eine zuverlässige Kommunikation<br />
ins Backend entscheidend.<br />
Eichrechtskonforme Ladestationen,<br />
geschützter Datentransfer und ein kompatibles<br />
Backend sind erforderlich, um<br />
Authentifizierung, Verbrauchserfassung<br />
und Abrechnung zu gewährleisten. Das<br />
Backend erfasst und verarbeitet Informationen<br />
zum Betriebszustand und zeigt<br />
diese im Dashboard zur Steuerung und<br />
Kontrolle der Ladepunkte an. Komplett<br />
digital lässt sich das mit der Backendlösung<br />
im „Charging as a Service“-Modell<br />
(CaaS) von ChargeOne bewerkstelligen.<br />
Der Nutzer schließt das E-Auto an und<br />
authentifiziert sich per RFID-Karte – fertig.<br />
Informationen zu Ladevolumen, Zeit und<br />
ob das gewerbliche oder private Auto<br />
geladen wird, gehen automatisch in die<br />
Buchhaltung und kommen dort sortiert<br />
und aufbereitet nach Kostenpunkt an.<br />
Ladeinfrastruktur leicht gemacht:<br />
Die Installation von Ladeinfrastruktur ist<br />
nach wie vor kein Usus und das durch<br />
den Fachkräftemangel ohnehin schon<br />
überlastete Handwerk kommt dem Bedarf<br />
kaum hinterher. Doch es geht einfach:<br />
CaaS-Lösungen machen den Zugang zur<br />
Elektromobilität allen Projektbeteiligten<br />
leicht. Von der Beratung über die fachgerechte<br />
Installation, die IT-Integration bis<br />
hin zur Wartung decken die Experten alles<br />
aus einer Hand ab. Ladestandorte effizient<br />
zu errichten und zu betreiben wird so zum<br />
Kinderspiel, in Neu- und Bestandsobjekten<br />
gleichermaßen.<br />
element + BAU • 3/<strong>2023</strong><br />
23
special<br />
nachhaltiger objektbau<br />
Energetische Sanierung von mittleren bis großen Bestandsgebäuden<br />
Mehrere Wärmepumpen kaskadierbar für größere<br />
Gebäudekomplexe und Quartiersnetze<br />
Dank Vorlauftemperaturen von 70 °C lässt sich die neue Kroll SW ohne größere Umbauarbeiten einfach an das bestehende Heizsystem anschließen.<br />
Bildnachweis (alle Bilder): Kroll Energy GmbH<br />
Die instabile Preisentwicklung fossiler Energieträger und die steigende CO 2<br />
-Steuer machen<br />
Wärmepumpen als alternative Heizlösung attraktiv. Denn sie gelten heutzutage als sehr energiesparend<br />
und umweltschonend. Da sie aufgrund geringerer Vorlauftemperaturen allerdings<br />
nicht mit älteren Heizsystemen kompatibel sind, fallen für eine Umrüstung von Bestandsgebäuden<br />
in der Regel aufwändige und teure Umbauarbeiten an. So müssen Radiatoren entfernt<br />
und durch moderne Fußbodenheizungen ersetzt werden. Die Kroll Energy GmbH hat<br />
nun jedoch eine Lösung entwickelt, die auch mittleren bis großen Immobilien einen schnellen<br />
und zugleich kostengünstigen Wechsel zur CO 2<br />
-neutralen Heizvariante ermöglicht. Dank<br />
Vorlauftemperaturen von 70 °C kann die neue Hochtemperatur-Wärmepumpe Kroll SW ohne<br />
Renovierungsarbeiten an das bestehende Heizsystem angeschlossen werden. Somit eignet<br />
sie sich auch für komplexe oder denkmalgeschützte Immobilien. Dabei kommt sie selbst bei<br />
sehr niedrigen Außentemperaturen bis -17 °C ohne zusätzlichen Durchlauferhitzer aus, sodass<br />
keine versteckten Stromkosten drohen. Die Kroll SW ist in Leistungsstufen von 50 bis 150 kW<br />
erhältlich und lässt sich für größere Gebäudekomplexe oder Quartiersnetze kaskadieren.<br />
24 element + BAU • 3/<strong>2023</strong>
nachhaltiger objektbau<br />
special<br />
„Auf Bewohner einer durchschnittlichen<br />
70 m 2 -Wohnung in einem deutschen<br />
Mehrfamilienhaus mit Erdgas- oder<br />
Öltherme kamen 2022 etwa 500 Euro<br />
mehr Heizkosten als 2021 zu“, weiß Dr.<br />
Alexander Ramm, Geschäftsführer der<br />
Kroll Energy GmbH. „Daher wollen viele<br />
Hauseigentümer und Immobilienverwalter<br />
auf fossilfreie und somit auch preisstabilere<br />
Energieträger umstellen.“ Doch die<br />
Möglichkeiten für eine kosteneffiziente<br />
Umrüstung bei mittleren und großen<br />
Bestandsgebäuden bleiben überschaubar.<br />
So wird zwar für Nah- oder Fernwärme<br />
lediglich eine Wärmeübergabestation<br />
benötigt. Allerdings setzt dies voraus, dass<br />
überhaupt ein entsprechend ausgebautes<br />
Versorgungsnetz vorhanden ist. Eine<br />
deutlich flexiblere, unabhängigere und<br />
vor allem auch CO 2<br />
-neutrale Alternative<br />
stellen dagegen Wärmepumpen dar.<br />
Die herkömmliche Niedrigtemperatur-<br />
Variante ist aufgrund ihrer geringen Vorlauftemperaturen<br />
in den meisten Fällen<br />
jedoch nicht mit bestehenden Heizsystemen<br />
kompatibel, sodass umfangreiche<br />
Renovierungsarbeiten anfallen: Sowohl<br />
ein Austausch der alten Radiatoren als<br />
auch eine Verlegung einer geeigneten<br />
Fußbodenheizung, für die wiederum der<br />
Estrich erneuert werden muss, sind teuer<br />
und langwierig. Darüber hinaus hing der<br />
Wärmepumpe lange ein missbilligender<br />
Ruf als Stromfresser an. „Unsere neue<br />
Hochtemperatur-Wärmepumpe straft<br />
diese Vorurteile Lügen“, widerspricht Dr.<br />
Ramm. „Wir können bei unseren Geräten<br />
komplett auf die stromintensiven Nachheizer<br />
verzichten – und bei der Kroll SW<br />
trotzdem ausreichend hohe Vorlauftemperaturen<br />
realisieren, um sie ohne Umbaumaßnahmen<br />
auch an ältere Heizsysteme<br />
anzuschließen.“<br />
Energetische Sanierung<br />
von Bestandsgebäuden<br />
lohnt sich<br />
Außenaufstellung und der Anschlussmöglichkeit an bestehende Heizsysteme, die zuvor etwa<br />
mit Gas- oder Ölthermen betrieben wurden, lassen sich mit der flexiblen Hochtemperatur-<br />
Wärmepumpe sogar denkmalgeschützte Gebäude unkompliziert energetisch sanieren und<br />
zukünftig CO 2<br />
-neutral beheizen“, so Geschäftsführer Dr. Alexander Ramm.<br />
Kroll Energy hat die neue Luft-Wasser-<br />
Wärmepumpe als umweltfreundliche<br />
und fossilfreie Heizlösung speziell für<br />
Bestandsgebäude entwickelt. Aus diesem<br />
Grund wurde sie als Monoeinheit zur<br />
Außenaufstellung konzipiert, sodass<br />
im Gegensatz zu Split-Varianten keine<br />
aufwändige Verlegung von Kältemittelleitungen<br />
notwendig ist. Die Verbindung<br />
mit dem bestehenden Warmwasser-<br />
Heizsystem erfolgt unkompliziert lediglich<br />
durch Anschließen des Vor- und Rücklaufs.<br />
Ein Plattenwärmetauscher überträgt<br />
die Energie innerhalb der Anlage effizient<br />
vom Kältemittel zum Warmwasser. Damit<br />
die Kroll SW sowohl bei sehr niedrigen<br />
Außentemperaturen bis -17 °C als auch<br />
im Hochsommer eine konstante Vorlauftemperatur<br />
von 70 °C gewährleisten<br />
kann, ist sie mit zwei Kältekreisläufen<br />
ausgestattet. „So sind wir nicht auf einen<br />
zusätzlichen Durchlauferhitzer angewiesen“,<br />
erläutert Dr. Ramm. „Dank des<br />
monovalenten Betriebs lauern auch bei<br />
extremen Kälteperioden, wie wir sie im<br />
Dezember 2022 erlebt haben, keine<br />
versteckten Stromkosten.“<br />
Für einen energie- und kosteneffizienten<br />
Betrieb muss die Heizungslösung<br />
auf Gebäudetyp und -alter, Nutzungsart<br />
sowie zahlreiche individuelle Einflussfaktoren<br />
hin ausgelegt werden. Um dies zu<br />
gewährleisten, übernimmt Kroll Energy<br />
auf Anfrage auch die Projektierung. Da<br />
vor Ort lediglich der Vor- und Rücklauf<br />
anzuschließen sind, ist die bereits auf die<br />
jeweiligen Einsatzbedingungen zugeschnittene<br />
Anlage innerhalb eines Tages<br />
betriebsbereit. Bedient wird das System<br />
über eine vom Unternehmen selbst entwickelte<br />
Webanwendung, in der Solltemperaturen<br />
und außentemperaturabhängige<br />
Heizkurven anwenderfreundlich abgefragt<br />
werden können. Zudem lassen sich die<br />
Pumpen und Sensoren des bestehenden<br />
Heizverteilungssystems nahtlos einbinden.<br />
So ermöglicht die Kroll SW eine<br />
ressourcenfreundliche Steuerung der<br />
Gesamtanlage.<br />
CO 2<br />
-neutrale Heizlösung<br />
für Wohn-, Gewerbe und<br />
Industriegebäude<br />
Standardmäßig ist die Kroll SW in Ausführungen<br />
zwischen 50 und 150 kW erhältlich.<br />
Bei einem höheren Leistungsbedarf<br />
ist es aber auch möglich, mehrere Geräte<br />
miteinander zu kaskadieren. Damit eignet<br />
sich die nachhaltige Heizungslösung sowohl<br />
zur Umrüstung von Mehrfamilienhäusern<br />
als auch von Gewerbe-, Industrie- und<br />
Großimmobilien bis hin zu Quartiersnetzen.<br />
„Aufgrund der Außenaufstellung und der<br />
Anschlussmöglichkeit an bestehende<br />
Heizsysteme, die zuvor etwa mit Gas- oder<br />
Ölthermen betrieben wurden, lassen sich<br />
mit der flexiblen Hochtemperatur-Wärmepumpe<br />
sogar denkmalgeschützte Gebäude<br />
unkompliziert energetisch sanieren und<br />
zukünftig CO 2<br />
-neutral beheizen“, resümiert<br />
Dr. Ramm.<br />
Weitere Informationen<br />
http://www.kroll.de/home/<br />
element + BAU • 3/<strong>2023</strong><br />
25
objekte<br />
U-Bahn-Waschanlage in Prag<br />
Funktionell und Langlebig<br />
In den vergangenen Monaten war es auf dem Gleis 39 in der Halle des Kačerov-Depots in Prag<br />
lebhafter als sonst. Die Waschanlage der Prager U-Bahn, die sich hier befindet, wurde umfassend<br />
modernisiert. Dies umfasste sowohl den kompletten Innenraum als auch eine vollständige<br />
Erneuerung der Anlagentechnik.<br />
Die Waschanlage im Kačerov-Depot<br />
ist seit den 1970er Jahren in Betrieb.<br />
Obwohl es bereits mehrere<br />
Modernisierungen gab, war die aktuelle<br />
Sanierung wirklich notwendig. Die tschechische<br />
Hochtief-Tochter übernahm den<br />
Umbau der Anlage mit hohen Anforderungen<br />
an die Funktionalität. Die Auskleidung<br />
der Waschanlagen-Wände mit<br />
Keramikfliesen war naheliegend. Hochtief<br />
nutzte die Erfahrungen vom Bau des<br />
Blanka-Tunnels am Prager Stadtring, um<br />
die Sanierung der Waschanlage umzusetzen:<br />
Auch im Kačerov-Depots schützen<br />
langlebige Rako Keramikfliesen in Kombination<br />
mit Rako System Bauchemie die<br />
Wände. Die sichtbaren Stahlbinder, die<br />
orangefarbenen Kabel an den Wänden<br />
und die verzinkten Profile der Waschanlage<br />
verleihen dem Innenraum einen<br />
industriellen Look, den die beigen Fliesen<br />
aus der Serie Rebel unterstützen.<br />
Die bestehende Waschanlage war, wie<br />
zum Beispiel bis heute bei Bussen noch<br />
üblich, stationär. Die Fahrzeuge fuhren<br />
daher durch einen starren Reinigungsrahmen.<br />
Die neue Lösung umfasst jedoch<br />
zwei Rahmen, die zusätzlich mobil sind.<br />
Die Reinigungsrahmen fahren nun<br />
selbständig um die Fahrzeuggespanne<br />
herum, ähnlich wie bei Autowaschanlagen.<br />
Die Beleuchtung sowie die Lüftungstechnik<br />
für die U-Bahn-Waschanlage<br />
sind ebenfalls komplett neu. Die Heizung<br />
erfolgt über zwei Systeme mit Wärmerückgewinnung.<br />
Die sanierte Waschanlage<br />
verfügt darüber hinaus über eine<br />
effiziente Wasseraufbereitungsanlage.<br />
Dank eines Wasserrecyclingsystems, wird<br />
das Abwasservolumen hierdurch auf ein<br />
Minimum reduziert.<br />
26<br />
element + BAU • 3/<strong>2023</strong>
objekte<br />
Für die hohe Widerstandsfähigkeit der Wände der Waschanlage wurden etwa 1.450 m 2 Keramikfliesen sowie mehr als 11.000 kg Bauchemie<br />
geliefert.<br />
Bildnachweis (alle Bilder): Tomas Dittrich/RAKO<br />
Schutz gegen<br />
Streuströme<br />
Der Boden der Waschanlage musste bis<br />
zu einer Tiefe von etwa zwei Metern ausgehoben<br />
werden. Der neue Fußboden<br />
ist mit einem Abwassersystem für das<br />
Waschwasser-Recycling ausgestattet.<br />
Die neue Fußbodenkonstruktion erhöht<br />
ergänzend den Schutz der Metallbewehrungen<br />
in der Gebäudekonstruktion vor<br />
Korrosion durch vorhandene Streuströme.<br />
Die Wandverkleidung folgte nach der<br />
Fertigstellung der Fußböden. Die keramischen<br />
Wandbeläge sind über die gesamte<br />
Länge des etwa 120 Meter langen<br />
Raums verlegt. Die Höhe der Verkleidung<br />
reicht dabei bis auf die Höhe von sechs<br />
Metern an die Decke heran. Insgesamt<br />
waren etwa 1450 m 2 mit Rako-Fliesen<br />
auszustatten. Aus den gelieferten Fliesenmustern<br />
wählte der Bauherr für die<br />
Waschanlage gesinterte, glasierte Fliesen<br />
im Format 30 x 60 cm aus der Serie Rebel<br />
mit rektifizierter Kante und der Optik<br />
von Industriebeton.<br />
Rektifizierte Verkleidung<br />
für minimale Wartung<br />
Der Auftragnehmer für die Fliesen- und<br />
Fugenarbeiten war ab der Vorbereitung<br />
des Untergrunds die Firma Koupelny Pícha<br />
s.r.o. aus Písek. „Zuerst musste das Fett<br />
von den ursprünglichen Fliesen entfernt<br />
werden“, sagt František Rychlý von der<br />
ausführenden Firma. Die Entfettung erfolgte<br />
mit einem professionellen Fettreiniger<br />
CL 810 aus dem Rako Bauchemie-Sortiment.<br />
„Nach dem Waschen und Trocknen<br />
der Wand brachten unsere Fliesenleger<br />
eine Kontaktbrücke an“, beschreibt er<br />
den Arbeitsablauf. Die ausgewählte Fliese<br />
im Format 30 x 60 cm wurde mit dem<br />
Flexkleber AD 531 auf den vorbereiteten<br />
Untergrund geklebt. Der Vorteil des<br />
rektifizierten keramischen Materials liegt<br />
in der Möglichkeit der Verkleidung mit nur<br />
minimalen Fugen, was zu einer geringen<br />
Wartung der Oberfläche in der Zukunft<br />
führt. Dies ist bei einem Betrieb wie in<br />
einer Waschanlage unerlässlich.<br />
Die Dehnungsfelder wurden während der<br />
Bekleidung aufgrund der großen Oberfläche<br />
sorgfältig eingehalten. Die Dehnungsfugen<br />
wurden mit PES-Trennungsbändern<br />
und mit SAB-Polyurethan verfüllt. Die<br />
Keramik schrumpft und dehnt sich somit<br />
auf natürliche Weise aus – auch wenn<br />
die Fahrzeuge der U-Bahn am Ende des<br />
Waschvorgangs nicht mit warmer Luft<br />
getrocknet werden, was einen starken<br />
Temperaturanstieg im Gebäude zur<br />
Folge hätte. Gewaschen wird dabei mit<br />
Shampoo, Osmosewasser und nicht<br />
aggressiven Chemikalien. Die Verfugung<br />
der Wandflächen erfolgte mit einem klassischen<br />
Zementmörtel (GF DRY von Rako<br />
System). Vier Fliesenleger arbeiteten insgesamt<br />
an der Verlegung der Fliesen. Ein<br />
interessantes und präzise ausgeführtes<br />
Detail ist der sehr exakte Fliesenzuschnitt<br />
im Bereich der Binderkonstruktion.<br />
Die Anlage bewährt sich im täglichen<br />
Betrieb. Ing. Michal Jech, Leiter des Projektteams<br />
von Hochtief CZ a.s. bringt auf den<br />
Punkt, was das die neue Optik und Funktionalität<br />
der Waschanlage betrifft: „Bei der<br />
Umsetzung eines solchen Projekts wollten<br />
wir, dass es nicht nur funktionstüchtig ist,<br />
sondern auch schön aussieht", sagt Ing.<br />
Michal Jech, Leiter des Projektteams.<br />
element + BAU • 3/<strong>2023</strong><br />
27
objekte<br />
49 Wohnungen entstehen auf dem Areal der Kitzinger Brauhöfe<br />
Von der Brauerei zur Wohnidylle<br />
Eine bewegte Geschichte liegt hinter den Mauern der Kitzinger Brauhöfe. Brände, Krieg und<br />
Leerstand haben ihre Spuren hinterlassen. Jetzt werden hinter diesen alten Mauern neue Geschichten<br />
geschrieben – in den 49 barrierefreien Wohnungen in bester Lage. Für eine optimaler<br />
Wärmedämmung mit möglichst geringem Wohnraumverlust kam ausgefeiltes Innendämmsystem<br />
zum Einsatz.<br />
Der Ort Kitzingen liegt direkt am<br />
Main und nur 25 Autominuten<br />
von Würzburg entfernt. Mit einer<br />
Einwohnerzahl von 21.000, einer hohen<br />
Beschäftigungszahl und einer guten<br />
touristischen Infrastruktur ist die Stadt als<br />
Wohnort attraktiv und sehr beliebt. Im<br />
Jahr 2014 belegte Kitzingen Platz 39 der<br />
lebenswertesten Landkreise in Deutschland.<br />
Direkt in der Fußgängerzone gelegen,<br />
wurden auf dem Areal der Kitzinger<br />
Brauhöfe 49 Wohnungen mit Tiefgarage<br />
erbaut, die sowohl für Privatleute als<br />
auch für Anleger interessant sind. Neben<br />
den Einkaufsmöglichkeit der Innenstadt<br />
befinden sich in direkter Umgebung auch<br />
Ärzte, Cafés und andere Einrichtungen<br />
des täglichen Lebens. Auch der Main ist<br />
fußläufig erreichbar.<br />
Der Zahn der Zeit hat an Gebäude auf dem Areal der Kitzinger Brauhöfe genagt und der Leerstand<br />
hat seine Spuren hinterlassen. Das linke Gebäude mit Ziegelfassade ist die ehemalige<br />
Malztenne, in der sich heute ein Loft mit ca. 140 m 2 befindet.<br />
Bildnachweis (diese und gegenüberliegende Seite): KEG Projektentwicklung AG<br />
Im Zuge der Sanierung wurden die Gebäude komplett entkernt. Lediglich die Fassaden wurden<br />
erhalten und der Innenraum hinter der Fassade komplett neu aufgebaut.<br />
Älteste Exportbrauerei<br />
Bayerns hat<br />
bewegte Historie<br />
Die Kitzinger Brauhöfe haben bereits eine<br />
bewegte Geschichte hinter sich. Zunächst<br />
befand sich in dem Gebäude die Brauerei<br />
„Ehemann Bräu“ der Familie Ehemann.<br />
Das Bankhaus Bachmann kaufte dieses<br />
im Jahr 1885 auf und wandelte es unter<br />
dem Namen „Bürgerbräu Kitzingen“ in<br />
eine Aktiengesellschaft um, die an der<br />
Münchener Börse aktiv war. Der erhoffte<br />
Erfolg blieb jedoch aus und es folgte eine<br />
schwierige Zeit mit zwei Konkursen und<br />
einem Brand in der Mälzerei der Bürgerbräu.<br />
Erst im Jahre 1909, nach dem Kauf<br />
von Heinrich Rockstroh, wurde es ruhiger<br />
um die Kitzinger Brauhöfe. Bereits drei<br />
Jahre später zeigte sich der Erfolg und<br />
Rockstroh erwarb eine weitere Brauerei,<br />
legte sie still und baute sie zu einer eigenständigen<br />
Mälzerei um. Bis in die 1950er<br />
Jahre wurde dort noch Malz hergestellt.<br />
Im Jahr 1936 übernahm der Enkel<br />
Rockstrohs die Brauerei, nachdem er<br />
zuvor nach dem Tod des Großvaters<br />
einige Jahre als Geschäftsführer in einer<br />
Erbengemeinschaft die Brauerei geführt<br />
hatte. Von diesem Zeitpunkt an war sie<br />
unter dem Namen „Bürgerbräu Kitzingen<br />
28<br />
element + BAU • 3/<strong>2023</strong>
objekte<br />
Nach dem Umbau stehen den Nutzern in den komplett sanierten Gebäuden auch Balkone zur Verfügung. Die neuen Fassaden sind in unterschiedlichen<br />
Farben gestaltet und sorgen für ein harmonisches Bild.<br />
Siegfried Rockstroh“ bekannt. Doch auch<br />
Siegfried Rockstroh musste mit der Brauerei<br />
schwere Zeiten durchleben, denn der<br />
zweite Weltkrieg forderte auch in Kitzingen<br />
seinen Tribut. Bei einem Bombenangriff<br />
am 23. Februar 1945 entstand ein<br />
großer Schaden an den Gebäuden. Im<br />
Zuge des Wiederaufbaus wurden auch einige<br />
Modernisierungen durchgeführt und<br />
so konnten im Jahr 1950 Fruchtlimonaden<br />
ins Sortiment aufgenommen werden.<br />
Auch das Biersortiment wurde stetig<br />
erweitert, z.B. mit den Marken „Bayerisch<br />
Gold“ und „Hadla Pils“.<br />
Im Jahr 1970 übernahm die Tochter des<br />
Unternehmers mit ihrem Mann den inzwischen<br />
durchaus erfolgreichen Betrieb.<br />
Unter dem Namen Bürgerbräu KG führte<br />
Familie Fiebig den Familienbetrieb fort.<br />
Mit der Einführung des dunklen Märzenbieres<br />
im Jahr 1978 schuf man ein weiteres,<br />
sehr erfolgreiches Produkt und traf<br />
damit den Geschmack der Bevölkerung.<br />
Die Erfolgsgeschichte ist nicht zuletzt auf<br />
die stetigen Modernisierungsmaßnahmen<br />
zurück zu führen, denen durch alle Generationen<br />
hinweg eine große Bedeutung<br />
zugesprochen wurde. Dennoch wuchs<br />
der Konkurrenzkampf unter den Brauereien<br />
und die, jetzt so attraktive, Lage im<br />
Zentrum Kitzingens erschwerte es den<br />
Inhabern zunehmend, am Markt bestand<br />
zu haben. Eine Umsiedlung kam allerdings<br />
ebenfalls nicht in Frage – ein Grund<br />
dafür war auch der eigene Tiefbrunnen<br />
des Unternehmens. Zwölf Jahre nach der<br />
Übernahme durch Familie Fiebig wurde<br />
im Jahr 1982 das 175-jährige Gründungsjubiläum<br />
gefeiert. Sechszehn Jahre<br />
später allerdings wurde die Bierfabrikation<br />
eingestellt. Bis zu ihrer Aufgabe war die<br />
Bürgerbräu Kitzingen damit die älteste<br />
Exportbierbrauerei Bayerns.<br />
Fabrikgebäude machen<br />
Platz für Wohnanlage<br />
Nach der Aufgabe der Bierfabrikation<br />
standen die Industrieanlagen jahrelang<br />
leer. Der Zahn der Zeit nagte an den<br />
Gebäuden und der Wohnraum in den<br />
Städten wird immer mehr gefragt. Anfang<br />
2014 gründeten die Eigentümer-Familie<br />
Fiebig und die KEG Projektentwicklung<br />
AG die Kitzinger Brauhöfe GmbH & Co.<br />
KG. Bereits im Vorfeld wurden unterschiedliche<br />
Nutzungskonzepte ausgearbeitet,<br />
aus denen im Jahr 2015 ein<br />
Architektenwettbewerb resultierte. Die<br />
zum Teil unter Denkmalschutz stehenden<br />
Gebäude sollten einer neuen Nutzung<br />
zugeführt und städtischer Wohnraum<br />
geschaffen werden. Die Lage inmitten<br />
der Fußgängerzone und die Größe des<br />
Grundstücks sprachen eine eindeutige<br />
Sprache und so begann im Jahr 2016<br />
der Bau von attraktivem und gleichzeitig<br />
bezahlbarem Wohnraum. Der Architekt<br />
Walter Sendelbach aus Urspringen plante<br />
dort insgesamt 49 Wohnungen mit bis zu<br />
drei Zimmern und Größen bis zu 127 m 2 .<br />
Sie sind lichtdurchflutet, die Balkone zur<br />
Ost- oder Südostseite ausgerichtet und<br />
auch der Innenhof-Charakter spricht für<br />
die Kitzinger Brauhöfe. Auch das Thema<br />
Barrierefreiheit wurde in der Planung<br />
berücksichtigt.<br />
Industriecharme<br />
und modernes<br />
Wohnen vereint<br />
Die Anforderungen an den Industriebau<br />
waren klar: Der Charakter sollte erhalten<br />
und dennoch mit den Anforderungen an<br />
modernes Wohnen in Einklang gebracht<br />
werden. Teile der Gebäude wurden<br />
komplett entkernt, einige wurden durch<br />
Neubauten ersetzt. Insbesondere die<br />
ehemalige Malztenne ist ein Unikat, dass<br />
einen ganz besonderen Flair vermittelt.<br />
Auf einer Fläche von 140 m 2 inkl. Außenbereich<br />
findet man ein Loft-Ambiente,<br />
das mit den Kreuzgewölben, Säulen und<br />
Lichtkuppeln ein außergewöhnliches<br />
Wohngefühl bietet – trotz des historischen<br />
Charakters wurde den aktuellen<br />
Anforderungen wie z.B. der Wärmedämmung<br />
eine große Bedeutung zugemessen.<br />
element + BAU • 3/<strong>2023</strong><br />
29
objekte<br />
Die historische Fassade verleiht auch dem Balkon eine besondere<br />
Atmosphäre und lädt zum Entspannen ein. Trotz optimaler Lage im<br />
Zentrum von Kitzingen ist dank der Fußgängerzone die Belastung durch<br />
Verkehrslärm sehr gering. Dennoch sind Einkaufsmöglichkeiten und<br />
andere Einrichtungen schnell erreichbar.<br />
Der Innenraum der Malztenne hat mit den Säulen und hohen Decken<br />
ein ganz besonderes Flair.<br />
Bildnachweis (dieses Bild + Bild links): KEG Projektentwicklung AG<br />
Ausgefeiltes System<br />
zur Innendämmung<br />
Da einige der Gebäude unter Denkmalschutz<br />
stehen, war die einzige Möglichkeit<br />
zur energetischen Sanierung eine<br />
Innendämmung. Der möglichst geringe<br />
Verlust von Wohnraum spielte bei der<br />
Auswahl des Systems eine wichtige Rolle.<br />
Das iQ-Therm-System von Remmers<br />
verbindet die Eigenschaften der geringen<br />
Dicke mit einer optimalen Wärmedämmung<br />
und kam somit als Lösung in den<br />
Kitzinger Brauhöfen zum Einsatz. Das<br />
Geheimnis des Systems sind zwei Komponenten:<br />
Die PUR-Hartschaumplatten<br />
haben einen geringen Wärmedurchgang<br />
und sind dennoch hoch wasserdampfdiffusionsfähig.<br />
Die Platte ist mit senkrecht<br />
zur Oberfläche stehenden Lochungen<br />
versehen, die mit einem hoch kapillaraktiven<br />
mineralischen Material verfüllt sind.<br />
Tauwasseransammlungen innerhalb des<br />
Wandaufbaus werden so vermieden und<br />
die Feuchtigkeit kann zum Raum hin<br />
ausdiffundieren.<br />
In den Kitzinger Brauhöfen kamen Platten<br />
mit einer Dicke von 80 mm zum Einsatz.<br />
Diese haben eine Wärmeleitfähigkeit (λ 10<br />
dry) von 0,033 W/(m*K). Die Stappenbacher<br />
Putz- und Maler GmbH aus Oberaurach-Trossenfurt<br />
setzte bei der Dämmung<br />
auf die Arbeit im System und nutze den<br />
Klebemörtel „iQ-Fix“, um die Platten auf<br />
der Wand zu befestigen. Anschließend<br />
wurde der Armierungs- und Dünnschichtputz<br />
„iQ-Top SLS“ aufgetragen. Dieser lässt<br />
sich, neben den optimalen Wärmedämmund<br />
Diffusionseigenschaften, auch einfach<br />
und schnell verarbeiten.<br />
Ein Ort<br />
zum Wohlfühlen<br />
Die Umnutzung der Gebäude lässt sich<br />
als voller Erfolg bezeichnen. Sowohl der<br />
Bauherr als auch die neuen Besitzer der<br />
Wohnungen, sowohl Eigennutzer als<br />
auch Kapitalanleger, sind mit Umsetzung<br />
und Durchführung des Bauvorhabens<br />
rundum zufrieden. Die optimale Lage und<br />
die modernen Wohnungen bieten tolle<br />
Voraussetzungen, um sich in den Kitzinger<br />
Brauhöfen rundum wohl zu fühlen.<br />
Bautafel<br />
Architekt:<br />
Walter Sendelbach, Sendelbach Architekten,<br />
Urspringen bei Marktheidenfeld<br />
Bauherr:<br />
Kitzinger Brauhöfe GmbH & Co. KG, Schwaig<br />
Verarbeiter:<br />
Stappenbacher Putz- und Maler GmbH, Oberaurach-Trossenfurt<br />
Statik:<br />
ALS Ingenieure GmbH & Co. KG, Würzburg<br />
Verarbeitung des iQ-Therm Systems – Aufbringen<br />
von iQ-Fix auf den Untergrund und<br />
Anbringen der iQ-Therm-Platten.<br />
Bildnachweis: Remmers, Löningen<br />
Bauleitung:<br />
ba BAUKOSTENARCHITEKTEN GmbH, Reichenberg<br />
30<br />
element + BAU • 3/<strong>2023</strong>
objekte<br />
Neues Kunst- und Designmuseum in Ingolstadt<br />
Neubau unter historischer Bausubstanz<br />
Die denkmalgeschützte ehemalige Gießereihalle soll die neue Heimat des bisherigen Museum für Konkrete Kunst, dann Museum für Konkrete<br />
Kunst und Design (MKKD), in Ingolstadt werden, die historische Bausubstanz aber dennoch erhalten bleiben. Damit dies gelingt wurde unter<br />
dem Gebäude ein vollständiges neues Geschoss errichtet.<br />
Visualisierung: (c) querkraft architekten - miss 3<br />
Ingolstadt erhält aktuell nicht nur ein in Deutschland einzigartiges neues Kunst- und Designmuseum,<br />
mit der Sanierung der denkmalgeschützten ehemaligen Gießereihalle konnte auch eines<br />
der wichtigsten Zeugnisse der Ingolstädter Industriegeschichte bewahrt werden. Das Gebäude<br />
aus dem 19. Jahrhundert wurde komplett schwebend gestellt, sprich auf Großbohrpfählen<br />
abgelastet, um dann darunter ein vollständiges neues Geschoss zu errichten. Große Herausforderungen<br />
für den Spezialtiefbau, aber auch für die Dämmung der Aufzugsunterfahrten.<br />
Bereits 2012 fiel die Entscheidung<br />
für die historische Gießereihalle als<br />
neuer Standort für das bisherige<br />
Museum für Konkrete Kunst (MKK). Der<br />
Sammlung, die seit der Gründung des<br />
Museums von anfangs 50 Werken auf<br />
nun rund 15.000 Kunst- und Designobjekte<br />
angewachsen ist, fehlte der Platz,<br />
aber auch die konservatorisch notwendigen<br />
Voraussetzungen, wie beispielsweise<br />
ein konstantes Klima. Das neue Museum<br />
für Konkrete Kunst und Design (MKKD)<br />
sollte den bereits erworbenen internationalen<br />
Ruf architektonisch widerspiegeln<br />
und auch Flächen für die Museumspädagogik,<br />
für ein Café, einen Veranstaltungsbereich<br />
sowie einen Museumsshop<br />
offerieren. Aus dem ausgeschriebenen<br />
Architekturwettbewerb ging das Wiener<br />
Büro querkraft architekten als Sieger hervor.<br />
Der Entwurf sah vor, die historische<br />
Gießereihalle nahezu zu erhalten und für<br />
die spätere Nutzung als Museum, ein<br />
neues Geschoss unter das bestehende<br />
Gebäude „zu schieben“.<br />
Spezialtiefbau<br />
erhält<br />
historische Substanz<br />
Hierfür wurden zunächst 72 Großbohrpfähle<br />
in einer Tiefe bis zu 15 Meter<br />
errichtet. Sie sind entscheidend, um das<br />
historische Gebäude auf dem tragenden<br />
Baugrund ablasten zu können und gleichzeitig<br />
die parallel stattfindenden archäologischen<br />
Ausgrabungen bis zu einer Tiefe<br />
von 7,10 Metern zu ermöglichen.<br />
Aufgrund des wässrigen Untergrundes<br />
verzögerten sich allerdings die Arbeiten<br />
und es mussten weitere 170 Bohrpfähle<br />
in die Erde getrieben werden. Und erst<br />
als die Archäologen keine Funde mehr<br />
vermeldeten, konnten die Betonarbeiten<br />
für die Bodenplatte starten.<br />
Neben den Großbohrpfählen gibt es<br />
im westlichen Hallendrittel ein anderes<br />
element + BAU • 3/<strong>2023</strong><br />
31
objekte<br />
Insgesamt 242 Großbohrpfähle lasten in einer Tiefe von bis zu 15 Metern das historische Gebäude auf dem tragenden Baugrund ab und stellen<br />
es „schwebend“. Die Arbeiten für das neu zu erstellende Geschoss finden circa fünf Meter unter dem Bemessungsgrundwasserstand (minus drei<br />
Meter) statt. Entsprechend hoch sind die Anforderungen an die Dämmung: Die XPS Dämmstoffplatten werden später 5 Meter in das drückende<br />
Wasser eintauchen.<br />
Bildnachweis (diese Seite): Austrotherm<br />
Tragsystem zur temporären Ablastung<br />
der Halle, dort wurden 48 Mikropfähle<br />
eingebracht. Mikropfähle sind Kleinbohrverpresspfähle<br />
mit Durchmesser von<br />
weniger als 30 Zentimeter nach DIN EN<br />
14199, die ihre Last nahezu ausschließlich<br />
über Mantelreibung in das umgebende<br />
Erdreich abtragen.<br />
Neben dem Museumsbereich, der sich<br />
im Untergeschoss nahezu über die<br />
gesamte Fläche von 76 Metern x 23<br />
Metern erstreckt, erweitern später zwei<br />
Museumstaschen den Ausstellungsraum<br />
nach Norden. Um dorthin zu gelangen<br />
werden die Besucher unter den<br />
ehemaligen Fundamentbögen hindurchgehen.<br />
Die verwendeten Dämmstoffplatten lassen<br />
sich ganz einfach mit dem heißen Draht<br />
schneiden. Es entstehen passgenaue Stücke<br />
für die Verlegung.<br />
Die Aufzugsunterfahrten werden mit Austrotherm XPS TOP 70 SF in einer Stärke von 10<br />
Zentimeter gedämmt. Der Hersteller gewährleistet, dass die Platten bis zu einer Eintauchtiefe<br />
von sieben Metern ihre Funktionsfähigkeit nicht einbüßen. Eine wärmebrückenfreie Verlegung<br />
ermöglichen die Stufenfalze, über die die Dämmplatten sicher miteinander verbunden werden.<br />
32<br />
element + BAU • 3/<strong>2023</strong>
objekte<br />
Das historische Dachtragwerk ist inzwischen<br />
gereinigt und teilweise verstärkt.<br />
Die erhaltenen Fenster der Nord- und<br />
Westfassade sind restauriert und auf der<br />
Innenseite wurde zusätzlich Isolierverglasung<br />
angebracht.<br />
Dämmung bis zu<br />
5 Meter im<br />
drückenden Wasser<br />
Um die Aufzugsunterfahrten zu dämmen<br />
war das Architekturbüro querkraft auf der<br />
Suche nach hochwertigen XPS-Dämmstoffplatten,<br />
die auch bei einer Einbautiefe<br />
von bis zu fünf Meter im drückenden<br />
Wasser ihre Funktionsfähigkeit nicht<br />
einbüßen. querkraft architekten nahmen<br />
Kontakt zu Austrotherm auf. Gemäß der<br />
allgemeinen Bauartgenehmigungen und<br />
Verarbeitungsrichtlinien Z-23.33-1293,<br />
Z-23.34-1552 sowie Z-23.33-2091 und<br />
Z-23.34-2107 ist eine Verlegung der<br />
Austrotherm Dämmstoffplatten XPS TOP<br />
70 SF in einer Stärke von 10 Zentimeter<br />
bis zu einer Eintauchtiefe von 3,50 Metern<br />
zugelassen. Nach einem kurzen Telefonat<br />
mit Dirk Baune, Leitung technischer<br />
Vertrieb bei Austrotherm Deutschland,<br />
erhielten querkraft architekten die Gewährleistungszusage,<br />
die XPS Dämmstoffplatten<br />
entgegen der oben genannten<br />
allgemeinen Bauartgenehmigungen bis<br />
zu einer Eintauchtiefe von sogar sieben<br />
Metern einsetzen zu können.<br />
Es bestanden keine technischen beziehungsweise<br />
bauphysikalischen Bedenken<br />
gegen diese Verlegung. Voraussetzungen<br />
waren allerdings die Einhaltung der<br />
zulässigen Dauerdruckspannungen, der<br />
Verarbeitungsrichtlinien sowie der Anwendungsbedingungen<br />
gemäß der genannten<br />
allgemeinen Bauartgenehmigungen.<br />
Neues Museumskonzept<br />
Das neue Museum signalisiert bereits<br />
mit der Umbenennung zu Museum für<br />
Konkrete Kunst und Design (MKKD) die<br />
geplante Neuausrichtung beziehungsweise<br />
Erweiterung. Das Museum vergrößert<br />
sich mit dem Neubau um das Fünffache.<br />
In der ebenerdigen Halle werden ein großer<br />
Gastronomiebereich, Kasse, Shop und<br />
ein frei zugänglicher Ausstellungsbereich<br />
beheimatet sein. Das eigentliche Museum<br />
ist im Untergeschoss angesiedelt – auf<br />
einer Ausstellungsfläche von 2.000<br />
Quadratmetern. Bereits jetzt zeichnet sich<br />
ab, dass die Wandlung der ehemaligen<br />
Gießereihalle aus dem Jahre 1882 zu<br />
einem neuen Museum für Ingolstadt<br />
geglückt ist. Die historische Bausubstanz<br />
konnte erhalten und einer neuen Nutzung<br />
überführt werden.<br />
Das neue Untergeschoss, in dem das eigentliche Museum auf 2.000 Quadratmetern Fläche<br />
untergebracht sein wird, ist vom Erdgeschoss aus einsichtig. Ebenerdig entsteht eine öffentlich<br />
zugängliche Halle mit Kasse, Shop und einem großen Gastronomiebereich, der auch außerhalb<br />
der Museumsöffnungszeiten zugänglich sein wird.<br />
Visualisierungen: querkraft architekten - miss 3<br />
Auftraggeber:<br />
Fakten zum Neubau<br />
Stadt Ingolstadt<br />
Größe: 4.500 m 2<br />
Objektplanung:<br />
Projektsteuerung:<br />
Bauphysik:<br />
Statik:<br />
Bauleitung:<br />
Bauausführung:<br />
querkraft architekten, Wien<br />
Meixner + Partner, Augsburg<br />
(Leistungsstufen 1 – 5, Handlungsbereiche A – E)<br />
P. Jung Ingenieure, Wien<br />
Werkraum Ingenieure, Wien<br />
FCP Fritsch, Chiari & Partner ZT GmbH, Wien<br />
Bacher Hoch- und Tiefbau GmbH<br />
element + BAU • 3/<strong>2023</strong><br />
33
objekte<br />
Sportperformance- und -therapiezentrum in Rimsting<br />
Optimale Ausleuchtung ohne aufzuheizen<br />
Die markante Fachwerkfassade des Möglhofs in Rimsting spielte für den Denkmalschutz des traditionsreichen Gebäudes eine übergeordnete<br />
Rolle. Das Bundwerk durfte nur behutsam geöffnet werden, um mehr Tageslicht hineinzulassen.<br />
Bildnachweis: Jonathan Sage<br />
Wurden auf dem Möglhof in Rimsting früher über Jahrhunderte hinweg traditionell Rinder<br />
aufgezogen und die Felder bestellt, dient der ehemalige Stall heute als Refugium für Profi- und<br />
Hobbysportler, die inmitten des landschaftlich reizvollen Chiemgaus ihre Fitness und Leistungsfähigkeit<br />
steigern wollen. Doch bevor das von Dr. Manfred Düring gegründete Sportperformance-<br />
und -therapiezentrum hier im April 2022 einziehen konnte, musste das denkmalgeschützte<br />
Gebäude behutsam und nachhaltig umgestaltet werden.<br />
Um den Hof auch für moderne<br />
Anforderungen nutzbar zu machen,<br />
galt es beispielsweise, mehr<br />
natürliches Tageslicht in den Innenraum<br />
zu lassen – und hierbei mit besonders viel<br />
Fingerspitzengefühl vorzugehen. Weil die<br />
Öffnung der Fachwerkfassade nur sehr<br />
eingeschränkt möglich war, bot es sich<br />
an, zusätzlich eine angemessene Dachverglasung<br />
zu integrieren.<br />
Da traf es sich gut, dass der Eigentümer<br />
des Möglhofs, Vinzenz Mayer, im Hauptberuf<br />
Architekt ist und die umfangreichen<br />
Planungen selbst in die Hand nehmen<br />
konnte. Im Frühjahr 2020 veröffentlichte<br />
er sein Basiskonzept auf diversen Immobilienportalen,<br />
und Dr. Düring bekundete mit<br />
seiner Sports Innovated GmbH umgehend<br />
sein Interesse. So flossen die Ideen für die<br />
künftige Nutzung durch die Sportmediziner<br />
direkt in die Umbaupläne ein.<br />
„Unverwechselbaren<br />
Charme und Identität<br />
bewahren“<br />
Die Dachverglasung lässt viel Tageslicht ins Innere, ohne den Raum zusätzlich aufzuheizen.<br />
Fünf der 16 Glaselemente lassen sich komfortabel und einfach öffnen.<br />
Bildnachweis: Vinzenz Mayer<br />
Die oft beschworene Symbiose aus<br />
Tradition und Moderne – sie sollte hier<br />
mustergültig aufleben. Den ursprünglichen<br />
Charakter des ehemaligen landwirtschaftlichen<br />
Betriebs zu erhalten, war für<br />
Vinzenz Mayer auch unabhängig vom<br />
Denkmalschutz ein wichtiges Anliegen.<br />
34<br />
element + BAU • 3/<strong>2023</strong>
objekte<br />
Ein zusätzliches RWA-Fenster von Glasolux<br />
trägt ebenfalls zum hellen Interieur bei.<br />
Bildnachweis: Jonathan Sage<br />
Während das Lichtband auf der Nordseite des Daches platziert ist, befindet sich auf der Südseite<br />
eine PV-Anlage. Eine Stehfalzverblechung in identischer Breite bildet den dazwischenliegenden First.<br />
Bildnachweis: Glasolux<br />
„In einer Region, wo Bauernhöfe nach<br />
und nach von der Landkarte verschwunden<br />
sind, sollten die Dörfer dennoch ihren<br />
eigenen unverwechselbaren Charme und<br />
ihre Identität bewahren. Details wie die<br />
Fachwerkfassade auf unserem Möglhof<br />
gehören einfach dazu“, sagt der Architekt.<br />
Gerade dieses Bundwerk mit seiner<br />
markanten Optik spielte für die Renovierung<br />
unter Denkmalschutzauflagen eine<br />
herausgehobene Rolle. Mayer konnte hier<br />
in enger Abstimmung mit der Behörde<br />
jedes zweite Brett entnehmen, um mehr<br />
Tageslicht bis in die Mitte des 17 Meter<br />
tiefen Stalls hineinzulassen.<br />
Weil dies aber noch nicht ausreichte, wurde<br />
eine Öffnung des Daches notwendig.<br />
Hierbei war zunächst zu beachten, dass<br />
der Hof über die gesamte Länge um ca.<br />
20 Zentimeter abfällt, und dieses Gefälle<br />
galt es bei der Entwässerung zu berücksichtigen.<br />
Außerdem beträgt die Dachneigung<br />
nur 22 Grad – eine Voraussetzung,<br />
die für manche Hersteller von Dachverglasungen<br />
ein großes Problem darstellt.<br />
Gleichmäßige<br />
Lichteinstrahlung<br />
„Ich habe mich im Vorfeld intensiv über die<br />
verschiedenen Möglichkeiten informiert.<br />
Für Glasolux sprach unter anderem, dass<br />
deren Lichtband auch für die Installation<br />
bei dieser geringen Dachneigung geeignet<br />
ist. So sind die Dichtigkeit und zuverlässige<br />
Entwässerung des Daches hier komplett<br />
gegeben“, erklärt Vinzenz Mayer.<br />
Das architektonische Konzept, den Innenraum<br />
mit so viel natürlichem Tageslicht wie<br />
möglich zu erhellen und dabei auch die<br />
historische Holztragstruktur sichtbar bleiben<br />
zu lassen, musste darüber hinaus eine<br />
möglichst gleichmäßige Einstrahlung und<br />
wenig Wärmeentwicklung gewährleisten.<br />
Aus diesem Grund wurde das Lichtband<br />
von Glasolux auf der Nordseite des Daches<br />
platziert, während man auf der Südseite<br />
eine Photovoltaik-Anlage installierte.<br />
Ca. 20 Meter Lichtband<br />
mit 16 Glasmodulen und<br />
zwei Blindelementen<br />
Sechzehn dreifach verglaste Einzelmodule<br />
(U w<br />
-Wert: 0,79 W/m²K) bilden das<br />
Lichtband mit einer Gesamtbreite von<br />
19.215 mm. Die mit Sonnenschutzglas<br />
ausgestatteten Elemente sind in 1.700<br />
mm Länge sowie unterschiedlichen Breiten<br />
ausgeführt. Fünf Elemente lassen sich<br />
mit elektrischem Antrieb öffnen, wodurch<br />
die Temperaturregelung des Innenraums<br />
sehr komfortabel und einfach gestaltet<br />
ist. Zusätzlicher außenliegender Sonnenschutz<br />
ist nicht erforderlich.<br />
Ein wesentliches Merkmal des Glasolux<br />
Lichtbands ist, dass die zusammenhängenden<br />
Fenstermodule nebeneinander<br />
montiert werden, ohne einen festen Außenrahmen<br />
zu benötigen. So entsteht eine<br />
einheitliche Glasfläche, die von sehr dezenten<br />
Profilen mit nur 50 mm Ansichtsbreite<br />
geteilt wird – unabhängig davon, ob die<br />
Module festverglast oder zu öffnen sind.<br />
Auf Wunsch des Architekten wurde die<br />
Rahmen-Wunschfarbe „Grauschwarz“<br />
(RAL 7021) gewählt. Hinzu kamen zwei<br />
Module als Blindpaneele aus Aluminium.<br />
Sie wurden genau an jenen Stellen eingebaut,<br />
wo die Holztrennwände der neuen<br />
Besprechungsräume in der obersten<br />
genutzten Ebene an die Dach-Innenseite<br />
stoßen.<br />
Großes Atrium<br />
in der Mitte<br />
Der Innenraum ist betont offen und<br />
großzügig gestaltet. Zwischendecken, mit<br />
denen die Räumlichkeiten für Therapien<br />
und Beratungen geschaffen wurden,<br />
sind nur an den Seiten eingebaut. So<br />
entstand in der Mitte ein großes Atrium,<br />
das vor allem als Empfangsbereich sowie<br />
der Kommunikation und dem Austausch<br />
dient. Glastrennwände für die einzelnen<br />
Abteilungen lassen das Tageslicht bis in<br />
die seitlichen Räume hinein, sorgen für<br />
maximale Transparenz und unterstreichen<br />
den Anspruch an die Offenheit.<br />
„Ich freue mich sehr, dass es uns gelungen<br />
ist, die Holzkonstruktion aus längst vergangenen<br />
Tagen in die Zukunft zu retten und<br />
mit dem zeitgemäßen, stylishen Ambiente<br />
zu einer spannenden Kombination zu verschmelzen.<br />
Für das helle, freundliche und<br />
einladende Interieur leistet das Lichtband<br />
von Glasolux einen wichtigen Beitrag.<br />
Es hat sich schon jetzt als eine sehr gute<br />
Wahl bewährt, und die Abstimmung mit<br />
dem Hersteller hat sehr gut funktioniert“,<br />
blickt Vinzenz Mayer zurück.<br />
element + BAU • 3/<strong>2023</strong><br />
35
objekte<br />
Historische Lokhalle in Freiburg<br />
Sheddächer erstrahlen wieder in neuem Glanz<br />
Die Lokhalle Freiburg wurde 1903 bis 1905 auf dem Güterbahnhof Nord gebaut. Bis 1983<br />
wurden dort Züge gewartet, repariert und instandgesetzt, darunter auch der berühmte Orient<br />
Express. Seit 2011 befindet sich das Ensemble aus insgesamt fünf Gebäudeteilen und einer<br />
Nutzfläche von rund 10.000 qm in privater Hand und wird aufwändig und behutsam revitalisiert.<br />
In diesem Rahmen wurden nun die Sheddächer der Nord- und Südhalle saniert. Die Vorgaben<br />
des Denkmalschutzes konnten mit einer Kunststoffabdichtungsbahn in Anthrazitgrau<br />
erfüllt werden.<br />
Die Sheddächer der Nord- und Südhalle der Lokhalle Freiburg wurden saniert.<br />
Bildnachweis: Planwerk Freiburg<br />
Laut Denkmalliste des Landes Baden-<br />
Württemberg ist die monumentale<br />
Hallenlage „sicher das bedeutendste<br />
Beispiel von Industriearchitektur aus der<br />
Zeit der Jahrhundertwende in Freiburg“.<br />
Wegen des Denkmalschutzes gab es<br />
gewisse Vorgaben bei der Sanierung der<br />
Sheddächer der Nord- und Südhalle. „Da<br />
der optische Charakter durch die vorhandene<br />
schwarze Bitumenbahn vorgegeben<br />
war, sollte wieder eine schwarze<br />
Abdichtung verwendet werden“, erläutet<br />
Manfred Merazzi, zuständiger Gebietsleiter<br />
der Sika Deutschland GmbH. Aus<br />
Brandschutzgründen fiel die Wahl auf<br />
die Kunststoffabdichtungsbahn Sarnafil<br />
TS 77-18 in der Farbe Anthrazitgrau.<br />
Die Kunststoffdichtungsbahn verfügt<br />
über eine innenliegende Verstärkung aus<br />
einem Glasvlies und einem Polyestergelege.<br />
Bei dem Produktionsverfahren der<br />
Extrusionsbeschichtung wird der Träger<br />
bzw. die Armierung homogen eingebettet.<br />
Im Gegensatz zu einer Bitumenbahn<br />
kann die Bahn mit Heißluft (und nicht mit<br />
einer Flamme) verschweißt werden – ein<br />
wichtiger Vorteil bei einer darunter liegenden<br />
Holzkonstruktion!<br />
Aufarbeitung der verrußten<br />
Holzkonstruktion<br />
Bei einem Sheddach werden mehrere<br />
pult- oder satteldachartige Dachaufbauten<br />
hintereinander angereiht. Bei der Lokhalle<br />
in Freiburg besteht ein Hallenteil aus fünf<br />
solcher Sheddächer, ein Dach hat jeweils<br />
300 qm. Da der darunter liegende Gebäudeteil<br />
früher nicht geschlossen war, war<br />
keine Dachdämmung vorhanden. Zudem<br />
hatte die Wartung der Dampfloks Spuren<br />
auf der Holzkonstruktion hinterlassen. Diese<br />
musste erst gereinigt oder – wo nötig<br />
– erneuert werden. Die alte Bitumenbahn<br />
fungierte hier als Notabdichtung.<br />
Abschnittsweises<br />
Vorgehen<br />
Die Arbeiten an der Südhalle fanden vom<br />
Januar 2020 bis zum Februar 2021<br />
statt, inklusive drei Wochen Winterpau-<br />
36<br />
element + BAU • 3/<strong>2023</strong>
objekte<br />
Bild vor der Sanierung: Gut zu erkennen sind<br />
die Rinnenbereiche, die ebenfalls mit der Kunststoffabdichtungsbahn<br />
abgedichtet wurden.<br />
Da diese nur einen Meter breit und 45 Grad<br />
schräg sind, war dies eine Herausforderung<br />
für die Verarbeiter.<br />
se. Dabei wurde bauabschnittsweise<br />
vorgegangen. „Sobald die Zimmerleute<br />
mit einem Dach fertig waren, konnten<br />
wir starten“, erklärt Volker Haack von<br />
Gerber Dach. Die Rinnenbereiche wurden<br />
ebenfalls mit Sarnafil TS abgedichtet. „Die<br />
Rinnen sind nur einen Meter breit und 45<br />
Grad schräg, das war für meine Mitarbeiter<br />
bei insgesamt 600 qm schon eine<br />
Herausforderung“, so Haack.<br />
Bei den Dächern, jedes je sechs Meter<br />
breit und 45 Meter lang, wurde die alte<br />
Bitumenbahn – nach eingehender Prüfung<br />
und stellenweisen Ausbesserungen<br />
– als Dampfsperre verwendet. Gedämmt<br />
wurde das Dach der Südhalle nach Brandschutzvorgaben<br />
mit Mineralwolle. Die<br />
Kunststoffabdichtungsbahn wurde darauf<br />
mechanisch befestigt. Bei den notwendigen<br />
Aussparungen für je drei bzw. vier<br />
Rauch- und Wärmeabzugsanlagen (RWA)<br />
pro Dach und den vorhandenen 22<br />
Oberlichtern wurden die Bahnen zugeschnitten<br />
und mit SikaRoof Tape P bzw.<br />
Kontaktkleber verklebt. Der Übergang von<br />
Dachfläche zu Schrägverglasung erfolgte<br />
mit einem Verbundblech in der Farbe<br />
Anthrazit. Sowohl die Rinnenanschlüsse<br />
als auch der Traufbereich der Dächer wurden<br />
als Traufanschluss oder Anschluss<br />
unter Festverglasung mit Verbundblechen<br />
versehen, die an die vorhandene Holzkonstruktion<br />
montiert wurden. Die Bahn<br />
wurde darauf mit Handschweißgeräten<br />
verschweißt. „Insgesamt haben wir 2,6<br />
Kilometer Verbundbleche montiert“,<br />
resümmiert Haack.<br />
Nach der Sanierung: Mit der Kunststoffabdichtungsbahn Sarnafil TS 77-18 in Anthrazit konnten<br />
sowohl die Vorgaben des Denkmalschutzes als auch die Ansprüche nach einer langlebigen<br />
Dachabdichtung erfüllt weden.<br />
Bildnachweis (Bilder dieser Seite): Peter Gerber GmbH<br />
Denkmalschutzvorgaben<br />
entsprochen<br />
Von Juli 2021 bis Februar 2022 wurde<br />
an der Nordhalle gearbeitet. Das Vorgehen<br />
war das gleiche wie bei der Südhalle,<br />
nur dass hier mit Polystyrol (EPS) gedämmt<br />
wurde. Da die Gebäudenutzung<br />
eine andere ist als in der Südhalle, konnte<br />
hier auf Mineralwolle verzichtet werden.<br />
„Die Detailabsprachen im Vorfeld mit<br />
Architekt und Bauherr waren bei diesem<br />
Bauvorhaben ebenso aufwändig wie die<br />
Kapazitätenplanung, da in Bauabschnitten<br />
gearbeitet wurde“, erinnert sich<br />
Volker Haack. Das neue Dach sollte dem<br />
Objekt:<br />
Bautafel<br />
Lokhalle Freiburg,<br />
Dächer der Nord- und Südhalle<br />
Bauzeit: Südhalle: Januar 2020 bis Februar 2021<br />
Nordhalle: Juli 2021 bis Februar 2022<br />
Bauherr:<br />
Ausführer:<br />
Bauherrn gefallen und gleichzeitig dem<br />
Denkmalschutz entsprechen. Mit Sarnafil<br />
TS 77-18 in der Farbe Anthrazit und<br />
den passenden Verbundblechen konnte<br />
hier die passende Lösung angeboten<br />
werden. „Die Kunststoffabdichtungsbahn<br />
ist nicht nur schneller zu verarbeiten<br />
als eine Bitumenbahn, sie hat auf der<br />
Unterseite auch kein Kunststoffvlies und<br />
kann so bei Zuschnitten immer direkt<br />
aufgeschweißt werden, ohne dass zum<br />
Beispiel Kopfstöße mit einem separaten<br />
Band überschweißt werden müssen.“ Nun<br />
erstrahlen die Sheddächer der Nord- und<br />
Südhalle in neuem Glanz und entsprechen<br />
dabei den Vorgaben des Denkmalschutzes.<br />
Eigentümergemeinschaft Lokhalle Freiburg,<br />
Freiburg<br />
Peter Gerber GmbH, Bahlingen<br />
Hersteller<br />
Kunststoffabdichtungsbahn: Sika Deutschland GmbH, Stuttgart<br />
element + BAU • 3/<strong>2023</strong><br />
37
produkte<br />
Lorowerk<br />
„Haupt-Not-Kombi“: Spart Platz, entwässert immer<br />
Platzsparend und ruhig:<br />
Mit dem Rohr-in-Rohr-<br />
System Loro-X Duoflux<br />
(Serie 43) werden Flachdächer<br />
effektiv, wirtschaftlich<br />
und sicher entwässert. Durch<br />
die Wasserführung von Hauptund<br />
Notentwässerung in<br />
einem Element sinkt die Zahl<br />
der Abläufe und der Attikadurchbrüche.<br />
Viele Dächer von Wohn- und<br />
Bürogebäuden sind relativ<br />
klein, für die Entwässerungssysteme<br />
steht daher nur<br />
begrenzt Platz zur Verfügung.<br />
Besonders für solche Einsätze<br />
konzipiert ist die Loro-System-<br />
Serie „Duoflux“. Sie verbinden<br />
die beiden Entwässerungswege<br />
in der „Haupt-Not-Kombi“,<br />
fasst also Haupt- und Notentwässerung<br />
in einem einzigen<br />
Ablauf zusammen. Somit<br />
reicht auch ein Attikadurchbruch.<br />
Duoflux arbeitet zudem<br />
besonders leise aufgrund<br />
der ruhigen Silent-Freispiegelströmung<br />
und eignet sich<br />
damit auch ideal für (Dach-)<br />
Terrassen. Die Belüftung der<br />
Fallleitung stellt den ruhigen<br />
Abfluss sicher.<br />
Die Hauptentwässerung fließt<br />
über das „untere“ Ablaufbecken<br />
in das Ablaufrohr und die<br />
Fallleitung. Durch die Belüftung<br />
wird sichergestellt, dass<br />
die Silent-Freispiegelströmung<br />
ohne Unterdruck funktioniert.<br />
Für noch mehr Sicherheit<br />
ist optional eine Rückstausicherung<br />
im Standrohr mit<br />
Hochsicherheits-Überlauf<br />
(HSÜ) möglich. Sobald die<br />
Hauptentwässerung den<br />
Niederschlag nicht mehr vollständig<br />
abführen kann, läuft<br />
das Wasser über die Notentwässerung,<br />
das heißt über das<br />
„obere“ Ablaufbecken – durch<br />
die Höhenlage wirkt das<br />
Ablaufbecken als Anstauelement.<br />
Durch den Rohr-in-Rohr<br />
Abzweig gelangt das Wasser<br />
direkt in den Speier und somit<br />
direkt ins Freie.<br />
Lorowerk K.H. Vahlbrauck<br />
GmbH & Co. KG<br />
www.loro.de<br />
Geberit<br />
Vernetzte Sanitärräume<br />
Die digitale Vernetzung<br />
elektronischer Spüleinrichtungen<br />
ermöglicht<br />
Betreibern das ganzheitliche<br />
und wirtschaftliche Management<br />
von Sanitäranlagen.<br />
Mit dem Konzept Geberit<br />
Connect schafft der Hersteller<br />
die Voraussetzungen für das<br />
nahtlose Zusammenspiel<br />
zwischen den Sanitäreinrichtungen<br />
im Gebäude. Betreiber<br />
können damit Geld und Zeit<br />
sparen und erhalten die volle<br />
Kontrolle über die Sanitäranlage.<br />
Architekten und Planer<br />
hingegen profitieren von der<br />
Energie- und Ressourceneffizienz<br />
im späteren Betrieb, die<br />
unter Umständen schon im<br />
Ausschreibungsprozess eine<br />
wichtige Rolle spielt.<br />
Das Konzept Geberit Connect<br />
ist auf die vielseitige Steuerung<br />
von Sanitäranlagen<br />
ausgelegt – von der Überwachung<br />
bis zur Protokollierung<br />
der elektronischen Spüleinrichtungen.<br />
Mit der App Geberit<br />
Control können Betreiber<br />
Hygienespülungen, elektronische<br />
Armaturen sowie WC-<br />
Geberit Connect ermöglicht Betreibern von Sanitäranlagen ein ganzheitliches<br />
Management, indem die elektronischen Sanitärprodukte<br />
untereinander vernetzt und zentral gesteuert werden.<br />
und Urinalsteuerungen direkt<br />
bedienen.<br />
Zentrale Steuerungen,<br />
optional in Verbindung mit<br />
übergeordneten Systemen<br />
der Gebäudeautomation, sind<br />
geeignete Instrumente für<br />
den energieeffizienten und<br />
sicheren Betrieb von Anlagen<br />
der technischen Gebäudeausrüstung.<br />
Die Einbindung<br />
von vielen unterschiedlichen<br />
Spüleinrichtungen in Sanitäranlagen<br />
kann einen wichtigen<br />
Beitrag leisten, diese noch<br />
effizienter zu betreiben.<br />
Wasser- und Energieeinsparungen<br />
können sich auch auf<br />
Kostenseite positiv auswirken.<br />
Zeitlich bedeutet das zentrale<br />
Management der Anlagen für<br />
den Betreiber ebenfalls einen<br />
wirtschaftlichen Vorteil, zum<br />
Beispiel aufgrund von geringeren<br />
Personalkosten.<br />
Darüber hinaus bietet Geberit<br />
Zusatzkomponenten, die die<br />
zukunftssichere Integration<br />
in die Gebäudeautomation<br />
gewährleisten. Dazu gehört<br />
das Geberit Gateway, mit dem<br />
die Sanitärprodukte in einem<br />
ersten Schritt in die Gebäudeautomation<br />
eingebunden<br />
werden können. Es dient<br />
unter anderem als Bindeglied<br />
zwischen den elektronischen<br />
Spülauslösungen sowie zur<br />
Stromversorgung für Urinalsteuerungen<br />
und elektronische<br />
Waschtischarmaturen. Um<br />
die Kommunikation zwischen<br />
elektronischen Geberit Komponenten<br />
und dem Geberit<br />
Gateway zu ermöglichen, führt<br />
der Sanitärhersteller zudem<br />
diverse Konverter ein. Für die<br />
Vernetzung der einzelnen<br />
elektronischen Komponenten<br />
bringt der Hersteller ein<br />
busfähiges GEBUS-Kabel auf<br />
den Markt.<br />
Geberit Vertriebs GmbH<br />
www.geberit.de<br />
38 element + BAU • 3/<strong>2023</strong>
produkte<br />
Agrob Buchtal<br />
Neue Serie: Natürliche Farbpalette für zeitlose Architektur<br />
Gemeinsam mit Farbdesigner<br />
Peter Zoernack<br />
hat Agrob Buchtal eine<br />
neue Keramikserie entwickelt.<br />
Strata umfasst acht gedeckte,<br />
edle Farbnuancen in Grauund<br />
Naturtönen sowie vielfältige<br />
Fliesenformate. Dazu<br />
gehört die 145 cm breite<br />
Treppenfliese für fugenlose<br />
Stufen aus einem Guss.<br />
Zwei Farbfamilien in jeweils<br />
vier Helligkeitsstufen ergeben<br />
acht dezente und erdige Nuancen.<br />
Ob monochrom oder<br />
kontrastierend: Farbexperte<br />
Peter Zoernack hat die Palette<br />
so erdacht, dass sie stets<br />
harmoniert.<br />
Der neutrale Graufächer ist<br />
ideal für Räume, in denen<br />
unaufgeregte Coolness zum<br />
Designkonzept gehört. Zudem<br />
kontrastieren die Töne Vulcan,<br />
Lava, Stein und Quarz auch<br />
wunderbar mit Weiß. Die warmen<br />
Facetten Lehm, Ton, Kalk<br />
und Bims mit ihren körnigen<br />
Texturen vervollständigen das<br />
Farbrad.<br />
Mit der Serie lassen sich verschiedenste<br />
Settings kreieren:<br />
Außenbereiche, öffentliche<br />
Gebäude, Bäder, Küchen und<br />
Wohnungen. Gerade gehobenes<br />
Wohnen und Interiordesign<br />
sowie repräsentative<br />
Geschäftsräume gewinnen<br />
durch die einfach kombinierbare,<br />
wie anwendbare Strata,<br />
die mit der Oberfläche R10<br />
A+B für sicheren Tritt sorgt.<br />
Zusammen mit der Farbpalette<br />
und den vielfältigen<br />
Formaten ermöglicht die<br />
neue Serie eine durchgängig<br />
stimmige Gestaltung. Strata<br />
ist belastbar, pflegeleicht,<br />
wartungsarm und wie jede<br />
Bodenfliese wärmeleiten, also<br />
der hervorragende Partner für<br />
Fußbodenheizungen.<br />
Eine Novität ist die Treppenfliese<br />
in 145 cm Breite. Sie<br />
wirkt großzügig, sieht edel<br />
aus und ist einfach verlegt.<br />
Die optionale Rillierung an der<br />
Kante sorgt für optische und<br />
haptische Orientierung. Die<br />
passende Setzstufe, ebenfalls<br />
in der Breite von 145 cm<br />
erhältlich, rundet den keramischen<br />
Treppenbausatz ab.<br />
Agrob Buchtal GmbH<br />
www.agrob-buchtal.de<br />
Schäfer Trennwandsysteme<br />
Raumhohe Eleganz für eine anspruchsvolle Innenarchitektur<br />
Ansprechende Gestaltung,<br />
Funktionalität und<br />
Privatsphäre für die<br />
Nutzer: Mit den raumhohen<br />
WC-Trennwänden aus Glas<br />
der Serie Vento ist ein effektiver<br />
Sicht- und Geräuschschutz<br />
gewährleistet. Zugleich ist die<br />
Glasfront aus hochwertigem<br />
Material gefertigt und überzeugt<br />
mit einem individuell<br />
gestaltbaren Design.<br />
Die WC-Trennwand aus Glas<br />
bietet dem Nutzer maximale<br />
Privatsphäre im öffentlichen<br />
oder halböffentlichen Sanitärbereich<br />
und wirkt durch<br />
ein durchgehendes Design<br />
ohne sichtbare Profile und<br />
Beschläge zugleich optisch<br />
ansprechend. Die flächenbündigen<br />
Fronten sind in allen<br />
RAL-Farbtönen lieferbar. Und<br />
auch bei der Auswahl der Türgriffe<br />
ist es möglich, zwischen<br />
verschiedenen Varianten zu<br />
wählen. Vor allem in Gebäuden<br />
mit einem hochwertigen<br />
Innenausbau unterstreichen<br />
die Trennwände aus Glas das<br />
architektonische Konzept. So<br />
können individuelle architektonische<br />
Stile sowohl in<br />
farblicher Hinsicht als auch<br />
in Gestaltung und Design im<br />
Sanitärbereich aufgegriffen<br />
werden.<br />
Durch die flächenbündige<br />
Konstruktion aus einem 40<br />
Millimeter starken innenliegenden<br />
Aluminiumrahmen<br />
mit fünf Millimeter beidseitig<br />
farbig beschichtetem Einscheibensicherheitsglas<br />
(ESG) sind<br />
die Trennwände stabil und<br />
langlebig. Dabei kommen die<br />
Modelle ohne sichtbare Profile<br />
und Beschläge aus. Die insgesamt<br />
50 Millimeter starke,<br />
verwindungssteife Sandwichkonstruktion<br />
ist durch das<br />
verwendete Sicherheitsglas<br />
(ESG-H) beständig gegenüber<br />
mechanischen Beschädigungen.<br />
Die Wandanschlüsse des<br />
Systems sind als Schattenfuge<br />
gehalten. Damit ist die WC-<br />
Trennwand aus Glas komplett<br />
flächenbündig konzipiert und<br />
die Türen können bis zu einer<br />
Höhe von 3.000 Millimetern<br />
in einem Stück gefertigt<br />
werden. Mit dieser Art der<br />
Konstruktion ist zugleich<br />
Reinigungsfreundlichkeit<br />
gewährleistet. Ein zusätzliches<br />
Highlight ist die integrierte<br />
Soft-Close Funktion. Diese<br />
verlangsamt die Schließbewegung<br />
spürbar und sorgt so<br />
für ein nahezu geräuschloses<br />
Schließen der Tür.<br />
Schäfer Trennwandsysteme<br />
GmbH<br />
www.schaefer-tws.de<br />
element + BAU • 3/<strong>2023</strong><br />
39
produkte<br />
Alucobond<br />
Premium Anodised<br />
Die Fassadenplatte Alucobond<br />
wird aufgrund<br />
ihrer technischen Eigenschaften<br />
weltweit geschätzt<br />
und eingesetzt. Das leichte,<br />
sehr biegesteife Material kann<br />
zur Errichtung ökonomischer,<br />
flächiger Fassaden ebenso<br />
verwendet werden, wie für<br />
die Umsetzung spektakulärer<br />
dreidimensionaler Entwürfe<br />
mit weiten Auskragungen.<br />
Der Hersteller 3A Composites<br />
verwendet hierfür meist<br />
sehr hochwertige, UV-stabile<br />
und gegen Umwelteinflüsse<br />
resistente Lacksysteme, welche<br />
ihre Eigenschaften über<br />
Jahrzehnte beibehalten und<br />
sich außerdem wegen ihres<br />
unkomplizierten Anschmutzungsverhaltens<br />
und des sich<br />
daraus ergebenden geringen<br />
Wartungsaufwandes den Ruf<br />
erworben haben, besonders<br />
nachhaltig zu sein.<br />
Die gleichen hohen Ansprüche<br />
an die Langlebigkeit legen<br />
die Forscher und Entwickler<br />
aus Singen auch bei der Herstellung<br />
ihrer Echteloxal-Oberflächen<br />
der Serie Premium<br />
Anodised an. Diese entstehen<br />
durch Elektrolyse in mehreren<br />
Bädern, die eine künstliche<br />
Oxidation an der Oberfläche<br />
des Aluminiums bewirkt.<br />
Das Oxid schützt diese vor<br />
Korrosion und wird in matter<br />
und gebürsteter Qualität<br />
angeboten. Die komplexe<br />
Steuerung der anspruchsvollen<br />
Prozesse sorgt nicht nur<br />
für reproduzierbare Ergebnisse<br />
auf hohem technischen und<br />
optischen Niveau, sie erfüllt<br />
außerdem sämtliche weltweit<br />
existierenden Standards, die<br />
DIN 17611 sowie den „British<br />
Standard“ BS 3987, eingeschlossen.<br />
Das neue Panelox-Verfahren<br />
erweitert die Palette der Oberflächen<br />
um einen weiteren<br />
Bereich. Hierbei werden die<br />
Platten in einem besonderen<br />
und europaweit geschützten<br />
Eloxalverfahren veredelt. Das<br />
Ergebnis stellen bislang einzigartige,<br />
hochwertig anmutende,<br />
metallische Oberflächen dar.<br />
Alle Premium Anodised-Platten<br />
sind augenblicklich in der Qualität<br />
Alucobond Plus (schwer<br />
entflammbar) erhältlich.<br />
3A Composites GmbH<br />
www.alucobond.com<br />
Regiolux<br />
Umrüstlösung für die Sanierung bestehender Rasterleuchten<br />
Mit GreenKit hat<br />
Regiolux ein neuartiges<br />
Leuchte-in-<br />
Leuchte-Konzept speziell für<br />
die energetisch notwendige<br />
Erneuerung veralteter Beleuchtungsanlagen<br />
entwickelt.<br />
Bestehende Leuchtengehäuse<br />
lassen sich so erhalten – veraltete<br />
Leuchtstofflampen werden<br />
einfach und schnell durch<br />
das LED-GreenKit ersetzt und<br />
die vorhandene Lichttechnik<br />
weiter genutzt. Das Erscheinungsbild<br />
der Beleuchtungsanlage<br />
bleibt somit erhalten.<br />
Der Austausch von Leuchtstofflampen<br />
gegen LED<br />
gelingt risikofrei, weil Regiolux<br />
die Gewährleistung auf das<br />
GreenKit sowie die von Regiolux<br />
freigegebene Kombination<br />
vollständig übernimmt. Ab<br />
sofort erhältlich ist die clevere<br />
Austausch-Leuchte für das<br />
Regiolux-Sortiment cubus T5<br />
und lura T5 – weitere Green-<br />
Kit-Varianten stehen in absehbarer<br />
Zeit zur Verfügung.<br />
Das neue Konzept bietet<br />
niedrige Investitionskosten,<br />
die Umrüstung bei laufendem<br />
Betrieb ohne erforderliche<br />
Nacharbeiten, Energieeinsparungen<br />
um bis zu 80 Prozent<br />
und eine deutlich verbesserte<br />
Lichtqualität. Dabei erzielt die<br />
satinierte, direkt strahlende<br />
Linear-Linse Lichtströme bis<br />
6.500 lm (weitere Varianten<br />
folgen in Kürze bis 11.000 lm).<br />
Ein elektronischer Multilumen-<br />
Treiber bzw. DALI-Treiber<br />
gewährleistet Flickerfreiheit.<br />
Die hohe Lichtausbeute bis zu<br />
168 lm/W sorgt für Energieeffizienz.<br />
LEDs mit einer Lebensdauer<br />
von 70.000 Stunden<br />
(L80/B10) garantieren eine<br />
nachhaltige und wartungsarme<br />
Beleuchtung.<br />
Regiolux GmbH<br />
www.regiolux.de/de/<br />
GreenKit<br />
40 element + BAU • 3/<strong>2023</strong>
produkte<br />
Wedi<br />
Mit System zum neuen Bad<br />
Mit Wedi lässt sich ein anspruchsvoller Duschplatz gestalten. Dabei<br />
stammen auch Trennwände und Sitzbänke aus der Hand des Systemanbieters.<br />
Passend zur gesamten Unterkonstruktion lässt sich mit den Wedi<br />
Top Line Oberflächen auch die optische Gestaltung mit passenden<br />
Systemkomponenten umsetzen.<br />
Der wasserdichte Kern aus Polystyrol-Hartschaum bildet die Basis<br />
einzelner Produktsysteme, wie zum Beispiel der Dusche, WC-Lösung<br />
oder Sitzbank. Aus diesen Produktsystemen entsteht dann das Wedi<br />
Systembad.<br />
Als renommierter Systemanbieter<br />
von wasserdichten<br />
Dusch- und<br />
Bausystemen entwickelt wedi<br />
Produkte, die zusammenpassen.<br />
So lassen sich nicht nur<br />
verschiedenste Elemente des<br />
Herstellers einfach kombinieren<br />
– die Einbauzeit verringert<br />
sich deutlich. Ein weiteres<br />
Plus: Arbeitsaufwändige oder<br />
fehleranfällige Arbeitsschritte<br />
werden soweit möglich in<br />
die vorgefertigten Produkte<br />
integriert.<br />
Ob Wohlfühloase oder<br />
Mikrobad – an das eigene<br />
Badezimmer stellen Bauherren<br />
unterschiedlichste Ansprüche.<br />
Doch so unterschiedlich die<br />
Gestaltungswünsche auch<br />
sind, mit den modularen<br />
Wedi Systemen eröffnen<br />
sich vielfältige Möglichkeiten,<br />
Badezimmer individuell zu<br />
gestalten. Denn alle Produkte<br />
sind untereinander kompatibel<br />
und lassen sich beliebig<br />
zu einem sicheren, bereits<br />
abgedichteten und stimmigen<br />
Produktsystem kombinieren.<br />
Die Basis bildet der Kern aus<br />
wasserdichtem Polystyrol-<br />
Hartschaum: Er schützt den<br />
Untergrund nachhaltig vor<br />
Feuchtigkeit und Schimmel.<br />
Produktsysteme erleichtern<br />
Badgestaltung<br />
Besonders leicht ist die<br />
Gestaltung einer bodengleichen<br />
Dusche: In den Fundo<br />
Duschelementen ist das<br />
Gefälle bereits werkseitig vorgefertigt<br />
und muss nicht mehr<br />
händisch eingezogen werden.<br />
Verwendet der Verarbeiter<br />
beispielsweise bei der Dusche<br />
die Komplettlösung mit<br />
integriertem Ablauf, so kann<br />
er den Einbau selbstständig<br />
und unabhängig übernehmen.<br />
Schnell und einfach lassen<br />
sich auch die Duschwände<br />
montieren. Diese bestehen<br />
aus Wedi Bauplatten und<br />
haben damit ein geringes Eigengewicht.<br />
Auf Wunsch lässt<br />
sich eine vorgefertigte Nische<br />
integrieren oder der Hersteller<br />
liefert direkt ein Wandelement<br />
mit eingebauter Nische. Auch<br />
die Montage einer Sitzbank ist<br />
einfach umzusetzen.<br />
Darüber hinaus sind Funktionselemente<br />
oder Sanitär- und<br />
Badmöbel als auch freistehende<br />
Wände, beispielsweise<br />
als Raumtrenner, möglich.<br />
Stromleitungen lassen sich in<br />
die Elemente ebenso leicht<br />
werkseitig integrieren wie Kaltoder<br />
Warmwasserleitungen.<br />
Auch Armaturen oder andere<br />
fertige Technik-Komponenten<br />
können schon im Werk nach<br />
Vorgabe des Kunden in die<br />
entsprechenden Elemente<br />
eingebaut werden. Vor Ort<br />
werden sie dann nur noch via<br />
Plug-and-Play montiert. Soll<br />
eine WC-Vorwandinstallation<br />
verkleidet werden, bietet das<br />
Wedi I-Board das passende<br />
Produktsystem.<br />
Individuelle Konstruktionen<br />
sind ebenfalls kein Problem:<br />
Dank der hohen Eigenstabilität<br />
der Bauplatten können<br />
Sitzbänke, Ablageflächen oder<br />
individuell konstruierte Badmöbel<br />
umgesetzt werden. Diese<br />
lassen sich millimetergenau<br />
anpassen und ermöglichen<br />
so nahezu jede gewünschte<br />
Konstruktion.<br />
Mit den passenden Designoberflächen<br />
der wedi Top Line<br />
kann dem Bad eine individuelle<br />
Optik verliehen werden.<br />
So gibt es zu den Duschsystemen,<br />
aber auch für die Wände,<br />
Nischen und Sitzbänke die<br />
Top Line Oberfläche in der<br />
passenden Größe. Großformatig<br />
und fugenfrei bieten sie<br />
eine hochwertige Alternative<br />
zur klassischen Fliese und sind<br />
ideal an die einzelnen Elemente<br />
angepasst. Es lassen sich<br />
leicht optische Akzente setzen,<br />
beispielsweise indem Nische,<br />
Duschwand und Boden in unterschiedlichen<br />
Farben gestaltet<br />
werden. Auf diese Weise<br />
kann ein gesamtes Bad von<br />
der Unterkonstruktion bis zur<br />
Oberfläche innerhalb kürzester<br />
Zeit umgesetzt werden.<br />
Wedi GmbH<br />
www.wedi.de<br />
element + BAU • 3/<strong>2023</strong><br />
41
anche aktuell<br />
Deutsches Baugewerbe<br />
Die Talfahrt im Wohnungsbau geht ungebremst weiter<br />
Wohnungsbau<br />
bleibt das große<br />
Sorgenkind „Der<br />
der Baukonjunktur. Nach<br />
den neuen Zahlen geht die<br />
Talfahrt ungebremst weiter.<br />
Diese Entwicklung müssen wir<br />
aufhalten“, kommentiert Felix<br />
Pakleppa, Hauptgeschäftsführer<br />
Zentralverband Deutsches<br />
Baugewerbe (ZDB), die aktuellen<br />
Meldungen des Statistischen<br />
Bundesamtes zu den<br />
bewilligten Bauanträgen und<br />
zu den Auftragseingängen im<br />
Wohnungsbau. Bis zum April<br />
wurden für knapp 75.000<br />
Wohneinheiten (WE) Genehmigungen<br />
im Wohnungsneubau<br />
bewilligt, fasst 33.000<br />
WE weniger als im Vorjahr<br />
(-36 %). „Diese Talfahrt schlägt<br />
sich auch in den Auftragsbüchern<br />
der Bauunternehmer<br />
nieder. Bis zum April liegen<br />
die Order im Wohnungsbau<br />
nominal um 25 % und real um<br />
35 % unterhalb des Vorjahresniveaus“<br />
so Pakleppa, der<br />
sofortige Investitionsanreize<br />
fordert: „Die Zahlen spiegeln<br />
auch die Wahrnehmung<br />
der Unternehmerinnen und<br />
Unternehmer. Sie haben in<br />
den letzten Jahren erfolgreich<br />
Beschäftigung aufgebaut.<br />
Jetzt macht es Ihnen die<br />
zunehmende Unterauslastung<br />
immer schwerer, den Beschäftigungsstand<br />
zu halten.<br />
Deswegen brauchen wir jetzt<br />
sofort spürbare Investitionsanreize<br />
für Private und institutionelle<br />
Anleger. Sonst verlieren<br />
wir dauerhaft die Fachkräfte<br />
und das Wohnungsbauziel<br />
von 400.000 WE pro Jahr<br />
bleibt auf Jahre unerreichbar.<br />
Leider zeigen die Neubauförderprogramme,<br />
die wir<br />
grundsätzlich begrüßen, keine<br />
Wirkung auf die Nachfrage.<br />
Der maximale Kreditrahmen<br />
im klimafreundlichen Neubau<br />
ist zu gering, um private Investoren<br />
wirklich an den Start<br />
zu bringen. Gleichzeitig sind<br />
die Zugangsbedingungen zu<br />
restriktiv. Die Nachweisanforderungen<br />
in den Programmen<br />
binden zusätzliche Kapazität.<br />
Gebraucht wird ein schneller<br />
Impuls, damit die Finanzierung<br />
der eigenen vier Wände<br />
gelingt. Dabei könnte zum<br />
Beispiel ein reduzierter Mehrwertsteuersatz<br />
helfen. Für<br />
institutionelle Anleger können<br />
höhere Abschreibungen ein<br />
Anreiz sein, die energetisch<br />
ambitionierten Projekte anzugehen.“<br />
Nur die Entwicklung einer<br />
Sparte kann Pakleppa derzeit<br />
positiv bewerten: „Ein konjunktureller<br />
Lichtblick sind<br />
die Tiefbauinvestitionen im<br />
gewerblichen Bereich. Die Order<br />
liegen kumuliert per April<br />
zumindest nominal um 14%<br />
über dem Vorjahresniveau.<br />
Hier schlagen sich die Investitionen<br />
der Bahn, aber auch der<br />
Ausbau der Energieinfrastruktur<br />
nieder. Wir unterstützen<br />
den Ansatz der Bahn, den<br />
politischen Bekenntnissen zur<br />
Mobilitätswende jetzt auch die<br />
entsprechenden Investitionsmittel<br />
beizustellen. Nicht nur<br />
die Schiene, auch die Bahnhöfe<br />
haben einen hohen Investitionsbedarf.<br />
Wir brauchen hier<br />
eine Verstetigung der Mittel,<br />
um wieder Verlässlichkeit in<br />
die Kapazitätsauslastung zu<br />
bekommen.“<br />
Nach den Daten des Statistischen<br />
Bundesamtes haben<br />
die Unternehmen mit 20 und<br />
mehr Beschäftigten per April<br />
einen Umsatz von 29,2 Mrd.<br />
Euro realisiert nominal ein Plus<br />
von gut 5%, real ein Rückgang<br />
um 9%.<br />
Zentralverband Deutsches<br />
Baugewerbe<br />
www.zdb.de<br />
Holzbauinitiative beschlossen<br />
Bund beim klimafreundlichen Bauen mit Holz jetzt gefordert<br />
HDH-Präsident Johannes Schwörer<br />
Zur am 21.06.<strong>2023</strong> vom<br />
Bundeskabinett beschlossenen<br />
Holzbauinitiative erklärt<br />
Johannes Schwörer, Präsident<br />
des Hauptverbandes der Deutschen<br />
Holzindustrie (HDH):<br />
„Der Hauptverband der Deutschen<br />
Holzindustrie begrüßt<br />
die heute vom Bundeskabinett<br />
beschlossene Holzbauinitiative<br />
und den damit<br />
einhergehenden Willen des<br />
Bundes, eigene Maßnahmen<br />
zur Stärkung des Holzbaus zu<br />
entwickeln.<br />
Schon heute gibt es in<br />
Deutschland eine Vielzahl<br />
Beispiel gebender Projekte<br />
und eine Reihe politischer<br />
Strategien für den Holzbau,<br />
so die Holzbau-Initiativen in<br />
Baden-Württemberg, Bayern<br />
und Sachsen.<br />
Dass der Bund nun seinerseits<br />
die Notwendigkeit erkannt hat,<br />
eigene Maßnahmen zu entwickeln,<br />
unterstützen wir. Mit<br />
der Initiative hat die Bundesregierung<br />
ihren Ankündigungen<br />
aus dem Koalitionsvertrag<br />
Taten folgen lassen. Nun muss<br />
es zügig in die Umsetzung<br />
gehen.<br />
Der Bund hat als öffentlicher<br />
Auftraggeber viele bislang<br />
noch nicht genutzte Möglichkeiten,<br />
dem dringend<br />
notwendigen Wachstum<br />
des Holzbaus in noch wenig<br />
erschlossenen Sparten wie<br />
dem mehrgeschossigen<br />
Hochbau auf die Sprünge zu<br />
helfen. Das ist aus zweierlei<br />
Gründen essentiell: Zum einen<br />
sind dem Gebäudesektor rund<br />
40 Prozent des Ausstoßes<br />
an Treibhausgasen (THG)<br />
zuzuschreiben. Diese THG-<br />
Intensität muss im Interesse<br />
des Klimaschutzes sinken.<br />
Zum anderen müssen wir die<br />
Wohnungsnot schnell lindern.<br />
Weil wir bei steigender Bevölkerung<br />
in Deutschland und<br />
global einen massiven Bedarf<br />
an Neubauten und Sanierungen<br />
haben, müssen wir alles<br />
tun, um künftig möglichst<br />
ressourcenschonend und<br />
klimagerecht zu bauen. Für<br />
beides bietet der Holzbau beste<br />
Voraussetzungen. Der Bund<br />
kann hier mit der Holzbauinitiative<br />
wichtige Impulse setzen.<br />
Zu unterstützen sind auch<br />
weitere Ziele der Initiative wie<br />
die Stärkung von Forschung<br />
und Innovation sowie der<br />
Ausbau von Bildung, Information,<br />
Beratung, Wissenstransfer<br />
und Fachkräftesicherung.<br />
Denn nur, wenn die Vorteile<br />
des Holzbaus in der ganzen<br />
Breite bei Planern, Bauherren,<br />
Investoren und im Handwerk<br />
ankommen, wird die erforderliche<br />
Marktdurchdringung<br />
erreicht.”<br />
Hauptverband der Deutschen<br />
Holzindustrie und<br />
Kunststoffe verarbeitenden<br />
Industrie e.V.<br />
www.holzindustrie.de<br />
42 element + BAU • 3/<strong>2023</strong>
vorschau<br />
Die Fachzeitschrift für Objektbau<br />
ISSN 0934-5914<br />
Verlag:<br />
Dr. Harnisch Verlagsgesellschaft mbH<br />
Eschenstraße 25<br />
90441 Nürnberg<br />
Tel.: +49 (0)911 2018-0<br />
Fax: +49 (0)911 2018-100<br />
E-Mail: e+b@harnisch.com<br />
internet: http://www.harnisch.com<br />
Bildnachweis: Gerd Kressl<br />
Geschäftsleitung:<br />
Dr. Claus-Jörg Harnisch<br />
Benno Keller<br />
Technische Leitung:<br />
Armin König<br />
Redaktionsteam:<br />
Armin König (verantw.)<br />
Mediaberatung:<br />
Verlagsvertretung Petra Diews<br />
Tel.: 089/8641955<br />
Abonnement:<br />
Marta Bletek-Gonzalez<br />
Erscheinungsweise:<br />
6 x jährlich: Ausgaben im Februar, April,<br />
Juli, September, Oktober, Dezember<br />
Bildnachweis: Ralf Kuhn, Küffner<br />
Special in Ausgabe 4/<strong>2023</strong>:<br />
Türen und Tore im Objektbau<br />
Türen und Tore im modernen Objektbau<br />
haben längst ihre Bedeutung als<br />
bloßen Raumabschluss verloren. Brand-,<br />
Rauch- und Schallschutz sind alltägliche<br />
Anforderungen an moderne Türen und<br />
Tore im Objekt. Hinzu kommen spezielle<br />
Erfordernisse, die so mancher Objektbau<br />
an Türen- und Tore stellt, wie besondere<br />
Widerstandsfähigkeit gegen mechanische<br />
Belastung/Vandalismus, Feuchtraumtüren,<br />
Raumspar- und Fingerschutztüren<br />
und vieles mehr. Zudem kommen auch<br />
zahlreiche, architektonische Anforderungen:<br />
Eine Tür bzw. ein Tor soll heutzutage<br />
die Architektur ergänzen. Funktionstüren,<br />
die hier einen architektonischen Störfaktor<br />
bilden, gehören der Vergangenheit<br />
an. Moderne Bauelemente unterstützen<br />
hier die "Architektur aus einem Guss". Wir<br />
haben das Special 4/23 dieser Thematik<br />
gewidmet und präsentieren reizvolle<br />
Beispielobjekte und Produkte rund um<br />
dieses Thema.<br />
Weitere Themen werden sein: Sonnenschutzsysteme;<br />
Fenster; Sicherheitstechnik;<br />
Einbruchsschutz; Balkone; Fassaden;<br />
Brandschutz; Akustik; Holzbau und Barrierefreies<br />
Bauen.<br />
element + BAU 4/23 erscheint am 25.<br />
September <strong>2023</strong>.<br />
