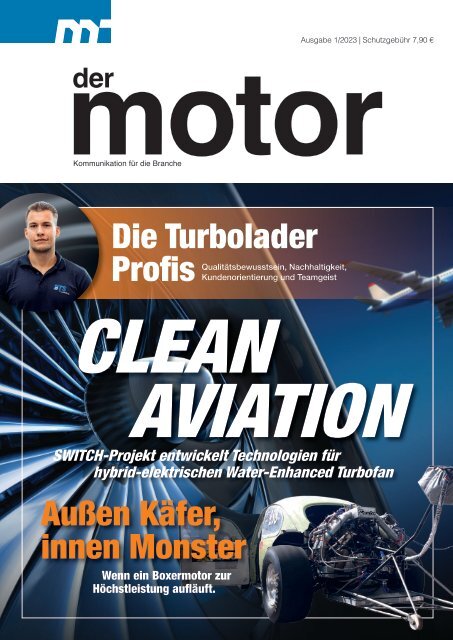

<strong>Ausgabe</strong> 1/20<strong>23</strong> | Schutzgebühr 7,90 €<br />
<strong>motor</strong><br />
<strong>der</strong><br />
<strong>Kommunikation</strong> <strong>für</strong> <strong>die</strong> <strong>Branche</strong><br />
Die Turbola<strong>der</strong><br />
Profis<br />
Qualitätsbewusstsein,<br />
Nachhaltigkeit,<br />
Kundenorientierung und Teamgeist<br />
SWITCH-Projekt entwickelt Technologien <strong>für</strong><br />
hybrid-elektrischen Water-Enhanced Turbofan<br />
Außen Käfer,<br />
innen Monster<br />
Wenn ein Boxer<strong>motor</strong> zur<br />
Höchstleistung aufläuft.
Editorial<br />
Die Nachwuchssorgen <strong>der</strong> <strong>Branche</strong><br />
Liebe Leserinnen und Leser,<br />
in <strong>der</strong> <strong>die</strong>sjährigen Erstausgabe von <strong>der</strong> <strong>motor</strong> geht<br />
es rasant zu, sowohl auf <strong>der</strong> Rennstrecke als auch in<br />
<strong>der</strong> Luft. In Forschung und Entwicklung <strong>der</strong> Industrie<br />
sowieso. Es ist eine interessante Zeit. Neben dem eigenen<br />
Anspruch klimaneutral zu handeln und zukünftig<br />
umsichtiger mit unserer Erde umzugehen, haben<br />
Unternehmen auch viele staatliche Verordnungen zu<br />
erfüllen. All das treibt <strong>die</strong> Ingenieure und Forschenden<br />
zu Höchstleistungen an. Das Verbrenner-AUS <strong>für</strong> den<br />
PKW wurde besiegelt, aber wie so oft gibt es noch<br />
Schlupflöcher. Die sogenannten E-Fuels bleiben weiter<br />
in aller Munde und sollen den Verbrenner zukunftsfähig<br />
machen. Vor allem in Bezug auf Industrie<strong>motor</strong>en<br />
gilt es genau abzuwägen, welcher Motor mehr<br />
Sinn macht. Deshalb ist es wichtig immer ein Auge auf<br />
<strong>die</strong> Energiebilanz zu werfen.<br />
Ein weiteres Dauerthema ist <strong>der</strong> Nachwuchs. Aber so gerne <strong>der</strong> beliebte Spruch „Problem erkannt<br />
<strong>–</strong> Problem gebannt“ genutzt wird, so einfach ist es lei<strong>der</strong> nicht. Nicht nur das Handwerk,<br />
auch <strong>die</strong> Industrie beklagt einen Mangel an Fachkräften. <strong>der</strong> <strong>motor</strong> ist dabei nah an <strong>der</strong> Basis<br />
und versucht in Gesprächen Lösungen zu finden. Neben dem zur Verfügung stellen von Praktikum-<br />
und Ausbildungsplätzen sind auch Fort- und Weiterbildungen ein wichtiger Punkt. Aber<br />
vor allem müssen Firmen heutzutage mehr denn je, attraktiv <strong>für</strong> den Nachwuchs sein. Lei<strong>der</strong><br />
wird auch oft vergessen, wer <strong>die</strong> Fachkräfte von morgen sind. Die För<strong>der</strong>ung von Kin<strong>der</strong>n, von<br />
klein auf, macht zukunftsfähig. Interesse wecken, Angebote bieten, aktiv auf sich aufmerksam<br />
machen. In <strong>die</strong>sem Bereich hat Deutschland mehr als Nachholbedarf. Wir bleiben dran.<br />
Ich wünsche Ihnen viel Spaß beim Lesen.<br />
Ihr<br />
Thomas Cor<strong>die</strong>r<br />
(Geschäftsführer)
Inhalt<br />
Flugauto Aircar <strong>–</strong> Wenn Science-Fiction zu Realität wird<br />
Effiziente Maschinentechnik im nachhaltigen Bauprozess<br />
Außen Käfer, innen Monster <strong>–</strong> Wenn ein Boxer<strong>motor</strong> zur Höchstleistung aufläuft<br />
Fachkräftemangel <strong>–</strong> Es fehlen Motoreninstandsetzer<br />
Clean Aviation <strong>–</strong> Technologien <strong>für</strong> hybrid-elektrischen Water-Enhanced Turbofan<br />
Technische Reihe Teil 2 <strong>–</strong> Schwachstellen und Schadensvorbeugung<br />
Imagevideo <strong>–</strong> Ein Motoreninstandsetzer stellt sich vor<br />
12-Stunden-Rennen von Bathurst <strong>–</strong> Knapp verpasster Sieg <strong>für</strong> Manthey EMA<br />
Zylin<strong>der</strong>kopfdichtungen <strong>–</strong> Für Motorsport und Motortuning<br />
Yamaha bewährt sich in <strong>der</strong> Luft<br />
Fortbestand des Handwerks <strong>–</strong> Bedrohung durch Fachkräftemangel?<br />
Die Turbola<strong>der</strong> Profis <strong>–</strong> Mehr Turbo geht nicht<br />
Full Pull <strong>–</strong> Tractorpulling, ein extremer Motorsport<br />
Herausfor<strong>der</strong>ung Steuerkette <strong>–</strong> Weshalb hohe Qualitätsstandards wichtig sind<br />
Mehr Leistung, weniger Verschleiß <strong>–</strong> Performance Additive<br />
Der richtige Antrieb <strong>–</strong> Garant <strong>für</strong> hohe Prozesssicherheit<br />
VMI Lehrgangsstart 20<strong>23</strong> <strong>–</strong> Wenn <strong>der</strong> Motor trocken läuft<br />
Dakar 20<strong>23</strong> <strong>–</strong> Sieg und großartige Team-Performance<br />
Powering Progress <strong>–</strong> DEUTZ-Motoren bewegen auch künftig <strong>die</strong> Welt<br />
Der Ratgeber <strong>–</strong> Das häufig unterschätzte Schutzrecht<br />
Wasserstoff macht Verbrennungs<strong>motor</strong>en grün<br />
Interview <strong>–</strong> Prof. Koch zum Verbrenner-Aus <strong>der</strong> EU<br />
W12-Flug<strong>motor</strong> von Skoda<br />
TUM Hyperloop <strong>–</strong> Am Boden so schnell wie ein Flugzeug in <strong>der</strong> Luft<br />
4<br />
6<br />
8<br />
11<br />
12<br />
16<br />
19<br />
20<br />
24<br />
27<br />
28<br />
30<br />
32<br />
34<br />
36<br />
38<br />
42<br />
44<br />
46<br />
48<br />
50<br />
54<br />
56<br />
58<br />
IMPRESSUM<br />
Unternehmen<br />
BEPOINT Me<strong>die</strong>n GmbH<br />
Amselweg 3, D 53498 Bad Breisig<br />
Telefonkontakt: +49 (0)2633 47595 20<br />
E-Mail-Kontakt: redaktion@bepoint.de<br />
Webseite<br />
www.bepoint.de<br />
Herausgeber<br />
Geschäftsführer: Thomas Cor<strong>die</strong>r<br />
Gestaltung<br />
Me<strong>die</strong>n GmbH<br />
Druck<br />
Wir machen Druck<br />
Bildnachweise<br />
AdobeStock: S. 1, 2, 11, 12, 14, 19, 24-25, 28-29,<br />
30-31, 36-37, 41, 43, 47, 60; S. 4-5 Text: AUM,<br />
Fotos: AUM/Klein Vision; S. 6-7 Text: ts BEPOINT<br />
Me<strong>die</strong>n, Fotos: VDBUM; S. 8-10 Text: ts BEPOINT<br />
Me<strong>die</strong>n, Fotos: ts BEPOINT Me<strong>die</strong>n, A. Putzmann;<br />
S. 11 Text: ts BEPOINT Me<strong>die</strong>n; S. 12-14 Text<br />
+ Fotos: MTU Aero Engines; S. 16-18 Text +<br />
Fotos: D. Seeliger; S. 19 Text: jf BEPOINT Me<strong>die</strong>n<br />
Foto: BEPOINT Me<strong>die</strong>n; S. 20-<strong>23</strong> Text + Fotos:<br />
Manthey-Racing; S. 24-26 Text + Fotos: Elring;<br />
S. 27 Text: AUM, Fotos: AUM /Yamaha; S. 28-29<br />
Text: BEPOINT Me<strong>die</strong>n, Fotos: Rockid; S. 30-31<br />
Text: BTS Turbo; S. 32-33 Text: ts BEPOINT<br />
Me<strong>die</strong>n, Fotos: Team Flying Hawk; S. 34-35 Text:<br />
ts BEPOINT Me<strong>die</strong>n, Fotos: iwis mobility systems;<br />
S.36- 37 Text + Foto: ERC Additive; S. 38-40 Text<br />
+ Fotos: DEPRAG SCHULZ; S. 42-43 Text + Fotos:<br />
VMI/Göllner; S. 44-45 Text + Fotos: FPT Industrial;<br />
S. 46-47 Text: Deutz AG; S. 48-49 Text + Fotos:<br />
RA Stephan Stiletto; S. 50-53 Text + Fotos: mtu<br />
/ Rolls-Royce Power Systems; S. 54-55 Text +<br />
Foto: AUM/Meiners/cen; S. 56-57 Text: AUM,<br />
Fotos: AUM/Skoda; S. 58-59 Text + Fotos:<br />
AUM /TUM<br />
<strong>Ausgabe</strong><br />
1/20<strong>23</strong><br />
Auflage<br />
Print und Digital<br />
Alle Beiträge sind urheberrechtlich<br />
geschützt, Reproduktionen bedürfen<br />
<strong>der</strong> schriftlichen Genehmigung.<br />
Eine Gewähr <strong>für</strong> <strong>die</strong> Richtigkeit <strong>der</strong><br />
Veröffentlichung kann trotz sorgfältiger<br />
Prüfung nicht übernommen werden.<br />
Warenzeichen werden auch ohne<br />
ausdrückliche Kennzeichnung anerkannt.<br />
Druckfehler und Irrtümer nicht<br />
ausgeschlossen.<br />
Unsere Me<strong>die</strong>npartner<br />
Verband <strong>der</strong> Motoren-<br />
Instandsetzungsbetriebe
BMW wachsen<br />
wie<strong>der</strong> Flügel:<br />
160 PS reichen <strong>für</strong> eine<br />
Fluggeschwindigkeit<br />
von 190 km/h<br />
Flugauto Aircar:<br />
Wenn Science-<br />
Fiction zu Realität wird<br />
Erfin<strong>der</strong> Stefan Klein und sein<br />
Kompagnon Anton Zajac mit dem<br />
Flugauto Aircar Prototyp 1.<br />
Ein Auto, das hinter dem Ortsschild <strong>die</strong> Flügel ausklappt,<br />
von Stadt zu Stadt fliegt, und anschließend wie<strong>der</strong> auf<br />
vier Rä<strong>der</strong>n auf den Hotelparkplatz fährt? Was nach<br />
Science-Fiction o<strong>der</strong> James-Bond-Gimmick klingt, hat<br />
Stefan Klein jetzt mit seinem „AirCar“ demonstriert. In 35<br />
Minuten flog <strong>der</strong> slowakische Ingenieur mit seinem selbst<br />
entwickeltem Mix aus Sportwagen und Flugzeug vom<br />
Flughafen in Nitra zum 90 Kilometer entfernten internationalen<br />
Flughafen <strong>der</strong> Hauptstadt Bratislava.<br />
Auf dem Boden sieht das Aircar aus wie ein kleiner<br />
Formel GT-Rennwagen, wenn auch mit auffallend<br />
monströsem Spoilerwerk und Propeller am Heck. Auf<br />
Knopfdruck verwandelt sich <strong>der</strong> „Prototyp 1“ dann in ein<br />
Kleinflugzeug, in dem <strong>die</strong> Karosserie nach hinten ausfährt<br />
und aus den Flanken Tragflächen ausklappen. Für<br />
4 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Flugauto Aircar<br />
Erfin<strong>der</strong> Stefan Klein absolvierte<br />
mit seinem Flugauto Aircar den<br />
weltweit ersten Stadt-zu-Stadt-Flug.<br />
<strong>die</strong> Fortbewegung sorgt ein 160 PS starker BMW-Motor,<br />
<strong>der</strong> im Flug auch den Festpropeller antreibt. Damit<br />
erreicht <strong>der</strong> Autoflieger eine Höchstgeschwindigkeit<br />
von 190 km/h (103 kt) und eine Flughöhe von 8.200<br />
Fuß (knapp 2.500 Meter).<br />
Es war bereits <strong>der</strong> 142. Flug des Aircar. Zuvor hatte es<br />
unter <strong>der</strong> Aufsicht <strong>der</strong> Zivilluftfahrtbehörde über 40 Stunden<br />
Testflüge absolviert, darunter steile 45-Grad-Kurven<br />
sowie Stabilitäts- und Manövrierfähigkeitstests. Für alle<br />
Fälle ist dennoch ein ballistischer Fallschirm an Bord.<br />
Den brauchte Erfin<strong>der</strong> Stefan Klein <strong>die</strong>smal nicht. Nach<br />
<strong>der</strong> Landung verwandelte er das Fluggerät per Knopfdruck<br />
in weniger als drei Minuten in ein Auto zurück, mit<br />
dem er das Stadtzentrum von Bratislava in <strong>der</strong> Hälfte <strong>der</strong><br />
üblichen Zeit erreichte.<br />
„Mit <strong>die</strong>sem Flug beginnt eine neue Ära <strong>der</strong> dualen Transportfahrzeuge“<br />
glaubt Klein, dessen Unternehmen Klein<br />
Vision bereits den zweiten Prototypen angekündigt hat,<br />
<strong>der</strong> mit einem Verstellpropeller eine Reisegeschwindigkeit<br />
von 300 km/h (162 Knoten) und bis zu 1.000 Kilometer<br />
weit fliegen soll. „Das Aircar ist nicht mehr nur ein<br />
Machbarkeitsnachweis“, sagt Kleins Kompagnon Anton<br />
Zajac. „Es hat Science Fiction zu Realität gemacht.“//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 5
Effiziente Maschinentechnik<br />
im nachhaltigen<br />
Bauprozess<br />
Mit <strong>die</strong>sem klaren Motto hat es <strong>der</strong> Verband <strong>der</strong> Baubranche,<br />
Umwelt- und Maschinentechnik e.V., vielen besser<br />
bekannt unter dem Kürzel VDBUM, einmal mehr mit Bravour<br />
geschafft, ein erstklassiges Großseminar auf <strong>die</strong> Beine<br />
zu stellen.<br />
Hochkarätige Partner und Unternehmen, diverse Fachseminare<br />
und Vorträge begleiten <strong>die</strong> Besucherinnen und Besucher<br />
vom 24. bis zum 27. Januar 20<strong>23</strong> durch den Tag.<br />
Wie schon in vergangenen Jahren fanden sich unzählige<br />
Fachleute, <strong>Branche</strong>npartner aus Forschung und Entwicklung,<br />
Industrie und Handel, sowie Politik und Me<strong>die</strong>n im<br />
Kongresszentrum Sauerland Stern in Willigen zusammen.<br />
Bereits am Eröffnungsabend findet <strong>der</strong> langjährige (inzwischen<br />
ehemalige) CDU-Bundestagsabgeordnete Wolfgang<br />
Bosbach <strong>die</strong> richtigen und offenen Worte, um <strong>die</strong> Teilnehmerinnen<br />
und Teilnehmer auf das anstehende Messe- und<br />
Vortragsprogramm einzustimmen. Bosbach ist, auch über<br />
<strong>die</strong> Parteigrenzen hinaus, als Mann mit Haltung bekannt.<br />
Er scheut sich nicht vor klarer Kante und einer deutlichen<br />
Meinung. Sein Vortragstitel „Krieg und Krise <strong>–</strong> Deutschland<br />
und Europa im Stresstest“ macht <strong>die</strong>s auch erneut deutlich.<br />
Es wird gespannt gelauscht, an den Galatischen gefachsimpelt<br />
über das eben gehörte und nebenbei eigene Meinungen<br />
mit in <strong>die</strong> Gespräche etabliert. Für alle Anwesenden<br />
ist jedoch Bosbachs Aussage nachvollziehbar und<br />
wird durchweg geteilt: „Ein WEITER SO gibt es nicht!“.<br />
Doch was sind <strong>die</strong> Alternativen, wohin muss und wird <strong>die</strong><br />
Entwicklung in Bau- und Maschinenbranche gehen? Worauf<br />
kommt es im Einzelnen an, welche Hürden stehen womöglich<br />
bevor?<br />
Um <strong>die</strong>se und viele weitere Fragen anzugehen und Perspektiven<br />
zu bieten hat <strong>der</strong> VDBUM mehr als 50 Fach-Referenten<br />
positioniert, <strong>die</strong> kurz nach <strong>der</strong> Pressekonferenz am<br />
Folgemorgen in ihren einzelnen Vorträgen, Diskussionsforen<br />
o<strong>der</strong> offenen Gesprächsrunden mit dem nötigen Knowhow<br />
und Hintergrundinformationen eingehen.<br />
Die erste Podiumsdiskussion mit Vertretern <strong>der</strong> <strong>die</strong>sjährigen<br />
Schwerpunktpartner Max Bögl, Bomag, Hansa-Flex<br />
und Sitech, mo<strong>der</strong>iert von Alexandra von Lingen, bringt<br />
den Seminartag mit großem medial begleitetem Interesse<br />
in Gang. Hier wird das <strong>die</strong>sjährige Kernthema aufgegriffen<br />
6 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
VDBUM<br />
und in <strong>der</strong> folgenden Diskussion mit hochkarätigen <strong>Branche</strong>nvertreterinnen<br />
und Vertreten in weiteren Ansätzen<br />
und Blickwinkeln vertieft.<br />
Das Großseminar hat, neben dem übergeordneten Gesamtmotto<br />
„Effiziente Maschinentechnik im nachhaltigen<br />
Bauprozess“ einige Schwerpunktthemen, welche in den<br />
verschiedenen Seminaren und Vorträgen aufgearbeitet<br />
und detailliert angegangen werden. Diese 5 Schwerpunkte<br />
umfassen „Spezialtiefbau“, „Tief-Kanal und Straßen-Tiefbau“,<br />
„Forschung und Entwicklung“, „Turmdrehkrane <strong>–</strong><br />
Technik, Transport und Genehmigungsverfahren“ und<br />
„Werkstatt 4.0 <strong>–</strong> Was uns im Service weiterbringt“.<br />
Auch unsere Redakteure vor Ort sind sichtlich beeindruckt<br />
über <strong>die</strong> Effizienz und Tiefe, in <strong>die</strong> <strong>die</strong>se Vortragsreihen<br />
eintauchen. Die Besucherinnen und Besucher bekommen<br />
hochklassige Einblicke in Hintergründe und Abläufe <strong>der</strong> Entwicklungsverfahren,<br />
werden konkret in bestimmten Prozessen<br />
geschult und <strong>für</strong> Ihren Arbeitsalltag „fit gemacht“.<br />
Im Zuge <strong>der</strong> offiziellen Pressekonferenz gibt <strong>der</strong> VDBUM<br />
uns sehr interessante Einblicke in <strong>die</strong> Ausrichtung und <strong>die</strong><br />
Strategieansätze <strong>für</strong> <strong>die</strong> kommenden Jahre. Für alle Beteiligten<br />
ist eines absolut klar. Ohne eine mo<strong>der</strong>ne Ausrichtung<br />
und funktionierende, hochwertige Netzwerke wird<br />
man den Anschluss verlieren. Aus <strong>die</strong>sem Grunde geht<br />
<strong>der</strong> VDBUM einen klaren Weg „Experten treffen <strong>–</strong> Zukunft<br />
gestalten“. Ein Teil <strong>die</strong>ser Strategie fällt unter das Stichwort<br />
„För<strong>der</strong>ung“. So rief <strong>der</strong> VDBUM auch in 2022 wie<strong>der</strong><br />
den begehrten und mit 2.500 € dotierten För<strong>der</strong>preis aus.<br />
Dieser wird nun schon zum zehnten Mal vergeben. Ausgezeichnet<br />
werden heute im Rahmen <strong>der</strong> Abendveranstaltung<br />
Innovationen in 3 Kategorien: „Innovationen aus <strong>der</strong><br />
Praxis“, „Entwicklungen aus <strong>der</strong> Industrie“ und „Projekte<br />
aus Hochschulen und Universitäten“.<br />
Mit insgesamt 52 Einreichungen hatte <strong>die</strong> Jury, bestehend<br />
aus Elke Hiltner, Jens Kleinert, Dirk Bennje, Prof. Bauer,<br />
Prof. Helmus, Dr. Sick und Dipl. Ing. Bernhard Arenz durchaus<br />
auch alle Hände voll zu tun. Doch <strong>die</strong> Entscheidungen<br />
sind gefallen. Wir gratulieren den <strong>die</strong>sjährigen Gewinnern:<br />
Alle Gewinner bekommen <strong>die</strong> Chance,<br />
Ihre Innovationen im Rahmen <strong>der</strong> Veranstaltung<br />
dem versammelten Publikum noch einmal genauer<br />
vorzustellen. So endet <strong>der</strong> zweite Seminartag in geselliger<br />
großer Runde mit Fachgesprächen, Lachen und<br />
begleitet von verschiedenen Veranstaltungshighlights.<br />
Parallel zu den laufenden und durchaus straff getakteten<br />
Seminaren, Vorträgen und Diskussionen finden <strong>die</strong> Besucherinnen<br />
und Besucher sich aber auch auf <strong>der</strong> angeglie<strong>der</strong>ten<br />
Hausmesse zusammen. Mehr als 100 Aussteller,<br />
darunter Zulieferer und Hersteller, Entwickler, Tüftler und<br />
Visionäre präsentieren hier unter an<strong>der</strong>em <strong>die</strong> neueste<br />
Maschinentechnik, mo<strong>der</strong>nste Gerätschaften, neue Entwicklungen<br />
o<strong>der</strong> fortschrittliche Technologien.<br />
Es wird an den einzelnen Ständen gezielt über Maschinen<br />
und Entwicklungsstufen gesprochen, Geräte werden<br />
im Detail vorgestellt und vorgeführt, Schulungs- und Fortbildungsmaterial<br />
wird explizit dargestellt und in Einzelgesprächen<br />
finden Problemstellungen und Lösungsansätze<br />
in Expertenkreisen zueinan<strong>der</strong>.<br />
Die gesamte Veranstaltung bietet allen Besucherinnen und<br />
Besuchern, sowie Fachleuten und Ausstellern eine tolle<br />
Bühne um mo<strong>der</strong>n und effizient zu Netzwerken und so gemeinsam<br />
eine starke <strong>Branche</strong> zu repräsentieren.//<br />
„Max Wild GmbH“ <strong>–</strong> Gewinner <strong>der</strong> Kategorie<br />
„Innovationen aus <strong>der</strong> Praxis“<br />
Benninghoven, Branch of Wirtgen Mineral<br />
Technologies“ <strong>–</strong> Gewinner <strong>der</strong> Kategorie<br />
„Entwicklungen aus <strong>der</strong> Industrie“<br />
Technische Universität München <strong>–</strong><br />
Gewinner <strong>der</strong> Kategorie „Projekte<br />
aus Hochschulen und Universitäten“<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 7
Außen Käfer,<br />
innen Monster<br />
Wenn ein Boxer<strong>motor</strong> zur Höchstleistung aufläuft.<br />
3,2 Liter Hubraum, unzählige Verän<strong>der</strong>ungen<br />
und Optimierungen, Leistungssteigerung<br />
auf rund 1.400 PS Leistung. Und<br />
beinahe verblüffend regelmäßige, aber<br />
unplanbare Herausfor<strong>der</strong>ungen und Problemchen.<br />
Nicht umsonst bekam <strong>die</strong>ses<br />
Monster den skurrilen Spitznamen „Kaeferdesaster“.<br />
Der Treffpunkt ist eine unscheinbar wirkende<br />
Doppelgarage. Man würde wohl<br />
kaum vermuten, dass sich hier ein wahres<br />
PS-Monster versteckt und von seinem<br />
Besitzer umsorgt wird. Was sich hinter<br />
den speziell angefertigten Türen verbirgt,<br />
sorgt bei Enthusiasten jedoch gleichermaßen<br />
<strong>für</strong> herunterklappende Kinnladen, wie<br />
auch <strong>für</strong> ungläubiges Kopfschütteln. Ein<br />
VW Käfer, o<strong>der</strong> besser dessen äußeres<br />
Antlitz, warten hier voller Freude auf den<br />
nächsten Renneinsatz.<br />
„Angefangen hat alles vor mittlerweile 20<br />
Jahren mit einem einfachen 1.200er Motor.<br />
Da habe ich aber noch nicht einen Ge-<br />
8 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Außen Käfer, innen Monster<br />
danken dran gehabt, wo <strong>die</strong>se Reise mal hin gehen wird.“<br />
verrät Arndt Putzmann. Ihm gehört das Kaeferdesaster. Damals<br />
waren wohl nur <strong>die</strong> spürbare Leidenschaft zum Motorsport<br />
und eine kleine Prise Wahnsinn nötig, das Projekt<br />
Drag Racing Käfer war geboren.<br />
Nach und nach kamen Verän<strong>der</strong>ungen, größere Motoren<br />
und immer wie<strong>der</strong>kehrende Probleme auf. Wobei, Probleme?<br />
Gefühlt nahm man <strong>die</strong>se eher als Herausfor<strong>der</strong>ungen<br />
wahr! Die Entwicklung des Fahrzeugs schritt über <strong>die</strong> Jahre<br />
so weit fort, dass mittlerweile im Heck des Käferchassis<br />
dank <strong>der</strong> speziellen Umbauten und Zusatzaggregate, beispielsweise<br />
des eigens hier<strong>für</strong> ausgesuchten Turbola<strong>der</strong>s<br />
mit einer Leistung von gut 3,5 bar Ladedruck, <strong>der</strong> speziellen<br />
Einspritztechnik etc. rund 1.400 PS ihr Unwesen treiben und<br />
mit brachialer Gewalt nach vorn schieben.<br />
Einspritztechnik. Ein sehr interessanter Punkt und eine<br />
echte Beson<strong>der</strong>heit. Der Motor ist, entgegen vieler Erwartungen,<br />
mit einem Verhältnis von ca. 7:1 sehr niedrig verdichtet.<br />
Und das ist auch so gewünscht und absolut notwendig!<br />
Denn <strong>die</strong> Kraft, <strong>die</strong> <strong>für</strong> einen erfolgreichen Rennlauf<br />
notwendig ist, kann nur durch hohe Treibstoffmengen und<br />
<strong>die</strong> passende Verbrennung erzeugt werden. Um in jedem<br />
Drehzahl- und Geschwindigkeitsbereich <strong>die</strong> richtige Menge<br />
Methanol im Zylin<strong>der</strong> einzubringen, sorgt eine ausgeklügelte<br />
Steuerung von 5 Düsen PRO ZYLINDER <strong>für</strong> optimale<br />
Versorgung. Sie werden einzeln, in Gruppen, o<strong>der</strong> gezielt<br />
gemischt je nach Kolbenstand im Zylin<strong>der</strong> angesteuert. So<br />
können Leistungslöcher, Wheelspin am Start und einige<br />
an<strong>der</strong>e unerwünschte Nebenerscheinungen weitestgehend<br />
ausgemerzt werden. Der 3,2 Liter Boxer<strong>motor</strong> ist durch <strong>die</strong>se<br />
Beson<strong>der</strong>heiten und viele „Try-and-error-Erfahrungen“<br />
inzwischen zum zweitstärksten bekannten Boxer<strong>motor</strong> <strong>der</strong><br />
Welt herangewachsen. Lehrgeld, dass sich nach Ansicht<br />
von Arndt Putzmann dennoch gelohnt hat und jede schlaflose<br />
Nacht wert war. Alles vergeben und vergessen, wenn <strong>die</strong><br />
1.400 PS mit einer Beschleunigung von 0 auf 100 km/h in<br />
1,28 Sekunden und einer Spitzengeschwindigkeit jenseits<br />
<strong>der</strong> 300 km/h nach <strong>der</strong> ¼ Meile durchs Ziel fahren.<br />
Heute jedoch ist das Monster gerade erstaunlich ruhig. Vermutlich<br />
liegt es an <strong>der</strong> OP am offenen Herzen. Der Motor ist<br />
zerlegt, eine Pleuelstange ist „ausgerastet“ und hat ordentlich<br />
Schaden im Gehäuse und am Kolben angerichtet. Auch<br />
<strong>die</strong>s ist Teil des Extremsports Drag Racing. Die verwendeten<br />
Motoren haben, bedingt durch <strong>die</strong> immensen wirkenden<br />
Kräfte, keine hohe Lebenserwartung.<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 9
sich am Ende auch <strong>die</strong> mehrfach verstärkten und<br />
gedämmten Türen, <strong>die</strong> bei Eintritt gesichteten Instrumente<br />
und Werkzeuge. Ihr wollt wissen, was euer<br />
Auto wirklich leistet? Macht euch auf den Weg nach<br />
Wesel und lasst bei Arndt <strong>die</strong> Rollen glühen!<br />
Beinahe nach jedem Lauf legt das Team mit und um Arndt<br />
Putzmann Hand und Werkzeug an, um <strong>für</strong> den nächsten<br />
Lauf wie<strong>der</strong> möglichst fit zu sein. Leidenschaft, Sachverstand<br />
und eine Menge Blut, Schweiß, Tränen und auch finanzielle<br />
Aufwände stecken in jedem Rennen, hinter jedem<br />
Lauf. Das komplette Fahrzeug und Team leisten <strong>die</strong>se Aufwände<br />
<strong>der</strong>zeit ohne jegliche Sponsoren. Alles kommt aus<br />
eigener Kraft und Tasche. Was wohl das Kaeferdesaster<br />
noch leisten könnte, wenn sich Unterstützer und Gleichgesinnte<br />
finden würden?<br />
Wir möchten das Kaeferdesaster gern in Aktion sehen<br />
und fragen uns, wann und wo das wohl das<br />
nächste Mal möglich ist? „Lei<strong>der</strong> können wir mit unserem<br />
Auto kaum eine Strecke in Deutschland befahren,<br />
wir sind also viel unterwegs in England, Frankreich,<br />
Schweden, Malta und einigen weiteren Veranstaltungsorten.<br />
In Deutschland solltet ihr aber unbedingt an den Hockenheimring<br />
zu den Nitrolympix kommen! O<strong>der</strong> ihr kommt<br />
im April zu unserem Dynoday Event hier nach Wesel. Dann<br />
könnt ihr ihn wenigstens mal laufen hören.“<br />
Vielen Dank <strong>für</strong> <strong>die</strong> Einladung, wir werden da sein!//<br />
Vor Ort <strong>die</strong> Chance genutzt, haben wir uns einmal etwas<br />
umgesehen und finden in <strong>der</strong> 2. Halle einen eigenen Hochleistungsprüfstand.<br />
„Wir können hier nahezu jedes Fahrzeug<br />
bis 2.000 PS laufen lassen und genau checken!“. Arndt hat<br />
sich nach Jahren und vielen Reisen quer durchs Land auf<br />
den verschiedensten Prüfständen, dazu entschlossen, sich<br />
einen wichtigen Abstimmungsfaktor nach Hause zu holen.<br />
Und nicht nur <strong>der</strong> Käfer dreht hier seine Reifen, auch viele<br />
Clubs und Autonarren von nah und fern kommen mittlerweile<br />
in <strong>die</strong> Werkstatt nach Wesel, um zu schauen, was aus<br />
dem eigenen Fahrzeug noch raus zu holen ist. So erklären<br />
10 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Fachkräftemangel in <strong>der</strong> Motoreninstandsetzung<br />
Arbeit ist da, doch es<br />
fehlt an Fachleuten!<br />
Unternehmen wie Motoren Henze in Hannover<br />
beklagen ein seit Jahren sinkendes<br />
Interesse bei jungen Menschen, sich im<br />
Bereich <strong>der</strong> Kraftfahrzeugtechnik und Motoreninstandsetzung<br />
fortzubilden und <strong>die</strong>ses<br />
nach wie vor unglaublich wichtige und<br />
notwendige Handwerk mit all seinen speziellen<br />
Anfor<strong>der</strong>ungen zu erlernen.<br />
Dabei bietet <strong>die</strong> <strong>Branche</strong> so viel Potenzial.<br />
Chancen, sich an <strong>der</strong> Entwicklung neuer<br />
Techniken zu beteiligen. Chancen, sich<br />
im Oldtimerbereich um alte Schätze <strong>der</strong><br />
Geschichte zu kümmern, o<strong>der</strong> einfach <strong>die</strong><br />
Chance, <strong>der</strong> Leidenschaft des „Schraubens“<br />
nachgehen zu können.<br />
Dies ist übrigens einer <strong>der</strong> Gründe, weshalb<br />
Rolf Sachweh, Geschäftsführer <strong>der</strong><br />
Motoren Henze GmbH, so großen Wert<br />
auf <strong>die</strong> Weiterbildungsangebote und das<br />
Netzwerken innerhalb des Verbandes <strong>der</strong><br />
Motoreninstandsetzungsbetriebe (VMI e.V.)<br />
legt. Die aktuellen politischen Entwicklungen<br />
tragen nicht immer dazu bei, <strong>die</strong>sem<br />
Berufszweig Vertrauen zu schenken. Die<br />
Zukunft des Verbrenner<strong>motor</strong>s im PKW-Bereich<br />
erscheint zumindest zweifelhaft. Das<br />
mag den einen o<strong>der</strong> an<strong>der</strong>en abschrecken.<br />
Aber es ist ein Fakt, dass <strong>die</strong> Instandhaltung<br />
und Instandsetzung insbeson<strong>der</strong>e von<br />
Industrie<strong>motor</strong>en in vielen Bereichen noch<br />
sehr viele Jahre ihre Berechtigung behalten<br />
wird. Die Motoreninstandsetzung wird sich<br />
zu einem immer wichtigeren Fachbereich<br />
des Handwerks entwickeln.<br />
Darum unser Appell an alle Interessierten<br />
Neulinge: NUTZT EURE CHANCE!<br />
Die <strong>Branche</strong> braucht euch, eure Leidenschaft,<br />
euer Know-how!//<br />
Anzeige<br />
WIR<br />
BILDEN<br />
AUS!<br />
JETZT NOCH FÜR 20<strong>23</strong><br />
BEWERBEN<br />
Wir suchen nicht nach Fehlern,<br />
son<strong>der</strong>n nach Lösungen.<br />
Folgen Sie uns in den<br />
sozialen Me<strong>die</strong>n:<br />
Instandsetzung und Wartung von Motoren in<br />
PKW, Nutzfahrzeugen und Industrieanwendungen<br />
Motoren Henze GmbH | 30459 Hannover | +49 511 41 02 98 - 0<br />
info@<strong>motor</strong>enhenze.de | www.<strong>motor</strong>enhenze.de
CLEAN AVIATION:<br />
SWITCH-Projekt entwickelt Technologien<br />
<strong>für</strong> hybrid-elektrischen Water-Enhanced Turbofan<br />
Im Rahmen eines Konsortiums entwickeln <strong>die</strong> MTU Aero<br />
Engines, Pratt & Whitney, Collins Aerospace, GKN Aerospace<br />
und Airbus sowie weitere Luftfahrtakteure gemeinsam<br />
innovative hybrid-elektrische Water-Enhanced-Turbofan-Technologien<br />
<strong>für</strong> zukünftige Triebwerke.<br />
Die Arbeiten erfolgen im Rahmen des SWITCH-Projekts,<br />
das vom europäischen Luftfahrtforschungsprogramm<br />
Clean Aviation geför<strong>der</strong>t wird. Koordiniert wird das Konsortium<br />
von <strong>der</strong> MTU Aero Engines, Deutschlands führendem<br />
Triebwerkshersteller.<br />
SWITCH steht <strong>für</strong> Sustainable Water-Injecting Turbofan<br />
Comprising Hybrid-Electrics. Das Projekt hat zwei revolutionäre<br />
Technologien im Fokus, <strong>die</strong> kombiniert werden:<br />
das Water-Enhanced-Turbofan-Konzept <strong>der</strong> MTU, kurz:<br />
WET, und hybrid-elektrische Antriebselemente. Basis<br />
ist <strong>der</strong> Getriebefan von Pratt & Whitney. Ziel ist es, eine<br />
Reduktion des Kraftstoffverbrauchs und damit auch <strong>der</strong><br />
CO2-Emissionen um jeweils 25 Prozent zu demonstrieren<br />
(im Vergleich zu <strong>der</strong>zeitigen Triebwerken <strong>für</strong> Kurzund<br />
Mittelstreckenflugzeuge). Die neuen Technologien<br />
sind auch <strong>für</strong> den Betrieb mit nachhaltigen, alternativen<br />
Kraftstoffen <strong>–</strong> Sustainable Aviation Fuels (SAF) <strong>–</strong> geeignet.<br />
Bewertet wird weiterhin <strong>die</strong> zukünftige Verwendung<br />
von Wasserstoff als Energieträger.<br />
“Mit SWITCH erhalten wir <strong>die</strong> einmalige Chance, <strong>die</strong> Vorteile<br />
von WET- und hybrid-elektrischen Antriebstechnologien<br />
zu demonstrieren <strong>–</strong> und zwar nicht nur separat,<br />
son<strong>der</strong>n im Zusammenspiel in einem System sowie im<br />
Rahmen eines sehr starken Konsortiums”, erklärt Dr. Stefan<br />
Weber, Leiter Entwicklung und Technologie bei <strong>der</strong><br />
MTU in München. Weber weiter: “WET hat das Potential,<br />
<strong>die</strong> Effizienz deutlich zu steigern und alle klimarelevanten<br />
Emissionen signifikant zu senken, <strong>für</strong> alle zukünftigen Antriebssysteme,<br />
egal ob sie mit Kerosin, SAF o<strong>der</strong> Wasserstoff<br />
betrieben werden. Als gasturbinenbasiertes Konzept<br />
greift WET voll auf das Know-how <strong>der</strong> MTU zurück.”<br />
WET nutzt <strong>die</strong> Restwärme aus dem Abgas des Triebwerks.<br />
Hierbei wird mittels eines Dampferzeugers Wasser<br />
verdampft und anschließend in <strong>die</strong> Brennkammer eingespritzt.<br />
Das Konzept senkt Kraftstoffverbrauch, CO2- und<br />
NOx-Emissionen sowie <strong>die</strong> Bildung von Kondensstreifen<br />
stark. Auch <strong>der</strong> hybrid-elektrische GTF-Antriebsstrang soll<br />
erheblich zu einer Verbesserung <strong>der</strong> Effizienz beitragen:<br />
12 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Clean Aviation<br />
Durch <strong>die</strong> vorteilhafte Kombination<br />
mit hocheffizienten Batterien,<br />
Reglern und Elektro-Motoren <strong>der</strong><br />
Megawatt-Klasse kann <strong>die</strong> Fluggasturbine<br />
optimiert werden.<br />
“Dieses Projekt hilft uns, verschiedene<br />
Schlüsseltechnologien weiter<br />
zu entwickeln, um <strong>die</strong> Effizienz<br />
des GTF weiter zu verbessern,”<br />
sagt Geoff Hunt, Senior Vice<br />
President Engineering and Technology<br />
bei Pratt & Whitney. “Die<br />
Kombination aus branchenübergreifen<strong>der</strong><br />
Zusammenarbeit und<br />
öffentlich-privater Partnerschaft<br />
wie bei Clean Aviation spielt eine<br />
maßgebliche Rolle, um <strong>die</strong> technologischen<br />
Durchbrüche zu erzielen,<br />
<strong>die</strong> wir brauchen, um in <strong>der</strong><br />
Luftfahrt Netto-Null-Emissionen<br />
Realität werden zu lassen.”<br />
Der Flugzeughersteller Airbus steuert seine Expertise bei,<br />
<strong>die</strong> SWITCH-Technologien auf Flugzeugebene zu integrieren.<br />
Unterstützt wird <strong>die</strong> Bewertung des Verbesserungspotenzials<br />
unter an<strong>der</strong>em durch Einbeziehung des Flugzeugdesigns<br />
und durch <strong>die</strong> Integration des Batterie- und<br />
Energie-Management-Systems. “Neue Antriebstechnologien<br />
sind neben neuen Flugzeugdesigns und dem Einsatz<br />
nachhaltiger Energieträger wichtig, um <strong>die</strong> Netto-Null-Ziele<br />
<strong>der</strong> Luftfahrt zu erreichen“, konstatiert Sabine Klauke,<br />
Chief Technology Officer von Airbus. “Wir begrüßen <strong>die</strong><br />
Chance, gemeinsam Neues <strong>für</strong> <strong>die</strong> nächste Generation<br />
fortschrittlicher Antriebsstränge zu entwickeln.“<br />
Von Collins Aerospace kommen <strong>die</strong> Megawatt-Motoren,<br />
<strong>die</strong> Leistungselektronik sowie Hochspannungs-Gleichstrom-Verteilung<br />
und <strong>–</strong>Schutz. Das Arbeitspaket umfasst<br />
auch Komponenten des Thermal-Managements sowie<br />
das Gondeldesign. “Hybrid-elektrische Antriebstechnologien<br />
sind ein Schlüsselinstrument <strong>für</strong> <strong>die</strong> Effizienzsteigerung<br />
unterschiedlicher Flugzeuganwendungen <strong>–</strong> angefangen<br />
bei fortschrittlichen Air-Mobility-Luftfahrzeugen<br />
bis hin zu Passagier-Flugzeugen“, erklärt Mauro Atalla,<br />
Senior Vice President Engineering & Technology bei<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 13
Collins Aerospace. “Im Rahmen von Clean Aviation und<br />
dem SWITCH-Konsortium wollen wir <strong>die</strong> Entwicklung <strong>die</strong>ser<br />
wichtigen Technologien beschleunigen. Die Arbeiten<br />
erfolgen an unseren hochmo<strong>der</strong>nen Standorten in Frankreich,<br />
Deutschland, Italien, Irland und Großbritannien.”<br />
GKN Aerospace übernimmt <strong>die</strong> Entwicklung verschiedener<br />
Antriebskomponenten mit komplett neuen Funktionalitäten,<br />
etwa integrierter elektrischer Maschinen sowie<br />
Wärmetauscher. “Wir freuen uns sehr auf <strong>die</strong> Zusammenarbeit<br />
im SWITCH-Projekt. Das gibt uns <strong>die</strong> Gelegenheit,<br />
an interessanten Themen und Herausfor<strong>der</strong>ungen rund<br />
um das Wärme- und Energie-Management in einem<br />
hochentwickelten Antriebssystem zu arbeiten“, stellt Henrik<br />
Runnemalm, Vice President Global Technology Center<br />
von GKN Aerospace fest. “Wir beziehen unseren einzigartigen<br />
Hoch-Temperatur-Prüfstand im schwedischen<br />
Trollhättan mit ein und auch unsere Hochspannungs-Verkabelung,<br />
<strong>die</strong> bei GKN Fokker in den Nie<strong>der</strong>landen entwickelt<br />
wurde.”<br />
Zum Zeitplan: Die erste Projektphase von SWITCH bis<br />
Ende 2025 wird auch Testingaufgaben beinhalten. Getestet<br />
werden sollen <strong>der</strong> hybrid-elektrische Getriebefan,<br />
WET-Technologie sowie -Subsysteme. Zudem geht es<br />
um Designaktivitäten rund um <strong>die</strong> Integration <strong>der</strong> beiden<br />
Schlüsseltechnologien in einen Antrieb. An <strong>die</strong> erfolgreichen<br />
Tests <strong>der</strong> Schlüsseltechnologien und Komponentendesigns<br />
sollen sich in den folgenden Etappen Boden- und<br />
Flugtests anschließen.<br />
Das gemeinsame Unternehmen <strong>für</strong> saubere Luftfahrt<br />
Clean Aviation Joint Un<strong>der</strong>taking (CAJU) wird von <strong>der</strong><br />
Europäischen Union unterstützt und ist eine erfolgreiche<br />
öffentlich-private Partnerschaft zwischen <strong>der</strong> Europäischen<br />
Kommission, <strong>der</strong> europäischen Luftfahrtindustrie<br />
sowie Forschungseinrichtungen. Ziel ist es, Technologien<br />
<strong>für</strong> <strong>die</strong> Luftfahrt zu entwickeln und zu för<strong>der</strong>n, um<br />
im Jahr 2050 Netto-Null-Emissionen zu erreichen. Das<br />
SWITCH-Projekt wird zudem von UK Research and Innovation<br />
unterstützt. Im Rahmen des Konsortiums arbeiten<br />
verschiedene Luftfahrtunternehmen mit Universitäten<br />
und Forschungseinrichtungen zusammen. Involviert sind<br />
Standorte aus elf europäischen Län<strong>der</strong>n und den USA.//<br />
SWITCH-Partner<br />
MTU Aero Engines, Deutschland<br />
Pratt & Whitney, USA<br />
Airbus, Frankreich<br />
Collins Aerospace, USA<br />
GKN Aerospace, Schweden<br />
Aristotle University of Thessaloniki, Griechenland<br />
Chalmers University of Technology, Schweden<br />
Deutsches Zentrum <strong>für</strong><br />
Luft- und Raumfahrt (DLR), Deutschland<br />
Universität Stuttgart, Deutschland<br />
14 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Anzeige<br />
GASMOTORENTEILE<br />
LÖSUNGEN FÜR IHRE ANWENDUNG <strong>–</strong><br />
MOTORENTEILE FÜR GASMOTOREN UND BHKW<br />
Um das Verschleißverhalten Ihrer Gas<strong>motor</strong>en zu optimieren, bietet Ihnen Motorservice<br />
Gas<strong>motor</strong>enteile gemäß Ihrer Anfor<strong>der</strong>ung <strong>–</strong> <strong>für</strong> eine lange Lebensdauer und hohe Laufsicherheit<br />
Ihrer Gas<strong>motor</strong>en und zur Zufriedenheit Ihrer Kunden.<br />
www.ms-<strong>motor</strong>service.de/gas<strong>motor</strong>en<br />
PASSION FOR TECHNOLOGY.
MAN D2066 LUH<br />
Teil II <strong>–</strong> Schwachstellen<br />
und Schadensvorbeugung<br />
In <strong>der</strong> letzten <strong>Ausgabe</strong> haben wir euch den D2066 von<br />
MAN im Zuge einer Komplett-Revision kurz vorgestellt <strong>–</strong><br />
nun gehen wir einmal genauer auf seine Schwachstellen<br />
ein und geben einige Tipps zur Schadensvorbeugung.<br />
Dieser Motor hatte seine Schwachstellen von Beginn an<br />
größtenteils in <strong>der</strong> Peripherie <strong>–</strong> also den Anbauteilen.<br />
Während <strong>die</strong> frühen Baujahre Probleme mit nicht funktionierenden<br />
Öl-Barrieren in den Injektor-Kabelbäumen und<br />
geplatzten AGR-Kühlern hatten, traten ab <strong>der</strong> Leistungskennzahl<br />
50 noch ganz an<strong>der</strong>e Probleme auf.<br />
Das Problem mit den Injektor-Kabelbäumen führte oftmals<br />
zu schwer beschädigten Steuergeräten, da das Öl mittels<br />
Kapillarwirkung vom Zylin<strong>der</strong>kopf bis in das Motorsteuergerät<br />
kroch und dort <strong>die</strong> Platinen teilweise völlig zerstörte.<br />
Auch <strong>die</strong> Zumesseinheit an <strong>der</strong> Hochdruckpumpe för<strong>der</strong>te<br />
ebenfalls gerne mal Kraftstoff über den Motorkabelbaum<br />
in das Steuergerät. Diese Probleme wurden aber weitestgehend<br />
behoben <strong>–</strong> dennoch ist gerade bei höheren Laufleistungen<br />
ein Blick in <strong>die</strong> Steuergerätestecker immer mal<br />
wie<strong>der</strong> sinnvoll. Fehlersymptome sind meistens Drehzahlfehler,<br />
abrupt zusammenbrechen<strong>der</strong> Raildruck o<strong>der</strong> Startschwierigkeiten.<br />
Der Einbau eines Zwischenkabels kann den ungewollten<br />
'Kraftstofffluss' aus <strong>der</strong> Zumesseinheit nicht vollständig<br />
verhin<strong>der</strong>n, verzögert das Durchdringen aber erheblich:<br />
Mit <strong>der</strong> Leistungskennzahl 50 kam schließlich <strong>die</strong> EURO<br />
Adapterkabel zum Schutz<br />
des Steuergerätes.<br />
16 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Technische Reihe <strong>–</strong> Schwachstellen und Schadensvorbeugung<br />
VI-Norm. Um den Abscheidegrad <strong>der</strong> bisher verwendeten<br />
Motorentlüftung in Form eines Zyklonabschei<strong>der</strong>s zu<br />
verbessern, wurde <strong>die</strong>ser durch einen Filterabschei<strong>der</strong> ersetzt.<br />
Lei<strong>der</strong> aber erzielt <strong>die</strong>ser Filter genau das Gegenteil:<br />
Das Blow-out erhöht sich um ein Vielfaches, <strong>der</strong> Motor beginnt<br />
Öl zu verbrennen <strong>–</strong> nicht viel aber gerade genug, um<br />
<strong>für</strong> baldige Schäden zu sorgen. Eine Folge dessen sind<br />
schwere Schäden am Hochdruck-Verdichter <strong>der</strong> Zwei-Stufen-Aufladung:<br />
über 100.000 Umdrehungen pro Minute ist <strong>der</strong> Zerstörungsgrad<br />
des Verdichters also meistens immens. Findet<br />
<strong>der</strong> Schaden hingegen eher im unteren Drehzahlbereich<br />
statt (Beispiel unteres Bild), kann <strong>die</strong> Reparatur auch geringer<br />
ausfallen: Da <strong>der</strong> Ladeluftkühler deutlich tiefer sitzt<br />
als <strong>die</strong> Verdichter sammelt sich das Öl bei einem Schaden<br />
folglich erst dort an. Leistungsverlust und starke Rauchbildung<br />
sind <strong>die</strong> Folge, <strong>der</strong> Grund<strong>motor</strong> ist in <strong>die</strong>sem Zustand<br />
aber mit sehr hoher Wahrscheinlichkeit noch nicht<br />
geschädigt. Bemerkt <strong>der</strong> Fahrer<br />
den Schaden allerdings nicht,<br />
bzw. ignoriert <strong>die</strong>sen, ergibt sich<br />
folgendes Schadensbild:<br />
Verdichterschaden<br />
Drehzahlbereich >100.000 U/Min.<br />
Schaden am Verdichter bei<br />
niedrigen Drehzahlen.<br />
Das verstärkte Blow-out des Filterabschei<strong>der</strong>s führt zu<br />
Ablagerungen an Verdichter und Turbine <strong>–</strong> woraus wie<strong>der</strong>um<br />
Unwuchten auf <strong>der</strong> Turbinenwelle entstehen. Der<br />
Hochdruckverdichter erzeugt Ladedrücke zwischen 3,0<br />
und 3,5 bar <strong>–</strong> je nach Motorausführung. Bei 10,5 Liter Hubraum<br />
kann sich je<strong>der</strong> ungefähr vorstellen, welch hoher<br />
Luft-Durchsatz hier stattfindet. Bei Drehzahlen von weit<br />
Im Ladeluftkühler gefundene<br />
Ölmenge durch Verdichterschaden.<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 17
Der Motor beginnt irgendwann das angesammelte Öl im<br />
Ladeluftkühler anzusaugen <strong>–</strong> und zwar Literweise. Bis <strong>die</strong>s<br />
geschieht muss <strong>der</strong> Ladeluftkühler allerdings mit mindestens<br />
4-5 Liter Öl gefüllt sein. Hieraus resultiert ein totaler<br />
Overload des 1. Zylin<strong>der</strong>s; <strong>der</strong> Motor wird sofort hydraulisch<br />
blockiert und stirbt ab <strong>–</strong> ein Starten, bzw. Durchdrehen<br />
ist nun nicht mehr möglich. Es kann dann sogar passieren,<br />
dass Teile des Verdichterrades angesaugt werden.<br />
Dies ist allerdings vom Zerstörungsgrad abhängig und geschieht<br />
meist nur, wenn das Verdichterrad zu mindestens<br />
40 - 50 % zerstört wurde <strong>–</strong> siehe linkes Bild oben. In <strong>die</strong>sem<br />
Fall steht auch <strong>die</strong> Frage einer plastischen Verformung des<br />
Pleuels zur Debatte! Es empfiehlt sich also unbedingt das<br />
Aggregat zu zerlegen und den Kolbenüberstand zu messen,<br />
bzw. <strong>die</strong> Lagerungen zu kontrollieren.<br />
Ein weiterer Nebeneffekt des Filterabschei<strong>der</strong>s ist verstärktes<br />
Bore-Polish im OT-Bereich aller Zylin<strong>der</strong>:<br />
Ganz einfach. Die Motorentlüftung kann auf den alten Zyklonabschei<strong>der</strong><br />
zurückgerüstet werden. Das reduziert das<br />
Blow-out erheblich und bewahrt den D20 vor dem sicheren<br />
Verdichtertod!<br />
Eine weitere Schwachstelle <strong>der</strong> 50er-Serie: Schäden an<br />
Nockenwellen und Kipphebeln.<br />
Da in <strong>der</strong> Vorgänger-Serie Schäden am AGR-Kühler<br />
hin und wie<strong>der</strong> zu festsitzenden Ventilen geführt haben,<br />
wurden ab <strong>der</strong> EURO VI-Serie verstärkte Ventilfe<strong>der</strong>n<br />
verbaut. Diese können allerdings zur Überlastung <strong>der</strong><br />
Rollenstößel, und folglich zu schweren Schäden an <strong>der</strong><br />
Nockenwelle führen:<br />
Nockenwelle mit<br />
Rollenstößel.<br />
Lei<strong>der</strong> etwas schwer zu erkennen: Es kann passieren,<br />
dass durch erhöhten Ölverbrauch Ablagerungen am Feuersteg<br />
entstehen, <strong>die</strong> <strong>die</strong> Laufbuchse im OT-Bereich blank<br />
polieren (Bore-Polish). Die Lösung von MAN sind hier Feuerring-Laufbuchsen.<br />
Diese sind lei<strong>der</strong> nur in bestimmten<br />
Ausführungen des D20 verbaut, beheben <strong>die</strong>ses Problem<br />
aber definitiv.<br />
Wichtig ist aber vor allem folgendes:<br />
Ablagerungen am Feuersteg<br />
durch erhöhten Ölverbrauch.<br />
Die Folge: Bore-Polish!<br />
Wie kann ich solch schwere Schäden vermeiden?<br />
Dieser Schaden macht sich allerdings schon sehr früh<br />
durch ein metallisches Klappergeräusch im Ventiltrieb bemerkbar.<br />
Wird <strong>der</strong> Schaden ignoriert kann es zum Ausfall<br />
des Rollenstößels kommen. Ein Lösen <strong>der</strong> Ventilbrücke<br />
ist <strong>die</strong> Folge und <strong>die</strong> Ein- o<strong>der</strong> Auslassventile des entsprechenden<br />
Zylin<strong>der</strong>s arbeiten nicht mehr.<br />
Ein Zurückrüsten <strong>der</strong> Ventilfe<strong>der</strong>n ist auch hier möglich <strong>–</strong><br />
muss aber nicht zwangsweise sein. Diese Schäden sind<br />
im Vergleich zu denen des Hochdruck-Verdichters eher<br />
harmlos und können gerade bei <strong>der</strong> LF o<strong>der</strong> LOH-Ausführung<br />
sehr früh erkannt werden. Bei <strong>der</strong> LUH-Ausführung<br />
ist es aufgrund des kompliziert verbauten Aluminium-Ventildeckels<br />
lei<strong>der</strong> nicht möglich <strong>die</strong> Nockenwelle, bzw. Rollenstößel<br />
zu kontrollieren. Hier muss sich <strong>der</strong> Mechaniker<br />
auf sein Gehör verlassen.//<br />
18 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Drees Motorentechnik<br />
Zukunftsorientierte<br />
Firma macht Imagevideo<br />
Die M. Drees Motorentechnik GmbH<br />
macht immer wie<strong>der</strong> durch Qualität<br />
auf sich aufmerksam. Mit dem <strong>die</strong>sjährig<br />
herausgekommenen Imagevideo<br />
werden klare Zeichen gesetzt.<br />
Ein funktionierendes Unternehmen<br />
muss einiges leisten. Zufriedenstellende<br />
Arbeiten werden von<br />
Kunden vorausgesetzt, deshalb<br />
bedarf es einer guten Ausbildung<br />
und stetigen Weiterbildungen und<br />
Schulungen des Teams, um den<br />
unterschiedlichen, sich verän<strong>der</strong>nden<br />
Herausfor<strong>der</strong>ungen gerecht zu<br />
werden und den Leistungsstandard<br />
zu halten sowie auszubauen. Inhaber<br />
Matthias Drees ist stolz auf <strong>die</strong><br />
kontinuierliche Weiterentwicklung<br />
seines Teams und <strong>der</strong>en Leistungsfähigkeit.<br />
Zusätzlich muss das Leistungsportfolio<br />
ausgereift und krisensicher<br />
sein. Die Motoreninstandsetzung<br />
zeichnet sich dabei<br />
durch eine große<br />
Vielfalt aus. Denn<br />
von Industrie<strong>motor</strong>en<br />
bis hin zu Groß<strong>motor</strong>en<br />
von Nutzfahrzeugen<br />
kann in<br />
<strong>der</strong> gut ausgestatteten<br />
Werkstatt in Anröchte alles bewerkstelligt<br />
werden. Dazu kommen<br />
<strong>die</strong> Motorenteilebearbeitung, <strong>der</strong><br />
Service vor Ort sowie <strong>der</strong> Verkauf<br />
und <strong>die</strong> Wartung von Notstromaggregaten.<br />
Wonach Drees Motorentechnik immer<br />
wie<strong>der</strong> sucht, das sind Fachkräfte.<br />
Auch aktuell ist eine Stelle<br />
als Land- und Baumaschinenmechaniker<br />
(m/w/d) im Kunden<strong>die</strong>nst frei.<br />
Wer also nach einem attraktiven<br />
Arbeitsplatz mit gutem Arbeitsklima<br />
sucht und eine abgeschlossene<br />
technische Berufsausbildung hat,<br />
kann sich gerne melden.//<br />
Weitere Informationen unter:<br />
info@drees<strong>motor</strong>entechnik.de<br />
(Wichtige Voraussetzung:<br />
Führerschein Klasse B)<br />
Hier geht´s zum Video:<br />
Anzeige<br />
Auch große Motoren erfor<strong>der</strong>n Fingerspitzengefühl.<br />
Motorentechnik aus Leidenschaft.<br />
Motoreninstandsetzung<br />
Perfektion & Know-how.<br />
www.drees<strong>motor</strong>entechnik.de<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong><br />
X/2022<br />
XX
Manthey EMA verpasst<br />
nur knapp den Sieg<br />
beim 12-Stunden-Rennen<br />
von Bathurst<br />
Meuspath. Manthey EMA musste sich beim Auftaktrennen<br />
<strong>der</strong> Intercontinental GT Challenge nur dem Mercedes-AMG<br />
von SunEnergy Racing geschlagen geben. Schlussfahrer<br />
Matt Campbell überquerte nach 3<strong>23</strong> Runden mit einem<br />
hauchdünnen Rückstand von 0.9267 Sekunden als Zweiter<br />
<strong>die</strong> Ziellinie. Mit ihm teilten sich Mathieu Jaminet und Thomas<br />
Preining das Cockpit des Porsche 911 GT3 R mit <strong>der</strong><br />
Startnummer 912.<br />
Das Rennen startete am Sonntag, den 5. Februar, traditionell<br />
vor Sonnenaufgang um 5:45 Uhr Ortszeit. Startfahrer<br />
Thomas Preining ging von Position drei ins Rennen und<br />
verteidigte <strong>die</strong>se in seinem Stint und übergab beim ersten<br />
Pitstop an Mathieu Jaminet. Durch eine fehlerfreie Leistung<br />
des gesamten Teams blieb <strong>der</strong> grün-gelbe Neunelfer kontinuierlich<br />
in Schlagdistanz zur Spitze und sammelte nach<br />
fünf Stunden Renndistanz auch Führungskilometer auf dem<br />
6,213 Kilometer langen Traditionskurs im Bundesstaat New<br />
South Wales.<br />
20 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Manthey-Racing<br />
In <strong>der</strong> Schlussphase des Rennens kam es zu einem packenden<br />
Kampf um den Gesamtsieg, bei dem Boxenstopps,<br />
Reifen sowie Strafen eine wichtige Rolle spielten. Drei<br />
Fahrzeuge, unter <strong>die</strong>sen <strong>der</strong> grün-gelbe Neunelfer pilotiert<br />
von Matt Campbell, kämpften bis zum Ende um den Platz<br />
ganz oben auf dem Podium. Nach einer Rekorddistanz<br />
von über 2.000 Kilometern, <strong>die</strong> mit einem Minimum an Safety-Car-Einsätzen<br />
und Vorsichtsmaßnahmen zurückgelegt<br />
werden konnten, überquerten <strong>die</strong> drei Podiumsplätze nach<br />
zwölf Stunden Renndauer <strong>die</strong> Ziellinie in einem Abstand von<br />
weniger als 1,5 Sekunden, wobei <strong>der</strong> Grello-Porsche mit <strong>der</strong><br />
Startnummer 912 den zweiten Platz belegte.<br />
„Einerseits bin ich sehr glücklich, an<strong>der</strong>erseits aber auch etwas<br />
enttäuscht, dass es nur zu Platz zwei gereicht hat. Wir<br />
haben während des gesamten Rennens keinen einzigen<br />
Fehler gemacht, das war wahrscheinlich eines unserer besten<br />
Rennen überhaupt. Die Fahrer, je<strong>der</strong> Boxenstopp und<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 21
um mit den Mercedes mitzuhalten.<br />
Aber das Team hat einen<br />
phänomenalen Job gemacht,<br />
vor allem in <strong>der</strong> Box und bei<br />
<strong>der</strong> Strategie. Die Jungs haben<br />
den ganzen Tag einen fantastischen<br />
Job gemacht, Mathieu<br />
und Thomas haben keinen einzigen<br />
Fehler gemacht.“<br />
<strong>die</strong> Strategie waren perfekt und deshalb konnten wir bis zum<br />
Schluss um den Sieg kämpfen. Auch wenn wir während des<br />
gesamten Rennens etwas von <strong>der</strong> Gesamtpace entfernt<br />
waren, bin ich sehr stolz auf das gesamte Team, das auf<br />
Platz zwei ins Ziel gekommen ist“, erklärt Nicolas Rae<strong>der</strong>,<br />
Geschäftsführer <strong>der</strong> Manthey Racing GmbH.<br />
Das Fahrer-Team (v.l.n.r.):<br />
Thomas Preining,<br />
Matt Campbell,<br />
Mathieu Jaminet<br />
Mathieu Jaminet, Porsche<br />
911 GT3 R mit <strong>der</strong> Startnummer<br />
912:<br />
„Das En<strong>der</strong>gebnis ist nicht<br />
das, was wir uns vorgenommen<br />
haben, denn das Ziel<br />
ist immer zu gewinnen. Aber<br />
heute haben wir das Maximum<br />
herausgeholt. Wir haben<br />
das Maximum aus <strong>der</strong><br />
Strategie und den Boxenstopps<br />
herausgeholt und auf<br />
<strong>der</strong> Strecke keine Fehler gemacht.<br />
Matts letzter Stint war<br />
am Limit und er war <strong>für</strong> mich<br />
<strong>der</strong> Fahrer des Tages. Es ist enttäuschend, dass uns weniger<br />
als eine Sekunde zum Sieg gefehlt hat, aber am<br />
Ende eines so harten Zwölf-Stunden-Rennens so nah<br />
dran zu sein, ist etwas, worauf wir sehr stolz sein können.<br />
Jetzt wollen wir nächstes Jahr wie<strong>der</strong>kommen und<br />
versuchen, hier zu gewinnen!“<br />
Das anspruchsvolle 12-Stunden-Rennen<br />
in Australien<br />
war das letzte Rennen <strong>für</strong><br />
<strong>die</strong> 991.2 Generation des<br />
Grello-Porsche. Die weiteren<br />
Planungen <strong>für</strong> <strong>die</strong> Saison<br />
20<strong>23</strong> mit dem Porsche 911<br />
GT3 R <strong>der</strong> neuesten Generation<br />
wird Manthey in Kürze<br />
bekannt geben.<br />
Stimmen <strong>der</strong><br />
Fahrer nach<br />
dem Rennen<br />
Matt Campbell, Porsche<br />
911 GT3 R mit <strong>der</strong> Startnummer<br />
912:<br />
„Am Ende war Platz zwei<br />
das Beste, was wir erreichen<br />
konnten. Lei<strong>der</strong> hatten wir<br />
insgesamt nicht <strong>die</strong> Pace,<br />
22 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Manthey-Racing<br />
Thomas Preining, Porsche 911 GT3 R<br />
mit <strong>der</strong> Startnummer 912:<br />
„Ich denke, wir können insgesamt zufrieden sein und<br />
wissen, dass wir ein perfektes Rennen ohne Fehler gefahren<br />
sind. Unsere Strategie war auf den Punkt und<br />
<strong>die</strong> Boxenstopps waren immer perfekt, daher ein großes<br />
Dankeschön an das gesamte Team <strong>für</strong> den Einsatz.<br />
Wir können definitiv mit dem Wissen aus <strong>die</strong>sem Wochenende<br />
gehen, dass wir auf <strong>der</strong> Strecke alles gegeben<br />
haben. Matt ist am Ende einen unglaublichen Stint<br />
gefahren und wir hätten das Potenzial nicht besser ausschöpfen<br />
können. Natürlich hätten wir gerne den Sieg<br />
geholt, aber das war das absolut beste Ergebnis, das<br />
wir erzielen konnten.“//<br />
Das Ende einer Ära: Hier fährt <strong>der</strong> Grello<br />
Porsche 991.2 Generation nach seinem<br />
letzten Einsatz Richtung Sonnenuntergang.<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> <strong>23</strong>
Zylin<strong>der</strong>kopfdichtungen<br />
<strong>für</strong> den Motorsport<br />
und <strong>für</strong> das<br />
Motortuning<br />
Elring <strong>–</strong> das Original: Was geht und was nicht?<br />
Wenn es um Motoren mit hohen Literleistungen geht, sind<br />
<strong>die</strong> Anfor<strong>der</strong>ungen an <strong>die</strong> Zylin<strong>der</strong>kopfdichtung auch beson<strong>der</strong>s<br />
hoch. Dies gilt insbeson<strong>der</strong>e bei Kleinserien, da <strong>die</strong><br />
Stückzahlen im Vergleich zu den Dichtungen <strong>für</strong> Erstausrüstungskunden<br />
sehr gering sind.<br />
Anfor<strong>der</strong>ungen an <strong>die</strong> Zylin<strong>der</strong>kopfdichtung<br />
Die Anfor<strong>der</strong>ungen an Seriendichtungen und solche <strong>für</strong><br />
leistungsgesteigerte Motoren sowie Kleinstserien sind unterschiedliche.<br />
Hierbei muss beim Material <strong>der</strong> Zylin<strong>der</strong>kopfdichtung<br />
unterschieden werden zwischen klassischen<br />
Metall-Weichstoff-Dichtungen und Metall-Lagen-Stahldichtungen.<br />
Ein weiterer Einflussfaktor ist, ob es sich um aktuellen<br />
Motorsport, Motortuning von Serien<strong>motor</strong>en o<strong>der</strong><br />
historischen Motorsport handelt. Je<strong>der</strong> Motor benötigt eine<br />
spezielle Zylin<strong>der</strong>kopfdichtung, da <strong>die</strong> technischen Anfor<strong>der</strong>ungen<br />
unterschiedlich gelöst werden müssen, worin im<br />
Folgenden näher eingegangen wird.<br />
Stahl und Metall-Graphit (letzteres wird von Elring nicht<br />
angeboten). Stahl zeigt eindeutig <strong>die</strong> bessere Hitzebeständigkeit<br />
<strong>für</strong> hohe Temperaturen und wird deshalb in <strong>der</strong><br />
Königsklasse des Motorsports eingesetzt. Hierbei handelt<br />
es sich um spezielle Metall-Lagen-Zylin<strong>der</strong>kopfdichtungen.<br />
Wenn es sich um Dichtungen aus Metall-Weichstoff-Material<br />
handelt, muss das richtige Material ausgewählt werden.<br />
ElringKlinger und seine Spezialisten aus dem Musterbau<br />
verwenden nur das hochwertigste Material, unabhängig<br />
vom Ursprungsmaterial. Falls notwendig, können wie bei<br />
<strong>der</strong> Ferrari-Zylin<strong>der</strong>kopfdichtung zusätzliche Ringe in <strong>die</strong><br />
Brennraumeinfassung gepresst werden, um <strong>die</strong> hohen<br />
Verbrennungstemperaturen vom Weichstoff fernzuhalten.<br />
Gasdichtigkeit<br />
Temperaturbeständigkeit<br />
Drei Materialien stehen zur Auswahl, <strong>die</strong> alle eine hohe<br />
Temperaturbeständigkeit aufweisen: Metall-Weichstoff,<br />
Funktionslagen und Stopper<br />
(hier geschweißt)<br />
Ferrari-Zylin<strong>der</strong>kopfdichtung<br />
mit zusätzlichem Ring in <strong>der</strong><br />
Brennraumeinfassung<br />
Das wichtigste Kriterium <strong>für</strong> Zylin<strong>der</strong>kopfdichtungen ist <strong>die</strong><br />
Gasdichtigkeit, <strong>die</strong> sowohl bei Metall-Lagen-Stahl-Dichtungen<br />
als auch bei Metall-Weichstoff-Zylin<strong>der</strong>kopfdichtungen<br />
erreicht werden kann. Die Funktionslagen von Metall-Lagen-Stahl-Dichtungen<br />
bestehen aus geprägten Vollsicken<br />
und passenden Stoppern in <strong>der</strong> Trägerlage, während Metall-Weichstoff-Zylin<strong>der</strong>kopfdichtungen<br />
zusätzlich Schneidringe<br />
in Brennraumeinfassungen haben können. Diese harten<br />
Stahlringe haben ein spezielles Profil und beim Anziehen<br />
<strong>der</strong> Zylin<strong>der</strong>kopfschrauben gräbt es sich in den weicheren<br />
Zylin<strong>der</strong>kopf und Motorblock. Dadurch wird <strong>der</strong> Schutz des<br />
Weichstoffs vor hohen Temperaturen sichergestellt.<br />
24 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Anzeige<br />
Öl- und Kühlmitteldichtheit<br />
Schneidringe<br />
Regel 25 Mikrometer. Eine Anpassung <strong>der</strong> Schichtdicke<br />
ist technisch möglich.<br />
Nachzugsfrei und hohe Lebensdauer<br />
Obwohl beide Kriterien in <strong>der</strong> Serienproduktion sehr wichtig<br />
sind, spielen sie bei Motoren mit hoher Leistung o<strong>der</strong><br />
gesteigerter Leistung keine so große Rolle, da an<strong>der</strong>e Kriterien<br />
priorisiert werden. Das heißt aber trotzdem, dass<br />
<strong>die</strong> Dichtungen über viele tausend Kilometer einwandfrei<br />
funktionieren.<br />
Beson<strong>der</strong>e Herausfor<strong>der</strong>ung und<br />
Grenzen des Möglichen<br />
Sowohl mit Metall-Weichstoff-Zylin<strong>der</strong>kopfdichtungen als<br />
auch mit Stahl-Lagen-Dichtungen werden <strong>die</strong> Kriterien <strong>der</strong><br />
Öl- und Kühlmitteldichtigkeit erfüllt. Ermöglicht wird <strong>die</strong>s<br />
durch einen Siebdruck auf <strong>der</strong> Ober- und Unterseite <strong>der</strong><br />
Zylin<strong>der</strong>kopfdichtung. Ein Elastomer, das dem jeweiligen<br />
Einsatzzweck entspricht, wird verwendet. Die Schichtdicke<br />
bei Mehr-Lagen-Stahl-Dichtungen beträgt in <strong>der</strong> Regel<br />
15 Mikrometer. Bei Metall-Weichstoff-Zylin<strong>der</strong>kopfdichtungen<br />
wird etwas mehr Material verwendet, in <strong>der</strong><br />
Wenn es um größere Brennraumdurchmesser geht, ist <strong>die</strong><br />
Umsetzung bei Metall-Weichstoff-Zylin<strong>der</strong>kopfdichtungen<br />
relativ einfach. Bei Bedarf können Stegunterlagen unter<br />
<strong>der</strong> Brennraumeinfassung verbaut werden, um <strong>die</strong> notwendige<br />
Materialstabilität am Steg zu gewährleisten <strong>–</strong> wenn z.<br />
B. das Übermaß entsprechend groß ist. Auch wenn eine<br />
Verdichtungsreduzierung o<strong>der</strong> Verdichtungserhöhung gewünscht<br />
wird, lässt sich <strong>die</strong>s relativ einfach umsetzen. Die<br />
Stärke des Ausgangsmaterials wird angepasst und unter<br />
Umständen <strong>die</strong> Materialstärke des gewählten Edelstahls<br />
<strong>für</strong> <strong>die</strong> Brennraumeinfassung ebenfalls. Wenn Zylin<strong>der</strong>kopfdichtungen<br />
mit mehr als 2,0 mm Stärke benötigt wer-<br />
Maßgefertigte<br />
Motordichtungen<br />
Einzeldichtungen nach Maß.<br />
Verlassen Sie sich auch bei <strong>der</strong> Reparatur von<br />
Racing-, Tuning- und Oldtimer<strong>motor</strong>en auf<br />
<strong>die</strong> optimale Funktion und Erstausrüstungs-<br />
Qualität von original Elring-Dichtungen.<br />
Wir freuen uns auf Ihre Anfrage:<br />
Fon +49 71<strong>23</strong> 724-799<br />
Fax +49 71<strong>23</strong> 724-798<br />
service@elring.de | www.elring.de<br />
GUTE ERFAHRUNG
den, dann können auch zwei identische Dichtungen miteinan<strong>der</strong><br />
in einem beson<strong>der</strong>en Verfahren miteinan<strong>der</strong> verklebt<br />
werden. Das Ausgangsmaterial besitzt <strong>die</strong> maximale Stärke<br />
von 2,0 mm. Größere Brennraumdurchmesser bei Metall-Lagen-Dichtungen<br />
sind grundsätzlich möglich. Es gibt<br />
zwei Möglichkeiten: Bei Dichtungen aus <strong>der</strong> Großserie<br />
kann <strong>der</strong> Brennraum mit einem Laser aufgrund <strong>der</strong> Geometrie<br />
von Sicken und Stopper vergrößert werden, aber<br />
normalerweise nur um wenige Zehntel Millimeter. Hierbei<br />
werden <strong>die</strong> Nieten, <strong>die</strong> <strong>die</strong> Lagen zusammenhalten, ausgebohrt<br />
und <strong>die</strong> einzelnen Lagen dann getrennt mit dem<br />
Laser auf den benötigten Durchmesser geschnitten und<br />
anschließend wie<strong>der</strong> vernietet.<br />
Die zweite Methode ist <strong>die</strong> Herstellung neuer Funktionslagen,<br />
welche allerdings auch viel teurer ist und oft das<br />
verfügbare Budget überschreitet. Diese Methode erfor<strong>der</strong>t<br />
entsprechende Werkzeuge, um <strong>die</strong> Sicken in <strong>die</strong> Edelstahl-Lagen<br />
zu prägen, und ein weiteres Werkzeug, um <strong>die</strong><br />
Stopper anzupassen. Diese Methode eignet sich nur <strong>für</strong><br />
größere Stückzahlen o<strong>der</strong> im Motorsport, wo große Budgets<br />
verfügbar sind.<br />
Ablauf und Beratung:<br />
Die einfachste und schnellste Möglichkeit, um herauszufinden,<br />
was <strong>für</strong> einen bestimmten Motor möglich ist,<br />
besteht darin, über <strong>die</strong> E-Mail service@elring.de o<strong>der</strong><br />
über <strong>die</strong> Website www.elring.com Kontakt aufzunehmen.<br />
Die Anfrage wird dann direkt an <strong>die</strong> entsprechende Abteilung<br />
weitergeleitet, <strong>die</strong> sich mit den eingereichten Informationen<br />
befasst und nach Klärung mit dem Musterbau<br />
beim Interessenten meldet. Je genauer <strong>die</strong> Angaben<br />
sind, desto einfacher und schneller kann ein Angebot<br />
abgegeben werden.<br />
Zum Schluss:<br />
Auch wenn bisher nur über Zylin<strong>der</strong>kopfdichtungen gesprochen<br />
wurde, können <strong>die</strong> Spezialisten von ElringKlinger<br />
jede an<strong>der</strong>e Dichtung rund um den Motor modifizieren o<strong>der</strong><br />
nach Vorgabe produzieren.//<br />
Brennraum vergrößert auf<br />
Basis Seriendichtung<br />
26 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Yamaha bewährt sich in <strong>der</strong> Luft<br />
Yamaha bewährt<br />
sich in <strong>der</strong> Luft<br />
Zu Lande und zu Wasser ist<br />
Yamaha bereits unterwegs.<br />
Nun geht es <strong>für</strong> das Unternehmen<br />
auch in <strong>die</strong> Luft. Gemeinsam<br />
mit Shin Maywa Industries<br />
arbeitet <strong>der</strong> Motorrad- und Motorenhersteller<br />
an <strong>der</strong> Entwicklung<br />
eines zweisitzigen Kleinflugzeugs.<br />
Ein Protoytp erhob<br />
sich nun bei einem Testflug in<br />
Japan erfolgreich in <strong>die</strong> Luft.<br />
Das Forschungs- und Entwicklungsflugzeug<br />
XU-L (Experimental<br />
Utility aircraft <strong>–</strong> Large<br />
type) von Shin Maywa ist mit<br />
einem vorhandenen 499-Kubik-Motor<br />
von Yamaha ausgerüstet.<br />
Beide Unternehmen<br />
planen, <strong>die</strong> gemeinsame Arbeit<br />
fortzusetzen.//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 27
CodeWeek EU organisers are honoured<br />
TO CERTIFY<br />
that DASH erklärt das Internet<br />
actively contributed to the success of<br />
EUROPE CODE WEEK 20<strong>23</strong><br />
by running a coding event.<br />
On behalf of Europe Code Week Ambassadors<br />
1<br />
Ist <strong>der</strong> Fortbestand des<br />
Handwerks durch einen<br />
Fachkräftemangel bedroht?<br />
Was lange als unerwünschter Nebensatz galt, wird mittlerweile<br />
mehr und mehr Realität. Generell droht vielen Bereichen<br />
des klassischen Handwerks ein Engpass an interessierten<br />
und begeisterten jungen Menschen. Speziell im<br />
Bereich <strong>der</strong> Motorinstandsetzung, Kfz-Reparatur und allem,<br />
was im Bereich Motor dazu gehört, wird <strong>die</strong>s durch den Entscheid<br />
über das „Verbrenner-Aus“ aber noch einmal deutlich<br />
drastischer bekräftigt. Umso wichtiger ist also ein frühes heran<br />
führen an <strong>die</strong> einzelnen <strong>Branche</strong>nbereiche mit dem Ziel<br />
Begeisterung zu erkennen und direkt zu för<strong>der</strong>n!<br />
Wir von <strong>der</strong> <strong>motor</strong> sorgen nicht nur <strong>für</strong> För<strong>der</strong>- und Fortbildungsmaßnahmen<br />
in verschiedenen Bereichen <strong>der</strong> In-<br />
28 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Rockid <strong>–</strong> Fortbestand sichern<br />
standsetzung wie Schulungsreihen<br />
mit Verbänden o<strong>der</strong> gemeinsam mit<br />
unseren Industriepartnern gezielt umgesetzte<br />
Fortbildungsmaßnahmen<br />
innerhalb unserer Community. Auch<br />
Projekte in Schulen und Lehrkreisen<br />
gehören inzwischen fest zu unserem<br />
Arbeitsfeld innerhalb <strong>der</strong> wichtigen<br />
<strong>Branche</strong> „Motor“ und darüber hinaus.<br />
Ein gutes Beispiel hier<strong>für</strong>: Rockid.one<br />
Gemeinsam mit Unternehmen aus <strong>der</strong> Industrie, Wirtschaftsför<strong>der</strong>ung,<br />
Hanwerkskammern & Schulen vernetzt Rockid.<br />
one Praktikumskampagnen, vermittelt digitale Lerninhalte &<br />
bringt möglichen Fachkräften von morgen ihr Berufsbild zum<br />
Anfassen näher. Rockid.one klärt auf und bringt <strong>die</strong> MINT-Berufe<br />
aktiv an Schulen. Das Konzept ist durchdacht und muss<br />
geför<strong>der</strong>t werden. Aktuell ist Bildung zu stark von individuellen<br />
Umständen abhängig, dabei ist seit Jahren absehbar, welche<br />
dramatischen Folgen sich daraus entwickeln. Dazu kommt<br />
<strong>der</strong> „falsche“ Trend, dass nur Stu<strong>die</strong>nberufe zukunftsfähig<br />
sind. Auch <strong>die</strong>ser Entwicklung wirkt das Projekt entgegen. So<br />
soll sukzessive das Konzept immer mehr ausgeweitet werden.Unternehmen<br />
machen sich zudem attraktiv <strong>für</strong> Bewerber,<br />
denn mit <strong>die</strong>sem Projekt können sie ihren jungen Mitarbeitern<br />
lehrreiche Erlebnisse bieten. Die Auszubildenden erfahren in<br />
ihrer Aktivität eine starke Persönlichkeitsentwicklung und werden<br />
zu selbstbewussten Mitarbeitern. Die Schulen entwickeln<br />
sich weiter und werden im Lehrauftrag unterstützt, <strong>die</strong> Kin<strong>der</strong><br />
lernen spielerisch wichtige Bereiche <strong>der</strong> Digitalisierung kennen<br />
und dass <strong>die</strong>se <strong>für</strong> alle beherrschbar ist. Allen Firmen,<br />
egal ob Konzernen, Mittelständlern o<strong>der</strong> kleinen Unternehmen,<br />
bietet sich hiermit eine ausgereifte Chance sich me<strong>die</strong>nwirksam<br />
in <strong>der</strong> Öffentlichkeit zu präsentieren und sich dem<br />
Fachkräftemangel von morgen tatkräftig entgegenzustellen.<br />
Durch das Engagement entsteht eine Win-win-Situation <strong>für</strong><br />
alle, bei vergleichbar überschaubarem finanziellem Aufwand.<br />
Sowohl <strong>die</strong> teilnehmenden Firmen als auch <strong>die</strong> Azubis erhalten<br />
nach erfolgreichem Projekt ein Zertifikat.<br />
Was an verschiedenen Grundschulen in NRW begann, hat<br />
sich bereits auf weitere Bundeslän<strong>der</strong> ausgeweitet. Wir von<br />
<strong>der</strong> <strong>motor</strong> sehen hier ein riesiges Potenzial und begleiten proaktiv<br />
das Projekt. Fragen richten Sie gerne direkt an Rockid.<br />
one o<strong>der</strong> an unsere Redaktion.//<br />
Geför<strong>der</strong>t durch:<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 29
Qualitätsbewusstsein, Nachhaltigkeit,<br />
Kundenorientierung und Teamgeist:<br />
Da<strong>für</strong> steht BTS Turbo.<br />
Doch was bietet BTS Turbo im Detail?<br />
Die <strong>Branche</strong> entwickelt sich seit Jahren rasant und neue<br />
Anfor<strong>der</strong>ungen sind entstanden. Als <strong>der</strong> führende Turbola<strong>der</strong>-Spezialist<br />
hat BTS den Anspruch, <strong>für</strong> jede<br />
Marktverän<strong>der</strong>ung und jeden Kundenwunsch eine<br />
hochwertige Lösung zu bieten.<br />
Mittlerweile bietet BTS seinen Handelspartnern<br />
verschiedene Turbo-Varianten an, von <strong>der</strong><br />
OE-Qualität, über vollständig aufbereitete Turbos<br />
„wie neu“, bis hin zur Budget Linie, welche<br />
gerade <strong>für</strong> ältere Fahrzeuge eine zeitwertgerechte<br />
Reparatur unter gleichzeitig höchsten<br />
Qualitätsansprüchen von BTS ermöglicht.<br />
30 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Anzeige<br />
Das BTS ORIGINAL<br />
Programm umfasst <strong>die</strong><br />
Werks-Turbola<strong>der</strong> sämtlicher<br />
Serienhersteller in Erstausrüsterqualität. Damit<br />
bietet BTS als Vertragspartner sämtlicher Hersteller dem<br />
Kunden ein enormes Lieferportfolio und entsprechendes<br />
Fachwissen zum jeweiligen Produkt. Gibt’s nicht?<br />
Gibt’s nicht!<br />
So gut wie Neuteile <strong>–</strong> bei<br />
gleicher Gewährleistung.<br />
Dieses Qualitätsversprechen<br />
gibt <strong>die</strong> BTS REMAN Produktlinie Ihren Kunden und<br />
Handelspartnern. Tauschturbola<strong>der</strong> sind <strong>die</strong> sinnvolle und<br />
gleichzeitig ressourcenschonende Reparaturlösung ohne<br />
Qualitätseinbußen. Die Aufarbeitung ermöglicht enorme<br />
Nachhaltigkeit dank 98% weniger Materialeinsatz. Durch<br />
<strong>die</strong> optimierten Prozesse können zusätzlich 37% CO2 eingespart<br />
werden. Für <strong>die</strong>ses zukunftsorientierte und nachhaltige<br />
Management wurde BTS bereits 2017 mit dem Rohstoffeffizienzpreis<br />
ausgezeichnet.<br />
Mit dem BTS BUDGET Portfolio<br />
bietet sich <strong>der</strong> Werkstatt<br />
und damit dem Endverbraucher<br />
<strong>die</strong> kostengünstige Alternative <strong>für</strong> Fahrzeuge<br />
älterer Baujahre. Dank <strong>der</strong> hohen Qualitätsansprüche des<br />
Unternehmens ermöglichen <strong>die</strong>se Turbola<strong>der</strong> eine wirtschaftlich<br />
effiziente, zeitwertgerechte und damit <strong>für</strong> den Besitzer<br />
lohnenswerte Reparatur.<br />
Damit aber nicht genug. Zusätzlich zu <strong>der</strong> hocheffizienten Aufbereitung,<br />
Lagerung und Ersatzteilwirtschaft bietet BTS Turbo<br />
noch ein weiteres, sehr interessantes Partnerprojekt. Mit dem<br />
„TurboExperten“-Programm werden <strong>die</strong> Konzeptpartner-Werkstätten<br />
zu echten Experten in den Bereichen Technik, Fehlersuche<br />
und Reparatur, rund um den Turbola<strong>der</strong>, entwickelt.<br />
Inzwischen gibt es über 2.500 angeschlossene Werkstätten<br />
in Deutschland, Österreich und <strong>der</strong> Schweiz. Der Support<br />
<strong>der</strong> Turboexperten steht dabei im Vor<strong>der</strong>grund. Auf <strong>der</strong> Experten-Homepage<br />
werden den Partnern viele nützliche und<br />
interessante Informationen zur Verfügung gestellt. OE-Montageanleitungen,<br />
Musterkalkulationen, aktuellste Serviceinformationen,<br />
E-Learnings und technische Videos sind hier nur ein<br />
paar Beispiele. Ein absolutes Highlight ist sicherlich <strong>die</strong> „autolebenslange<br />
Garantie“, <strong>die</strong> TurboExperten auf BTS-Turbola<strong>der</strong><br />
erhalten. Die Aus- und Weiterbildung <strong>der</strong> Turboexperten ist dabei<br />
ein zentrales Thema. Im Zwei-Wochen-Rhythmus werden<br />
<strong>die</strong> Partnerwerkstätten via Online-Training über verschiedenste<br />
Themen informiert und geschult. Beginnend von Turbola<strong>der</strong>-Grundlagen,<br />
über mögliche Schäden und Ausfallursachen,<br />
bis hin zu fahrzeugspezifischen Themen. Der Turbola<strong>der</strong> ist<br />
ein hochtechnisches Produkt, dass eine Werkstatt immer wie<strong>der</strong><br />
vor Herausfor<strong>der</strong>ungen stellt. Das BTS Werkstatt-Kompetenz-Team,<br />
bestehend aus KFZ-Meistern und erfahrenen<br />
Turbola<strong>der</strong>-Spezialisten, steht <strong>der</strong> Werkstatt mit Rat und Tat<br />
zur Seite. Die Beantwortung von technischen Fragen, Unterstützung<br />
bei <strong>der</strong> Diagnose o<strong>der</strong> Hilfe beim Ein- und Ausbau des<br />
Turbola<strong>der</strong>s gehören zu den Kernkompetenzen des Teams.<br />
Qualität, <strong>die</strong> sich auszahlt!//<br />
MEHR TURBO<br />
GEHT NICHT!<br />
www.turboexperte.de
FULL PULL!<br />
Tractorpulling <strong>–</strong> Ein extremer Motorsport, <strong>der</strong> ein Höchstmaß an Ehrgeiz<br />
und Kreativität, gepaart mit Verrücktheit voraussetzt.<br />
Wer sich im Bereich Motorsport bewegt und interessiert, <strong>der</strong><br />
kommt früher o<strong>der</strong> später einfach nicht am Tractorpulling<br />
vorbei. Hier gehen Traktoren beson<strong>der</strong>er Bauarten, beson<strong>der</strong>e<br />
Tüfteleien und unbändige Leistungslevel an den Start.<br />
Dieser Sport findet<br />
seinen Ursprung weit<br />
zurück im bereits in<br />
den 1930er Jahren<br />
entstandenen „Horse-Pulling“.<br />
Was<br />
einst das stärkste<br />
Pferd im Stall, wurde<br />
durch <strong>die</strong> Mechanisierung<br />
zum<br />
Entscheid über den<br />
leistungsstärksten<br />
Traktor.<br />
Das Ziel: Den angehängten<br />
Bremswagen,<br />
o<strong>der</strong> auch Bremsschlitten genannt, mit dem darauf<br />
angebrachten und sich im Verlauf des Pulls vorschiebenden<br />
Gewicht über <strong>die</strong> vorgegebene Strecke von 80-100 Metern<br />
zu ziehen.<br />
Die Herausfor<strong>der</strong>ung: Die auf <strong>die</strong> Zugmaschine zugehende<br />
und damit immer schwerer werdende Last zuverlässig<br />
von Start nach Ziel zu bewegen, ohne im lehmig-festen Boden<br />
stecken zu bleiben. Einmal stehen geblieben drückt das<br />
Gewicht so stark auf <strong>die</strong> Zugpunkte, dass ein wie<strong>der</strong> anfahren<br />
eigentlich unmöglich wird. Neben <strong>der</strong> richtigen Reifenwahl,<br />
<strong>der</strong> bestmöglichen Balance des Fahrzeugs und dem<br />
ohne Zweifel notwendigen Feingefühl und Können des Fahrers,<br />
zählt aber vor allem eines: Die Kraft aus den Zylin<strong>der</strong>n!<br />
Das Team des Flying Hawk hat sich <strong>die</strong>ser Aufgabe im<br />
Jahr 2001 mit Hingabe und Enthusiasmus angenommen.<br />
Maximale Leistung aus Fahrer und Fahrzeug heraus kitzeln,<br />
das Gespann über <strong>die</strong> volle Distanz ins Ziel bringen.<br />
Begonnen hat das Team um Michael Dickmann und Christian<br />
Konz mit einem heute vergleichsweise kleinen Traktor.<br />
Ein IHC Typ 1046 war das Mittel <strong>der</strong> Wahl. Ausgestattet mit<br />
rund 100 PS zuzüglich einer kleinen Leistungssteigerung<br />
wurden von Anfang an direkt<br />
zahlreiche Wettkämpfe bestritten<br />
und es wurde schon<br />
im Laufe <strong>der</strong> ersten Saison<br />
schnell klar: In den Standardklassen<br />
werden wir nicht<br />
glücklich. Wir wollen mehr!<br />
Es ist wohl auch kaum notwendig<br />
zu erwähnen, wie<br />
viele Nächte, Kopfschmerzen<br />
und finanzielle Mittel im Laufe<br />
<strong>der</strong> Jahre in <strong>die</strong>ses Hobby<br />
eingeflossen sind. Christian<br />
Konz sagt uns direkt zum Einstieg<br />
ins Gespräch ganz deut-<br />
32 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Full Pull! <strong>–</strong> Tractorpulling<br />
lich: „Euch ist aber klar, wir sind<br />
nur Amateure!“. <strong>–</strong> Amateure? Vielleicht<br />
nach Reglement o<strong>der</strong> Klassifizierung,<br />
das mag sein. Aber wir<br />
würden hier vermutlich eher einen<br />
Ausdruck wie „Spezialisten“ verwenden.<br />
Über <strong>die</strong> vielen Jahre gab es diverse<br />
Entwicklungsstufen <strong>der</strong> einzelnen<br />
angeschafften Traktoren,<br />
es wurde experimentiert, optimiert<br />
und immer wie<strong>der</strong> verbessert. Der<br />
IHC bekam weitere Gefährten an<br />
<strong>die</strong> Seite. Größer, schneller, lauter.<br />
Und heute?<br />
Aus einem „einfachen“ Traktor ist inzwischen ein wahres<br />
Ungetüm geworden. Vor uns steht kein Serienmodell mit<br />
Anpassungen, son<strong>der</strong>n eine komplette Eigenkonstruktion<br />
aus kaltem, hartem Stahl, stellenweise leicht bedeckt von<br />
etwas GFK zum Schutz von Material und Zuschauern, und<br />
auch, um dem Ganzen etwas optischen Chick zu verpassen.<br />
Zwei Grund<strong>motor</strong>en <strong>der</strong> Marke Continental V12 Typ<br />
AV1790, ehemals vorgesehen <strong>für</strong> den Betrieb in Panzern,<br />
<strong>für</strong> ihren neuen Einsatz nun verfeinert mit etlichen Modifikationen,<br />
sitzen auf dem Rahmen und warten darauf, <strong>die</strong> Reifen<br />
in den Lehmboden zu pressen. Ihr habt richtig gelesen.<br />
24 Zylin<strong>der</strong> treiben <strong>die</strong>ses Gefährt an. 24 Zylin<strong>der</strong> mit einem<br />
Bohrungsdurchmesser von 146 mm. Je<strong>der</strong> <strong>die</strong>ser 12-Zylin<strong>der</strong>-Motoren<br />
bringt von Haus aus also schon den beeindruckenden<br />
Hubraum von 29.361 ccm mit. Diese Grundleistung<br />
wird dank Eigenbau-Drosselklappen und Kupplungssystem,<br />
elektronisch geregelter Saugrohreinspritzung mit selbst hergestellten<br />
Einspritzdüsen an einer En<strong>der</strong>le 1270 Pumpe,<br />
elektronischer Zündung und noch einigen an<strong>der</strong>en Umbauten<br />
noch zusätzlich deutlich verstärkt.<br />
Doch damit nicht genug. Als wäre das nicht schon eine Art<br />
Superlativ <strong>für</strong> sich selbst, entschied man sich zur zusätzlichen<br />
Leistungssteigerung <strong>für</strong> <strong>die</strong> Anbringung eines Pro-<br />
Charger La<strong>der</strong>s. Dies ist aber kein klassischer Abgas-Turbola<strong>der</strong>.<br />
Hierbei handelt es sich um einen mechanisch<br />
angetriebenen, an <strong>der</strong> Antriebsseite angebrachten La<strong>der</strong>.<br />
Man könnte ihn (sehr vereinfacht gesagt und technisch auch<br />
an<strong>der</strong>s aufgebaut) eher mit einem Kompressor-System in<br />
Vergleich setzen. Der Pro Charger F-3R-<br />
136 mit seinem ebenfalls selbst entwickelten<br />
und gebauten Freilauf Antrieb verpasst<br />
dem Motor den letzten Schliff.<br />
Alles in allem stehen hier nun rund 3,5<br />
Tonnen Fahrzeug bereit und wollen ihre<br />
gut 5.000 PS in Bewegung bringen.<br />
Je<strong>der</strong> einzelne Lauf ist ein Spektakel <strong>für</strong><br />
Zuschauer und Freunde des Motorsports.<br />
So etwas bekommt man wahrlich nicht alle<br />
Tage zu sehen.//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 33
Herausfor<strong>der</strong>ung<br />
Steuerkette<br />
Weshalb ein hoher Qualitätsstandard<br />
bei Steuerketten und<br />
Zubehörteilen so wichtig ist.<br />
Der Steuertrieb ist unabdingbar <strong>für</strong> <strong>die</strong> Funktion und Betriebsfähigkeit<br />
des Motors. Dies kann entwe<strong>der</strong>, wie früher<br />
vorrangig, mit einem Zahnriemen passieren, o<strong>der</strong>, was<br />
gleichzeitig eine hohe Laufleistung und zuverlässigen Antrieb<br />
bedeutet, mittels einer Steuerkette.<br />
Grundsätzlich sorgt eine Steuerkette <strong>für</strong> <strong>die</strong> Verbindung<br />
von Nockenwelle(n) zur Kurbelwelle. So wird mit Drehung<br />
des Kurbeltriebs über <strong>die</strong> Nockenwelle das entsprechende<br />
Ein- o<strong>der</strong> Auslassventil angesteuert und geöffnet o<strong>der</strong><br />
geschlossen, je nach Takt des jeweiligen Zylin<strong>der</strong>s. Doch<br />
ganz so einfach ist es nicht. Denn <strong>die</strong>ser Ablauf unterliegt<br />
höchsten Belastungen durch hohe Motordrehzahlen, <strong>die</strong><br />
Kette darf nicht im Material nachgeben, sich nicht verformen<br />
o<strong>der</strong> gar reißen. Außerdem werden in heutigen<br />
Steuertrieben weit mehr Komponenten als „nur“ obere<br />
und untere Wellen verbunden. Steuertriebe sind eine<br />
hoch komplexe, mit diversen Gleit- und Spannschienen,<br />
Kettenspannern und weiteren Zahnrä<strong>der</strong>n an Zusatzaggregaten<br />
verbundene Angelegenheit.<br />
Neben <strong>der</strong> korrekten Einbau- und Einstellkompetenz braucht<br />
es also Materialien, <strong>die</strong> den hohen Lasten sicher entgegentreten,<br />
sowie alle benötigten Ersatzteile zur Instandsetzung<br />
und Wartung.<br />
Einsatz <strong>für</strong> <strong>die</strong> iwis Steuerketten Kits.<br />
Das Münchner Unternehmen arbeitet seit mehr als 100 Jahren<br />
daran, <strong>für</strong> seine Kunden stets das beste Produkt zur<br />
höchsten Qualität zu produzieren. Was mit einer Fahrradkette<br />
begann, wuchs rasch zum erfolgreichen, sympathischen<br />
Familienunternehmen heran <strong>–</strong> und schließlich zu iwis, dem<br />
weltweit mit über 3.200 Mitarbeiterinnen und Mitarbeitern an<br />
mehr als 50 Standorten agierenden System- und Entwicklungspartner<br />
<strong>für</strong> Automobil- und Industrieanwendungen.<br />
Damals wie heute ist es von höchster Wichtigkeit nicht nur<br />
eine gute Produktverfügbarkeit zu gewährleisten, inzwischen<br />
finden sich weit über 200 Kettenvarianten im Portfolio,<br />
von <strong>der</strong> einfachen Zahnkette, über Wiegegelenkzahnketten,<br />
Bolzengelenkzahnketten, bis hin zu Hülsen- und Rollenket-<br />
34 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Anzeige<br />
ten. Bei iwis wird auch Tag <strong>für</strong> Tag getestet, geforscht und<br />
weiterentwickelt. Höchste Materialqualität <strong>der</strong> verwendeten<br />
Nicht mit iwis. Ein ganzes Team hat sich mit <strong>der</strong> Entwicklung<br />
und Zusammenstellung <strong>der</strong> Kits zur Aufgabe gemacht, <strong>die</strong>ses<br />
Problem aus <strong>der</strong> Werkstatt herauszuhalten. Man schaut<br />
genau, welche einzelnen Teile im jeweiligen Steuertrieb benötigt<br />
werden, sorgt <strong>für</strong> hochqualitative Teile, komplettiert<br />
das Kit und liefert dem Kunden so nicht nur eine dankbare<br />
Arbeitserleichterung, son<strong>der</strong>n auch zuverlässig lange Laufleistung<br />
aus einer Hand.<br />
Wichtiger Nebenaspekt: Die verwendeten Teile sind perfekt<br />
aufeinan<strong>der</strong> abgestimmt, Ketten und Rä<strong>der</strong> laufen sauber<br />
Teile und Rohstoffe sind Grundlage <strong>für</strong> <strong>die</strong> Langlebigkeit <strong>der</strong><br />
iwis Ketten. Und das weiß auch <strong>der</strong> Kunde. Nicht umsonst<br />
ist iwis mit seinen Hochleistungs-Ersatzteilen heute bereits<br />
fester Produzent und Zulieferer diverser Fahrzeughersteller.<br />
„Könnten wir billiger produzieren? Sicherlich. Billiger geht<br />
es fast immer irgendwo. Aber eben auch nur billiger, und<br />
dann gleichzeitig lei<strong>der</strong> nicht mehr nach unseren Qualitätsansprüchen<br />
und Leistungsanfor<strong>der</strong>ungen einsetzbar. Wir<br />
stehen hinter jedem Ersatzteil, dass unsere Werke verlässt.<br />
Wo iwis drauf steht, kann <strong>der</strong> Kunde immer von höchster<br />
Materialqualität ausgehen.“<br />
Die ausgiebigen Materialprüfungen und Entwicklungen <strong>der</strong><br />
Ketten, Langzeitlauftests, sowie sich auch stetig wie<strong>der</strong>holende<br />
Qualitätsprüfungen <strong>der</strong> schon im Portfolio befindlichen<br />
Teile beschränken sich aber längst nicht mehr nur auf <strong>die</strong><br />
Ketten an sich. Kettenspanner, Führungs-, Gleit- und Spannschienen,<br />
sowie auch diverse Kettenrä<strong>der</strong><br />
<strong>für</strong> Nebenaggregate kommen<br />
inzwischen in <strong>die</strong> Produktentwicklung<br />
und werden nach ihrer Produktion auf<br />
Herz und Nieren getestet. Man möchte<br />
dem Kunden alle Einzelteile aus einer<br />
Hand, zu einer Qualität und in vollem<br />
Umfang ermöglichen.<br />
Zuverlässige Ersatzteilverfügbarkeit<br />
und Produktqualität sind <strong>für</strong> Werkstätten<br />
wichtig. Das ist wohl klar. Aber ein<br />
riesiger Faktor ist außerdem Zeit. Die<br />
Reparatur soll zügig, sicher und ohne<br />
Zwischenfälle ablaufen. Es ist we<strong>der</strong><br />
<strong>für</strong> den Fahrzeugbesitzer, noch <strong>für</strong> <strong>die</strong><br />
Werkstatt von Vorteil, wenn bei einer<br />
Reparatur mit vielleicht sogar mehreren<br />
Steuerketten, Kettenrä<strong>der</strong>n und womöglich<br />
einer ganzen Palette Schienen<br />
mittendrin auffällt: Eine Schiene fehlt!<br />
Und das nur, weil schon bei <strong>der</strong> Bestellung<br />
<strong>der</strong> Teileumfang so groß ist, dass<br />
ein Einzelteil untergeht.<br />
ineinan<strong>der</strong>. Denn was bringt am Ende schon eine Steuerkette<br />
höchster Güte, wenn <strong>der</strong> fremd beschaffte Kettenspanner<br />
schon nach wenigen Kilometern seinen Dienst versagt?<br />
Was hilft <strong>der</strong> feinabgestimmte Kettentrieb, wenn <strong>die</strong> „billige“<br />
Gleitschiene mitten auf <strong>der</strong> Autobahn zerbröselt?<br />
„Mit einem Steuerketten Kit aus dem Hause iwis bekommen<br />
Sie nicht nur eine nützliche Hilfestellung in ihrem Werkstattalltag.<br />
Wir sorgen <strong>für</strong> eine Komplettlösung. Präzise, innovativ,<br />
leidenschaftlich und von höchster Qualität.“//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 35
Mehr Leistung,<br />
weniger Verschleiß<br />
Performance-Additiv <strong>für</strong> HVO-Kraftstoffe<br />
Das Performance-Additiv Dynamic XtL verbessert <strong>die</strong> Qualität<br />
von HVO-Kraftstoffen und erhöht <strong>der</strong>en Oxidations-,<br />
thermische und Lagerstabilität. Darüber hinaus überzeugt<br />
es durch seine systemreinigende Wirkung und reduziert<br />
Korrosion und Verschleiß.<br />
Alternative, paraffinische Dieselkraftstoffe sind ein Weg<br />
zur Verbesserung <strong>der</strong> CO2-Bilanz von Diesel<strong>motor</strong>en und<br />
ein Schritt in <strong>die</strong> Klimaneutralität.<br />
Dazu zählen:<br />
HVO-Kraftstoffe (Hydrotreated Vegetable Oils), <strong>die</strong> auch<br />
aus Abfallölen hergestellt werden können, PtL-Kraftstoffe<br />
(Power-to-Liquid) und <strong>der</strong> bekannteste GtL-Kraftstoff<br />
(Gas-to-Liquid). Diese neu entwickelten Kraftstoffe enthalten<br />
einen hohen Anteil an Bio-Komponenten, weshalb<br />
36 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Anzeige<br />
bei ihrer Verbrennung im Vergleich zu herkömmlichem<br />
Diesel zwischen 70 und 90 Prozent CO₂-Einsparungen<br />
möglich sind.<br />
Freigabe von Motorenherstellern <strong>für</strong><br />
paraffinische Kraftstoffe<br />
Immer mehr Hersteller von PKW-, LKW- und kleineren<br />
Schiffs- bzw. Boots<strong>motor</strong>en geben den Betrieb ihrer Motoren<br />
mit HVO-Kraftstoffen frei. So sind alle VW-Vierzylin<strong>der</strong>-TDI-Modelle,<br />
<strong>die</strong> <strong>der</strong> Konzern seit Ende Juni 2021 ausgeliefert<br />
hat, <strong>für</strong> den Betrieb mit paraffinischen Kraftstoffen<br />
freigegeben. Auch <strong>der</strong> Groß<strong>motor</strong>enhersteller Deutz gab<br />
am 12. Dezember 2022 bekannt, dass sein gesamtes<br />
TCD-Motorenprogramm <strong>für</strong> den Einsatz alternativer Dieselkraftstoffe<br />
freigegeben ist. Damit sind alle Deutz-Antriebe<br />
<strong>der</strong> EU-Abgasstufe V zum Betrieb mit paraffinischen Dieselkraftstoffen<br />
wie HVO zugelassen. Einzige Bedingung <strong>–</strong><br />
<strong>der</strong> verwendete paraffinische Kraftstoff muss <strong>der</strong> Norm EN<br />
15940 entsprechen. Der Marktanteil <strong>die</strong>ser Öko-Kraftstoffe<br />
wird daher voraussichtlich in den nächsten Jahren sprunghaft<br />
ansteigen.<br />
Seit über zehn Jahren ein Thema bei ERC:<br />
Paraffinische Kraftstoffe<br />
Zwischen den Jahren 2013 und 2015 wurde an <strong>der</strong> Hochschule<br />
Coburg <strong>der</strong> neue Kraftstoff R33 in Fahrzeugen unterschiedlicher<br />
Abgasklassen getestet. Der 33-prozentige<br />
biogene Kraftstoff, besteht zu 25 Prozent aus HVO und<br />
zu sieben Prozent aus Altspeiseölmethylester (Bio<strong>die</strong>sel).<br />
ERC war ebenfalls an dem R33-Projekt beteiligt und formulierte<br />
ein Performance-Additiv, das aus R33 ein Premiumprodukt<br />
macht. „Das Additiv sollte unter an<strong>der</strong>em den<br />
zunehmenden Anfor<strong>der</strong>ungen an <strong>die</strong> mo<strong>der</strong>nen Kraftstoffe<br />
in puncto Stabilisierung und Sauberhaltung Rechnung tragen“,<br />
erklärt <strong>der</strong> damalige Entwicklungsleiter bei <strong>der</strong> ERC<br />
Additiv GmbH Dr. Martin Müller. „Bei Drücken um 2000 Bar<br />
und Spaltmaßen in den Injektoren von 2 µm führt auch <strong>die</strong><br />
geringste Verschmutzung schnell zu einem Fehlverhalten<br />
<strong>–</strong> deshalb wird seitens <strong>der</strong> Automobilhersteller heute zunehmend<br />
auf den Einsatz geeigneter Reiniger o<strong>der</strong> Additive<br />
Wert gelegt.“<br />
Das Performance Additiv Dynamic XtL von ERC<br />
Basierend auf den Erkenntnissen des R33-Projekts, kann<br />
ERC heute ein Performance-Additiv <strong>für</strong> <strong>die</strong>se paraffinischen<br />
Kraftstoffe in Diesel<strong>motor</strong>en anbieten. Dynamic XtL<br />
wirkt in allen alternativen PtX-Kraftstoffen, GtL- und Biokraftstoffen<br />
wie HVO und BtL sowie in <strong>der</strong>en Mischungen<br />
mit klassischem, mineralischem Diesel und verbessert <strong>die</strong><br />
DIN-Qualität des Kraftstoffes deutlich.<br />
Bei <strong>der</strong> Entwicklung lag <strong>der</strong> Fokus auf:<br />
<strong>der</strong> Reinigung des Systems und <strong>der</strong> Injektoren, <strong>der</strong> Stabilitätsverbesserung,<br />
dem Korrosionsschutz und <strong>der</strong> Schmierung.<br />
Durch eine Verbesserung <strong>der</strong> elektrischen Leitfähigkeit<br />
unterstützt Dynamic XtL <strong>die</strong> sichere Handhabung<br />
beim Pumpen sowie beim Transport und vermin<strong>der</strong>t <strong>die</strong><br />
Schaumbildung.//<br />
www.erc-additiv.de<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 37
Der richtige Antrieb als<br />
Garant <strong>für</strong> hohe<br />
Prozesssicherheit<br />
Vielfalt <strong>für</strong> <strong>die</strong> Lebensmittelindustrie /<br />
Auch bei hohen Hygieneanfor<strong>der</strong>ungen sicher antreiben<br />
Automatisierte Prozesse sind in <strong>der</strong> Lebensmittelindustrie<br />
Standard. Dabei kommt es dort nicht nur auf <strong>die</strong> Fertigungseffizienz<br />
an. Die Hygiene spielt in <strong>der</strong> Nahrungsmittelindustrie<br />
eine Schlüsselrolle. Wie sich beides in Einklang<br />
bringen lässt und wie ein Antrieb <strong>für</strong> <strong>die</strong>se Anfor<strong>der</strong>ungen<br />
ausgeführt sein muss haben wir mit <strong>der</strong> Produktmanagerin<br />
<strong>der</strong> DEPRAG SCHULZ GMBH u. CO. Dagmar Dübbelde im<br />
Interview diskutiert.<br />
Frage: Wie stellt <strong>die</strong> DEPRAG bei ihren Antrieben <strong>die</strong> hohen<br />
Hygieneanfor<strong>der</strong>ungen sicher?<br />
langlebigen Radialwellendichtringen so gut abgedichtet,<br />
dass we<strong>der</strong> Leckageluft austritt noch Schmutz, Wasser o<strong>der</strong><br />
Reinigungsmittel in den Motor eindringen können. Auch <strong>die</strong><br />
üblicherweise eingesetzten Reinigungssprühsysteme verursachen<br />
kein Eindringen von Wasser in den Motor. Eine<br />
nasse Umgebung ist <strong>für</strong> <strong>die</strong>sen Druckluft<strong>motor</strong> generell kein<br />
Problem und er könnte sogar „Unter Wasser“ arbeiten, wie<br />
es in vielen Rühranwendungen <strong>der</strong> Fall ist. Alle unsere AD-<br />
VANCED LINE Edelstahl<strong>motor</strong>en sind mit lebensmittelkonformen<br />
USDA-H1 Fett geschmiert und können ölfrei betrieben<br />
werden. Für den ölfreien Betrieb ist bei <strong>der</strong> Auslegung<br />
<strong>der</strong> Antriebe eine Leistungsmin<strong>der</strong>ung von ca. 10-20 % bezogen<br />
auf <strong>die</strong> angegebenen technischen Daten im Produktkatalog<br />
zu berücksichtigen.<br />
Frage: Gibt es weitere Merkmale, <strong>die</strong> ein Druckluft<strong>motor</strong> <strong>für</strong><br />
<strong>die</strong>se Anwendungen aufweisen muss?<br />
DEPRAG: Ja. In vielen Anwendungen kann sich Kondenswasser<br />
in den Zuluftleitungen bilden. Es ist deshalb ratsam,<br />
entsprechende Maßnahmen zu treffen, so dass <strong>der</strong> Motor<br />
nicht <strong>die</strong> tiefste Stelle im System bildet und mit Wasser<br />
ausgespült wird. Viele Anwen<strong>der</strong> treffen hier nicht nur<br />
bei <strong>der</strong> Anordnung des Motors in <strong>der</strong> Anlage, son<strong>der</strong>n mit<br />
Wasserabschei<strong>der</strong>n o<strong>der</strong> Trocknern vor dem Antrieb weitere<br />
Vorkehrungsmaßnahmen. Ist <strong>die</strong>s alles nicht möglich, dann<br />
empfehlen wir eine Son<strong>der</strong>beschichtung <strong>für</strong> alle Motorinnenteile,<br />
<strong>die</strong> aus Stahl gefertigt werden. Denn <strong>für</strong> hochbelastete,<br />
hochdrehende Innenteile kann nur bedingt Edelstahl<br />
verwendet werden. Diese sogenannte CWL-Beschichtung<br />
sorgt <strong>für</strong> Unempfindlichkeit gegen Korrosion.<br />
Frage: Haben Sie Anwendungsbeispiele <strong>für</strong> uns, wie Ihre<br />
Motoren in <strong>der</strong> Lebensmittelindustrie eingesetzt werden?<br />
DEPRAG: Um <strong>die</strong> hohen Hygieneanfor<strong>der</strong>ungen <strong>der</strong> Lebensmittelindustrie<br />
sicher zu stellen, empfehlen wir <strong>für</strong> <strong>die</strong>se<br />
Anwendungen meist unseren ADVANCED LINE Druckluftlamellen<strong>motor</strong>,<br />
bei dem alle Außenteile aus hochwertigem<br />
Edelstahl gefertigt sind. Diese halten den üblichen Reinigungsmitteln<br />
stand. Die glatte Oberfläche <strong>die</strong>ser Druckluft<strong>motor</strong>en<br />
ist leicht zu säubern. Diese Antriebe sind mit<br />
DEPRAG: Teig rühren, Teigbahnen för<strong>der</strong>n und schneiden,<br />
Bauchfleischspieße drehen, Wurstbrät rühren o<strong>der</strong> Wurstpelle<br />
abwickeln, <strong>die</strong> Anwendungen in <strong>der</strong> Lebensmittelindustrie<br />
sind zahlreich. Lassen Sie mich nur einige wenige<br />
Anwendungen genauer ausführen, wie z.B. den Einsatz<br />
unseres ADVANCED LINE Druckluft<strong>motor</strong>s in einem Rühr-<br />
38 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
INTERVIEW<br />
werk zur Herstellung von Fruchtsaft. Unser<br />
Druckluft<strong>motor</strong> mit einer Leistung von 300<br />
W treibt mit einer Drehzahl von 700 Umdrehungen/Minute<br />
einen Propellerrührer eines<br />
Magnetrührwerks an. Doch auch <strong>für</strong> hohe<br />
Drehmomentanfor<strong>der</strong>ungen haben wir <strong>für</strong><br />
Industrierührwerke <strong>die</strong> richtigen Antriebe:<br />
Unsere ADVANCED LINE Hochmoment<strong>motor</strong>en<br />
entwickeln enorme Power auf kleinstem<br />
Raum. Der 900 W Hochmoment<strong>motor</strong><br />
mit einer Nenndrehzahl von 22 Umdrehungen/Minute<br />
überwindet ein Startmoment<br />
von 585 Nm und hat dabei einen maximalen<br />
Durchmesser von 63 mm.<br />
Eine weitere Anwendung findet sich in Mahlwerken<br />
und För<strong>der</strong>systemen in <strong>der</strong> Getreideverarbeitung.<br />
Hier liegt beson<strong>der</strong>er Augenmerk<br />
im Explosionsschutz bei <strong>der</strong> Bildung<br />
von Stäuben. Alle unsere ADVANCED LINE<br />
Motoren sind <strong>für</strong> den Einsatz im explosionsgeschützen<br />
Bereich ATEX zertifiziert. Doch<br />
auch bei <strong>der</strong> Fleischverarbeitung finden Sie<br />
unsere Motoren, wie z.B. in einer halbautomatischen<br />
Montageanlage zur Herstellung<br />
von Schaschlikspießen. In <strong>der</strong> Spießeinheit<br />
treiben zwei Druckluft<strong>motor</strong>en einen Holzspieß<br />
über zwei Riemen nach vorne durch<br />
<strong>die</strong> Fleisch-, Zwiebel- und Paprikastückchen.<br />
Am Spieß liegt eine Druckkraft von<br />
38 kg an und deshalb ist <strong>der</strong> leistungsstarke<br />
Druckluft<strong>motor</strong> mit seiner kompakten Bauweise<br />
ideal <strong>für</strong> <strong>die</strong>se Anwendung.<br />
Frage: Welchen Vorteil hat ein Druckluft<strong>motor</strong> gegenüber<br />
einem Elektro<strong>motor</strong> in <strong>die</strong>ser Anwendung?<br />
DEPRAG: Vieles spricht <strong>für</strong> den Einsatz eines Druckluft<strong>motor</strong>s:<br />
Eines <strong>der</strong> Hauptvorteile ist seine große Leistungsdichte.<br />
Je nach Ausführung hat ein Druckluft<strong>motor</strong><br />
nur ein Fünftel <strong>der</strong> Masse eines Elektro<strong>motor</strong>s o<strong>der</strong> ein<br />
Drittel seiner Größe. Das ist vor allem bei <strong>der</strong> Verwendung<br />
in handgeführten Geräten entscheidend, aber natürlich<br />
auch in Robotersystemen, bei denen sich <strong>der</strong> Antrieb<br />
mit dem Roboterarm bewegt.<br />
Auch Hitze lässt den Druckluft<strong>motor</strong> kalt. Druckluft ist<br />
gerade im kritischen Milieu ein unproblematischer Energieträger<br />
<strong>–</strong> es entstehen keinerlei Gefahren durch Elektrizität.<br />
Die abgegebene Leistung ist beim Druckluft<strong>motor</strong><br />
über weite Drehzahlbereiche nahezu konstant.<br />
Druckluft<strong>motor</strong>en können deshalb auch in einem breiten<br />
Feld wechseln<strong>der</strong> Lasten optimal betrieben werden. Der<br />
Druckluft<strong>motor</strong> kann problemlos bis zum Stillstand belastet<br />
werden ohne Schaden zu nehmen, d.h. er ist abwürgefest.<br />
Nach Reduzierung <strong>der</strong> Last läuft er sofort wie<strong>der</strong><br />
an und das beliebig oft hintereinan<strong>der</strong>. Die Motorleistung<br />
eines Druckluft<strong>motor</strong>s lässt sich problemlos durch <strong>die</strong><br />
Än<strong>der</strong>ung des Betriebsdrucks anpassen. Die Drehzahl<br />
kann stufenlos durch <strong>die</strong> Drosselung <strong>der</strong> Luftmenge herabgesetzt<br />
werden. Dabei bietet sich <strong>die</strong> Zuluftdrosselung<br />
an, wenn auch das Drehmoment entscheidend reduziert<br />
werden soll. Eine Abluftdrosselung wählt man immer<br />
dann, wenn <strong>die</strong> Drehzahl ohne große Beeinflussung des<br />
Drehmoments reduziert werden soll.<br />
Frage: Druckluft<strong>motor</strong>en gelten oft nicht als effizient, wenn<br />
sie mit einem Elektro<strong>motor</strong> verglichen werden. Können Sie<br />
das bestätigen?<br />
DEPRAG: Druckluft<strong>motor</strong>en und Elektro<strong>motor</strong>en lassen<br />
sich nicht Eins-zu-Eins vergleichen. Die Effizienz eines Antriebes<br />
hängt immer von den Einsatzbedingungen ab. Ich<br />
möchte Ihnen <strong>die</strong>s anhand eines Beispiels näher aufzeigen:<br />
Ein Motor soll in einer Verpackungsmaschine eine Drehzahl<br />
von 450 Umdrehungen/Minute erzielen. Zum Verschluss<br />
eines Packbandes steht über einen längeren Zeitraum ein<br />
Drehmoment von 25 Nm mit reduzierter Drehzahl an. Elektro<strong>motor</strong>en<br />
können, ohne das Risiko einer unzulässigen<br />
Überhitzung einzugehen, nicht über einen längeren Zeitraum<br />
überlastet werden. Deshalb muss ein Elektro<strong>motor</strong><br />
<strong>für</strong> <strong>die</strong>se Verpackungsmaschine auf das Lastdrehmoment<br />
ausgelegt werden und würde eine Leistung von 1.170 W (25<br />
Nm mal 450 Umdrehungen/Minute divi<strong>die</strong>rt durch 9.550) benötigen.<br />
Ganz an<strong>der</strong>s ist <strong>die</strong>s beim Druckluft<strong>motor</strong>: Durch<br />
den günstigen Drehmomentverlauf von Druckluft<strong>motor</strong>en<br />
reicht ein leistungsschwächerer Antrieb aus. Hier würde<br />
man einen Druckluft<strong>motor</strong> mit einem Nenndrehmoment<br />
von 15 Nm bei einer Nenndrehzahl von 275 Umdrehungen/<br />
Minute auswählen. Da das Arbeitsdrehmoment unter dem<br />
Nenndrehmoment liegt, dreht <strong>der</strong> Motor unter geringer Last<br />
nahe <strong>der</strong> Leerlaufdrehzahl mit 450 Umdrehungen/Minute.<br />
Die benötigte Leistung des Druckluft<strong>motor</strong>s beträgt damit<br />
nur 430 W. Wenn beim Druckluft<strong>motor</strong> <strong>für</strong> <strong>die</strong>se Verpackungsmaschine<br />
nur ein Drittel <strong>der</strong> Leistung eines Elektro<strong>motor</strong>s<br />
installiert werden muss, erscheint <strong>die</strong> Energiebilanz<br />
des Druckluft<strong>motor</strong>s gleich in einem ganz an<strong>der</strong>en Licht.<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 39
Frage: Die DEPRAG SCHULZ GMBH u. CO. blickt auf jahrzehntelange<br />
Erfahrung im Bereich Druckluft<strong>motor</strong>en zurück.<br />
Sie verfügen über eine große Angebotspalette hochwertiger,<br />
weltweit geschätzter Antriebslösungen <strong>für</strong> <strong>die</strong> Industrie.<br />
Sind <strong>die</strong> ADVANCED LINE Motoren eine Son<strong>der</strong>lösung <strong>für</strong><br />
<strong>die</strong> Anwendung in <strong>der</strong> Lebensmittelindustrie?<br />
DEPRAG: Unsere Ingenieure haben in <strong>der</strong> Tat unsere<br />
Druckluft<strong>motor</strong>en im Laufe <strong>der</strong> Jahrzehnte immer weiter<br />
optimiert und unser Standardprogramm wurde immer<br />
mehr an <strong>die</strong> Erfor<strong>der</strong>nisse unserer Kunden angepasst.<br />
Die ADVANCED LINE Motoren gehören zum DEPRAG<br />
Katalogprogramm, unsere Kunden profitieren dabei von<br />
lange bewährten, prozesssicheren Antriebslösungen <strong>für</strong><br />
<strong>die</strong> Lebensmittelbranche und <strong>die</strong> Medizintechnik. Wir<br />
bieten <strong>die</strong>se Motoren in einem großen Leistungsbereich<br />
von 20 W bis 1.6 kW kombiniert mit einer Vielzahl von<br />
integrierten Planetengetrieben aus eigener Fertigung mit<br />
Drehzahlen von 7 bis 24.000 Umdrehungen/Minute. Dieses<br />
große Spektrum an Edelstahl<strong>motor</strong>en macht uns zum<br />
Marktführer in <strong>die</strong>sem Segment. Sie finden damit <strong>für</strong> jede<br />
Leistungsanfor<strong>der</strong>ung <strong>die</strong> ideale Lösung. Durch unsere<br />
Entwicklungsexpertise und hohe Fertigungstiefe können<br />
wir aber auch ganz flexibel auf Kundenwünsche reagieren,<br />
wenn eine bestimmte Ausführung, wie eine spezifische<br />
Flanschanbindung o<strong>der</strong> ein Son<strong>der</strong>spindelwunsch, nicht<br />
im Katalog zu finden ist. 85 % unserer gefertigten Antriebe<br />
sind kundenspezifisch angepasste Lösungen basierend<br />
auf Standardkomponenten.<br />
Die Entwicklung und <strong>der</strong> Bau von hochwertigen Druckluft<strong>motor</strong>en<br />
ist eine <strong>der</strong> Kernkompetenzen <strong>der</strong> DEPRAG.<br />
Der Spezialist <strong>für</strong> Druckluft<strong>motor</strong>en, Schraubtechnik, Zuführtechnik,<br />
Automation, Druckluftwerkzeugen und Green<br />
Energy Turbinen agiert mit rund 760 Mitarbeitern in über 50<br />
Län<strong>der</strong>n. DEPRAG zählt zu den marktführenden Herstellern<br />
von Druckluft<strong>motor</strong>en mit dem größten Spektrum an hochwertigen<br />
Edelstahlantrieben und innovativen Turbinen. Das<br />
inhabergeführte Familienunternehmen bietet mit seinem<br />
Standardprogramm an Druckluft<strong>motor</strong>en eine Vielzahl von<br />
Varianten, aus denen nach dem Baukastenprinzip individuelle<br />
Antriebslösungen <strong>für</strong> <strong>die</strong> nachgefragte Anwendung zu<br />
einem attraktiven Preis-Leistungs-Verhältnis entwickelt und<br />
gefertigt werden können.//<br />
40 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Außen Käfer, innen Monster<br />
Verband <strong>der</strong><br />
Motoreninstandsetzungsbetriebe e.V.<br />
Wir nutzen bereits <strong>die</strong> Vorteile<br />
eines starken <strong>Branche</strong>n-Verbandes<br />
Ordentliche Mitglie<strong>der</strong><br />
• AGRAVIS Technik Münsterland-Ems GmbH<br />
• Altmann Zylin<strong>der</strong>schleiferei GmbH<br />
• Brückner & Galley Motoreninstandsetzung GmbH<br />
• BSK GmbH & Co. KG<br />
• BTS GmbH<br />
• Buchheister & Oppelt Motoreninstandsetzung<br />
• Bücker & Essing GmbH<br />
• Diesel<strong>motor</strong>en Burghartswieser<br />
• Eckernkamp Classics GmbH<br />
• Firma Beuther<br />
• Friedrich Dicke GmbH & Co. KG<br />
• Georg Riemschoss GmbH Motorencenter<br />
• Graf Motoren und Motorenteile GmbH<br />
• H. Ganslmeier Motoren- und<br />
Maschinen-Instandsetzungs GmbH<br />
• H2 Motors GmbH<br />
• Hans Kühnapfel Motoreninstandsetzung<br />
• Herbert Schwarte GmbH<br />
• Huber & Wiessner GmbH<br />
• Jüterboger Motoren GmbH<br />
• Karl Pieper GmbH & Co.KG<br />
Fahrzeug und Schiffs<strong>motor</strong>en<br />
• Langbauer GmbH & CO KG<br />
• laser company GmbH<br />
• Lutz Fahrzeug-Service GmbH<br />
• M. Drees Motorentechnik GmbH<br />
• Massiv Motors<br />
• Micke GmbH<br />
• Motoren Bauer GmbH & Co. KG<br />
• Motoren- Handels- und Instandsetzungs GmbH<br />
• Motoren Henze GmbH<br />
• Motoren Hetzel GdbR<br />
• Motoren Hildebrandt GmbH<br />
• Motoren Mertel<br />
• Motoren Michaelis GmbH & Co. KG<br />
• Motoren Müssigang<br />
• Motoren TOESE GmbH<br />
• Motorencenter Heyd GmbH<br />
• Motoreninstandsetzung Streit GmbH & Co. KG<br />
• Motoren-Lang<br />
• Motorenservice - Franken GmbH<br />
• MotorenService Bieberstein GmbH<br />
• Otto Hildebrandt Motoreninstandsetzung GmbH<br />
• Sauer & Sohn GmbH & Co. KG<br />
• Sommerkamp Motoren- und<br />
Getriebeinstandsetzung<br />
• Viertel Motoren GmbH<br />
• Wagner Motoren GmbH<br />
• Walter Zimmermann Fahrzeugbau GmbH<br />
• Weidemann + Dresemann<br />
Motoreninstandsetzung GmbH<br />
• Weindl Einspritzpumpen- und<br />
Motoreninstandsetzung e.K.<br />
• Wild Motoren GmbH & Co. KG<br />
• Wolf Power Systems GmbH<br />
För<strong>der</strong>mitglie<strong>der</strong><br />
• ACI automotive consulting international UG<br />
• Alanko GmbH<br />
• BEPOINT Me<strong>die</strong>n GmbH<br />
• DST-Chemicals GmbH<br />
• Elring Klinger AG<br />
• FAMO GmbH<br />
• FEDERAL-MOGUL Aftermarket GmbH<br />
• German Diesel Experts<br />
• Gütersloher Motoren-Center GmbH<br />
• IPSA Autoteile<br />
• iwis mobility systems GmbH & Co. KG<br />
• MAHLE Aftermarket GMBH<br />
• MEC-Diesel S.P.A.<br />
• MOTAIR Turbola<strong>der</strong> GmbH<br />
• MS Motorservice Deutschland GmbH<br />
• OE Germany Handels GmbH<br />
• REINZ-Dichtungs-GmbH<br />
• Sieker Turbo<br />
• Steinmetz GmbH / Dieseleinspritztechnik<br />
• Turbo-Mot GmbH Spezialwerkstatt <strong>für</strong> Turbola<strong>der</strong><br />
• Vierol Aktiengesellschaft<br />
• Wagner Spezialschmierstoffe GmbH & Co. KG<br />
Vorteile einer starken Gemeinschaft | Zertifizierte Fortbildungen zum Son<strong>der</strong>preis<br />
Netzwerken macht zukunftssicher | Interessiert an einem starken Netzwerk? www.vmi-ev.de<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong><br />
XX
VMI INTERN<br />
VMI LEHRGANGSSTART 20<strong>23</strong> <strong>–</strong> WILD<br />
Wenn <strong>der</strong> Motor<br />
trocken läuft<br />
Der Verband <strong>der</strong> Motoren-Instandsetzungsbetriebe<br />
(VMI) startete eine neue Lehrgangsreihe bei <strong>der</strong> Motorenakademie<br />
Wild in Unterpleichfeld<br />
„Reparatur statt Wegwerfen“ ist seit vielen Jahren <strong>der</strong><br />
wichtigste Leitsatz <strong>für</strong> <strong>die</strong> umweltbewussten Motoren-Instandsetzer.<br />
Doch um nachhaltig agieren und den Kunden<br />
das Überholen und Bearbeiten von Motoren und<br />
Komponenten auf einem hohen professionellen Niveau<br />
anbieten zu können, sind auch in Zukunft bestens ausgebildete<br />
Fachkräfte gefragt.<br />
Der Verband <strong>der</strong> Motoren-Instandsetzungsbetriebe<br />
(VMI) bringt sich seit 2018 mit seiner Fortbildungs-Offensive<br />
<strong>für</strong> eine verbesserte Professionalität, gesteigerte<br />
Kundenzufriedenheit und nicht zuletzt <strong>für</strong> Ressourcen-Schonung<br />
ein.<br />
42 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
VMI Lehrgangsstart 20<strong>23</strong><br />
Theorie & Praxis: Ein bewährter Mix<br />
Gleich zu Beginn <strong>der</strong> neuen Lehrgangsreihe setzt <strong>der</strong><br />
VMI auf <strong>die</strong> Fachkompetenz des neuen Schulungspartners<br />
„Motorenakademie Wild“. Das Modul C1 fand am Firmenstandort<br />
des VMI-Mitglieds Wild Motoren GmbH & Co.<br />
KG in Unterpleichfeld bei Würzburg statt.<br />
Die Motorenakademie verfügt über neue Seminarräumlichkeiten<br />
mit hochwertiger Diagnose- und Analysetechnik.<br />
Als „Fundament“ <strong>die</strong>nen sowohl <strong>die</strong> jahrzehntelangen Erfahrungen<br />
des familiengeführten Motorüberholungs<strong>die</strong>nstes<br />
als auch <strong>die</strong> Fachkenntnisse des Schulungs-Leiters<br />
Andreas Wild aus seinem Berufsalltag als Entwicklungsingenieur,<br />
Sachverständiger und als Fachbuch-Autor.<br />
Dem Seminar wohnte auch <strong>der</strong> VMI-Vorstandsvorsitzende<br />
und Projektleiter Ingo Königshoven bei, <strong>für</strong> den das Thema<br />
„Fortbildung“ zu einer absoluten Priorität und Herzenssache<br />
geworden ist.<br />
Während <strong>der</strong> dreitägigen Fortbildungsveranstaltung wurde<br />
neben Grundlagen zu Verbrennungs<strong>motor</strong>en vor allem<br />
auch viel Basiswissen zur Schädigung, zu Brüchen<br />
und Verschleiß vermittelt. Die mit zahlreichen konkreten<br />
Beispielen aus <strong>der</strong> Praxis „gespickten“ Fachvorträge von<br />
Andreas Wild, dem Leiter <strong>der</strong> erst seit letztem Jahr gegründeten<br />
Motorenakademie, weckten <strong>die</strong> volle Aufmerksamkeit<br />
<strong>der</strong> Kursteilnehmer.<br />
Dank <strong>der</strong> Verbindung des theoretischen Parts mit Praxisblöcken<br />
konnten sich <strong>die</strong> „Schüler“ neues Fachwissen<br />
aneignen und zugleich auch viele Erfahrungswerte sammeln.<br />
Sie lernten Werkzeuge <strong>der</strong> Schadensanalyse kennen<br />
und erfuhren, wie <strong>die</strong>se an konkreten Schadensfällen<br />
anzuwenden sind. In Teamarbeit wurden Problemfälle entschlüsselt<br />
und <strong>die</strong> Schadensursache festgestellt.<br />
Mithilfe <strong>der</strong> im Vortrag vermittelten systematischen Analyseansätze<br />
waren <strong>die</strong> jungen Motoreninstandsetzer in <strong>der</strong><br />
Lage, zielgerichtet vorzugehen und auch kleinere, relevante<br />
Auffälligkeiten an Bauteilen zu erkennen sowie <strong>die</strong>se<br />
bezüglich <strong>der</strong> Schadensursache zu bewerten. Es ergaben<br />
sich dabei immer wie<strong>der</strong> rege Fachgespräche, bei denen<br />
eigene Erfahrungen mit verschiedenen Anwendungen wie<br />
etwa Klein<strong>motor</strong>en, Pkw- und Lkw-Motoren o<strong>der</strong> Gas<strong>motor</strong>en<br />
eingebracht wurden.<br />
Selbst wenn einige <strong>der</strong> präsentierten Schadensfälle aus<br />
<strong>der</strong> täglichen Arbeit schon bekannt waren, fehlte oft <strong>die</strong> genaue<br />
Kenntnis <strong>der</strong> Schadensursachen und <strong>der</strong> ablaufenden<br />
Schadensmechanismen. Genau <strong>die</strong>ses notwendige<br />
Wissen wurde praxisnah vermittelt, so dass <strong>die</strong> Seminarteilnehmer<br />
nun das Know-How haben, <strong>die</strong> initiale Schadensursache<br />
eines Motorschadens zu finden und mögliche<br />
Wie<strong>der</strong>holungsschäden zu vermeiden.<br />
Wie lange läuft er noch?<br />
Bei einer Führung durch <strong>die</strong> Werkstatt-Räumlichkeiten des<br />
Instandsetzungsbetriebes Wild-Motoren erhielten <strong>die</strong> Teilnehmer<br />
einen Einblick in <strong>die</strong> Abläufe und Bearbeitungsprozesse<br />
<strong>der</strong> Motorüberholung. Richard und Burkhard Wild <strong>–</strong><br />
Vater und Onkel des Schulungsleiters Andreas <strong>–</strong> standen<br />
den neugierigen Kursanten Rede und Antwort. Höhepunkt<br />
des Besuches war das bewusste Herbeiführen von Schäden<br />
an zwei Klein<strong>motor</strong>en, <strong>die</strong> vom VMI-Mitglied Friedrich<br />
Dicke gestiftet wurden. Mit Spannung beobachteten alle,<br />
wie lange <strong>der</strong> Motor noch „überlebt“, wenn er beispielsweise<br />
ohne Öl heiß läuft o<strong>der</strong> mit Sand „gefüttert“ wird …<br />
Verständlich, dass alle am nächsten Morgen kaum erwarten<br />
konnten, <strong>die</strong> zuvor geschädigten Klein<strong>motor</strong>en zu zerlegen<br />
und zu begutachten sowie <strong>die</strong> betroffenen Komponenten<br />
zu analysieren.<br />
Jung, motiviert und neugierig<br />
Zu den Kursanten gehörten auch <strong>die</strong>smal Vertreter von<br />
VMI-Mitgliedsbetrieben, darunter Hans Holzmann und Daniel<br />
Kopf von <strong>der</strong> Lutz Fahrzeugservice GmbH aus Peiting,<br />
Kevin Richter von <strong>der</strong> Sauer & Sohn GmbH & Co.<br />
KG Motorentechnik aus Dieburg, Laurenz Hübener von <strong>der</strong><br />
Friedrich Dicke GmbH & Co. KG mit Sitz in Anröchte und<br />
Bischofswiesen sowie Christopher Hilljegerdes von <strong>der</strong><br />
BSplus MotorenService GmbH aus Molbergen. Letzterer<br />
ist übrigens ein aktiver Teilnehmer des im Vorjahr gestarteten<br />
Lehrganges, <strong>der</strong> beim damaligen Modul zu Grundlagen<br />
<strong>der</strong> Verbrennungs<strong>motor</strong>en und Schadensanalysen noch<br />
nicht angemeldet war. Nun holt er <strong>die</strong>ses Seminar nach,<br />
um sich im Sommer d.J. zur Prüfung stellen zu können.<br />
Der Jüngste in <strong>der</strong> Gruppe ist Laurenz Hübener aus Anröchte,<br />
<strong>der</strong> <strong>der</strong>zeit zwar noch <strong>die</strong> Schulbank drückt, aber<br />
trotzdem bereits so manche Geheimnisse <strong>der</strong> Motoreninstandsetzung<br />
von seinem Großvater Friedrich Dicke<br />
abgeguckt hat.<br />
FAZIT:<br />
Projektleiter Ingo Königshoven: „Bei <strong>die</strong>ser Fortbildungs-Etappe<br />
in Unterpleichfeld hatten <strong>die</strong> Teilnehmer Gelegenheit,<br />
sich kompetentes Fachwissen aus erster Hand<br />
anzueignen und zugleich Basiskenntnisse <strong>der</strong> praktischen<br />
Schadensanalyse zu erwerben. Somit erhielten sie neben<br />
dem fachlichen Wissen auch verschiedene Soft-Skills <strong>der</strong><br />
Diagnose und Begutachtung, <strong>die</strong> ihnen sicherlich nicht zuletzt<br />
bei <strong>der</strong> Abschlussprüfung und später im Berufsalltag<br />
zugutekommen werden.“<br />
Gastgeber Andreas Wild resümiert: „Für <strong>die</strong> Seminarteilnehmer<br />
waren es drei lernintensive und hoffentlich auch<br />
spannende Tage. Als Referent konnte ich einerseits meine<br />
langjährige Erfahrung weitergeben und an<strong>der</strong>erseits<br />
den Kenntnisstand <strong>der</strong> Kursteilnehmer im praxisorientierten<br />
Dialog abfragen. Die Rückmeldungen aus den Bewertungsbögen<br />
waren fast durchgehend positiv. Ich freue<br />
mich schon auf <strong>die</strong> Fortsetzung des Moduls beziehungsweise<br />
auf folgende Seminare, <strong>die</strong> wir mit und <strong>für</strong> den VMI<br />
umsetzen werden.“//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 43
Dakar 20<strong>23</strong>: Sieg und großartige<br />
Team-Performance <strong>für</strong> <strong>die</strong> IVECO<br />
Trucks mit FPT Industrial-Motoren<br />
Die 45. <strong>Ausgabe</strong> <strong>der</strong> Rallye DAKAR, <strong>der</strong> schwierigsten Rallye-Raid<br />
<strong>der</strong> Welt, <strong>die</strong> vom 31. Dezember 2022 bis 15. Januar<br />
20<strong>23</strong> in Saudi-Arabien stattgefunden hat, ist mit einem<br />
Sieg <strong>für</strong> Janus van Kasteren Jr. im IVECO Powerstar #502<br />
mit Cursor 13-Motor von FPT Industrial zu Ende gegangen.<br />
Martin van den Brink im IVECO Powerstar #506 wurde<br />
Dritter, <strong>der</strong> vierte Platz im Gesamt-Ranking ging an Mitchel<br />
van den Brink im IVECO Powerstar #511, <strong>der</strong> eine äußerst<br />
beeindruckende Performance abrundete. Mit seinem Sieg<br />
auf <strong>der</strong> sechsten Etappe wurde <strong>der</strong> zweiundzwanzigjährige<br />
Mitchel van den Brink <strong>der</strong> jüngste Truck-Etappensieger in<br />
<strong>der</strong> Geschichte <strong>der</strong> Dakar und startete ein faszinierendes<br />
Generationenduell mit seinem Vater Martin.<br />
Nach 14 Etappen und mehr als 8.500 km, inklusive fast<br />
5.000 km Son<strong>der</strong>prüfungen mit Anfor<strong>der</strong>ungen, <strong>die</strong> weit<br />
über <strong>die</strong> Grenzen des Möglichen hinausgingen und unisono<br />
als <strong>die</strong> härtesten aller Zeiten eingestuft wurden, haben<br />
44 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Rallye Dakar 20<strong>23</strong><br />
sich <strong>die</strong> 13-Liter-Cursor 13-Motoren in allen Fahrzeugen<br />
<strong>der</strong> zwei neuen Teams Boss Machinery Team De Rooy<br />
IVECO und Eurol Team De Rooy IVECO <strong>für</strong> das Erreichen<br />
des Endresultats als leistungsstarke, zuverlässige Partner<br />
bewährt. Dank <strong>der</strong> Power und Robustheit <strong>der</strong> Motoren<br />
<strong>der</strong> Marke konnten <strong>die</strong> IVECO Trucks <strong>die</strong> Rub al-Chali, <strong>die</strong><br />
größte Sandwüste <strong>der</strong> Welt, <strong>die</strong> rauen Felslandschaften, <strong>die</strong><br />
furchteinflößenden Furten und, last but not least, auch das<br />
Meer aus Schlamm bezwingen, das sich durch den Regen<br />
am letzten Tag gebildet hatte.<br />
Darauf ausgelegt, <strong>die</strong> größtmögliche Leistung, Effizienz,<br />
Zuverlässigkeit und Nachhaltigkeit bei den härtesten industriellen<br />
Onroad- und Offroad-Anwendungen <strong>–</strong> Langstrecken-Warentransport,<br />
Großtraktoren und Mähdrescher <strong>der</strong><br />
Spitzenklasse <strong>–</strong> zu liefern, unterscheidet sich <strong>der</strong> Cursor<br />
13 <strong>der</strong> Rallye Dakar 20<strong>23</strong> im Grunde genommen nicht von<br />
den an Standardfahrzeugen eingebauten Modellen. Natürlich<br />
hat das FPT Industrial R&D Center in Arbon, Schweiz,<br />
<strong>die</strong> in Saudi-Arabien siegreichen Antriebsstränge fein abgestimmt,<br />
verstärkt und ihre Leistung optimiert, damit sie über<br />
1.000 PS und ein maximales Drehmoment von über 5.000<br />
Nm liefern können. Aber in puncto Design und Struktur sind<br />
sie identisch zu denjenigen, <strong>die</strong> mehr auf Routine-Herausfor<strong>der</strong>ungen<br />
ausgelegt sind.//<br />
Rallye Dakar 20<strong>23</strong> Gesamtwertung<br />
1. Platz #502 IVECO Powerstar Boss Machinery Team De Rooy<br />
IVECO <strong>–</strong> Fahrer Janus van Kasteren Jr., Co-Pilot Marcel Snij<strong>der</strong>s,<br />
Mechaniker Darek Rodewald<br />
3.Platz #506 IVECO Powerstar Eurol Team De Rooy IVECO <strong>–</strong> Fahrer<br />
Martin van den Brink, Co-Pilot Rijk Mouw, Mechaniker Erik Kofman<br />
4. Platz #511 IVECO Powerstar <strong>–</strong> Eurol Team De Rooy IVECO <strong>–</strong><br />
Fahrer Mitchel van den Brink, Co-Pilot Moises Torrallardona,<br />
Mechaniker Bert Jarno Van De Pol<br />
Cursor 13 Rallye Dakar 20<strong>23</strong> Edition<br />
Anzahl <strong>der</strong> Zylin<strong>der</strong> / Ventile: 6L / 4<br />
Turbola<strong>der</strong>:<br />
Twin Scroll<br />
Hubraum [Liter]: 12,88<br />
Bohrung x Hub [mm]: 135 x 150<br />
Maximale Nennleistung [PS]: > 1.000<br />
Maximales Drehmoment [Nm]: > 5.000<br />
Trockengewicht [kg]: 1,150<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 45
POWERING PROGRESS<br />
DEUTZ-Motoren<br />
bewegen auch<br />
künftig <strong>die</strong> Welt<br />
• Investitionen von über 100 Millionen Euro in<br />
Zukunftstechnologien geplant<br />
• Aktive Rolle in Marktkonsoli<strong>die</strong>rung angestrebt<br />
• DEUTZ wird bis 2050 klimaneutral<br />
DEUTZ setzt seinen Wachstumskurs mit einem klaren Rahmen<br />
<strong>für</strong> <strong>die</strong> weitere unternehmerische Entwicklung fort.<br />
Mit seinem Strategieprogramm „Powering Progress“ greift<br />
DEUTZ <strong>die</strong> Herausfor<strong>der</strong>ungen <strong>der</strong> Mobilitätswende aktiv<br />
auf und reagiert auf zentrale Marktanfor<strong>der</strong>ungen: <strong>die</strong> Weiterentwicklung<br />
des Verbrennungs<strong>motor</strong>s und <strong>die</strong> Entwicklung<br />
neuer Antriebstechnologien. Für zusätzliches Wachstum<br />
und eine höhere Profitabilität setzt DEUTZ auf eine<br />
„Dual+“-Strategie, <strong>die</strong> neben dem bisherigen Kerngeschäft<br />
mit optimierten Verbrennungs<strong>motor</strong>en auch ein neues,<br />
emissionsfreies Produktökosystem beinhaltet. Unterstützt<br />
werden beide Segmente durch den weltweiten Ausbau des<br />
margenstarken Servicegeschäfts.<br />
Langfristiges Ziel des neu formierten Managementteams<br />
um CEO Dr. Sebastian C. Schulte ist es, DEUTZ dauerhaft<br />
unter den TOP 3 <strong>der</strong> unabhängigen Motorenhersteller<br />
zu etablieren und bis spätestens 2050 ein vollständig klimaneutrales<br />
Produkt- und Technologieportfolio anzubieten.<br />
Dr. Sebastian C. Schulte: „Unser Anspruch ist es, dass unsere<br />
Motoren auch künftig <strong>die</strong> Welt bewegen. Die <strong>Branche</strong>n,<br />
<strong>die</strong> wir beliefern, stecken mitten in einer grundlegenden<br />
Transformation hin zu mehr Klimaneutralität. Diese Umgestaltung<br />
<strong>der</strong> Mobilität ist eine enorme Aufgabe und gleichzeitig<br />
eine wirtschaftliche Chance <strong>für</strong> uns. Mit unserem Strategieprogramm<br />
‚Powering Progress‘ wollen wir <strong>die</strong> Chancen<br />
<strong>die</strong>ser Transformation nutzen, weiter profitabel wachsen<br />
und bis 2050 über <strong>die</strong> gesamte Prozesskette klimaneutral<br />
wirtschaften.“<br />
DEUTZ CLASSIC: Optimierte, hocheffiziente<br />
Technologie <strong>für</strong> Verbrennungs<strong>motor</strong>en als starke Basis<br />
DEUTZ ist davon überzeugt, dass saubere und effiziente<br />
Antriebe mit Verbrennungs<strong>motor</strong>en im Schwerlastbereich<br />
und in <strong>der</strong> Landwirtschaft weiterhin notwendig sind, um den<br />
46 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
DEUTZ-Motoren bewegen auch künftig <strong>die</strong> Welt<br />
Übergang in Zukunftstechnologien störungsfrei zu gestalten.<br />
Aus <strong>die</strong>sem Grund bildet das „Classic“-Geschäft von<br />
DEUTZ auch in den kommenden Jahren <strong>die</strong> Basis des unternehmerischen<br />
Wachstumspfads. Mit deutlichen Performancesteigerungen,<br />
etwa bei <strong>der</strong> Auslastung bestehen<strong>der</strong><br />
Kapazitäten und einem optimierten Produktportfolio, sollen<br />
sowohl <strong>die</strong> Motorenproduktion auf mehr als 200.000 Einheiten<br />
pro Jahr als auch <strong>die</strong> Erträge signifikant erhöht werden.<br />
Dazu setzt DEUTZ auch auf zielgerichtete Zukäufe und<br />
Übernahmen in einem sich konsoli<strong>die</strong>renden Markt.<br />
DEUTZ GREEN: Klimaneutrales Produktökosystem,<br />
basierend auf Technologieoffenheit, Innovationskraft<br />
und Investitionen<br />
DEUTZ-Motoren treiben Maschinen an, <strong>die</strong> aktuell noch<br />
erhebliche CO2-Emissionen verursachen. Dieses Potenzial<br />
möchte das Unternehmen auf dem Weg zu einem klimaneutralen<br />
Produktportfolio nutzen und setzt im Segment<br />
„Green“ vor allem auf seine Innovationskraft und Erfahrung<br />
aus fast 160 Jahren Motorenentwicklung <strong>–</strong> mit einem<br />
grundsätzlich technologieoffenen Ansatz. Dazu gehört <strong>die</strong><br />
klimaneutrale Weiterentwicklung des Verbrennungs<strong>motor</strong>s,<br />
etwa durch den Einsatz von Wasserstoff o<strong>der</strong> synthetischen<br />
Kraftstoffen, ebenso wie <strong>die</strong> Entwicklung alternativer<br />
Antriebsformen, wie zum Beispiel elektrifizierte<br />
Antriebsstränge. Um den verän<strong>der</strong>ten Anfor<strong>der</strong>ungen an<br />
<strong>die</strong> Infrastruktur, <strong>die</strong> einen Motor am Laufen halten, Rechnung<br />
zu tragen, will DEUTZ <strong>die</strong> Angebotspalette auf das<br />
gesamte Produktökosystem erweitern. Neue Wertschöpfungsketten,<br />
etwa beim Laden von elektrischen Maschinen<br />
o<strong>der</strong> dem Befüllen von Wasserstoff<strong>motor</strong>en, sollen<br />
erschlossen werden. Da<strong>für</strong> plant DEUTZ, in den kommenden<br />
drei Jahren deutlich mehr als 100 Millionen Euro in das<br />
Zukunftssegment „Green“ zu investieren.<br />
Ausbau des Servicegeschäfts <strong>–</strong> als Plus<br />
<strong>der</strong> „Dual+“-Strategie<br />
DEUTZ-Motoren sind im Schnitt rund zehn Jahre, zum Teil<br />
unter härtesten Bedingungen, überall auf <strong>der</strong> Welt im Einsatz.<br />
Die daraus resultierenden Potenziale im Service und<br />
Aftersales sollen künftig besser genutzt werden. Hier<strong>für</strong><br />
flankiert DEUTZ <strong>die</strong> Segmente „Classic“ und „Green“ durch<br />
einen weltweiten Ausbau des profitablen Servicegeschäfts.<br />
Dieser Ausbau beinhaltet eine Erweiterung <strong>der</strong> regionalen<br />
Standorte, <strong>die</strong> Wartung von Fremd<strong>motor</strong>en und eine Verbreiterung<br />
des Servicegeschäfts durch Zukäufe und strategische<br />
Partnerschaften. Ziel <strong>der</strong> Serviceoffensive ist es,<br />
den Umsatzanteil in den kommenden Jahren auf über 500<br />
Millionen Euro bei gleichbleiben<strong>der</strong> Profitabilität zu steigern.<br />
Neben <strong>der</strong> Weiterentwicklung <strong>der</strong> Technologie <strong>für</strong> Verbrennungs<strong>motor</strong>en<br />
und dem Aufbau eines zukunftsfähigen Produkt-<br />
und Technologieportfolios, sieht CEO Dr. Sebastian<br />
C. Schulte im Rahmen des Strategieprogramms auch <strong>für</strong><br />
<strong>die</strong> eigene Organisation klare Entwicklungs- und Verän<strong>der</strong>ungsperspektiven:<br />
„Mit unserem Strategieprogramm wollen<br />
wir aktiv neue Wachstumschancen ergreifen und Marktanteile<br />
hinzugewinnen. Da<strong>für</strong> müssen wir uns auch als Organisation<br />
verän<strong>der</strong>n: Unternehmerisches Denken und Handeln<br />
wird bei DEUTZ in Zukunft genauso selbstverständlich sein<br />
wie das perfekte Funktionieren unserer Motoren.“//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 47
DER RATGEBER<br />
Vielen Unternehmern, sowohl Handwerkern als auch<br />
Warenproduzenten ist grundsätzlich bekannt, dass es<br />
gewerbliche Schutzrechte wie Marken, Patente o<strong>der</strong> Gebrauchsmuster<br />
gibt. Diese haben jedes <strong>für</strong> sich genommen<br />
einen eigenen Schutzbereich und bieten erhebliche<br />
Vorteile beim Schutz des geistigen Eigentums und bei <strong>der</strong><br />
Vermarktung innovativer Ideen. Das Design, früher auch<br />
häufig als Geschmacksmuster bezeichnet, führt dabei ein<br />
Schattendasein. Dabei ist <strong>der</strong> Schutz, den <strong>die</strong>ses Schutzrecht<br />
bietet, einfach und preiswert zu erhalten. In <strong>die</strong>sem<br />
Artikel möchte ich deshalb <strong>die</strong> Aufmerksamkeit des Lesers<br />
darauf lenken.<br />
Die meisten Erzeuger von Produkten o<strong>der</strong> Designer haben<br />
schon Erfahrungen damit gemacht, dass eine gute<br />
Idee zu lange liegen gelassen o<strong>der</strong> nicht konsequent vermarktet<br />
wurde. In <strong>der</strong> Werkstatt, an <strong>der</strong> Drehbank, am<br />
Zeichenbrett o<strong>der</strong> am Computer war eine innovative Idee<br />
entstanden, <strong>die</strong> durch ihre Ästhetik o<strong>der</strong> sogar ihre praktische<br />
Anwendbarkeit überzeugte. Es fehlte lediglich <strong>der</strong><br />
Glaube o<strong>der</strong> <strong>der</strong> konsequent umgesetzte Wille, das Ergebnis<br />
zum eigenen Vorteil schützen zu lassen, so dass<br />
in Zukunft je<strong>der</strong> eine Lizenzgebühr da<strong>für</strong> zahlen muss,<br />
<strong>der</strong> <strong>die</strong> Idee praktisch verwenden möchte.<br />
Ein eingetragenes Design gewährt seinem Inhaber <strong>für</strong><br />
bestimmte Waren o<strong>der</strong> Gestaltungen ein Ausschließlichkeitsrecht<br />
zur Benutzung einer ästhetischen Erscheinungsform<br />
(Gestalt, Farbe o<strong>der</strong> Form). Der Designschutz<br />
entsteht dabei lei<strong>der</strong> erst durch Eintragung.<br />
Der grundsätzlich ebenfalls denkbare Schutz eines nicht<br />
eingetragenen Designs spielt in <strong>der</strong> Praxis eine deutlich<br />
untergeordnete Rolle, was vor allem an Beweisproblemen<br />
liegt. Dabei verlangt das Deutsche Patent und Markenamt<br />
<strong>für</strong> <strong>die</strong> Eintragung eines Designs in elektronischer<br />
Form lediglich einen Betrag von 60 €. Für einen<br />
erfahrenen Nutzer nimmt <strong>der</strong> Anmeldeprozess, <strong>der</strong> in<br />
dem Ausfüllen eines elektronischen Formulars und dem<br />
Hochladen bestimmter Unterlagen besteht, nur wenige<br />
Minuten in Anspruch.<br />
48 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
DER RATGEBER<br />
Der Schutz eines Designs <strong>–</strong> Das häufig unterschätzte Schutzrecht<br />
In unserer anwaltlichen Praxis werden wir von produzierenden<br />
Unternehmen, zum Beispiel Herstellern von Möbeln<br />
o<strong>der</strong> Gartengeräten, aber auch von Handwerkern<br />
o<strong>der</strong> Designern damit beauftragt, zunächst <strong>die</strong> Schutzfähigkeit<br />
eines neuen Designs zu überprüfen. Anschließend<br />
wird in <strong>der</strong> Regel eine kurze Prüfung im Internet und in<br />
den einschlägigen Registern daraufhin vorgenommen,<br />
ob das gleiche Design o<strong>der</strong><br />
eine damit verwechslungsfähige<br />
Gestaltung aufgefunden<br />
werden kann. Anschließend<br />
erfolgt bestenfalls <strong>die</strong> Anmeldung<br />
des Designs durch unsere<br />
Kanzlei. Das alles zum<br />
Festpreis.<br />
Anschließend ermächtigt das<br />
Designrecht den Inhaber,<br />
Dritten bestimmte Nutzungen<br />
des Designs zu untersagen.<br />
Betroffen ist insbeson<strong>der</strong>e<br />
das Herstellen, Anbieten, Inverkehrbringen,<br />
<strong>die</strong> Ein- o<strong>der</strong><br />
Ausfuhr, sowie <strong>der</strong> Gebrauch<br />
des Erzeugnisses, welches<br />
das Design beinhaltet. Für <strong>die</strong><br />
von uns vertretenen Inhaber<br />
bildet ein solches Design nicht<br />
selten eine dauerhafte Einnahmequelle,<br />
denn <strong>die</strong> rechtswidrige,<br />
d.h. lizenzlose Nutzung<br />
des Designs durch einen gewerblichen<br />
Anbieter führt zum<br />
Entstehen eines Schadensersatzanspruches<br />
zugunsten<br />
des Inhabers. Häufig wird mit dem Nutzer anschließend<br />
ein Lizenzvertrag geschlossen, auf dessen Grundlage <strong>der</strong><br />
Inhaber des Schutzrechts zukünftig <strong>für</strong> jedes in den Verkehr<br />
gebrachte Stück eine Lizenzgebühr erhält.<br />
Sofern Sie Fragen zu gewerblichen Schutzrechten, wie<br />
zum Beispiel Marken o<strong>der</strong> Designrechten haben, aber<br />
auch wenn Dritte von Ihnen entworfene Formen, Produkte,<br />
Fotos o<strong>der</strong> Geschäftszeichen ohne ihre Erlaubnis nutzen<br />
o<strong>der</strong> sie wegen eines solchen Vorgangs abgemahnt<br />
worden sind, stehen wir Ihnen <strong>für</strong> ein unverbindliches<br />
Erstgespräch gerne zur Verfügung.//<br />
Zur Person:<br />
Rechtsanwalt Stephan Stiletto ist ein aus dem oberbergischen<br />
Kreis stammen<strong>der</strong>, in Köln ansässiger aber bundesweit<br />
tätiger Rechtsanwalt auf dem Gebiet <strong>der</strong> rechtlichen<br />
Unternehmensberatung und des Internetrechts.<br />
Als Sohn eines selbständigen Handwerkers und aufgrund<br />
einer betriebswirtschaftlichen Grundausbildung vertritt<br />
und berät er eine Vielzahl von Unternehmen aller Größen<br />
in allen Bereichen des Tagesgeschäfts. Seine Stärke ist<br />
es, auch komplexe juristische Sachverhalte verständlich<br />
darzustellen und seinen Mandanten <strong>die</strong> Chancen und Risiken<br />
eines rechtlichen Problems so klar zu vermitteln,<br />
dass sie eine gut informierte Entscheidung treffen und vor<br />
Überraschungen verschont bleiben.<br />
Wirtschaft-und<br />
Me<strong>die</strong>nkanzlei Stiletto<br />
An <strong>der</strong> Rechtschule 1-3<br />
50667 Köln<br />
Tel.: 0221/913 959 25<br />
Mail: ST@RA-Stiletto.de<br />
#rastiletto<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 49
Wasserstoff<br />
macht<br />
Rolls-Royce entwickelt Wasserstoff-Verbrennungs<strong>motor</strong>en <strong>für</strong> <strong>die</strong><br />
stationäre Energieerzeugung. Wann kommen <strong>die</strong> Motoren auf den Markt<br />
und welche Rolle werden sie im Zusammenklang mit Brennstoffzellen<br />
und Elektrolyseuren spielen? Ein Blick hinter <strong>die</strong> Kulissen.<br />
Verbrennungs<strong>motor</strong>en<br />
grün<br />
50 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Wasserstoff macht Verbrennungs<strong>motor</strong>en grün<br />
„Wie viele Events hatten wir heute“? Mit <strong>die</strong>ser Frage<br />
kommt Andrea Prospero früh am Morgen in den Prüfstand.<br />
„Nur wenige, es geht voran“, antwortet ihm sein<br />
Kollege Rudi Hoff. Die beiden Männer sind Entwickler bei<br />
Rolls-Royce und entwickeln in einem interdisziplinären<br />
Team ein Stück Zukunft <strong>für</strong> das Unternehmen, das bisher<br />
vor allem Diesel- und Gas<strong>motor</strong>en herstellt: den ersten<br />
Wasserstoff-Verbrennungs<strong>motor</strong>. Und dabei spielen <strong>die</strong><br />
Events eine große Rolle.<br />
Wasserstoff-Verbrennung ist<br />
eine Herausfor<strong>der</strong>ung<br />
„Ganz einfach ausgedrückt sprechen wir von einem<br />
Event, wenn das Wasserstoff-Luftgemisch im Zylin<strong>der</strong> zu<br />
früh zündet“, verrät Rudi Hoff. Seit zwei Jahren beschäftigt<br />
er sich intensiv mit <strong>der</strong> Verbrennung von Wasserstoff.<br />
Und <strong>die</strong> sei durchaus herausfor<strong>der</strong>nd. Denn Wasserstoff<br />
ist äußerst zündwillig. Wenn nur ein wenig davon in <strong>der</strong><br />
Luft ist, reicht schon ein kleiner Funke, um das Gemisch<br />
zu entzünden. Die Ingenieure hatten schon Erfahrungen<br />
mit mtu-Gas<strong>motor</strong>en, <strong>die</strong> <strong>die</strong> Grundlage <strong>für</strong> <strong>die</strong> neuen<br />
Wasserstoff<strong>motor</strong>en sind, doch gerade bei <strong>der</strong> Verbrennung<br />
gebe es große Unterschiede.<br />
2024 sollen erste mtu-Wasserstoff<strong>motor</strong>en<br />
ausgeliefert werden<br />
Grundlage <strong>für</strong> <strong>die</strong> neuen Wasserstoff<strong>motor</strong>en sind <strong>die</strong> bewährten,<br />
stationären mtu-Gas<strong>motor</strong>en. Diese bekommen<br />
neue Teile:<br />
Die Turbola<strong>der</strong> werden durch neue, von Rolls-Royce<br />
entwickelte La<strong>der</strong> ersetzt. Diese sind größer als bei den<br />
Gas<strong>motor</strong>en, da sie wesentlich mehr Luft verdichten müssen.<br />
Die Zylin<strong>der</strong> haben ein neues, an Wasserstoff angepasstes<br />
Design. Der Grund ist das niedrigere Verdichtungsverhältnis<br />
in den Zylin<strong>der</strong>n, das wegen <strong>der</strong> höheren Zündwilligkeit<br />
von Wasserstoff notwendig ist.<br />
Einspritzsystem: An<strong>der</strong>s als beim Gas<strong>motor</strong> wird <strong>der</strong><br />
Wasserstoff erst kurz vor dem Zylin<strong>der</strong> <strong>der</strong> Ladeluft zugeführt.<br />
Denn befände sich <strong>der</strong> Wasserstoff schon im Ladeluftrohr,<br />
wäre <strong>die</strong> Gefahr unkontrollierter Verbrennungen zu groß, da<br />
<strong>der</strong> Kraftstoff so schnell zündet.<br />
Um <strong>die</strong> komplexe Wasserstoffverbrennung zu regeln, hat<br />
<strong>der</strong> Motor eine neue Steuerung bekommen. Diese liest<br />
beispielsweise auch Drucksensoren in den Zylin<strong>der</strong>n aus,<br />
<strong>die</strong> beim stationären Gas<strong>motor</strong> nicht notwendig sind.<br />
Die Herausfor<strong>der</strong>ungen gilt es jetzt in den kommenden<br />
Monaten zu lösen. Denn schon in einem Jahr sollen im<br />
Januar 2024 <strong>die</strong> ersten zwei mtu-Wasserstoff<strong>motor</strong>en<br />
ausgeliefert werden. In Blockheizkraftwerken sollen sie<br />
am Duisburger Binnenhafen Duisport im Rahmen des<br />
Projekts enerPort im ersten CO2-neutralen Containerterminal<br />
Deutschlands klimaneutral Strom und Wärme<br />
erzeugen. „enerPort ist noch ein Forschungsprojekt, im<br />
Jahr 2026 wird es dann ernst“, sagt Hoff. Dann sollen <strong>die</strong><br />
Motoren serienreif und <strong>für</strong> alle Kunden verfügbar sein.<br />
Und das mit beeindruckenden Leistungsdaten:<br />
Der Zwölfzylin<strong>der</strong>-Motor soll knapp ein Megawatt Leistung<br />
haben. Dass er das kann, hat <strong>der</strong> Motor schon auf<br />
dem Prüfstand bewiesen.<br />
Umrüst-Kit <strong>für</strong> bestehende Gas<strong>motor</strong>en<br />
Hier geht´s<br />
zum Prüfstand-Video<br />
Doch Andrea Prospero, Rudi Hoff und ihre Kollegen arbeiten<br />
nicht nur an einem neuen Wasserstoff-Verbrennungs<strong>motor</strong>.<br />
Sie entwickeln parallel auch ein Umrüst-Kit<br />
<strong>für</strong> bereits bestehende mtu-Gas<strong>motor</strong>en. „Kunden haben<br />
so <strong>die</strong> Möglichkeit, beispielsweise im Rahmen einer<br />
Grundüberholung ihrer Motoren aus einem Gas<strong>motor</strong> einen<br />
Wasserstoff<strong>motor</strong> zu machen“, verrät Hoff.<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 51
Denn noch sind Wasserstoff<strong>motor</strong>en <strong>für</strong> <strong>die</strong> Stromversorgung<br />
nicht gefragt, da sie sich kaum rechnen. Zum<br />
einen ist grüner, mit Energie aus regenerativen Quellen<br />
erzeugter Wasserstoff, schwer zu bekommen. Zum an<strong>der</strong>en<br />
ist er noch viel zu teuer. Doch das wird nicht so bleiben.<br />
Auf <strong>der</strong> ganzen Welt sind Wasserstoff-Projekte im<br />
Kommen und es ist davon auszugehen, dass <strong>der</strong> Kraftstoff<br />
bald nicht nur verfügbar, son<strong>der</strong>n auch wirtschaftlich<br />
sein wird. „Wenn das so weit ist, können Kunden ihre<br />
bestehenden Gas<strong>motor</strong>en mit dem Umrüstkit zu Wasserstoff<strong>motor</strong>en<br />
umbauen <strong>–</strong> o<strong>der</strong> heute einen Gas<strong>motor</strong> kaufen,<br />
in <strong>der</strong> Gewissheit, ihn später zum Wasserstoff<strong>motor</strong><br />
umbauen zu können“, so Hoff.<br />
Verbrennungs<strong>motor</strong>en sind Teil des<br />
mtu-Wasserstoff-Ökosystems<br />
Die mtu-Wasserstoff<strong>motor</strong>en sind Teil eines Wasserstoff-Ökosystems.<br />
Denn neben Verbrennungs<strong>motor</strong>en entwickeln<br />
Rolls-Royce-Ingenieure auch Brennstoffzellen <strong>für</strong><br />
<strong>die</strong> stationäre Stromversorgung. „Kunden haben dann <strong>die</strong><br />
Wahl zwischen Verbrennungs<strong>motor</strong>en und Brennstoffzellen<br />
<strong>–</strong> beide Technologien erzeugen grünen Strom, haben aber<br />
an<strong>der</strong>e Schwerpunkte“, so Andrea Prospero. Benötigt ein<br />
Kunde gleichbleibend Strom, ist <strong>für</strong> ihn <strong>die</strong> Brennstoffzelle<br />
<strong>die</strong> erste Wahl. Möchte er aber auch <strong>die</strong> Wärmeenergie nutzen<br />
und beispielsweise ein Fernwärmenetz betreiben, setzt<br />
er eher auf den Wasserstoff-Verbrennungs<strong>motor</strong> in einem<br />
klassischen Blockheizkraftwerk.<br />
52 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Wasserstoff macht Verbrennungs<strong>motor</strong>en grün<br />
Brennstoffzellen und Verbrennungs<strong>motor</strong>en<br />
als Energiespeicher<br />
Eine wichtige Rolle werden sowohl <strong>die</strong> Brennstoffzelle als<br />
auch <strong>der</strong> Verbrennungs<strong>motor</strong> künftig auch immer dann<br />
spielen, wenn Energie gespeichert werden soll. Denn<br />
in Zukunft wird immer mehr Strom erneuerbar erzeugt<br />
<strong>–</strong> beispielsweise mit Solaranlagen o<strong>der</strong> Windkrafträ<strong>der</strong>n.<br />
In einer idealen Welt wird <strong>die</strong>se erneuerbare elektrische<br />
Energie passgenau <strong>für</strong> den Einsatz produziert. Doch <strong>die</strong><br />
Welt ist nicht ideal, und <strong>die</strong> Windkrafträ<strong>der</strong> produzieren<br />
den meisten Strom, wenn viel Wind weht. Genauso sind<br />
<strong>die</strong> Photovoltaikanlagen immer dann beson<strong>der</strong>s effektiv,<br />
wenn <strong>die</strong> Sonne scheint.<br />
Elektrolyseure erzeugen Wasserstoff<br />
Dann entsteht viel Strom, <strong>der</strong> nicht immer direkt genutzt<br />
werden kann, und daher gespeichert werden muss. Dies<br />
geschieht entwe<strong>der</strong> in Batterien o<strong>der</strong> <strong>–</strong> in an<strong>der</strong>er Form <strong>–</strong><br />
als Kraftstoff. Da<strong>für</strong> entwickelt Rolls-Royce Elektrolyseure<br />
. In <strong>die</strong>sen werden in einem elektrochemischen Verfahren<br />
mit elektrischer Energie Wasser in seine Bestandteile<br />
Sauerstoff und Wasserstoff zerlegt. Der Wasserstoff wird<br />
in speziellen Puffertanks gespeichert, um dann, wenn Windrä<strong>der</strong><br />
und Photovoltaikanlagen gerade keine Energie liefern,<br />
in einer Brennstoffzelle o<strong>der</strong> in einem Blockheizkraftwerk<br />
<strong>–</strong> ausgestattet mit dem neuen mtu-Wasserstoff<strong>motor</strong><br />
<strong>–</strong> elektrische und thermische Energie zu liefern.<br />
Hier geht´s zum Video<br />
Doch bis es so weit ist, müssen Andrea Prospero und<br />
Rudi Hoff <strong>die</strong> Motoren noch weiter abstimmen und da<strong>für</strong><br />
sorgen, dass es gar keine Events mehr gibt. „Das schaffen<br />
wir“, sind beide sicher. Und <strong>die</strong> Zuversicht und gute<br />
Laune, <strong>die</strong> sie dabei ausstrahlen, ist ansteckend.//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 53
*Interview gekürzt, das<br />
komplette Interview lesen<br />
Sie über den QR-Code.<br />
Interview mit Prof. Koch<br />
zum Verbrenner-Aus <strong>der</strong> EU<br />
Seit 2013 ist Prof. Dr. sc. techn. Thomas Koch Leiter des Instituts <strong>für</strong> Kolbenmaschinen<br />
am Karlsruher Institut <strong>für</strong> Technologie (KIT) und verantwortlich <strong>für</strong> <strong>die</strong> verbrennungs<strong>motor</strong>ischen<br />
Belange in den Bereichen Forschung, Lehre und Innovation.<br />
Das Verwaltungsgericht Schleswig hat in <strong>die</strong>ser Woche<br />
ein Urteil zum so genannten Thermofensters bei älteren<br />
Dieselfahrzeugen gesprochen: Eine temperaturabhängige<br />
Erhöhung <strong>der</strong> <strong>motor</strong>ischen Stickoxidemissionen bei tiefen<br />
Außentemperaturen sei nicht akzeptabel. Seitdem herrscht<br />
Verunsicherung. Denn während sich das Urteil auf einen<br />
konkreten VW-Motor bezieht, sind nach Angaben des Vereins<br />
Deutsche Umwelthilfe 118 weitere Verfahren anhängig.<br />
Motorenexperte Prof. Thomas Koch kritisiert das Urteil<br />
scharf. Unser Autor Jens Meiners sprach mit ihm.<br />
Professor Koch, waren Sie in den<br />
Prozess eingebunden?<br />
„An dem Prozess war ich nicht beteiligt. Meine Verbindung<br />
zu <strong>der</strong> seit ein paar Jahren diskutierten Thematik<br />
des so genannten Thermofensters ist vor allem das Mitwirken<br />
an einer wissenschaftlichen Analyse, welche in<br />
2020 auf Basis intensiver Forschungsarbeiten zusammen<br />
mit Kollegen <strong>der</strong> Universitäten Darmstadt und Magdeburg<br />
ausgearbeitet wurde.<br />
Über was hat das Verwaltungsgericht<br />
in Schleswig konkret geurteilt?<br />
„Konkret ging es bei <strong>der</strong> Klage vor dem VG Schleswig<br />
um <strong>die</strong> Frage, ob das Kraftfahrt-Bundesamt bei einer aus<br />
meiner Sicht begrüßenswerten Neubedatung, das heißt<br />
dem so genannten Softwareupdate von älteren Volkswagen-Dieselmodellen,<br />
prinzipiell ein Thermofenster bei kälteren<br />
Außentemperaturen zulassen durfte.“<br />
Wozu braucht man <strong>die</strong>se Thermofenster überhaupt?<br />
„Bei ca. 10 Grad Außentemperatur kommt das so genannte<br />
Abgasrückführsystem von alten Dieselmodellen an<br />
eine Grenze. Dies war damals <strong>der</strong> Stand <strong>der</strong> Technik. Die<br />
Abgasrückführung ist eine wichtige Emissionsreduktionstechnologie,<br />
<strong>die</strong> weit mehr als 70 Prozent <strong>der</strong> Stickoxide<br />
reduziert, übrigens bis heute. Das zuständige Abgasrückführventil<br />
muss aber bei niedrigeren Temperaturen zunehmend<br />
geschlossen werden, weil es sonst zu gefährlichen<br />
Schäden kommen kann. Die Stickoxidemissionen steigen<br />
54 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
INTERVIEW<br />
aber dadurch. Das KBA hat <strong>die</strong>ses Verhalten aus technischer<br />
Sicht als zulassungsfähig eingestuft. Dagegen wurde<br />
nun geklagt.“<br />
Wie ist das Urteil des Gerichts ausgefallen<br />
und wie ist es zu deuten?<br />
„Eine schriftliche Ausarbeitung liegt noch nicht vor, weshalb<br />
eine Antwort nur mit Vorbehalt möglich ist. …* Es hat<br />
damit eine schwer nachvollziehbare Entscheidung gefällt,<br />
indem es den angeblichen Umweltschutz vor das wichtige<br />
Gut <strong>der</strong> Fahrzeugsicherheit und des Verbraucherschutzes,<br />
konkret <strong>die</strong> Abwendung unmittelbarer Gefahr <strong>für</strong> Leib und<br />
Leben, gestellt hat. Es reichen ja bei Gefahren <strong>für</strong> <strong>die</strong> Sicherheit<br />
des Fahrzeugbetriebs, <strong>die</strong> in einem Auto dann immer<br />
auch Gefahren <strong>für</strong> Leib und Leben sein können, schon<br />
geringe Wahrscheinlichkeiten und auch seltene Fälle aus,<br />
so dass wir eine bestimmte Funktion in <strong>der</strong> Praxis unter<br />
Umständen ausschließen müssen.“<br />
Und das hat keinen Vorrang mehr?<br />
„Nun ist es umgekehrt. Das Gericht ordnet mit seiner<br />
Entscheidung de facto an, dass <strong>die</strong> Behörde ein solches<br />
Risiko zu tolerieren hat. Das stellt <strong>die</strong> Dinge wirklich<br />
auf den Kopf. Normalerweise ist es <strong>die</strong> Aufgabe <strong>der</strong><br />
Behörde und auch von uns Technikern, solche Risiken<br />
zu vermeiden.“<br />
Können Sie <strong>die</strong> Problematik technisch beschreiben?<br />
„Bei niedrigen Temperaturen kommt es zu Belagbildungen<br />
bis hin zu funktionsgefährdenden Verlackungen <strong>der</strong> Oberflächen<br />
von abgasführenden Bauteilen. Um das zu vermeiden,<br />
wurde vor allem beim Euro-5-Technologiestand das<br />
Abgasrückführventil bei niedrigen Temperaturen geschlossen.<br />
Die Konsequenz waren erhöhte NOx-Emissionen,<br />
aber auch deutlich reduzierte Belagsbildungsprozesse<br />
und ein Vermeiden des Verklebens o<strong>der</strong> gar Blockierens<br />
des Abgasrückführventils und wichtiger Bauteile. Genauso<br />
wichtig ist zudem <strong>die</strong> enge Kopplung des Verbrennungs<strong>motor</strong>s<br />
mit <strong>der</strong> Abgasnachbehandlung und hier insbeson<strong>der</strong>e<br />
mit dem Partikelfilter. …* “<br />
Warum finden Sie das Urteil so besorgniserregend?<br />
„Komplizierte technische Gesamtsysteme sind in <strong>der</strong><br />
Summe ihrer Eigenschaften immer ein Abwägungsprodukt<br />
aus verschiedenen Kriterien wie Umweltschutz,<br />
Verbraucherschutz, Sicherheit, Wirtschaftlichkeit, Benutzerfreundlichkeit,<br />
Reparaturfähigkeit und weiteren Produkteigenschaften.<br />
Bis zum Urteil des VG Schleswig war<br />
aus <strong>die</strong>sen Kriterien eigentlich immer ein guter, ganzheitlicher<br />
Kompromiss zu finden, wobei Schutz von Leib und<br />
Leben immer höchsten Stellenwert hatte. Das haben alle<br />
Fahrzeuggenehmigungsbehörden in ihrer Praxis auch immer<br />
beachtet. Doch obwohl <strong>der</strong> Gesetzgeber ausdrücklich<br />
und klar for<strong>der</strong>t, dass <strong>die</strong> Sicherheit des Fahrzeugbetriebes<br />
zu gewährleisten ist, hat <strong>die</strong>ses Kriterium nun <strong>für</strong> das<br />
VG Schleswig keine relevante Bedeutung gehabt. …* Es<br />
gibt kein Winter-NO2-Problem, wie auch insgesamt <strong>die</strong><br />
NO2-Stadtluftkonzentration mit Ausnahme einer einzigen<br />
von Hun<strong>der</strong>ten von Messstellen in ganz Deutschland überwiegend<br />
sehr deutlich unterhalb des Grenzwerts liegt.“<br />
Sehen Sie weitere Risiken durch das Urteil?<br />
„Ich frage nach <strong>der</strong> Logik und warne vor den Konsequenzen,<br />
wenn <strong>die</strong> technisch-physikalischen Grundlagen außer<br />
Acht gelassen werden. ...* “<br />
Die Deutsche Umwelthilfe als Kläger betont, dass Thermofenster,<br />
also eine Temperaturabhängigkeit <strong>der</strong> Emissionsregelung,<br />
generell nicht tragbar seien, richtig?<br />
„Die DUH for<strong>der</strong>t seit Jahren <strong>die</strong> Katalysatornachrüstung<br />
alter Fahrzeuge, obgleich viele fachkundige Institutionen<br />
davor warnen. Der politisch erzeugte Druck mündete in<br />
dem Flop <strong>der</strong> Verpflichtung zum Angebot einer Nachrüstung,<br />
was zu mehreren insolventen Firmen, Kunden ohne<br />
Kulanzansprüchen und fahrzeugabhängig trotzdem unbefriedigen<strong>der</strong><br />
Funktionalität in <strong>der</strong> Kälte führte. Insbeson<strong>der</strong>e<br />
hat <strong>die</strong> DUH selber aufgezeigt, dass <strong>die</strong> Lösung <strong>der</strong><br />
Nachrüstung bei tiefen Temperaturen große Schwächen<br />
aufzeigt und nicht mehr umfassend funktioniert, da es<br />
ausgedehnte Thermofenster auch bei <strong>die</strong>ser Lösung gibt!<br />
Warum trotzdem gegen Thermofenster geklagt wird, ist ein<br />
Wi<strong>der</strong>spruch in sich.“<br />
Wäre es nicht <strong>die</strong> Aufgabe des Gesetzgebers gewesen,<br />
das Thema Thermofenster von Anfang an zu klären?<br />
„Der Gesetzgeber hat seit über 15 Jahren explizit bei<br />
niedrigen Temperaturen höhere Emissionen gestattet. So<br />
hat er beispielsweise bei Otto<strong>motor</strong>en in <strong>der</strong> Euro-5-Euro-6-Regulation<br />
215/2007 ganz gezielt bei minus sieben<br />
Grad über zehnfach höhere Emissionen gestattet. Und bei<br />
Diesel<strong>motor</strong>en hat <strong>der</strong> Gesetzgeber <strong>die</strong>sen Test gar nicht<br />
vorgeschrieben und damals bewusst keine Emissionsanfor<strong>der</strong>ungen<br />
und -grenzwerte in <strong>der</strong> Kälte vorgegeben. Ihm<br />
war klar, dass <strong>die</strong> NOx-Emissionen bei Dieselfahrzeugen<br />
bei niedrigen Temperaturen höher sind. Er kannte auch <strong>die</strong><br />
Notwendigkeit eines Thermofensters und hat entschieden,<br />
dass bei einem Konflikt zwischen Fahrzeugsicherheit beziehungsweise<br />
Schutz des Motors und Emissionen ersteres<br />
Vorrang hat. Wir dürfen ja nicht vergessen, dass es damals<br />
eine ganz bewusste Entscheidung des Gesetzgebers<br />
<strong>für</strong> den Diesel gab. Auch deshalb, weil <strong>der</strong> CO2-Ausstoß<br />
und damit <strong>der</strong> Kraftstoffverbrauch bei Dieselfahrzeugen<br />
um ca. 20 Prozent niedriger ist als bei Benziner-Fahrzeugen.<br />
Die exzellente aktuelle Norm Euro-6d-final gestattet<br />
übrigens auf einem vernachlässigbaren Niveau und ebenfalls<br />
bei minus sieben Grad erhöhte Emissionen. Thermofenster<br />
waren und sind also bis heute vorhanden, weshalb<br />
ich das Urteil erst recht nicht nachvollziehen kann.“<br />
Gibt es eigentlich eine geschäftliche Verbindung<br />
Ihrerseits zum Volkswagen-Konzern?<br />
„Unser Institut und ich führen seit vielen Jahren keinerlei<br />
Aufträge, Forschungsarbeiten, Dienstleistungen o<strong>der</strong><br />
Ähnliches <strong>für</strong> Volkswagen o<strong>der</strong> VW-Konzerntöchter durch.<br />
Mich treibt das Bestreben, bestmögliche umweltfreundliche<br />
und zugleich sichere Produkte im Umfeld einer guten<br />
Gesetzgebung zum Wohle <strong>der</strong> Kunden zu entwickeln. Dabei<br />
darf man nicht <strong>die</strong> Produktsicherheit und den Schutz<br />
des Verbrauchers aus dem Auge verlieren. Gesetzgeber,<br />
Automobilindustrie und nun <strong>die</strong> Judikative haben hier lei<strong>der</strong><br />
immer wie<strong>der</strong> Anlass zur Kritik geboten.“//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 55
Skoda erinnert mit<br />
W12-Flug<strong>motor</strong> an kaum<br />
bekanntes Firmenkapitel<br />
An ein kaum bekanntes Kapitel des Vorläuferunternehmens<br />
Laurin & Klement erinnert Skoda in seinem Werksmuseum.<br />
Dort ist als Leihgabe des tschechischen Nationalmuseums<br />
ein imposanter W12-Flugzeug<strong>motor</strong> zu sehen: ein<br />
L&K-Lorraine-Dietrich 450 von 1926. Die 24,4-Liter-Triebwerke<br />
wurden in den 1920er Jahren am Stammsitz in<br />
Mladá Boleslav in Lizenz produziert.<br />
Die Geschichte des Autoherstellers, <strong>der</strong> als Fahrradproduzent<br />
begann, ist eng mit <strong>der</strong> Entwicklung <strong>der</strong> Luftfahrt im<br />
Land verbunden. Der erste begeisterte Flieger, <strong>der</strong> in seinem<br />
selbst konstruierten Fluggerät einen modifizierten Automobil<strong>motor</strong><br />
von L&K verwendete, war <strong>der</strong> tschechische<br />
Luftfahrtpionier Metoděj Vlach. Allerdings schaffte seine<br />
Konstruktion nur kurze Hopser statt eines echten Fluges.<br />
Erfolgreicher war <strong>der</strong> damalige Chefkonstrukteur des aufstrebenden<br />
Herstellers, Ingenieur Otto Hieronimus. Er arbeitete<br />
ab 1909 an <strong>der</strong> Entwicklung des ersten vornehmlich<br />
<strong>für</strong> <strong>die</strong> Luftfahrt bestimmten Motors in Österreich-Ungarn <strong>–</strong><br />
und sorgte <strong>für</strong> einen historischen Meilenstein: Am 15. April<br />
1910 um 17 Uhr absolvierte Hieronimus als erster Mensch<br />
56 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
Skoda W12-Flug<strong>motor</strong><br />
auf dem Gebiet <strong>der</strong> heutigen Tschechischen Republik einen<br />
erfolgreichen Flug mit einem Gerät, das schwerer als<br />
Luft war. Dabei wurde sein Flugzeug vom Typ Bleriot von<br />
dem in Mladá Boleslav entwickelten und hergestellten Motor<br />
L&K Typ EL angetrieben. Auf <strong>der</strong> Pfer<strong>der</strong>ennbahn in<br />
Chuchle bei Prag hielt sich <strong>der</strong> fliegende Ingenieur zwei<br />
Minuten und 26 Sekunden in <strong>der</strong> Luft und legte dabei eine<br />
Entfernung von rund 200 Metern zurück. Der Antrieb von<br />
L&K besaß einen Motorblock und ein Kurbelgehäuse aus<br />
Aluminium und vier mit Blech verkleidete Gusseisenzylin<strong>der</strong>.<br />
Von <strong>die</strong>sem Triebwerk entstanden nur drei Exemplare,<br />
da <strong>die</strong> Fertigungskapazität von Laurin & Klement damals<br />
bereits durch zahlreiche in- und ausländische Aufträge <strong>für</strong><br />
Personen- und Nutzfahrzeuge ausgelastet war.<br />
In <strong>der</strong> zweiten Hälfte <strong>der</strong> 1920er Jahre ließen <strong>die</strong> Weltwirtschaftskrise<br />
und <strong>der</strong> schwierige Wie<strong>der</strong>aufbau nach dem<br />
Krieg den Automobilabsatz vorübergehend einbrechen.<br />
Die Unternehmensleitung entschied sich, <strong>die</strong> Produktionsanlagen<br />
durch den Bau von mo<strong>der</strong>nen Flug<strong>motor</strong>en auszulasten.<br />
L&K hatte 1924 vom französischen Automobil- und<br />
Flugzeughersteller Lorraine-Dietrich zwei Lizenzen erworben<br />
und stellte in Mladá Boleslav neben einem 400 PS<br />
starken Achtzylin<strong>der</strong> als Topversion einen Zwölfzylin<strong>der</strong> mit<br />
450 PS her. Er zeichnet sich durch <strong>die</strong> W-Anordnung, also<br />
drei Reihen mit jeweils vier Zylin<strong>der</strong>n, aus. Die Höchstleistung<br />
von 450 PS (331 kW) erreicht das Triebwerk bei 1850<br />
Umdrehungen pro Minute. Der Verbrauch des Zwölfzylin<strong>der</strong>s<br />
lag bei 240 Gramm Kraftstoff plus zwölf Gramm Öl pro<br />
PS und Betriebsstunde. Von den Qualitäten <strong>der</strong> Lizenz<strong>motor</strong>en<br />
war auch das tschechoslowakische Verteidigungsministerium<br />
überzeugt und or<strong>der</strong>te Ende 1926 eine Kleinserie<br />
von 50 Stück des monumentalen Motors.<br />
Die Motoren aus Mladá Boleslav kamen beispielsweise in<br />
den tschechischen Flugzeugtypen Letov S-12 und SB-16<br />
zum Einsatz. Zu den beeindruckendsten Beweisen ihrer<br />
Leistungsfähigkeit zählt <strong>der</strong> Fernflug von Oberstleutnant<br />
Jaroslav Skála, <strong>der</strong> im Jahr 1927 mit einer Letov S-16<br />
von Prag nach Tokio flog. Auch fernab <strong>der</strong> damaligen<br />
Tschechoslowakei waren <strong>die</strong> Motoren gefragt, sie wurden<br />
zum Beispiel nach Litauen und in <strong>die</strong> Türkei exportiert.<br />
Das Skoda-Museum in Mladá Boleslav verzeichnete im<br />
vergangenen Jahr mit 273 811 Besuchern aus dem In- und<br />
Ausland einen neuen Rekord. Nach Voranmeldung besteht<br />
<strong>die</strong> Möglichkeit, den Besuch des Museums mit einer<br />
Werksbesichtigung zu kombinieren. Neben dem Stammwerk<br />
in Mladá Boleslav stehen angemeldeten Gästen<br />
auch <strong>die</strong> Standorte in Kvasiny und Vrchlabí offen. Die Museumstour<br />
lässt sich außerdem mit <strong>der</strong> Besichtigung <strong>der</strong><br />
Luftfahrtausstellung im befreundeten Metoděj-Vlach-Luftfahrtmuseum<br />
in Mladá Boleslav kombinieren und darüber<br />
hinaus auch das Ferdinand Porsche-Geburtshaus in Reichenberg-Maffersdorf<br />
besuchen. Hier<strong>für</strong> wird ein vergünstigtes<br />
Kombiticket angeboten.//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 57
Am Boden so schnell<br />
wie ein Flugzeug<br />
in <strong>der</strong> Luft<br />
Der Visionär Elon Musk hat auch <strong>die</strong>ses Projekt mal zum Fliegen<br />
gebracht. Mit Wettbewerben seiner Raumflugfirma suchte<br />
er Ideen, auf <strong>der</strong> Erde schneller zu reisen <strong>–</strong> in einer Kabine,<br />
<strong>die</strong> durch eine Röhre fliegt. Seit 2015 arbeitet nun das Hyperloop-Team<br />
an <strong>der</strong> Technischen Universität München (TUM)<br />
daran, aus <strong>der</strong> Vision Wirklichkeit werden zu lassen. Heute<br />
begann <strong>der</strong> Bau einer Teststrecke.<br />
Die ursprünglich studentische Initiative wurde seinerzeit gegründet,<br />
um an den SpaceX-Wettbewerben teilzunehmen. In<br />
allen vier Wettbewerben belegte das TUM-Team den ersten<br />
Platz. Von <strong>die</strong>sen Erfolgen bestätigt, wurde aus dem studentischen<br />
Projekt das jetzige TUM Hyperloop-Programm. Ziel<br />
des Vorhabens ist, bis Ende des Jahrzehnts über mehrere<br />
Stufen hinweg eine Referenzstrecke des Hyperloop-Systems<br />
zu bauen, mit dem Passagiere mit circa 850 km/h beför<strong>der</strong>t<br />
werden können.<br />
Knapp zwei Jahre nach dem Start des Forschungsprogramms<br />
geht es <strong>für</strong> das Team in <strong>die</strong> nächste Runde. „TUM Hyperloop<br />
hat sich zum Ziel gesetzt, <strong>die</strong> Technologie zu entwickeln, um<br />
den nachhaltigen Hochgeschwindigkeitsverkehr Wirklichkeit<br />
werden zu lassen.“, erklärt Gabriele Semino, Projektleiter bei<br />
TUM Hyperloop. Mit dem Bau <strong>der</strong> 24-Meter langen Teststre-<br />
58 www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong>
TUM Hyperloop<br />
cke in Originalgröße werde das Vorhaben nun aus dem Modellmaßstab<br />
auf Realgröße gebracht.<br />
Neben <strong>der</strong> aus ultrahochfestem Beton bestehenden Röhre<br />
soll auch eine Versuchskapsel mit Magnetschwebetechnik<br />
entstehen, <strong>die</strong> Passagiere transportieren kann. Das Testsegment<br />
ist das erste europäische Testfeld seiner Art und soll<br />
speziell <strong>die</strong> Machbarkeit des Personentransports erforschen.<br />
Die Aufgaben <strong>für</strong> das Testareal am TUM-Standort in Ottobrunn/Taufkirchen<br />
lassen sich in drei Bereiche einteilen:<br />
Die Betonröhre, in <strong>der</strong> sich später <strong>die</strong> Passagierkapsel bewegen<br />
wird. Hier soll vor allem <strong>die</strong> Abdichtung im realen Maßstab erforscht<br />
werden, da das Hyperloop-System auf einem annähernd<br />
luftleeren Raum basiert. Bei <strong>der</strong> Passagierkapsel liegt <strong>der</strong> Fokus<br />
auf <strong>der</strong> Sicherheit <strong>der</strong> Passagiere im Vakuum <strong>der</strong> Röhre. Als drittes<br />
das Betriebsleitsystem und damit <strong>die</strong> Steuerung von Röhre<br />
und Kapsel und das Antriebssystem in <strong>der</strong> Röhre.<br />
„Wir integrieren alle Schlüsselsysteme in den Demonstrator,<br />
wodurch <strong>die</strong> technische Umsetzbarkeit des Hyperloop-Konzepts<br />
ganzheitlich untersucht werden kann. Dank <strong>der</strong> Realisierung<br />
in Echtgröße und <strong>der</strong> realitätsnahen Passagierkabine<br />
kann im letzten Schritt <strong>die</strong> Anlage zertifiziert werden und somit<br />
<strong>für</strong> den Passagierbetrieb genutzt werden“, erläutert Semino.//<br />
www.<strong>der</strong><strong>motor</strong>.de | <strong>Ausgabe</strong> 1/20<strong>23</strong> 59
Anzeige<br />
Erlebe uns als Verband<br />
und profitiere von den<br />
Vorteilen einer starken<br />
Gemeinschaft.<br />
VMI <strong>–</strong> Der <strong>Branche</strong>nverband <strong>für</strong> Motoreninstandsetzer. Wir sind nachhaltig. Wir vertreten<br />
<strong>die</strong> Interessen von Instandsetzungsbetrieben, Produzenten, Sachverständigen und Händlern<br />
<strong>der</strong> Motoren-<strong>Branche</strong> und ihrer Komponenten. Wir geben Industrie und Handwerk ein Netzwerk<br />
<strong>für</strong> den Austausch. Wir bilden aus und weiter, <strong>für</strong> einen Fortbestand an Kompetenz und<br />
Wissen. Wir schaffen sichtbare Wahrnehmung <strong>für</strong> unsere Mitglie<strong>der</strong>.<br />
Eine <strong>Branche</strong>, eine Gemeinschaft.<br />
Informiere dich über <strong>die</strong> Vorteile<br />
deiner Mitgliedschaft<br />
Infomaterial anfor<strong>der</strong>n unter:<br />
kontakt@vmi-ev.de<br />
www.vmi-ev.de
