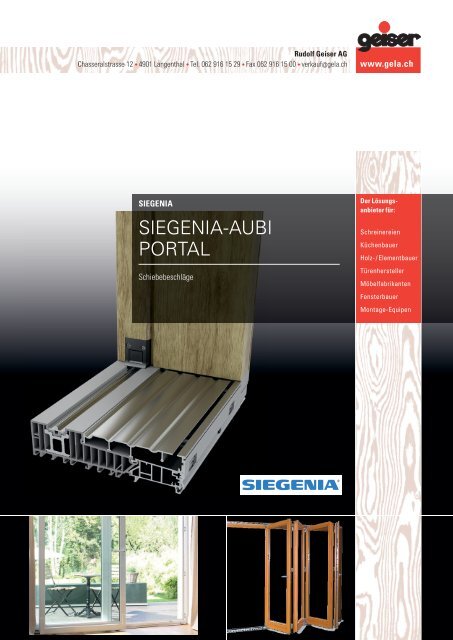

<strong>SIEGENIA</strong><br />
<strong>SIEGENIA</strong>-AUBI<br />
PORTAL<br />
Schiebebeschläge<br />
Der Lösungsanbieter<br />
für:<br />
Schreinereien<br />
Küchenbauer<br />
Holz- / Elementbauer<br />
Türenhersteller<br />
Möbelfabrikanten<br />
Fensterbauer<br />
Montage-Equipen
Indexe<br />
A<br />
Abdeckkappen-Set D FS Plus 31.067<br />
Abdeckkappen-Set FS Plus 31.066,31.068<br />
Abdeckkappen-Set Siegenia 31.061<br />
Abdeckleiste 31.039<br />
Abdeckplatte für Schiebeflügel 31.053<br />
Abdeckplatte hinten unten 31.053<br />
Abdeckplatte Kubus 31.041<br />
Abdeckplatte unten 31.047<br />
Abdeckschiene für Beschlagnut 31.018<br />
Abdeckschiene PSK Comfort 31.059<br />
Abdeckschiene Siegenia 31.061<br />
Abdichtblech EP Holz 31.031<br />
Abdichtblech EP0 Holz 31.030<br />
Abdichtleiste EP Holz 31.031<br />
Abdichtleiste EP0 Holz 31.030<br />
Abdichtleiste horizontal 31.031-31.032<br />
Abdichtleiste vertikal 31.032<br />
Abschlussprofil EP 31.027<br />
Adapter zu Trittschwelle 31.028<br />
Adapterschiene EP H5 31.034<br />
Adapterschiene EP HM 31.034<br />
Anbohrschutz HS 300 31.023<br />
Anschlagbock 31.050<br />
Anschlagbock SC002 31.050<br />
Anschlagbock Siegenia 31.059<br />
Anschlagpuffer 31.049-31.051<br />
Anschlagpuffer Siegenia 31.061<br />
Aufsatzschiene EP 31.029<br />
Ausgleichsschiene EP 31.028<br />
B<br />
Befestigungsschraube 31.052<br />
Beutel Zubehör Adapter SC002 31.041<br />
Beutel Zubehör HS unten 31.011<br />
Beutel Zubehör HS-H 31.049<br />
Beutel Zubehör HS-H unten hoch 31.010<br />
Beutel Zubehör HS-H unten niedrig 31.010<br />
Beutel Zubehör zu Rahmenteil 31.017<br />
Bodenschwelle EP0 31.024<br />
Bürstendichtung für Laufwagen 31.051<br />
D<br />
Dämpfer Soft Close 31.042<br />
Dämpferkit HS 31.018<br />
Deckrosette Si-line 31.020<br />
Dichtkeil ECO PASS 31.030<br />
Dichtkeil EP0 31.030<br />
Dichtplatte 31.021<br />
Dichtschienen-Set DS 31.037-31.039<br />
Dichtteil MP B15 H 31.038<br />
Dichtteil MP EP H 31.029<br />
Dichtteil oben HSK 31.052<br />
Dichtteil Schema D 31.039<br />
Dichtung oben 31.052<br />
Dichtungsbrücke Holz und Holz-Metall 31.043<br />
Dichtungseinroller 31.035<br />
Dichtungsplatte <strong>Eco</strong> <strong>Pass</strong> 31.029<br />
Dichtungsprofil P 742 31.048<br />
Dichtungsschiene B 31.047<br />
Dichtungsteile-Set HS 31.045-31.046<br />
Dichtungsteile-Set HS 31.044<br />
Dichtungsteile-Set HS KH0130-01 31.043<br />
Drehgriff HS 31.022<br />
E<br />
ECO PASS 31.025<br />
ECO PASS Dichtkeil 31.030<br />
EP0 Dichtkeil 31.030<br />
Erweiterungsprofil 31.025<br />
F<br />
Flügelband FS Plus 31.066<br />
Flügeldichtung 31.047-31.048<br />
Führung 31.043<br />
Führung SC 001 31.041<br />
Führung SC 002 31.041<br />
Führungsschiene HH130-02 31.044<br />
Führungsschiene HH130-04 31.045<br />
Führungsschiene KH0130-01 31.042<br />
Führungsschiene SC 002 31.040<br />
Füllschiene EP0 31.034<br />
Füllstück 31.011,31.042,31.047<br />
Füllstück SC002 31.040<br />
G<br />
Getriebe HS PORTAL 200 RZ 31.012<br />
Getriebe HS PORTAL 300 RZ 31.013<br />
Getriebe-Laufwagen 31.052<br />
Richtpreis exkl. MwSt.<br />
Getriebe-Stulpverlängerung 31.018<br />
Getriebeverlängerung 31.018<br />
Grundkarton HS PORTAL 200-H 31.008<br />
Grundkarton HS PORTAL 300 31.009<br />
Grundkarton HS PORTAL 300-H 31.008<br />
Grundkarton HS PORTAL 300-HV 31.008<br />
Grundkarton HS PORTAL 400 Compact 31.011<br />
H<br />
Halter FS 31.068<br />
Halter L 31.059<br />
Hebel HS PORTAL 31.020<br />
Hebeschiebe Grundkarton 31.008<br />
Hebeschiebetüre-Muschelgriff Siegenia Aluminium 31.021<br />
Hebeschiebetürgriff Siegenia Aluminium 31.020,31.022<br />
Hintergreifsicherung 31.038<br />
HS Getriebe 31.012-31.013<br />
HS PORTAL Grundkarton 31.008<br />
HS PORTAL Pocketdoor 31.054<br />
K<br />
Karton Laufwagen FS Plus 31.068<br />
Karton Zubehör HS-H 31.040,31.044-31.045<br />
Karton Zubehör HS-H KH0130-01 31.042<br />
Karton Zubehör HS-H Kubus 31.040-31.041<br />
Kippbremsen-Set Siegenia 31.060<br />
Kippschere PSK Comfort 31.060<br />
Komfort-Getriebe HS 200 RZ 31.014<br />
Komfort-Getriebe HS 300 RZ 31.015<br />
L<br />
Laufschiene EP 5/15 31.033<br />
Laufschiene EP M/15 31.033<br />
Laufschiene EP M/5 31.033<br />
Laufschiene EP0 5/5 31.033<br />
Laufschiene EP0 M/5 31.034<br />
Laufschiene flach 31.049<br />
Laufschiene hoch 31.049<br />
Laufschiene Siegenia 31.061<br />
Laufwagen D FS Plus 31.067<br />
Laufwagen Siegenia 31.058<br />
M<br />
Magnet für Öffnungsüberwachung 31.053<br />
Magnetschalter 31.053<br />
Mittelverschluss HS PORTAL 31.050<br />
Montagestift HS 31.019<br />
Moosgummidichtung 31.035<br />
Muschelgriff für Hebeschiebetüre Siegenia Aluminium 31.021<br />
P<br />
Profilsatz FS Plus 31.069<br />
Profilsatz Siegenia 31.058<br />
PSK Comfort 31.058-31.062<br />
R<br />
Rahmeneckverbindung H EP0 31.026<br />
Rahmenteil HS 31.017<br />
Riegelbolzen 31.023,31.052<br />
Riegelteil Schema C + G 31.051<br />
S<br />
Schema D 31.039<br />
Schiebegriffmuschel HS 31.021<br />
Schildabdeckung 31.022-31.023<br />
Schliesser MV 31.043<br />
Schutzkappe zu Trittschwelle 31.028<br />
Schwellenverbinder-Set 31.025<br />
Schwenkhakengetriebe PZ 31.017<br />
Schwenkhakengetriebe RZ 31.016<br />
Sockelprofil EP 31.025<br />
Soft Close Dämpfer 31.042<br />
Steckprofil Amex 31.039<br />
T<br />
Trittschwelle EP 31.026-31.027<br />
Trittschwelle flach EP 31.028<br />
U<br />
Umlenkung Siegenia 31.062<br />
Unterlage 31.050<br />
V<br />
Verbindungsstab 31.010<br />
Verbindungsstab Gleiter PSK Comfort 31.060<br />
Verschlusskappe zu B-Schiene 31.051<br />
W<br />
Wetterschenkel EP 31.032<br />
Z<br />
Zubehör Anschlagbock SC002 31.041<br />
IX.01
Indexe<br />
Zubehör Distanzplatte Schema D 31.039<br />
Zubehör PORTAL HS Schema D 31.039<br />
Zubehörbeutel Riegelbolzen 31.052<br />
Zusatzkarton HS 31.044-31.045<br />
Zusatzkarton HS PORTAL 300 KF 31.009<br />
Zusatzkarton HS PORTAL 400 H 31.008<br />
Zusatzkarton HS zu Führung KH0130-01 31.042<br />
Zusatzverriegelung HS 31.018<br />
Zuschlagbremse Siegenia 31.060<br />
Zylinderkerbstift 6 x 16 31.010<br />
IX.02<br />
Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Übersichten<br />
Hebe-Schiebe Beschlag <strong>SIEGENIA</strong> mit Bodenschwelle ECO PASS<br />
HS-PORTAL 200 H<br />
HS-PORTAL 300 H<br />
HS-PORTAL 400 H<br />
Mit den Beschlagstypen HS-PORTAL 200, 300 und 400 für Holzelemente bietet <strong>SIEGENIA</strong> Lösungen,<br />
die punkto Anschlagtechnik, Bedienungskomfort und Einsatzmöglichkeiten höchsten Anforderungen gerecht<br />
werden. Die perfekte Beschlagtechnik hat so nicht nur für den Verarbeiter, sondern auch für Planer und<br />
Endanwender viele Vorteile.<br />
Die Vorteile auf einen Blick:<br />
- Sichere, komfortable und dabei kinderleichte Bedienbarkeit selbst bei 400 kg<br />
- Erhöhte Sicherheit durch Riegelbolzen E bereits in der Standardausführung<br />
- Serienmässige hebelgesteuerte Spaltlüftung<br />
- Die HS-Getriebe sind für Rundzylinder KABA/KESO ausgerüstet. Die Zylinder sind somit in<br />
Schliessanlagen integrierbar<br />
- Einbruchhemmend modular aufrüstbar bis WK 2<br />
- Die hochwärmegedämmten Bodenschwellen ermöglichen eine barrierefreie,<br />
rollstuhlgerechte Ausführung<br />
- Einclipsbare Laufschiene, jederzeit auswechselbar!<br />
- Aufsatzschiene mit integrierter Wärmedämmung<br />
Anwendungsbereiche<br />
HS-PORTAL HS-PORTAL HS-PORTAL<br />
200 H 300 H 400 H<br />
Flügelbreite mm 590 - 2485 720 - 3335 1370 - 3335<br />
Flügelhöhe bei Führungsschiene KH0130-01<br />
mit Griffsitz 410 mm mm 1190 - 2425 1190 - 2425 1190 - 2425<br />
mit Griffsitz 1010 mm mm 1791 - 3325 1791 - 3325 1791 - 3325<br />
Flügelhöhe bei Führungsschiene HH0130-01/-02/-03<br />
mit Griffsitz 410 mm mm 1175 - 2410 1175 - 2410 1175 - 2410<br />
mit Griffsitz 1010 mm mm 1176 - 3310 1176 - 3310 1176 - 3310<br />
Flügelgewicht max. kg 200 300 400<br />
Dornmass mm 27,5 37,5 37,5<br />
Flügelholzdicke mm 64 - 92 64 - 92 64 - 92<br />
Flügelabstand mm 28 28 28<br />
Richtpreis exkl. MwSt.<br />
31.001
<strong>SIEGENIA</strong><br />
Übersichten<br />
Schema-Übersicht <strong>SIEGENIA</strong> HS-PORTAL 200, 300 + 400 H<br />
Notwendige Bestellangaben<br />
1. Anzahl<br />
2. Flügelanordnung (Schema A - K)<br />
3. DIN links / rechts<br />
4. Flügelbreite (FB)<br />
5. Flügelhöhe (FH)<br />
6. Rahmenaussenbreite<br />
7. Flügeldicke<br />
8. Wahl der Bodenschwelle ECO PASS mit Zubehör<br />
9. Wahl der Führungsschiene<br />
Verlangen Sie die ausführliche Dokumentation<br />
mit Detailplänen<br />
31.002 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Übersichten<br />
Vertikalschnitt Schema A<br />
mit Bodenschwelle ECO PASS B182<br />
mit Laufschiene EP M/5<br />
mit Adapterschiene EP HM<br />
mit Ausgleichsschiene EP inkl. Dichtung<br />
mit Trittschwelle EP<br />
mit Wetterschenkel EP 20<br />
mit Führungsschiene SC002<br />
Vertikalschnitt Schema A<br />
mit Bodenschwelle ECO PASS B182 0<br />
mit Laufschiene EP M/0<br />
mit Adapterschiene EP HM<br />
mit Wetterschenkel EP 20<br />
mit Führungsschiene SC002<br />
mit Trittschwelle EP 0<br />
188<br />
106<br />
40<br />
188<br />
106<br />
40<br />
42<br />
56/188<br />
42<br />
26<br />
56<br />
42<br />
56/188<br />
42<br />
26<br />
56<br />
4<br />
G<br />
12<br />
4<br />
G<br />
12<br />
A 80/60<br />
C<br />
A* 80/75 C*<br />
28<br />
(36)<br />
E<br />
80/92<br />
D 80/140<br />
ECO PASS: FHS = RAH -118 [282] ECO PASS R:FHS =RAH -93[307]<br />
ECO PASS: LAR =RAH -106 [294] ECO PASS R:LAR =RAH -81[319]<br />
RAH [400]<br />
A 80/60<br />
A* 80/75<br />
C<br />
C*<br />
28<br />
(36)<br />
E<br />
80/92<br />
DN 80/140<br />
ECO PASS: FHS = RAH -118 [282]<br />
ECO PASS: LAR =RAH -106 [294]<br />
RAH [400]<br />
4<br />
50<br />
30<br />
4<br />
30<br />
2<br />
2<br />
602295<br />
60 (40 bis 160)<br />
60 (40 bis 160)<br />
50<br />
178<br />
89<br />
178<br />
89<br />
RAB [500]<br />
56 Länge Leiste A[150,5]<br />
FBF [237,5]<br />
92<br />
48<br />
3(Dichtteil MP)<br />
4<br />
56<br />
80/92<br />
80/92<br />
(36)<br />
21<br />
G<br />
42<br />
188<br />
40 106<br />
56/188<br />
42<br />
B<br />
Alternativ:<br />
Anschlagleiste Bin<br />
Holzausführung<br />
(36)<br />
C1 C1<br />
F 80/92 80/92<br />
22<br />
17<br />
56/188<br />
146<br />
4<br />
5<br />
4 37,5 a.D.<br />
92<br />
FBS [237,5]<br />
Richtpreis exkl. MwSt.<br />
31.003
<strong>SIEGENIA</strong><br />
Übersichten<br />
Beschlagsübersicht HS-PORTAL 300 H<br />
mit Bodenschwelle ECO PASS und Dichtungsschienen 28/48+28/28 CE<br />
Beschlagteile Schema A<br />
Schema A<br />
Schema G2<br />
Schema G3<br />
Schema K<br />
Schema E<br />
31.004 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Übersichten<br />
ECO PASS Holz Systemaufbau<br />
Ja nach Flügeldicken bestimmen Sie mit den symmetrischen und / oder den asymmetrischen Adapter- und Laufschienen,<br />
nieder oder hoch, die Positionen der Elemente auf den Bodenschwellen ECO PASS B 171, B 182 und B 203.<br />
Richtpreis exkl. MwSt.<br />
31.005
<strong>SIEGENIA</strong><br />
Übersichten<br />
Übersicht der Bodenschwelle ECO PASS<br />
mit erforderlichen und optionalen Bauteilen<br />
Schema A DIN Links<br />
A = Bodenschwellen-Grundkörper<br />
B = Endkappe links<br />
C = Endkappe rechts<br />
E = Dichtungsteil REV<br />
J = Enddichtung<br />
K = Aufsatzschiene<br />
M = Dichtteil MP<br />
N = Laufschiene<br />
O = Dichtung REV<br />
Q = Adapterschiene<br />
R = Dichtkissen<br />
X = Dichtungsplatte<br />
1 = Abdichtblech<br />
2 = Trittschwelle<br />
3 = Dichtung<br />
4 = Ausgleichsschiene<br />
5 = Wetterschenkel<br />
31.006 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Übersichten<br />
Richtpreis exkl. MwSt. 31.007
<strong>SIEGENIA</strong><br />
Laufwagen<br />
Grundkarton <strong>SIEGENIA</strong>® HS PORTAL 200-H<br />
Garnitur bestehend aus:<br />
1 Laufwagen V<br />
1 Laufwagen H<br />
2 Führungen<br />
3 Zentrierstücke<br />
• Getriebe HS PORTAL 200-H siehe 29.042.12-15<br />
• Verbindungsstab siehe 29.075.11-14<br />
29.042.01<br />
Grundkarton <strong>SIEGENIA</strong>® HS PORTAL 300-H<br />
Garnitur bestehend aus:<br />
1 Laufwagen V<br />
1 Laufwagen H<br />
1 Bürste 100 mm<br />
• Getriebe HS PORTAL 300-H siehe 29.052.12-15<br />
• Zu jedem Grundkarton wird 1 Beutel Zubehör 29.051.81 oder 29.051.82 benötigt.<br />
• Zusatzkarton 300 KF siehe 29.052.20<br />
• Verbindungsstab siehe 29.075.11-14<br />
• * = max. FH mit Zusatzverriegelung und Führungsschiene KH0130-01.<br />
29.052.01<br />
Grundkarton <strong>SIEGENIA</strong>® HS PORTAL 300-HV, höhenverstellbar<br />
Garnitur bestehend aus:<br />
1 Laufwagen V<br />
1 Laufwagen H, höhenverstellbar<br />
1 Bürste 100 mm<br />
• Getriebe HS PORTAL 300-H siehe 29.052.12-15<br />
• Zu jedem Grundkarton wird 1 Beutel Zubehör 29.051.81 oder 29.051.82 benötigt.<br />
• Zusatzkarton 300 KF siehe 29.052.20<br />
• Verbindungsstab siehe 29.075.11-14<br />
• Der hintere höhenverstellbare Laufwagen bietet die Möglichkeit den Schiebeflügel <br />
hinten um ca. 3 mm abzuheben, was das Ausrichten ermöglicht. Die Einstellung <br />
kann mit einem Inbus-Schlüssel 10 mm vorgenommen werden, ohne das Element <br />
aushängen zu müssen.<br />
• * = max. FH mit Zusatzverriegelung und Führungsschiene KH0130-01.<br />
29.052.03<br />
Zusatzkarton <strong>SIEGENIA</strong>® HS PORTAL 400 H<br />
Garnitur bestehend aus:<br />
2 Laufwagen M<br />
4 Zylinderkerbstifte<br />
2 Verbindungsstäbe Länge 40 mm<br />
Flügelbreite Flügelhöhe untere Nut Flügelgewicht Fabriknummer<br />
Preis CHF<br />
mm mm mm kg<br />
Stück<br />
29.042.01 590-2485 1175-2675 22/47 max. 200 PMKB0020 108.00<br />
Flügelbreite Flügelhöhe Flügelgewicht<br />
Fabriknummer<br />
Preis CHF<br />
mm mm kg<br />
Stück<br />
29.052.01 720-3335 1175-3225* max. 300 PMKB0310 124.00<br />
Flügelbreite Flügelhöhe Flügelgewicht<br />
Fabriknummer<br />
Preis CHF<br />
mm mm kg<br />
Stück<br />
29.052.03 720-3335 1175-3225* max. 300 PMKB0330 151.00<br />
Flügelbreite Flügelhöhe Flügelgewicht<br />
Fabriknummer<br />
Preis CHF<br />
mm mm kg<br />
Karton<br />
29.052.04 1370-3335 1190-3225 max. 400 PMKB0340 200.00<br />
• Den Zusatzkarton mit Grundkarton 300 H oder 300 HV verwenden.<br />
• Vorzugsweise Komfortgetriebe HS Portal 300 PZ, Grösse 220 oder 260 verwenden.<br />
• Länge Verbindungsstab = Hebe-Schiebe-Flügel - 1330 mm.<br />
29.052.04<br />
31.008 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Laufwagen<br />
Zusatzkarton <strong>SIEGENIA</strong>® HS PORTAL 300 KF<br />
Schema A, in Verwendung mit Grundkarton HS 300<br />
Typ<br />
max. Flügelgewicht Fabriknummer Preis CHF<br />
kg<br />
Stück<br />
29.052.20 Vekamotion 82 300 PMZB4890 180.00<br />
• Den Zusatzkarton mit Grundkarton 300 H oder 300 HV verwenden.<br />
• Vorzugsweise Komfortgetriebe HS Portal 300 PZ, Grösse 220 oder 260 verwenden.<br />
29.052.20<br />
Grundkarton <strong>SIEGENIA</strong>® HS PORTAL 300, Schema A, D, C, F<br />
Garnitur bestehend aus:<br />
- 1 Laufwagen vorne VSU HS 300 TS,<br />
- 1 Laufwagen hinten HS 300 TS,<br />
- 1 Bürste 100 mm<br />
Flügelbreite Flügelhöhe Flügelgewicht Fabriknummer<br />
Preis CHF<br />
mm<br />
mm<br />
kg<br />
Stück<br />
29.052.21 720-3335 1175-2675 max. 300 PMKB4320 250.00<br />
29.052.21<br />
Richtpreis exkl. MwSt. 31.009
<strong>SIEGENIA</strong><br />
Laufwagen<br />
Beutel Zubehör <strong>SIEGENIA</strong>® HS-H unten hoch<br />
bestehend aus:<br />
1 Abdeckplatte, unten hinten hoch<br />
2 Anschläge<br />
1 Füllstück, unten hoch für Dichtungsschiene B aus Holz<br />
2 Führungen unten<br />
2 Zylinderkerbstifte 6 x 16 mm<br />
4 Gewindestifte M8 x 16 mm<br />
1 Senkschraube M5 x 13 mm<br />
1 Verschlusskappe grau<br />
1 Verschlusskappe braun<br />
Ausführung Fabriknummer Preis CHF<br />
Beutel<br />
29.051.81 RAL7035 lichtgrau PMZB0310 18.70<br />
29.051.83 RAL9005 schwarz PMZB0310 18.65<br />
• Grundkarton siehe 29.052.01 und 29.052.03<br />
29.051.81+83<br />
Beutel Zubehör <strong>SIEGENIA</strong>® HS-H unten niedrig<br />
bestehend aus:<br />
1 Abdeckplatte unten hinten niedrig<br />
2 Anschläge<br />
1 Füllstück, unten niederig für Dichtungsschiene B aus Holz<br />
3 Führungen unten<br />
2 Zylinderkerbstifte 6 x 16 mm<br />
4 Gewindestifte M8 x 16 mm<br />
1 Senkschraube M5 x 13 mm<br />
1 Verschlusskappe grau<br />
1 Verschlusskappe braun<br />
Ausführung Fabriknummer Preis CHF<br />
Beutel<br />
29.051.82 RAL7035 lichtgrau PMZB0300 18.70<br />
29.051.84 RAL9005 schwarz PMZB0300 18.65<br />
• Grundkarton siehe 29.052.01 und 29.052.03<br />
29.051.82+84<br />
Verbindungsstab <strong>SIEGENIA</strong>®<br />
Titan silber<br />
• Bei HS PORTAL 300 FB = 620 mm.<br />
• Bei HS PORTAL 400 berechnet sich die Länge des Verbindungsstabes wie folgt: 1 <br />
Stück, Länge = Flügelbreite - 1330 mm.<br />
29.075.11-14<br />
Zylinderkerbstift <strong>SIEGENIA</strong>® 6 x 16<br />
Stahl verzinkt, Befestigung von Laufwagen und Verbindungsstab<br />
Grösse<br />
mm<br />
Flügelbreite<br />
mm<br />
Stablänge<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.075.11 150 720-1500 900 10 307533 9.10<br />
29.075.12 200 1501-2000 1400 10 307724 12.30<br />
29.075.13 250 2001-2500 1900 10 307748 18.10<br />
29.075.14 335 2501-3350 2750 10 309544 27.80<br />
Grösse<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.083.17 M6 x 16 291672 0.60<br />
29.083.17<br />
31.010 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Laufwagen<br />
Grundkarton <strong>SIEGENIA</strong>® HS PORTAL 400 Compact, Schema C<br />
Einbruchhemmung RC 2 nach EN 1627 ff,<br />
Garnitur bestehend aus:<br />
1 Laufwagen vorne mit 4 Rollen<br />
1 Laufwagen hinten mit 4 Rollen<br />
• Zu jedem Grundkarton wird 1 Beutel Zubehör benötigt, siehe 29.052.81-96<br />
29.052.09<br />
Beutel Zubehör <strong>SIEGENIA</strong>® HS Compact unten<br />
bestehend aus:<br />
1 Abdeckplatte unten hinten hoch<br />
1 Füllstück unten hoch für Dichtschiene B aus Holz<br />
3 Führungen unten<br />
4 Gewindestifte M8 x 12 mm für runden Verbindungsstab<br />
1 Senkschrank M5 x 13 mm<br />
1 Verschlusskappe<br />
2 Spannstifte 8 x 40 mm<br />
Ausführung Farbe<br />
Höhe<br />
mm<br />
Fabriknummer Preis CHF<br />
Stück<br />
29.052.81 mit Puffer RAL7035 lichtgrau 15 PMZB1500 26.60<br />
29.052.82 mit Puffer RAL7035 lichtgrau 5 PMZB1470 26.60<br />
29.052.83 mit Puffer RAL9003 signalweiss 15 PMZB1500 26.60<br />
29.052.84 mit Puffer RAL9003 signalweiss 5 PMZB1470 26.60<br />
29.052.85 mit Puffer RAL9005 tiefschwarz 15 PMZB1500 26.60<br />
29.052.86 mit Puffer RAL9005 tiefschwarz 5 PMZB1470 26.60<br />
29.052.91 ohne Puffer RAL7035 lichtgrau 15 PMZB1510 26.60<br />
29.052.92 ohne Puffer RAL7035 lichtgrau 5 PMZB1480 26.60<br />
29.052.93 ohne Puffer RAL9003 signalweiss 15 PMZB1510 26.60<br />
29.052.94 ohne Puffer RAL9003 signalweiss 5 PMZB1480 26.60<br />
29.052.95 ohne Puffer RAL9005 tiefschwarz 15 PMZB1510 26.60<br />
29.052.96 ohne Puffer RAL9005 tiefschwarz 5 PMZB1480 26.60<br />
• Grundkarton HS PORTAL siehe 29.052.09<br />
• Füllstück siehe 29.051.71-77<br />
29.052.81, 83, 85, 91, 93, 95<br />
29.052.82, 84, 86, 92, 94, 96<br />
Füllstück zu Beutel Zubehör <strong>SIEGENIA</strong>® HS Compact unten<br />
reduzierter Radius als Gegenstück zu Türdichtungen, stabile und sichere Befestigung <br />
durch Doppelverschraubung<br />
Flügelbreite Flügelhöhe Flügelgewicht Fabriknummer<br />
Preis CHF<br />
mm<br />
mm<br />
kg<br />
Stück<br />
29.052.09 800-3335 1190-3225 max. 400 PMKB1410 349.00<br />
Farbe<br />
Höhe<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.051.71 RAL7035 lichtgrau 5 PDIB0450 6.55<br />
29.051.72 RAL9003 signalweiss 5 PDIB0450 6.55<br />
29.051.73 RAL9005 tiefschwarz 5 PDIB0450 6.55<br />
29.051.75 RAL7035 lichtgrau 15 PDIB0460 6.55<br />
29.051.76 RAL9003 signalweiss 15 PDIB0460 6.55<br />
29.051.77 RAL9005 tiefschwarz 15 PDIB0460 6.55<br />
29.051.71-77<br />
Richtpreis exkl. MwSt. 31.011
<strong>SIEGENIA</strong><br />
Getriebe<br />
Getriebe <strong>SIEGENIA</strong>® HS PORTAL 200 RZ<br />
Stulpschiene EV1, mit Schloss TS, für Rundzylinder, Dornmass 27,5 mm, Flügelgewicht <br />
bis 300 Kilo<br />
mit Schiene <br />
HH0130-01/02<br />
mm<br />
mit Schiene <br />
KH0130-01<br />
mm<br />
Griffhöhe<br />
mm<br />
Grösse<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.042.12 1175-1775 1190-1790 410 170 PGKB0100 133.00<br />
29.042.14 1776-2275 1791-2290 1010 220 PGKB0110 150.00<br />
29.042.15 2276-2675 2291-2690 1010 260 PGKB0120 164.00<br />
29.042.17 2377-2677 2392-2692 1010 280 PGKB1200 178.00<br />
• Diese Getriebe können beim HS 300 + 400 Schema C aus ästhetischen Gründen am <br />
erstöffnenden Flügel eingesetzt werden.<br />
29.042.12-17<br />
31.012 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Getriebe<br />
Getriebe <strong>SIEGENIA</strong>® HS PORTAL 300 RZ<br />
Stulpschiene EV1, mit Schloss TS, für Rundzylinder, Dornmass 37,5 mm, Flügelgewicht <br />
bis 300 Kilo<br />
mit Schiene <br />
HH0130-01/02<br />
mm<br />
mit Schiene <br />
KH0130-01<br />
mm<br />
Griffhöhe<br />
mm<br />
Grösse<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.052.12 1175-1775 1190-1790 410 170 PGKB0070 133.00<br />
29.052.14 1776-2275 1791-2290 1010 220 PGKB0080 150.00<br />
29.052.15 2276-2675 2291-2690 1010 260 PGKB0090 164.00<br />
29.052.17 2377-2677 2392-2692 1010 280 PGKB3200 178.00<br />
• Anbohrschutz siehe 29.081.72+73<br />
• Ab FFH 2676/2691 mm Zusatzverriegelung HS 29.052.16 verwenden.<br />
29.052.12-17<br />
Richtpreis exkl. MwSt. 31.013
<strong>SIEGENIA</strong><br />
Getriebe<br />
Komfort-Getriebe <strong>SIEGENIA</strong>® HS 200 RZ<br />
EV1, Dornmass 27,5 mm<br />
FFH<br />
mm<br />
Grösse Fabriknummer Preis CHF<br />
Stück<br />
29.062.12 1776 - 2275 220 PGKB2110 187.00<br />
29.062.13 2276 - 2675 260 PGKB2120 201.00<br />
29.062.18 2377 - 2677 280 PGKB2200 215.00<br />
29.062.12<br />
29.062.13<br />
29.062.18<br />
31.014 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Getriebe<br />
Komfort-Getriebe <strong>SIEGENIA</strong>® HS 300 RZ<br />
Das Komfort-Getriebe mit integrierter Zugfeder reduziert das Drehmoment am Hebel, <br />
mit geringem Kraftaufwand können schwere Flügel in die Schiebestellung geschaltet <br />
werden, ein unkontrolliertes Rückschlagen des Hebels beim Schalten in die Verschlussstellung<br />
wird verhindert bzw. die gegebenenfalls entsprechende Rückschlagskraft <br />
abgedämpft, empfohlen ab 300 kg Flügelgewicht<br />
Stulpschiene EV 1, mit Schloss TS, Kaba, Dornmass 37,5 mm<br />
mit Schiene <br />
HH130-01/02/03<br />
mm<br />
mit Schiene <br />
KH130-01<br />
mm<br />
Grösse<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.062.14 1776-2275 1791-2290 220 PGKB4110 187.00<br />
29.062.15 2276-2675 2291-2690 260 PGKB4120 201.00<br />
29.062.17 2377-2677 2392-2692 280 PGKB4200 215.00<br />
• Anbohrschutz siehe 29.081.72+73<br />
• Die Komfort-Getriebe sind baugleich mit den Standard-Getrieben.<br />
29.062.14-17<br />
Richtpreis exkl. MwSt. 31.015
<strong>SIEGENIA</strong><br />
Getriebe<br />
Schwenkhakengetriebe RZ <strong>SIEGENIA</strong>®<br />
Griffhöhe 1008,5 mm, Einbruchhemmung RC 2 nach EN 1627 ff, verdeckt liegende <br />
Andruckverstellung und Verschraubung der Rahmenteile<br />
Grösse<br />
mm<br />
Modell Dornmass<br />
mm<br />
Flügelhöhe<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.042.34 220 HS 200 27,5 1786-2285 PGKB8220 233.00<br />
29.042.35 260 HS 200 27,5 2286-2685 PGKB8230 246.00<br />
29.052.34 220 HS 300 37,5 1786-2285 PGKB9220 227.00<br />
29.052.35 260 HS 300 37,5 2286-2685 PGKB9230 240.00<br />
29.062.34 220 HS 300 K 37,5 1786-2285 PGKB9260 249.00<br />
29.062.35 260 HS 300 K 37,5 2286-2685 PGKB9270 237.00<br />
• Für Schema A werden Rahmenteil 29.031.01 und Beutel Zubehör 29.031.02 je 2x, <br />
sowie Schrauben M5 x 40 mm 30.972.06, 4x benötigt.<br />
• 29.062.34/35 HS 300 K = Komfortgetriebe.<br />
29.042. - 29.062.<br />
31.016 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Getriebe<br />
Schwenkhakengetriebe <strong>SIEGENIA</strong>® PZ Schema C<br />
Griffhöhe 1008,5 mm, Einbruchhemmung RC 2 nach EN 1627 ff, verdeckt liegende <br />
Andruckverstellung und Verschraubung der Rahmenteile<br />
• Für Schema C werden Rahmenteil 29.031.01 4x benötigt.<br />
29.072. - 29.082.<br />
Rahmenteil <strong>SIEGENIA</strong>® HS SHG<br />
für Schwenkhakengetriebe bei Holz-Elementen<br />
• Zubehör Rahmenteil siehe 29.031.02<br />
29.031.01<br />
Beutel Zubehör zu Rahmenteil <strong>SIEGENIA</strong>® HS SHG<br />
zu Rahmenteil für Schwenkhakengetriebe bei Holz-Elementen<br />
Grösse<br />
mm<br />
Modell Dornmass<br />
mm<br />
Flügelhöhe<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.072.34 220 HS 200 27,5 1786-2285 PGKB8040 152.00<br />
29.072.35 260 HS 200 27,5 2286-2685 PGKB8050 165.00<br />
29.082.35 260 HS 300 37,5 2286-2685 PGKB9050 160.00<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
29.031.01 Rahmenteil 10 PRSB0010 32.00<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
29.031.02 Beutel Zubehör Holz Sichtblende 10 PMZB0800 24.20<br />
29.031.02<br />
Richtpreis exkl. MwSt. 31.017
<strong>SIEGENIA</strong><br />
Getriebe<br />
Zusatzverriegelung <strong>SIEGENIA</strong>® HS<br />
Aluminium EV1, ermöglicht einen zusätzlichen Verriegelungspunkt bei hohen Elementen <br />
im oberen Bereich<br />
Anwendungsbereich:<br />
Getriebe<br />
Führungsschiene Führungsschiene<br />
HH0130-01/-02 KH0130-01<br />
Gr. 170 1850 - 2410 mm 1865 - 2425 mm<br />
Gr. 220 2450 - 2910 mm 2465 - 2925 mm<br />
Gr. 260 2750 - 3310 mm 2765 - 3325 mm<br />
• Der dazu passende Riegelbolzen 29.051.19 muss zusätzlich bestellt werden.<br />
• Kompatibel mit Getriebe HS PORTAL 200 + 300<br />
29.052.16<br />
Abdeckschiene <strong>SIEGENIA</strong>® für Beschlagnut<br />
Aluminium EV1 silber<br />
29.051.16<br />
Dämpferkit HS <strong>SIEGENIA</strong>® zu Komfortgetriebe<br />
HS-Komfortgetriebe sind vorgerüstet für den Einsatz von einem optionalen Dämpfer, <br />
dieser sorgt dafür, dass Komfortgetriebe auch bei niedrigen Flügelgewichten eingesetzt <br />
werden können und verhindert das Zurückschnellen des Griffes, das Set kann optional <br />
auch auf der Baustelle nachgerüstet werden, Einsatzempfehlung bei HS-Elementen von <br />
mindestens 200 kg Flügelgewicht<br />
Stulplänge<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.052.16 635 PMGB0010 80.00<br />
Länge<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.051.16 400 800102 19.45<br />
Einsatzbereich<br />
Fabriknummer<br />
Preis CHF<br />
kg<br />
Set<br />
29.062.01 200 - 400 PMZB 1300 101.00<br />
• Montagestift zu Dämpferkit siehe 29.062.05<br />
29.062.01<br />
31.018 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Getriebe<br />
Montagestift HS <strong>SIEGENIA</strong>® zu Dämpferkit<br />
magnetischer Montagestift zur Montage des HS-Dämpferkit<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.062.05 Montagestift HS PADB0020 9.00<br />
29.062.05<br />
Richtpreis exkl. MwSt. 31.019
<strong>SIEGENIA</strong><br />
Griffe<br />
Hebel <strong>SIEGENIA</strong>® HS PORTAL, Si-line, für Innenbedienung, blind<br />
Aluminium eloxiert, mit Schildabdeckung blind 29.081.91,<br />
mit Rasterung, ohne Schrauben<br />
Griff:<br />
Ausladung:<br />
Rosette:<br />
Nocken:<br />
235 mm<br />
75 mm<br />
34 x 155 x 14 mm<br />
Ø 11,5 mm<br />
• Schildabdeckung RZ siehe 29.081.81+84<br />
• Schildabdeckung blind siehe 29.081.91<br />
• Schrauben M5 siehe 30.972.<br />
29.081.51-54<br />
Deckrosette <strong>SIEGENIA</strong>® Si-line, aussen<br />
Aluminium<br />
Oberfläche<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.081.51 farblos eloxiert F1 10 x 100 PMHB0110 85.50<br />
29.081.53 weiss RAL 9003 10 x 100 PMHB0110 85.50<br />
29.081.54 Titan F9 10 x 100 PMHB0110 148.00<br />
Oberfläche<br />
Länge x Breite<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.081.31 farblos eloxiert F1 150 x 35 PHZB0030 9.35<br />
29.081.31<br />
31.020 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Griffe<br />
Schiebegriffmuschel <strong>SIEGENIA</strong>® HS, Si-line<br />
Aluminium eloxiert, Gewindenocken M5, Schraubenlochdistanz 80 mm, ohne <br />
Schrauben<br />
Oberfläche Einlassgrösse<br />
mm<br />
Rosettengrösse<br />
mm<br />
Fabriknummer Preis CHF<br />
Stück<br />
29.081.66 farblos eloxiert F1 26 x 82 x 11 35 x 150 x 2 PSMB1020-524020 10.85<br />
29.081.68 weiss RAL 9003 26 x 82 x 11 35 x 150 x 2 PSMB1020-502020 10.85<br />
29.081.67 farblos eloxiert F1 26 x 82 x 11 35 x 104 x 1,8 PSMB0080-524020 9.90<br />
29.081.69 weiss RAL 9003 26 x 82 x 11 35 x 104 x 1,8 PSMB0080-502020 9.90<br />
• Dichtplatte siehe 29.081.95+96<br />
• Schrauben M5 siehe 30.972.<br />
29.081.66<br />
29.081.68<br />
29.081.67<br />
29.081.69<br />
Dichtplatte <strong>SIEGENIA</strong>® Portal HS<br />
Aluminium<br />
Artikel<br />
Grösse<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.081.95 Dichtplatte lang 35 x 150 x 1 PDIB9100 4.65<br />
29.081.96 Dichtplatte kurz 35 x 104 x 1 PDIB9110 4.20<br />
29.081.96<br />
29.081.95<br />
Richtpreis exkl. MwSt. 31.021
<strong>SIEGENIA</strong><br />
Griffe<br />
Drehgriff <strong>SIEGENIA</strong>® HS, für paarweise Montage<br />
Aluminium eloxiert, mit Schildabdeckung RZ 29.081.81 oder 29.081.84,<br />
Rasterung 180°, ohne Schrauben<br />
Griff:<br />
Ausladung:<br />
Rosette:<br />
Nocken:<br />
235 mm<br />
76 mm<br />
32 x 155 x 13 mm<br />
Ø 11,5 mm<br />
• Schildabdeckung RZ siehe 29.081.81+84<br />
• Schildabdeckung blind siehe 29.081.91<br />
• Schrauben M5 siehe 30.972.<br />
29.081.21-24 innen, 29.081.25-27 aussen<br />
Schildabdeckung RZ <strong>SIEGENIA</strong>®<br />
Aluminium eloxiert, zum Clipsen, Grösse 32 x 155 x 13 mm<br />
Oberfläche Montage Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.081.21 farblos eloxiert F1 innen 10 x 168 PMHB0130 87.00<br />
29.081.23 weiss RAL 9003 innen 10 x 168 PMHB0130 87.00<br />
29.081.24 Titan F9 innen 10 x 168 PMHB0130 246.00<br />
29.081.25 farblos eloxiert F1 aussen ohne PMHB0120 162.00<br />
29.081.27 weiss RAL 9003 aussen ohne PMHB0120 162.00<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.081.81 F1 silber PKHB0060 30.60<br />
29.081.84 Titan F9 NKHB0010 36.70<br />
29.081.81+84<br />
31.022 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Griffe<br />
Schildabdeckung blind <strong>SIEGENIA</strong>®<br />
Aluminium eloxiert, zum Clipsen, Grösse 32 x 155 x 13 mm<br />
29.081.91<br />
Anbohrschutz <strong>SIEGENIA</strong>® HS 300<br />
Titan silber, innen mit Ausschnitt RZ / PZ, Zubehör für einbruchhemmende Sicherheitsbeschläge<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.081.91 F1 silber PKHB0050 28.00<br />
Ausschnitt<br />
Dornmass<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.081.72 RZ22 37,5 PGZB0010 24.50<br />
29.081.73 PZ17 / RZ22 27,5 PGZB0060 30.40<br />
29.081.72<br />
29.081.73<br />
Richtpreis exkl. MwSt. 31.023
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Bodenschwelle <strong>SIEGENIA</strong>® EP0 B171, B182, B203<br />
Alu/Kunststoff, RAL7035 lichtgrau, Bauhöhe 50 mm, geeignet für Holz und Holz-Metall <br />
Elemente mit verschiedenen Flügeldicken, Bodenschwelle mit Aufnahmenuten für Laufschiene,<br />
Wetterschenkel, Abdichtblech, Ausgleichsschiene und Amex Wetterschenkel<br />
Vorzüge der ECO PASS Bodenschwelle:<br />
- optimale Wärmedämmung durch 10-Kammer-Konstruktion<br />
- hohe Stabilität durch Integration eines stranggepressten Alu-Vierkantrohrs<br />
- absolute Barrierefreiheit durch nachrüstbare Trittbleche<br />
- aussen und innen bündig mit der Zarge<br />
Grösse<br />
cm<br />
Systembreite Spurweite<br />
mm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.820.31 300 B171 96 Stück -- 413.00<br />
29.820.32 350 B171 96 Stück -- 478.00<br />
29.820.33 400 B171 96 Stück PPBS3030 521.00<br />
29.820.34 450 B171 96 Stück PPBS3040 586.00<br />
29.820.35 500 B171 96 Stück PPBS3050 652.00<br />
29.820.36 570 B171 96 Stück PPBS3060 743.00<br />
29.820.37 670 B171 96 Meter PPBS3070 131.00<br />
29.820.87 auf Mass B171 96 Meter PPBS3070 157.00<br />
29.821.31 300 B182 106 Stück -- 442.00<br />
29.821.32 350 B182 106 Stück -- 512.00<br />
29.821.33 400 B182 106 Stück PPBS3320 559.00<br />
29.821.34 450 B182 106 Stück PPBS3330 628.00<br />
29.821.35 500 B182 106 Stück PPBS3340 698.00<br />
29.821.36 570 B182 106 Stück PPBS3350 796.00<br />
29.821.37 670 B182 106 Meter PPBS3360 140.00<br />
29.821.87 auf Mass B182 106 Meter PPBS3360 168.00<br />
29.822.31 300 B203 117 Stück -- 457.00<br />
29.822.32 350 B203 117 Stück -- 529.00<br />
29.822.33 400 B203 117 Stück PPBS3620 577.00<br />
29.822.34 450 B203 117 Stück PPBS3630 649.00<br />
29.822.35 500 B203 117 Stück PPBS3640 721.00<br />
29.822.36 570 B203 117 Stück PPBS3650 822.00<br />
29.822.37 670 B203 117 Meter PPBS3670 145.00<br />
29.822.87 auf Mass B203 117 Meter PPBS3670 174.00<br />
• In Kombination mit der Trittschwelle EP 29.820.41 bis 29.822.97 können keine Amex <br />
Wetterschenkel verwendet werden.<br />
• Schwellenverbinder-Set siehe 29.820.86<br />
• Sockel- und Erweiterungsprofil siehe 29.828.01-28<br />
• Erforderliche Zubehörteile auf Übersicht Bodenschwelle ECO PASS.<br />
Anwendungsbeispiele auf Übersicht ECO PASS Holz Systemaufbau.<br />
29.820.31-87<br />
29.821.31-87<br />
29.822.31-87<br />
31.024 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Sockel- und Erweiterungsprofil <strong>SIEGENIA</strong>® ECO PASS<br />
Polystyrolschaum mit Spezialeinlage als Trägermaterial, sehr gute Lastabtragung und <br />
hohe Schraubenauszugswerte, hohe Dampfdichtheit, geringste Wasseraufnahme, <br />
geeignet für Kalt- und Warmverschweissung, schwerentflammbar nach DIN 4102, <br />
wärmeleitfähig nach AD-Wert 0,035, Deckenschicht innen aus schlagzähem Kunststoff <br />
gefast<br />
für Schwelle<br />
Höhe<br />
mm<br />
Fabriknummer Preis CHF<br />
Meter<br />
29.828.01 EP 171 40 NLSP7040 24.80<br />
29.828.02 EP 171 60 NLSP7060 30.70<br />
29.828.03 EP 171 80 NLSP7080 36.60<br />
29.828.04 EP 171 100 NLSP7100 43.40<br />
29.828.05 EP 171 120 NLSP7120 52.50<br />
29.828.06 EP 171 140 NLSP7140 59.00<br />
29.828.07 EP 171 160 NLSP7160 68.00<br />
29.828.08 EP 171 - Erweiterung 100 NLSP7110 43.40<br />
29.828.11 EP 182 40 NLSP8040 25.30<br />
29.828.12 EP 182 60 NLSP8060 31.30<br />
29.828.13 EP 182 80 NLSP8080 37.20<br />
29.828.14 EP 182 100 NLSP8100 44.20<br />
29.828.15 EP 182 120 NLSP8120 53.50<br />
29.828.16 EP 182 140 NLSP8140 60.50<br />
29.828.17 EP 182 160 NLSP8160 69.50<br />
29.828.18 EP 182 - Erweiterung 100 NLSP8210 44.20<br />
29.828.21 EP 203 40 NLSP2040 25.90<br />
29.828.22 EP 203 60 NLSP2060 32.20<br />
29.828.23 EP 203 80 NLSP2080 38.40<br />
29.828.24 EP 203 100 NLSP2100 45.60<br />
29.828.25 EP 203 120 NLSP2120 55.00<br />
29.828.26 EP 203 140 NLSP2140 62.50<br />
29.828.27 EP 203 160 NLSP2160 72.00<br />
29.828.28 EP 203 - Erweiterung 100 NLSP2210 45.60<br />
29.828.01-28<br />
Schwellenverbinder-Set <strong>SIEGENIA</strong>® EP0<br />
zu Bodenschwelle EP0<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
29.820.86 Verbindungs-Set PMZS1590 104.00<br />
29.820.86<br />
Richtpreis exkl. MwSt. 31.025
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Rahmeneckverbindung <strong>SIEGENIA</strong>® H EP0<br />
Kunststoff, lichtgrau RAL7035, Rahmenabdeckung für Bodenschwelle EP0<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.820.80 - 29.822.80<br />
Trittschwelle <strong>SIEGENIA</strong>® EP<br />
Aluminium eloxiert EV1, für barrierefreien Durchgang, zur Montage auf Bodenschwelle <br />
ECO PASS<br />
Systembreite<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.820.80 B171 20 PMRS0310 56.00<br />
29.821.80 B182 20 PMRS0320 58.00<br />
29.822.80 B203 20 PMRS0330 59.50<br />
Systembreite Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.820.17 B171 670 Meter PPTB0130 72.00<br />
29.820.67 B171 auf Mass Meter PPTB0130 86.00<br />
29.821.14 B182 450 Stück PPTB0100 354.00<br />
29.821.17 B182 670 Meter PPTB0120 79.00<br />
29.821.67 B182 auf Mass Meter PPTB0120 94.50<br />
29.822.12 B203 350 Stück PPTB0020 318.00<br />
29.822.14 B203 450 Stück PPTB0050 409.00<br />
29.822.17 B203 670 Meter PPTB0140 91.00<br />
29.822.67 B203 auf Mass Meter PPTB0140 109.00<br />
• Dazu Ausgleichsschiene EP mit Dichtung und niedere Laufschienen verwenden, <br />
siehe 29.847.52-57<br />
29.820.17 - 29.822.67<br />
31.026 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Trittschwelle <strong>SIEGENIA</strong>® EP0<br />
Aluminium eloxiert EV1, für barrierefreien Durchgang, zur Montage auf Bodenschwelle <br />
ECO PASS<br />
Systembreite Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.820.41 B171 200 Stück PPTS0010 85.00<br />
29.820.43 B171 250 Stück PPTS0020 92.50<br />
29.820.44 B171 350 Stück PPTS0030 102.00<br />
29.820.45 B171 450 Stück PPTS0040 165.00<br />
29.820.46 B171 500 Stück PPTS0050 180.00<br />
29.820.47 B171 670 Meter PPTS0060 29.70<br />
29.820.97 B171 auf Mass Meter PPTS0060 35.70<br />
29.821.41 B182 200 Stück PPTS0300 92.00<br />
29.821.43 B182 250 Stück PPTS0310 99.50<br />
29.821.44 B182 350 Stück PPTS0320 110.00<br />
29.821.45 B182 450 Stück PPTS0330 179.00<br />
29.821.46 B182 500 Stück PPTS0340 194.00<br />
29.821.47 B182 670 Meter PPTS0350 32.30<br />
29.821.97 B182 auf Mass Meter PPTS0350 38.80<br />
29.822.41 B203 200 Stück PPTS0600 115.00<br />
29.822.43 B203 250 Stück PPTS0610 126.00<br />
29.822.44 B203 350 Stück PPTS0620 139.00<br />
29.822.45 B203 450 Stück PPTS0630 225.00<br />
29.822.46 B203 500 Stück PPTS0640 246.00<br />
29.822.47 B203 670 Meter PPTS0650 40.70<br />
29.822.97 B203 auf Mass Meter PPTS0650 48.90<br />
• Dazu Ausgleichsschiene EP mit Dichtung und niedere Laufschienen verwenden, <br />
siehe 29.847.52-57<br />
• Adapter siehe 29.820.51<br />
• Schutzkappe siehe 29.820.52<br />
• Abschlussprofil siehe 29.830.02-57<br />
29.820.41-97<br />
29.821.41-97<br />
29.822.41-97<br />
Abschlussprofil <strong>SIEGENIA</strong>® EP0<br />
Aluminium EV1<br />
Systembreite Länge<br />
mm<br />
Einheit Fabriknummer Preis CHF<br />
Einheit<br />
29.830.02 B171-B179 3500 Stück PPZS0010-524020 43.20<br />
29.830.04 B171-B179 4500 Stück PPZS0020-524020 55.50<br />
29.830.07 B171-B179 6700 Meter PPZS0030-524020 12.35<br />
29.830.57 B171-B179 auf Mass Meter PPZS0030-524020 14.80<br />
29.831.02 B182-B194 3500 Stück PPZS0050-524020 43.20<br />
29.831.04 B182-B194 4500 Stück PPZS0060-524020 55.50<br />
29.831.07 B182-B194 6700 Meter PPZS0070-524020 12.35<br />
29.831.57 B182-B194 auf Mass Meter PPZS0070-524020 14.80<br />
29.832.02 B203-B207 3500 Stück PPZS0090-524020 43.20<br />
29.832.04 B203-B207 4500 Stück PPZS0100-524020 55.50<br />
29.832.07 B203-B207 6700 Meter PPZS0110-524020 12.35<br />
29.832.57 B203-B207 auf Mass Meter PPZS0110-524020 14.80<br />
29.830.02 - 29.832.57<br />
Richtpreis exkl. MwSt. 31.027
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Adapter <strong>SIEGENIA</strong>® EP0 zu Trittschwelle<br />
lichtgrau RAL7035<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
29.820.51 Adapter PZUS0010-021020 4.15<br />
29.820.51<br />
Schutzkappe <strong>SIEGENIA</strong>® EP0 zu Trittschwelle<br />
lichtgrau RAL7035<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
29.820.52 Schutzkappe PZUS0020-021060 0.23<br />
29.820.52<br />
Ausgleichsschiene <strong>SIEGENIA</strong>® EP mit Dichtung<br />
Aluminium eloxiert EV1, erforderlich bei Verwendung von Trittschwelle EP, zum <br />
Anhängen der Wetterschenkel EP B20 + B50 in die Bodenschwellen EP<br />
• Trittschwelle EP siehe 29.820.17 bis 29.822.67<br />
29.847.52-57<br />
Trittschwelle <strong>SIEGENIA</strong>® flach EP<br />
Aluminium farblos eloxiert EV1, Stärke 2,3 mm, Flügelausführung Holz, Kunststoff<br />
Grösse<br />
cm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.847.52 350 10 PPZB0700 29.20<br />
29.847.54 450 10 PPZB0710 37.60<br />
29.847.57 670 10 PPZB0720 56.00<br />
Systembreite Breite<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.820.27 B171 95 6700 PPTB0290 372.00<br />
29.821.27 B182 108 6700 PPTB0650 463.00<br />
29.822.27 B203 129 6700 PPTB0720 555.00<br />
29.820.27, 29.821.27, 29.822.27<br />
31.028 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Aufsatzschiene <strong>SIEGENIA</strong>® EP<br />
Kunststoff, lichtgrau RAL7035, mit Aufnahmenut für Laufschiene und Adapterprofile, für <br />
Bodenschwellen ECO PASS, B171, B182 + B203<br />
Systembreite Grösse<br />
cm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.820.71 B171 150 PPZB5330 44.30<br />
29.820.72 B171 200 PPZB5340 59.00<br />
29.820.73 B171 250 PPZB5350 74.00<br />
29.820.74 B171 350 PPZB5060 104.00<br />
29.820.75 B171 450 PPZB5150 133.00<br />
29.820.77 B171 670 PPZB5070 198.00<br />
29.821.71 B182 150 PPZB5360 47.40<br />
29.821.72 B182 200 PPZB5370 63.50<br />
29.821.73 B182 250 PPZB5380 79.00<br />
29.821.74 B182 350 PPZB5220 111.00<br />
29.821.75 B182 450 PPZB5230 143.00<br />
29.821.77 B182 670 PPZB5270 212.00<br />
29.822.71 B203 150 PPZB5300 49.00<br />
29.822.72 B203 200 PPZB5310 65.50<br />
29.822.73 B203 250 PPZB5320 82.00<br />
29.822.74 B203 350 PPZB5020 84.00<br />
29.822.75 B203 450 PPZB5140 147.00<br />
29.822.77 B203 670 PPZB5030 120.00<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.820.71 - 29.822.77<br />
Dichtteil <strong>SIEGENIA</strong>® MP EP H<br />
Kunststoff, lichtgrau RAL7035, Dichtteil Mittelpartie zum Anstecken an Aufsatzschiene <br />
EP<br />
Garnitur bestehend aus:<br />
1 Stück Enddichtung MP Pos. J<br />
1 Stück Dichtteil ECO PASS, links oder rechts Pos. M<br />
1 Stück Dichtkissen H Pos. R<br />
29.820.81 - 29.822.82<br />
Dichtungsplatte <strong>SIEGENIA</strong>® zu ECO PASS<br />
schwarz, selbstklebend, zum Zuschneiden, durch die Montage der Dichtungsplatte auf <br />
dem Dichtteil wird die Lücke zwischen Festflügel und Aufsatzschiene optimal abgedichtet<br />
Ausführung Systembreite Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.820.81 links B171 PMRB0212 34.60<br />
29.820.82 rechts B171 PMRB0211 34.60<br />
29.821.81 links B182 PMRB0182 34.60<br />
29.821.82 rechts B182 PMRB0181 34.60<br />
29.822.81 links B203 PMRB0222 34.60<br />
29.822.82 rechts B203 PMRB0221 34.60<br />
Grösse<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.823.00 6 x 42 x 1000 NDIB0060 16.05<br />
• Die Dichtungsplatte 29.823.00 kann auf die gewünschte Länge der Systembreiten <br />
B171, B182 und B203 zugeschnitten werden.<br />
29.823.00<br />
Richtpreis exkl. MwSt. 31.029
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Dichtkeil <strong>SIEGENIA</strong>® ECO PASS<br />
für oben oder unten an der Schwelle<br />
Dichtkeil Farbe (ähnlich) Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.823.01 oben RAL7035 (hellgrau) 20 PZUB6000 2.90<br />
29.823.02 oben AMEX RAL9005 (schwarz) 20 PZUB6010 2.90<br />
29.823.03 unten B171 RAL1004 (gelb) 20 PZUB6020 2.90<br />
29.823.04 unten B182 RAL3020 (rot) 20 PZUB6030 2.90<br />
29.823.05 unten B203 RAL6018 (grün) 20 PZUB6060 2.90<br />
29.823.01<br />
29.823.02<br />
29.823.03<br />
29.823.04<br />
29.823.05<br />
Dichtkeil <strong>SIEGENIA</strong>® EP0<br />
schwarz, für unten an der Schwelle<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
29.823.06 Dichtkeil PZUS0030-000030 2.90<br />
29.823.06<br />
Abdichtleiste <strong>SIEGENIA</strong>® EP0 B171 Holz<br />
Aluminium eloxiert EV1, zum Einclipsen in Bodenschwelle EP0, für bündigen Abschluss <br />
der Bodenschwelle EP0, optimale Abdichtung durch 50 mm Klebefläche<br />
Ausführung Modell Länge<br />
mm<br />
Einheit Fabriknummer Preis CHF<br />
Einheit<br />
29.840.13 horizontal hoch 4000 Stück PPAS0310-524020 21.05<br />
29.840.14 horizontal hoch 4500 Stück PPAS0320-524020 25.20<br />
29.840.15 horizontal hoch 5000 Stück PPAS0330-524020 28.00<br />
29.840.16 horizontal hoch 5700 Stück PPAS0340-524020 28.20<br />
29.840.17 horizontal hoch 6700 Meter PPAS0350-524020 4.80<br />
29.840.67 horizontal hoch auf Mass Meter PPAS0350-524020 5.75<br />
• Bei Verwendung dieses Abdeckbleches können keine Wetterschenkel und <br />
Ausgleichsschienen verwendet werden.<br />
29.840.13-67<br />
Abdichtleiste <strong>SIEGENIA</strong>® EP0 B182 Holz<br />
Aluminium eloxiert EV1, zum Einclipsen in Bodenschwelle EP0, für bündigen Abschluss <br />
der Bodenschwelle EP0, optimale Abdichtung durch 50 mm Klebefläche<br />
Ausführung Modell Länge<br />
mm<br />
Einheit Fabriknummer Preis CHF<br />
Einheit<br />
29.841.13 horizontal hoch 4000 Stück PPAS0380-524020 21.05<br />
29.841.14 horizontal hoch 4500 Stück PPAS0390-524020 25.20<br />
29.841.15 horizontal hoch 5000 Stück PPAS0400-524020 28.00<br />
29.841.16 horizontal hoch 5700 Stück PPAS0410-524020 28.20<br />
29.841.17 horizontal hoch 6700 Meter PPAS0420-524020 4.80<br />
29.841.67 horizontal hoch auf Mass Meter PPAS0420-524020 5.75<br />
• Bei Verwendung dieses Abdeckbleches können keine Wetterschenkel und <br />
Ausgleichsschienen verwendet werden.<br />
29.841.13-67<br />
31.030 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Abdichtleiste <strong>SIEGENIA</strong>® EP0 B203 Holz<br />
Aluminium eloxiert EV1, zum Einclipsen in Bodenschwelle EP0, für bündigen Abschluss <br />
der Bodenschwelle EP0, optimale Abdichtung durch 50 mm Klebefläche<br />
Ausführung Modell Länge<br />
mm<br />
Einheit Fabriknummer Preis CHF<br />
Einheit<br />
29.842.13 horizontal hoch 4000 Stück PPAS0520-524020 21.05<br />
29.842.14 horizontal hoch 4500 Stück PPAS0530-524020 25.20<br />
29.842.15 horizontal hoch 5000 Stück PPAS0540-524020 28.00<br />
29.842.16 horizontal hoch 5700 Stück PPAS0550-524020 28.20<br />
29.842.17 horizontal hoch 6700 Meter PPAS0560-524020 4.80<br />
29.842.67 horizontal hoch auf Mass Meter PPAS0560-524020 5.75<br />
• Bei Verwendung dieses Abdeckbleches können keine Wetterschenkel und <br />
Ausgleichsschienen verwendet werden.<br />
29.842.13-67<br />
Abdichtleiste <strong>SIEGENIA</strong>® horizontal<br />
Aluminium EV1, zum Einclipsen in Bodenschwelle ECO PASS,<br />
optimale Abdichtung durch 50 mm Klebefläche<br />
Ausführung Modell Länge<br />
mm<br />
Einheit Fabriknummer Preis CHF<br />
Einheit<br />
29.843.22 horizontal klein 3500 Stück PPAB0640 21.65<br />
29.843.23 horizontal klein 4000 Stück PPAB0630 24.70<br />
29.843.24 horizontal klein 4500 Stück PPAB0620 27.80<br />
29.843.25 horizontal klein 5000 Stück PPAB0610 30.90<br />
29.843.26 horizontal klein 5700 Stück PPAB0600 35.20<br />
29.843.27 horizontal klein 6700 Meter PPAB0590 6.20<br />
29.843.77 horizontal klein auf Mass Meter PPAB0590 7.45<br />
• Montage in Kombination mit den Wetterschenkeln 29.845. / EP B20 und 29.846. / EP <br />
B50 und der Ausgleichsschiene.<br />
29.843.22-27, 77<br />
Richtpreis exkl. MwSt. 31.031
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Abdichtleiste <strong>SIEGENIA</strong>® EP0 horizontal und vertikal<br />
Aluminium EV1, zum Einclipsen in Bodenschwelle EP0, optimale Abdichtung durch 50 <br />
mm Klebefläche<br />
• Montage in Kombination mit den Wetterschenkeln 29.845. / EP B20 und 29.846. / EP <br />
B50 und der Ausgleichsschiene.<br />
29.844.03-07, 57<br />
29.844.13+14<br />
29.844.15<br />
Anwendung<br />
Wetterschenkel <strong>SIEGENIA</strong>® EP<br />
Aluminium eloxiert EV1, Breite 20, 50 oder 100 mm, zur Montage an die Bodenschwellen<br />
ECO PASS oder an die Ausgleichsschiene EP<br />
Ausführung Modell Länge<br />
mm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.844.03 horizontal hoch 4000 Stück PPAS0020 30.90<br />
29.844.04 horizontal hoch 4500 Stück PPAS0030 34.70<br />
29.844.05 horizontal hoch 5000 Stück PPAS0040 38.60<br />
29.844.06 horizontal hoch 5700 Stück PPAS0050 44.00<br />
29.844.07 horizontal hoch 6700 Meter PPAS0060 7.70<br />
29.844.57 horizontal hoch auf Mass Meter PPAS0060 9.25<br />
29.844.13 vertikal B171 - B182 -- Stück PPAS0080 10.50<br />
29.844.14 vertikal B190 - B203 -- Stück PPAS0090 10.50<br />
29.844.15 vertikal hoch -- Stück PPAS0140 10.50<br />
Bezeichnung Breite<br />
mm<br />
Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.845.03 B20 20 400 Stück PPWB0160 23.75<br />
29.845.04 B20 20 450 Stück PPWB0010 26.70<br />
29.845.05 B20 20 500 Stück PPWB0170 29.70<br />
29.845.06 B20 20 570 Stück PPWB0180 33.80<br />
29.845.07 B20 20 670 Meter PPWB0020 5.95<br />
29.845.57 B20 20 auf Mass Meter PPWB0020 7.15<br />
29.846.03 B50 50 400 Stück PPWB0130 28.50<br />
29.846.04 B50 50 450 Stück PPWB0030 32.10<br />
29.846.05 B50 50 500 Stück PPWB0140 35.70<br />
29.846.06 B50 50 570 Stück PPWB0150 40.60<br />
29.846.07 B50 50 670 Meter PPWB0040 7.15<br />
29.846.57 B50 50 auf Mass Meter PPWB0040 8.55<br />
29.846.17 B100 100 700 Meter PPWB0400 12.25<br />
29.846.67 B100 100 auf Mass Meter PPWB0400 14.70<br />
20<br />
29.845.03-57<br />
100<br />
29.846.17+67<br />
50<br />
29.846.03-57<br />
31.032 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Laufschiene <strong>SIEGENIA</strong>® EP M/5 / 0<br />
Aluminium EV1, mittig, Höhe 5 mm, zum Einclipsen in Aufnahmenut bei Bodenschwellen<br />
EP und Aufsatzschienen EP<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.852.01-57<br />
Laufschiene <strong>SIEGENIA</strong>® EP0 M/15<br />
Aluminium EV1, mittig, Höhe 15 mm, zum Einclipsen in Aufnahmenut bei Bodenschwellen<br />
EP0 und Aufsatzschienen EP0<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.851.11-67<br />
Laufschiene <strong>SIEGENIA</strong>® EP0 5/5<br />
Aluminium EV1, Lauffläche 5 mm aus der Mitte, Höhe 5 mm, zum Einclipsen in Aufnahmenut<br />
bei Bodenschwellen EP0 und Aufsatzschienen EP0<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.853.11-67<br />
Laufschiene <strong>SIEGENIA</strong>® EP0 5/15<br />
Aluminium EV1, Lauffläche 5 mm aus der Mitte, Höhe 15 mm, zum Einclipsen in <br />
Aufnahmenut bei Bodenschwellen EP0 und Aufsatzschienen EP0<br />
Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.852.01 300 Stück -- 34.60<br />
29.852.02 350 Stück -- 40.20<br />
29.852.03 400 Stück PPLB6160 46.00<br />
29.852.04 450 Stück PPLB6040 52.00<br />
29.852.05 500 Stück PPLB6170 57.50<br />
29.852.06 570 Stück PPLB6180 65.50<br />
29.852.07 670 Meter PPLB6060 11.50<br />
29.852.57 auf Mass Meter PPLB6060 13.80<br />
Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.851.11 300 Stück -- 96.00<br />
29.851.12 350 Stück -- 111.00<br />
29.851.13 400 Stück PPLS0210 115.00<br />
29.851.14 450 Stück PPLS0220 129.00<br />
29.851.15 500 Stück PPLS0230 143.00<br />
29.851.16 570 Stück PPLS0240 163.00<br />
29.851.17 670 Meter PPLS0250 28.60<br />
29.851.67 auf Mass Meter PPLS0250 34.40<br />
Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.853.11 300 Stück -- 96.00<br />
29.853.12 350 Stück -- 111.00<br />
29.853.13 400 Stück PPLS0310 115.00<br />
29.853.14 450 Stück PPLS0320 129.00<br />
29.853.15 500 Stück PPLS0330 143.00<br />
29.853.16 570 Stück PPLS0340 163.00<br />
29.853.17 670 Meter PPLS0350 28.60<br />
29.853.67 auf Mass Meter PPLS0350 34.40<br />
Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.854.11 300 Stück -- 96.00<br />
29.854.12 350 Stück -- 111.00<br />
29.854.13 400 Stück PPLS0410 115.00<br />
29.854.14 450 Stück PPLS0420 129.00<br />
29.854.15 500 Stück PPLS0430 143.00<br />
29.854.16 570 Stück PPLS0440 163.00<br />
29.854.17 670 Meter PPLS0450 28.60<br />
29.854.67 auf Mass Meter PPLS0450 34.40<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.854.11-67<br />
Richtpreis exkl. MwSt. 31.033
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Laufschiene <strong>SIEGENIA</strong>® EP0 M/5<br />
Aluminium EV1, mittig, Höhe 5 mm, zum Einclipsen in Aufnahmenut bei Bodenschwellen<br />
EP0 und Aufsatzschienen EP0<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.856.11-67<br />
Füllschiene <strong>SIEGENIA</strong>® EP0<br />
für EP0 Bodenschwelle, zur Abdeckung der Laufschienennut, Schiene kann in Nut <br />
eingeclipst werden<br />
29.855.02<br />
Adapterschiene <strong>SIEGENIA</strong>® EP H5<br />
Kunststoff, lichtgrau RAL7035, Adapterschiene zur unteren Positionierung der festen <br />
Elemente auf die Aufsatzschiene EP, Breite 42 mm, Klemmposition 5 mm aus der Mitte<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.860.01-07<br />
Adapterschiene <strong>SIEGENIA</strong>® EP HM<br />
Kunststoff, lichtgrau RAL7035, Adapterschiene zur unteren Positionierung der festen <br />
Elemente auf der Aufsatzschiene EP, Breite 42 mm, Klemmposition in der Mitte<br />
Grösse<br />
cm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.856.11 300 Stück -- 96.00<br />
29.856.12 350 Stück -- 111.00<br />
29.856.13 400 Stück PPLS0110 115.00<br />
29.856.14 450 Stück PPLS0120 129.00<br />
29.856.15 500 Stück PPLS0130 143.00<br />
29.856.16 570 Stück PPLS0140 163.00<br />
29.856.17 670 Meter PPLS0150 28.60<br />
29.856.67 auf Mass Meter PPLS0150 34.40<br />
Grösse<br />
Fabriknummer<br />
Preis CHF<br />
cm<br />
Stück<br />
29.855.02 350 PPZS0200 72.00<br />
Grösse<br />
cm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.860.01 150 PPZB5480 16.35<br />
29.860.02 200 PPZB5390 21.80<br />
29.860.03 250 PPZB5400 27.30<br />
29.860.04 350 PPZB5160 38.10<br />
29.860.05 450 PPZB5170 49.00<br />
29.860.07 670 PPZB5250 73.00<br />
Grösse<br />
cm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.861.01 150 PPZB5410 16.35<br />
29.861.02 200 PPZB5420 21.80<br />
29.861.03 250 PPZB5430 27.30<br />
29.861.04 350 PPZB5190 38.10<br />
29.861.05 450 PPZB5200 49.00<br />
29.861.07 670 PPZB5260 73.00<br />
• Anwendungsbeispiele siehe ECO PASS Holz Systemaufbau.<br />
29.861.01-07<br />
31.034 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Moosgummidichtung <strong>SIEGENIA</strong>®<br />
schwarz<br />
Ø Länge<br />
Fabriknummer Preis CHF<br />
mm Meter<br />
Meter<br />
29.820.54 4 200 PDPB0900 2.40<br />
29.820.54<br />
Dichtungseinroller <strong>SIEGENIA</strong>®<br />
Rundschnur 4 mm<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
99.290.12 Dichtungseinroller PABS0010-000010 26.90<br />
99.290.12<br />
Richtpreis exkl. MwSt. 31.035
<strong>SIEGENIA</strong><br />
ECO PASS<br />
Preisanfrage<br />
Bestellung<br />
Bestelldatum: _______________<br />
Liefertermin: _______________<br />
Kunden-Nr.<br />
Bestell-Nr. ___________________________________________<br />
Adresse<br />
Kommission ___________________________________________<br />
Referenz ___________________________________________<br />
Hebel, innen EV1 silber F9 titan weiss<br />
mit Komfortgetriebe Compact Laufwagen<br />
Muschelgriff, aussen EV1 silber weiss<br />
Deckrosette, aussen EV1 silber weiss<br />
Hülsenmuttern M5<br />
Zusatzkarton grau<br />
Aufsatzschiene grau<br />
Eckverbindung unten grau<br />
mit allen Dichtungen schwarz grau<br />
mit Dichtungsschiene B grau<br />
Pos. HS-<br />
PORTAL<br />
Stück<br />
Schema DIN<br />
rechts<br />
DIN<br />
links<br />
FB FH Griffhöhe<br />
mit Dichtungsbrücke für Holz/Metall<br />
Dämpfer zu Softclose < 100 kg 100 - 200 kg >200 kg<br />
mit zusätzlichen Riegelbolzen Stück ................<br />
mit Anbohrschutz<br />
mit Anschlagpuffer weiss grau schwarz<br />
Abdichtblech horizontal hoch klein vertikal<br />
Wetterschenkel B20 B50 Amex………….<br />
Trittschwelle B171 B182 B203<br />
Ausgleichsschiene zu Trittschwelle<br />
RAB Hebel innen Hebel<br />
beids.<br />
Bodenschwelle<br />
EP B171<br />
EP B182<br />
EP B203<br />
Laufschiene<br />
EP M/15 hoch<br />
EP M/5 nieder<br />
EP 5/15 hoch<br />
EP 5/5 nieder<br />
Adapterschiene<br />
zu Aufsatzsch.<br />
EP H 5<br />
EP H M<br />
300 400 mm mm mm mm blind KABA KABA mm mm mm mm<br />
Führungsschiene<br />
KH0130-01<br />
HH0130-01<br />
HH0130-02<br />
Softclose<br />
Bemerkungen: _________________________________________________________________________________________________________<br />
31.036 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Dichtschienen<br />
Dichtschienen-Set <strong>SIEGENIA</strong>® DS<br />
Mehrkammer-Dichtschiene aus Kunststoff, für die Mittelpartie und die Oberseite von <br />
Hebeschiebe-Elementen, Flügeltoleranzbereich ± 3 mm in beide Richtungen, Höhe 24 <br />
mm, ohne Dichtungen,<br />
Set bestehend aus: 2 Dichtschienen und 2 Abdeckleisten<br />
Modell Farbe Länge<br />
mm<br />
Fabriknummer Preis CHF<br />
Set<br />
29.826.01 28 / 48 RAL7035 lichtgrau 2700 PMZB3030 128.00<br />
29.826.02 28 / 48 RAL7035 lichtgrau 3500 PMZB3020 160.00<br />
29.826.03 28 / 48 RAL7035 lichtgrau 7000 PMZB3010 320.00<br />
29.826.11 28 / 48 RAL9003 signalweiss 2700 PMZB3030 128.00<br />
29.826.12 28 / 48 RAL9003 signalweiss 3500 PMZB3020 160.00<br />
29.826.13 28 / 48 RAL9003 signalweiss 7000 PMZB3010 320.00<br />
29.826.21 28 / 48 RAL9005 schwarz 2700 PMZB3030 128.00<br />
29.826.22 28 / 48 RAL9005 schwarz 3500 PMZB3020 160.00<br />
29.826.23 28 / 48 RAL9005 schwarz 7000 PMZB3010 320.00<br />
29.826.41 28 / 28 RAL7035 lichtgrau 2700 PMZB3060 103.00<br />
29.826.42 28 / 28 RAL7035 lichtgrau 3500 PMZB3050 127.00<br />
29.826.43 28 / 28 RAL7035 lichtgrau 7000 PMZB3040 254.00<br />
29.826.51 28 / 28 RAL9003 signalweiss 2700 PMZB3060 103.00<br />
29.826.52 28 / 28 RAL9003 signalweiss 3500 PMZB3050 127.00<br />
29.826.53 28 / 28 RAL9003 signalweiss 7000 PMZB3040 254.00<br />
29.826.61 28 / 28 RAL9005 schwarz 2700 PMZB3060 103.00<br />
29.826.62 28 / 28 RAL9005 schwarz 3500 PMZB3050 127.00<br />
29.826.63 28 / 28 RAL9005 schwarz 7000 PMZB3040 254.00<br />
• Dichtung siehe 29.095.67-68<br />
• Zubehör Dichtschiene siehe 29.826.05-66<br />
• Eckteile siehe 29.826.07-28<br />
• Hintergreifsicherung siehe 29.825.31-34<br />
• Dichtteil zu Dichtschiene siehe 29.825.71-92<br />
• Abdeckleiste siehe 29.826.04-64<br />
28<br />
29.826.01-23<br />
48<br />
28<br />
28<br />
29.826.41-63<br />
Zubehör zu Dichtschienen-Set <strong>SIEGENIA</strong>® DS<br />
Kunststoff<br />
bestehend aus:<br />
2 Endkappen 28/48<br />
2 Enddichtungen 28/48<br />
2 Dichtteil Endkappen 28/48<br />
Modell Ausführung Farbe Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.826.05 28 / 48 DIN links RAL7035 lichtgrau PMZB3212 41.50<br />
29.826.06 28 / 48 DIN rechts RAL7035 lichtgrau PMZB3211 41.50<br />
29.826.15 28 / 48 DIN links RAL9003 signalweiss PMZB3212 41.50<br />
29.826.16 28 / 48 DIN rechts RAL9003 signalweiss PMZB3211 41.50<br />
29.826.25 28 / 48 DIN links RAL9005 schwarz PMZB3212 41.50<br />
29.826.26 28 / 48 DIN rechts RAL9005 schwarz PMZB3211 41.50<br />
29.826.45 28 / 28 DIN links RAL7035 lichtgrau PMZB3222 40.10<br />
29.826.46 28 / 28 DIN rechts RAL7035 lichtgrau PMZB3221 40.10<br />
29.826.55 28 / 28 DIN links RAL9003 signalweiss PMZB3222 40.10<br />
29.826.56 28 / 28 DIN rechts RAL9003 signalweiss PMZB3221 40.10<br />
29.826.65 28 / 28 DIN links RAL9005 schwarz PMZB3222 40.10<br />
29.826.66 28 / 28 DIN rechts RAL9005 schwarz PMZB3221 40.10<br />
29.826.05-66<br />
Richtpreis exkl. MwSt. 31.037
<strong>SIEGENIA</strong><br />
Dichtschienen<br />
Eckteile zu Dichtschienen-Set <strong>SIEGENIA</strong>® DS<br />
Kunststoff, für eine saubere Gehrungs-Verbindung der Dichtschienen 28/28 (waagrecht) <br />
und 28/48 (senkrecht), nachdem der Dichtungsfuss ausgeklinkt ist, kann das Eckteil <br />
innen und aussen durchgängig abgedichtet werden<br />
Ausführung Farbe Fabriknummer<br />
Preis CHF<br />
Set<br />
29.826.07 DIN links RAL7035 lichtgrau PMZB3232 38.20<br />
29.826.08 DIN rechts RAL7035 lichtgrau PMZB3231 38.20<br />
29.826.17 DIN links RAL9003 signalweiss PMZB3232 38.20<br />
29.826.18 DIN rechts RAL9003 signalweiss PMZB3231 38.20<br />
29.826.27 DIN links RAL9005 schwarz PMZB3232 38.20<br />
29.826.28 DIN rechts RAL9005 schwarz PMZB3231 38.20<br />
29.826.07, 17+27 DIN links<br />
29.826.08, 18+28 DIN rechts<br />
Hintergreifsicherung zu Dichtschienen-Set <strong>SIEGENIA</strong>® DS<br />
um die Einbruchhemmungsstufe RC2 resp. RC3 (mit eigener Prüfung) zu erhalten, sind <br />
jeweils 2 (RC2) oder 3 (RC3) zusätzliche Hintergreifsicherungen auf den Dichtschienen <br />
28/48 am Fest- und Schiebeflügel zu montieren<br />
Lieferumfang:<br />
2 Hintergreifsicherung<br />
2 Distanzplatten<br />
8 Schrauben 5 x 55 mm<br />
29.825.31-34<br />
Modell Farbe Fabriknummer<br />
Preis CHF<br />
Set<br />
29.825.31 28 / 48 EV1 farblos eloxiert PMZB2240 42.40<br />
29.825.32 28 / 48 C35 schwarz eloxiert PMZB2240 42.40<br />
29.825.33 28 / 28 EV1 farblos eloxiert PMZB2250 36.10<br />
29.825.34 28 / 28 C35 schwarz eloxiert PMZB2250 36.10<br />
Dichtteil zu Dichtschienen-Set <strong>SIEGENIA</strong>® DS<br />
Kunststoff<br />
bestehend aus:<br />
Dichtteil MP<br />
Enddichtung<br />
Ausgleichsteil Nut<br />
Dichtkissen angepasst auf die Schwellenbreite<br />
Modell Ausführung Farbe Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.825.71 B171 DIN links RAL7035 lichtgrau PMRB6082 25.90<br />
29.825.72 B171 DIN rechts RAL7035 lichtgrau PMRB6081 25.90<br />
29.825.81 B182 DIN links RAL7035 lichtgrau PMRB6102 25.90<br />
29.825.82 B182 DIN rechts RAL7035 lichtgrau PMRB6101 25.90<br />
29.825.91 B203 DIN links RAL7035 lichtgrau PMRB6112 25.90<br />
29.825.92 B203 DIN rechts RAL7035 lichtgrau PMRB6111 25.90<br />
29.825.71-92<br />
31.038 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Dichtschienen<br />
Abdeckleiste zu Dichtschienen-Set <strong>SIEGENIA</strong>® DS<br />
Kunststoff, die Schenkellänge der neuen Dichtschienen 28/48 wurde um 2 mm verlängert,<br />
dadurch bekommen die Dichtungen eine grösser Überdeckung bei Toleranzen, der <br />
Sollspalt zwischen den Dichtschienen ändert sich dadurch von 6 auf neu 4 mm<br />
Modell Farbe Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.826.04 28 / 48 RAL7035 lichtgrau 2700 PMZB3070 14.25<br />
29.826.14 28 / 48 RAL9003 signalweiss 2700 PMZB3070 14.25<br />
29.826.24 28 / 48 RAL9005 schwarz 2700 PMZB3070 14.25<br />
29.826.44 28 / 28 RAL7035 lichtgrau 2700 PMZB3080 14.25<br />
29.826.54 28 / 28 RAL9003 signalweiss 2700 PMZB3080 14.25<br />
29.826.64 28 / 28 RAL9005 schwarz 2700 PMZB3080 14.25<br />
29.826.04-64<br />
Zubehör <strong>SIEGENIA</strong>® PORTAL HS Schema D<br />
Kunststoff<br />
Artikel Ausführung Grösse Systembreite Preis CHF<br />
Stück<br />
29.820.90 Zubehör Distanzplatte -- -- B171 30.10<br />
29.820.91 Dichtteil MP EP Nut links -- B171 180.00<br />
29.820.92 Dichtteil MP EP Nut rechts -- B171 180.00<br />
29.821.90 Zubehör Distanzplatte -- -- B182 30.10<br />
29.821.91 Dichtteil MP EP Nut links B182 180.00<br />
29.821.92 Dichtteil MP EP Nut rechts B182 180.00<br />
29.822.90 Zubehör Distanzplatte -- -- B203 30.10<br />
29.822.91 Dichtteil MP EP Nut links B203 180.00<br />
29.822.92 Dichtteil MP EP Nut rechts B203 180.00<br />
29.824.01 Trägerschiene Standard -- 150 B171, B182, B203 75.50<br />
29.824.02 Trägerschiene Standard -- 250 B171, B182, B203 125.00<br />
29.824.03 Trägerschiene Standard -- 350 B171, B182, B203 175.00<br />
29.824.07 Trägerschiene Standard -- 670 B171, B182, B203 335.00<br />
29.820.90, 29.821.90, 29.822.90<br />
29.820.91, 29.821.91, 29.822.91, Abb. = links<br />
Steckprofil Amex 2000/2000-1<br />
Leichtmetall farblos eloxiert, zum Einpressen in Bodenschwellen ECO PASS<br />
Ausladung<br />
mm<br />
Modell Länge<br />
mm<br />
Preis CHF<br />
Meter<br />
29.189.01 45,5 240805 6000 10.85<br />
29.189.02 65 240808 6000 6.60<br />
29.189.03 90 240811 6000 13.20<br />
29.189.51 45,5 240805 auf Mass 15.20<br />
29.189.52 65 240808 auf Mass 9.20<br />
29.189.53 90 240811 auf Mass 18.50<br />
• Bodenschwellen ECO PASS siehe 29.820.01 bis 29.822.57<br />
90<br />
65 45.5<br />
29.189.01-53<br />
Richtpreis exkl. MwSt. 31.039
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Führungsschiene <strong>SIEGENIA</strong>® SC 002<br />
Aluminium EV1<br />
Länge<br />
mm<br />
Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.092.11 3000 Stück PPFB0460 70.50<br />
29.092.12 3500 Stück PPFB0470 82.00<br />
29.092.13 4000 Stück PPFB0480 93.50<br />
29.092.14 4500 Stück PPFB0490 106.00<br />
29.092.15 5000 Stück PPFB0500 117.00<br />
29.092.16 5700 Stück PPFB0510 134.00<br />
29.092.17 6700 Meter PPFB0520 23.40<br />
29.092.67 auf Mass Meter PPFB0520 28.10<br />
• Dämpfer Soft Close siehe 29.093.51-53<br />
• Karton Zubehör siehe 29.093.91-96 und 29.094.01-03<br />
29.092.11-17, 67<br />
Karton Zubehör <strong>SIEGENIA</strong>® HS-H SC002<br />
Karton bestehend aus:<br />
1 Führung oben vorne<br />
1 Führung oben hinten<br />
1 Füllstück oben in Verbindung mit Dichtschiene B<br />
2 Dichtteile SC 002 bei durchgefräster Nut der Führungsschiene<br />
ohne Riegelbolzen<br />
• Riegelbolzen siehe 29.051.17-19<br />
• Ersatz-Füllstück siehe 29.083.41-43<br />
29.093.91-96<br />
Füllstück <strong>SIEGENIA</strong>® SC002<br />
Kunststoff<br />
Ausführung Farbe Fabriknummer<br />
Preis CHF<br />
Karton<br />
29.093.91 mit Puffer RAL7035 lichtgrau PMZB0870 93.00<br />
29.093.92 mit Puffer RAL9003 signalweiss PMZB0870 93.00<br />
29.093.93 mit Puffer RAL9005 schwarz PMZB0870 93.00<br />
29.093.94 ohne Puffer RAL7035 lichtgrau PMZB0880 93.00<br />
29.093.95 ohne Puffer RAL9003 signalweiss PMZB0880 93.00<br />
29.093.96 ohne Puffer RAL9005 schwarz PMZB0880 93.00<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.083.41 RAL7035 lichtgrau PDIB0480 14.40<br />
29.083.42 RAL9003 signalweiss PDIB0480 14.40<br />
29.083.43 RAL9005 schwarz PDIB0480 14.40<br />
29.083.41-43<br />
Karton Zubehör <strong>SIEGENIA</strong>® HS-H Kubus SC002<br />
Karton bestehend aus:<br />
1 Führung oben vorne<br />
1 Führung oben hinten<br />
1 Füllstück oben in Verbindung mit Dichtschiene B<br />
2 Dichtteile SC 002 bei durchgefräster Nut der Führungsschiene<br />
ohne Riegelbolzen<br />
Modell Farbe Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.094.01 Kubus RAL7035 lichtgrau PMZB0890 93.00<br />
29.094.02 Kubus RAL9003 signalweiss PMZB0890 93.00<br />
29.094.03 Kubus RAL9005 schwarz PMZB0890 93.00<br />
• Riegelbolzen siehe 29.051.17-19<br />
• Dichtungsschiene B siehe 29.051.25<br />
• Abdeckplatte siehe 29.094.61<br />
29.094.01-03<br />
31.040 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Abdeckplatte <strong>SIEGENIA</strong>® zu HS-H Kubus SC002<br />
Edelstahl matt<br />
Karton bestehend aus:<br />
1 Abdeckplatte F<br />
1 Abdeckplatte L<br />
4 Steckbuchsen<br />
29.094.61<br />
Führung <strong>SIEGENIA</strong>® SC 001 / 002<br />
lichtgrau RAL7035<br />
29.093.43<br />
29.093.44<br />
Zubehör Anschlagbock <strong>SIEGENIA</strong>® SC002<br />
zu Führungsschiene SC002, bestehend aus:<br />
Gummipuffer<br />
Anschlagbock<br />
Bohr-Senkschraube 4,8 x 32 mm<br />
Montageschraube 8 x 52 mm<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
29.093.46 Zubehör Anschlagbock SC002 PZUB1070 35.40<br />
• Führungsschiene SC002 siehe 29.092.11-17, 67<br />
29.093.46<br />
Beutel Zubehör Adapter <strong>SIEGENIA</strong>® SC002<br />
zu Führungsschiene SC002, ohne Anschlagbock<br />
Artikel<br />
29.093.47 Beutel Zubehör Adapter für Anschlagbock, zu Führungsschiene<br />
SC002<br />
• Führungsschiene SC002 siehe 29.092.11-17, 67<br />
• Anschlagbock siehe 29.051.43<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.094.61 ohne Logo PKAB0130 90.00<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.43 Führung oben hinten PFZB0160 34.90<br />
29.093.44 Führung oben hinten für Anschlag PFZB0170 34.90<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
PMZB1080 34.80<br />
29.093.47<br />
Richtpreis exkl. MwSt. 31.041
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Dämpfer <strong>SIEGENIA</strong>® Soft Close<br />
lichtgrau RAL7035, dämpft den Flügel bei der Bewegung in die Endstellung ein und <br />
zieht diesen dann sanft in die Endstellung, optional auch in Öffnungsrichtung einsetzbar<br />
• Führungsschiene Soft Close siehe 29.092.11-17, 67<br />
• Bohrlehre siehe 99.292.20<br />
• Beim Einsatz des Dämpfers wird die Quetschgefahr stark vermindert.<br />
29.093.51-53<br />
Führungsschiene G-U KH0130-01<br />
Aluminium EV1, gebohrt<br />
• Karton Zubehör siehe 29.093.01<br />
27.190.07+57<br />
Karton Zubehör <strong>SIEGENIA</strong>® HS-H KH0130-01<br />
Karton bestehend aus:<br />
1 Riegelbolzen E, unten TS<br />
1 Riegelbolzen E, oben TS<br />
1 Füllstück oben vorne<br />
1 Führung oben vorne<br />
1 Führung oben hinten<br />
Schliesser MV oben verzinkt<br />
Schliessteil MV oben schwarz<br />
• Dichtungsschiene B siehe 29.051.25<br />
• Riegelbolzen siehe 29.051.18+19<br />
• Füllstück siehe 29.083.09<br />
• Führung oben vorne siehe 29.083.10<br />
• Führung oben hinten und Schliesser MV siehe 29.083.10-22<br />
29.093.01<br />
Füllstück <strong>SIEGENIA</strong>® KH oben<br />
Gummi, fenstergrau RAL7040<br />
Flügelgewicht<br />
kg<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.51 bis 100 PSCB0020 180.00<br />
29.093.52 100 - 200 PSCB0030 180.00<br />
29.093.53 ab 200 PSCB0040 180.00<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
27.190.07 6700 T04195 9.30<br />
27.190.57 auf Mass T04195 11.20<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Karton<br />
29.093.01 RAL7035 lichtgrau PMZB0350 66.00<br />
Breite Höhe<br />
Packung Fabriknummer<br />
Preis CHF<br />
mm mm<br />
Stück<br />
Stück<br />
29.083.09 42 16 50 PDIB0030 6.10<br />
29.083.09<br />
31.042 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Führung <strong>SIEGENIA</strong>® KH oben<br />
zu KH0130-01<br />
29.083.10<br />
Ersatzteile <strong>SIEGENIA</strong>® zu HS-H KH0130-01<br />
Ersatzteile<br />
29.083.22<br />
29.083.21<br />
29.083.11<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS KH0130-01<br />
für Flügeldicke 68 - 92 mm, Set bestehend aus:<br />
1 Dichtungsbrücke<br />
1 Dichtteil oben<br />
3 Verschlusskappen, für Dichtungsschiene B<br />
1 Dichtteil oben HSK<br />
1 Anschraubblech 10<br />
1 Dichtungsteil 10<br />
• Für Holzmetall Dichtungsbrücken siehe 29.095.02<br />
• Führungsschiene KH130-01 siehe 27.190.07+57<br />
• Ersatz-Dichtteil oben siehe 29.083.12<br />
29.093.02<br />
Dichtungsbrücke <strong>SIEGENIA</strong>® Holz und Holz-Metall<br />
oben, bei Verwendung der Führungsschiene KH130-01<br />
Farbe<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
29.083.10 RAL7040 fenstergrau 50 PFZB0060 7.70<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.083.11 Führung oben hinten 50 PFZB0030 14.85<br />
29.083.21 Schliesser MV oben, Flügel PRTB0080 2.75<br />
29.083.22 Schliessteil MV oben, Rahmen PRTB0070 0.91<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.02 RAL7035 lichtgrau PMZB0450 14.55<br />
Breite<br />
mm<br />
Länge<br />
mm<br />
Anwendung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.083.13 27/15 60 Holz 821343 3.80<br />
29.095.02 27/23 50 Holz-Metall NDIB0020 13.50<br />
• Führungsschiene KH130-01 siehe 27.190.07+57<br />
29.083.13 + 29.095.02<br />
Richtpreis exkl. MwSt. 31.043
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Führungsschiene G-U HH130-02<br />
Aluminium EV1, gebohrt<br />
• Karton Zubehör siehe 29.093.12<br />
• Dichtungsteile-Set HH0130-02/-03 IV68 siehe 29.093.31<br />
• Dichtungsteile-Set HH0130-02/-03 IV78 siehe 29.093.32<br />
• Dichtungsteile-Set HH0130-02/-03 IV92 siehe 29.093.33<br />
27.185.01+51<br />
Karton Zubehör <strong>SIEGENIA</strong>® HS-H HH0130-02/-03<br />
Karton bestehend aus:<br />
1 Riegelbolzen E, unten TS<br />
1 Riegelbolzen E, oben TS<br />
1 Führung oben vorne<br />
1 Führung oben hinten<br />
1 Füllstück oben, für Führungsschiene HH0130-02/-03<br />
1 Dichtung oben HH0134-05, Länge 10,2 m<br />
• Führungsschiene HH0130-02 siehe 27.185.01+51<br />
29.093.12<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS HH0130-02/-03 IV68<br />
für Flügeldicke 68 mm, Set bestehend aus:<br />
1 Dichtungsbrücke Gr. 2<br />
1 Dichtteil oben<br />
3 Verschlusskappen für Dichtungsschiene B<br />
1 Dichtteil oben HSK<br />
• Führungsschiene HH130-02 siehe 27.185.01+51<br />
29.093.31<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS HH0130-02/-03 IV78<br />
für Flügeldicke 78 mm, Set bestehend aus:<br />
1 Dichtungsbrücke Gr. 3<br />
1 Dichtteil oben<br />
3 Verschlusskappen für Dichtungsschiene B<br />
1 Dichtteil oben HSK<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
27.185.01 6700 150498 42.40<br />
27.185.51 auf Mass 150498 51.00<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.12 RAL7035 lichtgrau PMZB0330 66.00<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.31 RAL7035 lichtgrau PMZB0370 18.10<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.32 RAL7035 lichtgrau PMZB0380 41.70<br />
• Führungsschiene HH0130-02 siehe 27.185.01+51<br />
29.093.32<br />
31.044 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS HH0130-02/-03 IV92<br />
für Flügeldicke 92 mm, Set bestehend aus:<br />
1 Dichtungsbrücke Gr. 3<br />
1 Dichtteil oben<br />
3 Verschlusskappen für Dichtungsschiene B<br />
1 Dichtteil oben HSK<br />
• Führungsschiene HH130-02 siehe 27.185.01+51<br />
29.093.33<br />
Führungschiene G-U HH130-04<br />
Aluminium EV1, gebohrt<br />
Länge<br />
mm<br />
Einheit Fabriknummer Preis CHF<br />
Einheit<br />
27.197.25 4900 Stück 9-45094-50-0-1 142.00<br />
27.197.26 6700 Meter 9-45094-67-0-1 28.70<br />
27.197.76 auf Mass Meter 9-45094-67-0-1 34.40<br />
• Karton Zubehör siehe 29.093.22<br />
• Dichtungsteile-Set HH0130-04 IV68 siehe 29.093.34<br />
• Dichtungsteile-Set HH0130-04 IV78 siehe 29.093.35<br />
• Dichtungsteile-Set HH0130-04 IV92 siehe 29.093.36<br />
27.197.25-76<br />
Karton Zubehör <strong>SIEGENIA</strong>® HS-H HH0130-04<br />
Karton bestehend aus:<br />
1 Riegelbolzen E, unten TS<br />
1 Riegelbolzen E, oben TS<br />
1 Führung oben vorne<br />
1 Führung oben hinten<br />
1 Füllstück oben, für Führungsschiene HH0130-04<br />
1 Dichtung oben HH0134-05, Länge 10,2 m<br />
• Führungsschiene HH0130-04 siehe 27.197.25-76<br />
29.093.22<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS HH0130-04 IV68<br />
für Flügeldicke 68 mm, Set bestehend aus:<br />
1 Dichtungsbrücke A0017<br />
1 Dichtteil oben<br />
3 Verschlusskappen für Dichtungsschiene B<br />
1 Dichtteil oben HSK<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.33 RAL7035 lichtgrau PMZB0390 52.00<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.22 RAL7035 lichtgrau PMZB0340 69.50<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.34 RAL7035 lichtgrau PMZB0400 24.50<br />
• Führungsschiene HH130-04 siehe 27.197.25-76<br />
29.093.34<br />
Richtpreis exkl. MwSt. 31.045
<strong>SIEGENIA</strong><br />
Führungsschienen<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS HH0130-04 IV78<br />
für Flügeldicke 78 mm, Set bestehend aus:<br />
1 Dichtungsbrücke Gr. 92/15<br />
1 Dichtteil oben<br />
3 Verschlusskappen für Dichtungsschiene B<br />
1 Dichtteil oben HSK<br />
• Führungsschiene HH130-04 siehe 27.197.25-76<br />
29.093.35<br />
Dichtungsteile-Set <strong>SIEGENIA</strong>® HS HH0130-04 IV92<br />
für Flügeldicke 92 mm, Set bestehend aus:<br />
1 Dichtungsbrücke Gr. 92/15<br />
1 Dichtteil oben<br />
3 Verschlusskappen für Dichtungsschiene B<br />
1 Dichtteil oben, HSK<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.35 RAL7035 lichtgrau PMZB0410 43.50<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.093.36 RAL7035 lichtgrau PMZB0420 54.50<br />
• Führungsschiene HH130-04 siehe 27.197.25-76<br />
29.093.36<br />
31.046 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Dichtungen<br />
Dichtungsschiene <strong>SIEGENIA</strong>® B<br />
Kunststoff, fenstergrau RAL7040<br />
Flügelhöhe Grösse<br />
Fabriknummer Preis CHF<br />
mm<br />
mm<br />
Stück<br />
29.051.25 1208-2675 2600 PPDB0010 55.00<br />
• Karton Zubehör HS-H SC002 siehe 29.093.91-96<br />
• Füllstück KH oben siehe 29.083.09<br />
• Füllstück HH oben siehe 29.083.29<br />
29.051.25<br />
Füllstück <strong>SIEGENIA</strong>® KH oben<br />
Gummi, fenstergrau RAL7040<br />
29.083.09<br />
Füllstück <strong>SIEGENIA</strong>® HH oben<br />
Gummi<br />
29.083.29<br />
Flügeldichtung <strong>SIEGENIA</strong>® HH0134-02<br />
Bedarf pro schiebender Flügel: 2 x Flügelbreite, 4 x Flügelhöhe,<br />
für Flügel unten und seitlich<br />
Breite Höhe<br />
Packung Fabriknummer<br />
Preis CHF<br />
mm mm<br />
Stück<br />
Stück<br />
29.083.09 42 16 50 PDIB0030 6.10<br />
Breite Höhe<br />
Fabriknummer<br />
Preis CHF<br />
mm mm<br />
Stück<br />
29.083.29 42 40 PDIB0070 6.10<br />
Farbe<br />
Packung<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
29.095.15 schwarz 100 PDPB0040 2.85<br />
29.095.21 RAL7040 fenstergrau 100 PDPB0040 2.85<br />
29.095.15+21<br />
Richtpreis exkl. MwSt. 31.047
<strong>SIEGENIA</strong><br />
Dichtungen<br />
Flügeldichtung <strong>SIEGENIA</strong>® HH0134-02<br />
Bedarf pro schiebender Flügel: 2 x Flügelbreite, 4 x Flügelhöhe,<br />
für Flügel unten und seitlich<br />
29.095.63-64<br />
Flügeldichtung <strong>SIEGENIA</strong>® HH0134-02<br />
Bedarf pro schiebender Flügel: 2 x Flügelbreite, 4 x Flügelhöhe,<br />
für Flügel unten und seitlich<br />
29.095.67-68<br />
Flügeldichtung <strong>SIEGENIA</strong>® HH0134-05<br />
für Führungsschienen KH0130-01, Bedarf pro schiebender Flügel:<br />
1 x Flügelbreite,<br />
für Führungsschiene oben<br />
• Führungsschienen KH0130-01 siehe 27.190.<br />
29.095.19+23<br />
Dichtungsprofil G-U P 742<br />
Neoprene, zu Führungsschienen HH<br />
Farbe Ausführung Packung<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
29.095.63 lichtgrau geschäumt 150 PDPB0770 10.55<br />
29.095.64 schwarz geschäumt 150 PDPB0770 10.55<br />
Farbe<br />
Packung<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
29.095.67 lichtgrau 105 PDPB0790 6.20<br />
29.095.68 schwarz 150 PDPB0790 6.20<br />
Ausführung<br />
Packung<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
29.095.19 schwarz 100 PDPB0060 2.85<br />
29.095.23 RAL7040 fenstergrau 100 PDPB0060 2.85<br />
Ausführung<br />
Packung Fabriknummer<br />
Preis CHF<br />
Meter<br />
Meter<br />
27.095.42 schwarz 100 W-751011 1.75<br />
27.095.42<br />
31.048 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Zubehör<br />
Laufschiene flach <strong>SIEGENIA</strong>® HK0131-02<br />
Aluminium EV1, gebohrt<br />
27.120.17+67<br />
Laufschiene hoch <strong>SIEGENIA</strong>® HK0131-01<br />
Aluminium EV1, gebohrt<br />
27.121.17+67<br />
Beutel Zubehör <strong>SIEGENIA</strong>® HS-H Schema C / F<br />
bestehend aus:<br />
1 Riegelteil oben<br />
1 Riegelteil unten<br />
2 Gewindeplatten<br />
4 Senkschrauben M5 x 20 mm<br />
1 Riegelteil G unten<br />
1 Senkschraube M6 x 20 mm<br />
1 Linsenblechschraube 6,3 x 38 mm<br />
4 Anschläge 10FA<br />
Länge<br />
mm<br />
Profil<br />
mm<br />
Höhe<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
27.120.17 6700 42 x 5 9 129517 28.10<br />
27.120.67 auf Mass 42 x 5 9 129517 33.70<br />
Länge<br />
mm<br />
Profil<br />
mm<br />
Höhe<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
27.121.17 6700 42 x 5 19 129647 36.30<br />
27.121.67 auf Mass 42 x 5 19 129647 43.60<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.051.20 Schema C/F 239087 63.50<br />
29.051.20<br />
Anschlagpuffer G-U Nr. 90<br />
mit Befestigungsschraube<br />
Farbe Fabriknummer Preis CHF<br />
Stück<br />
27.085.16 schwarz K-12024-00-0-6 14.75<br />
27.085.26 weiss K-12024-00-0-7 14.75<br />
• Unterlage siehe 27.085.27+28<br />
27.085.16+26<br />
Richtpreis exkl. MwSt. 31.049
<strong>SIEGENIA</strong><br />
Zubehör<br />
Unterlage G-U<br />
zu Anschlagpuffer Nr. 90<br />
Farbe Höhe<br />
mm<br />
Fabriknummer Preis CHF<br />
Stück<br />
27.085.27 schwarz 8 9-30294-01-0-6 1.80<br />
27.085.28 weiss 8 9-30294-01-0-7 2.65<br />
27.085.27+28<br />
Anschlagbock <strong>SIEGENIA</strong>®<br />
mit Befestigungsschraube<br />
29.051.43<br />
Anschlagbock <strong>SIEGENIA</strong>® SC002<br />
passt zu Führungsschiene SC002 (mit Adapter 29.093.47)<br />
29.051.46<br />
Mittelverschluss <strong>SIEGENIA</strong>® HS PORTAL<br />
Titan silber, Mittelverschluss für Dichtschiene C Holz, für Flügelabstand 28 mm<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.051.43 RAL7035 lichtgrau PMZB0140 18.50<br />
Farbe<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
29.051.46 RAL7035 lichtgrau 10 PMZB0660 21.25<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.051.50 justierbar PMZB0150 13.30<br />
29.051.51 schmal PMVB0010 10.60<br />
• Der Einbau von mehreren senkrechten Mittelverschlüsse ist möglich.<br />
• Die Justierung erfolgt mit einem Schraubenzieher Pozidrive GR. 2.<br />
• Bedarf: Flügelhöhe bis 1800 mm = 2 Stück, ab Flügelhöhe 1800 mm = 4 Stück <br />
verwenden<br />
29.051.50<br />
29.051.51<br />
31.050 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Zubehör<br />
Riegelteil <strong>SIEGENIA</strong>® Schema C + G<br />
für Schema C + G<br />
Garnitur bestehend aus:<br />
1 Riegelteil<br />
1 Senkblechschraube M6 x 20 mm<br />
• Riegelteil 29.085.07 ist für RC2 nicht geeignet.<br />
29.085.06<br />
29.085.07<br />
Bürstendichtung <strong>SIEGENIA</strong>® für Laufwagen<br />
für Laufwagen HS 300 und 400<br />
29.052.70<br />
Anschlagpuffer <strong>SIEGENIA</strong>®<br />
zum Einsetzen in Abdeckplatten unten hinten und Führungen oben hinten<br />
29.051.66<br />
Verschlusskappe <strong>SIEGENIA</strong>® zu B-Schiene<br />
Bestandteil des Zubehör Dichtungs-Set 29.093.33<br />
Höhe<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.085.06 15 20 238691 11.50<br />
29.085.07 7,2 20 PRTB0260 24.60<br />
Länge<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.052.70 100 PDPB0160 3.15<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.051.66 RAL7035 lichtgrau PZUB0010 3.15<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.083.20 RAL7040 fenstergrau PKAB0040 0.22<br />
29.083.20<br />
Richtpreis exkl. MwSt. 31.051
<strong>SIEGENIA</strong><br />
Zubehör<br />
Riegelbolzen <strong>SIEGENIA</strong>®<br />
Titan silber, Länge 40 mm,<br />
Beutel 29.051.17 bestehend aus 1 unteren und 1 oberen Riegelbolzen<br />
29.051.17<br />
29.051.18<br />
29.051.19<br />
Befestigungsschraube <strong>SIEGENIA</strong>®, Getriebe - Laufwagen<br />
Edelstahl<br />
29.083.18<br />
Dichtung oben <strong>SIEGENIA</strong>®<br />
Bestandteil des Zubehör Dichtungs-Set 29.093.33<br />
29.083.32<br />
Dichtteil oben <strong>SIEGENIA</strong>® HSK<br />
Bestandteil des Zubehör Dichtungs-Set 29.093.02<br />
Artikel Einheit Fabriknummer<br />
Preis CHF<br />
Einheit<br />
29.051.17 Riegelbolzen unten und oben Beutel PMZB0950 17.30<br />
29.051.18 Riegelbolzen E unten Stück PRTB0020 16.55<br />
29.051.19 Riegelbolzen E oben Stück PRTB0010 8.95<br />
Grösse<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
29.083.18 M5 x 13 203071 0.65<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.083.32 RAL7040 fenstergrau PDIB0060 0.70<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.083.12 RAL7035 lichtgrau PDIB0080 2.10<br />
29.083.12<br />
31.052 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
Zubehör<br />
Abdeckplatte <strong>SIEGENIA</strong>® für Schiebeflügel hinten unten<br />
Kunststoff, ohne Anschlag<br />
29.051.62<br />
29.051.64<br />
Aerocontrol <strong>SIEGENIA</strong>®,<br />
die integrierte Öffnungs- und Verschlussüberwachung für mehr Sicherheit und <br />
Energieeinsparung<br />
Anwendung: Grundsicherheit, RC 1 + 2<br />
unbemerkt offen oder gekippt stehende Fenster sind eine ständige Gefahrenquelle und <br />
eine vermeidbare Einladung zum Einbruch, mit dem Aerocontrol zieht Sicherheit ein, ein <br />
spezieller Magnetschalter überwacht den Öffnungszustand der Fenster und meldet <br />
diesen an die zentrale Fernüberwachungseinheit, die mechanische Absicherung durch <br />
den Beschlag wird so um eine elektronische Einbruchhemmung erweitert, Aerocontrol <br />
kann aber auch noch mehr: bei geöffnetem Fenster können die Heizkörperventile zur <br />
komfortablen Energieeinsparung automatisch geschlossen werden<br />
• Zwischenstück UE siehe 31.484.34<br />
• Magnete siehe 30.484.35-38 und 31.484.33<br />
• Zur Ermittlung der Einbaupositionen des Magnetschalters siehe Tabelle.<br />
30.484.51-52<br />
Magnet <strong>SIEGENIA</strong>® zu Öffnungs- und Verschlussüberwachung<br />
Anwendung: Grundsicherheit, RC 1 + 2<br />
zum Einbohren, Aufkleben oder Aufschrauben<br />
Farbe Ausführung Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.051.62 RAL7040 fenstergrau für hohe Laufschiene PAPB0050 1.10<br />
29.051.64 RAL7040 fenstergrau für niedere Laufschiene PAPB0060 1.30<br />
Artikel<br />
Kabel<br />
Meter<br />
Farbe Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.484.51 Magnetschalter 4-polig 6 weiss 1 315101 75.50<br />
30.484.52 Magnetschalter 4-polig 10 weiss 25 315187 101.00<br />
Ausführung Ø<br />
mm<br />
Länge<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.484.35 zum Einbohren 8 14 10 ZUMA0020 4.90<br />
30.484.36 zum Aufkleben 8 5 10 NUMA0010 12.55<br />
30.484.37 zum Aufschrauben -- 60 10 ZUMA0030 4.90<br />
30.484.38 zu HS-300/400 -- -- PUMA0010 16.60<br />
• Magnetschalter Aerocontrol siehe 30.484.51<br />
• Die Positionierung des Magneten und des Magnetschalters entnehmen Sie der <br />
Tabelle.<br />
30.484.35<br />
30.484.37<br />
30.484.36<br />
30.484.38<br />
Richtpreis exkl. MwSt. 31.053
<strong>SIEGENIA</strong><br />
Pocketdoor<br />
HS PORTAL Pocketdoor <strong>SIEGENIA</strong>®<br />
Verwendung für Hebe-Schiebetüren über Ecke, Bedienung auf der Verschlussgegenseite<br />
bestehend aus:<br />
1 Grundkarton HS 300 A0290 ESL<br />
1 Getriebe HS PORTAL 300 VS, RZ, A0290, Gr. 26<br />
Dazu werden zusätzlich benötigt:<br />
1 Getriebe HS PORTAL 300 RZ<br />
1 Führung vorne HH0130-02 oder 1 x KH0130-01<br />
Anwendungsbereich:<br />
FB 760 bis 3335 mm<br />
FH 2276* bis 3300 mm<br />
Beschlag Grösse Fabriknummer<br />
Preis CHF<br />
Stück<br />
29.063.01 Grundkarton HS 300 VS A0290 ESL -- PMKB0210 248.00<br />
29.063.15 Getriebe HS 300 VS A0290 260 PGKB0360 207.00<br />
• Riegelbolzen E oben 40 mm siehe 29.051.19<br />
• Führung oben vorne KH0130-01 siehe 29.083.10<br />
• * = Kleinere Anwendungsbereiche sind möglich. Hierzu muss das Getriebe manuell <br />
im Bereich Stulpprofil und Treibstange gekürzt werden.<br />
Schemabeispiel<br />
29.063.01-15<br />
31.054 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Schema-Übersicht<br />
Schema A<br />
DIN links<br />
oder<br />
DIN rechts<br />
Schema G<br />
Schema C<br />
Schema K<br />
Hebel (siehe Katalog Hebel).<br />
Richtpreis exkl. MwSt.<br />
31.055
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Anwendungsdiagramm<br />
GG [kg/m²]<br />
60<br />
50<br />
40<br />
2.500<br />
FH [mm]<br />
2.000<br />
1.500<br />
1.000<br />
1.000 1.500 2.000<br />
FB [mm]<br />
zulässiger Anwendungsbereich<br />
unzulässiger Anwendungsbereich<br />
GG = Gesamtgewicht<br />
FH = Flügelhöhe<br />
FB = Flügelbreite<br />
Anwendungsbereiche<br />
Schema Ausführung A C<br />
Flügelfalzbreite (FFB) 670* - 2000 670* - 2000<br />
Flügelfalzhöhe (FFH) 840* - 2800 840* - 2800<br />
Abstellweite 125<br />
Flügelgewicht<br />
max. 200 kg<br />
*die angegebenen Mindestmaße gelten erstrangig vor der TITAN-Anschlaganleitung<br />
Verhältnis Flügelhöhe (FH) / Flügelbreite (FB) < 2,5 : 1<br />
31.056 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Kundenangaben<br />
Preisanfrage Adresse ______________________________<br />
Kunden-Nummer<br />
______________________________<br />
______________________________<br />
Bestellung ______________________________<br />
Datum<br />
______________________________<br />
PLZ/Ort<br />
______________________________<br />
Objekt ______________________________ Telefon ______________________________<br />
zuständig ______________________________ Fax ______________________________<br />
Termin<br />
______________________________<br />
Lieferart ______________________________ Unterschrift ______________________________<br />
Parallelschiebe-Kippbeschläge <strong>SIEGENIA</strong> PS Comfort * 160 * 200<br />
Profilsatz-Oberfläche<br />
silber<br />
weiss RAL9003<br />
Hebel-Oberfläche<br />
EV 1<br />
weiss RAL9003<br />
Falzluft<br />
4 mm/17 mm 12 mm, Eurofalz 18 mm Euronut 7/8/4 mm<br />
4 mm/19 mm 12 mm, Eurofalz 20 mm<br />
12 mm, Eurofalz 24 mm Euronut 11/8/4 mm<br />
Dornmass: ________ mm für beidseitige Hebelbedienung<br />
<br />
______________________________________________________________________<br />
Anzahl<br />
Grt.<br />
Schema DIN Flügelfalzbreite<br />
Flügelfalzhöhe<br />
Griffhöhe Schienenlänge<br />
links FFB mm FFH mm GH mm Rahmenaussen-<br />
oder<br />
rechts<br />
breite RAB<br />
mm<br />
nur<br />
innen<br />
Drehgriffe *<br />
abschlies<br />
sbar<br />
beidseitig<br />
mit KABA-<br />
Lochung,<br />
ohne<br />
Zylinder<br />
Garnitur-Preis<br />
Fr.<br />
ohne MWSt<br />
* gewünschtes ankreuzen<br />
Richtpreis exkl. MwSt.<br />
31.057
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Laufwagen <strong>SIEGENIA</strong>® PSK Comfort<br />
Titan silber, Schema A + C<br />
bestehend aus:<br />
- Laufwagen vorne und hinten<br />
- Stützteil senkrecht<br />
- Aufkleber Laufwagensicherung<br />
- Gleiter<br />
- Schlüssel Portal<br />
- Laufwagensicherung vorne und hinten<br />
31.702.01+02<br />
Laufwagen <strong>SIEGENIA</strong>® PSK Comfort M<br />
Titan silber, Schema A + C<br />
bestehend aus:<br />
- Laufwagen<br />
- Verbindungsstab M<br />
- Verbindungsstab<br />
- Flachkopfschraube M6 x 16 mm<br />
31.702.21+22<br />
Profilsatz <strong>SIEGENIA</strong>® PSK Comfort<br />
weiss oder silber<br />
bestehend aus:<br />
- Abdeckschiene L<br />
- Verbindungsstab L<br />
- Führungsschiene<br />
- Abdeckschiene F<br />
- Laufschiene<br />
DIN<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
31.702.01 links PMKJ1032 303.00<br />
31.702.02 rechts PMKJ1031 303.00<br />
DIN<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
31.702.21 links PLWL1032 163.00<br />
31.702.22 rechts PLWL1031 163.00<br />
Farbe FFB<br />
mm<br />
Grösse<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
31.708.01 weiss 770 - 870 87 PMPJ1100 184.00<br />
31.708.02 weiss 871 - 1070 107 PMPJ1110 215.00<br />
31.708.03 weiss 1071 - 1300 130 PMPJ1120 253.00<br />
31.708.04 weiss 1301 - 1600 160 PMPJ1130 295.00<br />
31.708.05 weiss 1601 - 2000 200 PMPJ1140 351.00<br />
31.709.01 silber 770 - 870 87 PMPJ1100 191.00<br />
31.709.02 silber 871 - 1070 107 PMPJ1110 224.00<br />
31.709.03 silber 1071 - 1300 130 PMPJ1120 280.00<br />
31.709.04 silber 1301 - 1600 160 PMPJ1130 290.00<br />
31.709.05 silber 1601 - 2000 200 PMPJ1140 354.00<br />
• Halter L schwarz siehe 31.700.30<br />
• Zubehörbeutel schwarz siehe 31.700.51<br />
• Anschlagbock kurz siehe 31.711.69+70<br />
31.708.01-31.709.05<br />
31.058 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Halter L <strong>SIEGENIA</strong>® PS(K) Comfort<br />
schwarz, zur Befestigung des Verbindungsstabes Ø 10 mm<br />
Ausführung<br />
Flügelgewicht<br />
Fabriknummer Preis CHF<br />
kg<br />
Stück<br />
31.700.30 links / rechts max. 160 PZLJ1010 1.90<br />
31.700.30<br />
Zubehörbeutel <strong>SIEGENIA</strong>® PSK Comfort<br />
schwarz, zur Befestigung des Verbindungsstabes Ø 10 mm<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
31.700.51 Zubehörbeutel (2 Gleiter, 1 Schlüssel) PMZJ1030 15.70<br />
31.700.51<br />
Anschlagbock <strong>SIEGENIA</strong>® PSK Comfort<br />
silber<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
31.711.69 links PMZJ2052 17.90<br />
31.711.70 rechts PMZJ2051 17.90<br />
31.711.69+70, Abbildung = rechts<br />
Abdeckschiene <strong>SIEGENIA</strong>® PSK Comfort<br />
RAL9003 weiss oder F1/EV1 silber<br />
bestehend aus:<br />
- 1 Abdeckschiene,<br />
- je 1 Abdeckkappe links und rechts<br />
Farbe Grösse Fabriknummer Preis CHF<br />
Stück<br />
31.710.71 RAL9003 weiss 87 PMAJ1150 39.40<br />
31.711.71 F1/EV1 silber 87 PMAJ1150 43.60<br />
31.710.72 RAL9003 weiss 107 PMAJ1160 45.70<br />
31.711.72 F1/EV1 silber 107 PMAJ1160 49.40<br />
31.710.73 RAL9003 weiss 130 PMAJ1170 54.50<br />
31.711.73 F1/EV1 silber 130 PMAJ1170 58.00<br />
31.710.74 RAL9003 weiss 160 PMAJ1180 65.50<br />
31.711.74 F1/EV1 silber 160 PMAJ1180 68.50<br />
31.710.75 RAL9003 weiss 200 PMAJ1190 77.50<br />
31.711.75 F1/EV1 silber 200 PMAJ1190 83.00<br />
31.710.71-75, 31.711.71-75<br />
Richtpreis exkl. MwSt. 31.059
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Verbindungsstab Gleiter <strong>SIEGENIA</strong>® PS/-K Comfort<br />
Titan silber, 8 mm-Gleitverbindung synchronisiert die Gleiter für eine gleichmässige <br />
Aufschwingbewegung, längere Gleiter mit optimierter Auflagefläche für präzisen Lauf<br />
Grösse FFB<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer Preis CHF<br />
Stück<br />
31.712.21 87 670 - 870 377 PVSJ0010 19.60<br />
31.712.22 107 871 - 1070 577 PVSJ0020 22.15<br />
31.712.23 130 1071 - 1300 777 PVSJ0030 25.60<br />
31.712.24 160 1301 - 1600 977 PVSJ0040 29.00<br />
31.712.25 200 1601 - 2000 1277 PVSJ0050 33.20<br />
31.712.21-25<br />
Kippschere <strong>SIEGENIA</strong>® PS(K) Comfort<br />
Titan silber, bis zu einem Gewicht von 160 Kilo kann der Beschlag ohne Hubbegrenzer <br />
als PSK, ab 160 Kilo nur noch als PS eingesetzt werden<br />
Ausführung Grösse FFB<br />
mm<br />
Fabriknummer Preis CHF<br />
Stück<br />
31.712.51 rechts 87 670 - 870 PSKJ1061 74.50<br />
31.712.52 rechts 107 871 - 1070 PSKJ1071 81.00<br />
31.712.53 rechts 130 1071 - 1300 PSKJ1081 89.00<br />
31.712.54 rechts 160 1301 - 1600 PSKJ1091 98.00<br />
31.712.55 rechts 200 1601 - 2000 PSKJ1101 146.00<br />
31.712.61 links 87 670 - 870 PSKJ1062 74.50<br />
31.712.62 links 107 871 - 1070 PSKJ1072 81.00<br />
31.712.63 links 130 1071 - 1300 PSKJ1082 89.00<br />
31.712.64 links 160 1301 - 1600 PSKJ1092 98.00<br />
31.712.65 links 200 1601 - 2000 PSKJ1102 146.00<br />
• Abdeckschiene siehe 31.710.71 bis 31.711.75<br />
• Verbindungsstab Gleiter siehe 31.712.21-25<br />
• Zuschlagbremse siehe 31.713.01-03<br />
• Kippbremse siehe 31.713.11<br />
• Anschlagpuffer siehe 31.713.12<br />
31.712.51-65, Abbildung = rechts<br />
Zuschlagbremse <strong>SIEGENIA</strong>® PSK Comfort<br />
für Holz<br />
Falztiefe<br />
mm<br />
Fabriknummer Preis CHF<br />
Stück<br />
31.713.01 18 PRZJ0060 39.20<br />
31.713.02 20 PRZJ0050 39.20<br />
31.713.03 24 PRZJ0040 39.20<br />
31.713.01-03<br />
Kippbremsen-Set <strong>SIEGENIA</strong>® PSK Comfort<br />
Titan silber<br />
Ausführung Fabriknummer Preis CHF<br />
Stück<br />
31.713.11 rechts / links verwendbar PZDJ0010 19.25<br />
31.713.11<br />
31.060 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Anschlagpuffer <strong>SIEGENIA</strong>® PSK Comfort<br />
Titan silber<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
31.713.12 Anschlagpuffer F PRZJ0030 15.35<br />
31.713.12<br />
Laufschiene <strong>SIEGENIA</strong>® PSK Comfort<br />
Aluminium EV1<br />
31.717.21+71<br />
Abdeckschiene L <strong>SIEGENIA</strong>® PSK Comfort<br />
Aluminium RAL9003 weiss oder silber<br />
• Abdeckkappen-Set zu Abdeckschiene siehe 31.720.15, 31.721.15<br />
31.719.20-71<br />
Abdeckkappen-Set <strong>SIEGENIA</strong>® PSK Comfort Style<br />
RAL9003 weiss oder silber<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
31.717.21 5860 PPLJ1020 19.60<br />
31.717.71 auf Mass PPLJ1020 23.55<br />
Farbe<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
31.719.20 RAL9003 weiss 6000 PPAJ1040 39.10<br />
31.719.21 silber 6000 PPAJ1040 41.80<br />
31.719.70 RAL9003 weiss auf Mass PPAJ1040 39.10<br />
31.719.71 silber auf Mass PPAJ1040 41.80<br />
Farbe<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
31.720.15 RAL9003 weiss PMAJ2050 20.00<br />
31.721.15 silber PMAJ2050 29.10<br />
31.720.15, 31.721.15<br />
Richtpreis exkl. MwSt. 31.061
<strong>SIEGENIA</strong><br />
PSK Comfort<br />
Umlenkung AF <strong>SIEGENIA</strong>® PSK Comfort<br />
Titan silber<br />
Artikel Fabriknummer Preis CHF<br />
Stück<br />
31.780.12 Umlenkung AF / PSK PEUJ0010 15.30<br />
31.780.12<br />
31.062 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
FS-Plus<br />
FS-PORTAL PLUS mit Bandseite Titan AF<br />
Falt-Schiebe-Türbeschlag<br />
für Holzelemente mit 4 + 12 mm Falzluft, Oberfläche Titan silber<br />
• oben- oder untenlaufend mit gleichem Profilsatz<br />
• stabile Laufschiene mit niedriger Schwellenhöhe<br />
• vielfältige Justiermöglichkeiten<br />
• Fussboden innen und aussen flächebündig möglich<br />
• leichtgängiger Lauf durch Laufwagen mit 4 kugelgelagerten Laufrollen<br />
Schemata: 321, 330, 431, 541, 550, 532, 651, 633, 761, 770, 743<br />
Anwendungsbereich<br />
Flügelbreite<br />
(mm)<br />
330 1) bis 900<br />
Flügelfalzhöhe<br />
(mm)<br />
840 bis 2360<br />
Rahmenaussenbreite<br />
(mm)<br />
je nach Holzkonstruktion und Schema<br />
von den Flügelbreiten ableiten<br />
Flügelgewicht (kg) max. 80<br />
Dornmass Standard-Getriebe (mm)<br />
16<br />
Dornmass Getriebe abschliessbar (mm)<br />
40<br />
Griffsitz<br />
(mm)<br />
290 bis 1180<br />
Überschlaghöhe<br />
(mm)<br />
13 bis 24 2)<br />
Schema 431<br />
1) Durchgangsflügel möglichst grösser 600 mm!<br />
2) Bauteile für Überschlagshöhen 19 bsi 24 mm siehe Produktkatalog unter FS PORTAL Zubehör<br />
Schemata: 220, 440 und 660<br />
Verriegelung mit Standard-Dreh-Kipp-Beschlagteilen<br />
keine Sonderprofilierung an den Falt-Schiebe-Tür Elementen erforderlich<br />
Achtung<br />
Die Schemata 220, 440 und 660 können nur untenlaufend ausgeführt werden!<br />
Schema 220<br />
Anwendungsbereich<br />
Flügelbreite<br />
(mm)<br />
500 bis 900<br />
Flügelfalzhöhe<br />
(mm)<br />
840 bis 2360<br />
Rahmenaussenbreite<br />
(mm)<br />
je nach Holzkonstruktion und Schema<br />
von den Flügelbreiten ableiten<br />
Flügelgewicht (kg) max. 80<br />
Dornmass Standard-Getriebe (mm)<br />
16<br />
Griffsitz<br />
(mm)<br />
290 bis 1180<br />
Überschlaghöhe<br />
(mm)<br />
13 bis 24 1)<br />
1) Überschlaghöhen 19 bis 24 mm siehe Produktkatalog unter FS PORTAL Zubehör.<br />
Die oben angegebenen Anwendungsbereiche dürfen keinesfalls überschritten werden.<br />
Richtpreis exkl. MwSt.<br />
31.063
<strong>SIEGENIA</strong><br />
FS-Plus<br />
FS-PORTAL Falzluft 4 + 12 mm Beschlagübersicht<br />
19<br />
20<br />
im Profilsatz FS<br />
23<br />
20<br />
22<br />
A B C B C B S D 220<br />
Schema 660<br />
21<br />
untenlaufend<br />
A<br />
im Karton<br />
Flügelband FS<br />
B<br />
im Karton<br />
Laufwagen D FS<br />
C<br />
B S D 220<br />
11<br />
13<br />
12<br />
4 3 5 1 2<br />
24<br />
7 6 5 1 2<br />
14<br />
2 1 5<br />
3<br />
4<br />
16 15 11<br />
4 3 5 1 2<br />
4 3 5 1 2<br />
2 1 5<br />
3<br />
4<br />
4 3 5 1 2<br />
9 8 5 1 2<br />
2 1 5<br />
3<br />
4<br />
18 17 10<br />
10<br />
Favorit Si-line Bandseiten<br />
Bandseiten mit Flügelbändern<br />
FS und Distanzstücken<br />
siehe Anschlaganleitung<br />
Bezeichnung<br />
silber<br />
EAN<br />
40 12453<br />
weiss<br />
RAL<br />
9003<br />
Stück je Schema<br />
220 440 660<br />
FS PORTAL-Bauteile<br />
Favorit Si-line Bandseite Schnittpunkt A 1 1 1<br />
Karton Flügelband FS Schnittpunkt B bzw. B S<br />
30.668.00/30 30.668.00/10 1 2 3<br />
Karton Laufwagen D FS Schnittpunkt C<br />
30.662.52 30.662.50 - 1 2<br />
Karton Laufwagen FS Schnittpunkt D bzw. D 220<br />
30.660.50 30.660.50 1 1 1<br />
Profilsatz FS<br />
Grösse<br />
RAB (mm)<br />
250<br />
350<br />
450<br />
700<br />
bis 2500<br />
2501 bis 3500<br />
3501 bis 4500<br />
4501 bis 6500<br />
30.670.72<br />
30.670.73<br />
30.670.74<br />
30.670.77<br />
30.670.52<br />
30.670.53<br />
30.670.54<br />
30.670.57<br />
1 1 1<br />
31.064 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
FS-Plus<br />
FS-PORTAL Falzluft 4 + 12 mm Beschlagübersicht<br />
im Profilsatz FS<br />
Schema 541<br />
19<br />
20<br />
23<br />
20<br />
22<br />
21<br />
A B C B<br />
D<br />
A<br />
untenlaufend<br />
obenlaufend<br />
im Karton<br />
im Karton<br />
im Karton<br />
A Flügelband FS B Laufwagen D FS C Laufwagen FS D<br />
11 13<br />
12<br />
4 3 5 1 2<br />
24<br />
4 3 5 1 2<br />
7 6 5 1 2 14<br />
16 15 11<br />
4 3 5 1 2<br />
9 8 5 1 2<br />
18 17 10<br />
4 3 5 1 2<br />
72<br />
10<br />
72<br />
Favorit Si-line Bandseiten<br />
Bandseite mit Flügelbändern FS<br />
und Distanzstücke<br />
siehe Anschlaganleitung<br />
55<br />
55<br />
Bezeichnung<br />
silber<br />
weiss<br />
RAL<br />
9003<br />
321 330 431 541<br />
FS PORTAL-Bauteile<br />
Favorit Si-line Bandseite Schnittpunkt A<br />
2 1 2 2<br />
Karton Flügelband FS Schnittpunkt B 30.668.00/30 30.668.00/10 1 1 1<br />
2<br />
Karton Laufwagen D FS Schnittpunkt C 30.662.50 30.662.50<br />
-<br />
1 1 1<br />
Karton Laufwagen FS Schnittpunkt D 30.660.50 30.660.50<br />
Profilsatz FS<br />
Grösse<br />
250<br />
350<br />
450<br />
700<br />
RAB (mm)<br />
bis 250<br />
2501 bis 3500<br />
3501 bis 4500<br />
4501 bis 6500<br />
30.670.72<br />
30.670.73<br />
30.670.74<br />
30.670.77<br />
30.670.52<br />
30.670.53<br />
30.670.54<br />
30.670.57<br />
1<br />
1<br />
- - 1<br />
1 1 1<br />
Bezeichnung<br />
silber<br />
weiss<br />
RAL<br />
9003<br />
550 532 651 633<br />
FS PORTAL-Bauteile<br />
Favorit Si-line Bandseite Schnittpunkt A<br />
1 2 2 2<br />
Karton Flügelband FS Schnittpunkt B 30.668.00/30 30.668.00/10 2 2 2<br />
2<br />
Karton Laufwagen D FS Schnittpunkt C 30.662.50 30.662.50<br />
2<br />
1 2 2<br />
Karton Laufwagen FS Schnittpunkt D 30.660.50 30.660.50<br />
Profilsatz FS<br />
Grösse<br />
250<br />
350<br />
450<br />
700<br />
RAB (mm)<br />
bis 250<br />
2501 bis 3500<br />
3501 bis 4500<br />
4501 bis 6500<br />
30.670.72<br />
30.670.73<br />
30.670.74<br />
30.670.77<br />
30.670.52<br />
30.670.53<br />
30.670.54<br />
30.670.57<br />
-<br />
1<br />
1 - -<br />
1 1 1<br />
Bezeichnung<br />
silber<br />
weiss<br />
RAL<br />
9003<br />
761 770 743<br />
FS PORTAL-Bauteile<br />
Favorit Si-line Bandseite Schnittpunkt A<br />
2 1 2<br />
Karton Flügelband FS Schnittpunkt B 30.668.00/30 30.668.00/10 3 3 3<br />
Karton Laufwagen D FS Schnittpunkt C 30.662.50 30.662.50<br />
2<br />
3 2<br />
Karton Laufwagen FS Schnittpunkt D 30.660.50 30.660.50<br />
Profilsatz FS<br />
Grösse<br />
250<br />
350<br />
450<br />
700<br />
RAB (mm)<br />
bis 250<br />
2501 bis 3500<br />
3501 bis 4500<br />
4501 bis 6500<br />
30.670.72<br />
30.670.73<br />
30.670.74<br />
30.670.77<br />
30.670.52<br />
30.670.53<br />
30.670.54<br />
30.670.57<br />
1<br />
1<br />
- 1<br />
1 1<br />
Richtpreis exkl. MwSt.<br />
31.065
<strong>SIEGENIA</strong><br />
FS-Plus<br />
Karton Flügelband <strong>SIEGENIA</strong>® FS Plus, Schnittpunkt B<br />
Stahl verzinkt, Bänder FS 17/38, Holz- und Kunststoff-Elemente innenlaufend<br />
Anwendungsbereich:<br />
FFH bis 1500 mm je 2 Stück Flügelbänder<br />
FFH 1501 bis 2400 je 3 Stück Flügelbänder<br />
Karton bestehend aus:<br />
3 Flügelbänder 38 mm breit<br />
3 Flügelbänder 17 mm schmal<br />
3 Lagerbolzen<br />
• Abdeckkappen-Set siehe 30.668.10+30<br />
30.668.00<br />
Abdeckkappen-Set <strong>SIEGENIA</strong>® FS Plus<br />
Kunststoff, Bänder FS 17/38, Elemente innenlaufend<br />
bestehend aus:<br />
3 Abdeckkappen FB 38 mm breit<br />
3 Abdeckkappen FB 17 mm schmal<br />
Oberfläche<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.668.00 Stahl verzinkt PMFG0030 99.00<br />
Oberfläche<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.668.10 weiss PMAG0010 20.85<br />
30.668.30 silber PMAG0010 43.10<br />
30.668.10+30<br />
31.066 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
FS-Plus<br />
Karton Laufwagen <strong>SIEGENIA</strong>® D FS Plus, Schnittpunkt C<br />
Stahl verzinkt, Bänder FS 17/38, Holz- und Kunststoff-Elemente innenlaufend<br />
Anwendungsbereich:<br />
FFH bis 1500 mm je 2 Stück Flügelbänder<br />
FFH 1501 bis 2400 mm je 3 Stück Flügelbänder<br />
Karton bestehend aus:<br />
3 Flügelbänder 38 mm breit<br />
1 Flügelband 17 mm schmal<br />
3 Lagerbolzen<br />
1 Ecklager D links<br />
1 Ecklager D rechts<br />
2 Stützplatten<br />
1 Laufwagen Plus<br />
1 Führung Plus<br />
2 Zylinderschrauben M8 x 16<br />
• Abdeckkappen-Set siehe 30.662.10+30<br />
30.662.50+51<br />
Abdeckkappen-Set <strong>SIEGENIA</strong>® D FS Plus<br />
Kunststoff, Elemente innenlaufend, Überschlag 0 - 24 mm<br />
bestehend aus:<br />
3 Abdeckkappen FB 38 mm breit<br />
1 Abdeckkappe FB 17 mm schmal<br />
1 Abdeckkappe ED links<br />
1 Abdeckkappe ED rechts<br />
Überschlag Ausführung Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.662.50 0 - 19 mm -- PMLG0130 470.00<br />
30.662.51 19 - 24 mm A0089 PMLG0140 516.00<br />
Oberfläche<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.662.10 weiss PMAG0040 28.50<br />
30.662.30 silber PMAG0040 60.00<br />
30.662.10+30<br />
Richtpreis exkl. MwSt. 31.067
<strong>SIEGENIA</strong><br />
FS-Plus<br />
Karton Laufwagen <strong>SIEGENIA</strong>® FS Plus, Schnittpunkt D<br />
Stahl verzinkt, Holz- und KF-Elemente innenlaufend<br />
Anwendungsbereich:<br />
FFH bis 1500 mm je 2 Stück Flügelbänder<br />
FFH 1501 bis 2400 mm je 3 Stück Flügelbänder<br />
Karton bestehend aus:<br />
1 Ecklager links<br />
1 Ecklager rechts<br />
2 Stützplatten<br />
1 Laufwagen<br />
1 Führung Plus<br />
2 Zylinderschrauben M8 x 16<br />
• Abdeckkappen-Set siehe 30.660.10+30<br />
30.660.50+51<br />
Abdeckkappen-Set <strong>SIEGENIA</strong>® FS Plus<br />
Kunststoff, Holz- + KF-Elemente innenlaufend, Überschlag 0 - 24 mm<br />
bestehend aus:<br />
1 Abdeckkappe E links<br />
1 Abdeckkappe E rechts<br />
30.660.10+30<br />
Halter <strong>SIEGENIA</strong>® FS<br />
Kunststoff, Holz- + KF-Elemente innen- und aussenlaufend<br />
bestehend aus:<br />
1 Halter D<br />
1 Halter F<br />
4 Verschlusskappen für Halter<br />
Überschlag Ausführung Fabriknummer<br />
Preis CHF<br />
Grt.<br />
30.660.50 0 - 19 mm -- PMLG0110 346.00<br />
30.660.51 19 - 24 mm A0089 PMLG0120 392.00<br />
Oberfläche<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.660.10 weiss PMAG0030 20.15<br />
30.660.30 silber PMAG0030 22.65<br />
Oberfläche<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.665.01 silber PMZG0020 6.35<br />
30.665.03 weissgrau PMZG0020 6.85<br />
30.665.01+03<br />
31.068 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
FS-Plus<br />
Profilsatz <strong>SIEGENIA</strong>® FS Plus<br />
F1/EV1 farblos eloxiert oder weiss, innen- oder aussenlaufend<br />
bestehend aus:<br />
1 Führungsschiene<br />
2 Abdeckschienen F<br />
1 Laufschiene<br />
1 Abdeckschiene L<br />
1 Endkappe F links<br />
1 Endkappe F rechts<br />
1 Endkappe L links<br />
1 Endkappe L rechts<br />
1 Abdeckkappe L<br />
1 Bürstendichtung<br />
Oberfläche Grösse Fabriknummer<br />
Preis CHF<br />
Stück<br />
30.670.52 RAL9003 weiss 250 PMPG0100 427.00<br />
30.670.53 RAL9003 weiss 350 PMPG0110 598.00<br />
30.670.54 RAL9003 weiss 450 PMPG0120 733.00<br />
30.670.57 RAL9003 weiss 670 PMPG0130 1045.00<br />
30.670.72 EV1 250 PMPG0100 427.00<br />
30.670.73 EV1 350 PMPG0110 598.00<br />
30.670.74 EV1 450 PMPG0120 733.00<br />
30.670.77 EV1 670 PMPG0130 1140.00<br />
30.670.52-77<br />
Richtpreis exkl. MwSt. 31.069
<strong>SIEGENIA</strong><br />
FS-Plus<br />
31.070 Richtpreis exkl. MwSt.
<strong>SIEGENIA</strong><br />
FS-Plus<br />
Richtpreis exkl. MwSt. 31.071
Geiser-Camionflotte<br />
Unterwegs für unsere Partner<br />
Der Lösungsanbieter<br />
für:<br />
Schreinereien<br />
Küchenbauer<br />
Holz- Elementbauer<br />
Türenhersteller<br />
Möbelfabrikanten<br />
Fensterbauer<br />
Montage-Equipen<br />
12 / 2023 _ 77.103.58
