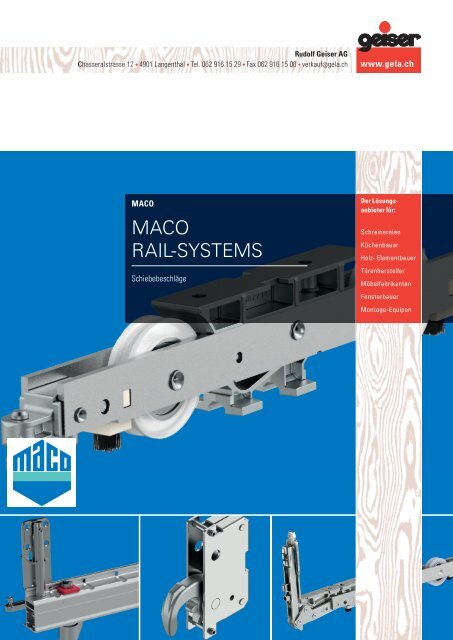

<strong>MACO</strong><br />
<strong>MACO</strong><br />
RAIL-SYSTEMS<br />
Schiebebeschläge<br />
Der Lösungsanbieter<br />
für:<br />
Schreinereien<br />
Küchenbauer<br />
Holz- Elementbauer<br />
Türenhersteller<br />
Möbelfabrikanten<br />
Fensterbauer<br />
Montage-Equipen
Indexe<br />
A<br />
Abdeckblende für PZ 34.033<br />
Abdeckblende mit Lochung RZ 71 34.032<br />
Abdeckblende ohne Lochung 34.032<br />
Abdeckkappe 34.039<br />
Abdeckkappe Maco PAS 34.022<br />
Abdeckkappen-Set für Grundkörper 34.036<br />
Abdeckkappen-Set Maco 34.047<br />
Abdeckschiene PAS 34.021<br />
Abdeckschiene SKB 34.010<br />
Abdeckung für Führungsschiene oben 34.010,34.021<br />
Abdeckung für Scherenarm SKB-Z 34.011<br />
Adapter Maco 34.025<br />
Anschlagdichtungsschiene Maco 34.031<br />
Aufdoppelungsprofil für GFK Grundkörper 34.037<br />
Aufnahme für HS Laufwagen 34.025<br />
Aufnahme Maco 34.039<br />
Aufsatzdichtung 34.043<br />
Aufsatzschiene für beweglichen Flügel 34.037<br />
Aufsatzschiene für Holz 34.037<br />
B<br />
Bohrschablonen Maco 34.053<br />
Breitenteil 34.017<br />
Breitenteilset SKB-Z 34.006<br />
D<br />
Dichtband Maco 34.048<br />
Dichtung für Hebeschiebetüre 34.049<br />
Dichtung Maco 34.039<br />
Dichtungsband Illmod eco 34.043<br />
Dichtungsplatte 34.042-34.043<br />
Dichtungsschiene 34.047<br />
Dichtungsstück 34.044<br />
DK-Getriebe 34.015<br />
DK-Getriebe fix RZ 34.016<br />
DK-Getriebe PZ 34.016<br />
Dreh-Getriebe fix 34.015<br />
Dreh-Getriebe Schema C 34.017<br />
E<br />
Eckumlenkung PAS Multi Matic 34.014<br />
Eckumlenkung SKB-S 34.014<br />
Eckverbindungsteile 34.041<br />
Einschubprofile 34.037<br />
Einzelteile Maco 34.050-34.051<br />
F<br />
Feder Maco SKB 34.002,34.013<br />
Fenstergriff SKB für System S und SE 34.019-34.020<br />
Flügeldichtung 34.048<br />
Führungsschiene 34.009,34.020<br />
Führungsschiene C 34.045<br />
Führungsschiene flächenbündig 34.046<br />
Führungsschiene universal nieder 34.045<br />
G<br />
Getriebeset SKB-Z 34.005<br />
Getriebeset SKB-Z für Schema C 34.006<br />
Gleitschere PAS 34.014<br />
Griffgarnitur SKB-Z 34.007<br />
Griffgarnitur SKB-Z abschliessbar 34.007<br />
Griffgarnitur SKB-Z innen 34.008<br />
Griffgarnitur SKB-Z innen abschliessbar 34.009<br />
Grundkarton 160 Kilo 34.002<br />
Grundkarton 160 Kilo für Schema C 34.003<br />
Grundkarton 200 Kilo 34.002<br />
Grundkarton 200 Kilo für Schema C 34.003<br />
Grundkarton für GFK Grundkörper 34.041<br />
Grundkörper 180 mm 34.035<br />
Grundkörper CH 180 mm 34.035<br />
H<br />
Hakengetriebe HS PZ 34.029<br />
Hakenkasten Maco 34.030<br />
Hebegetriebeschlösser PZ 34.028<br />
Hebegetriebeschlösser RZ 34.027<br />
Höhenteil 34.018<br />
HS Motor verdeckt liegend 34.052<br />
HS-Griff-Garnitur mit Abdeckblende 34.034<br />
Richtpreis exkl. MwSt.<br />
HS-Griff-Garnitur mit Abdeckblende PZ 34.033<br />
HS-Griff-Garnitur mit Abdeckblende PZ innen und aussen 34.033<br />
HS-Griff-Garnitur mit Abdeckblende RZ 34.032<br />
HS-Griff-Garnitur mit Abdeckblende und Muschelgriff kurz 34.031<br />
K<br />
Klemmbefestigungsschraube Maco 34.048<br />
Kupplungslasche für Griffgarnitur SKB-Z 34.008<br />
L<br />
Laufschiene 34.040<br />
Laufschiene barrierefrei 34.041<br />
Laufschiene unten 34.010,34.021<br />
Laufwagen 34.013<br />
Laufwagen 250 Kilo 34.024<br />
Laufwagen 300 Kilo 34.024-34.025<br />
Laufwagen 400 Kilo 34.024<br />
Laufwagen Maco SKB 34.002<br />
Laufwagenabstützung 34.026<br />
Lehrenkoffer SKB-Z 34.052<br />
M<br />
<strong>MACO</strong> Zwischenprofil 34.038<br />
Mitteldichtungsplatte 34.044<br />
Muschelgriff Maco kurz 34.034<br />
N<br />
Nutabstützung 34.026<br />
P<br />
Profilsatz SKB-Z 34.004,34.013<br />
R<br />
Rastplattengarnitur SKB-SE/Z Holz 34.011<br />
S<br />
Schienen für rahmenlose Fixverglasung 34.044<br />
Schlauchdichtung Maco 34.047<br />
Schliessteil Hakengetriebe HS 34.030<br />
Schliessteil PAS 34.018-34.019<br />
Schlosskasten Maco 34.029<br />
Schlüssel Maco 34.020<br />
Schnapper Maco 34.040<br />
Schraube zu Eckverbinder 34.041<br />
Schrauben-Garnitur Maco 34.034<br />
Steuerteil Gleitschiene PAS 34.014<br />
Streifdichtung Maco 34.047<br />
Stulpflügelgetriebe Maco 34.030<br />
T<br />
Trittschwelle HS 34.038<br />
U<br />
Unterbaudämmprofil 34.049<br />
V<br />
Veka Slide 34.025<br />
Verbindungsplatte 34.042<br />
Verbindungsstange 34.025<br />
Verbindungsstange Maco 34.026<br />
Verbreiterung 34.024,34.036<br />
Verbreiterungsverbinder für Grundkörper 34.036<br />
Verlängerung für Getriebe 34.031<br />
Verlängerungsriegel SKB-Z 34.007<br />
Verlängerungsverbinder 34.036<br />
Vierkantstift Maco 34.034<br />
Z<br />
Zubehör Führungsschiene C 34.045<br />
Zubehör Führungsschiene universal nieder 34.046<br />
Zubehör Maco PAS 34.010,34.021<br />
Zubehör Maco SKB 34.010,34.021<br />
Zubehör zu Führungsschiene flächenbündig 34.046<br />
Zubehör zu Schienen für rahmenlose Fixverglasung 34.045<br />
Zubehörbeutel für SKB-Z 34.011,34.022<br />
Zubehörbeutel Maco SKB 34.009,34.020<br />
Zwischenprofil 34.038<br />
Zwischenprofil HS-PVC 34.038<br />
Zwischenprofil mit Wasserschlitz für Schema D, F, H 34.039<br />
IX.01
<strong>MACO</strong><br />
SKB<br />
SKB<br />
Richtpreis exkl. MwSt.<br />
34.001
<strong>MACO</strong><br />
SKB<br />
Grundkarton <strong>MACO</strong> 160 Kilo<br />
silber<br />
Inhalt:<br />
- 1 Laufwagen getriebeseitig<br />
- 1 Laufwagen bandseitig<br />
- 2 Verstärkungsteile<br />
- 1 Kupplungslasche<br />
- 2 Eckumlenkungen unten mit Schnäpper<br />
- 2 Eckumlenkungen oben mit Schere<br />
• Ersatz-Laufwagen siehe 34.700.71+72<br />
34.700.01-12<br />
Laufwagen <strong>MACO</strong> zu Grundkarton 160 Kilo<br />
Inhalt:<br />
- 1 Laufwagen getriebeseitig<br />
- 1 Laufwagên bandseitig<br />
- 2 Abstützteile<br />
• Feder zu Laufwagen siehe 34.700.74<br />
34.700.71+72<br />
Feder <strong>MACO</strong> zu Laufwagen<br />
Feder zu Laufwagen<br />
34.700.74<br />
Grundkarton <strong>MACO</strong> 200 Kilo<br />
silber<br />
Inhalt:<br />
- 1 Tandemlaufwagen getriebeseitig<br />
- 1 Tandemlaufwagen bandseitig<br />
- 2 Verstärkungsteile<br />
- 1 Kupplungslasche<br />
- 2 Eckumlenkungen unten mit Schnäpper<br />
- 2 Eckumlenkungen oben mit Schere<br />
Versatz<br />
mm<br />
Bandseite<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.700.01 9 links 455507 490.00<br />
34.700.02 9 rechts 455509 490.00<br />
34.700.11 13 links 455506 490.00<br />
34.700.12 13 rechts 455508 490.00<br />
Versatz<br />
mm<br />
Bandseite<br />
Fabriknummer<br />
Preis CHF<br />
Grt.<br />
34.700.71 9 + 13 links 455798 221.00<br />
34.700.72 9 + 13 rechts 455799 221.00<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.700.74 Feder für Laufwagen 100 479641 6.20<br />
Versatz<br />
mm<br />
Bandseite<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.700.51 9 links 455512 717.00<br />
34.700.52 9 rechts 455513 717.00<br />
34.700.61 13 links 455510 717.00<br />
34.700.62 13 rechts 455511 717.00<br />
• Ersatz-Laufwagen siehe34.700.75+76<br />
34.700.51-62<br />
34.002 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
SKB<br />
Laufwagen <strong>MACO</strong> SKB-Z Twin zu Grundkarton 200 Kilo<br />
Inhalt:<br />
- 1 Tandemlaufwagen getriebeseitig<br />
- 1 Tandemlaufwagen bandseitig<br />
- 2 Abstützteile<br />
34.700.75+76<br />
Grundkarton <strong>MACO</strong> 160 Kilo für Schema C<br />
silber<br />
Inhalt:<br />
- je 1 Laufwagen getriebeseitig links + rechts<br />
- je 1 Laufwagen bandseitig links + rechts<br />
- 4 Verstärkungsteile<br />
- 2 Kupplungslaschen<br />
- 4 Eckumlenkungen unten mit Schnäpper<br />
- 4 Eckumlenkungen oben mit Schere<br />
34.701.01+11<br />
Grundkarton <strong>MACO</strong> 200 Kilo für Schema C<br />
silber<br />
Inhalt:<br />
- je 1 Tandemlaufwagen getriebeseitig links + rechts<br />
- je 1 Tandemlaufwagen bandseitig links + rechts<br />
- 4 Verstärkungsteile<br />
- 2 Kupplungslaschen<br />
- 4 Eckumlenkungen unten mit Schnäpper<br />
- 4 Eckumlenkungen oben mit Schere<br />
Bandseite Versatz<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Grt.<br />
34.700.75 links 9 + 13 460916 476.00<br />
34.700.76 rechts 9 + 13 460917 476.00<br />
Versatz<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.701.01 9 455515 1015.00<br />
34.701.11 13 455514 1015.00<br />
Versatz<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.701.51 9 465373 1210.00<br />
34.701.61 13 465372 1210.00<br />
34.701.51+61<br />
Richtpreis exkl. MwSt. 34.003
<strong>MACO</strong><br />
SKB<br />
Profilsatz <strong>MACO</strong><br />
Profilsatz Stock und Flügel, silber und weiss<br />
Inhalt:<br />
- 1 Führungsschiene<br />
- 1 Abdeckung Führung<br />
- 2 Abdeckkappen Führung<br />
- 1 Anschlagpuffer für Führungsschiene<br />
- 2 Scherengleiter<br />
- 1 Gleiterentrastung<br />
- 2 Abdeckkappen Scherenarm<br />
- 1 Abdeckschiene Laufwagen<br />
- je 1 Abdeckkappe Laufwagen links + rechts<br />
- 1 Verbindungsstange Ø 10 mm<br />
- 1 Laufschiene<br />
- 1 Steuerteil<br />
- 1 Anschlagpuffer für Laufschiene<br />
- 1 Abstützteil für Abdeckschiene Laufwagen (2 Stück ab Grösse 5)<br />
- 1 Stangenführung (ab Grösse 5)<br />
Farbe Grösse FFB<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Satz<br />
34.705.19 silber 1 720-900 1930 466052 141.00<br />
34.705.22 silber 2 901-1050 2230 466053 152.00<br />
34.705.26 silber 3 1051-1250 2630 466054 165.00<br />
34.705.30 silber 4 1251-1450 3030 466055 194.00<br />
34.705.34 silber 5 1451-1650 3430 466056 221.00<br />
34.705.41 silber 6 1651-2000 4130 466057 279.00<br />
34.708.19 weiss 1 720-900 1930 466058 141.00<br />
34.708.22 weiss 2 901-1050 2230 466059 152.00<br />
34.708.26 weiss 3 1051-1250 2630 466060 165.00<br />
34.708.30 weiss 4 1251-1450 3030 466061 194.00<br />
34.708.34 weiss 5 1451-1650 3430 466062 221.00<br />
34.708.41 weiss 6 1651-2000 4130 466063 279.00<br />
34.705. + 34.708.<br />
34.004 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
SKB<br />
Getriebeset <strong>MACO</strong> SKB-Z<br />
silber<br />
Inhalt:<br />
- 1 Getriebe<br />
- 1 Höhenteil<br />
Grösse / <br />
Dornmass<br />
mm<br />
Griffhöhe<br />
mm<br />
FFH<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Packung<br />
Set<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
34.710.01 1 / 0 450 900-1100 0 5 455523 41.80<br />
34.710.02 2 / 0 450 1101-1300 1 5 455524 45.90<br />
34.710.03 3 / 0 650 1301-1500 2 5 455525 49.90<br />
34.710.04 4 / 0 650 1501-1700 2 5 455526 54.00<br />
34.710.05 5 / 0 950 1701-1900 2 5 455527 58.00<br />
34.710.06 6 / 0 950 1901-2100 2 5 455528 61.50<br />
34.710.07 7 / 0 950 2101-2300 2 5 455529 65.50<br />
34.710.08 8 / 0 950 2301-2400 2 5 455530 67.50<br />
34.710.11 1 / 17,5 450 900-1100 0 5 455531 55.00<br />
34.710.12 2 / 17,5 450 1101-1300 1 5 455532 60.50<br />
34.710.13 3 / 17,5 650 1301-1500 2 5 455533 66.00<br />
34.710.14 4 / 17,5 650 1501-1700 2 5 455534 71.00<br />
34.710.15 5 / 17,5 950 1701-1900 2 5 455535 76.00<br />
34.710.16 6 / 17,5 950 1901-2100 2 5 455536 81.00<br />
34.710.17 7 / 17,5 950 2101-2300 2 5 455537 86.00<br />
34.710.18 8 / 17,5 950 2301-2400 2 5 455538 88.50<br />
34.710.45 5 / 40 950 1701-1900 2 5 455573 96.50<br />
34.710.46 6 / 40 950 1901-2100 2 5 455574 103.00<br />
34.710.47 7 / 40 950 2101-2300 2 5 455575 110.00<br />
34.710.48 8 / 40 950 2301-2400 2 5 455576 113.00<br />
34.710.01-08 34.710.11-18 34.710.45-48<br />
Richtpreis exkl. MwSt. 34.005
<strong>MACO</strong><br />
SKB<br />
Getriebeset <strong>MACO</strong> SKB-Z für Schema C<br />
silber, Dornmass 30 mm<br />
Inhalt:<br />
- 1 Getriebe<br />
- 1 Höhenteil<br />
34.711.35-38<br />
Breitenteilset <strong>MACO</strong> SKB-Z<br />
silber<br />
Inhalt:<br />
- 2 Breitenteile<br />
Grösse Griffhöhe<br />
mm<br />
FFH<br />
mm<br />
Packung<br />
Set<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
34.711.35 5 950 1701-1900 5 455553 101.00<br />
34.711.36 6 950 1901-2100 5 455554 107.00<br />
34.711.37 7 950 2101-2300 5 455555 114.00<br />
34.711.38 8 950 2301-2400 5 455556 117.00<br />
Grösse FFB<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Packung<br />
Set<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
34.715.01 1 720-1050 1 5 455519 18.45<br />
34.715.02 2 1051-1250 1 5 465739 20.15<br />
34.715.03 3 1251-1450 1 5 455520 21.85<br />
34.715.04 4 1451-1650 2 5 465740 23.70<br />
34.715.05 5 1651-1850 2 5 465741 25.50<br />
34.715.06 6 1851-2000 2 5 465742 26.70<br />
34.715.01-06<br />
34.006 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
SKB<br />
Verlängerungsriegel <strong>MACO</strong> SKB-Z<br />
silber, ablängbar auf 200 mm<br />
Länge<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Verwendung für Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.716.40 400 1 -- 10 455612 11.10<br />
34.716.41 400 0 Stulpflügel 10 465256 11.60<br />
34.716.40+41<br />
Griffgarnitur <strong>MACO</strong> SKB-Z<br />
Griff mit Schrauben<br />
Farbe Bandseite Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.720.01 silber links 455691 85.50<br />
34.720.02 silber rechts 455692 85.50<br />
34.720.11 weiss links 455693 92.00<br />
34.720.12 weiss rechts 455694 92.00<br />
34.720.21 titan links 455695 101.00<br />
34.720.22 titan rechts 455696 101.00<br />
• Kupplungslasche siehe 34.732.09+13<br />
34.720.01-22, Abbildung = rechts<br />
Griffgarnitur <strong>MACO</strong> SKB-Z abschliessbar<br />
Griff mit Schrauben<br />
Farbe Bandseite Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.721.01 silber links 455768 138.00<br />
34.721.02 silber rechts 455769 138.00<br />
34.721.11 weiss links 455770 147.00<br />
34.721.12 weiss rechts 455771 147.00<br />
• Schlüssel siehe 34.732.00<br />
• Kupplungslasche siehe 34.732.09+13<br />
34.721.01-12, Abbildung = rechts<br />
Richtpreis exkl. MwSt. 34.007
<strong>MACO</strong><br />
SKB<br />
Kupplungslasche <strong>MACO</strong> für Griffgarnitur SKB-Z<br />
für 34.720. und 34.721.<br />
34.732.09+13<br />
Griffgarnitur <strong>MACO</strong> SKB-Z innen<br />
Griff mit Vierkantstift<br />
Versatz<br />
mm<br />
Überschlag<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.732.09 9 15 - 24 50 455697 5.45<br />
34.732.13 13 15 - 25 50 455698 5.45<br />
Farbe<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.730.01 silber 8 x 45 455774 39.20<br />
34.730.11 RAL9016 weiss 8 x 45 455775 43.80<br />
34.730.21 titan 8 x 45 465376 48.10<br />
34.730.01-21<br />
34.008 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
SKB<br />
Griffgarnitur <strong>MACO</strong> SKB-Z innen abschliessbar<br />
Griff mit Vierkantstift<br />
• Schlüssel siehe 34.732.00<br />
34.731.01+11<br />
Schlüssel <strong>MACO</strong><br />
Schlüssel für SKB-Z<br />
34.732.00<br />
Führungsschiene <strong>MACO</strong><br />
silber<br />
• Zubehörbeutel und Anschlagpuffer siehe 34.739.20+30<br />
• Abdeckung für Führungsschiene oben siehe 34.736.06-66<br />
34.735.06+56<br />
Zubehör <strong>MACO</strong> zu Führungsschiene<br />
Zubehörbeutel und Anschlagpuffer<br />
Farbe<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.731.01 silber 8 x 45 455778 84.50<br />
34.731.11 RAL9016 weiss 8 x 45 455779 93.50<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.732.00 Schlüssel 20 465747 7.20<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.735.06 6070 455672 15.80<br />
34.735.56 auf Mass 455672 18.95<br />
Artikel<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.739.20 Zubehörbeutel für Führungsschiene 465276 Beutel 10.30<br />
34.739.30 Anschlagpuffer für Führungsschiene 463068 Stück 5.80<br />
34.739.20<br />
34.739.30<br />
Richtpreis exkl. MwSt. 34.009
<strong>MACO</strong><br />
SKB<br />
Abdeckung <strong>MACO</strong> für Führungsschiene oben<br />
silber oder RAL9016 weiss<br />
34.736.06-66<br />
Laufschiene <strong>MACO</strong> unten<br />
silber<br />
34.737.06+56<br />
Abdeckschiene <strong>MACO</strong> SKB<br />
silber oder RAL9016 weiss<br />
Farbe Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.736.06 silber 6080 455673 2.40<br />
34.736.56 silber auf Mass 455673 2.85<br />
34.736.16 weiss 6080 455674 2.40<br />
34.736.66 weiss auf Mass 455674 2.85<br />
Farbe Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.737.06 silber 6070 455664 18.40<br />
34.737.56 silber auf Mass 455664 22.05<br />
Farbe Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.738.02 silber 2036 465181 Stück 72.50<br />
34.738.05 silber 5170 455667 Meter 21.35<br />
34.738.55 silber auf Mass 455667 Meter 25.60<br />
34.738.12 weiss 2036 465182 Stück 72.50<br />
34.738.15 weiss 5170 455668 Meter 21.35<br />
34.738.65 weiss auf Mass 455668 Meter 25.60<br />
• Zubehör siehe 34.739.25-27<br />
34.738.02-65<br />
Zubehör <strong>MACO</strong> zu Abdeckschiene<br />
zu SKB und PAS<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.739.25 Abstützteil für Abdeckschiene Laufwagen SKB-Z 1 465277 1.40<br />
34.739.26 Steuerteil für SKB und PAS 20 229195 21.25<br />
34.739.27 Stangenführung für Verbindungsstange SKB + <br />
PAS<br />
1 465508 7.15<br />
31<br />
46<br />
22<br />
34.739.26 34.739.27<br />
34.739.25<br />
34.010 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
SKB<br />
Zubehörbeutel <strong>MACO</strong><br />
silber oder RAL9016 weiss<br />
34.739.01+05<br />
Abdeckung <strong>MACO</strong> für Scherenarm SKB-Z<br />
silber oder RAL9016 weiss<br />
34.739.11+15<br />
Rastplattengarnitur <strong>MACO</strong> SKB-SE/Z Holz<br />
silber, 1 Garnitur = 2 Stück<br />
Farbe<br />
Packung<br />
Beutel<br />
Fabriknummer<br />
Preis CHF<br />
Beutel<br />
34.739.01 silber 40 455648 40.10<br />
34.739.05 weiss 40 455649 40.00<br />
Farbe<br />
Packung<br />
Set<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
34.739.11 silber 25 455654 5.80<br />
34.739.15 weiss 25 455652 5.75<br />
für<br />
Packung<br />
Grt.<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.500.60 Falzluft 4 mm, 9V 50 455717 14.25<br />
34.501.60 Falzluft 4 mm, 13V, FT 30 mm 50 465253 14.25<br />
34.505.60 Euronut 7 / 8 / 4 mm 50 455716 13.70<br />
34.510.60 Eurofalz 18 mm 50 455711 13.65<br />
34.511.60 Eurofalz 20 mm 50 455714 13.65<br />
34.512.60 Eurofalz 24 mm 50 465939 13.65<br />
34.513.60 Eurofalz 30 mm 50 465940 13.65<br />
34.550.60 Veka Softline 70 MD 50 455699 13.40<br />
34.560.60 Kömmerling Eurodur 50 455705 13.40<br />
34.500.60<br />
34.510.60<br />
34.505.60<br />
34.511.60<br />
Richtpreis exkl. MwSt. 34.011
<strong>MACO</strong><br />
PAS<br />
PAS<br />
34.012 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
PAS<br />
Laufwagen <strong>MACO</strong><br />
Inhalt:<br />
- 1 x Laufwagen getriebeseitig,<br />
- 1 x Laufwagen bandseitig,<br />
- 2 x Abstützteil<br />
• Ersatz-Feder für Laufwagen siehe 34.700.74<br />
34.750.01-04<br />
Feder <strong>MACO</strong> zu Laufwagen<br />
Feder zu Laufwagen<br />
34.700.74<br />
Profilsatz <strong>MACO</strong><br />
Profilsatz Stock und Flügel, silber und weiss<br />
Inhalt:<br />
- 1 Führungsschiene<br />
- 1 Abdeckung Führung<br />
- 2 Abdeckkappen Führung<br />
- 1 Anschlagpuffer für Führungsschiene<br />
- 2 Scherengleiter<br />
- 1 Gleiterentrastung<br />
- 2 Abdeckkappen Scherenarm<br />
- 1 Abdeckschiene Laufwagen<br />
- je 1 Abdeckkappe Laufwagen links + rechts<br />
- 1 Verbindungsstange Ø 10 mm<br />
- 1 Laufschiene<br />
- 1 Steuerteil<br />
- 1 Anschlagpuffer für Laufschiene<br />
- 1 Abstützteil für Abdeckschiene Laufwagen (2 Stück ab Grösse 5)<br />
- 1 Stangenführung (ab Grösse 5)<br />
Bandseite<br />
Tragkraft<br />
kg<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.750.01 links 160 466777 378.00<br />
34.750.02 rechts 160 466778 378.00<br />
34.750.03 links 200 467068 636.00<br />
34.750.04 rechts 200 467069 636.00<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.700.74 Feder für Laufwagen 100 479641 6.20<br />
Farbe Grösse FFB<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Satz<br />
34.705.19 silber 1 720-900 1930 466052 141.00<br />
34.705.22 silber 2 901-1050 2230 466053 152.00<br />
34.705.26 silber 3 1051-1250 2630 466054 165.00<br />
34.705.30 silber 4 1251-1450 3030 466055 194.00<br />
34.705.34 silber 5 1451-1650 3430 466056 221.00<br />
34.705.41 silber 6 1651-2000 4130 466057 279.00<br />
34.708.19 weiss 1 720-900 1930 466058 141.00<br />
34.708.22 weiss 2 901-1050 2230 466059 152.00<br />
34.708.26 weiss 3 1051-1250 2630 466060 165.00<br />
34.708.30 weiss 4 1251-1450 3030 466061 194.00<br />
34.708.34 weiss 5 1451-1650 3430 466062 221.00<br />
34.708.41 weiss 6 1651-2000 4130 466063 279.00<br />
34.705. + 34.708.<br />
Richtpreis exkl. MwSt. 34.013
<strong>MACO</strong><br />
PAS<br />
Gleitschere <strong>MACO</strong> PAS<br />
bestehend aus:<br />
- Gleitschere,<br />
- Steuerteil,<br />
- Abdeckschiene 13 mm,<br />
- Abdeckkappe links und rechts für Abdeckschiene<br />
• Steuerteil siehe 34.755.91+92<br />
34.755.01-64<br />
Steuerteil <strong>MACO</strong> zu Gleitschere PAS<br />
silber<br />
34.755.91+92<br />
Eckumlenkung <strong>MACO</strong> SKB-S / PAS MULTI MATIC<br />
silber, bestehend aus:<br />
- 2 Eckumlenkungen mit 1 i.S.,<br />
- 2 Eckumlenkungen senkrecht mit 1 i.S. mit Zahnkasten<br />
Farbe Bandseite FFB<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.755.01 silber links 750-900 466779 181.00<br />
34.755.02 silber links 901-1250 466780 190.00<br />
34.755.03 silber links 1251-1650 466781 207.00<br />
34.755.04 silber links 1651-2000 467070 344.00<br />
34.755.11 silber rechts 750-900 466782 181.00<br />
34.755.12 silber rechts 901-1250 466783 190.00<br />
34.755.13 silber rechts 1251-1650 466784 207.00<br />
34.755.14 silber rechts 1651-2000 467071 344.00<br />
34.755.51 weiss links 750-900 466785 181.00<br />
34.755.52 weiss links 901-1250 466786 190.00<br />
34.755.53 weiss links 1251-1650 466787 207.00<br />
34.755.54 weiss links 1651-2000 467072 344.00<br />
34.755.61 weiss rechts 750-900 466788 181.00<br />
34.755.62 weiss rechts 901-1250 466789 190.00<br />
34.755.63 weiss rechts 1251-1650 466790 207.00<br />
34.755.64 weiss rechts 1651-2000 467073 344.00<br />
Ausführung<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.755.91 links 466809 8.95<br />
34.755.92 rechts 466810 8.95<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.758.00 Eckumlenkungsgarnitur 102155 34.20<br />
• Schliessteile siehe 34.772.<br />
34.758.00<br />
34.014 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
PAS<br />
DK-Getriebe <strong>MACO</strong> variabel<br />
silber, Dornmass 15 mm<br />
34.003.08-22<br />
Dreh-Getriebe <strong>MACO</strong> fix<br />
silber, Dornmass 15 mm<br />
FFH<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.003.08 470-800 0 20 201746 8.95<br />
34.003.12 801-1250 1 20 201747 12.00<br />
34.003.13 901-1350 1 20 215778 12.55<br />
34.003.17 1251-1750 2 10 201748 18.30<br />
34.003.22 1751-2250 3 10 202739 24.00<br />
FFH<br />
mm<br />
Griffhöhe<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.006.04 841-1090 400 1 20 201834 11.40<br />
34.006.05 841-1090 500 1 20 209771 11.40<br />
34.006.35 1091-1340 500 1 10 201835 12.50<br />
34.006.56 1341-1590 600 2 10 201836 16.65<br />
34.006.77 1591-1700 700 2 10 207302 17.90<br />
34.006.85 1701-1950 1050 3 10 201837 20.80<br />
34.006.90 1951-2200 1050 3 10 201838 23.70<br />
34.006.95 2201-2450 1050 4 10 201839 26.60<br />
34.006.04-95<br />
Richtpreis exkl. MwSt. 34.015
<strong>MACO</strong><br />
PAS<br />
DK-Getriebe <strong>MACO</strong> fix RZ<br />
silber<br />
34.035.40<br />
DK-Getriebe <strong>MACO</strong> fix PZ<br />
silber<br />
Dornmass FFH Griffhöhe i.S. Zapfen Packung Fabriknummer<br />
Preis CHF<br />
mm mm mm Stück Stück<br />
Stück<br />
34.035.40 40 1701-1950 1050 3 10 224293 98.50<br />
Dornmass FFH Griffhöhe i.S. Zapfen Packung Fabriknummer<br />
Preis CHF<br />
mm mm mm Stück Stück<br />
Stück<br />
34.036.40 40 1701-1950 1050 3 10 206984 94.00<br />
34.036.40<br />
34.016 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
PAS<br />
Dreh-Getriebe <strong>MACO</strong> Schema C<br />
silber<br />
34.760., 34.762., 34.763.<br />
Breitenteil <strong>MACO</strong><br />
silber<br />
Dornmass<br />
mm<br />
FFH<br />
mm<br />
Griffhöhe<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.760.30 30 1701-1950 1050 10 209968 66.00<br />
34.762.61 40 431-660 190 10 210939 59.50<br />
34.762.83 40 661-840 300 10 210940 24.05<br />
34.763.04 40 841-1090 400 10 210941 37.10<br />
34.763.35 40 1091-1340 500 10 210942 40.80<br />
34.763.56 40 1341-1590 600 10 211659 54.50<br />
34.763.77 40 1591-1700 700 10 211660 59.00<br />
34.763.85 40 1701-1950 1050 10 207014 68.50<br />
34.763.90 40 1951-2200 1050 10 210943 78.00<br />
34.763.95 40 2201-2450 1050 10 210944 87.50<br />
FFB<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.718.01 620-900 1 20 210380 16.75<br />
34.718.02 901-1150 1 20 210381 18.80<br />
34.718.03 1151-1400 1 20 210382 20.90<br />
34.718.04 1401-1650 2 20 210383 23.40<br />
• Breitenteil 34.718.01 bei SKB-SE ab FFB 650 mm.<br />
• Breitenteil 34.718.01 bei PAS ab FFB 750 mm.<br />
34.718.01-04<br />
Richtpreis exkl. MwSt. 34.017
<strong>MACO</strong><br />
PAS<br />
Höhenteil <strong>MACO</strong><br />
silber<br />
34.719.01-07<br />
Schliessteil <strong>MACO</strong> PAS<br />
silber, für normale Schliessstellen<br />
FFH<br />
mm<br />
i.S. Zapfen<br />
Stück<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.719.01 841-1090 1 10 210335 15.65<br />
34.719.02 1091-1340 1 10 210336 17.45<br />
34.719.03 1341-1590 2 10 210337 19.50<br />
34.719.04 1591-1700 2 10 210338 20.30<br />
34.719.05 1701-1950 3 10 210339 22.20<br />
34.719.06 1951-2200 3 10 210340 22.65<br />
34.719.07 2201-2450 4 10 210341 25.90<br />
Typ Ausführung Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.770.01 4L 22 mm FT 13V links 200 363021 1.45<br />
34.770.02 4L 22 mm FT 13V rechts 200 363020 1.45<br />
34.770.01-02<br />
34.018 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
PAS<br />
Schliessteil <strong>MACO</strong> PAS<br />
silber, für Schliessstellen bei Eckumlenkung<br />
Typ<br />
Bandseite<br />
Packung<br />
Stück<br />
Preis CHF<br />
Stück<br />
34.772.01 4L 12V -- links 100 366512 6.15<br />
34.772.02 4L 12V -- rechts 100 366511 6.15<br />
34.772.11 12L 11/ 8/ 4 13V -- 100 370816 8.75<br />
34.772.12 12L 11/ 8/ 4 13V -- 100 370815 8.75<br />
34.772.21 12L 24 mm FT 13V -- 100 366506 6.15<br />
34.772.22 12L 24 mm FT 13V -- 100 366505 6.15<br />
34.772.23 12L 24,7 mm FT 13V - 0,8 100 369409 6.15<br />
34.772.24 12L 24,7 mm FT 13V - 0,8 100 369408 6.15<br />
34.772.25 12L 30 mm FT 13V -- 100 366510 6.15<br />
34.772.26 12L 30 mm FT 13V -- 100 366509 6.15<br />
34.772.31 Veka 70 MD -- 100 367348 6.15<br />
34.772.32 Veka 70 MD -- 100 367347 6.15<br />
34.772.41 Aluplast 5000 -- 100 367352 6.15<br />
34.772.42 Aluplast 5000 -- 100 367351 6.15<br />
34.772.51 Rehau Geneo -- 100 367374 6.15<br />
34.772.52 Rehau Geneo -- 100 367373 6.15<br />
34.772.61 Kömmerling -- 100 367360 6.15<br />
34.772.62 Kömmerling -- 100 367359 6.15<br />
34.772.71 Inoutic -- 100 367350 6.15<br />
34.772.72 Inoutic -- 100 367349 6.15<br />
• Eckumlenkung siehe 34.758.<br />
34.772.01<br />
34.772.23<br />
34.772.41<br />
Fenstergriff <strong>MACO</strong> SKB für System S / SE und PAS<br />
Aluminium, mit Clips-Rosette, ohne Schrauben<br />
Grifflänge:<br />
Ausladung:<br />
Rosette:<br />
Nocken:<br />
Schraubenlochdistanz:<br />
170 mm<br />
58 mm<br />
28 x 63 mm<br />
10 / 12 mm<br />
43 mm<br />
Anpressdruck<br />
mm<br />
Fabriknummer<br />
Farbe<br />
Stift<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.688.01 silber 7 x 35 10 203307 34.40<br />
34.688.02 champagne 7 x 35 10 203304 34.40<br />
34.688.03 bronze hell 7 x 35 10 203305 41.20<br />
34.688.05 RAL9016 weiss 7 x 35 10 203309 41.20<br />
34.688.09 titan 7 x 35 10 203306 43.80<br />
34.688.11 silber 7 x 38 10 227029 34.40<br />
34.688.15 RAL9016 weiss 7 x 38 10 227030 41.20<br />
34.688.01-15<br />
Richtpreis exkl. MwSt. 34.019
<strong>MACO</strong><br />
PAS<br />
Fenstergriff <strong>MACO</strong> SKB mit Sperrzylinder,<br />
für System S / SE und PAS<br />
Aluminium, mit Clips-Rosette, mit 1 Schlüssel (Eurolock 1D 9),<br />
ohne Schrauben<br />
Grifflänge:<br />
Ausladung:<br />
Rosette:<br />
Schraubenlochdistanz:<br />
Nocken:<br />
• Ersatz-Schlüssel siehe 34.695.01<br />
170 mmm<br />
58 mm<br />
28 x 63 mm<br />
43 mm<br />
10 / 12 mm<br />
34.688.21-35<br />
Schlüssel <strong>MACO</strong><br />
gleichschliessend<br />
34.695.01<br />
Führungsschiene <strong>MACO</strong><br />
silber<br />
• Zubehörbeutel und Anschlagpuffer siehe 34.739.20+30<br />
• Abdeckung für Führungsschiene oben siehe 34.736.06-66<br />
34.735.06+56<br />
Zubehör <strong>MACO</strong> zu Führungsschiene<br />
Zubehörbeutel und Anschlagpuffer<br />
Farbe<br />
Stift<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.688.21 silber 7 x 35 10 203319 60.00<br />
34.688.25 RAL9016 weiss 7 x 35 10 203321 67.00<br />
34.688.29 titan 7 x 35 10 203318 69.50<br />
34.688.31 silber 7 x 38 10 227031 60.00<br />
34.688.35 RAL9016 weiss 7 x 38 10 227032 67.00<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.695.01 Schlüssel (Eurolock 1D 9) 42600 4.05<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.735.06 6070 455672 15.80<br />
34.735.56 auf Mass 455672 18.95<br />
Artikel<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.739.20 Zubehörbeutel für Führungsschiene 465276 Beutel 10.30<br />
34.739.30 Anschlagpuffer für Führungsschiene 463068 Stück 5.80<br />
34.739.20<br />
34.739.30<br />
34.020 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
PAS<br />
Abdeckung <strong>MACO</strong> für Führungsschiene oben<br />
silber oder RAL9016 weiss<br />
34.736.06-66<br />
Laufschiene <strong>MACO</strong> unten<br />
silber<br />
34.737.06+56<br />
Abdeckschiene <strong>MACO</strong> PAS<br />
silber oder RAL9016 weiss<br />
Farbe Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.736.06 silber 6080 455673 2.40<br />
34.736.56 silber auf Mass 455673 2.85<br />
34.736.16 weiss 6080 455674 2.40<br />
34.736.66 weiss auf Mass 455674 2.85<br />
Farbe Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.737.06 silber 6070 455664 18.40<br />
34.737.56 silber auf Mass 455664 22.05<br />
Farbe Länge<br />
mm<br />
Abdeckschiene Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.738.02 silber 2036 -- 465181 Stück 72.50<br />
34.738.05 silber 5170 -- 455667 Meter 21.35<br />
34.738.55 silber auf Mass -- 455667 Meter 25.60<br />
34.738.12 weiss 2036 -- 465182 Stück 72.50<br />
34.738.15 weiss 5170 -- 455668 Meter 21.35<br />
34.738.65 weiss auf Mass -- 455668 Meter 25.60<br />
34.738.07 silber 5220 13 466726 Meter 13.45<br />
34.738.57 silber auf Mass 13 466726 Meter 16.15<br />
34.738.17 weiss 5220 13 466727 Meter 13.45<br />
34.738.67 weiss auf Mass 13 466727 Meter 16.15<br />
• Zubehör siehe 34.739.25-27<br />
• Abdeckkappe zu Abdeckschiene 13 mm siehe 34.739.51-56<br />
34.738.02-05, 12-15, 55, 65<br />
34.738.07, 17, 57, 67<br />
Zubehör <strong>MACO</strong> zu Abdeckschiene<br />
zu SKB und PAS<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.739.25 Abstützteil für Abdeckschiene Laufwagen SKB-Z 1 465277 1.40<br />
34.739.26 Steuerteil für SKB und PAS 20 229195 21.25<br />
34.739.27 Stangenführung für Verbindungsstange SKB + <br />
PAS<br />
1 465508 7.15<br />
31<br />
46<br />
22<br />
34.739.26<br />
34.739.27<br />
34.739.25<br />
Richtpreis exkl. MwSt. 34.021
<strong>MACO</strong><br />
PAS<br />
Abdeckkappe <strong>MACO</strong> zu Abdeckschiene PAS<br />
silber oder weiss<br />
34.739.51-56<br />
Zubehörbeutel <strong>MACO</strong><br />
silber oder RAL9016 weiss<br />
Farbe Ausführung Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.739.51 silber links 50 466731 1.10<br />
34.739.52 silber rechts 50 466732 1.10<br />
34.739.55 weiss links 50 466733 1.10<br />
34.739.56 weiss rechts 50 466734 1.10<br />
Farbe<br />
Packung<br />
Beutel<br />
Fabriknummer<br />
Preis CHF<br />
Beutel<br />
34.739.01 silber 40 455648 40.10<br />
34.739.05 weiss 40 455649 40.00<br />
34.739.01+05<br />
34.022 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Schemen - Beschlagsaufstellung<br />
A DIN links<br />
A DIN rechts<br />
1 1<br />
D<br />
C<br />
1 1<br />
G<br />
HS<br />
F<br />
1<br />
1<br />
K<br />
H<br />
1<br />
E<br />
L<br />
1<br />
C<br />
1<br />
1<br />
Richtpreis exkl. MwSt.<br />
34.023
22<br />
<strong>MACO</strong><br />
HS<br />
Laufwagen <strong>MACO</strong> 250 Kilo<br />
silber, mit Bürsten<br />
• Bei Nut 22 mm werden 2 Stück 34.800.26 benötigt.<br />
34.800.25<br />
Verbreiterung <strong>MACO</strong> zu Laufwagen 250 Kilo<br />
zu Laufwagen<br />
18<br />
5<br />
34.800.26<br />
Laufwagen <strong>MACO</strong> 300 Kilo<br />
silber<br />
34.800.30<br />
Laufwagen <strong>MACO</strong> 400 Kilo<br />
silber<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Grt.<br />
34.800.25 Laufwagen, Nut 16/18 x 30 mm 105873 101.00<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Grt.<br />
34.800.26 Verbreiterung NB 22 mm 304790 2.20<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.800.30 Laufwagen mit Bürsten 103065 122.00<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.800.40 Laufwagen mit Bürsten 103069 330.00<br />
34.800.40<br />
34.024 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Aufnahme <strong>MACO</strong> für HS Laufwagen<br />
für schmale Flügelrahmen<br />
34.800.50<br />
Laufwagen <strong>MACO</strong> 300 Kilo<br />
für Kunststoffprofile, mit diversen Schrauben und Unterlagen<br />
• Adapter zu Laufwagen Veka Slide siehe 34.801.54<br />
34.801.02-04<br />
Adapter <strong>MACO</strong> zu Laufwagen Veka Slide<br />
zu Laufwagen<br />
34.801.54<br />
Verbindungsstange <strong>MACO</strong><br />
gelocht, 16,4 x 4 mm<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.800.50 Aufnahme 104666 143.00<br />
für<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.801.02 Profine / Aluplast 102953 148.00<br />
34.801.03 Thyssen / Prestige 102954 145.00<br />
34.801.04 Veka Slide 102956 155.00<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.801.54 Adapter zu Laufwagen Veka Slide 20 371479 3.65<br />
FFB<br />
mm<br />
Länge<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.802.01 720-1300 692 10 359639 8.30<br />
34.802.02 1225-1800 1196 10 359640 13.00<br />
34.802.03 1730-2305 1700 10 359641 21.25<br />
34.802.04 2235-2810 2204 10 359642 25.80<br />
34.802.05 2740-3385 2708 10 359643 32.60<br />
34.802.06 -- 3192 10 361173 46.20<br />
• Verbindungsstange für Zusatzlaufwagen siehe 34.802.96<br />
• Anwendungsbereiche für 34.802.01-05 gelten nur für Ausführung HS 300 Kilo. Für <br />
150 und 400 Kilo siehe Montagehinweise.<br />
34.802.01-06<br />
Richtpreis exkl. MwSt. 34.025
<strong>MACO</strong><br />
HS<br />
Verbindungsstange <strong>MACO</strong> für Zusatzlaufwagen<br />
gelocht, 16,4 x 4 mm, nur für Ausführung HS 300 Kilo<br />
34.802.96<br />
Nutabstützung / Laufwagenabstützung <strong>MACO</strong><br />
Kunststoff grau<br />
Länge<br />
Packung Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
Stück<br />
34.802.96 96 10 359638 2.65<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.802.15 Nutabstützung für 150 Kilo 10 359801 1.30<br />
34.802.31 Laufwagenabstützung HS für 300 / 400 kg 50 363495 1.25<br />
34.802.15<br />
34.802.31<br />
34.026 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Hebegetriebeschlösser <strong>MACO</strong> RZ<br />
silber, Nuss 10 mm, Stulpbreite 22 mm, Stulptiefe 22 mm<br />
Dornmass<br />
mm<br />
FFH<br />
mm<br />
Griffhöhe<br />
mm<br />
Länge<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.804.21 27,5 745-1360 400 1300 5 214581 79.00<br />
34.804.23 27,5 1660-2160 1000 2100 5 214583 68.50<br />
34.804.24 27,5 2060-2560 1000 2500 5 214584 78.00<br />
34.804.25 27,5 2460-2860 1000 2800 5 214585 86.00<br />
34.804.31 37,5 745-1360 400 1300 5 214586 52.50<br />
34.804.32 37,5 1260-1760 400 1700 5 214587 63.00<br />
34.804.33 37,5 1660-2160 1000 2100 5 214588 73.50<br />
34.804.34 37,5 2060-2560 1000 2500 5 214589 84.00<br />
34.804.35 37,5 2460-2860 1000 2800 5 214590 92.50<br />
• Die Anwendungsbereiche gelten nur bei Verwendung der Laufschiene flach mit <br />
Führungsschiene universal nieder bzw. mit Blende. Bei Verwendung der Laufschiene <br />
hoch und der Führungsschiene C erhöhen sich die Anwendungsbereiche um 10 mm.<br />
34.804.21-25 34.804.31-35<br />
Richtpreis exkl. MwSt. 34.027
<strong>MACO</strong><br />
HS<br />
Hebegetriebeschlösser <strong>MACO</strong> PZ<br />
silber, Nuss 10 mm, Stulpbreite 22 mm, Stulptiefe 22 mm<br />
Dornmass<br />
mm<br />
FFH<br />
mm<br />
Griffhöhe<br />
mm<br />
Länge<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.804.71 27,5 745-1360 400 1300 5 214410 47.80<br />
34.804.72 27,5 1260-1760 400 1700 5 214411 57.50<br />
34.804.73 27,5 1660-2160 1000 2100 5 214412 67.00<br />
34.804.74 27,5 2060-2560 1000 2500 5 214413 76.50<br />
34.804.75 27,5 2460-2860 1000 2800 5 214414 84.00<br />
34.804.76 27,5 2760-3360 1000 3300 5 215557 96.00<br />
34.804.77 27,5 3260-3860 1000 3800 5 215559 108.00<br />
34.804.81 37,5 745-1360 400 1300 5 214415 51.50<br />
34.804.82 37,5 1260-1760 400 1700 5 214416 62.00<br />
34.804.83 37,5 1660-2160 1000 2100 5 214417 72.00<br />
34.804.84 37,5 2060-2560 1000 2500 5 214418 82.50<br />
34.804.85 37,5 2460-2860 1000 2800 5 214419 90.50<br />
34.804.86 37,5 2760-3360 1000 3300 5 215558 104.00<br />
34.804.87 37,5 3260-3860 1000 3800 5 215560 117.00<br />
• Die Anwendungsbereiche gelten nur bei Verwendung der Laufschiene flach mit <br />
Führungsschiene universal nieder bzw. mit Blende. Bei Verwendung der Laufschiene <br />
hoch und der Führungsschiene C erhöhen sich die Anwendungsbereiche um 10 mm.<br />
34.804.71-77 34.804.81-87<br />
34.028 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Hakengetriebe <strong>MACO</strong> HS PZ<br />
silber, Nuss 10 mm, Griffhöhe 400 oder 1000 mm<br />
Dornmass<br />
mm<br />
FFH<br />
mm<br />
Länge<br />
mm<br />
Griffhöhe<br />
mm<br />
Preis CHF<br />
Stück<br />
34.806.71 27,5 735-1360 1305 1 / 2 400 227751 67.50<br />
34.806.73 27,5 1235-1960 1900 2-3 / 2 400 227752 87.00<br />
34.806.74 27,5 1835-2560 2500 4 / 2 1000 224154 107.00<br />
34.806.75 27,5 2270-2860 2800 5 / 3 1000 224155 119.00<br />
34.806.76 27,5 2670-3360 3300 6 / 3 1000 224156 135.00<br />
34.806.77 27,5 2670-3860 3800 7 / 3 1000 224157 152.00<br />
34.806.81 37,5 735-1360 1305 1 / 2 400 227753 73.00<br />
34.806.83 37,5 1235-1960 1900 2-3 / 2 400 227754 94.00<br />
34.806.84 37,5 1835-2560 2500 4 / 2 1000 224158 110.00<br />
34.806.85 37,5 2270-2860 2800 5 / 3 1000 224159 128.00<br />
34.806.86 37,5 2670-3360 3300 6 / 3 1000 224160 146.00<br />
34.806.87 37,5 2670-3860 3800 7 / 3 1000 224161 164.00<br />
• Hakenkasten 34.806.91 kann bei 34.806.74 und 34.806.84 nachgerüstet werden.<br />
• Schliessteil verstellbar siehe 34.806.90<br />
• Anschlagdichtungsschiene siehe 34.806.94-98<br />
• Schlosskasten siehe 34.806.27-37<br />
• Stulpflügelgetriebe siehe 34.806.88<br />
34.806.71-77 Dornmass 27,5 mm,<br />
34.806.81-87 Dornmass 37,5 mm<br />
Schlosskasten <strong>MACO</strong> für Getriebe HS<br />
zu Hakengetriebe HS<br />
Grösse / <br />
Hakenkasten<br />
Fabriknummer<br />
Ausführung Dornmass<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.806.27 RZ 27,5 10 229220 24.45<br />
34.806.36 PZ 37,5 10 226693 25.70<br />
34.806.37 RZ 37,5 10 229221 25.70<br />
• Schlosskasten 34.806.27: Ändern von PZ auf RZ bei Dornmass 27,5 mm.<br />
• Schlosskasten 34.806.37: Ändern von PZ auf RZ bei Dornmass 37,5 mm.<br />
34.806.27, 36+37<br />
Richtpreis exkl. MwSt. 34.029
<strong>MACO</strong><br />
HS<br />
Stulpflügelgetriebe <strong>MACO</strong> für Hakengetriebe HS PZ<br />
silber, Länge 2300 mm, Nuss 10 mm, Schema C<br />
34.806.88<br />
Schliessteil <strong>MACO</strong> für Hakengetriebe HS<br />
verstellbar, rechts und links, Schema A-C<br />
34.806.90<br />
Hakenkasten <strong>MACO</strong> für Hakengetriebe HS<br />
silber<br />
Dornmass FFH<br />
Griffhöhe Packung Fabriknummer<br />
Preis CHF<br />
mm mm<br />
mm<br />
Stück<br />
Stück<br />
34.806.88 37,5 1835 - 2860 1000 5 228125 64.50<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.806.90 Schliessteil verstellbar 10 228403 14.15<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.806.91 Hakenkasten 10 104296 14.05<br />
34.806.91<br />
34.030 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Anschlagdichtungsschiene <strong>MACO</strong> zu Hakengetriebe HS<br />
silber<br />
34.806.94-98<br />
Verlängerung <strong>MACO</strong> für Getriebe<br />
silber, ungelocht<br />
34.804.90<br />
HS-Griff-Garnitur <strong>MACO</strong> mit Abdeckblende blind und Muschelgriff kurz<br />
silber und titan eloxiert, RAL9016 weiss pulverbeschichtet<br />
Nuss:<br />
Ausladung:<br />
10 mm<br />
72 mm<br />
für Grösse Länge<br />
mm<br />
Schliessteilausfräsung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.806.94 4 2416 2 367518 41.90<br />
34.806.95 5 2716 3 367402 41.20<br />
34.806.96 6 + 7 2716 3 367403 41.30<br />
34.806.98 4 2416 3 367404 40.90<br />
Länge<br />
Packung Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
Stück<br />
34.804.90 1000 10 38754 32.30<br />
Farbe<br />
Holzdicke<br />
mm<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.810.01 silber 68 42 103632 91.50<br />
34.810.05 RAL9016 weiss 68 42 103634 102.00<br />
34.810.09 titan 68 42 103633 113.00<br />
34.810.11 silber 78 52 103638 91.50<br />
34.810.15 RAL9016 weiss 78 52 103640 102.00<br />
34.810.19 titan 78 52 103639 113.00<br />
34.810.01-19<br />
Richtpreis exkl. MwSt. 34.031
<strong>MACO</strong><br />
HS<br />
HS-Griff-Garnitur <strong>MACO</strong> mit Abdeckblende RZ 71 und Muschelgriff kurz<br />
silber<br />
Nuss:<br />
Ausladung:<br />
10 mm<br />
72 mm<br />
34.810.21+31<br />
HS-Griff-Garnitur <strong>MACO</strong> mit Abdeckblende RZ 71 innen und aussen<br />
silber<br />
Nuss:<br />
Ausladung:<br />
10 mm<br />
72 mm<br />
34.810.51<br />
Abdeckblende <strong>MACO</strong> ohne oder mit Lochung RZ 71<br />
silber und titan eloxiert, RAL9016 weiss pulverbeschichtet<br />
Farbe<br />
Holzdicke<br />
mm<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.810.21 silber 68 42 103662 94.50<br />
34.810.31 silber 78 52 103656 94.50<br />
Farbe<br />
Holzdicke<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Garnitur<br />
34.810.51 silber 78 103686 172.00<br />
Farbe Ausführung Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.810.61 silber ohne Lochung 10 365924 12.20<br />
34.810.65 RAL9016 weiss ohne Lochung 10 365926 14.55<br />
34.810.69 titan ohne Lochung 10 365925 15.40<br />
34.810.71 silber mit Lochung RZ 71 10 365918 11.20<br />
34.810.61-69<br />
34.810.71<br />
34.032 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
HS-Griff-Garnitur <strong>MACO</strong> mit Abdeckblende PZ 69 und Muschelgriff kurz<br />
silber und titan eloxiert, RAL9016 weiss pulverbeschichtet<br />
Nuss:<br />
Ausladung:<br />
10 mm<br />
72 mm<br />
34.811.21-39<br />
HS-Griff-Garnitur <strong>MACO</strong> mit Abdeckblende PZ 69 innen und aussen<br />
silber und titan eloxiert, RAL9016 weiss pulverbeschichtet<br />
Nuss:<br />
Ausladung:<br />
10 mm<br />
72 mm<br />
34.811.41-59<br />
Abdeckblende <strong>MACO</strong> für PZ 69<br />
silber und titan eloxiert, RAL9016 weiss pulverbeschichtet<br />
Farbe<br />
Holzdicke<br />
mm<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.811.21 silber 68 42 103650 91.50<br />
34.811.25 RAL9016 weiss 68 42 103652 102.00<br />
34.811.29 titan 68 42 103651 113.00<br />
34.811.31 silber 78 52 103644 91.50<br />
34.811.35 RAL9016 weiss 78 52 103646 102.00<br />
34.811.39 titan 78 52 103645 113.00<br />
Farbe<br />
Holzdicke<br />
mm<br />
Stift<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.811.41 silber 68 100 103668 170.00<br />
34.811.45 RAL9016 weiss 68 100 103670 185.00<br />
34.811.49 titan 68 100 103669 185.00<br />
34.811.51 silber 78 110 103674 170.00<br />
34.811.55 RAL9016 weiss 78 110 103676 185.00<br />
34.811.59 titan 78 110 103675 185.00<br />
Farbe<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.811.71 silber 10 365912 10.30<br />
34.811.75 RAL9016 weiss 10 365914 13.05<br />
34.811.79 titan 10 365913 13.55<br />
34.811.71-79<br />
Richtpreis exkl. MwSt. 34.033
<strong>MACO</strong><br />
HS<br />
HS-Griff-Garnitur <strong>MACO</strong> mit Abdeckblende<br />
silber eloxiert oder RAL9016 weiss pulverbeschichtet, ohne Vierkantstift<br />
Nuss:<br />
Ausladung:<br />
• Vierkantstift siehe 34.812.81-84<br />
• Schrauben-Garnitur siehe 34.812.83<br />
• Muschelgriff siehe 34.812.61+65<br />
10 mm<br />
72 mm<br />
34.812.01-05<br />
34.812.11<br />
34.812.21<br />
Muschelgriff <strong>MACO</strong> kurz<br />
silber lackiert oder RAL9016 weiss pulverbeschichtet<br />
34.812.61+65<br />
Vierkantstift <strong>MACO</strong> zu HS-Griff<br />
für innen und aussen<br />
34.812.81-84<br />
Schrauben-Garnitur <strong>MACO</strong> zu HS-Griff<br />
für innen und aussen,<br />
Inhalt:<br />
- 2 Schrauben M6 x 100 mm,<br />
- 1 Vierkantstift 10 x 120 mm<br />
Farbe Ausschnitt / Unterkonstruktion Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
34.812.01 silber blind / PZ 69 218397 74.50<br />
34.812.05 RAL9016 weiss blind / PZ 69 218399 84.00<br />
34.812.11 silber blind / RZ 71 227878 77.50<br />
34.812.21 silber RZ / RZ 71 218409 77.50<br />
34.812.22 silber, aussen RZ 71, ohne Nocken 218422 77.50<br />
Farbe<br />
Grösse<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.812.61 silber 36 x 110 10 358341 11.30<br />
34.812.65 RAL9016 weiss 36 x 110 10 358339 14.45<br />
Grösse<br />
mm<br />
für Holzdicke<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.812.81 10 x 76 68 10 365620 4.10<br />
34.812.84 10 x 86 78 1 365705 4.15<br />
34.812.82 10 x 142 78 1 365706 5.15<br />
für Holzdicke<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Grt.<br />
34.812.83 58 - 92 104831 16.90<br />
34.812.83<br />
34.034 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Grundkörper <strong>MACO</strong> CH 180 mm<br />
silber<br />
• Gehrungsverbinder-Set 90° Ausseneck siehe 34.830.80<br />
• Flachprofil GFK siehe 34.877.06<br />
• Abdeckkappen-Set siehe 34.830.96<br />
34.830.01-59<br />
Gehrungsverbinder-Set <strong>MACO</strong> 90° Ausseneck<br />
zum Verschrauben von auf Gehrung geschnittenen Grundkörper,<br />
Set bestehend aus:<br />
1 Eckverbinder 190 x 190 mm, Profil 36 x 49,5 x 3 mm,<br />
1 Eckverbinder 350 x 350 mm, Profil 36 x 20 x 3 mm<br />
Artikel<br />
Preis CHF<br />
Set<br />
34.830.80 Gehrungsverbinder-Set 90° 96.00<br />
• Grundkörper siehe 34.830.01-59<br />
34.830.80<br />
Anwendung mit Schwelle<br />
Grundkörper <strong>MACO</strong> 180 mm<br />
silber<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.830.01 2500 466034 Stück 279.00<br />
34.830.02 3000 466035 Stück 338.00<br />
34.830.03 3500 466036 Stück 396.00<br />
34.830.04 4000 466037 Stück 454.00<br />
34.830.05 4500 466038 Stück 512.00<br />
34.830.06 5000 466039 Stück 575.00<br />
34.830.07 5500 466040 Stück 634.00<br />
34.830.08 6000 466041 Stück 692.00<br />
34.830.09 6500 466673 Meter 116.00<br />
34.830.10 9000 465531 Stück 1420.00<br />
34.830.59 auf Mass 466673 Meter 139.00<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.820.01 2500 465554 Stück 279.00<br />
34.820.02 3000 465555 Stück 336.00<br />
34.820.03 3500 465556 Stück 394.00<br />
34.820.04 4000 465557 Stück 452.00<br />
34.820.05 4500 465558 Stück 510.00<br />
34.820.06 5000 465559 Stück 573.00<br />
34.820.07 5500 465560 Stück 631.00<br />
34.820.08 6000 465561 Stück 690.00<br />
34.820.09 6500 466671 Meter 116.00<br />
34.820.10 9000 465787 Stück 1040.00<br />
34.820.59 auf Mass 466671 Meter 139.00<br />
• Flachprofil GFK siehe 34.877.06<br />
• Abdeckkappen-Set siehe 34.820.95<br />
34.820.01-59<br />
Richtpreis exkl. MwSt. 34.035
<strong>MACO</strong><br />
HS<br />
Abdeckkappen-Set <strong>MACO</strong> für Grundkörper<br />
silber, verschraubbar<br />
34.820.95<br />
34.830.96<br />
Verbreiterung <strong>MACO</strong><br />
silber<br />
34.822.15+65<br />
34.823.15+65<br />
Verbreiterungsverbinder <strong>MACO</strong> für Grundkörper<br />
silber<br />
34.825.00<br />
Verlängerungsverbinder <strong>MACO</strong><br />
silber, für Grundkörper für Fibertherm<br />
Länge<br />
mm<br />
Dicke<br />
mm<br />
Packung<br />
Paar<br />
Fabriknummer<br />
Preis CHF<br />
Paar<br />
34.820.95 180 7 10 102886 8.55<br />
34.830.96 180 CH 3 10 105743 9.85<br />
Breite<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.822.15 88 6500 466674 66.50<br />
34.822.65 88 auf Mass 466674 79.50<br />
34.823.15 128 6500 466675 68.00<br />
34.823.65 128 auf Mass 466675 81.50<br />
Länge<br />
Packung Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
Stück<br />
34.825.00 180 10 455126 6.00<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.832.02 Verlängerungsverbinder 101654 133.00<br />
34.832.03 Verlängerungsverbinder mit Verbreiterung 101662 191.00<br />
34.832.02<br />
34.832.03<br />
34.036 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Aufdoppelungsprofil <strong>MACO</strong> für GFK Grundkörper<br />
weiss, Höhe 30 mm<br />
34.832.60<br />
Einschubprofile <strong>MACO</strong><br />
silber, für Grundkörper<br />
34.835.01<br />
34.835.11<br />
34.835.12<br />
34.835.15<br />
Aufsatzschiene <strong>MACO</strong> für Holz<br />
silber, Breite 42 mm<br />
34.840.15-35<br />
Aufsatzschiene <strong>MACO</strong> für beweglichen Flügel<br />
silber<br />
Länge<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
34.832.60 6000 454867 95.50<br />
für<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.835.01 grosse Kammer mit Einhängenut 1000 mm 10 362897 7.90<br />
34.835.11 Verbreiterung für kleine Kammer 1000 mm 10 465260 5.65<br />
34.835.12 Kammer mit Aufnahmekupplung CH 1000 mm 10 362794 3.60<br />
34.835.15 zwischen Verbreiterung und Grundkörper 180 <br />
Kilo, 300 mm<br />
30 465261 4.85<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.840.15 1500 454792 43.60<br />
34.840.20 2000 454826 59.50<br />
34.840.25 2500 454827 75.00<br />
34.840.35 3500 454793 106.00<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Stück<br />
34.841.02 2500 454796 Stück 64.50<br />
34.841.03 3500 454797 Stück 91.50<br />
34.841.05 6500 466686 Meter 26.70<br />
34.841.55 auf Mass 466686 Meter 32.00<br />
34.841.02-05+55<br />
Richtpreis exkl. MwSt. 34.037
<strong>MACO</strong><br />
HS<br />
Zwischenprofil <strong>MACO</strong> HS-PVC<br />
RAL7035 grau, für fixen Flügel<br />
Länge<br />
mm<br />
Achsmass<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.843.15 1500 113 469736 Stück 61.50<br />
34.843.20 2000 113 469528 Stück 83.00<br />
34.843.27 2750 113 469529 Stück 103.00<br />
34.843.35 3500 113 469530 Stück 149.00<br />
34.843.45 5000 100 469613 Meter 30.60<br />
34.843.95 auf Mass 100 469613 Meter 36.70<br />
34.843.65 1500 96 466013 Stück 47.20<br />
34.843.70 2000 96 466014 Stück 64.00<br />
34.843.75 2500 96 466015 Stück 81.00<br />
34.843.85 3500 96 466016 Stück 115.00<br />
118<br />
34.843.15-35<br />
L<br />
34.843.45+95<br />
34.843.65-85<br />
Zwischenprofil <strong>MACO</strong><br />
silber<br />
34.844.01-04, 34.845.05+55<br />
34.845.07+57<br />
34.844.21-24, 34.845.06+56<br />
34.845.08+58<br />
Trittschwelle <strong>MACO</strong> HS<br />
Aluminium silber<br />
Breite<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.844.01 99 1500 465577 Stück 65.00<br />
34.844.02 99 2000 465578 Stück 88.00<br />
34.844.03 99 2500 465579 Stück 111.00<br />
34.844.04 99 3500 465580 Stück 158.00<br />
34.845.05 99 6500 466677 Meter 46.00<br />
34.845.55 99 auf Mass 466677 Meter 55.50<br />
34.844.21 115 1500 480521 Stück 98.50<br />
34.844.22 115 2000 480522 Stück 134.00<br />
34.844.23 115 2500 480523 Stück 169.00<br />
34.844.24 115 3500 480524 Stück 239.00<br />
34.845.06 115 6500 466678 Meter 70.00<br />
34.845.56 115 auf Mass 466678 Meter 84.00<br />
34.845.07 155 6500 466681 Meter 70.00<br />
34.845.57 155 auf Mass 466681 Meter 84.00<br />
34.845.08 195 6500 466682 Meter 70.00<br />
34.845.58 195 auf Mass 466682 Meter 84.00<br />
Artikel<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.846.01 Trittschwelle für GFK 180 2500 104667 74.00<br />
34.846.05 Trittschwelle für GFK 180 5000 104668 154.00<br />
34.846.11 Trittschwelle für GFK 240 2500 104674 97.50<br />
34.846.15 Trittschwelle für GFK 240 5000 104678 202.00<br />
34.846.21 Trittschwelle Fixflügel für GFK 180 2500 104669 32.60<br />
34.846.25 Trittschwelle Fixflügel für GFK 180 5000 104672 67.50<br />
34.846.31 Trittschwelle Fixflügel für GFK 240 2500 104681 39.60<br />
34.846.35 Trittschwelle Fixflügel für GFK 240 5000 104682 82.50<br />
• Aufnahme für Trittschwelle siehe 34.846.90+91<br />
34.846.01-15<br />
34.846.21-35<br />
34.038 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Aufnahme <strong>MACO</strong> für Trittschwelle HS<br />
Aluminium silber<br />
34.846.90<br />
34.846.91<br />
Zwischenprofil <strong>MACO</strong> mit Wasserschlitz für Schema D, F, H<br />
silber<br />
• Dichtung schwarz siehe 34.848.90<br />
34.848.05-56<br />
Dichtung <strong>MACO</strong> zu Zwischenprofil<br />
schwarz<br />
34.848.90<br />
Abdeckkappe <strong>MACO</strong><br />
silber, für Zwischenprofil 99 mm Schema E-L für Fibertherm<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.846.90 Aufnahme 20 368967 2.15<br />
34.846.91 Aufnahme gekürzt 8 mm 20 371049 5.20<br />
Breite<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.848.05 99 6500 466683 80.00<br />
34.848.55 99 auf Mass 466683 95.50<br />
34.848.06 115 6500 466684 102.00<br />
34.848.56 115 auf Mass 466684 123.00<br />
Grösse<br />
Fabriknummer<br />
Preis CHF<br />
mm<br />
Stück<br />
34.848.90 99 x 115 x 155 365491 2.80<br />
für Laufschiene FD / AB<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.848.92 flach 68 / 28 10 455249 12.75<br />
34.848.93 hoch 68 / 28 10 455127 24.15<br />
34.848.92-93<br />
Richtpreis exkl. MwSt. 34.039
<strong>MACO</strong><br />
HS<br />
Laufschiene <strong>MACO</strong> flach<br />
silber<br />
• Schnapper zu Laufschiene Clips siehe 34.850.90<br />
• Dichtungsstück siehe 34.855.70 oder 34.855.73<br />
34.850.02-05+55<br />
34.850.25+75<br />
34.850.15+65 und 34.850.35+85<br />
Schnapper <strong>MACO</strong> zu Laufschiene flach<br />
Montage alle 300 mm<br />
34.850.90<br />
Laufschiene <strong>MACO</strong> 10 mm<br />
silber<br />
• Dichtungsstück siehe 34.855.70 oder 34.855.73<br />
34.851.05+55<br />
Laufschiene <strong>MACO</strong> hoch<br />
silber<br />
Länge<br />
mm<br />
Versatz<br />
mm<br />
Ausführung Montage Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.850.02 2500 5 -- Clips 454810 Stück 18.10<br />
34.850.03 3500 5 -- Clips 454810 Stück 25.90<br />
34.850.04 5000 5 -- Clips 454810 Stück 37.50<br />
34.850.05 6500 -- -- Clips 466687 Meter 7.60<br />
34.850.55 auf Mass -- -- Clips 466687 Meter 9.10<br />
34.850.15 6500 5 asymmetrisch Clips 466979 Meter 7.60<br />
34.850.65 auf Mass 5 asymmetrisch Clips 466979 Meter 9.10<br />
34.850.25 6500 -- -- Aufschraub N20216 Meter 14.20<br />
34.850.75 auf Mass -- -- Aufschraub N20216 Meter 17.00<br />
34.850.35 6500 2,5 asymmetrisch -- 468910 Meter 9.65<br />
34.850.85 auf Mass 2,5 asymmetrisch -- 468910 Meter 11.60<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.850.90 Schnapper zu Laufschiene Clips 100 356613 1.25<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.851.05 6500 466898 9.35<br />
34.851.55 auf Mass 466898 11.20<br />
Länge<br />
mm<br />
Versatz<br />
mm<br />
Ausführung Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.852.02 2500 -- -- 454814 Stück 21.05<br />
34.852.03 3500 -- -- 454815 Stück 30.10<br />
34.852.04 5000 -- -- 454816 Stück 43.70<br />
34.852.05 6500 -- -- 466688 Meter 8.80<br />
34.852.55 auf Mass -- -- 466688 Meter 10.60<br />
34.852.13 3500 5 asymmetrisch 466980 Stück 30.10<br />
34.852.15 6500 5 asymmetrisch 466981 Meter 8.80<br />
34.852.65 auf Mass 5 asymmetrisch 466981 Meter 10.60<br />
34.852.35 6500 2,5 asymmetrisch 468913 Meter 12.55<br />
34.852.85 auf Mass 2,5 asymmetrisch 468913 Meter 15.05<br />
• Dichtungsstück siehe 34.855.71 oder 34.855.74<br />
34.852.02-05+55<br />
34.852.13, 15 + 65 und <br />
34.852.35+85<br />
34.040 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Laufschiene <strong>MACO</strong> barrierefrei<br />
passend zu GFK Schwellen<br />
34.853.02-55<br />
Grundkarton <strong>MACO</strong> für GFK Grundkörper<br />
silber, Schema A für Fibertherm<br />
Inhalt:<br />
- 2 Verbindungsplatten<br />
- 1 Dichtungsstück für Laufschiene<br />
- 1 Dichtungsplatte für Zwischenprofil<br />
- 1 Aufsatzdichtung für Dichtungsplatte Holz<br />
- 1 Dichtungsstück für fixen Flügel<br />
- 1 Füllstück für Dichtungsplatte<br />
- 2 Füllstück für Verbindungsplatte<br />
34.855.01+21<br />
34.855.02+22<br />
Eckverbindungsteile <strong>MACO</strong><br />
Stahl verzinkt, 25 Halbrundkopf-Schrauben 6 x 100 mm und 4 Dübel 6,8 x 30 mm<br />
• Schrauben einzeln siehe 34.855.26<br />
34.855.25<br />
Schraube <strong>MACO</strong> zu Eckverbinder<br />
Stahl verzinkt<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.853.02 2500 479089 Stück 43.20<br />
34.853.03 3500 479090 Stück 60.50<br />
34.853.05 6500 478536 Meter 17.25<br />
34.853.55 auf Mass 478536 Meter 20.70<br />
für Laufschiene FD / AB<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
34.855.01 flach 68 / 28 101317 74.50<br />
34.855.02 hoch 68 / 28 101318 75.50<br />
34.855.21 flach 78 / 28 102740 21.60<br />
34.855.22 hoch 78 / 28 102741 22.35<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Packung<br />
34.855.25 25 Schrauben 6 x 100 mm und 4 Bolzen 101333 30.80<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
100 Stück<br />
34.855.26 Schraube 6 x 100 mm 100 • 105362 64.50<br />
• Eckverbindungsteile komplett siehe 34.855.25<br />
• • = Verkauf nur in ganzen Packungen.<br />
34.855.26<br />
Richtpreis exkl. MwSt. 34.041
<strong>MACO</strong><br />
HS<br />
Verbindungsplatte <strong>MACO</strong><br />
silber<br />
Grösse<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.855.31 158 x 56 10 455331 26.10<br />
34.855.32 164 x 56 10 454856 35.70<br />
34.855.34 216 x 56 10 455393 34.80<br />
34.855.35 260 x 56 10 455106 39.20<br />
34.855.37 180 x 56 ablängbar 10 370880 7.75<br />
• Füllstück siehe 34.855.36+38<br />
34.855.31-35<br />
Füllstück <strong>MACO</strong> zu Verbindungsplatte<br />
silber<br />
Artikel<br />
34.855.36 Füllstück für Verbindungsplatte und Mitteldichtung<br />
34.855.38 Füllstück für Aufnahmenut GFK Grundkörper 180/<br />
240<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
10 362623 2.00<br />
10 370879 0.64<br />
34.855.36<br />
34.855.38<br />
Dichtungsplatte <strong>MACO</strong><br />
silber, Breite 65 mm<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.855.41 Dichtungsplatte für Zwischenprofil 99 mm 10 454860 11.80<br />
34.855.42 Dichtungsplatte für Zwischenprofil 115 mm 10 362790 21.45<br />
34.855.43 Dichtungsplatte für Zwischenprofil 155 mm 10 455396 24.05<br />
34.855.44 Dichtung für fixen Flügel Schema E-L 10 455116 7.55<br />
34.855.45 Mitteldichtung für 2 bewegliche Flügel 68/28 10 455115 27.60<br />
34.855.46 Mitteldichtung für 2 bewegliche Flügel 78/28 10 362791 27.60<br />
34.855.41-42<br />
34.855.43<br />
34.855.44<br />
34.855.45<br />
34.855.46<br />
34.042 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Dichtungsplatte <strong>MACO</strong><br />
silber, Breite 88 mm (zuschneidbar), mit Entwässerung<br />
34.856.01+02<br />
Abbildung = rechts<br />
34.856.11+12<br />
Abbildung = rechts<br />
34.856.21+22<br />
Abbildung = rechts<br />
Aufsatzdichtung <strong>MACO</strong><br />
für Dichtungsplatte 42 mm Holz für Fibrotherm<br />
34.855.47<br />
Dichtungsband <strong>MACO</strong> Illmod eco<br />
anthrazit, vorkomprimiert<br />
für Ausführung Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.856.01 Zwischenprofil 99 mm links 104683 17.80<br />
34.856.02 Zwischenprofil 99 mm rechts 104684 17.80<br />
34.856.11 Zwischenprofil 115 mm links 104685 21.80<br />
34.856.12 Zwischenprofil 115 mm rechts 104686 21.80<br />
34.856.21 Zwischenprofil 155 mm links 104687 23.75<br />
34.856.22 Zwischenprofil 155 mm rechts 104689 23.75<br />
Farbe<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.855.47 silber 10 454861 3.00<br />
Grösse<br />
mm<br />
Länge<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.855.61 10 x 4 8000 1 455092 13.60<br />
34.855.62 10 x 6 5600 3 455093 15.95<br />
34.855.63 15 x 10 3300 3 455094 22.70<br />
34.855.61-63<br />
Richtpreis exkl. MwSt. 34.043
<strong>MACO</strong><br />
HS<br />
Dichtungsstück <strong>MACO</strong><br />
silber<br />
für Laufschiene<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.855.70 flach 100 454857 5.45<br />
34.855.71 hoch 10 454858 6.25<br />
34.855.72 für fixen Flügel 10 454882 3.40<br />
34.855.73 flach, asymmetrisch (links und rechts) 10 367852 5.45<br />
34.855.74 hoch, asymmetrisch (links und rechts) 10 367853 8.00<br />
34.855.70<br />
34.855.71<br />
34.855.72<br />
34.855.73<br />
34.855.74<br />
Mitteldichtungsplatte <strong>MACO</strong><br />
silber, links und rechts<br />
für Holzdicke<br />
mm<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.855.90 68 / 28 10 465257 3.60<br />
34.855.91 78 / 28 10 465225 3.95<br />
34.855.92 98 / 28 10 465292 24.00<br />
34.855.90-92<br />
Schienen <strong>MACO</strong> für rahmenlose Fixverglasung<br />
Aluminium, silber<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.857.01 2500 467770 19.40<br />
34.857.02 5000 467771 40.30<br />
• Zubehör siehe 34.857.11-82<br />
34.857.01+02<br />
34.044 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Zubehör <strong>MACO</strong> zu Schienen für rahmenlose Fixverglasung<br />
Aluminium oder PVC<br />
• Für eine Verklotzung werden pro Glasaufnahmeleiste jeweils 2 Glasaufnahmen <br />
34.857.70 benötigt.<br />
L<br />
30<br />
15<br />
34.857.11+61<br />
34.857.70<br />
34.857.81+82<br />
Führungsschiene <strong>MACO</strong> C<br />
silber<br />
• Zubehör siehe 34.860.71<br />
34.860.01+51<br />
Zubehör <strong>MACO</strong> zu Führungsschiene C<br />
silber, für obere Führungsschiene 68 / 28 mm<br />
Inhalt: 1 obere Führung Getriebeseite, 1 obere Führung Bandseite, je 1 Dichtungsbrücke<br />
34.860.71<br />
Führungsschiene <strong>MACO</strong> universal nieder<br />
silber<br />
Artikel<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Meter<br />
34.857.11 Glasaufnahmeleiste 2500 mm, Aluminium 478991 Meter 29.40<br />
34.857.61 Glasaufnahmeleiste auf Mass, Aluminium 478991 Meter 35.30<br />
34.857.70 Glasaufnahme für rahmenlose Fixverglasung 370598 Stück 2.75<br />
34.857.81 Halteclips Eschbal für Glasdicke 44 mm HK5560-5 Stück 4.85<br />
34.857.82 Halteclips Eschbal für Glasdicke 54 mm HK6560-5 Stück 6.80<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.860.01 6500 N20116 17.80<br />
34.860.51 auf Mass N20116 21.40<br />
für<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
Stück<br />
34.860.71 Schema A mod. C 10 101757 30.20<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.862.01 6500 N20916 17.45<br />
34.862.51 auf Mass N20916 20.90<br />
• Zubehör siehe 34.862.71+73<br />
34.862.01+51<br />
Richtpreis exkl. MwSt. 34.045
22<br />
<strong>MACO</strong><br />
HS<br />
Zubehör <strong>MACO</strong> zu Führungsschiene universal nieder<br />
silber, für obere Führungsschiene 68 / 28 mm<br />
Inhalt: 1 obere Führung hinten, 1 Führung Getriebeseite vorne,<br />
1 Gummipuffer, je 1 Dichtungsbrücke<br />
34.862.71-73<br />
Führungsschiene <strong>MACO</strong> flächenbündig<br />
silber<br />
für<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.862.71 Schema A 10 101753 26.00<br />
34.862.73 Schema D 10 101754 32.20<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.863.13 3500 467769 Stück 73.00<br />
34.863.15 5000 467774 Stück 106.00<br />
34.863.16 6500 467776 Meter 21.30<br />
34.863.66 auf Mass 467776 Meter 25.60<br />
• Zubehör siehe 34.863.71-99<br />
30<br />
L<br />
23<br />
34.863.13-66<br />
Zubehör <strong>MACO</strong> zu Führungsschiene flächenbündig<br />
zu Führungsschiene<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.863.71 für obere Führungsschiene Standard, silber 10 104779 25.40<br />
34.863.72 für obere Führungsschiene Standard, schwarz 10 104780 25.40<br />
34.863.81 für obere Führungsschiene mit Anschlagdämpfer, 5 104784 93.00<br />
silber<br />
34.863.91 Comfort Close Grösse 1,<br />
1 300359 331.00<br />
für Flügelgewicht bis 200 kg<br />
34.863.92 Comfort Close Grösse 2,<br />
1 300360 331.00<br />
für Flügelgewicht bis 200 - 300 kg<br />
34.863.93 Rahmenteil Comfort Close verdeckt liegend 1 302701 45.00<br />
B 12 mm, 19 mm, zu Führungsschiene C<br />
34.863.95 Abdeckung verdeckt liegend, für Rahmenteil 1 300432 2.30<br />
Comfort Close<br />
34.863.96 Unterlage verdeckt liegend NB 12 mm, 0,5 mm, 1 302323 2.25<br />
für Rahmenteil Comfort Close<br />
34.863.97 Rahmenteil Comfort Close verdeckt liegend B 12 1 305134 49.40<br />
mm, 19 mm, zu Führungsschiene<br />
34.863.98 Dämpfer Comfort stop 200 kg 304052 277.00<br />
34.863.99 Dämpfer Comfort stop 300 kg 304053 277.00<br />
28<br />
19<br />
34.863.71+72<br />
336<br />
34.863.91+92<br />
34.863.95<br />
112<br />
34.863.97<br />
12<br />
22<br />
0,5<br />
34.863.81<br />
64<br />
34.863.93<br />
60<br />
12<br />
34.863.96<br />
28<br />
336<br />
34.863.98+99<br />
34.046 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Dichtungsschiene <strong>MACO</strong><br />
Kunststoff<br />
• Streifdichtung siehe 34.867.01+02<br />
• Schlauchdichtung siehe 34.867.11+12<br />
• Abdeckkappen-Set siehe 34.868.01, 04+05<br />
• Klemmbefestigungsschraube siehe 34.868.02<br />
• Dichtband vorkomprimiert siehe 34.868.03<br />
34.865.01-23<br />
34.865.30-36<br />
Streifdichtung <strong>MACO</strong> zu Dichtungsschiene<br />
Kunststoff<br />
34.867.01+02<br />
Schlauchdichtung <strong>MACO</strong> zu Dichtungsschiene<br />
Kunststoff<br />
34.867.11+12<br />
Abdeckkappen-Set <strong>MACO</strong> zu Dichtungsschiene<br />
Kunststoff, rechts und links<br />
Artikel Farbe Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.865.01 Dichtungsschiene silber 2500 466915 64.00<br />
34.865.02 Dichtungsschiene silber 3500 466916 91.50<br />
34.865.03 Dichtungsschiene silber 5000 466917 133.00<br />
34.865.11 Dichtungsschiene weiss 2500 466920 64.00<br />
34.865.12 Dichtungsschiene weiss 3500 466921 91.50<br />
34.865.21 Dichtungsschiene schwarz 2500 466922 64.00<br />
34.865.22 Dichtungsschiene schwarz 3500 479116 91.50<br />
34.865.23 Dichtungsschiene schwarz 5000 466923 133.00<br />
34.865.30 oberes Führungsprofil für schmalen silber 1750 476685 26.50<br />
Querbalken<br />
34.865.31 oberes Führungsprofil für schmalen silber 2000 473017 41.00<br />
Querbalken<br />
34.865.32 oberes Führungsprofil für schmalen silber 3500 473018 53.00<br />
Querbalken<br />
34.865.35 oberes Führungsprofil für schmalen schwarz 2000 479210 41.00<br />
Querbalken<br />
34.865.36 oberes Führungsprofil für schmalen <br />
Querbalken<br />
schwarz 3500 479211 53.00<br />
Farbe<br />
Packung<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.867.01 grau 50 466918 4.70<br />
34.867.02 schwarz 50 467022 4.70<br />
Farbe<br />
Packung<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.867.11 grau 50 466919 6.45<br />
34.867.12 schwarz 50 467023 6.45<br />
Farbe<br />
Packung<br />
Set<br />
Fabriknummer<br />
Preis CHF<br />
Set<br />
34.868.01 silber 10 367284 1.40<br />
34.868.04 weiss 10 369469 1.90<br />
34.868.05 schwarz 10 369471 1.90<br />
34.868.01, 04+05<br />
Richtpreis exkl. MwSt. 34.047
<strong>MACO</strong><br />
HS<br />
Klemmbefestigungsschraube <strong>MACO</strong> zu Dichtungsschiene<br />
Kunststoff, rechts und links<br />
34.868.02<br />
Dichtband <strong>MACO</strong> zu Dichtungsschiene<br />
anthrazitgrau, vorkomprimiert<br />
34.868.03<br />
Flügeldichtung <strong>MACO</strong><br />
Silikon, schwarz oder RAL7035 lichtgrau, für HS Getriebeseite und unten<br />
Artikel<br />
Packung Fabriknummer<br />
Preis CHF<br />
Stück<br />
100 Stück<br />
34.868.02 Klemmbefestigungsschrauben 100 367613 21.50<br />
Länge Grösse<br />
Fabriknummer<br />
Preis CHF<br />
Meter mm<br />
100 Stück<br />
34.868.03 12,5 10 x 2 367615 18.75<br />
Farbe Breite B<br />
Meter<br />
Höhe H<br />
Meter<br />
Fabriknummer<br />
Preis CHF<br />
Paar<br />
34.875.02 schwarz 2,5 2,5 476545 46.60<br />
34.875.03 schwarz 3,5 3,5 476551 56.50<br />
34.875.12 lichtgrau 2,5 2,5 476550 46.60<br />
34.875.13 lichtgrau 3,5 3,5 476555 56.50<br />
• Zubehör siehe 34.872.04 bis 34.876.31<br />
H<br />
B<br />
34.875.02-13<br />
Zubehör <strong>MACO</strong> zu Flügeldichtung<br />
zu Flügeldichtung<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.872.04 Anschlagdichtungsplatte schwarz, links und 10 369760 5.40<br />
rechts verwendbar<br />
34.875.16 Dichtkissen mit Klebeband am beweglichen Flügel 10 473461 12.10<br />
für erhöhte Dichtheit, schwarz<br />
34.876.30 Flügelpositionierer für Laufschiene hoch 300 Kilo 10 360060 2.95<br />
34.876.31 Flügelpositionierer für Laufschiene nieder 300 Kilo 10 463212 14.70<br />
6<br />
95<br />
83<br />
34.872.04<br />
34.872.16<br />
34.876.30<br />
34.048 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Flachprofil <strong>MACO</strong> GFK<br />
Polyester natur, Kanten rund<br />
• Grundkörper 180 mm siehe 34.820. und 34.830.<br />
34.877.02, 06+56<br />
Unterbaudämmprofil <strong>MACO</strong> U-Profil GFK<br />
für GFK Grundkörper, für Verbreiterung Frinorm<br />
Grösse<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Einheit Preis CHF<br />
Einheit<br />
34.877.02 50 x 4 200 -- Stück 6.00<br />
34.877.06 50 x 4 6500 40042100 Meter 20.25<br />
34.877.56 50 x 4 auf Mass 40042100 Meter 24.15<br />
Breite x Höhen x Dicke<br />
mm<br />
Länge<br />
mm<br />
Fabriknummer<br />
Preis CHF<br />
Meter<br />
34.877.15 17 x 14 / 30 x 3 5000 476018 5.75<br />
34.877.65 17 x 14 / 30 x 3 auf Mass 476018 6.90<br />
34.877.15+65<br />
Dichtung G-U für Hebeschiebetüre<br />
schwarz, silikonisiert<br />
Artikel<br />
Packung<br />
Meter<br />
Preis CHF<br />
Meter<br />
27.095.16 Dichtung für Hebeschiebetüre für oben 100 2.10<br />
27.095.43 Dichtung für Hebeschiebetüre für Getriebeseite und unten 100 1.40<br />
27.095.16<br />
27.095.43<br />
Richtpreis exkl. MwSt. 34.049
<strong>MACO</strong><br />
HS<br />
Einzelteile <strong>MACO</strong><br />
Diverse Zubehörteile Maco<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.878.01 Anschlagspuffer für Abstand 28 mm silber 10 101680 16.25<br />
34.878.05 Anschlagspuffer für Abstand 28 mm weiss 10 101681 18.90<br />
34.878.45 Anschlagspuffer universell verwendbar L= 45 mm 10 103201 19.95<br />
34.878.65 Anschlagspuffer universell verwendbar L= 65 mm 10 103202 23.70<br />
27.085.31 Anschlagpuffer Universal für Laufschiene flach, 10 103345 35.20<br />
silber<br />
27.085.35 Anschlagpuffer Universal für Laufschiene hoch, 10 103342 19.50<br />
silber<br />
34.890.51 Aushebeschutz obere Führung Führungsschiene 50 369679 0.47<br />
flächenbündig<br />
34.880.01 Zubehör RC2 für Getriebe DM 37,5 mm, 1 103098 68.00<br />
für obere Führungschiene<br />
34.880.02 Zubehör RC2 für Getriebe DM 27,5 mm, 1 103566 68.00<br />
für obere Führungschiene<br />
34.880.03 Anbohrschutz RC2 für HS Getriebe DM 37,5 mm 5 366082 6.25<br />
34.880.04 Anbohrschutz RC2 für HS Getriebe DM 27,5 mm 5 366080 5.95<br />
34.880.11 Zubehör RC2 für HS-Dichtungsschiene, silber 10 105381 218.00<br />
34.880.12 Zubehör RC2 für HS-Dichtungsschiene, weiss 10 105382 255.00<br />
34.885.01 Ausbesserungslackstift für Fibertherm 1 363787 65.50<br />
34.885.06 Gasfeder für HS-Bedienkraftunterstützung 1 105846 125.00<br />
mit Griffdämpfung, Flügelgewicht 150-300 kg<br />
34.885.07 Gasfeder für HS-Bedienkraftunterstützung 1 105847 125.00<br />
mit Griffdämpfung, Flügelgewicht 250-400 kg<br />
34.885.08 Zugfeder für HS-Bedienkraftunterstützung 1 105956 11.05<br />
Flügelgewicht 150 - 300 kg<br />
34.895.01 Mittelverschluss HS senkrecht 10 44324 50.50<br />
34.895.02 Mittelverschluss HS senkrecht verstellbar 1 44652 40.20<br />
34.895.03 Verriegelungsbolzen für Schema C und L 10 103261 10.65<br />
34.895.04 Verriegelungsbolzen für Schema C und L RC 2 10 103099 12.10<br />
34.895.05 Verriegelungsbolzen mit Spezialgewinde Standard 100 364198 7.20<br />
34.895.06 Verriegelungsbolzen mit Spezialgewinde RC 2 10 364040 8.40<br />
34.895.07 Verriegelungsbolzen mit Spezialgewinde mit 10 364039 9.45<br />
Spaltlüftung<br />
34.895.09 Verriegelungsblock HS 300/400 Kilo Schema C 20 103060 1.70<br />
34.895.12 Adapter mit Kontaktgeber für Getriebe HS 1 227702 46.70<br />
34.895.13 Adapter mit Magnetzapfen, für HS, zum Einclipsen 1 304787 41.60<br />
34.895.20 Verriegelungsbolzen HS 7,4 mm Schema C-F-G-H 20 102948 3.25<br />
34.895.22 Dichtungsstück für Laufschiene flach,<br />
100 473390 54.50<br />
Schema C-F-L<br />
34.895.23 Dichtungsstück für Laufschiene hoch,<br />
100 473391 105.00<br />
Schema C-F-L<br />
34.895.24 Dichtungsstück für Laufschiene hoch,<br />
100 473392 104.00<br />
asymmetrisch, Schema C-F-L<br />
34.895.30 Flügelpositionierer HS PVC 10 102949 5.90<br />
34.878.01+05<br />
27.085.35<br />
34.880.11+12<br />
34.895.03+04<br />
34.895.07<br />
20<br />
34.895.13<br />
34.878.45+65<br />
34.880.01+02<br />
34.895.01<br />
34.895.05<br />
34.895.09<br />
27.085.31<br />
34.880.03+04<br />
34.895.02<br />
34.895.06<br />
34.895.12<br />
34.050 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Einzelteile <strong>MACO</strong><br />
Diverse Einzelteile Maco<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
34.890.02 Obere Führung Getriebeseite, Führungsschiene C 20 208437 2.95<br />
34.891.07 Dichtungsbrücke für Führungsschiene C, 10 454898 13.25<br />
68 / 23 mm Schema A<br />
34.890.04 Obere Führung Getriebeseite, Führungsschiene 10 358387 0.80<br />
universal nieder<br />
34.891.09 Dichtungsbrücke für Führungsschiene universal 10 454871 15.90<br />
nieder 68 / 28 mm, Schema D<br />
34.890.01 Gummipuffer HS silber 50 358379 1.45<br />
34.890.06 Gummipuffer HS schwarz 50 42146 1.35<br />
34.891.05 Laufwagen mitte mit Bürsten 300 Kilo 10 215138 46.60<br />
34.891.08 Dichtungsbrücke für Führungsschiene universal 10 454868 13.95<br />
nieder 68 / 28 mm, Schema A<br />
34.890.03 Obere Führung Bandseite, Führungsschiene C 20 208438 4.90<br />
34.890.05 Obere Führung Bandseite, Führungsschiene 10 358385 1.05<br />
universal nieder<br />
34.890.21 Obere Führung Standard Getriebeseite Führungsschiene<br />
20 227604 10.45<br />
flächenbündig<br />
34.890.22 Obere Führung Standard Bandseite Führungsschiene<br />
20 227605 8.95<br />
flächenbündig<br />
34.890.23 Anschlag obere Führung Standard Führungsschiene<br />
20 369677 4.40<br />
flächenbündig<br />
34.890.31 Obere Führung mit Anschlagdämpfer Führungsschiene<br />
5 227608 75.00<br />
flächenbündig<br />
34.890.32 Anschlag obere Führung mit Anschlagdämpfer 10 104781 11.55<br />
34.890.33 Abdeckkappensatz obere Führung mit Anschlagdämpfer<br />
10 369682 1.50<br />
34.890.52 Puffer obere Führung Führungsschiene flächenbündig<br />
50 369680 2.55<br />
34.891.04 Laufwagen hinten mit Bürsten 300 Kilo 10 215136 43.60<br />
34.891.03 Laufwagen vorne mit Bürsten 300 Kilo 10 215137 59.50<br />
34.891.01 Laufwagen vorne ohne Bürsten 150 Kilo 10 210491 35.30<br />
34.891.02 Laufwagen hinten ohne Bürsten 150 Kilo 10 210492 20.40<br />
34.893.01 Dichtungsgehäuse silber 10 358380 2.35<br />
34.893.05 Dichtungsgehäuse schwarz 10 41730 3.35<br />
34.893.02 Dichtung für Dichtungsgehäuse schwarz 10 454859 1.20<br />
34.893.03 Dichtungsstück für obere Führungsschiene C 100 358390 2.05<br />
34.893.04 Dichtungsstück für Führung universal nieder oben 100 358389 3.15<br />
34.890.02<br />
34.891.08+09<br />
34.890.03 mit <br />
34.890.01/06<br />
34.890.22<br />
34.891.07<br />
34.891.05<br />
34.890.05<br />
34.890.23<br />
34.890.04<br />
34.890.01<br />
34.890.21<br />
34.890.31<br />
34.890.52<br />
34.890.33<br />
34.891.01<br />
34.890.32<br />
34.891.03<br />
34.891.04<br />
Richtpreis exkl. MwSt. 34.051
Z 1<br />
Z 2<br />
L<br />
Z 3<br />
<strong>MACO</strong><br />
HS<br />
HS Motor <strong>MACO</strong> verdeckt liegend<br />
Rahmenstärke seitlich 56 mm, Rahmenstärke oben 86 mm,<br />
leise beim Öffnen, alle Bauteile im Rahmen verdeckt,<br />
einsetzbar bei allen Holz- und Holz / Alu-Systemen ab Flügelstärke 68 mm,<br />
ein Mitnehmer für alle Systeme 68, 78, 92,<br />
der Verarbeiter kommt auf die Baustelle mit dem fertigen Element:<br />
es braucht nur mehr einen Stromanschluss<br />
Artikel<br />
Preis CHF<br />
Stück<br />
34.815.01 Packung Notentriegelung für HS-Motor 114.00<br />
34.815.02 Packung HS-Motor Schiebeantrieb verdecktliegend, links 2190.00<br />
34.815.03 Packung HS-Motor Schiebeantrieb verdecktliegend, rechts 2190.00<br />
34.815.04 HS Hakengetriebe mit 2 Haken für Hubantrieb Dornmass 37,5 mm, Griffhöhe<br />
2975.00<br />
1000 mm, Gr. 4, FFH 1875 - 2560 mm<br />
34.815.19 HS Hakengetriebe mit 3 Haken für Hubantrieb Dornmass 37,5 mm, Griffhöhe<br />
3035.00<br />
1000 mm, Gr. 5, FFH 2310 - 2860 mm<br />
34.815.05 Netzteil 24V, für HS-Motor 496.00<br />
34.815.06 Bedientastatur für HS-Motor, silber 347.00<br />
34.815.07 Bedientastatur für HS-Motor, schwarz 347.00<br />
34.815.08 Bedientastatur für HS-Motor, weiss 347.00<br />
34.815.09 Abdeckkappe Notentriegelung für HS-Motor, silber 41.30<br />
34.815.10 Abdeckkappe Notentriegelung für HS-Motor, schwarz 41.30<br />
34.815.11 Abdeckkappe Notentriegelung für HS-Motor, weiss 41.30<br />
34.815.22 Premium Abdeckung für Notentriegelung HS-Motor, Edelstahl matt <br />
28.60<br />
gebürstet<br />
34.815.12 Zahnriemen für HS-Motor, Länge 3400 mm 391.00<br />
34.815.13 Zahnriemen für HS-Motor, Länge 6500 mm 673.00<br />
34.815.14 Zubehör für obere Führungsschiene flächenbündig, verdecktliegend,<br />
75.00<br />
links, für HS-Motor<br />
34.815.15 Zubehör für obere Führungsschiene flächenbündig, verdecktliegend, 75.00<br />
rechts, für HS-Motor<br />
34.815.16 Abdeckblende Alu für HS-Motor Schiebeantrieb verdecktliegend,<br />
239.00<br />
Länge 2500 mm<br />
34.815.17 Abdeckblende Alu für HS-Motor Schiebeantrieb verdecktliegend,<br />
336.00<br />
Länge 4000 mm<br />
34.815.18 Packung Zubehör für Abdeckblende Alu für HS-Motor Schiebeantrieb 346.00<br />
verdecktliegend<br />
34.815.20 Tasterbox für externe Ansteuerung z.B. Lichtschaltermodul 336.00<br />
34.815.21 W-LAN-Modul für Ansteuerung über Smarthome-Zentrale oder<br />
Smartphone-App<br />
429.00<br />
34.815.02<br />
34.815.05<br />
34.815.12<br />
34.815.18<br />
34.815.01<br />
34.815.03<br />
34.815.06<br />
34.815.14<br />
139<br />
34.815.04<br />
40<br />
34.815.09<br />
L<br />
8<br />
15<br />
35<br />
34.815.16<br />
Lehrenkoffer <strong>MACO</strong> SKB-Z<br />
für Maco-Schiebekippbeschläge<br />
Artikel<br />
Fabriknummer<br />
Preis CHF<br />
Garnitur<br />
99.340.51 Lehrenkoffer SKB-Z 455659 1020.00<br />
99.340.51<br />
34.052 Richtpreis exkl. MwSt.
<strong>MACO</strong><br />
HS<br />
Bohrlehren <strong>MACO</strong><br />
für Maco-Hebeschiebebeschläge<br />
Artikel<br />
Packung<br />
Stück<br />
Fabriknummer<br />
Preis CHF<br />
Stück<br />
99.340.61 Körner für Verriegelungsbolzen für Holz 50 362649 1.50<br />
99.340.62 Körner für Verriegelungsbolzen,<br />
50 363159 1.50<br />
Lochabstand 22 mm<br />
99.340.63 Eindrehwerkzeug für Verriegelungsbolzen 94486 10.65<br />
99.340.64 HS-Bohr- / Fräslehre für Getriebe-Bohrung + <br />
203924 105.00<br />
Muschelgriff<br />
99.340.65 Bohrlehre für Fiber-Therm für Laufschiene flach 10 206231 4.90<br />
99.340.66 Bohrlehre für Fiber-Therm GFK 180 227628 98.00<br />
99.340.67 Zwischenprofillehre Fiber-Therm HD 68/28, 10 455268 11.45<br />
Schema A-C-G-K<br />
99.340.68 Zwischenprofillehre Fiber-Therm HD 68/28, 10 455269 11.45<br />
Schema D-F-H<br />
99.340.69 Zwischenprofillehre Fiber-Therm HD 68/28, 10 455270 11.45<br />
Schema E-L<br />
99.340.70 Zwischenprofillehre Fiber-Therm HD 64/28, 10 455449 11.45<br />
Schema A-C-G-K<br />
99.340.71 Zwischenprofillehre für Zwischenprofil 115 mm 10 363037 11.45<br />
HD 78 / 28, Schema A-C-G-K<br />
99.340.72 Zwischenprofillehre für Zwischenprofil 115 mm 10 363038 10.50<br />
HD 78 / 28, Schema D-F-H<br />
99.340.73 Bohrlehre für Verriegelungsblock 215582 20.25<br />
99.340.74 Bohrlehre für Anschlagpuffer universal 217332 24.40<br />
99.340.75 Bohrlehre für HS-Verriegelungsbolzen,<br />
218601 23.25<br />
für Getriebe Gr. 3<br />
99.340.76 Bohrlehre für HS-Verriegelungsbolzen,<br />
218602 37.30<br />
für Getriebe Gr. 4<br />
99.340.77 Bohrlehre für HS-Verriegelungsbolzen,<br />
218603 51.50<br />
für Getriebe Gr. 5<br />
99.340.78 Bohrlehre für Hintergreifsicherung RC2 HS-<br />
Dichtungsschiene in KU für Flügelabstand 28 mm<br />
228183 70.00<br />
99.340.61<br />
99.340.63<br />
99.340.65<br />
99.340.67<br />
99.340.69<br />
99.340.62<br />
99.340.64<br />
99.340.66<br />
99.340.68<br />
99.340.73<br />
99.340.74<br />
Richtpreis exkl. MwSt. 34.053
34.054 Richtpreis exkl. MwSt.
Richtpreis exkl. MwSt. 34.055
Geiser-Camionflotte<br />
Unterwegs für unsere Partner<br />
Der Lösungsanbieter<br />
für:<br />
Schreinereien<br />
Küchenbauer<br />
Holz- Elementbauer<br />
Türenhersteller<br />
Möbelfabrikanten<br />
Fensterbauer<br />
Montage-Equipen<br />
15/2020_77.103.53
Change language
