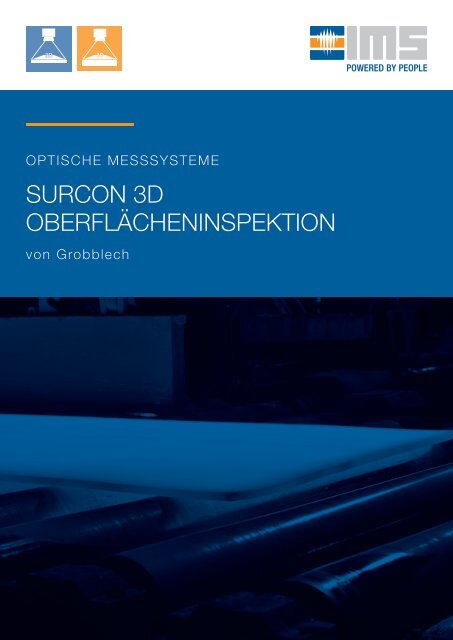

OPTISCHE MESSSYSTEME<br />
SURCON <strong>3D</strong><br />
OBERFLÄCHENINSPEKTION<br />
<strong>von</strong> <strong>Grobblech</strong>
Optische Messsysteme | <strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> <strong>von</strong> <strong>Grobblech</strong><br />
2/6<br />
Erobern Sie mit uns die nächste Dimension!<br />
ERFAHREN SIE MEHR ÜBER IHREN PROZESS!<br />
Daten sind Wissen – wichtiges Prozesswissen, das Sie für<br />
die Optimierung Ihrer Produktion effektiv nutzen können. Die<br />
IMS <strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> ermöglicht erstmals<br />
Einblicke, die in dieser Form und an diesen Prozessabschnitten<br />
bisher nicht möglich waren.<br />
Oberflächenfehler unterschiedlichster Art werden mit der<br />
<strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> zuverlässig erkannt. Durch<br />
den dreidimensionalen Ansatz werden exakte Tiefeninformationen<br />
der Fehler bekannt, die damit ab sofort objektiv bewertet<br />
und klassifiziert werden können.<br />
Unser CO 2<br />
Fußabdruck ist ausgeglichen!<br />
Nutzen Sie die durch unsere Systeme gewonnenen<br />
Daten zur effektiven Ressourcenschonung! Auch wir<br />
übernehmen Verantwortung für unsere Umwelt. Von<br />
unabhängiger Stelle wurde die IMS Messsysteme GmbH<br />
als klimaneutrales Unternehmen bestätigt!<br />
Erfahren Sie mehr unter: www.imsocial.info<br />
Ein verantwortungsvoller Umgang mit den vorhanden<br />
Ressourcen wird für unsere Umwelt immer elementarer. Ein<br />
wichtiger Lösungsansatz ist hier eine möglichst früh einsetzende<br />
Qualitätskontrolle. Unsere Systeme liefern Ergebnisse sofort –<br />
auch im heißen Zustand. Lange Abkühlzeiten für manuelle<br />
Inspektionen entfallen somit.<br />
<strong>Oberflächeninspektion</strong> im O-Rahmen mit einem Messfeld <strong>von</strong> über 5 Metern Breite<br />
Produktinformation | 09/2020 | © IMS Messsysteme GmbH | info@ims-gmbh.de | www.ims-gmbh.de
Optische Messsysteme | <strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> <strong>von</strong> <strong>Grobblech</strong><br />
3/6<br />
<strong>3D</strong> ist mehr als nur sehen!<br />
OBERFLÄCHENFEHLER IN <strong>3D</strong> SICHTBAR GEMACHT<br />
Die Leistungsfähigkeit konventioneller <strong>Oberflächeninspektion</strong>ssysteme<br />
für <strong>Grobblech</strong> ist stark begrenzt. Allein auf Basis <strong>von</strong><br />
Helligkeitsinformationen ermittelter Oberflächenfehler können<br />
diese nicht zuverlässig erkannt und klassifiziert werden.<br />
Erst die zusätzliche Höheninformation – das <strong>3D</strong> – macht<br />
Oberflächenfehler sichtbar und erlaubt deren durchweg zuverlässige<br />
Erkennung und Klassifizierung auf <strong>Grobblech</strong>.<br />
Wo früher nur spekuliert werden konnte, liefert unser System<br />
heute klar definierte und zuverlässige Ergebnisse.<br />
Der Fehler ist im 2D Bild bereits erkennbar<br />
OBJEKTIVE BEURTEILUNG DER FEHLERTIEFE<br />
Oft ist nicht nur die Art des Fehlers ausschlaggebend für die<br />
Qualitätsentscheidung. Oberflächenfehler bis zu einer gewissen<br />
Tiefe mögen noch tolerierbar sein – tiefere hingegen erfordern<br />
kostenintensive Nachbehandlungen oder führen zur Sperrung<br />
des Endprodukts.<br />
Die <strong>3D</strong>-Höheninformationen ermöglichen eine zuverlässige<br />
Beurteilung der Fehler. Wo sonst aufwendig, manuell nachgemessen<br />
werden müsste, kann das System bereits bei der<br />
Inspektion objektive Entscheidungsgrundlagen liefern und<br />
diese vollautomatisiert auswerten.<br />
NUTZEN SIE DIE GEWONNENEN ERGEBNISSE!<br />
Zahlreiche Einstellmöglichkeiten erlauben eine optimale Anpassung<br />
an Ihre individuellen Bedürfnisse. Die Ergebnisse<br />
können direkt analysiert und bewertet werden. Entscheiden<br />
Sie online, welche Bleche Ihre Qualitätsansprüche erfüllen und<br />
welche nachbearbeitet werden müssen.<br />
Gehen Sie noch einen Schritt weiter! Steuern Sie die Nachbehandlung<br />
(z.B. Schleifen oder Flämmen) vollautomatisiert<br />
auf Grundlage unserer Ergebnisse. Die Möglichkeiten sind<br />
vielfältig und wir unterstützen Sie flexibel bei der Umsetzung.<br />
Das <strong>3D</strong> Bild aber ermöglicht eine zuverlässigere Erkennung und<br />
objektive Fehlerbeurteilung aufgrund der Fehlertiefe<br />
Produktinformation | 09/2020 | © IMS Messsysteme GmbH | info@ims-gmbh.de | www.ims-gmbh.de
Optische Messsysteme | <strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> <strong>von</strong> <strong>Grobblech</strong><br />
4/6<br />
IMS Technologie ermöglicht <strong>3D</strong> Inspektion<br />
PIONIER FÜR MESSTECHNIK SEIT 1980<br />
IMS entwickelt hochpräzise Messsysteme selbst für den<br />
Einsatz in schwierigsten Umgebungsbedingungen. Doppelwandige,<br />
wassergekühlte Edelstahlgehäuse, Hitzeschilde sowie<br />
Spezialgläser schützen hierbei die sensible Elektronik und<br />
Messtechnik. Die Lebensdauer unserer Messsysteme,<br />
bei konstant zuverlässiger Performance, bestätigt unsere<br />
jahrzehntelange Expertise – für Ihre Produktqualität! Nicht<br />
nur die enorme Wärmestrahlung stellt die Systeme vor große<br />
Herausforderungen. Aufgeheizte Luft führt zu Flimmern.<br />
Leistungsstarke und individuell angepasste Gebläse und Luftführungen<br />
sorgen für eine kontrollierte Luftsäule und garantieren<br />
so eine stabile Höhenmessung.<br />
Integrierte Online <strong>3D</strong>-Kalibrierung<br />
20 JAHRE ERFAHRUNG IN DER LASERKONTURMESSUNG<br />
Steigende Anforderungen an die Genauigkeit der radiometrischen<br />
Dickenmessung führten dazu, dass der Lageeinfluss<br />
des Materials nicht weiter vernachlässigt werden durfte. Aus<br />
diesem Grund setzt IMS bereits seit mehr als 20 Jahren die<br />
Laserkonturmessung für eine exakte Lageerkennung ein und<br />
liefert damit optimale Messergebnisse.<br />
WIR HALTEN SCHRITT<br />
Durch die Verwendung der aktuell verfügbaren hochleistungsstärksten<br />
<strong>3D</strong> Sensoren ist es nicht notwendig, den Produktionsprozess<br />
zu verlangsamen. Unsere Kameras halten problemlos<br />
mit Ihrer Prozessliniengeschwindigkeit Schritt und erfassen<br />
Bilder in voller Auflösung.<br />
EIGENENTWICKELTE LASERTECHNIK<br />
Die Qualität der Laserlinien hat einen entscheidenden Einfluss<br />
auf die durch die Messung generierten <strong>3D</strong> Bilder. Linienbreite,<br />
Helligkeitsverteilung und Fokus müssen optimal auf diese<br />
Messaufgabe abgestimmt sein. Um dies gewährleisten zu<br />
können, verwendet IMS seit 2016 ausschließlich selbstentwickelte<br />
Linienlaser für die <strong>3D</strong> <strong>Oberflächeninspektion</strong>.<br />
Integrierte Gebläselösung<br />
Produktinformation | 09/2020 | © IMS Messsysteme GmbH | info@ims-gmbh.de | www.ims-gmbh.de
Optische Messsysteme | <strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> <strong>von</strong> <strong>Grobblech</strong><br />
5/6<br />
Holen Sie das Beste aus Ihren Daten heraus!<br />
OBERFLÄCHEN WERDEN ERLEBBAR<br />
Eine leistungsstarke und intuitive Benutzeroberfläche garantiert,<br />
dass die wichtigsten Ergebnisse immer zur Hand sind.<br />
Betrachten Sie nahtlos die gesamte Oberfläche aktueller oder<br />
vergangener Bleche. Zoomen Sie in jeden beliebigen Oberflächenbereich<br />
und begutachten Sie Defekte in höchster Auflösung.<br />
Einfache Export- und Berichtfunktionen ermöglichen Ihnen<br />
den einfachen Zugriff auf und die Verwendung <strong>von</strong> <strong>Oberflächeninspektion</strong>sergebnissen<br />
für weitere Analysen. Das System<br />
bietet Ihnen eine hervorragende Unterstützung für Ihre<br />
Entscheidungsfindung. Dennoch können Sie alles <strong>von</strong> den<br />
Erkennungseinstellungen bis hin zur Qualitätseinstufung anpassen.<br />
Sie haben die volle Kontrolle.<br />
Individuell auf Ihre Anforderungen angepasste Ansichten<br />
bieten jedem Nutzer die für ihn am aussagekräftigste, visuelle<br />
Darstellung - vom Bediener, über den Qualitätsingenieur, bis<br />
hin zur Forschung & Entwicklung.<br />
Haben Sie die Inspektionsergebnisse stets griffbereit! Mit Hilfe<br />
unserer Mobile Inspector App (verfügbar für iOS und Android)<br />
können Sie die detektierten Oberflächenfehler und die<br />
tatsächliche Oberfläche direkt miteinander vergleichen. Fügen<br />
Sie ergänzend schnell und einfach Ihre eigenen Bilder hinzu,<br />
um Ihren Bericht zu komplettieren.<br />
MIA Mobile Inspector App<br />
VOM BILD ZUR QUALITÄTSENTSCHEIDUNG<br />
Hochentwickelte Algorithmen und eine leistungsstarke, künstliche<br />
Intelligenz scannen die Oberflächen vollautomatisch nach<br />
Anomalien und Oberflächenfehlern ab. Periodisch auftretende<br />
Fehler weisen auf Walzen- oder Rollenschäden hin - ein schwerwiegendes<br />
Problem, da diese auch auf jedem folgenden Blech<br />
einen Abdruck hinterlassen. Unsere Algorithmen erkennen<br />
solche periodischen Vorkommnisse online und benachrichtigen<br />
Sie sofort. Ein integriertes Qualitätsbewertungsmodul ermöglicht<br />
es Ihnen, benutzerdefinierte Regeln für die Bewertung der<br />
Bleche und die Alarmgenerierung zu definieren. Erhalten Sie<br />
sofortiges Feedback über die Qualität Ihres Produkts.<br />
ENTFESSELN SIE DAS GESAMTE POTENZIAL<br />
Produktinformation | 09/2020 | © IMS Messsysteme GmbH | info@ims-gmbh.de | www.ims-gmbh.de
Optische Messsysteme | <strong>surcon</strong> <strong>3D</strong> <strong>Oberflächeninspektion</strong> <strong>von</strong> <strong>Grobblech</strong><br />
6/6<br />
100 % automatisierte <strong>Oberflächeninspektion</strong><br />
VOLLE FUNKTIONALITÄT OHNE KOMPROMISSE<br />
• Automatisierte Erkennung <strong>von</strong> Oberflächenfehlern<br />
• Klassifikation der detektierten Oberflächenfehler<br />
• Erkennung periodisch auftretender Fehler<br />
• Integrierte Qualitätsbeurteilung der Inspektionsergebnisse<br />
• Individuelle Anzeige der Inspektionsergebnisse<br />
• Bereitstellung der Inspektionsergebnisse über<br />
Schnittstellen<br />
• Archivierung der Ergebnisse zur späteren Überprüfung<br />
KUNDENSPEZIFISCHE LÖSUNGEN<br />
• Anpassung an lokale Bedingungen<br />
• Integration in bestehende Prozesstechnik<br />
• Prozessoptimierung mit Hilfe der Oberflächendaten<br />
• Korrelation mit Qualitätsdaten folgender Prozessschritte<br />
• Verwendung der Ergebnisse der <strong>Oberflächeninspektion</strong><br />
zur Steuerung Oberflächenbehandlungen<br />
Materialdaten<br />
Max. Geschwindigkeit:<br />
Typische Breite:<br />
Temperatur:<br />
bis zu 360 m/min (6 m/s) für 0,25 mm Längenauflösung<br />
3.500 – 5.500 mm<br />
bis zu über 1.000 °C Oberflächentemperatur (nach dem Strangguss)<br />
Systemdaten<br />
Konfiguration:<br />
Installationstyp:<br />
Typische Auflösung<br />
(Breite x Länge):<br />
Kameratyp:<br />
Beleuchtungsquelle:<br />
Typische Arbeitsdistanz:<br />
Datenspeicher:<br />
Kühlung:<br />
Lasertriangulation (typisch 4-10 Kameras und Laser je Seite)<br />
festinstalliert / O-Rahmen<br />
0,25 mm x 0,25 mm in Breiten- und Längsrichtung<br />
0,1 mm Höhenauflösung<br />
<strong>3D</strong> Sensor / Gigabit Ethernet<br />
IMS-Laser 450 nm / 630 nm max. 700 mW<br />
Laserklasse 3B<br />
1.000-2.000 mm<br />
Microsoft SQL Datenbank, > 20 TB Bildspeicher<br />
Wasserkühlung, doppelwandiges Edelstahlgehäuse<br />
Produktinformation | 09/2020 | © IMS Messsysteme GmbH | info@ims-gmbh.de | www.ims-gmbh.de
