Februar 2/<strong>2021</strong> Jahrgang 26<br />
HF- und<br />
Mikrowellentechnik<br />

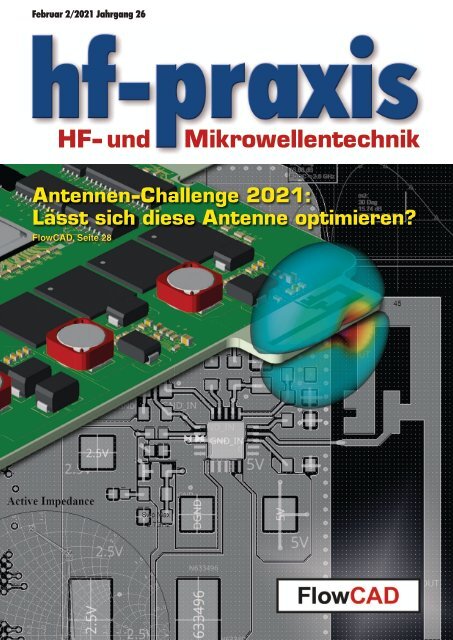

Antennen-Challenge <strong>2021</strong>:<br />
Lässt sich diese Antenne optimieren?<br />
FlowCAD, Seite 28
D C T O 8 6 G H Z<br />
Filter Solutions<br />
For Every Application<br />
Selection and Solutions<br />
• 300+ in-stock models and custom designs with<br />
fast turnaround<br />
• Low pass, high pass, band pass, band stop,<br />
diplexers and triplexers<br />
• In-house design and manufacturing capability<br />
Technologies<br />
LTCC, lumped L-C, ceramic resonator,<br />
reflectionless filters, suspended substrate,<br />
microstrip, alumina, cavity and waveguide<br />
DISTRIBUTORS
Aktuelles<br />
Auch Messtechnik weiß gute Antworten auf<br />
aktuelle Fragen<br />
Smarte Lösungen<br />
für HF-Messtechnik von<br />
Andreas Pauly<br />
Bereichsleiter Messtechnik bei<br />
Rohde & Schwarz<br />
Gegenwärtig erleben wir eine<br />
extrem beschleunigte Digitalisierung<br />
unserer Welt. Remote<br />
Working wurde zur neuen Realität.<br />
Natürlich hat sich das<br />
auch auf Messlabore ausgewirkt<br />
und macht sich dort zum<br />
Beispiel in aktuellen Trends<br />
für die Messtechnik bemerkbar:<br />
Etwa Cloud-Computing<br />
für HF-Messtechnik wurde<br />
ein ganz heißes Thema. Denn<br />
die Messdatenauswertung in<br />
der Cloud ist eine besonders<br />
flexible Lösung für verteilte<br />
Teams, um Daten und Mestechnik<br />
gemeinsam zu nutzen.<br />
Damit lässt sich die Effizienz<br />
von Tests steigern und über<br />
Standorte verteilte Messtechnik<br />
besser nutzen.<br />
Rohde & Schwarz adressiert<br />
das mit der schlanken Software-Lösung<br />
R&S Cloud4Testing<br />
für On-Demand-HF-Tests<br />
aus der Cloud. Mit dem Lockdown<br />
im letzten Frühjahr<br />
waren solche Lösungen für<br />
viele Messlabore der Ausweg,<br />
um weiterhin effizient arbeiten<br />
zu können. Bei R&S Cloud4-<br />
Testing etwa können Anwender<br />
jederzeit von überall mit<br />
einem gängigen Web-Browser<br />
auf vordefinierte Analyse-Software-Pakete<br />
zugreifen. Neben<br />
etablierter Software zur Signalanalyse<br />
und Wellenformgenerierung<br />
gibt es auch Pakete zur<br />
Analyse von 5G- oder NB-IoT-<br />
Signalen. Verschiedene Abonnementsmodelle<br />
gewähren<br />
Kunden die nötige Flexibilität,<br />
ohne große Investitionen.<br />
Gerade in Zeiten von Budgetkürzungen<br />
ist das ein großer<br />
Vorteil von Software-as-a-<br />
Service-Lösungen.<br />
Darüber hinaus setzt sich beim<br />
Testen von HF-Signalübertragungen<br />
der Trend zu Tests über<br />
die Luftschnittstelle, also overthe-air<br />
(OTA), weiter fort. Das<br />
gilt für 5G-Endgeräte genauso<br />
wie für hochintegrierte Automotive-Radarchips<br />
oder IoT-<br />
Funkmodule. Die Komponenten<br />
und Module sind oft so<br />
klein und komplex integriert,<br />
dass kabelgebundene Messungen<br />
nicht mehr gelingen.<br />
Rohde & Schwarz hält mehrere<br />
Patente für an OTA-Testlösungen<br />
und bietet ein umfangreiches<br />
Portfolio für Entwicklung<br />
und Produktionslinien an.<br />
Die R&S ATS1800C 5G NR-<br />
Millimeterwellen-Messkammer<br />
oder die R&S ATS1500C<br />
Antennenmesskammer für<br />
Automotive-Radar beispielsweise<br />
bieten vollständig von<br />
der Außenwelt abgeschirmte,<br />
also ideale Umgebungen für<br />
störungsfreie Entwicklungsmessungen.<br />
Dabei sind beide<br />
Kammern platzsparend dank<br />
der Compact Antenna Test<br />
Range und des CATR-Verfahrens.<br />
Letzteres nutzt einen<br />
Reflektor, um ein Fernfeld in<br />
der Kammer zu simulieren.<br />
Das minimiert den Platzbedarf<br />
für OTA-Messungen deutlich.<br />
Und für OTA-Produktionstests<br />
von 5G-NR-Endgeräten entwickelte<br />
Rohde & Schwarz<br />
die vollintegrierte Testplattform<br />
R&S CMPQ, bei der<br />
alle Bestandteile vom Mobile<br />
Radio Communications Tester<br />
bis zur Schirmkammer aus<br />
einer Hand stammen.<br />
Andreas Pauly<br />
Technische Beratung und Distribution<br />
· Schalter und Schaltmatrizen<br />
im 19“ Einschub<br />
· Mobile Testgeräte<br />
USB & Ethernet Schnittstelle<br />
· Testkabel bis 50GHz<br />
· Rauschgeneratoren<br />
zur System- und Komponentenanalyse<br />
· Gaußsches Breitbandrauschen,<br />
Eb/No, C/No, C/I, C/N<br />
· Störstrahlungssichere<br />
HF-Verbindungen über Glasfaser<br />
www.<br />
municom GmbH<br />
Traunstein · München<br />
· Digitale HF-Leistungsmesser bis 50kW<br />
· Messung von Vorwärts- und Rückwärtsleistung,<br />
VSWR und Temperatur<br />
· Lokale Messung und Fernabfrage<br />
· Programmierbare Alarmzustände<br />
mit optischer/akustischer Meldung,<br />
Relaisausgänge<br />
· Peak Power Meters<br />
.de<br />
EN ISO 9001:2015<br />
Mail: info@municom.de · Tel. +49 86116677-99<br />
hf-praxis 2/<strong>2021</strong> 3
Inhalt 2/<strong>2021</strong><br />
Rubriken:<br />
3 Editorial<br />
4 Inhalt<br />
6 Quarze und Oszillatoren<br />
8 Schwerpunkt<br />
Messtechnik<br />
28 Antennen<br />
30 Bauelemente<br />
35 Funkchips und -module<br />
41 5G und IoT<br />
48 Software<br />
49 RF & Wireless<br />
58 Impressum<br />
59 Aktuelles<br />
Februar 2/<strong>2021</strong> Jahrgang 26<br />
HF- und<br />
Antennen-Challenge <strong>2021</strong>:<br />
Lässt sich diese Antenne optimieren?<br />
FlowCAD, Seite 28<br />
Mikrowellentechnik<br />
Zum Titelbild:<br />
Lässt sich<br />
diese Antenne<br />
optimieren?<br />
Antennen auf Leiterplatten<br />
zu designen darf man als eine<br />
Kunst bezeichnen. Passen<br />
Beispiele aus Gerberdaten<br />
auch zu meiner Leiterplatte<br />
und meinem Gehäuse? 28<br />
Fachartikel in dieser Ausgabe<br />
Testzeit ist Geld<br />
Tests sind ein entscheidendes Element im Entwicklungszyklus<br />
eines jeden Produkts, einer jeden Lösung oder Dienstleistung.<br />
Unabhängig davon, in welcher Branche ein Unternehmen tätig<br />
ist, unterliegt es spezifischen Rahmenbedingungen, Normen und<br />
Vorschriften für Tests, um sicherzustellen, dass seine Produkte<br />
effektiv und sicher funktionieren. 16<br />
Fiber ermöglicht 5G und mehr<br />
Ohne ausreichende Glasfaserressourcen wird 5G nicht in der<br />
Lage sein, seine enormen Vorteile auszuspielen. 44<br />
Was macht einen guten VNA aus?<br />
Ein guter VNA sollte sowohl eine ausgezeichnete Hardware-<br />
Leistung als auch eine einfach zu bedienende Software mit<br />
nützlichen Nachbearbeitungsfähigkeiten besitzen. Es gibt<br />
jedoch zahlreiche VNAs auf dem Markt mit unterschiedlichen<br />
Leistungsklassen; einige von ihnen gehören zur Economic-<br />
Klasse und andere glänzen mit wirklicher Labortestqualität.<br />
Was trennt die beiden? 20<br />
Warum „RF over Fibre“ für 5G-Anwendungen<br />
Viele HF-Anwendungen erfordern bereits heute eine Signalverteilung<br />
über viele Verbindungen bei hohen Entfernungen und<br />
mit großer Bandbreite. Der Artikel begründet, warum hier oft<br />
die Technologie RFoF zu favorisieren ist. 41<br />
4 hf-praxis 2/<strong>2021</strong>
JYEBAO<br />
International News<br />
Lowcost mmWave Integrated<br />
LTCC Packaging Technology<br />
64-MBit-Parallel-SuperFlash-<br />
Speicher<br />
Um Zeit, Kosten und Risiken bei der Entwicklung<br />
raumfahrttauglicher Systeme zu verringern, können<br />
Entwickler mit COTS-Bauelementen beginnen, die<br />
später durch ihre weltraumqualifizierten Versionen<br />
ersetzt werden. 34<br />
Mass-Production-Zertifizierung für<br />
5G-Funkmodul<br />
Das RM500Q von Quectel ist ein Multimode-Funkmodul<br />
der neusten Generation. Es beherrscht neben<br />
der zukunftsweisenden 5G-Technologie ebenso 3G<br />
und 4G und kann weltweit eingesetzt werden. 40<br />
Schlüsselfertige<br />
Antennenmesstechnik<br />
Mini-Circuits has been awarded a new<br />
patent for a novel integrated LTCC<br />
packaging technology that provides a lowcost<br />
solution for millimeter-wave surfacemount<br />
components operating to 60 GHz<br />
and beyond. 50<br />
890...940 MHz VCO<br />
Crystek‘s CVCO55CCN- 0890-0940 VCO<br />
operates from 890 to 940 with a control<br />
voltage range of 0.5 to 4.5 V. This VCO<br />
features a typical phase noise of -116 dBc/<br />
Hz @ 10 kHz offset and has excellent linearity.<br />
52<br />
Low Phase Noise CRO<br />
Delivers Exceptional<br />
Performance<br />
Neue,<br />
hochflexible<br />
Testkabel<br />
von JYEBAO<br />
• Very Flexible<br />
(PUR jacket)<br />
• Stainless Precision<br />
Connectors used<br />
• Excellent RF<br />
performance<br />
• Extra sturdy connector/<br />
cable connection<br />
(Solder clamp designs)<br />
• Taper Sleeve added<br />
• Intended for lab use/<br />
intensive handling<br />
WavePro mit Sitz in Taiwan wurde 1993 gegründet<br />
und greift auf über 30 Jahre Erfahrung in der Konzeption<br />
und Realisierung schlüsselfertiger Antennenmessanlagen<br />
zurück. 9<br />
RFMW announced design and<br />
sales support for APA Wireless coaxial<br />
resonator oscillators (CRO). The<br />
R159186SMUA8CR delivers -108 dBc/Hz<br />
phase noise at 10 kHz offset over its operating<br />
range of 1590 to 1855 MHz. V CC is<br />
8 V while the tuning voltage range is 1 to<br />
12 V. 54<br />
hf-praxis 2/<strong>2021</strong> 5
Quarze und Oszillatoren<br />
Oszillator mit Frequenzen zwischen 10 und 50 MHz<br />
Der IQXO-951-25TS von IQD<br />
ist ein einfacher Quarzoszillator<br />
(SPXO), der von 10 bis 50<br />
MHz arbeitet. Der Oszillator<br />
hat eine Frequenzstabilität von<br />
±10 bis ±20 ppm im Betriebstemperaturbereich<br />
von -40 bis<br />
+85 °C. Er liefert ein CMOS-<br />
Signal. Der Oszillator benötigt<br />
eine Versorgungsspannung von<br />
1,62 bis 3,63 V und verbraucht<br />
bis zu 15 mA Strom. Er hat eine<br />
Anlaufzeit von weniger als 10<br />
ms und eine Anstiegs-/Abfallzeit<br />
von weniger als 7 ns. Der<br />
Oszillator hat einen typischen<br />
Die neue „Echtzeituhr“ RV-<br />
3032-C7 (real-time clock, RTC)<br />
von Micro Crystal bietet die einzigartige<br />
Kombination von ±3<br />
ppm Zeitgenauigkeit über den<br />
gesamten industriellen Temperaturbereich<br />
von -40 bis +85 °C<br />
bei nur 160 nA Stromverbrauch.<br />
Phasenjitter von 500 fs und ein<br />
SSB-Phasenrauschen von -154<br />
dBc/Hz bei 1 MHz Offset. Dieser<br />
RoHS-konforme Oszillator<br />
ist mit einem oberflächenmontierten,<br />
nahtversiegelten Keramikgehäuse<br />
mit den Maßen<br />
2,5 x 2 mm erhältlich. Weitere<br />
Daten: Standby-Strom 2 bis 10<br />
µA, Lastkapazität 15 pF, Alterung<br />
±2 ppm/Jahr.<br />
■ IQD Frequency Products<br />
www.iqdfrequencyproducts.com<br />
RTC-Modul vereint beste Genauigkeit über der Temperatur<br />
mit niedrigstem Stromverbrauch<br />
Das temperaturkompensierte<br />
Real-Time-Clock-Modul mit<br />
I 2 C-Interface kann über SE Spezial-Electronic<br />
bezogen werden.<br />
Es ist speziell für Smart-Metering<br />
und ähnliche Industrie- oder<br />
Verbraucheranwendungen, wie<br />
Wearables und IoT, entworfen,<br />
die eine exakte Zeitmessung über<br />
lange Zeit, großen Temperaturbereich<br />
und lange Akkulaufzeit<br />
erfordern.<br />
externen Komponenten für die<br />
umfangreichen RTC-Funktionen.<br />
Die Genauigkeit von ±3<br />
ppm bedeuten umgerechnet<br />
±0,26 s pro Tag bei -40 bis +85<br />
°C Betriebstemperatur. Der niedrige<br />
Stromverbrauch wird noch<br />
durch Energie-Management-<br />
Funktionen ergänzt.<br />
Weitere Features sind insbesondere<br />
der weite Versorgungsspannungsbereich<br />
(1,2 bis 5,5<br />
V), eine automatische Backup-<br />
Umschaltung, die vielseitige<br />
Spannungs-Ladungspumpe und<br />
eine programmierbare Ladefunktion.<br />
Dadurch besteht die Möglichkeit,<br />
das Modul mit einem<br />
kleinen Kondensator mit geringer<br />
Kapazität, einem Akku oder<br />
mit einer Knopfzelle zu betreiben.<br />
Das Endprodukt kann somit<br />
kleiner und leichter werden,<br />
während die Stromversorgung<br />
länger durchhält und die Herstellungskosten<br />
sinken.<br />
Muster des RV-3032-C7 können<br />
ab sofort unter timing@spezial.<br />
com angefordert werden, Serienmengen<br />
sollen ab dem ersten<br />
Quartal <strong>2021</strong> verfügbar sein. ◄<br />
Freianzeige_Anlassspende_103 x 88_Layout 1 23.05.16 15:04 Seite 1<br />
Was feiern Sie in diesem Jahr?<br />
Ob Geburtstag, Taufe oder<br />
Jubiläum – Nutzen Sie diesen<br />
Tag der Freude, um Gutes zu<br />
tun und wünschen Sie sich<br />
von Ihren Gästen etwas Besonderes:<br />
Eine Spende für<br />
den BUND!<br />
SE Spezial-Electronic GmbH<br />
www.spezial.com<br />
Das RV-3032-C7 besteht aus<br />
einem kundenspezifischen IC<br />
und integriertem Quarzkristallresonator,<br />
welche im 3,2 x 1,5<br />
x 0,8 mm messenden Keramikgehäuse<br />
auch Platz auf der Leiterplatte<br />
sparen. So kommt es<br />
mit der Hälfte des Platzbedarfs<br />
eines µSOP-8 Gehäuses aus<br />
und benötigt keine zusätzlichen<br />
www.bund.net/spenden-statt-geschenke<br />
Fordern Sie unser kostenloses<br />
Informationspaket an:<br />
E-Mail: info@bund.net oder<br />
Tel. 0 30/275 86-565<br />
6 hf-praxis 2/<strong>2021</strong>
FOR ALL INNOVATIVE TEST LABS<br />
REMOTE<br />
EMC TESTING<br />
The outstanding features of the TDEMI® TECHNOLOGY are fully supported and compatible with<br />
The outstanding fe<br />
atures of the TDEMI® TECHNOLOGY are fully supported and compatible with<br />
TILE!, BAT-EMC, LabVIEW, TDK TESTLAB, RadiMation®, EMI64k, customers' in-house software.<br />
685<br />
MHz<br />
E BANDWIDTH<br />
TDEMI® TECHNOLOGY<br />
40<br />
GHz<br />
ULTRA-FAST RECEIVER SCANNING<br />
TDEMI® TECHNOLOGY<br />
The TDEMI® ULTRA<br />
is the only Solution providing all the Features of the "FFT-based measuring Instrument" according to the<br />
new Standards with 685 MHz Real-time Bandwidth and CISPR Detectors.<br />
by the inventors of the<br />
full compliance real-time FFT based measuring instrument.<br />
www.gauss-instruments.com
Schwerpunkt in diesem Heft:<br />
Messtechnik<br />
Vielseitige Handheld-Spektrumsanalysatoren<br />
Anritsu schaut auf<br />
eine lange Tradition<br />
bei ihren Handheld-<br />
Spektrumsanalysatoren<br />
zurück.<br />
Die neuaufgelegte Serie besteht<br />
aus sieben Modellen und garantiert<br />
eine Frequenzabdeckung<br />
von 9 kHz bis 54 GHz; konkret<br />
leisten die Modelle Frequenzbereiche<br />
von 9 kHz bis<br />
9/14/20/26,5/32/43,5/54 GHz.<br />
Neue Leistung in der<br />
Hand<br />
Der Echtzeit-Spektrumanalysator<br />
Field Master Pro MS2090A<br />
von Anritsu bietet eine Leistung,<br />
die in einem kompakten Handgerät<br />
noch nie zuvor erreicht<br />
wurde.<br />
Mit einer kontinuierlichen Frequenzabdeckung<br />
von 9 kHz bis<br />
54 GHz wurde der Field Master<br />
Pro MS2090A speziell entwickelt,<br />
um die Testherausforderungen<br />
einer ganzen Reihe<br />
anderer heute verwendeter drahtloser<br />
Technologien zu erfüllen,<br />
darunter: 5G, LTE, drahtloses<br />
Backhaul, Luft- und Raumfahrt<br />
/ Verteidigung, Satellit Systeme<br />
und Radar.<br />
Der Field Master Pro MS2090A<br />
bietet die höchste HF-Leistung,<br />
die in einem tragbaren<br />
Touchscreen-Spektrumanalysator<br />
verfügbar ist, mit einem<br />
angezeigten durchschnittlichen<br />
Rauschpegel (DANL) von -164<br />
dBm und einem Intercept dritter<br />
Ordnung (TOI) von +20 dBm<br />
(typisch). Dies macht Messungen<br />
wie Spektrum-Clearing,<br />
Funkausrichtung, Harmonische<br />
und Verzerrung noch genauer als<br />
bisher möglich.<br />
Bei Modulationsmessungen an<br />
digitalen Systemen maximiert<br />
die Modulationsbandbreite von<br />
Gemeinsamkeiten<br />
Alle Versionen sind für den Einsatz<br />
vor Ort robust und bieten<br />
eine umfassende Palette von<br />
Funktionen, um die Messung zu<br />
beschleunigen und zu vereinfachen,<br />
sowie die Benutzerfreundlichkeit<br />
zu verbessern.<br />
RTSA-Bereiche von 22 MHz<br />
(Standard) bis 110 MHz (optional)<br />
bieten die Möglichkeit zur<br />
Überwachung von Mobilfunkstörungen<br />
bis hin zur vollständigen<br />
ISM-Bandsignalanalyse.<br />
Er ist dies nicht nur ein vollwertiger,<br />
abgestimmter Spektrumanalysator,<br />
sondern alle Versionen<br />
enthalten auch eine Spektrogrammanzeige,<br />
mit deren Hilfe<br />
das HF-Spektrum auf intermittierende<br />
oder störende Signale<br />
überwacht werden kann.<br />
Integrierte Messungen der Kanalleistung<br />
und der belegten<br />
Bandbreite vereinfachen das<br />
Messen und Charakterisieren<br />
die gemeinsamen Funkübertragungen.<br />
Die IQ-Datenerfassung<br />
von 5G-Frames ermöglicht die<br />
Erfassung und Speicherung von<br />
IQ- Daten für die Offline-Verarbeitung<br />
auf einem PC mit Standard-Datenanalysetools.<br />
Interessante Features<br />
Die neuaufgelegte Plattform<br />
besticht durch diverse attraktive<br />
Merkmale:<br />
• durchgängige Frequenzabdeckung<br />
bis zu 54 GHz<br />
• Spektrumsanalyse-Echtzeitbandbreite<br />
von bis zu 100<br />
MHz<br />
• Eigenrauschen (DANL)
Messtechnik<br />
• integrierte Kanalleistungsmessungen und<br />
Messungen der belegten Bandbreit (OBW)<br />
• Nachbarkanalleistungs-Messung (Adjacent<br />
Channel Power Measurement)<br />
• bis zu sechs Messkurven individuell konfigurierbar<br />
Das Design mit Stahlgehäuse, Spezialglas<br />
und einem reinen Touchdisplay bedeutet<br />
hier: über die Norm robust und nahezu unzerstörbar,<br />
genauso wie das Spezialglas (übertrifft<br />
die Norm der Stoßfestigkeit IK08) für<br />
das kontraststarke 10,1-Zoll-Touchdisplay<br />
(Auflösung 1280x800).<br />
Linux-basiertes Gerät<br />
Die Parametrierung und Bedienung des<br />
Linux-basierten Gerät erfolgt komplett<br />
über das Touchdisplay. Maus und Tastaturanschluss<br />
sind jedoch möglich. Die Batterielaufzeit<br />
beträgt im Durchschnitt je nach<br />
Gerätefunktion um die zwei Stunden. Aufrüsten<br />
lassen sich die Spektrumsanalysatoren<br />
durch Software-Lizenzcodes, die die<br />
direkte Neukalibrierung überflüssig machen.<br />
■ EMCO Elektronik GmbH<br />
info@emco-elektronik.de<br />
www.emco-elektronik.de<br />
Schlüsselfertige<br />
Antennenmesstechnik<br />
x 30 bis zu 450 x 450 cm, sphärische Nahfeld-Antennen-Messkabinen<br />
und Anlagen<br />
für Antennenmessungen bei Fahrzeugen<br />
werden angeboten.<br />
Die Anforderungen an moderne Antennensysteme<br />
z.B. im Automotivbereich nehmen<br />
enorm zu und bedürfen intensiver Analyse:<br />
Schaffen Sie sich darum selbst einen Überblick<br />
über die aktuellen Messmöglichkeiten.<br />
Die EMCO Elektronik unterstützt Sie zusammen<br />
mit ihren Partnern bei Ihren ganz individuellen<br />
Anforderungen.<br />
■ EMCO Elektronik GmbH<br />
info@emco-elektronik.de<br />
www.emco-elektronik.de<br />
Variable HF-Abschwächerfelder<br />
für 5G Tests<br />
B E YO N D R E A LT I M E<br />
6 GHz REAL-TIME<br />
USB Spectrum Analyzer<br />
&<br />
USB VECTOR<br />
Signal Generator<br />
®<br />
WavePro mit Sitz in Taiwan wurde 1993<br />
gegründet und greift auf über 30 Jahre<br />
Erfahrung in der Konzeption und Realisierung<br />
schlüsselfertiger Antennenmessanlagen<br />
zurück. WavePro konzentrierte sich bis<br />
Ende 2017 hauptsächlich auf den asiatischen<br />
Markt und betreut bis dato >80 Installationen<br />
(davon zwölf Compact Ranges).<br />
Zusammen mit der EMCO Elektronik mit<br />
Hauptsitz bei München werden nun auch<br />
Kunden in Deutschland, Österreich und der<br />
Schweiz bedient.<br />
Mit zum Teil patentierten Lösungen und<br />
eigener Software deckt WavePro den Frequenzbereich<br />
von 300 MHz bis 300 GHz ab.<br />
Kompakttesträume mit Ruhezonen von 30<br />
hf-praxis 2/<strong>2021</strong><br />
JFW Industries stellt mit der neuen Modellserie<br />
50PA-1019-XX HF-Abschwächerfelder<br />
mit einer oberen Grenzfrequenz von<br />
40 GHz vor.<br />
Freionfigurierbar mit bis zu 16 individuellen<br />
Dämpfungsgliedern mit einem Einstellbereich<br />
von 0 bis 62 dB in 1-dB-Stufung,<br />
bieten die Systeme hohe Flexibilität<br />
für hochfrequente Mess- und Prüfaufbauten.<br />
Angesteuert werden die Systeme in 19-Zoll-<br />
Einschubtechnik über Ethernet (DCHP).<br />
Der Zielmarkt sind 5G-Applikationen sowie<br />
allgemeine HF-Anwendungen, in denen<br />
die jeweiligen Signalstärken veränderlich<br />
sind. Das Spektrum an Dämpfungsgliedern<br />
umfasst alle Anwendungsbereiche, ob<br />
Festwert oder einstellbar, für Produktion,<br />
Labor oder Produkttests – JFW bietet die<br />
passende Lösung!<br />
Für weitere Details und Informationen steht<br />
das EMCO Team gern zur Verfügung.<br />
■ EMCO Elektronik GmbH<br />
info@emco-elektronik.de<br />
www.emco-elektronik.de<br />
9<br />
✔<br />
✔<br />
✔<br />
✔<br />
✔<br />
✔<br />
Frequency range of 10 MHz to 6 GHz<br />
Continuous 245 MHz true I/Q stream<br />
Measures multiple bands simultaniously<br />
Dual USB 3.0 streaming<br />
Including RTSA-Suite PRO software<br />
120 MHz Vector Signal Generator<br />
WWW.AARONIA.DE<br />
aaronia.com/v6<br />
®
Von der<br />
Idee bis zum<br />
Service.<br />
HF-Technik aus einer Hand.<br />
Messtechnik<br />
Antennentest mit elektrischer<br />
Nahfeldsonde<br />
// Mobilfunk- & EMV-<br />
Messtechnik<br />
// Schalten & Verteilen<br />
von HF-Signalen<br />
// Mechanik, Präzisionsfrästeile<br />
& Gehäuse<br />
// Distribution von IMS<br />
Connector Systems<br />
// HF-Komponenten<br />
MTS Testlösungen für moderne<br />
Funktechnologien, wie z.B.<br />
// 2G, 3G, 4G, 5G<br />
// IoT // Wi-Fi // Smart Metering<br />
// Car to Car // MIMO // TETRA<br />
// Militärkommunikation<br />
m t s - s y s t e m t e c h n i k . d e<br />
Kapteos führt einen bahnbrechenden Durchbruch<br />
beim Antennentest mit einem artefaktfreien<br />
Nahfeld-Antennentestbereich<br />
(ANFATR) ein. Ein Antennentestbereich<br />
besteht klassischerweise aus einer schalltoten<br />
Kammer mit seinem mehrachsigen<br />
Antennenpositionierer, einem Vektornetzwerkanalysator<br />
(VNA) und einer Referenzantenne.<br />
Der Verzicht auf eine schalltote Kammer<br />
würde zu einer erheblichen Reduzierung<br />
der Wartungs- kosten für den ANFATR, zur<br />
Verhütung von erforderlichen Kapitalanlagen<br />
im Zusammenhang mit der Organisation<br />
des spezifischen Raums für den klassischen<br />
Antennentestbereich und zu deutlich reduzierten<br />
Kosten, bei Installationskosten und<br />
Vorlaufzeiten führen.<br />
All dies kann umgangen werden durch die<br />
Verwendung einer nichtstörenden elektrischen<br />
Nahfeldsonde, die es ermöglicht,<br />
das Nahfeldstrahlungsmuster der Antenne<br />
(AUT) abzubilden, ohne Messartefakte zu<br />
induzieren. Dank einer nichtstörenden, weil<br />
optischen Technologie, stellt die elektrische<br />
Nahfeldsonden eoProbeTM von Kapteos<br />
diese Merkmale dar, die erforderlich sind,<br />
um das AUT- Nahfeldstrahlungsmuster<br />
ohne Messartefakt zu erhalten. Das Testen<br />
von Antennen ohne schalltote Kammer ist<br />
somit einfacher und noch schneller. Das<br />
Ganze wird in wenigen Schritten erreicht,<br />
über die die Experten von EMCO Elektronik<br />
gern näher berichten.<br />
■ EMCO Elektronik GmbH<br />
www.emco-elektronik.de<br />
Advanced GNSS: Simulator<br />
in unerreichter Flexibilität<br />
GSG-8 ist der neue Orolia-Simulator für<br />
Positionierung, Navigation und Timing.<br />
Entwickelt wurde er für höchste Ansprüche<br />
bei der GNSS-Simulation zum Testen<br />
von Signalen und der Sensor Performance<br />
Simulation. Der GSG-8 ist skalierbar und<br />
kann jederzeit an neue Gegebenheiten angepasst<br />
werden. Die GSG-8-Vorteile:<br />
• flexible Plattform<br />
• jederzeit für Neues erweiterbar<br />
• extrem hohe Signaldynamik<br />
• Expertenmodus für „Jamming“ und<br />
„Spoofing“<br />
• alle GNSS-Konstellationen verfügbar<br />
• hoher Automationsgrad<br />
• „Aeorospace“-Simulation<br />
• einstellbarer Frequenzverlauf<br />
■ EMCO Elektronik GmbH<br />
www.emco-elektronik.de<br />
In Echtzeit<br />
Oberschwingungen<br />
analysieren<br />
Der AC-Oberwellenanalysator HA1600A<br />
von TTi mit eingebautem Flicker eignet<br />
sich so gut wie perfekt für Konformitätsund<br />
Netzqualitätsmessungen. Zusätzlich<br />
kann der AC-Oberwellenanalysator, welcher<br />
von Telemeter Electronic vertrieben wird,<br />
auch als regulärer Netzanalysator verwendet<br />
werden. Durch die einfache Bedienung<br />
lassen sich vom Anwender Oberschwingungsanalysen<br />
mühelos durchführen. Hier<br />
können Oberwellen von der ersten bis zur<br />
40. harmonischen Oberwelle gemessen und<br />
durch das große grafische Display in Echtzeit<br />
anzeigt werden.<br />
Oberschwingungsanalysen und Flickeranalysen<br />
können nach der Norm EN61000-3-<br />
2/-3 erfolgen. Passend für den HA1600A ist<br />
die Stromquelle AC1000A entwickelt worden.<br />
Die AC1000A verringert die Oberwellen,<br />
die im Versorgungsnetz enthalten sind.<br />
Diese Stromquelle besitzt einen Überlastungsschutz,<br />
einen Wechselspannungsfilter<br />
nach EN61000-3-2 und kann mit bis zu 10<br />
A Spitzenstrom belastet werden.<br />
■ Telemeter Electronic GmbH<br />
info@telemeter.de<br />
www.telemeter.info<br />
10 hf-praxis 2/<strong>2021</strong>
Messtechnik<br />
Fortschrittliche Oszilloskop-Technologie ist leistungsstark<br />
und einfach zu bedienen<br />
Support. Unabhängig davon, ob<br />
sie eine neue Testtechnik erlernen<br />
oder einen neuen Tastkopf<br />
ausprobieren möchten, können<br />
EXR-Besitzer auf die umfangreiche<br />
Knowledge Base und das<br />
Experten-Supportteam von Keysight<br />
zurückgreifen, um schnell<br />
die benötigten Informationen zu<br />
erhalten.<br />
Hauptmerkmale der<br />
Infiniium-EXR-Serie<br />
• ermöglicht es Entwicklern, mit<br />
Signalen höherer Bandbreite<br />
über mehr analoge und digitale<br />
Kanäle simultan zu arbeiten<br />
• vollständig aufrüstbar von 4<br />
bis 8 Kanälen, von 500 MHz<br />
bis 2,5 GHz und insgesamt bis<br />
zu sieben Messgeräte in einem<br />
leichten Tischgerät<br />
• reduziert die Zeit für die Fehlerbehebung<br />
bei zufälligen<br />
Fehlern und verbessert den<br />
Test-Workflow erheblich<br />
Durch die Remote-Zusammenarbeit<br />
im Team können Ingenieure<br />
schnell vom Symptom über<br />
die Ursache zur Lösung gelangen,<br />
was die Markteinführung<br />
beschleunigt und den Arbeitsaufwand<br />
reduziert.<br />
• Die simultane Nutzung von<br />
acht analogen und 16 digitalen<br />
Kanälen ermöglicht den<br />
Anwendern eine kompromisslose<br />
Überwachung und Analyse<br />
komplexer Signalwechselwirkungen<br />
und öffnet ein<br />
weites und aufschlussreiches<br />
Fenster für Entwickler.<br />
• Die leistungsstarke Remote-<br />
Zusammenarbeit mit der<br />
Software PathWave Infiniium<br />
Offline Analysis ermöglicht<br />
es Entwicklerteams, nach<br />
Abschluss der Prüfstandsmessungen<br />
umfangreiche Analysen<br />
und Datenmanipulationen<br />
durchzuführen, wodurch<br />
sowohl die Effizienz als auch<br />
die Effektivität ihres Prüfstands<br />
verbessert wird.<br />
Keysight Technologies stellt die<br />
neue Infiniium-8-Kanal-Oszilloskoptechnologie<br />
vor, die jetzt<br />
sowohl über Vertriebs- als auch<br />
über Direktkanäle erhältlich ist.<br />
Die neue Infiniium EXR-Serie<br />
erweitert die Leistungsfähigkeit<br />
der Infiniium-MXR-Oszilloskop-Familie<br />
von Keysight für<br />
alle Kunden, die über das globale<br />
Vertriebsnetz des Unternehmens<br />
kaufen möchten. Die Infiniium<br />
MXR-Serie und die EXR-Serie<br />
integrieren mehrere Messgeräte<br />
in einer einzigen Plattform und<br />
sorgen so für eine höhere technische<br />
Produktivität und Benutzerfreundlichkeit.<br />
Designs werden immer komplexer,<br />
und der Anspruch an<br />
professionelles Debugging und<br />
Analyse im Mainstream-Labor<br />
nimmt weiter zu. Das neue Infiniium<br />
Mixed-Signal-Oszilloskop<br />
der EXR-Serie (EXR-Serie) ist<br />
das ultimative Werkzeug für<br />
den professionellen Ingenieur<br />
für universelles Debugging. Die<br />
Infiniium EXR- und MXR-Familien<br />
verfügen über einen hochmodernen<br />
ASIC, der sieben integrierte<br />
Anwendungen versorgt,<br />
darunter Oszilloskop, Digital-<br />
Voltmeter (DVM), Signalgenerator,<br />
Bode-Plotter, Zähler,<br />
Protokollanalysator und Logikanalysator.<br />
Die EXR-Serie bietet<br />
bis zu acht analoge Kanäle, die<br />
bei 2,5 GHz mit 16 unabhängigen<br />
digitalen Kanälen simultan<br />
arbeiten.<br />
Die EXR/MXR-Serie<br />
Professionelle Ingenieure brauchen<br />
Tools, die mit der Komplexität<br />
ihrer Designs Schritt halten.<br />
Die Infiniium-EXR- und<br />
-MXR-Serie bieten moderne<br />
Anwendungen und Funktionen<br />
auf einem hochauflösenden<br />
15,6-Zoll-Touchscreen, so<br />
dass Nutzer sowohl auf integrierte<br />
Anwendungen als auch<br />
auf leistungsstarke erweiterte<br />
Anwendungen zugreifen können.<br />
Infiniium-Anwendungen<br />
automatisieren komplexe Aufgaben<br />
wie die Charakterisierung<br />
und Messung von Stromversorgungen<br />
und decken dabei grundlegende<br />
Messungen, erweiterte<br />
Messungen und Analysen von<br />
Schaltverlusten, R DS(ON) , Regelkreisverhalten,<br />
Wirkungsgrad,<br />
Einschwingverhalten, Einschaltstromstoß,<br />
Stromoberschwingungen<br />
und Verluste von<br />
Leistungstransistoren während<br />
eines Zyklus ab.<br />
Das hochauflösende 15,6-Zoll-<br />
Touchscreen-Display der EXR-<br />
Serie wird durch die Möglichkeit<br />
ergänzt, den Bildschirm des<br />
Oszilloskops auf einen anderen<br />
Monitor zu duplizieren oder zu<br />
erweitern, was die Gesamtproduktivität<br />
verbessert. Eine eingebaute<br />
Fehlersuchfunktion analysiert<br />
das normale Signal automatisch<br />
30 Sekunden lang und setzt<br />
erweiterte Trigger ein, um seltene<br />
oder zufällige Signalfehler<br />
zu finden. Mit nur einem Knopfdruck<br />
startet die EXR-Serie automatisch<br />
die Suche nach Signalanomalien<br />
der Bitübertragungsschicht<br />
und beschleunigt so die<br />
Anstrengungen beim Design und<br />
bei der Fehlersuche, was die Effizienz<br />
und das Knowhow erhöht.<br />
Infiniium Nutzer können Daten<br />
überall mit der fortschrittlichen<br />
Infinium Offline-Software analysieren.<br />
Die Fault-Hunter-Funktion,<br />
exklusiv bei der EXR/MXR-<br />
Serie, automatisiert die Erkennung<br />
seltener oder zufälliger<br />
Signalfehler. Mit einem Knopfdruck<br />
analysiert das Oszilloskop<br />
automatisch das normale Signal<br />
und setzt erweiterte Trigger<br />
ein, um seltene oder zufällige<br />
Signalfehler zu finden. Der Fault<br />
Hunter findet Signalanomalien<br />
der Bitübertragungsschicht und<br />
beschleunigt so Design und Fehlerbehebung.<br />
Die Infiniium-EXR-Serie bietet<br />
eine 3-Jahres-Garantie und integrierten<br />
KeysightCare Technical<br />
■ Keysight Technologies<br />
www.keysight.com<br />
12 hf-praxis 2/<strong>2021</strong>
5G-Endnutzer-Erfahrungen unter realen Szenarien im Labor qualifizieren<br />
Keysight Technologies hat das 5G Virtual<br />
Drive Test (VDT) Toolset auf den Markt<br />
gebracht, um 5G-Gerätehersteller, Mobilfunkbetreiber<br />
und Chipsatzhersteller bei<br />
der Qualifizierung der Endbenutzererfahrung<br />
in einer automatisierten, praxisnahen<br />
Laborumgebung zu unterstützen.<br />
Das 5G VDT-Toolset von Keysight kombiniert<br />
die Kanal- und Netzwerkemulationsfähigkeiten<br />
des Unternehmens<br />
mit Erfassungs-, Protokollierungs- und<br />
Skripting-Tools, um die branchenweit<br />
erste reale Testumgebung für die Validierung<br />
von 5G-Geräten unter einer Vielzahl<br />
von Netzwerksignal- und Funkkanalbedingungen<br />
zu schaffen. Das 5G-VDT-Toolset<br />
ermöglicht einem wachsenden Netzwerk<br />
von Geräteherstellern die Analyse der<br />
Leistung von 5G-NR-Geräten (5G New<br />
Radio), die in nicht eigenständigen (NSA)<br />
oder eigenständigen (SA) Netzwerken<br />
unter verschiedenen Mobilitätsszenarien<br />
eingesetzt werden.<br />
Das 5G VDT-Toolset ist Teil des Lösungsportfolios<br />
von Keysight im Bereich<br />
der Netzwerkemulation. Es nutzt den<br />
5G-PROPSIM-Kanalemulator von Keysight,<br />
die UXM 5G-Wireless-Plattform<br />
und die Feldmesslösungen Nemo für<br />
5G-Design, Konformität und Carrier-Validierung<br />
über den gesamten Protokollstapel<br />
hinweg. Bedeutende Hersteller von<br />
Wireless-Geräten und Mobilfunkbetreiber<br />
nutzen die Virtual-Drive-Testlösungen von<br />
Keysight, um mobile Geräte automatisch<br />
zu testen und spezifische Feldprobleme<br />
in einer Laborumgebung wiederholt zu<br />
reproduzieren.<br />
Das 5G VDT-Toolset von Keysight integriert<br />
Automatisierung in einer softwarebasierten<br />
Umgebung, um mobile Geräte<br />
automatisch zu beurteilen und spezifische<br />
Problemstellungen im Einsatz in einer<br />
Laborumgebung wiederholbar zu reproduzieren.<br />
Keysights 5G-VDT-Toolset bietet den<br />
Kunden folgende Vorteile:<br />
• Zugang zu vorgefertigten Testfällen zur<br />
Validierung der Leistung von 5G-Geräten<br />
im Betrieb in anspruchsvollen Szenarien,<br />
wie z.B. in Städten oder in Hochgeschwindigkeitszügen<br />
mit extremen<br />
Funkkanal-, Ausbreitungs- oder Mobilitätsbedingungen<br />
• Nutzung der vor Ort erfassten Daten zur<br />
Erstellung kundenspezifischer Testfälle<br />
sowie zur umfassenden und tiefgreifenden<br />
Leistungsanalyse<br />
• automatisierte, wiederholbare Tests und<br />
erweiterte Fehlerbehebung über den<br />
gesamten Arbeitsablauf hinweg unter<br />
Verwendung fortschrittlicher räumlicher<br />
Kanalmodelle, um flexible und kosteneffektive<br />
Drive Tests neuer 5G-Geräte<br />
in einer kontrollierten, laborbasierten<br />
Umgebung zu gewährleisten<br />
■ Keysight Technologies<br />
www.keysight.com<br />
hf-praxis 2/<strong>2021</strong> 13
Messtechnik<br />
Versorgt bis zu vier Prüfobjekte gleichzeitig<br />
Neue DC-Netzgeräte-Serie<br />
Die neue<br />
Netzgeräteserie<br />
R&S NGP800 ist<br />
zukunftssicher, denn<br />
ihre Einsatzgebiete sind<br />
sehr vielseitig.<br />
Autorin:<br />
Anja Fenske<br />
Rohde & Schwarz<br />
GmbH & Co. KG<br />
www.rohde-schwarz.com<br />
Standard-Labornetzgeräte mit<br />
bis zu 100 W Ausgangsleistung<br />
stoßen bei den Anforderungen<br />
moderner Schaltungen zunehmend<br />
an Grenzen. Die neue<br />
Netzgeräteserie R&S NGP800<br />
ist zukunftssicher. Ihre Einsatzgebiete<br />
liegen nicht nur im<br />
Bereich Konsumgüter, sondern<br />
auch in der Medizintechnik, bei<br />
industriellen und A&D-Anwendungen<br />
sowie in der Automobilelektronik,<br />
zum Beispiel beim<br />
Testen und Entwickeln von<br />
48-V-Bordnetzkomponenten.<br />
Ihre Flexibilität, Funktionalität,<br />
Schutzfunktionen und Konnektivität<br />
prädestinieren sie für vielseitigen<br />
Einsatz in Forschung<br />
und Entwicklung, im Prüf- und<br />
Produktionsumfeld, in der Qualitätssicherung,<br />
im Service sowie<br />
in der Ausbildung.<br />
Maximale Flexibilität<br />
Der große Touchscreen, zahlreiche<br />
Komfort-Features und das<br />
platzsparende Design machen<br />
die Geräte zum Allrounder auf<br />
dem Labortisch. Dank kurzer<br />
Befehlsverarbeitungszeiten,<br />
einer Vielzahl an Fernsteuerschnittstellen<br />
und der Möglichkeit<br />
zur Montage in Racks sind<br />
sie ebenso gut in automatisierte<br />
Testsysteme und Produktionslinien<br />
integrierbar.<br />
Die R&S NGP800 liefern bis<br />
zu 800 W. An jedem der zwei<br />
oder vier Ausgänge stehen bis<br />
zu 200 W und je nach Modell<br />
maximal 64 V oder 20 A zur<br />
Verfügung. Dank der innovativen<br />
FlexPower-Technologie<br />
haben sie einen deutlich größeren<br />
Arbeitsbereich als Standardnetzgeräte<br />
gleicher Leistung. Die<br />
Nennleistung von 200 W pro<br />
Kanal wird über einen großen<br />
und stufenlosen Bereich von<br />
Spannungs- und Stromkombinationen<br />
abgegeben.<br />
Bild 1 zeigt den Arbeitsbereich<br />
für Kanäle mit 32 V/20 A und<br />
64 V/10 A. Im Parallel- oder<br />
Serienbetrieb werden zudem<br />
Spannungen bis zu 250 V und<br />
Ströme bis zu 80 A erreicht<br />
(Bild 2).<br />
Die bis zu vier galvanisch<br />
getrennten Kanäle lassen sich<br />
komplett unabhängig voneinander<br />
betreiben und ansprechen.<br />
Die Output-Taste ermöglicht<br />
den simultanen Betrieb<br />
aller oder ausgewählter Kanäle.<br />
Maximale Funktionalität<br />
Durchdachte Funktionen sorgen<br />
für hohe Effizienz bei den täglichen<br />
Messaufgaben. So lassen<br />
sich beispielsweise per Ramp-<br />
Funktion Einschaltströme präzise<br />
steuern und mit individuell<br />
einstellbaren Output-Delays<br />
unterschiedliche Einschalt-<br />
Bild 1: Dank der FlexPower-Technologie wird die Kanalleistung von 200 W für viele Spannungs- und<br />
Stromkombinationen abgegeben<br />
Bild 3: Die Echtzeitstatistik für<br />
Leistung, Spannung und Strom<br />
ermöglicht schnelle Analysen ohne<br />
zusätzliche Software<br />
14 hf-praxis 2/<strong>2021</strong>
Messtechnik<br />
Ihr Partner für<br />
EMV und HF<br />
Messtechnik-Systeme-Komponenten<br />
AVIONIK-PRÜFTECHNIK<br />
& FUNKMESSPLÄTZE<br />
GNSS-Simulatoren<br />
Testsysteme für Füllstandsmesser<br />
Transponder & Interrogator Tester<br />
Funkmessplätze (BOS, TETRA)<br />
Testsysteme für Höhenmesser<br />
Nav/Comm Tester<br />
POSITIONING - TIMING -<br />
NAVIGATION<br />
GPS/GNSS Simulatoren<br />
Störsignal-Simulatoren<br />
Enterprise NTP Server<br />
Taktgeber Oszillatoren<br />
PTB Masterclocks<br />
Bild 2: Bis zu 80 A oder 250 V im parallelen (oben) oder seriellen (unten) Betrieb<br />
sequenzen realisieren. Ausfalltests und<br />
die Simulation realer Stromversorgungsszenarien<br />
unterstützt die Arbiträrfunktion<br />
QuickArb.<br />
Integrierte Messungen von Strom und Spannung<br />
sowie intern errechnete Leistungswerte<br />
ermöglichen die schnelle Analyse direkt<br />
am Gerät (Bild 3). Alle Werte können für<br />
die detaillierte spätere Untersuchung und<br />
für reproduzierbare Testaufbauten protokolliert<br />
werden. Remote Sensing sorgt für<br />
eine konstante Versorgungsspannung am<br />
Verbraucher und ein konfigurierbarer User<br />
Button lässt sich mit einer häufig verwendeten<br />
Aktion belegen.<br />
Maximale Sicherheit<br />
Passend zur hohen Leistung verfügt die<br />
Serie R&S NGP800 über umfangreiche<br />
Schutzfunktionen einschließlich Überstrom-,<br />
Überspannungs- und Überleistungs schutz.<br />
Diese bewahren den Prüfling vor zu hohen<br />
Spannungen und Strömen und sind vor allem<br />
hf-praxis 2/<strong>2021</strong><br />
bei Grenzwerttests unerlässlich. Ansprechverhalten<br />
und Empfindlichkeit der elektronischen<br />
Sicherung sind für jeden Kanal individuell<br />
einstellbar; die Funktion Fuse Link<br />
koppelt die Sicherungen mehrerer Kanäle.<br />
Safety Limits beschränken die Prüflingsstromversorgung<br />
auf unbedenkliche Werte.<br />
Maximale Konnektivität<br />
Die große Auswahl an Schnittstellen zur<br />
Fernsteuerung der Geräte werden den verschiedenen<br />
Anwendungsbereichen gerecht.<br />
Alle Modelle sind serien mäßig mit USB und<br />
LAN ausgestattet; WLAN- und IEEE-488-<br />
Schnittstellen sind optional. Triggersysteme<br />
werden mit den digitalen Ein- und Ausgängen<br />
programmiert und beispielsweise zur<br />
Synchronisation mehrerer Geräte verwendet.<br />
Und sehr kurze Einstellzeiten sind erreichbar<br />
durch die analoge Steuerung der Ausgangsspannungen<br />
und -ströme mit externen<br />
Kontrollspannungen von 0 bis 5 V. ◄<br />
15<br />
HF- & MIKROWELLEN-<br />
MESSTECHNIK<br />
Puls- & Signalgeneratoren<br />
Feldmessung<br />
Netzwerkanalysatoren<br />
Spektrumanalysatoren<br />
Leistungsmessköpfe<br />
HF-Schaltfelder<br />
HF- & MIKROWELLEN-<br />
KOMPONENTEN<br />
Hohlleiterkomponenten bis 325 GHz<br />
HF-Komponenten bis 100 GHz<br />
RF-over-Fiber<br />
Kalibrierkits<br />
Subsystem<br />
Verstärker<br />
Schalter<br />
Tel. 089-895 565 0 * Fax 089-895 565 10<br />
Email: info@emco-elektronik.de<br />
Internet: www.emco-elektronik.de
Messtechnik<br />
Testzeit ist Geld<br />
Wie hoch sind die Gesamtkosten für Ihr Unternehmen, wenn das Ingenieur-Team aufgrund von Geräteproblemen einen Tag lang nicht arbeiten kann?<br />
Die Umsatzeinbußen<br />
aufgrund von<br />
Problemen mit<br />
Testgeräten werden oft<br />
unterschätzt.<br />
Autor:<br />
Ted Burns<br />
Keysight Technologies<br />
www.keysight.com<br />
Eine Umfrage unter Ingenieuren<br />
aus Forschung und Entwicklung<br />
untersucht die wirtschaftlichen<br />
Auswirkungen von (fehlenden)<br />
Geräteschulungen, (vernachlässigter)<br />
Gerätewartung/-kalibrierung<br />
sowie (unzureichendem)<br />
technischem Support auf die<br />
Produktentwicklungszyklen.<br />
Tests sind ein<br />
entscheidendes<br />
Element<br />
im Entwicklungszyklus eines<br />
jeden Produkts, einer jeden<br />
Lösung oder Dienstleistung.<br />
Unabhängig davon, in welcher<br />
Branche ein Unternehmen tätig<br />
ist, unterliegt es spezifischen<br />
Rahmenbedingungen, Normen<br />
und Vorschriften für Tests, um<br />
sicherzustellen, dass seine Produkte<br />
effektiv und sicher funktionieren.<br />
Aber die Anforderungen an<br />
F&E-Ingenieure haben in den<br />
letzten Jahren zugenommen,<br />
da die Branche immer komplexer<br />
wird und der Zeitdruck,<br />
neue Produkte und Dienstleistungen<br />
auf den Markt zu bringen,<br />
zunimmt.<br />
Es gibt immer häufiger Workflow-Probleme<br />
im Zusammenhang<br />
mit dem Einsatz von Testgeräten;<br />
sei es, weil die Geräte<br />
falsch konfiguriert wurden, den<br />
Testingenieuren die erforderlichen<br />
Schulungen oder Kenntnisse<br />
fehlen oder weil Fehler<br />
aufgrund von Umwelteinflüssen<br />
oder Geräteausfällen nicht<br />
schnell genug erkannt und behoben<br />
werden können. Dies trägt<br />
wesentlich zur Intensivierung der<br />
Entwicklungszyklen bei.<br />
Dimensional Research führte<br />
eine Umfrage unter 305 F&E-<br />
Ingenieuren aus einer Reihe von<br />
globalen Unternehmen durch,<br />
darunter auch solche aus dem<br />
Technologie- und Telekommunikationssektor.<br />
Die Ergebnisse<br />
waren eindeutig – mehr als 90%<br />
der Unternehmen mussten aufgrund<br />
vermeidbarer Verzögerungen<br />
im Zusammenhang mit<br />
der Messtechnik Umsatzeinbußen<br />
hinnehmen. Für mehr als die<br />
Hälfte – 53% der Unternehmen<br />
– beläuft sich dieser Einnahmeverlust<br />
auf mehr als 100.000<br />
Dollar Ausfall pro Tag, an dem<br />
sie auf die Lösung von Problemen<br />
durch den technischen Support<br />
warten. Zeitverlust führt zu<br />
Geldverlust. Wie kam es also zu<br />
dieser Situation, und was kann<br />
man dagegen tun?<br />
Testfälle nehmen um<br />
Größenordnungen zu<br />
– warum? Hier die Antwort:<br />
Um wettbewerbsfähig zu bleiben,<br />
müssen Unternehmen Hindernisse<br />
beseitigen, die zu Verzögerungen<br />
führen. Die Komplexität<br />
der Designs, häufige<br />
Design-Änderungen und ungewohnte<br />
neue Technologien mit<br />
sich schnell entwickelnden Standards<br />
können Entwickler dazu<br />
zwingen, technische Probleme<br />
spontan zu beheben.<br />
Die Entwicklungspläne für Produkte<br />
oder Dienstleistungen<br />
berücksichtigen nicht die Zeit für<br />
die Fehlersuche und -behebung<br />
solcher Probleme. Um aggressive<br />
Zeitpläne einzuhalten, müssen<br />
sie dies ohne die richtigen<br />
Ressourcen, Schulungen oder<br />
Fachkenntnisse tun.<br />
In der Vergangenheit waren die<br />
Entwickler mit dem Design von<br />
Testgeräten und mit Teststandards<br />
bestens vertraut. Heute<br />
haben sie einfach nicht mehr<br />
die Zeit, um zu ergründen, wie<br />
ihre Testgeräte funktionieren,<br />
wie eine Konfiguration optimiert<br />
werden kann oder wie man Fehler<br />
an einem komplexen Aufbau<br />
behebt, um die in den Spezifikationen<br />
und Industrienormen festgelegten<br />
Ergebnisse zu erzielen.<br />
Und angesichts des ständigen<br />
Drucks, die Entwicklungszeiten<br />
neuer Produkte zu verkürzen,<br />
können es sich marktführende<br />
Unternehmen nicht leisten,<br />
tagelang auf Experten des technischen<br />
Supports zur Problemlösung<br />
zu warten.<br />
Ein praktisches Beispiel: In der<br />
Vergangenheit luden F&E-Ingenieure<br />
regelmäßig technische<br />
Handbücher herunter, um das<br />
Innenleben eines Produkts kennen<br />
zu lernen. Sie hatten ein<br />
genaues Verständnis der Funktionsweise,<br />
der Testkonfiguration<br />
und der Anwendungsfälle.<br />
Heutzutage haben die Testmatrizen<br />
die Anzahl und Komplexität<br />
der Testfälle enorm erhöht. Es<br />
ist nicht mehr möglich, all diese<br />
Fälle zu meistern und gleichzeitig<br />
die Kundenerwartungen und<br />
Markteinführungsziele zu erfüllen.<br />
F&E-Ingenieure verlassen<br />
sich auf Automatisierung und<br />
hochentwickelte Software, um<br />
eine hohe Geschwindigkeit zu<br />
16 hf-praxis 2/<strong>2021</strong>
Messtechnik<br />
Über den Autor<br />
Ted Burns ist eine kundenorientierte Führungspersönlichkeit<br />
mit über 20 Jahren Erfahrung in der Telekommunikation und<br />
einer beeindruckenden Erfolgsquote beim Aufbau von Kundenbindung.<br />
Ted leitet die globale KeysightCare-Initiative von<br />
Keysight. Dabei handelt es sich um eine cloud-basierte Kundenbetreuung,<br />
die einen zuverlässigen und proaktiven Support<br />
über eine einzige Anlaufstelle für Messgeräte, Software und<br />
Lösungen bietet. Zuvor war Ted bei Ixia, wo er Programme<br />
in den Bereichen globaler technischer Support, Service- und<br />
Support-Integration, F&E und Bereitstellung von Pre/Post-<br />
Sales-Lösungen leitete. Er hat außerdem globale Engineeringteams<br />
in EMEA und APAC aufgebaut und sein technischer<br />
Fokus umfasst IP Service Edge Routing, LTE/EPC Wireless,<br />
Triple-Play-Netzwerküberwachung und Netzwerksicherheit.<br />
erreichen. Aber wenn ein Testfall<br />
fehlschlägt, kann die Fehlerbehebung<br />
schwierig und zeitaufwändig<br />
sein.<br />
Die Eskalation wirtschaftlicher<br />
Probleme<br />
zeichnet sich ab. Bei der von<br />
Keysight in Auftrag gegebenen<br />
Umfrage gaben 91% der<br />
Befragten an, dass sie mit wirtschaftlich<br />
relevanten Problemen<br />
in Bezug auf Kalibrierung,<br />
Lösung technischer Probleme<br />
oder Geräteleistung konfrontiert<br />
sind. Darüber hinaus berichteten<br />
46% der Befragten, dass ihr<br />
Geschäft innerhalb des ersten<br />
Tages darunter leidet, wenn Testgeräte<br />
nicht wie erwartet funktionieren.<br />
Des Weiteren gaben<br />
72% an, dass sich Kalibrierprobleme<br />
innerhalb von drei Tagen<br />
auf ihr Geschäft auswirken.<br />
Dennoch gaben durchschnittlich<br />
65% an, dass die Zeit, die für<br />
die Kalibrierung und Reparatur<br />
von Geräten benötigt wird, nicht<br />
schnell genug oder nicht vorhersehbar<br />
ist, da es an den erforderlichen<br />
Service Level Agreements<br />
(SLAs) mangelt, um Zeitverzögerungen<br />
zu vermeiden.<br />
Insgesamt hatten 97% der<br />
Befragten Probleme mit Testgeräten,<br />
die zu Projektverzögerungen<br />
führten. Darunter<br />
befanden sich auch 63% der<br />
Befragten, die angaben, dass sie<br />
ein Versagen eines Testgeräts<br />
erlebt hatten, das dann repariert<br />
werden musste. 56% sagten, sie<br />
hätten Probleme aufgrund einer<br />
unsachgemäßen Einrichtung der<br />
Testgeräte – Probleme mit der<br />
Konfiguration, Verkabelung usw.<br />
– gehabt. 50 % mussten feststellen,<br />
dass die Geräte nicht mehr<br />
richtig kalibriert waren, und<br />
46 % hatten Probleme mit der<br />
unsachgemäßen Verwendung<br />
von Tools – Fehler der Mitarbeiter,<br />
mangelnde Schulung,<br />
Programmierprobleme und so<br />
weiter. 29% mussten Verzögerungen<br />
beim Warten auf die<br />
Einrichtung neuer Testgeräte<br />
hinnehmen.<br />
Auswirkungen auf das<br />
Geschäftsergebnis<br />
sind gut vorstellbar. Denn all<br />
diese Probleme können kritisch<br />
auf den wirtschaftlichen Erfolg<br />
wirken. Wenn das F&E-Ingenieurteam<br />
aufgrund von Problemen<br />
mit der Messtechnik einen<br />
einzigen Tag lang nicht arbeiten<br />
kann, können die Kosten gravierend<br />
sein. 53% der Umfrageteilnehmer<br />
gaben an, dass sich die<br />
Kosten dafür auf 100.000 Dollar<br />
pro Tag oder mehr belaufen<br />
– und 5% gaben an, dass sie<br />
mehr als 1 Million Dollar pro<br />
Tag betragen.<br />
Darüber hinaus erklärten 91%<br />
der Befragten, dass solche Probleme<br />
greifbare und materielle<br />
Auswirkungen auf das Geschäft<br />
haben, von der Verringerung der<br />
Produktausbeute (angeführt von<br />
53%) über Produkte, die von<br />
den Käufern abgelehnt werden<br />
(47%), bis hin zu erhöhten Produktrückgaben<br />
(45%) und sogar<br />
Produktrückrufen (28%). Solche<br />
Vorkommnisse sind kostspielig.<br />
Und diese Kosten können sich<br />
über mehrere Quartale hinziehen,<br />
wenn Firmen darum kämpfen,<br />
das Vertrauen ihrer Kunden<br />
als Qualitätslieferanten zurückzugewinnen.<br />
Ein wesentlicher<br />
Unterschied<br />
darf nicht außer acht gelassen<br />
werden: In dieser komplexen<br />
Umgebung ist es nicht verwunderlich,<br />
dass 60% der gemeldeten<br />
Probleme auf eine falsche<br />
Einrichtung der Testgeräte oder<br />
unsachgemäße Verwendung<br />
zurückzuführen sind. Allein<br />
diese Faktoren deuten darauf<br />
hin, dass mit zunehmender Komplexität<br />
der Produktdesigns und<br />
Testlösungen der Zugang zu<br />
professionellen Ressourcen und<br />
Informationen des technischen<br />
Supports immer wichtiger wird.<br />
Wenn Probleme auftreten, brauchen<br />
Unternehmen schnelle und<br />
zuverlässige Hilfe bei der Fehlersuche<br />
und -behebung. Mit dem<br />
richtigen technischen Support<br />
lässt sich die Zeit bis zur Problemlösung<br />
bei der Fehlersuche<br />
und Diagnose fortschrittlicher<br />
Messtechnik verkürzen.<br />
Bemerkenswert ist, wie häufig<br />
Testprofis Unterstützung benötigen:<br />
95% gaben an, dass sie<br />
jeden Monat Hilfe benötigen,<br />
und 59% gaben an, dass sie<br />
jeden Monat sechs oder mehr<br />
Probleme haben, bei denen technischer<br />
Support benötigt wird.<br />
94% der Experten für elektronische<br />
Tests gaben an, dass sie<br />
einen engagierten, reaktionsschnellen<br />
technischen Support<br />
benötigen.<br />
Noch offensichtlicher ist, dass<br />
sich die Erwartungen und<br />
Anforderungen an den technischen<br />
Support grundlegend<br />
geändert haben. Fast die Hälfte<br />
der befragten Fachleute gab an,<br />
dass die bestehenden Modelle<br />
des technischen Supports ihren<br />
Erwartungen und Geschäftsanforderungen<br />
nicht gerecht werden.<br />
Sie gaben an, dass der technische<br />
Support hochgradig sachkundig,<br />
sofort erreichbar und<br />
mit schnelleren, verbindlichen<br />
Reaktionszeiten ausgestattet sein<br />
muss. 68% waren der Meinung,<br />
dass sie mit einem Prioritäts-<br />
Supportmodell mehrere Tage pro<br />
Jahr einsparen könnten.<br />
Modernes Testen und<br />
Entwickeln<br />
erfordert einen modernen Ansatz<br />
für den technischen Support, der<br />
auf die Anforderungen von agilem,<br />
vernetztem Design und Test<br />
zugeschnitten ist. Jede Technologiegeneration<br />
erhöht diese Komplexität.<br />
Messtechnik-Unternehmen<br />
müssen schneller reagieren<br />
und Aufgaben des technischen<br />
Supports lösen, damit ihre Kunden<br />
bei Teststandards, Testmethodik<br />
und Gerätewartung immer<br />
einen Schritt voraus sind.<br />
Insgesamt kann der vorrangige<br />
Zugang zu Testexperten mit verbindlichen<br />
Reaktionszeiten und<br />
proaktiven Benachrichtigungen,<br />
Kalibrierungsdiensten und Reparatureinrichtungen<br />
mit verbindlichen<br />
Durchlaufzeiten und einer<br />
hochmodernen digitalen Erfahrung<br />
einen wesentlichen Unterschied<br />
ausmachen, unabhängig<br />
davon, ob die Ingenieure ein<br />
Produkt entwerfen oder herstellen.<br />
Der richtige Support kann<br />
ein Team in die Lage versetzen,<br />
ein Qualitätsprodukt termingerecht<br />
zu liefern und dabei helfen,<br />
Design- oder Produktionsprobleme<br />
zu vermeiden, die zu<br />
kostspieligen Verzögerungen<br />
führen würden. ◄<br />
18 hf-praxis 2/<strong>2021</strong>
Messtechnik<br />
Was macht einen guten VNA aus?<br />
• Messgeschwindigkeit<br />
Die Messgeschwindigkeit wird<br />
typischerweise pro Messpunkt<br />
angegeben. Sie kann einen<br />
großen Einfluss auf die Gesamtzykluszeit<br />
haben, wenn die<br />
VNA-Stimuluseinstellungen zu<br />
einer langen Sweep-Zeit führen.<br />
Um einen VNA mit hervorragenden<br />
Spezifikationen herzustellen,<br />
müssen viele Einzelkomponenten<br />
klug und sorgfältig<br />
ausgewählt und für die<br />
Anwendung optimiert werden.<br />
Schauen wir uns unter diesem<br />
Aspekt einige der wichtigsten<br />
Komponenten an!<br />
Richtkoppler<br />
Der Koppler ist für die Erstellung<br />
eines Messignals verantwortlich,<br />
das proportional zum am Eingang<br />
reflektierten Signalanteils<br />
ist, sodass das Messgerät genau<br />
das Verhältnis der übertragenen<br />
zur reflektierten Leistung anzeigen<br />
kann (ein S-Parameter). Ein<br />
gut gebauter Richtkoppler kann<br />
das Grundrauschen des VNAs<br />
senken, was zu einem erhöhten<br />
Dynamikbereich führt. Ein<br />
stabiler Koppler behält außerdem<br />
seine Eigenschaften über<br />
dem Einsatztemperaturbereich<br />
des Geräts bei, sodass Benutzer<br />
weniger Kalibrierungen durchführen<br />
müssen.<br />
Wie baut man einen solchen<br />
guten Richtkoppler? Man<br />
beginnt mit der Auswahl von<br />
guten Komponenten mit stabiler<br />
Performance über der Frequenz<br />
und hervorragenden Temperatureigenschaften.<br />
Neben den<br />
individuellen Komponenten ist<br />
die interne und externe Abschirmung<br />
des Kopplers wichtig.<br />
Eine überlegene Abschirmung<br />
kann ein Übersprechen zwischen<br />
verschiedenen HF-Pfaden und<br />
EMI zwischen einzelnen Modulen<br />
minimieren. Das hilft dem<br />
Richtkoppler, seine eigentliche<br />
Aufgabe besser zu erfüllen. Das<br />
Messignal ist weniger anfällig<br />
für Störungen durch die Umgebung.<br />
Die Abschirmung schränkt<br />
nicht nur die unerwünschte Ausbreitung<br />
der elektromagneti-<br />
Dieser Artikel<br />
konzentriert sich<br />
auf die besonderen<br />
Komponenten und<br />
Design-Aspekte, die<br />
die Leistung eines<br />
VNAs maximieren<br />
können.<br />
Quelle:<br />
What Makes a Good VNA?<br />
Copper Technology,<br />
November 2015<br />
übersetzt von FS<br />
Ein guter VNA sollte sowohl<br />
eine ausgezeichnete Hardware-<br />
Leistung als auch eine einfach zu<br />
bedienende Software mit nützlichen<br />
Nachbearbeitungsfähigkeiten<br />
besitzen. Es gibt jedoch<br />
zahlreiche VNAs auf dem Markt<br />
mit unterschiedlichen Leistungsklassen;<br />
einige von ihnen gehören<br />
zur Economic-Klasse und<br />
andere glänzen mit wirklicher<br />
Labortestqualität. Was trennt<br />
die beiden?<br />
Die Schlüssel-<br />
Leistungsdaten<br />
Bevor wir die einzelnen Komponenten,<br />
die einen guten (oder<br />
weniger guten) VNA ausmachen,<br />
werfen wir einen Blick auf die<br />
Schlüssel-Leistungsdaten dieses<br />
Instruments. Dazu gehören in<br />
erster Linie:<br />
• Frequenzbereich<br />
Dieser bestimmt kategorisch den<br />
Frequenzbereich der Messung<br />
(im Gegensatz zu einem analogen<br />
Oszilloskop, bei dem man<br />
auch über die -3-dB-Frequenzgrenze<br />
hinaus messen und das<br />
Ergebnis entsprechend korrigieren<br />
kann).<br />
• Auflösung der Frequenzeinstellung<br />
Das ist der kleinste Frequenzschritt,<br />
den Sie vom Instrument<br />
erhalten können. Er begrenzt<br />
die Auflösung aller Messungen.<br />
• Messgenauigkeit<br />
Diese bezieht sich auf die Messunsicherheit<br />
von Größe/Amplitude<br />
und Phase.<br />
• Ausgangsleistungsbereich<br />
Das sind die Leistungsstufen, die<br />
Sie am Testport haben können.<br />
Einige Prüflinge haben<br />
unterschiedliche Reaktionen,<br />
wenn der Eingangsleistungspegel<br />
variiert wird. Diese Stufen<br />
sind für den Betrieb innerhalb<br />
eines Bereichs der Eingangsleistung<br />
oder für eine bestimmte<br />
Eingangsleistung ausgelegt.<br />
• Leistungsauflösung<br />
Sie legt fest, wie fein die Ausgangsleistung<br />
eingestellt werden<br />
kann; bessere Leistungsauflösung<br />
ermöglicht genauere Einstellungen<br />
der Ausgangsleistung.<br />
• Oberschwingungsverzerrung<br />
und nichtharmonische<br />
Störung am Ausgang<br />
Hier geht es um die Anzahl und<br />
Größe unerwünschter Signale am<br />
Testport vorhanden. Eine geringe<br />
Verzerrung kann genauere<br />
Ergebnisse liefern, insbesondere<br />
bei der Messung der DUT-Verzerrung<br />
oder der Harmonischen<br />
des DUT.<br />
20 hf-praxis 2/<strong>2021</strong>
Messtechnik<br />
schen Wellen ein, sondern liefert<br />
auch Wärme nach Masse zur<br />
Stabilisierung der Temperatur im<br />
Koppler. Die Stabilität der Innentemperatur<br />
ist entscheidend für<br />
die Genauigkeit, da bis zu einem<br />
gewissen Grad alle Komponenten<br />
in der Konstruktion einen<br />
gewissen Grad an Temperaturabhängigkeit<br />
aufweisen. Das Foto<br />
zeigt den internen Aufbau eines<br />
USB-VNAs zur Veranschaulichung<br />
des Abschirmungsgrads<br />
und der und Isolation – Maßnahmen,<br />
die für eine überlegene<br />
Leistung erforderlich sind.<br />
Mischer<br />
In dem VNA-Konzept gemäß<br />
Blockdiagramm kommen vier<br />
Mischer zum Einsatz. Der<br />
Mischer ist eine weitere sehr<br />
wichtige Komponente innerhalb<br />
des VNAs. Moderne VNAs<br />
verwenden normalerweise einen<br />
Mischer anstelle eines Samplers,<br />
den ältere VNAs aufgrund ihres<br />
einfacheren Designs und der<br />
geringeren Kosten verwendeten.<br />
Ein guter Mischer trägt zu<br />
einem niedrigen Grundrauschen<br />
bei und minimiert unerwünschte<br />
Störreaktionen.<br />
Um einen guten Mischer herzustellen,<br />
ist neben der Auswahl<br />
großartiger Komponenten eine<br />
hervorragende Abschirmung/Isolation<br />
erforderlich, um das Übersprechen<br />
zu minimieren und die<br />
Herstellung eines Instruments<br />
mit hohem Dynamikbereich zu<br />
ermöglichen.<br />
Die Bereitstellung eines gemeinsamen<br />
und kohärenten LOs für<br />
alle Mischer ist erforderlich, um<br />
die Messung zu optimieren und<br />
allgemein Rauschen/Störungen<br />
gering zu halten. Wichtig ist<br />
hier auch geringes LO-Phasenrauschen.<br />
Auf die Verbindung<br />
des Local Oscillators wurde im<br />
Blockschaltbild verzichtet.<br />
Rigol_DE_MSO5000_210x148+3_01<strong>2021</strong>_V01.qxp_Layout 1 05.01.21 14:37 Seite 1<br />
Quelle<br />
(Source Oscillator)<br />
Die VNA-Quelle ist nicht nur<br />
ein wesentliches Modul, sondern<br />
trägt auch wesentlich zur<br />
Gesamtsumme der Gerätekosten<br />
bei. Grundsätzlich kann die<br />
Quelle entweder extern oder integriert<br />
sein. Der Vorteil der Verwendung<br />
einer externen Quelle<br />
ist die Verbesserung der Reinheit<br />
des Signals, da die Quelle konsequenter<br />
abgeschirmt und von<br />
anderen Modulen isoliert sein<br />
kann. Die Vorteile einer integrierten<br />
Quelle sind hohe mögliche<br />
Sweep-Geschwindigkeit,<br />
Ermöglichung einer kompakten<br />
Messgerätelösung, Reduzierung<br />
von Kosten und kürzere und<br />
einfachere Verbindungen zwischen<br />
der Quelle und anderen<br />
Komponenten. Bei ordnungsgemäßer<br />
Auslegung der Quelle<br />
und ihrer Abschirmung kann<br />
eine ausreichend saubere interne<br />
Quelle erhalten werden, ohne die<br />
Nachteile einer externen Quelle<br />
in Kauf nehmen zu müssen.<br />
Die automatische Regelung<br />
(ALC) ist ein weiterer wichtiger<br />
Aspekt der VNA-Quelle.<br />
Hier geht es um die Fähigkeit,<br />
den Ausgangsleistungspegel<br />
der Quelle zu stabilisieren. Alte<br />
VNAs verwenden möglicherweise<br />
einen Analogeingang<br />
für die ALC. Moderne VNAs<br />
verwenden nur digitale Steuerungen.<br />
Die digitale Steuerung<br />
bietet modernen VNAs die Möglichkeit<br />
zum Generieren eines<br />
sehr genauen Leistungspegels<br />
und ermöglichen einen größeren<br />
Bereich von Ausgangsleistungseinstellungen.<br />
Die meisten modernen VNAs<br />
haben auch eine Leistungsflachheitsspezifikation<br />
(Flatness), die<br />
die Konsistenz der Ausgangsleistung<br />
über der Frequenz<br />
beschreibt. Hervorragende Ebenheit<br />
kann durch Anwendung von<br />
digital arbeitenden ALC-Korrekturen<br />
erreicht werden. Der<br />
Digitale Speicheroszilloskope:<br />
Leistungsstark und wirtschaftlich<br />
TECHNOLOGY<br />
II<br />
MSO5000 Serie<br />
Digitale High-End-Speicheroszilloskope<br />
• Inklusive Bode-Diagrammdarstellung<br />
• 70, 100, 200 und 350 MHz analoge Bandbreite<br />
(per Software-Upgrade)<br />
• 2 (70/100 MHz) oder 4 analoge Kanäle (Upgrade)<br />
+ 16 digitale Kanäle (MSO)<br />
• Bis zu 8 GS/sek. Echtzeit-Abtastrate<br />
• Bis zu 200 Mpts Speichertiefe (Option)<br />
• 500.000 wfms/sek. Wellenform-Erfassungsrate<br />
Aktion → Kostenlos bis 31. März <strong>2021</strong>:<br />
Protokollanalyse, Wellenformgenerator,<br />
Leistungsanalyse<br />
Registrieren<br />
Sie sich<br />
für unseren<br />
Newsletter →<br />
@<br />
ab € 809,-<br />
plus MwSt.<br />
3 Jahre Garantie – verlängerbar! X-IN-1<br />
www.rigol.eu<br />
hf-praxis 2/<strong>2021</strong> 21<br />
RIGOL Technologies EU GmbH | Telefon +49 8105 27292-0 | info-europe@rigol.com
Messtechnik<br />
Blockdiagramm eines USB-VNAs mit zwei Ports<br />
Parameter wird zum Zeitpunkt<br />
der Werkskalibrierung ermittelt.<br />
Dämpfungsglied<br />
Die meisten modernen VNAs<br />
enthalten auch einen Stufendämpfer<br />
zwischen dem Referenzkoppler<br />
und dem Testkoppler,<br />
sodass ein größerer<br />
Leistungsbereich im Vergleich<br />
zu rein ALC-basiert arbeitenden<br />
Konzepten erreicht werden<br />
kann. Das Hinzufügen eines<br />
Stufendämpfers erweitert nicht<br />
nur den Ausgangsleistungsbereich,<br />
sondern bietet auch eine<br />
gute Übereinstimmung mit dem<br />
Testport. Das Dämpfungsglied<br />
verbessert die Anpassung am<br />
Ausgangsport, falls diese nicht<br />
optimal ist. Eine weitere Verbesserung,<br />
die der Stufendämpfer<br />
mit sich bringt, betrifft den<br />
Rauschpegel der Signale. Das<br />
Dämpfungsglied erlaubt ein<br />
großes Signal im Referenzkanal,<br />
auch wenn am Testport ein<br />
kleines Signal benötigt wird.<br />
Dies trägt zur Erzeugung eines<br />
rauscharmen Signals am Testport<br />
bei.<br />
Digitale Verarbeitung<br />
Nachdem u.a. die genannten<br />
die HF-Komponenten und<br />
-Module ihre Arbeit erledigt<br />
haben, gelangen die Signale<br />
zum digitalen Bereich des VNAs<br />
zwecks Probenahme und Weiterverarbeitung.<br />
Wegen des<br />
hohen Integrationsgrads und<br />
der erforderlichen Synchronisation<br />
zwischen den verschiedenen<br />
HF-Komponenten des<br />
VNAs ist ein dedizierter digitaler<br />
Verarbeitungsabschnitt entscheidend<br />
für die Optimierung<br />
der Systemleistung.<br />
Geschwindigkeit und Präzision<br />
der digitalen Prozessoren des<br />
VNAs sind für den gesamten<br />
VNA entscheidend. Leistungsparameter<br />
wie Grundrauschen,<br />
maximale Messgeschwindigkeit<br />
und<br />
Messlatenz werden vom digitalen<br />
Processing bestimmt<br />
oder mitbestimmt. Moderne<br />
VNAs enthalten fortschrittliche<br />
FPGAs, Hochgeschwindigkeits-<br />
DSP-Chips oder beides, um<br />
die digitale Signalverarbeitung<br />
durchführen, die erforderlich<br />
ist, um die rohen Messdaten auf<br />
einem hohen Niveau mit hoher<br />
Geschwindigkeit zu erzeugen.<br />
Die rohen Messdaten müssen<br />
ebenfalls zügig an den Anwendungsprozessor<br />
übertragen werden.<br />
Dies ist ein interner Prozessor<br />
oder ein externer Prozessor<br />
im Fall eines modularen VNAs.<br />
Zum Beispiel Hochgeschwindigkeits-Schnittstellen<br />
mit<br />
geringer Latenz wie Ethernet<br />
und USB werden in modernen<br />
VNAs häufig zum Datentransport<br />
verwendet (Rohergebnisse<br />
auf die Anwendungsschicht).<br />
Software und<br />
Schnittstellen<br />
Last but not least benötigt ein<br />
moderner VNA Benutzer- und<br />
Programmierschnittstellen<br />
zusammen mit dem Post-Verarbeitungs-Featureset,<br />
das für<br />
die Analyse der Ergebnisse und<br />
die Automatisierung von Tests<br />
benötigt wird. Die grafische<br />
Benutzerschnittstelle ist normalerweise<br />
eine eigenständige<br />
Anwendung, die unter einem<br />
modernen Betriebssystem ausgeführt<br />
wird. Das bietet dem<br />
Benutzer die Vorteile einer stabilen<br />
Plattform und erleichtert<br />
die Datenübertragung auf andere<br />
Anwendungen innerhalb des selben<br />
Geräts oder zu integrierten<br />
Automatisierungsschnittstellen<br />
zu anderen Geräten und Netzwerken.<br />
Neben der grafischen Benutzeroberfläche<br />
wird ein großartiger<br />
VNA eine oder mehrere<br />
Schnittstellen enthalten, welche<br />
die Automatisierung von<br />
Messungen und die Datenübertragung<br />
von Messergebnissen<br />
ermöglichen. Dies ist besonders<br />
kritisch in Produktionsumgebungen,<br />
in denen die selben<br />
Tests wiederholt durchgeführt<br />
werden und wo Konsistenz ein<br />
Schlüssel für das Qualitäts-<br />
Management ist. Schnittstellen<br />
wie SCPI, VXI-11, Com/DCom<br />
und TCP-Socket sind beliebte<br />
Optionen für die Automatisierungsschnittstelle.<br />
Fazit<br />
Der Aufbau eines großartigen<br />
VNAs beginnt mit der Auswahl<br />
herausragender Bausteine einschließlich<br />
HF-Komponenten<br />
wie Mischer, Dämpfungsglieder,<br />
Oszillatoren. Ein außergewöhnliches<br />
Design wird diese Funktionseinheiten<br />
wie auch Richtkoppler,<br />
HF-Quellen und digitale<br />
Verarbeitungseinheiten<br />
für eine gute Leistung optimal<br />
kombinieren. Es ist die Summe<br />
all dieser Elemente, welche die<br />
Performance und Vielseitigkeit<br />
eines VNAs bestimmt. Reichhaltige<br />
Schnittstellen gehören<br />
zu einem erstklassigen VNA in<br />
Laborqualität. ◄<br />
Interner Aufbau eines USB VNAs, bei dem die im Artikel geschilderten Punkte<br />
berücksichtigt wurden<br />
22 hf-praxis 2/<strong>2021</strong>
I N D U S T R Y - L E A D I N G D E S I G N<br />
LTCC Products<br />
The World’s Broadest Portfolio<br />
• 750+ in-stock models<br />
• Custom designs with fast turnaround<br />
• Superior RF performance<br />
• Package sizes as small as 0202<br />
DISTRIBUTORS
Messtechnik<br />
Zweite Generation isolierter<br />
IsoVu-Oszilloskop-Tastköpfe<br />
bei Wide-Bandgap-Power-Messungen<br />
grundlegend verändert.<br />
„Als die IsoVu-Tastköpfe eingeführt<br />
wurden, stellten sie einen<br />
echten Durchbruch für unsere<br />
Kunden dar, da sie einen tatsächlichen<br />
Einblick in die Performance<br />
der Highside ihrer<br />
Halbbrückendesigns gewinnen<br />
konnten, wodurch ein erheblicher<br />
Blindspot eliminiert<br />
wurde“, sagt Suchi Rinivasan,<br />
General Manager von Tektronix<br />
Mainstream Solutions. „Mit<br />
dieser zweiten Generation von<br />
IsoVU machen wir diese hochmoderne<br />
isolierte Messtechnologie<br />
einem breiteren Kundenkreis<br />
für Aufgaben wie F&E auf<br />
Produktebene, Validierung und<br />
EMI-Fehlersuche zugänglich.“<br />
Upgrades und Verbesserungen in<br />
allen Bereichen, darunter:<br />
Tektronix, Inc. kündigte die<br />
zweite Generation der isolierten<br />
Vollausstattung für<br />
Ihr Labor – umfassende<br />
Lösungen aus einer Hand<br />
• Oszilloskope, VNA, Signalgeneratoren<br />
und Netzteile<br />
• Schnell verfügbare Demogeräte<br />
• Professionelle Beratung und<br />
Anwenderschulung<br />
• Service im Garantie- oder<br />
Reparaturfall<br />
info@telemeter.de · www.telemeter.info<br />
Wir liefern Lösungen…<br />
Oszilloskop-Tastköpfe IsoVu<br />
an, die TIVP-Serie. Sie weisen<br />
verbesserte Leistungsmerkmale<br />
gegenüber der 2016 erstmals eingeführten<br />
bahnbrechenden Tastköpfe<br />
auf. Die IsoVu-Tastköpfe<br />
der zweiten Generation erweitern<br />
die Einsatzmöglichkeiten<br />
der isolierten Tastkopftechnologie<br />
auf dem gesamten Markt<br />
für die Konstruktion von Power<br />
Systems mit kleinerer Größe,<br />
höherer Benutzerfreundlichkeit<br />
und verbesserter elektrischer<br />
Performance.<br />
Für einen<br />
noch breiteren<br />
Kundenkreis<br />
Die Durchführung genauer<br />
Messungen an ungeerdeten<br />
Hochgeschwindigkeits-Systemen<br />
ist mit herkömmlichen<br />
Differential-Tastköpfen nahezu<br />
unmöglich. Ingenieure, die mit<br />
Wide-Bandgap-Technologien<br />
wie SiC und GaN arbeiten, stehen<br />
aufgrund der höheren Frequenzen<br />
und Schaltgeschwindigkeiten<br />
vor der schwierigen<br />
Aufgabe, Bauelemente präzise<br />
zu vermessen und zu charakterisieren.<br />
Durch die galvanische<br />
Trennung des Tastkopfes vom<br />
Oszilloskop haben die IsoVu-<br />
Tastköpfe die Arbeitsweise von<br />
Forschern und Konstrukteuren<br />
Funktionen und<br />
Optionen der IsoVu-<br />
Generation 2<br />
Wie die erste Generation verwenden<br />
auch die neuen IsoVu-<br />
Gen-2-Tastköpfe patentierte<br />
elektrooptische Technologien<br />
zur Signalerfassung und Stromversorgung<br />
der Tastköpfe, ohne<br />
dass eine elektrische Verbindung<br />
zum Oszilloskop erforderlich ist.<br />
Im Vergleich zu herkömmlichen<br />
Hochspannungs-Differenztastköpfen<br />
bieten die IsoVu-Tastköpfe<br />
eine einzigartige Kombination<br />
aus hoher Bandbreite,<br />
dynamischem Bereich und klassenbestem<br />
Gleichtaktunterdrückungs-Verhältnis<br />
(CMRR)<br />
über die gesamte Bandbreite des<br />
Tastkopfes. Die CMRR-Werte<br />
nichtisolierter Tastköpfe nehmen<br />
mit zunehmender Frequenz<br />
schnell ab, sodass Messungen<br />
mit höherer Frequenz unmöglich<br />
sind. Die Verwendung von<br />
optischen Leitungen ermöglicht<br />
auch große Kabellängen und<br />
macht die Tastköpfe weitgehend<br />
immun gegen elektromagnetische<br />
Störungen.<br />
Aufbauend auf dem Erfolg der<br />
ursprünglichen IsoVu-Serie bieten<br />
die IsoVu-Gen-2-Tastköpfe<br />
eine beeindruckende Reihe von<br />
• kleinere Baugröße<br />
Mit etwa einem Fünftel der<br />
Größe der ersten Generation<br />
erleichtern die Tastköpfe der<br />
TIVP-Serie den Zugang zu<br />
schwer zugänglichen Messpunkten.<br />
Darüber hinaus wurde die<br />
separate Reglerbox komprimiert<br />
und befindet sich jetzt in<br />
der Kompensationsbox.<br />
• verbesserte<br />
Empfindlichkeit<br />
Die neuen Sonden sind empfindlicher,<br />
mit geringerem Rauschen<br />
bei +/-50-V-Messungen für eine<br />
bessere Sichtbarkeit und Spannungsempfindlichkeit<br />
bei Wide-<br />
Bandgap-Messungen.<br />
• höhere Genauigkeit<br />
Der neue Tastkopf bietet eine<br />
höhere Genauigkeit in mehreren<br />
Bereichen einschließlich einer<br />
verbesserten DC-Genauigkeit,<br />
einer verbesserten Gain-Genauigkeit<br />
über den gesamten Input-<br />
Bereich und einer verbesserten<br />
Temperaturdriftkorrektur. Diese<br />
Verbesserungen ermöglichen<br />
eine genauere Charakterisierung<br />
von Wide-Bandgap-Designs zur<br />
Steigerung der Energieeffizienz.<br />
• weniger<br />
Spitzenwechseln<br />
Mit einem größeren Dynamikbereich<br />
am Messkopf sind weniger<br />
Messspitzen erforderlich, um<br />
denselben Spannungsbereich<br />
wie IsoVu Gen 1 abzudecken.<br />
Dies verkürzt die für die Durchführung<br />
von Gerätetests erforderliche<br />
Zeit, eliminiert potenzielle<br />
Fehler beim Austausch<br />
von Mess spitzen und senkt die<br />
Kosten für Kunden, die sonst<br />
mehrere Messspitzen für die<br />
IsoVu Gen 1 kaufen mussten.<br />
■ Tektronix, Inc.<br />
https://de.tek.com<br />
24 hf-praxis 2/<strong>2021</strong>
D C T O 6 7 G H Z<br />
Cables and Adapters<br />
System Interconnect and Precision Test<br />
• 375+ models in stock<br />
• Custom assemblies available on request<br />
• Rugged design and construction<br />
Precision Test Cables<br />
• Options for every<br />
environment: armored,<br />
phase stable, temperature<br />
stable, ultra-flexible,<br />
and more.<br />
Interconnect Cables<br />
• Wide selection of<br />
connector options<br />
from SMA to 2.4mm<br />
• 0.141, 0.086 and 0.047”<br />
center diameter<br />
VNA Cables<br />
• Crush and torque resistant<br />
• Competitive pricing,<br />
starting at $1,795 ea.<br />
Adapters:<br />
SMA, BNC, N-Type, 3.5mm, 2.92mm, 2.92mm-NMD,<br />
2.4mm, 2.4mm-NMD, 1.8mm<br />
DISTRIBUTORS
Messtechnik<br />
Testlösungen treiben Entwicklung von<br />
Rechenzentrumstechnologien voran<br />
Design-Verifizierung in<br />
der Pre-Silicon-Phase<br />
• kombiniert Keysights Software<br />
IxVerify, die Netzwerk-<br />
Traffic generiert, mit dem<br />
Emulationssystem Synopsys<br />
ZeBu Server 4, um die Verifizierung<br />
von System-on-Chip-<br />
Lösungen und 800G-Ethernet-<br />
Designs in der Pre-Silicon-<br />
Phase zu beschleunigen<br />
• bietet konsistente Testmethoden,<br />
Konfigurationen und<br />
Skripte zur Beschleunigung<br />
der Tests von der Pre-Siliconbis<br />
zur Post-Silicon-Bauteilvalidierung<br />
Keysight Technologies<br />
www.keysight.com<br />
Keysight Technologies bringt<br />
neue 800G-Testlösungen zur<br />
Validierung elektrischer und<br />
optischer Schnittstellen auf den<br />
Markt, um die Entwicklung<br />
von Rechenzentrumstechnologien<br />
der nächsten Generation<br />
zu beschleunigen. Dazu gehört<br />
auch die erste Pre-Conformance-<br />
Testlösung für Sender und Empfänger<br />
mit 100Gb/s.<br />
Bedarf an Netzkapazität<br />
Service-Provider und Betreiber<br />
von Rechenzentren benötigen<br />
die 800G-Technologie,<br />
um den wachsenden Bedarf an<br />
Netzkapazität unter Einhaltung<br />
der gewünschten Kosten- und<br />
Stromverbrauchsziele zu decken.<br />
Dies wird vor allem durch datenintensive<br />
Anwendungen wie<br />
Videokonferenzen, Streaming<br />
und digitale Unterhaltung vorangetrieben,<br />
die über Wireless-<br />
Technologien wie 4G, 5G und<br />
WiFi bereitgestellt werden.<br />
Das neue Produktportfolio an<br />
elektrischen und optischen Analyselösungen<br />
von Keysight ermöglicht<br />
es einem aus Anbietern<br />
von optischen Komponenten,<br />
Chipsätzen, Schaltern und<br />
ICs sowie Systemintegratoren<br />
bestehenden 800G-Ökosystem,<br />
Design, Entwicklung, Test und<br />
Validierung über den gesamten<br />
Entwicklungszyklus hinweg<br />
zu beschleunigen. Die neuen<br />
800G-Testlösungen von Keysight<br />
ermöglichen es Anwendern,<br />
Design-Margen vollständig<br />
auszureizen und gleichzeitig die<br />
Herausforderungen des Designs<br />
und der Konformitätsvalidierung<br />
in einem 800G-Transceiver-Markt<br />
anzugehen, der laut<br />
CIR bis 2029 voraussichtlich 2,5<br />
Mrd. US-Dollar erreichen wird.<br />
Die neuen Keysight 800G-Testlösungen<br />
umfassen:<br />
Elektrischer 100Gb/s-<br />
Konformitätstest<br />
• erste Pre-Conformance-Testlösung<br />
zur Validierung der<br />
elektrischen Eingangsschnittstellen<br />
für Sender und Empfänger<br />
gemäß dem 100Gb/s-<br />
Standard, der derzeit von IEEE<br />
und OIF entwickelt wird<br />
• kombiniert das Echtzeitoszilloskop<br />
der Infiniium UXR-<br />
Serie von Keysight oder den<br />
digitalen Kommunikationsanalysator<br />
(Digital Communication<br />
Analyzer, DCA), den<br />
64-Gbaud-Hochleistungs-Bitfehlerratentester<br />
(BERT) und<br />
Pre-Conformance-Testfälle für<br />
vereinfachte Tests von elektrischen<br />
Eingangsschnittstellen<br />
mit 100 Gb/s, 200 Gb/s,<br />
400 Gb/s und 800 Gb/s, was<br />
zu genauen und reproduzierbaren<br />
Testergebnissen führt<br />
200Gbps-Lösung für<br />
800G-Forschung und<br />
-Pathfinding<br />
• kombiniert einen Arbiträrsignalgenerator<br />
(AWG) und ein<br />
Echtzeitoszilloskop der Infiniium<br />
UXR-Serie zur Charakterisierung<br />
der digitalen Schnittstelle<br />
einschließlich Fehlererkennung<br />
bis zu 224 Gb/s<br />
• erweitert Tests in den optischen<br />
Bereich unter Verwendung des<br />
optisch-elektrischen (O/E)<br />
60-GHz-Konverters von<br />
Keysight<br />
Testsystem der Bitübertragungsschicht<br />
(Physical Layer Test<br />
System, PLTS)<br />
• etabliert Signalintegritätsmessungen<br />
und führt Daten-<br />
Postprocessing von Hochgeschwindigkeitsverbindungen<br />
wie Kabeln, Backplanes,<br />
PCBs und Steckverbindern<br />
durch<br />
• unterstützt De-Embedding-<br />
Techniken auf einer gemeinsamen<br />
Plattform, sodass<br />
Anwender die Leistungsreserven<br />
in ihren 800G-Kanal-<br />
Designs optimieren können<br />
◄<br />
26 hf-praxis 2/<strong>2021</strong>
Messtechnik<br />
Schirmbox in drei Größen und mit erweiterten Optionen<br />
Die Schirmbox dbSAFE Classic bietet die<br />
bewährte DVTEST-Qualität in geschweißter<br />
Aluminiumkonstruktion zu geringen Kosten<br />
für eine breite Palette von HF-Anwendungen.<br />
Sie verfügt über einen weiten Frequenzbereich<br />
von 300 MHz bis 18 GHz mit einer<br />
HF-Isolation von mehr als 80 dB und ist<br />
daher eine ausgezeichnete Wahl für NB-<br />
IoT-, WiFi-, Bluetooth-, GPS- und Mobilfunk-Technologien.<br />
Die dbSAFE Classic<br />
gibt es mit individuellem Anschlusspanel<br />
mit den Innenmaßen (L x B x H) 210 x 305<br />
x 159, 286 x 432 x 203 und 432 x 483 x 203<br />
mm. DVTEST bietet weitere Modelle, Größen,<br />
Verschlüsse, Frequenzbereiche, Schirmungen,<br />
Anwen- dungen und Optionen<br />
exklusiv über die EMCO Elektronik an.<br />
■ EMCO Elektronik GmbH<br />
www.emco-elektronik.de<br />
Neue Oszilloskop-Tastköpfe und -Stromzangen<br />
Corder von Yokogawa einsetzbar.<br />
Die Messbereiche liegen<br />
bei 0,5, 5 und 30 A und können<br />
jeweils für verschiedene Anwendungsfälle<br />
umgeschaltet werden.<br />
Je nach Modell steht eine Bandbreite<br />
von 50 bzw.120 MHz zur<br />
Verfügung.<br />
Dies macht die Zangen ideal für<br />
viele Anwendungen, von der<br />
Messung des Standby-Stroms<br />
von Haushaltsgeräten, Autoteilen<br />
wie Steuergeräten und Industrieanlagen,<br />
über die Messung<br />
des geringen Stromverbrauchs<br />
und des Standby-Stroms für<br />
IoT-Geräte, bis hin zu Steuersignalen<br />
und Einschaltströmen bei<br />
Motoren und Industrieanlagen.<br />
Der kleinste Messbereich wurde<br />
speziell für Messungen von<br />
geringen Strömen ausgelegt, die<br />
bei der Entwicklung von Consumer-Produkten,<br />
IoT-Geräten und<br />
Automobilsystemen auftreten.<br />
Die neuen Stromzangen weisen<br />
eine zehnfache Empfindlichkeit<br />
herkömmlicher Stromzangen<br />
sowie ein besseres SNR auf.<br />
Durch die Kombination der<br />
hohen Empfindlichkeit des<br />
Oszilloskops DLM5000 mit den<br />
neuen Stromzangen können beispielsweise<br />
sehr niedrige Ströme<br />
von weniger als 1 mA gemessen<br />
werden, um so die extrem niedrigen<br />
Standby-Ströme zu analysieren,<br />
die in schlüssellosen<br />
Fahrzeugzugangssystemen zu<br />
finden sind.<br />
■ Yokogawa Test- &<br />
Messtechnik<br />
www.yokogawa.com/de<br />
Yokogawa hat eine neue Produktreihe<br />
von Differenztastköpfen<br />
auf den Markt gebracht, die<br />
bewährte Merkmale der vorhandenen<br />
Tastköpfe mit neuen Funktionen<br />
kombinieren. Der Grund:<br />
Jüngste Trends für höhere Spannungen<br />
in Elektrofahrzeugen,<br />
Wechselrichtern und neuen Energiequellen<br />
wie Solarenergie oder<br />
kommerzielle Hochspannungsleitungen<br />
haben gezeigt, dass<br />
Tastköpfe erforderlich sind, die<br />
diese hohen Spannungen verarbeiten<br />
können.<br />
Aufbauend auf dem bewährten<br />
Tastkopf 701927, ist der Tastkopf<br />
701977 für die Bewertung<br />
von Wechselrichtern, z.B. bis hin<br />
zu 3,3-kV-Wechselrichtern im<br />
Eisenbahnantrieb sowie für die<br />
Messung von Stoßspannungen<br />
im Hochspannungs-Bereich ausgelegt.<br />
Der Differenztastkopf<br />
bietet eine maximale Eingangsspannung<br />
von 7 kV Spitze und<br />
eine Bandbreite von 50 MHz<br />
bei einem Teilerverhältnis von<br />
100:1/1000:1. Aufgrund des speziellen<br />
Einsatzbereiches werden<br />
schwarze und rote Sicherheits-<br />
Krokodilklemmen standardmäßig<br />
mitgeliefert.<br />
Der Differenztastkopf<br />
701978<br />
ist für Anwendungen im Bereich<br />
von erneuerbaren Energien, speziell<br />
für Messungen an Hochspannungs-Photovoltaikanlagen,<br />
zugeschnitten. Er verträgt<br />
mit Sicherheit eine Differenzspannung<br />
von 1,5 kV und bietet<br />
eine Bandbreite von 150<br />
MHz und ein Teilerverhältnis<br />
von 50:1/500:1. Der neue Tastkopf<br />
bringt ein umfangreiches<br />
Zubehör mit: Pinchertips (rot,<br />
schwarz), ein Verlängerungskabel<br />
(1 m), 100/150-Ohm-Widerstandsadapter.<br />
Der 701925 ist ein neuer Hochfrequenz-Differenztastkopf.<br />
Er bietet eine Bandbreite von<br />
500 MHz und einen Eingangsspannungsbereich<br />
von +/-35 V<br />
bei einem Teilerverhältnis von<br />
50:1. Für Messungen von Floating-<br />
und Differenzsignalen wie<br />
CAN FD ist der Tastkopf ideal,<br />
wodurch schnelle Signaländerungen<br />
exakt erfasst werden<br />
können. Der Tastkopf wird über<br />
die Yokogawa Frontversorgung<br />
versorgt und ist somit für die<br />
DLM-Familie von Yokogawa<br />
einsetzbar.<br />
Zusätzlich werden in diesem<br />
Zuge auch zwei neue Stromzangen<br />
vorgestellt, die einen weiten<br />
Messbereich in Kombination mit<br />
hochempfindlicher Strommessung<br />
bieten. Die neuen Stromzangen<br />
besitzen drei Messbereiche.<br />
Das hat den Vorteil, mit<br />
nur einer Zange kleine Ströme<br />
wie Standby-Ströme, aber auch<br />
hohe Einschaltströme zu messen.<br />
Die Zangen sind sowohl für die<br />
Oszilloskope als auch die Scope-<br />
hf-praxis 2/<strong>2021</strong> 27
Antennen<br />
Antennen Challenge <strong>2021</strong>:<br />
Lässt sich diese Antenne optimieren?<br />
Antennen auf<br />
Leiterplatten zu<br />
designen darf man als<br />
eine Kunst bezeichnen.<br />
Lesen Sie mehr!<br />
FlowCAD EDA-Software<br />
Vertriebs GmbH<br />
www.FlowCad.de/Antenne<strong>2021</strong><br />
Zwar kann man sich viele Beispiele<br />
für Antennen aus dem<br />
Internet als Gerberdaten herunterladen.<br />
Aber passen diese<br />
Beispiele auch zu meiner Leiterplatte<br />
und meinem Gehäuse?<br />
Die Platzierung der Antenne<br />
an der Leiterplatte ist vorgegeben.<br />
Aber stimmen die Abmessungen?<br />
Kann hier getunt werden?<br />
Welche Auswirkungen<br />
haben die Durchkontaktierungen<br />
und die Zuleitung vom IC und<br />
die Ground-Flächen?<br />
Fragen über Fragen...<br />
Der HF/Mikrowellen-<br />
Ansatz<br />
Hochfrequenz- und Mikrowellenschaltungen<br />
erfordern einen<br />
anderen Ansatz im Design-Prozess<br />
als eine Standard-Leiterplatte.<br />
Die Cadence AWR-Produktlinie<br />
ist auf diese Anwendungen<br />
zugeschnitten und<br />
arbeitet mit dem OrCAD- und<br />
Allegro-Designflow für Leiterplatten<br />
zusammen.<br />
Und so funktioniert es: Antennen,<br />
Wellenleiter und Filter werden<br />
in einer speziellen Schaltplan<br />
Eingabe und Layout-Umgebung<br />
erfasst, die beide sehr eng<br />
miteinander verbunden sind. Die<br />
Form des Layouts (Metall auf<br />
dem PCB) definiert die Funktion<br />
der Strukturen. Um das Verhalten<br />
der Schaltung zu erfassen,<br />
muss das Layout durch einen<br />
Field Solver mit allen parasitären<br />
Einflüssen der Strukturen<br />
und des umgebenden Metalls<br />
extrahiert werden. Nachdem<br />
die Extraktion ein elektrisches<br />
Modell der Struktur erstellt hat,<br />
kann das Verhalten des Layouts<br />
gegenüber der Frequenz simuliert<br />
werden.<br />
Die AWR Tools werden für<br />
Hochfrequenz- (RF), Mikrowellen-<br />
und hochfrequente<br />
Analogschaltungen sowie für<br />
das Systemdesign verwendet.<br />
Typische Anwendungen sind<br />
mobile Kommunikationssysteme,<br />
Antennen verschiedenster<br />
Art (WLAN-IoT, 5G, WiFi-6...),<br />
Radarsysteme und HF-Stromversorgungsgeräte.<br />
Jetzt wird optimiert<br />
Zur Optimierung des elektronischen<br />
Hochfrequenz-Designs<br />
bietet die Lösung elektromagnetische<br />
(2,5D und volles 3D),<br />
lineare und nichtlineare Solver<br />
(sowohl im Frequenz- als auch<br />
im Zeitbereich) sowie Layout-<br />
Funktionen, die alle in einer einzigen<br />
Umgebung zur Verbesserung<br />
der Design-Effizienz eingesetzt<br />
werden können.<br />
Verschiedene Anwendungen<br />
erfordern unterschiedliche Analyseebenen,<br />
daher bietet AWR<br />
mit AXIEM einen Planar-Solver<br />
nach der Methode der Momente<br />
(MoM) sowie mit Analyst einen<br />
3D-FEM-EM-Simulator zur<br />
Simulation und Analyse an. Aber<br />
auch Schnittstellen zu anderen<br />
Simulatoren wie Spectre, Clarity<br />
oder anderen, je nach dem<br />
Bedarf der Ingenieure, sind<br />
möglich.<br />
Antennen Challenge<br />
<strong>2021</strong><br />
FlowCAD ruft alle Interessierten<br />
auf, an der Antennen Challenge<br />
<strong>2021</strong> teilzunehmen. Simulieren<br />
Sie die Schaltung mit AWR<br />
Microwave Office (kostenlose<br />
Testversion verfügbar) und reichen<br />
Sie Ihre Verbesserungsvorschläge<br />
bis zum 15. März<br />
<strong>2021</strong> ein!<br />
Neben dem Titel „Antennen Designer<br />
<strong>2021</strong>“ gibt es für die drei<br />
Erstplatzierten einen hochwertigen<br />
FlowCAD-Rucksack zu<br />
gewinnen. ◄<br />
28 hf-praxis 2/<strong>2021</strong>
D C T O 4 3 . 5 G H Z<br />
MMIC Splitters<br />
& Combiners<br />
The Widest Bandwidths in the Industry<br />
• 2 and 4-way models<br />
• Power handling up to 2.5W<br />
• Insertion loss as low as 0.4 dB<br />
• Isolation as high as 30 dB<br />
DISTRIBUTORS
Bauelemente<br />
Flexible Koaxialkabel für DC<br />
bis 50 GHz<br />
Die flexiblen Koaxialkabel der Serie FL47<br />
eignen sich ideal für die Verbindung von<br />
Koaxialkomponenten oder Subsystemen.<br />
Die Konstruktion umfasst einen versilberten<br />
kupferkaschierten Stahlmittelleiter,<br />
der äußere Schirm ist aus Kupfergeflecht,<br />
mit Zinn versetzt. Dies minimiert Signalverluste<br />
und ist gleichzeitig flexibel genug für<br />
einfaches Biegen. Das Dielektrikum ist verlustarmes<br />
PTFE. Die Steckverbinder haben<br />
eine Überwurfmutter aus rostfreiem Stahl<br />
über einem vergoldeten Verbinderkörper<br />
mit vergoldetem Messing (passivierter Stift/<br />
Mittelleiter). Die flexiblen Kabel der FL47-<br />
Serie sind in verschiedenen Längen erhältlich,<br />
um unterschiedlichen Anforderungen<br />
gerecht zu werden (XX = Länge in Inches).<br />
Hauptmerkmale UL3030-XX:<br />
• Biegeradius: 5 mm statische Biegung, 10<br />
mm Dynamik<br />
• hervorragender Rückflussverlust (35 dB<br />
typ. bei 26,5 GHz) und Einfügungsverlust<br />
• ideal für die Verbindung von Baugruppensystemen<br />
• 50 Ohm Wellenwiderstand<br />
• für DC bis 50 GHz<br />
Die flexiblen Kabel der FL47-Serie eignen<br />
sich ideal für die Integration von Koaxialkomponenten<br />
und Unterbaugruppen, ohne<br />
dass spezielle Kabelbiegewerkzeuge erforderlich<br />
sind, und verringern das Risiko von<br />
Beschädigungen während des Biegeprozesses,<br />
ein typischer Schwachpunkt für<br />
halbstarre Koaxialkabel. Um Verbindungen<br />
auf engstem Raum herzustellen, sind diese<br />
Kabel ideal. Zur Power-Handling-Fähigkeit<br />
folgende Daten: 61 W bei 0,5 GHz und 8<br />
W bei 18 GHz. Diese Mini-Circuits-Kabel<br />
können also mittlere bis hohe HF-Leistungspegel<br />
unterstützen. Der Verlust wird mit 1,7<br />
dB typ. Bei 50 GHz angegeben.<br />
Anwendungen: Ersatz von kundenspezifisch<br />
gebogenen halbstarren Kabeln, Kommunikationsempfänger<br />
und -sender, Militär-, Luft-<br />
und Raumfahrtsysteme sowie Umwelt- und<br />
Testkammern.<br />
Keramischer Diplexer für<br />
Breitbandanwendungen<br />
Der LDPW-272-452+ von Mini-Circuits<br />
ist ein winziger oberflächenmontierbarer<br />
Diplexer mit einem Tiefpasskanal von 10<br />
bis 2700 MHz und ein Hochpasskanal von<br />
4,5 bis 6 GHz. Dieses Modell bietet einen<br />
geringen Einfügungsverlust im Durchlassbereich,<br />
eine hohe Sperrbandunterdrückung<br />
und die Fähigkeit, HF-Eingangsleistungen<br />
bis zu 2 W zu verarbeiten. Der Diplexer ist<br />
hergestellt mit LTCC-Technologie, die das<br />
Bauelement für ein winziges 0603-Keramikgehäuse<br />
mit ausgezeichneter thermischer<br />
Stabilität im Bereich von -55 bis +125 °C<br />
einsatzfähig macht.<br />
Die Hauptmerkmale des LDPW-272-452+<br />
sind: 50 Ohm Impedanz, geringer Einfügungsverlust,<br />
hohe Sperrbandisolation,<br />
sehr kleine Größe (0603) und kostengünstige<br />
Erhältlichkeit. Die kleine Größe spart<br />
Platz in dichten Leiterplatten-Layouts und<br />
minimiert die Auswirkungen von Parasiten.<br />
Rundumanschlüsse bieten eine hervorragende<br />
Lötbarkeit und einfache Sichtprüfung.<br />
Der Betriebstemperaturbereich geht<br />
von -55 bis +125 °C; das ermöglicht zuverlässige<br />
Leistung in extremen Umgebungen.<br />
Anwendungen finden sich im ISM-Band 2,4<br />
GHz, in WLAN-Konzepten, in Bluetoothund<br />
ZigBee-Anwendungen.<br />
LTCC-Tiefpassfilter mit einem<br />
Durchlassbereich von DC bis<br />
11 GHz<br />
Durch eine gute Unterdrückung von typisch<br />
35 dB, eine robuste Keramikkonstruktion<br />
und eine winzige Größe von 0,063 x 0,032 x<br />
0,024 Inch (0603) sowie durch eine Belastbarkeit<br />
mit 4 W zeichnet sich das LFCW-<br />
113+ von Mini-Circuits aus. Dies ist ein<br />
LTCC-Tiefpassfilter mit einem Durchlassbereich<br />
von DC bis 11 GHz, das eine Vielzahl<br />
von Anwendungen unterstützt. Dieses<br />
Modell bietet einen typischen Durchlass-<br />
Einfügungsverlust von 1,5 dB und eine<br />
sehr gute Stoppband-Unterdrückung aufgrund<br />
des strategisch konstruierten Layouts<br />
mit minimaler Interaktion zwischen<br />
den Komponenten. Es bietet einen Betriebstemperaturbereich<br />
von -55 bis +100<br />
°C. Die Rundumanschlüsse sind ideal für<br />
dichte Leiterplattenlayouts und Lösungen<br />
mit minimalen Leistungsschwankungen<br />
aufgrund von Parasiten.<br />
Zu den Hauptmerkmalen zählen eine Impedanz<br />
von 50 Ohm, eine sehr gute Stoppband-Unterdrückung<br />
bis 26,5 GHz sowie<br />
das robuste Keramikgehäuse, das sich gut<br />
für raue Umgebungen eignet (hohe Luftfeuchtigkeit<br />
und extreme Temperaturen).<br />
Damit unterstützt das Filter eine Vielzahl<br />
von Systementwürfen.<br />
Bias-Tee als Die<br />
Extrem breitbandig, nämlich für 1,5 bis 20<br />
GHz und eingeschränkt verwendbar bis 28<br />
GHz, mit sehr geringer Einfügungsdämpfung<br />
(typ. 0,7 dB), guter Rückflussdämpfung<br />
(19 dB typ.) und hervorragender Isolation<br />
(48 dB typ.) punktet der neue Bias-Tee<br />
MBT-283-D+ von Mini-Circuits. Es handelt<br />
sich um ist eine ultrabreitbandige MMIC-<br />
Anwendung für die Oberflächenmontage.<br />
Diese Bias-T-Chips mit geringem Einfügungsverlust,<br />
ausgezeichnetem Rückflussverlust<br />
und hoher DC-RF-Isolation können<br />
HF-Eingangsleistungen von bis zu 30 dBm<br />
(1 W) verarbeiten bei einem DC-Eingangsstrom<br />
bis 500 mA.<br />
Unterstützt wird eine Vielzahl von 50-Ohm-<br />
Anwendungen einschließlich der Vorspannung<br />
von Breitbandverstärkern, Laserdioden,<br />
aktiven Antennen und mehr. Dabei<br />
ergeben sich minimale HF-Leckagen und<br />
Interferenzen mit anderen Elementen im<br />
System. „Unpackaged“ ermöglicht das<br />
Bauelement Benutzern die direkte Integration<br />
in Hybride.<br />
30 hf-praxis 2/<strong>2021</strong>
K N O W - H O W V E R B I N D E T<br />
MMIC-Dämpfungswürfel sind<br />
verwendbar bis 40 GHz<br />
Bauelemente<br />
5 GHz nahezu ideal geeignet für Anwendungen<br />
wie Verteidigungsradar und Kommunikation,<br />
VSAT, Sichtverbindungen, WiFi,<br />
ISM, Satelliten-Up- und Down-Konverter<br />
und mehr.<br />
EMV, WÄRME<br />
ABLEITUNG UND<br />
ABSORPTION<br />
SETZEN SIE AUF<br />
QUALITÄT<br />
Sie sind für Breitbandbetrieb (DC bis 26,5<br />
GHz, eingeschränkt bis 40 GHz) ausgelegt,<br />
bieten eine hervorragende Belastbarkeit von<br />
bis zu 2 W und weisen eine aneinandergrenzende<br />
Grundplatte für einfache Installation<br />
auf: die MMIC-Dämpfungswürfel der YAT-<br />
AD-Serie von Mini-Circuits. Die RoHS-konformen<br />
absorbierenden Dämpfungsglieder<br />
mit festen Werten und 50 Ohm Impedanz<br />
werden unter Verwendung einer hochrepetitiven<br />
MMIC-Verarbeitung mit Dünnschichtwiderständen<br />
auf GaAs-Substraten<br />
hergestellt. Diese Dämpfungsglieder bieten<br />
eine präzise Dämpfung von Gleichstrom bis<br />
zu 26,5 GHz und sind ideal für einen sehr<br />
breiten Bereich von Anwendungen. Die<br />
Dämpfungswürfel der YAT-AD-Serie sind<br />
ab Lager mit nominalen Dämpfungswerten<br />
von 0 dB bis 10 dB (in Schritten von 1 dB)<br />
und in Ausführungen mit 12, 15, 20 und<br />
30 dB erhältlich. Die Palette von Anwendungen<br />
reicht von 5G-Systemen, Mikrowellenkommunikation,<br />
Satelliten-, Verteidigungs-<br />
und Luftfahrt- sowie medizinischen<br />
Breitbandanwendungen bis hin zu optischen<br />
Anwendungen. In kleinen Schritten können<br />
Schaltungsentwickler damit Dämpfungswerte<br />
ändern, ohne das Motherboard<br />
neu zu gestalten. Etwa der YAT-0A-D+ ist<br />
ein absorbierender Abschwächer-Chip, der<br />
unter Verwendung eines MMIC-Prozesses<br />
auf Basis von GaAs hergestellt wird. Ein<br />
YAT-0A-D+ Dämpfungsglied ist ein Die<br />
(Nackt-Chip) und enthält Durchkontaktierungen,<br />
um einen niedrigen Wärmewiderstand<br />
und Breitbandbetrieb gemeinsam zu<br />
ermöglichen.<br />
Koaxialer Breitband-<br />
Frequenzmischer<br />
Der ZMDB-24H-K+ ist ein koaxialer Breitband-Frequenzmischer<br />
der Stufe 15 (LO-<br />
Leistung 15 dBm) für 5 bis 21 GHz bei<br />
geringem Umwandlungsverlust (8,5 dB),<br />
hervorragender ZF-Bandbreite (DC bis 5<br />
GHz) sowie hoher LR-Isolation (30 dB).<br />
Der Frequenzmischer ZMDB-24H-K+ von<br />
Mini-Circuits ist mit seinem HF- und LO-<br />
Frequenzbereich von 5 bis 21 GHz und<br />
einem ZF-Frequenzbereich von DC bis<br />
hf-praxis 2/<strong>2021</strong><br />
Dieses Modell übernimmt eine Eingangsleistung<br />
von bis zu 21 dBm und ist mit einem<br />
robusten, 2,92-mm-Anschluss-Gehäuse<br />
(0,56 x 0,56 x 0,34 Zoll) geeignet für montierte<br />
Systeme und Laboranwendungen.<br />
Breitbandiger Richtkoppler<br />
mit DC-Pass<br />
Der breitbandiger Richtkoppler mit DC-Pass<br />
und mit 50 Ohm Systemimpedanz ZUDC20-<br />
5R23-S+ zeichnet sich durch 20 dB Auskoppelgrad<br />
und bis zu 50 W mögliche Eingangsleistung<br />
bei 0,5 bis 2 GHz aus. Der Mini-<br />
Circuits-Breitband-Richtkoppler hat eine<br />
ausgezeichnete Kopplungsebenheit, gute<br />
Richtwirkung und hohe Belastbarkeit. Er ist<br />
damit fast ideal für Labortestanwendungen<br />
sowie für die Leistungsüberwachung über<br />
breite Bänder. Die Richtwirkung wird mit<br />
30 dB typisch bis zu 2 GHz angegeben und<br />
ermöglicht die Abbildung von Eingangsleistungen<br />
und rücklaufenden Leistungen mit<br />
minimalen nachteiligen Auswirkungen auf<br />
die Systemeffizienz. Eine gute Rückflussdämpfung<br />
über 0,5 bis 2 GHz minimiert<br />
unerwünschte Reflexionen durch den Koppler<br />
selbst und daraus resultierende Fehlergebnisse<br />
der Messung. Ein Gleichstrom<br />
kann vom Eingang zum Ausgang fließen.<br />
Anwendungen:<br />
• Handy, Mobiltelefon<br />
• feste Satelliten-Kommunikationsstrecken<br />
• Labor/Test<br />
• GPS/Radar<br />
■ Mini-Circuits<br />
www.minicircuits.com<br />
31<br />
Elastomer- und Schaumstoffabsorber<br />
Europäische Produktion<br />
Kurzfristige Verfügbarkeit<br />
Kundenspezifisches Design<br />
oder Plattenware<br />
-EA1 & -EA4<br />
Frequenzbereich ab 1 GHz (EA1)<br />
bzw. 4 GHz (EA4)<br />
Urethan oder Silikon<br />
Temperaturbereich von 40°C bis 170°C<br />
(Urethanversion bis 120°C)<br />
Standardabmessung 305mm x 305mm<br />
MLA<br />
Multilayer Breitbandabsorber<br />
Frequenzbereich ab 0,8GHz<br />
ReflectivityLevel 17db oder besser<br />
Temperaturbereich bis 90°C<br />
Standardabmessung 610mm x 610mm<br />
Hohe Straße 3<br />
61231 Bad Nauheim<br />
T +49 (0)6032 96360<br />
F +49 (0)6032 963649<br />
info@electronicservice.de<br />
www.electronicservice.de<br />
ELECTRONIC<br />
SERVICE GmbH
Bauelemente<br />
Hochpassfilter mit<br />
patentiertem Design<br />
eliminiert Reflexionen<br />
Die reflexionsfreien Filter der<br />
ZXHF-Serie von Mini-Circuits<br />
verwenden eine neuartige Filtertopologie,<br />
die Außerbandsignale<br />
absorbiert, anstatt sie an die<br />
Quelle zurückzuschicken. Ein<br />
solches Filter eliminiert also im<br />
Sperrband Reflexionen, sodass<br />
sie bei empfindlichen Geräten<br />
und in sensiblen Anwendungen<br />
gut dort verwendet werden können,<br />
wo ansonsten Schaltkreise<br />
erforderlich sind (wie Isolationsverstärker<br />
oder Dämpfungsglieder).<br />
Dies erhält der Kunde<br />
in einem neuen, stabilen Breitbandanschluss-Gehäuse.<br />
Die 50-Ohm-Filter sind mit Eckfrequenzen<br />
bis 30 GHz erhältlich.<br />
Sie ermöglichen die einfache<br />
Integration zusammen mit<br />
empfindlichen Komponenten,<br />
z.B. Mischer und Multiplizierer.<br />
Sie reduzieren die Erzeugung<br />
zusätzlicher unerwünschter<br />
Signale, ohne dass zusätzliche<br />
Komponenten wie Dämpfungsglieder<br />
erforderlich sind, und<br />
verbessern damit den Dynamikbereich<br />
des Systems. Reflexionslose<br />
Filter können in mehreren<br />
Abschnitten kaskadiert werden,<br />
um schärfere und höhere Dämpfung<br />
bei gleichzeitiger Vermeidung<br />
von stehenden Wellen zu<br />
erreichen. Sie zeichnen sich<br />
durch hervorragende Temperaturstabilität<br />
aus, daher minimale<br />
Variation der elektrischen<br />
Leistung über die Temperatur.<br />
Anwendungen sind Telekommunikation,<br />
Militär/Verteidigung,<br />
X-Band-Radar, WLAN<br />
und Labor/Test.<br />
■ Mini-Circuits<br />
www.minicircuits.com<br />
Ku-Band-GaN-<br />
MMIC liefert 50 W im<br />
15…17-GHz-Bereich<br />
Der WPGM1517050M von<br />
WavePia (Vertrieb: Globes)<br />
arbeitet an 28…32 V und liefert<br />
50 W im Bereich 15 bis 17 GHz.<br />
Seine Kleinsignalverstärkung<br />
beträgt typisch 29 dB, die Leistungsverstärkung<br />
ist mit 18,7<br />
db bei 16 GHz angegeben und<br />
die Ausgangsleistung 46,39 dBm<br />
bei 16 GHz. Bei 16 GHz beträgt<br />
die typische PAE 26,43%.<br />
Der Ku-Band-GaN-MMIC eignet<br />
sich für Applikationen wie<br />
Satcom, Radarsysteme, WiFi, RF<br />
Seeker Sender und alle anderen<br />
Ku-Band-Anwendungen.<br />
■ Globes Elektronik GmbH &<br />
Co. KG<br />
hf-welt@globes.de<br />
www.globes.de<br />
Oberflächenmontierte<br />
feste<br />
Dämpfungsglieder<br />
Die PCA3060-Serie von API<br />
Technologies umfasst oberflächenmontierte<br />
feste Dämpfungsglieder,<br />
die von DC bis 30<br />
GHz arbeiten. Sie haben einen<br />
Dämpfungsbereich von 0 bis 10<br />
(1-dB-Schritte), 12, 15 und 20<br />
dB. Diese Dämpfungsglieder<br />
können eine durchschnittliche<br />
Leistung von bis zu 1 W verarbeiten<br />
und haben ein SWR von<br />
weniger als 1,5. Sie sind so konzipiert,<br />
dass die Signalleistung<br />
bei verschiedenen Frequenzen,<br />
Temperaturen und Leistungspegeln<br />
gleichmäßig reduziert wird.<br />
Diese oberflächenmontierten<br />
Dämpfungsglieder (Drop-in<br />
oder Bond and Wire) messen<br />
1,75 x 1,97 x 0,89 mm und<br />
haben standardmäßig verzinnte<br />
bleifreie Lötanschlüsse (Zinn-<br />
Blei-Löt- und Goldoptionen sind<br />
ebenfalls erhältlich). Die Dämpfungsglieder<br />
können in Verstärkerschaltungen,<br />
Empfängern,<br />
Auf-/Abwärtswandlern, phasenangepassten<br />
Arrays und Schaltnetzwerken<br />
verwendet werden.<br />
Weitere Daten:<br />
- Frequenz: DC bis 30 GHz<br />
- Leistung: 1 W<br />
- SWR: 1,2 bis 1,5<br />
- Impedanz: 50 Ohm<br />
- Betriebstemperatur: -55 bis<br />
150 °C<br />
■ API Technologies<br />
www.inmet.com<br />
Kfz-Antennen-<br />
Routing-Switch<br />
Der QPC1251Q von Qorvo ist<br />
ein Kfz-Antennen-Routing-<br />
Switch, der die E-Call-Funktion<br />
(Emergency Calling) in den<br />
Telematik-Steuergeräten (TCU)<br />
in einem Kfz aktiviert. Er bietet<br />
Von ISS bis Deep Space -<br />
Faszination Weltraumfunk<br />
Aus dem Inhalt:<br />
• Das Dezibel in der<br />
Kommunikationstechnik<br />
• Das Dezibel und die-Antennen<br />
• Antennengewinn, Öffnungswinkel,<br />
Wirkfläche<br />
• EIRP – effektive Strahlungsleistung<br />
• Leistungsflussdichte, Empfänger-<br />
Eingangsleistung und Streckendämpfung<br />
• Dezibel-Anwendung beim Rauschen<br />
• Rauschbandbreite, Rauschmaß und<br />
Rauschtemperatur<br />
• Thermisches, elektronisches und<br />
kosmisches Rauschen<br />
• Streckenberechnung für geostationäre<br />
Satelliten<br />
• Weltraumfunk über kleine bis mittlere<br />
Entfernungen<br />
• Erde-Mond-Erde-Amateurfunk<br />
• Geostationäre und umlaufende<br />
Wettersatelliten<br />
• Antennen für den Wettersatelliten<br />
• Das „Satellitentelefon“ INMARSAT<br />
• Das Notrufsystem COSPAS-SARSAT<br />
• So kommuniziert die ISS<br />
Frank Sichla, 17,5 x 25,3 cm,<br />
92 S., 72 Abb., 2018, 14,80 €<br />
ISBN 978-3-88976-169-9<br />
32 hf-praxis 2/<strong>2021</strong>
Bauelemente<br />
einen hervorragenden Einfügungsverlust und<br />
eine hervorragende Isolation. Dieser hochlineare<br />
Schalter kann bis zu 34 dBm CW-<br />
Leistung verarbeiten und hat eine Schaltgeschwindigkeit<br />
von 2 µs. Im Notfall, in dem<br />
Antennen beschädigt oder abgedeckt werden<br />
können, kann mit diesem Modul die primäre<br />
Mobilfunkverbindung auf andere Antennen<br />
im Automobil umgeschaltet werden, um<br />
eine Notfallkommunikation herzustellen.<br />
Dieser Schalter benötigt eine Versorgungsspannung<br />
von 1,8 V bei sehr geringem<br />
Stromverbrauch. Weitere Daten: Frequenz<br />
617 bis 6000 MHz, Einfügungsverlust 0,4<br />
bis 0,95 dB, Isolation 20 bis 30 dB, IIP3 60<br />
dBm, Impedanz 50 Ohm. Er ist mit einem<br />
32-poligen SMT-Gehäuse mit den Maßen<br />
4 x 6 x 0,65 mm erhältlich. Der Switch verfügt<br />
über ein serielles RFFE-Steuerungssystem<br />
als Steuerschnittstelle, das dem<br />
MIPI-Standard V2.1 entspricht. Die Breitbandleistung<br />
des Switches macht ihn für<br />
mehrere Luftschnittstellen einschließlich<br />
5G-Anwendungen bis 6 GHz und für eCall-<br />
Switching-Anwendungen sowie für Module<br />
der Telematik-Steuereinheit geeignet. Er ist<br />
für AEC-Q100 Grade 2 qualifiziert.<br />
■ Qorvo<br />
www.qorvo.com<br />
16 + 16-Kanal-RFIC<br />
Der TRX BF/01 von Sivers Semiconductors<br />
ist ein 16 + 16-Kanal-RFIC (Beamforming<br />
Transceiver Radio Frequency Integrated<br />
Circuit), der von 57 bis 71 GHz arbeitet.<br />
Dieser WiGig- und 802.11ad-kompatible<br />
Transceiver verfügt über einen integrierten<br />
Synthesizer und unterstützt jedes mmWave-<br />
Modem mit Zero-IF-Schnittstelle. Der Transceiver<br />
verfügt über ein gutes Verbindungsbudget,<br />
eine flexible Kanalisierung und eine<br />
hervorragende EVM-Leistung (Error Vector<br />
Magnitude), die eine 64-QAM-Modulation<br />
oder mehr ermöglicht.<br />
hf-praxis 2/<strong>2021</strong><br />
Der Transceiver ist vollständig in das Rapid-<br />
Wave RWM6050/51 mmWave-Modul von<br />
IDT und CLOPTechs CT6100 WiGig-<br />
Modem integriert. Er kann höhere Datenraten<br />
über größere Entfernungen mit größerer<br />
Robustheit für Störer übertragen. Der<br />
TRX BF/01 ist in einem eWLB-Gehäuse<br />
(Embedded Wafer Level Ball Grid Array)<br />
erhältlich und eignet sich ideal für nichtlizenzierte<br />
5 G-, V2X- und FWA-Anwendungen.<br />
Es ist für Außeninfrastrukturanwendungen<br />
geeignet und kann in einem Temperaturbereich<br />
von -40 bis +85 °C betrieben werden.<br />
■ Sivers Semiconductors<br />
www.sivers-semiconductors.com<br />
Fortschrittliches<br />
Bluetooth-5.0/Zigbee-<br />
3.0-Modul<br />
Das STM32WB5MMG von STMicroelectronics<br />
ist ein Bluetooth-5.0/Zigbee-3.0-<br />
Modul, das OpenThread und dynamische/<br />
statische Modi und proprietäre 802.15.4-Protokolle<br />
unterstützt. Es basiert auf dem drahtlosen<br />
Mikrocontroller STM32WB55VGY<br />
von ST, der eine gute Empfängerempfindlichkeit<br />
und ein Signal mit hoher Ausgangsleistung<br />
bietet. Das Modul unterstützt eine<br />
Datenrate von 2 Mbit/s und hat eine Reichweite<br />
von bis zu 75 m. Es bietet eine Sendeleistung<br />
von 6 dBm und eine Empfängerempfindlichkeit<br />
von -96 dBm (Bluetooth)<br />
und -100 dBm (802.15.4).<br />
Das Modul benötigt eine Gleichstromversorgung<br />
von 1,8 bis 3,6 V und kann in ein<br />
SMPS integriert werden. Es unterstützt 68<br />
GPIOs und verfügt über integrierte Sicherheitsfunktionen<br />
wie die sichere Firmware-<br />
Installation (SFI) für Funkstapel, Kundenschlüsselspeicher-/Schlüsselverwaltungsdienste,<br />
PKA, AES 256-Bit, TRNG, PCROP,<br />
CRC, 96-Bit-UID und 48-Bit-UEI.<br />
Das Modul ist in einem LGA-Gehäuse mit<br />
den Maßen 7,3 x 11 x 1,342 mm und integrierter<br />
Chip-Antenne erhältlich und eignet<br />
sich nahezu ideal für Beleuchtung und Heimautomation,<br />
drahtlose Audiogeräte, Brunnen<br />
, Gesundheitswesen, Personal Tracker,<br />
Spiele und Spielzeug, intelligente Schlösser<br />
und Leuchtfeuer und Zubehör sowie industrielle<br />
Anwendungen.<br />
■ STMicroelectronics<br />
www.stmicroelectronics.com<br />
33<br />
Externe<br />
Sensorplatine<br />
(25 x 30 mm)<br />
I 2 C- und SPI-Breakout-Sensorplatinen zur<br />
Verwendung mit MCU oder Evaluierungsplatinen<br />
IoT-<br />
Testplatine<br />
Da springt der<br />
Funke über!<br />
Mit den neuen NB-IoT<br />
Boards von Endrich!<br />
IoT-Testplatine<br />
Diverse integrierte IoT-Sensoren, MCU und<br />
NB-IoT / LTE-M / 2G-Kommunikation<br />
Voll funktionsfähige GPS-Funktion<br />
UART-Schnittstelle für die In-Circuit-<br />
MCU-Programmierung (über GD-LINK)<br />
I 2 C- und SPI-Schnittstelle für externe<br />
Sensor-Breakout-Boards<br />
Stromversorgung über USB oder Li-Batterie<br />
Endrich Cloud-Unterstützung<br />
Externe Sensorplatine<br />
Individuelle Anpassungen zu Ihrem Design<br />
möglich
Bauelemente<br />
Strahlungstolerantes COTS-Bauelement für die Raumfahrt:<br />
64-MBit-Parallel-SuperFlash-Speicher<br />
zu unterstützen. Der Speicher ist<br />
pinkompatibel zu seiner Industrieversion,<br />
was den einfachen<br />
Übergang zu platzsparenden<br />
Kunststoff- oder Keramikversionen<br />
auf der Leiterplatte (PCB)<br />
ermöglicht. Der Spannungsbetrieb<br />
des SST38LF6401RT reicht<br />
von 3 bis 3,6 V.<br />
Entwicklungstools<br />
Microchip Technology Inc<br />
www.microchip.com<br />
CelsiStrip ®<br />
Thermoetikette registriert<br />
Maximalwerte durch<br />
Dauerschwärzung.<br />
Bereich von +40 ... +260°C<br />
GRATIS Musterset von celsi@spirig.com<br />
Kostenloser Versand ab Bestellwert<br />
EUR 200 (verzollt, exkl. MwSt)<br />
www.celsi.com<br />
www.spirig.com<br />
Um Zeit, Kosten und Risiken bei<br />
der Entwicklung raumfahrttauglicher<br />
Systeme zu verringern,<br />
können Entwickler mit COTS-<br />
Bauelementen (Commercial-<br />
Off-The-Shelf) beginnen, die<br />
später durch ihre weltraumqualifizierten<br />
Versionen ersetzt werden:<br />
strahlungstolerante äquivalente<br />
Bauelemente, die in Kunststoff-<br />
oder Keramikgehäusen mit<br />
derselben Pinbelegung erhältlich<br />
sind. Microchip Technology, Inc.<br />
stellt dafür strahlungstoleranten<br />
SuperFlash-Speicher mit 64<br />
MBit und paralleler Schnittstelle<br />
und hoher TID-Toleranz (Total<br />
Ionizing Dose) für maximale<br />
Zuverlässigkeit und Robustheit<br />
in der rauen strahlungsbelasteten<br />
Umgebung des Weltraums<br />
vor. Der Speicher ist die ideale<br />
Ergänzung für die weltraumtauglichen<br />
Mikrocontroller (MCUs),<br />
Mikroprozessoren (MPUs) und<br />
Field Programmable Gate Arrays<br />
(FPGAs) von Microchip, die<br />
eine Grundlage für das skalierbare<br />
Entwicklungsmodell bilden.<br />
„Der SuperFlash-Speicher<br />
SST38LF6401RT stärkt unseren<br />
skalierbaren Ansatz zur Entwicklung<br />
weltraumtauglicher<br />
Gesamtsystemlösungen auf<br />
Basis unserer strahlungstoleranten<br />
oder strahlungsgehärteten<br />
Mikroprozessoren und FPGAs“,<br />
erklärte Bob Vampola, Associate<br />
Vice President der Aerospace<br />
und Defense Business<br />
Unit bei Microchip. „Er bietet<br />
den entscheidenden Schutz, den<br />
diese Raumfahrtsysteme für die<br />
zuverlässige Datenverarbeitung<br />
benötigen, bei der ein ergänzender<br />
Flash-Speicher erforderlich<br />
ist, um den kritischen<br />
Software-Code oder Bitstream<br />
zu speichern, der das gesamte<br />
System steuert.“<br />
Strahlungstolerant bis<br />
zu 50 Kilorad<br />
Der SST38LF6401RT ist strahlungstolerant<br />
bis zu 50 Kilorad<br />
(krad) TID – selbst wenn der<br />
Flash noch vorgespannt und<br />
aktiv ist. Der Speicher ermöglicht<br />
den Betrieb von Systemen<br />
in einer Vielzahl von Weltraumanwendungen,<br />
in denen ein<br />
Verlust der Codeausführung<br />
schwerwiegende Folgen haben,<br />
zu Mängeln oder einem Systemverlust<br />
führen könnte. Er ist eine<br />
ideale Ergänzung des strahlungsgehärteten<br />
SoC-Prozessors<br />
SAMRH71 (Arm Cortex-M7)<br />
von Microchip und kann auch<br />
mit den RT PolarFire® FPGAs<br />
des Unternehmens verwendet<br />
werden, um die Rekonfiguration<br />
des Systems während des Flugs<br />
Der SuperFlash-Speicher SST-<br />
38LF6401RT steht auf Anfrage<br />
in einer Keramikversion als<br />
Muster zur Verfügung. Ein<br />
Evaluierungsboard und Demo-<br />
Software unterstützen den Baustein.<br />
Auf Anfrage ist auch ein<br />
Referenzgehäuse zur FPGA-<br />
Programmierung erhältlich, in<br />
dem sich der SuperFlash-Speicher<br />
mit einem FPGA und einem<br />
SAMRH71-Prozessor mit unterstützender<br />
Software kombinieren<br />
lässt.<br />
Der „COTS-zu-<br />
strahlungstolerant“-<br />
Prozess von Microchip<br />
Durch die Auswahl relevanter<br />
Bauelemente aus dem bewährten<br />
Angebot automotive- oder industrietauglicher<br />
Lösungen sowie<br />
verbesserten Halbleiterfertigungsprozessen<br />
bietet Microchip<br />
einen höheren Schutz, der<br />
die Bausteine weniger anfällig<br />
gegen Einzelereignis-Latch-ups<br />
in Schwerionen-Umgebungen<br />
macht. Die Strahlungsfestigkeit<br />
der leicht modifizierten Bauelemente<br />
wird vollständig charakterisiert<br />
und durch einen speziellen<br />
Strahlungsbericht für jeden<br />
Funktionsblock unterstützt. Die<br />
Bauelemente kommen in Trägerraketen,<br />
Satellitenkonstellationen<br />
bis hin zu Raumstationen<br />
zum Einsatz. Entwickler können<br />
bei der Systemimplementierung<br />
mit einfach erhältlichen COTS-<br />
Bauelementen beginnen, bevor<br />
sie diese gegen pinkompatible,<br />
raumfahrtqualifizierte Versionen<br />
in hochzuverlässigen Kunststoffoder<br />
Keramikgehäusen austauschen.<br />
◄<br />
34 hf-praxis 2/<strong>2021</strong>
Funkchips und -module<br />
Singlemode-LTE-Cat-M1-Modul fürs IoT<br />
Das Monarch GMS01Q von Sequans ist<br />
ein Singlemode-LTE-Cat-M1-Modul, das<br />
für IoT-Anwendungen entwickelt wurde.<br />
Es basiert auf Sequans‘ Monarch LTE-<br />
Plattform, die mit signifikanten Verbesserungen<br />
der Leistung und des Stromverbrauchs<br />
gegenüber der vorherigen Version<br />
eine nahtlose Migration ermöglicht.<br />
Das Modul besteht aus einem RF-Frontend<br />
mit einer einzelnen SKU, einem<br />
LTE-optimierten Transceiver und einer<br />
eingebetteten SIM-Karte, die den Einsatz<br />
in globalen Bändern ermöglicht. Es bietet<br />
eine Sendeleistung von bis zu 23 dBm<br />
und verfügt über eine Uplink-Datenrate<br />
von bis zu 300 kbps und eine Downlink-<br />
Datenrate von bis zu 375 kbps.<br />
Das Modul bietet einen bei Netzbetreibern<br />
bewährten LTE-Protokollstapel und ein<br />
umfassendes Software-Paket für die drahtlose<br />
Geräteverwaltung und das Gehäuse-<br />
Routing. Es ist kompatibel mit dem Host<br />
unter Linux, Windows und ein passt zu<br />
einem breiten Spektrum von Embedded-<br />
Echtzeitbetriebssystemen.<br />
Das Modul hat ein LGA-Gehäuse mit den<br />
Maßen 20 x 21 x 1,5 mm und eignet sich<br />
nahezu ideal für IoT- und M2M-Geräte.<br />
■ Sequans<br />
www.sequans.com<br />
Kompaktes leistungsfähiges NB-IoT-Device<br />
mit niedrigem Stromverbrauch<br />
Leistungsstarkes Bluetooth-Modul<br />
Mit dem leistungsstarken und<br />
flexiblem Funkmodul BC65<br />
erschien zum Jahresbeginn <strong>2021</strong><br />
ein interessantes Device für vielfältige<br />
IoT-Anwendungen auf<br />
dem Markt. Es basiert auf dem<br />
Unisoc-Chipsatz RDA8908A<br />
und glänzt vor allem mit seiner<br />
äußerst geringen Stromaufnahme.<br />
Einzigartig ist der spezielle<br />
PSM_ENIT-Eingang. Er ermöglicht<br />
das einfache „Aufwecken“<br />
des Moduls aus dem stromsparenden<br />
PSM Mode über eine<br />
Flanke am Eingang.<br />
Weiter hat das Modul einen sehr<br />
kompakten Formfaktor (17,7 ×<br />
15,8 × 2,2 mm) und ist mit weiteren<br />
Quectel-Modulen kompatibel<br />
(einfachere Migration).<br />
Das Multiband-Modul eignet<br />
sich durch sein robustes Design<br />
hervorragend für langlebige IoT-<br />
Projekte in Bereichen wie Asset<br />
Tracking, Smart Metering oder<br />
Applikationen in der Smart City.<br />
Key Features im<br />
Überblick:<br />
• compact NB-IoT module with<br />
Bluetooth 4.2 (BLE) features<br />
• operating Temperature<br />
-25°...+75 °C<br />
• power saving design ensures<br />
ultra-low power consumption<br />
• build-in eSIM reserved<br />
• multiband and rich external<br />
interfaces ensuring convenient<br />
application<br />
• compatible with Quectel NB-<br />
IoT/GSM/GPRS modules<br />
■ tekmodul GmbH<br />
www.tekmodul.de<br />
Bei tekmodul freut man sich<br />
über den neuen Partner für Bluetooth-Technologie<br />
Fanstel, der<br />
auf ein mittlerweile 30-jähriges<br />
Bestehen im Elektroniksektor<br />
zurückblicken kann. Seit 2009<br />
befasst sich Fanstel intensiv mit<br />
der Entwicklung von Bluetoothund<br />
WiFi-Technologie.<br />
BT840F-Bluetooth-<br />
Modul-Serie<br />
Gleich zum Auftakt der neuen<br />
Partnerschaft kann man eine<br />
äußerst energiesparende und<br />
gleichzeitig sehr leistungsfähige<br />
Modulreihe präsentieren.<br />
Die neue BluNor-BT840F-Serie<br />
von Fanstel ist dank Nordic-SoC<br />
nRF52840 sehr gut aufgestellt.<br />
Die eingesetzte ARM Cortex<br />
M4F MCU, der 1 MB Flash<br />
Memory sowie der 256 KB<br />
RAM sorgen für entsprechende<br />
Leistungsreserven.<br />
Darüber hinaus verfügt die<br />
BT840F-Serie über eine integrierte<br />
Antenne und einen embedded<br />
2,4-GHz-Multiprotocol-Transceiver.<br />
Damit senken<br />
Anwender die Time-to-Market<br />
und reduzieren somit ihre<br />
Kosten. Die BT840F-Reihe von<br />
Fanstel eignet sich für ein sehr<br />
breites Feld von IoT-Applikationen<br />
aller Art.<br />
Einige technische<br />
Highlights:<br />
• ARM TrustZone Cryptocell-310<br />
co-processor<br />
• supports NFC<br />
• multiple protocols: BLE, ANT,<br />
Thread, Zigbee<br />
• size: 15 x 20,8 x 1,9 mm<br />
• operation temperature - 40<br />
to +85 °C<br />
• supply (up to 5,5 V)<br />
• UART<br />
• CE certified<br />
• Over-the-Air (OTA) firmware<br />
update<br />
■ tekmodul GmbH<br />
www.tekmodul.de<br />
hf-praxis 2/<strong>2021</strong> 35
Funkchips und -module<br />
Smarter Stromverbrauch:<br />
Funkadapter ermöglicht Anbindung von Verbrauchszählern<br />
an Cloud und bietet Datenübersicht in Echtzeit<br />
Die EWE Netz<br />
GmbH erprobt in<br />
Privathaushalten<br />
einen Meter-to-Cloud-<br />
Adapter (MCA-<br />
WLAN), welcher<br />
einfach auf die<br />
Infrarotschnittstelle des<br />
Stromzählers aufgesetzt<br />
wird.<br />
IK Elektronik GmbH<br />
info@ik-elektronik.com<br />
www.ik-elektronik.de<br />
EWE Netz GmbH<br />
info@ewe-netz.de<br />
www.ewe-netz.de<br />
Der Meter-to-Cloud-Adapter (MCA-WLAN) der IK Elektronik GmbH erfasst<br />
zyklisch die Daten des Stromzählers und übermittelt diese per WLAN in die<br />
Cloud, wo sie visuell aufbereitet werden<br />
Laut Statista wechselten in<br />
Deutschland im Jahr 2018 rund<br />
4,7 Mio. Haushalte den Stromlieferanten<br />
– der Hauptgrund war<br />
in den meisten Fällen ein günstigerer<br />
Tarif. Wie also können<br />
Energieversorger ihre Kunden<br />
enger an sich binden, wenn sie<br />
sich nur im Preis von den Angeboten<br />
anderer Anbieter unterscheiden?<br />
Netzbetreiber erprobt<br />
Einführung neuer<br />
Technologie<br />
Die EWE Netz GmbH hat hierfür<br />
eine smarte Lösung: Der überregionale<br />
Netzbetreiber aus dem<br />
niedersächsischen Oldenburg<br />
erprobt in Privathaushalten einen<br />
Meter-to-Cloud-Adapter (MCA-<br />
WLAN), welcher einfach auf die<br />
Infrarotschnittstelle des Stromzählers<br />
aufgesetzt wird. Die<br />
zyklisch erfassten Zählerdaten<br />
werden vom MCA-WLAN in<br />
die Cloud übertragen und dort<br />
visuell aufbereitet. Per App kann<br />
der Stromkunde jederzeit seinen<br />
Verbrauch in Echtzeit überprüfen<br />
und auch höheren Energieverbrauch<br />
wie durch Kühlschränke<br />
oder Waschmaschinen<br />
identifizieren, einer von vielen<br />
Mehrwerten, die diese Lösung<br />
ermöglicht.<br />
Das technische Knowhow lieferten<br />
die Experten für Funkelektronik<br />
der IK Elektronik<br />
GmbH: Ihr Produkt MCA nutzt<br />
die optische Schnittstelle des<br />
Stromzählers, um die aufbereiteten<br />
Daten über WLAN an<br />
das vorgesehene IT-System zu<br />
senden.<br />
Jeder Haushalt in Deutschland<br />
muss laut dem 2016 in Kraft<br />
getretenen Messstellenbetriebsgesetz<br />
mindestens mit einem<br />
digitalen Stromzähler ausgestattet<br />
sein. „Die modernen Messeinrichtungen<br />
werden in über 80%<br />
der Einbaufälle ohne das vom<br />
BSI (Bundesamt für Sicherheit<br />
in der Informationstechnik) konzipierte<br />
Kommunikationsmodul<br />
eingebaut und bieten zunächst<br />
kaum einen Vorteil für die Kunden“,<br />
erklärt Wiegand Lütjen,<br />
Systemingenieur bei der EWE<br />
Netz GmbH. „Um die Anforderungen<br />
im Forschungsprojekt<br />
enera zu erfüllen und um<br />
den Kunden ohne Smart Meter<br />
Gateway eine digitale Lösung<br />
zu bieten, waren wir auf der<br />
Suche nach einer Technik, die<br />
den Stromzähler optional, das<br />
heißt nur auf Kundenwunsch,<br />
‚online-fähig‘ macht und einen<br />
detailgenauen Zugriff auf die<br />
Verbrauchsdaten ermöglicht.“<br />
Die im Rahmen des vom BMWI<br />
geförderten SINTEG-Projekts<br />
„enera“ zur Digitalisierung der<br />
Stromversorgung unter Mitwirkung<br />
der EWE Netz GmbH<br />
realisierte Lösung, ermöglicht<br />
die sekundengenaue Messdatenerfassung<br />
der Stromzähler<br />
und damit die Möglichkeit neue,<br />
datenbasierte Dienstleistungen<br />
zu erproben.<br />
Energiewirtschaft<br />
bereits länger an einer<br />
Lösung interessiert<br />
Für die praktische Umsetzung<br />
der Digitalisierung von Stromzählern<br />
wurden im Forschungsprojekt<br />
Partnerunternehmen mit<br />
Erfahrung in der Umsetzung von<br />
Cloudlösungen, Apps und Funkelektronik<br />
gesucht. Dadurch entstand<br />
eine enge Kooperation u.a.<br />
mit der Bosch.IO GmbH sowie<br />
der IK Elektronik GmbH. „IK<br />
Elektronik ist uns unter anderem<br />
durch ihre funkelektronische<br />
Expertise sowie bereits<br />
realisierte Lösungen wie den<br />
StromPager DX aufgefallen“,<br />
berichtet Lütjen. Die Funkelektronikexperten<br />
arbeiteten bereits<br />
im Vorfeld der Kooperation an<br />
der Digitalisierung von Strommessgeräten.<br />
„Die Konzeption für das Projekt<br />
entstand schon fast zwei Jahre<br />
vor der Anfrage durch die EWE<br />
36 hf-praxis 2/<strong>2021</strong>
Funkchips und -module<br />
Die enera App (Bildreihe oben) wurde sehr übersichtlich und nutzerfreundlich gestaltet und bietet wertvolle Tipps zur<br />
Energieeinsparung. Die beenera App (Bild unten) stellt eine Weiterentwicklung dar und wird von der Beenic GmbH<br />
angeboten (Quelle: https://beenera.de, Beenic GmbH)<br />
Netz GmbH“, erklärt Marko<br />
Herold, Leiter Produktmanagement<br />
bei der IK Elektronik<br />
GmbH. „In Gesprächen mit<br />
Akteuren aus der Energiewirtschaft<br />
wurde der Bedarf für eine<br />
Lösung wie dem MCA-WLAN<br />
offensichtlich, worauf wir eigene<br />
Vorversuche durchgeführt und<br />
Prototypen gebaut haben.“<br />
Der Kommunikationsadapter<br />
sollte bei dem Projekt mit der<br />
EWE Netz GmbH unterschiedliche<br />
Anforderungen erfüllen.<br />
Dazu zählte unter anderem eine<br />
möglichst einfache Montage,<br />
welche direkt vom Endkunden<br />
durchgeführt werden kann. „Die<br />
Entwicklung war recht komplex.<br />
So stellte sich die Vielfalt der<br />
Stromzählermodelle am Markt<br />
als eine Herausforderung dar“,<br />
berichtet Herold. „Denn eigentlich<br />
müssten die Infrarotschnittstellen<br />
der Stromzähler gemäß<br />
Norm nahezu identisch sein.<br />
Doch die Praxis reicht von<br />
mechanischen Abweichungen<br />
über verschiedene Infrarot-<br />
Parameter bis hin zu vielfältigen<br />
Varianten beim Kommunikationsprotokoll“.<br />
IK Elektronik konstruierte den<br />
MCA-WLAN daher so, dass<br />
eine breite Palette von Stromzählern<br />
unterstützt wird und<br />
sogar bei verdrehter Montage<br />
eine sichere Kommunikation<br />
möglich ist. Neue Kommunikationsprotokolle<br />
lassen sich<br />
bei Bedarf einfach durch ein<br />
Remote Update der Gerätefirmware<br />
aufspielen. Die Platzierung<br />
des Geräts erfolgt ganz<br />
einfach mit einem Permanentmagneten,<br />
ein falsches Anbringen<br />
ist damit unmöglich. Auf<br />
diese Weise nimmt die Montage<br />
nur kurze Zeit in Anspruch.<br />
Die Stromversorgung erfolgt<br />
über ein mitgeliefertes USB-<br />
Netzteil. Für schwierige Empfangssituationen<br />
kann am Gerät<br />
außerdem eine externe 2,4 GHz-<br />
Antenne montiert werden, etwa<br />
wenn der Stromzähler im Keller<br />
sitzt und das WLAN-Signal zu<br />
schwach ist.<br />
Von der Installation bis<br />
zum Regelbetrieb in<br />
fünf Minuten<br />
Nach abgeschlossener Montage<br />
erfolgt die Integration in das<br />
WLAN vor Ort. Dazu baut das<br />
Modul zunächst einen WLAN-<br />
Accesspoint auf, um anschließend<br />
auf die Konfiguration<br />
zugreifen zu können. Danach<br />
wird die Verbindung zum Zielsystem<br />
eingerichtet, ehe der<br />
Regelbetrieb einsetzt. Bei einem<br />
optimalen Verlauf dauert dieser<br />
Vorgang bis zum ersten Zugriff<br />
auf die Messdaten fünf Minuten.<br />
„Lediglich die Spannungsversorgung<br />
stellt eine Herausforderung<br />
bei der Installation<br />
dar“, erklärt Lütjen. „Besonders<br />
gut eignen sich deshalb Zähler,<br />
die bereits über ein integriertes<br />
Netzteil verfügen oder bei denen<br />
ein Netzteil einfach nachgerüstet<br />
werden kann.“<br />
Sobald der Funkadapter im<br />
Regelbetrieb läuft, überträgt<br />
er im Sekundenrhythmus Zählerdaten<br />
an die gewünschte<br />
Kunden-App. Durch die zeitlich<br />
hohe Auflösung erhält der<br />
Kunde besonders detaillierte<br />
Informationen zu seinem Energieverbrauch.<br />
Mit der App lässt<br />
sich beispielsweise erkennen,<br />
wie hoch der tagesaktuelle Verbrauch<br />
ist oder welche Haushaltsgeräte<br />
am meisten Strom<br />
benötigen. Dadurch können<br />
Geräte mit einem überdurchschnittlich<br />
hohen Verbrauch<br />
identifiziert und diese gegebenenfalls<br />
durch energieeffizientere<br />
Modelle ersetzt werden,<br />
sodass die Stromkosten sinken.<br />
Ein weiterer Vorteil: Der Stromverbrauch<br />
wird nicht nur in kWh<br />
angegeben, sondern gleich in den<br />
zu zahlenden Betrag umgerechnet.<br />
Der Stromkunde erhält damit<br />
die volle Transparenz, wie sich<br />
seine Energiekosten zusammensetzen<br />
und wo gegebenenfalls<br />
Sparpotenzial besteht. „In einem<br />
parallel stattfindenden Pilotprojekt<br />
erfolgt bereits eine monatliche<br />
Abrechnung des Stromverbrauchs<br />
auf dieser Basis“,<br />
berichtet Lütjen. „Die Datenerfassung<br />
und einheitliche Bereitstellung<br />
bildet die Grundlage für<br />
weitere individuelle Dienstleistungen.<br />
Um für verschiedene<br />
Kundengruppen Anknüpfungs-<br />
hf-praxis 2/<strong>2021</strong> 37
Funkchips und -module<br />
Die Verbrauchsdaten<br />
werden vom MCA-<br />
WLAN über die<br />
Infrarotschnittstelle<br />
ausgelesen und per WLAN<br />
in die Cloud übermittelt.<br />
Von dort können Sie zur<br />
Bearbeitung in der App<br />
abgerufen werden<br />
punkte zu liefern, soll der Endverbraucher<br />
zukünftig die Zählerdaten<br />
in seine Smart Home-<br />
Lösung einbinden können.“<br />
Geplante Zuwachsraten<br />
im fünfstelligen Bereich<br />
EWE Netz hat bisher Erfahrungen<br />
mit mehreren hundert<br />
optischen Auslesemodulen<br />
gesammelt und befindet sich<br />
aktuell in der finalen Testphase.<br />
Derzeit sind die Module bei ausgewählten<br />
Testkunden im Einsatz<br />
und konnten dort bereits<br />
durch positive Ergebnisse überzeugen.<br />
Auf Grund der positiven<br />
Erfahrungen bei der Entwicklung<br />
und im Feldtest hat der Energieversorger<br />
für den Ausbau des<br />
Angebots eine erste Serie an<br />
MCA-WLAN bei IK Elektronik<br />
bestellt. „Die Zusammenarbeit<br />
mit IK Elektronik auf<br />
technischer Ebene war stets konstruktiv<br />
und zielgerichtet, sodass<br />
wir mit der gemeinsamen Entwicklung<br />
bisher sehr zufrieden<br />
sind. Da wir kurz vor der Markteinführung<br />
stehen, sollen noch<br />
in diesem Jahr Geräte im überschaubaren<br />
dreistelligen Bereich<br />
bei unseren Kunden implementiert<br />
werden“, erläutert Lütjen.<br />
Während der MCA-WLAN<br />
hauptsächlich für Privathaushalte<br />
gedacht ist, arbeiten IK<br />
Elektronik und die EWE Netz<br />
GmbH auch an einer Variante<br />
für Gewerbekunden und technische<br />
Liegenschaften. „Wir planen<br />
auch die Implementierung<br />
von Funkstandards wie Wireless<br />
MBus, Sigfox oder Narrowband<br />
IoT, um eine direkte<br />
Übertragung der Zählerdaten in<br />
die Cloud anbieten zu können“,<br />
erklärt Herold. „Wir möchten<br />
damit neue Anwendungsgebiete<br />
erschließen. Für Narrow-<br />
Band IoT oder Sigfox benötigt<br />
man beispielsweise keine kundenseitige<br />
Kommunikations-<br />
Infrastruktur.<br />
Mit Sigfox oder Wireless MBus<br />
sind batteriebetriebene Anwendungen<br />
möglich, sofern keine<br />
hohen Anforderungen an die<br />
zeitliche Auflösung der Daten<br />
bestehen. Die Herausforderungen<br />
dabei sind die platzsparende<br />
Integration der Antennen<br />
und das stromsparende Design<br />
bei Batteriebetrieb.“ Ein möglicher<br />
weiterer Anwendungsbereich<br />
sind die lokale Vernetzung<br />
und Kommunikation mit bestehenden<br />
Anlagen der Stromkunden<br />
wie beispielsweise Ladesäulen<br />
oder Energiemanagementsysteme.<br />
„Als Lösungsanbieter im Bereich<br />
des Messwesens wollen wir die<br />
Etablierung neuer innovativer<br />
Dienstleistungen unterstützen“,<br />
berichtet Lütjen. „Gleichzeitig<br />
stehen wir auch als Ideengeber<br />
und Diskussionspartner für<br />
unsere Projektpartner wie beispielsweise<br />
IK Elektronik zur<br />
Verfügung. Grundsätzlich sind<br />
wir immer für Kooperationen<br />
offen, in denen gemeinsam an<br />
neuen Lösungen gearbeitet wird,<br />
die für alle Beteiligten einen<br />
Mehrwert erbringen und bei<br />
denen der Fokus über die regulatorischen<br />
Mindestvorgaben<br />
hinausgeht.“◄<br />
Der MCA-WLAN wird direkt auf die Infrarotschnittstelle des Stromzählers<br />
aufgesetzt und haftet dank eines Permanentmagneten<br />
Was ist enera?<br />
enera ist ein in Norddeutschland realisiertes Forschungsprojekt,<br />
das im Rahmen des Programms „Schaufenster intelligente<br />
Energie – Digitale Agenda für die Energiewende“ (SINTEG)<br />
durchgeführt und vom Bundesministerium für Wirtschaft und<br />
Energie gefördert wird. Dort werden mit über 300 Projektpartnern<br />
deutschlandweit Musterlösungen für die zukünftige<br />
Energieversorgung erarbeitet und unter Realbedingungen<br />
getestet. Bei enera spielen vor allem die Nutzung von Windenergie<br />
sowie die intelligente Kombination von Stromnetzen<br />
sowie Speicher-, Kommunikations- und Verbrauchstechnologien<br />
mit Hilfe digitaler Technologien eine bedeutende Rolle.<br />
Weitere Informationen unter:<br />
https://projekt-enera.de/ und www.ewe-netz.de/ und<br />
www.ik-elektronik.de<br />
38 hf-praxis 2/<strong>2021</strong>
Funkchips und -module<br />
Hochzuverlässiger Ethernet-PHY-Transceiver<br />
Flugzeuge, Militärfahrzeuge und bodengestützte<br />
Systeme, die auf Aufklärung, Informationen<br />
und sichere Datenanbindung angewiesen<br />
sind, werden nun durch eine Lösung<br />
verbessert, die einen Betrieb bei extremen<br />
Temperaturen und Umgebungsbedingungen<br />
ermöglicht. Microchip Technology stellt den<br />
neuen Gigabit Ethernet PHY RMII/RGMII<br />
Transceiver VSC8540/41 vor – einen kommerziellen<br />
COTS-Baustein (Commercial-<br />
Off-The-Shelf), der für Avionik- und Militäranwendungen<br />
aufgerüstet wurde.<br />
Basierend auf seiner COTS-Technik, die<br />
auch in anderen Branchen zum Einsatz<br />
kommt, verfügt der Transceiver über ein<br />
hochzuverlässiges (HiRel) Kunststoffgehäuse<br />
in Militärqualität, das die Anforderungen<br />
von Kampffahrzeugen über Avionik<br />
im Cockpit bis hin zu Bordkommunikationssystemen<br />
in Flugzeugen abdeckt.<br />
Der Ethernet-Transceiver VSC8541RT ist<br />
eine Lösung mit RGMII (Reduced Gigabit<br />
Media Independent Interface) sowie GMII<br />
und unterstützt auch die RMII- und MII-<br />
Megabit-Schnittstelle. Der Transceiver<br />
ist latch-up-immun gegen atmosphärische<br />
Strahlungseffekte und arbeitet in einem<br />
Temperaturbereich von -55 bis +125 °C.<br />
Zu seinen Spezifikationen zählen die vollständige<br />
Rückverfolgbarkeit von Wafer- und<br />
Baugruppen-Chargen, Beschreibungen der<br />
Tests, elektrischen Parameter und der Fehlerabdeckung;<br />
der Qualifikationsbericht und<br />
die Konformitätsbescheinigung.<br />
Als COTS-basierte Technik ermöglicht er<br />
Systementwicklern, mit der Implementierung<br />
von COTS-Bausteinen zu beginnen,<br />
bevor sie auf Komponenten in Militärqualität<br />
umsteigen, was die Entwicklungszeit<br />
und -kosten erheblich verringert.<br />
Der RMII/RGMII-Transceiver ist Microchips<br />
neuste hochzuverlässige Lösung für<br />
extreme Umgebungen, die auf dem Angebot<br />
des Unternehmens für Luft-/Raumfahrt-/<br />
Verteidigungstechnik aufbaut. Der Baustein<br />
ergänzt das Produktangebot für den erweiterten<br />
Temperaturbereich, das folgende qualifizierte<br />
Bausteine umfasst:<br />
• 8-Bit AVR-Mikrocontroller mit integriertem<br />
ADC/DAC, Controller Area<br />
Network (CAN) und Motorsteuerungsschnittstellen<br />
• 16-Bit dsPIC Digital Signal Controller<br />
für digital geregeltes Power-Management<br />
• 32-Bit ARM-Mikrocontroller mit Speicherschutzmechanismen<br />
• 100-MBit-Ethernet-Anbindung<br />
Der Gigabit Ethernet PHY RMII/RGMII-<br />
Transceiver VSC8540/41 im Kunststoffoder<br />
Keramikgehäuse steht ab sofort als<br />
Muster zur Verfügung.<br />
■ Microchip Technology, Inc.<br />
www.microchip.com<br />
Ultrakompaktes GNSS-Modul mit Multifunktions-Feature<br />
Das Multi-GNSS-Modul LG77L von<br />
Quectel ist ein Positioning-Device der<br />
besonderen Art. Es empfängt gleichzeitig<br />
GPS, Glonass, BeiDou und QZSS<br />
und ist durch seine Ultra-Lowpower-<br />
Eigenschaften auch unglaublich energieeffizient.<br />
Seine Channel-Breite (33<br />
tracking channel, 99 acquisition channel,<br />
210 PRN channel) befähigt es dazu, einen<br />
Mix aus GPS-, Glonass- (oder BeiDou)<br />
und SBAS-Signalen zu empfangen. Verglichen<br />
mit einem Single-GPS-System,<br />
ermöglichen es Multi-GNSS-Systeme, die<br />
Zahl an „sichtbaren“ Satelliten zu erhöhen.<br />
Gleichzeitig reduziert das Multi-Constellation-Funkmodul<br />
LG77L die Zeit bis<br />
zur erstmaligen Positionsbestimmung und<br />
erhöht zudem die Genauigkeit, vor allem<br />
in urbanen Umgebungen. Kombiniert mit<br />
dem fortschrittlichen AGNSS-Feature<br />
EASY (Embedded Assist System) und<br />
einigen Lowpower-Modi wie GLP (GNSS<br />
Low Power), erreicht das LG77L nicht<br />
nur höchste Leistungen bei gleichzeitig<br />
sehr geringem Stromverbrauch, sondern<br />
erfüllt auch alle wesentlichen industriellen<br />
Standards.<br />
Außerdem ermöglicht die EASY-Technology<br />
dem Modul, Kreisbahnen zu berechnen<br />
und vorherzubestimmen, indem es<br />
automatisch die Ephemeriden-Daten<br />
nutzt, die im internen RAM (bis zu drei<br />
Tage) gespeichert werden. Dadurch kann<br />
das LG77L, auch unter geringer Stromaufnahme,<br />
eine Position mit niedrigem<br />
Signal-Level schnell fixieren. Durch<br />
seine exzellente Performance eignet sich<br />
das LG77L hervorragend für industrielle<br />
PDAs sowie für Comsumer- und Industrie-<br />
Applikationen aller Art. Darüber hinaus ist<br />
das Quectel-Modul eine äußerst interessante<br />
Lösung gerade für verbrauchssensitive<br />
Anwendungen wie beispielsweise<br />
tragbare Devices.<br />
Mit der GLP-Technologie kann das LG77L<br />
wiederum die On/Off-Zeit adaptiv einstellen,<br />
um so eine Balance zwischen der<br />
Ortungsgenauigkeit und dem Energieverbrauch<br />
zu erreichen – entsprechend den<br />
umgebungs- und bewegungsbedingten<br />
Voraussetzungen.<br />
■ tekmodul GmbH<br />
info@tekmodul.de<br />
www.tekmodul.de<br />
hf-praxis 2/<strong>2021</strong> 39
Funkchips und -module<br />
Mass-Production-<br />
Zertifizierung für<br />
5G-Funkmodul<br />
Mit der neuen CE-Zertifizierung<br />
erreichte das Funkmodul<br />
RM500Q von Quectel nun die<br />
Freigabe zur Massenproduktion.<br />
Das RM500Q von Quectel ist ein<br />
Multimode-Funkmodul der neusten<br />
Generation. Es beherrscht<br />
neben der zukunftsweisenden<br />
5G-Technologie ebenso 3G und<br />
4G und kann weltweit eingesetzt<br />
werden. Es ist mit seinem M.2-<br />
Formfaktor mit einigen anderen<br />
Quectel-Modulen kompatibel<br />
und vereinfacht damit die Migration<br />
von LTE-A zu 5G. Es eignet<br />
sich hervorragend für sehr viele,<br />
verschiedene IoT- und eMBB-<br />
Anwendungen – egal ob digitale<br />
Leitsysteme, in der Industrie<br />
oder für den Consumer-Sektor.<br />
■ tekmodul GmbH<br />
info@tekmodul.de<br />
www.tekmodul.de<br />
WiFi/Bluetooth-<br />
Combo-Modul fürs<br />
IoT<br />
Das DA16600 von Dialog Semiconductor<br />
ist ein WiFi/Bluetooth-Combo-Modul,<br />
das für<br />
batteriebetriebene IoT-Geräte<br />
entwickelt wurde. Es besteht aus<br />
dem WiFi DA16200 SoC und<br />
dem Lowpower BLE DA14531<br />
SoC, die zusammen integriert<br />
sind, um einen geringen Stromverbrauch<br />
und eine lange Akkulaufzeit<br />
in einem praktischen<br />
Formfaktor zu erzielen. Das<br />
Modul benötigt eine Gleichstromversorgung<br />
von 3,3 V und<br />
unterstützt UART-, SPI-, ADC-,<br />
I2C-, PWM-, I2S-, GPIOs-,<br />
JTAG- und SWD-Schnittstellen.<br />
Das DA16600 basiert auf der<br />
Virtual-Zero-Technologie, die<br />
eine verlängerte Akkulaufzeit<br />
von mehr als einem Jahr bietet.<br />
Es verfügt über die folgenden<br />
Schlafmodi: nicht verbunden,<br />
ultraniedrig verbunden, ultraschnell<br />
verbunden und ultraschnell<br />
aufgeweckt. Das Modul<br />
misst 14,2 x 24,6 x 3 mm mit<br />
einer Chip-Antennenschnittstelle<br />
und einem SPDT-Antennenschalter.<br />
Es eignet sich für den<br />
Einsatz in Thermostaten, Türschlössern,<br />
Sicherheitskameras,<br />
Asset-Trackern, Hausautomation<br />
und anderen drahtlosen Sensoren<br />
in gewerblichen, industriellen<br />
und privaten Anwendungen.<br />
Weitere Eigenschaften:<br />
• Datenrate: bis zu 72 Mbit/s<br />
• Versorgungsspannung: 3,3 V<br />
• Ausgangsleistung: 18,5 dBm<br />
• Empfindlichkeit: -98,5 dBm<br />
• integrierte Antenne<br />
• Memory: 4 MB (Flash)<br />
• Verbinder: U.FL<br />
■ Dialog Semiconductor<br />
www.dialog-semiconductor.com<br />
Embedded 5G-NRund<br />
LTE-Cat-22-<br />
Modul<br />
Das AirPrime EM9190 von<br />
Sierra Wireless ist ein eingebettetes<br />
5G-NR- und LTE-Cat-<br />
22-Modul, das Sub-6-GHz- und<br />
mm-Wave-Bänder unterstützt.<br />
Dieses Gerät ist Teil der Sierra-<br />
EM-Serie, die globale 5G-Konnektivität<br />
bietet. Es liefert eine<br />
Downlink-Geschwindigkeit<br />
von bis zu 5,5 Gbit/s und eine<br />
Uplink-Geschwindigkeit von bis<br />
zu 330 Mbit/s. Das EM9190-<br />
Gerät ist mit einer Grundfläche<br />
von 30 x 52 x 2,38 mm erhältlich.<br />
Mit automatischen 4G- und<br />
3G-Fallback-Netzwerken und<br />
einem integrierten GNSS-Empfänger<br />
kann es für eine Vielzahl<br />
von M2M- und IoT-Anwendungen<br />
wie Industrieroutern,<br />
Heim-Gateways, Industrie- und<br />
Consumer-Laptops, robusten<br />
Tablet-PCs, Videoüberwachung<br />
und digitale Kennzeichnung verwendet<br />
werden.<br />
■ Sierra Wireless<br />
www.sierrawireless.com<br />
Fachbücher für die<br />
Praxis<br />
Praxiseinstieg in die<br />
vektorielle<br />
Netzwerkanalyse<br />
Joachim Müller,<br />
21 x 28 cm, 142 Seiten, zahlr. Abb. und Tabellen<br />
ISBN 978-3-88976-159-0,<br />
beam-Verlag 2011, 32,- €<br />
Art.-Nr.: 118100<br />
In den letzten Jahren ist es der Industrie gelungen, hochwertige<br />
vektorielle Netzwerkanalysatoren vom schwergewichtigen<br />
Gehäuse bis auf Handheldgröße zu verkleinern.<br />
Doch dem nicht genug: Durch ausgefeilte Software wurden<br />
einfache Bedienkonzepte bei steigender Funktionalität<br />
erreicht.<br />
Auch für den Funkamateur wird neuerdings die Welt der<br />
Netzwerkanalyse durch Selbstbauprojekte, deren Umfang<br />
und Funktionalität den Profigeräten sehr nahe kommen,<br />
erschlossen. Damit sind die Voraussetzungen für die Anwendung<br />
der vektoriellen Netzwerkanalyse im Feldeinsatz<br />
aus Sicht der verfügbaren Gerätetechnik geschaffen.<br />
Fehlte noch die geräteneutrale Anleitung zum erfolgreichen<br />
Einstieg in die tägliche Praxis.<br />
Das in Hard- und Software vom Entwickler mit viel Engagement<br />
optimal durchkonstruierte Gerät büßt alle seinen<br />
hervorragenden Eigenschaften ein, wenn sich beim Messaufbau<br />
grundlegende Fehlerquellen einschleichen.<br />
Dieses Buch beschäftigt sich mit den Grundlagen des<br />
Messaufbaus, unabhängig vom eingesetzten Gerät, um<br />
den Praxiseinstieg zu meistern.<br />
Unser gesamtes Buchprogramm finden Sie unter www.beam-verlag.de<br />
oder bestellen Sie über info@beam-verlag.de<br />
40 hf-praxis 2/<strong>2021</strong>
5G und IoT<br />
Warum „RF over Fibre“ für 5G-Anwendungen<br />
zu bevorzugen ist<br />
Viele HF-Anwendungen<br />
erfordern bereits<br />
heute eine<br />
Signalverteilung über<br />
viele Verbindungen bei<br />
hohen Entfernungen<br />
und mit großer<br />
Bandbreite. Der Artikel<br />
begründet, warum hier<br />
oft die Technologie<br />
RFoF (RF over Fibre,<br />
HF per Glasfaser) zu<br />
favorisieren ist.<br />
Quelle:<br />
Dr. Avner Sharon und<br />
Dr. David Gabbay:<br />
Why an optical solution using<br />
RF over Fiber is the preferred<br />
solution for 5G applications,<br />
RFOptic, Ltd.,<br />
www.rfoptic.com,<br />
August 2020<br />
übersetzt und gekürzt von FS<br />
Beispiele für die genannten<br />
Systeme umfassen Antennenanordnungen<br />
und Signalverteilnetze.<br />
Die Hauptanwendungen<br />
finden sich in den entstehenden<br />
5G-Strukturen, bei denen<br />
Bandbreiten über 6 GHz erforderlich<br />
sind.<br />
Grenzen der aktuellen<br />
Verteilernetze<br />
Hier können die bislang üblichen<br />
ADCs aus einer Reihe von<br />
Gründen unpraktisch werden,<br />
darunter: Einschränkungen der<br />
Abtastrate, Stromverbrauch und<br />
Dynamikbereich. Verteilnetze<br />
machen ADCs entbehrlich: Mit<br />
verlustarmen Koaxialleitungen<br />
kann man die Signale direkt verteilen,<br />
hier sind zwar komplexe<br />
Up- und Down-Frequenzumwandlungs-Lösungen<br />
möglich,<br />
die Frequenzumwandlung wird<br />
jedoch weniger praktisch bis<br />
unmöglich für Anwendungen,<br />
die massive MIMO-Antennenarrays<br />
und ein Fernsignal erfordern.<br />
In einigen Fällen machen<br />
einfach das bloße Gewicht und<br />
der Umfang all diese Koaxialkabel<br />
HF-Lösungen nicht mehr<br />
handhabbar. In anderen Fällen<br />
werden durch die Frequenzumwandlung<br />
zu viele Nebensignale<br />
hinzugefügt, die den<br />
Ansatz insgesamt ausschließen.<br />
So können viele wissenschaftliche<br />
Observatorien, 5G- und<br />
6G-Tower-Infrastruktur, elektronische<br />
Überwachungssysteme,<br />
Mehrzweck-Zielsimulatoren<br />
sowie Testanwendungen keine<br />
Frequenzumwandlungslösungen<br />
verwenden.<br />
RFoF-Lösungen sind<br />
die Antwort<br />
Eine Lösung sollte verlustarme<br />
Übertragungsmedien unterstützen,<br />
die gegen elektromagnetische<br />
Strahlung immun sind<br />
und keine elektromagnetische<br />
Strahlung erzeugen. Im Idealfall<br />
ist die Signalbandbreite gleichgültig,<br />
da Installationen dann<br />
leicht nach Bedarf an Bandbreite<br />
aufgerüstet werden könnten.<br />
Flexibilität und Skalierbarkeit<br />
sind ebenfalls wünschenswert,<br />
insbesondere dann, wenn sicher<br />
ist, dass zukünftige Upgrades<br />
kommen werden: noch mehr<br />
Signale, Kanäle, Antennen und<br />
Bandbreite.<br />
RFoF-Lösungen sind die Antwort,<br />
wobei alle genannten<br />
Schlüsselkriterien berücksichtigt<br />
werden. Solche RFoF-Links<br />
bieten extreme Bandbreiten von<br />
mehr als 40 GHz für Highend-<br />
Lösungen, HF-Bandbreitenunabhängig<br />
und verlustarme Übertragung<br />
in Form von leichten<br />
optischen Fasern, die gebündelt<br />
werden können, um massive parallele<br />
Übertragungskanäle über<br />
große Entfernungen mit hoher<br />
Störfestigkeit ermöglichen zu<br />
können. Die entsprechenden<br />
Konverter verbrauchen im Vergleich<br />
zu Hochgeschwindigkeits-ADCs<br />
eine winzige Menge<br />
an Energie. Infolgedessen ist<br />
eine RFoF-basierte optische<br />
Analogverteilung die logische<br />
Wahl für Verteilungsnetze, die<br />
sofort Bandbreiten von einigen<br />
GHz bieten müssen.<br />
hf-praxis 2/<strong>2021</strong> 41
5G und IoT<br />
Bild 1: Herkömmliche HF-Verteilung für 2G, 3G und 4G<br />
Diese Signalverteilungssysteme<br />
arbeiten über beträchtliche Entfernungen<br />
außergewöhnlich gut.<br />
Sie können auch einen unübertroffenen<br />
SFDR (Dynamikbereich)<br />
gewährleisten, sodass<br />
Signale mit unterschiedlichen<br />
Pegeln eng nebeneinander existieren<br />
können. Mit solchen<br />
optischen Lösungen können<br />
Durchsatz und Flexibilität drastisch<br />
erhöht werden. Solche<br />
Signalübermittlungssysteme<br />
bleiben unangefochten und werden<br />
immer in ihrer Leistung hervorstechen.<br />
Im Folgenden werden Anwendungen<br />
für 5G-Basisstationen<br />
beschrieben, die Frequenzen<br />
über 6 GHz und im mm-Wellenlängenbereich<br />
nutzen.<br />
Aktueller HF-Ansatz vs.<br />
RFoF-Lösung<br />
HF-basierte Verteilungssysteme<br />
in 3G- und 4G-Mobilfunknetzen<br />
können außerordentlich komplex<br />
werden und viel Strom verbrauchen.<br />
Leckage und Übersprechen,<br />
reflektierte Signale und<br />
Einfügungsverluste erfordern<br />
ständige Wachsamkeit, um die<br />
Betriebsbedingungen aufrechtzuerhalten,<br />
unterstützt durch die<br />
Überwachung von Subsystemen.<br />
Die Infrastruktur macht Änderungen<br />
an dieser Testkonfiguration<br />
sehr zeitaufwändig und<br />
langwierig. Die mechanischen<br />
und Wartungsaspekte solcher<br />
HF-Signalverteilungssysteme<br />
mit hunderten von Koaxialleitungen,<br />
die so dünn wie möglich<br />
sein sollten, um die Montage<br />
und Verlegung praktisch<br />
zu machen, aber auch so dick<br />
wie möglich, um passive Intermodulation<br />
(PIM) und Einfügungsverluste<br />
zu reduzieren,<br />
stellen ein Paradoxon dar. Tausende<br />
von HF-Steckverbindern<br />
sind erforderlich, um eine wartbare<br />
Segmentierung dieser HF-<br />
Verkabelung zu ermöglichen.<br />
Eine potenzielle Schwachstelle<br />
ist die Abschirmung, die bei zu<br />
schwacher Auslegung zu unerwünschtem<br />
Übersprechen führt.<br />
Daher muss für 5G und 6G die<br />
Implementierung solcher HF-<br />
Signalverteilungssysteme überwunden<br />
werden. Bild 1 skizziert<br />
den aktuellen HF-Ansatz.<br />
Ein häufigerer Fall, in dem<br />
HF-Verbindungstechnologie<br />
eingesetzt wird, sind die auf<br />
einem Turm montierten Antennenarrays.<br />
Auch in diesem Fall<br />
gibt es dieselben Probleme wie<br />
Kabelgewicht, Einfügungsverluste,<br />
SWR/Reflexionen sowie<br />
Umwelteinflüsse.<br />
Ein alternativer und hochwirksamer<br />
Ansatz besteht aus einer<br />
Lösung mit den RFoF-Verbindungen<br />
beispielsweise von<br />
RFOptic und einen verwalteten<br />
optischen Schalter. Solche<br />
Lösungen umfassen:<br />
• 6-GHz-RFoF-Verbindungen<br />
mit integriertem LNA einschließlich<br />
eines internen<br />
digitalen Dämpfers und einem<br />
optischen Leistungsmessgerät<br />
• 20- und 40-GHz-RFoF-Verbindungen<br />
mit Vor- und Nachverstärker<br />
und Verstärkungsregelung<br />
• verwalteter optischer Switch<br />
• SNMP/HTML-Fernverwaltungssystem<br />
Ein Beispiel eines solchen<br />
Signalverteilungssystems ist in<br />
der Aufmachergrafik gezeigt.<br />
Das RFoF-Subsystem enthält<br />
mehrere unidirektionale und<br />
bidirektionale RFoF-Verbindungen.<br />
Aufgrund der optischen<br />
Übertragungsmedien ist es möglich,<br />
entfernte und abgeschirmte<br />
Standorte mit EMI-Immunität<br />
für alle Verbindungen zu warten.<br />
In Tabelle 1 sind die Eigenschaften<br />
beider Systeme gegenübergestellt.<br />
Merkmal HF-Verteilungsmatrix RFoF-Verteilungsmatrix<br />
Abstand zwischen HF-Ports mit der Frequenz begrenzt keine praktische Einschränkung durch den<br />
geringen Faserverlust<br />
HF-Bandbreite begrenzt aufgrund des Koaxkabels praktisch unbegrenzte HF-Bandbreite<br />
Gewicht und Größe sperrige und schwere HF-Kabel kompakte und leichte Fasern, frequenz- und<br />
bandbreitenunabhängig<br />
Umgebungseinfluss korrosionsempfindlich wenig korrosionsempfindlich<br />
Betriebskosten komplexes System, häufige Wartung einfacheres System mit minimalem<br />
Instandhaltungsaufwand<br />
Isolation<br />
begrenzt durch koaxiale Abschirmungen und unempfindlich gegen HF-EM-Strahlung<br />
Anschlüsse<br />
Systemkosten steigen mit der Frequenz unabhängig von genutzter HF-Bandbreite<br />
Tabelle 1: Vergleich zwischen HF-Verteilungsmatrix und RFoF-Verteilungsmatrix<br />
42 hf-praxis 2/<strong>2021</strong>
5G und IoT<br />
Bauteil(e) HF-System RFoF-System<br />
Eingangsmodul<br />
mehrstufige PAs mit hoher Verstärkung und<br />
Leistungsteiler<br />
RFoF-Sender optisch, Verstärker und<br />
Leistungsteiler<br />
1:500-Switch-Routing-Netzwerk modulare 1:N-Ka-Bnd-HF-Schalter optische 1:N-Schalter (ultraschnell)<br />
500 Port Antenna Interfaces Ka-Band-Koaxialkabel, Multi-<br />
Anschlussschnittstellen<br />
N in 1 Mehrfach-Lichtleitfaser-Steckverbinder<br />
und Glasfaserbündel<br />
500 Antennenausgangsmodule hohe Verstärkung (>50 dB) der Verstärker RFoF-Empfängermodul und Verstärker mit<br />
~30 dB<br />
Tabelle 2: Vergleich zwischen HF- und RFoF-Systemen<br />
Beispiel mit 40 GHz<br />
Bandbreite<br />
Ein aktueller Fall ist ein Sendesystem<br />
mit einer Signalbandbreite<br />
von 40 GHz, das<br />
am oberen Ende des Ka-Bands<br />
arbeitet. Das System benötigt<br />
1:500-Signalrouting- und Verteilungssysteme<br />
mit zwei Eingangssignalen.<br />
Eine zukünftige<br />
Erweiterung auf 4 oder<br />
8 war geplant. Das Betriebsprotokoll<br />
erforderte ein Sub-<br />
Mikrosekunden-Routing eines<br />
der Eingangssignale zu einer<br />
beliebigen Kombination der<br />
500 Ausgänge, die Watt-Pegelsignale<br />
an die Antennen liefern.<br />
Das Antennenarray bedeckt ein<br />
paar Quadratmeter. Das Verteilungssystem<br />
musste dazu<br />
modular aufgebaut sein zwecks<br />
Maximierung der Anzahl identischer<br />
Komponentenmodule,<br />
um eine effiziente Produktion<br />
zu ermöglichen.<br />
Eine wichtige Voraussetzung<br />
war die Kohärenz zwischen<br />
den Signalen aller Antennen,<br />
daher war eine auf Frequenzumwandlung<br />
basierende Lösung<br />
unattraktiv. Die direkte HF-<br />
Implementierung dieses Signalverteilungssystems<br />
bei mm-<br />
Wellenfrequenzen wurden mit<br />
einer RFoF-basierten Lösung<br />
verglichen. Einige der Unterschiede/Kompromisse<br />
sind in<br />
Tabelle 2 aufgeführt.<br />
Während jede der Komponenten<br />
der HF-Implementierung<br />
direkt die Ebenheit und Phase<br />
der Verstärkung beeinflusst<br />
(Kohärenz), werden diesbezüglich<br />
beim RFoF-System nur der<br />
RFoF-Sender und die Antennenausgangsmodule<br />
wirksam. Eine<br />
geringere Verstärkung (weniger<br />
Stufen) wirkt sich auf die Ebenheit<br />
und Phasenkohärenz positiv<br />
aus. Alle anderen Elemente des<br />
RFoF-System sind für die HF-<br />
Performance vollständig transparent.<br />
Da die Faserverluste vernachlässigbar<br />
waren, gelang es,<br />
die 500 Verkabelungen der Portantennen<br />
wesentlich einfacher<br />
zu installieren und auch leichter<br />
zu warten. ◄<br />
Fachbücher für die<br />
Praxis<br />
Praxiseinstieg in die<br />
Spektrumanalyse<br />
Joachim Müller,<br />
21 x 28 cm, 198 Seiten,<br />
zahlr. überwiegend farbige Abb.<br />
Diagramme, Plots<br />
ISBN 978-3-88976-164-4,<br />
beam-Verlag 2014, 38,- €<br />
Art.-Nr.: 118106<br />
Ein verständlicher Einstieg in die<br />
Spektrumanalyse - ohne höhere<br />
Mathematik, der Schwerpunkt liegt<br />
auf der Praxis mit Vermittlung von<br />
viel Hintergrundwissen.<br />
Hintergrundwissen:<br />
• Der Zeit- und Frequenzbereich,<br />
Fourier<br />
• Der Spektrumanalyzer nach dem<br />
Überlagerungsprinzip<br />
• Dynamik, DANL und Kompression<br />
• Trace-Detektoren, Hüllkurvendetektor,<br />
EMV-Detektoren<br />
• Die richtige Wahl des Detektors<br />
• Moderne Analyzer, FFT, Oszilloskope<br />
mit FFT<br />
• Auswahl der Fensterung - Gauß,<br />
Hamming, Kaiser-Bessel<br />
• Die Systemmerkmale und Problemzonen<br />
der Spektrumanalyzer<br />
• Korrekturfaktoren, äquivalente<br />
Rauschbandbreite, Pegelkorrektur<br />
• Panorama-Monitor versus Spektrumanalyzer<br />
• EMV-Messung, Spektrumanalyzer<br />
versus Messempfänger<br />
Messpraxis:<br />
• Rauschmessungen nach der<br />
hf-praxis 2/<strong>2021</strong> 43<br />
Y-Methode, Rauschfaktor, Rauschmaß<br />
• Einseitenbandrauschen, Phasenrauschen<br />
• Signal/Rauschverhältnis, SNR,<br />
S/N, C/N<br />
• Verzerrungen und 1 dB-Kompressionspunkt<br />
• Übersteuerung 1.Mischer - Gegenmaßnahmen<br />
• Intermodulationsmessungen<br />
• Interceptpoint, SHI, THI, TOI<br />
• CW-Signale knapp über dem<br />
Rauschteppich<br />
• Exakte Frequenzmessung (Frequenzzählerfunktion)<br />
• Messung breitbandiger Signale<br />
• Kanalleistungsmessung, Nachbarkanalleistungsmessung<br />
• Betriebsart Zero-Span<br />
• Messung in 75-Ohm-Systemen<br />
• Amplituden- und Phasenmodulation<br />
(AM, FM, WM, ASK, FSK)<br />
• Impulsmodulation, Puls-Desensitation<br />
• Messungen mit dem Trackingenerator<br />
(skalare Netzwerkanalyse)<br />
• Tools auf dem PC oder App’s fürs<br />
Smart-Phone<br />
Unser gesamtes Buchprogramm finden Sie unter www.beam-verlag.de<br />
oder bestellen Sie über info@beam-verlag.de
5G und IoT<br />
Fiber ermöglicht 5G und mehr<br />
von Fasern drastisch gesenkt<br />
und die Zeit für die Installation<br />
für einen Stadtblock von einem<br />
Monat unter Verwendung von<br />
Standardtechniken auf 24 Stunden<br />
katapultiert. Dies bedeutet<br />
12.000 Fuß pro Tag mit drei<br />
Besatzungen.<br />
Es dauerte nur fünf Monate, bis Google seine Faser in Louisville, KY, verlegt hatte, hauptsächlich mithilfe von<br />
Mikrotrenching (Quelle: Tech Republik)<br />
Es mag ironisch<br />
erscheinen, dass<br />
der Erfolg einer<br />
drahtlosen Technologie<br />
der nächsten<br />
Generation von der<br />
Verfügbarkeit von<br />
einem kabelgebundenen<br />
Gegenstück abhängt,<br />
aber ohne ausreichende<br />
Glasfaserressourcen<br />
wird 5G einfach nicht<br />
in der Lage sein, seine<br />
enormen Vorteile<br />
auszuspielen.<br />
Quelle:<br />
Fiber Will Enable 5G and a<br />
Lot More, von Mark Hearn,<br />
Produktmanager bei MilesTek,<br />
www.milestek.com, 2019<br />
Infinite Electronics, Inc.<br />
übersetzt und gekürzt von FS<br />
Diese kabelgebundenen Ressourcen<br />
sind ab sofort verfügbar<br />
oder werden verfügbar sein,<br />
wenn sie in nur wenigen Jahren<br />
benötigt werden.<br />
25 Mbit/s im Downlink<br />
und 3 Mbit/s im Uplink<br />
Ein Bericht von Deloitte aus dem<br />
Jahr 2017 prognostizierte, dass<br />
die USA bis <strong>2021</strong> mindestens<br />
130 Mrd. Dollar ausgeben müssen,<br />
um den Bedarf an Glasfasertechnik<br />
für 5G zusammen mit<br />
ländlichem Breitband und Fibre<br />
to the Home (FTTH) zu decken.<br />
In Europa ist die Situation nicht<br />
grundlegend verschieden. Auch<br />
hier werden Glasfaserkabel in<br />
Kürze für zellulares Backhaul,<br />
verteilte Antennensysteme<br />
(DAS), FTTH und Bereitstellung<br />
von Mobilfunk-Basisstationen<br />
benötigt werden. Hüben wie<br />
drüben wurde fast die gesamte<br />
Faser in Gebieten mit hoher<br />
Bevölkerungsdichte eingesetzt,<br />
in denen ein guter Return on<br />
Investment eher gesichert ist als<br />
in ländlichen Gebieten, in denen<br />
dies nicht und möglicherweise<br />
niemals der Fall ist. Das ist der<br />
wohl größte Einzelfaktor, der die<br />
Breitbandbereitstellung in ländlichen<br />
Gebieten behindert. Die<br />
FCC-Definition von Breitband<br />
bedeutet 25 Mbit/s im Downlink<br />
und 3 Mbit/s im Uplink.<br />
Mikrotrenching lässt<br />
Zeit und Kosten<br />
schmelzen<br />
Sobald Google seine Kinderkrankheiten<br />
überwunden hatte,<br />
begann man, eine Faser-Verlegetechnik<br />
namens Mikro zu<br />
verwenden (Aufmacherbild),<br />
die statt tiefe Gräben zu graben<br />
und Straßen und Bürgersteige<br />
ausgraben, eine schmale Rille in<br />
der Fahrbahn, etwa 1 Zoll breit<br />
und etwa 1 Fuß tief, verwendet,<br />
was ausreicht, um übereinander<br />
gestapelte Kabel aufzunehmen.<br />
Laut Google hat diese Technik<br />
die Kosten für das Verlegen<br />
Probleme (er)kennen<br />
und angehen!<br />
Zusammengenommen müssen<br />
drei Probleme gelöst werden,<br />
wenn 5G erfolgreich sein soll:<br />
• Erschließung der ländlichen<br />
Regionen<br />
• Überwindung bürokratischer<br />
Hindernisse<br />
• Optimierung der Verlegetechnik<br />
Der Grund ist, dass in Bezug auf<br />
die Breite der Anwendungen,<br />
für die es entwickelt wurde, 5G<br />
wenig Ähnlichkeit mit seinen<br />
Vorgängern hat und die technologische<br />
Zukunft nicht nur<br />
für die traditionelle Mobilfunkkommunikation<br />
für Smartphones<br />
und Tablets, sondern eine große<br />
Anzahl von Anwendungen repräsentiert<br />
einschließlich des IoTs,<br />
das derzeit über kabelgebundene<br />
Lösungen bereitgestellt wird.<br />
5G baut auf LTE Advanced<br />
Pro auf, geht jedoch mit einer<br />
völlig anderen Netzwerkarchitektur<br />
noch viel weiter (daher<br />
die Bezeichnung 5G New Radio)<br />
zusammen mit software-definierten<br />
Netzwerken und virtuell<br />
definierten Funktionen. Es wird<br />
letztendlich Frequenzen verwenden,<br />
die um 10 GHz höher<br />
sind ald die derzeit höchsten<br />
Mobilfunkfrequenzen, es wird<br />
Download-Geschwindigkeiten<br />
von 10 Gbit/s in Innenräumen<br />
und im Freien liefern und die<br />
Latenz über kurze Strecken auf<br />
1 ms herabdrücken.<br />
Der hohe Preis der<br />
niedrigen Latenz<br />
Geringe Latenz und extrem<br />
schnelle Datenübertragung<br />
erfordern eine drahtgebundene<br />
Infrastruktur für Makrozellen,<br />
44 hf-praxis 2/<strong>2021</strong>
5G und IoT<br />
Intrazellen und kleine Zellen<br />
(Backhaul). Obwohl Mikrowellen-Funkverbindungen<br />
einen Teil<br />
dieser Anforderung erfüllen können,<br />
leisten nur Glasfasern alles,<br />
ohne dass die Infrastruktur über<br />
viele Jahre hinweg massiv verändert<br />
werden muss. Für viele<br />
Anwendungen wie Kommunikation<br />
für Fahrzeugautonomie,<br />
IoT, virtuelle Realität und Telechirurgie<br />
ist eine extrem niedrige<br />
Latenz ist nicht nur wünschenswert,<br />
sondern obligatorisch.<br />
Da jedoch die Gesetze der Physik<br />
vorschreiben, dass jeder Latenzgrad<br />
direkt mit der Entfernung<br />
des Signals zusammenhängt,<br />
bedeutet dies, dass die z.B. für<br />
die genannten 5G-Anwendungen<br />
erforderlichen fast augenblicklichen<br />
Pegeländerungen nur über<br />
kurze Strecken erreicht werden<br />
können. Dies bedeutet, dass in<br />
der Tat eine enorme Anzahl kleiner<br />
Zellen benötigt wird, drinnen<br />
und draußen eingesetzt, im<br />
Grunde fast überall oder zumindest<br />
an den Orten, an denen sie<br />
am meisten erforderlich sind.<br />
Jede dieser kleinen Zellenbasisstationen<br />
muss über eine sehr<br />
hohe Geschwindigkeit beim<br />
Backbone verfügen, bei dem es<br />
sich höchstwahrscheinlich um<br />
Ethernet handelt, das über Glasfaser<br />
bereitgestellt wird.<br />
Man braucht nicht viel Vorstellungskraft,<br />
um zu erkennen,<br />
dass eine signifikante Menge<br />
dieser Fasern derzeit nicht existiert,<br />
auch in Bürogebäuden,<br />
Flughäfen, Stadien und vielen<br />
anderen Orten.<br />
Asiaten stehen an<br />
vorderster Front<br />
FTTH-Praxis in Deutschland<br />
Vor allem China und Südkorea<br />
haben die Führung beim Einsatz<br />
von Glasfasern übernommen.<br />
Diese Regierungen subventioniert<br />
ihre Industrien stark. Und obwohl<br />
Chinas Telekommunikationsanbieter<br />
konkurrieren, gibt es auf<br />
hoher Regierungsebene wie auf<br />
nationaler Ebene keine Diskussion<br />
darüber, ob eine solche Infrastruktur<br />
vorhanden sein sollte und<br />
von wem sie gebaut werden soll,<br />
sondern es geht nur darum, wie es<br />
möglich ist. Die einzigen Regeln<br />
sind Vorschriften, die von der<br />
Regierung diktiert werden, weshalb<br />
China beispiellose Entwicklungsraten<br />
in weniger als einem<br />
halben Jahrhundert erreicht hat.<br />
Allein im Jahr 2017 haben Chinas<br />
Telekommunikationsunternehmen<br />
für mehr als 30 Millionen<br />
Wohnungen Heim-Gateways<br />
bereitgestellt, um Glasfaser nach<br />
Hause zu liefern (FTTH). 80%<br />
der Breitbandnutzer des Landes<br />
sollen ihren Service per Glasfaser<br />
erhalten. Schon im Jahr 2015 verlegte<br />
China mehr als 1,6 Millionen<br />
Meilen Faserkabel im ganzen<br />
Land. Auf dem zweiten Platz liegt<br />
Südkorea und auf dem dritten<br />
Platz Japan. Im Gegensatz nimmt<br />
die USA bei der Breitbanddurchdringung<br />
den zehnten Platz unter<br />
den OECD-Ländern ein.<br />
Mit Fiber to the Home endet<br />
die Glasfaserleitung nun nicht<br />
mehr am Verteilerkasten auf<br />
dem Bürgersteig, sondern<br />
kommt direkt in die Wohnung.<br />
Die Hauseinführung<br />
wird mit dem Hauseigentümer<br />
gemeinsam festgelegt.<br />
Für jedes Haus wird im Gehweg<br />
davor ein eigenes Leerrohr<br />
vom Hauptstrang abgezweigt.<br />
Die Zuleitung zum<br />
Haus erfolgt entweder durch<br />
eine Tiefbohrung oder in<br />
offener Grabenbauweise mit<br />
60 cm Tiefe. Vom Unterverteiler<br />
aus wird in das Leerrohr<br />
ein eigenes Glasfaserkabel per<br />
Druckluft eingeblasen. Es hat<br />
so viele Fasern, wie es Wohneinheiten<br />
im Haus gibt. Das<br />
Glasfaserkabel wird im Haus<br />
an den Hausübergabepunkt<br />
geführt (meist an der Kellerwand).<br />
Für jeden Anschluss<br />
im Haus wird dann in der<br />
Anschlussbox eine Glasfaser<br />
gespleißt, um den Anschluss<br />
zum Netzabschlussgerät<br />
(ONT) zu ermöglichen. Hier<br />
kann dann der Router angeschlossen<br />
werden.<br />
Alle Vorteile im Blick<br />
behalten!<br />
Zumindest theoretisch würde<br />
eine massive Einführung von<br />
Last-Mile-Glasfasern nicht nur<br />
der Mobilfunkbranche zugutekommen<br />
(Verbrauchern, d.h.<br />
Kunden), sondern auch Herstellern<br />
elektronischer Geräte und<br />
dutzenden, wenn nicht hunderten<br />
anderer Branchen auch. Die<br />
fünfte Generation von Mobiltelefonen<br />
würde dann sicher sein,<br />
das erforderliche Backhaul zu<br />
haben. In Bezug auf die Infrastruktur<br />
würde Breitband endlich<br />
in mehr unterversorgte Gebiete<br />
des Landes gelangen und das<br />
IoT wäre auch für mehr Orte<br />
verfügbar.<br />
Die Frage ist natürlich, woher<br />
das Geld kommt, was massiv<br />
davon abhängig ist, wie gut die<br />
Regierung und die Privatwirtschaft<br />
zusammenarbeiten können.<br />
Auf hohem Niveau sind<br />
die potenziellen langfristigen<br />
Vorteile für so viele Wirtschaftszweige<br />
so offensichtlich, dass<br />
der Anreiz zur Zusammenarbeit<br />
offensichtlich ist. Die Gesamtwirtschaft<br />
sollte sogar einen<br />
messbaren Aufschwung erleben,<br />
wenn nicht sofort, dann<br />
in den kommenden Jahren und<br />
Jahrzehnten.<br />
Es gibt aber auch das immaterielle<br />
und dennoch bedeutungsvolle<br />
Problem, dass die USA und<br />
Europa in der fortgeschrittenen<br />
Telekommunikation hinter China<br />
und anderen Ländern zurückfallen.<br />
Das liegt auch daran, dass<br />
etwa in Deutschland die Mobilfunkbranche<br />
einen erheblichen<br />
Teil der Kosten übernehmen<br />
musste, wir denken an die Versteigerung<br />
der Frequenzen.<br />
Öffentlich-private Partnerschaften,<br />
Investoren und andere<br />
Unternehmen haben erkannt,<br />
dass Glasfaser einer der Eckpfeiler<br />
des Wachstums für die kommenden<br />
Jahre ein wird.<br />
Einige (neuartige)<br />
Lösungsansätze<br />
Ein weiterer attraktiver Ansatz<br />
ist die Behandlung von Fasern<br />
als geleaste Immobilie ähnlich<br />
wie bei börsennotierten Immobi-<br />
lien-Investments Trusts (REIT),<br />
bei denen Unternehmen einkommensschaffende<br />
Immobilien<br />
besitzen oder finanzieren.<br />
Dieser Ansatz würde möglicherweise<br />
enorme Einnahmen<br />
für die Anleger bringen, die<br />
einen Teil der Kosten für die<br />
Verjüngung vorhandener „dunkler“<br />
Fasern und die Einführung<br />
weiterer Produkte übernehmen<br />
würden. Darüber hinaus könnten<br />
Tower-Unternehmen, die in<br />
den letzten Jahren ihr Portfolio<br />
erweitert haben, auch in die<br />
Einführung von Fasern investieren.<br />
Dies sind nur einige der<br />
privatwirtschaftlichen Ansätze,<br />
und andere werden sich in den<br />
kommenden Jahren zweifellos<br />
mit dem begründeten Interesse<br />
entwickeln, sicherzustellen, dass<br />
Hochgeschwindigkeitsdaten verfügbar<br />
sind. ◄<br />
hf-praxis 2/<strong>2021</strong> 45
D C T O M M W A V E<br />
Preferred by 20,000+<br />
More than Just a Supplier<br />
Selection and Solutions<br />
• 27 product lines from one source<br />
• 7500+ models in stock and growing<br />
• Coverage from VHF to mmWave<br />
• Custom components, integrated<br />
systems and test solutions with<br />
fast turnaround<br />
Service<br />
• Global presence, local service<br />
• Accessible engineering and support<br />
• Same-day shipping and on-time delivery<br />
• Short lead times and low minimums<br />
Peace of Mind<br />
• Award-winning quality excellence<br />
• Easy troubleshooting and RMA process<br />
• Supply chain security through the life of<br />
your system—no EOL target<br />
Constant Innovation<br />
• Relentless investment in new products<br />
and design capabilities<br />
• 400+ catalog introductions per year<br />
• Patented technologies
PLL<br />
DISTRIBUTORS
Software<br />
Elektro-optisch-elektrischer Systemdesign-Workflow<br />
vorhersagen und verstehen, wie<br />
elektrische Designentscheidungen<br />
mit optischen Designentscheidungen<br />
wechselwirken<br />
werden, um ein zuverlässiges<br />
Systemdesign zu erzielen.<br />
„Wir freuen uns über die Partnerschaft<br />
mit VPIphotonics, durch<br />
die wir eine branchenführende<br />
Lösung auf dem Markt anbieten<br />
können. Sie kombiniert nahtlos<br />
das Fachwissen beider Unternehmen<br />
im Bereich Simulation,<br />
um eine leistungsstarke<br />
und umfassende Lösung für<br />
eine echte Kundenherausforderung<br />
zu bieten“, sagt Tom Lillig,<br />
General Manager des PathWave<br />
Software and Solution Teams bei<br />
Keysight Technologies.<br />
Keysight Technologies<br />
www.keysight.com<br />
Keysight Technologies kündigte<br />
eine neue Simulations-<br />
Workflow-Funktion an, die das<br />
PathWave Advanced Design<br />
System (ADS) nahtlos mit der<br />
VPI Design Suite von VPIphotonics<br />
verbindet und es Entwicklern<br />
ermöglicht, die Signalintegrität<br />
von elektro-optisch-elektrischen<br />
Datenverbindungen<br />
vorherzusagen.<br />
Hintergrund<br />
Rechenzentren transportieren<br />
riesige Datenmengen über elektrische<br />
Ethernet-Verbindungen.<br />
Mit der wachsenden Nachfrage<br />
nach größerem Durchsatz werden<br />
jedoch viele Verbindungen<br />
auf Glasfaser und ausgeklügeltere<br />
Modulationsschemata<br />
umgestellt, um eine höhere<br />
Kapazität zu erreichen. Infolgedessen<br />
sind Design-Margen<br />
und komplexe Entzerrung erforderlich,<br />
um die Leistung der<br />
Datenverbindungen aufrechtzuerhalten.<br />
PathWave ADS<br />
Keysights neue VPI-Optical-<br />
Link-Lösung in PathWave ADS<br />
simuliert und optimiert Design-<br />
Parameter gleichzeitig in elektrischen<br />
und optischen Domänen<br />
und beseitigt damit große Hindernisse<br />
bei der Entwicklung<br />
hochleistungsfähiger Hardware-<br />
Produkte. Sie kann die BER (Bitfehlerrate)<br />
der Datenverbindung<br />
Der entscheidende technologische<br />
Fortschritt bei dieser<br />
neuen Lösung ist der elektrooptische<br />
Workflow, der Millionen<br />
von Bits für eine genaue<br />
BER-Vorhersage in Minuten<br />
verarbeiten kann. Als Ergebnis<br />
dieser schnellen Simulation<br />
können Systemarchitekten die<br />
Leistungsmerkmale von Verbindungen<br />
mit unterschiedlichen<br />
Faserlängen, die Auswirkungen<br />
von Verzerrung/Dispersion, die<br />
Ebene des optischen Laufwerks,<br />
die elektrischen Sender- und<br />
Empfängerentzerrungseinstellungen<br />
sowie das elektrische<br />
Kanaldesign einschließlich<br />
der Leiterbahnführung und des<br />
Entwurfs von PCB-Vias untersuchen.<br />
„Ingenieure unterliegen bei der<br />
Entwicklung optischer Verbindungslösungen<br />
für Intra- und<br />
Inter-Rechenzentrumsanwendungen<br />
einer Vielzahl von Einschränkungen“,<br />
erklärte André<br />
Richter, Geschäftsführer von<br />
VPIphotonics. „Mit diesem<br />
neuen nahtlosen Design-Flow,<br />
der Simulationen der elektronischen<br />
Schaltungen an den<br />
Transceivern mit Simulationen<br />
der optischen Faserverbindung<br />
verbindet, können wir gemeinsam<br />
eine einzigartige Lösung<br />
anbieten, die die Untersuchung<br />
und Optimierung der Gesamtsystemleistung<br />
ermöglicht.“ ◄<br />
48 hf-praxis 2/<strong>2021</strong>
Testing of Vehicle SIM Cards<br />
Anritsu, Thales and European<br />
car manufacturer Groupe PSA<br />
have integrated the world’s first<br />
solution able to test vehicle with<br />
embedded SIM cards both in<br />
a laboratory environment and<br />
in a live mobile network, with<br />
rapid switching between the two.<br />
Based on Anritsu’s MD8475x<br />
base station simulator platform<br />
and Thales’ On-Demand Subscription<br />
Manager (OSM), the<br />
solution allows Groupe PSA to<br />
conduct a full laboratory test of<br />
vehicle with the eSIM integrated<br />
into a car’s Telematics Control<br />
Unit (TCU).The eSIM in the car<br />
has a profile allowing it to connect<br />
to the mobile operator’s network<br />
providing connectivity to<br />
PSA group vehicles. Until now,<br />
only one environment, live or<br />
laboratory, could be used in the<br />
validation and in the verification<br />
test of the vehicle. The new<br />
solution ensures the eSIM can<br />
be switched easily to the laboratory<br />
profile, allowing the test<br />
team to control all aspects of the<br />
simulated network environment<br />
as well as all measurements.<br />
This is particularly important in<br />
the automotive industry, where<br />
safety is a priority.<br />
Using the Thales OSM, the profiles<br />
can be conveniently switched<br />
over the air at the press of<br />
a button. During integration, the<br />
solution showed it could change<br />
from the live to the test profile<br />
and back again - initially connected<br />
to the live Mobile Network<br />
Operator (MNO), the eSIM<br />
switched its connectivity to the<br />
test radio network from the base<br />
station simulator.<br />
The new solution brings great<br />
benefits over previous ways of<br />
swapping profiles, one of which<br />
involved physically desoldering<br />
the embedded SIM and replacing<br />
with another, bringing delays<br />
and the risk of damage. Another<br />
alternative is to use commands<br />
in the TCU, which can be complicated<br />
due to the use of proprietary<br />
software and may lead<br />
to undesired changes in TCU<br />
firmware. As well as the automotive<br />
industry, the solution<br />
can be used in any applications<br />
that use embedded SIMs, such<br />
as in the rapidly growing Internet<br />
of Things.<br />
■ Anritsu Corporation<br />
www.anritsu.com<br />
Low-Earth Orbit Oscillator with Ultra High Shock Rating<br />
Euroquartz has announced<br />
availability of Statek’s new<br />
range of 30kRad tolerant, ultrahigh<br />
shock, low phase-noise<br />
oscillators that are ideal for<br />
low earth orbit (LEO) applications.<br />
Capable of withstanding<br />
shocks of up to 100,000<br />
g, the new CXOXLPNR surface<br />
mount components are<br />
housed in hermetically sealed<br />
ceramic 3.2 x 2.5mm packages<br />
with operating temperature<br />
range from -55 to +125 °C. The<br />
CXOXLPNR oscillators deliver<br />
a low voltage CMOS output<br />
with typical low phase-noise<br />
of -165 dBc/Hz at 125 MHz<br />
(20 MHz offset) combined<br />
with typical low RMS phase<br />
jitter of 150 fs over 12 kHz to<br />
20 MHz and low acceleration<br />
sensitivity. Output frequencies<br />
from 20 to 125 MHz are<br />
available with supply voltage<br />
range from 1.8 to 3.3 V ±10%.<br />
Ideal for low earth orbit and<br />
small satellite applications, the<br />
new CXOXLPNR oscillators<br />
can be MIL screened for aerospace<br />
and defence programmes<br />
such as communications/GPS<br />
and supplied for use in industrial<br />
environments.<br />
Additional specifications<br />
include frequency-temperature<br />
stability of ±100 to ±25<br />
ppm (industrial) or ±100 to<br />
±50 ppm (military), output<br />
load of 15 pF, start-up time<br />
of 5ms maximum, duty cycle<br />
of 45% minimum, 55% maximum<br />
and first year ageing of<br />
2 ppm maximum. Supplied in<br />
tray packs or tape and reel per<br />
EIA 481, the components can<br />
withstand maximum process<br />
temperature of 260 °C for 20 s.<br />
■ Euroquartz, Ltd.<br />
www.euroquartz.co.uk<br />
hf-praxis 2/<strong>2021</strong> 49
RF & Wireless<br />
Awarded Patent for Lowcost mmWave Integrated LTCC<br />
Packaging Technology<br />
Mini-Circuits has been awarded<br />
a new patent for a novel integrated<br />
LTCC packaging technology<br />
that provides a low-cost solution<br />
for millimeter-wave surfacemount<br />
components operating<br />
to 60 GHz and beyond. U.S.<br />
patent number 10,861,803 B1<br />
was issued December 8, naming<br />
Mini-Circuits LTCC product line<br />
manager, Aaron Vaisman as the<br />
inventor.<br />
The limitations of surface-mount<br />
packaging have posed a significant<br />
technical barrier to commercializing<br />
millimeter-wave<br />
applications with acceptable<br />
RF performance, size and cost.<br />
The new packaging technology,<br />
which supports both wire<br />
bonding and flip-chip assembly<br />
methods, gives chipmakers<br />
and system designers an option<br />
to build millimeter-wave components<br />
and systems at production<br />
volume without compromising<br />
on electrical performance<br />
or cost.<br />
“This innovation employs<br />
Mini-Circuits’ vast knowledge<br />
of LTCC technology, accumulated<br />
over more than 20 years<br />
of design experience, to create<br />
an entirely new packaging<br />
topology,” said Mr. Vaisman.<br />
“We’ve been refining the processes<br />
and proprietary material<br />
compositions over the last three<br />
years to achieve the results we’re<br />
seeing now.”<br />
The technology will benefit<br />
Mini-Circuits’ ongoing expansion<br />
of its own MMIC product<br />
line deeper into the millimeter<br />
wave range. A new series<br />
of switches, fixed and digital<br />
step attenuators, mixers, samplers<br />
and baluns with operating<br />
frequency range up to 67 GHz<br />
is currently in development for<br />
release in <strong>2021</strong>.<br />
Customers interested in learning<br />
more about Mini-Circuits patented<br />
millimeter-wave surfacemount<br />
packaging technology<br />
can contact Mini-Circuits applications<br />
engineering at apps@<br />
minicircuits.com.<br />
■ Mini-Circuits<br />
www.minicircuits.com<br />
L-Band Bias Tee<br />
RLC Electronics has launched a<br />
new airborne L-band Bias Tee,<br />
which exhibits low loss (30<br />
dB) and SWR. RLC manufactures<br />
both Narrow Band and<br />
Broad Band Bias Tees from 5<br />
MHz to 40 GHz that provide<br />
excellent performance over the<br />
full band. Typical applications<br />
include biasing amplifiers, DC<br />
return, DC blocking, as well as<br />
other various digital and analog<br />
uses, including in air-borne<br />
applications. RLC offers both<br />
catalog and customized options,<br />
and can provide form factor<br />
drop-in replacement/obsolescence<br />
assistance as needed.<br />
■ RLC Electronics, Inc<br />
www.rlcelectronics.com<br />
New Line of Rugged<br />
3.5 GHz Parabolic<br />
Antennas<br />
KP Performance Antennas, an<br />
Infinite Electronics brand and<br />
a manufacturer of wireless network<br />
antennas, just debuted a<br />
new line of 3.5 GHz parabolic<br />
antennas ideal for wireless<br />
MIMO LAN, IEEE 802.11b/g/n/<br />
ax, point-to-multipoint, 3.5 GHz<br />
CBRS and mobile WiMAX wireless<br />
internet provider applications.<br />
KP’s new 3.5 GHz parabolic<br />
antenna line consists of<br />
two new models that outperform<br />
flat panel or similar size antennas<br />
in terms of lower side-lobe<br />
levels and gain. They reduce<br />
interference in backhaul PTP<br />
link or on client-side in a PTMP<br />
link. The 1-foot antennas in this<br />
line deliver 20 dBi of gain, and<br />
the 2-foot antennas provide 23<br />
dBi of gain. The rugged design<br />
of these antennas includes a<br />
heavy-duty bracket and a polyester-based<br />
powder coating that<br />
resists corrosion and mitigates<br />
ice and water build-up, making<br />
them perfectly suited for industrial<br />
and corrosive applications.<br />
They also feature low side-lobes,<br />
high front-to-back and compact<br />
shipping size.<br />
“Our new 3.5 GHz CBRS parabolic<br />
antennas allow operators<br />
to overcome interference and<br />
improve signal strength to reach<br />
the highest levels of modulation<br />
and capacity beyond what<br />
a flat panel antenna can offer.<br />
Their rugged construction with<br />
field-proven materials and surfaces<br />
ensures a long lifetime in<br />
even the most challenging environments,”<br />
said Justin Pollock,<br />
Product Line Manager.<br />
■ KP Performance Antennas<br />
Infinite Electronics<br />
www.infiniteelectronics.com<br />
1.5 GHz VCO<br />
The CVCO55CC-1500-1500<br />
VCO (Voltage Controlled<br />
Oscillator) from Crystek operates<br />
at 1.5 GHz with a control<br />
voltage range of 0.5 to 4.5<br />
V. This VCO features a typical<br />
phase noise of -125 dBc/Hz @<br />
10 kHz offset and has excellent<br />
linearity. Output power is typically<br />
0 dBm. Engineered and<br />
50 hf-praxis 2/<strong>2021</strong>
RF & Wireless<br />
manufactured in the USA, the<br />
model CVCO55CC-1500-1500<br />
is packaged in the industrystandard<br />
0.5 x 0.5 in. SMD<br />
package. Input voltage is 5 V,<br />
with a max. current consumption<br />
of 36 mA. Pulling and Pushing<br />
are minimized to 1 MHz<br />
pk-pk and 1 MHz/V, respectively.<br />
Second harmonic suppression<br />
is 20 dBc typical. The<br />
CVCO55CC-1500-1500 is ideal<br />
for use in applications such as<br />
digital radio equipment, fixed<br />
wireless access, satellite communications<br />
systems, and base<br />
stations. Family datasheets are<br />
available for download at www.<br />
crystek.com.<br />
■ Crystek Corporation<br />
www.crystek.com<br />
New Line of<br />
Bi-Directional<br />
Amplifiers<br />
Pasternack, an Infinite Electronics<br />
brand and a leading provider<br />
of RF, microwave and millimeter<br />
wave products, has just<br />
released a new line of bi-directional<br />
amplifiers that are used<br />
to transmit high-quality signals<br />
while amplifying Rx signals<br />
with advanced LNA to produce<br />
the highest possible data rates.<br />
Pasternack has added four new<br />
models to its existing line of bidirectional<br />
amplifiers, making<br />
a total of six different models<br />
now available. This portfolio<br />
consists of a comprehensive<br />
offering covering popular VHF/<br />
UHF, L, S, C and broadband<br />
RF frequency bands that range<br />
from 0.225 to 5.875 MHz. These<br />
rugged, mil-grade designs are<br />
in compact, environmentallysealed,<br />
SMA-connectorized<br />
packages and feature either<br />
quick-connect or D-SUB connectors<br />
for DC and control functions.<br />
he designs in this line offer<br />
sensitive receiver performance<br />
with 2.5 dB noise figures. Some<br />
also incorporate highly efficient<br />
GaN semiconductor technology.<br />
Transmit (Tx) output P sat<br />
levels range from 8 to 20 W that<br />
boost performance of data links<br />
and transmitters. These models<br />
feature manual or auto-sensing<br />
transmit/receive (T/R) control<br />
with fast switching times of 1<br />
to 2 µs.<br />
■ Infinite Electronics<br />
www.infiniteelectronics.com<br />
770 to 800 MHz VCO<br />
The CVCO55CCN-0770-0800<br />
VCO (Voltage Controlled Oscillator)<br />
from Crystek operates<br />
from 770 to 800 MHz with a control<br />
voltage range of 0.5 to 4.5<br />
V. This VCO features a typical<br />
phase noise of -118 dBc/Hz @<br />
10 kHz offset and has excellent<br />
linearity. Output power is typically<br />
4 dBm.<br />
Engineered and manufactured<br />
in the USA, the model<br />
CVCO55CCN- 0770-0800<br />
is packaged in the industrystandard<br />
0.5 x 0.5 in. SMD<br />
package. Input voltage is 5<br />
V, with a typical current consumption<br />
of 23 mA. Pulling<br />
and Pushing are minimized to<br />
1 MHz pk-pk and 1 MHz/V,<br />
respectively. Second harmonic<br />
suppression is 25 dBc typical.<br />
The CVCO55CCN-0770-0800<br />
is ideal for use in applications<br />
such as digital radio equipment,<br />
fixed wireless access, satellite<br />
communications systems, and<br />
base stations. For pricing details,<br />
contact Crystek Corporation.<br />
■ Crystek Corporation<br />
www.crystek.com<br />
We Help the<br />
World Stay<br />
Connected.<br />
Dimensions:<br />
0.275" x 0.080" x 0.075"<br />
B385MD0S<br />
Home Button<br />
Dimensions:<br />
0.393"<br />
Millimeter Wave Solutions<br />
for 5G Applications in n257,<br />
n258, n260 and n261<br />
Frequency Bands<br />
Learn more at<br />
knowlescapacitors.com<br />
Buy now at rfmw.com
RF & Wireless<br />
Cost-optimised 250 W LDMOS for 2.45 GHz<br />
Ampleon announced the a 250 W RF power<br />
transistor for solid-state cooking and industrial,<br />
scientific and medical (ISM) applications<br />
in the 2.4 to 2.5 GHz frequency band.<br />
Using Ampleon’s tenth-generation LDMOS<br />
process, BLP2425M10S250P operates<br />
with 67% drain efficiency, saving energy<br />
and simplifying the cooling requirements<br />
in high-power systems. Changing from a<br />
traditional ceramic to a plastic package<br />
makes BLP2425M10S250P a cost-effective<br />
alternative to replace traditional 2.45<br />
GHz magnetrons. The ability to accurately<br />
adjust output power and frequency make<br />
solid-state RF amplifiers particularly suitable<br />
for industrial applications such as<br />
plasma generation, and for the emerging<br />
solid-state cooking market. The high reliability<br />
and operating lifetime of LDMOS<br />
technology provides a significant advantage,<br />
avoiding the need to regularly replace<br />
magnetrons which rapidly degrade (reducing<br />
output power) and eventually fail in<br />
normal operation. Operating from a 32V<br />
DC supply, BLP2425M10S250P does not<br />
require the dangerous high voltages needed<br />
by magnetrons, an important requirement<br />
for medical and consumer applications.<br />
■ Ampleon Netherlands B.V.<br />
www.ampleon.com<br />
range of 0.5 to 4.5 V. This VCO<br />
features a typical phase noise<br />
of -116 dBc/Hz @ 10 kHz offset<br />
and has excellent linearity.<br />
Output power is typically 4.5<br />
dBm. Engineered and manufactured<br />
in the USA, the model<br />
CVCO55CCN- 0890-0940<br />
is packaged in the industrystandard<br />
0.5 x 0.5 inch SMD<br />
package. Input voltage is 5<br />
V, with a typical current consumption<br />
of 25 mA. Pulling<br />
and Pushing are minimized to<br />
1 MHz pk-pk and 1.5 MHz/V,<br />
respectively. Second harmonic<br />
suppression is 25 dBc typical.<br />
The CVCO55CCN-0890-0940<br />
is ideal for use in applications<br />
such as digital radio equipment,<br />
fixed wireless access, satellite<br />
communications systems, and<br />
base stations.<br />
■ Crystek Corporation<br />
www.crystek.com<br />
2.5 GHz VCO with a control voltage range of<br />
0 to 3.3 V<br />
Crystek‘s CVCO33CC-2500-<br />
2500 VCO (Voltage Controlled<br />
Oscillator) operates at 2.5 GHz<br />
with a control voltage range of<br />
0 to 3.3 V. This VCO features<br />
a typical phase noise of -110<br />
dBc/Hz @ 10 kHz offset and<br />
has excellent linearity. Output<br />
power is 5 dBm minimum. Engineered<br />
and manufactured in the<br />
USA, the model CVCO33CC-<br />
2500-2500 is packaged in the<br />
industry-standard 0.3 x 0.3 inch<br />
SMD package. Input voltage<br />
is 3.3 V, with a typical current<br />
consumption of 20 mA. Pulling<br />
and Pushing are minimized to<br />
5 MHz pk-pk and 1 MHz/V,<br />
respectively. Second harmonic<br />
suppression is 20 dBc typical.<br />
The CVCO33CC-2500-2500 is<br />
ideal for use in applications such<br />
as digital radio equipment, fixed<br />
wireless access, satellite communications<br />
systems, and base<br />
stations. Family datasheets are<br />
available for download at www.<br />
crystek.com.<br />
■ Crystek Corporation<br />
www.crystek.com<br />
890...940 MHz VCO<br />
Crystek‘s CVCO55CCN- 0890-<br />
0940 VCO operates from 890<br />
to 940 with a control voltage<br />
IEC-61000-4-3:2020 4th Edition Containing<br />
Multiple Signal Test Option<br />
The new IEC 61000-4-3:2020<br />
4th edition includes the following<br />
updates: a description<br />
of how to test using multiple<br />
test signals; the addition of<br />
information regarding EUT<br />
and cable layout; the removal<br />
of the upper frequency limitation<br />
to take into account new<br />
services; and the further specification<br />
of how to characterize<br />
the uniform field area, as<br />
well as added clarification for<br />
checking the power amplifier<br />
linearity in the field generation<br />
chain.<br />
The adoption of multiple<br />
signal testing in IEC 61000-<br />
4-3 Edition 4 solidifies its<br />
credibility in EMC testing.<br />
AR’s Multi-Tone test system,<br />
MT06002, has established<br />
itself as the leader in multiple<br />
signal radiated and conducted<br />
immunity testing. With<br />
AR’s proprietary Multi-Tone<br />
software, users are offered<br />
numerous test and calibration<br />
routines utilizing multiple<br />
tone methodology, to<br />
meet these standards. This<br />
mature software, as with AR’s<br />
emcware, has a very intuitive<br />
workflow and wide range of<br />
features, translating into a<br />
true time savings for the lab.<br />
The MT06002 offers testing<br />
from 10 kHz - 6 GHz, with up<br />
to 1 GHz instantaneous bandwidth,<br />
greatly expanding an<br />
EMC laboratory’s opportunities<br />
beyond IEC 61000-4-3 to<br />
include conducted immunity<br />
and allows for more tones to<br />
be used during testing.<br />
■ AR RF/Microwave<br />
Instrumentation<br />
www.arworld.us<br />
52 hf-praxis 2/<strong>2021</strong>
RF & Wireless<br />
Greatly Improved 5G mmWave OTA Test Environment<br />
Anritsu Corporation is pleased to announce<br />
the October 19 launch of its newly developed<br />
DUT Holder MA8179A-AK011 to increase<br />
the usability of its CATR Anechoic Chamber,<br />
the MA8172A. The MA8179A-AK011<br />
is a compact jig that allows the MA8172A<br />
to support the DUT (Device Under Test,<br />
e.g. smartphone or tablet), in the positions<br />
and orientations specified by the 3GPP Alignment<br />
Option 1/2/3. Additionally, it both<br />
satisfies the Quality of Quiet Zone recommendation<br />
for the 3GPP RF/RRM Conformance<br />
Test, as well as simplifying testterminal<br />
mounting/dismounting in the test<br />
chamber compared to earlier jig designs.<br />
The accuracy of the mounting enhances<br />
measurement and positional reproducibility.<br />
Background<br />
5G mmWave (FR2) services are expected<br />
to become gradually more widespread,<br />
especially in developed economies, such<br />
as N. America and Japan. This will lead to<br />
more development and certification testing<br />
of 5G mmWave terminals. mmWave terminals<br />
must be tested in an OTA environment,<br />
but, due to the mmWave and OTA<br />
characteristics, obtaining reproducible test<br />
results is difficult unless the test terminal<br />
is mounted in the test equipment at exactly<br />
the same position each time. As a result, not<br />
only must terminal mounting and dismounting<br />
be easy, a highly reproducible mounting<br />
position is also key to obtaining good<br />
measurement results. Moreover, accurate<br />
results can only be obtained if the best Alignment<br />
Option can be selected according<br />
to the terminal design and in particular the<br />
mmWave antenna position. The DUT Holder<br />
MA8179A-AK011 meets these requirements<br />
in a single product and facilitates<br />
the introduction of mmWave terminals to<br />
the market.<br />
New Product Outline<br />
The DUT Holder MA8179A-AK011 is<br />
built into the CATR Anechoic Chamber<br />
MA8172A, which meets the 3GPP RF/RRM<br />
Conformance Test recommendations, as a<br />
fixed jig for test terminals and is mounted<br />
on the Positioner MA8179A to auto-control<br />
the test-terminal position. Designed specifically<br />
for the Radio Communication Test<br />
Station MT8000A / New Radio RF Conformance<br />
Test System ME7873NR, the OTA<br />
chamber has excellent compatibility with<br />
5G mmWave test equipment.<br />
■ Anritsu Corporation<br />
www.anritsu.com<br />
Partnering with<br />
to support 5G connectivity<br />
High Frequency Surface Mountable Chip Terminations<br />
CTX SMT Series<br />
www.rfmw.com/emc<br />
■<br />
■<br />
■<br />
■<br />
■<br />
Frequency rating DC to 67 GHz with optimized return loss<br />
VSWR performance 1.25:1 Typical (1.50:1 Maximum)<br />
Power rating up to 1 Watts CW in a small 0603 package<br />
Qualification testing per MIL-PRF-55342<br />
Total thin film technology offering tighter mechanical tolerances<br />
for better control of the RF performance<br />
www.smithsinterconnect.com
RF & Wireless<br />
RFMW introduces new products<br />
4 W High-Efficiency<br />
Amplifier for Band 1<br />
RFMW announces design and<br />
sales support for a high efficiency<br />
power amplifier from<br />
Qorvo. The QPA9901 power<br />
amplifier targets Band 66 along<br />
with Band 1 small-cell wireless<br />
infrastructure systems from 2110<br />
to 2170 MHz. I/O matched to 50<br />
ohms, the device delivers high<br />
efficiency of 32% at 28 dBm<br />
average output power, while<br />
providing excellent DPD linearized<br />
ACPR of -48 dBc for signal<br />
bandwidths of up to 60 MHz.<br />
P3dB is 36 dBm with 36.5 dB<br />
of gain. The QPA9901 is housed<br />
in a 5 x 5 mm SMT package.<br />
MEMS TCXO Delivers<br />
Stable Timing<br />
Solution<br />
RFMW announced design and<br />
sales support for SiTime’s<br />
SiT5358 series of MEMS Super-<br />
TCXOs. The SiT5358 series<br />
oscillators deliver ±50 ppb stability<br />
performance and can be<br />
factory-programmed to any<br />
combination of frequency (from<br />
1 to 60 MHz), voltage and pull<br />
range. Fully compliant to the<br />
GR-1244 Stratum 3 oscillator<br />
specifications, SiTime’s unique<br />
DualMEMS and TurboCompensation<br />
temperature sensing technology<br />
deliver stable timing in<br />
the presence of environmental<br />
stressors – airflow, temperature<br />
perturbation, vibration, shock,<br />
and electromagnetic interference<br />
(EMI). Programmability<br />
enables designers to optimize<br />
the clock configuration while<br />
eliminating the long lead time<br />
and customization costs associated<br />
with quartz TCXOs where<br />
each frequency is custom built.<br />
For example, the SIT5358AN-<br />
CFR-25E0-38.400000 is programed<br />
for 38.4 MHz, clipped<br />
sinewave output with a 2.5 volt<br />
supply. Applications include,<br />
Synchronous Ethernet, Smallcells,<br />
IEEE1588 boundary clocks,<br />
Optical Transport, Radar,<br />
Wireless backhaul, Defense and<br />
Aerospace.<br />
XBAW Filter Targets<br />
n78<br />
RFMW announces design and<br />
sales support for a 5G filter from<br />
Akoustis. The A10235 XBAW<br />
filter offers a small form factor<br />
and low pass band insertion loss<br />
for 5G, n78 band RF filtering<br />
applications. Center frequency<br />
is 3.5 GHz with a 200 MHz<br />
bandwidth. The A10235 has a<br />
sharp cut off, achieving 30 dB of<br />
rejection within 40 MHz of the<br />
passband, and retains rejection<br />
performance beyond the second<br />
harmonic. RF power withstanding<br />
is 29 dBm making it an<br />
ideal candidate for small cell<br />
infrastructure deployments. The<br />
surface mount package measures<br />
2 x 2.5 mm.<br />
SMT Ku-Band<br />
Directional Coupler<br />
RFMW announces availability<br />
of the Knowles DLI, surface<br />
mount, high frequency, directional<br />
couplers series. Part of the<br />
series, the Knowles FPC06075<br />
spans 12 to 18 GHz and provides<br />
a 10 dB coupling factor for<br />
Ku-band applications. Passband<br />
insertion loss is only 0.5 dB<br />
maximum. Incorporating DLI’s<br />
low loss, high permittivity ceramics<br />
provides small size with<br />
minimal performance variation<br />
over temperature.<br />
These couplers offer a turnkey<br />
surface mount solution for<br />
high frequency power monitoring<br />
of incident and reflected<br />
power. The castellated surface<br />
mount package measures 2.54<br />
x 2.032 mm.<br />
Voltage Variable<br />
Attenuator with<br />
Excellent Linearity<br />
RFMW announced design and<br />
sales support for a high linearity<br />
attenuator from Renesas. The<br />
Renesas F2251 Voltage Variable<br />
Attenuator (VVA) covers a<br />
broad frequency range from 50<br />
to 6000 MHz for applications<br />
including base stations (3G,<br />
4G, 5G), repeaters, DPD, Pointto-Point<br />
infrastructure, JTRS<br />
radios, wireless LAN and test<br />
equipment.<br />
Superb linearity is apparent with<br />
minimum 67 dBm IIP3 (typ.)<br />
and IIP2 of 105 dBm. With 33.6<br />
dB attenuation range, insertion<br />
loss is 1.4 dB. The F2251 uses<br />
a single positive supply voltage<br />
of 3.15 to 5.25 V and features a<br />
positive attenuation slope only.<br />
Offered in a 3 x 3 mm VFQFPN<br />
package.<br />
Highgain Smallcell<br />
Amplifier supports<br />
DPD<br />
RFMW announces design and<br />
sales support for a high efficiency,<br />
DPD enabled power<br />
amplifier from Skyworks Solutions.<br />
The SKY66320-11 power<br />
amplifier features wide instantaneous<br />
bandwidth with full input/<br />
output matching, high gain and<br />
high linearity. The compact 5 x 5<br />
mm PA is designed for FDD and<br />
TDD 4G LTE and 5G systems<br />
operating from 3.6 to 3.8 GHz.<br />
This 35 dB gain, 3-stage device<br />
integrated active biasing circuitry<br />
to compensate PA performance<br />
over temperature, voltage,<br />
and process variation. The<br />
SKY66320-11 is part of a highefficiency,<br />
pin-to-pin compatible<br />
PA family supporting major<br />
3GPP bands.<br />
Low Phase Noise<br />
CRO Delivers<br />
Exceptional<br />
Performance<br />
RFMW announced design<br />
and sales support for APA<br />
Wireless coaxial resonator<br />
oscillators (CRO). The<br />
R159186SMUA8CR delivers<br />
-108 dBc/Hz phase noise at 10<br />
kHz offset over its operating<br />
range of 1590 to 1855 MHz. V CC<br />
is 8 V while the tuning voltage<br />
range is 1 to 12 V. Typical output<br />
power is 7 dBm. Packaged in a<br />
standard 0.5 x 0.5 inch castellated<br />
SMT, the API Wireless<br />
R159186SMUA8CR is a form/<br />
fit/function replacement for the<br />
EOL Qorvo UMX-495-D16-G.<br />
54 hf-praxis 2/<strong>2021</strong>
RF & Wireless<br />
Dual Channel DVGA<br />
for Diversity MIMO<br />
RFMW announced design and<br />
sales support for a digital variable<br />
gain amplifier (DVGA)<br />
from Renesas. The F0443, dual<br />
DVGA is a highly integrated 0.6<br />
to 2.7 GHz device designed for<br />
use in diversity/MIMO receivers.<br />
Two independent receiver<br />
paths deliver 29.5 dB typical<br />
maximum gain and 3.2 dB NF<br />
at 2.5 GHz. For each path, gain<br />
control is split into four separate<br />
digital step attenuators: DSA0<br />
provides 6 dB of attenuation in<br />
a single step using SPI/I3C control.<br />
Its counterpart, DSA1, also<br />
provides 6 dB of attenuation in<br />
a single step but it is programmed<br />
instead using an external<br />
direct control pin. DSA2 yields<br />
29 dB of SPI/I3C-controlled<br />
attenuation in 1 dB steps, while<br />
its counterpart, DSA3, includes<br />
18 dB attenuation in 6 dB steps<br />
programmed via two external<br />
control pins. The device offers<br />
39 dBm nominal output IP3 at<br />
2.5 GHz using 372 mA total I CC<br />
for two active paths from a +5<br />
V supply voltage. The F0443 is<br />
packaged in a 7 × 7 mm, 48-LGA<br />
with 50 ohms single-ended RF<br />
input and output impedances for<br />
ease of integration into the signal<br />
path. Target applications include<br />
Multi-mode & Multi Channel<br />
Receivers, Distributed Antenna<br />
Systems and Digital Radios.<br />
12 W X-Band Power<br />
Amplifier<br />
RFMW announced design and<br />
sales support for high performance<br />
power amplifier from<br />
Qorvo’s QGaN15 0.15 um GaN<br />
on SiC process. Operating from<br />
8 to 12 GHz, the QPA2612 delivers<br />
>12 W of saturated output<br />
power and 23 dB of largesignal<br />
gain while achieving an<br />
impressive 40% power-added<br />
efficiency.<br />
Small signal gain from this<br />
amplifier is up to 34 dB. Ideal<br />
as a final PA or to drive Qorvo<br />
GaN HPAs in Radar, communications<br />
and EW applications, the<br />
QPA2612 is packaged in a small<br />
5 x 5 mm plastic overmold QFN.<br />
The package easily supports tight<br />
lattice spacing requirements for<br />
phased array radar applications.<br />
RF input and output ports are<br />
matched to 50 ohms and DC<br />
grounded. The device draws 250<br />
mA from a 24 V supply.<br />
Ultra-Linear Balanced<br />
CATV Amplifiers<br />
RFMW announced design<br />
and sales support for a family<br />
of ultra-linear GaAs pHEMT<br />
75-Ohm RF balanced amplifier<br />
ICs from Qorvo. With 5 to<br />
1218 MHz operating bandwidth<br />
the devices feature high linearity,<br />
high gain and low noise for<br />
use as post amplifiers in optical<br />
receivers or as a low noise balanced<br />
preamps. The ICs use a 5 V<br />
supply for applications requiring<br />
lower power dissipation. Due to<br />
their wide operational bandwidth<br />
they can also be used as downstream<br />
amplifiers in DOCSIS 3.1<br />
as well as upstream amplifiers<br />
for DOCSIS 3.1 or DOCSIS 4.0<br />
applications. Gain ranges from<br />
12 to 21 dB.<br />
■ RFMW<br />
www.rfmw.com<br />
Part<br />
Number<br />
Frequency<br />
Range (GHz)<br />
Psat<br />
(dBm)<br />
Gain<br />
(dB)<br />
Supply<br />
Voltage (V)<br />
CMD184 0.5-20 36.5 13 28<br />
QPA2213D 2-20 34 16 18<br />
QPA1022D 8.5-11 36.5 24 22<br />
TGA2222 32-38 40 16 24<br />
TGA2224 32-38 37 16 26<br />
CMD299K4 18-40 9 16 3<br />
CMD304 DC-67 14 10 3<br />
CMD242K4 DC-40 20 10.5 8<br />
Is Now
RF & Wireless<br />
Nordic Semiconductor expands into WiFi<br />
Nordic Semiconductor today<br />
announces that it is expanding<br />
its in-house wireless technology<br />
expertise into Wi-Fi after<br />
acquiring the entire Imagination<br />
Technologies Ensigma WiFi<br />
development team and associated<br />
Ensigma WiFi IP tech assets<br />
from world-leading graphics,<br />
vision, and AI processing company,<br />
Imagination Technologies.<br />
The acquisition includes a<br />
sizeable number of Imagination<br />
Technologies employees located<br />
in the U.K, Sweden, India,<br />
and Taiwan. Of these, around<br />
15% are Bluetooth Low Energy<br />
(Bluetooth LE) specialists who<br />
will now further strengthen<br />
Nordic’s existing Bluetooth LE<br />
teams as well.<br />
“This is a dream come true for<br />
Nordic Semiconductor and its<br />
customers, particularly in the<br />
smart home market,” comments<br />
Nordic CTO, Svein-Egil Nielsen.<br />
“As the global leader in short<br />
range Bluetooth wireless technology<br />
and the emerging leader<br />
in long-range cellular wireless<br />
IoT, there has long been a gap<br />
in between which our customers<br />
have been asking us to fill. And<br />
although it won’t happen overnight<br />
as this an IP acquisition<br />
rather than one that comes with<br />
WiFi devices ready to sell, we<br />
will now be able to add WiFi<br />
functionality to future generations<br />
of Nordic products.<br />
“We at Nordic feel extremely<br />
fortunate and excited to have<br />
found the perfect WiFi team<br />
with decades of state-of-theart<br />
WiFi design experience and<br />
expertise from whom we can<br />
learn all there is to know about<br />
WiFi wireless technology. We<br />
believe in owning every link<br />
in our product chain, and with<br />
the Imagination WiFi team onboard<br />
we will now be able to add<br />
WiFi hardware and software that<br />
Nordic has developed from the<br />
ground up as we do with all our<br />
other wireless product ranges.”<br />
“What’s just as exciting is the<br />
potential synergy between Nordic<br />
Semiconductor’s low power<br />
wireless heritage and the latest<br />
low power evolution of WiFi that<br />
now allows battery-powered IoT<br />
devices,” adds Nordic Director<br />
of Product Management, Kjetil<br />
Holstad. “We plan to now<br />
become an active member of<br />
the WiFi Alliance and work<br />
with them, as we have and continue<br />
to do with multiple other<br />
major standards organizations<br />
and bodies, to maximize WiFi’s<br />
low power wireless application<br />
potential using our decades<br />
of ultra-low power wireless<br />
expertise.<br />
■ Nordic Semiconductor ASA<br />
www.nordicsemi.com<br />
Yagi Antennas for<br />
Utility Applications<br />
rugged, outdoor conditions.<br />
These antennas operate at either<br />
400 or 900 MHz with gain ranging<br />
from 9 to 13 dBi. They are<br />
constructed of aircraft-quality<br />
aluminum and are fully welded<br />
with black powder coating,<br />
making them UV and ice resistant<br />
and able to sustain winds<br />
up to 200 mph.<br />
■ KP Performance Antennas<br />
www.infiniteelectronics.com<br />
5 GHz Omni Antenna<br />
with Integrated Radio<br />
Case<br />
1925 MHz VCO<br />
Crystek‘s CVCO55CC-1925-<br />
1925 VCO (Voltage Controlled<br />
Oscillator) operates<br />
at 1925 MHz with a control<br />
voltage range of 0.5 to 4.5 V.<br />
This VCO features a typical<br />
phase noise of -121 dBc/Hz @<br />
10 kHz offset and has excellent<br />
linearity. Output power is<br />
typically 7 dBm. Engineered<br />
and manufactured in the<br />
USA, the model CVCO55CC-<br />
1925-1925 is packaged in<br />
the industry-standard 0.5 x<br />
0.5 in. SMD package. Input<br />
voltage is 8 V, with a max.<br />
current consumption of 36<br />
mA. Pulling and Pushing are<br />
minimized to 1 MHz pk-pk<br />
and 1 MHz/V, respectively.<br />
Second harmonic suppression<br />
is 20 dBc typical. The<br />
CVCO55CC-1925-1925 is<br />
ideal for use in applications<br />
such as digital radio equipment,<br />
fixed wireless access,<br />
satellite communications<br />
systems, and base stations.<br />
■ Crystek Corporation<br />
www.crystek.com<br />
KP Performance Antennas<br />
launched a new line of Yagi<br />
antennas that are ideal for utilities,<br />
oil and gas, SCADA, LoRa,<br />
RFID and inventory tracking.<br />
KP’s new line of Yagi antennas<br />
includes five high-quality models<br />
that are specially designed for<br />
utility customers deploying in<br />
KP Performance Antennas introduced<br />
a new 5 GHz, dual-polarized<br />
Omni antenna with an integrated<br />
radio case that fits most<br />
popular Cambium and Ubiquiti<br />
radios. KP’s new Omni antenna<br />
covers 5.1...5.9 GHz bands with<br />
13 dBi of gain and horizontal/vertical<br />
polarization. This<br />
antenna boasts a powder-coated<br />
metal case that protects both the<br />
radio and cables from direct rain<br />
and sun, reducing the chance of<br />
failure and simplifying installation<br />
with minimal taping of<br />
connectors. It also features 360°<br />
coverage will no null zones, 2x2<br />
MIMO and a functional, easy-toinstall<br />
mounting bracket.<br />
■ KP Performance Antennas<br />
www.infiniteelectronics.com<br />
56 hf-praxis 2/<strong>2021</strong>
Polycarbonate NEMA-Rated Equipment Enclosures<br />
RF & Wireless<br />
features include a stainless-steel<br />
latch with padlock eye, fully<br />
gasketed lids and wall mounting<br />
brackets.<br />
“Our new line of polycarbonate<br />
enclosures gives our customers<br />
a wide array of off-the-shelf<br />
options ideal for use in demanding<br />
industrial environments<br />
where the need to protect valuable<br />
control and communications<br />
equipment is critical,” said Tinu<br />
Oza, Product Line Manager.<br />
■ Transtector Systems<br />
Infinite Electronics<br />
www.infiniteelectronics.com<br />
Highly Customizable Power Modules<br />
Transtector Systems, an Infinite<br />
Electronics brand, has launched<br />
a new series of black, polycarbonate<br />
NEMA-rated equipment<br />
enclosures. Transtector’s polycarbonate<br />
NEMA enclosures<br />
can be used in a wide variety<br />
of wired and wireless network<br />
applications and are perfect for<br />
protecting valuable equipment in<br />
both indoor and outdoor installations.<br />
They are constructed of<br />
UV-resistant, high-impact polycarbonate<br />
material that is well<br />
suited for use in corrosive and<br />
high temperature environments<br />
while maintaining minimum<br />
weight and superior durability.<br />
These new enclosures are offered<br />
in 14 x 12 x 06 and 18 x 16 x<br />
10 inch sizes with off-the-shelf<br />
options that include 120 V AC<br />
and 240 V AC power, heating,<br />
cooling, venting, equipment<br />
mounting plates, DIN rail<br />
mounts and more. Additional<br />
Richardson Electronics, Ltd.<br />
announced the availability of<br />
Scomes highly customizable<br />
power modules. Scomes provides<br />
an array of standard and<br />
fast recovery rectifier modules<br />
ranging from 400 to 2500 V,<br />
50 to 600 A. These modules<br />
are available in various configurations<br />
and come with<br />
an insulated or non-insulated<br />
base. The company also provides<br />
press-fit diode, silicon<br />
controlled rectifier (SCR), and<br />
chopper assemblies.<br />
With its team of engineers,<br />
Scomes strives to provide<br />
innovative, high-quality<br />
products that are customizable<br />
to fit its customers’<br />
design. The Scomes Selection<br />
Guide is an excellent<br />
resource, as it not only has<br />
electrical parameters indicating<br />
the product’s range, but<br />
also images and technical<br />
drawings to aid in finding the<br />
ideal part.<br />
“Scomes power modules provide<br />
a wide variety of capabilities<br />
and are a great source for<br />
industrial applications,” said<br />
Greg Peloquin, Executive<br />
Vice President of Richardson<br />
Electronics’ Power & Microwave<br />
Technologies group.<br />
“Richardson Electronics provides<br />
specialized engineering<br />
solutions and adds value<br />
through systems integration,<br />
designing prototypes, and<br />
manufacturing. Richardson<br />
Electronics is an excellent and<br />
ideal global partner to support<br />
customers in different industrial<br />
sectors and applications,”<br />
said Mario Dacco, CEO of<br />
Scomes, S.r.l.<br />
■ Richardson Electronics,<br />
Ltd.<br />
www.rell.com<br />
New Ultracapacitors<br />
Richardson Electronics, Ltd.<br />
announced the availability of<br />
Pureechem ultracapacitors.<br />
Located in Chungcheongbukdo<br />
Korea, Pureechem manufactures<br />
ultracapacitors that<br />
have low internal resistance<br />
(ESR), larger capacity per unit<br />
volume, and substantial long<br />
life. These ultracapacitors are<br />
available in 3F-100F, 2.7...3 V<br />
radial cells, or 5.4...6 V module<br />
packages. Common applications<br />
include automatic meter<br />
reading (AMR), data storage,<br />
GPS tracking, uninterruptible<br />
power supplies (UPS), portable<br />
electronics, and cordless tools.<br />
Pureechem’s Purixel Ultracapacitor<br />
is unique in that it uses<br />
an electrode binding technology<br />
created by its research<br />
and development team to produce<br />
better conductivity and<br />
increased storage capacity.<br />
The increased binding strength<br />
between the current collector<br />
and electrode layer devices<br />
enhances the performance of<br />
the ultracapacitor. This results<br />
in excellent performance and<br />
greater durability.<br />
“We are thrilled to add Pureechem<br />
to our growing list of<br />
ultracapacitor partners. This<br />
technology is continually evolving<br />
and we look forward to<br />
how it will benefit every day<br />
users,“ said Greg Peloquin,<br />
Executive Vice President of<br />
Richardson Electronics‘ Power<br />
& Microwave Technologies<br />
group.<br />
“We are pleased Richardson<br />
offers a global distribution<br />
network and an excellent solution.<br />
There is no doubt that the<br />
combination of our supercapacitors,<br />
which can be used in a<br />
variety of applications, and<br />
Richardson‘s team, will create<br />
tremendous synergy. We look<br />
forward to our future success,”<br />
said Pureechem’s Chief Executive<br />
Officer Han-Joo Kim<br />
■ Richardson Electronics, Ltd.<br />
www.rell.com<br />
hf-praxis 2/<strong>2021</strong> 57
RF & Wireless<br />
New 900 MHz Rubber<br />
Duck, Panel and<br />
Blade Antennas<br />
Pasternack has launched a new<br />
line of 900 MHz antennas designed<br />
to address RFID, SCADA<br />
and utility network applications.<br />
Pasternack’s line of rubber duck,<br />
panel and blade antennas include<br />
13 new models that are designed<br />
for use in a wide range of ISM<br />
applications where critical control<br />
systems are often employed.<br />
The new rubber duck antennas<br />
feature a tilt and swivel design<br />
for multiple angle use and one<br />
model offers a rigid design for<br />
upright, solid installation to the<br />
radio. These antennas provide<br />
gain ranging from 3 to 5 dBi, are<br />
constructed of the highest quality<br />
materials to ensure high-performance<br />
and are outfitted with<br />
either RP-SMA or male SMA<br />
connectors. The panel antennas<br />
consist of three models that feature<br />
right-hand circular polarization<br />
making them very suitable<br />
for RFID applications, and four<br />
models that can be installed with<br />
either vertical or horizontal polarization.<br />
All seven of these panel<br />
antennas offer 8 dBi of gain and<br />
RP-SMA, RP-TNC, Type-N and<br />
SMA connector options.<br />
Additionally, as part of this new<br />
antenna release, Pasternack<br />
now offers a tri-band, blade<br />
antenna that is perfect for mobile<br />
applications. This compact,<br />
glass-mount, UMTS/WLAN<br />
antenna features 2 dBi of gain<br />
and operates in the 824...960,<br />
1710...2200, and 2400 MHz frequency<br />
bands.<br />
■ Pasternack<br />
www.infiniteelectronics.com<br />
Flange-Style<br />
Waveguide-to-Coax<br />
Adapters<br />
Pasternack has expanded its line<br />
of euro-style flange, waveguideto-coax<br />
adapters that are ideal for<br />
satellite communications, radar,<br />
wireless communications and<br />
test instrumentation applications.<br />
These new waveguide-to-coax<br />
adapters feature waveguide<br />
sizes that range from WR-22 to<br />
WR-430 , European IEC standard<br />
flanges (including UBR<br />
square cover, UDR and PDR<br />
types), right-angle and endlaunch<br />
coaxial connector options<br />
and N-type, SMA, 2.92 and 2.4<br />
mm connector choices. These<br />
new waveguide-to-coax adapters<br />
transform waveguide transmission<br />
lines into 50-ohm coaxial<br />
lines, allowing power to be<br />
transmitted in either direction<br />
with each adapter covering the<br />
full frequency range of its waveguide<br />
band.<br />
■ Pasternack<br />
www.infiniteelectronics.com<br />
Highly Flexible VNA Cables Supporting Frequencies up to 70 GHz<br />
Pasternack has launched a new line of highly<br />
flexible Vector Network Analyzer (VNA)<br />
test cables designed to address a wide range<br />
of demanding lab and test applications.<br />
Pasternack’s new highly flexible VNA test<br />
cables display excellent electrical properties<br />
such as exceptional phase stability of +/-6° at<br />
50 GHz and +/-8° at 70 GHz with flexure, as<br />
well as SWR of 1.3 at 50 GHz and 1.4 at 70<br />
GHz. The new 50 GHz assemblies are terminated<br />
with 2.4 mm connectors, while the 70<br />
GHz assemblies utilize 1.85 mm connectors.<br />
The braided, stainless steel armoring surrounding<br />
the coax provides a rugged yet flexible<br />
cable with a flex life exceeding 100,000 cycles,<br />
making these test cables ideal for use in precise<br />
bench top testing, semiconductor probe<br />
testing, and lab/production testing where the<br />
requirement for a durable, yet highly flexible<br />
cable solution is a must.<br />
These new VNA test cables are terminated with<br />
rugged, stainless-steel connectors that provide<br />
up to 5,000 mating cycles when attached with<br />
proper care. Both 50 GHz and 70 GHz versions<br />
are offered with NMD-style connectors<br />
which are often used on test sets and network<br />
analyzers. Additionally, the flexibility of these<br />
cables makes it easier and safer to test a Device<br />
Under Test (DUT). Swept right-angle 2.4 and<br />
1.85 mm connector options allow these cables<br />
to fit into tight spaces and reduce the length of<br />
cable which is required in many applications.<br />
■ Pasternack<br />
www.infiniteelectronics.com<br />
hf-Praxis<br />
ISSN 1614-743X<br />
Fachzeitschrift<br />
für HF- und<br />
Mikrowellentechnik<br />
• Herausgeber und Verlag:<br />
beam-Verlag<br />
Krummbogen 14<br />
35039 Marburg<br />
Tel.: 06421/9614-0<br />
Fax: 06421/9614-23<br />
info@beam-verlag.de<br />
www.beam-verlag.de<br />
• Redaktion:<br />
Ing. Frank Sichla (FS)<br />
redaktion@beam-verlag.de<br />
• Anzeigen:<br />
Myrjam Weide<br />
Tel.: +49-6421/9614-16<br />
m.weide@beam-verlag.de<br />
• Erscheinungsweise:<br />
monatlich<br />
• Satz und<br />
Reproduktionen:<br />
beam-Verlag<br />
• Druck & Auslieferung:<br />
Brühlsche<br />
Universitätsdruckerei<br />
Der beam-Verlag übernimmt,<br />
trotz sorgsamer Prüfung<br />
der Texte durch die Redaktion,<br />
keine Haftung für deren<br />
inhaltliche Richtigkeit. Alle<br />
Angaben im Einkaufsführer<br />
beruhen auf Kundenangaben!<br />
Handels- und Gebrauchsnamen,<br />
sowie Warenbezeichnungen<br />
und dergleichen<br />
werden in der Zeitschrift<br />
ohne Kennzeichnungen verwendet.<br />
Dies berechtigt nicht zu der<br />
Annahme, dass diese Namen<br />
im Sinne der Warenzeichenund<br />
Markenschutzgesetzgebung<br />
als frei zu betrachten<br />
sind und von jedermann<br />
ohne Kennzeichnung verwendet<br />
werden dürfen.<br />
58 hf-praxis 2/<strong>2021</strong>
Aktuelles<br />
OTA-Antennencharakterisierung im D-Band<br />
Schlüsselakteure aus Forschung<br />
und Lehre sowie der Industrie<br />
stufen das D-Band mit einem<br />
Frequenzbereich von 110 bis<br />
170 GHz als einen Kandidaten<br />
für kommende Drahtlos-Standards<br />
im Bereich Mobilfunk<br />
(Beyond 5G und 6G) sowie für<br />
zukünftige Automotive-Radar-<br />
Anwendungen ein. Rohde &<br />
Schwarz setzt seine wegweisenden<br />
Forschungsaktivitäten<br />
im Sub-THz-Bereich fort mit<br />
dem Schwerpunkt auf diesem<br />
Frequenzbereich und erreicht<br />
dabei wichtige Meilensteine.<br />
Gemeinsam mit IHP hat Rohde<br />
& Schwarz nun branchenweit<br />
erstmals eine vollständige Messung<br />
der 2D- und 3D-Richtcharakteristik<br />
von Antennen auf<br />
Transceiver-Modulen durchgeführt,<br />
die für den Betrieb im D<br />
Band vorgesehen sind.<br />
Gemeinsame<br />
Eigenschaften<br />
Ebenso wie 5G-Netze und<br />
Komponenten für den Millimeterwellenbereich<br />
weisen<br />
auch Antennensysteme und HF-<br />
Transceiver-Module für zukünftige<br />
Drahtlos- und Automotive-<br />
Radar-Anwendungen gemeinsame<br />
Eigenschaften auf, die das<br />
Video: www.rohde-schwarz.com/_251220-987264.html<br />
weitere Informationen: www.rohde-schwarz.com/wireless/B5G<br />
Testen zu einer Herausforderung<br />
machen. Die hohen Betriebsfrequenzen,<br />
die höhere Anzahl<br />
an Antennenelementen und der<br />
Umstand, dass diese Module<br />
keine externen HF-Anschlüsse<br />
aufweisen und somit nicht leitungsgebunden<br />
getestet werden<br />
können, erfordern Messungen<br />
über die Luftschnittstelle in<br />
einer geschirmten Umgebung –<br />
sogenannte Over-the-Air- oder<br />
OTA-Tests.<br />
Sub-THz-Bereich<br />
Rohde & Schwarz und IHP<br />
GmbH (Innovations for High<br />
Performance Microelectronics<br />
– Leibniz-Institut für innovative<br />
Mikroelektronik) haben dieses<br />
Messverfahren nun erfolgreich<br />
in den Sub-THz-Bereich übertragen<br />
und konnten erstmals<br />
vollständige 2D- und 3D-OTA-<br />
Messungen an einem Radarmodul<br />
bei Frequenzen im D Band<br />
demonstrieren. Der Messaufbau<br />
bestand aus einem R&S<br />
ATS1000 Antennentestsystem,<br />
einem R&S ZNA43 Vektornetzwerkanalysator<br />
und der R&S<br />
AMS32 Antennenmess-Software<br />
von Rohde & Schwarz. Das<br />
R&S ATS1000 Antennentestsystem<br />
ist eine kompakte und<br />
mobile Schirmkammerlösung für<br />
OTA- und Antennenmessungen,<br />
ideal für 5G-Millimeterwellenanwendungen.<br />
Zur Abdeckung<br />
der D-Band-Frequenzen wird<br />
der Messaufbau erweitert um<br />
Komponenten von Radiometer<br />
Physics GmbH, einem Unternehmen<br />
der Rohde & Schwarz<br />
Gruppe, die die Frequenzumsetzung<br />
direkt an der Messsonde<br />
sowohl in Sende- als auch in<br />
Empfangsrichtung erlauben.<br />
Damit sind keine mechanischen<br />
Anpassungen oder zusätzliche<br />
HF-Kabelverbindungen zum<br />
Antennentestsystem erforderlich.<br />
Mit diesem Messaufbau<br />
lassen sich sowohl Amplituden-<br />
als auch phasenkohärente<br />
Messungen im D Band durchführen.<br />
Dank der R&S AMS32<br />
Software-Optionen für Nahfeld-<br />
Fernfeld-Transformation und<br />
dem hochgenauen Positionierer<br />
lassen sich 3D-Messungen<br />
der Antennencharakteristik einschließlich<br />
Nachverarbeitung<br />
vollautomatisch in kurzer Zeit<br />
durchführen.<br />
Vier unterschiedliche<br />
Prüflinge<br />
IHP stellte vier unterschiedliche<br />
Prüflinge zur Verfügung,<br />
basierend auf dem gleichen D<br />
Band-Radar-Transceiver-Chipset,<br />
jedoch mit unterschiedlichen<br />
Antennenstrukturen.<br />
Diese umfassten auf dem Chip<br />
integrierte (On-Chip) Patchantennen,<br />
ausgeführt als Einzelantennen<br />
und als übereinander<br />
angeordnete Antennen mit entsprechender<br />
Belüftung sowie<br />
einer On-Chip-Gruppenantenne.<br />
Mit Hilfe der OTA-Charakterisierung<br />
ließ sich nachweisen,<br />
dass die Ausführungen als Mehrfach-<br />
bzw. Gruppenantenne eine<br />
höhere Bandbreite liefern als die<br />
Einzelantenne.<br />
Kugelkoordinatensystem<br />
Die Leistungsfähigkeit der verschiedenen<br />
Prüflinge wurde<br />
durch Messungen in einem<br />
Kugelkoordinatensystem mit<br />
zwei unterschiedlichen Messeinstellungen<br />
ermittelt. Durch<br />
Vergrößerung der Elevationsschrittweite<br />
von 1° auf 5° (Verringerung<br />
der Anzahl der Abtastpunkte)<br />
konnte die Gesamt-Testzeit<br />
für einen Prüfling von 70<br />
Minuten auf 12 Minuten reduziert<br />
werden. Durch Vergleich<br />
der unterschiedlichen Prüflings-<br />
Designs anhand der gewonnenen<br />
Messdaten konnten die Forscher<br />
der IHP die Auswirkung des endlichen<br />
Reflektorbereichs auf das<br />
Sichtfeld (Field of View, FoV)<br />
eines Automotive-Radarsensors<br />
analysieren.<br />
■ Rohde & Schwarz<br />
GmbH & Co. KG<br />
www.rohde-schwarz.de<br />
■ IHP GmbH<br />
www.ihp-microelectronics.com<br />
hf-praxis 2/<strong>2021</strong> 59
Aktuelles<br />
Das richtige Material für den<br />
Mobilfunkstandard von morgen<br />
einen wesentlichen Anteil an der<br />
zu erwartenden Performance von<br />
HF-Strukturen haben. Um sich in<br />
einem höheren Frequenzbereich<br />
zu bewegen, wie es z.B. für 5G<br />
und Radar notwendig ist, müssen<br />
im Vornherein genau diese Werte<br />
bestimmt werden – nur dann ist<br />
zu erwarten, dass das System bei<br />
der ausgelegten Frequenz funktioniert<br />
und seine entsprechende<br />
Performance liefert.<br />
Halbautomatischer<br />
Helfer<br />
Die Leistungsfähigkeit von<br />
Hochfrequenzanwendungen wie<br />
5G oder Radar hängt vor allem<br />
von den verwendeten Materialien<br />
und Verbindungen ab.<br />
Um diese zu untersuchen und<br />
zu optimieren, wurde am Fraunhofer<br />
IZM in Berlin eine neue<br />
Arbeitsgruppe gegründet. Durch<br />
die Expertise der Forscherinnen<br />
und Forscher werden HF-Strukturen<br />
so aufgebaut, dass eine<br />
optimale Wellenübertragung<br />
ermöglicht wird.<br />
Mehr als verdoppeln<br />
Laut einer Studie des Technologieanalysten<br />
Yole Développement<br />
wird sich allein im Telekommunikationsbereich<br />
der<br />
Markt für Hochfrequenz-Module<br />
in den nächsten fünf Jahren mehr<br />
als verdoppeln*. Diese sowie<br />
Entwicklungen in den Automotive-<br />
und Radarbereichen sind<br />
nur Beispiele dafür, dass Hochfrequenz<br />
nicht nur schon fester<br />
Bestandteil der heutigen Welt,<br />
sondern auch ein Wegbereiter<br />
für innovative elektronische<br />
Lösungen von morgen ist.<br />
Am Fraunhofer-Institut für<br />
Zuverlässigkeit und Mikrointegration<br />
IZM werden schon seit<br />
über 20 Jahren Technologien für<br />
Hochfrequenz-Anwendungen<br />
entwickelt. Nun wurde eine<br />
neue Gruppe unter der Leitung<br />
von Oliver Schwanitz gegründet,<br />
die die Voraussetzungen für<br />
all diese Entwicklungen untersucht:<br />
Hochfrequenzmaterialien<br />
und deren Verbindungstechnologien.<br />
Ein gewaltiges Spektrum,<br />
ist doch die Entscheidung für<br />
ein Substratmaterial auch ausschlaggebend<br />
dafür, wie viel<br />
Leistung transportiert, also auch<br />
welche Anwendungen ermöglicht<br />
werden.<br />
Von ihrer<br />
Geburtsstunde an<br />
ist die Gruppe in wichtige Forschungsvorhaben<br />
eingebunden.<br />
So entwickelt sie beispielsweise<br />
derzeit Millimeterwellen-<br />
Module in Verbindung mit anderen<br />
Arbeitsgruppen für zukünftige<br />
Radaranwendungen im<br />
Fahrzeug oder forscht im Projekt<br />
6GKom am nächsten Mobilfunkstandard.<br />
Auch Unternehmen<br />
aus anderen Gebieten, wie der<br />
Chemie- oder Pharmaziebranche<br />
fragen die Leistungen aus<br />
Schwanitz‘ Gruppe an, um die<br />
elektrischen Werte ihrer Materialien<br />
charakterisieren zu lassen.<br />
Spezialisierung<br />
Im Rahmen ihrer Spezialisierung<br />
kann die Gruppe „RF Materials<br />
& Interconnects“ untersuchen,<br />
welche Materialien sich eignen,<br />
um in HF-Anwendungen<br />
zu bestehen, ohne dass es zu<br />
Einbußen oder Veränderungen<br />
in der Performance kommt. Im<br />
Vorfeld von Messungen werden<br />
z.B. Simulationen erstellt,<br />
die den idealen Signalverlauf<br />
in der Realität nachstellen. Im<br />
Verlauf testen die Forschenden<br />
Materialien und Verbindungen,<br />
sodass die Anwendungen möglichst<br />
simulationsnah und verlustarm<br />
realisiert werden können.<br />
Das grundlegende Ziel ist ein<br />
ganzheitliches Verständnis der<br />
Einflüsse von Hochfrequenzeigenschaften<br />
von Materialien.<br />
Zentral dabei ist, dass die Permittivität<br />
und der dielektrische<br />
Verlustfaktor eines Materials<br />
Mit herkömmlichen Multimetern<br />
zu messen ist in der Hochfrequenztechnik<br />
unmöglich, denn<br />
es handelt sich um so kleine,<br />
ortsabhängige Amplituden z.B.<br />
im Millimeter-Wellen Bereich,<br />
dass andere Messtechniken zur<br />
Validierung bzw. Verifizierung<br />
benötigt werden. Zur Untersuchung<br />
von Hochfrequenz-<br />
Materialien und deren Verbindungen<br />
haben die Forscherinnen<br />
und Forscher der Gruppe einen<br />
halbautomatischen Helfer: einen<br />
Netzwerkanalysator mit Wafer-<br />
Prober, der Teil der Forschungsfabrik<br />
Mikroelektronik Deutschland<br />
im Fraunhofer IZM ist.<br />
Damit können die Forschenden<br />
HF- Strukturen in unterschiedlichsten<br />
Temperaturbereichen<br />
(-20°C bis 150 °C) bis zu einer<br />
Frequenz von 500 GHz untersuchen.<br />
Anwendbarkeit<br />
Durch die Anwendbarkeit für<br />
alle HF-Entwicklungen ist die<br />
Expertise der Gruppe schon in<br />
vielen Projekten gefragt – doch<br />
sie haben auch eigene Zukunftspläne.<br />
Gruppenleiter Schwanitz<br />
erläutert: „Mein Wunsch ist es,<br />
auch in Richtung Materialentwicklung<br />
zu gehen. Insbesondere<br />
sind für uns so genannte<br />
Metamaterialien interessant,<br />
also solche, deren elektrische<br />
Eigenschaften natürlicherweise<br />
nicht vorkommen. Damit können<br />
ganz besondere Eigenschaften<br />
geschaffen werden, wie z.B.<br />
60 hf-praxis 2/<strong>2021</strong>
Aktuelles<br />
Bleifreie Kartenführungen/<br />
Platinenhalter<br />
Digital, 22. – 26.03.<strong>2021</strong><br />
Einzigartiger Marktüberblick, Wissenstransfer<br />
und frische Impulse für die<br />
tägliche Arbeit – tauschen Sie sich mit<br />
Experten auf dem Branchen treffpunkt<br />
für elektromagnetische Verträglichkeit aus.<br />
Mehr erfahren: e-emv.com<br />
Seit 40 Jahren liefert Infratron<br />
Kartenführungen (Platinenhalter)<br />
in verschiedensten Ausführungen.<br />
Bisher waren die Verriegelungen<br />
und die Gewindebuchsen<br />
stets aus Messing,<br />
welches notwendigerweise<br />
einen geringen Blei-Anteil enthält.<br />
Das ist zu 100% konform<br />
mit den derzeitigen RoHS- und<br />
REACh-Bestimmungen, die<br />
hierfür eine Ausnahme zulassen.<br />
Es bedeutet aber, daß bei<br />
der Herstellung umweltschädliches<br />
Blei verarbeitet werden<br />
muß. Um die Zukunftsfähigkeit<br />
seiner Produkte bereits<br />
heute sicherzustellen, bietet<br />
Infratron daher ab sofort auch<br />
komplett bleifreie Alternativen<br />
an. Diese werden ausschließlich<br />
aus reinem glasfaserverstärkten<br />
Polyamid gefertigt.<br />
■ Infratron GmbH<br />
Produktion und Vertrieb<br />
info@infratron.de<br />
www.infratron.de<br />
wesentlich geringere Verlusteigenschaften,<br />
bei steigender Temperatur<br />
Noch sind das jedoch<br />
absolute Zukunftsbereiche,<br />
und um diese zu erreichen bzw.<br />
industriereif zu machen, muss<br />
eine Transformation vom theoretischen<br />
Forschungsvehikel zum<br />
konkreten und funktionierenden<br />
Prototypen erfolgen“. Erst einmal<br />
legt die Gruppe jedoch ihren<br />
Fokus auf bestehende Projekte<br />
und trägt durch Materialcharakterisierung<br />
und das Designen von<br />
Interconnects maßgeblich dazu<br />
bei, dass innovative Hochfrequenzanwendungen<br />
verwirklicht<br />
werden. Eines der wesentlichen<br />
Vorhaben ist dabei das Projekt<br />
6GKom der Förderrichtlinie For-<br />
Mikro des Bundesministeriums<br />
für Bildung und Forschung. In<br />
diesem Projekt wird mit anderen<br />
Projektpartnern ein Modul entwickelt,<br />
welches für die kommende<br />
6. Mobilfunkgeneration<br />
vorgesehen ist. „Dies mag zwar<br />
kurios klingen“, so Schwanitz,<br />
„da der 5G Mobilfunkausbau in<br />
Deutschland gerade erst begonnen<br />
hat, jedoch ist es essentiell<br />
für den Forschungsstandort<br />
Deutschland, hier nicht den<br />
internationalen Anschluss zu<br />
verlieren.“<br />
■ Fraunhofer-Institut für<br />
Zuverlässigkeit und<br />
Mikrointegration IZM<br />
www.izm.fraunhofer.de<br />
hf-praxis 2/<strong>2021</strong> 61
Optischer 6-GHz-Link<br />
Der neue optische Mil-Aero-<br />
Link von ViaLite ist eine kombinierte<br />
P-, L-, S- und C-Band-<br />
Anwendung und mit Optionen<br />
für Einheitsverstärkungen<br />
sowie 20 dB Verstärkung<br />
geeignet für den Frequenzbereich<br />
von 10 MHz bis 6 GHz.<br />
Das Mil-Aero RF-over-Fiber<br />
ist für die militärischen Anwendungen<br />
wie Boresight- und Air<br />
Force Base-Kommunikation,<br />
sowie der Signals Intelligence<br />
(SIGINT) optimiert.<br />
Die elektrische Leistung des<br />
Links ist für ein hervorragendes<br />
Gleichgewicht zwischen<br />
einer niedrigen Rauschzahl<br />
(NF), einem hohen P1 dB -CP<br />
und einem branchenführenden<br />
Spurious Free Dynamic<br />
Range (SFDR) optimiert. Der<br />
Mil-Aero-Link von ViaLite ist<br />
in verschiedenen Hardware-<br />
Formaten erhältlich, z.B. als<br />
eigenständige OEM-Module<br />
(blau und schwarz) und/oder<br />
als Chassis-Rack-Karten. Diese<br />
werden über einen Site-Controller<br />
verwaltet und konfiguriert,<br />
der SNMP und Web-<br />
Schnittstelle verwendet, während<br />
eigenständige Module<br />
über ein serielles USB-Kabel<br />
vor Ort konfiguriert werden<br />
können.<br />
■ EMCO Elektronik GmbH<br />
info@emco-elektronik.de<br />
www.emco-elektronik.de<br />
Rohde & Schwarz und Rosenberger verifizierten<br />
MultiGBASE-T1-Konformitätstests<br />
Palette an verschiedensten Steckverbindertypen,<br />
die durchgängig<br />
nach TC9 ausgelegt und vollständig<br />
verifiziert sind.<br />
Für die erfolgreiche Demonstration<br />
lieferte Rosenberger ein<br />
vollständig geschirmtes, konfektioniertes<br />
H-MTD®-Kabel und<br />
ein Paar passender 02K3E6-S00<br />
Messadapter, während Rohde<br />
& Schwarz den R&S ZNB8<br />
4-Tor-Vektornetzwerkanalysator<br />
beisteuerte. Die Leistung<br />
aller Einzelkomponenten sowie<br />
der gesamten Teilstrecke wurde<br />
gemäß der neuen TC9-Spezifikation<br />
getestet und die Konformität<br />
verifiziert.<br />
■ Rohde & Schwarz GmbH &<br />
Co. KG<br />
www.rohde-schwarz.com<br />
Rohde & Schwarz hat in erfolgreicher<br />
Zusammenarbeit mit<br />
Rosenberger, einem führenden<br />
Hersteller von Steckverbindern<br />
und konfektionierten Kabeln,<br />
gemäß den Anforderungen der<br />
Testspezifikation der Open-<br />
Alliance-Arbeitsgruppe TC9<br />
Konformitätstests für MultiG-<br />
BASE-T1 durchgeführt, das<br />
Automotive-Ethernet-Geschwindigkeiten<br />
von 2,5/5/10GBASE-<br />
T1 unterstützt. Dank dieser<br />
messtechnischen Innovation<br />
können sich Fahrzeughersteller<br />
und Zulieferer auf die Leistungsfähigkeit<br />
ihrer zukünftigen<br />
Hochgeschwindigkeits-<br />
Fahrzeugnetzwerke verlassen.<br />
Automotive-Anwendungen<br />
wie fortgeschrittene Fahrassistenzsysteme<br />
(ADAS) stellen<br />
höhere Anforderungen an die<br />
Geschwindigkeit des Fahrzeugnetzwerks.<br />
Automobilhersteller<br />
und Zulieferer stehen vor der<br />
Herausforderung, die Leistungsfähigkeit<br />
der Kommunikationskanäle<br />
sicherzustellen und EMV-<br />
Probleme auszuschließen. Die<br />
Open-Alliance-Arbeitsgruppe<br />
TC9 hat kürzlich die erste Version<br />
einer Spezifikation zum<br />
Testen von Komponenten,<br />
Teilstrecken und des gesamten<br />
Ethernet-Kanals für vollständig<br />
geschirmtes 1000BASE-T1- und<br />
2,5/5/10GBASE-T1-Ethernet<br />
veröffentlicht. Die Spezifikation<br />
definiert verschiedene zu<br />
testende HF-Leistungsparameter,<br />
z.B. Einfügungsdämpfung,<br />
Rückflussdämpfung und Übersprechen.<br />
Dazu gehören auch<br />
Anforderungen an die Messvorrichtungen<br />
– in diesem Bereich<br />
bietet Rosenberger eine breite<br />
Messe EMV findet<br />
<strong>2021</strong> digital statt<br />
Die Fachmesse und die parallel<br />
stattfindenden Workshops<br />
der EMV werden aufgrund der<br />
Pandemie und deren Auswirkungen<br />
digital stattfinden. Die<br />
Online-Variante steht bereits<br />
in den Startlöchern, um der<br />
EMV-Branche dennoch Möglichkeiten<br />
für Austausch zu<br />
geben.<br />
Auch auf der digitalen Plattform<br />
stehen praxisorientierter<br />
Wissensaustausch und<br />
Networking im Mittelpunkt.<br />
Teilnehmer können sich mit<br />
Hilfe der Chat- und Videoanruf-Funktion,<br />
aber auch<br />
im Rahmen von Diskussionsrunden<br />
und Produktpräsentationen<br />
gezielt austauschen.<br />
Die Matchmaking-Funktion,<br />
basierend auf Interessensgebieten,<br />
Angeboten und vielen<br />
weiteren Aspekten, unterstützt<br />
die Community dabei, schnell<br />
den richtigen Gesprächspartner<br />
zu finden. „Für die internationale<br />
EMV-Industrie und<br />
-Wissenschaft eröffnen sich so<br />
neue Chancen, sich effizient<br />
und nachhaltig zu vernetzen“,<br />
bestärkt Petra Haarburger.<br />
■ Mesago Messe Frankfurt,<br />
www.mesago.de<br />
www.messefrankfurt.com,<br />
www.e-emv.com<br />
62 hf-praxis 2/<strong>2021</strong>
HANDHELD<br />
SPECTRUM ANALYZERS 300 MHz TO 87 GHz<br />
SIGNAL GENERATORS 6 GHz TO 40 GHz<br />
SAF Spectrum Compact Series<br />
• Essential tool for interference detection, site survey, and path alignment<br />
• Market leading receiver sensitivity: -105 dB at 1 MHz RBW<br />
• Instant On/Off functionality with simple, intuitive controls<br />
• Stand-alone tool, no external controller required<br />
• Included PC software for post-measurement analysis and reporting<br />
• Resistive LCD touch screen allows working with gloves on<br />
• World’s smallest mmWave spectrum analyzer designed specifically for<br />
comfortable outdoor use in a variety of challenging environments<br />
Get your test unit!<br />
Weitere Informationen erhalten Sie über –><br />
HEILBRONN<br />
HAMBURG<br />
MÜNCHEN<br />
Berliner Platz 12 • 74072 Heilbronn<br />
Tel. (07131) 7810-0 • Fax (07131) 7810-20<br />
Gutenbergring 41 • 22848 Norderstedt<br />
Tel. (040) 514817-0 • Fax (040) 514817-20<br />
Streiflacher Str. 7 • 82110 Germering<br />
Tel. (089) 894 606-0 • Fax (089) 894 606-20<br />
GLOBES<br />
E L E K T R O N I K<br />
hf-welt@globes.de<br />
www.globes.de
