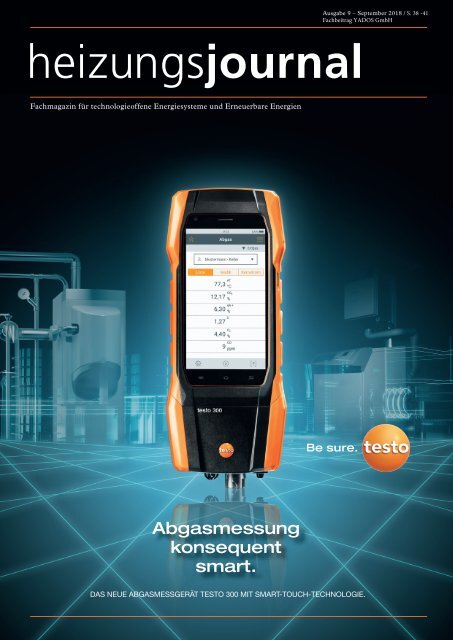

Ausgabe 9 – September 2018 / S. 38 -41<br />
<strong>Fachbeitrag</strong> <strong>YADOS</strong> GmbH<br />
heizungsjournal<br />
Fachmagazin für technologieoffene Energiesysteme und Erneuerbare Energien<br />
Abgasmessung<br />
konsequent<br />
smart.<br />
DAS NEUE ABGASMESSGERÄT TESTO 300 MIT SMART-TOUCH-TECHNOLOGIE.
<strong>Kraft</strong>-<strong>Wärme</strong>-<strong>Kopplung</strong><br />
<strong>Tri</strong>-<strong>Generation</strong> <strong>statt</strong> <strong>Co</strong>-<strong>Generation</strong><br />
Neues <strong>Kopplung</strong>skonzept für <strong>Wärme</strong>, Strom und Zweifach-<strong>Kälte</strong><br />
Progressive Energietechnik und intelligente Versorgungskonzepte finden in Industrie und Gewerbe ein breites<br />
potentielles Einsatzfeld. Nach umfangreichen Forschungsarbeiten geht in Mittelsachsen nun erstmalig eine<br />
weiterentwickelte Hocheffizienzanlage zur parallelen Erzeugung von <strong>Wärme</strong>, Strom und (Tieftemperatur-)<strong>Kälte</strong><br />
in Betrieb. Der Verbund von <strong>Kraft</strong>-<strong>Wärme</strong>-<strong>Kälte</strong>-<strong>Kopplung</strong>s-Technologie (KWKK) und LNG-<strong>Kälte</strong>recycling zeigt<br />
bislang ungenutzte Chancen für eine umweltentlastende und ökonomisch solide Energieproduktion auf.<br />
1<br />
Die Niederlassung eines etablierten Tiefkühlkost-Vertriebs im<br />
sächsischen Döbeln zählt damit zu den aktuellen Innovationsstandorten<br />
im Bereich dezentrale Energieversorgung. Das Unternehmen<br />
ist der erste gewerbliche Abnehmer eines neu konzeptionierten<br />
Energieversorgungsystems, das die Effektivität<br />
des <strong>Kraft</strong>-<strong>Wärme</strong>-<strong>Kälte</strong>-<strong>Kopplung</strong>s-Prinzips (KWKK) und das<br />
besondere thermische Potential von Flüssigerdgas (LNG –<br />
Liquefied Natural Gas) in einem hocheffizienten Anlagenbetrieb<br />
zusammenführt.<br />
1 Außenansicht der Energiezentralen<br />
des Tiefkühlkost-Vertriebs<br />
im sächsischen Döbeln. Yados<br />
entwickelte und konfektionierte<br />
zwei identische Anlagen in einer<br />
flexibel erweiterbaren <strong>Co</strong>ntainer-<br />
Ausführung.<br />
38 heizungsjournal 9 2018
<strong>Kraft</strong>-<strong>Wärme</strong>-<strong>Kopplung</strong><br />
Entwickelt wurde das sogenannte „<strong>Tri</strong>generation-<br />
PLUS“-System mit dem Ziel, die künstliche <strong>Kälte</strong>erzeugung<br />
ökologisch wie wirtschaftlich neu auszurichten<br />
und dafür die bis dahin unerschlossene <strong>Kälte</strong>energiequelle<br />
LNG kommerziell nutzbar zu machen. In Zusammenarbeit<br />
mit Experten aus Wissenschaft und Industrie<br />
entwarf der <strong>Kälte</strong>technik-Spezialist Eco ice <strong>Kälte</strong><br />
GmbH das technologische Konzept, das auf Grundlage<br />
speziell gefertigter Systemkomponenten und einer<br />
intelligenten Regelungstechnik von Yados umgesetzt<br />
wurde. Bereits auf dem Prüfstand einer Prototyp-Anlage<br />
in Borna bestätigten sich Leistungsfähigkeit<br />
und Effizienzgrad des zweigliedrigen Technologie-<br />
Verbunds, der einen deutlich optimierten Primärenergieverbrauch<br />
und signifikant gesenkte CO 2 -Emissionswerte<br />
aufwies.<br />
Ob für die Raumklimatisierung, Lager- oder Prozesskühlung:<br />
Die Bereitstellung von <strong>Kälte</strong> zählt zu den teuersten<br />
und zugleich umweltbelastenden energetischen<br />
Verfahren in Industrie, Gewerbe und im Privatsektor.<br />
Vor diesem Hintergrund ist der Einsatz von Flüssigerdgas<br />
zur <strong>Kälte</strong>gewinnung in doppelter Weise effektiv, da<br />
das komprimierte und auf -162 °C abgekühlte LNG bei<br />
seiner Regasifizierung ein extrem hohes <strong>Kälte</strong>potential<br />
ganz nebenbei als thermisches Abfallprodukt freisetzt.<br />
Dieser Prozess erfolgt vollständig ohne Ausstoß von<br />
Kohlendioxid und benötigt keine zusätzliche Antriebsenergie.<br />
Eine Technologie „state of the art“<br />
Anwendungsbereiche, in welchen Erdgas als Primärbrennstoff<br />
genutzt werden kann und wo gleichzeitig<br />
ein Bedarf an <strong>Kälte</strong> vorliegt, bringen besonders günstige<br />
Voraussetzungen für eine LNG-basierte Versorgungslösung<br />
mit. Dabei eröffnen sich dem derzeit<br />
schnell wachsenden LNG-Markt aussichtsreiche Absatzfelder<br />
insbesondere in infrastrukturschwachen<br />
Gebieten mit fehlender Gasnetzanbindung. Speicherung,<br />
Umwandlung und Verteilung von Flüssigerdgas<br />
können hier – wie im Fall des mittelsächsischen<br />
Tiefkühlkost-Vertriebs – mittels einer Satellitenanlage<br />
direkt am Abnahmeort durchgeführt werden. Der dafür<br />
in Döbeln verbaute Außentank besteht aus einem<br />
60 m³ fassenden LNG-Isolierspeicher, in dem das Flüssigerdgas<br />
bei einer Temperatur von -149 °C mit 2,5 bar<br />
Kompressionsdruck lagert und sich im weiteren Verfahren<br />
durch Rückumwandlung in den gasförmigen Aggregatzustand<br />
nutzbar machen lässt. Dieser Vorgang<br />
erfolgt unter Einsatz einer hochentwickelten energietechnischen<br />
Komponente: einem patentierten <strong>Wärme</strong>übertrager<br />
mit Verdampfer, der das tiefkalte LNG durch<br />
<strong>Wärme</strong>zufuhr rückvergast und die dabei freigesetzte<br />
<strong>Kälte</strong> an ein Überträgermedium abgibt. Auf diese Weise<br />
können Temperaturen von -45 °C gezielt in die energetische<br />
Infrastruktur des Standortes eingespeist und<br />
dort an die gewählten Abnahmepunkte, etwa das Tiefkühlhaus,<br />
geleitet werden. Der Prozess des <strong>Kälte</strong>transports<br />
wiederholt sich im Zirkulationsprinzip: Das Übertragerfluid<br />
gelangt über den Rücklauf erneut in den<br />
<strong>Wärme</strong>übertrager, um wiederum <strong>Kälte</strong> aus dem Regasifizierungsprozess<br />
auf zunehmen bzw. <strong>Wärme</strong> abzugeben.<br />
Prozesswärme effektiv nutzen<br />
Anders als in bisher gängigen LNG-Anwendungen erfolgt<br />
die Regasifizierung im „<strong>Tri</strong>generationPLUS“-System<br />
nicht allein mit dem Ziel, <strong>Kraft</strong>stoff für zumeist<br />
konventionelle Verbrennungsverfahren zu gewinnen.<br />
Durch den funktionalen Zusammenschluss mit einer<br />
leistungsoptimierten KWKK-Anlage kann vielmehr<br />
das Effizienzpotential des Primärenergieträgers Erdgas<br />
heizungsjournal 9 2018 39
<strong>Kraft</strong>-<strong>Wärme</strong>-<strong>Kopplung</strong><br />
2<br />
3<br />
2 Die im <strong>Co</strong>ntainer verbauten Energiezentralen<br />
beinhalten jeweils ein BHKW-Modul, eine Absorptionskältemaschine,<br />
eine CO 2 -Verdichter-Kaskade<br />
(Tiefkühlkaskade) sowie die Leit- und Steuerungstechnik<br />
„YADO|LINK“, die zur Überwachung<br />
aller Systemprozesse – von der Erzeugung über die<br />
Verteilung bis zur Abnahme – eingesetzt werden<br />
kann.<br />
3 Hochgesicherte <strong>Kälte</strong>quelle: Der Spezialtank<br />
zur Lagerung von tiefkaltem LNG ist vakuumisoliert<br />
und verfügt über eine Doppelwandausführung.<br />
Auf diese Weise wird einem sogenannten „Boil-off“-<br />
Prozess vorgebeugt, bei dem bereits eine geringe<br />
<strong>Wärme</strong>zufuhr zur Verdampfung und damit zu<br />
einer unerwünschten Regasifizierung innerhalb<br />
des Tanks führt.<br />
maximal ausgeschöpft werden: durch vierfache Nutzung zur<br />
Produktion von <strong>Wärme</strong>, <strong>Kälte</strong> und Strom sowie zur <strong>Kälte</strong>rückgewinnung<br />
aus LNG.<br />
Das duale Energieerzeugungskonzept wird baulich in zwei<br />
zentralen technologischen Einheiten realisiert. Die LNG-<strong>Kälte</strong>recyclinganlage<br />
arbeitet im Verbund mit einer KWKK-Energiezentrale,<br />
die als Redundanzsystem in doppelter nahezu identischer<br />
Ausführung von Eco ice geplant und von Yados gefertigt wurde.<br />
Die funktionale Kernkomponente der Zentrale bildet ein<br />
50-kW el -Blockheizkraftwerk (BHKW), das zur Produktion von<br />
elektrischem Strom regasifiziertes LNG verbrennt und dabei<br />
eine Abwärmeleistung von 81 kW produziert. Diese Prozesswärme<br />
dient in einem weiteren Schritt als Antriebsenergie für<br />
eine Absorptionskältemaschine (AKM), die auf Basis eines Ammoniak-Wasser-<strong>Kälte</strong>mittels<br />
vollständig chemikalienfrei arbeitet.<br />
Mit einem Treibhaus- und Ozonabbaupotential von jeweils<br />
null (sprich: 0 GWP bzw. 0 ODP) stellt das Funktionsprinzip<br />
einer solchen Diffusions-AKM nicht nur eine wirtschaftlich,<br />
sondern auch ökologisch wirksame Alternative zur nach wie<br />
vor dominierenden, kostenintensiven Kompressionstechnik dar.<br />
Der Tiefkühlkost-Vertrieb kann den Einsatz von Kompressionskälte<br />
dadurch auf besondere Bedarfsfälle begrenzen, etwa zur<br />
Spitzlastabdeckung oder zur Ausfallsicherung. Der hierfür benötigte<br />
Strom wird dabei durch das BHKW bereitgestellt. Tem-<br />
40 heizungsjournal 9 2018
4<br />
4 Das vereinfachte Fließschema zeigt den funktionalen Komponentenverbund<br />
im KWKK-plus <strong>Kälte</strong>recycling-System. (Abbildungen: Yados GmbH/Eco ice <strong>Kälte</strong> GmbH)<br />
peraturen, die weit unter -6 °C liegen, generiert die Verbundanlage<br />
durch Zuschaltung einer Tiefkühlkaskade mit einem<br />
speziellen CO 2 -<strong>Kälte</strong>verdichter: Ihr thermischer Output liegt bei<br />
20,4 kW und sichert ein konstantes Frostniveau zwischen -28<br />
und -31 °C.<br />
Der Effizienzgrad des KWKK-Prozesses lässt sich durch Nutzung<br />
eines weiteren thermischen Abfallprodukts – der AKM-<br />
Abwärme – zusätzlich erhöhen. In der Energiezentrale wird die<br />
Außenluft für den BHKW-Betrieb durch diese Abwärme vortemperiert.<br />
Auf diese Weise können insbesondere bei niedrigen<br />
Außentemperaturen im Winter energetisch wertvolle Einsparungen<br />
erzielt werden. Darüber hinaus ist die Abwärme<br />
zwischen 20 und 30 °C sinnvoll für Abtaumaßnahmen oder<br />
auch zur Lagerbeheizung (hier: Trockenlager) einsetzbar.<br />
mie und Hotel gewerbe, Kunststoffindustrie, Chemieunternehmen<br />
und viele weitere sind prädestinierte Einsatzfelder für ein<br />
netzunabhängiges LNG-KWKK-System.<br />
Durch den energetisch neu aufgestellten Betrieb seines Tiefkühlhauses<br />
kann das Döbelner Unternehmen seinen Input von<br />
fossiler Primärenergie drastisch senken und erzielt eine Reduktion<br />
von rund 300 t Kohlendioxid im Jahr. 46 kg eingespartes<br />
CO 2 pro Kubikmeter LNG entfallen dabei allein auf das LNG-<br />
<strong>Kälte</strong>recycling. Mit einer deutlich optimierten Wirtschaftlichkeits-<br />
und Ökobilanz zeigt das gewerbliche Pionierprojekt also<br />
neue Wege in die nachhaltige und kosteneffiziente Energieversorgung<br />
auf – mit der Perspektive, sich in den kommenden Jahren<br />
als ein zentraler technologischer Hebel für den Klimaschutz<br />
zu etablieren.<br />
■<br />
Neue Perspektiven für ein breites Anwendungsfeld<br />
Mit „<strong>Tri</strong>generationPLUS“ verfügt der Tiefkühlkost-Vertriebsstandort<br />
aktuell über eine der fortschrittlichsten Lösungen für die<br />
kombinierte dezentrale <strong>Kälte</strong>erzeugung. Die erfolgreiche Umsetzung<br />
und Inbetriebnahme des Gesamtsystems besitzt eine<br />
Leuchtturmfunktion für Betriebe unterschiedlichster Branchenzugehörigkeit:<br />
Lebensmittelindustrie (Bäckereien, Fleischereien)<br />
und Landwirtschaft (Milchproduktion und -kühlung), Gastrono-<br />
