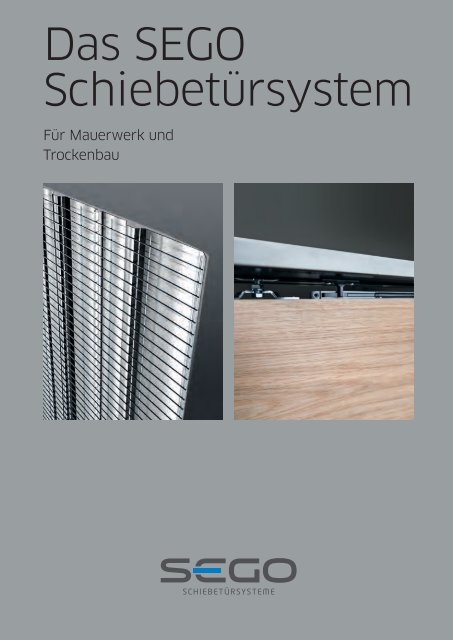

Das SEGO Schiebetürstem Für Mauerwerk und Trockenbau

Das SEGO

Schiebetürsystem

Für Mauerwerk und

Trockenbau

Schiebetüren verbinden Räume auf einmalige Weise: Sie lassen sich einfach zur

Seite schieben und erlauben damit eine freie und offene Perspektive. Als innenarchitektonische

Variante werden Schiebetüren auch dem Konzept der optimalen Raumnutzung

gerecht: Im geöffneten Zustand verschwinden die Türen einfach in der Wand und ermöglichen

so bei der Inneneinrichtung mehr Flexibilität. Die SEGO Schiebetürsysteme werden

diesem Anspruch mit einem modularen Aufbau und einem umfangreichen Zubehör gerecht.

Sie verbinden dabei das Know-how und die Erfahrung zweier Unternehmen durch eine

intelligente Kooperation: Goldacher Türen unter der Leitung von Rudolf Seisenberger und

seinem Sohn Manuel Seisenberger hat als etablierter Spezialist für Türen das Schiebetürsystem

des renommierten italienischen Herstellers Krona Koblenz weiter entwickelt.

So können wir auf die speziellen Bedürfnisse des deutschen Markts abgestimmte sowie

erstklassig verarbeitete Schiebetüren anbieten. SEGO Schiebetüren gleiten reibunglos,

funktionieren geräuscharm und sorgen so für ausgezeichneten Wohnkomfort. Durch die in

der Wand verborgene Technik passen die SEGO Schiebetüren optimal in jedes Interieur.

SEGO Schiebetürsysteme gibt es für ein- oder zweiflügelige Holz- oder Glastüren.

ORDNUNG MIT SYSTEM

FÜR MEHR RAUMEFFIZIENZ

02 SEGO SCHIEBETÜRENSYSTEME

ORDNUNG MIT SYSTEM – FÜR MEHR RAUMEFFIZIENZ

03

01 Innovation SEGO

Traditionell sind wir in Wohnräumen Drehflügeltüren gewohnt. Dabei haben diese einen entscheidenden Nachteil:

Werden die Türen geöffnet oder geschlossen, brauchen sie Platz. So wird in ihren Öffnungsbereichen Raum in Beschlag genommen, der

bei der Planung und Gestaltung von Räumen nicht genutzt werden kann. Ganz anders bei den Schiebetürsystemen von SEGO:

Diese verschwinden einfach ganz elegant und entspannt in der Wand. Dadurch lassen sich Wohnräume nicht nur wesentlich großzügiger

gestalten, durch geöffnete Schiebetüren entstehen auch ganz neue und andere Perspektiven. Die SEGO Schiebetürsysteme sind äußerst

flexibel und lassen sich an verschiedenste Ansprüche anpassen. Bei einer 1-flügeligen Ausführung können Durchgänge zwischen

610 mm und 1235 mm und bei der zweiflügeligen Ausführung Durchgänge zwischen 1235 mm bis 2500 mm Breite realisiert werden.

Drehflügeltüren sind in ihrem Öffnungsbereich platzraubend: mit ihnen sind die

Nutzung der Gesamtfläche und die Gestaltungsmöglichkeiten eingeschränkt. Das

veranschaulicht die unten gezeigten Grafiken.

Gut aussehen und dabei auch noch Platz sparen: Mit SEGO Schiebetürsystemen

verschwinden Türen einfach in der Wand. Das System ist sehr flexibel und kann

ganz individuell an Ihre Bedürfnisse angepasst werden.

04 SEGO SCHIEBETÜRSYSTEME ORDNUNG MIT SYSTEM – FÜR MEHR RAUMEFFIZIENZ

05

02 SEGO Einbausystem

Der Einbaukasten der SEGO Schiebetürsysteme bietet unterschiedlichste Vorteile: Er ist aus verzinktem

Stahlblech gefertigt sowie stabil, robust und widerstandsfähig. Zudem ist unser Einbaukasten modular aufgebaut

und lässt sich so kundenspezifisch an jede Raumsituation anpassen. Zubehör lässt sich jederzeit nachbestellen.

Diese Eigenschaften machen die SEGO Schiebetürsysteme zu einer zukunftssicheren und preiswerten Investition,

die sich auch langfristig in jedem Fall rechnet.

05

01

02

03

01 Das Montageset besteht aus Einbaukasten

und Laufschiene. Zunächst wird die

Laufschiene oben in die vorgerichtete Führung

eingeschoben.

01 Zusätzlich wird die Laufschiene noch

am oberen Ende mit einer Schraube fixiert.

Das Element ist jetzt bereit zum Einbau in

die Maueröffnung.

02 Um die Laufschiene am Sturz zu verdübeln,

ist diese mit zwei Löchern vorgerichtet.

Damit ist ein stabiler und zuverlässiger

Halt gesichert.

05

04

03 In die hier abgebildete Ausnehmung der

Laufschiene des SEGO Schiebetürsystems

werden später die Rollwägen für die Schiebetür

eingeführt.

04 Das Schutzblech auf der Vorderseite ist

bei den Verputzarbeiten für die Stabilisierung

des Einbaukastens erforderlich. Es wird

erst beim Einbau der Schiebetür entfernt.

04 Das System ist mit einer Montageleiste

vorgerichtet. Damit kann jede handelsübliche

Schiebetürzarge eingebaut werden. Als

Montagehilfe liegen Elepartverbinder bei.

06

05

05 Am SEGO Schiebetür Einbaukasten sind

mehrere Locheisen befestigt. Mit diesen

wird das Element am Mauerwerk, Sturz und

Boden zusätzlich befestigt.

06 Um das Element auf die richtige Einbauhöhe

zu fixieren, ist eine entsprechende

Meterrißmarkierung als Vorgabe für die

endgültige Fußbodenhöhe vorhanden.

06 Das Zubehör zur Montage der Holztür

ist sicher im Einbaukasten verstaut. Zur

Montage einer Glastür wird auf Bestellung

zusätzlich weiteres Sonderzubehör geliefert.

06 SEGO SCHIEBETÜRSYSTEME


07

03

Technik und

Zubehör für

Holzschiebetüren

Die SEGO Schiebetürsysteme sind für eine Reihe unterschiedlicher Möglichkeiten

und Optionen geeignet. Auf dieser Seite sind die Komponenten des SEGO Schiebetürsystems

für Holztüren abgebildet. Hier erfolgt die Montage über Trägerplatten. Dieses

System ist zudem serienmäßig mit ABS ausgestattet. Das ABS System ist am Türblatt und

an der Laufschiene integriert. Dieses ABS funktioniert über einen Beschlag, der den Lauf

der Tür verlangsamt und so das gedämpfte Schließen der Tür erlaubt sowie das laute

Zuschlagen der Tür verhindert. Zudem sorgt das ABS für eine längere Lebensdauer der

Komponenten. Das SEGO Schiebetürsystem für Holztüren ist für eine Vielzahl von Türmodellen

und Holzarten geeignet. Es ist einfach zu montieren und zuverlässig in der Funktion.

05

06

01 02

07

03 04

01 Hier ist der Bausatz für den Rollwagen plus Zubehör abgebildet. / 02 Auf diesem Bild ist das Set der Trägerplatten dargestellt.

Trägerplatten und Rollwagen bilden das Verbindungsteil zwischen der Laufschiene und der Holztür. / 03 Für den Einbau der Zargen

werden Elepartverbinder mitgeliefert. In der Montageleiste beim Einbaukasten sind hierzu Bohrlöcher vorgesehen. So kann die Zarge an

die Holzleiste fixiert und verleimt werden. / 04 Der hier in seine Einzelteile zerlegte Einzugsdämpfer ist der wesentliche Bestandteil

des ABS Systems für Holztüren. / 05 Dieses Bild zeigt den über die Trägerplatten verbundenen Rollwagen zur Montage in die Laufschiene.

/ 06 Auf der Türe ist der Einzugsdämpfer und auf der Sturzabdeckung der Laufschiene der Stopper montiert. / 07 Hier greift

der Einzugsdämpfer in den Stopper und verlangsamt so zum Schutz und für zusätzlichen Komfort den Lauf der Tür.


09

04

Technik und

Zubehör für

Glasschiebetüren

Neben der bereits gezeigten Variante für Holztüren gibt es das SEGO Schiebetürsystem

auch für Glastüren. Es unterscheidet sich speziell in der Aufhängung der Tür:

Zunächst werden an die Glastür Klemmbacken befestigt. Zusammen mit dem Rollwagen

bilden sie die Aufhängung in der Laufschiene. Das System ist einfach zu montieren und

zuverlässig in der Funktion. Durch die Technik der variabel justierbaren Klemmbacken

können verschiedene Glasstärken eingebaut werden. Dazu stehen natürlich auch unterschiedlichste

Glasarten zur Auswahl – so kann der Kunde genau das Modell wählen, das

zu seinem Interieur und zu seinen Ansprüchen passt.

05

06

01 02

07

03 04

01 Auf diesem Bild ist der Bausatz für den Rollwagen plus Zubehör dargesetellt. / 02 Klemmbacken plus Distanzstreifen sind Bauteile

zur Befestigung der Glastür. Rollwagen und Klemmbacken bilden das Verbindungsteil zwischen der Laufschiene und der Glastür. /

03 Für den Einbau der Zargen werden Elepartverbinder mitgeliefert. In der Montageleiste beim Einbaukasten sind hierzu Bohrlöcher

vorgesehen. So kann die Zarge an die Holzleiste fixiert und verleimt werden. / 04 Bestandteile der Bodenführung für die Glasschiebetür. /

05 In diesem Bild sind Rollwagen und Klemmbacken als Einheit an der Glastür montiert. Die in den Klemmbacken integrierten

Distanzstreifen gewährleisten den richtigen Abstand und den nötigen Schutz. / 06 Für die Aufhängung der Glastür muss zunächst

der Rollwagen in die Laufschiene eingeführt werden. / 07 Laufschiene, Rollwagen und Klemmbacken sorgen für einen einwandfreien

Lauf der Glastüre.


11

05 SEGO Schiebetürsysteme

Dank der ausgeklügelten Technik der SEGO Schiebetürsysteme sind diese wesentlich einfacher und komfortabler bedienbar.

Die Technik von SEGO fängt beim Schließen den Schwung der Tür auf und lässt sie dadurch sanft und leise in die jeweilige Endposition

gleiten. Kombiniert mit hochwertigen Materialien und einer ausgezeichneten Verarbeitung entsteht so ein erstklassiges Wohnambiente,

das zudem auch noch mehr Raum für innenarchitektonische Finessen erlaubt. Die Basis des Systems für das Mauerwerk ab

115 mm Wandstärke ist ein Einbaukasten. Dieser besteht aus einem galvanisierten Blechprofil (200 g/m2) in U-Form mit einer hohen

Oxidationswiderstandfähigkeit. Der SEGO Schiebetüreinbaukasten ist schwingungsfest und stabil. Das System lässt sich optional auf

eine Tragkraft von bis zu 80 kg aufrüsten. Das SEGO System kommt zudem ohne Bodenschienen aus und ist damit komplett barrierefrei.


13

06 System für einflügelige Tür

Auf diesen Seiten sind die technischen Details zur Ausführung der einflügeligen Tür abgebildet. Gezeigt werden horizontale

und vertikale Querschnitte des Einbausystems. Darüber hinaus finden Sie hier die Tabellen für die lieferbaren Größen für Einzeltüren.

SEGO Schiebetürsysteme sind für Wandstärken von 115 mm bis 175 mm (Ziegelmaß) lieferbar. Die Standard-Tragfähigkeit beträgt

80 kg. Das SEGO System erfüllt die Ansprüche individueller Raumkonzepte und funktionaler architektonischer Lösungen ebenso wie die

Anforderungen einer einfachen Montage für einen Handwerker.

FW = 145 (mm)

FW = 205 (mm)

Rohbauöffnung (Mauerlichte) – Breite (A)

(C)

Rohbauöffnung

(Mauerlichte) –

Höhe (B)

Lieferbare Größen für einflügelige Türen

Rohbauöffnungsmaße Einbaukasten Aussenmaß Türblattmaße

Breite (A) x Höhe (B) (mm) Breite (C) x Höhe (D) (mm) Breite x Höhe (E) (mm)

(E) (D)

1260 x 2060 + Bodenaufbau 1245 x 2100 610 x 1985













15

06 System für zweiflügelige Tür

Hier sind die technischen Details zur zweiflügeligen Tür ausgeführt. Gezeigt werden horizontale und vertikale Querschnitte des Einbausystems.

Darüber hinaus finden Sie hier die Tabellen für die lieferbaren Größen für Doppelltüren. SEGO Schiebetürsysteme sind für

Wandstärken von 115 mm bis 175 mm (Ziegelmaß) lieferbar. Die Standard-Tragfähigkeit beträgt 80 kg. Das SEGO System erfüllt die

Ansprüche individueller Raumkonzepte und funktionaler architektonischer Lösungen genauso wie die Anforderungen einer einfachen

Montage für einen Handwerker.

Rohbauöffnung (Mauerlichte) – Breite (A)

FW = 145 (mm)

FW = 205 (mm)

Rohbauöffnung

(Mauerlichte) –

Höhe (B)

Lieferbare Größen für zweiflügelige Tür

Rohbauöffnungsmaße Einbaukasten Aussenmaß Türblattmaße

Breite (A) x Höhe (B) (mm) Breite (C) x Höhe (D) (mm) Breite x Höhe (E) (mm)

(C)

(E) (D)

2510 x 2060 + Bodenaufbau 2460 x 2100 2 x 610 x 1985













17

07

Schönes Ambiente

mit SEGO

Schiebetürsysteme

Das SEGO Schiebetürsystem für Mauerwerk lässt sich aufgrund seiner klaren und funktional

durchdachten Gestaltung wie kaum ein zweites in jedes Ambiente integrieren. So ist

die Technik unter dem Putz und nicht wie bei vielen anderen Schiebetürsystemen an der

Wand montiert. Dieses konstruktive Gestaltungsmerkmal bringt die eingebaute Tür

wesentlich deutlicher und stärker zur Geltung und wertet damit den gesamten Raum auf.

So wird die Tür nicht nur einfach zu einem Raumtrenner, sondern in jedem Interieur zu

einem echten Highlight. Je nach Einrichtung lässt sich die passende Tür individuell

auswählen. Grundsätzlich ist dabei jedes Türmodell verwendbar. Auch die eingelassene

Griffmuschel gibt es in zahlreichen und verschiedenen Ausführungen. Das SEGO Schiebetürsystem

für Mauerwerk ist damit in seiner gestalterischen und technischen Ausführung

äußerst flexibel und besonders variabel. So erfüllen wir den in unserem Grundprinzip

formulierten Anspruch: Ordnung mit System für mehr Raumeffizienz.

Insbesondere bei engen Platzverhältnissen wie z. B. in dieser Küche ist eine Schiebetür nicht nur aus ästhetischen,

sondern auch aus funktionalen Gründen eine ideale Lösung: Eine Drehflügeltür wäre hier einfach nur im

Weg und würde im geöffneten Zustand zudem wertvollen Stauraum schwer zugänglich machen.

18 SEGO SCHIEBETÜRSYSTEME


19

08

Der Ablauf

einer Mauerwerk

Montage

01 — Das Mauerwerk wurde so vorgerichtet,

dass der Schiebetürkasten problemlos

eingebaut werden kann. Die Öffnung

bezeichnet sich als Rohbauöffnung.

02 _ Der Bausatz (Schiebetürkasten,

Laufschiene und Zubehör) wird fertig in

einem Karton angeliefert.

03 — Das gesamte Einbausystem von

SEGO besteht aus einem Einbaukasten

und einer separaten Laufschiene plus

Montagezubehör.

04 — Das Montagezubehör (für den

späteren Einbau der Holzschiebetür) ist

sicher im SEGO-Einbaukasten integriert.

13 — Am Einbaukasten sind Lochbandeisen

(seitlich, oben und unten) angebracht.

Mit den Lochbandeisen wird er

am Mauerwerk …

14 — … und auch am Sturz befestigt

(verdübelt)

15 — Mit den zwei unteren Lochbandeisen

wir der Einbaukasten …

16 — … am Boden verdübelt

05 — Die Laufschiene wird einfach in den

oberen Teil des SEGO Einbaukasten gesteckt

bis sie einrastet. Die Laufschiene

ist zum Schutz mit einer Folie überzogen.

06 — Die Laufschiene und der Einbaukasten

bilden die Basis für das

Schiebetürensystem und lassen sich

einfach montieren.

07 — Bevor der Einbaukasten in das

Mauerwerk eingesetzt wird werden die

Lochbänder für die Montage aufgebogen.

08 — In das Mauerwerk werden für die

spätere Hinterfüllung mit Mörtel vor

dem Einbau zwei Schlitze geschlagen.

17 — Nach der Besfestigung des Einbaukastens

muss auch die Laufschiene am

Sturz befestigt werden. Die Laufschiene

sollte zuvor exakt ausgerichtet werden.

18 — Die Löcher in der Laufschiene sind

für die Befestigung am Sturz vorgesehen.

19 — Bevor der Einbaukasten und die

Laufschiene tatsächlich befestigt werden,

sollte eine erneute und finale Kontrolle

stattfinden.

20 — Sind die Löcher gebohrt und sind

die Dübel gesetzt kann die Laufschiene

am Sturz befestigt werden.

09 — Je nach Bodenaufbau wird der

Schiebetürkasten mit dem

entsprechenden Abstand aufgebaut.

10 — Der montierte Bausatz, bestehend

aus Einbaukasten und Laufschiene, wird

in die vorgesehene Öffnung des Mauerwerks

eingepasst.

11 — Der Einbaukasten wird nach dem

Meterriss auf die richtige Höhe ausgerichtet.

(Der SEGO Einbaukasten hat

einen Bodeneinstand von ca. 40 mm).

12 — Vor der Befestigung des Einbaukastens

muss er mit einer Wasserwaage

auf die Richtigkeit der horizontalen und

vertikalen Ausrichtung geprüft werden.

21 — Der Einbaukasten ist fertig eingebaut.

Er ist an allen Seiten, am Sturz

und am Boden befestigt. Die Schlitze im

Mauerwerk erleichtert das „Ausmörteln“.

22 — Der Zwischenraum (vom Einbaukasten

zum Boden) muss in jedem falle vollflächig

untermauert werden um ein Absinken

des Einbaukastens zu vermeiden.

23 — Für die endgültige Verputzung der

gesamten Wand muss der Einbaukasten

mit Zementmörtel verputzt werden. Es

darf nur Zementmörtel verwendet werden.

24 — Ein fertig verputzter Schiebetürkasten

ist die Grundlage für alle nachfolgenden

Bauabläufe bis hin zum Einbau

der kompletten Schiebetür.


021

09

SEGO

Schiebetürsysteme

System

Trockenbau

In der Ausführung “universal” und auch

“nach Maß geschnitten“ erhältlich , mit vorgeschnittenem

Querträger und vorgeschnittener

Schiene für eine noch einfachere und

schnellere Montage.

Plus



Plus




Pluspunkte der Bausatzverpackung:

- Ersparnis für die Lagerhaltungskosten

und der Raumausnutzung

- Kostensparender Versand

- Leicht auf der Baustelle zu rangieren

Plus






System Trockenbau

für ein- und zweiflügelige Tür

Das bewährte Schiebetürsystem für Ständerwerkwände

Plus Kit Futura von KRONA Koblenz











12,5 cm.

ca. 20 cm.

ca. 220 cm.

A –

B –

C –

D –

E –

F –

G –

H –

I –

L

L –

M –

N –

O –

I

Schwarz lackierter

Querträger (1 Stck.)

Hintere Profile (2 Stck.)

Schwarz eloxierte

Laufschiene (1 Stck.)

Vordere Profile (2 Stck.)

Einstellbarer

Fangstopper (1 Stck.)

Holzstopfen (1 Stck.)

M

G

Verbindungsplatte für

zweiflügelige Türen (1 Stck.)

Schrauben (1 Beutel)

Laufwagen 80 kg Tragkraft

(2 Stck.) und Befestigungslaschen

für Türe (2 Stck.)

Hinterer Distanzhalter

Vorderer Distanzhalter

(Kit Futura universal)

Untere Führungsnase

Polyesterschutz (1 Stck.)

H

L

I

L

I E

O

M

ca. 20 cm.

G

G

C

H

M

N

H

B

E

N

- Der Mehrschicht Holzquerträger.


Absorbiert - Der Mehrschicht Schwingungen Holzquerträger. 12,5 und cm.

– Ersparnis für die Lagerhaltungskosten und der 12,5 Ramausnutzung cm. Geräusche. Absorbiert Schwingungen und

– Kostensparender Versand

Geräusche.

O – Leicht auf der Baustelle zu rangieren

- Der Mehrschicht Holzquerträger.

A

A: - Schwarz lackierter Querträger (1 Stk.)

Absorbiert Schwingungen und

Geräusche.

B

E

D

C

N

O

ca. 20 cm.

ca. 220 cm.

B

A

C

D

F

D

F

ca. 220 cm.

D: - Vordere Profile (2 Stk.)

- Detailansicht des Blechprofils, wo

E: - Einstellbarer Fangstopper die - (2 Detailansicht Gipswandplatte Stk.) des eingefügt Blechprofils, wo

wird. die Gipswandplatte eingefügt

F: - Holzstopfen (1 Stk.)

- Festigkeit wird. und Stabilität der - Der Mehrschicht Holzquerträger.

G: - Verbindungsplatte für 2 Struktur. - Festigkeit und Stabilität der Absorbiert Schwingungen und

flügelige

Türen (1 Stk.)

- Geräusche.

A - Vereinfachte

Struktur. Detailansicht des Blechprofils, wo

A: - Montage Schwarz lackierter der Platte.

)

Querträger (1 Stk.)

- Vereinfachte die Gipswandplatte Montage eingefügt der Platte.

A: - Schwarz lackierter H: - Schrauben Querträger (1 Beutel) (1 Stk.) wird.

B: - Hintere Profile (2 Stk.)

- Festigkeit und Stabilität der

B: - Hintere Profile I: (2 - Stk.) Laufwagen 80 kg Tragkraft (2 Stk.) und

Struktur.

Befestigungslaschen für Türe (2 Stk.)

F - Vereinfachte C: - Schwarz Montage eloxierte der Laufschiene Platte. (1 Stk.)

C: - Schwarz eloxierte Laufschiene (1 Stk.)

L: - Hinterer Distanzhalter D: - Vordere Profile (2 Stk.)


- Detailansicht des Blechprofils, wo

die Gipswandplatte eingefügt

D: - Vordere Profile (2 Stk.)

– Detailansicht des Blechprofils, wo die

M: - Vorderer Distanzhalter E: - Einstellbarer Fangstopper (2 Stk.)

wird.


- Festigkeit Gipswandplatte und Stabilität der eingefügt wird

E: - Einstellbarer Fangstopper (2 Stk.)

Struktur. – Festigkeit und Stabilität der Struktur

N: - Untere Führungsnase F: - Holzstopfen (1 Stk.) - Vereinfachte Montage der Platte.

– Vereinfachte Montage der Platte

F: - Holzstopfen (1 Stk.)

O: - Polyesterschutz (1 Stk.)

G: - Verbindungsplatte für 2 flügelige


)

H: - Schrauben (1 Beutel)

I: - Laufwagen 80 kg Tragkraft (2 Stk.) und


L: - Hinterer Distanzhalter


M: - Vorderer Distanzhalter


N: - Untere Führungsnase


B: - Hintere Profile (2 Stk.)

C: - Schwarz eloxierte Laufschiene (1 Stk.)

G: - Verbindungsplatte für 2 flügelige


)

H: - Schrauben (1 Beutel)

I: - Laufwagen 80 kg Tragkraft (2 Stk.) und


L: - Hinterer Distanzhalter


- Detail - Detail der der Gipsplatte.

.

.

M: - Vorderer Distanzhalter


- Detail der Gipsplatte.

N: - Untere Führungsnase

.


- Detail der Gipsplatte.

.

Der Mehrschicht-Holzquerträger –

absorbiert Schwingungen und Geräusche

Detail der Gipsplatte

Mehrschicht Holzquerträger

– Absorbiert Schwingungen

– Vermeidet Haarisse

– Die Ausführung in schwarz eloxiert erlaubt eine bessere Integration der Struktur

– Erleichtert die Instalation der Zargen dank einer sehr guten und dauerhaften

Verankerung

Laufsystem

– U-förmige schwarz eloxierte Schiene für eine höhere Stabilität.

Die Eloxierung in schwarz geht mit den technischen Bestimmungen für

architektonische Anwendungen konform

– Laufwagen mit Körper in Zamak und Rädern mit geschliffenen und abgeschirmten

Kugellager für einen überdurchschnittlich hohen Widerstand und Lauf

– Räder mit Bahnen für einen stabilen Lauf der Tür

– Perfekter und langzetiger Lauf (Dauer von 100.000 Zyklen laut EN 1527)

– Justierbarer Fangstopper

– ABS (auf Anfrage)

Qualitätsblech

– Galvanisierung 200 gr/m2 für einen kompleten Rostschutz

– U-förmige vertikale Profile mit einem extrem hohen statischen Widerstand

Schnell einfügbares vorderes Profil

– Die Form des vorderen Profil begünstigt eine schnelle Einfügung der

Gipskartonplatten

– Festigkeit und Stabilität der Struktur

Vielseitigkeit

Kit Futura ist das einzige UNIVERSELLE KIT

– Das die Abdeckung aller Breiten von 600 bis 1.000 mm mit dem

„Universal” – Kit erlaubt

– Nach Maß geschnittenes Kit Futura erlaubt die Vermeidung der Schnittphase

für Querträger und Schiene

– Verminderte Lagerraumnutzung

Montage

– Montage direkt an der Ständerwand

– Befestigung des Mehrschichtholzträgers an allen Punkten

– Ein einziger Monteur

022 SEGO SCHIEBETÜRSYSTEME ORDNUNG MIT SYSTEM – FÜR MEHR RAUMEFFIZIENZ 023

System Trockenbau für einflügelige Tür


Kit Futura von KRONA Koblenz

System Trockenbau für zweiflügelige Tür


Kit Futura von KRONA Koblenz

Einbaumaße Horizontalschnitt

Einbaumaße Horizontalschnitt

TBB = Türblattbreite

TBB = Türblattbreite

TBH = Türblatthöhe

TBB

TBH = Türblatthöhe

TBB

TBB

IL

= Innere Lichte

D

IL

= Innere Lichte

FWD = Fertigwanddichte

CW

IL

FWD = Fertigwanddichte

CW

IL

D

A

A

Einbaumaße / Einflügelige Tür

Einbaumaße Vertikalschnitt

Einbaumaße / Zweiflügelige Tür

Einbaumaße Vertikalschnitt

FWD

FWD

CW

CW

TBB

54

22

54

22

TBB

TBH

TBB

C

TBH

C

E

TBH

TBH

C

E

C

A

B

A

B

SEGO Kit Futura gibt es standardmäßig für zwei Höhenmaße und zwei Wandunterkonstruktionen (CW 75 / CW 100)

SEGO Kit Futura gibt es standardmäßig für zwei Höhenmaße und zwei Wandunterkonstruktionen (CW 75 / CW 100)

Ausführung Türblattmaße Einbaumaße

TBB TBH A B C D E

Kit Futura 01 610 1985 1232 584 2069 635 2015

(CW 75 bzw. CW 100) 735 1985 1482 709 2069 760 2015

860 1985 1732 834 2069 885 2015

985 1985 1982 959 2069 1010 2015

Ausführung Türblattmaße Einbaumaße

TBB TBH A B C D E

Kit Futura 01 610 (2 x) 1985 2420 584 2069 1226 2015

(CW 75 bzw. CW 100) 735 (2 x) 1985 2920 709 2069 1476 2015

860 (2 x) 1985 3420 834 2069 1726 2015

985 (2 x) 1985 3920 959 2069 1976 2015

Kit Futura 02 610 2110 1232 584 2194 635 2140

(CW 75 bzw. CW 100) 735 2110 1482 709 2194 760 2140

860 2110 1732 834 2194 885 2140

985 2110 1982 959 2194 1010 2140

Kit Futura 02 610 (2 x) 2110 2420 584 2194 1226 2140

(CW 75 bzw. CW 100) 735 (2 x) 2110 2920 709 2194 1476 2140

860 (2 x) 2110 3420 834 2194 1726 2140

985 (2 x) 2110 3920 959 2194 1976 2140


025

SEGO Schiebetürsysteme

System – Mauerwerk

Ausschreibungstexte

SEGO Schiebetür-Einbaukasten (Mauerwerk) vorgerichtet

für Holzumfassungszargen

SEGO Schiebetür-Einbaukasten (Mauerwerk) Hinweise

für Bauunternehmer / Verputzer

Position Liefern und einbauen eines SEGO Schiebetür-Einbaukasten oder gleichwertig; Liefernachweis SEGO Schiebetürsysteme

mit Laufschiene in Alu eloxiert, inkl. Sturzabdeckung; sowie komplettes Zubehör zum späteren

Einbau einer Schiebetüre (Holz). Im Lieferumfang ist ein Softclose-Einzugsdämpfer (einseitig) enthalten.

Der Stahlblechkasten ist beidseitig mit Putzträger (Gitter) vorgerichtet. Der Hohlraum vom Einbaukasten

muss während der Bauphase stabilisiert sein. (Aussteiffung vom Zwischenraum mit Styropor). Das Stahlblech

vorne beim Einlaufes der Türe wird erst beim Einbau der Schiebetüre entfernt. 2 Holzleisten im Bereich vom

Einlauf sind bereits vormontiert, diese sind eine Montagehilfe für den Einbau einer Holzumfassungszarge.

Die kompletten Zubehörteile zum späteren Einhängen des Schiebetürblattes (Laufwagen; Aufhängebügel;

Bodenführung; Stopper; Einzugsdämpfer etc.) sind im Einbaukasten so angebracht, dass diese während der

Bauzeit nicht abhanden kommen können.

Position Bauseits eingebauter SEGO Schiebetür–Einbaukasten oder gleichwertig; Liefernachweis SEGO Schiebetürsysteme

vorbereiten für die Putzarbeiten. Der Einbaukasten muss beidseitig vor Beginn der Innenputzarbeiten

mit Zementmörtel grob verputzt werden. Der Zwischenraum vom Rohboden / Einbaukasten ist voll

zu untermauern, um ein späteres Absenken des Einbaukasten zu vermeiden.

Einflügelige Schiebetüreinbauelemente

Größe Rohbauöffnung 1760 x 2060 mm

für Türblatt 860 x 1985 mm

Der Schiebetür-Einbaukasten muss hinten zum Mauerwerk und unten zum Boden, bzw. zum Sturz mit den

vormontierten Bandstahl Eisen befestigt werden. Die Laufschiene muss am Sturz verdübelt werden.

Der hintere Anschluss sowie der Anschluss zum Sturz ist mit Zementmörtel auszufüllen. Der Einbaukasten

muss zum Boden voll untermörtelt werden, damit ein späteres Absenken ausgeschlossen ist.

Die Einbauhinweise des Herstellers sind zu beachten.

Stck.

EP

GP

Einflügelige Schiebetüreinbauelemente

für den Einbau einer Holzumfassungszarge vorgerichtet

Rohbauöffnung ab OKFFB 1760 x 2060 mm + Bodenaufbau

für Türblatt 860 x 1985 mm

Zweiflügelige Schiebetüreinbauelemente

Größe Rohbauöffnung 3510 x 2185 mm

für Türblatt 2 x 735 x 1985 mm

Stck.

EP

GP

Stck.

EP

GP

Zweiflügelige Schiebetüreinbauelemente

für den Einbau einer Holzumfassungszarge vorgerichtet

Rohbauöffnung ab OKFFB 3010 x 2185 mm + Bodenaufbau

für Türblatt 2 x 735 x 2110 mm

SEGO Schiebetür-Einbauelement System Krona Kit Futura

(Ständerwerkwand)

Stck.

EP

GP

Position

Liefern und einbauen von SEGO Schiebetür-Einbauelemente System Krona Kit Futura für Metallständerwände

oder gleichwertig; Liefernachweis SEGO Schiebetürsysteme. Schiebetür-Unterkonstruktion (UK) für Metallständerwand

CW 75 / 100 mm, Fertigwanddicke 100 / 125 / 150 mm

Einbausatz aus verzinkten Stahlblechprofilen inkl. Trägerprofil für Laufschiene inkl. komplettes Zubehör

zum späteren Einbau einer Schiebetüre (Holz). Vorgerichtet für einflügelige Schiebetür für Türblattbreite

bis 985 Türblatthöhe 1985 mm / 2110 mm Montage auf fertigem Fußboden bzw. durch Untermauerung

auf Rohfußboden.

Stck.

EP

GP


027

www.sego-schiebetueren.de / info@sego-schiebetueren.de

Das SEGO Schiebetürstem Für Mauerwerk und Trockenbau

Erfolgreiche ePaper selbst erstellen

Template löschen?

Als Template speichern?
