<strong>System</strong>lösungen<br />
<strong>für</strong> <strong>Sanierung</strong> <strong>und</strong> <strong>Neubau</strong><br />
58<br />

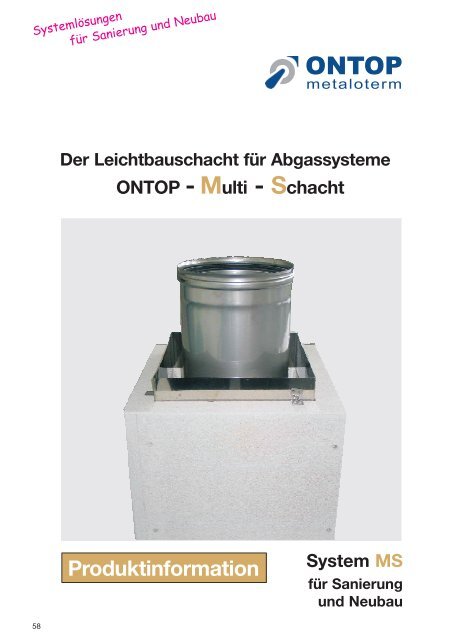

Der Leichtbauschacht <strong>für</strong> Abgassysteme<br />
ONTOP - Multi - <strong>Schacht</strong><br />
Produktinformation<br />
<strong>System</strong> <strong>MS</strong><br />
<strong>für</strong> <strong>Sanierung</strong><br />
<strong>und</strong> <strong>Neubau</strong>
<strong>System</strong>lösungen<br />
<strong>für</strong> <strong>Sanierung</strong> <strong>und</strong> <strong>Neubau</strong><br />
Metaloterm <strong>MS</strong><br />
Abmessungen innen 150 x 150 200 x 200 230 x 230 270 x 270 340 x 340<br />
Abmessungen außen 240 x 240 290 x 290 320 x 320 360 x 360 430 x 430<br />
einsetzbare Ø ME<br />
80 / 100<br />
113 / 130<br />
113 / 130<br />
150 / 180<br />
150 / 180<br />
200<br />
200 / 250 250 / 300<br />
Gewicht stgm. 19 24 28 31 39<br />
Das <strong>System</strong> METALOTERM <strong>MS</strong><br />
Das Leichtbau-<strong>Schacht</strong>system Metaloterm <strong>MS</strong> ist geeignet zur<br />
Aufnahme von abgasführenden Leitungen <strong>für</strong> feste, flüssige <strong>und</strong><br />
gasförmige Brennstoffe in L90-Qualität.<br />
Aufgr<strong>und</strong> der geringen Abmessungen <strong>und</strong> den leichtgewichtigen<br />
Elementen ist das <strong>System</strong> bei <strong>Sanierung</strong> <strong>und</strong> <strong>Neubau</strong> verwendbar.<br />
Das <strong>System</strong> besteht aus 45 mm starken Calciumsilikat-/Vermiculit-<br />
Wärmedämmplatten, die in Verbindung mit den Abgassystemen von<br />
ONTOP eine abgestimmte Einheit bilden. Wahlweise können<br />
zusätzliche Dämmschalen verwendet werden. Die Sicherung der<br />
Steckverbindungen erfolgt mittels Steckverbinder aus Edelstahl.<br />
Schnell Verarbeitungszeiten <strong>und</strong> leichtes Bearbeiten vor Ort r<strong>und</strong>en<br />
das Profil des <strong>System</strong>s ab.<br />
Es stehen 2 Varianten zur Verfügung:<br />
Wahlweise vollverklebte Elemente <strong>für</strong> das Einziehen eines<br />
Einsatzrohres von der Mündung oder Elemente mit demontierbarer<br />
Vorderfront, die zur Montage der Abgasführung geöffnet werden<br />
können. Nach dem Einbringen der Abgasführung wird die Vorderfront<br />
verklebt <strong>und</strong> wieder verschraubt. Eine Kombination beider Varianten<br />
(z. B. demontierbares Gr<strong>und</strong>element <strong>für</strong> die Schornsteinsohle, übrige<br />
Elemente verklebt) ist sinnvoll. Anschlüsse <strong>und</strong> Reinigungsöffnungen<br />
werden einfach mittels einer handelsüblichen Stichsäge<br />
ausgeschnitten.<br />
Betriebsweise (in Verbindung mit dem geeigneten Abgassystem):<br />
Unterdruck / Überdruck / LAS (erforderliche Abstandsmaße<br />
beachten).<br />
Die Elemente des Multi-<strong>Schacht</strong>-<strong>System</strong>s können in den Baulängen<br />
300/600 <strong>und</strong> 1200 mm geliefert werden. Für die Kopfausbildung<br />
steht umfangreiches Zubehör in Schiefer- <strong>und</strong> Kupferoptik zur<br />
Verfügung.<br />
CE 0432-BPR-119922 (in Kombination mit Metaloterm ME) :<br />
T 200 P1 W 2 O (00)<br />
T 400 N1 W 2 O (50) (Abstand geschoßweise hinterlüftet)<br />
T 400 N1 D 3 G (50) (Abstand geschoßweise hinterlüftet)<br />
Gr<strong>und</strong>sätzlich ist die Montageanleitung zu beachten <strong>und</strong> vor Montage ist Rücksprache<br />
mit dem Bezirksschornsteinfegermeister zu nehmen.<br />
ONTOP Abgastechnik <strong>GmbH</strong> Albert-Einstein-Str. 8 D-51674 Wiehl Tel. +49 (0) 22 61 / 7 08-0 Fax +49 (0) 22 61 / 7 08-90 E-Mail: info@ontop-abgastechnik.de<br />
59
<strong>MS</strong>-Multi-<strong>Schacht</strong><br />
<strong>System</strong>lösungen<br />
<strong>für</strong> <strong>Sanierung</strong> <strong>und</strong> <strong>Neubau</strong><br />
Warengruppe 41<br />
Technische Änderungen vorbehalten Maße in mm<br />
60<br />
Art.-Nr. 41-Ø-024 <strong>MS</strong>APU Fußplatte<br />
Innen 150/150 200/200 230/230 270/270 340/340<br />
Außen<br />
Art.-Nr. 41-Ø-172 <strong>MS</strong>MB Wandhalter<br />
240/240 290/290 320/320 360/360 430/430<br />
Art.-Nr. 41-Ø-150 <strong>MS</strong>D 100<br />
Art.-Nr. 41-Ø-151 <strong>MS</strong>D 50<br />
Art.-Nr. 41-Ø-149 <strong>MS</strong>D 25<br />
Längenelemente, 1 Seite demontierbar<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
h<br />
1<br />
h<br />
2<br />
Innen 150/150 200/200 230/230 270/270 340/340<br />
Außen<br />
240/240 290/290 320/320 360/360 430/430<br />
1200<br />
600<br />
1200<br />
600<br />
1200<br />
600<br />
1200<br />
600<br />
1200<br />
600<br />
240/240 290/290 320/320 360/360 430/430<br />
Art.-Nr. 41-Ø-146 <strong>MS</strong> 100<br />
Art.-Nr. 41-Ø-143 <strong>MS</strong> 50<br />
Art.-Nr. 41-Ø-144 <strong>MS</strong> 25<br />
Längenelemente, vollverklebt<br />
Innen 150/150 200/200 230/230 270/270 340/340<br />
Außen<br />
h<br />
h<br />
Art.-Nr. 41-Ø-208 <strong>MS</strong>DQ Sparrenhalter<br />
Innen 150/150 200/200 230/230 270/270 340/340<br />
Außen<br />
L<br />
1<br />
2<br />
240/240 290/290 320/320 360/360 430/430<br />
1200<br />
600<br />
h 3 300 300 300 300 300<br />
Gewicht stgm. 19 24 28 31 39<br />
Art.-Nr. 41-Ø-146 <strong>MS</strong>B 30 Bogen 30°<br />
L<br />
Einstell. 0° - 70°<br />
240/240 290/290 320/320 360/360 430/430<br />
750<br />
1200<br />
600<br />
1200<br />
600<br />
1200<br />
600<br />
1200<br />
600<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
240/240 290/290 320/320 360/360 430/430<br />
a 200 200<br />
a<br />
a<br />
200 200 200<br />
750 750 750 750
<strong>System</strong>lösungen<br />
<strong>für</strong> <strong>Sanierung</strong> <strong>und</strong> <strong>Neubau</strong><br />
Warengruppe 41<br />
Art.-Nr. 41-Ø-372 <strong>MS</strong>VW<br />
Art.-Nr. 41-Ø-374 <strong>MS</strong>VWK<br />
(verstellbar 250 - 400 mm)<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
Art.-Nr. 41-Ø-201 <strong>MS</strong>WF Wandfutterrohr<br />
Kamineinfassung (verzinkt)<br />
Kamineinfassung Kupfer<br />
240/240 290/290 320/320 360/360 430/430<br />
Art.-Nr. 41-Ø -243 <strong>MS</strong>SPK I (Höhe bis 1250 mm)<br />
Art.-Nr. 41-Ø -244 <strong>MS</strong>SPK II (Höhe bis 2000 mm)<br />
Stülpkopf Kupfer<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
Ø D<br />
Durchmesser angeben<br />
240/240 290/290 320/320 360/360 430/430<br />
D 80 100 113 130 150 180 200 250 300<br />
Art.-Nr. 41-Ø -241 <strong>MS</strong>SPS I (Höhe bis 1250 mm)<br />
Art.-Nr. 41-Ø -241 <strong>MS</strong>SPS II (Höhe bis 2000 mm)<br />
Stülpkopf Schiefer<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
Durchmesser angeben<br />
240/240 290/290 320/320 360/360 430/430<br />
Art.-Nr. 41-Ø-352 <strong>MS</strong>SAD Kaminkopfabdeckung<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
Durchmesser angeben<br />
240/240 290/290 320/320 360/360 430/430<br />
Art.-Nr. 41-Ø-020 <strong>MS</strong>Z Zwischenstütze (umlaufend)<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
100<br />
100<br />
erforderlich bei Aufbauhöhen > 12 m<br />
(siehe Seite 63 <strong>und</strong> 64)<br />
240/240 290/290 320/320 360/360 430/430<br />
Technische Änderungen vorbehalten Maße in mm<br />
61<br />
<strong>MS</strong>-Multi-<strong>Schacht</strong>
<strong>MS</strong>-Multi-<strong>Schacht</strong><br />
<strong>System</strong>lösungen<br />
aus Edelstahl<br />
Warengruppe 41<br />
Technische Änderungen vorbehalten Maße in mm<br />
62<br />
Art.-Nr. 41-Ø-369 <strong>MS</strong>BSK Brandschutzkleber ( 1 kg)<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
gr<strong>und</strong>sätzlich gr<strong>und</strong>sätzlich erforderlich<br />
Brandschutzkleber<br />
240/240 290/290 320/320 360/360 430/430<br />
1 kg <strong>für</strong> 10 m 10 m 9 m 8 m 7 m<br />
Art.-Nr. 41-Ø-900 <strong>MS</strong>SVS Supralux-V-Streifen (1200 x 50 mm)<br />
Verwendbar bei Festbrennstoffen (� 400°C), wenn die angrenzende Wand<br />
aus brennbaren Baustoffen besteht <strong>und</strong> der Spalt geschlossen werden<br />
soll. (Dämmschalen 25 mm <strong>für</strong> das Innenrohr erforderlich)<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
50<br />
240/240 290/290 320/320 360/360 430/430<br />
50<br />
Supralux-V-Streifen<br />
1200 x 50 mm<br />
Art.-Nr. 41-Ø-371 <strong>MS</strong>FSP Flächenspachtel (5 kg)<br />
Innen 150/150 200/200 230/230 290/290 340/340<br />
Außen<br />
Flächen-<br />
Spachtel<br />
Flächen-<br />
Spachtel<br />
240/240 290/290 320/320 360/360 430/430<br />
1 kg <strong>für</strong> 10 m 10 m 9 m 8 m 7 m
<strong>System</strong>lösungen<br />
aus Edelstahl<br />
Aufbauschema <strong>MS</strong>-Multi-<strong>Schacht</strong><br />
über Dach: <strong>System</strong> MF<br />
im <strong>Schacht</strong>: <strong>System</strong> ME<br />
Technische Änderungen vorbehalten<br />
63
<strong>System</strong>lösungen<br />
aus Edelstahl<br />
Aufbauschema <strong>MS</strong>-Multi-<strong>Schacht</strong><br />
über Dach: <strong>System</strong> UK<br />
im <strong>Schacht</strong>: <strong>System</strong> ME<br />
Technische Änderungen vorbehalten<br />
64
<strong>System</strong>lösungen<br />
aus Edelstahl<br />
Warengruppe 41<br />
ONTOP-Multischacht <strong>MS</strong>:<br />
Position Anzahl<br />
Einzelpreis<br />
D<br />
Industriell gefertigtes, multifunktionales <strong>Schacht</strong>system in quadratischer<br />
Elementbauweise zur Aufnahme von ONTOP-Edelstahl-Abgassystemen<br />
<strong>für</strong> feste, flüssige <strong>und</strong> gasförmige Brennstoffe.<br />
Die leichtgewichtigen Bauelemente aus nichtbrennbaren Vermiculiten<br />
sind wahlweise vollverklebt oder mit einer Seite demontierbar zum<br />
Einsetzen der Abgasformteile. Dadurch ist eine optimale Anpassung an<br />
die örtlichen Gegebenheiten gewährleistet. Die Sicherung der Steckverbindung<br />
erfolgt über Metallverbinder.<br />
Anschlüsse <strong>und</strong> Reinigungsöffnungen können mit handelsüblichen Werkzeugen<br />
ausgesägt werden. Für das Verarbeiten stehen Brandschutzkleber,<br />
Fugenfüller <strong>und</strong> Flächenspachtel zur Verfügung.<br />
Das <strong>System</strong> Metaloterm <strong>MS</strong> besitzt eine Feuerwiderstandsdauer von 90 Minuten<br />
(L90) <strong>und</strong> ist aufgr<strong>und</strong> der Leichtbauweise in kürzester Zeit zu installieren.<br />
Einsatzbereiche: <strong>Sanierung</strong> / <strong>Neubau</strong> von Abgasleitungen<br />
mit Feuerwiderstand L90)<br />
Betriebsweise: (je nach Abgassystem)<br />
Unterdruck / Überdruck / Trocken / Naß<br />
Temperaturen: (je nach Abgassystem)<br />
200 °C (mit Dichtung) / 400 °C (ohne Dichtung)<br />
Werkstoff: Vermiculite (nicht brennbar)<br />
CE-Zeichen: CE-0432-BPR-119922 (in Kombination mit Metaloterm ME)<br />
Klassifizierungen gemäß DIN 18160-1:<br />
T 200 P1 W 2 O 00<br />
T 400 N1 W 2 O 50<br />
T 400 N1 D 3 G 50<br />
Die Herstellung der Produkte unterliegt der Eigen- <strong>und</strong> Fremdüberwachung<br />
durch das Materialprüfungsamt NRW sowie dem Qualitätsmanagementsystem<br />
DIN EN ISO 9001. Die Elemente sind mit dem<br />
Ü-Zeichen gekennzeichnet.<br />
Alternativprodukte sind dann zulässig, wenn diese auf einem separaten<br />
Beiblatt mit dem Nachweis der Gleichwertigkeit mittels Herstellerbescheinigung<br />
angeboten werden <strong>und</strong> die Bauelemente aufgr<strong>und</strong> der örtlichen<br />
Gegebenheiten bei der Montage einzeln kürzbar sind.<br />
Der Aufbau erfolgt unter Berücksichtigung der geltenden Regelwerke,<br />
der Montageanleitung des Herstellers sowie in Absprache mit dem zuständigen<br />
Bez.-Schornsteinfegermeister.<br />
<strong>System</strong> <strong>MS</strong><br />
Wangenstärke: 45 mm<br />
<strong>Schacht</strong>-Innenmaß: ______ x ______ mm<br />
bestehend aus:<br />
ca. lfd. m Multischacht einschl. sämtlicher erforderlicher Befestigungen.<br />
ONTOP Abgastechnik <strong>GmbH</strong> Liefernachweis:<br />
Albert-Einstein-Strasse 8<br />
D-51674 Wiehl<br />
Telefon: +49 (0)22 61/7 08-0<br />
Telefax: +49 (0)22 61/7 08-90<br />
E-Mail: info@ontop-abgastechnik.de<br />
www.ontop-abgastechnik.de<br />
Materialpreis<br />
Montage<br />
Gesamtpreis<br />
Gesamtpreis<br />
D<br />
Technische Änderungen vorbehalten<br />
65
<strong>System</strong>lösungen<br />
aus Edelstahl<br />
<strong>MS</strong> Warengruppe 41 (Multi-<strong>Schacht</strong>)<br />
Datum:<br />
66<br />
Materialbestellschein<br />
Angebot<br />
Einschaliger Leichtbauschacht L 90<br />
zur Aufnahme von Abgasleitungen<br />
Unter-/Überdruck/LAS<br />
CE-Zeichen: 0432-BPR-119922<br />
<strong>Schacht</strong>maß<br />
D i ................. x ................. mm<br />
Innenrohr-�: ……….............. mm<br />
Rechnungsnehmer/K<strong>und</strong>en-Nr.:<br />
Tel.:<br />
Lieferanschrift:<br />
Empfänger Tel.:<br />
Liefertermin:<br />
Kommission:<br />
Werksbüro:<br />
Bemerkungen:<br />
Stempel/Unterschrift<br />
Preisbindung bis:<br />
<strong>System</strong>teile<br />
Montageanweisung beachten<br />
Bestellzeichen<br />
Art.-<br />
Nr.<br />
Fußplatte <strong>MS</strong>APU 024<br />
Längenelement 1200 mm <strong>MS</strong> 100 146<br />
Längenelement 600 mm <strong>MS</strong> 50 143<br />
Längenelement 300 mm <strong>MS</strong> 25 144<br />
Längenelement 1200 mm (1 Seite demontierbar) <strong>MS</strong>D 100 150<br />
Längenelement 600 mm (1 Seite demonierbar) <strong>MS</strong>D 50 151<br />
Längenelement 300 mm (1 Seite demontierbar) <strong>MS</strong>D 25 149<br />
Bogen 30° <strong>MS</strong>B 30 272<br />
Wandhalter <strong>MS</strong>MB 172<br />
Sparrenhalter <strong>MS</strong>DQ 208<br />
Zwischenstütze (erforderlich bei Aufbauhöhen > 12 m) <strong>MS</strong>Z 020<br />
Kamineinfassung, verstellbar, verzinkt <strong>MS</strong>VW 372<br />
Stülpkopf Schiefer incl. Abdeckung (Höhe bis 1250 mm) <strong>MS</strong>SPS 1 241<br />
Stülpkopf Schiefer incl. Abdeckung (Höhe bis 2000 mm) <strong>MS</strong>SPS 2 242<br />
Stülpkopf Kupfer incl. Abdeckung (Höhe bis 1250 mm) <strong>MS</strong>SPK 1 243<br />
Stülpkopf Kupfer incl. Abdeckung (Höhe bis 2000 mm) <strong>MS</strong>SPK 2 244<br />
Kaminkopfabdeckung bei bauseitiger Verkleidung <strong>MS</strong>SAD 252<br />
Rohrhülse mit Deckenabschlußblende <strong>MS</strong>AP 251<br />
Brandschutzkleber (1 kg <strong>für</strong> ca. 7-10 Meter) <strong>MS</strong>BSK 369<br />
Flächenspachtel (5 kg <strong>für</strong> ca. 7-10 Meter) <strong>MS</strong>FSP 371<br />
Supralux-V-Streifen (1200 x 50 mm) <strong>MS</strong>SVS 900<br />
Materialpreis Gesamt €<br />
zuzüglich ___ % MwSt. €<br />
Es gelten unsere Verkaufs- <strong>und</strong> Lieferungsbedingungen. Preise in Euro freibleibend zuzügl. gesetzl. MwSt.<br />
Frachtkosten innerhalb Deutschlands: Frachtfreie Lieferung ab 750 € netto Warenwert; Postpaket 7,50 €; Europalette 27,50 €; andere Versandarten auf Anfrage.<br />
ONTOP Abgastechnik <strong>GmbH</strong> Albert-Einstein-Str. 8 D-51674 Wiehl Tel. +49(0)22 61/7 08-0 Fax +49(0)22 61/7 08-90 E-mail: info@ontop-abgastechnik.de<br />
Stück<br />
E-Preis<br />
D<br />
G-Preis<br />
D
Change language
