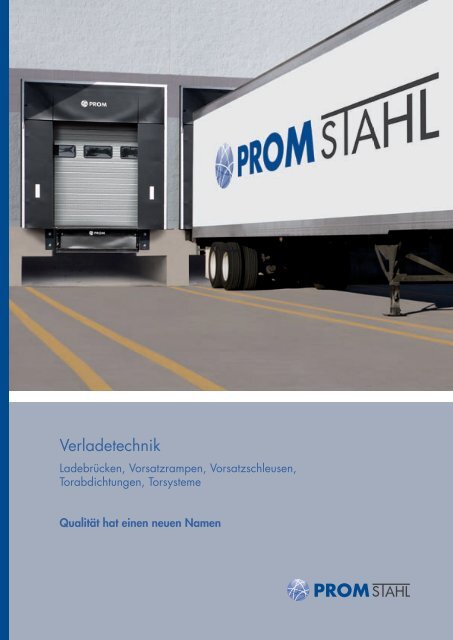

<strong>Verladetechnik</strong><br />
Ladebrücken, Vorsatzrampen, Vorsatzschleusen,<br />
Torabdichtungen, Torsysteme<br />
Qualität hat einen neuen Namen
Kompetenz aus einer Hand<br />
Die im Jahr 2007 gegründete <strong>PROMStahl</strong> <strong>GmbH</strong> in Gehrden<br />
bei Hannover setzt neue Maßstäbe in Qualität und Service in<br />
der <strong>Verladetechnik</strong>, bei Maschinenbauelementen und im Bereich<br />
Stahlbau.<br />
Geschäftsleitung und Mitarbeiter verfügen über jahrzehntelange<br />
Erfahrung in der Branche. Die immerwährende<br />
Weiterentwicklung von Produkten und Technologien schafft<br />
kosteneffiziente Lösungen, gibt Investitionssicherheit und<br />
macht <strong>PROMStahl</strong> so zu einem zuverlässigen Partner für eine<br />
langfristige Zusammenarbeit.<br />
Innovative Produktentwicklung, individuelle Planung, kompetente<br />
Beratung, zertifizierte Produktion und fachgerechte Montage<br />
gehören dabei ebenso zu dem Portfolio wie ein zuverlässiger<br />
Service und eine regelmäßige Wartung Ihrer Anlage.<br />
Seite 2<br />
Tätigkeitsschwerpunkt der <strong>PROMStahl</strong> <strong>GmbH</strong> sind die Entwicklung,<br />
Fertigung und Montage von Stahlbau- und <strong>Verladetechnik</strong><br />
für den gesamten europäischen Markt. Die Produkte<br />
der <strong>PROMStahl</strong> <strong>GmbH</strong> entsprechen allen europäischen<br />
Betriebs- und Sicherheitsauflagen sowie Normen und erfüllen<br />
bereits heute die zukünftigen Standards des European Committee<br />
for Standardisation (CEN).<br />
Die Überladebrücken werden den Belastungstests gemäß der Vorschriften<br />
des TÜV nach DIN-Norm EN 1398:1997-11 gerecht.
Für jede Situation das passende System ...............................................................................................................Seite 4–5<br />
PS Hydraulische Überladebrücke mit Klappkeil .....................................................................................................Seite 6<br />
PT Hydraulische Überladebrücke mit Vorschub .....................................................................................................Seite 7<br />
Rahmenmodelle .................................................................................................................................................Seite 8–9<br />
Bauseitige Elektrovorbereitung .............................................................................................................................Seite 9<br />
PAS Vorsatzrampe mit Klappkeilbrücke .................................................................................................................Seite 10<br />
PAT Vorsatzrampe mit Vorschubbrücke ..................................................................................................................Seite 11<br />
PL Vorsatzschleuse .............................................................................................................................................Seite 12<br />
PML Mechanische Torabdichtung .........................................................................................................................Seite 13<br />
Steuerungen ......................................................................................................................................................Seite 14<br />
PZK Radkeil, PV Verladeleuchten, PBEA Ampelanlagen ..........................................................................................Seite 14<br />
GS-Zeichen .......................................................................................................................................................Seite 15<br />
Seite 3
Für jede Situation das passende System<br />
Seite 4<br />
PT<br />
PAT<br />
PS<br />
PAS<br />
PL<br />
PML<br />
Hydraulische Überladebrücken<br />
PS – Klappkeilbrücke<br />
PT – Vorschubbrücke<br />
Die hydraulischen Überladebrücken PS und PT von <strong>PROMStahl</strong> sind in der Transportlogistik<br />
unverzichtbar für schnelles Be- und Entladen. Sie überbrücken die Lücke<br />
zwischen Lkw und Rampe und gleichen dabei Höhenunterschiede aus. Plattform<br />
und Lippe bestehen aus rutschhemmendem Stahl und sind für jede Verladesituation<br />
geeignet.<br />
Schwenkbare Überladebrücken<br />
PPO · PPS – Ortsfeste/seitlich verschiebbare Überladebrücke aus Stahl<br />
PFPS – seitlich verschiebbare Überladebrücke aus Aluminium<br />
Vorsatzrampen<br />
PAS – Vorsatzrampe mit Klappkeilbrücke<br />
PAT – Vorsatzrampe mit Vorschubbrücke<br />
Die Kombination der Vorsatzrampe PAT (PAS) mit der stationären Überladebrücke<br />
des Typs PT (PS) ist eine Entwicklung der neuen <strong>PROMStahl</strong>-Produktlinie. In dieser<br />
Einheit vereinen sich 15 Jahre Erfahrung im Bereich der Konstruktion und Fertigung<br />
von Überladebrücken. Die Vorsatzrampe ist ein komplettes Verladesystem, die als<br />
selbsttragende Einheit vor die Toröffnung oder vor die Rampe montiert wird. Dadurch<br />
wird die nutzbare Lagerfläche des Gebäudes entsprechend vergrößert.<br />
Vorsatzschleusen<br />
PLSU · PLMU – Single- und Multianlagen unisoliert (Trapezblech)<br />
PLSI · PLMI – Single- und Multianlagen isoliert (Paneele)<br />
PLSX · PLMX – Single- und Multianlagen (nur Rahmen)<br />
Die <strong>PROMStahl</strong> Vorsatzschleuse ist eine Einhausung, die zusammen mit der Vorsatzrampe<br />
eine in sich geschlossene Verladeeinheit zum Ansetzen an das Gebäude<br />
bildet und alle Komponenten einer Verladesituation beinhaltet: Überladebrücke,<br />
Torabdichtung und Sektionaltor bilden mit der Vorsatzrampe als Unterbau<br />
und der Einhausung ein komplexes Verladesystem, welches dem Anwender – je<br />
nach Bauausführung des Gewerks gegenüber der konventionellen Innenrampe<br />
– entscheidende Vorteile bietet.<br />
(Abbildung mit Torabdichtung)<br />
Mechanische Torabdichtung<br />
PML<br />
Durch unterschiedliche Abmessungen der Be- und Entladeöffnungen eines Lagers<br />
und eines angedockten Lkws entstehen Freiräume, die so effizient wie möglich abgedichtet<br />
werden müssen. Waren werden auf diese Weise vor Zugluft, Regen und<br />
Wind geschützt. Als positiven Nebeneffekt erreicht man eine Energieersparnis.
PDAI<br />
PDAA<br />
2.000<br />
2.550<br />
PGF PGS<br />
PGB PGV PGFS<br />
PZK<br />
PEFE<br />
PEF<br />
PV<br />
Industrietor-Systeme<br />
PDAI – ISO-Sektionaltor<br />
PDAA – ALU-Sektionaltor<br />
PDTR – Rolltore<br />
PDAS – Schnelllauftore<br />
<strong>PROMStahl</strong> Sektionaltore werden mithilfe modernster Techniken entwickelt<br />
und produziert. Die Vorbereitung ist robust und hochwertig. Alle Tore sind<br />
individuell auf Ihren Einsatzfall konfi gurierbar und können den vorhandenen,<br />
geplanten baulichen Gegebenheiten optimal angepasst werden. Bereits in der<br />
Planungsphase stellen wir Ihnen entsprechend Ihren Vorgaben aufbereitete<br />
Dokumente zur Verfügung.<br />
Einfahrhilfen<br />
PEFE · PEKE – L = 2.000 mm (ECO)<br />
PEF · PEK – L = 2.550 mm<br />
Die Einfahrhilfen aus der <strong>PROMStahl</strong> Serie gewährleisten das präzise Andocken<br />
der Lkws an die Verladestelle. Anfahrschäden durch ungenaues Andocken an<br />
Torabdichtung, Rampe, Gebäude oder am Fahrzeug werden vorsorglich vermieden.<br />
Die Reifen und Felgen des Lkws bleiben durch die glatte Oberfl äche der<br />
Einfahrhilfen unbeschädigt.<br />
Anfahrpuffer<br />
PGF – mit fester Platte<br />
PBGB – ohne Platte (nur Gummi)<br />
PGB · PGV – beweglich/verstellbar<br />
PGS – Federstahlpuffer<br />
PGFS – Puffer im Schutzgehäuse<br />
Die Anfahrpuffer für Überladebrücken haben die Funktion, Stöße beim Andocken<br />
der Fahrzeuge aufzufangen und Sie verhindern dadurch Beschädigungen an der<br />
Verladestelle und an den Fahrzeugen.<br />
Zubehör<br />
Verladeleuchten<br />
Radkeile<br />
Ampelanlagen<br />
Fahrzeugdetektor<br />
Sinnvolles Zubehör, um die Effi zienz und die Sicherheit an der Verladestelle zu<br />
erhöhen.<br />
Seite 5
Hydraulische Überladebrücke mit Klappkeil PS<br />
Seite 6<br />
A<br />
B<br />
Überladebrücken LL = 400 LL = 500<br />
NL LH A B A B<br />
1750 700 250 325 130 370<br />
2000<br />
2500<br />
2750<br />
3000<br />
LL<br />
LH OL<br />
NL<br />
600 250 290 - -<br />
700 290 340 190 360<br />
600 310 270 - -<br />
700 360 330 270 340<br />
600 335 270 - -<br />
700 390 330 290 330<br />
600 360 270 - -<br />
700 430 330 320 330<br />
3500 800 520 350 410 360<br />
4000 900 570 350 450 360<br />
4500 900 620 350 360 500<br />
Nennbreite (NW) 1750, 2000, 2200, 2250 für alle Größen (Alle Maße in mm)<br />
Tragkraft für alle Größen: 60 kN (dynamisch), 84 kN (statisch)<br />
Andere Tragkräfte und Größen auf Anfrage möglich.<br />
Technische Änderungen vorbehalten<br />
Seitlicher Schrägschnitt<br />
Die kostengünstigste Methode, die Auflagerfläche des Klappkeils zu reduzieren, ist die Option<br />
beidseitiger Schrägschnitt. Bei dieser Option ist der Klappkeil beidseitig 125 mm abgeschrägt.<br />
Empfohlen für NW > 2.200.<br />
Seitliche Klappsegmente<br />
NW NL Nennlänge<br />
NW Nennbreite<br />
OL Gesamtlänge (NL + L L)<br />
LL Klappkeillänge<br />
LH Bauhöhe<br />
A Obere Überbrückung<br />
B Untere Überbrückung<br />
Die Überladebrücke gibt es auch in einer Ausführung mit seitlichen Klappsegmenten. Der Klappkeil<br />
besteht dann aus einem mittleren Teil und links und rechts je einem Außenteil. Die Außenteile<br />
klappen unabhängig von dem mittleren Teil nach unten. Die Auflageflächenbreite wird dadurch<br />
selbsttätig um je 125 mm verkleinert, sodass auch Lkw mit schmalen Ladeflächen abgefertigt<br />
werden können. Wenn der Klappkeil wieder in die senkrechte Stellung einschwenkt, rasten die<br />
Außenteile automatisch ein. Das mittlere Teil und die Außenteile werden so beim nächsten Ausklappen<br />
wieder gemeinsam ausgeschwenkt.<br />
Empfohlen für NW > 2.200.
Hydraulische Überladebrücke mit Vorschub PT<br />
A<br />
B<br />
LE<br />
LH OL<br />
Überladebrücken LE = 500 LE = 1000<br />
NL LH A B A B<br />
1750 700 250 350 - -<br />
2000 700 315 405 390 480<br />
2250 700 300 405 360 470<br />
2500 700 350 400 410 460<br />
2750 700 450 400 520 450<br />
3000 700 450 400 520 450<br />
3500 800 520 400 590 450<br />
4000 800 500 410 560 450<br />
4500 800 500 410 555 450<br />
Nennbreite (NW) 1750, 2000, 2200, 2250, 2400 für alle Größen (Alle Maße in mm)<br />
Tragkraft für alle Größen: 60 kN (dynamisch), 84 kN (statisch)<br />
Andere Tragkräfte, Überbrückungen und Abmessungen auf Anfrage möglich.<br />
Seitlicher Schrägschnitt<br />
Die kostengünstigste Methode, die Auflagerfläche des Vorschubs zu reduzieren, ist die Option<br />
beidseitiger Schrägschnitt. Bei dieser Option ist der Vorschub beidseitig 125 mm abgeschrägt.<br />
Empfohlen für NW > 2.200.<br />
Seitliche Einstoßzungen<br />
NL<br />
Die Überladebrücke gibt es auch in einer Ausführung mit seitlichen Einstoßzungen. Der Vorschub<br />
besteht dann aus einem mittleren Teil und links und rechts je einem Außenteil. Die Außenteile<br />
fahren unabhängig von dem mittleren Teil nach hinten. Die Auflagerflächenbreite wird dadurch<br />
selbsttätig (beidseitig um 150 mm) verkleinert, sodass auch Lkw mit schmalen Ladeflächen<br />
abgefertigt werden können. Beim vollständigen Einfahren des Vorschubs rasten die Außenteile<br />
automatisch in die Ursprungsposition ein. Das mittlere Teil und die Außenteile werden so beim<br />
nächsten Verladevorgang wieder gemeinsam ausgefahren. Diese Option ist nur für L E = 500<br />
wählbar. Empfohlen für NW > 2.200.<br />
NW<br />
NL Nennlänge<br />
NW Nennbreite<br />
OL Gesamtlänge (NL + LE)<br />
LE Vorschublänge<br />
LH Bauhöhe<br />
A Obere Überbrückung<br />
B Untere Überbrückung<br />
Technische Änderungen vorbehalten<br />
Seite 7
Welche Bauweise bevorzugen Sie?<br />
Wir bieten Ihnen verschiedene Einbaumodelle für alle erdenklichen Methoden und Systeme. Alle Einbauvarianten sind für Klappkeil-<br />
und Vorschub-Ladebrücken möglich.<br />
T Brückenrahmen zum Einbetonieren<br />
Schnelle und saubere Montage in einem Arbeitsgang.<br />
Seite 8<br />
≥350<br />
3000<br />
PL<br />
DH<br />
PW<br />
mit Unterfahrbarkeit ohne Unterfahrbarkeit PL Einbaulänge<br />
PW Einbaubreite<br />
≥350<br />
3000<br />
PL<br />
DH<br />
PW<br />
PL<br />
PL<br />
PD<br />
PD<br />
PW<br />
PW<br />
DH Rampenhöhe<br />
PD Einbautiefe<br />
W Brückenrahmen zum Schweißen<br />
Der Vorabrahmen kann bereits vor der Montage der Überladebrücke in die Bodenplatte eingebaut werden. Die Überladebrücke<br />
wird anschließend nur noch am Vorabrahmen verschweißt. Die Grubenvorbereitung ist identisch mit der T-Rahmen-Grubenvorbereitung,<br />
um eine größtmögliche Flexibilität zu garantieren.<br />
mit Unterfahrbarkeit ohne Unterfahrbarkeit PL Einbaulänge<br />
PW Einbaubreite<br />
≥350<br />
3000<br />
PL<br />
DH<br />
PW<br />
DH Rampenhöhe<br />
PD Einbautiefe<br />
F Flachstahlrahmen zum Schweißen<br />
Problemloses Auswechseln vorhandener Überladebrücken. Beim F-Rahmen wird die existierende Brücke aus der Grube geschnitten<br />
und durch eine entsprechend schmalere und kürzere Brücke ersetzt. Der Bestandsrahmen wird weiter verwendet. Voraussetzung<br />
ist, dass der Rahmen entsprechend tragfähig ist. Auf diese Weise entfallen die Betonarbeiten.<br />
mit Unterfahrbarkeit ohne Unterfahrbarkeit PL Einbaulänge<br />
PW Einbaubreite<br />
Technische Änderungen vorbehalten<br />
PD<br />
PL<br />
PW<br />
DH Rampenhöhe<br />
PD Einbautiefe
P Pitrahmen<br />
Schnelle und kostengünstige Montage der Überladebrücke. Empfehlung: nur für die Ausführung „ohne Unterfahrbarkeit“.<br />
≥700<br />
3000<br />
B Boxrahmen<br />
Die sonst übliche Grubenerstellung entfällt. Es werden keine Betonfertigteile benötigt, die in der Herstellung oft aufwendig<br />
sind. Die Bauvorbereitung der Hallenbodenplatte ist wesentlich einfacher, da keine Einschalarbeiten notwendig sind.<br />
NL+130<br />
DH<br />
PL<br />
NL+55<br />
NL Nennlänge<br />
NW Nennbreite<br />
150<br />
PD<br />
PW<br />
mit Unterfahrbarkeit ohne Unterfahrbarkeit PL Einbaulänge<br />
PW Einbaubreite<br />
PT PS<br />
Bauseitige Elektrovorbereitung<br />
LH<br />
PD<br />
PL<br />
LH Brückenhöhe NL Nennlänge<br />
NW Nennbreite<br />
5<br />
1<br />
4<br />
2<br />
3<br />
PW<br />
NW+130<br />
NL+40<br />
1 Elektrosteuerung (Lieferumfang)<br />
2 Kabelkanal (bauseits)<br />
3 Rohr für Elektroleitungen,<br />
Innendurchmesser min. 50 mm,<br />
Rohrbogen < 45° (bauseits)<br />
4 Netzanschluss: 3/N/PE AC 50 Hz<br />
400 V/ CEE 16A<br />
Netzsicherung: D0 10 A gL<br />
Motorisierung: 0,75 kW (PS)<br />
1,5 kW (PT)<br />
Kabel: 3 x 0,75 mm 2 (PS)<br />
7 x 0,75 mm 2 (PT)<br />
Motorkabel: 4 x 1,5 mm 2<br />
DH Rampenhöhe<br />
PD Einbautiefe<br />
LH<br />
LH Brückenhöhe<br />
5 Verriegelungsschalter Tor/Überladebrücke*<br />
* Sonderausstattung<br />
Technische Änderungen vorbehalten<br />
Seite 9
Vorsatzrampe mit hydraulischer Überladebrücke mit Klappauffahrt PAS<br />
MW<br />
LL<br />
A<br />
B<br />
OL<br />
NL<br />
Seite 10 Technische Änderungen vorbehalten<br />
DW<br />
NW<br />
LH<br />
LL = Klappkeillänge 400<br />
NL 2000 2450 3000 3500<br />
LH 700 700 700 800<br />
A 290 345 430 520<br />
B 340 317 330 350<br />
OL 2400 2850 3400 3900<br />
NW alle Größen 1750, 2000, 2200, 2250<br />
MW alle Größen 3300, 3500, 3600<br />
Tragkraft für alle Größen: 60 kN (dynamisch), 84 kN (statisch) (Alle Maße in mm)<br />
Andere Tragkräfte und Größen auf Anfrage möglich.<br />
LL = Klappkeillänge 500<br />
NL 2000 2450 3000 3500<br />
LH 700 700 700 800<br />
A 190 255 320 410<br />
B 360 335 330 360<br />
OL 2500 2950 3500 4000<br />
NW alle Größen 1750, 2000, 2200, 2250<br />
MW alle Größen 3300, 3500, 3600<br />
AW<br />
≥350<br />
Tragkraft für alle Größen: 60 kN (dynamisch), 84 kN (statisch) (Alle Maße in mm)<br />
Andere Tragkräfte und Größen auf Anfrage möglich.<br />
NV<br />
DH<br />
NV Nennlänge der Vorsatzrampe (NL + 20)<br />
NL Nennlänge der Überladebrücke<br />
NW Nennbreite der Überladebrücke<br />
OL Gesamtlänge (NL + LL)<br />
LL Klappkeillänge<br />
LH Bauhöhe<br />
DH Rampenhöhe<br />
DW Torbreite<br />
MW Modulweite der Vorsatzrampe<br />
A Obere Überbrückung<br />
B Untere Überbrückung<br />
AW Anstellwinkel*<br />
* Alle Vorsatzrampen sind mit einem Anstellwinkel 90°, 45°/135° sowie 75°/105° standardmäßig erhältlich.<br />
Weitere Anstellwinkel auf Anfrage.
Vorsatzrampe mit hydraulischer Überladebrücke mit Vorschub PAT<br />
MW<br />
B<br />
A<br />
OL<br />
NV<br />
LE = Vorschublänge 500<br />
NL 2000 2250 2450 3000 3500<br />
LH 700 700 700 700 800<br />
A 315 300 350 450 520<br />
B 405 405 400 400 400<br />
OL 2500 2750 2950 3500 4000<br />
NW alle Größen 1750, 2000, 2200, 2250, 2400<br />
MW alle Größen 3300, 3500, 3600<br />
Tragkraft für alle Größen: 60 kN (dynamisch), 84 kN (statisch) (Alle Maße in mm)<br />
Andere Tragkräfte und Größen auf Anfrage möglich.<br />
LE = Vorschublänge 1000<br />
NL 2000 2250 2450 3000 3500<br />
LH 700 700 700 700 800<br />
A 390 360 410 520 590<br />
B 480 470 460 450 450<br />
OL 3000 3250 3450 4000 4500<br />
NW alle Größen 1750, 2000, 2200, 2250, 2400<br />
MW alle Größen 3300, 3500, 3600<br />
LH<br />
DW<br />
NW<br />
Tragkraft für alle Größen: 60 kN (dynamisch), 84 kN (statisch) (Alle Maße in mm)<br />
Andere Tragkräfte und Größen auf Anfrage möglich.<br />
NL<br />
A W<br />
DH<br />
NV Nennlänge der Vorsatzrampe (NL + 20)<br />
NL Nennlänge der Überladebrücke<br />
NW Nennbreite der Überladebrücke<br />
OL Gesamtlänge<br />
LE Vorschublänge<br />
LH Bauhöhe<br />
DH Rampenhöhe<br />
DW Torbreite<br />
MW Modulweite der Vorsatzrampe<br />
A Obere Überbrückung<br />
B Untere Überbrückung<br />
AW Anstellwinkel*<br />
* Alle Vorsatzrampen sind mit einem Anstellwinkel 90°, 45°/135° sowie 75°/105° standardmäßig erhältlich.<br />
Weitere Anstellwinkel auf Anfrage.<br />
Technische Änderungen vorbehalten<br />
Seite 11
TH<br />
DH<br />
Vorsatzschleuse PL<br />
Die Vorsatzschleuse ist eine Einhausung, die zusammen mit der<br />
Vorsatzrampe und der Torabdichtung eine in sich geschlossene<br />
Verladeeinheit zum Ansetzen an das Gebäude bildet und alle<br />
Komponenten einer Verladestation beinhaltet: Überladebrücke,<br />
Torabdichtung und Sektionaltor bilden mit der Vorsatzrampe als<br />
Unterbau und der Einhausung ein komplexes Verladesystem.<br />
Außerhalb eines Gebäudes direkt vor eine Toröffnung gestellt,<br />
kann es dem Anwender je nach Bauausführung des Gewerks<br />
gegenüber der konventionellen Innenrampe entscheidende Vor-<br />
NV 2020 2470 3020 3520<br />
TH* 3975 3840 3640 4000 3865 3665 4025 3890 3690 4050 3915 3715<br />
DH<br />
Seite 12<br />
950 –<br />
1050<br />
MW<br />
Abbildung mit Torabdichtung<br />
1100 –<br />
1250<br />
1300 –<br />
1500<br />
950 –<br />
1050<br />
1100 –<br />
1250<br />
1300 –<br />
1500<br />
950 –<br />
1050<br />
1100 –<br />
1250<br />
MW alle Größen 3300, 3500, 3600<br />
*Maß für isolierte Ausführung<br />
NV<br />
teile bieten. Diese können sowohl bei einem Neubau als auch<br />
bei einem bereits vorhandenen Gebäude liegen, das ohne<br />
großen baulichen Aufwand verändert werden soll. Durch die<br />
Verwendung von Vorsatzschleusen erweitern Sie die nutzbare<br />
Lagerfläche und schaffen eine saubere, thermische Trennung.<br />
Die komplette Stahlrahmenkonstruktion der Vorsatzschleuse ist<br />
serienmäßig feuerverzinkt. Als Optionen sind eine Dachentwässerung<br />
und die auf Ihr Bauwerk abgestimmten Fassadenanschlusselemente<br />
empfehlenswert.<br />
NW<br />
NH<br />
MH > 4500<br />
(Empfohlen)<br />
NV Nennlänge der Vorsatzschleuse<br />
1300 –<br />
1500<br />
(NV = NL + 20 mm)<br />
MW Modulweite der Vorsatzrampe<br />
NW Nennbreite der Überladebrücke<br />
TH Wandanschlusshöhe<br />
DH Rampenhöhe<br />
MH Montagehöhe Torabdichtung<br />
950 –<br />
1050<br />
* Alle Vorsatzrampen sind mit einem Anstellwinkel 90°, 45°/135° sowie 75°/105° standardmäßig erhältlich.<br />
Weitere Anstellwinkel auf Anfrage.<br />
Technische Änderungen vorbehalten<br />
Ausführungen<br />
PLSU · PLMU – Single- und Multianlagen unisoliert (Trapezblech)<br />
PLSI · PLMI – Single- und Multianlagen isoliert (Paneele)<br />
PLSX · PLMX – Single- und Multianlagen (nur Rahmen)<br />
1100 –<br />
1250<br />
1300–<br />
1500
Mechanische Torabdichtung PML<br />
Die Torabdichtung besteht am wandseitigen und vorderen Rahmen<br />
aus hochfesten Aluminium-Strangpressprofilen. Die ca.<br />
3,5 mm starken und extrem strapazierfähigen Seitenschürzen<br />
bestehen aus PVC-beschichtetem Doppelgewebe. Dadurch<br />
entsteht eine sehr gute Anpressung und Abdichtung der Fahrzeuge.<br />
Durch das Parallel-Lenker-System weicht der Vorbau bei<br />
B<br />
A A<br />
B<br />
A/B<br />
G<br />
A-A<br />
E<br />
D<br />
C<br />
K<br />
F<br />
DH<br />
Standardabmessung Option: Sonderabmessung<br />
A/B Torabdichtungs-/Montagebreite 3400 mm 3000 mm – 3650 mm<br />
C Torabdichtungshöhe 3500 mm 3000 mm – 4700 mm<br />
D Breite der Plane 600 mm 700 mm<br />
E Höhe der Oberplane 1000 mm 1200 mm<br />
F Torhöhe<br />
G Torbreite<br />
DH Rampenhöhe<br />
I Montagehöhe 4500 mm*<br />
falsch anfahrenden Fahrzeugen nach hinten aus. Somit wird<br />
auch bei nicht mittiger Andockung der Lkws die Torabdichtung<br />
nicht beschädigt. Auf der Frontseite der Torabdichtung sind<br />
Sichtstreifen vorhanden, die das Anfahren erleichtern. Das<br />
Regenwasser wird durch eine integrierte Regenrinne seitlich<br />
abgeleitet (optional).<br />
K Torabdichtungstiefe 600 mm 750 mm/900 mm<br />
*empfohlen<br />
Andere Torabdichtungsausführungen und Optionen auf Anfrage (aufblasbare TAD, Kissen, Lamellen usw.)<br />
B-B<br />
C<br />
I<br />
Technische Änderungen vorbehalten<br />
Seite 13
Steuerungen<br />
Systemlösungen zahlen sich aus<br />
Von der Entwicklung bis zur Produktion kommt bei <strong>PROMStahl</strong> alles aus einer Hand. Das einheitliche Bedienkonzept, gleiche<br />
Gehäusegrößen und gleiche Kabelsätze bedeuten eine Zeit- und Kostenersparnis bei Montage, Wartung und Service – das sind<br />
weitere entscheidende Vorteile des <strong>PROMStahl</strong>-Systems.<br />
Seite 14<br />
PBES 1MV<br />
PS · PAS<br />
PV 02<br />
PV 01<br />
PZK<br />
PBEA<br />
Technische Änderungen vorbehalten<br />
PBES 2 MV<br />
PT · PAT PBES 1 MV Klappkeil-Ladebrücke PS · PAS<br />
PBES 2 MV Vorschub-Ladebrücke PT · PAT<br />
Verladeleuchten<br />
PV 01 – Energiesparlampe (20 W)<br />
PV 02 – Halogenstrahler (300 W)<br />
PZK Radkeil<br />
Der Sicherheits-Radkeil gewährleistet ein durchgehendes Sicherheitskonzept beim Be- und<br />
Entladen von Lkws an der Laderampe. Er ist mit einem lageabhängigen Ultraschall-Sensor<br />
versehen und über ein robustes Kabel mit der Brückensteuerung verbunden. Sobald eines<br />
der Lkw-Hinterräder mit dem Sicherheits-Radkeil abgesichert ist, wird die Brückensteuerung<br />
„freigeschaltet“ – die Überladebrücke kann erst jetzt betätigt werden.<br />
PBEA Ampelanlagen<br />
· Steuerung in der Schutzklasse IP 54<br />
· LED-Betriebsanzeige/Wartungsintervalle<br />
· Vorbereitet für die Ladebrücken-Freigabefunktion<br />
· Autotaster<br />
· Kabelbaum 10 m<br />
· Anschlussmöglichkeit für Zubehör (Optionen)<br />
Radkeil, Ampelanlage (innenlaufend), Torbedienung,<br />
Verladeleuchte, aufblasbare TAD, Vernetzung,<br />
Fahrzeugdetektor<br />
Im Verladebereich entstehen beim Be- und Entladen eines Lkws häufi g Gefahrenbereiche<br />
durch die geringe Ausleuchtung der Verladestellen.<br />
Die <strong>PROMStahl</strong> Verladeleuchte PV ist die ideale Lösung für die optimale Ausleuchtung der<br />
Verladezone und der Lkw-Ladefl äche.<br />
Beim Be- und Entladen an Verladestellen entstehen oft schwere Unfälle. Durch die Kombination<br />
Radkeil mit Ampelanlage kann eine optimale Sicherheit mit kostengünstigen Mitteln an<br />
der Verladestelle erreicht werden. Zusätzlich dient die Ampelanlage dem Fahrer als Rangier-<br />
und Andockhilfe. Sie signalisiert ihm den Abstand zur Verladerampe und vermeidet Beschädigungen<br />
an Fahrzeugen, Fassaden und Verladestellen.
<strong>PROMStahl</strong> ist zertifi ziert.<br />
<strong>PROMStahl</strong>-Produkte werden durch unabhängige Prüfi nstitute zertifi ziert, um Ihren und unseren hohen Qualitätsansprüchen gerecht<br />
zu werden. Unsere Fertigungsbetriebe sind nach ISO 9001 zertifi ziert.<br />
Seite 15
Überreicht durch:<br />
Ronnenberger Straße 20<br />
D-30989 Gehrden<br />
phone +49 (0) 5108 879 270<br />
fax +49 (0) 5108 879 2710<br />
info@promstahl.com<br />
www.promstahl.com
