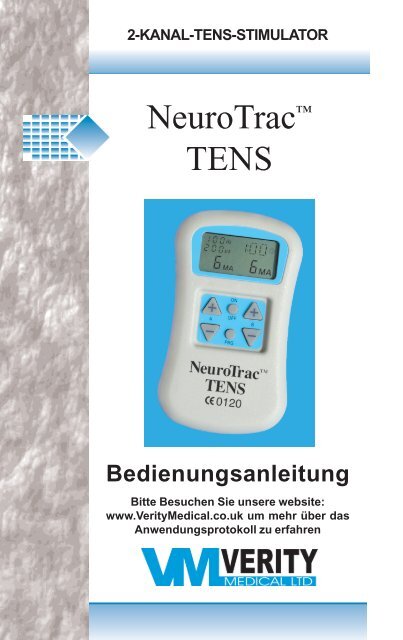

2-KANAL-TENS-STIMULATOR<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
NeuroTrac <br />
TENS<br />
<strong>Bedienungsanleitung</strong><br />
Bitte Besuchen Sie unsere website:<br />
www.VerityMedical.co.uk um mehr über das<br />
Anwendungsprotokoll zu erfahren<br />
1
Warhinweise<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
* Die Benutzung des Gerätes sollte unter Aufsicht eines<br />
Physiotherapeuten oder Arztes erklärt werden.<br />
* Gerät Typ BF.<br />
* Stecken Sie niemals die leitenden Kabel in eine Hauptstromleitung!<br />
* Bringen Sie das Gerät nicht mit Wasser oder anderen Flüssigkeiten in<br />
Berührung!<br />
* Benutzen Sie niemals das NeuroTrac TENS in Gegenwart<br />
eines entzündlichen Betäubungsgases oder Luft-Sauerstoffgemisches<br />
oder Luft-Stickoxidgemisches.<br />
* Falls Sie wiederaufladbare 9 Volt PP3 Nickel Metall Hydrid- oder<br />
Ni-Cd - Akkus verwenden, benutzen Sie immer ein CE zugelassenes<br />
Batterieladegerät.<br />
* Verbinden Sie niemals das Gerät direkt mit einem Batterieladegerät<br />
oder einem anderen netzbetriebenen Gerät.<br />
* Die Elektroden sind nur für den individuellen Gebrauch vorgesehen.<br />
* Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf!<br />
* Platzieren Sie die Elektroden niemals in das Gesicht, wenn nicht<br />
medizinisch angezeigt!<br />
Überarbeitete Fassung vom: 23/11/2006 Dokumentennummer: VM-ECS300G-OM001-1<br />
2
Inhaltsverzeichnis<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Inhalt Seite<br />
Warhinweise 2<br />
Was ist Schmerz? 4<br />
Was ist TENS? 4<br />
Kontraindikationen und Vorsichtsmaßnahmen 5<br />
Geräteansicht 6<br />
Kurzanleitung 7<br />
Programme 8<br />
Locktaste 9<br />
Wie funktioniert NeuroTrac TENS 10<br />
Behandlungsmodi 11<br />
Wie lange soll man TENS benutzen? 11<br />
Elektrodenplatzierung 12<br />
Dermatome & Myotome 12<br />
Benachbarte Platzierung 12<br />
Akupunktur Punkte 12<br />
Elektrodentypen und Ratschläge 13<br />
Vorschläge zur Elektrodenplatzierung (TENS) 14<br />
Pflege und Wartung 18<br />
Krankheitszustände die auf TENS ansprechen 19<br />
Oft gestellte Fragen 20<br />
Technische Daten 21<br />
Garantie 22<br />
Dermatomkarten 23<br />
Literaturinweise 25<br />
3
Was ist Schmerz?<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Wenn wir Schmerzen fühlen, ist es ein Körperprozess der uns informieren will,<br />
dass etwas falsch ist. Schmerzen zu fühlen ist wichtig; ohne dieses Gefühl<br />
könnten abnormale Zustände unentdeckt bleiben und könnten dadurch zu<br />
Schäden oder Verletzungen kritischer Körperteile führen.<br />
Obwohl Schmerz wichtig, ist um unseren Körper vor Traumata oder<br />
Fehlfunktionen zu warnen, ist die Natur evtl. etwas zu weit gegangen in dessen<br />
Ausbildung. Abgesehen von seiner Wichtigkeit in der Diagnose, hat ein<br />
anhaltender Langzeitschmerz keinen sinnvollen Wert. Schmerz beginnt nur<br />
wenn eine codierte Aufzeichnung zum Gehirn wandert, wo sie dann<br />
entschlüsselt und vollständig analysiert wird. Die Schmerzaufzeichnung<br />
wandert von der verletzten Fläche des Körpers entlang kleiner Nerven zum<br />
Rückenmark. An diesem Punkt wird die Botschaft an eine andere Nervenart<br />
weitergegeben, die sie vom Rückenmark zum Gehirn transportiert. Das Gehirn<br />
analysiert dann die Schmerzbotschaft, schickt sie zurück und der Schmerz wird<br />
gefühlt.<br />
Was ist TENS?<br />
Transkutane Elektrische Nervenstimulation ist eine nicht invasive,<br />
medikamentenfreie Methode um akute Schmerzen und prinzipiell schwer zu<br />
behandelnde Langzeit-Schmerzen zu behandeln. Es kann ebenfalls als<br />
begleitende Behandlung im Management von postoperativen traumatischen<br />
Schmerzproblemen eingesetzt werden. TENS sendet milde elektrische Impulse<br />
über Oberflächenelektroden durch die Haut um die Schmerzempfindung des<br />
Körpers zu modifizieren. TENS heilt keine problematischen<br />
pathophysiologischen Zustände; es hilft nur die Schmerzempfindung zu<br />
kontrollieren. TENS funktioniert nicht bei jedem Menschen, obwohl Ärzte auf<br />
der ganzen Welt TENS extensiv anwenden und es insgesamt für die Mehrheit<br />
der Anwender funktioniert.<br />
Es gibt Millionen von Nervenfasern im ganzen Körper und es bedarf nur einiger<br />
weniger Impulse, um chronische Schmerzen zu erzeugen. Zusätzlich zu den<br />
kleinen Fasern, die die Empfindung des Schmerzes zu fühlen erlauben, besitzt<br />
der Körper Nervenfasern mit größerem Durchmesser. Diese größeren<br />
Nervenfasern<br />
übermitteln weniger unangenehme Empfindungen, wie Berührungen und<br />
Wärme, was uns hilft, einen Eindruck von unserer Umgebung zu gewinnen.<br />
Eine<br />
Stimulation der größeren Nervenfasern mit TENS kann den Effekt haben, die<br />
Übermittlung von Schmerzen entlang der kleineren Nervenfasern zum<br />
Rückenmark zu unterbrechen (bekannt als „Gate-Control-Theorie”)<br />
4
Kontraindikationen und<br />
Vorsichtsmaßnahmen<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Vor dem Gebrauch des Gerätes wenden Sie sich bitte an Ihren Arzt oder<br />
Therapeuten und lesen diese <strong>Bedienungsanleitung</strong> zusätzlich sehr sorgfältig<br />
durch!<br />
TENS sollte nicht benutzen werden:<br />
* Von Patientien mit Herzschrittmachern, wenn nicht vom Arzt<br />
anders verordnet<br />
* In der Schwangerschaft [solange nicht medizinisch angezeigt]<br />
* Von Patienten mit undiagnostizierten Schmerzzuständen<br />
* Von Patienten mit undiagnostizierten Hautzuständen<br />
* Von Patienten mit verminderten geistigen oder physikalischen<br />
Fähigkeiten, die das Gerät somit nicht richtig bedienen können<br />
* Auf anästhetisierter oder desensibilisierter Haut<br />
* Beim Fahren eines Fahrzeugs oder beim Bedienen potentiell<br />
gefährlicher Geräte<br />
* Platzieren Sie die Elektroden nicht:<br />
* Über Karotissinus Nerven<br />
* Über Kehlkopf oder Luftröhre<br />
* Im Mund<br />
* Über der Herzgegend, solange nicht vom Arzt verordnet<br />
* Auf das Gesicht, solange nicht vom Arzt verordnet<br />
* Der Patient sollte das Gerät nur zu dem vorgeschriebenen Zweck<br />
verwenden<br />
* Tauchen Sie das Gerät nicht in Wasser oder eine andere Flüssigkeit<br />
* Falls Hautirritationen auftreten, kann dies an einer<br />
Überstimulation liegen. In diesem Fall lassen Sie die Haut heilen<br />
und benutzen Sie TENS mit einer geringeren Intensität.<br />
Einige Menschen reagieren allergisch auf die Klebeoberfläche<br />
der Elektroden. Falls dies auftritt, benutzen Sie eine andere Sorte<br />
von Elektroden oder wechseln Sie die Elektrode. Falls das nicht<br />
hilft, versuchen Sie die Elektrodenposition jeden Tag um die<br />
Breite der Elektroden zu verschieben, die Elektrode sollte aber<br />
weiterhin über dem Dermatom sein.<br />
* Bewahren Sie das Gerät außer Reichweite von Kindern auf!<br />
* Falls Sie Anfragen haben, wenden Sie sich bitte an Ihren Arzt,<br />
Therapeuten oder an Verity Medical Ltd.<br />
5
Geräteansicht<br />
Kanal A Kanal B<br />
NeuroTrac<br />
TENS<br />
LC-<br />
Display<br />
Kabel<br />
und Stift<br />
Programmauswahltaste<br />
SET Taste<br />
ESC Taste<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Vorderseite Rückseite<br />
* PRG Taste Mit der Programmauswahltaste PRG können die fest<br />
programmierten Programme von P01 - P11 ausgewählt<br />
werden oder die 3 frei programmierbaren Programme<br />
PC1 - PC3 eingestellt werden.<br />
* SET Taste Durch Drücken der SET Taste wird das Startmenü auf<br />
dem LC-Dispaly angezeigt. Mit dieser Taste können<br />
nacheinander die Frequenz, die Pulsweite und die<br />
Arbeitszeiten des Gerätes eingestellt werden.<br />
* ESC Taste Durch Drücken der ESC Taste werden die freie<br />
programmierbaren Programme gespeichert und das<br />
Startmenü erscheint auf dem LC-Display.<br />
6<br />
CH.B CH.A
Kurzeinleitung<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
1. Legen Sie eine 9 Volt PP3 Alkaline Batterie ein. Alternativ legen Sie<br />
einen wiederaufladbaren Nickel Metallhydrid-Akku (der eine deutlich<br />
längere Lebensdauer als ein Ni-Cd-Akku hat) in das Batteriefach ein.<br />
2. Stecken Sie das Kabel in die Kanäle A und B, falls Sie beide Kanäle<br />
anwenden.<br />
3. Schalten Sie das Gerät durch Drücken der on/off Taste auf der<br />
Vorderseite des Geräte ein.<br />
4. Drücken Sie die PRG (Programme) Taste um die Programme , wie<br />
erklärt auf der Seite 8 auszuwählen.<br />
5. Durch Drücken der A + und / oder B + Taste (falls beide Kanäle<br />
benutzt werden) wird das Gerät eingeschaltet.<br />
6. Drücken Sie die Taste ON/OFF einmal, um das Gerät auszuschalten.<br />
Einstellung der Konstant Phaseparameter<br />
1. Durch Drücken der PRG Taste auf der Vorderseite des Gerätes<br />
können die Programme PC1 oder PC2 ausgewählt werden.<br />
Entfernen Sie das Batteriefach. Drücken Sie die SET Taste und das<br />
Symbol Hz blinkt. Stellen Sie mit den “+/- Taste/n” die<br />
Pulsweite zwischen 2 und 200 Hz ein.<br />
2. Drücken Sie die SET Taste nochmal und das µS Symbol blinkt.<br />
Stellen Sie mit den “+/- Tasten” die Pulsweite zwischen 50 und<br />
300 µS ein.<br />
Einstellung des frei programmierbaren Programmes PC3<br />
3. Durch Drücken der PRG Taste auf der Vorderseite des Gerätes<br />
kann das Programm PC3 ausgewählt werden. Stellen Sie mit den<br />
“+/- Taste/n” die Pulsweite zwischen 2 und 200 Hz ein.<br />
4. Drücken Sie die SET Taste und das “F LO” Symbol erscheint. Stellen<br />
Sie mit der “+/- Taste/n” die niedrige Frequenz zwischen 2 und<br />
200 Hz ein.<br />
5. Drücken Sie die SET Taste: das “µS” blinkt und das“W LO”<br />
Symbol erscheint. Stellen Sie mit der “+/-Taste/n” die niedrige<br />
Pulsweitezwischen 50 und 300 µS ein.<br />
6. Drücken Sie die SET Taste und das“W LO” Symbol erscheint. Stellen<br />
Sie mit der “+/- Taste/n” die niedrige Pulsweit zwischen 50 und<br />
300 µS ein.<br />
7. Drücken Sie die SET Taste und das “Clock” Symbol blinkt.<br />
Stellen Sie mit den “+/- Taste/n” A-seitig die Stunden und mit den<br />
“+/Taste/n” B-seitig die Minuten ein.<br />
8. Wenn Sie die Phase eingestellt haben, drücken Sie die ESC Taste, um<br />
die Einstellungen zu speichern. Wiederholen Sie die o.g. Schritte zur<br />
Einstellung weiterer Programme.<br />
Achtung: Sie müssen die ESC Taste drücken bevor Sie das Geräte sperren!<br />
7
Tabelle 1<br />
Tabelle 2<br />
Bemerkungen:<br />
Programme<br />
Programm P1 P2 P3 P4 P5 P6 P7 P8<br />
Betriebsmodus Con Con Con Con Con Con MP/MF MP<br />
Frequenz Hz 90 90 80 100 10 2 100/65 10/90<br />
Pulsweit µS 200 175 200 200 200 200 200/100 200<br />
Zeit 4 h 4 h 4 h 4 h 4 h 4 h 2 h 2 h<br />
Programm P9 P10<br />
A=Con<br />
P11 PC1 PC2 PC3<br />
Betriebsmodus Burst B= Burst MF Con Con Con<br />
hoch: 2 bis 200<br />
Frequenz Hz S.unten S.unten 2 &100 2 bis 200 2 bis 200 niedrig 2 bis 200<br />
hoch: 50 bis 300<br />
Pulsweite µS 200 175 200 50 bis 300 50 bis 300 niedrig: 50 bis 300<br />
Zeit 2 h 2 h 35 min Cust Cust Cust<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Programm 7: Sie können die Modulationspulsweite zwischen 200µS und<br />
100 µS einstellen. Die Frequenz startet bei 100Hz und nimmt<br />
innerhalb 3 Sekunden auf 65 Hz ab und geht dann wieder auf<br />
100 Hz zurück.<br />
Programm 9: Wiederholung von Burst von 9 Impulsen (200 µS) mit 150 Hz<br />
2 Male pro Sekunde<br />
Programm 10: Kanal A: Konstant 80 Hz und 200 µS; Kanal B: Wiederholung<br />
von Burst von 9 Impulsen (200 µS) mit 150 Hz 2 Male pro<br />
Sekunde<br />
Programm 11: 2 Hz für 3 Sekunden, 100 Hz für 3 Sekunden, wiederholend.<br />
Programm PC3: Die Pulsweite startet mit hoher Intensität, nimmt auf niedrige<br />
Intensität ab und geht dann wieder auf hohe Intensität; die<br />
Frequenz startet mit hoher Intensität, nimmt auf niedrige<br />
Intensität ab und geht dann wieder auf hohe Intensität<br />
innerhalb von 3 Sekunden.<br />
8
Lock Taste<br />
Lock Taste<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
In dem NeuroTrac TENS befindet sich eine “versteckte” Lock Taste, die<br />
den Therapeuten ermöglicht, die Haussitzungen des Patienten zu überwachen.<br />
Durch Drücken dieser Taste können die Arbeitszeit des Gerätes {L:T} und die<br />
durchschnittlichen Intensitätswerte (in MA) abgelesen werden {L:PT}. Durch<br />
Drücken der Locktaste können Sie die freien Programme sperrn, und sie<br />
können dann beim Benutzen nicht mehr verändert werden.<br />
Sperrung des Gerätes<br />
Entfernen Sie das Batteriefach und drücken Sie die Locktaste mit einem<br />
dünnen Stift, bis Sie zwei Pieptöne hören, wie dargestellt auf der Seite 6. Die<br />
Sperrzeit {L:T} und Intensitätswerte {L:PT} erscheinen auf dem LC-<br />
Display. Durch Drücken der ESC Taste und “Tasten +/-” können Sie die<br />
Programmparameter sperren.<br />
L:T L:PT<br />
0mA 0mA 0mA 0mA<br />
Ch.A Ch.B Ch.A Ch.B<br />
Entsperrung des Gerätes<br />
Entfernen Sie das Batteriefach und drücken Sie die Locktaste mit einem dünnen<br />
Stift bis Sie zwei Pieptöne hören. Auf dem LC-Display erscheinen die<br />
Arbeitszeit des Gerätes (in Min) und die durchschnittlichen Intensitätswerte<br />
(in mA) für die Kanäle A und B, wie dargestellt unten in dem Schaubild. Durch<br />
Drücken der “SET-Taste” gelangen Sie zurück zu den entsperrten Programmen.<br />
Stunden 45<br />
20 mA 20 mA<br />
Ch.A Ch.B<br />
9
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Wie funktioniert Neurotrac TENS<br />
WIEDERHOLRATE (Hz oder Pulse pro Sekunde)<br />
Die zu wählende Rate hängt primär von der Lage der Elektroden auf dem<br />
Körper des Patienten ab. Wenn man die benachbarte und dermatome<br />
Platzierung der Elektroden (Platzierung der Elektroden entlang oder über der<br />
Schmerzzone) benutzt, wird eine höhere Frequenz von 80 Hz – 100 Hz<br />
benötigt. Der Patient sollte eine ständige kontinuierliche Stimulation spüren.<br />
Es hat sich eine optimale Einstellung von 90 Hz mit einer Impulslänge von 200<br />
µS als effektiv für die meisten Patienten herausgestellt. Es ist auch eine gute<br />
Wahl für Schmerz-Patienten. Trigger-, Motor- oder Akupunkturpunkte<br />
sprechen eher auf eine Niederfrequenz-Stimulation von 2 Hz – 10 Hz und<br />
einer Impulslänge von 200 µS an. Der gewünschte Effekt ist hier, dass der<br />
Patient die einzelnen Impulse spürt.<br />
IMPULSLÄNGE (Dauer)<br />
Je größer die Impulslänge ist, desto stärker ist die Stimulation für eine gegebene<br />
Stromstärke (mA). Die Kombination von Wiederholrate und geringer<br />
Impulslänge kann die größeren (Motor)Nerven oder die kleineren Nervenzellen<br />
(sensorische Nerven) stimulieren. Die größeren Nervenfasern sprechen mehr<br />
auf größere Impulslängen an, während geringere Impulslängen besser geeignet<br />
sind für die sensorischen Nervenfasern.<br />
Die Stimulation der großen Nervenfasern dient dazu, die Geschwindigkeit und<br />
Menge der transportierten Informationen zu den kleineren Nervenfasern zu<br />
verringern. Unter bestimmten Umständen produziert das Gehirn seine eigenen<br />
analgetischen schmerztötenden Substanzen, die als Endorphine oder endogene<br />
Opioide bekannt sind.<br />
INTENSITÄT (mA)<br />
Patienten sprechen unterschiedlich auf den Intensitätslevel an. Dies liegt am<br />
individuellen Hautwiederstand der Patienten, Typ und Zustand der benutzen<br />
Elektroden und der Enervierung der zu behandelnden Hautregion.<br />
Eine gute Methode um die Intensität einzustellen ist, den Strom so zu erhöhen,<br />
dass der Patient leichte Muskelkontraktionen spürt, aber nicht so stark, dass<br />
ein Gelenk bewegt wird. Dann wird die Intensität so weit zurück geregelt, bis<br />
es sich gut anfühlt. Bei der niederfrequenten TENS zeigen sich einzelne<br />
Zuckungen, während bei der höher frequenten TENS die Muskelspannung<br />
größer wird. Es ist nicht ratsam, die Intensität so zu erhöhen, dass starke<br />
Muskelkontraktionen auftreten.<br />
10
Behandlungsmodi<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Das Gerät NeuroTrac TENS ermöglicht drei Behandlungsmodi:<br />
1. Konventionelles TENS oder normal. Dies ist der am häufigsten benutzte<br />
Modus. Die übliche Einstellung ist 90 Hz mit einer Impulslänge von 200 µS.<br />
Die Stimulation bleibt konstant auf dem gleichem Niveau.<br />
2. Burst Modus. Dieser Modus is vergleichbar mit der Niederfrequenz-TENS<br />
Technik, nur dass die niederfrequenten Einzelpulse durch individuelle BURST<br />
von 9 Impulsen [200 µS] mit 150 Hz 2 Male pro Sekunde ersertzt sind. Es ist<br />
eine Kombination von Niederfrequenz- und konventionellem TENS. Der burst-<br />
Modus wird häufig als Akupunktur-ähnliche TENS bezeichnet.<br />
3. Modulation TENS. Dieser Modus wurde entwickelt um eine<br />
Nervengewöhnung, die bei manchen Patienten auftritt, zu verhindern. Dies<br />
wird durch kontinuierliches Wechseln der Impulslänge und Wiederholrate<br />
erreicht.<br />
Dieser Modus besteht aus 6 Sekunden Zyklus mit gleichzeitiger<br />
Impulslängenund frequenz-Modulation. Länge startet bei 200 µS und nimmt<br />
innerhalb 3 Sekunden exponentiellen auf 100 µS ab und geht dann in den<br />
nächsten 3 Sekunden wieder auf 200 µS zurück. Im MODUL 1 startet die<br />
Frequenz bei 100 Hz, nimmt exponentiell auf 65 Hz ab und kehrt dann auf 100<br />
Hz zurück. Im MODUL 2 ist die Frequenz bei 90 Hz festgelegt.<br />
Wie lange soll ich TENS benutzen?<br />
Dies hängt vom Zustand des einzelnen Patienten, Genauigkeit der<br />
Elektrodenplatzierung, Stimulation und den gewählten Charakteristiken ab, aber<br />
normalerweise setzt die Schmerzerleichterung nach 20 - 30 Minuten ein. Im<br />
Allgemeinen wird TENS ca. 30 Minuten, mehrmals täglich, angewendet.<br />
11
Elektrodenplatzierung<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Die Platzierung der Elektroden ist einer der wichtigsten Parameter zur<br />
Erzielung von Schmerzerleichterung durch TENS. Die bestmögliche Platzierung<br />
sollte am besten durch Ihren Arzt bestimmt werden. Es kann sein, dass mit<br />
verschiedenen Positionen experimentiert werden muss, bevor der Benutzer die<br />
effektivste Position gefunden hat. Die Positionierung kann über benachbarte,<br />
Dermatome, Myotome, Motor-, Trigger- oder Akupunktur Punkte erfolgen.<br />
Dermatome und Myotome<br />
Dies sind Gebiete des Körpers, die nur von einer einzigen Nervenwurzel<br />
enerviert sind. Jede Nervenwurzel bedient ein bekanntes Gebiet der Haut. Die<br />
Dermatome sind nach der Nervenwurzel, die sie bedienen benannt. Bitte fragen<br />
Sie IhrenArzt und beziehen Sie sich auf die Seiten 24 & 25, um mehr<br />
Informationen über die Dermatome zu erfahren.<br />
Benachbarte Platzierung<br />
Diese Art der Elektrodenplatzierung ist die am meisten benutzte Methode.<br />
Dazu wird das rote Kabel (proximal) entlang des Wirbels wo das Dermatom<br />
(auf dem Ihre Schmerzen liegen) ein- und austritt platziert. Das schwarze Kabel<br />
(distal) wird normalerweise über oder nahe der Schmerzstelle platziert. Ihr Arzt<br />
kann auch den Strom durch die Schmerzstelle kreuzen lassen oder die Klammer-<br />
Methode benutzen, wobei der Strom auf jeder Seite der Schmerzstelle durch die<br />
Nervenzweige die die Schmerzstelle versorgen geleitet wird.<br />
Akupunktur Punkte<br />
Die Platzierung der roten und schwarzen Elektroden auf der Haut bildet den<br />
elektrischen Stromkreis für TENS. Es ist die Haut selbst, die den höchsten<br />
elektrischen Widerstand für die Stimulation bildet. Ihr Arzt kann<br />
Akupunkturpunkte, die viel geringere Wiederstandswerte haben, als effektiver<br />
für die Platzierung der Elektroden bestimmen. Eine genaue Lokalisierung der<br />
Akupunkturpunkte kann schwierig sein. Bitte fragen Sie Ihren Arzt um Rat.<br />
12
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Elektroden-Typen und Ratschläge<br />
Erhältiche Typen:<br />
* Selbstklebende, hypoallergene Elektroden sind einfach anzubringen<br />
und tendieren zu einer effektiveren Leitfähigkeit. Sie haben eine<br />
typische Lebensdauer (bei guter Pflege) von 4 - 6 Wochen.<br />
Wir empfehlen, die Haut vor dem Gebrauch zu reinigen. Nach<br />
Gebrauch werden die Elektroden wieder auf den Plastikfilm<br />
gelegt, in den wiederverschliessbaren Plastikbeutel gegeben<br />
und an einem kühlen Ort gelagert.<br />
Erhåltliche Typen:<br />
40 x 40 mm (quadratisch),<br />
50 x 50 mm (quadratisch) (empfohlen zum allgemeinen<br />
Gebrauch),<br />
90 x 50 mm (rechteckig)<br />
100 x 50 mm (rechteckig) (empfohlen zum breiten Muskeln),<br />
130 x 50 mm (rechteckig),<br />
30 mm Durchmesser (rund),<br />
50 mm Durchmesser (rund),<br />
62 mm Durchmesser (rund),<br />
75 mm Durchmesser (rund).<br />
Ein paar gute Ratschläge (selbstklebende Elektroden):<br />
* Wenn die Elektroden wegen fettiger Haut nicht kleben, reinigen<br />
Sie die Haut mit Wasser und Seife, spülen Sie sie dann ab<br />
und trocknen die Fläche in der Gegend der Elektroden. Falls<br />
dies nicht funktioniert, versuchen Sie die Haut mit<br />
einem alkoholgetränkten Bausch zu reinigen.<br />
* Bei stark behaarter Haut schneiden Sie die Haare mit einer<br />
Schere ab; benutzen Sie kein Rasiermesser um die Haare zu<br />
entfernen!<br />
* Das leitende Material der Elektroden ist wasser-basiert. Wenn<br />
es gesättigt wird (z.B durch Schwitzen), verliert es seine<br />
Klebeeigenschaften. Nach Gebrauch lassen Sie die Elektroden<br />
mit der Innerfläche nach oben über Nacht offen liegen, damit sie<br />
austrocknen.<br />
13
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Vorschläge zur<br />
Elektrodenplatzierung (TENS)<br />
Arthritische Schmerzen<br />
an den Fingern<br />
+ = Rot<br />
- = Schwarz<br />
Trigeminusneuralgie<br />
Zervikalsyndrome (2 Platzierungspunkte)<br />
14<br />
Arthritische Schmerzen<br />
an den Knien<br />
1<br />
2
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Vor der Anwendung der Elektroden im Gesichtsbereich sollten<br />
Sie zuerst Ihren Therapeuten oder Arzt fragen!<br />
+ = Rot<br />
- = Schwarz<br />
Supraorbitale Zephalgie (über den Augenhöhlen lokalisierte Kopfschmerzen)<br />
Unterkiefersyndrom<br />
Herpes Zoster Phantomschmerzen (bei<br />
fehlenden Gliedmassen)<br />
15
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
+ = Rot<br />
- = Schwarz<br />
Rückenschmerz Menstruationsbeschwerden<br />
Rückenschmerzen im Bereich der Lendenwirbel (2 Platzierungspunkte)<br />
Zahnschmerzen<br />
16<br />
1 2
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Lumbago (Ischias oder Hexenschuss) (2 Platzierungspunkte)<br />
Epicondylitis<br />
(Schulter-Arm-Syndrom)<br />
1<br />
2<br />
+ = Rot<br />
- = Schwarz<br />
Fußschmerzen Knöchelschmerzen<br />
17<br />
Shulterschmerz
Pflege und Wartung<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Kontrolleinheit:<br />
* Wischen Sie die Oberfläche einmal in der Woche mit einem feuchten<br />
Tuch ab.<br />
* Benutzen Sie dazu keine Reinigungssprays oder Reiniger auf<br />
Alkoholbasis.<br />
Batterie:<br />
* Prüfen Sie in regelmäßigen Abständen den Ladezustand der Batterie.<br />
* Entfernen Sie die Batterie aus dem Batteriefach, wenn Sie das Gerät<br />
für eine längere Zeit (z.B. eine Woche) nicht benutzen.<br />
* Eine schwache Batteriespannung wird auf dem LCD-Display<br />
angezeigt. Tauschen Sie dann die Batterie gegen eine neue aus.<br />
* Benutzen Sie bevorzugt Alkaline Batterien.<br />
Kabel:<br />
* Die Kabel sollten immer sorgfältig behandelt werden. Ziehen Sie nie<br />
an den Kabeln, dies kann dazu führen, dass die Stimulation unter dem<br />
Normalwert liegt oder gar nicht funktioniert.<br />
* Untersuchen Sie die Kabel vor jedem Gebrauch nach Lösen der<br />
Verbindungen auf Beschädigungen.<br />
* Vermeiden Sie Dehnen und Verdrehen der Kabel.<br />
* Lagern Sie die Kabel sorgfältig nach jedem Gebrauch.<br />
Selbsklebende Elektroden:<br />
* Überprüfen Sie die Anschlüsse, schauen Sie, ob sie sich nicht von den<br />
Elektroden gelöst haben.<br />
* Legen Sie die Elektroden nach Gebrauch wieder auf den<br />
Plastikstreifen. Wenn die Elektroden auf den Boden fallen, kann<br />
Staub an dem Leitgel kleben bleiben, was dazu führt, dass die<br />
Elektroden nicht funktionieren.<br />
Die typische Lebensdauer der Elektrode kann reduziert werden von:<br />
* Haut-Typen und Zustand<br />
* Hautfeuchtigkeit und das Make-up<br />
Für beste Ergebnisse:<br />
* Reinigen Sie die Haut vor dem Gebrauch.<br />
* Legen Sie die Elektroden nach Gebrauch wieder auf den Plastikfolie<br />
und lagern Sie sie an einem kühlen Ort. (Nicht in der Tiefkühltruhe!).<br />
Achtung: Elektrostatische Aufladung kann das Gerät beschädigen.<br />
Nur Verity Medical Ltd. oder berufenen Distributoren/Importeuren sind<br />
berechtigt den Service zu übernehmen.<br />
18
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Krankheitszustände die auf TENS<br />
ansprechen<br />
Athritis<br />
Postoperative Schmerzen<br />
Hexenschuss<br />
Sportverletzungen<br />
Phantomschmerz nach<br />
Amputation<br />
Knochenschmerz<br />
Neuralgien<br />
Schleudertrauma<br />
Rheumatoide Arthritis<br />
Osteoarthritis<br />
19<br />
Menstruationsschmerz<br />
Schmerzen durch<br />
Krebserkrankungen<br />
Rückenschmerzen<br />
Diffuse Schmerzzustände<br />
Ischiasschmerzen<br />
Schmerzen der<br />
Schultermuskulatur<br />
Reisekrankheit<br />
Spannungsgefühle<br />
Übelkeit
Oft gestellte Fragen<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
F: Funktioniert TENS bei allen Schmerzzuständen und allen<br />
Patienten?<br />
A: Es gibt grosse Unterschiede bei Patienten mit ähnlichen<br />
Schmerzzuständen. Es ist bekannt, dass TENS in bis<br />
zu 70% aller Fälle wirkt.<br />
F: Wie kann ich meine Erfolgsaussichten verbessern?<br />
A: Suchen Sie den Rat Ihres Arzt oder Physiotherapeuten,<br />
wie Sie TENS bestmöglich anwenden.<br />
F: Wann sollte TENS möglichst nicht angewendet werden?<br />
A: Bei nicht diagnostizierten Schmerzen; bei Patienten mit<br />
Herzschrittmachern; Während der Schwangerschaft<br />
oder anderen auf Seite 5 aufgeführten Problemen.<br />
F: Kann es zu bleibenden Nebenwirkungen kommen?<br />
A: Es gibt keine bekannten bleibenden Nebenwirkungen durch die<br />
Anwendung eines TENS-Stimulators.<br />
F: Wie lange muss ich den TENS-Stimulator anwenden?<br />
A: Manche chronisch kranke Schmerzpatienten müssen den<br />
Stimulator über eine längere Zeit benutzen, manchmal sogar für<br />
Jahre. Andere Patienten müssen den Stimulator nur für kurze<br />
Zeit oder einige Wochen benutzen.<br />
F: Wo kann ich Antworten zu medizinischen oder technischen<br />
Produktfragen bekommen?<br />
A: Medizinische Produktfragen klären Sie am Besten mit Ihrem<br />
Arzt oder Physiotherapeuten ab.<br />
20
TENS<br />
Technische Daten<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
1. Zweikanal: getrennt isolierte Stromkreise.<br />
2. Amplitude: 0-90 mA; tatsächliche Stromstärke liegt aufgrund der<br />
Elektrodenimpedanz i.d.R., niedriger als angezeigt<br />
3. Typ: Konstanter Strom.<br />
4. Wellenform: symmetrisch, rechteckig biphasig mit Null Gleichstrom.<br />
5. Wählbare Impulsweite: 50µS – 300µS [2% Genauigkeit].<br />
6. Impulsrate: im Modus Kontinuierlich (CONT) 2 - 200 Hz<br />
[2% Genauigkeit].<br />
7. Mode: Kontinuierlich, Burst oder Modulation.<br />
8. Burst Modus: Bursts von 9 Impulsen (200 µS) bei 150 Hz, 2<br />
Wiederholungen jede Sekunde.<br />
9. Modulierter Modus: 6 Sekunden Zyklus mit gleichzeitiger<br />
Impulslängen- und frequenz-Modulation. Länge startet bei 200µS und<br />
nimmt innerhalb 3 Sekunden exponentiell auf 100 µS ab und geht dann<br />
in den nächsten 3 Sekunden wieder auf 200 µS zurück. Die Frequenz<br />
startet bei 100 Hz, nimmt exponentiell auf 65 Hz ab und kehrt dann<br />
auf 100 Hz zurück.<br />
10. Zeit Einstellung: variabel zwischen 1 Minute und 12 Stunden.<br />
11. Batterieanzeige: fällt die Batteriespannung unter 6.9+/- 0.2<br />
Volt, blinkt die Batterieanzeige einmal pro Sekunde.<br />
12. Falls die Batteriespannung unter 6.6 (+/- 0.2) Volt fällt, wird das<br />
Gerät nicht eingeschaltet.<br />
13. SKU-Schaltung: falls eine Stromkreisunterbrechung am Ausgang<br />
von Kanal A oder B auftritt, wird der Strom auf 0 gesetzt.<br />
14. Abmessungen: 108 x 62 x 23 mm.<br />
15. Gewicht ohne Batterie: 0.07KG; Gewicht einschließlich Batterie 0.1Kg.<br />
16. Umweltbedingungen bei Lagerung und Transport:<br />
-10 to +50 Grad Celsius<br />
0-90% Feuchtigkeit.<br />
21
Garantie<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Verity Medical Ltd. übernimmt für die Dauer von 12 Monaten, vom Tage<br />
der Lieferung an gerechnet, die Garantie, dass während dieser Zeit<br />
PelviTone kostenlos ersetzt oder instand gesetzt wird, falls ein Fehler<br />
auftreten sollte. Für Zubehör besteht keine solche Garantie. Ausgeschlossen<br />
von der Mängelhaftung sind Fehler aufgrund von übermäßiger<br />
Beanspruchung, nachlässiger oder unsachgemäßer Behandlung oder durch<br />
gewaltsame Beschädigung.<br />
Werden vom Besteller oder von einem Dritten ohne vorherige Genehmigung<br />
der Verity Medical Lt. irgendwelche Arbeiten oder Eingriffe am gelieferten<br />
Gerät vorgenommen, so erlischt die Gewährleistung.<br />
Kundenservice:<br />
Alle Anfragen an:<br />
Verity Medical Ltd : Uplands Place<br />
Drove Road<br />
Chilbolton<br />
Nr Stockbridge<br />
Hampshire SO20 6AD<br />
England<br />
Tele: +44 (0)1264 860354<br />
Fax: +44 (0)1264 860825<br />
Email: Sales@VerityMedical.co.uk<br />
Web: www.VerityMedical.co.uk<br />
ISO 9001:2000 ISO 13485:2003<br />
Dieses Produkt wird gefertigt in Übereinstimmung mit der<br />
Medizinproduktnorm MDD93/42/EEC unter Überwachung der SGS,<br />
Benannte Stelle Nr. 0120.<br />
22
Dermatomkarten<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Vorderansicht<br />
23
Dermatomkarten<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Hinteransicht<br />
24
Literaturhinweise<br />
Konventionelles TENS:<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Bates JAV, Nathan PW [1980] Transcutaneous electrical nerve<br />
stimulation for chronic pain. Anaesthesia 35: 817-22<br />
Ellis B [1995] Transcutaneous electrical nerve stimulators: outpatient<br />
response to a temporary home loan programme Br J The Rehabil 2 [8]:<br />
419-23<br />
Frampton V, Bowesher D, eds. Pain Management by Physiotherapy.<br />
Butterworth Heinemann, London: 115 –39<br />
Hosobuchi Y, Adams J E, Linchitz R [1977] Pain relief by electrical stimulation<br />
of the central gray matter in humans and its reversal by naloxone. Science<br />
197: 183 –186<br />
Lundberg TMD. Et, al [1984] Physiotherapy Vol. 70 No. 3 98-100<br />
Melzack R, Wall P D [1965] Pain mechanisms: a new theory. Science 150:<br />
971 –979<br />
Tulgar M, McGlone F, Bowsher D, Miles J B [1991b]Comparitive effectiveness<br />
of different stimulation modes in relieving pain: part II. A double blind<br />
controlled long-term clinical trial Pain 4: 156-62<br />
Walker J [1992] When self-help begins at home Prof Nurse 7 [10]: 662-4<br />
25
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
26
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Überarbeitete Fassung vom: 23/11/2006 Dokumentennummer: VM-ECS300G-OM001-1<br />
27
Distributor:<br />
Uplands Place<br />
Drove Road<br />
Chilbolton<br />
Nr Stockbridge<br />
Hampshire SO20 6AD<br />
England<br />
Tele: +44 (0)1264 860354<br />
Fax: +44 (0)1264 860825<br />
NeuroTrac TENS <strong>Bedienungsanleitung</strong><br />
Email: Sales@VerityMedical.co.uk<br />
Web: www.VerityMedical.co.uk<br />
28
