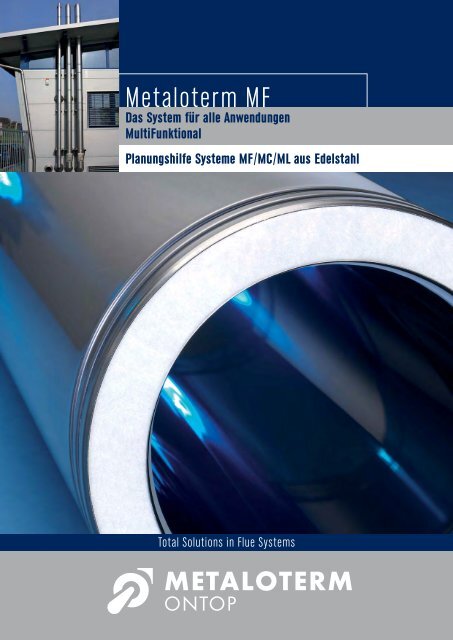

<strong>Metaloterm</strong> <strong>MF</strong><br />
Das System für alle Anwendungen<br />
MultiFunktional<br />
Planungshilfe Systeme <strong>MF</strong>/MC/ML aus Edelstahl<br />
Total Solutions in Flue Systems
Systemlösungen aus Edelstahl<br />
Inhaltsverzeichnis Seite<br />
Hinweis auf Software 2<br />
Firmenportrait 3<br />
Gesamtübersicht Lieferprogramm 4<br />
Technische Daten 5<br />
Systembeschreibungen 6-7<br />
Planungs-/Ausführungshinweise 8<br />
Anlagenbeispiele System <strong>MF</strong> 9-10<br />
Statik 11<br />
Planungshilfe Verzug 12<br />
Maßtabellen T-Stück mit Bogen 13<br />
Ummantelung 14<br />
Auslegung/Diagramme EN 13384-1 15-16<br />
Projektdaten-Erfassungsblatt 17<br />
Schnitt <strong>MF</strong>/MC Darstellung 18<br />
Bauteilzeichnungen System <strong>MF</strong> 19-31<br />
Bauteilzeichnungen System ML 32-38<br />
Notizen 38<br />
Thermographie – überzeugende Vorteile 39<br />
Lösungsbeispiele 40-43<br />
Planung leicht gemacht<br />
Fordern Sie unsere CD kostenlos an:<br />
Die ONTOP-Planungssoftware, eine moderne Hilfe<br />
•Berechnungsprogramm nach EN 13 384 für<br />
Einfach- u. Mehrfachbelegung, Kaskade, LAS<br />
•Kalkulationsprogramm<br />
•Bauteilzeichnungen für AutoCAD/Inventor<br />
•Kundeninformationen<br />
CE-Zeichen (EG-Konformitätserklärungen)<br />
Zulassungen/Produktkataloge<br />
•Planungshilfen<br />
Datanorm/Ausschreibungstexte/Fotos<br />
Planungshilfe<br />
Von Abgasschalldämpfer bis Zugbegrenzer:<br />
Die komplette Produktpalette für alle Anwendungen in der Abgastechnik<br />
ONTOP B.V. – Fertigung in Middelburg/Niederlande<br />
zertifiziert nach NEN-EN-ISO 9001:2008<br />
ONTOP Abgastechnik <strong>GmbH</strong> – Wiehl/Deutschland<br />
Zentrale: Tel.: +49 (0) 2261/708-0<br />
Vertrieb: Tel.: +49 (0) 2261/708-60 Fax: +49 (0) 2261/708-90<br />
Technik: Tel.: +49 (0) 2261/708-40 Fax: +49 (0) 2261/708-95<br />
www.metaloterm.com info.de@metaloterm.com<br />
2 3
Systemlösungen aus Edelstahl<br />
Bezeichnung Abgasleitung/Einsatzrohr/ Flexible Abgasleitung/ Abgasanlage Zu-/Abluftleitung konzentrische Abgasleitung Abgasleitung Multi-Schacht<br />
LAS/Kaskade<br />
Einsatzrohr MC = verkupfert<br />
Abgasleitung LAS<br />
Bauart einwandig<br />
einwandig<br />
dreischalig<br />
konzentrisch doppelwandig dreischalig System-/MontageSystem-/MontageMontageSystem-<br />
einwandig<br />
SystemSystemSystemabgasanlageabgasanlageabgasanlageabgasanlageabgasanlageabgasanlageabgasanlage<br />
Betriebsweise (Temperatur) Trocken/Naß Trocken/Naß Trocken/Naß Trocken/Naß Trocken/Naß Trocken/Naß Trocken Betriebsweise<br />
Betriebsweise (Druck) Unter-/Überdruck Unter-/Überdruck Unter-/Überdruck Unterdruck Unter-/Überdruck Unter-/Überdruck Unter-/Überdruck<br />
in Verbindung mit dem<br />
geeigneten Abgassystem<br />
Betriebsdruck max. [Pa] 200 200 5000 -------------------- 200 200 5000<br />
CE-Zeichen<br />
0432-BPR-119979 0071-CPD-0024 0432-BPR-119991<br />
0063-CPD-6308 0432-BPR-119904 0432-BPR-119<br />
Feuerwiderstand<br />
Zulassung/Prüfzeugnis<br />
Z-7.5-3026<br />
MPA TU München Z-7.2-3341<br />
L 90<br />
MPA Hannover<br />
Kennzeichnung nach EN 1443 T200 P1 W2 O30<br />
T200 P1 W2 O10<br />
T400 N1 W2 O70 T200 P1 W2 O T200 H1 W2 010<br />
T600 N1 D2 0 50<br />
T400 N1 D3 G (L90) T400 N1 D3 G (L90) T450 N1 W2 O 40 -------------------- T200 P1 W2 O 10 T200 P1 W2 O 25 T600 H1 D2 O 50 --------------------<br />
T200 P1 W1 O (L90)<br />
T450 N1 D3 G 50<br />
Brennstoff / Medium Gas/Heizöl EL/ Gas/Heizöl EL/ Gas/Heizöl EL/<br />
Zu-/Abluft Gas/Heizöl EL Gas/Heizöl EL Gas/Diesel Gas/Heizöl EL<br />
Festbrennstoffe Festbrennstoffe Festbrennstoffe<br />
Festbrennstoffe<br />
Abgastemp. max. mit Dichtung [°C] 200 200 200 -------------------- 200 200 > tp-600 --------------------<br />
Abgastemp. max. ohne Dichtung [°C] 400 400 450 75 -------------------- -------------------- 600 --------------------<br />
Kurzzeittemperatur max. [°C] 1000+/- 50<br />
1000+/- 50<br />
1000+/- 50 -------------------- -------------------- -------------------- -------------------- --------------------<br />
(nur Unterdruckbetrieb)<br />
(max. 30 min) (max. 30 min) (max. 30 min)<br />
Statik<br />
Schacht- und<br />
Schacht- und Schacht- und Schacht- und Schacht- und Schacht- und<br />
Wandmontage Schachtmontage Wandmontage Wandmontage Wandmontage Wandmontage Wandmontage -------------------max.<br />
freie Auskragung [m] 3,0<br />
--------------------<br />
3,0<br />
3,0<br />
2,5 bzw. 3,0<br />
2,5<br />
3,0<br />
1,5<br />
System ME ME-Flex <strong>MF</strong>/MC ML UK UE AD MS<br />
Gesamtübersicht Lieferprogramm<br />
80/100/113/130 100/130/150/180 150/180/200/230<br />
80/100 130/150/180/200 150x150, 200x200<br />
150/180<br />
200/250/300/350 250/300/350/400 (80/125)<br />
130/150/180 250/300/350/400 230x230, 270x270<br />
400/450/500/600/700 450/525/575/675 (100/150)<br />
200/250 450/500/600/700 340x340<br />
Gewicht pro lfd. Meter [kg] 1,3–9,4 bei 0,6 mm 0,51-2 4,9–36,0 2,4–6,7 2,1–2,5 1,6–4,9 7,6 – 36,0 18,5–39,0<br />
Innenschale Materialgüte<br />
1.4571/1.4404 (V4a) Formteil 1.4571/1.4404 (V4a) 1.4571/1.4404 (V4a)<br />
1.4571/1.4404 (V4a) 1.4571/1.4404 (V4a) 1.4571/1.4404 (V4a)<br />
Abgasrohr 1.4436<br />
--------------------<br />
Calciumsilikat/<br />
Innenschale Wandstärke [mm] 0,4/0,5/0,6/1,0 FT 0,6, AGR 0,12 0,4/0,5/0,6<br />
0,4<br />
0,4/0,5/0,6<br />
Vermiculite<br />
Außenschale Materialgüte<br />
-------------------- -------------------- 1.4301 (V2a) 1.4301 (V2a) 1.4301 (V2a) 1.4301 (V2a) 1.4301 (V2a)<br />
45 mm<br />
Außenschale Wandstärke [mm]<br />
0,4/0,5/0,6<br />
0,4/0,5/0,6<br />
0,4<br />
0,4<br />
0,4/0,5/0,6<br />
Innendurchmesser [mm] 80/100/113/130/150<br />
180/200/250/300<br />
350/400/450/500/600<br />
Wärmedämmung<br />
--------------------<br />
Mineralwolle<br />
> 37,5 mm<br />
Luftspaltisolierung<br />
7,5 mm<br />
-------------------- Luftspalt<br />
22,5/25 mm<br />
Mineralwolle<br />
bis 400 25 mm<br />
--------------------<br />
Mineralwolle<br />
(wahlweise)<br />
ab 450 37,5 mm<br />
15-30<br />
[mm]<br />
Dämmstärke<br />
Schacht für Neu-/Altbau<br />
für Abgasleitungen<br />
Öl/Gas/LAS<br />
und als Schornstein für<br />
feste Brennstoffe mit dem<br />
geeigneten Abgassystem;<br />
Installationsschacht L90<br />
Abgasentsorgungsanlage<br />
für Gas- und Dieselmotoren,<br />
insbesondere<br />
Netzersatzanlagen,<br />
Notstromaggregate,<br />
Abführung von<br />
Verbrennungsgasen<br />
aus Schmelz- und<br />
Trocknungsanlagen,<br />
Küchenabluft<br />
Abgasleitung für<br />
Brennwert- und<br />
Niedertemperaturfeuerstätten,<br />
Verbindungsleitung<br />
Luft-Abgassystem für<br />
raumluftunabhängige<br />
Feuerstätten,<br />
Verbindungsleitung<br />
Lüftungstechnik<br />
Zu-/Abluft<br />
Abgasanlage für BrennwertundNiedertemperaturfeuerstätten,<br />
auch einsetzbar<br />
als Schornstein, für Regelfeuerstätten,<br />
Backstraßen,<br />
Trocknungsanlagen, Ableitung<br />
von Prozeßwärme und Prozeßabgasen,<br />
Küchenabluft,<br />
Sonderfeuerstätten, BHKW<br />
mit Wärmetauscher, Verbindungsleitung,<br />
Zu-/Abluftleitung<br />
Abgasleitung für Brennwert-<br />
und Niedertemperaturfeuerstätten,<br />
auch<br />
einsetzbar als Querschnittsvermind.<br />
Einsatzbereiche u.a Abgasleitung für BrennwertundNiedertemperaturfeuerstätten,<br />
auch einsetzbar<br />
als Querschnittsvermind.,<br />
Neubau in Verbindung mit L90/<br />
L30 Schacht, Verbindungsleitung,<br />
Zu-/Abluftleitung.<br />
Luft-Abgas-System für<br />
Mehrfachbelegung mit<br />
raumluftunabhängigen<br />
Feuerstätten, Kaskaden<br />
Technische Daten<br />
System: <strong>MF</strong><br />
Bauart dreischalige Abgasanlage<br />
Betriebsweise Unter- / Überdruck; Trocken/Feucht bzw. Kondensierend<br />
Betriebsdruck max. [Pa] 5000<br />
CE-Zeichen/Zulassung 0432-BPR-119991<br />
Brennstoff Gas / Heizöl /Festbrennstoffe<br />
Betriebstemperatur [°C] 450 (Unterdruck) / 200 (Überdruck)<br />
Innendurchmesser [mm] D 100 130 150 180 200 250 300 350 400 450 500 600<br />
Außendurchmesser<br />
Lichter Querschnitt<br />
[mm] Da<br />
[cm<br />
150 180 200 230 250 300 350 400 450 525 575 675<br />
2 ] 79 133 177 254 314 488 706 962 1256 1590 1963 2826<br />
ca. Gewicht je m<br />
Innenrohr:<br />
[kg] 5,1 5,2 7,0 8,0 8,6 10,4 12,9 15,8 20,1 23,0 27,2 32,2<br />
– Werkstoff 1.4404; 1.4571 (V4a)<br />
– Materialstärke<br />
Außenmantel:<br />
[mm] bis Ø 250: 0,4; ab Ø 300: 0,5; ab Ø 450: 0,6<br />
– Werkstoff 1.4301 (V2a) edelmatt<br />
– Materialstärke [mm] Ø 100: 0,4; ab Ø 130: 0,5; ab Ø 450: 0,6<br />
Wärmedämmung Mineralwolle<br />
Dämmstärke<br />
Wärmedurchlasswiderstand<br />
[mm]<br />
[m<br />
25 bis Ø 400; 37,5 ab Ø 450 mm<br />
2 K/W] 0,55<br />
System: MC (verkupfert)<br />
Bauart dreischalige Abgasanlage, baugleich wie System <strong>MF</strong>;<br />
alle Bauteile außer Innenrohr verkupfert<br />
Betriebsweise Unter- / Überdruck; Trocken/Feucht bzw. Kondensierend<br />
Betriebsdruck max. [Pa] 5000<br />
CE-Zeichen/Zulassung 0432-BPR-119991<br />
Brennstoff Gas / Heizöl /Festbrennstoffe<br />
Betriebstemperatur [°C] 450 (Unterdruck) / 200 (Überdruck)<br />
Innendurchmesser [mm] D 100 130 150 180 200 250 300 350 400 450 500 600<br />
Außendurchmesser<br />
Lichter Querschnitt<br />
[mm] Da<br />
[cm<br />
150 180 200 230 auf Anfrage<br />
2 ] 79 133 177 254 auf Anfrage<br />
ca. Gewicht je m [kg] 5,1 5,2 7,0 8,0 auf Anfrage<br />
– Werkstoff 1.4404; 1.4571 (V4a)<br />
– Materialstärke<br />
Außenmantel:<br />
[mm] bis Ø 250: 0,4; ab Ø 300: 0,5; ab Ø 450: 0,6<br />
– Werkstoff 1.4301 (V2a)<br />
– Materialstärke [mm] Ø 100: 0,4; ab Ø 130: 0,5<br />
Kupferschicht (galvanisiert) [µm] ca. 0,55<br />
Wärmedämmung Mineralwolle<br />
Dämmstärke<br />
Wärmedurchlasswiderstand<br />
[mm]<br />
[m<br />
25<br />
2 K/W] 0,55<br />
System: ML<br />
Bauart einwandige Luftleitung<br />
Betriebsweise Unterdruck; Trocken / Feucht<br />
Betriebsdruck max. [Pa] bauseitig abdichten<br />
Statik CE 0432-BPR-119991<br />
Betriebstemperatur max. [°C] 75<br />
Durchmesser<br />
Lichter Querschnitt<br />
[mm] D<br />
[cm<br />
150 180 200 230 250 300 350 400 450 525 575 675<br />
2 ] 117 254 314 415 488 706 962 1256 1590 2164 2596 3578<br />
ca. Gewicht je m [kg] 2,4 2,8 3,1 3,6 3,9 4,7 5,4 6,4 6,7 7,4 8,2 9,8<br />
Werkstoff 1.4301 (V2a) edelmatt<br />
Materialstärke [mm] 0,5/0,6<br />
4 5
Systemlösungen aus Edelstahl<br />
Das System <strong>Metaloterm</strong>® <strong>MF</strong><br />
<strong>Metaloterm</strong>® <strong>MF</strong> – die dreischalige Abgasanlage für alle Regelfeuerstätten.<br />
Dreischalig – hochwertig – sicher.<br />
Das System <strong>Metaloterm</strong>® <strong>MF</strong> ist eine kondensat- und druckdichte Abgasleitung für Abgastemperaturen bis 200° C (z. B. Niedertemperatur- und Brennwertfeuerstätten)<br />
und auch einsetzbar als Schornstein (z. B. bei Festbrennstofffeuerstätten).<br />
Das für den Innen- und Außenbereich geeignete System bietet ein Optimum an Leistung und erfüllt alle Voraussetzungen an Sicherheit, Wirtschaftlichkeit und<br />
Ästhetik.<br />
Sicherheit – durch Verwendung von korrosionsbeständigem Edelstahl (V4a) und hochwertigen, säure- und temperaturbeständigen Speziallippendichtungen.<br />
Wirtschaftlichkeit – durch den optimierten Materialeinsatz, ohne Kompromiß bei der Haltbarkeit und überzeugende Funktionalität, die sich in entscheidenden<br />
Details widerspiegelt. Eine optimierte Wärmedämmung aus Mineralfaser garantiert einen Wärmedurchlaßwiderstand von 0,55 m 2 K/W.<br />
Ästhetik – durch den Außenmantel aus Edelstahl (V2a) wird eine ansprechende Optik erzielt (edelmatt).<br />
Durch den „Muffensuchrand“ und das eingezogene Einsteckende ergibt sich ein wesentlicher Vorteil des Systems <strong>Metaloterm</strong>® <strong>MF</strong> für die schnelle und problemlose<br />
Montage. Ein Abscheren oder Verrutschen der werkseitig eingelegten Dichtung wird so vermieden.<br />
Die gesteckten Elemente werden durch ein Klemmband kraftschlüssig verbunden. Die Längsnähte sind lasergeschweißt. Das Abgassystem <strong>Metaloterm</strong>® <strong>MF</strong><br />
zeichnet sich durch geringen Platzbedarf, geringes Gewicht, handliche Baugrößen und qualitätsüberwachte Bauteile nach ISO 9001 aus.<br />
Das System <strong>Metaloterm</strong>® MC<br />
<strong>Metaloterm</strong>® MC – die dreischalige verkupferte Abgasanlage für alle Regelfeuerstätten.<br />
Dreischalig – hochwertig – sicher.<br />
Das System <strong>Metaloterm</strong>® MC ist eine kondensat- und druckdichte Abgasleitung für Abgastemperaturen bis 200° C (z. B. Niedertemperatur- und Brennwertfeuerstätten)<br />
und auch einsetzbar als Schornstein (z. B. bei Festbrennstofffeuerstätten).<br />
Das für den Innen- und Außenbereich geeignete System bietet ein Optimum an Leistung und erfüllt alle Voraussetzungen an Sicherheit, Wirtschaftlichkeit und<br />
Ästhetik.<br />
Sicherheit – durch Verwendung von korrosionsbeständigem Edelstahl (V4a) und hochwertigen, säure- und temperaturbeständigen Speziallippendichtungen.<br />
Wirtschaftlichkeit – durch den optimierten Materialeinsatz, ohne Kompromiß bei der Haltbarkeit und überzeugende Funktionalität, die sich in entscheidenden<br />
Details widerspiegelt. Eine optimierte Wärmedämmung aus Mineralfaser garantiert einen Wärmedurchlaßwiderstand von 0,55 m 2 K/W.<br />
Ästhetik – durch den verkupferten Außenmantel wird eine ansprechende Optik erzielt.<br />
Durch den „Muffensuchrand“ und das eingezogene Einsteckende ergibt sich ein wesentlicher Vorteil des Systems <strong>Metaloterm</strong>® MC für die schnelle und problemlose<br />
Montage. Ein Abscheren oder Verrutschen der werkseitig eingelegten Dichtung wird so vermieden.<br />
Die gesteckten Elemente werden durch ein Klemmband kraftschlüssig verbunden. Die Längsnähte sind lasergeschweißt. Das Abgassystem <strong>Metaloterm</strong>® MC<br />
zeichnet sich durch geringen Platzbedarf, geringes Gewicht, handliche Baugrößen und qualitätsüberwachte Bauteile nach ISO 9001 aus.<br />
Das System <strong>Metaloterm</strong>® ML<br />
<strong>Metaloterm</strong>® ML - die einwandige Zu- und Abluftleitung aus Edelstahl.<br />
Einwandig - hochwertig - sicher.<br />
Systembeschreibungen<br />
Das System <strong>Metaloterm</strong>® ML ist eine einwandige Zu- und Abluftleitung aus Edelstahl in Elementbauweise.<br />
Die einzelnen Elemente sind durch eine Spezialkupplung und ein Klemmband miteinander kraftschlüssig verbunden. Die Längenelemente sind lasergeschweißt;<br />
alle anderen Schweißnähte sind WIG-geschweißt, gebeizt und passiviert. Alle Bauelemente sind aus dem korrosionsbeständigen, austhenitischen Edelstahl der<br />
Werkstoff Nr. 1.4301. Das System ML ist optisch identisch mit dem wärmegedämmten Abgassystem <strong>MF</strong>, so dass bei Montage beider Systeme ein einheitliches<br />
Gesamtbild vorliegt.<br />
Systembeschreibungen<br />
Neutralisation<br />
Umweltschonende und energiesparende Wärmeerzeuger werden heute mit so niedrigen Abgastemperaturen betrieben, daß mit dem Auftreten von Kondensaten<br />
gerechnet werden muß – für die modernen Abgassysteme kein Problem.<br />
Sofern ein neuer, feuchteunempfindlicher Schornstein vorhanden ist oder eine entsprechende Sanierung vorgenommen wurde, darf im Abgasweg Feuchtigkeit<br />
anfallen. Für die umweltgerechte Entsorgung des Kondensats gibt es spezielle Neutralisationsanlagen wie das NEUTRA-Gerät, das zusammen mit den ONTOP Schornsteinsystem<br />
installiert wird. Bei dem Kondensat handelt es sich um eine saure Lösung aus Abgasbestandteilen wie Schwefeloxiden (SO2, SO3), Kohlenwasserstoffen,<br />
Stickoxiden (NOx), Chlorwasserstoffen und Wasser. Der Gehalt an Schwefelbestandteilen ist dabei brennstoffabhängig zu sehen. Die Einleitung in die Kanalisation erfogt<br />
unter Berücksichtigung der Arbeitsblätter A115 bzw. M251 der Abwassertechnischen Vereinigung (ATV). Zudem gelten die Vorschriften der Wasserbehörden und ggf.<br />
auch landesspezifische Vorschriften.<br />
Das zu neutralisierende Kondensat mit ph-Werten von 3-4 durchströmt das NEUTRA drucklos und löst beim Durchfließen das im Inneren des Behälters befindliche<br />
Granulat.<br />
Den Ablauf der chemischen Reaktion muß man sich wie folgt vorstellen: Das alkalisch reagierende Hydrolit löst sich durch die Säuren langsam auf und hebt dadurch den<br />
ph-Wert in den neutralen Bereich. Aus Säure plus Base wird Wasser plus Salz. Im freien Überlauf verläßt das neutrale Abwasser mit ph-Werten von 6,5-8 das NEUTRA-<br />
Gerät und kann der Kanalisation zugeführt werden.<br />
NEUTRA ist vorwiegend für den Einsatz bei gasbefeuerten Wärmeerzeugern konzipiert. Mit einer Füllung Granulat können bis zu 6 l/h Kondensat über eine Standzeit von<br />
einer Heizperiode neutralisiert werden. Dient NEUTRA zum Anschluß an einen feuchteunempfindlichen Schornstein, erhöht sich je nach Abgastemperatur und Bauhöhe<br />
der Abgasanlage die anschließbare Leistung auf über 6 l/h.<br />
Die Aufstellung des Gerätes erfolgt innerhalb des Gebäudes in der Nähe des Wärmeerzeugers. Außenliegende Kondensatablaufleitungen sollten so kurz wie möglich<br />
verlegt und ggf. wärmegedämmt sein.<br />
Energieeinsparung und Umweltschutz sind Wechselwirkungen, die es zu optimieren gilt. Der Kondensatanfall im Abgasweg kann mit dem richtigen System zu einem<br />
Beitrag zum Umweltschutz werden.<br />
Geeignete Abgaskomponenten von ONTOP sichern den Erhalt der Bausubstanz: Eine rundum saubere Sache, nicht nur für die Umwelt.<br />
Abgasschalldämpfer<br />
Anwendung: Die erhöhten Anforderungen an den Schallschutz im Wohnungs-, Gewerbe- und Industriebau erfordern geräuschdämpfende Maßnahmen bei der Heizungsanlage.<br />
Ein erheblicher Teil der Geräuschentwicklung im Brennraum und in den Heizgaswegen wird über die Abgasstrecke als Luftschall abgestrahlt. Außerdem<br />
können Resonanzerscheinungen auftreten, die durch die Schwingungen der Verbrennungsgeräusche erzeugt worden sind. Diese Geräusche und die Übertragung in<br />
den Schornstein und damit auf das Bauwerk lassen sich durch einen Abgasschalldämpfer wirkungsvoll vermindern.<br />
Alle ONTOP-Abgasschalldämpfer sind für die Betriebsweise Trocken/Naß und Unter-/Überdruck geeignet und werden je nach Ausführung des Abgassystems mit<br />
entsprechenden Adaptern geliefert.<br />
Arbeitsweise: Abgasschalldämpfer arbeiten auf der Basis der Schallabsorption. Dabei wird die Bewegungsenergie der Abgase durch Reibung abgebaut. Dieser Zugbedarf<br />
des Schalldämpfers ist bei der Schornsteinberechnung zu berücksichtigen, wenn es sich um eine Feuerung mit natürlichem Auftrieb im Schornstein handelt.<br />
Mit Hilfe der Abgasschalldämpfer läßt sich der Schalldruckpegel in der Abgasstrecke je nach Ausführung um etwa 10-15 dB senken. Dabei werden vor Allem die<br />
Frequenzen herausgefiltert, die zur Resonanz im Schornstein führen. Einfügungsdämpfungen von 20-25 dB auf Anfrage.<br />
Nebenluftvorrichtung<br />
Der Betrieb energiesparender Feuerstätten stellt hohe Anforderungen an den Schornstein. Die optimale Nutzung des Brennstoffes erfordert einen gleichbleibenden<br />
Schornsteinzug, auch bei einem möglichen Teillastbetrieb. Außerdem sollte während der Betriebspausen der Schornsteinzug auf den Mindestwert beschränkt werden,<br />
um die Stillstandsverluste möglichst gering zu halten. Die Nebenluftvorrichtung bietet die Möglichkeit, den Schornstein auf die Feuerstätte, unabhängig von der<br />
Betriebsweise, innerhalb vorgegebener Grenzen abzustimmen.<br />
Dabei ergeben sich folgende Vorteile:<br />
• Konstanter Schornsteinzug, d.h. Abbau eines zu großen Unterdruckes, der sich trotz Bemessung nach EN 13384 Teil 1 durch Verwendung<br />
handelsüblicher Querschnittsmaße sowie durch Witterungseinflüsse ergibt.<br />
• Erhöhung der Abgasgeschwindigkeit und damit stabile Strömungsverhältnisse sowie bessere Abgasverteilung in der Atmosphäre.<br />
• Verbesserung des Startverhaltens bei Gebläsebrennern.<br />
Mit einer Nebenluftvorrichtung wird also der Betriebswirkungsgrad einer Feuerstätte gesteigert und die Stillstandsverluste bis zu mehr als die Hälfte gesenkt.<br />
Energie wird gespart – die Umwelt entlastet.<br />
6 7
Systemlösungen aus Edelstahl<br />
Planungs-/Ausführungshinweise System <strong>MF</strong>/MC<br />
Planungshinweise<br />
Für die Abgasanlage ist eine Bemessung gemäß EN 13384 mit den anlagenspezifischen Daten (Brenner, Kessel, Abgasführung) zu erstellen. Für die Errichtung von<br />
Abgasanlagen in oder an Gebäuden gelten die bauaufsichtlichen Vorschriften der Länder (FeuVO).<br />
Abgasanlagen müssen gereinigt und auf ihren freien Querschnitt und Dichtheit geprüft werden können. Im Aufstellraum der Feuerstätte ist mindestens eine Reinigungs-<br />
und Prüföffnung anzuordnen. Abgasanlagen in Gebäuden, die nicht von der Mündung aus geprüft und gereinigt werden können, müssen im oberen Teil der<br />
Abgasanlage oder über Dach eine weitere Reinigungsöffnung haben. Für Abgasleitungen mit Bauhöhen im senkrechten Abschnitt von 15 m, einer Leitungslänge im<br />
waagerechten Abschnitt von 2 m und einem maximalen Leitungsdurchmesser von 150 mm mit maximal einer Umlenkung (außer der Umlenkung direkt am Kessel<br />
und im Schacht), genügt eine Reinigungs- und Prüföffnung im Aufstellraum der Feuerstätte.<br />
Bei Verwendung von <strong>Metaloterm</strong>® <strong>MF</strong> an der Außenwand muß im unteren Teil der Abgasanlage mindestens eine Reinigungsöffnung vorhanden sein. Gemäß der<br />
1. BImSchV muß die Abgasleitung innerhalb des Aufstellraumes der Feuerstätte an geeigneter Stelle eine Meßöffnung haben, soweit dies die angeschlossene<br />
Feuerstätte erfordert.<br />
Sofern die Ableitung des anfallenden Kondensats nicht über die Feuerstätte erfolgt, muß nahe des Feuerstättenanschlusses in der Abgasleitung ein Kondensatablaufstutzen<br />
angeordnet sein. An den Kondensatablaufstutzen ist zur Abführung von Kondensat ein Kondensatablauf mit einem Geruchsverschluß aus korrosionsbeständigem<br />
Baustoff und mit einer Sperrwasserhöhe von mindestens 150 mm anzuordnen.<br />
Der Innendurchmesser des Kondensatablaufs muß mindestens 15 mm betragen. Das in der Abgasleitung anfallende Kondensat ist ordnungsgemäß abzuleiten.<br />
Hierfür sind die wasserrechtlichen Vorschriften der Länder und die Satzungen der örtlichen Entsorgungsunternehmen maßgebend. Hinweise und Empfehlungen für<br />
die Einleitung von Kondensat in die öffentlichen Entwässerungs- und Kleinkläranlagen geben das Arbeitsblatt A115 und das Merkblatt M251 der Abwassertechnischen<br />
Vereinigung e. V. Grundsätzlich empfehlen wir den Einsatz der Neutralisationseinheit NEUTRA.<br />
Bei der Planung sind die einschlägigen baulichen Vorschriften, die Zulassung sowie die örtlichen Gegebenheiten zu berücksichtigen.<br />
Bei Fragen zur Planung, der Bauteilauswahl oder zu baurechtlichen Belangen stehen wir Ihnen gerne zur Verfügung.<br />
Überzeugende Systemvorteile<br />
• ein System für alle Anwendungsbereiche<br />
• lasergeschweißt<br />
• werkseitig eingelegte säure- und temperaturbeständige Spezial-Lippendichtung<br />
• schnelle, problemlose Montage durch Muffensuchrand und eingezogenes Einsteckende<br />
• kein Abscheren oder Verrutschen der Dichtlippen<br />
• Formstabilität durch Versteifungssicken<br />
• gewichtleichte Bauelemente<br />
• sofort betriebsbereit<br />
• edelmatt<br />
Wandrosette<br />
<strong>MF</strong>S<br />
Doppelwandfutterrohr<br />
<strong>MF</strong>PR<br />
Anlagenbeispiele System <strong>MF</strong><br />
Regenhaube<br />
mit Windabweiser<br />
und Inspektionsöffnung<br />
<strong>MF</strong>KR<br />
Gebäudeabspannband<br />
<strong>MF</strong>MB<br />
Längenelemente<br />
<strong>MF</strong> 100/50/25<br />
Gebäudeabspannband<br />
<strong>MF</strong>MB<br />
T-Anschlußstück<br />
<strong>MF</strong>T90<br />
Wandstütze<br />
<strong>MF</strong>O<br />
Längenelement<br />
<strong>MF</strong> 25<br />
Rußtopf <strong>MF</strong>RBK<br />
abnehmbar<br />
8 9<br />
Übergangsstück<br />
EW-DW<br />
<strong>MF</strong>AGA<br />
Mündungsabschluss<br />
<strong>MF</strong>MA<br />
Inspektionselement/<br />
Unterdruck<br />
<strong>MF</strong>IH<br />
Gebäudeabspannband<br />
<strong>MF</strong>MBV<br />
Offene<br />
Fundamentverankerung<br />
<strong>MF</strong>APO<br />
Wand-/Zwischenstütze<br />
<strong>MF</strong>OH<br />
Gebäudeabspannband<br />
<strong>MF</strong>MBV<br />
T-Anschlußstück<br />
<strong>MF</strong>T 90<br />
Inspektionselement/<br />
Unterdruck<br />
<strong>MF</strong>IH<br />
Fundamentverankerung<br />
mit Kondensatablauf 3/4‘‘<br />
<strong>MF</strong>APU<br />
Wand-/Zwischenstütze<br />
<strong>MF</strong>OH
Systemlösungen aus Edelstahl<br />
Mauerblende<br />
<strong>MF</strong>MP<br />
Übergangsstück<br />
EW-DW<br />
<strong>MF</strong>A<br />
Anlagenbeispiele System <strong>MF</strong><br />
Mündungsabschluss<br />
<strong>MF</strong>MA<br />
Inspektionselement<br />
<strong>MF</strong>I<br />
Gebäudeabspannband<br />
<strong>MF</strong>MBV<br />
(ggf. statische<br />
Klemmbänder erforderlich)<br />
Gebäudeabspannband<br />
<strong>MF</strong>MBV<br />
(ggf. statische<br />
Klemmbänder erforderlich)<br />
T-Anschlußstück 87°<br />
mit gegenüberliegender<br />
Inspektion<br />
<strong>MF</strong>TI 87<br />
Kondensatschale<br />
mit zentralem<br />
Kondensatablauf 3/4“<br />
<strong>MF</strong>RBK<br />
Zwischenstütze<br />
<strong>MF</strong>OHZ<br />
10<br />
Wandstütze<br />
<strong>MF</strong>O<br />
Wandrosette<br />
<strong>MF</strong>S<br />
Übergangsstück<br />
EW-DW<br />
<strong>MF</strong>A<br />
Mündungsabschluss<br />
<strong>MF</strong>MA<br />
Gebäudeabspannband<br />
<strong>MF</strong>MB<br />
Längenelemente<br />
<strong>MF</strong> 100/50/25<br />
Bogen 87°<br />
<strong>MF</strong>B87<br />
Maximale Montagehöhen und Abstände<br />
Das Maß A gibt die zulässigen Aufbauhöhen oberhalb von<br />
Formteilen an. Der Bemessung sind ausreichende Sicherheitszahlen<br />
nach EN 1859 zugrunde gelegt. Das Maß B<br />
berücksichtigt die vertikalen Lasten aus den Elementen<br />
und gibt die statischen Aufbauhöhen von Wandstützen für<br />
die Längenelemente <strong>MF</strong> 100, <strong>MF</strong> 50 und <strong>MF</strong> 25 an.<br />
Werden die Maße A oder B überschritten, sind weitere<br />
statische Maßnahmen wie der Einbau einer zusätzlichen<br />
Zwischenstütze erforderlich. Dadurch wird das Gewicht<br />
des darüberliegenden Schornsteinabschnitts wieder<br />
aufgefangen.<br />
Dübelanschlusskräfte für System <strong>MF</strong>/MC + ML<br />
Für die Aufnahme der auftretenden Windkräfte (Horizontalbe-<br />
lastung) müssen in bestimmten Montageabständen (Maß C)<br />
zusätzliche Gebäudeabspannbänder <strong>MF</strong>MB bzw. <strong>MF</strong>MBV mon-<br />
tiert werden.<br />
Das Maß D gibt die freie Kragarmlänge oberhalb der letzten<br />
Befestigung am aussteifenden Gebäudeteil an. Wegen des<br />
sich einstellenden großen Hebelarms bei einer freien Krag-<br />
länge von 3 m und einem Wandabstand von 400 mm werden<br />
oberhalb und unterhalb der letzten Gebäudeanbindung je<br />
ein statisches Klemmband <strong>MF</strong>SK am Elementstoß installiert<br />
(Montageanweisung beachten).<br />
Ø [mm] 100 130 150 180 200 250 300 350 400 450 500 600<br />
A [m] <strong>MF</strong>T45 30 30 25 20 20 17 10 10 9 9 8 8<br />
<strong>MF</strong>T87/<strong>MF</strong>T90 30 30 30 25 25 20 15 15 12 11 10 9<br />
<strong>MF</strong>TR/<strong>MF</strong>I 30 30 30 25 25 20 15 15 12 11 10 9<br />
B [m] <strong>MF</strong>O 1/<strong>MF</strong>O 2 10 10 10 10 10 10 - - - - - -<br />
<strong>MF</strong>OHZ 2/<strong>MF</strong>OHZ 4 10 10 10 10 10 10 - - - - - -<br />
<strong>MF</strong>OH 2/<strong>MF</strong>OH 4 40 40 40 35 35 25 20 17 17 12 12 10<br />
C [m] <strong>MF</strong>MB 4 4 4 4 4 4 4 4 4 4 4 4<br />
<strong>MF</strong>MBV 4 4 4 4 4 4 4 4 4 4 4 4<br />
D [m] <strong>MF</strong>MB 2 2 2 2 2 2 2 2 2 2 2 2<br />
<strong>MF</strong>MBV 2 2 2 2 2 2 2 2 2 2 2 2<br />
<strong>MF</strong>MBV+2 <strong>MF</strong>SK 3 3 3 3 3 3 3 3 3 3 3 3<br />
<strong>MF</strong>DQ 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3<br />
Maße in m<br />
<strong>MF</strong>MB <strong>MF</strong>MBV<br />
Montageabstand 4 m<br />
<strong>MF</strong>MBV<br />
Freier Kragarm 3 m<br />
<strong>MF</strong>O 1 <strong>MF</strong>O 2 <strong>MF</strong>OH 2 <strong>MF</strong>OH 4 <strong>MF</strong>OHZ 2 <strong>MF</strong>OHZ 4<br />
Wandabstand<br />
Wandabstand Wandabstand Wandabstand Wandabstand Wandabstand<br />
Innen-Ø 90 mm 200 mm300 mm400 mm200 mm300 mm400 mm 90 mm 200 mm200 mm 400 mm 200 mm 400 mm<br />
100 0,50 0,67 0,89 1,19 0,84 1,12 1,40 0,26 0,27 0,46 0,67 0,27 0,36<br />
130 0,64 0,74 0,97 1,20 0,93 1,21 1,50 0,35 0,32 0,60 0,85 0,32 0,41<br />
150 0,74 0,78 1,01 1,25 0,98 1,27 1,56 0,42 0,38 0,70 0,98 0,38 0,47<br />
180 0,91 0,85 1,08 1,32 1,06 1,35 1,65 0,37 0,44 0,75 1,04 0,44 0,55<br />
200 1,03 0,89 1,13 1,37 1,11 1,41 1,71 0,43 0,47 0,72 1,16 0,47 0,58<br />
250 1,37 1,00 1,23 1,48 1,25 1,54 1,84 0,58 0,56 0,67 1,06 0,56 0,67<br />
300 1,74 1,10 1,34 1,58 1,37 1,67 1,98 - - 0,78 1,00 - -<br />
350 1,09 1,20 1,44 1,68 1,50 1,80 2,10 - - 0,81 1,02 - -<br />
400 1,21 1,30 1,54 1,79 1,63 1,93 2,23 - - 0,98 1,21 - -<br />
450 1,56 1,46 1,69 1,94 1,82 2,12 2,42 - - 0,69 1,33 - -<br />
500 1,34 1,56 1,79 2,04 1,95 2,24 2,55 - - 0,99 1,49 - -<br />
600 1,75 1,76 1,99 2,24 2,20 2,49 2,80 - - 1,09 1,57 - -<br />
Dübelanschlußkräfte je Befestigungsdübel in KN.<br />
Angaben bei den Gebäudeabspannbändern gelten für Höhen über Gelände von 8 bis 20 m. Bei Höhen über Gelände von 0 bis 8 m dürfen die Kräfte der<br />
Halterungen <strong>MF</strong>MB und <strong>MF</strong>MBV mit dem Beiwert 0,63 ermäßigt werden; bzw. von 20 bis 100 m müssen die Kräfte der Halterungen mit dem Beiwert<br />
1,38 vergrößert werden.<br />
11<br />
Technische Änderungen vorbehalten
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
einzusetzende Länge<br />
Planungshilfe für Systeme <strong>MF</strong>/MC/ML Maßtabellen T-Stück mit Bogen<br />
Hinweis:<br />
Die einschlägigen Vorschriften (z.B. DIN V 18160 Teil 1) sind zu beachten.<br />
Ggf. eine Reinigung bzw. Inspektionsöffnung vorsehen<br />
Durchmesser - Innen<br />
Länge Winkel 100 130 150 180 200 250 300 350 400 450 500 600<br />
15 °<br />
h<br />
x<br />
275<br />
35<br />
295<br />
40<br />
315<br />
40<br />
335<br />
45<br />
355<br />
45<br />
395<br />
50<br />
395<br />
50<br />
395<br />
50<br />
490<br />
65<br />
435<br />
55<br />
435<br />
55<br />
435<br />
55<br />
0 30 °<br />
h<br />
x<br />
260<br />
70<br />
280<br />
75<br />
300<br />
80<br />
315<br />
85<br />
335<br />
90<br />
375<br />
100<br />
375<br />
100<br />
375<br />
100<br />
465<br />
125<br />
510<br />
135<br />
535<br />
145<br />
580<br />
155<br />
45 °<br />
h<br />
x<br />
240<br />
100<br />
255<br />
105<br />
275<br />
115<br />
290<br />
120<br />
305<br />
125<br />
340<br />
140<br />
425<br />
175<br />
425<br />
175<br />
460<br />
190<br />
595<br />
245<br />
630<br />
260<br />
705<br />
290<br />
15 °<br />
h<br />
x<br />
515<br />
100<br />
535<br />
105<br />
555<br />
105<br />
575<br />
110<br />
595<br />
110<br />
635<br />
115<br />
635<br />
115<br />
635<br />
115<br />
735<br />
130<br />
675<br />
120<br />
675<br />
120<br />
675<br />
120<br />
250 mm 30 °<br />
h<br />
x<br />
480<br />
195<br />
495<br />
200<br />
515<br />
205<br />
535<br />
210<br />
550<br />
215<br />
590<br />
225<br />
590<br />
225<br />
590<br />
225<br />
685<br />
250<br />
725<br />
260<br />
750<br />
270<br />
800<br />
280<br />
45 °<br />
h<br />
x<br />
415<br />
275<br />
435<br />
285<br />
450<br />
290<br />
465<br />
295<br />
485<br />
305<br />
520<br />
320<br />
605<br />
355<br />
605<br />
355<br />
640<br />
370<br />
775<br />
425<br />
810<br />
440<br />
880<br />
470<br />
15 °<br />
h<br />
x<br />
760<br />
165<br />
780<br />
170<br />
800<br />
170<br />
815<br />
175<br />
835<br />
175<br />
875<br />
180<br />
875<br />
180<br />
875<br />
180<br />
975<br />
195<br />
915<br />
185<br />
915<br />
185<br />
915<br />
185<br />
500 mm 30 °<br />
h<br />
x<br />
695<br />
320<br />
715<br />
325<br />
730<br />
330<br />
750<br />
335<br />
770<br />
340<br />
805<br />
350<br />
805<br />
350<br />
805<br />
350<br />
900<br />
375<br />
940<br />
385<br />
965<br />
395<br />
1015<br />
405<br />
45 °<br />
h<br />
x<br />
595<br />
455<br />
610<br />
460<br />
625<br />
465<br />
645<br />
475<br />
660<br />
480<br />
695<br />
495<br />
780<br />
530<br />
780<br />
530<br />
815<br />
545<br />
950<br />
600<br />
985<br />
615<br />
1055<br />
645<br />
15 °<br />
h<br />
x<br />
1000<br />
230<br />
1020<br />
235<br />
1040<br />
235<br />
1060<br />
240<br />
1080<br />
240<br />
1120<br />
245<br />
1120<br />
245<br />
1120<br />
245<br />
1215<br />
260<br />
1155<br />
250<br />
1155<br />
250<br />
1155<br />
250<br />
750 mm 30 °<br />
h<br />
x<br />
910<br />
445<br />
930<br />
450<br />
950<br />
455<br />
965<br />
460<br />
985<br />
465<br />
1025<br />
475<br />
1025<br />
475<br />
1025<br />
475<br />
1115<br />
500<br />
1155<br />
510<br />
1185<br />
520<br />
1230<br />
530<br />
45 °<br />
h<br />
x<br />
770<br />
630<br />
785<br />
635<br />
805<br />
645<br />
820<br />
650<br />
840<br />
660<br />
870<br />
670<br />
955<br />
705<br />
955<br />
705<br />
990<br />
720<br />
1130<br />
780<br />
1160<br />
790<br />
1235<br />
820<br />
15 °<br />
h<br />
x<br />
1240<br />
295<br />
1260<br />
300<br />
1280<br />
300<br />
1300<br />
305<br />
1320<br />
305<br />
1360<br />
310<br />
1360<br />
310<br />
1360<br />
310<br />
1455<br />
325<br />
1400<br />
315<br />
1400<br />
315<br />
1400<br />
315<br />
1000 mm 30 °<br />
h<br />
x<br />
1125<br />
570<br />
1145<br />
575<br />
1165<br />
580<br />
1185<br />
585<br />
1200<br />
590<br />
1240<br />
600<br />
1240<br />
600<br />
1240<br />
600<br />
1335<br />
625<br />
1375<br />
635<br />
1400<br />
645<br />
1450<br />
655<br />
45 °<br />
h<br />
x<br />
945<br />
805<br />
965<br />
815<br />
980<br />
820<br />
995<br />
825<br />
1015<br />
835<br />
1050<br />
850<br />
1135<br />
885<br />
1135<br />
885<br />
1170<br />
900<br />
1305<br />
955<br />
1340<br />
970<br />
1410<br />
1000<br />
15 °<br />
h<br />
x<br />
1485<br />
360<br />
1500<br />
360<br />
1520<br />
365<br />
1540<br />
370<br />
1560<br />
370<br />
1600<br />
375<br />
1600<br />
375<br />
1600<br />
375<br />
1700<br />
390<br />
1640<br />
380<br />
1640<br />
380<br />
1640<br />
380<br />
1250 mm 30 °<br />
h<br />
x<br />
1345<br />
695<br />
1360<br />
700<br />
1380<br />
705<br />
1400<br />
710<br />
1420<br />
715<br />
1455<br />
725<br />
1455<br />
725<br />
1455<br />
725<br />
1550<br />
750<br />
1590<br />
760<br />
1615<br />
770<br />
1665<br />
780<br />
45 °<br />
h<br />
x<br />
1125<br />
985<br />
1140<br />
990<br />
1155<br />
995<br />
1175<br />
1005<br />
1190<br />
1010<br />
1225<br />
1025<br />
1310<br />
1060<br />
1310<br />
1060<br />
1345<br />
1075<br />
1480<br />
1130<br />
1515<br />
1145<br />
1585<br />
1175<br />
15 °<br />
h<br />
x<br />
1725<br />
425<br />
1745<br />
425<br />
1765<br />
430<br />
1785<br />
430<br />
1805<br />
435<br />
1840<br />
440<br />
1840<br />
440<br />
1840<br />
440<br />
1940<br />
455<br />
1880<br />
445<br />
1880<br />
445<br />
1880<br />
445<br />
1500 mm 30 °<br />
h<br />
x<br />
1560<br />
820<br />
1580<br />
825<br />
1600<br />
830<br />
1615<br />
835<br />
1635<br />
840<br />
1670<br />
850<br />
1670<br />
850<br />
1670<br />
850<br />
1765<br />
875<br />
1805<br />
885<br />
1835<br />
895<br />
1880<br />
905<br />
45 °<br />
h<br />
x<br />
1300<br />
1160<br />
1315<br />
1165<br />
1335<br />
1175<br />
1350<br />
1180<br />
1370<br />
1190<br />
1400<br />
1200<br />
1485<br />
1235<br />
1485<br />
1235<br />
1520<br />
1250<br />
1660<br />
1310<br />
1690<br />
1320<br />
1765<br />
1350<br />
15 °<br />
h<br />
x<br />
1964<br />
489<br />
1983<br />
491<br />
2003<br />
494<br />
2023<br />
497<br />
2042<br />
499<br />
2082<br />
504<br />
2082<br />
504<br />
2082<br />
504<br />
2180<br />
517<br />
2123<br />
510<br />
2123<br />
510<br />
2123<br />
510<br />
1750 mm 30 °<br />
h<br />
x<br />
1775<br />
945<br />
1794<br />
950<br />
1812<br />
955<br />
1831<br />
960<br />
1850<br />
965<br />
1887<br />
975<br />
1887<br />
975<br />
1887<br />
975<br />
1980<br />
1000<br />
2019<br />
1010<br />
2057<br />
1020<br />
2094<br />
1030<br />
45 °<br />
h<br />
x<br />
1476<br />
1336<br />
1494<br />
1344<br />
1511<br />
1351<br />
1528<br />
1358<br />
1545<br />
1365<br />
1579<br />
1379<br />
1664<br />
1414<br />
1664<br />
1414<br />
1698<br />
1428<br />
1835<br />
1485<br />
1869<br />
1499<br />
1937<br />
1527<br />
<strong>MF</strong>T 87 mit <strong>MF</strong>B 87<br />
T-Stück 87° mit Bogen 87°<br />
Di 100 130 150 180 200 250 300 350 400 450 500 600<br />
Da 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 500 500 500 500 500 500 500 600 650 700 800 1000<br />
g 250 250 250 250 250 250 250 300 300 350 400 500<br />
h1 165 175 190 200 225 235 285 305 375 395 420 475<br />
x 250 280 300 325 355 405 470 510 560 715 770 875<br />
<strong>MF</strong>T 87 mit <strong>MF</strong>B 45<br />
T-Stück 87° mit Bogen 45°<br />
Di 100 130 150 180 200 250 300 350 400 450 500 600<br />
Da 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 500 500 500 500 500 500 500 600 650 700 800 1000<br />
g 250 250 250 250 250 250 250 300 350 350 400 500<br />
h1 75 78 82 86 105 98 128 128 126 149 157 172<br />
x 250 275 290 300 340 380 450 480 520 630 675 760<br />
12 13<br />
<strong>MF</strong>T 45 mit <strong>MF</strong>B 45<br />
T-Stück 45° mit Bogen 45°<br />
Di 100 130 150 180 200 250 300 350 400 450 500 600<br />
Da 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - 400 400 450 500 600 700 750 850 1010 1010 1150<br />
g - 100 100 115 125 150 175 190 225 180 190 200<br />
h1 - 330 355 385 415 475 560 600 660 790 845 920<br />
x - 235 260 290 305 360 415 460 515 615 660 765<br />
<strong>MF</strong>T 45 mit <strong>MF</strong>B 45<br />
T-Stück 45° mit Bogen 45°<br />
Di 100 130 150 180 200 250 300 350 400 450 500 600<br />
Da 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - 400 400 450 500 600 700 750 850 1010 1010 1150<br />
g - 100 100 115 125 150 175 190 225 180 190 200<br />
h1 - 235 255 280 305 355 415 455 505 615 660 715<br />
x - 330 355 390 415 475 560 605 660 790 845 970<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten<br />
Systemlösungen aus Edelstahl<br />
Baustoffe und Formstücke<br />
zur Ummantelung (Außenschale) von Innenschalen<br />
Hinweis: Grundsätzlich sind die einschlägigen Vorschriften der einzelnen Bundesländer zu beachten,<br />
z.B. die Feuerungsverordnung und DIN-Normen.<br />
Baustoffe und Formstücke DIN Wangendicke mind.<br />
ONTOP-Multi-Schacht – 45 mm<br />
Mauerziegel Vollziegel + Hochlochziegel B 105 T 1 115 mm<br />
Mauerziegel Vollziegel + Hochlochziegel B 105 T 3 115 mm<br />
Kalksandsteine Vollsteine, Lochsteine, Blocksteine, Hohlblocksteine 106 T 1 115 mm<br />
Kalksandsteine Vollsteine, Lochsteine, Blocksteine, Hohlblocksteine 106 T 2 115 mm<br />
Hüttensteine Vollsteine, Lochsteine, Hohlblocksteine 398 115 mm<br />
Gasbeton Blocksteine 4165 115 mm<br />
Formstücke aus Leichtbeton für die Außenschale 18147 T 2 50 mm<br />
Formstücke aus Leichtbeton Einschalige Schornsteine 18150 T 1 100 mm<br />
Hohlblocksteine aus Gasbeton 18151 175 mm<br />
Vollblöcke und Vollsteine aus Leichtbeton 18152 115 mm<br />
ONTOP-Multi-Schacht (L 90)<br />
<strong>Metaloterm</strong> MS<br />
Luftspalt min. 30 mm<br />
durchgehende Ummantelung (L 90)<br />
bei Verwendung als Schornstein<br />
∅ Maße in mm · Technische Änderungen vorbehalten<br />
<strong>Metaloterm</strong> ® <strong>Metaloterm</strong><br />
<strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 30° C, Überdruck 40 Pa, CO2 10/13,5%<br />
® <strong>Metaloterm</strong> <strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 30° C, Überdruck 40 Pa,<br />
CO2 10/13,5%<br />
® <strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 30° C, Überdruck 40 Pa,<br />
CO2 10/13,5%<br />
Nennwärmeleistung [kW]<br />
∅ Maße in mm · Technische Änderungen vorbehalten<br />
18<br />
Nennwärmeleistung [kW]<br />
Wirksame Wirksame Höhe [m] Höhe [m] Wirksame Wirksame Höhe [m] Höhe [m]<br />
∅ 400 ∅ 400<br />
∅ 350 ∅ 350<br />
∅ 300 ∅ 300<br />
∅ 250 ∅ 250<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
∅ 150 ∅ 150<br />
∅ 130 ∅ 130<br />
∅ 100 ∅ 100<br />
Systemlösungen<br />
aus Edelstahl<br />
Wirksame Wirksame Höhe [m] Höhe [m]<br />
Diagramme EN 13384-1<br />
<strong>MF</strong>/MC<br />
Gas ohne Gebläse, 80° C, Unterdruck,<br />
3 Pa Förderdruck, CO2 6 %<br />
Erläuterung Erläuterung<br />
Die zugrunde Die zugrunde gelegten gelegten Randbedingungen Randbedingungen sind wie sind folgt: wie folgt:<br />
– Die Querschnittsflächen – Die Querschnittsflächen der Abgasstutzen, der Abgasstutzen, der Verbindungsstücke der Verbindungsstücke und und<br />
<strong>Metaloterm</strong> ® 18 der Abgasanlagen der Abgasanlagen sind jeweils sind gleich. jeweils gleich.<br />
<strong>MF</strong>/MC<br />
Gas ohne Gebläse, 80° C, Unterdruck, 3 Pa Förderdruck, CO2 6%<br />
Wirksame Höhe [m]<br />
Erläuterung<br />
Die zugrunde gelegten Randbedingungen sind wie folgt:<br />
- Die Querschnittsflächen der Abgasstutzen, der Verbindungsstücke und der Abgasanlage sind jeweils gleich.<br />
- Die gestreckte Länge der Verbindungsleitung (Abgasleitung) beträgt 1/4 der wirksamen Abgasleitung, max. 2 m.<br />
- Der Widerstandsbeiwert (Zeta-Wert) für Richtungsänderungen beträgt 1,6.<br />
- Geodätische Höhe 250 m über NN.<br />
<strong>MF</strong>/MC<br />
Gas ohne Gebläse, 130° C, Unterdruck,<br />
3 Pa Förderdruck, CO2 6 %<br />
14 15<br />
Nennwärmeleistung [kW]<br />
∅ 600<br />
∅ 500<br />
∅ 450<br />
∅ 400<br />
∅ 350<br />
∅ 300<br />
∅ 250<br />
∅ 200<br />
∅ 180<br />
∅ 150<br />
∅ 130<br />
<strong>Metaloterm</strong> ® <strong>Metaloterm</strong><br />
<strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 30° C, Überdruck 100 Pa, CO2 10/13,5%<br />
® <strong>Metaloterm</strong> <strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 30° C, Überdruck 100 Pa,<br />
CO2 10/13,5%<br />
® <strong>MF</strong>/MC<br />
Gas ohne Gebläse, 80° C, Unterdruck,<br />
<strong>MF</strong>/MC<br />
Gas/Öl 3 Pa Gebläse, Förderdruck, 30° C, CO Überdruck 2 6 % 100 Pa,<br />
CO2 10/13,5%<br />
Nennwärmeleistung [kW]<br />
Nennwärmeleistung [kW]<br />
∅ Maße in mm · Technische Änderungen vorbehalten<br />
Sy<br />
Nennwärmeleistung<br />
Nennwärmeleistung<br />
[kW]<br />
[kW]<br />
aus Edels<br />
Diagramme EN 13384-1<br />
Auslegung/Diagramme EN 13384-1<br />
Wirksame Wirksame Höhe [m] Höhe [m]<br />
∅ 400 ∅ 400<br />
∅ 350 ∅ 350<br />
∅ 600<br />
∅ 300 ∅ 300<br />
∅ 500<br />
∅ ∅250 450∅<br />
250<br />
∅ 400<br />
∅ 200<br />
∅ 350∅<br />
200<br />
∅ 180 ∅ 180<br />
∅ 300<br />
∅ 150 ∅ 150<br />
∅ 250<br />
∅ 130 ∅ 130<br />
∅ 200<br />
∅ ∅100 180∅<br />
100<br />
<strong>MF</strong>/MC<br />
Gas ohne Gebläse, 110° C, Unterdruck,<br />
3 Pa Förderdruck, CO2 6 %<br />
<strong>Metaloterm</strong> ® <strong>MF</strong>/MC<br />
wirksamen Abgasleitung, max. 2 m.<br />
Gas wirksamen ohne Abgasleitung, Gebläse, max. 130° 2 m. C, Unterdruck,<br />
– Geodätische 3 – Geodätische Pa Förderdruck, Höhe 250 Höhe m über 250 m NN. CO über NN.<br />
<strong>MF</strong>/MC<br />
2 6 %<br />
Gas ohne Gebläse, 130° C, Unterdruck, 3 Pa Förderdruck, CO2 6%<br />
– Die gestreckte – Die gestreckte Länge der Länge Verbindungsleitung der Verbindungsleitung (Abgasleitung) (Abgasleitung) beträgt beträgt 1/4 der1/4<br />
der<br />
– Der Widerstandsbeiwert – Der Widerstandsbeiwert (Zeta-Wert) (Zeta-Wert) für Richtungsänderungen für Richtungsänderungen beträgt beträgt 1,6. 1,6.<br />
Nennwärmeleistung [kW]<br />
Wirksame Höhe [m]<br />
Wirksame Höhe [m]<br />
∅ 600<br />
∅ 500<br />
∅ 450<br />
∅ 400<br />
∅ 350<br />
∅ 300<br />
∅ 500<br />
∅ 450<br />
∅ 400<br />
∅ 250<br />
∅ 200<br />
∅ 180<br />
∅ 150<br />
∅ 130<br />
∅ 600<br />
∅ 350<br />
∅ 300<br />
∅ 250<br />
∅ 180<br />
∅ 150<br />
∅ 130<br />
Wirksame Höhe [m]<br />
∅ 150<br />
∅ 130<br />
∅ 200<br />
Erläuterung<br />
Die zugrunde gelegten Randbedingungen sind wie folgt:<br />
– Die Querschnittsflächen der Abgasstutzen, der Verbindungsstücke und<br />
der Abgasanlagen sind jeweils gleich.<br />
<strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 60° C, Unterdruck,<br />
0 Pa Förderdruck, CO2 10%/13,5<br />
Nennwärmeleistung [kW]<br />
Nennwärmeleistung [kW]<br />
Ø Maße in mm • Technische Änderungen vorbehalten<br />
M<br />
G<br />
3<br />
M<br />
G<br />
0<br />
– Die gestreck<br />
wirksamen S<br />
– Der Widersta<br />
– Geodätische
Ø Maße in mm • Technische Änderungen vorbehalten<br />
Systemlö Systemlö<br />
Systemlösungen<br />
Systemlösungen aus aus Edelstahl Edelstahl<br />
aus aus Edelstahl Edelstahl<br />
Systemlösungen aus Edelstahl<br />
Diagramme EN EN 13384-1<br />
Diagramme EN EN 13384-1<br />
Auslegung/Diagramme EN 13384-1 Projektdaten-Erfassungblatt<br />
Nennwärmeleistung [kW] [kW]<br />
Nennwärmeleistung [kW] [kW]<br />
∅ Maße ∅ Maße in mm in · mm Technische · Technische Änderungen vorbehalten<br />
∅ Maße ∅ Maße in mm in · mm Technische · Technische Nennwärmeleistung Änderungen Nennwärmeleistung<br />
Änderungen vorbehalten [kW] vorbehalten<br />
[kW]<br />
Nennwärmeleistung [kW] [kW]<br />
<strong>MF</strong>/MC<br />
<strong>MF</strong>/MC Gas/Öl Gas/Öl <strong>MF</strong>/MC Gebläse, 120° 120° C, C, Unterdruck,<br />
Gas/Öl 0 Pa 0 Gas/Öl Pa Förderdruck, Gebläse, Förderdruck, Gebläse, 120° CO 120° CO 2C, 10%/13,5 2Unterdruck, C, 10%/13,5 Unterdruck,<br />
0 Pa 0 Pa Förderdruck, CO CO 2 10%/13,5 2 10%/13,5<br />
<strong>Metaloterm</strong> ® <strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 120° C, Unterdruck, 0 Pa Förderdruck, CO2 10/13,5%<br />
∅ 600 ∅ 600<br />
∅ 600 500 ∅ 500 600<br />
∅ 450 ∅ 450<br />
∅ 500 ∅ 500<br />
∅ 400 ∅ 400<br />
∅ 450 ∅ 450<br />
∅ 400 350 ∅ 350 400<br />
∅ 300 350 ∅ 300 350<br />
∅ 300 250 ∅ 250 300<br />
∅ 250 ∅ 250<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
∅ 200 ∅ 200<br />
∅ 150<br />
180<br />
∅ 150<br />
180<br />
∅ 150 130 ∅ 130 150<br />
∅ 130 ∅ 130<br />
<strong>MF</strong>/MC<br />
<strong>MF</strong>/MC Holz Holz <strong>MF</strong>/MC 200° 200° C, C, Unterdruck,<br />
<strong>Metaloterm</strong> Holz Förderdruck Holz 200° 200° C, 10 Unterdruck,<br />
C, 10 Pa, Unterdruck, Pa, CO CO 2 nach 2 nach DIN DIN<br />
Förderdruck 10 10 Pa, Pa, CO CO 2 nach 2 nach DIN DIN<br />
® <strong>MF</strong>/MC<br />
Holz 200° C, Unterdruck, Förderdruck 10 Pa, CO2 nach DIN<br />
<strong>MF</strong>/MC<br />
<strong>MF</strong>/MC Gas/Öl Gas/Öl <strong>MF</strong>/MC Gebläse, 160° 160° C, C, Unterdruck,<br />
Gas/Öl 0 Pa 0 Gas/Öl Pa Förderdruck, Gebläse, Förderdruck, Gebläse, 160° CO 160° CO 2C, 10%/13,5 2Unterdruck, C, 10%/13,5 Unterdruck,<br />
0 Pa 0 Pa Förderdruck, CO CO 2 10%/13,5 2 10%/13,5<br />
<strong>Metaloterm</strong> ® <strong>MF</strong>/MC<br />
Gas/Öl Gebläse, 160° C, Unterdruck, 0 Pa Förderdruck, CO2 10/13,5%<br />
Wirksame Höhe Höhe [m] [m] Wirksame Höhe Höhe [m] [m]<br />
∅ 600 500 ∅ 500 600<br />
∅ 450 ∅ 450<br />
∅ 500 ∅ 500<br />
∅ 400 ∅ 400<br />
∅ 450 ∅ 450<br />
∅ 400 350 ∅ 350 400<br />
∅ 350 300 ∅ 300 350<br />
∅ 300 250 ∅ 250 300<br />
∅ 250 ∅ 250<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
∅ 150 ∅ 150<br />
∅ 150 130 ∅ 130 150<br />
∅ 130 ∅ 130<br />
Wirksame Höhe Höhe [m] [m]<br />
Nennwärmeleistung [kW] [kW]<br />
Nennwärmeleistung [kW] [kW]<br />
Feuerraumöffnung m2 Feuerraumöffnung m2 ∅ 600 500 ∅ 500 600<br />
∅ 450 ∅ 450<br />
∅ 500 ∅ 500<br />
∅<br />
450<br />
400 ∅ 400<br />
450<br />
∅ 350 ∅ 350<br />
∅ 400 ∅ 400<br />
∅ 350 300 ∅ 300 350<br />
∅ 300 250 ∅ 250 300<br />
∅ 250 ∅ 250<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
∅ 200 ∅ 200<br />
∅ 180 150 ∅ 150 180<br />
∅ 150 130 ∅ 130 150<br />
∅ 130 ∅ 130<br />
Wirksame Höhe Höhe [m] [m] Wirksame Höhe Höhe [m] [m]<br />
∅ 600 ∅ 600<br />
Wirksame Höhe Höhe [m] [m]<br />
Erläuterung Erläuterung<br />
Die Die zugrunde zugrunde Die zugrunde gelegten gelegten gelegten Randbedingungen Randbedingungen sind wiesind folgt: sind wie folgt: wie folgt:<br />
Erläuterung<br />
– Die Erläuterung<br />
Querschnittsflächen der Abgasstutzen, der Verbindungsstücke und<br />
20 20 - Die – Querschnittsflächen Die Querschnittsflächen der Abgasstutzen, der Abgasstutzen, der Verbindungsstücke der Verbindungsstücke und der Abgasanlage und sind jeweils gleich.<br />
- Die der zugrunde gestreckte Die Abgasanlagen der zugrunde Abgasanlagen gelegten Längegelegten der sind Randbedingungen Verbindungsleitung sind jeweils Randbedingungen jeweils gleich. gleich. (Abgasleitung) sind sind wie folgt: wie beträgt folgt: 1/4 der wirksamen Abgasleitung, max. 2 m.<br />
– Die – Querschnittsflächen Die Querschnittsflächen der Abgasstutzen, der Abgasstutzen, der Verbindungsstücke der Verbindungsstücke und und<br />
20 20 - Der der Widerstandsbeiwert Abgasanlagen der Abgasanlagen sind (Zeta-Wert) sind jeweils jeweils gleich. für Richtungsänderungen gleich. beträgt 1,6.<br />
- Geodätische Höhe 250 m über NN.<br />
<strong>MF</strong>/MC<br />
<strong>MF</strong>/MC Offener <strong>MF</strong>/MC Kamin, Kamin,<br />
<strong>Metaloterm</strong> Offener Förderdruck Offener Kamin, Kamin, nach nach DIN, DIN, CO CO 2 nach 2 nach DIN DIN<br />
Förderdruck nach nach DIN, DIN, CO CO 2 nach 2 nach DIN DIN<br />
® <strong>MF</strong>/MC<br />
Offener Kamin, Förderdruck nach DIN, CO2 nach DIN<br />
Feuerraumöffnung m2 Feuerraumöffnung m2 ∅ 600 ∅ 600<br />
∅ 350 ∅ 350<br />
∅ 350 ∅ 350<br />
∅ 300 ∅ 300<br />
∅ 300 ∅ 300<br />
∅ 250 ∅ 250<br />
∅ 250 ∅ 250<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
∅ 200 ∅ 200<br />
∅ 180 ∅ 180<br />
Wirksame Höhe Höhe [m] [m]<br />
Wirksame Höhe Höhe [m] [m]<br />
– Die – gestreckte Die gestreckte Länge Länge der Verbindungsleitung der Verbindungsleitung (Abgasleitung) beträgt beträgt 1/4 der 1/4 der<br />
wirksamen Abgasleitung, max. max. 2 m. 2 m.<br />
– Die Der – gestreckte Widerstandsbeiwert Der Die Widerstandsbeiwert gestreckte Länge Länge der (Zeta-Wert) Verbindungsleitung der (Zeta-Wert) Verbindungsleitung für Richtungsänderungen für Richtungsänderungen (Abgasleitung) beträgt beträgt 1/4 1,6. der 1/4 1,6. der<br />
– wirksamen Geodätische – Geodätische wirksamen Abgasleitung, Höhe Abgasleitung, Höhe 250 250 m max. über m max. über 2 NN. m. NN. 2 m.<br />
– Der – Widerstandsbeiwert Der Widerstandsbeiwert (Zeta-Wert) (Zeta-Wert) für Richtungsänderungen für Richtungsänderungen beträgt beträgt 1,6. 1,6.<br />
– Geodätische – Geodätische Höhe Höhe 250 m 250 über m über NN. NN.<br />
System <strong>MF</strong> System MC System ML<br />
zur Querschnittsberechnung EN 13384<br />
zur Angebotserstellung<br />
Anfragender<br />
Anschrift Stempel<br />
Tel.<br />
Fax<br />
Ansprechpartner<br />
Projektbezeichnung geodätische Höhe<br />
m<br />
Wärmeerzeuger (nicht für ML)<br />
Hersteller<br />
Typ<br />
Vollast Teillast<br />
Wärmeleistung kW Gebläse ja nein<br />
Feuerleistung kW Brennstoffart Öl Flüssiggas<br />
Wirkungsgrad % Erdgas Holz<br />
Abgastemperatur °C Koks<br />
Abgasmassenstrom kg/s Zuluftführung über Fugen Lüftung<br />
CO2-Gehalt % Öffnung ins Freie<br />
verfügb. Förderdruck Pa Ringspalt (raumluftunabhängig)<br />
notwend. Förderdruck Pa<br />
Abgasstutzen-Ø mm<br />
Verbindungsleitung<br />
gestreckte Länge m Nebenluftvorrichtung ja nein<br />
wirksame Höhe m Kondensatentsorgung ja nein<br />
System/Bauart Umlenkungen Winkel 15° Stück<br />
Winkel 30° Stück<br />
Winkel 45° Stück<br />
Winkel 90° Stück<br />
gedämmt nein ja, Dämmstärke mm<br />
Abgasanlage – senkrecht<br />
gestreckte Länge m im Gebäude an der Außenwand<br />
wirksame Höhe m<br />
Anteil im Kaltbereich m vorhandener Schacht ja nein<br />
Anteil im Freien m gemauert, mit Wangenstärke mm<br />
Eintritt der Verbindungsleitung in die Senkrechte<br />
Abgasanlage mit ONTOP-Winkel --------------------------------------<br />
ONTOP-T-Stück--------------------------------------<br />
16 17<br />
senkrecht geschleift<br />
lichte Abmessung eckig x mm<br />
rund Ø mm<br />
Zwischenreinigung ja nein erforderlicher Wandabstand mm<br />
Nebenluftvorrichtung ja nein Dachneigung °
Systemlösungen aus Edelstahl<br />
MultiFunktional – Dreischalig<br />
System <strong>MF</strong> aus Edelstahl System MC verkupfert<br />
Durchmesserabhängige Darstellung der Elementstöße<br />
18<br />
System MC<br />
Bei diesem System werden die Edelstahl-Außenhülle sowie<br />
alle Halterungen, Schrauben usw. verkupfert, so dass sich die<br />
sogenannte erwünschte "Patina" bildet. Der Vorteil bei diesem<br />
System ist, dass die Statik der Edelstahlausführung erhalten<br />
bleibt. Die Bauteilauswahl sowie Bemaßung entnehmen Sie bitte<br />
dem System <strong>MF</strong> auf den folgenden Seiten.<br />
Bei Bestellung bitte angeben:<br />
Warengruppe/Durchmesser*/Artikel-Nr.<br />
Beispiel für MC verkupfert:<br />
48 – 200 – 142<br />
für <strong>MF</strong> 45 – 200 – 142<br />
- *Grundsätzlich wird der Innendurchmesser angegeben<br />
- Der Wandabstand bezieht sich auf das Maß vom Außenrohr<br />
zur Wand, also lichtes Maß.<br />
Art.-Nr. 45-Ø-001<br />
<strong>MF</strong>TS Teleskopstütze, verstellbar 270-500 mm<br />
(für <strong>MF</strong>AP/U)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h min 270 270 270 270 270 270 270 270 270 270 270 270<br />
h max 500 500 500 500 500 500 500 500 500 500 500 500<br />
Art.-Nr. 45-Ø-031<br />
<strong>MF</strong>BTS Bogenstütze (für <strong>MF</strong>B, <strong>MF</strong>BI, <strong>MF</strong>RBK)<br />
Bogen-Variante<br />
T-Stück-Variante<br />
D i 100 130 150 180 200 250<br />
D a 150 180 200 230 250 300<br />
h 1010 1010 1010 1010 1010 1010<br />
h 1 min 85 100 110 125 135 160<br />
h 1 max 760 748 736 724 712 689<br />
19<br />
D i 100 130 150 180 200 250<br />
D a 150 180 200 230 250 300<br />
h 2 min 100 100 100 100 100 100<br />
h 2 max 735 735 735 735 735 735<br />
<strong>MF</strong> Warengruppe 45<br />
Achtung: 3% Gefälle zum WE berücksichtigen! h 1 bei Bogenvariante / h 2 in Verbindung mit Kondensatschale<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-040 <strong>MF</strong>O 1 Seitenschenkel, leichte Ausführung (Wandabstand 50-90 mm)<br />
Art.-Nr. 45-Ø-041 <strong>MF</strong>O 2 Seitenschenkel, leichte Ausführung (Wandabstand 90-200 mm)<br />
<strong>MF</strong>O 1 (50-90 mm)<br />
D i 100 130 150 180 200 250<br />
A 220 220 220 285 285 285<br />
H 170 170 170 230 230 230<br />
H1 111 111 111 171 171 171<br />
X 125 155 175 205 225 275<br />
Art.-Nr. 45-Ø-042 <strong>MF</strong>OH 2 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 200 mm)<br />
Art.-Nr. 45-Ø-043 <strong>MF</strong>OH 4 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 400 mm)<br />
<strong>MF</strong>OH 2: Ø 100-180 mm<br />
<strong>MF</strong>OH 2 (bis 200 mm) X1 (<strong>MF</strong>APU) X2 (<strong>MF</strong>APO)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
A 475 475 475 475 600 600 600 740 740 740 915 915<br />
H 240 240 240 240 330 330 330 330 330 330 380 380<br />
H1 135 135 135 135 195 195 195 195 195 195 245 245<br />
X1 150 180 200 230 250 300 350 400 450 525 575 675<br />
X2 195 225 245 275 295 345 395 445 495 570 620 720<br />
Art.-Nr. 45-Ø-024<br />
<strong>MF</strong>APU Fundamentverankerung mit seitl. Kondensatablauf<br />
Zubehör: Verschlusskappe <strong>MF</strong>E<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 185 215 235 265 285 335 385 435 485 560 610 710<br />
h 60 60 60 60 60 60 60 60 60 105 105 105<br />
<strong>MF</strong>OH 2: Ø 200-600 mm <strong>MF</strong>OH 4: Ø 100-600 mm<br />
<strong>MF</strong>O 2 (90-200 mm)<br />
D i 100 130 150 180 200 250<br />
A 315 335 335 345 370 395<br />
H 255 275 275 285 305 325<br />
H1 196 216 216 226 246 266<br />
X 125 155 175 205 225 275<br />
Art.-Nr. 45-Ø-025<br />
<strong>MF</strong>APO Wandstütze<br />
Mögliche Kombinationen mit:<br />
<strong>MF</strong>OH 4 (bis 400 mm) X1 (<strong>MF</strong>APU) X2 (<strong>MF</strong>APO)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
A 600 600 740 740 740 740 915 915 915 1090 1090 1090<br />
H 330 330 330 330 330 330 380 380 380 430 430 430<br />
H1 195 195 195 195 195 195 245 245 245 295 295 295<br />
X1 150 180 200 230 250 300 350 400 450 525 575 675<br />
X2 195 225 245 275 295 345 395 445 495 570 620 720<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 185 215 235 265 275 335 385 435 485 560 610 710<br />
b 235 265 285 315 335 385 435 485 535 610 660 760<br />
Art.-Nr. 45-Ø-021<br />
<strong>MF</strong>RBK Kondensatschale, Rußtopf mit zentr. Kondensatablauf<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 40 40 40 40 40 40 40 40 40 115 115 115<br />
Art.-Nr. 45-Ø-026<br />
<strong>MF</strong>SA Fundamentverankerung für Schornsteinerhöhung<br />
(Unterdruck, max. Aufbauhöhe 1,5 m freistehend)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a - 320 320 350 370 450 500 550 600 - - -<br />
d - 127 147 177 197 247 297 347 397 - - -<br />
andere Abmessungen auf Anfrage<br />
Art.-Nr. 45-Ø-070<br />
<strong>MF</strong>TRS Reinigungselement für aufgesetzte Schornsteine (Festbrennstoffe)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - - 500 - - - - - - - - -<br />
20 21<br />
Art.-Nr. 45-Ø-007<br />
<strong>MF</strong>BP Grundplatte (passend zu <strong>MF</strong>RBK)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 175 225 225 275 275 325 375 425 475 575 625 675<br />
e 30 30 30 35 35 35 35 35 35 35 35 35<br />
Art.-Nr. 45-Ø-071<br />
<strong>MF</strong>TR Reinigungselement (nur Unterdruckbetrieb)<br />
Zubehör: 45-Ø-081 <strong>MF</strong>TK Kondensatsperre (FU)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - 500 500 500 500 500 500 - auf Anfrage -<br />
a - 120 120 120 120 120 120 - auf Anfrage -<br />
b - 180 180 180 180 180 180 - auf Anfrage -<br />
Art.-Nr. 45-Ø-075<br />
<strong>MF</strong>I Inspektionselement<br />
<strong>MF</strong> Warengruppe 45<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 500 500 500 500 500 500 500 500 500 500 500 500<br />
a 100 130 150 150 150 180 180 180 240 240 240 240<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-076<br />
<strong>MF</strong>IH Inspektionselement für Festbrennstoffe (Außenwandmontage)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
G - 130 140 140 140 - - - - - - -<br />
Art.-Nr. 45-Ø-092<br />
<strong>MF</strong>T87 T-Anschlußstück 87° mit Kondensatabweiser<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 500 500 500 500 500 500 500 600 650 700 800 1000<br />
h 1 250 250 250 250 250 250 250 300 350 350 400 500<br />
a 125 140 150 165 175 205 230 260 285 330 348 410<br />
Art.-Nr. 45-Ø-095<br />
<strong>MF</strong>TV90 T-Anschlußstück 90° mit reduziertem Abzweig Ø 150 mm<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 585 675<br />
d - - - 150 - - - - - - - -<br />
Art.-Nr. 45-Ø-333<br />
<strong>MF</strong>TE Verschlußdeckel mit Handgriff<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 45 45 45 45 45 45 30 30 30 60 60 60<br />
Art.-Nr. 45-Ø-091<br />
<strong>MF</strong>T90 T-Anschlußstück 90° mit Kondensatabweiser<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - 500 500 500 500 - - - - - - -<br />
h 1 - 250 250 250 250 - - - - - - -<br />
a - 145 155 170 180 - - - - - - -<br />
Art.-Nr. 45-Ø-093<br />
<strong>MF</strong>T45 T-Anschlußstück 45° mit Kondensatabweiser<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
h - 400 400 450 500 600 700 750 850 1010 1010 1150<br />
h 1 - 104 87 98 119 152 184 179 198 340 290 390<br />
a - 196 213 239 256 298 341 384 425 490 532 620<br />
b - 277 301 338 362 422 482 543 602 705 765 885<br />
c - 100 100 113 125 150 175 188 225 180 190 200<br />
Art.-Nr. 45-Ø-450<br />
<strong>MF</strong>TIG 87 T-Anschlußstück 87° mit gegenüberliegender Inspektion, Boden geschlossen<br />
Statik reduziert (50% von Maß A)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - 500 500 500 500 500 - - - - - -<br />
h 1 - 250 250 250 250 250 - - - - - -<br />
a - 140 150 165 175 205 - - - - - -<br />
Art.-Nr. 45-Ø-112<br />
<strong>MF</strong>NL Nebenluftvorrichtung zum senkrechten Einbau (Unterdruck)<br />
Gruppe 1-5 (10-15 Pa) gemäß DIN 4795<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 672<br />
h - 500 500 500 500 500 500 500 - auf Anfrage -<br />
Art.-Nr. 45-Ø-125<br />
<strong>MF</strong>AC Übergangsstück (dreischalig – einwandig in Strömungsrichtung)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 130 130 130 130 130 130 130 130 130 180 180 180<br />
22 23<br />
Art.-Nr. 45-Ø-451<br />
<strong>MF</strong>TI T-Anschlußstück mit gegenüberliegender Inspektion<br />
Statik reduziert (50% von Maß A)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h - 500 500 500 500 500 - - - - - -<br />
h 1 - 250 250 250 250 250 - - - - - -<br />
a - 151 161 177 189 216 - - - - - -<br />
Art.-Nr. 45-Ø-124<br />
<strong>MF</strong>A Übergangsstück (einwandig – dreischalig in Strömungsrichtung)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 100 100 100 100 100 100 100 100 100 170 170 170<br />
d 99 129 149 179 199 249 299 349 399 449 499 599<br />
Art.-Nr. 45-Ø-115<br />
<strong>MF</strong>AGA Übergangsstück Verbindungsleitung nach DIN 1298 -> <strong>MF</strong><br />
<strong>MF</strong> Warengruppe 45<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
d - 135 155 185 205 - - - - - - -<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-796<br />
<strong>MF</strong>KF Kugelfang (bei aufgesetzten Schornsteinen)<br />
(Festbrennstoffe)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a - 132 152 182 202 - - - - - - -<br />
Maß a bei Bedarf kürzen<br />
Art.-Nr. 46-Ø-910<br />
MEVG einwandige Erweiterung, zentrisch<br />
Art.-Nr. WG-Ø-911<br />
MEVGE einwandige Erweiterung, exzentrisch<br />
Art.-Nr. 45-Ø-201<br />
<strong>MF</strong>PR Doppelwandfutterrohr (verstellbar von 100 bis 300 mm)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a - 123 143 173 193 - - - - - - -<br />
b - 135 155 185 205 - - - - - - -<br />
A - 190 210 240 260 - - - - - - -<br />
Art.-Nr. 46-Ø-912<br />
MEVK einwandige Reduzierung, zentrisch<br />
D 80 100 113 130 150 180 200 250 300 350 400 450 500 600<br />
a 1 100 115 115 145 145 145 145 180 180 180 180 180 180 180<br />
d 1 70 80 100 113 130 150 180 200 250 300 350 400 450 500<br />
a 2 115 115 145 145 145 145 180 180 180 180 180 180 180 180<br />
d 2 100 113 130 150 180 200 250 300 350 400 450 500 600 650<br />
Art.-Nr. WG-Ø-900<br />
MEVGU einwandige Erweiterung zentrisch, Unterdruck (in Strömungsrichtung)<br />
da oder di bei Bestellung angeben<br />
D 80 100 113 130 150 180 200 250 300 350 400 450 500 600<br />
da bitte bei der Bestellung angeben<br />
di bitte bei der Bestellung angeben<br />
d1 bitte bei der Bestellung angeben<br />
l 125 mm bei Wechsel zum nächstgrößeren Durchmesser<br />
Art.-Nr. WG-Ø-902<br />
MEVKU einwandige Reduzierung zentrisch, Unterdruck (in Strömungsrichtung)<br />
Art.-Nr. 45-Ø-142 <strong>MF</strong> 100<br />
Art.-Nr. 45-Ø-143 <strong>MF</strong> 50<br />
Art.-Nr. 45-Ø-144 <strong>MF</strong> 25<br />
Längenelemente<br />
Art.-Nr. 45-Ø-172<br />
<strong>MF</strong>MB Gebäudeabspannband (verstellbar 50-90 mm)<br />
da oder di bei Bestellung angeben<br />
D 80 100 113 130 150 180 200 250 300 350 400 450 500 600<br />
da bitte bei der Bestellung angeben<br />
di bitte bei der Bestellung angeben<br />
l 125 mm bei Wechsel zum nächstgrößeren Durchmesser<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 160 160 160 160 160 160 160 360 360 360 510 510<br />
b 200 200 200 200 200 200 200 400 400 400 550 550<br />
c 55 55 55 55 55 55 55 60 60 60 60 60<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000<br />
h 1 500 500 500 500 500 500 500 500 500 500 500 500<br />
h 2 250 250 250 250 250 250 250 250 250 250 250 250<br />
24 25<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-177 <strong>MF</strong>MBV 2 Gebäudeabspannband (verstellbar von 90-200 mm)<br />
Art.-Nr. 45-Ø-179 <strong>MF</strong>MBV 3 Gebäudeabspannband (verstellbar von 190-300 mm)<br />
Art.-Nr. 45-Ø-190 <strong>MF</strong>MBV 4 Gebäudeabspannband (verstellbar von 290-400 mm)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 1 180 210 230 260 280 330 380 430 480 535 585 685<br />
x1 <strong>MF</strong>MBV 2 - - - - - - - - - 70 70<br />
<strong>MF</strong>MBV 3 - - - - - - - - - 110 110<br />
<strong>MF</strong>MBV 4 - - - - - - - - - 105 105<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-335<br />
<strong>MF</strong>SK Statisches Klemmband<br />
(bei 3 m Auskragung,1 Satz = 2 Stück)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 45-Ø-044 <strong>MF</strong>OHZ 2 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 200 mm)<br />
Art.-Nr. 45-Ø-045 <strong>MF</strong>OHZ 4 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 400 mm)<br />
<strong>MF</strong>OHZ 2: Ø 100-250 mm<br />
<strong>MF</strong>OHZ 2 (bis 200 mm)<br />
D i 100 130 150 180 200 250<br />
A 475 475 475 475 475 475<br />
H 240 240 240 240 240 240<br />
H1 135 135 135 135 135 135<br />
X 200 230 250 280 300 350<br />
Art.-Nr. 45-Ø-202<br />
<strong>MF</strong>DP Dachdurchführung 0° (V2a)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 440 470 490 520 540 590 640 690 740 815 865 965<br />
d 200 230 250 280 300 350 400 450 500 634 685 770<br />
Art.-Nr. 45-Ø-186<br />
<strong>MF</strong>BT Seilabspannring mit Dreipunktbefestigung<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 50 50 50 50 50 50 50 50 50 100 100 100<br />
<strong>MF</strong>OHZ 4 (bis 400 mm)<br />
D i 100 130 150 180 200 250<br />
A 600 600 600 600 600 600<br />
H 330 330 330 330 330 330<br />
H1 195 195 195 195 195 195<br />
X 200 230 250 280 300 350<br />
Art.-Nr. 45-Ø-203<br />
<strong>MF</strong>DH Dachdurchführung 5-30° (V2a)<br />
<strong>MF</strong>OHZ 4: Ø 100-250 mm<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 160 190 190 190 190 190 205 235 270 370 440 440<br />
a 500 530 550 580 600 655 705 760 810 1000 1250 1250<br />
b 520 550 575 607 630 685 740 795 850 1000 1250 1250<br />
x 319 352 374 407 429 484 539 594 650 1000 1250 1250<br />
Art.-Nr. 45-Ø-204<br />
<strong>MF</strong>LS Dachdurchführung 20-45° (V2a) mit Bleieinfassung<br />
größere Dachneigungen auf Anfrage<br />
Di 100 130 150 180 200 250 300 350 400 450 500 600<br />
Da 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 200 230 230 230 230 270 270 270 270 375 395 450<br />
a 500 750 750 750 750 750 750 750 1000 1100 1200 1300<br />
b 500 1000 1000 1000 1000 1000 1000 1000 1200 1200 1300 1400<br />
x 310 400 400 530 530 530 675 675 744 1300 1450 1700<br />
Art.-Nr. 45-Ø-207<br />
<strong>MF</strong>VQ Geschoßkonsole<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 53 53 53 53 53 53 53 53 53 53 53 53<br />
a 350 380 400 430 450 500 550 600 650 650 700 800<br />
Art.-Nr. 45-Ø-209<br />
<strong>MF</strong>MP Mauerblende<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 350 380 400 430 450 500 550 600 650 725 775 875<br />
26 27<br />
Art.-Nr. 45-Ø-206<br />
<strong>MF</strong>S Regenabweiser/Wandrosette mit Dichtband<br />
<strong>MF</strong> Warengruppe 45<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 45-Ø-208<br />
<strong>MF</strong>DQ Dachkonsole<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 45-Ø-215<br />
<strong>MF</strong>MPG Mauerblende (groß)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 585 675<br />
a - 680 700 730 - - - - - - - -<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-210<br />
<strong>MF</strong>CP Zentrierplatte (2-teilig)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 350 380 400 430 450 500 550 600 675 725 775 875<br />
b 275 290 300 315 325 350 375 400 440 465 490 540<br />
Art.-Nr. 45-Ø-254<br />
<strong>MF</strong>MA Mündungsabschluß<br />
D i 100 130 150 180 200 250 300 250 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 672<br />
h 115 115 115 115 115 115 115 115 115 100 100 100<br />
Art.-Nr. 45-Ø-250<br />
<strong>MF</strong>VV Funkenschutz für <strong>MF</strong>KR<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a - 208 240 288 - - - - - - - -<br />
b - 136 160 192 - - - - - - - -<br />
Art.-Nr. 45-Ø-214<br />
<strong>MF</strong>CPO Zentrierplatte mit Hinterlüftung (2-teilig)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a - 380 400 430 - - - - - - - -<br />
b - 290 300 315 - - - - - - - -<br />
Art.-Nr. 45-Ø-255<br />
<strong>MF</strong>KR Regenhaube mit Windabweiser und Revisionsdeckel<br />
(aerodynamischer Windaufsatz nach EN 1895)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Dsch 220 286 330 396 440 550 660 770 880 890 990 1190<br />
h 110 145 165 198 220 275 330 385 440 435 490 590<br />
a 70 70 70 70 70 70 70 70 70 65 65 65<br />
Art.-Nr. 45-Ø-256<br />
<strong>MF</strong>DF Deflektorhaube<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
b 390 405 440 500 525 615 700 780 880 965 1050 1225<br />
h 460 480 500 545 555 670 680 720 725 790 840 910<br />
Art.-Nr. 45-Ø-271<br />
<strong>MF</strong>B 15 Bogen 15°<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 140 140 140 165 175 195 195 195 245 215 215 215<br />
b 15 15 15 20 20 20 20 20 30 30 30 30<br />
Art.-Nr. 45-Ø-273<br />
<strong>MF</strong>B 45 Bogen 45°<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 125 135 140 150 160 175 220 220 235 300 315 350<br />
b 40 40 45 50 50 60 75 75 90 125 130 145<br />
Art.-Nr. 45-Ø-274<br />
<strong>MF</strong>B 90 Bogen 90°<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 160 170 185 195 210 230 270 290 310 385 410 465<br />
b 125 140 150 160 175 200 240 250 275 385 410 465<br />
28 29<br />
Art.-Nr. 45-Ø-272<br />
<strong>MF</strong>B 30 Bogen 30°<br />
<strong>MF</strong> Warengruppe 45<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 135 140 150 160 170 190 190 190 235 255 270 290<br />
b 30 30 35 35 40 45 45 45 55 70 75 80<br />
Art.-Nr. 45-Ø-276<br />
<strong>MF</strong>B 87 Bogen 87°<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 160 170 185 195 210 230 270 290 310 385 410 465<br />
b 125 140 150 160 175 200 240 250 275 385 410 465<br />
Art.-Nr. 45-Ø-275<br />
<strong>MF</strong>BI 87 Bogen 87° mit Inspektionsöffnung<br />
Zubehör: <strong>MF</strong>BIDFB<br />
Deckel bei Festbrennstoffen erforderlich.<br />
Art.-Nr. 45-Ø-350<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 585 675<br />
a 160 170 185 195 210 230 270 290 310 385 410 465<br />
b 125 140 150 160 175 200 240 250 275 385 410 465<br />
c 100 130 150 150 150 180 180 180 240 240 240 240<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
<strong>MF</strong> Warengruppe 45<br />
Art.-Nr. 45-Ø-277<br />
<strong>MF</strong>BI 90 Bogen 90° mit Inspektionsöffnung<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 160 170 185 195 210 230 270 290 310 385 410 465<br />
b 125 140 150 160 175 200 240 250 275 385 410 465<br />
c 100 130 150 150 150 180 180 180 240 240 240 240<br />
Art.-Nr. 45-Ø-322<br />
<strong>MF</strong>EM Entwässerungs-/Meßelement<br />
Zubehör: <strong>MF</strong>BIDFB<br />
Deckel bei Festbrennstoffen erforderlich.<br />
Art.-Nr. 45-Ø-350<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
I 150 150 150 150 150 150 150 150 150 170 170 170<br />
Stutzen 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 1" 1" 1"<br />
Bauteil <strong>MF</strong>EMC (Entwässerungselement) gleiche Abmessungen<br />
Art.-Nr. 45-Ø-344<br />
<strong>MF</strong>SI A Absorptionsschalldämpfer<br />
Einfügungsdämpfung (De) 10-15 dB(A)<br />
D i 100 130 150 180 200 250 300<br />
D a 150 180 200 230 250 300 350<br />
H 620 620 620 800 800 800 1160<br />
andere Einfügungsdämpfungen auf Anfrage<br />
Art.-Nr. 45-Ø-302<br />
<strong>MF</strong>PP Längenausgleichselement (zusätzliche Länge erforderlich)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Lmin 60 60 60 60 60 60 60 60 60 100 100 100<br />
Lmax 250 250 250 250 250 250 250 250 250 400 400 400<br />
Art.-Nr. 45-Ø-332<br />
<strong>MF</strong>E Verschlußkappe (zu <strong>MF</strong>EM, <strong>MF</strong>APU und <strong>MF</strong>RBK)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Stopfen 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 1" 1" 1"<br />
Art.-Nr. 45-Ø-342<br />
<strong>MF</strong>ASD Absorptionsschalldämpfer, geschweißt<br />
Einfügungsdämpfung (De) bis 20 dB(A)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a - 330 350 380 400 450 550 550 600 650 700 800<br />
l - 590 590 590 590 840 840 1090 1090 1340 1340 1340<br />
lo - 500 500 500 500 750 750 1000 1000 1250 1250 1250<br />
Art.-Nr. 45-Ø-351<br />
<strong>MF</strong>UV Unterstützung – Verbindungsleitung (von 650-1200 mm verstellbar)<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 45-Ø-365<br />
<strong>MF</strong>GM Montagefett<br />
Art.-Nr. 45-Ø-364<br />
<strong>MF</strong>NTD Niedertemperaturdichtmittel<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
30 31<br />
Art.-Nr. 45-Ø-378<br />
Neutra Neutralisation Neutralisationsleistung 6l/h<br />
<strong>MF</strong> Warengruppe 45<br />
D i 100 130 150 180 200 250 300 350 400 450 500 600<br />
D a 150 180 200 230 250 300 350 400 450 525 575 675<br />
Zu- und Ablauf D a = 20 mm<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
ML Warengruppe 43<br />
Art.-Nr. 43-Ø-031<br />
MLBTS Bogenstütze (für MLB, MLBI, MLRB/K)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 1010 1010 1010 1010 1010 1010 1010 1010 1010 2000 2000 2000<br />
h 1 min 85 100 110 125 135 160 185 210 235 262 288 388<br />
h 1 max 760 748 736 724 712 689 630 630 303 1490 1450 1400<br />
Art.-Nr. 43-Ø-001<br />
MLTS Teleskopstütze (270-500 mm) für MLAP/U<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h min 270 270 270 270 270 270 270 270 270 270 270 270<br />
h max 500 500 500 500 500 500 500 500 500 500 500 500<br />
Art.-Nr. 43-Ø-040 MLO 1 Seitenschenkel, leichte Ausführung (Wandabstand 50-90 mm)<br />
Art.-Nr. 43-Ø-041 MLO 2 Seitenschenkel, leichte Ausführung (Wandabstand 90-200 mm)<br />
MLO 1 (50-90 mm)<br />
D 150 180 200 230 250 300<br />
A 220 220 220 285 285 285<br />
H 170 170 170 230 230 230<br />
H1 111 111 111 171 171 171<br />
X 125 155 175 205 225 275<br />
Achtung: 3% Gefälle zum WE berücksichtigen! h 1 bei Bogenvariante/ h 2 in Verbindung mit Kondensatschale<br />
32<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 2 min 100 100 100 100 100 100 100 100 100 100 100 100<br />
h 2 max 735 735 735 735 735 735 735 735 735 1000 1000 1000<br />
MLO 2 (90-200 mm)<br />
D 150 180 200 230 250 300<br />
A 315 335 335 345 370 395<br />
H 255 275 275 285 305 325<br />
H1 196 216 216 226 246 266<br />
X 125 155 175 205 225 275<br />
Art.-Nr. 43-Ø-042 MLOH 2 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 200 mm)<br />
Art.-Nr. 43-Ø-043 MLOH 4 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 400 mm)<br />
MLOH 2: Ø 150-230 mm<br />
MLOH 2 (bis 200 mm) X1 (MLAPU)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
A 475 475 475 475 600 600 600 740 740 740 915 915<br />
H 240 240 240 240 330 330 330 330 330 330 380 380<br />
H1 135 135 135 135 195 195 195 195 195 195 245 245<br />
X1 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-024<br />
MLAP/U Fundamentverankerung mit seitl. Kondensatablauf<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-075<br />
MLI Inspektionselement<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 500 500 500 500 500 500 500 500 500 500 500 500<br />
a 150 150 150 150 150 180 180 180 240 240 240 240<br />
MLOH 2: Ø 250-675 mm MLOH 4: Ø 150-675 mm<br />
33<br />
ML Warengruppe 43<br />
Mögliche Kombinationen mit:<br />
MLOH 4 (bis 400 mm) X1 (MLAPU)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
A 600 600 740 740 740 740 915 915 915 1090 1090 1090<br />
H 330 330 330 330 330 330 380 380 380 430 430 430<br />
H1 195 195 195 195 195 195 245 245 245 295 295 295<br />
X1 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-021<br />
MLRBK Kondensatschale mit zentralem Kondensatablauf (für Seitendeckel MLO)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 45 45 45 45 45 45 175 175 175 125 125 125<br />
Art.-Nr. 43-Ø-092<br />
MLT 87 T-Stück 87°<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 500 500 500 500 500 500 500 600 650 700 800 1000<br />
h 1 250 250 250 250 250 250 250 300 325 350 400 500<br />
a 127 143 153 169 179 206 232 258 284 323 348 398<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
ML Warengruppe 43 ML Warengruppe 43<br />
Art.-Nr. 43-Ø-910<br />
MLVG Erweiterung, zentrisch<br />
(in Strömungsrichtung)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
d 1 - 150 180 200 250 250 300 350 400 150 525 575<br />
d 2 180 200 230 250 300 350 400 450 525 575 675 -<br />
a 200 200 200 200 200 200 200 200 200 200 200 200<br />
Art.-Nr. 43-Ø-142 ML 100<br />
Art.-Nr. 43-Ø-143 ML 50<br />
Art.-Nr. 43-Ø-144 ML 25<br />
Längenelemente<br />
Art.-Nr. 43-Ø-912<br />
MLVK Reduzierung, zentrisch<br />
(in Strömungsrichtung)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000<br />
h 1 500 500 500 500 500 500 500 500 500 500 500 500<br />
h 2 250 250 250 250 250 250 250 250 250 250 250 250<br />
Art.-Nr. 43-Ø-177 MLMBV 2 Gebäudeabspannband (verstellbar von 90-200 mm)<br />
Art.-Nr. 43-Ø-179 MLMBV 3 Gebäudeabspannband (verstellbar von 190-300 mm)<br />
Art.-Nr. 43-Ø-180 MLMBV 4 Gebäudeabspannband (verstellbar von 290-400 mm)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 1 180 210 230 260 280 330 380 430 480 535 585 685<br />
x1 <strong>MF</strong>MBV 2 - - - - - - - - - 70 70<br />
<strong>MF</strong>MBV 3 - - - - - - - - - 110 110<br />
<strong>MF</strong>MBV 4 - - - - - - - - - 105 105<br />
Art.-Nr. 43-Ø-361<br />
MLAF Anschlußelement mit Bördelflansch<br />
ohne Dichtung<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-172<br />
MLMB Gebäudeabspannband (verstellbar 50-90 mm)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 160 160 160 160 160 160 160 360 360 360 510 510<br />
b 200 200 200 200 200 200 400 400 400 400 450 550<br />
c 55 55 55 55 55 55 55 60 60 60 60 60<br />
Art.-Nr. 43-Ø-335<br />
MLSK Statisches Klemmband (bei 3 m Auskragung,1 Satz = 2 Stück)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-044 MLOHZ 2 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 200 mm)<br />
Art.-Nr. 43-Ø-045 MLOHZ 4 Wand-/Zwischenstütze, schwere Ausführung (Wandabstand bis 400 mm)<br />
MLOHZ 2: Ø 150-300 mm<br />
MLOHZ 2 (bis 200 mm)<br />
D 150 180 200 230 250 300<br />
A 475 475 475 475 475 475<br />
H 240 240 240 240 240 240<br />
H1 135 135 135 135 135 135<br />
X 200 230 250 280 300 350<br />
Art.-Nr. 43-Ø-186<br />
MLBT Seilabspannring mit Dreipunktbefestigung<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-203<br />
MLDH Dachdurchführung 5-30° (V2a)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 160 190 190 190 190 190 205 235 270 370 440 440<br />
a 500 530 550 580 600 655 705 760 810 1000 1250 1250<br />
b 520 550 575 607 630 685 740 795 850 1000 1250 1250<br />
34 35<br />
MLOHZ 4 (bis 400 mm)<br />
D 150 180 200 230 250 300<br />
A 600 600 600 600 600 600<br />
H 330 330 330 330 330 330<br />
H1 195 195 195 195 195 195<br />
X 200 230 250 280 300 350<br />
Art.-Nr. 43-Ø-202<br />
MLDP Dachdurchführung 0° (V2a)<br />
MLOHZ 4: Ø 150-300 mm<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 440 470 490 520 540 590 640 690 740 815 865 965<br />
d 200 230 250 280 300 350 400 450 500 635 695 770<br />
Art.-Nr. 43-Ø-204<br />
MLLS Dachdurchführung 20-45° (V2a) mit Bleieinfassung<br />
größere Dachneigungen auf Anfrage<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 200 230 230 230 230 270 270 270 270 375 395 450<br />
a 500 750 750 750 750 750 750 750 1000 1100 1200 1300<br />
b 500 1000 1000 1000 1000 1000 1000 1000 1200 1200 1300 1400<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
ML Warengruppe 43 ML Warengruppe 43<br />
Art.-Nr. 43-Ø-206<br />
MLS Regenabweiser/Wandrosette mit Dichtband<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Art.-Nr. 43-Ø-208<br />
MLDQ Dachkonsole<br />
Art.-Nr. 43-Ø-210<br />
MLCP Zentrierplatte, zweiteilig<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 350 380 400 430 450 500 550 600 650 725 775 875<br />
b 275 290 300 315 325 350 375 400 440 465 490 540<br />
Art.-Nr. 43-Ø-207<br />
MLVQ Geschoßkonsole<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
h 53 53 53 53 53 53 53 53 53 53 53 53<br />
a 350 380 400 430 450 500 550 600 650 650 700 800<br />
Art.-Nr. 43-Ø-209<br />
MLMP Mauerblende<br />
D 150 180 200 230 250 300 350 400 450 525 575 675 D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 350 380 400 430 450 500 550 600 650 725 775 875<br />
Art.-Nr. 43-Ø-254<br />
MLMA Mündungsabschluß, offen<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
d 1 100 130 150 180 200 250 300 350 400 450 500 600<br />
Art.-Nr. 43-Ø-255<br />
MLKR Regenhaube mit Windabweiser<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Dsch 220 286 330 396 440 550 660 770 880 890 990 1190<br />
h 110 145 165 198 220 275 330 385 440 435 490 590<br />
a 70 70 70 70 70 70 70 70 70 65 65 65<br />
Art.-Nr. 43-Ø-258<br />
MLAB Ausblaselement mit Vogelschutzgitter<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
I 250 250 250 500 500 50 500 500 1000 1000 1000 1000<br />
Art.-Nr. 43-Ø-273<br />
MLB 45 Bogen 45°<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 85 90 95 100 105 115 140 140 150 210 220 225<br />
b 55 60 65 70 75 85 110 110 120 195 206 225<br />
36 37<br />
Art.-Nr. 43-Ø-256<br />
MLDF Deflektorhaube<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
b 390 405 440 500 525 615 700 780 880 965 1050 1225<br />
h 460 480 500 545 555 670 680 720 725 790 840 910<br />
Art.-Nr. 43-Ø-259<br />
MLLH Lamellenhaube (andere Ausführungsarten auf Anfrage)<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Höhe, Anzahl der Lamellen gemäß Kundenangabe<br />
Art.-Nr. 43-Ø-276<br />
MLB 87 Bogen 87°<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 165 178 190 210 230 255 298 298 324 410 432 481<br />
b 127 140 150 170 188 212 255 255 300 431 456 503<br />
Technische Änderungen vorbehalten • Maße in mm
Technische Änderungen vorbehalten • Maße in mm<br />
Systemlösungen aus Edelstahl<br />
ML Warengruppe 43<br />
Art.-Nr. 43-Ø-275<br />
MLBI 87 Bogen 87° mit Inspektionsöffnung<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
a 165 178 190 210 230 255 298 298 324 410 432 481<br />
b 127 140 150 170 188 212 255 255 300 431 456 503<br />
c 100 130 150 150 150 180 180 180 240 240 240 240<br />
38<br />
Art.-Nr. 43-Ø-322<br />
MLEM Entwässerungs-/Meßelement<br />
D 150 180 200 230 250 300 350 400 450 525 575 675<br />
Unsere vollständigen Verkaufs- und Lieferbedingungen finden Sie unter: www.metaloterm.com<br />
Notizen<br />
Die Thermographie bringt den Beweis für die<br />
überzeugenden Systemvorteile:<br />
•keine Kälte-/Wärmebrücken an den Elementstößen<br />
•keine Gefahr der Korrosion an den Elementstößen<br />
•keine Körperschallübertragung<br />
•keine Durchfeuchtung der Wärmedämmung<br />
•optimale Wärmedämmung<br />
Thermographie<br />
Fünf überzeugende Vorteile ...<br />
… des offenen ONTOP-Systems mit durchgehender Wärmedämmung, ohne metallische Kupplung.<br />
durchgehende Wärmedämmung<br />
39<br />
Mit den offenen Systemen <strong>Metaloterm</strong>®-<br />
<strong>MF</strong>, MC, AD werden Kälte- bzw.<br />
Wärmebrücken vermieden und ein universeller<br />
Einsatzbereich ermöglicht.<br />
Die ganze Schornstein-, Rauch- und Abgastechnik<br />
aus Edelstahl — von ONTOP — zukunftsorientiert.
Systemlösungen aus Edelstahl<br />
Lösungsbeispiele<br />
aus der Abgas- und Lüftungstechnik<br />
40<br />
41
Systemlösungen aus Edelstahl<br />
42<br />
Über 45 Jahre<br />
Qualität, Kompetenz, Erfahrung!<br />
43
Ontop B.V.<br />
Postbus 135, 4330 AC Middelburg<br />
Oude Veerseweg 23, 4332 SH Middelburg<br />
Nederland<br />
T : +31 (0)118 68 99 00<br />
F : +31 (0)118 68 99 99<br />
E : info.nl@metaloterm.com<br />
Ontop Abgastechnik <strong>GmbH</strong><br />
Postfach 1340, 51657 Wiehl<br />
Albert-Einstein-Straße 8, 51674 Wiehl<br />
Deutschland<br />
T : +49 (0)2261 708 –0<br />
F : +49 (0)2261 708 90<br />
E : info.de@metaloterm.com<br />
<strong>Metaloterm</strong> France S.A.R.L.<br />
18, rue des Campanules<br />
77185 Lognes<br />
France<br />
T : +33 (0)1 64 62 12 30<br />
F : +33 (0)1 64 62 11 08<br />
E : info.fr@metaloterm.com<br />
www.metaloterm.com<br />
<strong>Metaloterm</strong> Ontop Abgastechnik<br />
Erlenstraße 11a<br />
3612 Steffisburg<br />
Schweiz<br />
T : +41 (0)33 437 07 23<br />
F : +41 (0)33 437 07 26<br />
E : info.ch@metaloterm.com<br />
Ontop Polska Sp. z o.o.<br />
ul. Hallera 75<br />
98 - 100 Wiewiórczyn<br />
Polska<br />
T : +48 (0)43 676 33 66<br />
F : +48 (0)42 209 10 57<br />
E : info.pl@metaloterm.com<br />
Lieferprogramm <strong>MF</strong> 08/2011
