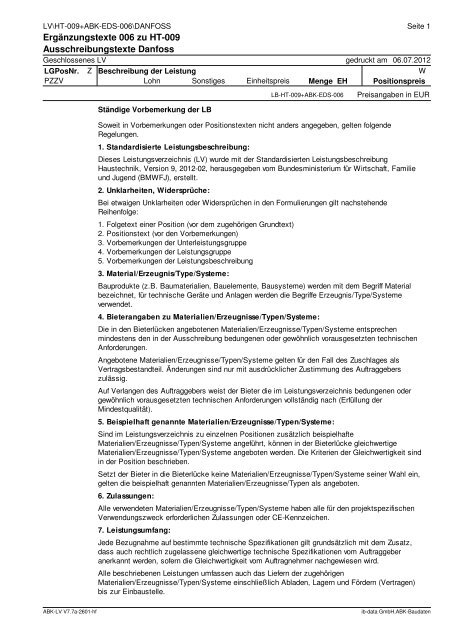

LV\HT-009+ABK-EDS-006\DANFOSS - IB-Data GmbH

LV\HT-009+ABK-EDS-006\DANFOSS

Ergänzungstexte 006 zu HT-009

Ausschreibungstexte Danfoss

Seite 1

Geschlossenes LV gedruckt am 06.07.2012

LGPosNr. Z Beschreibung der Leistung W

PZZV Lohn Sonstiges Einheitspreis Menge EH Positionspreis

Ständige Vorbemerkung der LB

LB-HT-009+ABK-EDS-006 Preisangaben in EUR

Soweit in Vorbemerkungen oder Positionstexten nicht anders angegeben, gelten folgende

Regelungen.

1. Standardisierte Leistungsbeschreibung:

Dieses Leistungsverzeichnis (LV) wurde mit der Standardisierten Leistungsbeschreibung

Haustechnik, Version 9, 2012-02, herausgegeben vom Bundesministerium für Wirtschaft, Familie

und Jugend (BMWFJ), erstellt.

2. Unklarheiten, Widersprüche:

Bei etwaigen Unklarheiten oder Widersprüchen in den Formulierungen gilt nachstehende

Reihenfolge:

1. Folgetext einer Position (vor dem zugehörigen Grundtext)

2. Positionstext (vor den Vorbemerkungen)

3. Vorbemerkungen der Unterleistungsgruppe

4. Vorbemerkungen der Leistungsgruppe

5. Vorbemerkungen der Leistungsbeschreibung

3. Material/Erzeugnis/Type/Systeme:

Bauprodukte (z.B. Baumaterialien, Bauelemente, Bausysteme) werden mit dem Begriff Material

bezeichnet, für technische Geräte und Anlagen werden die Begriffe Erzeugnis/Type/Systeme

verwendet.

4. Bieterangaben zu Materialien/Erzeugnisse/Typen/Systeme:

Die in den Bieterlücken angebotenen Materialien/Erzeugnisse/Typen/Systeme entsprechen

mindestens den in der Ausschreibung bedungenen oder gewöhnlich vorausgesetzten technischen

Anforderungen.

Angebotene Materialien/Erzeugnisse/Typen/Systeme gelten für den Fall des Zuschlages als

Vertragsbestandteil. Änderungen sind nur mit ausdrücklicher Zustimmung des Auftraggebers

zulässig.

Auf Verlangen des Auftraggebers weist der Bieter die im Leistungsverzeichnis bedungenen oder

gewöhnlich vorausgesetzten technischen Anforderungen vollständig nach (Erfüllung der

Mindestqualität).

5. Beispielhaft genannte Materialien/Erzeugnisse/Typen/Systeme:

Sind im Leistungsverzeichnis zu einzelnen Positionen zusätzlich beispielhafte

Materialien/Erzeugnisse/Typen/Systeme angeführt, können in der Bieterlücke gleichwertige

Materialien/Erzeugnisse/Typen/Systeme angeboten werden. Die Kriterien der Gleichwertigkeit sind

in der Position beschrieben.

Setzt der Bieter in die Bieterlücke keine Materialien/Erzeugnisse/Typen/Systeme seiner Wahl ein,

gelten die beispielhaft genannten Materialien/Erzeugnisse/Typen als angeboten.

6. Zulassungen:

Alle verwendeten Materialien/Erzeugnisse/Typen/Systeme haben alle für den projektspezifischen

Verwendungszweck erforderlichen Zulassungen oder CE-Kennzeichen.

7. Leistungsumfang:

Jede Bezugnahme auf bestimmte technische Spezifikationen gilt grundsätzlich mit dem Zusatz,

dass auch rechtlich zugelassene gleichwertige technische Spezifikationen vom Auftraggeber

anerkannt werden, sofern die Gleichwertigkeit vom Auftragnehmer nachgewiesen wird.

Alle beschriebenen Leistungen umfassen auch das Liefern der zugehörigen

Materialien/Erzeugnisse/Typen/Systeme einschließlich Abladen, Lagern und Fördern (Vertragen)

bis zur Einbaustelle.

ABK-LV V7.7a-2601-hf ib-data GmbH,ABK-Baudaten




Seite 2





Sind für die Inbetrieb- oder Ingebrauchnahme einer erbrachten Leistung besondere Überprüfungen,

Befunde, Abnahmen, Betriebsanleitungen oder Dokumentationen erforderlich, sind etwaige Kosten

hierfür in die Einheitspreise einkalkuliert.

8. Nur Liefern:

Ist ausdrücklich nur das Liefern vereinbart, ist der Transport bis zur vereinbarten Abladestelle

(Lieferadresse) und das Abladen in die Einheitspreise einkalkuliert.

9. Nur Verarbeiten oder Versetzen/Montieren:

Ist ausdrücklich nur das Verarbeiten oder Versetzen/Montieren von

Materialien/Erzeugnissen/Typen/Systemen vereinbart, ist das Fördern (Vertragen) von der

Lagerstelle oder von der Abladestelle bis zur Einbaustelle in den jeweiligen Einheitspreis der

zugehörigen Verarbeitungs- oder Versetz-/Montagepositionen einkalkuliert.

10. Geschoße:

Alle Leistungen gelten ohne Unterschied der Geschoße.

11. Arbeitshöhen:

Alle Arbeiten/Leistungen sind bis zu einer Arbeitshöhe von 4 m in die Einheitspreise einkalkuliert.

Die Arbeitshöhe ist jene Höhe über dem Fußbodenniveau (über dem Geländeniveau) oder über der

Aufstellfläche der Aufstiegshilfe, in der sich die zu erbringende Leistung befindet.

12. Farben:

Standardfarben sind Farben (nach Wahl des Auftraggebers) für die der Hersteller keinen Aufpreis

verlangt.

Sonderfarben sind Farben (nach Wahl des Auftraggebers) für die der Hersteller einen Aufpreis

verlangt (Aufzahlungen).

14 Elektroheizungsanlagen

Soweit in Vorbemerkungen oder Positionstexten nicht anders angegeben, gelten für alle Leistungen

dieser Gruppe folgende Regelungen.

1. Leistungsumfang/einkalkulierte Leistungen:

Freiliegende Heizleiter, Kaltleitungen und Zubehör sind UV-beständig ausgeführt.

Die Konfektionierung von Kaltleitungen mit wasserdichten und temperaturbeständigen Muffen,

einschließlich Zubehör (insbesondere bei der Parallelverlegung von Heizleitern und Heizbänder) sind

in die Einheitspreise einkalkuliert.

1.1 Flächenheizungen:

Flächenheizungen sind auf vom Auftraggeber beigestelltem Untergrund nach den Richtlinien des

Herstellers verlegt und angeschlossen.

Die Verlegung berücksichtigt die vom Auftraggeber bekanntgegebenen Abmessungen für

auszusparende Einzelflächen.

1.2 Dachrinnen- und Dachflächenheizungen:

Dachrinnen- oder Dachflächenheizungen sind in oder auf vom Auftraggeber beigestellte Rinnen oder

Flächen nach den Richtlinien des Herstellers verlegt und angeschlossen.

1.3 Rohrbegleit- und Entwässerungsrinnenheizungen:

Rohrbegleit- oder Entwässerungsrinnenheizungen sind auf vom Auftraggeber beigestellten

Rohrsystemen oder in Entwässerungsrinnen nach den Richtlinien des Herstellers verlegt und

angeschlossen.

1.4 Zusätzliche Dokumentation der Leistung:





Seite 3





Der Auftragnehmer erstellt kotierte Verlegepläne (Übersichtszeichnungen) der einzelnen Heizkreise

in CAD auf Datenträger im Format PDF und 3fach als Ausdruck.

14DA + Elektrische Heizsysteme (DANFOSS)

14DA01 +

1. Einkalkulierte Leistungen:

Kunststoffnägel zur Befestigung, ein Verlegeplan mit den eingetragenen Lagen der Stellflächen,

Dehnungsfugen, Restwärmefühlern, Temperaturwächtern und Außenfühlern sowie

Isolations-Widerstands- und Leistungsmessungen und deren Dokumentation sind in den

Einheitspreisen einkalkuliert. Zusätzliche Kaltleiter und Schrumpfmuffen in eigener Position (als

Aufzahlung).

2. Angaben im Positionsstichwort:

Im Stichwort angegeben wird ein Hinweis auf die Typenbezeichnung des Herstellers, aus Gründen

der Platzersparnis ohne den Zusatz "zum Beispiel (z.B)" gefolgt von "oder Gleichwertiges".

3. Herstellergarantie:

Auf Heizmatten und Heizleitungen wird eine 10-jährige Herstellergarantie gewährt. Im Garantiefall

wird auch die Reparatur bezahlt.

4. RoHS Richtlinie:

Alle Produkte entsprechen den RoHS Richtlinien.

5. Gleichwertigkeit:

Sofern in den Vertragsbestimmungen oder Positionen nichts anderes festgelegt ist, gelten als

Kriterien der Gleichwertigkeit von beispielhaft angeführten Ausführungen alle technischen

Spezifikationen, die im Leistungsverzeichnis beschrieben sind, sowie die besonderen

Eigenschaften, die in den technischen Unterlagen des Erzeugers der beispielhaft angeführten

Ausführung angegeben sind.

Wird in der Bieterlücke eine gleichwertige Ausführung angeboten, sind alle der beispielhaften

Ausführung entsprechenden technischen Spezifikationen eventuell in einem Beiblatt angegeben.

Dünnbettheizmatten Komplettset (Dünnbettset) mit einer Anschlussleitung (kein Zurückführen des

zweiten Anschlussses erforderlich) montagefertig konfektioniert, selbstklebend und für den Einbau

in eine Ausgleichmasse oder Flexkleber direkt unterhalb des Fußbodenoberbelages. Das

Fußbodentemperiersystem mit einer geringen Aufbauhöhe von 3,2 mm ist besonders für die

Renovierung und Modernisierung (von z.B. Bädern, Duschen, Küchen) sowie für den nachträglichen

Einbau in verwinkelten und/oder großen Räumen geeignet. Die teflonisolierte Heizleitung mit

zusätzlicher Schutzumflechtung zum Einsatz der FI-Schutzschaltung, ist auf einem Kunststoffnetz

aufgebracht. Die Länge der Anschlussleitungen beträgt 4,0 m.

Bestehend aus:

1. Dünnbettheizmatte mit Abschirmung Typ EFTI mit 150 W/m 2 und 4 m Kaltleitung

2. Kunststoffnägel

3. 1 Abdeckung

4. 1 elektronischer Uhrenthermostat, Devireg 550, polarweiß

5. 1 Fühlerhülse 10/6

6. 1 Fühlerrohr Ø 10 mm.

Technische Daten:

• Kaltleiter Typ DTWB: 1 x 4 m, 1,0 mm 2

• Spannung: 230 V

• Nenngrenztemperatur: 120º C





Seite 4




• Spezifische Heizleistung: 150 W/m 2

• Längenbelastung: 11 W/m

• Isolierung: PVDF / FEP

• Widerstandstoleranz: +10% / -5%

• Mindestverlegetemperatur: 5°C

• Kleinster Biegeradius: 6 x d

• Berechnungsbreite 50 cm

• Lieferbreite: 48 cm

• Mattenhöhe: 3,2 mm

• Schutzart: IP X 7.

14DA01B + Zweileiterheizmatten-Set EFTI-Set 1 150W

• Fläche/Heizleistung: 1,00 m 2 /150 W.


z.B. Zweileiterheizmatten-Set EFTI-Set 1 von DANFOSS oder Gleichwertiges.

Angebotenes Erzeugnis/Type: . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01C + Zweileiterheizmatten-Set EFTI-Set 1,5 225W


z.B. Zweileiterheizmatten-Set EFTI-Set 1,5 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01D + Zweileiterheizmatten-Set EFTI-Set 2 300W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01E + Zweileiterheizmatten-Set EFTI-Set 2,5 375W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 5




14DA01F + Zweileiterheizmatten-Set EFTI-Set 3 450W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01G + Zweileiterheizmatten-Set EFTI-Set 3,5 525W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01H + Zweileiterheizmatten-Set EFTI-Set 4 600W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01I + Zweileiterheizmatten-Set EFTI-Set 5 750W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01J + Zweileiterheizmatten-Set EFTI-Set 6 900W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 6




14DA01K + Zweileiterheizmatten-Set EFTI-Set 7 1050W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01L + Zweileiterheizmatten-Set EFTI-Set 8 1200W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01M + Zweileiterheizmatten-Set EFTI-Set 9 1350W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA01N + Zweileiterheizmatten-Set EFTI-Set 10 1500W

14DA03 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dünnbettheizmatte mit einer Anschlussleitung (kein Zurückführen des zweiten Anschlussses

erforderlich) montagefertig konfektioniert, selbstklebend und für den Einbau in eine Ausgleichmasse

oder Flexkleber direkt unterhalb des Fußbodenoberbelages. Das Fußbodentemperiersystem mit

einer geringen Aufbauhöhe von 3,2 mm ist besonders für die Renovierung und Modernisierung (von

z.B. Bädern, Duschen, Küchen) sowie für den nachträglichen Einbau in verwinkelten und/oder

großen Räumen geeignet. Die teflonisolierte Heizleitung mit zusätzlicher Schutzumflechtung zum

Einsatz der FI-Schutzschaltung, ist auf einem Kunststoffnetz aufgebracht. Die Länge der

Anschlussleitungen beträgt 4,0 m.

• Kaltleiter Typ DTWB: 1 x 4 m, 1,0 mm 2

• Spannung: 230 V

• Nenngrenztemperatur: 120º C





Seite 7




• Spezifische Heizleistung: 150 W/m 2

• Längenbelastung: 11 W/m

• Isolierung: PVDF / FEP

• Widerstandstoleranz: +10% / -5%

• Mindestverlegetemperatur: 5°C

• Kleinster Biegeradius: 6 x d

• Berechnungsbreite 50 cm

• Lieferbreite: 48 cm

• Mattenhöhe: 3,2 mm

• Schutzart: IP X 7.

14DA03A + Zweileiterheizmatte EFTM 0,5 75W


z.B. Zweileiterheizmatte EFTM 0,5 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03B + Zweileiterheizmatte EFTM 1 150W


z.B. Zweileiterheizmatte EFTM 1 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03C + Zweileiterheizmatte EFTM 1,5 225W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03D + Zweileiterheizmatte EFTM 2 300W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 8




14DA03E + Zweileiterheizmatte EFTM 2,5 375W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03F + Zweileiterheizmatte EFTM 3 450W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03G + Zweileiterheizmatte EFTM 3,5 525W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03H + Zweileiterheizmatte EFTM 4 600W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03I + Zweileiterheizmatte EFTM 5 750W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 9




14DA03J + Zweileiterheizmatte EFTM 6 900W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03K + Zweileiterheizmatte EFTM 7 1050W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03L + Zweileiterheizmatte EFTM 8 1200W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03M + Zweileiterheizmatte EFTM 9 1350W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA03N + Zweileiterheizmatte EFTM 10 1500W

14DA05 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Selbstlimitierendes Heizband mit temperaturabhängigem Widerstandselement zwischen zwei





Seite 10





parallel geführten, verzinnten Kupferleitern zur Regulierung und Begrenzung der Wärmeabgabe des

Heizbandes (Rohrbegleitheizung), mit äußerem Schutzmantel aus UV-beständigem Polyolefin.

Durch die parallele Stromzuführung kann das Heizband beliebig lang abgeschnitten werden.

• Nennspannung: 230 V

• Überstrom-Schutzsicherung: 16 A

• Kleinster Biegeradius: 25 mm

• Abmessungen: 12 x 6 mm

• Max. Schutzgeflechtswiderstand Cu-Geflecht: 18,2 Ohm/km

• Schutzart IP X7.

14DA05A + Selbstlimitierendes Heizband SL-Pipeguard SLPG-10 - 10W/m

• Spezifische Heizleistung: 10 W/m

• Maximale Heizbandlänge: 150 m (bei 16 A Absicherung).

z.B. selbstlimitierendes Heizband SL-Pipeguard SLPG-10 - blau von DANFOSS oder

Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

14DA05B + Selbstlimitierendes Heizband SL-Pipeguard SLPG-26 - 26W/m



z.B. selbstlimitierendes Heizband SL-Pipeguard SLPG-26 - rot von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

14DA05C + Selbstlimitierendes Heizband SL-Pipeguard SLPG-33 - 33W/m

14DA07 +



z.B. selbstlimitierendes Heizband SL-Pipeguard SLPG-33 - braun von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

Selbstlimitierendes Heizband zur Verlegung am oder im Rohr, steckerfertig konfektioniert, mit

temperaturabhängigem Widerstandselement zwischen zwei parallel geführten, verzinnten

Kupferleitern zur Regulierung und Begrenzung der Wärmeabgabe des Heizbandes

(Begleitheizband). Verschraubung mit 3/8 und 1 Außengewinde zur Montage des Heizbandes in

Rohren in eigener Position (als Aufzahlung).


• Spezifische Nennleistung: 10 W/m bei 10°C

• Max. Temperatur 60°C





Seite 11




• Außenmantel: Fluorpolymer

• Zuleitung: 3 x 1,5 mm 2 (Länge 2,5 m)

• Außendurchmesser: 5,3-7,3 mm (oval)

• Max.- Druck: 10 bar

• Kleinster Rohrdurchmesser: 1/2 (DN 15).

14DA07A + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=2m/20W

• Länge / Heizleistung: 2 m/20 W.

z.B. Begleitheizband SLPH-10 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07B + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=4m/40W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07C + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=6m/60W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07D + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=8m/80W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 12




14DA07E + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=10m/100W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07F + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=12m/120W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07G + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=14m/140W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07H + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=16m/160W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07I + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=19m/190W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 13




14DA07J + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=22m/220W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07K + Selbstlimitierendes Heizband Pipeheat SLPH-10 L=25m/250W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA07M + Az Pipeheat SLPH-Verschraubung mit 3/4 und 1 AG

14DA09 +

Aufzahlung für eine Verschraubung mit 3/4 und 1 Außengewinde zur Montage des Heizbandes im

Rohr.

z.B. Verschraubung mit 3/4 und 1 Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Trinkwasserheizleitung als vorkonfektioniertes Heizband zur Verlegung im Rohr (ohne Stecker).

• Versorgungsspannung: 230 V

• Spezifische Heizleistung: 9 W/m (konstant)

• Max. Temperatur: 60°C

• Außenmantel: Polyethylen

• Zuleitung: 3 x 1,5 mm 2 (Länge 2,5 m)

• Außendurchmesser: 5-7 mm (oval)

• Max. Druck: 10 bar

• Kleinster Rohrdurchmesser: 1/2 (DN 15).

14DA09A + Trinkwasserheizleitung EFTWC-9 L=3m/25W


z.B. Trinkwasserheizleitung EFTWC-9 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 14




14DA09B + Trinkwasserheizleitung EFTWC-9 L=5m/45W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09C + Trinkwasserheizleitung EFTWC-9 L=7m/65W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09D + Trinkwasserheizleitung EFTWC-9 L=10m/90W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09E + Trinkwasserheizleitung EFTWC-9 L=12m/110W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09F + Trinkwasserheizleitung EFTWC-9 L=15m/135W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 15




14DA09G + Trinkwasserheizleitung EFTWC-9 L=20m/180W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09H + Trinkwasserheizleitung EFTWC-9 L=25m/225W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09I + Trinkwasserheizleitung EFTWC-9 L=30m/270W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09J + Trinkwasserheizleitung EFTWC-9 L=35m/315W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09K + Trinkwasserheizleitung EFTWC-9 L=40m/360W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 16




14DA09L + Trinkwasserheizleitung EFTWC-9 L=50m/450W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09M + Trinkwasserheizleitung EFTWC-9 L=60m/540W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09N + Trinkwasserheizleitung EFTWC-9 L=70m/630W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09O + Trinkwasserheizleitung EFTWC-9 L=80m/720W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09P + Trinkwasserheizleitung EFTWC-9 L=90m/810W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 17




14DA09Q + Trinkwasserheizleitung EFTWC-9 L=100m/900W





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09R + Trinkwasserheizleitung EFTWC-9 L=110m/990W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09S + Trinkwasserheizleitung EFTWC-9 L=120m/1080W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09T + Trinkwasserheizleitung EFTWC-9 L=130m/1170W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA09U + Trinkwasserheizleitung EFTWC-9 L=140m/1260W




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 18




14DA09V + Trinkwasserheizleitung EFTWC-9 L=150m/1350W

14DA11 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Selbstlimitierendes Heizband zur Temperaturerhaltung in Zirkulationsleitungen

(Brauchwasserheizungsband), bestehend aus zwei parallel geführten, verzinnten Kupferleitern und

einem dazwischenliegenden Kunststoffheizelement mit verschweißter Primärisolierung und

Schutzisolation aus Polyolefin, mit Schutzgeflecht aus verzinnter Kupferlitze und äußerem

Schutzmantel aus UV-beständigem Polyolefin. Durch die parallele Stromzuführung kann das

Heizband beliebig lang abgeschnitten werden.


• Überstrom-Schutzsicherung: 16 A.

14DA11A + Brauchwasserheizungsband SL-Hotwatt SLHW-45 - 45°C

• Haltetemperatur 45°C


z.B. Brauchwasserheizungsband SL-Hotwatt SLHW-45 - schwarz von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

14DA11B + Brauchwasserheizungsband SL-Hotwatt SLHW-55 - 55°C



z.B. Brauchwasserheizungsband SL-Hotwatt SLHW-55 - grün von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

14DA11C + Brauchwasserheizungsband SL-Hotwatt SLHW-70 - 70°C



z.B. Brauchwasserheizungsband SL-Hotwatt SLHW-55 - rot von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .





Seite 19




14DA14 +


Selbstlimitierendes Heizband zur Dachrinnenheizung (Dachrinnenheizkabel), bestehend aus zwei

parallel geführten, verzinnten Kupferleitern und einem dazwischenliegenden Kunststoffheizelement

mit verschweißter Primärisolierung und Schutzisolation aus Polyolefin, mit Schutzgeflecht aus

verzinnter Kupferlitze und äußerem Schutzmantel aus UV-beständigem Polyolefin. Durch die

parallele Stromzuführung kann das Heizband beliebig lang abgeschnitten werden.


• Überstrom-Schutzsicherung: 16 A.

14DA14A + Dachrinnenheizkabel SL-Iceguard SLIG-18 - 18W/m

14DA21 +



z.B. Dachrinnenheizkabel SL-Iceguard SLIG-18 - schwarz von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

Selbstanpassender Unterputz-Uhrenthermostat mit LCD-Display für Fußbodenheizungen, zum

wahlweisen Betrieb nur mit Bodenfühler, nur mit Raumfühler oder als Doppelthermostat mit Bodenund

Raumfühler, mit NTC Boden- und Raumfühler, Fehleranzeigesystem, Frostschutzfunktion,

Partyfunktion und Fühlerüberwachung sowie netzwerkfähig und geeignet zur Montage in einer

Schalterdose 60 mm (Unterputz).

• Temperaturbereich: 5-35°C

• Einstellbereich Bodentemperatur: 20-50°C

• Spannung: 180-250 V~ 50/60 Hz

• Belastbarkeit: 250V~ 16 A

• induktive Belastbarkeit: 1 A

• Eigenverbrauch:




Seite 20




14DA21C + Uhrenthermostat EFIT 550 silber, eckig

14DA22 +

• Farbe silber, Ausführung eckig.


z.B. Raum- und Fußbodentemperaturregler EFIT 550 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Unterputz-Uhrenthermostat mit Raum- und Fußbodenfühler, LCD-Display und

LED-Anzeige von Betriebszuständen, zum wahlweisen Betrieb nur mit Bodenfühler, nur mit

Raumfühler oder als Doppelthermostat mit Boden- und Raumfühler sowie geeignet zur Montage in

einer Schalterdose 60 mm (Unterputz). Mit der Funktion "Kindersicherung" können die Tasten

gesperrt werden. Die aktuell gemessene Raumtemperatur wird am Display angezeigt.

• Spannung: 180-250 V~ 50/60 Hz

• Belastbarkeit: 230V~ 15 A / 3540 W


• Fühlertyp: NTC 25/1500

• Schalthysterese: +/-0,2°C (Raumfühler) und +/-0,4°C (Bodenfühler)

• Temperaturbereich: 5°C bis 35°C (Raumfühler) und 5°C bis 45°C (Bodenfühler)

• Schutzart: IP 31.

14DA22A + Uhrenthermostat EFET 535 polarweiß

14DA23 +

• Farbe polarweiß.

z.B. Raum- und Fußbodentemperaturregler EFET 535 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Unterputz-Thermostat zur Erfassung der Fußbodentemperatur mit

NTC-Leitungsfühler und/oder zur Erfassung der Raumtemperatur mit integriertem Raumfühler,

geeignet zur Montage in einer Schalterdose 60 mm (Unterputz).

• Spannung: 230 V~ 50/60 Hz

• Belastbarkeit: 16 A


• Anzeige: LED rot/grün



14DA23A + Thermostat EFET 530 polarweiß, eckig

• Mit NTC Leitungsfühler, 3,0 m lang

• Temperaturbereich 15-35°C

• Farbe polarweiß, Ausführung eckig.





Seite 21




14DA24 +

z.B. Bodentemperaturregler EFET 530 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Unterputz-Thermostat zur Erfassung der Fußbodentemperatur mit

NTC-Leitungsfühler und/oder zur Erfassung der Raumtemperatur mit integriertem Raumfühler,

geeignet zur Montage in einer Schalterdose 60 mm (Unterputz).

• Spannung: 230 V~ 50/60 Hz

• Belastbarkeit: 16 A


• Anzeige: LED rot/grün



14DA24C + Thermostat EFET 532 polarweiß, eckig

14DA25 +

• Kombinationsthermostat mit Raum- und NTC-Leitungsfühler


• Mit Temperaturbegrenzer 20-50°C einstellbar

• Farbe polarweiß, Ausführung eckig.

z.B. kombinierter Raum- und Fußbodentemperaturregler EFET 532 von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Thermostat für DIN-Schienenmontage, zur Steuerung von Rohrbegleitheizungen und

Kühlanlagen.

• Spannung: 230 V~

• Kontakt: Wechsler S/Ö

• Belastbarkeit: 16 A/10 A


• Anzeige: LED

• Fühlertyp: NTC


14DA25B + Thermostat EFET 330 DIN-Schienenmontage -10bis+10°C

• Mit NTC Leitungsfühler

• Temperaturbereich: -10 bis +10°C

• Nachtabsenkung: keine

• Schaltdifferenz: 0,5 K

• Fühlerlänge: 3,0 m.





Seite 22




14DA26 +


z.B. Thermostat für DIN-Schienenmontage EFET 330 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Thermostat für Wandmontage oder am Rohr, zur Steuerung von

Rohrbegleitheizungen, Fußbodenheizungen und Sonderanwendungen wie z.B. Frühbeetheizungen.





• Anzeige: LED

• Fühlertyp: NTC


14DA26A + Thermostat EFET 610 -10bis+50°C


• Temperaturbereich: -10 bis 50°C


z.B. Thermostat für Aufputzmontage EFET 610 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA26D + Az EFET 610 Montagesatz zur Rohrbefestigung

14DA27 +

Aufzahlung für einen Montagesatz zur Rohrbefestigung.

z.B. Montagesatz zur Rohrbefestigung von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Leistungssteller für DIN-Schienen- oder Aufputzmontage, zur Regelung von

Brauchwasserheizungsbändern (SL-Hotwatt), mit integrierter Schaltuhr.

• Betriebsspannung: 230 V~

• Temperaturbereich: +42 bis 70°C

• Regelleistung: 13 A

• .Leistungsaufnahme: 3 VA






Seite 23




14DA27A + Elektronischer Leistungssteller DHB 330

14DA28 +

z.B. Leistungsregler DHB 330 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Universalthermostat für DIN-Schienenmontage, zur Regelung der Raumtemperatur,

Dachrinnen, Kühlanlagen und Sonderanlagen, wird als Doppelthermostat eingesetzt. Fühler in

eigener Position.




• Kontrolllampe: LED rot/gelb

• Temperaturbereich 1: -10 bis +50°C

• Temperaturbereich 2: -10 bis +5°C

• Fühlertyp: NTC 15 kOhm bei 25°C


14DA28A + Thermostat EFET 316 DIN-Schienenmontage -10bis+50°C/+5°C

14DA29 +


• Temperaturbereich: -10 bis 50°C


z.B. Thermostat für DIN-Schienenmontage EFET 316 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bimetall-Doppelthermostat für Aufputz-Montage, zur Regelung von Dachrinnenheizungen.

• Nennspannung: 230 V.

14DA29A + Bimetall-Doppelthermostat -10bis+40°C

14DA30 +

• Temperaturbereich: -10 bis +40°C.

z.B. Bimetall-Doppelthermostat von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Digitale Schnee- und Eismeldeanlage zur Regelung von zwei Zonen zur gleichen Zeit mit einem

Gerät (z.B. nord- und südgerichtete Zone), geeignet zum Anschluss von bis zu vier Fühlern, die

individuell auf zwei Heizzonen verteilt werden können und geeignet für eine Vorrangschaltung, mit

Netzteil. Weitere Funktionen: Info-Taste für Hilfe und Information, Anzeige der aktuellen Temperatur

und des Feuchtegrades, einstellbare Betriebsarten: AUTOMATIK/EIN/AUS, einstellbare Parameter:

Abbautemperatur - Standby-Temperatur - Feuchteempfindlichkeit und Nachheizzeit, integriertes

Selbstdiagnoseprogramm, eingebaute optische, akustische und externe Alarmmeldung und





Seite 24





RS232-Schnittstelle zum Update von Software-Versionen. Freiflächenfühler und zusätzliches

Netzteil in eigener Position (als Aufzahlung).

• Netzteil primär: 230 V AC +10%/-20%

• Netzteil sekundär: 24 V DC, 16 VA

• Relais ohmsche Last: 250 V, 16 A

• Relais induktive Last: 1 A (Leistungsfaktor 0,3)

• Schutzart Regler: IP 30

• Schutzart Fühler (Sensoren): IP 67

• Fühlertyp: Devibus-Fühler

• Fühlerleitung: 15 m, 4 x 1,0 mm 2

• Anzeige: beleuchtet, 16 stellig.

14DA30A + Schnee- und Eismeldeanlage EFIT 850

z.B. Schnee- und Eismeldeanlage EFIT 850 von DEVI oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA30C + Az EFIT 850 Feuchtefühler für Dachrinnenheizung

14DA32 +

Aufzahlung für Feuchte- und Temperaturfühler für die Dachrinnenheizung, mit 15 m Kabel.

z.B. Feuchtefühler für EFIT 850 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf elektronische Thermostate (EFET) für Zubehör.

14DA32C + Az EFET NTC Außentemperaturfühler

14DA36 +

z.B. NTC Außentemperaturfühler von DEVI oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Zweileiterheizmatten für elektrische Fußbodenheizung (EF) für Zubehör.

14DA36A + Az EF Fühlerhülse 10/6mm für NTC-Fußbodenfühler

z.B. Fühlerhülse Ø 10/6 mm für NTC-Fußbodenfühler.von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 25




14DA36B + Az EF Flexschlauch DN10 2,5m

z.B. Flexschlauch DN 10, Länge 2,5 m von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA36C + Az EF NTC-Fußbodenfühler

z.B. NTC-Fußbodenfühler von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA36D + Az EF Reparaturset für EFTM

14DA46 +

z.B.Reparaturset für EFTM Zweileiterheizmatten von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf selbstlimitierendes Heizband zur SLPG Rohrbegleitheizung, auf SLHW

Brauchwasserheizungsband und/oder auf SLIG Dachrinnenheizkabel (SL..) für Zubehör.

14DA46A + Az SL.. Textilklebeband 15mm/50m

Textilklebeband, Breite 15 mm.

Verrechnungseinheit ist eine Rolle mit 50 m.

z.B. Textilklebeband von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46B + Az SL.. Aluklebeband mit Warnaufschrift 38mm/50m

Aluklebeband selbstklebend, mit Warnaufschrift, Breite 38 mm.

Verrechnungseinheit ist eine Rolle mit 50 m.

z.B. Aluklebeband mit Warnaufschrift von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .





Seite 26




14DA46C + Az SL.. Klebeschildr "Elektrisch beheizt"

z.B. Klebeschild "Elektrisch beheizt" von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46D + Az SL.. Isoliereinführung

z.B. Isoliereinführung von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46E + Az SL.. Kantenschutz und Abstandhalter

z.B. Kantenschutz und Abstandhalter für SL-Iceguard von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46F + Az SL.. Dachhakenbefestigung für Metalldächer

z.B. Dachhakenbefestigung für Metalldächer von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46G + Az SL.. Schutzgitterhaken

Schutzgitterhaken und flexibles Befestigungsmaterial für verschiedene Dachtypen.

z.B. Schutzgitterhaken von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46H + Az SL.. Anschlussgehäuse

z.B. Anschlussgehäuse von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 27




14DA46I + Az SL.. Befestigungswinkel für Anschlussgehäuse


z.B. Befestigungswinkel für Anschlussgehäuse von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46J + Az SL.. Anschlussgarnitur an Anschlussgehäuse

Anschlussgarnitur für Montage an Anschlussgehäuse, Verschraubung PG 13,5 mit Gegenmutter,

Endabschluss.

z.B. Anschlussgarnitur an Anschlussgehäuse von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA46K + Az SL.. Anschlussgarnitur mit Klemmstein

Anschlussgarnitur mit Klemmstein zur Verbindung von flexibler Kaltleitung und Heizband,

Endabschluss.

z.B. Anschlussgarnitur mit Klemmstein von DANFOSS oder Gleichwertiges.


14DA46L + Az SL.. Endabschluss

14DA47 +

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

z.B. Endabschluss von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlusstechnik für SLPG Rohrbegleitheizung und für SLHW Brauchwasserheizungsband zur

schnellen Konfektionierung (Schnellverbindungssystem).

14DA47A + Verbindung Connecto B-C

z.B. Verbindung Connecto B-C von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 28




14DA47B + An- und Endabschluss-Set Connecto B-S


Heizbandanschluss und Endabschluss-Set, mit 1,5 m Zuleitung 3 x 1,5 mm 2 .

z.B. Anschlusstechnik Connecto - Typ AS von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA47C + Abzweiger Connecto B-T

T-Abzweig für 3 Heizbänder und Endabschluss.

z.B. Abzweiger Connecto B-T von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA47D + Abzweiger Connecto B-T2E

T-Abzweig für 2 Heizbänder und Endabschlüsse, mit 1,5 m Zuleitung 3 x 1,5 mm 2 .

z.B. Abzweiger Connecto B-T2E von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA47E + Abzweiger Connecto B-T3E

T-Abzweig für 3 Heizbänder und 3 Endabschlüsse, mit 1,5 m Zuleitung 3 x 1,5 mm 2 .

z.B. Abzweiger Connecto B-T3E von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

14DA47F + Abzweiger Connecto B-X

X-Abzweig für 4 Heizbänder und 2 Endabschlüsse.

z.B. Abzweiger Connecto B-X von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 29




14DA47G + Endabschluss Connecto B-E

z.B. Endabschluss Connecto B-E von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 14 Elektroheizungsanlagen

Summe . . . . . . . . . . . .





Seite 30




35 Wärmebereitstellung f.Heizung u.Warmwasser




1. Begriffe:

1.1 Nennweiten:

Im Positionsstichwort sind die Nennweiten als DNID angegeben. DNID entspricht dem

Mindest-Innendurchmesser der Leitungen und Formteile in Millimeter.

1.2 Nenn-Heizleistung:

Die im Positionsstichwort angegebene Nenn-Heizleistung dient zur Gliederung in Folgepositionen.

1.3 Kesselanlagen:

Kesselanlagen sind betriebsbereite Einrichtungen zur Verfeuerung des angegebenen Brennstoffes

je nach Ausführung mit Ausnützung des Heizwertes oder des Brennwertes des jeweiligen

Brennstoffes.

1.4 Standard-Verbindungsstück:

Verbindungsstück zum Anschluss eines Heizgerätes an einen Fang oder Luft- Abgasfang bei

einem Wandabstand zwischen Fang und Gerät bis 2 m, Aufstellung mittig vor dem Fang und

Einmündung mit einem Bogen.

1.5 Standardausführung:

Die Standardausführung umfasst alle für die Funktion eines Gerätes oder Systems erforderlichen

Bestandteile und Tätigkeiten.


Leitungen und Bauteile aus Stahl sind zweifach mit unterschiedlichen Rostschutzfarben

beschichtet.

2.1 In die Einheitspreise der Standardausführung von Kesselanlagen sind folgende Leistungen

einkalkuliert:

- Heizkessel und Feuerung in Brennwerttechnik mit geregelter Verbrennungsluft-Abgasführung

- Temperaturregler und Sicherheitstemperaturbegrenzer sowie Kesselthermometer

- Brenner NOx reduziert mit elektronischer Zündung und Zündsicherung sowie Verbrennungsgasoder

Verbrennungsluftventilator und Verbrennungsluftfilter

- bei Gasfeuerung mit Gas-Magnetventil, Gasdruckregler und Überwachungseinrichtung

- bei Ölfeuerung mit Öl-Magnetventil, Absperrventil und Filter mit Manometer mit

druckknopfbetätigtem Manometerhahn

- bei Pelletsfeuerung mit Tagesbehälter und Austrageinrichtung mit Zellradschleuse und

Sprinklereinrichtung mit Temperaturwächter und Magnetventil als Rückbrandschutz

- Anschluss an einen Fang mit Standard-Verbindungsstück mit verschlossener Messöffnung

- Wärmedämmung und Verkleidung aus Stahlblech, beschichtet

- Schaltfeld mit Regelung für konstante oder gleitend geführte Kesseltemperatur nach Wahl des

Auftraggebers

- Sicherheitsventil mit Ablauftrichter

- Entleerungshahn in der Dimension der Kesselentleerung

- 2 Spülstutzen mit Kugelhahn - angeschlossen an die Vor- und Rücklaufleitung

- Leistungsnachweis mit einem Prüfbericht einer Prüf-, Überwachungs- und Zertifizierungsstelle im

Sinne des BVergG der nach Aufforderung durch den Auftraggeber vorgelegt wird.

3. Technische Angaben:

3.1 Wärmeträger:

Anlagenteile für den Betrieb mit Heizungswasser als Wärmeträger, Wassertemperatur höchstens





Seite 31




100°C und Wasserqualität gemäß Norm.

3.2 Erforderliche Wärmeleistung:


Die erforderliche Wärmeleistung entspricht dem Leistungsbedarf des angeschlossenen

Wärmeabgabesystems.

3.3 Betriebsdruck:

Heizgeräte und Wasserheizer ausgelegt für einen Betriebsdruck von mindestens 6 bar, die

Sekundärseite der Warmwasserbereitung für einen Betriebsdruck von mindestens 10 bar.

3.4 Regelung der Heizgeräte:

Die Heizgeräte sind mit allen Einrichtungen zur Regelung einer einstellbaren, konstanten

Vorlauftemperatur ausgerüstet (Temperaturregler, Sicherheitstemperaturbegrenzer).

35D1 + Wohnungsstationen (DANFOSS)

35D101 +

1. Leistungsangaben:

Leistungsangaben für die Warmwasserbereitung werden bei Primär: 65/18°C und Sekundär 10/45°C

angegeben.

3. Angaben im Positionsstichwort:

Im Stichwort angegeben sind Ausführung und Anzahl der Platten des Wärmetauschers (z.B. 40 AP

für Aufputzausführung mit 40 Platten) sowie die Leistungsdaten der Warmwasserbereitung bei einer

Erwärmung von 10°C auf 45°C und angegebenen Betriebsbedingungen (z.B. 60/20-14,8l/min 36kW

steht für eine Leistung von 36 kW bei einer Zapfmenge von 14,8 l/min und bei primärseitigen

Temperaturen 60/20°C).








Ausführung entsprechenden technischen Spezifikationen eventuell in einem Beiblatt angegeben.

Wohnungsstation zur Warmwasserbereitung (W) über einen noppengeprägten, kupferhartgelöteten

Edelstahlplattenwärmetauscher, geregelt über einen Proportionalmengenregler mit integrierter,

thermostatischer Funktion und einem, im Regler integrierten Kombiregelventil. Ein blockierter

Sommerbypass zur Warmhaltung der Anbindungsleitung sowie Passstücke für

Wärmemengenzähler (3/4 x 110 mm), Kaltwassergesamtzähler, Kaltwasserausgangs- und

Warmwasserzähler (jeweils 3/4 x 80mm) sind vorhanden. Versorgungsseitige Fittinge im Vor- und

Rücklauf ermöglichen das Füllen und Entleeren der Station und das Messen der

Versorgungsparameter. Alle Verrohrungen innerhalb der Station sind in End-Forming

Verbindungstechnik mit Edelstahlglattrohren ausgeführt.

35D101A + Wohnungsstation Complete W37 - 37kW 15l/min

• Edelstahl-Plattenwärmetauscher: 26 Platten

• Warmwasserleistung: 37 kW

• Warmwassermenge: 15 l/min.





Seite 32




z.B. Wohnungsstation Complete W37 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D101B + Wohnungsstation Complete W45 - 45kW 18,4l/min



• Warmwassermenge: 18,4 l/min.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D101C + Wohnungsstation Complete W55 - 55kW 22,5l/min

35D102 +






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wohnungsstation zur Warmwasserbereitung und für Radiatorenheizung (WR). Die

Warmwasserbereitung erfolgt über einen noppengeprägten, kupferhartgelöteten


thermostatischer Funktion und einem, im Regler integrierten Kombiregelventil. Heizungsseitig ist

ein Differenzdruckregler 0,1 bar, ein Zonenventil, geeignet zur Montage eines Stellantriebes (in

eigener Position), ein Rücklauftemperaturbegrenzer 40°C (blockiert) und ein Schmutzfänger

rücklaufseitig eingebaut. Ein blockierter Sommerbypass zur Warmhaltung der Anbindungsleitung

sowie Passstücke für Wärmemengenzähler (3/4 x 110 mm), Kaltwassergesamtzähler,

Kaltwasserausgangs- und Warmwasserzähler (jeweils 3/4 x 80 mm) sind vorhanden.

Versorgungsseitige Fittinge im Vor- und Rücklauf ermöglichen das Füllen und Entleeren der Station

und das Messen der Versorgungsparameter. Alle Verrohrungen innerhalb der Station sind in

End-Forming Verbindungstechnik mit Edelstahlglattrohren ausgeführt.

35D102A + Wohnungsstation Complete WR37 - 37kW 15l/min



• Warmwassermenge: 15 l/min

• Heizleistung: 8 kW bei ∆T=20 K und 0,4 bar Druckverlust über die Wohnungsstation.

z.B. Wohnungsstation Complete WR37 von DANFOSS oder Gleichwertiges.





Seite 33







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D102B + Wohnungsstation Complete WR45 - 45kW 18,4l/min



• Warmwassermenge: 18,5 l/min




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D102C + Wohnungsstation Complete WR55 - 55kW 22,5l/min

35D103 +







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wohnungsstation zur Warmwasserbereitung und für Flächenheizung mit Festwertregelung (WF).

Die Warmwasserbereitung erfolgt über einen noppengeprägten, kupferhartgelöteten


thermostatischer Funktion und einem, im Regler integrierten Kombiregelventil. Heizungsseitig

besteht die Regelung aus einer thermostatisch gesteuerten Festwertregelung mit

drehzahlgeregelter Umwälzpumpe, Sicherheitstemperaturbegrenzer, Differenzdruckregler 0,2 bar,

Zonenventil mit Stellantrieb und einem Schmutzfänger. Ein blockierter Sommerbypass zur

Warmhaltung der Anbindungsleitung sowie Passstücke für Wärmemengenzähler (3/4 x 110 mm),

Kaltwassergesamtzähler, Kaltwasserausgangs- und Warmwasserzähler (jeweils 3/4 x 80mm) sind

vorhanden. Versorgungsseitige Fittinge im Vor- und Rücklauf ermöglichen das Füllen und Entleeren

der Station und das Messen der Versorgungsparameter. Alle Verrohrungen innerhalb der Station

sind in End-Forming Verbindungstechnik mit Edelstahlglattrohren ausgeführt.

35D103A + Wohnungsstation Complete WF37 - 37kW 15l/min




• Heizleistung: 10 kW bei ∆T=30 K.

z.B. Wohnungsstation Complete WF37 von DANFOSS oder Gleichwertiges.





Seite 34







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D103B + Wohnungsstation Complete WF45 - 45kW 18,4l/min







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D103C + Wohnungsstation Complete WF55 - 55kW 22,5l/min

35D104 +







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wohnungsstation zur Warmwasserbereitung und für Flächenheizung mit witterungsgeführter

Regelung (WF..ECL). Die Warmwasserbereitung erfolgt über einen noppengeprägten,

kupferhartgelöteten Edelstahl-Plattenwärmetauscher, geregelt über einen Proportionalmengenregler

mit integrierter, thermostatischer Funktion und einem, im Regler integrierten Kombiregelventil.

Heizungsseitig besteht eine witterungsgeführte ECL-Regelung, mit Außentemperaturfühler,

Regelventil, Sicherheitstemperaturbegrenzer und einer drehzahlgeregelten Umwälzpumpe. Weiters

aus einem Differenzdruckregler 0,2 bar, einem Zonenventil mit Stellantrieb sowie einem

Schmutzfänger. Ein blockierter Sommerbypass zur Warmhaltung der Anbindungsleitung sowie

Passstücke für Wärmemengenzähler (3/4 x 110 mm), Kaltwassergesamtzähler,

Kaltwasserausgangs- und Warmwasserzähler (jeweils 3/4 x 80 mm) sind vorhanden.

Versorgungsseitige Fittinge im Vor- und Rücklauf ermöglichen das Füllen und Entleeren der Station

und das Messen der Versorgungsparameter. Alle Verrohrungen innerhalb der Station sind in

End-Forming Verbindungstechnik mit Edelstahlglattrohren ausgeführt.

35D104A + Wohnungsstation Complete WF37 ECL - 37kW 15l/min





z.B. Wohnungsstation Complete WF37 ECL von DANFOSS oder Gleichwertiges.





Seite 35







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D104B + Wohnungsstation Complete WF45 ECL - 45kW 18,4l/min







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D104C + Wohnungsstation Complete WF55 ECL - 55kW 22,5l/min

35D106 +







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

FBH-F Verteilersystem für Wohnungsstationen zur Warmwasserbereitung und für Flächenheizung

(WF/WF..ECL), bestehend aus Vorlaufverteiler, Rücklaufsammler und Montagezubehör. Pro

Fußbodenheizungskreis sind im Vorlaufverteiler voreinstellbare Durchflussanzeiger und im

Rücklaufsammler Ventileinsätze (M30x1,5) eingebaut, die zum Einsatz von thermischen Antrieben

zur Raumregelung geeignet sind (Antriebe in eigener Position). Mit integriertem Entlüftungs- und

Entleerungsventil pro Verteilerbalken.

35D106A + Verteilersystem FBH-2F für WF/WF..ECL mit 2 FBH-Kreisen

z.B. Verteilersystem mit 2 FBH-Kreisen FBH-2F von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 36




35D106B + Verteilersystem FBH-3F für WF/WF..ECL mit 3 FBH-Kreisen




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106C + Verteilersystem FBH-4F für WF/WF..ECL mit 4 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106D + Verteilersystem FBH-5F für WF/WF..ECL mit 5 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106E + Verteilersystem FBH-6F für WF/WF..ECL mit 6 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106F + Verteilersystem FBH-7F für WF/WF..ECL mit 7 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106G + Verteilersystem FBH-8F für WF/WF..ECL mit 8 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 37




35D106H + Verteilersystem FBH-9F für WF/WF..ECL mit 9 FBH-Kreisen




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106I + Verteilersystem FBH-10F für WF/WF..ECL mit 10 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106J + Verteilersystem FBH-11F für WF/WF..ECL mit 11 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106K + Verteilersystem FBH-12F für WF/WF..ECL mit 12 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D106M + Az FBH-F Anschluss-Set an Wohnungsstation

35D107 +

Aufzahlung für ein Anschluss-Set zum Anschluss an eine Wohnungsstation mit Festwertregelung,

bestehend aus Grundplatte und Anschlussrohren.

z.B. Anschluss-Set für FBH-F von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

G Verteilersystem für Wohnungsstationen zur Warmwasserbereitung und für Flächenheizung

(WF/WF..ECL), bestehend aus Grundplatte, Vorlaufverteiler, Rücklaufsammler und

Anschlusszubehör für Wohnungsstationen mit Flächenheizung. Pro Fußbodenheizungskreis sind

im Vorlaufverteiler Durchflussanzeiger und im Rücklaufsammler voreinstellbare Ventileinsätze

eingebaut die zum Einsatz von thermischen Antrieben zur Raumregelung geeignet sind (Antriebe in

eigener Position). Mit integriertem Entlüftungs- und Entleerungsventil pro Verteilerbalken.





Seite 38




35D107A + G Verteilersystem für WF/WF..ECL mit 2 FBH-Kreisen


z.B. G Verteilersystem mit 2 FBH-Kreisen von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107B + G Verteilersystem für WF/WF..ECL mit 3 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107C + G Verteilersystem für WF/WF..ECL mit 4 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107D + G Verteilersystem für WF/WF..ECL mit 5 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107E + G Verteilersystem für WF/WF..ECL mit 6 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107F + G Verteilersystem für WF/WF..ECL mit 7 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 39




35D107G + G Verteilersystem für WF/WF..ECL mit 8 FBH-Kreisen




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107H + G Verteilersystem für WF/WF..ECL mit 9 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107I + G Verteilersystem für WF/WF..ECL mit 10 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107J + G Verteilersystem für WF/WF..ECL mit 11 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D107K + G Verteilersystem für WF/WF..ECL mit 12 FBH-Kreisen

35D108 +



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

GT Verteilersystem für Wohnungsstationen zur Warmwasserbereitung und für Radiatorenheizung

(WR), bestehend aus Grundplatte, Vorlaufverteiler, Rücklaufsammler und Anschlusszubehör für

Wohnungsstationen mit Radiatorenheizung. Pro Radiatoranschluss sind im Vorlaufverteiler

Durchflussanzeiger und im Rücklaufsammler voreinstellbare Ventileinsätze eingebaut die zum

Einsatz von thermischen Antrieben zur Raumregelung geeignet sind (Antriebe in eigener Position).

Mit integriertem Entlüftungs- und Entleerungsventil pro Verteilerbalken. Mit integriertem

Beimischkreis mittels Festwertregler FTC und Umwälzpumpe, Zonenventil (geeignet zur Montage

eines thermischen Antriebs TWA-A - in eigener Position), Sicherheitsthermostat und Elektronixbox.





Seite 40




35D108A + GT Verteilersystem für WR mit 2 Radiator-Kreisen


z.B. GT Verteilersystem mit 2 Radiator-Kreisen von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108B + GT Verteilersystem für WR mit 3 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108C + GT Verteilersystem für WR mit 4 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108D + GT Verteilersystem für WR mit 5 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108E + GT Verteilersystem für WR mit 6 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108F + GT Verteilersystem für WR mit 7 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 41




35D108G + GT Verteilersystem für WR mit 8 Radiator-Kreisen




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108H + GT Verteilersystem für WR mit 9 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108I + GT Verteilersystem für WR mit 10 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108J + GT Verteilersystem für WR mit 11 Radiator-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D108K + GT Verteilersystem für WR mit 12 Radiator-Kreisen

35D111 +



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Verteilersystem für Wohnungsstationen (Vert.) für einen

Unterputzeinbauschrank mit Montageschablone für den Verteilereinbau.





Seite 42




35D111A + Az Vert. Unterputzeinbauschrank f.Verteiler mit 2-7 Kreisen

• Abmessungen (BxHxT): 610 x 1340 x 150 mm.


z.B. Unterputzeinbauschrank für 2-7 Kreise von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D111B + Az Vert. Unterputzeinbauschrank f.Verteiler mit 8-12 Kreisen

35D112 +


z.B. Unterputzeinbauschrank für 8-12 Kreise von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Verteilersystem für Wohnungsstationen (Vert.) für einen

Unterputzeinbauschrank mit Montageschablone für den Verteilereinbau.

35D112A + Az Vert. Sichtteil mit Tür für Verteiler mit 2-7 Kreisen


z.B. Sichtteil mit Tür für 2-7 Kreise von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D112B + Az Vert. Sichtteil mit Tür für Verteiler mit 8-12 Kreisen

35D113 +


z.B. Sichtteil mit Tür für 8-12 Kreise von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Verteilersystem für Wohnungsstationen (Vert.) für Montagezubehör.

35D113A + Az Vert. Thermometer für Verteiler

z.B. Thermometer für Verteiler von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 43




35D113B + Az Vert. Hochtemperaturabgang für Radiatorkreis


z.B. Hochtemperaturabgang für Radiatorkreis von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D113C + Az Vert. Kugelhahn 3/4, 60 mm

35D114 +

z.B. Kugelhahn 3/4 für Hochtemperaturabgang von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Wohnungsstation zur Warmwasserbereitung und für Radiatorenheiung bzw.

Flächenheizung (W/WR/WF) für Zubehör zur Montage der Wohnungsstation in

Unterputzausführung.

35D114A + Az W/WR/WF Unterputzeinbauschrank

• Unterputzeinbauschrank mit Montageschablone


z.B. Unterputzeinbauschrank von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D114B + Az W/WR/WF Sichtteil mit Tür, weiß

35D115 +

• Sichtteil mit Tür, weiß

• Abmessungen (BxH): 600 x 700 mm.

z.B. Sichtteil mit Tür von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Flächenheizung (W/WR/WF) für Zubehör zur Montage der Wohnungsstation in Aufputzausführung

(Verrohrung Unterputz).

35D115A + Az W/WR/WF Abdeckhaube mit Türe weiß allseitig geschlossen

• Abdeckhaube mit Türe, weiß, allseitig geschlossen






Seite 44





z.B. Abdeckhaube für Verrohrung Unterputz von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D115B + Az W/WR/WF Unterputzanschlussschiene 7x3/4 isoliert

z.B. Unterputzanschlussschiene 7x3/4 isoliert von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D115C + Az W/WR/WF flexibler Edelstahlverbinder 60-90mm 3/4

35D116 +

z.B. Flexibler Edelstahlverbinder, 60-90 mm, 3/4 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Flächenheizung (W/WR/WF) für Zubehör zur Montage der Wohnungsstation in Aufputzausführung

(Verrohrung Aufputz).

35D116A + Az W/WR/WF Abdeckhaube mit Türe weiß unten offen

• Abdeckhaube mit Türe, weiß, unten offen


z.B. Abdeckhaube für Verrohrung Aufputz von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D116B + Az W/WR/WF Aufputzmontageschablone 7x28mm

35D117 +

z.B. Aufputzmontageschablone 7 x 28 mm von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Wohnungsstation zur Warmwasserbereitung und für Flächenheizung (WF) für

Montagezubehör.





Seite 45




35D117A + Az WF Hochtemperaturabgangs-Set

35D118 +

z.B. Hochtemperaturabgangs-Set von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn 3/4.

35D118A + Kugelhahn in Durchgangsform 3/4, 60mm

z.B. Kugelhahn in Durchgangsform von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D118B + Kugelhahn in Eckform 3/4

35D119 +

z.B. Kugelhahn in Eckform von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dichtungen 24x17x2.

Verrechnungseinheit ist eine Verpackungsgröße mit 50 Stück.

35D119A + Dichtungen 24x17x2 (50 Stück)

35D121 +

z.B. Dichtungen von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .

Thermischer Stellantrieb mit Inbusbefestigung zur Montage, für Ventile mit

Schnappbefestigungsaufnahme (Schnappb.).

• Kabellänge 1,2 m

• Leistung 2 W.

35D121A + Thermischer Stellantrieb TWA-A/NC Schnappb. 230V

• Betriebsspannung 230 V

• Stromlos geschlossen (NC).





Seite 46





z.B. Thermischer Stellantrieb TWA-A/NC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D121C + Thermischer Stellantrieb TWA-A/NC Schnappb. 24V

35D122 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermischer Stellantrieb mit M30x1,5 Überwurfmutter, für Ventile mit M30x1,5

Thermostatkopf-Anschlussgewinde.


• Leistung 2 W

35D122A + Thermischer Stellantrieb TWA-K/NC M30x1,5 230V



z.B. Thermischer Stellantrieb TWA-K/NC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D122C + Thermischer Stellantrieb TWA-K/NC M30x1,5 24V

35D131 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Frischwassermodul mit Edelstahl-Plattenwärmetauscher und thermostatischer Regelung zur

Brauchwarmwasserbereitung im Durchflussprinzip, für Ein- und Zweifamilienhäuser für

Wandmontage, mit T-Stück zum nachträglichen Einbau eines Zirkulationsmoduls (in eigener

Position).

• Verkleidung aus Stahlblech (weiß lackiert, Ausführung mit Tür)

• Absperrungen an allen abgehenden Leitungen

• Manometer im Heizungsvorlauf

• Thermometer an allen abgehenden Leitungen (6 Stück)





Seite 47




• 2 Schmutzfänger

• Entlüftungsventil

• Fühlertaschen für Wärmemengenzähler

• witterungsgeführte, elektronische Regelung (ECL Comfort 300)

• Kombiregelventil und Stellmotor

• Vorlauf-, Rücklauf-, Außen- und Speicherfühler

• Edelstahl-Plattenwärmetauscher

• Sicherheitsventil 2,5 bar

• Pass-Stück für Wärmemengenzähler 3/4 x 110 mm

• interne Verrohrung aus Edelstahl, flachdichtend.

35D131A + Frischwassermodul Termix One Solar 90kW 35l/min

• Warmwasserleistung bei Primär: 70°C und Sekundär 10/45°C: 90 kW


• Druckstufe PN 16


z.B. Frischwassermodul Termix One Solar von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D131D + Az Termix One Solar für Zirkulationsmodul

35D133 +

Aufzahlung für einen Zirkulationsmodul, bestehend aus

• Zirkulationspumpe mit Zeitschaltuhr

• TemperaturregelungSicherheitsthermostat

• Rückschlagklappe.

z.B. Zirkulationsmodul von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Frischwassermodul mit Edelstahl-Plattenwärmetauscher und thermostatischer Regelung zur

Brauchwarmwasserbereitung im Durchflussprinzip, bestehend aus

• Warmwassertemperatur-Regeleinheit mit Display

• isolierter Wärmetauscher

• stufenlos geregelter Energiespar-Ladepumpe

• alle Komponenten fertig verrohrt, montiert und verdrahtet.

35D133A + Frischwassermodul Thermo Dual FLS-50 - 50kW 20l/min



• Druckstufe Primär/Sekundär PN 6/10





Seite 48





z.B. Frischwassermodul Thermo Dual FLS-50 von DANFOSS oder Gleichwertiges.


35D133B + Az FLS-50 Zirkulation

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

z.B. Zirkulation für Frischwassermodul Thermo Dual FLS-50 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133C + Frischwassermodul Thermo Dual FLS-80 - 80kW 31,6l/min






35D133D + Az FLS-80 Zirkulation

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133E + Frischwassermodul Thermo Dual FLS-145 - 145kW 57,4l/min






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 49




35D133F + Az FLS-145 Zirkulation




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133G + Frischwassermodul Thermo Dual FLS-245 - 245kW 96l/min






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133H + Frischwassermodul Thermo Dual FLS-365 - 365kW 144l/min






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133I + Frischwassermodul Thermo Dual FLS-484 - 484kW 190l/min






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133J + Frischwassermodul Thermo Dual FLS-700 - 700kW 277l/min








Seite 50







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133L + Az FLS-80/145 Abdeckhaube

z.B. Abdeckhaube für FLS-80 und FLS-145 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133M + Az FLS-245/365 Abdeckhaube

z.B. Abdeckhaube für FLS-245 und FLS-365 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35D133N + Az FLS-80/145 Rohrisolierung

z.B. Rohrisolierung für FLS-80 und FLS-145 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 35 Wärmebereitstellung f.Heizung u.Warmwasser

Summe . . . . . . . . . . . .





Seite 51




36 Wärmeverteilung




1. Begriffe:


Im Positionsstichwort sind die Nennweiten DNID angegeben. DNID entspricht dem



2.1 Leitungen und Bauteile sind mindestens geeignet für einen Betriebsdruck von 6 bar.

2.2 Leitungen und Bauteile aus Stahl sind zweifach mit unterschiedlichen Rostschutzfarben

beschichtet.

2.3 Unter Putz oder unterhalb der Fußbodenkonstruktion verlegte Leitungen sind mit einer

reißfesten Schutzfolie, über der Wärmedämmung, ausgerüstet.

36DA + Strangregler (DANFOSS)

36DA01 +

1. Angaben im Positionsstichwort.










Ausführung entsprechenden technischen Spezifikationen in einem Beiblatt angegeben.

Strangregulierventil mit Absperrfunktion, Entleerungsventil und selbstdichtenden Messnippeln.

Durchflussbegrenzung mit Sollwertskala, Aufbau schwenkbar,

• Temperaturbereich -20 bis 120°C

• max. Differenzdruck 2,5 bar

• max. Temperatur 120°C

• max. Betriebsdruck PN20.

36DA01A + Strangregulierventil MSV-BD Leno DN15 LF

• kvs-Wert 2,5

z.B. Strangregulierventil MSV-BD Leno von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 52




36DA01B + Strangregulierventil MSV-BD Leno DN15





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA01C + Strangregulierventil MSV-BD Leno DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA01D + Strangregulierventil MSV-BD Leno DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA01E + Strangregulierventil MSV-BD Leno DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA01F + Strangregulierventil MSV-BD Leno DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 53




36DA01G + Strangregulierventil MSV-BD Leno DN50

36DA02 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Außengewinde (AG), mit Absperrfunktion, Entleerungsventil und

selbstdichtenden Messnippeln. Durchflussbegrenzung mit Sollwertskala, Aufbau schwenkbar,





36DA02A + Strangregulierventil MSV-BD Leno AG DN15 LF




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA02B + Strangregulierventil MSV-BD Leno AG DN15


z.B. Strangregulierventil MSV-BD Leno mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA02C + Strangregulierventil MSV-BD Leno AG DN20

36DA03 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Absperrfunktion und selbstdichtenden Messnippeln. Durchflussbegrenzung

mit Sollwertskala,








Seite 54






36DA03A + Strangregulierventil MSV-B DN15 LF


z.B. Strangregulierventil MSV-B von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA03B + Strangregulierventil MSV-B DN15




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA03C + Strangregulierventil MSV-B DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA03D + Strangregulierventil MSV-B DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA03E + Strangregulierventil MSV-B DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 55




36DA03F + Strangregulierventil MSV-B DN40





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA03G + Strangregulierventil MSV-B DN50

36DA04 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Außengewinde, mit Absperrfunktion und selbstdichtenden Messnippeln.

Durchflussbegrenzung mit Sollwertskala,





36DA04A + Strangregulierventil MSV-B-AG DN15 LF


z.B. Strangregulierventil MSV-B-AG von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA04B + Strangregulierventil MSV-B-AG DN15

36DA05 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Strangregulierventil (MSV-B/BD) für Zubehör.





Seite 56




36DA05A + Az MSV-B/BD verlängerte Messnippel 60mm (2 Stück)


z.B. Verlängerte Messnippel 60 mm (VE=2 Stück) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .

36DA05B + Az MSV-B/BD Kennzeichnungsschild

36DA06 +

z.B. Kennzeichnungsschild von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit integrierter Entleerung, Absperrung über Kugelhahn, Partnerventil zu

Strangabsperrventile (MSV-B/BD),





36DA06B + Strangabsperrventil MSV-S DN15


z.B. Strangabsperrventil MSV-S von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA06C + Strangabsperrventil MSV-S DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA06D + Strangabsperrventil MSV-S DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 57




36DA06E + Strangabsperrventil MSV-S DN32





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA06F + Strangabsperrventil MSV-S DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA06G + Strangabsperrventil MSV-S DN50

36DA07 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit Außengewinde, mit integrierter Entleerung, Absperrung über Kugelhahn,

Partnerventil zu Strangabsperrventile (MSV-B/BD),





36DA07B + Strangabsperrventil MSV-S-AG DN15


z.B. Strangabsperrventil MSV-S-AG von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 58




36DA07C + Strangabsperrventil MSV-S-AG DN20

36DA08 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Flanschanschluss, mit selbstdichtenden Messnippeln.






36DA08G + Strangregulierventil MSV-F2 DN50


z.B. Strangregulierventil MSV-F2 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA08H + Strangregulierventil MSV-F2 DN65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA08I + Strangregulierventil MSV-F2 DN80




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 59




36DA08J + Strangregulierventil MSV-F2 DN100





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA08K + Strangregulierventil MSV-F2 DN125




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA08L + Strangregulierventil MSV-F2 DN150




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA08M + Strangregulierventil MSV-F2 DN200




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA08N + Strangregulierventil MSV-F2 DN250




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 60




36DA08O + Strangregulierventil MSV-F2 DN300

36DA11 +

• kvs-Wert 1380,2




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Messgerät zur hydraulischen Einregulierung, bestehend aus HP-Handheld und Messzubehör,

• max. Druckbereich 10 bar

• Temperaturbereich -5 bis 90°C.

36DA11A + Durchfluss-Messgerät PFM 4000

36DA12 +

z.B. Durchfluss-Messgerät PFM 4000 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Differenzdruckmanometer zur hydraulischen Einregulierung.

36DA12A + Differenzdruckmanometer 0-0,3bar

• Mit Messzubehör.

z.B. Differenzdruckmanometer 0-0,3 bar von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA12B + Differenzdruckmanometer 0-0,5bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA12C + Differenzdruckmanometer 0-1,0bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 61




36DA15 +


Strangdifferenzdruckregler mit Impulsleitung 1,5 m, Entleerungshahn und integrierter Absperrung

sowie mit Isolierschale bis 80°C,

• max. Differenzdruck über dem Ventil 1,5 bar

• max. Wassertemperatur 120°C

• max. Betriebsdruck PN16

• Einstellbereich 0,05-0,25 bar.

36DA15B + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar IG DN15

• Max. zulässige Wassermenge 280 l/h

• Wassermenge bei 10 kPa Druckverlust 500 l/h



z.B. Strangdifferenzdruckregler ASV-PV DN 15 mit Innengewinde von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA15C + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar IG DN20








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA15D + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar IG DN25








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA15E + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar IG DN32







Seite 62










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA15F + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar IG DN40

36DA16 +




• kvs-Wert 10




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







36DA16B + Strangdifferenzdruckregler ASV-PV 0,2-0,4bar IG DN15








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA16C + Strangdifferenzdruckregler ASV-PV 0,2-0,4bar IG DN20










Seite 63







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA16D + Strangdifferenzdruckregler ASV-PV 0,2-0,4bar IG DN25








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


36DA17 +








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










Seite 64















. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


36DA18 +








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







36DA18B + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar AG DN15





z.B. Strangdifferenzdruckregler ASV-PV DN 15 mit Außengewinde von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 65




36DA18C + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar AG DN20









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA18D + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar AG DN25








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA18E + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar AG DN32








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA18F + Strangdifferenzdruckregler ASV-PV 0,05-0,25bar AG DN40










Seite 66




36DA19 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .









• kvs-Wert 20.

36DA19B + Strangdifferenzdruckregler ASV-PV AG DN50 0,05-0,25bar

• Einstellbereich 0,05-0,25 bar




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA19C + Strangdifferenzdruckregler ASV-PV AG DN50 0,20-0,40bar





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA19D + Strangdifferenzdruckregler ASV-PV AG DN50 0,35-0,75bar





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA19E + Strangdifferenzdruckregler ASV-PV AG DN50 0,60-1,00bar







Seite 67




36DA20 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangdifferenzdruckregler mit Impulsleitung 1,5 m und integrierter Absperrung sowie mit

Isolierschale bis 80°C,





36DA20H + Strangdifferenzdruckregler ASV-PV 0,2-0,4bar Fl DN65








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA20I + Strangdifferenzdruckregler ASV-PV 0,2-0,4bar Fl DN80








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA20J + Strangdifferenzdruckregler ASV-PV 0,2-0,4bar Fl DN100










Seite 68




36DA21 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .















. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .











Seite 69




36DA22 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .















. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .











Seite 70




36DA25 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit Anschlussöffnung für die Impulsleitung, mit Anschlussmöglichkeit für

Messnippel und mit Isolierschale bis 80°C,




36DA25B + Strangabsperrventil ASV-M IG DN15


z.B. Strangabsperrventil ASV-M DN 15 mit Innengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA25C + Strangabsperrventil ASV-M IG DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA25D + Strangabsperrventil ASV-M IG DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA25E + Strangabsperrventil ASV-M IG DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 71




36DA25F + Strangabsperrventil ASV-M IG DN40

36DA26 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit Anschlussöffnung für die Impulsleitung, mit Anschlussmöglichkeit für

Messnippel und mit Isolierschale bis 80°C,




36DA26B + Strangabsperrventil ASV-M AG DN15


z.B. Strangabsperrventil ASV-M DN 15 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA26C + Strangabsperrventil ASV-M AG DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA26D + Strangabsperrventil ASV-M AG DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 72




36DA26E + Strangabsperrventil ASV-M AG DN32





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA26F + Strangabsperrventil ASV-M AG DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA26G + Strangabsperrventil ASV-M AG DN50

36DA27 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit Anschlussöffnung für die Impulsleitung, mit 2 Messnippel und mit





36DA27B + Strangabsperrventil ASV-I IG DN15


z.B. Strangabsperrventil ASV-I DN 15 mit Innengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 73




36DA27C + Strangabsperrventil ASV-I IG DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA27D + Strangabsperrventil ASV-I IG DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA27E + Strangabsperrventil ASV-I IG DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA27F + Strangabsperrventil ASV-I IG DN40

36DA28 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit Anschlussöffnung für die Impulsleitung, mit 2 Messnippel und mit









Seite 74




36DA28B + Strangabsperrventil ASV-I AG DN15



z.B. Strangabsperrventil ASV-I DN 15 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA28C + Strangabsperrventil ASV-I AG DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA28D + Strangabsperrventil ASV-I AG DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA28E + Strangabsperrventil ASV-I AG DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA28F + Strangabsperrventil ASV-I AG DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 75




36DA28G + Strangabsperrventil ASV-I AG DN50

36DA31 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Strangdifferenzdruckregler, -absperrventile und -regulierventile (ASV-PV/M/I) für ein

Gewindeanschluss-Set, bestehend aus:

• 1 Gewindenippel

• 1 Überwurfmutter

• 1 Dichtung.

36DA31B + Az ASV-PV/M/I Gewindeanschluss-Set DN15

z.B. Gewindeanschluss-Set DN15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA31C + Az ASV-PV/M/I Gewindeanschluss-Set DN20



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA31D + Az ASV-PV/M/I Gewindeanschluss-Set DN25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA31E + Az ASV-PV/M/I Gewindeanschluss-Set DN32



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 76




36DA31F + Az ASV-PV/M/I Gewindeanschluss-Set DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA31G + Az ASV-PV Gewindeanschluss-Set DN50

• Passend für ASV-PV (R 2 AG x 2 1/2 IG).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA31H + Az ASV-M/I Gewindeanschluss-Set DN50

36DA32 +

• Passend für ASV-PV (R 2 AG x 2 1/4 IG).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Strangdifferenzdruckregler, -absperrventile und -regulierventile (ASV-PV/M/I) für ein

Schweißanschluss-Set, bestehend aus:

• 1 Schweißnippel



36DA32B + Az ASV-PV/M/I Schweißanschluss-Set DN15

z.B. Schweißanschluss-Set DN15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA32C + Az ASV-PV/M/I Schweißanschluss-Set DN20



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 77




36DA32D + Az ASV-PV/M/I Schweißanschluss-Set DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA32E + Az ASV-PV/M/I Schweißanschluss-Set DN32



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA32F + Az ASV-PV/M/I Schweißanschluss-Set DN40



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA32G + Az ASV-PV Schweißanschluss-Set DN50

• Passend für ASV-PV (2 x 2 1/2 IG).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA32H + Az ASV-M/I Schweißanschluss-Set DN50

36DA33 +

• Passend für ASV-M/I (2 x 2 1/4 IG).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Strangdifferenzdruckregler, -absperrventile und -regulierventile (ASV-PV/M/I) für

Zubehör.





Seite 78




36DA33A + Az ASV-PV Anschlussnippel 1/4


z.B. Anschlussnippel 1/4 für Impulsleitung von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA33B + Az ASV-M Messnippel (2 Stück)

36DA35 +

z.B. Messnippel (VE=2 Stück) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Automatisches Kombiventil mit Sollwerteinstellung, ohne Messanschluss (ohne MessA), für

Wasser und Wassergemische mit sekundären Kühlmitteln (wie Glykol), für geschlossene

(sauerstoffdichte) Heiz- und Kühlsysteme,

• Leckdurchfluss gemäß Norm IEC 584 max. 0,05% von kv bei 350 N



36DA35A + Automatisches Kombiventil AB-QM ohne MessA DN10LF

• Durchflussbereich 30-150 l/h

• Differenzdruckbereich 0,16-4,0 bar

• Ventilhub 2,25 mm

z.B. automatisches Kombiventil AB-QM DN10LF mit Außengewinde von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA35B + Automatisches Kombiventil AB-QM ohne MessA DN10




z.B. automatisches Kombiventil AB-QM DN10 mit Außengewinde von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 79




36DA35C + Automatisches Kombiventil AB-QM ohne MessA DN15LF








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA35D + Automatisches Kombiventil AB-QM ohne MessA DN15







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA35E + Automatisches Kombiventil AB-QM ohne MessA DN20







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA35F + Automatisches Kombiventil AB-QM ohne MessA DN25







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 80




36DA35G + Automatisches Kombiventil AB-QM ohne MessA DN32

36DA36 +








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Automatisches Kombiventil mit Sollwerteinstellung, mit Messanschluss (mit MessA), für Wasser

und Wassergemische mit sekundären Kühlmitteln (wie Glykol), für geschlossene (sauerstoffdichte)

Heiz- und Kühlsysteme,




36DA36A + Automatisches Kombiventil AB-QM mit MessA DN10LF







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36B + Automatisches Kombiventil AB-QM mit MessA DN10







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36C + Automatisches Kombiventil AB-QM mit MessA DN15LF










Seite 81







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36D + Automatisches Kombiventil AB-QM mit MessA DN15







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36E + Automatisches Kombiventil AB-QM mit MessA DN20







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36F + Automatisches Kombiventil AB-QM mit MessA DN25







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36G + Automatisches Kombiventil AB-QM mit MessA DN32










Seite 82







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36H + Automatisches Kombiventil AB-QM mit MessA DN40



• Ventilhub 10 mm




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA36I + Automatisches Kombiventil AB-QM mit MessA DN50

36DA37 +







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Automatisches Kombiventil mit Sollwerteinstellung, mit Messanschluss (mit MessA), für Wasser

und Wassergemische mit sekundären Kühlmitteln (wie Glykol), für geschlossene (sauerstoffdichte)

Heiz- und Kühlsysteme,




36DA37I + Automatisches Kombiventil AB-QM mit MessA Fl DN50




z.B. automatisches Kombiventil AB-QM DN50 mit Flanschen (Fl) von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 83




36DA37J + Automatisches Kombiventil AB-QM mit MessA Fl DN65








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA37K + Automatisches Kombiventil AB-QM mit MessA Fl DN80







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA37L + Automatisches Kombiventil AB-QM mit MessA Fl DN100







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA37M + Automatisches Kombiventil AB-QM mit MessA Fl DN125







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 84




36DA37N + Automatisches Kombiventil AB-QM mit MessA Fl DN150








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA37O + Automatisches Kombiventil AB-QM mit MessA Fl DN200







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA37P + Automatisches Kombiventil AB-QM mit MessA Fl DN250

36DA38 +







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf automatische Kombiventile (AB-QM) für eine Absperrung (Handrad) aus Kunststoff.

36DA38A + Az AB-QM Absperrung (Handrad)

36DA39 +

z.B. Absperrung (Handrad) für AB-QM von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf automatische Kombiventile (AB-QM) für ein Gewindeanschluss-Set, bestehend aus:






Seite 85






36DA39A + Az AB-QM Gewindeanschluss-Set DN10




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA39B + Az AB-QM Gewindeanschluss-Set DN15



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA39C + Az AB-QM Gewindeanschluss-Set DN20



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA39D + Az AB-QM Gewindeanschluss-Set DN25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA39E + Az AB-QM Gewindeanschluss-Set DN32



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA39F + Az AB-QM Gewindeanschluss-Set DN40



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 86




36DA39G + Az AB-QM Gewindeanschluss-Set DN50

36DA41 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermischer Stellantrieb mit M30x1,5 Überwurfmutter für AB-QM Ventile.



36DA41A + Thermischer Stellantrieb TWA-Z/NC 230V

• Versorgungsspannung 230 V


z.B. Thermischer Stellantrieb TWA-Z/NC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA41C + Thermischer Stellantrieb TWA-Z/NC 24V

36DA42 +

• Versorgungsspannung 24 V




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrischer Antrieb für Sitzventile, NC/NO umstellbar.

36DA42A + Elektrischer Antrieb AMI 140 (24V)


• Leistungsaufnahme: 1 VA

• Stellsignal: 2-Punkt

• max. Stellkraft: 200 N

• Stellzeit: 12 sek/mm.

z.B. Elektrischer Antrieb AMI 140 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 87




36DA42B + Elektrischer Antrieb AMI 140 (230V)

36DA43 +






z.B. Elektrischer Antrieb AMI 140 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrischer Antrieb für Sitzventile.

36DA43B + Elektrischer Antrieb AMV 130 (230V)





• Stellzeit: 24 sek/mm

• Sicherheitsfunktion: ohne.

z.B. Elektrischer Antrieb AMV 130 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA43D + Elektrischer Antrieb AMV 140 (230V)

36DA44 +









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrischer Antrieb für Sitzventile, mit Handverstellung.

36DA44A + Elektrischer Antrieb AMV 110 NL (24V)








Seite 88






z.B. Elektrischer Antrieb AMV 110 NL von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA44B + Elektrischer Antrieb AME 110 NL (24V)



• Stellsignal: stetig



z.B. Elektrischer Antrieb AME 110 NL von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA44C + Elektrischer Antrieb AMV 120 NL (24V)






z.B. Elektrischer Antrieb AMV 120 NL von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA44D + Elektrischer Antrieb AME 120 NL (24V)

36DA45 +






z.B. Elektrischer Antrieb AME 120 NL von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrischer Antrieb für Sitzventile, mit Handverstellung.





Seite 89




36DA45A + Elektrischer Antrieb AME 15 QM (24V)






z.B. Elektrischer Antrieb AME 15 QM von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA45B + Elektrischer Antrieb AME 55 QM (24V)








. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA45C + Elektrischer Antrieb AME 85 QM (24V)

36DA46 +


• Leistungsaufnahme: 12,5 VA






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrischer Antrieb für Sitzventile, mit Handbetätigung und Positionsanzeige sowie mit

drehmomentabhängiger Abschaltung.






• Stellzeit: 7,5 sek/mm






Seite 90







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA46C + Elektrischer Antrieb AMV 435 (230V)









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA46J + Az AMV 435 Adapter zur Montage auf AB-QM

36DA47 +

Aufzahlung für einen Adapter zur Montage auf automatische Kombiventile (AB-QM).

z.B. Adapter von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermischer Stellantrieb ohne Handverstellung, umgekehrt wirkend (NC=stromlos geschlossen) und

geeignet zur Steuerung von Ventilen durch die Leittechnik (DDC). Adapter für Ventilmontage in


• Betriebsspannung: 24 V

• Steuerspannung: 0-10 V

• Eingangswiderstand 100 kOhm

• Schutzart IP 54.

36DA47A + Thermischer Stellantrieb ABNM 24V DDC 0-10V 1m für Schnappb.

• Passend für Schnappbefestigungsaufnahme (Schnappb.).

• Kabel 1 m.

z.B. Thermischer Stellantrieb ABNM von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 91




36DA47F + Az ABNM Adapter für Ventilmontage

36DA51 +


Aufzahlung für einen Adapter zur Montage auf ein Ventil, z.B. mit Schnappbefestigung, M30x1,5,

etc.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatischer Stellantrieb zur Regelung der Rücklauftemperatur in Einrohr-Heizungsanlagen mit

dem druckunabhängigen Regelventil AB-QM, mit externem Anlagefühler. Zubehör als Aufzahlung

(Az) in eigener Position.

36DA51A + Thermostatischer Stellantrieb QT 45-60C DN10-20

• Einstellbereich 45-60°C

• für AB-QM DN 10-DN 20.

z.B. Thermostatischer Stellantrieb QT von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51B + Thermostatischer Stellantrieb QT 45-60C DN25-32





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51C + Thermostatischer Stellantrieb QT 35-50C DN10-20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51D + Thermostatischer Stellantrieb QT 35-50C DN25-32







Seite 92







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51F + Az QT Hülse für Anlegefühler

z.B. Hülse für Anlegefühler von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51G + Az QT Adaptersatz für DN10-20

z.B. QT Adaptersatz (DN 10-20) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51H + Az QT Adaptersatz für DN25-32

z.B. QT Adaptersatz (DN 25-32) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51I + Az QT Tauchhülsen-Satz

z.B. Tauchhülsen-Satz von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA51J + Az QT Kennzeichenschild

36DA52 +

z.B. Kennzeichnungsschild für die Volumenstromeinstellung von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Regler zur lastabhängigen Rücklauftemperaturbegrenzung in

Einrohr-Heizungsanlagen abhängig vom Vorlauftemperatursignal und in Verbindung mit dem

Regelventil AB-QM und Stellantrieben TWA-Z für bis zu 16 Stränge (32 bei Parallelmontage), mit





Seite 93





PWM-Algorithmus (Pulsweitenmodulation), Rücklauftemperaturkurve über 8 Punkte definierbar und

geeignet zur individuellen Anpassung der einzelnen Stränge. Anschluss an GLT-System möglich.

Trafo in eigener Position.

• Versorgungsspannung 24 V AC

36DA52A + Elektronischer Regler CCR 3

z.B. Elektronischer Regler CCR 3 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA52D + Az CCR 3 Zubehör-Set TWA-Z(NO) mit ESMC (PT 1000)

Aufzahlung für ein Set aus thermischem Stellantrieb TWA-Z, 24 V (NO) und Anlegefühler ESMC

(PT 1000).

z.B. Zubehör-Set TWA-Z und ESMC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA52E + Az CCR 3 Anlegefühler ESMC (PT 1000)

36DA55 +

z.B. Anlegefühler ESMC (PT 1000) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Automatisches Kombiventil als druckabhängiges Regulier- und Zonenventil mit Mengenbegrenzung,

einschließlich Impulsleitung.


36DA55A + Automatisches Kombiventil AB-PM DN15


z.B. automatisches Kombiventil AB-PM DN15 mit Außengewinde von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA55B + Automatisches Kombiventil AB-PM DN20


z.B. automatisches Kombiventil AB-PM DN20 mit Außengewinde von DANFOSS oder





Seite 94




36DA57 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf automatische Kombiventile (AB-PM) für ein Gewindeanschluss-Set, bestehend aus:




36DA57A + Az AB-PM Gewindeanschluss-Set DN10



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DA57B + Az AB-PM Gewindeanschluss-Set DN15



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC + Regelventile (DANFOSS)

36DC15 +


Anschlussverschraubungen wie z.B. Klemmringverbinder für Kupfer- und Präzisionsstahlrohre sowie

für Kunststoff- und Verbundrohre sind ohne Unterschied der Rohrart im Einheitspreis einkalkuliert.












Zweiwegeventil für thermische Antriebe, mit Außengewinde,






Seite 95





• Hub 2,8 mm.

36DC15A + Zweiwegeventil VZL2 15/0,25

• Max. Schließdifferenzdruck 2,5 bar


z.B. Zweiwegeventil VZL2 15/0,25 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC15B + Zweiwegeventil VZL2 15/0,4





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC15C + Zweiwegeventil VZL2 15/0,63





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC15D + Zweiwegeventil VZL2 15/1,0





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC15E + Zweiwegeventil VZL2 15/1,6







Seite 96







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC15F + Zweiwegeventil VZL2 20/2,5





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC15G + Zweiwegeventil VZL2 20/3,5

36DC16 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dreiwegeventil für thermische Antriebe, mit Außengewinde,



• Hub 2,8 mm.

36DC16A + Dreiwegeventil VZL3 15/0,25


• kvs-Wert A-AB: 0,25

• kvs-Wert B-AB: 0,25

z.B. Dreiwegeventil VZL3 15/0,25 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC16B + Dreiwegeventil VZL3 15/0,4








Seite 97







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC16C + Dreiwegeventil VZL3 15/0,63






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC16D + Dreiwegeventil VZL3 15/1,0






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC16E + Dreiwegeventil VZL3 15/1,6






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

36DC16F + Dreiwegeventil VZL3 20/2,5






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 98




36DC16G + Dreiwegeventil VZL3 20/3,5







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 36 Wärmeverteilung

Summe . . . . . . . . . . . .





Seite 99




37 Wärmeabgabe




1. Begriffe:


Im Positionsstichwort sind die Nennweiten DNID angegeben. DNID entspricht dem



2.1 Leitungen und Bauteile mindestens für einen Betriebsdruck von 6 bar.


beschichtet.

37DA + Heizkörperarmaturen (DANFOSS)

37DA01 +















Zentrales, drahtloses, erweiterbares Thermostatsystem für ein ganzes Objekt mit Z-Wave

Funktechnologie, zur komfortablen, umfassenden und effizienten Raumtemperaturregelung. Mit

3,5-Zoll Touchscreen-Display zur Bedienung, individuell programmierbaren Heizzeiten und

Raumtemperaturen, Timerfunktion für Tages-, Wochen- und Abwesenheitszeiten.

Spannungsversorgung 230 V/50 Hz durch Netzteil.Mit PID-Regelalgorithmus, 2-Wege

Kommunikation mit Übertragungsfrequenz 868,42 MHz und Übertragungsleistung




Seite 100




37DA01B + Zentralregler Link CC NSU (AP-Netzteil)

• Mit Aufputz-Netzteil.

z.B. Zentralregler Link CC NSU von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA01D + Az Link CC mobile Batteriespannungsversorgung BSU

37DA02 +

Aufzahlung für eine mobile Batteriespannungsversorgung 10xAA 1,5V Batterien zur erstmaligen

Inbetriebnahme und für eine Systemerweiterung.

z.B. mobile Batteriespannungsversorgung Link CC BSU von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Heizkörperthermostat zur Verwendung mit dem Zentralregler Link CC (Z-Wave

Funktechnologie). Mit Inbusbefestigung zur Montage auf Ventile mit

Schnappbefestigungsaufnahme, mit Inbusschlüssel und M30x1,5

Thermostatkopf-Anschlussgewindeadapter für Heizkörperventile. Mit

• Display

• Fensteröffnungserkennung

• Antiblockierfunktion der Ventilspindel

• Selbstlernfunktion der Aufheiz- und Absenkzeiten

• Kindersicherung

• 2 x AA 1,5 V Batterien

• Übertragungsfrequenz 868,42 MHz

• Übertragungsleistung




Seite 101




z.B. Raumthermostat Link RS von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA03B + Az Link CC Steckdosenrelais Link PR

Steckdosenrelais zur Schaltung elektronischer Verbraucher, bis max. 10(2,6) A oder als

Signalverstärker zur Erweiterung der Funkreichweite.

z.B. Steckdosenrelais Link PR von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA03C + Az Link CC Unterputzdosenrelais Link HR

Unterputzdosenrelais zur Schaltung elektronischer Verbraucher, bis max. 10(2,6) A oder als

Signalverstärker zur Erweiterung der Funkreichweite.

z.B. Unterputzdosenrelais Link HR von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA03D + Az Link CC Unterputz-Netzteil Link PSU

Unterputz-Netzteil für Montage in einer Schalterdose.

z.B. Unterputz-Netzteil Link PSU von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA03E + Az Link CC Aufputz-Netzteil Link NSU

37DA04 +

Aufputz-Netzteil, steckerfertig, Kabellänge 2,5 m.

z.B. Aufputz-Netzteil Link NSU von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hauptregler zur Verwendung mit einem Zentralregler. Für die Regelung von

Warmwasserflächenheizung mit Z-Wave Technologie, 2-Wege Kommunikation mit

Übertragungsfrequenz 868,42 MHz und Übertragungsleistung




Seite 102




37DA04A + Hauptregler Link HC


• Umschaltung Heizen/Kühlen

• Anhebung auf Komforttemperatur und/oder Absenkung auf 8°C über externes Modem.

Für bis zu 10 Raumtemperaturfühler Type RS mit 10 kurzschlusssicheren Ausgängen für bis zu 13

Stellantriebe 24 V.

z.B. Hauptregler Link HC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA04C + Az Link HC externe Antenne CF-EA

Aufzahlung für eine externe Antenne zur Gewährleistung der Funkverbindung bei metallischer

Abschirmung, Kabellänge 3 m.

z.B. Externe Antenne CF-EA von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA04D + Az Link HC Signalverstärker CF-RU

37DA05 +

Aufzahlung für einen Signalverstärker zur Erweiterung der Funkreichweite zwischen Hauptregler und

Raumthermostaten. Pro Verstärker ca. 30 m Reichweite, max. 3 Verstärker pro Anlage.

z.B. Signalverstärker CF-RU von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schaltrelais zur Verwendung mit Zentralregler und Raumtemperaturfühler Link RS. Für die Regelung

von elektrischer Flächenheizung mit Z-Wave Technologie, Schaltrelais für Unterputz-Schalterdose,

mit NTC-Fußbodentemperaturfühler 15 kOhm bei 25 °C für Spannungsversorgung 230 V AC mit

Signalverstärkerfunktion und Fehlerüberwachung Fußbodenfühler.

37DA05A + Schaltrelais Link FT - Type Elko

Schaltrelais Type Elko, passend für z.B. Gira System 55 oder Gleichwertiges, mit LED Anzeige

und Ein-/Ausschalter, Schaltleistung max. 15 A.

z.B. Schaltrelais Link FT, Type Elko von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA05B + Schaltrelais Link FT - Type Jussi

Schaltrelais Type Jussi, passend für z.B. Busch Jäger, Reflex SI oder Gleichwertiges, mit LED





Seite 103




37DA11 +

Anzeige und Ein-/Ausschalter, Schaltleistung max. 15 A.

z.B. Schaltrelais Link FT, Type Jussi von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatkopf mit Gasdampffühler und mit Schnappbefestigung zur Montage ohne Werkzeug,

passend für Ventile mit Schnappbefestigungsaufnahme.

• Einstellbereich: 5-26°C

• Begrenz- und blockierbar

• Diebstahlsicherung mit weißem Spannring

• RAL 9016.

37DA11A + Thermostatkopf RA 2990 5-26C

• Mit Frostschutzfunktion.

z.B. Thermostatkopf RA 2990 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA11B + Thermostatkopf RA 2940 5-26C Nullabsperrung

• Mit Frostschutzfunktion

• Mit Nullabsperrung.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA11C + Thermostatkopf RA 2992 5-26C Fernfühlerelement

37DA12 +

• Mit Fernfühlerelement 0-2,0 m




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatkopf mit Flüssigkeitsfühler und mit Schnappbefestigung zur Montage ohne Werkzeug,









Seite 104





• RAL 9010.

37DA12A + Thermostatkopf RAE 5054 8-28C


z.B. Thermostatkopf RAE 5054 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA12B + Thermostatkopf RAE 5154 8-28C Nullabsperrung





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA12C + Thermostatkopf RAE 5056 8-28C Fernfühlerelement

37DA13 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Design-Thermostatkopf mit Flüssigkeitsfühler und mit Inbusbefestigung, passend für Ventile mit

Schnappbefestigungsaufnahme, mit Inbusschlüsssel.





37DA13A + Design-Thermostatkopf RAX 6070 8-28C Nullabsperrung RAL9016

• RAL 9016.

z.B. Designthermostatkopf RAX 6070 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 105




37DA13B + Design-Thermostatkopf RAX 6170 8-28C Nullabsperrung Chrom

• Chrom.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA13C + Design-Thermostatkopf RAX 6171 8-28C Nullabsperrung INOX

• INOX.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA13D + Design-Thermostatkopf RAX 6075 8-28C Nullabsperrung RAL9075

37DA14 +

• RAL 90175 (schwarz).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Behörden-Thermostatkopf mit Gasdampffühler und mit Inbusbefestigung, passend für Ventile mit

Schnappbefestigungsaufnahme, mit Inbusschlüssel.



• in verstärkter Ausführung

• RAL 9016.

37DA14A + Behörden-Thermostatkopf RA 2920 5-26C


z.B. Behördenthermostatkopf RA 2920 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA14B + Behörden-Thermostatkopf RA 2920 5-26C Fernfühlerelement







Seite 106




37DA15 +

z.B. Behördenthermostatkopf RA 2922 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer, programmierbarer Heizkörperthermostat mit Inbusbefestigung zur Montage,

passend, mittels Adapter, für Ventile mit Schnappbefestigungsaufnahme, mit Inbusschlüssel und

M30x1,5 Thermostatkopf-Anschlussgewindeadapter für Heizkörperventile. Programmierbarer

Heizkörperthermostat mit

• Display

• PID-Regelalgorithmus

• individuell veränderbare Standardprogramme

• Fensteröffnungserkennung

• Antiblockierfunktion der Ventilspindel

• Selbstlernfunktion der Aufheiz- und Absenkzeiten

• Urlaubsfunktion

• Kindersicherung

• 2 x AA 1,5 V Batterien

• RAL 9016.

37DA15A + Programmierbarer Heizkörperthermostat living eco

37DA16 +

z.B. Elektronischer, programmierbarer Heizkörperthermostat living eco von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ferneinstell-Fühlerelement (RA-FEE) mit Inbusbefestigung, passend für Ventile mit

Schnappbefestigungsaufnahme.



• RAL 9010.

37DA16A + Ferneinstell-Fühlerelemente RA 5062 2,0m

• Mit Ferneinstellfühlerelement 2,0 m


z.B. Ferneinstell-Fühlerelemente RA 5062 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA16B + Ferneinstell-Fühlerelemente RA 5065 5,0m







Seite 107





z.B. Ferneinstell-Fühlerelemente RA 5065 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA16C + Ferneinstell-Fühlerelemente RA 5068 8,0m



z.B. Ferneinstell-Fühlerelement RA 5068 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA16D + Ferneinstell-Fühlerelemente RA 5074 2,0m+2,0m

• Mit 2 Ferneinstellfühlerelementen 2,0 m + 2,0 m


z.B. Ferneinstell-Fühlerelement RA 5074 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA16F + Az RA-FEE Winkeladapter

Winkeladapter zu Ferneinstell-Fühlerelement mit Schnappbefestigung.

z.B. Winkeladapter zu RA-FEE mit Schnappbefestigung von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA16G + Az RA-FEE Adapter mit M30x1,5

Adapter zu Ferneinstell-Fühlerelement mit M30x1,5 Überwurfmutter, passend für Ventile mit

M30x1,5 Thermostatkopf-Anschlussgewinde.

z.B. Adapter zu RA-FEE mit M30x1,5 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 108




37DA16H + Az RA-FEE Adapter für RAVL-Ventile

Adapter zu Ferneinstell-Fühlerelement, passend für RAVL-Ventilgehäuse.

z.B. Adapter zu RA-FEE für RAVL von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA16I + Az RA-FEE Adapter für RAV-Ventile

37DA17 +

Adapter zu Ferneinstell-Fühlerelement, passend für RAV-Ventilgehäuse.

z.B. Adapter zu RA-FEE für RAV von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatkopf mit Flüssigkeitsfühler und mit M30x1,5 Überwurfmutter, passend für Ventile mit




• RAL 9010.

37DA17A + Thermostatkopf RAE-K 5034 8-28C


z.B. Thermostatkopf RAE-K 5034 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA17B + Thermostatkopf RAE-K 5134 8-28C Nullabsperrung





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA17C + Thermostatkopf RAE-K 5036 8-28C Fernfühlerelement







Seite 109




37DA18 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Design-Thermostatkopf mit Flüssigkeitsfühler und mit M30x1,5 Überwurfmutter, passend für Ventile

mit M30x1,5 Thermostatkopf-Anschlussgewinde.


• Begrenz- und blockierbar.

37DA18A + Design-Thermostatkopf RAX-K 6080 8-28C RAL9016

• RAL 9016.

z.B. Designthermostatkopf RAX-K 6080 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA18B + Design-Thermostatkopf RAX-K 6180 8-28C Chrom

37DA19 +

• Chrom.

z.B. Designthermostatkopf RAX-K 6180 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatkopf mit Flüssigkeitsfühler und mit M28x1,5 Überwurfmutter, passend für Ventile mit




• RAL 9010.

37DA19A + Thermostatkopf RAE-H 5035 8-28C

37DA21 +


z.B. Thermostatkopf RAE-H 5035 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatkopf mit Gasdampffühler und mit Klemmschelle Ø26 mm, passend für RAVL-Ventile.






Seite 110






• RAL 9016.

37DA21A + Thermostatkopf RAVL 2950 5-26C


z.B. Thermostatkopf RAVL 2950 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA21B + Thermostatkopf RAVL 2952 5-26C Fernfühlerelement

37DA22 +



z.B. Thermostatkopf RAVL 2952 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermostatkopf mit Gasdampffühler und mit Klemmschelle Ø34 mm, passend für RAV-Ventile.



• RAL 9016.

37DA22A + Thermostatkopf RAV 2960 5-26C


z.B. Thermostatkopf RAV 2960 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA22B + Thermostatkopf RAV 2962 5-26C Fernfühlerelement

37DA26 +



z.B. Thermostatkopf RAV 2962 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Handantrieb für Thermostatventile.





Seite 111




37DA26A + Handantrieb RA 5002 mit Schnappbefestigung


Mit Schnappbefestigung zur Montage ohne Werkzeug, passend für Ventile mit


• RAL 9010.

z.B. Handantrieb RA 5002 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA26B + Handantrieb RA 5003 mit M30x1,5

37DA27 +

Mit M30x1,5 Überwurfmutter, passend für Ventile mit M30x1,5 Thermostat-Anschlussgewinde.

• RAL 9010.

z.B. Handantrieb RA 5003 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Adapter für Thermostatköpfe.

37DA27A + Winkeladapter mit Schnappbefestigung

Mit Schnappbefestigung zur Montage ohne Werkzeug, passend für Ventile mit


• Baulänge ca. 60 mm

• RAL 9010.

z.B. Winkeladapter mit Schnappbefestigung von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA27B + Winkeladapter mit M30x1,5

Mit M30x1,5 Überwurfmutter, passend für Ventile mit M30x1,5 Thermostat-Anschlussgewinde.

• Baulänge ca. 60 mm

• RAL 9010.

z.B. Winkeladapter mit M30x1,5 von DANFOSS oder Gleichwertiges.





Seite 112






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA27C + Adapterset für RAVL- und RAV-Ventile

37DA28 +

RAVL- und RAV-Adapterset, mit Stopfbuchse.

z.B. RAVL- und RAV-Adapterset von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zubehör für Thermostatköpfe.

37DA28A + Set Gewindeschlüssel und Inbus (mit Griff)

z.B. Set Gewindeschlüssel und 2 mm Inbus (mit Griff) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA28B + Diebstahlsicherung für RA 2000

Diebstahlsicherung für Fühler RA 2000 mit weißem Spannring.

z.B. Diebstahlsicherung RA 2000 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA28C + Diebstahlsicherung für RAE-K

z.B. Diebstahlsicherung für RAE-K Thermostatkopf von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 113




37DA28D + Diebstahlsicherung für RAX-K, RAL 9016

37DA31 +


z.B. Diebstahlsicherung für RAX-K Thermostatkopf von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Schnappbefestigungsaufnahme (Schnappb.).



37DA31A + Thermischer Stellantrieb TWA-A/NC Schnappb. 230V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA31B + Thermischer Stellantrieb TWA-A/NO Schnappb. 230V


• Stromlos offen (NO).

z.B. Thermischer Stellantrieb TWA-A/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA31C + Thermischer Stellantrieb TWA-A/NC Schnappb. 24V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA31D + Thermischer Stellantrieb TWA-A/NO Schnappb. 24V







Seite 114





z.B. Thermischer Stellantrieb TWA-A/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA31E + Thermischer Stellantrieb TWA-A/NC/S Schnappb. 24V

37DA32 +

• Mit Endlagenschalter (/S).



z.B. Thermischer Stellantrieb TWA-A/NC/S von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





37DA32A + Thermischer Stellantrieb TWA-K/NC M30x1,5 230V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA32B + Thermischer Stellantrieb TWA-K/NO M30x1,5 230V



z.B. Thermischer Stellantrieb TWA-K/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA32C + Thermischer Stellantrieb TWA-K/NC M30x1,5 24V







Seite 115







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA32D + Thermischer Stellantrieb TWA-K/NO M30x1,5 24V

37DA33 +



z.B. Thermischer Stellantrieb TWA-K/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermischer Stellantrieb mit M30x1,5 Überwurfmutter, für VZL 2,3,4 Ventile.



37DA33A + Thermischer Stellantrieb TWA-ZL/NC VZL 230V



z.B. Thermischer Stellantrieb TWA-ZL/NC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA33B + Thermischer Stellantrieb TWA-ZL/NO VZL 230V



z.B. Thermischer Stellantrieb TWA-ZL/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA33C + Thermischer Stellantrieb TWA-ZL/NC VZL 24V







Seite 116







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA33D + Thermischer Stellantrieb TWA-ZL/NO VZL 24V

37DA34 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermischer Stellantrieb mit M30x1,5 Überwurfmutter für AB-QM Ventile.



37DA34A + Thermischer Stellantrieb TWA-Z/NC AB-QM 230V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA34B + Thermischer Stellantrieb TWA-Z/NO AB-QM 230V



z.B. Thermischer Stellantrieb TWA-Z/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA34C + Thermischer Stellantrieb TWA-Z/NC AB-QM 24V







Seite 117







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA34D + Thermischer Stellantrieb TWA-Z/NO AB-QM 24V

37DA36 +



z.B. Thermischer Stellantrieb TWA-Z/NO von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .








37DA36A + Thermischer Stellantrieb ABNM 24V DDC 0-10V 1m für Schnappb.





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA36B + Thermischer Stellantrieb ABNM 24V DDC 0-10V 1m




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 118




37DA36C + Thermischer Stellantrieb ABNM 24V DDC 0-10V 5m





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA36D + Thermischer Stellantrieb ABNM 24V DDC 0-10V 8m




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


37DA41 +


etc.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse mit Voreinstellung für Zweirohr-Heizungsanlagen,



37DA41A + Ventilgehäuse RA-N 10 Eck DN10

• Eckform DN10

• kv-Wert 0,04-0,56

z.B. Ventilgehäuse RA-N von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41B + Ventilgehäuse RA-N 10 Durchgang DN10

• Durchgangsform DN10

• kv-Wert 0,04-0,56



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 119




37DA41C + Ventilgehäuse RA-N 10 axial DN10

• Eckform spezial (axial) DN10

• kv-Wert 0,04-0,56




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41D + Ventilgehäuse RA-N 10 Winkeleck DN10

• Winkeleck rechts oder links DN10

• kv-Wert 0,04-0,56



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41E + Ventilgehäuse RA-N 15 Eck DN15


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41F + Ventilgehäuse RA-N 15 Durchgang DN15


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41G + Ventilgehäuse RA-N 15 axial DN15


• kv-Wert 0,04-0,73





Seite 120







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41H + Ventilgehäuse RA-N 15 Winkeleck DN15


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41I + Ventilgehäuse RA-N 20 Eck DN20


• kv-Wert 0,1-1,04



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41J + Ventilgehäuse RA-N 20 Durchgang DN20


• kv-Wert 0,1-1,04



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41K + Ventilgehäuse RA-N 20 axial DN20


• kv-Wert 0,16-1,04



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 121




37DA41L + Ventilgehäuse RA-N 25 Eck DN25


• kv-Wert 0,1-1,04




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA41M + Ventilgehäuse RA-N 25 Durchgang DN25

37DA42 +


• kv-Wert 0,1-1,04



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse in kurzer Bauform mit Voreinstellung für Zweirohr-Heizungsanlagen,



37DA42E + Ventilgehäuse kurz RA-N 15 Eck DN15


• kv-Wert 0,04-0,73

z.B. Ventilgehäuse in kurzer Bauform RA-N von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA42F + Ventilgehäuse kurz RA-N 15 Durchgang DN15

37DA43 +


• kv-Wert 0,04-0,73

z.B. Ventilgehäuse in kurzer Bauform RA-N von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse mit Außengewinde (AG) und mit Voreinstellung für

Zweirohr-Heizungsanlagen,



• Heizkörperanschluss 1/2





Seite 122





• Rohranschluss 3/4 AG Eurokonus.

37DA43E + Ventilgehäuse RA-N 15 AG Eck DN15


• kv-Wert 0,04-0,73


z.B. Ventilgehäuse mit Außengewinde RA-N von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA43F + Ventilgehäuse RA-N 15 AG Durchgang DN15


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA43G + Ventilgehäuse RA-N 15 AG axial DN15


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA43H + Ventilgehäuse RA-N 15 AG Winkeleck DN15

37DA44 +


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse mit Außengewinde (AG) und mit Voreinstellung für

Zweirohr-Heizungsanlagen,








Seite 123




• Rohr Pressfitanschluss

• Mindestpresskraft 30 kN.

37DA44E + Ventilgehäuse RA-N 15 Press Eck DN15


• kv-Wert 0,04-0,73


z.B. Ventilgehäuse mit Pressfitanschluss RA-N von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA44F + Ventilgehäuse RA-N 15 Press Durchgang DN15


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA44G + Ventilgehäuse RA-N 15 Press axial DN15

37DA45 +


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse mit Voreinstellung für Zweirohr-Heizungsanlagen, in verchromter

Ausführung,



37DA45E + Ventilgehäuse RA-NCX 15 Eck DN15


• kv-Wert 0,04-0,73

z.B. Ventilgehäuse RA-NCX von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 124




37DA45F + Ventilgehäuse RA-NCX 15 Durchgang DN15


• kv-Wert 0,04-0,73




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA45H + Ventilgehäuse RA-NCX 15 Winkeleck DN15

37DA46 +


• kv-Wert 0,04-0,73



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse mit Feinstvoreinstellung für Zweirohr-Heizungsanlagen mit hoher

Spreizung,



37DA46A + Ventilgehäuse RA-UN 10 Eck DN10


• kv-Wert 0,02-0,48

z.B. Ventilgehäuse RA-UN von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA46B + Ventilgehäuse RA-UN 10 Durchgang DN10


• kv-Wert 0,02-0,48



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA46C + Ventilgehäuse RA-UN 10 UK DN10

• Eckform spezial (UK) DN10

• kv-Wert 0,02-0,48





Seite 125







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA46E + Ventilgehäuse RA-UN 15 Eck DN15


• kv-Wert 0,02-0,48



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA46F + Ventilgehäuse RA-UN 15 Durchgang DN15


• kv-Wert 0,02-0,48



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA46G + Ventilgehäuse RA-UN 15 UK DN15

• Eckform spezial (UK) DN15

• kv-Wert 0,02-0,48



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA46I + Ventilgehäuse RA-UN 20 Eck DN20


• kv-Wert 0,02-0,48



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 126




37DA46J + Ventilgehäuse RA-UN 20 Durchgang DN20

37DA47 +


• kv-Wert 0,02-0,48




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörper-Ventilgehäuse mit großen kv-Werten, für Einrohr-Heizungsanlagen,



37DA47E + Ventilgehäuse RA-G 15 Eck DN15


• kv-Wert 4,30-2,30

z.B. Ventilgehäuse RA-G von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA47F + Ventilgehäuse RA-G 15 Durchgang DN15


• kv-Wert 4,30-2,30



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA47I + Ventilgehäuse RA-G 20 Eck DN20


• kv-Wert 5,10-3,81



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA47J + Ventilgehäuse RA-G 20 Durchgang DN20


• kv-Wert 5,10-3,81





Seite 127







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA47M + Ventilgehäuse RA-G 25 Eck DN25


• kv-Wert 5,50-4,58



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA47N + Ventilgehäuse RA-G 25 Durchgang DN25

37DA51 +


• kv-Wert 5,50-4,58



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rücklaufverschraubung zum Voreinstellen, Absperren, Entleeren und Füllen,



37DA51A + Rücklaufverschraubung RLV 10 Eck DN10



z.B. Rücklaufverschraubung RLV von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA51B + Rücklaufverschraubung RLV 10 Durchgang DN10







Seite 128







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA51C + Rücklaufverschraubung RLV 15 Eck DN15





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA51D + Rücklaufverschraubung RLV 15 Durchgang DN15





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA51E + Rücklaufverschraubung RLV 20 Eck DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA51F + Rücklaufverschraubung RLV 20 Durchgang DN20

37DA52 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rücklaufverschraubung zum Voreinstellen, Absperren, Entleeren und Füllen,






Seite 129







37DA52C + Rücklaufverschraubung RLV 15 AG Eck DN15




z.B. Rücklaufverschraubung mit Außengewinde RLV von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA52D + Rücklaufverschraubung RLV 15 AG Durchgang DN15

37DA53 +



z.B. Rücklaufverschraubung mit Außengewinde RLV von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rücklaufverschraubung zum Voreinstellen, Absperren, Entleeren und Füllen, in verchromter

Ausführung,



37DA53C + Rücklaufverschraubung RLV-CX 15 Eck DN15



z.B. Rücklaufverschraubung RLV-CX von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA53D + Rücklaufverschraubung RLV-CX 15 Durchgang DN15



z.B. Rücklaufverschraubung RLV-CX von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 130




37DA54 +


Rücklaufverschraubung zum Voreinstellen, Absperren, Entleeren und Füllen, in verchromter

Ausführung,



• Rohr Pressfitanschluss

• Mindestpresskraft 30 kN.

37DA54C + Rücklaufverschraubung RLV 15 Press Eck DN15



z.B. Rücklaufverschraubung mit Pressfitanschluss RLV von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA54D + Rücklaufverschraubung RLV 15 Press Durchgang DN15

37DA55 +



z.B. Rücklaufverschraubung mit Pressfitanschluss RLV von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rücklaufverschraubung zum Absperren und Regulieren,



37DA55A + Rücklaufverschraubung RLV-S 10 Eck DN10



z.B. Rücklaufverschraubung RLV-S von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA55B + Rücklaufverschraubung RLV-S 10 Durchgang DN10







Seite 131







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA55C + Rücklaufverschraubung RLV-S 15 Eck DN15





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA55D + Rücklaufverschraubung RLV-S 15 Durchgang DN15





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA55E + Rücklaufverschraubung RLV-S 20 Eck DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA55F + Rücklaufverschraubung RLV-S 20 Durchgang DN20

37DA56 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rücklaufverschraubung mit Außengewinde zum Absperren und Regulieren,






Seite 132







37DA56C + Rücklaufverschraubung RLV-S 15 AG Eck DN15




z.B. Rücklaufverschraubung mit Außengewinde RLV-S von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA56D + Rücklaufverschraubung RLV-S 15 AG Durchgang DN15

37DA61 +



z.B. Rücklaufverschraubung mit Außengewinde RLV-S von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ventilheizkörperverschraubung für Ein- und Zweirohr-Heizungsanlagen (umstellbar), mit Absperrund

Entleermöglichkeit,

• Mittenabstand 50 mm



37DA61A + Ventilheizkörperverschraubung RLV-K Eck DN15

• Eckform DN15.

z.B. Ventilheizkörperverschraubung RLV-K von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA61B + Ventilheizkörperverschraubung RLV-K Durchgang DN15

• Durchgangsform DN15.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 133




37DA61C + Ventilheizkörperverschraubung RLV-K Eck DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA61D + Ventilheizkörperverschraubung RLV-K Durchgang DN20

37DA62 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ventilheizkörperverschraubung für Zweirohr-Heizungsanlagen, mit Absperrmöglichkeit,




37DA62A + Ventilheizkörperverschraubung RLV-KS Eck DN15


z.B. Ventilheizkörperverschraubung RLV-KS von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA62B + Ventilheizkörperverschraubung RLV-KS Durchgang DN15




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 134




37DA62C + Ventilheizkörperverschraubung RLV-KS Eck DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA62D + Ventilheizkörperverschraubung RLV-KS Durchgang DN20

37DA65 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörperverschraubung für Zweirohr-Heizungsanlagen, mit integriertem, voreinstellbarem

Regelventil, Absperr- und Entleermöglichkeit,




37DA65A + Heizkörperverschraubung VHS-UN Eck DN15


• kv-Wert 0,02-0,48.

z.B. Heizkörperverschraubung VHS-UN von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA65B + Heizkörperverschraubung VHS-UN Durchgang DN15


• kv-Wert 0,02-0,48.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA65C + Heizkörperverschraubung VHS-UN Eck DN20


• kv-Wert 0,02-0,48.





Seite 135







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA65D + Heizkörperverschraubung VHS-UN Durchgang DN20

37DA66 +


• kv-Wert 0,02-0,48.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörperverschraubung für umgekehrte Flussrichtung, für Zweirohr-Heizungsanlagen, mit

integriertem, voreinstellbarem Regelventil, Absperr- und Entleermöglichkeit,




37DA66A + Heizkörperverschraubung VHS-UR Eck DN15

37DA67 +

• Eckform DN15 (Vorlauf rechts)

• kv-Wert 0,02-0,48.

z.B. Heizkörperverschraubung VHS-UR von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizkörperverschraubung für Einrohr-Heizungsanlagen, mit Absperr- und Entleermöglichkeit,


• fixer Heizkörperanteil 40%



37DA67A + Heizkörperverschraubung VHS-E Eck DN15


• kv-Wert 1,2

z.B. Heizkörperverschraubung VHS-E von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 136




37DA67B + Heizkörperverschraubung VHS-E Durchgang DN15






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA67C + Heizkörperverschraubung VHS-E Eck DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA67D + Heizkörperverschraubung VHS-E Durchgang DN20

37DA68 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Heizkörperverschraubungen (VHS) für Kunststoffabdeckungen.

37DA68A + Az VHS Kunststoffabdeckung rund Eck RAL9010

• Abdeckung rund für Eckform

• RAL 9010.

z.B. Kunststoffabdeckung rund von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA68B + Az VHS Kunststoffabdeckung rund Eck RAL9016

• Abdeckung rund für Eckform

• RAL 9016.





Seite 137




z.B. Kunststoffabdeckung rund von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA68C + Az VHS Kunststoffabdeckung eckig Eck RAL9010

• Abdeckung eckig für Eckform

• RAL 9010.

z.B. Kunststoffabdeckung eckig von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA68D + Az VHS Kunststoffabdeckung eckig Eck RAL9016


• RAL 9016.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA68E + Az VHS Kunststoffabdeckung eckig Eck Chrom


• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA68F + Az VHS Kunststoffabdeckung eckig Durchgang RAL9010

• Abdeckung eckig für Durchgangsform

• RAL 9010.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 138




37DA68G + Az VHS Kunststoffabdeckung eckig Durchgang RAL9016


• RAL 9016.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA68H + Az VHS Kunststoffabdeckung eckig Durchgang Chrom

37DA71 +


• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Designventilset für Zweirohr-Heizungsanlagen, mit integriertem, voreinstellbarem Regelventil,

Absperr- und Entleermöglichkeit, mit Abdeckung eckig und RAS-Designthermostatkopf,




37DA71A + Designventilset VHS-Set Eck DN15 RAL 9016


• kv-Wert 0,02-0,48

• RAL 9016.

z.B. Designventilset VHS-Set von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA71B + Designventilset VHS-Set Durchgang DN15 RAL 9016


• kv-Wert 0,02-0,48

• RAL 9016.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 139




37DA71C + Designventilset VHS-Set Eck DN15 RAL 9010


• kv-Wert 0,02-0,48

• RAL 9010.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA71D + Designventilset VHS-Set Durchgang DN15 RAL 9010


• kv-Wert 0,02-0,48

• RAL 9010.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA71E + Designventilset VHS-Set Eck DN15 Chrom


• kv-Wert 0,02-0,48

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA71F + Designventilset VHS-Set Durchgang DN15 Chrom

37DA72 +


• kv-Wert 0,02-0,48

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Design-Thermostatkopf mit Flüssigkeitsfühler und mit Schnappbefestigung zur Montage ohne

Werkzeug, passend für Ventile mit Schnappbefestigungsaufnahme.


• Begrenz- und blockierbar.





Seite 140




37DA72A + Design-Thermostatkopf RAS-D 5126 8-28C RAL9016

• RAL 9016.

z.B. Designthermostatkopf RAS-D 5126 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA72B + Design-Thermostatkopf RAS-D 5127 8-28C RAL9010

• RAL 9010.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA72C + Design-Thermostatkopf RAS-D 5128 8-28C Chrom

37DA73 +

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Designventilset für Zweirohr-Heizungsanlagen, mit integriertem, voreinstellbarem Regelventil,

RAX-Designthermostatkopf, auch für umgekehrte Flussrichtung geeignet,




• Rohranschluss 1/2 IG.

37DA73A + Designventilset VHX-D Eck DN15 RAL 9016


• kv-Wert 0,02-0,48

• RAL 9016.

z.B. Designventilset VHX-D von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA73B + Designventilset VHX-D Durchgang DN15 RAL 9016


• kv-Wert 0,02-0,48





Seite 141




• RAL 9016.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA73C + Designventilset VHX-D Eck DN15 RAL 9010


• kv-Wert 0,02-0,48

• RAL 9010.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA73D + Designventilset VHX-D Durchgang DN15 RAL 9010


• kv-Wert 0,02-0,48

• RAL 9010.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA73E + Designventilset VHX-D Eck DN15 Chrom


• kv-Wert 0,02-0,48

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA73F + Designventilset VHX-D Durchgang DN15 Chrom


• kv-Wert 0,02-0,48

• Chrom.





Seite 142




37DA74 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Designventilset für Zweirohr-Heizungsanlagen mit RAX-Designthermostatkopf

(VHX-D) für ein Elektro-Heizelement, 230 V.

37DA74A + Az VHX-D Elektro-Heizelement 230V 150W

z.B. Elektro-Heizelement 150 W von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA74B + Az VHX-D Elektro-Heizelement 230V 300W



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA74C + Az VHX-D Elektro-Heizelement 230V 600W



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA74E + Az VHX-D Übergangsstück für G1/2

37DA75 +

z.B. Übergangsstück für G1/2 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Designventilset für Zweirohr-Heizungsanlagen mit Vorlaufanschluss links oder rechts und

integriertem, voreinstellbarem Rücklauf-Regelventil, RAX Designthermostatkopf,

Design-Vorlaufverschraubung mit Absperr- und Entleermöglichkeit,








Seite 143




37DA75A + Designventilset RAX-Set RAL 9016

• kv-Wert 0,03-0,34

• RAL 9016.

z.B. Designventilset RAX-Set von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA75B + Designventilset RAX-Set Chrom

• kv-Wert 0,03-0,34

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA75C + Designventilset RAX-Set INOX

37DA76 +

• kv-Wert 0,03-0,34

• INOX.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Design-Thermostatkopf mit Flüssigkeitsfühler und mit Inbusbefestigung zur Montage, passend für

Ventile mit Schnappbefestigungsaufnahme, mit Inbusschlüssel.

• Einstellbereich: 8-28°C.

37DA76A + Design-Thermostatkopf RAX 6070 8-28C RAL9016

• RAL 9016.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 144




37DA76B + Design-Thermostatkopf RAX 6170 8-28C Chrom

• Chrom.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA76C + Design-Thermostatkopf RAX 6171 8-28C INOX

37DA77 +

• INOX.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Designrücklauftemperaturbegrenzerset für Zweirohr-Heizungsanlagen mit Vorlaufanschluss links

oder rechts und integriertem, voreinstellbarem Rücklauftemperaturbegrenzer, RTX

Designfühlerelement, Design-Vorlaufverschraubung mit Absperr- und Entleermöglichkeit,

• Temperaturbereich Fühlerelement 10-60°C




37DA77A + Designrücklauftemperaturbegrenzerset RTX-Set RAL 9016

• kv-Wert 0,03-0,34

• RAL 9016.

z.B. Designrücklauftemperaturbegrenzerset RTX-Set von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA77B + Designrücklauftemperaturbegrenzerset RTX-Set Chrom

• kv-Wert 0,03-0,34

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 145




37DA77C + Designrücklauftemperaturbegrenzerset RTX-Set INOX

37DA78 +

• kv-Wert 0,03-0,34

• INOX.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Designfühlerelement zur Rücklauftemperaturbegrenzung, mit Inbusbefestigung zur Montage,

passend für Ventile mit Schnappbefestigungsaufnahme,

• Temperaturbereich 10-60°C.

37DA78A + Designfühlerelement RTX 6090 RAL 9016

• RAL 9016.

z.B. Designfühlerelement RTX 6090 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA78B + Designfühlerelement RTX 6091 RAL 9010

• RAL 9010.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA78C + Designfühlerelement RTX 6190 Chrom

• Chrom.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 146




37DA78D + Designfühlerelement RTX 6191 INOX

37DA81 +

• INOX.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Lanzenventil für Einrohr-Heizungsanlagen, Bypass im Gehäuse, fixer Heizkörperanteil 30%, mit

geteilter Lanze,




37DA81A + Lanzenventil RA 15/6T untererAnschluss 1/2 IG

• Heizkörperanschluss von unten mit 1/2 AG

• Rohranschluss 1/2 IG


z.B. Lanzenventil RA 15/6T von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA81B + Lanzenventil RA 15/6T untererAnschluss 3/4 AG


• Rohranschluss 3/4 AG




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA81C + Lanzenventil RA 15/6T seitlicherAnschluss 1/2 IG

• seitlicher Heizkörperanschluss mit 1/2 AG

• Rohranschluss 1/2 IG




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 147




37DA81D + Lanzenventil RA 15/6T seitlicherAnschluss 3/4 AG

37DA82 +


• Rohranschluss 3/4 AG





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Lanzenventil für Zweirohr-Heizungsanlagen,





37DA82A + Lanzenventil RA 15/6TB untererAnschluss 1/2 IG



z.B. Lanzenventil RA 15/6TB von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA82B + Lanzenventil RA 15/6TB seitlicherAnschluss 1/2 IG

37DA83 +



z.B. Lanzenventil RA 15/6TB von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Steigrohrventil-Set für Zweirohr-Heizungsanlagen, bestehend aus (Verbindungsrohr in eigener

Position):


• 1 Kupplungsgehäuse mit Absperrung

• 1 Durcchgangsventil mit Bogen

• 2 Klemmringverschraubungen



37DA83A + Steigrohrventil-Set RA-K Set Bodenanschluss

• Für Bodenanschluss

• kv-Wert 0,05-0,63





Seite 148




z.B. Steigrohrventil-Set RA-K Set von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA83B + Steigrohrventil-Set RA-KW Set Wandanschluss

37DA84 +

• Für Wandanschluss

• kv-Wert 0,05-0,63

z.B. Steigrohrventil-Set RA-KW Set von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Steigrohrventil-Set für Einrohr-Heizungsanlagen, fixer Heizkörperanteil 35%, bestehend aus

(Verbindungsrohr in eigener Position):


• 1 Kupplungsgehäuse mit Absperrung

• 1 Durcchgangsventil mit Bogen

• 2 Klemmringverschraubungen



37DA84A + Steigrohrventil-Set RA-KE Set Bodenanschluss

• Für Bodenanschluss


z.B. Steigrohrventil-Set RA-KE Set von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA84B + Steigrohrventil-Set RA-KEW Set Wandanschluss

37DA85 +

• Für Wandanschluss


z.B. Steigrohrventil-Set RA-KEW Set von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verbindungsrohr Ø 15 mm, für Steigrohrventil-Set.





Seite 149




37DA85A + Verbindungsrohr 15mm, Länge 650mm

• Länge 650 mm

z.B. Verbindungsrohr 650 mm von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DA85B + Verbindungsrohr 15mm, Länge 950mm

• Länge 950 mm

z.B. Verbindungsrohr 950 mm von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB + Hydraulische Fußbodenheizung (DANFOSS)

37DB01 +















Einbaugehäuse zur selbsttätigen Fußbodentemperierung über einen Rücklauftemperaturbegrenzer,

bestehend aus

• Unterputzeinbaugehäuse mit runder, weißer Abdeckung

• Regelventil

• Entlüftung


• max. Betriebsdruck 6 bar.

Fühlerelement in eigener Position.





Seite 150




37DB01A + Einbaugehäuse FHV-R mit Regelventil

37DB02 +


z.B. Einbaugehäuse FHV-R von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Einbaugehäuse zur selbsttätigen Fußbodentemperierung über ein Thermostatventil, bestehend aus

• Unterputzeinbaugehäuse mit runder, weißer Abdeckung

• Regelventil

• Entlüftung


• max. Betriebsdruck 6 bar.

Thermostatkopf in eigener Position (als Aufzahlung).

37DB02A + Einbaugehäuse FHV-A mit Regelventil


z.B. Einbaugehäuse FHV-A von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB02C + Az FHV-A Thermostatkopf RA 2940

37DB03 +

Aufzahlung für einen Thermostatkopf mit Schnappbefestigung, Nullabsperrung und

Frostschutzfunktion, RAL 9016.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rücklauftemperaturbegrenzer,


• Max. Betriebsdruck 10 bar.

Fühlerelement in eigener Position.

37DB03A + Rücklauftemperaturbegrenzer FJVR 15 Eck

• Eckform






Seite 151





z.B. Rücklauftemperaturbegrenzer FJVR 15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB03B + Rücklauftemperaturbegrenzer FJVR 15 Durchgang

37DB04 +

• Durchgangsform


z.B.Rücklauftemperaturbegrenzer FJVR 15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Fühlerelement für Rücklauftemperaturbegrenzer, RAL 9010.

37DB04A + Fühlerelement FJVR 10-50C

• Einstellbereich 10-50 °C.

z.B. Fühlerelement FJVR von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB04B + Fühlerelement FJVR 10-80C

37DB05 +


z.B. Fühlerelement FJVR von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Einbaugehäuse zur selbsttätigen Fußbodentemperierung oder Einzelraumregelung

(FHV-R/A) für Zubehör.

37DB05A + Az FHV-R/A Montagehilfe für unverputzte Wände

z.B. Montagehilfe für unverputze Wände von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 152




37DB05B + Az FHV-A Verlängerung (17,9 mm)

z.B. Verlängerung für FHV-A von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB05C + Az FHV-R Verlängerung (17,9 mm)

z.B. Verlängerung für FHV-R von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB05D + Az FHV-R/A Montagemutter für Ventileinsätze

z.B. Montagemutter für Ventileinsätze von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB05E + Az FHV-R/A Abdeckung rund RAL 9010

z.B. Abdeckung rund, RAL 9010 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB05F + Az FHV-R/A Abdeckung rund Chrom

z.B. Abdeckung rund, Chrom von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB05G + Az FHV-R/A Abdeckung eckig RAL 9010

z.B. Abdeckung eckig, RAL 9010 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 153




37DB05H + Az FHV-R Fühlerelement FJVR Chrom


z.B. Fühlerelement zur Rücklauftemperaturbegrenzung FJVR, Chrom von DANFOSS oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB05I + Az FHV-A Designthermostatkopf RAS-D 5128 Chrom

37DB11 +

z.B. Designthermostatkopf RAS-D 5128, Chrom von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hauptregler zur Ansteuerung von Heiz- und Kühlzonen, die über Heizkreisverteiler versorgt werden.

Mit integrierter Pumpenlogik und je einem potenzialfreien Relais zur Ansteuerung der

Umwälzpumpe sowie zur Heizungsansteuerung.

• Steckerfertig mit Netzkabel 1,5 m


• Ausgänge (Thermische Antriebe) 24 V DC, 3 W

• Ausgangsrelais (Pumpe/Kessel) 230 V AC, 8(2) A

• Sendebereich bis 30 m


37DB11A + Hauptregler CF-MC für 10 Zonen

• Zur Ansteuerung von bis zu 10 Zonen.

z.B. Hauptregler CF-MC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB11B + Hauptregler CF-MC für 5 Zonen

37DB12 +

• Zur Ansteuerung von bis zu 5 Zonen.

z.B. Hauptregler CF-MC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Raumthermostat zur Regelung der Raumtemperatur in Verbindung mit CF-MC Hauptregler,






Seite 154




• Schutzart IP 21

• Versorgungsbatterie 2 x AA Mignon.

37DB12A + Raumthermostat CF-RS mit Drehknopf

• Standardmodell mit Drehknopf.

z.B. Raumthermostat CF-RS von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB12B + Raumthermostat CF-RP Behördenmodell

• Behördenmodell für öffentliche Gebäude.

z.B. Raumthermostat CF-RP von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB12C + Raumthermostat CF-RD mit Displayanzeige

• Mit Displayanzeige (Sollwert oder Istwert, min./max.-Begrenzung, Nachtabsenkung,

Alarmsignale, Fehlercodes).

z.B. Raumthermostat CF-RD von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB12D + Raumthermostat CF-RF mit Bodenfühler

37DB13 +

• Mit Bodenfühler zur Messung der Oberflächentemperatur des Fußbodens über Funksignal.

z.B. Raumthermostat CF-RF von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Fernbedienung mit digitaler Anzeige der Vorrangsteuerung der Raumtemperaturen, namentliche

Zuordnung der einzelnen Räume, Einteilung der Zonen und Nachtabsenkung. Zur Steuerung von bis

zu 3 CF-MC Hauptreglern. Stromversorgung über Akku mit zusätzlichem Netzanschluss 230 V.





Seite 155




37DB13A + Fernbedienung CF-RC

37DB14 +

z.B. Fernbedienung CF-RC von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf die Komponenten der funkgesteuerten Einzelraumregelung (CF) für Zubehör.

37DB14A + Az CF Signalverstärker CF-RU

Signalverstärker zur Erweiterung der Funkreichweite zwischen Hauptregler, Raumthermostaten und

Fernbedienung, Reichweite pro Verstärker ca. 30 m, max. 3 Verstärker pro Anlage.

z.B. Signalverstärker CF-RU von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB14B + Az CF externe Antenne CF-EA

z.B. externe Antenne CF-EA von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB14C + Az CF Verlängerungskabel CF-EC

37DB21 +

z.B. Verlängerungskabel für externe Antenne, 5 m CF-EC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hauptregler zur Ansteuerung von bis zu 10 Heiz- und Kühlzonen, die über Heizkreisverteiler versorgt

werden. Mit integrierter Pumpenlogik und je einem potenzialfreien Relais zur Ansteuerung der

Umwälzpumpe sowie zur Heizungsansteuerung.


• Ausgangssignal Antriebe 24 V DC, 3 W

• Netzanschlusskabel 2 m


• Ausgangsrelais 230 V AC (2 A)..





Seite 156




37DB21A + Hauptregler FH-WC für 10 Zonen

z.B. Hauptregler FH-WC von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB21B + Hauptregler FH-WC für 10 Zonen mit Schaltuhr

37DB22 +

• Mit integrierter Schaltuhr.

z.B. Hauptregler FH-WC von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Raumthermostat zur Regelung der Raumtemperatur in Verbindung mit FH-WC Hauptregler,




37DB22A + Raumthermostat FH-WP

z.B. Raumthermostat FH-WT von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB22B + Raumthermostat FH-WP Behördenmodell

• Behördenmodell für öffentliche Gebäude.

z.B. Raumthermostat FH-WP von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB22C + Raumthermostat FH-WS 'Nachtabsenkung 4K

• Mit manueller Nachtabsenkung von 4 K

• Geeignet für Anschluss eines Fußbodentemperatursensors (in eigener Position)..

z.B. Raumthermostat FH-WS von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 157




37DB23 +


Fußbodentemperatursensor zur Verwendung mit einem FH-WS Raumthermostat,

• NTC-Fühler

• 30 kOhm entspricht 20°C

• Kabellänge 3 m.

37DB23A + Fußbodentemperatursensor FH-WF

37DB25 +

z.B. Fußbodentemperatursensor FH-WF von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

FBH-F Verteilersystem bestehend aus Vorlaufverteiler, Rücklaufsammler und Montagezubehör. Pro

Fußbodenheizungskreis sind im Vorlaufverteiler voreinstellbare Durchflussanzeiger und im

Rücklaufsammler Ventileinsätze (M30x1,5) eingebaut, die zum Einsatz von thermischen Antrieben

zur Raumregelung geeignet sind (Antriebe in eigener Position). Mit integriertem Entlüftungs- und

Entleerungsventil pro Verteilerbalken.

37DB25A + Verteilersystem FBH-2F mit 2 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25B + Verteilersystem FBH-3F mit 3 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25C + Verteilersystem FBH-4F mit 4 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25D + Verteilersystem FBH-5F mit 5 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 158




37DB25E + Verteilersystem FBH-6F mit 6 FBH-Kreisen




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25F + Verteilersystem FBH-7F mit 7 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25G + Verteilersystem FBH-8F mit 8 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25H + Verteilersystem FBH-9F mit 9 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25I + Verteilersystem FBH-10F mit 10 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB25J + Verteilersystem FBH-11F mit 11 FBH-Kreisen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 159




37DB25K + Verteilersystem FBH-12F mit 12 FBH-Kreisen

37DB31 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Schnappbefestigungsaufnahme (Schnappb).



37DB31C + Thermischer Stellantrieb TWA-A/NC Schnappb 24V

37DB32 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





37DB32A + Thermischer Stellantrieb TWA-K/NC M 30x1,5 230V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DB32C + Thermischer Stellantrieb TWA-K/NC M 30x1,5 24V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 160




37DC + Zonenreglung (DANFOSS)

37DC01 +













Elektronischer Raumthermostat mit 5/2 Tagesprogramm und individueller Programmierung

(Uhrenthermostat) sowie mit eingebautem Fühler.


• 6 Schaltpunkte täglich

• potenzialfreier Umschaltkontakt 3(1)A

• Schaltleistung 1 K.

37DC01A + Uhrenthermostat TP 5001 Batteriebetrieb

• Batteriebetrieb.

z.B. Uhrenthermostat TP 5001 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC01B + Uhrenthermostat TP 5001 M Netzbetrieb

• Netzbetrieb.

z.B. Uhrenthermostat TP 5001 M von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC01C + Uhrenthermostat TP 5001 MA Netzbetrieb

• Zum Anschluss eines Fernfühlers oder eines Fensterkontaktes


z.B. Uhrenthermostat TP 5001 MA von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 161




37DC01D + Uhrenthermostat TP 5001 RF Batteriebetrieb

• Raumthermostat mit Funksteuerung


z.B. Uhrenthermostat TP 5001 RF von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC01E + Uhrenthermostat TP 5001 A-RF Batteriebetrieb


• Zum Anschluss eines Fernfühlers oder eines Fensterkontaktes


z.B. Uhrenthermostat TP 5001 A-RF von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC01H + Az TP 5001 MK/A-RF Fernfühler TS2

37DC02 +

Aufzahlung für einen Fernfühler.

z.B. Fernfühler TS2 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Raumthermostat mit 7-Tagesprogramm (umstellbar auf 5/2-Tagesprogramm) und

individueller Programmierung (Uhrenthermostat) sowie mit eingebautem Fühler.


• 6 Schaltpunkte täglich

• Optimierungsfunktion

• Ferienprogrammierung

• potenzialfreier Umschaltkontakt 3(1)A

• Schaltleistung 1 K.

37DC02A + Uhrenthermostat TP 7000 Batteriebetrieb


z.B. Uhrenthermostat TP 7000 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 162




37DC02B + Uhrenthermostat TP 7000 M Netzbetrieb


z.B. Uhrenthermostat TP 7000 M von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC02C + Uhrenthermostat TP 7000 RF Batteriebetrieb

37DC03 +



z.B. Uhrenthermostat TP 7000 RF von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Raumthermostat mit eingebautem Fühler und mit Funksteuerung.

• Temperaturbereich 5-30°C.

37DC03D + Raumthermostat RET-B-RF Batteriebeteib

37DC04 +


z.B. Raumthermostat RET-B-RF von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf elektronischer Raumthermostate mit Funksteuerung (TP..RF) für eine

Empfangseinheit mit Netzanschluss.

37DC04A + Az TP..RF Empfangseinheit für 1 Zone RX1

• Für 1 Zone mit Umschaltkontakt 3(1) A.

z.B. Empfangseinheit für 1 Zone RX1 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 163




37DC04B + Az TP..RF Empfangseinheit für 2 Zonen RX2C

• Für 2 Zonen mit 2 Umschaltkontakten 3(1) A.

z.B. Empfangseinheit für 2 Zonen RX2C von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC04C + Az TP..RF Empfangseinheit für 3 Zonen RX3

37DC06 +

• Für 3 Zonen mit 1 Umschaltkontakt 3(1) A und 2 Schließer.

z.B. Empfangseinheit für 3 Zonen RX3 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektronischer Raumthermostat.


• Mit Umschaltkontakt 3(1) A

• Schaltleistung 1 K


37DC06A + Raumthermostat RET 230L Netzbetrieb

• Mit LED's für Betriebsbereit und Betrieb.

z.B. Raumthermostat RET 230L von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC06B + Raumthermostat RET 230P Netzbetieb

z.B. Raumthermostat RET 230P von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC06C + Raumthermostat RET 230 NSB Netzbetrieb

• Mit potenzialfreiem Umschaltkontakt 3(1) A

• Nachtabsenkungswiderstand 5 K.





Seite 164




z.B. Raumthermostat RET 230 NSB von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC06D + Raumthermostat RET 230 CO2 Netzbetrieb

37DC11 +

• Mit Umschaltkontakt 2(1) A

• Schalter Heizen/Kühlen

• Schalter Ventilator Ein/Aus.

z.B. Raumthermostat RET 230 CO2 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ventilgehäuse mit vier Voreinstellstufen, in Durchgangsform (DG), geeignet für den Einbau in

Heizungs- und Kühlanlagen (10-120°C).

Anschlüsse: Außengewinde (Ag).

37DC11B + Ventilgehäuse RA-C 15 DG Ag kvs1,20 DN15

z.B. Ventilgehäuse RA-C 15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC11C + Ventilgehäuse RA-C 20 DG Ag kvs3,30 DN20

z.B. Ventilgehäuse RA-C 20 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC11E + Az RA-C Verschraubung

37DC14 +

Aufzahlung für eine Verschraubung, bestehend aus Nippel und Überwurfmutter zu Nippel. Ohne

Unterschied der Dimension.

z.B. Verschraubung zu RA-C von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Schnappbefestigungsaufnahme (Schnappbef.).





Seite 165






37DC14A + Thermischer Stellantrieb TWA-A/NC Schnappbef. 230V

37DC15 +






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .








37DC15A + Thermischer Stellantrieb ABNM 24V DDC 0-10V 1m Schnappbef.

37DC21 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

2-Wege Durchgangsventil (Zonenventil) mit Motor (NC-stromlos geschlossen) mit

Federrücklauffunktion und Hilfskontakt.

• Max. Tem peratur: 85°C

• Betriebsdruck PN10


• Anschlüsse: Innengewinde.

37DC21B + 2-Wege Zonenventil HP 0,5 B 230V 1,0bar kvs3,0 DN15

• Max. Differenzdruck dp=1 bar.

z.B. Zonenventil HP 0,5 B von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 166




37DC21C + 2-Wege Zonenventil HP 0,75 B 230V 1,0bar kvs5,8 DN20





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC21D + 2-Wege Zonenventil HP 1,0 B 230V 0,7bar kvs7,9 DN25

37DC23 +

• Max. Differenzdruck dp=0,7 bar.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

3-Wege Umschaltventil mit Motor (NC-stromlos geschlossen) mit Federrücklauffunktion und

Hilfskontakt.

• Max. Tem peratur: 85°C




37DC23C + 3-Wege Umschaltventil HS3DB 0,75 230V 1,0bar kvs6,1 DN20


z.B. Umschaltventil HS3DB 0,75 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC23D + 3-Wege Umschaltventil HS3DB 1,0 230V 0,7bar kvs7,9 DN25

37DC26 +

• Max. Differenzdruck dp=0,7 bar.

z.B. Umschaltventil HS3DB 1,0 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

2-Wege Durchgangskugelhahn mit Motor (Motorkugelhahn), mit Hilfskontakt.



• Max. Differenzdruck dp=2,0 bar






Seite 167





• Stellzeit: 30 sek./90°.



37DC26B + Motorkugelhahn AMZ112 230V kvs17 DN15

z.B. Motorkugelhahn AMZ 112 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC26C + Motorkugelhahn AMZ112 230V Ig kvs41 DN20



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC26D + Motorkugelhahn AMZ112 230V Ig kvs68 DN25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC26E + Motorkugelhahn AMZ112 230V Ig kvs123 DN32

37DC27 +



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

3-Wege Durchgangskugelhahn mit Motor (Motorkugelhahn), mit Hilfskontakt.



• Max. Differenzdruck dp=2,0 bar


• Stellzeit: 60 sek./180°.







Seite 168




37DC27B + Motorkugelhahn AMZ113 230V Ig kvs3,8 DN15




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC27C + Motorkugelhahn AMZ113 230V Ig kvs7,7 DN20



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DC27D + Motorkugelhahn AMZ113 230V Ig kvs11,6 DN25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD + Regelventile (DANFOSS)

37DD01 +















Anlegefühler zur Festwertregelung, mit Schnappbefestigun g zur Montage ohne Werkzeug,


37DD01A + Anlegefühler FTC 0-2,0m 35-70C

• Kapillarrohrlänge 0-2,0 m

• Temperaturbereich 35-70 °C.





Seite 169




z.B. FTC Anlegefühler von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD01B + Anlegefühler FTC 0-2,0m 15-50C

37DD03 +

• Kapillarrohrlänge 0-2,0 m


z.B. FTC Anlegefühler von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ventilgehäuse mit 4 Voreinstellungsstufen (Durchgangsventil) für Heizungs- und Kühlanlagen,



37DD03B + Ventilgehäuse RA-C 15 AG DN15


z.B. Ventilgehäuse RA-C 15 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD03C + Ventilgehäuse RA-C 20 AG kvs3,30 DN20


z.B. Ventilgehäuse RA-C 20 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD03E + Az RA-C für Verschraubung

Aufzahlung für eine Verschraubung, bestehend aus Nippel und Überwurfmutter zu Nippel. Ohne

Unterschied der Dimension.

z.B. Verschraubung zu RA-C von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 170




37DD06 +


Selbsttätiges Mischventil für Heizungsanlagen mit konstanter Mischtemperaturregelung,



37DD06C + Selbsttätiges Mischventil TVM-H 30-70C DN20



z.B. Mischventil TVM-H DN20 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD06D + Selbsttätiges Mischventil TVM-H 30-70C DN25

37DD08 +



z.B. Mischventil TVM-H DN25 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Überströmventil in Eckform, mit Innen-Muffengewinde/Nippel,


• max. Betriebsdruck 10 bar


37DD08A + Überströmventil AVDO 15 Eck 0,05-0,5bar DN15


z.B. Überströmventil AVDO 15 Eck von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD08B + Überströmventil AVDO 15 Eck 0,05-0,5bar DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 171




37DD08C + Überströmventil AVDO 15 Eck 0,05-0,5bar DN25

37DD09 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Überströmventil in Durchgangsform (DG), mit Innen-Muffengewinde/Nippel,


• max. Betriebsdruck 10 bar


37DD09A + Überströmventil AVDO 15 DG 0,05-0,5bar DN15


z.B. Überströmventil AVDO 15 DG von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD09B + Überströmventil AVDO 15 DG 0,05-0,5bar DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

37DD09C + Überströmventil AVDO 15 DG 0,05-0,5bar DN25

37DD11 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anlegethermostat mit Umschaltkontakt,


• Belastung 6(2,5)A






Seite 172




37DD11A + Anlegethermostat AT 30-90C


z.B. AT Anlegethermostat von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 37 Wärmeabgabe

Summe . . . . . . . . . . . .





Seite 173




62 Wasseranlagen






beschichtet.

1.2 Unter Putz oder unterhalb der Fußbodenkonstruktion verlegte Leitungen sind mit einer

reißfesten Schutzfolie - bei gedämmten Leitungen über der Wärmedämmung - ausgerüstet.

62D1 + Strangregler (DANFOSS)

62D101 +






der Platzersparnis ohne den Zusatz "zum Beispiel (z.B)" gefolgt von "oder GleichwertAGes".









Strangregulierventil mit Absperrfunktion, Entleerungsventil und selbstdichtenden Messnippeln.

Durchflussbegrenzung mit Sollwertskala, Aufbau schwenkbar,





62D101A + Strangregulierventil MSV-BD Leno DN15 LF




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 174




62D101B + Strangregulierventil MSV-BD Leno DN15





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D101C + Strangregulierventil MSV-BD Leno DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D101D + Strangregulierventil MSV-BD Leno DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D101E + Strangregulierventil MSV-BD Leno DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D101F + Strangregulierventil MSV-BD Leno DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 175




62D101G + Strangregulierventil MSV-BD Leno DN50

62D102 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Außengewinde (AG), mit Absperrfunktion, Entleerungsventil und

selbstdichtenden Messnippeln. Durchflussbegrenzung mit Sollwertskala, Aufbau schwenkbar,





62D102A + Strangregulierventil MSV-BD Leno AG DN15 LF




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D102B + Strangregulierventil MSV-BD Leno AG DN15


z.B. Strangregulierventil MSV-BD Leno mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D102C + Strangregulierventil MSV-BD Leno AG DN20

62D103 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Absperrfunktion und selbstdichtenden Messnippeln. Durchflussbegrenzung

mit Sollwertskala,








Seite 176






62D103A + Strangregulierventil MSV-B DN15 LF





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D103B + Strangregulierventil MSV-B DN15




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D103C + Strangregulierventil MSV-B DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D103D + Strangregulierventil MSV-B DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D103E + Strangregulierventil MSV-B DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 177




62D103F + Strangregulierventil MSV-B DN40





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D103G + Strangregulierventil MSV-B DN50

62D104 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Außengewinde, mit Absperrfunktion und selbstdichtenden Messnippeln.






62D104A + Strangregulierventil MSV-B-AG DN15 LF




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D104B + Strangregulierventil MSV-B-AG DN15

62D105 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Strangregulierventil (MSV-B/BD) für Zubehör.





Seite 178




62D105A + Az MSV-B/BD verlängerte Messnippel 60mm (2 Stück)


z.B. Verlängerte Messnippel 60 mm (VE=2 Stück) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .

62D105B + Az MSV-B/BD Kennzeichnungsschild

62D106 +

z.B. Kennzeichnungsschild von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit integrierter Entleerung, Absperrung über Kugelhahn, Partnerventil zu

Strangabsperrventile (MSV-B/BD),





62D106B + Strangabsperrventil MSV-S DN15




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D106C + Strangabsperrventil MSV-S DN20




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D106D + Strangabsperrventil MSV-S DN25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 179




62D106E + Strangabsperrventil MSV-S DN32





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D106F + Strangabsperrventil MSV-S DN40




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D106G + Strangabsperrventil MSV-S DN50

62D107 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangabsperrventil mit Außengewinde, mit integrierter Entleerung, Absperrung über Kugelhahn,

Partnerventil zu Strangabsperrventile (MSV-B/BD),





62D107B + Strangabsperrventil MSV-S-AG DN15




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 180




62D107C + Strangabsperrventil MSV-S-AG DN20

62D111 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zirkulationsleitungsventil für Warmwasser-Zirkulationsleitungen, als energieoptimierte Version:

OHNE BYPASS,




62D111B + Zirkulationsleitungsventil MTCV 15 35-60C DN15


z.B. Zirkulationsleitungsventil MTCV 15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D111C + Zirkulationsleitungsventil MTCV 20 35-60C DN20

62D114 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Zirkulationsleitungsventil (MTCV) für Zubehör.

62D114A + Az MTCV Anschlussteile mit Kugelhahn für DN15

z.B. Anschlussteile mit Kugelhahn für MTCV 15 (VE=2 Stück mit Verschraubungen) von

DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .





Seite 181




62D114B + Az MTCV Anschlussteile mit Kugelhahn für DN20


z.B. Anschlussteile mit Kugelhahn für MTCV 20 (VE=2 Stück mit Verschraubungen) von

DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .

62D114C + Az MTCV Thermometer mit Adapter

z.B. Thermometer mit Adapter von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D114D + Az MTCV Ersatzthermoeinsatz für Grundfunktion A

z.B. Ersatzthermoeinsatz für Grundfunktion A von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D114E + Az MTCV Thermoeinsatz für Legionellenfunktion B

62D116 +

z.B. Thermoeinsatz für Legionellenfunktion B von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zirkulationsregler zur Optimierung des thermiscchen Desinfektionsprozesses in

Warmwassersystemen,

• Betriebsspannung 24 V AC

• für Ansteuerung von max. 16 Zirkulationsleitungsventilen MTCV

• Aufzeichnung auf Speicherkarte.

62D116A + Zirkulationsregler CCR 2




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 182




62D118 +

Aufzahlung (Az) auf Zirkulationsregler (CCR 2) für Zubehör.

62D118A + Az CCR 2 Adapter für thermischen Antrieb

z.B. Adapter für thermischen Antrieb von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D118B + Az CCR 2 Universaltemperaturfühler ESMB (PT1000)

z.B. Universaltemperaturfühler ESMB (PT1000) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D118C + Az CCR 2 Sockel für Universaltemperaturfühler ESMB

z.B. Sockel für ESMB-Fühler von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D118D + Az CCR 2 Anlegefühler ESMC (PT1000)

z.B. Anlegefühler ESMC (PT1000) von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

62D118E + Az CCR 2 Übersteuerungsmodul für ECL-Uhr

62D121 +

z.B. Übersteuerungsmodul für ECL-Uhr von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Selbsttätiges Mischventil für Warmwasseranlagen mit konstanter Mischtemperaturregelung,



62D121C + Selbsttätiges Mischventil TVM-W 30-70C DN20






Seite 183






z.B. Mischventil TVM-W DN20 mit Außengewinde von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 62 Wasseranlagen

Summe . . . . . . . . . . . .





Seite 184




87 MSRL-Peripherie





Nebenleistungen gemäß ÖNORM, die das Dokumentieren der eigenen Leistung betreffen, werden

nach den Festlegungen der zutreffenden ÖNORMEN EN über Dokumente der Elektrotechnik ohne

gesonderte Verrechnung ausgeführt.

Insbesondere sind auch einkalkuliert das Feststellen von Naturmaßen für die Bestandspläne,

Bedienungsanleitungen (Hinweise für Betrieb und Wartung) sowie eine einmalige Unterweisung für

die Bedienung und den Betrieb der Anlage.

Das allseitige Anklemmen der MSRL-Peripherie an die MSRL-Systemkabel einschließlich einem

etwaigen Anschluss im MSRL-Schaltschrank, etwa erforderliches Zubehör und die Überprüfung auf

richtigen Anschluss sind im Einheitspreis der Peripheriegeräte einkalkuliert.

In den Einheitspreisen einkalkuliert ist:

- sämtliches für die Montage und zur Gewährleistung der Funktion erforderliches Zubehör

(Befestigungsmaterial, Spannungsversorgungseinrichtungen, Kabeleinführungen, Einschraubnippel,

allfällige Umformerbausteine für die Messwertverarbeitung)

- die Einweisung des Montagepersonals der Installationsfirma über den Einbau der Geräte an der

Baustelle und deren Kennzeichnung

- die Lieferung der peripheren Messeinrichtungen, Geber, Stellgeräte und Stellantriebe frei Baustelle

ohne Montage

- Zusammenbau von Stellorganen und Stellantrieben, wenn diese getrennt geliefert werden

- wenn in der Position angegeben, auch die Montage

2. Genauigkeit:

Die Reaktionszeiten sowie die Zeitkonstanten von Messwertgebern, sowie die Laufzeiten von

Stellantrieben mit der MSRL-Hardware und Software (z.B. Regelalgorithmen) sind so aufeinander

abgestimmt, dass ein stabiles Regelverhalten innerhalb der geforderten Toleranzen/Genauigkeiten

über alle Störgrößen gewährleistet wird.

3. Ausführung:

Sämtliche Geräte dieser Leistungsgruppe sind in Standardausführung für nichtaggressive Medien

(z.B. aufbereitetes Wasser, Wasser-Glykolgemische, Heizungswasser (höchstens 100 Grad

Celsius) oder Kaltwasser (mindestens 2 Grad Celsius) mit einem Betriebsdruck von höchstens 6

bar Überdruck) sowie für Luft ausgelegt, Rohreinbauteile (z.B. Tauchfühler, Drosselklappen, Ventile)

sind für einen Nenndruck PN6 ausgelegt.

4. Standardbeschriftung:

Alle MSRL-Peripheriegeräte werden einschließlich zugehörige Klemmdosen mit einheitlich

gestalteten dauerhaft befestigten Aufklebern mit Klartextbezeichnung und/oder

Codenummer/AK-System (in Übereinstimmung mit den sonstigen Dokumentationsunterlagen)

beschriftet (keine handschriftliche Bezeichnung).

5. Systemkomponenten:

Alle Systemkomponenten, wie Messwertgeber, Automatisierungs- und Stellgeräte einschließlich

Software werden von einem Hersteller (Systemhalter) ausgeführt, oder Komponenten verwendet, die

dieser empfiehlt.

6. Abkürzungsverzeichnis:

- MB Messbereich

- TL Tauchrohrlänge

- EL Einbaulänge





Seite 185




- KL Kapillarlänge

- EB Einstellbereich

- C Grad Celsius

- Se Schaltdifferenz einstellbar

- SA Stellantrieb

- kvs kvs-Wert in m3/h

- dpvmax Delta pvmax in kPa

- Ig Innengewindeanschluss

- Ag Außengewindeanschluss

- Fl Flanschanschluss

- PN Nenndruck

- EWV Einwegventil (Durchgangsventil)

- ZWV Zweiwegventil (Mischventil oder Verteilventil)

87DA + Regelventile (DANFOSS)

87DA15 +
















Zweiwegeventil für thermische Antriebe, mit Außengewinde,



• Hub 2,8 mm.

87DA15A + Zweiwegeventil VZL2 15/0,25





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 186




87DA15B + Zweiwegeventil VZL2 15/0,4






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA15C + Zweiwegeventil VZL2 15/0,63





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA15D + Zweiwegeventil VZL2 15/1,0





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA15E + Zweiwegeventil VZL2 15/1,6





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA15F + Zweiwegeventil VZL2 20/2,5







Seite 187







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA15G + Zweiwegeventil VZL2 20/3,5

87DA16 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dreiwegeventil für thermische Antriebe, mit Außengewinde,



• Hub 2,8 mm.

87DA16A + Dreiwegeventil VZL3 15/0,25






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA16B + Dreiwegeventil VZL3 15/0,4






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA16C + Dreiwegeventil VZL3 15/0,63








Seite 188







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA16D + Dreiwegeventil VZL3 15/1,0






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA16E + Dreiwegeventil VZL3 15/1,6






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA16F + Dreiwegeventil VZL3 20/2,5






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA16G + Dreiwegeventil VZL3 20/3,5






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 189




87DA18 +

Zweiwegeventil für elektromotorische Antriebe AMV(E), mit Außengewinde,



• Hub 5,5 mm.

87DA18A + Zweiwegeventil VZ2 15/0,25



z.B. Zweiwegeventil VZ2 15/0,25 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA18B + Zweiwegeventil VZ2 15/0,4





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA18C + Zweiwegeventil VZ2 15/0,63





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA18D + Zweiwegeventil VZ2 15/1,0





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 190




87DA18E + Zweiwegeventil VZ2 15/1,6






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA18F + Zweiwegeventil VZ2 15/2,5





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA18G + Zweiwegeventil VZ2 20/2,5





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA18H + Zweiwegeventil VZ2 20/4,0

87DA19 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dreiwegeventil für elektromotorische Antriebe AMV(E), mit Außengewinde,



• Hub 5,5 mm.

87DA19A + Dreiwegeventil VZ3 15/0,25







Seite 191




z.B. Dreiwegeventil VZ3 15/0,25 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA19B + Dreiwegeventil VZ3 15/0,4





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA19C + Dreiwegeventil VZ3 15/0,63





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA19D + Dreiwegeventil VZ3 15/1,0





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA19E + Dreiwegeventil VZ3 15/1,6





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 192




87DA19F + Dreiwegeventil VZ3 15/2,5






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA19G + Dreiwegeventil VZ3 20/2,5





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA19H + Dreiwegeventil VZ3 20/4,0

87DA20 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Zwei- und Dreiwegeventile (VZ) für ein Gewindeanschluss-Set, bestehend aus:




87DA20A + Az VZ Gewindeanschluss-Set DN10



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 193




87DA20B + Az VZ Gewindeanschluss-Set DN15

87DA21 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zweiwegeventil aus Grauguss GG 25, für elektromotorische Antriebe AMV(E), mit Außengewinde,



• Hub 10 mm.

87DA21A + Zweiwegeventil VRG2 15/0,63


z.B. Zweiwegeventil VRG2 15/0,63 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21B + Zweiwegeventil VRG2 15/1,0




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21C + Zweiwegeventil VRG2 15/1,6




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21D + Zweiwegeventil VRG2 15/2,5




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 194




87DA21E + Zweiwegeventil VRG2 15/4,0





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21F + Zweiwegeventil VRG2 20/6,3




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21G + Zweiwegeventil VRG2 25/10


z.B. Zweiwegeventil VRG2 25/10 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21H + Zweiwegeventil VRG2 32/16




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA21I + Zweiwegeventil VRG2 40/25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 195




87DA21J + Zweiwegeventil VRG2 50/40

87DA22 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dreiwegeventil aus Grauguss GG 25, für elektromotorische Antriebe AMV(E), mit Außengewinde,



• Hub 10 mm.

87DA22A + Dreiwegeventil VRG3 15/0,63


z.B. Dreiwegeventil VRG3 15/0,63 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22B + Dreiwegeventil VRG3 15/1,0




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22C + Dreiwegeventil VRG3 15/1,6




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 196




87DA22D + Dreiwegeventil VRG3 15/2,5





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22E + Dreiwegeventil VRG3 15/4,0




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22F + Dreiwegeventil VRG3 20/6,3




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22G + Dreiwegeventil VRG3 25/10


z.B. Dreiwegeventil VRG3 25/10 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22H + Dreiwegeventil VRG3 32/16




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 197




87DA22I + Dreiwegeventil VRG3 40/25





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA22J + Dreiwegeventil VRG3 50/40

87DA24 +




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Zwei- und Dreiwegeventile aus Grauguss (VRG) für ein Gewindeanschluss-Set,

bestehend aus:




87DA24B + Az VRG Gewindeanschluss-Set DN15



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA24C + Az VRG Gewindeanschluss-Set DN20



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA24D + Az VRG Gewindeanschluss-Set DN25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 198




87DA24E + Az VRG Gewindeanschluss-Set DN32




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA24F + Az VRG Gewindeanschluss-Set DN40



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA24G + Az VRG Gewindeanschluss-Set DN50

87DA26 +



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zweiwegeventil für elektromotorische Antriebe AMV(E), mit Flanschanschluss nach DIN 2503,


87DA26A + Zweiwegeventil VF2 15/0,63

• Aus Grauguss GG 25


• Hub 10 mm

• max. Schließdifferenzdruck 4 bar


z.B. Zweiwegeventil VF2 15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26B + Zweiwegeventil VF2 15/1,0



• Hub 10 mm







Seite 199







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26C + Zweiwegeventil VF2 15/1,6



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26D + Zweiwegeventil VF2 15/2,5



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26E + Zweiwegeventil VF2 15/4,0



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26F + Zweiwegeventil VF2 20/6,3



• Hub 10 mm





Seite 200









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26G + Zweiwegeventil VF2 25/10



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26H + Zweiwegeventil VF2 32/16



• Hub 15 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26I + Zweiwegeventil VF2 40/25



• Hub 15 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 201




87DA26J + Zweiwegeventil VF2 50/40



• Hub 15 mm






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26K + Zweiwegeventil VF2 65/63



• Hub 20 mm

• max. Schließdifferenzdruck 2,5 bar




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26L + Zweiwegeventil VF2 80/100



• Hub 20 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26M + Zweiwegeventil VF2 100/145



• Hub 30 mm

• max. Schließdifferenzdruck 1,5(1,0) bar






Seite 202







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26N + Zweiwegeventil VF2 125/220

• Aus Sphäroguss GGG 40


• Hub 30 mm

• max. Schließdifferenzdruck 3,0(1,0/0,5) bar




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA26O + Zweiwegeventil VF2 150/320

87DA27 +



• Hub 30 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dreiwegeventil für elektromotorische Antriebe AMV(E), mit Flanschanschluss nach DIN 2503,


87DA27A + Dreiwegeventil VF3 15/0,63



• Hub 10 mm



z.B. Dreiwegeventil VF3 15 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 203




87DA27B + Dreiwegeventil VF3 15/1,0



• Hub 10 mm






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27C + Dreiwegeventil VF3 15/1,6



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27D + Dreiwegeventil VF3 15/2,5



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27E + Dreiwegeventil VF3 15/4,0



• Hub 10 mm







Seite 204







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27F + Dreiwegeventil VF3 20/6,3



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27G + Dreiwegeventil VF3 25/10



• Hub 10 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27H + Dreiwegeventil VF3 32/16



• Hub 15 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27I + Dreiwegeventil VF3 40/25



• Hub 15 mm





Seite 205









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27J + Dreiwegeventil VF3 50/40



• Hub 15 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27K + Dreiwegeventil VF3 65/63



• Hub 20 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27L + Dreiwegeventil VF3 80/100



• Hub 20 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 206




87DA27M + Dreiwegeventil VF3 100/145



• Hub 30 mm

• max. Schließdifferenzdruck 1,5(1,0) bar





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27N + Dreiwegeventil VF3 125/220



• Hub 30 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA27O + Dreiwegeventil VF3 150/320

87DA31 +



• Hub 30 mm





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermischer Stellantrieb mit M30x1,5 Überwurfmutter, für VZL 2,3,4 Ventile.



87DA31A + Thermischer Stellantrieb TWA-ZL/NC VZL 230V







Seite 207







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA31B + Thermischer Stellantrieb TWA-ZL/NO VZL 230V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA31C + Thermischer Stellantrieb TWA-ZL/NC VZL 24V





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA31D + Thermischer Stellantrieb TWA-ZL/NO VZL 24V

87DA33 +





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .












Seite 208




87DA33B + Thermischer Stellantrieb ABNM 24V DDC 0-10V 1m





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA33C + Thermischer Stellantrieb ABNM 24V DDC 0-10V 5m




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA33D + Thermischer Stellantrieb ABNM 24V DDC 0-10V 8m




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


87DA35 +


etc.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


87DA35A + Elektrischer Antrieb AMV 130 (24V)











Seite 209







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 210




87DA35E + Elektrischer Antrieb AME 130 (24V)







z.B. Elektrischer Antrieb AME 130 von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA35F + Elektrischer Antrieb AME 140 (24V)

87DA36 +









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


87DA36A + Elektrischer Antrieb AMV 13 SU (230V)







z.B. Elektrischer Antrieb AMV 13 SU von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA36B + Elektrischer Antrieb AMV 13 SU (24V)









Seite 211









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA36C + Elektrischer Antrieb AME 13 SU (24V)

87DA37 +









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .








• Sicherheitsfunktion: ja.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .












Seite 212







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA37C + Elektrischer Antrieb AME 13 (24V)









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA37J + Az AMV 13 Rückführungs-Poti 10kOhm

Aufzahlung für ein Rückführungs-Potentiometer 10 kOhm.

z.B. Rückführungs-Potentiometer 10 kOhm von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA37K + Az AMV 13 Rückführungs-Poti 1kOhm

87DA38 +

Aufzahlung für ein Rückführungs-Potentiometer 1 kOhm.

z.B. Rückführungs-Potentiometer 1 kOhm von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .














Seite 213







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 214




87DA38E + Elektrischer Antrieb AMV 56 (230V)










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA38J + Az AMV 55/56 Einbaumodul 10kOhm bis 30mm

Aufzahlung für einen Einbaumodul mit 10 kOhm Potentiometer bis 30 mm Hub.

z.B. Einbauoption AMV 55/56 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA38K + Az AMV 55/56 Einbaumodul 10kOhm bis 40mm

Aufzahlung für einen Einbaumodul mit 10 kOhm Potentiometer bis 40 mm Hub.

z.B. Einbauoption AMV 55/56 von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 215




87DA38L + Az AMV 55/56 potentialfreier Wechselkontakt (2 Stück)

Aufzahlung für 2 potenzialfreie Wechselkontakte.

z.B. potenzialfreie Wechselkontakte von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA38N + Az AMV(E) 55/56 Adapter zur Montage auf VF-Ventile

87DA39 +

Aufzahlung für einen Adapter zur Montage auf VF-Ventile.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .












. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 216














. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA39E + Elektrischer Antrieb AMV 86 (230V)









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .












Seite 217







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA39J + Az AMV 85 potentialfreier Schaltkontakt (2 Stück)

Aufzahlung für 2 potenzialfreie Schaltkontakte für AMV 85.

z.B. potenzialfreie Schaltkontakte von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA39K + Az AMV 85 Rückführungspoti + 2 potenzialfreie Schaltkontakte

Aufzahlung für ein Rückführungs-Poti 10 kOhm und 2 potenzialfreie Schaltkontakte für AMV 85.

z.B. Rückführungs-Poti und Schaltkontakte von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA39L + Az AMV 86 potentialfreier Schaltkontakt (2 Stück)

Aufzahlung für 2 potenzialfreie Schaltkontakte für AMV 86.

z.B. potenzialfreie Schaltkontakte von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA39M + Az AMV 86 Rückführungspoti + 2 potenzialfreie Schaltkontakte

Aufzahlung für ein Rückführungs-Poti 10 kOhm und 2 potenzialfreie Schaltkontakte für AMV 86.

z.B. Rückführungs-Poti und Schaltkontakte von DANFOSS oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA39N + Az AMV(E) 85/86 Adapter zur Montage auf VF-Ventile

Aufzahlung für einen Adapter zur Montage auf VF-Ventile.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 218




87DA40 +




87DA40A + Elektrischer Antrieb AME 435 (24V)









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


87DA41 +









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrischer Antrieb für Sitzventile, mit logarithmischer Kennlinie und mit ziehender Funktion.





Seite 219




87DA41A + Elektrischer Antrieb AME 438 SU (24V)







z.B. Elektrischer Antrieb AME 438 SU von DANFOSS oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA41B + Elektrischer Antrieb AMV 438 SU (24V)









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

87DA41C + Elektrischer Antrieb AMV 438 SU (230V)









. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 87 MSRL-Peripherie

Summe . . . . . . . . . . . .





Seite 220


Zusammenstellung der Leistungsgruppen

LG BEZEICHNUNG







HT-009+ABK-EDS-006 Summe

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

Summe LV . . . . . . . . . . . . EUR





Seite 221

Geschlossenes LV

Nachlässe / Aufschläge

gedruckt am 06.07.2012

LG Bezeichnung

Gesamt

14

35

36

37

62

Elektroheizungsanlagen

. . . . . . . . . . . . EUR

% Aufschlag/Nachlass . . . . . . . . . . . . %

errechneter Betrag Aufschlag/Nachlass . . . . . . . . . . . . EUR

Summe LG 14 inkl. Aufschlag/Nachlass . . . . . . . . . . . . EUR

Wärmebereitstellung f.Heizung u.Warmwasser

. . . . . . . . . . . . EUR




Wärmeverteilung

. . . . . . . . . . . . EUR




Wärmeabgabe

. . . . . . . . . . . . EUR




Wasseranlagen

. . . . . . . . . . . . EUR








Seite 222


Nachlässe / Aufschläge


LG Bezeichnung

Gesamt

87

LV

MSRL-Peripherie

. . . . . . . . . . . . EUR




Summe inkl. Nachlässe/Aufschläge

. . . . . . . . . . . . EUR



Summe LV inkl. proz. Aufschl./Nachl. . . . . . . . . . . . . EUR

Gesamtpreis

zuzüglich . . . . % USt.

Angebotspreis

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR


LV\HT-009+ABK-EDS-006\DANFOSS Seite 223




SCHLUSSBLATT


Bezeichnung

Summe LV

Summe Aufschläge/Nachlässe

Gesamtpreis

zuzüglich . . . . % USt.

Angebotspreis

Gesamt

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR





Seite 224


INHALTSVERZEICHNIS

LG BEZEICHNUNG

Seite


2


30


51


99


173


184

Zusammenstellung der Leistungsgruppen

Aufschläge/Nachlässe

Schlussblatt

Legende für Abkürzungen:

TA: Kennzeichen „Teilangebot“

PU: Nummer Leistungsteil für Preisumrechnung

TS: Teilsummenkennzeichen (bei LV ohne Gliederung)

PZZV: Kennzeichen für Positionsart (P)

Zuordnungskennzeichen (ZZ)

Variantennummer (V)

V: Vorbemerkungskennzeichen

W: Kennzeichen „Wesentliche Position“

ABK-LV V7.7a-2601-hf ib-data GmbH,ABK-Baudaten

220

221

223

LV\HT-009+ABK-EDS-006\DANFOSS - IB-Data GmbH

Erfolgreiche ePaper selbst erstellen

Template löschen?

Als Template speichern?
