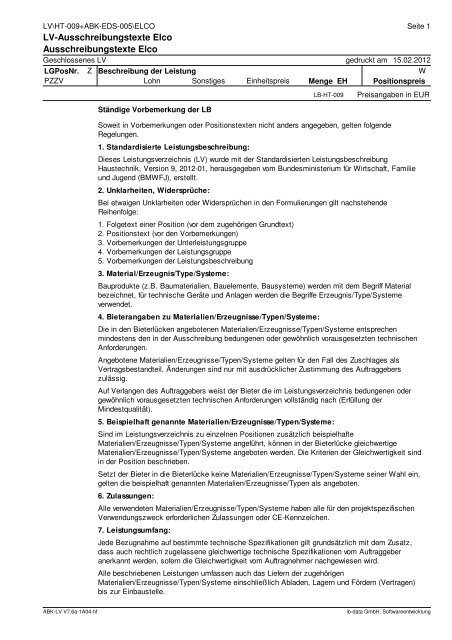

Ausschreibungs-LV (LV\HT-009+ABK-EDS-005\ELCO)

LV\HT-009+ABK-EDS-005\ELCO

LV-Ausschreibungstexte Elco

Ausschreibungstexte Elco

Seite 1

Geschlossenes LV gedruckt am 15.02.2012

LGPosNr. Z Beschreibung der Leistung W

PZZV Lohn Sonstiges Einheitspreis Menge EH Positionspreis

Ständige Vorbemerkung der LB

LB-HT-009 Preisangaben in EUR

Soweit in Vorbemerkungen oder Positionstexten nicht anders angegeben, gelten folgende

Regelungen.

1. Standardisierte Leistungsbeschreibung:

Dieses Leistungsverzeichnis (LV) wurde mit der Standardisierten Leistungsbeschreibung

Haustechnik, Version 9, 2012-01, herausgegeben vom Bundesministerium für Wirtschaft, Familie

und Jugend (BMWFJ), erstellt.

2. Unklarheiten, Widersprüche:

Bei etwaigen Unklarheiten oder Widersprüchen in den Formulierungen gilt nachstehende

Reihenfolge:

1. Folgetext einer Position (vor dem zugehörigen Grundtext)

2. Positionstext (vor den Vorbemerkungen)

3. Vorbemerkungen der Unterleistungsgruppe

4. Vorbemerkungen der Leistungsgruppe

5. Vorbemerkungen der Leistungsbeschreibung

3. Material/Erzeugnis/Type/Systeme:

Bauprodukte (z.B. Baumaterialien, Bauelemente, Bausysteme) werden mit dem Begriff Material

bezeichnet, für technische Geräte und Anlagen werden die Begriffe Erzeugnis/Type/Systeme

verwendet.

4. Bieterangaben zu Materialien/Erzeugnisse/Typen/Systeme:

Die in den Bieterlücken angebotenen Materialien/Erzeugnisse/Typen/Systeme entsprechen

mindestens den in der Ausschreibung bedungenen oder gewöhnlich vorausgesetzten technischen

Anforderungen.

Angebotene Materialien/Erzeugnisse/Typen/Systeme gelten für den Fall des Zuschlages als

Vertragsbestandteil. Änderungen sind nur mit ausdrücklicher Zustimmung des Auftraggebers

zulässig.

Auf Verlangen des Auftraggebers weist der Bieter die im Leistungsverzeichnis bedungenen oder

gewöhnlich vorausgesetzten technischen Anforderungen vollständig nach (Erfüllung der

Mindestqualität).

5. Beispielhaft genannte Materialien/Erzeugnisse/Typen/Systeme:

Sind im Leistungsverzeichnis zu einzelnen Positionen zusätzlich beispielhafte

Materialien/Erzeugnisse/Typen/Systeme angeführt, können in der Bieterlücke gleichwertige

Materialien/Erzeugnisse/Typen/Systeme angeboten werden. Die Kriterien der Gleichwertigkeit sind

in der Position beschrieben.

Setzt der Bieter in die Bieterlücke keine Materialien/Erzeugnisse/Typen/Systeme seiner Wahl ein,

gelten die beispielhaft genannten Materialien/Erzeugnisse/Typen als angeboten.

6. Zulassungen:

Alle verwendeten Materialien/Erzeugnisse/Typen/Systeme haben alle für den projektspezifischen

Verwendungszweck erforderlichen Zulassungen oder CE-Kennzeichen.

7. Leistungsumfang:

Jede Bezugnahme auf bestimmte technische Spezifikationen gilt grundsätzlich mit dem Zusatz,

dass auch rechtlich zugelassene gleichwertige technische Spezifikationen vom Auftraggeber

anerkannt werden, sofern die Gleichwertigkeit vom Auftragnehmer nachgewiesen wird.

Alle beschriebenen Leistungen umfassen auch das Liefern der zugehörigen

Materialien/Erzeugnisse/Typen/Systeme einschließlich Abladen, Lagern und Fördern (Vertragen)

bis zur Einbaustelle.

ABK-LV V7.6a-1A04-hf ib-data GmbH, Softwareentwicklung




Seite 2





Sind für die Inbetrieb- oder Ingebrauchnahme einer erbrachten Leistung besondere Überprüfungen,

Befunde, Abnahmen, Betriebsanleitungen oder Dokumentationen erforderlich, sind etwaige Kosten

hierfür in die Einheitspreise einkalkuliert.

8. Nur Liefern:

Ist ausdrücklich nur das Liefern vereinbart, ist der Transport bis zur vereinbarten Abladestelle

(Lieferadresse) und das Abladen in die Einheitspreise einkalkuliert.

9. Nur Verarbeiten oder Versetzen/Montieren:

Ist ausdrücklich nur das Verarbeiten oder Versetzen/Montieren von

Materialien/Erzeugnissen/Typen/Systemen vereinbart, ist das Fördern (Vertragen) von der

Lagerstelle oder von der Abladestelle bis zur Einbaustelle in den jeweiligen Einheitspreis der

zugehörigen Verarbeitungs- oder Versetz-/Montagepositionen einkalkuliert.

10. Geschoße:

Alle Leistungen gelten ohne Unterschied der Geschoße.

11. Arbeitshöhen:

Alle Arbeiten/Leistungen sind bis zu einer Arbeitshöhe von 4 m in die Einheitspreise einkalkuliert.

Die Arbeitshöhe ist jene Höhe über dem Fußbodenniveau (über dem Geländeniveau) oder über der

Aufstellfläche der Aufstiegshilfe, in der sich die zu erbringende Leistung befindet.

12. Farben:

Standardfarben sind Farben (nach Wahl des Auftraggebers) für die der Hersteller keinen Aufpreis

verlangt.

Sonderfarben sind Farben (nach Wahl des Auftraggebers) für die der Hersteller einen Aufpreis

verlangt (Aufzahlungen).

35 Wärmebereitstellung f.Heizung u.Warmwasser

Soweit in Vorbemerkungen oder Positionstexten nicht anders angegeben, gelten für alle Leistungen

dieser Gruppe folgende Regelungen.

1. Begriffe:

1.1 Nennweiten:

Im Positionsstichwort sind die Nennweiten als DNID angegeben. DNID entspricht dem

Mindest-Innendurchmesser der Leitungen und Formteile in Millimeter.

1.2 Nenn-Heizleistung:

Die im Positionsstichwort angegebene Nenn-Heizleistung dient zur Gliederung in Folgepositionen.

1.3 Kesselanlagen:

Kesselanlagen sind betriebsbereite Einrichtungen zur Verfeuerung des angegebenen Brennstoffes

je nach Ausführung mit Ausnützung des Heizwertes oder des Brennwertes des jeweiligen

Brennstoffes.

1.4 Standard-Verbindungsstück:

Verbindungsstück zum Anschluss eines Heizgerätes an einen Fang oder Luft- Abgasfang bei

einem Wandabstand zwischen Fang und Gerät bis 2 m, Aufstellung mittig vor dem Fang und

Einmündung mit einem Bogen.

1.5 Standardausführung:

Die Standardausführung umfasst alle für die Funktion eines Gerätes oder Systems erforderlichen

Bestandteile und Tätigkeiten.

2. Leistungsumfang/einkalkulierte Leistungen:





Seite 3





Leitungen und Bauteile aus Stahl sind zweifach mit unterschiedlichen Rostschutzfarben

beschichtet.

2.1 In die Einheitspreise der Standardausführung von Kesselanlagen sind folgende Leistungen

einkalkuliert:

- Heizkessel und Feuerung in Brennwerttechnik mit geregelter Verbrennungsluft-Abgasführung

- Temperaturregler und Sicherheitstemperaturbegrenzer sowie Kesselthermometer

- Brenner NOx reduziert mit elektronischer Zündung und Zündsicherung sowie Verbrennungsgasoder

Verbrennungsluftventilator und Verbrennungsluftfilter

- bei Gasfeuerung mit Gas-Magnetventil, Gasdruckregler und Überwachungseinrichtung

- bei Ölfeuerung mit Öl-Magnetventil, Absperrventil und Filter mit Manometer mit

druckknopfbetätigtem Manometerhahn

- bei Pelletsfeuerung mit Tagesbehälter und Austrageinrichtung mit Zellradschleuse und

Sprinklereinrichtung mit Temperaturwächter und Magnetventil als Rückbrandschutz

- Anschluss an einen Fang mit Standard-Verbindungsstück mit verschlossener Messöffnung

- Wärmedämmung und Verkleidung aus Stahlblech, beschichtet

- Schaltfeld mit Regelung für konstante oder gleitend geführte Kesseltemperatur nach Wahl des

Auftraggebers

- Sicherheitsventil mit Ablauftrichter

- Entleerungshahn in der Dimension der Kesselentleerung

- 2 Spülstutzen mit Kugelhahn - angeschlossen an die Vor- und Rücklaufleitung

- Leistungsnachweis mit einem Prüfbericht einer Prüf-, Überwachungs- und Zertifizierungsstelle im

Sinne des BVergG der nach Aufforderung durch den Auftraggeber vorgelegt wird.

3. Technische Angaben:

3.1 Wärmeträger:

Anlagenteile für den Betrieb mit Heizungswasser als Wärmeträger, Wassertemperatur höchstens

100°C und Wasserqualität gemäß Norm.

3.2 Erforderliche Wärmeleistung:

Die erforderliche Wärmeleistung entspricht dem Leistungsbedarf des angeschlossenen

Wärmeabgabesystems.

3.3 Betriebsdruck:

Heizgeräte und Wasserheizer ausgelegt für einen Betriebsdruck von mindestens 6 bar, die

Sekundärseite der Warmwasserbereitung für einen Betriebsdruck von mindestens 10 bar.

3.4 Regelung der Heizgeräte:

Die Heizgeräte sind mit allen Einrichtungen zur Regelung einer einstellbaren, konstanten

Vorlauftemperatur ausgerüstet (Temperaturregler, Sicherheitstemperaturbegrenzer).

35EA + Öl-Gebläsebrenner (ELCO)

1. Öl-Gebläsebrenner:

Öl-Gebläsebrenner entsprechen EN 267 und sind geeignet für vollautomatischen Betrieb mit Heizöl

Extra Leicht (EL) bzw. Heizöl Leicht (L), geprüft nach Norm und sind montiert auf geeignetem

Ölkessel sowie durch den Werkskundendienst des Herstellers eingestellt und in Betrieb

genommen.

2. Einkalkulierte Leistungen:

Im Einheitspreis eines Öl-Gebläsebrenners sind einkalkuliert: Brennergehäuse mit Brennerflansch

und Abdeckhaube, geräuschgedämpfte Luftansaugführung mit Luftmengenregulierung durch

Luftregulierklappe, Brennkopf mit Mischeinrichtung, Flammrohr und Zündelektroden, eingebauter

Steuerungsteil, Ölpumpe, Magnetventil und zwei flexible Schlauchleitungen.





Seite 4




35EA01

Die Inbetriebnahme ist in eigener Position (als Aufzahlung) kalkuliert.

3. Angaben im Positionsstichwort:


Im Stichwort angegeben ist die Brennstoffart (z.B. EL bzw. L), ein Hinweis auf die

Typenbezeichnung des Herstellers (aus Platzgründen ohne den Zusatz "z.B." gefolgt von "oder

Gleichwertiges") und der Feuerungs-Wärmeleistungsbereich in kW (z.B. 19-35kW).

4. Ausführung schadstoffarm:

Wenn nicht anders angegeben, sind Öl-Gebläsebrenner schadstoffarm, und unterschreiten die

Emissionsgrenzwerte der Ländervereinbarung Art. 15a B-VG.

5. Gleichwertigkeit:

Sofern in den Vertragsbestimmungen oder Positionen nichts anderes festgelegt ist, gelten als

Kriterien der Gleichwertigkeit von beispielhaft angeführten Ausführungen alle technischen

Spezifikationen, die im Leistungsverzeichnis beschrieben sind, sowie die besonderen

Eigenschaften, die in den technischen Unterlagen des Erzeugers der beispielhaft angeführten

Ausführung angegeben sind.

Wird in der Bieterlücke eine gleichwertige Ausführung angeboten, sind alle der beispielhaften

Ausführung entsprechenden technischen Spezifikationen eventuell in einem Beiblatt angegeben.

Öl-Gebläsebrenner für Heizöl EL (ÖlGBr.EL), schadstoffarm mit Blaubrenner-Technologie und

stufenlos regulierbarer Abgasrückführung, mit Ölvorwärmung und für einstufige Betriebsweise,

z.B. Öl-Blaubrenner für Heizöl EL VECTRON BLUE 1.. von ELCO oder Gleichwertiges.

35EA01A + Öl-Gebläsebrenner EL BLUE 1.20 11-20kW

Angebotenes Erzeugnis/Type: . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA01B + Öl-Gebläsebrenner EL BLUE 1.24 14-24kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA01C + Öl-Gebläsebrenner EL BLUE 1.28 20-28kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA01D + Öl-Gebläsebrenner EL BLUE 1.30 22-30kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 5




35EA01E + Öl-Gebläsebrenner EL BLUE 1.35 25-35kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA01J + Az ÖlGBr.EL BLUE 1. Inbetriebnahme

35EA02

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl EL (ÖlGBr.EL), schadstoffarm und für einstufige Betriebsweise,

z.B. Ölbrenner für Heizöl EL VECTRON ECO 1.. von ELCO oder Gleichwertiges.

35EA02A + Öl-Gebläsebrenner EL ECO 1.34 16-34kW

Mit Ölvorwärmung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA02B + Öl-Gebläsebrenner EL ECO 1.50 28-50kW

Mit Ölvorwärmung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA02C + Öl-Gebläsebrenner EL ECO 1.75 44-75kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA02E + Az ÖlGBr.EL ECO 1. Inbetriebnahme

35EA05

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl EL (ÖlGBr.EL), schadstoffarm mit Blaubrenner-Mischeinrichtung, mit

Ölvorwärmung und für einstufige Betriebsweise,

z.B. Öl-Blaubrenner für Heizöl EL VECTRON BLUE L 02.. von ELCO oder Gleichwertiges.





Seite 6




35EA05A + Öl-Gebläsebrenner EL BLUE L02.42 39-46kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA05B + Öl-Gebläsebrenner EL BLUE L02.60 45-60kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA05C + Öl-Gebläsebrenner EL BLUE L02.65 49-65kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA05D + Öl-Gebläsebrenner EL BLUE L02.74 56-74kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA05F + Az ÖlGBr.EL BLUE L02 Inbetriebnahme

35EA06

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl EL (ÖlGBr.EL), schadstoffarm mit Blaubrenner-Mischeinrichtung, mit

Ölvorwärmung und für zweistufige Betriebsweise (DUO),

z.B. Öl-Blaubrenner für Heizöl EL VECTRON BLUE L 02.. DUO von ELCO oder Gleichwertiges.

35EA06A + Öl-Gebläsebr. EL BLUE L02.86 DUO 63-86kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA06C + Az ÖlGBr. EL BLUE L02 DUO Inbetriebnahme


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 7




35EA07


Öl-Gebläsebrenner für Heizöl EL (ÖlGBr.EL), schadstoffarm und für zweistufige (DUO)

Betriebsweise,

z.B. Ölbrenner für Heizöl EL VECTRON ECO L02.. DUO von ELCO oder Gleichwertiges.

35EA07A + Öl-Gebläsebr. EL ECO L02.78 DUO 35-78kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA07D + Az ÖlGBr.EL ECO L02 Inbetriebnahme

35EA10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



z.B. Ölbrenner für Heizöl EL VECTRON ECO L 04.265 DUO von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA10C + Az ÖlGBr.EL ECO L04 Inbetriebnahme

35EA15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Betriebsweise. Der Brennkopf ist im Einheitspreis einkalkuliert,

z.B. Ölbrenner für Heizöl EL VECTRON ECO L05.. DUO von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA15B + Öl-Gebläsebr. EL ECO L05.600 DUO 280-600kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 8




35EA15E + Az ÖlGBr.EL ECO L05 Inbetriebnahme

35EA21


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl L (ÖlGBr.L), schadstoffarm, mit Ölvorwärmung und für einstufige


z.B. Ölbrenner für Heizöl L EK SS 80 L von ELCO oder Gleichwertiges.

35EA21A + Öl-Gebläsebrenner L SS80L 48-80kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA21C + Az ÖlGBr.L 80L Inbetriebnahme

35EA22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl L (ÖlGBr.L), schadstoffarm, mit Ölvorwärmung und für zweistufige


z.B. Ölbrenner für Heizöl L EK SS..M2P von ELCO oder Gleichwertiges.

35EA22A + Öl-Gebläsebrenner L SS100M2P 56/68-102kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA22B + Öl-Gebläsebrenner L SS150M2P 80/102-153kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA22C + Öl-Gebläsebrenner L SS250M2P 119/153-237kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA22E + Az ÖlGBr.L 250M2P Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 9




35EA23


Öl-Gebläsebrenner für Heizöl L (ÖlGBr.L), schadstoffarm, mit Ölvorwärmer und für zweistufige


z.B. Ölbrenner für Heizöl L EK HL 027 M2R von ELCO oder Gleichwertiges.

35EA23A + Öl-Gebläsebrenner L HL027M2R 113/169-338kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA23C + Az ÖlGBr.L 027M2R Inbetriebnahme

35EA25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl L (ÖlGBr.L), schadstoffarm, mit Ölvorwärmer und für zweistufige (Z)

Betriebsweise sowie mit angebautem Schaltteil (A),

z.B. Ölbrenner für Heizöl L EK 3.. S-ZA von ELCO oder Gleichwertiges.

35EA25A + Öl-Gebläsebrenner L 3.50S-ZA 200-502kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA25B + Öl-Gebläsebrenner L 3.70S-ZA 301-670kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA25D + Az ÖlGBr.L 3.S-ZA Inbetriebnahme

35EA27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Öl-Gebläsebrenner für Heizöl L (ÖlGBr.L), schadstoffarm, mit Ölvorwärmer und für zweistufige (Z)

Betriebsweise sowie mit angebautem Schaltteil (A),

z.B. Ölbrenner für Heizöl L EK 4.. S-ZA von ELCO oder Gleichwertiges.

35EA27A + Öl-Gebläsebrenner L 4.100S-ZA 402-1004kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 10




35EA27B + Öl-Gebläsebrenner L 4.160S-ZA 603-1339kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EA27D + Az ÖlGBr.L 4.S-ZA Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB + Gas-Gebläsebrenner (ELCO)

1. Gas-Gebläsebrenner:

Gas-Gebläsebrenner entsprechen EN 667 und sind geeignet für vollautomatischen Betrieb mit

Erdgas (G) und Flüssiggas (F), sind montiert auf geeignetem Gaskessel sowie durch den

Werkskundendienst des Herstellers eingestellt und in Betrieb genommen.


Im Einheitspreis eines Gas-Gebläsebrenners sind einkalkuliert: Brennergehäuse mit Brennerflansch

und Abdeckhaube, geräuschgedämpfte Luftansaugführung mit Luftmengenregulierung durch

Luftregulierklappe, Brennkopf mit Flammrohr, Gasdüsen, Stauscheibe, Zündelektrode und

Ionisationssonde, eingebauter Steuerungsteil mit Feuerungsautomat und Zündtrafo.

Das Gasdichtekontrollgerät und die Inbetriebnahme sind in eigenen Positionen (als Aufzahlung)

beschrieben.

3. Gaskompaktarmatur (Gasarmaturengruppe):

Sicherheitsstrecke für den Anschluss der Gasbrenner an das Niederdruckgasnetz mit allen

Sicherheitseinrichtungen nach Norm. Wenn nicht anders angegeben bestehend aus:

Gaskugelhahn, Gasfilter, Gasregler mit Impulsleitung, Gasdruckwächter, Gassicherheitsventil,

Manometer mit Druckknopfhahn und Anschlussbogen.


Im Stichwort angegeben sind ein Hinweis auf die Typenbezeichnung des Herstellers (aus

Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges"), der

Feuerungs-Wärmeleistungsbereich in kW (z.B. 47-83kW) und die Brennkopf-Ausführung (z.B. KL

für Brennkopf Lang).


Schadstoffarme Gas-Gebläsebrenner unterschreiten die Emissionsgrenzwerte der

Ländervereinbarung Art. 15a B-VG.













Seite 11




35EB01


Gas-Gebläsebrenner (GasGBr.) für Erdgas und Flüssiggas, schadstoffarm, mit Gaskompaktarmatur

und für einstufige Betriebsweise,

z.B. Gasbrenner für Erd- und Flüssiggas VECTRON G 01.. von ELCO oder Gleichwertiges.

35EB01A + Gas-Gebläsebrenner G1.40 14,5-40kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB01B + Gas-Gebläsebrenner G1.55 35-55kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB01C + Gas-Gebläsebrenner G1.85 45-85kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB01G + Az GasGBr. G1 Inbetriebnahme

35EB02

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Gebläsebrenner (GasGBr.) für Erdgas und Flüssiggas, schadstoffarm, mit

Gaskompaktarmatur, für zweistufige (DUO) Betriebsweise,

z.B. Gasbrenner für Erd- und Flüssiggas VECTRON G 01.85 DUO von ELCO oder Gleichwertiges.

35EB02B + Gas-Gebläsebrenner G01.85 DUO 45-85kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB02D + Az GasGBr G01 Gasdichtekontrollgerät VPS405

Gasdichtekontrollgerät, z.B. VPS 405 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 12




35EB02F + Az GasGBr G01 Inbetriebnahme

35EB07


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Gebläsebrenner (GasGBr.) für Erdgas, schadstoffarm, mit Gaskompaktarmatur, für zweistufig

gleitende Betriebsweise mit Gas-Luft-Gleichdruckregelung,

z.B. Gasbrenner für Erdgas VECTRON G 02.. DUO von ELCO oder Gleichwertiges.

35EB07A + Gas-Gebläsebrenner G02.114 DUO 40-114kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB07B + Gas-Gebläsebrenner G02.130 DUO 50-130kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB07F + Az GasGBr. G02 Inbetriebnahme

35EB11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Gebläsebrenner (GasGBr.) für Erdgas und Flüssiggas, schadstoffarm, für zweistufige

Betriebsweise (DUO) mit Gas-Luft-Gleichdruckregelung, mit Standard-Brennkopf (KN) oder mit

Brennkopf Lang (KL) und mit Gaskompaktarmatur MBZRDLE. Dichtheitskontrollgerät im

Feuerungsautomat integriert,

z.B. Gasbrenner für Erdgas VECTRON G 3.. DUO/TC von ELCO oder Gleichwertiges.

35EB11A + Gas-Gebläsebr. G3.290 DUO/TC 95-290kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB11B + Gas-Gebläsebr. G3.290 DUO/TC 95-290kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 13




35EB11C + Gas-Gebläsebr. G3.360 DUO/TC 120-360kW KN



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB11D + Gas-Gebläsebr. G3.360 DUO/TC 120-360kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB11H + Az GasGBr. G3 Gaskompaktarmatur MBZRDLE412

Aufzahlung für Gaskompaktarmatur DN32, z.B. MBZRDLE 412 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB11I + Az GasGBr. G3 Gaskompaktarmatur MBZRDLE420

Aufzahlung für Gaskompaktarmatur DN50, z.B. MBZRDLE 420 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB11K + Az GasGBr. G3 DUO/TC Inbetriebnahme

35EB12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Gebläsebrenner (GasGBr.) für Erdgas und Flüssiggas, schadstoffarm, für modulierende

Betriebsweise mit pneumatischem Verbund (DUO PLUS), mit Standard-Brennkopf (KN) oder mit

Brennkopf Lang (KL) und mit Gaskompaktarmatur MBVEF407,

z.B. Gasbrenner für Erdgas VECTRON G 3.. DUO PLUS von ELCO oder Gleichwertiges.

35EB12A + Gas-Gebläsebr. G3.290 DUO PLUS 70-290kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 14




35EB12B + Gas-Gebläsebr. G3.290 DUO PLUS 70-290kW KL



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB12C + Gas-Gebläsebr. G3.360 DUO PLUS 80-360kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB12D + Gas-Gebläsebr. G3.360 DUO PLUS 80-360kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB12F + Az GasGBr. G3 Gaskompaktarmatur MBVEF 412

Aufzahlung für Gaskompaktarmatur DN32, z.B. MBVEF 412 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB12G + Az GasGBr. G3 Gaskompaktarmatur MBVEF 420

Aufzahlung für Gaskompaktarmatur DN50, z.B. MBVEF 420 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB12J + Az GasGBr. G3 Gasdichtekontrollgerät VPS504

Aufzahlung für Gasdichtekontrollgerät, z.B. VPS 405-S01 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB12K + Az GasGBr. G3 DUO PLUS Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 15




35EB13



Betriebsweise mit Drehzahlsteuerung (VARIO), mit Standard-Brennkopf (KN) oder mit Brennkopf

Lang (KL). Gaskompaktarmatur in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas VECTRON G 3.300 VARIO von ELCO oder Gleichwertiges.

35EB13A + Gas-Gebläsebr. G3.300 VARIO 100-300kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB13B + Gas-Gebläsebr. G3.300 VARIO 100-300kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB13E + Az GasGBr.G3 Gaskompaktarmatur MBVEF 407

Aufzahlung für Gaskompaktarmatur DN20, z.B. MBVEF 407 B01 S 30 von ELCO oder

Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB13F + Az GasGBr.G3 Gaskompaktarmatur MBVEF 412

Aufzahlung für Gaskompaktarmatur DN32, z.B. MBVEF 412 B01 S 10 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB13J + Az GasGBr.G3 Gasdichtekontrollgerät VPS504

Aufzahlung für Gasdichtekontrollgerät, z.B. VPS 405-S01 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB13K + Az GasGBr.G3 VARIO Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 16




35EB16



Betriebsweise mit elektronischem Verbund (MODULO), mit Standard-Brennkopf (KN) oder mit

Brennkopf Lang (KL). Gaskompaktarmatur in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas VECTRON G 04.540 MODULO (T2) von ELCO oder Gleichwertiges.

35EB16A + Gas-Gebläsebr. G04.540 MODULO 80-540kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB16B + Gas-Gebläsebr. G04.540 MODULO 80-540kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB16D + Az GasGBr. G04 Gaskompaktarmatur 507R DN25

Gaskompaktarmatur mit integriertem Rohrfilter (R), z.B. DMV SE 507-1 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB16E + Az GasGBr. G04 Gaskompaktarmatur 512R DN40

Gaskompaktarmatur mit integriertem Rohrfilter (R), z.B. DMV SE 512-6/4 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB16F + Az GasGBr. G04 Gaskompaktarmatur 512T DN40

Gaskompaktarmatur mit integriertem Taschenfilter (T), z.B. DMV SE 512-6/4 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 17




35EB16G + Az GasGBr. G04 Gaskompaktarmatur 520T DN50


Gaskompaktarmatur mit integriertem Taschenfilter (T), z.B. DMV SE 520-2 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB16I + Az GasGBr. G04 MODULO Inbetriebnahme

35EB17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



Lang (KL). Gasarmaturengruppe in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas VECTRON G 04.600 VARIO (T2) von ELCO oder Gleichwertiges.

35EB17A + Gas-Gebläsebr. G04.570 VARIO 140-570kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB17B + Gas-Gebläsebr. G04.570 VARIO 140-570kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB17D + Az GasGBr. G04 Gaskompaktarmatur MBVEF 412

Gaskompaktarmatur, z.B. MBVEF 412 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB17E + Az GasGBr. G04 Gaskompaktarmatur MBVEF 420



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 18




35EB17G + Az GasGBr. G04 VARIO Inbetriebnahme

35EB19


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Gebläsebrenner (GasGBr.) für Erdgas und Flüssiggas, schadstoffarm, für zweistufige

Betriebsweise, mit Standard-Brennkopf (KN) oder mit Brennkopf Lang (KL). Gasarmaturengruppe in

eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas VECTRON G 04.430 DUO (T2) von ELCO oder Gleichwertiges.

35EB19A + Gas-Gebläsebr. G04.430 DUO 150-430kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB19B + Gas-Gebläsebr. G04.430 DUO 150-430kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB19D + Az GasGBr. G04 Gaskompaktarmatur MBZRDLE407

Gaskompaktarmatur DN20, z.B. MBZRDLE 407 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB19E + Az GasGBr. G04 Gaskompaktarmatur MBZRDLE412

Gaskompaktarmatur, z.B. MBZRDLE 412 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB19G + Az GasGBr. G04 DUO Inbetriebnahme

35EB21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



Brennkopf Mittel (KM) oder Lang (KL). Gasarmaturengruppe in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas und Flüssiggas VECTRON G 05.. MODULO von ELCO oder






Seite 19




35EB21A + Gas-Gebläsebr. G05.700 MODULO 140-700kW KN



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21B + Gas-Gebläsebr. G05.700 MODULO 140-700kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21C + Gas-Gebläsebr. G05.700 MODULO 140-700kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21D + Gas-Gebläsebr. G05.1000 MODULO 170-1040kWKN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21E + Gas-Gebläsebr. G05.1000 MODULO 170-1040kWKM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21F + Gas-Gebläsebr. G05.1000 MODULO 170-1040kWKL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21H + Az GasGBr. G05 Gaskompaktarmatur 512T DN40

Gaskompaktarmatur mit integriertem Taschenfilter (T), z.B. DMV SE 512T-Rp6/4 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 20




35EB21I + Az GasGBr. G05 Gaskompaktarmatur 520T DN50


Gaskompaktarmatur mit integriertem Taschenfilter (T), z.B. DMV SE 520T-Rp2 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21J + Az GasGBr. G05 Gaskompaktarmatur 525R DN50

Gaskompaktarmatur mit integriertem Rohrfilter (R), z.B. DMV SE 525R-Rp2 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21K + Az GasGBr. G05 Gaskompaktarmatur 5065RDN65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB21M + Az GasGBr. G05 MODULO Inbetriebnahme

35EB22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



Mittel (KM) oder Lang (KL). Gasarmaturengruppe in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas und Flüssiggas VECTRON G 05.. VARIO von ELCO oder


35EB22A + Gas-Geblbr. G05.700 VARIO 240-700kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22B + Gas-Geblbr. G05.700 VARIO 240-700kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 21




35EB22C + Gas-Geblbr. G05.700 VARIO 240-700kW KL



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22D + Gas-Geblbr. G05.1000 VARIO 270-1040kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22E + Gas-Geblbr. G05.1000 VARIO 270-1040kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22F + Gas-Geblbr. G05.1000 VARIO 270-1040kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22H + Az GasGBr. G05 Gaskompaktarmatur MBVEF412



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22I + Az GasGBr. G05 Gaskompaktarmatur MBVEF420



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22J + Az GasGBr. G05 Gaskompaktarmatur VGG2/Rp2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 22




35EB22K + Az GasGBr. G05 Gaskompaktarmatur VFG2/DN65



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB22M + Az GasGBr. G05 VARIO Inbetriebnahme

35EB23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Gebläsebrenner (GasGBr.) für Erdgas und Flüssiggas, schadstoffarm, für zweistufig gleitende /

modulierende Betriebsweise (DUO PLUS), mit Standard-Brennkopf (KN) oder mit Brennkopf Mittel

(KM) oder Lang (KL). Gasarmaturengruppe in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas und Flüssiggas VECTRON G 05.. DUO PLUS von ELCO oder


35EB23A + Gas-Geblbr. G05.700 DUO PLUS 240-700kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23B + Gas-Geblbr. G05.700 DUO PLUS 240-700kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23C + Gas-Geblbr. G05.700 DUO PLUS 240-700kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23D + Gas-Geblbr. G05.1000 DUO PLUS 270-1040kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 23




35EB23E + Gas-Geblbr. G05.1000 DUO PLUS 270-1040kW KM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23F + Gas-Geblbr. G05.1000 DUO PLUS 270-1040kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23H + Az GasGBr. G05 Gaskompaktarmatur MBVEF 412



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23I + Az GasGBr. G05 Gaskompaktarmatur MBVEF 420



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23J + Az GasGBr. G05 Gaskompaktarmatur VGG2 Rp2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23K + Az GasGBr. G05 Gaskompaktarmatur VFG2 DN65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB23M + Az GasGBr. G05 DUO PLUS Inbetriebnahme

35EB25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







Seite 24





Brennkopf Mittel (KM) oder Lang (KL). Gaskompaktarmatur in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas und Flüssiggas VECTRON G 06.. MODULO von ELCO oder


35EB25A + Gas-Geblbr. G06.1600 MODULO 230-1600kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25B + Gas-Geblbr. G06.1600 MODULO 230-1600kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25C + Gas-Geblbr. G06.1600 MODULO 230-1600kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25D + Gas-Geblbr. G06.2100 MODULO 260-2100kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25E + Gas-Geblbr. G06.2100 MODULO 260-2100kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25F + Gas-Geblbr. G06.2100 MODULO 260-2100kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 25




35EB25H + Az GasGBr. G06 Gaskompaktarmatur 512T DN40


Gaskompaktarmatur mit integriertem Taschenfilter (T), z.B. DMV SE 512T-Rp6/4 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25I + Az GasGBr. G06 Gaskompaktarmatur 520T DN50

Gaskompaktarmatur mit integriertem Taschenfilter (T), z.B. DMV SE 520T-Rp2 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25J + Az GasGBr. G06 Gaskompaktarmatur 525R DN50




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25K + Az GasGBr. G06 Gaskompaktarmatur 5065RDN65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB25M + Az GasGBr. G06 MODULO Inbetriebnahme

35EB26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



Mittel (KM) oder Lang (KL). Gaskompaktarmatur in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas und Flüssiggas VECTRON G 06.. VARIO von ELCO oder






Seite 26




35EB26A + Gas-Geblbr. G06.1600 VARIO 230-1600kW KN



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26B + Gas-Geblbr. G06.1600 VARIO 230-1600kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26C + Gas-Geblbr. G06.1600 VARIO 230-1600kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26D + Gas-Geblbr. G06.2100 VARIO 260-2100kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26E + Gas-Geblbr. G06.2100 VARIO 260-2100kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26F + Gas-Geblbr. G06.2100 VARIO 260-2100kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26H + Az GasGBr. G06 Gaskompaktarm. VGD20/Rp2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 27




35EB26I + Az GasGBr. G06 Gaskompaktarm. VGD40/DN65



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26J + Az GasGBr. G06 Gaskompaktarmatur MBVEF412



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26K + Az GasGBr. G06 Gaskompaktarmatur MBVEF420



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB26M + Az GasGBr. G06 VARIO Inbetriebnahme

35EB27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Betriebsweise mit pneumatischem Verbund (DUO PLUS), mit Standard-Brennkopf (KN) oder mit

Brennkopf Mittel (KM) oder Lang (KL). Gaskompaktarmatur in eigener Position (als Aufzahlung),

z.B. Gasbrenner für Erdgas und Flüssiggas VECTRON G 06.. DUO PLUS von ELCO oder


35EB27A + Gas-Geblbr. G06.1600 DUO PLUS 230-1600kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27B + Gas-Geblbr. G06.1600 DUO PLUS 230-1600kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 28




35EB27C + Gas-Geblbr. G06.1600 DUO PLUS 230-1600kW KL



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27D + Gas-Geblbr. G06.2100 DUO PLUS 260-2100kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27E + Gas-Geblbr. G06.2100 DUO PLUS 260-2100kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27F + Gas-Geblbr. G06.2100 DUO PLUS 260-2100kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27H + Az GasGBr. G06 Gaskompaktarm. VGD20 Rp2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27I + Az GasGBr. G06 Gaskompaktarm. VGD40 DN65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27J + Az GasGBr. G06 Gaskompaktarmatur MBVEF 412



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 29




35EB27K + Az GasGBr. G06 Gaskompaktarmatur MBVEF 420




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EB27M + Az GasGBr. G06 DUO PLUS Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC + Zweistoff-Gebläsebrenner (ELCO)

1. Zweistoff-Gebläsebrenne:

Zweistoff-Gebläsebrenner entsprechen EN 667/267 und sind geeignet für den vollautomatischen

Betrieb mit Erdgas und Flüssiggas sowie mit Heizöl Extra Leicht, sind montiert auf geeignetem

Kessel sowie durch den Werkskundendienst des Herstellers eingestellt und in Betrieb genommen.


Im Einheitspreis eines Zweistoff-Gebläsebrenners sind einkalkuliert: Brennergehäuse mit

Brennerflansch und Abdeckhaube, geräuschgedämpfte Luftansaugführung mit

Luftmengenregulierung durch Luftregulierklappe, Brennkopf mit Flammrohr, Gas-/Öldüsen,

Stauscheibe, Zündelektrode und Ionisationssonde, eingebauter Steuerungsteil mit

Feuerungsautomat, Zündtrafo Ölpumpe, Magnetventil und zwei flexible Schlauchleitungen.

Das Gasdichtekontrollgerät und die Inbetriebnahme sind in eigenen Positionen (als Aufzahlung)

kalkuliert.

3. Gaskompaktarmatur (Gasarmaturengruppe):

Sicherheitsstrecke für den Anschluss der Gasbrenner an das Niederdruckgasnetz mit allen

Sicherheitseinrichtungen nach Norm. Wenn nicht anders angegeben mindestens bestehend aus:

Gaskugelhahn, Gasfilter, Gasregler mit Impulsleitung, Gasdruckwächter, Gassicherheitsventil,

Manometer mit Druckknopfhahn und Anschlussbogen.


Im Stichwort angegeben sind die Regelbereiche für Öl/Gas (z.B. 1:2/2,5), ein Hinweis auf die

Typenbezeichnung des Herstellers (aus Platzgründen ohne den Zusatz "z.B." gefolgt von "oder

Gleichwertiges"), der Feuerungs-Wärmeleistungsbereich in kW (z.B. 200-700kW) und die

Brennkopf-Ausführung (z.B. T2 für eine Verlängerung).


Schadstoffarme Zweistoff-Gebläsebrenner unterschreiten die Emissionsgrenzwerte der














Seite 30




35EC01


Zweistoff-Gebläsebrenner (ZwGBr.) für Erdgas, Flüssiggas und Heizöl Extra Leicht, mit

Gaskompaktarmatur, für zweistufige Betriebsweise bei Ölbetrieb und modulierende Betriebsweise

bei Gasbetrieb (DUO),

z.B. Zweistoffbrenner VECTRON GL 03.. DUO von ELCO oder Gleichwertiges.

35EC01A + Zwst-Gebläsebr. GL03.250 DUO 100-250kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC01B + Zwst-Gebläsebr. GL03.350 DUO 118-350kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC01D + Az ZwGBr. GL03 Gasdichtekontrollgerät TC116


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC01E + Az ZwGBr. GL03 DUO Inbetriebnahme

35EC04

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zweistoff-Gebläsebrenner (ZwGBr.) für Erdgas, Flüssiggas und Heizöl Extra Leicht, schadstoffarm,

für zweistufige Betriebsweise bei Ölbetrieb und zweistufig gleitend / modulierende Betriebsweise bei

Gasbetrieb (DUO PLUS), mit Standard-Brennkopf (KN) oder mit Brennkopf Mittel (KM) oder Lang

(KL). Gasarmaturengruppe in eigener Position (als Aufzahlung),

z.B. Zweistoffbrenner VECTRON GL 05.. DUO PLUS von ELCO oder Gleichwertiges.

35EC04A + Zw-Geblbr. GL05.700 DUO PLUS 200-700kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04B + Zw-Geblbr. GL05.700 DUO PLUS 200-700kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 31




35EC04C + Zw-Geblbr. GL05.700 DUO PLUS 200-700kW KL



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04D + Zw-Geblbr. GL05.1000 DUO PLUS 240-1000kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04E + Zw-Geblbr. GL05.1000 DUO PLUS 240-1000kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04F + Zw-Geblbr. GL05.1000 DUO PLUS 240-1000kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04H + Az ZwGBr. GL05 Gaskompaktarmatur MBVEF 412



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04I + Az ZwGBr. GL05 Gaskompaktarmatur MBVEF 420



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04J + Az ZwGBr. GL05 Gaskompaktarmatur VGG10 Rp2

Gaskompaktarmatur, z.B. VGG10 - Rp2 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 32




35EC04K + Az ZwGBr. GL05 Gaskompaktarmatur VGF10 DN65

Gaskompaktarmatur, z.B. VGF10 - DN65 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC04M + Az ZwGBr. GL05 DUO PLUS Inbetriebnahme

35EC07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zweistoff-Gebläsebrenner (ZwGBr.) für Erdgas, Flüssiggas und Heizöl Extra Leicht, schadstoffarm,

für dreistufige Betriebsweise bei Ölbetrieb und zweistufig gleitend / modulierende Betriebsweise bei

Gasbetrieb (DUO PLUS), mit Standard-Brennkopf (KN) oder mit Brennkopf Mittel (KM) oder Lang

(KL). Gasarmaturengruppe in eigener Position (als Aufzahlung),

z.B. Zweistoffbrenner VECTRON GL 06.. DUO PLUS von ELCO oder Gleichwertiges.

35EC07A + Zw-Geblbr. GL06.1600 DUO PLUS 300-1600kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07B + Zw-Geblbr. GL06.1600 DUO PLUS 300-1600kW KM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07C + Zw-Geblbr. GL06.1600 DUO PLUS 300-1600kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07D + Zw-Geblbr. GL06.2100 DUO PLUS 480-2050kW KN


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 33




35EC07E + Zw-Geblbr. GL06.2100 DUO PLUS 480-2050kW KM



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07F + Zw-Geblbr. GL06.2100 DUO PLUS 480-2050kW KL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07H + Az ZwGBr. GL06 Gaskompaktarmatur MBVEF 412



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07I + Az ZwGBr. GL06 Gaskompaktarmatur MBVEF 420



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07J + Az ZwGBr. GL06 Gaskompaktarmatur VGD20 Rp2

Gaskompaktarmatur, z.B. VGD20 - Rp2 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07K + Az ZwGBr. GL06 Gaskompaktarmatur VGD40 DN65

Gaskompaktarmatur, z.B. VGD40 - DN65 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EC07M + Az ZwGBr. GL06 DUO PLUS Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 34




35EF + Öl/Gas-Stand-Heizwertkessel (ELCO)

35EF01

1. Kessel-Brennerkombination:


Kessel-Brennerkombinationen sind Niedertemperatur-Heizkessel als Unit mit angebautem

Öl-Gebläsebrenner mit Luftabschluss, werkseitig eingestellt und mit spezieller Mischeinrichtung

(Turbodralltechnik) zur Reduktion der Schadstoffemission. Inbetriebnahme durch den

Werkskundendienst des Herstellers in eigener Position (als Aufzahlung).


Im Stichwort angegeben sind ein Hinweis auf die Typenbezeichnung der Regelausstattung (aus

Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges") und der einstellbare

Nenn-Heizleistungsbereich in kW (z.B. 15-22kW).


Die bei Niedertemperatur-Heizkesselnn eingesetzten Öl-Gebläsebrenner sind schadstoffarm, und

unterschreiten die Emissionsgrenzwerte der Ländervereinbarung Art. 15a B-VG.

4. Kesselregelung:

Wenn im Grundtext nicht anders angeführt, sind Kessel-Brennerkombinationen mit einem

elektronischen Multifunktionsregler, z.B. LOGON M oder Gleichwertigem ausgestattet. Ein Regler

mit modularem Aufbau für individuelle Heizungsregelung, mit Aufheizoptimierung und

Schnellaufheizung, Standard- und Individualprogrammen, 4-Kanaluhr mit Ewigkalender und

Gangreserve 10 Jahre sowie mit eBUS-Schnittstelle für Datentransfer. Grundmodule für 1-stufige

(G1) oder 2-stufige/gleitende bzw. modulierende (G2) Brennersteuerung, gleitender Kessel- und

Heizkreisregelung, zeit- und temperaturgeführte WW-Ladefunktion und zeitgesteuerte

Zirkulationspumpe sind mit Zusatzmodulen für einen (Z1) oder zwei (Z2) Mischerheizkreise

erweiterbar. Die Regelung wird in der Folge mit "LOG-M" abgekürzt.

5. Betriebsdruck:

Wenn nicht anders angegeben, sind die Heizkessel geeignet für einen Betriebsdruck von

mindestens 4 bar Überdruck.









Niedertemperatur Heizkessel-Brenner Kombination, einstufig für Heizöl EL (HKB.Öl), mit Regelung

"LOG-M" in Ausführung mit Grundmodul G1 (M/G1) für gleitende Kesselwassertemperatur und

Brauchwasserladung,

z.B. Heizkessel-Brenner Kombination UNON 2-18 bis 2-55 mit Regelung LOGON M/G1 von ELCO

oder Gleichwertiges.

35EF01A + Heizkessel-Brenner-Komb.Öl M/G1 15-22kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 35




35EF01B + Heizkessel-Brenner-Komb.Öl M/G1 22-29kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF01C + Heizkessel-Brenner-Komb.Öl M/G1 29-37kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF01D + Heizkessel-Brenner-Komb.Öl M/G1 37-45kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF01E + Heizkessel-Brenner-Komb.Öl M/G1 48-60kW

35EF02


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Niedertemperatur Heizkessel-Brenner Kombination, einstufig für Heizöl EL (HKB.Öl), mit Regelung

"LOG-M" in Ausführung mit Grundmodul G1 und Zusatzmodul Z1 (M/G1+Z1) für gleitende

Kesselwassertemperatur, Vorlauftemperatursteuerung mit Motormischer und Brauchwasserladung,

z.B. Heizkessel-Brenner Kombination UNON 2-18 bis 2-55 mit Regelung LOGON M/G1+Z1 von

ELCO oder Gleichwertiges.

35EF02A + Heizkessel-Brenner-Komb.Öl M/G1+Z1 15-22kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF02B + Heizkessel-Brenner-Komb.Öl M/G1+Z1 22-29kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 36




35EF02C + Heizkessel-Brenner-Komb.Öl M/G1+Z1 29-37kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF02D + Heizkessel-Brenner-Komb.Öl M/G1+Z1 37-45kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF02E + Heizkessel-Brenner-Komb.Öl M/G1+Z1 48-60kW

35EF07


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Niedertemperatur Heizkessel ohne Brenner, geeignet für den Anbau von Öl- und

Gas-Gebläsebrenner (Öl/Gas-Kessel), mit Regelung "LOG-M" in Ausführung mit Grundmodul G1

(M/G1) für gleitende Kesselwassertemperatur und Brauchwasserladung, mit Anschlusskabel, ohne

Anschlussflansche,

z.B. Heizkessel ohne Brenner UNON 2-18 bis 2-55 mit Regelung LOGON M/G1 von ELCO oder


35EF07A + Öl/Gas-Kessel M/G1 15-22kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF07B + Öl/Gas-Kessel M/G1 22-29kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF07C + Öl/Gas-Kessel M/G1 29-37kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 37




35EF07D + Öl/Gas-Kessel M/G1 37-45kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF07E + Öl/Gas-Kessel M/G1 48-60kW

35EF08


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Niedertemperatur Heizkessel (UNON) für eine Inbetriebnahme durch den

Werkskundendienst des Herstellers.

35EF08A + Az UNON Inbetriebnahme bis 25kW

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF08B + Az UNON Inbetriebnahme bis 60kW

35EF10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Niedertemperatur Heizkessel-Brenner Kombination oder Heizkessel ohne

Brenner (UNON) für einen Kesselsockel mit verstellbaren Füßen, in der Farbe des Heizkessels,

Höhe = 300 mm,

z.B. Kesselsockel UNON von ELCO oder Gleichwertiges.

35EF10A + Az UNON Kesselsockel 15-22kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EF10B + Az UNON Kesselsockel 22-29kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 38




35EF11 + Az UNON Schalldämmhaube


Aufzahlung (Az) auf Niedertemperatur Heizkessel-Brenner Kombination oder Heizkessel ohne

Brenner (UNON) für eine Schalldämmhaube mit Montageschiene.

z.B. Schalldämmhaube UNON von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG + Öl-Stand-Brennwertkessel (ELCO)

35EG01

1. Brennwertkessel Öl:

Stahlheizkessel mit nachgeschaltetem Abgaskondensator, komplett montierte, anschlussfertige

Unit, steckerfertig verdrahtet, mit isothermischer Kapselung zur Wärmeisolierung, eingebautem

Öl-Gebläse-Rezirkulationsbrenner (Blaubrand), 2-stufig mit Ölvorwärmung und verkleidet mit

Schalldämmhaube sowie mit integriertem Kesselsockel mit verstellbaren Füßen und mit Schaltfeld.

2. Schaltfeld:

Das integrierte Schaltfeld ist ausgestattet mit: witterungsgeführtem, volldigitalisiertem

Heizungsregler LOGON B für 2 Mischerkreise und Brauchwasseraufladung, beleuchtetem

Klartext-Display, automatischer Sommer/Winter-Umschaltung, individuellen Schaltprogrammen für

jeden Heiz- und Warmwasserkreis, Ferienbetrieb, Frostschutz, Betriebsartentaste,

Aufheizungsoptimierung mit Schnellaufheizung, Bertriebsstundenzähler,

Legionellenschutz-Schaltung zur thermischen Desinfektion und mit programmierbarem

Multifunktionsausgang für solare Warmwasserladung, Rücklauftemperaturanhebung oder

Warmwasserzirkulationspumpe.


Im Stichwort angegeben sind ein Hinweis auf Typenbezeichnungen des Herstellers (aus

Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges") und der einstellbare

Nenn-Heizleistungsbereich in kW (z.B. 14-22kW).


Die bei Brennwertkesseln eingesetzten Öl-Gebläsebrenner sind schadstoffarm, und unterschreiten

die Emissionsgrenzwerte der Ländervereinbarung Art. 15a B-VG.









Brennwertkessel mit zweistufigem Öl-Gebläse-Rezirkulationsbrenner (STR), witterungsgeführtem

Heizungsregler, Außenfühler und Kesselfühler sowie erweiterbar mit Zusatzregler,

z.B. Brennwertkessel Öl STRATON 18/22 ÖKO PLUS von ELCO oder Gleichwertiges.





Seite 39




35EG01A + Öl-Brennwertkessel STR 17 (11-18kW)



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG01B + Öl-Brennwertkessel STR 21 (14-22kW)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG01C + Öl-Brennwertkessel STR 26 (19-26kW)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG01D + Öl-Brennwertkessel STR 30 (19-30kW)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG01F + Az STR Inbetriebnahme bis 25kW

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG01G + Az STR Inbetriebnahme bis 60kW

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EG05 + Az STR Kesselsockel Höhe=230-240mm

Aufzahlung (Az) auf Öl-Brennwertkessel (STR) für einen Kesselsockel mit verstellbaren Füßen, in

der Farbe des Heizkessels, Höhe = 230-240 mm,

z.B. Kesselsockel für STRATON von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 40




35EJ + Gas-Stand-Brennwertkessel (ELCO)

35EJ01


Modulierende Gas-Brennwertkessel mit geschlossenem Verbrennungsraum und Zubehör

1. Gas-Brennwertkessel:

Gas-Brennwertkessel sind stufenlos modulierende Standkessel mit geschlossenem

Verbrennungsraum, Edelstahl-Wärmetauscher, Vormischbrenner geeignet für Erd- und Flüssiggas,

im Werk voreingestellt und geprüft nach Norm sowie am Boden montiert.


Im Einheitspreis eines Gas-Brennwertkessels einkalkuliert sind zusätzlich die Kesselverkleidung

aus Stahlblech, lackiert sowie alle sicherheitstechnischen Ausrüstungen gemäß Norm, wie

Gasarmaturenstrecke mit Brenner und Sicherheitsventil, Gasdruckwächter und Gasflter. Die

Inbetriebnahme ist in eigener Position kalkuliert (als Aufzahlung).



Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges") und die Nenngröße des

Kessels (gerundete Heizleistung bei Volllast in kW).

4. Gasdruck:

Wenn nicht anders angegeben, wird Erdgas mit einem Vordruck von 20 mbar und Flüssiggas mit

einem Vordruck von 50 mbar nach Norm als Brennstoff verwendet.

5. Betriebsdruck und -temperatur:

Wenn nicht anders angegeben, sind die Heizkessel geeignet für einen Betriebsdruck von

mindestens 3 bar Überdruck und für Betriebstemperaturen bis max. 90 °C.

6. Prüfungen:

Die Brennwertkessel sind ÖVGW-geprüft und unterschreiten die Emissionsgrenzwerte der










Gas-Brennwert-Kompaktgerät mit Edelstahl-Wärmetauscher aus Flachspiralen, modulierendem

Vormischbrenner und mit 105 Liter Schichtenspeicher (DUA) hergestellt, geeignet für Erdgas oder

für Flüssiggas, Geräteschaltfeld mit Bedienungselementen, Heizungs-Manager (LMU) mit

Multifunktionsanzeige, Bedieneinheit LOGON B, mit Abgastemperatursicherung,

Wassermangelsicherung, 3-stufiger Umwälzpumpe und mit Ausdehnungsgefäß 12 l. Das

Kompaktgerät ist geeignet für einen gleitenden Heizkreis, für Brauchwasserladung über den

Schichtenspeicher (emailliert mit Schutzanode) und ein 3-Wege-Umschaltventil mit

Plattenwärmetauscher (alle angeführten Komponenten sind im Einheitspreis einkalkuliert).

z.B. Gas-Brennwert-Kompaktgerät DUATRON 12/18/24 von ELCO oder Gleichwertiges.





Seite 41




35EJ01A + Gas-Brennwert-Kompaktgerät DUA 12

Nenn-Heizleistungsbereich bei 80/60 °C: 2,8-11,7 kW.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01B + Gas-Brennwert-Kompaktgerät DUA 18




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01C + Gas-Brennwert-Kompaktgerät DUA 24




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01E + Az DUA Anschluss-Set für seitli. Anschluss

Anschluss-Set für seitlichen Anschluss (links oder rechts), bestehend aus:

- Anschlussrohre aus Kupfer mit Isolation,

- Abstellverschraubungen für Heizung, Kalt- und Warmwasser,

- Gas-Durchgangshahn mit integriertem SAV.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01F + Az DUA Anschluss-Set für oberen Anschluss

Anschluss-Set für oberen Anschluss, bestehend aus:

- Anschlussrohre aus Kupfer mit Isolation,


- Gas-Durchgangshahn mit integriertem SAV.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 42




35EJ01G + Az DUA Anschluss-Set für rücks. Anschluss

Anschluss-Set für rückseitigen Anschluss, bestehend aus:


- Gasanschluss.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01H + Az DUA Anschluss-Set Zirkulation

Anschluss-Set Zirkulation, bestehend aus:

- Zirkulationspumpe mit selbsttätiger Zeitschaltuhr,

- hydraulisches Zubehör zum Anschluss an die geräteinterne Verrohrung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01I + Az DUA Reinigungsset für Wärmetauscher

Reinigungsset für Edelstahlwärmetauscher, bestehend aus:

- Spritzflasche,

- Feinstaubatemschutzmaske,

- Kondensatablauf-Reinigungsbürste,

- Wärmetauscherlamellen-Reinigungsbürste,

- Kunststoffkeil.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ01J + Az DUA Inbetriebnahme

35EJ11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher aus Flachspiralen (TRI.S) und

Metallflies-Brenner für geringe Schadstoffemissionen hergestellt, geeignet für Erdgas oder für

Flüssiggas, Geräteschaltfeld mit Multifunktionsdisplay, Heizungs-Manager (LMU), mit

Abgastemperatursicherung, Wassermangelsicherung. Kesselsockel in eigener Position (als

Aufzahlung).



z.B. Gas-Brennwert-Standgerät TRIGON S 22.1 von ELCO oder Gleichwertiges.





Seite 43




35EJ11A + Gas-Brennwert-Standgerät TRI.S 22.1



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ11C + Az TRI.S 22.1 hydraulische Weiche

Aufzahlung für hydraulische Weiche, mit Wärmedämmung, Kesselkreispumpe (UPSO 15-60),

Manometer und Temperaturregelung eines gleitenden Heizkreises, geeignet zum Anschluss eines

Sicherheitsmagnetventils oder eines Alarmmelders oder anderer Komponenten an den

Heizungs-Manager LMU sowie mit Vorlauffühler.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ11D + Az TRI.S 22.1 Wandhalterung für hydr.Weiche

Aufzahlung für eine Wandhalterung für die hydraulische Weiche..


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ11E + Az TRI.S 22.1 Plattenwärmetauscher

Aufzahlung für einen Plattenwärmetauscher, mit Wärmedämmung, Kesselkreispumpe (UPSO

15-60), Membran-Ausdehnungsgefäß, Sicherheitsventil, Manometer und Temperaturregelung eines

gleitenden Heizkreises, geeignet zum Anschluss eines Sicherheitsmagnetventils oder eines

Alarmmelders oder anderer Komponenten an den Heizungs-Manager LMU sowie mit Vorlauffühler.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ11F + Az TRI.S 22.1 Kesselsockel Höhe=420mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ11G + Az TRI.S 22.1 Inbetriebnahme

35EJ15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher aus Flachspiralen (TRI.S) und

Metallflies-Brenner für geringe Schadstoffemissionen hergestellt, geeignet für Erdgas oder für





Seite 44





Flüssiggas, Geräteschaltfeld mit Multifunktionsdisplay, Heizungs-Manager (LMU), mit

Abgastemperatursicherung, Wassermangelsicherung. Kesselsockel in eigener Position (als

Aufzahlung).

z.B. Gas-Brennwert-Standgerät TRIGON S 33.1/44.1 von ELCO oder Gleichwertiges.

35EJ15A + Gas-Brennwert-Standgerät TRI.S 33.1




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ15B + Gas-Brennwert-Standgerät TRI.S 44.1




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ15D + Az TRI.S 33/44 hydraulische Weiche R1Z

Aufzahlung für hydraulische Weiche R1Z, mit Kesselkreispumpe, Sicherheitsventil, Manometer und

PPS-Isolierung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ15F + Az TRI.S 33/44 Plattenwärmetauscher R1Z

Aufzahlung für Plattenwärmetauscher R1Z, mit Kesselkreispumpe, Sicherheitsventil, Manometer

und PPS-Isolierung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ15G + Az TRI.S 33/44 Kesselsockel Höhe=420mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ15H + Az TRI.S 33/44 Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 45




35EJ18 + Az TRI.S Wandhalter DN20 für Pumpengruppe

35EJ21


Aufzahlung (Az) auf die Position Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher aus

Flachspiralen hergestellt (TRI S) für einen Wandhalter DN 20, zur Montage einer Pumpengruppe an

der Wand,

z.B. Wandhalter DN 20 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher aus Flachspiralen mit 2 übereinander

angeordneten Kammern hergestellt (TRI.L), geeignet für Erdgas, Geräteschaltfeld mit

Multifunktions-Display (AGU 2.311), Heizungs-Manager mit Multifunktionsanzeige (LMU), mit

Abgastemperaturüberwachung mit Leistungsanpassungslogik und elektronischer

Strömungsüberwachung.

z.B. Gas-Brennwert-Standgerät TRIGON L von ELCO oder Gleichwertiges.

35EJ21A + Gas-Brennwert-Standgerät TRI.L 65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ21B + Gas-Brennwert-Standgerät TRI.L 85




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ21C + Gas-Brennwert-Standgerät TRI.L 100




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 46




35EJ21D + Gas-Brennwert-Standgerät TRI.L 120

35EJ22





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Strömungsüberwachung sowie mit hydraulischer Weiche für deltaT=10K (hydW/10K).


35EJ22A + Gas-Brennwert-Standgerät hydW/10K TRI.L 65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ22B + Gas-Brennwert-Standgerät hydW/10K TRI.L 85




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ22C + Gas-Brennwert-Standgerät hydW/10K TRI.L 100




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ22D + Gas-Brennwert-Standgerät hydW/10K TRI.L 120




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 47




35EJ23






Strömungsüberwachung, mit hydraulischer Weiche für deltaT=20K (hydW/20K) sowie mit

Inbetriebnahme.


35EJ23A + Gas-Brennwert-Standgerät hydW/20K TRI.L 65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ23B + Gas-Brennwert-Standgerät hydW/20K TRI.L 85




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ23C + Gas-Brennwert-Standgerät hydW/20K TRI.L 100




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ23D + Gas-Brennwert-Standgerät hydW/20K TRI.L 120

35EJ24




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Strömungsüberwachung sowie mit Plattenwärmetauscher für deltaT=10K (PlWT/10K).






Seite 48




35EJ24A + Gas-Brennwert-Standgerät PlWT/10K TRI.L 65





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ24B + Gas-Brennwert-Standgerät PlWT/10K TRI.L 85




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ24C + Gas-Brennwert-Standgerät PlWT/10K TRI.L 100




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ24D + Gas-Brennwert-Standgerät PlWT/10K TRI.L 120

35EJ25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Strömungsüberwachung, mit hydraulischer Weiche für deltaT=20K (PlWT/20K) sowie mit

Inbetriebnahme.






Seite 49




35EJ25A + Gas-Brennwert-Standgerät PlWT/20K TRI.L 65





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ25B + Gas-Brennwert-Standgerät PlWT/20K TRI.L 85




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ25C + Gas-Brennwert-Standgerät PlWT/20K TRI.L 100




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ25D + Gas-Brennwert-Standgerät PlWT/20K TRI.L 120

35EJ26




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher aus Flachspiralen mit

2 übereinander angeordneten Kammern hergestellt (TRI.L), für die Inbetriebnahme durch den

Werkskundendienst des Herstellers.

35EJ26A + Az TRI.L Inbetriebnahme

35EJ27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher aus Flachspiralen mit

2 übereinander angeordneten Kammern hergestellt (TRI.L), für ein Flüssiggasumstellset.





Seite 50




35EJ27A + Az TRI.L Flüssiggasumstellset 65/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ27B + Az TRI.L Flüssiggasumstellset 100

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ27C + Az TRI.L Flüssiggasumstellset 120

35EJ31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher und hohem Modulationsgrad, geeignet für

Erdgas und Flüssiggas (Umstellset im Einheitspreis einkalkuliert) sowie für raumluftunabhängigen

Betrieb, mit Abgastemperaturüberwachung, Feuerungs- und Heizungsmanager KM 628 für

Kesselregulierung (stand alone). Weitere integrierte Funktionen sind:

- Kesselausführung 230 V und 400 V,

- Sicherheitsthermostat,

- Abgasfühler,

- Strömungswächter,

- verriegelnder Eingang,

- Minimal-Gasdrucküberwachung (auf blockierenden Eingang),

- 0-10VDC Temperaturvorgabe oder Leistungsvorgabe,

- 0-10VDC Leistungsbelastungs-Rückmeldung,

- Brauchwarmwasser-Fühler und Thermostat,

- OK/Alarmsignal potenzialfreie Störmeldung,

- Freigabesignal 230V,

- Anschlussmöglichkeit für Kessel- und Brauchwarmwasser-Pumpe,

- Anschlussmöglichkeit für Außen- und Weichenfühler,

- Busverbindung für Erweiterungsregler,

- zusätzlicher Rücklaufanschluss für Split-System/Bypassbetrieb,

- 0-10VDC Signal für Pumpensteuerung mit Start/Stopp.

Betriebsdruck: 1,0 bis 8 bar.

Inbetriebnahme ist im Einheitspreis einkalkuliert.

z.B. Gas-Brennwertkessel RENDAMAX R600 von ELCO oder Gleichwertiges.

35EJ31A + Gas-Brennwert-Standgerät R601




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 51




35EJ31B + Gas-Brennwert-Standgerät R602





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ31C + Gas-Brennwert-Standgerät R603




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ31D + Gas-Brennwert-Standgerät R604




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ31E + Gas-Brennwert-Standgerät R605




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ31F + Gas-Brennwert-Standgerät R606




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 52




35EJ31G + Gas-Brennwert-Standgerät R607

35EJ32





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



Betrieb, mit Abgastemperaturüberwachung, Feuerungs- und Heizungsmanager KM 628 mit

zusätzlichem Heizungsregler E8 (über Can-Bus mit dem Kesselmanager verbunden) für witterungsund

zeitgesteuerte Regelung des Brennwertgerätes sowie Heizkreisregelung von 2 Mischerkreisen

und Trinkwassererwärmung, mit Außenfühler, 2 Vorlauffühlern und mit Speicherfühler. Weitere

integrierte Funktionen sind:


















Inbetriebnahme ist im Einheitspreis einkalkuliert,

z.B. Gas-Brennwertkessel RENDAMAX R600 mit E8 von ELCO oder Gleichwertiges.

35EJ32A + Gas-Brennwert-Standgerät E8 R601




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 53




35EJ32B + Gas-Brennwert-Standgerät E8 R602





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ32C + Gas-Brennwert-Standgerät E8 R603




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ32D + Gas-Brennwert-Standgerät E8 R604




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ32E + Gas-Brennwert-Standgerät E8 R605




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ32F + Gas-Brennwert-Standgerät E8 R606




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 54




35EJ32G + Gas-Brennwert-Standgerät E8 R607

35EJ33





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



Betrieb, mit Abgastemperaturüberwachung, Feuerungs- und Heizungsmanager KM 628 mit

zusätzlichem Kaskadenmanager KKM8 (über Can-Bus mit dem Kesselmanager verbunden) für

witterungsund zeitgesteuerte Regelung des Brennwertgerätes sowie Kaskadenregelung von bis zu

8 Kessel, Heizkreisregelung von 2 Mischerkreisen und Trinkwassererwärmung, mit Außenfühler, 2

Vorlauffühlern und mit Speicherfühler. Weitere integrierte Funktionen sind:


















Inbetriebnahme ist im Einheitspreis einkalkuliert,

z.B. Gas-Brennwertkessel RENDAMAX R600 mit KKM8 von ELCO oder Gleichwertiges.

35EJ33A + Gas-Brennwert-Standgerät KKM8 R601




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 55




35EJ33B + Gas-Brennwert-Standgerät KKM8 R602





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ33C + Gas-Brennwert-Standgerät KKM8 R603




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ33D + Gas-Brennwert-Standgerät KKM8 R604




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ33E + Gas-Brennwert-Standgerät KKM8 R605




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ33F + Gas-Brennwert-Standgerät KKM8 R606




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 56




35EJ33G + Gas-Brennwert-Standgerät KKM8 R607

35EJ34





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Gas-Brennwert-Standgerät mit Edelstahl-Wärmetauscher und hohem

Modulationsgrad (R600) für eine Inbetriebnahme durch den Werkskundendienst des Herstellers.

35EJ34A + Az R600 Inbetriebnahme

35EJ35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Modulationsgrad (R600) für Zubehör-Kits.

z.B. Zubehör-Kit von ELCO oder Gleichwertiges.

35EJ35A + Az R601-603 Max.Wasserdruckwächter/ext.STB

Zubehör-Kit mit 2 max. Wasserdruckwächter und 1 externen Sicherheitstemperaturbegrenzer

(STB).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35B + Az R604-607 Max.Wasserdruckwächter/ext.STB

Zubehör-Kit mit 2 max. Wasserdruckwächter und 1 externen Sicherheitstemperaturbegrenzer

(STB).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35C + Az R600 Max. Gasdruckwächter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 57




35EJ35D + Az R601-R603 Externer STB

Externer Sicherheitstemperaturbegrenzer (STB).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35E + Az R604-R607 Externer STB

Externer Sicherheitstemperaturbegrenzer (STB).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35F + Az R602-R607 Gasdichtheitsprüfgerät


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35G + Az R601-R602 Bypasspumpe 3-stufig


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35H + Az R603 Bypasspumpe 3-stufig


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35I + Az R604-R605 Bypasspumpe 3-stufig


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35J + Az R606-R607 Bypasspumpe 3-stufig


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 58




35EJ35K + Az R600 Zuluftventilator+Gasmagnetventil

Zuluftventilator und externes Gasmagnetventil.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35L + Az R601 Plattenwärmetauscher 10K

Plattenwärmetauscher mit Anschluss Kit, für deltaP=10K.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35M + Az R602-603 Plattenwärmetauscher 10K



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35N + Az R604-605 Plattenwärmetauscher 15K



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35O + Az R606-607 Plattenwärmetauscher 15K



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35P + Az R601-603 Plattenwärmetauscher 20K



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 59




35EJ35Q + Az R604-605 Plattenwärmetauscher 20K




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ35R + Az R606-607 Plattenwärmetauscher 20K

35EJ36



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




35EJ36A + Az R601-603 hydraulische Weiche 10K

Hydraulische (Mono-)Weiche mit Anschluss Kit, für deltaP=10K.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36B + Az R604-607 hydraulische Weiche 15K

Hydraulische (Mono-)Weiche mit Anschluss Kit, für deltaP=15K.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36C + Az R601-603 hydraulische DUO-Weiche 15K

Hydraulische DUO-Weiche mit Anschluss Kit, für deltaP=15K.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36D + Az R604-607 hydraulische DUO-Weiche 15K

Hydraulische DUO-Weiche mit Anschluss Kit, für deltaP=15K.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 60




35EJ36E + Az R601-603 Weichenisolierung Mono



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36F + Az R604-607 Weichenisolierung Mono


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36G + Az R601-603 Weichenisolierung Duo


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36H + Az R604-607 Weichenisolierung Duo


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36J + Az R601-602 Umwälzpumpe 3-stufig 230V

Umwälzpumpe 3-stufig mit Anschluss-Kit 230V.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36K + Az R603 Umwälzpumpe 3-stufig 230V



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36L + Az R604 Umwälzpumpe 3-stufig 230V



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 61




35EJ36M + Az R605-606 Umwälzpumpe 3-stufig 230V




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36N + Az R607 Umwälzpumpe 3-stufig 230V



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36O + Az R601-602 Umwälzpumpe elektronisch 230V

Umwälzpumpe drehzahlgeregelt (elektronisch) mit Anschluss-Kit 230V.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36P + Az R603 Umwälzpumpe elektronisch 230V



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36Q + Az R604 Umwälzpumpe elektronisch 230V



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ36R + Az R605 Umwälzpumpe elektronisch 230V



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 62




35EJ36S + Az R606-607 Umwälzpumpe elektronisch 230V

35EJ37




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




35EJ37A + Az R601-603 Sicherheitsventil 3bar

Sicherheitsventil 3 bar mit Entlüfter und Manometer.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37B + Az R604-607 Sicherheitsventil 3bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37C + Az R601-603 Sicherheitsventil 4bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37D + Az R604-607 Sicherheitsventil 4bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37E + Az R601-603 Sicherheitsventil 5bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 63




35EJ37F + Az R604-607 Sicherheitsventil 5bar




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37G + Az R601-603 Sicherheitsventil 6bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37H + Az R604-607 Sicherheitsventil 6bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37I + Az R601-602 Gasfilter mit Anschluss-Kit


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37J + Az R603-605 Gasfilter mit Anschluss-Kit


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ37K + Az R606-607 Gasfilter mit Anschluss-Kit

35EJ45


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Paket 5 für eine 2-er Abgaskaskade für 2 Gas-Brennwertkessel (R600) bei Betrieb im Unterdruck

und bei Leitungsführung im Gebäude in einem Schacht, Höhe 10 m. Das Abgasrohr wird aus nicht

rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt. 2-er Kaskade waagrechte und

senkrechte Abgasleitung einwandig, bestehend aus:

Anschluss zu den Kesseln:





Seite 64




2 Bogen 45°,

2 Reduzierungen,

4 Einzeldichtungen,

waagrechte Abgasleitung:

2 Feuerungsanschluss 45°, Kaskadenausführung,

1 Längenelement 1080mm,

1 Längenelement mit Doppelmuffe 1080mm,

1 Kondensatablauf mit Deckel,


senkrechte Abgasführung:

1 Bogen mit Stützfuß,

1 Auflageschiene,

1 Prüföffnung,

10 Längenelemennte je 1080mm,

1 Abschlusselement mit Hinterlüftung und Regenkragen,


1 Edelstahltüre mit Putzrahmen 100mm 20/30,

1 Schachteintrittsgitter 150x150mm.


z.B. Paket 5 für 2-er Kaskade Ausführung EKA für R600 von ELCO oder Gleichwertiges.

35EJ45A + Paket 5 2-er Kaskade UD im Schacht 10m R601


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ45B + Paket 5 2-er Kaskade UD im Schacht 10m R602


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ45C + Paket 5 2-er Kaskade UD im Schacht 10m R603


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ45D + Paket 5 2-er Kaskade UD im Schacht 10m R604


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 65




35EJ45E + Paket 5 2-er Kaskade UD im Schacht 10m R605



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ45F + Paket 5 2-er Kaskade UD im Schacht 10m R606


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ45G + Paket 5 2-er Kaskade UD im Schacht 10m R607

35EJ46


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Paket 5 für eine 2-er Abgaskaskade für 2 Gas-Brennwertkessel (R600) bei Betrieb im Unterdruck

und bei Leitungsführung außen am Gebäude, Höhe 10 m. Das Abgasrohr wird aus nicht rostendem

Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt. 2-er Kaskade waagrechte Abgasleitung

einwandig, senkrechte Abgasleitung doppelwandig, bestehend aus:


2 Bogen 45°,

2 Reduzierungen,









1 Wandkonsole,

1 Bodenplatte für Zwischenstütze,

1 Prüföffnung Niedertemperatur,

1 Übergangsstück einwandig/doppelwandig,


1 Bogen 93°,

10 Klemmbänder,

3 Wandhalter,

1 Mündungsabschluss,







Seite 66




35EJ46A + Paket 5 2-er Kaskade UD am Gebäude 10m R601



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ46B + Paket 5 2-er Kaskade UD am Gebäude 10m R602


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ46C + Paket 5 2-er Kaskade UD am Gebäude 10m R603


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ46D + Paket 5 2-er Kaskade UD am Gebäude 10m R604


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ46E + Paket 5 2-er Kaskade UD am Gebäude 10m R605


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ46F + Paket 5 2-er Kaskade UD am Gebäude 10m R606


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ46G + Paket 5 2-er Kaskade UD am Gebäude 10m R607

35EJ51


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Brennwertkessel mit Dreistufen-Edelstahl-Wärmetauscher, hohem Modulationsgrad und ohne

Rücklauftemperaturbegrenzung, geeignet für Erdgas und Flüssiggas (Umstellset im Einheitspreis





Seite 67





einkalkuliert), mit Vormischbrenner, modulierend mit drehzahlgeregeltem Gebläse und

elektronischer Brennersteuerung, sowie mit

- integrierter Kesselkreispumpe, 3-stufig,

- anschlussfertiger Gasarmaturenstrecke, min. Gasdruckwächter eingebaut,

- Gasfilter,

- Sicherheitsventil 3 bar,

- Anbindung an ein Gebäudeleitsystem, 2-10 V.


Schalldruckpegel in 1 m Abstand: 40-58 dB(A).


z.B. Gas-Brennwertkessel RENDAMAX 3600 von ELCO oder Gleichwertiges.

35EJ51A + Gas-Brennwertkessel R3600

Nenn-Heizleistungsbereich bei 80/60 °C: 143-572 kW.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ51B + Gas-Brennwertkessel R3601



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ51C + Gas-Brennwertkessel R3602



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ51D + Gas-Brennwertkessel R3603



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ51E + Gas-Brennwertkessel R3604



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 68




35EJ51F + Gas-Brennwertkessel R3605




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ51H + Az R3600-R3605 Inbetriebnahme

35EJ52

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



einkalkuliert), mit integriertem Bypass und Bypasspumpe (mit Bypass), mit Vormischbrenner,

modulierend mit drehzahlgeregeltem Gebläse und elektronischer Brennersteuerung, sowie mit



- Gasfilter,






z.B. Gas-Brennwertkessel mit Bypass RENDAMAX 3600 von ELCO oder Gleichwertiges.

35EJ52A + Gas-Brennwertkessel mit Bypass R3600



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ52B + Gas-Brennwertkessel mit Bypass R3601



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ52C + Gas-Brennwertkessel mit Bypass R3602



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 69




35EJ52D + Gas-Brennwertkessel mit Bypass R3603




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ52E + Gas-Brennwertkessel mit Bypass R3604



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ52F + Gas-Brennwertkessel mit Bypass R3605



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ52H + Az R3600-R3605/Bypass Inbetriebnahme

35EJ53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







- Gasfilter,







35EJ53A + Gas-Brennwertkessel Splitausführung R3600



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 70




35EJ53B + Gas-Brennwertkessel Splitausführung R3601




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ53C + Gas-Brennwertkessel Splitausführung R3602



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ53D + Gas-Brennwertkessel Splitausführung R3603



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ53E + Gas-Brennwertkessel Splitausführung R3604



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ53F + Gas-Brennwertkessel Splitausführung R3605



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ53H + Az R3600-R3605/Split Inbetriebnahme

35EJ54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





- integrierter Kesselkreispumpe, 3-stufig, 3x400 V,






Seite 71




- Gasfilter,







35EJ54A + Gas-Brennwertkessel R3401



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ54B + Gas-Brennwertkessel R3402


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ54C + Gas-Brennwertkessel R3403


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ54D + Gas-Brennwertkessel R3404


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ54E + Gas-Brennwertkessel R3405


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ54F + Gas-Brennwertkessel R3406


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 72




35EJ54J + Az R3400 Inbetriebnahme

35EJ55


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf Gas-Brennwertkessel mit Dreistufen-Edelstahl-Wärmetauscher und

Vormischbrenner (R3600), für zusätzliche, werkseitig eingebaute Ausstattung,

z.B. Umwälzpumpe von ELCO oder Gleichwertiges.

35EJ55A + Az R3600-3602 geregelte Pumpe MAGNA 65-120F

Drehzahlgeregelte Pumpe, z.B. MAGNA UPE 65-120 F oder Gleichwertiges, für 230 V

Betriebsspannung, mit Isolierung, mit gesamter interner Verdrahtung und Signalgebung, für Einsatz

einer hydraulischen Weiche.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ55B + Az R3603-3604 geregelte Pumpe UPE 80-125F

Drehzahlgeregelte Pumpe, z.B. UPE 80-125 F oder Gleichwertiges, für 400 V Betriebsspannung,

mit Isolierung, mit gesamter interner Verdrahtung und Signalgebung, für Einsatz einer

hydraulischen Weiche.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ55C + Az R3605 geregelte Pumpe TPE 80-90/4

35EJ56

Drehzahlgeregelte Pumpe, z.B. TPE 80-90/4 oder Gleichwertiges, für 400 V Betriebsspannung, mit

Isolierung, mit gesamter interner Verdrahtung und Signalgebung, für Einsatz einer hydraulischen

Weiche.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vormischbrenner (R3600/R3400) für eine hydraulische Weiche, zylindrische Bauform, aus Stahl

schwarz, mit je 2 Stutzen für Kesselanschluss und Systemanschluss sowie mit je 1 Stutzen für

Entlüftung, Entleerung und Tauchhülse.

z.B. hydraulische Weiche von ELCO oder Gleichwertiges.

35EJ56A + Az R3600-3601/R3401 hydraulische Weiche


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 73




35EJ56B + Az R3602/R3402 hydraulische Weiche



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ56C + Az R3603/R3403 hydraulische Weiche


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ56D + Az R3604/R3404-3406 hydraulische Weiche


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ56E + Az R3605 hydraulische Weiche

35EJ57


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vormischbrenner (R3600/R3400) für eine hydraulische Doppel-Weiche, zylindrische Bauform, aus

Stahl schwarz, mit 4 Stutzen für Kesselanschluss und 2 Stutzen für Systemanschluss sowie mit je

1 Stutzen für Entlüftung, Entleerung und Tauchhülse.

z.B. hydraulische Doppel-Weiche von ELCO oder Gleichwertiges.

35EJ57A + Az R3600-3601/R3401 hydraul. Doppel-Weiche


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ57B + Az R3602-3603/R3402-3403 hydr.Doppel-Weiche


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 74




35EJ57C + Az R3604/R3404 hydraul. Doppel-Weiche



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ57D + Az R3605/R3405-3406 hydraul. Doppel-Weiche

35EJ58


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vormischbrenner (R3600/R3400) für zusätzliche, werkseitig eingebaute Ausstattung (Option),

z.B. von ELCO oder Gleichwertiges.

35EJ58A + Az R3600/R3400 Max. Gasdruckwächter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ58B + Az R3600/R3400 Ventlildichtekontrolle


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ58C + Az R3600/R3400 2. max. Wasserdruckbegrenzer

2. max. Wasserdruckbegrenzer und 2. Sicherheitstemperaturbegrenzer für den Einsatz ohne

Entspannungstopf.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ58D + Az R3600/R3400 pot.freieSammelstörmeldung

Potenzialfreie Sammelstörmeldung mit Zeitrelais.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 75




35EJ59



Vormischbrenner (R3600/R3400) für Regelungsmodule, eingebaut in das Schaltfeld des Kessels.

35EJ59A + Az R3600/R3400 Heizungsregelung E8 eingeb.

Heizungsregelung über Can-Bus mit dem Kessselmanager KM verbunden.

- Für witterungsund zeitgesteuerte Betriebsweise des Brennwertgerätes,

- für Heizkreisregelung von 2 Mischerkreisen und Warmwasserbereitung,

- mit Außen-, zwei Vorlauf- und Speicherfühler,

z.B. Heizungsregelung E8 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ59B + Az R3600/R3400 Kaskadenmanager KKM eingeb.

Kaskadenmanager über Can-Bus mit dem Kessselmanager KM verbunden.


- für Kaskadenregelung für bis zu 8 Kesseln,


- mit Außen-, zwei Vorlauf- und Speicherfühler,

z.B. Kaskadenmanager KKM von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EJ59C + Az R3600/R3400 BM8 Regler eingebaut

BM8 Regler über Can-Bus mit dem Kessselmanager KM verbunden, für witterungsund

zeitgesteuerte Betriebsweise des Brennwertgerätes,

- mit Nachtabsenkung,

- mit Brauchwassersteuerung,

- mit Zeitkanal ohne Heizkreissteuerung.

z.B. BM8 Regler von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK + Gas-Wand-Brennwertkessel (ELCO)

Modulierende Gas-Wand-Brennwertkessel mit geschlossenem Verbrennungsraum und Zubehör

1. Gas-Wand-Brennwertkessel:

Ein Gas-Wand-Brennwertkessel ist geeignet für kondensierenden und modulierenden Betrieb mit

Vormischbrenner sowie auch für raumluftunabhängigen Betrieb (geschlossener Verbrennungsraum)

mit Erdgas oder mit Flüssiggas.


Im Einheitspreis eines Gas-Wand-Brennwertkessels einkalkuliert sind zusätzlich die

Kesselverkleidung aus Stahlblech, lackiert sowie alle sicherheitstechnischen Ausrüstungen gemäß





Seite 76




35EK01


Norm, wie Gasarmaturenstrecke mit Brenner und Sicherheitsventil, Gasdruckwächter und Gasflter.

Die Inbetriebnahme ist in eigener Position kalkuliert (als Aufzahlung).


Im Stichwort angegeben ist die Nenngröße des Kessels (z.B. 17 für einen

Nenn-Heizleistungsbereich von 2,9-17,5 kW).

4. Gasdruck:

Erdgas mit einem Vordruck von 20 mbar und Flüssiggas mit einem Vordruck von 50 mbar nach

Norm als Brennstoff verwendet.

5. Betriebsdruck und -temperatur:

Gas-Wand-Brennwertkessel sind geeignet für einen Betriebsdruck von mindestens 3 bar Überdruck

und für Betriebstemperaturen bis 90°C.

7. Prüfungen:

Die Brennwertkessel sind ÖVGW-geprüft und unterschreiten die Emissionsgrenzwerte der








Soweit bei Heizkessel in der Beschreibung des Kessels oder der Regelung eine Typenbezeichnung

verwendet wird, sind die besonderen Eigenschaften die in den technischen Unterlagen des

Erzeugers beschrieben sind ein wesentliches Kriterium der Gleichwertigkeit (die Typenbezeichnung

steht aus Gründen der Platzersparnis auch im Stichwort ohne den Zusatz "z.B." gefolgt von "oder

Gleichwertiges").



Gas-Wand-Brennwertkessel mit Edelstahl-Wärmetauscher und Rippenrohrkondensator (THI.S), mit

stufenlos modulierendem Vormischbrenner für Erdgas (EG), mit

- Abgastemperatursicherung,

- Geräteschaltfeld mit sämtlichen Bedienelementen,

- Heizungs-Manager LMU (Multiprozessor) mit Multifunktionsanzeige,

- automatische Zündung mit Repetition und Ionisationsüberwachung,

- Wassermangelsicherung,

- Energiesparpumpe,

- Analogmanometer,

- Sicherheitsventil eingebaut,

- Solarregelung,

- Estrichtrocknung-Programm,

- Anschlussverschraubungen für Gas, Vorlauf und Rücklauf,

- Befestigungsschiene,

- Außenfühler.

z.B. Gas-Wand-Brennwertkessel THISION S 9-25 von ELCO oder Gleichwertiges.





Seite 77




35EK01A + Gas-Wand-Brennwertkessel THI.S EG 9





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK01B + Gas-Wand-Brennwertkessel THI.S EG 13




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK01C + Gas-Wand-Brennwertkessel THI.S EG 17




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK01D + Gas-Wand-Brennwertkessel THI.S EG 25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK01E + Gas-Wand-Brennwertkessel THI.S EG 35




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 78




35EK01F + Gas-Wand-Brennwertkessel THI.S EG 50

35EK02





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


stufenlos modulierendem Vormischbrenner für Erdgas (EG) und mit 3-Wege Ventil (3-W), mit















35EK02A + Gas-Wand-Brennwertkessel THI.S EG 3-W 9




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK02B + Gas-Wand-Brennwertkessel THI.S EG 3-W 13




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK02C + Gas-Wand-Brennwertkessel THI.S EG 3-W 17




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 79




35EK02D + Gas-Wand-Brennwertkessel THI.S EG 3-W 25





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK02E + Gas-Wand-Brennwertkessel THI.S EG 3-W 35




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK02F + Gas-Wand-Brennwertkessel THI.S EG 3-W 50

35EK03




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


stufenlos modulierendem Vormischbrenner für Flüssiggas (FG), mit



















Seite 80




35EK03C + Gas-Wand-Brennwertkessel THI.S FG 17





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK03D + Gas-Wand-Brennwertkessel THI.S FG 25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK03E + Gas-Wand-Brennwertkessel THI.S FG 35




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK03F + Gas-Wand-Brennwertkessel THI.S FG 50

35EK04




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


stufenlos modulierendem Vormischbrenner für Flüssiggas (FG) und mit 3-Wege-Ventil (3-W), mit

















Seite 81






35EK04C + Gas-Wand-Brennwertkessel THI.S FG 3-W 17





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK04D + Gas-Wand-Brennwertkessel THI.S FG 3-W 25




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK04E + Gas-Wand-Brennwertkessel THI.S FG 3-W 35




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK04F + Gas-Wand-Brennwertkessel THI.S FG 3-W 50

35EK05




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


stufenlos modulierendem Vormischbrenner für Erdgas (EG), mit








- 2 Umwälzpumpe,

- 3-Wege-Mischer,


- Speicherladefunktion mit eingebautem Umstellventil,





Seite 82










z.B. Gas-Wand-Brennwertkessel THISION S DUO 13-17 von ELCO oder Gleichwertiges.

35EK05B + Gas-Wand-Brennwertkessel THI.S DUO 13




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK05C + Gas-Wand-Brennwertkessel THI.S DUO 17

35EK06




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung auf Gas-Wand-Brennwertkessel mit Edelstahl-Wärmetauscher und

Rippenrohrkondensator (THI.S) für eine Inbetriebnahme durch den Werkskundendienst des

Herstellers.

35EK06A + Az THI.S Inbetriebnahme bis 25kW

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK06B + Az THI.S Inbetriebnahme 26 bis 60kW

35EK07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (TH.S), für ein Anschlussset, bestehend aus Anschlusskonsole, zwei

Wartungshähnen und Gaskugelhahn mit thermischer Sicherung,

z.B. Anschlussset für THISION S von ELCO oder Gleichwertiges.

35EK07A + Az THI.S Anschlussset Aufputz/Unterputz


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 83




35EK07C + Az THI.S Abdeckung Anschlussset

35EK08



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (THI.S), für ein Anschlussset, bestehend aus Anschlusskonsole, zwei

Wartungshähnen und Gaskugelhahn mit thermischer Sicherung sowie mit Anschlussverrohrung für

einen Unterstellspeicher (z.B. C.RM/ÖKO D.RM). Abdeckung der Anschlusskomponenten in

eigener Position,

z.B. Anschlussset für THISION S und Unterstellspeicher von ELCO oder Gleichwertiges.

35EK08A + Az THI.S Anschlussset für C.RM/ÖKO D.RM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK08B + Az THI.S DUO Anschlussset für C.RM/ÖKO D.RM

Mit vier Wartungshähnen für einen Kessel mit zwei Heizkreispumpen (DUO).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK08C + Az THI.S Abdeckung Anschlussset f.ÖKO D.RM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK09 + Az THI.S Montagerahmen mit ADG 18 Liter


Rippenrohrkondensator (THI.S), für einen Montagerahmen mit integriertem Ausdehnungsgefäß 18

Liter,

z.B. Montagerahmen mit ADG von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK10 + Az THI.S Umbausatz auf andere Gasart


Rippenrohrkondensator (THI.S), für einen Umbausatz zum Betrieb mit einer anderen Gasart (z.B.





Seite 84




35EK31

Flüssiggas),

z.B. Umbausatz auf andere Gasart von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Wand-Brennwertkessel mit Edelstahl-Wärmetauscher und Rippenrohrkondensator (R30), mit

stufenlos modulierendem Vormischbrenner für Erdgas oder Flüssiggas, mit

- Modulationsbereich 14-100%,

- digitaler Feuerungsmanager (KM628) mit Regel-, Bedien- und Sicherheitsfunktionen für den

Kesselbetrieb,

- modulierender Ansteuerung der internen Kesselkreispumpe,

- Flammenüberwachung nach Ionisationsbetrieb,

- automatischer Fühlerüberwachung,

- Eingang 1-5VDC zum Anschluss an eine DDC,

- Ausgang Betriebsrückmeldung 230V/1A,

- Schaltfeld mit LCD-Display














z.B. Gas-Wand-Brennwertkessel R30/65-R30/120 von ELCO oder Gleichwertiges.

35EK31A + Gas-Wand-Brennwertkessel R 30/65




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK31B + Gas-Wand-Brennwertkessel R 30/85




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 85




35EK31C + Gas-Wand-Brennwertkessel R 30/100





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK31D + Gas-Wand-Brennwertkessel R 30/120




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK31F + Az R 30 Inbetriebnahme

35EK34

Aufzahlung für eine Inbetriebnahme durch den Werkskundendienst des Herstellers.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (R30) für allgemeines Zubehör,

z.B. Zubehör für R30 von ELCO oder Gleichwertiges.

35EK34A + Az R30 Anschlussset ext.Brauchwassertherm.

Anschlusset für einen externen Brauchwasserthermostat als Hutschienenmontage im Heizkessel

und geeignet zum Anschluss an den Feuerungsmanager KM628 zur Aufschaltung einer

Wärmeanforderung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34B + Az R30 Montagerahmen (Vorwand) SINGLE

Montagerahmen SINGLE zur Installation des Kessels als Vorwandinstallation..


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 86




35EK34C + Az R30 Montagerahmen (Vorwand) DUO

Montagerahmen SINGLE zur Installation von zwei Kesseln als Vorwandinstallation..



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34D + Az R30 Komplett-Anschlusssatz Weiche 10K

Untergestellter, isolierter Komplett-Anschlusssatz mit hydraulischer Weiche für deltaT=10K.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34E + Az R30 Komplett-Anschlusssatz WT 10K b.85kW

Untergestellter, isolierter Komplett-Anschlusssatz mit Plattenwärmetauscher für deltaT=10K und

Kesselleistung 65-85 kW.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34F + Az R30 Komplett-Anschlusssatz WT 10K b120kW




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34G + Az R30 Komplett-Anschlusssatz WT 20K b.85kW




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34H + Az R30 Komplett-Anschlusssatz WT 20K b120kW




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 87




35EK34I + Az R30 Kesselanschlussverrohrung


Kesselanschlussverrohrung bestehend aus: 2 Anschlussrohre Stahl verzinkt DN32 für Vor- und

Rücklauf mit Schneidringverschraubung 1 1/4, kesselseitig Anschlussverschraubung mit

Überwurfmutter, Manometer und Min-Druckwächter, anlagenseitig Muffen 1/4 zum Anschluss einer

Kesselsicherheitsgruppe und eines Ausdehnungsgefäßes und zwei Absperrhähne 1 1/4 AGxAG.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34J + Az R30 Kesselkreispumpe für 100-120kW

Kesselkreispumpe z.B. WILO Top S 30/7 für Kesselleistung 100-120 kW.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34K + Az R30 Ausdehnungsgefäß 2l

Ausdehnungsgefäß primärseitig 2 Liter.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK34L + Az R30 Anschlussset Wellrohr

35EK35

Anschlussset Wellrohr zur flexiblen Anbindung eines Kessels an eine hydraulische Weiche oder

von der hydraulischen Weiche zum Verteiler, bestehernd aus: 2 Edelstahlwellrohre mit

Wärmedämmung.

Länge: 1x1000 mm, 1x1500 mm.

Weichenseitiger Anschluss: 1 1/4 AG.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (R30) für einen Kesselanschluss aus PPs für Abgas und Zuluft (AZ),

konzentrisch oder parallel,

z.B. Kesselanschluss AZ von ELCO oder Gleichwertiges.

35EK35A + Az R30 Kesselanschluss AZ 80/80-80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 88




35EK35B + Az R30 Kesselanschluss AZ 100/100-110/150



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK35C + Az R30 Kesselanschluss AZ 80 Länge 150mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK35D + Az R30 Kesselanschluss AZ 100 Länge 150mm

35EK36


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (R30) für einen abgasseitigen Kondensatablauf, Länge 150 mm (/150),

z.B. Kondensatablauf AZ../150 von ELCO oder Gleichwertiges.

35EK36A + Az R30 Kondensatablauf AZ 80/150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK36B + Az R30 Kondensatablauf AZ 100/150

35EK37


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (R30) für einen Sammler mit hydraulischer Weiche für eine Kaqskade,

bestehend aus: Sammler mit Anschlussstutzen, hydraulischer Weiche, Fertigisolierung und

höhenverstellbaren Füßen. Anschluss links oder rechts nach Wahl des Auftragnehmers.

Angegeben sind: die Anzahl der zu einer Kaskade verbundenen Kessel und die anschließbare

Nenn-Heizleistung eines Kessels in (kW),

z.B. Sammler mit hydraulischer Weiche von ELCO oder Gleichwertiges.





Seite 89




35EK37A + Az R30 Sammler für 2-er Kaskade 85kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK37B + Az R30 Sammler für 2-er Kaskade 100kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK37C + Az R30 Sammler für 2-er Kaskade 120kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK37D + Az R30 Sammler für 3-er Kaskade 100kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK37E + Az R30 Sammler für 3-er Kaskade 120kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK37F + Az R30 Sammler für 4-er Kaskade 100kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK37G + Az R30 Sammler für 4-er Kaskade 120kW

35EK41


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Paket 1 für einen Gas-Brennwertkessel (R30 und TRIGON L) bei Betrieb im Überdruck und bei

Leitungsführung im Gebäude in einem Schacht, Höhe 10 m. Das Abgasrohr wird aus nicht





Seite 90





rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt. Waagrechte und senkrechte

Abgasleitung einwandig, bestehend aus:


1 Längenelement mit Doppelmuffe,

1 Längenelement mit Messstutzen,

1 Bogen 93°mit Prüföffnung,

1 Reduzierung

5 Einzeldichtungen.



1 Bogen 93^mit Stützfuß,







z.B. Paket 1 für Einzelkessel Ausführung EKA für R30 von ELCO oder Gleichwertiges.

35EK41A + Paket 1 Abgasltg ÜD im Schacht 10m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK41B + Paket 1 Abgasltg ÜD im Schacht 10m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK41C + Paket 1 Abgasltg ÜD im Schacht 10m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK41D + Paket 1 Abgasltg ÜD im Schacht 10m R30/120

35EK42


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Paket 2 für einen Gas-Brennwertkessel (R30 und TRIGON L) bei Betrieb im Unterdruck und bei

Leitungsführung frei im Gebäude (Dachheizzentrale), Höhe 4 m. Das Abgasrohr wird aus nicht

rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt. Waagrechte Abgasleitung

einwandig und senkrechte Abgasleitung doppelwandig, bestehend aus:





Seite 91







1 Bogen 93°,


1 Reduzierung,







1 Dachdurchführung geneigt 32°,

1 Regenkragen,

4 Klemmbretter,

1 Wandhalter,





35EK42A + Paket 2 Abgasltg UD Dachheizz. 4m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK42B + Paket 2 Abgasltg UD Dachheizz. 4m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK42C + Paket 2 Abgasltg UD Dachheizz. 4m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK42D + Paket 2 Abgasltg UD Dachheizz. 4m R30/120

35EK43


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Paket 3 für einen Gas-Brennwertkessel (R30 und TRIGON L) bei Betrieb im Unterdruck und bei

Leitungsführung außen am Gebäude, Höhe 10 m. Das Abgasrohr wird aus nicht rostendem Stahl,

Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt. Waagrechte Abgasleitung einwandig und senkrechte





Seite 92




Abgasleitung doppelwandig, bestehend aus:




1 Bogen 93°,









1 Übergangsstück EW/DW mit Abdeckung der Wärmedeämmung,

1 Bogen 93°,

10 Klemmbänder,

3 Wandhalter,





35EK43A + Paket 3 Abgasltg UD am Gebäude 10m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK43B + Paket 3 Abgasltg UD am Gebäude 10m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK43C + Paket 3 Abgasltg UD am Gebäude 10m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK43D + Paket 3 Abgasltg UD am Gebäude 10m R30/120

35EK44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Paket 4 für einen Gas-Brennwertkessel 2-er Abgaskaskade für 2 Gas-Brennwertkessel (R30 oder

TRIGON L) bei Betrieb im Unterdruck und bei Leitungsführung in einem Schacht, Höhe 10 m. Das





Seite 93





Abgasrohr wird aus nicht rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt.

Waagrechte und senkrechte Abgasleitung einwandig, bestehend aus:


2 Bogen 45°,



















35EK44A + Paket 4 2er-Kask. UD im Schacht 10m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK44B + Paket 4 2er-Kask. UD im Schacht 10m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK44C + Paket 4 2er-Kask. UD im Schacht 10m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK44D + Paket 4 2er-Kask. UD im Schacht 10m R30/120


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 94




35EK45



TRIGON L) bei Betrieb im Unterdruck und bei Leitungsführung frei im Gebäude (Dachheizzentrale),

Höhe 4 m. Das Abgasrohr wird aus nicht rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571

hergestellt. Waagrechte Abgasleitung einwandig und senkrechte Abgasleitung doppelwandig,

bestehend aus:


2 Bogen 45°,









1 Bogen 93°,









1 Wandhalter,




35EK45A + Paket 5 2er-Kask. UD Dachheizz. 4m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK45B + Paket 5 2er-Kask. UD Dachheizz. 4m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK45C + Paket 5 2er-Kask. UD Dachheizz. 4m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 95




35EK45D + Paket 5 2er-Kask. UD Dachheizz. 4m R30/120

35EK46



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


TRIGON L) bei Betrieb im Unterdruck und bei Leitungsführung außen am Gebäude, Höhe 10 m.

Das Abgasrohr wird aus nicht rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt.

Waagrechte Abgasleitung einwandig und senkrechte Abgasleitung doppelwandig, bestehend aus:


2 Bogen 45°,













1 Übergangsstück EW/DW,

10 Längenelemente 1080 mm,

1 Bogen 93°,


3 Wandhalter,




35EK46A + Paket 6 2er-Kask. UD am Gebäude 10m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK46B + Paket 6 2er-Kask. UD am Gebäude 10m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 96




35EK46C + Paket 6 2er-Kask. UD am Gebäude 10m R30/100



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK46D + Paket 6 2er-Kask. UD am Gebäude 10m R30/120

35EK47


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


TRIGON L) bei Betrieb im Unterdruck und bei Leitungsführung in einem Schacht, Höhe 10 m. Das

Abgasrohr wird aus nicht rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt.

Waagrechte und senkrechte Abgasleitung einwandig, bestehend aus:


3 Bogen 45°,



















35EK47A + Paket 7 3er-Kask. UD im Schacht 10m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 97




35EK47B + Paket 7 3er-Kask. UD im Schacht 10m R30/85



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK47C + Paket 7 3er-Kask. UD im Schacht 10m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK47D + Paket 7 3er-Kask. UD im Schacht 10m R30/120

35EK48


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


TRIGON L) bei Betrieb im Unterdruck und bei Leitungsführung frei im Gebäude (Dachheizzentrale),

Höhe 4 m. Das Abgasrohr wird aus nicht rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571

hergestellt. Waagrechte Abgasleitung einwandig und senkrechte Abgasleitung doppelwandig,



3 Bogen 45°,









1 Bogen 93°,









1 Wandhalter,








Seite 98




35EK48A + Paket 8 3er-Kask. UD Dachheizz. 4m R30/65



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK48B + Paket 8 3er-Kask. UD Dachheizz. 4m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK48C + Paket 8 3er-Kask. UD Dachheizz. 4m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK48D + Paket 8 3er-Kask. UD Dachheizz. 4m R30/120

35EK49


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


TRIGON L) bei Betrieb im Unterdruck und bei Leitungsführung außen am Gebäude, Höhe 10 m.

Das Abgasrohr wird aus nicht rostendem Stahl, Werkstoff-Nr. 1.4404 oder 1.4571 hergestellt.

Waagrechte Abgasleitung einwandig und senkrechte Abgasleitung doppelwandig, bestehend aus:


3 Bogen 45°,













1 Übergangsstück EW/DW,

10 Längenelemente 1080 mm,

1 Bogen 93°,


3 Wandhalter,





Seite 99








35EK49A + Paket 9 3er-Kask. UD am Gebäude 10m R30/65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK49B + Paket 9 3er-Kask. UD am Gebäude 10m R30/85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK49C + Paket 9 3er-Kask. UD am Gebäude 10m R30/100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK49D + Paket 9 3er-Kask. UD am Gebäude 10m R30/120

35EK51


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Wand-Brennwertkessel mit Edelstahl-Wärmetauscher und Rippenrohrkondensator (ZEM..C),

mit stufenlos modulierendem Vormischbrenner für Erdgas (EG), mit






- Pumpe 3-stufig eingebaut,



- Außensteuerung mit Raumgerät (Fernbedienung) QAA73,




z.B. Gas-Wand-Brennwertkessel SMARTRON ZEM..C von ELCO oder Gleichwertiges.





Seite 100




35EK51A + Gas-Wand-Brennwertkessel ZEM 2-13C





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK51B + Gas-Wand-Brennwertkessel ZEM 2-17C




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK51C + Gas-Wand-Brennwertkessel ZEM 5-25C

35EK52




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Wand-Brennwertkessel mit Edelstahl-Wärmetauscher und Rippenrohrkondensator (ZEM..C),

mit stufenlos modulierendem Vormischbrenner für Erdgas (EG) und mit 3-Wege-Umstellventil

(3-W), mit









- Speicherladefunktion mit eingebautem Umstellventil,





z.B. Gas-Wand-Brennwertkessel SMARTRON ZEM..C von ELCO oder Gleichwertiges.





Seite 101




35EK52A + Gas-Wand-Brennwertkessel 3-W ZEM 2-13C





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK52B + Gas-Wand-Brennwertkessel 3-W ZEM 2-17C




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK52C + Gas-Wand-Brennwertkessel 3-W ZEM 5-25C

35EK53




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gas-Wand-Brennwertkessel mit Edelstahl-Wärmetauscher und Rippenrohrkondensator sowie mit

Plattenwärmetauscher zur Brauchwasserbereitung (ZEM..SEP), mit stufenlos modulierendem

Vormischbrenner für Erdgas (EG) oder Flüssiggas (FG), geeignet für einen gleitenden Heizkreis und

Brauchwasserladung im Durchlaufsystem über Plattenwärmetauscher und mit













z.B. Gas-Wand-Brennwertkessel SMARTRON ZEM 5-25 SEP Combi von ELCO oder






Seite 102




35EK53A + Gas-Wand-Brennwertkes. EG ZEM 5-25SEP Combi





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK53B + Gas-Wand-Brennwertkes. FG ZEM 5-25SEP Combi

35EK55




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (ZEM) für eine Inbetriebnahme durch den Werkskundendienst des

Herstellers.

35EK55A + Az ZEM Inbetriebnahme

35EK56

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Rippenrohrkondensator (ZEM) für ein Anschlussset Aufputz/Unterputz, bestehend aus einer

Anschlusskonsole mit Absperrhähnen für Vor- und Rücklauf und einem Gaskugelhahn mit

thermischer Sicherung.

z.B. Anschlussset für SMARTRON ZEM..C von ELCO oder Gleichwertiges.

35EK56A + Az ZEM Anschlussset Aufputz/Unterputz


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK56B + Az ZEM Anschlussset Aufputz für U120

Zusätzlich mit Aufputz-Anschlussverrohrung für einen Unterstellspeicher mit 120 Liter (U120).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 103




35EK57


Rippenrohrkondensator (ZEM) für Zubehör.

z.B. Zubehör für SMARTRON ZEM..C von ELCO oder Gleichwertiges.

35EK57A + Az ZEM Umbausatz von Erd- auf Flüssiggas 25

Umbausatz von Erd- auf Flüssiggas, für eine Kesselleistung bis 25 kW (25).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK57B + Az ZEM LAS Kessel-Anschluss 80-125mm

LAS Kessel-Anschluss mit Messöffnung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK57C + Az ZEM Ausdehnungsgefäß 8 Liter eingebaut


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EK61 + Az GasBKes. Einbauset 3-Wege-Umschaltventil

Aufzahlung auf Gas-Wand-Brennwertkessel (GasBKes.), für ein Einbauset 3-Wege-Umschaltventil,

mit Motorantrieb, Speicherfühler, Ventileinsatz und Anschlussverrohrung,

z.B. Einbausatz 3-Wege-Umschaltventil von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP + Zubehör für Kessel (ELCO)

1Gleichwertigkeit:












Seite 104




35EP01 + Betriebsstundenzähler eingebaut

Betriebsstundenzähler im Schaltfeld eingebaut, Betriebsspannung 230 V,

z.B. Betriebsstundenzähler 230 V von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP02 + Abgasthermometer eingebaut

Abgasthermometer im Schaltfeld eingebaut,

z.B. Abgasthermometer von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP05 + Brandschutzschalter 70C

Brandschutzschalter mit Quittierung, Gehäuse aus Kunststoff und mit Befestigungsbügel.

Schaltbereich 70 °C +/- 10 K (70C),

z.B. Brandschutzschalter BSS70 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP07 + Automatisches Entlüftungsventil R3/8

Automatisches Entlüftungsventil, R 3/8,

z.B. automatisches Entlüftungsventil von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP08 + Heizölentlüfter Rp1/4 für Einstrangsystem

35EP11

Heizölentlüfer Rp 1/4, für Einstrangsystem mit Rücklaufzuführung,

z.B. Heizölentlüfter Rp 1/4 (1982) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Magnetfilter zur Entfernung von magnetischen und nichtmagnetischen Partikeln aus dem

Heizungswasser, mit innenliegendem Polyester Sackfilter mit 50 Micro Maschenweite, zwei

Absperrventilen, zwei Edelstahlmanometer zur Druckdifferenzmessung, automatischem Entlüfter

und mit Umwälzpumpe für die Sicherstellung des Bypass-Volumenstroms.





Seite 105




Angegeben ist: der Leistungsbereich des Kessels in (kW),

z.B. Magnetfilter PGR von ELCO oder Gleichwertiges.

35EP11A + Magnetfilter 4 PGR für 60-300kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP11B + Magnetfilter 7 PGR für 320-600kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP11C + Magnetfilter 14 PGR für 630-1350kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP11D + Magnetfilter 28 PGR für 1500-2400kW

35EP25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Set Kesselanschlussflansche für Vor- und Rücklaufleitung, komplett mit Schrauben und

Dichtungen,

Angegeben ist: die Nennweite,

z.B. Kessselanschlussflansch von ELCO oder Gleichwertiges.

35EP25A + Set Kesselanschlussflansch 1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP25B + Set Kesselanschlussflansch 1 1/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 106




35EP29 + Montage-Set KFE-Hahn

Montage-Set KFE-Hahn, bestehend aus T-Stück, Reduzierung und KFE-Hahn,

z.B. Montage-Set KFE-Hahn von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP30 + Kugelhahn-Set AgVs 1

Kugelhahn Set, bestehend aus 2 Kugelhähnen Nenngröße 1, mit Dichtung.

Anschlüsse: Außengewinde und flachdichtende Verschraubung (AgVs),

z.B. Kugelhahn Set 1 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP31 + Anschluss-Baugruppe KFE-Hahn

35EP32

Anschluss-Baugruppe KFE-Hahn für Wärmetauscher von Warmwasserspeicher, bestehend aus

T-Stück, Anschlussnippel und KFE-Hahn,

z.B. Anschluss-Baugruppe KFE-Hahn von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gashahn Aufputz mit Brandschutzventil, in Durchgangsform, verchromt.

Angegeben ist: die Nenngröße,

z.B. Gashahn Aufputz von ELCO oder Gleichwertiges.

35EP32A + Gashahn Aufputz, verchromt 1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP32B + Gashahn Aufputz, verchromt 3/4

35EP33


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn mit integriertem, thermisch auslösendem Sicherheitsabsperrventil (SAV).

Auslösetemperatur: 100°C.

Anschlüsse: Innengewinde (Ig).





Seite 107




Betriebsdruck: max. 4 bar,

z.B. Kugelhahn GT..KD40 von ELCO oder Gleichwertiges.

35EP33A + Kugelhahn SAV GT 15 KD40 - Rp1/2x76,3mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP33B + Kugelhahn SAV GT 20 KD40 - Rp3/4x86,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP33C + Kugelhahn SAV GT 25 KD40 - Rp1x117,9mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP33D + Kugelhahn SAV GT 32 KD40 - Rp1 1/4x186mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP33E + Kugelhahn SAV GT 40 KD40 - Rp1 1/2x7208mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP33F + Kugelhahn SAV GT 50 KD40 - Rp2x247mm

35EP34


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermisch auslösendes Sicherheitsabsperrventil (SAV) mit Flanschanschluss.


Anschlüsse: Flansche nach Norm (Fl).


z.B. Sicherheitsabsperrventil GT..FF von ELCO oder Gleichwertiges.





Seite 108




35EP34G + Sicherheitsabsperrventil GT 65FFx197mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP34H + Az GT 65FF Montageset/Dichtungssatz

35EP35

Aufzahlung für ein Montageset/Dichtungssatz, z.B. GT 65M.von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn mit Flansch PN16.


z.B. Kugelhahn KS75/77 von ELCO oder Gleichwertiges.

35EP35G + Kugelhahn KS75/77 DN65x170

35EP39


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Neutralisationsbox mit Anschlussbaugruppe und Erstfüllung (5 Liter) Granulat sowie Aktivkohle (Öl).

Neutralisationsmittel (Granulat) und Aktivkohle zur Nachfüllung und Teststreifen in eigener Position,

z.B. Neutralisationsbox (21773) von ELCO oder Gleichwertiges.

35EP39A + Neutralisationsbox (Öl) mit Erstfüllung 5l


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP39B + Az NBox(Öl) Aktivkohle 1,6kg

35EP40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Neutralisationsbox mit Anschlussbaugruppe und Erstfüllung Granulat. Neutralisationsmittel

(Granulat) zur Nachfüllung und Teststreifen in eigener Position,






Seite 109




35EP40A + Neutralisationsbox mit Erstfüllung 1,8kg



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP40B + Neutralisationsbox mit Kondensatpumpe 1,8kg

Mit Kondensatpumpe.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP40C + Az NBox Neutralisationsmittel 1,8kg


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP41 + Kondensatpumpe 3,4l/min bei 2,5m

Kondensatpumpe mit einer Förderleistung von 3,4 l/min bei 2,5 m Förderhöhe, maximale

Förderhöhe 4,5 m,

z.B. Kondensatpumpe von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP42 + Anschluss-Set Kondensat-Pumpe/Box

35EP43

Anschluss-Set zum Anschluss der Kondensatpumpe an eine Kondensatbox, bestehend aus:

Reduktionsstück, Schlauchschelle und Schlauch.

z.B. Anschluss-Set von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Neutralisationsbox mit Erstfüllung Granulat. Neutralisationsmittel (Granulat) zur Nachfüllung und

Teststreifen in eigener Position,

z.B. Neutralisationsbox DN von ELCO oder Gleichwertiges.





Seite 110




35EP43A + Neutralisationsbox DN2 bis 450kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP43B + Neutralisationsbox DN3 bis 1500kW

35EP44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Neutralisationsbox mit Hebepumpe und mit Erstfüllung Granulat. Neutralisationsmittel (Granulat)

zur Nachfüllung und Teststreifen in eigener Position,

z.B. Neutralisationsbox HN von ELCO oder Gleichwertiges.

35EP44A + Neutralisationsbox HN1,5 bis 280kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP44B + Neutralisationsbox HN2,5 bis 540kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP44C + Neutralisationsbox HN2,7 bis 1000kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP45 + pH-Testsreifen (100 Stück)

pH-Teststreifen mit Farbskala, Verrechnungseinheit 100 Stück.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .





Seite 111




35EP46 + Neutralisationsgranulat 25 kg-Sack

35EP47

Neutralisationsgranulat zur Nachfüllung von Neutralisationsboxen.

Verrechnungseinheit ist 1 Sack mit 25 kg Granulat,

z.'B. ELCO Neutralisationsgranulat GIALIT-K von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 VE . . . . . . . . . . . .

Neutralisationsmittel zur Nachfüllung von Neutralisationsboxen.

Angegeben ist: die Granulatmenge in (kg),

z.B. Neutralisationsmittel von ELCO oder Gleichwertiges.

35EP47A + Neutralisationsmittel 4kg

35EP48


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Neutralisationsbox mit Anschlussbaugruppe und Erstfüllung Granulat. Neutralisationsmittel

(Granulat) zur Nachfüllung und Teststreifen in eigener Position,


35EP48A + Neutralisationsbox mit Erstfüllung 10kg


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP48B + Neutralisationsbox mit Kondensatpumpe 10kg

Mit Kondensatpumpe (2001).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP48C + Az NBox Neutralisationsmittel 10kg


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 112




35EP51 + Chlorid-Testbesteck für 90 Bestimmungen

Chlorid-Testbesteck für 90 Bestimmungen,

z.B. Chlorid-Testbesteck von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EP52 + Wasserhärte-Testbesteck f. 200 Bestimmungen

Wasserhärte-Testbesteck Gesamthärte für 200 Bestimmungen,

z.B. Wasserhärte-Testbesteck von ELCO oder Gleichwertiges.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES + Zubehör für Ölbrenner (ELCO)


Im Stichwort angegeben ist ein Hinweis auf die Typenbezeichnung des Herstellers (aus

Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges").









35ES01 + Heizölzähler VZO 4 Rp1/8 Anbau seitlich

Heizölzähler VZO 4 Rp 1/8 mit Montagematerial für Anbau seitlich vom Brenner,

z.B. Heizölzähler VZO 4 Rp1/8 (12014197) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES02 + Heizölzähler VZO 4 Rp1/8 Anbau seitlich MV

Heizölzähler VZO 4 Rp 1/8 mit zusätzlichem Magnetventil (MV) und Montagematerial für Anbau

seitlich vom Brenner,



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 113




35ES03 + Heizölzähler VZO 8 Rp1/8 Anbau MV


Heizölzähler VZO 8 Rp 1/8 mit zusätzlichem Magnetventil (MV) und Montagematerial für Anbau an

Brenner,



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES04 + Heizölzähler VZO 8 Rp3/8 Anbau MV

35ES05

Heizölzähler VZO 8 Rp 3/8 mit zusätzlichem Magnetventil (MV) und Montagematerial für Anbau an

Brenner,



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizölzähler mit Montagekit für Brennereinbau.

z.B. Heizölzähler von ELCO oder Gleichwertiges.

35ES05A + Heizölzähler für L1


35ES05B + Heizölzähler für L02

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES06 + Bausatz zusätzliches Öl-MV

Bausatz zusätzliches Ölmagnetventil (Öl-MV),

z.B. Bausatz zusätzliches Ölmagnetventil (13000870) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES07 + Heizölzähler VZO 4 Rp1/8 1-80l/h

Heizölzähler VZO 4 Rp 1/8, ohne Brenneranschlussteile.

Durchflussmenge: bis 50 l/h.

Messbereich: 1-80 l/h.





Seite 114




Betriebstemperatur: max. 50 °C.





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES08 + Heizölzähler VZO 8 Rp1/8 4-200l/h

35ES09

Heizölzähler VZO 8 Rp 1/8, ohne Brenneranschlussteile.

Durchflussmenge: bis 135l/h.

Messbereich: 4-200 l/h.

Betriebstemperatur: max. 60 °C.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Betriebsstundenzähler mit Montagekit für Brennereinbau.

z.B. Betriebsstundenzähler von ELCO oder Gleichwertiges.

35ES09A + Betriebsstundenzähler L02


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES09B + Betriebsstundenzähler L02 DUO


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES11 + Luftansaugstutzen DN50 für L1

35ES12

Luftansaugstutzen mit Anschluss DN50 für externe Luftzuführung,

z.B. Luftansaugstutzen DN50 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Luftansaugkasten für die externe Luftzuführung zu Ölbrennern.

Angegeben ist: die Anschlussnennweite (DN),

z.B. Luftansaugkasten von ELCO oder Gleichwertiges.





Seite 115




35ES12A + Luftansaugkasten DN100 L02



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES12B + Luftansaugkasten DN130 L02


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES12C + Luftansaugkasten DN125 L03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES12D + Luftansaugkasten DN160 L04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES12E + Luftansaugkasten DN250 L05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES13 + Ansaugschalldämpfer 3-4dB(A) L05

35ES15

Ansaugschalldämpfer zum direkten Anbau an den Brenner, Schalldämpfung 3-4 dB(A),

z.B. Ansaugschalldämpfer von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Vorsatzrohr zur Montage am Ölbrenner bei CO-Problemen an ungünstigen Feuerräumen.

Angegeben ist: der Durchmesser in (mm),

z.B. Vorsatzrohr von ELCO oder Gleichwertiges.





Seite 116




35ES15A + Vorsatzrohr 90mm


35ES15B + Vorsatzrohr 109mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES16 + Steckverbindung für Fernentriegelung

35ES17

Steckverbindung zum Anschluss einer Fernentriegelung,

z.B. Steckverbindung (13011486) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anzeigeeinheit zur Auslesung aller Informationsparameter des Feuerungsautomaten

Visualisierungsprogramms MDE-ELCOSCOPE, mit Halter zum Anbau an den Ölbrenner,

optischem Verbindungskabel zum Anschluss an den Feuerungsautomaten, Netzteil für

230V-Versorgung und Anschlusskabel für RS232 PC-Schnittstelle,

z.B. Anzeigeeinheit von ELCO oder Gleichwertiges.

35ES17A + Anzeigeeinheit Feuerungsautomat L03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES17B + Anzeigeeinheit Feuerungsautomat L05/L06


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 117




35ES18 + Hilfsrelais für L04

35ES19


Hilfsrelais zur externen Stromversorgung des Brennermotors bei Überlastung der

Kesselschaltfeldsicherung, mit Steckverbindung Netzanschluss, Motor und Feuerungsautomat,

z.B. Hilfsrelais von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Potenziometer 1 kOhm, als Stellungsgeber zum Einbau in den Stellantrieb,

z.B. Potenziometer von ELCO oder Gleichwertiges.

35ES19A + Potenziometer 1kOhm L02 DUO


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES20 + Umbausatz Luftdruckwächter DL50A L05

Umbausatz Luftdruckwächter mit Prüftasten,

z.B. Umbausatz Luftdruckwächter DL50A von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES21 + Einstrangfilter 500-100l/h Ag3/8 Ig3/8

35ES22

Heizölfilter für Einstrangsystem, geeignet für Saugbetrieb mit Rücklaufzuführung, kombiniert mit

Schnellschluss- und Entlüftungsventil für die Inbetriebnahme, mit losem Befestigungswinkel, mit

Siku-Einsatz 50-70 Micrometer.

Durchflussleistung: 500-100 l/h.

Anschlüsse: brennerseitig Außengewinde (Ag) Rp 3/8 und tankseitig Innengewinde (Ig) Rp 3/8,

z.B. Heizölfilter für Einstrangsystem (3333110172) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizölfilter für Einstrangsystem, geeignet für Saugbetrieb mit Rücklaufzuführung, kombiniert mit

Schnellschluss- und Entlüftungsventil für die Inbetriebnahme, mit losem Befestigungswinkel, mit

Siku-Einsatz 50-75 Micrometer.

Anschlüsse: brennerseitig Innengewinde (Ig) und tankseitig Innengewinde (Ig).

Angegeben sind: die Durchflussleistung in (l/h) und die Anschlussnenngröße brennerseitig und

tankseitig,

z.B. Heizölfilter für Einstrangsystem (3333115482 und 83) von ELCO oder Gleichwertiges.





Seite 118




35ES22A + Einstrangfilter 500-100l/h Ig3/8 Ig3/8



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES22B + Einstrangfilter 700-200l/h Ig1/2 Ig1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES23 + Zweistrangfilter 500-100l/h Ag3/8 Ig3/8

35ES24

Heizölfilter für Zweistrangsystem, geeignet für Saugbetrieb, kombiniert mit Schnellschlussventil und

Rückflussverhinderer mit Nirokugel, mit losem Befestigungswinkel, mit Siku-Einsatz 50-75

Micrometer.


Anschlüsse: brennerseitig Außengewinde (Ag) Rp 3/8 und tankseitig Innengewinde (Ig),

z.B. Heizölfilter für Zweistrangsystem (3333110175) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizölfilter für Zweistrangsystem geeignet für Saugbetrieb, mit schnell schließendem Absperrventil

und Rückflussverhinderer, mit verstellbaren Befestigungswinkeln, mit Siku-Einsatz 50-75

Micrometer.

Anschlüsse: brennerseitig und tankseitig Innengewinde (Ig).

Angegeben sind: die Durchflussleistung in (l/h) und die Anschlussnenngröße brennerseitig und

tankseitig,

z.B. Heizölfilter für Zweistrangsystem (3333110174 und 76) von ELCO oder Gleichwertiges.

35ES24A + Zweistrangfilter 500-100l/h Ig3/8 Ig3/8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES24B + Zweistrangfilter 700-200l/h Ig1/2 Ig1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 119




35ES25 + Heizölfilter mit Entlüfter TOC DUO


Heizölfilter mit Entlüfter TOC DUO für Einstrangsystem mit Rücklaufzuführung (Saugbetrieb), mit

Halterung für Wandmontage, Absperrventil, mit Siku-Einsatz 50-75 Micrometer.

Düsenleistung: max. 80 kg/h Heizöl EL.

Rücklaufstrom: max. 100 kg/h Heizöl EL.

Entlüftungsleistung: max. 6 l/h.


Anschlüsse: brennerseitig Außengewinde Rp 3/8 und tankseitig Innengewinde Rp 3/8,

z.B. Heizölfilter TOC DUO von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES26 + Heizölentlüfter TOC UNO

Heizölentlüfter TOC UNO für Einstrangsystem mit Rücklaufzuführung (Saugbetrieb), mit Halterung

für Wandmontage.

Düsenleistung: max. 110 kg/h Heizöl EL.

Rücklaufstrom: max. 120 kg/h Heizöl EL.

Entlüftungsleistung: max. 6 l/h.


Anschlüsse: brennerseitig Außengewinde Rp 3/8 und tankseitig mit Schlauchleitung Innengewinde

Rp 3/8,

z.B. Heizölfilter TOC UNO von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES27 + Spaltfilter für Heizöl Leicht Rp3/4xRp1/2

Öllamellen-Spaltfilter für Heizöl Leicht, aus Aludruckguss, Reinigung über Drehen am Kopf,

Spaltweite: 0,1 mm. Anschluss: Rp 3/4 x Rp 1/2,

z.B. Spaltfilter 3/4 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES28 + Spültopf für Heizöl Leicht 2l Rp1/2xRp3/4

Spültopf für Heizöl Leicht, Inhalt 2 Liter (2l), mit Manometer, Entlüftungs- und Ablasshahn.

Anschluss: Rp1/2 x Rp3/4,

z.B. Spültopf von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 120




35ES29 + Schauglaskühlung

35ES31

Schauglaskühlung,

z.B. Schauglaskühlung von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Doppelkugelfußventil für Heizöllagerbehälter als Rückflussverhinderer mit Distanzspirale und

Nirokugel.

Angegeben ist: die Nenngröße,

z.B. Doppelkugelfußventil von ELCO oder Gleichwertiges.

35ES31A + Doppelkugefußventil Rp 3/8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES31B + Doppelkugelfußventil Rp 1/2

35ES32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektrisches Antiheberventil mit Gerätesteckdose für Ölbrenner. Steckverbindung für

Steckanschluss Brennermotor und Buchsenanschluss Feuerungsautomat,

z.B. elektrisches Antiheberventil von ELCO oder Gleichwertiges.

35ES32A + Elektrisches Antiheberventil Rp3/8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES32B + Steckverbindung Brennermotor/Buchse

35ES33


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Brandschutzventil mit Gehäuse aus Pressmessing (Ms), stromlos geschlossen, mit

temperaturfester (bis 155°C) und vollständig mit Polyamid umpresster Magnetspule.

Angegeben ist die Anschlussnenngröße,

z.B. Brandschutzventil BSV von ELCO oder Gleichwertiges.





Seite 121




35ES33A + Brandschutzventil Ms EVL Rp3/8

Mit Verschraubung (Vs) für 8 und 10 mm.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES33B + Brandschutzventil Ms BSV Rp3/8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES33C + Brandschutzventil Ms BSV Rp1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES33D + Brandschutzventil Ms BSV Rp3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES33E + Brandschutzventil Ms BSV Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES35 + Brandschutzschalter BSS mit Quittierung 70C

35ES36

Brandschutzschalter mit Quittierung, Gehäuse aus Kunstsstoff.

Schaltbereich: 70 °C, +/-10K,

z.B. Brandschutzschalter BSS70 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schnellschlussventil aus Messing (Ms), PN16, für Ölfeuerungsarmaturen nach DIN 4755.

Anschlüsse: Schneidringverschraubung (SVs).

Angegeben ist: die Anschlussnenngröße,

z.B. Schnellschlussventil von ELCO oder Gleichwertiges.





Seite 122




35ES36A + Schnellschluss-Ventil Ms PN16 SVs 6x6



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES36B + Schnellschluss-Ventil Ms PN16 SVs 8x8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES36C + Schnellschluss-Ventil Ms PN16 SVs 10x10


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES36D + Schnellschluss-Ventil Ms PN16 SVs 12x12


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES36E + Schnellschluss-Ventil Ms PN16 SVs 15x15

35ES40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zwischenflansch Kessel / Gas-/Zweistoffbrenner (G/GL) für Heizkessel nach EN 303-1, als

Flanschset mit Dichtung und Schrauben,

Angegeben sind: Durchmesser außen / innen in mm,

z.B. Flanschset von ELCO oder Gleichwertiges.

35ES40A + Flanschset 1 für L 320 außen / 140 innen


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 123




35ES40B + Flanschset 2 für L 380 außen / 180 innen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES40C + Flanschset 3 für L 450 außen / 230 innen

35ES41


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schalldämpfhaube aus Stahlblech, Oberfläche lackiert, Außenmantel aus Stahlblech, ausgekleidet

mit temperaturfestem, glasvlieskaschiertem Dämpfungsmaterial nach DIN 4702, verblendet mit

verzinktem Lovchblech, fahrbar und höhenregulierbar. Die Unterbaukonstruktion, Seitenelemente

und Haubendeckel sind zerlegbar. Sämtliche Teile sind selbsttragend und durch

Schnellverschlüsse lösbar. Die Luftansaugung erfolgt über eine eingearbeitete Dämpfungsstrecke.

Dämpfung: 15-20 dB(A).

Angegeben ist: ein Hinweis auf die Typenbezeichnung des Ölbrenners (L),

z.B. Schalldämpfhaube 15-20 dB(A) von ELCO oder Gleichwertiges.

35ES41A + Schalldämpfhaube 15-20dB(A) für L01


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES41B + Schalldämpfhaube 15-20dB(A) für L02


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES41C + Schalldämpfhaube 15-20dB(A) für L03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES41D + Schalldämpfhaube 15-20dB(A) für L04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 124




35ES41E + Schalldämpfhaube 15-20dB(A) für L05



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES41F + Schalldämpfhaube 15-20dB(A) für L06

35ES42


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .






Angegeben ist: ein Hinweis auf die Typenbezeichnung des Ölbrenners (L),


35ES42A + Schalldämpfhaube 20-30dB(A) für L01


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES42B + Schalldämpfhaube 20-30dB(A) für L02


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES42C + Schalldämpfhaube 20-30dB(A) für L03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES42D + Schalldämpfhaube 20-30dB(A) für L04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 125




35ES42E + Schalldämpfhaube 20-30dB(A) für L05



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES42F + Schalldämpfhaube 20-30dB(A) für L06


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES43 + Unterstützungsrahmen für SDH (L) ab 80cm

35ES51

Unterstützungsrahmen für hochstehende Schalldämpfhauben (SDH) von Ölbrennern (L), ab ca. 80

cm Flammrohrhöhe,

z.B. Unterstützungsrahmen von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn mit Gewindeanschluss (Ig), geeignet für Ölleitungen.

Temperaturbereich: -20°C..+150°C bei 30 bar.



Angegeben ist: der Nenndruck (PN) und die Anschlussnenngröße,

z.B. Kugelhahn von ELCO oder Gleichwertiges.

35ES51A + Kugelhahn PN65 Ig Rp1/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES51B + Kugelhahn PN65 Ig Rp1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES51C + Kugelhahn PN40 Ig Rp3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 126




35ES51D + Kugelhahn PN40 Ig Rp1

35ES52



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn-Doppelarmatur mit Gewindeanschluss (Ig), geeignet für Ölleitungen.




Angegeben ist: der Nenndruck (PN) und die Anschlussnenngröße,

z.B. Kugelhahn-Doppelarmatur von ELCO oder Gleichwertiges.

35ES52B + Kugelhahn-Doppelarmatur PN65 Ig Rp1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES52C + Kugelhahn-Doppelarmatur PN40 Ig Rp3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ES52D + Kugelhahn-Doppelarmatur PN40 Ig Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET + Zubehör für Gas- / Zweistoffbrenner (ELCO)


Im Stichwort angegeben ist ein Hinweis auf die Typenbezeichnung des Herstellers (aus














Seite 127




35ET01 + Luftansaugstutzen DN50 für G1/01

35ET02

Luftansaugstutzen mit Anschluss DN50 für externe Luftzuführung,

z.B. Luftansaugstutzen DN50 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Luftansaugkasten für die externe Luftzuführung zu Gas- und Zweistoffbrennern.

Angegeben ist: die Anschlussnennweite (DN) und ein Hinweis auf die Brennergröße (G..),

z.B. Luftansaugkasten von ELCO oder Gleichwertiges.

35ET02A + Luftansaugkasten DN130 G02


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET02B + Luftansaugkasten DN160 G3


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET02C + Luftansaugkasten DN160 G04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET02D + Luftansaugkasten DN250 G05/GL05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET03 + Ansaugschalldämpfer 3-4dB(A) G05/GL05

Ansaugschalldämpfer zum direkten Anbau an den Gas- und Zweistoffbrenner, Schalldämpfung 3-4

dB(A),

z.B. Ansaugschalldämpfer von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 128




35ET05


Anzeigeeinheit zur Auslesung aller Informationsparameter des Feuerungsautomaten

Visualisierungsprogramms MDE-ELCOSCOPE, mit Halter zum Anbau an den Ölbrenner,

optischem Verbindungskabel zum Anschluss an den Feuerungsautomaten, Netzteil für

230V-Versorgung und Anschlusskabel für RS232 PC-Schnittstelle,

z.B. Anzeigeeinheit von ELCO oder Gleichwertiges.

35ET05A + Anzeigeeinheit Feuerungsautomat G03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET05B + Anzeigeeinheit Feuerungsautomat G04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET05C + Anzeigeeinheit Feuerungsautomat G05/G06


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET06 + Verlängerungskabel f.Bedien-/Anzeigeeinheit

Verlängerungskabel für Bedien- und Anzeigeeinheit, zur Trennung derselben vom Brennergehäuse,

Länge 10 m,

z.B. Verlängerungskabel (13007782) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,00 m . . . . . . . . . . . .

35ET07 + Steckverbindung f. Fernentriegelung

35ET08

Steckverbindung zum Anschluss einer Fernentriegelung,

z.B. Steckverbindung (13011486) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Flammenwächter (Umbausatz) zur Verwendung bei Kondensatbildung im Bereich der

Ionisationselektrode,

z.B. Flammenwächter von ELCO oder Gleichwertiges.





Seite 129




35ET08A + Flammenwächter UVD G03/G04



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET08B + Flammenwächter IRD 1020 G04 VARIO


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET08C + Flammenwächter IRD 1020 G05/G06

35ET09


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nachrüstsatz zur Drehzahlsteuerung der Brenner mit ein- bzw. dreiphasiger Stromversorgung,

z.B. Nachrüstsatz für Drehzahlsteuerung von ELCO oder Gleichwertiges.

35ET09A + Nachrüstsatz Drehzahlsteuerung G05 DUO PLUS


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET09B + Nachrüstsatz Drehzahlsteuerung G06 DUO PLUS

35ET11


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Potenziometer 1 kOhm, als Stellungsgeber zum Einbau in den Stellantrieb oder zum Anbau auf die

Luftklappenwelle,

z.B. Potenziometer von ELCO oder Gleichwertiges.

35ET11A + Potenziometer 1kOhm G3/G04 VARIO


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 130




35ET11B + Potenziometer 1kOhm ASZ 12-703 G05 MODULO


Potenziometer mit Abdeckhaube, z.B. ASZ 12-703 für G05 MODULO von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET11C + Potenziometer 1kOhm ASZ 12-703 G05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET11E + Az ASZ 12-703 G05 für eine Haube


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET12 + Doppelpotenziometer G05/G06/GL05

Doppelpotenziometer für SQN und SQM Stellantrieb,

z.B. Doppelpotenziometer von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET14 + Hilfsrelais für G04 MODULO/DUO

35ET16

Hilfsrelais zur externen Stromversorgung des Brennermotors bei Überlastung der

Kesselschaltfeldsicherung, mit Steckverbindung Netzanschluss, Motor und Feuerungsautomat,

z.B. Hilfsrelais von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bausatz Nachbelüftung bei Flüssiggasbetrieb,

z.B. Bausatz Nachbelüftung von ELCO oder Gleichwertiges.

35ET16A + Bausatz Nachbelüftung bei FG G03/G04 DUO


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 131




35ET16B + Bausatz Nachbelüftung bei FG G05/GL05



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET17 + Bausatz Dauerlüftung G01 bis G04

Bausatz Dauerlüftung zur permanenten Gebläseventilation,

z.B. Bausatz Dauerlüftung von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET22 + Umbaus. Luftdruckwächter DL50A G05/G06/GL05

Umbausatz Luftdruckwächter mit Prüftasten,

z.B. Umbausatz Luftdruckwächter DL50A von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET23 + Flüssiggasblende G03

Flüssiggasblende mit Stauscheibe und Gasdüse,

z.B. Flüssiggasblende von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET24 + Gasanschlussrohr kurz G01

Gasanschlussrohr kurz, für flexible Anordnung der Gasarmatur, gerade und abgewinkelte

Ausführung,

z.B. Flüssiggasblende von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 132




35ET25 + Adapterset Manometer/Prüfbrenner G3bisG06

Adapterset mit Anschluss Rp 1/2 für Manometer oder Prüfbrenner, zum Anbau an

Doppelmagnetventile DMV und an Gas-Multibloc MB,

z.B. Adapterset (12004220) von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET26 + Adapterset Gasdruckwächter G3 bis G06

35ET30

Adapterset mit Anschluss Rp 1/8 für Gasdruckwächter GW..A2, zum Anbau an Gewindeflansch

der Gasarmaturen DMV.. und MB..,

z.B. Adapterset (12004231) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermisch auslösendes Sicherheitsabsperrventil.


Betriebsdruck: max. 4 bar.

Anschlüsse: Innen-/Außengewinde (IgAg).

Angegeben sind: Nenngröße x Baulänge in (mm),

z.B. Sicherheitsabsperrventil mit Ig/Ag von ELCO oder Gleichwertiges.

35ET30A + Sicherheitsabsperrventil IgAg Rp1/2x58mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET30B + Sicherheitsabsperrventil IgAg Rp3/4x67,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET30C + Sicherheitsabsperrventil IgAg Rp1x77mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 133




35ET30D + Sicherheitsabsperrventil IgAg Rp1 1/4x100mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET30E + Sicherheitsabsperrventil IgAg Rp1 1/2x112mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET30F + Sicherheitsabsperrventil IgAg Rp2x135mm

35ET31


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermisch auslösendes Sicherheitsabsperrventil. Dichtung und Schraubenset sind im Einheitspreis

einkalkuliert.



Anschlüsse: Flansche PN4 (Fl).

Angegeben sind: Nennweite (DN) x Baulänge in (mm),

z.B. Sicherheitsabsperrventil GT ..FF von ELCO oder Gleichwertiges.

35ET31D + Sicherheitsabsperrventil Fl DN32x138mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET31E + Sicherheitsabsperrventil Fl DN40x155mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET31F + Sicherheitsabsperrventil Fl DN50x175mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 134




35ET31G + Sicherheitsabsperrventil Fl DN65x197mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET31H + Sicherheitsabsperrventil Fl DN80x229mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET31I + Sicherheitsabsperrventil Fl DN100x267mm

35ET34


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn in Durchgangsform, mit Hebelarm.




z.B. Kugelhahn K84 von ELCO oder Gleichwertiges.

35ET34A + Kugelhahn K84 Ig Rp1/2x75mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET34B + Kugelhahn K84 Ig Rp3/4x80mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET34C + Kugelhahn K84 Ig Rp1x90mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 135




35ET34E + Kugelhahn K84 Ig Rp1 1/2x120mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET34F + Kugelhahn K84 Ig Rp2x140mm

35ET35


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn mit Hebelarm. Dichtung und Schraubenset sind im Einheitspreis einkalkuliert.


Anschlüsse: Flansche PN 16 (Fl).


z.B. Kugelhahn KS75/77 von ELCO oder Gleichwertiges.

35ET35E + Kugelhahn KS75/77 Fl DN40x140mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET35F + Kugelhahn KS75/77 Fl DN50x150mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET35G + Kugelhahn KS75/77 Fl DN65x170mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET35H + Kugelhahn KS75/77 Fl DN80x180mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 136




35ET35I + Kugelhahn KS75/77 Fl DN100x190mm

35ET36



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kugelhahn mit Hebelarm, buntmetallfrei (BMfrei). Dichtung und Schraubenset sind im Einheitspreis





z.B. Kugelhahn KS75/77 buntmetallfrei von ELCO oder Gleichwertiges.

35ET36E + Kugelhahn BMfrei KS75/77 Fl DN40x140mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET36F + Kugelhahn BMfrei KS75/77 Fl DN50x150mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET36G + Kugelhahn BMfrei KS75/77 Fl DN65x170mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET36H + Kugelhahn BMfrei KS75/77 Fl DN80x180mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET36I + Kugelhahn BMfrei KS75/77 Fl DN100x190mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 137




35ET36J + Kugelhahn BMfrei KS75/77 Fl DN125x325mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET36K + Kugelhahn BMfrei KS75/77 Fl DN150x350mm

35ET37


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ringwellschlauchleitung aus Edelstahl, mit Tempergussnippel und Tempergussverschraubung.

Betriebsdruck max. 1 bzw. 4 bar.

Länge 500 mm.

Anschlüsse: Innengewinde.

Angegeben sind: der max. Betriebsdruck und die Nenngröße des Anschlussgewindes,

z.B. Ringwellschlauchleitung RS331 L12 von ELCO oder Gleichwertiges.

35ET37A + Ringwellschlauchleitung 4bar 500mm Rp1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET37B + Ringwellschlauchleitung 4bar 500mm Rp3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET37C + Ringwellschlauchleitung 4bar 500mm Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET37E + Ringwellschlauchleitung 1bar 500mm Rp1 1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 138




35ET37F + Ringwellschlauchleitung 1bar 500mm Rp2

35ET38



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ringwellschlauchleitung aus Edelstahl, mit Tempergussnippel und Tempergussverschraubung.

Betriebsdruck max. 1 bzw. 4 bar.

Länge 1000 mm.

Anschlüsse: Innengewinde.

Angegeben sind: der max. Betriebsdruck und die Nenngröße des Anschlussgewindes,

z.B. Ringwellschlauchleitung RS331 L12 von ELCO oder Gleichwertiges.

35ET38A + Ringwellschlauchleitung 4bar 1000mm Rp1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET38B + Ringwellschlauchleitung 4bar 1000mm Rp3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET38C + Ringwellschlauchleitung 4bar 1000mm Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET38E + Ringwellschlauchleitung 1bar 1000mm Rp1 1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET38F + Ringwellschlauchleitung 1bar 1000mm Rp2

35ET39


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kompensator aus nichtrostendem Stahl (NIRO), zur Bewegungsaufnahme.





Seite 139





Anschlüsse: Außengewinde (Ag).


z.B. Kompensator von ELCO oder Gleichwertiges.

35ET39C + Kompensator Ag Rp1x150mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET39E + Kompensator Ag Rp1 1/2x240mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET39F + Kompensator Ag Rp2x270mm

35ET40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kompensator aus nichtrostendem Stahl (NIRO), zur Bewegungsaufnahme. Dichtung und

Schraubenset sind im Einheitspreis einkalkuliert.




z.B. Kompensator von ELCO oder Gleichwertiges.

35ET40E + Kompensator Fl DN40x97mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET40F + Kompensator Fl DN50x110mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 140




35ET40G + Kompensator Fl DN65x102mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET40H + Kompensator Fl DN80x102mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET40I + Kompensator Fl DN100x102mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET40J + Kompensator Fl DN125x135mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET40K + Kompensator Fl DN150x165mm

35ET42


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasfilter geeignet auch für Biogas, buntmetallfrei (BMfrei).

Betriebsdruck: max. 1,0 bar.



z.B. Gasfilter GFK von ELCO oder Gleichwertiges.

35ET42B + Gasfilterr GFK BMfrei Ig Rp3/4x92mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 141




35ET42C + Gasfilterr GFK BMfrei Ig Rp1x135mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET42E + Gasfilterr GFK BMfrei Ig Rp1 1/2x208mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET42F + Gasfilterr GFK BMfrei Ig Rp2x208mm

35ET43


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasfilter geeignet auch für Biogas, buntmetallfrei (BMfrei). Dichtung und Schraubenset sind im

Einheitspreis einkalkuliert.




z.B. Gasfilter GFK 1 bar von ELCO oder Gleichwertiges.

35ET43E + Gasfilter GFK BMfrei 1bar Fl DN40x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET43F + Gasfilter GFK BMfrei 1bar Fl DN50x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET43G + Gasfilter GFK BMfrei 1bar Fl DN65x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 142




35ET43H + Gasfilter GFK BMfrei 1bar Fl DN80x330mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET43I + Gasfilter GFK BMfrei 1bar Fl DN100x350


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET43J + Gasfilter GFK BMfrei 1bar Fl DN125x470


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET43K + Gasfilter GFK BMfrei 1bar Fl DN150x470

35ET44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasfilter geeignet auch für Biogas, buntmetallfrei (BMfrei). Dichtung und Schraubenset sind im





z.B. Gasfilter GFK 1 bar von ELCO oder Gleichwertiges.

35ET44E + Gasfilter GFK BMfrei 4bar Fl DN40x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET44F + Gasfilter GFK BMfrei 4bar Fl DN50x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 143




35ET44G + Gasfilter GFK BMfrei 4bar Fl DN65x250mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET44H + Gasfilter GFK BMfrei 4bar Fl DN80x330mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET44I + Gasfilter GFK BMfrei 4bar Fl DN100x350


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET44J + Gasfilter GFK BMfrei 4bar Fl DN125x470


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET44K + Gasfilter GFK BMfrei 4bar Fl DN150x470

35ET46


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasdruckregler geeignet auch für Biogas, buntmetallfrei (BMfrei), Feder 12,5-25 mbar

Ausgangsdruckbereich.




z.B. Gasdruckregler GDJ..R04 (KROMSCHRÖDER) von ELCO oder Gleichwertiges.

35ET46A + Gasdruckregler GDJ BMfrei Ig Rp1/2x100mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 144




35ET46B + Gasdruckregler GDJ BMfrei Ig Rp3/4x125mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET46C + Gasdruckregler GDJ BMfrei Ig Rp1x125mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET46E + Gasdruckregler GDJ BMfrei Ig Rp1 1/2x155mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET46F + Gasdruckregler GDJ BMfrei Ig Rp2x200mm

35ET47


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf die Position Gasdruckregler (GDJ) für Federn mit anderem


Angegeben sind: die Nenngröße des Gasfilters und der Ausgangsdruckbereich der Feder in (mbar),

z.B. Feder für Gasdruckregler GDJ von ELCO oder Gleichwertiges.

35ET47A + Az GDJ Feder für GDJ Rp1/2 10-20mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47B + Az GDJ Feder für GDJ Rp1/2 16-28mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 145




35ET47C + Az GDJ Feder für GDJ Rp1/2 22-40mbar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47D + Az GDJ Feder für GDJ Rp1/2 40-55mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47E + Az GDJ Feder für GDJ Rp3/4(1) 22,5-35mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47F + Az GDJ Feder für GDJ Rp3/4(1) 25-75mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47G + Az GDJ Feder für GDJ Rp1 1/2 22,5-35mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47H + Az GDJ Feder für GDJ Rp1 1/2 25-75mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47I + Az GDJ Feder für GDJ Rp2 12,5-25mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 146




35ET47J + Az GDJ Feder für GDJ Rp2 22,5-35mbar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET47K + Az GDJ Feder für GDJ Rp2 25-75mbar

35ET48


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasdruckregler geeignet auch für Biogas, buntmetallfrei (BMfrei), Feder 10-30 mbar

Ausgangsdruckbereich. Dichtung und Schraubenset sind im Einheitspreis einkalkuliert.



Angegeben sind: Nennweite x Baulänge in (mm),

z.B. Gasdruckregler FRS (DUNGS) von ELCO oder Gleichwertiges.

35ET48E + Gasdruckregler FRS BMfrei Fl DN40x200mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET48F + Gasdruckregler FRS BMfrei Fl DN50x230mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET48G + Gasdruckregler FRS BMfrei Fl DN65x290mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET48H + Gasdruckregler FRS BMfrei Fl DN80x310mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 147




35ET48I + Gasdruckregler FRS BMfrei Fl DN100x350mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET48J + Gasdruckregler FRS BMfrei Fl DN125x400mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET48K + Gasdruckregler FRS BMfrei Fl DN150x480mm

35ET49


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf die Position Gasdruckregler (GDJ) für Federn mit anderem


Angegeben sind: die Nenngröße des Gasfilters und der Ausgangsdruckbereich der Feder in (mbar),

z.B. Feder für Gasdruckregler GDJ von ELCO oder Gleichwertiges.

35ET49A + Az FRS Feder für FRS DN40 10-30mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49B + Az FRS Feder für FRS DN40 25-55mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49C + Az FRS Feder für FRS DN40 30-70mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 148




35ET49D + Az FRS Feder für FRS DN40 60-110mbar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49E + Az FRS Feder für FRS DN50 10-30mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49F + Az FRS Feder für FRS DN50 25-55mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49G + Az FRS Feder für FRS DN50 30-70mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49H + Az FRS Feder für FRS DN50 60-110mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49I + Az FRS Feder für FRS DN65/80 10-30mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49J + Az FRS Feder für FRS DN65/80 25-55mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 149




35ET49K + Az FRS Feder für FRS DN65/80 30-70mbar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49L + Az FRS Feder für FRS DN65/80 60-110mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49M + Az FRS Feder für FRS DN65/80 100-150mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49N + Az FRS Feder für FRS DN100 10-30mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49O + Az FRS Feder für FRS DN100 25-55mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49P + Az FRS Feder für FRS DN100 30-70mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49Q + Az FRS Feder für FRS DN100 60-110mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 150




35ET49R + Az FRS Feder für FRS DN100 100-150mbar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49S + Az FRS Feder für FRS DN125 10-30mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49T + Az FRS Feder für FRS DN125 25-55mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49U + Az FRS Feder für FRS DN125 30-70mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49V + Az FRS Feder für FRS DN125 60-110mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49W + Az FRS Feder für FRS DN125 125-150mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET49X + Az FRS Feder für FRS DN150 10-30mbar

35ET50


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasdruckregler mit Sicherheitsabsperrventil (SAV). Dichtung und Schraubenset sind im






Seite 151







z.B. Gasdruckregler RS250 6 bar von ELCO oder Gleichwertiges.

35ET50C + Gasdruckregler RS250SAV 6bar Fl DN25x230mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET50F + Gasdruckregler RS250SAV 6bar Fl DN50x230mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET50H + Gasdruckregler RS250SAV 6bar Fl DN80x310mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET50I + Gasdruckregler RS250SAV 6bar Fl DN100x350mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET50K + Gasdruckregler RS250SAV 6bar Fl DN150x480mm

35ET51


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasdruckregler mit Sicherheitsabsperrventil (SAV). Dichtung und Schraubenset sind im





z.B. Gasdruckregler RS250 4 bar von ELCO oder Gleichwertiges.





Seite 152




35ET51F + Gasdruckregler RS250SAV 4bar Fl DN50x230mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET51H + Gasdruckregler RS250SAV 4bar Fl DN80x310mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET54 + Sicherheitsabblaseventil SL10 Rp 80-300mar

Sicherheitsabblaseventil mit Abblasedruck zwischen 80 und 300 mbar nach Wahl des

Auftragnehmers.

Anschluss: Innengewinde Rp1.


z.B. Sicherheitsabblaseventil SL10 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET55 + Prüfbrenner mit Druckknopfhahn 0,5bar Rp1/2

35ET56

Prüfbrenner mit Druckknopfhahn (Bausatz) für Betriebsdruck 0,5-500 mbar, Anschluss Rp1/2,

z.B. Prüfbrenner von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Manometer mit Druckknopfhahn (Bausatz), Anschluss Rp1/2.

Angegeben ist: der Messbereich in (mbar/bar),

z.B. Manometer mit Druckknopfhahn von ELCO oder Gleichwertiges.

35ET56A + Manometer mit Druckkn. Rp1/2 0-60mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 153




35ET56B + Manometer mit Druckkn. Rp1/2 0-100mbar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET56C + Manometer mit Druckkn. Rp1/2 0-160mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET56D + Manometer mit Druckkn. Rp1/2 0-250mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET56E + Manometer mit Druckkn. Rp1/2 0-600mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET56F + Manometer mit Druckkn. Rp1/2 0-1,6bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET56G + Manometer mit Druckkn. Rp1/2 0-6bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET56J + Manometer mit Druckkn. Rp1/4 0-60mbar VFG2

Mit Verschraubung Rp1/4 und 90°-Bogen, Messbereich 0-60 mbar, für Gasarmaturengruppe, z.B.

VFG2 - DN65 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 154




35ET56K + Manometer mit Druckkn. Rp1/4 0-60mbar MBVEF

35ET58


Mit Verschraubung Rp1/4 und 90°-Bogen, Messbereich 0-60 mbar, für Gasarmaturengruppe, z.B.

MBVEF von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dichtheitskontrollgerät mit Verdrahtung nach DIN 4791 mit 2 m Kabel und 7-poligem Stecker,

geeignet zur Verwendung mit angegebener Gasarmaturengruppe. Geräte mit Umschaltung des

Störausgangs (potenzialfrei) auf S3 (Brennerstörung) des 7-poligen Steckers sind im Stichwort mit

SSM gekennzeichnet,

z.B. Dichtheitskontrollgerät VPS504-S01 von ELCO oder Gleichwertiges.

35ET58A + Dichtheitskontrollg. VPS für MB/DMV


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET58B + Dichtheitskontrollg. VPS für VGG/VGD/VFG


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET58C + Dichtheitskontrollg. VPS für MB/DMV SSM


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET58D + Dichtheitskontrollg. VPS f. VGG/VGD/VFG SSM

35ET59


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dichtheitskontrollgerät (Bausatz), mit potenzialfreiem Störsignal, zum Anbau an

Gasarmaturengruppen mit Doppelmagnetventilen.

Betriebsdruck: max. 0,5 bar,

z.B. Dichtheitskontrollgerät VPS504 Serie 04 von ELCO oder Gleichwertiges.





Seite 155




35ET59A + Dichtheitskontrollgerät VPS Serie 04



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET59B + Dichtheitskontrollgerät VPS Serie 04 Butan

Ausführung Butan.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET60 + Dichtheitskontrollgerät VDK200 für VF2

35ET62

Dichtheitskontrollgerät (Bausatz), zum Anbau an Gasarmaturengruppen mit Gasmotorventilen.

Betriebsdruck: max. 0,36 bar,

z.B. Dichtheitskontrollgerät VDK200 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Doppelmagnetventil, schnell öffnend / schnell schließend.


Betriebsspannung: 220/240 V.



z.B. Doppelmagnetventil DMV-D.. von ELCO oder Gleichwertiges.

35ET62A + Doppelmagnetventil DMV-D503 Ig Rp3/8x121mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62B + Doppelmagnetventil DMV-D503 Ig Rp1/2x121mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 156




35ET62C + Doppelmagnetventil DMV-D507 Ig Rp1/2x141mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62D + Doppelmagnetventil DMV-D507 Ig Rp3/4x141mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62E + Doppelmagnetventil DMV-D507 Ig Rp1x141mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62F + Doppelmagnetventil DMV-D512 Ig Rp1x174mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62G + Doppelmagnetvent. DMV-D512 Ig Rp1 1/4x174mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62H + Doppelmagnetvent. DMV-D512 Ig Rp1 1/2x174mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62I + Doppelmagnetvent. DMV-D512 Ig Rp2x174mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 157




35ET62J + Doppelmagnetvent. DMV-D520 Ig Rp1x201mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62K + Doppelmagnetvent. DMV-D520 Ig Rp1 1/4x201mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62L + Doppelmagnetvent. DMV-D520 Ig Rp1 1/2x201mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET62M + Doppelmagnetvent. DMV-D520 Ig Rp2x201mm

35ET63


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Doppelmagnetventil, schnell öffnend / schnell schließend. Dichtung und Schraubenset sind im






z.B. Doppelmagnetventil DMV-D.. von ELCO oder Gleichwertiges.

35ET63E + Doppelmagnetventil DMV-D5040 Fl DN40x240mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET63F + Doppelmagnetventil DMV-D5050 Fl DN50x240mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 158




35ET63G + Doppelmagnetventil DMV-D5065 Fl DN65x290mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET63H + Doppelmagnetventil DMV-D5080 Fl DN80x310mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET63I + Doppelmagnetventil DMV-D5100 Fl DN100x350mm

35ET64


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Magnetventil geeignet für Biogas, schnell öffnend / schnell schließend. Dichtung und Schraubenset

sind im Einheitspreis einkalkuliert.





z.B. Magnetventil VG.. von ELCO oder Gleichwertiges.

35ET64E + Magnetventil VG40 Fl DN40x200mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET64F + Magnetventil VG50 Fl DN50x230mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET64G + Magnetventil VG65 Fl DN65x290mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 159




35ET65


Gasmotorventil langsam öffnend / schnell schließend. Dichtung und Schraubenset sind im




Angegeben sind: Betriebsdruck (bar), Nennweite (DN) x Baulänge in (mm),

z.B. Gasmotorventil VK.. von ELCO oder Gleichwertiges.

35ET65H + Gasmotorventil VK80 Fl 1bar DN80x310mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET65I + Gasmotorventil VK100 Fl 1bar DN100x350mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET65J + Gasmotorventil VK125 Fl 0,6bar DN125x400mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET65K + Gasmotorventil VK150 Fl 0,4bar DN150x480mm

35ET66


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zündgas-Kombiblock Rp1/2 (Bausatz) zum Anschluss vor Hauptgasventilen bzw.

Doppelmagnetventil, Betriebsdruck max. 0,2 bar, bestehend aus:

- 1 Kugelhahn Rp1/2,

- 1 Zündgas-Kombiblock Rp1/2,

- 1 Anschlussrohr für Brenner mit Verschraubungen,

z.B. Zündgas-Kombiblock Rp1/2 von ELCO oder Gleichwertiges.

35ET66A + Zündgas-Kombiblock Rp1/2 für EK6G-GL


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 160




35ET66B + Zündgas-Kombiblock Rp1/2 für EK7-9G-GL

35ET67



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zündgas-Kombiblock Rp1/2 (Bausatz) für Brenner mit Anschlussoption Dichtheitskontrolle (DhK.),

zum Anschluss vor Hauptgasventilen bzw. Doppelmagnetventil, Betriebsdruck max. 0,2 bar,


- 1 Kugelhahn Rp1/2,

- 1 Zündgas-Kombiblock Rp1/2,

- 1 Anschlussrohr für Brenner mit Verschraubungen,

z.B. Zündgas-Kombiblock Rp1/2 von ELCO oder Gleichwertiges.

35ET67A + Zündgas-Kombiblock Rp1/2 für EK6G-GL DhK.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET67B + Zündgas-Kombiblock Rp1/2 für EK7-9G-GL DhK.

35ET68


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zwischenstück mit 2 Anschlüssen Rp1/2 und 1 Anschluss Rp1/4.


z.B. Zwischenstück für DMV SE.. von ELCO oder Gleichwertiges.

35ET68A + Zwischenstück Rp1 1/2x300mm für DMV SE 512


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET68B + Zwischenstück Rp2x300mm für DMV SE 520

35ET69


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Beruhigungsstrecke für Hochdruckarmaturen, mit Anschlüssen für Prüfbrenner, Gasdruckwächter,

Sicherheitsabblaseventil, Manometer, Zündgasanschluss, Impulsleitungen für Gasdruckregler und

Sicherheitsabsperrventil.





Seite 161






z.B. Beruhigungsstrecke von ELCO oder Gleichwertiges.

35ET69E + Beruhigungsstrecke Fl DN40x900mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET69F + Beruhigungsstrecke Fl DN50x900mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET69G + Beruhigungsstrecke Fl DN65x950mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET69H + Beruhigungsstrecke Fl DN80x1100mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET69I + Beruhigungsstrecke Fl DN100x1300mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET69J + Beruhigungsstrecke Fl DN125x1550mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 162




35ET69K + Beruhigungsstrecke Fl DN150x1800mm

35ET70



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasanschlussstück mit Flansch PN16 (Fl) und mit Außengewinde Rp1 1/2 (Ag).

Angegeben sind: Nennweite (DN) x Baulänge in (mm)

z.B. Gasanschlussstück aus Stahl von ELCO oder Gleichwertiges.

35ET70E + Gasanschlussstück FlAg Rp1 1/2-DN40x125mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET70F + Gasanschlussstück FlAg Rp1 1/2-DN50x125mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET70G + Gasanschlussstück FlAg Rp1 1/2-DN65x125mm

35ET71


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gewindeflansch nach Norm, PN10 mit Innengewinde (Ig).

Angegeben ist: die Nenngröße.

35ET71B + Gewindeflansch PN10 Ig Rp3/4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET71C + Gewindeflansch PN10 Ig Rp1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET71E + Gewindeflansch PN10 Ig Rp1 1/2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 163




35ET71F + Gewindeflansch PN10 Ig Rp2

35ET72


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Vorschweißflansch nach Norm, PN16.

Angegeben ist: die Nennweite (DN) x Baulänge in (mm).

35ET72E + Vorschweißflansch PN16 DN40x42mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET72F + Vorschweißflansch PN16 DN50x45mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET72G + Vorschweißflansch PN16 DN65x45mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET72H + Vorschweißflansch PN16 DN80x50mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET72I + Vorschweißflansch PN16 DN100x52mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET72J + Vorschweißflansch PN16 DN125x55mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET72K + Vorschweißflansch PN16 DN150x55mm

35ET73

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rohrbogen 90°, mit Flanschen PN16 (Fl) und mit Muffe Rp1/2. Dichtung und Schraubenset sind im


Angegeben ist: die Nennweite (DN) x Baulänge in (mm),

z.B. Rohrbogen 90°von ELCO oder Gleichwertiges.





Seite 164




35ET73E + Rohrbogen 90° mit Muffe Fl DN40x99mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET73F + Rohrbogen 90° mit Muffe Fl DN50x121mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET73G + Rohrbogen 90° mit Muffe Fl DN65x140mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET73H + Rohrbogen 90° mit Muffe Fl DN80x164,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET73I + Rohrbogen 90° mit Muffe Fl DN100x204,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET73J + Rohrbogen 90° mit Muffe Fl DN125x245,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET73K + Rohrbogen 90° mit Muffe Fl DN150x283,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 165




35ET74

Bogen 90°mit Innen- (Ig) und Außengewinde (Ag).

Angegeben ist: die Nenngröße (Rp),

z.B. Bogen GF92 von ELCO oder Gleichwertiges.

35ET74B + Bogen AgIg Rp3/4


35ET74C + Bogen AgIg Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35ET74D + Bogen AgIg Rp1 1/4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35ET74E + Bogen AgIg Rp1 1/2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35ET74F + Bogen AgIg Rp2

35ET75

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bogen 90°, beidseits mit Innengewinde (IgIg).

Angegeben ist: die Nenngröße (Rp),

z.B. Bogen GF92 von ELCO oder Gleichwertiges.

35ET75C + Bogen IgIg Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 166




35ET75E + Bogen IgIg Rp1 1/2


35ET75F + Bogen IgIg Rp2

35ET76


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Rohrdoppelnippel beidseits mit Außengewinde (AgAg),


z.B. Rohrdoppelnippel von ELCO oder Gleichwertiges.

35ET76A + Rohrdoppelnippel AgAg Rp3/4x60mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76B + Rohrdoppelnippel AgAg Rp3/4x80mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76C + Rohrdoppelnippel AgAg Rp3/4x100mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76D + Rohrdoppelnippel AgAg Rp1x60mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 167




35ET76E + Rohrdoppelnippel AgAg Rp1x80mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76F + Rohrdoppelnippel AgAg Rp1x100mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76G + Rohrdoppelnippel AgAg Rp1 1/4x60mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76H + Rohrdoppelnippel AgAg Rp1 1/2x80mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76I + Rohrdoppelnippel AgAg Rp1 1/2x100mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76J + Rohrdoppelnippel AgAg Rp1 1/2x120mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76K + Rohrdoppelnippel AgAg Rp2x80mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 168




35ET76L + Rohrdoppelnippel AgAg Rp2x100mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET76M + Rohrdoppelnippel AgAg Rp2x120mm

35ET77


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Reduziermuffe mit Außen- und Innengewinde (AgIg).

Angegeben sind: die Nenngrößen der Anschlüsse (Rp),

z.B. Reduziermuffe GF 246 von ELCO oder Gleichwertiges.

35ET77A + Reduziermuffe AgIg Rp1 1/2-Rp1 1/4ax63 mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET77B + Reduziermuffe AgIg Rp1-Rp3/4

35ET78


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Einschaltring als Bausatz mit verlängertem Schraubensatz, mit Anschlüssen Rp1/2 und Rp3/4,

zum Montieren von Manometer und Prüfbrenner.


z.B. Einschaltring von ELCO oder Gleichwertiges.

35ET78E + Einschaltring mit Rp1/2, Rp3/4 DN40x50mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET78F + Einschaltring mit Rp1/2, Rp3/4 DN50x50mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 169




35ET78G + Einschaltring mit Rp1/2, Rp3/4 DN65x50mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET78H + Einschaltring mit Rp1/2, Rp3/4 DN80x50mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET78I + Einschaltring mit Rp1/2, Rp3/4 DN100x50mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET78J + Einschaltring mit Rp1/2, Rp3/4 DN125x50mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET78K + Einschaltring mit Rp1/2, Rp3/4 DN150x50mm

35ET79


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zwischenstück aus Stahl, mit Flanschen PN16 (Fl). Dichtung und Schraubenset sind im


Länge: 250 mm.

Angegeben ist: die Nennweite (DN),

z.B. Zwischenstück PN16 von ELCO oder Gleichwertiges.

35ET79E + Zwischenstück PN16 Fl DN40x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 170




35ET79F + Zwischenstück PN16 Fl DN50x250mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET79G + Zwischenstück PN16 Fl DN65x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET79H + Zwischenstück PN16 Fl DN80x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET79I + Zwischenstück PN16 Fl DN100x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET79J + Zwischenstück PN16 Fl DN125x250mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET79K + Zwischenstück PN16 Fl DN150x250mm

35ET80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zwischenstück aus Stahl, mit Flanschen PN16 (Fl). Dichtung und Schraubenset sind im


Länge: 500 mm.


z.B. Zwischenstück PN16 von ELCO oder Gleichwertiges.





Seite 171




35ET80E + Zwischenstück PN16 Fl DN40x500mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET80F + Zwischenstück PN16 Fl DN50x500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET80G + Zwischenstück PN16 Fl DN65x500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET80H + Zwischenstück PN16 Fl DN80x500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET80I + Zwischenstück PN16 Fl DN100x500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET80J + Zwischenstück PN16 Fl DN125x500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET80K + Zwischenstück PN16 Fl DN150x500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 172




35ET81


Übergangsflansch mit Flanschen PN16 (Fl). Dichtung und Schraubenset sind im Einheitspreis


Angegeben sind: die Nennweiten (DN) x Baulänge in (mm),

z.B. Übergangsflansch PN16 von ELCO oder Gleichwertiges.

35ET81A + Übergangsflansch PN16 Fl DN25-DN40x144mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81B + Übergangsflansch PN16 Fl DN25-DN50x159mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81C + Übergangsflansch PN16 Fl DN25-DN65x173mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81D + Übergangsflansch PN16 Fl DN25-DN80x254mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81E + Übergangsflansch PN16 Fl DN40-DN50x163mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81F + Übergangsflansch PN16 Fl DN40-DN65x177mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 173




35ET81G + Übergangsflansch PN16 Fl DN40-DN80x182mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81H + Übergangsflansch PN16 Fl DN50-DN65x180mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81I + Übergangsflansch PN16 Fl DN50-DN80x185mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81J + Übergangsflansch PN16 Fl DN50-DN100x197mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81K + Übergangsflansch PN16 Fl DN65-DN80x185mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81L + Übergangsflansch PN16 Fl DN65-DN100x197mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81M + Übergangsflansch PN16 Fl DN80-DN100x202mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 174




35ET81N + Übergangsflansch PN16 Fl DN80-DN125x232mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81O + Übergangsflansch PN16 Fl DN80-DN150x245mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81P + Übergangsflansch PN16 Fl DN100-DN125x234mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81Q + Übergangsflansch PN16 Fl DN100-DN150x247mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET81R + Übergangsflansch PN16 Fl DN125-DN150x250mm

35ET82


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gaszähler mit NF- und HF-Impulsgeber. Dichtung und Schraubenset sind im Einheitspreis



Angegeben sind: die Nennweite (DN) x Baulänge in (mm) und der Messbereich in (m3/h),

z.B. Gaszähler TERZ 94 von ELCO oder Gleichwertiges.

35ET82A + Gaszähler NF/HF Fl DN50x150mm 6-100m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 175




35ET82B + Gaszähler NF/HF Fl DN80x120mm 10-250m3/h



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET82C + Gaszähler NF/HF Fl DN80x120mm 25-400m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET82D + Gaszähler NF/HF Fl DN100x150mm 25-400m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET82E + Gaszähler NF/HF Fl DN100x150mm 40-650m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET82F + Gaszähler NF/HF Fl DN150x175mm 405-1000m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET82G + Gaszähler NF/HF Fl DN150x175mm 100-1600m3/h

35ET83


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasanschlussstück aus Stahl, als Bogen egal oder reduziert, beidseitig mit Flanschen PN16 (Fl).

Dichtung und Schraubenset sind im Einheitspreis einkalkuliert.

Angegeben sind: die Nennweiten (DN) x der Baulänge in (mm),

z.B. Gasanschlussstück von ELCO oder Gleichwertiges.





Seite 176




35ET83A + Gasanschlussstück Fl DN65-DN40x235mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83B + Gasanschlussstück Fl DN65-DN50x235mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83C + Gasanschlussstück Fl DN65-DN80x235mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83D + Gasanschlussstück Fl DN80-DN40x246,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83E + Gasanschlussstück Fl DN80-DN50x249,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83F + Gasanschlussstück Fl DN80-DN65x249,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83G + Gasanschlussstück Fl DN80-DN80x264,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 177




35ET83H + Gasanschlussstück Fl DN80-DN100x266,5mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83I + Gasanschlussstück Fl DN100-DN50x297,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83J + Gasanschlussstück Fl DN100-DN65x325mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83K + Gasanschlussstück Fl DN100-DN80x293mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83L + Gasanschlussstück Fl DN100-DN100x304,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83M + Gasanschlussstück Fl DN150-DN65x503,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83N + Gasanschlussstück Fl DN150-DN80x418,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 178




35ET83O + Gasanschlussstück Fl DN150-DN100x420,5mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83P + Gasanschlussstück Fl DN150-DN125x423,5mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET83Q + Gasanschlussstück Fl DN150-DN150x423,5mm

35ET84


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasdruckwächter zum Anbau an Magnet- und Motorventile (Bausatz), geeignet für einen

Betriebsdruck von max. 0,5 bar.

Angegeben ist: der Messbereich in (mbar),

z.B. Gasdruckwächter GW..A4 von ELCO oder Gleichwertiges.

35ET84A + Gasdruckwächter GW 50A4 2,5-50mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET84B + Gasdruckwächter GW 150A4 30-150mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET84C + Gasdruckwächter GW 500A4 100-500mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 179




35ET85


Gasdruckwächter zum Anbau an Magnet- und Motorventile (Bausatz), geeignet für einen

Betriebsdruck von max. 0,5 bar.


z.B. Gasdruckwächter DG von ELCO oder Gleichwertiges.

35ET85A + Gasdruckwächter BMfrei DG50 2,5-50mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET85B + Gasdruckwächter BMfrei DG150 30-150mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET85C + Gasdruckwächter BMfrei DG500 100-500mbar

35ET86


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gasdruckwächter (Bausatz), geeignet für einen Betriebsdruck von max. 0,4 bar.


z.B. Gasdruckwächter GW..A2 von ELCO oder Gleichwertiges.

35ET86A + Gasdruckwächter GW 50A2 2,5-50mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET86B + Gasdruckwächter GW 150A2 30-150mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET86C + Gasdruckwächter GW 500A2 100-500mbar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 180




35ET87


Abstützung für Gasarmaturengruppen (GAG) bis Rp2. Stütze, Gabel und Flansch in eigenen

Positionen,

z.B. Abstützung für Gasarmaturengruppe von ELCO oder Gleichwertiges.

35ET87A + Abstützung für GAG bis Rp2 Stütze L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET87B + Abstützung für GAG bis Rp2 Auflage


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET87C + Abstützung für GAG bis Rp2 Flansch


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET88 + Montagestütze für GAG DN40 bis DN150

35ET89

Montagestütze für Gasarmaturengruppen (GAG) von Nennweite DN40 bis DN150, komplett mit

Flansch, Gabel und Stütze,

z.B. Montagestütze komplett von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







Angegeben ist: ein Hinweis auf die Typenbezeichnung des Gasbrenners (G),


35ET89A + Schalldämpfhaube 15-20dB(A) für G01


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 181




35ET89B + Schalldämpfhaube 15-20dB(A) für G02



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET89C + Schalldämpfhaube 15-20dB(A) für G03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET89D + Schalldämpfhaube 15-20dB(A) für G04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET89E + Schalldämpfhaube 15-20dB(A) für G05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET89F + Schalldämpfhaube 15-20dB(A) für G06

35ET90


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .






Angegeben ist: ein Hinweis auf die Typenbezeichnung des Gasbrenners (G),


35ET90A + Schalldämpfhaube 20-30dB(A) für G01


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 182




35ET90B + Schalldämpfhaube 20-30dB(A) für G02



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET90C + Schalldämpfhaube 20-30dB(A) für G03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET90D + Schalldämpfhaube 20-30dB(A) für G04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET90E + Schalldämpfhaube 20-30dB(A) für G05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET90F + Schalldämpfhaube 20-30dB(A) für G06

35ET91


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







Angegeben ist: ein Hinweis auf die Typenbezeichnung des Zweistoffbrenners (GL),


35ET91A + Schalldämpfhaube 15-20dB(A) für GL01


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 183




35ET91B + Schalldämpfhaube 15-20dB(A) für GL02



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET91C + Schalldämpfhaube 15-20dB(A) für GL03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET91D + Schalldämpfhaube 15-20dB(A) für GL04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET91E + Schalldämpfhaube 15-20dB(A) für GL05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET91F + Schalldämpfhaube 15-20dB(A) für GL06

35ET92


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .






Angegeben ist: ein Hinweis auf die Typenbezeichnung des Zweistoffbrenners (GL),


35ET92A + Schalldämpfhaube 20-30dB(A) für GL01


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 184




35ET92B + Schalldämpfhaube 20-30dB(A) für GL02



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET92C + Schalldämpfhaube 20-30dB(A) für GL03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET92D + Schalldämpfhaube 20-30dB(A) für GL04


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET92E + Schalldämpfhaube 20-30dB(A) für GL05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET92F + Schalldämpfhaube 20-30dB(A) für GL06


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET93 + Unterstützungsrahmen für SDH (G/GL) ab 80cm

35ET94

Unterstützungsrahmen für hochstehende Schalldämpfhauben (SDH) von Gasbrennern und

Zweistoffbrennern (G/GL), ab ca. 80 cm Flammrohrhöhe,

z.B. Unterstützungsrahmen von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zwischenflansch Kessel / Gas-/Zweistoffbrenner (G/GL) für Heizkessel nach EN 303-1, als

Flanschset mit Dichtung und Schrauben,

Angegeben sind: Durchmesser außen / innen in mm,

z.B. Flanschset von ELCO oder Gleichwertiges.





Seite 185




35ET94A + Flanschset 1 für G/GL 320 außen / 140 innen



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET94B + Flanschset 2 für G/GL 380 außen / 180 innen


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35ET94C + Flanschset 3 für G/GL 450 außen / 230 innen


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU + Zubehör für hydraulische Verteilung (ELCO)

1. Pumpengruppen:

Pumpengruppen sind hydraulische Komplettstationen mit Mischer und Umwälzpumpe sowie

Verteiler sind mit einem Isoliermantel und einer Oberfläche aus Polypropylen (recyclingfähig)

komplett gekapselt (Ausnahme: Standard Pumpengruppen), die Isolierschalen werden über

Schnappverbindung befestigt. Heizkreise, Kesselkreise und Pumpen sind separat absperrbar und

die Rohranschlüsse erfolgen über ein Schnell-Montage-System mit flachdichtenden

Schraubverbindungen.



Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges") und gegebenenfalls die

Nennweite (DN) und ein Hinweis auf die Förderhöhe der Umwälzpumpe (z.B. DN 25-60 für eine

Umwälzpumpe mit ca. 6 m Nullförderhöhe).









35EU01 + Standard Pumpengruppe WKB40-SL HK1+BW

Standard-Pumpengruppe als komplette Pumpengruppe mit Anschlussschläuchen für die

Kombination Heizkessel mit Unterbauspeicher, steckerfertig verdrahtet, in Ausführung für gleitende

Kesselwassertemperatur (HK1) und Brauchwasserladung (BW), bestehend aus:

- Heizungs- und Brauchwasserpumpe dreistufig, z.B. UPS 25-40 oder Gleichwertiges,





Seite 186




35EU02

- Absperrung, Rückschlagventil und Thermometer für jeden Heizkreis,

- Verbindungsrohr für Vorlauf, Gegenflansch für Rücklauf,

- Sicherheitsventil und Manometer,

- Anschlussschläuche für Speicher,

- ohne Isolierung,

z.B. Standard-Pumpengruppe WKB 40-SL von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Standard-Pumpengruppe als komplette Pumpengruppe mit Anschlussschläuchen für die

Kombination Heizkessel mit Unterbauspeicher, steckerfertig verdrahtet, in Ausführung für

Vorlauftemperatursteuerung mit 4-Wege-Motormischer (MK1) und Brauchwasserladung (BW),


- 4-Wege-Mischer mit Stellantrieb,

- Heizungs- und Brauchwasserpumpe dreistufig, z.B. UPS 25-40 oder Gleichwertiges,

- Absperrung, Rückschlagventil und Thermometer für jeden Heizkreis,

- Verbindungsrohr für Vorlauf, Gegenflansch für Rücklauf,

- Sicherheitsventil und Manometer,

- Anschlussschläuche für Speicher,


- Anschlussmöglichkeit für Heizkreis 2,

z.B. Standard-Pumpengruppe WKBM 40-SL von ELCO oder Gleichwertiges.

35EU02A + Standard Pumpengruppe WKBM40-SL MK1+BW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU02B + Az WKBM40-SL Zusatz Heizungspumpe HK2

Zusatzausstattung Heizungspumpe, für gleitende Kesselwassertemperatur (HK2), mit

Heizungspumpe dreistufig, z.B. UPS 25-40 oder Gleichwertiges, mit Absperrung und

Rückschlagventil sowie Stecker mit Kabel.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU03 + Rohrgruppe DN25 (neben-/untenstehend)

Rohrgruppe für nebenstehenden oder untenliegenden Speicher, bestehend aus:

- Manometer und Sicherheitsventil,

- Kugelhahn mit Rückschlagventil,

- Anschlussschläuche für Speicher und

- Kesselanschlussflansche,






Seite 187




z.B. Rohrgruppe DN25 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU04 + Brauchwasserlade-Set

35EU05

Brauchwasserlade-Set mit Brauchwasserpumpe dreistufig (z.B. UPS 25-40), Absperrung,

Rückschlagventil und Anschlussschläuche für den Speicher,

z.B. Brauchwasserlade-Set von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN25 für einen witterungsgeführten, einstellbaren Heizkreis über gleitende

Kesselwassertemperatur (HK), steckerfertig verdrahtet, bestehend aus:

- Heizungsumwälzpumpe dreistufig oder als elektronisch geregelte Hocheffizienzpumpe (E),

- Absperrung, Rückschlagventil,

- Thermometer,

z.B. Pumpengruppe Heizkreis HK DN 25-40/60/60E von ELCO oder Gleichwertiges.

35EU05A + Pumpengruppe HK DN25-40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU05B + Pumpengruppe HK DN25-60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU05C + Pumpengruppe HK DN25-60 WP

Zusätzlich mit Brauchwasserfühler QAZ36 (für Einsatz mit Wärmepumpen)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU05D + Pumpengruppe HK DN25-60E


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 188




35EU05E + Pumpengruppe HK DN25-60E WP




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU05F + Pumpengruppe HK-R DN25-60

35EU06

Mit Umwälzpumpe 25-60 im Rücklauf.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN25 für einen Brauchwasserkreis (BW), steckerfertig verdrahtet, bestehend aus:

- Heizungsumwälzpumpe dreistufig,


- Thermometer.

35EU06A + Pumpengruppe HU-BW DN25-40

Zur Verwendung mit HU Speicher.

z.B. Pumpengruppe Brauchwasser HU-BW DN 25-40 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU06B + Pumpengruppe BW DN25-60 WP

35EU07

Zusätzlich mit Brauchwasserfühler QAZ36 (für Einsatz mit Wärmepumpen).

z.B. Pumpengruppe Brauchwasser BW DN 25-60 WP von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN25 für einen witterungsgeführten, einstellbaren Heizkreis über

Vorlauftemperatursteuerung mit 3-Wege-Motormischer (MK3), steckerfertig verdrahtet, bestehend

aus:




- 3-Wegemischer mit Stellantrieb,

- Vorlauffühler,

z.B. Pumpengruppe Mischerkreis MK3 DN 25-40/60/60E von ELCO oder Gleichwertiges.





Seite 189




35EU07A + Pumpengruppe MK3 DN25-40



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU07B + Pumpengruppe MK3 DN25-60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU07C + Pumpengruppe MK3 DN25-60E


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU07D + Pumpengruppe MK3 DN25-60E WP



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU07E + Pumpengruppe MK3W DN25-40-BP Bypass

35EU08

Mit Umwälzpumpe UPS 25-40 und Bypass für sekundäre Rücklaufbeimischung (0-50%), z.B.

MK3W DN25-40-BP.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



aus:






z.B. Pumpengruppe Mischerkreis MK4 DN 25-40/60/60E von ELCO oder Gleichwertiges.





Seite 190







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU08B + Pumpengruppe MK4 DN25-60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35EU09

Verteilermodul für 2 oder 3 Heizkreise (3. Heizkreis nach unten).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN25, für einen witterungsgeführten, einstellbaren Heizkreis über

Vorlauftemperatureinstellung mit 3-Wege-Thermomischer (MK3F), steckerfertig verdrahtet,



- 3-Wege-Mischer,

- Thermostatkopf 10-50°C, mit Anlegefühler,

- Anlegethermostat als STB 20-60°C,



z.B. Pumpengruppe Mischerkreis MK3F DN 25-40/60/60E von ELCO oder Gleichwertiges.

35EU09A + Pumpengruppe MK3F DN25-40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU09B + Pumpengruppe MK3F DN25-60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 191




35EU09C + Pumpengruppe MK3F DN25-60E

35EU11



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verteiler für Pumpengruppen DN25, mit Hand-Entlüfter, Sicherheitsventil und Manometer.

Wandhalter in eigener Position (als Aufzahlung).

Angegeben ist: die Anzahl der Heizkreise (VT),

z.B. Verteiler VT.. DN20/25 von ELCO oder Gleichwertiges.

35EU11A + Verteiler VT2 DN25


35EU11B + Verteiler VT3 DN25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU11C + Verteiler VT2/3 DN25 TRIGON S

Ausführung für 2 oder 3 Heizkreise und für Heizkessel, z.B. TRIGON von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU11E + Az VT Wandhalter VR DN25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU11F + Az VT2/3 Wandhalter VR DN20/25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 192




35EU12


Verteilermodul für 2 Heizkreise, Verteiler aus Messing, mit Sicherheitsventil und Manometer.

Erweiterungsmodul um 1 zusätzlichen Heizkreis in eigener Position,

z.B. Verteilermodul VT2, DN25 von ELCO oder Gleichwertiges.

35EU12A + Verteilermodul VT2 DN25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU12B + Erweiterungsmodul VT-DN25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU12D + Az VT2 DN25 Wandhalter

Aufzahlung für einen Wandhalter.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU12E + Az VT2 DN25 Satz Gewinderinge

Aufzahlung für einen Satz Gewinderinge zur Montage einer Pumpengruppe DN25 auf den

Modulverteiler.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU12F + Az VT2 DN25 Satz Einlegeringe DN32-DN25

Aufzahlung für einen Satz Einlegeringe zur Montage einer Pumpengruppe DN32 auf einen

Modulverteiler DN25.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 193




35EU12G + Az VT2 DN25 Umbausatz für Modulverteiler

35EU13


Aufzahlung für einen Umbausatz zum nachträglichen Umbau zu einem Verteiler mit integrierter,

hydraulischer Weiche, bestehend aus: 2 Distanzringen zum widerstandsfreien Verbinden der Vorund

Rücklaufkammer, mit Schrauben und O-Ringen.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN32 für einen witterungsgeführten, einstellbaren Heizkreis über gleitende




- 2 Thermometer,

z.B. Pumpengruppe Heizkreis HK DN 32-60(60E) von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU13B + Pumpengruppe HK DN32-60 WP



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU13C + Pumpengruppe HK DN32-60E

35EU14


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN40, für einen witterungsgeführten, einstellbaren Heizkreis über gleitende



- Absperrung, Rückschlagventil und


z.B. Pumpengruppe Heizkreis HK DN 40-30(120E) von ELCO oder Gleichwertiges.





Seite 194







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU14B + Pumpengruppe HK DN40-120E

35EU15


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe DN32 für einen Brauchwasserkreis (BW), steckerfertig verdrahtet, bestehend aus:




- Pumpenanschlusskabel,

- Brauchwasserfühler QAZ36,

z.B. Pumpengruppe Brauchwasser BW DN 32-60 von ELCO oder Gleichwertiges.

35EU15A + Pumpengruppe BW DN32-60 WP

35EU16


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



aus:






z.B. Pumpengruppe Mischerkreis MK3 DN 32-60(60E) von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 195




35EU16B + Pumpengruppe MK3 DN32-60 WP




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU16D + Pumpengruppe MK3 DN32-60E WP

35EU17



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vorlauftemperatursteuerung mit 3-Wege-Motormischer (MK), steckerfertig verdrahtet, bestehend

aus:

- Heizungsumwälzpumpe als elektronisch geregelte Hocheffizienzpumpe (E),



- EPS-Isolierung,


z.B. Pumpengruppe Mischerkreis MK DN 40-120E von ELCO oder Gleichwertiges.

35EU17A + Pumpengruppe MK DN40-120E

35EU18


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verteiler für Pumpengruppen DN32, mit Hand-Entlüfter, Sicherheitsventil und Manometer.

Wandhalter und Standkonsole in eigener Position (als Aufzahlung).


z.B. Verteiler VT.. DN32 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 196







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU18E + Az VT Wandhalter VR DN32

35EU19


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verteilermodul für 2 (VT2) bzw. 3 (VT3) Heizkreise, Verteiler aus Messing, mit Sicherheitsventil und

Manometer. Erweiterungsmodul um 1 zusätzlichen Heizkreis in eigener Position,

z.B. Verteilermodul VT2/3, DN32 von ELCO oder Gleichwertiges.

35EU19A + Verteilermodul VT2 DN32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU19B + Verteilermodul VT3 DN32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU19C + Erweiterungsmodol VT-DN32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU19D + Az VT2 DN32 Wandhalter

35EU20

Aufzahlung für einen Wandhalter.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Überströmventil in Durchgangsform (DF), eingebaut in eine Pumpengruppe.

z.B. Überströmventil von ELCO oder Gleichwertiges.





Seite 197




35EU20A + Überströmventil DF DN25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU20B + Überströmventil DF DNID32

35EU21


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Überströmventil in Eckform (EF), eingebaut in eine Pumpengruppe.

Einstellbereich: 0,05-0,5 bar,

z.B. Überströmventil Eckausführung von ELCO oder Gleichwertiges.

35EU21A + Überströmventil EF 0,05-0,5bar DNID20


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU21B + Überströmventil EF 0,05-0,5bar DNID25

35EU22


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kabelset Heizkreis (HK), für Pumpengruppe zum Anschluss der Heizkreispumpe.

Angegeben ist: die Art des Steckers bzw. die Art der Steuerung/Regelung,

z.B. Kabelset Heizkreis (HK) von ELCO oder Gleichwertiges.

35EU22A + Kabelset Heizkreis HK für LMU


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU22B + Kabelse Heizkreis HK für LOGON B


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 198




35EU22C + Kabelset Heizkreis 1 HK1 Wieland-Stecker



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU22D + Kabelset Heizkreis 2 HK2 Wieland-Stecker


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU22E + Kabelset Heizkreis HK ohne Stecker

35EU23


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kabelset Mischerkreis (MK), für Pumpengruppe zum Anschluss der Mischerkreispumpe und des

Stellantriebs, mit Vorlauffühler.


z.B. Kabelset Mischerkreis (MK) von ELCO oder Gleichwertiges.

35EU23A + Kabelset Mischerkreis MK für LMU


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU23B + Kabelset Mischerkreis MK für LOGON B


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU23C + Kabelset Mischerkreis MK Wieland-Stecker


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 199




35EU23D + Kabelset Mischerkreis MK ohne Stecker

35EU24

Ohne Stecker und ohne Vorlauffühler.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kabelset Brauchwasserkreis (BK), für Pumpengruppe zum Anschluss der

Brauchwasserladepumpe, mit Speicherfühler.


z.B. Kabelset Brauchwasserkreis (BK) von ELCO oder Gleichwertiges.

35EU24A + Kabelset Brauchwasserkreis BK für LMU


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU24B + Kabelset Brauchwasserkreis BK für LOGON B


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU24C + Kabelset Brauchwasserkreis BK Wieland-Steck

Mit Wieland-Stecker für z.B. SYSTRON 2 / UNON 2 / VARION von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU24D + Kabelset Brauchwasserkreis BK ohne Stecker

35EU26

Ohne Stecker und ohne Speicherfühler.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussset für eine Pumpengruppe zum Anschluss einer Heizkreispumpe (HK), einer

Mischerkreispumpe (MK) und/oder einer Brauchwasserladepumpe (BK), je nach Pumpengruppe

bestehend aus: Anschlusskabel mit systemgerechtem Stecker für Pumpe(n), Mischermotor,

Vorlauffühler und Brauchwasserfühler,

Angegeben ist: die Kombination der anschließbaren Pumpentype,

z.B. Anschlussset von ELCO oder Gleichwertiges.





Seite 200




35EU26A + Anschlussset MK/BK STRATON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26B + Anschlussset MK/HK/BK STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26D + Anschlussset HK/BK SYSTRON 80-260


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26F + Anschlussset MK/HK/BK SYSTRON 80-260


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26G + Anschlussset 2xMK/BK VARION/SYSTRON 80-260


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26H + Anschlussset HK UNON 18-37

Mit Anschlussflanschen R1.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26I + Anschlussset HK UNON 40-60



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 201




35EU26J + Anschlussset HK/BK UNON 18-37




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26K + Anschlussset HK/BK UNON 40-60



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26L + Anschlussset MK/BK UNON 18-37



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26M + Anschlussset MK/BK UNON 40-60



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26N + Anschlussset MK/HK/BK UNON 18-37



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26O + Anschlussset MK/HK/BK UNON 40-60



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 202




35EU26P + Anschlussset 2xMK/BK SYSTRON 22-37




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26Q + Anschlussset 2xMK/BK SYSTRON 45-60



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26R + Anschlussset HK STELON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26S + Anschlussset HK/BK STELON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26T + Anschlussset MK/BK STELON/STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU26U + Anschlussset MK/HK/BK STELON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 203




35EU27 + Wandhalter für Pumpengruppe DN25

35EU28

Wandhalter für eine Pumpengruppe DN25, zur Wandmontage bei konventioneller

Anschlussverrohrung vom Kessel zur Pumpengruppe,

z.B. Wandhalter DN 25 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kesselsicherheitsgruppe fertig montiert, bestehend aus:

- Stahlkonsole gelb chromatiert, Anschluss 1,

- Manometer mit Absperrautomatik,


- automatischer Entlüfter mit Absperrautomatik,

- EPS-Isolierung.

Angegeben ist: die Nenngröße des Sicherheitsventils,

z.B. Kesselsicherheitsgruppe KSG von ELCO oder Gleichwertiges.

35EU28A + Kesselsicherheitsgruppe KSG 1/2 (bis 50kW)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU28B + Kesselsicherheitsgruppe KSG 3/4 (bis 100kW)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU28C + Kesselsicherheitsgruppe KSG 1 (bis 200kW)

35EU31


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussgruppe VR DN 25, mit Verbindungsrohren für Vor- und Rücklauf, mit Anschlussflanschen

sowie mit Isolierung. Bei unterschiedlichen Ausführungen für eine Anordnung der Pumpengruppe

hinten quer (quer) oder hinten längs (längs) ist dies im Stichwort angegeben,

z.B. Anschlussgruppe VR DN 25 von ELCO oder Gleichwertiges.

35EU31A + Anschlussgruppe VR DN25 STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 204




35EU31C + Anschlussgruppe VR DN25 UNON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU31D + Anschlussgruppe VR DN25 quer STELON 17-29


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU31E + Anschlussgruppe VR DN25 längs STELON 36-63


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU31F + Anschlussgruppe VR DN25 TRIGON L 65-120


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU31G + Anschlussgruppe VR DN25 quer STELON 44-63


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU31H + Anschlussgruppe VR DN25 längs STELON 44-63

35EU32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussgruppe VR-SV DN 25, mit Verbindungsrohren für Vor- und Rücklauf, mit

Anschlussflanschen, Sicherheitsventil (SV) für Pumpengruppen ohne Verteiler und mit Isolierung.

Bei unterschiedlichen Ausführungen für eine Anordnung der Pumpengruppe hinten quer (quer) oder

hinten längs (längs) ist dies im Stichwort angegeben,

z.B. Anschlussgruppe VR-SV DN 25 von ELCO oder Gleichwertiges.





Seite 205




35EU32A + Anschlussgr. VR-SV DN25 STRATON 18/22



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU32C + Anschlussgr. VR-SV DN25 UNON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU32D + Anschlussgr. VR-SV DN25 quer STELON 17-29


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU32E + Anschlussgr. VR-SV DN25 längs STELON 36-63


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU32G + Anschlussgr. VR-SV DN25 quer STELON 44-63


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU32H + Anschlussgr. VR-SV DN25 längs STELON 44-63

35EU33


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussgruppe VR DN 25, für einen Anschluss ohne Pumpengruppe, bestehend aus:

Anschlussflanschen (2 Stück) mit Außengewinde (Ag) oder Innengewinde (Ig).

Angegeben ist: die Nenngröße des Anschlussgewindes,

z.B. Anschlussgruppe VR DN 25 von ELCO oder Gleichwertiges.





Seite 206




35EU33A + Anschlussgr. VR DN25 Ag 1 UNON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU33B + Anschlussgr. VR DN25 Ag 1 1/4 UNON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU33C + Anschlussgr. VR DN25 Ig 1 UNON 2RB

35EU34


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussgruppe flexibel DN 25, bestehend aus:

- Vor- und Rücklaufstutzen 1,

- 2 x Ringwellschlauch 1,5 m,

- 2 x Anschlussnippel 1 1/4 A/1 I,

- Wandhalter DN 25,

z.B. Anschlussgruppe flexibel DN 25 von ELCO oder Gleichwertiges.

35EU34A + Anschlussgruppe flexibel DN25 UNON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU34B + Anschlussgruppe flexibel DN25 VARION


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU34C + Anschlussgruppe flexibel DN25 STELON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 207




35EU35 + Anschlussgruppe DN25 für Kst.Rohre 25x3,5

Anschlussgruppe DN25 für Kunststoffrohre 25x3,5,

z.B. Anschlussgruppe DN25x3,5 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU39 + Pumpengruppel K DN40 WP


Wassertemperatur (K), bestehend aus:

- Heizungsumwälzpumpe, elektronisch geregelt (z.B. MAGNA UPE 40-120F oder Gleichwertiges),

- Rückschlagventil und


z.B. Pumpengruppe K DN 40 WP von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU40 + Pumpengruppe M DN40 WP


Vorlauftemperatursteuerung mit 3-Wege-Motormischer (M), bestehend aus:

- Heizungsumwälzpumpe, elektronisch geregelt (z.B. MAGNA UPE40-120F oder Gleichwertiges),

- Rückschlagventil,



z.B. Pumpengruppe M DN 40 WP von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU41 + Pumpengruppel K DN40


Kesselwassertemperatur (K), bestehend aus:

- Heizungsumwälzpumpe, elektronisch geregelt (z.B. UPE40-120F oder Gleichwertiges),

- Rückschlagventil und


z.B. Pumpengruppe K DN 40 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU42 + Pumpengruppe M DN40






Seite 208




35EU43


Vorlauftemperatursteuerung mit 3-Wege-Motormischer (M), bestehend aus:

- Heizungsumwälzpumpe, elektronisch geregelt (z.B. UPE40-120F oder Gleichwertiges),

- Rückschlagventil,



z.B. Pumpengruppe M DN 40 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verteiler für Pumpengruppen DN32, mit Hand-Entlüfter, Sicherheitsventil und Manometer. Wand-,

Standkonsole (Satz = 2 Stück) und Reduzierflansch in eigener Position (als Aufzahlung).


z.B. Verteiler VT.. DN40 von ELCO oder Gleichwertiges.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU43E + Az VT Satz Wandkonsole


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU43F + Az VT Satz Standkonsole H=800-1100mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU43G + Az VT Reduzierflansch DN40/32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 209




35EU45


Wasseraufbereitungspatrone (Einwegpatrone) für Heizungsanlagen zum Entfernen von Kalk und

aggressiven Wasserinhaltsstoffen, ohne Inhibitoren und geeignet für Wasserhärten




Seite 210




35EU46C + Pumpengruppe 3694 VR V-01/60E UNON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU46D + Pumpengruppe 3666 VR V-01/60U TRIGON S 22

35EU47


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe Version 01, für einen witterungsgeführten, einstellbaren Heizkreis über gleitende

Kesselwassertemperatur, bestehend aus:

Heizkreis HK DN 25:

- Heizungsumwälzpumpe dreistufig oder elektronisch (E),



Kabelset Version 01-W.

Wandhalterung für Pumpengruppe (WH).

z.B. Pumpengruppe Version 01 - 40/60/60E von ELCO oder Gleichwertiges.

35EU47A + Pumpengruppe 3660 WH V-01/40 THISION S


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU47B + Pumpengruppe 3661 WH V-01/60 THISION S


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU47C + Pumpengruppe 3662 WH V-01/60E THISION S

35EU48


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe Version 02, für einen witterungsgeführten, einstellbaren Heizkreis über

Vorlauftemperatursteuerung mit 3-Wege-Motormischer (MK 3W), bestehend aus:

Mischerkreis MK 3W DN25:







Seite 211






- 3-Wegemischer mit Stellantrieb und

- Vorlauffühler.







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35EU49


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe Version 03, für zwei witterungsgeführte, einstellbare Heizkreise über eine

Vorlauftemperatursteuerung mit 3-Wege-Motormischer (HK1) und gleitende

Kesselwassertemperatur (HK2), bestehend aus:












Verteilerbalken DN 25-2HK:

- Verteilerbalken für 2 Heizkreise,

- Hand-Entlüfter,

- Sicherheitsventil mit Manometer.

Anschlussgruppe VR DN25S (VR):

- Verbindungsrohre für Vor- und Rücklauf, mit Anschlussflanschen und Isolierung.





Seite 212





z.B. Pumpengruppe Version 03/40 von ELCO oder Gleichwertiges.

35EU49A + Pumpengruppe 3668 VR V-03/40 TRIGON S 22

35EU50



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




















z.B. Pumpengruppe Version 03/60(E) von ELCO oder Gleichwertiges.

35EU50A + Pumpengruppe 3680 WH V-03/60 TRIGON S 22


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU50B + Pumpengruppe 3681 WH V-03/60E TRIGON S 22

35EU51


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










Seite 213














z.B. Pumpengruppe Version 03/60(60E) von ELCO oder Gleichwertiges.

35EU51A + Pumpengruppe 31018 V-03/60 TRIGON S 22



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU51B + Pumpengruppe 31020 V-03/60E TRIGON S 22

35EU52


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Kesselwassertemperatur (HK1) und zeitgeführte Brauchwasserladung (BW), bestehend aus:






- Brauchwasserpumpe dreistufig,



Kabelset Version 07-W mit Brauchwasserfühler-Set.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 214




35EU52B + Pumpengruppe 31017 V-07/60E TRIGON S 22

35EU53



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




- Heizungsumwälzpumpe dreistufig oder elektronisch geregelt (E),




Speicherladeset DN 25:




Anschlussgruppe VR-SV DN25S (VR):

- Verbindungsrohre für Vor- und Rücklauf, mit Anschlussflanschen und Isolierung,



35EU53A + Pumpengruppe 3695 VR V-07/40 UNON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU53B + Pumpengruppe 3696 VR V-07/60 UNON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35EU54


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .










Seite 215









Kabelset Version 07-W mit Brauchwasserfühler-Set.





z.B. Pumpengruppe Version 07/60 von ELCO oder Gleichwertiges.


35EU55



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .











Kabelset Version 07-W mit Brauchwasserfühler.









35EU55A + Pumpengruppe 3674 VR V-07/60 TRIGON S 33/44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 216




35EU55B + Pumpengr. 3675 VR V-07/60E TRIGON S 33/44

35EU56



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .











Kabelset Version 07-W mit Brauchwasserfühler.







35EU56A + Pumpengr. 3676 WH V-07/60 TRIGON S 33/44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU56B + Pumpengr. 3677 WH V-07/60E TRIGON S 33/44

35EU57


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vorlauftemperatursteuerung mit 4-Wege-Motormischer (HK1) und zeitgeführte Brauchwasserladung

(BW), bestehend aus:












Seite 217




Speicherladeset BK DN 25:











. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35EU58


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .























Seite 218




35EU58A + Pumpengruppe 3937 VR V-08/40 STRATON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU58B + Pumpengruppe 3950 VR V-08/60 STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU58C + Pumpengruppe 3966 VR V-08/60E STRATON

35EU59


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .






















. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 219







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


35EU60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


















Anschlussverrohrung zum Unterstellspeicher NV (NV).


35EU60A + Pumpengruppe 3730070 VR NV V-08/40 STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU60B + Pumpengruppe 3730071 VR NV V-08/60 STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 220




35EU60C + Pumpengruppe 3730072 VR NV V-08/60E STRATON

35EU62



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe Version 09, für zwei witterungsgeführte, einstellbare Heizkreise über

Vorlauftemperatursteuerung mit 4-Wege-Motormischer (HK1) und über gleitende

Kesselwassertemperatur (HK2) sowie für zeitgeführte Brauchwasserladung (BW), bestehend aus:

























. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 221





35EU63



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


























35EU63A + Pumpengruppe 3669 VR V-09/40 TRIGON S 22

Ohne Anschlussgruppe, mit Umwälzpumpe 25-40, z.B. Version 09/40 für TRIGON 22 von ELCO

oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU63B + Pumpengruppe 3682 VR V-09/60 TRIGON S 33/44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 222




35EU63C + Pumpengr. 3683 VR V-09/60E TRIGON S 33/44

35EU64



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .
























z.B. Pumpengruppe Version 09 - 60U/60E von ELCO oder Gleichwertiges.

35EU64A + Pumpengruppe 3684 WH V-09/60 TRIGON S 33/44


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU64B + Pumpengr. 3685 WH V-09/60E TRIGON S 33/44

35EU65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vorlauftemperatursteuerung mit 4-Wege-Motormischer (HK1 und HK2) und für zeitgeführte

Brauchwasserladung (BW), bestehend aus:





Seite 223




2 x Mischerkreis MK 4W DN25:


















35EU65A + Pumpengruppe 3704 VR V-10/40 SYSTRON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU65B + Pumpengruppe 3705 VR V-10/60 SYSTRON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU65C + Pumpengruppe 3706 VR V-10/60E SYSTRON

35EU66


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Vorlauftemperatursteuerung mit 3-Wege-Motormischer (HK1 und HK2) und für zeitgeführte

Brauchwasserladung (BW), bestehend aus:

2 x Mischerkreis MK 3W DN25:











Seite 224















35EU66A + Pumpengruppe 3967 VR V-10/40 STRATON



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU66B + Pumpengruppe 3975 VR V-10/60 STRATON


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU66C + Pumpengruppe 3976 VR V-10/60E STRATON

35EU67


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Umwälzpumpe MAGNA mit Permanentmagnetmotor in Inlinebauweise, mit integriertem

Frequenzumrichter zur Leistungsanpassung durch stufenlose Drehzahländerung, mit

- Gehäuse aus Grauguss,

- Laufrad aus nicht rostendem Stahl,

- automatische Sollwertanpassung an das System durch Auto Adapt-Funktion,

- Energieeffizienzklasse A,

- Wahl der Regelungsart Proportional- bzw. Konstantdruckregelung und Auto Adapt am

Klemmkasten oder mit R100,

- Konstantkennlinienbetrieb mit Controller R100 aktivierbar,

- automatischer Nachtabsenkung,

- geeignet für IR-Kommunikation (R100)

- Temperaturführung des Sollwertes mit Controller R100 aktivierbar,

- geeignet zur Nachrüstung von zusätzlichen Funktionen über Module.

Mit Steuerungsmodul und Verdrahtung.

Anschlüsse: Verschraubungen (Vs).

Angegeben ist: der Förderhöhenbereich (m/), der maximale Förderstrom in m3/h und die

Anschlussnennweite (DN).





Seite 225




35EU67A + MAGNA Umwälzpumpe GG Vs 6,6m/8,5 DN25

Förderstrom erforderlich: ___m3/h,

Förderhöhe erforderlich: ___m,

z.B. Umwälzpumpe MAGNA 25-60 Serie 2000 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU67B + MAGNA Umwälzpumpe GG Vs 10,8m/10,8 DN25





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU67D + MAGNA Umwälzpumpe GG Vs 10,8m/11,8 DN32

35EU68





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Umwälzpumpe UPS mit Nassläufermotor in Inlinebauweise, mit Leistungsanpassung durch 3

elektrisch umschaltbare Drehzahlstufen, mit eingebautem Thermoschalter für externen Motorschutz

mit integrierter Kontrolle von Drehrichtung und Spannungsversorgung sowie mit


- Laufrad aus nicht rostendem Stahl.

Anschlüsse: Kombiflansche (F),

Angegeben sind: die maximale Förderhöhe (m/) und der maximale Förderstrom in m3/h.

35EU68A + UPS Umwälzpumpe 40-30 F PN6/10 2,2m/13



z.B. Umwälzpumpe UPS 40-30 F von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 226




35EU68B + UPS Umwälzpumpe 40-120 F PN6/10 9,0m/19

35EU69






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .








35EU69A + MAGNA Umwälzpumpe 40-120 F PN6/10 12,6m/18

35EU70



z.B. Umwälzpumpe MAGNA 40-120 F von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Drehzahlstufen, mit


- Laufrad aus glasfaserverstärktem Polyethersulfon (PES).

Medientemperatur: +2 bis +110 Grad C.

Anschlüsse: Verschraubungen.


35EU70A + UPS Umwälzpumpe 25-25 Vs 1,8m/4,4



z.B. Umwälzpumpe UPS 25-30 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 227




35EU70B + UPS Umwälzpumpe 25-40 Vs 3,3m/2,9






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU70C + UPS Umwälzpumpe 25-60 Vs 6,0m/3,8





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU70D + UPS Umwälzpumpe 25-80 Vs 7,0m/7,5





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU70E + UPS Umwälzpumpe 32-40 Vs 3,3m/2,9





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU70F + UPS Umwälzpumpe 32-60 Vs 4,6m/9,1





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 228




35EU70G + UPS Umwälzpumpe 32-80 Vs 6,1m/10,4

35EU71






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Umwälzpumpe ALPHA2 mit Permanentmagnetmotor in Inlinebauweise (Energiesparpumpe), mit

integriertem Frequenzumrichter zur Leistungsanpassung durch stufenlose Drehzahländerung, mit


- Laufrad aus Komposit (PP),

- automatische Sollwertanpassung an das System durch Auto Adapt-Funktion,

- Energieeffizienzklasse A,

- automatischer Nachtabsenkung,

- geregelter oder fester Drehzahl (Einstellung über Drehpotenziometer),

- Einstellung der Regelungsart und Regelkurve über Drehpotenziometer,

- Anzeige der aktuellen Leistungsaufnahme auf Display,

- Anschluss über ALPHA-Stecker.

Anschlüsse: Verschraubungen (Vs).


35EU71A + ALPHA2 Energiesparpumpe 25-40 Vs 4,1m/2,3



z.B. Umwälzpumpe ALPHA2 25-40 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU71B + ALPHA2 Energiesparpumpe 25-60 Vs 6,0m/3,0





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 229




35EU71C + ALPHA2 Energiesparpumpe 32-40 Vs 4,0m/2,3






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU71D + ALPHA2 Energiesparpumpe 32-60 Vs 6,0m/3,0

35EU72





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hocheffizienzpumpe (TPM) für THISION Set, mit Dichtungen und Kabelset Netzeinspeisung.

Einbaulänge: 130 mm.

Anschluss: Rp 1.

Spannung: 230 V AC.

Leistung: 6-60 W.

35EU72A + Hocheffizienzpumpe UPM 15-40/130 f.THISION

35EU73



z.B. Hocheffizienzpumpe UPM 15-40/130 THISION Set von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hydraulische Weiche (WST) aus Stahlblech, mit Anschlussmuffen für Vor- und Rückläufe,

Enschlammung, Entlüftung und Fühler. Fertigisolierung aus PU-Hartschaum 25mm/35mm als

Zubehör in eigener Position.


z.B. hydraulische Weiche WST von ELCO oder Gleichwertiges.

35EU73A + Hydraulische Weiche WST 60-21 Ig 1

Anschlüsse: R 1.

Fördermenge: bis 1,5 m3/h.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 230




35EU73B + Hydraulische Weiche WST 60-34 Ig 5/4

Anschlüsse: R 5/4.




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73C + Hydraulische Weiche WST 80-34 Ig 6/4

Anschlüsse: R 6/4.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73D + Hydraulische Weiche WST 80-54 Ig 2

Anschlüsse: R 2.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73E + Zubehör Fertigisolierung für WST 60-21


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73F + Zubehör Fertigisolierung für WST 60-34


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73G + Zubehör Fertigisolierung für WST 80-34


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 231




35EU73H + Zubehör Fertigisolierung für WST 80-54



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73I + Zubehör Wandbefestigung für WST 60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU73J + Zubehör Wandbefestigung für WST 80

35EU74


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hydraulische Weiche (WST) aus Stahlblech, mit Anschlussstutzen für Vor- und Rückläufe,

Enschlammung, Entlüftung und Fühler. Fertigisolierung aus PU-Hartschaum 40mm mit

Alu-Blechmantel als Zubehör in eigener Position.

Anschlüsse: Flansche (Fl).

z.B. hydraulische Weiche WST von ELCO oder Gleichwertiges.

35EU74A + Hydraulische Weiche WST 120 Fl DNID65

Anschlüsse: DN65.

Fördermenge: bis 12 m3/h.

Kammergröße 120/120 mm.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU74B + Hydraulische Weiche WST 160 Fl DNID80

Anschlüsse: DN80.

Fördermenge: bis 16 m3/h.

Kammergröße 160/160 mm.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 232




35EU74C + Zubehör Fertigisolierung für WST 120



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU74D + Zubehör Fertigisolierung für WST 160

35EU75


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hydraulische Weiche aus Stahlblech, mit 4 Anschlussmuffen mit Innengewinde (Ig) seitlich und

stirnseitig. Fertigisolierung als Zubehör in eigener Position.

Angegeben sind: die maximal anschließbare Kesselleistung bei 20K in (kW) und die

Anschlussnenngröße,

z.B. hydraulische Weiche von ELCO oder Gleichwertiges.

35EU75A + Hydraulische Weiche 80kW Ig 1 1/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU75B + Hydraulische Weiche 100kW Ig 1 1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU75C + Zubehör Fertigisolierung 80kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU75D + Zubehör Fertigisolierung 100kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 233




35EU76


Motorzweiwegehahn aus Messing (Ms), für Heizungs- und Solaranlagen, mit Stellantrieb für

230V/50Hz, 1-Draht Steuerung mit Federrücklauf, Ventil stromlos geschlossen.

Angegeben ist: die Nenngröße (R),

z.B. Motorzweiwegehahn 2-WMH von ELCO oder Gleichwertiges.

35EU76A + Motorzweiwegehahn 2-WMH Ms 230V R3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU76B + Motorzweiwegehahn 2-WMH Ms 230V R1

35EU77


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Motordreiwegehahn aus Messing (Ms), für Heizungs- und Solaranlagen, mit Stellantrieb für

230V/50Hz, 2-Punkt Ansteuerung, Laufzeit 30 sek/90°, Drehmoment 6 Nm, mit 3 m Kabel und

RVS-Stecker für LOGON B Regler.


z.B. Motordreiwegehahn 3-WMH von ELCO oder Gleichwertiges.

35EU77A + Motordreiwegehahn 3-WMH Ms 230V kvs10 DN25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU77B + Motordreiwegehahn 3-WMH Ms 230V kvs16 DN32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU77C + Motordreiwegehahn 3-WMH Ms 230V kvs25 DN40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 234




35EU77D + Motordreiwegehahn 3-WMH Ms 230V kvs40 DN50

35EU78



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Stellantrieb für Heizungsanlagen, Motor 230 V/50 Hz, mit 2-Draht-Steuerung.

35EU78A + Stellantrieb 230V SSY319 160s

Für 3-Weg-Mischventile, Laufzeit 160 s, z.B. SSY 319 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU78B + Stellantrieb 230V SQS35.03 30s

35EU79

Für Umstellventile, Laufzeit 30 s, z.B. SQS 35.03 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

3-Weg-Ventil für Heizungsanlagen, Gehäuse aus Grauguss (GG), mit Anschlussverschraubungen,

Angegeben ist: die Nenngröße in Zoll,

z.B. 3-Weg-Ventil VXG 48.. von ELCO oder Gleichwertiges.

35EU79A + 3-Weg-Ventil VXG48 GG kvs10 Ig 1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU79B + 3-Weg-Ventil VXG48 GG kvs10 Ig 1 1/4

35EU80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Plattenwärmetauscher für Systemtrennung, mit Wärmedämmschalen aus PU-Hartschaum, 30mm

dick.

Anschlüsse: Innengewinde R1.

Angegeben ist: die maximal anschließbare Heizleistung (bei 20K),

z.B. Plattenwärmetauscher von ELCO oder Gleichwertiges.





Seite 235




35EU80A + Plattenwärmetauscher 30mmWD bis 50kW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU80B + Plattenwärmetauscher 30mmWD bis 90kW

35EU81


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Membran-Druckausdehnungsgefäß mit Umstülpmembrane für geschlossene Heizungsanlagen nach

Norm. Vordruck 1,5 bar. Zubehör für Befestigung und Anschluss in eigenen Positionen (als

Aufzahlung).

Angegeben ist: der Inhalt in Liter (l),

z.B. Ausdehnungsgefäß ADG-H von ELCO oder Gleichwertiges.

35EU81A + Membr.Ausdehnungsgefäß ADG 8l


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU81B + Membr.Ausdehnungsgefäß ADG 18l


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU81C + Membr.Ausdehnungsgefäß ADG 25l


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU81D + Membr.Ausdehnungsgefäß ADG 35l

Inhalt 35 Liter, mit Füßen.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 236




35EU81E + Membr.Ausdehnungsgefäß ADG 50l

Inhalt 50 Liter, mit Füßen.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU81F + Az ADG Wandhalterung H 8-25l

Wandhalterung H für Gefäße von 18 bis 25 Liter Inhalt.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU81G + Az ADG Halterung 35-50l

Halterung für Gefäße von 35 bis 50 Liter Inhalt (35-50l).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU81I + Az ADG Anschlusskupplung R3/4

35EU82

Aufzahlung (Az) für eine Anschlusskupplung R3/4, mit gegen unbeabsichtigtes Schließen

gesichertem Absperrventil mit Entleerhahn.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Blasen-Ausdehnungsgefäß mit Druckbehälter in Diskusform (SD), Oberfläche einbrennlackiert und

mit Blasenmembrane aus gasdichtem Butyl-Kautschuk, angeschweißter Lasche für

Wandbefestigung und mit Gasfüllventil zur Kontrolle des Druckgasvordruckes.

Max. Betriebsüberdruck: 3 bar (3bar).

Angegeben ist: der Nenninhalt in Liter,

z.B. Ausdehnungsgefäß SD von ELCO/Pneumatex von ELCO oder Gleichwertiges.

35EU82A + Ausdehnungsgefäß 3bar SD18


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 237




35EU82B + Ausdehnungsgefäß 3bar SD25



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU82C + Ausdehnungsgefäß 3bar SD35


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU82D + Ausdehnungsgefäß 3bar SD50


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU82E + Ausdehnungsgefäß 3bar SD80

35EU83


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Blasen-Ausdehnungsgefäß mit Druckbehälter in Diskusform (SD), Oberfläche einbrennlackiert und

mit Blasenmembrane aus gasdichtem Butyl-Kautschuk, angeschweißter Lasche für

Wandbefestigung und mit Gasfüllventil zur Kontrolle des Druckgasvordruckes.

Max. Betriebsüberdruck: 10 bar (10bar).


z.B. Ausdehnungsgefäß SD von ELCO/Pneumatex von ELCO oder Gleichwertiges.

35EU83A + Ausdehnungsgefäß 10bar SD18


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU83B + Ausdehnungsgefäß 10bar SD25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 238




35EU83C + Ausdehnungsgefäß 10bar SD35



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU83D + Ausdehnungsgefäß 10bar SD50


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU83E + Ausdehnungsgefäß 10bar SD80

35EU84


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Blasen-Ausdehnungsgefäß mit Druckbehälter in zylindrischer, stehender Bauweise (SU),

Oberfläche einbrennlackiert und mit Blasenmembrane aus gasdichtem Butyl-Kautschuk und mit

Gasfüllventil zur Kontrolle des Druckgasvordruckes.

Max. Betriebsüberdruck: 3 bar.


z.B. Ausdehnungsgefäß SU von ELCO/Pneumatex oder Gleichwertiges.

35EU84A + Ausdehnungsgefäß SU 140


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU84B + Ausdehnungsgefäß SU 200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU84C + Ausdehnungsgefäß SU 300


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 239




35EU84D + Ausdehnungsgefäß SU 400



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU84E + Ausdehnungsgefäß SU 500


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU84F + Ausdehnungsgefäß SU 600


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU84G + Ausdehnungsgefäß SU 800

35EU85


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schlammabscheider als zylindrischer Behälter aus Messing, mit Entschlammungsanschluss

(Kugelhahn).

Angegeben sind: die Nenngröße des Anschlussgewindes und der maximale Durchsatz in (m3/h),

z.B. Schlammabscheider von ELCO oder Gleichwertiges.

35EU85A + Schlammabscheider 1 für 2,0m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU85B + Schlammabscheider 1 1/4 für 3,7m3/h


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 240




35EU86

Schlammabscheider zur Entfernung von Schmutzteilen aus dem Heizungsweasser.


Angegeben ist: der Durchsatz in (m3/h) und die Anschlussgröße,

z.B. Schlammabscheider DSD Junior von ELCO oder Gleichwertiges.

35EU86A + Schlammabscheider DSD bis 1,25m3/h Ig 3/4



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU86B + Schlammabscheider DSD bis 2,0m3/h Ig 1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU86C + Schlammabscheider DSD bis 3,7m3/h Ig 1 1/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU86D + Schlammabscheider DSD bis 5,0m3/h Ig 1 1/2

35EU87


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schlammabscheider vertikal, zur Entfernung von Schmutzteilen aus dem Heizungsweasser.


Angegeben ist: der maximale Durchsatz in (m3/h) und die Anschlussgröße,

z.B. Schlammabscheider vertikal von ELCO oder Gleichwertiges.

35EU87A + Schlammabscheider vertikal 1,25m3/h Ig3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 241




35EU87B + Schlammabscheider vertikal 2,0m3/h Ig1

35EU88



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schlammabscheider zur Entfernung von Schmutzteilen aus dem Heizungsweasser.


Angegeben ist: der Durchsatz in (m3/h) und die Anschlussnennweite (DN),

z.B. Schlammabscheider DSS Standard von ELCO oder Gleichwertiges.

35EU88C + Schlammabscheider DSS bis 8,0m3/h Fl DN50


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU88D + Schlammabscheider DSS bis 15,0m3/h Fl DN65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU88E + Schlammabscheider DSS bis 20,0m3/h Fl DN80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU88F + Schlammabscheider DSS bis 30,0m3/h Fl DN100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU88G + Schlammabscheider DSS bis 50,0m3/h Fl DN125

35EU89


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schlammabscheider zur Entfernung von Schmutzteilen aus dem Heizungswasser, mit

zusätzlichem Magnetstab für die Magnetitentnahme.






Seite 242




Angegeben ist: der Durchsatz in (m3/h) und die Anschlussgröße,

z.B. Schlammabscheider ZUM von ELCO oder Gleichwertiges.

35EU89D + Schlammabscheider ZUM bis 5m3/h Ig 1 1/2

35EU90



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schlammabscheider zur Entfernung von Schmutzteilen aus dem Heizungswasser, mit

zusätzlichem Magnetstab für die Magnetitentnahme.


Angegeben sind: der Durchsatz in (m3/h) und die Anschlussnennweite (DNID),

z.B. Schlammabscheider ZEKM..F Standard von ELCO oder Gleichwertiges.

35EU90C + Schlammabscheider ZEKM bis 8m3/h Fl DNID50


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU90D + Schlammabscheider ZEKM bis 15m3/h Fl DNID65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU90E + Schlammabscheider ZEKM bis 20m3/h Fl DNID80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU91 + Schnellentlüfter Rp1/2

Schnellentlüfter mit Sicherheitspaket für sichere, trockene Abführung von ausgeschiedenen Gasen,

Bauart Universal/Messing.

Anschluss: Innengewinde Rp1/2,

z.B. Schnellentlüfter von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 243




35EU92


Luftabscheider für Mikroblasen, mit tangentialer Dynamik beim Separieren und mit aufgesetztem

Schnellentlüfter, Bauart Universal/Messing, für waagrechten Einbau.

Anschlüsse: Innengewinde (Rp).

z.B. Luftabscheider ZUV von ELCO oder Gleichwertiges.

35EU92A + Luftabscheider ZUV Rp3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU92B + Luftabscheider ZUV Rp1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU92C + Luftabscheider ZUV Rp1 1/4

35EU93


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Luft-/Schlammabscheider für Mikroblasen und Schlammpartikel, mit tangentialer Dynamik beim

Separieren und mit exzentrisch tangentiell angeordnetem Entschlammungshahn, Bauart

Universal/Messing, für waagrechten Einbau.

Anschlüsse: Innengewinde (Rp).

z.B. Luft-/Schlammabscheider ZUK von ELCO oder Gleichwertiges.

35EU93A + Luft-/Schlammabscheider ZUK Rp1

35EU94


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Luft- oder Schlammabscheider für Mikroblasen und Schlammpartikel, durch Einbauart bestimmt,

mit tangentialer Dynamik beim Separieren und mit exzentrisch tangentiell angeordnetem

Entschlammungshahn, mit aufgesetztem Schnellentlüfter, Bauart Stahl, für waagrechten Einbau.

Anschlüsse: Flansche PN16.

Angegeben sind: der Durchsatz (bis..m3/h) und die Anschluss-Nennweite (DNID),

z.B. Luft-/Schlammabscheider ZIO..F von ELCO oder Gleichwertiges.





Seite 244




35EU94A + Luft-/Schlammabscheider ZIO b8m3/h DNID50



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU94B + Luft-/Schlammabscheider ZIO b15m3/h DNID65


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU94C + Luft-/Schlammabscheider ZIO b20m3/h DNID80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU94D + Luft-/Schlammabscheider ZIO b30m3/h DNID100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EU94E + Luft-/Schlammabscheider ZIO b50m3/h DNID125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV + Steuer-Regel.komp. f.Kessel/Brenner (ELCO)

Steuer- und Regelungskomponenten für Kessel und Gebläsebrenner


Im Stichwort angegeben ist ein Hinweis auf die Typenbezeichnung des Reglers (z.B. WZ1) sowie

die verfügbaren Regelungsfunktionen (z.B. "KR" für gleitende Kesselwassertemperatur, "MK" für

Vorlauftemperatursteuerung mit Motormischer und "BW" für Brauchwasserladung mit

Zirkulationspumpe).











Seite 245




35EV01




Digitale, witterungsgeführte Heizungsreglung für einen Mischerkreis (1MK) und für

Brauchwasserbereitung (BW), mit Wandaufbaugehäuse, Anlegefühler und Speicherfühler sowie mit

folgenden Funktionen:

- Brauchwasser-Solarregelung mit Kollektorschutzfunktion und Rückkühlmöglichkeit,

- Relais- und Fühlertest für Inbetriebnahme,

- zuschaltbare zeitgesteuerte Zirkulationspumpe,

- Display mit Klartextanzeige für Status und Funktionen,

- automatische Sommer-/Winterumschaltung,

- voreingestellte Standardzeitprogramme,

- individuelles Schaltprogramm mit bis zu 84 freien Schaltzeiten,

- Ferienprogramm,

- Estrich-Trocknungsfunktion,

- geeignet für Raumaufschaltung,

- automatische Heizkurvenadaption zuschaltbar,

- Aufheizoptimierung mit Schnellaufheizung zuschaltbar,

- bedarfsabhängige Heizungsabschaltung,

- einstellbare kleinste und größte Vorlauftemperatur,

- Pumpennachlauf,

- integrierter Betriebsstundenzähler,

- thermische Desinfektion des Trinkwassers zuschaltbar,

- Anlagenfrostschutz,

- 2 Draht Bus-Schnittstelle für Regelungszubehör,

- LPB-Bus fähig.

35EV01A + Heizungsregler WZ1 1MK+BW für LOGON B

z.B. Wandaufbauregler LOGON B WZ1 für LOGON B (STRATON, Wärmepumpe) von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV01B + Heizungsregler WZ1 1MK+BW für LMU

35EV02

Mit OCI420, z.B. Wandaufbauregler LOGON B WZ1 für LMU (THISION, TRIGON S) von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Digitale, witterungsgeführte Heizungsreglung für einen oder zwei Mischerkreise (2MK), einen

gleitenden Heizkreis (KR) und für Brauchwasserbereitung (BW), mit Wandaufbaugehäuse, zwei

Anlegefühler und Speicherfühler sowie mit folgenden Funktionen:


- solare Heizungsunterstützung,







Seite 246











- Pufferspeichermanagement,

- Erzeugersperre,

- Feststoffkesseleinbindung,





- Rücklaufanhebung oder Rücklaufregelung über Multifunktionsausgang konfigurierbar,







- LPB-Bus fähig,

- Kaskadenfunktion.

35EV02A + Heizungsregler G2Z2 2MK+KR+BW für LOGON B

z.B. Wandaufbauregler LOGON B 2Z2 für LOGON B (STRATON, Wärmepumpen RVS 61) von

ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV02B + Heizungsregler G2Z2 2MK+KR+BW für LMU

Mit OCI420, z.B. Wandaufbauregler LOGON B G2Z2 für LMU (THISION S, TRIGON L, TRIGON S)

von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV02C + Heizungsregler G2Z2 2MK+KR+BW f.Fremdkessel

Mit Außenfühler, z.B. Wandaufbauregler LOGON B G2Z2 für Fremdkessel (RENDAMAX, TORRON,

herstellerfremde Erzeugnisse) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 247




35EV02E + Heizungsregler G2Z2 2MK+KR+BW für TRIGON L


Für den Kesseleinbau mit Kabelsatz für Standard 4, mit Busverbindung über Clip-In OCI420 und mit

2 Vorlauffühler QAD36, z.B. Wandaufbauregler LOGON B G2Z2 für TRIGON L von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV08 + Digitaler Fernwähler DFW als Raumgerät

Digitaler Fernwähler mit Wandaufbausockel, als Fernbediengerät für einen Heizkreis zur

Fernverstellung der wichtigsten Einstellungen vom Wohnraum aus, mit Display, Raumfühler und

ESP-Logik zur Abstimmung der Heizkurve auf das Gebäude und zur Optimierung der

Aufheizphasen sowie mit An- und Abwesenheitstaster,

z.B. digitaler Fernwähler DFW von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV09 + Stecker-Set zu LOGON B

Stecker-Set für Heizungsregler LOGON B.

z.B. Stecker-Set von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV12 + Handanzeigegerät für Feuerungsautomat SH/SG

35EV13

Handanzeigegerät zur Auslesung aller Daten der elektronischen Feuerungsautomaten SH.. und

SG.. MDE-ELOSCOPE Software, kabellos, mittels Infrarot-Schnittstelle direkt über

Entriegelungstaste des Automaten, mit

- Information in Textform oder mittels verständlicher Symbole,

- Anzeige von Betriebsdaten und Störungsursachen,

- Darstellung des Programmablaufs bei Brennerstart,

z.B. Handanzeigegerät ELOSCOPE von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kommunikationsset zwischen Feuerungsmanager SH/SG und einem PDA oder PC, zur Anzeige

und Registrierung detaillierter Betriebsdaten des Brenners, bestehend aus:

- MDE-ELOSCOPE Software,

- IR-Sensor mit Anschlusskabel,

- RS 232-Adapter (für PC) oder IR-Sensor/PDA-Interface,





Seite 248




- Dokumentation,

z.B. Kommunikationsset von ELCO oder Gleichwertiges.

35EV13A + Kommunikationsset Feuerungsm. SH/SG und PC



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV13B + Kommunikationsset Feuerungsm. SH/SG und PDA


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV13C + Az PC Kabel für RS 232-Schnittstelle 3m

35EV15

Aufzahlung für ein Kabel zur Auslesung der Anzeigeeinheit per PC über RS 232-Schnittstelle,

Länge 3 m.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Leistungsregler (RWF40) für Fronteinbau mit Messumformereinspeisung und mit:

- Universalmesseingang für Pt100, Pt1000, Ni1000, Thermoelement oder Einheitssignal,

- Korrektureingang für externen Sollwert, Sollwertverschiebung durch Widerstand 0-1 kOhm oder

Einheitssignal,

- Korrektureingang für Außentemperatursensor Pt1000 oder Ni1000,

- Ausgang 1 für Brennerfreigabe,

- Ausgang 2 für Drei-Punkt.Schritt (DPS),

- Ausgang 4 Limitkomperatur,

z.B. Leistungsregler RWF40.010 A97 DPS von ELCO oder Gleichwertiges.

35EV15A + Leistungsregler RWF40 für Fronteinbau (DPS)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV15B + Leistungsregler RWF40 für Fronteinbau (BCS)

Mit stetigem Ausgang 4-20 mA, für Brenner mit elektronischem Verbund (BCS), z.B. RWF 40.011

A97 BCS von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 249




35EV15C + Az RWF40 Adapterrahmen für Steckplatz RWF32

35EV16


Adapterrahmen zum Einbau in einen Steckplatz des Leistungsreglers RWF 32 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Leistungsregler (KS92) für Fronteinbau in den Schaltschrank (Einb.SS) mit:

- Universalmesseingang, konfigurierbar für alle gängigen Messwertgeber,

- Korrektureingang für 0/4..20mA oder Potentiometer,

- Korrektureingang für 0/4..20mA oder 0/2..10V,

- 2 digitale Steuereingänge für interne Umschaltungen durch externe Spannung 24V DC,

- 2 konfigurierbare Relaisausgänge für maximal 250V, 500VA, 2A,

- 1 Analog-Ausgang 0/4..20mA

- Hilfsenergie 230V AC (+/-15%), 48..62Hz,

z.B. Leistungsregler KS 92 von ELCO oder Gleichwertiges.

35EV16A + Leistungsregler KS92 für Fronteinbau


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV16B + Leistungsregler KS92 für Fronteinbau f.DMU

Leistungsregler mit interner Speisung für Druckmessumformer (f.DMU).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV17 + Leistungsumsetzer für Feuerungsautom. DLU02

35EV19

Mikroprozessorgesteuerter Leistungsumsetzer zur Anpassung von Reglern oder DDC-Anlagen mit

Spannungs- oder Stromschnittstelle (80-10V, 4-20mA) an eBUS-fähige Feuerungsautomaten. Der

Leistungsumsetzer setzt analoge Leistungssteuersignale eines externen Reglers oder einer

DDC-Anlage in standardisierte eBUS-Telegramme um und wandelt vom Feuerungsautomaten

gesendete eBUS-Informationen wieder in analoge Spannungs- und Stromsignale.

z.B. Leistungsumsetzer DLU02 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Widerstands-Temperaturfühler Pt100 nach DIN 43729, Form B, M24x1,5, mit Messwertbereich

1xPt100, Anschluss Rp 1/2, Schutzrohr St35.8.

Betriebsmedium: Wasser, Öl.

Schutzrohr: max. 38 bar bei 250°C, max. 27 bar bei 350°C, ab 350°C drucklos.





Seite 250




Angegeben sind: der Messbereich in °C (C) und die Einbaulänge (L) in mm,

z.B. Widerstands-Temperaturfühler Pt100 von ELCO oder Gleichwertiges.

35EV19A + Temperaturfühler Pt100 -200bis+400C L=160mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV19B + Temperaturfühler Pt100 -200bis+480C L=250mm

35EV20


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Widerstands-Temperaturfühler Pt100 nach DIN 43729, Form B, M24x1,5, 1xPt100 mit

Zweidrahtmessumformer, Anschluss Rp 1/2, Schutzrohr St35.8.

Betriebsmedium: Wasser, Öl.

Schutzrohr: max. 38 bar bei 250°C, max. 27 bar bei 350°C, ab 350°C drucklos.

Angegeben sind: der Messbereich in °C (C) und die Einbaulänge (L) in mm,

z.B. Widerstands-Temperaturfühler Pt100 von ELCO oder Gleichwertiges.

35EV20A + Temperaturfühler Pt100 0bis+200C L=160mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV20B + Temperaturfühler Pt100 0bis+200C L=250mm

35EV22


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Druckmessumformer, Anschluss Rp 1/2, Hilfsenergie 12..30V DC, Ausgang 4..20mA, geeignet für

Leistungsregler mit interner Speisung,

z.B. Druckmessumformer von ELCO oder Gleichwertiges.

35EV22A + Druckmessumformer 4-20mA 0-1,6bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 251




35EV22B + Druckmessumformer 4-20mA 0-2,5bar



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV22C + Druckmessumformer 4-20mA 0-4bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV22D + Druckmessumformer 4-20mA 0-6bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV22E + Druckmessumformer 4-20mA 0-10bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV22F + Druckmessumformer 4-20mA 0-16bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV22G + Druckmessumformer 4-20mA 0-25bar


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV23 + Witterungsfühler QAC22

Witterungsfühler, Messbereich -30..+50°C, 1 Ni 1000 W 0°C,

z.B. Witterungsfühler QAC 22 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 252




35EV24 + Fernsollwertgeber FZA 21.11

Fernsollwertgeber für Fronteinbau 48 x 48 mm, mit auswechselbarem Skalensatz,

z.B. Fernsollwertgeber FZA 21.11 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV30 + Einkanal-Schaltuhr 230V

Einkanal-Schaltuhr für Wandaufbau.

Betriebsspannung: 230-240V

z.B. Einkanal-Schaltuhr von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV31 + Analoger Fernwähler FW

Fernwähler zur Fernverstellung der Tag- und Nacht-Temperatur, mit Betriebsartenschalter für

Automatik - Party - Urlaub, mit eingebautem Raumtemperaturfühler für Adaption der Heizkennlinie

und maximale Raumtemperaturbegrenzung, in Wandaufbaugehäuse..

Raum-Tag-Temperatur: 10-30°C.

Raum-Nacht-Temperatur: 10-30°C,

z.B. Fernwähler FW von ELCO oder Gleichwertiges.


35EV32 + Raumfühler TR

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Raumfühler in Wandaufbaugehäuse.

z.B. Raumfühler TR von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV33 + Uhren-Raumthermostat digital 230V

Uhren-Raumthermostat für Ansteuerung eines Heizkreises, mit eingebauter

Raumtemperaturanzeige, Sommer/Winterschaltung, 16 Wochentagsblockbildungen, in

Wandaufbaugehäuse sowie mit potenzialfreiem Kontakt.

Betriebsspannung 230 V.

z.B. Uhren-Raumthermostat digital von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 253




35EV34 + Uhren-Raumthermostat digital Batterie


Uhren-Raumthermostat für Ansteuerung eines Heizkreises, mit eingebauter Raumtemperatur- und

Uhrzeitanzeige, mit Party-Funktion sowie Ferienprogramm, mit 2 festen, umschaltbaren

Heizprogrammen, bis zu 3 Heizstufen pro Tag einstellbar, in Wandaufbaugehäuse sowie mit

potenzialfreiem Kontakt.

Versorgungsspannung: Batterie,

z.B. Uhrenraumthermostat digital Batterie von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV35 + Raumthermostat ohne Uhr 230V

Raumthermostat für Ansteuerung eines Heizkreises, ohne Uhr und ohne Nachtabsenkung, in

Wandaufbaugehäuse.

Betriebsspannung: 230 V.

Einstellbereich: 0-30 °C,

z.B. Raumthermostat ohne Uhr von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV36 + Raumthermostat RAA20 24-250V

Raumthermostat für Ansteuerung eines Heizkreises,

- Anschlussspannung: 24-250 V,

- Einstellbereich: 8-30°C,

z.B. Raumthermostat RAA 20 von ELCO oder Gleichwertiges.


35EV37 + Anlegethermostat AT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anlegethermostat für maximale Temperaturbegrenzung, komplett mit Befestigungsband und

Wärmeleitpaste.

Einstellbereich 20-90 °C.

z.B. Anlegethermostat AT von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV38 + Stellantrieb ST20 230V

Stellantrieb für 3- und 4-Wege-Mischer, mit einer Stellgeschwindigkeit von 90 sek. bei 90 Grad,

Stellwinkel einstellbar, mit zwei Endlagenschalter, Motor reversierbar, Schutzart IP 55.

Betiebsspannung: 230 V,





Seite 254




35EV39

z.B. Stellantrieb ST 20 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf einen Stellantrieb für 3- oder 4-Wege-Mischer (ST20) für einen Anbausatz zur

Montage des Stellantriebes auf Fremdventile,

z.B. Anbausatz von ELCO oder Gleichwertiges.

35EV39A + Az ST20 Anbausatz 6043


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV39B + Az ST20 Anbausatz 6025


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV39C + Az ST20 Anbausatz 6041


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV39D + Az ST20 Anbausatz 6170


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV39E + Az ST20 Anbausatz 6066


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 255




35EV39F + Az ST20 Anbausatz andere Ausführungen

Betrifft Mischer-Fabrikat: ___



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV40 + Universalfühler 20 TU d7,5mm

Universalfühler, geeignet zur Verwendung als Kessel- bzw. Speicherfühler, Durchmesser 7,5 mm,

Länge des Anschlusskabels 5 m.

z.B. Universalfühler 20 TU von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV42 + Anlegefühler TV-Fühler

Anlegefühler für Mischerheizkreise (TV-Fühler), komplett mit Befestigungsband und

Wärmeleitpaste,

z.B. TV-Fühler von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV43 + Universalfühler TU d6,0mm

Universalfühler, geeignet zur Verwendung als Kessel- bzw. Speicherfühler oder als Vorlauffühler,

Durchmesser 6,0 mm, Länge des Anschlusskabels 5 m.

z.B. Universalfühler TU von ELCO oder Gleichwertiges.


35EV44 + Außenfühler TA

35EV45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Außenfühler für Heizungsregler und Mischer-Module, an einer Wand montiert,

z.B. Außenfühler TA von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Temperaturbegrenzer für Fußbodenheizung (FBH) als Anlegethermostat für Heizungsregler mit 0,5

m Anschlusskabel für Umwälzpumpe.

Einstellbereich: 15-95°C.





Seite 256




Angegeben ist: die Stecker-Bauart für den Anschluss an der Umwälzpumpe,

z.B. Temperaturbegrenzer für Fußbodenheizung von ELCO oder Gleichwertiges.

35EV45A + Temperaturbegrenzer für FBH Molex-Stecker



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV45B + Temperaturbegrenzer für FBH Alpha-Stecker

35EV48


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf die Positionen modular aufgebauter Heizungsregler "LOG-M" für eine Funkuhr,

z.B. Funkuhr von ELCO oder Gleichwertiges.

35EV48A + Az LOG-M Funkuhr für Innenmontage


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV48B + Az LOG-M Funkuhr mit Außenfühler

35EV51


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Raumgerät für 2-Drahtbusverbindung, mit

- Wandaufbausockel,

- Raumgerät je Mischerkreis einsetzbar,

- Display mit Klartextanzeige,

- Wahl der Betriebsart, Sollwerte, Schaltzeiten,

- integrierter Raumtemperaturfühler,

- An- und Abwesenheitstaster,

- Infotaste zur Anzeige des Betriebsstatus,

z.B. Raumgerät QAA 75 von ELCO oder Gleichwertiges.

35EV51A + Raumgerät QAA75


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 257




35EV51B + Raumgerät QAA78 mit Funkverbindung



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV52 + Funksender für AT-Fühler

Funksender für Außentemperaturfühler, zur verdrahtungsfreien Verbindung zwischen

Standardaußenfühler und Kesselschaltfeld,

z.B. Funksender von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV53 + Funkempfänger für AT-Fühler

35EV57

Funkempfänger für Außentemperaturfühler und/oder Raumgerät QAA78,

z.B. Funkempfänger von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kabelsets als Zubehör für Heizungsregelung, Mischer-Module und Umwälzpumpen, zum Anschluss

an Systemkomponenten, mit Stecker und, wenn angegeben mit Fühler,

z.B. Kabelset von ELCO oder Gleichwertiges.

35EV57A + Kabelset HK1/weiß 1087 für Heizungspumpe


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV57B + Kabelset HK2/grün 1088 für Heizungspumpe


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 258




35EV57C + Kabelset MK 1135 für Mischer/Vorlauffühler


Kabelset MK für Mischeranschluss, mit Vorlauffühler, Kabellänge 2 m, Fühler-Kabellänge 2,8 m

(1135).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV57D + Kabelset BK 1089 f.Brauchwasserpumpe/Fühler

Kabelset BK für Brauchwasserpumpe/rot, mit Fühler, Kabellänge 2 m, Fühler-Kabellänge 5 m

(1089).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV57E + Kabelset 3607 Mischeranschluss mit QAD22

Kabelset für Mischeranschluss, mit Vorlauffühler QAD 22 (3607).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV57F + Kabelset 3608 für Brauchwasserpumpe mit QAZ

35EV58

Kabelset / roter Stecker, für Brauchwasserpumpe mit Speicherfühler QAZ (3608).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kabelverlängerung 1 m mit Stecker, für Heizungsumwälzpumpe HK1/2, für Brauchwasserpumpe

oder für Motormischer,

z.B. Kabelverlängerung von ELCO oder Gleichwertiges.

35EV58A + Kabelverlängerung mit Stecker UWP HK1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV58B + Kabelverlängerung mit Stecker UWP HK2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 259




35EV58C + Kabelverlängerung mit Stecker UWP BW



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV58D + Kabelverlängerung mit Stecker Motormischer


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV60 + Kabelset mit Brandschutzschalter

Kabelset mit Brandschutzschalter,

z.B. Kabelset mit BSS von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV62 + eBus-Netzgerät 230VAC/24VDC

eBus-Netzgerät für eBusfähige Geräte ohne bzw. nicht ausreichende eBus-Versorgung.

Eingangsspannung: 230 VAC.

Ausgangsspannung: 24 VDC.

Trennung: galvanisch,

z.B. eBus-Netzgerät von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV63 + Telefonische Fernsteuerung mit Code

35EV65

Telefonische Fernsteuerung, zur Fernausschaltung verschiedener Geräte (z.B. Heizkessel), mit

Zugangssicherung durch Code und zur Fernbestätigung der Ausgangszustände,

z.B. Telefonische Fernsteuerung von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zubehör für Kessel mit Heizungs-Manager (LMU) zum Anschluss von Erweiterungen.





Seite 260




35EV65A + CLIP-IN AGU 2.500 Heizkreis


Regelungserweiterung zum Anschluss eines Mischer-Heizkreises, mit Vorlauffühler,

Verbindungskabel und Stecker, z.B. Clip-In AGU 2.500 Heizkreis von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV65B + CLIP-IN AGU 2.514 Relais programmierbar

Regelungserweiterung zum Anschluss eines zweiten gleitenden Heizkreises in Verbindung mit

einer hydraulischen Weiche/Systemtrennung und Anschluss eines Sicherheitsmagnetventils oder

Alarmmelders oder anderer Komponenten, mit Vorlauffühler, Verbindungskabel und Stecker, z.B.

Clip-In Relais AGU 2.514 programmierbar von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV65C + CLIP-IN-LPB Kommunikation OCI 420

Regelungserweiterung zum Anschluss eines Bereichsreglers, eines Kaskadenreglers oder anderer

Zubehöre wie z.B. Fernsteuerungen, z.B. Clip-In LPB-Kommunikation OCI 420 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV65D + CLIP-IN AGU 2.511 0-10V

35EV66

Regelungserweiterung für Aufschaltung einer externen Leistungsvorgabe, 0-10 V, z.B. Clip-In AGU

2.511 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Fernbedienung mit Multifunktions-Raumtemperaturfühler mit Display und Einstellmöglichkeit der

Betriebsart des Heizungsreglers RVA,

z.B. Fernbedienung QAA.. von ELCO oder Gleichwertiges.

35EV66A + Fernbedienung QAA50.110/101


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 261




35EV66B + Fernbedienung QAA70

Mit Datenschnittstelle zum Heizungsregler RVA.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV66C + Fernbedienung QAA73

Digitaler, multifunktionaler Fernwähler als Raum- und Programmiergerät.


35EV67 + Außenfühler QAC31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Außenfühler für autonomen Betrieb ohne Datenbus,

z.B. Außenfühler QAC 31 von ELCO oder Gleichwertiges.


35EV68 + Außenfühler QAC34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Außenfühler-Set,

z.B. Außenfühler-Set QAC 34 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV69 + Außenfühler QAC31/32

Außenfühler-Set für autonomen Betrieb mit Heizungsregler RVA 46.531 oder RVA 47.320,

z.B. Außenfühler-Set QAC 31/32 von ELCO oder Gleichwertiges.


35EV70 + Vorlauffühler QAD22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Vorlauffühler für Heizungsregler RVA,

z.B. Vorlauffühler QAD 22 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 262




35EV71 + Anlegefühler QAD36 (Vorlauffühler)

Anlegefühler als Vorlauffühler Mischerkreis, Kabellänge 4 m,

z.B. Anlegefühler QAD 36 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV72 + Brauchwasserfühler QAZ21

Brauchwasserfühler mit Kabel, Länge 6 m,

z.B. Brauchwasserfühler-Set QAZ 21.5260 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV73 + Brauchwasserfühler-Set (6m) QAZ36

Brauchwasserfühler-Set, Kabellänge 6,0 m, geeignet für den Heizungs-Manager LMU,

z.B. Brauchwasserfühler-Set QAZ 36 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV74 + Kollektorfühler mit Kabel

Kollektorfühler mit hochtemperaturbeständigem Kabel,

z.B. Kollektorfühler von ELCO oder Gleichwertiges.


35EV75 + Solarfühler-Set

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Solarfühler-Set bestehend aus:

- Kollektorfühler,

- Tauchhülse, variabel 1/2,

- Kabelverschraubung PG9 Kunststoff,

- Tauchhülse R1/2,

- Kabelverschraubung PG9 SHV - VITON,

- Brauchwasserfühler-Set QAZ 36-526/109.

z.B. Solarfühler-Set von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 263




35EV76


Regelung BME/Fernbedienung BM8 über ein SCOM-Protokoll auf E-Bus-Hardware-2-Draht-Bus mit

dem Kesselmanager KM verbunden.


- ohne Heizkreisregelung.

Weiters geeignet als Fernbedienung und Anzeige eines Heizkreises mittels Can-Bus-Verbindungen

zur Heizungsregelung E8, zur Abfrage und Programmierung mit Textunterstützung der

heizspezifischen Daten.

z.B. Regelung BME/Fernbedienung BM8 von ELCO oder Gleichwertiges.

35EV76A + Regelung BME/Fernbedienung BM8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV76B + Regelung BME/Fernbedienung BM8 m.Fühlerset

Mit Fühlerset bestehend aus: Außenfühler AF und Speicherfühler SPF.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV76C + Az BME für ein Fühlerset (AF+SPF)

35EV77

Aufzahlung für ein Fühlerset bestehend aus: Außenfühler AF und Speicherfühler SPF.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizungsregelung E8.1124 über Can-Bus mit dem Kesselmanager KM verbunden.



- mit Außenfühler AF, zwei Vorlauffühler VF und Speicherfühler SPF,

- mit Wandaufbaugehäuse, Schutzart IP40.

Weiters geeignet als Mischerregelungsmodul zur Erweiterung von 2 Mischerkreisen oder 1

Mischerkreis und einer Warmwasserbereitung, für bis zu 14 Mischerkreisen und zur Einbindung an

den Kaskadenmanager KKM oder eine bereits eingebaute E8 Regelung.

z.B. Regelung E8 mit Wandaufbaugehäuse von ELCO oder Gleichwertiges.

35EV77A + Regelung E8 mit Wandaufbaugehäuse


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 264




35EV77B + Regelung E8 mit Wandaufbaugehäuse für R30

Ausführung für Gas-Wand-Brennwertkessel mit Edelstahlwärmetauscher und

Rippenrohrkondensator (R30).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV78 + Verbindungsleitung für Can-Bus 10m

Verbindungsleitung für Can-Bus, Länge 10m für die Erweiterung des Heizungsreglers E8 um weitere

Mischerregelungen E8, für mehr als 2 Heizkreise.

z.B. Verbindungsleitung für Can-Bus von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV79 + Regelung KKM mit Wandaufbaugehäuse

Kaskadenmanager KKM E8.5064, geeignet zur Ansteuerung über Bus von bis zu 8 Geräten, mit

integriertem Heizungsregler für witterungsund zeitgesteuerte Betriebsweise der Brennwertgeräte

sowie Heizkreisregelung von 2 Mischerkreisen und Trinkwassererwärmung, mit Außenfühler, 2

Vorlauffühler VF, Tauchfühler KFS für hydraulische Weiche und mit Speicherfühler SPF sowie mit

Wandaufbaugehäuse. Schutzart IP 40.

z.B. Regelung KKM mit Wandaufbaugehäuse von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV80 + Funkuhr-Empfangseinrichtung DCF

Funkuhr-Empfangseinrichtung, DCF mit Stecker BF 2.5, zur Synchronisation der Uhrzeit und

automatischer Sommer-/Winterumschaltung, geeignet zum Anschluss an Regler E8 oder an

Kaskadenmanager KKM,

z.B. Funkuhr-Empfangseinrichtung von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV81 + Anschlusset für Regler E8

Anschlusset für Regler E8.1124, bestehend aus Klemmblöcken und Steckerleiste für

Schaltschrankeinbau.

z.B. Anschlusset für Regler E8.1124 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 265




35EV82 + TA Außenfühler AFS

TA Außenfühler zur Aufbaumontage, Schutzart IP 21, Messbereich -39 bis +50°C,

z.B. TA Außenfühler AFS von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV83 + TB Speicherfühler SPFS oder Sammlerfühler

TB Speicherfühler oder Sammlerfühler, mit Anpressfeder zum Einbau in eine Tauchhülse,

Messbereich -10 bis +105°C,

z.B. TB Speicherfühler SPFS oder Sammlerfühler von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV84 + TV Vorlauffühler VFAS

TV Vorlauffühler als Anlegefühler zur Temperaturerfassung an Mischerheizkreisen, mit

Wärmeleitpaste und Spannband direkt am Vorlaufrohr montiert,

z.B. TV Vorlauffühler VFAS von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV86 + Fühlersatz für hydraul. Weiche

35EV89

Fühlersatz für hydraulische Weiche zur Verwendung mit drehzahlgeregelter Pumpe, bestehend

aus: Tauchfühler KFS, Tauchhülse L=200 mm, Reduzierung 3/4 auf 1/2 und Feder,

z.B. Fühlersatz für 'Hydraulische Weiche von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Einfachthermostat zur automatischen Umschaltung (UA), zum Einbau im Festbrennstoffkessel.

Doppeltauchhülse zum Einbau in den Feststoffkessel in eigener Position (als Aufzahlung).

z.B. Einfachthermostat (5180) von ELCO oder Gleichwertiges.

35EV89A + Einfachthermostat für UA


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 266




35EV89C + Az UA Doppeltauchhülse 6168



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV91 + Doppelthermostat für UA

Doppelthermostat zur automatischen Umschaltung (UA), zum Einbau im Festbrennstoffkessel und

geeignet zum zusätzlichen Öffnen eines Mischventils im Heizkreis,

z.B. Doppelthermostat (6174) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV93 + Rauchgasthermostat 6133

Rauchgasthermostat als Stab-Thermostat für den Einbau in das Abgasrohreseines

Feststoffkessels,

z.B. Rauchgasthermostat (6133) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35EV94 + Türkontaktschalter mit Antrieb

Türkontaktschalter mit Antrieb,

z.B. Türkontaktschalter (6132) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA + Zubehör für Abgasführung (ELCO)

1. Abgassystem:

Ein Steckbares Abgassystem aus Stahlblech, schwarz, mit einer Wandstärke von 2 mm, zur

Herstellung der Verbindungsleitung zwischen Kessel und Kamin, für konventionelle

Wärmeerzeuger.













Seite 267




35FA01


Verbindungsleitung vom Kessel bis zum Kamin, hergestellt aus angegebenen Komponenten.

Wandstärke des Rauchrohrs 2 mm.

Angegeben ist: die Nennweite in mm (D),

35FA01A + Rauchrohr l=500mm D130

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01B + Rauchrohr l=500mm D150

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01C + Rauchrohr l=500mm D180

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01E + Rauchrohr l=1000mm D130

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01F + Rauchrohr l=1000mm D150

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01G + Rauchrohr l=1000mm D180

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01I + Rauchrohrbogen verst. D130

Rauchrohrbogen, verstellbar mit Putzöffnung, D=130 mm.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01J + Rauchrohrbogen verst. D150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 268




35FA01K + Rauchrohrbogen verst. D180



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01M + Rauchrohr-Bride D130

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01N + Rauchrohr-Bride D150

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA01O + Rauchrohr-Bride D180

35FA03

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Explosionsklappe mit integriertem Zugregler für die Montage am Rauchrohr oder Kamin, Gehäuse

aus Alu-Guss, Regelklappe aus Edelstahl, Einstellung des Kaminzuges im Bereich von 0,5 bis 3

mmWS.


z.B. Explosionsklappe EZ von ELCO oder Gleichwertiges.

35FA03A + Explosionsklappe EZ D110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA03B + Explosionsklappe EZ D130


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA03C + Explosionsklappe EZ D150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 269




35FA07


Kombinierte Nebenluftvorrichtung mit Motorsteuerung, zum Einbau in ein Verbindungsstück, mit

Motor und Anschlusskabel mit Wieland-Brennerstecker sowie Gegenbuchse.


z.B. kombinierte Nebenluftvorrichtung EKN von ELCO oder Gleichwertiges.

35FA07B + Komb. Nebenluftvorrichtung EKN 230V D130


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA07C + Komb. Nebenluftvorrichtung EKN 230V D150

35FA08


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenluftklappe mit integriertem Zugregler und mit Explosionsklappe sowie mit elektromotorischem

Stellantrieb, 230 V, für Kaminbelüftung bei Brennerstillstand, für die Montage am Rauchrohr oder

Kamin, Gehäuse aus Alu-Guss, Regelklappe aus Edelstahl, Einstellung des Kaminzuges im

Bereich von 0,5 bis 3 mmWS.


z.B. Nebenluftklappe EKZ von ELCO oder Gleichwertiges.

35FA08A + Nebenluftklappe EKZ 230V D110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA08B + Nebenluftklappe EKZ 230V D130


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA08C + Nebenluftklappe EKZ 230V D150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 270




35FA09


Aufzahlung (Az) auf die Positionen Explosionsklappe EZ oder Nebenluftklappe EKZ für einen

verzinkten Mauerstutzen, beigestellt zum Einbau in ein Kaminmauerwerk.


z.B. Mauerstutzen von ELCO oder Gleichwertiges.

35FA09A + Az EZ/EKZ Mauerstutzen D110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA09B + Az EZ/EKZ Mauerstutzen D130


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA09C + Az EZ/EKZ Mauerstutzen D150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA09D + Az EZ/EKZ Mauerstutzen D180

35FA10


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Aufzahlung (Az) auf die Positionen Explosionsklappe EZ oder Nebenluftklappe EKZ für ein T-Stück,

schwarz, zum Einbau in das Rauchrohr.

Angegeben ist: die Nennweiten in mm (D),

z.B. T-Stück von ELCO oder Gleichwertiges.

35FA10A + Az EZ/EKZ T-Stück D130/130/110

Für EZ/EKZ D110 auf ein Rauchrohr D130.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 271




35FA10B + Az EZ/EKZ T-Stück D150/150/130

Für EZ/EKZ D130 auf ein Rauchrohr D150.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA12 + Motor. gesteuerte Abgasklappe VARION 68-108

35FA13

Motorisch gesteuerte Abgasklappe, eingebaut vor der Strömungssicherung eines Gaskessels, z.B.

VARION 68-108 von ELCO oder Gleichwertiges.


z.B. motorisch gesteuerte Abgasklappe für VARION von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Motorisch gesteuerte Abgasklappe, aus Edelstahl, eingebaut in die Verbindungsleitung eines

Gaskessels.



z.B. motorisch gesteuerte Abgasklappe von ELCO oder Gleichwertiges.

35FA13A + Motorisch gesteuerte Abgasklappe DN110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA13B + Motorisch gesteuerte Abgasklappe DN130


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA13C + Motorisch gesteuerte Abgasklappe DN150

35FA16


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Abgasschalldämpfer für den Einbau in eine Verbindungsleitung.


z.B. Abgasschalldämpfer von ELCO oder Gleichwertiges.





Seite 272




35FA16A + Abgasschalldämpfer D130



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA16B + Abgasschalldämpfer D150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA16C + Abgasschalldämpfer D180


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA18 + Abgas-Reduzierungs-Set

Abgas-Reduzierungs-Set zur Reduzierung der Abgastemperatur eines Ölkessels um ca. 10-15 K,

z.B. Abgas-Reduzierungs-Set von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FA26 + Abgasüberwachung VARION

Abgasüberwachung mit Sensor und Kabel, als Abgasaustrittswächter für Gas-Heizkessel,

z.B. Abgasüberwachung VARION von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD + Abgassystem ÜD aus Kunstst. PPs/Alu (ELCO)

Abgassystem überdruckdicht, aus Kunststoff PPs und Aluminium mit Zubehör

1. Systembeschreibung:

Feuchtigkeitsunempfindliches Abgassystem, geeignet für Überdruckbetrieb als Einzelrohr und als

Doppelrohr für raumluftabhängigen und raumluftunabhängigen Betrieb von Brennwertkesseln, mit

Abgasleitung (Innenrohr) aus Kunststoff PPs und bei Doppelrohren mit Außenmantel aus

Aluminium, weiß, in einen Fang eingezogen oder vom Kessel frei verlegt über die Außenwand bzw.

über ein Dach. In der Folge werden überdruckdichte Abgassyteme aus Kunststoff im Stichwort mit

dem Hinweis ÜD-PPs, Doppelrohre für Abgas-/Zuluftsysteme zusätzlich mit dem Hinweis AZ

gekennzeichnet.






Seite 273




35FD01


Im Stichwort angegeben sind der Durchmesser des Abgasrohres in mm (z.B. 80) bzw. der

Durchmesser des Innen- und Außenrohres (z.B. 80/125).









Kesselanschluss für raumluftabhängigen Betrieb,

z.B. Kesselanschluss von ELCO oder Gleichwertiges.

35FD01A + ÜD-PPs Kesselanschluss 80 THISION/STRATON

z.B. für THISION/STRATON (21924) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD01B + ÜD-PPs Kesselanschluss 80 TRIGON 22

Mit Messöffnung, Gleitmittel, z.B. für TRIGON 22 (21925) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD01C + ÜD-PPs Kesselanschluss 80/110 TRIGON 33/44

Mit Messöffnung, Gleitmittel, z.B. für TRIGON 33/44 (21926) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD01D + ÜD-PPs Abgasstutzen 80 EURON 21936

Abgasstutzen mit Gleitmittel, z.B. für EURON (21936) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 274




35FD01E + ÜD-PPs Abgasstutzen 80 EURON 21905


Abgasstutzen mit Gleitmittel, z.B. für EURON (21905) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD01F + ÜD-PPs Kesselanschluss 80 SMARTRON

35FD04

Mit Messöffnung, z.B. für SMARTRON (3730767) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Erweiterung für raumluftabhängigen Betrieb, exzentrisch,

z.B. Erweiterung von ELCO oder Gleichwertiges.

35FD04A + ÜD-PPs Erweiterung 80 auf 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD04B + ÜD-PPs Erweiterung 110 auf 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD04D + ÜD-PPs Erweiterung DN70 auf 80 PPS

35FD05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Reduzierung für raumluftabhängigen Betrieb, exzentrisch,

z.B. Reduzierung von ELCO oder Gleichwertiges.

35FD05B + ÜD-PPs Reduzierung 125 auf 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 275




35FD05C + ÜD-PPs Reduzierung 160 auf 125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD05D + ÜD-PPs Reduzierung 200 auf 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD05F + ÜD-PPs Reduzierung DN80 auf 70 PPS

35FD06


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisionsbogen 87,5°für raumluftabhängigen Betrieb, mit Deckel,

z.B. Revisionsbogen 87,5°von ELCO oder Gleichwertiges.

35FD06A + ÜD-PPs Revisionsbogen 87,5G 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD06B + ÜD-PPs Revisionsbogen 87,5G 110

35FD07


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bausatz für eine Steigleitung von 7 m Länge für raumluftabhängigen Betrieb, bestehend aus:


1 Stützbogen 87,5°,

3 Rohr mit Muffe, je 1,95 m,

1 Rohr mit Muffe, je 1,00 m,

3 Abstandhalter,

1 Kaminschachtabdeckung,

z.B. Bausatz Steigleitung 7 m von ELCO oder Gleichwertiges.





Seite 276




35FD07A + ÜD-PPs Bausatz Steigleitung 7m 80



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD07B + ÜD-PPs Bausatz Steigleitung 7m 110

35FD08


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gerades Rohr für raumluftabhängigen Betrieb, mit Muffe.

Angegeben ist: die Länge in (mm),

z.B. Rohr mit Muffe von ELCO oder Gleichwertiges.

35FD08A + ÜD-PPs Rohr mit Muffe 80 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08B + ÜD-PPs Rohr mit Muffe 80 L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08C + ÜD-PPs Rohr mit Muffe 80 L=1950mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08D + ÜD-PPs Rohr mit Muffe 110 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 277




35FD08E + ÜD-PPs Rohr mit Muffe 110 L=1000mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08F + ÜD-PPs Rohr mit Muffe 110 L=1950mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08G + ÜD-PPs Rohr mit Muffe 125 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08H + ÜD-PPs Rohr mit Muffe 125 L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08I + ÜD-PPs Rohr mit Muffe 125 L=2000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08J + ÜD-PPs Rohr mit Muffe 160 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08K + ÜD-PPs Rohr mit Muffe 160 L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 278




35FD08L + ÜD-PPs Rohr mit Muffe 160 L=2000mm



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08M + ÜD-PPs Rohr mit Muffe 200 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08N + ÜD-PPs Rohr mit Muffe 200 L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD08O + ÜD-PPs Rohr mit Muffe 200 L=2000mm

35FD09


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisionsstück für raumluftabhängigen Betrieb, mit Schraubdeckel,

z.B. Revisionsstück von ELCO oder Gleichwertiges.

35FD09A + ÜD-PPs Revisionsstück mit Schraubdeckel 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD09B + ÜD-PPs Revisionsstück mit Schraubdeckel 110

35FD11


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bogenstück für raumluftabhängigen Betrieb, mit Schraubdeckel.

Angegeben ist: der Winkel in Grad,

z.B. Bogenstück von ELCO oder Gleichwertiges.





Seite 279




35FD11B + ÜD-PPs Bogenstück 80 30°



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11C + ÜD-PPs Bogenstück 80 45°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11D + ÜD-PPs Bogenstück 80 87,5°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11E + ÜD-PPs Bogenstück 110 15°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11F + ÜD-PPs Bogenstück 110 30°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11G + ÜD-PPs Bogenstück 110 45°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11H + ÜD-PPs Bogenstück 110 87,5°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 280




35FD11I + ÜD-PPs Bogenstück 125 15°



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11J + ÜD-PPs Bogenstück 125 30°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11K + ÜD-PPs Bogenstück 125 45°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11L + ÜD-PPs Bogenstück 125 87,5°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11M + ÜD-PPs Bogenstück 160 15°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11N + ÜD-PPs Bogenstück 160 30°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11O + ÜD-PPs Bogenstück 160 45°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 281




35FD11P + ÜD-PPs Bogenstück 160 87,5°



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11Q + ÜD-PPs Bogenstück 200 15°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11R + ÜD-PPs Bogenstück 200 30°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11S + ÜD-PPs Bogenstück 200 45°


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD11T + ÜD-PPs Bogenstück 200 87,5°

35FD12


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Abstandhalter für raumluftabhängigen Betrieb,

z.B. Abstandhalter von ELCO oder Gleichwertiges.

35FD12A + ÜD-PPs Abstandhalter 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD12B + ÜD-PPs Abstandhalter 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 282




35FD12C + ÜD-PPs Abstandhalter 125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD12D + ÜD-PPs Abstandhalter 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD12E + ÜD-PPs Abstandhalter 200

35FD14


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schachtabdeckung für raumluftabhängigen Betrieb, mit Befestigungsteilen, Farbe schwarz,

z.B. Schachtabdeckung von ELCO oder Gleichwertiges.

35FD14A + ÜD-PPs Schachtabdeckung 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD14B + ÜD-PPs Schachtabdeckung 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD14C + ÜD-PPs Schachtabdeckung 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 283




35FD14D + ÜD-PPs Schachtabdeckung 160



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD14E + ÜD-PPs Schachtabdeckung 200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD14G + ÜD-PPs Schachtabdeckung 80 aus Aluminium

35FD15


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Auflageschiene zur Abstützung des Stützbogens, für raumluftabhängigen Betrieb, aus Stahlblech

verzinkt,

z.B. Auflageschiene von ELCO oder Gleichwertiges.

35FD15A + ÜD-PPs Auflageschiene verzinkt 80-110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD15C + ÜD-PPs Auflageschiene verzinkt 125-200

35FD16


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Stützbogen für raumluftabhängigen Betrieb. Auflageschiene in eigener Position,

z.B. Stützbogen von ELCO oder Gleichwertiges.

35FD16A + ÜD-PPs Stützbogen 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 284




35FD16B + ÜD-PPs Stützbogen 110



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD16C + ÜD-PPs Stützbogen 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD16D + ÜD-PPs Stützbogen 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD16E + ÜD-PPs Stützbogen 200

35FD18


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dichtung aus EPDM für raumluftabhängigen Betrieb,

z.B. Dichtung EPDM von ELCO oder Gleichwertiges.

35FD18B + ÜD-PPs Dichtung EPDM 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD18C + ÜD-PPs Dichtung EPDM 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD18D + ÜD-PPs Dichtung EPDM 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 285




35FD18E + ÜD-PPs Dichtung EPDM 200

35FD19



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Reinigungsrohr für raumluftabhängigen Betrieb, gerade,

z.B. Reinigungsrohr von ELCO oder Gleichwertiges.

35FD19B + ÜD-PPs Reinigungsrohr gerade 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD19C + ÜD-PPs Reinigungsrohr gerade 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD19D + ÜD-PPs Reinigungsrohr gerade 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD19E + ÜD-PPs Reinigungsrohr gerade 200

35FD21


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisions-Bogen für raumluftabhängigen Betrieb,

z.B. Revisions-Bogen von ELCO oder Gleichwertiges.

35FD21B + ÜD-PPs Revisions-Bogen 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 286




35FD21C + ÜD-PPs Revisions-Bogen 125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD21D + ÜD-PPs Revisions-Bogen 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD21E + ÜD-PPs Revisions-Bogen 200

35FD22


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisions-T-Stück für raumluftabhängigen Betrieb,

z.B. Revisions-T-Stück von ELCO oder Gleichwertiges.

35FD22B + ÜD-PPs Revisions-T-Stück 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD22C + ÜD-PPs Revisions-T-Stück 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD22D + ÜD-PPs Revisions-T-Stück 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD22E + ÜD-PPs Revisions-T-Stück 200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 287




35FD24

Belüftungsblende für raumluftabhängigen Betrieb,

z.B. Belüftungsblende von ELCO oder Gleichwertiges.

35FD24A + ÜD-PPs Belüftungsblende 80



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD24B + ÜD-PPs Belüftungsblende 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD24C + ÜD-PPs Belüftungsblende 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD24D + ÜD-PPs Belüftungsblende 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD24E + ÜD-PPs Belüftungsblende 200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD25 + ÜD-PPs Abgasrohrstütze 110 bis 200

35FD26

Abgasrohrstütze für raumluftabhängigen Betrieb, zur Abstützung der Abgasleitung am Boden,

z.B. Abgasrohrstütze von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Mündungsdüse für raumluftabhängigen Betrieb, Länge 470 mm,

z.B. Mündungsdüse von ELCO oder Gleichwertiges.





Seite 288




35FD26E + ÜD-PPs Mündungsdüse 200/125 L=470mm für 200

35FD27



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wetterkragen für raumluftabhängigen Betrieb,

z.B. Wetterkragen von ELCO oder Gleichwertiges.

35FD27B + ÜD-PPs Wetterkragen 110


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD27C + ÜD-PPs Wetterkragen 125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD27D + ÜD-PPs Wetterkragen 160


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD27E + ÜD-PPs Wetterkragen 200

35FD31


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Grundbausatz für raumluftabhängigen Betrieb, für flexible Abgasleitung, mit Auflageschiene,

Stützbogen, Anschlussrohre, Schachtabdeckung und 4 Abstandhalter,

z.B. Grundbausatz (22002) von ELCO oder Gleichwertiges.

35FD31A + ÜD-PPs Grundbausatz für flexibel 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 289




35FD31B + ÜD-PPs Grundbausatz für flexibel 110

35FD32



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Abgasleitung für raumluftabhängigen Betrieb, flexibel D83, weiß mit Einsteckenden D80.

Angegeben ist: die Lieferlänge in (m),

z.B. Abgasleitung flexibel von ELCO oder Gleichwertiges.

35FD32A + ÜD-PPs Abgasleitung flexibel 80 (12,5m)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD32B + ÜD-PPs Abgasleitung flexibel 80 (25m)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD32C + ÜD-PPs Abgasleitung flexibel 110 (12,5m)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD32D + ÜD-PPs Abgasleitung flexibel 110 (25m)

35FD33


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisionsstück für raumluftabhängigen Betrieb, für flexible Abgasleitung, mit Schaubdeckel,

z.B. Revisionsstück (21726) von ELCO oder Gleichwertiges.

35FD33A + ÜD-PPs Revisionsstück für flexibel 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 290




35FD33B + ÜD-PPs Revisionsstück für flexibel 110

35FD34



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Abstandhalter für raumluftabhängigen Betrieb, für flexible Abgasleitung, geschlitzt, Satz mit 4

Stück,

z.B. Abstandhalter (21729) von ELCO oder Gleichwertiges.

35FD34A + ÜD-PPs Abstandhalter für flexibel 80 (4Stk)


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD34B + ÜD-PPs Abstandhalter für flexibel 100(4Stk)

35FD36


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verbindungsstück für raumluftabhängigen Betrieb, für flexible Abgasleitung,

z.B. Verbindungsstück (21727) von ELCO oder Gleichwertiges.

35FD36A + ÜD-PPs Verbindungsstück für flexibel 80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD36B + ÜD-PPs Verbindungsstück für flexibel 110

35FD41


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kesselanschluss AZ (KeAns.) für raumluftunabhängigen Betrieb, mit Messöffnung, Schrauben,

Dichtung und Gleitmittel,

z.B. Kesselanschluss AZ von ELCO oder Gleichwertiges.





Seite 291




35FD41A + ÜD-PPs Kesselanschluss AZ 80/125 THISION

z.B. für THISION (21927) von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD41B + ÜD-PPs Kesselanschluss AZ 80/125 TRIGON 22

z.B. für TRIGON 22 (21925) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD41C + ÜD-PPs Kesselanschluss AZ 80/125 STRATON

z.B. für STRATON (21939) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD41D + ÜD-PPs Kesselanschl.AZ 110/150 TRIGON 33/44

z.B. für TRIGON 33/44 (21926) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD41E + ÜD-PPs KeAns.AZ 80-110/150 TRIGON L65

Konzentrisch, z.B. für TRIGON L 65 (22075) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD41F + ÜD-PPs KeAns.AZ 100-110/150 TRIGON L65/100

Konzentrisch, z.B. für TRIGON L 85/100 (22076) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 292




35FD41G + ÜD-PPs KeAns.AZ 80-110 TRIGON L65

Parallel, z.B. für TRIGON L 65 (22077) von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD41H + ÜD-PPs KeAns.AZ 100-110 TRIGON L65/100

35FD42

Parallel, z.B. für TRIGON L 85/100 (22078) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Erweiterung für raumluftunabhängigen Betrieb, exzentrisch,

z.B. Erweiterung/Übergang von ELCO oder Gleichwertiges.

35FD42A + ÜD-PPs Übergang AZ 80/125 auf AZ 110/150

Bauteile für Übergang AZ 80/125 auf AZ 110/150, komplett.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD42B + ÜD-PPs Erweiterung DN 70/125 auf DN 80/125

35FD43


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gleitmittel und Dokumentation für raumluftunabhängigen Betrieb des Gas-Brennwertkessels, z.B.

EURON oder Gleichwertiges,

z.B. Gleitmittel/Dokumentation (21938) von ELCO oder Gleichwertiges.

35FD43A + ÜD-PPs Gleitmittel/Dokumentation EURON

35FD45


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisionsbogen AZ für raumluftunabhängigen Betrieb, mit Deckel 87,5°,

z.B. Revisionsbogen AZ mit Deckel 87,5°von ELCO oder Gleichwertiges.





Seite 293




35FD45A + ÜD-PPs Revisionsbogen AZ 87,5G 80/125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD45B + ÜD-PPs Revisionsbogen AZ 87,5G 110/150

35FD47


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gerades Rohr AZ für raumluftunabhängigen Betrieb.


z.B. Rohr AZ mit Muffe von ELCO oder Gleichwertiges.

35FD47A + ÜD-PPs Rohr AZ mit Muffe 80/125 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD47B + ÜD-PPs Rohr AZ mit Muffe 80/125 L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD47C + ÜD-PPs Rohr AZ mit Muffe 80/125 L=1950mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD47D + ÜD-PPs Rohr AZ mit Muffe 110/150 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 294




35FD47E + ÜD-PPs Rohr AZ mit Muffe 110/150 L=1000mm

35FD48



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Außenwandanschluss AZ für raumluftunabhängigen Betrieb, mit 2 Mauerblenden,

z.B. Außenwandanschluss AZ (21532) von ELCO oder Gleichwertiges.

35FD48A + ÜD-PPs Außenwandanschluss AZ 80/125

35FD51


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bogen AZ für raumluftunabhängigen Betrieb.

Angegeben ist: der Winkel in Grad (G),

z.B. Bogen AZ von ELCO oder Gleichwertiges.

35FD51A + ÜD-PPs Bogen AZ 80/125 45G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD51B + ÜD-PPs Bogen AZ 80/125 90G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD51C + ÜD-PPs Bogen AZ 110/150 45G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD51D + ÜD-PPs Bogen AZ 110/150 90G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 295




35FD52


Kondensatablauf AZ für raumluftunabhängigen Betrieb, mit Verbindungsschlauch, Sifon und

Ablaufschlauch,

z.B. Kondensatablauf AZ von ELCO oder Gleichwertiges.

35FD52A + ÜD-PPs Kondensatablauf AZ 80/125

35FD53


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisionsstück AZ für raumluftunabhängigen Betrieb, mit Deckel,

z.B. Revisionsstück AZ von ELCO oder Gleichwertiges.

35FD53A + ÜD-PPs Revisionsstück AZ mit Deckel 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD53B + ÜD-PPs Revisionsstück AZ mit Deckel 110/150

35FD55


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Mauerblende AZ für raumluftunabhängigen Betrieb,

z.B. Mauerblende AZ von ELCO oder Gleichwertiges.

35FD55A + ÜD-PPs Mauerblende AZ 125 für 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD55B + ÜD-PPs Mauerblende AZ 150 für 110/150

35FD56


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Befestigungsschelle für raumluftunabhängigen Betrieb, zur Befestigung der Rohre an einer Wand,

z.B. Befestigungsschelle von ELCO oder Gleichwertiges.





Seite 296




35FD56A + ÜD-PPs Befestigungsschelle AZ 125 f.80/125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD56B + ÜD-PPs Befestigungsschelle AZ 150 f.110/150

35FD57


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wandschelle für raumluftunabhängigen Betrieb, zur Befestigung der Rohre an einer Wand, Abstand

Wand - Mitte Rohr: 115-170 mm verstellbar (verst.),

z.B. Wandschelle von ELCO oder Gleichwertiges.

35FD57A + ÜD-PPs Wandschelle AZ verst.125 für 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD57B + ÜD-PPs Wandschelle AZ verst.150 für 110/150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD57D + ÜD-PPs Verlängerung für Wandschelle

35FD61

Verlängerung für Wandschelle. Abstand Wand - Mitte Rohr: 165-228 mm oder 215-275 mm oder

270-333 mm.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schrägdachpfanne Universal für raumluftunabhängigen Betrieb zur Eindichtung der

Dachdurchführung AZ, mit umlaufender Bleischürze und für Dachneigung 25°-45°. Farbe schwarz

oder rot nach Wahl des Auftraggebers,

z.B. Schrägdachpfanne Universal von ELCO oder Gleichwertiges.





Seite 297




35FD61A + ÜD-PPs Schrägdachpfanne AZ 125 für 80/125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD61B + ÜD-PPs Schrägdachpfanne AZ 150 für 110/150

35FD62


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dachdurchführung AZ für raumluftunabhängigen Betrieb, mit Windschutz. Farbe schwarz oder rot

nach Wahl des Auftraggebers,

z.B. Dachdurchführung AZ von ELCO oder Gleichwertiges.

35FD62A + ÜD-PPs Dachdurchführung AZ 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD62B + ÜD-PPs Dachdurchführung AZ 110/150

35FD63


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Verlängerung zur Dachdurchführung AZ für raumluftunabhängigen Betrieb. Farbe schwarz oder rot

nach Wahl des Auftraggebers,

z.B. Verlängerung AZ von ELCO oder Gleichwertiges.

35FD63A + ÜD-PPs Verlängerung AZ 80/125

35FD64


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Flachdachkragen AZ für raumluftunabhängigen Betrieb zur Eindichtung der Dachdurchführung AZ,

aus Aluminium blank,

z.B. Flachdachkragen von ELCO oder Gleichwertiges.





Seite 298




35FD64A + ÜD-PPs Flachdachkragen AZ 125 für 80/125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD64B + ÜD-PPs Flachdachkragen AZ 150 für 110/150

35FD66


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Trennstück AZ für raumluftunabhängigen Betrieb,

z.B. Trennstück AZ von ELCO oder Gleichwertiges.

35FD66A + ÜD-PPs Trennstück AZ 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD66B + ÜD-PPs Trennstück AZ 110/150

35FD68


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Adapter AZ-AW (Übergang auf Außenwandsystem AW) für raumluftunabhängigen Betrieb und

Verlegung an der Außenwand,

z.B. Adapter AZ-AW von ELCO oder Gleichwertiges.

35FD68A + ÜD-PPs Adapter AZ-AW 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD68B + ÜD-PPs Adapter AZ-AW 110/150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 299




35FD71


Bogen AZ-AW (AW = Alu-Rohr gedreht) für raumluftunabhängigen Betrieb und Verlegung an der

Außenwand.

Angegeben ist: der Winkel in Grad (G),

z.B. Bogen AZ-AW von ELCO oder Gleichwertiges.

35FD71A + ÜD-PPs Bogen AZ-AW 80/125 87G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD71B + ÜD-PPs Bogen AZ-AW 80/125 45G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD71C + ÜD-PPs Bogen AZ-AW 80/125 30G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD71D + ÜD-PPs Bogen AZ-AW 110/150 87G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD71E + ÜD-PPs Bogen AZ-AW 110/150 45G


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD71F + ÜD-PPs Bogen AZ-AW 110/150 30G

35FD73


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Luftansaugstück AZ-AW für raumluftunabhängigen Betrieb und Verlegung an der Außenwand (AW),

z.B. Luftansaugstück AZ-AW von ELCO oder Gleichwertiges.





Seite 300




35FD73A + ÜD-PPs Luftansaugstück AZ-AW 80/125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD73B + ÜD-PPs Luftansaugstück AZ-AW 110/150

35FD74


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Revisionsstück AZ-AW (AW = Alu-Rohr gedreht) für raumluftunabhängigen Betrieb und Verlegung

an der Außenwand, mit Deckel,

z.B. Revisionsstück AZ-AW von ELCO oder Gleichwertiges.

35FD74A + ÜD-PPs Revisionsstück AZ-AW 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD74B + ÜD-PPs Revisionsstück AZ-AW 110/150

35FD77


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Gerades Rohr AZ-AW (AW = Alu-Rohr gedreht) für raumluftunabhängigen Betrieb und Verlegung an

der Außenwand.


z.B. Rohr AZ-AW von ELCO oder Gleichwertiges.

35FD77D + ÜD-PPs Rohr AZ-AW 110/150 L=500mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD77E + ÜD-PPs Rohr AZ-AW 110/150 L=1000mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 301




35FD77F + ÜD-PPs Rohr AZ-AW 110/150 L=1950mm

35FD79



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Muffe AZ-AW (AW = Alu-Rohr gedreht) für raumluftunabhängigen Betrieb und Verlegung an der

Außenwand, für Übergang auf Dachdurchführung,

z.B. Muffe AZ-AW von ELCO oder Gleichwertiges.

35FD79A + ÜD-PPs Muffe AZ-AW 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD79B + ÜD-PPs Muffe AZ-AW 110/150

35FD81


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Abschluss AZ-AW für oben für raumluftunabhängigen Betrieb und Verlegung an der Außenwand

(AW),

z.B. Abschluss AZ-AW oben von ELCO oder Gleichwertiges.

35FD81A + ÜD-PPs Abschluss AZ-AW oben 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD81B + ÜD-PPs Abschluss AZ-AW oben 110/150

35FD82


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussmuffe AZ-AW für Dachdurchführung für raumluftunabhängigen Betrieb und Verlegung an

der Außenwand (AW),

z.B. Anschlussmuffe AZ-AW von ELCO oder Gleichwertiges.





Seite 302




35FD82A + ÜD-PPs Anschlussmuffe AZ-AW 80/125



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD82B + ÜD-PPs Anschlussmuffe AZ-AW 110/150

35FD83


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Bauteile für Übergang AZ 80/125 auf LAS 70/125 für raumluftunabhängigen Betrieb,

z.B. Bauteile für Übergang von ELCO oder Gleichwertiges.

35FD83A + ÜD-PPs Reduzierung 80/75 exz. für 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD83B + ÜD-PPs Doppelnippel 125 verzinkt für 80/125


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FD85 + ÜD-PPs Sicherheitsthermostat ATB

Sicherheitsthermostat zur Überprüfung der Abgastemperatur auf max. 120°C,

z.B. Sicherheitsthermostat ATB von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG + Sole/Wasser - Wasser-Wärmepumpen (ELCO)

1. Sole-Wasser / Wasser-Wasser Wärmepumpen:

Sole-Wasser / Wasser-Wasser Wärmepumpen werden mit Gehäuse in kompakter Bauweise für

geringen Platzbedarf, mit Rahmengerüst aus verzinktem Stahlblech, Verkleidung mit Polyesterfarbe

überzogen und komplett ausgekleidet mit schall- und wärmedämmender Isolierung ausgeführt. Der

Verdichter (Scroll-Spiralkompressor) ist vollhermetisch und mit sauggasgekühltem Motor vibrationsund

geräuscharm aufgehängt. Der Kondensator und der Verdampfer sind mit Wärmetauschern aus

Edelstahlplatten ausgeführt und vollständig mit einer thermischen Isolation eingekleidet.

2. Verrohrung Kältekreis:





Seite 303




35FG01


Leitungssystem aus Kupferrohren, vollhermetisch verlötet und mehmals druckgeprüft. Kältekreis mit

dem Arbeitsmittel R407c und R134a sowie mit Kälteöl versehen. Mit allen notwendigen Sicherheitsund

Prüfarmaturen wie: Filtertrockner, Schauglas mit Feuchtigkeitsindikator, Hoch- und

Niederdruckpressostat und Schraderventilen.

3. Steuerung und Regulierung:

Die Wärmepumpe ist mit elektronischen Regel- und Steuergeräten ausgerüstat. Sie enthalten alle

notwendigen Komponenten für die Ausführung eines gleitenden und witterungsgeführten

Heizbetrieb. Ein Mikroprozessor überwacht den Wärmepumpenbetrieb und zeigt über eine

Steuertafel den aktuellen Betriebs- oder Störzustand an.



Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges"), die max. Heizleistung bei

Soletemperaturen von 0°C und Vorlauftemperatur von 35°C (B0/W35) bzw. bei Wassertemperaturen

von +10°C und Vorlauftemperaturen von +35°C (W10/W10) sowie die zugehörige Leistungszahl

COP). Bei Zubehörpositionen ist ein Hinweis auf die zugehörige Nenngröße der Wärmepumpe

angegeben.









Sole-Wasser Wärmepumpe mit Wärmepumpenregler LOGON B WP61, Außenfühler, Sanftanlasser

zur Reduktion des Anlaufstromes, wärmequellen- und heizungsseitig Sicherheitsventil, Manometer

und Füllhahn, wärmequellen- und heizungsseitig vibrationsdämmende Schläuche,

Soledruckwächter und mit vibrationsdämmenden Gummifüßen. In Kompaktausführung mit

umsteckbarem Heizeinsatz 2/4/6 kW, Umwälzpumpe 230 V wärmequellen- und heizungsseitig

sowie mit Ausdehnungsgefäß wärmequellen- und heizungsseitig.

Arbeitsmittel R407c für Vorlauftemperaturen bis 55°C.

z.B. Sole-Wasser Wärmepumpe AQUATOP T..C von ELCO oder Gleichwertiges.

35FG01A + Sole-Wasser-Wärmepumpe T05C 5,4kW/4,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG01B + Sole-Wasser-Wärmepumpe T06C 6,5kW/4,3


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 304




35FG01C + Sole-Wasser-Wärmepumpe T08C 8,2kW/4,4



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG01D + Sole-Wasser-Wärmepumpe T10C 9,6kW/4,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG01E + Sole-Wasser-Wärmepumpe T12C 12,0kW/4,3


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG01F + Sole-Wasser-Wärmepumpe T14C 14,4kW/4,3


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG01G + Sole-Wasser-Wärmepumpe T19C 18,5kW/4,6

35FG05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




Soledruckwächter und mit vibrationsdämmenden Gummifüßen. In Kompaktausführung mit



Arbeitsmittel R134a für Vorlauftemperaturen bis 65°C.

z.B. Sole-Wasser Wärmepumpe AQUATOP T..C-HT von ELCO oder Gleichwertiges.

35FG05A + Sole-Wasser-Wärmepumpe T07C-HT 7,3kW/4,6


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 305




35FG05B + Sole-Wasser-Wärmepumpe T11C-HT 10,9kW/4,7

35FG07



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




Soledruckwächter und mit vibrationsdämmenden Gummifüßen.


z.B. Sole-Wasser Wärmepumpe AQUATOP T..H von ELCO oder Gleichwertiges.

35FG07H + Sole-Wasser-Wärmepumpe T22H 21,0kW/4,8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG07I + Sole-Wasser-Wärmepumpe T28H 28,7kW/4,6


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG07J + Sole-Wasser-Wärmepumpe T35H 36,7kW/4,6


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG07K + Sole-Wasser-Wärmepumpe T43H 44,4kW/4,6

35FG11


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wasser-Wasser Wärmepumpe mit Wärmepumpenregler LOGON B WP61, Außenfühler,

Sanftanlasser zur Reduktion des Anlaufstromes, wärmequellen- und heizungsseitig

Sicherheitsventil, Manometer und Füllhahn, wärmequellen- und heizungsseitig vibrationsdämmende

Schläuche, Druckwächter und mit vibrationsdämmenden Gummifüßen. In Kompaktausführung mit




z.B. Wasser-Wasser Wärmepumpe AQUATOP T..C von ELCO oder Gleichwertiges.





Seite 306




35FG11A + Wasser-Wasser-Wärmepumpe T05C 7,1kW/5,9



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG11B + Wasser-Wasser-Wärmepumpe T06C 8,7kW/5,8


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG11C + Wasser-Wasser-Wärmepumpe T08C 11,0kW/5,9


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG11D + Wasser-Wasser-Wärmepumpe T10C 12,9kW/6,0


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG11E + Wasser-Wasser-Wärmepumpe T12C 15,9kW/6,0


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG11F + Wasser-Wasser-Wärmepumpe T14C 19,1kW/5,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG11G + Wasser-Wasser-Wärmepumpe T19C 24,5kW/5,8

35FG15


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .







Seite 307






Schläuche, Wasserdruckwächter und mit vibrationsdämmenden Gummifüßen. In

Kompaktausführung mit umsteckbarem Heizeinsatz 2/4/6 kW, Umwälzpumpe 230 V wärmequellenund

heizungsseitig sowie mit Ausdehnungsgefäß wärmequellen- und heizungsseitig. Die


Arbeitsmittel R134a für Vorlauftemperaturen bis 65°C.

z.B. Wasser-Wasser Wärmepumpe AQUATOP T..C-HT von ELCO oder Gleichwertiges.

35FG15A + Wasser-Wasser-Wärmepumpe T07C-HT 9,6kW/5,9


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG15B + Wasser-Wasser-Wärmepumpe T11C-HT 14,1kW/6,0

35FG17


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .




Schläuche, Druckwächter und mit vibrationsdämmenden Gummifüßen.


z.B. Wasser-Wasser Wärmepumpe AQUATOP T..H von ELCO oder Gleichwertiges.

35FG17H + Wasser-Wasser-Wärmepumpe T22H 25,9kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG17I + Wasser-Wasser-Wärmepumpe T28H 35,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG17J + Wasser-Wasser-Wärmepumpe T35H 48,9kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 308




35FG17K + Wasser-Wasser-Wärmepumpe T43H 58,6kW

35FG21



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .








35FG21B + UPS Umwälzpumpe 40-120 F PN6/10 9,1m/19





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG21C + UPS Umwälzpumpe 40-180 F PN6/10 12,2m/20,5

35FG22





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


Drehzahlstufen, mit


- Laufrad aus glasfaserverstärktem Polyethersulfon (PES).

Medientemperatur: +2 bis +110 Grad C.

Anschlüsse: Verschraubungen.






Seite 309




35FG22G + UPS Umwälzpumpe 32-80 Vs 6,2m/10,4

35FG23






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Hochdruckkreiselpumpe in vertikaler Bauart, Nassläuferausführung, wartungsfrei, geräuschlos,

mediumberührende Teile aus Edelstahl (1.4301), Inline-Anschlüsse mit 2-Loch-Ovalflansch, mit

Gegenflanschen in Grauguss.

35FG23A + Hochdruckkreiselpumpe MVIS 402



z.B. Umwälzpumpe MVIS 402 DNID32 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG23B + Hochdruckkreiselpumpe MVIS 802





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG23C + Hochdruckkreiselpumpe MVIS 803





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 310




35FG23D + Hochdruckkreiselpumpe MVIS 806

35FG25






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Abgleichventil zur hydraulischen Einregulierung, mit Durchflussanzeige.

Betriebsdruck max. 10 bar.

Betriebstemperatur max. 100°C.

Angegeben ist: der Durchflussbereich in (l/min) und die Nennweite (DNID),

z.B. Abgleichventil Tacosetter von ELCO oder Gleichwertiges.

35FG25A + Abgleichventil 2-8l/min DNID15


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG25B + Abgleichventil 8-30l/min DNID20


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG25C + Abgleichventil 10-40l/min DNID25


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG25D + Abgleichventil 20-70l/min DNID32


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG25E + Abgleichventil 30-120l/min DNID40


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 311




35FG25F + Abgleichventil 50-200l/min DNID50

35FG26



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strömungswächter für Anlagen mit Grundwassererfassung, mit T-Stück zum direkten Rohreinbau,

Schaltpunkt einstellbar, Körper aus Messing, Paddel aus Edelstahl, Kabellänge 1,5 m..00°C.

z.B. Strömungswächter PSR-.. von ELCO oder Gleichwertiges.

35FG26A + Strömungswächter PSR-25/8 für T05C-T12C


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG26B + Strömungswächter PSR-32 für T14C-T19C


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG26C + Strömungswächter PSR-40 für T22-T38


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG27 + Strömungswächter F61TB-9100 DNID25

35FG28

Strömungswächter für Anlagen mit Grundwassererfassung, zum Einbau in ein Rohr-T-Stück,

Schaltpunkt einstellbar, mit kürzbarem Paddel, Körper aus Bronze, Paddel aus Edelstahl,

Anschluss 1 außen.

z.B. Strömungswächter F61TB-9100 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Fertiggemisch Frostschutz/Wasser auf Ethylenglykol-Basis zum direkten Befüllen von

Erdsonden-Anlagen, mit Korrosions-Inhibitoren.

Gefrierschutz bis -18°C.

Dichte bei 20°C 1,129 g/ml.

pH-Wert bei 20°C 8,0.

Angegeben sind Art und Inhalt des Behältnis in (Lit.)

z.B. Fertiggemisch Frostschutz N von ELCO oder Gleichwertiges.





Seite 312




35FG28A + Fertiggemisch Frostschutz N Fass 200Liter



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG28B + Fertiggemisch Frostschutz N Kanister 50Lit.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG28C + Fertiggemisch Frostschutz N Kanister 25Lit.

35FG29


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Plattenwärmetauscher (Zwischenkreis).

z.B. Plattenwärmetauscher L25 nis L57 von ELCO oder Gleichwertiges.

35FG29A + Plattenwärmetauscher L25-24


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG29B + Plattenwärmetauscher L25-30


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG29C + Plattenwärmetauscher L25-50


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG29D + Plattenwärmetauscher L25-60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 313




35FG29E + Plattenwärmetauscher L25-80



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FG29F + Plattenwärmetauscher L57-80


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH + Luft - Wasser-Wärmepumpen (ELCO)

1. Luft-Wasser Wärmepumpen:

Luft-Wasser Wärmepumpen werden mit Gehäuse in kompakter Bauweise für geringen Platzbedarf,

mit Grundrahmen aus verstärktem Kunststoff, Verkleidung aus grauem Stahlblech, komplett

ausgekleidet mit schall- und wärmedämmender Isolierung ausgeführt. Der Rahmen ist

kältebrückenfrei. Der Verdichter ist vollhermetisch und mit sauggasgekühltem Motor vibrationsund

geräuscharm aufgehängt. Der Kondensator ist mit Wärmetauscher aus Edelstahlplatten ausgeführt

und vollständig mit einer thermischen Isolation eingekleidet. Der luftgekühlte Wärmetauscher des

Verdampfers besteht aus nahtlosen Kupferrohren mit aufgepressten Aluminium-Lamellen. Eine

Tropfwannenrinne mit Ablaufstutzen leitet das Wasser bei der automatischen, bedarfsabhängigen

Umkehrabtauung ab.

2. Verrohrung Kältekreis:

Leitungssystem aus Kupferrohren mit Hartlot dicht gelötet und mehmals druckgeprüft. Kältekreis

mit dem Arbeitsmittel R407c sowie mit Kälteöl versehen, betriebsbereitgestellt. Mit allen

notwendigen Sicherheits- und Prüfarmaturen wie: Filtertrockner, Schauglas mit

Feuchtigkeitsindikator, Hoch- und Niederdruckpressostat und Schraderventilen.

3. Steuerung und Regulierung:

Die Wärmepumpe ist mit elektronischen Regel- und Steuergeräten ausgerüstat. Sie enthalten alle

notwendigen Komponenten für die Ausführung eines monoenergetischen, gleitenden und

witterungsgeführten Heizbetrieb. Ein Mikroprozessor überwacht den Wärmepumpenbetrieb und

zeigt über eine Steuertafel den aktuellen Betriebs- oder Störzustand an.



Platzgründen ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges"), die max. Heizleistung

(inkl. Abtauverluste) bei Lufttemperaturen von +2°C und Wassertemperatur von 35°C (A+2/W35)

und die zugehörige Leistungszahl COP). Bei Zubehörpositionen ist ein Hinweis auf die zugehörige

Nenngröße der Wärmepumpe angegeben.











Seite 314




35FH01




Luft-Wasser Wärmepumpe mit Wärmepumpenregler LOGON B WP61, Außenfühler, Sanftanlasser

zur Reduktion des Anlaufstromes, mit umsteckbarem Elektroheizeinsatz (2/4/6 kW) und mit

vibrationsdämmenden Gummifüßen. In Kompaktausführung mit Heizkreis-Umwälzpumpe 230 V,

Pufferspeicher 43 Liter, Überströmventil, Sicherheitsventil Heizung, Manometer und

Ausdehnungsgefäß 12 Liter.

z.B. Luft-Wasser Wärmepumpe AEROTOP T..C von ELCO oder Gleichwertiges.

35FH01A + Luft-Wasser-Wärmepumpe T07C 6,6kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH01B + Luft-Wasser-Wärmepumpe T10C 9,7kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH01C + Luft-Wasser-Wärmepumpe T12C 11,6kW/3,6

35FH03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .


zur Reduktion des Anlaufstromes, mit umsteckbarem Elektroheizeinsatz (2/4/6 kW) und mit

vibrationsdämmenden Gummifüßen.

z.B. Luft-Wasser Wärmepumpe AEROTOP T07 bis T35 von ELCO oder Gleichwertiges.

35FH03A + Luft-Wasser-Wärmepumpe T07 6,6kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03B + Luft-Wasser-Wärmepumpe T10 9,7kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 315




35FH03C + Luft-Wasser-Wärmepumpe T12 11,6kW/3,6



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03D + Luft-Wasser-Wärmepumpe T14 13,6kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03E + Luft-Wasser-Wärmepumpe T16 15,7kW/3,9


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03F + Luft-Wasser-Wärmepumpe T20 19,9kW/3,2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03G + Luft-Wasser-Wärmepumpe T26 26,2kW/3,4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03H + Luft-Wasser-Wärmepumpe T32 32,6kW/3,3


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH03I + Luft-Wasser-Wärmepumpe T35 34,4kW/3,4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 316




35FH04



zur Reduktion des Anlaufstromes, mit umsteckbarem Elektroheizeinsatz (2/4/6 kW),

vibrationsdämmenden Gummifüßen und mit Hutzen für Ansaug und Ausblas (Haube).

z.B. Luft-Wasser Wärmepumpe AEROTOP T07 bis T35 von ELCO oder Gleichwertiges.

35FH04A + Luft-Wasser-Wärmepumpe T07 Haube 6,6kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04B + Luft-Wasser-Wärmepumpe T10 Haube 9,7kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04C + Luft-Wasser-Wärmepumpe T12 Haube 11,6kW/3,6


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04D + Luft-Wasser-Wärmepumpe T14 Haube 13,6kW/3,5


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04E + Luft-Wasser-Wärmepumpe T16 Haube 15,7kW/3,9


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04F + Luft-Wasser-Wärmepumpe T20 Haube 19,9kW/3,2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 317




35FH04G + Luft-Wasser-Wärmepumpe T26 Haube 26,2kW/3,4



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04H + Luft-Wasser-Wärmepumpe T32 Haube 32,6kW/3,3


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH04I + Luft-Wasser-Wärmepumpe T35 Haube 34,4kW/3,4

35FH11


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wandaufstellungsset für die Ansaugseite bei Eckaufstellung (Innenaufstellung), bestehend aus:

Wärmepumpen-Anschlussdichtung (Compriband 4-teilig, 4 cm breit, Ausdehnung bis 6 cm) und

Dämmset Wanddurchführung WDI (4 auf Maß zugeschnittene Dämmelemente mit Breite 300 mm

aus PUR-Hartschaum, 4 Sternnägel).

z.B. Wandaufstellungsset WAI für Ansaug von ELCO oder Gleichwertiges.

35FH11A + Wandaufstellungsset WAI für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH11B + Wandaufstellungsset WAI für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH11C + Wandaufstellungsset WAI für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH11D + Wandaufstellungsset WAI für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 318




35FH11E + Wandaufstellungsset WAI für T32/T35

35FH12



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wandaufstellungsset für die Ausblasseite bei Eckaufstellung (Innenaufstellung, Kanal links oder

rechts), bestehend aus: Wärmepumpen-Anschlussdichtung (Compriband 4-teilig, 4 cm breit,

Ausdehnung bis 6 cm) und Dämmset Wanddurchführung WDO (4 auf Maß zugeschnittene

Dämmelemente mit Breite 300 mm aus PUR-Hartschaum, 4 Sternnägel).

z.B. Wandaufstellungsset WAO für Ausblas von ELCO oder Gleichwertiges.

35FH12A + Wandaufstellungsset WAO für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH12B + Wandaufstellungsset WAO für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH12C + Wandaufstellungsset WAO für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH12D + Wandaufstellungsset WAO für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH12E + Wandaufstellungsset WAO für T32/T35

35FH14


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schalldämpfer für die Ansaugseite bei Eckaufstellung (Innenaufstellung), aus Stahlblech, lackiert

grau RAL 7035.

Schallreduktion 4-6 dB(A),

z.B. Schalldämpfer SI für Ansaug von ELCO oder Gleichwertiges.

35FH14A + Schalldämpfer SI 4-6dB(A) für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 319




35FH14B + Schalldämpfer SI 4-6dB(A) für T10


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH14C + Schalldämpfer SI 4-6dB(A) für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH14D + Schalldämpfer SI 4-6dB(A) für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH14E + Schalldämpfer SI 4-6dB(A) für T32/T35

35FH15


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schalldämpfer für die Ausblasseite bei Eckaufstellung (Innenaufstellung), aus Stahlblech, lackiert

grau RAL 7035.


z.B. Schalldämpfer SO für Ausblas von ELCO oder Gleichwertiges.

35FH15A + Schalldämpfer SO 4-6dB(A) für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH15B + Schalldämpfer SO 4-6dB(A) für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH15C + Schalldämpfer SO 4-6dB(A) für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH15D + Schalldämpfer SO 4-6dB(A) für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 320




35FH15E + Schalldämpfer SO 4-6dB(A) für T32/T35

35FH17



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ansaugkasten für wählbaren Lufteintritt (Innenaufstellung), zum ansaugseitigen Anschluss der

flexiblen Luftkanäle an eine Wärmepumpe. Der Kanal kann links, rechts oder oben am

Anschlusskasten montiert werden.

z.B. Ansaugkasten KWI für Ansaug von ELCO oder Gleichwertiges.

35FH17A + Ansaugkasten KWI für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH17B + Ansaugkasten KWI für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH17C + Ansaugkasten KWI für T12/T14

35FH18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Luftaustritts-Paneel (Innenaufstellung), zum ausblasseitigen Anschluss der flexiblen Luftkanäle an

eine Wärmepumpe. Der Kanal kann links, rechts oder oben an eine Wärmepumpe montiert werden.

z.B. Luftaustritts-Paneel PAO von ELCO oder Gleichwertiges.

35FH18A + Luftaustritts-Paneel PAO für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH18B + Luftaustritts-Paneel PAO für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH18C + Luftaustritts-Paneel PAO für T12/T14

35FH21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schlauch-Set bestehend aus: Manschette oval für Anschluss an Wärmepumpe, flexiblem Schlauch

mit 4 Befestigungsbriden und einer Wandanschlussplatte.

z.B. Schlauch-Set KFS von ELCO oder Gleichwertiges.





Seite 321




35FH21A + Schlauch-Set KFS für T07/T10 1 m lang


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH21B + Schlauch-Set KFS für T07/T10 2 m lang

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH21C + Schlauch-Set KFS für T07/T10 3 m lang

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH21D + Schlauch-Set KFS für T12/T14 1 m lang

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH21E + Schlauch-Set KFS für T12/T14 2 m lang

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH21F + Schlauch-Set KFS für T12/T14 3 m lang

35FH25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dämmset Wanddurchführung bestehens aus: 4 auf Maß zugeschnittenrn Dämmelenenten, Breite

300 mm, aus PUR-Hartschaum, und 4 Sternnägel..

z.B. Dämmset Wanddurchführung WDO für Ansaug von ELCO oder Gleichwertiges.

35FH25A + Dämmset Wanddurchführung WDO für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH25B + Dämmset Wanddurchführung WDO für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH25C + Dämmset Wanddurchführung WDO f. T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 322




35FH25D + Dämmset Wanddurchführung WDO für T20/T26


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH25E + Dämmset Wanddurchführung WDO für T32/T35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH25G + Dämmset Wanddurchführung WDO für T7/T35-600

35FH26

Mit Sonderbreite 600 mm zum Ablängen.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Maschengitter für die Abdeckung der Aussparung auf der Ansaugseite (Innenaufstellung), mit

Befestigung im Lichtschacht.

z.B. Maschengitter GMI für Ansaug von ELCO oder Gleichwertiges.

35FH26A + Maschengitter GMI für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH26B + Maschengitter GMI für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH26C + Maschengitter GMI für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH26D + Maschengitter GMI für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH26E + Maschengitter GMI für T32/T35


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 323




35FH27


Wetterschutzgitter für die Abdeckung der Aussparung auf der Ansaugseite (Innenaufstellung), mit

Befestigung im Lichtschacht und mit integriertem Maschengitter.

z.B. Wetterschutzgitter GWI für Ansaug von ELCO oder Gleichwertiges.

35FH27A + Wetterschutzgitter GWI für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH27B + Wetterschutzgitter GWI für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH27C + Wetterschutzgitter GWI für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH27D + Wetterschutzgitter GWI für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH27E + Wetterschutzgitter GWI für T32/T35

35FH28


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Maschengitter für die Abdeckung der Aussparung auf der Ansaug- oder Ausblasseite

(Innenaufstellung), mit Befestigung im Lichtschacht.

z.B. Maschengitter GMO für Ansaug von ELCO oder Gleichwertiges.

35FH28A + Maschengitter GMO für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH28B + Maschengitter GMO für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH28C + Maschengitter GMO für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 324




35FH28D + Maschengitter GMO für T20/T26


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH28E + Maschengitter GMO für T32/T35

35FH29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Wetterschutzgitter für die Abdeckung der Aussparung auf der Ansaug- oder Ausblasseite

(Innenaufstellung), mit Befestigung im Lichtschacht und mit integriertem Maschengitter.

z.B. Wetterschutzgitter GWO für Ansaug von ELCO oder Gleichwertiges.

35FH29A + Wetterschutzgitter GWO für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH29B + Wetterschutzgitter GWO für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH29C + Wetterschutzgitter GWO für T12/T14/T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH29D + Wetterschutzgitter GWO für T20/T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH29E + Wetterschutzgitter GWO für T32/T35

35FH31


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Starrer Kanal lang, zur Parallelaufstellung ohne Trennwand, mit Anschluss an Wärmepumpe mit

flexibler Manschette, mauerseitiger Abdeckblende, integriertem Maschengitter und Montageset

(Befestigugsschrauben, Kanaldichtband, Schrauben und Muttern, Kanalklammern,

PU-Isolierschaum).


z.B. Starrer Kanal lang KSL von ELCO oder Gleichwertiges.





Seite 325




35FH31A + Starrer Kanal lang KSL 8-10dB(A) für T07


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH31B + Starrer Kanal lang KSL 8-10dB(A) für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH31C + Starrer Kanal lang KSL 8-10dB(A) f. T12-T16

35FH32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Starrer Kanal kurz, zur Parallelaufstellung mit Trennwand, mit Anschluss an Wärmepumpe mit





z.B. Starrer Kanal kurz KSK von ELCO oder Gleichwertiges.

35FH32A + Starrer Kanal kurz KSK 6-8dB(A) für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH32B + Starrer Kanal kurz KSK 6-8dB(A) für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH32C + Starrer Kanal kurz KSK 6-8dB(A) f. T12-T16

35FH33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Starrer Kanal lang, zur Parallelaufstellung ohne Trennwand, mit Anschluss an Wärmepumpe mit




Angegeben ist die Schallreduktion in dB(A),

z.B. Starrer Kanal lang KSL+ von ELCO oder Gleichwertiges.

35FH33A + Starrer Kanal lang KSL+ 9-11dB(A) für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 326




35FH33B + Starrer Kanal lang KSL+ 9-11dB(A) für T10


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH33C + Starrer Kanal lang KSL+ 9-11dB(A) f.T12-T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH33D + Starrer Kanal lang KSL+ 8-10dB(A) f.T20,T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH33E + Starrer Kanal lang KSL+ 7-9dB(A) f. T32,T35

35FH34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Starrer Kanal kurz, zur Parallelaufstellung mit Trennwand, mit Anschluss an Wärmepumpe mit




Angegeben ist die Schallreduktion in dB(A),

z.B. Starrer Kanal kurz KSK+ von ELCO oder Gleichwertiges.

35FH34A + Starrer Kanal kurz KSK+ 7-9dB(A) für T07

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH34B + Starrer Kanal kurz KSK+ 7-9dB(A) für T10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH34C + Starrer Kanal kurz KSK+ 7-9dB(A) f. T12-T16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH34D + Starrer Kanal kurz KSK+ 7-9dB(A) f. T20,T26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH34E + Starrer Kanal kurz KSK+ 6-8dB(A) f. T32,T35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 327




35FH45


Steuerleitung zur Verbindung der Wärmepumpe mit Fühler, Pumpen, Motorantrieb usw., für

Niederspannungskomponenten, 1-phasig, 21-adrig, 1,5 mm2.

z.B. Steuerleitung von ELCO oder Gleichwertiges.

35FH45A + Steuerleitung 21-adrig 10m

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH45B + Steuerleitung 21-adrig 20m

35FH46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Fühlerleitung zur Verbindung der Wärmepumpe mit Fühler, Pumpen, Motorantrieb usw.,

abgeschirmt, 25-adrig, 0,75 mm2.

z.B. Fühlerleitung von ELCO oder Gleichwertiges.

35FH46A + Fühlerleitung 25-adrig 10m

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FH46B + Fühlerleitung 25-adrig 20m

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FJ + Brauchwasser-Wärmepumpen (ELCO)

35FJ01

Gleichwertigkeit:








Brauchwasserwärmepumpe mit Gehäuse aus einem Aluminiumprofil-Rahmen, Verschalung aus

Kunststoff, mit Flansch DN180 für die Befestigung am Speicher, Hochleistungskältekreislauf auf

schwingungsdämpfender Halterung, mit thermostatischem Expansionsventil, Elektroheizeinsatz

sowie mit Hoch- und Niederdruckpressostat. Der hermetische Verdichter ist auf

schwingungsdämpfender Halterung gelagert.

Kältemittel: R134a.

Heizleistung Wärmepumpe: 1,8 kW.

COP: 3,03.

Max. Wassertemperatur: 55°C.

Min./Max. Raumtemperatur: 5°C/35°C.





Seite 328




Anschlusswert (mit E-Heizung): 2,3 kW

z.B. Brauchwasserwärmepumpe AIRRON solo von ELCO oder Gleichwertiges.

35FJ01A + Brauchwasserwärmepumpe solo



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FJ01B + Brauchwasserwärmepumpe mit F300 BWW

Im Set mit 300 l Brauchwarmwasserspeicher (300 BWW) aus Stahlblech ST 37-2, innen emailliert,

mit Inspektionsflansch DN180, Magnesiumanode für Korrosionsschutz und Register für

Heizungseinbindung, mit Wärmedämmung aus 50 mm PU-Schaum und Thermometer.

Registergröße: 1,2 m2.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FK + Zubehör für Wärmepumpen (ELCO)


Im Stichwort und/oder in der Beschreibung werden zur eindeutigen Zuordnung Hinweise auf die

Typenbezeichnungen des Herstellers verwendet (im Stichwort ohne den Zusatz "z.B." gefolgt von

"oder Gleichwertiges").









35FK01 + Inbetriebnahme Wärmepumpe

Inbetriebnahme einer Wärmepumpe durch den Werkskundendienst des Herstellers. Ohne

Unterschied der Wärmepumpenart (Luft/Wasser, Wasser/Wasser, Sole/Wasser) und der

Aufstellung.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 PA . . . . . . . . . . . .





Seite 329




35FK02 + Zusatzmodul 2. Heizkreis (eingebaut)

Zusatzmodul für einen zusätzlichen autonomen Heizkreis (2. Heizkreis) über den

Wärmepumpenheizungsregler und eingebaut in die Wärmepumpe.

z.B. Zusatzmodul 2. Heizkreis von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FK03 + Bedien- und Anzeigegerät QAA75.610

Bedien- und Anzeigegerät mit gleichen Funktionen und Abfragemöglichkeiten wie der Hauptregler,

für die Außensteuerung.

z.B. Bedien- und Anzeigegerät QAA75.610 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FK04 + Raumgerät QAA55 Digi

Raumgerät mit aktivierbarem, integriertem Raumtemperaturfühler und folgenden Bedienelementen:

- digitale Anzeige

- analoger Drehknopf für die gewünschte Temperatur

- Spartaste für Abwesenheit

- Betriebsartenschalter Auto-Manuell-Aus,

z.B. Raumgerät QAA55 Digi von ELCO oder Gleichwertiges.


35FK05 + Anlegefühler QAD36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anlegefühler geeignet zur Verwendung als Vorlauffühler oder Rücklauffühler für Rohre bis 1 1/4.

z.B. Anlegefühler QAD36 von ELCO oder Gleichwertiges.


35FK06 + Speicherfühler QAZ36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Speicherfühler für Brauchwasser- und Pufferspeicher.

z.B. Speicherfühler QAZ36 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 330




35FK07 + Solarfühlerset mit Speicherfühler


Solarfühlerset bestehend aus: Kollektorfühler, Tauchhülse variabel 1/2, 2 Kabelverschraubungen,

Tauchhülse R1/2 und Speicherfühler.

z.B. Solarfühlerset von ELCO oder Gleichwertiges.


35FK08 + Anlegethermostat

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anlegethermostat zur Temperaturbegrenzung bei Fußbodenheizung, mit 2 m Anschlusskabel.

z.B. Anlegethermostat von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FK09 + Tauchhülse zu Kabelfühler (L=150mm)

35FK11

Tauchhülse zu Kabelfühler, Einbaulänge 150 mm, Anschlussgewinde 1/2 außen, mit

Kabelverschraubung PG9.

z.B. Tauchhülse zu Kabelfühler von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Digitale, witterungsgeführte Heizungsreglung für einen oder zwei Mischerkreise (2MK), einen

gleitenden Heizkreis (KR) und für Brauchwasserbereitung (BW), mit Wandaufbaugehäuse und mit

folgenden Funktionen:


- solare Heizungsunterstützung,









- Pufferspeichermanagement,

- Erzeugersperre,

- Feststoffkesseleinbindung,





- Rücklaufanhebung oder Rücklaufregelung über Multifunktionsausgang konfigurierbar,







Seite 331








- LPB-Bus fähig,

- Kaskadenfunktion.

35FK11D + Heizungsregler G2Z2/360 2MK+KR+BW

35FK23

z.B. Wandaufbauregler LOGON B G2Z2/360 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Dreiweg-Kugelhahn mit Motor für wasserschlagfreie Umstellfunktion, Betriebsspannung 230 V,

1-polig.

Angegeben ist: die Nenngröße des Anschlussgewindes,

z.B. Dreiweg-Kugelhahn von ELCO oder Gleichwertiges.

35FK23A + Dreiweg-Kugelhahn mit Motor 230V 1


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FK23B + Dreiweg-Kugelhahn mit Motor 230V 1 1/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FK23C + Dreiweg-Kugelhahn mit Motor 230V 1 1/2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FN + Solarsysteme mit Vakuumröhren (ELLCO)

1. Vakuumröhrenkollektor:

Vakuumröhrenkollektoren sind direkt durchströmt, Kollektormodule mit 15 oder 20 Röhren und mit

isoliertem Sammler, Vakuumröhren aus 2 mm Borosilikat Glas, mit hochselektiver Beschichtung

des Aluminium Absorbers, hochtemperaturbeständige EPDM-Isolierung des Röhrenhalses und

gemischtgeführte Kollektorteile aus korrosionsbeständigem Kupfer bzw. Messing. Kollektormodule

sind ohne Zwischenraum gekoppelt und hochkant oder quer auf Schräg- oder Flachdächern oder an

Fassaden montiert. Inbetriebnahme durch den Werkskundendienst des Herstellers in eigener

Position (als Aufzahlung).





Seite 332




35FN01


Die Kollektoren sind geeignet für Betriebsdrücke bis 6 bar Überdruck.










Vakuumröhrenkollektor als Basismodul (B) mit integrierter Fühlertauchhülse und mit 1,5 m2 (15

DF) oder 2,0 m2 (20 DF) effektiver Absorberfläche.

Breite: 1380 (15 DF) bzw. 1840 (20 DF) mm.

Höhe: 1910 mm,

z.B. Vakuumröhrenkollektor AURON B..DF von ELCO oder Gleichwertiges.

35FN01A + Vakuumröhrenkollektor B 15 DF


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FN01B + Vakuumröhrenkollektor B 20 DF

35FN03


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Vakuumröhrenkollektor als Erweiterungsmodul (E) mit 1,5 m2 (15 DF) oder 2,0 m2 (20 DF)

effektiver Absorberfläche.

Breite: 1380 (15 DF) bzw. 1840 (20 DF) mm.

Höhe: 1910 mm,

z.B. Vakuumröhrenkollektor AURON E..DF von ELCO oder Gleichwertiges.

35FN03A + Vakuumröhrenkollektor E 15 DF


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 333




35FN03B + Vakuumröhrenkollektor E 20 DF



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FN05 + Az DF Inbvetriebnahme

Aufzahlung (Az) auf die Positionen Vakuumröhrenkollektor als Basis- oder Erweiterungsmodul (DF)

für eine Inbetriebnahme durch den Werkskundendienst des Herstellers.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 PA . . . . . . . . . . . .

35FP + Solarsysteme mit Flachkollektoren (ELCO)

35FP01

1. Flachkollektoren:

Flachkollektoren sind ausgeführt mit Vollflächen-Kupferabsorbern und hochselektiver Beschichtung,

mit im Ultraschallverfahren angeschweißten, mäanderförmig angeordneten Absorberrohren,

selbsttragendem Kollektorgehäuse, Solar-Sicherheitsglas 3,2 mm mit strukturierter Oberfläche

(Energiedurchlässigkeit >91% und Hagelschutzklasse 3), witterungsbeständiger Eindichtung mit

EPDM-Dichtung und Steinwolleisolierung. Flachkollektoren werden mit vier seitlichen Anschlüssen

zur direkten Montage (hochkant) hergestellt, sind geprüft nach Norm und Aufdach, Indach oder auf

einem Flachdach montiert. Inbetriebnahme durch den Werkskundendienst des Herstellers in

eigener Position (als Aufzahlung).


Die Kollektoren sind geeignet für Betriebsdrücke bis 10 bar Überdruck.









Sonnenkollektor als Flachkollektor für die Aufdachmontage (hochkant), Kollektorgehäuse aus

eckverschweißtem Aluminiumrahmen und eingedichtetem Bopdenblech, Einglasung mit

eckvulkanisiertem, umlaufendem EPDM-Rahmen.

Abmessungen: 2300x1097x103 mm.

Bruttokollektorfläche: 2,50 m2 (R2,5),

z.B. Sonnenkollektor SOLATRON R 2.5 von ELCO oder Gleichwertiges.

35FP01A + Sonnenkollektor R2.5 hochkant


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 334




35FP01C + Az R2.5 Inbetriebnahme

35FP05


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 PA . . . . . . . . . . . .

Sonnenkollektor als Flachkollektor für Aufdach-, Indach-, Flachdach- und Fassadenmontage,

hydraulisch optimiert für Hochkant- und Quer-Montage. Kollektorgehäuse aus einer geschlossenen

Aluminiumwanne, Einglasung mit witterungsbeständiger Eindichtung mit EPDM-Dichtung.

Abmessungen: 2097x1097x103 mm.

Bruttokollektorfläche: 2,30 m2 (A2,3),

z.B. Sonnenkollektor SOLATRON A 2.3 von ELCO oder Gleichwertiges.

35FP05A + Sonnenkollektor A2.3-1 hochkant


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FP05B + Sonnenkollektor A2.3 quer


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FP05C + Az A2.3 Inbetriebnahme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 PA . . . . . . . . . . . .

35FR + Kollektorbefestigungssysteme (ELCO)

1. Kollektorbefestigungssysteme:

Kollektorbefestigungssysteme sind aus einer stabilen, verzinkten Stahlkonstruktion mit

zusätzlicher Pulverbeschichtung zur Verbesserung des Korrosionsschutzes ausgeführt. Farbe der

Oberfläche: schwarz.


Im Stichwort angegeben sind Hinweise auf Typenbezeichnungen des Herstellers (aus Platzgründen

ohne den Zusatz "z.B." gefolgt von "oder Gleichwertiges").













Seite 335




35FR01


Ziegeldachbefestigungsset für auf einem Schrägdach hochkant aufgestellte Sonnenkollektoren R

2.5 (R2.5),

z.B. Ziegeldachbefestigungsset für SOLATRON R 2.5 von ELCO oder Gleichwertiges.

35FR01A + R2.5 Ziegeldach Grundset 1 Kollektor

Grundset für 1 Kollektor:

1 x Schiene 1185 mm Paar,

2 x Universalbefestigungselement Paar,

1 x Sammlerbefestigung,

2 x Dachhaken Paar.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR01B + R2.5 Ziegeldach Grundset 2 Kollektoren

Grundset für 2 Kollektoren:



1 x Sammlerbefestigung Paar,



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR01C + R2.5 Ziegeldach Grundset 3 Kollektoren





1 x Schienenverbinder Paar,



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR01D + R2.5 Ziegeldach Erweiterung 1 Kollektor

Erweiterungsset für 1 Kollektor:




1 x Schienenverbinder Paar,





Seite 336




35FR02




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Sonderdachbefestigungsset für auf einem Schrägdach hochkant aufgestellte Sonnenkollektoren R

2.5 (R2.5). Sonderdachhaken in eigener Position,

z.B. Sonderdachbefestigungsset für SOLATRON R 2.5 von ELCO oder Gleichwertiges.

35FR02A + R2.5 Sonderdach Grundset 1 Kollektor

Grundset für 1 Kollektor:



1 x Sammlerbefestigung.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR02B + R2.5 Sonderdach Grundset 2 Kollektoren




1 x Sammlerbefestigung Paar.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR02C + R2.5 Sonderdach Grundset 3 Kollektoren





1 x Schienenverbinder Paar.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR02D + R2.5 Sonderdach Erweiterung 1 Kollektor









Seite 337




35FR08

1 x Schienenverbinder Paar.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kollektorzwischenblech zur Abdeckung der Kollektorzwischenräume,

z.B. Kollektorzwischenblech für SOLATRON R 2.5 von ELCO oder Gleichwertiges.

35FR08A + R2.5 Kollektorzwischenblech


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR08B + R2.5 Kollektorzwischenblech Erweiterung

35FR11


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Flachdachbefestigung für hochkant aufgestellte Flachkollektor-Module (A2.3 H),

z.B. Flachdachbefestigung für SOLATRON A 2.3, hochkant von ELCO oder Gleichwertiges.

35FR11A + A2.3 H Flachdach Grundset


3 x Flachdachaufständerung lang mit Querverbindern,

2 x Befestigungssets,

1 x Schiene 2250 mm (Paar).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR11B + A2.3 H Flachdach EW 1

Erweiterungsset für 1 Kollektor (EW 1):


1 x Schienenverbinder (Paar),

1 x Befestigungsset,



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 338




35FR11C + A2.3 H Flachdach EW 2

35FR12

Erweiterungsset für 2 Kollektoren (EW 2):







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schrägdachbefestigung (Ziegeldach) für hochkant aufgestellte Flachkollektor-Module (A2.3 'H),

z.B. Schrägdachbefestigung für SOLATRON A 2.3, hochkant von ELCO oder Gleichwertiges.

35FR12A + A2.3 H Schrägdach Grundset


3 x Dachhaken (Paar),




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR12B + A2.3 H Schrägdach EW 1

Erweiterungsset für 1 x Kollektor (EW 1):






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR12C + A2.3 H Schrägdach EW 2

Erweiterungsset für 2 x Kollektoren:






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 339




35FR13


Befestigung für hochkant aufgestellte Flachkollektor-Module (A2.3). Sonderdachanker für

verschiedene Dacheindeckungen in eigener Position,

z.B. Befestigung für SOLATRON A 2.3, hochkant von ELCO oder Gleichwertiges.

35FR13A + A2.3 H Sonderdach Grundset

Grundset für 2 x Kollektoren:




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR13B + A2.3 H Sonderdach EW 1






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR13C + A2.3 H Sonderdach EW 2

35FR14

Erweiterungsset für 2 x Kollektoren (EW 2):





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Indach-Montageset für hochkant aufgestellte Flachkollektor-Module (A2.3) und Dachneigungen ab

30°und größer, mit Zwischenschienen und Dacheinfassung (mit Blech),

z.B. Indach-Montageset für SOLATRON A 2.3, hochkant von ELCO oder Gleichwertiges.

35FR14A + A2.3 H Indach Grundset mit Blech

Grundset für 2 x Kollektoren.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 340




35FR14B + A2.3 H Indach EW 1 mit Blech

35FR15

Erweiterungsset für 1 x Kollektor (EW 1).



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Indach-Montageset für hochkant aufgestellte Flachkollektor-Module (A2.3) und Dachneigungen ab

30°und größer, mit Zwischenschienen, ohne Dacheinfassung (ohne Blech),

z.B. Indach-Montageset für SOLATRON A 2.3, hochkant von ELCO oder Gleichwertiges.

35FR15A + A2.3 H Indach Grundset ohne Blech

Grundset für 2 x Kollektoren.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR15B + A2.3 H Indach EW 1 ohne Blech

35FR16

Erweiterungsset für 1 x Kollektor (EW 1).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Flachdachbefestigung für quer aufgestellte Flachkollektor-Module (A2.3 Q),

z.B. Flachdachbefestigung für SOLATRON A 2.3, quer von ELCO oder Gleichwertiges.

35FR16A + A2.3 Q Flachdach Grundset

Grundset für 1 x Kollektor:

2 x Flachdachaufständerung kurz mit Querverbindern,




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR16B + A2.3 Q Flachdach EW 1


1 x Flachdachaufständerung kurz mit Querverbindern,







Seite 341




35FR17




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schrägdachbefestigung (Ziegeldach) für quer aufgestellte Flachkollektor-Module (A2.3 Q),

z.B. Schrägdachbefestigung für SOLATRON A 2.3, quer von ELCO oder Gleichwertiges.

35FR17A + A2.3 Q Schrägdach Grundset






. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR17B + A2.3 Q Schrägdach EW 1

35FR18







. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Befestigung für quer aufgestellte Flachkollektor-Module (A2.3 Q). Sonderdachanker für

verschiedene Dacheindeckungen in eigener Position,

z.B. Befestigung für SOLATRON A 2.3, quer von ELCO oder Gleichwertiges.

35FR18A + A2.3 Q Sonderdach Grundset





. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR18B + A2.3 Q Sonderdach EW 1








Seite 342




35FR21




. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Flachdachbefestigungsset für Vakuumröhrenkollektoren (DF),

z.B. Flachdachbefestigungsset für AURON DF von ELCO oder Gleichwertiges.

35FR21A + DF Flachdach Grundset


2 x Flachdachaufständerungen,

1 x Befestigung Sammler (Paar),

1 x Befestigung universal (Paar).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR21B + DF Flachdach Erweiterung

35FR22


1 x Flachdachaufständerung,

1 x Befestigung Sammler,

1 x Befestigung universal.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ziegeldachbefestigungsset für Vakuumröhrenkollektoren (DF),

z.B. Ziegeldachbefestigungsset für AURON DF von ELCO oder Gleichwertiges.

35FR22A + DF Ziegeldach Grundset



1 x Schiene 1940 mm (Paar),


1 x Befestigung universal (Paar).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR22B + DF Ziegeldach Erweiterung



1 x Schiene 1940 mm,





Seite 343




35FR23


1 x Befestigung universal.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Sonderdachbefestigungsset für Vakuumröhrenkollektoren (DF). Sonderdachanker für verschiedene

Dacheindeckungen in eigener Position,

z.B. Sonderdachbefestigungsset für AURON DF von ELCO oder Gleichwertiges.

35FR23A + DF Sonderdach Grundset


1 x Schiene 1940 mm (Paar),


1 x Befestigung solar universal (Paar).


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR23B + DF Sonderdach Erweiterung


1 x Schiene 1940 mm,


1 x Befestigung solar universal.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR31 + Flachdachaufständerung kurz

Flachdachaufständerung kurz mit Querverbindern, zur Ergänzung der Flachdachbefestigung,

einstellbarer Winkel 30°bis 60°,

z.B. Flachdachaufständerung kurz für SOLARTRON A 2.3 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR32 + Flachdachaufständerung lang

Flachdachaufständerung lang mit Querverbindern, zur Ergänzung der Flachdachbefestigung,

einstellbarer Winkel 30°bis 60°,

z.B. Flachdachaufständerung lang für SOLARTRON A 2.3 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 344




35FR35 + Dachhaken-Paar für Ziegeldach


Dachhaken-Paar als Universal Dachhaken für Ziegeleindeckungen, höhenverstellbar für

Dachlattenstärken,

z.B. Dachhaken-Paar von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR36 + Stockschraube f. Welleternit/Wellblech

Stockschraube für Welleternit und Wellblech, mit Anschlussschraube für Montageschiene,

z.B. Stockschraube von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FR37 + Dachhaken für Schieferdach

Dachhaken für Schieferdach, mit Anschlussschraube für Schiefer- und Steindächer,

z.B. Dachhaken Schiefer von ELCO oder Gleichwertiges.


35FR38 + Blechfalzklemme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Blechfalzklemme, mit Anschlussschraube für Montageschiene,

z.B. Blechfalzklemme von ELCO oder Gleichwertiges.


35FR39 + KalZip-Dach-Klemme

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

KalZip-Dach-Klemme, mit Anschlussschraube für Montageschiene,

z.B. KalZip-Dach-Klemme von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 345




35FR40 + Sparrenschrauben-Set

Sparrenschrauben-Set,

z.B. Sparrenschrauben-Set von ELCO oder Gleichwertiges.


35FR41 + Sammlerbefestigung


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Sammlerbefestigung für Vakuumröhrenkollektor,

z.B. Sammlerbefestigung (7499) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS + Zubehör für Sonnenkollektoren (ELCO)


Im Stichwort angegeben sind Hinweise auf die Typenbezeichnung des Herstellers (aus










35FS01 + LOG-SOL Solarregler für BW und Heizung

Mikroprozessorgesteuerter Solarregler im Wandaufbaugehäuse, zur Steuerung von thermischen

Solaranlagen für Brauchwasserbereitung (BW) und Heizungsunterstützung, mit max. 3 Speicher

und 2 Kollektorfelder.

Ausstattung:

- LC-Display mit wichtigen Systemtemperaturen,

- 7 Schaltuhrenkanäle,

- Temperaturdifferenz-Regelung,

- 12 vorgegebene Anlagenschemata,

- Drehzahlsteuerung für 3 Pumpen,

- Ertragserfassung der Solaranlage,

- Vorrangschaltung für Mehrspeicheranlagen,

- Heizungsunterstützung über Rücklaufanhebung,

- externer Wärmetauscher,

- Low-Flow-Konzept für Schichten-Ladetechnik,

- Frostschutz-Funktion und Überhitzungsschutz,

- Warmwasser-Umschichtung und Legionellen-Schutzfunktion,

- Anschluss für Datenlogger,





Seite 346




- 1 Kollektorfühler NTC,

- 2 Fühler NTC (Speicher- und Rücklauffühler),

- 3 Tauchhülsen.

Ein- und Ausgänge:

10 Fühlereingänge für NTC,

1 Messeingang für Volumenstrommesser,

6 Relaisausgänger für Drehzahlsteuerung,

1 Relaisausgang für Nachladung,

1 Zusatzmodul für eBus-Anbindung oder 2 Relaisausgänge,

z.B. Solarregler LOGON SOL plus von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS02 + LOG-SOL Solarregler für BW

Mikroprozessorgesteuerter Solarregler im Wandaufbaugehäuse, zur Steuerung von thermischen

Solaranlagen für Brauchwasserbereitung (BW), mit 1 Speicher und 1 Kollektorfeld.

Ausstattung:

- LC-Display mit wichtigen Systemtemperaturen,

- Temperaturdifferenz-Regelung,

- Drehzahlsteuerung für Solarkreispumpe,

- temperaturabhängige Nachheizsteuerung für eine Zusatzheizung,

- 1 Kollektorfühler NTC,

- 2 Fühler NTC (Speicher- und Rücklauffühler),

- 2 Tauchhülsen.

Ein- und Ausgänge:

3 Fühlereingänge für NTC,

2 Relaisausgänger für Drehzahlsteuerung,

z.B. Solarregler LOGON SOL compact von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS05 + Solarsensor für LOG-SOL

Solarsensor für Solarregler (LOG-SOL), zur Messung der Einstrahlungsintensität,

z.B. Solarsensor (7403) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 347




35FS06 + Tauchhülse variabel max.350mm für d6,0mm


Tauchhülse, variabel (max. 350 mm), inkl, Kabelverschraubung für Speicherfühler DN6,

z.B. Tauchhülse variabel (7046) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS07 + Tauchhülse für Kollektorfühler 100mm

Tauchhülse für Kollektorfühler DN6, mit Kabelverschraubung, Länge 100 mm,

z.B. Tauchhülse (7303) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS08 + Fühler (NTC) d6,0mm 90C

35FS09

Fühler zur Verwendung als Speicherfühler oder Rücklauffühler, DN6, temperaturbeständig bis 90 °C

(90C),

z.B. Fühler (NTC), DN6 (7045) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Kollektorfühler für Solarsystem, DN6, temperaturbeständig bis 250 °C (250C),

z.B. Kollektorfühler (NTC), DN6 von ELCO oder Gleichwertiges.

35FS09A + Kollektorfühler (NTC) d6,0mm 250C


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS10 + Anlegefühler (NTC) 20 TSA

Anlegefühler für Solarsystem, komplett mit Befestigungsband und Wärmeleitpaste,

z.B. Anlegefühler (NTC) 20 TSA (7197) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 348




35FS13 + T-Stück, reduziert 1-1-1/2


T-Stück reduziert 1-1-1/2, aus Rotguss, zur Montage der variablen Tauchhülse in den Rücklauf des

Solarkreises,

z.B. T-Stück, reduziert von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS15 + Datenlogger mit eBus-Modul

Datenlogger zum Speichern und Auswerten der Erträge und Temperaturen, mit eBus-Modul,

Netzkabel, Verbindungskabel, Software und USB-Kabel, verpackt in einem Kunststoffkoffer,

z.B. Datenlogger von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS16 + Volumenstromzähler für LS

Volumenstromzähler für Tyfocur LS, zur Erfassung des Energieertrages und zur Funktionskontrolle

von Solaranlagen.

- Volumenstrom: 600 l/h.

- Impulse: 1 l/Imp.

- Max. Betriebsdruck: 16 bar.

- Max. Mediumtemperatur: 130 °C.

- Anschluss: 1/2,

z.B. Volumenstromzähler von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS17 + Visualisierung mit eBus-Modul

35FS18

Visualisierung zum Programmieren des Solarreglers, Speichern, Anzeigen und Auswerten der

Erträge und Temperaturen, mit eBus-Modul, Netzkabel, Verbindungskabel, Software und

USB-Kabel, verpackt in einem Kunststoffkoffer,

z.B. Visualisierung von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Relaiserweiterungsmodul als Aufsteckmodul für den Solarregler, für zwei zusätzliche

Relaisausgänge,

z.B. Relaiserweiterungsmodul von ELCO oder Gleichwertiges.





Seite 349




35FS18A + Relaiserweiterungsmodul



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS18B + Relaiserweiterungsmodul (eBus-Modul)

35FS21

Mit eBus-Modul bei Verwendung mit Datenlogger oder Visualisierung, z.B. 6173 von ELCO oder



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe Solar als als vollisolierter Basismodul mit Isolierung an einer Wand befestigt,


- Manometer,

- Ringwellschlauch für MAG mit Schnellschlussventil,

- Solarpumpe,

- Flowmeter,

- Anschluss DN 22/18/15,


- integrierte Spül- und Befülleinrichtung,

- Rückflussverhinderer.

Angegeben ist: die Größe der Solarpumpe (Anschluss (in mm) x Förderhöhe (in dm)),

z.B. Pumpengruppe Solar 60/70 Basismodul von ELCO oder Gleichwertiges.

35FS21A + Pumpengruppe Solar (Basismodul) 15x60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS21B + Pumpengruppe Solar (Basismodul) 15x70

35FS22


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Pumpengruppe Solar als als vollisolierter Kaskadenmodul mit Isolierung an einer Wand befestigt,


- Manometer,

- Verbindungsleitung zum Basismodul,

- Solarpumpe,

- Flowmeter,







Seite 350





- integrierte Spül- und Befülleinrichtung,

- Rückflussverhinderer.

Angegeben ist: die Größe der Solarpumpe (Anschluss (in mm) x Förderhöhe (in dm)),

z.B. Pumpengruppe Solar 60/70 Kaskadenmodul von ELCO oder Gleichwertiges.

35FS22A + Pumpengruppe Solar (Kaskadenmodul) 15x60


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS22B + Pumpengruppe Solar (Kaskadenmodul) 15x70


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS23 + Pumpengruppe Solar 60/70

35FS24

Pumpengruppe Solar als vollisolierter Vorlaufmodul an einer Wand befestigt, bestehend aus:


- Luftabscheider,

z.B. Pumpengruppe Solar 60/70 Vorlaufmodul von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Umwälzpumpe Solar mit Klemmkasten und mit MOLEX-Stecker.

Angegeben ist: die Größe der Solarpumpe (Anschluss (in mm) x Förderhöhe (in dm)) und die

Einbaulänge in (mm),

z.B. Umwälzpumpe Solar von ELCO oder Gleichwertiges.

35FS24A + Umwälzpumpe Solar 15x40 130mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS24B + Umwälzpumpe Solar 15x80 130mm

35FS25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Strangregulierventil mit Durchflussanzeige..

Angegeben ist: der Messbereich der Durchflussanzeige in (l/min),

z.B. Strangregulierventil von ELCO oder Gleichwertiges.





Seite 351




35FS25A + Strangregulierventil 0,5-7 l/min


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS25B + Strangregulierventil 4-36 l/min

35FS26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Ausdehnungsgefäß, solebeständig für den Solarkreis, mit Wandhalter (18-25 l) bzw. mit Füßen

(35-80 l).

Angegeben sind: der Nenninhalt in Liter,

z.B. Ausdehnungsgefäß von ELCO oder Gleichwertiges.

35FS26A + Solar-Ausdehnungsgefäß 18 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS26B + Solar-Ausdehnungsgefäß 25 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS26C + Solar-Ausdehnungsgefäß 35 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS26D + Solar-Ausdehnungsgefäß 50 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS26E + Solar-Ausdehnungsgefäß 80 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 352




35FS27


Ausdehnungsgefäß, solebeständig für den Solarkreis, für stehende Montage, Anschluss 1 außen.

Vordruck: 2,5 bar.

Zulässiger Betriebsüberdruck: 10 bar.

Zulässige Höchsttemperatur: 100°C.

Angegeben sind: der Nenninhalt in Liter,

z.B. Ausdehnungsgefäß von ELCO oder Gleichwertiges.

35FS27B + Ausdehnungsgefäß Solar 150 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS27C + Ausdehnungsgefäß Solar 200 Liter


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS28 + Solar-Schwimmbadwärmetauscher SWT100-20

Solar-Schwimmbadwärmetauscher aus Edelstahl V4A, gebeizt und lackiert mit Kombimuffen.

Anschlüsse Schwimmbad: 1 1/2 x DN50.

Anschlüsse Solar: Außengewinde 3/4,

z.B. Solar-Schwimmbadwärmetauscher SWT 100-20 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS29 + 3-Wege-Ventil mit SA 230V Ig DN25

35FS31

3-Wege-Ventil DN25, mit Stellantrieb (SA), 230V/50Hz und Anschlusskabel, in Ruhestellung ohne

Stromverbrauch.

Anschlüsse: Innengewinde (Ig),

z.B. 3-Wege-Ventil von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Thermisches Warmwasser-Mischventil aus entzinkungsbeständigem Messing, mit

Einlege-Rückflussverhinderer.

- Max. Mediumtemperatur: 100 °C.

- Max. Betriebsdruck: 10 bar.

Anschlüsse: Verschraubungen für Pressverbindung (Pr), für Lötanschluss (Löt) oder für

Gewinderohr (3/4),

z.B. thermisches Warmwasser Mischventil von ELCO oder Gleichwertiges.





Seite 353




35FS31A + Thermisches WW-Mischventil 1x22mm Pr



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS31B + Thermisches WW-Mischventil 1x22mm Löt


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS31C + Thermisches WW-Mischventil 1x3/4


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS32 + Thermisches Ladeventil 55C

Thermisches Ladeventil mit einer Öffnungstemperatur von 55 °C,

z.B. Thermisches Ladeventil von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS33 + Lufttopf 0,2 Liter WD Vs 22mm

Lufttopf mit einem Inhalt von 0,2 Liter, mit Entlüftungsventil und mit UV-beständiger

Wärmedämmung (WD).

Anschlüsse: Klemmringverschraubung (Vs) für Kupferrohr 22 mm (22mm),

z.B. Lufttopf von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS34 + Luftabscheider-Set Solar DN22

Luftabscheider-Set Solar, mit 2 geraden Klemmring-Anschlüssen DN22, Kugelhahn 3/8x3/8,

automatischem Schnellentlüfter G3/8 und ein Stück Kupferrohr 15x1mm.

z.B. Luftabscheider-Set Solar von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 354




35FS36 + Anschluss-Schlauchset Edelstahl DN20


Anschluss-Schlauchset aus Edelstahl, DN20, 1 m lang, mit UV-beständiger Isolierung.

Anschlüsse: gerade Klemmringverschraubung DN22 mit Reduzierung auf 18/15 mm,

z.B. Anschluss-Schlauchset von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS37 + Isolierband Rolle 50mmx3mmx15m

35FS39

Rolle Isolierband, UV-beständig, zur Wärmedämmung außenliegender Hydraulikteile,

selbstklebend.

Abmessungen: 50 mm x 3 mm x 15 m,

z.B. Isolierband von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Schnellverrohrungssystem, bestehend aus einem Doppelrohr aus Kupfer, 15x0,8mm, mit

witterungsund UV-beständiger Wärmedämmung aus EPDM-Kautschuk, mit gemeinsamer

PE-Schutzfolie, integrierter Sensorleitung (5x0,5mm2) und Befestigungsmaterial.

Angegeben ist: die Länge in (m),

z.B. Schnellverrohrungsssytem von ELCO oder Gleichwertiges.

35FS39A + Schnellverrohrungssystem 15mm Länge15m


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS39B + Schnellverrohrungssystem 15mm Länge25m


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS40 + Entlüfterstopfen für Anschlussstutzen

Entlüfterstopfen für Anschlussstutzen, Gewindelänge 10,5 mm,, 3/4 Außengewinde.

z.B. Entlüfterstopfen von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 355




35FS41


Anschlussset für 2 Flachkollektor-Module, mit Kompensatoren, Anschlussbogen, Entlüftungs- und

Blindstopfen, Isolierungen, Klebeband und Anschlusskreuz,

z.B. Anschlussset SOLATRON A 2.3/R 2.5 von ELCO oder Gleichwertiges.

35FS41A + Anschlussset A2.3 für 2 Module


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS41B + Anschlussset R2.5 für 2 Module


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS42 + Anschlussergänzungsset A2.3

Anschlussergänzungsset für ein Erweiterungsmodul (A2.3), mit Kompensatoren und Isolierung,

z.B. Anschlussergänzungsset SOLATRON von ELCO oder Gleichwertiges.


35FS43 + Anschluss T-Stück

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschluss T-Stück zum Anschluss übereinander abgeordneter Flachkollektoren, mit Isolierung,

z.B. Anschluss T-Stück SOLATRON von ELCO oder Gleichwertiges.


35FS44 + Anschlussbogen 90°

35FS45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Anschlussbogen zum Anschluss übereinander abgeordneter Flachkollektoren, mit Isolierung,

z.B. Anschlussbogen SOLATRON von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Frostschutzmittel Tyfocor LS als Fertiggemisch, im Kunststoffkanister.

Angegeben ist: der Kanisterinhalt in Liter,

z.B. Frostschutzmittel TYFOCOR LS von ELCO oder Gleichwertiges.





Seite 356




35FS45A + Frostschutzmittel Tyfocor LS Fertigg. 10Lit



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS45B + Frostschutzmittel Tyfocor LS Fertigg. 20Lit


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS46 + Reinigungsmedium Solarclin 20Lit

Reinigungsmedium für thermische Solaranlagen, im Kunststoffkanister 20 Liter.

z.B. Reinigungsmedium Solarclin von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS47 + Frostschutzprüfer Tyfocor L/LS

Frostschutzprüfer für Tyfocor L und Tyfocor LS, mit pH-Teststreifen,

z.B. Frostschutzprüfer TYFOCOR L/LS von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS48 + Teststreifen für pH=5-10

Teststreifen zur Bestimmung des pH-Wertes über Farbskala, Messbereich pH=5-10.

Verrechnungseinheit (VE) ist die Einzelverpackung,

z.B. Teststreifen mit Farbskala (21776) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS51 + Handbefüllpumpe Solar Ig 3/4

Handbefüllpumpe Solar, selbstansaugend, mit Ansaugschlauch 1 m und Dichtung.

Anschluss: Innengewinde 3/4,

z.B. Handbefüllpumpe Solar von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 357




35FS52 + Spül- und Befülleinrichtung

Spül- und Befülleinrichtung, als Armatur zum Anschluss an den Taco-Setter in der

Pumpenbaugruppe,

z.B. Spül- und Befülleinrichtung (7285) von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS53 + Spül- und Befüllstation mit Pumpe

Spül- und Befüllstation mit Kreiselpumpe, z.B. WILO oder Gleichwertiges,

z.B. Spül- und Befüllstation (7262) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS55 + Sicherheitsdachhaken

Sicherheitsdachhaken für Anseilschutz,

z.B. Sicherheitsdachhaken von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS56 + Verbindungsbaugruppe

Verbindungsbaugruppe zur Anreihmontage mehrerer Vakuumröhren-Kollektoren,

z.B. Verbindungsgruppe (7021) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FS58 + Blindstopfenset für Vakuumkollektor (5 Stk)

Blindstopfenset mit Überwurfmutter, Dichtring und Messingscheibe, Satz mit 5 Stück (5 Stk), für

Vakuumröhrenkollektor,

z.B. Blindstopfenset von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FU + Puffer- und Kombispeicher (ELCO)


Im Stichwort angegeben ist ein Hinweis auf den Speichertyp des Herstellers mit integrierter Angabe

des gerundeten Nutzinhalts in Liter (aus Platzgründen ohne den Zusatz "z.B." gefolgt von "oder





Seite 358




35FU01

Gleichwertiges").

2. Betriebsbedingungen:


Wenn nicht anders angegeben, ist der maximale Betriebsdruck heizwasserseitig 3 bar und

brauchwasserseitig 10 bar Überdruck.









Heizungspufferspeicher aus Stahl S235JRG2, innen roh, außen Rostschutzanstrich, fest

eingeschweißter Glattrohr-Wärmetauscher, mit Wärmedämmung aus 100 mm PU-Weichschaum

(FCKW-frei) und Skaimantel, Thermometer und Muffe 1 1/2 für Elektroheizeinsatz.

Angegeben ist: die Heizfläche des Glattrohr-Wärmetauschers in (m2),

z.B. Pufferspeicher BS von ELCO oder Gleichwertiges.

35FU01A + Heizungspufferspeicher 1,5m2 BS 300


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FU01B + Heizungspufferspeicher 1,9m2 BS 500


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FU01C + Heizungspufferspeicher 2,4m2 BS 750


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FU01D + Heizungspufferspeicher 3,0m2 BS 1000


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 359




35FU03


Heizungspufferspeicher aus Stahl S235JRG2, innen roh, außen Rostschutzanstrich, mit

Wärmedämmung aus 100 mm PU-Weichschaum (FCKW-frei) und Skaimantel, Thermometer und

Muffe 1 1/2 für Elektroheizeinsatz.

z.B. Pufferspeicher B von ELCO oder Gleichwertiges.

35FU03A + Heizungspufferspeicher B 1500


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FU03B + Heizungspufferspeicher B 2000

35FU14


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Heizungspufferspeicher zur Brauchwassererwärmung und Heizungsunterstützung (Kombispeicher),

Heizungsbehälter aus Stahl, innen roh, außen Rostschutzanstrich, integrierter

Bauchwasserspeicher aus Stahl S235JRG2, doppelt emailliert, kathodischer Schutz durch

Magnesiumanode, fest eingeschweißter Solarwärmetauscher, mit Wärmedämmung aus 100 mm

PUR-Weichschaummantel mit PVC-Schutzfolie, mit Thermometer und 3 Fühlertauchhülsen sowie

Muffe 1 1/2 für Elektroheizung.

Angegeben ist NL bei VL=80°C und BW=60°C.

Angegeben sind: die Leistungskennzahl (NL), die Heizfläche des Solarwärmetauschers in (m2) und

der Gesamtinhalt des Speichers /und des integrierten Brauchwasserspeichers in Liter,

z.B. Kombispeicher VISTRON TS von ELCO oder Gleichwertiges.

35FU14A + Kombispeicher NL2,9 2,7m2 TS 750/200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FU14B + Kombispeicher NL2,9 3,0m2 TS 1000/200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV + Warmwasserbereitung und Zubehör (ELCO)

1. Warmwasserspeicher:

Warmwasserspeicher sind mit Rohrheizschlangen zur Erwärmung des Wassers durch

Pumpenwarmwasser ausgestattet. Druckfester Wasserbehälter aus Stahl, mit emaillierter

Oberfläche des Innenbehälters, kathodischem Korrosionsschutz und mit Wärmedämmung sowie

mit elektrostatisch pulverbeschichtetem Blechmantel.





Seite 360




35FV01



Im Stichwort angegeben sind die Leistungskennzahl NL bei maximaler Heizflächenleistung nach

Norm (bei 2 Rohrheizschlangen NLunten/NLoben) und ein Hinweis auf den Speichertyp des

Herstellers mit integrierter Angabe des gerundeten Nutzinhalts in Liter (aus Platzgründen ohne den

Zusatz "z.B." gefolgt von "oder Gleichwertiges").

3. Betriebsbedingungen:

Wenn nicht anders angegeben, ist der maximale Betriebsdruck heiz- und brauchwasserseitig 10

bar Überdruck sowie die maximale Betriebstemperatur 90°C.









Untenstehender Wasserspeicher (Unterstellspeicher) in runder Bauform, Behälter und

Wärmetauscher aus Stahl, emailliert, alle Anschlüsse und Flansch mit Fühlertauchhülse an der

Oberseite, kathodischer Schutz durch Magnesiumanode, mit Wärmedämmung aus

PU-Hartschaum auf Wasserbasis (FCKW-frei) mit Blechmantel und mit Entleerungshahn.


z.B. Unterstellspeicher VISTRON U von ELCO oder Gleichwertiges.

35FV01A + Unterstellspeicher NL1,1 U 120


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV01B + Unterstellspeicher NL1,5 U 150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV05 + Beistellspeicher NL1,5 RM 150

Beistellspeicher in eckiger Bauform, mit 1 Rohrheizschlange, Isolierung aus PU-Hartschaum auf

Wasserbasis (FCKW-frei) mit Blechmantel, Magnesiumschutzanode, Entleerungshahn und

Reinigungsflansch,

z.B. Beistellspeicher VISTRON 150 RM von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 361




35FV08


Liegender Wassererwärmer (Liegespeicher) in eckiger Bauform, Behälter und

Glattrohr-Wärmetauscher aus Stahl, emailliert, kathodischer Schutz durch Fremdstromanode, mit

Wärmedämmung aus PU-Hartschaum auf Wasserbasis (FCKW-frei) mit Blechmantel,

Thermometer, Fühlertauchhülse und Flansch DN110 sowie 4 Stellfüßen.


z.B. Liegespeicher VISTRON NV von ELCO oder Gleichwertiges.

35FV08A + Liegespeicher NL2,4 NV 150


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV08B + Liegespeicher NL3,7 NV 200

35FV10


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer (Beistellspeicher) in runder Bauform, Behälter und

Wärmetauscher aus Stahl, emailliert, vorne mit Reinigungsöffnung, kathodischer Schutz durch

Magnesiumanode, mit Wärmedämmung aus PU-Hartschaum auf Wasserbasis (FCKW-frei) mit

Blechmantel, Thermometer, Muffe 1 1/2 für Elektroheizeinsatz und Flansch für

Rippenrohrwärmetauscher sowie mit Stellfüßen.


z.B. Beistellspeicher VISTRON F von ELCO oder Gleichwertiges.

35FV10A + Beistellspeicher NL4,0 F 200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV10B + Beistellspeicher NL7,0 F 300


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV10C + Beistellspeicher NL10,0 F 400


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 362




35FV10D + Beistellspeicher NL16,0 F 500

35FV11



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer (Beistellspeicher) in runder Bauform, Behälter und

Wärmetauscher aus Stahl, emailliert, vorne mit Reinigungsöffnung, kathodischer Schutz durch


Blechmantel, Thermometer, mit Elektroheizeinsatz und Flansch für Rippenrohrwärmetauscher

sowie mit Stellfüßen.


z.B. Beistellspeicher VISTRON FO von ELCO oder Gleichwertiges.

35FV11A + Beistellspeicher NL4,0 FO 200


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV11B + Beistellspeicher NL7,0 FO 300


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV11C + Beistellspeicher NL10,0 FO 400


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV11D + Beistellspeicher NL16,0 FO 500

35FV12


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer (Beistellspeicher) in runder Bauform, Behälter aus Stahl

S235JRG2 doppelt emailliert, kathodischer Schutz durch Magnesiumanode, fest eingeschweißter

Wärmetauscher aus nahtlosem Stahlrohr, mit Wärmedämmung aus 100 mm

PUR-Weichschaummantel mit PVC-Schutzfolie, Thermometer, Muffe 1 1/2 und Flansch für

Elektoheizeinsätze und Rippenrohrwärmetauscher sowie mit Fühlerklemmleiste.


z.B. Beistellspeicher VISTRON F von ELCO oder Gleichwertiges.





Seite 363




35FV12A + Beistellspeicher NL24,0 F 750



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV12B + Beistellspeicher NL30,0 F 1000

35FV15


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer mit 2 Heizregistern (Solarspeicher) in runder Bauform, Behälter

und Wärmetauscher aus Stahl, emailliert, vorne mit Reinigungsöffnung, kathodischer Schutz durch


Blechmantel, Thermometer, Muffe 1 1/2 für Elektroheizeinsatz und Stellfüßen.


z.B. Solarspeicher VISTRON FS von ELCO oder Gleichwertiges.

35FV15A + Solarspeicher NL10/2,5 FS 300


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV15B + Solarspeicher NL13/4,3 FS 400


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV15C + Solarspeicher NL16/6,5 FS 500

35FV16


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer mit 2 Heizregistern (Solarspeicher) in runder Bauform, Behälter

aus Stahl S235JRG2, doppelt emailliert, kathodischer Schutz durch Magnesiumanode, fest

eingeschweißter Wärmetauscher aus nahtlosem Stahlrohr, mit Wärmedämmung aus 100 mm

PUR-Weichschaummantel mit PVC-Schutzfolie, Thermometer, mit 2 Flanschen für

Elektoheizeinsätze und Rippenrohrwärmetauscher sowie mit Fühlerkanal.


z.B. Solarspeicher VISTRON FS von ELCO oder Gleichwertiges.





Seite 364




35FV16A + Solarspeicher NL21/9 FS 750



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV16B + Solarspeicher NL26/11 FS 1000

35FV18


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer mit speziell großer Wärmetauscherfläche

(Wärmepumpenspeicher) in runder Bauform, Behälter aus Stahl S235JRG2, doppelt emailliert,

kathodischer Schutz durch Magnesiumanode, fest eingeschweißter Wärmetauscher aus nahtlosem

Stahlrohr, mit Wärmedämmung aus 55 mm PUR-Hartschaum auf Wasserbasis (FCKW-frei) mit

Blechmantel, Thermometer, 2 senkrecht angeschweißte Fühlerrohre und mit Flansch für

Elektroheizeinsatz und für Rippenrohrwärmetauscher.


z.B. Wärmepumpenspeicher VISTRON H von ELCO oder Gleichwertiges.

35FV18A + Wärmepumpenspeicher NL18 H 300


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV18B + Wärmepumpenspeicher NL27 H 400


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV18C + Wärmepumpenspeicher NL35 H 500

35FV19


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Nebenstehender Wassererwärmer mit 2 Heizregistern für solare Brauchwassererwärmung und

Nachheizung mit zweitem Wärmeerzeuger, oberes Heizregister mit speziell großer

Wärmetauscherfläche (Wärmepumpenspeicher) in runder Bauform, Behälter aus Stahl S235JR,

doppelt emailliert, kathodischer Schutz durch Magnesiumanode, fest eingeschweißter

Wärmetauscher aus nahtlosem Stahlrohr, doppelt gewickelt, Thermometer, Fühlertauchrohr und mit

Flansch für Elektroheizeinsatz und für Rippenrohrwärmetauscher.

Betriebsdruck Heizung und Brauchwasser bis 6 bar.





Seite 365





z.B. Wärmepumpenspeicher VISTRON H von ELCO oder Gleichwertiges.

35FV19A + Wärmepumpenspeicher NL3,9/8,6 HS 500

Mit Wärmedämmung aus 50 mm PUR-Hartschaum (FCKW-frei) mit Skaimantel.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV19B + Wärmepumpenspeicher NL4,5/11,2 HS 750


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV19C + Wärmepumpenspeicher NL7,8/11,8 HS 1000

35FV41


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Frischwasserstation als komplett vormontierte Baugruppe mit Netzanschluss 230V, bestehend aus

Wärmetauscher WP24-30, drehzahlgeregelter Umwälzpumpe, 2 primärseitigen Kugelhähnen 1 IG,

Sicherheitsgruppe, Kaltwasserzulauf und Warmwasserseite mit Ventil 3/4 IG, komplett gekapselt in

Dämmschale und mit Warmwasser-Regelung sowie zur direkten Montage an Speicher montierbar.

- max. Vorlauftemperatur 110°C,

- Druckstufe PN10,

- Schutzklasse Regler IP 54.

Angegeben sind: die Warmwasserleistung in (l/min) und die Warmwassertemperatur in °C (C) bei

einer Vorlauftemperatur von 50°C,

z.B. Frischwasserstation FriWa von ELCO oder Gleichwertiges.

35FV41A + Frischwasserstation 20l/min 45C


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FV41C + Az FriWa Zirkulations-Set

Aufzahlung für ein Zirkulations-Set als vormontierte Baugruppe mit Rückschlagventil, 3-stufiger

Zirkulationspumpe 15-30 und Kugelhahn, komplett verdrahtet.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 366




35FX + Zubehör für Speicher (ELCO)

35FX01



Im Stichwort und/oder in der Beschreibung werden zur eindeutigen Zuordnung Hinweise auf die

Typenbezeichnungen des Herstellers verwendet (im Stichwort ohne den Zusatz "z.B." gefolgt von

"oder Gleichwertiges").









Elektroheizeinsatz zur Erwärmung von Wasser mit isoliert aufgesetztem Incoloy-Rohrheizkörper mit

Schutzstromableitwiderstand, von außen einstellbarer Thermostatbereich 30-80°C (EB30-80C),

Sicherheitstemperaturbegrenzer 90°C und eingebaut in einen Flansch mit 180 mm Durchmesser.

Betriebsspannung: 3x400 V.

Angegeben ist: die Anschlussleistung in (kW),

z.B. Elrektroheizeinsatz RDW und RSW von ELCO oder Gleichwertiges.

35FX01A + Elektroheizeinsatz EB30-80C 400V RDW 7,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX01B + Elektroheizeinsatz EB30-80C 400V RDW 10kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX01C + Elektroheizeinsatz EB30-80C 400V RSW 12kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX01D + Elektroheizeinsatz EB30-80C 400V RSW 15kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 367




35FX02


Aufzahlung auf Warmwassererwärmer (WW) für einen Elektroheizeinsatz zur Anwendung als

Übergangs- und Notheizung (nicht geeignet zur dauerhaften Nachheizung des Speichers),

Einbaulage waagrecht.

Anchluss: Einschraubgewinde 6/4.

Betriebsspannung: 3x400 V, 230 V umklemmbar (bis 3,0 kW).

Angegeben sind: die Betriebsspannung(en) in (V) und die Anschlussleistung in (kW),

z.B. Elrektroheizeinsatz von ELCO oder Gleichwertiges.

35FX02A + Az WW Elektroheizeinsatz 6/4 400/230V 2,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX02B + Az WW Elektroheizeinsatz 6/4 400/230V 2,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX02C + Az WW Elektroheizeinsatz 6/4 400/230V 3,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX02D + Az WW Elektroheizeinsatz 6/4 400V 3,75kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX02E + Az WW Elektroheizeinsatz 6/4 400V 4,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX02F + Az WW Elektroheizeinsatz 6/4 400V 6,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 368




35FX03


Aufzahlung auf Heizungspufferspeicher (PU) für einen Elektroheizeinsatz zur Anwendung als

Übergangs- und Notheizung (nicht geeignet zur dauerhaften Nachheizung des Speichers),

Einbaulage waagrecht.

Anchluss: Einschraubgewinde 1 1/2.

Betriebsspannung: 3x400 V, 230 V umklemmbar (bis 3,0 kW).

Angegeben sind: die Betriebsspannung(en) in (V) und die Anschlussleistung in (kW),

z.B. Elrektroheizeinsatz von ELCO oder Gleichwertiges.

35FX03A + Az PU Elektroheizeinsatz 6/4 400/230V 2,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX03B + Az PU Elektroheizeinsatz 6/4 400/230V 2,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX03C + Az PU Elektroheizeinsatz 6/4 400/230V 3,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX03D + Az PU Elektroheizeinsatz 6/4 400V 3,75kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX03E + Az PU Elektroheizeinsatz 6/4 400V 4,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX03F + Az PU Elektroheizeinsatz 6/4 400V 6,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 369




35FX04


Elektroheizeinsatz zur Erwärmung von Wasser mit isoliert aufgesetztem Incoloy-Rohrheizkörper mit

Schutzstromableitwiderstand, von außen einstellbarer Thermostatbereich 30-80°C (EB30-80C),

Sicherheitstemperaturbegrenzer 90°C und eingebaut in einen Flansch mit 180 mm Durchmesser.

Betriebsspannung: 230 V bis 3x400 V (400V), 5 Leistungen umklemmbar.

Angegeben ist: der umklemmbare Leistungsbereich in (kW),

z.B. Elrektroheizeinsatz KDW 1.. von ELCO oder Gleichwertiges.

35FX04A + Elektroheizeins. EB30-80C 400V KDW 1,5-6kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX04B + Elektroheizeins. EB30-80C 400V KDW 1,8-8kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX04C + Elektroheizeins. EB30-80C 400V KDW 2,2-10kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX06 + Reduzierflansch 280 auf 180mm

Reduzierflansch für Einbauheizungen, von 280 mm auf 180 mm.

z.B. Reduzierflansch von ELCO oder Gleichwertiges.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX07 + Rippenrohrwärmetauscher WT-1/110

Rippenrohrwärmetauscher (WT) eingebaut in den Flanschanschluss eines Speichers.

Einbaulänge: 360 mm.

Flanschen Nennweite: 116 mm.

Flanschdurchmesser: 180 mm.

Flansch-Lochkreis: 150 mm.

z.B. Rippenrohrwärmetauscher WT-1/110 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 370




35FX08


Rippenrohrwärmetauscher (WT) eingebaut in den Flanschanschluss eines Speichers. Verkleidung

für Speicher als Designspeicher (ÖKO C.ERM/EZM) in eigener Position (als Aufzahlung).

Angegeben sind: der Flanschdurchmesser in (mm) und die Heizfläche in (m2),

z.B. Rippenrohrwärmetauscher von ELCO oder Gleichwertiges.

35FX08A + Rippenrohrwärmetauscher 110mm 1m2


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX08B + Rippenrohrwärmetauscher 270mm 3m2

35FX09


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Zwischenflansch für den Einbau von Elektroheizeinsätzen und Rippenrohrwärmetauschern.

Angegeben sind: die Flanschdurchmesser in (mm).

35FX09A + Zwischenflansch emailliert 280/180mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX09B + Zwischenflansch emailliert 290/180mm

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX11 + Einfachthermostat bis 90C (Anlegefühler)

Einfachthermostat mit Anlegefühler, Einstellbereich bis 90°C,

z.B. Einfachthermostat von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX12 + Einfachthermostat bis 90C

Einfachthermostat mit Einstellbereich bis 90°C. Tauchhülse in eigener Position,

z.B. Einfachthermostat von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 371




35FX13 + Doppelthermostat bis 90C

Doppelthermostat mit Einstellbereich bis 90°C. Tauchhülse in eigener Position,

z.B. Doppelthermostat von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX15 + Speicherthermometer 1/2

Speicherthermometer mit Anschlussgewinde 1/2. Tauchhülse in eigener Position,

z.B. Speicherthermometer von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX16 + Thermometer mit Tauchhülse 1/2

Thermometer mit Tauchhülse 1/2,

z.B. Thermometer mit Tauchhülse von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX17 + Tauchhülse 1/2x250mm

Tauchhülse für Speichereinbau, 1/2 x 250 mm,

z.B. Tauchhülse von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX18 + Tauchhülse zu Kabelfühler L=150mm

Tauchhülse zu Kabelfühler (L=150 mm), Anschlussgewinde 1/2 außen, mit Kabelverschraubung

PG9.

z.B. Tauchhülse (34321) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX22 + Flexibler Anschluss 2x1,5m DN25 C.ERM/EZM

Flexibler Anschluss als Set zur hydraulischen Verbindung von Speicher (C.ERM/EZM) und

Pumpengruppe, bestehend aus: 2 flexiblen Schläuchen, 1,5 m lang DN25, Anschlussnippel und

Schnellentlüfter,





Seite 372




z.B. flexibler Anschluss 5261 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX25 + Anschluss-Baugruppe mit FE-Hahn FS

35FX26

Anschluss-Baugruppe mit Füll- und Entleerungshahn für Wärmetauscher (für Solarspeicher FS),

bestehend aus: Füll- und Entleerungshahn, T-Stück und Anschlussnippel,

z.B. Anschluss-Baugruppe 12001919 von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Correx-Fremdstromanode, wartungsfrei., zum Einbau in einen Wassererwärmer anstelle der

Magnesiumanode, bestehend aus Potenziostat mit Befestigungsrahmen, Netzkabel und Titananode

für Muffenmontage.


Angegeben sind: das Anschlussgewinde in Zoll und die Länge (L),

z.B. Fremdstromanode Correx von ELCO oder Gleichwertiges.

35FX26A + Correx-Fremdstromanode 3/4 L=395mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX26B + Correx-Fremdstromanode 1 1/4 L=833mm


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX31 + Thermometer 0-120C mit Tauchhülse 1/2

Thermometer mit Tauchhülse (L=150 mm), Messbereich: 0-120°C, Gehäusedurchmesser: 80 mm,

z.B. Thermometer (12033590) von ELCO oder Gleichwertiges.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .





Seite 373




35FX34 + Einschraubheizung ESH 5,7kW

35FX36

Einschraubheizung umklemmbar auf Leistungsstufen von 1,0 bis 5,7 kW bei 230 V

Betriebsspannung, einbaufertig vormontiert, Einschraubgewinde 1 1/2,

z.B. Einschraubheizung ESH 5,7 von ELCO oder Gleichwertiges.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

Elektro-Einbauheizung, Typ Incoloy, umklemmbar.

Flanschen Nennweite: 116 mm.

Flanschdurchmesser: 180 mm.

Flansch-Lochkreis: 150 mm.

Angegeben sind: die Einbauriefe in (mm), die Betriebsspannung in (V) und die Heizleistung in (kW),

z.B. Einbauheizung EBH-T..W1 von ELCO oder Gleichwertiges.

35FX36A + Einbauheizung EBH-TEW1 350mm 230V/2,5kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX36B + Einbauheizung EBH-TDW1 375mm 400V/4,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

35FX36C + Einbauheizung EBH-TEW1 350mm 400V/6,0kW


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 Stk . . . . . . . . . . . .

LG 35 Wärmebereitstellung f.Heizung u.Warmwasser

Summe . . . . . . . . . . . .





Seite 374


Zusammenstellung der Leistungsgruppen

LG BEZEICHNUNG


HT-009+ABK-EDS-005 Summe

. . . . . . . . . . . . EUR

Summe LV . . . . . . . . . . . . EUR





Seite 375

Geschlossenes LV

Nachlässe / Aufschläge

gedruckt am 15.02.2012

LG Bezeichnung

Gesamt

35

LV

Wärmebereitstellung f.Heizung u.Warmwasser

. . . . . . . . . . . . EUR

% Aufschlag/Nachlass . . . . . . . . . . . . %

errechneter Betrag Aufschlag/Nachlass . . . . . . . . . . . . EUR

Summe LG 35 inkl. Aufschlag/Nachlass . . . . . . . . . . . . EUR

Summe inkl. Nachlässe/Aufschläge

. . . . . . . . . . . . EUR

% Aufschlag/Nachlass . . . . . . . . . . . . %

errechneter Betrag Aufschlag/Nachlass . . . . . . . . . . . . EUR

Summe LV inkl. proz. Aufschl./Nachl. . . . . . . . . . . . . EUR

Gesamtpreis

zuzüglich . . . . % USt.

Angebotspreis

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR


LV\HT-009+ABK-EDS-005\ELCO Seite 376



Geschlossenes LV

SCHLUSSBLATT

gedruckt am 15.02.2012

Bezeichnung

Summe LV

Summe Aufschläge/Nachlässe

Gesamtpreis

zuzüglich . . . . % USt.

Angebotspreis

Gesamt

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR

. . . . . . . . . . . . EUR





Seite 377


INHALTSVERZEICHNIS

LG BEZEICHNUNG

Seite


2

Zusammenstellung der Leistungsgruppen

Aufschläge/Nachlässe

Schlussblatt

Legende für Abkürzungen:

TA: Kennzeichen „Teilangebot“

PU: Nummer Leistungsteil für Preisumrechnung

TS: Teilsummenkennzeichen (bei LV ohne Gliederung)

PZZV: Kennzeichen für Positionsart (P)

Zuordnungskennzeichen (ZZ)

Variantennummer (V)

W: Kennzeichen „Wesentliche Position“

ABK-LV V7.6a-1A04-hf ib-data GmbH, Softwareentwicklung

374

375

376

Ausschreibungs-LV (LV\HT-009+ABK-EDS-005\ELCO)
