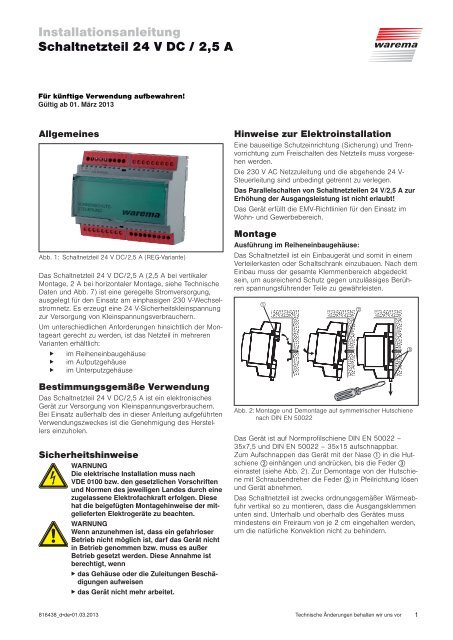

InstallationsanleitungSchaltnetzteil 24 V DC / 2,5 AFür künftige Verwendung aufbewahren!Gültig ab 01. März 2013AllgemeinesAbb. 1: Schaltnetzteil 24 V DC/2,5 A (REG-Variante)Das Schaltnetzteil 24 V DC/2,5 A (2,5 A bei vertikalerMontage, 2 A bei horizontaler Montage, siehe TechnischeDaten und Abb. 7) ist eine geregelte Stromversorgung,ausgelegt für den Einsatz am einphasigen 230 V-Wechselstromnetz.Es erzeugt eine 24 V-Sicherheitskleinspannungzur Versorgung von Kleinspannungsverbrauchern.Um unterschiedlichen Anforderungen hinsichtlich der Montageartgerecht zu werden, ist das Netzteil in mehrerenVarianten erhältlich: im Reiheneinbaugehäuse im Aufputzgehäuse im UnterputzgehäuseBestimmungsgemäße VerwendungDas Schaltnetzteil 24 V DC/2,5 A ist ein elektronischesGerät zur Versorgung von Kleinspannungsverbrauchern.Bei Einsatz außerhalb des in dieser Anleitung aufgeführtenVerwendungszweckes ist die Genehmigung des Herstellerseinzuholen.SicherheitshinweiseWARNUNGDie elektrische Installation muss nachVDE 0100 bzw. den gesetzlichen Vorschriftenund Normen des jeweiligen Landes durch einezugelassene Elektrofachkraft erfolgen. Diesehat die beigefügten Montagehinweise der mitgeliefertenElektrogeräte zu beachten.WARNUNGWenn anzunehmen ist, dass ein gefahrloserBetrieb nicht möglich ist, darf das Gerät nichtin Betrieb genommen bzw. muss es außerBetrieb gesetzt werden. Diese Annahme istberechtigt, wenn das Gehäuse oder die Zuleitungen Beschädigungenaufweisen das Gerät nicht mehr arbeitet.Hinweise zur ElektroinstallationEine bauseitige Schutzeinrichtung (Sicherung) und Trennvorrichtungzum Freischalten des Netzteils muss vorgesehenwerden.Die 230 V AC Netzzuleitung und die abgehende 24 V-Steuerleitung sind unbedingt getrennt zu verlegen.Das Parallelschalten von Schaltnetzteilen 24 V/2,5 A zurErhöhung der Ausgangsleistung ist nicht erlaubt!Das Gerät erfüllt die EMV-Richtlinien für den Einsatz imWohn- und Gewerbebereich.MontageAusführung im Reiheneinbaugehäuse:Das Schaltnetzteil ist ein Einbaugerät und somit in einemVerteilerkasten oder Schaltschrank einzubauen. Nach demEinbau muss der gesamte Klemmenbereich abgedecktsein, um ausreichend Schutz gegen unzulässiges Berührenspannungsführender Teile zu gewährleisten.Abb. 2: Montage und Demontage auf symmetrischer Hutschienenach DIN EN 50022Das Gerät ist auf Normprofilschiene DIN EN 50022 –35x7,5 und DIN EN 50022 – 35x15 aufschnappbar.Zum Aufschnappen das Gerät mit der Nase in die Hutschiene einhängen und andrücken, bis die Feder einrastet (siehe Abb. 2). Zur Demontage von der Hutschienemit Schraubendreher die Feder in Pfeilrichtung lösenund Gerät abnehmen.Das Schaltnetzteil ist zwecks ordnungsgemäßer Wärmeabfuhrvertikal so zu montieren, dass die Ausgangsklemmenunten sind. Unterhalb und oberhalb des Gerätes mussmindestens ein Freiraum von je 2 cm eingehalten werden,um die natürliche Konvektion nicht zu behindern.816438_d•de•01.03.2013 Technische Änderungen behalten wir uns vor 1

Ausführung im Aufputzgehäuse:Die Montage erfolgt Aufputz auf geeignetem Untergrund.Bei Wand- oder Deckenbefestigung müssen dieBefestigungsmittel ausreichend bemessen sein.Empfehlung: Vier Dübel ø6 mm mit passendenSchrauben.Zum Öffnen führen Sie einen Schlitzschraubendreher(Empfehlung: Klinge 3,0 - 4,0mm) in die jeweilige Deckelöffnungein (siehe Abb. 4) und hebeln Sie den Klappdeckelvorsichtig auf. Den zweiten Deckel können Sie auf diegleiche Weise öffnen.Alternativ kann die AP-Variante auch auf einer Hutschiene(TH 35-15 nach EN 60715: 2001) montiert werden.Für den Einsatz in Feuchträumen ist das Gerät nicht geeignet.Ausführung im Unterputzgehäuse:Die Montage erfolgt Unterputz in einem Verbindungskasten.Elektrischer AnschlussDer elektrische Anschluss des Schaltnetzteils erfolgt nachAnschlussplan Abb. 6.ErstinbetriebnahmeNach Abschluss der Montage und Anlegen der Versorgungsspannungist das Gerät betriebsbereit.WartungInnerhalb des Gerätes befinden sich keine zu wartendenTeile.HaftungBei Nichtbeachtung der in dieser Anleitung gegebenenProduktinformation, bei Einsatz außerhalb des vorgesehenenVerwendungszweckes oder bei nicht bestimmungsgemäßemGebrauch kann der Hersteller die Gewährleistungfür Schäden am Produkt ablehnen.Die Haftung für Folgeschäden an Personen oder Sachenist in diesem Fall ebenfalls ausgeschlossen.EntsorgungDas Gerät muss nach Gebrauch entsprechend den gesetzlichenVorgaben entsorgt bzw. der Wiederverwertungzugeführt werden.Technische DatenSchaltnetzteil24 V DC/2,5 Amin. typ. max. EinheitVersorgung 220–240 V ACBetriebsspannung 185220bis 264 V AC240Nennstromaufnahme 0,62 0,76 0,86 ANetzfrequenzbereich 47 50-60 63 HzAusgangAusgangsspannung(geregelt)24 V DCRestwelligkeit/Spikes 200 mV SSAusgangsstrom DauerVertikale Montage,2 cm Konvektion2,5 Ahorizontale Montage 2 AEinsatzpunkt Strombegrenzung2,8 AMaximalerAusgangsstrom5 AWirkungsgradbei Volllast86 %GehäuseAbmessungen siehe Abb. 3, 4, 5Schutzart / SchutzklasseIm REG-GehäuseIP30Im AP-GehäuseIP30Im UP-GehäuseIP20SchutzklasseIIAnschlussAlle AnschlüsseSchraubklemmenAnschlussklemmenNetzzuleitung 0,75...2,5 mm 224 V-Steuerleitung 0,14...2,5 mm 2PrüfnormenDIN EN 60950-1: 2003-03Produktnorm:DIN EN 61000-6-2: 2002-08EMV-Grundnormen:DIN EN 61000-6-3: 2002-08DIN EN 50366: 2003-11SonstigesEinsatzortSaubere UmgebungsbedingungenKonformitätUmgebungsbedingungenBetriebstemperatur 0 20 40 °CLagertemperatur 0 20 50 °CLuftfeuchte(nicht kondensierend)10 40 85 %F relArtikelnummernSchaltnetzteil 24 V DC/2,5 A REG 1002 647Schaltnetzteil 24 V DC/2,5 A AP 1002 648Schaltnetzteil 24 V DC/2,5 A UP 1002 649WAREMA Renkhoff SEHans-Wilhelm-Renkhoff-Straße 297828 Marktheidenfeld2Technische Änderungen behalten wir uns vor816438_d•de•01.03.2013

105 mm/6 TE90 mm60 mm119 mm95 mmAbb. 3: REG-Gehäuse 6 TE/105 mm nach der Norm für Installationseinbaugeräte nach DIN 4388080 mm106 mm-60 mm180 mmAbb. 4:Aufputz-Gehäuse159 mm135 mm35 mm72 mm159 mm135 mm150 mm155 mm65 mmAbb. 5:Unterputz-Gehäuse816438_d•de•01.03.2013Technische Änderungen behalten wir uns vor3

Zuleitung230 V ACSicherung bauseitigLNPELNPEVersorgungsleitung3 x 1,5 mm 2 Anschlussklemmen:(LS-Schalter (IEC 898)ab 16 A Charakteristik Bbzw. 10 A Charakteristik C)9 8766 789Schraubklemmen 1,5 mm 2 0 V 24 V DCAbb. 6 Anschlussplan Schaltnetzteil 24 V DC/2,5 Avertikale Montage: max. 2,5 Ahorizontale Montage: max. 2,0 AAbb. 7 Montage4Technische Änderungen behalten wir uns vor816438_d•de•01.03.2013
