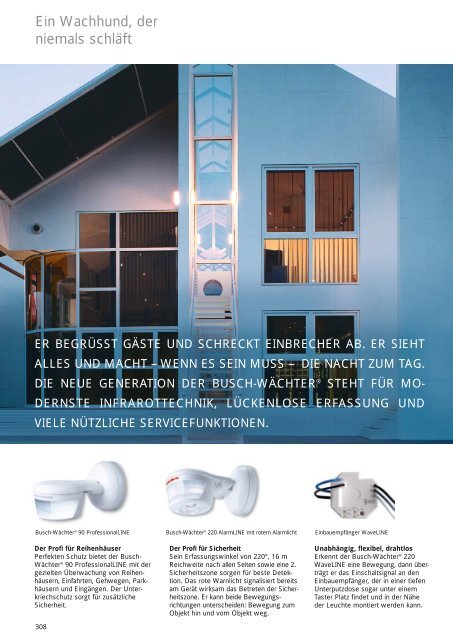

<strong>Ein</strong> <strong>Wachhund</strong>, <strong>der</strong><strong>niemals</strong> schläftER BEGRÜSST GÄSTE UND SCHRECKT EINBRECHER AB. ER SIEHTALLES UND MACHT – WENN ES SEIN MUSS – DIE NACHT ZUM TAG.DIE NEUE GENERATION DER BUSCH-WÄCHTER ® STEHT FÜR MO-DERNSTE INFRAROT TECHNIK, LÜCKENLOSE ERFASSUNG UNDVIELE NÜTZ LICHE SERVICEFUNKTIONEN.Busch-Wächter ® 90 ProfessionalLINEDer Profi für ReihenhäuserPerfekten Schutz bietet <strong>der</strong> Busch-Wächter ® 90 ProfessionalLINE mit <strong>der</strong>gezielten Überwachung von Reihen -häusern, <strong>Ein</strong>fahr ten, Geh we gen, Park -häusern und <strong>Ein</strong>gängen. Der Unter -kriechschutz sorgt für zusätzlicheSicherheit.308Busch-Wächter ® 220 AlarmLINE mit rotem AlarmlichtDer Profi für SicherheitSein Erfassungswinkel von 220°, 16 mReichwei te nach allen Seiten so wie eine 2.Sicherheitszone sorgen für beste Detek -tion. Das rote Warn licht signalisiert bereitsam Gerät wirksam das Betre ten <strong>der</strong> Sicher -heits zone. Er kann beide Bewe gungs -richtungen unterscheiden: Bewegung zumObjekt hin und vom Objekt weg.<strong>Ein</strong>bauempfänger WaveLINEUnabhängig, flexibel, drahtlosErkennt <strong>der</strong> Busch-Wächter ® 220WaveLINE eine Bewe gung, dann überträgter das <strong>Ein</strong> schalt signal an den<strong>Ein</strong>bauempfänger, <strong>der</strong> in einer tiefenUnter putz dose sogar unter einemTaster Platz findet und in <strong>der</strong> Nähe<strong>der</strong> Leuchte montiert werden kann.
Bewegungsmel<strong>der</strong>*Busch-Wächter ® 220 WaveLINE.Farbe: weiß.*Ausgezeichnet mit dem Siegel für barrierefreies Wohnen.Busch-Wächter ® AP . . . . . . . . . . . . . . . . . . . . . . . . . . . 316Eckadapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318IR-Handsen<strong>der</strong> . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 318Busch-Wächter ® Präsenztech . . . . . . . . . . . . . . . . . . . 319Busch-Wächter ® UP . . . . . . . . . . . . . . . . . . . . . . . . . . .321Dämmerungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . .324309
Dieser Schalter fühlt,wenn man ihn braucht<strong>Ein</strong> Unterputz-Bewegungsmel<strong>der</strong> ist eigentlich nurein Lichtschalter – aber einer, den man nicht drückenmuss. Er reagiert, wenn es dunkel ist und erKörperwärme registriert. So schaltet er ganz vonallein und weist den rechten Weg auch dann, wennman alle Hände voll zu tun hat.Auswahlhilfe: das Busch-Wächter ® Unterputz-SortimentStandardKomfort II*6810-212/214-101 6800-21x-104 6800-2x-104 6800-8x-1046800-7x-104Allwetter 44 ®6800-3x-102CSelectlinseMultilinseKombilinse6813-xx6813/11-xx 6800-21x-104M 6800-2x-104M 6800-8x-104M 6800-7x-104MIP 44frostsicher bis –25 °CAchtung!Im Außenbereich nur mit6401 U-102 ein setzen!*Ausschaltverhalten:In Ver bindung mit6593 U (Soft-AUS-Funktion)dimmt <strong>der</strong> Sensor Komfort IIinnerhalb 60 Sekundenrunter und schaltet ab.6812 U-101 6804 U-101 6593 U6402 U6805 U 6401 U-102L2020 US (Schließer taster)Relaiseinsatz700 W/VA3-Leiter-TechnikMOSFET-<strong>Ein</strong>satz60–420 W/VA2-Leiter-TechnikUniversal-Zentraldimmer60–420 W/VA2-Leiter-TechnikUniversal-Serieneinsatz2.300 W/VA3-Leiter-TechnikNebenstelle3-Leiter-Technikkompatibelzu 6401 U-102Universal-Relaiseinsatz2.300 W/VA3-Leiter-TechnikAus Automatik <strong>Ein</strong>SchiebeschalterDauerlicht, gar keinLicht o<strong>der</strong> Automatik -betrieb ist über denSchiebe schalter ganzindividuell wählbar.Optional kann <strong>der</strong>Schiebeschalter miteiner rückseitigenSchraube auf Auto -matik betrieb gestelltwerden.310
<strong>Ein</strong>fach sicherer – wenn Siealle Hände voll zu tun habenKostbares sollte man möglichstgut festhalten: BringenSie ganz entspannt IhreKin<strong>der</strong> ins Bett – das Lichtdes Busch-Wächters weistIhnen den Weg.Die Komfort-Kombination:Bewegungsmel<strong>der</strong> undDimmer von Busch-Jaegerlassen Sie nicht plötzlichim Dunkeln stehen.100%50%Bewegungkeine BewegungUP-<strong>Ein</strong>satz: Dimmer 6593 UBusch-Wächter ® Sensor:6800-xx-104M0%Nach Ablauf <strong>der</strong>Nachlaufzeit wirddie Beleuchtunginnerhalb von 60Sekunden langsamheruntergedimmt.Anwendung HauptundNebengerätWird mehr als nur einBewegungsmel<strong>der</strong> fürdie Erfassung benötigt,lassen sich über Neben -stelleneinsätze zusätz licheBewegungsmel<strong>der</strong>anschließen. Dies istbeispielsweise bei l-förmigenFluren sinnvoll.311
Erfassungsbereiche UP-WächterSelectlinse0,8 m – 1,2 mErfassungsebenenca. 3ϕca. 2ϕErfassungsbereichMontagehöhe frontal seitlich0,8–1,2 m 12 m 8 m8 m 8 m12 m<strong>Ein</strong>engung des Erfassungsbereichshorizontalmithilfe <strong>der</strong> Jalousie seitlich abklebenvertikalkeine <strong>Ein</strong>engung möglich, weil es nureine Erfassungsebene gibtMontagehöhe frontal seitlich1,2 m 10 m 2,5 m2,0 m 12 m 4 m2,5 m 15 m 5 mmithilfe <strong>der</strong> Jalousie seitlich abklebendurch Abkleben des Fernbereichskann man die Erfassung auf denNahbereich beschränkenMultilinse0,8 m – 2,5 m5ϕ25ϕ5ϕ10 m12 m15 mMontagehöhe fern nah1,2 m 10 m 2 m2,0 m 12 m 3 m2,5 m 15 m 3,5 m5ϕKombilinse0,8 m – 2,5 m18ϕ5ϕ7ϕ5ϕ5ϕMontagehöhe frontal seitlich1,2 m 9 m 4 m2,0 m 12 m 8 m2,5 m 15 m 10 m, ,10 m12 m15 mmithilfe <strong>der</strong> Jalousie seitlich abklebendurch Abkleben des Fern- o<strong>der</strong> Mittel -bereichs kann man die Erfassung aufMittel- o<strong>der</strong> Nahbereich beschränkenMontagehöhe fern mittel nah1,2 m 9 m 3 m 1 m2,0 m 12 m 8 m 3 m2,5 m 15 m 11 m 3,5 m5ϕAnwendungsbeispiel:Präsenzmel<strong>der</strong> DualLINE6402 U1 Sensor an<strong>der</strong>erHerstellerPräsenzmel<strong>der</strong> sind heute ausöffentlichen und gewerblichgenutzten Gebäuden kaum nochweg zu denken und führen zu großen<strong>Ein</strong> sparungseffekten. Derneue Busch-Wächter ® PräsenzDualLINE überwacht aber nichtnur Räume – er bietet auch vielenützliche Zusatz funktionen.• 2 unabhängigeLeuchtenbän<strong>der</strong> tageslichtabhängigvon nureinem Prä senzmel<strong>der</strong>steuern.• Wahlweise Voll- o<strong>der</strong>Halbautomatikbetrieb:Das <strong>Ein</strong>- und Ausschaltenwird ausschließlichdurch denPräsenzmel<strong>der</strong> geregelto<strong>der</strong> aber das<strong>Ein</strong>schalten erfolgtdurch einen Tasterund das Ausschaltenautomatisch.• Im Vollautomatikbe -trieb kann über denTaster <strong>der</strong> Präsenz -mel<strong>der</strong> auf Dauer-Ausgeschaltet werden;<strong>Ein</strong>schalten über denTaster ist je<strong>der</strong>zeitmöglich.• Dauerlicht manuellüber Taster möglich:Die automatischeRückkehr in denAutomatikbetrieberfolgt, wenn keineBewegung mehrregistriert wird.4 Sensoren und Spiegel-Linsen-System des Busch-Wächter ® PräsenztechDas aus Sensoren undSpiegeln bestehendeErfassungs system istgewöhnlichen Bewe gungs -mel<strong>der</strong>n weit über legen.Schon die kleinste Bewe -gung wird registriert.312
Übersicht Busch-Wächter ® APBusch-Wächter ®220 AlarmLINE6849 AGM-204Busch-Wächter ®220 ProfessionalLINE6845/11 AGM-204Busch-Wächter ®280 ProfessionalLINE6846 AGM-204Busch-Wächter ®90 ProfessionalLINE6853 AGM-204Busch-Wächter ®220 SelectLINE6845 AGS-204Busch-Wächter ®220 WaveLINE6745 AGM-204RückfeldüberwachungRückfeldüberwachungRückfeldüberwachungRückfeldüberwachungRückfeldüberwachungSicherheitszone 6 mReichweite bis zu 16 mReichweite bis zu 16 mReichweite bis zu 16 mReichweite bis zu 12 mReichweite bis zu 16 mReichweite bis zu 16 m6 m 6 mMontagemöglichkeiten• Wandmontage• Deckenmontage• Eckmontage (mithilfedes Eckadapters)Eckadapter fürBusch-Wächter ®ProfessionalLINE6887-204Busch-Wächter ® 220 SelectLINE• Beson<strong>der</strong>s schmalescheibenförmigeÜber wachungszone• <strong>Ein</strong>e horizontal ausgerichteteErfassung miteiner flachen weiträumigenAbdeckung,z. B. geeig net fürLager durch gänge ingroßen Industriegeländen• Bei einer Anbrin -gungs höhe von z.B.1,5 Meter – horizontalausgerichtet – entstehtein ca. 1 Meterhoher Bereich, in demkeine Erfassung er -folgt Kleintiere werdendaher nicht,Menschen hingegenstets erfasst• Regulierung <strong>der</strong>Reichweite durchDrehen, Schwen -ken o<strong>der</strong> teilwei seAbdeckung• Die optimaleMon ta gehö he liegtbei 2,50 m313
Baukastenprinzip <strong>der</strong> Elektronikeinsätzeund BedienelementeSchaltenDimmenJalousieBedienelement Aufsatz Timer-Bedienelement Schalt-/Dimmleistung UP-<strong>Ein</strong>satzKomfort-Timer-Bedienelement 6455Standard-Timer-Bedienelement 6456Memory-Bedien -element 6457Busch-Wächter ®Präsenztech DualLINE6813/11-xxxBusch-Wächter ®Präsenztech6813-xxx-101Busch-Wächter ® SensorAllwetter 44 ® mit Kombi -linse 6800-3x-102CBusch-Wächter ® SensorKomfort (Multilinse)6800-xxx-104(M)Busch-Wächter ®Sensor Standard6810-21xBusch-Ferncontrol ®IR-Bedienelement6067-xxx-xxxUniversal-Relaiseinsatz6401 U-1022.300 W/VAalle Lasten10 AXXZeitschaltuhrmit Dauer -kontakt (zumSchalten vonBe leuch tung,Pumpen usw.)X *)(wahlweiseHalb-/Vollauto -ma tik betrieb)X(im Außen -bereich nur6401 U-102ein setzen,frostsicherbis –25 ° C)XXX *)(Stromstoßschalter)Universal-Serienein satz6402 U2.300 W/VAalle Lasten10 AXX *)(zur Steue rungvon 2 unabhängi genLicht bän<strong>der</strong>n)X *) X *)(Heizungs-, Kli -ma-, Lüftungs -funk tion, Aus -gang 2 ein-/ausschaltverzögertzu Ausgang 1)X(Ausgang 2ein-/aus schalt -ver zögert zuAusgang 1)X(Ausgang 2ein-/aus schaltverzögert zuAusgang 1)X(Ausgang 2ein-/aus schaltverzögert zuAusgang 1)X *)(Stromstoß schal -ter, 2 Schließer,separater Nach -laufkon takt fürLicht- und Lüfter -steuerung)Relaiseinsatz6812U-101700 W/VAalle Las ten3 AX *)(nur Voll -automatikbetrieb)X *)MOSFET-<strong>Ein</strong>satz6804 U-10160–240 W/VA,230-V-Glühund-Halogen -lam pen, NV-Halo gen lam -pen mit gew.o<strong>der</strong> Busch-Elektro niktrafoX *)(wahlweiseHalb-/Voll auto -matik be trieb)Neben -stelleneinsatz6805 Uaktive Wäch -ter-Neben stellefür 6401 U-102, 6402 U,6804 U-101,6593 U und6550 U-101X *)Universal-Zentraldimmereinsatz6593 U60–420 W/VA, er wei -terbar mit 6594 Uauf bis zu 735 W/VA230-V-Glüh- und-Halogen lam pen, NV-Halo gen lampen mitgew. o<strong>der</strong> Busch-ElektroniktrafoX(Zeitschaltuhrmit einstellbarenHelligkeitswerten)X *)(Konstantlicht -regelung, wahlweiseHalb-/Voll -auto ma tikbetrieb)X *) X *) X *)(Konstantlichtregelung)X X X X(Betriebsart SoftAUS: Runter dim -men/Abschalteninnerhalb <strong>der</strong> letztenMinute/Aus -schalt vorwarnung)Memory-Taststeuergerät6550 U-101EVG =0/1–10-V,LEDs mit Vor -schalt geräten,700 W/VA, Kon -takt ver stärkungdurch ext. Relaismöglich, 50 mASteuer stromX(Zeitschaltuhrmit einstell barenHellig keits -werten)X *)(Konstantlicht -regelung, wahlweiseHalb-/Voll automa -tikbetrieb)X *)(Konstantlichtregelung)X X XX XXXMemory-Serien -dimmer,2fach 6565 U2 x 40-315W/VA, 230-V-Glüh- und -Halo -gen lam pen, NV-Halogen lam penmit elektronischemTrafoMemory-Tastdimmer6560 U-10120–500 W/VA,230-V-Glühund-Halogen -lampen, NV-Halogen lam -pen mit ge wickeltem Trans -formatorJalousie-Basiseinsatz6418 U690 VA,3 A beicos phi 0,5X(Zeitschalt uhrmit 3-Minuten-Kontakt zumFahren vonJalou sien)X(Memory-Zeit -schalt uhr mit3-Minu ten-Kon takt zumFah ren vonJalou sien)Jalousie control-II-<strong>Ein</strong>satz 6411U-101/6411U/S-101690 VA,3 A beicos phi 0,5X(Zeitschalt uhrmit 3-Minu ten-Kon takt zumFahren vonJalou sien)Busch-Ferncontrol ®IR-Bedienelement6066-xxx-xxxX *)(elektronischerSerien schalter,fernbedienbar,2 Schließer)X X XX(elektronischerSerienschalter,2 Schließer)XXBusch-Jalousiecon trol ®II Bedienelement6430-xxx-xxxXBedienelement fürMemory-Serien dimmer ®6545-xxxTastdimmer-Bedienelement6543-xxx-10xX(Stromstoßschalter)X(Stromstoßschal -ter, 2 Schließer,se pa rater Nach -laufkon takt fürLicht- und Lüfter -steuerung)X X XSchaltenDimmenJalousie314X .....Kombination möglich*) Optional IR-fernbedienbar mit Handsen<strong>der</strong> 6010-25 o<strong>der</strong> Beo5 von Bang & Olufsen.
Busch-Wächter ® 220WaveLINEDurch die Verteilung <strong>der</strong>Sensor- und Aktorfunktionauf 2 Geräte wer denmit diesem Busch-Wächter ® ganz neueAn wendungs möglichkeitenerschlossen. DerSensor ist völlig frei anbeliebiger Stelle platzier -bar, näm lich dort, wo erden Er fassungs bereichoptimal überblickt. Erarbeitet beson<strong>der</strong>sstromspa rend, sodassseine ein gesetztenHochleis tungsbatterienbis zu 10 Jah re halten.Erkennt er Bewe gung,dann funkt er das <strong>Ein</strong> -schaltsignal an den<strong>Ein</strong>bauaktor, <strong>der</strong> in einertiefen Unterputzdosesogar unter einemTaster Platz findet undin <strong>der</strong> Nähe <strong>der</strong> Leuchtemontiert werden kann.Weiterhin besteht dieMöglichkeit mehrereSensoren einem einzi -gen Aktor zuzuordnenund dadurch zuverlässigselbst verwinkelte Arealezu überwachen. DieMon tage <strong>der</strong> Wave-LINE-Wächter könntekaum einfacher sein.Durch den Batteriebetriebfällt jeglicheVerdrahtung weg. Mitnur einer Be festigungsschraubeist die Wandanschlussdoseschnellan <strong>der</strong> Hauswandangebracht. <strong>Ein</strong> Gummiabsorbersorgt dabei fürden perfekten Ausgleichbei unebenem Untergrund.Adapter für dieMontage auf Hauseckeno<strong>der</strong> an Fallrohren sindebenfalls erhältlich. DerSensor selbst wird dannüber einen Bajonettverschlussmit <strong>der</strong> Wandanschlussdoseverbundenund lässt sich, etwa zumAusgleich von Hanglagen,um bis zu 30°verdrehen. <strong>Ein</strong>e Batterieprüfungkann direkt amGerät vorgenommenwerden – auch dasSenden eines Low-Batterie-Telegrammsaneine Meldeeinheit istmöglich.Auch ganz ohne Netz span nung lässt sichBewegung zuverlässig feststellen. Die batteriebetriebenenWächter-Sensoren sindbeliebig im Gelände montierbar.Busch-Wächter ®220 WaveLINE<strong>Ein</strong>bauempfängerWaveLINELED-AnzeigeWaveLINEEs besteht die Mög lich keit,die Erfassung einer Bewe -gung durch den Busch-Wächter ® über eine LEDanzu zeigen.Weitere Infor ma tio -nen erhalten Sie inunseren SortimentsundPro duktbro schü -ren.Prospekt Busch-Wächter ®0001-0-0989Anwen<strong>der</strong>handbuchBusch-Wächter ®0001-0-0990315
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 220 AlarmLINE 1 )inkl. IR Handsen<strong>der</strong>Elektronischer Bewegungsmel<strong>der</strong> zur Erkennung vonWärmebewegungen.Für potenzialfreien Betrieb.Mit zusätzlicher, separat ausgewerteter Erfassungsebene(Sicherheitszone).Mit zuschaltbarem Warnlicht und Schaltausgang beiErfassung in <strong>der</strong> Sicherheitszone.Fernbedienbar über IR Handsen<strong>der</strong> 6841 (imLieferumfang).Fernparametrierbar über IR Service-Handsen<strong>der</strong> 6842.Mit Erfassungs- und Betriebsartenanzeige.Mit Boden- und Rückfeldüberwachung.Mit Ebenenausgleich: +/- 30°.Mit Profilinse für beste Erfassung.Erfassungsempfindlichkeit in 3 Stufen wählbar.Überwachungsdichte: 104 Sektoren mit 416Schaltsegmenten.Alle Funktionen mikroprozessorgesteuert.Dauerlicht und Anwesenheitssimulation über Handsen<strong>der</strong>aktivierbar.Mit automatischer Reichweitenstabilisierung.Mit automatischer Störunterdrückung.Mit automatischer Blendsicherheit.Mit helligkeitsunabhängigem Testbetrieb zur Auswertungdes Erfassungsbereiches.Zusätzliche <strong>Ein</strong>schaltmöglichkeit über Öffnertaster.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzAusgänge: 1x Schließer, potenzialgebundenLastart: ohmisch, kapazitiv und induktivNennstrom: 10 AX, bei cos ϕ 0,6Nennleistung: 2300 W/VASteuer-/Signalausgänge: 1, Schließer, potenzialfreiNennleistung: 0,12 - 2300 W/VAErfassungsbereich: frontal: 16 m, seitlich: 16 mErfassungsbereich 2: frontal: 6 m, seitlich: 6 mÖffnungswinkel: 220 °Helligkeitsgrenzwert: 0,5 Lux - 300 Lux , TagbetriebMontagehöhe: 2,5 mSchutzart Gerät: IP 55Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 97 mm x 97 mm x 159 mm201 braun 6849 AGM-201 6800-0-2311 1 168,40 29204 weiß 6849 AGM-204 6800-0-2310 1/10 168,40 29208 silber metallic 6849 AGM-208 6800-0-2313 1 173,00 2935 anthrazit 6849 AGM-35 6800-0-2312 1 168,40 291) Bei <strong>Ein</strong>satz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899vorzusehen.Busch-Wächter ® 220 WaveLINE 1 ) 2 ) 3 )Funk-Bewegungsmel<strong>der</strong> zur Erkennung vonWärmebewegungen.Mit Erfassungs- und Statusanzeige.Mit Boden- und Rückfeldüberwachung.Mit Ebenenausgleich: +/- 30°.Mit Profilinse für beste Erfassung.Erfassungsempfindlichkeit in 3 Stufen wählbar.Überwachungsdichte: 84 Sektoren mit 336Schaltsegmenten.Alle Funktionen mikroprozessorgesteuert.Mit automatischer Reichweitenstabilisierung.Mit automatischer Störunterdrückung.Mit automatischer Blendsicherheit.Mit automatischer Batterieüberwachung.Mit helligkeitsunabhängigem Testbetrieb zur Auswertungdes Erfassungsbereiches.Kombinierbar mit <strong>Ein</strong>bau-Empfänger WaveLINE 6701.Für <strong>Ein</strong>zel- und Gruppenbetrieb.Abschaltverzögerung: 3 min. (<strong>Ein</strong>zelbetrieb), am Aktoreinstellbar (Gruppenbetrieb).Sendefrequenz: 868 MHz.Reichweite: ca. 100 m (Freifeld).Spannungsversorgung: 3 x 1,5 V Batterien, Typ:Mignonzellen (IEC LR06, AA).Batterielebensdauer: ca. 5 Jahre, je nach verwendeterBatterie.Nennspannung: 4,5 V-Erfassungsbereich: frontal: 16 m, seitlich: 16 mÖffnungswinkel: 220 °Helligkeitsgrenzwert: 0,5 Lux - 300 Lux , TagbetriebMontagehöhe: 2,5 mSchutzart Gerät: IP 55Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 97 mm x 97 mm x 159 mm201 braun 6745 AGM-201 6700-0-0019 1 160,80 29204 weiß 6745 AGM-204 6700-0-0018 1/10 160,80 29208 silber metallic 6745 AGM-208 6700-0-0021 1 162,60 2935 anthrazit 6745 AGM-35 6700-0-0020 1 160,80 291) Batterie nicht im Lieferumfang enthalten.2) Empfohlener Batterietyp: Lithium-Batterien: IEC FR06 (L91 AA 1,5V).3) Alternativer Batterietyp: Alkali-Mangan-Batterien: IEC LR06 (AA 1,5V).<strong>Ein</strong>bau-Empfänger WaveLINEFür Busch-Wächter ® WaveLINE.Für Universalmel<strong>der</strong> WaveLINE 6721-xx.Zum Schalten elektrischer Lasten per Funk.Repeaterfunktion zur Reichweitenerhöhung aktivierbar.Für Funktionen: Dauerhaft EIN/AUS, Zeitschalter undLichtszenensteuerung.Abschaltverzögerung: 60 s - 30 min. einstellbar.Bedienung auch über konventionelle Taster (2020 US,2021/6 UK) möglich.Zum universellen An- o<strong>der</strong> <strong>Ein</strong>bau.Zur Montage in (tiefe) Unterputzdosen nach DIN 4973-1.Ansteuerbar über bis zu 48 Sen<strong>der</strong>adressen.Sende-/Empfangsfrequenz: 868 MHz.Reichweite: ca. 100 m (Freifeld).Bedienelemente: <strong>Ein</strong>stellpotentiometerAnzeigeelemente: Statusanzeige des Ausgangs überLeuchtdiode.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 Hz<strong>Ein</strong>gänge: 1Abfragespannung: 230 V~, Tastimpuls, L-LeiterAusgänge: 1x SchließerLastart: Ohmsche LastNennstrom: 10 AAusgangsspannung: 230 V~Nennleistung: 2300 WLastart: kapazitivNennstrom: 10 AXAusgangsspannung: 230 V~Nennleistung: 2300 VALastart: induktivNennstrom: 10 A, bei cos ϕ 0,6Ausgangsspannung: 230 V~Nennleistung: 2300 VASchutzart Gerät: IP 20Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 47 mm x 48 mm x 30 mm<strong>Ein</strong>bautiefe: 30 mmweiß 6701 6700-0-0022 1/10 96,00 19316Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 90 ProfessionalLINE 1 )Elektronischer Bewegungsmel<strong>der</strong> zur Erkennung vonWärmebewegungen.Mit Erfassungs- und Betriebsartenanzeige.Mit Boden- und Rückfeldüberwachung.Mit Ebenenausgleich: +/- 30°.Mit Profilinse für beste Erfassung.Überwachungsdichte: 50 Sektoren mit 200Schaltsegmenten.Mit helligkeitsunabhängigem Testbetrieb zur Auswertungdes Erfassungsbereiches.Zusätzliche <strong>Ein</strong>schaltmöglichkeit über Öffnertaster.Abschaltverzögerung: wahlweise 1 / 3 o<strong>der</strong> 5 min.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzAusgänge: 1x Schließer, potenzialgebundenLastart: ohmisch, kapazitiv und induktivNennstrom: 16 AX, bei cos ϕ 0,6Nennleistung: 3680 W/VAErfassungsbereich: frontal: 12 m, seitlich: 6 mÖffnungswinkel: 90 °Helligkeitsgrenzwert: 3 Lux / 15 Lux / TagbetriebMontagehöhe: 2,5 mSchutzart Gerät: IP 55Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 97 mm x 97 mm x 159 mm201 braun 6853 AGM-201 6800-0-2318 1 63,30 29204 weiß 6853 AGM-204 6800-0-2317 1/10 63,30 29208 silber metallic 6853 AGM-208 6800-0-2320 1 64,50 2935 anthrazit 6853 AGM-35 6800-0-2319 1 63,30 291) Bei <strong>Ein</strong>satz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899vorzusehen.Busch-Wächter ® 220 ProfessionalLINE 1 )Elektronischer Bewegungsmel<strong>der</strong> zur Erkennung vonWärmebewegungen.Fernbedienbar über IR Handsen<strong>der</strong> 6841 (imLieferumfang).Fernparametrierbar über IR Service-Handsen<strong>der</strong> 6842.Mit Erfassungs- und Betriebsartenanzeige.Mit Boden- und Rückfeldüberwachung.Mit Ebenenausgleich: +/- 30°.Mit Profilinse für beste Erfassung.Erfassungsempfindlichkeit in 3 Stufen wählbar.Überwachungsdichte: 84 Sektoren mit 336Schaltsegmenten.Alle Funktionen mikroprozessorgesteuert.Dauerlicht und Anwesenheitssimulation über Handsen<strong>der</strong>aktivierbar.Mit automatischer Reichweitenstabilisierung.Mit automatischer Störunterdrückung.Mit automatischer Blendsicherheit.Mit helligkeitsunabhängigem Testbetrieb zur Auswertungdes Erfassungsbereiches.Zusätzliche <strong>Ein</strong>schaltmöglichkeit über Öffnertaster.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzAusgänge: 1x Schließer, potenzialgebundenLastart: ohmisch, kapazitiv und induktivNennstrom: 16 AX, bei cos ϕ 0,6Nennleistung: 3680 W/VAErfassungsbereich: frontal: 16 m, seitlich: 16 mÖffnungswinkel: 220 °Helligkeitsgrenzwert: 0,5 Lux - 300 Lux , TagbetriebMontagehöhe: 2,5 mSchutzart Gerät: IP 55Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 97 mm x 97 mm x 159 mminkl. IR Handsen<strong>der</strong>201 braun 6845 AGM-201 6800-0-2297 1/10 141,60 29204 weiß 6845 AGM-204 6800-0-2296 1/10 141,60 29208 silber metallic 6845 AGM-208 6800-0-2299 1/10 144,00 2935 anthrazit 6845 AGM-35 6800-0-2298 1/10 141,60 29ohne IR Handsen<strong>der</strong>201 braun6845/11 AGM-201 6800-0-2331 1 131,25 29204 weiß6845/11 AGM-204 6800-0-2330 1/10 131,25 29208 silber metallic6845/11 AGM-208 6800-0-2333 1 134,50 2935 anthrazit 6845/11 AGM-35 6800-0-2332 1 131,25 291) Bei <strong>Ein</strong>satz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899vorzusehen.Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.317
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 220 SelectLINE 1 )Elektronischer Bewegungsmel<strong>der</strong> zur Erkennung vonWärmebewegungen.Fernbedienbar über IR Handsen<strong>der</strong> 6841.Fernparametrierbar über IR Service-Handsen<strong>der</strong> 6842.Mit Erfassungs- und Betriebsartenanzeige.Mit Ebenenausgleich: +/- 30°.Mit Profilinse für beste Erfassung.Zur Erfassung mit Tierschneise.Erfassungsempfindlichkeit in 3 Stufen wählbar.Überwachungsdichte: 28 Sektoren mit 112Schaltsegmenten.Alle Funktionen mikroprozessorgesteuert.Dauerlicht und Anwesenheitssimulation über Handsen<strong>der</strong>aktivierbar.Mit automatischer Reichweitenstabilisierung.Mit automatischer Störunterdrückung.Mit automatischer Blendsicherheit.Mit helligkeitsunabhängigem Testbetrieb zur Auswertungdes Erfassungsbereiches.Zusätzliche <strong>Ein</strong>schaltmöglichkeit über Öffnertaster.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzAusgänge: 1x Schließer, potenzialgebundenLastart: ohmisch, kapazitiv und induktivNennstrom: 16 AX, bei cos ϕ 0,6Nennleistung: 3680 W/VAErfassungsbereich: frontal: 16 m, seitlich: 16 mÖffnungswinkel: 220 °Helligkeitsgrenzwert: 0,5 Lux - 300 Lux , TagbetriebMontagehöhe: 1,1 m - 1,5 m alternativ: 2,5 mSchutzart Gerät: IP 55Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 97 mm x 97 mm x 159 mm204 weiß 6845 AGS-204 6800-0-2315 1/10 143,00 2935 anthrazit 6845 AGS-35 6800-0-2316 1 143,00 291) Bei <strong>Ein</strong>satz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899vorzusehen.Busch-Wächter ® 280 ProfessionalLINE 1 )inkl. IR Handsen<strong>der</strong>Elektronischer Bewegungsmel<strong>der</strong> zur Erkennung vonWärmebewegungen.Fernbedienbar über IR Handsen<strong>der</strong> 6841 (imLieferumfang).Fernparametrierbar über IR Service-Handsen<strong>der</strong> 6842.Mit Erfassungs- und Betriebsartenanzeige.Mit Boden- und Rückfeldüberwachung.Mit Ebenenausgleich: +/- 30°.Mit Profilinse für beste Erfassung.Erfassungsempfindlichkeit in 3 Stufen wählbar.Überwachungsdichte: 110 Sektoren mit 440Schaltsegmenten.Alle Funktionen mikroprozessorgesteuert.Dauerlicht und Anwesenheitssimulation über Handsen<strong>der</strong>aktivierbar.Mit automatischer Reichweitenstabilisierung.Mit automatischer Störunterdrückung.Mit automatischer Blendsicherheit.Mit helligkeitsunabhängigem Testbetrieb zur Auswertungdes Erfassungsbereiches.Zusätzliche <strong>Ein</strong>schaltmöglichkeit über Öffnertaster.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzAusgänge: 1x Schließer, potenzialgebundenLastart: ohmisch, kapazitiv und induktivNennstrom: 16 AX, bei cos ϕ 0,6Nennleistung: 3680 W/VAErfassungsbereich: frontal: 16 m, seitlich: 16 mÖffnungswinkel: 280 °Helligkeitsgrenzwert: 0,5 Lux - 300 Lux , TagbetriebMontagehöhe: 2,5 mSchutzart Gerät: IP 55Temperaturbereich Gerät: -25 °C bis 55 °CMaße (H x B x T): 97 mm x 97 mm x 159 mm201 braun 6846 AGM-201 6800-0-2305 1 168,40 29204 weiß 6846 AGM-204 6800-0-2304 1/10 168,40 2935 anthrazit 6846 AGM-35 6800-0-2306 1 168,40 291) Bei <strong>Ein</strong>satz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899vorzusehen.EckadapterFür Busch-Wächter ® Professional-/Select- und AlarmLINE.Zur Erfassung zweier Hausseiten in Kombination mitBusch-Wächter ® 280 ProfessionalLINE.Zur Montage auf <strong>der</strong> Hausecke.Zur Montage an Fallrohren geeignet.Für Leitungsführung aufputz o<strong>der</strong> unterputz.Montagehöhe: 2,5 mMaße (H x B x T): 97 mm x 100 mm x 60 mm201 braun 6887-201 6899-0-0290 1 11,85 29204 weiß 6887-204 6899-0-0289 1/10 11,85 2935 anthrazit 6887-35 6899-0-0291 1 11,85 29IR-Handsen<strong>der</strong> 1 )Für Busch-Wächter ® Professional-/Select- und AlarmLINE.Die folgenden Funktionen sind schaltbar:Dauerlichtlicht EIN/AUS (4 Std.).Anwesenheitssimulation EIN/AUS.Mit kodiertem Übertragungssignal.Spannungsversorgung: Lithium-Knopfzelle Typ CR2025.Nennspannung: 3 V-Erfassungsbereich: frontal: 6 mMaße (H x B x T): 87 mm x 40 mm x 7 mm6841 6899-0-0295 1 18,36 291) Batterie im Lieferumfang enthalten.318Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG1) Batterie im Lieferumfang enthalten.IR Service-Handsen<strong>der</strong> 1 )Für Busch-Wächter ® Professional-/Select- und AlarmLINE.Geräteabhängig sind folgende Funktionen/<strong>Ein</strong>stellungenschaltbar:Dauerlichtlicht EIN/AUS (4 Std.).Anwesenheitssimulation EIN/AUS.Optischer Alarm aktiv/inaktiv.Schaltausgang Sicherheitszone aktiv/inaktiv.Testbetrieb EIN/AUS.Richtungserkennung EIN/AUS.Zwangsabschaltung (nach 90 min.) EIN/AUS.Tagbetrieb <strong>der</strong> Sicherheitszone aktiv/inaktiv.Potenzialfreier Betrieb aktiv/inaktiv.Empfindlichkeit - / Normal/ +.Rücksetzen auf Werkseinstellung.Mit kodiertem Übertragungssignal.Spannungsversorgung: Lithium-Knopfzelle Typ CR2025.Nennspannung: 3 V-Erfassungsbereich: frontal: 6 mMaße (H x B x T): 94 mm x 53 mm x 7 mm6842 6899-0-0299 1 24,40 29Busch-Wächter ® Präsenztech 1 )Zum helligkeits- und bewegungsabhängigen Schalten undDimmen von Beleuchtungen.Zur Konstantlichtregelung in Kombination mit Dimmer-<strong>Ein</strong>satz 6593 U o<strong>der</strong> 6550 U-101.Zur Heizung-/Klima-/Lüftungsregelung in Kombination mitSerien-<strong>Ein</strong>satz 6402 U.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Nebenstelleneinsatz 6805 U.Fernbedienbar über IR-Handsen<strong>der</strong> 6010-25.Erfassungsbereich (bei 2,5 m Montagehöhe): kreisförmig,8 m Durchmesser.Intelligente <strong>Ein</strong>schaltverzögerung.Überwachungsdichte: 72 Sektoren mit 640Schaltelementen.Ausschaltverzögerung: ca. 10 s - 30 min o<strong>der</strong>Kurzzeitimpuls 1 s einstellbar.Öffnungswinkel: 360 °Helligkeitsgrenzwert: 5 Lux - 1000 LuxMontagehöhe: 2,5 mSchutzart Gerät: IP 20Temperaturbereich Gerät: 0 °C bis 35 °C60669-2-1, British Standard EN 60669-2-124 studioweiß matt 6813-101 6800-0-2177 1/10 110,00 29183 alusilber 6813-183-101 6800-0-2323 1 112,00 291) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.Busch-Wächter ® Präsenztech DualLINE 1 )Zum helligkeits- und bewegungsabhängigen Schalten undDimmen von Beleuchtungen.Zur Konstantlichtregelung in Kombination mit Dimmer-<strong>Ein</strong>satz 6593 U o<strong>der</strong> 6550 U-101.Zur Steuerung von 2 unabhängigen Lichtbän<strong>der</strong>n inKombination mit Serien-<strong>Ein</strong>satz 6402 U.Für halb- und vollautomatischen Betrieb.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Nebenstelleneinsatz 6805 U.Fernbedienbar über IR-Handsen<strong>der</strong> 6010-25.Erfassungsbereich (bei 2,5 m Montagehöhe): kreisförmig,8 m Durchmesser.Intelligente <strong>Ein</strong>schaltverzögerung.Überwachungsdichte: 72 Sektoren mit 640Schaltelementen.Ausschaltverzögerung: ca. 1 - 20 min o<strong>der</strong> Kurzzeitimpulseinstellbar.Öffnungswinkel: 360 °Helligkeitsgrenzwert: 5 Lux - 1000 LuxMontagehöhe: 2,5 mSchutzart Gerät: IP 20Temperaturbereich Gerät: 0 °C bis 35 °C60669-2-1, British Standard EN 60669-2-124 studioweiß matt 6813/11-24 6800-0-2349 1/10 110,00 29183 alusilber 6813/11-183 6800-0-2351 1 112,00 29Aufputz-GehäuseFür Busch-Wächter ® Präsenztech.Zur Montage eines UP-<strong>Ein</strong>satzes in Kombination mit demBusch-Wächter ® Präsenz tech 6813(/11)-xx-(101) o<strong>der</strong>dem Busch-Wächter ® Präsenz EIB 6131-xx-102.Schutzart Gerät: IP 20weiß 6885 6899-0-0281 1/10 9,69 29alusilber 6885-183 6899-0-0297 1 12,26 29Busch-Wächter ® MOS-Fet-<strong>Ein</strong>satz 1 ) 2 ) 3 )2-Leiter-Anschlusstechnik (Neutralleiter nicht erfor<strong>der</strong>lich).Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Kombinierbar mit Busch-Wächter ® Nebenstellen-<strong>Ein</strong>satz6805 U.Bedienung auch über konventionelle Taster (2020 US/2021/6 UK) möglich.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzLastart: 230 V-Glühlampen, 230 V-Halogenlampen undNie<strong>der</strong>volt Halogenlampen mit konventionellenTransformatoren o<strong>der</strong> Busch-Elektronik-Transformator.Nennleistung: 60 - 420 W/VATemperaturbereich Gerät: 0 °C bis 35 °CBritish Standard EN 60669-2-16804 U-101 6800-0-2218 1/10 39,00 191) Nicht zur Ansteuerung von Treppenhauszeitautomaten geeignet.2) Bei konventionellen Trafos ~20 % Trafoverluste berücksichtigen.3) Bei elektronischen Trafos ~5 % Trafoverluste berücksichtigen.Busch-Wächter ® Relais <strong>Ein</strong>satz3-Leiter-Anschlusstechnik (Neutralleiter erfor<strong>der</strong>lich).Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Nennspannung: 230 V, +10 % / -10 %Nennfrequenz: 50 HzAusgänge: 1x Schließer, potenzialgebundenLastart: 230 V-Glühlampen, 230 V-Halogenlampen,Leuchtstofflampen und Nie<strong>der</strong>volt Halogenlampen, dieüber Transformatoren betrieben werden.Nennleistung: 700 W/VATemperaturbereich Gerät: 0 °C bis 55 °CBritish Standard EN 60669-2-16812 U-101 6800-0-2011 1/10 50,00 191) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.319
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Universal-Zentraldimmer ® <strong>Ein</strong>satz 1 ) 2 ) 3 ) 4 )Mit Lichtwertspeicherung und Intelligenz fürUniversalbetrieb.Wählbare Soft EIN/AUS-Funktion und Memoryfunktion.Leistungserweiterung über ausgangsseitig parallelgeschaltete Lastleistung mit einem Leistungsbaustein6594 U bis auf 735 W/VA möglich.Für Glühlampen, 230 V-Halogenglühlampen undNie<strong>der</strong>volt-Halogenlampen mit konventionellenTransformatoren o<strong>der</strong> Busch-Elektronik-Trafos.Mit Tasterbetätigung.Für Bedienelement mit Glimmlampe 6543-xxx-10x.Für Busch-Ferncontrol ® IR Bedienelement 6066-xxx-10xund 6067-xxx-10x.Für Komfort-Timer-Bedienelement 6455.Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Bedienung auch über konventionelle Taster (2020 US,2021/6 UK) möglich.Ohne Bedienelement.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzNennleistung: 60 - 420 W/VAIEC 60669-2-1, British Standard EN 60669-2-1Busch-Memory-Taststeuergerät 1 ) 2 ) 3 )3-Leiter-Anschlusstechnik (Neutralleiter erfor<strong>der</strong>lich).Zum Steuern elektronischer Vorschaltgeräte fürLeuchtstofflampen mit Steuerausgang 1-10V DC,Steuerstrom max. 50 mA DC.Für Bedienelement mit Glimmlampe 6543-xxx-10x.Für Busch-Ferncontrol ® IR Bedienelement 6066-xxx-10xund 6067-xxx-10x.Für Komfort-Timer-Bedienelement 6455.Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Bedienung auch über konventionelle Taster (2020 US/2021/6 UK) möglich.Für LED-Steuerung über VorschaltgeräteOhne Bedienelement.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 HzNennleistung: 700 W/VAIEC 60669-2-1, British Standard EN 60669-2-16550 U-101 6550-0-0041 1 120,00 191) Nicht beleuchtbar.2) Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.3) mit integriertem <strong>Ein</strong>schaltstrombegrenzer6593 U 6590-0-0169 1/10 103,00 191) Bei konventionellen Trafos ~20 % Trafoverluste berücksichtigen.2) Bei elektronischen Trafos ~5 % Trafoverluste berücksichtigen.3) In Verbindung mit 6800-xxx-104 (M) ist ein Soft-Aus einstellbar.4) Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.Busch-Universal-Relais-<strong>Ein</strong>satz3-Leiter-Anschlusstechnik (Neutralleiter erfor<strong>der</strong>lich).Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® 180 UP Sensor für Allwetter 44 ®6800-3x-102C.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Für Komfort-Timer-Bedienelement 6455.Für Busch-Ferncontrol ® IR Bedienelement 6067-xxx-10x.Für Bedienelement mit Glimmlampe 6543-xxx-10x.Kombinierbar mit Busch-Wächter ® Nebenstelleneinsatz6805 U.Bedienung auch über konventionelle Taster (2020 US,2021/6 UK) möglich.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz/60 HzAusgänge: 1x Schließer, potenzialgebundenLastart: 230 V-Glühlampen, 230 V-Halogenlampen,Leuchtstofflampen und Nie<strong>der</strong>volt Halogenlampen, dieüber Transformatoren betrieben werden.Nennstrom: 10 AXNennleistung: 2300 W/VATemperaturbereich Gerät: -25 °C bis 55 °CBritish Standard EN 60669-2-16401 U-102 6401-0-0048 1/10 66,80 19Busch-Universal-Serieneinsatz3-Leiter-Anschlusstechnik (Neutralleiter erfor<strong>der</strong>lich).Für Betriebsart Serienschalter: 2 separate Ausgänge, 2separate Nebenstelleneingänge.Für Betriebsart Zeitschalter: Ausgang 1 (z. B.Beleuchtung), Ausgang 2: ein-/ausschaltverzögert inAbhängigkeit von Ausgang 1 (z. B. Lüftersteuerung).Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Für Busch-Ferncontrol ® IR Bedienelement 6066-xxx-10xund 6067-xxx-10x.Für Bedienelement 6430-xxx-10x und 6543-xxx-10x.Kombinierbar mit Busch-Wächter ® Nebenstelleneinsatz6805 U.Bedienung auch über konventionelle Taster (2020 US,2021/6 UK) möglich.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 HzAusgänge: 2x Schließer, potenzialgebundenLastart: 230 V-Glühlampen, 230 V-Halogenlampen,Leuchtstofflampen und Nie<strong>der</strong>volt Halogenlampen, dieüber Transformatoren betrieben werden.Nennstrom: 10 AXNennleistung: 2300 W/VATemperaturbereich Gerät: 0 °C bis 35 °CBritish Standard EN 60669-2-16402 U 6401-0-0047 1/10 103,00 19Busch-Wächter ® Nebenstellen-<strong>Ein</strong>satz 1 )3-Leiter-Anschlusstechnik (Neutralleiter erfor<strong>der</strong>lich).Zur Erweiterung von Busch-Wächter ® 180 UP und Busch-Wächter ® Präsenz tech Installationen.Zur Kombination mit Relais-<strong>Ein</strong>satz 6401 U-102 und 6402U.Zur Kombination mit MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Zur Kombination mit Dimmer-<strong>Ein</strong>satz 6593 U und 6550 U-101.Für Busch-Wächter ® 180 UP Sensor Standard 6810-21x-101.Für Busch-Wächter ® 180 UP Sensor Komfort II 6800-xxx-104 und 6800-xxx-104M.Für Busch-Wächter ® Präsenz tech 6813(/11)-xx(-101).Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 HzSteuer-/Signalausgänge: 1, elektronischer Ausgang,potenzialgebundenTemperaturbereich Gerät: 0 °C bis 35 °C6805 U 6800-0-1468 1/10 21,90 191) Nicht kombinierbar mit Relais-<strong>Ein</strong>satz 6812 U-101.320Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 180 UP Sensor Standard 1 )mit SelectlinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung mit Tierschneise.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Überwachungsdichte: 18 Sektoren mit 72Schaltsegmenten.Abschaltverzögerung: 80 s.Erfassungsbereich: frontal: 12 m, seitlich: 8 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °CBusch-Duro 2000 ® SI212 weiß 6810-212-101 6800-0-2029 1/10 36,80 19Reflex SI214 alpinweiß 6810-214-101 6800-0-2037 1/10 36,80 191) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.Busch-Wächter ® 180 UP Sensor Komfort II 1 )mit SelectlinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung mit Tierschneise.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 18 Sektoren mit 72Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 12 m, seitlich: 8 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °CBusch-Duro 2000 ® SI212 weiß 6800-212-104 6800-0-2066 1/10 74,20 19Reflex SI214 alpinweiß 6800-214-104 6800-0-2067 1/10 74,20 191) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.Busch-Wächter ® 180 UP Sensor Komfort II 1 )mit SelectlinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung mit Tierschneise.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 18 Sektoren mit 72Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 12 m, seitlich: 8 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °Calpha exclusive ®22G elfenbein/weiß 6800-22G-104 6800-0-2070 1 76,00 1924G alabaster/studioweiß 6800-24G-104 6800-0-2072 1 77,00 19233 bernstein *) 6800-233-104 6800-0-2122 1/10 84,81 19255 obsidian *) 6800-255-104 6800-0-2124 1/10 84,81 19260 palladium 6800-260-104 6800-0-2118 1/10 81,35 19266 titan 6800-266-104 6800-0-2120 1/10 81,35 19alpha nea ®20 platin 6800-20-104 6800-0-2068 1 81,35 1921 bronze 6800-21-104 6800-0-2069 1 81,35 1922G elfenbein/weiß 6800-22G-104 6800-0-2070 1 76,00 1924 studioweiß matt 6800-24-104 6800-0-2071 1/10 77,00 1924G alabaster/studioweiß 6800-24G-104 6800-0-2072 1 77,00 1926 mahagonybraun *)6800-26-104 6800-0-2232 1 84,81 1928 hansablau *) 6800-28-104 6800-0-2075 1 84,81 191) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.*) AuslauftypeBusch-Wächter ® 180 UP Sensor Komfort II 1 )mit SelectlinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung mit Tierschneise.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 18 Sektoren mit 72Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 12 m, seitlich: 8 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °Cimpuls71 brillantschwarz 6800-71-104 6800-0-2077 1 86,75 1974 alpinweiß 6800-74-104 6800-0-2078 1/10 81,00 1979 champagnermetallic 6800-79-104 6800-0-2081 1 87,30 1972 elfenbein/weiß 6800-72-104 6800-0-2338 1/10 81,00 19777 brombeer 6800-777-104 6800-0-2357 1 87,30 19783 alusilber 6800-783-104 6800-0-2340 1 87,30 191) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.321
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 180 UP Sensor Komfort II 1 )mit SelectlinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung mit Tierschneise.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 18 Sektoren mit 72Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 12 m, seitlich: 8 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °Cfuture ®82 savanne/elfenbeinweiß 6800-82-104 6800-0-2099 1/10 75,00 1984 davos/studioweiß 6800-84-104 6800-0-2101 1/10 75,50 1985 manhattan/graphit 6800-85-104 6800-0-2103 1/10 77,50 1989 stone/lichtgrau 6800-89-104 6800-0-2157 1 77,50 19future ® linear81 anthrazit 6800-81-104 6800-0-2268 1 77,50 1982 savanne/elfenbeinweiß 6800-82-104 6800-0-2099 1/10 75,00 1983 alusilber 6800-83-104 6800-0-2325 1 78,70 1984 davos/studioweiß 6800-84-104 6800-0-2101 1/10 75,50 1989 stone/lichtgrau 6800-89-104 6800-0-2157 1 77,50 19solo ®82 savanne/elfenbeinweiß 6800-82-104 6800-0-2099 1/10 75,00 1984 davos/studioweiß 6800-84-104 6800-0-2101 1/10 75,50 1985 manhattan/graphit 6800-85-104 6800-0-2103 1/10 77,50 1986 samoa/hellgrün *) 6800-86-104 6800-0-2105 1 81,18 1987 toscana/purpurrot 6800-87-104 6800-0-2107 1 77,50 1988 attica/taubenblau *) 6800-88-104 6800-0-2109 1 81,18 19803 meteor/graumetallic 6800-803-104 6800-0-2484 1 78,70 19815 sahara/gelb 6800-815-104 6800-0-2482 1 77,50 19Busch-axcent84 davos/studioweiß 6800-84-104 6800-0-2101 1/10 75,50 19carat ®81 anthrazit 6800-81-104 6800-0-2268 1 77,50 1982 savanne/elfenbeinweiß 6800-82-104 6800-0-2099 1/10 75,00 1984 davos/studioweiß 6800-84-104 6800-0-2101 1/10 75,50 19pur edelstahl866 edelstahl 6800-866-104 6800-0-2343 1 86,15 191) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.*) AuslauftypeBusch-Wächter ® 180 UP Sensor Komfort II 1 ) 2 )mit MultilinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung bis zum Erdboden.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 28 Sektoren mit 112Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 15 m, seitlich: 5 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 m alternativ: 2,5 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °CBusch-Duro 2000 ® SI212 weiß 6800-212-104M 6800-0-2082 1/10 74,20 19Reflex SI214 alpinweiß 6800-214-104M 6800-0-2083 1/10 74,20 191) <strong>Ein</strong>baulage: Schiebeschalter oben.2) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.Busch-Wächter ® 180 UP Sensor Komfort II 1 ) 2 )mit MultilinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung bis zum Erdboden.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 28 Sektoren mit 112Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 15 m, seitlich: 5 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 m alternativ: 2,5 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °Calpha exclusive ®22G elfenbein/weiß 6800-22G-104M 6800-0-2086 1 76,00 1924G alabaster/studioweiß 6800-24G-104M 6800-0-2088 1 77,00 19233 bernstein *) 6800-233-104M 6800-0-2123 1 84,81 19255 obsidian *) 6800-255-104M 6800-0-2125 1 84,81 19260 palladium 6800-260-104M 6800-0-2119 1/10 81,35 19266 titan 6800-266-104M 6800-0-2121 1/10 81,35 19alpha nea ®20 platin 6800-20-104M 6800-0-2084 1 81,35 1921 bronze 6800-21-104M 6800-0-2085 1 81,35 1922G elfenbein/weiß 6800-22G-104M 6800-0-2086 1 76,00 1924 studioweiß matt 6800-24-104M 6800-0-2087 1 77,00 1924G alabaster/studioweiß 6800-24G-104M 6800-0-2088 1 77,00 1926 mahagonybraun *)6800-26-104M 6800-0-2233 1 84,81 1928 hansablau *) 6800-28-104M 6800-0-2091 1 84,81 191) <strong>Ein</strong>baulage: Schiebeschalter oben.2) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.*) Auslauftype322Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 180 UP Sensor Komfort II 1 ) 2 )mit MultilinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung bis zum Erdboden.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 28 Sektoren mit 112Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 15 m, seitlich: 5 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 m alternativ: 2,5 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °Cimpuls71 brillantschwarz 6800-71-104M 6800-0-2093 1 86,75 1972 elfenbein/weiß 6800-72-104M 6800-0-2339 1 81,00 1974 alpinweiß 6800-74-104M 6800-0-2094 1 81,00 1979 champagnermetallic 6800-79-104M 6800-0-2097 1 87,30 19Busch-Wächter ® 180 UP Sensor Komfort II 1 ) 2 )mit MultilinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Zur Erfassung bis zum Erdboden.Für Relais-<strong>Ein</strong>satz 6401 U-102, 6402 U und 6812 U-101.Für MOS-Fet-<strong>Ein</strong>satz 6804 U-101.Für Dimmer-<strong>Ein</strong>satz 6593 U.Für Nebenstelleneinsatz 6805 U.Mit integriertem Umschalter für AUS-AUTOMATIK-EIN(arretierbar).Softauslauf: In Kombination mit dem 6593 U (Betriebsart:Soft-Aus) wird die Beleuchtung innerhalb 60 s runtergedimmt und abgeschaltet.Überwachungsdichte: 28 Sektoren mit 112Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Erfassungsbereich: frontal: 15 m, seitlich: 5 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 m alternativ: 2,5 mSchutzart Sensor: IP 20Temperaturbereich Gerät: 0 °C bis 35 °Cfuture ®82 savanne/elfenbeinweiß 6800-82-104M 6800-0-2100 1 75,00 1984 davos/studioweiß 6800-84-104M 6800-0-2102 1/10 75,50 1985 manhattan/graphit 6800-85-104M 6800-0-2104 1 77,50 1989 stone/lichtgrau 6800-89-104M 6800-0-2158 1 77,50 19777 brombeer 6800-777-104M 6800-0-2358 1 87,30 19783 alusilber 6800-783-104M 6800-0-2341 1 87,30 191) <strong>Ein</strong>baulage: Schiebeschalter unten.2) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.future ® linear81 anthrazit 6800-81-104M 6800-0-2269 1 77,50 1982 savanne/elfenbeinweiß 6800-82-104M 6800-0-2100 1 75,00 1983 alusilber 6800-83-104M 6800-0-2327 1 78,70 1984 davos/studioweiß 6800-84-104M 6800-0-2102 1/10 75,50 1989 stone/lichtgrau 6800-89-104M 6800-0-2158 1 77,50 19solo ®82 savanne/elfenbeinweiß 6800-82-104M 6800-0-2100 1 75,00 1984 davos/studioweiß 6800-84-104M 6800-0-2102 1/10 75,50 1985 manhattan/graphit 6800-85-104M 6800-0-2104 1 77,50 1986 samoa/hellgrün *) 6800-86-104M 6800-0-2106 1 81,18 1987 toscana/purpurrot 6800-87-104M 6800-0-2108 1 77,50 1988 attica/taubenblau *) 6800-88-104M 6800-0-2110 1 81,18 19803 meteor/graumetallic 6800-803-104M 6800-0-2485 1 78,70 19815 sahara/gelb 6800-815-104M 6800-0-2483 1 77,50 19Busch-axcent84 davos/studioweiß 6800-84-104M 6800-0-2102 1/10 75,50 19carat ®81 anthrazit 6800-81-104M 6800-0-2269 1 77,50 1982 savanne/elfenbeinweiß 6800-82-104M 6800-0-2100 1 75,00 1984 davos/studioweiß 6800-84-104M 6800-0-2102 1/10 75,50 19pur edelstahl866 edelstahl 6800-866-104M 6800-0-2344 1 86,15 191) <strong>Ein</strong>baulage: Schiebeschalter oben.2) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.*) AuslauftypeTechnische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.323
Busch-Wächter ®Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PG Ausführung Art.-Nr. Bestell-Nr. Verp. EUR/St. PGBusch-Wächter ® 180 UP Sensor für Allwetter 44 ® 1 ) 2 )mit KombilinseZum automatischen Schalten von Verbrauchern inAbhängigkeit von Bewegung und Helligkeit.Für Verwendung im Aussenbereich.Zur Erfassung bis zum Erdboden.Für Busch-Universal-Relais-<strong>Ein</strong>satz 6401 U-102.IP 44 nur in Verbindung mit Rahmen Allwetter 44 ® .Überwachungsdichte: 40 Sektoren mit 160Schaltsegmenten.Abschaltverzögerung: 10 s - 30 min o<strong>der</strong> Kurzzeitimpuls 1s einstellbar.Mit Schraubbefestigung.Erfassungsbereich: frontal: 15 m, seitlich: 10 mÖffnungswinkel: 180 °Helligkeitsgrenzwert: 5 Lux - 250 Lux , TagbetriebMontagehöhe: 0,8 m - 1,2 m alternativ: 2,5 mSchutzart Sensor: IP 44Temperaturbereich Gerät: -25 °C bis 55 °C<strong>Ein</strong>baulage: vertikal31 braun 6800-31-102C 6800-0-2353 1 92,00 1932 weiß 6800-32-102C 6800-0-1898 1 89,50 1933 alusilber 6800-33-102C 6800-0-2354 1 92,00 1934 alpinweiß 6800-34-102C 6800-0-1674 1 89,50 1935 anthrazit 6800-35-102C 6800-0-1740 1 92,00 191) Lieferumfang mit Dichtungsring.2) Den entsprechenden UP-<strong>Ein</strong>satz bitte separat bestellen.RC-LöschgliedZum Schutz vor Beeinträchtigung o<strong>der</strong> Zerstörung vonelektronischen Geräten durch Überspannungen.Für die Beschaltung von netzparallelen Induktivitäten (z.B. Relais, Schütz, Leuchtstofflampen, Transformatoren u.ä.).Beseitigt Funktionsstörungen an elektronischen Gerätenz. B. Wie<strong>der</strong>einschaltung (Takten) einesBewegungsmel<strong>der</strong>s.Nennspannung: 230 V~, +10 % / -10 %Nennfrequenz: 50 Hz6899 6899-0-0231 10 7,65 19Dämmerungsschalter 1 ) 2 )Mit Beschriftungsfeld.Beschriftungsfeld 57,8 x 9,8 mm<strong>Ein</strong>-Ausschaltverzögerung: ca. 3-6 min fest eingestelltNennspannung: 230 V~Nennfrequenz: 50 HzNennstrom: 16 AXNennleistung: 3680 W/VAHelligkeitsgrenzwert: 3 Lux - 500 Lux nominalSchutzart Gerät: IP 44Temperaturbereich Gerät: -35 °C bis 55 °C53 grau 2240 W-53 6500-0-0791 1/10 69,50 1954 alpinweiß 2240 W-54 6500-0-0792 1/10 69,50 191) Siehe Beschriftungsbogen 1799-13.2) Beschriftungsschild nicht beleuchtbar.324Technische Informationensiehe www.BUSCH-JAEGER-Katalog.deUnverbindliche Preisempfehlungen ohne MwSt.Das Busch-Wächter ® Handbuch ist kostenlos über unseren ZentralenVertriebsservice erhältlich.
