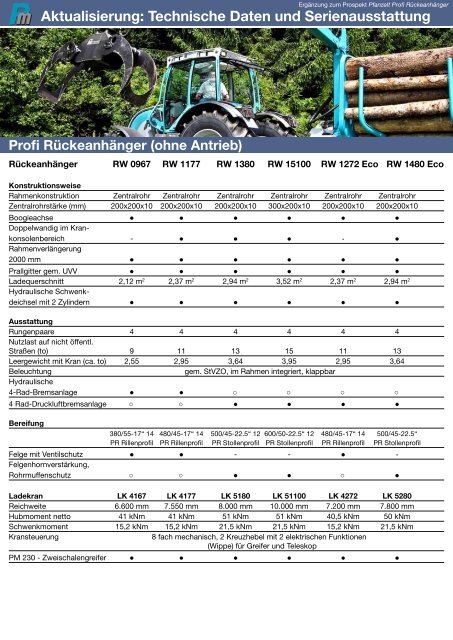

Ergänzung zum Prospekt Pfanzelt Profi RückeanhängerAktualisierung: Technische Daten und SerienausstattungProfi Rückeanhänger (ohne Antrieb)Rückeanhänger RW 0967 RW 1177 RW 1380 RW 15100 RW 1272 Eco RW 1480 EcoKonstruktionsweiseRahmenkonstruktion Zentralrohr Zentralrohr Zentralrohr Zentralrohr Zentralrohr ZentralrohrZentralrohrstärke (mm) 200x200x10 200x200x10 200x200x10 300x200x10 200x200x10 200x200x10Boogieachse ● ● ● ● ● ●Doppelwandig im Krankonsolenbereich- ● ● ● - ●Rahmenverlängerung2000 mm ● ● ● ● ● ●Prallgitter gem. UVV ● ● ● ● ● ●Ladequerschnitt 2,12 m 2 2,37 m 2 2,94 m 2 3,52 m 2 2,37 m 2 2,94 m 2Hydraulische Schwenkdeichselmit 2 Zylindern ● ● ● ● ● ●AusstattungRungenpaare 4 4 4 4 4 4Nutzlast auf nicht öffentl.Straßen (to) 9 11 13 15 11 13Leergewicht mit Kran (ca. to) 2,55 2,95 3,64 3,95 2,95 3,64Beleuchtunggem. StVZO, im Rahmen integriert, klappbarHydraulische4-Rad-Bremsanlage ● ● ○ ○ ○ ○4 Rad-Druckluftbremsanlage ○ ○ ● ● ● ●Bereifung380/55-17“ 14 480/45-17“ 14 500/45-22.5“ 12 600/50-22.5“ 12 480/45-17“ 14 500/45-22.5“PR Rillenprofil PR Rillenprofil PR Stollenprofil PR Stollenprofil PR Rillenprofil PR StollenprofilFelge mit Ventilschutz ● ● - - ● -Felgenhornverstärkung,Rohrmuffenschutz ○ ○ ● ● ○ ●Ladekran LK 4167 LK 4177 LK 5180 LK 51100 LK 4272 LK 5280Reichweite 6.600 mm 7.550 mm 8.000 mm 10.000 mm 7.200 mm 7.800 mmHubmoment netto 41 kNm 41 kNm 51 kNm 51 kNm 40,5 kNm 50 kNmSchwenkmoment 15,2 kNm 15,2 kNm 21,5 kNm 21,5 kNm 15,2 kNm 21,5 kNmKransteuerung8 fach mechanisch, 2 Kreuzhebel mit 2 elektrischen Funktionen(Wippe) für Greifer und TeleskopPM 230 - Zweischalengreifer ● ● ● ● ● ●

Profi Rückeanhänger mit AntriebRückeanhänger RW 1177 RW 1380 RW 151000 RW 15100 RW 1590WD4 WD4 WD4 MA-4WD 4-WDKonstruktionsweiseRahmenkonstruktion Zentralrohr Zentralrohr Zentralrohr Zentralrohr KastenkonsruktionZentralrohrstärke (mm) 200x200x10 200x200x10 300x200x10 300x200x10 -Doppelwandig im Krankonsolenbereich● ● ● ● -Rahmenverlängerung ● ● ● ● ●(mechanisch ausziehbar) 2000 mm 2000 mm 2000 mm 2000 mm 600 mmBoogieachse ● ● ● ● ●Hydraulische Schwenkdeichselmit 2 Zylindern ● ● ● ● ●Prallgitter gem. UVV ● ● ● ● ●Ladequerschnitt 2,66 2,94 m 2 3,52 m 2 3,52 m 2 2,9-3,4 m 2Rungenpaare 4 4 4 4 4Steckplätze 5 5 5 5 4Antrieb hydraulischer hydraulischer hydraulischer hydro-mechanischer HydrostatischeRadantrieb Radantrieb Radantrieb Antrieb AntriebseinheitSchubkraft (bei 200 bar) 3.000 kg 3.000 kg 3.000 kg 4.000 kg max. 9.000 kgAusstattungNutzlast auf nicht öffentl.Straßen (to) 11 13 15 15 15Leergewicht mit Kran (ca. to) 4,2 4,6 4,9 5,3 4,9Beleuchtunggem. StVZO, im Rahmen integriert, klappbarBremsanlage 4-Rad Druckluft- 4-Rad Druckluft- 4-Rad Druckluft- 4-Rad Druckluft- 4-Rad Druckluftbremsanlagebremsanlage bremsanlage bremsanlage bremsanlageBremsefläche 400x80 mm, 8-Loch-Felge Lamellenbremse, 10-Loch-FelgeBereifung550/45-22.5“ 12 550/45-22.5“ 12 600/50-22.5“ 12 600/50-22.5“ 12 650/45-22.5“PR Stollenprofil PR Stollenprofil PR Stollenprofil PR Stollenprofil AS-ProfilFelgenhornverstärkung,Rohrmuffenschutz ● ● ● ● ●Ladekran LK 4177 LK 5180 LK 5100 LK 51100 -Reichweite 7.550 mm 8.000 mm 10.000 mm 10.000 mmHubmoment netto 41 kNm 51 kNm 51 kNm 51 kNmSchwenkmoment 15,2 kNm 21,5 kNm 21,5 kNm 21,5 kNmKransteuerung8 fach mechanisch, 2 Kreuzhebel mit 2 elektrischen Funktionen(Wippe) für Greifer und TeleskopPM 230 - Zweischalengreifer● ● ● ●Wichtig.Die angegebenen Hubmomente sindmaximale Werte und geben keine durchgehendeHubkraft an. Alle Angabenverstehen sich ohne Greifer undRotator. Die maximale Hubkraft wirdnur mit ausreichendem Hydraulikdruckdes Zugfahrzeuges oder mit derBordhydraulik erreicht. Der maximaleSystemdruck muss so eingestelltsein, dass die Standsicherheit desFahrzeuges gewährleistet ist.

Pfanzelt KraneLadekran mit obenliegendem Hauptarm Zylinder4167 4177 5169 5180 51100 6169Reichweite 6.620 mm 7.550 mm 6.710 mm 8.000 mm 10.000 mm 6.710 mmHubmoment netto 41 kNm 41 kNm 51 kNm 51 kNm 51 kNm 61 kNmSchwenkmoment 15,2 kNm 15,2 kNm 21,5 kNm 21,5 kNm 21,5 kNm 25 kNmSchwenkbereich 370° 370° 370° 370° 370° 370°Teleskop einfach einfach einfach einfach doppel einfachRotator, endlos 4,5 to 4,5 to 4,5 to 4,5 to 4,5 to 6,0 toGreifer Pm 230 Pm 230 Pm 230 Pm 230 Pm 230 Pm 230Kransteuerung8 fach mechanisch, 2 Kreuzhebel mit 2 elektrischen Funktionen(Wippe) für Greifer und TeleskopBetriebsdruck 190 bar 190 bar 190 bar 190 bar 190 bar 215 barPumpenförderm. empf. 35-90 l/min 35-90 l/min 50-100 l/min 50-100 l/min 50-100 l/min 50-100 l/minGewicht (ca.) 825 kg 905 kg 935 kg 1035 kg 1125 kg 935 kg6180 61100 Z-Kran Z4359Reichweite 7.870 mm 9.780 mm 5.700 mmHubmoment netto 61 kNm 61 kNm 40,5 kNmSchwenkmoment 25 kNm 25 kNm 15,2 kNmSchwenkbereich 370° 370° 370°Teleskop einfach doppel einfachRotator, endlos 6,0 to 6,0 to 4,5 toGreifer Pm 230 Pm 230 Pm 230Kransteuerung8 fach mechanisch, 2 Kreuzhebel mit 2 elektrischen Funktionen(Wippe) für Greifer und TeleskopBetriebsdruck 215 bar 215 bar 190 barPumpenförderm. empf. 50-100 l/min 50-100 l/min 35-90 l/minGewicht (ca.) 1035 kg 1125 kg 945 kgLadekran mit stehendem Hauptarmzylinder4267 4272 4280 5280 5285 1 52100 1Reichweite 6.370 mm 7.140 mm 7.850 mm 7.800 mm 8.500 mm 10.000 mmHubmoment netto 40,5 kNm 40,5 kNm 41 kNm 50 kNm 50 kNm 50 kNmSchwenkmoment 15,2 kNm 15,2 kNm 15,2 kNm 21,5 kNm 21,5 kNm 21,5 kNmSchwenkbereich 370° 370° 370° 370° 370° 370°Teleskop einfach einfach einfach einfach einfach doppelRotator, endlos 4,5 to 4,5 to 4,5 to 4,5 to 4,5 to 4,5 toGreifer Pm 230 Pm 230 Pm 230 Pm 230 Pm 230 Pm 230Kransteuerung8 fach mechanisch, 2 Kreuzhebel mit 2 elektrischen Funktionen(Wippe) für Greifer und TeleskopBetriebsdruck 190 bar 190 bar 190 bar 205 bar 205 bar 205 barPumpenförderm. empf. 35-90 l/min 35-90 l/min 50-100 l/min 50-100 l/min 50-100 l/min 50-100 l/minGewicht (ca.) 910 kg 990 kg 1070 kg 1105 kg - -Aufbaukrane für Traktoren5153 5167 7169 7185 71100Reichweite 5.090 mm 6.830 mm 6.930 mm 8.300 mm 10.000 mmHubmoment netto 51 kNm 51 kNm 70 kNm 70 kNm 70 kNmSchwenkmoment 21,5 kNm 21,5 kNm 27 kNm 27 kNm 27 kNmSchwenkbereich 190° 190° 190° 360° 360°Teleskop einfach einfach einfach einfach doppelRotator, endlos 6,0 to 6,0 to 10,0 to 10,0 to 10,0 toGreifer Pm 270 Pm 270 Pm 360 Pm 360 Pm 360Kransteuerung8 fach mechanisch, 2 Kreuzhebel mit 2 elektrischen Funktionen(Wippe) für Greifer und TeleskopBetriebsdruck 190 bar 190 bar 210 bar 210 bar 210 barPumpenförderm. empf. 35-90 l/min 35-90 l/min 50-100 l/min 50-100 l/min 50-100 l/minGewicht (ca.) 820 kg 850 kg 1220 kg 1320 kg 1420 kg1Alle Angaben können noch variieren. Ladekran frühestens verfügbar ab September 2013.

Übersicht Abmessungen Profi RückeanhängerProfi RW 0967 RW 1177/ RW 1177 RW 1380/ RW 1380 RW 15100 RW 15100RW 1272 Eco wd4 RW 1480 Eco wd4 wd4/ MA-4WDA [mm] Längein Transportstellung 6000 6000 6000 6000 6000 6300 6300B1 [mm] Ladelängeeingefahren 3800 3800 3800 3800 3800 4500 4500B2 Ladelängeausgezogen 5800 5900 5900 5900 5900 6500 6500C [mm] Breite (Bereifung)380/55-17 1770 1770480/45-17 2005 2005400/60-15.5 1870 1870500/55-17 2100 2100500/45-22.5 2300550/45-22.5 2350 2350 2350600/50-22.5 2550 2550 2550 2550 2550D [mm] Höhe der Anhängeöse380/55-17 790480/45-17 825 825400/60-15.5 805 805500/55-17 840 840500/45-22.5 960550/45-22.5 1010 1010 1010600/50-22.5 1060 1060 1060 1060 1060E [mm] Höhe überAnhängeöse 1250 1250 1400 1400 1400 1600 1600F [mm] Bodenfreiheit380/55-17 565480/45-17 610 610400/60-15.5 580 580500/55-17 630 630500/45-22.5 635550/45-22.5 690 690 690600/50-22.5 730 730 730 730 730G [m 2 ] Ladequerschnitt 2,12 2,37 2,66 2,94 2,94 3,52 3,52Betriebsmasse* [kg] mit folgenden Kranen (Typ)4167 2550 2850 4100 3225 4325 3425 45254177 2650 2950 4200 3325 4425 3525 46255167 3120 4420 3590 4590 3790 47905180 3160 4460 3635 4635 3835 483551100 3250 4550 3750 4750 3950 4950B1B2CGEDFASämtliche Preise, Angaben und Abbildungen sind unverbindlich. Änderungenbleiben auf Grund technischer Weiterentwicklung vorbehalten.PM1206PRRWPR-Z01-06Land-, Forst-, Kommunal- und SondermaschinenbauD-87675 Rettenbach /Allgäu • Frankau 37Tel. 0 88 60 / 92 17 -0 • Fax 0 88 60 / 92 17 -17www.pfanzelt-maschinenbau.de
