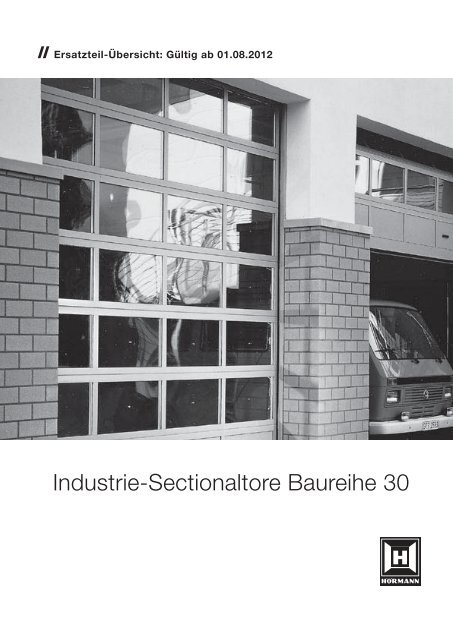

Ersatzteil-Übersicht: Gültig ab 01.08.2012Industrie-Sectionaltore Baureihe 30

InhaltsverzeichnisBezeichnungSeite■ Übersicht der gefertigten Tormodelle4■ Übersicht STE 30 5■ Übersicht SPU 30 6■ Übersicht APU 30 / TAP 30 7■ Übersicht ALR 30 / TAR 30 8■ Übersicht Beschlagsarten9■ Übersicht Beschlagsarten – Innenansicht 11■ Bestimmung von Torsionsfedern 16■ Übersicht Typenschilder 17■ 1. Doppelwandige Torglieder 19■ 2. Torglieder aus Alu-Profilen 27■ 3. Zubehör für Torglieder 34■ 4. Beschlagteile für Torglieder 42■ 5. Zargen 51■ 6. Torsionsfederwellen 58■ 7. Beschlagteile für Türen 76■ 8. Allgemeines Zubehör 82■ Ersatzteil-Bestellformular 94■ Lieferungs- und Montagebedingungen (Stand 1.6.2003) 95Bauteilangaben links / rechts immer von der Torinnenseite gesehen.Verwendete SymboleSymbol✆BeschreibungPreis auf AnfrageLängere Lieferzeiten beachtenDie mit einem Punkt versehenen Preise kennzeichnen Artikel, die werkseitig bevorratet werden bzw. ab Werk sofortlieferbar sind.Artikel wurde ersetztErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.20123

Übersicht der gefertigten TormodelleTortyp Sinnbilder Erkennungsmerkmale FertigungszeitraumHÖRMANN Sectional-Tore STE 30STE 30Einwandig, Stucco-dessiniert, kunststoffgrundbeschichtetEinweandige Torglieder nicht mehr lieferbar, dafürTorglieder SPU 30 einsetzen10.08.92 – 06.07.01HÖRMANN Sectional-Tore SPU 30SPU 30Doppelwandig, Polyurethan ausgeschäumt, Stuccodessiniert,kunststoffgrundbeschichtet10.08.92 – 06.07.01HÖRMANN Sectional-Tore APU 30, TAP 30APU 30Lamellensockel 500 oder 1000 mmLamellensockel 750 mmdoppelwandig, Polyurethan ausgeschäumtStucco-dessiniert, kunststoffgrundbeschichtetWeitere Torglieder aus Alu-Rohrprofileneloxiert E6 / EV1 in Normal-Ausführung (NF)10.08.92 – 06.07.0113.11.95 – 06.07.01TAP 30Lamellensockel 500 oder 1000 mmLamellensockel 750 mmdoppelwandig, Polyurethan ausgeschäumtStucco-dessiniert, kunststoffgrundbeschichteteloxiert E6 / EV1 in thermisch getrennter Ausführung (WF)10.08.92 – 06.07.0113.11.95 – 06.07.01HÖRMANN Sectional-Tore ALR 30, TAR 30ALR 30 Alu-Rohrprofile, eloxiert, E6 / EV1 in Normal-Ausführung (NF) 10.08.92 – 06.07.01TAR 30Alu-Rohrprofile, eloxiert, E6 / EV1 in thermisch getrennterAusführung (WF10.08.92 – 06.07.014 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Übersicht STE 30Innenansicht4434443 4 44234444 3 4 44344434 42 Torglieder aus Aluminium-Rohrprofilen3 Zubehör für Torglieder4 Beschlagteile für TorgliederT TypenschildErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.20125

Übersicht APU 30 / TAP 30Innenansicht1 Doppelwandige Torgliede2 Torglieder aus Aluminium-Rohrprofilen3 Zubehör für Torglieder4 Beschlagteile für Torglieder7 Beschlagteile für TürenT TypenschildErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.20127

Übersicht ALR 30 / TAR 30Innenansicht2 Torglieder aus Aluminium-Rohrprofilen3 Zubehör für Torglieder4 Beschlagteile für Torglieder7 Beschlagteile für TürenT Typenschild8 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Übersicht BeschlagsartenHinweis:Einzelteile siehe 5. ZargenNormal-BeschlägeNNDNSHöhergeführte Laufschienen-BeschlägeNH H HDHSHUErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.20129

Übersicht BeschlagsartenHinweis:Einzelteile siehe 5. ZargenNiedrig-Sturz-BeschlägeLLDVertikal-BeschlägeVVU10 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Übersicht Beschlagsarten – InnenansichtHinweis:Einzelteile siehe 6. TorsionsfederwellenBeschlagsart N, ND, NH, NSBeschlagsgröße 1 und 2 ab 10.08.92 bis 05.08.94Beschlagsart L, LDBeschlagsgröße 1 und 2 ab 10.08.92 bis 06.08.93Beschlagsart L, LDBeschlagsgröße 1 und 2 ab 09.08.93 bis 05.08.94Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201211

Übersicht Beschlagsarten – InnenansichtHinweis:Einzelteile siehe 6. TorsionsfederwellenBeschlagsart H, HD, HSBeschlagsgröße 4 und 5 bis 05.08.94Beschlagsart VBeschlagsgröße 6 und 7 bis 05.08.94Beschlagsart VUBeschlagsgröße 6 und 7 bis 05.08.9412 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Übersicht Beschlagsarten – InnenansichtHinweis:Einzelteile siehe 6. TorsionsfederwellenBeschlagsart N, ND, NS, NHBeschlagsgröße 1, 2 und 3 ab 08.08.94Beschlagsart L, LDBeschlagsgröße 1 und 2 ab 08.08.94Beschlagsart H, HD, HSBeschlagsgröße 4, 5 und 8 ab 08.08.94Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201213

Übersicht Beschlagsarten – InnenansichtHinweis:Einzelteile siehe 6. TorsionsfederwellenBeschlagsart HUBeschlagsgröße 4 und 5 ab 12.05.98Beschlagsart VBeschlagsgröße 6 und 7 ab 08.08.94Beschlagsart VUBeschlagsgröße 6 und 7 ab 08.08.9414 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Übersicht Beschlagsarten – InnenansichtHinweis:Einzelteile siehe 6. TorsionsfederwellenBeschlagsart N, H, Vdoppelte Federwelle ab 19.09.94Beschlagsart HU, VUdoppelte Federwelle ab 19.09.94Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201215

Bestimmung von TorsionsfedernInnenansicht1)□□□□□Obige Anordnung gilt nur für Federwellen mit Ø 40 mm.2)□Torsionsfederlinks□Torsionsfeder rechtsFolgende Angaben sind unbedingt erforderlich, wenn die Auftrags-Nr. nicht mehr feststellbar ist oder wenn das Tor kein Typenschild mehr hatoder wenn die Federkennzeichnung (Kunststoffetikett) fehlt:1. Anzahl und Anordnung der Federn ankreuzen2. Feder links oder rechts ankreuzen3. Innendurchmesser Di: ___________4. Drahtdurchmesser d: ___________(Maßangabe auf 1 / 10 mm)5. Gesamtwindungen ig: ___________(in entspanntem Zustand der Feder zählen)16 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Übersicht TypenschilderDEUTSCHBei Ersatzbestellung:Vom Typenschild T Baujahr, Auftragsnummer, Tortyp, Tornummerund Produktnummer zusammen mit der Artikelnummer des Ersatz teilesan geben.ENGLISHSpares ordering:Please state the year of manufacture, order no., type, and product codementioned on the nameplate T as well as the part no. of the spare part.FRANÇAISEn cas de commande de pièces détachées:Indiquer I’ année de fabrication, numéro de fabrication, type de porte,numéro de porte, numéro de produit ainsi que le numéro d’article de lapièce détachée à l’aide des données sur le label T .NEDERLANDSBij bestelling van onderdelen:Bouwjaar, ordernummer, deurtype, deurnummer, produktnummer enartikel nummer van het vervangstuk aanduiden aan de hand van degegevens op het label T .ITALIANONel caso di ordinazione ricambi:Rilevare dall’etichetta T I’anno di produzione, il n° di commessa, il tipo diportone, il n° di portone, il n° di prodotto, e fornire il tutto unitamente al n°di articolo dei ricambi desiderati.ESPAÑOLPedido de piezas de recambio:Para cualquier pieza de recambio indicar de la placa de identificación T ,el año de fabricación, el número de comisión, modelo de puerta, referenciade puerta y referencia de producto.SVENSKAVid reservdelsbeställning:Ange Tillverkningsår, Ordernummer, Porttyp, Port-Nummer enligt typskylten T , samt reservdelens Produkt-Nummer och Artikel-Nummer.POLSKI T MAGYAR T ČESKY T PYCCKИЙNORSKЗаказывая запасные части, указывайтеприведенные на фирменной таблике T : год выпуска, номер заказа,тип ворот, номер ворот и номер продукта вместе с номером артикулазапасной части.Ved reservedelsbestilling:Fra typeskiltet T angives produktionsår, ordrenr., porttype, portnr. ogproduktnr. også med reservedelens artikelnr.Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201217

Übersicht TypenschilderDANSKVed reservedelsbestilling:Fra typeskiltet T angives produktionsår, ordrenr., porttype, portnr. ogproduktnr. tillige med reservedelens artikelnr.PORTUGUÊSPara encomendas extras:Qual o tipo da placa T . Ano de produção, número do pedido, tipo deporta. Junto com o número da porta e com o número do produto enviar onúmero do artigo e das peças extras.ROMÂNĂEΛΛHNIKASUOMIPentru comenzi de piese de schimb:Væ rugæm sæ specificafli de pe plæcufla produsului T . Anul de fabricaflie,Nr. de comandæ, Tipul porflii, Nr.porflii, Nr. produsului cât øi Nr. de articol alprodusului de comandat. T Varaosatilaus:Ilmoittakaa arvokilvessä olevat tiedot: T valmistusvuosi, tilausnumero,ovityyppi, ovinumero ja tuotenumero sekä varaosan numero.SLOVENSKO T HRVATSKI T SLOVENSKY T TÜRKÇE T 18 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückTorglied unten, doppelwandig, 500mit Sicke 10.08.1992 – 06.07.2001 3044860 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied unten, doppelwandig, 375mit Sicke 13.11.1995 – 06.07.2001 3045199 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied unten, doppelwandig, fürSonderhöhe, angepasste Lamelle(gerade oder schräg geschnitten)mit Sicke 10.08.1992 – 06.07.2001 3044859 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied, doppelwandig, 500mit Sicke 10.08.1992 – 06.07.2001 3054446 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied, doppelwandig, 375mit Sicke 10.08.1992 – 06.07.2001 3054447 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied, doppelwandig, 375mit Sicke, mit Lochgruppe fürTorverschluß 13.11.1995 – 06.07.2001 3045200 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201219

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückTorglied, doppelwandig, 500mit Sicke, mit Sandwich-Verglasung Typ A 10.08.1992 – 06.07.2001 3054448 _______ /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*StückTorglied, doppelwandig, 500mit Sicke, mit Sandwich-Verglasung Typ B 10.08.1992 – 06.07.2001 3054449 _______ /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*StückTorglied oben, doppelwandig, 500mit Sicke 10.08.1992 – 06.07.2001 3054450 _______ /m 2angelehnt RAL __________ ________ _______ + 1*StückTorglied oben, doppelwandig, 375mit Sicke 10.08.1992 – 06.07.2001 3054451 _______ /m 2angelehnt RAL __________ ________ _______ + 1*StückTorglied oben, doppelwandig fürZwischenhöhe, mit Sicke 10.08.1992 – 06.07.2001 3054452 _______ /m 2angelehnt RAL __________ ________ _______ + 1+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift20 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Torglied unten, doppelwandig, 375mit Sicke, mit SchlupftürStückbis Torbreite 4500 mm 13.11.1995 – 06.07.2001 3087600 _______ /m 2ab Torbreite 4510 bis 5500 mm 13.11.1995 – 06.07.2001 3087601 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*Torglied unten, doppelwandig, 500mit Sicke, mit SchlupftürStückbis Torbreite 4500 mm 10.08.1992 – 06.07.2001 3087602 _______ /m 2ab Torbreite 4510 bis 5500 mm 10.08.1992 – 06.07.2001 3087603 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*Torglied unten, doppelwandig, 625mit Sicke, mit SchlupftürStückbis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3087604 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*Torglied unten, doppelwandig, 625mit Sicke, mit SchlupftürStückab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3087594 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*Torglied unten, doppelwandig, 750mit Sicke, mit SchlupftürStückab Torbreite 5510 mm 13.11.1995 – 06.07.2001 3087595 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied, doppelwandig, 500mit Sicke, mit Schlupftür 10.08.1992 – 06.07.2001 3089639 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201221

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückTorglied, doppelwandig, 500mit Sicke für Schloss, mitSchlupftür 10.08.1992 – 06.07.2001 3089642 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*StückTorglied, doppelwandig, 500mit Sicke, mit Sandwich-Verglasung Typ A, mit Schlupftür 10.08.1992 – 06.07.2001 3089640 _______ /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*StückTorglied, doppelwandig, 500mit Sicke für Schloss, mitSandwich-Verglasung Typ A,mit Schlupftür 10.08.1992 – 06.07.2001 3089643 _______ /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*StückTorglied, doppelwandig, 500mit Sicke, mit Sandwich-Verglasung Typ B, mit Schlupftür 10.08.1992 – 06.07.2001 3089641 _______ /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*StückTorglied, doppelwandig, 500mit Sicke für Schloss, mitSandwich-Verglasung Typ B,mit Schlupftür 10.08.1992 – 06.07.2001 3089644 _______ /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*StückTorglied, doppelwandig, 375mit Sicke, mit Schlupftür 10.08.1992 – 06.07.2001 3089637 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift22 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückTorglied, doppelwandig, 375mit Sicke für Schloss, mitSchlupftür 10.08.1992 – 09.09.1994 3089638 _______ /m 2angelehnt RAL __________ ________ _______ + 1Mehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 3041072 _______ /St.*Torglied oben, doppelwandig mitSicke, mit SchlupftürStück500, ohne Sturzdichtung 10.08.1992 – 06.07.2001 3089631 _______ /m 2375 10.08.1992 – 06.07.2001 3089630 /m 2500, mit Sturzdichtung 3089634 /m 2angelehnt RAL __________ ________ _______ + 1*Torglied oben, doppelwandig, 500mit Sicke, mit Schlupftür, mitSandwich-Verglasung Typ AStückohne Sturzdichtung 10.08.1992 – 06.07.2001 3089632 _______ /m 2mit Sturzdichtung 12.09.1994 – 06.07.2001 3089635 /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*Torglied oben, doppelwandig, 500mit Sicke, mit Schlupftür, mitSandwich-Verglasung Typ BStückohne Sturzdichtung 10.08.1992 – 06.07.2001 3089633 _______ /m 2mit Sturzdichtung 12.09.1994 – 06.07.2001 3089636 /m 2angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2*Schlupftürglied unten,doppelwandig mit SickeStück500 mm bis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3044886 _______ /St.625 mm ab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3089057 _______ /St.625 mm bis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3044887 _______ /St.750 mm ab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3089058 _______ /St.375 mm bis Torbreite 5500 mm 13.11.1995 – 06.07.2001 3045408 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201223

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückSchlupftürglied, doppelwandig,500 für Schloss, mit Sicke 10.08.1992 – 06.07.2001 3044889 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied, doppelwandig,375 für Schloss, mit Sicke 10.08.1992 – 09.09.1994 3044893 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied, doppelwandig,500, mit Sicke 10.08.1992 – 06.07.2001 3044888 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied, doppelwandig,500, mit Sicke, mit Sandwich-Verglasung Typ A 10.08.1992 – 06.07.2001 3044890 _______ /St.angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied, doppelwandig,500, mit Sicke, mit Sandwich-Verglasung Typ B 10.08.1992 – 06.07.2001 3044891 _______ /St.angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift24 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückSchlupftürglied, doppelwandig,375, mit Sicke 10.08.1992 – 06.07.2001 3044892 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied oben,doppelwandig, 500, mit Sicke 10.08.1992 – 06.07.2001 3044894 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied oben,doppelwandig, 375, mit Sicke 10.08.1992 – 06.07.2001 3044897 _______ /St.angelehnt RAL __________ ________ _______ + 1Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied oben,doppelwandig, 500, mit Sicke, mitSandwich-Verglasung Typ A 10.08.1992 – 06.07.2001 3044895 _______ /St.angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied oben,doppelwandig, 500, mit Sicke, mitSandwich-Verglasung Typ B 10.08.1992 – 06.07.2001 3044896 _______ /St.angelehnt RAL __________ ________ _______ + 1Ausführung Sandwich-Verglasung ________ _______ + 2Wenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201225

1.Doppelwandige TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Stück□□□□Bitte Torglied ankreuzen !Scharnierband für Schlupftür 10.08.1992 – 06.07.2001 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 – 83 / Artikelnummer des RAL-Farbtons angeben+ 2 Mehrpreis für Sandwich-Verglasung Typ A, B und C, siehe Seite 40 / Artikelnummer der jeweiligen Sandwich-Verglasung angebenGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift26 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €****StückTorglied unten, Rahmen NF-Profilebis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3041960 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5StückTorglied unten, Rahmen NF-Profileab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3041961 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5StückTorglied unten, Rahmen WF-Profilebis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3041962 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5Torglied unten, Rahmen WF-Profileab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3041963 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.StückBESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201227

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €****StückTorglied, Rahmen NF-Profile 10.08.1992 – 06.07.2001 3041285 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5StückTorglied, Rahmen WF-Profile 10.08.1992 – 06.07.2001 3041287 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5StückTorglied oben, Rahmen NF-Profile 10.08.1992 – 06.07.2001 3041760 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FStückTorglied oben, Rahmen WF-Profile 10.08.1992 – 06.07.2001 3041761 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /F+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift28 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Torglied unten, Rahmen mitSchlupftürStück*NF-Profile bis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3087668 _______ /m 2WF-Profile bis Torbreite 5500 mm 10.08.1992 – 06.07.2001 3087678 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5Torglied unten, Rahmen mitSchlupftürStück**NF-Profile ab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3087669 _______ /m 2WF-Profile ab Torbreite 5510 mm 10.08.1992 – 06.07.2001 3087679 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5StückTorglied, Rahmen NF-Profile, mitSchlupftür 10.08.1992 – 06.07.2001 3087672 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5Torglied, Rahmen für Schloss,NF-Profile, mit Schlupftür 10.08.1992 – 06.07.2001 3087673 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.StückBESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201229

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €***StückTorglied, Rahmen WF-Profile, mitSchlupftür 10.08.1992 – 06.07.2001 3087682 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5StückTorglied, Rahmen für Schloss,WF-Profile, mit Schlupftür 10.08.1992 – 06.07.2001 3087683 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FMehrpreis je Lüftungsgitter 10.08.1992 – 06.07.2001 ________ _______ + 5Torglied oben, Rahmen mitSchlupftür NF-ProfileStück*ohne Sturzdichtung 10.08.1992 – 06.07.2001 3087674 _______ /m 2mit Sturzdichtung 13.11.1995 – 06.07.2001 3087675 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FTorglied oben, Rahmen mitSchlupftür WF-ProfileStückohne Sturzdichtung 10.08.1992 – 06.07.2001 3087684 _______ /m 2mit Sturzdichtung 13.11.1995 – 06.07.2001 3087685 _______ /m 2angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /F+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift30 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückSchlupftürglied unten, RahmenNF-Profile 10.08.1992 – 06.07.2001 3042331 _______ /St.angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FWenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied unten, RahmenWF-Profile 10.08.1992 – 06.07.2001 3042332 _______ /St.angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FWenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*Schlupftürglied, RahmenStückNF-Profile 10.08.1992 – 06.07.2001 3042333 _______ /St.WF-Profile 10.08.1992 – 06.07.2001 3042334 _______ /St.angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FWenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201231

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Schlupftürglied, Rahmen fürSchlossStückNF-Profile 10.08.1992 – 06.07.2001 3042335 _______ /St.WF-Profile 10.08.1992 – 06.07.2001 3042336 _______ /St.angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FWenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied oben, RahmenNF-Profile 10.08.1992 – 06.07.2001 3042337 _______ /St.angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FWenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.*StückSchlupftürglied oben, RahmenWF-Profile 10.08.1992 – 06.07.2001 3042338 _______ /St.angelehnt RAL __________ ________ _______ + 1Füllung __________ ________ _______ + 3Füllung angelehnt RAL __________ ________ _______ + 4Mehrpreis für Alu-Glasleisten 3087577 _______ /FMehrpreis für lackierte Glasleisten 3087576 _______ /FWenn Scharnierband für Schlupftürerforderlich ist 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift32 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

2.Torglieder aus Alu-ProfilenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Stück□□□□Bitte Torglied ankreuzen !Scharnierband für Schlupftür 10.08.1992 – 06.07.2001 3042410 _______ /St.+ 1 Mehrpreis für Torglieder im Vorzugsbuntton und RAL nach Wahl, siehe Seite 82 - 83 / Artikelnummer des RAL-Farbtons angeben+ 3 Mehrpreis für Füllung, siehe Seite 36 – 38+ 4 Mehrpreis für Farbe der Füllung, siehe Seite 82 – 83+ 5 Mehrpreis je Lüftungsgitter, siehe Seite 40F pro FeldGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201233

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Torblattverstärkung 70StückTorglied oben, Rahmen ab Torbreite4010 bis 5500 mm 08.08.1994 – 06.07.2001 3091365 _______ /m*Torblattverstärkung 85StückSPU 30 ab Torbreite 5510 bis8000 mmAPU 30, TAP 30ab Torbreite 5510 bis 7000 mmALR 30, TAR 30ab Torbreite 5510 bis 7000 mm 10.08.1992 – 06.07.2001 3091367 _______ /mfür Schlupftür 10.08.1992 – 06.07.2001 3091368 _______ /mGlasleiste-Aluminium NP 1,5Füllungsdicke 1,5 mmStückLänge __________ mm(max 6500 mm) 10.08.1992 – 06.07.2001 3045672 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /mGlasleiste-Aluminium NP 3Füllungsdicke 3 mmStückLänge __________ mm(max 6500 mm) 10.08.1992 – 06.07.2001 3045673 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /m+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift34 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Glasleiste-Aluminium NF 5Füllungsdicke 5 mmStückLänge __________ mm(max 6500 mm) 10.08.1992 – 06.07.2001 3045674 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /mGlasleiste-Aluminium NP 6Füllungsdicke 6 mmStückLänge __________ mm(max 6500 mm) 10.08.1992 – 06.07.2001 3045675 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /mGlasleiste-Aluminium NP 16Füllungsdicke 16 mmStückLänge __________ mm(max 6500 mm) 10.08.1992 – 06.07.2001 3045676 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /mGlasleiste-Aluminium NF 26Füllungsdicke 26 mmStückLänge __________ mm(max 6500 mm) 01.04.1997 – 06.07.2001 3045950 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /mGlasleiste-Aluminium WD 16Füllungsdicke 16 mmStückLänge __________ mm(max 6500 mm) 10.08.1992 – 06.07.2001 3045677 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /m+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201235

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Glasleiste-Aluminium WF 26Füllungsdicke 26 mmStückLänge __________ mm(max 6500 mm) 01.04.1997 – 06.07.2001 3045951 _______ /mMehrpreis für lackierte Glasleistenangelehnt RAL __________ 3089802 _______ /mFüllungsdichtung, außen, fürNF-ProfileStückLänge __________ mm 10.08.1992 – 06.07.2001 3045678 _______ /mFüllungsdichtung, außen, fürWF-ProfileStückLänge __________ mm 10.08.1992 – 06.07.2001 3045679 _______ /m*Stachelkeildichtung, innenStückfür WF-ProfileLänge __________ mm 10.08.1992 – 06.07.2001 3045680 _______ /m*B x HAußenInnenLichte Durchsicht angeben:B __________ mm ×H __________ mmStückKunststoffscheibe, einfach, klar3 mm, FK 10.08.1992 – 06.07.2001 3055149 _______ /m 2Polycarbonatscheibe, einfach, klar6 mm, P 10.08.1992 – 06.07.2001 3021823 _______ /m 2+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift36 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*B x HAußenInnenLichte Durchsicht angeben:B __________ mm ×H __________ mmStückKunststoffscheibe, einfach,Kristallstruktur, 3 mm, KR 10.08.1992 – 06.07.2001 3021769 _______ /m 2*StückAußenInnenLichte Durchsicht angeben:B __________ mm xH __________ mmKunststoff-Doppelscheibe klar16 mm, DS 10.08.92 – 06.07.2001 3055059 _______ /m 2Polycarbonat-Doppelscheibe, klar16 mm, PD 10.08.92 – 06.07.2001 3062858 _______ /m 2*StückAußenInnenLichte Durchsicht angeben:B __________ mm xH __________ mmKunststoff-Doppelscheibe,Kristallstruktur16 mm, DK 10.08.92 – 06.07.2001 3057709 _______ /m 2+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.20122Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 94 / Artikelnummer des RAL-Farbtons angeben.37

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Lichte Durchsicht angeben:B __________ mm xH __________ mmPU-FüllungAußenInnenStück16 mm, Stucco geprägt, PU 10.08.92 – 06.07.2001 3036448 _______ /m 216 mm, Alu eloxiert, glatt, EU 15.09.94 – 06.07.2001 3044763 _______ /m 226 mm, Stucco geprägt, FU 01.04.97 – 06.07.2001 3045816 _______ /m 2angelehnt RAL __________ _________ _______ + 2B x HAußenInnenStückLichte Durchsicht angeben:B __________ mm xH __________ mmStreckgitterpulverbeschichtet, angelehntRAL 9002, SG 10.08.92 – 06.07.2001 3040808 _______ /m 2nassbeschichtet, SG 10.08.92 – 06.07.2001 3054458 _______ /m 2angelehnt RAL __________ _________ _______ + 2StückKunststoffscheibe, einfach klar, fürSections-Verglasung Typ A, 3 mm 10.08.92 – 06.07.2001 3056315 _______ /St.StückKunststoffscheibe, einfachkristallstruktur, für Sections-Verglasung Typ A, 3 mm 10.08.92 – 06.07.2001 3041270 _______ /St.StückKunststoffscheibe, einfach klar fürSections-Verglasung Typ B, 3 mm 10.08.92 – 06.07.2001 3041271 _______ /St.+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift38 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückDruckguss-Rahmen für Sandwich-Verglasung Typ A, angelehntRAL 9011 10.08.1992 – 06.07.2001 3040159 _______ /St.StückDruckguss-Rahmen für Sandwich-Verglasung Typ B, angelehntRAL 9011 10.08.1992 – 06.07.2001 3040180 _______ /St.StückKunststoff-Doppelscheibe, klar, fürSandwich-Verglasung Typ A 10.08.1992 – 06.07.2001 3089760 _______ /St.Polycarbonat/Kunststoff-Doppelscheibe, klar, für Sandwich-Verglasung Typ A 10.08.1992 – 06.07.2001 3089762 _______ /St.StückKunststoff-Doppelscheibe,kristallstruktur, für Sandwich-Verglasung Typ A 10.08.1992 – 06.07.2001 3089761 _______ /St.StückPolycarbonat/Kunststoff-Doppelscheibe, klar, für Sandwich-Verglasung Typ B 10.08.1992 – 06.07.2001 3040117 _______ /St.StückKunststoff-Doppelscheibe,kristallstruktur, für Sandwich-Verglasung Typ B 10.08.1992 – 06.07.2001 3040116 _______ /St.+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201239

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Sandwich-Verglasung komplettStückTyp A, für doppelwandigeTorglieder 42 mm, Druckguss-Rahmen angelehnt RAL 9011,Kunststoff-Doppelscheibeklar 10.08.1992 – 06.07.2001 3087581 _______ /St.Polycarbonat, klar 10.08.1992 – 06.07.2001 3087583 _______ /St.kristallstruktur 10.08.1992 – 06.07.2001 3087585 _______ /St.Sandwich-Verglasung komplettEPDM-Rahmen für Typ AKunststoff-Doppelscheibeklar 10.08.1992 – 06.07.2001 3040108 _______ /St.Polycarbonat, klar 10.08.1992 – 06.07.2001 3041532 _______ /St.Sandwich-Verglasung komplettEPDM-Rahmen für Typ Bklar 10.08.1992 – 06.07.2001 3040111 _______ /St.Sandwich-Verglasung komplettTyp B Druckguss-Rahmenangelehnt RAL 9011, Kunststoff-DoppelscheibePolycarbonat, klar 10.08.1992 – 06.07.2001 3089646 _______ /St.kristallstruktur 10.08.1992 – 06.07.2001 3089647 _______ /St.Sandwich-Verglasung komplettTyp C, für doppelwandigeTorglieder 42 mm,Kunststoffrahmen, Kunststoff-Doppelscheibe, klar 01.04.1998 – 06.07.2001 3047150 _______ /St.Sturzdichtung HG 004mLänge __________ mm 10.08.1992 – 06.07.2001 3045681 _______ /m+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift40 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

3.Zubehör für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €NF-ZwischendichtungmLänge __________ mm 10.08.1992 – 06.07.2001 3045684 _______ /mWF-ZwischendichtungmLänge __________ mm 10.08.1992 – 06.07.2001 3045685 _______ /mBodendichtung HG 025mLänge __________ mm 10.08.1992 – 06.07.2001 3041595 _______ /mAufnahmeschiene fürmBodendichtungLänge __________ mm 10.08.1992 – 06.07.2001 3041117 _______ /mLüftungsgitterStück(0,75 – 1,5 mm) für STE, ALR 30 10.08.1992 – 06.07.2001 3041096 _______ /St.(13 mm) für ALR 30 10.08.1992 – 06.07.2001 3041095 _______ /St.(16 mm) für ALR, TAR 40 10.08.1992 – 06.07.2001 3041094 _______ /St.(26 mm) für ALR, TAR 40 01.04.1997 – 06.07.2001 3046722 _______ /St.(42 mm) für SPU, APU, TAP 40 10.08.1992 – 06.07.2001 3041072 _______ /St.StückDeckschieber 10.08.1992 – 06.07.2001 3021556 _______ /St.+ 2 Mehrpreis für Füllungen im Vorzugsbuntton und RAL nach Wahl, siehe Seite 83 / Artikelnummer des RAL-Farbtons angeben.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201241

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*AufsetzstückBeschlagsart N, ND, NSbis 400 kg TorblattgewichtStückrechts, verzinkt 10.08.1992 – 06.07.2001 3040503 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3040504 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.rechts, Edelstahl 08.08.1994 – 06.07.2001 3072267 _______ /St.links, Edelstahl 08.08.1994 – 06.07.2001 3072268 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, Edelstahl 3044675 _______ /St.*Aufsetzstück verstärktBeschlagsart N, ND, NSab 401 kg TorblattgewichtStückrechts, verzinkt 01.03.1994 – 06.07.2001 3044676 _______ /St.links, verzinkt 01.03.1994 – 06.07.2001 3044677 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.rechts, Edelstahl 08.08.1994 – 06.07.2001 3072269 _______ /St.links, Edelstahl 08.08.1994 – 06.07.2001 3072270 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, Edelstahl 3044675 _______ /St.*AufsetzstückBeschlagsart H, HD, HS, HU, HB, V,VU, VS, NHbis 400 kg TorblattgewichtStückrechts, verzinkt 10.08.1992 – 06.07.2001 3040793 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3040794 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.rechts, Edelstahl 08.08.1994 – 06.07.2001 3072271 _______ /St.links, Edelstahl 08.08.1994 – 06.07.2001 3072272 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, Edelstahl 3044675 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift42 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Aufsetzstück verstärktBeschlagsart H, HD, HS, HU, HB, V,VU, VS, NHab 401 kg TorblattgewichtStückrechts, verzinkt 01.03.1994 – 06.07.2001 3044684 _______ /St.links, verzinkt 01.03.1994 – 06.07.2001 3044685 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.rechts, Edelstahl 08.08.1994 – 06.07.2001 3072273 _______ /St.links, Edelstahl 08.08.1994 – 06.07.2001 3072274 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, Edelstahl 3044675 _______ /St.*Aufsetzstück, Beschlagsart Nfür SeillagensicherungStückrechts, verzinkt 08.08.1994 – 06.07.2001 3044666 _______ /St.links, verzinkt 08.08.1994 – 06.07.2001 3044665 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.*Aufsetzstück, Beschlagsart Hfür SeillagensicherungStückrechts, verzinkt 08.08.1994 – 06.07.2001 3044664 _______ /St.links, verzinkt 08.08.1994 – 06.07.2001 3044663 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.*Aufsetzstück, Beschlagsart L, LDStückrechts, verzinkt 10.08.1992 – 06.07.2001 3040512 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3040513 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.*Aufsetzstück, Beschlagsart L, LDfür FangvorrichtungStückrechts, verzinkt 10.08.1992 – 06.07.2001 3041593 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3041594 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Blechschraube B 6,3 × 19, mitSenkkopf, verzinkt 3036723 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201243

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €SeilaufnahmebolzenStückDistanzringe 10.08.1992 – 10.11.1995 3041283 _______ /St.Splint 4 × 28 10.08.1992 – 10.11.1995 3001865 _______ /St.PaarDistanz- und Sicherungsring fürSeilaufnahmebolzen(1 Stück = Paar) 13.11.1996 – 06.07.2001 3046587 _______ PaarSchenkelfederStückrechts 10.08.1992 – 06.07.2001 3041596 _______ /St.links 10.08.1992 – 06.07.2001 3041597 _______ /St.StückTeller für Schenkelfeder 10.08.1992 – 06.07.2001 3040411 _______ /St.RollenbockStückoben, verzinkt 10.08.1992 – 06.07.2001 3039947 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.oben, Edelstahl 10.08.1992 – 06.07.2001 3040123 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.Rollenbock Typ 6Stückverzinkt 06.09.1993 – 06.07.2001 3042196 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.Edelstahl 06.09.1993 – 06.07.2001 3042642 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift44 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Stütze für RollenbockStückrechts, verzinkt 10.08.1992 – 06.07.2001 3041156 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3041157 _______ /St.Blechschraube A 6,5 × 16, dacromet 3040982 _______ /St.Flachrundschraube M6 × 16, verzinkt 3001431 _______ /St.Sechskantmutter M6 mit Sperrzahnund Flansch, verzinkt 3001660 _______ /St.rechts, Edelstahl 10.08.1992 – 06.07.2001 3043323 _______ /St.links, Edelstahl 10.08.1992 – 06.07.2001 3043322 _______ /St.Blechschraube A 6,5 × 16,dacromet + L 3044127 _______ /St.Flachrundschraube M6 × 14, Edelstahl 3073210 _______ /St.Sechskantmutter M6 mit Sperrzahnund Flansch, Edelstahl 3054418 _______ /St.RollenhalterStückverzinkt 10.08.1992 – 06.07.2001 3039948 _______ /St.Flachrundschraube M6 × 14, verzinkt 3086084 _______ /St.Sechskantmutter M6 mit Sperrzahnund Flansch, verzinkt 3001660 _______ /St.Edelstahl 08.08.1994 – 06.07.2001 3040124 _______ /St.Flachrundschraube M6 × 14, Edelstahl 3073210 _______ /St.Sechskantmutter M6 mit Sperrzahnund Flansch, Edelstahl 3054418 _______ /St.Rollenhalter obenBeschlagsart N, ND, NSStückrechts, verzinkt 10.08.1992 – 06.07.2001 3040825 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3040826 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.rechts, Edelstahl 08.08.1994 – 06.07.2001 3072454 _______ /St.links, Edelstahl 08.08.1994 – 06.07.2001 3072455 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.StückAuflaufkonsoleBeschlagsart N, ND, NS 10.08.1992 – 06.07.2001 3043209 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201245

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Stütze für Rollenhalter obenBeschlagsart N, ND, NSStückrechts, verzinkt 10.08.1992 – 06.07.2001 3041159 _______ /St.links, verzinkt 10.08.1992 – 06.07.2001 3041160 _______ /St.Blechschraube A 6,5 × 16, dacromet 3040982 _______ /St.rechts, Edelstahl 08.08.1994 – 06.07.2001 3072692 _______ /St.links, Edelstahl 08.08.1994 – 06.07.2001 3072691 _______ /St.Blechschraube A 6,5 × 16,dacromet + L 3044127 _______ /St.Rollenhalter obenBeschlagsart L, LDStückrechts/links, verwendbar 10.08.1992 – 06.07.2001 3040822 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.rechts/links, verwendbar, dacromet500/L 08.08.1994 – 06.07.2001 3040824 _______ /St.Blechschraube A 6,5 × 20,dacromet + L 3044126 _______ /St.AuflaufschutzStückverzinkt 10.08.1992 – 06.07.2001 3041158 _______ /St.Edelstahl 08.08.1994 – 06.07.2001 3043321 _______ /St.Laufrolle, Typ KStück(Kugellager) 10.08.1992 – 06.07.2001 3039964 _______ /St.(Kugellager), Edelstahl 08.08.1994 – 06.07.2001 3053384 _______ /St.Laufrolle(Kugellager und Splintbohrung)StückTyp KS, verzinkt 10.08.1992 – 06.07.2001 3040122 _______ /St.Typ KS, Edelstahl 08.08.1994 – 06.07.2001 3053385 _______ /St.Splint 4 × 18, verzinkt 3024784 /St.Splint 4 × 18, Edelstahl 3090233 _______ /St.StückLaufrolle Typ G (Gleitlager) 10.08.1992 – 06.07.2001 3041112 _______ /St.StückLaufrolle Typ GS(Gleitlager und Splintbohrung) 10.08.1992 – 06.07.2001 3041113 _______ /St.Splint 4 × 18 3024784 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift46 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Distanzring für LaufrolleStückL, LD 09.08.1993 – 06.07.2001 3042465 _______ /St.für alle anderen Befestigungsarten 13.11.1995 – 06.07.2001 3042465 _______ /St.PaarDrehfeder für TragseilBeschlagsart V, VS, VU (Paar) 20.12.1993 – 06.07.2001 3044634 _______ /St.Scharnier Typ 4Stückverzinkt 10.08.1992 – 06.07.2001 3040030 _______ /St.Blechschraube A 6,5 × 16, dacromet 3040982 _______ /St.Edelstahl 08.08.1994 – 06.07.2001 3040033 _______ /St.Blechschraube A 6,5 × 16,dacromet + L 3044127 _______ /St.ScharnierStückTyp 6, verzinkt (mit Unterfütterung) 10.08.1992 – 06.07.2001 3056279 _______ /St.verzinkt (ohne Unterfütterung) Typ 6-Vneben der Schlupftür 10.08.1992 – 06.07.2001 3042457 _______ /St.Blechschraube A 6,5 × 16, dacromet 3040982 _______ /St.Typ 6, Edelstahl (mit Unterfütterung) 08.08.1994 – 06.07.2001 3044601 _______ /St.Edelstahl (ohne Unterfütterung)Typ 6-V neben der Schlupftür 08.08.1994 – 06.07.2001 3042460 _______ /St.Blechschraube A 6,5 × 16,dacromet + L 3044127 _______ /St.Scharnier für SchlupftürStückverzinkt (50 mm) 10.08.1992 – 06.07.2001 3040909 _______ /St.Blechschraube A 6,5 × 16, dacromet 3040982 _______ /St.Edelstahl (50 mm) 10.08.1992 – 06.07.2001 3040910 _______ /St.Blechschraube A 6,5 × 16,dacromet + L 3044127 _______ /St.Scharnierabdeckungen fürSchlupftürtorePaarrechts 10.08.1992 – 06.07.2001 3041620 _______ /St.links 10.08.1992 – 06.07.2001 3041619 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201247

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückLamellenverbindungslasche 10.08.1992 – 06.07.2001 3041428 _______ /St.Blechschraube A 6,5 × 16, dacromet 3040982 _______ /St.GriffplatteStück(0,75/1,5/3 mm) STE 30, ALR 30 10.08.1992 – 06.07.2001 3038378 _______ /St.(16 mm) ALR 30, TAR 30 10.08.1992 – 06.07.2001 3039973 _______ /St.(26 mm) ALR 30, TAR 30 01.03.1997 – 06.07.2001 3045653 _______ /St.(42 mm) SPU 30, APU 30, TAP 30 10.08.1992 – 06.07.2001 3039974 _______ /St.StückHandgriff, innen 10.08.1992 – 06.07.2001 3013880 _______ /St.StückAußengriff, flach 10.08.1992 – 06.07.2001 3040840 _______ /St.StückKreuzgriff, innen mit Distanzstück 10.08.1992 – 06.07.2001 3053830 _______ /St.Linsenkopfschraube M5 × 20 mitKreuzschlitz 3046324 _______ /St.SchlossStückAusführung PZ 10.08.1992 – 06.07.2001 3039949 _______ /St.Ausführung KABA 10.08.1992 – 06.07.2001 3039950 _______ /St.Spanplattenschraube 5 × 25, verzinkt 3040064 _______ /St.Blechschraube B 6,3 × 16, dacromet 3021742 _______ /St.Torgriffgarnitur TS, KunststoffschwarzStück1,5 - 3 mm, PZ, ALR 30 10.08.1992 – 06.07.2001 3055146 _______ /St.16 mm, PZ, ALR 30, TAR 30 10.08.1992 – 06.07.2001 3055143 _______ /St.26 mm, PZ, ALR 30, TAR 30 01.04.1997 – 06.07.2001 3055140 _______ /St.42 mm, PZ, STE 30, SPU 30, APU 30,TAP 30 10.08.1992 – 06.07.2001 3055137 _______ /St.1,5 - 3 mm, KABA, ALR 30 10.08.1992 – 06.07.2001 3055147 _______ /St.TS 16 mm, KABA, ALR 30, TAR 30 10.08.1992 – 06.07.2001 3055144 _______ /St.TS 26 mm, KABA, ALR 30, TAR 30 01.04.1997 – 06.07.2001 3055141 _______ /St.TS 42 mm, KABA, STE 30, SPU 30,APU 30, TAP 30 10.08.1992 – 06.07.2001 3055138 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift48 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückTorgriffschild, Kunststoff schwarz,PZ 10.08.1992 – 06.07.2001 3039137 _______ /St.SchlossträgerStückTS 1,5 - ALR 30 10.08.1992 – 06.07.2001 3039749 _______ /St.TS 3 - ALR 30 10.08.1992 – 06.07.2001 3040387 _______ /St.TS 16 - ALR 30, TAR 30 10.08.1992 – 06.07.2001 3039757 _______ /St.TS 26 - ALR 30, TAR 30 01.04.1997 – 06.07.2001 3045662 _______ /St.TS 42 - STE 30, SPU 30, APU 30,TAP 30 10.08.1992 – 06.07.2001 3039102 _______ /St.Profil-Halbzylinder, 30,5 + 10 mmverschiedenschließendSchließhebel links, TS 1,5/3/42,5Stück2 Schlüssel 10.08.1992 – 06.07.2001 3088642 _______ /St.3 Schlüssel 10.08.1992 – 06.07.2001 3082575 _______ /St.Profil-Halbzylinderverschiedenschließend,Schließhebel linksStück45,5 + 10 mm, TS 16 10.08.1992 – 06.07.2001 3014860 _______ /St.55,5 + 10 mm, TS 26 01.04.1997 – 06.07.2001 3045692 _______ /St.StückProfil-Halbzylinder, 70,5 + 10 mm,verschiedenschließendSchließhebel links, TS 42 10.08.1992 – 06.07.2001 3021076 _______ /St.VerschlussstangeStückL = 310 mm 10.08.1992 – 06.07.2001 3040329 _______ /St.in Sonderlängen,Länge __________ mm 10.08.1992 – 06.07.2001 3040280 _______ /mVerriegelung für Außen- undInnenbedienungStückDrehriegel rechts 10.08.1992 – 06.07.2001 3041412 _______ /St.Drehriegel links 10.08.1992 – 06.07.2001 3041413 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201249

4.Beschlagteile für TorgliederArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Verriegelung für InnenbedienungStückDrehriegel rechts 10.08.1992 – 06.07.2001 3035093 _______ /St.Drehriegel links 10.08.1992 – 06.07.2001 3035107 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.KugelknopfStückM8 10.08.1992 – 16.10.1992 3035123 _______ /St.M10 19.10.1992 – 06.07.2001 3043186 _______ /St.StückVerschlussbolzen 10.08.1992 – 06.07.2001 3026264 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückVerschlussplatte 10.08.1992 – 06.07.2001 3043207 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückSchubriegel 10.08.1992 – 06.07.2001 3024849 _______ /St.Blechschraube A 6,5 × 20, dacromet 3042487 _______ /St.StückFeder für Schubriegel 10.08.1992 – 06.07.2001 3041114 _______ /St.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift50 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Winkelzarge-SeitenteilStückrechts 08.08.1994 – 06.07.2001 3086281 _______ /mlinks 08.08.1994 – 06.07.2001 3086280 _______ /mHinweis:Winkelzarge-Seitenteil nur inursprünglicher Länge lieferbar!*Winkelzarge-SeitenteilBeschlagsart L, LDStückrechts 10.08.1992 – 06.07.2001 3044795 _______ /mlinks 10.08.1992 – 06.07.2001 3044794 _______ /mHinweis:Winkelzarge-Seitenteil nur inursprünglicher Länge lieferbar!Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201251

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückLaufschienenhalter Grundkörper 10.08.1992 – 15.07.1994 3013456 _______ /St.LaufschienenhalterStückLL = 93 mm 10.08.1992 – 15.07.1994 3013391 _______ /St.L = 113 mm 10.08.1992 – 15.07.1994 3013561 _______ /St.L = 133 mm 10.08.1992 – 15.07.1994 3013570 _______ /St.L = 153 mm 10.08.1992 – 15.07.1994 3013588 _______ /St.L = 173 mm 10.08.1992 – 15.07.1994 3013596 _______ /St.L = 193 mm 10.08.1992 – 15.07.1994 3013600 _______ /St.L = 213 mm 10.08.1992 – 15.07.1994 3013618 _______ /St.*Laufschiene senkrechtStückungelocht, Länge __________ mm 10.08.1992 – 15.07.1994 3024512 /mrechts, mit Vierkantlöchern 08.08.1994 – 06.07.2001 3044801 _______ /mlinks, mit Vierkantlöchern 08.08.1994 – 06.07.2001 3044800 _______ /m*FangschieneStückrechts 10.08.1992 – 15.07.1994 3089324 _______ /mlinks 10.08.1992 – 15.07.1994 3089323 _______ /mGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift52 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €AnlageleisteStückLänge __________ mm 10.08.1992 – 15.07.1994 3045665 _______ /mSeitendichtungStückLänge __________ mm 10.08.1992 – 15.07.1994 3045669 _______ /mSeitendichtungStückLänge __________ mm 08.08.1994 – 06.07.2001 3045687 _______ /m*StückLaufschiene waagerechtrechts 10.08.1992 – 15.07.1994 3089363 _______ /mlinks 10.08.1992 – 15.07.1994 3089362 _______ /mrechts 08.08.1994 – 06.07.2001 3089361 _______ /mlinks 08.08.1994 – 06.07.2001 3089360 _______ /m*StückLaufschiene waagerecht, Beschlagsart N3, ND3, NH3, H8, HD8rechts 08.08.1994 – 06.07.2001 3043190 _______ /mlinks 08.08.1994 – 06.07.2001 3043189 _______ /m*StückVerbindungsschiene 10.08.1992 – 06.07.2001 3038670 _______ /mFlachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201253

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €LaufschienenabhängungStückACbis L = 469 mm 10.08.1992 – 06.07.2001 3042241 _______ /St.bis L = 833 mm 10.08.1992 – 06.07.2001 3042243 _______ /St.bis L = 1145 mm 10.08.1992 – 06.07.2001 3042245 _______ /St.bis L = 1499 mm 10.08.1992 – 06.07.2001 3042247 _______ /St.A Dübelanker, lang (323 mm) 10.08.1992 – 06.07.2001 3060743 _______ /St.LC C45 AnkerL = 469 mm 10.08.1992 – 06.07.2001 3044765 _______ /St.L = 833 mm 10.08.1992 – 06.07.2001 3044766 _______ /St.L = 1145 mm 10.08.1992 – 06.07.2001 3044767 _______ /St.L = 1499 mm 10.08.1992 – 06.07.2001 3044768 _______ /St.ABStückLaufschienenabhängung abL = 1500 mm bis 2500 mm 10.08.1992 – 06.07.2001 3042249 _______ /St.A Dübelanker, lang (323 mm) 10.08.1992 – 06.07.2001 3060743 _______ /St.EDB Dübelanker, kurz (111 mm) 10.08.1992 – 06.07.2001 3060742 _______ /St.D C45 AnkerL = 1500 mm bis 2500 mm 10.08.1992 – 06.07.2001 3044769 _______ /St.LE Laufschienenanker, lang 10.08.1992 – 06.07.2001 3044761 _______ /St.StückSet: 2 St. Laufschienenklammer 10.08.1992 – 06.07.2001 3085385 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift54 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückKnotenblech 08.08.1994 – 06.07.2001 3043205 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückKlammer für senkrechteLaufschiene 08.01.2001 – 06.07.2001 3054696 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückLaufschienenbogen 90° 08.08.1994 – 06.07.2001 3044806 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückLaufschienenbogen oben fürBeschlagsart L 10.08.1992 – 06.07.2001 3044809 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.*Laufschienenbogen Segment fürBeschlagsart ND, HD, LDStückrechts 10.08.1992 – 06.07.2001 3044808 _______ /St.links 10.08.1992 – 06.07.2001 3044807 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.*Ausleger mit LaufschienenbogenStückfür Beschlagsart NS, HSrechts 08.08.1994 – 06.07.2001 3044811 _______ /St.links 08.08.1994 – 06.07.2001 3044810 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201255

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Ausleger, Beschlagsart N, H rechtsStück475 mm 08.08.1994 – 06.07.2001 3088617 _______ /St.490 mm 08.08.1994 – 06.07.2001 3082453 _______ /St.505 mm 08.08.1994 – 06.07.2001 3082454 _______ /St.520 mm 08.08.1994 – 06.07.2001 3082455 _______ /St.540 mm 08.08.1994 – 06.07.2001 3082456 _______ /St.555 mm 08.08.1994 – 06.07.2001 3082457 _______ /St.570 mm 08.08.1994 – 06.07.2001 3082458 _______ /St.585 mm 08.08.1994 – 06.07.2001 3082459 _______ /St.605 mm 08.08.1994 – 06.07.2001 3082460 _______ /St.625 mm 08.08.1994 – 06.07.2001 3060790 _______ /St.640 mm 08.08.1994 – 06.07.2001 3082462 _______ /St.655 mm 08.08.1994 – 06.07.2001 3082463 _______ /St.675 mm 08.08.1994 – 06.07.2001 3082464 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.*Ausleger, Beschlagsart N, H linksStück475 mm 08.08.1994 – 06.07.2001 3088628 _______ /St.490 mm 08.08.1994 – 06.07.2001 3082497 _______ /St.505 mm 08.08.1994 – 06.07.2001 3082498 _______ /St.520 mm 08.08.1994 – 06.07.2001 3082499 _______ /St.540 mm 08.08.1994 – 06.07.2001 3082500 _______ /St.555 mm 08.08.1994 – 06.07.2001 3082501 _______ /St.570 mm 08.08.1994 – 06.07.2001 3082502 _______ /St.585 mm 08.08.1994 – 06.07.2001 3082503 _______ /St.605 mm 08.08.1994 – 06.07.2001 3082504 _______ /St.625 mm 08.08.1994 – 06.07.2001 3060791 _______ /St.640 mm 08.08.1994 – 06.07.2001 3082506 _______ /St.655 mm 08.08.1994 – 06.07.2001 3082507 _______ /St.675 mm 08.08.1994 – 06.07.2001 3082508 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückFederpuffer, 10.08.1992 – 06.07.2001 3055175 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Flachkopfschraube M8 × 22 3035719 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückFederpuffer, lang 10.08.1992 – 06.07.2001 3044522 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift56 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

5.ZargenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €SeilumlenkrolleStückBeschlagsart L, LD 09.08.1993 – 15.07.1994 3042397 _______ /St.Beschlagsart L, LD 08.08.1994 – 06.07.2001 3044764 _______ /St.Federstopperkonsole - DStückBeschlagsart N, H 10.08.1992 – 06.07.2001 3073628 _______ /St.Flachrundschraube M8 × 22 3035719 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.FederstopperkonsoleStückBeschlagsart L, LD 10.08.1992 – 06.07.2001 3040746 _______ /St.Flachrundschraube M8 × 22 3035719 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.FederstopperkonsoleStückBeschlagsart V, VU 10.08.1992 – 06.07.2001 3040745 _______ /St.Flachrundschraube M8 × 22 3035719 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Federstopperkonsole - 65StückBeschlagsart N3, H8 10.08.1992 – 06.07.2001 3045008 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201257

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückFederwelle 40 × 3, mit Einsätzen(max 6000 mm)rechts 10.08.1992 – 15.07.1994 3023036 /mlinks 10.08.1992 – 15.07.1994 3023044 /m*StückFederwelle 40 × 3, mit Nut(max 6500 mm) 08.08.1994 – 06.07.2001 3045688 _______ /m□ rechts □ linksStückSet: Klemmkeil mit Fase undBohrschraube 5,5 × 25-K 08.08.1994 – 06.07.2001 3085682 _______ /St.Wellenhalter(Torblattgewicht < 400 kg, AnzahlFedern ≤ 2, einfache Federwelle)Stückx = 120, y = 192 10.08.1992 – 06.07.2001 3015220 _______ /St.Größe 1x = 140, y = 212 10.08.1992 – 06.07.2001 3011151 _______ /St.Größe 2Größe 4 (nicht bei untenl. Federwelle)Größe 6x = 160, y = 232 10.08.1992 – 06.07.2001 3011160 _______ /St.Größe 4 (bei untenl. Federwelle)Größe 5 (nicht bei untenl. Federwelle)Größe 7Sechskantschraube M10 × 20, verzinkt 3001555 _______ /St.Sechskantmutter M10 mitUnterkopfverzahnung und Flansch 3054148 _______ /St.Sechskantschraube M8 × 20 3001512 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift58 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €WellenhalterStückx = 120 08.08.1994 – 06.07.2001 3044629 _______ /St.Größe 1Größe 2 (für L und LD)x = 140 08.08.1994 – 06.07.2001 3044630 _______ /St.Größe 2Größe 4 (nicht bei untenl. Federwelle)Größe 6x = 160 08.08.1994 – 06.07.2001 3044631 _______ /St.Größe 3Größe 4 (bei untenl. Federwelle)Größe 5 (nicht bei untenl. Federwelle)Größe 7x = 185 08.08.1994 – 06.07.2001 3044632 _______ /St.Größe 5 (bei untenl. Federwelle)Größe 8Größe 9 (ausser VU)x = 200, VU 9 08.08.1994 – 06.07.2001 3044633 _______ /St.Flachrundschraube M10 × 20, verzinkt 3043210 _______ /St.Sechskantmutter M10 mitUnterkopfverzahnung und Flansch 3054148 _______ /St.StückWellenhalteranschluss, seitlich 10.08.1992 – 15.07.1994 3041665 _______ /St.Flachrundschraube M10 × 20 3043210 _______ /St.Sechskantmutter M10 mitUnterkopfverzahnung und Flansch 3054148 _______ /St.StückWellenhalteranschluss 10.08.1992 – 06.07.2001 3043121 _______ /St.Flachrundschraube M10 × 20 3043210 _______ /St.Sechskantmutter M10 mitUnterkopfverzahnung und Flansch 3054148 _______ /St.WellenhalterkonsoleBeschlagsart VUStückbei Rohr 120 × 60 × 2 / 120 × 60 × 3 10.08.1992 – 06.07.2001 3041351 _______ /St.bei Rohr 60 × 60 × 2 10.08.1992 – 06.07.2001 3042022 _______ /St.Sechskant-Blechschraube B8 × 22 3037010 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201259

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Abhängung hintenBeschlagsart L, LDStück298 mm lang, rechts 10.08.1992 – 06.07.2001 3042271 _______ /St.298 mm lang, links 10.08.1992 – 06.07.2001 3042286 _______ /St.498 mm lang, rechts 10.08.1992 – 06.07.2001 3042413 _______ /St.498 mm lang, links 10.08.1992 – 06.07.2001 3042414 _______ /St.Flachrundschraube M10 × 20 3043210 _______ /St.Sechskantmutter M10 mitUnterkopfverzahnung und Flansch 3054148 _______ /St.Wellenhalterkonsole fürSeiltrommelBeschlagsart VUStückbei Rohr 120 × 60 × 2 / 120 × 60 × 3 10.08.1992 – 06.07.2001 3041353 _______ /St.bei Rohr 60 × 60 × 2 10.08.1992 – 06.07.2001 3042023 _______ /St.Sechskant-Blechschraube B8 × 22,verzinkt 3037010 _______ /St.*Konsole, Beschlagsart VUStückrechts 10.08.1992 – 15.07.1994 3041478 _______ /St.links 10.08.1992 – 15.07.1994 3051544 _______ /St.Flachrundschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.*Konsole, Beschlagsart VU, HUStückGröße 4, 5, 6, 7, rechts 08.08.1994 – 06.07.2001 3043198 _______ /St.Größe 4, 5, 6, 7, links 08.08.1994 – 06.07.2001 3043191 _______ /St.Größe 9, rechts 08.08.1994 – 06.07.2001 3065322 _______ /St.Größe 9, links 08.08.1994 – 06.07.2001 3065321 _______ /St.Wellenhalterkonsole 1, mitKugellagerStückrechts, Größe 2 08.08.1994 – 06.07.2001 3044813 _______ /St.links, Größe 2 08.08.1994 – 06.07.2001 3044812 _______ /St.Wellenhalterkonsole 2, mitKugellagerStückWE = 160, rechts, Größe 4 08.08.1994 – 06.07.2001 3044139 _______ /St.WE = 160, links, Größe 4 08.08.1994 – 06.07.2001 3044138 _______ /St.WE = 180, rechts, Größe 3, 5, 7 08.08.1994 – 06.07.2001 3044141 _______ /St.WE = 180, links, Größe 3, 5, 7 08.08.1994 – 06.07.2001 3044140 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift60 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Wellenhalterkonsole 3, mitKugellagerStückrechts, Größe 8, 9 08.08.1994 – 06.07.2001 3044143 _______ /St.links, Größe 8, 9 08.08.1994 – 06.07.2001 3044142 _______ /St.Wellenhalterkonsole 4, mitKugellagerStückrechts, Größe 3, 5, 7 08.08.1994 – 06.07.2001 3044147 _______ /St.links, Größe 3, 5, 7 08.08.1994 – 06.07.2001 3044146 _______ /St.Wellenhalterkonsole 5, mitKugellagerStückrechts, Größe 8, 9 08.08.1994 – 06.07.2001 3044151 _______ /St.links, Größe 8, 9 08.08.1994 – 06.07.2001 3044150 _______ /St.Stützwinkel für KonsoleStückx = 19 mm 08.08.1994 – 06.07.2001 3044770 _______ /St.x = 26 mm 08.08.1994 – 06.07.2001 3044771 _______ /St.x = 33 mm 08.08.1994 – 06.07.2001 3044772 _______ /St.x = 40 mm 08.08.1994 – 06.07.2001 3044773 _______ /St.Flachkopfschraube M8 × 13 3043106 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.StückWellenkupplung 10.08.1992 – 15.07.1994 3011011 _______ /St.*Seiltrommel Größe 1Beschlagsart N, ND, NS, NH, L, LDStückrechts 10.08.1992 – 15.07.1994 3007847 _______ /St.links 10.08.1992 – 15.07.1994 3007839 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201261

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Seiltrommel Größe 2Beschlagsart N, ND, NS, NH, L, LDStückrechts 10.08.1992 – 15.07.1994 3007898 _______ /St.links 10.08.1992 – 15.07.1994 3007880 _______ /St.*Seiltrommel Größe 4Beschlagsart H, HD, HSStückrechts 10.08.1992 – 15.07.1994 3007910 _______ /St.links 10.08.1992 – 15.07.1994 3007901 _______ /St.Seiltrommel Größe 5Beschlagsart H, HD, HSStückrechts 10.08.1992 – 15.07.1994 3007979 _______ /St.links 10.08.1992 – 15.07.1994 3007960 _______ /St.*Seiltrommel Größe 6Beschlagsart V, VUStückrechts, ohne Bordscheibe 10.08.1992 – 15.07.1994 3012271 _______ /St.links, ohne Bordscheibe 10.08.1992 – 15.07.1994 3012263 _______ /St.rechts, mit Bordscheibe 10.08.1992 – 15.07.1994 3042732 _______ /St.links, mit Bordscheibe 10.08.1992 – 15.07.1994 3042731 _______ /St.*Seiltrommel Größe 7Beschlagsart V, VUStückrechts, ohne Bordscheibe 10.08.1992 – 15.07.1994 3007995 _______ /St.links, ohne Bordscheibe 10.08.1992 – 15.07.1994 3007987 _______ /St.rechts, mit Bordscheibe 10.08.1992 – 15.07.1994 3042734 _______ /St.links, mit Bordscheibe 10.08.1992 – 15.07.1994 3042733 _______ /St.*StückSeiltrommelverstärkungfür Größe 2, 5, 7 10.08.1992 – 15.07.1994 3039722 _______ /St.Sechskantschraube M10 × 20 mitRingschneide 3011224 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift62 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückFlexible Kupplung 08.08.1994 – 06.07.2001 3044205 _______ /St.*Seiltrommel Größe 1Beschlagsart N, ND, NS, NH, L, LDStückrechts 08.08.1994 – 06.07.2001 3072582 _______ /St.links 08.08.1994 – 06.07.2001 3072581 _______ /St.*Seiltrommel Größe 2Beschlagsart N, ND, NS, NH, L, LDStückrechts 08.08.1994 – 06.07.2001 3086200 _______ /St.links 08.08.1994 – 06.07.2001 3086199 _______ /St.*Seiltrommel Größe 3Beschlagsart N, ND, NS, NHStückrechts 08.08.1994 – 06.07.2001 3086194 _______ /St.links 08.08.1994 – 06.07.2001 3086193 _______ /St.*Seiltrommel Größe 4Beschlagsart H, HD, HS, HUStückrechts 08.08.1994 – 06.07.2001 3044607 _______ /St.links 08.08.1994 – 06.07.2001 3044608 _______ /St.*Seiltrommel Größe 5Beschlagsart H, HD, HS, HUStückrechts 08.08.1994 – 06.07.2001 3086206 _______ /St.links 08.08.1994 – 06.07.2001 3086205 _______ /St.*Seiltrommel Größe 6Beschlagsart V, VUStückrechts 08.08.1994 – 06.07.2001 3086208 _______ /St.links 08.08.1994 – 06.07.2001 3086207 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201263

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Seiltrommel Größe 7Beschlagsart V, VUStückrechts 08.08.1994 – 06.07.2001 3086210 _______ /St.links 08.08.1994 – 06.07.2001 3086209 _______ /St.*Seiltrommel Größe 8Beschlagsart H, HD, HSStückrechts 08.08.1994 – 06.07.2001 3086196 _______ /St.links 08.08.1994 – 06.07.2001 3086195 _______ /St.*Seiltrommel Größe 9Beschlagsart V, VUStückrechts 08.08.1994 – 06.07.2001 3086198 _______ /St.links 08.08.1994 – 06.07.2001 3086197 _______ /St.StückSpannelement für Federkonus 10.08.1992 – 06.07.2001 3011089 _______ /St.Flachrundschraube M8 × 25 3043236 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Sechskantschraube M10 × 20 mitRingschneide 3011224 _______ /St.StückFederkonus Größe 1 mitFederklemmen fürFederinnendurchmesser 65 mm 10.08.1992 – 15.07.1994 3041675 _______ /St.StückSpannkonus Größe 2 mitFederklemmen fürFederinnendurchmesser 95 mm 10.08.1992 – 06.07.2001 3072886 _______ /St.StückFederkonus Größe 2 mitFederklemmen fürFederinnendurchmesser 95 mm 10.08.1992 – 06.07.2001 3072885 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift64 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückSpannkonus Größe 3 mitFederklemmen fürFederinnendurchmesser 142 mm 10.08.1992 – 06.07.2001 3072888 _______ /St.StückFederkonus Größe 3 mitFederklemmen fürFederinnendurchmesser 142 mm 10.08.1992 – 06.07.2001 3072887 _______ /St.8,5StückFederklemme Größe 1 10.08.1992 – 06.07.2001 3011097 _______ /St.10,5StückFederklemme Größe 2 10.08.1992 – 06.07.2001 3011100 _______ /St.12,5StückFederklemme Größe 4 10.08.1992 – 06.07.2001 3038602 _______ /St.Rollenkette mit ClipschlossStückL = 889 mm 19.09.1994 – 06.07.2001 3044620 _______ /St.L = 1245 mm 19.09.1994 – 06.07.2001 3044621 _______ /St.L = 1321 mm 19.09.1994 – 06.07.2001 3044622 _______ /St.Distanzrohr für doppelteFederwelleStückL = 28 mm 19.09.1994 – 06.07.2001 3044113 _______ /St.L = 34 mm 19.09.1994 – 06.07.2001 3044114 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201265

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Kettenspanner für doppelteFederwelleStückrechts 19.09.1994 – 06.07.2001 3044710 _______ /St.links 19.09.1994 – 06.07.2001 3044711 _______ /St.StückAufnahmehülse für Schenkelfeder 19.09.1994 – 06.07.2001 3002225 _______ /St.StückKettenrad für doppelte Federwelle,kpl. mit Befestigungsmaterial undAntriebsanschluss 19.09.1994 – 06.07.2001 3044739 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift66 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung(Alu-Fähnchen)* TorsionsfederStückR40 10.08.1992 – 15.07.1994 3020312 _______ /St.L40 10.08.1992 – 15.07.1994 3020320 _______ /St.R41 10.08.1992 – 15.07.1994 3020339 _______ /St.L41 10.08.1992 – 15.07.1994 3020347 _______ /St.R42 10.08.1992 – 15.07.1994 3020355 _______ /St.L42 10.08.1992 – 15.07.1994 3020363 _______ /St.R43 10.08.1992 – 15.07.1994 3020371 _______ /St.L43 10.08.1992 – 15.07.1994 3020380 _______ /St.R44 10.08.1992 – 15.07.1994 3020398 _______ /St.L44 10.08.1992 – 15.07.1994 3020401 _______ /St.R44S 10.08.1992 – 15.07.1994 3020410 _______ /St.L44S 10.08.1992 – 15.07.1994 3020428 _______ /St.R50 10.08.1992 – 15.07.1994 3020436 _______ /St.L50 10.08.1992 – 15.07.1994 3020444 _______ /St.R51 10.08.1992 – 15.07.1994 3020452 _______ /St.L51 10.08.1992 – 15.07.1994 3020460 _______ /St.R52 10.08.1992 – 15.07.1994 3020479 _______ /St.L52 10.08.1992 – 15.07.1994 3020487 _______ /St.R53 10.08.1992 – 15.07.1994 3020495 _______ /St.L53 10.08.1992 – 15.07.1994 3020509 _______ /St.R54 10.08.1992 – 15.07.1994 3020517 _______ /St.L54 10.08.1992 – 15.07.1994 3020525 _______ /St.65Sonderfeder, links(z.B. L65 – 6,0 – 1800)L _______ – __________ – _________ 10.08.1992 – 15.07.1994 3054697 ✆ _______Sonderfeder, rechts(z.B. R65 – 6,0 – 800)R _______ – __________ – _________ 10.08.1992 – 15.07.1994 3058150 ✆ _______Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201267

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung* Torsionsfeder mit KunststoffrohrStück(Alu- Fähnchen)95R60 10.08.1992 – 15.07.1994 3041815 _______ /St.L60 10.08.1992 – 15.07.1994 3041816 _______ /St.R61 10.08.1992 – 15.07.1994 3041817 _______ /St.L61 10.08.1992 – 15.07.1994 3041818 _______ /St.R62 10.08.1992 – 15.07.1994 3041819 _______ /St.L62 10.08.1992 – 15.07.1994 3041820 _______ /St.R63 10.08.1992 – 15.07.1994 3041821 _______ /St.L63 10.08.1992 – 15.07.1994 3041822 _______ /St.R64 10.08.1992 – 15.07.1994 3041823 _______ /St.L64 10.08.1992 – 15.07.1994 3041824 _______ /St.R65 10.08.1992 – 15.07.1994 3041825 _______ /St.L65 10.08.1992 – 15.07.1994 3041826 _______ /St.R66 10.08.1992 – 15.07.1994 3041827 _______ /St.L66 10.08.1992 – 15.07.1994 3041828 _______ /St.R70 10.08.1992 – 15.07.1994 3041829 _______ /St.L70 10.08.1992 – 15.07.1994 3041830 _______ /St.R71 10.08.1992 – 15.07.1994 3041831 _______ /St.L71 10.08.1992 – 15.07.1994 3041832 _______ /St.R72 10.08.1992 – 15.07.1994 3041833 _______ /St.L72 10.08.1992 – 15.07.1994 3041834 _______ /St.R73 10.08.1992 – 15.07.1994 3041835 _______ /St.L73 10.08.1992 – 15.07.1994 3041836 _______ /St.R74 10.08.1992 – 15.07.1994 3041837 _______ /St.L74 10.08.1992 – 15.07.1994 3041838 _______ /St.R75 10.08.1992 – 15.07.1994 3041839 _______ /St.L75 10.08.1992 – 15.07.1994 3041840 _______ /St.Sonderfeder, links(z.B. L95 – 8,0 – 1100)L _______ – __________ – _________ 10.08.1992 – 15.07.1994 3054697 ✆ _______Sonderfeder, rechts(z.B. R95 – 8,0 – 1100)R _______ – __________ – _________ 10.08.1992 – 15.07.1994 3058150 ✆ _______Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift68 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung(Alu- Fähnchen)* Torsionsfeder mit KunststoffrohrStückR80 10.08.1992 – 15.07.1994 3041841 _______ /St.L80 10.08.1992 – 15.07.1994 3041842 _______ /St.R81 10.08.1992 – 15.07.1994 3041843 _______ /St.L81 10.08.1992 – 15.07.1994 3041844 _______ /St.R82 10.08.1992 – 15.07.1994 3041845 _______ /St.L82 10.08.1992 – 15.07.1994 3041846 _______ /St.R83 10.08.1992 – 15.07.1994 3041847 _______ /St.L83 10.08.1992 – 15.07.1994 3041848 _______ /St.R84 10.08.1992 – 15.07.1994 3041849 _______ /St.L84 10.08.1992 – 15.07.1994 3041850 _______ /St.R85 10.08.1992 – 15.07.1994 3041851 _______ /St.L85 10.08.1992 – 15.07.1994 3041852 _______ /St.R86 10.08.1992 – 15.07.1994 3041853 _______ /St.L86 10.08.1992 – 15.07.1994 3041854 _______ /St.R87 10.08.1992 – 15.07.1994 3041855 _______ /St.L87 10.08.1992 – 15.07.1994 3041856 _______ /St.R88 10.08.1992 – 15.07.1994 3041857 _______ /St.L88 10.08.1992 – 15.07.1994 3041858 _______ /St.R89 10.08.1992 – 15.07.1994 3041859 _______ /St.L89 10.08.1992 – 15.07.1994 3041860 _______ /St.R90 10.08.1992 – 15.07.1994 3041861 _______ /St.L90 10.08.1992 – 15.07.1994 3041862 _______ /St.R91 10.08.1992 – 15.07.1994 3041863 _______ /St.L91 10.08.1992 – 15.07.1994 3041864 _______ /St.R92 10.08.1992 – 15.07.1994 3041865 _______ /St.L92 10.08.1992 – 15.07.1994 3041866 _______ /St.R93 10.08.1992 – 15.07.1994 3041867 _______ /St.L93 10.08.1992 – 15.07.1994 3041868 _______ /St.R94 10.08.1992 – 15.07.1994 3041869 _______ /St.L94 10.08.1992 – 15.07.1994 3041870 _______ /St.142Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.R95 10.08.1992 – 15.07.1994 3041871 _______ /St.L95 10.08.1992 – 15.07.1994 3041872 _______ /St.R96 10.08.1992 – 15.07.1994 3041873 _______ /St.L96 10.08.1992 – 15.07.1994 3041874 _______ /St.Sonderfeder, links(z.B. L142 – 11,0 – 1300)L _______ – __________ – _________ 10.08.1992 – 15.07.1994 3054697 ✆ _______Sonderfeder, rechts(z.B. R42 – 11,0 – 1300)R _______ – __________ – _________ 10.08.1992 – 15.07.1994 3058150 ✆ _______Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201269

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung* TorsionsfederStück(Alu- Fähnchen)65R401 12.02.1994 – 15.07.1994 3042856 _______ /St.L401 12.02.1994 – 15.07.1994 3042857 _______ /St.R402 12.02.1994 – 15.07.1994 3042858 _______ /St.L402 12.02.1994 – 15.07.1994 3042859 _______ /St.R403 12.02.1994 – 15.07.1994 3042860 _______ /St.L403 12.02.1994 – 15.07.1994 3042861 _______ /St.R404 12.02.1994 – 15.07.1994 3042862 _______ /St.L404 12.02.1994 – 15.07.1994 3042863 _______ /St.R405 12.02.1994 – 15.07.1994 3042864 _______ /St.L405 12.02.1994 – 15.07.1994 3042865 _______ /St.R406 12.02.1994 – 15.07.1994 3042866 _______ /St.L406 12.02.1994 – 15.07.1994 3042867 _______ /St.R407 12.02.1994 – 15.07.1994 3042868 _______ /St.L407 12.02.1994 – 15.07.1994 3042869 _______ /St.Sonderfeder, links(z.B. L65 – 6,0 – 800)L _______ – __________ – _________ 12.02.1994 – 15.07.1994 3054697 ✆ _______Sonderfeder, rechts(z.B. R65 – 6,0 – 800)R _______ – __________ – _________ 12.02.1994 – 15.07.1994 3058150 ✆ _______Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift70 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung(Alu- Fähnchen)95*Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.Torsionsfeder mit KunststoffrohrStückR601 12.02.1994 – 15.07.1994 3042882 _______ /St.L601 12.02.1994 – 15.07.1994 3042883 _______ /St.R602 12.02.1994 – 15.07.1994 3042884 _______ /St.L602 12.02.1994 – 15.07.1994 3042885 _______ /St.R603 12.02.1994 – 15.07.1994 3042886 _______ /St.L603 12.02.1994 – 15.07.1994 3042887 _______ /St.R604 12.02.1994 – 15.07.1994 3042888 _______ /St.L604 12.02.1994 – 15.07.1994 3042889 _______ /St.R605 12.02.1994 – 15.07.1994 3042890 _______ /St.L605 12.02.1994 – 15.07.1994 3042891 _______ /St.R606 12.02.1994 – 15.07.1994 3042892 _______ /St.L601 12.02.1994 – 15.07.1994 3042893 _______ /St.Sonderfeder, links(z.B. L95 – 8,0 – 1100)L _______ – __________ – _________ 12.02.1994 – 15.07.1994 3054697 ✆ _______Sonderfeder, rechts(z.B. R95 – 8,0 – 1100)R _______ – __________ – _________ 12.02.1994 – 15.07.1994 3058150 ✆ _______Torsionsfeder mit KunststoffrohrR110 08.08.1994 – 06.07.2001 3043617 /St.L110 08.08.1994 – 06.07.2001 3043616 /St.R111 08.08.1994 – 06.07.2001 3043618 /St.R112 08.08.1994 – 06.07.2001 3043619 /St.R113 08.08.1994 – 06.07.2001 3043620 /St.R114 08.08.1994 – 06.07.2001 3043621 /St.R115 08.08.1994 – 06.07.2001 3043622 /St.R116 08.08.1994 – 06.07.2001 3043623 /St.R117 08.08.1994 – 06.07.2001 3043624 /St.R118 08.08.1994 – 06.07.2001 3043625 /St.R119 08.08.1994 – 06.07.2001 3043626 /St.R120 08.08.1994 – 06.07.2001 3043627 /St.R121 08.08.1994 – 06.07.2001 3043628 /St.R122 08.08.1994 – 06.07.2001 3043629 /St.R123 08.08.1994 – 06.07.2001 3043630 /St.R124 08.08.1994 – 06.07.2001 3043631 /St.R125 08.08.1994 – 06.07.2001 3043632 /St.R126 08.08.1994 – 06.07.2001 3043633 /St.R127 08.08.1994 – 06.07.2001 3043634 /St.R128 08.08.1994 – 06.07.2001 3043635 /St.R129 08.08.1994 – 06.07.2001 3043636 /St.R130 08.08.1994 – 06.07.2001 3043637 /St.R131 08.08.1994 – 06.07.2001 3043638 /St.R132 08.08.1994 – 06.07.2001 3043640 /St.L132 08.08.1994 – 06.07.2001 3043639 /St.Sonderfeder, links(z.B. L95 – 8,0 – 1100)L _______ – __________ – _________ 08.08.1994 – 06.07.2001 3054697 ✆ _______Sonderfeder, rechts(z.B. R95 – 8,0 – 1100)R _______ – __________ – _________ 08.08.1994 – 06.07.2001 3058150 ✆ _______Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201271

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung* Torsionsfeder mit KunststoffrohrStück(Alu- Fähnchen)95R210 08.08.1994 – 06.07.2001 3043642 _______ /St.L210 08.08.1994 – 06.07.2001 3043641 _______ /St.R211 08.08.1994 – 06.07.2001 3043643 _______ /St.R212 08.08.1994 – 06.07.2001 3043644 _______ /St.R213 08.08.1994 – 06.07.2001 3043645 _______ /St.R214 08.08.1994 – 06.07.2001 3043646 _______ /St.R215 08.08.1994 – 06.07.2001 3043647 _______ /St.R216 08.08.1994 – 06.07.2001 3043648 _______ /St.R217 08.08.1994 – 06.07.2001 3043649 _______ /St.R218 08.08.1994 – 06.07.2001 3043650 _______ /St.R219 08.08.1994 – 06.07.2001 3043651 _______ /St.R220 08.08.1994 – 06.07.2001 3043652 _______ /St.R221 08.08.1994 – 06.07.2001 3043653 _______ /St.R222 08.08.1994 – 06.07.2001 3043654 _______ /St.R223 08.08.1994 – 06.07.2001 3043655 _______ /St.R224 08.08.1994 – 06.07.2001 3043656 _______ /St.R225 08.08.1994 – 06.07.2001 3043657 _______ /St.R226 08.08.1994 – 06.07.2001 3043658 _______ /St.R227 08.08.1994 – 06.07.2001 3043660 _______ /St.L227 08.08.1994 – 06.07.2001 3043659 _______ /St.Sonderfeder, links(z.B. L95 – 8,0 – 1100)L _______ – __________ – _________ 08.08.1994 – 06.07.2001 3054697 ✆ _______Sonderfeder, rechts(z.B. R95 – 8,0 – 1100)R _______ – __________ – _________ 08.08.1994 – 06.07.2001 3058150 ✆ _______Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift72 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung* Torsionsfeder mit KunststoffrohrStück(Alu- Fähnchen)142Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.R228 08.08.1994 – 06.07.2001 3043661 _______ /St.R229 08.08.1994 – 06.07.2001 3043662 _______ /St.R230 08.08.1994 – 06.07.2001 3043663 _______ /St.R231 08.08.1994 – 06.07.2001 3043664 _______ /St.R232 08.08.1994 – 06.07.2001 3043666 _______ /St.L232 08.08.1994 – 06.07.2001 3043665 _______ /St.Sonderfeder, links(z. B. L142 – 11,0 – 1300)L _______ – __________ – _________ 08.08.1994 – 06.07.2001 3054697 ✆ _______Sonderfeder, rechts(z. B. R142 – 11,0 – 1300)R _______ – __________ – _________ 08.08.1994 – 06.07.2001 3058150 ✆ _______Torsionsfeder mit KunststoffrohrR310 08.08.1994 – 06.07.2001 3043668 _______ /St.L310 08.08.1994 – 06.07.2001 3043667 _______ /St.R311 08.08.1994 – 06.07.2001 3043669 _______ /St.R312 08.08.1994 – 06.07.2001 3043670 _______ /St.R313 08.08.1994 – 06.07.2001 3043671 _______ /St.R314 08.08.1994 – 06.07.2001 3043672 _______ /St.R315 08.08.1994 – 06.07.2001 3043673 _______ /St.R316 08.08.1994 – 06.07.2001 3043674 _______ /St.R317 08.08.1994 – 06.07.2001 3043675 _______ /St.R318 08.08.1994 – 06.07.2001 3043676 _______ /St.R319 08.08.1994 – 06.07.2001 3043677 _______ /St.R320 08.08.1994 – 06.07.2001 3043678 _______ /St.R321 08.08.1994 – 06.07.2001 3043679 _______ /St.R322 08.08.1994 – 06.07.2001 3043680 _______ /St.R323 08.08.1994 – 06.07.2001 3043681 _______ /St.R324 08.08.1994 – 06.07.2001 3043682 _______ /St.R325 08.08.1994 – 06.07.2001 3043683 _______ /St.R326 08.08.1994 – 06.07.2001 3043684 _______ /St.R327 08.08.1994 – 06.07.2001 3043685 _______ /St.R328 08.08.1994 – 06.07.2001 3043686 _______ /St.R329 08.08.1994 – 06.07.2001 3043688 _______ /St.L329 08.08.1994 – 06.07.2001 3043687 _______ /St.Sonderfeder, links(z. B. L142 – 11,0 – 1300)L _______ – __________ – _________ 08.08.1994 – 06.07.2001 3054697 ✆ _______Sonderfeder, rechts(z. B. L142 – 11,0 – 1300)R _______ – __________ – _________ 08.08.1994 – 06.07.2001 3058150 ✆ _______Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201273

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Federkennzeichnung* Torsionsfeder mit KunststoffrohrStück(Alu- Fähnchen)142R510 08.08.1994 – 06.07.2001 3043690 _______ /St.L510 08.08.1994 – 06.07.2001 3043689 _______ /St.R511 08.08.1994 – 06.07.2001 3043691 _______ /St.R512 08.08.1994 – 06.07.2001 3043692 _______ /St.R513 08.08.1994 – 06.07.2001 3043693 _______ /St.R514 08.08.1994 – 06.07.2001 3043694 _______ /St.R515 08.08.1994 – 06.07.2001 3043695 _______ /St.R516 08.08.1994 – 06.07.2001 3043696 _______ /St.R517 08.08.1994 – 06.07.2001 3043697 _______ /St.R518 08.08.1994 – 06.07.2001 3043698 _______ /St.R519 08.08.1994 – 06.07.2001 3043699 _______ /St.R520 08.08.1994 – 06.07.2001 3043700 _______ /St.R521 08.08.1994 – 06.07.2001 3043701 _______ /St.R522 08.08.1994 – 06.07.2001 3043702 _______ /St.R523 08.08.1994 – 06.07.2001 3043703 _______ /St.R524 08.08.1994 – 06.07.2001 3043704 _______ /St.R525 08.08.1994 – 06.07.2001 3043705 _______ /St.R526 08.08.1994 – 06.07.2001 3043719 _______ /St.L526 08.08.1994 – 06.07.2001 3043706 _______ /St.Sonderfeder, links(z.B. L142 – 11,0 – 1300)L _______ – __________ – _________ 08.08.1994 – 06.07.2001 3054697 ✆ _______Sonderfeder, rechts(z.B. R142 – 11,0 – 1300)R _______ – __________ – _________ 08.08.1994 – 06.07.2001 3058150 ✆ _______Sicherheitshinweis:Immer alle Federn austauschen.Die Federnwerden bei Federberechnungmit festgelegtenLastwechseln kalkuliert.Wenn eine Feder bei einemTor bricht, dann sind dieanderen Federn bereits auchunmittelbar vor derkalkulierten Bruchgrenzeund können kurzfristigbrechen.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift74 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

6.TorsionsfederwellenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*FederbruchsicherungStückAchshöheAchshöhe = 140 mm, rechts, Größe 1 10.08.1992 – 15.07.1994 3040802 _______ /St.Achshöhe = 140 mm, links, Größe 1 10.08.1992 – 15.07.1994 3040801 _______ /St.Achshöhe = 160 mm, rechts,Größe 2, 4, 6 10.08.1992 – 15.07.1994 3040804 _______ /St.Achshöhe = 160 mm, links,Größe 2, 4, 6 10.08.1992 – 15.07.1994 3040803 _______ /St.Achshöhe = 180 mm, rechts,Größe 5, 7 10.08.1992 – 15.07.1994 3040806 _______ /St.Achshöhe = 180 mm, links, Größe 5, 7 10.08.1992 – 15.07.1994 3040805 _______ /St.*FederbruchsicherungStückx = 120 mm, rechts, Größe 1 08.08.1994 – 06.07.2001 3044639 _______ /St.x = 120 mm, links, Größe 1 08.08.1994 – 06.07.2001 3044638 _______ /St.x = 140 mm, rechts, Größe 2, 4, 6 08.08.1994 – 06.07.2001 3044641 _______ /St.x = 140 mm, links, Größe 2, 4, 6 08.08.1994 – 06.07.2001 3044640 _______ /St.x = 160 mm, rechts, Größe 3, 5, 7 08.08.1994 – 06.07.2001 3044643 _______ /St.x = 160 mm, links, Größe 3, 5, 7 08.08.1994 – 06.07.2001 3044642 _______ /St.x = 185 mm, rechts, Größe 8, 9 08.08.1994 – 06.07.2001 3044645 _______ /St.x = 185 mm, links, Größe 8, 9 08.08.1994 – 06.07.2001 3044644 _______ /St.x = 200 mm, rechts, VU 9 08.08.1994 – 06.07.2001 3044647 _______ /St.x = 200 mm, links, VU 9 08.08.1994 – 06.07.2001 3044646 _______ /St.StückVerbindungskeil fürFederbruchsicherung 08.08.1994 – 06.07.2001 3090146 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201275

7.Beschlagteile für TürenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückRohrrahmeneinsteckschloss(40/72/9) PZ, R/L 10.08.1992 – 09.09.1994 3042525 _______ /St.7240StückSchließblech (72) 10.08.1992 – 09.09.1994 3042527 _______ /St.Senkschraube M5 × 12, mitKreuzschlitz 10.08.1992 – 09.09.1994 3043274 _______ /St.Einsteck-RohrprofilschlossStück1314 (40/92/9) PZ, R/L, für Nebentürund Schlupftür 12.09.1994 – 06.07.2001 3070038 _______ /St.1314 (40/92/9) PZ, R/L, für Nebentürund Schlupftür 02.05.2000 – 06.07.2001 3070038 _______ /St.1212 (40/92/9) Kaba, R/L, fürNebentür 12.09.1994 – 06.07.2001 3043327 _______ /St.1312 (40/92/9) Kaba, R/L, fürNebentür 12.09.1994 – 28.04.2000 3043327 _______ /St.1314 (40/92/9) Kaba, R/L, fürSchlupftür 02.05.2000 – 06.07.2001 3070063 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift76 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

7.Beschlagteile für TürenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €PanikschlossStück1316 (40/92/9), für WechselgarniturDIN rechts/DIN links, Funktion E 10.08.1992 – 06.07.2001 3070273 _______ /St.1820 (40/92/9), für DrückergarniturDIN rechts, Funktion D,mit Schließblech 10.08.1992 – 06.07.2001 3091187 _______ /St.1820 (40/92/9), für DrückergarniturDIN links, Funktion D, mit Schließblech 10.08.1992 – 06.07.2001 3091184 _______ /St.1820 (40/92/9), für DrückergarniturDIN rechts, Funktion B,mit Schließblech 10.08.1992 – 06.07.2001 3091185 _______ /St.1820 (40/92/9), für DrückergarniturDIN links, Funktion B, mit Schließblech 10.08.1992 – 06.07.2001 3091182 _______ /St.SchließblechStück92 mm 10.08.1992 – 28.04.2000 3021718 _______ /St.92 mm, Schlupftür 02.05.2000 – 06.07.2001 3053826 _______ /St.Senkschraube M5 × 12, mitKreuzschlitz 3043274 _______ /St.Schließblech für elektrischenTüröffnerStück(Steg 3 mm), für NT 60 und NTW 60(Innenanschlag) 10.08.1992 – 06.07.2001 3041668 _______ /St.(Steg 6 mm), für NTW 60(Außenanschlag) 10.08.1992 – 06.07.2001 3041789 _______ /St.(Steg 3 mm), Schlupftür 10.08.1992 – 28.04.2000 3041668 _______ /St.92 mm, Schlupftür 02.05.2000 – 06.07.2001 3053828 _______ /St.Senkschraube M5 × 12, mitKreuzschlitz 3043274 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201277

7.Beschlagteile für TürenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Rundgriff-DrückergarniturKunststoff schwarzStückPZ 10.08.1992 – 09.09.1994 3040457 _______ /St.KABA (Verdeckschild rund) 10.08.1992 – 09.09.1994 3040458 _______ /St.StückRundgriff-Wechselgarnitur (72)Kunststoff schwarz, PZ 10.08.1992 – 09.09.1994 3040449 _______ /St.Drückergarnitur flach (72) fürSchlupftür, schwarzStückPZ 10.08.1992 – 09.09.1994 3041338 _______ /St.KABA 10.08.1992 – 09.09.1994 3041339 _______ /St.Drückergarnitur (92)gekröpft/gekröpft, KunststoffschwarzDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückPZ 12.09.1994 – 06.07.2001 3050905 _______ /St.KABA 12.09.1994 – 06.07.2001 3050906 _______ /St.Drückergarnitur (92)gekröpft/gekröpftDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückAluguss Naturton F1, PZ 02.05.2000 – 06.07.2001 3053789 _______ /St.Aluguss Naturton F1, KABA 02.05.2000 – 06.07.2001 3053793 _______ /St.Edelstahl poliert, PZ 02.05.2000 – 06.07.2001 3053579 _______ /St.Edelstahl poliert, KABA 02.05.2000 – 06.07.2001 3053554 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift78 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

7.Beschlagteile für TürenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Wechselgarnitur (92)gekröpft/gekröpft, KunststoffschwarzDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückPZ 02.05.2000 – 06.07.2001 3050745 _______ /St.KABA 02.05.2000 – 06.07.2001 3050909 _______ /St.Wechselgarnitur (92)gekröpft/gekröpftDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückAluguss Naturton F1, PZ 02.05.2000 – 06.07.2001 3053791 _______ /St.Aluguss Naturton F1, KABA 02.05.2000 – 06.07.2001 3053795 _______ /St.Edelstahl poliert, PZ 02.05.2000 – 06.07.2001 3053583 _______ /St.Edelstahl poliert, KABA 02.05.2000 – 06.07.2001 3053558 _______ /St.Drückergarnitur (92)gekröpft/flach, Kunststoff schwarzDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückPZ 12.09.1094 – 06.07.2001 3050966 _______ /St.KABA 12.09.1094 – 06.07.2001 3050972 _______ /St.Drückergarnitur (92)gekröpft/flachDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückAluguss Naturton F1, PZ 02.05.2000 – 06.07.2001 3053790 _______ /St.Aluguss Naturton F1, KABA 02.05.2000 – 06.07.2001 3053794 _______ /St.Edelstahl poliert, PZ 02.05.2000 – 06.07.2001 3053571 _______ /St.Edelstahl poliert, KABA 02.05.2000 – 06.07.2001 3053546 _______ /St.Wechselgarnitur (92)gekröpft/flach, Kunststoff schwarzDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückPZ 02.05.2000 – 06.07.2001 3050969 _______ /St.KABA 02.05.2000 – 06.07.2001 3050975 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201279

7.Beschlagteile für TürenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Wechselgarnitur (92)gekröpft/flachDie Garnitur enthält keinen Vierkant-Drücker, Wechsel- oder Panikstift.StückAluguss Naturton F1, PZ 02.05.2000 – 06.07.2001 3053792 _______ /St.Aluguss Naturton F1, KABA 02.05.2000 – 06.07.2001 3053796 _______ /St.Edelstahl poliert, PZ 02.05.2000 – 06.07.2001 3053575 _______ /St.Edelstahl poliert, KABA 02.05.2000 – 06.07.2001 3053550 _______ /St.Vierkant-Drückerstift fürDrückergarniturStückL = 110 TS 60, Nebentür 02.05.2000 – 06.07.2001 3053779 _______ /St.L = 95 TS 45, Schlupftür 02.05.2000 – 06.07.2001 3053786 _______ /St.Vierkant-Wechselstift fürWechselgarniturStückL = 90 TS 45 - 51, Schlupftür 02.05.2000 – 06.07.2001 3053780 _______ /St.L = 100 TS 60, Nebentür 02.05.2000 – 06.07.2001 3053781 _______ /St.Vierkant-Panikstift fürDrückergarniturStückL = 45 - 45, Schlupftür 02.05.2000 – 06.07.2001 3053333 _______ /St.L = 40 - 65, Nebentür 02.05.2000 – 06.07.2001 3053669 _______ /St.StückElektrischer Türöffner 10.08.1992 – 06.07.2001 3050919 _______ /St.StückTürschließer TSO 400 kpl. fürNebentür 01.02.2007 – 3073288 _______ /St.StückTürschließer TSO 400 kpl. fürSchlupftür 01.02.2007 – 3074736 _______ /St.Grau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift80 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

7.Beschlagteile für TürenArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückTürschließer Hebel mit Rolle 13.11.1095 – 06.07.2001 3044982 _______ /St.TürschließergrundplatteStückfür Nebentür NT 60 / NTW 60 10.08.1992 – 06.07.2001 3021165 _______ /St.bei Schlupftür 13.11.1995 – 06.07.2001 3021165 _______ /St.StückTürschließergrundplatte fürSchlupftürene 10.08.1992 – 10.08.1995 3041574 _______ /St.StückProfilzylinder für Schlupftür,verschiedenschließend35,5 + 31,5 mm 10.08.1992 – 3042227 _______ /St.81StückProfilzylinder für NebentürNT 60 / NTW 60,verschiedenschließend50,5 + 30,5 mm 10.08.1992 – 15.07.1994 3032892 _______ /St.StückProfilzylinder für NebentürNT 60 NTW 60,verschiedenschließend55,5 + 31,5 mm 08.08. 1994 – 3043300 _______ /St.Anschlagdichtung, seitlichStückLänge __________ mm 10.08.1992 – 06.07.2001 3046482 _______ /mAnschlagdichtung, untenStückLänge __________ mm 10.08.1992 – 06.07.2001 3046470 _______ /mGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201281

Einsatzmöglichkeiten jeweils typenbezogen gemäß gültiger Preisliste.Die abgebildeten Bunttöne sind aus drucktechnischen Gründen nicht verbindlich.8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Polyester-Grundbeschichtung inVorzugsbunttönen(Coil-Coating-Beschichtung)StückFarbkarte für Hörmann Industrie Sectional-ToreRAL 9016 VerkehrsweißRAL 9010 ReinweißRAL 9006 WeißaluminiumRAL 9002 GrauweißAußen im Vorzugsbuntton, innenGrauweiß in Anlehnung an RAL 9002für: Torglieder SPU 30 Lamellensockel APU 30/TAP 30RAL 8028 TerrabraunRAL 6002 LaubgrünRAL 5010 EnzianblauRAL 5009 AzurblauRAL 3000 FeuerrotRAL 1021 Rapsgelbangelehnt RAL 1021 Rapsgelb 3054339 _______ + 0angelehnt RAL 3000 Feuerrot 3054340 _______ + 0angelehnt RAL 5009 Azurblau 3054341 _______ + 0angelehnt RAL 5010 Enzianblau 3054342 _______ + 0angelehnt RAL 6002 Laubgrün 3054343 _______ + 0angelehnt RAL 8028 Terrabraun 3054344 _______ + 0angelehnt RAL 9002 Grauweiß 3054345 _______ + 0angelehnt RAL 9006 Weißaluminium 3054346 _______ + 0angelehnt RAL 9010 Reinweiß 3054347 _______ + 0angelehnt RAL 9016 Verkehrsweiß 3054348 _______ + 0+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift82 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

Einsatzmöglichkeiten jeweils typenbezogen gemäß gültiger Preisliste.Die abgebildeten Bunttöne sind aus drucktechnischen Gründen nicht verbindlich.8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Polyester-Grundbeschichtungnach RAL-Farbkarte(Nassbeschichtung)StückAußen nach RAL-Farbkarte, innenGrauweiß, in Anlehnung an RAL 9002für: PU-ausgeschäumte Torglieder3056218 /m 2Farbkarte für Hörmann Industrie Sectional-TorePolyester-Grundbeschichtung inVorzugsbunttönen(Nassbeschichtung)RAL 9016 VerkehrsweißRAL 9006 WeißaluminiumRAL 8028 TerrabraunRAL 5010 EnzianblauRAL 3000 FeuerrotRAL 9010 ReinweißRAL 9002 GrauweißRAL 6002 LaubgrünRAL 5009 AzurblauRAL 1021 RapsgelbAußen und innen im Vorzugsbunttonfür: einwandige oder PU-ausgeschäumteTorglieder Torglieder als Alu-Rahmen(Klemmleisten ausgenommen) untere Füllung bei ALR 30 undTAR 30 Streckgitterangelehnt RAL 1021 Rapsgelb 3054349 _______ /m 2angelehnt RAL 3000 Feuerrot 3054350 _______ /m 2angelehnt RAL 5009 Azurblau 3054351 _______ /m 2angelehnt RAL 5010 Enzianblau 3054352 _______ /m 2angelehnt RAL 6002 Laubgrün 3054353 _______ /m 2angelehnt RAL 8028 Terrabraun 3056238 _______ /m 2angelehnt RAL 9002 Grauweiß 3054354 _______ /m 2angelehnt RAL 9006 Weißaluminium 3054355 _______ /m 2angelehnt RAL 9010 Reinweiß 3054356 _______ /m 2angelehnt RAL 9016 Verkehrsweiß 3056239 _______ /m 2Polyester-Grundbeschichtung RALnach Wahl 3045134 _______ /m 2+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201283

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Polyester-Grundbeschichtung inDose (1 kg)StückAangelehnt RAL 1021 Rapsgelb 3081811 _______ /St.angelehnt RAL 3000 Feuerrot 3081830 _______ /St.angelehnt RAL 5009 Azurblau 3081868 _______ /St.angelehnt RAL 5010 Enzianblau 3081869 _______ /St.angelehnt RAL 6002 Laubgrün 3081885 _______ /St.angelehnt RAL 8028 Terrabraun 3081971 _______ /St.angelehnt RAL 9002 Grauweiß 3081975 _______ /St.angelehnt RAL 9006 Weißaluminium 3081979 _______ /St.angelehnt RAL 9010 Reinweiß 3081981 _______ /St.angelehnt RAL 9016 Verkehrsweiß 3081983 _______ /St.B*Drahtseil, Ø 4 mm für SeiltrommelnStückGröße 1, 6 10.08.1992 – 06.07.2001 3045667 _______ /mGröße 1, Beschlagsart L, LD 16.03.1998 – 06.07.2001 3047077 _______ /mKausche und Preßklemme fürDrahtseil 10.08.1992 – 06.07.2001 3002137 _______ /St.*Drahtseil, Ø 5,5 mm fürSeiltrommelnStückGröße 2, 3, 4, 5, 7, 8 10.08.1992 – 06.07.2001 3045670 _______ /mKausche und Preßklemme fürDrahtseil 10.08.1992 – 06.07.2001 3002145 _______ /St.StückSchlaffseilsicherung Typ N 10.08.1992 – 06.07.2001 3040918 _______ /St.StückSchlaffseilsicherung Typ H, V 10.08.1992 – 06.07.2001 3040919 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift84 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückFangvorrichtung Typ N 10.08.1992 – 06.07.2001 3040916 _______ /St.StückFangvorrichtung Typ H, V 10.08.1992 – 06.07.2001 3040917 _______ /St.StückAufschiebesicherung Typ N kpl. 08.08.2004 – 06.07.2001 3054891 _______ /St.StückAufschiebesicherung Typ H, V kpl. 08.08.1994 – 06.07.2001 3054892 _______ /St.*StückZubehör für Seillagensicherung (ohne Drahtseil), fürWellenantrieb und Handkettenzug, Beschlagsart L, LD 08.08.1994 – 06.07.2001 3044555 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201285

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*StückZubehör für Seillagensicherung (ohne Drahtseil), fürWellenantrieb und Handkettenzug, Beschlagsart N, Hrechts 08.08.1994 – 06.07.2001 3044695 _______ /St.links 08.08.1994 – 06.07.2001 3044694 _______ /St.*StückDrahtseil, Ø 3 mm fürSeillagensicherung 09.08.1993 – 06.07.2001 3042454 _______ /mStückA Seilumlenkrolle fürAufsetzstück 10.08.1992 – 06.07.2001 3052500 _______ /St.Flachkopfschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.B Klemme für Polyleine 10.08.1992 – 06.07.2001 3005518 _______ /St.Flachkopfschraube M8 × 16 3001440 _______ /St.Sechskantmutter M8 mit Hohlflansch 3001660 _______ /St.StückSeilumlenkrolle, Ø 71 mm 10.08.1992 – 06.07.2001 3047252 _______ /m+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift86 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückSeilumlenkrolle, Ø 78 mm 10.08.1992 – 06.07.2001 3047251 _______ /St.Linsenkopfschraube M10 × 30 mitInnensechskant und Sicherungslack 3054147 _______ /St.Sechskantmutter M10 mitUnterkopfverzahnung und Flansch 3054148 _______ /St.StückSeil- und Kettenhalter 10.08.1992 – 06.07.2001 3025357 _______ /St.Flachrundschraube M8 × 16 3043208 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.Handseil Ø 12 mmStückLänge __________ mm 10.08.1992 – 06.07.2001 3045659 _______ /m+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201287

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €*Handzug komplettStückmit Handseil (Beschlagsart N, H) 10.08.1992 – 06.07.2001 3044775 _______ /St.mit Handseil (Beschlagsart V, VU) 10.08.1992 – 06.07.2001 3044460 _______ /St.mit Handseil (Beschlagsart L) 10.08.1992 – 06.07.2001 3044437 _______ /St.mit Rundstahlkette (Beschlagsart N, H) 01.04.1996 – 06.07.2001 3045172 _______ /St.mit Rundstahlkette (Beschlagsart V,VU) 01.04.1996 – 06.07.2001 3045171 _______ /St.mit Rundstahlkette (Beschlagsart L) 01.04.1996 – 06.07.2001 3054438 _______ /St.A Handzuggehäuse 10.08.1992 – 06.07.2001 3024474 _______ /St.Flachkopfschraube M8 × 22 3035719 _______ /St.Sechskantmutter M8 mit Hohlflansch 3018270 _______ /St.B Handseil Ø 12 mmLänge __________ mm 10.08.1992 – 06.07.2001 3045659 _______ /mC Rundstahlkette A5 – DIN 766Länge __________ mm 10.08.1992 – 06.07.2001 3045668 _______ /m+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift88 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €CBDGA**Handkettenzug kpl.,StückRundstahlketteFeld 1 10.08.1992 – 15.07.1994 3042362 _______ /St.Feld 1 08.08.1994 – 06.07.2001 3044849 _______ /St.Feld 2 10.08.1992 – 15.07.1994 3042363 _______ /St.Feld 2 08.08.1994 – 06.07.2001 3044850 _______ /St.Feld 3 08.08.1994 – 29.03.1996 3044851 _______ /St.Feld 3 01.04.1996 – 06.07.2001 3045211 _______ /St.Handkettenzug kpl., Rundstahlkette,Seillagensicherung,Beschlagsart LFeld 1 10.08.1992 – 06.08.1993 3042364 _______ /St.Feld 1 09.08.1993 – 15.07.1994 3042420 _______ /St.Feld 1 08.08.1994 – 06.07.2001 3044852 _______ /St.Feld 2 10.08.1992 – 06.08.1993 3042365 _______ /St.Feld 2 09.08.1993 – 15.07.1994 3042421 _______ /St.Feld 2 08.08.1994 – 06.07.2001 3044853 _______ /St.A Handkettenzuggehäuse 10.08.1992 – 06.07.2001 3023117 _______ /St.B Kettenradmitnehmer 10.08.1992 – 15.07.1994 3038777 _______ /St.B Kettenradmitnehmer 08.08.1994 – 06.07.2001 3044854 _______ /St.C Kettenrad 30 Zähne 10.08.1992 – 06.07.2001 3011283 _______ /St.C Kettenrad 42 Zähne 10.08.1992 – 06.07.2001 3011291 _______ /St.EC Kettenrad 54 Zähne 01.04.1996 – 06.07.2001 3045111 _______ /St.Flachrundschraube M6 × 16 3001431 _______ /St.Sechskantmutter M6 3001660 _______ /St.E Rundstahlkette A5 – DIN 766Länge __________ mm 10.08.1992 – 06.07.2001 3045668 _______ /mF Verbindungsglied fürRundstahlkette A5 10.08.1992 – 06.07.2001 3086144 _______ /St.FG Rollenkette1003 mm 08.08.1994 – 06.07.2001 3076884 _______ /St.1130 mm 08.08.1994 – 06.07.2001 3076887 _______ /St.1207 mm 08.08.1994 – 06.07.2001 3076900 _______ /St.1308 mm 10.08.1992 – 06.07.2001 3076901 _______ /St.1664 mm 08.08.1994 – 06.07.2001 3076902 _______ /St.1791 mm 08.08.1994 – 07.01.2001 3076895 _______ /St.1842 mm 08.08.1994 – 06.07.2001 3076903 _______ /St.1867 mm 01.04.1996 – 06.07.2001 3076905 _______ /St.1918 mm 01.04.1996 – 06.07.2001 3076906 _______ /St.1435 mm 10.08.1992 – 15.07.1994 3076907 _______ /St.1410 mm 08.01.2001 – 06.07.2001 3076892 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201289

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €StückZugstangeLänge __________ mm 10.08.1992 – 06.07.2001 3021246 _______ /mStückHalter für Zugstange 10.08.1992 – 06.07.2001 3005321 _______ /St.Rohr 60 × 60 × 2 mm, feuerverzinktStückLänge __________ mm 10.08.1992 – 06.07.2001 3042021 _______ /munbearbeitet, 7500 mm lang 10.08.1992 – 06.07.2001 3089908 _______ /St.Rohr 120 × 60 × 2 mm, feuerverzinktStückLänge __________ mm 10.08.1992 – 06.07.2001 3046490 _______ /munbearbeitet, 6980 mm lang 10.08.1992 – 06.07.2001 3082307 _______ /St.Rohr 120 × 60 × 3 mm, feuerverzinktStückLänge __________ mm 10.08.1992 – 06.07.2001 3042358 _______ /munbearbeitet, 8000 mm lang 10.08.1992 – 06.07.2001 3082388 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift90 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Flachrundschraube (20 St.)StückM6 × 14 3086084 _______ /St.M6 × 14, Edelstahl 3073210 _______ /St.M6 × 16 3001431 _______ /St.M6 × 19,5 3001440 _______ /St.M6 × 25 3024954 _______ /St.M8 × 16 3006980 _______ /St.M8 × 22 3035719 _______ /St.M8 × 25 3043236 _______ /St.M10 × 20 3043210 _______ /St.Flachkopfschraube (50 St.)StückM8 × 13 3043106 _______ /St.M8 × 16 3043208 _______ /St.Sechskantschraube (10 St.)StückM6 × 16 3042011 _______ /St.M8 × 20 3001512 _______ /St.M8 × 25 3016153 _______ /St.M8 × 30 3001520 _______ /St.M8 × 75 3030539 _______ /St.M10 × 20 3001555 _______ /St.M10 × 20 mit Ringschneide 3011224 _______ /St.Senkschraube (20 St.)StückM5 × 12, mit Kreuzschlitz 3043274 _______ /St.M5 × 45, mit Kreuzschlitz 3044983 _______ /St.M8 × 17, mit Vierkantansatz 3001717 _______ /St.M8 x 20, mit Kreuzschlitz 3007812 _______ /St.M10 × 20, mit Schlitz 3009653 _______ /St.M12 × 40, mit Innensechskant 3042378 _______ /St.Linsenkopfschraube (10 St.)StückM8 × 8 3041602 _______ /St.M8 × 25 3041446 _______ /St.M8 × 40 3041409 _______ /St.M8 × 50 3045689 _______ /St.M8 × 65 3041408 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201291

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Splint (10 St.)Stück4 × 18, verzinkt 3024784 _______ /St.4 × 18, Edelstahl 3090233 _______ /St.4 × 28, verzinkt 3001865 _______ /St.4 × 28, Edelstahl 3090263 _______ /St.StückSpiralspannstift N 3 × 10 (10 St.) 3042099 _______ /St.SechskantmutterStückM6 mit Sperrzahn und Flansch (20 St.) 3001660 _______ /St.M6 mit Flansch, Edelstahl (10 St.) 3054418 _______ /St.M8 mit Hohlflansch (50 St.) 3018270 _______ /St.M10 mit Unterkopfverzahnung undFlansch (10 St.) 3054148 _______ /St.M12 mit Sicherungslack und Flansch(10 St.) 3042379 _______ /St.Scheibe (20 St.)Stück3.7 3039924 _______ /St.A 10.5 3001784 _______ /St.B 6.4 3014770 _______ /St.9 × 20 × 2 3001849 _______ /St.11 3001792 _______ /St.14 × 1.5 3040071 _______ /St.18 3065171 _______ /St.Gewindestift (20 St.)Stückmit Schlitz M8 × 10 3001920 _______ /St.mit Innensechskant M12 × 16 3038890 _______ /St.Blechschraube (20 St.)Stück4.2 × 14 BZ mit Kombischlitz undangepreßter Scheibe 3045701 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und Unterschrift92 Ersatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.2012

8. Allgemeines ZubehörArtikel Beschreibung Produktionszeitraum Art.-Nr. Menge €Sechskant-Blechschraube (50 St.)StückA 6.5 × 16, dacromet + L 3044127 _______ /St.A 6.5 × 16, dacromet 500 3040982 _______ /St.A 6.5 × 20, dacromet + L 3044126 _______ /St.A 6.5 × 20, dacromet 3042487 _______ /St.B 6.3 × 16, dacromet 3021742 _______ /St.B 8 × 22 3037010 _______ /St.A 6.5 × 25, dacromet 3047034 _______ /St.Senk-Blechschraube (20 St.)StückB 6.3 × 19 Edelstahl 3044675 _______ /St.B 6.3 × 19 3036723 _______ /St.Linsensenk-Blechschraube (20 St.)StückB 2.9 × 9.5 3014673 _______ /St.B 4.2 × 19 3017320 _______ /St.B 4.2 × 50 3041064 _______ /St.Sechskant-Holzschraube (20 St.)Stück10 × 70 3047356 _______ /St.StückKunststoffdübel 12 (20 St.) 3001946 _______ /St.+ 0 Kein MehrpreisGrau unterlegte Positionen werden frachtfrei zum Händlerlager des Bestellers geliefert.Hinweis: Bei Schrauben, Muttern etc. sind die Mindestbestellmengen in Klammern zu beachten!BESTELLUNG*Angaben unbedingt vom Typenschild übernehmen!Kunden-Nr.:Bestell-Nr./Komm.:Auftrags-Nr.:Tor-Nr.:Kunden-Name: Produkt.-Nr.: Typ:Versand-Anschrift:Ort/Datum:Baujahr:Stempel und UnterschriftErsatzteil-Übersicht: Industrie-Sectionaltore Baureihe 30 / 08.201293

Ersatzteil-Bestellformular* Nur ausfüllen bei Abweichung von derEDV-gespeicherten DauerkundenanschriftBestellung: ErsatzteileSeite 1 von 1Kunden-Nr.:Rechnung über:Versandanschrift:*Kunde:an Hörmann KG:Berechnung erfolgt durch dieHörmann KG/VKG.Die grau umrandeten Felder werden im Werk ausgefüllt.Fax:Bestell-Nr./Datum/Kom.: Terminwunsch: KWAngebots-Nr./vom: Lieferschlüssel: NL: Blatt: /Zahl.-Konditionen: Sachbearbeiter: Datum:Pos.Lfd.Nr.Typ Nr. Art.-Nr. Artikel-Bezeichnung Menge ME* Einzelpreis€- - - 11860 Montage im Stundenlohn gegen Nachweis* ME = Mengeneinheit 1 = Stück2 = Meter3 = kg4 = StundenGesamtsumme in €+ MwSt.Angaben unbedingt vom Typenschild übernehmen!Stand 09.2008 / HF 84217Auftrags-NummerProdukt-NummerOrt, DatumZwischensumme in €Stempel und Unterschriftweiter auf Seite
