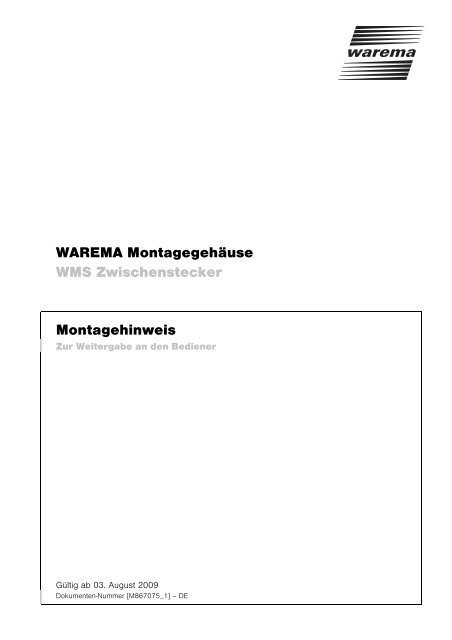

WAREMA Montagegehäuse WMS Zwischenstecker Montagehinweis

WAREMA MontagegehäuseWMS ZwischensteckerMontagehinweisZur Weitergabe an den BedienerGültig ab 03. August 2009Dokumenten-Nummer [M867075_1] – DE

Einleitung1 Einleitung1.1 Hinweise zur SicherheitFür die Sicherheit von Personen ist es wichtig, dieAnleitung zu befolgen. Durch Nichtbeachtung der Anleitungkönnen funktionsbedingt bei der Verwendung desProduktes Personen- und/ oder Sachschäden entstehen.Die Nichtbeachtung entbindet WAREMA von derHaftungspflicht.Warnhinweise sind mit diesen Symbolen in derAnleitung gekennzeichnet.• Anleitungen sorgfältig vor der Montagedurchlesen!• Alle Warnhinweise lesen und beachten!• Alle Sicherheits- und Einstellhinweise beachten!1.2 Hinweise zur Zielgruppe und Anwendungder AnleitungZielgruppeDieser Montagehinweis richtet sich an geschulte Personen.Kenntnisse zum Thema Arbeitsschutz, Unfallverhütungsvorschriften,Umgang mit Leitern und Gerüsten,Einbringung von Befestigungsmaterialien, Beurteilung derBausubstanz, Inbetriebnahme und Betrieb des Produkteswerden vorausgesetzt. Wird über eine dieser Qualifikationennicht verfügt, muss ein fachkundiges Montageunternehmenbeauftragt werden.1.3 Symbol- und ZeichenerklärungSicherheitshinweise und Symbole sind an entsprechendenStellen im Text zu finden.SymbolEinsatz/ ErläuterungGEFAHRkennzeichnet eine unmittelbar bevorstehendeGefahr, die zum Tod oder zu schweren Verletzungenführen kann, wenn sie nicht vermiedenwird.WARNUNGkennzeichnet eine mögliche bevorstehendeGefahr, die zum Tod oder zu schweren Verletzungenführen kann, wenn sie nicht vermiedenwird.VORSICHTkennzeichnet eine möglicherweise bevorstehendeGefahr, die zu leichter Verletzungoder zu Sachschäden führen kann, wenn sienicht vermieden wird.Montageanleitung lesenHinweisauf wichtige Informationen zum Vorgehenund Inhalt der vorliegenden Anleitung•Tätigkeit/ ArbeitsgangDie elektrische Festinstallation muss nach VDE 0100 bzw.den gesetzlichen Vorschriften und Normen des jeweiligenLandes durch eine zugelassene Elektrofachkraft erfolgen.InhaltDer vorliegende Montagehinweis gehört zu diesem Produkt.Er beschreibt die prinzipielle Montage des WAREMAMontagegehäuses WMS Zwischenstecker.Zulässige TätigkeitenAußer den in der vorliegenden Montageanleitung zumProdukt beschriebenen Tätigkeiten dürfen keineVeränderungen, An- und Umbauten oderWartungsarbeiten ohne schriftliche Genehmigung vonWAREMA vorgenommen werden.[M867075_1] - DE /03.08.09 Seite 2 von 8 Technische Änderungen behalten wir uns vor.

InhaltsverzeichnisInhaltsverzeichnis1 Einleitung ......................................................................................................................21.1 Hinweise zur Sicherheit..............................................................................................................................................21.2 Hinweise zur Zielgruppe und Anwendung der Anleitung ............................................................................................21.3 Symbol- und Zeichenerklärung...................................................................................................................................22 Informationen zum Produkt...........................................................................................42.1 Teilebezeichnung .......................................................................................................................................................42.2 Technische Daten ......................................................................................................................................................42.3 Bestimmungsgemäßer Gebrauch...............................................................................................................................42.4 Richtlinien-Konformität ...............................................................................................................................................43 Allgemeine Sicherheitshinweise....................................................................................54 Montage........................................................................................................................64.1 Lieferumfang ..............................................................................................................................................................64.2 Produkt auspacken.....................................................................................................................................................64.3 Montagegehäuse öffnen.............................................................................................................................................64.4 Unterbau Montagegehäuse befestigen ......................................................................................................................74.5 WMS Zwischenstecker anschließen...........................................................................................................................74.6 WMS Zwischenstecker montieren ..............................................................................................................................84.7 Montagegehäuse schließen .......................................................................................................................................8[M867075_1] - DE /03.08.09 Seite 3 von 8 Technische Änderungen behalten wir uns vor.

Informationen zum Produkt2 Informationen zum Produkt2.1 Teilebezeichnung2.3 Bestimmungsgemäßer GebrauchDer WMS Zwischenstecker darf nur für den bestimmungsgemäßenGebrauch als Zwischenstecker(Stas/Stak 3) zwischen Kupplung und Stecker verwendetwerden. Bei missbräuchlicher Nutzung kann es zu erheblichenGefährdungen kommen.Jede andere Verwendung ist nicht bestimmungsgemäß.Zum bestimmungsgemäßen Gebrauch gehören auch dasBeachten der vorliegenden Anleitung und die Einhaltungder Montagebedingungen.1 MontagegehäuseAbb. 1:dd200002648Montagegehäuse für WMS Zwischenstecker (alleMaßangaben in mm)2.4 Richtlinien-KonformitätDas Produkt ist nach dem Stand der Technik und den anerkanntensicherheitstechnischen Regeln gebaut. Dennochkönnen funktionsbedingt bei der Montage Gefahrenfür Leib und Leben des Monteurs oder Dritter bzw. Beeinträchtigungendes Produkts und anderer Sachwerte entstehen!BenennungArtikelnummerMontagegehäuse weiß 317745Montagegehäuse grau 317748Montagegehäuse schwarz 317751Tab. 1: Übersicht Artikelnummern für Montagegehäuse2.2 Technische DatenParameterNetzspannungSchaltleistungSchutzartWMS ZwischensteckerSchutzartMontagegehäuseTab. 2:Technische DatenWert230 V / 50 Hz700 VAIP 54IP 20[M867075_1] - DE /03.08.09 Seite 4 von 8 Technische Änderungen behalten wir uns vor.

Montage4 Montage4.3 Montagegehäuse öffnenWerkzeug/HilfsmittelKreuzschlitz-SchraubendreherSeitenschneiderGr.PH 2VerwendungUnterbau montierenKabelbinder kürzenBohrerTab. 3:4.1 LieferumfangWerkzeuge und VerwendungBohrloch in Montageuntergrund• Den Lieferumfang gemäß Lieferschein überprüfen!• Die Teile auf Unversehrtheit überprüfen!• Sollten Teile beschädigt sein oder nicht der Bestellungentsprechen, so ist die Montage zu unterbrechenund Rücksprache mit dem Lieferanten desProduktes zu halten!1 Deckel 2 UnterbauAbb. 2: Montagegehäuse öffnen• Deckel (1) von Unterbau (2) abheben!dd2000026734.2 Produkt auspacken HINWEISFühren Sie das verwendete Verpackungsmaterialeiner neuen Verwendung oder Ihrem örtlichen Entsorgungsunternehmenzur Wiederverwertung zu.• Einzelteile vorsichtig auspacken!• Verpackungsmaterial sachgerecht entsorgen![M867075_1] - DE /03.08.09 Seite 6 von 8 Technische Änderungen behalten wir uns vor.

Montage4.6 WMS Zwischenstecker montieren4.7 Montagegehäuse schließen1 montierter WMS Zwischenstecker2 UnterbauAbb. 6:WMS Zwischenstecker montierendd2000026513 Stirnseitige Leitungsöffnung• Montierten WMS Zwischenstecker (1) in dieSchnapphaken des Unterbaus (2) eindrücken, bisdieser einrastet!• Leitungen in die stirnseitigen Leitungsöffnungen (3)des Unterbaus einlegen!1 montierter WMS Zwischenstecker2 UnterbauAbb. 7:Montagegehäuse schließen3 Leitungsdurchgang• Ggf. Leitungsdurchgang (3) im Deckel (5) herausbrechen!• Deckel (1) auf Unterbau (2) stecken!dd200002652 HINWEIS• Die Stecker- und Kupplungsleitung sollten entgegengesetztaus dem Montagegehäuse herausgeführtwerden! Bei der Verlegung immer dieBiegeradien der Leitungen beachten!Diese technische Unterlage enthält urheberrechtlich geschützteEigeninformationen. Alle Rechte sind vorbehalten.Änderungen in dieser Unterlage sowie technische Änderungensind vorbehalten. Alle aufgeführten Marken oder Produktnamensind Warenzeichen oder eingetrageneWarenzeichen der jeweiligen Inhaber.Text- und Grafikteil dieser Unterlage wurden mit besondererSorgfalt erstellt. Für möglicherweise trotzdem vorhandeneFehler und deren Auswirkungen kann keine Haftung übernommenwerden.Firmenstempel© 2009, WAREMA Renkhoff GmbH, Hans-Wilhelm-Renkhoff-Straße 2, 97828 Marktheidenfeldhttp://www.warema.de • E-Mail: info@warema.de
