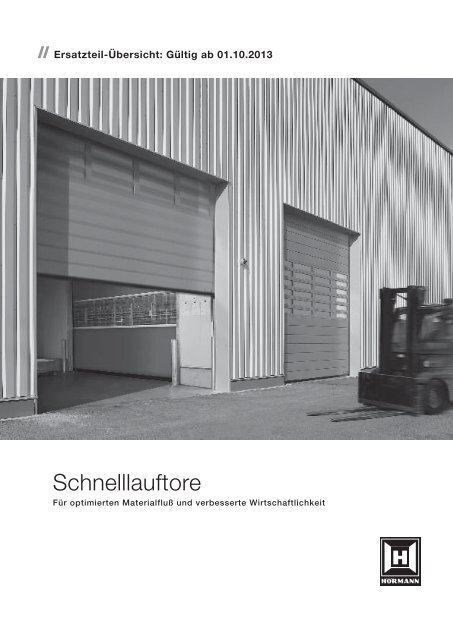

Ersatzteil-Übersicht: Gültig ab 01.10.2013SchnelllauftoreFür optimierten Materialfluß und verbesserte Wirtschaftlichkeit

InhaltsverzeichnisSeite■■1. HS 7030 PU / Spiraltor mit Spiralkonsole 4■■2. HS 5015 PU N / Speed-Sectionaltor mit Niedrigsturz Beschlag 6■■3. HS 5015 PU-H / Speed-Sectionaltor mit höhergeführtem Beschlag 8■■4. HS 6015 PU-V / Speed-Sectionaltor mit Vertikal Beschlag 10■■5. HSS 6530 / Spiraltor mit thermischer Trennung 12■■6. HSS 6530 L / Spiraltor mit thermischer Trennung, Niedrigsturz Beschlag 14■■7. V 2715 SER / Rohrmotor 16■■8. V 2715 SEL R / Rohrmotor 18■■9. V 4015 SEL R / Rohrmotor mit Notöffnung 20■■10. V 5015 SE / mit SoftEdge und Anti-Crash 22■■11. V 5015 SEL / mit SoftEdge und Anti-Crash 24■■12. V 5030 SE / mit SoftEdge und Anti-Crash 26■■13. V 5030 SEL / mit SoftEdge und Anti-Crash 28■■14. V 6030 SE / mit SoftEdge und Anfahrschutz 30■■15. V 6030 SEL / mit SoftEdge und Anfahrschutz 32■■16. V 6020 TR / Volltransparent 34■■17. V 6020 TRL / Volltransparent 36■■18. V 10008 / Großtor 38■■19. V 5030 MSL / Personen- und Maschinenschutz 40■■20. V 3015 RW / Rettungswege 42■■21. ISO Speed Cold H / Tiefkühllogistik mit höhergeführtem Beschlag 44■■22. ISO Speed Cold V / Tiefkühllogistik mit Vertikal Beschlag 46■■23. V 3515 ISO / 30 mm Behang 48■■24. V 4015 ISO L / 20 mm Behang 50■■25. V 2515 FOOD L / Lebensmittelindustrie 52■■26. V 2012 / Supermärkte 54■■27. V 3015 CLEAN / Reinräume 56■■28. V 3009 / Fördertechnik 58■■29. V 1401 ATEX / Explosionsgeschützt 60■■30. H 3530 / Horizontaltor 62■■Ersatzteil-Bestellformular 64■■Lieferungs- und Montagebedingungen (Stand 01.06.2003) 65Verwendete SymboleSymbol✆BeschreibungPreis auf AnfrageLängere Lieferzeiten beachten•Die mit einem Punkt versehenen Preise kennzeichnen Artikel, die werkseitig bevorratet werden bzw. ab Werk sofort lieferbar sind.Artikel wurde ersetztErsatzteil-Übersicht: Schnelllauftore / 09.20133

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil rechts 1) 4990890 ✆ /St.2 Seitenteil links 1) 4990896 ✆ /St.3 Konsole Antrieb komplett 4990800 /St.4a4b4cDeckel rechtsLDH ≤ 3250 1) 4990801Deckel oben rechtsLDH > 3250 1) 4990802Deckel unten rechtsLDH > 3250 1) 49908035a Deckel links LDH ≤ 3250 1) 4990804/m/St./m/St./m/St./m/St./m/St./m/St.5bDeckel oben linksLDH > 3250 1) 49908055cDeckel unten linksLDH > 3250 1) 49908066 Abstützung Welle 4990807 /St.7 Einzelfeder 1) ✆ /St.8Federpaket rechtskomplett 1) 4990893 ✆ /St.9 Federpaket links komplett 1) 4990894 ✆ /St.10 Kettenrad 4990808 /St.11Kettenspannrad rechtskomplett4990809 /St.12Kettenspannrad linkskomplett4990810 /St.13 Gurt 25 mm 4991026 /m14 Rollenkette verstärkt 159568 /m15 Rillenkugellager ASPFL 208 159403 /St.16 Taster verdrahtet rechts 4990812 /St.17 Taster verdrahtet links 4990813 /St.18Taster Kettenüberprüfunglinks159406 /St.19Taster Kettenüberprüfungrechts159405 /St.20 Grenztaster 4990815 /St.21Aluprofil Führung rechts/mkomplett 1) 4990816/St.22Aluprofil Führung links/mkomplett 1) 4990817/St.23 Lichtgitter 1) /St.24 Dichtung für Führung 4991153 /m25 Antrieb 4990750 /St.26 Bremse 11 Nm 103 V DC 157686 /St.27 Nothandkettengetriebe 158171 /St.28 Haspelkette 157779 /m29 Kettenglied Haspelkette 306407 /St.30 Oberstes Paneel komplett 1) 4991506/m/St.31 Aluprofil Fenster komplett 4990819/m/St.32 PU-Paneel komplett 4990820/m/St.33 Unterteil komplett 4990821/m/St.34U-Profil mit Kettenanbindungrechts komplett4990822 /St.35U-Profil mit Kettenanbindunglinks komplett4990823 /St.36 Kettenanbindung komplett 4990824 /St.Pos. Beschreibung Art.-Nr. Menge €37 Distanzstück 4990829 /St.38 Bügel Deckel 4990830 /St.39 Befestigungswinkel Deckel 4990831 /St.40 Gummiprofil 306843 /m41aAufnahme Spirale rechtskomplett LDH ≤ 5000 1) 4990832 /St.41bAufnahme Spirale rechtskomplett LDH > 5000 1) 4990875 /St.42aAufnahme Spirale linkskomplett LDH ≤ 5000 1) 4990833 /St.42bAufnahme Spirale linkskomplett LDH > 5000 1) 4990876 /St.43 Stützblech rechts 4990834 /m44 Stützblech links 4990835 /m45Umlenkrolle GurtFederpaket komplett4991214 /St.46 Scharnierverbinder komplett 4990837 /St.47aMittelscharnier schwarzkomplett4990838 /St.47bMittelscharnier silberkomplett4990797 /St.48 Hutprofil 1) 4990839/m/St.49 Gurtklemmrolle komplett 4990840 /St.50 Antriebswelle 1) 4990841/m/St.51Revisionsblech mit Lagerrechts komplett4990842 /St.52Revisionsblech mit Lagerlinks komplett4990843 /St.53 Folientastatur (Nur AS 500) 159137 /St.54 Hauptschalter (Nur AS 500) 158645 /St.55Not-Aus TasterDrehentriegelung157299 /St.56 Aufnahme Lichtgitter 4990887 /St.57 Befestigungsklammer 4990854 /St.58 Tastaturverlängerung 157097 /St.59Folientastatur(Nur BK 150 FUE H)306421 /St.60 Verblendung komplett 4991158 /St.61Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.62 Rolle mit Bandage 4990818 /St.63a Behangschlaufe komplett 1) 4991415 /m63bBürstendichtungSturz 6 × 7 1) 157333 /m64a Andichtrahmen Kanal 1) 4991426 /St.64b Aluprofil Sturzbürste 1) 157332 /m65 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.20135

2. HS 5015 PU N / Speed-Sectionaltor mit Niedrigsturz Beschlag6 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil rechts 1) 4991345 ✆ /St.2 Seitenteil links 1) 4991346 ✆ /St.3 Konsole Antrieb komplett 4990800 /St.4a Deckel rechts LDH ≤ 3250 1) 49911804b4cDeckel oben rechtsLDH > 3250 1) 4991182Deckel unten rechtsLDH > 3250 1) 49911815a Deckel links LDH ≤ 3250 1) 4991183/m/St./m/St./m/St./m/St./m/St./m/St.5bDeckel oben linksLDH > 3250 1) 49911855cDeckel unten linksLDH > 3250 1) 49911846 Abstützung Welle 4990807 /St.7 Einzelfeder 1) ✆ /St.8Federpaket rechtskomplett 1) 4990893 ✆ /St.9 Federpaket links komplett 1) 4990894 ✆ /St.10 Kettenrad 4990808 /St.11Kettenspannrad rechtskomplett4990809 /St.12Kettenspannrad linkskomplett4990810 /St.13 Gurt 25mm 4991026 /m14 Rollenkette verstärkt 159568 /m15 Rillenkugellager ASPFL 208 159403 /St.16 Taster verdrahtet rechts 4990812 /St.17 Taster verdrahtet links 4990813 /St.18Taster Kettenüberprüfunglinks159406 /St.19Taster Kettenüberprüfungrechts159405 /St.20 Grenztaster 4990815 /St.21Aluprofil Führung rechts/mkomplett 1) 4990816/St.22Aluprofil Führung links/mkomplett 1) 4990817/St.23 Lichtgitter 1) /St.24 Dichtung für Führung 4991369 /m25 Antrieb 4990750 /St.26 Bremse 11 Nm 103 V DC 157686 /St.27 Nothandkettengetriebe 158171 /St.28 Haspelkette 157779 /m29 Kettenglied Haspelkette 306407 /St.30 Oberstes Paneel komplett 1) 4991507/m/St.31 Aluprofil Fenster komplett 1) 4990819/m/St.32 PU-Paneel komplett 1) 4990820/m/St.33 Unterteil komplett 1) 4991169/m/St.34U-Profil mit Kettenanbindungrechts komplett 1) 4991165 /St.35U-Profil mit Kettenanbindunglinks komplett 1) 4991166 /St.Pos. Beschreibung Art.-Nr. Menge €36Kettenanbindungkomplett 1) 4991430 /St.37 Distanzstück 4990829 /St.38 Bügel Deckel 4990830 /St.39 Gummiprofil 306843 /m40Aufnahme Bogen rechtskomplett4991173 /St.41Aufnahme Bogen linkskomplett4991174 /St.42Führung horizontal rechtskomplett 1) 4991186 /m43Führung horizontal linkskomplett 1) 4991187 /m44Umlenkrolle GurtFederpaket komplett4991214 /St.45 Scharnierverbinder komplett 4990837 /St.46aMittelscharnier schwarzkomplett4990838 /St.46bMittelscharnier silberkomplett4990797 /St.47 Querverstrebung 1) 4991215 /m48 Gurtklemmrolle komplett 4990840 /St.49 Antriebswelle 1) 4991591/m/St.50Verblendung Lagerseitelinks komplett4991188 /St.51Verblendung Lagerseiterechts komplett4991189 /St.52 Folientastatur (Nur AS 500) 159137 /St.53 Hauptschalter (Nur AS 500) 158645 /St.54Not-Aus TasterDrehentriegelung157299 /St.55 Aufnahme Lichtgitter 4990887 /St.56 Befestigungsklammer 4990854 /St.57 Tastaturverlängerung 157097 /St.58Folientastatur(Nur BK 150 FUE H)306421 /St.59 Führungsabhängung 4991282 /St.60 Verblendung komplett 4991492 /St.61Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.62 Rolle mit Bandage 4990818 /St.63 Sturzabdichtung Paneel 4991435 /m64a Behangschlaufe komplett 1) 4991415 /m64bBürstendichtungSturz 6 × 7 1) 157333 /m65a Andichtrahmen Kanal 1) 4991426 /St.65b Aluprofil Sturzbürste 1) 157332 /m66 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.20137

3. HS 5015 PU-H / Speed-Sectionaltor mit höhergeführtem Beschlag8 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil rechts 1) 4991589 ✆ /St.2 Seitenteil links 1) 4991590 ✆ /St.3 Konsole Antrieb komplett 4990800 /St.4a Deckel rechts DH ≤ 4000 1) 49914394b4c4dDeckel oben rechtsDH > 4000 1) 4991440Deckel unten rechtsDH > 4000 1) 4991441Deckel Mitte rechtsDH > 6500 1) 49914425a Deckel links DH ≤ 4000 1) 4991443/m/St./m/St./m/St./m/St./m/St./m/St./m/St./m/St.5bDeckel oben linksDH > 4000 1) 49914445cDeckel unten linksDH > 4000 1) 49914455dDeckel Mitte linksDH > 6500 1) 49914366 Abstützung Welle 4990807 /St.7 Flachriemen 25 mm 4991431 /m8 Flachriemen 30 mm 4991432 /m9a Riemenscheibe Ø 145 4991433 /St.9b Riemenscheibe Ø 70 4991632 /St.10 Rolle mit Bandage 4990818 /St.11 Rolle mit Bandage 159413 /St.12 Rillenkugellager ASPFL 208 159403 /St.13 Stellring 159163 /St.14 Distanzhülse L 27 mm 4991434 /St.15 Distanzhülse L 14 mm 4991438 /St.16 Umlenkrolle komplett 4991214 /St.171819202122EndschalterGewichtsüberwachungLichttasterRiemenüberwachungAluprofil Führung rechtskomplett 1) 4991475Aluprofil Führung linkskomplett 1) 4991476Aufnahme Bogen rechtskomplettAufnahme Bogen linkskomplett159860 /St.4991409 /St./m/St./m/St.4991173 /St.4991174 /St.23Führung horizontal rechtskomplett 1) 4991480 /m24Führung horizontal linkskomplett 1) 4991481 /m25 Querverstrebung 1) 4991477/m/St.26Verblendung Lagerseitelinks komplett4991188 /St.27Verblendung Lagerseiterechts komplett4991189 /St.28 Behangschlaufe komplett 1) 4991415 /m29 Sturzabdichtung Paneel 4991435 /m30 Lichtgitter 1) /St.31 Dichtung für Führung 4991369 /m32 Antrieb 4990750 /St.33 Bremse 11 Nm 103 V 157686 /St.Pos. Beschreibung Art.-Nr. Menge €34 Kettenglied Haspelkette 306407 /St.35 Haspelkette 157779 /m36 Oberstes Paneel komplett 1) 4991661/m/St.37 Aluprofil Fenster komplett 1) 4990819/m/St.38 PU-Paneel komplett 1) 4990820/m/St.39 Unterteil komplett 1) 4991478/m/St.40U-Profil mitRiemenanbindung rechts 4991472 /St.komplett41U-Profil mitRiemenanbindung links 4991473 /St.komplett42 Riemenanbindung komplett 4991474 /St.43 Distanzstück 4990829 /St.44 Bügel Deckel 4991437 /St.45 Gummiprofil EPDM 306843 /m46 Scharnierverbinder komplett 4990837 /St.47Mittelscharnier schwarzkomplett4990838 /St.48Mittelscharnier silberkomplett4990797 /St.49 Antriebswelle 1) 4991592/m/St.50 Folientastatur (Nur AS 500) 159137 /St.51 Hauptschalter (Nur AS 500) 158645 /St.52Not-Aus TasterDrehentriegelung157299 /St.53 Aufnahme Lichtgitter 4990887 /St.54 Befestigungsklammer 4990854 /St.55 Tastaturverlängerung 157097 /St.56 Führungsabhängung 4991282 /St.57Folientastatur(Nur BK 150 FUE H)306421 /St.58Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.59 Nothandkettengetriebe 158171 /St.60 Andichtrahmen Kanal 1) 4991426 /St.61 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.20139

4. HS 6015 PU-V / Speed-Sectionaltor mit Vertikal Beschlag10 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil rechts 1) 4991587 ✆ /St.2 Seitenteil links 1) 4991588 ✆ /St.3 Konsole Antrieb komplett 4990800 /St.4a Deckel rechts LDH ≤ 2000 1) 49914164b4c4dDeckel oben rechtsLDH > 2000 1) 4991417Deckel unten rechtsLDH > 2000 1) 4991418Deckel Mitte rechtsLDH > 3000 1) 49914195a Deckel links LDH ≤ 2000 1) 4991420/m/St./m/St./m/St./m/St./m/St./m/St./m/St./m/St.5bDeckel oben linksLDH > 2000 1) 49914215cDeckel unten linksLDH > 2000 1) 49914225dDeckel Mitte linksLDH > 3000 1) 49914236 Abstützung Welle 4990807 /St.7Aufnahme Lager rechtskomplett4991424 /St.8Aufnahme Lager linkskomplett4991425 /St.9 Flachriemen 25 mm 4991431 /m10 Flachriemen 30 mm 4991432 /m11 Riemenscheibe Ø 145 4991433 /St.12 Rolle mit Bandage 4990818 /St.13 Rolle mit Bandage 159413 /St.14 Rillenkugellager ASPFL 208 159403 /St.15 Stellring 159163 /St.16 Distanzhülse L 27 mm 4991434 /St.17EndschalterGewichtsüberwachung159860 /St.18LichttasterRiemenüberwachung4991409 /St.19Aluprofil Führung rechts/mkomplett 1) 4991470/St.20Aluprofil Führung links/mkomplett 1) 4991471/St.21 Behangschlaufe komplett 1) 4991415 /m22 Sturzabdichtung Paneel 4991435 /m23 Lichtgitter 1) /St.24 Dichtung für Führung 4991369 /m25 Antrieb 4990750 /St.26 Bremse 11 Nm 103 1V 157686 /St.27 Kettenglied Haspelkette 306407 /St.28 Haspelkette 157779 /m29 Oberstes Paneel komplett 1) 499166130 Aluprofil Fenster komplett 1) 499081931 PU-Paneel komplett 1) 499082032 Unterteil komplett 1) 499158133U-Profil mit Riemenanbindungrechts komplett/m/St./m/St./m/St./m/St.4991472 /St.Pos. Beschreibung Art.-Nr. Menge €34U-Profil mit Riemenanbindunglinks komplett4991473 /St.35 Riemenanbindung komplett 4991474 /St.36 Distanzstück 4990829 /St.37 Bügel Deckel 4991437 /St.38 Gummiprofil 306843 /m39 Scharnierverbinder komplett 4990837 /St.40Mittelscharnier schwarzkomplett4990838 /St.41Mittelscharnier silberkomplett4990797 /St.42 Antriebswelle 1) 4991607/m/St.43 Folientastatur (Nur AS 500) 159137 /St.44 Hauptschalter (Nur AS 500) 158645 /St.45Not-Aus TasterDrehentriegelung157299 /St.46 Aufnahme Lichtgitter 4990887 /St.47 Befestigungsklammer 4990854 /St.48 Tastaturverlängerung 157097 /St.49Folientastatur(Nur BK 150 FUE H)306421 /St.50Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.51 Nothandkettengetriebe 158171 /St.52 Andichtrahmen Kanal 1) 4991426 /St.53 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201311

5. HSS 6530 / Spiraltor mit thermischer Trennung12 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 159397/m/St.2 Deckel links 1) 159399 /m3 Seitenteil Antriebsseite 1) 159396/m/St.4 Deckel rechts 1) 159398 /m5 Wellenabstützung 159400 /St.6 Feder 1) ✆ /St.7 Gurt 35 mm 159199 /m8 Kettenrad 159402 /St.9 Rillenkugellager ASPFL 208 159403 /St.10 Stehlager UCP 208 158535 /St.11 Kette 1) ✆ /St.12 Kettenspannrad 159404 /St.13Taster Kettenüberprüfungrechts159405 /St.14Taster Kettenüberprüfunglinks159406 /St.15 Grenztaster Form C 159409 /St.16 Führung links 1) 159411/m/St.17 Führung rechts 1) 159410/m/St.18 Dichtung für Führung 4991369 /m19 Antrieb 1) ✆ /St.20 Bremse 1) ✆ /St.21 Bowdenzug 157317 /m22 Drahtseil D 1,5 306019 /m23 Handhebel 159412 /St.24 Rolle mit Bandage 159413 /St.25Aluprofil Fensterprofil 2komplett 1) 159414 /m26 Aluprofil Thermo 1) 159415 /m27 Thermoprofil komplett 1) 159495 /m28Aluprofil Fensterprofil 1komplett 1) 159494 /m29 Gummiprofil 157055 /m30Endstück Fensterprofilkomplett159443 /St.31 Endstück Fensterprofil 2 159417 /St.32 Endstück Aluprofil komplett 159444 /St.33 Endstück Unterteil links 159419 /St.34 Endstück Unterteil rechts 159449 /St.35 Verbindungsprofil 1) ✆ /St.36 Unterteil komplett 1) 159422/m/St.37Bolzen Anbindung anKettenglied 1.7264159423 /St.38 Bolzen Kette 1.7264 159424 /St.39Energiekette 16,5 mitAnschlußelement L 120159102 /St.40 Energiekette 16,5 L 1000 159849 /m41 Energiekettenanbindung 159425 /St.42Opto Sender kabellImpulsüber Lager159378 /St.43Opto Empfänger kabellImpulsüber Lager159379 /St.Pos. Beschreibung Art.-Nr. Menge €44Lichtschranke Einweg mitKabel S15 / E5159097 /St.45 Profilstütze 159426 /St.46 Panzerabhängung 306747 /St.47 Federpaket komplett 1) 306427 ✆ /St.48 Stoßdämpfer 159586 /St.49AnschlußelementEnergiekette mit Bohrung159084 /St.50 Folientastatur 159137 /St.51 Hauptschalter 158645 /St.52Not-Aus TasterDrehentriegelung157299 /St.53 Tastaturverlängerung 157097 /St.54 Arretierbolzen 159825 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201313

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 4990547/m/St.2 Deckel links 1) 4990548 /m3 Seitenteil Antriebsseite 1) 4990552/m/St.4 Deckel rechts 1) 4990549 /m5 Wellenabstützung 159400 /St.6 Feder 1) ✆ /St.7 Gurt 35 mm 159199 /m8 Kettenrad 159402 /St.9 Rillenkugellager ASPFL 208 159403 /St.10 Stehlager UCP 208 158535 /St.11 Kette 1) ✆ /St.12 Kettenspannrad 159404 /St.13Taster Kettenüberprüfungrechts159405 /St.14Taster Kettenüberprüfunglinks159406 /St.15 Grenztaster Form C 159409 /St.16 Führung links 1) 4990550/m/St.17 Führung rechts 1) 4990551/m/St.18 Dichtung für Führung 4991369 /m19 Antrieb 1) ✆ /St.20 Bremse 1) ✆ /St.21 Bowdenzug 157317 /m22 Drahtseil D 1,5 306019 /m23 Handhebel 159412 /St.24 Rolle mit Bandage 159413 /St.25Aluprofil Fensterprofil 2komplett 1) 159414 /m26 Aluprofil Thermo 1) 159415 /m27 Thermoprofil komplett 1) 159495 /m28Aluprofil Fensterprofil 1komplett 1) 159494 /m29 Gummiprofil 157055 /m30Endstück Fensterprofilkomplett159443 /St.31 Endstück Fensterprofil 2 159417 /St.32 Endstück Aluprofil komplett 159444 /St.33 Endstück Unterteil links 159419 /St.34 Endstück Unterteil rechts 159449 /St.35 Verbindungsprofil 1) ✆ /St.36 Unterteil komplett 1) 4991489/m/St.37Bolzen Anbindung anKettenglied 1.7264159423 /St.38 Bolzen Kette 1.7264 159424 /St.39Energiekette 16,5 mitAnschlußelement L120159102 /St.40 Energiekette 16,5 L1000 159849 /m41 Energiekettenanbindung 159425 /St.42Opto Sender kabellImpulsüber Lager159378 /St.43Opto Empfänger kabellImpulsüber Antr159379 /St.Pos. Beschreibung Art.-Nr. Menge €44Lichtschranke Einweg mitKabel S15/E5159097 /St.45 Profilstütze 159426 /St.46 Panzerabhängung 306747 /St.47 Führungsabhängung 4991282 /St.48 Federpaket komplett 1) 306427 ✆ /St.49 Stoßdämpfer 159586 /St.50AnschlußelementEnergiekette mit Bohrung159084 /St.51 Folientastatur 159137 /St.52 Hauptschalter 158645 /St.53Not-Aus TasterDrehentriegelung157299 /St.54 Tastaturverlängerung 157097 /St.55 Arretierbolzen 159825 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201315

7. V 2715 SER / Rohrmotor16 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebsseite 1) 159821 /m2 Seitenteil Lagerseite 1) 159826 /m3 Welle 1) 306397 /m4 Antrieb 1) 4980060 /St.5 Bremse 5 Nm 103 V DC 159033 /St.6 Behang antistatisch 1) 306398 /m 27 Unterteil SE2 komplett 1) 157310/m/St.8aOpto Sender kabellImpulsüber Lager159378 /St.8bOpto Empfäng kabellImpulsüber Antr159379 /St.9 Flanschlager ASFW 206 157043 /St.10 Gummiprofil 157252 /m11Kunststoffendstück kabellImpulsüber SE 2159380 /St.12Federschalter 4 DiodenAntrieb4990703 /St.13Federschalter L 7000Lagerseite157263 /St.14Deckel Kabelkasten fürkabell Impulsüber159377 /St.15Kabelkasten rechts fürkabell Impulsüber SE2159375 /St.16Platine kabelloseImpulsübertragung159370 /St.17 Batteriehalter 2 × LR14 159372 /St.18 Batterie LR 14 159381 /St.19 Lichtgitter L 510 4990546 /St.20Gehäuse kabelloseImpulsübertragung159371 /St.21 Abdeckstopfen Ø 28 158997 /St.22 Aluprofil Sturzbürste 157332 /m23 Bürstendichtung Sturz 6 × 7 157333 /m24 Kabelkanal 1) ✆ /St.25Verkleidung Welle geradeAntrieb rechts 1) 306399 /m26Bürstendichtung Seitenteil6 × 7157269 /m27Folientastatur(Nur BK 150 FUE H)306421 /St.28Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.29Not-Aus TasterDrehentriegelung157299 /St.30 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201317

8. V 2715 SEL R / Rohrmotor18 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebsseite 1) 4990989 /m2 Seitenteil Lagerseite 1) 4990990 /m3 Welle 1) 4990991 /m4 Antrieb 1) 4980060 /St.5 Bremse 5 Nm 103 V DC 159033 /St.6 Behang antistatisch 1) 4990992 /m 27Behangsektion antistatisch(nur bei Alu Winds.) 1) 4991086 /m 28 Unterteil SE 2 komplett 1) 4990993/m/St.9 Flanschlager ASFW 206 157043 /St.10Aluprofil Windsicherung(nur bei Alu Winds.) 1) 157042 /m11Endstück Windsicherung(nur bei Alu Winds.)306411 /St.12 Abdeckstopfen Ø 28 158997 /St.13a Dichtung für Führung 1) 4991490 /m13bBürstendichtung Seitenteil6 × 7 1) 157269 /m14Kunststoffendstück kabellImpulsüber SE 2 1) 159380 /St.15 FunkCrash-Schalter 4990754 /St.16 FunkCrash-Empfänger 4990755 /St.17a Behangschlaufe komplett 1) 4991415 /m17bBürstendichtung Sturz6 × 7 1) 157333 /m18a Andichtrahmen Kanal 1) 4991426 /St.18b Aluprofil Sturzbürste 1) 157332 /m19 Lichtgitter 1) /St.20 Aufnahme Lichtgitter 4990887 /St.21Folientastatur(Nur BK 150 FUE H)306421 /St.22Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.23Not-Aus TasterDrehentriegelung157299 /St.24 Tastaturverlängerung 157097 /St.25Verkleidung WelleAntriebsseite rechts306862 /mkomplett 1)26 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201319

9. V 4015 SEL R / Rohrmotor mit Notöffnung20 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebsseite 1) 4991576 /m2 Seitenteil Lagerseite 1) 4991577 /m3 Welle 1) 4991578 /m4 Antrieb 1) 4980061 /St.5 Bremse 5 Nm 103 V DC 159033 /St.6 Behang antistatisch 1) 4991579 /m 27Behangsektion antistatisch(nur bei Alu Winds.) 1) 4991582 /m 28 Unterteil SE 2 komplett 1) 4991580/m/St.9 Rillenkugellager ASPFL 208 159403 /St.10Aluprofil Windsicherung(nur bei Alu Winds.) 1) 157042 /m11Endstück Windsicherung(nur bei Alu Winds.)306411 /St.12 Abdeckstopfen Ø 28 158997 /St.13a Dichtung für Führung 1) 4991490 /m13bBürstendichtung Seitenteil6 × 7 1) 157269 /m14Kunststoffendstück kabellImpulsüber SE2159380 /St.15 FunkCrash-Schalter 4990754 /St.16 FunkCrash-Empfänger 4990755 /St.17a Behangschlaufe komplett 1) 4991415 /m17bBürstendichtung Sturz6 × 7 1) 157333 /St.18a Andichtrahmen Kanal 1) 4991426 /St.18b Aluprofil Sturzbürste 1) 157332 /m19 Andichtrahmen Klipps 1) 4991427 /St.20 Lichtgitter 1) /St.21 Aufnahme Lichtgitter 4990887 /St.22Folientastatur(Nur BK 150 FUE H)306421 /m23Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.24Not-Aus TasterDrehentriegelung157299 /St.25 Tastaturverlängerung 157097 /St.Verkleidung Welle26 Antriebsseite rechts4991583komplett 1)Verkleidung Welle27 Antriebsseite links4991584komplett 1)1) Kom. Nr. angeben/m/St./m/St.BESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201321

10. V 5015 SE / mit SoftEdge und Anti-Crash22 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 1573062 Seitenteil Antriebsseite 1) 157307/m/St./m/St.3 Welle 1) 157320 /m4 Antrieb 1) ✆ /St.5 Bremse 9 Nm 102 V DC 159034 /St.6 Behang antistatisch 1) 157321 /m 27 Unterteil SE 2 komplett 1) 157310/m/St.8aOpto Sender kabellImpulsübertragung Lager159378 /St.8bOpto Empfänger kabellImpulsübertragung Antrieb159379 /St.9a Flanschlager ASFW 1) ✆ /St.9bLager mit Nut +Lagerschalen 2) 157354 /St.10 Aluprofil Windsicherung 1) 157042 /m11 Abdeckstopfen Ø 28 158997 /St.12 Lichtschrankengehäuse 157268 /St.13Bürstendichtung Seitenteil6 × 7157269 /m14 Kabelkanal 1) ✆ /St.15aKunststoffendstück kabellImpulsüber SE 2159380 /St.15bKunststoffendstückSpiralkabel SE 2159334 /St.16Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.17 Endstück Windsicherung 306411 /St.18 Gurt 20 mm 2) 159245 /m19aFührungskastenGegengewicht links 1) 2) 157315 /m19bFührungskastenGegengewicht rechts 1) 2) 157316 /m20 Bowdenzug 2) 157317 /m21aDeckel Kabelkasten fürkabell Impulsüber159377 /St.21b Spiralkabel mit Deckel 1) ✆ /St.22 Gurtscheibe Nö komplett 2) 157313 /St.23aKabelkasten rechts fürkabell Impulsüber SE 2159375 /St.23bKabelkasten links für kabellImpulsüber SE 2159376 /St.23cKabelkasten mitDichtelement SE 2157423 /St.24aFederschalter 4 DiodenAntrieb 1) 4990703 /St.24bFederschalter L 7000Lagerseite157263 /St.24cFederschalter L 500Antriebsseite 1) 157318 /St.25BlechprofilGegengewicht 1) 2) ✆ /St.26Rückholbürste linkskomplett157427 /St.27aPlatine kabelloseImpulsübertragung 1) 159370 /St.27bPlatine Spiralkabel mitKlemme 1) 158912 /St.Pos. Beschreibung Art.-Nr. Menge €28 Bürstendichtung Sturz 6 × 7 157333 /m29 Aluprofil Sturzbürste 157332 /m30 Griff Bowdenzug Nö 2) 157449 /St.31Rückholbürste rechtskomplett306335 /St.32 Batteriehalter 2 × LR 14 159372 /St.33 Batterie LR 14 159381 /St.34Gehäuse kabelloseImpulsübertragung159371 /St.35Folientastatur(Nur BK 150 FUE H)306421 /St.36Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.37Not-Aus TasterDrehentriegelung157299 /St.38 Tastaturverlängerung 157097 /St.1) Kom. Nr. angeben2) Option Notöffnung GegengewichtBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201323

11. V 5015 SEL / mit SoftEdge und Anti-Crash24 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 4990907 /m2 Seitenteil Antriebsseite 1) 4990906 /m3 Welle 1) 4990903 /m4 Antrieb 1) ✆ /St.5 Bremse 9 Nm 102 V DC 159034 /St.6 Behang antistatisch 1) 4990904 /m 27Behangsektionantistatisch 1) 4980010 /m 28 Unterteil SE 2 komplett 1) 4990905/m/St.9a Flanschlager ASFW 208 159876 /St.9bLager mit Nut +Lagerschale 2) 157354 /St.10 Gurtscheibe Nö komplett 2) 306082 /St.11 Aluprofil Windsicherung 1) 157042 /m12 Endstück Windsicherung 306411 /St.13 Abdeckstopfen Ø 28 158997 /St.14a Dichtung für Führung 1) 4991490 /m14bBürstendichtung Seitenteil6 × 7 1) 157269 /m15Kunststoffendstück kabellImpulsüber SE2159380 /St.16 Gurt 20 mm 2) 159245 /m17aFührungskastenGegengewicht links 1) 2) 4991082 /m17bFührungskastenGegengewicht rechts 1) 2) 4991083 /m18 Bowdenzug 2) 157317 /m19 FunkCrash-Schalter 4990754 /St.20 FunkCrash-Empfänger 4990755 /St.21BlechprofilGegengewicht 1) 2) ✆ /St.22aWiedereinfädelung linkskomplett 1) 4991413 /St.22bRückholbürste linkskomplett 1) 4991084 /St.23aWiedereinfädelung rechtskomplett 1) 4991414 /St.23bRückholbürste rechtskomplett 1) 4991085 /St.24a Behangschlaufe komplett 1) 4991415 /m24bBürstendichtungSturz 6 × 7 1) 157333 /m25a Andichtrahmen Kanal 1) 4991426 /St.25b Aluprofil Sturzbürste 1) 157332 /m26 Griff Bowdenzug Nö 2) 157449 /St.27 Lichtgitter 1) /St.28a Aufnahme Lichtgitter 4990887 /St.28b Aufnahme Lichtgitter 2) 4991008 /St.29 Kabelkanal 1) 2) ✆ /St.30Folientastatur(Nur BK 150 FUE H)306421 /St.31Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.32Not-Aus TasterDrehentriegelung157299 /St.Pos. Beschreibung Art.-Nr. Menge €33 Tastaturverlängerung 157097 /St.34 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angeben2) Option Notöffnung GegengewichtBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201325

12. V 5030 SE / mit SoftEdge und Anti-Crash26 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 159077/m/St.2 Seitenteil Antriebsseite 1) 159680/m/St.3a Deckel Lagerseite 1) 159831 /m3bDeckel NotöffnungLagerseite 1) 2) 157346 /m4 Deckel Antriebsseite 1) 157347 /m5 Welle 1) 157412 /m6 Antrieb 1) ✆ /St.7 Bremse 9 Nm 102 V DC 159034 /St.8 Behang antistatisch 1) 157490 /m 29 Unterteil SE 2 komplett 1) 157310/m/St.10aOpto Sender kabellImpulsüber Lager159378 /St.10bOpto Empfäng kabellImpulsüber Antr159379 /St.11a Flanschlager ASFW 208 159876 /St.11bLager mit Nut +Lagerschalen 2) 157354 /St.12Federstahlwindsicherung2 × 23 1) 157355 /m13aLaufrolle Windsicherung 30komplett157505 /St.13bLaufrolle Windsicherung 23komplett4990856 /St.14 Lichtschrankengehäuse 157268 /St.15Bürstendichtung Seitenteil6 × 7157269 /m16 Kabelkanal 1) ✆ /St.17aKunststoffendstück kabellImpulsüber SE2 1) 159380 /St.17bKunststoffendstückSpiralkabel SE 2 1) 159334 /St.18Lichtschranke Einweg mitKabel S15 / E5159097 /St.19 Gurtscheibe Nö komplett 2) 306082 /St.20 Gurt 20 mm 2) 159245 /m21aFührungskastenGegengewicht links 1) 2) 157360 /m21bFührungskastenGegengewicht rechts 1) 2) 157361 /m22 Bowdenzug 2) 157317 /m23aDeckel Kabelkasten fürkabell Impulsüber 1) 159377 /St.23b Spiralkabel mit Deckel 1) ✆ /St.24aKabelkasten rechts fürkabell Impulsüber 1) 159375 /St.24bKabelkasten links für kabellImpulsüber 1) 159376 /St.24cKabelkasten mitDichtelement SE 2157423 /St.25aFederschalter 4 DiodenAntrieb 1) 4990703 /St.25bFederschalter L 500Antriebsseite 1) 157318 /St.25cFederschalter L 7000Lagerseite157263 /St.Pos. Beschreibung Art.-Nr. Menge €26BlechprofilGegengewicht 1) 2) ✆ /St.27Rückholbürste linkskomplett157362 /St.28 Bürstendichtung Sturz 6 × 7 157333 /m29aPlatine kabelloseImpulsübertragung 1) 159370 /St.29bPlatine Spiralkabel mitKlemme 1) 158912 /St.30 Aluprofil Sturzbürste 157332 /m31 Griff Bowdenzug Nö 2) 157449 /St.32Rückholbürste rechtskomplett159335 /St.33 Batteriehalter 2 × LR14 159372 /St.34 Batterie LR 14 159381 /St.35Gehäuse kabelloseImpulsübertragung159371 /St.36 Unterteil Alu komplett 1) 4980023/m/St.37 Gummiprofil 1) 157044 /m38aEinsatzstück Antrieb rechtskomplett4991428 /St.38bEinsatzstück Antrieb linkskomplett4991429 /St.39Einsatzstück Lagerseitekomplett4991049 /St.40AnschlußelementEnergiekette mit Bohrung159084 /St.41 Energiekette 16,5 L 1000 159849 /m42Energiekette 16,5 mitAnschlusselement L 120159102 /St.43 Abdeckstopfen Ø 61,5 157627 /St.44Folientastatur(Nur BK 150 FUE H)306421 /St.45Not-Aus TasterDrehentriegelung157299 /St.46Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.47 Tastaturverlängerung 157097 /St.1) Kom. Nr. angeben2) Option Notöffnung GegengewichtBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201327

13. V 5030 SEL / mit SoftEdge und Anti-Crash28 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 4990994 /m2 Seitenteil Antriebsseite 1) 4990995 /m3a Deckel Lagerseite 1) 4990897 /m3bDeckel NotöffnungLagerseite 1) 2) 4990898 /m4 Deckel Antriebsseite 1) 4990899 /m5 Welle 1) 4990996 /m6 Antrieb 1) ✆ /St.7 Bremse 9 Nm 102 V DC 159034 /St.8 Behang antistatisch 1) 4990997 /m 29Federstahlwindsicherung2 × 23 mm 1) 157355 /m10Laufrolle Windsicherungkomplett4990856 /St.11 Unterteil SE2 komplett 1) 4990998/m/St.12Kunststoffendstück kabellImpulsüber SE2159380 /St.13 Mäuseschutz SE2 157254 /St.14 FunkCrash-Schalter 4990754 /St.15 FunkCrash-Empfänger 4990755 /St.16 Unterteil Alu komplett 1) 4991021/m/St.17 Gummiprofil 1) 4991053 /m18 Einsatzstück komplett 4991604 /St.19a Rillenkugellager ASPFL 208 159403 /St.19bLager mit Nut +Lagerschale 2) 157354 /St.20aWiedereinfädelung linkskomplett 1) 4991605 /St.20bRückholbürste linkskomplett 1) 4991001 /St.21aWiedereinfädelung rechtskomplett 1) 4991606 /St.21bRückholbürste rechtskomplett 1) 4991002 /St.22a Dichtung für Führung 1) 4991490 /m22bBürstendichtung Seitenteil6 × 7 1) 157269 /m23a Behangschlaufe komplett 1) 4991415 /m23bBürstendichtung Sturz6 × 7 1) 157333 /m24a Andichtrahmen Kanal 1) 4991426 /St.24b Aluprofil Sturzbürste 1) 157332 /m25 Lichtgitter 1) /St.26a Aufnahme Lichtgitter 4990887 /St.26b Aufnahme Lichtgitter 2) 4991008 /St.27Folientastatur(Nur BK 150 FUE H)306421 /St.28Not-Aus TasterDrehentriegelung157299 /St.29Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.30 Tastaturverlängerung 157097 /St.31 Gurtscheibe NÖ komplet 306082 /St.32FührungskastenGegengewicht links 1) 2) 4990999 /mPos. Beschreibung Art.-Nr. Menge €33FührungskastenGegengewicht rechts 1) 2) 4991000 m34 Bowdenzug 2) 157317 m35BlechprofilGegengewicht 1) 2) ✆ /St.36 Gurt 20 mm 2) 159245 m37 Griff Bowdenzug Nö 2) 157449 /St.38 Kabelkanal 1) 2) ✆ /St.39 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angeben2) Option Notöffnung GegengewichtBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201329

14. V 6030 SE / mit SoftEdge und Anfahrschutz30 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 159445 /m2 Seitenteil Antriebsseite 1) 159751 /m3a Deckel Lagerseite 1) 159921 /m3bDeckel NotöffnungLagerseite 1) 2) 159244 /m4 Deckel Antriebsseite 1) 157348 /m5 Welle 1) 157349 /m6 Antrieb 1) /St.7 Bremse 9 Nm 102 V DC 159034 /St.8 Behang antistatisch 1) 157491 /m 29 Unterteil SE 2 komplett 1) 157310/m/St.10 Unterteil SE 3 komplett 1) 157350/m/St.11aOpto Sender kabellImpulsüber Lager159378 /St.11bOpto Empfänger kabellImpulsüber Antr159379 /St.12Einsatzstück OptosensorSE 3159190 /St.13a Flanschlager ASFW 208 159876 /St.13bLager mit Nut +Lagerschalen 2) 157354 /St.14Federstahlwind sicherung2 × 23 mm 1) 157355 /m15aLaufrolle Wind sicherung30 komplett157506 /St.15bLaufrolle Wind sicherung23 komplett4990748 /St.16 Lichtschrankengehäuse 157268 /St.17Bürstendichtung Seitenteil6 × 7157269 /m18 Kabelkanal 1) /St.19aKunststoffendstück kabellImpulsüber SE 2 1) 159380 /St.19bKunststoffendstückSpiralkabel SE 2 1) 159334 /St.19cKunststoffendstück kabellImpulsüber SE 3 1) 159382 /St.19dKunststoffendstückSpiralkabel SE 3157358 /St.links + rechts 1) 3)20Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.21 Gurt 20 mm 159245 /m22 Umlenkrolle Gummizug 157359 /St.23aDeckel Kabelkasten fürkabell Impulsüber 1) 159377 /St.23b Spiralkabel mit Deckel 1) /St.24aKabelkasten rechts fürkabell Impulsüber SE 2159375 /St.24bKabelkasten links für kabellImpulsüber SE 2159376 /St.24cKabelkasten für kabellImpulsüber SE 3159383 /St.24dKabelkasten mitDichtelement SE 2157423 /St.25aFederschalter 4 DiodenAntrieb 1) 4990703 /St.Pos. Beschreibung Art.-Nr. Menge €25bFederschalter L 7000Lagerseite157263 /St.25cFederschalter L 500Antriebsseite 1) 157318 /St.26 Bürstendichtung Sturz 6 × 7 157333 /m27Gummizug mitSpiralhaken 1) 157494 /m28aPlatine kabelloseImpulsübertragung 1) 159370 /St.28bPlatine Spiralkabel mitKlemme 1) 158912 /St.29 Gurtscheibe NÖ komplett 2) 306082 /St.30 Gurt 20 mm 2) 159245 /m31aFührungskastenGegengewicht links 1) 2) 306065 /m31bFührungskastenGegengewicht rechts 1) 2) 306066 /m32 Bowdenzug 2) 157317 /m33BlechprofilGegengewicht1) 2)/St.34 Umlenkrolle Gurt 157050 /St.35 Aluprofil Sturzbürste 157332 /m36 Griff Bowdenzug NÖ 2) 157449 /St.37 Gurtschnalle für Gummiseil 157891 /St.38 Bürste Einfädelhilfe 306334 /St.39 Batteriehalter 2 × LR14 159372 /St.40 Batterie LR 14 159381 /St.41Gehäuse kabelloseImpulsübertragung159371 /St.42Folientastatur(Nur BK 150 FUE H)306421 /St.43Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.44 Folientastatur (Nur AS 500) 159137 /St.45 Hauptschalter (Nur AS 500) 158645 /St.46Not-Aus TasterDrehentriegelung157299 /St.47 Tastaturverlängerung 157097 /St.48 Gummiprofil 1) 158948 /St.1) Kom. Nr. angeben2) Option Notöffnung Gegengewicht3) benötigte Seite links oder rechts angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201331

15. V 6030 SEL / mit SoftEdge und Anfahrschutz32 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 4991016 /m2 Seitenteil Antriebsseite 1) 4991017 /m3a Deckel Lagerseite 1) 4990900 /m3bDeckel NotöffnungLagerseite 1) 2) 4990901 /m4 Deckel Antriebsseite 1) 4990902 /m5 Welle 1) 4991018 /m6 Antrieb 1) ✆ /St.7 Bremse 9 Nm 102 V DC 159034 /St.8 Behang antistatisch 1) 4991022 /m 29Laufrolle Windsicherungkomplett4991025 /St.10 Unterteil SE 3 komplett 1) 4991019/m/St.11KunststoffendstückLichtgitter SE 34991052 /St.12Gummiabdeckungkomplett 2 1) 4991344 /St.13 Gurtschnalle für Gummiseil 157891 /St.14 Gurt 20 mm 159245 /m15 FunkCrash-Schalter 4990754 /St.16 FunkCrash-Empfänger 4990755 /St.17 Gummiprofil 1) 159839 /m18a Rillenkugellager ASPFL 208 159403 /St.18bLager mit Nut +Lagerschale 2) 157354 /St.19 Kantenschutz 157563 /m20a Dichtung für Führung 1) 4991490 /m20bBürstendichtung Seitenteil6 × 7 1) 157269 /m21a Behangschlaufe komplett 4991342 /m21bBürstendichtung Sturz6 × 7 1) 157333 /m22a Andichtrahmen Kanal 1) 4991426 /St.22b Aluprofil Sturzbürste 1) 157332 /m23 Lichtgitter 1) /St.24 Aufnahme Lichtgitter 4991008 /St.25Folientastatur(Nur BK 150 FUE H)306421 /St.26Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.27 Folientastatur (Nur AS 500) 159137 /St.28 Hauptschalter (Nur AS 500) 158645 /St.29Not-Aus TasterDrehentriegelung157299 /St.30 Tastaturverlängerung 157097 /St.31Federstahlwindsicherung2 × 23 mm 1) 157355 /m32 Gurtscheibe NÖ komplett 2) 306082 /St.33FührungskastenGegengewicht links 1) 2) 4991291 /m34FührungskastenGegengewicht rechts 1) 2) 4991292 /m35 Bowdenzug 2) 157317 /m36BlechprofilGegengewicht 1) 2) ✆ /St.37 Gurt 20 mm 2) 159245 /mPos. Beschreibung Art.-Nr. Menge €38 Griff Bowdenzug Nö 2) 157449 /St.39a Einlaufschutz 1) 4991343 /St.39b Bürste Einfädelhilfe 1) 306334 /St.40 Umlenkrolle Gurt 157050 /St.41 Kabelkanal 1) 2) ✆ /St.42Gummizug mitSpiralhaken 1) 157494 /m43 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angeben2) Option Notöffnung GegengewichtBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201333

16. V 6020 TR / Volltransparent34 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebsseite 1) 159675/m/St.2 Deckel Antriebsseite 1) 159677 /m3 Seitenteil Lagerseite 1) 159676/m/St.4 Deckel Lagerseite 1) 159678 /m5 Welle 1) 159679 /m6 Antrieb 1) ✆ /St.7 Bremse 1) ✆ /St.8 Behang 1) 159686 /m 29 Unterteil komplett 1) 4991075/m/St.9a Profil Alu Unterteil 1) 4991069 /m9bProfil Alu AufsatzRechteck 1) 4991076 /m9c Profil Alu Aufhängung UT 1) 4991090 /m10 Konsole Lager 159689 /St.11 Konsole Antrieb 159690 /St.12 Gummiprofil 1) 157055 /m13Opto Empfänger kabellImpulsüber Antr159379 /St.14Opto Sender kabellImpulsüber Lager159378 /St.15 Gleiter mit Bürste 159201 /St.16Einsatzstück Lagerseitelinks4991466 /St.17Einsatzstück Lagerseiterechts4991468 /St.18Einsatzstück Antriebsseiterechts komplett4991467 /St.19Einsatzstück Antriebsseitelinks komplett4991469 /St.20 Scharnier loser Stift 159575 /St.21 Rolle Windsicherung 159446 /St.22 Flanschlager ASFW 208 159876 /St.23 Umlenkrolle komplett 159204 /St.24 Umlenkrolle unten komplett 159694 /St.25Gummizug (Seil-) mit2 Spiralhaken 1) 159203 /m26AnschlußelementEnergiekette mit Bohrung159084 /St.27Energiekette 16,5 mitAnschlusselement L 120159102 /St.28 Energiekette 16,5 L 1000 159849 /m29Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.30 Aluprofil Sturzbürste 157332 /m31Bürstendichtung SturzKombitore159165 /m32 Gurt 20 mm 159245 /m33 Abdeckstopfen Ø 51 4991283 /St.34Federstahlwindsicherung2 × 23 mm 1) 157355 /m35 Folientastatur (Nur AS 500) 159137 /St.36Not-Aus TasterDrehentriegelung157299 /St.37 Hauptschalter (Nur AS 500) 158645 /St.Pos. Beschreibung Art.-Nr. Menge €38Folientastatur(Nur BK 150 FUE H)306421 /St.39Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.40 Tastaturverlängerung 157097 /St.41 Gurtschnalle für Gummiseil 157891 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201335

17. V 6020 TRL / Volltransparent36 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebsseite 1) 4991073/m/St.2 Deckel Antriebsseite 1) 159677 /m3 Seitenteil Lagerseite 1) 4991074/m/St.4 Deckel Lagerseite 1) 159678 /m5 Welle 1) 159679 /m6 Antrieb 1) ✆ /St.7 Bremse 1) ✆ /St.8 Behang 1) 159686 /m 29 Unterteil komplett 1) 4991075/m/St.9a Profil Alu Unterteil 1) 4991069 /m9bProfil Alu AufsatzRechteck 1) 4991076 /m9c Profil Alu Aufhängung UT 1) 4991090 /m10 Konsole Lager 4991077 /St.11 Konsole Antrieb 159690 /St.12 Gummiprofil 4991053 /m13 Lichtgitter 1) /St.14 Gleiter mit Bürste 4991078 /St.15 Einsatzstück Lichtgitter links 4991079 /St.16Einsatzstück Lichtgitterrechts4991080 /St.17 Scharnier loser Stift 159029 /St.18 Rolle Windsicherung 159446 /St.19 Flanschlager ASFW 208 159876 /St.20 Umlenkrolle komplett 159204 /St.21 Umlenkrolle unten komplett 159694 /St.22Gummizug (Seil-)mit 2 Spiralhaken 1) 159203 /m23 Gurtschnalle für Gummiseil 157891 /St.24 Abdeckung Bügel 4991081 /St.25a Andichtrahmen Kanal 1) 4991426 /St.25b Aluprofil Sturzbürste 1) 157332 /m26a Behangschlaufe komplett 1) 4991339 /m26bBürstendichtung SturzKombitore 1) 159165 /m27 Gurt 20 mm 159245 /m28Federstahlwindsicherung2 × 23mm 1) 157355 /m29 Folientastatur (Nur AS 500) 159137 /St.30Not-Aus TasterDrehentriegelung157299 /St.31 Hauptschalter (Nur AS 500) 158645 /St.32Folientastatur(Nur BK 150 FUE H)306421 /St.33Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.34 Tastaturverlängerung 157097 /St.35 Andichtrahmen Klipps 1) 4991427 /St.36 Aufnahme Lichtgitter 4991008 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201337

18. V 10008 / Großtor38 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 159181 /m2 Seitenteil Antriebsseite 1) 159182 /m3 Deckel Lagerseite 1) 159183 /m4 Deckel Antriebsseite 1) 159184 /m5a Welle LB > 7300 mm 1) 159191 /m5b Welle LB ≤ 7300 mm 1) 159185 /m6 Antrieb 1) ✆ /St.7 Bremse 1) ✆ /St.8 Behang antistatisch 1) 159192 /m 29 Unterteil komplett 1) 159193/m/St.10 Kontaktschiene Typ G 31 1) 159194 /m11Bodenabdichtungfür Kontaktschiene159195 /m12 Gleiter mit Bürste 159201 /St.13 Gleiter 159202 /St.14 Rolle Windsicherung 159446 /St.15aWindsicherung über 7,5 mTorbreite 1) 159197 /m15bWindsicherung bis 7,5 mTorbreite 1) 159196 /m16Energiekette komplett mitKabel + Anschlußst.159089 /St.17 Gurt 20 mm 159245 /m18Gummizug (Seil)mit 2 Spiralhaken 1) 159203 /m19 Umlenkrolle komplett 159204 /St.20Umlenkrolle Gummizugkomplett159205 /St.21 Anbindung Gurt an Gummi 159346 /St.22 Bürste Einfädelhilfe 306334 /St.23Lichtschranke Einwegmit Kabel S 15 / E 5159097 /St.24 Flanschlager UCP 1) ✆ /St.25 Gummi-Metall-Puffer 159206 /St.26a Behangschlaufe komplett 1) 4991339 /m26bBürstendichtung SturzKombitore 1) 159165 /m27a Andichtrahmen Kanal 1) 4991426 /m27b Aluprofil Sturzbürste 1) 157332 /m28 Scharnier loser Stift 159575 /St.29Einsatzstück Antriebsseitekomplett 1) 159347 /St.30Einsatzstück Lagerseitekomplett 1) 157118 /St.31 Abdeckstopfen Ø 38,1 157166 /St.32 Folientastatur (Nur AS 500) 159137 /St.33 Hauptschalter (Nur AS 500) 158645 /St.34Not-Aus TasterDrehentriegelung157299 /St.35 Tastaturverlängerung 157097 /St.36 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201339

19. V 5030 MSL / Personen- und Maschinenschutz40 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 49914492 Seitenteil Antriebsseite 1) 49914503 Deckel Lagerseite 1) 49914524 Deckel Antriebsseite 1) 4991453/m/St./m/St./m/St./m/St.5 Welle 1) 4991463 /m6 Antrieb 1) 4991504 /St.7 Bremse 9 Nm 102 V DC 159034 /St.8 Behang antistatisch 1) 4991464 /m 29Federstahlwindsicherung2 × 23 mm 1) 157355 /m10Laufrolle Windsicherungkomplett4990856 /St.11 Unterteil Alu komplett 1) 4991451/m/St.12 Gummiprofil 4991053 /m13Einsatzstück Lagerseitekomplett 1) 4980042 /St.14Einsatzstück Antriebsseitekomplett 1) 4980041 /St.15 Rillenkugellager ASPFL 208 159403 /St.16 Dichtung für Führung 4991490 /m17a Behangschlaufe komplett 1) 4991415 /m17bBürstendichtung Sturz6 × 7 1) 157333 /m18a Andichtrahmen Kanal 1) 4991426 /St.18b Aluprofil Sturzbürste 1) 157332 /m19 Andichtrahmen Klipps 1) 4991427 /St.20 Lichtgitter 1) /St.21 Aufnahme Lichtgitter 4990887 /St.22Folientastatur(Nur BK 150 FUE H)306421 /St.23Not-Aus TasterDrehentriegelung157299 /St.24Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.25 Tastaturverlängerung 157097 /St.26 Sicherheitssensor 4991377 /St.27 Zwangsführung 4980045 /St.28 Betätiger 4991378 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201341

20. V 3015 RW / Rettungswege42 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 157167 /m2 Seitenteil Antriebsseite 1) 157168 /m3 Welle 1) 157171 /m4 Antrieb 158132 /St.5 Bremse 1) ✆ /St.6 Behang antistatisch 1) 157321 /m 27Behangsektionantistatisch 1) 159068 /m 28 Aluprofil Windsicherung 1) 157042 /m9 Endstück Windsicherung 306411 /St.10 Unterteil SE 2 komplett 1) 157310/m/St.11 Gummiprofil 2 Lippe 1) 157252 /m12aOpto Sender kabellImpulsüber Lager159378 /St.12bOpto Empfänger kabellImpulsüber Antr159379 /St.13KunststoffendstückSpiralkabel SE 2159334 /St.14 Mäuseschutz SE 2 157254 /St.15aFederschalter L 7000Lagerseite157263 /St.15bFederschalter L 500Antriebsseite157318 /St.16Lager mit Nut +Lagerschalen157354 /St.17 Abdeckstopfen Ø 28 158997 /St.18 Lichtschrankengehäuse 157268 /St.19Lichtschranke Einweg mitKabel S15 / E5159097 /St.20Bürstendichtung Seitenteil6 × 7157269 /m21 Kabelkanal 1) ✆ /St.22 Gurtscheibe Nö komplett 157313 /St.23 Gurt 20 mm 159245 /m24aFührungskastenGegengewicht links 1) 157315 /m24bFührungskastenGegengewicht rechts 1) 157316 /m25 Spiralkabel mit Deckel 1) ✆ /St.26Platine Spiralkabel mitKlemme158912 /St.27Kabelkasten mitDichtelement SE 2157423 /St.28 Blechprofil Gegengewicht 1) ✆ /St.29 Rückholbürste komplett 159342 /St.30 Bürstendichtung Sturz 6 × 7 157333 /m31 Aluprofil Sturzbürste 157332 /m32 Folientastatur 159137 /St.33Hauptschalter Hutschiene16 / 20 A4990718 /St.34Not-Aus TasterDrehentriegelung157299 /St.35 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201343

21. ISO Speed Cold H / Tiefkühllogistik mit höhergeführtem Beschlag44 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 3063792 Seitenteil Antriebsseite 1) 3063783 Welle 1) 306343/m/St./m/St./m/St.4 Antrieb 1) ✆ /St.5 Bremse 1) ✆ /St.6a Abdeckblech rechts 1) 159651 /m6b Abdeckblech unten rechts 1) 159655 /m6c Abdeckblech oben rechts 1) 159653 /m7a Abdeckblech links 1) 159652 /m7b Abdeckblech unten links 1) 159656 /m7c Abdeckblech oben links 1) 159654 /m8 Laufschiene gerade 1) 306353 /m9 Umlenkrolle komplett 306377 /St.10 Gurt 1) ✆ /m11 Bodenabschlusspaneel 1) 306364 /m 212 Folgepaneel 1) 306365 /m 213 Oberes Abschlusspaneel 1) 306366 /m 214 Obere Abdichtung 306367 /m15 Kontaktschiene doppelt 1) 306368 /m16BodenabdichtungKontaktschiene komplett 1) 159649 /St.17 Scharnier komplett 306371 /St.18aLaufrolle mit Federl = 120 mm306369 /St.18bLaufrolle mit Federl = 105 mm306370 /St.19 Paneelfugenheizelement 1) 306389 /St.20 Paneelanschlußdose 306396 /St.21 Halter für Lichtschranke 306382 /St.22 Heizeinheit links 1) 4991358 /m23 Heizeinheit rechts 1) 4991357 /m24 Heizeinheit Sturz 1) 4991359 /m25 Gleiter Gegengewicht 306384 /St.26 Fußplattenheizung 1) 306393 /St.27 Flachbandkabel 306395 /St.28 Oberer Endbeschlag 306388 /St.29 Flanschlager ASFW 208 159876 /St.30Puffer mit BolzenM8 30 × 40159650 /St.31Horizontale Laufschienekomplett rechts 1) 306380 /m32Horizontale Laufschienekomplett links 1) 306381 /m33VerbindungswinkelUmlenkung 1) 306352 /St.34 Laufschienenbogen rechts 306390 /St.35 Laufschienenbogen links 306391 /St.36 Folientastatur (Nur AS 500) 159137 /St.37 Hauptschalter (Nur AS 500) 158645 /St.Pos. Beschreibung Art.-Nr. Menge €38Not-Aus TasterDrehentriegelung157299 /St.39 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201345

22. ISO Speed Cold V / Tiefkühllogistik mit Vertikal Beschlag46 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 3063602 Seitenteil Antriebsseite 1) 3063613 Welle 1) 306343/m/St./m/St./m/St.4 Antrieb 1) ✆ /St.5 Bremse 1) ✆ /St.6a Abdeckblech rechts 1) 306345 /m6b Abdeckblech unten rechts 1) 306346 /m6c Abdeckblech oben rechts 1) 306347 /m7a Abdeckblech links 1) 306348 /m7b Abdeckblech unten links 1) 306349 /m7c Abdeckblech oben links 1) 306350 /m8 Laufschiene gerade 1) 306353 /m9 Umlenkrolle komplett 306377 /St.10 Gurt 1) ✆ /m11 Bodenabschlusspaneel 1) 306364 /m 212 Folgepaneel 1) 306365 /m 213 Oberes Abschlusspaneel 1) 306366 /m 214 Obere Abdichtung 306367 /m15 Kontaktschiene doppelt 1) 306368 /m16BodenabdichtungKontaktschiene komplett 1) 159649 /St.17 Scharnier komplett 306371 /St.18aLaufrolle mit Federl = 120 mm306369 /St.18bLaufrolle mit Federl = 105 mm306370 /St.19 Paneelfugenheizelement 1) 306389 /St.20 Paneelanschlußdose 306396 /St.21 Halter für Lichtschranke 306382 /St.22 Heizeinheit links 1) 4991358 /m23 Heizeinheit rechts 1) 4991357 /m24 Heizeinheit Sturz 1) 4991359 /m25 Gleiter Gegengewicht 306384 /St.26 Fußplattenheizung 1) 306393 /St.27 Flachbandkabel 306395 /St.28 Oberer Endbeschlag 306388 /St.29 Flanschlager ASFW 208 159876 /St.30Puffer mit Bolzen M830 × 40159650 /St.31 Folientastatur (Nur AS 500) 159137 /St.32 Hauptschalter (Nur AS 500) 158645 /St.33Not-Aus TasterDrehentriegelung157299 /St.34 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201347

23. V 3515 ISO / 30 mm Behang48 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 159356 /m2 Seitenteil Antriebsseite 1) 159357 /m3 Deckel Lagerseite 1) 159358 /m4 Deckel Antriebsseite 1) 159359 /m5 Laufwagen Antriebsseite 159360 /St.6 Laufwagen Lagerseite 159361 /St.7 Zugfeder 22 – 2 – 154 159362 /St.8 Antrieb 159285 /St.9 Bremse 9 Nm 102 V DC 159034 /St.10 Stehlager UCP 206 158534 /St.11 Umlenkrolle komplett 159363 /St.12 Gurt 860 × 15 mm 159364 /St.13 Welle 1) 159365 /m14 Behang grau 20 mm 1) 30684215Unterteil für Behang20 mm 1) 306836/m 2/m/St./m/St.16 Gummiprofil 1) 4990886 /m17aOpto Sender kabellImpulsüber Lager159378 /St.17bOpto Empfänger kabellImpulsüber Antr159379 /St.18Energiekette komplett mitKabel + Anschlußst.159089 /St.19 Lichtschrankengehäuse 157268 /St.20Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.21 Behangschlaufe komplett 1) 4991339 /m22Folientastatur(Nur BK 150 FUE H)306421 /St.23Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.24Not-Aus TasterDrehentriegelung157299 /St.25 Tastaturverlängerung 157097 /St.26 Andichtrahmen Kanal 1) 4991426 /St.27 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201349

24. V 4015 ISO L / 20 mm Behang50 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebsseite 1) 4990884 /m2 Seitenteil Lagerseite 1) 4990885 /m3 Deckel rechts 1) 4990744 /m4 Deckel links 1) 4990743 /m5 Laufwagen Antriebsseite 4990730 /St.6 Laufwagen Lagerseite 4990731 /St.7 Zugfeder 22 – 2 – 154 159362 /St.8 Antrieb 4990600 /St.9 Bremse 9 Nm 102 V DC 159034 /St.10 Stehlager UCP 208 158535 /St.11 Umlenkrolle komplett 159363 /St.12 Gurt 860 × 15 mm 159364 /St.13 Welle 1) 4990740 /m14 Behang komplett 1) 306687 /m 215 Behangsektion 1) 4) /m 216 Unterteil 1) 4990689/m/St.17 Gummiprofil 1) 4990886 /m18 Behangschlaufe komplett 1) 4991339 /m19 Lichtgitter 1) /St.20 Aufnahme Lichtgitter 4990887 /St.21 Windsicherung komplett 1) 4990739 /m22AbdeckprofilWindsicherung 1) 4990741 /m23 Folientastatur 306421 /St.24 Hauptschalter abschließbar 159611 /St.25Not-Aus TasterDrehentriegelung157299 /St.26 Tastaturverlängerung 157097 /St.27 Andichtrahmen Kanal 1) 4991426 /St.28 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angeben4) Position im Behang angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201351

25. V 2515 FOOD L / Lebensmittelindustrie52 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 4991458 /m2 Seitenteil Antriebsseite 1) 4991457 /m3 Welle 1) 4991459 /m4 Antrieb 159698 /St.5 Bremse 4 Nm 103 V DC 159636 /St.6 Behang antistatisch 1) 4991460 /m 27 Unterteil komplett 1) 4991461/m/St.8 Rillenkugellager ASPFL 206 159638 /St.9Federstahlwindsicherung2 × 23 mm 1) 157356 /m10 Kantenschutz 157563 /m11Kunststoffendstück kabellImpulsüber SE 2159380 /St.12 Funk Crash-Schalter 4990754 /St.13 Funk Crash-Empfänger 4990755 /St.14 Lichtgitter 1) /St.15 Aufnahme Lichtgitter 4991008 /St.16 Winkel Einfädelung rechts 4991142 /St.17a Behangschlaufe komplett 1) 4991415 /m17b Abdichtung Sturz 159645 /m18a Andichtrahmen Kanal 1) 4991426 /St.18b Aluprofil Sturzbürste 157332 /m19Verkleidung Antrieb rechtsschräg4991145 /St.20 Verkleidung Welle schräg 1) 4991297 /m21Verkleidung Antrieb linksschräg4991140 /St.22 Mäuseschutz SE 2 157254 /St.23 Winkel Einfädelung links 4991141 /St.24 Drucktaster 3 - fach 159669 /St.25Not-Aus TasterDrehentriegelung157299 /St.26Hauptschalter Hutschiene16 / 20 A4990718 /St.27 Tastaturverlängerung 4991446 /St.28 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201353

26. V 2012 / Supermärkte54 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 157218 /m2 Seitenteil Antriebsseite 1) 157219 /m3 Welle 1) 157220 /m4 Antrieb 157221 /St.5 Behang 1) 157222 /m 26 Lager UCPF 205 – 16 157223 /St.7 Gurtscheibe Antriebsseite 157224 /St.8 Gurtscheibe Lagerseite 157225 /St.9 Gurt 20 mm 159344 /m10 Verkleidung Antrieb rechts 157227 /St.11 Verkleidung Welle 1) 157758 /m12 Kantenschutz 157563 /m13 Lichtgitter L 510 4990546 /St.14 Gegengewicht Antriebsseite 157232 /St.15 Gegengewicht Lagerseite 157233 /St.16 Unterteil komplett 1) 157473 /St.17Abschlussstück fürGummiunterteil157339 /St.18Rückholbürste inklusiv2 × Blindniete 3 × 10157176 /St.19a Andichtrahmen Kanal 1) 4991426 /St.19b Aluprofil Sturzbürste 157332 /m20 Rückholbürste 157341 /St.21 Bremse 15 Nm 95 V DC 157474 /St.22 Verkleidung Antrieb links 157226 /St.23Folientastatur(Nur BK 150 FUE H)306421 /St.24Not-Aus TasterDrehentriegelung157299 /St.25 Tastaturverlängerung 157097 /St.26Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.27 Andichtrahmen Klipps 1) 4991427 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201355

27. V 3015 CLEAN / Reinräume56 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Antriebseite 1) 159699/m/St.2 Seitenteil Lagerseite 1) 159700/m/St.3 Deckel rechts 1) 4991350/m/St.4 Deckel links 1) 4991351/m/St.5 Welle 1) 306575/m/St.6 Antrieb 1) ✆ /St.7 Bremse 1) ✆ /St.8 Behang antistatisch 1) 157372 /m 29 Unterteil komplett 1) 306576/m/St.10 Rillenkugellager ASPF 208 4991354 /St.11 Dichtung 4991356 /St.12 Einlaufgleiter rechts 4991352 /St.13 Einlaufgleiter links 4991353 /St.14Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.15a Gleiter Antriebsseite rechts 4991348 /St.15b Gleiter Antriebsseite links 4991349 /St.16 Gleiter Lagerseite 306566 /St.17 Unterteilverblendung 1) 4991462 /m18Energiekette 16,5 mitAnschlusselement L 120159102 /St.19Energiekette komplett mitKabel + Anschlußst.159089 /St.20AnschlußelementEnergiekette mit Bohrung159084 /St.21 Kontaktschiene komplett 1) 4991347 /m22Verkleidung Welle Antrieb/mrechts 1) 159302/St.23Verkleidung Welle Antrieb/mlinks 1) 159303/St.24 Verkleidung Antrieb rechts 159298 /St.25 Verkleidung Antrieb links 159299 /St.26 Konsole Antrieb 4991355 /St.27 Winkel Wandbefestigung 4991454/m/St.28 Einlaufwinkel 4991455/m/St.29 Moosgummi 4991456 /m30 Folientastatur 159137 /St.31Not-Aus TasterDrehentriegelung157299 /St.32Hauptschalter Hutschiene16 / 20 A4990718 /St.33 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201357

28. V 3009 / Fördertechnik58 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 1599912 Seitenteil Antriebsseite 1) 159992/m/St./m/St.3 Welle 1) 159093 /m4 Antrieb 1) ✆ /St.5 Bremse 5 Nm 103 V DC 159033 /St.6 Behang antistatisch 1) 159094 /m 27a Unterteil Alu komplett 1) 159994/m/St.7b Unterteil-Profil 1) 159881 /m8Opto Sender kabellImpulsüber Lager159378 /St.9Opto Empfäng kabellImpulsüber Antr159379 /St.10 Gummiprofil 157021 /m11 Flanschlager ASFW 205 159861 /St.12Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.13 Lichtschrankengehäuse 157268 /St.14 Aluprofil Windsicherung 1) 157042 /m15Bürstendichtung Seitenteil15 × 30157028 /m16 Abdeckstopfen Ø 28 158997 /St.17Energiekette komplett mitKabel + Anschlußstück 1) 159089 /St.18 Aluprofil Sturzbürste 1) 157332 /m19Bürstendichtung Sturz6 × 7 1) 157333 /m20Behangsektionantistatisch 1) 157102 /m 221aFolientastatur Kabelseitlich 1) 157298 /St.21b Folientastatur Kabel unten 1) 306815 /St.22Not-Aus TasterDrehentriegelung157299 /St.23 Hauptschalter 157373 /St.24 Endstück Windsicherung 306411 /St.25 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201359

29. V 1401 ATEX / Explosionsgeschützt24242531215152021132629272822617a181614238b/9717b/1910/118a/960 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 1598562 Seitenteil Antriebsseite 1) 159857/m/St./m/St.3 Welle 1) 159098 /m4 Antrieb 1) ✆ /St.5 Behang 1) 159099 /m 26 Behangsektion 1) 4991594 /m 27 Unterteil Alu komplett 1) 159873/m/St.8aEinsatzstück komplettAntrieb links159862 /St.8bEinsatzstück komplettAntrieb rechts159874 /St.9Einsatzstück Lagerseitekomplett159875 /St.10KontaktschienenprofilT – Fuß 1) 157210 /m11 Gummiprofil 1) 159869 /m12 Flanschlager ASFW 208 159876 /St.13 Aluprofil Windsicherung 157042 /m14 Abdeckstopfen Ø 28 158997 /St.15 Bürstendichtung Seitenteil 157028 /m16 Lichtschrankenhalterung 4991447 /St.17aLichtschrankenabdeckungrechts4991127 /St.17bLichtschrankenabdeckunglinks158957 /St.18 Lichtschranke mit Reflektor 159047 /St.19 Halterung Reflektor 4991448 /St.20 Aufhängung Energiekette 158250 /St.21Energiekette 16,5 mitAnschlußelement L 120159102 /St.22 Spiralkabel 1) ✆ /St.23 Abzweigdose 158101 /St.24 Bürstendichtung Sturz 6 × 7 157333 /m25 Aluprofil Sturzbürste 157332 /m26 Folientastatur 159137 /St.27Not-Aus TasterDrehentriegelung157299 /St.28Hauptschalter Hutschiene16 / 20 A4990718 /St.29 Tastaturverlängerung 157097 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201361

30. H 3530 / Horizontaltor62 Ersatzteil-Übersicht: Schnelllauftore / 09.2013

Pos. Beschreibung Art.-Nr. Menge €1 Seitenteil Lagerseite 1) 1591092 Seitenteil Antriebsseite 1) 1591103Deckel Lagerseite undAntriebsseite 1) 159829/m/St./m/St./m/St.4 Welle (Feder) links 1) 159888 /St.5 Welle (Feder) rechts 1) 159889 /St.6 Antrieb 1) ✆ /St.7 Bremse 5 Nm 103 V DC 159033 /St.8 Behang 1) 159108 /m 29Holm links inklusiveHolmgabel 1) 159336 /m10Holm rechts inklusiveHolmgabel 1) 159337 /m11 Gummiprofil 157044 /m12Opto Sender + EmpfängerSlave4991120 /St.13Opto Sender + EmpfängerMaster4991121 /St.14 Verkleidung gerade 1) 159909/m/St.15Zahnscheibe HTD38 - 8M - 40 Lagerseite158506 /St.16ZahnriemenscheibeHTD 38 - 8M - 40158505 /St.Antriebsseite17Zahnriemen HTD S8M-30mit HP-Zugstrang159910 /m18 Stoßdämpfer 159911 /St.19Energiekette komplett mitKabel + Anschlußstück 1) 159089 /St.20 Führungsrolle 173 159113 /St.21 Führungsrolle 130 159913 /St.22Lichtschranke Einweg mitKabel S 15 / E 5159097 /St.23 Holmhalter links 158275 /St.24 Holmhalter rechts 158276 /St.25Folientastatur(Nur BK 150 FUE H)306421 /St.26Not-Aus TasterDrehentriegelung157299 /St.27Hauptschalter abschließbar(Nur BK 150 FUE H)159611 /St.28 Tastaturverlängerung 157097 /St.29 Holm rechts komplett 1) 159906/m/St.30 Holm links komplett 1) 159905/m/St.31Führungsschlitten rechtskomplett306708 /St.32Führungsschlitten linkskomplett306189 /St.1) Kom. Nr. angebenBESTELLUNGKunden-Nr.:Kunden-Name:Versand-Anschrift:Ort/Datum:Bestell-Nr.:Stempel und UnterschriftErsatzteil-Übersicht: Schnelllauftore / 09.201363

Ersatzteil-Bestellformular* Nur ausfüllen bei Abweichung von derEDV-gespeicherten DauerkundenanschriftBestellung: ErsatzteileSeite 1 von 1Kunden-Nr.:Rechnung über:Versandanschrift:*Kunde:an Hörmann KG:Berechnung erfolgt durch dieHörmann KG/VKG.Die grau umrandeten Felder werden im Werk ausgefüllt.Fax:Bestell-Nr./Datum/Kom.: Terminwunsch: KWAngebots-Nr./vom: Lieferschlüssel: NL: Blatt: /Zahl.-Konditionen: Sachbearbeiter: Datum:Pos.Lfd.Nr.Typ Nr. Art.-Nr. Artikel-Bezeichnung Menge ME* Einzelpreis€- - - 11860 Montage im Stundenlohn gegen Nachweis* ME = Mengeneinheit 1 = Stück2 = Meter3 = kg4 = StundenGesamtsumme in €+ MwSt.Angaben unbedingt vom Typenschild übernehmen!Stand 09.2008 / HF 84217Auftrags-NummerProdukt-NummerOrt, DatumStempel und UnterschriftZwischensumme in €weiter auf Seite
