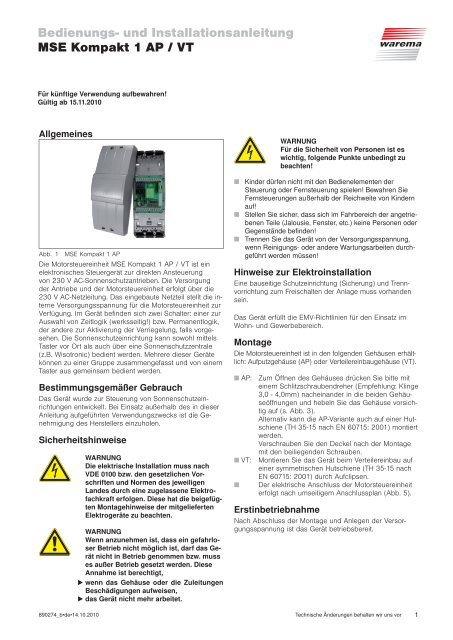

Bedienungs- und InstallationsanleitungMSE Kompakt 1 AP / VTFür künftige Verwendung aufbewahren!Gültig ab 15.11.2010AllgemeinesAbb. 1 MSE Kompakt 1 APDie Motorsteuereinheit MSE Kompakt 1 AP / VT ist einelektronisches Steuergerät zur direkten Ansteuerungvon 230 V AC-Sonnenschutzantrieben. Die Versorgungder Antriebe und der Motorsteuereinheit erfolgt über die230 V AC-Netzleitung. Das eingebaute Netzteil stellt die interneVersorgungsspannung für die Motorsteuereinheit zurVerfügung. Im Gerät befinden sich zwei Schalter: einer zurAuswahl von Zeitlogik (werksseitig!) bzw. Permanentlogik,der andere zur Aktivierung der Verriegelung, falls vorgesehen.Die Sonnenschutzeinrichtung kann sowohl mittelsTaster vor Ort als auch über eine Sonnenschutzzentrale(z.B. Wisotronic) bedient werden. Mehrere dieser Gerätekönnen zu einer Gruppe zusammengefasst und von einemTaster aus gemeinsam bedient werden.Bestimmungsgemäßer GebrauchDas Gerät wurde zur Steuerung von Sonnenschutzeinrichtungenentwickelt. Bei Einsatz außerhalb des in dieserAnleitung aufgeführten Verwendungszwecks ist die Genehmigungdes Herstellers einzuholen.SicherheitshinweiseWARNUNGDie elektrische Installation muss nachVDE 0100 bzw. den gesetzlichen Vorschriftenund Normen des jeweiligenLandes durch eine zugelassene Elektrofachkrafterfolgen. Diese hat die beigefügtenMontagehinweise der mitgeliefertenElektrogeräte zu beachten.WARNUNGWenn anzunehmen ist, dass ein gefahrloserBetrieb nicht möglich ist, darf das Gerätnicht in Betrieb genommen bzw. musses außer Betrieb gesetzt werden. DieseAnnahme ist berechtigt, wenn das Gehäuse oder die ZuleitungenBeschädigungen aufweisen, das Gerät nicht mehr arbeitet.WARNUNGFür die Sicherheit von Personen ist eswichtig, folgende Punkte unbedingt zubeachten!■ Kinder dürfen nicht mit den Bedienelementen derSteuerung oder Fernsteuerung spielen! Bewahren SieFernsteuerungen außerhalb der Reichweite von Kindernauf!■ Stellen Sie sicher, dass sich im Fahrbereich der angetriebenenTeile (Jalousie, Fenster, etc.) keine Personen oderGegenstände befinden!■ Trennen Sie das Gerät von der Versorgungsspannung,wenn Reinigungs- oder andere Wartungsarbeiten durchgeführtwerden müssen!Hinweise zur ElektroinstallationEine bauseitige Schutzeinrichtung (Sicherung) und Trennvorrichtungzum Freischalten der Anlage muss vorhandensein.Das Gerät erfüllt die EMV-Richtlinien für den Einsatz imWohn- und Gewerbebereich.MontageDie Motorsteuereinheit ist in den folgenden Gehäusen erhältlich:Aufputzgehäuse (AP) oder Verteilereinbaugehäuse (VT).■ AP: Zum Öffnen des Gehäuses drücken Sie bitte miteinem Schlitzschraubendreher (Empfehlung: Klinge3,0 - 4,0mm) nacheinander in die beiden Gehäuseöffnungenund hebeln Sie das Gehäuse vorsichtigauf (s. Abb. 3).Alternativ kann die AP-Variante auch auf einer Hutschiene(TH 35-15 nach EN 60715: 2001) montiertwerden.Verschrauben Sie den Deckel nach der Montagemit den beiliegenden Schrauben.■ VT: Montieren Sie das Gerät beim Verteilerein bau aufeiner symmetrischen Hutschiene (TH 35-15 nachEN 60715: 2001) durch Aufclipsen.■ Der elektrische Anschluss der Motorsteuereinheiterfolgt nach umseitigem Anschlussplan (Abb. 5).ErstinbetriebnahmeNach Abschluss der Montage und Anlegen der Versorgungsspannungist das Gerät betriebsbereit.890274_b•de•14.10.2010 Technische Änderungen behalten wir uns vor 1

FunktionDie MSE Kompakt 1 AP / VT besitzt einen 2-fach KodierschalterS1.Dieser dient zur Wahl zwischen▸ Zeit- oder Permanentlogik (1) sowie der▸ Aktivierung bzw. Deaktivierung der Verriegelung (2).Hieraus ergeben sich verschiedene Schaltzustände:Örtliche Bedienung mit Permanentlogik (PL):Dieses Steuerverhalten bietet sich z. B. für Rollläden an:der Rolladen fährt nach Betätigung des örtlichen Tastersin die entsprechende Richtung und geht sofort in Selbsthaltung.Der Taster kann dann losgelassen werden undder Rolladen fährt bis zum Ablauf der fest eingestelltenLaufzeit von 3 Minuten. Um die Selbsthaltung zu löschenund den Motor zu stoppen, muss die dem Fahrbefehlentgegengesetzte Taste kurz betätigt werden.ON1 2NCNOSchaltzustand AAusgewählte Zeitlogik unddeaktivierte VerriegelungON1 2NCNOSchaltzustand BAusgewählte Permanentlogikund deaktivierte VerriegelungON1 2NCNOSchaltzustand CAusgewählte Zeitlogik undaktivierte VerriegelungON1 2NCNOSchaltzustand DAusgewählte Permanentlogikund aktivierte VerriegelungAbb. 2 Kodierschalter S1 mit folgenden Schaltfunktionen:1 = Zeitlogik/Permanentlogik,2 = aktivierte/deaktivierte VerriegelungSchaltzustand A (Werkseinstellung):Im Schaltzustand A ist die Zeitlogik ausgewählt, die Verriegelungdeaktiviert.Schaltzustand B:Im Schaltzustand B wurde die Permanentlogik gewählt, dieVerriegelung deaktiviert.Schaltzustand C:Im Schaltzustand C ist die Zeitlogik ausgewählt, die Verriegelungaktiviert.Schaltzustand D:Im Schaltzustand D ist die Permanentlogik ausgewählt, dieVerriegelung aktiviert.HINWEIS:■ Wenn Sie Ihren Sonnenschutz gegen einFenster verriegeln wollen, so müssen Sieeinen externen potentialfreien Schalteroder Reed-Schalter zwischen „+“ und denVerriegelungseingang der Motorsteuereinheitanschließen (siehe Abb. 5)Der Sonnenschutz kann dann in Stellung„NC“ des Schalters 2 nicht mehr bedientwerden, wenn der externe potentialfreieSchalter geöffnet ist.■ Wenn Sie keinen Schalter am Verriegelungseingangangeschlossen haben, dannmuss der Kodierschalter "Verriegelung" inStellung "NO" stehen".Örtliche Bedienung mit Zeitlogik (ZL):Zeitlogik ist das ideale Steuerverhalten z. B. für Raffstore:das Sonnenschutzprodukt fährt nach Betätigung des örtlichenTasters in die entsprechende Richtung.Bleibt der Taster länger als 2 Sekunden gedrückt, gehtdie Motorsteuereinheit in Selbsthaltung. Der Taster kanndanach losgelassen werden. Das Sonnenschutzproduktfährt bis Ablauf der Laufzeit von ca. 3 Minuten. Um dieSelbsthaltung zu löschen und den Motor zu stoppen mussdie dem Fahrbefehl entgegengesetzte Taste kurz angetipptwerden. Um die Lamellen nur zu wenden muss derörtliche Taster kurz gedrückt werden.Zentrale Bedienung:Für die Dauer einer Zentralbedienung ist die örtlicheBedienung gesperrt, dabei wird eine eventuell vorhandeneSelbsthaltung gelöscht.HINWEIS:■ Als örtliches Bedienelement muss einJalousietaster bzw. ein Taster mit Wechselkontaktund Mittelstellung "AUS" verwendetwerden.■ Wenn der Antrieb den Endschalter „Hoch“oder „Tief“ nicht innerhalb von 3 Minutenerreicht, wird der Antrieb automatisch abgeschaltet,egal ob ein örtlicher oder einzentraler Befehl vorlag.Gruppenbildung:Mehrere Motorsteuereinheiten können über die Steuerleitungals Gruppe geschaltet und zentral über einen Tasterbedient werden. Beachten Sie hierzu den AnschlussplanAbb. 5!WartungInnerhalb des Geräts befinden sich keine zu wartendenTeile. Bei einer Funktionsstörung darf die eingebaute Feinsicherungnur von einer zugelassenen Elektrofachkraftausgewechselt werden.HaftungBei Nichtbeachtung der in dieser Anleitung gegebenenProduktinformation, bei Einsatz außerhalb des vorgesehenenVerwendungszweckes oder bei nicht bestimmungsgemäßemGebrauch kann der Hersteller die Gewährleistungfür Schäden am Produkt ablehnen. Die Haftung fürFolgeschäden an Personen oder Sachen ist in diesemFall ebenfalls ausgeschlossen. Beachten Sie auch dieAngaben in der Bedienungsanleitung Ihres Sonnenschutzes.Die automatische oder manuelle Bedienung desSonnenschutzes bei Vereisung sowie die Nutzung desSonnenschutzes bei Unwettern kann Schäden verursachenund muss vom Betreiber durch geeignete Vorkehrungenverhindert werden.EntsorgungDas Gerät muss nach Gebrauch entsprechend den gesetzlichenVorgaben entsorgt bzw. der Wiederverwertungzugeführt werden.2Technische Änderungen behalten wir uns vor890274_b•de•14.10.2010

Technische DatenMSE Kompakt 1 AP / VT min. typ. max. EinheitVersorgung 230 V ACBetriebsspannung 198 230 253 V ACStromaufnahme 5 7 10 mAAusgang AntriebSchaltleistung bei230 V AC / cos ϕ = 0,2500 VAMinimallast bei 5 V DC 10 mAEingang SteuerungZentral Spannung aktiv 8 24 30 V DCZentral Strom aktiv 1 1,5 2 mAZentral Spannung inaktiv –0,5 0 4 V DCÖrtlich Spannung aktiv 8 24 30 V DCÖrtlich Strom aktiv 1 1,5 2 mAÖrtlich Spannung inaktiv –0,5 0 4 V DCUmgebungsbedingungenBetriebstemperatur 0 20 40 °CLagertemperatur 0 20 50 °CLuftfeuchte(nicht kondensierend)10 40 85 %F relGehäuseAbmessungen siehe jeweilige Abb. 3, 4SonstigesGewicht im AP-Gehäuseca. 260 gSchutzart Variante AP IP 30Schutzart Variante VT IP 20SchutzklasseIKonformitäteinsehbar unter www.warema.de154 mm 212 mm56 mm83 mm-60 mmAbb. 3 Aufputzgehäuse (AP)13 mm41 mm38 mm34 mm71 mm96 mmAnschlussklemmenNetzleitung 2,5 mm 2Motorleitung 2,5 mm 2Taster- und2,5 mmSteuerleitung2NormenDIN EN 60669-1: 2003-09ProduktnormDIN EN 60669-2-1: 2005-08DIN EN 61000-6-2: 2002-08EMV-Grundnormen DIN EN 61000-6-3: 2005-06DIN EN 50366: 2006-11ArtikelnummernMSE Kompakt 1 AP 1002 764MSE Kompakt 1 VT 1002 765OptionalesZugentlastungsset für1002 236AP-GehäuseReed-Schalter für623 028VerriegelungsfunktionPermanentmagnet 623 029WAREMA Renkhoff SEHans-Wilhelm-Renkhoff-Straße 297828 MarktheidenfeldAbb. 4 Verteilergehäuse (VT)890274_b•de•14.10.2010Technische Änderungen behalten wir uns vor3

Achtung!Motor 1 Es darf nur ein Antrieb proMSE angeschlossen werden!Motor 2 Motor 32 M 1~ 2 M 1~ 2 M 1~3 1223311PE3 1NL3 1 222233331111swbrblgngeswbrblgngeswbrblgngePENLN NN L L N NN L L N NN L L3,15 AT 3,15 AT3,15 ATMSE Kompakt 1AP / VTPL NCZL NOLogik Verriegel.MSE Kompakt 1AP / VTMSE Kompakt 1AP / VTLegende: 4 x 2 x 0,8 mm ∅ geschirmt, eindrähtig 2 x 2 x 0,8 mm ∅ geschirmt, eindrähtig H05RR-F4G 0,75 mm 2 sw, Typ WAREMA 3 x 1,5 mm 2ONHOCHTIEFPL NCZL NOLogik Verriegel.ONFVersorgungsleitung230 V AC 50 Hz / 16 AAnschluss an:PL NCZL NOLogik Verriegel.Potenzialfreie Kontakte derSonnenschutzzentrale /GA KompaktON1 21 21 2S1S1P/CS1+VerriegelungP 00+ + gelung P00+ + gelungVerrie-Verrie-00+ + P0V+Reed-SchalterP PEinzeltaster(Motor 3)Gruppentaster(Motor 1 + 2)EinzelschaltungGruppenschaltungTIEF+HOCHTIEFEHOCHWeitere Anschlussvariantenfinden Sie im Dokument"Anschlusspläne",Art.Nr.: 816 345zu weiteren MSEVersorgungsleitung230 V ACzu weiteren MSE- Gruppengröße max. 200 MSE (siehe Spannungsabfalldiagramm).- Zentrale Steuerleitungslänge (siehe Spannungsabfalldiagramm).- Versorgungsleitungslänge ist begrenzt durch Gesamtmotorstrom.Die Anzahl der möglichen Antriebe pro Stromkreis hängt von derenStromaufnahme und der vorgeschalteten Sicherung ab.- Max. Schaltleistung der MSE siehe "Technische Daten".- Es dürfen nur Taster verwendet werden.- Achtung! Bei Gruppenschaltung Hoch-Kommando undTief-Kommando der betreffenden MSEs miteinander verbinden!Abb. 5 Anschlussplan MSE Kompakt 1 AP / VT4Technische Änderungen behalten wir uns vor890274_b•de•14.10.2010
