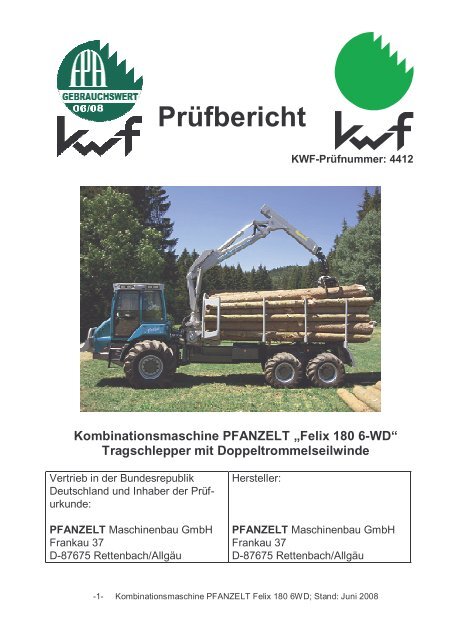

PrüfberichtKWF-Prüfnummer: 4412Kombinationsmaschine PFANZELT „Felix 180 6-WD“Tragschlepper mit DoppeltrommelseilwindeVertrieb in der BundesrepublikDeutschland und Inhaber der Prüfurkunde:PFANZELT Maschinenbau GmbHFrankau 37D-87675 Rettenbach/AllgäuHersteller:PFANZELT Maschinenbau GmbHFrankau 37D-87675 Rettenbach/Allgäu-1- Kombinationsmaschine PFANZELT Felix 180 6WD; Stand: Juni 2008

1 ZUSAMMENFASSUNG1.1 Beurteilung - kurzgefasstKombinationsmaschine PFANZELT Typ „FELIX 180 6-WD“Tragschlepper mit DoppeltrommelwindePFANZELT Maschinenbau GmbH Frankau 37, D-87675 Rettenbach/AllgäuPrüfmerkmal Prüfergebnis BewertungTragschlepperklasseNutzlast < 10 t1Einsatzschwerpunkt Rücken von häufig wechselnden Sortimenten mit unterschiedlichenAnteilen von Kurz- bzw. Langholz.Im Einsatz als Tragschlepper zum Rücken von Holz in Längen von 2 -6 m, auch unter schwierigeren Geländeverhältnissen;Im Einsatz als Seilschlepper zum Vorrücken und Rücken von mittelstarkenund starkem Stammholz unter mittleren Geländeverhältnissen.Ein gleichzeitiges Rücken im Rungenkorb und im Seil ist möglich.Ladearbeitgut/KranpolternKrankonstruktion Bruttohubmoment 81 kNm, maximale Auslage 8,5 m,Nettohubkraft bei 4 m Auslage 12,0 kN und bei max.Auslage 4,0 kN; Holzaufnahme auch vor der Maschine+möglichKransteuerung 2 Fahrerseinstellungen speicherbar oStandsicherheit bei maximaler seitlicher Auslage und maximaler Hubmoment++gegebenUmsetzen Gesamthöhe: für Tieflader 3,69 m, per Achse 3,78 m ++Rückearbeit gutSeilwindemax. Zugkraft 80 kN, größte mittlere Seilgeschwindigkeit1,05 m/s+Aufbäumneigung beiSeilzugkritische Seilkraft = rd. 290 kN ++Schlepperzugleistungmax. Zugkraft 100 kN bei 1 km/h (70% des Leergewichtes)oLastverteilung VA : HA = 56 : 44 +Aufbäumneigung kritische Zugkraft = 265 kN,++beim Fahren kein Aufbäumen unter RückebedingungenFahrgeschwindigkeit V max = 40 km/h ++Geländegängigkeit Koeffizient der Geländegängigkeit (mit Seilwinde) 0,51 oRückeschild Bergstütze, max. Hubkraft 38 kN, Ausheben der HinterachsemöglichoPolterschildmax. Hubkraft 32 kN, Ausheben der Vorderachsemöglich ohne Bewertung-2- Kombinationsmaschine PFANZELT Felix 180 6WD; Stand: Juni 2008

Transport gutkalkulierte Nutzlast 9000 kg (= 63 % der Eigenmasse) -kurzer / langer Rungenkorb 102 Bewertungspunkte;Auslastbarkeit (Laderaum, Nutzlast und Gewichtsverteilung stehen ineinem guten Verhältnis zueinander)+ +Fahrgeschwindigkeit Gelände 24 km/h++Straße 40 km/hGeländegängigkeit Koeffizient der Geländegängigkeit(mit kurzem/langen Rungenkorb) 0,51/0,56oErgonomie gutLärm L eq = 68 dB(A) +Vibration K = 9,1 oKabinengestaltung ROPS/FOPS geprüfte , luftgefederte Kabine, Rückfahreinrichtung,+alle Bedienelemente gut angeordnet;MitfahrersitzBedienkräfte allgemein gering, Seilauszugskräfte einstellbar +Sichtgute Rundumsicht, schmale Kabinenstege, großflächig+verglastes Kabinendach und RückfahrkameraArbeitsfeldausleuchtunggute und blendfreie Ausleuchtung +Arbeitsschutz sicherheitstechnisches Gutachten der DPLFUmweltverträglichkeitgeringer Mindest - Reifeninnendruck (240 kPa)gutKraftstoffverbrauch von i. D. 7,5 l/MAS (spez. Verbrauch 200 g/kWh) +Bodenpfleglichkeit 111 Bodenpfleglichkeitspunkte bei 600er Bereifung oBetriebsstoffe werksseitige Befüllung mit biologisch schnell abbaubarer++Hydraulikflüssigkeit z.B. Panolin PRO-Synth 46,RME-tauglichAbgasemissionen erfüllen EU Richtlinie 97/68 EG Stufe IIIa ++WirtschaftlichkeitWartung (inkl. Tanken)täglich ca. ¼ Stunde, wöchentlich ca. 1 StundeLeistung im Leistungsrahmen dieser TragschlepperklasseKosten (ohne Lohn) nach Kalkulationsschema 71 EUR/MAS (bei 1500MAS/Jahr)Besonderheiten Pneumatisch gefederte Fahrerkabine, leistungsverzweigtesGetriebe mit automatischer Leistungsregelung+ + = sehr gut; + = gut; o = befriedigend; - ausreichend; - - = ungenügend-3- Kombinationsmaschine PFANZELT Felix 180 6WD; Stand: Juni 2008

1.2 KurzbeschreibungAbbildung 1: Seitenansicht• Tragschlepper mit zusätzlicher 2x80 kN-Doppeltrommelseilwinde, Bergstütze (Rückeschild)und Frontpoltereinrichtung• Vorder- und Hinterwagen in Rahmenbauweise, dezentrales Knickgelenk, Verschränkungsgelenkmit hydraulischer Verriegelung, vorne Einzel- und hinten Bogieachse• hydrostatisch–mechanisch „leistungsverzweigtes stufenloses Getriebe“ mit 3 Geschwindigkeitsbereichen(Tempomat), Höchstgeschwindigkeit 40 km/h• permanenter Vorderachsantrieb, manuell im Stand zuschaltbarer Hinterwagenantrieb,Differentialsperren der Vorder- und Hinterachse elektropneumatisch getrennt zuschaltbar• Prüfbereifung: vorn: Nokia Forest King LS-2 620/75 R26 159A8hinten: Nokia TRS-LS2 600/50-22,5 16 PR• analoges, elektrohydraulisches Vorsteuersystem mit 1 Speicherplatz• Kran: Fabrikat HAAS/PM Typ 7185 mit 8,5 m Maximalauslage• 4 geformte Rungenschemel mit 8 Rungen aus Stahlrohr. Durch teleskopierbarenRahmen Rungenkorblänge mit Radstand verstellbar• Eigenmasse:Nutzmasse:Motorleistung:• Transporthöhe für Tieflader:für Straßenfahrt:Breite (620er Bereifung):• Bodenfreiheit:14200 kg9000 kg132 kW3690 mm3780 mm2540 mm500 mmKWF-Anerkennung: Prüf-Nr. 4412Dauer der Anerkennung: 5 Jahre (30.06.2013)-4- Kombinationsmaschine PFANZELT Felix 180 6WD; Stand: Juni 2008

Auflagen/Empfehlungen: ohnePrüfstellentechnische Messungen:Betriebsgelände der der Fa. Pfanzelt, Rettenbach/Allgäupraktische Einsätze:Amt für Forstwirtschaft in Eberswalde2 Rückeunternehmen in Bayern und Baden-WürttenbergArbeitsausschussKWF-Prüfausschuss "Schlepper und Maschinen" (Obmann FD HenningGeskeBerichterstattungEkkehard Debnar (KWF-Zentralstelle Groß-UmstadtKWF-Gebrauchswert-Anerkennung:Juni 2008Prüf-Nr.: 4412Dauer der Anerkennung: 5 JahreDen ausführlichen Prüfbericht erhalten Sie über das Kuratorium für Waldarbeitund ForsttechnikHerausgeber:Herausgegeben mit Förderung durch das Bundesministeriumfür Verbraucherschutz, Ernährung undLandwirtschaft und die LandesforstverwaltungenKuratorium für Waldarbeit und Forsttechnik e.V.Forsttechnischer Prüfausschuss (FPA)Spremberger Str. 1, 64823 Groß-UmstadteMail: fpa@kwf-online.de-5- Kombinationsmaschine PFANZELT Felix 180 6WD; Stand: Juni 2008
