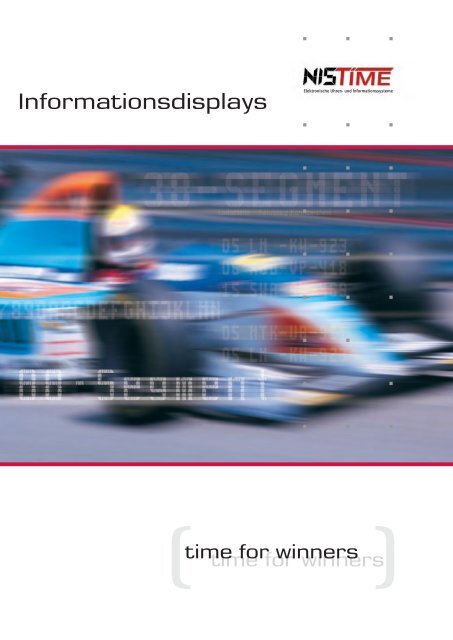

LCD-Anzeigen (Charakter) - NIS time

Informationsdisplays

Elektronische Uhren- und Informationssysteme

( time

time

for

for

winners

winners

(

I n h a l t s v e r z e i c h n i s

LCD-Anzeigen (Charakter)

Allgemeine Leistungsbeschreibung

der LCD-Technologie

Außenwerbung

Laufschriften oder Infotafeln als

Nachrichten-Ticker

Grafische Displays

Zeit- und Temperaturanzeigen

Countdown-Displays als Event-Uhr

Standardanzeigen

LCD-Standard Laufschriften

LCD-Multi-Matrix Laufschrift

LCD-Anzeigetafeln im Edelstahldesign

LCD-Fein & Mega-Matrix-Bildtafeln

Industrieanzeigen

LKW-Aufrufanzeigen

Gebäudeleitsystem

Parkhausanzeigen

Unfallfreie-Tage-Anzeigen & Sicherheitsanzeigen

Leistungsanzeige und Wetterdatenanzeigen

Bühnentextanzeigen –

Untertitelungsanzeigen für Theater



for

for

winners

winners

3

4

6

8

9

10

11

11

12

13

14

15

15

16

17

18

(

LCD-Anzeigen (Charakter)

7-Segment-Anzeigen:

Numerische Zeichen und Sonderzeichen

%, €, KW, KG,°C, +, –, To. UG, EG, OG darstellbar

Zeichenhöhe 100, 150 und 250mm lieferbar


Alphanumerische Großbuchstaben und Sonderzeichen darstellbar

Zeichenhöhe 14, 22, 38, 64, 150, 220, 250mm lieferbar


Alphanumerische Groß- und Kleinbuchstaben und Sonderzeichen darstellbar

Zeichenhöhe 100mm

Matrix-Anzeigen:

Mega-Matrix

vollgrafikfähige Anzeige

Auflösung von 17x15 Pixel

(BxH: 270x315mm)

Fein-Matrix

Auflösung von 72x52 Pixel

(BxH: 320x242mm)

LCD Farbauswahl

Grundfarben: gelb, weiß, rot, grün, blau

3

4

Allgemeine Leistungsbeschreibung

der LCD-Technologie

Qualitäts-Technik aus Deutschland

R

NIS Anzeigen zeichnen sich aus durch hohe Qualität und Zuverlässigkeit, gewonnen aus unserer

langjährigen Erfahrung und der konstruktiven Zusammenarbeit mit unseren Kunden/

Anwendern sowie der Verwendung hochwertiger Materialien für industrielle Anwendungen.

Auf den Punkt gebracht:

■ Produkte mit Qualität und

Zuverlässigkeit

■ Kundenspezifische Produktentwicklung

und Fertigung

Funktionsweise von LCD

Die LCD (Flüssig-Kristall-Display) kann als elektrisch schaltbares Lichtventil betrachtet werden.

Es gibt dabei zwei definierte Zustände zwischen Anregungszustand mit Spannung = durchsichtige

Segmente und Ruhezustand ohne Spannung = geschlossene Segmente bei negativen Anzeigen.

Für professionelle Anwendungen verwenden wir besondere LCD-Techniken.

■ COG (Chip-On-Glas)-Technik: Ansteuerungschip und Kontaktierungsleiterbahn sind auf dem

Glas integriert, dadurch ist ein identischer Ausdehnungskoeffizienz bei allen Temperaturen

gewährleistet.

■ Die Flüssigkristallschicht von ca. 0,01mm Stärke ist zwischen

2 Gläsern hermetisch eingeschlossen.

■ Transflektive LCD-Technik: Ein teildurchlässiger Reflektor ist

hinter dem LCD-Glas und vor dem Acrylglas in einer Dreischichten-

Konstruktion angebracht, der bei Dunkelheit von der Rückseite aus

durchleuchtet und bei Sonneneinstrahlung reflektiert. Bei der transflektiven

LCD-Technik ist keine externe Helligkeitsregulierung erforderlich

und sie ermöglicht eine einheitliche Farbechtheit und Helligkeit.

Durch Austausch der Hintergrundbeleuchtung (z. B. handelsübliche

Leuchtstoffröhren) kann die Ursprungshelligkeit der

LCD-Anzeige wiederhergestellt werden.

Eigenschaften der Anzeigeelemente

■ Individuelle Beratung & Planung

■ Projektierung bis zur Realisierung

■ Produkt- und Software-Schulung

■ Service zur Reparatur

Hinterleuchtung

Auflicht

Durchlicht

reflektiertes

Auflicht

■ Hervorragende Ablesbarkeit: bei direkter Sonneneinstrahlung durch Reflexion, bei Dunkelheit

durch Hinterleuchtung

■ Sichtwinkel von über 140°

■ Betriebstemperatur von -25°C bis +85°C

■ Extrem lange Lebensdauer von ca. 200.000h (> 22 Jahre)

■ Extrem geringer Energiebedarf

■ Großer Füllfaktor/kleiner Pixelabstand

■ Geringere Betriebs- und Wartungskosten durch Standardbauelemente

■ Individuelle monochrome Farbgestaltung durch Transflektor-Folie, z. B. gelb, weiß, grün, rot, blau o.a.

■ Umweltstabilität gegen UV-Strahlung und gegen Vibration

Typische Einsatzbeispiele

Außenwerbung:

Anwendung als

■ Nachrichten-Ticker (Angebote, Veranstaltungsinformationen,

Börsenkursanzeigen, Sportnachrichten)

■ Grafikfähige Bildtafeln

■ Zeit- und Temperaturanzeigen

■ Event-Anzeigen (Countdown- und Jackpotanzeigen usw.)

Standardanzeigen:

■ Laufschriften

■ Infotafeln

Einsatz für Ladengeschäfte, Banken & Versicherungen,

Apotheken, Reisebüros, Hotels, Städte & Gemeinden,

Zeitungsfirmen, Tankstellen

Industrieanzeigen:

Anwendung als

■ Verkehrsleitsysteme

■ LKW-Aufrufanzeigen

■ Gebäudeleitsysteme

■ Frei/Besetzt- & Restparkplatzanzeigen

■ Unfallfreie-Tage-Anzeigen, Sicherheitsanzeigen/

Alarmhinweise

■ Leistungsanzeigen

■ Wetterdatenanzeigen

■ Bühnentextanzeigen – Untertitelungsanzeigen für

Theater

■ Preisanzeigetafeln

Einsatz für ÖPNV-Bereiche, Ladestellen & Logistikbereich (Speditionen, Brauereien, Raffinerien,

Versandzentren), Gerichtssäle, Städte & Gemeinden, Hotels, Messen- und Kongresszentren,

Banken & Versicherungen, Parkhäuser, Produktionshallen, Theater, Tankstellen

Kommunikationsmöglichkeiten

■ RS-232/422-Schnittstelle

■ SMS/GSM (Mobilfunknetz)

■ ISDN/Modem-Verbindung

■ Ethernetzverbindung (TCP/IP)

■ Funk 433 MHz

■ LON - BUS Netzwerk

■ Powerline (230V Netz)

5

6

Außenwerbung

Laufschriften oder Infotafeln als Nachrichten-Ticker

LCD-Anzeigesysteme werden auch als dynamische News-Ticker – aktuelle Informationsmedien

mit den Außenwerbeanlagen kombiniert. Durch hervorragende Lesbarkeit Tag und Nacht und

lange Lebensdauer ist Ihre Außenwerbung immer aktuell und attraktiv.

Wir fertigen ganz nach Kundenwunsch, komplett mit Gehäuse oder ohne Gehäuse als

Einbaubausätze.

■ 38-Segment-Anzeige mit 14/22/38/64/150/220/250mm Zeichenhöhe

■ 88-Segment-Anzeige mit 100mm Zeichenhöhe

■ Grafikfähige Dot-Matrixanzeigen

■ Zeichenfarbe einfarbig von gelb, weiß, rot, grün, blau o. a. auf dunklem Hintergrund

■ Programmierungssoftware für Lauf- oder Blocktext

■ Umfangreiche Datenübertragungsmöglichkeiten

■ Auch Zeit-, Temperatur- und Umweltdaten integrierbar

News-Ticker bei Frankfurter Rundschau und Mannheimer Morgen

Werbeaktionsanzeigetafel bei Einkaufzentren für Point of Sales und Ihre Verkaufsförderung

Golfspielergebnis-Anzeigetafel Großwerbetafel bei Großmärkten

Informationstafel in öffentlichen Bereichen für Kundeninformationen & Orientierungssysteme

Stadtinformationstafel in Bahnhofsbereichen für aktuelle Informationen

über Veranstaltungen, Hotelangebote, Kinoprogramme usw.

7

8

Grafische Displays

LCD-Pixel-Matrix-Bildtafeln ermöglichen vielfache Werbemöglichkeiten – die Herausforderung

Ihrer Kreativität. Individuelle textliche bzw. grafische Botschaften können einfach vom PC programmiert

und auch genau zeitlich durch DCF77- bzw. GPS-Zeitsteuerung vollautomatisch zur

Anzeigetafel übertragen werden. Das grafische Display besteht aus einzelnen Modulen.

Damit kann die Anzeigengröße ganz nach Kundenwunsch hergestellt werden. Die Matrix-

Bildtafeln sind komplett mit Gehäuse oder ohne Gehäuse als Einbaubausätze lieferbar.

■ Mega-Matrix: besteht aus 15x17 Pixel (255 Bildpunkten), Modulmaße BxH: 270x327mm

■ Fein-Matrix: besteht aus 72x52 Pixel (3744 Bildpunkten), Modulmaße BxH: 320x242mm

■ Zeichenfarbe einfarbig von schwarz/gelb, schwarz/weiß, schwarz/rot, schwarz/grün,

schwarz/blau o. a.

■ Programmierungssoftware für Lauf- oder Blocktext, optionale Zeitsteuerung


■ Auch Zeit- und Temperaturinformationen integrierbar

Zeit- und Temperaturanzeigen

Zeit- und Temperaturanzeigen sind der Blickfang – Eye-Catcher der

Außenwerbung und bieten Kundenfreundlichkeit durch ständig wechselnde

Zeit- und Temperaturinformationen

Vollautomatische Sommer-/Winterzeit-Umstellung über DCF77-

Zeitzeichensender oder über GPS-Satelliten-Zeitsignal.

DCF77-Empfänger und Temperaturfühler sind im Lieferumfang

enthalten. Auch komplett im Gehäuse oder ohne Gehäuse als

Einbaubausätze lieferbar.

■ Grundaufbau 4-stellig für Stunden und Minuten bzw. 6-stellig mit

Sekundenanzeige

■ 7-Segment-Anzeige mit 100/150/250mm Zeichenhöhe

■ 38-Segment-Anzeige mit 64/150/220/250mm Zeichenhöhe


■ Grafikfähige Mega-Matrix-Anzeige mit 310/630/970/1260mm

Zeichenhöhe

■ Zeichenfarbe einfarbig von gelb, weiß, rot, grün, blau o. a. auf

dunklem Hintergrund

■ Temperaturanzeige in °C (Celsius) oder °F (Fahrenheit) möglich

■ Auch Laufschrift integrierbar

Weitere Anwendungen und Informationen über Zeit- und Temperaturanzeige in

LCD-Technik, in bistabiler Klappankertechnik und in LED-Technik finden Sie im

Prospekt "Zeit für Außen".

9

10

Countdown-Displays als Event-Uhr

Für Werbeaktionen oder Sportveranstaltungen ermöglicht die zeitgenau rückwärtszählende

Uhr eine zusätzliche Attraktivität und Aktualität Ihrer Außen- und auch Innenwerbetafeln.

Einfache Zieleingaben mit dem Bediengerät oder mit dem PC. Die Zeiteinstellung und

Sommer-/Winterzeit-Umstellung erfolgt vollautomatisch über DCF77-Zeitzeichensender oder

GPS-Satelliten-Zeitsignal durch Funksteuerung.

Alle Größen aus unseren Standard-LCD-Modulen, komplett im Gehäuse oder ohne Gehäuse

als Einbaubausatz, lieferbar.

Countdownuhr Tag/Nacht:

Ideale Darstellung durch Reflexion bei Sonneneinstrahlung und durch Hinterleuchtung bei

Dunkelheit. Bei der Matrixanzeige ermöglicht die Sonderdarstellung, abhängig von der

Umgebungshelligkeit, die Tagesanzeige (Bild links) mit positiver Darstellung (schwarze Ziffern

auf weißem Hintergrund) und die Nachtanzeige (Bild rechts) mit negativer Darstellung (weiße

Ziffern auf schwarzem Hintergrund) über Dämmerungsschalter.

Hessentag/

Veranstaltungsuhr

Wahl-Countdown-Anzeige

Expo-Uhr

Olympia-Anzeige in Hamburg/Leipzig

Standardanzeigen

Alternative einfache Lösung als Komplettgeräte, auch ohne Gehäuse

als Einbaubausätze lieferbar

■ Gehäuse aus Aluminiumprofil, silberfarbig eloxiert,

mit Plexiglas-Frontscheibe

■ Ein- oder doppelseitig lieferbar

■ 38-Segment-Anzeige mit 14/22/38/64/150/

220mm Zeichenhöhe


■ Grafikfähige Fein- und Mega-Matrix-Anzeigen

■ Zeichenfarbe einfarbig von gelb, weiß, rot,

grün, blau o. a. auf dunklem Hintergrund

■ Programmierungssoftware für Lauf- oder Blocktext


■ Auch Zeit- und Temperaturinformationen integrierbar

LCD-Standard Laufschriften

Darstellung für Lauf- oder Blocktext

Vorteile

Standardlaufschriften einseitig, für den Außenbereich

■ Exzellente Darstellung durch

scharfkantige Zeichengestaltung

bei 38/88-Segment-Anzeigen

■ Ideale Lesbarkeit bei direkter

Sonneneinstrahlung durch

Reflexion

■ Einfache Grafikdarstellung bei

Mega-Matrix-Anzeigen

■ Sichtwinkel von über 70° von allen

Richtungen

■ Extrem lange Lebensdauer

(Beispiel)

Textanzeige-Laufschrift,

Zeichenhöhe 150mm,

12 Zeichen

Gehäuse

BxHxT: 1800x415x130mm

Zeichenhöhe Sichtweite Zeichen- Anzahl Zeichen Abmessungen

gestaltung BxHxT in mm

22mm 11m 38 Segment 20 650x170x130mm











315mm 158m Mega-Matrix 150x17 Pixel 3200x750x130mm

630mm 315m Mega-Matrix 150x34 Pixel 3200x1000x130mm

Andere Anzeigegrößen auf Anfrage

LCD-Multi-Matrix Laufschrift

Darstellung für Lauf- und Blocktext kombinierbar

(Beispiel)

1- bzw. 2-zeilige Text- & Grafiklaufschrift, Gehäuse

BxHxT: 815x220x70mm (innen)

815x220x130mm (außen)

Multi-Matrix Laufschriften einseitig, für den Außenbereich

Zeichenhöhe Anzahl Aktive Anzeige- Auflösung Abmessungen

Einzeilig/zweizeilig Module fläche BxH in mm BxHxT in mm

95mm / 45mm 2 652x95mm 96x16 Pixel 815x220x130mm





11

12

Dekorative LCD-Anzeigetafeln im Edelstahldesign

■ Zeichenhöhe 14mm, Ablesbarkeit bis ca. 7m

■ 4-zeilige Ausführung, 34 Zeichen pro Zeile

■ Block- oder Scrolltext im Wechsel, dabei eine

Zeile wahlweise als Fließtext einstellbar

Standsäule,

BxHxT: 520x1800x70mm

Tisch-/Wandmodell, BxHxT: 490x345x64mm

Standard-Infotafeln für den Außenbereich

Zeichenhöhe Sichtweite Zeichen- Anzahl Anzahl Abmessungen

gestaltung Zeilen Zeichen BxHxT in mm

38mm 19m 38 Segment 3 16 700x500x130mm

3 24 1000x500x130mm

4 16 700x650x130mm

4 24 1000x650x130mm


3 24 1500x600x130mm

4 18 1200x800x130mm

4 24 1500x800x130mm


3 24 2600x800x130mm

4 18 2000x1000x130mm

4 24 2600x1000x130mm


3 24 3600x1000x130mm

4 18 2800x1300x130mm

4 24 3600x1300x130mm


3 24 4400x1200x130mm

4 18 3400x1550x130mm

4 24 4400x1550x130mm


LCD-Standard-Infotafeln

Block- oder Scrolltext im Wechsel, dabei eine

Zeile wahlweise als Fließtext einstellbar

(Beispiel) Zeichenhöhe 64mm, 4-zeilig, 18 Zeichen

pro Zeile, Gehäuse BxHxT: 1200x800x130mm

LCD-Fein-Matrix-Bildtafeln

■ Auflösung von 144x52 Pixel

■ Aktive Anzeigefläche BxH: 640x242mm

LCD-Mega-

Matrix-Bildtafeln

■ Zeilenzahl und Schriftgröße

frei gestaltbar

■ Individuelle Grafikerstellung

mit Grafikeditor

■ Umfangreiche Bildervorlagen

Mega-Matrix-Bildtafeln einseitig, für den Außenbereich

■ Zeilenzahl und Schriftgröße

frei gestaltbar

■ Max. 6 Zeilen mit 24

Zeichen darstellbar

■ Individuelle Grafikerstellung

mit Grafikeditor

■ Umfangreiche Bildervorlagen

■ Gehäuse BxHxT: 790x425x80mm (innen)

■ Gehäuse BxHxT: 900x550x130mm (außen)

Zeichenhöhe Anzahl Aktive Anzeige- Auflösung Abmessungen

Module fläche BxH in mm BxHxT in mm

315mm 3 825x315mm 45x17 Pixel 1200x700x190mm








13

14

Industrieanzeigen

"Leitsysteme" als LKW-Aufrufanzeigen, Gebäudeleitanzeigen, Frei/

Besetzt- & Restparkplatzanzeigen

Dynamische und automatisierte Orientierungssysteme ermöglichen einen besseren Verkehrsfluss

und eine große Kundenfreundlichkeit. Personal- und Abfertigungszeiten können hierdurch

wesentlich verkürzt werden. Die Anzeigen und Softwarelösungen werden individuell nach

Kundenwunsch gefertigt.

LKW-Aufrufanzeigen

LKW-Leitsystem

Tanklager/Raffinerie

Anzeigetafel und Bediensoftware

■ Die Anzeigen können mit einer Rundumblinkleuchte und einer Signalhupe ausgestattet

werden, um zusätzlich bei jeder Änderung des Anzeigeninhaltes ergänzend Aufmerksamkeit

zu wecken (Option).

■ Die Dateneingabe kann je nach gewählter Anzeigentechnik durch ein einfaches

Handeingabegerät oder per PC erfolgen. Softwareanpassungen an die kundenspezifischen

Anforderungen sind selbstverständlich möglich.

Gebäudeleitsystem

Informationsanzeigetafel

Das dynamische

"NO POWER"

Türschild-Display

Die System-Komponenten:

■ Eine Großanzeige zentral für den Empfangsbereich nach Kundenwunsch

■ Einzelanzeigen (Türbeschilderung) direkt an den Tagungsräumen oder Besprechungszimmern,

verschiedene Größen lieferbar

■ Verwaltungssoftware mit Terminplanung

Parkhausanzeigen

R

Die NIS - Parkhausanzeigen ermöglichen elegant die gezielte Hinführung von

Besuchergruppen zu für sie reservierten Parkflächen

15

16

Unfallfreie-Tage-Anzeigen & Sicherheitsanzeigen

Zur Motivation Ihrer Mitarbeiter oder Präsentation Ihrer Sicherheitstandards bietet das

Anzeigesystem die Unfallfreie-Tag-Anzeigen bzw. Sicherheitsanzeigen. Die Anzeigen und

die Ansteuerung werden individuell nach Kundenwunsch gefertigt.



for

for

winners

winners

(

Leistungsanzeige und Wetterdatenanzeigen

Anzeigen für Energieleistungen von Solargeneratoren, Windkraftanlagen oder Umweltmessdaten

einer Wetterstation ermöglichen eine direkte Information für das umweltbewusste

Publikum.

Die Anzeigen und die Datenanpassungen werden individuell nach Kundenwunsch gefertigt.

Wetterdatenanzeigen für DWD

17

18

Bühnentextanzeigen – Untertitelungsanzeigen für Theater

Diese Anzeige ermöglicht die optimale Lesbarkeit bei verschiedenen Lichtverhältnissen,

insbesondere im Theaterbereich durch dimmbare Hintergrundbeleuchtung über z. B. DMX-

System oder durch Reflexion bei Bestrahlung von Scheinwerfern.

Mit der Spezial-Bediensoftware BTS können unterschiedliche gestalterische Darstellungsformen

angezeigt werden. Die Informationsgeschwindigkeit kann fein geregelt werden, sofern

das Bühnengeschehen im Zeitablauf nicht mit der Planung übereinstimmt.

Durch die transflektive LCD-Technik ist es möglich, echte weiße Scharfkantzeichen mit großem

Sichtwinkel darzustellen, die bei Dunkelheit sehr angenehmen Kontrast ermöglichen.

Preisanzeigetafeln

Große Preisanzeigetafeln ermöglichen Offenheit und

Neukundengewinnung durch Ihre Außenwerbung. Diese

Preisinformationen in transflektiver LCD-Technik bzw.

bistabiler Klappankertechnik können jederzeit vom z. B.

Kassenrechnersystem, Bediengerät oder PC geändert

werden.

Alle Anzeigesysteme können komplett im Gehäuse oder ohne Gehäuse als Einbaubausätze

geliefert werden.

Weitere Anwendungsbilder finden Sie unter www.nis-time.de

Gerne informieren wir Sie in einem ausführlichen Beratungsgespräch über die Anwendungsmöglichkeiten.



for

for

winners

winners

(



for

for

winners

winners

Ihr kompetenter Vertriebspartner

(

NIS-time GmbH • Valterweg 10 • D-65817 Eppstein-Bremthal

Tel.: 0 61 98 - 57 99-0 • Fax: 0 61 98 - 33 99 7

Internet: www.nis-time.de • E-Mail: info@nis-time.de

Ust.IdNr.: DE252203541

NIS-time Vertretungen

Sachsen, Sachsen-Anhalt,

Thüringen, Süd-Brandenburg

Industrievertretung A. Vogt

Ludwig-Jahn-Str. 59

D-02785 Olbersdorf

Tel.: 0 35 83 - 69 17 40

Fax: 0 35 83 - 69 34 10


Mecklenburg-Vorpommern,

Berlin, Brandenburg

Hanse Info Werbesysteme

Hauptstraße 80 e

D-18107 Elmenhorst

Tel.: 03 81 - 20 74 67 74

Fax: 03 81 - 76 83 97 8

Elektronische Uhren- und Informationssysteme


Niedersachsen

Firma Rodath Werbetechnik

Bergdorfstr. 1

D-31832 Springe-Lüdersen

Tel.: 0 50 45 - 98 44 1

Fax: 0 50 45 - 98 44 3

LCD-Anzeigen (Charakter) - NIS time

Erfolgreiche ePaper selbst erstellen

Template löschen?

Als Template speichern?
