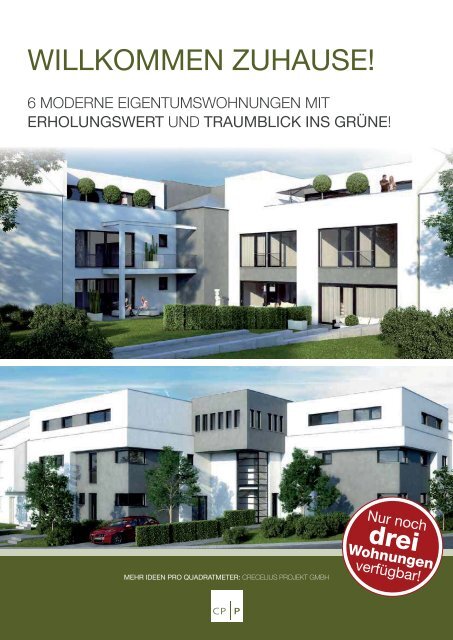

Neubau-Eigentumswohnungen in Idstein

WILLKOMMEN ZUHAUSE!
6 MODERNE EIGENTUMSWOHNUNGEN MIT
ERHOLUNGSWERT UND TRAUMBLICK INS GRÜNE!
Nur noch
drei
Wohnungen
MEHR IDEEN PRO QUADRATMETER: CRECELIUS PROJEKT GMBH
verfügbar!

TAUNUS UND ALTSTADTFLAIR
Mehr zum Leben in und um Idstein
ab Seite 03.

IHR PERSÖNLICHER
EXPERTE FÜR
WOHNGENUSS
Zukunftsweisende Baukonzepte - dafür steht Crecelius Projekt
seit nun schon 20 Jahren.
Das bedeutet zum einen: Häuser, die wirtschaftliches Bauen mit
gekonnter, individueller Architektur kombinieren.
Das Motto hierfür: Alles, ausser gewöhnlich. Zum anderen bedeutet
es Geschossbauten mit individueller und zeitgemäßer
Architektur.
Beides realisiert Crecelius Projekt GmbH für Sie vom Anfang bis
zum Ende. Also von der Planung über die Bauausführung bis
zur schlüsselfertigen Übergabe.
Mit ihrem architektonischen Anspruch, ihrer ausgeprägten
Funktionalität und ihrer Qualität sind Bauobjekte von Crecelius
Projekt längst zum Begriff für modernes, intelligentes und energiesparendes
Bauen geworden.
Detaillierte Referenzen erhalten Sie gerne auf Anfrage.
Ihr Frank Crecelius
Die Traumwohnungen im
Detail - ab Seite 07.
WOHLFÜHL-DESIGN
Mehr zum Design und zur
Ausstattung ab Seite 05.
02

WOHNEN UND LEBEN
IN IDSTEIN
TAUNUS UND ALTSTADTFLAIR
Ihre Traumwohnung, umgeben von Natur
und perfekter Infrastruktur.
03
LEBEN UND WOHLFÜHLEN
Charmant und zentral gelegen zwischen Rhein,
Main und Lahn: Idstein erfüllt jeden Anspruch an
erhöhter Wohnqualität.
Abwechslungsreich lädt die malerische Altstadt
mit ihren vielen Restaurants und Cafés zum Ver -
weilen ein. Wer seine Freizeit aktiver gestalten
und Kulturvereinen.
-
den Wäldern, die mit ihren grünen Feldern und
Wanderwegen zum Joggen oder zu einem Spa -
ziergang einladen. Zeit zum Relaxen kann man
ebenso im nahegelegenen Tournesol-Erlebnisbad
mit Saunalandschaft verbringen.

ALTSTADT UND WÄLDER
Egal ob ruhig und grün
oder charmant und
farbenfroh: Idstein bietet
viele Möglichkeiten, seine
Freizeit in vollen Zügen zu
genießen.
UNMITTELBAR ERREICHBAR:
• Sport, Waldspaziergang: 5 Minuten
• Bahnhof Zug oder Bus: 8 Minuten
• Flanieren in der Altstadt: 15 Minuten
• Golfpark: 15 Minuten
• Flughafen Frankfurt: 35 Minuten
• Autobahn: 4 Minuten
• Frankfurt Innenstadt: 30 Minuten

DIE AUFTEILUNG:
WOHNUNG 1
1
Wohnung auf zwei Ebenen,
mit eigener Terrasse,
4 Zimmer, ca. 117m²
verkauft!
2
3
WOHNUNG 2
Wohnung auf zwei Ebenen,
mit eigener Terrasse,
4 Zimmer, ca. 120m²
verkauft!
WOHNUNG 3
Wohnung auf einer Ebene,
großzügige Terrasse mit ca. 30 m²
Gartenanteil, 3 Zimmer, ca. 98m²
4
4
5
6
WOHNUNG 4
Wohnung auf einer Ebene,
ruhiger Balkon mit Erholungswert,
3 Zimmer, ca. 99m²
WOHNUNG 5
Penthouse mit Dachterrasse,
3 Zimmer, ca. 88m²
verkauft!
WOHNUNG 6
Penthouse mit großer Dachterrasse
und Traumblick ins Grüne,
2 - 3 Zimmer, ca. 112m²
3
ATTRAKTIVE STADTRANDLAGE
Zeitlose, elegante Architektur, kombiniert mit an -
spruchsvollem Design und hochwertiger Ausstat -
tung - inmitten grüner Natur und trotzdem zentral:
Das und noch viel mehr bietet Ihnen Ihr neues, stil -
volles Zuhause in der Eisenbach Idstein.
Lassen Sie Ihren Wohntraum wahr werden!
05

6
DAS MODERNE ARCHITEKTENHAUS
Wählen Sie selbst, ob Sie Ihre Freizeit auf
den herrlichen Dachterassen, dem Sonnen -
balkon oder im privaten Garten genießen
geben Sie Ihrem Wohngenuss den nötigen
Raum. Gepaart mit neuester Bausubstanz,
einem hellen, modernen Design mit hoch-
wertigen Materialien wird Ihr Wohntraum zur
Realität. Anspruchsvolle Ausstattungen und
technische Finessen gehören ebenfalls zum
perfekten Wohnangebot.
Sonderwünsche für Ihren persönlichen
Wohngeschmack nehmen wir natürlich ger -
ne entgegen!
06

07
WOHNUNG 3
Lage: EG 98,47 m², zzgl. ca. 30 m² Gartenanteil
Zimmer: 3 Kaufpreis: 284.000 €

WOHNUNG 4
Lage: 1. OG 99,06 m²
Zimmer: 3 Kaufpreis: 289.000 €
08

09
WOHNUNG 6
Lage: Penthouse 112,41 m²
Zimmer: 2 - 3 Kaufpreis: 339.000 €

BAUBESCHREIBUNG
10

Wohnen In der Eisenbach Idstein
BAUBESCHREIBUNG 20.11.2012
Ausführungsgrundlagen:
Die Ausführung der Wohnanlage erfolgt entsprechend den Plänen der Baugenehmigung unter
Berücksichtigung der Landesbauordnung, der Verdingungsordnung für Bauleistungen ( VOB )
und der geltenden DIN-Vorschriften. Als Baustoffe werden ausschließlich zugelassene, geprüfte,
normgerechte und umweltverträgliche Materialien verwendet.
Grundstück:
Erschließung/Hausanschlüsse
Herstellungsbeiträge und Anschlusskosten für Strasse, Wasser, Gas, Strom, Telefon- und
Breitbandkabel sind im Leistungsumfang enthalten.
Weiterhin die Kanalisation und der Anschluß an den Sammler der Kanäle Abwasser, Schmutzwasser
und Regenwasserkanal.
Diese sind an den auf dem Grundstück befindlichen Sammelschacht anzuschließen
( nach Entwässerungsplan ).
Erdarbeiten:
Baugrubenaushub, Zwischenlagerung und Abfuhr des überschüssigen Materials,
Baugrubenhinterfüllung mit gelagertem Aushub, Verfüllung und Verdichtung des Schottermaterials
im Bereich der Pflasterflächen sind in den Leistungen enthalten.
Rohbauarbeiten:
Fundamente + Kellerboden
Gründung der Fundamente in Stahlbeton nach statischen Erfordernissen.
Kellergeschoss:
Aussenwände nach Statik ca. 20 cm als Kalksandsteinwand. Innenwände nach Statik in
Kalksandstein verputzt.
Nichttragende Zwischenwände aus KS-Mauerwerk oder Porenbeton verputzt.
Lichtschächte falls erforderlich aus Kunststofffertigteilen mit verzinktem Gitterrost.
Alle Innenwände die nicht aus Beton sind erhalten einen Gipsmaschinenputz.
Die Betonwände werden gespachtelt.
Geschossdecken/ Balkone / Treppen
Fertigteildecken nach Statik . Abdichtungen nach den neuesten DIN Vorschriften.
Balkone und Treppen in Stahlbeton nach statischen Erfordernissen.

Zimmererarbeiten
Das Gebäude bekommt ein leicht geneigtes Flachdach in Holzbauweise.
Die Ausführung erfolgt Inklusive aller Vor- und Nebenarbeitsleistungen, Dämmungen,
Folien etc. nach den neuesten DIN Vorschriften und ENEV Nachweis.
Dachdeckerarbeiten
Die Abdichtung der Dachflächen erfolgt mit hochwertigen Abdichtungsbahnen, Fabr. BAUDER o.glw.
Spenglerarbeiten
Regenfallrohre sind aus Zinkstahlblechen.
Balkone
Deckenplatten aus Fertigbetonteilen oder Ortbeton mit entsprechender Bewehrung gemäß Statik
geglättet. Der Belag wird aus großformatigen Werksteinplatten hergestellt.
Treppenbau
Massivtreppen als Fertigteiltreppe vom Kellergeschoss bis ins Penthouse mit Natursteinbelag
in Granit belegt.
Metallbau
Innengeländer als Metallgeländer mit einem Edelstahlhandlauf. Der Balkon erhält ein Geländer mit
Glasfüllungen.
Fassade / Aussenputz
Gemäss den Ansichten bestehend aus Wärmedämmverbundsystem nach den Berechnungen der
ENEV Vorschrift und einem mineralischen Oberputz.
Die Ausführung erfolgt nach Farbkonzept des Architekturbüros. Die Stärke der Aussendämmung
richtet sich nach den Anforderungen des ENEV Nachweises.
Ausbau:
Estricharbeiten:
Die Wohnungen, Erdgeschoss, 1.Obergeschoss und Penthouse erhalten Zementestrich nach DIN
( schwimmender Estrich als Zement-Heiz-Estrich ) geeignet für Fussbodenheizung gemäß DIN-
Vorschrift.
Weiterhin erfolgt die Ausführung der Wärmedämmung und Trittschallisolierung nach den
Anforderungen des ENEV Nachweises und des Schallschutznachweises..
Fenster und Fenstertüren / Fensterelemente / Haustüren
Kunststofffenster und Fenstertüren in RAL-Ton aussen in anthrazit, innen weiß mit umlaufender
Dichtung, 3-fach Verglasung, U-Wert gem. den Anforderungen des ENEV Nachweises.
Die Ausführung der Fenster erfolgt als Dreh Kippfenster, Festelemente sowie zu den
Balkonen + Terrassen als Schiebetür. Im Erdgeschoss erhalten die Fenster abschliessbare
Griffoliven.
Haustür in Alu, pulverbeschichtet als Sicherheitstür mit Edelstahlgriff oder glw. Fensterbänke
Außenbänke in Alu nach Farbvorgabe des Architekturbüros.
Rollläden:
Rollläden als elektrische Kunststoffrollladen.

Innentüren
Türelemente als Röhrenspantüren mit Umfassungszargen, Gummidichtung, Einsteckschloss und
alufarbige Drückergarnitur.
Oberfläche weiß lackiert. Die Türen der Bäder erhalten einen WC-Türbeschlag.
Wohnungseingangstüren
Alle Wohnungseingangstüren bestehen aus Holz, Farbe weiß. Die Türen sind rauchdicht,
selbstschließend und einbruchhemmend, Klasse WK 3 mit dreifach Verriegelung und Sicherheitsschloss.
Klimaklasse 3. Die Profilzylinder von Haustür, Wohnungstür und Kellerraum sind
gleichschließend. Die Drückergarnituren sind aus Edelstahl.
Fliesenarbeiten
Die Wände der Bäder werden in den Naßbereichen ( Duschen und Badewannen ) als Designbäder
gefliest. Ebenso wird der Bereich Toilette und Waschtisch gefliest.
Die Fliesen werden besichtigt und nach Kundenwunsch gewählt.
Es wird ein Fliesenpreis von 40 €/m² Händlerverkauf brutto für die Boden. - u. Wandfliese zugrunde
gelegt.
Es werden nur Fliesen von hochwertiger Qualität verwendet. In den Küchen wird ein Fliesenspiegel
angebracht ( Kleinformat ). Bodenfliese: Keramikfliese 40cm x 40 cm
Fussbodenbeläge
Wohn- und Esszimmer etc. Fertigparkett z.B. Eiche dunkel Standard ( Materialpreis bis 40 €/m² HLVK
brutto wie Fliesen ) Küchenboden gefliest.
Malerarbeiten
Die Wände in den Wohnetagen sind mit einem Malervlies incl. Anstrich mit weißer oder leicht getönter
Dispersionsfarbe ausgeführt.
Die Kellerräume und die Tiefgarage werden deckend weiß gestrichen.
Die Fertigteilplatten-Stoßfugen mit Fugenfüllung geschlossen und malerfertig gespachtelt.
Sanitärinstallation
Alle Haupt-, Fall- und Abwasserverbindungsleitungen mit erforderlichen Rohr-Querschnitten mit allem
Zubehör und den erforderlichen Form- und Verbindungsstücken, Sanitärentlüftung über Dach.
Kalt- und Warmwasserleitungen: Steigstränge in Kupferrohren oder glw., Küche: Anschluss für Spüle,
zwei Eckventile und Anschlussmöglichkeit für Geschirrspülmaschine
Waschmaschinenanschluss im gemeinsamen Wasch- und Trockenraum vorgesehen..
In den Gartenwohnungen wird ein Aussenwasserhahn mit Entleerungsmöglichkeit eingebaut.
Die Sanitärausstattung wird bemustert.

Hier wurden Preise für die Bemusterung der kompletten Badausstattung wie folgt festgelegt. Alle
Preise sind Händlerverkaufpreise incl. der zur Zeit gültigen Mehrwertsteuer.
Die Leistungen umfassen; Toilette komplett mit UP - Spülkasten, Armaturen für Waschtisch und
Duschanlagen bzw. Badewannen.
Edelstahleinlaufrinne im Bereich Dusche, Spiegel für Waschtisch sowie Duschabtrennungen mit
einer Glasabtrennung.
Whg. 1 – 6 Badezimmer 3.200,00 € incl. Mwst.
Gäste WC 900,00 € incl. Mwst.
Elektroinstallation
Ausführung gemäß VDE-Vorschrift. Die Verlegung und Ausstattung erfolgt nach DIN 18015 Teil 2.
Elektroleitungen in NYM Kabel.
Hauptverteilung und Zählerkasten werden im Technikraum untergebracht.
Die Elektrounterverteilung ist in den jeweiligen Abstellräumen der Wohnung ( siehe Plan ) unter Putz
eingebaut. Internetleitungen in allen Wohnräumen.
Flur / Abstellraum
je 1 Brennstelle mit Kreuzschaltung, 1 Steckdose
Wohn-/ Eß- und Kochbereich
1 Brennstelle mit Ausschaltung, 6 Steckdosen
1 Brennstelle mit Ausschaltung, Anschluss für E-Herd, Geschirrspülmaschine, Dunstabzug,
Kühlschrank, 4 Steckdosen im Arbeitsbereich
Schlafen
1 Brennstelle mit Ausschaltung, 4 Steckdosen ( Licht vom Bett aus schalten )
Kind / Gast / Arbeiten
1 Brennstelle mit Ausschaltung, 5 Steckdosen
Bad
1 Brennstelle mit Kreuzschaltung als Deckenauslass, 1 Brennstelle als Wandauslass, je mit einer
Ausschaltung, 2 Steckdosen, 2 Steckdosen
für Waschmaschine und Trockner (zusammen) getrennt abgesichert.
Balkon/Terrasse
1 Brennstelle mit Ausschaltung, von innen zu schalten
Schwachstrom
Hausklingelleitung mit Vorrüstung für Videoüberwachung von Haustür zum Flur
Fernsehen + Telefon
Antennen- und Telefonleerdose Unterputz mit Federdeckel im Wohn-, Schlaf-, Gast- und Essbereich
über Leerrohrleitung.
( Kabel eingezogen mit Anschlussdosen )ab Telefon-, Fernsehübergabepunkt verbunden.

Klingelanlage + Türsprechanlage
Im Wohn- Essbereich bzw. im Flur installiert, in jeder Wohneinheit mit elektrischem Türöffner,
bedienbar von der Haustür zur Wohnung und umgekehrt, einschließlich Läutwerk.
Gegen Mehrpreis kann eine Überwachungskamera vor der Haustür eingebaut werden.
Treppenhausinstallation
Je Geschoss bzw. Zwischenpodest eine Deckenbrennstelle mit Designleuchte und Energiesparlampe.
Briefkastenanlage
Jede einzelne Wohnung erhält einen Briefkasten, der entweder in die Haustüranlage integriert ist oder
als freistehende Anlage vor der Haustür montiert wird.
Schliessanlage
Zu jeder Wohneinheit gehören 3 Sicherheitsschlüssel, die die Haustür und die Wohnungstür sperren
Haustechnische Anlagen / Gemeinschaftseigentum
Heizung
Beheizung über Fußbodenheizung mit Thermostat in allen Wohnräumen.
Der Wärmeverbrauch wird gesondert ermittelt. Der Kalt- und Warmwasserverbrauch wird ebenfalls
gesondert über Abrechnungsverfahren pro Wohneinheit gemessen.
Gemeinschaftskellerräume und Kellerflure
Estrich auf Trennlage incl. Einstreuung.
Je Kellerraum eine Brennstelle inkl. Deckenleuchte mit Schaltung über Tastatur. Beleuchtung im
Kellertreppenhaus über Bewegungsmelder geschaltet.
In Gemeinschaftsräumen wird jeweils eine Niedrigenergiesparlampe eingebaut.
Aussenstellplätze
Stellplätze mit Verbundsteinpflaster, wo die Möglichkeit besteht muß das Wasser zwischen den
Steinen absickern können. Die Steine werden auf Kiesbett eingebaut und verlegt.
Der Zuweg wird in Verbundsteinpflaster ausgeführt. Die Freiflächen werden entsprechend den
Möglichkeiten mit kleinwüchsigen Pflanzen bepflanzt.
Allgemein
Änderung in der Ausführung:
Soweit Wahlmöglichkeiten in der Baubeschreibung angegeben sind, hat das ausschließliche
Wahlrecht der Verkäufer.
Abweichungen, die durch behördliche Auflagen und durch neue gesetzliche Bestimmungen bedingt
sind, sowie Änderungen, die sich im Verlauf der Bearbeitung in haustechnischer, statischer,
gestalterischer und baurechtlicher Hinsicht ergeben, bleiben ausdrücklich vorbehalten.

Hinweise
Die Wohnflächen sind nach den in den Bauzeichnungen eingetragenen Raum- und Rohbaumaßen
ermittelt und stellen die lichten Maße der unverputzten Mauerwerkswände bzw. der Betonfeinschicht
dar.
Wartungsanstriche, insbesondere für solche Bauteile, die der Witterung ausgesetzt sind, sind
entsprechend der Vorgaben der Farbhersteller durch die Eigentümergemeinschaft vorzunehmen und
gegebenenfalls zu erneuern. Silikonfugen sind Wartungsfugen, die keiner Gewährleistung
unterliegen.
Sonstige Nebenleistungen:
Planung/ Gebühr
Baueingabeplanung, Freiflächengestaltungspläne und Baugenehmigungsgebühren sowie die
Bauleitung sind im Kaufpreis enthalten
Die Nebenkosten für den Kauf einer Wohnung trägt der Käufer.

17
BAUANTRAGSPLÄNE

B
18,1/27,0
5 STG
5 STG
18,1/27,0
Nicht Unterkellert
6 STG
18,1/27,0
RR 3
OKFFB
OKRFB -2,005
OKFFB
OKRFB -1,10
RR 2
OKFFB -2,78
OKRFB -2,915
8 STG
17.3/29.0
8 STG
17.3/29.0
A
A
RR 4
88
2,12
OKFFB -2,78
OKRFB -2,915
Keller 1
9.10 m²
Keller 2
9.10 m²
Keller 3
9.10 m²
WA / TA
14.04 m²
88
2,12
88
2,12
88
2,12
Flur 1
21.13 m²
5 88
2,12
Flur 2
10.38 m²
88
2,12
88
2,12
88
2,12
Keller 6
9.10 m²
Keller 5
9.12 m²
Technik
22.60 m²
Keller 4
8.95 m²
88
2,12
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Grundriss
Untergeschoss
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
003
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
B

B
18,1/27,0
5 STG
3
6 STG
18,1/27,0
BRH: 0,00
BRH: 1,37 5
Terrasse
10.34 m²
BRH: 0,00
88
2,12
88
2,12
88
2,12
88
2,12
BRH: 1,37 5
5
5
5
5
5
5
5
5
5
BRH: 1,37 5
RR 2
OKFFB
OKRFB +0,91
1,01
2,26
OKFFB 5 STG
OKFFB + 0,13
5 OKRFB ± 0,00
OKRFB +1,81 5 18,1/27,0
= +10,60m
Terrasse 2
6.00 m²
Bad
8.59 m²
1,01
2,12
Wohnen/ Essen
35.02 m²
Schlafen
16.33 m²
5
OKFFB + 0,13
OKRFB ± 0,00 = +10,60m
Flur
10.40 m²
WC
2.47 m²
BRH: 1,37 5
Kochen
12.52 m²
Arbeiten/ Gast
10.85 m²
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Grundriss
Erdgeschoss
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
004
5
5
A
8 STG
8 STG
18,0/27,0 18,0/27
Terrasse
11.90 m²
Terrasse
11.88 m²
RR 4 RR 3
BRH: -0,34 BRH: -0,34
BRH: -0,34
Wohnen / Essen
35.99 m²
Wohnen / Essen
36.18 m²
18 STG
18.0/27.0
OKRFB - 0,34 = +10,26 m
18 STG
18.0/27.0
5
OKFFB - 0,20
OKRFB - 0,34 = +10,26 m
2 STG
17.0/60.0
2 STG
17.0/60.0
OKFFB - 0,20
5
OKFFB + 0,13
OKRFB ± 0,00 = +10,60m
5
OKFFB + 0,13
OKRFB ± 0,00 = +10,60m
Kochen
Kochen
Flur
10.10 m²
9.86 m²
6.64 m²
Flur
6.67 m²
DU/WC
3.04 m²
DU /WC
3.04 m²
1,01
2,26
BRH: 1,37 5 BRH: 1,37 5 BRH: 1,37 5
1,01
2,26
2
1
A
B

B
18,1/27,0
5 STG
18,1/27,0
5 STG
4
BRH: 0,00
A
18 STG
18.0/27.0
18 STG
18.0/27.0
A
18,1/27,0
6 STG
BRH: 1,37 5
BRH: 0,00
BRH: 1,37 5
RR 4 RR 3
BRH: 0,00 BRH: 0,00
Arbeiten
9.88 m²
Arbeiten
9.64 m²
16.76 m²
Kind1
14.71 m²
Kind1
OKFFB +3,03
OKRFB + 2,90
OKFFB +3,03
OKRFB +2,90
BRH: 0,00
BRH: 1,37 5
BRH: 0,00
BRH: 1,37
OKFFB
OKRFB +3,81
OKFFB
Balkon
10.82 m²
RR 2
OKFFB +3,03
OKRFB +2,90
Bad
8.59 m²
SW 4+5
1,01
2,12
88
2,12
Wohnen/ Essen
40.18 m²
Schlafen
16.33 m²
88
2,12
88
2,12
OKFFB + 3,03
OKRFB + 2,90
SW 3
Flur
10.77 m² WC
2.47 m²
BRH: 1,37 5
OKRFB +4,71 5
88
2,12
SW 2
Kochen
7.36 m²
Arbeiten/ Gast
10.85 m²
BRH: 1,37 5
SW 1
5
5
5
5
5
5
5
5
5
5
5
5
5
5
BRH: 1,37 5
Bad
10.35 m²
88
2,12
88
2,12
76
2,12
Flur
5.71 m²
88
2,12
Flur
7.31 m²
88
2,12
88
2,12
Bad
8.54 m²
SW 6
88
2,12
88
2,12
Schlafen
18.10 m²
Schlafen
16.59 m²
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Grundriss
1.Obergeschoss
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
005
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
B

B
18,1/27,0
5 STG
BRH: 1,70 BRH: 1,70
5 STG
18,1/27,0
6
BRH: 1,37 5
A
A
6 STG
18,1/27,0
2,30 m Linie
2,30 m Linie
= 06.05 m²
5
1,01
2,12 5
88
2,12
1,01
2,12 5
88
2,12
88
2,12
88
2,12
5
5
5
5
5
5
5
5
5
5
BRH: 1,70 BRH: 1,70
RR 2 RR 1
OKFFB + 5,93
OKRFB + 5,80
OKFFB + 5,93
OKRFB + 5,80
SW 4+5
OKFFB +5,93
OKRFB + 5,80
SW 3
SW 2
SW 1
5
BRH: 0,00
RR 4 RR 3
88
2,12
WC
4.36 m²
Terrasse 1
34.63 m²
= 17,32 m²
Diele
6.93 m²
RR 5
BRH: 0,00
Schlafen
13.11 m²
88
2,12
Wohnen / Essen
35.26 m²
Kochen
11.79 m²
SW 6
88
2,12
5 88
2,12
Ankleide
7.56 m²
88
2,12
Bad
8.71 m²
AR
2.69 m²
BRH: 1,70
BRH: 1,70
BRH: 1,70
OKFFB + 0,135
OKRFB ± 0,00
OKFFB + 0,135
OKRFB ± 0,00
Flur
7.55 m²
Terrasse 2
12.10 m²
Schlafen
12.59 m²
Wohnen/Essen
23.64 m²
Diele
14.86 m²
Kochen
11.03 m²
Kind
12.73 m²
Bad
9.44 m²
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Grundriss
Penthouse
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
006
5
5
5
5
5
5
5
5
5
B

Grundstücksgrenze
Geplantes Gelände
Ursprungsgelände
Terrasse
Wohnen / Essen Bad
Arbeiten Flur
Schlafen
Wohnen/ Essen
18 STG
18/27
AR
Kochen
Flur 1 Flur 2 WA /TA
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Schnitt
A - A
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
007

Grundstücksgrenze
Ursprungsgelände
Kind Flur
Schlafen
Schlafen
Flur
Schlafen
Flur
TRH
Geplantes Gelände
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Schnitt
B - B
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
008

Grundstücksgrenze
Geplantes Gelände
Ursprungsgelände
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Ansicht
Nord
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
009

Ursprungsgelände
Geplantes Gelände
PROJEKT:
BAUHERR :
ZEICHNUNG:
Neubau eines MFH
In der Eisenbach 52
65510 Idstein
Crecelius Projekt GmbH
In den Wingerten 5
65623 Hahnstätten
Ansicht
Ost
Datum
Gezeichnet Bemerkung
23.11.2012 LT
Projektnummer Maßstab Zeichnung Nr.
414
1:100
010
Grundstücksgrenze

HERAUSGEBER:
CRECELIUS PROJEKT GMBH Telefon: +49 (0) 6430 / 91 50-0
In den Wingerten 5
E-Mail: info@crecelius-projekt.de
D-65623 Hahnstätten www.crecelius-projekt.de
VERTRIEB
Hermann Immobilien GmbH
Heerstraße 58 c, 65205 Wiesbaden
Telefon: +49 (0) 6122 7279877
E-Mail: u.lauer-wi@hermann-immobilien.de
E-Mail: u.lauer@hermann-immobilien.de
Ihre Ansprechpartner:
Uwe Lauer
Ulrike Lauer
Mobil: 0171 8561600
HERMANN
IMMOBILIEN
Prospektvorbehalt:
Alle Darstellungen und Angaben in diesem Prospekt wurden mit Sorgfalt zusammengestellt und zum Zeitpunkt der Herausgabe auf ihre Richtigkeit überprüft. Für die Vollständig
-
keit und Richtigkeit dieser Angaben kann jedoch keine Gewähr übernommen werden. Die dargestellten Visualisierungen und Abbildungen in dieser Broschüre sind nicht bindend
und spiegeln nur die Gestaltungmöglichkeiten wieder. Gleiches gilt für abgebildete Möbel und Einrichtungsdetails. Diese sind nicht Bestandteil des Kaufvertrages. Nur -die geneh
migten Baupläne bzw. die bei Abschluss eines Kaufvertrages beurkundeten Unterlagen inkl. Baubeschreibung gelten für die spätere Ausführung als verbindlich.
Stand: Juli 2014
Änderungen bleiben vorbehalten.
MEHR IDEEN PRO QUADRATMETER: CRECELIUS PROJEKT GMBH
