D<br />

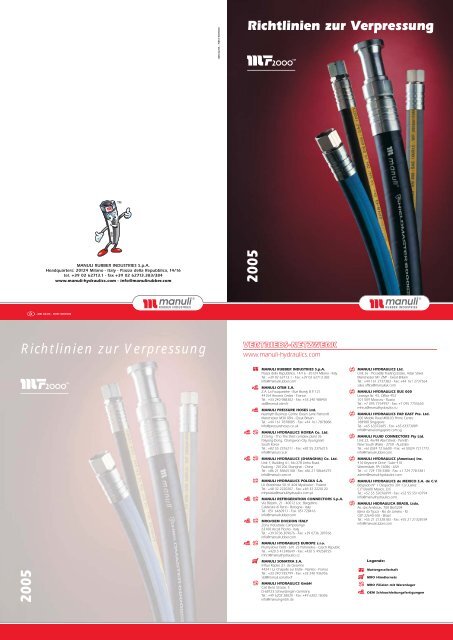

Richtlinien zur Verpressung<br />
2005<br />
MANULI RUBBER INDUSTRIES S.p.A.<br />
Headquarters: 20124 Milano - Italy - Piazza della Repubblica, 14/16<br />
tel. +39 02 62713.1 - fax +39 02 62713.383/384<br />
www.manuli-hydraulics.com - info@manulirubber.com<br />
- MRI 02/05 - FIRST EDITION<br />
<br />
MRI 02/05 - FIRST EDITION<br />
Richtlinien zur Verpressung<br />
2005<br />
COMMERCIAL NETWORK COMMERC<br />
VERTRIEB<br />
VERTRIEBS-NETZWERK<br />
NETZWERK COMMERCIAL NETWORK<br />
www.manuli-hydraulics.com<br />
MANULI RUBBER INDUSTRIES S.p.A.<br />
Piazza della Repubblica, 14/16 - 20124 Milano - Italy<br />
Tel.: +39 02 62713.1 - Fax: +39 02 62713.382<br />
info@manulirubber.com<br />
MANULI OTIM S.A.<br />
Z.A. La Fouquetière - Rue Branly B.P. 121<br />
44154 Ancenis Cedex - France<br />
Tel.: +33 240 988302 - Fax: +33 240 988401<br />
std@manuli.otim.fr<br />
MANULI PRESSURE HOSES Ltd.<br />
Nasmyth Business Centre Green Lane Patricroft<br />
Manchester M30 0SN - Great Britain<br />
Tel.: +44 161 7878085 - Fax: +44 161 7878086<br />
info@pressurehoses.co.uk<br />
MANULI HYDRAULICS KOREA Co. Ltd.<br />
2 Dong - 7ho The third complex plant 36<br />
Palyong-Dong, Changwon City, Kyungnam<br />
South Korea<br />
Tel.: +82 55 2376211 - Fax: +82 55 2376215<br />
info@manuli.co.kr<br />
MANULI HYDRAULICS (SHANGHAI) Co. Ltd.<br />
Unit 1, Building 61, No.278 Jinhu Road,<br />
Pudong - 201206 Shanghai - China<br />
Tel.: +86 21 58665108 - Fax: +86 21 58664275<br />
info@manuli.com.cn<br />
MANULI HYDRAULICS POLSKA S.A.<br />
Ul. Brzezinska 50 41-404 Myslowice - Poland<br />
Tel.: +48 32 2220207 - Fax: +48 32 2220120<br />
mhpolska@manulihydraulics.com.pl<br />
MANULI REFRIGERATION CONNECTORS S.p.A.<br />
Via Bizzarri, 21 - 40012 Loc. Bargellino<br />
Calderara di Reno - Bologna - Italy<br />
Tel.: 051 6460911 - Fax: 051728416<br />
info@manulirubber.com<br />
MRO/OEM DIVISION ITALY<br />
Zona Industriale Campolungo<br />
63100 Ascoli Piceno - Italy<br />
Tel.: +39 0736 309676 - Fax: +39 0736 309766<br />
info@manulirubber.com<br />
MANULI HYDRAULICS EUROPE s.r.o.<br />
Prumyslova 1500 - 691 23 Pohorelice - Czech Republic<br />
Tel.: +420 5 41240649 - Fax: +420 5 49258725<br />
mhcr@manulihydraulics.cz<br />
MANULI SONATRA S.A.<br />
8 Rue Kepler, Z.I. de Gesvrine<br />
44241 La Chapelle sur Erdre - Nantes - France<br />
Tel.: +33 240 935799 - Fax: +33 240 936956<br />
std@manuli.sonatra.fr<br />
MANULI HYDRAULICS GmbH<br />
Carl Benz Strasse, 5<br />
D-68723 Schwetzingen Germany<br />
Tel.: +49 6202 28020 - Fax: +49 6202 18306<br />
info@manuli-gmbh.de<br />
COMMERC<br />
COMMERCIAL NETWORK<br />
MANULI HYDRAULICS Ltd.<br />
COMMERCIAL Unit 26 - Piccadilly NETWORK<br />
Trading Estate, Adair Street<br />
Manchester M1 2NP - Great Britain<br />
Tel.: +44 161 2737383 - Fax: +44 161 COMMERC<br />
2737564<br />
sales.office@manuliuk.com<br />
MANULI HYDRAULICS RUS 000<br />
Lesnaya Str. 43, Office 453<br />
COMMERCIAL 101 509 Moscow NETWORK<br />
- Russia<br />
Tel.: +7 095 7754997 - Fax: +7 095 7755650 COMMERC<br />
mhrus@manulihydraulics.ru<br />
MANULI HYDRAULICS FAR EAST Pte. Ltd.<br />
200 Middle Road #08-03 Prime Centre<br />
COMMERCIAL 188980 Singapore NETWORK<br />
Tel.: +65 63372605 - Fax: +65 63373089 COMMERC<br />
info@manuli-singapore.com.sg<br />
MANULI FLUID CONNECTORS Pty Ltd.<br />
COMMERCIAL Unit 22, 46/48 NETWORK<br />
Abel Street - Penrith<br />
New South Wales - 2750 - Australia<br />
Tel.: +61(0)24 7216600 - Fax: +61(0)24 7211772<br />
info@manulirubber.com<br />
MANULI HYDRAULICS (Americas) Inc.<br />
COMMERCIAL 410 Keystone Drive NETWORK<br />
- Suite 410<br />
COMMERCIAL Warrendale, PA NETWORK<br />
15086 - USA<br />
Tel.: +1 724 778-3380 - Fax: +1 724 778-3381<br />
admin@manuli-hydraulics.com<br />
MANULI HYDRAULICS de MEXICO S.A. de C.V.<br />
COMMERCIAL Belgrado N° 1 Despacho NETWORK<br />
301 Col Juarez COMME<br />
C.P. 06600 Mexico, D.F.<br />
Tel.: +52 55 52076099 - Fax: +52 55 55143794<br />
info@manulihydraulics.com<br />
MANULI HIDRAULICA BRASIL Ltda.<br />
COMMERCIAL NETWORK<br />
Av. das Américas, 700 B6/S204<br />
Barra da Tijuca - Rio de Janeiro - RJ<br />
CEP 22640-100 - Brazil<br />
Tel.: +55 21 21328183 - Fax: +55 21 21328184<br />
info@manulirubber.com<br />
Legende:<br />
Muttergesellschaft<br />
MRO Händlernetz<br />
MRO Filialen mit Warenlager<br />
OEM Schlauchleitungsfertigungen<br />
COMME<br />
COMME<br />
COMME
VERFAHREN ZUR VERPRESSUNG VON SCHLAUCHLEITUNGEN<br />
EMPFOHLENES VERFAHREN<br />
VERTRIEBS-NETZWERK<br />
Es ist wichtig, dass Schlauchleitungen nur aus Schlauch, Fassungen und<br />
Nippeln von <strong>Manuli</strong> nach den untenaufgeführten Verpressungshinweisen<br />
hergestellt werden.<br />
Für eine weitergehende Aufklärung dieser Maßnahmen sehen Sie bitte das<br />
Training Module auf der <strong>Manuli</strong> Web-Seite www.manuli-hydraulics.com<br />
1 – Wählen Sie Schlauch, Fassungen und Nippel nach der letzten Ausgabe unseres<br />
Kataloges MRI Fluid Connectors aus.<br />
2 – Schneiden Sie den Schlauch senkrecht mit einem scharfen Schneideblatt.<br />
3 – Wenn geschält werden muss, prüfen Sie, dass das Schälmesser bei der empfohlenen<br />
Länge eingestellt ist (Toleranz +/-0,5 <strong>mm</strong>). Nehmen Sie so viel Gu<strong>mm</strong>i wie möglich ab, ohne<br />
den Draht des Druckträgers zu beschädigen.<br />
4 – Positionieren sie die Fassung komplett über das Schlauchende. Um den Nippel<br />
im Schlauch hineinzustecken, benetzen Sie das schlauchseitige Fußteil des Nippels nur<br />
mit einer geringen Ölmenge und prüfen Sie wenn nötig, dass die Einhängenut korrekt<br />
positioniert ist. Für große Nennweiten (z.B. bei den Interlock Armaturen) benutzen Sie<br />
ein geeignetes Nippeleinstoßgerät.<br />
5 – Stellen Sie die Pressmaschine mit dem Pressbackensatz ein, der am nächsten zu dem<br />
Pressmaß liegt (z.B. bei einem Pressmaß von 23 <strong>mm</strong> wählen Sie den Pressbackensatz von<br />
22 <strong>mm</strong> aus).<br />
6 – Verpressen Sie das empfohlene Pressmaß mit einer Toleranz von +0/-0,2 <strong>mm</strong>.<br />
7 – Prüfen Sie den erreichten Durchmesser der Fassung in drei verschieden Positionen<br />
(ca. 120° voneinander entfernt) mit einer Schieblehre oder einem Mikrometer.<br />
8 – Die drei Messungen, die in der Mitte der Fassung durchgeführt werden, müssen<br />
das Pressmaß mit einer Toleranz von +0/-0,2 <strong>mm</strong> entsprechen (Abweichungen von mehr als<br />
0,2 <strong>mm</strong> bedeuten eine nicht konzentrische Verpressung). Wenn das empfohlene Pressmaß<br />
nicht erreicht worden ist, steigern Sie die Einstellung der Maschine im 0,1 <strong>mm</strong> Schritten,<br />
um den korrekte Durchmesser zu erzielen.<br />
9 – Beim Einstellen der Pressmaschine prüfen Sie den Pressmaß am oberen und unteren<br />
Teil der Fassung. Abweichungen von mehr als 0,4 <strong>mm</strong> bedeuten eine konische<br />
Verpressung. Wenn die Verpressung nicht konzentrisch bzw. konisch ist, prüfen Sie den<br />
Backenkopf, die Backen und die Federn der Presse, um sie eventuell zu ersetzten.<br />
10 – Anmerkung die zweifache Verpressung der Fassung sollte vermieden werden, weil<br />
dadurch die Lebenserwartungen der Schlauchleitung verringert werden. Benutzen Sie<br />
Pressbacken, die lang genug sind, um die ganze Fassung zu verpressen.<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
MF2000 - GO, NO-GO DORNE<br />
Der Nippel-Einfall kann durch die einfache Anwendung von einem geeigneten Paar von GO und NO-GO<br />
Prüfdornen wie aus der Tabelle 1 ermittelt werden. Solche Messungen können noch genauer durch teleskopische<br />
bzw. elektronische Messgeräte (Innentaster, etc.) durchgeführt werden.<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
Die Tabelle 1 zeigt die empfohlene Bandbreite des Nippel-Einfalls mit Minimum-, Maximum- und Best-<br />
Werten für das <strong>Manuli</strong> MF2000 Armaturenprogra<strong>mm</strong> (Multifit und Interlock). Die <strong>Manuli</strong> <strong>Pressmass</strong>e sind so<br />
ausgelegt, dass der jeweilige Nippel-Einfall-Bestwert erreicht wird.<br />
In seltenen Fällen wie bei eventuellen ausgeschöpften Toleranzen von Schlauch und Armaturen, fehlerhaften<br />
Produkten, schlechter Nippeleinführung im Schlauch oder Funktionsstörungen der Pressmaschine ist es<br />
möglich, dass sich ein Nippel-Einfall außerhalb des Standards ergibt.<br />
VERFAHREN ZUR VERPRESSUNG VON SCHLAUCHLEITUNGEN<br />
Deshalb ist es notwendig, den Nippel-Einfall durch geeignete GO bzw. NO-GO Dorne wie folgt zu prüfen:<br />
1- Auswahl des zu Nennweite, Schlauch- und Nippeltype (Multifit o. Interlock) passenden Prüfdornes.<br />
2- Verpressung einer Leitung mit dem angegebenen Standard-Preßmaß.<br />
3- Prüfung mit dem NoGo Dorn, dieser sollte auf halber Armaturen-Länge anstoßen und zeigt, wenn dies<br />
der Fall ist, dass der Mindest-Nippel-Einfall erreicht wurde (siehe Zeichnung 1).<br />
VERTRIEBS-NETZWERK<br />
Anmerkung: Sofern an beiden Schlauchenden Bogen-Armaturen zum Einsatz ko<strong>mm</strong>en, sollte ein Exemplar<br />
gepresst werden, nach der Hülse abgeschnitten und der Nippel-Einfall vom Ende her geprüft werden.<br />
Zeichnung 1<br />
4- Prüfung mit dem Go-Dorn, dieser sollte komplett durch die Armatur gehen (siehe Zeichnung 2).<br />
5- Fortfahren mit der Einbindung unter Beibehaltung der eingestellten Werte. Kontrolle in geeigneten<br />
Zeitabständen.<br />
6- Die Prüfung des Nippel-Einfalles sollte erneut vorgeno<strong>mm</strong>en werden bei einem Wechsel auf eine neue<br />
Schlauch- oder Armaturen-Charge.<br />
Zeichnung 2<br />
Maßnahmen bei Prüfergebnissen außerhalb des Standards<br />
1) Nippel-Einfall innerhalb der Toleranzen<br />
• Schlauchleitungen und Verpressungsprozess gänzlich unter Kontrolle: OK.<br />
2) Nippel-Einfall außerhalb der Toleranzen<br />
• wenn es sich um ein einzelnen Fall handelt, ist es notwendig die Häufigkeit der Prüfungen zu erhöhen<br />
1. wenn es sich um ein einzelnen Fall handelt, ist es notwendig die Häufigkeit der Prüfungen zu<br />
erhöhen<br />
2. wenn es sich um wiederholte Fälle handelt, ist es notwendig, die Produktion mit neuen Produktchargen<br />
weiterzuführen<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
EMPFOHLENES VERFAHREN<br />
Zusätzliches Verfahren für Großserienfertigungen von Schlauchleitungen<br />
Prüfen Sie den Nippeleinfall unter Beachtung der "Besti<strong>mm</strong>ung des korrekten Nippeleinfalls" bei der Einstellung der<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
Presse sowie in besti<strong>mm</strong>ten Zeitabständen als Mittel zur Qualitätskontrolle für große Schlauchleitungsfertigungen.<br />
Was versteht man unter Nippel-Einfall<br />
Es ist die messbare Verringerung der Nippel-Bohrung im effektiven Dichtbereich der Armatur, ausgelöst durch die bei<br />
der Einbindung eingesetzte Presskraft. Dadurch stellt der Nippel-Einfall eine indirekte Prüfung des erreichten<br />
Verdichtungsmaßes und der Dichtungskraft dar.<br />
Warum ist der Nippel-Einfall wichtig<br />
Die BESTIMMUNG Leistungsfähigkeit einer Schlauchleitung DES in KORREKTEN Bezug auf Platz- und Leckagebeständigkeit NIPPELEINFALLS<br />
wird entscheidend durch das<br />
bei der Einbindung entstehende Verdichtungsmaß (sog. Compression Set) von Innen- und Außengu<strong>mm</strong>i besti<strong>mm</strong>t.<br />
Der Nippel-Einfall gibt einen indirekten Indikator zur Prüfung des korrekten Verpressungsgrades.<br />
Die Prüfung des Nippel-Einfalles ist gleichzeitig eine Schutzmaßnahme zur Vermeidung einer zu starken Verpressung,<br />
die zu einem vorzeitigen Ausfall der Schlauchleitung durch Fehler im Armaturenbereich führen kann.<br />
Ein sehr großer Nippel-Einfall zeigt eine zu starke Verpressung, d.h. das Verdichtungsmaß von Innen- und Außengu<strong>mm</strong>i<br />
ist zu stark und kann Undichtigkeiten im Bereich der Armaturen auslösen.<br />
Eine VERFAHREN übermäßige Reduzierung ZUR des VERPRESSUNG Nippel-Bohrungsdurchmessers VON führt in den SCHLAUCHLEITUNGEN<br />
sowieso kritischen Durchflussbereichen<br />
des Mediums zu einem zusätzlichen Effizienzverlust der mit hoher Durchflussrate betriebenen Hochdruck-Hydraulik-<br />
Kreisläufe.<br />
Ein sehr geringer Nippel-Einfall zeigt eine zu geringe Verpressung; daraus resultiert eine zunehmende Gefahr des<br />
Herausrutschens aus der Armatur bzw. der Undichtigkeit in diesem Bereich, besonders bei einem bereits sehr langen<br />
Einsatzdauer (Gu<strong>mm</strong>i-Alterung) der Schlauchleitung.<br />
Geeignete Prüfungen des Nippel-Einfalls während der Einbindung können helfen, die Beständigkeit der Produktqualität<br />
zu kontrollieren, die Zuverlässigkeit der Schlauchleitungen zu erhöhen und das Risiko von vorzeitigen Ausfällen zu<br />
verringern. VERTRIEBS-NETZWERK<br />
In der Tat ist der Verdichtungsmaß das Ergebnis von verschiedenen Parametern, von denen die wichtigsten sind:<br />
• Toleranzen der Schlauchabmessungen<br />
• Toleranzen und Art der verwendeten Armaturen<br />
• Pressmaschine (Presskraft und –Geschwindigkeit, Werkzeuge, Pressbacken, etc.).<br />
<strong>Manuli</strong> bietet diesbezüglich ein integriertes Paket bestehend aus:<br />
• Schläuchen<br />
• Armaturen<br />
• Pressmaschinen<br />
• <strong>Pressmass</strong>en<br />
mit denen möglich wird, durch die Einhaltung der in der Pressmaßtabelle aufgezeigten Werte konstante und geeignete<br />
Ergebnisse zu erzielen.<br />
Anmerkungen:<br />
• Das aufgezeigte Verfahren zur Messung und Kontrolle des Nippel-Einfalls ist nur für das MF2000 Progra<strong>mm</strong> gültig.<br />
• Dies Verfahren ist jedoch nicht für Textilschläuche geeignet.<br />
PROZESSBESCHREIBUNG<br />
• Das Verpressungsprozess basiert auf die ständige Kontrolle der Richtigkeit des Pressmaßes durch die Pressmaschine.<br />
Die Pressmaße sind in der von MRI jährlich aktualisierten Pressmaßtabelle zu finden.<br />
• Die Kontrolle des Nippel-Einfalls ist ein zusätzliches Prüfmittel, das bei der Maschineneinstellung und generell als<br />
Methode zur Qualitätskontrolle angewendet werden kann, um das Vorko<strong>mm</strong>en von falsch verpressten Schlauchleitungen<br />
zu vermeiden.<br />
• Die aktualisierte Pressmaßtabelle zeigt die empfohlene Bandbreite des Nippel-Einfalls für ein geeignetes statistisches<br />
Kontrollverfahren (siehe Tabelle 1 unten)<br />
Wann muss der Nippel-Einfall gemessen werden<br />
• bei der Einstellung der Pressmaschine<br />
• wenn eine neue Schlauch- bzw. Armaturencharge bearbeitet wird<br />
• bei gewissen Zeitabständen als Methode zur Qualitätskontrolle.<br />
Wie muss der Nippel-Einfall gemessen werden<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
• mit der Anwendung von GO und NO-GO Prüfdornen<br />
• durch teleskopische Werkzeuge (z.B. teleskopische Kaliber für die Messung von Innendurchmessern)<br />
• durch elektronische 3-Punktmessungsysteme für Innendurchmesser.<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
BESTIMMUNG DES KORREKTEN NIPPELEINFALLS<br />
GO, NO-GO DORNE - DURCHMESSER<br />
VERFAHREN ZUR VERPRESSUNG VON SCHLAUCHLEITUNGEN<br />
NENNWEITE<br />
(inch)<br />
TABLE 1-A: SPIRALISIERTE SCHLAUCHTYPEN<br />
NIPPEL-EINFALL<br />
(<strong>mm</strong>)<br />
VERTRIEBS-NETZWERK<br />
GO, NO-GO DORNE DURCHMESSER<br />
(<strong>mm</strong>)<br />
für MULTIFIT TYPE für INTERLOCK TYPE<br />
MIN MAX NO-GO GO NO-GO GO<br />
1/4" 0.40 0.80 3.60 3.15 ---- ----<br />
3/8" 0.70 1.40 6.25 5.60 ---- ----<br />
1/2" 0.85 1.70 8.40 7.60 ---- ----<br />
5/8" 1.00 2.00 11.40 10.55 10.90 10.05<br />
3/4" 1.10 2.20 13.80 12.85 13.10 12.15<br />
1" 1.30 2.60 18.35 17.30 17.55 16.50<br />
1.1/4" 1.45 2.90 24.35 23.25 22.35 21.25<br />
1.1/2" 1.50 3.00 30.30 29.15 28.80 27.65<br />
2" 1.75 3.50 40.00 38.70 39.00 37.70<br />
TABLE 1-B: GEFLECHTS-SCHLAUCHTYPEN<br />
GO, NO-GO DORNE DURCHMESSER<br />
NENNWEITE<br />
(inch)<br />
NIPPEL-EINFALL<br />
(<strong>mm</strong>)<br />
(<strong>mm</strong>)<br />
für MULTIFIT TYPE<br />
MIN MAX NO-GO GO<br />
3/16" <strong>0.2</strong>5 0.55 *<br />
2.80 2.30 *<br />
1/4" 0.30 0.65 *<br />
3.75 3.20 *<br />
5/16" 0.35 0.75 *<br />
5.20 4.60 *<br />
3/8" 0.40 1.00 *<br />
6.55 5.85 *<br />
1/2" 0.50 1.20 *<br />
8.85 *<br />
7.95 *<br />
5/8" 0.60 1.35 *<br />
11.90 11.00 *<br />
3/4" 0.65 1.45 *<br />
14.30 13.40 *<br />
1" 0.70 *<br />
1.55 *<br />
19.20 *<br />
18.10 *<br />
1.1/4" 1.00 2.00 24.90 24.05<br />
1.1/2" 1.15 2.30 30.70 29.80<br />
2" 1.25 2.50 40.60 39.60<br />
2.3/8" 1.00 2.00 49.50 48.50<br />
2.1/2" 1.00 2.00 54.50 53.50<br />
3"<br />
* aktuelle Daten 2005<br />
0.80 1.80 68.00 67.00<br />
Anmerkungen:<br />
• Das aufgezeigte Verfahren zur Messung und Kontrolle des Nippel-Einfalls ist nur für das MF2000 Progra<strong>mm</strong><br />
gültig.<br />
• Dies Verfahren ist jedoch nicht für Textilschläuche geeignet.<br />
Wenn eine Charge von Schlauchleitungen einen Nippel-Einfall außerhalb der empfohlenen Toleranzen<br />
vorweist, müssen geeignete Untersuchungen des Schlauches, der Armaturen, des Verpressungsprozesses,<br />
der Pressmaschine und derer Werkzeuge, etc. Bitte kontaktiere Sie Ihre <strong>Manuli</strong> Filiale.
GOLDENSPIR /4SP<br />
ROCKMASTER /4SP<br />
GOLDENSPIR /4SH<br />
ROCKMASTER /4SH<br />
GOLDENSPIR /9T<br />
GOLDENSPIR /12<br />
ROCKMASTER /12<br />
GOLDENSPIR /13<br />
ROCKMASTER /13<br />
ROCKMASTER /15<br />
XTRAFLEX /4000<br />
XTRAFLEX /5000<br />
SHIELDMASTER /6000<br />
SHIELDMASTER /5000<br />
SHIELDMASTER /5000<br />
MINE<br />
SHIELDMASTER /4000<br />
SHIELDMASTER /2000<br />
SHIELDMASTER /1500<br />
SHIELDMASTER /2SC<br />
MINE<br />
TRACTOR /1<br />
TRACTOR /2<br />
ROCKMASTER /2ST<br />
ROCKMASTER /2 PLUS<br />
TRACTOR /1T<br />
ROCKMASTER /1SN<br />
TRACTOR /2T<br />
ROCKMASTER /2SN<br />
NOZONE/2K<br />
LYTEFLEX <br />
SPIRTEX/K<br />
MRI 02/05 - FIRST EDITION<br />
PRESSMAßTABELLE 2005 (alle Abmessungen in <strong>mm</strong>)<br />
DN 5 6 8 10 12 16 19 25 31 38 51 60<br />
HOSE TYPE DASH SIZE -03 -04 -05 -06 -08 -10 -12 -16 -20 -24 -32 -38<br />
<strong>mm</strong> 4.8 6.4 7.9 9.5 12.7 15.9 19.0 25.4 31.8 38.1 50.8 60.0<br />
INCHES 3/16” 1/4” 5/16” 3/8” 1/2” 5/8” 3/4” 1” 1.1/4” 1.1/2” 2” 2.3/8”<br />
m00910 m00920<br />
m01300 m01400<br />
m00910 m00920<br />
m00910 m00920<br />
m01300<br />
m01300<br />
m00920<br />
m01300 m01400<br />
m00110 m00910 m01300<br />
m00110 m00910 m01300<br />
m00110<br />
m01300<br />
m00110<br />
m00920<br />
m00110<br />
m00110 m00810<br />
m00110<br />
m00110<br />
m03400<br />
m03400<br />
m03400<br />
m03400<br />
m00910<br />
m01400<br />
m00910<br />
m01400<br />
m00910 m00920<br />
m03400 m00910 m00920<br />
m00310 m00910 m00920<br />
m00910-04 m00910-06 m00910-08 m00910-10 m00920-12 m00920-16 m00920-20 m00910-24 m00910-32<br />
18.3 22.8 25.8 28.8 33.6 41.5 51.0 59.5 72.5<br />
25 27 28 33 32 42 48 60 61<br />
m01300-10 m01300-12 m01300-16 m01400-20 m01400-24 m01400-32<br />
31.3 35.4 43.0 50.0 56.5 73.7<br />
36 13 38 10 50 14 68 17 80 25 87 26<br />
m00910-06 m00910-08 m00920-12 m00920-16 m00920-20<br />
22.3 25.5 33.7 41.5 5<strong>0.2</strong><br />
27 28 32 42 48<br />
m00910-06 m00910-08 m00910-10 m00920-12 m00920-16 m00920-20 m00910-24 m00910-32<br />
22.3 25.8 29.3 33.7 41.8 49.5 58.0 71.0<br />
27 28 33 32 42 48 60 61<br />
m01300-12 m01300-16 m01300-20 m01300-24 m01300-32<br />
36.0 43.5 53.3** 60.1 76.9<br />
38 10 50 14 73 17 80 25 87 26<br />
m01300-12 m01300-16 m01300-20 m01300-24<br />
35.4 43.0 54.5 60.1<br />
38 10 50 14 73 17 80 25<br />
m00920-12 m00920-16 m00920-20<br />
33.4 41.6 5<strong>0.2</strong><br />
32 42 48<br />
m01300-12 m01300-16 m01400-20<br />
35.8 43.0 50.0<br />
38 10 50 14 68 17<br />
m00110-04 m00910-06 m00910-08 m00910-10 m01300-12 m001300-16 m01300-20 m01300-24<br />
17.7 22.8 25.8 28.8 35.6 43.0 54.5 60.1<br />
21 27 28 33 38 10 50 14 73 17 80 25<br />
m00110-04 m00110-05 m00110-06 m00910-08 m00910-10 m01300-12 m01300-16<br />
17.8 19.0 20.9 25.5 29.3 35.8 43.0<br />
21 22 22 28 33 38 10 50 14<br />
m00110-04 m00110-05 m00110-06 m00910-08 m00910-10 m01300-12 m01300-16 m01400-20<br />
17.8 19.0 20.9 25.5 29.3 35.8 43.0 50.0<br />
21 22 22 28 33 38 10 50 14 68 17<br />
m00110-04 m00110-05 m00110-06 m00110-08 m00110-10 m00110-12 m00920-16 m00920-20 m00910-24 m01400-32<br />
17.8 19.0 20.9 24.5 28.7 32.7 41.6 5<strong>0.2</strong> 58.0 73.7<br />
21 22 22 23 25 30 42 48 60 87 26<br />
m00110-04 m00110-06 m00110-08<br />
17.0 20.0 23.4<br />
21 22 24<br />
m00810-12 m00810-16 m00110-20 m00110-24 m00110-32<br />
26.4 34.6 46.6 52.9 66.0<br />
31 40 45 59 59<br />
m00110-12 m00110-16 m00110-20<br />
32.0 38.9 46.6<br />
30 34 45<br />
m00110-12 m00110-16 m00110-20 m00110-24 m00110-32<br />
31.6 39.0 47.5 53.0 66.0<br />
32 38 45 59 59<br />
m00910-03 m00910-04 m00910-05 m00910-06 m00910-08 m00910-10 m00920-12 m00920-16 m00920-20 m00910-24 m00910-32<br />
17.4 17.5 21.0 22.0 25.5 28.7 33.4 41.5 51.0 58.1 71.6<br />
21 25 23 27 28 33 32 42 50 60 61<br />
m03400-04 m00910-06 m00910-08 m00910-10 m00920-12 m00920-16 m00920-20 m00910-24 m00910-32<br />
18.2 22.0 25.7 29.1 33.6 41.7 50.8 58.7 71.0<br />
27 28 33 32 42 48 60 61<br />
m03400-03 m03400-04 m03400-05 m03400-06 m03400-08 m03400-10 m03400-12 m03400-16 m03400-20 m03400-24 m03400-32 m03400-38<br />
16.1 17.9 18.7 20.6 23.5 27.0 30.9 39.2 48.6 57.0 69.5 76.1<br />
45<br />
m03400-03 m03400-04 m03400-05 m03400-06 m03400-08 m03400-10 m03400-12 m03400-16 m03400-20 m03400-24 m03400-32 m03400-38<br />
16.8 19.0 19.7 21.4 24.5 28.3 32.1 40.4 51.0 59.9 72.5 76.1<br />
45<br />
m03400-04 m03400-05 m03400-06 m03400-08 m03400-10 m03400-12<br />
18.2 19.0 20.9 23.5 27.4 31.1<br />
m03400-04 m03400-05 m03400-06 m03400-08 m03400-10 m03400-12 m03400-16 m03400-20<br />
18.1 19.0 20.7 23.5 27.3 31.2 38.7 47.5<br />
m00310-10 m00310-12 m00920-16 m00920-20 m00910-24 m00910-32<br />
27.5 32.5 42.5 49.8 57.5 71.5<br />
www.manuli-hydraulics.com
WICHTIGE INFORMATION<br />
ype<br />
LEGENDE<br />
ype<br />
� ANMERKUNG:<br />
HOSE TYPE<br />
HARVESTER /17<br />
JACKMASTER<br />
SUPERJET<br />
PROJET<br />
SUPERJET/PLUS<br />
PILOT<br />
UNITEX<br />
ADLER/2<br />
ASTRO/2<br />
ASTRO/3<br />
POWERPLAST<br />
POWERTWIN<br />
HYDROPLAST<br />
HYDROTWIN<br />
COVER<br />
HOSE TYPE<br />
HOSE TYPE<br />
TRACTOR /1K<br />
TRACTOR /2K<br />
ROCKMASTER /2SC<br />
EQUATOR/1<br />
EQUATOR/2<br />
FASSUNG<br />
PRESSMAß<br />
Interlock Type<br />
Außenschälung <strong>mm</strong><br />
<br />
Multifit Type RANGE<br />
m00310-03 m00310-04 m00310-05 m00310-06 m00310-08 m00310-10<br />
14.6 16.7 17.5 20.7 24.2 27.7<br />
Interlock Type<br />
FASSUNG<br />
PRESSMAß<br />
Multifit Interlock Type<br />
IMPORTANT NOTES<br />
Type<br />
Außenschälung <strong>mm</strong> Innenschälung <strong>mm</strong><br />
Interlock Multifit Type<br />
LEGEND<br />
RANGE<br />
die oben empfohlenen Pressmaße beziehen sich nur auf die Hydraulikschläuche der<br />
<strong>Manuli</strong> Rubber Industries mit den in MRI Katalog enthaltenen Abmessungen.<br />
* Neue Schlauchstruktur 2005 ** Neue 4SP Schlauchstruktur 2005, bitte den Pressmaß beachten<br />
info@manulirubber.com<br />
DN<br />
DASH SIZE<br />
5<br />
-03<br />
6<br />
-04<br />
8<br />
-05<br />
10<br />
-06<br />
12<br />
-08<br />
16<br />
-10<br />
19<br />
-12<br />
25<br />
-16<br />
31<br />
-20<br />
38<br />
-24<br />
51<br />
-32<br />
<strong>mm</strong> 4.8 6.4 7.9 9.5 12.7 15.9 19.0 25.4 31.8 38.1 50.8<br />
INCHES 3/16” 1/4” 5/16” 3/8” 1/2” 5/8” 3/4” 1” 1.1/4” 1.1/2” 2”<br />
m00820 m03400<br />
m00820 m03400<br />
m00820-04 m00820-05 m03400-06 m03400-08<br />
15.0 16.3 2<strong>0.2</strong> 23.5<br />
m03400-04 m03400-06<br />
19.0 20.9<br />
m03400-04 m03400-05 m03400-06 m03400-08<br />
17.9 18.7 20.6 23.5<br />
m00110-04 m00110-05 m00910-06 m00910-08<br />
17.7 18.8 22.0 25.5<br />
21 22 27 28<br />
m03400-04 m03400-05 m03400-06 m03400-08<br />
19.0 19.7 20.9 23.5<br />
m00820-03 m00820-04 m00820-05 m00820-06 m03400-08<br />
12.1 14.8 15.7 18.1 22.4<br />
m00820-03 m00820-04 m00820-05 m00820-06 m00820-08 m00810-10 m00810-12 m00810-16<br />
12.1 15.0 16.0 18.4 22.6 25.6 28.8 35.5<br />
m00310-06 m00310-08 m00310-12 m00310-16<br />
20.9 25.0 33.2 39.3<br />
m00310-03 m00820-04 m00820-05 m00820-06 m00820-08 m00810-10 m00810-12 m00810-16 m00810-20<br />
13.7 15.9 16.9 19.2 22.9 26.4 29.4 37.3 45.7<br />
m00310-03 m00310-04 m00310-05 m00310-06 m00310-08 m00310-10 m00310-12 m00310-16 m00310-20 m00910-24 m00910-32<br />
13.7 16.1 17.2 20.4 23.2 27.0 31.6 38.3 44.2 59.0 71.5<br />
m00820-03 m00820-04 m00820-05 m00820-06 m00820-08<br />
11.8 14.7 15.9 18.0 22.3<br />
m00820-03 m00820-04 m00820-05 m00820-06 m00820-08<br />
11.8 14.4 16.2 18.1 22.7<br />
DN<br />
DASH SIZE<br />
5<br />
-04<br />
6<br />
-05<br />
8<br />
-06<br />
10<br />
-08<br />
12<br />
-10<br />
16<br />
-12<br />
22<br />
-16<br />
28<br />
-20<br />
35<br />
-24<br />
46<br />
-32<br />
<strong>mm</strong> 4.8 6.4 7.9 10.3 12.7 15.9 22.2 28.6 34.9 46.0<br />
INCHES 3/16” 1/4” 5/16” 13/32” 1/2” 5/8” 7/8” 1.1/8” 1.3/8” 1.13/16”<br />
m00310<br />
DN<br />
DASH SIZE<br />
5<br />
-03<br />
6<br />
-04<br />
8<br />
-05<br />
10<br />
-06<br />
12<br />
-08<br />
16<br />
-10<br />
19<br />
-12<br />
25<br />
-16<br />
31<br />
-20<br />
38<br />
-24<br />
51<br />
-32<br />
63<br />
-40<br />
76<br />
-48<br />
<strong>mm</strong> 4.8 6.4 7.9 9.5 12.7 15.9 19.0 25.4 31.8 38.1 50.8 63.5 76.2<br />
IINCHES 3/16” 1/4” 5/16” 3/8” 1/2” 5/8” 3/4” 1” 1.1/4” 1.1/2” 2” 2.1/2” 3”<br />
m00820<br />
m03400<br />
m03400<br />
m03400<br />
m00110 m00910<br />
m03400<br />
m00810 m00820<br />
m00310<br />
m00310 m00810 m00820<br />
m00310 m00910<br />
m00820<br />
m00820<br />
m03400<br />
m03400<br />
m00810<br />
m00110<br />
m00110 m03400<br />
m00910 m00920<br />
m00820-04 m00820-05 m00820-06 m00820-08 m00810-10 m00810-12 m03400-16 m00110-20 m00820-24 m00820-32 m03400-40 m03400-48<br />
15.0 16.3 18.6 22.7 25.8 28.9 38.3 45.5 51.8 64.6 77.5* 94.3*<br />
m03400-03 m03400-04 m03400-05 m03400-06 m03400-08 m03400-10 m03400-12 m03400-16 m03400-20 m03400-24 m03400-32 m03400-40 m03400-48<br />
16.3 18.2 19.0 20.9 23.5 27.4 31.1 39.1 48.7 56.2 69.0 80.0* 96.0*<br />
m03400-03 m03400-04 m03400-05 m03400-06 m03400-08 m03400-10 m03400-12 m03400-16 m03400-20 m03400-24 m03400-32 m03400-40 m03400-48<br />
16.3 18.2 19.0 20.9 23.5 27.4 31.1 39.4 48.7 56.2 69.0 80.0* 96.0*<br />
m00110-04 m00110-05 m00110-06 m00110-08 m00110-10 m00110-12 m00110-16 m00110-20 m00110-24 m00110-32 m03400-40<br />
17.4 18.9 20.7 23.8 27.6 31.6 39.0 47.5 53.0 66.0 78.5*<br />
21 22 22 23 25 30 34 42 56 56 60<br />
m00910-04 m00910-05 m00910-06 m00910-08 m00910-10 m00920-12 m00920-16 m00920-20 m00910-24 m00910-32<br />
17.5 21.0 22.0 25.5 28.7 33.4 41.5 51.0 58.1 71.6<br />
22 25 23 27 28 33 32 42 48 58 59<br />
WICHTIGE INFORMATION<br />
Toleranzen: <strong>Pressmass</strong>: 0/-<strong>0.2</strong> <strong>mm</strong> - <strong>Schällänge</strong>: ±0.5 <strong>mm</strong><br />
� Um eine gleichmäßige Verpressung zu erreichen sollte der Pressbackensatz<br />
so ausgewählt werden, dass der Schließdurchmesser des ausgewählten<br />
LEGENDE<br />
Pressbackensatzes IMPORTANT dem vorgeschriebenen NOTES Pressmaßdurchmesser so nah als<br />
möglich ko<strong>mm</strong>t.<br />
� Die Verwendung eines falschen Pressbackensatzes mit einem Schließdurchmesser<br />
der bedeutend kleiner ist als der Pressmaß-Durchmesser kann<br />
dazu LEGEND<br />
führen, dass die Armatur in die Zwischenräume der Pressbackenfinger<br />
eingekle<strong>mm</strong>t wird und währen des Verpressens reißt.<br />
� Beschädigte oder verbrauchte Pressbacken können Risse an den<br />
Fassungen verursachen, die schützende Verzinkung beschädigen, die<br />
Rostbeständigkeit beeinflussen und somit auch die Zuverlässigkeit der<br />
Leitung im Service vermindern.<br />
45<br />
� Benutzen Sie i<strong>mm</strong>er nur geeignete Pressbackensätze, die in gutem<br />
Zustand sind, um eine gleichmäßig konzentrische Verpressung zu<br />
erreichen.<br />
� Für eine optimale Verpressung verwenden Sie die von <strong>Manuli</strong> empfohlenen<br />
Maschinen und Werkzeuge.<br />
� Verwenden Sie i<strong>mm</strong>er nur <strong>Manuli</strong> integrierte Schläuche und Armaturen.<br />
� die Einführung des Nippels in Schlauch kann durch die Anwendung von<br />
Emulsionen aus leicht Paraffinölen (nur in geringer Menge) eingeleitet<br />
werden.<br />
� Großserien-Einbinder sollten die aufgezeigten Prüfungen und Kontrolle<br />
des Nippel-Einfalls in ihren Prozess einführen.
