MV Marketing und Vertriebs-GmbH & Co. KG<br />
Professionelle Karosserie-Spezialwerkzeuge<br />

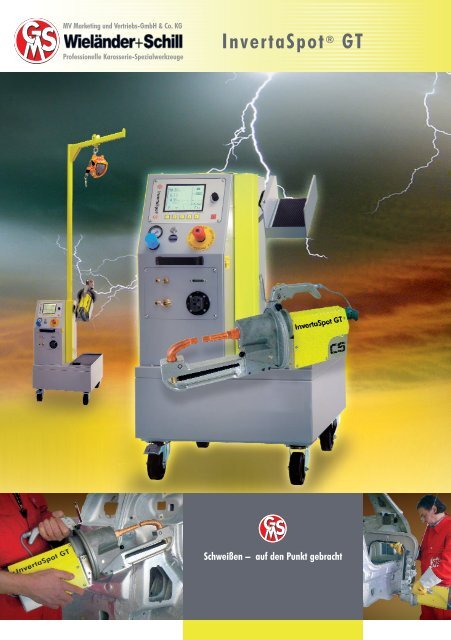

InvertaSpot ® <strong>GT</strong><br />
Schweißen – auf den Punkt gebracht
InvertaSpot ® <strong>GT</strong> – Damit meistern Sie jede Aufgabe<br />
Einknopfbedienung<br />
Das Tagesgeschäft beschreiten Sie mit der Einknopfbedienung.<br />
Einfacher gehts wirklich nicht. Die automatische<br />
Mess- und Regeltechnik gibt in allen Situationen<br />
Sicherheit.<br />
Drucküberwachung<br />
Neben Strom (A) und Zeit (t) entscheidet auch der richtige<br />
Anpressdruck über die Qualität der Schweißpunkte.<br />
„Ich habe sie alle<br />
ausprobiert. Ich<br />
habe mich für die<br />
Beste entschieden.“<br />
Herr Scherneck<br />
„Diese<br />
Maschine<br />
hat Zukunft!“<br />
Herr Manfred Bäurer<br />
Spezialmodus<br />
Für alle Fälle, in denen die Blechkombinationen<br />
bekannt sind.<br />
Programmieren & Speichern<br />
Abspeichern der Schweißparameter.<br />
Einfacher geht es wirklich nicht mehr.<br />
„Bei W+S<br />
stimmt auch<br />
der Service.“<br />
Herr Andre Stichling<br />
„Wenn ich den W+S<br />
Aussendienst anrufe,<br />
steht er schon vor<br />
der Tür.“<br />
Herr Norbert Weiß<br />
Expertenmodus<br />
Sie wählen Ihre eigenen, individuellen Schweißparameter<br />
Software-Updates<br />
Updates über SD-Karte. Keine Lizenz notwendig.<br />
Übertragung per eMail möglich.<br />
„Ich arbeite seit nunmehr<br />
1 1/2 Jahren mit<br />
der <strong>GT</strong> und wir haben<br />
es noch keinen Tag<br />
bereut.“<br />
Herr Markus Esser<br />
„Ist einfach die<br />
beste Punktschweissmaschine.“<br />
Herr Fürderer
Wir wollen, daß Sie es einfacher haben<br />
Materialtest Crash-Test<br />
In Abhängigkeit der Blechstärke prüfen und messen wir die Grundeigenschaften des Stahls und ermitteln nach:<br />
Schweißeigenschaft Oberflächenbeschichtung<br />
Anhand dieser Ergebnisse erfolgt ein Vorschlag für ein Schweißprogramm.<br />
Geprüfte Sicherheit<br />
Die InvertaSpot <strong>GT</strong> C+X ist<br />
geprüft nach ENP 50505 / 50445<br />
Alle relevanten Teile im<br />
grünen Bereich!<br />
Nach diesen Ergebnissen<br />
ist die <strong>GT</strong> eine der<br />
sichersten Anlagen!<br />
Dokumentation<br />
Das Aufzeichnen von Schweißdaten schafft<br />
Klarheit und Sicherheit.<br />
Speichern in der Maschine<br />
Datentransfer auf PC<br />
Ausdruck auf DIN A4-Papier<br />
Freigegeben von den führenden Automobilherstellern<br />
Audi<br />
VW<br />
Seat<br />
Skoda<br />
Bentley<br />
Bugatti<br />
Lamborghini<br />
Porsche<br />
Honda<br />
Mercedes-Benz<br />
Maybach<br />
Smart<br />
Ford<br />
Jaguar<br />
Volvo<br />
Renault<br />
Dacia<br />
Peugeot<br />
Citroen<br />
Dank dem vorab durchgeführten W+S-Materialtest<br />
zeigen sich im Ergebnis Schweißpunkte mit allerhöchster<br />
Festigkeit.<br />
Das Beispiel zeigt eine Schwellernachbildung aus 2 + 2<br />
mm hochfesten Stahlblechen, bei dem die Seitenwände<br />
mit jeweils nur 1 Punkt verschweißt wurden. Der<br />
Schweller hatte einem Crash mit 30 km/h standgehalten.<br />
Wir lösen Probleme
C-Arm Gr. 4<br />
mit Elektrode 350 x 450 mm<br />
Art.-Nr. 495615<br />
C-Arm Gr. 2<br />
mit Elektroden<br />
A + B<br />
Art.-Nr. 495602<br />
CS-Trafozange, C-Trafozange + Zubehör<br />
CS-Trafozange: Leicht und handlich C-Trafozange: Produktions-Standard<br />
C-Arm Pinolensatz<br />
für C-Arm Gr. 4/16er<br />
170 mm, VE 2 St.<br />
Art.-Nr. 495618<br />
Elektrodenaufsatz<br />
90°-Winkel, 70 x 150 mm<br />
für C-Arm Gr. 1+3,<br />
16er Pinole<br />
Art.-Nr. 495606<br />
Elektrodenaufsatz<br />
für C-Arm Gr. 1,<br />
16er Pinole<br />
Art.-Nr. 495607<br />
C-Arm Gr. 1<br />
mit Elektrode<br />
70 x 150 mm 16er Pinole<br />
Art.-Nr. 495620<br />
Elektrodenaufsatz<br />
mit Wippe, Radlauf<br />
Art.-Nr. 495604<br />
Elektrodenkappen Sortiment<br />
für C-Zange, Ø 16 mm, 16-teilig<br />
Art.-Nr. 497110<br />
C-Arm Gr. 3<br />
mit Elektrode 150 x 450 mm<br />
Art.-Nr. 495625<br />
SET<br />
C-Arm Gr. 5 für Heckbereich<br />
(Rücklichter), mit Elektrode<br />
150 x 70 mm , 16er Pinole<br />
Art.-Nr. 495613<br />
Form A<br />
VE 6 Stck., R 40,<br />
Ø 16 mm<br />
Art.-Nr. 497097<br />
Form B<br />
konisch/flach<br />
VE 4 Stck., Ø 16 mm<br />
Art.-Nr. 497079<br />
C-Arm Set<br />
bestehend aus<br />
Gr. 2 + Gr. 3<br />
Art.-Nr. 495630<br />
Form E<br />
VE 4 Stck.<br />
Ø 16 mm<br />
Art.-Nr. 497081<br />
C-Arm Gr. 6<br />
mit Elektrode,<br />
120 x 120 mm, 16er Pinole<br />
Art.-Nr. 495611<br />
Form P<br />
exzentrisch<br />
VE 4 Stck., Ø 16 mm<br />
Art.-Nr. 497076<br />
Form D<br />
VE 4 Stck.<br />
Ø 16 mm<br />
Art.-Nr. 497085<br />
Punktschweißpistole <strong>GT</strong><br />
2,5m +Sortimentskasten<br />
Art.-Nr. 478000<br />
Auch als wassergekühlt erhältlich!<br />
Form B+H<br />
kurz<br />
VE 4 Stck., Ø 16 mm<br />
Art.-Nr. 497102<br />
Elektrodenkappenlöser<br />
Art.-Nr. 498003<br />
Feile Elektrodenkappen<br />
Art.-Nr. 498007
X-Trafozange + Zubehör<br />
X-Trafozange<br />
<br />
Elektrodensatz Nr. 54<br />
1x gerade, 1x gekröpft<br />
420 mm, 16er Pinolen<br />
Art.-Nr. 495760<br />
SET<br />
Elektrodenarm<br />
Nr. 59, gekröpft,<br />
280 mm, 16er Pinolen<br />
Art.-Nr. 495740<br />
Elektrodenarm Nr. 60<br />
420 mm, 16er Pinolen<br />
Art.-Nr. 495765<br />
Elektrodensatz Nr. 51<br />
gerade, 420 mm, 16er Pinolen<br />
Art.-Nr. 495750<br />
Elektrodensatz 4-teilig<br />
bestehend aus<br />
+++<br />
Art.-Nr. 495710<br />
Airpuller AP 95-<strong>GT</strong><br />
für C-Trafozange für X-Trafozange<br />
Art.-Nr. 351002 Art.-Nr. 351006<br />
<br />
Elektrodenarm Nr. 56<br />
gerade<br />
280 mm, 16er Pinolen<br />
Art.-Nr. 495720<br />
Elektrodensatz Nr. 66<br />
260 mm, 16er Pinolen<br />
Art.-Nr. 495805<br />
„Von W+S<br />
erwartet man<br />
einfach das<br />
Beste “<br />
Elektrodensatz Nr. 50<br />
gerade, 280 mm, 16er Pinolen<br />
Art.-Nr. 495715<br />
Elektrodenstz Nr. 67 spitze Form, 260 mm, 16er Pinolen<br />
Art.-Nr. 495815<br />
<br />
E-satz Nr. 68<br />
für Radläufe<br />
Art.-Nr. 495065<br />
Elektrodensatz Nr. 69<br />
gerade<br />
Ø 16 / 120 mm<br />
Art.-Nr. 495820<br />
Frost- & Korrosionsschutzmittel<br />
für InvertaSpot <strong>GT</strong><br />
Gebinde 2teilig<br />
VE 4000 ml + 250 ml<br />
Art.-Nr. 478090<br />
Punktschweißpistole <strong>GT</strong><br />
für X-Trafozange, 2,5 m<br />
Art.-Nr. 478070<br />
(Auch als wassergekühlt erhältlich!)
160 mm<br />
135 mm<br />
200 mm<br />
190 mm<br />
Technische Daten<br />
MV Marketing und Vertriebs-GmbH & Co. KG<br />
Professionelle Karosserie-Spezialwerkzeuge<br />
220 mm<br />
CS-Trafozange<br />
220 x 100 x 160 mm (Trafo)<br />
Schlauchpaket 3000 mm<br />
Gewicht ~10 kg (o.E.)<br />
Art.-Nr. 474401<br />
X-Trafozange<br />
190 x 110 x 135 mm (Trafo)<br />
Schlauchpaket 3000 mm<br />
Gewicht ~9 kg (o.E.)<br />
Art.-Nr. 474402<br />
290 mm<br />
C-Trafozange<br />
290 x 110 x 200 mm (Trafo)<br />
Schlauchpaket 3000 mm<br />
Gewicht ~15 kg (o.E.)<br />
Art.-Nr. 474400<br />
Schweißstrom: Gleichstrom 10.000 Hz<br />
Maximalstrom: C-Zange 13 kA / X-Zange 11 kA<br />
Dauerbetrieb: 100% ED 2,8 kA<br />
Leerlaufspannung: 12 VDC<br />
Netzspannung: 3 x 400 V 50 Hz<br />
Höchstleistung bei 5 % ED: 156 kVA<br />
Dauerleistung (100% ED): 35 kVA<br />
Sicherung (träge): 32 A<br />
Kraft Zange: ≤ 6,0 kN<br />
InvertaSpot ® <strong>GT</strong> - CS<br />
Art.-Nr. 471002<br />
Schutzart: IP21<br />
Temperaturklasse: A<br />
Druckluft max: 6 – 8 bar<br />
Kühlmittel: Wasser + Frostschutz<br />
Tankinhalt: 80 l<br />
Durchfluss: 5 l / min.<br />
Abmessung (H x B x T): 810 x 560 x 750 mm<br />
Gewicht ohne Kühlmittel: 119 kg<br />
Lärmemission: 70 dB (A)<br />
MV Marketing und Vertriebs<br />
GmbH & Co. KG<br />
Wieländer + Schill<br />
Siederstraße 50<br />
78054 Villingen-Schwenningen<br />
fon +49 (0) 7720 8317-45<br />
fax +49 (0) 7720 1255<br />
info@wielanderschill.com<br />
www.wielanderschill.com<br />
Erhöhungs &<br />
Spurverbreiterungs-Set<br />
für InvertaSpot ® <strong>GT</strong><br />
Art.-Nr. 478080<br />
Lieferumfang<br />
Steuergerät <strong>GT</strong><br />
80 l Tank inklusive Rollen<br />
C-Zange mit Trafo<br />
C-Arm Gr.1 70 x 150 mm<br />
Balancer mit Federzug<br />
Kabelaufnahme <strong>GT</strong><br />
Montageplatte Zangenerhöhung<br />
Zangenunterstützung<br />
C-Bügelaufnahmedorne (5 Stck.)<br />
Bedienungsanleitung<br />
