Mobile Hebeanlage EHB 808K - Schienenausführung

Mobile Hebeanlage EHB ® 808K - Schienenausführung

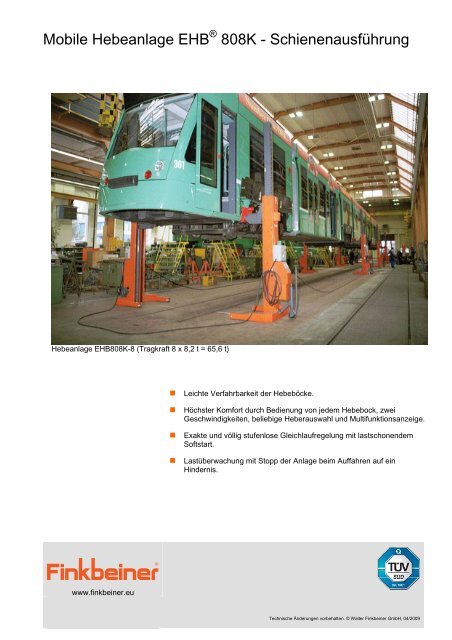

Hebeanlage EHB808K-8 (Tragkraft 8 x 8,2 t = 65,6 t)
www.finkbeiner.eu
Leichte Verfahrbarkeit der Hebeböcke.
Höchster Komfort durch Bedienung von jedem Hebebock, zwei
Geschwindigkeiten, beliebige Heberauswahl und Multifunktionsanzeige.
Exakte und völlig stufenlose Gleichlaufregelung mit lastschonendem
Softstart.
Lastüberwachung mit Stopp der Anlage beim Auffahren auf ein
Hindernis.
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009

Mobile Hebeanlage EHB ® 808K - Schienenausführung
▀ Bedienerfreundliche Steuerung,
Stufenloses Heben und Senken,
Zwei Geschwindigkeiten,
Menüauswahl und Display
▀ Auflaufschutz mit permanenter
Lastüberwachung (Option)
▀ Einfederndes Lenkfahrwerk,
höhenverstellbar
Technische Daten:
Tragkraft:
Lastaufnahme:
Hubweg:
Geschwindigkeit:
Antrieb:
Anschluss:
Steuerung:
Lastsicherung:
Bedienung:
Verkabelung:
Fahrwerk:
Schutzart:
www.finkbeiner.eu
8,2 t pro Hebebock
Feststehende Konsole 250 x 250 x 150 mm
1725 mm (Efektivhub)
ca. 1,5 m/min, Langsamfahrt ca. 0,5 m/min
Elektro-hydraulisch
400V / 3Ph / 50Hz, Absicherung 32A
Proportionaltechnik für stufenlose Regelung
hydraulisch und mechanisch
von jedem Hebebock: Auf / Ab / Langsam
Betriebsarten: Einzel / Gruppe / Alle
Ringverkabelung, eine Seite offen, Kabel beidseitig steckbar
an jedem Hebebock
IP 65
▀ Hydraulikzylinder,
geschützt und robust
▀ Einfedernde Räder vorn
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009

Mobile Hebeanlage EHB ® 808K - Schienenausführung
Technik im Detail
Modell / Tragkraft EHB808K-4: 4er-Anlage (1 Haupt-/ 3 Nebenböcke), Tragkraft 4 x 8 t = 32 t
EHB808K-8: 8er-Anlage (2 Haupt-/ 6 Nebenböcke), Tragkraft 8 x 8 t = 64 t
EHB808K-12: 12er-Anlage (3 Haupt-/ 9 Nebenböcke), Tragkraft 12 x 8 t = 96 t
Lastaufnahme Feststehende Aufnahmekonsole 250 x 250 mm, Höhe 150 mm
Hubweg 1725 mm (Effektivhub)
Geschwindigkeit ca. 1,5 m/min., Langsamfahrt ca. 0,5 m/min
Fahrbewegung • 2 Geschwindigkeiten; schnelles Heben und Senken, Langsamfahrt zum Positionieren.
• Präzise und stufenlose Gleichlaufregelung ohne abrupte Geschwindigkeitsänderungen.
• Softstart, langsames Anfahren und stufenlose Erhöhung der Geschwindigkeit.
Antrieb Elektro-hydraulisch
Anschluss 400 V / 3 Phasen / 50 Hz / Absicherung 32 A (pro Hauptbock)
Motorleistung 2,2 KW pro Hebebock
Abmessungen 1117 x 1136 x 2255 mm (L x B x H) pro Hebebock
Gewicht 550 kg pro Hebebock
Farbgebung Orange RAL2004, Grau RAL7015, Pulverbeschichtung
Bedienung • Von jedem Hebebock aus: Auf / Ab / Langsam / Not-Halt
• Betriebsarten: Alle / Einzel / Gruppe - wählbar am Hauptbock
Displayanzeige • Am Hauptbock mit integriertem Display:
o Anzeige der aktiven Hebeböcke im System
o Anzeige der aktiven Betriebsfunktionen
o Anzeige der aktuellen Höhe in „mm“
o Gewichtsanzeige in „kg“, pro Hebebock und gesamt (Option)
o Fehlercodeanzeige, automatische Fehleranalyse
• Display an den Nebenböcken (Option)
Verkabelung • Kabelverbindung im Ring um das Fahrzeug, eine Seite offen zum Ein- und Ausfahren.
• Verbindungskabel beidseitig steckbar, 15 m lang.
• 10 m Versorgungskabel mit 32 A Netzstecker pro Hauptbock.
• Zusätzliches Verbindungskabel 15 m lang zur Verbindung von zwei 4er-Anlagen.
Elektrische
Steuerung
Hydraulischer
Antrieb
Doppelte
Lastsicherung
www.finkbeiner.eu
• Mikroprozessorsteuerung mit integriertem Bedienelement und Display.
• Selbstkonfiguration der Heber im System mit automatischer Zuordnung, ohne Kodierung.
• Steuerspannung 24V DC.
• Jeder Hebebock ist ausgerüstet mit einem Hydraulikaggregat. Der Hubzylinder ist
stehend in der Hubsäule angeordnet und hebt den Hubschlitten direkt nach oben.
• Das Absenken erfolgt energiesparend ohne Motorkraft durch das Eigengewicht. Ein
Senkbremsventil regelt die Senkgeschwindigkeit.
• Hydraulisch durch ein Sperrventil in jeder Hubhöhe.
• Mechanisch durch selbsttätig einrastende Sicherheitsklinke, die zum Abfahren
automatisch entriegelt, Rastenabstand 75 mm.
Fahrwerk • Hinteres Lenkfahrwerk, bei Belastung selbsttätig einfedernd.
• Räder vorn bei Belastung einfedernd, großflächige Auflage für minimale Bodenbelastung.
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009

Mobile Hebeanlage EHB ® 808K - Schienenausführung
Technik im Detail
Schutzart • IP 65 – strahlwassergeschützt.
Wartung /
Lebensdauer
Sicherheitseinrichtungen
Sicherheitsstandards
Abmessungen EHB808K
www.finkbeiner.eu
• Das Hydrauliksystem ist selbstschmierend, zuverlässig und langlebig, mit einem
Minimum an Reibung und Verschleiss.
• Stufenlose und exakte Gleichlaufregelung mittels hydraulischen Proportionalventilen für
absoluten Synchronlauf aller Hebeböcke, Regeldifferenz max. 2 mm.
• Sicherheitsüberwachung aller Betriebsfunktionen, Abschaltung im Störfall, Fehleranzeige.
• Hydraulisches Druckbegrenzungsventil gegen Überlast.
• Auflaufschutz; Stopp beim Auflaufen auf ein Hindernis. Gewichtsanzeige auf
Display. (Option)
• Entsprechend CE (EN 1493)
• Made in Germany
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009

Mobile Hebeanlage EHB ® 808K - Schienenausführung
Technik im Detail
Lastaufnahmekonsole
Heberkonfigurationen (Beispiele)
Bedienelemente
Hauptbock
Der Hauptbock ist ausgestattet mit:
• Stromversorgungskabel
• Hauptschalter (mit Not-Halt-Funktion)
• Bedientasten
(Auf/ Ab/ Schnecke/ Einzel/ Beleuchtung)
• Grafikdisplay und Menüsteuerung
• 7-Segment-Anzeige
www.finkbeiner.eu
Der Hebebock ist mit einer feststehenden Konsole zum Anheben am
Fahrzeugrahmen ausgestattet.
Die Konsole ist in der Aufnahmeplatte des Hubschlittens am
Hebebock eingehängt.
Andere Ausführungen und spezielle Lastaufnahmen auf Anfrage.
Master-Bedienfeld
mit Display und
Menüsteuerung
Nebenbock
Der Nebenbock ist ausgestattet mit:
• Verbindungskabel, beidseitig steckbar
• Not-Halt, verrastbar
• Bedientasten
(Auf/ Ab/ Schnecke/ Einzel/ Beleuchtung)
• 7-Segment-Anzeige
Nebenbock-Bedienfeld
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009

Mobile Hebeanlage EHB ® 808K - Schienenausführung
Technik im Detail
Zweimannbedienung (Option)
Lastüberwachung (Option)
Ansetzmodus (Option)
www.finkbeiner.eu
Diese Bedienung ist eine Sicherheitsfunktion beim Anheben besonders bei
großen unübersichtlichen Fahrzeugen.
Ist diese Funktion aktiv, ist ein Synchronbetrieb nur möglich, wenn an zwei
Hebeböcken, z.B. auf je einer Fahrzeugseite, gleichzeitig bedient wird.
Eine Einzelfahrt ist trotz aktivierter Zweimannbedienung möglich.
Bei jeder Senkbewegung findet eine Lastüberwachung statt, um ein Aufsitzen
der Last auf ein Hindernis frühzeitig zu erkennen und Unfälle zu vermeiden
(Auflaufschutz).
In einem solchen Fall wird die Senkbewegung sofort unterbrochen und eine
Fehlermeldung auf dem Grafikdisplay und der 7-Segment-Anzeige
ausgegeben.
Mit diesem Modus wird gewährleistet, dass beim Ansetzen alle Hebeböcke die
Last gleichmäßig übernommen haben, bevor ein weiterer Synchronbetrieb
möglich ist.
Beschreibung:
Zum Ansetzen der Last werden die Hebeböcke im Synchron- oder
Einzelbetrieb aufgefahren, bis der Lastpunkt des jeweiligen Hebebocks erreicht
ist, d.h. bis die Lastaufnahmekonsole am Fahrzeugrahmen anliegt und eine
Last von ca. 1500 kg übernommen hat.
Erreicht ein Hebebock den Lastpunkt im Synchronbetrieb, so bleibt er zunächst
stehen, bis alle anderen Hebeböcke ihren Lastpunkt ebenfalls erreicht haben.
Erst dann fahren alle Hebeböcke gemeinsam weiter. Die einzelnen Lastpunkte
der Hebeböcke können dabei auch unterschiedliche Höhen zueinander haben.
Technische Änderungen vorbehalten. © Walter Finkbeiner GmbH, 04/2009

Mobile Hebeanlage EHB ® 808K - Schienenausführung
Anwendungen Hebeanlagen EHB-K
12 x 12 t = 144 t 8 x 8,2 t = 65,6 t
4 x 8,2 t = 32,8 t 4 x 8,2 t = 32,8 t
6 x 12 t = 72 t 12 x 8,2 t = 99,4 t
4 x 12 t = 48 t Straßenbahn auf Abstützböcken
www.finkbeiner.eu
