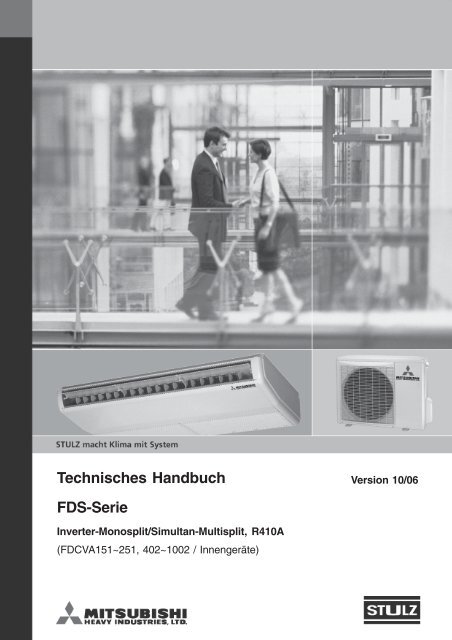

Technisches Handbuch<br />
Version 10/06<br />
<strong>FDS</strong>-Serie<br />
<strong>Inverter</strong>-Monosplit/Simultan-Multisplit, R410A<br />
(FDCVA151~251, 402~1002 / Innengeräte)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 1 -
Dieses Handbuch<br />
ist vor der Installation und Bedienung des Klimagerätes<br />
sorgfältig durchzulesen und zu beachten.<br />
Die Bedienungsanleitung<br />
ist in unmittelbarer Nähe des Klimagerätes<br />
sichtbar anzubringen!<br />
Nachfolgende Sicherheitshinweise sowie die im Kapitel Installation<br />
aufgeführten Sicherheitsmaßnahmen sind unbedingt zu beachten.<br />
Im Außengerät, und nach der Installation im gesamten<br />
Klimasystem, ist Kältemittel enthalten.<br />
Sicherheitshinweise<br />
Allgemeines<br />
Dieses Handbuch enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Es ist daher<br />
vor der Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und zu beachten.<br />
Es muß ständig am Einsatzort der Geräte verfügbar sein.<br />
In den Klimageräten kommen R410A Kältemittel zur Anwendung. Kältemittel sind flüchtige oder unter Druck verflüssigte<br />
leicht flüchtige Fluorkohlenwasserstoffe (FKW). Sie sind unbrennbar und bei sachgemäßer Verwendung nicht gesundheitsschädlich.<br />
Umgang mit Kältemitteln<br />
Beim Umgang mit Kältemitteln sind folgende Maßnahmen zu beachten:<br />
– Kältemittel haben beim Einatmen hoher Konzentrationen eine narkotische Wirkung.<br />
– Kältemittel in Dampfform sind schwerer als Luft, sammeln sich an tiefer gelegenen Stellen und verdrängen die Luft<br />
vollständig → Erstickungsgefahr !<br />
– Schutzbrille und Schutzhandschuhe sind zu tragen.<br />
– Bei der Arbeit nicht Essen, Trinken oder Rauchen.<br />
– Flüssiges Kältemittel darf nicht auf die Haut gelangen (Verbrennungsgefahr).<br />
– Nur in gut belüfteten Räumen verwenden.<br />
– Dämpfe der Kältemittel nicht einatmen.<br />
– Vor absichtlichem Mißbrauch wird gewarnt.<br />
– Bei auftretenden Unfällen unbedingt die Erste-Hilfe-Maßnahmen beachten.<br />
- 2 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Erste-Hilfe-Maßnahmen<br />
– Treten beim oder nach dem Umgang mit FKW gesundheitliche Störungen auf, so ist sofort ein Arzt zu Rate zu ziehen.<br />
Dem Arzt ist mitzuteilen, daß mit FKW gearbeitet wurde.<br />
– Bei akuter Einwirkung ist der Verunglückte schnellstens an die frische Luft zu bringen.<br />
– Der Verunglückte ist niemals unbeaufsichtigt zu lassen.<br />
– Wenn der Verunglückte nicht atmet, ist sofort die Atemspende einzuleiten.<br />
– Bewußtlosen oder stark Benommenen darf keine Flüssigkeit eingeflößt werden.<br />
– Spritzer von FKW in den Augen können von einem Helfer ausgeblasen oder ausgefächelt werden.<br />
– Anschließend mit Wasser nachspülen.<br />
– Hinweise für den Arzt:<br />
Zur Schockbekämpfung keine Präparate der Adrenalin-Ephedrin-Gruppe (auch kein Nor-Adrenalin) geben. Weitere<br />
Auskünfte bei den Vergiftungsunfall-Zentren einholen.<br />
Installation von Kältemittelanlagen<br />
Bei der Installation von kältetechnischen Anlagen sind die einschlägigen europäischen und nationalen Richtlinien einzuhalten<br />
und folgende Maßnahmen unbedingt zu beachten:<br />
– Abdrücken der Anlage mit Stickstoff.<br />
– Undichtigkeiten an Kälteanlagen sofort beseitigen.<br />
– Kältemittel bei Füll- und Reparaturarbeiten nicht in die Atmosphäre entweichen lassen<br />
– Absaugen oder gute Lüftung in geschlossenen Räumen sicherstellen.<br />
– Bei plötzlich auftretenden hohen Kältemittel-Konzentrationen ist der Raum sofort zu verlassen. Erst nach ausreichender<br />
Lüftung darf der Raum wieder betreten werden.<br />
– Sind unvermeidbare Arbeiten bei hoher Kältemittelkonzentration erforderlich, sind Atemschutzgeräte zu tragen. Keine<br />
einfachen Filtermasken, Atemschutzmerkblatt beachten!<br />
– Vor Löt- und Schweißarbeiten an Kältemittelanlagen ist das Kältemittel abzusaugen.<br />
– Schweiß- und Lötarbeiten an kältemittellosen Kältemittelanlagen nur in gut belüfteten Räumen durchführen.<br />
– Bei stechendem Geruch liegt eine Zersetzung des Kältemittels durch Überhitzung vor. Der Raum ist sofort zu verlassen.<br />
Der Raum darf erst nach guter Lüftung oder nur mit Filtermaske für saure Gase betreten werden.<br />
– FKW-haltige Kältemittel tragen zur globalen Erwärmung bei und damit zu Klimaveränderungen, in deren Folge zunächst<br />
mehr Klimageräte benötigt werden und später weniger. Sie sind deshalb ordnungsgemäß, d.h. nur durch Betriebe,<br />
welche die Fachbetriebseignung nach §19l WHG besitzen und als anerkannte Entsorgungsbetriebe für Kältemittel<br />
zugelassen sind, zu entsorgen.<br />
Personalqualifikation und Schulung<br />
Das Personal für die Bedienung, Wartung, Inspektion und Montage muß die entsprechende Qualifikation für diese Arbeiten<br />
aufweisen.<br />
Die in diesem Handbuch aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung<br />
sowie interne Arbeits-, Betriebs-, und Sicherheitshinweise sind zu beachten.<br />
Gefahren bei Nichtbeachtung der Sicherheitshinweise<br />
Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für das Personal als auch für die Umwelt und<br />
die Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadensersatzansprüche.<br />
Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten<br />
Der Betreiber hat dafür zu sorgen, daß alle Wartungs-, Inspektions- und Montagearbeiten von autorisiertem und qualifiziertem<br />
Fachpersonal ausgeführt werden, das sich durch eingehendes Studium des Handbuches informiert hat.<br />
Grundsätzlich sind Arbeiten an den Geräten nur im Stillstand durchzuführen. Das Klimagerät ist bei Instandsetzungsarbeiten<br />
vom Netz zu trennen und mit einem Warnschild gegen unbeabsichtigtes Einschalten zu sichern. Vor der Wiederinbetriebnahme<br />
sind die im Abschnitt Montage/Inbetriebnahme vorbereitenden Maßnahmen zu beachten.<br />
Eigenmächtiger Umbau oder Veränderungen der Geräte sind nur nach Absprache mit der Firma STULZ zulässig. Originalersatzteile<br />
und von der Firma STULZ zulässige Ersatzteile/Zubehör dienen der Sicherheit.<br />
Weitere Sicherheitsmaßnahmen<br />
Die in diesem Handbuch im Kapitel Installation beschriebenen Sicherheitsmaßnahmen sind unbedingt zu beachten. Die<br />
Betriebssicherheit der Geräte ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Die in den technische Daten<br />
angenommenen Grenzwerte dürfen auf keinen Fall überschritten werden.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 3 -
INHALT<br />
1 ALLGEMEINES ............................................................................................................ 6<br />
1.1 Besondere Eigenschaften .................................................................................... 6<br />
1.2 Aufbau der Modellbezeichnung ........................................................................... 6<br />
1.3 Übersicht .............................................................................................................. 7<br />
2 TECHNISCHE DATEN.................................................................................................. 8<br />
2.1 Einsatzgrenzen .................................................................................................... 8<br />
2.2 Spezifikation ......................................................................................................... 9<br />
2.2.1 FDTA - Deckenkassettengerät (4-Wege) ................................................... 9<br />
2.2.2 FDTCA - Deckenkassettengerät (4-Wege, Euroraster) ........................... 16<br />
2.2.3 FDENA - Deckenunterbaugerät ............................................................... 18<br />
2.2.4 FDKNA - Wandgerät ................................................................................ 25<br />
2.2.5 FDURA - Deckengerät ............................................................................. 28<br />
2.2.6 FDUMA- Kanalgerät ................................................................................ 34<br />
2.2.7 FDUA - Kanalgerät .................................................................................. 40<br />
2.2.8 <strong>FDS</strong>XA - Steuerungskit ........................................................................... 42<br />
2.3 Abmessungen, Gerätezeichnungen................................................................... 50<br />
2.3.1 FDTA - Deckenkassettengerät (4-Wege) ................................................. 50<br />
2.3.2 FDTCA - Deckenkassettengerät (4-Wege, Euromaster) ......................... 54<br />
2.3.3 FDENA - Deckenunterbaugerät ............................................................... 55<br />
2.3.4 FDKNA - Wandgerät ................................................................................ 57<br />
2.3.5 FDURA - Deckengerät ............................................................................. 58<br />
2.3.6 FDUMA- Kanalgerät ................................................................................ 63<br />
2.3.7 FDUA - Kanalgerät .................................................................................. 66<br />
2.3.8 Fernbedienung ......................................................................................... 67<br />
2.3.9 Außengeräte ............................................................................................ 69<br />
2.4 Geräteansichten ................................................................................................. 75<br />
2.4.1 Innengeräte .............................................................................................. 75<br />
2.4.2 Außengeräte ............................................................................................ 76<br />
2.5 Leistungskorrektur.............................................................................................. 80<br />
2.6 Sensible Kälteleistungen .................................................................................... 90<br />
2.7 Ventilator-Kennlinien .......................................................................................... 99<br />
2.8 Schalldruckpegel .............................................................................................. 104<br />
2.8.1 Innengeräte ............................................................................................ 104<br />
2.8.2 Außengeräte .......................................................................................... 108<br />
3 SYSTEMAUFBAU..................................................................................................... 109<br />
3.1 Kältemittelleitung .............................................................................................. 109<br />
3.1.1 Leitungslängen und Höhenunterschiede ............................................... 109<br />
3.1.2 Leitungsdimensionen ............................................................................. 109<br />
3.1.3 Simultan-Multisplit (Duo-, Trio-, Quattro-Split) ....................................... 110<br />
3.2 Elektrischer Anschluss ..................................................................................... 114<br />
3.2.1 Spannungsversorgung und Kommunikationsleitung ............................. 114<br />
3.2.2 Simultan-Multisplit.................................................................................. 115<br />
3.2.3 Parallelbetrieb ........................................................................................ 116<br />
- 4 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
4 INSTALLATION .......................................................................................................... 117<br />
4.1 Sicherheitsmaßnahmen ................................................................................... 117<br />
4.2 Installation Innengeräte.................................................................................... 119<br />
4.3 Installation Fernbedienung............................................................................... 148<br />
4.3.1 Installation Infrarot-Fernbedienung........................................................ 148<br />
4.3.2 Installation Kabel-Fernbedienung .......................................................... 150<br />
4.4 Anbindung Superlink-System .......................................................................... 154<br />
4.5 Installation Außengrät ...................................................................................... 156<br />
4.6 Installation Leitungssystem .............................................................................. 161<br />
5 STEUERUNG UND REGELUNG .............................................................................. 164<br />
5.1 Kabel-Fernbedienungen .................................................................................. 164<br />
5.1.1 Spezielle Funktionen Innengerät (I/U FUNCTION) ............................... 165<br />
5.1.2 Spezielle Funktionen Fernbedienung .................................................... 166<br />
5.1.3 Kurzanleitung zur Programmierung ....................................................... 167<br />
5.1.4 Ausführliche Anleitung zur Programmierung ......................................... 168<br />
5.2 Infrarot-Fernbedienung .................................................................................... 171<br />
5.3 Schwenkbereich Pendellamellen FDTA und FDENA ....................................... 172<br />
5.4 Externe Steuerung ........................................................................................... 173<br />
5.5 Innengerätesteuerung ...................................................................................... 174<br />
5.6 Außengerätesteuerung .................................................................................... 177<br />
6 SERVICE ................................................................................................................... 181<br />
6.1 Dichtigkeitsprüfung und Evakuierung ............................................................... 181<br />
6.1.1 Dichtigkeitsprüfung .................................................................................. 181<br />
6.1.2 Evakuierung ............................................................................................. 181<br />
6.2 Kältemittelfüllung............................................................................................... 182<br />
6.3 Inbetriebsetzung, Testbetrieb............................................................................ 183<br />
6.4 Kälteschema ..................................................................................................... 185<br />
6.5 Schaltpunkte der Schutzeinrichtungen ............................................................. 187<br />
6.6 Elektrische Schaltpläne .................................................................................... 188<br />
6.6.1Innengeräte ............................................................................................... 188<br />
6.6.2Außengeräte ............................................................................................. 196<br />
6.7 Platinen-Layout und Konfiguration .................................................................... 200<br />
6.4.1Innengeräte ............................................................................................... 200<br />
6.4.2Außengeräte ............................................................................................. 204<br />
6.8 Fehlerdiagnose ................................................................................................. 207<br />
ANHANG ....................................................................................................................... 246<br />
Stichwortverzeichnis ................................................................................................. 246<br />
CE-Konformitätserklärung ........................................................................................ 247<br />
Protokoll Inbetriebsetzung <strong>FDS</strong>/<strong>Inverter</strong> .................................................................. 248<br />
Protokoll Service <strong>FDS</strong>-Klimageräte .......................................................................... 249<br />
Protokoll Kabelfernbedienung RC-E1....................................................................... 250<br />
Protokoll Datenspeicher Fernbedienung RC-E1 ...................................................... 251<br />
© STULZ <strong>GmbH</strong>, Hamburg - 5 -
1 ALLGEMEINES<br />
1.1 Besondere Eigenschaften<br />
(1) Das Kältemittel R410A, das keine schädlichen Auswirkungen auf die Ozonschicht der Erde hat, findet in diesem System<br />
Anwendung. R410A ist ein pseudoazeotropes Kältemittel, so dass sich kaum getrennte Dampf- und Flüssigkeitslagen<br />
bilden. Das Kältemittel lässt sich vor Ort nachfüllen.<br />
(2) Durch den Einsatz eines Dualphasen-Kältemittelsystems ist die Menge des einzufüllenden Kältemittels verringert worden.<br />
Die Gesamtmenge der Kältemittelfüllung wurde um mehr als 50% reduziert.<br />
1<br />
(3) Das Innengerät und das Außengerät verfügen über Mikroprozessoren und kommunizieren miteinander. Das integrierte<br />
Selbstdiagnosesystem stellt den jeweiligen Betriebsstatus fest, ermöglicht eine schnelle Fehlererkennung und zeigt<br />
eventuelle Störungen durch LED oder einen alphanumerischen Code an. Der Betriebsstatus kann zusätzlich mittels<br />
ausgegebener potentialbehafteter Signale extern weitergeleitet und ausgewertet werden.<br />
(4) Innengerät und Außengerät sind nur noch durch drei Spannungsversorgungsleitungen (+PE) miteinander verbunden.<br />
Für die gesamte Kabelverbindung zwischen Innengerät und Außengerät genügt ein einziges Kabel mit vier einzeln<br />
isolierten Adern in einer gemeinsamen Ummantelung, wodurch die Kabelinstallation vor Ort stark vereinfacht wird.<br />
(5) Die Innengerätemodelle FDTA , FDENA und FDKNA sind mit automatischen Schwenklamellen versehen. Der Ventilatormotor<br />
der Innengeräte arbeitet in drei Geschwindigkeiten: schnell, mittel und langsam.<br />
(6) Die Service-Ventile sind bei allen Außengeräte-Modellen vorstehend angebracht, um das Herstellen der<br />
Bördelverbindungen vor Ort zu vereinfachen.<br />
(7) Größe und Gewicht der Außengeräte wurden beträchtlich verringert. Durch den Einsatz einer <strong>Inverter</strong>steuerung sind<br />
die Geräte besonders energiesparend und wirtschaftlich.<br />
1.2 Aufbau der Modellbezeichnung<br />
Beispiel: FDC V A 25 1 H EN<br />
Nutzbare Spannungsversorgung, siehe Spezifikation<br />
Wärmepumpentyp<br />
Nummer der Serie<br />
Nennleistung<br />
R410A-Modelle<br />
V: <strong>Inverter</strong>-Spezifikation<br />
Kein Buchstabe: Keine <strong>Inverter</strong>-Spezifikation<br />
Modellbezeichnung<br />
FDT:<br />
FDEN:<br />
FDKN:<br />
FDU:<br />
FDC:<br />
Deckeneinbaugerät mit Kabel-<br />
Fernbedienung<br />
Deckenunterbaugerät mit Infrarot-<br />
Fernbedienung<br />
Wandgerät mit Infrarot-Fernbedienung<br />
Kanaldeckengerät mit Kabel-<br />
Fernbedienung<br />
Außengerät<br />
- 6 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
1.3 Übersicht<br />
Innengeräte in 7 Modellvarianten und 9 Leistungstypen lassen sich mit 9 zur Verfügung stehenden <strong>Inverter</strong>-Außengerätemodellen<br />
als Mono- oder Simultan-Multisplitsysteme optimal für individuelle Anforderungen kombinieren.<br />
Kälteleistung kW 4,0 5,0 5,5 6,7 10,0 12,5 14,0 20,0 25,0<br />
Heizleistung kW 4,5 5,4 6,4 7,1 11,2 13,5 16,0 25,0 28,0<br />
Typ<br />
Modell<br />
151 201 251 302 402 502 602 802 1002<br />
Technische Daten<br />
Maßzeichnungen<br />
Installation<br />
Schaltpläne<br />
1<br />
Außengeräte<br />
Seite<br />
FDCVA<br />
● ● ● ● ● ● ●<br />
9 69 156 196<br />
FDCVA<br />
●<br />
●<br />
40<br />
73 156 199<br />
Innengeräte<br />
Deckenkassettengerät<br />
FDTA ● ● ● ● ● ● ●<br />
9<br />
50 119 188<br />
Deckenkassettengerät<br />
Euroraster<br />
FDTCA ● ●<br />
16 54 130 190<br />
Deckenunterbaugerät<br />
FDENA<br />
● ● ● ●<br />
● ● ●<br />
18 55 135 191<br />
Wandgerät<br />
FDKNA ● ● ●<br />
25 57 139 192<br />
Deckengerät<br />
FDURA<br />
● ● ● ● ● ●<br />
28 58 142 193<br />
Kanalgerät<br />
FDUMA ● ● ● ● ● ●<br />
34 63 - 194<br />
Kanalgerät<br />
FDUA<br />
●<br />
●<br />
40 66 - 195<br />
Steuerungskit<br />
<strong>FDS</strong>XA<br />
● ● ● ● ● ● ● ●<br />
42 - - -<br />
• Verfügbare Geräte im jeweiligen Leistungsbereich<br />
© STULZ <strong>GmbH</strong>, Hamburg - 7 -
2 TECHNISCHE DATEN<br />
2.1 Einsatzgrenzen<br />
Modelle 151, 201, 251<br />
Modelle 302~602<br />
Modelle 802~1002<br />
Außentemperatur<br />
Kühlbetrieb (1)<br />
Außentemperatur<br />
Heizbetrieb (1)<br />
- 10 °C ~ + 43 °C<br />
- 10 °C ~ + 18 °C<br />
- 15 °C ~ + 43 °C<br />
- 10 °C ~ + 24 °C<br />
2<br />
Raumtemperatur,<br />
Regelbereich<br />
Einbauatmosphäre für Innengerät (in der Decke)<br />
Temperatur und Luftfeuchtigkeit<br />
+ 18°C ~ + 30 °C<br />
Taupunkttemperatur: max. 28 °C, relative Luftfeuchtigkeit: max. 80 %<br />
Kältemittel-Leitungslänge (eine Richtung)<br />
zwischen Außen- und Innengerät<br />
Max. 40 m<br />
Max. 50 m<br />
Max. 70 m<br />
Senkrechter Höhenunterschied<br />
zwischen Außen- und Innengerät<br />
Spannungsversorgung<br />
Spannung beim Start<br />
Max. 30 m (wenn Außengerät höher angebracht)<br />
Max. 15 m (wenn Außengerät tiefer angebracht)<br />
Nennspannung ± 10%<br />
Mindestens 85 % der Nennspannung<br />
Frequenz<br />
Start-Stopp-<br />
Zyklus des<br />
Kompressors<br />
Zyklusdauer<br />
Stopp-Intervall<br />
Mindestens 6 Minuten (von Start zu Start) oder (von Stopp zu Stopp)<br />
Mindestens 3 Minuten<br />
(1)<br />
Auslegungsdiagramm im Kapitel Leistungskorrektur beachten<br />
- 8 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
2.2 Spezifikationen<br />
2.2.1 FDTA-Deckenkassettengeräte (4-Wege)<br />
Modell FDTA 151 / FDCVA 151 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTA 151 FDCVA 151 HEN<br />
Nominale Kälteleistung (1) W 4000 [1800~4700]<br />
Nominale Heizleistung (1) W 4500 [2000~5400]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,22 [0,35~1,55]<br />
Betriebsstrom Kühlen A 5,4 [1,6~6,9]<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,32 [0,40~1,74]<br />
Betriebsstrom Heizen A 5,9 [1,8~7,7]<br />
Leistungsfaktor Heizen % 97<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 33 Me: 32 Lo:31<br />
UHi-Betrieb Hi: 36 Me: 33 Lo: 32<br />
48 (Silent: 45)<br />
Abmessungen<br />
Gerät: 270 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 950 x 950<br />
595 x 780 (+67) x 290<br />
Nettogewicht kg 31 (Gerät: 24 Paneel: 7) 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,7<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 14 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1080 Me: 900 Lo: 840<br />
Standard-Betrieb Hi: 900 Me: 840 Lo: 780<br />
2460<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 9 -
FDTA<br />
2<br />
Modell Innengrät Außengerät<br />
Technische Daten FDTA 201 FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2500~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,42 [0,42~1,66]<br />
Betriebsstrom Kühlen A 6,3 [1,9~7,4]<br />
Betriebsdaten (3)<br />
Modell FDTA 201 / FDCVA 201 HEN<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,49 [0,50~1,87]<br />
Betriebsstrom Heizen A 6,6 [2,2~8,3]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 33 Me: 32 Lo:31<br />
UHi-Betrieb Hi: 36 Me: 33 Lo: 32<br />
48 (Silent: 45)<br />
Abmessungen<br />
Gerät: 270 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 950 x 950<br />
595 x 780 (+67) x 290<br />
Nettogewicht kg 31 (Gerät: 24 Paneel: 7) 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 14 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1080 Me: 900 Lo: 840<br />
Standard-Betrieb Hi: 900 Me: 14 Lo: 780<br />
2460<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 10 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
Modell FDTA 251 / FDCVA 251 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTA 251 FDCVA 251 HEN<br />
Nominale Kälteleistung (1) W 5600 [2800~6300]<br />
Nominale Heizleistung (1) W 6700 [3100~7100]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,64 [0,54~1,90]<br />
Betriebsstrom Kühlen A 7,3 [2,4~8,4]<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,78 [0,57~1,93]<br />
Betriebsstrom Heizen A 7,9 [2,5~8,6]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 35 Me: 33 Lo:31<br />
UHi-Betrieb Hi: 38 Me: 35 Lo: 33<br />
48 (Silent: 45)<br />
Abmessungen<br />
Gerät: 270 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 950 x 950<br />
595 x 780 (+67) x 290<br />
Nettogewicht kg 31 (Gerät: 24 Paneel: 7) 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 1,5<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,75 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 14 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1200 Me: 1020 Lo: 900<br />
Standard-Betrieb Hi: 1020 Me: 900 Lo: 780<br />
2460<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 11 -
FDTA<br />
Modell FDTA 301 / FDCVA 302 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTA 301 FDCVA 302 HEN<br />
Nominale Kälteleistung (1) W 7100 [3200 ~ 8000]<br />
Nominale Heizleistung (1) W 8000 [3600 ~ 9000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,84<br />
Betriebsstrom Kühlen A 9,0<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 2,05<br />
Betriebsstrom Heizen A 8,5<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 35 Me: 33 Lo:31<br />
UHi-Betrieb Hi: 38 Me: 35 Lo: 33<br />
48 (Silent: 45)<br />
Abmessungen<br />
Gerät: 270 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 30 x 950 x 950<br />
750 x 968 x 340<br />
Nettogewicht kg 31 (Gerät: 24 Paneel: 7) 60<br />
Kompressortyp und -anzahl – –<br />
Kompressormotor kW – –<br />
Ölfüllung l – (M-MA32R)<br />
Ölwannenheizung W – 33 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 2,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 20 x 1 55 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1200 Me: 1020 Lo: 900<br />
Standard-Betrieb Hi: 1020 Me: 900 Lo: 780<br />
3600<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 12 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
Modell FDTA 401 / FDCVA 402 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTA 401 FDCVA 402 HEN<br />
Nominale Kälteleistung (1) W 10000 [6100 ~ 11200]<br />
Nominale Heizleistung (1) W 11200 [5600 ~ 12500]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 2,88<br />
Betriebsstrom Kühlen A 12,6<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,12<br />
Betriebsstrom Heizen A 13,7<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 43 Me: 41 Lo:38<br />
UHi-Betrieb Hi: 46 Me: 43 Lo: 41<br />
50 (Silent: 45)<br />
Abmessungen<br />
Gerät: 295 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 950 x 950<br />
845 x 970 x 370<br />
Nettogewicht kg 33 (Gerät: 26 Paneel: 7) 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,4<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 40 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1500 Me: 1320 Lo: 1200<br />
Standard-Betrieb Hi: 1320 Me: 1200 Lo: 1080<br />
4500<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 13 -
FDTA<br />
Modell FDTA 501 / FDCVA 502 HEN<br />
2<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTA 501 FDCVA 502 HEN<br />
Nominale Kälteleistung (1) W 12500 [6500 ~ 14000]<br />
Nominale Heizleistung (1) W 14000 [6200 ~ 16000]<br />
Spannungsversorgung 1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,05<br />
Betriebsstrom Kühlen A 17,7<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,97<br />
Betriebsstrom Heizen A 17,4<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 45 Me: 41 Lo:38<br />
UHi-Betrieb Hi: 48 Me: 45 Lo: 43<br />
52 (Silent: 46)<br />
Abmessungen<br />
Gerät: 365 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 950 x 950<br />
845 x 970 x 370<br />
Nettogewicht kg 38 (Gerät: 31 Paneel: 7) 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,5<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 120 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1920 Me: 1740 Lo: 1560<br />
Standard-Betrieb Hi: 1740 Me: 1560 Lo: 1380<br />
4500<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 14 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
Modell FDTA 601 / FDCVA 602 HEN<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTA 601 FDCVA 602 HEN<br />
Nominale Kälteleistung (1) W 14000 [6700 ~ 14800]<br />
Nominale Heizleistung (1) W 16000 [6300 ~ 16800]<br />
Spannungsversorgung 1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,65<br />
Betriebsstrom Kühlen A 20,4<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 4,54<br />
Betriebsstrom Heizen A 20,0<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 45 Me: 43 Lo: 40<br />
UHi-Betrieb Hi: 48 Me: 45 Lo: 43<br />
53 (Silent: 47)<br />
Abmessungen<br />
Gerät: 365 x 840 x 840<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 950 x 950<br />
845 x 970 x 370<br />
Nettogewicht kg 38 (Gerät: 31 Paneel: 7) 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,6<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemittelsteuerung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 120 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 2040 Me: 1800 Lo: 1560<br />
Standard-Betrieb Hi: 1800 Me: 1560 Lo: 1380<br />
4500<br />
Frischluftanschluss Vorhanden –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 15 -
FDTCA<br />
2.2.2 FDTCA-Deckenkassettengeräte (4-Wege, Euroraster)<br />
Modell FDTCA 151 / FDCVA 151 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDTCA 151 FDCVA 151 HEN<br />
Nominale Kälteleistung (1) W 4000 [1800~4700]<br />
Nominale Heizleistung (1) W 4500 [2000~5400]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,15<br />
Betriebsstrom Kühlen A 5,1<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,20<br />
Betriebsstrom Heizen A 5,3<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 46 Me: 42 Lo: 38<br />
UHi-Betrieb Hi: 42 Me: 38 Lo: 35<br />
48 (Silent: 45)<br />
Abmessungen<br />
Gerät: 248 x 570 x 570<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 700 x 700<br />
595 x 780 (+67) x 290<br />
Nettogewicht kg 19,5 (Gerät: 16 Paneel: 3,5) 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,7<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 50 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 810 Me: 690 Lo: 600<br />
Standard-Betrieb Hi: 690 Me: 600 Lo: 480<br />
2460<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
TC-PSA-24W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 16 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTCA<br />
Modell Innengrät Außengerät<br />
Technische Daten FDTCA 201 FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2500~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,62<br />
Betriebsstrom Kühlen A 7,1<br />
Betriebsdaten (3)<br />
Modell FDTCA 201 / FDCVA 201 HEN<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 1,53<br />
Betriebsstrom Heizen A 6,7<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 46 Me: 42 Lo: 38<br />
UHi-Betrieb Hi: 42 Me: 38 Lo: 35<br />
48 (Silent: 45)<br />
Abmessungen<br />
Gerät: 248 x 570 x 570<br />
mm<br />
Höhe x Breite x Tiefe Paneel: 35 x 700 x 700<br />
595 x 780 (+67) x 290<br />
Nettogewicht kg 19,5 (Gerät: 16 Paneel: 3,5) 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Turboventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 50 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 840 Me: 690 Lo: 600<br />
Standard-Betrieb Hi: 690 Me: 600 Lo: 480<br />
2460<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Dauerfilter x1 (waschbar) –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
TC-PSA-24W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCN-T-35W-ER (IR-FB) –<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 17 -
FDENA<br />
2.2.3 FDENA-Deckenunterbaugerät<br />
Modell FDENA 151 / FDCVA 151 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDENA 151 FDCVA 151 HEN<br />
Nominale Kälteleistung (1) W 3800 [1800~4700]<br />
Nominale Heizleistung (1) W 4500 [2000~5400]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,18 [0,40~1,66]<br />
Betriebsstrom Kühlen A 5,3 [1,8~7,3]<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 1,32 [0,42~1,76]<br />
Betriebsstrom Heizen A 5,9 [1,9~7,8]<br />
Leistungsfaktor Heizen % 97<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 39 Me: 38 Lo: 37<br />
UHi-Bbetrieb: 42 Me: 39 Lo: 38<br />
48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 210 x 1070 x 690 595 x 780 (+67) x 290<br />
Nettogewicht kg 30 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,7<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemittelsteuerung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 25 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 720 Me: 660 Lo: 540<br />
Standard-Betrieb Hi: 660 Me: 540 Lo: 420<br />
2460<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 18 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDENA<br />
Modell Innengerät Außengerät<br />
Technische Daten FDENA 201 FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2500~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,54 [0,47~1,82]<br />
Betriebsstrom Kühlen A 6,9 [2,1~8,1]<br />
Betriebsdaten (3)<br />
Modell FDENA 201 / FDCVA 201 HEN<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 1,57 [0,52~1,96]<br />
Betriebsstrom Heizen A 7,0 [2,3~8,7]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 39 Me: 38 Lo: 37<br />
UHi-Betrieb Hi: 42 Me: 39 Lo: 38<br />
48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 210 x 1070 x 690 595 x 780 (+67) x 290<br />
Nettogewicht kg 30 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 25 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 720 Me: 660 Lo: 540<br />
Standard-Betrieb Hi: 660 Me: 540 Lo: 429<br />
2460<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 19 -
FDENA<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDENA 251 FDCVA 251 HEN<br />
Nominale Kälteleistung (1) W 5600 [2800~6300]<br />
Nominale Heizleistung (1) W 6700 [3100~7100]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,74 [0,55~2,01]<br />
Betriebsstrom Kühlen A 7,8 [2,5~8,9]<br />
Betriebsdaten (3)<br />
Modell FDENA 251 / FDCVA 251 HEN<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,87 [0,58~2,03]<br />
Betriebsstrom Heizen A 8,3 [2,6~9,0]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 41 Me: 39 Lo: 38<br />
UHi-Betrieb Hi: 44 Me: 41 Lo: 39<br />
48 (Silent : 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 210 x 1320 x 690 595 x 780 (+67) x 290<br />
Nettogewicht kg 36 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 1,5<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,75 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 4 Axialventilator x 1<br />
Ventilatormotor W 25 x 2 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1200 Me: 1080 Lo: 840<br />
Standard-Betrieb Hi: 1080 Me: 840 Lo: 720<br />
2460<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 20 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDENA<br />
Modell Innengerät Außengerät<br />
Technische Daten FDENA 301 FDCVA 302 HEN<br />
Nominale Kälteleistung (1) W 7100 [3200 ~ 8000]<br />
Nominale Heizleistung (1) W 8000 [3600 ~9000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,84<br />
Betriebsstrom Kühlen A 9,0<br />
Betriebsdaten (3)<br />
Modell FDENA 301 / FDCVA 302 HEN<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 2,05<br />
Betriebsstrom Heizen A 8,5<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 41 Me: 39 Lo: 38<br />
UHi-Betrieb Hi: 44 Me: 41 Lo: 39<br />
48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 210 x 1320 x 690 750 x 968 x 340<br />
Nettogewicht kg 36 60<br />
Kompressortyp und -anzahl – –<br />
Kompressormotor kW – –<br />
Ölfüllung l – (M-MA32R)<br />
Ölwannenheizung W – 33 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 2,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 4 Axialventilator x 1<br />
Ventilatormotor W 25 x 2 55 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1200 Me: 1080 Lo: 840<br />
Standard-Betrieb Hi: 1080 Me: 840 Lo: 720<br />
3600<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 21 -
FDENA<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDENA 401 FDCVA 402 HEN<br />
Nominale Kälteleistung (1) W 10000 [6100 ~ 11200]<br />
Nominale Heizleistung (1) W 11200 [5600 ~ 12500]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 2,85<br />
Betriebsstrom Kühlen A 12,5<br />
Betriebsdaten (3)<br />
Modell FDENA 401 / FDCVA 402 HEN<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 2,97<br />
Betriebsstrom Heizen A 13,0<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 44 Me: 41 Lo: 39<br />
UHi-Betrieb Hi: 46 Me: 44 Lo: 41<br />
50 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 250 x 1620 x 690 845 x 970 x 370<br />
Nettogewicht kg 46 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,4<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 4 Axialventilator x 1<br />
Ventilatormotor W 30 x 2 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1740 Me: 1560 Lo: 1380<br />
Standard-Betrieb Hi: 1560 Me: 1380 Lo: 1260<br />
4500<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 22 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDENA<br />
Modell Innengrät Außengerät<br />
Technische Daten FDENA 501 FDCVA 502 HEN<br />
Nominale Kälteleistung (1) W 12500 [6500 ~ 14000]<br />
Nominale Heizleistung (1) W 14000 [6200 ~ 16000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,35<br />
Betriebsstrom Kühlen A 19,2<br />
Betriebsdaten (3)<br />
Modell FDENA 501 / FDCVA 502 HEN<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,95<br />
Betriebsstrom Heizen A 17,3<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 46 Me: 44 Lo: 43<br />
UHi-Betrieb Hi: 48 Me: 46 Lo: 44<br />
52 (Silent: 46)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 250 x 1620 x 690 845 x 970 x 370<br />
Nettogewicht kg 46 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,5<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 4 Axialventilator x 1<br />
Ventilatormotor W 33 x 2 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1860 Me: 1740 Lo: 1560<br />
Standard-Betrieb Hi:1740 Me: 1560 Lo: 1380<br />
4500<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 23 -
FDENA<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDENA 601 FDCVA 602 HEN<br />
Nominale Kälteleistung (1) W 14000 [6700 ~ 14800]<br />
Nominale Heizleistung (1) W 16000 [6300 ~ 16800]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,95<br />
Betriebsstrom Kühlen A 21,7<br />
Betriebsdaten (3)<br />
Modell FDENA 601 / FDCVA 602 HEN<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 4,69<br />
Betriebsstrom Heizen A 20,5<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 46 Me: 44 Lo: 43<br />
UHi-Betrieb Hi: 48 Me: 46 Lo: 44<br />
53 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 250 x 1620 x 690 845 x 970 x 370<br />
Nettogewicht kg 46 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,6<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 4 Axialventilator x 1<br />
Ventilatormotor W 40 x 2 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 1860 Me: 1740 Lo: 1560<br />
Standard-Betrieb Hi: 1740 Me: 1560 Lo: 1380<br />
4500<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP20) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 24 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDKNA<br />
2.2.4 FDKNA-Wandgerät<br />
Modell FDKNA 151 / FDCVA 151 HEN<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDKNA 151 FDCVA 151 HEN<br />
Nominale Kälteleistung (1) W 4000 [1800~4700]<br />
Nominale Heizleistung (1) W 4500 [2000~5400]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,3 [0,43 ~ 1,74]<br />
Betriebsstrom Kühlen A 5,8 [1,5 ~ 7,7]<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 1,3 [0,42 ~ 1,74]<br />
Betriebsstrom Heizen A 5,8 [1,9 ~ 7,7]<br />
Leistungsfaktor Heizen % 97<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
dB(A)<br />
Standard-Betrieb Hi: 42 Me: 40 Lo: 37<br />
UHi-Betrieb Hi: 44 Me: 42 Lo: 40<br />
48 (Silent: 45)<br />
mm 298 x 840 x 240 595 x 780 (+67) x 290<br />
Nettogewicht kg 12 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,7<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Schlitzlamellen und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Kältemittel<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
R410A<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Tangentialventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 33 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 720 Me: 660 Lo: 600<br />
Standard-Betrieb Hi:660 Me: 600 Lo: 540<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Waschbarer Dauerfilter x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Wärmeisolierung<br />
Bördelverbindung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP16) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
–<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
2460<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 25 -
FDKNA<br />
2<br />
Modell Innengrät Außengerät<br />
Technische Daten FDKNA 201 FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2500~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,66 [0,53 ~ 1,99]<br />
Betriebsstrom Kühlen A 7,4 [2,4 ~ 8,6]<br />
Betriebsdaten (3)<br />
Modell FDKNA 201 / FDCVA 201 HEN<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,58 [0,53 ~ 1,98]<br />
Betriebsstrom Heizen A 7,1 [2,4 ~8,8]<br />
Leistungsfaktor Heizen % 97<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 44 Me: 41 Lo: 38<br />
UHi-Betrieb Hi: 47 Me: 44 Lo: 41<br />
48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 298 x 840 x 240 595 x 780 (+67) x 290<br />
Nettogewicht kg 12 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Schlitzlamellen und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Tangentialventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 33 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 780 Me: 720 Lo: 660<br />
Standard-Betrieb Hi: 720 Me: 600 Lo:540<br />
2460<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Waschbarer Dauerfilter x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP16) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-E1 (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 26 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDKNA<br />
Modell Innengerät Außengerät<br />
Technische Daten FDKNA 251 FDCVA 251 HEN<br />
Nominale Kälteleistung (1) W 5600 [2800~6000]<br />
Nominale Heizleistung (1) W 6300 [3100~7100]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,99 [0,67 ~ 2,20]<br />
Betriebsstrom Kühlen A 8,9 [3,0 ~ 9,8]<br />
Betriebsdaten (3)<br />
Modell FDKNA 251 / FDCVA 251 HEN<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 1,85 [0,65 ~ 2,15]<br />
Betriebsstrom Heizen A 8,2 [2,9 ~ 9,5]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel<br />
dB(A)<br />
Standard-Betrieb Hi: 45 Me: 42 Lo: 39<br />
UHi-Betrieb Hi: 48 Me: 45 Lo: 42<br />
48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 298 x 840 x 240 595 x 780 (+67) x 290<br />
Nettogewicht kg 12 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 1,5<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Schlitzlamellen und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,75 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Tangentialventilator x 1 Axialventilator x 1<br />
Ventilatormotor W 33 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom<br />
m³/h<br />
UHi-Betrieb Hi: 840 Me: 780 Lo: 660<br />
Standard-Betrieb Hi: 780 Me: 660 Lo: 600<br />
2460<br />
Frischluftanschluss Nicht vorhanden –<br />
Luftfilter, Menge Waschbarer Dauerfilter x 2 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm (Anschließbar mit VP16) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
Infrarot-Fernbedienungsschalter (Optional: RCN-E1)<br />
RC E1 (Kabel-FB) oder RCN-T-WE1 (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 27 -
FDURA<br />
2<br />
2.2.5 FDURA-Kanalgerät<br />
Modell FDURA 201 / FDCVA 201 HEN<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDURA 201 FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2500~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,64 [0,58~1,88]<br />
Betriebsstrom Kühlen A 7,3 [2,6~8,4]<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,58 [0,60~1,96]<br />
Betriebsstrom Heizen A 7,0 [2,7~8,7]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel dB(A) Hi: 40 Lo: 36 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 295 x 850 x 650 595 x 780 (+67) x 290<br />
Nettogewicht kg 39 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Kältemittel<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
R410A<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 90 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 1020 Lo: 810 2460<br />
Externe statische Pressung Pa Standard: 50, Max.: 85 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 1 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Wärmeisolierung<br />
Bördelverbindung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Paneel (Separate Verpackung)<br />
Montagesatz<br />
Ansaugpaneel, Ausblaspaneel (optional)<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
–<br />
RCND-KIT-HE (IR-FB)<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 28 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
Modell FDURA 251 / FDCVA 251 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDURA 251 FDCVA 251 HEN<br />
Nominale Kälteleistung (1) W 5600 [2800~6300]<br />
Nominale Heizleistung (1) W 6400 [3100~7100]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,98 [0,69~2,33]<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 8,8 [3,1~10,3]<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,77 [0,68~2,04]<br />
Betriebsstrom Heizen A 7,9 [3,0~9,1]<br />
Leistungsfaktor Heizen % 97<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel dB(A) Hi: 41 Lo: 37 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 295 x 850 x 650 595 x 780 (+67) x 290<br />
Nettogewicht kg 40 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 1,5<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,75 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 130 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 1200 Lo: 1020 2460<br />
Externe statische Pressung Pa Standard: 50, Max.: 85 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 1 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
Ansaugpaneel, Ausblaspaneel (optional)<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C 12°C 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 29 -
FDURA<br />
Modell FDURA 301 / FDCVA 302 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDURA 301 FDCVA 302 HEN<br />
Nominale Kälteleistung (1) W 7100 [3200 ~ 8000]<br />
Nominale Heizleistung (1) W 8000 [3600 ~ 9000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 2,16<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 9,5<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 2,10<br />
Betriebsstrom Heizen A 9,0<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 41 Lo: 37 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 295 x 850 x 650 750 x 968 x 340<br />
Nettogewicht kg 40 60<br />
Kompressortyp und -anzahl – –<br />
Kompressormotor kW – –<br />
Ölfüllung l – (M-MA32R)<br />
Ölwannenheizung W – 33 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 2,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 230 x 1 55 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 1500 Lo: 1200 3600<br />
Externe statische Pressung Pa Standard: 50, Max.: 130 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 1 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
Ansaugpaneel, Ausblaspaneel (optional)<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 30 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
Modell FDURA 401 / FDCVA 402 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDURA 401 FDCVA 402 HEN<br />
Nominale Kälteleistung (1) W 10000 [6100 ~ 11200]<br />
Nominale Heizleistung (1) W 11200 [5600 ~ 12500]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 2,88<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 12,7<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,08<br />
Betriebsstrom Heizen A 13,5<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 42 Lo: 37 50 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 350 x 1370 x 650 845 x 970 x 370<br />
Nettogewicht kg 63 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,4<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 280 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 2040 Lo: 1620 4500<br />
Externe statische Pressung Pa Standard: 50, Max.: 130 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 1 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
Ansaugpaneel, Ausblaspaneel (optional)<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 31 -
FDURA<br />
Modell FDURA 501 / FDCVA 502 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDURA 501 FDCVA 502 HEN<br />
Nominale Kälteleistung (1) W 12500 [6500 ~ 14000]<br />
Nominale Heizleistung (1) W 14000 [6200 ~ 16000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,04<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 17,8<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,79<br />
Betriebsstrom Heizen A 16,6<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 43 Lo: 38 52 (Silent: 46)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 350 x 1370 x 650 845 x 970 x 370<br />
Nettogewicht kg 65 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,5<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 460 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 2520 Lo: 2010 4500<br />
Externe statische Pressung Pa Standard: 50, Max.: 130 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 1 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
Ansaugpaneel, Ausblaspaneel (optional)<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 32 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
Modell FDURA 601 / FDCVA 602 HEN<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDURA 601 FDCVA 602 HEN<br />
Nominale Kälteleistung (1) W 14000 [6700 ~ 14800]<br />
Nominale Heizleistung (1) W 16000 [6300 ~ 16800]<br />
Spannungsversorgung 1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,78<br />
Betriebsstrom Kühlen A 21,0<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 4,43<br />
Betriebsstrom Heizen A 19,5<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 43 Lo: 38 53 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 350 x 1370 x 650 845 x 970 x 370<br />
Nettogewicht kg 65 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,6<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 460 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 2520 Lo: 2010 4500<br />
Externe statische Pressung Pa Standard: 50, Max.: 130 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge Polypropylen-Filter (waschbar) x 1 –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung)<br />
Ansaugpaneel, Ausblaspaneel (optional)<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 33 -
FDUMA<br />
2.2.6 FDUMA-Kanalgerät<br />
Modell FDUMA 202 / FDCVA 201 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUMA 202 FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2800~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,49 [0,58~1,88]<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 6,5 [2,6~8,4]<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 1,46 [0,60~1,96]<br />
Betriebsstrom Heizen A 6,4 [2,7~8,7]<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel dB(A) Hi: 34 Me: 31 Lo: 28 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 299 x 750 x 635 595 x 780 (+67) x 290<br />
Nettogewicht kg 34 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 55 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 840 Me: 720 Lo: 660 2460<br />
Externe statische Pressung Pa Standard: 50, Max.: 85 –<br />
Frischluftanschluss mm Ø 150 –<br />
Luftfilter, Menge optional –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Zubehör optional – –<br />
Filter Filter-Kit UM-FL1E –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 34 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUMA<br />
Modell FDUMA 252 / FDCVA 251 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUMA 252 FDCVA 251 HEN<br />
Nominale Kälteleistung (1) W 5600 [2800~6300]<br />
Nominale Heizleistung (1) W 6400 [3100~7100]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,66 [0,69~2,33]<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 7,3 [3,1~10,3]<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 1,75 [0,68~2,04]<br />
Betriebsstrom Heizen A 8,1 [3,0~9,1]<br />
Leistungsfaktor Heizen % 94<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel dB(A) Hi: 34 Me: 31 Lo: 28 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 299 x 950 x 635 595 x 780 (+67) x 290<br />
Nettogewicht kg 40 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 1,5<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,75 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 90 x 1 34 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 1080 Me: 960 Lo: 840 2460<br />
Externe statische Pressung Pa Standard: 50, Max.: 85 –<br />
Frischluftanschluss mm Ø 150 –<br />
Luftfilter, Menge optional –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Zubehör optional – –<br />
Filter Filter-Kit UM-FL2E –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C 12°C 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 35 -
FDUMA<br />
Modell FDUMA 302 / FDCVA 302 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUMA 302 FDCVA 302 HEN<br />
Nominale Kälteleistung (1) W 7100 [3500 ~ 8000]<br />
Nominale Heizleistung (1) W 8000 [4000 ~ 9000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,84<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 8,2<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 2,21<br />
Betriebsstrom Heizen A 10,2<br />
Leistungsfaktor Heizen % 94<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 35 Me: 32 Lo: 29 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 299 x 950 x 635 750 x 968 x 340<br />
Nettogewicht kg 40 60<br />
Kompressortyp und -anzahl – –<br />
Kompressormotor kW – –<br />
Ölfüllung l – (M-MA32R)<br />
Ölwannenheizung W – 33 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 2,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 100 x 1 55 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 1200 Me: 1080 Lo: 900 3600<br />
Externe statische Pressung Pa Standard: 50, Max.: 85 –<br />
Frischluftanschluss mm Ø 150 –<br />
Luftfilter, Menge optional –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Zubehör optional – –<br />
Filter Filter-Kit UM-FL2E –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 36 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUMA<br />
Modell FDUMA 402 / FDCVA 402 HEN<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUMA 402 FDCVA 402 HEN<br />
Nominale Kälteleistung (1) W 10000 [6100 ~ 11200]<br />
Nominale Heizleistung (1) W 11200 [6000 ~ 12500]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 2,80<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 12,5<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 2,60<br />
Betriebsstrom Heizen A 12,0<br />
Leistungsfaktor Heizen % 94<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 37 Me: 35 Lo: 32 50 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 350 x 1370 x 635 845 x 970 x 370<br />
Nettogewicht kg 59 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,4<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 3 Axialventilator x 1<br />
Ventilatormotor W 45 x 1, 90 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 1680 Me: 1500 Lo: 1320 4500<br />
Externe statische Pressung Pa Standard: 60, Max.: 90 –<br />
Frischluftanschluss mm Ø 150 –<br />
Luftfilter, Menge optional –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Zubehör optional – –<br />
Filter Filter-Kit UM-FL3E –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 37 -
FDUMA<br />
Modell FDUMA 502 / FDCVA 502 HEN<br />
2<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUMA 502 FDCVA 502 HEN<br />
Nominale Kälteleistung (1) W 12500 [6700 ~ 14000]<br />
Nominale Heizleistung (1) W 14000 [6200 ~ 16000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,03<br />
Betriebsdaten (3)<br />
Betriebsstrom Kühlen A 18,3<br />
Leistungsfaktor Kühlen % 96<br />
Leistungsaufnahme Heizen kW 3,56<br />
Betriebsstrom Heizen A 16,7<br />
Leistungsfaktor Heizen % 93<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 38 Me: 36 Lo: 33 52 (Silent: 46)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 350 x 1370 x 635 845 x 970 x 370<br />
Nettogewicht kg 59 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,5<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 3 Axialventilator x 1<br />
Ventilatormotor W 50 x 1, 100 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 2040 Me: 1860 Lo: 1620 4500<br />
Externe statische Pressung Pa Standard: 60, Max.: 85 –<br />
Frischluftanschluss mm Ø 150 –<br />
Luftfilter, Menge optional –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Zubehör optional – –<br />
Filter Filter-Kit UM-FL3E –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 38 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUMA<br />
Modell FDUMA 602 / FDCVA 602 HEN<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUMA 602 FDCVA 602 HEN<br />
Nominale Kälteleistung (1) W 14000 [6700 ~ 14500]<br />
Nominale Heizleistung (1) W 16000 [6300 ~ 16500]<br />
Spannungsversorgung 1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,95<br />
Betriebsstrom Kühlen A 22,3<br />
Leistungsfaktor Kühlen % 97<br />
Leistungsaufnahme Heizen kW 4,42<br />
Betriebsstrom Heizen A 20,3<br />
Leistungsfaktor Heizen % 95<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) Hi: 38 Me: 36 Lo: 33 53 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 350 x 1370 x 635 845 x 970 x 370<br />
Nettogewicht kg 59 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,6<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 3 Axialventilator x 1<br />
Ventilatormotor W 50 x 1, 100 x 1 120 x 1<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h Hi: 2040 Me: 1860 Lo: 1620 4500<br />
Externe statische Pressung Pa Standard: 60, Max.: 85 –<br />
Frischluftanschluss mm Ø 150 –<br />
Luftfilter, Menge optional –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Zubehör optional – –<br />
Filter Filter-Kit UM-FL3E –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 39 -
FDUA<br />
2.2.7 FDUA-Kanalgerät<br />
Modell FDUA 801 / FDCVA 802 HES<br />
2<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUA 801 FDCVA 802 HES<br />
Nominale Kälteleistung (1) W 20000 [7000 ~ 22400]<br />
Nominale Heizleistung (1) W 22400 [7600 ~ 25000]<br />
Spannungsversorgung 3 Phasen, 380/400/415 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 6,5<br />
Betriebsstrom Kühlen A 10,5<br />
Leistungsfaktor Kühlen % 89<br />
Leistungsaufnahme Heizen kW 6,32<br />
Betriebsstrom Heizen A 10,6<br />
Leistungsfaktor Heizen % 86<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) 48 57 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 360 x 1570 x 830 1300 x 970 x 370<br />
Nettogewicht kg 92 122<br />
Kompressortyp und -anzahl – GT-C5150ND79<br />
Kompressormotor kW – 4,5<br />
Ölfüllung l – 1,45 (M-MA32R)<br />
Ölwannenheizung W – 40 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 5,4 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 4 Axialventilator x 1<br />
Ventilatormotor W 200 x 2 120 x 2<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h 2280 ~ 3900 9000<br />
Externe statische Pressung Pa 200 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge – –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 22 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 25,4 (1")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
- 40 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUA<br />
Modell FDUA 1001 / FDCVA 1002 HES<br />
Betriebsdaten (3)<br />
Modell Innengerät Außengerät<br />
Technische Daten FDUA 1001 FDCVA 1002 HES<br />
Nominale Kälteleistung (1) W 25000 [10600 ~ 28000]<br />
Nominale Heizleistung (1) W 28000 [9500 ~ 31500]<br />
Spannungsversorgung 3 Phasen, 380/400/415 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 9,05<br />
Betriebsstrom Kühlen A 14,8<br />
Leistungsfaktor Kühlen % 88<br />
Leistungsaufnahme Heizen kW 8,22<br />
Betriebsstrom Heizen A 14,0<br />
Leistungsfaktor Heizen % 85<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) 49 57 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 360 x 1570 x 830 1505 x 970 x 370<br />
Nettogewicht kg 92 140<br />
Kompressortyp und -anzahl – GT-C5150ND79<br />
Kompressormotor kW – 4,8<br />
Ölfüllung l – 1,45 (M-MA32R)<br />
Ölwannenheizung W – 40 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher Lamellenleitblech und innengerilltes Rohr Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 7,2 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl Mehrblatt-Zentrifugalventilator x 2 Axialventilator x 1<br />
Ventilatormotor W 230 x 270 120 x 2<br />
Startmethode Direktanlauf Direktanlauf<br />
Luftvolumenstrom (Standard) m³/h 3060 ~ 5220 9000<br />
Externe statische Pressung Pa 200 –<br />
Frischluftanschluss – –<br />
Luftfilter, Menge – –<br />
Stoß- und Schwingungsausgleich Gummilagerung (für Ventilatormotor) Gummihalterung (für Kompressor)<br />
Raumtemperaturregelung Elektronischer Thermostat –<br />
Sicherheitseinrichtungen Eingebauter Thermostat für Ventilatormotor Eingebauter Thermostat für Ventilatormotor<br />
Frostschutzthermostat<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 12 mm, Sauggasleitung 22 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 12,7 (1/2") Sauggasleitung: Ø 25,4 (1")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm ID25/AD 32 (VP25) –<br />
Zubehör<br />
Montagesatz<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB)<br />
–<br />
2<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 41 -
<strong>FDS</strong>XA<br />
2.2.8 <strong>FDS</strong>XA-Steuerungskit<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 201 HEN<br />
Betriebsdaten (3)<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 201 HEN<br />
Nominale Kälteleistung (1) W 5000 [2200~5600]<br />
Nominale Heizleistung (1) W 5400 [2500~6300]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,42 [0,42~1,66]<br />
Betriebsstrom Kühlen A 6,3 [1,9~7,4]<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,49 [0,50~1,87]<br />
Betriebsstrom Heizen A 6,6 [2,2~8,3]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
2<br />
Schalldruckpegel dB(A) – 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 595 x 780 (+67) x 290<br />
Nettogewicht kg 8 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,55 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 1<br />
Ventilatormotor – 34 x 1<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
Luftvolumenstrom m³/h min. 800 2460<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
Sicherheitseinrichtungen<br />
°C 16/32 –<br />
°C 10/32 –<br />
°C 16/32 –<br />
°C 10/32 –<br />
–<br />
Eingebauter Thermostat für Ventilatormotor<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 12 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Wärmeisolierung<br />
Bördelverbindung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
Standards<br />
ISO-T1, JIS B8616<br />
- 42 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
<strong>FDS</strong>XA<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 251 HEN<br />
Nominale Kälteleistung (1) W 5600 [2800~6300]<br />
Nominale Heizleistung (1) W 6700 [3100~7100]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,64 [0,54~1,90]<br />
Betriebsstrom Kühlen A 7,3 [2,4~8,4]<br />
Betriebsdaten (3)<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 251 HEN<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 1,78 [0,57~1,93]<br />
Betriebsstrom Heizen A 7,9 [2,5~8,6]<br />
Leistungsfaktor Heizen % 98<br />
Anlaufstrom max. A 5<br />
Schalldruckpegel dB(A) – 48 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 595 x 780 (+67) x 290<br />
Nettogewicht kg 8 40<br />
Kompressortyp und -anzahl – 5CS102XFD x 1<br />
Kompressormotor kW – 0,9<br />
Ölfüllung l – 0,48 (RB68A)<br />
Ölwannenheizung W – 20<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 1,75 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 1<br />
Ventilatormotor – 34 x 1<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
2<br />
Luftvolumenstrom m³/h min. 1000 2460<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 6 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
© STULZ <strong>GmbH</strong>, Hamburg - 43 -
<strong>FDS</strong>XA<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 302 HEN<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 302 HEN<br />
Nominale Kälteleistung (1) W 7100 [3200~8000]<br />
Nominale Heizleistung (1) W 8000 [3600~9000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 1,84<br />
Betriebsstrom Kühlen A 9,0<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 98<br />
Leistungsaufnahme Heizen kW 2,05<br />
Betriebsstrom Heizen A 8,5<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) – 48 (Silent: 45)<br />
2<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 750 x 968 x 340<br />
Nettogewicht kg 8 60<br />
Kompressortyp und -anzahl – –<br />
Kompressormotor kW – –<br />
Ölfüllung l – (M-MA32R)<br />
Ölwannenheizung W – 33 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 2,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 1<br />
Ventilatormotor – 55 x 1<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
Luftvolumenstrom m³/h min. 1200 3600<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 6,35 (1/4") Sauggasleitung: Ø 12,7 (1/2")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
- 44 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
<strong>FDS</strong>XA<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 402 HEN<br />
Nominale Kälteleistung (1) W 10000 [6100~11200]<br />
Nominale Heizleistung (1) W 11200 [5600~12500]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 2,88<br />
Betriebsstrom Kühlen A 12,6<br />
Betriebsdaten (3)<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 402 HEN<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,12<br />
Betriebsstrom Heizen A 13,7<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) – 50 (Silent: 45)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 845 x 970 x 370<br />
Nettogewicht kg 8 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,4<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 1<br />
Ventilatormotor – 120 x 1<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
2<br />
Luftvolumenstrom m³/h min. 1600 4500<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1-(Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
© STULZ <strong>GmbH</strong>, Hamburg - 45 -
<strong>FDS</strong>XA<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 502 HEN<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 502 HEN<br />
Nominale Kälteleistung (1) W 12500 [6500~14000]<br />
Nominale Heizleistung (1) W 14000 [6200~16000]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,05<br />
Betriebsstrom Kühlen A 17,7<br />
Betriebsdaten (3)<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 3,97<br />
Betriebsstrom Heizen A 17,4<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) – 52 (Silent: 46)<br />
2<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 845 x 970 x 370<br />
Nettogewicht kg 8 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,5<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 1<br />
Ventilatormotor – 120 x 1<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
Luftvolumenstrom m³/h min. 2000 4500<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
( (4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
- 46 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
<strong>FDS</strong>XA<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 602 HEN<br />
Nominale Kälteleistung (1) W 14000 [6700~14800]<br />
Nominale Heizleistung (1) W 16000 [6300~16800]<br />
Spannungsversorgung<br />
1 Phase, 220/230/240 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 4,65<br />
Betriebsstrom Kühlen A 20,4<br />
Betriebsdaten (3)<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 602 HEN<br />
Leistungsfaktor Kühlen % 99<br />
Leistungsaufnahme Heizen kW 4,54<br />
Betriebsstrom Heizen A 20,0<br />
Leistungsfaktor Heizen % 99<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) – 53 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 845 x 970 x 370<br />
Nettogewicht kg 8 63<br />
Kompressortyp und -anzahl – RM-B5125MD11<br />
Kompressormotor kW – 2,6<br />
Ölfüllung l – 0,7 (M-MA68)<br />
Ölwannenheizung W – 20 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 3,8 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 1<br />
Ventilatormotor – 120 x 1<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
2<br />
Luftvolumenstrom m³/h min. 2000 4500<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 16 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 15,88 (5/8")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung)<br />
T-PSA-35W-ER<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 230 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
© STULZ <strong>GmbH</strong>, Hamburg - 47 -
<strong>FDS</strong>XA<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 802 HES<br />
Betriebsdaten (3)<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 802 HES<br />
Nominale Kälteleistung (1) W 20000 [7000~22400]<br />
Nominale Heizleistung (1) W 22400 [7600~25000]<br />
Spannungsversorgung 3 Phasen, 380/400/415 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 6,5<br />
Betriebsstrom Kühlen A 10,5<br />
Leistungsfaktor Kühlen % 89<br />
Leistungsaufnahme Heizen kW 6,32<br />
Betriebsstrom Heizen A 10,6<br />
Leistungsfaktor Heizen % 86<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) – 57 (Silent: 47)<br />
2<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 1300 x 970 x 370<br />
Nettogewicht kg 8 122<br />
Kompressortyp und -anzahl – GT-C5150ND79<br />
Kompressormotor kW – 4,5<br />
Ölfüllung l – 1,45 (M-MA32R)<br />
Ölwannenheizung W – 40 (Kurbelwannenheitung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 5,4 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 2<br />
Ventilatormotor – 120 x 2<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
Luftvolumenstrom m³/h min. 3000 9000<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 10 mm, Sauggasleitung 22 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 9,52 (3/8") Sauggasleitung: Ø 25,4 (1")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
- 48 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
<strong>FDS</strong>XA<br />
Modell Steuerungskit Außengerät<br />
Technische Daten <strong>FDS</strong>XA 1001 5) FDCVA 1002 HES<br />
Nominale Kälteleistung (1) W 25000 [10600~28000]<br />
Nominale Heizleistung (1) W 28000 [9500~31500]<br />
Spannungsversorgung<br />
3 Phasen, 380/400/415 V, 50 Hz, N, PE<br />
Leistungsaufnahme Kühlen kW 9,05<br />
Betriebsstrom Kühlen A 14,8<br />
Betriebsdaten (3)<br />
Modell <strong>FDS</strong>XA 1001 / FDCVA 1002 HES<br />
Leistungsfaktor Kühlen % 88<br />
Leistungsaufnahme Heizen kW 8,22<br />
Betriebsstrom Heizen A 14,0<br />
Leistungsfaktor Heizen % 85<br />
Anlaufstrom max. A 5,0<br />
Schalldruckpegel dB(A) – 57 (Silent: 47)<br />
Abmessungen<br />
Höhe x Breite x Tiefe<br />
mm 400 x 300 x 120 1505 x 970 x 370<br />
Nettogewicht kg 8 140<br />
Kompressortyp und -anzahl – GT-C5150ND79<br />
Kompressormotor kW – 4,8<br />
Ölfüllung l – 1,45 (M-MA32R)<br />
Ölwannenheizung W – 40 (Kurbelwannenheizung)<br />
Startmethode – Direktanlauf<br />
Wärmetauscher – Schlitzlamellen und innengerilltes Rohr<br />
Abtausteuerung<br />
Mikroprozessorgesteuerte Abtauung<br />
Kältemittel<br />
R410A<br />
Kältemittelmenge kg – 7,2 [Vorgefüllt für Rohrlänge bis zu 30 m]<br />
Kältemitteleinspritzung<br />
Elektronisches Expansionsventil im Außengerät<br />
Ventilatortyp und -anzahl – Axialventilator x 2<br />
Ventilatormotor – 120 x 2<br />
Anforderungen beidseitiger<br />
Wärmetauscher<br />
– –<br />
2<br />
Luftvolumenstrom m³/h min. 4000 9000<br />
Lufteintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Lufteintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Wassereintrittstemperatur Kühlen<br />
min/max<br />
°C 16/32 –<br />
Wassereintrittstemperatur Heizen<br />
min/max<br />
°C 10/32 –<br />
Sicherheitseinrichtungen<br />
Eingebauter Thermostat für Ventilatormotor<br />
–<br />
Schutz vor zu hoher Heißgastemperatur<br />
Kältemitteleitungen Ø mm Flüssigkeitsleitung 12 mm, Sauggasleitung 22 mm<br />
Anschlußquerschnitt mm (Zoll) Flüssigkeitsleitung: Ø 12,7 (1/2") Sauggasleitung: Ø 25,4 (1")<br />
Anschlussmethode<br />
Bördelverbindung<br />
Wärmeisolierung<br />
Wird benötigt (Flüssigkeits- und Sauggasleitung)<br />
Kondensatleitung mm – –<br />
Zubehör –<br />
Paneel (Separate Verpackung) –<br />
Zubehör optional – –<br />
Fernbedienung<br />
RC-E1 (Kabel-FB) oder<br />
RCND-KIT-HE (IR-FB) –<br />
Anmerkungen: (1) Messdaten unter folgenden Bedingungen:<br />
Wert<br />
Innenlufttemperatur<br />
Außenlufttemperatur<br />
Betrieb Trockenkugeltemperatur Feuchtkugeltemperatur Trockenkugeltemperatur Feuchtkugeltemperatur<br />
Kühlen 27°C 19°C 35°C 24°C<br />
Heizen 20°C – 7°C 6°C<br />
Standards<br />
ISO-T1, JIS B8616<br />
(2) Dieses Klimagerät wird hergestellt und geprüft nach folgendem Standard: ISO-T1 "UNITARY AIR-CONDITIONERS".<br />
(3) Die Betriebsdaten beziehen sich auf den Betrieb bei 400 V, 50 Hz.<br />
(4) Werte in [ ~ ] geben den Mindest- und Höchstwert an.<br />
(5) Modellwahl / Einstellung der Leistung per DIP-Schalter, siehe Hanbuch <strong>FDS</strong>XA!<br />
© STULZ <strong>GmbH</strong>, Hamburg - 49 -
FDTA<br />
2.3 Abmessungen / Gerätezeichnungen<br />
2.3.1 FDTA-Deckenkassettengerät (4-Wege)<br />
Modelle FDTA 151, 201, 251<br />
Einheit: mm<br />
860~890 (Größe Deckenöffnung)<br />
780 (Lochabstand Befestigungsschrauben)<br />
Frischluftanschluss<br />
für<br />
Luftkanal<br />
C<br />
Dekor-Paneel<br />
950<br />
630<br />
2<br />
(Lochabstand Befestigungsschrauben)<br />
675<br />
637<br />
422<br />
Steuerkasten<br />
Fortluftanschluss<br />
für<br />
Luftkanal<br />
420<br />
D<br />
B<br />
267<br />
Flüssigkeitsleitung<br />
ø 6.35(1/4")<br />
Luftauslass<br />
Lufteinlassgitter<br />
Kondensatleitung<br />
(Zubehörteil, vor Ort<br />
installieren)<br />
332<br />
310<br />
Sauggasleitung<br />
151,201: ø 12.7(1/2")<br />
251: ø 15.88(5/8")<br />
ANSICHT A<br />
840<br />
Sauggasleitung<br />
(anschließbar mit VP25)<br />
Befestigungsschrauben<br />
295~325<br />
212<br />
95<br />
45 min. 45<br />
Lasche für<br />
Befestigungsschrauben<br />
Steuerkasten<br />
137<br />
Durchführung<br />
für Kabel<br />
187<br />
35 270<br />
ANSICHT B<br />
max. 700 700<br />
(Max. zulässige Höhe<br />
Kondensatleitung)<br />
A<br />
Löcher für<br />
selbstschneidende<br />
Schrauben<br />
4-ø4<br />
55<br />
25<br />
Löcher für<br />
selbstschneidende<br />
140<br />
Schrauben<br />
4-ø4<br />
60<br />
Platzbedarf für Wartung und Installation<br />
123<br />
Löcher<br />
160 43<br />
122<br />
Löcher<br />
140 52<br />
2500 Min. 2500<br />
1000<br />
Min. 1000<br />
140<br />
100<br />
80 100<br />
ANSICHT C<br />
ANSICHT D<br />
Hindernis<br />
- 50 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
Modell FDTA 301<br />
Einheit: mm<br />
860~890 (Größe Deckenöffnung)<br />
780 (Lochabstand Befestigungsschrauben)<br />
C<br />
Frischluftanschluss<br />
für<br />
Luftkanal<br />
Dekor-Paneel<br />
950<br />
630<br />
(Lochabstand Befestigungsschrauben)<br />
Steuerkasten<br />
Fortluftanschluss<br />
für<br />
Luftkanal<br />
D<br />
2<br />
675<br />
637<br />
422<br />
420<br />
B<br />
267<br />
Flüssigkeitsleitung<br />
ø9.52(3/8")<br />
Luftauslass<br />
Lufteinlassgitter<br />
Kondensatleitung<br />
(Zubehörteil, vor Ort<br />
installieren)<br />
332<br />
310<br />
Sauggasleitung<br />
ø15.88(5/8")<br />
ANSICHT A<br />
840<br />
Sauggasleitung<br />
(anschließbar mit VP25)<br />
Befestigungsschrauben<br />
295~325<br />
212<br />
95<br />
min. 45<br />
45<br />
Lasche für<br />
Befestigungsschrauben<br />
Steuerkasten<br />
Durchführung<br />
für Kabel<br />
137<br />
187<br />
35 270<br />
ANSICHT B<br />
700 max. 700<br />
(Max. zulässige Höhe<br />
Kondensatleitung)<br />
A<br />
Löcher für<br />
selbstschneidende<br />
Schrauben<br />
4-ø4<br />
55<br />
25<br />
Löcher für<br />
selbstschneidende<br />
140<br />
Schrauben<br />
4-ø4<br />
60<br />
Platzbedarf für Wartung und Installation<br />
123<br />
Löcher<br />
160 43<br />
122<br />
Löcher<br />
140 52<br />
2500 Min. 2500<br />
1000<br />
Min. 1000<br />
140<br />
100<br />
80 100<br />
ANSICHT C<br />
ANSICHT D<br />
Hindernis<br />
© STULZ <strong>GmbH</strong>, Hamburg - 51 -
FDTA<br />
Modell FDTA 401<br />
Einheit: mm<br />
860~890 (Größe Deckenöffnung)<br />
780 (Lochabstand Befestigungsschrauben)<br />
Frischluftanschluss<br />
für<br />
Luftkanal<br />
C<br />
Dekor-Paneel<br />
950<br />
630<br />
2<br />
(Lochabstand Befestigungsschrauben)<br />
Steuerkasten<br />
Fortluftanschluss<br />
für<br />
Luftkanal<br />
D<br />
675<br />
637<br />
422<br />
420<br />
B<br />
267<br />
332 310<br />
Flüssigkeitsleitung<br />
ø9.52 (3/8")<br />
Sauggasleitung<br />
ø15.88 (5/8")<br />
Luftauslass<br />
ANSICHT A<br />
Lufteinlassgitter<br />
Kondensatleitung<br />
(Zubehörteil, vor Ort<br />
installieren)<br />
840<br />
Befestigungsschrauben<br />
295~325<br />
Sauggasleitung<br />
(anschließbar mit VP25)<br />
212<br />
95<br />
45 min. or more 45<br />
Lasche für<br />
Befestigungsschrauben<br />
Steuerkasten<br />
A<br />
Durchführung<br />
für Kabel<br />
137<br />
187<br />
35 295<br />
max. 700<br />
ANSICHT B<br />
(Max. zulässige Höhe<br />
Kondensatleitung)<br />
Löcher für<br />
selbstschneidende<br />
Schrauben<br />
Schrauben<br />
4-ø4 55<br />
25<br />
4-ø4<br />
Löcher für<br />
selbstschneidende<br />
140<br />
60<br />
Platzbedarf für Wartung und Installation<br />
148<br />
140<br />
Löcher<br />
80<br />
160 68<br />
ANSICHT C<br />
147<br />
100<br />
Löcher<br />
100<br />
140 77<br />
ANSICHT D<br />
Hindernis<br />
2500 Min. 2500<br />
1000<br />
Min. 1000<br />
- 52 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
Modelle FDTA 501, 601<br />
Einheit: mm<br />
860~890 (Größe Deckenöffnung)<br />
780 (Lochabstand Befestigungsschrauben)<br />
Frischluftanschluss<br />
für<br />
Luftkanal<br />
C<br />
Dekor-Paneel<br />
950<br />
630<br />
(Lochabstand Befestigungsschrauben)<br />
Steuerkasten<br />
Fortluftanschluss<br />
für<br />
Luftkanal<br />
D<br />
2<br />
675<br />
637<br />
422<br />
420<br />
B<br />
267<br />
332 310<br />
Flüssigkeitsleitung<br />
ø9.52 (3/8")<br />
Sauggasleitung<br />
ø15.88 (5/8")<br />
Luftauslass<br />
ANSICHT A<br />
Lufteinlassgitter<br />
Kondensatleitung<br />
(Zubehörteil, vor Ort<br />
installieren)<br />
Sauggasleitung<br />
(anschließbar mit VP25)<br />
840<br />
Befestigungsschrauben<br />
295~325<br />
269<br />
95<br />
min. 45<br />
Lasche für<br />
Befestigungsschrauben<br />
Steuerkasten<br />
A<br />
137<br />
Durchführung<br />
für Kabel<br />
187<br />
35 365<br />
ANSICHT B<br />
max. 700<br />
(Max. zulässige Höhe<br />
Kondensatleitung)<br />
Löcher für<br />
selbstschneidende<br />
Schrauben<br />
4-ø4 55<br />
25<br />
Löcher für<br />
selbstschneidende<br />
Schrauben<br />
4-ø4 140<br />
60<br />
Platzbedarf für Wartung und Installation<br />
218<br />
140<br />
Löcher<br />
160 138<br />
215<br />
100<br />
Löcher<br />
80 100<br />
140 147<br />
ANSICHT C ANSICHT D<br />
2500 Min. 2500<br />
Hindernis<br />
1000<br />
Min. 1000<br />
© STULZ <strong>GmbH</strong>, Hamburg - 53 -
FDTCA<br />
2.3.2 FDTCA-Deckenkassettengerät (4-Wege, Euroraster)<br />
Modelle FDTCA 151, 201<br />
530 Steigung der Aufhängungsschrauben<br />
Luftaustrittsöffnung<br />
für<br />
Kanal<br />
ø6.35<br />
Dekorpaneel<br />
Einheit:mm<br />
2<br />
530 Steigung der Aufhängungsschrauben<br />
A<br />
348<br />
321<br />
541<br />
A<br />
64<br />
185<br />
A<br />
190 223<br />
Kondensatleitung<br />
(Zubehör)<br />
(Installation vor Ort)<br />
200 4<br />
Öffnung für<br />
Kabelaustritt<br />
Luftauslass<br />
413<br />
700<br />
Schaltkasten<br />
Lufteinlassgitter<br />
Flüssigkeitsleitung<br />
ø6.35<br />
Sauggasleitung<br />
ø12.7<br />
14<br />
570<br />
323<br />
Kondensatleitung<br />
(Verbindung mit VP25)<br />
Aufhängungsschrauben<br />
(M10 oder M8)<br />
292~325<br />
197<br />
137<br />
45 oder mehr<br />
93<br />
196<br />
248<br />
Öse für Aufhängungsschrauben<br />
35<br />
600 oder weniger<br />
(max. Höhe der<br />
Kondensatleitung)<br />
140<br />
60<br />
Bohrungen für selbstschneidende<br />
Schrauben<br />
6-ø4<br />
Raum für Installation und Wartung<br />
115<br />
100<br />
Bohrung<br />
140<br />
1000 oder mehr<br />
Hindernis<br />
1000 oder mehr<br />
100<br />
ANSICHT A<br />
- 54 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Min.<br />
Min.<br />
FDENA<br />
2.3.3 FDENA-Deckenunterbaugerät<br />
Modelle FDENA 151, 201<br />
290 (Lochabstand Befestigungsschrauben)<br />
Einheit: mm<br />
Löcher für Befestigungsschrauben<br />
(M8 bis M10 x 4 Stck. Nicht mitgeliefert)<br />
24<br />
1022 (Lochabstand Befestigungsschrauben)<br />
24<br />
135<br />
68<br />
410<br />
145<br />
52<br />
Flüssigkeitsleitung<br />
Sauggasleitung<br />
173<br />
210<br />
215<br />
40 990<br />
1070<br />
40<br />
Luftauslass<br />
Anzeigefeld<br />
690<br />
195<br />
235<br />
271<br />
53<br />
109<br />
Anschluss<br />
Kondensatleitung (1)<br />
(VP20)<br />
Hinweis (1):Die Kondensatleitung innerhalb des Gerätes kann<br />
bis zu 10 mm Gefälle haben.<br />
2<br />
10<br />
53<br />
Anschluss<br />
Kondensatleitung (1)<br />
(VP20)<br />
76<br />
Sauggasleitung<br />
ø12.7(1/2")<br />
75<br />
110<br />
135<br />
Flüssigkeitsleitung<br />
ø6.35(1/4")<br />
Anschluss<br />
Lufteinlassgitter<br />
Kondensatleitung<br />
(1)<br />
(VP20)<br />
308<br />
Min.<br />
100<br />
Platzbedarf für Wartung und Installation<br />
300<br />
Min.<br />
150<br />
Min.<br />
Hindernis.<br />
Modelle FDENA 251, 301<br />
24<br />
1272 (Lochabstand Befestigungsschrauben)<br />
290(Lochabstand Befestigungsschrauben)<br />
Löcher für Befestigungsschrauben<br />
(M8 bis M10 x 4 Stck. Nicht mitgeliefert)<br />
135 410 145<br />
24<br />
68<br />
52 Flüssigkeitsleitung<br />
173<br />
210 5<br />
215<br />
Sauggasleitung<br />
Einheit: mm<br />
40 1240<br />
1320<br />
40<br />
Luftauslassgitter<br />
Anzeigefeld<br />
690<br />
195<br />
235<br />
271<br />
53<br />
109<br />
Anschluss<br />
Kondensatleitung (1)<br />
(VP20)<br />
10<br />
53<br />
Hinweis (1):Die Kondensatleitung innerhalb des Gerätes kann<br />
bis zu 10 mm Gefälle haben.<br />
Anschluss<br />
Kondensatleitung (1)<br />
308<br />
Platzbedarf für Wartung und Installation<br />
(VP20)<br />
76<br />
Lufteinlassgitter Sauggasleitung<br />
ø15.88(5/8")<br />
Anschluss<br />
Kondensatleitung<br />
(1)<br />
(VP20)<br />
75<br />
110<br />
135<br />
Flüssigkeitsleitung<br />
251:ø6.35(1/4")<br />
301:ø9.52(3/8")<br />
Min.<br />
100<br />
300<br />
Min.<br />
150<br />
Min. 5<br />
Hindernis.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 55 -
Min.<br />
FDENA<br />
Modelle FDENA 401, 501, 601<br />
Einheit: mm<br />
24<br />
1572 (Lochabstand Befestigungsschrauben)<br />
290(Lochabstand Befestigungsschrauben)<br />
24<br />
173<br />
250 5<br />
255<br />
135<br />
68<br />
410<br />
Löcher für Befestigungsschrauben<br />
(M8 bis M10 x 4 Stck. Nicht mitgeliefert)<br />
145<br />
52<br />
Flüssigkeitsleitung<br />
Sauggasleitung<br />
2<br />
40<br />
1540<br />
1620<br />
40<br />
Luftauslassgitter<br />
Anzeigefeld<br />
690<br />
195<br />
235<br />
271<br />
53<br />
109<br />
Anschluss<br />
Kondensatleitung (1)<br />
(VP20)<br />
Hinweis (1):Die Kondensatleitung innerhalb des Gerätes kann<br />
bis zu 10 mm Gefälle haben.<br />
10<br />
53<br />
Anschluss<br />
Kondensatleitung<br />
(1)<br />
(VP20) 76<br />
Lufteinlassgitter<br />
Sauggasleitung<br />
ø15.88(5/8")<br />
Anschluss<br />
Kondensatleitung<br />
(1)<br />
(VP20)<br />
308<br />
Flüssigkeitsleitung<br />
75<br />
110 ø9.52(3/8")<br />
135<br />
Platzbedarf für Wartung und Installation<br />
Min.<br />
100<br />
300<br />
Min.<br />
150<br />
Min. 5<br />
Hindernis.<br />
- 56 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(Links)<br />
(Rechts)<br />
Platzbedarf<br />
für Wartung<br />
Platzbedarf<br />
für Wartung<br />
Min. Min.<br />
(Links)<br />
(Rechts)<br />
Platzbedarf<br />
für Wartung<br />
Platzbedarf<br />
für Wartung<br />
FDKNA<br />
2.3.4 FDKNA-Wandgerät<br />
Modelle FDKNA 151, 201<br />
Einheit: mm<br />
Einbauposition und Einbauplatzbedarf (Ansicht von VORN)<br />
60<br />
44<br />
3 60<br />
813<br />
840<br />
60<br />
14.5<br />
44<br />
60<br />
4-12 x 18<br />
lange Öffnung<br />
Platzbedarf<br />
für Wartung<br />
220.5 47.5<br />
44.5<br />
Anschluss-<br />
Durchführung<br />
in Rückplatte<br />
ø65 53.5<br />
Kondensatleitung<br />
(VP16)<br />
240 3<br />
Montageplatte<br />
5073.5<br />
207.5<br />
50<br />
25<br />
Gerät<br />
693<br />
450<br />
Platzbedarf<br />
für Wartung 100<br />
73.5<br />
182.5<br />
50<br />
63.5<br />
387.5<br />
457.5<br />
515<br />
Flüssigkeitsleitung<br />
ø6.35(1/4") Sauggasleitung<br />
ø12.7(1/2")<br />
40<br />
44.5<br />
15<br />
5.3 284.2 8.5<br />
Anschluss-Durchführung<br />
in Rückplatte<br />
ø65<br />
2<br />
298<br />
67<br />
60<br />
Platzbedarf für Wartung und Installation<br />
Durchführung für<br />
Kabel<br />
15<br />
40<br />
Rohrdurchführung<br />
Rohrdurchführung<br />
Anzeigefeld<br />
44<br />
60<br />
Min.<br />
50<br />
Min.<br />
100<br />
Modell FDKNA 251<br />
Einheit: mm<br />
Einbauposition und Einbauplatzbedarf (Ansicht von VORN)<br />
60<br />
44<br />
3 60<br />
813<br />
840<br />
60<br />
14.5<br />
44<br />
60<br />
4-12 x18<br />
lange Öffnung<br />
Platzbedarf<br />
für Wartung<br />
220.5 47.5<br />
44.5<br />
Anschluss-<br />
Durchführung<br />
in Rückplatte<br />
(ø65) 53.5<br />
Kondensatleitung<br />
(VP16)<br />
240 3<br />
Montageplatte<br />
5073.5<br />
207.5<br />
50<br />
25<br />
Gerät<br />
693<br />
450<br />
Platzbedarf<br />
für Wartung 100<br />
73.5<br />
182.5<br />
50<br />
63.5<br />
387.5<br />
457.5<br />
515<br />
40<br />
44.5<br />
15<br />
5.3 284.2 8.5<br />
Flüssigkeitsleitung<br />
Anschluss-Durchführung<br />
ø6.35(1/4") Sauggasleitung in Rückplatte<br />
ø15.88 (5/8") (ø65)<br />
298<br />
67<br />
60<br />
Platzbedarf für Wartung und Installation<br />
Rohrdurchführung<br />
Rohrdurchführung<br />
Anzeigefeld<br />
44<br />
60<br />
Durchführung für<br />
Kabel<br />
Min.<br />
50<br />
Min. Min.<br />
40<br />
15<br />
Min.<br />
100<br />
© STULZ <strong>GmbH</strong>, Hamburg - 57 -
(Lochabstand Befestigungsschrauben)<br />
(Max. zulässige Höhe Kondensatleitung)<br />
FDURA<br />
2.3.5 FDURA-Deckengerät<br />
Modelle FDURA 201, 251<br />
Einheit: mm<br />
Lufteinlasskanal<br />
(Unterkante Aufhängungsöse)<br />
145<br />
Befestigungsschrauben<br />
(M10 x 4 Stck.)<br />
886 (Lochabstand Befestigungsschrauben)<br />
Steuerkasten<br />
295<br />
(Abmessung für Kanal)<br />
2<br />
30<br />
650<br />
30<br />
45<br />
45 560<br />
18<br />
850 (Abmessung für Kanal)<br />
Luftauslasskanal<br />
71<br />
18 25<br />
35<br />
70<br />
58<br />
525<br />
480<br />
420<br />
Flüssigkeitsleitung<br />
ø6.35 (1/4") (1/4Ó)<br />
Sauggasleitung<br />
201:ø12.7 (1/2Ó) (1/2")<br />
251: 251:ø15.88 ø15.88 (5/8Ó) (5/8")<br />
Kondensatleitung<br />
(Verbindbar mit VP25)<br />
245<br />
100<br />
150<br />
260<br />
25<br />
240 80<br />
475<br />
25<br />
Kondensatleitung (Natürlicher Ablauf, VP20)<br />
28<br />
Platzbedarf für Wartung und Installation<br />
600<br />
850<br />
100<br />
Kondensatleitung<br />
(Beschaffung vor Ort)<br />
635<br />
Luftauslass<br />
600<br />
1200<br />
Inspektionsöffnung<br />
Deckenoberfläche<br />
- 58 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(Lochabstand Befestigungsschrauben)<br />
(Max. zulässige Höhe Kondensatleitung)<br />
FDURA<br />
Modell FDURA 301<br />
Einheit: mm<br />
Lufteinlasskanal<br />
(Unterkante Aufhängungsöse)<br />
145<br />
Befestigungsschrauben<br />
(M10 x 4 Stck.)<br />
886 (Lochabstand Befestigungsschrauben)<br />
Steuerkasten<br />
295<br />
(Abmessung für Kanal)<br />
30<br />
650<br />
30<br />
45<br />
45 560<br />
18<br />
850 (Abmessung für Kanal)<br />
Luftauslasskanal<br />
71<br />
18 25<br />
35<br />
70<br />
58<br />
525<br />
480<br />
420<br />
Flüssigkeitsleitung<br />
ø9.52 (3/8") (3/8Ó)<br />
Sauggasleitung<br />
ø15.88 (5/8") (5/8Ó)<br />
245<br />
100<br />
150<br />
25<br />
240 80<br />
475<br />
25<br />
2<br />
260<br />
Kondensatleitung<br />
(Verbindbar mit VP25)<br />
Kondensatleitung (Natürlicher Ablauf, VP20)<br />
28<br />
Platzbedarf für Wartung und Installation<br />
600<br />
850<br />
100<br />
Kondensatleitung<br />
(Beschaffung vor Ort)<br />
635<br />
Luftauslass<br />
600<br />
1200<br />
Inspektionsöffnung<br />
Deckenoberfläche<br />
© STULZ <strong>GmbH</strong>, Hamburg - 59 -
FDURA<br />
Modelle FDURA 201, 251, 301<br />
Ausblaspaneel: UR-DJ-21-E (optional)<br />
886<br />
167 276 276 167<br />
ø200<br />
2<br />
Ansaug-Paneel: UR-PS-27W-E (optional)<br />
10<br />
Lufteinlass<br />
1080<br />
Große Deckenöffnung<br />
(Deckenbohrungsgröße)<br />
303<br />
138<br />
90<br />
1140<br />
45 1050<br />
45<br />
690<br />
45<br />
75<br />
45<br />
75 510<br />
750<br />
Lufteinlasskanal<br />
Raum für Installation und Wartung<br />
100<br />
oder mehr<br />
1000<br />
oder mehr<br />
100<br />
oder mehr<br />
50<br />
oder mehr<br />
Hindernis<br />
Silent-Paneel<br />
- 60 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(Lochabstand Befestigungsschrauben)<br />
(Max. zulässige Höhe Kondensatleitung)<br />
FDURA<br />
Modelle FDURA 401, 501, 601<br />
Einheit: mm<br />
Lufteinlasskanal<br />
(Unterkante Aufhängungsöse)<br />
(Abmessung für Kanal)<br />
173<br />
Befestigungsschrauben<br />
(M10 x 4 Stck.)<br />
30<br />
45<br />
18<br />
1406 (Lochabstand Befestigungsschrauben)<br />
1370 (Abmessung für Kanal)<br />
Steuerkasten<br />
350<br />
18 25 300<br />
25<br />
2<br />
35<br />
525<br />
480<br />
420<br />
240 80<br />
475<br />
650<br />
30<br />
45 560<br />
Luftauslasskanal<br />
77<br />
70<br />
Flüssigkeitsleitung<br />
ø9.52 (3/8Ó) (3/8")<br />
58<br />
Sauggasleitung<br />
ø15.88 (8/5Ó) (8/5")<br />
100<br />
150<br />
260<br />
25<br />
Kondensatleitung<br />
(Verbindbar mit VP25)<br />
28<br />
Kondensatleitung<br />
(Natürlicher Ablauf, VP20)<br />
Platzbedarf für Wartung und Installation<br />
600<br />
1370<br />
100<br />
Kondensatleitung<br />
(Beschaffung vor Ort)<br />
635<br />
Luftauslass<br />
600<br />
1720<br />
Inspektionsöffnung<br />
Deckenoberfläche<br />
© STULZ <strong>GmbH</strong>, Hamburg - 61 -
FDURA<br />
Modelle FDURA 401, 501, 601<br />
Ausblaspaneel: UR-DJ-41-E (optional)<br />
356 90<br />
138<br />
1406<br />
193 320 320 320<br />
253<br />
ø200<br />
2<br />
Ansaug-Paneel: UR-PS-47W-E (optional)<br />
Lufteinlass<br />
Große Deckenöffnung<br />
690<br />
(Deckenbohrungsgröße)<br />
10<br />
1660<br />
45 1570<br />
45<br />
45<br />
75 510<br />
45<br />
75<br />
750<br />
1600<br />
Lufteinlasskanal<br />
Raum für Installation und Wartung<br />
100<br />
oder mehr<br />
1000<br />
oder mehr<br />
100<br />
oder mehr<br />
50<br />
oder mehr<br />
Hindernis<br />
Silent-Paneel<br />
- 62 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUMA<br />
2.3.6 FDUMA-Kanalgerät<br />
Modell FDUMA 202<br />
Einheit: mm<br />
786 (Abst. Befestigungsschrauben)<br />
45<br />
472<br />
(Abst. Befestigungsschrauben)<br />
A<br />
18 750<br />
18<br />
←<br />
←<br />
B<br />
80<br />
284<br />
Steuerkasten<br />
Kondensatschlauch<br />
(Zubehör)<br />
(Installation vor Ort)<br />
Flüssigkeitsleitung<br />
Ø 6.35(1/4")<br />
Ø 149<br />
205 213<br />
Bohrungen für<br />
selbstschneidende<br />
Schrauben<br />
Ø 4–4 Stück<br />
Ø 170 Ø170<br />
90<br />
2<br />
118<br />
Versorgungsluftkanal<br />
59<br />
71<br />
Sauggasleitung<br />
Ø12.7(1/2")<br />
Frischluftöffnung<br />
für Kanalleitung<br />
(Ausbrechöffnung)<br />
ANSICHT A<br />
Abluftöffnung für Kanalleitung<br />
(Ausbrechöffnung)<br />
Max. zulässige<br />
Höhe Kondensatleitung<br />
Befestigungsschrauben<br />
(M10 x 4 Stück)<br />
750<br />
185 320 245<br />
295~325<br />
80 635<br />
30<br />
Kondensatleitung<br />
510<br />
(kann mit<br />
VP25 verbunden<br />
480<br />
werden)<br />
465<br />
405<br />
130<br />
299<br />
274<br />
199<br />
149<br />
40<br />
Ø<br />
200<br />
35<br />
600 Max 600<br />
Kondensatleitung (VP20)<br />
(Natürliche<br />
Kondensatableitung)<br />
460<br />
Bohrung für Kabel<br />
45<br />
660<br />
45<br />
200<br />
170 35<br />
50 200 200 200 50<br />
Durchführung<br />
für Kabel<br />
Raum für Installation und Wartung<br />
600 630<br />
620<br />
Inspektionsraum<br />
59<br />
35<br />
Bohrungen für<br />
selbstschneidende<br />
Schrauben<br />
Ø 4 - 12 Stück<br />
ANSICHT B<br />
Rückluftkanal<br />
100<br />
1100<br />
© STULZ <strong>GmbH</strong>, Hamburg - 63 -
FDUMA<br />
Modelle FDUMA 252, 302<br />
Einheit: mm<br />
986 (Abst. Befestigungsschrauben)<br />
2<br />
472<br />
118 (Abst. Befestigungsschrauben) 45<br />
A<br />
18<br />
←<br />
950<br />
←<br />
B<br />
Versorgungsluftkanal<br />
18<br />
80<br />
284<br />
59<br />
71<br />
Steuerkasten<br />
Kondensatschlauch<br />
(Zubehör)<br />
(Installation vor Ort)<br />
Flüssigkeitsleitung<br />
252: Ø9.52(3/8") Ø 6.35 (1/4")<br />
302: Ø 9.52 (3/8")<br />
Sauggasleitung<br />
Ø15.88(5/8")<br />
Ø149<br />
205<br />
213<br />
Bohrungen für<br />
selbstschneidende<br />
Schrauben<br />
Ø 4- 4–4 4 Stück<br />
Ø170 Ø 170<br />
Frischluftöffnung<br />
für Kanalleitung<br />
(Ausbrechöffnung)<br />
ANSICHT A<br />
90<br />
Abluftöffnung für Kanalleitung<br />
(Ausbrechöffnung)<br />
Max. zulässige<br />
Höhe Kondensatleitung<br />
Befestigungsschrauben<br />
(M10 x 4 Stück)<br />
165 285<br />
950<br />
285 215<br />
295~325<br />
80 635<br />
Kondensatleitung<br />
510<br />
(kann mit<br />
VP25 verbunden<br />
480<br />
werden)<br />
465<br />
405<br />
30<br />
130<br />
35<br />
600 Max 600<br />
299<br />
274<br />
199<br />
149<br />
40<br />
Ø<br />
200<br />
460<br />
Kondensatleitung (VP20)<br />
(Natürliche<br />
Kondensatableitung)<br />
Bohrung für Kabel<br />
35<br />
45<br />
50<br />
860 45<br />
4 200=800<br />
50<br />
Durchführung<br />
für Kabel<br />
Raum für Installation und Wartung<br />
59 200<br />
35 170<br />
Bohrungen für<br />
selbstschneidende<br />
Schrauben<br />
Ø 4 - 12 Stück<br />
Rückluftkanal<br />
100 830 600<br />
1300<br />
620<br />
Inspektionsraum<br />
ANSICHT B<br />
- 64 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUMA<br />
Modelle FDUMA 402, 502, 602<br />
Einheit: mm<br />
45<br />
472<br />
(Abst. Befestigungsschrauben)<br />
118<br />
A<br />
1406 (Abst. Befestigungsschrauben)<br />
Flüssigkeitsleitung<br />
Ø9.52(3/8")<br />
18 1370<br />
18<br />
Bohrungen für<br />
205 213 selbstschneidende<br />
80<br />
Schrauben<br />
B<br />
Steuerkasten<br />
Ø149<br />
(4- Ø4)<br />
Kondensatschlauch (Zub.)<br />
←<br />
←<br />
Versorgungsluftkanal<br />
284<br />
58<br />
76<br />
(Installation vor Ort)<br />
Sauggasleitung<br />
Ø15.88(5/8")<br />
Ø 170<br />
Frischluftöffnung<br />
für Kanalleitung<br />
(Ausbrechöffnung)<br />
90<br />
150<br />
Ø170<br />
Abluftöffnung für Kanalleitung<br />
(Ausbrechöffnung)<br />
ANSICHT A<br />
2<br />
Max. zulässige<br />
Höhe Kondensatleitung<br />
Befestigungsschrauben<br />
(M10 x 4 Stück)<br />
175<br />
1370<br />
320 320 320 235<br />
295~325<br />
80<br />
Kondensatleitung<br />
(kann mit VP25<br />
verbunden<br />
werden)<br />
635<br />
510<br />
480<br />
465<br />
405<br />
30<br />
130<br />
Ø200<br />
86<br />
600 Max 600<br />
350<br />
325<br />
250<br />
200<br />
40<br />
Kondensatleitung (VP20)<br />
(Natürliche<br />
Kondensatableitung)<br />
460<br />
Bohrung für Kabel<br />
45<br />
60<br />
1280<br />
6 x200=1200<br />
45<br />
60<br />
Raum für Installation und Wartung<br />
35<br />
Durchführung<br />
für Kabel<br />
70 240<br />
210<br />
35<br />
Bohrungen für selbstschneidende<br />
Schrauben<br />
(18- Ø4)<br />
ANSICHT B<br />
Rückluftkanal<br />
100<br />
1250 600<br />
1720<br />
620<br />
Inspektionsraum<br />
© STULZ <strong>GmbH</strong>, Hamburg - 65 -
FDUA<br />
2.3.7 FDUA-Kanalgerät<br />
Modelle FDUA 801, 1001<br />
2<br />
801: ø 9,52 (3/8")<br />
1001: ø 12,7 (1/2")<br />
ø 25,4 (1")<br />
ANSICHT A<br />
Installations- und Serviceraum<br />
oder mehr<br />
oder mehr<br />
oder mehr<br />
oder mehr<br />
oder mehr<br />
oder mehr<br />
- 66 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
2.3.8 Fernbedienung (optional)<br />
Kabel-Fernbedienung<br />
Einheit: mm<br />
Aufputz-Installation<br />
0.3mm 2 , 2 3 Adern (Außen ø5.6) ø 48<br />
Unterputz-Installation<br />
Wand<br />
Verkabelung<br />
(bei Unterputzleitung)<br />
LCD-Anzeige<br />
2<br />
Installationsdose<br />
(nicht im Lieferumfang)<br />
120<br />
19<br />
Montagemaße für Fernbedienung<br />
Umriss der Fernbedienung<br />
120<br />
46<br />
23<br />
Die Löcher für die Befestigungsschrauben<br />
(dünne Stellen in der Gehäuserückseite)<br />
mit einem Messer freischneiden und das<br />
Gehäuse dann mit Schrauben sicher<br />
befestigen.<br />
42<br />
44<br />
45<br />
83.5<br />
120<br />
Als Durchführung nach<br />
Kabelanschluss<br />
12 x 7 Langloch 12<br />
11.5<br />
Befestigungsloch<br />
9 x 94.5 Langloch (4 Stck.)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 67 -
Infrarot-Fernbedienung<br />
Einheit: mm<br />
2<br />
150<br />
60 17<br />
- 68 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
2.3.9 Außengeräte<br />
Modelle FDCVA 151HEN, 201HEN<br />
Einheit: mm<br />
471.5<br />
50<br />
286.4<br />
12<br />
290<br />
58.6 132<br />
51.9<br />
49.6 45.4<br />
2-R6<br />
14 312.5 13.5<br />
340<br />
2<br />
Löcher für Drainage<br />
(ø20 x ø20 5 Stck.)<br />
43.1<br />
Löcher für Befestigungsschrauben<br />
(M10 x 4 Stck.)<br />
463<br />
106<br />
510<br />
164 17.5<br />
780 67<br />
Löcher für Drainage<br />
595<br />
Flüssigkeitsleitung:<br />
ø6.35 (1/4")<br />
(Bördelanschluss)<br />
90.6<br />
29.7<br />
42.5<br />
35<br />
35<br />
14.4<br />
96.5<br />
Sauggasleitung:<br />
ø12.7 (1/2")<br />
(Bördelanschluss)<br />
Durchführung für Rohrleitungen<br />
und Elektrik<br />
Platzbedarf für Wartung und Luftstrom<br />
Erforderlicher Mindestabstand zu Hindernissen<br />
L2<br />
Luftauslass<br />
Lufteinlass<br />
L3<br />
L1<br />
L4<br />
(Platzbedarf<br />
für Wartung)<br />
Maße<br />
Lufteinlass<br />
Installationstyp<br />
L1 Offen 280 280<br />
L2 100 75<br />
I<br />
Einheit: mm<br />
L3 100 80 80<br />
II<br />
III<br />
Offen<br />
L4 250 Offen 250<br />
Anmerkungen<br />
(1) Das Gerät darf nicht an Orten installiert werden, die an allen vier Seiten<br />
von Wänden umgeben sind.<br />
(2) Das Gerät mit Befestigungsschrauben sicher befestigen. Die<br />
Befestigungsschrauben dürfen höchstens 15 mm überstehen.<br />
(3) Bei starken Winden muss der Luftauslass rechtwinklig zur Windrichtung<br />
stehen.<br />
(4) Über dem Gerät muss mehr als 1 m Freiraum sein.<br />
(5) Die Wand vor dem Luftauslass muss niedriger sein als die Gerätehöhe.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 69 -
Modell FDCVA 251HEN<br />
Einheit: mm<br />
471.5<br />
50<br />
286.4<br />
12<br />
2<br />
290<br />
58.6 132<br />
51.9<br />
49.6 45.4<br />
2-R6<br />
14 312.5 13.5<br />
340<br />
Löcher für Drainage<br />
(ø20 x ø20 5 Stck.)<br />
43.1<br />
Löcher für Befestigungsschrauben<br />
(M10 x 4 Stck.)<br />
463<br />
106<br />
510<br />
164 17.5<br />
780 67<br />
Löcher für Drainage<br />
595<br />
Flüssigkeitsleitung:<br />
ø6.35 (1/4") ø6.35 (1/4")<br />
(Bördelanschluss)<br />
90.6<br />
29.7<br />
42.5<br />
35<br />
35<br />
14.4<br />
96.5<br />
Sauggasleitung:<br />
ø15.88 (5/8") ø15.88 (5/8")<br />
(Bördelanschluss)<br />
Durchführung für Rohrleitungen<br />
und Elektrik<br />
Platzbedarf für Wartung und Luftstrom<br />
Erforderlicher Mindestabstand zu Hindernissen<br />
L2<br />
Luftauslass<br />
Lufteinlass<br />
L3<br />
L1<br />
L4<br />
(Platzbedarf<br />
für Wartung)<br />
Maße<br />
Lufteinlass<br />
Installationstyp<br />
L1 Offen 280 280<br />
L2 100 75<br />
I<br />
Einheit: mm<br />
L3 100 80 80<br />
II<br />
III<br />
Offen<br />
L4 250 Offen 250<br />
Anmerkungen<br />
(1) Das Gerät darf nicht an Orten installiert werden, die an allen vier Seiten von<br />
Wänden umgeben sind.<br />
(2) Das Gerät mit Befestigungsschrauben sicher verankern. Die Befestigungsschrauben<br />
dürfen höchstens 15 mm überstehen.<br />
(3) Bei starken Winden muss der Luftauslass rechtwinklig zur Windrichtung<br />
stehen.<br />
(4) Über dem Gerät muss mehr als 1 m Freiraum sein.<br />
(5) Die Wand vor dem Luftauslass muss niedriger sein als die Gerätehöhe.<br />
- 70 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDCVA 302HEN<br />
Einheit: mm<br />
340<br />
61 47.5<br />
61<br />
150<br />
223<br />
60<br />
15<br />
532<br />
Löcher für Drainage<br />
(ø20×3 Stck.)<br />
2-ø15<br />
580<br />
880<br />
150<br />
25.8<br />
29.8<br />
87.9<br />
19 380 19<br />
418<br />
2<br />
Anschlussblock<br />
750<br />
165.5<br />
25.1<br />
Flüssigkeitsleitung ø9.52(3/8")<br />
(Bördelanschluss)<br />
30<br />
48.5<br />
30<br />
24.1<br />
103.3<br />
Sauggasleitung ø15.88 (5/8")<br />
(Bördelanschluss)<br />
Platzbedarf für Wartung und Luftstrom<br />
L2<br />
L3<br />
Lufteinlass<br />
Luftauslass<br />
L4<br />
Erforderlicher Mindestabstand zu Hindernissen<br />
Maße<br />
Lufteinlass<br />
L1<br />
(Platzbedarf<br />
für Wartung)<br />
Installationstyp<br />
L1 Offen Offen 500<br />
L2 300 5<br />
I<br />
Einheit: mm<br />
L3 100 150 100<br />
L4 5 5 5<br />
II<br />
III<br />
Offen<br />
Anmerkungen<br />
(1) Das Gerät darf nicht an Orten installiert werden, die an allen vier Seiten<br />
von Wänden umgeben sind.<br />
(2) Das Gerät mit Befestigungsschrauben sicher verankern. Die<br />
Befestigungsschrauben dürfen höchstens 15 mm überstehen.<br />
(3) Bei starken Winden muss der Luftauslass rechtwinklig zur Windrichtung<br />
stehen.<br />
(4) Über dem Gerät muss mehr als 1 m Freiraum sein.<br />
(5) Die Wand vor dem Luftauslass muss niedriger sein als die Gerätehöhe.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 71 -
Modelle FDCVA 402HEN, 502HEN, 602HEN<br />
Einheit: mm<br />
Flüssigkeitsleitung: ø9.52 (3/8")<br />
100<br />
(Bördelanschluss)<br />
Anschlussblock<br />
40<br />
36<br />
51<br />
Sauggasleitung: ø15.88 (5/8")<br />
(Bördelanschluss)<br />
Flüssigkeitsleitung: ø9.52 (3/8")<br />
(Bördelanschluss)<br />
2<br />
845<br />
Sauggasleitung: ø15.88 (5/8")<br />
(Bördelanschluss)<br />
Durchführung<br />
für Elektrik<br />
A<br />
10<br />
110<br />
195<br />
242<br />
279<br />
195<br />
110<br />
Durchführung für Rohrleitungen<br />
und Elektrik<br />
970<br />
55<br />
50 15<br />
50<br />
50<br />
52<br />
27<br />
50<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
Löcher für Befestigungsschrauben:<br />
(M10 x 4 Stck.)<br />
190 580 200<br />
60<br />
60<br />
60 15<br />
410 20<br />
370 40<br />
38 55<br />
103 15<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
20<br />
40<br />
262<br />
388<br />
Löcher für Drainage<br />
ø20 x 3 Stck.)<br />
Erforderlicher Mindestabstand zu Hindernissen<br />
Lufteinlass<br />
L4<br />
Luftauslass<br />
Platzbedarf<br />
für Wartung<br />
L3<br />
L2<br />
Lufteinlass<br />
L1<br />
Installationstyp<br />
Maße<br />
L1<br />
L2<br />
L3<br />
L4<br />
I<br />
Offen<br />
300<br />
150<br />
5<br />
II<br />
Offen<br />
5<br />
300<br />
5<br />
Einheit: mm<br />
III<br />
500<br />
Offen<br />
150<br />
5<br />
Durchführung<br />
für Elektrik<br />
150<br />
70<br />
50<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
15<br />
40<br />
50<br />
ANSICHT A<br />
Anmerkungen<br />
(1) Das Gerät darf nicht an Orten installiert werden, die an allen vier Seiten<br />
von Wänden umgeben sind.<br />
(2) Das Gerät mit Befestigungsschrauben sicher verankern. Die<br />
Befestigungsschrauben dürfen höchstens 15 mm überstehen.<br />
(3) Bei starken Winden muss der Luftauslass rechtwinklig zur Windrichtung<br />
stehen.<br />
(4) Über dem Gerät muss mehr als 1 m Freiraum sein.<br />
(5) Die Wand vor dem Luftauslass muss niedriger sein als die Gerätehöhe.<br />
- 72 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDCVA 802HES<br />
Flüssigkeitsleitung: ø9.52 (3/8")<br />
(Bördelanschluss)<br />
Einheit: mm<br />
Sauggasleitung: ø25.4 (1")<br />
(Bördelanschluss)<br />
1300<br />
120<br />
44<br />
50<br />
35 83<br />
Anschlussblock<br />
Flüssigkeitsleitung: ø9.52 (3/8")<br />
(Bördelanschluss)<br />
Sauggasleitung: ø25.4 (1")<br />
(Bördelanschluss)<br />
Durchführung<br />
für Elektrik<br />
625<br />
Durchführung<br />
für Elektrik<br />
A<br />
2<br />
339<br />
10<br />
Durchführung für Rohrleitungen<br />
und Elektrik<br />
50<br />
55<br />
15<br />
85<br />
50<br />
155<br />
170<br />
50 85<br />
52<br />
27 50<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
Löcher für Befestigungsschrauben:<br />
(M10 x 4 Stck.)<br />
60<br />
970<br />
190 580<br />
200<br />
60<br />
60 15<br />
410 20<br />
20<br />
40 370 40<br />
55<br />
38<br />
262 388<br />
103 15<br />
Löcher für Drainage<br />
ø20 x 3 Stck.)<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
Erforderlicher Mindestabstand zu Hindernissen<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
160<br />
70<br />
50<br />
40<br />
15 50<br />
Durchführung für Elektrik<br />
ANSICHT A<br />
L2<br />
L3<br />
Lufteinlass<br />
L4<br />
Luftauslass<br />
Platzbedarf<br />
für Wartung<br />
Lufteinlass<br />
L1<br />
Installationstyp<br />
Maße<br />
L1<br />
L2<br />
L3<br />
L4<br />
I<br />
Offen<br />
300<br />
150<br />
5<br />
II<br />
Offen<br />
5<br />
300<br />
5<br />
Einheit: mm<br />
III<br />
500<br />
Offen<br />
150<br />
5<br />
Anmerkungen<br />
(1) Das Gerät darf nicht an Orten installiert werden, die an allen vier Seiten<br />
von Wänden umgeben sind.<br />
(2) Das Gerät mit Befestigungsschrauben sicher verankern. Die<br />
Befestigungsschrauben dürfen höchstens 15 mm überstehen.<br />
(3) Bei starken Winden muss der Luftauslass rechtwinklig zur Windrichtung<br />
stehen.<br />
(4) Über dem Gerät muss mehr als 1 m Freiraum sein.<br />
(5) Die Wand vor dem Luftauslass muss niedriger sein als die Gerätehöhe.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 73 -
Modell FDCVA 1002HES<br />
Flüssigkeitsleitung: ø9.52 (3/8")<br />
(Bördelanschluss)<br />
Einheit: mm<br />
Sauggasleitung: ø25.4 (1")<br />
(Bördelanschluss)<br />
2<br />
1505<br />
120<br />
44<br />
50<br />
35 83<br />
Anschlussblock<br />
Flüssigkeitsleitung: ø9.52 (3/8")<br />
(Bördelanschluss)<br />
Sauggasleitung: ø25.4 (1")<br />
(Bördelanschluss)<br />
Durchführung<br />
für Elektrik<br />
625<br />
Durchführung<br />
für Elektrik<br />
A<br />
10<br />
339<br />
Löcher für Befestigungsschrauben:<br />
(M10 x 4 Stck.)<br />
60<br />
Durchführung für Rohrleitungen<br />
und Elektrik<br />
970<br />
50<br />
190 580<br />
200<br />
60<br />
55<br />
15<br />
60 15<br />
85<br />
50<br />
155<br />
170<br />
50 85<br />
52<br />
27 50<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
410 20<br />
20<br />
40 370 40<br />
55<br />
38<br />
262 388<br />
103 15<br />
Löcher für Drainage<br />
ø20 x 3 Stck.)<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
Erforderlicher Mindestabstand zu Hindernissen<br />
Durchführung für<br />
Rohrleitungen<br />
und Elektrik<br />
160<br />
70<br />
50<br />
40<br />
15 50<br />
Durchführung für Elektrik<br />
ANSICHT A<br />
L2<br />
L3<br />
Lufteinlass<br />
L4<br />
Luftauslass<br />
Platzbedarf<br />
für Wartung<br />
Lufteinlass<br />
L1<br />
Installationstyp<br />
Maße<br />
L1<br />
L2<br />
L3<br />
L4<br />
I<br />
Offen<br />
300<br />
150<br />
5<br />
II<br />
Offen<br />
5<br />
300<br />
5<br />
Einheit: mm<br />
III<br />
500<br />
Offen<br />
150<br />
5<br />
Anmerkungen<br />
(1) Das Gerät darf nicht an Orten installiert werden, die an allen vier Seiten<br />
von Wänden umgeben sind.<br />
(2) Das Gerät mit Befestigungsschrauben sicher verankern. Die<br />
Befestigungsschrauben dürfen höchstens 15 mm überstehen.<br />
(3) Bei starken Winden muss der Luftauslass rechtwinklig zur Windrichtung<br />
stehen.<br />
(4) Über dem Gerät muss mehr als 1 m Freiraum sein.<br />
(5) Die Wand vor dem Luftauslass muss niedriger sein als die Gerätehöhe.<br />
- 74 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
2.4 Geräteansichten<br />
2.4.1 Innengeräte<br />
FDTA - Deckenkassettengerät<br />
FDTCA - Deckenkassettengerät (4-Wege, Euroraster)<br />
Perlweiß<br />
Perlweiß<br />
2<br />
FDENA - Deckenunterbaugerät<br />
Perlweiß<br />
(Frontblende)<br />
Hellgrau<br />
(Horizontale<br />
Schwenklamellen)<br />
Hellgrau<br />
(Vertikale Schwenklamellen)<br />
Perlweiß<br />
(Seitenabdeckung)<br />
Perlweiß<br />
(Lufteinlassgitter)<br />
Perlweiß<br />
(Frontblende)<br />
FDKNA - Wandgerät<br />
Edelweiß<br />
© STULZ <strong>GmbH</strong>, Hamburg - 75 -
2.4.2 Außengeräte<br />
Modelle FDCVA 151HEN, 201HEN, 251HEN<br />
Weiß<br />
Modelle FDCVA 302HEN<br />
Polarweiß<br />
2<br />
Modelle FDCVA 402HEN, 502HEN 602HEN<br />
Polarweiß<br />
Modell FDCVA 802HES<br />
Polarweiß<br />
Modell FDCVA 1002HES<br />
Polarweiß<br />
- 76 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modelle FDCVA 151HEN, 201HEN, 251HEN<br />
Einheit: mm<br />
Elektronisches<br />
Expansionsventil<br />
Steuerkasten<br />
2<br />
Vierwegeventil<br />
Sammler<br />
(Heizung)<br />
Kompressor<br />
Sammler<br />
(Kühlung)<br />
Service-Ventil<br />
(Flüssigkeitsleitung)<br />
Service-Ventil<br />
(Gasleitung)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 77 -
Modelle FDCVA 402HEN, 502HEN, 602HEN<br />
Steuerkasten<br />
Hochdruckschalter<br />
(63H1)<br />
2<br />
Elektronisches<br />
Expansionsventil<br />
(Kühlung) (SM1)<br />
Elektronisches<br />
Expansionsventil<br />
(Heizung) (SM2)<br />
Kompressor<br />
Service-Ventil<br />
(Flüssigkeitsleitung) Service-Ventil<br />
(Gasleitung)<br />
Unterer Drucksensor<br />
(LPT)<br />
Modell FDCVA 802HES<br />
Steuerkasten<br />
Hochdruckschalter<br />
(63H1)<br />
Unterer Drucksensor<br />
(LPT)<br />
Elektronisches<br />
Expansionsventil<br />
(Kühlung) (SM1)<br />
Service-Ventil<br />
(Flüssigkeitsleitung)<br />
Service-Ventil<br />
(Gasleitung)<br />
Elektronisches<br />
Expansionsventil<br />
(Heizung) (SM2)<br />
Kompressor<br />
Magnetventil<br />
(SV2)<br />
- 78 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDCVA 1002HES<br />
Steuerkasten<br />
Hochdruckschalter<br />
(63H1)<br />
Unterer Drucksensor<br />
(LPT)<br />
Elektronisches<br />
Expansionsventil<br />
(Kühlung) (SM1)<br />
2<br />
Service-Ventil<br />
(Flüssigkeitsleitung)<br />
Service-Ventil<br />
(Gasleitung)<br />
Elektronisches<br />
Expansionsventil<br />
(Heizung) (SM2)<br />
Kompressor<br />
Magnetventil<br />
(SV2)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 79 -
2.5 Leistungskorrektur<br />
Korrektur der Kälte- und Heizleistung gemäß nachstehender Bedingungen. Die Kälte- und Heizleistung kann<br />
auf folgende Weise bestimmt werden:<br />
Nettoleistung = Nennleistung x Korrekturfaktor<br />
(1) Korrekturfaktor Temperatur (Auslegungsdiagramm)<br />
2<br />
Modelle FDCVA 151~251<br />
Kühlen<br />
Koeffizient für Kühl- und Heizkapazität<br />
in Relation zur Temperatur<br />
Heizen<br />
Anwendbarer Bereich<br />
Kühlbetrieb<br />
Außenluft-Trockenkugeltemperatur<br />
(°C TK)<br />
Heizbetrieb<br />
Innenluft-Trockenkugeltemperatur<br />
(°C TK)<br />
Innenluft-Feuchtkugeltemperatur (°C FK)<br />
ISO-TI Standardbedingung<br />
ISO-TI Standardbedingung<br />
Außenluft-Trockenkugeltemperatur (°C FK)<br />
- 80 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(a) Kühlen<br />
Models FDCVA402 ~ 602<br />
Modelle FDCVA302 - Serie 602<br />
1.30<br />
1.20<br />
Innenlufttemperatur<br />
24 ˚C FK<br />
Kapazitätsausgleichskoeffizient<br />
1.10<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
Innenlufttemperatur<br />
19 ˚C FK<br />
Innenlufttemperatur<br />
16 ˚C FK<br />
Innenlufttemperatur<br />
12 ˚C FK<br />
2<br />
-15 -12 -8 -4 0 4 8 12 16 20 24 28 32 36 40 43<br />
Models FDCVA802,1002<br />
Modelle FDCVA802 - Serie 1002<br />
Außenlufttemperatur (°C TK)<br />
1.30<br />
1.20<br />
Innenlufttemperatur<br />
24 ˚C FK<br />
Kapazitätsausgleichskoeffizient<br />
1.10<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
Innenlufttemperatur<br />
19 ˚C FK<br />
Innenlufttemperatur<br />
16 ˚C FK<br />
Innenlufttemperatur12<br />
˚C FK<br />
-15 -12 -8 -4 0 4 8 12 16 20 24 28 32 36 40 43<br />
Außenlufttemperatur (°C TK)<br />
Achtung:<br />
Wenn der Kühlbetrieb bei einer Außenlufttemperatur von -5 °C oder weniger erfolgt, muss das<br />
Außengerät, soweit dies möglich ist, in einer Umgebung installiert werden, in der es keinem<br />
Wind ausgesetzt wird. Wenn Wind auf das Außengerät trifft, ist die Kompressorstoppfrequenz<br />
wegen des Druckabfalls in den Niederdruckbereich höher. Die Kapazität sinkt weiter und kann<br />
einen Geräteausfall herbeiführen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 81 -
(b) Heizen<br />
Modelle Models FDCVA302 FDCVA402 - Serie ~ 602 602<br />
1.10<br />
Außenlufttemperatur<br />
18,5 ˚C FK<br />
2<br />
Kapazitätsausgleichskoeffizient<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
Außenlufttemperatur<br />
1 ˚C FK<br />
Außenlufttemperatur<br />
0 ˚C FK<br />
Außenlufttemperatur<br />
6 ˚C FK<br />
Außenlufttemperatur<br />
-10 ˚C FK<br />
Außenlufttemperatur<br />
10 ˚C FK<br />
0.50<br />
15 16 17 18 19 20 21 22 23 24 25<br />
Innenlufttemperatur (°C TK)<br />
Models FDCVA802,1002<br />
Modelle FDCVA802 - Serie 1002<br />
1.20<br />
1.10<br />
Außenlufttemperatur<br />
6 ˚C FK<br />
Außenlufttemperatur<br />
10 ˚C FK<br />
Kapazitätsausgleichskoeffizient<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
Außenlufttemperatur<br />
0˚C FK<br />
Außenlufttemperatur<br />
18,5 ˚C FK<br />
Außenlufttemperatur<br />
1˚C FK<br />
Außenlufttemperatur<br />
-10 ˚C FK<br />
0.50<br />
15 16 17 18 19 20 21 22 23 24 25<br />
Innenlufttemperatur (°C TK)<br />
- 82 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(2) Korrekturfaktor für den Stromverbrauch (in einer Betriebsart mit hoher Leistung)<br />
(a) Kühlen<br />
Models FDCVA402 ~ 602<br />
Modelle FDCVA302 - Serie 602<br />
Korrekturfaktor für den Stromverbrauch<br />
1.10<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
0.50<br />
Innenlufttemperatur<br />
19 ˚C FK<br />
Innenlufttemperatur<br />
24 ˚C FK<br />
Innenlufttemperatur<br />
16 ˚C FK<br />
Innenlufttemperatur<br />
12 ˚C FK<br />
2<br />
-15 -12 -8 -4 0 4 8 12 16 20 24 28 32 36 40 43<br />
Außenlufttemperatur (°C TK)<br />
Models FDCVA802,1002<br />
Modelle FDCVA802 - Serie 1002<br />
Korrekturfaktor für den Stromverbrauch<br />
1.10<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
0.50<br />
0.40<br />
Innenlufttemperatur<br />
19 ˚C FK<br />
Innenlufttemperatur<br />
24 ˚C FK<br />
Innenlufttemperatur<br />
16 ˚C FK<br />
Innenlufttemperatur<br />
12 ˚C FK<br />
0.30<br />
-15 -11 -7 -3 1 5 9 13 17 21 25 29 33 37 41 43<br />
Außenlufttemperatur (°C TK)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 83 -
Models FDCVA402 ~ 602<br />
(b) Heizen<br />
Modelle FDCVA302 - Serie 602<br />
2<br />
Korrekturfaktor für den Stromverbrauch<br />
1.10<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
Außenlufttemperatur<br />
0 ˚C FK<br />
Außenlufttemperatur<br />
6 ˚C FK<br />
Außenlufttemperatur<br />
-10 ˚C FK<br />
Außenlufttemperatur<br />
1 ˚C FK<br />
Außenlufttemperatur<br />
10 ˚C FK<br />
Außenlufttemperatur<br />
18,5 ˚C FK<br />
0.60<br />
15 16 17 18 19 20 21 22 23 24 25<br />
Innenlufttemperatur (°C TK)<br />
Models FDCVA802,1002<br />
Modelle FDCVA802 - Serie 1002<br />
Korrekturfaktor für den Stromverbrauch<br />
1.20<br />
1.10<br />
1.00<br />
0.90<br />
0.80<br />
0.70<br />
0.60<br />
Außenlufttemperatur<br />
10 ˚C FK<br />
Außenlufttemperatur<br />
1 ˚C FK<br />
Außenlufttemperatur<br />
-10 ˚C FK<br />
Außenlufttemperatur<br />
0 ˚C FK<br />
Außenlufttemperatur<br />
6 ˚C FK<br />
Außenlufttemperatur<br />
18,5 ˚C FK<br />
0.50<br />
15 16 17 18 19 20 21 22 23 24 25<br />
Innenlufttemperatur (°C TK)<br />
- 84 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(3) Korrekturfaktor sensible Leistung<br />
(a) Kühlen<br />
Models FDCVA402 ~ 60 2<br />
Modelle FDCVA302 - Serie 602<br />
1.10<br />
1.00<br />
Sensibler Wärmefaktor<br />
0.90<br />
0.80<br />
0.70<br />
Innenlufttemperatur<br />
12 ˚C FK<br />
Innenlufttemperatur<br />
16 ˚C FK Innenlufttemperatur<br />
19 ˚C FK<br />
2<br />
0.60<br />
Innenlufttemperatur<br />
24 ˚C FK<br />
0.50<br />
-15 -12 -8 -4 0 4 8 12 16 20 24 28 32 36 40 43<br />
Außenlufttemperatur (°C TK)<br />
Models FDCVA802,100 2<br />
Modelle FDCVA802 - Serie 1002<br />
1.10<br />
1.00<br />
Innenlufttemperatur<br />
12 ˚C FK<br />
Sensibler Wärmefaktor<br />
0.90<br />
0.80<br />
0.70<br />
Innenlufttemperatur<br />
16 ˚C FK<br />
Innenlufttemperatur<br />
19 ˚C FK<br />
Innenlufttemperatur<br />
24 ˚C FK<br />
0.60<br />
0.50<br />
-15 -12 -8 -4 0 4 8 12 16 20 24 28 32 36 40 43<br />
Außenlufttemperatur (°C TK)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 85 -
(4) Korrekturfaktor Luftmenge<br />
Modell FDT - Typ<br />
Position<br />
Modell<br />
FDTA201R FDTA251R, 301R FDTA401R FDTA501R FDTA601R<br />
Hi 0.186 0.040 0.027 0.025 0.028<br />
Luftmenge Me 0.160 0.031 0.021 0.021 0.022<br />
Lo 0.151 0.025 0.018 0.017 0.017<br />
2<br />
Modell FDEN - Typ<br />
Position<br />
Modell<br />
FDENA201R FDENA251R, 301R FDENA401R FDENA501R, 601R<br />
Hi 0.017 0.026 0.020 0.023<br />
Luftmenge Me 0.014 0.022 0.016 0.020<br />
Lo 0.009 0.015 0.013 0.016<br />
Modell FDKN - Typ<br />
Modell<br />
Position<br />
FDKNA201R FDKNA251R<br />
Hi 0.056 0.063<br />
Luftmenge Me 0.041 0.048<br />
Lo 0.028 0.034<br />
Modell FDU - Typ<br />
Position<br />
Modell<br />
FDUA801R FDUA1001R<br />
Obergrenze 0.040 0.063<br />
Luftmenge Standard 0.025 0.043<br />
Untergrenze 0.013 0.025<br />
Modell FDUR - Typ<br />
Position<br />
Luftmenge<br />
Modell<br />
FDUR201R FDUR251R FDUR301R FDUR401R FDUR501R, 601R<br />
Hi 0.111 0.053 0.069 0.106 0.050<br />
Lo 0.083 0.037 0.049 0.079 0.034<br />
(5) Korrekturfaktor Ventilatorgeschwindigkeit<br />
Koeffizient: 1,00 bei Hi, 0,95 bei Lo<br />
- 86 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(6) Korrektur der Kühl- und Heizkapazität in Relation zur Einweglänge der Kältemittelleitung<br />
Die Kühl- und Heizkapazität muss in Relation zum Einwegäquivalent der Leitungslänge zwischen Innen-<br />
Außengeräten korrigiert werden.<br />
Modelle FDCVA 151, 201, 251, 302<br />
Äquivalent der Leitungslänge (1) (m) 7.5 10 15 20 25 30 35 40 45 50 55<br />
Heizen 1.0 0.995 0.992 0.990 0.987 0.984 0.981 0.978 0.975 0.972 0.970<br />
151 Serie 1.0 0.997 0.991 0.985 0.980 0.974 0.968 0.962 0.956 ¾ ¾<br />
Kühlen<br />
201 Serie 1.0 0.996 0.989 0.981 0.973 0.966 0.958 0.951 0.943 ¾ ¾<br />
251 Serie 1.0 0.995 0.986 0.977 0.967 0.958 0.948 0.939 0.930 ¾ ¾<br />
302 Serie 1.0 0.996 0.989 0.982 0.974 0.967 0.959 0.952 0.945 0.937 0.930<br />
2<br />
Modellserien FDCVA402, 502, 602<br />
Außenlufttemperatur 5 ˚C oder mehr<br />
Äquivalent der Leitungslänge (1) (m)<br />
Heizen<br />
Modell FDCVA402<br />
Modell FDCVA502 ø15.88<br />
Modell FDCVA602<br />
Kühlen<br />
Modell FDCVA402<br />
Modell FDCVA502 ø19.05<br />
Modell FDCVA602<br />
7.5 10<br />
1 1<br />
1 0.991<br />
1 0.986<br />
1 0.985<br />
1.016 1.013<br />
1.022 1.018<br />
1.026 1.021<br />
15 20 25<br />
1 1 1<br />
0.978 0.964 0.951<br />
0.968 0.950 0.932<br />
0.966 0.946 0.927<br />
1.007 1.002 0.996<br />
1.009 1.001 0.992<br />
1.011 1.002 0.992<br />
30 35<br />
0.998 0.998<br />
0.937 0.924<br />
0.914 0.896<br />
0.907 0.888<br />
0.991 0.985<br />
0.984 0.975<br />
0.983 0.973<br />
40 45 50<br />
0.993 0.993 0.988<br />
0.910 0.897 0.883<br />
0.878 0.860 0.842<br />
0.868 0.849 0.829<br />
0.980 0.974 0.969<br />
0.967 0.958 0.950<br />
0.964 0.954 0.945<br />
55<br />
0.988<br />
0.870<br />
0.824<br />
0.810<br />
0.963<br />
0.941<br />
0.935<br />
Außenlufttemperatur -5 ˚C<br />
Äquivalent der Leitungslänge (1) (m)<br />
Heizen<br />
Modell FDCVA402<br />
Modell FDCVA502 ø15.88<br />
Modell FDCVA602<br />
Kühlen<br />
Modell FDCVA402<br />
Modell FDCVA502 ø19.05<br />
Modell FDCVA602<br />
7.5 10 15 20 25 30 35 40 45 50 55<br />
1 1 1 1 1 0.998 0.998 0.993 0.993 0.988 0.988<br />
1 0.987 0.963 0.938 0.914 0.890 0.866 0.841 0.817 0.793 0.769<br />
1 0.983 0.954 0.926 0.897 0.868 0.839 0.810 0.781 0.752 0.724<br />
1 0.982 0.952 0.921 0.891 0.861 0.830 0.800 0.769 0.739 0.709<br />
1.016 1.008 0.992 0.975 0.959 0.943 0.927 0.911 0.895 0.879 0.863<br />
1.022 1.013 0.994 0.974 0.955 0.936 0.917 0.898 0.879 0.860 0.841<br />
1.026 1.016 0.996 0.975 0.955 0.935 0.915 0.895 0.875 0.855 0.835<br />
© STULZ <strong>GmbH</strong>, Hamburg - 87 -
Außenlufttemperatur -15 ˚C<br />
Äquivalent der Leitungslänge (1) (m)<br />
Heizen<br />
Kühlen<br />
Modell FDCVA402<br />
Modell FDCVA502<br />
Modell FDCVA602<br />
Modell FDCVA402<br />
Modell FDCVA502<br />
Modell FDCVA602<br />
ø15.88<br />
ø19.05<br />
7.5 10 15 20 25 30 35 40 45 50 55<br />
1 1 1 1 1 0.998 0.998 0.993 0.993 0.988 0.988<br />
1 0.983 0.948 0.913 0.878 0.843 0.808 0.773 0.738 0.703 0.668<br />
1 0.980 0.940 0.901 0.861 0.821 0.782 0.742 0.702 0.662 0.623<br />
1 0.979 0.938 0.897 0.856 0.814 0.773 0.732 0.690 0.649 0.608<br />
1.016 1.002 0.976 0.949 0.922 0.896 0.869 0.842 0.816 0.789 0.762<br />
1.022 1.007 0.978 0.948 0.918 0.889 0.859 0.829 0.800 0.770 0.740<br />
1.026 1.010 0.980 0.949 0.918 0.888 0.857 0.826 0.796 0.765 0.734<br />
2<br />
Modellserien FDCVA802, 1002<br />
Außenlufttemperatur 5 ˚C oder mehr<br />
Äquivalent der Leitungslänge (1) (m) 7.5 10 15 20 25 30 35 40 45 50 55 60 65 70 75<br />
Heizen<br />
1 0.998 0.995 0.991 0.988 0.984 0.981 0.977 0.974 0.970 0.967 0.963 0.960 0.956 0.953<br />
Modell FDCVA802 1 0.998 0.995 0.991 0.988 0.984 0.981 0.977 0.974 0.970 0.967 0.963 0.960 0.956 0.953<br />
ø25.4<br />
Modell FDCVA1002 1 0.996 0.990 0.984 0.978 0.972 0.966 0.960 0.954 0.948 0.942 0.936 0.930 0.924 0.918<br />
Modell FDCVA802 0.993 0.990 0.984 0.977 0.971 0.964 0.958 – – – – – – – –<br />
Kühlen<br />
ø22.22<br />
Modell FDCVA1002 0.988 0.983 0.973 0.963 0.953 0.943 0.933 – – – – – – – –<br />
Modell FDCVA802 1.003 1.002 1 0.998 0.996 0.994 0.992 0.990 0.988 0.986 0.984 0.982 0.980 0.978 0.976<br />
ø28.58<br />
Modell FDCVA1002 1.004 1.003 0.999 0.996 0.992 0.989 0.985 0.982 0.978 0.975 0.971 0.968 0.964 0.961 0.957<br />
Außenlufttemperatur -5 ˚C<br />
Äquivalent der Leitungslänge (1) (m) 7.5 10 15 20 25 30 35 40 45 50 55 60 65 70 75<br />
Heizen<br />
1 0.998 0.995 0.991 0.988 0.984 0.981 0.977 0.974 0.970 0.967 0.963 0.960 0.956 0.953<br />
Modell FDCVA802 1 0.993 0.979 0.965 0.950 0.936 0.922 0.908 0.894 0.880 0.866 0.852 0.838 0.824 0.810<br />
ø25.4<br />
Modell FDCVA1002l 1 0.991 0.974 0.958 0.941 0.925 0.908 0.891 0.875 0.858 0.841 0.825 0.808 0.791 0.775<br />
Modell FDCVA802 0.993 0.985 0.968 0.951 0.934 0.917 0.899 – – – – – – – –<br />
Kühlen<br />
ø22.22<br />
Modell FDCVA1002 0.988 0.978 0.957 0.937 0.916 0.895 0.875 – – – – – – – –<br />
Modell FDCVA802 1.003 0.996 0.984 0.971 0.958 0.946 0.933 0.921 0.908 0.896 0.883 0.870 0.858 0.845 0.833<br />
ø28.58<br />
Modell FDCVA1002 1.004 0.997 0.983 0.969 0.955 0.941 0.927 0.913 0.899 0.885 0.870 0.856 0.842 0.828 0.814<br />
Außenlufttemperatur -15 ˚C<br />
Äquivalent der Leitungslänge (1) (m) 7.5 10 15 20 25 30 35 40 45 50 55 60 65 70 75<br />
Heizen<br />
1 0.998 0.995 0.991 0.988 0.984 0.981 0.977 0.974 0.970 0.967 0.963 0.960 0.956 0.953<br />
Modell FDCVA802 1 0.987 0.963 0.938 0.913 0.889 0.864 0.839 0.815 0.790 0.765 0.741 0.716 0.691 0.667<br />
ø25.4<br />
Modell FDCVA1002 1 0.986 0.959 0.932 0.904 0.877 0.850 0.823 0.795 0.768 0.741 0.713 0.686 0.659 0.631<br />
Modell FDCVA802 0.993 0.980 0.952 0.924 0.897 0.869 0.841 – – – – – – – –<br />
Kühlen<br />
ø22.22<br />
Modell FDCVA1002 0.988 0.973 0.941 0.910 0.879 0.848 0.817 – – – – – – – –<br />
Modell FDCVA802 1.003 0.991 0.968 0.945 0.921 0.898 0.875 0.852 0.829 0.806 0.782 0.759 0.736 0.713 0.690<br />
ø28.58<br />
Modell FDCVA1002 1.004 0.992 0.967 0.943 0.918 0.893 0.869 0.844 0.819 0.795 0.770 0.745 0.720 0.696 0.671<br />
Anmerkung (1) Die entsprechende Länge unter Anwendung der folgenden Formel berechnen.<br />
Die Leitung jedoch so installieren, dass die Leitungslänge innerhalb von +5 m der Höchstlänge (tatsächlichen Länge) für die<br />
entsprechenden Typen liegt.<br />
• Relevante Länge = Tatsächliche Länge + (Relevante Bogenlänge x Anzahl der Bögen in der Leitung)<br />
Relevante Länge pro Bogen.<br />
Durchmesser Sauggasleitung (mm)<br />
ø9.52 ø12.7 ø15.88<br />
ø19.05<br />
ø22.22<br />
ø25.4<br />
ø28.58<br />
Relevante Bogenlänge<br />
0.15<br />
0.20<br />
0.25<br />
0.30<br />
0.35<br />
0.40<br />
0.45<br />
- 88 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(7) Korrekturfaktor Höhendifferenz<br />
Wenn das Außengerät im Kühlbetrieb tiefer als das Innengerät aufgestellt ist, und wenn das Außengerät<br />
im Heizbetrieb höher als das Innengerät aufgestellt ist, müssen die folgenden Werte von den Werten in<br />
der vorstehenden Tabelle abgezogen werden.<br />
Höhenunterschied zwischen dem Innengerät<br />
und dem Außengerät als vertikale Höhendifferenz<br />
5m 10m 15m 20m 25m 30m<br />
Anpassungskoeffizient 0.01 0.02 0.03 0.04 0.05 0.06<br />
Leitungslängenbeschränkungen<br />
Position<br />
Modell<br />
151, 201, 251, 302, 402, 502, 602 802, 1002<br />
Max. Einwegleitungslänge 50m 70m*<br />
Max. vertikale Höhendifferenz Außengerät liegt höher 30 m Außengerät liegt tiefer 15 m<br />
2<br />
Anmerkungen (1) Die Werte in der Tabelle gelten für die Einwegleitungslänge zwischen den Innen- und Außengeräten.<br />
(2) Wenn eine Sauggasleitung mit Ø 22, 22 für Leitungslängen mit der Kennzeichnung * verwendet wird, beträgt die maximale Einweglänge 30 m.<br />
Realisierung der Kühl- und Heizkapazität<br />
Beispiel: Die Kühlnettokapazität des Modells FDTVA402HEN1R berechnet sich nach der folgenden Formel,<br />
sofern die Luftmenge auf "High" eingestellt ist, die Leitungslänge 15 m beträgt, das Außengerät um 5 m tiefer<br />
als das Innengerät aufgestellt ist, die Feuchtkugeltemperatur der Innenluft 19,0 ˚C und die Trockenkugeltemperatur<br />
der Außenluft 35 ˚C beträgt:<br />
Kühlnettokapazität = 10.0 X 1.00 X (0.978 (1) - 0.01) X 1.0 = 9.7 w<br />
FDTVA402HEN1R<br />
Luftmenge<br />
"High"<br />
Länge 15 m<br />
Höhenunterschied 5 m<br />
Faktor, multipliziert mit<br />
Lufttemperaturen<br />
Anmerkungen (1) Die vorstehenden Bedingungen für die Berechnungen gelten, wenn die Außenlufttemperatur 5 ˚C oder mehr beträgt und der<br />
Querschnitt der Sauggasleitung Ø 15,88 beträgt.<br />
Der Kapazitätskorrekturkoeffizient variiert in Abhängigkeit von dem Verhältnis zwischen Außenlufttemperatur und Querschnitt<br />
der Sauggasleitung.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 89 -
2.6 Sensible Kälteleistungen<br />
Modell FDTA, Lüfterstufe Hi<br />
2<br />
Raumlufttemperatur<br />
Typ 151<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 4,4 3,5 4,6 3,7 4,7 3,7 4,8 3,7 5,0 3,8 5,2 3,7<br />
12 4,4 3,5 4,6 3,7 4,7 3,7 4,8 3,7 5,0 3,8 5,2 3,7<br />
14 4,4 3,5 4,6 3,7 4,7 3,7 4,8 3,7 5,0 3,8 5,2 3,7<br />
16 4,4 3,5 4,6 3,7 4,7 3,7 4,8 3,7 5,0 3,8 5,2 3,7<br />
18 4,4 3,5 4,6 3,7 4,7 3,7 4,8 3,7 5,0 3,8 5,2 3,7<br />
20 4,4 3,5 4,6 3,7 4,7 3,7 4,8 3,7 5,0 3,8 5,2 3,7<br />
22 4,3 3,5 4,5 3,7 4,6 3,7 4,7 3,6 4,9 3,8 5,1 3,7<br />
24 4,2 3,5 4,4 3,6 4,5 3,6 4,6 3,6 4,9 3,8 5,1 3,7<br />
26 3,8 3,4 4,1 3,4 4,3 3,6 4,5 3,6 4,6 3,6 4,8 3,8 5,0 3,7<br />
28 3,7 3,4 4,0 3,4 4,2 3,6 4,4 3,6 4,5 3,5 4,7 3,7 4,9 3,6<br />
30 3,6 3,3 3,9 3,3 4,2 3,5 4,3 3,5 4,4 3,5 4,6 3,7 4,8 3,6<br />
32 3,5 3,3 3,8 3,3 4,1 3,5 4,2 3,5 4,3 3,4 4,5 3,7 4,7 3,6<br />
34 3,4 3,2 3,7 3,2 4,0 3,5 4,1 3,4 4,2 3,4 4,4 3,6 4,7 3,6<br />
35 3,4 3,2 3,6 3,2 3,9 3,4 4,0 3,4 4,2 3,4 4,4 3,6 4,6 3,6<br />
36 3,3 3,2 3,6 3,2 3,9 3,4 4,0 3,4 4,1 3,4 4,3 3,6 4,6 3,5<br />
38 3,2 3,0 3,5 3,1 3,8 3,4 3,8 3,3 4,0 3,4 4,3 3,6 4,5 3,5<br />
39 3,1 3,0 3,4 3,1 3,7 3,4 3,8 3,3 4,0 3,3 4,2 3,6 4,4 3,5<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 201<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,4 4,0 5,7 4,2 5,9 4,2 6,0 4,1 6,3 4,3 6,5 4,2<br />
12 5,4 4,0 5,7 4,2 5,9 4,2 6,0 4,1 6,3 4,3 6,5 4,2<br />
14 5,4 4,0 5,7 4,2 5,9 4,2 6,0 4,1 6,3 4,3 6,5 4,2<br />
16 5,4 4,0 5,7 4,2 5,9 4,2 6,0 4,1 6,3 4,3 6,5 4,2<br />
18 5,4 4,0 5,7 4,2 5,9 4,2 6,0 4,1 6,3 4,3 6,5 4,2<br />
20 5,4 4,0 5,7 4,2 5,9 4,2 6,0 4,1 6,3 4,3 6,5 4,2<br />
22 5,4 4,0 5,7 4,2 5,8 4,1 5,9 4,1 6,2 4,3 6,4 4,2<br />
24 5,2 3,9 5,5 4,1 5,7 4,1 5,8 4,0 6,1 4,2 6,3 4,1<br />
26 4,8 3,9 5,1 3,9 5,4 4,1 5,6 4,0 5,7 4,0 6,0 4,2 6,2 4,1<br />
28 4,7 3,8 5,0 3,8 5,3 4,0 5,4 4,0 5,6 4,0 5,9 4,1 6,1 4,0<br />
30 4,5 3,8 4,9 3,8 5,2 4,0 5,3 3,9 5,5 3,9 5,8 4,1 6,0 4,0<br />
32 4,4 3,7 4,7 3,7 5,1 3,9 5,2 3,9 5,4 3,9 5,7 4,0 5,9 4,0<br />
34 4,3 3,6 4,6 3,6 4,9 3,9 5,1 3,8 5,3 3,8 5,6 4,0 5,8 3,9<br />
35 4,2 3,6 4,5 3,6 4,9 3,8 5,0 3,8 5,2 3,8 5,5 4,0 5,8 3,9<br />
36 4,1 3,6 4,5 3,6 4,8 3,8 4,9 3,8 5,1 3,8 5,4 4,0 5,7 3,9<br />
38 4,0 3,5 4,4 3,5 4,7 3,8 4,8 3,7 5,0 3,7 5,3 3,9 5,6 3,9<br />
39 3,9 3,4 4,3 3,5 4,6 3,7 4,7 3,7 5,0 3,7 5,3 3,9 5,6 3,9<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 251<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 6,1 4,8 6,4 5,0 6,6 5,0 6,7 4,9 7,0 5,2 7,3 5,0<br />
12 6,1 4,8 6,4 5,0 6,6 5,0 6,7 4,9 7,0 5,2 7,3 5,0<br />
14 6,1 4,8 6,4 5,0 6,6 5,0 6,7 4,9 7,0 5,2 7,3 5,0<br />
16 6,1 4,8 6,4 5,0 6,6 5,0 6,7 4,9 7,0 5,2 7,3 5,0<br />
18 6,1 4,8 6,4 5,0 6,6 5,0 6,7 4,9 7,0 5,2 7,3 5,0<br />
20 6,1 4,8 6,4 5,0 6,6 5,0 6,7 4,9 7,0 5,2 7,3 5,0<br />
22 6,0 4,7 6,3 5,0 6,5 5,0 6,6 4,9 6,9 5,1 7,2 5,0<br />
24 5,9 4,7 6,2 4,9 6,3 4,9 6,5 4,9 6,8 5,1 7,1 5,0<br />
26 5,4 4,6 5,7 4,6 6,1 4,9 6,2 4,9 6,4 4,8 6,7 5,1 7,0 5,0<br />
28 5,2 4,6 5,6 4,5 5,9 4,8 6,1 4,8 6,3 4,8 6,6 5,0 6,9 4,9<br />
30 5,1 4,5 5,5 4,5 5,8 4,8 6,0 4,8 6,1 4,7 6,4 5,0 6,7 4,9<br />
32 4,9 4,4 5,3 4,4 5,7 4,7 5,8 4,7 6,0 4,7 6,3 4,9 6,6 4,8<br />
34 4,8 4,4 5,2 4,4 5,5 4,7 5,7 4,6 5,9 4,6 6,2 4,9 6,5 4,8<br />
35 4,7 4,3 5,1 4,3 5,5 4,6 5,6 4,6 5,8 4,6 6,1 4,9 6,5 4,8<br />
36 4,6 4,3 5,0 4,3 5,4 4,6 5,5 4,6 5,8 4,6 6,1 4,8 6,4 4,8<br />
38 4,4 4,2 4,9 4,2 5,3 4,6 5,4 4,5 5,6 4,5 6,0 4,8 6,3 4,7<br />
39 4,3 4,2 4,8 4,2 5,2 4,5 5,3 4,5 5,5 4,5 5,9 4,8 6,2 4,7<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 301<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 6,3 4,4 7,2 4,9 7,6 4,9 7,9 4,9 8,5 5,2 9,1 5,1<br />
12 6,4 4,4 7,3 5,0 7,7 5,0 7,9 5,0 8,6 5,3 9,1 5,2<br />
14 6,6 4,5 7,4 5,0 7,8 5,1 8,1 5,1 8,6 5,3 9,2 5,3<br />
16 6,7 4,6 7,5 5,1 7,8 5,1 8,1 5,1 8,7 5,4 9,3 5,3<br />
18 6,8 4,8 7,5 5,1 7,9 5,1 8,1 5,2 8,7 5,4 9,3 5,3<br />
20 6,9 4,8 7,6 5,2 7,9 5,2 8,2 5,2 8,7 5,4 9,3 5,4<br />
22 7,0 4,9 7,6 5,2 7,9 5,2 8,1 5,2 8,7 5,4 9,3 5,4<br />
24 7,0 4,9 7,5 5,2 7,8 5,2 8,1 5,2 8,6 5,4 9,2 5,3<br />
26 6,2 4,7 7,0 4,9 7,5 5,2 7,7 5,2 8,0 5,1 8,4 5,3 9,0 5,3<br />
28 6,2 4,7 6,9 4,9 7,4 5,2 7,7 5,2 7,8 5,0 8,3 5,2 8,9 5,2<br />
30 6,1 4,7 6,9 4,9 7,3 5,2 7,6 5,1 7,7 5,0 8,1 5,2 8,7 5,1<br />
32 6,1 4,6 6,8 4,8 7,2 5,1 7,5 5,1 7,6 4,9 8,0 5,1 8,6 5,1<br />
34 6,0 4,6 6,6 4,8 7,0 4,9 7,3 5,0 7,5 4,9 8,0 5,1 8,5 5,0<br />
35 6,0 4,6 6,5 4,7 7,0 4,9 7,2 4,9 7,4 4,9 7,9 5,1 8,5 5,0<br />
36 5,9 4,6 6,5 4,7 6,9 4,9 7,1 4,9 7,3 4,8 7,8 5,0 8,4 5,0<br />
38 5,9 4,5 6,3 4,6 6,7 4,8 7,0 4,8 7,2 4,8 7,7 5,0 8,2 4,9<br />
39 5,8 4,5 6,3 4,6 6,7 4,8 6,9 4,8 7,1 4,7 7,6 4,9 8,1 4,9<br />
Außenlufttemperatur TK<br />
- 90 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDTA, Lüfterstufe Hi<br />
Raumlufttemperatur<br />
Typ 401<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 8,8 6,0 10,0 6,8 10,5 6,8 10,9 6,9 11,8 7,2 12,6 7,1<br />
12 8,9 6,1 10,2 6,9 10,7 6,9 11,0 6,9 11,9 7,3 12,7 7,2<br />
14 9,1 6,3 10,3 7,0 10,8 7,0 11,2 7,1 12,0 7,4 12,8 7,3<br />
16 9,3 6,4 10,4 7,1 10,9 7,1 11,3 7,1 12,0 7,5 12,9 7,4<br />
18 9,5 6,6 10,4 7,1 10,9 7,1 11,3 7,2 12,1 7,5 12,9 7,4<br />
20 9,6 6,7 10,5 7,2 11,0 7,2 11,4 7,2 12,1 7,5 12,9 7,4<br />
22 9,7 6,7 10,5 7,2 11,0 7,2 11,3 7,2 12,0 7,5 12,9 7,4<br />
24 9,7 6,8 10,4 7,2 10,9 7,2 11,2 7,2 11,9 7,5 12,8 7,4<br />
26 8,6 6,5 9,7 6,8 10,4 7,2 10,8 7,2 11,1 7,1 11,7 7,4 12,5 7,3<br />
28 8,6 6,5 9,6 6,8 10,3 7,2 10,7 7,2 10,8 7,0 11,5 7,3 12,3 7,2<br />
30 8,5 6,5 9,5 6,8 10,2 7,2 10,5 7,1 10,7 6,9 11,3 7,2 12,1 7,1<br />
32 8,4 6,4 9,4 6,7 10,0 7,0 10,4 7,0 10,5 6,8 11,2 7,1 11,9 7,0<br />
34 8,3 6,4 9,2 6,6 9,7 6,9 10,2 7,0 10,4 6,8 11,1 7,1 11,8 7,0<br />
35 8,3 6,4 9,1 6,5 9,7 6,9 10,0 6,8 10,3 6,8 11,0 7,1 11,7 7,0<br />
36 8,2 6,3 9,0 6,5 9,6 6,8 9,9 6,8 10,2 6,7 10,9 7,0 11,6 6,9<br />
38 8,2 6,3 8,8 6,4 9,4 6,7 9,7 6,7 10,0 6,6 10,7 6,9 11,4 6,8<br />
39 8,1 6,3 8,7 6,3 9,3 6,7 9,6 6,7 9,9 6,6 10,6 6,9 11,3 6,8<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 501<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 11,0 7,6 12,5 8,5 13,1 8,5 13,6 8,6 14,7 9,0 15,7 8,9<br />
12 11,1 7,7 12,7 8,6 13,3 8,7 13,8 8,7 14,9 9,2 15,9 9,0<br />
14 11,4 7,8 12,9 8,8 13,5 8,8 14,0 8,8 15,0 9,3 16,0 9,1<br />
16 11,6 8,0 13,0 8,8 13,6 8,8 14,1 8,9 15,0 9,3 16,1 9,2<br />
18 11,9 8,2 13,0 8,9 13,6 8,9 14,1 9,0 15,1 9,4 16,1 9,2<br />
20 12,0 8,3 13,1 9,0 13,7 9,0 14,2 9,0 15,1 9,4 16,2 9,3<br />
22 12,1 8,4 13,1 9,0 13,7 9,0 14,1 9,0 15,0 9,4 16,1 9,3<br />
24 12,1 8,5 13,0 9,0 13,6 9,0 14,0 8,9 14,9 9,3 15,9 9,3<br />
26 10,8 8,1 12,1 8,5 13,0 9,0 13,4 9,0 13,9 8,9 14,6 9,2 15,6 9,1<br />
28 10,8 8,1 12,0 8,5 12,9 9,0 13,3 9,0 13,5 8,7 14,4 9,1 15,4 9,0<br />
30 10,6 8,1 11,9 8,5 12,7 9,0 13,1 8,9 13,4 8,6 14,1 8,9 15,1 8,9<br />
32 10,5 8,0 11,8 8,4 12,4 8,8 13,0 8,8 13,2 8,6 13,9 8,9 14,9 8,8<br />
34 10,4 8,0 11,5 8,3 12,1 8,6 12,7 8,7 13,0 8,5 13,9 8,9 14,7 8,7<br />
35 10,4 7,9 11,3 8,1 12,1 8,6 12,5 8,6 12,9 8,4 13,8 8,8 14,7 8,7<br />
36 10,3 7,9 11,3 8,1 12,0 8,5 12,4 8,5 12,8 8,4 13,6 8,7 14,5 8,6<br />
38 10,2 7,9 11,0 8,0 11,7 8,4 12,1 8,4 12,5 8,3 13,3 8,6 14,3 8,5<br />
39 10,1 7,9 10,9 7,9 11,6 8,3 12,0 8,3 12,4 8,2 13,3 8,6 14,1 8,5<br />
Außenlufttemperatur TK<br />
2<br />
Raumlufttemperatur<br />
Typ 601<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 12,6 8,6 14,3 9,7 15,0 9,8 15,6 9,8 16,8 10,3 18,0 10,1<br />
12 12,7 8,7 14,6 9,9 15,2 9,9 15,7 9,9 17,0 10,5 18,2 10,3<br />
14 13,0 9,0 14,7 10,0 15,4 10,1 16,0 10,1 17,2 10,6 18,4 10,5<br />
16 13,3 9,2 14,8 10,1 15,5 10,1 16,1 10,2 17,2 10,7 18,4 10,5<br />
18 13,6 9,4 14,9 10,2 15,6 10,2 16,2 10,3 17,3 10,7 18,4 10,6<br />
20 13,7 9,5 15,0 10,3 15,7 10,3 16,3 10,3 17,3 10,8 18,5 10,6<br />
22 13,8 9,6 15,0 10,3 15,7 10,3 16,2 10,3 17,2 10,8 18,5 10,6<br />
24 13,8 9,7 14,9 10,3 15,5 10,3 16,0 10,2 17,1 10,7 18,2 10,6<br />
26 12,3 9,3 13,8 9,7 14,9 10,3 15,4 10,3 15,8 10,1 16,7 10,5 17,9 10,5<br />
28 12,3 9,3 13,7 9,7 14,7 10,3 15,2 10,3 15,5 10,0 16,5 10,4 17,6 10,3<br />
30 12,2 9,2 13,6 9,7 14,6 10,3 15,0 10,2 15,3 9,9 16,2 10,2 17,3 10,2<br />
32 12,0 9,2 13,4 9,6 14,2 10,1 14,8 10,1 15,1 9,8 15,9 10,2 17,0 10,0<br />
34 11,9 9,1 13,2 9,4 13,9 9,8 14,5 9,9 14,8 9,7 15,9 10,2 16,8 10,0<br />
35 11,9 9,1 13,0 9,3 13,8 9,8 14,3 9,8 14,8 9,7 15,7 10,1 16,8 10,0<br />
36 11,8 9,1 12,9 9,3 13,7 9,7 14,2 9,7 14,6 9,6 15,5 10,0 16,6 9,9<br />
38 11,7 9,0 12,6 9,1 13,4 9,6 13,9 9,6 14,3 9,5 15,2 9,8 16,3 9,8<br />
39 11,6 9,0 12,4 9,0 13,3 9,5 13,7 9,5 14,2 9,4 15,2 9,8 16,2 9,7<br />
Außenlufttemperatur TK<br />
© STULZ <strong>GmbH</strong>, Hamburg - 91-
Modell FDTCA, Lüfterstufe Hi<br />
2<br />
Raumlufttemperatur<br />
Typ 151<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 4,4 3,2 4,6 3,4 4,7 3,4 4,8 3,3 5,0 3,5 5,2 3,4<br />
12 4,4 3,2 4,6 3,4 4,7 3,4 4,8 3,3 5,0 3,5 5,2 3,4<br />
14 4,4 3,2 4,6 3,4 4,7 3,4 4,8 3,3 5,0 3,5 5,2 3,4<br />
16 4,4 3,2 4,6 3,4 4,7 3,4 4,8 3,3 5,0 3,5 5,2 3,4<br />
18 4,4 3,2 4,6 3,4 4,7 3,4 4,8 3,3 5,0 3,5 5,2 3,4<br />
20 4,4 3,2 4,6 3,4 4,7 3,4 4,8 3,3 5,0 3,5 5,2 3,4<br />
22 4,3 3,2 4,5 3,4 4,6 3,3 4,7 3,3 4,9 3,4 5,1 3,4<br />
24 4,2 3,2 4,4 3,3 4,5 3,3 4,6 3,3 4,9 3,4 5,1 3,3<br />
26 3,8 3,1 4,1 3,1 4,3 3,3 4,5 3,3 4,6 3,2 4,8 3,4 5,0 3,3<br />
28 3,7 3,1 4,0 3,1 4,2 3,3 4,4 3,2 4,5 3,2 4,7 3,3 4,9 3,3<br />
30 3,6 3,0 3,9 3,0 4,2 3,2 4,3 3,2 4,4 3,2 4,6 3,3 4,8 3,2<br />
32 3,5 3,0 3,8 3,0 4,1 3,2 4,2 3,1 4,3 3,1 4,5 3,3 4,7 3,2<br />
34 3,4 2,9 3,7 2,9 4,0 3,1 4,1 3,1 4,2 3,1 4,4 3,3 4,7 3,2<br />
35 3,4 2,9 3,6 2,9 3,9 3,1 4,0 3,1 4,2 3,1 4,4 3,2 4,6 3,2<br />
36 3,3 2,9 3,6 2,9 3,9 3,1 4,0 3,1 4,1 3,1 4,3 3,2 4,6 3,2<br />
38 3,2 2,8 3,5 2,8 3,8 3,0 3,8 3,0 4,0 3,0 4,3 3,2 4,5 3,1<br />
39 3,1 2,8 3,4 2,8 3,7 3,0 3,8 3,0 4,0 3,0 4,2 3,2 4,4 3,1<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 201<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,8 6,3 4,0 6,5 3,8<br />
12 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,8 6,3 4,0 6,5 3,8<br />
14 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,8 6,3 4,0 6,5 3,8<br />
16 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,8 6,3 4,0 6,5 3,8<br />
18 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,8 6,3 4,0 6,5 3,8<br />
20 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,8 6,3 4,0 6,5 3,8<br />
22 5,4 3,7 5,7 3,9 5,8 3,9 5,9 3,8 6,2 3,9 6,4 3,8<br />
24 5,2 3,7 5,5 3,8 5,7 3,8 5,8 3,8 6,1 3,9 6,3 3,8<br />
26 4,8 3,6 5,1 3,6 5,4 3,8 5,6 3,8 5,7 3,7 6,0 3,8 6,2 3,8<br />
28 4,7 3,6 5,0 3,6 5,3 3,7 5,4 3,7 5,6 3,7 5,9 3,8 6,1 3,7<br />
30 4,5 3,5 4,9 3,5 5,2 3,7 5,3 3,6 5,5 3,6 5,8 3,8 6,0 3,7<br />
32 4,4 3,4 4,7 3,4 5,1 3,6 5,2 3,6 5,4 3,6 5,7 3,7 5,9 3,6<br />
34 4,3 3,4 4,6 3,4 4,9 3,6 5,1 3,5 5,3 3,5 5,6 3,7 5,8 3,6<br />
35 4,2 3,3 4,5 3,3 4,9 3,5 5,0 3,5 5,2 3,5 5,5 3,6 5,8 3,6<br />
36 4,1 3,3 4,5 3,3 4,8 3,5 4,9 3,5 5,1 3,5 5,4 3,6 5,7 3,6<br />
38 4,0 3,2 4,4 3,2 4,7 3,4 4,8 3,4 5,0 3,4 5,3 3,6 5,6 3,5<br />
39 3,9 3,2 4,3 3,2 4,6 3,4 4,7 3,4 5,0 3,4 5,3 3,6 5,6 3,5<br />
Außenlufttemperatur TK<br />
- 92 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDEA, Lüfterstufe Hi<br />
Raumlufttemperatur<br />
Typ 151<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 4,1 3,2 4,4 3,4 4,5 3,3 4,6 3,3 4,8 3,5 4,9 3,4<br />
12 4,1 3,2 4,4 3,4 4,5 3,3 4,6 3,3 4,8 3,5 4,9 3,4<br />
14 4,1 3,2 4,4 3,4 4,5 3,3 4,6 3,3 4,8 3,5 4,9 3,4<br />
16 4,1 3,2 4,4 3,4 4,5 3,3 4,6 3,3 4,8 3,5 4,9 3,4<br />
18 4,1 3,2 4,4 3,4 4,5 3,3 4,6 3,3 4,8 3,5 4,9 3,4<br />
20 4,1 3,2 4,4 3,4 4,5 3,3 4,6 3,3 4,8 3,5 4,9 3,4<br />
22 4,1 3,2 4,3 3,3 4,4 3,3 4,5 3,3 4,7 3,4 4,9 3,4<br />
24 4,0 3,1 4,2 3,3 4,3 3,3 4,4 3,2 4,6 3,4 4,8 3,3<br />
26 3,6 3,1 3,9 3,1 4,1 3,3 4,2 3,2 4,3 3,2 4,5 3,4 4,7 3,3<br />
28 3,5 3,1 3,8 3,0 4,0 3,2 4,1 3,2 4,3 3,2 4,5 3,3 4,7 3,3<br />
30 3,5 3,0 3,7 3,0 3,9 3,2 4,0 3,2 4,2 3,2 4,4 3,3 4,6 3,3<br />
32 3,4 3,0 3,6 3,0 3,9 3,2 3,9 3,1 4,1 3,1 4,3 3,3 4,5 3,2<br />
34 3,2 2,9 3,5 2,9 3,8 3,1 3,9 3,1 4,0 3,1 4,2 3,3 4,4 3,2<br />
35 3,2 2,9 3,5 2,9 3,7 3,1 3,8 3,1 3,9 3,1 4,2 3,2 4,4 3,2<br />
36 3,1 2,9 3,4 2,9 3,7 3,1 3,8 3,1 3,9 3,1 4,1 3,2 4,4 3,2<br />
38 3,0 2,8 3,3 2,8 3,6 3,0 3,6 3,0 3,8 3,0 4,1 3,2 4,3 3,1<br />
39 2,9 2,8 3,2 2,8 3,5 3,0 3,6 3,0 3,8 3,0 4,0 3,2 4,2 3,1<br />
Außenlufttemperatur TK<br />
2<br />
Raumlufttemperatur<br />
Typ 201<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,4 3,8 5,7 4,0 5,9 4,0 6,0 3,9 6,3 4,0 6,5 3,9<br />
12 5,4 3,8 5,7 4,0 5,9 4,0 6,0 3,9 6,3 4,0 6,5 3,9<br />
14 5,4 3,8 5,7 4,0 5,9 4,0 6,0 3,9 6,3 4,0 6,5 3,9<br />
16 5,4 3,8 5,7 4,0 5,9 4,0 6,0 3,9 6,3 4,0 6,5 3,9<br />
18 5,4 3,8 5,7 4,0 5,9 4,0 6,0 3,9 6,3 4,0 6,5 3,9<br />
20 5,4 3,8 5,7 4,0 5,9 4,0 6,0 3,9 6,3 4,0 6,5 3,9<br />
22 5,4 3,8 5,7 4,0 5,8 3,9 5,9 3,9 6,2 4,0 6,4 3,9<br />
24 5,2 3,7 5,5 3,9 5,7 3,9 5,8 3,8 6,1 4,0 6,3 3,9<br />
26 4,8 3,7 5,1 3,7 5,4 3,8 5,6 3,8 5,7 3,8 6,0 3,9 6,2 3,8<br />
28 4,7 3,6 5,0 3,6 5,3 3,8 5,4 3,8 5,6 3,7 5,9 3,9 6,1 3,8<br />
30 4,5 3,6 4,9 3,6 5,2 3,7 5,3 3,7 5,5 3,7 5,8 3,8 6,0 3,7<br />
32 4,4 3,5 4,7 3,5 5,1 3,7 5,2 3,6 5,4 3,6 5,7 3,8 5,9 3,7<br />
34 4,3 3,4 4,6 3,4 4,9 3,6 5,1 3,6 5,3 3,6 5,6 3,7 5,8 3,7<br />
35 4,2 3,4 4,5 3,4 4,9 3,6 5,0 3,6 5,2 3,6 5,5 3,7 5,8 3,7<br />
36 4,1 3,3 4,5 3,4 4,8 3,6 4,9 3,5 5,1 3,5 5,4 3,7 5,7 3,6<br />
38 4,0 3,3 4,4 3,3 4,7 3,5 4,8 3,5 5,0 3,5 5,3 3,7 5,6 3,6<br />
39 3,9 3,2 4,3 3,3 4,6 3,5 4,7 3,4 5,0 3,5 5,3 3,6 5,6 3,6<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 251<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 6,1 4,9 6,4 5,2 6,6 5,2 6,7 5,1 7,0 5,3 7,3 5,2<br />
12 6,1 4,9 6,4 5,2 6,6 5,2 6,7 5,1 7,0 5,3 7,3 5,2<br />
14 6,1 4,9 6,4 5,2 6,6 5,2 6,7 5,1 7,0 5,3 7,3 5,2<br />
16 6,1 4,9 6,4 5,2 6,6 5,2 6,7 5,1 7,0 5,3 7,3 5,2<br />
18 6,1 4,9 6,4 5,2 6,6 5,2 6,7 5,1 7,0 5,3 7,3 5,2<br />
20 6,1 4,9 6,4 5,2 6,6 5,2 6,7 5,1 7,0 5,3 7,3 5,2<br />
22 6,0 4,9 6,3 5,2 6,5 5,1 6,6 5,1 6,9 5,3 7,2 5,2<br />
24 5,9 4,8 6,2 5,1 6,3 5,1 6,5 5,0 6,8 5,3 7,1 5,2<br />
26 5,4 4,8 5,7 4,8 6,1 5,1 6,2 5,0 6,4 5,0 6,7 5,2 7,0 5,1<br />
28 5,2 4,7 5,6 4,7 5,9 5,0 6,1 5,0 6,3 4,9 6,6 5,2 6,9 5,1<br />
30 5,1 4,7 5,5 4,6 5,8 5,0 6,0 4,9 6,1 4,9 6,4 5,1 6,7 5,1<br />
32 4,9 4,6 5,3 4,6 5,7 4,9 5,8 4,9 6,0 4,8 6,3 5,1 6,6 5,0<br />
34 4,8 4,5 5,2 4,5 5,5 4,8 5,7 4,8 5,9 4,8 6,2 5,1 6,5 5,0<br />
35 4,7 4,5 5,1 4,5 5,5 4,8 5,6 4,8 5,8 4,8 6,1 5,0 6,5 5,0<br />
36 4,6 4,4 5,0 4,5 5,4 4,8 5,5 4,8 5,8 4,8 6,1 5,0 6,4 5,0<br />
38 4,4 4,3 4,9 4,4 5,3 4,7 5,4 4,7 5,6 4,7 6,0 5,0 6,3 4,9<br />
39 4,3 4,2 4,8 4,4 5,2 4,7 5,3 4,7 5,5 4,7 5,9 5,0 6,2 4,9<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 301<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,6 3,9 6,4 4,3 6,7 4,4 7,0 4,4 7,5 4,6 8,0 4,5<br />
12 5,7 3,9 6,5 4,4 6,8 4,4 7,0 4,4 7,6 4,7 8,1 4,6<br />
14 5,8 4,0 6,6 4,5 6,9 4,5 7,2 4,5 7,7 4,7 8,2 4,7<br />
16 6,0 4,1 6,6 4,5 6,9 4,5 7,2 4,6 7,7 4,8 8,2 4,7<br />
18 6,1 4,2 6,7 4,6 7,0 4,6 7,2 4,6 7,7 4,8 8,3 4,7<br />
20 6,1 4,3 6,7 4,6 7,0 4,6 7,3 4,6 7,7 4,8 8,3 4,8<br />
22 6,2 4,3 6,7 4,6 7,0 4,6 7,2 4,6 7,7 4,8 8,3 4,8<br />
24 6,2 4,3 6,7 4,6 6,9 4,6 7,2 4,6 7,6 4,8 8,2 4,7<br />
26 5,5 4,2 6,2 4,3 6,7 4,6 6,9 4,6 7,1 4,5 7,5 4,7 8,0 4,7<br />
28 5,5 4,2 6,1 4,3 6,6 4,6 6,8 4,6 6,9 4,5 7,4 4,6 7,9 4,6<br />
30 5,4 4,1 6,1 4,3 6,5 4,6 6,7 4,6 6,8 4,4 7,2 4,6 7,7 4,6<br />
32 5,4 4,1 6,0 4,3 6,4 4,5 6,6 4,5 6,8 4,4 7,1 4,6 7,6 4,5<br />
34 5,3 4,1 5,9 4,2 6,2 4,4 6,5 4,5 6,6 4,3 7,1 4,5 7,5 4,5<br />
35 5,3 4,1 5,8 4,2 6,2 4,4 6,4 4,4 6,6 4,3 7,1 4,5 7,5 4,5<br />
36 5,3 4,1 5,8 4,2 6,1 4,4 6,3 4,4 6,5 4,3 6,9 4,5 7,4 4,4<br />
38 5,2 4,0 5,6 4,1 6,0 4,3 6,2 4,3 6,4 4,2 6,8 4,4 7,3 4,4<br />
39 5,2 4,0 5,6 4,1 5,9 4,3 6,1 4,3 6,3 4,2 6,8 4,4 7,2 4,4<br />
Außenlufttemperatur TK<br />
© STULZ <strong>GmbH</strong>, Hamburg - 93-
Modell FDEA, Lüfterstufe Hi<br />
2<br />
Raumlufttemperatur<br />
Typ 401<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 8,8 6,0 10,0 6,8 10,5 6,8 10,9 6,9 11,8 7,2 12,6 7,1<br />
12 8,9 6,1 10,2 6,9 10,7 6,9 11,0 6,9 11,9 7,3 12,7 7,2<br />
14 9,1 6,3 10,3 7,0 10,8 7,0 11,2 7,1 12,0 7,4 12,8 7,3<br />
16 9,3 6,4 10,4 7,1 10,9 7,1 11,3 7,1 12,0 7,5 12,9 7,4<br />
18 9,5 6,6 10,4 7,1 10,9 7,1 11,3 7,2 12,1 7,5 12,9 7,4<br />
20 9,6 6,7 10,5 7,2 11,0 7,2 11,4 7,2 12,1 7,5 12,9 7,4<br />
22 9,7 6,7 10,5 7,2 11,0 7,2 11,3 7,2 12,0 7,5 12,9 7,4<br />
24 9,7 6,8 10,4 7,2 10,9 7,2 11,2 7,2 11,9 7,5 12,8 7,4<br />
26 8,6 6,5 9,7 6,8 10,4 7,2 10,8 7,2 11,1 7,1 11,7 7,4 12,5 7,3<br />
28 8,6 6,5 9,6 6,8 10,3 7,2 10,7 7,2 10,8 7,0 11,5 7,3 12,3 7,2<br />
30 8,5 6,5 9,5 6,8 10,2 7,2 10,5 7,1 10,7 6,9 11,3 7,2 12,1 7,1<br />
32 8,4 6,4 9,4 6,7 10,0 7,0 10,4 7,0 10,5 6,8 11,2 7,1 11,9 7,0<br />
34 8,3 6,4 9,2 6,6 9,7 6,9 10,2 7,0 10,4 6,8 11,1 7,1 11,8 7,0<br />
35 8,3 6,4 9,1 6,5 9,7 6,9 10,0 6,8 10,3 6,8 11,0 7,1 11,7 7,0<br />
36 8,2 6,3 9,0 6,5 9,6 6,8 9,9 6,8 10,2 6,7 10,9 7,0 11,6 6,9<br />
38 8,2 6,3 8,8 6,4 9,4 6,7 9,7 6,7 10,0 6,6 10,7 6,9 11,4 6,8<br />
39 8,1 6,3 8,7 6,3 9,3 6,7 9,6 6,7 9,9 6,6 10,6 6,9 11,3 6,8<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 501<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 11,1 7,6 12,6 8,5 13,2 8,6 13,7 8,6 14,8 9,1 15,8 8,9<br />
12 11,2 7,7 12,8 8,7 13,4 8,7 13,9 8,7 15,0 9,2 16,0 9,1<br />
14 11,5 7,9 13,0 8,8 13,6 8,9 14,1 8,9 15,1 9,3 16,2 9,2<br />
16 11,7 8,1 13,1 8,9 13,7 8,9 14,2 9,0 15,2 9,4 16,2 9,3<br />
18 12,0 8,3 13,1 9,0 13,7 9,0 14,2 9,0 15,3 9,5 16,3 9,3<br />
20 12,1 8,4 13,2 9,1 13,8 9,1 14,3 9,1 15,3 9,5 16,3 9,4<br />
22 12,2 8,5 13,2 9,1 13,8 9,1 14,2 9,1 15,2 9,5 16,3 9,4<br />
24 12,2 8,5 13,1 9,1 13,7 9,1 14,1 9,0 15,0 9,4 16,1 9,3<br />
26 10,9 8,2 12,2 8,6 13,1 9,1 13,6 9,1 14,0 8,9 14,7 9,3 15,8 9,2<br />
28 10,8 8,2 12,1 8,5 13,0 9,1 13,4 9,0 13,7 8,8 14,5 9,1 15,5 9,1<br />
30 10,7 8,1 12,0 8,5 12,8 9,0 13,2 9,0 13,5 8,7 14,2 9,0 15,3 9,0<br />
32 10,6 8,1 11,8 8,5 12,5 8,9 13,1 8,9 13,3 8,6 14,1 9,0 15,0 8,8<br />
34 10,5 8,0 11,6 8,3 12,2 8,7 12,8 8,8 13,1 8,5 14,0 9,0 14,8 8,8<br />
35 10,5 8,0 11,4 8,2 12,2 8,6 12,6 8,6 13,0 8,5 13,9 8,9 14,8 8,8<br />
36 10,4 8,0 11,3 8,2 12,1 8,6 12,5 8,6 12,9 8,4 13,7 8,8 14,6 8,7<br />
38 10,3 7,9 11,1 8,0 11,8 8,4 12,2 8,5 12,6 8,3 13,4 8,7 14,4 8,6<br />
39 10,2 7,9 11,0 8,0 11,7 8,4 12,1 8,4 12,5 8,3 13,4 8,6 14,2 8,6<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 601<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 12,5 8,6 14,2 9,6 14,9 9,7 15,5 9,7 16,7 10,2 17,9 10,1<br />
12 12,6 8,7 14,5 9,8 15,1 9,8 15,6 9,8 16,9 10,4 18,0 10,2<br />
14 13,0 8,9 14,6 9,9 15,3 10,0 15,9 10,0 17,0 10,5 18,2 10,4<br />
16 13,2 9,1 14,7 10,0 15,4 10,1 16,0 10,1 17,1 10,6 18,3 10,5<br />
18 13,5 9,4 14,8 10,1 15,5 10,1 16,1 10,2 17,2 10,7 18,3 10,5<br />
20 13,6 9,5 14,9 10,2 15,6 10,2 16,2 10,3 17,2 10,7 18,4 10,6<br />
22 13,7 9,6 14,9 10,2 15,6 10,3 16,1 10,3 17,1 10,7 18,3 10,5<br />
24 13,7 9,6 14,8 10,2 15,4 10,3 15,9 10,2 16,9 10,6 18,1 10,5<br />
26 12,3 9,2 13,7 9,6 14,8 10,3 15,3 10,2 15,7 10,1 16,6 10,4 17,8 10,4<br />
28 12,2 9,2 13,6 9,6 14,6 10,2 15,1 10,2 15,4 9,9 16,3 10,3 17,5 10,3<br />
30 12,1 9,2 13,5 9,6 14,5 10,2 14,9 10,1 15,2 9,8 16,1 10,2 17,2 10,1<br />
32 11,9 9,1 13,4 9,6 14,1 10,0 14,7 10,0 15,0 9,7 15,8 10,1 16,9 10,0<br />
34 11,8 9,0 13,1 9,4 13,8 9,8 14,4 9,9 14,7 9,6 15,8 10,1 16,7 9,9<br />
35 11,8 9,0 12,9 9,2 13,7 9,7 14,2 9,7 14,7 9,6 15,6 10,0 16,7 9,9<br />
36 11,7 9,0 12,8 9,2 13,6 9,7 14,1 9,7 14,5 9,5 15,4 9,9 16,5 9,8<br />
38 11,6 8,9 12,5 9,1 13,3 9,5 13,8 9,5 14,2 9,4 15,1 9,8 16,2 9,7<br />
39 11,5 8,9 12,4 9,0 13,2 9,5 13,6 9,5 14,1 9,4 15,1 9,7 16,1 9,7<br />
Außenlufttemperatur TK<br />
- 94 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDKA, Lüfterstufe Hi<br />
Raumlufttemperatur<br />
Typ 151<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 4,4 3,2 4,6 3,4 4,7 3,3 4,8 3,3 5,0 3,4 5,2 3,3<br />
12 4,4 3,2 4,6 3,4 4,7 3,3 4,8 3,3 5,0 3,4 5,2 3,3<br />
14 4,4 3,2 4,6 3,4 4,7 3,3 4,8 3,3 5,0 3,4 5,2 3,3<br />
16 4,4 3,2 4,6 3,4 4,7 3,3 4,8 3,3 5,0 3,4 5,2 3,3<br />
18 4,4 3,2 4,6 3,4 4,7 3,3 4,8 3,3 5,0 3,4 5,2 3,3<br />
20 4,4 3,2 4,6 3,4 4,7 3,3 4,8 3,3 5,0 3,4 5,2 3,3<br />
22 4,3 3,2 4,5 3,3 4,6 3,3 4,7 3,3 4,9 3,4 5,1 3,3<br />
24 4,2 3,1 4,4 3,3 4,5 3,3 4,6 3,2 4,9 3,4 5,1 3,3<br />
26 3,8 3,1 4,1 3,1 4,3 3,2 4,5 3,2 4,6 3,2 4,8 3,3 5,0 3,3<br />
28 3,7 3,1 4,0 3,0 4,2 3,2 4,4 3,2 4,5 3,2 4,7 3,3 4,9 3,2<br />
30 3,6 3,0 3,9 3,0 4,2 3,2 4,3 3,1 4,4 3,1 4,6 3,3 4,8 3,2<br />
32 3,5 3,0 3,8 2,9 4,1 3,1 4,2 3,1 4,3 3,1 4,5 3,2 4,7 3,2<br />
34 3,4 2,9 3,7 2,9 4,0 3,1 4,1 3,1 4,2 3,1 4,4 3,2 4,7 3,1<br />
35 3,4 2,9 3,6 2,9 3,9 3,1 4,0 3,0 4,2 3,0 4,4 3,2 4,6 3,1<br />
36 3,3 2,8 3,6 2,9 3,9 3,0 4,0 3,0 4,1 3,0 4,3 3,2 4,6 3,1<br />
38 3,2 2,8 3,5 2,8 3,8 3,0 3,8 3,0 4,0 3,0 4,3 3,1 4,5 3,1<br />
39 3,1 2,7 3,4 2,8 3,7 3,0 3,8 3,0 4,0 3,0 4,2 3,1 4,4 3,1<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 201<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,9 6,3 4,0 6,5 3,8<br />
12 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,9 6,3 4,0 6,5 3,8<br />
14 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,9 6,3 4,0 6,5 3,8<br />
16 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,9 6,3 4,0 6,5 3,8<br />
18 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,9 6,3 4,0 6,5 3,8<br />
20 5,4 3,8 5,7 3,9 5,9 3,9 6,0 3,9 6,3 4,0 6,5 3,8<br />
22 5,4 3,7 5,7 3,9 5,8 3,9 5,9 3,8 6,2 3,9 6,4 3,8<br />
24 5,2 3,7 5,5 3,8 5,7 3,8 5,8 3,8 6,1 3,9 6,3 3,8<br />
26 4,8 3,6 5,1 3,6 5,4 3,8 5,6 3,8 5,7 3,7 6,0 3,8 6,2 3,8<br />
28 4,7 3,6 5,0 3,6 5,3 3,7 5,4 3,7 5,6 3,7 5,9 3,8 6,1 3,7<br />
30 4,5 3,5 4,9 3,5 5,2 3,7 5,3 3,6 5,5 3,6 5,8 3,8 6,0 3,7<br />
32 4,4 3,4 4,7 3,4 5,1 3,6 5,2 3,6 5,4 3,6 5,7 3,7 5,9 3,6<br />
34 4,3 3,4 4,6 3,4 4,9 3,6 5,1 3,5 5,3 3,5 5,6 3,7 5,8 3,6<br />
35 4,2 3,3 4,5 3,3 4,9 3,5 5,0 3,5 5,2 3,5 5,5 3,6 5,8 3,6<br />
36 4,1 3,3 4,5 3,3 4,8 3,5 4,9 3,5 5,1 3,5 5,4 3,6 5,7 3,6<br />
38 4,0 3,2 4,4 3,2 4,7 3,4 4,8 3,4 5,0 3,4 5,3 3,6 5,6 3,5<br />
39 3,9 3,2 4,3 3,2 4,6 3,4 4,7 3,4 5,0 3,4 5,3 3,6 5,6 3,5<br />
Außenlufttemperatur TK<br />
2<br />
Raumlufttemperatur<br />
Typ 251<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 6,1 4,1 6,4 4,3 6,6 4,2 6,7 4,2 7,0 4,3 7,3 4,2<br />
12 6,1 4,1 6,4 4,3 6,6 4,2 6,7 4,2 7,0 4,3 7,3 4,2<br />
14 6,1 4,1 6,4 4,3 6,6 4,2 6,7 4,2 7,0 4,3 7,3 4,2<br />
16 6,1 4,1 6,4 4,3 6,6 4,2 6,7 4,2 7,0 4,3 7,3 4,2<br />
18 6,1 4,1 6,4 4,3 6,6 4,2 6,7 4,2 7,0 4,3 7,3 4,2<br />
20 6,1 4,1 6,4 4,3 6,6 4,2 6,7 4,2 7,0 4,3 7,3 4,2<br />
22 6,0 4,1 6,3 4,2 6,5 4,2 6,6 4,1 6,9 4,2 7,2 4,1<br />
24 5,9 4,0 6,2 4,2 6,3 4,1 6,5 4,1 6,8 4,2 7,1 4,1<br />
26 5,4 4,0 5,7 3,9 6,1 4,1 6,2 4,1 6,4 4,0 6,7 4,1 7,0 4,0<br />
28 5,2 3,9 5,6 3,9 5,9 4,0 6,1 4,0 6,3 4,0 6,6 4,1 6,9 4,0<br />
30 5,1 3,8 5,5 3,8 5,8 4,0 6,0 3,9 6,1 3,9 6,4 4,0 6,7 4,0<br />
32 4,9 3,7 5,3 3,7 5,7 3,9 5,8 3,9 6,0 3,9 6,3 4,0 6,6 3,9<br />
34 4,8 3,6 5,2 3,6 5,5 3,8 5,7 3,8 5,9 3,8 6,2 3,9 6,5 3,9<br />
35 4,7 3,6 5,1 3,6 5,5 3,8 5,6 3,8 5,8 3,8 6,1 3,9 6,5 3,8<br />
36 4,6 3,5 5,0 3,6 5,4 3,8 5,5 3,7 5,8 3,7 6,1 3,9 6,4 3,8<br />
38 4,4 3,4 4,9 3,5 5,3 3,7 5,4 3,7 5,6 3,7 6,0 3,8 6,3 3,8<br />
39 4,3 3,4 4,8 3,5 5,2 3,7 5,3 3,6 5,5 3,7 5,9 3,8 6,2 3,7<br />
Außenlufttemperatur TK<br />
Raumlufttemperatur<br />
Typ 301<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 7,3 5,4 7,7 5,6 7,9 5,6 8,0 5,5 8,4 5,7 8,7 5,6<br />
12 7,3 5,4 7,7 5,6 7,9 5,6 8,0 5,5 8,4 5,7 8,7 5,6<br />
14 7,3 5,4 7,7 5,6 7,9 5,6 8,0 5,5 8,4 5,7 8,7 5,6<br />
16 7,3 5,4 7,7 5,6 7,9 5,6 8,0 5,5 8,4 5,7 8,7 5,6<br />
18 7,3 5,4 7,7 5,6 7,9 5,6 8,0 5,5 8,4 5,7 8,7 5,6<br />
20 7,3 5,4 7,7 5,6 7,9 5,6 8,0 5,5 8,4 5,7 8,7 5,6<br />
22 7,2 5,3 7,6 5,6 7,8 5,5 7,9 5,4 8,3 5,7 8,6 5,5<br />
24 7,0 5,2 7,4 5,5 7,6 5,4 7,8 5,4 8,2 5,6 8,5 5,5<br />
26 6,4 5,2 6,8 5,1 7,3 5,4 7,5 5,4 7,7 5,3 8,0 5,5 8,4 5,4<br />
28 6,3 5,1 6,7 5,1 7,1 5,4 7,3 5,3 7,5 5,3 7,9 5,5 8,2 5,4<br />
30 6,1 5,0 6,5 5,0 7,0 5,3 7,1 5,2 7,4 5,2 7,7 5,4 8,1 5,3<br />
32 5,9 4,9 6,4 4,9 6,8 5,2 7,0 5,2 7,2 5,2 7,6 5,4 7,9 5,3<br />
34 5,7 4,8 6,2 4,8 6,6 5,1 6,8 5,1 7,0 5,1 7,4 5,3 7,8 5,2<br />
35 5,6 4,8 6,1 4,8 6,5 5,1 6,7 5,1 7,0 5,1 7,4 5,3 7,7 5,2<br />
36 5,5 4,7 6,0 4,8 6,5 5,1 6,6 5,0 6,9 5,0 7,3 5,3 7,7 5,2<br />
38 5,3 4,6 5,8 4,7 6,3 5,0 6,4 4,9 6,7 5,0 7,1 5,2 7,5 5,1<br />
39 5,2 4,6 5,7 4,6 6,2 5,0 6,3 4,9 6,6 4,9 7,1 5,2 7,4 5,1<br />
Außenlufttemperatur TK<br />
© STULZ <strong>GmbH</strong>, Hamburg - 95-
2<br />
Modell FDURA, Lüfterstufe Hi<br />
17 m 3 /min<br />
Raumlufttemperatur<br />
Typ 201<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,4 4,5 5,7 4,7 5,9 4,7 6,0 4,7 6,3 4,9 6,5 4,8<br />
12 5,4 4,5 5,7 4,7 5,9 4,7 6,0 4,7 6,3 4,9 6,5 4,8<br />
14 5,4 4,5 5,7 4,7 5,9 4,7 6,0 4,7 6,3 4,9 6,5 4,8<br />
16 5,4 4,5 5,7 4,7 5,9 4,7 6,0 4,7 6,3 4,9 6,5 4,8<br />
18 5,4 4,5 5,7 4,7 5,9 4,7 6,0 4,7 6,3 4,9 6,5 4,8<br />
20 5,4 4,5 5,7 4,7 5,9 4,7 6,0 4,7 6,3 4,9 6,5 4,8<br />
22 5,4 4,5 5,7 4,7 5,8 4,7 5,9 4,6 6,2 4,9 6,4 4,8<br />
24 5,2 4,4 5,5 4,7 5,7 4,6 5,8 4,6 6,1 4,8 6,3 4,7<br />
26 4,8 4,4 5,1 4,3 5,4 4,6 5,6 4,6 5,7 4,6 6,0 4,8 6,2 4,7<br />
28 4,7 4,3 5,0 4,3 5,3 4,6 5,4 4,5 5,6 4,5 5,9 4,8 6,1 4,7<br />
30 4,5 4,3 4,9 4,2 5,2 4,5 5,3 4,5 5,5 4,5 5,8 4,7 6,0 4,6<br />
32 4,4 4,2 4,7 4,2 5,1 4,5 5,2 4,4 5,4 4,4 5,7 4,7 5,9 4,6<br />
34 4,3 4,1 4,6 4,1 4,9 4,4 5,1 4,4 5,3 4,4 5,6 4,6 5,8 4,5<br />
35 4,2 4,0 4,5 4,1 4,9 4,4 5,0 4,4 5,2 4,4 5,5 4,6 5,8 4,5<br />
36 4,1 4,0 4,5 4,1 4,8 4,4 4,9 4,4 5,1 4,3 5,4 4,6 5,7 4,5<br />
38 4,0 3,8 4,4 4,0 4,7 4,3 4,8 4,3 5,0 4,3 5,3 4,5 5,6 4,5<br />
39 3,9 3,7 4,3 4,0 4,6 4,3 4,7 4,3 5,0 4,3 5,3 4,5 5,6 4,5<br />
Außenlufttemperatur TK<br />
20 m 3 /min<br />
Raumlufttemperatur<br />
Typ 251<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 6,1 5,1 6,4 5,4 6,6 5,4 6,7 5,3 7,0 5,6 7,3 5,5<br />
12 6,1 5,1 6,4 5,4 6,6 5,4 6,7 5,3 7,0 5,6 7,3 5,5<br />
14 6,1 5,1 6,4 5,4 6,6 5,4 6,7 5,3 7,0 5,6 7,3 5,5<br />
16 6,1 5,1 6,4 5,4 6,6 5,4 6,7 5,3 7,0 5,6 7,3 5,5<br />
18 6,1 5,1 6,4 5,4 6,6 5,4 6,7 5,3 7,0 5,6 7,3 5,5<br />
20 6,1 5,1 6,4 5,4 6,6 5,4 6,7 5,3 7,0 5,6 7,3 5,5<br />
22 6,0 5,1 6,3 5,4 6,5 5,3 6,6 5,3 6,9 5,6 7,2 5,5<br />
24 5,9 5,0 6,2 5,3 6,3 5,3 6,5 5,3 6,8 5,5 7,1 5,4<br />
26 5,4 5,0 5,7 5,0 6,1 5,3 6,2 5,2 6,4 5,2 6,7 5,5 7,0 5,4<br />
28 5,2 4,9 5,6 4,9 5,9 5,2 6,1 5,2 6,3 5,2 6,6 5,4 6,9 5,3<br />
30 5,1 4,9 5,5 4,8 5,8 5,2 6,0 5,1 6,1 5,1 6,4 5,4 6,7 5,3<br />
32 4,9 4,7 5,3 4,8 5,7 5,1 5,8 5,1 6,0 5,1 6,3 5,4 6,6 5,3<br />
34 4,8 4,6 5,2 4,7 5,5 5,1 5,7 5,0 5,9 5,0 6,2 5,3 6,5 5,2<br />
35 4,7 4,5 5,1 4,7 5,5 5,0 5,6 5,0 5,8 5,0 6,1 5,3 6,5 5,2<br />
36 4,6 4,4 5,0 4,7 5,4 5,0 5,5 5,0 5,8 5,0 6,1 5,3 6,4 5,2<br />
38 4,4 4,3 4,9 4,6 5,3 5,0 5,4 4,9 5,6 4,9 6,0 5,2 6,3 5,2<br />
39 4,3 4,2 4,8 4,5 5,2 4,9 5,3 4,9 5,5 4,9 5,9 5,2 6,2 5,1<br />
Außenlufttemperatur TK<br />
25 m 3 /min<br />
Raumlufttemperatur<br />
Typ 301<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 5,9 4,0 6,7 4,5 7,0 4,6 7,3 4,6 7,9 4,8 8,4 4,8<br />
12 6,0 4,1 6,8 4,6 7,1 4,6 7,4 4,6 8,0 4,9 8,5 4,8<br />
14 6,1 4,2 6,9 4,7 7,2 4,7 7,5 4,7 8,0 5,0 8,6 4,9<br />
16 6,2 4,3 7,0 4,7 7,3 4,7 7,5 4,8 8,1 5,0 8,6 4,9<br />
18 6,4 4,4 7,0 4,8 7,3 4,8 7,6 4,8 8,1 5,0 8,6 5,0<br />
20 6,4 4,5 7,0 4,8 7,3 4,8 7,6 4,9 8,1 5,1 8,7 5,0<br />
22 6,5 4,5 7,0 4,8 7,3 4,8 7,6 4,8 8,1 5,0 8,6 5,0<br />
24 6,5 4,5 7,0 4,8 7,3 4,8 7,5 4,8 8,0 5,0 8,5 5,0<br />
26 5,8 4,4 6,5 4,6 7,0 4,8 7,2 4,8 7,4 4,8 7,8 4,9 8,4 4,9<br />
28 5,8 4,4 6,4 4,5 6,9 4,8 7,1 4,8 7,3 4,7 7,7 4,9 8,2 4,8<br />
30 5,7 4,3 6,4 4,5 6,8 4,8 7,0 4,8 7,2 4,6 7,6 4,8 8,1 4,8<br />
32 5,6 4,3 6,3 4,5 6,7 4,7 6,9 4,7 7,1 4,6 7,5 4,8 8,0 4,7<br />
34 5,6 4,3 6,2 4,4 6,5 4,6 6,8 4,7 7,0 4,5 7,4 4,8 7,9 4,7<br />
35 5,6 4,3 6,1 4,4 6,5 4,6 6,7 4,6 6,9 4,5 7,4 4,7 7,9 4,7<br />
36 5,5 4,2 6,0 4,3 6,4 4,6 6,6 4,6 6,8 4,5 7,3 4,7 7,8 4,6<br />
38 5,5 4,2 5,9 4,3 6,3 4,5 6,5 4,5 6,7 4,4 7,1 4,6 7,6 4,6<br />
39 5,4 4,2 5,8 4,2 6,2 4,5 6,4 4,5 6,6 4,4 7,1 4,6 7,6 4,6<br />
Außenlufttemperatur TK<br />
34 m 3 /min<br />
Raumlufttemperatur<br />
Typ 401<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 8,8 6,0 10,0 6,8 10,5 6,8 10,9 6,9 11,8 7,2 12,6 7,1<br />
12 8,9 6,1 10,2 6,9 10,7 6,9 11,0 6,9 11,9 7,3 12,7 7,2<br />
14 9,1 6,3 10,3 7,0 10,8 7,0 11,2 7,1 12,0 7,4 12,8 7,3<br />
16 9,3 6,4 10,4 7,1 10,9 7,1 11,3 7,1 12,0 7,5 12,9 7,4<br />
18 9,5 6,6 10,4 7,1 10,9 7,1 11,3 7,2 12,1 7,5 12,9 7,4<br />
20 9,6 6,7 10,5 7,2 11,0 7,2 11,4 7,2 12,1 7,5 12,9 7,4<br />
22 9,7 6,7 10,5 7,2 11,0 7,2 11,3 7,2 12,0 7,5 12,9 7,4<br />
24 9,7 6,8 10,4 7,2 10,9 7,2 11,2 7,2 11,9 7,5 12,8 7,4<br />
26 8,6 6,5 9,7 6,8 10,4 7,2 10,8 7,2 11,1 7,1 11,7 7,4 12,5 7,3<br />
28 8,6 6,5 9,6 6,8 10,3 7,2 10,7 7,2 10,8 7,0 11,5 7,3 12,3 7,2<br />
30 8,5 6,5 9,5 6,8 10,2 7,2 10,5 7,1 10,7 6,9 11,3 7,2 12,1 7,1<br />
32 8,4 6,4 9,4 6,7 10,0 7,0 10,4 7,0 10,5 6,8 11,2 7,1 11,9 7,0<br />
34 8,3 6,4 9,2 6,6 9,7 6,9 10,2 7,0 10,4 6,8 11,1 7,1 11,8 7,0<br />
35 8,3 6,4 9,1 6,5 9,7 6,9 10,0 6,8 10,3 6,8 11,0 7,1 11,7 7,0<br />
36 8,2 6,3 9,0 6,5 9,6 6,8 9,9 6,8 10,2 6,7 10,9 7,0 11,6 6,9<br />
38 8,2 6,3 8,8 6,4 9,4 6,7 9,7 6,7 10,0 6,6 10,7 6,9 11,4 6,8<br />
39 8,1 6,3 8,7 6,3 9,3 6,7 9,6 6,7 9,9 6,6 10,6 6,9 11,3 6,8<br />
Außenlufttemperatur TK<br />
- 96 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDURA, Lüfterstufe Hi<br />
42 m 3 /min<br />
Raumlufttemperatur<br />
Typ 501<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 11,0 7,6 12,5 8,5 13,1 8,5 13,6 8,6 14,7 9,0 15,7 8,9<br />
12 11,1 7,7 12,7 8,6 13,3 8,7 13,8 8,7 14,9 9,2 15,9 9,0<br />
14 11,4 7,8 12,9 8,8 13,5 8,8 14,0 8,8 15,0 9,3 16,0 9,1<br />
16 11,6 8,0 13,0 8,8 13,6 8,8 14,1 8,9 15,0 9,3 16,1 9,2<br />
18 11,9 8,2 13,0 8,9 13,6 8,9 14,1 9,0 15,1 9,4 16,1 9,2<br />
20 12,0 8,3 13,1 9,0 13,7 9,0 14,2 9,0 15,1 9,4 16,2 9,3<br />
22 12,1 8,4 13,1 9,0 13,7 9,0 14,1 9,0 15,0 9,4 16,1 9,3<br />
24 12,1 8,5 13,0 9,0 13,6 9,0 14,0 8,9 14,9 9,3 15,9 9,3<br />
26 10,8 8,1 12,1 8,5 13,0 9,0 13,4 9,0 13,9 8,9 14,6 9,2 15,6 9,1<br />
28 10,8 8,1 12,0 8,5 12,9 9,0 13,3 9,0 13,5 8,7 14,4 9,1 15,4 9,0<br />
30 10,6 8,1 11,9 8,5 12,7 9,0 13,1 8,9 13,4 8,6 14,1 8,9 15,1 8,9<br />
32 10,5 8,0 11,8 8,4 12,4 8,8 13,0 8,8 13,2 8,6 13,9 8,9 14,9 8,8<br />
34 10,4 8,0 11,5 8,3 12,1 8,6 12,7 8,7 13,0 8,5 13,9 8,9 14,7 8,7<br />
35 10,4 7,9 11,3 8,1 12,1 8,6 12,5 8,6 12,9 8,4 13,8 8,8 14,7 8,7<br />
36 10,3 7,9 11,3 8,1 12,0 8,5 12,4 8,5 12,8 8,4 13,6 8,7 14,5 8,6<br />
38 10,2 7,9 11,0 8,0 11,7 8,4 12,1 8,4 12,5 8,3 13,3 8,6 14,3 8,5<br />
39 10,1 7,9 10,9 7,9 11,6 8,3 12,0 8,3 12,4 8,2 13,3 8,6 14,1 8,5<br />
Außenlufttemperatur TK<br />
2<br />
42 m 3 /min<br />
Raumlufttemperatur<br />
Typ 601<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 12,7 8,7 14,4 9,8 15,1 9,8 15,7 9,9 17,0 10,4 18,1 10,2<br />
12 12,8 8,8 14,7 9,9 15,3 10,0 15,8 10,0 17,1 10,5 18,3 10,4<br />
14 13,1 9,0 14,8 10,1 15,6 10,1 16,1 10,2 17,3 10,7 18,5 10,5<br />
16 13,4 9,3 15,0 10,2 15,6 10,2 16,2 10,2 17,3 10,7 18,6 10,6<br />
18 13,7 9,5 15,0 10,2 15,7 10,3 16,3 10,3 17,4 10,8 18,6 10,6<br />
20 13,8 9,6 15,1 10,4 15,8 10,4 16,4 10,4 17,4 10,9 18,6 10,7<br />
22 13,9 9,7 15,1 10,4 15,8 10,4 16,3 10,4 17,3 10,8 18,6 10,7<br />
24 13,9 9,7 15,0 10,4 15,6 10,4 16,1 10,3 17,2 10,8 18,4 10,7<br />
26 12,4 9,4 13,9 9,8 15,0 10,4 15,5 10,4 16,0 10,2 16,9 10,6 18,0 10,5<br />
28 12,4 9,4 13,8 9,7 14,8 10,4 15,3 10,3 15,6 10,1 16,6 10,5 17,7 10,4<br />
30 12,2 9,3 13,7 9,7 14,7 10,3 15,1 10,3 15,4 10,0 16,3 10,3 17,4 10,2<br />
32 12,1 9,2 13,5 9,7 14,3 10,1 14,9 10,2 15,2 9,9 16,1 10,2 17,1 10,1<br />
34 12,0 9,2 13,3 9,5 14,0 9,9 14,6 10,0 15,0 9,7 16,0 10,2 16,9 10,0<br />
35 12,0 9,2 13,1 9,4 13,9 9,9 14,4 9,9 14,9 9,7 15,9 10,2 16,9 10,0<br />
36 11,9 9,1 13,0 9,3 13,8 9,8 14,3 9,8 14,7 9,6 15,6 10,0 16,7 9,9<br />
38 11,7 9,1 12,7 9,2 13,5 9,6 14,0 9,7 14,4 9,5 15,3 9,9 16,4 9,8<br />
39 11,7 9,0 12,5 9,1 13,4 9,6 13,8 9,6 14,3 9,5 15,3 9,9 16,3 9,8<br />
Außenlufttemperatur TK<br />
© STULZ <strong>GmbH</strong>, Hamburg - 97-
Modell FDUA, Lüfterstufe Hi<br />
2<br />
51 m 3 /min<br />
Raumlufttemperatur<br />
Typ 801<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 21,8 15,8 23,0 16,4 23,5 16,3 24,0 16,1 25,1 16,7 26,0 16,2<br />
12 21,8 15,8 23,0 16,4 23,5 16,3 24,0 16,1 25,1 16,7 26,0 16,2<br />
14 21,8 15,8 23,0 16,4 23,5 16,3 24,0 16,1 25,1 16,7 26,0 16,2<br />
16 21,8 15,8 23,0 16,4 23,5 16,3 24,0 16,1 25,1 16,7 26,0 16,2<br />
18 21,8 15,8 23,0 16,4 23,5 16,3 24,0 16,1 25,1 16,7 26,0 16,2<br />
20 21,8 15,8 23,0 16,4 23,5 16,3 24,0 16,1 25,1 16,7 26,0 16,2<br />
22 21,5 15,6 22,6 16,3 23,1 16,1 23,7 15,9 24,7 16,5 25,7 16,1<br />
24 20,9 15,3 22,0 16,0 22,6 15,9 23,2 15,8 24,5 16,4 25,3 16,0<br />
26 19,2 15,2 20,4 15,1 21,7 15,8 22,3 15,7 22,8 15,6 23,9 16,2 25,0 15,9<br />
28 18,7 14,9 19,9 14,8 21,2 15,7 21,8 15,5 22,4 15,4 23,5 16,0 24,5 15,7<br />
30 18,2 14,7 19,5 14,7 20,8 15,5 21,3 15,3 22,0 15,3 23,0 15,8 24,1 15,5<br />
32 17,6 14,4 19,0 14,4 20,3 15,2 20,8 15,1 21,5 15,1 22,7 15,7 23,7 15,3<br />
34 17,0 14,1 18,5 14,2 19,8 15,0 20,3 14,9 21,0 14,9 22,2 15,5 23,3 15,2<br />
35 16,8 14,0 18,2 14,0 19,5 14,9 20,0 14,8 20,8 14,8 22,0 15,4 23,1 15,2<br />
36 16,5 13,8 17,9 13,9 19,3 14,8 19,8 14,7 20,6 14,7 21,7 15,4 22,9 15,1<br />
38 15,8 13,5 17,4 13,7 18,8 14,6 19,2 14,5 20,1 14,5 21,3 15,2 22,5 15,0<br />
39 15,5 13,3 17,0 13,5 18,5 14,5 18,9 14,3 19,8 14,4 21,1 15,1 22,2 14,9<br />
Außenlufttemperatur TK<br />
68 m 3 /min<br />
Raumlufttemperatur<br />
Typ 1001<br />
14 ˚C FK<br />
16 ˚C FK<br />
18 ˚C FK<br />
19 ˚C FK<br />
20 ˚C FK<br />
22 ˚C FK<br />
24 ˚C FK<br />
21 ˚C TK<br />
23 ˚C TK<br />
26 ˚C TK<br />
27 ˚C TK<br />
28 ˚C TK<br />
31 ˚C TK<br />
33 ˚C TK<br />
Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel Total Sensibel<br />
10 27,2 19,9 28,7 20,8 29,4 20,6 30,0 20,3 31,3 21,1 32,5 20,6<br />
12 27,2 19,9 28,7 20,8 29,4 20,6 30,0 20,3 31,3 21,1 32,5 20,6<br />
14 27,2 19,9 28,7 20,8 29,4 20,6 30,0 20,3 31,3 21,1 32,5 20,6<br />
16 27,2 19,9 28,7 20,8 29,4 20,6 30,0 20,3 31,3 21,1 32,5 20,6<br />
18 27,2 19,9 28,7 20,8 29,4 20,6 30,0 20,3 31,3 21,1 32,5 20,6<br />
20 27,2 19,9 28,7 20,8 29,4 20,6 30,0 20,3 31,3 21,1 32,5 20,6<br />
22 26,8 19,7 28,3 20,6 28,9 20,4 29,6 20,2 30,9 20,9 32,1 20,4<br />
24 26,2 19,4 27,5 20,3 28,3 20,1 29,1 20,0 30,6 20,8 31,7 20,3<br />
26 24,0 19,2 25,6 19,1 27,1 20,1 27,8 19,9 28,6 19,8 29,9 20,5 31,2 20,1<br />
28 23,3 18,9 24,9 18,8 26,5 19,8 27,2 19,7 28,0 19,5 29,3 20,4 30,6 19,9<br />
30 22,7 18,6 24,4 18,5 26,0 19,6 26,6 19,4 27,5 19,3 28,8 20,1 30,1 19,7<br />
32 22,1 18,2 23,7 18,2 25,4 19,3 26,0 19,2 26,8 19,1 28,3 20,0 29,6 19,5<br />
34 21,3 17,8 23,1 17,9 24,7 19,0 25,4 18,9 26,3 18,9 27,8 19,8 29,1 19,4<br />
35 21,0 17,7 22,7 17,8 24,4 18,9 25,0 18,8 26,0 18,7 27,5 19,7 28,9 19,3<br />
36 20,6 17,5 22,4 17,6 24,1 18,8 24,7 18,6 25,7 18,6 27,2 19,6 28,7 19,2<br />
38 19,8 17,2 21,8 17,3 23,5 18,5 24,0 18,3 25,1 18,4 26,7 19,4 28,1 19,0<br />
39 19,4 16,9 21,3 17,1 23,1 18,4 23,6 18,2 24,8 18,3 26,3 19,2 27,8 18,9<br />
Außenlufttemperatur TK<br />
- 98 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
2.7 Ventilator-Kennlinien<br />
FDURA- Kanalgerät<br />
Modell FDURA201<br />
Modell FDURA251<br />
120<br />
120<br />
Statische Pressung (Pa)<br />
Standard<br />
110<br />
100<br />
90<br />
80<br />
70<br />
60<br />
50<br />
40<br />
30<br />
Standard-Upper - Obergrenze<br />
limit<br />
Hohe Geschwindigkeit -<br />
Obergrenze<br />
High speed-Low<br />
Hohe Geschwindigkeit - Lo<br />
Hohe Geschwindigkeit - Hi<br />
Hohe Geschwindigkeit<br />
- Untergrenze<br />
Statische Pressung (Pa)<br />
Standard<br />
110<br />
100<br />
90<br />
80<br />
70<br />
60<br />
50<br />
40<br />
30<br />
Standard-Upper - Obergrenze<br />
limit<br />
Hohe Geschwindigkeit -<br />
Obergrenze<br />
High speed-Low speed-Low<br />
High speed-High<br />
Hohe Geschwindigkeit - Hi<br />
Hohe Geschwindigkeit - Lo Standard-High<br />
Hohe Geschwindigkeit -<br />
Untergrenze<br />
Standard-High<br />
Standard - Hi<br />
2<br />
Standard-High<br />
- 20<br />
20<br />
Standard-Lower<br />
- Standard-Lower<br />
Standard - Lo<br />
10<br />
10<br />
0<br />
13 12 14 15 16 17 18 19<br />
Untere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
0<br />
17 18 19 20 21 22 23<br />
Untere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
Modell FDURA301<br />
200<br />
180<br />
160<br />
Modell FDURA401<br />
200<br />
180<br />
160<br />
Statische Pressung (Pa)<br />
Standard<br />
140<br />
120<br />
100<br />
80<br />
60<br />
50<br />
40<br />
Hohe Geschwindigkeit -<br />
Obergrenze<br />
High speed-Low speed-Low<br />
Standard-Upper limit<br />
Standard-Upper - Obergrenze<br />
limit<br />
High speed-High<br />
Hohe Geschwindigkeit - Hi<br />
Hohe Geschwindigkeit -<br />
Untergrenze<br />
Statische Pressung (Pa)<br />
Standard<br />
140<br />
120<br />
100<br />
80<br />
60<br />
50<br />
40<br />
Hohe Geschwindigkeit -<br />
Obergrenze<br />
High speed-Upper limit limit<br />
High speed-Low speed-Low<br />
Hohe Geschwindigkeit - Lo<br />
Standard-Upper limit<br />
Standard - Obergrenze<br />
Standard-Lower<br />
- High speed-High<br />
Hohe Geschwindigkeit - Hi<br />
Hohe Geschwindigkeit -<br />
'Untergrenze<br />
High speed-Lower limit<br />
Standard-High<br />
- Hohe Geschwindigkeit - Lo Standard-High<br />
Standard Standard-High - 20<br />
20<br />
Standard-Low<br />
- 0<br />
20 21 22 23 24 25 26 27 28 29 30<br />
Untere<br />
Grenze<br />
Standardluftmenge<br />
Standardluftmenge<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
0<br />
27 29 31 33 34 35 37 39 41<br />
Untere<br />
Grenze<br />
© STULZ <strong>GmbH</strong>, Hamburg - 99-<br />
Standardluftmenge<br />
Standardluftmenge<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze
Modell FDUR 501, 601<br />
200<br />
2<br />
Statische Pressung (Pa)<br />
Standard<br />
180<br />
160<br />
140<br />
120<br />
100<br />
80<br />
60<br />
50<br />
40<br />
Hohe Geschwindigkeit -<br />
Obergrenze<br />
High speed-Upper limit<br />
Hohe Geschwindigkeit - Lo<br />
High speed-Low speed-Low<br />
Standard-Upper - Obergrenze limit<br />
Hohe High Geschwindigkeit speed-High - Hi<br />
Hohe High speed-Lower Geschwindigkeit limit-<br />
Untergrenze<br />
High speed-High<br />
Standard - Hi<br />
20<br />
Standard-Low<br />
- 0<br />
33.5 35.5 37.5 39.5 41.5 43.5 45.5 47.5 49.5<br />
42<br />
50<br />
Untere<br />
Grenze<br />
Standardluftmenge<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
- 100 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUMA-Kanalgerät<br />
Ÿ<br />
Tabelle zur externen statischen Pressung<br />
Standard<br />
Kanalspezifikation<br />
Luftvolumenstrom(m<br />
Modell<br />
3 /min)<br />
FFDUMA202<br />
FDUMA252<br />
FDUMA302<br />
FDUMA402<br />
FDUMA502, 602<br />
14<br />
18<br />
20<br />
28<br />
34<br />
1-Punkt-<br />
Verschluss<br />
-<br />
35<br />
30<br />
50<br />
50<br />
Hohe (4)<br />
Geschwindigkeit<br />
-<br />
70<br />
65<br />
80<br />
75<br />
Standard<br />
50<br />
50<br />
50<br />
60<br />
60<br />
Hohe (4)<br />
Geschwindigkeit<br />
85<br />
85<br />
85<br />
90<br />
85<br />
Einheit : Pa<br />
Quadratischer<br />
Kanal<br />
Standard<br />
Standard<br />
50<br />
55<br />
55<br />
65<br />
65<br />
Hohe (4)<br />
Geschwindigkeit<br />
90<br />
90<br />
90<br />
95<br />
95<br />
Anmerkung (1) Ein-Punkt-Verschluss: Runder Kanalflansch in der Mitte<br />
wird entfernt und mit einem Spezialpaneel verschlossen<br />
(Option).<br />
(2) Standardkanal mit 200 wird an allen Ausblasöffnungen<br />
installiert.<br />
(3) Quadratischer Kanal: Alle runden Kanäle werden entfernt<br />
und durch spezielle quadratische Kanalflanschen ersetzt.<br />
(4) Wenn die hohe Geschwindigkeit eingestellt wurde, den<br />
DIP-Schalter SW9 4 an der Innengeräteplatine auf die<br />
Position ON (EIN) setzen.<br />
(Bei Einstellung über die Fernbedienung "Hi CEILING"<br />
wählen.)<br />
Interpretation der Tabelle zu den Ventilatoreigenschaften<br />
Beispiel: Modell FDUMA252<br />
40<br />
20<br />
0<br />
–10<br />
–20<br />
13 14 16 18 20<br />
1 2-Punkt-Ausblasöffnung................<br />
Innenwiderstand nimmt stärker zu<br />
als bei der Drei-Punkt-Standardausblasöffnung,<br />
ca. 14 Pa bei<br />
17 m³/min.<br />
2 Ausblasöffnung mit quadratischem<br />
Kanal. ...............................................<br />
Innenwiderstand nimmt stärker ab<br />
als bei dem runden Standardkanal<br />
(200 Drei-Punkt), 3 Pa bei 17 m³/min.<br />
(Externe statische Pressung nimmt<br />
hingegen zu.)<br />
2<br />
Modell FDUMA202<br />
Modell FDUMA252<br />
Hohe Geschwindigkeit High<br />
Hohe Geschwindigkeit High<br />
High speed •<br />
Upper limit<br />
Hohe Geschwindigkeit<br />
Obere Grenze<br />
Statische Pressung (Pa)<br />
Hohe Geschwindigkeit<br />
Low<br />
Standard Obere Grenze<br />
Standard<br />
Low<br />
Hohe Geschwindigkeit<br />
Medium<br />
Standard Medium<br />
Standard High<br />
Hohe Geschwindigkeit<br />
Untere Grenze<br />
Statische Pressung (Pa)<br />
Statischer Druck (Pa)<br />
Standard Low<br />
2-spot 2-Punkt-Ventilator<br />
blower<br />
internal Interner resistance Widerstand<br />
3-spot 3-Punkt-Ventilator<br />
blower<br />
internal Interner resistance Widerstand<br />
Ventilator Square mit duct quadratischem<br />
blower<br />
Kanal internal Interner resistance Widerstand<br />
Standard<br />
Medium<br />
Medium<br />
Luftvolumenstrom (m 3 /min)<br />
Standard<br />
High High<br />
Standard<br />
Obere Grenze<br />
Standard<br />
Low<br />
Hohe Geschwindigkeit<br />
Medium<br />
Hohe Geschwindigkeit Low Standard Medium<br />
Hohe Geschwindigkeit<br />
Untere Grenze<br />
2-Punkt-Ventilator Interner Widerstand<br />
2-Punkt-Ventilator Interner Widerstand<br />
[Standard]<br />
Ventilator Square mit duct quadratischem blower internal Kanal Interner resistance Widerstand<br />
[Standard]<br />
3-spot 3-Punkt-Ventilator blower internal Interner resistance Widerstand<br />
Ventilator mit quadratischem Kanal Interner Widerstand<br />
Untere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
Untere<br />
Grenze<br />
Obere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 101-
Modell FDUMA302<br />
Modell FDUMA402<br />
Hohe Geschwindigkeit<br />
Obere Grenze<br />
Hohe Geschwindigkeit<br />
Obere Grenze<br />
Hohe Geschwindigkeit High<br />
2<br />
Statische Pressung (Pa)<br />
Hohe Geschwindigkeit<br />
Medium<br />
Hohe Geschwindigkeit<br />
Low<br />
Standard Obere Grenze<br />
Standard Low<br />
Hohe Geschwindigkeit High<br />
Hohe Geschwindigkeit<br />
Untere Grenze<br />
Standard Medium<br />
Standard High<br />
Statische Pressung (Pa)<br />
Standard Obere Grenze<br />
Hohe Geschwindigkeit<br />
Medium<br />
Hohe Geschwindigkeit Low<br />
Standard Low<br />
Standard High<br />
Hohe Geschwindigkeit<br />
Untere Grenze<br />
Standard Medium<br />
3-Punkt-Ventilator Interner Widerstand<br />
Untere<br />
Grenze<br />
2-Punkt-Ventilator Interner Widerstand<br />
3-Punkt-Ventilator Interner Widerstand<br />
Ventilator mit quadratischem Kanal Interner Widerstand<br />
Ob<br />
Obere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Untere<br />
Grenze<br />
4-Punkt-Ventilator Interner Widerstand<br />
Ventilator mit quadratischem Kanal Interner Widerstand<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
Modelle FDUMA 502, 602<br />
Hohe Geschwindigkeit High<br />
Hohe Geschwindigkeit<br />
Obere Grenze<br />
Hohe Geschwindigkeit Medium<br />
Statische Pressung (Pa)<br />
Standard<br />
Obere Grenze<br />
Hohe Geschwindigkeit<br />
Low<br />
Standard<br />
Low<br />
Hohe Geschwindigkeit<br />
Untere Grenze<br />
Standard High<br />
Standard Medium<br />
3-Punkt-Ventilator Interner Widerstand<br />
[Standard] 4-Punkt-Ventilator Interner Widerstand<br />
Ventilator mit quadratischem Kanal Interner Widerstand<br />
Untere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Obere<br />
Grenze<br />
- 102 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDUA- Kanalgerät<br />
(a) Standard (Werkseinstellungen)<br />
Modell FDUA801<br />
Modell FDUA1001<br />
Low<br />
High<br />
Beispiel für<br />
Kanal<br />
Low<br />
High<br />
Beispiel für<br />
Kanal<br />
Statische Pressung (Pa)<br />
Statische Pressung (Pa)<br />
2<br />
Untere<br />
Grenze<br />
51 68<br />
Obere<br />
Grenze<br />
Untere<br />
Grenze<br />
© STULZ <strong>GmbH</strong>, Hamburg - 103-<br />
Standardluftmenge<br />
Standardluftmenge<br />
Obere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Luftvolumenstrom (m³/min)<br />
(b) Wenn das Ventilatorsteuerungskit (Zubehör) verwendet wird<br />
Modell FDUA801<br />
Modell FDUA1001<br />
High Low High Low<br />
Statische Pressung (Pa)<br />
Beispiel für<br />
Kanal<br />
Statische Pressung (Pa)<br />
Beispiel für<br />
Kanal<br />
Untere<br />
Grenze<br />
68<br />
Standardluftmenge<br />
51<br />
Standardluftmenge<br />
Obere<br />
Grenze<br />
Untere<br />
Grenze<br />
Obere<br />
Grenze<br />
Luftvolumenstrom (m³/min)<br />
Luftvolumenstrom (m³/min)
2.8 Schallpegel<br />
Anmerkungen: (1) Die Schalldruckpegel wurden unter folgenden Einsatzbedingungen ermittelt:<br />
Umgebungslufttemperatur: Innengerät: 27 °CDB, 19 °CWB. Außengerät: 35 °CDB.<br />
(2) Die Diagrammdaten wurden in einem echolosen (schalltoten) Raum ermittelt.<br />
(3) Die vor Ort gemessenen Schalldruckpegel können aufgrund von Schallreflexionen höher sein.<br />
(4) Die Schalldruckpegel für die Geräte FDTA, FDENA und FDKNA gelten für den Hochleistungsbetrieb (obere 3 der ingesamt<br />
4 Ventilator-Stufen).<br />
2.8.1 Innengeräte<br />
FDTA-Deckenkassettengeräte<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition:<br />
2<br />
1,5m<br />
Mikrofon (Mittel- und Tiefstpunkt)<br />
Modelle FDTA151, 201<br />
Schalldruckpegel:<br />
36 dB (A) bei Vent.stufe Hi<br />
33 dB (A) bei Vent.stufe Me<br />
32 dB (A) bei Vent.stufe Lo<br />
60<br />
N60<br />
60<br />
Modell FDTA251<br />
Schalldruckpegel:<br />
38 dB (A) bei Vent.stufe Hi<br />
35 dB (A) bei Vent.stufe Me<br />
33 dB (A) bei Vent.stufe Lo<br />
60<br />
N60<br />
60<br />
Modell FDTA301<br />
Schalldruckpegel:<br />
38 dB (A) bei Vent.stufe Hi<br />
35 dB (A) bei Vent.stufe Me<br />
33 dB (A) bei Vent.stufe Lo<br />
60<br />
N60<br />
60<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
50<br />
40<br />
30<br />
20<br />
N10<br />
N50<br />
N40<br />
N30<br />
N20<br />
10<br />
10<br />
63 125 250 500 1000 2000 4000 8000<br />
50<br />
40<br />
30<br />
20<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
50<br />
40<br />
30<br />
20<br />
N10<br />
N50<br />
N40<br />
N30<br />
N20<br />
10<br />
10<br />
63 125 250 500 1000 2000 4000 8000<br />
50<br />
40<br />
30<br />
20<br />
50<br />
40<br />
30<br />
20<br />
N10<br />
N50<br />
N40<br />
N30<br />
N20<br />
10<br />
10<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
50<br />
40<br />
30<br />
20<br />
Modell FDTA401<br />
Schalldruckpegel:<br />
46 dB (A) bei Vent.stufe Hi<br />
43 dB (A) bei Vent.stufe Me<br />
41 dB (A) bei Vent.stufe Lo<br />
60<br />
N60<br />
60<br />
Modelle FDTA501, 601<br />
Schalldruckpegel:<br />
48 dB (A) bei Vent.stufe Hi<br />
45 dB (A) bei Vent.stufe Me<br />
43 dB (A) bei Vent.stufe Lo<br />
60<br />
N60<br />
60<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
50<br />
40<br />
30<br />
20<br />
N10<br />
N50<br />
N40<br />
N30<br />
N20<br />
50<br />
40<br />
30<br />
20<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
50<br />
40<br />
30<br />
20<br />
N10<br />
N50<br />
N40<br />
N30<br />
N20<br />
50<br />
40<br />
30<br />
20<br />
10<br />
10<br />
63 125 250 500 1000 2000 4000 8000<br />
10<br />
10<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
- 104 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTCA-Deckenkassettengerät<br />
Modelle FDTCA151, 201<br />
Schalldruckpegel:<br />
46 dB (A) bei Vent.stufe Hi<br />
42 dB (A) bei Vent.stufe Me<br />
38 dB (A) bei Vent.stufe Lo<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition:<br />
1.5m<br />
Mikrofon (Mittelund<br />
Tiefstpunkt)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
20<br />
N10<br />
Frequenzen mittleres Oktavenband (Hz)<br />
N60<br />
N50<br />
N40<br />
N30<br />
N20<br />
10<br />
10<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
20<br />
2<br />
FDENA-Deckenunterbaugerät<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition:<br />
Gerät<br />
1 m<br />
1 m<br />
Mikrofon (Mittel- und Tiefstpunkt)<br />
Modelle FDENA151, 201<br />
Schalldruckpegel:<br />
42 dB (A) bei Vent.stufe Hi<br />
39 dB (A) bei Vent.stufe Me<br />
38 dB (A) bei Vent.stufe Lo<br />
70<br />
N70<br />
70<br />
Modelle FDENA251, 301<br />
Schalldruckpegel:<br />
44 dB (A) bei Vent.stufe Hi<br />
41 dB (A) bei Vent.stufe Me<br />
39 dB (A) bei Vent.stufe Lo<br />
70<br />
N70<br />
70<br />
Modell FDENA401<br />
Schalldruckpegel:<br />
46 dB (A) bei Vent.stufe Hi<br />
44 dB (A) bei Vent.stufe Me<br />
41 dB (A) bei Vent.stufe Lo<br />
70<br />
N70<br />
70<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
Modelle FDENA501, 601<br />
Schalldruckpegel:<br />
48 dB (A) bei Vent.stufe Hi<br />
46 dB (A) bei Vent.stufe Me<br />
44 dB (A) bei Vent.stufe Lo<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
© STULZ <strong>GmbH</strong>, Hamburg - 105-
FDKNA-Wandgeräte<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition:<br />
Gerät<br />
1 m<br />
1 m<br />
Mikrofon (Mittel- und Tiefstpunkt)<br />
2<br />
Modell FDKNA151<br />
Schalldruckpegel:<br />
44 dB (A) bei Vent.stufe Hi<br />
42 dB (A) bei Vent.stufe Me<br />
40 dB (A) bei Vent.stufe Lo<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
70<br />
60<br />
50<br />
40<br />
30<br />
Modelle FDKNA201<br />
Schalldruckpegel:<br />
47 dB (A) bei Vent.stufe Hi<br />
44 dB (A) bei Vent.stufe Me<br />
41 dB (A) bei Vent.stufe Lo<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Modell FDKNA251<br />
Schalldruckpegel:<br />
48 dB (A) bei Vent.stufe Hi<br />
45 dB (A) bei Vent.stufe Me<br />
42 dB (A) bei Vent.stufe Lo<br />
70<br />
60<br />
50<br />
40<br />
30<br />
70<br />
60<br />
50<br />
40<br />
30<br />
FDURA-Kanalgerät<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition:<br />
1.5 m<br />
Gerät<br />
Mikrofon (Mittel- und Tiefstpunkt)<br />
Modell FDURA201<br />
Schalldruckpegel:<br />
40 dB (A) bei Vent.stufe Hi<br />
36 dB (A) bei Vent.stufe Lo<br />
70<br />
N70<br />
70<br />
Modell FDURA251<br />
Schalldruckpegel:<br />
41 dB (A) bei Vent.stufe Hi<br />
37 dB (A) bei Vent.stufe Lo<br />
70<br />
N70<br />
70<br />
Modell FDURA301<br />
Schalldruckpegel:<br />
41 dB (A) bei Vent.stufe Hi<br />
37 dB (A) bei Vent.stufe Lo<br />
70<br />
N70<br />
70<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz) Frequenzen mittleres Oktavenband (Hz)<br />
- 106 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modell FDURA401<br />
Schalldruckpegel:<br />
42 dB (A) bei Vent.stufe Hi<br />
37 dB (A) bei Vent.stufe Lo<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
Modelle FDURA501, 601<br />
Schalldruckpegel:<br />
43 dB (A) bei Vent.stufe Hi<br />
38 dB (A) bei Vent.stufe Lo<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
Frequenzen mittleres Oktavenband (Hz)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
2<br />
FDUA-Kanalgerät<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition:<br />
Mikrofon (Mittel- und Tiefstpunkt)<br />
Modell FDUA801<br />
Schalldruckpegel:<br />
48 dB (A)<br />
Modell FDUA1001<br />
Schalldruckpegel:<br />
49 dB (A)<br />
Gerät<br />
1,5 m<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Leistungspegel<br />
(Messungsbedingungen: JISB8616,<br />
Messungsort: Nachhallraum)<br />
Formfaktor<br />
(Einheit: dB)<br />
Luftzufuhrseite Luftrückführungsseite<br />
FDUA801R 74 63<br />
FDUA1001R 75 64<br />
Anmerkung (1) Die angegebenen Werte in Zusammenhang<br />
mit dem Leistungspegel gelten,<br />
wenn der statische Druck des Außengeräts<br />
200 Pa beträgt.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 107-
2.8.2 Außengeräte<br />
Messung gemäß JIS B 8616<br />
Mikrofonposition: An der Stelle des stärksten Betriebsgeräusches.<br />
Abstand von der Vorderseite: 1m<br />
Höhe:<br />
1m<br />
Modelle FDCVA151HEN, 201HEN,<br />
251HEN<br />
Schalldruckpegel:<br />
max. 48 dB (A)<br />
Modelle FDCVA302HEN<br />
Schalldruckpegel:<br />
max. 48 dB (A)<br />
2<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
70<br />
60<br />
50<br />
40<br />
30<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
N20<br />
N70<br />
N60<br />
N50<br />
N40<br />
N30<br />
70<br />
20<br />
20<br />
63 125 250 500 1000 2000 4000 8000<br />
60<br />
50<br />
40<br />
30<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Modell FDCVA402HEN<br />
Schalldruckpegel:<br />
50 dB (A)<br />
Modelle FDCVA502HEN<br />
Schalldruckpegel:<br />
52 dB (A)<br />
Modelle FDCVA602HEN<br />
Schalldruckpegel:<br />
53 dB (A)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Modell FDCVA802HES<br />
Schalldruckpegel:<br />
57 dB (A)<br />
Modelle FDCVA1002HES<br />
Schalldruckpegel:<br />
57 dB (A)<br />
Schalldruckpegel:<br />
58 dB (A)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Schalldruckpegel (dB)<br />
(Standard: 0,0002 µbar)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
Frequenzen mittleres Oktavenband (Hz)<br />
- 108 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
3 SYSTEMAUFBAU<br />
3.1 Kältemittelleitung<br />
3.1.1 Leitungslängen und Höhenunterschied<br />
Innengerät<br />
Außengerät<br />
3<br />
Modelle<br />
151~251 302~602<br />
802,1002<br />
Kältemittel-Leitungslämge (eine Richtung)<br />
zwischen Außen- und Innengerät<br />
Max. 40 m<br />
Max. 50 m<br />
Max. 70 m<br />
Senkrechter Höhenunterschied<br />
zwischen Außen- und Innengerät<br />
Max. 30 m (wenn Außengerät höher angebracht)<br />
Max. 15 m (wenn Außengerät tiefer angebracht)<br />
3.1.2 Leitungsdimensionen<br />
Modelle<br />
151~201 251<br />
302~602 802<br />
1002<br />
Flüssigkeitsleitung<br />
Anschlußquerschnitt<br />
mm<br />
mm (zoll)<br />
6<br />
6,35 (1/4")<br />
6<br />
6,35 (1/4")<br />
10<br />
9,52 (3/8")<br />
10<br />
9,52 (3/8")<br />
12<br />
12,7 (1/2")<br />
Sauggasleitung<br />
Anschlußquerschnitt<br />
mm<br />
mm (zoll)<br />
12<br />
12,7 (1/2")<br />
16<br />
15,88 (5/8")<br />
16<br />
15,88 (5/8")<br />
22<br />
25,4 (1")<br />
22<br />
25,4 (1")<br />
© STULZ <strong>GmbH</strong>, Hamburg - 109 -
3.1.3 Simultan-Multisplit (Duo-, Trio-, Quattro-Split)<br />
Die Rohrnetzauslegung muss in jedem Falle so erfolgen, das die Druckverluste der einzelnen Innengeräte möglichst<br />
gleichmäßig aufgeteilt werden!<br />
Die maximalen Leitungslängen sowie die zulässigen Höhenunterschiede entsprechend der Geräte-Spezifikationen<br />
sind einzuhalten<br />
(i) Duo-Split<br />
Modelle FDCA302 ~ 602<br />
Sauggasleitung<br />
Außengerät<br />
4<br />
1 2<br />
3<br />
Innengerät<br />
4<br />
3<br />
Position<br />
Modell<br />
2<br />
2<br />
2<br />
2<br />
Flüssigkeitsleitung<br />
Innengerätekombinationen<br />
+<br />
+<br />
+<br />
+<br />
Flüssigkeitsleitung<br />
3<br />
Sauggasleitung<br />
Hauptleitung Abzweigleitung Hauptleitung Abzweigleitung<br />
x x x<br />
x<br />
x<br />
Anmerkungen (1) Wenn dieses Modell in Kombination mit den Innengeräten der Serie 151 - 251 verwendet wird, die unregelmäßigen<br />
Formstücke 3 installieren, die mit der Abzweigleitung geliefert werden. Die Abzweigleitung (Abzweigung - Innengerät)<br />
entsprechend dem Durchmesser der Flüssigkeitsleitung Ø 9,52 herstellen.-<br />
(2) Die Kennzeichnung 4 gilt nur für Modell FDC301, 401.<br />
Modelle FDCA802, 1002<br />
Sauggasleitung<br />
Außengerät<br />
1<br />
2<br />
Innengerät<br />
3<br />
Flüssigkeitsleitung<br />
Modell<br />
Position<br />
2<br />
2<br />
Innengerätekombinationen<br />
Flüssigkeitsleitung<br />
Sauggasleitung<br />
Hauptleitung Abzweigleitung Hauptleitung Abzweigleitung<br />
+ x<br />
+ x<br />
x x x<br />
Anmerkungen (1) Wenn die Länge der Hauptleitung bei Modell FDCA801 40 m überschreitet, muss der Durchmesser der<br />
Flüssigkeitsleitung Ø 12,7 betragen.<br />
Die Abzweigleitung (Sauggas- und Flüssigkeitsleitung) muss stets so angeordnet sein, dass die<br />
Abzweigung waagerecht oder senkrecht erfolgt.<br />
< 2-Wege-Abzweigung ><br />
Boden<br />
Boden<br />
Boden<br />
Installation Abschnitte waagerecht zum Boden Installation Abschnitte senkrecht zum Boden<br />
< 3-Wege-Abzweigung ><br />
Boden<br />
Boden<br />
Boden<br />
- 110 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(ii) Trio-Split<br />
Modell FDCA602<br />
Innengerät<br />
Außengerät<br />
Sauggasleitung<br />
1<br />
3<br />
Flüssigkeitsleitung<br />
2 3<br />
Position<br />
Modell<br />
2<br />
Innengerätekombinationen<br />
Flüssigkeitsleitung Sauggasleitung<br />
Hauptleitung Abzweigleitung Hauptleitung Abzweigleitung<br />
+ +<br />
x x x x<br />
3<br />
3<br />
Anmerkungen (1) Die unregelmäßigen Formstücke 3, die mit der Abzweigleitung geliefert werden,<br />
an der Innengeräteseite verwenden, und die Abzweigleitung (Abzweigung - Innengerät)<br />
entsprechend dem Durchmesser der Flüssigkeitsleitung Ø 9,52 herstellen.<br />
Modell FDCA802<br />
Innengerät<br />
Sauggasleitung<br />
Außengerät<br />
1<br />
Flüssigkeitsleitung<br />
2<br />
Position<br />
Innengeräte-<br />
Flüssigkeitsleitung Sauggasleitung<br />
kombinationen<br />
Modell<br />
Hauptleitung Abzweigleitung Hauptleitung Abzweigleitung<br />
FDCA802 301 + 301 + 301 9.52 x t 0.8 9.52 x t 0.8 25.4 x t 1.0 15.88 x t 0.8<br />
Anmerkungen (1) Wenn die Länge der Hauptleitung 40 m überschreitet, muss der<br />
Durchmesser der Flüssigkeitsleitung Ø 12,7 betragen.<br />
(2) Wenn Geräte mit verschiedenen Kapazitäten, wie etwa die Modelle 201 und 251,<br />
kombiniert werden, sind Verbindungsstücke mit einem anderen Durchmesser für die<br />
Flüssigkeitsseite (Innengeräteseite) vor Ort zu beschaffen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 111 -
(iii) Doppel-Duo-Split (Quattro-Split)<br />
Modell FDCA602<br />
Innengerät<br />
7<br />
4<br />
7<br />
5<br />
6<br />
Sauggasleitung<br />
Außengerät<br />
1<br />
6<br />
3<br />
Flüssigkeitsleitung<br />
3<br />
2<br />
7<br />
4<br />
6<br />
7<br />
5<br />
6<br />
Position<br />
Modell<br />
FDCA602<br />
Innengerätekombinationen<br />
Hauptleitung<br />
Flüssigkeitsleitung<br />
1. Abzweigleitung 2. Abzweigleitung<br />
Hauptleitung<br />
Sauggasleitung<br />
1. Abzweigleitung 2. Abzweigleitung<br />
151 + 151 + 151 + 151 Ø 9.52 x t 0.8 Ø 9.52 x t 0.8 Ø 9.52 x t 0.8 Ø 15.88 x t 1.0 Ø 15.88 x t 1.0 Ø 12.7 x t 0.8<br />
Anmerkungen (1) Die unregelmäßigen Formstücke 3, die mit der Abzweigleitung geliefert werden, an der Innengeräteseite<br />
verwenden, und die Abzweigleitung (Abzweigung - Innengerät) entsprechend dem Durchmesser der<br />
Flüssigkeitsleitung Ø 9,52 herstellen.<br />
- 112 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modelle FDCA802, 1002<br />
Innengerät<br />
7<br />
4<br />
7<br />
5<br />
6<br />
Sauggasleitung<br />
Außengerät<br />
1<br />
6<br />
Flüssigkeitsleitung<br />
3<br />
2<br />
7<br />
4<br />
7<br />
5<br />
6<br />
3<br />
6<br />
Position<br />
Modell<br />
Innengerätekombinationen<br />
Hauptleitung<br />
FDCA802 201 + 201 + 201 + 201 Ø 9.52 x t 0.8<br />
FDCA1002 251 + 251 + 251 + 251 Ø 12.7 x t 0.8<br />
Flüssigkeitsleitung<br />
Sauggasleitung<br />
1. Abzweigleitung 2. Abzweigleitung Hauptleitung 1. Abzweigleitung 2. Abzweigleitung<br />
Ø 9.52 x t 0.8 Ø 9.52 x t 0.8 Ø 25.4 x t 1.0 Ø 15.88 x t 1.0<br />
Ø 12.7 x t 0.8<br />
Ø 15.88 x t 1.0<br />
Anmerkungen (1) Wenn die Länge der Hauptleitung bei Modell FDCA801 40 m überschreitet, muss der Durchmesser der Flüssigkeitsleitung Ø12,7 betragen.<br />
(2) Die unregelmäßigen Formstücke 6, die mit der Abzweigleitung geliefert werden, an der Innengeräteseite verwenden, und die Abzweigleitung<br />
(Abzweigung - Innengerät) entsprechend dem Durchmesser der Flüssigkeitsleitung Ø 9,52 herstellen.<br />
(3) Die Kennzeichnung 7 gilt nur für Modell FDCA801.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 113 -
3.2 Elektrischer Anschluss<br />
3.2.1 Spannungsversorgung und Kommunikationsleitung<br />
● Dieses Klimasystem sollte dem zuständigen Energieversorgungsunternehmen vor dem Anschluss an die<br />
Spannungsversorgung angezeigt werden.<br />
(a) Auswahl der Spannungsversorgungen und Anschluss der Leitungen<br />
WICHTIG<br />
● Sämtliche Elektroinstallationsarbeiten sollten ausschließlich gemäß VDE und örtlichen Vorschriften<br />
sowie von autorisiertem Fachpersonal durchgeführt werden.<br />
● Nur Kupferleitungen verwenden.<br />
● Für den Anschluss an die Spannungsversorgung müssen CR-isolierte flexible Leitungen der<br />
Spezifikation HO5RN-F IEC 57 oder stärker verwendet werden.<br />
● An jede Anschlussklemme dürfen höchstens drei Adern angeschlossen werden.<br />
● An den Kabelenden runde Aderendhülsen mit Isolierhülse anbringen.<br />
3<br />
(b) Anschluss der Leitungen<br />
1) Immer die Anschlussklemmen mit den gleichen Nummern an Innengerät und Außengerät miteinander verbinden,<br />
wie im folgenden Diagramm abgebildet.<br />
2) Die Leitungen mit Kabelklemmen sichern, damit keine Zugkräfte von außen auf die Anschlussklemmen<br />
wirken können.<br />
3) Der Steuerkasten hat einen Erdungsanschluss.<br />
(a) Einphasige Modelle<br />
Außengerät<br />
TB<br />
L<br />
N<br />
Sicherung<br />
FI-Schalter<br />
Innengerät<br />
Z<br />
Y<br />
X<br />
TB<br />
1<br />
HOCHSPANNUNG 1<br />
2/N<br />
3<br />
2<br />
3<br />
(geschirmte Leitung)<br />
Verbindungsleitungen<br />
X<br />
Y<br />
Z<br />
Kabelfernbedienung<br />
(optional)<br />
(b) Dreiphasige Modelle<br />
Sicherung<br />
Außengerät<br />
TB<br />
L1<br />
L2<br />
L3<br />
N<br />
FI-Schalter<br />
Innengerät<br />
Z<br />
Y<br />
X<br />
TB<br />
1<br />
HOCHSPANNUNG 1<br />
2/N<br />
3<br />
2<br />
3<br />
(geschirmte Leitung)<br />
Verbindungsleitungen<br />
X<br />
Y<br />
Z<br />
Kabelfernbedienung<br />
(optional)<br />
- 114 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
3.2.2 Simultan-Multisplit<br />
An ein <strong>FDS</strong>-Außengerät (Modelle 302-1002) können 2 bis 4 <strong>FDS</strong>-Innengeräte (ggf. unterschiedliche Modelle,<br />
jedoch gleiche Leistungen) angebunden und mit einer Fernbedienung parallel gesteuert werden. Alle Innengeräte<br />
sollten im gleichen Raum installiert sein. Die parallele Bedienung der Geräte kann durch eine Kabel- oder alternativ<br />
durch eine Infrarotfernbedienung (nicht FDKNA) erfolgen.<br />
Alle Innengeräte arbeiten simultan mit den gleichen Vorgaben. Die interne Steuerung der Innengeräte erfolgt<br />
gemäß des Rückluftsensors des Master-Innengerätes. Eine individuelle Steuerung und Ein/Aus-Schalten einzelner<br />
Innengeräte ist nicht möglich. Tritt eine Störung auf, schalten alle Innengeräte ab. Auf der Kabelfernbedienung<br />
oder am Gerät werden die Adresse des Innengerätes sowie die jeweilige Fehlermeldung angezeigt.<br />
Simultan-Multisplit-Systeme<br />
Duo-Split Trio-Split Quattro-Split<br />
Außengerät<br />
Außengerät<br />
Außengerät<br />
Innengerät 1 Innengerät 2 Innengerät 1 Innengerät 2 Innengerät 3<br />
Innengerät 1 Innengerät 2 Innengerät 3 Innengerät 4<br />
3<br />
FB FB FB<br />
Elektrische Verdrahtung<br />
Die Einspeisung der Spannungsversorgung entsprechend der Spezifikation erfolgt am Außengerät. Die<br />
Spannungsversorgungs- und Kommunikationsleitung wird vom Außengerät kommend an den Klemmen 1-3 und<br />
PE über die Innengeräte durchgeschliffen. Die geschirmte Signalleitung der Fernbedienung wird an den X/Y/Z-<br />
Klemmen ebenfalls von Innen- zu Innengerät durchgeschliffen (siehe Beispiel).<br />
An das Master-Gerät wird die Kabelfernbedienung oder der IR-Empfänger angeschlossen. Falls in den Slave-<br />
Geräten ein IR-Empfänger installiert ist, muss dieser deaktiviert, bzw. abgeklemmt werden (siehe Kapitel<br />
"Deaktivierung IR-Empfänger").<br />
Konfiguration<br />
Die Platinen der Innengeräte sind mit einer Adresse sowie als Master- oder Slave-Gerät zu konfigurieren.<br />
Die Adresse wird am Adress-Schalter SW2 eingestellt. Alle Innengeräte, die am gleichen Außengerät angeschlossen<br />
sind, erhalten die gleiche Adresse [0...9, A...F].<br />
Die Master/Slave-Einstellung erfolgt an der DIP-Schalter-Reihe SW5 mit den DIP-Schaltern 1 und 2 (siehe Tabelle).<br />
Nach Einschalten der Spannungsversorgung erfolgt die Initialisierung der Platinen-Programmierung (Anzeige<br />
[88]). Dies kann einige Minuten dauern. Danach werden die erkannten Geräte der Reihe nach angezeigt (im<br />
Beispiel: Adresse 0, Innengeräte Master und Slave A, B, C - Anzeige "U0"-"A0"-"B0"-"C0"). Die einwandfreie<br />
Konfiguration sollte unbedingt überprüft werden.<br />
Beispiel: Verdrahtung und Konfiguration<br />
Spannungsversorgung<br />
400 V / 3 Ph / 50 Hz, N, PE<br />
L1 L2 L3 N PE<br />
<strong>FDS</strong>-Außengerät<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
Leitung zwischen Außen- und Innengerät<br />
NYM 4x1,5 mm² (1: 230V/1Ph/50Hz, 2: N, 3: Signalbus, PE)<br />
1 2 3 PE<br />
1 2 3 PE<br />
Dip-Reihe SW5<br />
Dip-Schalter 1 2<br />
Master OFF OFF<br />
SLAVE A OFF ON<br />
SLAVE B ON OFF<br />
SLAVE C ON ON<br />
<strong>FDS</strong>-Innengerät 1<br />
MASTER SW5-1=OFF<br />
SW5-2=OFF<br />
<strong>FDS</strong>-Innengerät 2<br />
Slave A<br />
SW5-1=OFF<br />
SW5-2=ON<br />
<strong>FDS</strong>-Innengerät 3<br />
Slave B<br />
SW5-1=ON<br />
SW5-2=OFF<br />
<strong>FDS</strong>-Innengerät 4<br />
Slave C<br />
SW5-1=ON<br />
SW5-2=ON<br />
Adresse 0<br />
SW2 = 0<br />
Adresse 0<br />
SW2 = 0<br />
Adresse 0<br />
SW2 = 0<br />
Adresse 0<br />
SW2 = 0<br />
X Y Z<br />
X Y Z X Y Z X Y Z<br />
X Y Z<br />
Fernbedienung<br />
PE<br />
Signalleitung zwischen Innengeräten und Fernbedienung<br />
LIYCY 3 x1,5 mm² (geschirmt)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 115 -
3.2.3 Parallelbetrieb<br />
Bis zu 16 <strong>FDS</strong>-Innengeräte mit den zugehörigen Außengeräten (Mono- und/oder Simultan-Multisplit-Systeme)<br />
können mit einer Fernbedienung parallel gesteuert werden. Innengeräte, die jeweils an verschiedenen Außengeräten<br />
angeschlossen sind, können in unterschiedlichen Räumen installiert sein. Die parallele Bedienung der Geräte<br />
kann durch eine Kabel- oder alternativ durch eine Infrarotfernbedienung (nicht FDKNA) erfolgen.<br />
Alle Innengeräte arbeiten mit den gleichen Vorgaben über die Fernbedienung. Eine individuelle Bedienung und<br />
Ein/Aus-Schalten einzelner Innengeräte ist nicht möglich. Die interne Steuerung der Innengeräte erfolgt individuell<br />
gemäß der jeweiligen Anforderungen. Tritt eine Störung auf, schalten nur die betroffenen Innen- und zugehörigen<br />
Außengeräte ab, die anderen Anlagen bleiben weiter in Betrieb. Auf der Kabelfernbedienung oder am Gerät werden<br />
die Adresse des Innengerätes sowie die jeweilige Fehlermeldung angezeigt.<br />
Mono- und Simultan-Multisplit-Systeme im Parallelbetrieb<br />
Mono -Split<br />
Mono -Split<br />
Duo-Split<br />
Mono -Split<br />
Außengerät<br />
Außengerät<br />
Außengerät<br />
Außengerät<br />
3<br />
Innengerät 1<br />
FB<br />
Innengerät 2 Innengerät 3 Innengerät 4<br />
Elektrische Verdrahtung<br />
Die Einspeisung der Spannungsversorgung entsprechend der Spezifikation erfolgt jeweils an den Außengeräten.<br />
Zwischen Außengerät und den jeweils angeschlossenen Innengeräten wird die Spannungsversorgungs- und<br />
Kommunikationsleitung an den Klemmen 1-3 und PE angeschlossen.<br />
Die geschirmte Signalleitung der Fernbedienung wird an den X/Y/Z-Klemmen an allen parallel zu steuernden<br />
Innengeräten durchgeschliffen (siehe Beispiel).<br />
Falls ein Simultan-Multisplit-System mit anderen Anlagen parallel gesteuert werden soll, sind die Hinweise zur<br />
Verdrahtung im Kapitel "Simultan-Multisplit" zu beachten.<br />
...<br />
~<br />
Innengerät 16<br />
Konfiguration<br />
Die Platinen der Innengeräte unterschiedlicher Systeme sind mit unterschiedlichen Adressen sowie Simultan-<br />
Multisplit-Geräte sind als Master- oder Slave-Gerät zu konfigurieren.<br />
Die Adresse der Innengeräte unterschiedlicher Systeme wird am Adress-Schalter SW2 eingestellt. Alle Innengeräte,<br />
die am gleichen Außengerät angeschlossen sind, erhalten die gleiche Adresse [0...9, A...F].<br />
Die Master/Slave-Einstellung erfolgt an der DIP-Schalter-Reihe SW5 mit den DIP-Schaltern 1 und 2 (siehe Kapitel<br />
"Simultan-Multisplit").<br />
Nach Einschalten der Spannungsversorgung erfolgt die Initialisierung der Platinen-Programmierung (Anzeige [88]).<br />
Dies kann einige Minuten dauern. Danach werden die erkannten Geräte der Reihe nach angezeigt (im Beispiel:<br />
Innengeräte 1...16 - Adressen 0...F / Innengeräte 3+4 - Master und Slave A - Anzeige: "U0"-"U1"-"U2"-A2"-...-<br />
"UF"). Die einwandfreie Konfiguration sollte unbedingt überprüft werden.<br />
Beispiel: Verdrahtung und Konfiguration<br />
Spannungsversorgung<br />
400 V / 3 Ph / 50 Hz, N, PE<br />
Spannungsversorgung<br />
230 V / 1 Ph / 50 Hz, N, PE<br />
Spannungsversorgung<br />
400 V / 3 Ph / 50 Hz, N, PE<br />
Spannungsversorgung<br />
230 V / 1 Ph / 50 Hz, N, PE<br />
L1 L2 L3 N PE<br />
L<br />
N PE<br />
L1 L2 L3 N PE<br />
L<br />
N PE<br />
<strong>FDS</strong>-Außengerät 1<br />
<strong>FDS</strong>-Außengerät 2<br />
<strong>FDS</strong>-Außengerät 3<br />
<strong>FDS</strong>-Außengerät xx<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
1 2 3 PE<br />
<strong>FDS</strong>-Innengerät 1<br />
MASTER<br />
SW5-1=OFF<br />
SW5-2=OFF<br />
Adresse 0 SW2 = 0<br />
X Y Z<br />
<strong>FDS</strong>-Innengerät 2<br />
MASTER<br />
SW5-1=OFF<br />
SW5-2=OFF<br />
<strong>FDS</strong>-Innengerät 3<br />
MASTER SW5-1=OFF<br />
SW5-2=OFF<br />
<strong>FDS</strong>-Innengerät 4<br />
Slave A<br />
SW5-1=OFF<br />
SW5-2=ON<br />
<strong>FDS</strong>-Innengerät 16<br />
MASTER SW5-1=OFF<br />
SW5-2=OFF<br />
Adresse 1 SW2 = 1<br />
Adresse 2 SW2 = 2 Adresse 2 SW2 = 2<br />
Adresse F SW2 = F<br />
X Y Z X Y Z<br />
X Y Z<br />
X Y Z<br />
. . .<br />
~<br />
X Y Z<br />
Kabel-<br />
Fernbedienung<br />
oder<br />
IR-Empfänger<br />
PE<br />
Signalleitung zwischen Innengeräten und Fernbedienung<br />
z.B. LIYCY 3 x 1,5 mm² (geschirmt)<br />
- 116 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
4 INSTALLATION<br />
4.1 Sicherheitsmaßnahmen<br />
• Bitte erst die Sicherheitsmaßnahmen vollständig durchlesen und anschließend die Installationsarbeiten sorgfältig ausführen.<br />
• Die in dieser Dokumentation enthaltenen Sicherheitsmaßnahmen sind mit der Überschrift GEFAHR und ACHTUNG gekennzeichnet.<br />
Die mit der Überschrift GEFAHR gekennzeichneten Absätze warnen vor Installationsfehlern, die schwere oder tödliche<br />
Verletzungen verursachen können. Auch bei den mit der Überschrift ACHTUNG gekennzeichneten Stellen können ernste Folgen<br />
eintreten.<br />
Beide Punkte enthalten wichtige Sicherheitsregeln, die auf jeden Fall vollständig und sorgfältig zu befolgen sind.<br />
• Nach Abschluss der Installation ist sicherzustellen, dass beim Funktionstest keine Unregelmäßigkeiten auftreten und dem Kunden<br />
sind auf der Basis des Benutzerhandbuchs sämtliche Betriebs- und Wartungsvorgänge zu erklären. Der Kunde ist aufzufordern,<br />
dieses Blatt zusammen mit dem Benutzerhandbuch aufzubewahren.<br />
GEFAHR<br />
• Bitte sämtliche Installationsarbeiten nur durch die Firma, die Ihnen das Gerät verkauft hat, oder ein anderes auf diese Art von<br />
Installationen spezialisiertes Unternehmen ausführen lassen. Defekte, die auf unsachgemäße Eigeninstallation zurückzuführen<br />
sind, können Wasserleckagen, Unfälle mit elektrischem Strom, Brände oder andere Schadensfälle verursachen.<br />
• Sämtliche Installationsarbeiten sind nach den Anweisungen des Installationshandbuchs sorgfältig auszuführen. Defekte, die<br />
auf unsachgemäße Installation zurückzuführen sind, können Wasserleckagen, Unfälle mit elektrischem Strom und Brände<br />
verursachen.<br />
• Zum Transport das Gerät immer mit einem ausreichend starken Seil sichern, das an den dafür gekennzeichneten Punkten des<br />
Geräts angeschlagen wird. Falls die Transportseile an einem nicht ausreichend widerstandsfähigen Punkt des Geräts angeschlagen<br />
werden, kann das Gerät herunterfallen und schwere Verletzungen verursachen.<br />
• Wenn eine Klimaanlage in einem kleinen Raum installiert wird, sollten für den Fall des Austritts von Kältemittel Gegenmaßnahmen<br />
vorbereitet sein, um ein Überschreiten der Konzentrationsgrenzwerte zu verhindern. Zur Vorbereitung solcher Gegenmaßnahmen<br />
Kontakt zu der Firma aufnehmen, die das Gerät verkauft hat.<br />
• Falls Kältemittel austritt und der Konzentrationsgrenzwert überschritten wird, besteht Unfallgefahr durch Sauerstoffmangel.<br />
• Bei der Installation sicherstellen, dass der Installationsort das hohe Gewicht der Anlage tragen kann. Bei unzureichender<br />
Tragfähigkeit können durch herabfallende Geräte schwere Verletzungen verursacht werden.<br />
• Unbedingt die Installationsanweisungen zur Sicherung gegen Erdbeben, Taifune, Wirbelstürme usw. beachten. Bei unzureichender<br />
Sicherung kann das Gerät umfallen und schwere Unfälle verursachen.<br />
• Vor dem Durchführen von Elektroarbeiten im Inneren der Geräte, beispielsweise bei Reparaturen oder Wartungsarbeiten, ist<br />
immer die Spannungsversorgung zu unterbrechen. Wenn die Spannungsversorgung nicht unterbrochen wird, besteht die<br />
Gefahr von elektrischen Schlägen oder anderen Unfällen.<br />
• Sämtliche elektrischen Anschlussarbeiten dürfen nur von einem ausgebildeten Fachmann unter Beachtung aller Sicherheitsregeln<br />
für elektrische Ausrüstungen, bestehender örtlicher Vorschriften und Installationsanweisungen ausgeführt werden. Es<br />
dürfen nur eigene Schaltkreise verwendet werden. Eine unzureichende Leistung der Spannungsversorgung oder eine fehlerhafte<br />
Ausführung der elektrischen Anschlüsse können schwere Unfälle und Brände verursachen.<br />
• Die elektrischen Anschlüsse sind immer mit den vorgeschriebenen Leitungen herzustellen, wobei sichergestellt werden muss,<br />
dass durch ordnungsgemäße Sicherung der Kabel verhindert wird, dass etwaige mechanische Belastungen dieser Kabel auf<br />
die Kabelanschlüsse im Gerät wirken können. Ein fehlerhafter Anschluss von Kabeln kann zu Wärmeentwicklung im Gerät<br />
oder Bränden führen.<br />
• Es muss sichergestellt werden, dass sich elektrische Leitungen nicht aus ihren Halterungen lösen können und die Deckel/<br />
Wartungsabdeckungen immer richtig anbringen. Eine fehlerhafte Installation kann zu Wärmeentwicklung im Gerät oder Bränden<br />
führen. Beim Installieren oder Transportieren der Geräte sicherstellen, dass auf keinen Fall Luft oder andere Stoffe als<br />
das vorgeschriebene Kältemittel (R410A) in den Kältekreislauf gelangen können. Vermischung des Kältemittels mit anderen<br />
Stoffen kann zu abnormal hohen Drücken im Kältekreislauf führen, die Explosionen und Verletzungen verursachen können.<br />
• Für die Installation ausschließlich zugelassene Original- und Zubehörteile verwenden. Der Einsatz nicht zugelassener Teile<br />
kann zu Wasserleckagen, elektrischen Stromschlägen, Bränden und Kältemittelleckagen führen.<br />
• Niemals Betriebsventile (weder auf der Flüssigkeits- noch auf der Gasseite) öffnen, bevor die Installationsarbeiten einschließlich<br />
Dichtigkeitstest und Evakuierung abgeschlossen worden sind. Wenn während der Installation der Kältemittelleitungen<br />
Kältemittel austritt, sofort sämtliche Lötarbeiten abbrechen und den Raum ausreichend lüften. Ausgetretenes gasförmiges<br />
Kältemittel kann bei Kontakt mit einer offenen Flamme giftige Gase entwickeln.<br />
• Nach Abschluss der Installationsarbeiten ist die Anlage auf Kältemittelleckagen zu untersuchen. In Innenräumen ausgetretenes<br />
gasförmiges Kältemittel kann bei Kontakt mit einem Heizlüfter, offenen Flammen oder Kochplatten giftige Gase<br />
entwickeln.<br />
4<br />
© STULZ <strong>GmbH</strong>, Hamburg - 117 -
ACHTUNG<br />
4<br />
• Das System ausreichend erden. Das Erdungskabel nicht an Gasleitungen, Wasserleitungen, Blitzableiter oder<br />
Telefonerdungsleitungen anschließen. Eine fehlerhafte Installation des Erdungskabels kann zu elektrischen<br />
Stromschlägen führen.<br />
• Abhängig vom Installationsort kann der Anschluss eines Fehlerstromschutzschalters erforderlich sein. Das Fehlen eines<br />
Fehlerstromschutzschalters kann zu elektrischen Stromschlägen führen.<br />
• Bei allen Installationsarbeiten sind sämtliche Anweisungen aus diesem Handbuch strikt einzuhalten. Eine fehlerhafte<br />
Installation kann zu abnormalen Vibrationen und starker Geräuschentwicklung führen.<br />
• Das Gerät darf nicht an Orten installiert werden, an denen die Gefahr des Austretens brennbarer Gase besteht. Bei einer<br />
etwaigen Konzentration brennbarer Gase um das Gerät herum besteht die Gefahr eines Brandes.<br />
• Bei der Installation der Kondensatleitung immer die Installationsanweisungen befolgen, um eine einwandfreie Ableitung des<br />
Kondensats sicherzustellen. Kondensatleitungen immer wärmeisolieren, um Kondensation zu vermeiden.<br />
• Das Gerät niemals an einem Ort installieren, an dem Pflanzen oder ähnliches mit der Abluft des Geräts in Berührung<br />
kommen können, da diese sonst geschädigt werden können.<br />
• Bei der Installation immer ausreichend Platz für Wartung und Reparaturarbeiten lassen. Platzmangel kann Unfälle und<br />
Verletzungen des Wartungspersonals verursachen.<br />
• Bei der Installation von Geräten auf Dächern usw. immer feste Leitern, Handläufe usw. auf dem Zugangsweg und<br />
Abgrenzungen oder Handläufe um das Außengerät herum vorsehen, um die Sicherheit des Wartungspersonals zu gewährleisten.<br />
• Bördelverbindungen immer mit zwei Schraubenschlüsseln mit dem vorgeschriebenen Drehmoment und nicht zu fest<br />
festziehen, um die Verbindungen nicht zu beschädigen, siehe Tabelle der Anzugsdrehmomente. Beschädigte oder lockere<br />
Bördelverbindungen können Kältemittelgasleckagen verursachen, wodurch Sauerstoffmangel auftreten kann.<br />
• Die Kältemittelleitungen mit Isolierstoffen isolieren, um Kondensation zu vermeiden. Unzureichende Isolierung mit wasserbeständigen<br />
Isolierstoffen kann Wasserleckagen oder Herabtropfen von Kondensat verursachen, wodurch beispielsweise<br />
Haushaltsgegenstände beschädigt werden können.<br />
• Nach Abschluss der Installationsarbeiten der Kältemittelleitungen ist die Anlage mit Stickstoff auf Gasdichtigkeit zu<br />
überprüfen. Austretendes Kältemittelgas kann in geschlossenen Räumen bei Überschreitung der Konzentrationsgrenzwerte<br />
Unfälle durch Sauerstoffmangel hervorrufen.<br />
- 118 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
4.2 Installation Innengeräte<br />
FDTA-Deckenkassettengerät<br />
(a) Auswahl des Installationsorts<br />
1) Eine Stelle auswählen, bei der mindestens die unten angegebenen<br />
Modell<br />
Freiraum (h) über Raumdecke<br />
Freiräume unter der Decke vorhandensind und ein einwandfreier Ablauf<br />
gewährleistet werden kann.<br />
FDT151, 201, 251, 301 Mehr als 290 mm<br />
FDT401<br />
Mehr als 315 mm<br />
2) Zusammen mit dem Kunden einen Installationsort auswählen, der alle<br />
FDT501, 601<br />
Mehr als 385 mm<br />
folgenden Bedingungen erfüllt.<br />
a) Es sollte ein Platz ausgewählt werden, der eine gute Warm- und Kaltluftverteilung zulässt.<br />
Wenn die Installationshöhe 3 m übersteigt, kann sich die erwärmte Luft dicht unter der Decke konzentrieren.<br />
In diesem Fall ist auch eine Umwälzung zu installieren.<br />
b) Es eignen sich nur Stellen, an denen eine perfekte Drainage vorgesehen werden kann und ein ausreichendes<br />
Gefälle möglich ist.<br />
c) Am Ein- und Auslass des Innengerätes dürfen keine Luftverwirbelungen auftreten und gegebenenfalls<br />
vorhandene Feuermelder dürfen nicht behindert oder kurzgeschlossen werden.<br />
d) Das Gerät darf nicht direkter Sonneneinstrahlung ausgesetzt sein.<br />
e) Die Taupunkt-Temperatur am Installationsort muss unter 28 °C und die relative Luftfeuchtigkeit unter 80 % liegen.<br />
(Das Gerät wurde entsprechend der Vorschriften der japanischen Industrienorm zur Feuchtigkeitbeständigkeit getestet<br />
und erfüllt alle Anforderungen. Bei der Installation an einer Stelle mit noch höherer Feuchtigkeit als vorgesehen<br />
kann es trotzdem zur Bildung von Kondenswasser kommen. Deshalb sind in diesem Fall alle Kältemittelund<br />
Kondensatleitungen zusätzlich mit Isoliermaterial mit einer Dicke von 10 - 20 mm zu isolieren.)<br />
3) Die Tragfähigkeit des Installationsortes überprüfen. Falls der Installationsort nicht tragfähig genug ist, um<br />
das Gewicht des Klimageräts sicher aufzunehmen, ist der Installationsort entsprechend zu verstärken.<br />
(b) Platzbedarf für die Installation<br />
a) Falls zwischen dem Innengerät und einer Wand oder einem anderen Innengerät<br />
nicht der erforderliche Abstand eingehalten werden kann, müssen die<br />
Ausblasöffnungen an der entsprechenden Seite verschlossen und darauf geachtet<br />
werden, dass ausgeblasene Luft nicht wieder angesaugt werden kann.<br />
· Raum für Installation<br />
(mm)<br />
(Windabschottungen sind als Zubehörteile erhältlich.)<br />
Das Gerät nicht in der Ventilator-Schaltstufe Lo betreiben, wenn Luft nach<br />
drei oder vier Seiten ausgeblasen wird.<br />
1000 mm oder mehr<br />
b) Wenn der Abstand zwischen dem Innengerät und einem darunter liegenden<br />
Hindernis weniger als 2500 mm beträgt, ist an der Einlassseite des Ventilators<br />
eine Ventilatorsicherung zu installieren (als Zubehörteil erhältlich).<br />
Größe Deckenöffnung: Seitenlänge 860~890<br />
Lochabstand Befestigungsschrauben:780<br />
Zuluftöffnung<br />
für Luftkanal<br />
2500 mm oder mehr<br />
Hindernis<br />
4<br />
Lochabstand Befestigungsschrauben: 675<br />
637<br />
422<br />
Kondensatleitung<br />
(Zubehör)<br />
(Vor Ort anschließen)<br />
C<br />
332<br />
267<br />
310<br />
840<br />
B<br />
A<br />
Steuerkasten<br />
E<br />
420<br />
A Anschluss Gasleitung<br />
B Anschluss Flüssigkeitsleitung<br />
C Anschluss für Kondensatleitung<br />
D Durchführung Spannungsversorgung<br />
E Befestigungsschraube<br />
F Außenluftzufuhr<br />
G Anschluss Abluftkanal<br />
Modell<br />
FDT151, 201, 251, 301<br />
FDT401<br />
FDT501, 601<br />
a<br />
212<br />
212<br />
269<br />
b<br />
270<br />
295<br />
365<br />
a<br />
95<br />
45 und mehr<br />
Laschen für<br />
Befestigungsschrauben<br />
Steuerkasten<br />
© STULZ <strong>GmbH</strong>, Hamburg - 119 -<br />
D<br />
137<br />
187<br />
35 b
FDTA<br />
(c) Aufhängung<br />
· Vor Ort vier Befestigungsschrauben (M8 oder M10), je eine passende Mutter, eine Scheibe und eine<br />
Federscheibe beschaffen.<br />
Bei bereits vorhandener Decke:<br />
1) Einen quadratischen Ausschnitt mit 860 bis 890 mm Seitenlänge aus der Decke ausschneiden. Beim Ausschneiden<br />
der Decke die Außenmaße auf der Kartonverpackung beachten.<br />
· Die Mitte des Gerätes muss sich genau in der Mitte des Deckenausschnitts befinden.<br />
2) Positionen für die Befestigungsschrauben festlegen (Rechteck mit Seitenlänge 675 x 780 mm).<br />
3) Die vier Schrauben so verankern, dass jede einzelne eine Zugkraft von 50 kg aushält.<br />
4) Die Befestigungsschrauben müssen so lang sein, dass sie ungefähr 70 mm über der Deckenunterkante<br />
enden.<br />
5) Nach dem Anhängen des Gerätes die beigefügte Schablone anbringen und das Gerät auf die richtige Höhe<br />
bringen.<br />
Kältemittelleitung<br />
10~25<br />
Die Schablone auf der gleichen<br />
Höhe mit dieser Kante des<br />
Lufteinlassgitters anbringen.<br />
4<br />
Ablauf<br />
Befestigungsschraube<br />
Mutter<br />
Gehäuse<br />
Scheibe<br />
Federscheibe<br />
So einstellen, dass Unterfläche der<br />
Schablone und die Unterseite der Decke<br />
genau auf gleicher Höhe sind.<br />
33~38<br />
Lufteinlassgitter<br />
Deckenträger<br />
Schablone (Isolierung)<br />
Schablone<br />
6) Mit einem durchsichtigen, mit Wasser gefüllten Schlauch überprüfen, ob das Gerät gerade ist. (Der maximal<br />
zulässige Höhenunterschied zwischen den Gerätekanten beträgt 3 mm.)<br />
Schlauch<br />
Innengerät<br />
Bei Einbau in die Decke:<br />
1) Positionen für die Befestigungsschrauben festlegen (Rechteck mit Seitenlänge 675 x 780 mm). Der<br />
· Mittelpunkt der Positionen für die Befestigungsschrauben muss sich in der Mitte des Gerätes befinden.<br />
2) Die vier Schrauben so verankern, dass jede einzelne eine Zugkraft von 50 kg aushält.<br />
3) Beim Ausschneiden der Decke die Außenmaße auf der Kartonverpackung beachten.<br />
4) Das Gerät wie unter den obenstehenden Punkten 5 und 6 beschrieben anhängen.<br />
· Die Kartonverpackung des Geräts kann als Abdeckung für das Gerät verwendet werden.<br />
Anmerkung: (1) Wenn die Befestigungsschrauben länger als 1,3 m sein müssen, sind M10-Schrauben zu verwenden und diese mit Streben<br />
zusätzlich zu verstärken.<br />
- 120 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(d) Installation der Kondensatleitung<br />
1) Die Kondensatleitung mit leichtem Gefälle (1/50 - 1/100) verlegen und beim Verlegen die Bildung von Knien<br />
und das Unterqueren von Überhängen vermeiden.<br />
· Gute Installation · Schlechte Installation<br />
1.5 m ~ 2 m<br />
Entlüftung<br />
Unterqueren eines<br />
Überhangs<br />
Kniebildung<br />
vermeiden<br />
FDTA<br />
Gefälle<br />
(1/100 oder<br />
stärker)<br />
2) Beim Anschluss des Drainagerohrs unnötige Spannungen im Drainagerohr an der Geräteseite vermeiden und die Rohrhalterung so<br />
dicht am Gerät wie möglich anbringen.<br />
3) Als Drainagerohre sind besonders Hart-PVC-Rohre VP 25 mit Innendurchmesser<br />
1" geeignet, die vor Ort zu beschaffen sind. Bei der Installation der Kondensatleitung<br />
zuerst ein Ende des PVC-Drainagerohrs fest auf den Drainageanschlussaufstecken<br />
und dann mit dem Drainageschlauch und der Klammer sichern. Beim Anschluss<br />
an Drainageanschluss oder Drainageschlauch (Zubehörteil) darf kein Klebstoff<br />
verwendet werden.<br />
4) Bei mehreren gemeinsam angeschlossenen Kondensatleitungen sollte das<br />
Sammelrohr ungefähr 100 mm unter den Drainageöffnungen der einzelnen<br />
Geräte liegen, siehe Skizze. Das Sammelrohr sollte mindestens ein<br />
VP 30-Rohr (Innendurchmesser 1 1/4") sein.<br />
5) Die Wärmeisolierung für alle in Innenräumen verlegten Hart-PVC-Rohre nicht vergessen.<br />
6) Die Kondensatleitungen dürfen keine Entlüftungen haben.<br />
7) Der Drainagekopf darf bis zu einer Höhe von 700 mm über der Decke angehoben<br />
werden. Um Hindernisse in der Deckenstruktur zu umgehen, Winkelstücke oder<br />
ähnliches verwenden. Dabei muss darauf geachtet werden, dass die für die erforderliche<br />
Höhe benötigte Rohrlänge nicht zu groß ist, da sonst die im Falle der Abschaltung<br />
des Gerätes zurückfließende Kondensatmenge zu groß wird und die<br />
Drainagewanne überlaufen könnte. Aus diesem Grund dürfen die aus der Abbildung<br />
hervorgehenden Maße nicht überschritten werden.<br />
8) Die Mündung der Kondensatleitung sollte nicht an einer Stelle vorgesehen werden, an<br />
der mit starker Geruchsbildung zu rechnen ist. Die Kondensatleitung nicht direkt in einen<br />
Abfluss legen, aus dem schwefelwasserstoffhaltige Dämpfe aufsteigen könnten.<br />
9) Der Drainageschlauch dient dazu, kleine Ungenauigkeiten bei der Installation von<br />
Innengerät oder Kondensatleitung auszugleichen. Der Schlauch kann bei absichtlichem<br />
Biegen oder Installation in gedehntem Zustand beschädigt werden, wodurch<br />
Leckagen entstehen können.<br />
VP 25-Rohr<br />
(vor Ort beschafft)<br />
Rohrisolation<br />
(vor Ort beschafft)<br />
Gerätegehäuse<br />
Unterschiedliche<br />
Drainageanschlusmesser<br />
Durch-<br />
Drainageschlauch<br />
Drainageanschluss<br />
Drainagetest<br />
@ Beim Test darauf achten, dass das Kondensat richtig durch die Leitungen fließt und<br />
keine Flüssigkeit aus Rohrverbindungen und Drainagewanne austritt.<br />
² Dieser Test muss auch dann durchgeführt werden, wenn das Gerät während der Heizperiode<br />
installiert wird.<br />
³ Bei Neubauten den Drainagetest vor der Installation der Deckenverkleidungen durchführen.<br />
· Ungefähr 1 l Wasser mit einer Speisewasserpumpe durch den Luftauslass in das Gerät einfüllen.<br />
* Am durchsichtigen Teil des Drainageschlauchs überprüfen, ob das Kondensat richtig<br />
abläuft.<br />
· Drainagefunktion überprüfen und darauf achten, ob der Motor der Drainagepumpe<br />
hörbar läuft.<br />
* Den Stopfen unten an der Drainagewanne herausziehen, um die Kondensatleitung<br />
zu entleeren. Nach dem Ablaufen des Wassers den Stopfen wieder einsetzen.<br />
· Drainagefunktion überprüfen und darauf achten, ob der Motor der Drainagepumpe hörbar läuft.<br />
Befestigungsschrauben<br />
Wärmeisolierung<br />
Drainagestopfen<br />
295 ~ 325 mm<br />
Drainageschlauch<br />
Rohr darf nicht unter der<br />
Wasseroberfläche enden<br />
Rohrisolation<br />
(groß)<br />
[Zubehörteil]<br />
Drainageschlauch<br />
(Zubehörteil)<br />
Schlauchklemme Klebestelle<br />
(Zubehörteil)<br />
Rohrisolation (klein)<br />
[Zubehörteil]<br />
So hoch wie möglich<br />
(ungefähr 100 mm)<br />
Gefälle<br />
(1/100 oder stärker)<br />
700 mm oder weniger<br />
VP 25-Muffe<br />
(vor Ort beschafft)<br />
VP30<br />
100 mm oder weniger<br />
VP 25-Muffe<br />
(vor Ort beschafft)<br />
Tülle der Speisewasserpumpe<br />
in die Drainagewanne<br />
des Gerätes einführen.<br />
.<br />
4<br />
Zwangsbetrieb der Kondensatpumpe<br />
· Einschalten des Zwangsbetrieb am Gerät:<br />
@ Spannungsversorgung abschalten. Das Innengerät mit SW9-3 auf ON (Ein) auf Notbetrieb schalten und den Steckverbinder CnB<br />
auf der Innengerät-Schaltplatine trennen. Spannungsversorgung wieder einschalten. 15 Sekunden später beginnt die Kondensatpumpe<br />
im Dauerbetrieb zu laufen. (Anmerkung: Auch der Ventilator läuft an.)<br />
2 Nach dem Test den Schalter SW9-3 auf der Innengerät-Schaltplatine wieder auf OFF (Aus) schalten und den Steckver-binder CnB<br />
wieder zusammenstecken.<br />
(Falls die Elektroinstallationsarbeiten noch nicht abgeschlossen sind, ein T-Stück als Einfüllmöglichkeit in die Kondensatleitung einsetzen.<br />
Dann überprüfen, dass kein Wasser aus der Kondensatleitung leckt und das ganze Wasser korrekt durch die Kondensatleitung<br />
abläuft.)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 121 -
FDTA<br />
· Einschalten des Zwangsbetrieb an der Fernbedienung:<br />
Der Zwangsbetrieb der Kondensatpumpe kann auch von der Fernbedienung aus gesteuert werden. Dazu wie folgt<br />
vorgehen:<br />
1. Starten des Zwangsbetriebs der Kondensatpumpe:<br />
@ Taste TEST mindestens drei Sekunden lang gedrückt halten.<br />
Die Anzeige auf dem Display ändert sich von " SELECT ITEM" über " SET" auf<br />
" TEST RUN "<br />
² Solange " TEST RUN " angezeigt wird, Taste einmal betätigen, die Anzeige ändert sich auf<br />
"DRAIN PUMP ".<br />
³ Jetzt wird bei Betätigen der Taste SET die Kondensatpumpe eingeschaltet. Die Anzeige ändert sich auf<br />
"DRAIN PUMP RUN" und " " STOP"<br />
2. Abschalten des Zwangsbetriebs der Kondensatpumpe:<br />
| Zum Abschalten des Zwangsbetriebs der Kondensatpumpe die Taste SET oder ON/OFF betätigen. Das<br />
Klimagerät schaltet sich ab.<br />
(e) Installation des Paneels<br />
1) Zubehörteile<br />
4<br />
Name<br />
Lufteinlassgitter<br />
Luftfilter<br />
Befestigungsschrauben<br />
Anzahl<br />
1<br />
1<br />
4<br />
Bemerkungen<br />
Zur Installation des Paneels<br />
2) Korrekte Installationshöhe des Innengeräts<br />
überprüfen<br />
· Mit dem Abstandhalter (Isolierung, in der Geräteverpackung)<br />
die Installationshöhe des Gerätes und<br />
die Größe des Deckenausschnitts überprüfen.<br />
· Überprüfen, dass Innengerät und Decke genau<br />
waagerecht installiert sind.<br />
· Den mit dem Klimagerät mitgelieferten Abstandhalter<br />
anbringen und die Höhe des Innengeräts<br />
fixieren.<br />
· Vor dem Anbringen des Paneels den Abstandhalter<br />
wieder entfernen.<br />
· Die Installationshöhe kann durch die vier Ecköffnungen<br />
nach der Installation des Paneels genau<br />
eingestellt werden, siehe Abschnitt 6, "Installation<br />
des Paneels"<br />
Anmerkung: (1) Wenn die Installationshöhen von Gerät und Decke nicht zueinander passen, wird das Paneel bei der Montage zu<br />
stark belastet und kann beschädigt werden.<br />
3) Ausrichtung des Innengeräts und Ausrichtung von Paneel und Luftauslass<br />
(a) Das Innengerät und das Paneel haben eine vorgeschriebene Installationsausrichtung.<br />
· Die (kleinen) Auslassteile an die Richtung der Kältemittelleitungen anpassen.<br />
· Auf die Ausrichtung der Motor- und Schalter-Steckverbinder achten, Details siehe Abschnitt 6,<br />
"Installation des Paneels".<br />
(b) Das Paneel und der Luftauslass haben keine vorgeschriebene Installationsausrichtung.<br />
Wenn die Richtung des Lufteinlassgitters geändert werden soll, ist die Installationsposition des Halters auf<br />
die Markierung "Pull" an der Unterseite des Lufteinlassgitters zu ändern.<br />
33~38<br />
Die Schablone auf der<br />
gleichen Höhe mit dieser<br />
Kante des Lufteinlassgitters<br />
anbringen.<br />
Deckenträger<br />
10~25<br />
Schablone (Isolierung)<br />
Die Schablone auf der<br />
gleichen Höhe mit dieser<br />
Kante des Lufteinlassgitters<br />
anbringen.<br />
Lufteinlassgitter<br />
- 122 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
4) Abnehmen des Lufteinlassgitters<br />
@ Den geschlitzten Teil des Lufteinlassgitters anheben und öffnen.<br />
² Bei geöffnetem Lufteinlassgitter das Scharnier des Lufteinlassgitters aus dem Dekor-Paneel lösen.<br />
5) Eckabdeckung abnehmen<br />
· Die Schraube an der Eckabdeckung herausdrehen und dann die Eckabdeckung in Richtung des Pfeils<br />
anheben und abnehmen.<br />
FDTA<br />
Schraube<br />
Eckabdeckung<br />
6) Installation des Paneels<br />
@ Von den vier Schrauben zwei diagonal gegenüberliegende weniger als 5 mm in das Gerät einschrauben.<br />
(Die Kondensatleitungsseite und die gegenüberliegende Seite provisorisch befestigen.)<br />
² Paneel in die beiden Schrauben einhängen und provisorisch befestigen.<br />
³ Die beiden verbliebenen Schrauben eindrehen und alle vier Schrauben festziehen.<br />
4<br />
Anmerkung: (1) Wenn die Installationshöhen von Gerät und Decke<br />
nicht zueinander passen, wird das Paneel bei der<br />
Montage zu stark belastet und kann beschädigt<br />
werden.<br />
(2) Wenn auch nach dem Festziehen der Befestigungsschrauben<br />
noch ein Spalt zwischen Dekor-Paneel<br />
und Decke verblieben ist, ist die Installationshöhe<br />
des Innengeräts neu einzustellen.<br />
Luftleckage<br />
Luftleckage an der Decke<br />
Ansammlung<br />
von Staub<br />
Kondensation, kondensiertes<br />
Wasser tropft herab<br />
So einstellen, dass kein Spalt verbleibt<br />
(3) Die Installationshöhe des Innengeräts kann auch nach der Installation des Paneels noch eingestellt werden, solange<br />
das Innengerät waagerecht bleibt und die Kondensatleitung nicht beeinträchtigt wird.<br />
Zur Feineinstellung die Muttern des Innengeräts durch die<br />
Öffnung in den Ecken mit einem Schraubenschlüssel drehen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 123 -
FDTA<br />
| Den weißen Steckverbinder für den Schwenklamellenmotor (fünfpolig) an das Paneel anschließen.<br />
ƒ Alle Steckverbinder in den Steuerkasten platzieren.<br />
Anmerkung: (1) Falls der Lamellenmotor nicht über<br />
die Fernbedienung gesteuert werden<br />
kann, überprüfen, ob der Stecker richtig<br />
1 2<br />
eingesteckt ist, und die Spannung<br />
für mehr als zehn Sekunden unterbrechen.<br />
3<br />
Dann wieder<br />
einschalten.<br />
Luftauslass (klein)<br />
Drainagestopfen<br />
4<br />
3<br />
1<br />
2<br />
Luftfilter<br />
Kältemittelleitungen<br />
Luftauslass (klein)<br />
Haken<br />
Kondensatleitung<br />
Schraube<br />
4<br />
7) Fixieren der vertikalen Ausblasrichtung<br />
· Dieses Dekor-Paneel ist so ausgelegt, dass die vertikale Luftausblasrichtung an jedem Luftauslass fixiert<br />
(festgestellt) und an die Bedürfnisse am Installationsort angepasst werden kann. In Abstimmung mit dem<br />
Kunden einstellen. Wenn die vertikale Luftausblasrichtung fixiert ist, sind die Steuerung über die Fernbedienung<br />
und alle automatischen Steuerungen der Luftausblasrichtung deaktiviert. Die tatsächliche Einstellung<br />
kann von der Anzeige auf dem Display abweichen.<br />
@ Spannungsversorgung abschalten (am Fehlerstromschutzschalter abschalten)<br />
² Zum Fixieren der Position der Schwenklamellen den Steckverbinder für den Schwenklamellenmotor<br />
abziehen. Den abgezogenen Steckverbinder mit Isolierband isolieren.<br />
³ Die Schwenklamellen, deren Position fixiert werden soll, langsam von Hand bewegen und innerhalb<br />
des in der Tabelle angegebenen Bereichs einstellen.<br />
Schwenklamellenmotor<br />
Pendellamelle<br />
L<br />
L<br />
Einstellbereich<br />
Vertikale<br />
Ausblasrichtung<br />
Horizontal 30˚<br />
Nach unten 70˚<br />
Steckverbinder<br />
Schwenklamellenmotor<br />
Maß L (mm)<br />
36,5<br />
22,5<br />
* Die Schwenklamellen können auf eine beliebige Position innerhalb dieses Bereichs eingestellt werden.<br />
Anmerkung (1): Keine Position außerhalb dieses Bereichs wählen. Andernfalls kann sich Kondenswasser bilden, auf die Decke<br />
herabtropfen und Funktionsstörungen verursachen.<br />
- 124 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
8) Eckabdeckung anbringen<br />
1 Die Haltelasche der Eckabdeckung wie in der Abbildung gezeigt in den Stift im Dekor-Paneel einhängen.<br />
² Teil a der Eckabdeckung in Teil A des Dekor-Paneels einstecken, die beiden Haken einrasten lassen und<br />
die Schraube für die Eckabdeckung eindrehen.<br />
Stift<br />
Stift<br />
A<br />
a<br />
Schraube<br />
Haken<br />
4<br />
9) Installation des Lufteinlassgitters<br />
· Zum Installieren des Lufteinlassgitters die Arbeitsschritte zum Abnehmen des Gitters (siehe Abschnitt 4)<br />
in umgekehrter Reihenfolge ausführen.<br />
Anmerkung: (1)Die Installationsposition des Halters auf die Markierung "Pull" an der Unterseite des Lufteinlassgitters ausrichten.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 125 -
FDTA<br />
Option Infrarot-Fernbedienung für FDTA<br />
FDTA-Geräte sind ab Werk nicht mit einem Infrarot-Empfänger ausgestattet. Für die Nutzung einer Infrarot-<br />
Fernbedienung kann der optional erhältliche Empfänger nachgerüstet werden.<br />
Modell<br />
Modell<br />
Serie FDT, alle Modelle<br />
(1) Option Infrarot-Fernbedienung<br />
Modell<br />
RCN-T-35W-ER<br />
Farbe<br />
Perlweiß<br />
(2) Zubehör<br />
Bezeichnung Menge Bezeichnung Menge<br />
4<br />
Empfänger<br />
1<br />
Batterien<br />
(Typ Micro/<br />
R03/AAA)<br />
2<br />
Infrarot-Fernbedienung<br />
1<br />
Holzschraube<br />
für Halterung<br />
2<br />
Halterung für<br />
Fernbedienung<br />
1<br />
Installationshandbuch<br />
1<br />
(3) Außenansicht und Funktion des Empfängers<br />
• Eckabdeckung<br />
• Detailansicht des Empfängers<br />
Empfänger mit Kontrolldisplay<br />
Empfangsfenster für<br />
Fernbediensignal<br />
Backup-Schalter<br />
TIMER<br />
CHECK RUN<br />
TIMER<br />
CHECK RUN<br />
TIMER<br />
CHECK<br />
RUN<br />
Anzeigelampe RUN (grün)<br />
• Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
• Anzeigelampe blinkt ununterbrochen: Klimagerät<br />
ist auf Heizvorbereitung geschaltet (bei Heizbetrieb).<br />
• Anzeigelampe blinkt (3 Mal): Fernbediensignal wird<br />
empfangen.<br />
Kontrolldisplay (für<br />
Fehlercodes E1–E60)<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
• Anzeigelampe leuchtet: Klimagerät ist auf<br />
Timerbetrieb eingestellt<br />
• Anzeigelampe blinkt (0,5 s ein, 0,5 s aus):<br />
Anzeige einer Störung<br />
• Anzeigelampe leuchtet 2 s, ist 1 s aus:<br />
Filteranzeige<br />
- 126 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
(4) Infrarot-Fernbedienung<br />
Einheit: mm<br />
(5) Montage der Option Infrarot-Fernbedienung<br />
(a) Installation des Empfängerteils<br />
1) Installationsvorbereitung<br />
1 Das als Zubehör erhältliche Dekor-Paneel entsprechend der Installationsanleitung für das Paneel<br />
am Innengerät anmontieren.<br />
2 Lufteinlassgitter abnehmen.<br />
3 Eine Eckabdeckung auf der Seite der Kältemittelleitungen abnehmen.<br />
4 Drei Schrauben herausdrehen und die Abdeckung (in der Abbildung schraffiert) vom Steuerkasten<br />
des Innengeräts abnehmen.<br />
4<br />
4<br />
Kondensatstopfen<br />
3<br />
Kältemittelleitungen<br />
Kondensatleitung<br />
2) Einrichtung<br />
1 Den Deckel abmontieren, dazu zwei Schrauben an der Rückseite des Empfängerteils herausdrehen.<br />
1 Deckel<br />
Schrauben<br />
Rückseite des Empfängerteils<br />
© STULZ <strong>GmbH</strong>, Hamburg - 127 -
FDTA<br />
2 Schalter an der Rückseite der Schaltplatine einstellen.<br />
Mit den Schaltern SW1–4 auf der Schaltplatine des<br />
Empfängerteils werden folgende Optionen eingestellt.<br />
Ab Werk sind alle Schalter auf Ein (ON) geschaltet.<br />
SW1<br />
Verhinderung unbeabsichtigter<br />
Betätigung durch Störstrahlung<br />
Ein (ON): Normalbetrieb<br />
Aus (OFF): Fernbedienungsbetrieb<br />
Werkseinstellung<br />
Ein (ON)<br />
Aus (OFF)<br />
SW2<br />
Master-/Slave-Einstellung<br />
des Empfängers<br />
Ein (ON): Master<br />
Aus (OFF): Slave<br />
SW3<br />
Summer aktivieren/<br />
deaktivieren<br />
Ein (ON): Aktiviert<br />
Aus (OFF): Deaktiviert<br />
Deckelrückseite<br />
SW4<br />
Umschaltung Nur-Kühlen-<br />
Gerät/Wärmepumpengerät<br />
Ein (ON): Wärmepumpengerät<br />
Aus (OFF): Nur-Kühlen-Gerät<br />
4<br />
3 Wenn der Schalter SW1 auf Aus (OFF) geschaltet wird, ist die<br />
Fernbedienung folgendermaßen entsprechend umzustellen:<br />
Umstellen der Infrarot-Fernbedienung<br />
Die Interferenzschutz-Einstellung auf „Aktiviert“ („Enabled“) einstellen,<br />
dazu die Rückstelltaste ACL betätigen oder Batterien einsetzen,<br />
während die Pendellamellentaste AIR FLOW gedrückt<br />
gehalten wird.<br />
( )<br />
* Beim Herausnehmen der Batterien werden alle Einstellungen auf<br />
die Vorgabewerte zurückgesetzt. Wenn die Batterien herausgenommen<br />
wurden, erneut nach dem vorstehenden Verfahren vorgehen.<br />
Die vorstehenden Bedienungsschritte unbedingt dem Kunden erläutern.<br />
Die Bedienungsmethode ist auch in der mit dem Innengerät<br />
gelieferten Bedienungsanleitung beschrieben.<br />
Betriebsart Interferenzschutz<br />
3) Anbringen der Option Infrarot-Fernbedienung<br />
1 Die Befestigungsschrauben des Paneels etwas lösen, um einen Spalt zwischen Paneel<br />
und Innengerät zu erhalten.<br />
2 Die Leitungen des Empfängerteils der Infrarot-Fernbedienung durch den Spalt verlegen.<br />
3 Die Leitungen zusammen mit den anderen vor Ort installierten Leitungen in das Innengerät<br />
legen.<br />
4 Die Leitungen wie folgt an den Anschlussklemmenblock im Innengerät anschließen:<br />
X = rot, Y = weiß, Z = schwarz.<br />
5 Den Empfängerteil der Infrarot-Fernbedienung entsprechend der Installationsanleitung für<br />
das Paneel am Paneel anbringen (siehe Seite 101).<br />
6 Überschüssige Leitungen mit den anderen vor Ort verlegten Leitungen zusammenbinden.<br />
Anmerkung: (1) Sicherstellen, dass die Leitungen beim Befestigen des Empfängerteils nicht zwischen Empfänger<br />
teil und Paneel eingeklemmt werden.<br />
Anschlussklemmenblock am Steuerkasten<br />
des Innengeräts<br />
Rot<br />
Weiß<br />
Schwarz<br />
- 128 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTA<br />
(6) Steuerung mehrerer Innengeräte mit einer Fernbedienung<br />
(a) Maximal 16 Innengeräte lassen sich anschließen.<br />
(1) Die Anschlussklemmen X, Y und Z des Innengeräts<br />
mit dreiadrigen Verbindungskabeln<br />
(Fernbedienungssignalkabel) anschließen.<br />
Bei der Auswahl der Verbindungskabel bitte<br />
die „Beschränkungen zur Dicke und Länge von<br />
Verbindungskabeln“ beachten.<br />
(2) Die Verkabelung des Empfängerteils wird nur für das Innengerät angeschlossen, das unmittelbar über die<br />
Fernbedienung gesteuert wird.<br />
(3) Die Adresse für die Fernbedienungskommunikation auf [0] bis [F] einstellen. Dabei eine Überlagerung mit<br />
dem Drehschalter SW2 auf der Platine des Innengeräts vermeiden.<br />
Anmerkung (1) Maximal zwei Empfängerteile können installiert werden. Wenn zwei Empfängerteile verwendet werden, muss SW2 auf der<br />
Platine eines der Empfängerteile als Slave in die Position Aus (OFF) gestellt werden.<br />
(b) Reichweite der Infrarot-Fernbedienung<br />
1 Standard-Reichweite der Fernbedienung<br />
[Bedingung] Beleuchtungsstärke am Empfangsfenster: 300 lx<br />
(In normalen Büroräumen: Kein Leuchtkörper im<br />
Umkreis von 1 m um das Innengerät herum)<br />
2 Abhängigkeit zwischen Beleuchtungsstärke am Empfänger und<br />
effektivem Empfangsbereich, betrachtet von oben<br />
[Bedingung] Abhängigkeit zwischen Beleuchtungsstärke am<br />
Empfänger und effektivem Empfangsbereich bei<br />
Betätigung der Fernbedienung in einer Höhe von<br />
1 m und einer Deckenhöhe von 2,4 m.<br />
Wenn sich die Beleuchtungsstärke verdoppelt,<br />
reduziert sich der Radius des effektiven Empfangsbereichs<br />
auf zwei Drittel.<br />
3 Wichtige Punkte beim Anschluss mehrerer Innengeräte<br />
[Bedingung] Beleuchtungsstärke am Empfangsfenster: 300 lx<br />
(In normalen Büroräumen: Kein Leuchtkörper im<br />
Umkreis von 1 m um das Innengerät herum)<br />
[Bei Installation von mehreren Innengeräten dicht beieinander]<br />
Der Mindestabstand zwischen den Innengerät<br />
beträgt 5 m, damit sich die Geräte nicht gegenseitig<br />
beeinflussen können.<br />
Effektiver Empfangsbereich<br />
Deckenfläche<br />
Effektiver Empfangsbereich<br />
bei 300 lx am Empfänger<br />
Effektiver Empfangsbereich<br />
bei 600 lx am Empfänger<br />
4<br />
(7) Liste der Prüfanzeigen<br />
Anzeige<br />
Empfang<br />
Hot Keep<br />
Betrieb<br />
Stopp<br />
Betriebsart Center<br />
Check<br />
Filtersignal<br />
Timer<br />
LED<br />
RUN<br />
Grün<br />
Grün<br />
Grün<br />
Grün<br />
TIMER/CHECK<br />
Gelb<br />
Gelb<br />
Gelb<br />
Gelb<br />
Anzeigemethode<br />
Blinkt 3-mal (EIN-0,25 Sekunde, AUS-0,25 Sekunde)<br />
Blinkt ununterbrochen (EIN-0,5 Sekunde, AUS-0,5 Sekunde)<br />
Leuchtet ununterbrochen<br />
Bleibt AUS<br />
Blinkt 3-mal (EIN-0,25 Sekunde, AUS-0,25 Sekunde)<br />
Blinkt ununterbrochen (EIN-0,5 Sekunde, AUS-0,5 Sekunde)<br />
Blinkt ununterbrochen (EIN-0,5 Sekunde, AUS-0,5 Sekunde)<br />
Leuchtet ununterbrochen<br />
© STULZ <strong>GmbH</strong>, Hamburg - 129 -
FDTCA<br />
4<br />
FDTC-Deckeneinbaukompaktgerät<br />
(a) Auswahl des Installationsortes<br />
1) Einen Ort auswählen, an dem der Raum oberhalb der Decke größer als die unten angegebenen Abmessungen<br />
ist und eine perfekte Kondensatableitung gewährleistet werden kann.<br />
2) Mit Zustimmung des Kunden einen Ort auswählen, der die folgenden geeigneten Bedingungen aufweist:<br />
a) Kalte und heiße Luft können ungehindert passieren.<br />
Wenn die Höhe des Installationsortes 3 m überschreitet, sammelt sich heiße Luft in der Decke. Dem Kunden<br />
vorschlagen, außerdem ein Umwälzgerät zu installieren.<br />
b) Wasser lässt sich vollständig ableiten. Der Installationsort muss eine Neigung für die Kondensatableitung<br />
ermöglichen.<br />
c) Es entstehen keine Luftverwirbelungen am Sauggaseinlass und an der Ausblasöffnung. Die Brandmeldeanlage<br />
kann nicht unbeabsichtigt deaktiviert werden. Es kann kein Kurzschluss auftreten.<br />
d) Es liegt keine direkte Sonneneinstrahlung vor.<br />
e) Wenn die Feuchtigkeit oberhalb der Decke 80 % oder die Kondensationstemperatur oberhalb der Decke<br />
28 °C überschreitet, Polyurethanschaum (mit einer Stärke von mindestens 10) über der Isolierung in den<br />
Deckenpaneelen anbringen.<br />
Tests am Hauptgerät unter den vorstehenden Bedingungen durchführen und sicherstellen, dass keine Störungen<br />
auftreten. Wenn die Umgebung, in der das Gerät installiert wird, jedoch außerhalb der vorstehenden<br />
Bedingungen liegt und das Gerät bei hoher Feuchtigkeit betrieben wird, besteht die Gefahr, dass Wasser<br />
von der Decke abtropft. Wenn keine Möglichkeit besteht, das Gerät unter den oben angegebenen Bedingungen<br />
zu installieren, 10 bis 20 mm Isoliermaterial an Hauptgerät, Leitungen und Kondensatleitungen anbringen.<br />
3) Die Tragstärke des Installationsortes prüfen. Wenn die Stärke nicht ausreicht, um das Gewicht des Geräts aufzunehmen,<br />
Verstärkungsmaterialien verwenden.<br />
• Installationsraum<br />
(b) Installationsraum für das Gerät<br />
a) Wenn kein ausreichender Abstand zwischen dem Gerät und einer<br />
Wand oder einem anderen Gerät eingehalten werden kann,<br />
an der entsprechenden Seite die Belüfter abschalten, um Luftströmungen<br />
zu blockieren, und sicherstellen, dass kein Kurzschluss<br />
auftritt. (Sperrmaterial für die Luftströmung ist als<br />
optionales Teil erhältlich.)<br />
* Das Gerät nicht im Strömungsmodus „Lo“ betreiben, wenn die<br />
Luftströmung in zwei oder drei Richtungen abgegeben wird.<br />
A<br />
Abstand Befestigungsschrauben<br />
Dekorpaneel<br />
Hindernis<br />
Einheit: mm<br />
1000 oder mehr<br />
Anmerkung (1) Wenn Geräte nahe beieinander montiert<br />
werden, einen Abstand von mindestens<br />
4000 zwischen den Geräten belassen.<br />
1000 oder mehr<br />
Einheit: mm<br />
Abstand Befestigungsschrauben<br />
A<br />
530<br />
348<br />
321<br />
A<br />
541<br />
64<br />
Flüssigkeitsleitung<br />
6,35 (1/4'')<br />
Sauggasleitung<br />
12,7 /1/2'')<br />
185<br />
190<br />
570<br />
323<br />
144<br />
223<br />
Schaltkasten<br />
Kondensatschlauchstück<br />
(Zubehör)<br />
(Installation vor Ort)<br />
200<br />
Kondensatschlauch<br />
(Verbindung mit VP25)<br />
Befestigungsschrauben<br />
(M10 oder M8)<br />
48<br />
Öffnung für<br />
Kabelaustritt<br />
115<br />
140<br />
60<br />
Luftzufuhr<br />
Bohrung<br />
Rückluftgitter<br />
Bohrungen für selbstschneidende<br />
Schrauben<br />
6- 4<br />
140<br />
413<br />
700<br />
197<br />
137<br />
93<br />
196<br />
248<br />
100<br />
100<br />
45 oder mehr<br />
Öse für Befestigungsschrauben<br />
35<br />
ANSICHT A<br />
- 130 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDTCA<br />
(c) Befestigung<br />
— Vier Sätze Befestigungsschrauben (M10 oder M8) sowie jeweils eine zu den Schrauben passende Mutter, Unterlegscheibe<br />
und Federscheibe am Installationsort bereithalten.<br />
Aufhängung an der Decke<br />
1) Dieses Gerät ist für die Installation an einer 2 x 2 Gitterwerkdecke vorgesehen.<br />
Bei Bedarf die T-Tragschiene vor der Installation vorübergehend entfernen.<br />
Wenn das Gerät an einer anderen Decke als einer 2 x 2 Gitterwerkdecke installiert wird, unbedingt eine Inspektionsöffnung<br />
an der Schaltkastenseite einbeziehen.<br />
2) Die Positionen der Befestigungsschrauben festlegen (530 x 530).<br />
3) Vier Befestigungsschrauben verwenden und jede so befestigen, dass sie einer Zugkraft von 50 kgf standhält.<br />
4) Die Befestigungsschrauben müssen eine Länge aufweisen, bei der etwa 45 mm der Schraube oberhalb der<br />
Decke bleiben. Beim Heben des Gerätehauptkörpers die vier unteren Muttern der Befestigungsschrauben etwa<br />
93 mm von der Decke und die vier oberen Muttern in ausreichendem Abstand von den unteren Muttern vorläufig<br />
festziehen, so dass sie die Installationsarbeiten nicht beeinträchtigen, wenn das Gerät angehoben oder die Höhe<br />
justiert wird.<br />
5) Das Gerät in einem Winkel einsetzen.<br />
Kondensatleitung<br />
Kältemittelleitung<br />
Schauglas<br />
Schaugläser als Bezugspunkte<br />
verwenden und den Boden<br />
mit der Deckenfläche<br />
ausrichten<br />
30<br />
Innengerät<br />
Belüfter<br />
Schaltkasten<br />
Schaugläser als Bezugspunkte<br />
verwenden und den Boden<br />
mit der Deckenfläche<br />
ausrichten<br />
T-Tragschiene<br />
Deckenpaneel<br />
6) Nach dem Anheben des Geräts das als Zubehör gelieferte Schauglas<br />
anbringen und die Geräteposition (Höhe) feststellen. Die Höhe<br />
mit den vier unteren Muttern justieren. Dabei müssen die vier oberen<br />
Muttern gelöst bleiben. Sicherstellen, dass die vier Aufhängungsvorrichtungen<br />
des Geräts die vier unteren Muttern und Unterlegscheiben<br />
gleichmäßig ohne Spiel berühren.<br />
30<br />
Belüfter<br />
4<br />
Deckenpaneel<br />
Schauglas<br />
(Installation)<br />
Richtig<br />
Deckenpaneel<br />
Falsch<br />
T-Tragschiene<br />
Schauglas<br />
T-Tragschiene<br />
(Installation)<br />
Wenn das Deckenpaneel unter der<br />
T-Tragschiene liegt, den Boden des<br />
Schauglases mit der Unterfläche des<br />
Deckenpaneels ausrichten<br />
Befestigungsschraube<br />
Mutter<br />
Unterlegscheibe<br />
Federscheibe<br />
Innengerät<br />
Innengerät<br />
Untere Mutter und Unterlegscheibe<br />
bündig ohne Spiel<br />
Spiel zwischen der Befestigungsvorrichtung<br />
und der unteren Mutter und Unterlegscheibe<br />
Innengerät<br />
7) Sicherstellen, dass der Gerätehauptkörper waagerecht installiert wird.<br />
Schlauch<br />
Die horizontale Ausrichtung muss mit einer Wasserwaage oder einem<br />
transparenten Schlauch, der mit Wasser gefüllt ist, kontrolliert werden.<br />
(Die zulässige Höhendifferenz an einem Ende des Geräts beträgt maximal<br />
3 mm.)<br />
8) Nachdem Höhe und horizontale Ausrichtung des Geräts justiert wurden, die vier oberen Muttern zum Fixieren des<br />
Geräts anziehen.<br />
Anmerkung (1) Die Höhe nicht mit den oberen Muttern justieren. Dies kann aufgrund von übermäßiger Kraft, die auf den Gerätehauptkörper wirkt,<br />
zu Verformungen führen. Dadurch können weitere Probleme auftreten, so dass sich das Paneel nicht anbringen lässt oder Geräusche<br />
durch einen beeinträchtigten Ventilator erzeugt werden.<br />
Einbau in die Decke<br />
1) Die Positionen der Befestigungsschrauben festlegen (530 x 530).<br />
— Die Mitte des Abstands zwischen den Befestigungsschrauben muss mit der Mitte des Geräts übereinstimmen.<br />
2) Vier Befestigungsschrauben verwenden und jede so befestigen, dass sie einer Zugkraft von 50 kgf standhält.<br />
3) Das Gerät gemäß (iii) 5) und 7) oben befestigen.<br />
Anmerkung (1) Wenn eine Befestigungsschraube länger als 1,3 m ist, eine M10-Schraube verwenden und Verstärkungen, wie etwa Winkel,<br />
anbringen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 131 -
4<br />
FDTCA<br />
(d) Kondensatleitung<br />
1) Den als Zubehör gelieferte Kondensatschlauch und ein VP-25 Verbindungsstück<br />
vor dem Anheben des Geräts miteinander verkleben.<br />
2) Der Kondensatschlauch dient als Puffer, um eine leichte Verlagerung<br />
des Geräts oder der Kondensatleitung während der Installation aufzufangen.<br />
Wenn er übermäßigen Biege- oder Zugkräften ausgesetzt<br />
wird, kann er brechen. Dies führt zum Austreten von Wasser.<br />
- 132 -<br />
Innengerät<br />
Isoliermaterial<br />
Kondensatanschluss<br />
3) Es ist darauf zu achten, dass kein Klebstoff in den Kondensatschlauch gerät.<br />
Wenn er härtet, kann es zum Bruch eines flexiblen Teils kommen, sobald dieses<br />
belastet wird.<br />
4) Für die Kondensatleitung VP-25 Hart-PVC-Leitungen verwenden.<br />
5) Den als Zubehör gelieferten Kondensatschlauch (Weich-PVC-Ende) in den gestuften<br />
Teil des Kondensatanschlusses am Gerät führen und dann mit der Klemme,<br />
die ebenfalls als Zubehör geliefert wird, befestigen.<br />
6) Keinesfalls Klebstoff verwenden.<br />
a) Ein VP-25 Verbindungsstück (vor Ort zu beschaffen) kleben, um es mit dem<br />
Kondensatschlauch (Hart-PVC-Ende) zu verbinden. Dann ein VP-25 (vor Ort<br />
zu beschaffen) an das Verbindungsstück kleben.<br />
b) Die Kondensatleitung in einem Gefälle verlegen (1:50–1:100).<br />
Keinesfalls eine Erhöhung oder Vertiefung bilden.<br />
c) Beim Anschluss von Kondensatleitungen ist darauf zu achten, dass keine<br />
Kraft auf die Leitung an der Geräteseite ausgeübt wird, und dass die Leitung<br />
an einem Punkt befestigt wird, der so nahe wie möglich am Gerät liegt.<br />
d) Unter keinen Umständen eine Lüftungsöffnung einbeziehen.<br />
e) Wenn die Kondensatleitung für mehrere Geräte verlegt wird, eine<br />
Sammelhauptleitung etwa 100 mm unter den Kondensatauslassöffnungen<br />
der Geräte installieren, um das dort austretende Kondensat zu sammeln.<br />
Mindestens eine VP-30 Leitung als Sammelhauptleitung verwenden.<br />
f) An den beiden folgenden Punkten unbedingt eine Wärmeisolierung installieren,<br />
da dort Taukondensation eintreten und Wasseraustritt die Folge sein kann.<br />
7) Kondensatanschluss<br />
Nach Abschluss des Kondensattests eine Leitungsummantelung (klein, Zubehör)<br />
auf dem Kondensatanschluss anbringen. Die Leitungsummantelung (klein,<br />
Zubehör), die Klemme und den Teil des Kondensatschlauchs mit einer<br />
Leitungsummantelung (groß, Zubehör) versehen und komplett mit Band umwickeln,<br />
so dass keine unbedeckten Stellen zurückbleiben. (Leitungsummantelungen<br />
auf die entsprechenden Formen zuschneiden.)<br />
8) Innen verlegte Hart-PVC-Leitungen<br />
a) Da ein Kondensatleitungsauslass in einer Höhe bis zu 600 mm von der Decke<br />
installiert werden kann, Winkelstücke usw. für die Installation der<br />
Kondensatleitungen verwenden, sofern Hindernisse einer geraden Anordnung<br />
der Kondensatleitungen entgegenstehen. Wenn die Kondensatleitung nach<br />
oben zu einem Punkt verlegt wird, der weit vom Gerät entfernt ist, kann sie<br />
aufgrund eines Rückflusses des Kondensats nach dem Ausschalten überlaufen.<br />
Daher die Leitungen grundsätzlich im Einklang mit den Abmessungen<br />
in der Zeichnung links installieren.<br />
b) Den Kondensatleitungsauslass so installieren, dass sich kein Geruch bildet.<br />
c) Die Kondensatleitung nicht in einen Graben führen, wo von der Entstehung<br />
schädlicher Gase, wie etwa Schwefel, oder entflammbarer Gase auszugehen<br />
ist. Bei Nichtbeachtung dieser Vorsichtsmaßnahme können solche schädlichen<br />
oder entflammbaren Gase in den Raum gelangen.<br />
Kondensattest<br />
1 Während eines Probelaufs kontrollieren, ob das Wasser korrekt abläuft. Sicherstellen,<br />
dass keine Undichtigkeiten an den Verbindungen und der Kondensatwanne vorliegen.<br />
2 Dieser Test muss auch durchgeführt werden, wenn das Gerät in der Jahreszeit installiert<br />
wird, in der es zum Heizen verwendet wird.<br />
3 In einem neuen Haus den Test vor Einbau der Decke durchführen.<br />
– Mit einer Wasserpumpe etwa 1000 ccm Wasser durch die Ausblasöffnung in die Kondensatwanne<br />
leiten.<br />
– Den transparenten Kondensatauslassbereich des Kondensatschlauchs auf normale<br />
Strömung und Ableitung kontrollieren.<br />
– Auf Geräusche vom Kondensatmotor achten und den Kondensationsbetrieb testen.<br />
– Den Kondensatstopfen öffnen, um das Wasser abzulassen. Wenn das Wasser abgelassen<br />
wurde, den Kondensatstopfen wieder in seiner Position anbringen.<br />
– Den Kondensatstopfen vorsichtig herausziehen, damit kein Wasser verspritzt.<br />
Leitungsummantelung<br />
(groß) [für Isolierung]<br />
(Zubehör)<br />
Kondensat-<br />
VP-25 (nicht im<br />
schlauchstück Klebung Lieferumfang enthalten)<br />
(Zubehör)<br />
Leitungsummantelung [für Isolierung]<br />
Klemme (Zubehör)<br />
(nicht im Lieferumfang enthalten)<br />
Kein Klebstoff zulässig<br />
Leitungsummantelung (klein)<br />
[für Isolierung] (Zubehör)<br />
Kondensatanschluss<br />
Gestufter<br />
Teil<br />
Befestigungsschrauben<br />
1,5 m ~ 2 m<br />
Belüftungsöffnung<br />
Gefälle größer<br />
als 1/100<br />
Eingeschlossene Luft<br />
erzeugt Geräusche<br />
So breit wie möglich<br />
(etwa 100 mm)<br />
Kondensatschlauchstück<br />
Keine Erhöhung<br />
Gefälle größer<br />
als 1/100<br />
VP-30<br />
295 ~ 325 mm 100 mm oder weniger<br />
Kondensatschlauch<br />
Kondensatstopfen<br />
Verbindung für VP-25<br />
(nicht im Lieferumfang<br />
enthalten)<br />
600 mm oder*<br />
weniger<br />
Verbindung für VP-25<br />
(nicht im Lieferumfang enthalten)<br />
Keine Vertiefung<br />
Ohne<br />
Wasserkontakt<br />
Die Spitze der Speisewasserpumpe in die<br />
Kondensatwanne des Gerätekörpers führen<br />
© STULZ <strong>GmbH</strong>, Hamburg
Kondensatpumpenzwangsbetrieb<br />
— Einstellung an einer Seite des Geräts<br />
1 Den DIP-Schalter SW9-3 an der Platine des Innengeräts auf Ein (ON) stellen. Den Kommunikationsleitungsanschluss<br />
für die Fernbedienung CnB lösen und die Stromversorgung wieder einschalten (ON).<br />
2 Nach dem Test den DIP-Schalter unbedingt ausschalten (OFF). Den Kommunikationsanschluss für die Fernbedienung<br />
CnB wieder anschließen.<br />
(Wenn die Elektroarbeiten nicht abgeschlossen sind, ein T-Stück im Verbindungsbereich der Kondensatleitung anschließen,<br />
einen Einlass installieren und die Leitung auf Undichtigkeiten und Kondensatverbindungen testen.)<br />
Einstellung über eine Fernbedienung.<br />
Der Kondensatpumpenbetrieb kann auch über eine Fernbedienung geregelt werden. Die im Folgenden<br />
beschriebenen Bedienungsschritte an der Fernbedienung ausführen.<br />
FDTCA<br />
(e)<br />
1. Starten des Kondensatpumpenzwangsbetriebs<br />
1 Die Taste TEST mindestens drei Sekunden lang . drücken.<br />
Die Anzeige ändert sich wie folgt: " SELECT ITEM" " SET" " TEST RUN "<br />
2 Die Taste einmal drücken, während " TEST RUN " angezeigt wird. Daraufhin muss<br />
"DRAIN PUMP " auf dem Display erscheinen.<br />
3 Wenn die Taste SET betätigt wird, startet der Kondensatpumpenbetrieb.<br />
Anzeige: "DRAIN PUMP RUN" " STOP"<br />
2. Stoppen des Kondensatpumpenzwangsbetriebs<br />
1 Durch Betätigung der Taste SET oder ON/OFF wird der Kondensatpumpenzwangsbetrieb gestoppt.<br />
Die Klimaanlage schaltet sich aus (OFF).<br />
Installation des Paneels<br />
1) Zubehör (wird am Paneel angebracht)<br />
4<br />
1<br />
Haken<br />
1 Stück<br />
Vorläufige Befestigung<br />
2<br />
Kette<br />
2 Stücke<br />
3<br />
Schraube<br />
4 Stücke<br />
Anheben des Paneels<br />
4<br />
Schraube<br />
1 Stück<br />
Anbringen eines Hakens<br />
5<br />
Schraube<br />
2 Stücke<br />
Anbringen einer Kette<br />
2) Sicherstellen, dass der Gerätehauptkörper in der korrekten Höhe installiert wurde, und dass die Öffnung in der<br />
Decke die korrekten Maße aufweist. Zu diesem Zweck das mit dem Hauptkörper gelieferten Schauglas verwenden.<br />
Das Schauglas entfernen, bevor das Paneel montiert wird.<br />
3) Zwei der vier mit dem Paneel gelieferten Schrauben um etwas weniger als 5 mm einschrauben<br />
(● Markierung A B) [Abbildung 1].<br />
Leitungsseite<br />
Schaltkasten<br />
Kondensatschlauchseite<br />
[Abbildung 2]<br />
A<br />
B<br />
[Abbildung 1]<br />
4) Den mit dem Paneel gelieferten Haken mit der Hakenbefestigungsschraube am Hauptkörper anbringen<br />
(1 Schraube) [Abbildung 2].<br />
5) Das Lufteinlassgitter öffnen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 133 -
FDTCA<br />
7) Das Paneel wird an zwei Schrauben eingehängt<br />
(● Markierung A B [Abbildung 4].<br />
A<br />
A<br />
B<br />
[Abbildung 4]<br />
[Abbildung 5]<br />
4<br />
8) Einen Haken drehen, den Schlitz auf das Paneel führen und das Paneel vorläufig befestigen [Abbildung 5].<br />
9) Die zwei Schrauben, die zur vorläufigen Befestigung des Paneels verwendet wurden, festziehen.<br />
Dann die beiden anderen Schrauben festziehen.<br />
10) Den Deckel des Schaltkastens öffnen.<br />
11) Die Kondensatpumpenkabel und die Lamellenmotorkabel mit der Klemme zusammenbinden und in den<br />
Schaltkasten führen [Abbildung 6].<br />
12) Den Lamellenmotoranschluss anschließen [Abbildung 6].<br />
Kondensatpumpenanschluss<br />
Lamellenmotoranschluss<br />
Klemme<br />
Kabeleintritt<br />
Lamellenmotorkabel<br />
[Abbildung 6]<br />
13) Zwei Ketten mit zwei Schrauben am Lufteinlassgitter befestigen [Abbildung 7].<br />
Kette<br />
[Abbildung 7]<br />
Kette<br />
14) Die Eckpaneele wieder einsetzen. Dann die Kette mit einer Schraube schließen.<br />
15) Das Lufteinlassgitter schließen.<br />
- 134 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDENA<br />
FDENA-Deckenunterbaugerät<br />
(a) Auswahl des Installationsorts<br />
1) Eine Stelle auswählen, die eine gute Warm- und Kaltluftverteilung zulässt.<br />
Wurfweite des Kaltluftstroms Einheit: m<br />
Modelle FDE151, 201<br />
Wurfweite 7,5<br />
FDE251, 301<br />
8<br />
FDE401, 501, 601<br />
9<br />
Voraussetzungen<br />
(1) Installationshöhe: 2,4 - 3 m über Fußboden<br />
(2) Ventilatorgeschwindigkeit: Hi (Hoch)<br />
(3) Installationsort: Freier Raum ohne Hindernisse<br />
(4) Die Wurfweite bezeichnet den Abstand, in dem die ausgeblasene Luft den Fußboden berührt.<br />
(5) Geschwindigkeit des Luftstroms am Ende der Reichweite: 0,5 m/s.<br />
2) Die für die Montage vorgesehene Decke muss tragfähig genug sein.<br />
3) Der Auslass für die Versorgungsluft und der Einlass der zurückströmenden Luft dürfen nicht behindert werden.<br />
4) Nicht zulässig sind Stellen, an denen das Klimagerät Ölspritzern oder Dampf ausgesetzt sein kann (beispielsweise<br />
in Küchen oder Werkstätten).<br />
Bei Installation und Einsatz der Innengeräte an solchen Stellen kann es zu Leistungsverlusten, Korrosion des<br />
Wärmetauschers und Schäden an Kunststoffformteilen kommen.<br />
5) Die erforderlichen Mindestabstände müssen gewährleistet sein, siehe Abbildung.<br />
4<br />
Deckenmontage<br />
Einheit: mm<br />
100 oder mehr<br />
300 oder mehr<br />
150 oder mehr<br />
5 oder mehr<br />
Hindernis<br />
6) Dieses Gerät wird durch einen Mikroprozessor gesteuert. Deshalb sollte die Installation in der Nähe von<br />
starken elektromagnetischen Störquellen vermieden werden.<br />
(b) Montagevorbereitung<br />
1) Lufteinlassgitter abnehmen<br />
Halterungen lösen (4 Stück)<br />
Filter<br />
Pin<br />
Stifte herausziehen (4 oder 6 Stück)<br />
2) Seitenpaneel abnehmen<br />
Die Schrauben herausdrehen und die Seitenpaneele in Richtung des Pfeils verschieben, um sie<br />
abzunehmen.<br />
Seitenpaneelschrauben M4<br />
(jeweils eine auf der rechten und der linken Seite)<br />
Seitenpaneel<br />
© STULZ <strong>GmbH</strong>, Hamburg - 135 -
FDENA<br />
3) Halteklammern abnehmen<br />
Sicherungsschrauben herausdrehen und die Halteschrauben lösen.<br />
8 bis 12 mm<br />
lösen<br />
Halteklammer<br />
Innengerät<br />
Sicherungsschraube<br />
für Halteklammer (M4)<br />
Halteschrauben<br />
für Halteklammern (M8)<br />
4<br />
4) Position der Befestigungsschrauben<br />
a) Mit der mitgelieferten Papierschablone die Positionen der<br />
Befestigungsschrauben und Löcher für die Leitungen markieren.<br />
Die Befestigungsschrauben einschrauben und die Löcher<br />
für die Leitungen herstellen. Danach die Papierschablone entfernen.<br />
b) Unbedingt die angegebene zulässige Länge der Befestigungsschrauben<br />
einhalten.<br />
25 - 45 mm<br />
Deckenplatte<br />
Halteklammer<br />
Befestigungsschraube<br />
Modell<br />
FDE151, 201<br />
FDE251, 301<br />
FDE401, 501, 601<br />
Einheit: mm<br />
A B<br />
1070 1022<br />
1320 1272<br />
1620 1572<br />
(c) Installation<br />
1) Befestigen der Halteklammern an den Befestigungsschrauben<br />
Halteklammer<br />
24<br />
690<br />
Papierschablone<br />
A<br />
B<br />
Luftauslass<br />
Wand<br />
24<br />
290<br />
215<br />
Luftauslass<br />
<br />
Befestigungsschrauben Innengerät<br />
an der Vorderseite der<br />
geschlitzten Langlöcher<br />
anbringen<br />
Halteklammer<br />
Befestigungsschraube<br />
Deckenplatte<br />
Scheibe (Zubehör)<br />
Mutter mit Kontermutter*<br />
*Mit einer Mutter befestigen und mit einer weiteren<br />
Mutter sichern.<br />
<br />
Halteklammer<br />
Innengerät<br />
Befestigungsschraube<br />
Mutter<br />
Scheibe<br />
Scheibe (Zubehör)<br />
Mutter mit Kontermutter*<br />
2) Innengerät in die Halteklammer einhängen<br />
@ Das Innengerät mit den Halteschrauben von<br />
vorne in die Halteklammern einhängen.<br />
² Das Innengerät links und rechts mit den<br />
vier Halteschrauben (M8) sicher festschrauben.<br />
³ Die beiden Sicherungsschrauben (M4) links<br />
und rechts eindrehen und festziehen.<br />
Halteklammer<br />
Sicherungsschraube<br />
für Halteklammer (M4)<br />
Halteschrauben<br />
für Halteklammern (M8)<br />
Nach dem Aufschieben der Seitenpaneele von vorne die Seitenpaneele mit den Schrauben sichern.<br />
- 136 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDENA<br />
3) Gefälle für Kondensatablauf<br />
· Vorderansicht<br />
· Seitenansicht<br />
(Bei der Montage muss auf das richtige<br />
Gefälle für den Ablauf des Kondensats<br />
geachtet werden, siehe unten.)<br />
(Bei Anschluss des Kondensatablaufs<br />
auf der linken Seite muss<br />
das Gefälle zur anderen Seite weisen.)<br />
0 ~ 3mm<br />
Bei nicht korrektem Gefälle kann Wasser austreten.<br />
(d) Installation der Kältemittelleitungen<br />
1) Anschluss der Rohrleitungen<br />
235 (Flüssigkeitsleitung)<br />
Kältemittelleitung 75<br />
195 (Gasleitung) (Flüssigkeitsleitung)<br />
Kältemittelleitung<br />
135 (Gasleitung)<br />
0 ~ 3mm<br />
Einheit: mm<br />
Kondensatleitung<br />
(links)<br />
10<br />
271<br />
109<br />
53<br />
Gefälle im<br />
Gerät min.: 10 mm 110<br />
Kondensatleitung<br />
(rechts)<br />
76<br />
53<br />
4<br />
2) Anschlussmöglichkeiten für die Rohrleitungen<br />
Die Leitungen können an drei verschiedenen Stellen aus dem Innengerät herausgeführt werden. Dazu die<br />
entsprechende Ausbrechöffnung im Gerätegehäuse mit einer Zange oder ähnlichem herausbrechen.<br />
Entsprechend der Lage der Leitungen ein Loch in die Decke schneiden. Nach der Installation der Leitungen ist<br />
der Bereich um die Leitungen herum mit Spachtel oder ähnlichem abzudichten, damit kein Staub in das Innengerät<br />
eindringen kann. (Um Beschädigungen an den Leitungen durch scharfe Kanten zu verhindern, die Abdeckung<br />
für die Rück- oder Oberseite verwenden.)<br />
Einheit: mm<br />
60<br />
Durchführungsöffnung<br />
oben<br />
Durchführungsöffnung<br />
rechts<br />
120<br />
Obere Abdeckung<br />
Kondensatleitung<br />
(beim Herausführen<br />
hinten links)<br />
60 100<br />
Durchführungsöffnung<br />
hinten<br />
175 19<br />
108<br />
27<br />
31<br />
27<br />
60<br />
Hintere Abdeckung<br />
Kante<br />
Kondensatleitung<br />
(beim Herausführen links)<br />
e) Kondensatleitung<br />
1) Die Kondensatleitung kann wahlweise nach links, rechts oder hinten aus dem Gerät her<br />
ausgeführt werden.<br />
2) Bei der Installation der Kondensatleitung das mitgelieferte Isoliermaterial und die Klammer<br />
für den Drainageschlauch verwenden.<br />
a) Den Drainageschlauch bis zum Anschlag auf den Drainageanschluss des Innengeräts aufschieben.<br />
b) Den Schlauch mit der Schlauchklammer sichern.<br />
c) Unbedingt die angegebene zulässige Länge der Befestigungsschrauben einhalten.<br />
3) Beim Herausführen der Kondensatleitung an der linken Seite den am Kondensatleitungsanschluss<br />
auf der linken Seite angebrachten Gummistopfen und das zylindrische Isoliermaterial<br />
abnehmen und am Kondensatleitungsanschluss auf der rechten Seite anbringen.<br />
Bei Herausziehen des Stopfens darauf achten, dass kein Wasser austritt.<br />
47<br />
© STULZ <strong>GmbH</strong>, Hamburg - 137 -
FDENA<br />
GEFAHR<br />
Den Drainageschlauch mit den mitgelieferten Halterungen an der tiefsten Stelle befestigen und so verlegen,<br />
dass er nicht durchhängt undmindestens 10 mm Gefälle hat. *Unterhalb des Drainageschlauchs dürfen keine<br />
elektrischen Leitungen verlaufen.<br />
10mm<br />
Drainageschlauch<br />
Drainageschlauch<br />
Schlauchklammer<br />
kann von innen<br />
( )<br />
oder außen<br />
befestigt werden<br />
Tiefster Punkt<br />
Den Drainageschlauch mit der Schlauchklammer sichern, damit kein Kondensat aus dem<br />
Schlauch austreten kann.<br />
Scharfe Knicks vermeiden<br />
Kniebildung vermeiden<br />
4<br />
Für ausreichendes Gefälle sorgen<br />
Rohr darf nicht unter der Wasseroberfläche enden<br />
Nach Abschluss der Installation sicherstellen, dass die Kondensatleitungen in gutem Zustand sind und keine<br />
Flüssigkeit überläuft.<br />
- 138 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDKNA<br />
FDKNA-Wandgerät<br />
(a) Auswahl des Installationsortes<br />
1) Zusammen mit dem Kunden einen Installationsort auswählen, der alle<br />
folgenden Bedingungen erfüllt.<br />
a) Es sollte ein Platz ausgewählt werden, der eine gute Warm- und Kaltluftverteilung<br />
zulässt.<br />
b) Verkabelung und Rohranschlüsse an das Außengerät sollten einfach zu<br />
verlegen sein.<br />
c) Das Kondensat sollte vollständig ablaufen können.<br />
d) Die Wand am Installationsort muss eine ausreichend Tragfähigkeit aufweisen.<br />
e) Luftein- und -auslass dürfen nicht direkt von Wind getroffen werden.<br />
Einheit: mm<br />
f) Das Gerät sollte am Installationsort nicht direkter Sonneneinstrahlung ausgesetzt<br />
sein.<br />
g) Die Einheit nicht an Stellen installieren, an denen sie Ölspritzern oder Dampf<br />
50 oder mehr<br />
100 oder mehr<br />
ausgesetzt sein kann.<br />
h) Die Installation in der Nähe von Geräten, die hochfrequente elektromagnetische<br />
Wellen erzeugen, sollte vermieden werden.<br />
i) Die Einheit nicht an Stellen installieren, an denen der Fernbedienungs-<br />
Empfänger starker Lichteinstrahlung ausgesetzt sein kann.<br />
j) Eine Stelle auswählen, an der das Gerät problemlos mit der drahtlosen<br />
Fernbedienung gesteuert werden kann, siehe Angaben zur Reichweite der<br />
Fernbedienung auf der Rückseite.<br />
k) Für Inspektion und Wartungsarbeiten muss ausreichend Platz gewährleistet<br />
sein.<br />
40<br />
oder mehr<br />
4<br />
(b) Voraussetzungen für den Einsatz der Fernbedienung<br />
1) Effektive Reichweite der Fernbedienung<br />
Höchstens 5 m<br />
1 m<br />
2 m<br />
Drahtlose<br />
Fernbedienung<br />
Fußboden<br />
Höchstens 5 m<br />
Beleuchtungsstärke über Einlassgitter > 800 lx<br />
Höchstens<br />
30˚<br />
Höchstens<br />
30˚<br />
Höchstens 60˚<br />
© STULZ <strong>GmbH</strong>, Hamburg - 139 -
FDKNA<br />
Signalstärke am Empfänger in Abhängigkeit<br />
von der Entfernung der Fernbedienung<br />
Voraussetzung für die Installation mehrerer<br />
Geräte in geringem Abstand nebeneinander<br />
4<br />
7.5 m<br />
5 m<br />
3 m<br />
60<br />
720 lux<br />
360 lux<br />
(Draufsicht)<br />
180 lux<br />
5 m<br />
Effektiver Empfangsbereich<br />
Effektiver Empfangsbereich<br />
(Draufsicht)<br />
5 m<br />
60 60<br />
Bedingung: Beleuchtungsstärke über Einlassgitter > 800 lx<br />
2) Betriebsbedingungen:<br />
a) Zum Schalten die Fernbedienung immer in Richtung auf den Empfänger halten.<br />
b) Die Abbildung zeigt den typischen Empfangsbereich. Dieser kann abhängig von den örtlichen Gegebenheiten<br />
deutlich größer oder kleiner sein.<br />
c) Wenn der Empfänger direkter Sonneneinstrahlung oder starkem Licht ausgesetzt, eingestaubt oder durch<br />
ein Hindernis verdeckt ist, kann sich dadurch der Empfangsbereich verkleinern oder ein Empfang unmöglich<br />
werden.<br />
(c) Anbringen der Montageplatte<br />
1) Das Gewicht der Innengeräte beträgt ungefähr 12 kg (bei den Modellen FDKN151 - 251) beziehungsweise<br />
13,5 kg (bei Modell FDKN301). Vor der Installation sicherstellen, dass der Installationsort dieses Gewicht<br />
sicher tragen kann und die Wand gegebenenfalls mit einer Platte oder einem Träger verstärken. Das Gerät<br />
darf niemals direkt an der Wand montiert werden, sondern muss mit der mitgelieferten Montageplatte angebracht<br />
werden.<br />
2) Geeignete Elemente (Pfeiler oder ähnliches) zur Montage des Geräts suchen und das Gerät sicher und<br />
waagerecht befestigen.<br />
Models FDKN151~251<br />
Model FDKN301<br />
Einheit: mm<br />
450<br />
690<br />
Ausgleichsplatten<br />
Markierung muss übereinstimmen<br />
Referenzloch<br />
Markierung muss übereinstimmen<br />
3) Die Montageplatte provisorisch mit vier Befestigungsschrauben befestigen und waagerechte Ausrichtung<br />
überprüfen.<br />
4) Die Montageplatte um das Referenzloch drehen, bis sie genau waagerecht hängt.<br />
GEFAHR<br />
Das Gerät nur an Wänden installieren, die über eine ausreichende Tragfähigkeit verfügen. Bei unzureichen der<br />
Tragfähigkeit oder fehlerhafter Installation kann das Gerät herabfallen und schwere Verletzungen verursachen.<br />
(d) Bohren eines Lochs durch die Wand<br />
· Das Loch sollte zur Außenseite hin ein leichtes Gefälle (5°) aufweisen.<br />
Leitungen<br />
Drainageleitung<br />
Innen<br />
Ø 65 mm<br />
Wand<br />
Außen<br />
Rohrdurchführung<br />
Dichtplatte<br />
Wand<br />
Rohrdurchführung<br />
(e) Vorbereiten der Kältemittel- und Drainageleitungen<br />
1) Bei Herausführen der Leitungen nach hinten:<br />
a) Biegen der Leitungen b) Umwickeln mit Klebeband<br />
Anmerkung: (1)<br />
· Leitung am Ende festhalten<br />
und nach Bedarf<br />
biegen und formen.<br />
Nach dem Formen der Leitungen und vor dem Umwickeln mit Klebeband<br />
überprüfen, dass die Anschlussleitungen fest an den Klemmen angebracht sind.<br />
· Den Teil der Leitungen, der<br />
durch die Wand geführt wird, mit<br />
Klebeband umwickeln.<br />
· Falls Kabel die Leitungen<br />
berühren, sind diese immer mit<br />
Klebeband zu umwickeln.<br />
- 140 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Waagerechter Anschluss nach links<br />
Herausführen der Leitungen nach links hinten<br />
Waagerechter Anschluss nach rechts<br />
Herausführen der Leitungen nach rechts hinten<br />
Rechts<br />
FDKNA<br />
2) Bei Herausführen der Leitungen nach links und nach hinten:<br />
a) Ansicht von oben: b) Die Leitungen können nach hinten, links,<br />
hinten links, rechts und nach unten aus<br />
dem Gerät herausgeführt werden.<br />
Waagerechter Anschluss nach links<br />
Waagerechter Anschluss nach rechts<br />
Hinten<br />
Links<br />
Unten Hinten links<br />
Unten (1)<br />
Anmerkung: (1) Das Herausführen der Leitungen nach unten links ist<br />
nur bei den Modellen FDKN151 - 251 möglich.<br />
b) Umsetzen des Drainageschlauchs<br />
1. Drainageschlauch abnehmen. 2. Drainagekappe abnehmen. 3. Drainagekappe auf der anderen Seite einsetzen. 4. Drainageschlauch anschließen<br />
· Zum Abziehen des<br />
Drainageschlauchs das<br />
Ende drehen.<br />
(Bei Modell FDKN301<br />
zum Abnehmen die<br />
Schlauchklemme lösen.)<br />
(f)<br />
Installation des Innengeräts<br />
· Von Hand oder mit einer<br />
Zange abnehmen.<br />
· Die in Schritt 2 abgenommene<br />
Drainagekappe mit<br />
einem Schraubenschlüssel<br />
o. ä. fest aufschrauben.<br />
Anmerkung:<br />
(1) Wenn die Drainagekappe<br />
nicht fest aufgeschraubt<br />
ist, kann<br />
Wasser austreten.<br />
· Zum Anschließen des Drainageschlauchs<br />
das Ende drehen.<br />
(Bei Modell FDKN301 nach<br />
dem Anschließen die Schlauchklemme<br />
fest anbringen.)<br />
Anmerkung:<br />
(1)Wenn der Drainageschlauch<br />
nicht richtig angeschlossen ist,<br />
kann Wasser austreten.<br />
4<br />
· Um das Gerät von<br />
der Montageplatte<br />
abzunehmen,<br />
die Seitendeckel<br />
rechts und links<br />
abnehmen<br />
und den Haken<br />
am unteren Teil<br />
der Basis lösen.<br />
Linker Deckel<br />
Montageplatte<br />
Haken (2 Stück)<br />
(FDKN301: 3 Stück)<br />
Innengerät<br />
Montageplatte<br />
Installation<br />
(1) Den oberen Teil des Innengeräts<br />
in die Montageplatte einhängen.<br />
Wand<br />
Haken am unteren Teil der Innengerät-Basis<br />
(2) Zum Befestigen den unteren Teil<br />
des Innengeräts fest gegen die<br />
Montageplatte drücken.<br />
1) Die Kondensatleitung mit leichtem Gefälle verlegen und beim Verlegen die Bildung von Knien und das Unterqueren<br />
von Überhängen vermeiden. (Die Kondensatleitung kann nach links, rechts, hinten und nach unten aus<br />
dem Gerät herausgeführt werden.)<br />
2) Alle in Innenräumen verlegten Hart-PVC-Rohre (VP16) mit Wärmeisolierung versehen.<br />
3) Die Mündung der Drainageleitung sollte nicht an einer Stelle vorgesehen werden, an der mit starker Geruchsbildung<br />
zu rechnen ist.<br />
4) Die Drainageleitung nicht direkt in einen Abfluss legen, aus dem schwefelwasserstoffhaltige Dämpfe oder<br />
brennbare Gase aufsteigen könnten.<br />
Andernfalls besteht die Gefahr, dass giftige oder brennbare Gase durch die Kondensatleitung in das<br />
Gebäude eindringen.<br />
5) Etwas Wasser in die Drainagewanne unterhalb des Wärmetauschers gießen und überprüfen, ob es vollständig<br />
nach draußen abläuft.<br />
Keine Bögen nach oben<br />
Ende der Kondensatleitung (über dem Wasserspiegel)<br />
(g) Kondensatleitungen<br />
Kniebildung vermeiden<br />
Leitung darf nicht<br />
unter der Wasseroberfläche<br />
enden.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 141 -
FDURA<br />
FDURA-Kanalgerät<br />
(a) Auswahl des Installationsorts<br />
1) Das Innengerät nicht an folgenden Stellen installieren:<br />
a) Stellen, an denen das Gerät Ölspritzern oder Dampf ausgesetzt sein kann (beispielsweise in Küchen oder<br />
Werkstätten).<br />
Bei Installation und Einsatz der Innengeräte an solchen Stellen kann es zu Leistungsverlusten, Korrosion<br />
des Wärmetauschers und Schäden an Kunststoffformteilen kommen.<br />
b) Stellen, an denen korrosive Dämpfe und Gase (beispielsweise Schwefelsäuregas) oder leicht entflammbare<br />
Gase (beispielsweise Verdünner, Benzin usw.) erzeugt werden oder vorhanden sein können. Bei Installation<br />
und Einsatz der Innengeräte an solchen Stellen kann es zu Korrosion des Wärmetauschers und<br />
Schäden an Kunststoffformteilen kommen.<br />
c) In der Nähe von Ausrüstungen, die elektromagnetische Wellen oder Hochfrequenz-Wellen aussenden<br />
(beispielsweise in Krankenhäusern). Störstrahlung kann zu Fehlfunktionen der Steuerung führen.<br />
4<br />
2) Zusammen mit dem Kunden einen Installationsort auswählen, der alle folgenden Bedingungen erfüllt.<br />
a) Es sollte ein Platz ausgewählt werden, der eine gute Warm- und Kaltluftverteilung zulässt.<br />
Wenn die Installationshöhe 3 m übersteigt, kann sich die erwärmte Luft dicht unter der Decke<br />
konzentrieren. In diesem Fall sollte dazu geraten werden, zusätzlich eine Luftumwälzung zu installieren.<br />
b) Es eignen sich nur Stellen, an denen eine perfekte Drainage vorgesehen werden kann und ein ausreichendes<br />
Gefälle möglich ist.<br />
c) Am Ein- und Auslass des Innengeräts dürfen keine Luftverwirbelungen auftreten und gegebenenfalls vorhandene<br />
Feuermelder dürfen nicht behindert oder kurzgeschlossen werden.<br />
d) Die Taupunkt-Temperatur am Installationsort muss unter 28 °C und die relative Luftfeuchtigkeit unter 80 %<br />
liegen.<br />
(Bei der Installation an einer sehr feuchten Stelle muss besonders darauf geachtet werden, Kondensatbildung<br />
zu vermeiden, indem beispielsweise die Einheit gut wärmeisoliert wird.)<br />
3) Die Tragfähigkeit des Installationsortes überprüfen. Falls der Installationsort nicht tragfähig genug ist, um das<br />
Gewicht des Klimageräts sicher aufzunehmen, ist der Installationsort mit Platten oder Trägern entsprechend<br />
zu verstärken.<br />
600<br />
635 Inspektionsöffnung<br />
Modell<br />
Maß<br />
Einheit: mm<br />
A<br />
A<br />
FDUR201, 251, 301<br />
1200<br />
FDUR401, 501, 601<br />
1720<br />
100<br />
(b) Aufhängen des Innengeräts<br />
Unbedingt die angegebene zulässige Länge der Befestigungsschrauben einhalten.<br />
Einheit: mm<br />
560<br />
Modell<br />
FDUR201, 251, 301<br />
Maß<br />
A<br />
886<br />
A<br />
FDUR401, 501, 601<br />
1406<br />
- 142 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
1) Anbringen der Befestigungsschrauben (M10, vom Kunden zu stellen)<br />
Die Befestigungsschrauben folgendermaßen anbringen:<br />
Maueranker<br />
Dübel<br />
Beton<br />
Befestigungsschrauben M10<br />
Mutter M10<br />
Befestigungsschraube<br />
Scheibe für M10<br />
Befestigungsschraube M10<br />
Innengerät<br />
Federscheibe für M10<br />
Innengerät<br />
60 mm oder weniger<br />
(c) Installation des Innengeräts<br />
Transportsicherungen .<br />
Zur Verpackung des Geräts werden zwei Transportsicherungen<br />
verwendet, die nach dem Auspacken<br />
zu entsorgen sind.<br />
· Das Gerät in die Befestigungsschrauben einhängen.<br />
Bei Bedarf kann das Innengerät auch direkt<br />
nur mit kurzen Befestigungsschrauben an einem<br />
Deckenträger usw. angehängt werden.<br />
Anmerkung:<br />
Holzpalette<br />
Schrauben nach Abnehmen der<br />
Transportsicherungen wieder festziehen<br />
Transportsicherung (2 Stk.)<br />
Holzschrauben herausdrehen<br />
· Bei der Installation des Innengeräts darauf achten, dass<br />
die Oberseite des Geräts auf der Holzfläche aufliegt.<br />
Wenn die Positionen der Löcher am Innengerät und an der Decke nicht übereinstimmen, kann dies über die Langlöcher<br />
der Halteklammern ausgeglichen werden.<br />
4<br />
1) Waagerechte Installation überprüfen<br />
a) Die genau waagerechte Anbringung des Geräts mit einer Wasserwaage oder auf die links abgebildete Art<br />
überprüfen<br />
· Mit einem durchsichtigen, mit Wasser gefüllten Schlauch überprüfen, ob das Gerät gerade ist.<br />
(Der maximal zulässige Höhenunterschied zwischen den Gerätekanten beträgt 3 mm.)<br />
Rohranschlussseite<br />
Wasser einfüllen<br />
Wasserspiegel<br />
0 ~ 5 mm<br />
PVC-Schlauch<br />
Die Rohranschlussseite leicht herunterlassen.<br />
b)Falls das Innengerät nicht genau wagerecht angebracht wird, kann dies Fehlfunktionen des<br />
Schwimmerschalters verursachen.<br />
2) Einstellung des Ventilators<br />
Der Ventilator kann durch Schalten des Schalters SW9-4 auf ON oder Einstellen des Klimageräts auf<br />
"Hi CEILING 1" auf höhere Geschwindigkeit geschaltet werden.<br />
Einheit: Pa<br />
Statischer Druck Standard- Hochleistungs-<br />
Modelle<br />
Anschluss Anschluss<br />
FDUR201,251<br />
50 85<br />
FDUR301,401,501,601<br />
50<br />
130<br />
© STULZ <strong>GmbH</strong>, Hamburg - 143 -
FDURA<br />
ACHTUNG!<br />
· Keine Hähne verwenden, wenn der statische Druck außerhalb des Gerät geringer ist als in der Tabelle<br />
angegeben. Dadurch könnte Wasser im Gerät kondensieren und auf die Decke oder Möbelstücke tropfen.<br />
· Nicht verwenden, wenn der statische Druck außerhalb des Gerät 50 Pa oder weniger beträgt. Dadurch<br />
könnte Wasser aus den Luftausblasöffnungen des Geräts ausgeblasen werden und Decke oder Möbelstücke<br />
beschädigen.<br />
(d) Installation der Kondensatleitung<br />
1) Die Kondensatleitung mit leichtem Gefälle (1/50 - 1/100) verlegen und beim Verlegen die Bildung von Knien<br />
und das Unterqueren von Überhängen vermeiden.<br />
· Gute Installation · Schlechte Installation<br />
Befestigungsschrauben<br />
1.5 m ~ 2m<br />
Unterqueren eines Überhangs<br />
Entlüftung<br />
Kniebildung vermeiden<br />
4<br />
Wärmeisolierung Gefälle (1/100<br />
oder stärker)<br />
2) Beim Anschluss des Drainagerohrs unnötige Spannungen im<br />
Drainagerohr an der Gerätseite vermeiden und die Rohrhalterung<br />
so dicht am Gerät wie möglich anbringen.<br />
3) Als Drainagerohre sind besonders Hart-<br />
PVC-Rohre VP 25 mit Innendurchmesser<br />
1" geeignet, die vor Ort zu<br />
beschaffen sind.<br />
Bei der Installation der Kondensatleitung<br />
zuerst ein Ende des PVC-<br />
Drainagerohrsfest auf des Drainageanschluss<br />
aufstecken und dann mit dem<br />
Drainageschlauch und der Klammer<br />
sichern. Beim Anschluss an Drainageanschluss<br />
oder Drainageschlauch<br />
(Zubehörteil) darf kein Klebstoff verwendet<br />
werden.<br />
Gerätegehäuse<br />
Drainageanschluss<br />
Rohrisolation (klein)<br />
[Zubehörteil]<br />
Rohrisolation (groß)<br />
[Zubehörteil]<br />
Rohr darf nicht unter der<br />
Wasseroberfläche enden<br />
Adapter für unterschiedliche Durchmesser<br />
Drainageanschluss Drainageschlauch<br />
VP 25-Muffe<br />
(vor Ort beschafft)<br />
VP 25-Rohr<br />
Schlauchklemme Drainageschlauch<br />
(vor Ort beschafft)<br />
(Zubehörteil) (Zubehörteil) Klebestelle Rohrisolation (vor Ort beschafft)<br />
4) Bei mehreren gemeinsam angeschlossenen Kondensatleitungen sollte das Sammelrohr ungefähr 100 mm<br />
unter den Drainageöffnungen der einzelnen Geräte liegen, siehe Skizze. Das Sammelrohr sollte mindestens<br />
ein VP 30-Rohr (Innendurchmesser 1 1/4") sein.<br />
So hoch wie möglich (ungefähr 100 mm)<br />
Gefälle (1/100 oder stärker)<br />
VP30<br />
5) Die Wärmeisolierung für alle in Innenräumen verlegten Hart-PVC-Rohre nicht vergessen.<br />
6) Die Kondensatleitungen dürfen keine Entlüftungen haben.<br />
7) Der Drainagekopf darf bis zu einer Höhe von 600 mm über der Unterkante des Geräts angehoben werden. Um<br />
Hindernisse in der Deckenstruktur zu umgehen, Winkelstücke oder ähnliches verwenden. Dabei muss darauf<br />
geachtet werden, dass die für die erforderliche Höhe benötigte Rohrlänge nicht zu groß ist, da sonst die im<br />
Falle der Abschaltung des Geräts zurückfließende Kondensatmenge zu groß wird und die Drainagewanne<br />
überlaufen könnte. Aus diesem Grund dürfen die aus der Abbildung hervorgehenden Maße nicht überschritten<br />
werden.<br />
295 ~ 325<br />
Drainageschlauch<br />
600<br />
Maximale Anhebung<br />
600 mm<br />
Richtige Anhebung<br />
VP 25-Muffe (vor Ort beschafft)<br />
- 144 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
8) Die Mündung der Kondensatleitung sollte nicht an einer Stelle vorgesehen werden, an der mit starker Geruchs<br />
bildung zu rechnen ist. Die Kondensatleitung nicht direkt in einen Abfluss legen, aus der schwefelwasserstoffhaltige<br />
Dämpfe aufsteigen könnten.<br />
9) Drainagetest<br />
a) Nach Abschluss der Elektroinstallationsarbeiten einen Drainagetest durchführen<br />
b) Beim Test darauf achten, dass das Kondensat richtig durch die Leitungen fließt und keine Flüssigkeit aus<br />
Rohrverbindungen und Drainagewanne austritt.<br />
c) Bei Neubauten den Drainagetest vor der Installation der Deckenverkleidungen durchführen.<br />
d) Dieser Test muss auch dann durchgeführt werden, wenn das Gerät während der Heizperiode installiert wird.<br />
Vorgehensweise<br />
@ Ungefähr 1 l Wasser mit einer Speisewasserpumpe durch den Luftauslass in das Gerät einfüllen.<br />
² Die korrekte Drainage des Kondensats im Kühlbetrieb überprüfen.<br />
Wasserschlauch in Richtung<br />
Geräteboden ungefähr<br />
20 - 30 mm tief einführen,<br />
um Wasser einzufüllen<br />
Innengerät<br />
Drainageschlauchklammer<br />
Kondensatleitung<br />
Wasser in ein T-Stück einfüllen<br />
Drainagestopfen<br />
(Nach dem Test<br />
unbedingt wieder einsetzen)<br />
Der Ablauf des Kondensats kann auch über ein durchsichtiges Zwischenstück überprüft werden.<br />
Falls die Elektroinstallationsarbeiten noch nicht abgeschlossen sind, ein<br />
T-Stück in das Drainagerohr einsetzen, um das Wasser dort einfüllen zu<br />
können. Dann prüfen, ob das Rohrsystem dicht ist und die Drainageflüssigkeit<br />
richtig durch das Drainagerohr abfließt.<br />
10) Anschluss der Kondensatleitung an den unteren Anschluss<br />
a) Wenn ein ausreichendes Gefälle von 1/50 - 1/100) gewährleistet werden kann, können die Leitungen auch<br />
wie abgebildet installiert werden.<br />
Oberer Drainageanschluss<br />
Anschluss der Kondensatleitung<br />
Steckverbinder CNP (blau)<br />
für den Kondensatpumpenmotor<br />
trennen.<br />
Standard-Hart-PVC-Rohr<br />
(Anmerkung : Wenn der<br />
Steck-verbinder verbunden<br />
bleibt, wird Kondensat aus Unterer Drainageanschluss<br />
Isoliermaterial<br />
dem oberen Drainageanschluss<br />
herausgepumpt und<br />
Gummistopfen (entfernen)<br />
kann herabtropfen.)<br />
b) Den Drainageanschluss nicht mit Aceton-haltigen Klebstoffen verkleben.<br />
4<br />
Zwangsbetrieb der Kondensatpumpe<br />
Trennen<br />
Zweipoliger Steckverbinder CNP<br />
(blau) für Kondensatpumpenmotor<br />
Einschalten des Zwangsbetrieb am Gerät:<br />
1 Spannungsversorgung abschalten. Das Innengerät mit SW9-3 auf ON (Ein) auf Notbetrieb schalten und den Steckverbinder<br />
CnB auf der Innengerät-Schaltplatine trennen. Spannungsversorgung wieder einschalten. 15 Sekunden<br />
später beginnt die Kondensatpumpe im Dauerbetrieb zu laufen. (Anmerkung: Auch der Ventilator läuft an.)<br />
2 Nach dem Test den Schalter SW9-3 auf der Innengerät-Schaltplatine wieder auf OFF (Aus) schalten und den<br />
Steckverbinder CnB wieder zusammenstecken.<br />
(Falls die Elektroinstallationsarbeiten noch nicht abgeschlossen sind, ein T-Stück als Einfüllmöglichkeit in die<br />
Kondensatleitung einsetzen. Dann überprüfen, dass kein Wasser aus der Kondensatleitung leckt und das ganze<br />
Wasser korrekt durch die Kondensatleitung abläuft.)<br />
Einschalten des Zwangsbetrieb an der Fernbedienung:<br />
Der Zwangsbetrieb der Kondensatpumpe kann auch von der Fernbedienung aus gesteuert werden. Dazu wie folgt<br />
vorgehen:<br />
1. Starten des Zwangsbetriebs der Kondensatpumpe:<br />
@ Taste TEST mindestens drei Sekunden lang gedrückt halten.<br />
Die Anzeige auf dem Display ändert sich von "<br />
"<br />
SELECT ITEM " SET" über<br />
" TEST RUN "<br />
© STULZ <strong>GmbH</strong>, Hamburg - 145 -
FDURA<br />
² Solange " TEST RUN " angezeigt wird, Taste N einmal betätigen, die Anzeige ändert sich auf<br />
"DRAIN PUMP ".<br />
³ Jetzt wird bei Betätigen der Taste SET die Kondensatpumpe eingeschaltet. Die Anzeige ändert sich auf<br />
"DRAIN PUMP RUN" und " STOP"<br />
2. Abschalten des Zwangsbetriebs der Kondensatpumpe:<br />
| Zum Abschalten des Zwangsbetriebs der Kondensatpumpe die Taste SET oder ON/OFF betätigen. Das<br />
Klimagerät schaltet sich ab.<br />
(e) Installation der Luftkanäle<br />
Innengerät<br />
4<br />
Raumdecke<br />
3 Ansaug-Luftkanal<br />
(handelsüblich)<br />
4 Luftauslass<br />
5 Inspektionsöffnung<br />
(optional) 2 Luftauslasskanal<br />
(optional oder handelsüblich)<br />
Raumdecke<br />
1 Ansaugöffnung<br />
(handelsüblich,<br />
mit Luftfilter)<br />
Ansaugöffnung<br />
(optional)<br />
Ansaugöffnung<br />
(vorhanden)<br />
1) Am Hauptgehäuse des Innengeräts ist eine Platte aus Wellpappe (an der Luftausblasöffnung) angebracht.<br />
Diese darf erst beim Anschluss der Luftkanals entfernt werden.<br />
a) Das Hauptgerät des Klimasystems enthält einen Luftfilter (an der Luftansaugöffnung). Luftfilter entfernen,<br />
wenn die Luftansaugöffnung an den Luftkanal angeschlossen wird.<br />
2) Ausblaskanal<br />
a) Alle Luftkanäle sollten so kurz wie möglich sein.<br />
b) Anzahl der Kanalbiegungen so gering wie möglich halten.<br />
c) Bogenradius R so groß wie möglich wählen.<br />
Schlechtes<br />
Installationsbeispiel<br />
Schlechtes<br />
Installationsbeispiel<br />
Gutes<br />
Installationsbeispiel<br />
d) Die Luftkanäle sollten vor der Fertigstellung der<br />
Raumdecke installiert werden.<br />
3) Ansaugöffnung<br />
a) Bei Auslieferung liegt das Innengerät auf dem<br />
Rücken.<br />
b) Luftfilter entfernen, wenn die Luftansaugöffnung<br />
an den Luftkanal angeschlossen wird.<br />
c) Wenn die Luftansaugöffnung so angebracht wird,<br />
dass von der Unterseite her angesaugt wird, sind<br />
der Anschluss für die Luftansaugöffnung und<br />
die Bodenplatte wie abgebildet umzubauen.<br />
4) Luftkanäle immer wärmeisolieren, um Kondensation<br />
zu verhindern.<br />
5) Die Luftausblasöffnungen sollten so ausgewählt<br />
werden, dass die Luft über den gesamten Raum<br />
verteilt wird und mit einer Vorrichtung zur<br />
Steuerung des Luftstroms ausgerüstet sein.<br />
6) Nicht vergessen, in der Deckenverkleidung<br />
eine Inspektionsöffnung vorzusehen. Diese<br />
wird für alleWartungsarbeiten an Elektrik, Motor,<br />
anderen Komponenten und für das Reinigen<br />
des Wärmetauschers benötigt.<br />
Die Schrauben für die Luftansaugöffnung<br />
und die<br />
Bodenplatte herausdrehen.<br />
Bodenplatte und Luftansaugöffnung<br />
miteinander vertauschen.<br />
Die Schrauben für die Luftansaugöffnung<br />
und die<br />
Bodenplatte wieder eindrehen.<br />
- 146 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
Beispiel für schlechte Installation<br />
Lamelle für<br />
Außenluft<br />
Ventilator<br />
7) Falls an der Ansaugseite auf einen Luftkanal verzichtet und die Luft aus dem Zwischenraum angesaugt wird,<br />
kann die Feuchtigkeit in diesem Zwischenraum aufgrund der Leistung des Ventilators, der Stärke des auf die<br />
Außenluftjalousie wirkenden Windes und aufgrund von Wettereinflüssen (Regentage) usw. ansteigen.<br />
a) In diesen Fällen kann die Feuchtigkeit an den Außenflächen des Klimageräts kondensieren und auf die<br />
Deckenverkleidungsplatten herabtropfen. Aus diesem Grund sollte das Klimagerät nur innerhalb des in der<br />
untenstehenden Tabelle beschriebenen Bereichs und mit einer Begrenzung des Windvolumens betrieben<br />
werden.<br />
Bei Betonbauten, speziell kurz nach der Fertigstellung, steigt die Feuchtigkeit in der Regel an, auch wenn<br />
der Zwischenraum über der Raumdecke nicht als Ersatz für einen Ansaugluftkanal verwendet wird.<br />
In diesem Fällen muss die gesamte Einheit mit Glaswolle mit mindestens 25 mm Stärke isoliert werden.<br />
(Die Glaswolle sollte mit einem Drahtnetz oder etwas ähnlichem befestigt werden).<br />
b) Dies kann zu einem Betrieb des Klimageräts außerhalb der zulässigen Einsatzgrenzen führen (Beispiel: bei<br />
einer Außentemperatur von 35 °C Trockenkugeltemperatur hat die Ansaugluft eine Temperatur von 27 °C<br />
Feuchtkugeltemperatur), wodurch beispielsweise eine Überlastung des Kompressors auftreten kann.<br />
c) Der Luftstrom kann aufgrund der Leistung des Ventilators und der Stärke des auf die Außenluftjalousie<br />
wirkenden Windes die zulässigen Einsatzgrenzen übersteigen, wodurch das Kondensat aus dem Wärme<br />
tauscher nicht in die Drainagewanne tropft, sondern nach außen leckt (und beispielsweise auf die Deckenverkleidungsplatten<br />
herabtropft), wodurch Wasserschäden im Raum auftreten können.<br />
4<br />
(f) Steuerkasten (Nur bei den Modellen FDUR401, 501, 601)<br />
· Bei Luftansaugung von der Unterseite her kann der<br />
Steuerkasten umgesetzt werden, damit er für<br />
Wartungs-zwecke durch die Ansaugöffnung zugänglich<br />
ist.<br />
1)Bodenplatte (auf der Ansaugseite) abnehmen und<br />
sämtliche Steckverbinder vom Steuerkasten abziehen.<br />
2)Die drei Schrauben, mit denen der Steuerkasten im<br />
Gerät befestigt ist, herausdrehen.<br />
3)Den Steuerkasten aus dem Gerät herausnehmen.<br />
4)Die Durchführung für die Kabel im Inneren des Steuer<br />
kastens wechseln.<br />
5)Den Steuerkasten von der Innenseite des Geräts<br />
befestigen.<br />
6)Den Steuerkasten wieder mit den drei Schrauben befestigen.<br />
7)Alle Steckverbinder wieder richtig einstecken.<br />
Das Gerät ist ab Werk für<br />
die Wartung von den Seiten<br />
des Klimageräts ausgelegt.<br />
Durchführung für<br />
Steuerleitungen<br />
Durchführung für<br />
Verbindungsleitungen<br />
Durchführung für<br />
Verbindungsleitungen<br />
Durchführung für<br />
Steuerleitungen<br />
© STULZ <strong>GmbH</strong>, Hamburg - 147 -
4.3 Installation Fernbedienung<br />
Die <strong>FDS</strong>-Innengeräte können alternativ mit einer Kabel- oder Infrarot-Fernbedienung (beide optionales Zubehör)<br />
gesteuert werden.<br />
Bei der Installation ist zu beachten, dass die Geräte FDENA und FDKNA bereits mit einem Infrarotempfänger<br />
ausgestattet sind, dieser ab Werk bereits aktiviert ist und ggf. deaktivert werden muss, falls eine Kabelfernbedienung<br />
installiert wird.<br />
Übersicht Fernbedienungen<br />
Model Infrarot-Fernbedienung Kabel-Fernbedienung<br />
4<br />
FDTA<br />
FDTCA<br />
FDENA<br />
FDKNA<br />
FDURA<br />
FDUA<br />
IR-Empfänger<br />
im Zubehör enthalten<br />
(in Paneel integrierbar)<br />
im Gerät installiert<br />
im Gerät installiert<br />
im Zubehör enthalten<br />
(separat, mit Kabel)<br />
4.3.1Infrarot-Fernbedienung<br />
Bezeichnung<br />
RCN-T-35W-ER<br />
RCN-TC-W-ER<br />
RCN-E1R<br />
RCN-E1R<br />
FDTA-Deckenkassettengerät<br />
Paneelecke mit Infrarot-Empfänger (Option)<br />
RCND-KIT-HER<br />
Aktivierung<br />
automatisch<br />
automatisch<br />
automatisch<br />
automatisch<br />
Detailansicht des Empfängers<br />
Bezeichnung<br />
RC-E1<br />
RC-E1<br />
RC-E1<br />
RC-E1<br />
Aktivierung<br />
automatisch<br />
notwendig,<br />
s. S. 121<br />
notwendig,<br />
s. S. 122<br />
automatisch<br />
Empfänger mit Kontrolldisplay<br />
(Installation bauseits)<br />
Empfangsfenster für<br />
Fernbediensignal<br />
Backup-Schalter<br />
Anzeige des Kontrolldisplays<br />
7-Segment-Display<br />
Anzeigelampe RUN (grün)<br />
• Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
• Anzeigelampe blinkt ununterbrochen: Klimagerät<br />
ist auf Heizvorbereitung geschaltet (bei Heizbetrieb).<br />
• Anzeigelampe blinkt (3 Mal): Fernbediensignal wird<br />
empfangen.<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
• Anzeigelampe leuchtet: Klimagerät ist auf<br />
Timerbetrieb eingestellt<br />
• Anzeigelampe blinkt (0,5 s ein, 0,5 s aus):<br />
Anzeige einer Störung<br />
• Anzeigelampe leuchtet 2 s, ist 1 s aus:<br />
Filteranzeige<br />
Kontrolldisplay<br />
Signalempfang<br />
Heizvorbereitung HOT KEEP<br />
Normalbetrieb<br />
Stopp<br />
Zentralsteuerungsbetrieb Center Mode<br />
Störung (Check)<br />
Filteranzeige<br />
Timerbetrieb<br />
LED-Anzeigelampen<br />
RUN TIMER/CHECK<br />
GRÜN<br />
GRÜN<br />
GRÜN<br />
GRÜN<br />
GELB<br />
GELB<br />
GELB<br />
GELB<br />
Anzeigeart<br />
Dreimaliges Blinken (0,25 s ein und 0,25 s aus)<br />
Dauerblinken (0,5 s ein und 0,5 s aus)<br />
Dauerleuchten<br />
Aus<br />
Dreimaliges Blinken (0,25 s ein und 0,25 s aus)<br />
Dauerblinken (0,5 s ein und 0,5 s aus)<br />
Dauerblinken (2 s ein und 1 s aus)<br />
Dauerleuchten<br />
- 148 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
DIP-Schalter auf der Empfänger-Platine<br />
SW1<br />
SW2<br />
SW3<br />
SW4<br />
Interferenzschutz<br />
Master/Slave<br />
Signalton<br />
Betriebsart<br />
ON: Normal<br />
OFF: Aktiv<br />
ON: Master<br />
OFF: Slave<br />
ON: Aktiv<br />
OFF: Inaktiv<br />
ON: Kühlen/Heizen<br />
OFF: nur kühlen<br />
Alle DIP-Schalter stehen ab Werk auf ON.<br />
FDENA-Deckenunterbaugerät<br />
Infrarot-Empfänger (ab Werk im Gerät installiert)<br />
Empfangsfenster für Fernbediensignal<br />
TIMER<br />
CHECK<br />
RUN<br />
Backup-Schalter<br />
Anzeigelampe RUN (grün)<br />
· Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
· Anzeigelampe blinkt ununterbrochen: Klimagerät ist auf Heizvorbereitung<br />
geschaltet (bei Heizbetrieb).<br />
· Anzeigelampe blinkt (3 Mal): Fernbediensignal wird empfangen.<br />
4<br />
7- Segment-Display<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
· Anzeigelampe leuchtet: Klimagerät ist auf Timerbetrieb eingestellt<br />
· Anzeigelampe blinkt (0,5 s ein, 0,5 : s aus): Anzeige eines Fehlers im Innengerät<br />
· Anzeigelampe leuchtet 2 s, ist 1 : s aus: Filteranzeige<br />
DIP-Schalter auf der Rückseite der Empfänger-Platine<br />
SW1-1<br />
SW1-2<br />
SW1-3<br />
SW1-4<br />
Interferenzschutz<br />
Master/Slave<br />
Signalton<br />
Betriebsart<br />
ON: Normal<br />
OFF: Aktiv<br />
ON: Master<br />
OFF: Slave<br />
ON: Aktiv<br />
OFF: Inaktiv<br />
ON: Kühlen/Heizen<br />
OFF: nur kühlen<br />
Alle DIP-Schalter stehen ab Werk auf ON.<br />
FDKNA-Wandgeräte<br />
7-Segment-Display<br />
TIMER/CHECK<br />
RUN<br />
Anzeigelampe RUN (grün)<br />
Folgende drei Signale können angezeigt werden:<br />
· Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
· Anzeigelampe blinkt ununterbrochen:<br />
Klimagerät ist auf Heizvorbereitung geschaltet.<br />
Anzeigelampe blinkt<br />
(3 Mal): Fernbediensignal<br />
wird empfangen.<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
Folgende drei Signale können angezeigt werden:<br />
· Anzeigelampe leuchtet: Klimagerät ist auf Timerbetrieb eingestellt<br />
· Anzeigelampe leuchtet 2 s, 1 s aus: Filteranzeige<br />
(Aufforderung zum Reinigen des Filters)<br />
· Anzeigelampe blinkt (0,5 s ein, 0,5 s aus): Anzeige eines Fehlers im Innengerät<br />
Infrarot-Empfänger (ab Werk im Gerät installiert)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 149 -
4<br />
4.3.2 Kabelfernbedienung<br />
Signalleitung Fernbedienung<br />
● Maximale Länge: 600 m<br />
● Abgeschirmtes Kabel verwenden (Empfehlung: LIYCVY 3+0,5 mm 2) )<br />
● Schirm einseitig erden<br />
● Leitungsquerschnitt:<br />
bis 200 m ...... 0,5 mm 2 x 3 Adern<br />
bis 300 m ...... 0,75 mm 2 x 3 Adern<br />
bis 400 m ...... 1,25 mm 2 x 3 Adern<br />
bis 600 m ...... 2,0 mm 2 x 3 Adern<br />
Anmerkung: Die im Inneren der Fernbedienung verlegten Leitungen dürfen einen maximalen Querschnitt von<br />
0,5 mm 2 aufweisen, bei Bedarf außerhalb des Fernbedienungsgehäuses mit stärkeren Leitungen<br />
verlängern.<br />
Erdung<br />
X/Y/Z-Leitung<br />
Fernbedienungskabel<br />
Innengerät<br />
(abgeschirmt)<br />
(Diese Seite nicht erden!)<br />
Fernbedienschalter<br />
Platine Fernbedienung<br />
Mehrere Fernbedienungen pro Gerät (Gerätegruppe)<br />
An jedes Innengerät (oder jede Gruppe) können max. zwei Fernbedienungen angeschlossen werden.<br />
a) Die (dreiadrige) Signalleitung der Slave-Fernbedienung kann entweder am Innengerät oder an der Master-<br />
Fernbedienung angeschlossen werden.<br />
Innengerät<br />
X<br />
Y<br />
Z<br />
Signalleitung der Fernbedienung (mit Polarität)<br />
(Beim Herstellen der Verbindungen X , Y und Z<br />
nicht vertauschen)<br />
Schalter<br />
M<br />
SW1<br />
S<br />
Z<br />
SW1<br />
M<br />
Funktion<br />
X Y<br />
Fernbedienung<br />
X Y Z<br />
Fernbedienung<br />
SW1<br />
S<br />
b) Den DIP-Schalter SW1 an der Slave-Fernbedienung in die Einstellung "Slave" setzen. (Werksseitig ist "Master"<br />
voreingestellt.)<br />
Anmerkung (1)<br />
Sensoraktivierungseinstellungen für die Fernbedienung sind nur bei der Master-Fernbedienung möglich.<br />
Die Master-Fernbedienung an einer Stelle installieren, an der die Raumtemperatur gefühlt werden kann.<br />
Master-Fernbedienung<br />
Slave-Fernbedienung<br />
M<br />
S<br />
SW1<br />
SW2<br />
SW1<br />
Unten<br />
Spezielle Funktionsprogrammierungen sind uns an der Master-Fernbedienung möglich.<br />
Oben<br />
PCB<br />
- 150 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Rot<br />
Weiß<br />
Schwarz<br />
Mehrere Geräte pro Fernbedienung<br />
Bis zu 16 Innengeräte lassen sich mit einer einzigen Fernbedienung steuern.<br />
a) Dreiadrige Fernbedienungsleitungen zwischen den einzelnen Innengeräten verlegen. Die Hinweise zu Fernbedienungs-Verlängerungsleitungen<br />
unter "Bei der Verlängerung des Fernbedienungskabels zu beachten"<br />
auf Seite 132 lesen.<br />
b) Die Kommunikationsadresse für die Fernbedienung mit dem Drehschalter SW2 auf der Schaltplatine des<br />
Innengeräts auf "0" ~ "F" setzen. Dabei darauf achten, dass jedem Gerät eine eindeutige Adresse zugewiesen<br />
wird.<br />
Innengerät (1)<br />
Adresse [0] X<br />
Y<br />
Z<br />
Innengerät (2)<br />
Adresse [1] X<br />
Y<br />
Z<br />
Innengerät (16)<br />
Adresse [F] X Y<br />
Z<br />
X Y Z<br />
Fernbedienung<br />
Signalleitung der Fernbedienung (mit Polarität)<br />
(Beim Herstellen der Verbindungen X , Y und Z<br />
nicht vertauschen)<br />
c) Nach dem Einschalten die Taste AIR CON No. [KLIMAANL. NR.] drücken, um die Adresse des Innengeräts<br />
anzuzeigen. Unbedingt prüfen, ob die Einstellungen auf der Fernbedienung richtig angezeigt werden.<br />
Dazu die Tasten und ▼ drücken, um die Adressen der einzelnen angeschlossenen Innengeräte anzuzeigen.<br />
▼<br />
4<br />
Platine Fernbedienung<br />
SW2<br />
SW2<br />
A<br />
B<br />
M<br />
SW1<br />
S<br />
SW1<br />
Rot<br />
X<br />
Y<br />
Weiß<br />
Z Schwarz<br />
Steuerungsauswahlschalter (SW1)<br />
Schalter<br />
M<br />
SW1<br />
S<br />
Funktion<br />
MASTER-Fernbedienung<br />
SLAVE-Fernbedienung<br />
Anmerkung (1): SW2 wird normalerweise nicht verwendet, deshalb die Schaltstellung nicht verändern.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 151 -
FDENA-Umstellung von Infrarot- auf Kabelfernbedienung<br />
Deckenunterbaugeräte FDENA sind werkseitig für die Bedienung mit einer Infrarot-Fernbedienung vorgesehen.<br />
Wird an das Gerät eine Kabelfernbedienung angeschlossen, ist der integrierte Infrarot-Empfänger zu deaktivieren,<br />
indem die Steckerverbindung zwischen der Steuerplatine und der Infrarot-Empfänger-Platine getrennt wird.<br />
Sollen sowohl Kabel- als auch Infrarot-Fernbedienung parallel eingesetzt werden, kann alternativ<br />
die Kabel-Fernbedienung auf „SLAVE“ umprogrammiert werden. (siehe Kap. "Mehere Fernbedienungen pro Gerät")<br />
Die Kabel-Fernbedienung wird an die X/Y/Z-Klemmen des Innengerätes angeschlossen.<br />
Deaktivierung des Infrarot-Empfängers<br />
4<br />
Hinweis:<br />
Ist an X/Y/Z-Klemmen eine Kabel-Fernbedienung angeschlossen, die als „MASTER“ definiert ist,<br />
und die Steckerverbindung CnB2 zur Empfänger-Platine geschlossen, erscheint permanent Anzeige<br />
- 152 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDKNA-Umstellung von Infrarot- auf Kabelfernbedienung<br />
Wandgeräte FDKNA der <strong>FDS</strong>-Serie sind werkseitig für die Bedienung mit einer Infrarot-Fernbedienung vorgesehen.<br />
Wird an das Gerät eine Kabelfernbedienung angeschlossen, ist der integrierte Infrarot-Empfänger zu deaktivieren und die<br />
Ventilatorstufen-Einstellung an der Kabel-Fernbedienung RC-E1 zu aktivieren.<br />
Eine Master/Slave-Schaltung mit Kabel- und Infrarot-FB ist nicht möglich.<br />
Deaktivierung des Infrarot-Empfängers<br />
1. Klimagerät von der Spannungsversorgung trennen<br />
2. Drahtbrücke J31 öffnen<br />
3. Spannungsversorgung einschalten<br />
Platine FDKNA<br />
Hinweis:<br />
Ist an X/Y/Z-Klemmen eine Kabel-Fernbedienung angeschlossen<br />
und J31 geschlossen, erscheint permanent Anzeige<br />
J31<br />
Aktivierung der Ventilatorstufen-Einstellung<br />
1. Klimagerät ausschalten<br />
4<br />
2. Funktion Nr.13 der Kabel-Fernbedienung "I/U FAN SPEED" auf "3 FAN SPEED" umprogrammieren<br />
gleichzeitig 3 Sek drücken<br />
und<br />
SET MODE<br />
SELECT ITEM<br />
Anzeige (kurz)<br />
Anzeige (kurz)<br />
SET<br />
mit wählen [SET]<br />
FUNCTION SET Einstellung Funktionen<br />
mit wählen [SET]<br />
FUNCTION Funktionen Fernbedienung<br />
Anzeige blinkt<br />
DATA LOADING<br />
Anzeige (kurz)<br />
FUNCTION<br />
mit wählen [SET] mit wählen [SET]<br />
13 3 Stufen: Lo/Me/Hi 13<br />
I/U FAN SPEED<br />
3 FAN SPEED<br />
Ventilatorstufen-Freigabe 2 Stufen: Lo/Hi 13<br />
2 FAN SPEED<br />
Taste deaktiviert 13<br />
1 FAN SPEED<br />
Zurück oder Abbruch:<br />
Anzeige blinkt<br />
[RESET] 13<br />
SET COMPLETE<br />
3. Klimagerät einschalten<br />
ON/OFF-Schalter drücken<br />
zum Beenden der Programmierung<br />
© STULZ <strong>GmbH</strong>, Hamburg - 153 -
4.4 Anbindung Superlink-System<br />
Adapterplatine SC-AD-E (Option)<br />
Die Zusatzplatine SC-AD-E bietet die Möglichkeit, <strong>FDS</strong>-Innengeräte mit einem Superlink-Bus-System zu versehen<br />
oder in ein bestehendes Netzwerk einer bestehenden Anlage einzubinden.<br />
Eine Anbindung an externe ZLT-Systeme oder Gebäudemanagement-Systeme ist dann mit der optionalen CompTrol-<br />
Serie möglich.<br />
(1) Funktionen<br />
(a) Sendet die Einstellungen von der Zusatzplatine an die Innengeräte.<br />
(b) Sendet die Prioritäts-Innengerätedaten als Antwort auf die Datenanfrage der Zusatzplatine.<br />
(c) Überwacht den Fehlerstatus der angeschlossenen Innengeräte und sendet die Wartungs-Codes an<br />
die Zusatzplatine.<br />
(d) Maximal können 16 Geräte (in der gleichen Betriebsart) gesteuert werden.<br />
(2) Kabelanschlussdiagramm<br />
Superlink-Bus<br />
4<br />
Schaltplatine SL...E<br />
A<br />
B<br />
X<br />
Y<br />
Z<br />
Blau<br />
Blau<br />
Rot<br />
Weiß<br />
Schwarz<br />
X<br />
Y<br />
Z<br />
Anschluss an Anschlussklemmenblock für Fernbedienung<br />
(Gesamt-Leitungslänge maximal 600 m)<br />
Schalter Master/Slave-Einstellung Netzwerk-Adressschalter ([00] - [47]<br />
Master/Slave-Schalter<br />
SW 3-1<br />
Ein (ON)<br />
Aus (OFF)<br />
Master<br />
Slave<br />
● Abgeschirmte Leitungen!<br />
● Die Abschirmung immer nur auf einer Seite erden!<br />
(a) Die Zusatzplatinen-Netzwerkadresse mit den Schaltern SW 1 (Zehnerstelle) und SW 2 (Einerstelle) einstellen.<br />
(b) Wenn keine Fernbedienung vorhanden ist (keine Kabelfernbedienung und keine drahtlose Fernbedienung),<br />
den Schalter SW 3-1 auf der SL...E-Platine auf Ein (ON) schalten (Master-Einstellung)<br />
Standard-Verkabelung<br />
Mehrgeräte-Steuerung mit mehreren Fernbedienungen<br />
Kombination mehrerer Einheiten<br />
SL...E-Platine<br />
X Y Z<br />
A B<br />
A B<br />
Außengerät<br />
Verbindungsleitung Innengerät/Außengerät<br />
Netzwerk<br />
-Option<br />
Innengerät<br />
X Y Z<br />
Fernbedienung<br />
X Y Z<br />
(Z.B. CompTrol-Serie)<br />
Außengerät<br />
SL...E<br />
-Platine<br />
Innengerät<br />
Netzwerk-<br />
Option<br />
Verbindungsleitung Innengerät/Außengerät<br />
Fernbedienung<br />
Fernbedienung<br />
Innengerät<br />
Innengerät<br />
Innengerät<br />
(Z.B. CompTrol-Serie)<br />
• Übertragung der Daten mehrerer Master-Geräte<br />
in das Netzwerk<br />
• Übertragung der Störungen der Slave-Geräte<br />
in das Netzwerk<br />
Einstellen der Master/Slave-Geräte über die Schalter<br />
auf der Schaltplatine<br />
Einstellen der Master/Slave-Fernbedienungen über die Schalter<br />
auf der Fernbedienungs-Schaltplatine<br />
Mehrgeräte-Steuerung durch mehrere Fernbedienungen<br />
Kombination mehrerer Einheiten<br />
Außengerät<br />
Außengerät<br />
Verbindungsleitung Innengerät/Außengerät<br />
Verkabelung ohne Fernbedienung<br />
Außengerät<br />
IR-Empfänger<br />
Außengerät<br />
Innengerät<br />
Innengerät<br />
Innengerät<br />
Verbindungsleitung Innengerät/Außengerät<br />
Innengerägerägerät<br />
Innen-<br />
Innen-<br />
Innengerät<br />
Verbindungsleitung Innengerät/Außengerät<br />
Innengerät<br />
Innengerät<br />
Verbindungsleitung Innengerät/Außengerät<br />
Innengerät<br />
Innengerät<br />
SL...E<br />
-Platine<br />
Netzwerk<br />
-Option<br />
Fernbedienung<br />
Fernbedienung<br />
Fernbedienung<br />
SL...E<br />
-Platine<br />
Fernbedienung<br />
Die Adressen 00 - 47 mit den Adressschaltern<br />
(Drehschaltern) auf der SL...E-Platine einstellen.<br />
SL...E<br />
-Platine<br />
Netzwerk<br />
-Option<br />
Schalter SW 3-1 auf der SL...E<br />
-Platine auf Ein (ON) schalten<br />
(Master-Einstellung)<br />
Die Netzwerk-Option SLA-1-E<br />
ist nicht zulässig (Störung der<br />
Betriebsart-Umschaltung)<br />
SL...E<br />
-Platine<br />
Netzwerk<br />
-Option<br />
Funksteuerungssatz<br />
Drahtlose<br />
Fernbedienung<br />
- 154 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(3) Installation<br />
(a) Zubehörteile<br />
Schaltplatine Metall-Installationsdose Metall-Deckel Gummi-Isoliermatte<br />
(Bei diesem Modell nicht verwendet)<br />
Flachkopfschrauben Befestigungsstifte Kabelbinder Kabelbinder<br />
Ø 4 x 8 mm, 2 Stück aus Nylon, zum Befestigen der zum Sichern von Kabeln, 5 Stück<br />
Schaltplatine, 4 Stk.<br />
(b) Abmessungen der Metall-Installationsdose<br />
85<br />
40<br />
22.5<br />
35<br />
30<br />
90 5<br />
100<br />
70<br />
4<br />
(c) Installation 2-Ø 6<br />
(i) Die Schaltplatine mit den Befestigungsstiften (iii) Installation an der (iv) Installation an der<br />
in der Metall-Installationsdose befestigen. Außenseite eines Rückseite einer<br />
(ii)Die Kabel durch eine Kabeldurchführung Innengeräts Fernbedienung<br />
führen und mit einem Kabelbinder<br />
zusammenbinden.<br />
SL...E-Platine<br />
Rot<br />
Aus<br />
Aus<br />
Grün<br />
Blinken<br />
Kabelbinder<br />
Befestigungsstift (4 Stück) Den Metall-Deckel an der Metall-<br />
Installationsdose anbringen.<br />
(4) Inspektions-Anzeigen<br />
Störungen werden mit der roten und der grünen LED auf der SL...E-Platine angezeigt.<br />
LED auf der SL...E-Platine<br />
Aus<br />
1 Mal Blinken Blinken<br />
2 Mal Blinken Blinken<br />
3 Mal Blinken Blinken<br />
4 Mal Blinken Blinken<br />
Blinken Blinken<br />
Normale Kommunikation<br />
Betriebszustand<br />
• Unterbrechung der Fernbedienungs-Signalleitung, Ader X oder Z.<br />
• Kurzschluss der Fernbedienungs-Signalleitung zwischen Ader X und Z.<br />
• Störung an der Spannungsversorgung der Innengerät-Fernbedienung. .<br />
• Unterbrechung der Zusatzplatinen-Signalleitung, Ader A oder B.<br />
• Kurzschluss der Zusatzplatinen -Signalleitung zwischen Ader A und B.<br />
• Störung an der Zusatzplatine.<br />
.<br />
• Falsche Adresseinstellung an der SL...E-Platine (Adresse ist auf 48 oder 49 eingestellt).<br />
• Unterbrechung der Fernbedienungs-Signalleitung, Ader Y.<br />
• Kurzschluss der Fernbedienungs-Signalleitung zwischen Ader X und Y oder zwischen Ader X und Z.<br />
• Bei Betrieb ohne Fernbedienung wurde die SL...E-Platine nicht auf Master eingestellt.<br />
• Störung am Signalschaltkreis der Fernbedienung.<br />
• Adresse der an das Zusatzplatinen-Netzwerk angeschlossenen SL...E-Platine und des Innengeräts wiederholt sich.<br />
• Adresse der an das Zusatzplatinen-Netzwerk angeschlossenen SL...E-Platine und des Außengeräts wiederholt sich.<br />
.<br />
<br />
Die Metall-Installationsdose direkt am unteren<br />
Gehäuseteil der Fernbedienung anbringen.<br />
Anzeige in der Zentralsteuerung<br />
des Netzwerks<br />
E1<br />
E2<br />
E31<br />
© STULZ <strong>GmbH</strong>, Hamburg - 155 -
4.5 Installation Außengerät<br />
Besondere Anweisungen für R410A-Klimaanlagensysteme<br />
● Es darf nur das Kältemittel R410A verwendet werden. Das Kältemittel R410A weist im Betrieb den 1,6-fachen<br />
Druck eines herkömmlichen Kältemittels auf.<br />
● Um ein versehentliches Einfüllen eines falschen Kältemittels zu verhindern, haben bei Klimageräten für das<br />
Kältemittel R410A die Einfüllöffnungen des Service-Ventils am Außengerät und die Prüfanschlüsse einen anderen<br />
Durchmesser. Wegen des höheren Drucks des Kältemittels sind auch die Bördelverbindungen größer dimensioniert<br />
und die Überwurfmuttern haben eine größere Schlüsselweite. Für Installations- und Wartungsarbeiten<br />
sind deshalb die speziellen Werkzeuge für R410A-Klimageräte zu verwenden, siehe Liste.<br />
● Keinen Nachfüllzylinder verwenden. Bei Verwendung eines Nachfüllzylinders ändert sich die Zusammensetzung<br />
des Kältemittels, was zu einer Verschlechterung der Nennkapazität führt.<br />
● Beim Nachfüllen von Kältemittel dieses stets in der Flüssigkeitsphase aus dem Zylinder nehmen.<br />
4<br />
Spezielle R410-Werkzeuge<br />
A Druckmesserverteiler<br />
E Bördelwerkzeug<br />
B Füllschlauch<br />
F Messlehre für Bördel-Überstand für Kupferrohre<br />
C Elektronische Waage zum Auffüllen des Kältemittels G Vakuumpumpenadapter<br />
D Drehmomentschlüssel<br />
H Gasleckagesucher<br />
(1) Installation<br />
(a) Hinweise zu Anieferung und Transport im Abschnitt (2) beachten.<br />
(b) Zusammen mit dem Kunden einen Installationsort auswählen, der die<br />
folgenden Bedingungen erfüllt:<br />
1) Der Fußboden muss das Gewicht des Außengeräts tragen können.<br />
2) Das Gerät muss an Orten installiert werden, an denen keine Gefahr des Austretens<br />
brennbarer Gase besteht.<br />
3) Die Luft darf am Installationsort nicht stehen.<br />
4) Das Gerät darf nicht durch Wärmeabstrahlung oder andere Wärmequellen beeinflusst werden.<br />
5) Am Installationsort sollte das Kondensat problemlos abfließen können.<br />
6) Das Betriebsgeräusch und die ausgeblasene Warmluft dürfen keine angrenzenden Gebäude beeinträchtigen.<br />
7) Bei Installation des Außengeräts an einem der folgenden Installationsorte kann das Gerät korrodieren oder versagen.<br />
Bitte an den Händler wenden, bei dem die Klimaanlage gekauft wurde.<br />
a) Installationsorte, an denen korrosive Gase (wie beispielsweise in der Nähe von heißen Quellen) auftreten<br />
b) Installationsorte mit salznebelhaltiger Luft (in Küstennähe)<br />
c) Installationsorte, an denen Öldämpfe auftreten<br />
d) Installationsorte in der Nähe von starken elektromagnetischen oder hochfrequenten Störquellen<br />
● Hindernisse vor dem Luftauslass dürfen höchstens so hoch sein wie das Gerät selbst.<br />
● Das Außengerät darf nicht an allen Seiten von Hindernissen umgeben sein. Über dem Außengerät muss<br />
mindestens 1 m Freiraum bleiben.<br />
● Bei Installation von mehreren Außengeräten nebeneinander muss ein Abstand von mindestens 10 mm<br />
zwischen den Außengeräten eingehalten werden.<br />
● Bei Installation des Außengeräts an einem Ort, an dem die Gefahr des direkten Wiederansaugens der<br />
Abluft besteht, ist vor dem Luftauslass eine Luftführung zu installieren, um das Wiederansaugen zu verhindern.<br />
● Bei Installation von mehreren Außengeräten in einer Gruppe sind Maßnahmen zu treffen, um das Wiederansaugen<br />
von Abluft zu verhindern.<br />
● Bei Installation des Außengeräts an einem Installationsort, an dem Schnee liegen kann, sind entsprechende<br />
Abdeckungen vorzusehen.<br />
(c) Installationsabstände<br />
Bei der Festlegung der Installationsabstände die Ausrichtung der Kältemittelleitungen<br />
berücksichtigen:<br />
Lufteinlass<br />
Lufteinlass<br />
Lufteinlass<br />
Luftauslass<br />
Luftauslass<br />
(Platzbedarf<br />
für Wartung)<br />
Maße<br />
Installationstyp<br />
Einheit: mm<br />
FDCVA151 ~ 1002<br />
I II III<br />
L 1<br />
Offen Offen 500<br />
300 5 Offen<br />
L 2<br />
150 300 150<br />
L 3<br />
5 5 5<br />
L 4<br />
- 156 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(d) Bei Wirken starker Winde auf das Außengerät<br />
● Bei einer Installation des Außengeräts an einem Installationsort, der starkem Wind ausgesetzt ist, sind die<br />
folgenden Windschutzmaßnahmen zu treffen. Ein fehlender Windschutz kann zu Leistungsbeeinträchtigungen<br />
und Druckanstieg und in der Folge zu Betriebsunterbrechungen, Schäden am Ventilator usw. führen.<br />
1) Das Außengerät mit dem<br />
Luftauslass in Richtung auf<br />
eine Wand installieren.<br />
2) Das Außengerät mit dem<br />
Luftauslass im rechten Winkel<br />
zur Windrichtung installieren.<br />
3) Bei nicht ausreichend stabilem<br />
Untergrund das Außengerät mit<br />
einer Drahtabspannung oder<br />
ähnlichem sichern.<br />
Windrichtung<br />
Windrichtung<br />
500 oder<br />
mehr<br />
500 or more<br />
Mit Verankerungsschraube sichern<br />
(2)Anlieferung und Installation des Geräts<br />
Das Gerät immer mit großer Sorgfalt und immer mit mindestens zwei Personen transportieren.<br />
(a)<br />
Anlieferung<br />
1) Bei der Anlieferung das Gerät in der Verpackung so nahe wie möglich an<br />
den Installationsort heranbringen.<br />
2) Bei Transport des Geräts ohne Verpackung das Gerät mit einem Nylon-Hebegurt<br />
anheben oder Schutzplatten unterlegen, um eine Beschädigung des Geräts zu<br />
vermeiden.<br />
Holzpalette<br />
Schutzplatte<br />
4<br />
ACHTUNG ● Beim Anschlagen des Geräts zum Anheben die ungleichmäßige Gewichtsverteilung beachten.<br />
(b)<br />
Transport<br />
1) Die rechte Seite des Geräts (Abluftanschlussseite, von vorn<br />
gesehen) ist schwerer als die linke. Aus diesem Grund muss die<br />
Person, die das Gerät an der rechten Seite trägt, besonders<br />
sorgfältig sein. Die Person, die das Gerät an der linken Seite trägt,<br />
muss beim Transport den Griff des Frontpaneels und die Strebe<br />
mit beiden Händen gut festhalten.<br />
Rechte Seite<br />
schwerer<br />
Strebe<br />
(c)<br />
Position der Befestigungsschrauben<br />
Lufteinlass<br />
Modell<br />
Maß<br />
Einheit: mm<br />
A B C D E F<br />
Luftauslass<br />
FDCVA 151, 201, 251<br />
FDCA 302 ~ 1002<br />
106 164 312.5 510 14 13.5<br />
190 200 410 580 20 20<br />
Position der Befestigungsschrauben<br />
(vier Stück)<br />
1) Die Beine mit den Befestigungsschrauben sorgfältig im Boden verankern.<br />
Mit Schrauben (M10<br />
oder M12) verankern<br />
Fundament breiter auslegen<br />
Fundament tiefer in den Boden einlassen<br />
2) Die Befestigungsschrauben dürfen an der Vorderseite höchstens 15 mm hervorstehen.<br />
3) Das Gerät so sicher befestigen, dass es auch bei einem Erdbeben oder außergewöhnlich starken Winden<br />
nicht umfallen kann.<br />
4) Das Betonfundament muss den Abbildungen entsprechen.<br />
5) Das Gerät immer waagerecht installieren. (Die Höhendifferenz zwischen der linken und der rechten Kante<br />
darf höchstens 5 mm betragen.)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 157 -
Installation der Kondensatablaufleitung<br />
˜ Wenn es Probleme mit dem Wasserablauf am Außengerät gibt, eine Kondensatablaufleitung mit einem<br />
Winkelstück und Ablaufstopfen installieren, die separat als Zusatzteil erhältlich sind.<br />
Die Bodenplatte des Außengeräts hat Öffnungen für die Kondensatleitung von Kondenswasser.<br />
Um das Kondensat in den Abfluss zu leiten, muss das Außengerät auf einem flachen Sockel oder auf Blöcken<br />
installiert werden.<br />
Den Anschlusswinkel wie in der Abbildung gezeigt anschließen und die beiden anderen Ablauföffnungen<br />
mit Stopfen verschließen.<br />
Modelle FDCVA151-251<br />
Modelle FDCVA302-602<br />
4<br />
Anschlusswinkel der<br />
Kondensatleitung(1Stck.)<br />
(nicht im Lieferumfang)<br />
Allzweck-Hart-PVC<br />
(nicht im Lieferumfang)<br />
Ablaufstopfen<br />
(nicht im Lieferumfang)<br />
Anschlusswinkel der<br />
Kondensatleitung (1 Stck.)<br />
Allzweck-Hart-PVC-Leitung<br />
(VP-16) (nicht im Lieferumfang)<br />
Ablaufstopfen (2 Stck.)<br />
(nicht im Lieferumfang)<br />
- 158 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(a) Bei der Installation der Kältemittelleitungen zu beachten<br />
1) Nur Leitungen aus folgendem Werkstoff verwenden: Phosphorreduziertes<br />
nahtloses Kupferrohr.<br />
2) Die Kältemittelleitungen (Gas- und Flüssigkeitsleitungen) gut<br />
wärmeisolieren, um die Bildung von Kondenswasser zu vermeiden.<br />
Unzureichend isolierte Leitungen können zum Entstehen von Kondenswasser<br />
führen, das herabtropfen und Haushaltsgegenstände beschädigen<br />
kann.<br />
3) Immer ausreichende Wärmeisolierung mit einer Wärmebeständigkeit<br />
von mindestens 120 °C verwenden. Eine unzureichende Wärmeisolierung<br />
kann zu Schäden an elektrischen Leitungen führen.<br />
a) Während des Kühlbetriebs kann sich an den Gasleitungen Kondenswasser<br />
bilden, das herabtropfen und zu Schäden führen kann. ...<br />
b) Alle Bördelverbindungen der Flüssigkeits- und Gasleitungen des<br />
Innengeräts ebenfalls lückenlos mit Wärmeisolierung (Rohrisolierungen)<br />
isolieren.<br />
c) Gas- und Flüssigkeitsleitungen so mit Isoliermaterial umwickeln,<br />
dass keine Luft eingeschlossen wird. Dann alle Leitungen und Kabel<br />
zu einem Leitungsbündel zusammenfassen und außen mit Isolierband<br />
schützen.<br />
4) Beim Biegen der Leitungen immer einen möglichst großen Biegeradius<br />
einhalten (R100 - R150). Wiederholtes Biegen von Rohrabschnitten vermeiden.<br />
5) Bei der Installation darauf achten, dass keine Staubpartikel, Späne oder<br />
Wasser in die Leitungen gelangen können.<br />
6) Kältemittelleitungen müssen mit Bördelverbindungen installiert werden.<br />
Die Bördelverbindungen sollten mit speziellen Bördelwerkzeugen für<br />
R410A hergestellt werden, die Verwendung normaler Bördelwerkzeuge<br />
ist aber zulässig, solange der für den Bördel erforderliche Überstand<br />
(Maß B in der Abbildung) mit der für Kupferrohr-Messlehre kontrolliert wird.<br />
7) Bördelverbindungen immer mit zwei Schraubenschlüsseln festziehen.<br />
Dabei folgende Anzugsdrehmomente für Überwurfmuttern einhalten:<br />
8) Verteilerrohre (separat erhältliche Zusatzteile) müssen durch Hartlöten mit den<br />
Kältemittelleitungen verbunden werden.<br />
9) Bei der Herstellung von Hartlötverbindungen müssen<br />
die Rohrleitungen mit Stickstoffgas gespült werden,<br />
um die Bildung einer Oxidschicht an der Innenseite<br />
der Rohre zu verhindern.<br />
Kabel für die<br />
Verbindung von Innenund<br />
Außengeräten<br />
Flüssigkeitsleitung<br />
A<br />
Außendurchmesser<br />
der<br />
Kupferleitung<br />
ø6.35<br />
ø9.52<br />
ø12.7<br />
ø15.88<br />
0<br />
A<br />
-0.4<br />
9.1<br />
13.2<br />
16.6<br />
19.7<br />
B<br />
Isolierung<br />
Außenband<br />
Sauggasleitung<br />
Ende der Bördelleitung: A (mm)<br />
Überstand an der Kupferleitung zum Bördeln: B (mm)<br />
Außendurchmesser<br />
Bei steifer Ausführung (mit Kupplung)<br />
der<br />
Kupferleitung Mit einem R410A-Werkzeug Mit einem herkömmlichen Werkzeug<br />
ø6.35<br />
ø9.52<br />
ø12.7<br />
ø15.88<br />
0~0.5<br />
0.71.0~1.5<br />
~ 1,3<br />
4<br />
Anzugsdrehmoment<br />
ø 6.35 Überwurfmutter 14~18 N•m (1.4~1.8 kg•m)<br />
ø 9.52 Überwurfmutter 34~42 N•m (3.4~4.2 kg•m)<br />
ø 12.7 Überwurfmutter 49~61 N•m (4.9~6.1 kg•m)<br />
ø 15.88 Überwurfmutter 68~82 N•m (6.8~8.2 kg•m)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 159 -
(b)<br />
Abnehmen der Wartungsabdeckung<br />
Die vier Schrauben der Wartungsabdeckung herausdrehen, die Wartungsabdeckung in Pfeilrichtung<br />
herunter ziehen und dann die Wartungsabdeckung nach vorne abziehen.<br />
Innenhaken<br />
Innenhaken<br />
Innenhaken<br />
Befestigungsschraube<br />
Erdungsschraube<br />
Modelle FDCVA151-251<br />
Wartungsabdeckung<br />
Modelle FDCVA302-602 Modelle FDCVA802-602 Modelle FDCVA1002<br />
4<br />
(c)<br />
Anschluss der Kältemittelleitungen<br />
1) Die Kältemittelleitungen können nach rechts, vorn, hinten oder unten aus dem Gerät herausgeführt werden.<br />
2) Die Ausbrechöffnungen an der gewählten Durchführung mit dem erforderlichen Mindestdurchmesser<br />
ausschneiden. Den mitgelieferten Kantenschutz auf die richtige Länge schneiden und an der ausgeschnittenen<br />
Durchführungsöffnung anbringen.<br />
Anschluss hinten<br />
Anschluss vorn<br />
Anschluss rechts<br />
Anschluss unten<br />
Dichtigkeitsprüfung, Evakuierung, Kältemittelfüllung und Testbetrieb siehe Kapitel 6 - Service!<br />
- 160 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
4.6 Installation Leitungssystem<br />
1) Wichtig<br />
a) Es ist darauf zu achten, dass die installierten Leitungen keine Komponenten innerhalb des Geräts<br />
berühren.<br />
b) Die Service-Ventile müssen geschlossen bleiben, während die Installation der Leitungen erfolgt.<br />
c) Die Leitungsenden sind ausreichend zu schützen (zusammendrücken und löten oder mit Klebeband<br />
verschließen), damit kein Wasser und keine Fremdkörper in die Leitungen eindringen.<br />
d) Beim Biegen von Leitungen muss der Radius möglichst groß bleiben (mindestens das Vierfache des<br />
Leitungsquerschnitts). Eine Leitung darf nicht wiederholt gebogen werden, um ihre Form zu korrigieren.<br />
e) Die Bördelverbindung einer Leitung wird hergestellt, nachdem eine Bördelmutter angebracht wurde.<br />
Wenngleich wir den Einsatz von Auftreibern empfehlen, die speziell für R410A entwickelt wurden, können<br />
auch herkömmliche Auftreiber verwendet werden, indem die Messung des Vorsprungs B mit einer Vorsprungslehre<br />
justiert wird.<br />
f ) Da das Gerät für R410A entwickelt wurde, wird der Einsatz von Esteröl zum Bördeln empfohlen.<br />
g) Eine Bördelverbindung muss mit einem Maulschlüssel fest angezogen werden. Dabei ist das Anziehmoment<br />
für die Bördelmutter aus der folgenden Tabelle zu beachten.<br />
h) Beim Anziehen der Bördelmutter ist mit einem zweiten Maulschlüssel gegenzuhalten.<br />
i) Beim Löten ist das Serviceventil durch einen nassen Lappen zu kühlen.<br />
4<br />
A<br />
Bördelverbindung Leitungsende: A (mm)<br />
Außendurchmesser<br />
A<br />
0<br />
Kupferleitung<br />
0.4<br />
Ø 6.35 6,35 9.1<br />
Ø 9.52 9,52 13.2<br />
Ø 12.7 12,7 16.6<br />
Ø15.88<br />
15,88 19.7<br />
B<br />
Kupferleitungsvorsprung für Bördelverbindung: B (mm)<br />
Außendurchmesser<br />
Kupferleitung<br />
Ø 6.35 6,35<br />
Ø 9.52 9,52<br />
Ø 12.7 12,7<br />
Ø15.88<br />
15,88<br />
Bei starren Leitungen (Kupplung)<br />
Mit R410A-Auftreiber Mit herkömmlichem Auftreiber<br />
0~0,5 0~0.5<br />
0,7~1,3 1.0~1.5<br />
Ø 6.35 6,35<br />
Ø 9.52 9,52<br />
Ø12.7<br />
12,7<br />
Ø15.88<br />
15,88<br />
Anziehmoment<br />
14 14 ~ 18N . mm<br />
(1.4 1,4 ~ ~ 1.8 1,8 kg kg m) . m<br />
34 34 ~ 42N . m<br />
(3.4 3,4 ~ ~ 4.2 4,2 kg kg m) . m<br />
49 49 ~ 61N . m<br />
(4.9 4,9 ~ ~ 6.1 6,1 kg kg m) . m<br />
68 68 ~ 82N.m<br />
m<br />
(6.8 6,8 ~ ~ 8.2 8,2 kgkg.m<br />
m)<br />
Achtung:<br />
Den Ventilkappenbereich nicht mit einem Schraubenschlüssel festhalten.<br />
Stattdessen bitte einen Drehmomentschlüssel verwenden. Wenn kein<br />
Drehmomentschlüssel zur Verfügung steht, die Bördelmutter zunächst<br />
manuell anziehen. Dann unter Beachtung der Tabelle links weiter festziehen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 161 -
4<br />
- 162 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Isolierung<br />
1) Die Kältemittelleitungen (Sauggas- und Flüssigkeitsleitungen) müssen gegen Wärme isoliert und vor Kondensatbildung geschützt<br />
werden. Eine unangemessene Wärmeisolierung/Tauschutzisolierung kann zu einem Wasseraustritt oder Tropfenbildung führen.<br />
2) Ein dampfdiffusionsdichtes Wärmeisolierungsmaterial verwenden, das einer Temperatur von mindestens 120° C standhält. Eine<br />
unzureichende Bemessung der Wärmeisolierung kann Probleme mit der Wärmeisolierung oder Beschädigung der Kabel herbeiführen.<br />
a) An der Sauggasleitung kann sich während des Kühlbetriebs Kondensat bilden, das als Wasser abläuft und einen Wasserschaden<br />
verursachen kann. Wenn während des Heizbetriebs an dieser Leitung Temperaturen von 60° C bis 110° C auftreten,<br />
besteht Verbrennungsgefahr, wenn die Leitung unbeabsichtigt berührt wird. Daher muss unbedingt Wärmeisolierungsmaterial<br />
an der Leitung angebracht werden.<br />
b) Die Bördelverbindungen des Innengeräts müssen mit Wärmeisolierteilen (Rohrmantel) zwecks Wärmeisolierung (Sauggasund<br />
Flüssigkeitsleitung) umwickelt werden.<br />
c) Wenngleich dieses Klimagerät unter den JIS-Prüfbedingungen zu Kondensatbildung getestet wurde, kann es zum Abtropfen<br />
von Wasser kommen, wenn es in einer Umgebung mit hoher Luftfeuchtigkeit betrieben wird.<br />
Kabel zur Verbindung von<br />
Innen- und Außengeräten<br />
Äußeres Band<br />
Band (Zubehör)<br />
Leitungsmantel (Zubehör)<br />
Flüssigkeitsleitung<br />
Sauggasleitung<br />
Isolierung<br />
4<br />
© STULZ <strong>GmbH</strong>, Hamburg - 163 -
5 STEUERUNG UND REGELUNG<br />
5.1 Kabel-Fernbedienung<br />
Anzeigen und Tastenfunktionen<br />
Das abgebildete Bedienfeld wird nach Öffnen des Deckels sichtbar. In dieser Abbildung sind alle möglichen Anzeigen<br />
des LCD-Displays zur besseren Erklärung gleichzeitig dargestellt. Anzeigen mit Punkten in der<br />
LCD-Anzeige sind abgekürzt.<br />
Zum Öffnen den Deckel nach unten ziehen.<br />
Anzeige CENTER<br />
Erscheint, wenn das Klimasystem<br />
zentral gesteuert wird.<br />
Anzeige Wochentimer<br />
Zeigt die Einstellungen des<br />
Wochentimers an.<br />
Anzeige Timer-Betrieb<br />
Anzeige der Einstellungen für<br />
den Timer-Betrieb.<br />
Anzeigebereich Betriebseinstellungen<br />
Zeigt die Einstellungen für Temperatur,<br />
Ventilatorstufe, Betreibsart (Mode) und<br />
Betriebsmeldungen an.<br />
5<br />
Anzeige Betrieb/Störung<br />
LED leuchtet bei Betrieb grün oder<br />
leuchtet/blinkt bei einer Störung rot.<br />
Tasten TEMP<br />
Mit diesen Tasten wird die Raumtemperatur<br />
eingestellt.<br />
Taste TIMER<br />
Mit dieser Taste werden die Timer-<br />
Funktionen ausgewählt.<br />
Auswahltasten<br />
Mit diesen Tasten werden Betreibsart<br />
und Uhrzeit für den Timer eingestellt.<br />
Taste GRILL<br />
Diese Taste hat keine Funktion.<br />
Taste AIR CON No.<br />
Zeigt die Adresse des angeschlossenen<br />
Klimagerätes an. (für Servicetechniker)<br />
Taste CHECK<br />
Diese Taste wird bei der Wartung benštigt.<br />
(für Servicetechniker)<br />
Taste ON/OFF<br />
Mit dieserTaste wird der Betrieb des Klimagerätes<br />
gestartet und gestoppt. Taste einmal betätigen,<br />
um das Gerät in Betrieb zu nehmen, und<br />
dann ein zweites Mal betätigen, um es zu stoppen.<br />
Taste MODE<br />
Mit dieser Taste wird zwischen den<br />
Betriebsarten umgeschaltet.<br />
Entfeuchten Kühlen Ventilator <br />
Heizen Auto<br />
Taste FAN SPEED<br />
Mit dieser Taste wird die Ventilatorstufe<br />
eingestellt.<br />
Taste VENT<br />
Diese Taste hat keine Funktion.<br />
Taste LOUVER<br />
Mit dieser Taste wird die Schwenklamelle<br />
gestartet oder gestoppt.<br />
Taste SET<br />
Mit dieser Taste werden Einstellungen<br />
ausgewählt, bestŠtigt oder gespeichert.<br />
Taste TEST<br />
Diese Taste aktiviert einen Testbetrieb.<br />
(für Servicetechniker)<br />
Taste RESET<br />
Diese Taste betätigen, um zur letzten Anzeige,<br />
Ebene oder Betriebsart zurückzukehren.<br />
(Während der Eingabe oder Programmierung)<br />
Reset der Filter-Meldung<br />
Zurücksetzen der Meldung "FILTER CLEANING".<br />
(Taste nach der Reinigung des Luftfilters<br />
betätigen.)<br />
Wenn Sie eine der vorstehenden Tasten betätigen und " INVALID OPERATION" erscheint, hat die Taste eine Funktion.<br />
Dies deutet nicht auf eine Störung hin.<br />
- 164 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
5.1.1 Spezielle Funktionen Innengerät (I/U FUNCTION)<br />
(Programmierung mit Kabelfernbedienung RC-E1)<br />
Zahlreiche Funktionen der Innengeräte können je nach Bedarf individuell konfiguriert werden.<br />
Falls keine Kabelfernbedienung installiert wird, können einige dieser Funktionen alternativ auch per Drahtbrücke<br />
oder DIP-Schalter direkt an der Platine der Innengeräte konfiguriert werden (siehe Kap. Platinen).<br />
Die Konfigurationseinstellungen können mit Hilfe des Protokolls zur Kabelfernbedienung im Anhang protokolliert<br />
werden.<br />
Start des Programmier-Modus:<br />
(1) Gerät an fernbedienung ausschalten (OFF-Taste)<br />
(2) Tasten SET + MODE gleichzeitig 3 Sekunden drücken<br />
(3) Auswahl der Funktion im Menü (siehe Kurzanleitung zur Programmierung)<br />
Nr.<br />
Anzeige<br />
Fernbedienung<br />
01 Hi CEILING SET<br />
02 AIR DIRECTION SET<br />
Ventilatorstufen - Verschiebung<br />
Standard > UHi-Betrieb<br />
Swing-Bereich<br />
Pendellamelle (Louves)<br />
03 FILTER SIGN SET Filter-Signal<br />
04 P POSITION<br />
Einstellung Pendellamelle<br />
(FB-Funktionen Nr. 17 angleichen!)<br />
05 EXTERNAL INPUT SET Externes Eingangssignal<br />
OPERATION PERMISSION<br />
06<br />
PROHIBITED<br />
07 ROOM TEMP OFF SET<br />
Verriegelung gegen Einschaltung<br />
bei Fern-Aus-Signal<br />
Hysterese-Verschiebung<br />
bei Heizbetrieb<br />
Ventilatorsteuerung im Heizbetrieb<br />
08 FAN CONTROL<br />
wenn keine Leistungsanforderung<br />
09 FREEZE PREVENT TEMP Aktivierung Vereisungsschutz<br />
10 FREEZE PREVENT CONTROL<br />
Funktion<br />
Beschreibung<br />
11 ELECTR DUST COLLECTOR nicht aktiv<br />
12 HUMIDI CONTROL nicht aktiv<br />
Ventilatorsteuerung<br />
bei aktivisiertem Vereisungsschutz<br />
Anzeige<br />
Fernbedienung<br />
STANDARD<br />
HI CEILING SET1<br />
HI CEILING SET2<br />
STANDARD<br />
AIR DIRECTION 1<br />
AIR DIRECTION 2<br />
AIR DIRECTION 3<br />
NO DISPLAY<br />
AFTER 180H<br />
AFTER 600H<br />
AFTER 1000H<br />
1000H STOP<br />
FIX (1 OF 4)<br />
IN MOTION<br />
LEVEL INPUT<br />
PULSE INPUT<br />
NORMAL OPERATION<br />
VALID<br />
NORMAL OPERATION<br />
TEMP SHIFT+3°C<br />
LOW FAN<br />
STOP LOW FAN<br />
TEMP Hi<br />
TEMP Lo<br />
FAN CONTROL ON<br />
FAN CONTROL OFF<br />
FAN CONTROL OFF<br />
FAN CONTROL ON<br />
DM LINK ON<br />
DM LINK OFF<br />
Funktionseinstellung<br />
Beschreibung<br />
Vent.-Stufen Lo/Me/Hi<br />
Vent.-Stufen Me/Hi/Ulti<br />
Vent.-Stufen Me/Ulti<br />
siehe Kap.<br />
Schwenkbereich<br />
Pendellamellen FDTA, FDENA<br />
Keine Filtermeldung<br />
Meldung nach 180 Stunden<br />
Meldung nach 600 Stunden<br />
Meldung nach 1000 Stunden<br />
Meldung nach 1000 Stunden, Gerät stoppt<br />
Stoppt gemäß Anzeige<br />
Stoppt bei Tastendruck<br />
Dauer-Signal<br />
Impuls-Signal<br />
keine Verriegelung<br />
Verriegelung aktiv<br />
keine Verschiebung<br />
Verschiebung +3°C bei Heizen<br />
Stufe Lo<br />
Stufe Lo/Aus wechseln<br />
Werkeinstellung<br />
{<br />
{<br />
*<br />
{<br />
{<br />
{<br />
{<br />
*<br />
{<br />
{<br />
5<br />
Anmerkungen<br />
(1) Wenn Funktion Nr. 04 geändert wird, muß auch Funktion Nr. 17 der FB-Funktionen geändert werden.<br />
(2) Die mit * gekennzeichneten Einstellungen werden automatisch durch das angeschlossene Innengerät vorgegeben.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 165 -
5.1.2 Spezielle Funktionen Fernbedienung ( FUNCTION)<br />
Zahlreiche Funktionen der Kabelfernbedienung RC-E1 können bei Bedarf individuell konfiguriert werden.<br />
Die Konfigurationseinstellungen können mit Hilfe des Protokolls zur Kabelfernbedienung im Anhang protokolliert<br />
werden.<br />
Start des Programmier-Modus:<br />
(1) Gerät an fernbedienung ausschalten (OFF-Taste)<br />
(2) Tasten SET + MODE gleichzeitig 3 Sekunden drücken<br />
(3) Auswahl der Funktion im Menü (siehe Kurzanleitung zur Programmierung)<br />
5<br />
Nr.<br />
Anzeige<br />
Fernbedienung<br />
01 GRILLE SSET<br />
02 AUTO RUN SET<br />
03 TEMP S/W<br />
04 MODE S/W<br />
05 ON/OFF S/W<br />
06 FANSPEED S/W<br />
07 LOUVER S/W<br />
08 TIMER S/W<br />
09 SENSOR SET<br />
10<br />
POWER FAILURE<br />
COMPENSATION SET<br />
11 VENTI SET<br />
12 TEMP RANGE SET<br />
Konfiguration<br />
Grill-Lift-Panel<br />
Aktivierung<br />
Betriebsart AUTO<br />
Taste TEMP<br />
Einstellung Temp.-Sollwert<br />
Taste MODE<br />
Einstellung Betriebsart<br />
Taste ON/OFF<br />
Gerät Ein/Aus<br />
Taste FAN SPEED<br />
Einstellung Ventilatorstufe<br />
Taste LOUVER<br />
Einstellung Pendellamelle<br />
Taste TIMER<br />
TIMER-Programmierung<br />
Rückluft-Temperatur-Sensor<br />
Kabel-Fernbedienung<br />
Wiedereinschaltung<br />
nach Spannungsausfall<br />
Steuerung externes Gerät<br />
über CND-Kontakt<br />
Temperatur-Sollwert-Anzeige<br />
bei aktiver Sollwertbegrenzung<br />
13 I/U FAN SPEED Ventilatorstufen-Freigabe<br />
14 MODEL TYPE Freigabe Betriebsart<br />
15 EXTERNAL CONTROL SET<br />
16 ERROR DISP SET<br />
Funktion<br />
Beschreibung<br />
Fern-Ein/Aus-Signal wenn<br />
mehrere Geräte an Fernbedienung<br />
Fehleranzeige,<br />
Störungsanzeige<br />
17 PPOSITION<br />
Einstellung Pendellamelle<br />
(I/U FUNKTION 4 angleichen!)<br />
18 ˚C/˚F SET Einstellung Temperatur-Anzeige<br />
Anzeige<br />
Fernbedienung<br />
Funktionseinstellung<br />
Beschreibung<br />
INVALID<br />
inaktiv<br />
50Hz AREA ONLY 50Hz-Spannungsversorgung<br />
60Hz AREA ONLY 60Hz-Spannungsversorgung<br />
AUTO RUN ON aktiv<br />
AUTO RUN OFF nicht aktiv<br />
VALID Taste aktiv<br />
INVALID Taste gesperrt<br />
V VALID Taste aktiv<br />
V INVALID Taste gesperrt<br />
VALID Taste aktiv<br />
INVALID Taste gesperrt<br />
VALID Taste aktiv<br />
INVALID Taste gesperrt<br />
VALID Taste aktiv<br />
INVALID Taste gesperrt<br />
VALID Taste aktiv<br />
INVALID Taste gesperrt<br />
I INSENSOR OFF Innengeräte-Sensor aktiv<br />
I SENSOR ON Fernbedienungssensor aktiv<br />
INVALID<br />
keine Einschaltung<br />
VALID<br />
Einschaltung aktiv<br />
NO VENTI<br />
VENTI LINK SET<br />
NO VENTI LINK<br />
DISP CHARGE<br />
keine Steuerung<br />
Steuerung über Ein/Aus-Taste<br />
Steuerung über VENTI-Taste<br />
gemäß Begrenzung<br />
NO DISP CHARGE Anzeige 18˚C - 30˚C<br />
3 FAN SPEED 3 Stufen: Lo/Me/Hi<br />
2 FAN SPEED 2 Stufen: Lo/Hi<br />
1 FAN SPEED Taste deaktiviert<br />
HEAT PUMP<br />
alle Betriebsarten<br />
COOLING ONLY Heizen deaktiviert<br />
INDIVIDUAL OPERATION Signal nur für angeschlossenes Gerät<br />
SAME OPERATION FOR ALL UNITS Signal für alle Gerät am FB<br />
ERROR DISP<br />
Fehleranzeige aktiv<br />
NO ERROR DISP keine Fehleranzeige<br />
FIX (1 OF 4)<br />
stoppt gemäß Anzeige<br />
FIX MOTION<br />
stoppt bei Tastendruck<br />
˚C<br />
˚C<br />
˚F<br />
˚F<br />
Werkeinstellung<br />
{<br />
*<br />
{<br />
{<br />
{<br />
{<br />
*<br />
{<br />
{<br />
{<br />
{<br />
{<br />
*<br />
*<br />
{<br />
{<br />
{<br />
{<br />
Anmerkungen<br />
(1) Wenn FB-Funktionen Nr. 17 geändert wird, muß auch I/U FUNCTION 04 geändert werden.<br />
(2) Die mit * gekennzeichneten Einstellungen werden automatisch durch das angeschlossene Innengerät vorgegeben.<br />
- 166 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
5.1.3 Kurzanleitung zur Programmierung<br />
Fernbedienungs- und Geräte-Funktionen<br />
[SET+MODE] mit wählen [SET] ! Eine Ebene zurück oder Abbruch: [RESET]<br />
(3 sek) FUNCTION SET<br />
Einstellung Funktionen<br />
mit wählen [SET] mit wählen [SET]<br />
mit wählen [SET] 01 inaktiv 01<br />
FUNCTION GRILLE SET INVALID *<br />
Funktionen Fernbedienung Konfiguration Grill-Lift-Panel 01<br />
50Hz AREA ONLY<br />
1. mit wählen [SET] 01<br />
I/U FUNCTION 2. I/U No... (blinkt) mit Adresse wählen [SET] 60Hz AREA ONLY<br />
Funktionen Innengerät<br />
mit wählen [SET] mit wählen [SET] 02 02<br />
01 Stufen Lo/Me/Hi 01 AUTO RUN SET AUTO RUN ON<br />
Hi CEILING SET STANDARD * 02<br />
Ventilatorstufen-Einstellung Stufen Me/Hi/Uhi 01 AUTO RUN OFF *<br />
Hi CEILING SET 1<br />
Stufen Me/Uhi 01 03 Taste aktiv<br />
Hi CEILING SET 2 TEMP S/W VALID<br />
03<br />
*<br />
Taste TEMP Taste gesperrt 03<br />
02 02 Einstellung Temperatur-Sollwert INVALID<br />
AIR DIRECTION SET STANDARD *<br />
Swing-Bereich Pendellamelle 02 04 Taste aktiv<br />
AIR DIRECTION 1 MODE S/W VALID<br />
04<br />
*<br />
02 Taste MODE Taste gesperrt 04<br />
AIR DIRECTION 2 Einstellung Betriebsart INVALID<br />
02<br />
AIR DIRECTION 3 05 Taste aktiv<br />
ON/OFF S/W VALID<br />
05<br />
*<br />
03 keine Filtermeldung 03 Taste ON/OFF Taste gesperrt 05<br />
FILTER SIGN SET NO DISPLAY Gerät Ein/Aus INVALID<br />
Filter-Signal nach 180 h 03<br />
AFTER 180H 06 Taste aktiv 06<br />
nach 600 h 03 FAN SPEED S/W VALID<br />
AFTER 600H * Taste FAN SPEED Taste gesperrt 06<br />
*<br />
nach 1000 h 03 Einstellung Ventilatorstufe INVALID<br />
AFTER 1000H<br />
nach 1000 h / IG stoppt 03 07 Taste aktiv<br />
AFTER 1000H STOP LOUVER S/W VALID<br />
07<br />
*<br />
Taste LOUVER Taste gesperrt 07<br />
04 stoppt gemäß Anzeige 04 Einstellung Pendellamelle INVALID<br />
*<br />
POSITION FIX (1 OF 4)<br />
Einstellung Pendellamelle stoppt bei Tastendruck 04 08 Taste aktiv<br />
FUNCTION 17 angleichen ! IN MOTION TIMER S/W VALID<br />
08<br />
*<br />
Taste TIMER Taste gesperrt 08<br />
05 Dauer-Signal 05 TIMER-Programmierung INVALID<br />
*<br />
EXTERNAL INPUT SET LEVEL INPUT<br />
Externes Eingangs-Signal Impuls-Signal 05 09 IG-Sensor aktiv<br />
PULSE INPUT SENSOR SET INSENSOR OFF<br />
09<br />
*<br />
Rückluft-Temperatursensor FB-Sensor aktiv 09<br />
06 keine Verriegelung 06 Kabel-Fernbedienung INSENSOR ON<br />
*<br />
OPERATION PERM PROHIBIT NORMAL OPERATION<br />
Verriegelung gegen Einschaltung Verriegelung aktiv 06 10 keine Einschaltung<br />
bei Fern-Aus-Signal VALID POWER FAIL COMPENS SET INVALID<br />
10<br />
*<br />
Wiedereinschaltung Einschaltung aktiv 10<br />
07 keine Verschiebung 07 nach Spannungsausfall VALID<br />
ROOM TEMP OFF SET NORMAL OPERATION *<br />
Hysterese-Verschiebung Verschiebung +3°C 07 11<br />
bei Heizbetrieb TEMP SHIFT +3°C VENTI SET NO VENTI<br />
11<br />
*<br />
11<br />
08 Stufe Lo 08 VENTI LINK SET<br />
FAN CONTROL LOW FAN 11<br />
Ventilatorsteuerung im Heizbetrieb, Stufe Lo / Aus wechseln08 NO VENTI LINK<br />
wenn keine Leistungsanforderung STOP LOW FAN *<br />
12 gemäß Begrenzung 12<br />
09 09 TEMP RANGE SET DISP CHANGE *<br />
FREEZE PREVENT TEMP TEMP Hi Temperatur-Sollwert-Anzeige 18-30°C 12<br />
Aktivierung Vereisungsschutz 09 bei aktivierter Sollwert-Begrenzung NO DISP CHANGE<br />
TEMP Lo *<br />
13 3 Stufen: Lo/Me/Hi 13<br />
10 10 I/U FAN SPEED 3 FAN SPEED<br />
FREEZE PREVENT CONTROL FAN CONTROL ON * Ventilatorstufen-Freigabe 2 Stufen: Lo/Hi 13<br />
*<br />
Ventilatorsteuerung 10 2 FAN SPEED<br />
bei aktiviertem Vereisungsschutz FAN CONTROL OFF Taste deaktiviert 13<br />
1 FAN SPEED<br />
11 11<br />
ELECTR DUST COLLECTOR FAN CONTROL OFF * 14 alle Betriebsarten 14<br />
11 MODEL TYPE HEAT PUMP *<br />
FAN CONTROL ON Freigabe Betriebsart Heizen deaktiviert 14<br />
COOLING ONLY<br />
12 12<br />
HUMIDI CONTROL DM LINK ON 15 15<br />
12 EXTERNAL CONTROL INDIVIDUAL OPERATION<br />
DM LINK OFF * 15<br />
*<br />
SAME OPERATION ALL UNITS<br />
5<br />
!<br />
mit wählen [SET] 16 Fehler-Anzeige aktiv 16<br />
TEMP RANGE ERROR DISP SET ERROR DISP *<br />
Temperatur-Sollwert-Begrenzung Störungs-Anzeige keine Fehler-Anzeige 16<br />
[SET] mit wählen [SET] NO ERROR DISP<br />
Hi LIMIT SET Hi LIMIT 30°C 17 stoppt gemäß Anzeige 17<br />
obere Grenzwert-Einstellung POSITION FIX (1 OF 4) *<br />
Einstellung Pendellamelle stoppt bei Tastendruck 17<br />
Lo LIMIT SET Lo LIMIT 18°C I/U FUNCTION 4 angleichen ! IN MOTION<br />
untere Grenzwert-Einstellung<br />
18<br />
Abhg. vom angeschlossenen Innengerät sind teilweise nicht alle Funktionen verfügbar (Anzeige: "INVALID") °C/°F SET °C<br />
18<br />
*<br />
Standard-Einstellung ist mit * gekennzeichnet, kann abhg. vom angeschlossenen Gerät abweichen Einstellung Temperatur-Anzeige 18<br />
°F<br />
© STULZ <strong>GmbH</strong>, Hamburg - 167 -
5.1.4 Ausführliche Anleitung zur Programmierung<br />
Bedienmenü der jeweiligen Funktionsbezeichnung<br />
aus Spalte B und der Einstellungen aus Spalte C<br />
Anzeige der Funktionsnummer<br />
aus Spalte A der Tabelle<br />
1)Klimagerät stoppen.<br />
2)Tasten SET und MODE gleichzeitig mindestens<br />
3 Sekunden gedrückt halten.<br />
Die Anzeige schaltet in folgender Reihenfolge um:<br />
" SELECT ITEM"<br />
" FUNCTION SET "<br />
"<br />
SET"<br />
Taste SET zum Bestätigen<br />
Ein-/Ausschalttaste<br />
Auswahltasten<br />
Zum Starten der Funktionseinstellung<br />
gleichzeitig betätigen<br />
3)Taste SET betätigen.<br />
Zur Auswahl des Innengeräts betätigen Betätigen, um eine Anzeige zurückzugehen<br />
Dadurch schaltet das Gerät in den Funktionseinstellmodus. Die Anzeige schaltet um auf „ FUNCTION “.<br />
4)In der Tabelle nachsehen, in welche Kategorie die gewünschte Funktionseinstellung gehört, zu den<br />
Fernbedienungs-Funktionen „ FUNCTION “ oder den Innengerät-Funktionen „I/U FUNCTION “.<br />
5)Zur Auswahl Taste oder Taste betätigen. Fernbedienungs-Funktionen „ FUNCTION “ oder Innengerät-Funktionen<br />
„I/U FUNCTION “ auswählen.<br />
5<br />
I/U FUNCTION<br />
6)Taste SET betätigen.<br />
Bei Auswahl der Fernbedienungs-Funktionen „ FUNCTION “:<br />
1 Blinkende Anzeige „DATA LOADING“ (Daten werden geladen), dann -> „ FUNCTION“ ->dann<br />
„GRILLE SET“ (Funktionsnummer siehe Spalte A , Funktionsbezeichnung siehe Spalte B . Die<br />
Anzeige lässt sich wie folgt umschalten:<br />
2 Taste oder Taste betätigen.<br />
Mit jedem Tastendruck wird nacheinander die vorherige beziehungsweise nächste Funktionsnummer aus Spalte<br />
A zusammen mit der dazugehörigen Funktionsbezeichnung aus Spalte B “ der vorstehenden Tabelle angezeigt.<br />
Die gewünschte Funktion auswählen.<br />
3 Taste SET betätigen. Die Anzeige schaltet um auf „ SETTING“, dann wird die aktuelle Einstellung aus<br />
Spalte C der Tabelle angezeigt (beispielsweise "AUTO RUN ON").<br />
4 Taste oder Taste betätigen.<br />
Nacheinander werden alle möglichen Einstellungen aus Spalte C angezeigt. Die gewünschte Einstellung auswählen.<br />
5 Taste SET betätigen. Die gewählte Einstellung wird für 2 Sekunden angezeigt, dann erfolgt die Anzeige "SET<br />
COMPLETE" (Einstellung abgeschlossen) als Bestätigung dafür, dass die Einstellung übernommen wurde. Dann<br />
werden wieder die Funktionsnummern aus Spalte A und die Funktionsbezeichnungen aus Spalte B angezeigt.<br />
Wenn weitere Einstellungen geändert werden sollen, den vorstehend beschriebenen Ablauf ab Punkt 2 wiederholen.<br />
Um die Einstellung der Funktionen zu beenden, zu Punkt C springen.<br />
AUTORUN SET<br />
AUTO RUN ON<br />
AUTO RUN ON<br />
Funktionsnummer aus Spalte A<br />
Funktionsbezeichnung aus Spalte B<br />
Einstellung aus Spalte C<br />
AUTO RUN OFF<br />
SET COMPLETE<br />
- 168 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Bei Auswahl der Innengerät-Funktionen "I/U FUNCTION ":<br />
1 Die Anzeige schaltet wie folgt um:<br />
" I/U SELECT", dann auf -> " SET" ", dann auf -> "I/U No.00"(Anzeige der Gerätenummer, blinkend)<br />
I/U No.00<br />
2 Taste oder Taste betätigen.<br />
Die Nummer des Innengeräts auswählen, dessen Einstellungen geändert werden sollen. Falls nur ein einziges<br />
Innengerät angeschlossen ist, ändert sich die Anzeige der Gerätenummer nicht, sondern es kann gleich zu<br />
Punkt 3 übergegangen werden. Falls während der aktiven Gruppensteuerung "ALL I/U " (Alle Innengeräte)<br />
angezeigt wird, können alle Innengeräte auf die gleichen Einstellungen gestellt werden.<br />
3 Taste SET drücken.<br />
Die Gerätenummer hört auf zu blinken und wird ununterbrochen angezeigt. Die Anzeige schaltet wie folgt um:<br />
Blinkende Anzeige "DATA LOADING" (Daten werden geladen, Dauer 2 bis 23 Sekunden), dann -><br />
" FUNCTION" , dann -> "Hi CEILING SET" (Funktionsnummer siehe Spalte A , Funktionsbezeichnung siehe<br />
Spalte B )<br />
* Beispiel: Funktion " Hi CEILING SET" (Einstellung große Deckenhöhe):<br />
Funktionsnummer aus Spalte A<br />
Funktionsbezeichnung aus Spalte B<br />
4 Taste oder Taste betätigen.<br />
Mit jedem Tastendruck wird nacheinander die vorherige beziehungsweise nächste Funktionsnummer aus Spalte<br />
A zusammen mit der dazugehörigen Funktionsbezeichnung aus Spalte B " der vorstehenden Tabelle angezeigt.<br />
Die gewünschte Funktion auswählen.<br />
5 Taste SET betätigen.<br />
Die Anzeige schaltet um auf " SETTING", dann wird die aktuelle Einstellung aus Spalte C der Tabelle<br />
angezeigt (beispielsweise "STANDARD").<br />
5<br />
STANDARD<br />
Einstellungen: aus C Spalte C<br />
6 Taste oder Taste betätigen.<br />
Nacheinander werden alle möglichen Einstellungen aus Spalte C angezeigt. Die gewünschte Einstellung auswählen.<br />
7 Taste SET betätigen. Die gewählte Einstellung wird für 2 Sekunden angezeigt, dann erfolgt die Anzeige "SET COMPLETE"<br />
(Einstellung abgeschlossen) als Bestätigung dafür, dass die Einstellung übernommen wurde. Dann werden wieder die<br />
Funktionsnummern aus Spalte A und die Funktionsbezeichnungen aus Spalte B angezeigt. Wenn weitere Einstellungen<br />
geändert werden sollen, den vorstehend beschriebenen Ablauf ab Punkt 4 wiederholen.<br />
Um die Einstellung der Funktionen zu beenden, zu Punkt 8 springen.<br />
8 Taste AIR CON No betätigen. Die Anzeige schaltet zurück auf die Auswahl der Gerätenummer (Beispiel:<br />
"I/U No. 00". Wenn Einstellungen für weitere Innengeräte geändert werden sollen, den vorstehend beschriebenen<br />
Ablauf ab Punkt 2 wiederholen.<br />
(c) Ein-/Ausschalttaste betätigen<br />
Damit wird der Funktionseinstellmodus beendet. Falls die Änderung einer Funktionseinstellung vorher nicht abgeschlossen<br />
worden ist, wird sie dadurch abgebrochen und die entsprechende Einstellung wird nicht geändert.<br />
l Durch Betätigen der Rückstelltaste RESET kann immer um einen Schritt zurück gesprungen werden. Falls die Änderung<br />
einer Funktionseinstellung vorher nicht abgeschlossen worden ist, wird die entsprechende Einstellung nicht<br />
geändert.<br />
l Überprüfen der aktuellen Funktionseinstellungen:<br />
Wenn die vorstehend beschriebene Ablauf durchgeführt wird, wird für jede angezeigte Funktionsnummer aus<br />
Spalte A mit Funktionsbezeichnung aus Spalte B nach Betätigen der Taste SET die aktuelle Einstellung aus<br />
Spalte C angezeigt.Wenn "ALL I/U " (Alle Innengeräte) ausgewählt wurde, wird die Einstellung des Innengeräts<br />
mit der niedrigsten Gerätenummer angezeigt.<br />
l Die Einstellungen bleiben auch im Falle einer Unterbrechung der Spannungsversorgung in der Steuerung gespeichert.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 169 -
5<br />
(d) Ändern der Temperaturbereichseinstellung der Fernbedienung<br />
1) Die Temperaturbereichseinstellung der Fernbedienung kann verändert werden.<br />
Über die Tasten der Fernbedienung können der obere und der untere Grenzwert für die Temperaturbereichseinstellung<br />
einzeln geändert werden. Der geänderte obere Grenzwert gilt für den Heizbetrieb. Für alle anderen<br />
Betriebsarten (Kühlbetrieb, Entfeuchten, Ventilator und Automatiksteuerung) gilt der geänderte untere Grenzwert.<br />
Bereich der möglichen Änderung:<br />
Oberer Grenzwert: 22–30 °C (gültig während des Heizbetriebs)<br />
Unterer Grenzwert: 18–26 °C (gültig während aller anderen Betriebsarten)<br />
2) Vorgehensweise<br />
a) Bei gestopptem Klimagerät die Tasten SET und MODE gleichzeitig mindestens 3 Sekunden gedrückt halten.<br />
Die Anzeige schaltet in folgender Reihenfolge um: " SELECT ITEM" -> " SET" -><br />
"FUNCTION SET "<br />
b) Die Taste betätigen. Die Anzeige schaltet auf TEMP RANGE um.<br />
c) Durch Betätigen der Taste SET auf Temperaturbereichseinstellung umschalten.<br />
d) Mit den Tasten oder die Funktion "Hi LIMIT SET " oder "Lo LIMIT SET " auswählen und die<br />
Auswahl mit der Taste SET bestätigen.<br />
e) Wenn "Hi LIMIT SET " gewählt wurde,<br />
1 schaltet die Anzeige von" SET UP" auf -> "Hi LIMIT 22°C "um (blinkend).<br />
2 Mit der Pfeiltaste " " kann der obere Grenzwert ausgewählt werden. Beispiel: Die Anzeige zeigt<br />
"Hi LIMIT 22°C " an.<br />
3 Einstellung mit der Taste SET bestätigen. Beispiel: Die Anzeige zeigt kontinuierlich "Hi LIMIT 22°C" an.<br />
f) Wenn "Lo LIMIT SET" gewählt wurde,<br />
1 schaltet die Anzeige von" SET UP" auf -> "Lo LIMIT 26°C " um (blinkend).<br />
2 Mit der Pfeiltaste " " kann der untere Grenzwert ausgewählt werden. Beispiel: Die Anzeige zeigt<br />
"Lo LIMIT 26°C " an.<br />
3 Einstellung mit der Taste SET bestätigen. Beispiel: Die Anzeige zeigt kontinuierlich "Lo LIMIT 26°C" an.<br />
g) Durch Betätigen der Ein-/Ausschalttaste die Einstellung beenden. (Die Funktionseinstellung kann durch das<br />
Betätigen der Ein-/Ausschalttaste jederzeit beendet werden. Falls die Änderungen vorher nicht bestätigt<br />
worden sind, wird die entsprechende Einstellung nicht geändert.)<br />
• Durch Betätigen der Rückstelltaste RESET kann immer um einen Schritt zurück gesprungen werden. Falls<br />
die Änderung einer Funktionseinstellung vorher nicht abgeschlossen worden ist, wird die entsprechende<br />
Einstellung nicht geändert.<br />
* Wenn für die Fernbedienungsfunktion 12 "TEMP RANGE SET" die Einstellung "NO DISP CHANGE"<br />
ausgewählt wurde, ändert sich die Anzeige der Fernbedienung nicht, wenn die Temperaturbereichseinstellung<br />
verändert worden ist.<br />
Beispiel: Der obere Grenzwert wurde auf 28°C geändert:<br />
A Funktionsnummer B Beschreibung C Einstellung<br />
12<br />
TEMP RANGE SET<br />
(Temperaturbereichseinstellung)<br />
DISP CHANGE<br />
(Anzeige ändern)<br />
NO DISP CHANGE<br />
(Anzeige nicht ändern)<br />
Bedeutung der Einstellung<br />
Der obere Grenzwert r für die Anzeige<br />
und für das Senden von Daten<br />
wurde auf 28 ˚C geändert.<br />
Der obere Grenzwert r für die Anzeige<br />
bleibt bei 30 ˚C, nur der obere Grenzwert<br />
für das Senden von Daten wurde auf<br />
28 ˚C geändert.<br />
- 170 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
5.2 Infrarot-Fernbedienung<br />
Anzeigen und Tastenfunktionen<br />
Anzeigefeld<br />
Anzeige RAUMTEMP.<br />
Zeigt die eingestellte Temperatur an.<br />
Anzeige LUFTSTROM<br />
Zeigt den gewählten Lamellenmodus an.<br />
Anzeige VENTILATORGESCHWINDIGKEIT<br />
Zeigt die eingestellte Luftgeschwindigkeit an.<br />
Anzeige ON-TIMER<br />
Leuchtet während der Betriebsart ON-TIMER.<br />
Anzeige ON-TIMER Einstellzeit<br />
Zeigt die eingestellte Zeit für ON-TIMER an.<br />
Keine Anzeige, wenn ON-TIMER nicht eingestellt wurde.<br />
Bedienungsfeld<br />
Anzeige BETRIEBSART<br />
Zeigt die gewählte Betriebsart mit der<br />
entsprechenden Lampe ■ an.<br />
Anzeige FILTER<br />
Zeigt 2 Sekunden lang an, dass die Taste<br />
FILTER gedrückt wurde.<br />
Anzeige OFF-TIMER<br />
Leuchtet während der Betriebsart OFF-TIMER.<br />
Anzeige OFF-TIMER Einstellzeit<br />
Zeigt die eingestellte Zeit für OFF-TIMER an. Zeigt die<br />
aktuelle Zeit an, wenn OFF-TIMER nicht eingestellt wurde.<br />
5<br />
Signalsender<br />
Signale werden von hier zum Klimagerät<br />
gesendet.<br />
Taste FAN SPEED<br />
Bei jeder Betätigung der Taste wird die<br />
Betriebsart nacheinander in der folgenden<br />
Reihenfolge umgeschaltet:<br />
HI MED LO<br />
Taste ON/OFF<br />
Zum Starten des Betriebs die Taste<br />
drücken, zum Stoppen erneut drücken.<br />
Taste AIR FLOW<br />
Wird verwendet, um die Schwenklamelle<br />
zu starten und zu stoppen.<br />
Taste FILTER<br />
Wird verwendet, um die Filteranzeige<br />
zurückzusetzen (auszuschalten). Die<br />
Taste nur nach Beendigung der Filterreinigung<br />
betätigen.<br />
Taste OPERATION MODE<br />
Die Betriebsart neben der ■ Anzeige ist<br />
die derzeit gewählte Betriebsart. Sie<br />
lässt sich in der folgenden Reihenfolge<br />
umschalten:<br />
(AUTO) (COOL) (HEAT)<br />
(FAN) (DRY)<br />
Taste ON-TIMER<br />
Mit dieser Taste wird der Betrieb<br />
ON-TIMER aktiviert.<br />
Taste OFF-TIMER<br />
Mit dieser Taste wird der Betrieb<br />
OFF-TIMER aktiviert.<br />
Taste TIME SET UP<br />
Mit dieser Taste wird die Zeit eingestellt.<br />
Taste TEMP<br />
Die Taste oder drücken,<br />
um die Raumtemperatur einzustellen.<br />
Taste TIMER CANCEL<br />
Mit dieser Taste werden die Timer-<br />
Einstellungen zurückgesetzt.<br />
Taste ACL<br />
Mit dieser Taste wird der Mikrocomputer<br />
zurückgesetzt.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 171 -
5.3 Schwenkbereich Pendellamellen FDTA und FDENA<br />
Der Schwenkbereich des Louvers der <strong>FDS</strong>-Innengeräte FDTA und FDENA kann verändert werden.<br />
Die Programmierung erfolgt durch die Kabelfernbedienung RC-E1 oder alternativ an der Innengeräte-Platine.<br />
5<br />
2 Programmierung Kabel_Fernbedienung:<br />
(Innengeräte-Funktion Nr. 02 "AIR DIRECTION SET")<br />
- 172 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
5.4 Externe Steuerung<br />
Die Platine der <strong>FDS</strong>-Innengeräte verfügt über einen Ein- und Ausgang für externe Meldungen, die 6-polige blaue CNT-Buchse<br />
(siehe Layout Platine Innengerät).<br />
Mit optional erhältlichen Zusatzplatinen werden potentialfreie Kontakte als Signalausgang zur externen Weiterleitung, sowie<br />
die Anbindung eines Fern-Ein/Aus-Signals zur Verfügung gestellt.<br />
CNT-Kontaktbelegung:<br />
1 – Spannungsversorgung (+ 12 V DC)<br />
2 – Ausgang Signal Betrieb<br />
3 – Ausgang Signal Heizbetrieb<br />
4 – Ausgang Signal Leistungsanforderung<br />
5 – Ausgang Signal Fehler / Störung<br />
6 – Eingang Signal Fern-Ein/Aus<br />
(blaue Buchse)<br />
HINWEIS<br />
Um den CNT-Kontakt zu nutzen, müssen die X-Y-Z-Klemmen belegt sein!<br />
Zusatzplatinen für den Anschluß an den CNT-Kontakt ’ siehe optionale CompTrol-Serie.<br />
ACHTUNG<br />
Ein falscher Anschluss der CNT-Kontakte führt zu einer Beschädigung der Platine!<br />
Es sind ausschließlich Original- Zusatzgeräte / Bauteile vom Hersteller anzuschließen!<br />
Die Installationsanleitungen sind sorgfältig zu lesen und unbedingt zu beachten!<br />
5<br />
Fern-Ein/Aus-Steuerung<br />
Der CNT-Eingang für die Fern-Ein/Aus-Steuerung kann mit der Drahtbrücke J3 oder dem DIP-Schalter SW 7-3 auf der<br />
Platine alternativ für ein Schaltsignal oder ein Impulssignal konfiguriert werden.<br />
Durch die Drahtbrücke J1 oder den DIP-Schalter SW 7-1 auf der Platine wird eine Verriegelungsschaltung aktiviert.<br />
Das Innengerät kann dann bei einem Fern-Aus-Signal nicht eingeschaltet werden.<br />
Konfiguration und Wirkungsweise<br />
J1 J 5 geschlossen / SW (Standard) 7-1 ON (Standard)<br />
J1 unterbrochen/SW J 5 unterbrochen 7-1 OFF<br />
CNT-Eingang SW J3 / 5-1 SW 7-3 OFF OFF (Standard) J3 SW / SW 5-17-3 ON ON J3 SW / SW 5-17-3 OFF ON J3 SW / SW 5-1 7-3 ON OFF<br />
Schaltsignal Impulssignal Verriegelungsschaltung<br />
ON OFF InnengerŠt Innengerät AUS<br />
InnengerŠt Innengerät reagiert nicht<br />
Betrieb nicht zugelassen, InnengerŠt Innengerät AUS (verriegelt)<br />
Betrieb zugelassen, Betrieb zugelassen,<br />
OFF ON InnengerŠt Innengerät EIN<br />
Umkehrung des jeweiligen Status InnengerŠt Innengerät bleibt AUS Innengerät InnengerŠt schaltet<br />
(mit Fernbed. einzuschalten) automatisch EIN<br />
Schaltsignal SW5-1 OFF Impulssignal SW5-1 ON<br />
CNT-Eingang<br />
Gerät GerŠt A A<br />
Gerät GerŠt B B<br />
OFF<br />
OFF<br />
OFF<br />
ON<br />
ON<br />
ON<br />
OFF<br />
OFF<br />
OFF<br />
ON<br />
ON<br />
ON<br />
OFF<br />
OFF<br />
OFF<br />
OFF<br />
OFF<br />
ON<br />
ON<br />
ON<br />
OFF<br />
OFF<br />
ON<br />
OFF<br />
ON<br />
OFF<br />
Eingangssignal springt von OFF auf ON:<br />
Eingangssignal springt von ON auf OFF:<br />
Gerät EIN,<br />
Gerät Aus<br />
Eingangssignal wirkt nur beim Sprung von OFF auf<br />
ON und schaltet dabei das Gerät Ein oder Aus<br />
© STULZ <strong>GmbH</strong>, Hamburg - 173 -
5.5 Innengerätesteuerung<br />
(1) Raumtemperatursteuerung (nach Messdifferenz)<br />
Heizbetrieb<br />
AUS<br />
AUS (52C)<br />
Kühlbetrieb<br />
EIN<br />
-1˚C<br />
+1˚C<br />
Eingestellte Raumtemperatur<br />
(Thermostat)<br />
-1˚C<br />
+1˚C<br />
Eingestellte Raumtemperatur<br />
(Thermostat)<br />
Temperaturunterschied zwischen der am Thermostaten<br />
eingestellten Temperatur und der Rücklufttemperatur<br />
(gemessen von Th I<br />
-A)<br />
Temperaturunterschied zwischen der am Thermostaten<br />
eingestellten Temperatur und der Rücklufttemperatur<br />
(gemessen von Th I<br />
-A)<br />
5<br />
(2) Automatikbetrieb<br />
Wenn die Fernbedienung auf die Betriebsart AUTO (Automatikbetrieb) geschaltet ist, schaltet das Klimagerät in<br />
Abhängigkeit von der Raumtemperatur (und der Temperatur des Innengerät-Wärmetauschers) automatisch<br />
zwischen Kühlbetrieb und Heizbetrieb um, um die Raumtemperatur konstant zu halten. Falls innerhalb von<br />
3 Minuten zwischen Heizen und Kühlen umgeschaltet wird, arbeitet der Kompressor für 3 Minuten nicht. Dadurch<br />
wird das saisonbedingte Umstellen des Klimageräts auf Heizen beziehungsweise Kühlen einfacher und die<br />
Geräte eignen sich auch für den unbeaufsichtigten Betrieb, beispielsweise im Bankenbereich.<br />
Kühlbetrieb<br />
Heizbetrieb<br />
Anmerkungen: (1) Bei Automatikbetrieb wird die Raumtemperatur anhand der<br />
eingestellten Temperatur geregelt.<br />
(2) Falls die Temperatur des Wärmetauschers im Innengerät<br />
(Differenz)<br />
bei Heizbetrieb über 59 °C ansteigt, wird automatisch auf<br />
Eingestellte Raumtemperatur<br />
Kühlbetrieb umgeschaltet. Für einen Zeitraum von einer<br />
Raumtemperatur in °C (gemessen von ThI-A )<br />
Stunde nach dieser Umschaltung wird der Heizbetrieb<br />
unabhängig von der gemessenen Temperatur<br />
unterbrochen, siehe Diagramm links.<br />
Bereit für<br />
Heizbetrieb<br />
Heizbetrieb ausgesetzt<br />
56 59<br />
Temperatur des Wärmetauschers im Innengerät in °C<br />
- 174 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(3) Gleichzeitige Steuerung von bis zu 16 Innengeräten mit einer Fernbedienung<br />
1) Funktion<br />
Mehrere Klimageräte (höchstens 16 Innengeräte) können mit einem einzelnen Fernbedienungsschalter simul<br />
tan gesteuert werden. Mit dem Fernbedienungsschalter der Einheiten wird die Betriebsart gewählt und alle<br />
Einheiten können in der Reihenfolge ihrer Nummerierung eingeschaltet und angehalten werden. Die<br />
Thermostat- und Schutzsteuerungsfunktionen der einzelnen Einheiten arbeiten unabhängig davon.<br />
Anmerkung: (1) Die Adresse (Nummer) der Einheiten wird mit dem Schalter SW2 auf der Schaltplatine des Innengeräts eingestellt.<br />
Verbindungsleitung<br />
Innengerät/Außengerät<br />
Außengerät<br />
0<br />
1<br />
2<br />
3<br />
4<br />
Kältemittelleitungen<br />
F<br />
0<br />
1<br />
2<br />
3<br />
4<br />
F<br />
Innengerät<br />
Fernbedienung<br />
Signalkabel Fernbedienung<br />
(2) Falls die Nummerierung der Geräte nicht wichtig ist, können zufällige Adressen verwendet werden. Die Adressierung in der<br />
richtigen Reihenfolge 0, 1, 2 bis F schützt aber vor fehlerhafter Adressierung.<br />
2) Anzeige an der Fernbedienung<br />
a) Fernbedienung oder Zentralsteuerung oder Heizvorbereitung:<br />
Angezeigt wird das laufende Innengerät mit der kleinsten Adresse mit Steuerung über Fernbedienung<br />
(Zentralsteuerung, wenn Steuerung über Fernbedienung nicht vorgesehen ist)<br />
b) Anzeige Inspektion und Filter:<br />
Wird jeweils für die erste Einheit angezeigt.<br />
3) Bestätigung der angeschlossenen Einheiten<br />
Durch Betätigung der Taste AIR CON No. auf der Fernbedienung werden die Adressen der Innengeräte<br />
angezeigt. Mit den Tasten ▲ und ▼ werden alle Innengeräte nacheinander angezeigt, beginnend mit der<br />
kleinsten Adresse.<br />
4) Fehler<br />
a) Wenn Fehler an Innengeräten dieser Gruppe auftreten (eine Schutzsteuerung ausgelöst worden ist),<br />
wird die entsprechende Einheit sofort gestoppt, aber die anderen Einheiten funktionieren normal -<br />
weiter.<br />
b) Verkabelung<br />
Stromversorgungskabel und Signalkabel jeder Einheit wie gewohnt verlegen. Die Fernbedienung für<br />
die Mehrgerätesteuerung an den Anschlussklemmenblock X, Y, Z der Fernbedienung für die Gruppen<br />
steuerung anschließen und zu jedem Innengerät eine Brücke vorsehen.<br />
(4) Externe Steuerung (Fern-Anzeigefeld)/Steuerung des Eingangssignals<br />
1)Externer Steuerungsausgang (Anzeigeausgang)<br />
Die Innengerät-Schaltplatinen sind mit folgenden Ausgangsanschlüssen (CnT) ausgestattet:<br />
· Betriebssignal (Operation Output): Während des Betriebs liegt an diesem Ausgang eine Spannung an, die<br />
zum Schalten eines 12 V-Relais (vom Kunden zu stellen) ausreicht.<br />
· Heizsignal (Heating Output): Während des Heizbetriebs liegt an diesem Ausgang eine Spannung an, die zum<br />
Schalten eines 12 V-Relais (vom Kunden zu stellen) ausreicht.<br />
· Kompressorsignal (Compressor ON Output): Während des Betriebs des Kompressors liegt an diesem Ausgang<br />
eine Spannung an, die zum Schalten eines 12 V-Relais (vom Kunden zu stellen) ausreicht.<br />
· Fehlersignal (Error Output): Sobald ein Fehler auftritt, liegt an diesem Ausgang eine Spannung an, die zum<br />
Schalten eines 12 V-Relais (vom Kunden zu stellen) ausreicht.<br />
2)Steuerung des Eingangssignals<br />
(Dazu muss die Standard-Fernbedienung angeschlossen sein. Die Steuerung des Eingangssignals kann<br />
nur über die Standard-Fernbedienung erfolgen.)<br />
Die Eingangsanschlüsse (CnT) für die Eingangssignale (Umschalt- und Timereingang) befinden sich auf<br />
der Innengerät-Schaltplatine.<br />
Wenn sich das Gerät in der Steuerungsart CENTER (Zentralsteuerung) befindet, werden die an CnT<br />
eingehenden Signale ignoriert.<br />
5<br />
© STULZ <strong>GmbH</strong>, Hamburg - 175 -
a) Bei Versand ab Werk (Drahtbrücke J1 auf der Schaltplatine ist auf OFF (Aus) gelten folgende Signale:<br />
· Umschalten des Eingangssignalpegels an CnT von OFF (Aus) auf ON (Ein) (Schaltimpuls): Klimagerät wird<br />
eingeschaltet<br />
· Umschalten des Eingangssignalpegels an CnT von ON (Ein) auf OFF (Aus) (Schaltimpuls): Klimagerät wird<br />
ausgeschaltet.<br />
Eingangssignal<br />
an CnT<br />
Innengerät A<br />
AUS<br />
AUS<br />
EIN<br />
EIN<br />
AUS<br />
AUS<br />
EIN<br />
EIN<br />
AUS<br />
AUS<br />
*EIN<br />
Anmerkung: (1) ON (Ein) bei Markierung *<br />
bedeutet Einschalten über die<br />
Kabelfernbedienung und<br />
ähnliches.<br />
Innengerät B<br />
*EIN<br />
EIN<br />
AUS<br />
EIN<br />
AUS<br />
b) Bei Einschalten der Drahtbrücke J1 auf der Schaltplatine auf ON (Ein) vor Ort:<br />
Nur das Umschalten des Eingangssignalpegels an CnT von OFF (Aus) auf ON (Ein) wird als gültiges<br />
Signal erkannt und führt zum Umschalten des Klimageräts.<br />
5<br />
Eingangssignal<br />
an CnT<br />
Innengerät A<br />
AUS<br />
AUS<br />
EIN<br />
EIN<br />
AUS<br />
EIN<br />
AUS<br />
AUS<br />
Innengerät B<br />
EIN<br />
AUS<br />
EIN<br />
Spannungsausfall-Kompensationsfunktion<br />
Diese Funktion wird durch Einstellen der Funktion "Activate Power Failure Compensation" mit den Funktionseinstellungen<br />
der Fernbedienung aktiviert. Diese Funktion speichert die zuletzt gewählte Betriebsart. Sobald<br />
die Spannungsversorgung wiederhergestellt wird, wird das Gerät unter den gleichen Bedingungen betrieben<br />
wie vor dem Ausfall der Spannungsversorgung. Dabei werden allerdings die Stoppposition für die Lamellen<br />
und die Timer-Einstellung gelöscht. Die Einstellung des Wochentimers wird ebenfalls gelöscht und für alle<br />
Tage gilt die Wochenendeinstellung.<br />
- 176 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
5.6 Außengerätesteuerung<br />
(1) Anlaufschutzsteuerung für den Kompressor<br />
1) Kompressor-Anlaufschutzsteuerung I<br />
Unter nachstehenden Bedingungen wird die Kompressor-Anlaufschutzsteuerung I durchgeführt:<br />
a) Seit dem letzten Stopp sind weniger als 6 Stunden vergangen und dieser Start ist der zweite oder spätere<br />
aufeinander folgende Start seit dem Einschalten der Spannungsversorgung.<br />
@ Der Kompressor beginnt 5 Sekunden nach dem Einschalten des Thermostats synchron anzulaufen.<br />
² Die untere Grenzdrehzahl für den Kompressor beträgt 30 Hz und die obere Grenzdrehzahl 64 Hz.<br />
Eine Anhebung der Kompressordrehzahl erfolgt um jeweils 6 Hz in 30 Sekunden.<br />
³ Diese Steuerung wird 3 Minuten nach dem Anlaufen des Kompressors beendet.<br />
2) Kompressor-Anlaufschutzsteuerung II<br />
Unter nachstehenden Bedingungen wird die Kompressor-Anlaufschutzsteuerung II durchgeführt:<br />
a) Seit dem letzten Stopp sind 6 Stunden oder mehr vergangen und dieser Start ist der erste aufeinander<br />
folgende Start seit dem Einschalten der Spannungsversorgung.<br />
b) Seit dem letzten Stopp sind 6 Stunden oder mehr vergangen und dieser Start ist der zweite oder spätere<br />
aufeinander folgende Start seit dem Einschalten der Spannungsversorgung.<br />
@ Der Kompressor beginnt 5 Sekunden nach dem Einschalten des Thermostats synchron anzulaufen.<br />
² 30 Sekunden nach dem Anlaufen des Kompressors wird die Kompressordrehzahl um 2 Hz pro<br />
Sekunde von der unteren Grenzdrehzahl bis zu oberen Grenzdrehzahl angehoben.<br />
³ Nach Abschluss von Punkt ² bleibt die Kompressordrehzahl für 3 Minuten nach dem Start des<br />
Kompressors auf der unteren Grenzdrehzahl.<br />
| Nach Abschluss von Punkt ³ wird die Kompressordrehzahl für 6 Minuten nach dem Start des<br />
Kompressors um jeweils 6 Hz in 30 Sekunden angehoben, wenn die Kompressordrehzahl größer als<br />
die untere Grenzdrehzahl ist.<br />
5<br />
© STULZ <strong>GmbH</strong>, Hamburg - 177 -
3) Kompressor-Anlaufschutzsteuerung III<br />
Unter nachstehenden Bedingungen wird die Kompressor-Anlaufschutzsteuerung III durchgeführt:<br />
a) Seit dem letzten Stopp sind 6 Stunden oder mehr vergangen und dieser Start ist der erste Start seit dem<br />
Einschalten der Spannungsversorgung.<br />
@ Der Kompressor beginnt 5 Sekunden nach dem Einschalten des Thermostats synchron anzulaufen.<br />
² 30 Sekunden nach dem Anlaufen des Kompressors wird die Kompressordrehzahl um 2 Hz pro<br />
Sekunde von der unteren Grenzdrehzahl bis zu oberen Grenzdrehzahl angehoben.<br />
³ Nach Abschluss von Punkt ² bleibt die Kompressordrehzahl für 3 Minuten nach dem Start des<br />
Kompressors auf der unteren Grenzdrehzahl.<br />
| Nach Abschluss von Punkt ³ wird die Kompressordrehzahl für 11 Minuten nach dem Start des<br />
Kompressors um jeweils 6 Hz in 2 Minuten angehoben, wenn die Kompressordrehzahl größer als die<br />
untere Grenzdrehzahl ist.<br />
5<br />
Kompressor-Anlaufschutzsteuerung<br />
Erstes Einschalten<br />
des<br />
Kompressors<br />
Zweites oder<br />
späteres<br />
Einschalten des<br />
Kompressors<br />
Weniger als sechs Stunden<br />
nach dem Einschalten der<br />
Spannungsversorgung<br />
Sechs Stunden oder länger<br />
nach dem Einschalten der<br />
Spannungsversorgung<br />
Weniger als sechs Stunden<br />
seit dem Ausschalten der<br />
Spannungsversorgung<br />
Sechs Stunden oder länger<br />
seit dem Ausschalten der<br />
Spannungsversorgung<br />
Start<br />
Fernbedienung<br />
EIN, Fehler<br />
behoben<br />
Thermostat schaltet EIN<br />
Thermostat schaltet Thermostat schaltet<br />
aus, Betriebsart wird aus, Betriebsart wird<br />
geändert nicht geändert<br />
Entsprechend der folgenden Bedingungen<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
II<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
I<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
II<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
II<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
I<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
II<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
II<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
I<br />
Kompressor-<br />
Anlaufschutzsteuerung<br />
II<br />
Bedingungen:<br />
Die Entspannungsrohr-Temperatur (Tho-D) und die Außenluft-Temperatur (Tho-A) werden erkannt.<br />
· Wenn die Entspannungsrohr-Temperatur (Tho-D) abzüglich der Außenluft-Temperatur (Tho-A) = 15 °C<br />
beträgt, wird die Kompressor-Anlaufschutzsteuerung II durchgeführt.<br />
· Wenn die Entspannungsrohr-Temperatur (Tho-D) abzüglich der Außenluft-Temperatur (Tho-A) < 15 °C<br />
beträgt, wird die Kompressor-Anlaufschutzsteuerung III durchgeführt.<br />
- 178 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(2) Schneeschutz-Ventilatorsteuerung<br />
Wenn der Schalter SW5-2 auf der Schaltplatine des Außengeräts auf ON (Ein) geschaltet ist, wird<br />
bei einer Außenlufttemperatur von weniger als 3 °C der angehaltene Außengerät-Ventilator alle 10<br />
Minuten für 10 Sekunden auf Schaltstufe 6 (Hi) betrieben.<br />
Anmerkung: (1) Werte in (Klammern) beziehen sich auf die Modelle 301 - 601.<br />
AUS<br />
EIN<br />
3 5<br />
Außenlufttemperatur in °C<br />
(3) Abtausteuerung<br />
1) Startbedingungen für den Abtauvorgang<br />
Zum Aktivieren des Abtauvorgangs müssen<br />
die folgenden Bedingungen erfüllt sein:<br />
a) Seit dem Ende des letzten Abtauzyklus<br />
sind mindestens (35) (1) Minuten (kumulierte<br />
Betriebsdauer des Kompressors) und<br />
seit dem Starten des Heizbetriebs<br />
mindestens 30 Minuten vergangen<br />
(Fernbedienung ist eingeschaltet).<br />
b) Seit dem letzten Einschalten des Kompressors<br />
sind mindestens 5 Minuten vergangen.<br />
c) Der Außengerät-Ventilator läuft seit<br />
mindestens 5 Minuten.<br />
d) Nachdem alle obengenannten Be<br />
dingungen erfüllt worden sind, liegen die<br />
Temperatur des Außengerät-Wärmetauscher-Thermistors<br />
(Tho-R) und die<br />
Außentemperatur (gemessen durch<br />
Tho-A) unter der Abtau-Starttemperatur<br />
aus dem nebenstehenden Diagramm.<br />
Außengerät-Wärmetauscher-Temperatur in °C (gemessen über ThO-R)<br />
_ 2<br />
_ 5<br />
_ 7<br />
_10<br />
_ 14<br />
_15<br />
_ 20<br />
Abtau-Starttemperatur (wenn Schalter SW 5-1 auf ON steht)<br />
Abtau-Starttemperatur (Standardeinstellung)<br />
Abtau-Starttemperaturbereich<br />
_ 20 _ 18 _ 15 _ 10 _ 5 0 5 6 10<br />
Außenlufttemperatur in °C (gemessen über Th O-A<br />
)<br />
5<br />
Anmerkung: (1) Werte in (Klammern) beziehen sich auf das Modell 251. Bei den Modellen 301 - 601 kann die Gesamt-Betriebsdauer des<br />
Kompressors mit J7 (SW6-3) auf der Außengerät-Schaltplatine verändert werden. Wenn J7 (SW6-3) geöffnet ist, wird<br />
die Gesamt-Betriebsdauer des Kompressors auf 37 Minuten festgesetzt.<br />
2) Änderung der Abtau-Starttemperatur<br />
Schalter SW5-1 auf der Außengerät-Schaltplatine auf ON (Ein) schalten.<br />
a) Seit dem Ende des letzten Abtauzyklus sind mindestens 30 Minuten (kumulierte Betriebsdauer<br />
des Kompressors) vergangen.<br />
b) Die Temperatur des Außengerät-Wärmetauscher-Thermistors (Tho-R) und die Außentemperatur<br />
(gemessen durch Tho-A) liegt für mehr als 30 Sekunden unter der Abtau-<br />
Starttemperatur.<br />
c) Mit Ausnahme der Bedingungen a) und b) gelten die Standardbedingungen.<br />
3) Bedingungen für das Ende des Abtauvorgangs<br />
Um den Abtauvorgangs zu beenden, muss eine der folgenden Bedingungen erfüllt sein:<br />
a) Der Abtauvorgang dauert seit mehr als 10 Minuten (1) an.<br />
b) Die über den Außengerät-Wärmetauscher-Thermistor (Tho-R) gemessene Temperatur<br />
beträgt für 2 Sekunden 12 °C oder mehr (bei Modellen 151 - 251) beziehungsweise 14 °C<br />
oder mehr (bei Modellen 301 - 601).<br />
Anmerkung: (1) Diese Einstellung kann durch Einschalten von SW5-1 auf der Außengerät-Schaltplatine auf 12 Minuten<br />
geändert werden.<br />
(2) Wenn auf der Außengerät-Schaltplatine Schalter SW5-1 eingeschaltet (oder Drahtbrücke JA4 bei Modellen 151 - 251<br />
geöffnet) oder Drahtbrücke J6 (bei eingeschaltetem Schalter SW-6 bei Modellen 301 - 601) geöffnet ist, wird die Abtau-Endtemperatur<br />
angehoben und das Abtauen fortgesetzt.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 179 -
(4) SILENT-Betrieb<br />
Der Silent-Betrieb kann nur aktiviert werden, wenn eine Kabel-Fernbedienung angeschlossen ist!<br />
Wenn das Signal "SILENT MODE START" (Silent-Mode-Betrieb starten) von der Fernbedienung empfangen wird, wird<br />
der Silent-Mode-Betrieb gestartet.<br />
1) Der Betrieb erfolgt mit einer Drehzahl, die unter der Außengerät-Ventilator-Steuerung (d) liegt.<br />
2) Die maximale Kompressordrehzahl wird abhängig vom Modell um den in der Tabelle angegebenen Betrag<br />
angesenkt.<br />
5<br />
- 180 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
6 SERVICE<br />
6.1 Dichtigkeitsprüfung und Evakuierung<br />
6.1.1 Dichtigkeitsprüfung<br />
Für eine Aussage über die Dichtigkeit eines Systems sind stets sowohl eine Überdruck- als auch eine<br />
Unterdruckprüfung durchzuführen.<br />
Dabei gibt die Überdruckprüfung mit Stickstoff eine erste grobe Einschätzung. Die genauere Aussage über die<br />
Dichtigkeit liefert dann die Unterdruckprüfung im Zuge der Evakuierung.<br />
Überdruckprüfung<br />
1) Die Druckprobe mit getrochnetem Stickstoff durchführen. Auf keinen Fall ein anderes Gas als Stickstoff<br />
einsetzen. Die Druckprobe mit einem Druck von 4,15 MPa durchführen.<br />
2) Den Druck nicht schlagartig aufbauen, sondern stufenweise erhöhen.<br />
a) Den Druck erst auf 0,5 MPa erhöhen, dann stoppen. Fünf Minuten beibehalten, um festzustellen, ob es zu<br />
einem Druckabfall kommt.<br />
b) Den Druck dann auf 1,5 MPa erhöhen und stoppen. Fünf Minuten beibehalten, um festzustellen, ob es zu<br />
einem Druckabfall kommt.<br />
c) Schließlich den Druck auf den angegebenen Wert (4,15 MPa) erhöhen und die Umgebungstemperatur<br />
und den Druckwert notieren.<br />
d) Bei einem Anstieg oder Abfall der Umgebungstemperatur um 1 °C ändert sich auch der Druck um ca.<br />
0,01 MPa. Diese Druckänderung muss berücksichtigt werden.<br />
Unterdruckprüfung<br />
Die Dichtigkeit ist durch eine Unterdruckprüfung nachzuweisen. Der Unterdruck von 0,01 bis 0,03 MPa ist über<br />
einen langen Zeitraum stehen zu lassen (mindestens 12 Stunden). Steigt der Druck auch nur geringfügig an, ist<br />
entweder noch Feuchtigkeit oder eine Leckage im Leitungsnetz enthalten. Hierfür sind ausreichend genaue<br />
Messinstrumente einzusetzen.<br />
6<br />
6.1.2 Evakuierung<br />
Das Evakuieren des Kältekreislaufs dient dazu, Fremdgase und Feuchtigkeit mit Hilfe einer Vakuumpumpe zu<br />
entfernen. Da das eingesetzte Kältemittel R410A in Wasser stark unlöslich ist, kann auch eine kleine Menge im<br />
Kältekreislauf verbliebene Flüssigkeit Schäden am Klimasystem, insbesondere am Verdichter verrsachen.<br />
Durch Feuchtigkeit im Kältekreislauf kommt es zur Hydrolyse des Kältemittels, zur Säurebildung und Korrosion,<br />
dessen Rückstände Verstopfungen an Filtern, Kapillaren und Ventilen und damit erhebliche Funktionsstörungen<br />
bis zur Verdichterblockierung hervorrufen.<br />
Die Frage, wie lange man große Leitungsnetze evakuieren<br />
muss, kann nicht pauschal beantwortet werden. Dies ist abhängig<br />
von der enthaltenen Feuchtigkeitsmenge in den Rohrleitungen.<br />
Besonders kritisch sind Installationen während der<br />
kalten Jahreszeit. Infolge der niedrigen Umgebungstemperaturen<br />
dauert der Evakuiervorgang länger, da das Verdampfen<br />
des Wassers auf Grund geringerer Außengerät<br />
Wärmezufuhr deutlich verzögert wird.<br />
Gegebenenfalls ist mit Hilfe einer Fremdwärmequelle<br />
die Umgebungstemperatur<br />
während des Evakuierens zu erhöhen, um<br />
ein Vereisen der Feuchtigkeit zu verhindern.<br />
(b) Den Verbindungsschlauch des Druckmesserverteilers<br />
an den Service-Anschluss<br />
der Sauggasleitung anschließen.<br />
Hochdruckventil 2 des Druckmesserverteilers<br />
schließen.<br />
(c) Den Füllschlauch A an die Vakuumpumpe<br />
anschließen. Die Evakuierung in folgender<br />
Reihenfolge durchführen:<br />
Ventil Niederdruckseite<br />
Füllventil<br />
(nur für R410A)<br />
Füllventil mit<br />
Vakuumadapter<br />
(nur für R410A)<br />
Innengerät<br />
Saugleitung<br />
Service-Anschluss<br />
Flüssigkeitsleitung<br />
Druckmesserverteiler<br />
(nur für R410A)<br />
Vakuumpumpe<br />
Ventil Hochdruckseite<br />
Füllschlauch A<br />
(nur für R410A)<br />
Kältemittelzylinder<br />
3<br />
© STULZ <strong>GmbH</strong>, Hamburg - 181 -
c) Wenn die Anzeige des Manometers langsam zunimmt,<br />
befindet sich noch Feuchtigkeit im<br />
Systemoder es liegt eine Leckage vor. Leck<br />
suchen und beheben und anschließend das<br />
System wieder evakuieren. Einen Adapter mit<br />
Rückschlagventil verwenden, um zu verhindern,<br />
dass Schmieröl aus der Vakuumpumpe in den<br />
Kältekreislauf gelangt.<br />
Anmerkungen:<br />
(1) Nicht den Kältemitteldruck nutzen,<br />
um Luft aus dem System auszublasen.<br />
(2) System nicht mit Hilfe des Kompressors<br />
evakuieren.<br />
(3) Den Kompressor nicht laufen<br />
lassen, solange das Vakuum<br />
besteht.<br />
6.2 Kältemittelfüllung<br />
6<br />
(a) Das Außengerät ist ab Werk mit genügend Kältemittel für eine Leitungslänge von 30 m vorgefüllt. Bei<br />
einem System mit einer Leitungslänge von höchstens 30 m ist kein Nachfüllen erforderlich.<br />
(b) Wenn die Leitungen des Systems länger als 30 m sind, Kältemittel in einer Menge nachfüllen, die der<br />
zusätzlichen Leitungslänge im System entspricht.<br />
Modell Modell<br />
Wert<br />
151,201 Modell Modell Modell Modell Modell Modell Modell<br />
251 302 402 502 602 802 1002<br />
Kältemittelmenge ab Werk (für 30 m lange Leitung) (kg) 1,55 1,75 2,8 3,8 3,8 3,8 5,4 7,2<br />
Zusätzlicher Kältemittelbedarf (je 1 m Leitung) (kg/m) 0,020 0,045 0,060 0,06 0,12<br />
(Beispiel) Neuinstallation von Modell FDCVA302 mit einer Leitungslänge von 45 m:<br />
Zusätzlicher Kältemittelbedarf: 0.90 kg = (45 - 30) m x 0.060 Kg/m<br />
Befüllen des Klimasystems mit Kältemittel<br />
(a) Nach Abschluss des Evakuierens den Füllschlauch ¬ an den Kältemittelzylinder anschließen.<br />
(b) Luft aus dem Füllschlauch ¬ ablassen. Dazu den Anschluss des Füllschlauchs am Druckmesserverteiler etwas<br />
lösen, das Ventil 3 für wenige Sekunden öffnen und den Anschluss sofort wieder festschrauben, nachdem Gas<br />
aus der gelösten Verbindung ausgetreten ist.<br />
(c) Ventile @ und ³ öffnen, damit gasförmiges Kältemittel aus dem Zylinder in das Klimasystem strömt.<br />
Wenn eine bestimmte Menge Kältemittel in das Klimasystem geströmt ist, bricht die Kältemittelströmung ab.<br />
Dann den Kompressor im Kühlzyklus starten und laufen lassen, bis das Klimasystem mit der gewünschten<br />
Menge Kältemittel gefüllt ist. Dann die Ventile @ und ³ schließen und den Druckmesserverteiler abnehmen.<br />
Service-Anschlüsse mit Kappen abdecken und gut festziehen.<br />
(d) Mit einem Gasdetektor einen Gasleckagetest an den Leitungsverbindungen durchführen.<br />
(e) Klimasystem starten und auf korrekte Funktion überprüfen.<br />
- 182 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
6.3 Inbetriebssetzung, Testbetrieb<br />
Testbetrieb - Aktivierung mit Fernbedienung<br />
(a) Kühl-Testbetrieb starten<br />
1 Mit der Ein-/Ausschalttaste einschalten.<br />
2 Betriebsartentaste MODE betätigen und die Betriebsart "COOL" (Kühlen) auswählen.<br />
3 Die Taste TEST drei Sekunden oder länger gedrückt halten.<br />
Die Anzeige schaltet von SELECT ITEM" auf -> " SET" und dann auf -> " TEST RUN " um.<br />
4 Wenn " TEST RUN " angezeigt wird, die Taste SET betätigen, um den Kühl-Testbetrieb zu starten. Die<br />
Anzeige zeigt " TEST RUN " an.<br />
(b) Kühl-Testbetrieb beenden<br />
Mit der Ein-/Ausschalttaste oder den Tasten " " kann der Kühl-Testbetrieb beendet werden. Die<br />
Anzeige " TEST RUN " verschwindet.<br />
Betriebsdaten überprüfen<br />
Betriebsdaten können mit der Fernbedienung überprüft werden.<br />
1 Die Taste CHECK betätigen.<br />
Die Anzeige schaltet von " SELECT ITEM" auf -> " SET"und dann auf -> "OPERATION DATA "um.<br />
2 Wenn "OPERATION DATA " angezeigt wird, die Taste SET betätigen.<br />
3 Die Anzeige zeigt "I/U No.00 " blinkend an.<br />
Mit den Tasten oder die Gerätenummer des Geräts auswählen, dessen Daten angezeigt werden sollen.<br />
(Falls nur ein Innengerät vorhanden ist, ändert sich die Gerätenummer nicht.)<br />
4 Die Gerätenummer durch Betätigen der Taste SET bestätigen.<br />
(Die Gerätenummer wird jetzt kontinuierlich und nicht mehr blinkend angezeigt.)<br />
Während die Daten ausgelesen werden, wird die Anzeige "DATA LOADING" blinkend angezeigt.<br />
Anzeige "OPERATION DATA " und die Nummer 01 werden angezeigt.<br />
Nr. ANGEZEIGTE DATEN<br />
5 Um die anderen Daten anzuzeigen, Taste oder Taste betätigen.<br />
01 Betriebsart<br />
Die Tabelle gibt an, welche Daten angezeigt werden.<br />
Anmerkung (1)<br />
Abhängig vom Innengerät-Modell werden bestimmte Punkte,<br />
für die keine Daten vorhanden sind, nicht angezeigt<br />
6 Zum Umschalten auf ein anderes Innengerät die Taste AIR CON No.<br />
betätigen und auf die Geräteauswahl zurückspringen.<br />
7 Zum Beenden der Datenüberprüfung die Ein-/Ausschalttaste<br />
betätigen.<br />
Durch Betätigen der Rückstelltaste RESET kann immer um<br />
einen Schritt zurück gesprungen werden.<br />
Hinweis:<br />
siehe Anhang –Protokoll Inbetriebssetzung<br />
<strong>FDS</strong>-<strong>Inverter</strong> !<br />
02<br />
03<br />
04<br />
05<br />
07<br />
11<br />
21<br />
22<br />
23<br />
24<br />
26<br />
27<br />
28<br />
29<br />
31<br />
32<br />
33<br />
34<br />
35<br />
36<br />
37<br />
38<br />
Temperatureinstellung<br />
Einlasslufttemperatur<br />
Innengerät-Wärmetauscher-Temperatur 1<br />
Innengerät-Wärmetauscher-Temperatur 2<br />
Geschwindigkeit Innengerät-Ventilator<br />
Betriebsstunden Innengerät<br />
Außenlufttemperatur<br />
Außengerät-Wärmetauscher-Temperatur 1<br />
Außengerät-Wärmetauscher-Temperatur 2<br />
Betriebsfrequenz Hz<br />
Niederdruck<br />
Entspannungsrohr-Temperatur<br />
Kurbelwannen-Temperatur<br />
Strom an CT<br />
Geschwindigkeit Außengerät-Ventilator<br />
Silent-Mode aktiviert/deaktiviert<br />
Schalter 63H2 ein/aus<br />
Schalter 63H1 ein/aus<br />
Abtauen ein/aus<br />
Betriebsstunden Kompressor<br />
Öffnung Expansionsventil 1<br />
Öffnung Expansionsventil 2<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 183 -
Testbetrieb - Aktivierung am Außengerät<br />
Modelle FDCVA151-251<br />
1) Über die Schalter SW9 und SW5-4 am Außengerät kann ein Testbetrieb gestartet werden.<br />
2) Wenn der Schalter SW9 (Drucktaster) eine Sekunde lang gedrückt gehalten wird, läuft der Kompressor<br />
etwa fünf Sekunden später an.<br />
3) Bei ausgeschaltetem Schalter SW5-4 läuft das Gerät im Kühlbetrieb, bei eingeschaltetem Schalter<br />
SW5-4 im Heizbetrieb.<br />
4) Zum Beenden des Testbetriebs den Schalter SW9 erneut eine Sekunde lang gedrückt halten.<br />
Betriebszustand prüfen<br />
Heißgasdruck und Sauggasdruck mit Hilfe des Prüfanschlusses im Außengerät sowie des Füllanschlusses<br />
des Füllventils für die Sauggasleitung prüfen. Der Prüfanschluss im Gerät befindet sich an der Leitung, die das<br />
Vierwegeventil mit dem Wärmetauscher verbindet. Diese Punkte liefern abhängig davon, ob gerade ein Kühloder<br />
ein Heizvorgang abläuft, unterschiedliche Druckmesswerte, die in der untenstehenden Tabelle zusammengefasst<br />
sind.<br />
Kühlung<br />
Heizung<br />
Prüfanschluss im Gerät<br />
Heißgasdruck (Hochdruck)<br />
Sauggasdruck (Niederdruck)<br />
Füllanschluss des Füllventils für die Saugleitung<br />
Sauggasdruck (Niederdruck)<br />
Heißgasdruck (Hochdruck)<br />
6<br />
Einstellungen SW5-1, SW5-2 vor Ort<br />
1) Abtausteuerschalter (SW5-1)<br />
a) Wenn dieser Schalter eingeschaltet wird, läuft das Gerät häufiger im Abtaumodus.<br />
b) Diesen Schalter bitte auf ON (EIN) setzen, wenn das Klimasystem in einer Gegend installiert ist,<br />
in der die Außentemperatur in der Jahreszeit, in der das Gerät für den Heizbetrieb eingesetzt wird,<br />
unter null Grad fällt.<br />
2) Schneeschutzsteuerung für den Ventilator (SW5-2)<br />
a) Wenn dieser Schalter eingeschaltet wird, läuft der Ventilator des Außengeräts alle<br />
10 Minuten 10 Sekunden lang, wenn die Außentemperatur auf 3 °C oder niedriger abfällt und der<br />
Kompressor nicht läuft.<br />
b) Wenn das Gerät in einem sehr schneereichen Land eingesetzt wird, diesen Schalter bitte auf<br />
ON (EIN) setzen.<br />
Achtung!<br />
Während des Betriebes darf der Ventilatoranschluss an der Platine nicht entfernt werden!<br />
Dies kann zu einem Defekt des Ventilatormotors oder der Steuerplatine führen.<br />
Vor einer Unterbrechung des Ventilatoranschlusses (z.B. zur Prüfung von Sicherheitseinrichtungen)<br />
unbedingt die Spannungsversorgung abschalten!<br />
- 184 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
6.4 Kälteschema<br />
Modelle FDCVA151, FDCVA201, FDCVA251<br />
Innengerät<br />
Außengerät<br />
Kältekreislauf<br />
Heizkreislauf<br />
Filter<br />
(<br />
Sauggasleitung<br />
151, 201:ø12.7<br />
251:ø15.88<br />
(<br />
Prüfanschluss<br />
Prüfanschluss<br />
Wärmetauscher<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Vierwegeventil<br />
Wärmetauscher<br />
Schalldämpfer<br />
Thermistor<br />
(Thi-A) I-A)<br />
Thermistor<br />
(Tho-D)<br />
Heißgasrohr<br />
Kompressor<br />
Thermistor<br />
(Tho-A)<br />
Schalldämpfer<br />
Thermistor<br />
(Thi-R2)<br />
Thermistor<br />
(Thi-R1)<br />
Filter<br />
Flüssigkeitsleitung<br />
(ø6.35)<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Sauggasleitung<br />
Thermistor<br />
(Tho-R)<br />
Sammler<br />
Elektronisches<br />
(Heizung)<br />
Expansionsventil<br />
(EEV)<br />
Filter Filter<br />
Sammler<br />
(Kühlung)<br />
6<br />
Modell FDCVA302<br />
Innengerät<br />
Außengerät<br />
Kältekreislauf<br />
Heizkreislauf<br />
Filter<br />
Wärmetauscher<br />
Sauggasleitung<br />
(ø15.88)<br />
Thermistor<br />
(ThO-S)<br />
Prüfanschluss<br />
Schalldämpfer<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Hochdruckschalter<br />
(63H1)<br />
Prüfventil<br />
Vierwegeventil<br />
Thermistor<br />
(ThO-D)<br />
Prüfanschluss<br />
Unterer<br />
Drucksensor<br />
(LPT)<br />
Thermistor<br />
(ThO-A)<br />
Wärmetauscher<br />
Thermistor<br />
(ThI -A)<br />
Schalldämpfer<br />
Flüssigkeitsabscheider<br />
Kompressor<br />
Kompressor<br />
Thermistor<br />
(ThO-R)<br />
Thermistor<br />
(ThI-R2)<br />
Thermistor<br />
(ThI-R1)<br />
Filter<br />
Flüssigkeitsleitung<br />
(ø9.52)<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Filter Filter<br />
Elektronisches<br />
Expansionsventil<br />
(EEVC)<br />
Sammler<br />
Magnetventil<br />
(SV1)<br />
Filter<br />
Filter<br />
Elektronisches<br />
Expansionsventil<br />
(EEVH)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 185 -
Modelle FDCVA402, FDCVA502, FDCVA602<br />
Innengerät<br />
Außengerät<br />
Kältekreislauf<br />
Heizkreislauf<br />
Sauggasleitung<br />
(ø15.88)<br />
Prüfanschluss<br />
Vierwegeventil<br />
Thermistor<br />
(Tho-A)<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Wärmetauscher<br />
Thermistor<br />
(Thi-A)<br />
Thermistor<br />
(Thi-R1)<br />
Thermistor<br />
(Thi-R2)<br />
Flüssigkeitsabscheider<br />
Hochdruckschalter<br />
(63H1)<br />
Schalldämpfer<br />
Ölabscheider<br />
Prüfventil<br />
Thermistor<br />
(Tho-S)<br />
Thermistor<br />
(Tho-D)<br />
Filter<br />
Kapillarrohr<br />
Kompressor<br />
Prüfanschluss<br />
Wärmetauscher<br />
Unterer Drucksensor(LPT)<br />
Thermistor<br />
(Tho-R)<br />
Flüssigkeitsleitung<br />
(ø9.52)<br />
Prüfanschluss t<br />
Sauggas<br />
Unterkühlspule<br />
6<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Filter<br />
Filter<br />
Elektronisches<br />
Expansionsventil<br />
(Kühlen (SM1))<br />
Filter<br />
Filter<br />
Elektronisches<br />
Expansionsventil<br />
(Heizen (SM2))<br />
Sammler<br />
Modelle FDCVA802, FDCVA1002<br />
Innengerät<br />
Sauggasleitung<br />
(ø25.4)<br />
Außengerät<br />
Prüfanschluss<br />
Vierwegeventil<br />
Kältekreislauf<br />
Thermistor<br />
(Tho-A)<br />
Heizkreislauf<br />
Wärmetauscher<br />
Thermistor<br />
(Thi-A)<br />
Thermistor<br />
(Thi-R1)<br />
Thermistor<br />
(Thi-R2)<br />
Service-Ventil<br />
(Bördelanschluss)<br />
Hochdruckschalter<br />
(63H1)<br />
Ölabscheider<br />
Filter<br />
Prüfventil<br />
Magnetventil<br />
(SV2)<br />
Thermistor<br />
(Tho-D)<br />
Prüfanschluss<br />
Unterer Drucksensor(LPT)<br />
Wärmetauscher<br />
Thermistor<br />
(Tho-S)<br />
Kapillarrohr<br />
Kapillarrohr<br />
Thermistor<br />
(Tho-R1)<br />
Thermistor<br />
(Thio-R2)<br />
Kompressor<br />
Prüfanschluss<br />
Sauggas<br />
Thermistor<br />
(Tho-H)<br />
Unterkühlspule<br />
Filter Filter Filter Filter<br />
Flüssigkeitsleitung<br />
802 : ø9.52<br />
( 1002: ø12.7 )<br />
Service-Ventil Elektronisches<br />
(Bördelanschluss)<br />
(Kühlen<br />
Expansionsventil<br />
(SM1))<br />
Sammler<br />
Elektronisches<br />
Expansionsventil<br />
(Heizen (SM2))<br />
Sammler<br />
- 186 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
6.5 Schaltpunkte der Schutzeinrichtungen<br />
Teilebezeichnung<br />
Kennzeichnung<br />
Ausgerüstetes<br />
Gerät<br />
Modelle 151, 201, 251 Modelle 302, 402, 502, 602<br />
Modelle 802, 1002<br />
Thermistor<br />
(Überlastschutz<br />
beim Heizen)<br />
THi-R 1,2<br />
Innengerät<br />
AUS 63°C<br />
EIN 56°C<br />
Thermistor<br />
(Frostschutz)<br />
AUS 1.0°C<br />
EIN 10°C<br />
Thermistor (zum Überwachen<br />
der Heißgastemperatur)<br />
Tho-D<br />
Außengerät<br />
AUS 105°C<br />
EIN 80°C<br />
AUS 115°C<br />
EIN 85°C<br />
AUS 135°C<br />
EIN 90°C<br />
Hochdruckschalter<br />
63H1<br />
Außengerät<br />
AUS 4.15MPa<br />
EIN 3.15MPa<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 187 -
6.6 Elektrische Schaltpläne<br />
6<br />
6.6.1 Innengeräte<br />
FDTA- Deckenkassettengerät<br />
Modelle FDTA151, 201, 251, 301, 401<br />
- 188 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
TB<br />
1<br />
2/N<br />
3<br />
RD<br />
RD 1<br />
RD<br />
SW5<br />
1<br />
WH<br />
LED ¥ 1<br />
WH<br />
BL X6 X2 X4<br />
CnB 2<br />
BK<br />
3<br />
Y/GN<br />
WH<br />
BR<br />
BK<br />
BL<br />
RD<br />
OR<br />
OR<br />
C<br />
UH<br />
H<br />
M<br />
L<br />
WH<br />
BR<br />
BK<br />
BL<br />
RD<br />
WH<br />
BR<br />
RD<br />
RD<br />
sorgungsleitung 1 Signalleitung 3<br />
Spannungsversorgungsleitung<br />
zum Außengerät<br />
2/N<br />
WH<br />
BL<br />
Y/GN<br />
TrI<br />
220/240V 15V<br />
F(3.15A)<br />
1<br />
3<br />
BK<br />
BK<br />
RD<br />
RD<br />
CnW1<br />
5 Leistungsschaltplatine<br />
CnH<br />
CnW4 CnW7<br />
CnW2 CnW10 CnW8<br />
CnW5<br />
3<br />
5<br />
1<br />
2<br />
34<br />
CFI<br />
X1<br />
TB<br />
X<br />
Y<br />
Z<br />
X<br />
Y<br />
Z<br />
RD<br />
WH<br />
Fernbedienung<br />
BK<br />
BL<br />
P<br />
BR<br />
OR<br />
RD<br />
ThI-A ThI-R1<br />
4<br />
3<br />
1<br />
2<br />
1<br />
3 5 7 9<br />
FMI<br />
CnN4<br />
X3<br />
CnM3<br />
CnF<br />
CnN1<br />
1<br />
3<br />
CnR<br />
CnR2<br />
FS<br />
DM<br />
1<br />
XR1 XR3<br />
CnI<br />
Option<br />
XR2 XR4<br />
2 3 4 5 6<br />
CnT<br />
LED ¥ 2<br />
CnI2<br />
XR5<br />
SW9<br />
SW2<br />
LM1<br />
CnV CnY<br />
1<br />
2 3 4 5<br />
CnJ<br />
LM2 LM3 LM4<br />
CnJ2<br />
ThC<br />
FMI<br />
CFI<br />
DM<br />
FS<br />
LM1~4<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
ThC<br />
SW2<br />
TrI<br />
F<br />
LED1<br />
LED2<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
SW9-3<br />
SW5-3,4<br />
XR5<br />
X1,2,3,6<br />
X4<br />
TB<br />
CnB~Z<br />
BK<br />
BL<br />
BR<br />
OR<br />
P<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
ThI-R2<br />
CnN3<br />
Platine<br />
LeistungsschalterGebläseventilator<br />
1 SW9-4 auf der Platine des Innengeräts auf OFF setzen. .<br />
ON Ventilatorsteuerung, Hochleistungsbetrieb<br />
SW9-4<br />
OFF Ventilatorsteuerung, gedämpfter Betrieb<br />
2 Mit Hilfe der Funktionseinstellung der Kabel-Fernbedienung<br />
Einstellung C von "I/U FUNCTION " [I/U-FUNKTION]<br />
(Funktion des Innengeräts) C auf "STANDARD (Mild mode)"<br />
[STANDARD (Gedämpfter Betrieb)] setzen.<br />
Funktionsnummer A B Einstellung C<br />
01<br />
Beschreibung der Funktion<br />
Hi CEILING SET<br />
[High, DECKE GESETZT]<br />
STANDARD (Mild mode)<br />
[STANDARD (Gedämpfter Betrieb)]<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz.<br />
Bezeichnung der Bauteile<br />
Kondensator für FMI<br />
Kondensatpumpenmotor<br />
Schwimmerschalter<br />
Pendellamellenmotor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Kommunikationsadresse für Fernbedienung<br />
Filterzeichen<br />
Notbetrieb<br />
Transformator<br />
Sicherung<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Kennz.<br />
Fernbedienungseingang (spannungsfreier Kontakt)<br />
Hilfsrelais (für FM)<br />
Hilfsrelais (für DM)<br />
Anschlussklemme (Kennzeichnung O)<br />
Anschluss<br />
Steckverbinder<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rosa<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
▼<br />
FDTA
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 189 -<br />
zum Außengerät<br />
Spannungsversorgungsleitung<br />
Signalleitung<br />
TB<br />
1<br />
2/N<br />
3<br />
RD<br />
WH<br />
BL<br />
TrI<br />
220/240V 15V<br />
F(3.15A)<br />
CnW4<br />
RD<br />
WH 3<br />
BL<br />
CnW1<br />
3<br />
CnM1 1<br />
Leistungsschaltplatine<br />
Power board<br />
CnF<br />
WH<br />
RD<br />
RD<br />
BK<br />
BR<br />
RD<br />
RD<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BL<br />
P<br />
BR<br />
OR<br />
RD<br />
ThI-A ThI-R1 ThI-R2<br />
LM1 LM2 LM3 LM4<br />
CnD1 CnD2<br />
FMI<br />
CnN4<br />
CnR2<br />
FS<br />
DM<br />
WH<br />
BR<br />
1<br />
3<br />
2/N<br />
Y/GN<br />
1<br />
3<br />
5<br />
BK<br />
BK<br />
BR<br />
17V<br />
RD<br />
CnW2 CnW3<br />
15V<br />
CnW5<br />
CnW6<br />
1<br />
5<br />
1<br />
234<br />
1<br />
3<br />
CnW8<br />
CnW9<br />
CnM2<br />
CnN3<br />
CnI<br />
CnI2<br />
XR2 XR4<br />
XR1 XR3<br />
3 2 1<br />
CnH<br />
CnN1<br />
CnT<br />
CnW7<br />
LED ¥ 1<br />
SW5<br />
2 3<br />
4<br />
X4<br />
1<br />
3<br />
CnR<br />
XR5<br />
4 1 2 3 4 5 6 1<br />
LED ¥ 2<br />
SW9<br />
SW2<br />
2 3 4 5<br />
CnJ<br />
CnV CnY<br />
LeistungsschalterGebläseventilator<br />
CnB<br />
CnJ2<br />
1<br />
2<br />
3<br />
RD<br />
WH<br />
BK<br />
TB<br />
X<br />
Y<br />
Z<br />
X<br />
Y<br />
Z<br />
RD<br />
WH<br />
ThC<br />
BK Fernbedienung<br />
1 SW9-4 auf der Platine des Innengeräts auf OFF setzen. .<br />
ON Ventilatorsteuerung, Hochleistungsbetrieb<br />
SW9-4<br />
OFF Ventilatorsteuerung, gedämpfter Betrieb<br />
2 Mit Hilfe der Funktionseinstellung der Kabel-Fernbedienung<br />
Einstellung C von "I/U FUNCTION " [I/U-FUNKTION]<br />
(Funktion des Innengeräts) C auf "STANDARD (Mild mode)"<br />
[STANDARD (Gedämpfter Betrieb)] setzen.<br />
Funktionsnummer A B Einstellung C<br />
01<br />
Beschreibung der Funktion<br />
Hi CEILING SET<br />
[High, DECKE GESETZT]<br />
STANDARD (Mild mode)<br />
[STANDARD (Gedämpfter Betrieb)]<br />
FMI<br />
DM<br />
FS<br />
LM1~4<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
ThC<br />
SW2<br />
SW5-3,4<br />
SW9-3<br />
TrI<br />
F<br />
LED1<br />
LED2<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
XR5<br />
X4<br />
TB<br />
CnB~Z ~<br />
Kennz.<br />
BK<br />
BL<br />
BR<br />
OR<br />
P<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
▼<br />
Platine<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Kondensatpumpenmotor<br />
Schwimmerschalter<br />
Pendellamellenmotor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Kommunikationsadresse für Fernbedienung<br />
Notbetrieb<br />
Transformator<br />
Sicherung<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Filterzeichen Fernbedienungseingang (spannungsfreier Kontakt)<br />
Hilfsrelais (für DM)<br />
Anschlussklemme (Kennzeichnung O)<br />
Anschluss<br />
Steckverbinder<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rosa<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
Modelle FDTA501, 601<br />
FDTA
6<br />
- 190 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
TB<br />
1<br />
2/N<br />
RD<br />
WH<br />
Y/GN Y/GN<br />
F(3.15A)<br />
CnW0<br />
17V<br />
CnH<br />
TrI 220/240V<br />
WH<br />
BR<br />
RD<br />
WH<br />
BR<br />
BK<br />
BL<br />
BL<br />
BL<br />
RD<br />
RD<br />
ThI-A ThI-R1 ThI-R2<br />
Fernbedienung<br />
Spannungsversorgungsquelle<br />
3<br />
WH 7<br />
3<br />
5<br />
1<br />
Platine<br />
CnR<br />
CnR2<br />
1<br />
1 3<br />
2 1<br />
DM<br />
3<br />
X4<br />
CnM1<br />
1 3<br />
CnM2<br />
2 3 4<br />
*1 CnM4<br />
CnM5 CnM6<br />
FMI<br />
CnH2 CnN3 CnN4<br />
2<br />
4<br />
4<br />
1<br />
3<br />
3<br />
2<br />
6<br />
2<br />
1<br />
5<br />
1<br />
LED·1 LED·2<br />
SW2<br />
1 2<br />
7 8<br />
1<br />
2<br />
CnN1<br />
SW5<br />
SW9<br />
CnT<br />
1 2 3 4 5 6<br />
15V<br />
XR1 XR3<br />
CnW2 CnW1<br />
CnM3<br />
XR2 XR4<br />
Option<br />
1 2<br />
CnV<br />
CnZ<br />
CnB<br />
XR5<br />
1<br />
2<br />
3<br />
TB<br />
RD<br />
X<br />
WH<br />
Y<br />
BK<br />
Z<br />
X RD<br />
Y WH<br />
Z<br />
BK<br />
Thc<br />
FMI<br />
DM<br />
FS<br />
LM1~4<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
Thc<br />
SW2<br />
TrI<br />
F<br />
LED1<br />
LED2<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
XR5<br />
X4<br />
TB<br />
CnA~Z<br />
BK<br />
BL<br />
BR<br />
OR<br />
RD<br />
ON<br />
SW9-3 OFF ON<br />
SW9-4 OFF Kennzeichnung<br />
Hohe Decke<br />
Standard<br />
Notstoppsignal: zulässig<br />
Notstoppsignal: unzulässig<br />
Funktion<br />
Y<br />
Y<br />
1 2<br />
BL<br />
BL<br />
RD<br />
RD<br />
Y<br />
Y<br />
1 2<br />
CnI<br />
CnJ<br />
1<br />
2<br />
3<br />
4<br />
5<br />
BL<br />
P<br />
BR<br />
OR<br />
RD<br />
CnJ2<br />
LM4<br />
LM3<br />
LM2<br />
LM1<br />
WH<br />
WH<br />
WH<br />
WH<br />
FS<br />
CnI2<br />
CnC<br />
Anmerkung (1) Grundsätzlich die Stromversorgung ausschalten, bevor der<br />
Anschluss des Ventilatormotors, der in dem Bereich +1<br />
innerhalb der unterbrochenen Linie dargestellt ist, gelöst wird.<br />
Andernfalls kann der Ventilatormotor beschädigt werden.<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
Kommunikationsadresse für Fernbedienung<br />
Kondensatorpumpenmotor Transformator<br />
Sicherung<br />
Bezeichnung der Bauteile Kennz.<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Schwimmerschalter<br />
Pendellamellenmotor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Kennz.<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Fernbedienungseingang (spannungsfreier Kontakt)<br />
Hilfsrelais (für FMo)<br />
Anschlussklemme (Kennzeichnung O)<br />
Anschluss<br />
Steckverbinder<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rot<br />
Funktion der Schalter<br />
Kennz.<br />
WH/Y<br />
P<br />
Y/GN<br />
Farbe<br />
Weiß/Gelb<br />
Pink<br />
Gelb/Grün<br />
FDTCA<br />
FDTCA- Deckenkassettengerät Euroraster<br />
Modelle FDTCA151, 201
© STULZ <strong>GmbH</strong>, Hamburg - 191 -<br />
6<br />
FMI1<br />
CFI1<br />
FMI2<br />
CFI2<br />
TB<br />
RD<br />
1<br />
2/N WH<br />
CnF1<br />
CnF2<br />
*1<br />
WH<br />
BR<br />
BK<br />
BL<br />
RD<br />
F (3.15A)<br />
CnM3 C UH H M L<br />
CnI<br />
TB<br />
X<br />
Y<br />
BK<br />
3 Z<br />
CnB CnB2<br />
AMP SW2 SW1<br />
LED3 LED1 LED2<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
zum Außengerät<br />
Spannungsversorgungsleitung<br />
Signalleitung<br />
FMI1,2<br />
CFI1,2<br />
LM<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
ThC<br />
SW2<br />
SW5-3,4<br />
SW9-3<br />
TrI<br />
1 2/N<br />
3<br />
Y/GN<br />
Y/GN<br />
LM<br />
3 BL<br />
Y/GN<br />
1<br />
3<br />
5<br />
CnW0<br />
BL<br />
1<br />
P<br />
2<br />
BR<br />
3 CnJ1<br />
OR<br />
4<br />
RD 5<br />
X6<br />
1<br />
X1 X3<br />
3<br />
5<br />
7<br />
1<br />
9<br />
XR1<br />
2<br />
XR2<br />
X2 X4<br />
XR3<br />
XR4<br />
XR5<br />
3 4 5 6<br />
CnT<br />
CnR 1 3<br />
Anmerkung (1) *1. FMI2 nur bei den Modellen 251, 301, 401, 501, 601<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
F<br />
LED1<br />
LED2<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
XR5<br />
X1,2,3,6<br />
TB<br />
CnB~Z<br />
Platine<br />
4<br />
3 2<br />
CnH<br />
CnV<br />
LeistungsschalterGebläseventilator<br />
1<br />
CnN2<br />
LED¥2<br />
LED¥3 •<br />
SW1<br />
SW2<br />
CnN1<br />
CnY<br />
CnN3<br />
BK TrI RD<br />
3<br />
1<br />
CnW1 CnW2<br />
4<br />
SW5<br />
LED ¥ 1<br />
LED ¥ 2<br />
BK RD<br />
220/240V 15V<br />
SW9<br />
SW2<br />
CnO<br />
1 SW9-4 auf der Platine des Innengeräts auf OFF setzen. .<br />
Funktionsnummer A B Einstellung C<br />
01<br />
2<br />
1<br />
2<br />
RD<br />
WH<br />
TB<br />
X X RD<br />
ON Ventilatorsteuerung, Hochleistungsbetrieb<br />
SW9-4<br />
OFF Ventilatorsteuerung, gedämpfter Betrieb<br />
2 Mit Hilfe der Funktionseinstellung der Kabel-Fernbedienung Einstellung C von "I/U<br />
Beschreibung der Funktion<br />
Hi CEILING SET<br />
[High, DECKE GESETZT]<br />
STANDARD (Mild mode)<br />
[STANDARD (Gedämpfter Betrieb)]<br />
Spezifikationen - Kabelausführung<br />
Y<br />
Z<br />
BK<br />
BL<br />
BR<br />
OR<br />
P<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
Y<br />
Z<br />
WH<br />
BK<br />
ThC<br />
Fernbedienung<br />
Spezifikationen - Infrarot<br />
Fernbedienung<br />
FUNCTION " [I/U-FUNKTION] (Funktion des Innengeräts) auf "STANDARD (Mild mode)"<br />
[STANDARD (Gedämpfter Betrieb)] setzen.<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Kondensator für FMI<br />
Pendellamellenmotor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Kommunikationsadresse für Fernbedienung<br />
Filterzeichen<br />
Notbetrieb<br />
Transformator<br />
Sicherung<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Fernbedienungseingang (spannungsfreier Kontakt)<br />
Hilfsrelais (für FMo)<br />
Anschlussklemme (Kennzeichnung O)<br />
Anschluss<br />
Kennz. Steckverbinder<br />
LED¥1<br />
•<br />
•<br />
Anzeigelampe (grün - Betrieb)<br />
Anzeigelampe (gelb - Timer/Überprüfung)<br />
Siebensegmentanzeige (für Überprüfungen)<br />
Schalter (zur Einstellung)<br />
Schalter Notbetrieb (Betrieb/Stopp)<br />
▼<br />
C<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rosa<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
FDENA- Deckenunterbaugerät<br />
Modelle: Alle Modelle<br />
FDENA
6<br />
- 192 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
sorgungsleitung 1 Signalleitung 3<br />
Spannungsversorgungsleitung<br />
zum Außengerät<br />
2/N<br />
FMI<br />
RD<br />
BK<br />
WH<br />
Y<br />
BL<br />
CnM<br />
CnB<br />
TB1<br />
X<br />
Y<br />
Z<br />
SW<br />
X<br />
Y<br />
Z<br />
LED5<br />
LED3<br />
AMP<br />
TB<br />
1<br />
2/N WH<br />
RD RD<br />
CnH<br />
LED ¥ R<br />
LED ¥ G<br />
CnW1<br />
ThC<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
ThI-R1 ThI-A<br />
ThI-R2<br />
FMI<br />
LM<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
ThC<br />
SW<br />
SW2<br />
SW5-3,4<br />
3 BL/WH J<br />
Y/GN<br />
F (3.15A)<br />
Y/GN<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
R<br />
S<br />
G<br />
1 2 3 4<br />
1<br />
2<br />
SW5<br />
SW9<br />
3<br />
4<br />
5<br />
SW9-3<br />
LED3<br />
LED5<br />
TrI<br />
F<br />
6<br />
CnN1<br />
SW2<br />
XR5<br />
XR4<br />
1<br />
2<br />
3<br />
BL<br />
P<br />
BR<br />
OR<br />
RD<br />
BK<br />
BK<br />
LM<br />
1 2 3 4 5<br />
CnJ<br />
CnT<br />
4 3<br />
6 5<br />
2 1<br />
XR3<br />
XR2<br />
XR1<br />
CnW2<br />
CnL<br />
6<br />
5<br />
4<br />
3<br />
2<br />
1<br />
RD<br />
WH<br />
BK<br />
RD<br />
WH<br />
BK Fernbedienung<br />
BR<br />
BR<br />
220/<br />
240V<br />
Transformator<br />
Sicherung<br />
LED • ¥ R Anzeigelampe (rot)<br />
LED • ¥ G Anzeigelampe (grün)<br />
XR1 Betriebsausgang (Ausgang 12 V=)<br />
XR2 Heizausgang (Ausgang 12 V=)<br />
TrI<br />
17V<br />
SW9-4<br />
5 4 3 2 1<br />
XR3<br />
XR4<br />
XR5<br />
TB<br />
CnA~Z<br />
AMP<br />
14V<br />
LeistungsschalterGebläseventilator<br />
1 SW9-4 auf der Platine des Innengeräts auf OFF setzen. .<br />
Funktionsnummer A B Einstellung C<br />
01<br />
ON Ventilatorsteuerung, Hochleistungsbetrieb<br />
OFF Ventilatorsteuerung, gedämpfter Betrieb<br />
2 Mit Hilfe der Funktionseinstellung der Kabel-Fernbedienung<br />
Einstellung (C) von "I/U FUNCTION " [I/U-FUNKTION] (Funktion des Innengeräts)<br />
auf "STANDARD (Mild mode)" [STANDARD (Gedämpfter Betrieb)] setzen.<br />
Beschreibung der Funktion<br />
Hi CEILING SET<br />
[High, DECKE GESETZT]<br />
STANDARD (Mild mode)<br />
[STANDARD (Gedämpfter Betrieb)]<br />
BK<br />
BL<br />
BR<br />
OR<br />
RD<br />
WH<br />
Y<br />
P<br />
BL/WH<br />
Y/GN<br />
▼<br />
Platine<br />
Spezifikationen - Infrarot<br />
Fernbedienung<br />
RD<br />
RD<br />
Spezifikationen - Kabelausführung<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Pendellamellenmotor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Schalter Notbetrieb (EIN/AUS)<br />
Kommunikationsadresse für Fernbedienung<br />
Filterzeichen<br />
Notbetrieb<br />
Anzeigelampe (grün - Betrieb)<br />
Anzeigelampe (gelb - Inspektionsalarm)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Fernbedienungseingang (spannungsfreier Kontakt)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Anschlussklemme (Kennzeichnung O)<br />
Anschluss<br />
Infrarot-Empfänger<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb<br />
Blau/Weiß<br />
Gelb/Grün<br />
C<br />
FDKNA<br />
FDKNA- Wandgerät<br />
Modelle: FDKNA151, 201, 251
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 193 -<br />
Y<br />
OR<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
1 Signalleitung 3<br />
sorgungsleitung zum Außengerät<br />
Spannungsversorgungsleitung<br />
2/N<br />
TB<br />
1<br />
RD<br />
2/N WH<br />
1<br />
3<br />
Platine<br />
F (3.15A)<br />
CnW0<br />
X6<br />
X1<br />
X2<br />
X3<br />
CnH2<br />
CnN2<br />
4 3 2 1<br />
CnH<br />
X4<br />
CnN3<br />
CnN1<br />
220/<br />
240V<br />
CnW1<br />
TrI<br />
CnW2<br />
15V<br />
SW5<br />
SW6<br />
SW2<br />
XR2 XR4<br />
XR1 XR3<br />
CnT<br />
LED ¥ 1<br />
LED ¥ 2<br />
XR5<br />
Y/GN<br />
CnM3 1 3 5 7 9<br />
CnF1<br />
CnR 1 3<br />
CnR2<br />
DM<br />
CnI<br />
FS<br />
CnI2<br />
CnB<br />
1 2 3<br />
X<br />
Y<br />
Z<br />
X Y Z<br />
RD WH BK<br />
ThC<br />
WH<br />
BK<br />
BL GR<br />
BL<br />
RD<br />
TB<br />
BR<br />
RD<br />
RD<br />
RD<br />
WH<br />
BK<br />
3<br />
BL<br />
Y/GN<br />
5<br />
SW9<br />
FMI<br />
CFI<br />
DM<br />
FS<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
ThC<br />
SW2<br />
SW5-3,4<br />
SW6<br />
SW9-3<br />
TrI<br />
F<br />
LED1<br />
LED2<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
XR5<br />
X1,2,3,6<br />
X4<br />
TB<br />
CnA~Z<br />
BK<br />
BK<br />
RD<br />
RD<br />
RD<br />
RD<br />
BK<br />
BK<br />
RD<br />
RD<br />
1 2 3 4 5 6<br />
C H M<br />
UH L<br />
FMI<br />
LeistungsschalterGebläseventilator<br />
CFI<br />
1 SW9-4 auf der Platine des Innengeräts auf OFF setzen.<br />
SW9-4<br />
ON Ventilatorsteuerung, Hochleistungsbetrieb<br />
OFF Ventilatorsteuerung, gedämpfter Betrieb<br />
2 Mit Hilfe der Funktionseinstellung der Kabel-Fernbedienung Einstellung C<br />
von "I/U FUNCTION " [I/U-FUNKTION] (Funktion des Innengeräts) auf<br />
"Hi CEILING1" [High, DECKE1] setzen.<br />
Funktionsnummer A B Einstellung C<br />
01<br />
Beschreibung der Funktion<br />
Hi CEILING SET<br />
[High, DECKE GESETZT]<br />
Hi CEILING1<br />
[High, DECKE1]<br />
▼<br />
Fernbedienung<br />
C<br />
Anschluss<br />
Kennz. Steckverbinder<br />
BK<br />
BK<br />
RD<br />
RD<br />
RD<br />
RD<br />
Option<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Kondensator für FMI<br />
Kondensatpumpenmotor<br />
Schwimmerschalter<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Kommunikationsadresse für Fernbedienung<br />
Filterzeichen<br />
Modelleinrichtung<br />
Notbetrieb<br />
Transformator<br />
Sicherung<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Fernbedienungseingang (spannungsfreier Kontakt)<br />
Hilfsrelais (für FM)<br />
Hilfsrelais (für DM)<br />
Anschlussklemme (Kennzeichnung O)<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
BK<br />
BL<br />
BR<br />
GR<br />
OR<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
Schwarz<br />
Blau<br />
Braun<br />
Grau<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
FDURA<br />
FDURA- Kanalgerät<br />
Modelle: Alle Modelle
FDUMA<br />
FDUMA- Kanalgerät<br />
Modelle: Alle Modelle<br />
6<br />
- 194 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
Y<br />
OR<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
sorgungsleitung 1 Signalleitung<br />
3<br />
Spannungsversorgungsleitung<br />
zum Außengerät<br />
2/N<br />
TB<br />
1<br />
RD<br />
2/N WH<br />
1<br />
3<br />
Platine<br />
F (3.15A)<br />
CnW0<br />
X6<br />
X1<br />
X2<br />
X3<br />
CnH2<br />
CnN2<br />
4 3 2 1<br />
CnH<br />
X4<br />
CnN3<br />
CnN1<br />
220/<br />
240V<br />
CnW1<br />
TrI<br />
CnW2<br />
15V<br />
SW5<br />
SW6<br />
SW2<br />
XR2 XR4<br />
XR1 XR3<br />
CnT<br />
LED ¥ 1<br />
LED ¥ 2<br />
Y/GN<br />
CnM3 1 3 5 7 9<br />
CnF1<br />
CnR 1 3<br />
CnR2<br />
DM<br />
CnI<br />
FS<br />
CnI2<br />
CnB<br />
1 2 3<br />
X<br />
Y<br />
Z<br />
X Y Z<br />
RD WH BK<br />
ThC<br />
WH<br />
BK<br />
BL GR<br />
BL<br />
RD<br />
TB<br />
BR<br />
RD<br />
RD<br />
RD<br />
WH<br />
BK<br />
3<br />
BL<br />
Y/GN<br />
5<br />
SW9<br />
FMI<br />
CFI<br />
DM<br />
FS<br />
ThI-A<br />
ThI-R1<br />
ThI-R2<br />
ThC<br />
SW2<br />
SW5-3,4<br />
SW6<br />
SW9-3<br />
TrI<br />
F<br />
LED1<br />
LED2<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
XR5<br />
X1,2,3,6<br />
X4<br />
TB<br />
CnA~Z<br />
BK<br />
BK<br />
RD<br />
RD<br />
RD<br />
RD<br />
BK<br />
BK<br />
RD<br />
RD<br />
1 2 3 4 5 6<br />
C H M<br />
UH L<br />
FMI<br />
LeistungsschalterGebläseventilator<br />
CFI<br />
1 SW9-4 auf der Platine des Innengeräts auf OFF setzen.<br />
SW9-4<br />
ON Ventilatorsteuerung, Hochleistungsbetrieb<br />
OFF Ventilatorsteuerung, gedämpfter Betrieb<br />
2 Mit Hilfe der Funktionseinstellung der Kabel-Fernbedienung Einstellung C<br />
von "I/U FUNCTION " [I/U-FUNKTION] (Funktion des Innengeräts) auf<br />
"Hi CEILING1" [High, DECKE1] setzen.<br />
Funktionsnummer A B Einstellung C<br />
01<br />
Beschreibung der Funktion<br />
Hi CEILING SET<br />
[High, DECKE GESETZT]<br />
Hi CEILING1<br />
[High, DECKE1]<br />
▼<br />
Fernbedienung<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Ventilatormotor<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
C<br />
Anschluss<br />
Kennz. Steckverbinder<br />
BK<br />
BK<br />
RD<br />
RD<br />
RD<br />
RD<br />
Option<br />
Kondensator für FMI<br />
Kondensatpumpenmotor<br />
Schwimmerschalter<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Kommunikationsadresse für Fernbedienung<br />
Filterzeichen<br />
Modelleinrichtung<br />
Notbetrieb<br />
Transformator<br />
Sicherung<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Fernbedienungseingang (spannungsfreier<br />
Kontakt) Hilfsrelais (für FM)<br />
Hilfsrelais (für DM)<br />
Anschlussklemme (Kennzeichnung O)<br />
XR5<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
BK<br />
BL<br />
BR<br />
GR<br />
OR<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
Schwarz<br />
Blau<br />
Braun<br />
Grau<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün
FDUA<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 195 -<br />
WH WH WH<br />
3<br />
5<br />
5<br />
3<br />
1<br />
3<br />
5<br />
I1<br />
Option<br />
XR2<br />
XR3<br />
4<br />
CnM3 1 3<br />
C<br />
XR4<br />
H 52 TrI<br />
0<br />
220V<br />
/240V 14V<br />
CnO<br />
CnT<br />
CnW1 CnW2<br />
CnH<br />
CnN1<br />
4<br />
6<br />
12V<br />
I1 I2<br />
CnF2<br />
WH WH<br />
6<br />
4<br />
1<br />
XR1<br />
2<br />
12V<br />
3<br />
7<br />
52FH<br />
CnFX<br />
Option 8<br />
I2<br />
RD<br />
BK<br />
RD<br />
BK<br />
RD<br />
BK<br />
5 7 9<br />
UH H M L<br />
7<br />
52FL<br />
8<br />
RD<br />
BK<br />
RD RD<br />
BK BK<br />
WH<br />
RD<br />
BK<br />
5<br />
XR5<br />
6<br />
CnB<br />
1 2 3<br />
RD WH BK<br />
ThC<br />
P<br />
P<br />
P<br />
P<br />
3<br />
5<br />
I1<br />
5<br />
3<br />
CnF2<br />
WH BK<br />
RD BK<br />
WH BK<br />
CnF<br />
F C<br />
RD<br />
4<br />
3<br />
2<br />
1<br />
TB<br />
WH<br />
RD<br />
1<br />
3<br />
I1<br />
2/N<br />
TB<br />
1<br />
2/N<br />
3<br />
RD<br />
WH<br />
Y/GN<br />
F2 (6.3A)<br />
F1(6.3A)<br />
52FL 52FH<br />
L H<br />
FM<br />
CnF2<br />
CnF4<br />
CnF4<br />
WH<br />
CnF4 CnF2<br />
Y<br />
Y<br />
RD<br />
BL<br />
Y/WH CF<br />
OR OR OR/WH<br />
CnW0<br />
52FL 52FH<br />
L<br />
WH<br />
CnF3<br />
CnF5<br />
H CnF3<br />
CnF5<br />
CnF3<br />
CnF5<br />
Y<br />
Y<br />
OR OR OR<br />
F (3.15A)<br />
Y<br />
CF<br />
X6<br />
X2<br />
X1 X3<br />
LED · 1<br />
LED · 2<br />
SW5<br />
SW9<br />
SW2<br />
X Y Z<br />
X Y Z<br />
CnI<br />
Erklärung der Kennzeichnungen<br />
Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
FMI1,2 Ventilatormotor<br />
ThC<br />
TB<br />
52FL,FH<br />
X1~3,6<br />
CFI1,2<br />
FS<br />
FC<br />
ThI-A<br />
ThI-R1,2<br />
SW2<br />
SW9-3<br />
TrI<br />
LED · 1<br />
LED · 2<br />
F, F1, F2<br />
CnB~Z<br />
XR1<br />
XR2<br />
XR3<br />
XR4<br />
XR5<br />
Kennz. mark Steckverbinder<br />
WH WH WH<br />
L H CnF4<br />
CnF4<br />
CnF2<br />
Y/WH CF<br />
OR OR OR/WH<br />
RD<br />
BK<br />
CnF4<br />
RD<br />
BK<br />
RD<br />
BK<br />
52FL 52FH<br />
FM<br />
CnF2<br />
Y<br />
Y<br />
FM<br />
WH<br />
WH<br />
BR<br />
RD/Y<br />
P<br />
P<br />
RD<br />
WH<br />
BR<br />
BK<br />
BL<br />
RD/Y<br />
RD<br />
WH<br />
BK<br />
zum Außengerät<br />
Spannungsversorgungsleitung<br />
Signalleitung<br />
Schaltplan Nr. 1 (in [ ]), wenn<br />
Ventilatorsteuerungen (Zubehör)<br />
installiert sind<br />
Platine<br />
Fernbedienung<br />
Kondensator für FHI<br />
Kondensator für FMI<br />
Schwimmerschalter<br />
Ventilatorsteuerung (Zubehör)<br />
Thermistor<br />
Thermistor<br />
Thermistor<br />
Kommunikationsadresse für Fernbedienung<br />
Notbetrieb<br />
Transformer<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Sicherung<br />
Anschluss<br />
Anschlussklemme (Kennzeichnung O)<br />
Hilfsrelais (für FMI)<br />
Betriebsausgang (Ausgang 12 V=)<br />
Heizausgang (Ausgang 12 V=)<br />
Ausgang Thermo EIN (Ausgang 12 V=)<br />
Inspektionsausgang (Ausgang 12 V=)<br />
Fernbedienungseingang (spannungsfreier Kontakt)<br />
BK<br />
BK<br />
RD<br />
RD<br />
BK<br />
BK<br />
RD<br />
RD<br />
RD<br />
RD<br />
RD<br />
RD<br />
CnH2 ThI-A<br />
CnN2<br />
ThI-R2<br />
CnN3<br />
CnI2<br />
ThI-R1<br />
FS<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
BK<br />
BL<br />
BR<br />
OR<br />
OR/WH<br />
RD<br />
RD/Y<br />
P<br />
WH<br />
Y<br />
Y/WH<br />
Y/GN<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Orange/Weiß<br />
Rot<br />
Rot/Gelb<br />
Rosa<br />
Weiß<br />
Gelb<br />
Gelb/Weiß<br />
Gelb/Grün<br />
FDUA- Kanalgeräte<br />
Modelle: Alle Modelle
6<br />
- 196 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
220-240V 50Hz<br />
TB RD<br />
RD<br />
L<br />
T21 WH<br />
N<br />
CNS CNI1 T28 Y/GN<br />
F5 (20A)<br />
T22<br />
CNR Unterplatine<br />
(Störschutzfilter)<br />
T27<br />
T30<br />
T26<br />
T25<br />
T24<br />
Y/GN Y/GN<br />
BR<br />
GR<br />
OR<br />
3<br />
2/N<br />
TB<br />
1<br />
sorgungsleitung 3<br />
Signalleitung<br />
Spannungsversorgungsleitung<br />
1 zum Außengerät<br />
2/N<br />
CH Ölwannenheizung<br />
Kompressormotor<br />
Kennz. Bezeichnung der Bauteile Erklärung der Kennzeichnungen<br />
SW9 TB<br />
Kennz. Abpumpschalter<br />
Bezeichnung der Bauteile BK<br />
BL<br />
Kennz. Farbe<br />
Farbkennzeichnung<br />
CM<br />
CNA~Z<br />
F<br />
FMo<br />
LED1<br />
SM<br />
SW5-1<br />
SW5-2<br />
SW5-4<br />
Tho-A<br />
Tho-D<br />
Steuerschalter Schneeschutzventilator<br />
Probelaufschalter Betrieb (Kühlung/Heizung)<br />
Abtausteuerschalter<br />
Anzeigelampe (rot)<br />
Schrittmotor (für EEV) Ventilatormotor<br />
Kennz. Tho-R 20S Tho-IPM Steckverbinder<br />
Vierwegeventil (Spule)<br />
Thermistor (Wärmetausch. Außentemp.)<br />
Thermistor (Power-Transistortemp.)<br />
Thermistor (Heißgasrohrtemp.)<br />
BR<br />
GR<br />
OR<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
U<br />
RD<br />
V<br />
WH<br />
W<br />
BK<br />
BK<br />
BK<br />
BK<br />
WH<br />
Y<br />
OR<br />
BL<br />
BR<br />
RD<br />
Y<br />
OR<br />
WH<br />
BL<br />
RD<br />
WH<br />
BK<br />
P<br />
BK<br />
WH<br />
Y<br />
BL<br />
CH 20S<br />
CM<br />
FMo<br />
10<br />
CNV1<br />
1 2 3 4<br />
T5<br />
5<br />
T1<br />
6<br />
CNTR<br />
1 2<br />
31<br />
2<br />
CNI2<br />
Platine<br />
CNL<br />
CNI3<br />
4 5 6<br />
T2<br />
T4<br />
U V W<br />
T6 T7 T8<br />
6<br />
LED1<br />
4<br />
3<br />
CNM<br />
2<br />
1<br />
CNQ<br />
6<br />
Schalttafel Außengerät<br />
CNQ1<br />
1 2 3 4<br />
SW5<br />
SW9<br />
SM<br />
Tho-IPM<br />
Tho-R Tho-A Tho-D<br />
Schwarz<br />
Blau<br />
Braun<br />
Grau<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
Anordnung der Kompressorklemmen<br />
BR<br />
BR<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
Spannungsversorgungsquelle<br />
1 Phase<br />
220-240V 50 Hz<br />
Anschluss ( Kennzeichnung)<br />
Sicherung<br />
Anschlussklemme (Kennzeichnung O)<br />
Thermistor (Außenlufttemp.)<br />
6.6.2 Außengeräte<br />
Modelle FDCVA151HEN, 201HEN, 251HEN
Modell FDCVA302HEN<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 197 -<br />
Spannungsversorgungsquelle<br />
1 Phase<br />
220-240V 50 Hz<br />
CM<br />
FMO1<br />
CH<br />
52X1<br />
52X3<br />
20S<br />
SM1<br />
CH<br />
BR<br />
BR<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
RD<br />
RD<br />
Y<br />
Y<br />
BK<br />
BK<br />
BK<br />
WH<br />
RD<br />
CM<br />
RD<br />
WH<br />
BL<br />
RD<br />
BL<br />
CNG1<br />
20S<br />
CNR CNS CNS CNH<br />
CNTH<br />
CNIP CNPS<br />
52X1 52X3<br />
PWB1<br />
CNW<br />
SM2<br />
63H1<br />
CNW2<br />
Tho-A<br />
Tho-D<br />
Tho-R1<br />
Tho-S<br />
Tho-IP<br />
LPT<br />
SV1<br />
TB<br />
F<br />
CnA~Z<br />
SW9<br />
SW3,5,7,8<br />
WH<br />
RD<br />
GR<br />
BR<br />
L1<br />
N<br />
RD<br />
WH<br />
OR<br />
LED1<br />
LED2<br />
DM<br />
L1<br />
V(WH)<br />
W(BL)<br />
DON'T<br />
CONNECT<br />
SV1<br />
63H1<br />
THo-R1<br />
THo-D<br />
THo-S THo-A THo-IP<br />
LPT<br />
U(RD)<br />
LED1 LED2<br />
CNQ2<br />
PWB2 <strong>Inverter</strong><br />
CNQ1<br />
6 5 4 3 2 1<br />
CNEEV2<br />
6 5 4 3 2 1 9 8<br />
CNEEV1<br />
7<br />
6 5 4 1<br />
CNFAN<br />
WH<br />
Y<br />
OR<br />
BL<br />
BR<br />
RD<br />
WH<br />
Y<br />
OR<br />
BL<br />
BR<br />
RD<br />
GR<br />
P<br />
BL<br />
Y<br />
WH<br />
BK<br />
RD<br />
GR<br />
CNO2<br />
T13 T11<br />
Y<br />
CNO1<br />
CNG2<br />
BK<br />
BL<br />
CNI2<br />
CNI1<br />
RD<br />
U V W<br />
T26 T27<br />
CNA1<br />
BL<br />
RD<br />
C1<br />
CNA2<br />
BL<br />
Y/GN<br />
PWB3 N/F<br />
S.M2 S.M1<br />
FMO1<br />
TB<br />
Y/GN<br />
Y/GN<br />
T4<br />
RD<br />
T5<br />
WH<br />
T6<br />
T24<br />
T21 T22<br />
L1<br />
T25<br />
BL<br />
CNI4<br />
CNI3<br />
BK<br />
T2 T1<br />
T8 T9<br />
T10<br />
RD<br />
Spannungsversorgungs<br />
1 Phase, 220-240V<br />
F(20A)<br />
TB<br />
1<br />
2<br />
3<br />
zum Innengerät<br />
Stromleitungen 1 2<br />
Signalleitungen 3<br />
Platine 2 <strong>Inverter</strong><br />
KEIN<br />
ANSCHLUSS<br />
Anordnung der Kompressoranschlüsse<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Kompressormotor<br />
Ventilatormotor<br />
Ölwannenheizung<br />
Hilfsrelais (für CH)<br />
Hilfsrelais (für 20S)<br />
Magnetventil für Vier-Wege-Ventil<br />
Expansionsventil für Kühlbetrieb<br />
Expansionsventil für Heizbetrieb<br />
Hochdruckschalter<br />
Thermistor (Außenlufttemp.)<br />
Thermistor (Heißgastemp.)<br />
Thermistor (Wärmetauschertemp.)<br />
Thermistor (Sauggastemp.)<br />
Thermistor (IPM)<br />
Niederdrucksensor<br />
Magnetventil<br />
Klemmenblock<br />
Sicherung<br />
Anschluss<br />
Schalter Pumpenabschaltung<br />
Schalter Lokale Einstellung<br />
Anzeigelampe (GRÜN)<br />
Anzeigelampe (ROT)<br />
Diodenmodul<br />
Drossel<br />
Farbkennzeichnung<br />
Kennz. Farbe<br />
BK<br />
BL<br />
BR<br />
OR<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
GR<br />
P<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
Grau<br />
Rosa<br />
SW3<br />
CNQ2 4<br />
1 2 3<br />
3<br />
BK<br />
ON<br />
ON<br />
SW5<br />
CNQ1<br />
1 2 3<br />
4<br />
3<br />
BK<br />
ON<br />
ON<br />
SW7<br />
1 2<br />
SW8<br />
1 2<br />
SW9
6<br />
- 198 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
CH<br />
20S<br />
63H1<br />
THo-R1 THo-D THo-S THo-A THo-IP<br />
BR<br />
BR<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
RD<br />
RD<br />
Y<br />
Y<br />
BK<br />
BK<br />
BK<br />
WH<br />
RD<br />
RD<br />
U<br />
CM<br />
WH<br />
BL<br />
V W<br />
DM<br />
+ -<br />
CNI1<br />
CNW<br />
PWB1<br />
52X1<br />
CNW2<br />
CNR<br />
52X3<br />
CNS<br />
LED1<br />
CNH<br />
CNEEV1<br />
LED2<br />
ON<br />
OFF<br />
CNEEV2<br />
1 2 3 4<br />
LPT<br />
CNTH<br />
SW3<br />
ON<br />
OFF<br />
CNIP<br />
CNFAN1<br />
1 2 3 4<br />
SW5<br />
CNPS<br />
SW1<br />
RD<br />
WH<br />
WH<br />
BL<br />
6 5 4 3 2 1<br />
6 5 4 3 2 1 9 8 7 6 5 4 1<br />
RD<br />
BR<br />
BL<br />
OR<br />
Y<br />
WH<br />
RD<br />
BR<br />
BL<br />
OR<br />
Y<br />
WH<br />
GR<br />
P<br />
BL<br />
Y<br />
WH<br />
BK<br />
RD<br />
FMO1<br />
U (RD)<br />
W (BL)<br />
V (WH)<br />
L<br />
P1 N1<br />
PWB2 <strong>Inverter</strong><br />
P2<br />
N2<br />
+ -<br />
CNACT1<br />
A/F Module<br />
L1 L2<br />
P<br />
N2<br />
P N2<br />
CNI2<br />
CNI4<br />
BL<br />
BL<br />
Anordnung der Kompressorklemmen<br />
CM<br />
FMO1<br />
52C<br />
CH<br />
52X1<br />
52X3<br />
52X5<br />
52X6<br />
20S<br />
SM1<br />
SM2<br />
63H1<br />
Tho-A<br />
Tho-H<br />
Tho-D<br />
Tho-R1,2<br />
Tho-S<br />
Tho-IP<br />
LPT<br />
CT<br />
TB<br />
F<br />
CnA~Z<br />
SW1<br />
SW3,5<br />
LED1<br />
LED2<br />
DM<br />
L<br />
BK<br />
BL<br />
BR<br />
OR<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
GR<br />
P<br />
RD<br />
BL<br />
BK<br />
RD<br />
BL<br />
RD<br />
BL<br />
RD<br />
BL<br />
IPM<br />
CNI3<br />
CNA2<br />
CNA1<br />
RD<br />
WH<br />
CT<br />
RD<br />
WH<br />
L1<br />
N<br />
RD<br />
WH<br />
Spannungsversorgungsquelle<br />
1Phase 220-240V<br />
Y/GN Y/GN<br />
TB<br />
F (30A)<br />
Ro<br />
Si<br />
Ro<br />
F (10A)<br />
Rauschfilter<br />
So<br />
1<br />
2<br />
RD<br />
WH<br />
TB<br />
1<br />
2<br />
3<br />
Zum Innengerät<br />
Spannungsversorgungsquelle 12<br />
Signalleitung3<br />
S.M1 S.M2<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Kompressormotor<br />
Ventilatormotor<br />
Magnetschalter für CM<br />
Ölwannenheizung<br />
Hilfsrelais (für CH)<br />
Hilfsrelais (für 20S)<br />
Hilfsrelais (für SV2)<br />
Hilfsrelais (für 52C)<br />
Vierwegeventil (Spule)<br />
Expansionsventil für Kühlbetrieb<br />
Expansionsventil für Heizbetrieb<br />
Hochdruckschalter<br />
Thermistor (Außenlufttemp.)<br />
Thermistor (Kuppeltemp.)<br />
Thermistor (Heißgasrohrtemp.)<br />
Thermistor (Wärmetausch. Außentemp.)<br />
Thermistor (Sauggastemp.)<br />
Thermistor (IPM)<br />
Unterer Drucksensor<br />
Stromsensor<br />
Anschlussklemme<br />
Sicherung<br />
Anschluss<br />
Schalter "Pumpe aus"<br />
Schalter "Lokale Einstellung"<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Diodenmodul<br />
Drossel<br />
Modelle FDCVA402HEN, 502HEN, 602HEN<br />
Farbkennzeichnung<br />
Kennz.<br />
Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
Grau<br />
Rosa
Modelle FDCVA802HES, 1002HES<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 199 -<br />
L1<br />
BL<br />
RD<br />
RD<br />
RD<br />
BL<br />
P2<br />
P3<br />
N2<br />
<strong>Inverter</strong><br />
PWB2<br />
IPM<br />
P N U<br />
GN<br />
BK<br />
BL<br />
R5 AC1<br />
+4<br />
-6<br />
DM<br />
RD<br />
RD<br />
RD<br />
RD<br />
WH<br />
WH<br />
BL<br />
TB<br />
CM<br />
WH<br />
BR<br />
V W<br />
CH<br />
BR<br />
BR<br />
CNR<br />
20S<br />
CNM<br />
52C<br />
BK<br />
BK<br />
BK<br />
CNS<br />
CNN2<br />
SV2<br />
BK<br />
BK<br />
CNH<br />
63H1 THo-H<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
CNU<br />
CNTH<br />
THo-R2 THo-R1 THo-D THo-S THo-A THo-IP<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
BK<br />
RD<br />
RD<br />
Y<br />
Y<br />
BK<br />
BK<br />
CNB<br />
CNIP<br />
CNPS<br />
AC2<br />
AC3<br />
CNW1 WH<br />
CNO1<br />
DC Ventilator<br />
PWB4<br />
CNO2<br />
RD<br />
BL<br />
RD<br />
BL<br />
CNA1<br />
CNA2<br />
52X1<br />
52X3 52X5<br />
52X6<br />
BL<br />
52C<br />
CT<br />
CNW<br />
CNW2<br />
PWB1<br />
WH<br />
BK<br />
RD<br />
BK<br />
BL<br />
BK<br />
BK<br />
Y/GN L1i L2i L3i Ni<br />
Y/GN<br />
L1o<br />
L2o L3o No<br />
Y/GN<br />
E<br />
L1<br />
L2<br />
L3<br />
N<br />
RD<br />
RD<br />
WH<br />
BL<br />
BK<br />
BK<br />
F (10A)<br />
RD<br />
TB<br />
LPT<br />
BK<br />
WH<br />
RD<br />
LED1<br />
LED2<br />
ON<br />
OFF<br />
1 2 3 4<br />
SW3<br />
ON<br />
OFF<br />
1 2 3 4<br />
SW5<br />
SW1<br />
6 5 4 3 2 1<br />
CNEEV1<br />
6 5 4 3 2 1 9 8 7 6 5 4 1<br />
CNEEV2<br />
CNFAN1<br />
9 8 7 6 5 4 1<br />
CNFAN2<br />
RD<br />
BR<br />
BL<br />
OR<br />
Y<br />
WH<br />
RD<br />
BR<br />
BL<br />
OR<br />
Y<br />
WH<br />
GR<br />
P<br />
BL<br />
Y<br />
WH<br />
BK<br />
RD<br />
GR<br />
P<br />
BL<br />
Y<br />
WH<br />
BK<br />
RD<br />
Spannungsversorgungsquelle<br />
3Phasen 380-415V<br />
BK<br />
1<br />
2<br />
3<br />
Zum Innengerät<br />
Spannungsversorgungsquelle 12<br />
Signalleitung3<br />
Rauschfilter<br />
PWB3<br />
S.M1 S.M2<br />
FMO1<br />
FMO2<br />
U (RD)<br />
W (BL)<br />
V (WH)<br />
Anordnung der Kompressorklemmen<br />
Erklärung der Kennzeichnungen<br />
Kennz.<br />
SM2<br />
CM<br />
FMO1,2<br />
52C<br />
CH<br />
52X1<br />
52X3<br />
52X5<br />
52X6<br />
20S<br />
SM1<br />
Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile Kennz. Bezeichnung der Bauteile<br />
Kompressormotor<br />
Ventilatormotor<br />
Magnetschalter für CM<br />
Ölwannenheizung<br />
Hilfsrelais (für CH)<br />
Hilfsrelais (für 20S)<br />
Hilfsrelais (für SV2)<br />
Hilfsrelais (für 52C)<br />
Vierwegeventil (Spule)<br />
Expansionsventil für Kühlbetrieb<br />
SV2<br />
63H1<br />
Tho-A<br />
Tho-H<br />
Tho-D<br />
Tho-R1,2<br />
Tho-S<br />
Tho-IP<br />
LPT<br />
Expansionsventil für Heizbetrieb<br />
Magnetventil (Ölabscheider)<br />
Hochdruckschalter<br />
Thermistor (Außenlufttemp.)<br />
Thermistor (Kuppeltemp.)<br />
Thermistor (Heißgasrohrtemp.)<br />
Thermistor (Wärmetausch. Außentemp.)<br />
Thermistor (Sauggastemp.)<br />
Thermistor (IPM)<br />
Unterer Drucksensor<br />
CT<br />
TB<br />
F<br />
CnA~Z<br />
SW1<br />
SW3,5<br />
LED1<br />
LED2<br />
DM<br />
L<br />
Stromsensor<br />
Anschlussklemme<br />
Sicherung<br />
Anschluss<br />
Schalter "Pumpe aus"<br />
Schalter "Lokale Einstellung"<br />
Anzeigelampe (rot)<br />
Anzeigelampe (grün)<br />
Diodenmodul<br />
Drossel<br />
BK<br />
BL<br />
BR<br />
OR<br />
RD<br />
WH<br />
Y<br />
Y/GN<br />
GR<br />
P<br />
Farbkennzeichnung<br />
Kennz.<br />
Farbe<br />
Schwarz<br />
Blau<br />
Braun<br />
Orange<br />
Rot<br />
Weiß<br />
Gelb<br />
Gelb/Grün<br />
Grau<br />
Rosa
FDTA<br />
6.7 Platinen - Layout und Konfiguration<br />
6.7.1 Innengeräte<br />
FDTA-Deckenkassettengeräte<br />
· Layout der Innengerät-Schaltplatine<br />
6<br />
Ventilatormotor<br />
(Modelle 501 - 601)<br />
Spannungsversorgung<br />
Schaltplatine (CNW8)<br />
Zur Spannungsversorgung<br />
Schaltplatine<br />
(Modelle 501 - 601, CNW9)<br />
Steckverbinder<br />
(CNT)<br />
Adressierschalter<br />
(SW2)<br />
CNT<br />
CNM2<br />
Wärmetauscher-Thermistor,<br />
Rücklufttemperatur-<br />
Thermistor (Thi-R1, Thi-A)<br />
CNW8<br />
C13<br />
PC5<br />
IC9<br />
CNY<br />
L1<br />
C58<br />
C3<br />
IC2<br />
CNI<br />
C12<br />
CNW9<br />
C2<br />
C1<br />
IC3<br />
PC3<br />
CNM3<br />
52X6 52X1 52X2 52X3<br />
C4<br />
X1<br />
CNH<br />
Wärmetauscher-<br />
Thermistor<br />
(Thi-R2)<br />
SW2<br />
CNN1<br />
Ventilatormotor<br />
(Modelle 151 - 401)<br />
IC12<br />
CNG<br />
C5<br />
J8<br />
J10<br />
J11<br />
J12<br />
SW10<br />
CNR<br />
52X4<br />
1 2 3 4<br />
Drahtbrücken<br />
J9 - J11 (Schalter SW10)<br />
52X8-2<br />
CNE<br />
LED2 LED1<br />
J5<br />
J6<br />
J7<br />
J8<br />
SW8<br />
SW5<br />
ON<br />
SW7<br />
C41<br />
J1<br />
J2<br />
J3<br />
J4<br />
1 2 3 4<br />
SW9<br />
ON<br />
KN1<br />
TVS1<br />
CNV<br />
IC8<br />
IC11<br />
F2 F1<br />
52X7<br />
Z2D<br />
Z3D<br />
Z4D<br />
Z5D<br />
TM1<br />
52X8-1<br />
CNB<br />
C11<br />
Drahtbrücken<br />
J1 - J4 (Schalter SW7)<br />
Mikroschalter<br />
(SW9)<br />
Drahtbrücken<br />
J5 - J6 (Schalter SW8)<br />
Mikroschalter<br />
(SW5)<br />
CNW7<br />
L2<br />
C23<br />
PC2 PC1<br />
D2<br />
R17<br />
IC7<br />
Zur Spannungsversorgung<br />
(CNW7)<br />
R16<br />
ZD1<br />
CNJ<br />
Fernbedienungseingang<br />
Pendellamellenmotor<br />
· Funktion der Drahtbrücken · Funktion der DIP-Schalter (SW5, SW9, SW10)<br />
Drahtbrücke<br />
Funktion<br />
Geschlossen Eingangssignal Pegel<br />
J1 (SW7-1)<br />
Unterbrochen (1) Eingangssignal Schaltimpuls<br />
Geschlossen Heizthermostat AUS -> Schaltstufe Lo<br />
J2 (SW7-2)<br />
Unterbrochen (1) Heizthermostat AUS, Stop -> Lo (Intervallbetrieb)<br />
Geschlossen Normalbetrieb<br />
J3 (SW7-3)<br />
Unterbrochen (1) Betrieb gesperrt<br />
Geschlossen Normalbetrieb<br />
J4 (SW7-4)<br />
Unterbrochen (1) Temperaturanhebung um 3 ˚C<br />
Geschlossen Pendellamellenstopp fest (in einer von vier Positionen)<br />
J5 (SW8-1)<br />
Unterbrochen (1) Pendellamellenstopp Variabel (freie Positionswahl)<br />
J6 (SW8-2)<br />
J7 (SW8-3)<br />
Geschlossen<br />
Unterbrochen (1)<br />
Ventilator-Frostschutzsteuerung aktiv<br />
Ventilator-Frostschutzsteuerung deaktiviert<br />
Geschlossen Louver-Position Maximal<br />
Unterbrochen (1) Louver-Position 1<br />
Anmerkung: (1) "Unterbrochen" bedeutet, dass die Drahtbrücke auf<br />
der Schaltplatine nicht verbunden oder der Kontakt<br />
offen ist.<br />
(2) Die Austausch-Schaltplatine ist nicht mit den<br />
Drahtbrücken J1 - J6 ausgerüstet, sondern verfügt<br />
stattdessen an den gleichen Positionen über die<br />
Schalter SW7 und SW8 mit den gleichen Funktionen.<br />
Schalter SW7 und SW8 vor Ort entsprechend der<br />
Tabelle einstellen.<br />
Mikroschalter SW5 (im Regelfall alle Schalter auf OFF (Aus))<br />
SW5-1<br />
SW5-3<br />
Mikroschalter SW9 (im Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
Funktion<br />
Notbetrieb<br />
SW9-3<br />
ON (Ein)<br />
OFF (Aus) Normalbetrieb<br />
Ventilatorsteuerung: Hochleistung<br />
SW9-4<br />
ON (Ein)<br />
OFF (Aus) Ventilatorsteuerung: Standard<br />
Anmerkung: (1) Normalerweise ist nur das Schaltersegment SW9-4 eingeschaltet (ON).<br />
Mikroschalter SW10 (im Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
SW10-1 (J9)<br />
SW10-2<br />
(J10)<br />
Schalter<br />
Funktion<br />
ON (Ein) Slave c<br />
ON (Ein)<br />
OFF (Aus) Slave b<br />
SW5-2<br />
ON (Ein) Slave a<br />
OFF (Aus)<br />
OFF (Aus) Master<br />
ON (Ein) Filtermeldung: 1000 Stunden (Abschaltung)<br />
ON (Ein)<br />
SW5-4<br />
OFF (Aus) Filtermeldung: 1000 Stunden (Anzeige)<br />
ON (Ein) Filtermeldung: 600 Stunden (Anzeige)<br />
OFF (Aus)<br />
OFF (Aus) Filtermeldung: 180 h (Werkseinstellung)<br />
ON (Ein)<br />
OFF (Aus)<br />
SW10-3<br />
(J11)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
Funktion<br />
Auto-Swing-Funktion aktiv<br />
Auto-Swing-Funktion deaktiviert<br />
Luftstrom Fernbedienung --<br />
Luftstrom Fernbedienung 1 Schaltstufe<br />
Luftstrom Fernbedienung 2 Schaltstufen<br />
Luftstrom Fernbedienung 3 Schaltstufen<br />
- 200 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDENA<br />
FDENA-Deckenunterbaugerät<br />
· Layout der Innengerät-Schaltplatine<br />
Steckverbinder Spannungsversorgung<br />
Schaltplatine (Primärseite)<br />
Spannungsversorgung<br />
L2<br />
CNW1<br />
CNW0<br />
CNM1<br />
Ventilatormotor<br />
CNJ2<br />
CNM3<br />
52X6 52X2 52X2 52X3 52X5<br />
L3<br />
L1<br />
F1<br />
ZNR<br />
CNE<br />
IC7<br />
IC8<br />
CNB CNW2<br />
Steckverbinder<br />
Spannungsversorgung<br />
Schaltplatine (Sekundärseite)<br />
Fernbedienungseingang<br />
CNV<br />
KN1<br />
CNR<br />
52X4<br />
LED1<br />
LED2<br />
C57<br />
52X8-2<br />
52X8-1<br />
52X7<br />
CNQ CNT CNH CNN1<br />
SW2<br />
SW5<br />
SW10<br />
SW9<br />
SW8<br />
SW7<br />
Mikroschalter<br />
(SW5)<br />
Drahtbrücken<br />
J5 - J6 (Schalter SW8)<br />
Drahtbrücken<br />
J1 - J4 (Schalter SW7)<br />
Steckverbinder<br />
(CNT)<br />
Wärmetauscher-Thermistor,<br />
Rücklufttemperatur-Thermistor<br />
(Thi-R1, Thi-A)<br />
Adressierschalter<br />
(SW2)<br />
Wärmetauscher-Thermistor (Thi-R2)<br />
Mikroschalter<br />
(SW9)<br />
Drahtbrücken<br />
J9 - J11 (Schalter SW10)<br />
6<br />
· Funktion der Drahtbrücken · Funktion der DIP-Schalter (SW5, SW9, SW10)<br />
Drahtbrücke<br />
Funktion<br />
Geschlossen Eingangssignal Pegel<br />
J1 (SW7-1)<br />
Unterbrochen (1) Eingangssignal Schaltimpuls<br />
Geschlossen Heizthermostat AUS -> Schaltstufe Lo<br />
J2 (SW7-2)<br />
Unterbrochen (1) Heizthermostat AUS, Stop -> Lo (Intervallbetrieb)<br />
Geschlossen Normalbetrieb<br />
J3 (SW7-3)<br />
Unterbrochen (1) Betrieb gesperrt<br />
Geschlossen Normalbetrieb<br />
J4 (SW7-4)<br />
Unterbrochen (1) Temperaturanhebung um 3 ˚C<br />
Geschlossen Pendellamellenstopp fest (in einer von vier Positionen)<br />
J5 (SW8-1)<br />
Unterbrochen (1) Pendellamellenstopp Variabel (freie Positionswahl)<br />
J6 (SW8-2)<br />
J7 (SW8-3)<br />
Geschlossen<br />
Unterbrochen (1)<br />
Ventilator-Frostschutzsteuerung aktiv<br />
Ventilator-Frostschutzsteuerung deaktiviert<br />
Geschlossen Louver-Position Maximal<br />
Unterbrochen (1) Louver-Position 1<br />
Anmerkung: (1) "Unterbrochen" bedeutet, dass die Drahtbrücke auf<br />
der Schaltplatine nicht verbunden oder der Kontakt<br />
offen ist.<br />
(2) Die Austausch-Schaltplatine ist nicht mit den<br />
Drahtbrücken J1 - J6 ausgerüstet, sondern verfügt<br />
stattdessen an den gleichen Positionen über die<br />
Schalter SW7 und SW8 mit den gleichen Funktionen.<br />
Schalter SW7 und SW8 vor Ort entsprechend der<br />
Tabelle einstellen.<br />
Mikroschalter SW5 (im Regelfall alle Schalter auf OFF (Aus))<br />
SW5-1<br />
SW5-3<br />
Schalter<br />
Funktion<br />
Notbetrieb<br />
SW9-3<br />
ON (Ein)<br />
OFF (Aus) Normalbetrieb<br />
Ventilatorsteuerung: Hochleistung<br />
SW9-4<br />
ON (Ein)<br />
OFF (Aus) Ventilatorsteuerung: Standard<br />
Anmerkung: (1) Normalerweise ist nur das Schaltersegment SW9-4 eingeschaltet (ON).<br />
SW10-1 (J9)<br />
SW10-2<br />
(J10)<br />
Schalter<br />
Funktion<br />
ON (Ein) Slave c<br />
ON (Ein)<br />
OFF (Aus) Slave b<br />
SW5-2<br />
ON (Ein) Slave a<br />
OFF (Aus)<br />
OFF (Aus) Master<br />
ON (Ein) Filtermeldung: 1000 Stunden (Abschaltung)<br />
SW5-4<br />
OFF (Aus) Filtermeldung: 1000 Stunden (Anzeige)<br />
ON (Ein) Filtermeldung: 600 Stunden (Anzeige)<br />
OFF (Aus) Filtermeldung: 180 h (Werkseinstellung)<br />
Mikroschalter SW9 (im Regelfall alle Schalter auf OFF (Aus))<br />
Mikroschalter SW10 (im Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
ON (Ein)<br />
OFF (Aus)<br />
SW10-3<br />
(J11)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
Funktion<br />
Auto-Swing-Funktion aktiv<br />
Auto-Swing-Funktion deaktiviert<br />
Luftstrom Fernbedienung --<br />
Luftstrom Fernbedienung 1 Schaltstufe<br />
Luftstrom Fernbedienung 2 Schaltstufen<br />
Luftstrom Fernbedienung 3 Schaltstufen<br />
© STULZ <strong>GmbH</strong>, Hamburg - 201 -
FDKNA<br />
FDKNA-Wandgerät<br />
· Layout der Innengerät-Schaltplatine<br />
Abgebildet ist die Schaltplatine der Modelle 151 - 251. Das Layout ist bei Modell 301 anders, aber die Funktionen<br />
sind identisch.<br />
Drahtbrücke J31<br />
Wärmetauscher-Thermistor<br />
(Thi-R2)<br />
Wärmetauscher-Thermistor,<br />
Rücklufttemperatur-<br />
Thermistor (Thi-R1, Thi-A)<br />
Fernbedienungseingang<br />
TB,3<br />
Mikroschalter (SW5)<br />
Drahtbrücken<br />
J9 - J11 (Schalter SW10)<br />
Mikroschalter (SW9)<br />
SW10<br />
J11<br />
J10<br />
J9<br />
CNZ<br />
SW5<br />
CNN1<br />
CNB<br />
CNH<br />
L1<br />
R17<br />
R16<br />
L2<br />
TB,2<br />
TB,1<br />
G<br />
J31<br />
6<br />
Drahtbrücken<br />
J5 - J8 (Schalter SW8)<br />
Drahtbrücken<br />
J1 - J4 (Schalter SW7)<br />
Adressierschalter<br />
(SW2)<br />
SW8<br />
J8<br />
J7<br />
J6<br />
J5<br />
SW2<br />
IC9<br />
LED1<br />
SW9<br />
J4<br />
J3<br />
J2<br />
J1<br />
CNE<br />
SW7<br />
IC10<br />
CNL<br />
C92<br />
CNG<br />
CNY<br />
CNJ<br />
IC8<br />
CNT<br />
L4<br />
R62<br />
C2<br />
BZ<br />
IC11<br />
CNM<br />
CNW1<br />
R151<br />
C104<br />
Steckverbinder Spannungsversorgung<br />
Schaltplatine<br />
(Primärseite)<br />
Steckverbinder Spannungsversorgung<br />
Schaltplatine<br />
(Sekundärseite)<br />
Pendellamellenmotor<br />
Steckverbinder<br />
(CNT)<br />
Ventilatormotor<br />
· Funktion der Drahtbrücken · Funktion der DIP-Schalter (SW5, SW9, SW10)<br />
Drahtbrücke<br />
Funktion<br />
Geschlossen Eingangssignal Pegel<br />
J1 (SW7-1)<br />
Unterbrochen (1) Eingangssignal Schaltimpuls<br />
Geschlossen Heizthermostat AUS -> Schaltstufe Lo<br />
J2 (SW7-2)<br />
Unterbrochen (1) Heizthermostat AUS, Stop -> Lo (Intervallbetrieb)<br />
Geschlossen Normalbetrieb<br />
J3 (SW7-3)<br />
Unterbrochen (1) Betrieb gesperrt<br />
Geschlossen Normalbetrieb<br />
J4 (SW7-4)<br />
Unterbrochen (1) Temperaturanhebung um 3 ˚C<br />
Geschlossen Pendellamellenstopp fest (in einer von vier Positionen)<br />
J5 (SW8-1)<br />
Unterbrochen (1) Pendellamellenstopp Variabel (freie Positionswahl)<br />
Geschlossen Ventilator-Frostschutzsteuerung aktiv<br />
J6 (SW8-2)<br />
Unterbrochen (1) Ventilator-Frostschutzsteuerung deaktiviert<br />
Geschlossen Modell 151 - 251<br />
J8 (SW8-4)<br />
Unterbrochen (1) Modell 301<br />
Geschlossen Infrarot-Fernbedienung<br />
J31<br />
Unterbrochen (1) Kabel-Fernbedienung<br />
Anmerkung: (1) "Unterbrochen" bedeutet, dass die Drahtbrücke auf<br />
der Schaltplatine nicht verbunden oder der Kontakt<br />
offen ist.<br />
(2) Die Austausch-Schaltplatine ist nicht mit den<br />
Drahtbrücken J1 - J6 ausgerüstet, sondern verfügt<br />
stattdessen an den gleichen Positionen über die<br />
Schalter SW7 und SW8 mit den gleichen Funktionen.<br />
Schalter SW7 und SW8 vor Ort entsprechend der<br />
Tabelle einstellen.<br />
Mikroschalter SW5 (im Regelfall alle Schalter auf OFF (Aus))<br />
SW5-1<br />
SW5-3<br />
Schalter<br />
Funktion<br />
Codierung - Ändern<br />
SW9-1<br />
ON (Ein)<br />
OFF (Aus) Codierung - Normal<br />
Spannungsausfallsicherung aktiv<br />
SW9-2<br />
ON (Ein)<br />
OFF (Aus) Spannungsausfallsicherung deaktiviert<br />
SW9-3<br />
SW9-4<br />
Anmerkung: (1) Normalerweise ist nur das Schaltersegment SW9-4 eingeschaltet (ON).<br />
ON (Ein)<br />
OFF (Aus)<br />
Notbetrieb<br />
Normalbetrieb<br />
ON (Ein) Ventilatorsteuerung: Hochleistung<br />
OFF (Aus) Ventilatorsteuerung: Standard<br />
Schalter<br />
SW10-1(J9)<br />
SW10-2<br />
(J10)<br />
Schalter<br />
Funktion<br />
ON (Ein) Slave c<br />
ON (Ein)<br />
OFF (Aus) Slave b<br />
SW5-2<br />
ON (Ein) Slave a<br />
OFF (Aus)<br />
OFF (Aus) Master<br />
ON (Ein) Filtermeldung: 1000 Stunden (Abschaltung)<br />
SW5-4<br />
OFF (Aus) Filtermeldung: 1000 Stunden (Anzeige)<br />
ON (Ein) Filtermeldung: 600 Stunden (Anzeige)<br />
OFF (Aus) Filtermeldung: 180 h (Werkseinstellung)<br />
Mikroschalter SW9 (im Regelfall alle Schalter auf OFF (Aus))<br />
Mikroschalter SW10 (im Regelfall alle Schalter auf OFF (Aus))<br />
ON (Ein)<br />
OFF (Aus)<br />
SW10-3<br />
(J11)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
Funktion<br />
Auto-Swing-Funktion aktiv<br />
Auto-Swing-Funktion deaktiviert<br />
Luftstrom Fernbedienung --<br />
Luftstrom Fernbedienung 1 Schaltstufe<br />
Luftstrom Fernbedienung 2 Schaltstufen<br />
Luftstrom Fernbedienung 3 Schaltstufen<br />
- 202 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
FDURA<br />
FDURA-Kanalgerät<br />
· Layout der Innengerät-Schaltplatine<br />
Steckverbinder<br />
(CNT)<br />
Wärmetauscher-Thermistor,<br />
Rücklufttemperatur-Thermistor<br />
(Thi-R1, Thi-A)<br />
Wärmetauscher-<br />
Thermistor (Thi-R2)<br />
Fernbedienungseingang<br />
Adressierschalter<br />
(SW2)<br />
Mikroschalter (SW5)<br />
Drahtbrücken<br />
J10 - J11<br />
(Schalter SW10)<br />
Drahtbrücke<br />
J6 (Schalter SW8)<br />
Mikroschalter<br />
(SW9)<br />
Drahtbrücken<br />
J1 - J4 (Schalter SW7)<br />
Schwimmerschalter<br />
CNT<br />
CNV<br />
CNH CNN1 CNN2 CNF CNB CNQ<br />
SW2 SW10<br />
SW8 SW9 CNZ CNI<br />
Kondensatpumpenmotor<br />
CNJ2 CNR<br />
52X5 52X4<br />
CNO<br />
SW5<br />
LED2<br />
LED1<br />
L4<br />
SW7<br />
F2<br />
F3<br />
CNO<br />
CNA<br />
L3<br />
L2<br />
52X3<br />
52X2 52X1 52X6<br />
F1<br />
L1<br />
CNE<br />
CNG<br />
CNW1<br />
CNM3<br />
CNW0<br />
CNW2<br />
CNK1<br />
CNK2<br />
Steckverbinder Spannungsversorgung<br />
Schaltplatine (Primärseite)<br />
Spannungsversorgung<br />
Steckverbinder Spannungsversorgung<br />
Schaltplatine (Sekundärseite)<br />
6<br />
· Funktion der Drahtbrücken · Funktion der DIP-Schalter (SW5, SW9, SW10)<br />
Drahtbrücke<br />
Funktion<br />
Geschlossen Eingangssignal Pegel<br />
J1 (SW7-1)<br />
Unterbrochen (1) Eingangssignal Schaltimpuls<br />
Geschlossen Heizthermostat AUS -> Schaltstufe Lo<br />
J2 (SW7-2)<br />
Unterbrochen (1) Heizthermostat AUS, Stop -> Lo (Intervallbetrieb)<br />
Geschlossen Normalbetrieb<br />
J3 (SW7-3)<br />
Unterbrochen (1) Betrieb gesperrt<br />
J4 (SW7-4)<br />
J6 (SW8-2)<br />
Geschlossen<br />
Unterbrochen (1)<br />
Normalbetrieb<br />
Temperaturanhebung um 3 ˚C<br />
Geschlossen Ventilator-Frostschutzsteuerung aktiv<br />
Unterbrochen (1) Ventilator-Frostschutzsteuerung deaktiviert<br />
Anmerkung: (1) "Unterbrochen" bedeutet, dass die Drahtbrücke auf<br />
der Schaltplatine nicht verbunden oder der Kontakt<br />
offen ist.<br />
(2) Die Austausch-Schaltplatine ist nicht mit den<br />
Drahtbrücken J1 - J6 ausgerüstet, sondern verfügt<br />
stattdessen an den gleichen Positionen über die<br />
Schalter SW7 und SW8 mit den gleichen Funktionen.<br />
Schalter SW7 und SW8 vor Ort entsprechend der<br />
Tabelle einstellen.<br />
Mikroschalter SW5 (im Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
Funktion<br />
ON (Ein) Slave c<br />
ON (Ein)<br />
SW5-1<br />
OFF (Aus) Slave b<br />
SW5-2<br />
ON (Ein) Slave a<br />
OFF (Aus)<br />
OFF (Aus) Master<br />
ON (Ein) Filtermeldung: 1000 Stunden (Abschaltung)<br />
SW5-3 SW5-4<br />
OFF (Aus) Filtermeldung: 1000 Stunden (Anzeige)<br />
ON (Ein) Filtermeldung: 600 Stunden (Anzeige)<br />
OFF (Aus) Filtermeldung: 180 h (Werkseinstellung)<br />
Mikroschalter SW9 (im Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
Funktion<br />
Notbetrieb<br />
SW9-3<br />
ON (Ein)<br />
OFF (Aus) Normalbetrieb<br />
Ventilatorsteuerung: Hochgeschwindigkeit (Hohe Decke)<br />
SW9-4<br />
ON (Ein)<br />
OFF (Aus) Ventilatorsteuerung: Standard<br />
Anmerkung: (1) Normalerweise ist nur das Schaltersegment SW9-4 eingeschaltet (ON).<br />
Mikroschalter SW10 (im Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
SW10-2<br />
(J10)<br />
ON (Ein)<br />
OFF (Aus)<br />
SW10-3<br />
(J11)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
Funktion<br />
Luftstrom Fernbedienung --<br />
Luftstrom Fernbedienung 1 Schaltstufe<br />
Luftstrom Fernbedienung 2 Schaltstufen<br />
Luftstrom Fernbedienung 3 Schaltstufen<br />
© STULZ <strong>GmbH</strong>, Hamburg - 203 -
6.7.2 Außengeräte<br />
Modelle FDCVA151 - 251<br />
· Layout der Außengerät-Schaltplatine<br />
Zusatz-Schaltplatine<br />
(Störungsfilter)<br />
Reaktor<br />
Ventilatormotor<br />
Schrittmotor<br />
F3<br />
CNM<br />
CNV1<br />
CNI2<br />
T2<br />
T5<br />
F1<br />
T1<br />
CNW<br />
F2<br />
T4<br />
CNI<br />
CN<br />
W<br />
V<br />
U<br />
T8<br />
T7<br />
T6<br />
SW7<br />
CNI3<br />
CNL CNTR<br />
Außenluft-Thermistor, Außengerät-<br />
Wärmetauscher-Thermistor,<br />
Entspannungsrohr-Thermistor<br />
(Tho-A, Tho-R, Tho-D)<br />
6<br />
CNQ<br />
SW6<br />
CNE<br />
Power-Transistor-<br />
Thermistor (Tho-IPM)<br />
Mikroschalter<br />
(SW6)<br />
Mikroschalter<br />
(SW7)<br />
· Einstellung über Drahtbrücken<br />
Modell 151 201 251<br />
JA1 (SW7-1) Unterbrochen Unterbrochen Unterbrochen<br />
JA5 (SW6-1) Unterbrochen Unterbrochen Unterbrochen<br />
JA6 (SW6-2) Unterbrochen Geschlossen Unterbrochen<br />
JA7 (SW6-3) Unterbrochen Unterbrochen Geschlossen<br />
JA8 (SW6-4) Geschlossen Geschlossen Geschlossen<br />
Anmerkung: (1) "Unterbrochen" bedeutet, dass die Drahtbrücke auf der Schaltplatine nicht verbunden oder<br />
der Kontakt offen ist.<br />
(2) Die Austausch-Schaltplatine ist nicht mit den Drahtbrücken JA1 und JA5 - JA8 ausgerüstet,<br />
sondern verfügt stattdessen an den gleichen Positionen über die Schalter SW6 und<br />
SW7 mit den gleichen Funktionen. Schalter SW6 und SW7 vor Ort entsprechend der<br />
Tabelle einstellen.<br />
· Funktion des DIP-Schalters SW5 (im<br />
Regelfall alle Schalter auf OFF (Aus))<br />
Schalter<br />
ON (Ein)<br />
SW5-1<br />
OFF (Aus)<br />
ON (Ein)<br />
SW5-2<br />
SW5-3<br />
OFF (Aus)<br />
ON (Ein)<br />
OFF (Aus)<br />
ON (Ein)<br />
SW5-4<br />
OFF (Aus)<br />
Funktion<br />
Abtausteuerung für kalte Gebiete<br />
Normalbetrieb<br />
Schneeschutz-Ventilatorsteuerung aktiviert<br />
Schneeschutz-Ventilatorsteuerung deaktiviert<br />
Kältemittelmangel-Schutzsteuerung aktiviert<br />
Kältemittelmangel-Schutzsteuerung deaktiviert<br />
Testbetrieb Heizen<br />
Testbetrieb Kühlen<br />
· Einstellung über Drahtbrücke JA3<br />
Drahtbrücke<br />
Funktion<br />
JA3 Geschlossen Modellauswahl - Energiesparen<br />
(SW7-3) Unterbrochen Modellauswahl - Standard<br />
Anmerkung: (1) "Unterbrochen" bedeutet, dass die Drahtbrücke<br />
auf der Schaltplatine nicht verbunden oder der<br />
Kontakt offen ist.<br />
Zusatz-Schaltplatine<br />
Mikroschalter SW5<br />
Mikroschalter SW9<br />
(Testbetriebsschalter)<br />
SW5<br />
1 2 3 4<br />
SW9<br />
CNQ1<br />
- 204 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Modelle FDCVA301 - 1002<br />
Layout der Außengerät-Schaltplatine<br />
Expansionsventil<br />
(SM1, 2)<br />
SW5 SW3 SW4<br />
Modelleinstellschalter<br />
JSW1<br />
Hochdruckschalter<br />
Stromversorgung<br />
Außengerät<br />
Thermistor<br />
(nur 802,1002)<br />
(Tho-H)<br />
Thermistor<br />
(nur 802,1002)<br />
(Tho-R2)<br />
Thermistor<br />
Tho-R1, Tho-D<br />
Tho-S, Tho-A<br />
( )<br />
Thermistor<br />
(IPM)<br />
Niederdruckschalter<br />
Schalter<br />
Pumpenabschaltung<br />
SW1<br />
Ventilatormotor<br />
Magnetventil<br />
(nur 802, 1002)<br />
Vier-Wege-<br />
Ventil<br />
Magnetschalter<br />
(nur 802, 1002)<br />
Ölwannenheizung<br />
6<br />
Funktion des DIP-Schalters (SW3)<br />
(im Regelfall alle Schalter auf OFF (AUS))<br />
Schalter<br />
SW3-1<br />
SW3-2<br />
SW3-3<br />
SW3-4<br />
ON<br />
OFF<br />
ON<br />
OFF<br />
ON<br />
OFF<br />
ON<br />
OFF<br />
Funktion<br />
Abtausteuerung für kalte Gebiete<br />
Abtausteuerung Normalbetrieb<br />
Schneeschutz-Ventilatorsteuerung aktiviert<br />
Schneeschutz-Ventilatorsteuerung deaktiviert<br />
Testbetrieb aktiviert<br />
Testbetrieb deaktiviert<br />
Testbetrieb Heizen<br />
Testbetrieb Kühlen<br />
Funktion des DIP-Schalters (SW4)<br />
(im Regelfall alle Schalter auf OFF (AUS))<br />
Schalter<br />
Funktion<br />
Abtausperrtemperatur 37 imn<br />
SW4-4<br />
ON<br />
OFF Abtausperrtemperatur 45 imn<br />
Anmerkung (1) SW4-4 in der Regel auf ON (EIN) setzen.<br />
Funktion des DIP-Schalters (SW5)<br />
(im Regelfall alle Schalter auf OFF (AUS))<br />
Schalter<br />
SW5-1<br />
ON<br />
OFF<br />
Funktion<br />
Leitungseinstellung aktiviert<br />
Leitungseinstellung deaktiviert<br />
Einstellung Überstrom-Schutz (JSW1)<br />
Modell<br />
Tabelle Schaltereinstellung<br />
Die Schalter für jede<br />
Schalternr. auf ON<br />
(EIN) oder OFF (AUS)<br />
setzen.<br />
( ON (Ein), OFF(Aus)<br />
402HENR 502HENR 602HENR 802HESR 1002HESR<br />
2) Das Modell mit dem Modelleinstellschalter (JSW1) einstellen.<br />
Tabelle zur Schaltereinstellung (Alle Schalter werden bei<br />
Versand ab Werk auf die Position OFF (AUS) eingestellt.)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 205 -
Layout der Außengerät-<strong>Inverter</strong>platine<br />
Modelle FDCVA302HENR, 502HENR, 602HENR<br />
JSW10<br />
Platine gemäß alter Platine vor<br />
dem Austauschen einstellen<br />
( )<br />
JSW11<br />
Platine gemäß alter Platine vor<br />
dem Austauschen einstellen<br />
( )<br />
6<br />
Anmerkungen (1) Das mit der Komponente gelieferte Silikonfett gleichmäßig auf die Oberfläche des Power-Transistors der neuen Platine auftragen.<br />
Diesen dann auf der Platine installieren. Wenn das Fett nicht aufgetragen wird, kann der Power-Transistor beschädigt werden.<br />
Das gesamte Silikonfett aufbrauchen.<br />
(2) Die Befestigungsschrauben des Power-Transistors auf der <strong>Inverter</strong>platine festziehen und den Klemmenblock anschließen.<br />
Die Klemmen und Verbindungen anbringen. Nach dem Anschließen sicherstellen, dass die Schrauben festgezogen und die<br />
Komponenten nicht unvollständig eingesetzt wurden. Insbesondere sicherstellen, dass der Power-Transistor nicht locker sitzt,<br />
indem die Befestigungsschrauben vollständig angezogen werden. Wenn sie nicht vollständig angezogen werden, kann der<br />
Power-Transistor beschädigt werden.<br />
Modelle FDCVA802HESR, 1002HESR<br />
SW1<br />
Platine gemäß alter Platine vor<br />
( )<br />
dem Austauschen einstellen<br />
SW2<br />
Platine gemäß alter Platine vor<br />
dem Austauschen einstellen<br />
( )<br />
Anmerkungen (1) Das mit der Komponente gelieferte Silikonfett gleichmäßig auf die Oberfläche des Power-Transistors der neuen Platine auftragen.<br />
Diesen dann auf der Platine installieren. Wenn das Fett nicht aufgetragen wird, kann der Power-Transistor beschädigt werden.<br />
Das gesamte Silikonfett aufbrauchen.<br />
(2) Die Befestigungsschrauben des Power-Transistors auf der <strong>Inverter</strong>platine festziehen und den Klemmenblock anschließen.<br />
Die Klemmen und Verbindungen anbringen. Nach dem Anschließen sicherstellen, dass die Schrauben festgezogen und die<br />
Komponenten nicht unvollständig eingesetzt wurden. Insbesondere sicherstellen, dass der Power-Transistor nicht locker sitzt,<br />
indem die Befestigungsschrauben vollständig angezogen werden. Wenn sie nicht vollständig angezogen werden, kann der<br />
Power-Transistor beschädigt werden.<br />
- 206 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
6.8 Fehlerdiagnose<br />
Status- und Fehleranzeigen<br />
Die Außen- und Innengeräte sind mit einem Selbstdiagnosesystem ausgestattet. Der Mikroprozressor erkennt Funktions-<br />
Störungen an elektrischen Komponenten, Fehler in der Spannungsversorgung oder im Kältekreislauf und zeigt den Fehlerort/<br />
die Fehlerursache durch verschiedenfarbige LED auf der Platine und durch einen Fehlercode an dem 7-Segment-Display des<br />
Innengerätes und an der Fernbedienung an.<br />
Um eine eventuelle aufgetretende Funktionsstörung zu lokalisieren, sind folgende Anzeigen zu prüfen:<br />
Gerät<br />
Anzeige<br />
Bedeutung der Anzeige<br />
Stromversorgungsanzeige<br />
Fernbedienung<br />
Fehler<br />
Kontrollanzeige<br />
LCD-Display<br />
LCD-Display<br />
LED<br />
Bei eingeschalteter Stromversorgung:<br />
Anzeige der Rücklauftemperatur und Symbole "CENTER/REMOTE"<br />
Bei Störung: Anzeige des Fehlercodes E1 bis E60 je nach Fehlerart<br />
Gerät Aus: LED Aus Gerät in Betrieb: LED leuchtet grün<br />
Bei Störung: LED leuchtet oder blinkt rot<br />
Innengerät<br />
Normale Anzeige<br />
Fehleranzeige<br />
LED grün<br />
LED rot<br />
Bei eingeschalteter Stromversorgung: Ununterbrochenes Blinken<br />
(Bei Störung Aus, ständiges Leuchten oder unregelmäßiges Aufleuchten)<br />
Bei Störung je nach Fehlerart: Blinken (1 bis 3 mal in 5 s),<br />
aus, ständiges Leuchten oder unregelmäßiges Aufleuchten<br />
Außengerät<br />
Normale Anzeige<br />
Fehleranzeige<br />
* nur bei Modellen FDCA 301-601<br />
LED grün*<br />
LED rot<br />
Bei eingeschalteter Stromversorgung: Ununterbrochenes Blinken<br />
(Bei Störung: Aus, ständiges Leuchten oder unregelmäßiges Aufleuchten)<br />
Bei Störung: je nach Fehlerart Aus, 1 bis 3-maliges Blinken,<br />
ständiges Leuchten oder unregelmäßiges Aufleuchten<br />
6<br />
Fehler-Reset<br />
Das Rücksetzen einer Fehlermeldung während der Fehlerdiagnose oder nach Beseitigung der Ursache ist durch verschieddene<br />
Varianten möglich:<br />
- an der Kabel-Fernbedienung: Tasten GRILL + CHECK gleichzeitig drücken<br />
- an der Platine: Spannungsversorgung der Platine unterbrechen Stecker vom Transformator<br />
wieder aufstecken<br />
- am Gerät: Spannungsversorgung des Gerätes unterbrechen und wieder einschalten<br />
HINWEIS<br />
Die Spannungsversorgung ist jeweils für mindestens 1 Minute zu unterbrechen, damit die Fehler im Mikroprozessor vollständig<br />
gelöscht werden!<br />
© STULZ <strong>GmbH</strong>, Hamburg - 207 -
Status- und Fehleranzeige an Geräten mit Infrarot-Fernbedienung (FDTA, FDENA, FDKNA)<br />
Anzeigefeld am Innengerät<br />
(a) FDTA-Deckenkassettengerät<br />
Eckabdeckung Detailansicht des Empfängers<br />
Empfänger mit Kontrolldisplay<br />
Empfangsfenster für<br />
Fernbediensignal<br />
Backup-Schalter<br />
Anzeigelampe RUN (grün)<br />
• Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
• Anzeigelampe blinkt ununterbrochen: Klimagerät<br />
ist auf Heizvorbereitung geschaltet (bei Heizbetrieb).<br />
• Anzeigelampe blinkt (3 Mal): Fernbediensignal wird<br />
empfangen.<br />
6<br />
Anzeige des Kontrolldisplays<br />
7-Segment-Display<br />
(Anzeige Fehlercode)<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
• Anzeigelampe leuchtet: Klimagerät ist auf<br />
Timerbetrieb eingestellt<br />
• Anzeigelampe blinkt (0,5 s ein, 0,5 s aus):<br />
Anzeige einer Störung<br />
• Anzeigelampe leuchtet 2 s, ist 1 s aus:<br />
Filteranzeige<br />
Kontrolldisplay<br />
Signalempfang<br />
Heizvorbereitung HOT KEEP<br />
Normalbetrieb<br />
Stopp<br />
Zentralsteuerungsbetrieb Center Mode<br />
Störung (Check)<br />
Filteranzeige<br />
Timerbetrieb<br />
LED-Anzeigelampen<br />
RUN TIMER/CHECK<br />
GRÜN<br />
GRÜN<br />
GRÜN<br />
GRÜN<br />
GELB<br />
GELB<br />
GELB<br />
GELB<br />
Anzeigeart<br />
Dreimaliges Blinken (0,25 s ein und 0,25 s aus)<br />
Dauerblinken (0,5 s ein und 0,5 s aus)<br />
Dauerleuchten<br />
Aus<br />
Dreimaliges Blinken (0,25 s ein und 0,25 s aus)<br />
Dauerblinken (0,5 s ein und 0,5 s aus)<br />
Dauerblinken (2 s ein und 1 s aus)<br />
Dauerleuchten<br />
- 208 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(b) FDENA-Deckenunterbaugerät<br />
Infrarot-Empfänger (ab Werk im Gerät installiert)<br />
Empfangsfenster für Fernbediensignal<br />
TIMER<br />
CHECK RUN<br />
Backup-Schalter<br />
Anzeigelampe RUN (grün)<br />
· Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
· Anzeigelampe blinkt ununterbrochen: Klimagerät ist auf Heizvorbereitung<br />
geschaltet (bei Heizbetrieb).<br />
· Anzeigelampe blinkt (3 Mal): Fernbediensignal wird empfangen.<br />
7- Segment-Display<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
· Anzeigelampe leuchtet: Klimagerät ist auf Timerbetrieb eingestellt<br />
· Anzeigelampe blinkt (0,5 s ein, 0,5 : s aus): Anzeige eines Fehlers im Innengerät<br />
· Anzeigelampe leuchtet 2 s, ist 1 : s aus: Filteranzeige<br />
(c) FDKNA-Wandgeräte<br />
Die Abbildung zeigt das Anzeigefeld beim Modell 301. Die Form des Anzeigefelds ist bei den anderen<br />
Modellen etwas unterschiedlich, aber die Funktionen sind identisch.<br />
6<br />
7-Segment-Display<br />
TIMER/CHECK<br />
RUN<br />
Anzeigelampe RUN (grün)<br />
Folgende drei Signale können angezeigt werden:<br />
· Anzeigelampe leuchtet: Klimagerät ist in Betrieb.<br />
· Anzeigelampe blinkt ununterbrochen:<br />
Klimagerät ist auf Heizvorbereitung geschaltet.<br />
Anzeigelampe blinkt<br />
(3 Mal): Fernbediensignal<br />
wird empfangen.<br />
Anzeigelampe TIMER/CHECK (gelb)<br />
Folgende drei Signale können angezeigt werden:<br />
· Anzeigelampe leuchtet: Klimagerät ist auf Timerbetrieb eingestellt<br />
· Anzeigelampe leuchtet 2 s, 1 s aus: Filteranzeige<br />
(Aufforderung zum Reinigen des Filters)<br />
· Anzeigelampe blinkt (0,5 s ein, 0,5 s aus): Anzeige eines Fehlers im Innengerät<br />
Infrarot-Empfänger (ab Werk im Gerät installiert)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 209 -
6<br />
- 210 -<br />
© STULZ <strong>GmbH</strong>, Hamburg<br />
Übersicht Fehlermeldungen Innengerät<br />
Fehlercode<br />
LED Innengerät<br />
Fernbedienung GRÜN<br />
ROT<br />
Keine Anzeige<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
AUS<br />
AUS<br />
*3-maliges Blinken<br />
LED Außengerät Ursache<br />
GRÜN ROT<br />
Dauer-Blinken AUS<br />
AUS<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
AUS<br />
AUS<br />
Normal<br />
Spannungsversorgung AUS, Anschluss Phase L3 ist unterbrochen, Ausfall Spannungsversorgung<br />
Fehler am Mikroprozessor des Innengeräts<br />
Kabel X und Y der Fernbedienung sind vertauscht angeschlossen.<br />
*Bei Kabelbruch bei eingeschalteter Spannungsversorgung bleibt die LED aus. Fernbedienungskabel<br />
unterbrochen (Unterbrechung X- Kabel: Signalton/keine Anzeige, Unterbrechung Z- Kabel:<br />
kein Signalton/keine Anzeige). Kabel Y und Z der Fernbedienung sind vertauscht angeschlossen.<br />
LCD blinkt ständig<br />
oder ist aus.<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken<br />
2-maliges Blinken<br />
Schlechte Verbindung oder Unterbrechung der Verbindungsleitungen zwischen<br />
Innen- und Außengeräten.<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken<br />
AUS<br />
Wenn die Steuerung über mehrere Fernbedienungen erfolgt, ist die Spannungsversorgung<br />
einiger Innengeräte ausgeschaltet.<br />
E1<br />
AUS oder Dauer-<br />
Leuchten<br />
AUS<br />
Dauer-Blinken<br />
AUS<br />
Fehler an der Schaltplatine des Innengeräts<br />
E5<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
2-maliges Blinken<br />
2-maliges Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
AUS<br />
2-maliges Blinken<br />
AUS<br />
Kabel Y der Fernbedienung ist unterbrochen. Kabel X und Y der Fernbedienung sind vertauscht<br />
angeschlossen. Elektromagnetische Störung der Fernbedienungsleitungen. Die Steuerplatine<br />
der Fernbedienung oder des Innengeräts ist defekt. (Fehler im Kommunikationsschaltkreis)<br />
Übertragungsfehler zwischen Innen- und Außengerät<br />
Fehler an der Schaltplatine des Außengeräts bei Einschalten der Spannungsversorgung<br />
Dauer-Blinken 2-maliges Blinken Dauer-Blinken<br />
AUS<br />
Fehler am Mikroprozessor des Außengeräts<br />
E6<br />
E7<br />
E8<br />
E9<br />
E10<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
1-maliges Blinken<br />
1-maliges Blinken<br />
1-maliges Blinken<br />
1-maliges Blinken<br />
AUS<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
AUS<br />
AUS<br />
AUS<br />
AUS<br />
Fehler am Wärmetauscher-Thermistor des Innengeräts<br />
Fehler am Rückluft-Thermistor des Innengeräts<br />
Heiz-Überlast (Temperatur des Wärmetauschers im Innengerät ist zu hoch) und<br />
Fehler am Wärmetauscher-Thermistor des Innengeräts<br />
Schwimmerschalter wird betätigt (nur bei FS). Fehlerhafte Leitung beim Kondensatleitungssatz.<br />
Wenn mit einer Fernbedienung mehrere Geräte gesteuert werden, ist die<br />
Anzahl der Geräte zu hoch (mehr als 17 Geräte). Zwei Master-Fernbedienungen<br />
angeschlossen.<br />
E16 Dauer-Blinken 3-maliges Blinken Dauer-Blinken<br />
AUS<br />
Kommunikatiosfehler zwischen Master- und Slave-Innengeräten<br />
E28<br />
Dauer-Blinken AUS Dauer-Blinken<br />
AUS<br />
Fehler am Ventilatormotor (Modelle FDTA 501, 601, Modell FDKN)<br />
Anmerkung (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301-601 verwendet.
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 211 -<br />
Übersicht Fehlermeldungen Außengerät<br />
Fehlercode<br />
Fernbedienung<br />
LED Innengerät LED Außengerät<br />
GRÜN ROT GRÜN<br />
ROT<br />
Ursache<br />
E32<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken<br />
AUS Fehler am Thermistor der Fernbedienung<br />
Dauer-Blinken AUS Dauer-Blinken 1-maliges Blinken Leitungen sind unterbrochen oder Phasen vertauscht (Modelle FDCA301-601)<br />
E33<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken 1-maliges Blinken Unnormale Stromunterbrechung am Kompressor (Modelle FDCA301-601)<br />
E34<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken 1-maliges Blinken Offene Phase an L3 (52C Sekundärseite) (Modelle FDCA301-601)<br />
E35<br />
E36<br />
Dauer-Blinken AUS Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken<br />
1-maliges Blinken<br />
1-maliges Blinken<br />
Temperatur am Außengerät-Wärmetauscher ist zu hoch oder Wärmetauscher-<br />
Thermistor des Außengeräts ist fehlerhaft<br />
Heißgasrohrtemperatur zu hoch<br />
E37<br />
Dauer-Blinken AUS Dauer-Blinken 1-maliges Blinken Fehler am Wärmetauscher-Thermistor des Außengeräts<br />
E38<br />
Dauer-Blinken AUS Dauer-Blinken<br />
E39<br />
E40<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
AUS<br />
AUS<br />
Dauer-Blinken<br />
Dauer-Blinken<br />
1-maliges Blinken<br />
1-maliges Blinken<br />
1-maliges Blinken<br />
Fehler am Lufttemperatur-Thermistor des Außengeräts<br />
Fehler am Heißgasrohr-Thermistor<br />
Auslösung des Schutzschalters 63H1 (Modelle FDCA301-601)<br />
E42<br />
Dauer-Blinken<br />
AUS<br />
1-maliges Blinken Strom (Überstrom im Kompressor)<br />
E47<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken Dauer-Leuchten Fehler am Schalter 52C (Modelle FDCA301-601)<br />
E48<br />
Dauer-Blinken<br />
AUS<br />
Dauer-Blinken 1-maliges Blinken Nicht genügend Kältemittel<br />
E52<br />
1-maliges Blinken<br />
E56<br />
Dauer-Blinken<br />
AUS<br />
2-maliges Blinken Fehler beim Starten des Kompressors<br />
E57<br />
Dauer-Blinken<br />
AUS<br />
3-maliges Blinken<br />
1-maliges Blinken Fehlerhafte Erkennung der Kompressorladerposition<br />
E59<br />
E60
Anzeigereihenfolge der Fehlercodes und Anzeigelampen<br />
1) Ein Fehler<br />
Anzeige entsprechend des angegebenen Fehlers<br />
2) Mehrere Fehler<br />
Abschnitt<br />
Fehlercode der Fernbedienung<br />
Inspektions-LED (rot) der Platine im Innengerät<br />
Inspektions-LED (rot) der Platine im Außengerät<br />
Anzeigebereich<br />
• Zeigt Fehler höherer Priorität an (beim Auftreten mehrerer Fehler)<br />
......... ...........<br />
• Zeigt die vorliegenden Fehler an<br />
(Wenn ein neuer Fehler auftritt, nachdem der vorherige Fehler zurückgesetzt wurde)<br />
Zeitabfolge der Fehlerermittlung<br />
• Am Innengerät<br />
6<br />
Fehlerbeschreibung Fehlercode Zeitabfolge der Fehlerermittlung<br />
Fehlerhafter Ablauf<br />
(Schwimmerschalterbewegung)<br />
Fehlerhafte Verbindung zwischen<br />
Innen- und Außengeräten<br />
Übertragungsfehler der Fernbedienung<br />
für das Innengerät<br />
Übertragungsfehler zwischen Innen-/<br />
Außengeräten<br />
Die Anzahl der angeschlossenen Innengeräte<br />
übersteigt die Höchstmenge der möglichen<br />
Verbindungen (wenn mehrere Geräte über eine<br />
einzige Fernbedienung gesteuert werden).<br />
Leitung des Rückluft-Thermistors im<br />
Innengerät defekt<br />
Leitung des Wärmetauscher-Thermistors<br />
im Innengerät defekt<br />
Ò<br />
Warten<br />
Normalerweise 30 Sekunden nach dem Einschalten<br />
Es konnte keine Kommunikation mit dem Außengerät hergestellt<br />
werden.<br />
Nach mindestens einem Kommunikationsvorgang des Innengeräts mit der Fernbedienung nach dem<br />
Einschalten wird eine zwei Minuten lange Unterbrechung durch Übertragungsfehler hervorgerufen.<br />
Nach mindestens einem Kommunikationsvorgang mit dem Außengerät<br />
ist die Kommunikation zwei Minuten lang gestört.<br />
Normalerweise nach dem Einschalten (während der<br />
Kommunikation)<br />
Der Rückluft-Thermistor hat innerhalb von 60 Minuten nach dem<br />
ersten Auslösen mindestens 5 Sekunden lang eine Eingangstemperatur<br />
von - 50 °C oder weniger gemessen.<br />
Der Wärmetauscher-Thermistor hat innerhalb von 60 Minuten nach<br />
dem ersten Auslösen mindestens 5 Sekunden lang eine Eingangstemperatur<br />
von - 50 °C oder weniger gemessen.<br />
Leitung des Außenlufttemperatur-<br />
Thermistors defekt<br />
Leitung des Wärmetauscher-<br />
Thermistors defekt<br />
Leitung des Heißgasrohr-Thermistors<br />
defekt<br />
Leitung des Power-Transistor-<br />
Thermistors defekt<br />
Anmerkungen<br />
• Am Außengerät<br />
Fehlerbeschreibung<br />
Fehlercode Zeitabfolge der Fehlerermittlung<br />
Zwischen 2 Minuten und 2 Minuten 20 Sekunden nach dem Start des<br />
Kompressors wurde dreimal innerhalb von 40 (60) Minuten nach dem<br />
ersten Auslösen mindestens 5 Sekunden lang eine Thermistor-<br />
Eingangstemperatur von - 30 °C oder weniger gemessen.<br />
Zwischen 2 Minuten und 2 Minuten 20 Sekunden nach dem Start des<br />
Kompressors wurde dreimal innerhalb von 40 (60) Minuten nach dem<br />
ersten Auslösen mindestens 5 Sekunden lang eine Thermistor-<br />
Eingangstemperatur von - 30 °C oder weniger gemessen.<br />
Zwischen 10 Minuten und 10 Minuten 20 Sekunden (2 Minuten und 2 Minuten<br />
20 Sekunden) nach dem Start des Kompressors wurde dreimal innerhalb von<br />
40 (60) Minuten nach dem ersten Auslösen mindestens 5 Sekunden lang eine<br />
Thermistor-Eingangstemperatur von - 10 °C oder weniger gemessen.<br />
Zwischen 10 Minuten und 10 Minuten 20 Sekunden nach dem Start<br />
des Kompressors wurde dreimal innerhalb von 40 Minuten nach dem<br />
ersten Auslösen mindestens 5 Sekunden lang am Ölwannen-Thermistor<br />
eine Eingangstemperatur von - 10 °C oder weniger gemessen.<br />
(1) Werte in ( ) betreffen die Modelle FDCA301-601.<br />
(2) Der Temperatursensor des Power-Transistors kommt nur in den Modellen FDCVA151-251 zum Einsatz.<br />
- 212 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Aufzeichnung und Fehler zurücksetzen<br />
Fehleranzeige Speicher Zurücksetzen<br />
Fehlercode der<br />
Fernbedienung<br />
Inspektionslampe des<br />
Innengeräts (rot)<br />
Inspektionslampe des<br />
Außengeräts (rot)<br />
• Speichert die Fehlermeldung (1) mit<br />
der höheren Priorität<br />
• Kein Speichern möglich<br />
• Speichert die Fehlermeldung (1)<br />
mit der höheren Priorität<br />
Anmerkungen (1) Prioritätsreihenfolge: E1 > ... > E10 > ... > E60<br />
• Betrieb des Geräts durch Drücken des EIN/AUS-Schalters<br />
auf der Fernbedienung .<br />
stoppen.<br />
• Nach dem Zurücksetzen des Fehlers kann der Betrieb<br />
wieder gestartet werden.<br />
Innengerät<br />
Außengerät<br />
: EIN/AUS-Schalter auf der Fernbedienung drücken. Oder Spannungsversorgungsanschluss<br />
(CNW1 oder CNW0) auf der Steuerplatine des Innengeräts abklemmen und wieder anschließen<br />
oder die Netzspannungsversorgung ausschalten.<br />
: Netzspannungsversorgung ausschalten.<br />
Fehlerdiagnoseverfahren<br />
Beim Auftreten eines Fehlers folgende Überprüfungen in der angegebenen Reihenfolge ausführen. Eine<br />
ausführliche Beschreibung zu jedem einzelnen Schritt folgt an späterer Stelle.<br />
Fehler<br />
Stromversorgung prüfen<br />
(Innen-/Außengerät)<br />
Inspektionsanzeige prüfen<br />
[Innen-/Außengerätplatine,<br />
Fernbedienung oder Anzeigetafel]<br />
Stromversorgung<br />
zurücksetzen (1)<br />
Defekte Teile austauschen oder<br />
reparieren. Testlauf/Einstellungen<br />
Anmerkung (1)<br />
Gerätesteuerung prüfen<br />
Inspektionsanzeige prüfen<br />
[Innen-/Außengerätplatine,<br />
Fernbedienung oder Anzeigetafel]<br />
Hiermit ist das Aus- und Wiedereinschalten nach mindestens einer Minute gemeint, um die Funktionsstörung des Mikrocomputers<br />
zurückzusetzen, die durch eine fehlerhafte Bedingung der Spannungsversorgung oder versehentliche Störungen<br />
verursacht wurde.<br />
6<br />
Fehlersuche im Kältemittelkreislauf<br />
Beurteilung des Betriebszustands über Betriebsdruck und Temperaturdifferenz<br />
Die richtige Beurteilung eines Problems kann jahrelange Erfahrung erfordern, weil häufig ein Problem mit einer bestimmten<br />
Ursache ein anderes Problem nach sich zieht, wobei auch mehrere Probleme gleichzeitig auftreten können,<br />
die auf unterschiedliche unerkannte Ursachen zurückzuführen sind.<br />
Beim Herausfinden von Fehlerursachen hilft der Vergleich mit normalen Betriebsbedingungen. Dabei ist vor allem der<br />
Betriebsdruck und die Temperaturdifferenz zwischen Ansaug- und Ausblasluft hilfreich. Die folgende Tabelle enthält<br />
einige Hinweise.<br />
Druck<br />
Anzeigewert<br />
Fehlerursache<br />
Kreislauf<br />
Hochdruckseite<br />
Niederdruckseite<br />
Hochdruckseite<br />
1) Überbefüllung mit Kältemittel<br />
2) Vermischen mit nichtkondensierenden Gasen (Luft o. ä.)<br />
Ineffektive Kompression<br />
Niederdruckseite (Kompressor defekt)<br />
Hochdruckseite<br />
Niederdruckseite<br />
Hochdruckseite<br />
Niederdruckseite<br />
Hochdruckseite<br />
Niederdruckseite<br />
Zu gering<br />
·<br />
·<br />
Etwas zu gering<br />
·<br />
Normal<br />
Etwas zu hoch<br />
·<br />
·<br />
Zu hoch<br />
·<br />
·<br />
·<br />
·<br />
·<br />
1) Unzureichende Kältemittelfüllmenge<br />
2) Filter zugesetzt<br />
3) Gasleckage<br />
4) Luftfilter zugesetzt (beim Kühlen)<br />
5) Zunahme der Wärmelast (beim Kühlen)<br />
6) Blockierung des Innengerät-Ventilators (beim Kühlen)<br />
1) Blockierung des Außengerät-Ventilators (beim Kühlen)<br />
2) Außengerät-Wärmetauscher verschmutzt (beim Kühlen)<br />
3) Vermischen mit nichtkondensierenden Gasen (Luft o. ä.)<br />
1) Raumtemperatur zu hoch<br />
© STULZ <strong>GmbH</strong>, Hamburg - 213 -
Fehlerdiagnose Innengerät<br />
Um einen aufgetretenen Fehler zu bestimmen, Gleich- und Wechselspannung, Widerstand usw. an den einzelnen<br />
Anschlüssen rund um die Schaltplatine des Innengeräts anhand der Inspektionsanzeige oder des Gerätebetriebszustands<br />
(Kompressor oder Ventilator läuft nicht, Vierwegeventil schaltet nicht usw.) prüfen. Falls defekte Teile<br />
ermittelt werden, diese durch die unten angegebenen Bauteile ersetzen.<br />
(a) Einzel-Ersatzteile für Schaltplatine im Innengerät (Elektrische Peripherieteile für Schaltplatine)<br />
Platine, Thermistor (Rücklauf, Wärmetauscher), Betriebsschalter, Endlagenschalter, Transformatoren,<br />
Sicherungen des Innengeräts<br />
(b)<br />
Anmerkung (1) Zustand der elektrischen Schaltungen und vereiste Komponenten anhand der normalen Inspektionsverfahren bestimmen.<br />
Ersetzen der Mikroprozessor-Platine im Innengerät (Ersatzplatine)<br />
Die Mikroprozessor-Platine kann folgendermaßen ersetzt werden:<br />
(i) Ersatzteilnummern überprüfen. (Die Position der Ersatzteilnummern kann der Teileanordnungsabbildung<br />
entnommen werden.)<br />
Modell<br />
FDTA 151~401<br />
FDTA 501, 601<br />
FDE<br />
Ersatzteilnummer<br />
PJA505A122ZD<br />
PJA505A122ZF<br />
PJA505A128ZF<br />
Modell<br />
FDKA 151~251<br />
FDUR, FDU<br />
Ersatzteilnummer<br />
PHA505A018ZF<br />
PJA505A131ZC<br />
6<br />
- 214 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
(c) Fehlersuche bei Anzeige eines Fehlercodes (an Fernbedienung, Innengerät- und<br />
Außengerät-Schaltplatine)<br />
Fernbedienung oder Anzeigefeld: Inspektions-LED, Fehlercode<br />
Innengerät-Schaltplatine: Kontroll-LED (rot), Betriebs-LED (grün)<br />
Außengerät-Schaltplatine: Kontroll-LED (rot), Betriebs-LED (grün)<br />
1 Fehleranzeige: Keine Anzeige<br />
[Störung im Spannungsversorgungs-System]<br />
LCD-Anzeige: Keine Anzeige<br />
Innengerät<br />
Außengerät<br />
LED rot<br />
LED grün<br />
Bleibt AUS<br />
Bleibt AUS<br />
LED rot<br />
LED grün<br />
Bleibt AUS<br />
Bleibt AUS<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Start<br />
Liegt Versorgungsspannung<br />
von 220 - 240 V~ zwischen @ und<br />
2/N am Anschlussklemmenblock<br />
des Innengeräts an?<br />
NEIN<br />
Liegt Versorgungsspannung<br />
von 220 - 240 V~ zwischen @ und<br />
2/N am Anschlussklemmenblock<br />
desAußengeräts an.<br />
JA<br />
Steuerleitungen falsch angeschlossen<br />
oder unterbrochen.<br />
JA<br />
NO<br />
Außengerät überprüfen.<br />
Sicherung in Ordnung?<br />
NEIN<br />
Primärseite des Transformators (CNW1)<br />
trennen und den Widerstand auf beiden<br />
Seiten von CNW1 (mit Messgerät) messen.<br />
Widerstand beträgt 10K Ω<br />
oder mehr.<br />
NEIN<br />
Spannungsversorgungs-<br />
Schaltplatine des Innengeräts<br />
austauschen.<br />
6<br />
JA<br />
Liegen an CNW3<br />
oder 10 (1) zwischen Rot und Rot auf der<br />
Sekundärseite des Transformators 14 V<br />
oder mehr an?<br />
JA<br />
Anmerkung (1) Bei anderen Modellen als Serie FDT<br />
die Sicherung austauschen.<br />
(2) Nur Serie FDT<br />
NEIN<br />
Transformer exchange<br />
Anmerkung (3) Bei anderen Modellen als Serie FDT ist es CNW2.<br />
JA<br />
Sicherung<br />
austauschen.<br />
Liegen an CNW5<br />
zwischen ² und ³<br />
12 V = an?<br />
(4)<br />
NEIN<br />
Spannungsversorgungs-<br />
Schaltplatine des Innengeräts<br />
austauschen.<br />
JA<br />
Anmerkung(4) 3 ist Masse.<br />
Liegen an CNW8<br />
zwischen ² und ³<br />
12 V = an?<br />
(4)<br />
NEIN<br />
Kabel unterbrochen.<br />
JA<br />
Normale Funktion<br />
nach dem Rücksetzen der<br />
Spannungsversorgung?<br />
JA<br />
Klimagerät funktioniert normal.<br />
Störung durch Störimpuls oder ähnliches.<br />
NEIN<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 215 -
LED rot<br />
LED grün<br />
Innengerät<br />
dreimaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Ist die Fernbedienungsleitung<br />
richtig<br />
angeschlossen (Rot/<br />
Weiß/Schwarz)?<br />
OK<br />
NEIN<br />
Korrigieren.<br />
(1)<br />
Beträgt die Spannung<br />
zwischen den Anschlüssen X<br />
und Z ungefähr 11 V?<br />
Ist die Fernbedienungsleitung<br />
abgezogen?<br />
JA<br />
Anmerkung (1) Z ist Masse.<br />
NEIN<br />
JA<br />
Spannungsversorgung<br />
zurücksetzen.<br />
Hat sich der<br />
Zustand normalisiert?<br />
JA<br />
Fehlfunktion durch<br />
Störimpuls.<br />
NEIN<br />
Ist die Fernbedienungsleitung<br />
unterbrochen? Sonst ist die<br />
Fernbedienung defekt.<br />
Erneut messen -<br />
Beträgt die Spannung zwischen den Anschlüssen<br />
X und Z ungefähr 10 - 11 V?<br />
JA<br />
Kurzschluss in der Fernbedienungsleitung unterbrochen?<br />
Sonst ist die Fernbedienung defekt.<br />
6<br />
NEIN<br />
(2)<br />
Liegen an NEIN<br />
CNW8 zwischen 1 und 3<br />
12 V= an?<br />
Anmerkung (2) 3 ist Masse.<br />
JA<br />
Kabelverbindung<br />
zwischen CNW5 und<br />
CNW8 prüfen.<br />
NG<br />
OK<br />
Spannungsversorgungs-Schaltplatine<br />
des Innengeräts austauschen.<br />
Nur bei Serie FDT<br />
Kabelverbindung<br />
austauschen.<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
- 216 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
2 Fehleranzeige: "<br />
Kommunikationsstörung zwischen Innengerät und Außengerät<br />
WAIT "<br />
(Bei Inbetriebnahme, beim Einschalten der Spannungsversorgung)<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
zweimaliges Blinken<br />
Dauerblinken<br />
Wenn der Unterbrecher der Stromversorgung innerhalb kurzer<br />
Zeit (innerhalb von 1 Minute) wieder eingeschaltet wird,<br />
erscheint eventuell die Anzeige “ WAIT ”. In diesem<br />
Fall den Unterbrecher ausschalten und 3 Minuten warten.<br />
Anmerkung: (1) Wenn ein Fehler während der Kommunikation auftritt, erscheint der Fehlercode E5 (Außengerät, rote LED blinkt zweimal). Das<br />
Prüfverfahren ist im Folgenden dargestellt. (Es gilt jedoch nicht für fehlerhafte Verbindungen.) Auch wenn die Stromversorgung nach<br />
dem Auftreten von Fehler E5 zurückgesetzt wird und der Fehler erneut auftritt, wird dies auf dem LCD dargestellt " WAIT ".<br />
Die Anzeige “ WAIT ” wird auf dem LCD<br />
der Fernbedienung weiterhin angezeigt, nachdem<br />
die Stromversorgung 2 Minuten lang eingeschaltet<br />
ist.<br />
JA<br />
Blinkt die LED auf der Steuer-<br />
Schaltplatine des Außengeräts?<br />
JA<br />
Blinkt die grüne LED<br />
des Innengeräts?<br />
JA<br />
Blinkt die rote LED der Steuer-<br />
Schaltplatine des Außengeräts<br />
zweimal?<br />
JA<br />
Sind die Verbindungskabel zwischen<br />
Innen- und Außengeräten gemäß<br />
Spezifikation angeschlossen?<br />
JA<br />
Spannung zwischen den Anschlüssen<br />
2 und 3 am Klemmenblock des<br />
Außengeräts messen.<br />
Etwa 20V DC<br />
Spannung zwischen den Anschlüssen<br />
2/N und 3 am Klemmenblock<br />
des Innengeräts messen.<br />
Etwa 20V DC<br />
Steuer-Schaltplatine<br />
des Innengeräts ist<br />
defekt.<br />
NEIN<br />
NEIN<br />
NEIN<br />
NEIN<br />
Steuer-Schaltplatine<br />
des Innengeräts<br />
ist defekt<br />
Steuer-Schaltplatine des<br />
Innengeräts ist defekt. Fernbedienung<br />
ist defekt. Die Leitungen<br />
X oder Y in der Fernbedienung<br />
sind gelöst.<br />
Sind die Verbindungsleitungen<br />
zwischen Innenund<br />
Außen-geräten normal?<br />
Etwa 0V DC<br />
Steuer-Schaltplatine<br />
des Außengeräts<br />
ist defekt.<br />
Etwa 0V DC<br />
Verbindungsleitung<br />
ist defekt (gelöst),<br />
Rauschen.<br />
Blinkt die LED der<br />
<strong>Inverter</strong>platine?<br />
JA<br />
(Sind die Kommunikationsleitungen<br />
Cn1 1-2 zwischen der Steuer-Schalt- NEIN<br />
platine und der <strong>Inverter</strong>platine am Anschließen.<br />
Außengerät angeschlossen.<br />
JA<br />
Spannung zwischen Cn1 1 und 2<br />
am Kommunikationsanschluss<br />
messen (siehe Seiten 175, 176).<br />
Etwa 12V DC<br />
Steuer-Schaltplatine<br />
des Innengeräts ist<br />
defekt.<br />
NEIN<br />
A<br />
Etwa 0V DC<br />
Anmerkung (1) LED-Farben<br />
402~602: gelbe LED<br />
802, 1002: grüne LED<br />
Verbindungs<br />
leitungen<br />
gelöst.<br />
(1)<br />
Prüfen, ob die LED 2<br />
(grün) auf der <strong>Inverter</strong>platine<br />
ausgeschaltet ist.<br />
A<br />
Nicht<br />
OK<br />
Den Unterbrecher einmal trennen,<br />
dann nach 3 Minuten den Unterbrecher<br />
wieder einschalten.<br />
Wiederherstellung<br />
des<br />
normalen Betriebs.<br />
NEIN<br />
(2)<br />
Ist die Sicherung [30 A (802, 1002: 10A)]<br />
der Stromversorgung der Steuer-<br />
Schaltplatine am Außengerät gelöst?<br />
OK<br />
Anmerkung (2) Nur Modelle 402~6<br />
Führt die Sekundärseite des NEIN<br />
Störungsfilters 220 - 240 V AC?<br />
JA<br />
Sind die Verbindungsleitungen NEIN Leitungen<br />
zwischen dem Störungsfilter und<br />
korrekt<br />
der <strong>Inverter</strong>platine in Ordnung? anschließen.<br />
JA<br />
Sind die Verbindungen der Drossel<br />
in Ordnung? Sind sie gelöst?<br />
JA<br />
Die <strong>Inverter</strong>platine<br />
austauschen.<br />
NEIN<br />
Störungsfilter<br />
austauschen.<br />
Die Drossel<br />
anschließen/<br />
austauschen.<br />
6<br />
Den <strong>Inverter</strong> prüfen, bevor die Sicherung der Stromversorgung ausgetauscht wird.<br />
Liegt ein Kurzschluss zwischen<br />
den Phasen des Störungsfilters vor?<br />
JA<br />
Keine Anzeige an der Fernbedienung nach<br />
dem Einschalten der Stromversorgung.<br />
JA<br />
Blinkt die grüne LED<br />
am Innengerät?<br />
JA<br />
Blinkt die rote LED<br />
am Außengerät zweimal?<br />
JA<br />
Sind die Verbindungskabel zwischen<br />
Innen- und Außengeräten gemäß<br />
Spezifikation angeschlossen?<br />
JA<br />
Spannung zwischen den Anschlüssen<br />
2 und 3 am Klemmenblock des<br />
Außengeräts messen.<br />
Etwa 20V DC<br />
NEIN<br />
NEIN<br />
NEIN<br />
Etwa<br />
0V DC<br />
Verbindungskabel<br />
korrekt<br />
anschließen.<br />
Steuer-Schaltplatine<br />
des Innengeräts ist<br />
defekt. Fernbedienung<br />
ist defekt.<br />
Die Leitungen X<br />
oder Y in der Fernbedienung<br />
sind gelöst.<br />
Ist die Sicherung der Steuer-<br />
Schaltplatine am Innengerät<br />
in Ordnung?<br />
JA<br />
(1)<br />
Beträgt die Spannung an der<br />
Sekundärseite des Transformators (rot - rot)<br />
des Außengeräts 15 V (14 V) AC<br />
JA<br />
Beträgt die Spannung zwischen dem<br />
roten und dem schwarzen Kabel in der<br />
Fernbedienung 10 - 11 V DC, wenn die<br />
Fernbedienung nicht angeschlossen ist?<br />
JA<br />
Fernbedienung<br />
ist defekt.<br />
NEIN<br />
NEIN<br />
NEIN<br />
Sicherung<br />
austauschen.<br />
Transformator<br />
defekt.<br />
Kabel der<br />
Fernbedienung<br />
sind<br />
kurzgeschlossen.<br />
NEIN<br />
Liegt ein Kurzschluss zwischen<br />
den Eingangsanschlüssen der<br />
<strong>Inverter</strong>platine vor?<br />
NEIN<br />
Ist das Power-Transistor-Modul<br />
getrennt oder durchgebrannt?<br />
NEIN<br />
Ist die Drossel defekt?<br />
NEIN<br />
Den Störungsfilter<br />
austauschen.<br />
JA<br />
JA<br />
Die <strong>Inverter</strong>platine<br />
austauschen.<br />
JA<br />
Die Drossel<br />
austauschen.<br />
Spannung zwischen den Anschlüssen<br />
2/N und 3 am Klemmenblock<br />
des Innengeräts messen.<br />
Etwa 20V DC<br />
Steuer-Schaltplatine<br />
des<br />
Innengeräts ist<br />
defekt.<br />
Steuer-Schaltplatine des<br />
Außengeräts ist defekt.<br />
Etwa 0V DC<br />
Verbindungskabel<br />
sind defekt (gelöst),<br />
Rauschen.<br />
Anmerkung (1) Werte in ( ) beziehen<br />
sich auf die<br />
FDK und FDU Serien.<br />
Ist der Elektrolytkondensator<br />
anormal?<br />
NEIN<br />
JA<br />
Den Elektrolytkondensator<br />
austauschen.<br />
Die Sicherung der<br />
Stromversorgung<br />
austauschen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 217 -
● Fehleranzeigen bei Fehlverdrahtung<br />
Nr. Position<br />
Beispiel für falsche Verbindungen Anzeige<br />
1 1 und 2/N umgekehrt<br />
Fernbedienung: “ WAIT ”<br />
1<br />
2/N<br />
3<br />
Innengerät<br />
1<br />
2<br />
3<br />
Außengerät<br />
Innengerät:<br />
LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED bleibt aus.<br />
Außengerät: LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED blinkt 2-mal.<br />
2<br />
1 und 3 umgekehrt<br />
1<br />
2/N<br />
3<br />
Innengerät<br />
1<br />
2<br />
3<br />
Außengerät<br />
Fernbedienung: keine Anzeige<br />
Innengerät: LED Betrieb bleibt aus.<br />
Prüf-LED bleibt aus.<br />
Außengerät: LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED blinkt 2-mal.<br />
Der Controller des Innengeräts wird nicht mit<br />
Spannung gespeist.<br />
3<br />
2/N and 3 umgekehrt<br />
1<br />
2/N<br />
3<br />
Innengerät<br />
1<br />
2<br />
3<br />
Außengerät<br />
Fernbedienung: “ WAIT ”<br />
Innengerät:<br />
LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED bleibt aus.<br />
Außengerät: LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED blinkt 2-mal.<br />
6<br />
4<br />
5<br />
1 , 2/N and 3,<br />
falsch angeschlossen<br />
1 , 2/N and 3,<br />
falsch angeschlossen<br />
1<br />
2/N<br />
3<br />
Innengerät<br />
1<br />
2/N<br />
3<br />
Innengerät<br />
1<br />
2<br />
3<br />
Außengerät<br />
1<br />
2<br />
3<br />
Außengerät<br />
Fernbedienung: keine Anzeige<br />
Innengerät: LED Betrieb bleibt aus.<br />
Prüf-LED bleibt aus.<br />
Außengerät: LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED blinkt 2-mal.<br />
Der Controller des Innengeräts wird nicht mit<br />
Spannung gespeist.<br />
Fernbedienung: “ WAIT ”<br />
Innengerät:<br />
LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED bleibt aus.<br />
Außengerät: LED Betrieb blinkt ununterbrochen.<br />
Prüf-LED blinkt 2-mal.<br />
Anmerkungen: Wenn die Fernbedienungskabel (rotes und schwarzes Kabel) angeschlossen sind, bleibt die grüne LED am Innengerät<br />
aus, und die Fernbedienung funktioniert nicht.<br />
● Betrieb bei falscher Einstellung der Adresse<br />
Nr.<br />
1<br />
Einstellmethode<br />
Adresseneinstellung wurde vergessen,<br />
wenn mehrere Slave-Geräte angeschlossen<br />
sind.<br />
Außen<br />
Innen #0 Master<br />
Indoor #0 Master<br />
R Master<br />
Ergebnis<br />
Fernbedienungsanzeige ist normal.<br />
Nur die Innengeräte, die unmittelbar<br />
am Außengerät angeschlossen sind,<br />
laufen.<br />
Außengerät läuft normal.<br />
Den Prüfschalter drücken und die<br />
registrierten Innengeräte prüfen.<br />
Nr.<br />
5<br />
Einstellmethode<br />
Einstellung der Innengerätadressen<br />
wurde vergessen, wenn mehrere<br />
Innengeräte mit einer Fernbedienung<br />
gesteuert werden.<br />
Außen<br />
Außen<br />
Indoor #0 Master<br />
Indoor #0 Master<br />
R Master<br />
Ergebnis<br />
Fernbedienung zeigt weiterhin<br />
“ WAIT an.”<br />
Anzeige der Fernbedienung ist normal.<br />
Den Prüfschalter drücken und die<br />
registrierten Innengeräte prüfen.<br />
2<br />
Adresseneinstellung wurde vergessen,<br />
wenn mehrere Slave-Geräte angeschlossen<br />
sind.<br />
Außen<br />
Innen #0 Master<br />
R Master<br />
Fernbedienung zeigt weiterhin<br />
“ WAIT an.”<br />
Prüf-LED am Außengerät<br />
blinkt 2-mal.<br />
6<br />
Es wurde versehentlich die Methode<br />
der Adresseneinstellung für mehrere<br />
Slave-Geräte verwendet.<br />
Außen<br />
Indoor #0 Master<br />
R Master<br />
Fernbedienungsanzeige ist normal.<br />
Nur die Innengeräte, die unmittelbar<br />
am Außengerät angeschlossen sind,<br />
laufen.<br />
Außengerät läuft normal.<br />
3<br />
Adresseneinstellung der Slave-<br />
Fernbedienung wurde vergessen.<br />
Außen<br />
Innen #0 Master<br />
Innen Slave #0<br />
R Master<br />
Fernbedienung zeigt weiterhin<br />
“ WAIT an.”<br />
7<br />
Indoor #1 Master<br />
Es wurde versehentlich die Methode<br />
der Adresseneinstellung für mehrere<br />
Slave-Geräte verwendet. 1 von 3 Kabeln<br />
zwischen Innengeräten.<br />
Außen<br />
Indoor #0 Master<br />
R Master<br />
Den Prüfschalter drücken und die<br />
registrierten Innengeräte prüfen.<br />
Fernbedienung zeigt weiterhin<br />
“ WAIT an.”<br />
Prüf-LED am Außengerät<br />
blinkt 2-mal.<br />
R Master<br />
Indoor #1 Master<br />
4<br />
Mehrere Slave-Geräte wurden für ein<br />
einzelnes Gerät eingestellt.<br />
Außen<br />
Innen Slave #0<br />
R Master<br />
Fernbedienung zeigt weiterhin<br />
“ WAIT an.”<br />
Prüf-LED am Innengerät<br />
blinkt 3-mal (F14).<br />
8<br />
Es wurde versehentlich die Methode<br />
der Adresseneinstellung für mehrere<br />
Slave-Geräte verwendet.<br />
Außen<br />
Indoor #0 Master<br />
Indoor Slave #1<br />
R Master<br />
Fernbedienungsanzeige ist normal.<br />
Nur die Innengeräte, die unmittelbar<br />
am Außengerät angeschlossen sind,<br />
laufen.<br />
Außengerät läuft normal.<br />
Den Prüfschalter drücken und die<br />
registrierten Innengeräte prüfen.<br />
- 218 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
3 Fehleranzeige : E1<br />
[Störung in der Kommunikation zwischen Innengerät<br />
und Außengerät]<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Bleibt AUS<br />
Dauer-Blinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauer-Blinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Liegen<br />
zwischen X und Z ungefähr<br />
10 - 11 V an?<br />
JA<br />
Fernbedienung<br />
austauschen.<br />
Fernbedienungsleitung<br />
wurde entfernt.<br />
NO<br />
Schwankt die Spannung<br />
zwischen Y und Z zwischen<br />
5 - 11 V?.<br />
YES<br />
NEIN<br />
JA<br />
Spannungsversorgung<br />
aus.<br />
Beträgt der Widerstand NEIN<br />
zwischen Y und Z in der Fernbedienung<br />
ungefähr 10 kΩ<br />
Fernbedienung<br />
austauschen.<br />
Schwankt die Spannung<br />
zwischen Y und Z im Innengerät<br />
zwischen 5 - 10 V?<br />
JA<br />
Schwankt die Spannung<br />
zwischen Y und Z an CNB<br />
zwischen 5 - 10 V?<br />
NEIN<br />
NEIN<br />
Fernbedienungsleitung<br />
ist unterbrochen.<br />
Verdrahtung Anschlussklemmenblock<br />
CNB ist defekt.<br />
Beträgt der Widerstand NEIN<br />
zwischen Y und Z im Innengerät<br />
ungefähr 10 kΩ<br />
JA<br />
Fernbedienungsleitungen<br />
sind kurzgeschlossen.<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
JA<br />
Innengerät setzt<br />
sich alle 4 Minuten<br />
zurück*.<br />
JA<br />
Rücksetzen der<br />
Spannungsversorgung.<br />
NEIN<br />
Rücksetzen der<br />
Spannungsversorgung.<br />
* Nachdem die grüne LED einmal<br />
aufleuchtet, beginnt sie wieder<br />
ununterbrochen zu blinken. Die Lamellen<br />
bewegen sich einmal in Richtung<br />
"Geschlossen".<br />
Normal?<br />
NEIN<br />
Fernbedienung<br />
austauschen.<br />
JA<br />
Störimpuls?<br />
6<br />
Normal?<br />
JA<br />
Störimpuls?<br />
NEIN<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
Innengerät<br />
Außengerät<br />
LED rot<br />
Bleibt AUS<br />
LED rot<br />
Bleibt AUS<br />
LED grün<br />
· Nur bei FDTA<br />
Bleibt AUS oder<br />
leuchtet dauernd<br />
Bleibt AUS<br />
Liegen zwischen<br />
2 und 3 an CNW8<br />
12 V an?<br />
Leuchten JA<br />
Rücksetzen der<br />
Spannungsversorgung.<br />
Normal?<br />
NEIN<br />
NEIN<br />
JA<br />
Das Klimagerät funktioniert normal.<br />
Die Störung wurde durch Störimpuls<br />
oder ähnliches ausgelöst.<br />
LED grün<br />
Verkabelung zwischen<br />
CNW5 und<br />
CNW8 überprüfen.<br />
Steuer-Schaltplatine des I<br />
nnengeräts austauschen.<br />
Dauer-Blinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
· Bei anderen Geräten<br />
als FDTA<br />
Rücksetzen der<br />
Spannungsversorgung.<br />
Unterbrechung?<br />
Normal?<br />
NEIN<br />
Liegen an der<br />
Sekundärseite des Transformators<br />
zwischen Rot und Rot 15 V<br />
oder mehr an?<br />
JA<br />
Spannungsversorgungs-Schaltplatine<br />
des Innengeräts austauschen.<br />
NEIN<br />
Steuer-Schaltplatine des Innengeräts<br />
defekt, austauschen (CPU defekt).<br />
JA<br />
JA<br />
NEIN<br />
Verkabelung<br />
austauschen.<br />
Transformator<br />
austauschen.<br />
Das Klimagerät funktioniert<br />
normal. Die Störung wurde<br />
durch Störimpuls oder<br />
ähnliches ausgelöst.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 219 -
4 Fehleranzeige :<br />
[Fehler am Innengerät-Wärmetauscher-Thermistor]<br />
E6<br />
LED rot<br />
LED grün<br />
Innengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Schaltplatine des Innengeräts ist<br />
defekt, austauschen<br />
(Eingangs-Schaltkreis des Innengerät-<br />
Wärmetauscher-Thermistors).<br />
Rücklufttemperatur-Thermistor (ThI-A)<br />
Innengerät-Wärmetauscher-Thermistor<br />
(ThI-R1, R2)<br />
Widerstands-Temperatur-Charakteristik<br />
15<br />
Ist der Steckverbinder<br />
für den Innengerät-Wärmetauscher-<br />
Thermistor richtig<br />
angeschlossen?<br />
JA<br />
JA<br />
Ist die Temperatur-<br />
Widerstandscharakteristik des Innengerät-<br />
Wärmetauscher-Thermistors korrekt und<br />
ist keine Leitung<br />
unterbrochen?<br />
Widerstand (kΩ)<br />
10<br />
5<br />
5kΩ bei 25 ˚C<br />
NEIN<br />
NEIN<br />
Korrigieren<br />
Innengerät-Wärmetauscher-Thermistor<br />
ist defekt, austauschen.<br />
0 10 20 30 40 50<br />
Temperatur (˚C)<br />
Anmerkung: (1) Der Widerstand bei -6 °C beträgt 22,5 kΩ.<br />
6<br />
· Anzeigebedingungen:<br />
Wenn die vom Thermistor erkannte Temperatur für 5 Sekunden ununterbrochen - 50 °C oder weniger beträgt,<br />
wird der Kompressor gestoppt. Nach einer Verzögerung von 3 Minuten wird der Kompressor wieder<br />
eingeschaltet, wenn dieser Zustand aber innerhalb von 60 Minuten nach der ersten Aktivierung der Steuerung<br />
erneut auftritt, wird der Fehler angezeigt.<br />
5 Fehleranzeige :<br />
E7<br />
[Fehler am Rücklufttemperatur-Thermistor]<br />
LED rot<br />
LED grün<br />
Innengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Ist der Steckverbinder für<br />
den Rücklufttemperatur-Thermistor<br />
richtig angeschlossen?<br />
JA<br />
Ist die Temperatur-<br />
Widerstandscharakteristik des Rücklufttemperatur-Thermistors<br />
korrekt und ist<br />
keine Leitung unterbrochen?<br />
JA<br />
Schaltplatine des Innengeräts ist defekt,<br />
austauschen (Eingangs-Schaltkreis<br />
des Rücklufttemperatur-Thermistors).<br />
NEIN<br />
Korrigieren<br />
NEIN<br />
Rücklufttemperatur-Thermistor<br />
ist defekt, austauschen.<br />
Anmerkung: (1) Widerstandscharakteristik siehe<br />
obenstehendes Diagramm.<br />
· Anzeigebedingungen:<br />
Wenn die vom Thermistor erkannte Temperatur für 5 Sekunden ununterbrochen - 50 °C oder weniger beträgt,<br />
wird der Kompressor gestoppt. Nach einer Verzögerung von 3 Minuten wird der Kompressor wieder<br />
eingeschaltet, wenn dieser Zustand aber innerhalb von 60 Minuten nach der ersten Aktivierung der Steuerung<br />
erneut auftritt, wird der Fehler angezeigt.<br />
- 220 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
6 Fehleranzeige :<br />
[Heiz-Überlastung]<br />
E8<br />
LED rot<br />
LED grün<br />
Innengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Ist der Luftfilter zugesetzt?<br />
NEIN<br />
JA<br />
Reinigen.<br />
Anmerkung:<br />
(1) Um festzustellen, ob die Heizung überlastet ist, folgende Punkte untersuchen:<br />
· Liegt ein Kurzschluss vor?<br />
· Ist der Innengerät-Wärmetauscher verschmutzt oder zugesetzt?<br />
· Ist die Steuerung des Außengerät-Ventilators normal?<br />
· Ist die Innen- oder Außentemperatur zu hoch?<br />
(2) Siehe die Abbildung auf der Seite 143 der Innengerät-Wärmetauscher-<br />
Thermistor Eigenschaften<br />
Ist der Steckverbinder für den<br />
Innengerät-Wärmetauscher-Thermistor<br />
richtig angeschlossen?<br />
JA<br />
Ist die Charakteristik des<br />
Innengerät-Wärmetauscher-<br />
Thermistors korrekt?<br />
JA<br />
Fernbedienung auf unnormale Werte überprüfen.<br />
NEIN<br />
NEIN<br />
Heizbetrieb<br />
möglich<br />
Reparieren.<br />
Fehlerabschaltung<br />
56 63<br />
Innengerät-Wärmetauscher-<br />
Thermistor ist defekt,<br />
ersetzen.<br />
· Erkennung einer unnormalen Temperatur<br />
Temperatur am Innengerät-<br />
Wärmetauscher in °C<br />
Liegt eine Heiz-<br />
Überlastung vor?<br />
NEIN<br />
Kühlsystem überprüfen.<br />
JA<br />
Einstellen.<br />
· Anzeigebedingungen:<br />
Wenn innerhalb von 60 Minuten nach der ersten Abschaltung fünf Mal<br />
eine erneute Überlastung erkannt wird oder die Überlastung kontinuierlich<br />
für 6 Minuten anhält, wird der Fehler angezeigt.<br />
6<br />
7 Fehleranzeige :<br />
E9<br />
[Fehler im Kondensatsystem]<br />
LED rot<br />
LED grün<br />
Innengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Mit der Fernbedienung auf unnormale<br />
Betriebsdaten überprüfen.<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Läuft das<br />
System über?<br />
NEIN<br />
Liegen an beiden<br />
Anschlüssen von<br />
CNI 12 V= an?<br />
NEIN<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
JA<br />
JA<br />
Schwimmerschalter<br />
überprüfen.<br />
Kondensatpumpenmotor über<br />
die Fernbedienung einschalten.<br />
Spricht<br />
der Drainagemotor<br />
(DM) an?<br />
NEIN<br />
Liegen an beiden<br />
Anschlüssen von CNR<br />
220 - 240 V~ an?<br />
NEIN<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
JA<br />
JA<br />
Ist die Kondensatleitung<br />
nicht zugesetzt?<br />
Stimmt das Gefälle?<br />
NEIN<br />
Korrigieren.<br />
DM-Kontrolle<br />
der Motorverkabelung.<br />
JA<br />
Drainagemotor überprüfen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 221 -
8 Fehleranzeige :<br />
[Eine Fernbedienung zur Steuerung mehrerer Geräte - zu viele<br />
E10<br />
Geräte angeschlossen (17 Geräte oder mehr)]<br />
Innengerät<br />
Außengerät<br />
LED rot<br />
Bleibt AUS LED rot<br />
Bleibt AUS<br />
LED grün Dauerblinken LED grün Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Sind mehr als<br />
17 Geräte mit einer Fernbedienung<br />
verbunden?<br />
JA<br />
Auf 16 oder weniger<br />
Geräte reduzieren.<br />
NEIN<br />
Steuer-Schaltplatine des Innengeräts<br />
defekt, austauschen.<br />
9<br />
Fehleranzeige: E14<br />
Rote LED<br />
Grüne LED<br />
Innengerät<br />
Blinkt 3-mal<br />
Blinkt ununterbrochen<br />
[Kommunikation zwischen Master- und Slave-Innengeräten fehlerhaft]<br />
Außengerät<br />
Rote LED Bleibt aus<br />
Grüne LED Blinkt ununterbrochen<br />
Anmerkung (1) Die grüne LED am Außengerät wird nur in den Modellen FDCA301-601 verwendet.<br />
6<br />
Sind die Einstellungen<br />
zwischen Master- und<br />
Slave-Innengeräten<br />
korrekt?<br />
JA<br />
Ist die Verkabelung zwischen<br />
den Fernbedienungen für die<br />
Innengeräte korrekt?<br />
JA<br />
Defekte Steuerplatine im<br />
Innengerät austauschen<br />
NEIN<br />
NEIN<br />
Sind die Geräteeinstellungen<br />
korrekt?<br />
Beträgt die Gleichspannung<br />
am Klemmenblock<br />
des Innengeräts Cn8 X(rot) –<br />
Z (schwarz) 10 V?<br />
JA<br />
Fernbedienungskabel gelöst<br />
Verbindungen der Fernbedienungskabel<br />
fehlerhaft<br />
NEIN<br />
Defekte Steuerplatine im<br />
Innengerät austauschen<br />
Anmerkung (1) Die DIP-Schalter SW5-1 und SW5-2<br />
auf der Steuerplatine im Innengerät sind in der<br />
folgenden Tabelle aufgeführt.<br />
Master-Einstellung bei<br />
Lieferung ab Werk<br />
SW5-1<br />
DIP-Schalter<br />
SW5-2<br />
Innengerät<br />
Master Slave a Slave b<br />
AUS (OFF) AUS (OFF) EIN (ON)<br />
AUS (OFF) EIN (ON) AUS (OFF)<br />
- 222 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
[Fehler am Ventilatormotor]<br />
10 Fehleranzeige : E16<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Mit der Fernbedienung<br />
auf unnormale<br />
Betriebsdaten überprüfen.<br />
Nach dem Rücksetzen zur<br />
Überprüfung läuft der<br />
Ventilator langsam.<br />
· Nur bei den Modellen FDTA501, 601<br />
NEIN<br />
Ist der Ventilator<br />
eingeschaltet?<br />
JA<br />
Liegen zwischen<br />
1 (rot) und 3 (weiß) an<br />
CNM1 280 V= an?<br />
Weiß ist Masse.<br />
NEIN<br />
Spannungsversorgungs-Schaltplatine<br />
des Innengeräts austauschen.<br />
Wurde der Fehler<br />
wieder erzeugt?<br />
NEIN<br />
Umstände<br />
überprüfen.<br />
JA<br />
3 ist Masse.<br />
Liegen zwischen NEIN<br />
1 und 3 an CNW9<br />
15 V= an?<br />
JA<br />
(1)<br />
Liegen zwischen<br />
CNW9 - 3 und CNW2<br />
- 4 15 V= an?<br />
JA<br />
NEIN<br />
JA<br />
Liegen an der Sekundärseite<br />
des Transformators (rot - rot)<br />
15 V oder mehr an?<br />
NEIN<br />
Transformator austauschen.<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
Anmerkung: (1) CNW9 - 3 ist Masse.<br />
NEIN<br />
JA<br />
Schwankt die Spannung<br />
an CNM2 - 2 zwischen<br />
0 - 15 V, wenn der<br />
Motor dreht?<br />
JA<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
6<br />
Lässt sich der<br />
Ventilatormotor leicht von<br />
Hand drehen?<br />
JA<br />
NEIN<br />
Ventilatormotor defekt.<br />
(2)<br />
Liegt an CNM2 - JA<br />
3 eine Spannung von<br />
1 V oder mehr an?<br />
Anmerkung: (2) CNW9 - 3 ist Masse.<br />
NEIN<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
· Anzeigebedingungen:<br />
Wenn an einem Innengerät-Ventilatormotor für<br />
30 Sekunden ununterbrochen eine Drehzahl von<br />
weniger als 200 min-1 erkannt wird, wird der<br />
Ventilatormotor für 2 Sekunden abgeschaltet. Nach<br />
2 Sekunden wird er neu gestartet, aber wenn dieser<br />
Fehler innerhalb von 60 Minuten vier Mal auftritt,<br />
wird der Fehler angezeigt.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 223 -
· Nur bei FDKNA<br />
Mit der Fernbedienung auf unnormale<br />
Betriebsdaten überprüfen.<br />
Nach dem Rücksetzen zur Überprüfung<br />
läuft der Ventilator auf Schaltstufe Me.<br />
NEIN<br />
Ist der Ventilator<br />
eingeschaltet?<br />
JA<br />
Liegen zwischen<br />
1 (rot) und 3 (schwarz) an<br />
CNM 280 V= an?<br />
3 Schwarz ist Masse.<br />
NEIN<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
Wurde der Fehler<br />
wieder erzeugt?<br />
NEIN<br />
Umstände<br />
überprüfen.<br />
6<br />
JA<br />
Liegen zwischen<br />
4 (weiß) und 3 (schwarz) an<br />
CNM 15 V= an?<br />
JA<br />
Lässt sich der<br />
Ventilatormotor leicht von<br />
Hand drehen?<br />
JA<br />
NEIN<br />
NEIN<br />
NEIN<br />
JA<br />
Liegen an der Sekundärseite<br />
des Transformators (rot - rot) 14 V<br />
oder mehr an?<br />
NEIN<br />
Ventilatormotor defekt.<br />
(2)<br />
Liegt an CNM 5 (gelb) JA<br />
eine Spannung von 1 V=<br />
oder mehr an?<br />
Anmerkung: (2) CNM 3 (schwarz) ist Masse.<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
3 Schwarz ist Masse.<br />
Transformator<br />
austauschen.<br />
NEIN<br />
JA<br />
(1)<br />
Schwankt die Spannung an<br />
CNM 6 (blau) zwischen 0 - 15 V,<br />
wenn der Motor dreht?<br />
JA<br />
Steuer-Schaltplatine des<br />
Innengeräts austauschen.<br />
Anmerkung:(1) CNM 3 (schwarz) ist Masse.<br />
· Anzeigebedingungen:<br />
Wenn an einem Innengerät-Ventilatormotor für 30 Sekunden ununterbrochen<br />
eine Drehzahl von weniger als 200 min-1 erkannt<br />
wird, wird der Ventilatormotor für 2 Sekunden abgeschaltet. Nach<br />
2 Sekunden wird er neu gestartet, aber wenn dieser Fehler innerhalb<br />
von 60 Minuten vier Mal auftritt, wird der Fehler angezeigt.<br />
Nur bei FDTCA<br />
· Nur bei FDTCA<br />
Anormale Datenprüfung<br />
mit Fernbedienung<br />
Nach Prüfung zurücksetzen,<br />
Ventilator läuft auf Me.<br />
NEIN<br />
Ventilator<br />
eingeschaltet<br />
CnM1 1 und 3<br />
(rot – weiß) 320 V DC?<br />
3 (weiß) ist Masse<br />
NEIN<br />
Steuerplatine im<br />
Innengerät austauschen<br />
JA<br />
Erneutes<br />
Auftreten?<br />
NEIN<br />
Umstände prüfen<br />
CnM2 4 (blau) – CnM2 3<br />
(weiß) 15 V DC?<br />
Lässt sich<br />
der Ventilatormotor<br />
reibungslos per Hand<br />
drehen?<br />
Beträgt die<br />
JA<br />
Spannung an CnM2 3 (schwarz)<br />
1 V oder mehr?<br />
3 (weiß) ist Masse<br />
NEIN<br />
Steuerplatine im<br />
Innengerät austauschen<br />
JA<br />
3 (weiß) ist Masse<br />
NEIN<br />
JA<br />
JA<br />
NEIN<br />
JA<br />
Sekundärseite<br />
des Transformators (rot – rot)<br />
14 V oder mehr<br />
NEIN<br />
Transformator austauschen<br />
Ventilatormotor defekt<br />
NEIN<br />
JA<br />
Wenn der Motor<br />
dreht, liegt die Spannung an<br />
CnM2 2 (braun) zwischen<br />
0–15 V DC?<br />
JA<br />
Steuerplatine im<br />
Innengerät austauschen<br />
3 (weiß) ist Masse<br />
● Anzeigebedingungen<br />
Wenn erkannt wird, dass die Drehzahl des Ventilatormotors<br />
an einem Innengerät 30 Sekunden lang weniger<br />
als 200 U/min beträgt, stoppt der Ventilatormotor für<br />
2 Sekunden. Nach 2 Sekunden läuft er wieder an.<br />
Dieser Fehler tritt jedoch viermal innerhalb einer Stunde<br />
auf.<br />
- 224 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
10 Fehleranzeige :<br />
[Fehler am Fernbedienungs-Thermistor]<br />
E28<br />
LED rot<br />
LED grün<br />
Innengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Ist der Steckverbinder<br />
für den Fernbedienungs-Thermistor<br />
richtig angeschlossen?<br />
JA<br />
Ist die Temperatur-Widerstandscharakteristik<br />
des Fernbedienungs-<br />
Thermistors korrekt und ist keine Leitung<br />
unterbrochen?<br />
JA<br />
Schaltplatine der Fernbedienung ist defekt,<br />
austauschen (Eingangs-Schaltkreis<br />
des Fernbedienungs-Thermistors).<br />
NEIN<br />
NEIN<br />
Korrigieren<br />
Fernbedienungs-Thermistor<br />
ist defekt, austauschen.<br />
· Fernbedienungs-Thermistor Widerstands-Temperatur-Charakteristik<br />
Temperatur (˚C)<br />
Widerstand (kΩ)<br />
Temperatur (˚C)<br />
Widerstand (kΩ)<br />
Temperatur (˚C)<br />
Widerstand (kΩ)<br />
Temperatur (˚C)<br />
Widerstand (kΩ)<br />
0<br />
1<br />
2<br />
65<br />
62<br />
59<br />
14<br />
16<br />
18<br />
33<br />
30<br />
27<br />
30<br />
32<br />
34<br />
16<br />
15<br />
14<br />
46<br />
48<br />
50<br />
8,5<br />
7,8<br />
7,3<br />
6<br />
4<br />
53<br />
20<br />
25<br />
36<br />
13<br />
52<br />
6,7<br />
6<br />
48<br />
22<br />
23<br />
38<br />
12<br />
54<br />
6,3<br />
8<br />
44<br />
24<br />
21<br />
40<br />
11<br />
56<br />
5,8<br />
10<br />
40<br />
26<br />
19<br />
42<br />
9,9<br />
58<br />
5,4<br />
12<br />
36<br />
28<br />
18<br />
44<br />
9,2<br />
60<br />
5,0<br />
© STULZ <strong>GmbH</strong>, Hamburg - 225 -
(4) Fehlerdiagnose Außengerät<br />
Um einen aufgetretenen Fehler am Außengerät zu bestimmen, zuerst wie beim Innengerät den Fehlercode der Fernbedienung<br />
und die Blinksignale der Inspektions-LED (rot) und der Fehleranzeige-LED (grün) auslesen, um die Art des<br />
Problems zu erkennen. Dann mit Hilfe der Ablaufdiagramme den Umfang, die Ursache und die Fehlerstelle erkennen<br />
und das Problem genauer untersuchen und beheben. Da die Selbstdiagnosefunktionen der Mikroprozessoren im Innengerät<br />
und Außengerät etwaige Fehlfunktionen der Steuerungen selbst erkennen, können Unregelmäßigkeiten der<br />
Spannungsversorgung, Überlastungen usw. die auf den Installationsort, falsches Kältemittelvolumen usw. zurückzuführen<br />
sind, leicht erkannt werden.<br />
Darüber hinaus werden die Blinksignale der LEDs im Innengerät und Außengerät (außer bei Unterbrechung der<br />
Spannungsversorgung) weiter angezeigt, nachdem Unregelmäßigkeiten durch eine automatische Rückstellung beseitigt<br />
worden sind, um dem Wartungspersonal zusätzliche Informationen zu geben. Falls nach dem Rücksetzen eines<br />
gespeicherten Fehlers ein Fehler mit einer höheren Priorität auftritt, wird auf diesen Fehler umgeschaltet und dieser<br />
Fehler wird gespeichert.<br />
(a) Einzel-Ersatzteile für Außengerät-Steuerung<br />
Außengerät-Schaltplatine, Power-Transistor-Modul, Kondensatoren, Störungsfilter, Thermistoren (Außengerät-<br />
Wärmetauscher-, Entspannungsrohr-, Außenluft- und Power-Transistor-Thermistor), Sicherungen und Transformator.<br />
(b) Vorgehensweise für den Austausch der Außengerät-Schaltplatine (Ersatzplatine)<br />
Die Schaltplatine mit der Mikroprozessorsteuerung kann auf die folgende Weise ersetzt werden.<br />
1) Ersatzteilnummern überprüfen (Position der Ersatzteilnummer siehe nachfolgende Layout-Zeichnungen)<br />
6<br />
Ersatzteilnummer<br />
PCA505A080Z<br />
PCA505A089ZA<br />
PCA505A089ZD<br />
Modelle<br />
FDCVA151HEN, 201HEN, 251HEN<br />
FDCVA402HEN, 502HEN, 602HEN<br />
FDCVA802HES, 1002HES<br />
2) Modellauswahlschalter SW6 (Modelle 151 - 251).<br />
Darstellung der Schalterstellungen (ab Werk sind alle Schaltersegmente auf OFF (Aus) geschaltet):<br />
Modelle 151 201 251<br />
Schematische Darstellung<br />
der Schalterstellung<br />
Alle Schaltersegmente<br />
wie abgebildet auf ON (Ein)<br />
beziehungsweise OFF (Aus)<br />
einstellen.<br />
( ON (Ein), OFF (Aus))<br />
ON<br />
1 2 3 4<br />
ON<br />
1 2 3 4<br />
ON<br />
1 2 3 4<br />
(Modelle FDCA 801 + 1001 = SW4<br />
siehe Platinen Layout)<br />
3) Modellwahl JSW1 (Modelle 302-1002)<br />
Modelle<br />
402HENR 502HENR 602HENR 802HESR 1002HESR<br />
Schematische Darstellung<br />
der Schalterstellung<br />
Allle Schaltersegmente<br />
wie abgebildet auf ON<br />
(Ein) beziehungsweise<br />
OFF (Aus) einstellen.<br />
( ON(EIN), OFF(AUS)<br />
4) Steuerungsauswahlschalter entsprechend der Einstellungen auf der vorherigen Schaltplatine einstellen. Falls die<br />
Einstellungen auf der vorherigen Schaltplatine mit Hilfe von Drahtbrücken realisiert worden sind, ist der entsprechende<br />
Schalter auf ON (Ein) zu schalten, wenn eine Drahtbrücke vorhanden gewesen ist, und auf OFF (Aus),<br />
wenn keine Drahtbrücke vorhanden gewesen ist.<br />
5) Alle Anschlüsse an den Anschlussklemmenblöcken und Steckverbinder an der neuen Schaltplatine anbringen.<br />
Beim Anschließen der Leitungen an die Anschlussklemmenblöcke die Leitungen immer an die Anschlüsse mit<br />
den gleichen Farben auf der Schaltplatine anschließen.<br />
Anmerkung: (1) Beim Anschließen der Leitungen an die Schaltplatine darauf achten, dass die Schaltplatine nicht verformt wird.<br />
- 226 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Thermistor-Widerstand (kΩ)bei T≥ 80˚C<br />
Ablaufdiagramm Fehlersuche Außengerät<br />
Modelle FDCVA151 - 251<br />
· Prüfpunkte am Außengerät<br />
Alle mit * gekennzeichneten Prüfpunkte müssen bei eingeschalteter Spannungsversorgung geprüft werden.<br />
100<br />
T< 80˚C<br />
T >80˚C<br />
50<br />
F5 (20A)<br />
CM<br />
Orange<br />
Grau Zum Innengerät<br />
Braun<br />
T21<br />
T22<br />
TB<br />
Rot<br />
Weiß<br />
Gelb/Grün<br />
0<br />
T24<br />
T25<br />
T26<br />
L<br />
N<br />
E<br />
Schwarz<br />
Weiß<br />
Rot<br />
Zusatz-Schaltplatine<br />
(Störungsfilter)<br />
0 20 50 80 100 120<br />
Temperatur [ T ] (˚C)<br />
T30<br />
T27<br />
10<br />
5<br />
0<br />
Power-Transistor-Thermistor<br />
Widerstands-Temperatur-Charakteristik<br />
Prüfen des Power-Transistor-<br />
Moduls: Prüfung auf Kurzschluss,<br />
Unterbrechung und<br />
Beschädigungen (Prüfverfahren<br />
siehe Seite 161)<br />
Prüfen der Reaktor-Leitfähigkeit:<br />
Der Widerstand muss zwischen<br />
50 mΩ und 100 mΩ betragen.<br />
Prüfen des Störungsfilters:<br />
Störungsfilter muss leitend sein. Es dürfen keine<br />
Kurzschlüsse zwischen den Phasen auftreten.<br />
Prüfung der Spannungsversorgung:<br />
Spannungsversorgung an L und N<br />
prüfen. Normalzustand: 220 - 240 V~<br />
∗<br />
Thermistor-Widerstand (kΩ)bei T ≤ 80 ˚C<br />
TB<br />
T28<br />
CNI1<br />
U V W<br />
T6 T7 T8<br />
Prüfen der Sicherung:<br />
Sicherung muss leitend sein.<br />
Gelb<br />
Orange<br />
Power-Transistor-Modul<br />
CnTR<br />
CNI3 T2 T4<br />
CNI2<br />
T1 T5<br />
F2 (250V 20A)<br />
Steuer-Schaltplatine<br />
LED1<br />
(rot)<br />
F3 (250V 1A)<br />
DC280V<br />
1 2 3 4 6<br />
Prüfen der Sicherung:<br />
Sicherung muss leitend sein. Bei Störung<br />
Steuer-Schaltplatine austauschen.<br />
Prüfen der Anzeige von LED1 (rot):<br />
Dauerleuchten: Normale Funktion<br />
Dauerblinken: Elektronisches Expansionsventil<br />
1 - 3 Mal Blinken: Siehe Seite 132<br />
Bei Störungen<br />
am Außengerät-<br />
Ventilatormotor<br />
siehe Seite 158.<br />
FM0<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 227 -
.<br />
6<br />
Widerstands-Temperatur-Charakteristik<br />
des A/F-Thermistors<br />
Thermistor-Widerstand<br />
Prüfen des Kondensators:<br />
Auf anormales Aussehen prüfen,<br />
wie etwa Beschädigungen, Brüche usw.<br />
Prüfen der Leitfähigkeit der<br />
DC-Drossel: max. 25 mΩ.<br />
Temperatur (˚C)<br />
A/F-Modul<br />
*<br />
DC295 ~ 339V<br />
Blau<br />
Weiß<br />
Rot<br />
Das Power-Transistor-Modul<br />
ist mit der Platine verbunden.<br />
AF/Thermistor<br />
Ablaufdiagramm Fehlersuche Außengerätsteuerung<br />
<strong>Inverter</strong>platine<br />
FDCVA302~602HENR<br />
Prüfpunkte am Außengerät<br />
Alle mit * gekennzeichneten Prüfpunkte müssen bei eingeschalteter<br />
Spannungsversorgung geprüft werden.<br />
* Prüfen des Störungsfilters: Störungsfilter<br />
(Gelb)<br />
Prüfen der LED1 (Gelb)<br />
4. Prüfung: Kompressorstartfehler<br />
• Fehler Kompressor<br />
• Fehler <strong>Inverter</strong>platine<br />
• Fehler Power-Transistor<br />
1. Prüfung: Stromunterbrechung (Überstrom Power-Transistor)<br />
• Kurzschluss Kompressorschaltung<br />
• Fehler <strong>Inverter</strong>platine<br />
• Fehler Power-Transistor<br />
5. Prüfung: Stromunterbrechung<br />
• <strong>Inverter</strong>platine anormal<br />
Leuchtet: Kommunikation zwischen <strong>Inverter</strong> und Außengerät anormal<br />
• Anschlüsse CN1-1, 2, 3, 4 sind gelöst oder die Verbindung<br />
zwischen den Anschlüssen ist gelöst.<br />
• Steuer-Schaltplatine Außengerät anormal<br />
• <strong>Inverter</strong>platine anormal<br />
2. Prüfung: <strong>Inverter</strong>platine anormal<br />
• Fehler <strong>Inverter</strong>platine<br />
3. Prüfung: Anormalitäten beim Befestigen und Lösen<br />
• Fehler Kompressor<br />
• Fehler <strong>Inverter</strong>platine<br />
Prüfen der Spannungsversorgung:<br />
Spannungsversorgung L1, N prüfen.<br />
(Normalzustand 220/240 VAC)<br />
muss leitend sein. Es dürfen keine Kurzschlüsse<br />
zwischen den Phasen auftreten.<br />
Rot<br />
Weiß<br />
Gelb/Grün Störungsfilter<br />
Weiß<br />
Blau<br />
Rot<br />
Weiß<br />
Prüfen der Sicherung:<br />
Sicherung muss leitend sein.<br />
Zum<br />
Innengerät<br />
*<br />
DC295~339V<br />
Steuer-Schaltplatine<br />
(Rot) (Grün)<br />
Störungen am<br />
Außengerät-<br />
Ventilatormotor:<br />
siehe Seite 188.<br />
Prüfen der LED1 (Grün):<br />
Blinken: normale Funktion<br />
des Mikrocomputers.*<br />
• Wenn sie ausgeschaltet ist,<br />
LED2 des Anschlusses CN11 prüfen.<br />
- 228 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Widerstands-Temperatur-Charakteristik<br />
des A/F-Thermistors<br />
Thermistor-Widerstand<br />
Prüfen des Kondensators:<br />
Auf anormales Aussehen prüfen,<br />
wie etwa Beschädigung, Brüche usw.<br />
Prüfen der Leitfähigkeit<br />
der DC-Drossel:<br />
max. 35 mΩ.<br />
Temperatur (˚C)<br />
+ – + –<br />
A/F-Modul<br />
4. Prüfung: Kompressorstartfehler<br />
Prüfen der LED1 (Rot)<br />
1. Prüfung: Stromunterbrechung (Überstrom Power-Transistor)<br />
• Fehler Kompressor<br />
• Fehler <strong>Inverter</strong>platine<br />
• Fehler Power-Transistor<br />
5. Prüfung: Magnetschutz<br />
• Kurzschluss Kompressorschaltung<br />
• Fehler <strong>Inverter</strong>platine<br />
• Fehler Power-Transistor<br />
• Nullleiter am Kompressormotor gelöst<br />
• Kurzschluss Kompressorschaltung<br />
• Fehler <strong>Inverter</strong>platine<br />
• Fehler Power-Transistor<br />
• Nullleiter am Kompressormotor gelöst<br />
2. Prüfung: Überhitzung Power-Transistor<br />
• Befestigung der Kühlrippen des Power-<br />
Transistors (Schrauben, Silikon) unzureichend<br />
• Fehler Power-Transistor-Sensor<br />
6. Prüfung: Fehler <strong>Inverter</strong>platine<br />
Leuchtet: Kommunikationsfehler zwischen <strong>Inverter</strong> und Außengerät<br />
3. Prüfung: Kompressorrotorsperre<br />
• Anschlüsse CN1, 2, 3 sind gelöst oder die Verbindung zwischen<br />
• Fehler Kompressor<br />
• Fehler <strong>Inverter</strong>platine<br />
den Anschlüssen ist gelöst.<br />
• Steuer-Schaltplatine Außengerät anormal<br />
• Fehler <strong>Inverter</strong>platine<br />
6<br />
* Prüfen des Störungsfilters:<br />
*<br />
DC380 ~ 415V<br />
Blau<br />
Weiß<br />
Rot<br />
FDCVA802, 1002HESR<br />
Prüfen des Power-Transistor Moduls:<br />
Prüfung auf Kurzschluss, Unterbrechung und<br />
Beschädigungen (Prüfverfahren siehe Seite 193).<br />
Power-Transistor-Thermistor<br />
Power-Transistor-Modul<br />
<strong>Inverter</strong>platine<br />
(Grün) (Rot)<br />
Prüfen der Sicherung: Sicherung muss leitend<br />
sein. Bei Störung <strong>Inverter</strong>platine austauschen.<br />
Prüfpunkte am Außengerät<br />
Alle mit * gekennzeichneten Prüfpunkte müssen bei eingeschalteter<br />
Spannungsversorgung geprüft werden.<br />
Prüfen der Spannungsversorgung:<br />
Spannungsversorgung an L1, L2, L3 prüfen.<br />
(Normalzustand 380/415 VAC)<br />
Störungsfilter muss leitend sein. Es dürfen keine<br />
Kurzschlüsse zwischen den Phasen auftreten.<br />
Prüfen des Widerstands:<br />
Widerstand wird gemessen<br />
(15Ω).<br />
Rot<br />
Rot<br />
Weiß<br />
Weiß<br />
Blau<br />
Störungsfilter<br />
Blau<br />
Schwarz<br />
Gelb/Grün<br />
Prüfen der Sicherung:<br />
Sicherung muss leitend sein.<br />
Rot<br />
Weiß<br />
Blau<br />
Ventilator<br />
Steuer-Schaltplatine<br />
(Grün) (Rot)<br />
Bei Störungen am<br />
Außengerät-Ventilatormotor:<br />
siehe Seite 168.<br />
Prüfen der LED1 (Grün):<br />
Wenn sie blinkt, funktioniert<br />
der Mikrocomputer normal.<br />
LED2 (Grün): Wenn sie blinkt,<br />
funktioniert der Mikrocomputer<br />
normal. Wenn sie ausgeschaltet<br />
ist, siehe Seite 167.<br />
Kommunikation: Bei Prüfung an Anschluss CN11 gelten die<br />
Werte aus der folgenden Tabelle.<br />
Anschluss Spannung<br />
1<br />
12V<br />
2<br />
CNI1 3<br />
Schwankt zwischen 8-12 V (Analogmessgerät)<br />
4 Schwankt zwischen 4-5 V (Analogmessgerät)<br />
© STULZ <strong>GmbH</strong>, Hamburg - 229 -
1 Fehleranzeige:<br />
[Kommunikationsstörung während des Betriebs]<br />
E5<br />
LED rot<br />
LED grün<br />
Innengerät<br />
zweimaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
zweimaliges Blinken<br />
Dauerblinken<br />
Anmerkung: (1) Die grüne LED im Außengerät wird nur bei den Modellen FDCA301 - 601 verwendet.<br />
Schlechter Anschluss<br />
der Signalleitungen am<br />
Außengerät?<br />
(1) (2)<br />
NEIN<br />
NEIN<br />
Schlechter Anschluss<br />
der Signalleitungen am<br />
Innengerät?<br />
Spannungsversorgung<br />
zurücksetzen.<br />
Geht<br />
die Anzeige der<br />
Fernbedienung auf<br />
den Normalzustand<br />
zurück?<br />
“ WAIT ”<br />
Siehe Diagnose für Anzeige<br />
“ WAIT ” auf Seite 141.<br />
JA<br />
Reparieren<br />
JA<br />
Reparieren<br />
JA<br />
Klimagerät funktioniert normal.<br />
Störung durch Störimpuls<br />
oder ähnliches.<br />
Anmerkung: (1) Auf Anschlussprobleme (Unterbrechung, lockere Leitungen) am Anschlussklemmenblock des Außengeräts prüfen.<br />
(2) Auf Anschlussprobleme oder Unterbrechung der Signalleitungen zwischen Innengerät und Außengerät prüfen.<br />
LED rot<br />
LED grün<br />
Innengerät<br />
zweimaliges Blinken<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
Bleibt AUS<br />
Dauerblinken<br />
6<br />
Spannungsversorgung<br />
zurücksetzen.<br />
Rückkehr zum<br />
Normalzustand?<br />
NEIN<br />
JA<br />
Fehlfunktion durch Störimpuls oder<br />
ähnliches. Störung des<br />
Mikroprozessors des Außengeräts<br />
durch Störimpuls beim Einschalten.<br />
Defekt an der Steuer-Schaltplatine des<br />
Außengeräts, austauschen (Defekt am<br />
Netzwerkkommunikations-Schaltkreis).<br />
- 230 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
2 Fehleranzeige:<br />
E34 [Spannungsversorgung phasenverschoben]<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Versorgungsspannung messen. NEIN<br />
Beträgt die Spannung zwischen den Phasen Spannungsversorgung prüfen.<br />
220/230 VAC oder 380/415 VAC?<br />
JA<br />
Ist die Sicherung der Spannungs- NEIN <strong>Inverter</strong> prüfen.<br />
versorgung durchgebrannt?<br />
JA<br />
Anmerkung (1) Modelle 402-602<br />
Störungsfilter<br />
Beträgt die Spannung zwischen den NEIN<br />
Phasen der Sekundärseite 220/230 VAC Störungsfilter austauschen.<br />
oder 380/415 VAC?<br />
JA<br />
Ist die Sicherung auf der Steuer- NEIN Sicherung austauschen.<br />
Schaltplatine durchgebrannt?<br />
JA<br />
Sind die Verbindungen zwischen NEIN<br />
dem Störungsfilter und der Steuer-Schalt- Korrekt anschließen.<br />
platine des Außengeräts korrekt?<br />
JA<br />
Die Steuer-Schaltplatine des Außengeräts<br />
ist defekt. Austauschen.<br />
*<br />
Sicherung austauschen.<br />
• Anzeigebedingungen<br />
Wenn die Spannung nach Einschalten der Spannungsversorgung 0 V an Phase<br />
L1, N (402-602) oder Phase L1, L2, L3 (802, 1002) beträgt, erscheint die Anzeige.<br />
*<br />
Vor dem Austauschen der Sicherung der Spannungsversorgung<br />
den <strong>Inverter</strong> prüfen<br />
Liegt ein Kurzschluss zwischen<br />
den Phasen im Störungsfilter vor?<br />
NEIN<br />
Weist das Power-Transistor-Modul<br />
oder die Diodenbaugruppe Risse oder<br />
Beschädigungen auf?<br />
NEIN<br />
Weist die Drossel<br />
Anormalitäten auf?<br />
NEIN<br />
Sicherung der Spannungsversorgung<br />
austauschen.<br />
JA<br />
Störungsfilter<br />
austauschen.<br />
JA<br />
Steuer-Schaltplatine des<br />
Außengeräts austauschen.<br />
JA<br />
Drossel<br />
austauschen.<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 231 -
[Überlastbetrieb Kühlen]<br />
3 Fehleranzeige:<br />
E35<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Ist die<br />
Charakteristik des Wärmetauscher-Thermistors<br />
des Außengeräts<br />
normal?<br />
NEIN<br />
Wärmetauscher-Thermistor<br />
des Außengeräts austauschen.<br />
Funktioniert das Gerät<br />
normal?<br />
NEIN<br />
JA<br />
Ist der Überlastbetrieb<br />
Kühlen aktiviert?<br />
Funktioniert die Hochdrucksteuerung<br />
normal?<br />
Erkennung einer anormalen Temperatur<br />
Ist die gemessene Temperatur korrekt?<br />
NEIN<br />
Die Steuer-Schaltplatine<br />
des Außengeräts ist defekt.<br />
Austauschen.<br />
Am Gerät prüfen:<br />
• Liegt ein Kurzschluss im Außengerät vor?<br />
• Ist der Installationsraum ausreichend?<br />
• Ist der Kältemittelfüllstand zu hoch?<br />
• Ist der Wärmetauscher verschmutzt oder verstopft?<br />
Wenn die folgenden Bedingungen herrschen, wird die Kompressordrehzahl geregelt.<br />
• Wenn die Kompressordrehzahl die Drehzahl aus der folgenden Tabelle<br />
überschreitet, wird der obere Grenzwert während des Betriebs gemäß<br />
der Temperatur des Außengerät-Wärmetauschers (Tho-R1, R2) geregelt.<br />
Position<br />
Modell 402~602 802, 1002<br />
Kompressordrehzahl (U/min)<br />
40<br />
30<br />
Temperatur des Außengerät-Wärmetauschers (˚C) 52~58 54~60<br />
6<br />
Erkennung einer anormalen Temperatur<br />
Rücksetzung<br />
Fehlerstopp<br />
Wärmetauscher-Thermistor des Außengeräts (Tho-R)<br />
Widerstands-Temperatur-Charakteristik<br />
51 65<br />
Temp. Außengerät-Wärmetauscher (˚C)<br />
Anzeigebedingung<br />
Wenn der Außengerät-Wärmetauscher fünfmal<br />
innerhalb von 60 Minuten einen Fehler aufweist<br />
oder die Temperatur, auch während eines<br />
Kompressorstopps, 60 Minuten lang bei 65 ˚C<br />
oder höher liegt, erscheint die Anzeige.<br />
Thermistor-Widerstand (kΩ)<br />
5 kΩ bei 25 ˚C<br />
Temperatur (˚C)<br />
- 232 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
[Fehler Heißgastemperatur]<br />
4 Fehleranzeige:<br />
E36<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Ist die<br />
Charakteristik des Heißgasrohr-Thermistors<br />
normal?<br />
NEIN<br />
Heißgasrohr-Thermistor<br />
austauschen.<br />
JA<br />
Fehler Heißgastemperatur?<br />
(im Kühl-/Heiz.<br />
-betrieb)<br />
Am Gerät prüfen:<br />
Funktioniert die Regelung der<br />
Heißgastemperatur normal?<br />
Unzureichendes Kältemittel<br />
Kältemittel nachfüllen (abmessen)<br />
Ist der Überlastbetrieb aktiviert?<br />
Am Gerät prüfen:<br />
• Ist der Filter verstopft?<br />
• Ist der Wärmetauscher verschmutzt<br />
oder verstopft?<br />
• Ist der Installationsraum für das<br />
Außengerät ausreichend?<br />
• Liegt ein Kurzschluss beim Luftvolumenstrom<br />
für Innen-/Außengeräte vor?<br />
Funktioniert<br />
das Gerät normal?<br />
NEIN<br />
Heißgasrohrtemp. (˚C)<br />
Erkennung einer anormalen Temperatur<br />
Ist die gemessene Temperatur korrekt?<br />
NEIN<br />
Defekte Außengeräteplatine<br />
austauschen.<br />
Anzeigebedingungen<br />
Wenn die links angegebene Heißgastemperatur zweimal<br />
innerhalb von 60 Minuten oder, auch während eines<br />
Kompressorstopps, kontinuierlich für 60 Minuten erreicht<br />
wird, erscheint die Anzeige.<br />
Erkennung einer anormalen Temperatur<br />
Typ 402~602 Typ 802, 1002<br />
Betriebsbereit<br />
85 115<br />
Fehlerstopp<br />
Betriebsbereit<br />
90 135<br />
Fehlerstopp<br />
Heißgasrohrtemp. (˚C)<br />
Thermistor resistance (kΩ)<br />
Wenn die Heißgasrohrtemperatur den eingestellten Wert<br />
überschreitet, wird die Kompressordrehzahl geregelt,<br />
um den Anstieg der Heißgasrohrtemperatur zu drosseln.<br />
Kompressorregelung Drehzahlabfall in 1 Minute<br />
Freigabe<br />
Abschaltzeit<br />
Typ 402~406 100 105<br />
Typ 802, 1002 105 110<br />
Heißgasrohrtemperatur (˚C)<br />
Widerstands-Temperatur-Charakteristik des<br />
Heißgasrohr-Thermistors (Tho-D)<br />
200<br />
180<br />
160<br />
140<br />
120<br />
100<br />
80<br />
60<br />
40<br />
20<br />
0<br />
0 20 40 60 80 100 120 140 160<br />
Temperatur [T] (˚C)<br />
6<br />
© STULZ <strong>GmbH</strong>, Hamburg - 233 -
[Fehler Wärmetauscher-Thermistor des Außengeräts]<br />
5 Fehleranzeige:<br />
E37<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Ist der Anschluss<br />
des Wärmetauscher-Thermistors<br />
des Außengeräts korrekt?<br />
JA<br />
Ist die Charakteristik des<br />
Wärmetauscher-Thermistors des Außengeräts<br />
korrekt? Ist ein Draht gebrochen?<br />
JA<br />
Defekte Steuer-Schaltplatine des<br />
Außengeräts austauschen.<br />
(Defekte Eingangsschaltung des<br />
Wärmetauscher-Thermistors des<br />
Außengeräts.)<br />
NEIN<br />
Reparieren<br />
NEIN<br />
Defekter Wärmetauscher-<br />
Thermistors des Außengeräts<br />
austauschen.<br />
Widerstands-Temperatur-Charakteristik<br />
des Wärmetauscher-Thermistors des<br />
Außengeräts (Tho-R)<br />
Anzeigebedingungen<br />
Wenn die vom Thermistor erfasste Temperatur zwischen 2 Minuten<br />
und 2 Minuten 20 Sekunden nach Einschalten des Kompressors für<br />
5 Sekunden -50 ˚C oder weniger beträgt, stoppt der Kompressor.<br />
Nach einer 3-minütigen Verzögerung läuft der Kompressor wieder an.<br />
Wenn dieser Status dreimal innerhalb von 40 Minuten erkannt wird,<br />
erscheint die Anzeige.<br />
Thermistor-Widerstand (kΩ)<br />
15<br />
10<br />
5<br />
5 kΩ bei 25 ˚C<br />
6<br />
0 10 20 30 40 50<br />
Temperatur (˚C)<br />
[Fehler Lufttemperatur-Thermistor des Außengeräts]<br />
6 Fehleranzeige: E38<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Ist die Verbindung<br />
des Lufttemperatur-Thermistors<br />
des Außengeräts korrekt?<br />
JA<br />
Ist die Charakteristik<br />
des Lufttemperatur-Thermistors des Außengeräts<br />
korrekt?<br />
JA<br />
Defekte Steuer-Schaltplatine des Außengeräts<br />
austauschen. (Defekte Eingangsschaltung<br />
des Lufttemperatur-Thermistors des Außengeräts.)<br />
NEIN<br />
Reparieren<br />
NEIN<br />
Defekter Lufttemperatur-<br />
Thermistor des Außengeräts<br />
austauschen.<br />
Widerstands-Temperatur-Charakteristik des Lufttemperatur-Thermistors<br />
des Außengeräts (Tho-A)<br />
35<br />
30<br />
Anzeigebedingungen<br />
Wenn die vom Thermistor erfasste Temperatur zwischen 2 Minuten<br />
und 2 Minuten 20 Sekunden nach Einschalten des Kompressors für<br />
5 Sekunden -30 ˚C oder weniger beträgt, stoppt der Kompressor.<br />
Nach einer 3-minütigen Verzögerung läuft der Kompressor wieder an.<br />
Wenn dieser Status dreimal innerhalb von 40 Minuten erkannt wird,<br />
erscheint die Anzeige.<br />
Thermistor-Widerstand (kΩ)<br />
25<br />
20<br />
15<br />
10<br />
5<br />
- 234 -<br />
0<br />
0 10 20 30 40 50<br />
Temperatur (˚C)<br />
© STULZ <strong>GmbH</strong>, Hamburg
[Fehler Heißgasrohr-Thermistor]<br />
7 Fehleranzeige:<br />
E39<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Ist der Anschluss<br />
des Heißgasrohr-Thermistors<br />
korrekt?<br />
JA<br />
Ist die Charakteristik<br />
des Heißgasrohr-Thermistors<br />
korrekt? Ist ein Draht<br />
gebrochen?<br />
JA<br />
Defekte Steuer-Schaltplatine des Außengeräts<br />
austauschen. (Defekte Eingangsschaltung<br />
des Heißgasrohr-Thermistors.)<br />
NEIN<br />
Reparieren<br />
NEIN<br />
Defekter Heißgasrohr-<br />
Thermistor austauschen.<br />
Anzeigebedingungen<br />
Wenn die vom Thermistor erfasste Temperatur zwischen 10 Minuten<br />
und 10 Minuten 20 Sekunden (2 Minuten und 2 Minuten 20 Sekunden)<br />
nach Einschalten des Kompressors für 5 Sekunden -30 ˚C oder<br />
weniger beträgt, stoppt der Kompressor. Nach einer 3-minütigen<br />
Verzögerung läuft der Kompressor wieder an. Wenn dieser Status<br />
dreimal innerhalb von 40 Minuten erkannt wird, erscheint die Anzeige.<br />
[63H1-Betrieb]<br />
8 Fehleranzeige:<br />
E40<br />
Widerstands-Temperatur-Charakteristik des<br />
Heißgasrohr-Thermistors (Tho-D)<br />
Thermistor-Widerstand (kΩ)<br />
200<br />
180<br />
160<br />
140<br />
120<br />
100<br />
80<br />
60<br />
40<br />
20<br />
0<br />
0 20 40 60 80 100 120 140 160<br />
Temperatur (˚C)<br />
6<br />
Wenn der Unterbrecher der Spannungsversorgung schnell ein- und ausgeschaltet wird, kann E40 angezeigt werden. Dieser Status ist normal.<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Ist das Absperrventil<br />
komplett geöffnet?<br />
JA<br />
Wurde 63H1 aktiviert?<br />
NEIN<br />
Ist der Anschluss<br />
von 63H1 korrekt?<br />
NEIN<br />
JA<br />
NEIN<br />
Absperrventil öffnen.<br />
Wenn 63H1 aktiviert ist<br />
1. Im Kühlbetrieb<br />
• Läuft der Ventilatormotor des Außengeräts?<br />
• Liegt ein Kurzschluss im Außengerät vor?<br />
• Ist der Raum für den Lufteinlass und den Luftauslass ausreichend?<br />
2. Im Heizbetrieb<br />
• Weicht der Wärmetauscher-Thermistor des Außengeräts vom<br />
erkannten Status ab?<br />
• Ist der Filter verstopft?<br />
3. Im Kühl- und Heizbetrieb<br />
Korrigieren<br />
JA<br />
Ist der Anschluss<br />
des elektronischen Expansionsventils<br />
korrekt?<br />
JA<br />
Defekte Steuer-Schaltplatine<br />
des Außengeräts. (Defekte<br />
Eingangsschaltung von 63H1.)<br />
Austauschen.<br />
NEIN<br />
Korrigieren<br />
Anmerkung (1) Wenn ein Fehler im Anschluss des elektronischen<br />
Expansionsventils vorliegt, unbedingt die Spannungsversorgung<br />
zurücksetzen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 235 -
[Überhitzung Power-Transistor]<br />
9 Fehleranzeige:<br />
E41<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Wenn der Kompressorstopp<br />
10 Minuten lang anhält, ist ein<br />
Zurücksetzen möglich.<br />
JA<br />
NEIN<br />
Den Anschluss des Ventilatormotors<br />
des Außengeräts lösen<br />
und diesen drehen.<br />
Der Kompressor<br />
dreht sich.<br />
Drehung.<br />
Keine Drehung.<br />
<strong>Inverter</strong>platine des<br />
Außengeräts austauschen.<br />
Ist der Installationsraum<br />
für das Außengerät ausreichend?<br />
JA<br />
NEIN<br />
Anpassen<br />
Ventilatormotor des<br />
Außengeräts austauschen.<br />
Dreht sich der Ventilator<br />
des Außengeräts?<br />
JA<br />
NEIN<br />
Ventilatormotor oder Steuer-Schaltplatine<br />
des Außengeräts austauschen.<br />
Ist die Charakteristik des<br />
Temperatur-Thermistors des<br />
Power-Transistors korrekt?<br />
JA<br />
NEIN<br />
Thermistor<br />
austauschen.<br />
Ist der Anschluss des<br />
Temperatur-Thermistors des<br />
Power-Transistors korrekt?<br />
JA<br />
NEIN<br />
Korrekt<br />
anschließen.<br />
6<br />
Sind die Verbindungen<br />
zum Kühlgebläse des<br />
Power-Transistors korrekt?<br />
• Verbindungsschrauben<br />
• Silikon auftragen<br />
JA<br />
NEIN<br />
Korrekt<br />
befestigen.<br />
Fehler tritt nicht erneut auf.<br />
NEIN<br />
JA<br />
OK<br />
• Anzeigebedingungen<br />
Wenn die Temperatur des Power-Transistors die eingestellte<br />
Temperatur überschreitet, stoppt der Kompressor.<br />
Wenn die Temperatur unter 90 ˚C abfällt, läuft der Kompressor<br />
wieder an. Wenn dieser Fehler jedoch innerhalb von einer<br />
Stunde fünfmal auftritt, erscheint die Anzeige.<br />
Erkennung einer anormalen Temperatur<br />
Kompressor<br />
stoppt<br />
Kompressor<br />
läuft<br />
90 110<br />
Temperatur des Power-Transistors (˚C)<br />
Thermistor-Widerstand (kΩ)<br />
Widerstands-Temperatur-Charakteristik des<br />
Temperatur-Thermistors des Power-Transistors<br />
200<br />
180<br />
160<br />
140<br />
120<br />
100<br />
80<br />
60<br />
40<br />
20<br />
0<br />
0 20 40 60 80 100 120 140<br />
Temperatur (˚C)<br />
- 236 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
[Stromunterbrechung]<br />
10 Fehleranzeige:<br />
E42<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Ist die Versorgungsspannung<br />
korrekt?<br />
Isolier-<br />
JA Ist das Absperrventil<br />
komplett<br />
Hochdruck während des<br />
Wicklungswiderstand des<br />
JA<br />
Ist der<br />
JA widerstand und JA<br />
geöffnet?<br />
Betriebs korrekt?<br />
Kompressors prüfen.<br />
NEIN<br />
NEIN<br />
NEIN<br />
NEIN<br />
Spannungsversorgung prüfen.<br />
• Anzeigebedingungen<br />
Wenn der Ausgangsstrom des<br />
<strong>Inverter</strong>s den eingestellten Wert<br />
überschreitet, stoppt der<br />
Kompressor. Nach einer 3-minütigen<br />
Verzögerung läuft er wieder an.<br />
Wenn dieser Status jedoch viermal<br />
innerhalb von 30 Minuten auftritt,<br />
erscheint die Anzeige.<br />
Komplett öffnen.<br />
Power-<br />
Transistor-Modul prüfen<br />
(siehe Seite 193).<br />
OK<br />
Ist der Installationsraum für Innen- und Außengeräte<br />
ausreichend?<br />
Liegt ein Kurzschluss in einem Innen- oder<br />
Außengerät vor?<br />
Im Kühlbetrieb: Funktioniert FMo?<br />
Ist das Absperrventil komplett geöffnet?<br />
Im Heizbetrieb: Funktioniert FM1?<br />
Ist das Absperrventil komplett geöffnet?<br />
Ist der Filter verstopft?<br />
Fließt Flüssigkeit in den Kompressor zurück?<br />
Funktioniert die Überhitzungssteuerung normal?<br />
Funktionieren Niederdrucksensor und Temperatur-<br />
Thermistor des Sauggasrohrs normal?<br />
Erzeugt der Kompressor ungewöhnliche Geräusch?<br />
Kältemittelfüllstand und<br />
Kältemittelkreislauf prüfen.<br />
NG<br />
JA<br />
Kehrt das<br />
Gerät nach Zurücksetzen<br />
der Spannungsversorgung (zweioder<br />
dreimal) zum normalen<br />
Betrieb zurück?<br />
JA<br />
Kompressor austauschen.<br />
(1)<br />
<strong>Inverter</strong>platine des<br />
Außengeräts austauschen.<br />
Anmerkung (1) Bei den Modellen 802 und 1002<br />
auch den Power-Transistor austauschen.<br />
NEIN<br />
(1)<br />
<strong>Inverter</strong>platine des<br />
Außengeräts austauschen.<br />
Anmerkung (1) Bei den Modellen<br />
802 und 1002<br />
auch den Power-<br />
Transistor austauschen.<br />
Es kann sich um eine Funktionsstörung aufgrund von<br />
kurzfristigem Rauschen handeln. Wenn eine Quelle<br />
in der Nähe Rauschen verursacht, diese beseitigen.<br />
6<br />
[Fehler <strong>Inverter</strong>kommunikation]<br />
11 Fehleranzeige:<br />
E45<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Sind die Verbindungen zwischen<br />
Steuer-Schaltplatine und <strong>Inverter</strong>platine<br />
des Außengeräts korrekt?<br />
JA<br />
NEIN<br />
Korrigieren<br />
Sind JSW10, 11 (SW1, 2)<br />
auf der <strong>Inverter</strong>platine auf<br />
OFF (AUS) gesetzt?<br />
JA<br />
Steuer-Schaltplatine des<br />
Außengeräts austauschen.<br />
NEIN<br />
Korrigieren<br />
Ist der normale Betrieb<br />
wiederhergestellt?<br />
NEIN<br />
<strong>Inverter</strong>platine des<br />
Außengeräts austauschen.<br />
Anmerkung (1) Werte in ( ) gelten für die Modelle 802 und 1002.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 237 -
[Fehler DC-Ventilatormotor]<br />
12 Fehleranzeige:<br />
E48<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Ist ein<br />
Fremdkörper in die<br />
drehenden Teile des<br />
Ventilatormotors<br />
geraten?<br />
JA<br />
NEIN<br />
Fremdkörper<br />
beseitigen.<br />
Ventilator<br />
um mehrere Umdrehungen<br />
mit der Hand drehen. Läuft<br />
er reibungslos?<br />
NEIN<br />
Ventilatormotor<br />
austauschen.<br />
JA<br />
Liegt<br />
Spannung am Anschluss<br />
des Ventilatormotors an (zwischen<br />
CNFAN 1,2(1)-(4))?<br />
NEIN<br />
Ist Sicherung F2<br />
durchgebrannt?<br />
NEIN<br />
Versorgungsspannung<br />
prüfen.<br />
6<br />
JA<br />
Spannungsversorgung zurücksetzen.<br />
Kehrt er zum<br />
normalen Betrieb<br />
zurück?<br />
JA<br />
Maßnahme hängt davon ab, ob vorübergehendes<br />
Rauschen die Ursache ist.<br />
NEIN<br />
JA<br />
Sicherung austauschen.<br />
Ventilatormotor<br />
austauschen.<br />
• Anzeigebedingungen<br />
Wenn die Drehung des Ventilatormotors des Außengeräts<br />
(FM01, 2) 30 Sekunden bei 100 min -1 oder weniger liegt,<br />
stoppen der Kompressormotor und der Ventilatormotor des<br />
Außengeräts. Nach einer 3-minütigen Verzögerung laufen<br />
sie automatisch wieder an. Wenn dieser Status jedoch fünfmal<br />
innerhalb von 60 Minuten auftritt, erscheint die Anzeige.<br />
Anmerkung (1) Wenn die Störung auch nach dem Austauschen des Ventilatormotors<br />
auftritt, die Steuer-Schaltplatine austauschen.<br />
[Niederdruck anormal oder Niederdrucksensor nicht angeschlossen]<br />
13 Fehleranzeige:<br />
E49<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Sind die Anschlüsse des NEIN<br />
Niederdrucksensors (Sensorseite,<br />
Platinenseite) korrekt?<br />
JA<br />
Korrigieren<br />
Ist die Kältemittelmenge korrekt?<br />
Weist der Kältemittelkreislauf<br />
Anormalitäten auf?<br />
NEIN<br />
Niederdrucksensor<br />
austauschen.<br />
<strong>Inverter</strong>platine des<br />
Außengeräts prüfen.<br />
NEIN<br />
Kehrt er zum normalen<br />
Betrieb zurück?<br />
• Anzeigebedingungen<br />
Wenn der vom Niederdrucksensor erkannte Druck<br />
kontinuierlich über 15 Sekunden 0,079 MPa oder<br />
weniger beträgt, stoppt der Kompressor. Nach einer<br />
3-minütigen Verzögerung läuft der Kompressor wieder<br />
an. Wenn dieser Status jedoch dreimal innerhalb von<br />
60 Minuten auftritt, erscheint die Anzeige.<br />
Erkennung einer anormalen Temperatur<br />
Kompressor<br />
läuft<br />
Kompressor<br />
stoppt<br />
0.079 0.227<br />
Niederdruck (MPa)<br />
- 238 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Ist das Absperrventil<br />
komplett geöffnet?<br />
NEIN<br />
Komplett öffnen.<br />
JA<br />
Sind die<br />
Anschlüsse von Niederdrucksensor<br />
und Temperatur-Thermistor des<br />
Sauggasrohrs korrekt?<br />
JA<br />
Ist die<br />
Charakteristik von Niederdrucksensor<br />
und Temperatur-Thermistor des<br />
Sauggasrohrs korrekt?<br />
JA<br />
NEIN<br />
NEIN<br />
Korrigieren<br />
Niederdrucksensor - Temperatur-Thermistor<br />
des Sauggasrohrs ist defekt austauschen.<br />
Ist der Niederdruck<br />
beim Betrieb normal?<br />
NEIN<br />
Kältemittel nachfüllen.<br />
JA<br />
Defekte Steuer-Schaltplatine des Außengeräts<br />
austauschen. (Defekte Eingangsschaltung des<br />
Niederdrucksensors - Temperatur-Thermistors des<br />
Sauggasrohrs.)<br />
6<br />
[Fehler <strong>Inverter</strong>, Ventilatormotor]<br />
14 Fehleranzeige:<br />
E51<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot Leuchtet kontinuierlich<br />
LED grün Dauerblinken<br />
Spannungsversorgung<br />
zurücksetzen<br />
Erscheint E51?<br />
Erscheint<br />
Ist die<br />
Befestigung des Kühlgebläses<br />
für den Power-Transistor<br />
korrekt? Schrauben anziehen.<br />
Silikon auf das Kühlgebläse<br />
geben.<br />
JA<br />
<strong>Inverter</strong>platine des<br />
Außengeräts austauschen.<br />
NEIN<br />
Korrekt befestigen.<br />
• Anzeigebedingungen<br />
Wenn die Temperatur des Power-Transistors kontinuierlich für<br />
15 Minuten 110˚C oder mehr beträgt, erscheint die Anzeige.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 239 -
[Fehler Temperatur-Thermistor des Sauggasrohrs]<br />
15 Fehleranzeige:<br />
E53<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Ist der Anschluss<br />
des Sauggasrohr-<br />
Thermistors korrekt?<br />
JA<br />
Ist die<br />
Charakteristik des<br />
Sauggasrohr-Thermistors<br />
korrekt? Ist ein Draht<br />
gebrochen?<br />
JA<br />
Defekte Außengeräteplatine<br />
austauschen. (Defekte Eingangsschaltung<br />
des Sauggasrohr-<br />
Thermistors.)<br />
NEIN<br />
NEIN<br />
Widerstands-Temperatur-Charakteristik<br />
des Sauggasrohr-Thermistors (Tho-S)<br />
Korrigieren<br />
Defekter Sauggasrohr-<br />
Thermistor austauschen.<br />
6<br />
• Anzeigebedingungen<br />
Wenn die vom Thermistor erfasste Temperatur zwischen 10 Minuten<br />
und 10 Minuten 20 Sekunden nach Einschalten des Kompressors für<br />
5 Sekunden -50 ˚C oder weniger beträgt, stoppt der Kompressor.<br />
Nach einer 3-minütigen Verzögerung läuft der Kompressor wieder an.<br />
Wenn dieser Status dreimal innerhalb von 40 Minuten erkannt wird,<br />
erscheint die Anzeige.<br />
Thermistor-Widerstand (kΩ)<br />
5 kΩ bei 25 ˚C<br />
Temperatur (˚C) ˚<br />
[Fehler Niederdrucksensor]<br />
16 Fehleranzeige:<br />
E54<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Außengerät<br />
einmaliges Blinken<br />
Dauerblinken<br />
Sind die Anschlüsse des NEIN<br />
Niederdruck-sensors (Sensorseite,<br />
Platinenseite) korrekt?<br />
JA<br />
Korrigieren<br />
Entspricht der Druck (tatsächliche NEIN<br />
Messung) dem auf der Fernbedienung<br />
angezeigten Wert?<br />
JA<br />
Niederdrucksensor<br />
austauschen.<br />
Ist die Kältemittelmenge ausreichend?<br />
Weist der Kältemittelkreislauf<br />
Anormalitäten auf?<br />
<strong>Inverter</strong>platine des<br />
Außengeräts austauschen.<br />
NEIN<br />
Ist der normale Betrieb<br />
wiederhergestellt?<br />
Anmerkung (1) Die Anzeige der Betriebsdaten auf der Fernbedingung ist<br />
auf Seite 195 beschrieben.<br />
• Anzeigebedingungen<br />
Wenn die vom Spannungssensor erfasste Spannung zwischen 2 Minuten und 2 Minuten<br />
20 Sekunden nach Einschalten des Kompressors kontinuierlich für 5 Sekunden 3-49 V<br />
oder mehr beträgt, stoppt der Kompressor. Nach einer 3-minütigen Verzögerung läuft der<br />
Kompressor wieder an. Wenn dieser Status dreimal innerhalb von 40 Minuten erkannt wird,<br />
erscheint die Anzeige.<br />
- 240 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
[Fehler Thermistor für Unterkuppeltemperatur]<br />
17 Fehleranzeige:<br />
E55<br />
[nur für Typ 802, 1002]<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
Außengerät<br />
LED rot einmaliges Blinken<br />
LED grün Dauerblinken<br />
Defekte Steuer-Schaltplatine des Außengeräts<br />
austauschen. (Defekte Eingangsschaltung<br />
des Thermistors für<br />
die Unterkuppeltemperatur.)<br />
Sind die<br />
Anschlüsse des<br />
Thermistors für die<br />
Unterkuppeltemperatur<br />
korrekt?<br />
JA<br />
Ist die<br />
Charakteristik des<br />
Thermistors für die<br />
Unterkuppeltemperatur<br />
korrekt?<br />
JA<br />
Widerstands-Temperatur-<br />
Charakteristik des Thermistors für<br />
die Unterkuppeltemperatur (Tho-H)<br />
NEIN<br />
Korrigieren<br />
• Anzeigebedingungen<br />
NEIN<br />
Der Thermistor für die Unterkuppeltemperatur<br />
ist defekt austauschen.<br />
Wenn die vom Temperatur-Thermistor erfasste Temperatur zwischen<br />
10 Minuten und 10 Minuten 20 Sekunden nach Einschalten des<br />
Kompressors für 5 Sekunden -50 ˚C oder weniger beträgt, stoppt der<br />
Kompressor. Nach einer 3-minütigen Verzögerung läuft der Kompressor<br />
wieder an. Wenn dieser Status dreimal innerhalb von 40 Minuten erkannt<br />
wird, erscheint die Anzeige.<br />
Thermistor-Widerstand (kΩ)<br />
5 kΩ bei 25 ˚C<br />
Temperatur (˚C) ˚<br />
[Anormalitäten bei Kompressorstart]<br />
18 Fehleranzeige:<br />
E59<br />
6<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
LED grün<br />
Anmerkung (1) Prüfen, ob die Spannungsversorgung normal ist.<br />
Außengerät<br />
fünfmaliges Blinken<br />
Dauerblinken<br />
Wenn sich der Kompressor überhaupt<br />
nicht bewegt und keine<br />
geringfügigen Vibrationen oder<br />
Geräusche festzustellen sind<br />
Den Ventilatormotor des<br />
Außengeräts trennen und<br />
laufen lassen (drehen).<br />
Kompressor<br />
startet.<br />
Startet<br />
Startet<br />
nicht<br />
Zum nächsten<br />
Ablaufdiagramm<br />
Ventilatormotor des Außengeräts austauschen.<br />
Ist die Versorgungsspannung<br />
korrekt?<br />
JA<br />
Ist der Ausgleichsdruck<br />
beim<br />
Start korrekt?<br />
JA<br />
Den Isolierwiderstand<br />
und<br />
Wicklungswiderstand<br />
des Kompressors<br />
prüfen.<br />
OK<br />
Das Power-<br />
Transistor-Modul<br />
prüfen (siehe<br />
Seite 193).<br />
<strong>Inverter</strong><br />
nicht<br />
OK<br />
(2)<br />
<strong>Inverter</strong>platine des Außengeräts<br />
austauschen.<br />
Nicht OK<br />
Nicht OK<br />
Nicht OK<br />
<strong>Inverter</strong> OK<br />
(1)<br />
Spannungsversorgung<br />
prüfen.<br />
Kältemittelstand und<br />
Kältemittelkreislauf prüfen.<br />
Kompressor<br />
austauschen.<br />
Testlauf (Start) zweioder<br />
dreimal durchführen.<br />
Normaler Betrieb?<br />
NEIN<br />
Anmerkung (1) Wenn der Testlauf zwei- oder dreimal wiederholt wird,<br />
kann das flüssige Kältemittel, das vom Kompressor<br />
abgegeben wird und die Störung verursacht hat,<br />
wieder in seinen ursprünglichen (normalen) Zustand<br />
zurückkehren.<br />
(2) Bei den Modellen 802 und 1002 auch den<br />
Power-Transistor austauschen.<br />
Kompressor<br />
austauschen.<br />
• Anzeigebedingungen<br />
(1) Wenn sich der Kompressor bei 20 Starversuchen nicht<br />
zehnmal starten lässt, erscheint die Anzeige.<br />
(2) Die Fernbedienung lässt sich nach 3 Minuten zurücksetzen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 241 -
[Fehler Positionserkennung Kompressorlader]<br />
19 Fehleranzeige:<br />
E60<br />
LED rot<br />
LED grün<br />
Innengerät<br />
Ausgeschaltet<br />
Dauerblinken<br />
LED rot<br />
Anmerkung (1) Prüfen, ob die Spannungsversorgung normal funktioniert.<br />
Außengerät<br />
einmaliges Blinken<br />
Erneuter<br />
Betrieb:<br />
Startet der<br />
Kompressor?<br />
NEIN (E59)<br />
JA<br />
Erscheint E42?<br />
JA<br />
Nein<br />
Erzeugt der<br />
Kompressor ungewöhnliche<br />
Geräusche?<br />
Diagnose E59 Diagnose E42 Kompressor prüfen<br />
JA<br />
Nein<br />
Kehrt<br />
er nach Zurücksetzen<br />
der Spannungsversorgung<br />
zum normalen<br />
Betrieb zurück?<br />
Nein<br />
E60 tritt erneut auf<br />
(1)<br />
<strong>Inverter</strong> des Außengeräts<br />
austauschen.<br />
Es kann sich um<br />
eine Funktionsstörung<br />
aufgrund<br />
von kurzfristigem<br />
Rauschen handeln.<br />
Wenn eine Quelle<br />
in der Nähe Rauschen<br />
verursacht, diese<br />
beseitigen.<br />
Anmerkung (1) Power-Transistor<br />
austauschen.<br />
•Anzeigebedingungen<br />
(1) Wenn eine Rotor-Positionserkennung erfolgt und die Rotorposition daraufhin nicht erneut erkannt werden kann<br />
(viermal in 15 Minuten), wird ein Fehlerstatus angezeigt.<br />
(2) Nach 3 Minuten ist ein Zurücksetzen mit der Fernbedienung möglich.<br />
6<br />
- 242 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Prüfung des Power-Transistor-Moduls (einschließlich Antriebesschaltung)<br />
Ist das Power-<br />
Transistor-Modul gerissen<br />
oder durchgebrannt?<br />
NEIN<br />
JA<br />
Liegt ein<br />
Kurzschluss zwischen<br />
den Anschlüssen des Power-<br />
Transistor-Moduls vor? *1<br />
NEIN<br />
JA<br />
Kompressorbetrieb<br />
Ist der Ausgleich<br />
zwischen den Stromphasen<br />
des Kompressors korrekt?<br />
JA<br />
Normal<br />
NEIN<br />
Wenn eine Abweichung von 10 % oder<br />
mehr beim Strom in verschiedenen Phasen<br />
vorliegt (außer bei Beschleunigung oder<br />
Verlangsamung)<br />
Den <strong>Inverter</strong> des<br />
Außengeräts austauschen.<br />
Anmerkung (1) Bei den Modellen 802 und 1002 auch<br />
den Power-Transistor austauschen.<br />
6<br />
• 1 Prüfung auf Kurzschluss am Anschluss des Power-Transistor-Moduls<br />
Die Kompressorverdrahtung lösen und dann eine Kurzschlussprüfung durchführen.<br />
P-U, P-V, P-W<br />
N-U, N-V, N-W<br />
Zwischen den P-N-Anschlüssen prüfen.<br />
Die Messgerätsonden an die folgenden Positionen an jedem Anschluss führen.<br />
P: P-Anschluss des Power-Transistors<br />
N: N-Anschluss des Power-Transistors<br />
U: Ende des roten Kabelbaums zum Kompressor<br />
V: Ende des weißen Kabelbaums zum Kompressor<br />
W: Ende des schwarzen oder blauen Kabelbaums zum Kompressor<br />
Prüfung auf Kurzschluss am Power-Transistor<br />
• Wenn kein Diagnosegerät zur Verfügung steht, um festzustellen,<br />
ob der <strong>Inverter</strong> defekt ist, Messungen zwischen den<br />
Anschlüssen der Teile des Power-Transistors durchführen.<br />
Auf dieser Basis feststellen, ob der <strong>Inverter</strong> defekt ist.<br />
• Den Kompressor trennen und dann Messungen unter Einbeziehung<br />
der Steuerung durchführen.<br />
Messgerät Normale Werte<br />
Anschluss (+) Anschluss (-) 402 ~ 602<br />
0 ~<br />
(numerischer<br />
Wert steigt)<br />
802, 1002<br />
0 ~<br />
(numerischer<br />
Wert steigt)<br />
Mehrere M<br />
(numerischer<br />
Wert steigt)<br />
Ca. 500<br />
Ca. 650<br />
Ca. 500<br />
Ca. 670<br />
Ca. 4.4<br />
Ca. 4.4<br />
Ca. 650<br />
Ca. 4.8<br />
Ca. 4.9<br />
Ca. 500<br />
Ca. 500<br />
Wenn die gemessenen Werte von 0 ~ mehrere kΩ reichen,<br />
besteht die Möglichkeit, dass Komponenten beschädigt sind.<br />
In diesem Fall die Teile des Power-Transistors austauschen.<br />
© STULZ <strong>GmbH</strong>, Hamburg - 243 -
(5) Prüfung bei Fehleranzeige auf der Fernbedienung<br />
(a) Pendellamellenmotor läuft nicht<br />
Prüfung am Innengerät<br />
Funktioniert<br />
die Pendellamelle bei eingeschalteter<br />
Spannungsversorgung?<br />
NEIN<br />
Ist der LM-Draht<br />
gebrochen?<br />
NEIN<br />
Ist der LM-Draht<br />
blockiert?<br />
NEIN<br />
Defekte<br />
Innengeräteplatine<br />
Nach min. 1 Minute<br />
erneut aktivieren<br />
JA<br />
JA<br />
JA<br />
Draht reparieren.<br />
LM austauschen.<br />
Lässt sich<br />
die Pendellamelle<br />
mit der Fernbedienung<br />
aktivieren?<br />
NEIN<br />
JA<br />
Normal<br />
Defekte Innengeräteplatine<br />
austauschen.<br />
Anmerkung (1) LM: Pendellamellenmotor<br />
6<br />
(b)<br />
Vier-Wege-Ventil wird im Heizbetrieb nicht geschaltet<br />
Beträgt<br />
die Spannung<br />
zwischen CnS (1) und<br />
(2) 220/240 VAC oder<br />
380/415 VAC?<br />
NEIN<br />
JA<br />
Defekter 20S<br />
austauschen<br />
Defekte Außengeräteplatine<br />
austauschen.<br />
- 244 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Prüfung auf unnormale Betriebsdaten mit der Fernbedienung<br />
Bei unnormalen Betriebszuständen werden die Betriebsdaten gespeichert und können über die Fernbedienung abgerufen<br />
werden.<br />
(1) Die Taste CHECK betätigen.<br />
Die Anzeige schaltet von " FUNCTION" auf -> " SET" -> und dann auf "OPERATION DATA " um.<br />
(2) Die Taste betätigen. Die Anzeige schaltet auf "ERROR DATA " um.<br />
(3) Die Taste SET betätigen, um unnormale Betriebszustände anzuzeigen.<br />
(4) Falls in der Vergangenheit unnormale Betriebszustände gespeichert worden sind, werden diese mit Fehlercode und<br />
Gerätenummer angezeigt:<br />
(Beispiel):<br />
"E8" wird angezeigt.<br />
Die Anzeige zeigt "I/U No. 00 " blinkend an.<br />
(5) Mit den Tasten oder die Gerätenummer des Geräts auswählen, dessen Fehlerdaten angezeigt werden<br />
sollen. Falls nur ein Innengerät vorhanden ist, ändert sich die Gerätenummer nicht.<br />
(6) Die Gerätenummer durch Betätigen der Taste SET bestätigen.<br />
(Die Gerätenummer wird jetzt kontinuierlich und nicht mehr blinkend angezeigt.)<br />
(Beispiel):<br />
"E8"<br />
"DATA LOADING" (blinkt, solange Daten ausgelesen werden)<br />
↓<br />
"E8"<br />
"ERROR DATA "<br />
Jetzt werden die Daten beginnend mit Gerät Nr. 01 angezeigt.<br />
Angezeigte Daten siehe untenstehende Tabelle.<br />
(7) Um die anderen Daten bei Auftreten des Fehlers beginnend mit Punkt Nr. 01 anzuzeigen, Taste oder Taste<br />
betätigen.<br />
* Je nach Innengerät-Modell werden bestimmte Punkte, für die keine Daten vorhanden sind, nicht angezeigt<br />
(8) Zum Umschalten auf ein anderes Innengerät die Taste AIR CON No. betätigen und auf die Geräteauswahl zurückspringen.<br />
(9) Zum Beenden der Fehlerdatenanzeige die Ein-/Ausschalttaste betätigen.<br />
6<br />
Durch Betätigen der Rückstelltaste RESET kann immer um einen Schritt zurück gesprungen werden.<br />
Nr. Angezeigte Daten Erklärung<br />
01 Betriebsart (Beispiel: )<br />
02 Temperatureinstellung<br />
. 27˚C<br />
03 Rücklufttemperatur 28˚C<br />
04 Innengerät-Wärmetauscher-Temperatur 1 6˚C<br />
05 Innengerät-Wärmetauscher-Temperatur 2 5˚C<br />
07 Geschwindigkeit Innengerät-Ventilator Hi<br />
11 Betriebsstunden Innengerät 10500H<br />
21 Außenlufttemperatur 35˚C<br />
22 Außengerät-Wärmetauscher-Temperatur 1 55˚C<br />
23 Außengerät-Wärmetauscher-Temperatur 2 55˚C<br />
24 Kompressor-Betriebsfrequenz Hz 85.0Hz<br />
26 Niederdruck 0.40MPa<br />
27 Entspannungsrohr-Temperatur 98˚C<br />
28 Kurbelwannen-Temperatur 56˚C<br />
29 Strom an CT 26A<br />
31 Geschwindigkeit Außengerät-Ventilator Hi<br />
32 Silent-Mode aktiviert<br />
34 Schalter 63H1 ein/aus<br />
35 Abtauen aus<br />
36 Betriebsstunden Kompressor 8500H<br />
37 Öffnung Expansionsventil 1 in Impulsen 480PULS<br />
38 Öffnung Expansionsventil 2 in Impulsen 480PULS<br />
Hinweis:<br />
Siehe Protokoll Service <strong>FDS</strong> im Anhang!<br />
© STULZ <strong>GmbH</strong>, Hamburg - 245 -
ANHANG<br />
Stichwortverzeichnis<br />
A<br />
Abmessungen 9-49, 50<br />
Adapterplatine SC-AD-E 154<br />
Anbindung Superlink-System 154<br />
Anzeigen 164, 171<br />
Außengerätesteuerung 177<br />
Automatikbetrieb 174<br />
C<br />
CNT-Kontaktbelegung 173<br />
D<br />
Dichtigkeitsprüfung 181<br />
DIP-Schalter 200<br />
Drahtbrücken 200<br />
E<br />
Einsatzgrenzen 8<br />
Elektrischer Anschluss 114<br />
Elektrische Schaltpläne 188<br />
Evakuierung 181<br />
Externe Steuerung 173<br />
F<br />
FDENA-Umstellung 152<br />
FDKNA-Umstellung 153<br />
Fehler-Reset 207<br />
Fehlerdiagnose 207<br />
Fehlerdiagnose Außengerät 226<br />
Fehlerdiagnose Innengerät 214<br />
Fehlermeldungen Außengerät 211<br />
Fehlermeldungen Innengerät 210<br />
Fern-Ein/Aus Steuerung 173<br />
Fernbedienung 9-49<br />
Frischluftanschluss 9-49<br />
Funktionen Fernbedienung 166<br />
Funktionen Innengerät (I/U FUNCTION)<br />
165<br />
G<br />
Geräteansichten 75<br />
Geräteinstallation 117<br />
Gerätezeichnungen 50<br />
H<br />
Heizbetrieb 174<br />
Heizleistung 9-49<br />
Hochdruckschalter 187<br />
I<br />
Inbetriebssetzung 183<br />
Infrarot-Fernbedienung 68, 148, 171<br />
Innengerätesteuerung 174<br />
Installation Außengerät 156<br />
Installation Fernbedienung 148<br />
Installation Innengeräte 119<br />
Installation Leitungssystem 161<br />
Isolierung 163<br />
K<br />
Kabel-Fernbedienung 67, 150, 152, 153, 164<br />
Kälteleistung 9-49<br />
Kältemittel 9-49<br />
Kältemittelfüllung 182<br />
Kältemittelleitungen 9-49, 109<br />
Kälteschema 185<br />
Kommunikationsleitung 114<br />
Kondensatleitung 9-49<br />
Kühlbetrieb 174<br />
Kurzanleitung zur Programmierung 167<br />
L<br />
Leitungsdimensionen 109<br />
Leistungskorrektur 80<br />
Leitungslängen und Höhenunterschied 109<br />
Luftfilter 9-49<br />
Luftvolumenstrom 9-49<br />
M<br />
Master/Slave 115, 149<br />
P<br />
Parallelbetrieb 116<br />
Platinenlayout 200<br />
Programmierung 165<br />
Protokolle 248-251<br />
R<br />
RC-E1 165<br />
S<br />
Schalldruckpegel 9-49<br />
Schallpegel 104<br />
Schaltpunkte der Schutzeinrichtungen 187<br />
Schwenkbereich Pendellamellen 172<br />
Sensible Kälteleistungen 90<br />
Service 181<br />
Sicherheitsmaßnahmen 2, 117<br />
Simultan-Multisplit 110, 115<br />
Spannungsversorgung 114<br />
Spezifikationen 9<br />
Systemaufbau 109<br />
T<br />
Tastenfunktionen 164, 171<br />
Testbetrieb 183<br />
Thermistor 220, 225, 234-236, 240-241<br />
U<br />
Überdruckprüfung 181<br />
Übersicht 7<br />
Unterdruckprüfung 181<br />
V<br />
Ventilator-Kennlinien 99<br />
W<br />
Wärmeisolierung 9-49<br />
- 246 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
Konformitätserklärung<br />
FDCVA 151 HEN, FDCVA 201 HEN, FDCVA 251 HEN,<br />
FDCVA 302 HEN, FDCVA 402 HEN, FDCVA 502 HEN, FDCVA 602 HEN,<br />
FDCVA 802 HES, FDCVA 1002 HES<br />
FDTA 151, FDTA 201, FDTA 251, FDTA 301, FDTA 401,<br />
FDTA 501, FDTA 601<br />
FDTCA 151, FDTCA 201<br />
FDENA 151, FDENA 201, FDENA 251, FDENA 301, FDENA 401,<br />
FDENA 501, FDENA 601<br />
FDKNA 151, FDKNA 201, FDKNA 251<br />
FDURA 201, FDURA 251, FDURA 301, FDURA 401,<br />
FDURA 501, FDURA 601<br />
FDUMA 202, FDUMA 252, FDUMA 302, FDUMA 402, FDUMA 502, FDUMA602<br />
FDUA 801, FDUA 1001<br />
Richtlinie: EMC Richtlinie 89/336/EEC, 92/31/EEC, 93/68/EEC<br />
LV Richtlinie 73/24/EEC<br />
Normen: EN 55014-1<br />
EN 61000-3-2, EN 61000-3-3<br />
EN 55014-2<br />
EN 60335-2-40<br />
22.09.2006<br />
© STULZ <strong>GmbH</strong>, Hamburg - 247 -
PROTOKOLL INBETRIEBSETZUNG <strong>FDS</strong> / <strong>Inverter</strong><br />
Datum Inbetriebsetzung<br />
Erst-Inbetriebsetzung der Anlage<br />
Wiederholung Anl.änderung<br />
Auftragsnummer<br />
Modell Außengerät<br />
FDCA<br />
Fachbetrieb / Installateur (Stempel)<br />
Kommission<br />
Seriennummer<br />
Sachkundiger<br />
Modell Innengerät / Bezeichnung<br />
(1) Kältekreislauf<br />
(2) Fernbedienung<br />
(3) Spannungsversorgung<br />
Anzahl angeschlossener Innengeräte Stk Infrarotfernbedienung Reparaturschalter am AG ja nein<br />
Gesamtleistung angeschl.Innengeräte kW Kabelfernbedienung Anschluss mit geschirmtem Kabel Isolationswiderstand zw.N u.PE MΩ<br />
Außengerät höher tiefer als Innengeräte Aktivierung Kabel-FB nur bei FDKNA und FDENA Absicherung AG prüfen<br />
Höhendifferenz Innen-Außengerät max. m<br />
(FDKNA: J31 öffnen, FDENA: Kabel zum IR-Empfänger unterbrechen)<br />
Drehfeld prüfen (bei Modell 802, 1002)<br />
Leitungslänge Innen-Außengerät max. m Aktivierung Ventilatorstufen nur bei FDKNA mit Kabel-FB Spannungsversorgung AG prüfen<br />
(Programmierung der Fernbedienungs-Funktion 13 an Kabelfernbedienung)<br />
unter Stickstoff gelötet ja nein<br />
Verbindungskabel zum IG prüfen<br />
Saug- und Flüssigkeitsltg.isoliert ja nein<br />
(2.1) Adressierung Simultan-Multi<br />
(4) Testbetrieb, Manometerdrücke<br />
(1.1) Dichtheitsprüfung / Evakuierung<br />
Modell Innengerät / Raum SW5 -1 -2 Testbetrieb SW3-3 on 1)<br />
SW3-4 2) off SW3-4 2) on<br />
Kühlen Heizen<br />
Dichtheitsprüfung mit Absolutdruckmanometer ja nein Master: Off Off Hochdruck bar / °C<br />
Prüfdruck (min.30 bar) bar Prüfzeit Std Slave A: Off On Niederdruck bar / °C<br />
Evakuierungszeit Std Slave B: On Off Testbetrieb erfolgreich ja nein<br />
(1.2) Kältemittelnachfüllmenge R410A<br />
Slave C: On On (5) Innengerät<br />
Modell Vor-<br />
N Länge Flüssigkeitsleitung<br />
ach- zusätzliche DIP-Schalter-Konfiguration SW5 (IG-Platine) Externe Kondensatpumpe ja nein<br />
AG füllung installiert<br />
füllmenge<br />
vorgefüllt<br />
bis<br />
nachzufüllen<br />
Füllmenge<br />
151 1,55 kg m 30 m m 0,020 kg / m kg<br />
Simultan-Multi: Betrieb von 2-4 Innengeräten an einem <strong>FDS</strong>-Außengerät Prüfung Kondensatabfluß<br />
(für FDKNA nur mit Kabelfernbedienung möglich)<br />
Funktionsprüfung IG erfolgreich ja nein<br />
(2.2) Adressierung Parallelbetrieb<br />
Anzahl Kältekreise an Fernbedienung Stk CNT-Kontakt am Innengerät belegt<br />
(6) Externe Steuerung / Zusatzplatinen<br />
201 1,55 kg m 30 m m 0,020 kg / m kg 251 1,75 kg m 30 m m 0,020 kg / m kg 302 2,80 kg m 30 m m 0,060 kg / m kg Adressierung am SW2 (IG-Platine) Zusatzplatine:<br />
402 3,80 kg m 30 m m 0,060 kg / m kg Parallelbetrieb: Steuerung von 2-16 Innengeräten mit einer Fernbedienung,<br />
(7) Anlagendokumentation / Einweisung<br />
502 3,80 kg m 30 m m 0,060 kg je Kältekreis andere Adresse (für FDKNA nur mit Kabelfernbedienung möglich)<br />
/ m kg<br />
Übergabe Dokumentation an Betreiber<br />
602 3,80 kg m 30 m m 0,060 kg / m kg (2.3) Anbindung Superlink-Bus<br />
Einweisung Betreiber / Personal<br />
802 5,40 kg m 30 m m 0,060 kg / m kg Superlink-Adapter SC-AD-E ja nein<br />
Endkontrolle Gesamtanlage i.O. n.i.O.*<br />
Eintrag KM-Füllmenge am Gerät und in Unterlagen Abschirmung einseitig aufgelegt ja nein<br />
Datum Unterschrift<br />
1)<br />
2)<br />
© STULZ <strong>GmbH</strong>, Hamburg • Protokoll Inbetriebsetzung <strong>FDS</strong> <strong>Inverter</strong> • 07/06<br />
SW9 für Modelle 151-251<br />
SW5-4 für Modelle 151-251 * ) Erläuterungen auf gesondertem Blatt<br />
- 248 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
PROTOKOLL SERVICE <strong>FDS</strong>-Klimageräte<br />
Datum<br />
Routine-Service<br />
Störungsbeseitigung<br />
Auftrags-/Wartungsvertrags-Nr.<br />
Modell Außengerät<br />
FDCA<br />
Fachbetrieb (Stempel)<br />
Kommission/Kunde<br />
Seriennummer<br />
Sachkundiger<br />
Modell Innengerät / Bezeichnung<br />
(1) Anlagen-Status vor Service<br />
(3) Prüfung Außengerät<br />
(7) Prüfung Adressierung<br />
Anlage in Betrieb ja nein Reinigung Wärmetauscher ja n.erf. Simultan-Multi: Konfiguration SW5 (IG-Platine)<br />
Anlage spannungsfrei ja nein Innenreinigung Außengerät ja n.erf. Parallelbetrieb: Adressierung SW2 (IG-Platine)<br />
Anlage mit Fehlermeldung ja nein Prüfung Ventilatoren i.O. n.i.O.<br />
(8) Testbetrieb, Manometerdrücke<br />
(4) Prüfung Spannungsversorgung, elektr.Anlage<br />
Testbetrieb SW3-3 on 1)<br />
SW3-4 2) off SW3-4 2) on<br />
Kühlen Heizen<br />
(1.1) Fehlerstatus<br />
Adressse Fehlermeldung LED rot LED grün Reparaturschalter am AG ja nein Hochdruck bar / °C<br />
Störung AG: Anschlußklemmen AG i.O. n.i.O. Niederdruck bar / °C<br />
Störung IG: Schützkontakte AG i.O. n.i.O. Testbetrieb erfolgreich ja nein<br />
Anschlußklemmen IG i.O. n.i.O.<br />
(9) Prüfung externe Steuerung / Superlink-Anbindung<br />
(2) Prüfung Kältekreislauf<br />
Prüfg.elektr.Anl.+Spanngs.vers. i.O. n.i.O. CNT-Kontakt am Innengerät belegt<br />
Anzahl angeschlossener Innengeräte Stk (5) Prüfung Innengerät(e)<br />
Zusatzplatine:<br />
Gesamtleistung angeschl.Innengeräte kW Externe Kondensatpumpe ja nein i.O. n.i.O.<br />
Außengerät höher tiefer als Innengeräte Funktionsprüfung Kond.pumpe i.O. n.i.O. i.O. n.i.O.<br />
Höhendifferenz Innen-Außengerät max. m Prüfung Kondensatabfluß i.O. n.i.O. Superlink-Adapter SC-AD-E ja nein<br />
Leitungslänge Innen-Außengerät max. m Reinigung Kond.wanne / -Leitg. ja n.erf. Abgeschirmtes Kabel ja nein<br />
Saug- und Flüssigkeitsltg.isoliert ja nein Reinigung / Erneuerung Filter ja n.erf. Abschirmung einseitig aufgelegt ja nein<br />
Sichtprüfung Kältekreislauf i.O. n.i.O. Reset Filtermeldung ja n.erf.<br />
Bemerkungen, durchgeführte Arbeiten<br />
(2.1) Dichtheitsprüfung / Evakuierung (falls erforderlich)<br />
Funktionsprüfung Innengerät i.O. n.i.O.<br />
Dichtheitsprüfung mit Absolutdruckmanometer ja nein<br />
(6) Prüfung Fernbedienung<br />
Prüfdruck (min.30 bar) bar Infrarotfernbedienung i.O. n.i.O.<br />
Prüfzeit Std Kabelfernbedienung geschirmtes Kabel i.O. n.i.O.<br />
Evakuierungszeit Std Aktivierung Kabel-FB nur bei FDKNA und FDENA<br />
(FDKNA: J31 geöffnet, FDENA: Kabel zum IR-Empfänger unterbrochen)<br />
(2.2) Kältemittel R410A<br />
Nachfüllmenge (gem.Angaben am Gerät) kg Umprogrammierung Kabel-FB ja nein<br />
Gesamt-Füllmenge (gem.Angaben am Gerät) kg<br />
Endkontrolle Gesamtanlage i.O. n.i.O.*<br />
(Eintragung Protokoll Kabelfernbedienung RC-E1)<br />
Datum Unterschrift<br />
© STULZ <strong>GmbH</strong>, Hamburg • Protokoll Service <strong>FDS</strong> • 07/06<br />
1) SW9 für Modelle 151-251<br />
2) SW5-4 für Modelle 151-251 *<br />
) Erläuterungen auf gesondertem Blatt<br />
© STULZ <strong>GmbH</strong>, Hamburg - 249 -
PROTOKOLL Kabelfernbedienung RC-E1<br />
Master<br />
Datum<br />
Slave<br />
Auftrags-/Wartungsvertrags-Nr. Kommission/Kunde<br />
Raumbezeichnung Adresse Innengerät Adresse Außengerät<br />
FUNKTIONEN FERNBEDIENUNG<br />
FUNKTIONEN INNENGERÄT<br />
Kanal Funktion Funtionseinstellung Standard Kanal Funktion Funtionseinstellung Standard<br />
01 GRILLE SET INVALID inaktiv 01 Hi CEILING SET STANDARD Stufen Lo/Me/Hi<br />
50Hz AREA ONLY 50 Hz Spannungsversorgung Ventilatorstufen-Einstellung Hi CEILING SET 1 Stufen Me/Hi/UHi<br />
60Hz AREA ONLY 60 Hz Spannungsversorgung Hi CEILING SET 2 Stufen Me/UHi<br />
02 AUTO RUN SET AUTO RUN ON Automatikbetrieb möglich 02 AIR DIRECTION SET STANDARD<br />
Automatikbetrieb (nur für KXS R ) AUTO RUN OFF Automatikbetrieb gesperrt * Swing-Bereich Pendellamelle AIR DIRECTION 1 Ausblaswinkel<br />
03 TEMP S/W VALID Taste aktiv AIR DIRECTION 2 siehe Technisches Handbuch<br />
Taste Solltemperatur INVALID Taste gesperrt AIR DIRECTION 3<br />
04 MODE S/W VALID Taste aktiv 03 FILTER SIGN SET NO DISPLAY keine Filtermeldung<br />
Taste Betriebsart INVALID Taste gesperrt Filter-Signal AFTER 180H nach 180 h<br />
05 ON/OFF S/W VALID Taste aktiv AFTER 600H nach 600 h *<br />
Taste Ein/Aus INVALID Taste gesperrt AFTER 1000H nach 1000 h<br />
06 FAN SPEED S/W VALID Taste aktiv AFTER 1000H STOP nach 1000 h + Gerät stoppt<br />
Taste Ventilatorstufe INVALID Taste gesperrt 04 POSITION FIX (1 OF 4) stoppt gemäß Anzeige<br />
07 LOUVER S/W VALID Taste aktiv Pendellamelle (FB-Funktion 17 angleichen) IN MOTION stoppt bei Tastendruck<br />
Taste Pendellamelle INVALID Taste gesperrt * 05 EXTERNAL INPUT SET LEVEL INPUT Dauer-Signal<br />
08 TIMER S/W VALID Taste aktiv Externes Eingangs-Signal PULSE INPUT Impuls-Signal<br />
Taste Timer-Programme INVALID Taste gesperrt 06 OPERATION PERM PROHIBIT NORMAL OPERATION möglich (keine Verriegelung)<br />
09 SENSOR SET INSENSOR OFF Sensor im Innengerät aktiv Einschaltung bei Fern-Aus-Signal VALID nicht möglich (Verriegelung aktiv)<br />
Sensor Raumtemperatur INSENSOR ON Sensor in Fernbedienungs aktiv 07 ROOM TEMP OFF SET NORMAL OPERATION keine Verschiebung<br />
10 POWER FAIL COMPENS SET INVALID inaktiv, keine Einschaltung Hysterese-Verschiebung bei Heizbetrieb TEMP SHIFT +3°C Verschiebung +3°C<br />
Wiedereinschaltung nach Spannungsausfall VALID aktiv 08 FAN CONTROL LOW FAN Stufe Lo<br />
11 VENTI SET NO VENTI kein externes Gerät Ventilator im Thermo-Off-Betrieb Heizen STOP LOW FAN Stufe Lo / Aus wechseln *<br />
Steuerung externes Gerät VENTI LINK SET On/Off-Taste schaltet externes Gerät 09 FREEZE PREVENT TEMP TEMP Hi bei höherer Temperatur<br />
NO VENTI LINK Venti-Taste schaltet externes Gerät Aktivierung Vereisungsschutz TEMP Lo bei niedriger Temperatur<br />
12 TEMP RANGE SET DISP CHANGE gemäß Begrenzung 10 FREEZE PREVENT CONTROL FAN CONTROL ON Ventilator geregelt<br />
Temperaturanzeige bei Sollwertbegrenzung NO DISP CHANGE 18-30°C, Begrenzung jedoch aktiv Steuerung bei aktiviertem Vereisungsschutz FAN CONTROL OFF Ventilator ungeregelt<br />
13 I/U FAN SPEED 3 FAN SPEED 3 Stufen: Lo/Me/Hi 11 ELECTR DUST COLLECTOR FAN CONTROL OFF Ventilator ungeregelt<br />
Ventilatorstufen 2 FAN SPEED 2 Stufen: Lo/Hi * FAN CONTROL ON Ventilator geregelt<br />
1 FAN SPEED Taste deaktiviert 12 HUMIDI CONTROL DM LINK ON<br />
14 MODEL TYPE HEAT PUMP alle Betriebsarten DM LINK OFF<br />
Betriebsarten COOLING ONLY Heizen deaktiviert<br />
15 EXTERNAL CONTROL INDIVIDUAL OPERATION Signal nur an angeschl.Gerät<br />
Temperatur-Sollwert-Begrenzung<br />
Steuerung bei externem Ein-/Aus-Signal SAME OPERAT.ALL UNITS Signal an alle Geräte einer Fernbed. TEMP RANGE Hi LIMIT SET obere Grenzwert-Einstellung °C<br />
16 ERROR DISP SET ERROR DISP Fehler-Anzeige aktiv Lo LIMIT SET untere Grenzwert-Einstellung °C<br />
Anzeige Fehlermeldungen NO ERROR DISP keine Fehler-Anzeige<br />
17 POSITION FIX (1 OF 4) stoppt gemäß Anzeige<br />
Sachkundiger<br />
Pendellamelle (I/U FUNCTION 04 angleichen) IN MOTION stoppt bei Tastendruck mehrere IG an Fernbed. ja nein<br />
18 °C/°F SET °C Temperaturanzeige in °C mehrere Fernbed.an IG ja nein<br />
Einheit Temperaturen °F Temperaturanzeige in °F Datum Unterschrift<br />
© STULZ <strong>GmbH</strong>, Hamburg • Protokoll Fernbedienung RC-E1(R) • 07/06 * Standard-Einstellung abhängig vom Modell des angeschlossenen Innengerätes<br />
- 250 -<br />
© STULZ <strong>GmbH</strong>, Hamburg
PROTOKOLL Datenspeicher Fernbedienung RC-E1<br />
Datum<br />
Auftrags-/Wartungsvertrags-Nr. Kommission/Kunde<br />
Raumbezeichnung Adresse Innengerät Adresse Außengerät<br />
Kanal Anzeige Beschreibung Uhrzeit: Uhrzeit: Uhrzeit:<br />
(Datenspeicher auslesen mit CHECK-Taste) Operation Error Operation Error Operation Error<br />
01 Operation Mode IG-Betriebsart<br />
02 SET TEMP IG-Sollwerttemperatur °C<br />
03 RETURN AIR IG-Rücklufttemperatur - ThI-A °C<br />
04 I/U HEAT EXCH1 IG-Temperatur1 - ThI-R1 (Einspritzleitung) °C<br />
05 I/U HEAT EXCH2 IG-Temperatur2 - ThI-R2 (WT-Mitte) °C<br />
06 I/U HEAT EXCH3 IG-Temperatur3 - ThI-R3 (Sauggasleitung) °C<br />
07 I/U FAN IG-Ventilatorstufe<br />
08 REQUIRED HERTZ IG-Angeforderte Leistung Hz<br />
09 SELECTED HERTZ IG-Beantwortete Leistung Hz<br />
10 EEV IG-Öffnungsgrad EEV PULS<br />
11 TOTAL I/U RUN IG-Betriebsstunden H<br />
21 OUTDOOR AG-Außentemperatur - Tho-A °C<br />
22 O/U HEAT EXCH1 AG-Wärmetauschertemp1 - Tho-R1 °C<br />
23 O/U HEAT EXCH2 AG-Wärmetauschertemp2 - Tho-R2 °C<br />
24 COMP HERTZ AG-Betriebsfrequenz Hz<br />
25 Hi PRESSURE AG-Hochdruck MPa<br />
26 Lo PRESSURE AG-Niederdruck MPa<br />
27 DISCHARGE AG-Heißgastemperatur - Tho-D °C<br />
28 DOME BOTTOM AG-Ölwannentemperatur - Tho-C(H) °C<br />
29 CT AG-Stromaufnahme A<br />
31 O/U FAN AG-Ventilatorstufe<br />
32 SILENT MODE AG-Silent Mode<br />
33 63H1-1 AG-Hochdruckschalter1<br />
34 63H1-2 AG-Hochdruckschalter2<br />
35 DEFROST AG-Abtaubetrieb<br />
Sachkundiger<br />
36 TOTAL COMP RUN AG-Komp-Betriebsstunden H<br />
37 EEV1 AG-Öffnungsgrad EEV1 PULS<br />
38 EEV2 AG-Öffnungsgrad EEV2 PULS Datum Unterschrift<br />
© STULZ <strong>GmbH</strong>, Hamburg • Protokoll Datenspeicher RC-E1(R) • 07/06<br />
© STULZ <strong>GmbH</strong>, Hamburg - 251 -
- 252 -<br />
Technische Änderungen vorbehalten<br />
