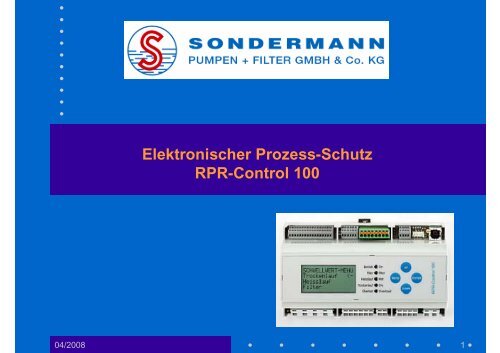

<strong>Elektronischer</strong> <strong>Prozess</strong>-<strong>Schutz</strong><br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
04/2008 1
04/2008 <strong>RPR</strong>-<strong>Control</strong> 2<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Anwendung<br />
Bei dem Gerät <strong>RPR</strong>-<strong>Control</strong> <strong>100</strong> handelt es sich um einen<br />
elektronischen <strong>Prozess</strong>-<strong>Schutz</strong> für für SONDERMANN<br />
Zentrifugalkreiselpumpen.<br />
Neben diesen Pumpen lässt sich der <strong>RPR</strong>-<strong>Control</strong> <strong>100</strong> nach<br />
Rücksprache auch für andere Pumpenfabrikate einsetzen.<br />
Hierzu bitte unbedingt Pumpentyp und Motordaten bzw. Kurve<br />
für den Leistungsbedarf angeben.
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Funktion<br />
Elektronische Überwachung der Pumpe und des <strong>Prozess</strong>es auf<br />
folgende Fehlfunktionen / Störungen:<br />
• Trockenlauf<br />
• Heißlauf<br />
• Überlast<br />
• Filter verschmutzt (Mindestdurchfluß).<br />
Überwachung der Pumpe ohne Einbauten in die Rohrleitung.<br />
04/2008 <strong>RPR</strong>-<strong>Control</strong> 3
04/2008 <strong>RPR</strong>-<strong>Control</strong> 4<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Funktion<br />
Ein Lastwächter mit Analogausgang überwacht die<br />
Wirkleistung des Pumpenmotors.
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Funktion<br />
Bei Auftreten der Betriebszustände:<br />
• Trockenlauf<br />
• Heißlauf<br />
• Überlast<br />
• Filter verschmutzt (Mindestdurchfluß).<br />
schaltet der elektronische <strong>Prozess</strong>-<strong>Schutz</strong> die Pumpe ab<br />
bevor ein Schaden eintritt.<br />
Hierdurch werden Beschädigung der Pumpen mit den<br />
entsprechenden Ausfallzeiten und Folgekosten vermieden, die<br />
Anlage ist nach Beseitigung der Störungsursache sofort wieder<br />
einsatzbereit!<br />
04/2008 <strong>RPR</strong>-<strong>Control</strong> 5
04/2008 <strong>RPR</strong>-<strong>Control</strong> 6<br />
1. <strong>RPR</strong>-<strong>Control</strong> <strong>100</strong>-1<br />
für Schaltschrankeinbau<br />
(Hutschienenmontage)<br />
Ohne Programmiereinheit<br />
Art. Nr.: 117748<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Varianten<br />
2. <strong>RPR</strong>-<strong>Control</strong> <strong>100</strong>-2<br />
für Schaltschrankeinbau<br />
(Hutschienenmontage)<br />
mit integrierter Programmiereinheit<br />
Art. Nr.: 117749
04/2008 <strong>RPR</strong>-<strong>Control</strong> 7<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Varianten<br />
3. <strong>RPR</strong>-<strong>Control</strong> <strong>100</strong>-3<br />
Feldgerät mit Leistungsteil bis 4,0 kW<br />
(optional 7,5 kW)<br />
montiert im Gehäuse IP 65<br />
zur Montage im Feld (z.B. an Filtergerät)<br />
kpl. Mit Meldeleuchten und Drucktaster<br />
ohne Programmiereinheit<br />
Art. Nr. 117750<br />
4. Separate Programmiereinheit<br />
als Handgerät mit Kabel und Stecker zur<br />
Programmierung der Schaltwerte für<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong>-1 und <strong>100</strong>-3<br />
Art. Nr. 117751
04/2008 <strong>RPR</strong>-<strong>Control</strong> 8<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Technische Daten<br />
Versorgung:<br />
Leistungsbereich:<br />
Pumpenantrieb<br />
Anschlüsse:<br />
<strong>100</strong> - 250 VAC 47- 63 Hz<br />
110 - 690VAC 50 / 60 Hz; 1-phasig oder 3-phasig<br />
1,0 KW - 20 KW bei 200 - 690VAC (Motorleistung < 1,0 kW auf Anfrage)<br />
Bei Einphasenbetrieb max. 3 KW<br />
L1 Phasenspannung<br />
L2 Phasenspannung ( bei 3 Phasen )<br />
L3 Phasenspannung ( bei 3 Phasen )<br />
NP Neutralleiter Lastkreis<br />
L Eingangsspannung für System (Versorgung)<br />
N Neutralleiter für System<br />
Anschlüsse über Federzugklemmen
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Technische Daten<br />
Ausgänge: Relaisausgang ( Schalten Pumpenmotorschütz )<br />
Relaisausgang ( Betriebsstundenzählerschwelle )<br />
Analogausgang 0(2)-10V / 0(4)-20mA für aktuelle Leistung<br />
Relaisausgang Meldung extern „Betrieb“<br />
Relaisausgang Meldung extern „Filter“<br />
Relaisausgang Meldung extern „Heisslauf“<br />
Relaisausgang Meldung extern „Trockenlauf“<br />
Relaisausgang Meldung extern „Überlast“<br />
Eingänge: Digitaleingang ( Thermoschalter )<br />
Analogeingang ( Temperatur PTC : PT<strong>100</strong>, PT<strong>100</strong>0 Zwei- oder Vierdraht)<br />
04/2008 <strong>RPR</strong>-<strong>Control</strong> 9
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Technische Daten<br />
Externes Bedienfeld: Ausgang 24VDC<br />
(z.B. Schaltanlage) Ausgang Anzeige „Betrieb“ ( 24VDC )<br />
Ausgang Anzeige „Trockenlauf“ ( 24VDC )<br />
Ausgang Anzeige „Heisslauf“ ( 24VDC )<br />
Ausgang Anzeige „Filter verschmutzt“ ( 24VDC )<br />
Ausgang Anzeige „Überlast“ ( 24VDC )<br />
Eingang „START“-Taste ( 24VDC )<br />
Eingang „STOP“-Taste ( 24VDC )<br />
Anschluss über Wannenstiftleiste<br />
Bedienfeld:<br />
LCD-Display<br />
Bedienung über 4 Tasten<br />
Betriebszustandsanzeige über LED´s<br />
(Betrieb, Filter, Heisslauf, Trockenlauf, Überlast)<br />
04/2008 <strong>RPR</strong>-<strong>Control</strong> 10
04/2008 <strong>RPR</strong>-<strong>Control</strong> 11<br />
<strong>RPR</strong>-<strong>Control</strong> <strong>100</strong><br />
Technische Daten<br />
Sonstiges:<br />
Betriebsstundenzähler / Echtzeituhr<br />
Umgebungstemperatur: 0..60 °C<br />
<strong>Schutz</strong>art:<br />
IP20
