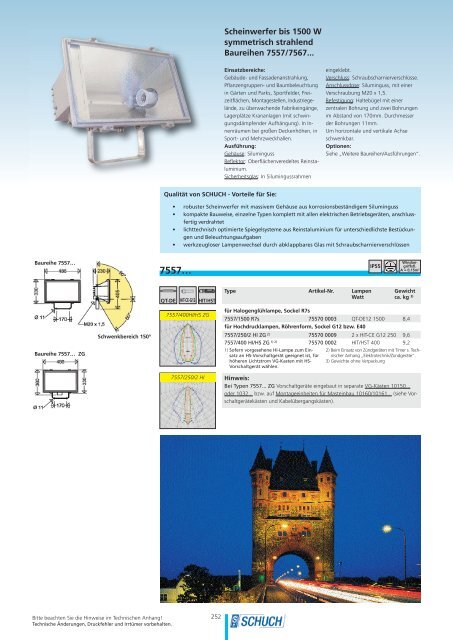

Scheinwerfer bis 1500 W<br />
symmetrisch strahlend<br />
Baureihen 7557/7567...<br />
Einsatzbereiche:<br />
Gebäude- und Fassadenanstrahlung,<br />
Pflanzengruppen- und Baumbeleuchtung<br />
in Gärten und Parks, Sportfelder, Freizeitflächen,<br />
Montagestellen, Industriegelände,<br />
zu überwachende Fabrikeingänge,<br />
Lagerplätze Krananlagen (mit schwingungsdämpfender<br />
Aufhängung). In Innenräumen<br />
bei großen Deckenhöhen, in<br />
Sport- und Mehr zweck hallen.<br />
Ausführung:<br />
Gehäuse: Siluminguss<br />
Reflektor: Oberflächenveredeltes Reinst a-<br />
luminium.<br />
Sicherheitsglas: In Silumingussrahmen<br />
eingeklebt.<br />
Verschluss: Schraubscharnierverschlüsse.<br />
Anschlussdose: Siluminguss, mit einer<br />
Verschraubung M20 x 1,5.<br />
Befestigung: Haltebügel mit einer<br />
zentralen Bohrung und zwei Bohrungen<br />
im Abstand von 170mm. Durchmesser<br />
der Bohrungen 11mm.<br />
Um horizontale und vertikale Achse<br />
schwenkbar.<br />
Optionen:<br />
Siehe „Weitere Baureihen/Ausführungen“.<br />
Qualität von SCHUCH - Vorteile für Sie:<br />
• robuster Scheinwerfer mit massivem Gehäuse aus korrosionsbeständigem Siluminguss<br />
• kompakte Bauweise, einzelne Typen komplett mit allen elektrischen Betriebsgeräten, anschlussfertig<br />
verdrahtet<br />
• lichttechnisch optimierte Spiegelsysteme aus Reinstaluminium für unterschiedlichste Bestückungen<br />
und Beleuchtungsaufgaben<br />
• werkzeugloser Lampenwechsel durch abklappbares Glas mit Schraubscharnierverschlüssen<br />
Baureihe <strong>7557…</strong><br />
<strong>7557…</strong><br />
IP55<br />
Wind angriffsfl.<br />
A = 0,15m 2<br />
QT-DE<br />
HIT-CE-G12<br />
HIT/HST<br />
Type Artikel-Nr. Lampen Gewicht<br />
Watt ca. kg 3)<br />
7557/400HI/HS ZG<br />
für Halogenglühlampe, Sockel R7s<br />
7557/1500 R7s 75570 0003 QT-DE12 1500 8,4<br />
für Hochdrucklampen, Röhrenform, Sockel G12 bzw. E40<br />
Schwenkbereich 150°<br />
7557/250/2 HI ZG 2) 75570 0009 2 x HIT-CE G12 250 9,6<br />
7557/400 HI/HS ZG 1) 2) 75570 0002 HIT/HST 400 9,2<br />
Baureihe <strong>7557…</strong> ZG<br />
1) Sofern vorgesehene HI-Lampe zum Einsatz<br />
an HS-Vorschaltgerät geeignet ist, für<br />
höheren Lichtstrom VG-Kasten mit HS-<br />
Vorschaltgerät wählen.<br />
2) Beim Einsatz von Zündgeräten mit Timer s. Technischer<br />
Anhang „Elektrotechnik/Zündgeräte“.<br />
3) Gewichte ohne Verpackung<br />
7557/250/2 HI<br />
Hinweis:<br />
Bei Typen 7557... ZG Vorschaltgeräte eingebaut in separate VG-Kästen 10150...<br />
oder 1032... bzw. auf Montageeinheiten für Masteinbau 10160/10161... (siehe Vorschalt<br />
gerätekästen und Kabelübergangskästen).<br />
Bitte beachten Sie die Hinweise im Technischen Anhang!<br />
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.<br />
252
Baureihe 7567...<br />
7567…<br />
IP55<br />
Wind angriffsfl.<br />
A = 0,15m 2<br />
mit angebautem VG-Kasten 10150… inkl. Zündgerät<br />
HIT<br />
7557/400HI<br />
HST<br />
Type Artikel-Nr. 1) Lampen Gewicht<br />
Watt ca. kg 4)<br />
für Hochdrucklampen, Röhrenform, Sockel E40<br />
7567/400 HI 3) 75571 0003 HIT 400 2) 14,2<br />
7567/400 HS 3) 75571 0001 HST 400 15,7<br />
1) induktiv, Artikel-Nr. für komp, siehe Preisliste<br />
2) Sofern vorgesehene HI-Lampe zum Einsatz<br />
an HS-Vorschaltgerät geeignet ist,<br />
für höheren Lichtstrom HS-Leuchtentype<br />
wählen.<br />
3) Beim Einsatz von Zündgeräten mit Timer s.<br />
Technischer Anhang „Elektrotechnik/Zündgeräte“.<br />
4) Gewichte ohne Verpackung<br />
!<br />
Weitere Baureihen / Ausführungen<br />
– schwingungsdämpfende Aufhängung (7556/57 SD<br />
mit längerem Bügel , siehe Foto)<br />
– sofortige Wiederzündung (Ausführung ... SW)<br />
– Anschlussdose mit 2 Verschraubungen M20 x 1,5<br />
– Spezialausführung für Sandstrahlkabinen<br />
(Ausführung 7557... SSK, siehe Katalogteil Industrieleuchten).<br />
Scheinwerfer mit 3-Punkt gelagerter schwingungsdämpfender<br />
Aufhängung (SD),<br />
für Einsatzbereiche mit starken Erschütterungen bzw.<br />
Vibrationen wie z. B. Krananlagen, Presswerke usw.<br />
Abschirmmittel / Blenden<br />
Zubehör / Ersatzteile<br />
Außenleuchten<br />
Type<br />
Artikel-Nr.<br />
Ersatz-Sicherheitsgläser<br />
7557 BL 4 7557 BL 4 RH / RV<br />
7538 75380 9000<br />
7539 75390 9000<br />
Schwingungsdämpfende Aufhängung<br />
ohne Rahmen für 7557<br />
mit Rahmen für 7557<br />
208<br />
468 468 468<br />
290 290<br />
7557 BL 3 7557 BL 3 RH / RV<br />
208 468 468 468<br />
SD 7557/67 V 75350 0011<br />
SD 7557/67 V NS 75350 0021<br />
Abschirmmittel/Blenden<br />
7557 BL 4 75579 0001<br />
7557 BL 4 RH 75579 0002<br />
7557 BL 4 RV 75579 0003<br />
7557 BL 3 75579 0004<br />
7557 BL 3 RH 75579 0005<br />
7557 BL 3 RV 75579 0006<br />
3-Punkt gelagerte schwingungsdämpfende Aufhängung<br />
für alle Typen<br />
schwingungsdämpfende Aufhängung zum Nachrüsten<br />
vierseitig<br />
vierseitig mit horizontalem Raster<br />
vierseitig mit vertikalem Raster<br />
dreiseitig<br />
dreiseitig mit horizontalem Raster<br />
dreiseitig mit vertikalem Raster<br />
Bitte beachten Sie die Hinweise im Technischen Anhang!<br />
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.<br />
253
