Physik am Samstag<br />
17. 6. 2006<br />
DIE SUCHE NACH DEN FUNDAMENTALEN BAUSTEINEN<br />
DER NATUR<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />

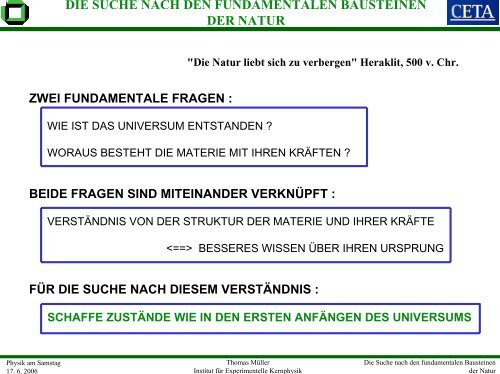

"Die Natur liebt sich zu verbergen" Heraklit, 500 v. Chr.<br />
ZWEI FUNDAMENTALE FRAGEN :<br />
WIE IST DAS UNIVERSUM ENTSTANDEN ?<br />
WORAUS BESTEHT DIE MATERIE MIT IHREN KRÄFTEN ?<br />
BEIDE FRAGEN SIND MITEINANDER VERKNÜPFT :<br />
VERSTÄNDNIS VON DER STRUKTUR DER MATERIE UND IHRER KRÄFTE<br />
BESSERES WISSEN ÜBER IHREN URSPRUNG<br />
FÜR DIE SUCHE NACH DIESEM VERSTÄNDNIS :<br />
SCHAFFE ZUSTÄNDE WIE IN DEN ERSTEN ANFÄNGEN DES UNIVERSUMS
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
VOM UNIVERSUM ZUM QUARK<br />
10 26 m 10 7 m 10 1 m<br />
10 -4 m 10 -8 m<br />
10 -15 m
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
I. ZUR ENTSTEHUNG DES UNIVERSUMS<br />
DAS UNIVERSUM IST VOR CA 13 MILLIARDEN JAHREN<br />
IN EINEM URKNALL ENTSTANDEN ("BIG BANG")<br />
DIES BERUHT AUF DREI BEOBACHTUNGEN:
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
ELEMENTHÄUFIGKEIT IM UNIVERSUM<br />
1. BEOBACHTUNG:<br />
PRIMORDIALE HÄUFIGKEIT DER ELEMENTE 75% H, 24% He,
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
ROTVERSCHIEBUNG FERNER GALAXIEN<br />
2. BEOBACHTUNG:<br />
Kalzium<br />
DIE GALAXIEN ENTFERNEN SICH<br />
VON EINANDER (Hubble 1930)<br />
JE GRÖSSER DIE ENTFERNUNG<br />
DESTO SCHNELLER<br />
Hubble
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
HORNANTENNE DER BELL TELEPHONE LABORATORIES<br />
3. BEOBACHTUNG:<br />
KOSMISCHE HINTERGRUNDSTRAHLUNG (Penzias, Wilson 1956)<br />
2.7 K TEMPERATURSTRAHLUNG LICHTBLITZ DES URKNALLS<br />
Körper mit Temperatur T [K] strahlen mit Frequenzverteilung ν
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DIE ABKÜHLUNG DES UNIVERSUMS<br />
Radius 10 -3 m 10 11 m 10 13 m<br />
Teilchenbeschleuniger
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
II. DIE FUNDAMENTALEN TEILCHEN<br />
UNSER HEUTIGES VERSTÄNDNIS VON DER NATUR IST<br />
VON GRIECHISCHEN PHILOSOPHEN GEPRÄGT:<br />
"Denn we<strong>der</strong> gibt es beim Kleinen ja ein Kleinstes, son<strong>der</strong>n stets ein noch<br />
Kleineres (<strong>den</strong>n es ist unmöglich, daß das Seiende zu sein aufhöre) - aber<br />
auch beim Großen gibt es immer ein Größeres."<br />
Anaxagoras, 500-425 v. Chr.<br />
"Der gebräuchlichen Redeweise <strong>nach</strong> gibt es Farbe, Süßes,<br />
Bitteres, in Wahrheit aber nur <strong>die</strong> Atome und das Leere."<br />
(ατοµοσ = unteilbar)<br />
Démokrit, 460-370 v. Chr.
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DIE SUCHE NACH DEN KLEINSTEN STRUKTUREN DER MATERIE<br />
Dalton 1803-1808<br />
Lehre von <strong>den</strong> Atomen als<br />
Grund<strong>bausteinen</strong> <strong>der</strong> Stoffe<br />
Meyer/Mendelejev 1869-1871<br />
Perio<strong>den</strong>system <strong>der</strong> Elemente<br />
10 7 Chemische Verbindungen 112 Atome<br />
Rutherford (1871-1937)<br />
Atome: kompakter Kern mit Elektronenhülle<br />
Bothe, Chadwick, Joliot (um 1932)<br />
Neutronen und Protonen im Kern<br />
112 Atome 3 Bausteine<br />
Gell-Mann, Zweig (1964)<br />
Protonen, Neutronen, an<strong>der</strong>e Hadronen<br />
Bestehen aus Quarks<br />
>100 Elementarteilchen 6 Quarks
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
UNTERSUCHUNG KLEINER STRUKTUREN MIT STREUUNG<br />
Winkelverteilung <strong>der</strong> Projektile<br />
<strong>nach</strong> <strong>der</strong> Streuung:<br />
HINWEIS AUF INNERE STRUKTUREN
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DAS EXPERIMENT VON GEIGER UND RUTHERFORD<br />
STREUUNG VON ALPHA-TEILCHEN AN EINER GOLDFOLIE<br />
Mikroskop<br />
α-Quelle<br />
BEOBACHTUNG:<br />
•ZUWEILEN WERDEN TEILCHEN STARK ABGELENKT<br />
•WINKELVERTEILUNG UNABHÄNGIG VON DER ENERGIE<br />
Leuchtschirm<br />
ERKENNTNIS:<br />
•ATOME BESTEHEN AUS WINZIGEM GELADENEN KERN UND<br />
ELEKTRONENHÜLLE
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
PRINZIP EINES TEILCHENBESCHLEUNIGERS<br />
DIE BRAUNSCHE RÖHRE<br />
- +<br />
U<br />
Beschleunigungsspannung U = 1Volt<br />
Beschleunigungsspannung U = 1000Volt<br />
MODERNE ANFORDERUNGEN:<br />
⇒ kinetische Energie = 1eV<br />
⇒ kinetische Energie = 1keV<br />
10 12 eV = 1 TeV
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
SCHEMA EINES TEILCHENBESCHLEUNIGERS
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
INTERNATIONALE BESCHLEUNIGERLABORS<br />
Karlsruher Beteiligung
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DAS EXPERIMENT VON FRIEDMANN, KENDALL; TAYLOR....(1962)<br />
STREUUNG VON HOCHENERGETISCHEN ELEKTRONEN AN WASSERSTOFF IN<br />
STANFORD (SLAC)<br />
17 GeV Elektronen<br />
BEOBACHTUNG:<br />
•ZUWEILEN WERDEN ELEKTRONEN STARK ABGELENKT<br />
•WINKELVERTEILUNG UNABHÄNGIG VON DER ENERGIE<br />
ERKENNTNIS:<br />
•STREUUNG AN PUNKTFÖRMIGEN QUARKS<br />
•PROTONEN BESTEHEN AUS 3 QUARKS: uud
Physik am Samstag<br />
17. 6. 2006<br />
ELEKTRON-PROTON-ZUSAMMENSTÖßE AM<br />
HERA-BESCHLEUNIGER IN DESY, HAMBURG<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
HERA: STREUUNG VON 30 GeV ELEKTRONEN AN 900 GeV PROTONEN
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
ERKENNTNISSE VON HERA<br />
d<br />
u<br />
u<br />
Valenzquarks<br />
2 fm<br />
ERKENNTNIS:<br />
•STREUUNG AN PUNKTFÖRMIGEN QUARKS, R < 10 -18 m<br />
•GENAUE STRUKTUR DES PROTONS
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
BAUSTEINE DER SICHTBAREN MATERIE<br />
DIE SICHTBARE WELT BESTEHT AUS QUARKS UND LEPTONEN<br />
DER ERSTEN GENERATION: u, d, e - , ν<br />
IN DEN ERSTEN SEKUNDEN DES UNIVERSUMS GAB ES ABER<br />
NOCH WEITERE OBJEKTE, DIE LÄNGST ZERFALLEN SIND<br />
DIESE KÖNNEN AN TEILCHENBESCHLEUNIGERN IN KLEINEN<br />
"URKNALLEN" AUS ENERGIE ERZEUGT WERDEN<br />
t<br />
t<br />
ANWENDUNG: E = mc 2 (Albert Einstein)
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
III. DIE FUNDAMENTALEN KRÄFTE<br />
GRAVITATION:<br />
NEWTON (1642-1727):<br />
GRAVITATIONSGESETZ<br />
ELEKTRIZITÄT, MAGNETISMUS:<br />
MAXWELL (1831-1879):<br />
VEREINIGUNG ELEKTROSTATIK<br />
UND MAGNETISMUS<br />
HEINRICH HERTZ (1857-94): ENTDECKUNG DER ELEKTRO-<br />
MAGNETISCHEN WELLEN IN KARLSRUHE
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DIE EXPERIMENTE VON HEINRICH HERTZ<br />
ENTDECKUNG DER "ELEKTRODYNAMISCHEN" WELLE<br />
ERKENNTNIS:<br />
• DIE ELEKTRISCHEN UND MAGNETISCHE KRÄFTE WERDEN DURCH<br />
ELEKTROMAGNETISCHE WELLEN ÜBERTRAGEN (PHOTONEN)
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
KRÄFTE ALS URSACHE ALLEN GESCHEHENS<br />
ALLGEMEIN:<br />
• KRÄFTE ENTSTEHEN DURCH AUSTAUSCH VON BOSONEN<br />
• SCHEMATISCHE BESCHREIBUNG DURCH FEYNMANDIAGRAMME
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DIE FUNDAMENTALEN NATURKRÄFTE<br />
Gravitation Stärke : 10 -38<br />
Anziehung von Massen<br />
Reichweite: unendlich<br />
Schwache Wechselwirkung Stärke : 1/100000<br />
Bewirkt <strong>den</strong> radioaktiven Zerfall<br />
Reichweite: sehr klein!<br />
Elektromagnetische Wechselwirkung Stärke : 1/100<br />
Gleiche Ladungen stossen sich ab, Reichweite: unendlich<br />
ungleiche ziehen sich an<br />
Starke Wechselwirkung Stärke : 1<br />
Anziehende Kraft zwischen <strong>den</strong> Quarks Reichweite: ~10 -15 m
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
UNSER HEUTIGES WISSEN: DAS STANDARDMODELL<br />
Vortrag Prof. Drexlin<br />
Sheldon<br />
Glashow<br />
!<br />
Abdus<br />
Salam<br />
Vortrag Prof. Zeppenfeld<br />
Higgs-Boson: verantwortlich für <strong>die</strong> Massen von Bosonen und Fermionen ?
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
IV. DIE SUCHE NACH DEM SCHWERSTEN TEILCHEN<br />
FERMILAB TEVATRON COLLIDER<br />
• z.Z. höchste Energien <strong>der</strong> Welt<br />
• Pro Sekunde 10000000 Kollisionen<br />
• 1 Top-Ereignis nur in 10 10 Kollisionen !<br />
BILD EINES KOLLISIONS-EREIGNISSES
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
NACHWEIS VON TOP-QUARKS<br />
NACHWEIS ANHAND DER<br />
ZERFALLSPRODUKTE<br />
DER CDF-DETEKTOR
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
FUNKTION EINES TEILCHENDETEKTORS<br />
Myon (hohe Energie)<br />
e + e -<br />
(mittlere Ene.)<br />
(kleine Energie)<br />
Photon<br />
Elektron<br />
Quark Jet<br />
Spurdetektor<br />
Elektronkalorimeter<br />
Hadronkalorimeter<br />
Magnetspule<br />
Myonkammern
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DIE CDF-KOLLABORATION 1993
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DAS CDF TOP-QUARKSIGNAL (1995)<br />
TOP-ANTITOP-EREIGNIS<br />
TOP-QUARK-SIGNAL
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DIE MASSEN DER QUARKS
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
SIND QUARKS FUNDAMENTALE TEILCHEN?<br />
WIEDERHOLUNG DES RUTHERFORD-EXPERIMENTES<br />
p<br />
p<br />
Suche <strong>nach</strong><br />
ERKENNTNIS: Λ > 1600 GeV R < 10 -19 m
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
GRÖßENVERHÄLTNISSE<br />
PROTONEN SIND 100000x KLEINER<br />
ALS ATOME (1911)<br />
Atomkern : Atomhülle<br />
= Knopf : Innenstadt<br />
QUARKS, LEPTONEN SIND MIND. 10000x KLEINER<br />
ALS PROTONEN (1998)<br />
Quark : Atomhülle<br />
< Knopf : Erde
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
V. ZUSAMMENFASSUNG<br />
UNSER HEUTIGES WELTBILD KENNT<br />
12 FUNDAMENTALE MATERIETEILCHEN: QUARKS UND LEPTONEN<br />
4 FUNDAMENTALE KRÄFTE<br />
Die Teilchen sind höchstens 10 -19 m groß.<br />
Ob sie zusammengesetzt sind, ist nicht bekannt.<br />
OFFENE FRAGEN:<br />
WIE BEKOMMEN TEILCHEN IHRE MASSE ?<br />
WIESO GIBT ES NUR MATERIE IM HEUTIGEN UNIVERSUM ?<br />
WIE ERKLÄRT SICH DIE VIELFALT DER TEILCHEN UND KRÄFTE ?<br />
UND......
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
ÜBERRASCHUNG IM UNIVERSUM: DIE DUNKLE MATERIE<br />
DUNKLE MATERIE<br />
Kepler
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DUNKLE MATERIE: SUPERSYMMETRISCHE TEILCHEN?<br />
Symmetrie zwischen<br />
Fermionen ↔ Bosonen<br />
(Materie) (Kraftteilchen)<br />
Karlsruhe:<br />
Supersymmetrische Feldtheorie: J. Wess<br />
SUSY Phänomenologie: W. de Boer, …<br />
Teilchenmassen 100 - 2000 GeV !
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DER LARGE HADRON COLLIDER<br />
LHC:<br />
Proton-Proton-Kollisionen bei 14 TeV<br />
Schwerpunktsenergie<br />
Umfang 27 km
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DAS CMS-EXPERIMENT<br />
EISENJOCH DES 4 TESLA-MAGNETEN<br />
Gewicht: 12000 t<br />
Hergestellt in <strong>der</strong> Werft Deggendorf
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DAS CMS-EXPERIMENT<br />
EISENJOCH DES 4 TESLA-MAGNETEN<br />
Gewicht: 12000 t<br />
Hergestellt in <strong>der</strong> Werft Deggendorf<br />
215 m2 Siliziumstreifendetektoren mit<br />
10 Mio elektronischen Kanälen
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
LOGISTIK BEIM BAU DES CMS-SPURDETEKTORS<br />
Probestation<br />
3 D-Meßmaschine<br />
10 cm<br />
Großmodul<br />
Bonding Maschine
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
BAU VON PETALS IM REINRAUM AM FZK
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
SIMULATIONSSTUDIE ZUM NACHWEIS EINES HIGGSBOSONS<br />
Der Prozeß<br />
Simulation eines<br />
Ereignisses<br />
SIMULATION EINES HIGGS-<br />
BOSON-EREIGNISSES AM<br />
CMS-DETEKTOR<br />
Schnelle Simulation<br />
ERWARTETES SIGNAL AM LHC
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
AUSBLICK<br />
DIE SUCHE NACH DEN FUNDAMENTALEN BAUSTEINEN DER NATUR<br />
IST PHILOSOPHISCHES ANLIEGEN SEIT MENSCHENGEDENKEN<br />
WIE WIR DIE FRÜHEREN KULTUREN BEURTEILEN, WERDEN<br />
AUCH WIR SPÄTER AN UNSEREN ERKENNTNISSEN<br />
GEMESSEN WERDEN<br />
UNSERE FORSCHUNG IST VERKNÜPFT<br />
MIT DER AUSBILDUNG UND DER SUCHE<br />
NACH ANWENDUNGEN IM<br />
TÄGLICHEN LEBEN<br />
Diese Forschung wird in Karlsruhe großzügig geför<strong>der</strong>t von Universität, FZK, Land, DFG, BMBF<br />
Karikaturen übernommen von MinDir. HF Wagner, BMBF….
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur
Physik am Samstag<br />
17. 6. 2006<br />
CENTRUM FÜR ELEMENTARTEILCHENPHYSIK UND<br />
ASTROTEILCHENPHYSIK<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
CDF<br />
CMS<br />
CETA<br />
GRID<br />
THEORIE<br />
AMS
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
BESTRAHLUNG VON TUMOREN
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
PET-AUFNAHME
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
MODERNE DETEKTOREN FÜR RÖNTGENAUFNAHMEN<br />
Pixel-Detektoren aus <strong>der</strong> Teilchenphysik<br />
könnten in <strong>der</strong> Zukunft für Röntgenaufnahmen<br />
verwendet wer<strong>den</strong>.<br />
Strahlenbelastung reduziert um Faktor 10.
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
DAS INTERNET
Physik am Samstag<br />
17. 6. 2006<br />
DATENMENGEN AM LHC<br />
40 MHz ; 10 9 Ereignisse/s = 1 PetaByte/s = 150 x 10 6 Sensoren<br />
Online-Datenreduktion<br />
Datenspeicherung<br />
100 Hz ~1<br />
PetaByte/Jahr<br />
LÖSUNG: DAS GRID<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
ANWENDUNGEN DES FREIE ELEKTRONEN LASERS<br />
Röntgen-FEL: 0.1 nm Laser<br />
- Filme von chemischen Reaktionen.<br />
- Strukturuntersuchung mit atomarer<br />
Auflösung.<br />
Eiweißmolekül<br />
Diffraktion an einzelnen Molekülen
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
ENTDECKUNGEN IN DER TEILCHENPHYSIK<br />
m ν<br />
B s<br />
-Osz.<br />
CP-Verletzung<br />
Higgs<br />
SUSY<br />
Neue Strukturen<br />
Überraschungen<br />
"Ohne Zweifel wird es noch lange dauern, bis Teilchenphysiker ohne Arbeit sein wer<strong>den</strong>."<br />
(M. Gell-Mann, 1957)
Physik am Samstag<br />
17. 6. 2006<br />
Thomas Müller<br />
Institut für Experimentelle Kernphysik<br />
Die Suche <strong>nach</strong> <strong>den</strong> <strong>fundamentalen</strong> Bausteinen<br />
<strong>der</strong> Natur<br />
EINE KARLSRUHER DIPLOMANDIN
Change language
